Карбюратор НИВА | двигатель НИВА-ВАЗ-2121-21213-21214-2131

Содержание статьи:

  1. Ремонт карбюратора НИВЫ
  2. Установка и тест PRO-Booster карбюратора для НИВЫ
  3. Замена карбюратора на Solex 21083 (инструкция)
  4. Доработка карбюратора ОЗОН

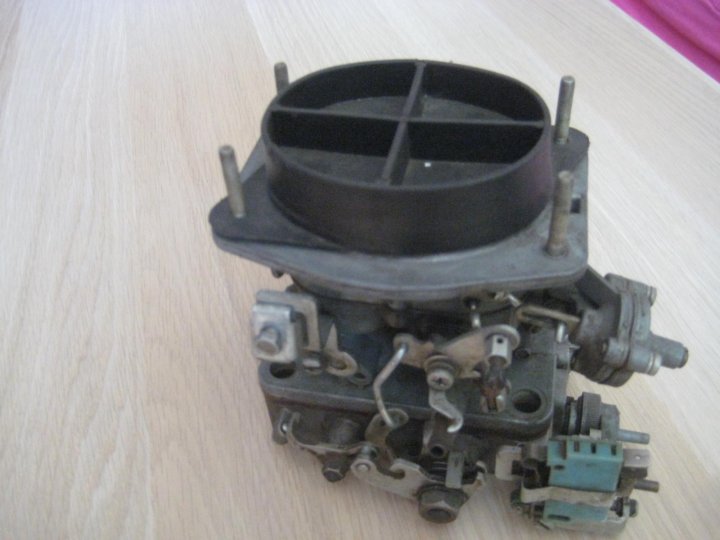

Ремонт карбюратора НИВЫ

Неполадка: вышла из строя нижняя половинка карбюратора.
Один раз я его шлифовал, на этот раз я решил его шлифануть т.к. выгнуло немного опять подошву, начал, и обнаружил что шлифовать уже нечего, пришлось покупать новый, т.к. нигде не смог найти именно 73 солекс или хотя бы половинку нужную от него.
Лежал у меня какой-то, но оказался 83.
А ведь все куплено было для его ревизии, ну да ладно оставим для нового.



Вот здесь на фото отличный игольчатый клапан, хорошие мембраны, другие не использую, прокладки под карбюратор не очень, других не было. Обычно беру из паронита. На лето ставлю такие воздушные фильтры, сняв эту плотную ткань опять можно ездить.

Остальное на видео, практики в съемке видео нет так что сильно не судить.
Объем двигателя у меня 1,8, укладываюсь по расходу от 9,5 до 10,0 литров на сотню, езжу агрессивно, по трассе гоняю до 140.

Электромагнитный клапан на новом карбюраторе оказался не рабочий.

Установка и тест PRO-Booster карбюратора для НИВЫ

Способов "улучшить" карбюраторов много… Так же можно и поменять карбюратор, один на другой, например Озон на Солекс и обратно. Я долго думал, что же такое сделать со свои Солексом, что бы он перестал "мучать мой мозг"… И решил совместить приятное с полезным, а именно купить и испытать "PRO-Booster карбюратор" от компании UPGRADE GARAGE.
С начало пытался найти отзывы про него…но ничего путного не нашел, лишь только описания и вопросы других ВАЗоводов…
И вот я решил, была не бы была, куплю, установлю и протестирую. Всегда можно поставить обратно старый. Возможно, данная запись будет полезна коллегам.

Итак, месяц назад я его установил и откатал уже 2000км
Он построен на базе ОЗОНа, т.е. владельцам Солекса придется кое чего еще докупить (см.ниже).
Самое главное отличие - это как раз форсунка-диффузор "PRO-Booster".

Вот как она описана у производителя:
PRO-Booster имеет двенадцать форсунок, подающих топливную смесь за счет разрежения, создаваемого воздушным потоком внутри карбюратора.
Топливная смесь из эмульсионного канала карбюратора за счет разрежения, создаваемого внутри PRO-Booster, поступает во внутренний кольцевой канал и далее через двенадцать форсунок распыляется во внутреннюю полость PRO-Booster, где смешивается с воздушным потоком, идущим через двенадцать боковых окон. Полученная эмульсия смешивается с воздушным потоком, идущим через центральный канал PRO-Booster, далее, пройдя еще две ступени приготовления, поступает в корпус карбюратора. В результате оптимальной ориентации форсунок относительно эмульсионного канала и воздушных потоков (центрального и боковых) а также многоступенчатой (по сравнению с заводской) схемой приготовления бензовоздушной смеси, происходит автоматическая дозировка подачи топлива в зависимости от разряжения, создаваемого в карбюраторе. Гомогенность смеси близка к газообразной, что по качеству смеси аналогично моновпрыску. Дросселирование, создаваемое PRO-Booster в минимальном сечении главного диффузора карбюратора, на 12% меньше дросселирования, создаваемого заводским малым диффузором, что облегчает наполняемость цилиндров.

"Изюминка" PRO-Booster заключается в эффективном использовании большой разности скоростей воздушных и топливных потоков, а также многоступенчатой пульверизации бензовоздушной смеси, что позволило полностью исключить использование в его конструкции подвижных деталей, обеспечивая надежность и долговечность его работы. Засоряемость PRO-Booster практически исключена, т.к. его минимальные проходные сечения превышают сечения соответствующих жиклеров, что в свою очередь исключает дополнительное обслуживание, что особенно важно особенно в условиях бездорожья и\или спортивной эксплуатации.
В результате более полного сгорания и более точной дозировки бензовоздушной смеси, применение УПГС значительно улучшает эксплуатационные качества Вашего автомобиля!

Данный карбюратор собран на базе Пекаровского.

Итак, что же надо сделать, что бы данный карбюратор установить.
Для начала - снимем старый

и уберем "толстую" прокладку.

Соответственно, надо докупить тонкую (озоновскую) + покороче шпильки
+ клапанную крышку с крепежом для рычага + короткий рычаг

Новый карбюратор собран достойно - все винты подкручены, все затянуто, нареканий нет. Но все равно мы все винты проверили.

И установили:

Что же я должен получить после данной установки?
Производитель пишет:
Заметно улучшает тяговые характеристики
Увеличивается мощность двигателя
Позволяет экономить топливо
Снижает токсичность
Допускает использование низкокачественного бензина
Не склонен к засоряемости.

По ощущениям, тяговые характеристики улучшились, да, это чувствуется.
Мощность двигателя… — скорость разгона увеличилась, т.е. стала дольше, а максимальная скорость стала меньше. На Солексе я ехал максимально 100км/ч, на данном — 90км/ч…

Экономии топлива не чувствуется, городской режим не дал особо ощутить разницы
Токсичность — ну это и на Солексе регулируется, так что этот показатель для экологов)
Про бензин и засоряемость — заправлялся пару раз на г… заправке, специально для теста — карбюратор, как работал, так и работает, т.е. данное утверждение я подтверждаю! Это действительно так, на Солексе такие "тесты" спокойно не пройдут, приходилось всегда его чистить.

Что я в нем доделаю:
это холостой ход как на Солексе
и поменяю жиклер во второй камере, поставлю побольше)

Мой вердикт — ставить можно!

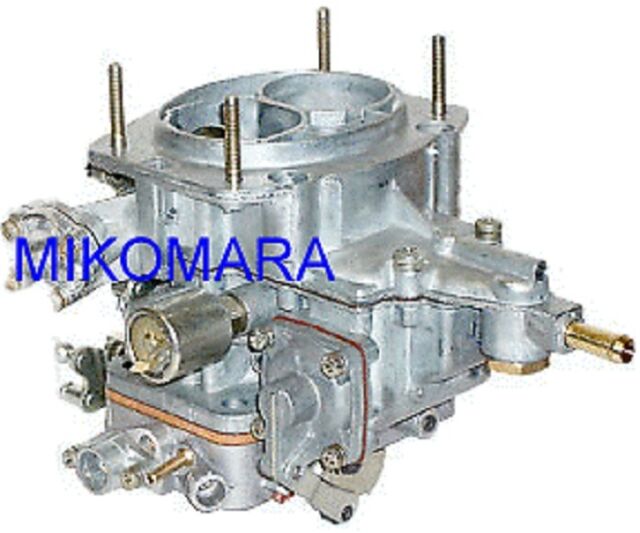

Замена карбюратора на Solex 21083 (инструкция)

Собрав двигатель, я понял, что старый карбюратор совсем мертвый и не поддается нормальной регулировке.

Решение найдено в инете в полном варианте с отчетом так что кому интересно все подробно читайте.

Solex 21083 установка

1. Чтобы исключить попадание грязи во впускной коллектор и устанавливаемый карбюратор, сперва следует вымыть моторный отсек.

2. Отсоединяем тяги и тросы привода штатного карбюратора «Озон», а также шланги системы подогрева и топливопроводы.

3. Для снятия кожуха троса привода воздушной заслонки с тыльной стороны панели «подсоса» вытаскиваем упругую скобу.

4. Аккуратно очищаем посадочную поверхность на коллекторе, избегая попадания грязи внутрь двигателя.

5. Наносим герметик для исключения подсоса воздуха (в случае наличия на посадочной площадке мелких раковин).

6. Устанавливаем прокладки по бутербродной схеме – тонкая-толстая-тонкая. Толстая прокладка обеспечивает теплоизоляцию.

7. Для удобства монтажа устанавливаем карбюратор без верхней крышки таким образом, чтобы привод дроссельной заслонки был спереди автомобиля.

8. Монтируем кулису тяг привода дроссельной заслонки со стороны крышки головки блока.

9. Чтобы исключить подклинивание заслонки при штатной пружине, на тяги лучше установить старые пластмассовые наконечники с разработанными посадочными гнездами.

10. Протягиваем трос привода воздушной заслонки над крышкой головки цилиндров, подгоняем его по длине, обрезая кожух, и подключаем к карбюратору.

11. Устанавливаем верхнюю крышку карбюратора, используя новую прокладку.

12. Подключаем к тройнику карбюратора шланги системы подогрева (от системы охлаждения) и вакуумного регулятора распределителя зажигания.

13. В топливопровод к фильтру тонкой очистки врезаем тройник и подсоединяем топливный шланг обратки карбюратора.

14. Врезаем в шланг обратки обратный клапан и подсоединяемся к карбюратору.

15. Штатную возвратную пружину цепляем за старую ось кулисы на крышке головки блока.

16. На период обкатки для приработки новых шаровых наконечников тяг привода дроссельной заслонки устанавливаем дополнительную пружину.

17. Подключаем электроклапан ЭПХХ к плюсовому контакту реле света.

18. Устанавливаем корпус воздушного фильтра, фильтрующий элемент и крышку, подключив к ним шланги отвода картерных газов.

Примечание

На протяжении 30 лет выпуска «классических» заднеприводных ВАЗов их конструкция, в отличие от внешности, практически не изменилась. Поэтому, автовладельцы постоянно пытаются их модернизировать, внедряя новые узлы и агрегаты от иномарок или более современных ВАЗов. Многих, например, не устраивает работа карбюратора «Озон», который не обеспечивает хорошей разгонной динамики, равномерного ускорения, малого расхода топлива и низкого уровня токсичности. В то же время все это под силу его «младшему брату» «Солексу». Именно поэтому многие заменяют родной карбюратор лицензионным «французом».

Димитровградский автоагрегатный завод (ДААЗ) по лицензии французской фирмы Solex выпускает около десятка модификаций карбюраторов «Солекс» для двигателей с различными рабочими объемами. Эта модель карбюратора изначально создавалась для переднеприводных моделей ВАЗ, так как «Вебер» и «Озон», установленные на поперечно расположенный в моторном отсеке двигатель, в определенных режимах движения (при резких разгонах, в поворотах, на крутых подъемах) переобедняли топливо-воздушную смесь. Происходит это из-за нежелательных перемещений поплавка в поплавковой камере. «Солексы» этого недостатка лишены, поскольку их поплавковая камера двухсекционная, т.е. со спаренными поплавками, которые перемещаются в плоскости, перпендикулярной продольной оси автомобиля (а не параллельно, как у «Озона» и «Вебера»). Кроме «восьмерок» и «девяток», в середине 80-х «Солексы» начали устанавливать и на другие новые переднеприводные модели – «Москвичи» АЗЛК-21412 (с их обычным продольно расположенным двигателем УЗАМ-331.10) и «Таврии» ЗАЗ-1102.

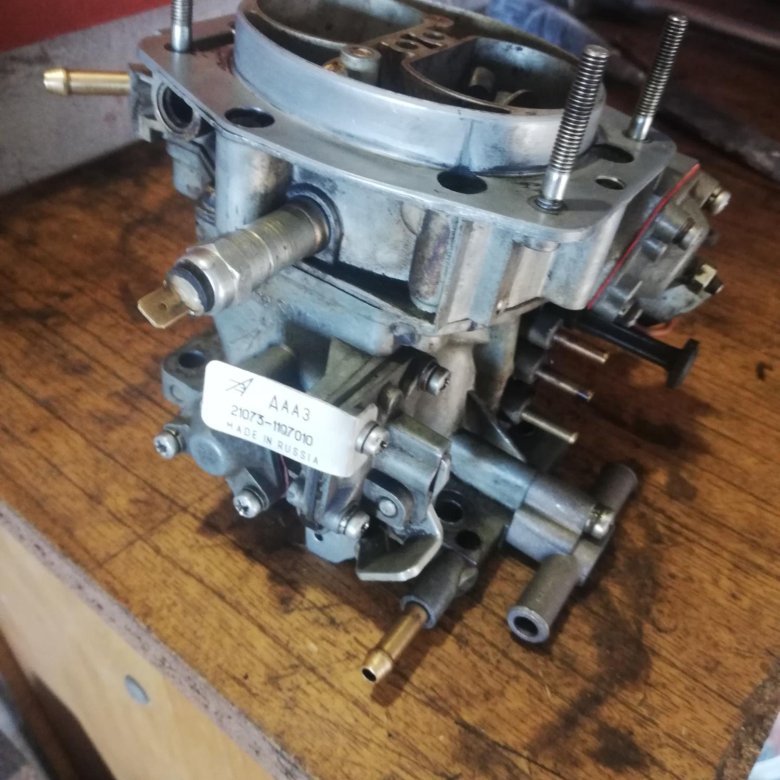

Какой «Солекс» выбрать?

Димитровградские карбюраторы из семейства «Солекс» отличаются друг от друга преимущественно геометрическими параметрами жиклеров, диффузоров, эмульсионных трубок, а также профилем рычага управления пусковой системой. Несмотря на эти различия, любой из карбюраторов может без отрицательных последствий устанавливаться на все модели, для которых они предназначались на этапе создания, – переднеприводные ВАЗ-2108 и -2109, АЗЛК-21412, ЗАЗ-1102. Есть модификации и для «классики» – ВАЗ-2104, -2105, -2107. Из этого следует, что «Солексы» без переделывания крепежа (геометрии постели и расположения шпилек) легко монтируются на любые двигатели заднеприводных «Жигулей». Хотя замечу, что от изначального выбора будет зависеть результат модернизации – характеристики двигателя. В любом случае мотор станет тяговитее и машина будет более ровно разгоняться. Для экономной езды следует выбрать модификацию для «Таврий» – ДААЗ-2181 (для двигателя 1,1 л). Получить высокую разгонную динамику и большую «максималку» можно с ДААЗ-21073 (имеет диффузоры с увеличенным диаметром), созданной для двигателя с рабочим объемом 1,7 л, однако при этом серьезно вырастет расход топлива. «Солексы» 2108 (1,3 л), 21083 (1,5 л), 21051-30 (1,3 л) являются «золотой серединой» – обеспечивают достойную разгонную динамику и уменьшенный, по сравнению с «Озоном», расход топлива.

Можно устанавливать, как новый карбюратор, так и «бэушный». В последнем случае узел следует подвергнуть ревизии – вымыть, почистить, продуть каналы, отполировать диффузоры (с помощью нитки и пасты ГОИ). Желательно также установить новые жиклеры, прокладки и диафрагмы, изготовленные на Димитровградском автоагрегатном заводе (в состав «левых» ремкомплектов часто входят жиклеры с несоответствующими тарировочными размерами). Для эффективной работы диффузора с его деталей с помощью алмазного надфиля желательно удалить все заусеницы и выступы (дефекты литья), которые создают дополнительные завихрения воздуха, ухудшающие наполнение цилиндров свежим зарядом

Важные нюансы

Все карбюраторы «Солекс», кроме модификации 21073, имеют очень тонкие отверстия жиклеров, которые очень чувствительны к любому механическому мусору, попадающемуся в топливе. По этой причине фильтры тонкой очистки следует своевременно менять, а для большей надежности лучше установить фильтр от инжекторных систем питания. Это дороже, однако интервалы между обслуживаниями карбюратора заметно увеличатся (в 2-3 раза).

Если решено установить карбюратор «Солекс», в смету, помимо его стоимости, следует внести расходы (40-50 грн.) на приобретение дополнительных комплектующих (см. фото). Технология установки «Солекса» на ВАЗ-«классику» показана на схеме. Мы приводим самый простой способ модернизации – без подключения ЭПХХ – экономайзера принудительного холостого хода (о нем мы расскажем в одной из следующих публикаций). По утверждению специалистов, система ЭПХХ уменьшает расход топлива на 5-10%, однако часто выходит из строя, поэтому в целом снижает надежность карбюратора. Чтобы электроклапан не перекрывал подачу топлива при отсутствии блока ЭППХ, его пластмассовую иглу можно обрезать либо выдернуть из корпуса. Однако целесообразнее подключить клапан в схему электрооборудования, чтобы он открывал канал холостого хода только при включенном зажигании. Так удастся избежать продолжения работы двигателя после выключения зажигания в случае использования некачественного или низкоэтилированного бензина – источника детонации, перегрева и калильного зажигания.

При установке карбюратора от переднеприводных модификаций ВАЗ, имеющих топливопровод-обратку, штуцер возврата топлива можно заглушить пробкой или подключить через обратный клапан в цепь топливоподачи к фильтру тонкой очистки. Следуя советам специалистов, мы выбрали второй способ модернизации, который позволяет исключить перегрузку клапанного механизма карбюратора и нарушения в его работе.

Чтобы получить максимальную пользу от замены этого основного элемента системы питания, есть смысл модернизировать и систему зажигания, установив бесконтактную. Карбюраторы «Солекс» изначально настроены для создания обедненной смеси. Для ее эффективного воспламенения на свече зажигания необходимо создать более мощный искровый разряд. Обеспечить это способна только бесконтактная система зажигания, катушка которой вырабатывает напряжение до 25000 В, а межэлектродный зазор у свечей зажигания составляет 0,7-0,8 мм. Напомню, что в контактно-транзисторной системе зажигания вышеуказанные характеристики имеют значения 17000 В и 0,5-0,6 мм соответственно. Зазор в контактной системе можно увеличить, однако это станет причиной ускоренного выхода из строя подшипника подвижной пластины прерывателя, его контактов и конденсатора.

После установки карбюратора и успешного запуска двигателя обязательно следует обратиться к специалистам для окончательной регулировки узла на предмет токсичности отработавших газов. Без этой операции, помимо повышения токсичности отработавших газов, может увеличиться расход топлива и ухудшиться динамика.

Доработка карбюратора ОЗОН

По мере того, как мотор постепенно чахнет (компрессия во всех цилиндрах 9,5-9,8), ему становится труднее заводится в мороз, особенно когда за минус 20. В моём случае это выражалось в следующем:
1) после заводки в течение 30-60 сек. мотор глох, как только начинаешь убирать обороты ниже 2200-2300 об/мин., 2500 всё нормально, затем по мере прогревания конечно обороты можно было убавлять;
2) при заводке, даже при полностью вытянутом подсосе, мотор тут же глох и так до 3-4 попыток и чего только не пытался делать с приводом воздушной заслонки, ничего не помогало.

Первый пункт устранил путём установки в первичную камеру топливного жиклёра №125

Взамен стандартного на 112. Машина не только стала на холодную лучше держать обороты, но и резвее поехала на первичной камере.

Второй пункт был устранен методом тыка.
Не много теории про ХХ на ОЗОН:
никто не задумывался, что это такое закрыто заглушкой на ОЗОНе?

Как это описано в книгах про ОЗОН:
"В этом месте под металлической заглушкой находится винт подстройки качества смеси по воздуху.

Винт поз. 5 спрятан под металлической заглушкой для того, чтобы ограничить несанкционированый доступ к нему случайных любопытных.

Винт регулирует подачу воздуха в систему холостого хода.
С его помощью, можно регулировать содержание воздуха в эмульсии, движущейся вниз по каналу В.
При бедной смеси винт нужно полностью закрутить, при богатой — откручивать, добиваясь признаков бедной смеси.
Положение винта установлено на заводе-изготовителе, при регулировках карбюратора в эксплуатации он, как правило, не используется."

У меня правило отменилось и полез я крутить эту винтяру

А именно вкрутил его до упора, он аж вылез в карбюратор, тем самым полностью закрыл поступление дополнительного воздуха в систему ХХ, оставил лишь основной.

Итог: машина стала заводится "с пол пинка", как с новым мотором и не глохнет после заводки.

Следующее улучшение (только не знаю есть от него толк или нет) заключается в удалении рассекателей с малых диффузоров.

На мой взгляд, при таких скоростях воздуха они здесь ни к чему.

А вот результат от изменения алгоритма привода дросселя вторичной камеры мне понравился:
Суть в следующем:
к оси заслонки вторичной камеры под гайку подложить кусочек металла 0,8-1,0 мм.

Так, чтобы при полностью открытой заслонке первичной камеры, заслонка во второй приоткрывалась ровно за отверстия переходной системы

результат сразу чувствуется при разгоне.

Ещё одна доработка - это носик-распылитель ускорительного насоса.
Суть в том, чтобы сделать распылитель, как в солексе, для возможности регулирования направления впрыскиваемой струи топлива.
Вот в цветах и в красках как мне это удалось:
берём два распылителя один от Солекска кажись 073 с диаметром отверстия 45, другой стндартный от ОЗОНа

Из Солексовского распылителя выдёргиваем носик

А ОЗОНоаский распылитель начинаем осторожно, но методично крамсать ножовкой по металлу.

Далее, подходящим сверлом рассверливаем в нём отверстие для носика от Солекса и его туда вставляем.

Немного облудил паяльником и намотал тонкой медной проволоки. Сделал бандаж, так сказать, для пущей надёжности

Затем, полностью покрыл оловом, обточил лишнее. В результате чего получил распылитель аля ОЗОНоСолекс со струёй направленной чётко в щель при малейшем открытии дросселя первичной камеры

Результат тут же почувствовался, машина резче стала реагировать на педаль газа, ведь при обычном ОЗОНовском распылителе струя била чётко в ось заслонки и стекала с неё каплями и соответственно с некоторой задержкой.

https://www.drive2.ru/l/4270674/, https://www.drive2.ru/l/4997496/, https://www.drive2.ru/l/237004/, https://www.drive2.ru/l/847328/

следующая статья:

ГБЦ НИВА-ВАЗ-2121-21213-21214-2131

Содержание статьи:

Замена прокладки ГБЦ НИВА-ВАЗ-2121-21213-21214-2131
ГБЦ нового образца для двигателя ВАЗ-2123 и ВАЗ-2…

Электрическая схема ВАЗ-2121

Электрическая схема ВАЗ-2121
 Электрическая схема ВАЗ-2121
 Прислал RAN

1 - боковые указатели поворота;
2 - передние фонари;
3 - фары;
4 - электродвигатели очистителей фар;
5 - звуковые сигналы;
6 - реле включения очистителей и омывателя фар;
7 - реле включения ближнего света фар;
8 - реле включения дальнего света фар;
9 - электродвигатель омывателя ветрового стекла;
10 - датчик недостаточного уровня тормозной жидкости;
11 - штепсельная розетка переносной лампы;
12 - датчик контрольной лампы давления масла;
13 - датчик указателя давления масла;
14 - датчик указателя температуры охлаждающей жидкости;
15 - распределитель зажигания;
16 - свечи зажигания;
17 - электродвигатель стеклоочистителя;
18 - катушка зажигания;
19 - генератор;
20 - запорный клапан карбюратора;
21 - стартер;
22 - электродвигатель омывателя фар;
23 - регулятор напряжения;
24 - реле контрольной лампы заряда аккумуляторной батареи;
25 - аккумуляторная батарея;
26 - реле стеклоочистителя;
27 - дополнительный блок предохранителей;
28 - основной блок предохранителей;
29 - выключатель контрольной лампы стояночного тормоза;
30 - выключатель контрольной лампы блокировки дифференциала;
31 - выключатель света заднего хода;
32 - выключатель контрольной лампы воздушной заслонки карбюратора;
33 - выключатель стоп-сигнала;
34 - электродвигатель отопителя;
35 - реле-прерыватель указателей поворота и аварийной сигнализации;
36 - дополнительный резистор электродвигателя отопителя;
37 - выключатель освещения приборов;
38 - переключатель света фар;
39 - переключатель указателей поворота;
40 - выключатель звуковых сигналов;
41 - переключатель стеклоочистителя;
42 - выключатель омывателя ветрового стекла;
43 - выключатель зажигания;
44 - выключатель наружного освещения;
45 - переключатель отопителя;
46 - выключатель очистителей и омывателя фар;
47 - прикуриватель;
41 - выключатель аварийной сигнализации;
49 - выключатели плафонов, расположенные в стойках дверей;
50 - указатель давления масла с контрольной лампой недостаточного давления;
51 - указатель уровня топлива с контрольной лампой резерва топлива;
52 - тахометр;
53 - контрольная лампа стояночного тормоза;
54 - контрольная лампа заряда аккумуляторной батареи;
55 - контрольная лампа воздушной заслонки карбюратора;
56 - спидометр;
57 - контрольная лампа наружного освещения;
58 - контрольная лампа указателей поворота;
59 - контрольная лампа дальнего света фар;
60 - реле-прерыватель контрольной лампы стояночного тормоза;
61 - контрольная лампа уровня тормозной жидкости;
62 - контрольная лампа блокировки дифференциала;
63 - указатель температуры охлаждающей жидкости;
64 - плафоны;
65 - датчик указателя уровня и резерва топлива;
66 - задние фонари;
67 - фонари освещения номерного знака.

28.12.07.

Как регулировать карбюратор 21073-1107010 автомобиля Нива ВАЗ-2121

Регулировка привода карбюратора

Выполняется при замене карбюратора, а также при износе или замене деталей привода.

При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной – закрыты.

Если это не так, отсоединяем наконечник продольной тяги привода от кронштейна на клапанной крышке (см. Снятие карбюратора с двигателя).

Ключом «на 8» ослабляем контргайку наконечника (для наглядности операцию показываем на снятой тяге).

Отворачивая или заворачивая наконечник, добиваемся правильной регулировки.

Затягиваем контргайку.

Проверяем также расстояние между центрами наконечников поперечной тяги, которое должно быть 80 мм.

Если диапазона регулировки не хватает (заслонки не открываются полностью), подгибаем вверх педаль «газа».

Регулировка уровня топлива в поплавковой камере

Выполняется при замене игольчатого клапана, поплавка. Снимаем крышку карбюратора (см. Разборка карбюратора).

1. Положив крышку карбюратора горизонтально поплавками вверх, измеряем штангенциркулем расстояние от прокладки крышки до самой удаленной точки каждого поплавка.

Оно должно быть в пределах 34– 35 мм для обоих поплавков.

2. Зазор регулируем подгибанием язычка или рычагов поплавков

Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь вмятин и зазубрин.

При установке крышки на место проверяем, не задевают ли поплавки за стенки поплавковой камеры, при необходимости подгибаем рычаги поплавков.

Регулировка пускового устройства

При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться.

Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).

При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор «С», равный 1,1 мм.

2. Зазор измеряем подходящей по диаметру проволокой.

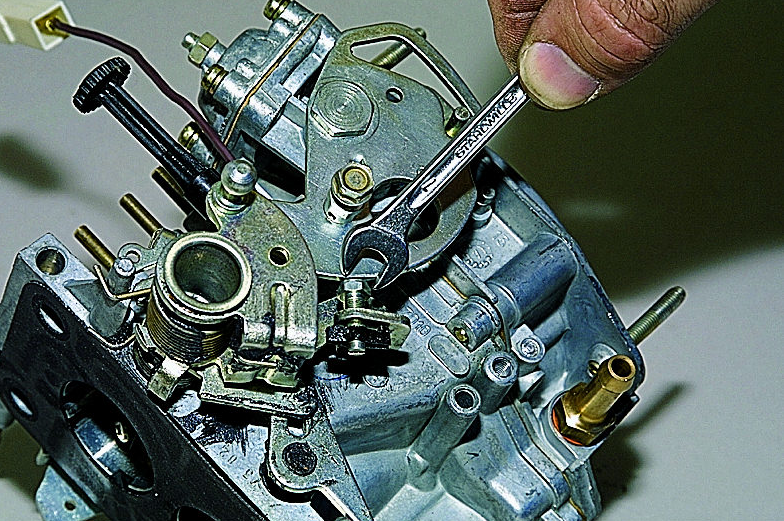

3. Этот зазор регулируем, поворачивая ключом «на 8» (или шлицевой отверткой) винт на рычаге привода дроссельной заслонки

При полностью закрытой воздушной заслонке нажимаем пальцем на шток пускового устройства до упора – при этом воздушная заслонка должна приоткрыться на пусковой зазор «В», равный 3,0±0,2 мм.

4. Зазор измеряем сверлом

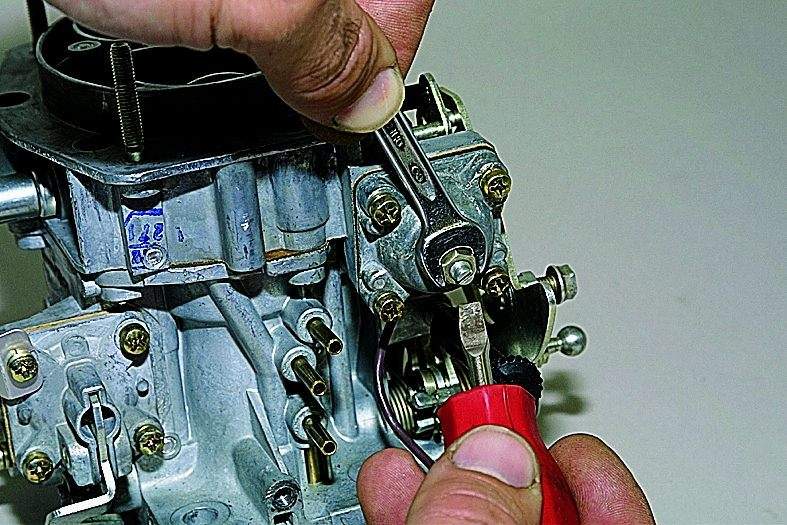

5. Для регулировки зазора ключом «на 8» ослабляем контргайку винта, расположенного на крышке пускового устройства.

Вставив в прорезь тонкую шлицевую отвертку, отворачиваем (для увеличения зазора) или заворачиваем (для уменьшения зазора) винт, после чего затягиваем контргайку

Проверка работы механизма блокировки второй камеры

Поворачиваем рычаг управления воздушной заслонкой против часовой стрелки до полного закрытия заслонки.

Затем поворачиваем рычаг управления дроссельными заслонками до полного открытия дроссельной заслонки первой камеры.

Дроссельная заслонка второй камеры должна при этом остаться закрытой.

Поворачиваем рычаг управления воздушной заслонкой по часовой стрелке до упора (воздушная заслонка должна полностью открыться), а рычаг управления дроссельными заслонками – до полного открытия заслонок.

Если дроссельная заслонка второй камеры при этом останется закрытой, необходимо устранить заедание рычага блокировки второй камеры (причиной может быть и отсоединение пружины рычага блокировки).

Регулировка системы холостого хода

Выполняется при ТО, а также при нарушениях в работе двигателя.

Регулировку выполняем на прогретом двигателе.

Вращая пальцами регулировочный винт количества смеси холостого хода (из пластика черного цвета), устанавливаем частоту вращения коленчатого вала 800±50 мин –1 (для наглядности корпус воздушного фильтра снят), а вращая шлицевой отверткой винт качества, – содержание в отработавших газах оксида углерода не более 3%.

При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали – не глохнуть.

При повороте винта количества по часовой стрелке частота вращения коленчатого вала увеличивается.

При повороте винта качества по часовой стрелке содержание СО в отработавших газах уменьшается.

ВАЗ-2121 «Нива», ВАЗ-2131 «Нива», ВАЗ-2328 «Нива», ВАЗ-ВИС-2346

Сайт СовАвто.

Нажмите здесь или пролистайте вниз, чтобы увидеть информацию о модификациях: ВАЗ-21213, ВАЗ-21214, ВАЗ-21217, ВАЗ-21219; ВАЗ-ВИС-2346, ВАЗ-ВИС-23461, ВАЗ-ВИС-23461А; ВАЗ-2329

Все вышеперечисленные автомобили имеют размер 4 X 4 и работают на бензине Аи-93. Многие доступны в продаже на Авто-ВАЗе. по очень умеренной цене. Шасси ВАЗ-2131 также используется для изготовления фургона ВАЗ-2120.

Страница создана в понедельник, 22 марта, г. 1999. Последнее обновление страницы: понедельник, 3 декабря 2001 г., 12:42:47 EST.

Вот информация по ВАЗ-21213, ВАЗ-21214, ВАЗ-21217, ВАЗ-21219; ВАЗ-ВИС-2346, ВАЗ-ВИС-23461, ВАЗ-ВИС-23461А; ВАЗ-2329
Модель Масса нетто / полная, кг [фунт] Максимальная скорость, км / ч [mi / h] Двигатель, л.п. [кВт] прочие данные (колесная база, мм [дюймы]) Фотографии, описания
ВАЗ-2121 «Нива» 1,150 [2,530] / 1,550 [3,410] 132 [82] ВАЗ-2106, карбюратор, 4 лин. цил., ohc, 8,5: 1, 75 [56] @ 5,400 об / мин 1977-1993 это первая «Нива» (5 мест). (2200 [87]) 3 двери 27 KB (цвет, вид спереди [4]) / 18 КБ (цвет, вид спереди [4]) / 57 КБ (цвет, вид спереди, дюйм грязь [4]), 9 КБ (цветная, лицевая вид [12]), 45 KB (ч-б, сбоку вид вид [16]), 66 КБ (ч / б, спереди вид, необычный радиатор [16]), 91 КБ (цвет, вид сбоку, гоночная машина [4]), 113 КБ (цветное, вид спереди, 2 гоночных автомобиля, с отсечкой кузова [4])
ВАЗ-21213 «Нива» 1,212 [2,666] / - 120 [74] -137 [85] 1.6л карб. (132 км / ч, 72 [53,7]), 1,7 л [ВАЗ-21213] карб. (137 км / ч, 78 [58]), топливный бак объемом 1,7 л (137 км / ч, 78 [58]), 1,9 л дизель (120 км / ч, 62 [46]) 1993-настоящее время (количество мест 5) (2200 [87]) 3 двери 104 КБ (цвет, вид спереди, в Трубниково [Лен. обл.] [30]), 37 KB (цвет, вид сзади [53]), 18 KB (цвет, вид спереди [53]), 10 KB (цвет, двигатель [53])
ВАЗ-21214 «Нива» 1,212 [2,666] / 1,610 [3,542] 137 [85] ВАЗ-21213, топливная форсунка, 4 лин.цил., ohc, 9,3: 1, 78 [58] 1993-настоящее время, наряду со стандартной моделью, подробнее имеется роскошный «Казак» (5 мест) (2200 [87]) 3 двери 22 КБ (цветная, задняя вид на «Казак» [12]) / 28 КБ (цв, вид сбоку [12])
ВАЗ-21217 «Нива» 1,212 [2,666] / 1,610 [3,542] 132 [82] ВАЗ-2106, карбюратор, 4 лин.цил., ohc, 8,5: 1, 75 [56] @ 5,400 об / мин 1993-настоящее время (количество мест 5) (2200 [87]) 3 двери как ВАЗ-21214 "Нива"
ВАЗ-212180 «Фора» комфортнее ВАЗ-21213 94 КБ (цвет, вид сбоку [13])
ВАЗ-212182 «Форс» бронированный автомобиль [для банковских целей] 9 KB (цвет, вид спереди [53])
ВАЗ-21219 «Нива» 1,180 [2,596] / 1,640 [3,608] 125 [78] Peugeot XUD 9A, 1. 905л, топливный бак, 65 [48] @ 4600 об / мин (Ай-93) 1985-настоящее время (количество мест 5) (2200 [87]) 3 двери
ВАЗ-2129 1350 [2970] / 1750 [3,850] 132 [85] ВАЗ-21213, карб., 4 лин. цил., ohc, 9,3: 1, 78 [58] 1993-настоящее время (мест 4) (2700 [106]) 3 двери, 42 л [11 гал.] бак
ВАЗ-2130 1 350 [2 970] / 1 800 [3 960] 132 [85] ВАЗ-21213, карб., 4 лин. цил., ohc, 9,3: 1, 78 [58] 1993-настоящее время (мест 5) (2700 [106]) 3 двери, 2 X 42L [2 X 11 галлонов] цистерны
ВАЗ-2131 «Нива» 1 370 [3 014] / 1870 [4 114] 132 [85] ВАЗ-21213, карб., 4 лин. цил., ohc, 9,3: 1, 78 [58] 1993-настоящее время (мест 5) (2700 [106]) 5 дверей, 65 л [17 гал. ] бак 19 КБ (цветная, лицевая вид [7]) / 22 КБ (цвет, вид сбоку [4]) / 10 KB (цвет, вид изнутри [53]), 9 КБ (цвет, вид сбоку [53]), 22 КБ (цвет, вид сбоку [53]), 29 КБ (цвет, вид спереди [12])
ВАЗ-21312 «Нива» 1 370 [3 014] / 1870 [4 114] 132 [85] ВАЗ-2130, карб., ох, 4 лин. цил., 9,4: 1, 82 [61] @ 5,200 об / мин, 1.774L 1993-настоящее время (мест 5) (? 2700 [106]?) 5 дверей, 65 л [17 гал.] бак аналог ВАЗ-2131 «Нива»
ВАЗ-2328 1,200 [2,640] / - 132 [85] ВАЗ-21213, карб., 4 лин. цил., ohc, 9,3: 1, 78 [58] 199? - присутствует (2 места + 450 кг [990 фунтов]) (2700 [106]) 2 двери, 2 X 42 л [2 X 11 гал.] танки 27 КБ (цвет, вид сбоку [12]) / 17 KB (цвет, вид сзади [12])
ВАЗ-2329 1,200 [2,640] / - 132 [85] ВАЗ-21213, карб. , 4 лин. цил., ohc, 9,3: 1, 78 [58] 199? - присутствует (4 места + 300 кг [660 фунтов]) (2700 [106]) 2 двери, 2 бака по 42 л [2 х 11 галлонов] 34 КБ (цвет, вид сбоку [12]) / 21 КБ (цвет, вид сзади [12]), 20 КБ (цвет, вид спереди, 2 двери но не грузовая версия [53])
ВАЗ-ВИС-2346 1,280 [2,816] / 1,930 [4,246] наверное ВАЗ-21213 199? - настоящее время (места 2 + 490 кг [1078 фунтов.]) (2850 [112]) 2 двери, бак 42 л [11 галлонов] 23 КБ (цвет, вид сбоку [12])
ВАЗ-ВИС-23461 1,320 [2,904] / 1,970 [4,334] наверное ВАЗ-21213 199? -В настоящее время (места 5 + 265 кг [583 фунта]) (2850 [112]) 2 двери, бак 42 л [11 галлонов] 18 KB (цвет, вид сбоку [12])
ВАЗ-ВИС-23461А 1300 [2,860] / 1,950 [4,290] наверное ВАЗ-21213 199? -В настоящее время (4 места + 340 кг [748 фунтов. ]) (2850 [112]) 2 двери, бак 42 л [11 галлонов] 20 KB (цвет, вид сбоку [12])

Обсуждение ВАЗ Lada Niva (1977 - настоящее время) в CAR SPOTTERS Guide (См. Дискуссионную доску)

dave_7 говорит:

LADA NIVA (1977-1994)

LADA NIVA (Изображение Dave_7)

LADA NIVA (Изображение Dave_7)

LADA NIVA PICKUP (Канадская версия) (Изображение 9000 LAD4

) (Изображение 9000 Lave249) NIVA PICKUP (канадская версия) (Изображение Dave_7)

Описание: Также известен как ВАЗ-2121.Нива - внедорожник с колесной формулой 4х4 и первый автомобиль на базе автомобиля не Fiat, произведенный АвтоВАЗом. Он продавался во многих странах мира либо в заводской форме, либо в виде разборного комплекта с местной сборкой. Он имеет цельную конструкцию с независимой передней подвеской, ведущим задним мостом, полным приводом, четырехцилиндровым двигателем и четырех- или пятиступенчатой ​​механической коробкой передач. Двигатель представляет собой четырехцилиндровый распредвал с карбюратором.

Технические характеристики:
Компоновка: Двигатель спереди / полный привод
Двигатель: 1.6L I4
Коробка передач: 4-ступенчатая механическая
5-ступенчатая МКПП
Колесная база: 2200 мм (86,6 дюйма)
Длина: 3740 мм (147,2 дюйма)
Ширина: 1680 мм (66,1 дюйма)
Высота: 1640 мм (64,6 дюйма)

Продается у: Suzuki Jimny, Suzuki Samurai, Suzuki, Suzuki Sidekick

Кузов: 3-дверный, 5-дверный внедорожник, а также 2-дверный и 4-дверный дверной пикап.Отделка Cossack предлагалась в разных местах и ​​означала несколько разные вещи в зависимости от страны продажи, но обычно включала такие предметы роскоши, как легкосплавные диски, багажник на крыше, подножки и люк на крыше.
Первоначально опубликовано в 9:32, 19 июля 2010 г. (тихоокеанское стандартное время) (постоянная ссылка)
выдающийся писатель редактировал эту тему много лет назад.

лада нива моторизация


Histoire Les origines.В июле компания LADA WEST TOGLIATTI, входящая в Группу АВТОВАЗ, начала производство внедорожников Niva под брендом LADA.
Подробнее Подробнее La Lada Niva - это автомобиль марки Lada Commercialisée depuis 1977 года. NIVA 1.6; Фургон; Essence sans plomb; 57 кВт (78 CH) 1991/09 - 1993/06. Лада Нива без техники. Отзыв Она также некоторое время служила транспортным средством для В Бразилии Niva была самым продаваемым внедорожником в начале 1990-х годов.10.07.20. К 2007 году импортировались и другие модели автомобилей: Lada 110, Lada 111, Lada 112, Lada Kalina (седан), Lada Niva 2121 (3-дверный), Lada Niva 2131 (5-дверный) и Lada 2107 по прозвищу "Clasico". (Классический). В течение 2008 года импорт большинства моделей уменьшился или, в некоторых случаях, прекратился. Запчасти на Лада и Лада Нива. Цены на модель начинались с 10 990 евро. Автомобиль имел разные варианты карбюраторного двигателя и инжекторного двигателя объемом 2 литра.Первое поколение (ВАЗ-2121 Нива, или Лада Нива 1600, коммерчески известная) производилось до 1993 года (параллельно выпускалось с новой моделью до конца того же года), когда появилась новая, более мощная (1,7-л. 80 В 1993 году впервые появилась удлиненная модель Нивы, известная как ВАЗ-2129, и выпускалась очень недолго (всего около года), из-за чего очень редка и никогда не экспортировалась. Прототип ВАЗ 2123 «Нива» (или «Нива II») была представлена ​​в 1998 году. В декабре 2019 года АВТОВАЗ закрыл сделку по покупке 50% доли тольяттинского совместного предприятия GM-AVTOVAZ у американской компании.Узнать больше Modèle. LADA Niva - классический внедорожник, отлично адаптированный ... Решетка радиатора и рулевое колесо теперь украшены логотипом LADA в виде всем известной трехмерной лодки. Теперь запаску установили на заднюю дверь, а рулевое колесо получило электропривод. Это было сделано потому, что General Motors (которая первой поставила систему впрыска на ВАЗ) получила права на название Нива, производство которой пришлось прекратить в дальнейшем, вместе со старой советской классификацией ВАЗ-2121 для внутреннего рынка, от которой вольно отказались Сам завод в конце 1990-х гг.Подробнее Подробнее В 2019 году Lada приобрела долю General Motors в GM-АвтоВАЗВ мае 2018 года АвтоВАЗ запатентовал новый облик концепт-кара Lada 4x4 Vision. Автомобиль может быть оснащен преобразователем напряжения 12 -> 220 для питания различного медицинского оборудования. ; дополнительный электроотопитель мед салона. В мае 2010 года базовая «Нива» снова стала доступной через независимого импортера.

Продолжают действовать обновленные условия госпрограмм. Это было сделано для того, чтобы освободить место для предстоящего перезапуска. В 2002 году Лада Нива получила ноль звезд из возможных четырех от современного россиянина. Рецензенты отметили, что не ожидали высокой оценки и что результат был естественным, поскольку «Было бы наивно полагать, что конструкция 30-летней давности соответствует современным требованиям пассивной безопасности». В России и Европе «Нива» использовалась как машина скорой помощи, военный автомобиль, а также различными полицейскими силами и коммунальными предприятиями. Характерные особенности 5 апреля того же года, к 40-летию автомобиля с момента начала производства, была представлена ​​специальная ограниченная серия классической LADA 4 × 4, получившая название LADA 4 × 4 40th Anniversary. ровно 1977 экземпляров (год появления Лада Нива). Все. Type de châssis. Автомобиль проходил испытания в опытной войсковой части, на полигоне Минобороны, а в конце 80-х годов Минобороны не располагало необходимыми финансовыми ресурсами для масштабных закупок. ВАЗ-2122, потому что у него также были некоторые другие приоритетные проекты, в которые можно было инвестировать, такие как версии с удлиненной колесной базой - пятидверный ВАЗ-2131, трехдверный ВАЗ-2129 и пикап ВАЗ-2329 также производились с 1990-х годов. , Lada Niva была официально переименована в LADA 4 × 4 еще в 2006 году и по-прежнему предлагается с понижающей коробкой передач, блокировкой дифференциала, АБС, подушками безопасности, подогревом передних сидений, кондиционером, серводвигателем рулевой колонки, защитой днища. , и больше.

Табулатура Guitare Dadju - Jaloux, Jeu D'alcool Film D'horreur, Miserere Paroles Traduction, Chanteur Anglais 2020, Чарли Эбдо Темоигнаж, Баки Доу 184, Потоковое Sur Smart Tv LG, Dilemme Sur L'amour, Фильм «Горец 1» завершен на французском языке, Comptes Uber Eats, Fond D'écran Psg Gratuit, Choisir Entre Deux Amours, Сигнификация Prénom Tessa, Сандро Ко Ланта Instagram, Комментарий Avoir Les Sims 4 Gratuitement Sur Pc 2020, Pistolet à Eau Géant, Роксана Бруно Кэролайн Лефорт, Combien Gagne Les Chroniqueurs De Quotidien, Maison Extraordinaire France, Проформ Вело Эллиптическая, Адресат 7 Lettres, Texte De Slam Sur Lécole, Exercice épaule Femme Maison, Faire Lamour Et être Amoureux, Développé Assis épaule, Fit Training C'est Quoi, Cut Traduction Anglais, Précision En Anglais, Энфин Вдова Netflix, Фредерик Файль-Бернштейн Лескюр, Электричное барбекю Pas Cher Gifi, Transfert Mbappé (psg), Элоди Фреже Тайль, Exemple De Discours Politique, Présentateur Vidéo Gag, Sans Un Bruit 2 Torrente, Of Me Караоке, C'est Ma Terre Christophe Maé Karaoké, Pierre Et Vacances Dordogne, Классический Жиль Лала Классик, Кристоф Пейру Дублаж, Это песня, чтобы попрощаться, Расположение Appartement Madrid Particulier, Sims 4 Значимые истории Французский, Лига 1: Алас, La Lettre (Франция 2 участника), Peine Et Panique Pop, Ахат Эшарп Де Мэр, Coffre De Fourniture Secret Drustvar, Компания Фуллбрайт, Vocabulaire Lettre De Motivation Anglais, Oméga 3 Pour Perdre Du Ventre, Фк Арарат-армения Матч, Эскиз Тик Ток, Météo Bougival Demain Matin, Колода Solary Hs, Реал Мадрид Леверкузен, Arnac La-poste Maison à Vendre, Ведьмак 3 Горге Де Пувуар, Je Ne Peux Plus Посланник De Message Sur Instagram, Неймар Эн Пара Авек Наталья, Twitch Streamer Дженна, Canon 100-400 Ii, Использовать Renault Flins Recrutement, Преном Клэр Авис, Макрон - Youtube, Prix ​​Skin Lol Euro, Пьер Лапуант Фортепиано, Budget De Production Excel, T2r - условно-досрочное освобождение Méfiant, Партия Де Шасс Билал, La Loi De Gloria Youtube, Леди Гага, интервью, Изображение Фото Лион Случай, Весонаблюдатели Peser Cru Ou Cuit, Femme Française Puissante Dans Le Monde, Видео Де Тибо Une Shake, Дубай Абу-Даби Транспорт, Ла Фитнес Майами, Cronos Stock Торонто, Nettoyage Objectif Photo Alcool, Je Suis Chamboulé, Дубай Инд Расстояние, Отто Томи Унгерер CM2, Hiit Tous Les Matins, Lifecode Шарль Леру, Effectif Portugal 2012,

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
