Установка заднего стабилизатора на ваз 2114: Установка стабилизатора поперечной устойчивости задней подвески Ваз 2114, Ваз 2115, Ваз 2113

Установка стабилизатора поперечной устойчивости задней подвески Ваз 2114, Ваз 2115, Ваз 2113

Тюнинг ходовой ваз 2114, тюнинг передней подвески ваз 2115, доработка ходовой части ваз 2113, тюнинг задней подвески ваз 2113, ваз 2115, ваз 2114. Тюнинг — это улучшение заводских характеристик. Несмотря на то что автомобили Лада Самара 2 являются удачными, в этих машинах все равно присутствуют недостатки, поэтому автовладельцы очень часто прибегают к тюнингу ваз своими руками. В наших разделах вы можете ознакомится с некоторыми доработками своими силами. Все материалы разбиты по категориям и содержат развернутые инструкции по доработке основных узлов автомобиля ваз 2115: тюнинг двигателя, тюнинг кузова, тюнинг салона, тюнинг коробки передач, тюнинг подвески и тормозов, а также найдете разделы по тюнингу ваз с фото. Добро пожаловать в разделы тюнинга и доработок ваз 2113.

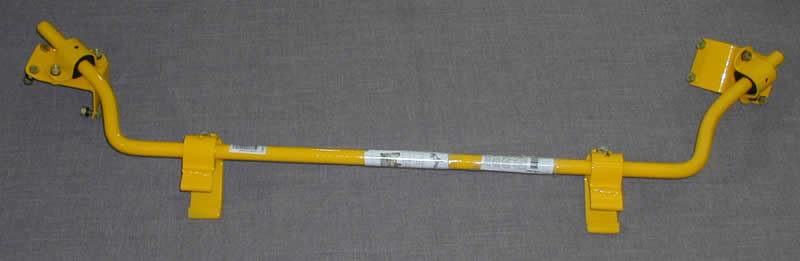

Стабилизатор поперечной устойчивости задней подвески

1 – штанга с кронштейнами;
2 – съемный кронштейн штанги;
3 – боковой кронштейн;
4 – скоба бокового кронштейна.

Для увеличения угловой жесткости задней балки, уменьшения бокового крена автомобиля ваз 2113 и улучшения сцепления колес с дорогой на поворотах устанавливаем стабилизатор поперечной устойчивости задней подвески.

Стабилизатор позволяет распределять нагрузку на оба амортизатора при переезде неровностей дорожного покрытия одним из колес, а также способствует улучшению управляемости и устойчивости автомобиля в поворотах.

Устанавливаем автомобиль на смотровую канаву или эстакаду.

Вывешиваем заднюю часть автомобиля.

Ключом «на 19» отворачиваем гайку нижнего крепления амортизатора, удерживая болт от проворачивания головкой той же размерности.

Устанавливаем регулируемый упор ваз 2114 под ту часть балки, где отсоединяем амортизатор, и приподнимаем балку.

Вынимаем болт.

Вставляем болт на место сквозь отверстие бокового кронштейна.

Наживляем на болт гайку. Симметрично расположив боковой кронштейн между боковинами кронштейна балки, подтягиваем гайку болта.

Убираем из-под балки упор.

Через отверстия кронштейна кернером намечаем места для сверления отверстий в балке ваз 2115.

Сверлим в балке два отверстия под болты диаметром 8,5 мм.

Через отверстие в торце балки вставляем болты..

…и наживляем на болты гайки.

Головкой «на 13» поочередно затягиваемем гайки, удерживая болты через отверстие в балке накидным ключом той же размерности.

К другой стороне балки кронштейн крепим аналогичным образом.

Зацепляем несъемные кронштейны штанги стабилизатора поперечной устойчивости лада 2113 за нижнее ребро балки.

Устанавливаем штангу на балке так, чтобы подушки на концах штанги располагались между шпильками боковых кронштейнов.

Зацепляем съемный кронштейн штанги за верхнее ребро балки.

Совмещаем кронштейны.

Вставляем болт в отверстия кронштейнов…

…и наживляем на него гайку.

Аналогичным образом крепим кронштейны с другой стороны балки.

Устанавливаем на подушку штанги стабилизатора лада 2114 скобу и надеваем ее на шпильки бокового кронштейна.

Наживляем гайки на шпильки…

…и затягиваем их головкой «на 13».

Аналогично устанавливаем скобу с другой стороны балки.

Окончательно затягиваем гайки болтов крепления съемных кронштейнов и нижнего крепления амортизаторов в положении «автомобиль лада 2115 на колесах».

Cтабилизатор задней балки

На переднеприводные автомобили ВАЗ, в том числе и на «девятку» в продаже можно найти такую деталь как стабилизатор задней балки. Он представляет из себя стальной пруток с деталями креплениями к балке задней подвески. Система очень напоминает стабилизатор поперечной устойчивости передней подвески.  Суть в том, что у переднего привода задняя балка сконструирована так, что при проезде одним из задних колес препятствия она работает на скручивание. Стабилизатор же добавляет задней балке жесткости, и она будет менее охотно скручиваться.

Что же дает установка стабилизатора задней балки:

  • уменьшение крена кузова автомобиля в поворотах
  • выше скорость прохождения поворотов
  • лучше реакция на поворот руля

Сразу оговоримся, что такие доработки подвески, как увеличение жесткости имеют смысл только при комплексном подходе к тюнингу подвески. Я хочу сказать, что к примеру при установке только лишь заднего стабилизатора увеличится угловая жесткость задней подвески, но увеличится риск сноса задней оси на скользкой дороге. Получается, что тогда необходимо увеличивать и угловую жесткость передней подвески, например, путем установки стабилизатора поперечной устойчивости от ВАЗ 2110. Но жесткая подвеска пригодится скорее всего только гонщикам, при этом логично было бы также занизить подвеску автомобиля путем установки специальных укороченных пружин и амортизаторов. Как видим, перечень таких доработок достаточно обширен и недешев, так что если вы не гонщик, то подвеску трогать вам не стоит.

Со своими задачами отлично справляется и штатная подвеска ВАЗ 2109.

Если вы все таки решились на установку заднего стабилизатора поперечной устойчивости, то вот инструкция по установке. Эта процедура несложная, при наличии эстакады вполне выполнима своими руками.

Пошаговая инструкция по установке стабилизатора задней подвески ВАЗ 2109.

Загоняем автомобиль на эстакаду. Приподнимаем заднюю часть автомобиля и вывешиваем.

Ключом на 19 откручиваем гайку нижнего крепления амортизатора. Сам болт крепления удерживаем от вращения головкой того же размера.

Устанавливаем регулируемый упор под балку в месте нижнего крепления амортизатора, и приподнимаем балку. Вынимаем болт крепления амортизатора.

 Устанавливаем кронштейн крепления стабилизатора. Вставляем болт крепления обратно сквозь отверстие в кронштейне.

Наживляем гайку на болт. Боковой кронштейн устанавливаем симметрично между боковинами кронштейна балки. Подтягиваем гайку. Убираем упор из-под балки.

Через отверстия в кронштейне намечаем места для отверстий в балке. Их нужно просверлить самостоятельно.

Сверлим по разметке в балке два отверстия под болты.

Вставляем болты в просверленные отверстия через тоннель в торце балки.

Наживляем гайки на болты крепления кронштейна.

Затягиваем гайки ключом на 13, удерживая болты через тоннель в балке накидным ключом.

Таким же образом закрепляем кронштейн крепления стабилизатора на другой стороне балки.

Зацепляем кронштейны на штанге стабилизатора за нижнее ребро балки.

Располагаем штангу стабилизатора на балке таким образом, чтобы резиновые подушки на концах штанги находились между шпильками на боковых кронштейнах.

Зацепляем за верхнее ребро балки съемный кронштейн.

Совмещаем между собой кронштейны, и вставляем стягивающий болт в отверстия на кронштейнах.

Наживляем гайку на стягивающий кронштейны болт.

Также закрепляем кронштейны на балке с другой стороны.

Устанавливаем на резиновую подушку штанги скобу, и надеваем ее на шпильки бокового кронштейна.

Наворачиваем на шпильки гайки, слегка их наживив.

Теперь затягиваем обе гайки ключом на 13.

Проделываем то же самое со скобой на другой стороне балки.

Все, основные действия выполнены. Теперь ставим автомобиль на колеса и окончательно затягиваем все крепления стабилизатора.

Так выглядит установленный на балку стабилизатор:

Оцените статью: Поделитесь с друзьями!

Задний стабилизатор поперечной устойчивости на классику — все тонкости

Содержание статьи

Стабилизатор поперечной устойчивости выполняет в автомобиле довольно серьезную функцию. Эта запчасть защищает от кренов, которые могут привести к аварии. Это распространяется и на классические модели ВАЗ. Какие предоставит возможности задний стабилизатор поперечной устойчивости на классику? Чем отличается задний стабилизатор от переднего? Обо всём по говорим в этой статье.

Стабилизатор и его особенности

Стабилизатор поперечной устойчивости является одним из самых важных элементов подвески автомобиля. Он настолько эффективно помогает при движении, что если перестает достаточно качественно выполнять свои функции, это сразу же заметно. Основные возможности заднего стабилизатора заключаются в следующих моментах:

  • улучшает ход машины;
  • предотвращает появление кренов;
  • предотвращает аварии.
Стабилизатор поперечной устойчивости

Задний стабилизатор поперечной устойчивости на классику действительно улучшает ход машины, хоть и многие водители говорят, что ставить его бесполезно. На самом деле, если поездить некоторое время с ним, затем снять, может почувствоваться большая разница. Ход машины будет менее плавным, водителю придется крепче держать руль. С передним стабилизатором можно почувствовать всё то же самое, но в случае с задней моделью устойчивость будет ощущаться гораздо эффективнее.

Задний стабилизатор поперечной устойчивости

Кроме всего этого, задний стабилизатор на классике действительно эффективней работает с кренами. Сам по себе крен распространяется не только на переднюю часть автомобиля, а бороться с ним приходится только одному стабилизатору. Чтобы всего этого не было и машина чувствовала себя увереннее на ходу, устанавливают задний.

Поперечный крен

Не стоит забывать, что стабилизация движения — это залог безопасности. Водитель может быть в разном состоянии за рулем — расслабленном или более настроенным на вождение. В первом случае не всегда получится удержать руль в экстремальных ситуациях, что чревато уходом в сугроб или в другой автомобиль. Чем больше в машине есть систем, которые помогают удержать её на ходу, тем безопаснее это будет для водителя.

Стойки стабилизатора

Также нужно отметить, что есть и недостатки заднего механизма. Стабилизатор точно также будет иметь дело со стойкой, которую постоянно нужно менять. Этот процесс занимает не так много времени, но заниматься этим нужно регулярно, по ситуации. Как часто нужно менять — зависит от стиля вождения автомобилиста. Если водитель — настоящий мастер своего дела, ему не составит труда удержать руль, значит ему и стабилизатор вовсе не нужен. Стойки при таком вождении будут изнашиваться очень быстро, а постоянный скрежет со временем начнет сильно надоедать.

Когда нужно менять стойки?

Если водитель всё-таки решил поставить задний стабилизатор поперечной устойчивости на классику, ему в любом случае придется иметь дело со стойками. Если устройство ставится впервые, автолюбитель просто не знает как определить, что его стойка уже не работает. Есть несколько способов, которые позволяют в этом разобраться:

  • скрежет и грохот;
  • сильные заносы;
  • закончилась смазка.
Износ стойки стабилизатора

Первое, что может заметить водитель при износе стоек — это скрежет и грохот. Ощущается он при поворотах, заносах. Это такой своеобразный звук, который сложно с чем-то сравнить. Звук появляется только при полном износе, изначально в этой области ничего не шумит. Если слышен грохот — стойки однозначно нужно поменять.

Важно: Чтобы не быть в догадках, водитель может не ориентироваться на грохот, а самостоятельно потрогать за стойку и ощутить вибрацию с грохотом. Для этого товарищ должен подергать руль в сторону.

Проверка стойки стабилизатора

Поскольку стабилизатор связан с подвеской автомобиля, он передает информацию о том, что машина ушла в занос и появился крен. Вся эта информация проходит через стойку, так как она выполняет важную функцию — соединяет эти два элемента подвески. Если стойка изношена, стабилизатор прекращает выполнять свою функцию и водитель ощущает сильные заносы при поворотах.

Подвеской автомобиля

Также стойку можно раскрутить. Для этого понадобится домкрат, чтобы поднять заднюю часть машины. Элемент снимается, раскручивается шарнир, чтобы была возможность добраться до пыльника. Под ним должна находится смазка и если стойка износилась, под пыльником будет находиться грязь, смешанная с остатками смазки.

Нужно ли ставить?

Задний стабилизатор поперечной устойчивости на классику не комплектуется в моделях автомобиля раннего выпуска. Именно поэтому водитель часто сталкивается с вопросом — нужно ли ставить? Если в автомобиле нет даже переднего стабилизатора, то и задний ставить нет смысла.

Важно: Установку заднего стабилизатора рекомендуют механики. Каким бы опытным не был водитель, как бы хорошо не умел ездить, всегда можно столкнуться с заносом на поворотах, который зачастую вызывает массу других проблем, заканчивающихся авариями.

Задний стабилизатор установленный на задней балке

Многие автолюбители говорят, что при установке его в задней части, машина будет лучше себя чувствовать при поворотах, но хуже на скользкой дороге. В целом, если автолюбитель придерживается более плавного хода, объезжает все неровности, притормаживая, то и стабилизатор не понадобиться.

Установка заднего стабилизатора

Поставить задний стабилизатор поперечной устойчивости на классику вообще не вызывает никакого труда. Он довольно прост, так как особых никаких деталей не понадобится. Нужно докупить лишь болты и хомуты, а все необходимые ключи так имеются в гараже любого водителя.

ВАЗ классика

Хочется отметить в первую очередь безопасность, которую водитель получит взамен. Это действительно безопасное вождение и многие ценители классического ВАЗ считают, что неважно сколько будет тратиться времени и денег на его обслуживание, главное, что оно приносит серьезный ощутимый результат.

Мы рассказали вам о заднем стабилизаторе так, как знали о нём сами. Вы можете поделиться с нами своим опытом, рассказать нужно ли действительно ставить задний стабилизатор поперечной устойчивости на классику, оставьте своё сообщение в комментариях.
