Установка сигнализации Лада Гранта своими руками: точки подключения
Практически каждый владелец своего автомобиля задумывался о том, как оснастить своего железного коня защитой от угона. Это касается и владельцев лада гранта, ведь комплектации стандарт и норма с завода не оснащаются никакой противоугонной системой, кроме иммобилайзера. И в этой статье мы расскажем вам как установить сигнализацию на автомобиль своими руками, ведь по сути своей не смотря на большое разнообразие разных видов и фирм, порядок их установки достаточно схож.
Варианты точек подключения сигнализации
После того как вы решил приступить к установке сигнализации своими руками, необходимо определиться с выбором. Не стоит выбирать самую последнюю модель с новейшими наворотами. Достаточно обратить свой взор на крепкого середнячка, бренд которой давно зарекомендовал себя на этом рынке. Рассмотрим установку на популярной модели автомобильной сигнализации от компании
В зависимости от модели, комплектация может меняться.
Так как завод изготовитель оснастил автомобиль с завода концевиком только для водительской двери, в магазине следует приобрести новые элементы для оставшихся трёх, а также колодки подключения.
Помимо этого, следует приобрести около 10 метров провода, а также колокол(сирену) сигнализации если такая не идёт в комплекте.
Пошаговый процесс установки

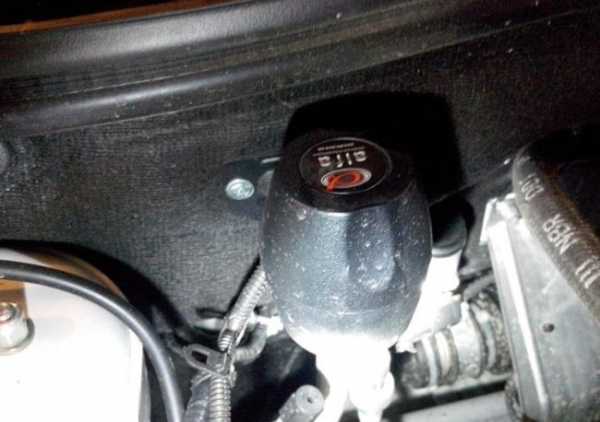

- Первым делом монтируем сирену сигнализации под капотом.
Место для её фиксации стоит выбирать, там где исключено попадание воды.
- Там же фиксируем концевик сигнализатора открытого капота. Если внимательно посмотреть, то его легко можно обнаружить. Однако следует помнить, что это место предназначено для элемента европейского типа, чтобы вмонтировать туда Российский аналог придётся немного постараться.
Концевик европейского типа (доп. опция) без труда подойдёт на базовое место.
- На двигатель крепим датчик температуры двигателя.
- С левой стороны двигателя находим резиновую заглушку, через которую и протягиваем все провода от концевика, сирены и датчика.
После того как провода окажутся в салоне, проверьте заглушку на надёжность фиксации.
- Следующим шагом будет монтаж главного блока охранной системы.

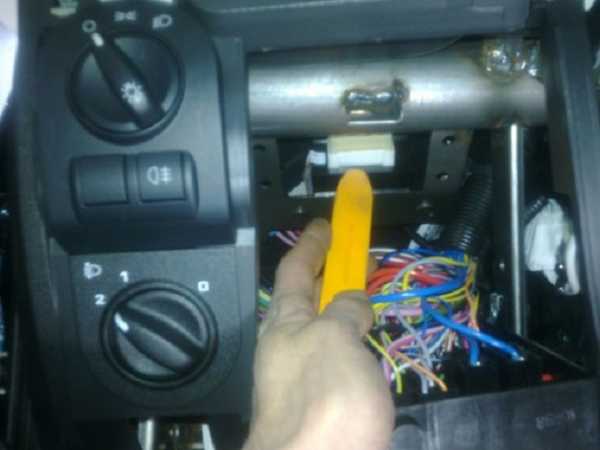

- Устанавливаем его за панелью приборов автомобиля, зафиксировав его там как можно надежнее.

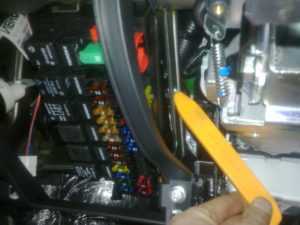

- Далее переходим в блок предохранителей и на ее нижнюю планку устанавливаем кнопку «Valet» и датчик удара.
Недалеко от датчика удара, располагаем сервисную кнопку.
- Следующим шагом будет установка передатчика, монтируем его рядом с зеркалом заднего вида или со стороны водителя.
В большинстве случаев передатчик крепится при помощи двустороннего скотча.
- Световой индикатор как правило врезаем в корпус стойки слева.
Закрепляем индикатор на корпусе стойки при помощи клея.
- Подключаем провод к концевику открытия водительской двери, а уже непосредственно к ней монтируем провода от остальных трёх дверей.
От концевика водительской двери, протягиваем «плюсовые» провода к остальным дверям.
- Потом идёт к багажнику и монтируем провода, к концевику сигнализатора открытого багажника.
- Подключаем все контакты к основному блоку, а также контакты которые идут к замку зажигания.
- В зависимости от комплектации вашего автомобиля, вам может потребоваться установка дополнительного электропривода центрального замка.
Подключаем сигнализацию примерно по такой схеме:
| Цепь | Цвет | Полярность | Расположение |
| + 12V | Розовый | Положительная | Замок зажигания |
| IGN_1 | Синий | Положительная | Замок зажигания |
| Start | Красный | Положительная | Замок зажигания |
| +12 В (постоянные) | Розовый | Положительная | Реле зажигания |
| +12 В (от зажигания) | Синий | Положительная | |
| Повороты | Синий; Синий/чёрный | Положительная | Левый порог |
| Бензонасос | Серый | Положительная | |
| Концевик водителя | Красный/Зелёный | Отрицательная | |
| Ручник | Коричневый/синий или красный/черный (люкс) | Отрицательная | |
| Концевик водителя | Красный/зелёный | Отрицательная | Комбинация приборов |
| Ручник | Коричневый/синий | Отрицательная | |
| Багажник | Белый/чёрный | Отрицательная | Жгут в багажнике (устанавливаем диод) |
| Тахометр | Коричневый/красный | Импульсы | В комплектации норма можно взять на блоке ЭУР |
Общие советы по установке сигнализации
- Для подачи питания на блок сигнализации следует брать энергию только с постоянного плюса, который идёт непосредственно аккумуляторной батареи, минуя защиту предохранителем.
- Индикацию света лучше всего подцепить не к габаритам (как того рекомендует инструкция), а к сети указателя поворотов.
- Если есть возможность, то подключать антенну сигнализации следует как можно ближе к металлическим деталям, так как от этого сигнал будет лучше.
- Подключив все элементы проверьте и подгоните датчик удара, под оптимальные значения.
Выводы и заключение
Как вы могли убедиться сами, самостоятельная установка автомобильной сигнализации не настолько сложная задача, которая может встать перед автолюбителем. Достаточно лишь немного желания и определённая теоретическая подготовка. Прочитав внимательно нашу инструкцию, и действуя строго по порядку можно установить сигнализацию в течении 3-х часов.
Установка сигнализации на Ладу Гранта своими руками: видеоинструкция
Сигнализация очень полезна и многофункциональна. С ее помощью можно защитить авто от воров или случайного столкновения на парковке. Более сложные охранные системы способны с помощью брелока открывать багажник на расстоянии, заводить движок или выполнять еще массу интересных функций.
Такие модели Лады Гранта, как Норма и Стандарт, не имеют в своей заводской комплектации противоугонную систему. Завод их просто не устанавливает, так как конструкторы посчитали эту деталь лишней, если не брать в расчет иммобилайзер.
Потому и была создана данная статья, так как актуальность вопроса установки сигнализации на Ладу Гранта витает на непомерных высотах. Несмотря на то что на рынке огромный ассортимент охранных систем для авто, у них практически идентичны схемы установки, лишь с небольшими отличиями.
Точки подключения
Едва вам пришла в голову мысль о приобретении сигнализации, необходимо сначала определиться с выбором. Что именно вы хотите от охранной системы? Вам нужна только защита или еще какие-то дополнительные функции, которые может обеспечить устройство такого рода.
Стоит сразу сказать, что в большинстве случаев нет смысла покупать самую навороченную новейшую модель. Крепкий середнячок будет более полезен для Гранты. Обычно бренды подобных систем достаточно быстро выбиваются в популярные либо стекают с прилавков как растаявшее эскимо. Зарекомендовавшая себя отлично сигнализация будет пользоваться спросом уже потому, что она проверена многими, а в наше время информация достигает потребителей намного быстрее, чем даже какие-то пять лет назад.
Комплектация охранной системы полностью зависит от ее модели, так что наличие или отсутствие каких-либо элементов, еще не является показателем брака или т. п.
Далее мы рассмотрим одну из проверенных систем с автозапуском – Starline (старлайн). Ее выбирают автовладельцы, которые предпочитают собственноручно обслуживать своего железного коня, а не бросать ее в руки мастеров СТО при каждом случае. Более того, данная система отлично подходит не только для Гранты стандарт, а лифтбек и люкс.
Изначально во время сборки завод оснастил Гранту концевиком только для водительской двери, потому вам понадобится дополнительно приобрести новые для оставшихся трех дверей, а еще колодки подключения. К тому же вам понадобится около 10 м провода и колокол сигнализации, который обычно идет в комплекте охранной системы, но далеко не всегда.
Читайте также: Монтаж противотуманных фар на Гранту
Пошаговая установка
Если вы впервые выполняете подобные манипуляции и не имеете понятия о том, как, что и куда, соблюдайте в точности рекомендации в пошаговой инструкции, и все у вас получится:
- В первую очередь необходимо установить под капотом колокол (сирену) сигнализации.
- Потом выполняется монтаж концевика на крышке капота. Для него даже есть специальное местечко на щитке движка. Но подойдет только концевик по евростандарту, и чтобы вмонтировать туда отечественный аналог, придется попотеть.
- Слева от мотора вы обнаружите резиновую заглушку, через которую нужно проложить провод от сирены и вмонтированного ранее концевика в салон.
- Далее следует работа с главным блоком системы безопасности. Лучше всего его устанавливать за автомобильными приборами. Подберите соответствующий кронштейн и выполните установку устройства.
- На нижней планке блока предохранителей прикрепите кнопку сервиса.
- Рядом установите ударный датчик.
- Чтобы протянуть проводку к передатчику сигнала, понадобится снять плафон осветительного прибора и козырьки, защищающие от солнца. Расположите передатчик над зеркалом заднего вида.
- Светодиодный индикатор, по традиции крепится к левой стойке.
- После тщательного изучения схемы подключения можно приступать к подключению основного блока системы сигнализации к замку зажигания.
- Самый сложный этап – автооткрывание двери. А все потому, что установлен центральный замок и водительская дверь открывается только с помощью ключа. Но все же открывающий электропривод есть, но он не подключен. Значит, и проводов нужных в разъемах нет. Потому нужно снять 9-контактник и искать подходящие микроконтакты, потому что стандартные не подойдут – не смогут обеспечить нужное сцепление. Затем просто соберите разъем, после чего подключите провода. Повторить данный манипуляции необходимо на всех дверях.
- Проложите провода в салон через гофрированную трубку и установите все концевики для дверей. Последние должны подключаться параллельно.
Опробуйте установленную охранную систему. Если она работает, значит, вы все выполнили правильно. Своими руками выполнить установку не так уж и просто, но если вы хотите это сделать – у вас все получится.
ladaautos.ru
Установка сигнализации на Гранту — Ремонт ваз своими руками
Почти каждый владелец Лада Гранта самостоятельно занимался установкой системы безопасности для своего автомобиля. Волжский автозавод не оснащает автомобили, в комплектации стандарт и норма, штатной противоугонной системой. Сегодня мы расскажем как установить сигнализацию на Гранту своими руками.
Как самостоятельно установить сигнализацию на Лада Гранта
Основной блок сигнализации достаточно удобно разместить за панелью приборов. Естественно, отключив аккумулятор и сняв собственно панель приборов для этого. Цепляю блок пластиковыми хомутами за воздуховод. Здесь же подключаю сигналку к концевикам дверей (красный с зеленым провод) и выходы сигналки на поворотники (синий и синий с черным провода).
Снимаем обшивку двери, откручивая саморезы, в том числе один, закрытый заглушкой (красные стрелки). И снимаем обивку, преодолевая сопротивление клипс.
Устанавливаем дополнительный активатор на водительскую дверь. Если машина не имеет центрального замка, активаторы придется поставить и на все остальные двери.
На водительской двери для крепления используем существующее отверстие (красная стрелка) и сверлим еще одно (зеленая стрелка). Если нет мам и пап в разъем двери (а их найти весьма непросто), придется просверлить отверстие и пропустить провод через обе части разъема.
Часть разъема на двери снимается без усилий при отгибании трех усиков. При монтаже сначала соединяем разъем, потом одеваем резинку, оставив петлю из провода. В качестве недостающих концевиков капота и дверей, использоваем калиновские концевики капота. В нашем городе оказалось проблемой найти и разъемы на них, пришлось отломать часть разъема и припаять непосредственно к концевику.
Напомним, что в предыдущей статье мы рассказывали как заменить рулевые наконечники на Лада Гранта своими руками. Учитывая высокое качество наших дорого, данная замена требуется через каждые 40-60 тысяч километров, а не 80.000 км – как рекомендует завод изготовитель.
Так же я и поступил с концевиками дверей, припаяв к единственному штатному концевику параллельно остальные три.
Сами концевики вставляются вместо заглушек в нижней части передних стоек и задних крыльев. Эти заглушки есть и на Калине. К концевику багажника подключаемся в районе левой петли багажника, к черному с белым проводу.
Однако сигналка будет некорректно видеть состояние багажника. Чтобы было все как надо, меняем лампу накаливания в подсветке багажника на светодиодную лампу, это оптимальнее, чем впаивать в цепь диод. Провод питания сигналки подключаем к разъему замка зажигания (коричневый провод), провод сигналки, на котором должно появиться напряжение при включении зажигания, к синему с черным проводу этого же разъема.
Сирену можно поставить на лонжерон. Провода для сирены и концевика багажника пропускаем через резинку в моторном щите, через которую проходят трубки гидрокорректора фар.
Датчик удара (красная стрелка) прикрепляем хомутом рядом с блоком предохранителей, на горизонтальную полку. Там он будет хорошо связан с кузовом. Рядом можно прикрепить реле для открывания багажника с пульта (зеленая стрелка). Реле подключаем параллельно штатной кнопки открытия багажника.
Если сигналка с обратной связью, клеем антенну на стекло, предварительно сняв накладку передней стойки стекла, которая держится на двух клипсах. Если обратной связи нет, в накладке стойки сверлим отверстие и вставляем туда светодиод состояния сигналки.
Секретную кнопку ставим в произвольное место, иначе какой это секрет. Установка сигнализации на Гранту своими руками успешно завершена, теперь Ваш автомобиль в полной безопасности!
vazgarage.ru
| Цепь | Цвет | Полярность | Расположение |
| + 12V | Розовый | Положительная | Замок зажигания |
| IGN_1 | Синий | Положительная | Замок зажигания |
| Start | Красный | Положительная | Замок зажигания |
| Повороты | Синий; Синий/чёрный | Положительная | Левый порог |
| Бензонасос | Серый | Положительная | |
| Концевик водителя | Красный/зелёный | Отрицательная | |
| Ручник | Коричневый/синий | Отрицательная | |
| Концевик водителя | Красный/зелёный | Отрицательная | Приборка |
| Ручник | Коричневый/синий | Отрицательная | |
| Центральный замок | Установить электропривод в водительскую дверь, если нет электропривода в двери | ||
| Багажник | Белый/чёрный | Отрицательная | Жгут в багажнике (ставим диод) |
| Тахометр | Коричневый/красный | Импульсы | В комплектации норма можно взять на блоке электроусилителя руля |
Если автомобиль с крашеными бамперами (комплектация норма), то дополнительный активатор ставить не надо, 2 и 7 контакт на замке двери подключаем по силовой схеме. Замки в дверях Калиновские, активатор встроен внутри, только провода не протянуты. | |||
www.granta-service.ru
Установка сигнализации на Лада Гранта: точки подключения
Устал пользоваться центральным замком в стандартном его исполнении на Лада Гранта. Данному выводу способствовало конкретное обстоятельство, когда пару раз забывал запереть двери автомобиля (благо, что стоянка неподалеку от работы). В дороге вспомнил о данном неприятном моменте, но дальности действия стандартного брелока уже не доставало.
В результате понял, что необходима установка сигнализации с функцией автозапуска и достаточной (согласно большинству отзывов) зоной эффективного покрытия на авто LADA Granta. Выбор сразу оказался нелегкой процедурой. Долго «колебался» между двух вариантов:
- «Старлайн А91»;
- «SCHER-KHAN LOGICAR 2».
Определился остановиться на последнем варианте. Теперь главное знать, где располагаются точки подключения сигнализации. Монтаж осуществлял своими руками в гаражных условиях друга, поскольку ничуть не сомневался в его профессионализме. Вся установка сигнализации реализовывалась повторюсь, своими руками с помощью подзатыльников товарища.
Если у вас отсутствует опыт в данной области, то и не следует к нему склоняться. Сначала открываем монтажный блок LADA Granta и начинаем «копаться» в присутствующих в нем проводах до момента наступления ясности, дабы не отрезать лишний электрический отвод, и находим точки подключения сигнализации.
Регулировка света фар Лада Гранта
Накладки на пороги на Лада Гранта
В моей ситуации реле, отвечающее за функционал центрального замка LADA Granta, немного «слетело» с контактов. Подозрения падают именно на данный факт, который не позволял замку постоянно срабатывать.
«Загорелся» целью создания резервной секретной кнопки. В тот момент ее можно было установить в цепь, коммутируемую с замком зажигания.
Вот эти самые три стандартных провода.
Затем передумал, поскольку заимел интерес к установке другого замка. Секретку на топливный насос решил установить позже.
Здесь начинается самый интересный этап, связанный с поиском места, в которое будет врезан данный компонент. Извлекаем жгут кабелей из канала у центрального порога и приступаем к их распутыванию. Важным моментом является ничего не напутать: поворотные сигналы запитаны посредством синего и черного кабелей, а водительская дверь (ее токоприемники) – проводами коричневого и зеленого оттенков. Для концевиков всех оставшихся дверных карт проводка не предусмотрена, поэтому придется ее прокладывать собственноручно. Поскольку был заинтересован в монтаже сигнализации именно с опцией автозапуска, то необходимость ручника имела первичное значение. Позаимствовать для него провода позволил щиток приборов, а вернее его участок, расположенный поближе к модулю управления сигнализацией, который также поместили за панелью. Хорошо, что в Лада Гранта запас пространства за панелью позволяет это сделать.
Открыв бардачок, «опознаем» модуль управления мотором, с которого «берем» сигнал от генераторного устройства. В данном случае это коричнево-синий кабель. Находим все точки подключения сигнализации.
К концевику багажного отдела Лада Гранта присоединяем черно-белый проводок, в чей разрыв интегрируем обычный диод. В подкапотном пространстве потребовалось прибегнуть к установке евро-концевика.
Впоследствии производилась долгая и скрупулезная установка концевых выключателей в остальные двери Лада Гранта. Важным моментом является подключение именно к устройству с водительской стороны, а не по какой-то иной схеме, что позволяет предотвратить возникновение множества сбоев.
Сначала выявился дефект, связанный с продолжающимися щелчками замков в пассажирских дверях после момента постановки на охрану. Это объясняется присутствием в данных замках таких же концевиков. Устранение проблемы осуществилось просто – в цепь были впаяны диоды по аналогии с концевым элементом багажника. Эта мера позволила обеспечить блок управления возможностью приемки корректного сигнала.
С учетом обозначенных здесь нюансов система может гарантированно быть установлена на модель Лада Гранта в течение одного дня. Установка сигнализации хоть и хлопотное дело, но вполне под силу. Это позволит сэкономить на отсутствии потребности обращаться к услугам СТО.
vaz-lada-granta.com
Особенности установки сигнализации на Лада Гранта: характеристики, модели, фото
Совсем надоело использовать стандартный центральный замок. Этому последовало и то, что пару раз забыл перед работой закрыть машину (благо стоянка около работы), а когда по дороге вспоминал- стандартного брелка явно не хватало по дальности действия.
В итоге было решено ставить сигнализацию с автозапуском, и с нормальным, по отзывам, радиусом действия. Выбор оказался не из легких, метался между Старлайн А 91 и SCHER-KHAN LOGICAR 2. В итоге решился на “SCHER-KHAN”.
Ставил у товарища в гараже, но только потому, что уверен в его профессиональных знаниях. В итоге-руки мои, направляющие подзатыльники -его. Если Вы ни разу не занимались подобным самостоятельно – не стоит и начинать. Итак, открываем и разбираемся в проводах монтажного блока, это необходимо для понимания, и чтобы не отрезать лишнего.
[adsense]
Реле центрально замка у меня чуть соскочило с контактов, наверное поэтому он не всегда срабатывал.
Передо мной тогда встал выбор, в создании дополнительной секретной кнопки, в данный момент было возможно вставить ее в цепь замка зажигания, вот эти три стандартные проводка. Передумал делать-собираюсь поставить замок зажигания от Гарант. А секретку позже на бензонасос поставим.
И тут начинается самое интересное-поиск места куда будем врезаться. Достаем жгут проводов из центрального порога и разбираем провода.
Тут главное ничего не перепутать-на поворотники идут синий и черный провод, на левую переднюю дверь – коричневый и зеленый провод.
А вот на остальные двери провода для концевиков можете даже и не искать – придется прокладывать самому. Так как меня интересовала установка сигнализации с автозапуском, то ручник строго необходим.
Провода на него решено было брать из под щитка приборов (ближе к блоку управления сигнализацией, его тоже разместили под панелью). Благо места под панелью Гранты предостаточно.
Далее открываем бардачок и отыскиваем блок управления двигателем. С него необходимо взять сигнал от генератора- это коричнево-синий проводок.
В концевик багажника подсоединяем бело-черный провод, в разрыв которого необходимо вставить диод, а вот в подкапотное пространство пришлось установить евро концевик.
Далее была долгая установка концевиков на остальные двери, главное, подключить их к водительскому, а не по другой схеме. Проверено, и дает меньше глюков.
Поначалу был дефект-при постановке на охрану продолжали щелкать замки в пассажирских дверях. это потому что в их замках также стоят концевики. Устранили просто- в цепь впаяли диоды ( как и на концевике багажника) и теперь блок управления принимает сигнал правильно.
Учитывая эти особенности установки сигнализации на Ладу Гранта можно гарантировано поставить систему за 1 день, и не переплачивать за СТО.
ВИДЕО cлабые места Лада Гранта
Вам также может быть интересно
Автор всех статей на сайте!
Собственный сервис “Нью-Лайн Авто”
Все виды работ.
Специализация: Lada
la-granta.ru
Установка автосигнализации на Лада Гранта
Точки подключения автосигнализации на Lada Granta, самая дешёвая комплектация
Автор Юрий_1
Замок зажигания:
+12 – коричневый
ign1 – синий/черный
стартер – красный
Панель приборов:
повороты – синий и синий/черный
ручник – коричневый/синий (в разрыв диод)
Порог водителя:
концевик водителя – красный/зеленый, к нему же подключаем остальные двери
Под капотом:
тахо – белый/черный на модуле зажигания
концевик капота в штатное место
Концевик багажника – на багажник ставим разъем (концевик уже в замке есть).
Центральный замок ставим свой.
Точки подключения автосигнализации на Лада Гранта 2012г
Автор RA9UBD
Замок зажигания:
+ 12V — розовый
IGN_1 — синий
Start — красный
Левый порог:
Повороты — синий и синий/чёрный
Бензонасос — серый
Концевик водителя — красный/зелёный
Ручник — коричневый/синий
Приборка:
Концевик водителя — красный/зелёный
Ручник — коричневый/синий
Центральный замок — установить электропривод в водительскую дверь, если нет электропривода в двери
Багажник — белый/чёрный; жгут в багажнике (ставим диод)
Тахометр — коричневый/красный; в комплектации норма можно взять на блоке электроусилителя руля
Если автомобиль с крашеными бамперами (комплектация норма), то дополнительный активатор ставить не надо, 2 и 7 контакт на замке двери подключаем по силовой схеме. Замки в дверях Калиновские, активатор встроен внутри, только провода не протянуты.
Концевик двери есть только водительский. Остальные нужно установить и подключить к водительскому концевику, т.е. к красному/зелёному в пороге. Концевики такие же, как подкапотный на Приоре. Концевики придётся брать с разъёмом и проводками.
Точки подключения автосигнализации на Lada Granta 2017, комплектация с одним водительским концевиком
Замок зажигания:
+12 – коричневый
зажигание – синий/черный
стартер – красный
Центральный замок (силовое управление) — вставить провода в pin 2 и pin 7 в разъём электропривода водительской двери.
Сигнализация Pandora DX50 по can — обход иммобилайзера, заведённый двигатель, ручник, тормоз.
Сигнализация Starline A93 2Can по can — то же самое, что и Пандора ДХ50 плюс блокировка двигателя.
Концевик водительской двери (-) — зелёный/красный в пороге водителя. К нему же подключаем все установленные концевики дверей. В разрыв зелёно/красного ставим диод. Сигналкой подключаемся в разрыв со стороны концевика.
Концевик багажника (-) — белый/чёрный на подсветке багажника. Ставим диод в разрыв и подключаемся сигнализацией в сторону концевика.
Открывание багажника (+) — замкнуть контакты на кнопке отпирания багажника с помощью нормально-разомкнутых контактов реле.
Концевик капота — устанавливаем свой.
LIN нет.
Панель приборов:
CAN — розовый/зелёный и жёлтый/синий
повороты — синий и синий/чёрный
Бензонасос (+) — серый в пороге водителя
Точки подключения автосигнализации на Lada Granta Liftback 2019, МКПП с новой мордой, простая комплектация
Автор Юрий_Г
Замок зажигания:
+12 – черный
ign 1 – синий/черный
стартер – красный
Панель приборов:
повороты – синий и синий/черный
ручник – коричневый/синий (диод в разрыв)
Тахометр – серый на блоке ЭУР справа от руля в малом разъеме, пин 2
Порог водителя:
двери – коричневый/красный (диод в разрыв)
концевик багажника – на плафоне багажника белый/черный (диод уже есть в плафоне)
Концевики на остальные двери и капот ставим свои.
Проход под капот – через резинку гидрокорректора.
Центральный замок – в водительской двери в разъем установить пины 2 и 7, управление по «силе». Так как при включенном зажигании цз не закрывается, то программируем на сигнализации «завершение программной нейтрали по закрытию последней двери». Тогда все корректно работает.
Обход иммо – стандартно. Делал кольцо на замок.
Статьи по теме
Установочные карты сигнализаций на Lada Granta
autosiga.ru
