Трещит радио при работающем двигателе: Радиопомехи при заведенном двигателе - Автозвук - Автозапчасти ВАЗ

что делать, почему зависает при запуске двигателя в машине

Во время регулярного использования магнитолы в автомобиле колонки начинают издавать фоновые шумы. Особенно фонит магнитола при включенном двигателе. Причина возникновения подобных шумов — источники электромагнитных помех и высоковольтных разрядов. В автомобиле ими могут быть система зажигания, электрогенератор, сигнализация, блоки управления. В отдельных случаях — даже видеорегистратор и радар-детектор.

Почему фонит магнитола

Если динамики аудиосистемы начинают фонить при включении радиоприемника, то причина в неисправности крепления кабеля антенны, идущего на массу. В данном случае для устранения неисправности нужно просто подтянуть крепление этого провода.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

При нарушении внешней оболочки проводов на них начинают воздействовать внешние поля. Это и называется нарушением экранизации.

Третья возможная причина, почему фонит магнитола, — выход из строя предохранителя линейного вывода. Это случается при грубом обращении с разъемами проводов линейного входа/выхода. Фоновые шумы в данном случае звучат как громкий вой. Это происходит от того, что аппаратура улавливает помехи от всех электрических систем автомобиля.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Четвертой причиной может быть неисправность фильтрующего конденсатора, включенного параллельно цепи питания. Аудиосистема в этом случае как бы зависает, остро реагируя на все источники электромагнитных помех.

Пятая причина — слабый контакт на композитных RCA-разъемах подключения аудиоаппаратуры.

Что делать

Если фонит магнитола при заведенном двигателе, делайте осмотр всей электропроводки аудиосистемы.

В случае когда система фонит при прослушивании радио, осмотрите крепления всех проводов, идущих от аудиосистемы к антенне, и плотно завинтите их. В отдельных случаях возможно повреждение этого провода. Поврежденный кабель следует заменить новым. Штекеры очищаются от оксидов и загрязнений или заменяются новыми.

Если фонит система при заведенном двигателе и включенном проигрывании CD или другого цифрового носителя, осматривайте все провода, идущие от магнитолы к усилителю и к колонкам. Причина может быть в их повреждении или в разъемах. Нужно отыскать неисправный провод или кабель с поврежденным разъемом и заменить его. А можно просто обновить все провода в автомобиле. И лучше всего — на специальные, силовые модели.

При выходе из строя предохранителя линейного вывода систему лучше отдать в специализированный сервисный центр.

Хотя заменить эту деталь можно и самому, если имеются знания в области радиоэлектроники.

Чтобы убедиться в неисправности предохранителя, замкните минус линейного выхода на корпус (массу). Пропадание фоновых шумов будет подтверждением этой неисправности.

Для ее самостоятельного устранения извлеките магнитолу и снимите верхнюю панель. На поверхности основной платы найдите предохранитель массы линейных выводов. На некоторых аудиосистемах его обозначают литерой «P» сверху и восклицательным знаком. По внешнему виду он напоминает SMD-резистор.

Устанавливается такое предохраняющее устройство между «массой» на плате и боковыми RCA-выводами (тюльпанами).

Предохранитель замените. Соберите магнитолу и поставьте ее на место.

Фильтрующий конденсатор способны заменить только специалисты и любители радиоэлектроники со стажем. Поэтому рекомендуется отнести систему в сервис. В случае когда фонят контакты проводов автомагнитолы, их следует обжать.

Если все вышеприведенные меры не помогают, ищите причину в машине. Необходимо проверить:

электрогенератор на предмет износа щеток и коллектора;
стартер на предмет износа щеток;
свечи зажигания и высоковольтные провода на предмет пробоев и внешних повреждений.

При подобного рода неисправностях в машине возникают мощные источники радиопомех, которые может улавливать даже полностью исправная аудиосистема с функционирующей проводкой. Наиболее сильно помехи от стартера проявляются при запуске двигателя.

Что делать если при заведенном двигателе машины фонит магнитола

Причина почему фонит магнитола на авто

Автомобилисты нашего времени считают, что любой товар китайского производства это дешевая подделка, не заслуживающая внимания. Может быть, в далеких временах Китай и выпускал массовую некачественную продукцию, то сейчас все изменилось. Годы идут и производители Китая совершают технологические прорывы, тем самым улучшают качество продукции, выпускаемое на своем производстве. Поэтому в нынешнее время магнитолы фирмы Pioneer являются очень качественными медиа системами, беря верх над своими конкурентами в плане цены.

Магнитола Пионер выделяется ее из общего списка качественным звуком и огромными функциональными возможностями. Но при частом ее использовании появляются некоторые трудности. Одна из которых – начинает фонить магнитола в машине.

Автомагнитола

Причина появления дополнительного фона при рабочем двигателе

Владельцы китайских автомагнитол Пионер рано или поздно все равно сталкивались с появлением плохого звучания в машине. Это можно охарактеризовать как легкая поломка магнитолы, которая придает неудобство при прослушивании музыки. При появлении, какого либо дополнительного фона издаваемое динамиками у автовладельца сразу возникает мысль, что нужно менять магнитолу. Не надо торопиться. Нужно сначала разобраться, почему фонит магнитола. Далее рассмотрим причины появления ненужных шумов, издаваемые динамиками.

Первым из вариантов является появление фона, когда вы включили радио, то это значит что отошел провод антенного кабеля, идущий на массу. Ни чего сложно здесь не надо делать, нужно просто прикрутить его на место. Второй, если же дополнительные шумы слышны при работе CD или других цифровых носителей, то скорей всего была нарушена экранизация проводки как от магнитолы к усилителю, так и к динамикам. То есть, нарушена внешняя оболочка кабеля, защищающая внутреннее электромагнитное поле издаваемое проводами, от воздействия на них внешних полей.

Магнитола фирмы Pioneer

Проявление электромагнитных импульсов возможно в районе обрыва или оголения провода. Третий, если вы по какой либо случайности дернули, повредили или вовсе оторвали провода линейного выхода или входа, то при этом перегорает предохранитель линейного выхода. И при включении магнитолы с включенным двигателем через динамики звучит громкий вой. При такой поломке улавливаются абсолютно все помехи, издаваемые электрооборудованием, установленным в машине и даже помехи от выключенного видеорегистратора. Ну и четвертый, самый «безвредный» скажем так, это плохой контакт на тюльпанах.

Магнитола фирмы Pioneer хоть и является достаточно качественным продуктом медиа систем, но такого небрежного и необдуманного обращения с собой не терпит.

Магнитола Pioneer

Устранение неполадок образующих шумы

Первый случай, при прослушивании радио, нужно будет просто плотно прикрутить провод, идущий с антенны на массу.

Второй случай, при повреждении проводов, просмотрите всю аудио проводку и замените поврежденный участок. Лучше всего провод кидать целый без добавок. Нормальным вариантом будет, конечно же, проложить специальные аудио кабеля, специально предназначенные для этого.

Третий и, наверное, самый основной пункт, куда без знаний или без специалиста лезть не надо – предохранитель. Для начала нужно определить, что с предохранителем. Замыкаем минус линейного провода на корпус, если фон пропал, несите в сервисный центр. Ну если решились делать сами, тогда все по порядку:

Для начала нужно достать и снять верхнюю крышку аппарата.
Находим предохранитель линейных выходов, на платах магнитол фирмы Пионер он обозначен восклицательным знаком и похож на SMD резистор с нарисованной буквой «Р» наверху.
Если вы не найдете такой же, то меняем проверенным дедовским способом – впаиваем несколько «ниточек» медной проволоки, в народе «жучок» . Если все же произойдет замыкание, такая перемычка с легкостью расплавится, не причинив вреда.
Проверяем на работоспособность.
Собираем все в обратном порядке.

Предохранитель Pioneer

По времени у вас уйдет где-то 25-30 мин. Но берите во внимание то, что гарантий на выполненную работу вы ни от кого не получите. В случае если ваша магнитола после таких действий сгорит виноватым будете только вы сами.

При четвертом, обожмите тюльпанчики.

Тюльпанчики автомагнитолы

Если магнитола фонила при выключенном двигателе, то просто нужно хорошо пропаять контакт линейного выхода с контактом массы. И на всякий случай обожмите все контакты, которые есть в соединениях магнитолы.

Что делать когда фонит магнитола при заведенном двигателе в машине

Во время регулярного использования магнитолы в автомобиле колонки начинают издавать фоновые шумы. Особенно фонит магнитола при включенном двигателе.

Причина возникновения подобных шумов — источники электромагнитных помех и высоковольтных разрядов. В автомобиле ими могут быть система зажигания, электрогенератор, сигнализация, блоки управления.

В отдельных случаях — даже видеорегистратор и радар-детектор.

Почему фонит магнитола

Если фонит аудиосистема при воспроизведении звука при работе CD-проигрывателя или цифровых носителей, то причина — нарушение экранизации кабелей, идущих от аудиосистемы к внешнему усилителю или от него к колонкам. При нарушении внешней оболочки проводов на них начинают воздействовать внешние поля. Это и называется нарушением экранизации.

Пятая причина — слабый контакт на композитных RCA-разъемах подключения аудиоаппаратуры.

Что делать

Если фонит магнитола при заведенном двигателе, делайте осмотр всей электропроводки аудиосистемы.

При выходе из строя предохранителя линейного вывода систему лучше отдать в специализированный сервисный центр.

Хотя заменить эту деталь можно и самому, если имеются знания в области радиоэлектроники.

Устанавливается такое предохраняющее устройство между «массой» на плате и боковыми RCA-выводами (тюльпанами).

Предохранитель замените. Соберите магнитолу и поставьте ее на место.

Если все вышеприведенные меры не помогают, ищите причину в машине. Необходимо проверить:

электрогенератор на предмет износа щеток и коллектора;
стартер на предмет износа щеток;
свечи зажигания и высоковольтные провода на предмет пробоев и внешних повреждений.

FAQ: Что делать, если у меня фон? (гул, визг, писк)

Опции темы

Поиск по теме

Отображение

Линейный вид
Комбинированный вид
Древовидный вид

FAQ: Что делать, если у меня фон? (гул, визг, писк)

Что делать, если у тебя фон
(гул, свист, визг и т. п.)
при заведенном двигателе и без.

Прежде чем создать свою тему «У меня фон» — прочти и попробуй все. Если не хочешь пробовать — езжай в сервис. Ничего не помогло — остается только менять компоненты по порядку.

Я собрал ответы (в основном решения проблемы фона, а не просто домыслы) по этому форуму. И немного подредактировал и структурировал. Свершилось — теперь есть куда отправлять всех «фонящих»

1.3. Проверь надежность подключения DIN-разъема (и вообще всех разъемов ГУ)

1.4. Попробуй отключить антенну

1.5. Проложи любым подходящим проводом плюс и минус на ГУ с аккумулятора напрямую

1.6. Фонить и трещать на увеличении и уменьшении громкости, может от плохого контакта питания (и плюсового и массы)

2.1. Попробуй поменять местоположение усилителя (лучше всего вытащить его за пределы салона). Например, EOS 4100 в багажнике ловил очень сильный фон от бензонасосаего проводки. Перенос на другую сторону багажника полностью убрал фон. Для проверки даже провода оставлял на старом месте — фона все равно нет.

2.2. Попробуй выкрутить гейн «в ноль» — фон остается? Становится тише или нет?

2.3. Корпус усилка с массой кузова соприкасается? Так нельзя, переделывай.

2.4. Отключи провод ГУ-REMOTE от усилителя и вместо него кинь «+12В» любым подходящим проводом.

2.5 Экран межблоков (хвостики)

2.5.1 При наличии одного хвостика в межблоке(тоненькая такая жилка), он должен быть замкнут на массу ГУ (не усилителя. )

2.5.2 Хвостики экрана (не земля!), идущие из межблочных кабелей заминусуй в места минусов всех усилителей.

2.6. Если немного шатается RCA-разъем усилителя — возможно плохой контакт, необходима пропайки разъемов изнутри усилителя

3. Межблочные кабели

3.1. В первую очередь — перепроложить другие межблоки по воздуху, лучше вне салона машины.

4. Кроссоверы
4.1. Попробовать переместить кроссоверы в другое место (лучше перемещать и слушать изменения в фоне).

5. Динамики и акустические провода
5. 1. Прозвонить каждый провод на предмет замыкания с массой кузова.

6.1. Наводки бывают от ксенона, парктроников и прочего доп.оборудования

6.2. Источником наводок может быть ЭБУ двигателя. Например, на Nexia он расположен у ног переднего пассажира за кик панелью и во всём правом боку под панелью фон ловится кроссовером. Лечение в этом случае — перемещение кроссовера в безопасное место (на Nexia это место под ковриком переднего пассажира, там где начинается моторный щит).

7. Питание системы в целом

7.1. Все земли должны быть сведены в одну точку, иначе будет земляная петля. Прокинь массу ГУ к массе усилителей.

7.2. Устрани контакт ВСЕХ. компонентов( без исключения. ) системы с кузовом авто, то бишь с МАССОЙ.

7.3. Подтяни клеммы на АКБ

7.4. Попробуй временно заменить АКБ

7.5. Попробуй временно заменить свечи и высоковольтные провода

8. Рубрика «Невозможное — возможно»
8.1. На 16 клапанных вазовских моторах, там где свечи в колодцах, был фон. Вот пинзец приходит там какому-то герметику, и колодцы начинают наполняться маслом.
И начинаются фоны. Вытираешь его насухо и всё. а через месяц-год, в зависимости от того как сочится повторяешь процедуру.
Причём не только на наших моторах такое бывает.

Это сокращенная версия, постарался сделать все максимально кратко и ясно. Новички не любят «много букаф», имхо. Нумерация пунктов сделана для возможной ссылки в действительно проблемных темах.

После добавления всех пожеланий и редактирований предлагаю прикрепить тему в разделе новичков.

Наводки и фон в динамиках

Как избавиться от наводок и фона в динамиках автомобиля

Наводки, шум, фон при работающем двигателе — это частые проблемы не только начинающих любителей автозвука. Они могут появится после первого включения системы, а могут возникнуть совершенно неожиданно — «Вчера не было, а сегодня появились. Я вообще ничего не трогал».

В сети полно пространных материалов на тему о том как найти причину и побороться с этими неприятными явлениями. Пробегитесь по чек-листу, представленному ниже, и в большинстве случаев вам удастся решить проблему фона или наводок.

ВАЖНО! Все переключения осуществляйте на обесточенной системе. Не просто выключенной, а обесточенной.

1. Контакты

Проверяем надежность всех контактов в системе. Начиная с питания, заканчивая проверкой правильности установки разъемов и штекеров. Часто бывало что неполадки были из-за плохо вставленного межблока.

Плохой пример контакта

2. Корпус усилителя

Проверьте, не замкнут ли корпус усилителя на кузов. Он не должен контактировать с кузовом даже через крепежные элементы. Обычно для этого используются проставки из фанеры или других материалов, не проводящих ток.

Усилитель закреплен через проставку

3. Минус усилителей

Если у вас усилители берут минус с кузова, то убедитесь что контакт для всех в одной точке. Да, как показывает практика, это тоже может влиять на наводки и шумы.

Минус в одной точке

4.

Расположение проводки

Частая причина фона, помех и шумов в близком расположении акустических и межблочных кабелей к силовым, либо к штатной проводке автомобиля (так же сюда относятся зарядники, навигаторы и т.п.). При монтаже тяните их по разным сторонам кузова, а если пересечения не удается избежать, то кладите межблоки и акустические провода под прямым углом ко всем остальным.

5. Кроссоверы

Кроссоверы имеют повышенную чувствительность к наводкам. Если они есть у вас в системе, то попробуйте поменять их положение. Приложите фонящий динамик к уху или попросите кого-то близко слушать установленный и перемещайте кроссовер отмечая изменения.

Не лучшее место для кроссоверов

6. Предохранитель линейных выходов

Если у вас магнитола PIONEER, то проверьте целостность предохранителя массы линейных выходов. Для пионерщиков это самая частая причина. Фон, треск, шум, увеличивающийся при нажатии на газ — все это характерные симптомы.

Пресловутый предохранитель Пионера

7.

Ищем неисправное звено

Ищите неисправный элемент. Отключайте по одному межблоки от магнитолы, если фон не пропал, то она в порядке и проблема где то дальше.
Отключайте от по одному межблоки от усилителя ( подключенные к магнитоле). Если фон пропал, то виноват, последний отключенный межблочный кабель. Если остался, то виноват усилитель или что- то дальше.

8. Минус магнитолы

Если проблема не найдена, попробуйте перекинуть минус магнитолы, с кузова на АКБ или наоборот. А вдруг!

9. Ничего не помогло

Вот если эти не сложные действия не помогли вам, то можно начинать вникать глубже. Ставить на магнитолу фильтры помех по питанию, проверять генератор, свечные провода и т.д. Но обычно в 85% случаев до этого не доходит.

Чистого звука и мощного баса!

Читать еще:

Жмите на кнопку чтобы поделиться материалом:

Фонит магнитола при заведенном двигателе что делать

В автомобиле находятся различные источники электромагнитных помех и высоковольтных разрядов, например генератор, система зажигания, электронный блок управления и сигнализация. Можно легко разобраться с тем, почему фонит магнитола при заведенном двигателе и что делать.

Почему фонит магнитола

Существует несколько причин возникновения этой неполадки. Первая из них — возникновение помех вследствие соприкосновения корпуса усилка с кузовом или ненадежного экранирования антенны. В этом случае при прослушивании радиостанции с посредственным уровнем сигнала будет накладываться визг или треск, когда двигатель работает. Если нажать на педаль газа, то частота сильного фона увеличится в соответствии с оборотами мотора.

Фон нередко появляется из-за наведения высоковольтных разрядов, создаваемых системой зажигания бензинового мотора. Также уровень треска от колонок автомобильной медиасистемы увеличивается из-за применения некачественных высоковольтных проводов и неисправных свеч зажигания. Причиной однообразного писка или визга из динамиков может являться неисправный генератор. Помехи провоцируют искрение щеток, истертые пластины коллектора, замыкание в обмотке статора.

Также сильный фон появляется из-за неисправности магнитолы, например вследствие высыхания фильтровочного конденсатора в цепи питания.

Магнитола в этом случае зависает и чутко реагирует на все источники помех, имеющиеся в машине, вплоть до видеорегистратора или радар-детектора.

На некоторых медиасистемах имеется предохранитель линейного провода, который ставится между «массой» на плате и боковыми выводами RCA-гнезд. Когда у подключенного таким способом усилителя отходит минусовой провод, этот предохранитель перегорает, чтобы ток не шел через межблочные соединения магнитолы.

В этой ситуации линейные выходы оказываются незаземленными, из-за чего и фонит магнитола в любом режиме работы.

Помеха наводится на кабели, соединяющие усилитель с автомагнитолой. В числе прочих проблем — неплотная посадка коннекторов либо повреждение экранной оболочки. Если появляются сильные помехи при запуске двигателя, то виновен стартер. В нем тоже могут искрить щетки.

Что делать

Прежде всего вся проводка автомагнитолы проверяется на наличие повреждений. В случае неплотной посадки штекера антенны его следует вынуть, очистить от грязи и окислов. Если повредилась или оборвалась экранная оболочка радиочастотного кабеля, то штекер требуется перепаять. Если фон не пропал, то генератор проверяется на износ щеток и коллектора.

При возникновении помех, когда запускается мотор, проверяется стартер. Неисправные детали во всех случаях заменяются. Следует проверить свечи зажигания и высоковольтные провода. При обнаружении пробоев и трещин детали заменяются. Соединения с линейным выходом тоже осматриваются, очищаются и обжимаются. Цепи питания проверяются на надежность соединения.

Еще один способ решения этой проблемы — подключение магнитолы к другой точке, например напрямую к аккумулятору. Для замены предохранителя линейных выходов можно обратиться в сервисный центр. Для устранения фона необходимо следовать простому правилу: не следует прокладывать провода автомагнитолы в машине рядом со жгутами систем зажигания и управления двигателем.

Почему фонит магнитола

Пятая причина — слабый контакт на композитных RCA-разъемах подключения аудиоаппаратуры.

Что делать

Если фонит магнитола при заведенном двигателе, делайте осмотр всей электропроводки аудиосистемы.

Хотя заменить эту деталь можно и самому, если имеются знания в области радиоэлектроники.

Устанавливается такое предохраняющее устройство между «массой» на плате и боковыми RCA-выводами (тюльпанами).

Предохранитель замените. Соберите магнитолу и поставьте ее на место.

Если все вышеприведенные меры не помогают, ищите причину в машине. Необходимо проверить:

электрогенератор на предмет износа щеток и коллектора;
стартер на предмет износа щеток;
свечи зажигания и высоковольтные провода на предмет пробоев и внешних повреждений.

Тема в разделе «Ремонт Ауди», создана пользователем scuba, 31 янв 2006 .

Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.
Необходимо обновить браузер или попробовать использовать другой.

0 0 голос

Рейтинг статьи

что делать, почему, в машине, зависает, запуске

Автор Владислав Никитович На чтение 3 мин.

Почему фонит магнитола

Магнитола в этом случае зависает и чутко реагирует на все источники помех, имеющиеся в машине, вплоть до видеорегистратора или радар-детектора.

В этой ситуации линейные выходы оказываются незаземленными, из-за чего и фонит магнитола в любом режиме работы.

Что делать

Почему фонит магнитола при заведенном двигателе в машине

Автомагнитола

Причина появления дополнительного фона при рабочем двигателе

Магнитола Пионер

Магнитола фирмы Pioneer

Магнитола Pioneer

Устранение неполадок образующих шумы

Первый случай, при прослушивании радио, нужно будет просто плотно прикрутить провод, идущий с антенны на массу. Второй случай, при повреждении проводов, просмотрите всю аудио проводку и замените поврежденный участок. Лучше всего провод кидать целый без добавок. Нормальным вариантом будет, конечно же, проложить специальные аудио кабеля, специально предназначенные для этого.

Провода автомагнитолы

Для начала нужно достать и снять верхнюю крышку аппарата.
Находим предохранитель линейных выходов, на платах магнитол фирмы Пионер он обозначен восклицательным знаком и похож на SMD резистор с нарисованной буквой «Р» наверху.
Если вы не найдете такой же, то меняем проверенным дедовским способом – впаиваем несколько «ниточек» медной проволоки, в народе «жучок» . Если все же произойдет замыкание, такая перемычка с легкостью расплавится, не причинив вреда.
Проверяем на работоспособность.
Собираем все в обратном порядке.

Предохранитель Pioneer

При четвертом, обожмите тюльпанчики.

Тюльпанчики автомагнитолы

Фонит сабвуфер в машине при заведенном двигателе – АвтоТоп

Как избавиться от наводок и фона в динамиках автомобиля

ВАЖНО! Все переключения осуществляйте на обесточенной системе. Не просто выключенной, а обесточенной.

1. Контакты

Плохой пример контакта

2. Корпус усилителя

Усилитель закреплен через проставку

3. Минус усилителей

Минус в одной точке

4. Расположение проводки

Частая причина фона, помех и шумов в близком расположении акустических и межблочных кабелей к силовым, либо к штатной проводке автомобиля (так же сюда относятся зарядники, навигаторы и т. п.). При монтаже тяните их по разным сторонам кузова, а если пересечения не удается избежать, то кладите межблоки и акустические провода под прямым углом ко всем остальным.

5. Кроссоверы

Не лучшее место для кроссоверов

6. Предохранитель линейных выходов

Пресловутый предохранитель Пионера

7. Ищем неисправное звено

8. Минус магнитолы

Если проблема не найдена, попробуйте перекинуть минус магнитолы, с кузова на АКБ или наоборот. А вдруг!

9. Ничего не помогло

Чистого звука и мощного баса!

Читать еще:

Жмите на кнопку чтобы поделиться материалом:

Почему фонит магнитола

Магнитола в этом случае зависает и чутко реагирует на все источники помех, имеющиеся в машине, вплоть до видеорегистратора или радар-детектора.

В этой ситуации линейные выходы оказываются незаземленными, из-за чего и фонит магнитола в любом режиме работы.

Что делать

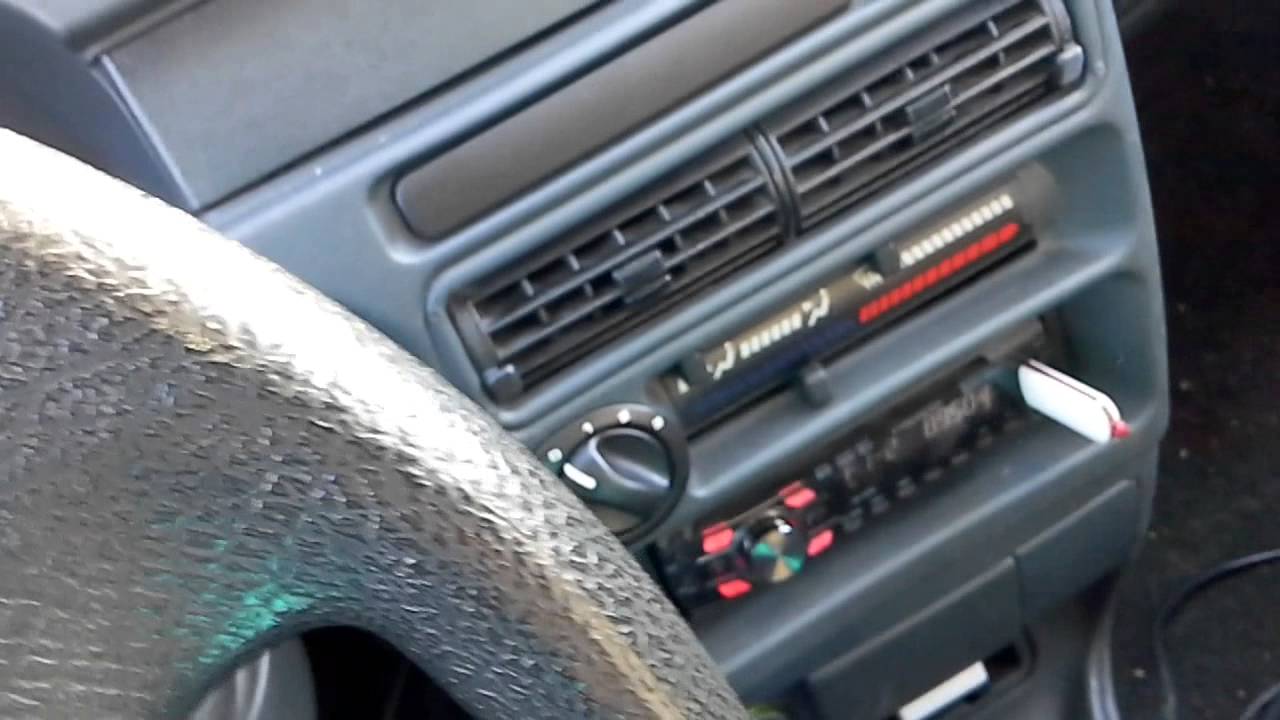

Автомагнитола

Причина появления дополнительного фона при рабочем двигателе

Магнитола фирмы Pioneer

Магнитола Pioneer

Устранение неполадок образующих шумы

Для начала нужно достать и снять верхнюю крышку аппарата.
Находим предохранитель линейных выходов, на платах магнитол фирмы Пионер он обозначен восклицательным знаком и похож на SMD резистор с нарисованной буквой «Р» наверху.
Если вы не найдете такой же, то меняем проверенным дедовским способом – впаиваем несколько «ниточек» медной проволоки, в народе «жучок» . Если все же произойдет замыкание, такая перемычка с легкостью расплавится, не причинив вреда.
Проверяем на работоспособность.
Собираем все в обратном порядке.

Предохранитель Pioneer

При четвертом, обожмите тюльпанчики.

Тюльпанчики автомагнитолы

Помехи в магнитоле при работающем двигателе

Наконец-то я накопил достаточно информации, что бы об этом написать. Довольно актуальная тема, так как такие проблемы я встречал у многих знакомых и друзей. Многих мучает вопрос, откуда берутся наводки, и как это лечить. Все что пишу ниже — испробовано лично, не без опыта людей, имевших такие же проблемы, и прошу Вас воздержаться от критики и вникнуть в суть проблемы и её лечение. Могу сказать, что я попробовал все, что можно, что реально или нереально. Любой посторонний звук, которого быть не должно можно убрать, имея представление об электротехнике и прямы руки.

Приступим…
Я собрал систему. изначально на штатном ГУ. Услышал при пользовании неприятный треск в колонках, в частности в ВЧ динамиках. Треск этот был абсолютно ровным и ускорялся при нажатии на педаль газа. Так же треск сопровождался неприятными писками. Идентичные писки доносились из под капота, в частности от блока дроссельной заслонки T-GAZ. Конечно, все это было не так громко, но всё равно картину портило это дело капитально. И прежде чем приступить к лечению проблемы необходимо понять, откуда у нее растут корни.
Для начала надо точно узнать какая часть вашей системы дает «фон/гул/визг/писк».

Помехи может давать следующее:
1. ГУ.
2. Усилитель.
3. Межблочный кабель.
4. Генератор.
5. Кроссоверы.
6. Акустические провода.
7. Различное доп.оборудование.
8. Питание системы в целом.

И как же мы найдем причину и устраним её? Не буду дословно описывать всё что я делал, так как некоторые действия были абсурдны, но скорей всего это был просто последний крик души в следствии измотанных нервов.

Первое что я сделал это купил, дурацкую на мой первый взгляд приблуду, в последствии так дурацкой она для меня и осталась. Это шумоподавитель. Попробовал я их два.

Попробуем отключить систему по частям. Сначала заводим двигатель, включаем ГУ и питание на усилителе, если конечно оно у вас с принудительным включением (в частности у меня именно так). Прибавляем громкость на уровень, при котором везли бы своих мам и пап. Прислушиваемся есть ли фон или нет. Если его не слышно, пробуем погазовать, включаем поочередно все потребители (обогрев стекол, свет, печку и т.д. В моем случае лучше всего наводки были слышны на полностью убавленном уровне звука. На более высоком их не было особо слышно, так как уровень громкости музыки уже их более менее перекрывал.

По статистике генератор дает неприятный визг, в сопровождении импульсов, и чем больше вы нажмете на педаль, тем больше изменится звучание генератора в вашей акустике.

Бензонасос, в помехах издает мерцательный шум, то есть шум, плотность которого уменьшается с увеличением частоты.

Прислушались, примерно для себя все отметили, определили хотя бы примерный характер шума.

Далее глушим двигатель, обычно при этом наводки пропадут. То есть мы поняли что шум идет именно от элементов связанных с работой двигателя и электроники автомобиля.

Следующим шагом переходим к работе с электрикой вашей акустики. Советую, а точнее настаиваю все манипуляции проводить на выключенной системе. Отвлекусь, и скажу что сделал первым делом. Я отрезал с фишки с ГУ штатные провода питания и провел плюс и минус напрямую на аккумулятор, плюс соответственно через предохранитель. Но все равно это не дает гарантии, что это не проблема в питании ГУ. Я выдернул фишку питания из ГУ, а остальное все оставил подключенным, завел двигатель. Наводки опять появились. Отбросил вариант с тем, что питание ГУ дает эти наводки. Одним элементом системы стало меньше.

Отключил межблочные кабели со стороны ГУ. Фон остался. Попробовал на отключенных от ГУ межблоках создать нагрузку, замкнув между собой центральную жилу с экраном. Фон так же остался, это еще раз дало мне понять, что проблема не в магнитоле. Подсоединил межблочный кабель обратно к ГУ, и выдернул с другой стороны, то есть с усилителя. Опять все включил. Шума и наводок нету. Почуяли, чем пахнет? Теперь будем избавляться от проблемы, так как её локальное местоположение уже проясняется.

Я достал ГУ из центральной консоли. В некоторых случаях наводки могут пропасть уже при извлечении, но это не факт.

Далее, напомню про болезни некоторых головных устройств. В частности, такую проблему я встречал ранее на ГУ фирмы Pioneer и реже Kenwood. Не лишним, будет провести некоторые манипуляции. Я на каждый тюльпан межблочного кабеля, точнее на внешнюю кромку купольного контакт, подсоединил провода, закрепив их термоусадкой. Другие концы проводов через клемму закрепил на корпусе ГУ. Фон не пропал. Следовательно можно сделать два вывода:
1) ГУ неисправно, если помехи пропали – сгорел предохранитель линейных выходов. Необходимо нести в ремонт, либо починить самому. Сгореть он может если вы переподключали линейники на включенном головном устройстве.
2) ГУ исправно, помехи остались и проблема в другом.

Далее, помехи может давать активная антенна на радио. Я попробовал Отключить её и включил музыку – наводки остались – проблема не в антенне.

Следующим шагом я открутил усилитель, и благо давали волю провода, вытащил его за приделы машины и поставил рядом на стул. Но мои манипуляции не каких результатов не дали. Я грешил на бензонасос, так как он хоть и не прям рядом был, но близко. Нет, исключено.

И все же перепробовав все вышесказанное, я стал грешить на межблоки. Так как они у меня, скажем, не очень хорошей фирмы.))) Я решил вскрыть тюльпаны межблоков, и знаете что я там увидел? То что экран межблочных кабелей замкнуть с обеих сторон на внешний контакт тюльпанов! А это недопустимо! Сейчас расскажу почему. И первое, люди, если вы собираете систему и хотите добиться нормального звучания – не покупайте дешевые межблочные кабели. Лучше купите хорошие, или сделайте их сами – информацией по этой теме сеть просто кишит. В моем случае я сделал две ошибки.
1) Купил плохие недорогие межблоки.
2) Проложил их вдоль прога рядом с проводкой автомобиля, и провел их несказанно близко от бензонасоса. Хорошие и правильные межблочные кабели должны имеет такое устройство.

Фишка в том, что экран должен касаться внешнего контакта тюльпана только со стороны ГУ. В противном случае экран становиться проводником, чего быть никак не должно. И скажу так: межблоки самые чувствительные элементы звуковой системы, которые могут ловить малейшие наводки из вне, тем более когда экран является проводником. Я не стал покупать пока что новые межблочные кабели, так как то, что привлекло внимание стоит почти две тысячи деревянных. Решил исправить старые. Со стороны ГУ оставил экран в контакте с внешним контактом тюльпана, просто посадил все на термоусадку. А со стороны усилителя исключил этот контакт.

Далее грамотно проложил межблоки вдали от штатной проводки и бензонасоса. И плюсом, может быть кто-то будет возникать что это чушь – но мне на это все равно. Я при помощи обычной пищевой фольги сделал второй экран, по принципу того, который был. И затянул все это дело изолентой. Дополнительно положил межблоки в защитную гофру. И назойливый фон в акустике у меня пропал. Вот такая вот на мой взгляд каторжная работа была проделана. А самое сложное что изначально не знаешь с чего начать, и читаешь в сети уйму текста и смотришь кучу картинок. Что бы вам было легче все что я начерпал и сделал – решил изложить здесь. Надеюсь, что кому-нибудь это поможет, и он решит свою проблему. Всем спасибо за внимание и оставайтесь на связи!

Речь пойдет о шумах, которые меняются в зависимости от оборотов двигателя, а также о щелчках при включении и выключении музыкальной системы.

1. Чаще всего с этой проблемой сталкиваются владельцы автомагнитол Pioneer.

Pioneerы требуют, чтобы сначала подключались провода питания к усилителю и автомагнитоле, и только после этого подключался межблочник (это такой провод с тюльпанами на концах). При нарушении последовательности подключения, может выйти из строя линейный выход автомагнитолы.

Более сложный дефект встречается в дорогих моделях Pioneerов. Там на линейных выходах стоят микросхемы, отвечающие за функцию MUTE, если эти микросхемы выходят из строя, возможны самые разнообразные звуковые помехи и искажения.

2. Вторая по частоте обращений занимает проблема шумов при наличии в системе двух и более усилителей. Шумы и щелчки возникают из-за того, что некоторые моноблоки имеют заземленный вход, при наличии в системе второго усилителя с незаземленным входом, они будут мешать друг другу. Это лечится добавлением на вход моноблока линейного шумоподавителя. Выглядит он вот так, фирм-производителей много, не только Mystery:

Устройство развязывает входы усилителей по постоянному току.

3. Третья весьма частая причина это колонка, замыкающая на кузов автомобиля. Чаще всего встречается в передних дверях. Клеммы динамика, на которые надеваются провода, ложатся на круговой металлический вырез, придавливаются к нему, и возникает контакт с кузовом. Шумы от такого дефекта очень громкие, слышны звуки мотора, щелчки при нажатии на кнопки автомагнитолы, слышен работающий поворотник и т.д.

4. Только лишь на четвертом месте в нашем списке стоит неисправный усилитель, поэтому не надо сразу нести его в ремонт, сначала нужно проверить предыдущие пункты.

5. На пятом месте нашего хит-парада находится обрыв межблочника. Его легко проверить, подкинув вместо него другой.

6. Есть еще одна причина, довольно редкая – когда исправный межблочник ловит наводку. Эта ситуация возникает если кабель межблочника плотно прижат к штатной проводке автомобиля. Эффект электромагнитной индукции никто не отменял, и процессы, происходящие в штатной проводке, могут проникать сквозь экран межблочника. Проверить эту версию несложно, надо просто взять другой межблочник, прокинуть его по салону, и послушать разницу.

Как избавиться от наводок и фона в динамиках автомобиля

ВАЖНО! Все переключения осуществляйте на обесточенной системе. Не просто выключенной, а обесточенной.

1. Контакты

Плохой пример контакта

2. Корпус усилителя

Усилитель закреплен через проставку

3. Минус усилителей

Минус в одной точке

4. Расположение проводки

5. Кроссоверы

Не лучшее место для кроссоверов

6. Предохранитель линейных выходов

Пресловутый предохранитель Пионера

7. Ищем неисправное звено

8. Минус магнитолы

Если проблема не найдена, попробуйте перекинуть минус магнитолы, с кузова на АКБ или наоборот. А вдруг!

9. Ничего не помогло

Чистого звука и мощного баса!

Читать еще:

Жмите на кнопку чтобы поделиться материалом:

Почему магнитола плохо ловит радио?

Наш эксперт Станислав Боуш Рассказывает:

Коротко об эксперте: окончил физмат школу, выпускник университета ЛЭТИ по специальности Радиоприемные устройства, окончил аспирантуру. Занимается радиосвязью с 1984 года.

Это первая часть. Вторая часть про питание активной антенны — ЗДЕСЬ!

Антенны должны принимать радиоволны и передавать их в магнитолу, но иногда что-то пошло не так, и из вашего радиоприемника вместо чистых звуков песни издается жуткий хрип, а при воспроизведении CD все замечательно.

—Виновата антенна, — решаете Вы. Иногда это так, антенна виновата, а иногда — нет. Иногда виновата магнитола. А иногда — ни антенна, ни магнитола не виноваты. Что же тогда? Читайте ниже!

1. Ситуация первая. Взято Отсюда. Далее как пишет Автор: «Поменял намедни медиацентр 2 диновый на новый- старый за 7 лет тупа развалился, хотя радио отменно работало. Так вот. Воткнул в антенный разъем штатный кабель, но радио просто отвратительно стало ловить. Такое ощущение, что антенны нет. Сигнал плавает конкретно. Может что повредил, когда менял?»

Ответ ему дает другой автовладелец. Взято Отсюда. «Столкнулся с такой проблемой, что плохо ловит радио, поначалу грешил на антену, решил разобрать посмотреть что там да как. Снял разобрал, но внутри все оказалось очень прилично, ничего нигде не сломано, не заржавело, начал думать что образовались микро трещены в плате, и нужно все это дело пропаять, Сходил в телеателье, где я услышал ответ что все нормально ничего пропаивать не нужно. Пошел домой начал штудировать интернет в поисках ответа на свою проблему, все писали только одно пропаять пропаять и все. И тут я значит совершенно случайно наткнулся на один форум, где узнал про то что в антенне стоит усилитель который питается от штатной магнитолы через разъем куда вставляется антенна, а при замене этой магнитолы как например в моем случае на пионер усилитель перестает работать так как на обычных магнитолах через разъем куда вставляется антенна не проходит ток. Получается нам просто нужно запитать заново усилитель и у на должно все заработать».

Итак, что же произошло в этих двух случаях? А ничего не произошло — не подали на антенну питания, она и не работала, вот и прием плохой. Почему так случилось? Во-первых, Авторы не знали, что антенна на их авто активная, то есть с усилителем. а усилитель без питания не работает. Во вторых, на их новых магнитолах отсутствовала функция включить ПИТАНИЕ АНТЕННЫ.

Что же делать в этом случае? Плохой вариант решения проблемы взят Отсюда: «Как эта схема работает и почему так всё плохо с радио не понятно. Поэтому я решил просто закоротить вход с выходом. Т.е. сделать из активной антенны пассивную.» Да, конечно Радио будет работать в этом случае, но ни о каком дальнем приеме речи уже нет. Вот картинка, синий провод припаян автором:

Второй вариант взят Отсюда: «на антенну подключаем +12V через дроссель….на магнитолу через конденсатор» Вот картинка того, что получилось:

Понятно, что не каждый автовладелец «на Ты» с паяльником, и может самостоятельно спаять такой переходник. К счастью, его можно купить. Например, Такой — Триада310. Установка переходника занимает считаные минуты, естественно, при наличии возможности добраться до задней поверхности магнитолы. Итак, антенна подключается во входное гнездо, выход переходника — в магнитолу, на переходник подается напряжение +12 вольт со специального выхода магнитолы, на который приклеена бирка «Ant».

Мы разобрали первый случай.

2. Вторая ситуация. Антенна все-таки вышла из строя. В этом случае необходимо антенну заменить или установить вместо нее внутрисалонную. Замене антенны посвящена отдельная статья ЗАМЕНА АНТЕННЫ НА ИНОМАРКЕ. Как определить, что виновата именно антенна? Очень просто. Отъедьте подальше от города, километров на 30, чтобы прием стал плохим. Воткните вместо антенны в гнездо магнитолы провод длиной 1,5-2 метра (двери машины должны быть при этом открыты). Если прием улучшился, значит, надо менять антенну, ведь ездить с открытыми дверями автомобиля невозможно, а антенна для того и предназначена, чтобы подать сигнал внутрь корпуса автомобиля.

Для тех, кто не знает: металлический корпус сильно экранирует, не пропускает сигнал радио внутрь авто. Поэтому антенна должна быть снаружи или на лобовом стекле. Внутрисалонная антенна устанавливается на лобовом стекле без тонировки, на расстоянии 5 см от верхней кромки, параллельно поверхности земли, или, как в случае с антенной Триада-190, точно по инструкции для дальнего и сверхдальнего приема.

Если замена антенны очень трудоемка — необходимо разобрать полмашины, снять обшивку, можно установить антенну на стекло, например, одну из Этих ВНУТРИСАЛОННЫХ АНТЕНН.

3. Ситуация номер три.

Китайские производители выпустили миллионы красивых магнитол, которые плохо принимают радио. Причина — они использовани неправильно спроектированную микросхему. Ничто не ново под луной — пятнадцать лет назад точно так же прокололась известная японская компания SONY, выпустив свои первые CD автомобильные ресиверы. Знатоки наверное помнят это чудо со съемной панелью без единой кнопки, только пульт. Радио эта Сонька не принимала категорически. Сейчас масштаб бедствия в десятки раз больше.

Это ВИДЕО рассказывает что делать если Магнитола плохо принимает радио. Чаще всего — сделать ничего нельзя. Китайцы выпустили море плохих магнитол. Но если вы посмотрите Видео, то узнаете как можно побороться за звук. Коротко, попробуйте либо установить любую пассивную антенну (лучше с длиной прутка 70 см или ВА-63) в связке с усилителем Триада-304, либо активную внутрисалонную антенну Триада-190.

4. Ситуация номер четыре.

В плохом приеме виноват видеорегистратор (его зарядное в прикуриватель излучает в эфир гиганское количество шумов) или же дешевая автомобильная USB зарядка. Что вам важнее — Радио или Видеорегистратор, решать Вам, малоумящих штатных зарядок практически нет (идущих в комплекте регистратора). Мои рекомендации на этот случай — заменить штатную зарядку видеорегистратора на хорошее дорогое USB в прикуриватель. Например, Такое. Оно шумит в эфир значительно меньше.

Далее я привожу мою очень давнюю статью «Помехи радиоприему в автомобиле».

Основным источником радиопомех в автомобиле может являться сам автомобиль, а именно: система зажигания, сигнализация, электродвигатели дворников, стеклоподъемников, печки, вентилятора и т.д. Лучший способ избавиться от таких помех—следить за исправностью соответствующего электрооборудования. Во многих автомобилях есть фильтр радиопомех—он также должен быть в рабочем состоянии. При установке магнитолы ее «плюс» желательно подключать к отдельному идущему напрямую через предохранитель проводу, который подсоединяется прямо к аккумулятору или специальному выводу для радиоаппаратуры. Провода питания магнитолы должны иметь соответствующее суммарной мощности радиоаппаратуры сечение (определяется, как правило, выходной акустической мощностью усилителя магнитолы и ни в коем случае не меньше 0,75 мм2. Скрутки проводов при подсоединении недопустимы — пользуйтесь специальными клеммами. Если у вас автомагнитола при радиоприеме изрядно шумит — для начала попробуйте поменять место подсоединения плюсового или минусового; вывода магнитолы (антенны), поскольку от этого же провода может запитываться, например, сигнализация или пейджер сигнализации.

Попробуйте сравнить прием на разных длинах волн при включенном и выключенном зажигании при работающем и неработающем двигателе. Иногда источником сильных помех может быть блок управления инжектором, отмечены случаи, когда сильно «шумит» зарядное устройство для радиотелефонов, электронные или электромеханические часы, в том числе в зеркале заднего вида.
«Земляной» вывод магнитолы и акустики желательно заземлить одним солидным болтом на корпус автомобиля.

При применении тонирующей пленки на лобовом стекле существенно уменьшается радиус уверенного приема внутрисалонной антенны (не путать с затененной фабричным способом верхней кромкой стекла!).

Помните, что если Вы хотите слушать музыку без помех — нужно принять во внимание наши рекомендации. Таким образом, для улучшения приема Вам нужно купить одно из трех изделий:

Сценарий ролика на Youtube:

1. Почему магнитола плохо принимает Радио Часть 2.
2. В прошлом видео «Почему магнитола плохо принимает Радио» мы рассказали, что из Китая поступили миллионы магнитол с плохим качеством приема. Это произошло из-за неправильно спроектированного и изготовленного тюнера. И мы рассказали, что делать в этом случае для улучшения приема.
3. Однако, есть еще одна очень частая причина, которая возникает при замене штатной магнитолы.
4. Итак, Вы решили поменять свою устаревшую магнитолу на современную, на андроиде, с телевизором, с USB входом.
5. Вы демонтируете (снимаете) магнитолу из штатного места, вынимаете разъемы, в том числе радио разъемы ФМ. Вот они на фото. Разъемы называются FAKRA.
6. Антенный кабель. Вы отрезаете штатный разъем Факра и меняете его на обыкновенный штекер радио ФМ.
7. Вот на такой штекер радио ФМ.
8. Штекер вставляете в антенное гнездо с задней стороны магнитолы. Перепутать невозможно.
9. Ошибка! Дело в том, что если штатная, установленная на автозаводе, антенна — активная, то на нее подается питание 12 вольт по центральной жиле кабеля.
10. А у Вашей новой магнитолы такой функции нет! Она не подает питание на антенну. И антенна не работает! Поэтому магнитола плохо принимает радио, дальность действия маленькая, динамики хрипят из-за плохого приема.
11. Что делать? Вариантов несколько. Можно, как показано на фото, разобрать активную антенну и соединить вход с выходом. Это не очень хороший вариант, но он работает.
12. Можно подать питание от бортовой сети автомобиля 12 вольт на антенну при помощи самодельного устройства – называется инжектор питания. Вот его схема.
14. Можно заменить антенну на аналогичную, но с отдельным проводом питания и подать питание от новой магнитолы. На магнитоле есть специальный вывод питания антенны. Он указан на схеме магнитолы. Антенна может быть, как наружная, как и внутрисалонная, например, Триада-55. Внутрисалонная антенна предпочтительна, если нет возможности заменить наружную.

15. Также этот вывод маркируется специальной наклейкой и поэтому его легко найти среди других проводов.
16. Можно подать питание от бортовой сети автомобиля 12 вольт на антенну при помощи инжектора питания Т-310/antenna.ru. Это недорогое устройство производства компании antenna.ru.

Итак, плохой прием магнитолы может быть вызван разными причинами — и мы поговорили не обо всех. В следующих выпусках мы продолжим!

С вами был канал antenna.ru и наш эксперт Станислав Боуш!

Выявление и подавление радиопомех

Однопроводной подавитель помех AM.

Автомобильные радиопомехи обычно возникают в зажигание система, зарядка схема или среди электрических аксессуаров. Вы можете выполнить несколько проверок, чтобы отследить источник помех.

Помехи либо излучаются, то есть улавливаются антенной, либо передаются на устройство по его собственной проводке.

Прежде чем искать источник, убедитесь, что сам комплект должным образом заземлен на металлический корпус автомобиля.

Осмотрите крепление антенны — оно должно иметь чистый, прочный контакт с нижней стороной кузова для обеспечения удовлетворительного заземления.

Определить некоторые помехи довольно просто. Быстрое потрескивание или тиканье, усиливающееся с двигатель скорость почти наверняка ведется от системы зажигания — самого распространенного источника помех.

Растрескивание обычно происходит со стороны высокого напряжения (HT), а тикание — со стороны низкого напряжения (LT).

An генератор или динамо-машина, не оснащенная глушителем, будет издавать воющий звук, повышающийся по высоте по мере того, как двигатель скорость увеличивается.

Помехи от электрических компонентов, таких как дворники, поклонник отопитель и указатели поворота можно определить сразу. Шум исчезнет, когда компонент выключен.

Также возможно улавливание помех с диска тормоза . Это происходит только тогда, когда они применяются.

Кондуктивные помехи могут быть вызваны шнуром питания или проводкой к динамикам, проходящим слишком близко к магнитное поле электрических компонентов.

Попробуйте изменить прокладку кабеля или проводки динамика в качестве предварительного шага. Если это решит проблему, закрепите провода на новом месте с помощью пластиковых зажимов или широкой липкой ленты.

Металлический корпус автомобиля действует как экран между антенной и системами зажигания и зарядки, поэтому всегда держите капот закрытым, чтобы проверить помехи.

Сложнее всего подавить помехи в автомобилях со стекловолоконным кузовом, не имеющим экранирующего эффекта.

На автомобилях с кузовом из стекловолокна, а также при установке глушителей и заземляющих лент на различные компоненты, вам может потребоваться покрыть нижнюю часть капота металлической фольгой или проводящей графитовой краской.

Установка антенны

Очистите металлические части крепления антенны наждачной бумагой.

Положение антенной мачты и направление движения кабеля значительно помогают добиться приема без помех.

Закрепите антенну как можно дальше от двигателя. Если он должен быть рядом с двигателем, найдите место, наиболее удаленное от системы зажигания. В случае сомнений проконсультируйтесь со специалистом-радиомонтажником.

Не прокладывайте антенный кабель через моторный отсек.Это почти наверняка вызовет помехи. Точно так же держите его подальше от любой проводки и электрических аксессуаров.

Но также держите провод коротким, чтобы он собирал как можно меньше электрических выбросы насколько возможно. В случае сомнений по поводу прокладки проконсультируйтесь с радиомонтажником.

Размер воздушного отверстия обычно составляет 3/4 дюйма — 7/8 дюйма. (19-22 мм). (Видеть Сверление отверстий в кузове автомобиля ).

Убедитесь, что антенна правильно заземлена. Настройте радио на слабую станцию и крепко возьмитесь за антенну, стоя вне машины.Если радио становится громче, возможно, неисправно заземление.

Чтобы исправить это, демонтируйте крепление, которое обычно имеет зубцы или шипы, проникающие в корпус автомобиля. Очистите металл наждачной бумагой в точках соприкосновения. Соберите и затяните.

Подавление генератора

Генератор

В этом генераторе переменного тока Lucas ACR конденсатор установлен между клеммой контрольной лампы и массой. Никогда не подключайте конденсатор к клеммам возбуждения генератора.

генератор (динамо ар генератор ) можно подавить, установив конденсатор 1–3 мкФ для динамо-машины или конденсатор 3 мкф для генератора.

Подключите вывод конденсатора к выходу. Терминал динамо-машины или генератора. В случае генератора снимите заднюю крышку, чтобы добраться до клеммы. Тщательно следуйте рекомендациям производителя, так как устройство легко повредить.

Динамо

Конденсатор прикреплен к одному из крепежных болтов, а соединение выполнено к большому выводу на динамо-машине.

Ослабьте ближайший болт крепления генератора и очистите участок наждачной бумагой, чтобы обеспечить хорошее заземление. Вставьте вилку крепления конденсатора под болт и снова затяните.

Если помехи от цепи зарядки продолжаются, прикрепите заземляющую ленту между корпусом генератора и шасси .

Установка глушителя на катушку

Однопроводной подавитель помех AM.

Базовым подавителем для системы зажигания является подавитель мощностью 1 мфд.Прикрепите его к LT или положительный (+) терминал катушка на выключатель зажигания сторона.

Существует два типа подавителей, подключаемых по-разному, в зависимости от того, имеет ли ваш телевизор прием AM или FM.

Двухжильный глушитель для комплектов FM — второй провод заземлить.

Для набора AM используйте параллельный конденсатор с одним выводом. Для FM-приемника может помочь двухжильный провод со вторым заземленным проводом.

Если проблема не исчезнет, попробуйте конденсатор 3 мфд для набора AM или конденсатор 2.5 мфд для комплекта FM.

Наконец, закрепите провод заземления между катушкой и шасси. Все помехи со стороны LT системы зажигания должны быть устранены.

Устранение интерференции HT

Сильный треск HT-интерференции лечить труднее. Сначала убедитесь, что устройство и антенна правильно заземлены.

Проверьте состояние компонентов системы зажигания, таких как свечи, точки и, в частности, выводы HT и колпачки свечей зажигания.Неисправные провода HT и штекерные разъемы будут создавать помехи.

Современные провода с углеродным сердечником имеют встроенное подавление. Замените их, если они повреждены или растянуты.

Тип с медным сердечником — который предпочитают многие радиолюбители, должен иметь глушитель, встроенный в колпачок свечи зажигания.

Убедитесь, что распределитель Имеет глушитель со змеевиком. Обычно это чуть выше подпружиненного углерод щетка в шапке. В большинстве автомобилей этот базовый глушитель встроен в распределитель.При необходимости проконсультируйтесь с местным агентом производителя.

Если у вашего дистрибьютора нет глушителя, поместиться 5К Ом или 10 кОм резистор в выводе катушки.

Существует два типа резистора: линейный, который вы подключаете к середине провода HT, или вставной, который вы вставляете в центральное гнездо для вывода катушки в крышка распределителя .

Если помехи не исчезнут, установите аналогичный глушитель на каждый вывод вилки.

Позаботьтесь о том, чтобы комбинированный сопротивление ВН-ограничителей в выводе катушки, распределителе, выводах вилок и крышках вилок не превышает 25 кОм.В противном случае мощность зажигания может снизиться.

Подавление электродвигателей

Электродвигатель стеклоочистителя

Этот двигатель стеклоочистителя с постоянными магнитами Lucas оснащен дроссельной заслонкой производителя.

Каждый электрический мотор в машине генерирует собственное магнитное поле , который может излучать помехи, если его не подавить.

При первой установке каждый двигатель обычно заземляется через крепление.Однако с возрастом крепления ухудшаются, и чешуйки краски или ржавчины могут действовать как изолятор между креплением и кузовом автомобиля.

Электродвигатель отопителя

На этом рисунке последовательно показаны дроссели с питающими проводами и ограничителями между каждым питанием и землей.

Есть два способа подавить помехи от двигателей. Сначала попробуйте закрепить заземляющую ленту между корпусом двигателя и кузовом. Используйте кусок медной оплетки или кусок толстой проволоки.

Часы электрические

Глушитель и дроссель источника питания для электрических часов.

Соскребите точки соприкосновения с оголенным металлом, чтобы обеспечить хорошее электрическое соединение, и плотно закрепите винтовые крепления.

Если помехи не исчезнут, подключите ограничитель — конденсатор 1 или 2 мфд — между питающим проводом двигателя и землей. Этот метод подходит как для AM, так и для FM-радиоприемников.

Двигатель стеклоочистителя

Конденсатор устанавливается между выводом питания шайбы и массой.

Если электродвигатель продолжает создавать помехи, несмотря на установку глушителей, используйте дроссели питания, доступные в магазинах автомобильных аксессуаров, в соединительных проводах.

Поиск других источников помех

Помехи могут также исходить от металлической части автомобиля, изолированной от основная часть .

Поиск телесных помех FM.

Капот и крышка багажника, бамперы, задние ось и приостановка единицы являются одними из возможных источников.

Некоторые электронные устройства также могут вызывать помехи. Чем больше их установлено или добавлено, тем больше вероятность того, что одно мешает другому, создавая жужжащий фоновый шум.

Есть два способа найти источник, оба требуют специальных устройств.

Для AM-радио используйте антенный удлинитель с прикрепленным металлическим стержнем. Подключите шнур к прибору, запустите двигатель и включите радио. Не открывайте капот.

Прощупайте под автомобилем и вокруг него с помощью металлического стержня, чтобы определить наиболее сильные помехи.Заземлите эту часть к телу с помощью соединительного ремня.

Для FM-радио используйте металлический пластина с прикрепленным к нему длинным заземляющим проводом. Другой конец кабеля плотно прикрепите к оголенному металлу шасси с помощью удобной гайки или болта. Запустите двигатель и включите радио. Не открывайте капот.

Удерживая пластину изолированными плоскогубцами, перемещайте ее снизу и по всей поверхности автомобиля. Пластина действует как интерференционный отражатель.

Два способа устранения статического и нежелательного шума в автомобильной аудиосистеме

Слово «статика» для многих людей означает многое, и существует почти столько же различных способов создания статики в автомобильной аудиосистеме.Проблема в том, что все, что угодно, , которое генерирует любое электрическое поле, может вносить нежелательный шум в вашу аудиосистему, а в вашем автомобиле есть много разных вещей, которые генерируют электрические поля.

Все, от генератора переменного тока до электродвигателя стеклоочистителя и реальных компонентов вашей звуковой системы, может генерировать различные уровни и типы шума и статического электричества. Таким образом, хотя можно изолировать и исправить источник практически любого типа помех в автомобильной аудиосистеме, это часто требует некоторой реальной работы и, возможно, некоторых денег.

Отслеживание источника статического электричества и шума

Первый шаг в поиске источника статических звуков или шума в автомобильной аудиосистеме — определить, связана ли проблема с радио, такими аксессуарами, как встроенный проигрыватель компакт-дисков, или внешними аксессуарами, такими как ваш iPhone. Для этого вам нужно сначала включить головное устройство и настроить его так, чтобы вы могли слышать неприятный шум.

В случаях, когда шум присутствует только при работающем двигателе и его шаг изменяется вместе с частотой вращения двигателя, проблема, вероятно, связана с вашим генератором переменного тока.Этот тип шума автомобильной акустики обычно можно устранить, установив какой-либо шумовой фильтр. Если шум присутствует независимо от того, работает ли двигатель, вам нужно отметить, какие источники звука связаны с шумом, и двигаться дальше.

Крепление автомобильного радио AM / FM Static

Если вы слышите статические помехи только при прослушивании радио, а не при прослушивании компакт-дисков или каких-либо дополнительных источников звука, проблема связана либо с антенной, либо с тюнером, либо с каким-либо внешним источником помех.Чтобы определить источник помех, вам нужно будет снять головное устройство, найти антенный провод и выполнить другие связанные операции, поэтому приступайте к такой диагностике только в том случае, если вам до некоторой степени комфортно работать с автомобильной аудиосистемой.

Основные этапы этого процесса включают в себя:

Убедитесь, что проблема не во внешней сети
Проверьте заземление автомобильного радиоприемника
Отключите радиоантенну и проверьте, сохраняется ли звук
Убедитесь, что перемещение антенного провода устраняет статическое электричество. статический

Убедитесь, что проблема не во внешней сети

Прежде чем начать, важно отметить, что если вы страдаете от шума, связанного с вашей антенной, вы можете обратить внимание на то, меняется ли статическое электричество во время езды.Если она проявляется только в некоторых местах или в некоторых местах хуже, чем в других, то источник проблемы внешний, и, вероятно, вы мало что можете с этим поделать. Вы также можете убедиться, что вы не просто переживаете явление, называемое пикетированием.

Проверьте заземление автомагнитолы

После того, как вы убедились, что проблема не связана с автомобилем, следующим шагом в поиске источника статических помех автомобильного радиоприемника AM / FM является проверка заземления головного устройства.Для этого вам, как правило, придется снять головное устройство, а также, возможно, придется отодвинуть ковровое покрытие, снять приборную панель или удалить другие компоненты, чтобы найти провод заземления и проследить его до места, где он прикручен к шасси. или рама. Если соединение ослабло, корродировало или заржавело, его следует подтянуть, очистить или переместить по мере необходимости. Также важно убедиться, что головное устройство не заземлено в том же месте, что и любой другой компонент, поскольку это может создать контур заземления.

Отключите радиоантенну и проверьте, есть ли звук

Если заземление хорошее или ремонт не избавляет от статического электричества, вам нужно отсоединить антенну от задней части головного устройства, включить головное устройство и прислушаться к статическому электричеству.Вы, вероятно, не сможете настроиться на радиостанцию, если не живете рядом с мощным сигналом, но вы все равно захотите прислушаться к тем же статическим помехам или шумам, которые вы слышали раньше. Если удаление антенны избавляет от статического электричества, вероятно, помехи возникают где-то на участке антенного кабеля.

Убедитесь, что перемещение антенного провода устраняет статический заряд

Чтобы решить эту проблему, вам придется перенаправить антенный кабель так, чтобы он не пересекал и не приближался к каким-либо проводам или электронным устройствам, которые могут создавать помехи.Если это не решит проблему или вы не обнаружите никаких потенциальных источников помех, возможно, вам придется заменить саму антенну.

Убедитесь, что перемещение других проводов устраняет статический заряд

Если снятие антенны не избавляет от статического электричества, значит, неприятный шум вносится где-то еще. На этом этапе вы захотите снять головное устройство, если вы еще этого не сделали, и аккуратно переставьте все провода так, чтобы они не находились рядом с другими проводами или устройствами, которые могут создавать какие-либо помехи.Если это избавит от шума, вам нужно будет осторожно переустановить головное устройство, чтобы провода оставались в том же базовом положении. В конечном итоге вам, возможно, придется установить какой-то фильтр шума линии электропередачи.

В некоторых случаях вы не сможете избавиться от шума, просто переместив провода. Если вы все еще слышите шум, когда головное устройство снято с приборной панели, и его перемещение никак не влияет на шум, то есть большая вероятность, что само головное устройство каким-то образом неисправно.Если шум меняется при перемещении головного устройства, то единственный способ избавиться от него — это либо переместить головное устройство, либо каким-то образом защитить его. Также может помочь установка шумового фильтра.

Устранение других источников статического электричества в автомобиле

Если вы определили, что статическое электричество возникает при подключении дополнительного источника звука, такого как iPod или спутниковый радиотюнер, и его не возникает при прослушивании радио или проигрывателя компакт-дисков, то вы имеете дело с контуром заземления.В этом случае вам нужно будет найти источник контура заземления и исправить его, хотя установка изолятора контура заземления — гораздо более простой способ решить проблему.

Lifewire

В других случаях вы можете услышать статические помехи независимо от того, какой источник звука вы выбрали. Если вы слышите шум при прослушивании радио, CD-плеера и дополнительных аудиоисточников , возможно, вы все еще имеете дело с проблемой контура заземления, или же шум вносится где-то еще в системе.Чтобы выяснить, где именно, обратитесь к предыдущему разделу, чтобы исключить провода заземления и питания. Однако, если у вас есть усилитель, он также может быть источником шума.

Исключение усилителя

Чтобы определить, исходит ли шум от усилителя, вам нужно отсоединить соединительные кабели от входа усилителя. Если шум исчезнет, то вам нужно будет снова подключить их к усилителю и отключить от головного устройства. Если шум вернется, вы захотите проверить, как они маршрутизируются.Если соединительные кабели проложены рядом с любыми силовыми кабелями, их изменение может решить проблему. Если они проложены правильно, их замена на более качественные и лучше экранированные соединительные кабели может решить проблему. Если это не так, то изолятор контура заземления может помочь.

Если вы слышите шум, когда соединительные кабели отсоединены от входов усилителя, вам следует проверить сам усилитель. Если какая-либо часть усилителя соприкасается с оголенным металлом, вам необходимо переместить ее или установить на непроводящую прокладку из дерева или резины.Если это не устранило проблему или усилитель не контактировал с рамой автомобиля или шасси, вам необходимо проверить заземляющий провод усилителя. Он должен быть менее двух футов в длину и плотно прикреплен к хорошей земле где-нибудь на шасси. Если это не так, вы можете попробовать установить заземляющий провод нужной длины и прикрепить его к заведомо надежному заземлению. Если это не устранило проблему или если заземление было хорошим, возможно, неисправен сам усилитель.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Устранение радиошумов

Вы с нетерпением ждете возможности послушать игру с мячом, только что бросив свою фиолетоволосую дочь-подростка на ее первом семестре в колледже.Вообще-то, много игр с мячом, теперь, когда тебе не нужно слушать ее музыку с ее пронзительным вокалом и гудящими гитарами. Но вместо первого иннинга вы слышите то, что звучит как ужасная гитарная нота — и она меняет высоту звука по мере того, как вы ускоряетесь и замедляетесь, превращаясь в маниакальный ритмический щелчок, когда вы ждете, когда изменится светофор. В плеере нет ленты. То, что у вас есть, — это радиочастотные помехи (RFI).

Поиск источника
Существует три класса радиочастотного шума — постоянный, прерывистый и следование скорости вращения двигателя.Проблема нашего несчастного отца была в последней категории — его шум изменялся вверх и вниз по высоте и громкости, когда его двигатель ускорялся и замедлялся. Этот тип шума возникает из-за того, что скорость вращения меняется в зависимости от двигателя. Вероятные виновники включают зажигание, генератор или даже топливную форсунку. Шумы с постоянной скоростью обычно вызываются электродвигателем — скорее всего, электрическим топливным насосом, установленным в баке большинства современных транспортных средств, который работает с постоянной скоростью каждый раз, когда двигатель работает.Электродвигатель вентилятора также будет работать с постоянной скоростью — до тех пор, пока вы не измените настройку вентилятора или не выключите его. Прерывистые шумы легче связать с источником, таким как электрический регулятор сиденья или электродвигатель стеклоподъемника. Другими словами, даже если шум исходит из динамика, он может быть вызван любым устройством в любом месте вашего автомобиля.

Константы
Единственный двигатель, который гарантированно работает всякий раз, когда машина работает, — это топливный насос, и, к сожалению, он обычно закопан внутри топливного бака.Вот один верный способ сказать. Поверните ключ в положение Run, не заводя машину. Насос должен поработать 2 или 3 секунды. Затем, когда компьютер определяет, что двигатель не работает, он отключает насос, чтобы предотвратить проливание топлива и разрядку аккумулятора. Другими почти неизменными являются вентиляторы отопителя, дворники и электрические вентиляторы охлаждения радиатора.

Шумы, связанные с частотой вращения двигателя

Кандидатами здесь являются генератор / регулятор напряжения, неисправная топливная форсунка и система зажигания.

Тест счетчика Гейгера

Вот наш любимый низкотехнологичный инструмент для поиска и подавления диких шумов — дешевое AM-радио. Настройте его на пустой канал около 1400 кГц, увеличьте громкость в гарнитуре и используйте радио, чтобы уловить шум. В этих дешевых радиоприемниках используется антенна с ферритовым стержнем, у которой хороший прием по бокам, но плохой по всей длине. Как только вы обнаружите шум в пределах нескольких футов, поверните радиостанцию на 90 °, чтобы минимизировать шум. Верх рации будет указывать на источник как прицел.

Подтверждение

Найдите способ отключить источник радиопомех и проверьте, исчез ли шум. Это будет сложно в случае топливного насоса или зажигания, но вы можете снять ремень с генератора. (Не отключайте генератор электрически — обратная ЭДС [напряжение] может задымить диоды.) Если вы думаете, что это топливная форсунка, попробуйте отсоединить ее от жгута.

Засорен

Практически все автомобили сегодня используют кабели для вилок резисторного типа, если вообще используют провода для свечей зажигания.Если вашему автомобилю больше нескольких лет, причиной проблемы могут быть поврежденные кабели. Снимайте и заменяйте кабели по одному, очищайте их от жира и грязи с помощью мягкого моющего средства и проверяйте соединения на концах. Теперь достаньте омметр и измерьте сопротивление кабелей по всей их длине — оно должно составлять примерно 10 000 Ом на фут. Сопротивление в мегаомах или однозначных цифрах вполне может быть источником не только ваших радиопомех, но и постоянных пропусков зажигания. Замените все подозрительные провода заводскими или высококачественными проводами послепродажного обслуживания.Также проверьте свечи, катушку и любой распределитель на наличие следов углерода или дуги.

Прерывистые

Эти шумы легко связать с источником. Любой RFI, который звучит только тогда, когда одно окно поднимается или опускается, можно легко обвинить в двигателе окна.

Какой путь домой?

Теперь, когда вы определили шум, что можно с этим сделать? Это зависит от того, передает ли ваш источник радиопомех или подводит шум к вашему радио.Это важно, потому что лечение другое. Попробуйте вытащить вывод антенны радио. Если шум уходит или становится значительно тише, он проходит через антенну. Если шум остается прежним или становится громче, он идет по 12-вольтовым кабелям питания.

Попробуйте снять антенну с крыла и очистить листовой металл крыла и крепление антенны. Очистите поверхность до блестящего металла наждачной бумагой, чтобы удалить коррозию. Слегка смажьте область вазелином или диэлектрической смазкой и снова нанесите.Это обеспечит надежное заземление антенны. Убедитесь, что шасси радио должным образом заземлено на корпус автомобиля. Установки вторичного рынка, скорее всего, будут иметь радио, которое заземлено только экраном в коаксиальной антенне. Простая проволока, проложенная между металлическим корпусом компонента и листовым металлом автомобиля, часто устраняет любые радиопомехи.

Из дешевого AM-радио можно сделать хорошее устройство в стиле счетчика Гейгера для поиска радиопомех. Здесь мы ищем генератор с неисправным диодом.Следите за своими пальцами.

Углерод в системе зажигания является источником шума.

Убедитесь, что оба конца антенны правильно заземлены и не подвержены коррозии.

Есть два способа уменьшить шум: используя индуктивность в силовом кабеле, чтобы не допустить распространения высокочастотного шума, или используя конденсатор для безопасного шунтирования его на землю. Иногда необходимы обе уловки.Фактически, большинство электродвигателей в вашем автомобиле используют какой-то конденсатор для подавления шума. В любом хорошем магазине автомагнитол или Radio Shack найдутся нужные детали. Показанный здесь шумовой фильтр является одним из примеров. Он имеет большую индуктивность, включенную последовательно с 12-вольтовым кабелем питания к гудящей стереосистеме вторичного рынка, а также пару небольших конденсаторов, подключенных параллельно. Индуктивность предотвращает попадание шума в усилитель через провода питания, а конденсаторы обходят любой оставшийся шум.

Электродвигатели, как мы уже упоминали, часто имеют конденсатор, подключенный параллельно якорю с целью уменьшения радиопомех. Если щетки двигателя изношены и искры, шум может пересилить фильтрацию конденсатора. Большинство автомобильных электродвигателей не подлежат ремонту, и их придется заменить, если простой фильтр не успокоит их.

Как мы уже говорили ранее, к топливным насосам сложно добраться — в большинстве современных автомобилей они устанавливаются внутри топливного бака. Чтобы получить доступ к насосу или даже к проводке, которая соединяется с насосом, необходимо вытащить бак из-под автомобиля, что является длительной, грязной и потенциально опасной работой («Замена топливного насоса в баке», дек.1997, стр.136). На некоторых автомобилях доступ к топливному насосу можно получить из-под заднего сиденья (см. Руководство по обслуживанию). Будьте осторожны, если попытаетесь добавить фильтр к проводке внешнего бака, так как сам фильтр большой и громоздкий. Вам нужно будет надежно закрепить его на верхней части бака, чтобы он не вылетел из выбоин и неровностей.

Пайка
Одним из наиболее распространенных источников радиопомех является плохое соединение. Если вы обнаружите плохое, корродированное соединение или неплотное электрическое соединение, не зажимайте разъем плотнее на проводе.Снимите разъем и очистите провод. Может потребоваться обрезать провод на несколько дюймов, чтобы избежать коррозии внутри изоляции. Есть только один приемлемый способ сращивания проводов, если у вас есть проблемы с радиопомехами, и обычный автомобильный обжимной разъем не так. Вам понадобится хороший, чистый, мощный паяльный карандаш или пистолет, канифольный припой 60-40 и термоусадочная трубка из ПВХ.

Начните с использования подходящего многожильного автомобильного провода. Бытовой одножильный провод может сломаться и со временем сломаться.Начните с проволоки как минимум того же диаметра, что и проволока, к которой вы добавляете. Если вы добавляете кабель питания, заземление или фильтр, используйте 12-ga. проволока для сверхнизкого сопротивления. Зачистите и залудите оба провода, чтобы можно было скрутить их вместе для надежного механического соединения. Наденьте термоусадочную трубку из ПВХ на один провод, скрутите и припаяйте. Используйте достаточно тепла и небольшое количество припоя, чтобы сделать паяное соединение блестящим, мокрым на вид. Дайте суставу остыть, не трогая его. Это предотвратит кристаллизацию жидкого припоя при его охлаждении.

Накройте стык трубкой из ПВХ и усадите трубку с помощью теплового пистолета или осторожно с помощью зажигалки, если необходимо. Если паяное соединение, которое вы делаете, будет подвергаться воздействию элементов, используйте термоусадочную трубку с гидроизоляционным клеем внутри, чтобы предотвратить проникновение коррозии в свежее соединение. Силиконовый уплотнитель или жидкая изолента — хорошая альтернатива.

Тщательно заправляйте новые провода, чтобы не натирать углы. Поддержите любые добавленные вами компоненты. Помните, что даже пара футов толстой проволоки может согнуться до предела, если ее не использовать.

Этот фильтр радиопомех подходит как для силового, так и для заземляющего соединения.

Проверьте точки заземления, ослабив, очистив и затянув.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Снижение электрического шума и шума двигателя

Страдаете ли вы от раздражающих шумов, вызванных электрическими помехами? Что ж, у нас есть для вас несколько возможных решений!

Во-первых, вот несколько распространенных причин помех:

Шум от источника электромагнитного шума, такого как фонари, выключатели и дуги в электропроводке или оборудовании.
Перегрузка сигнала, вызванная находящимся поблизости радиосигналом, который ваше оборудование не может отклонить.В этом случае вашей системе могут потребоваться дополнительные фильтры или экранирование для достижения лучшей производительности.
Побочные излучения, вызванные передатчиком, передающим слабые сигналы на частоте, не предназначенной для этого передатчика.

Общие исправления:

Если у вас есть функция блокировки шума или автоматического ограничения шума (NB / ANL) на вашем CB, убедитесь, что эта функция включена.
Если возможно, попробуйте подключить провода питания выключателя непосредственно к батарее.Это снизит вероятность того, что электрические помехи от других систем попадут в ваш выключатель питания через провода питания.
Убедитесь, что провода питания и коаксиальный кабель не проложены параллельно другим электрическим линиям на больших расстояниях, так как это может привести к просачиванию помех. Хотя обычно невозможно проложить коаксиальные кабели и провода питания так, чтобы они НИКОГДА не приближались к другим электрическим компонентам, постарайтесь максимально ограничить это.
Используйте высококачественный коаксиальный кабель.
Проверьте все ваши подключения.
Треск, щелчок или щелчок могут быть вызваны неисправной свечой зажигания. Попробуйте проверить / заменить. Если слышно жужжание, это может быть подшипник или ваш генератор. Важно, чтобы все было заземлено.
Если, когда антенна отключена, статические помехи / шум по-прежнему возникают, значит, вы знаете, что это, скорее всего, не шум со стороны антенны — просто убедитесь, что вы не включили микрофон, пока радиостанция не подключена к антенне. когда вы сделаете этот тест!

Фильтры шума CB должны использоваться вместе с профилактическими мерами, перечисленными выше для достижения наилучших результатов.

Если шум проходит через сторону антенны, вы можете использовать ограничитель шума / шумоподавитель, такой как NR400, который крепится между радиомодулем и антенной, усиливает сигнал и снижает шум от электрических помех. Не забудьте приобрести коаксиальный джемпер!
Что касается мощности, то шумовой фильтр IBNF10 снижает и устраняет помехи от двигателя! Вы можете вставить его в любое место между радиостанцией и источником питания.

Часто невозможно устранить ВСЕ шум двигателя в проблемных транспортных средствах, но описанные выше шаги должны помочь уменьшить его и сделать ваш входящий сигнал чище.

Дополнительная информация о шумоподавлении и шумоподавлении:

На радиостанции

CB могут влиять движения двигателя, сотовые радиопередачи и электрические провода, которые могут вызывать белый шум и статическое электричество на CB, снижая эффективность радиосвязи. Помимо фильтров, использование функции шумоподавления на радио может помочь уменьшить шум. Шумоподавитель необходим для правильной передачи и приема, но вы можете отрегулировать шумоподавитель до тех пор, пока шум не исчезнет, а затем поверните шумоподавитель назад достаточно далеко, чтобы принять небольшое количество статического электричества.

Дополнение: проблемы с помехами из-за внешнего освещения / проблескового маячка или других предметов

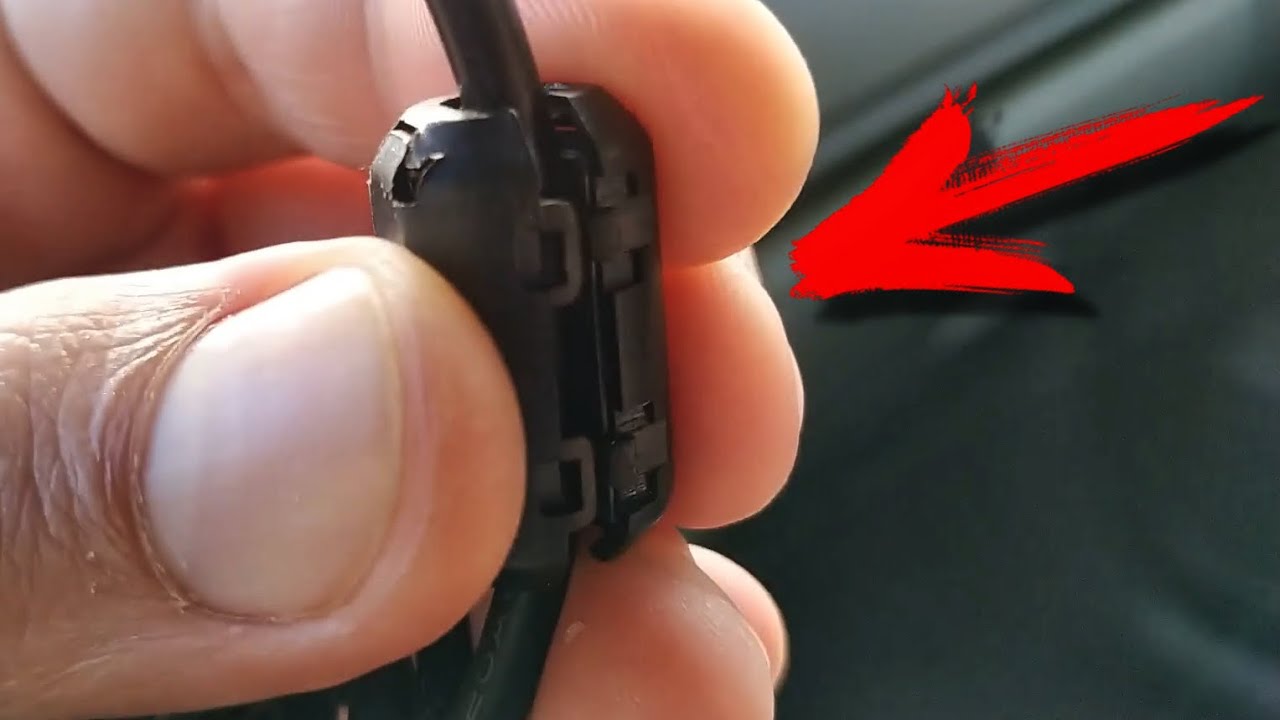

Если вы знаете источник шума, вы можете использовать RFC-дроссель Snap-On, такой как шумоподавители RFC2, RFC3 или RFC4.

Дополнительная информация:

Радиостанции

имеют разные приемники, разные фильтры, а также разные кабели питания, все из которых могут оказывать влияние на шумовые помехи.

Если вы знаете, что шум вызывает генератор, вы можете попробовать заземлить сам генератор.Мы понимаем, что могло бы показаться, что генератор переменного тока будет достаточно заземлен, но это не всегда так. Другим решением может стать шумовой фильтр IBNF10. Также убедитесь, что вы активировали ANL (автоматический ограничитель шума) и NB (подавитель шума).

Шум двигателя в автомобильных стереодинамиках — База знаний ~ 12Volt-Travel.com

Симптомы шума в динамике

Шум двигателя в стереодинамиках автомобиля. Это довольно распространенная проблема, когда устанавливаются радиоприемник или усилитель на вторичном рынке.Наиболее частое описание шума — это воющий звук, который становится громче по мере увеличения оборотов двигателя. Это очень раздражает, а иногда и неловко. Если ваша новая автомобильная стереосистема вызывает нежелательный шум двигателя, исправить это может быть относительно просто.

Причины шума в динамике

Обычной причиной шума двигателя в стереосистеме является земля. В любой 12-вольтовой системе есть 12 вольт + и 12 вольт -. Часто производитель транспортных средств заземляет все приборы приборной панели в одном центральном месте.Это хорошо для них, но плохо для любителей автомобильной стереосистемы. Когда мы подключаем нашу новую стереосистему, мы часто (если все сделано правильно) используем монтажный жгут проводов. Этот жгут проводов точно соответствует проводке автомобиля. Таким образом, ваше заземление и питание поступают от блока предохранителей и центральной точки заземления (стандарт автомобиля).

Решения для шумоподавления динамиков

1. Быстрый и простой способ остановить этот ужасный завывающий шум, исходящий из автомобильных стереодинамиков, — это использовать изолятор контура заземления или встроенный шумоподавитель.Вы можете просмотреть встроенные шумоподавители здесь. Это может решить проблему. Проверить это. Они не выглядят ужасно, и ими легко пользоваться.

2. Обычно эту проблему с шумом двигателя можно решить простым решением. Измените расположение стерео земли. В большинстве случаев это можно сделать и отменить (если это не помогает) очень легко. За стереосистемой будет от 10 до 16 проводов, выходящих из стереосистемы в зажим для жгута проводов. Между стереосистемой и первым зажимом жгута проводов вам нужно перерезать заземляющий провод (черный 12 В).

Это сломает землю, и стерео не включится в этот момент. Часть провода, идущую от задней части стереосистемы, необходимо удлинить и подвести к другому месту заземления. В большинстве случаев под обивкой находится металлическая рама приборной панели, которую вы увидите, когда снимите стереосистему с приборной панели.

Имея в руках цифровой мультиметр, вы можете проверить хороший источник заземления. Убедитесь, что прибор настроен на проверку целостности цепи. Вы можете убедиться, что измеритель настроен правильно, соприкоснув концы проводов друг с другом, при этом должен раздаться звуковой сигнал или щебетание измерителя, чтобы вы знали, что есть непрерывность.Закрепите один из измерительных приборов на заведомо надежном заземлении (где-то в дверном замке обычно срабатывает), а затем вы можете начать искать внутри полости приборной панели место на земле.

Когда вы слышите звуковой сигнал или чириканье измерителя, вы знаете, что нашли наземное местоположение. Мы узнаем, хорошее это место или нет, только когда подключим землю и включим стереосистему. А пока скрестите пальцы и надейтесь на лучшее. Подключение заземляющего провода стереосистемы к новому месту заземления зависит от вас.Каждая ситуация индивидуальна, поэтому вам может потребоваться обжимной конец или некоторые другие модификации внутри полости приборной панели, чтобы подключить заземляющий провод.

Простое изменение положения стереосистемы на земле часто решает проблему шума двигателя. Когда это не работает, мы прибегаем к «изолятору контура заземления» или «встроенному шумоподавителю». Есть несколько разных стилей, которые используются для разных приложений.
Существуют подавители шума, которые используются в линии питания, в линиях RCA / аудиокабеля, а некоторые — с 3.Вход и выход стереокабеля 5 мм. Вы должны определить, что подходит для вашего приложения.

Некоторые стереосистемы создают это нытье только при использовании дополнительного аудиовхода. Обычно это что-то вроде MP3-плеера. Есть изоляторы контура заземления для использования с MP3-плеерами.

Щелкните следующую ссылку, чтобы приобрести встроенный шумоподавитель или изолятор контура заземления.

Устранение неполадок Помехи FM-радио

Первый шаг в устранении неполадок — исключить общие проблемы и определить, является ли это проблемой приема или помехами.Это процесс устранения, поэтому важно сначала выключить все в своем доме, чтобы увидеть, исчезнет ли проблема. Если вы не можете определить причину проблемы, вы можете поговорить с соседями и попросить их сделать то же самое, поскольку проблема может быть обнаружена в их доме.

Исключить проблемы с приемом

Как правило, шипение, затухание и искажение не являются помехами и могут указывать на проблемы с приемом. Для симптомов типа приема используйте наше руководство для устранения проблем с приемом MW / LW или используйте помощник по проблемам .

Устранение неполадок Помехи

Вы можете использовать портативное радио, чтобы определить помехи вашей радиослужбе. Сначала настройтесь на один из радиодиапазонов между радиостанциями, чтобы увидеть, не слышите ли вы какие-нибудь необычные звуки. Используйте приведенный ниже список симптомов в качестве руководства, которое поможет вам определить возможный источник помех.

Жужжание и щелчки

Этот эффект проявляется импульсами по несколько секунд при включении прибора.В зависимости от неисправного устройства может потребоваться процесс устранения, чтобы найти источник.

Электродвигатель

Электродвигатель используется во многих бытовых приборах, таких как микроволновые печи, электрические газонокосилки, стиральные машины, дрели, фены и т. Д. Его легко идентифицировать, поскольку он возникает только при использовании прибора.

Определите свои устройства, у которых есть электродвигатель, и попробуйте отодвинуть радио подальше от устройства, чтобы увидеть, улучшится ли звук.Если это сработает, это может означать, что ваш прибор неисправен и может создавать помехи.

Если у вас много приборов с электродвигателями, возможно, вам придется выключить их все и попробовать по очереди.

Термостат

Система отопления может вызывать помехи в случае неисправности. Выключив его и посмотрев, исчезнет ли проблема, вы сможете узнать, является ли это причиной. Если проблема не исчезнет при повторном включении отопления; может быть неисправный термостат, который может нуждаться в ремонте или замене.

Выключатели света

Чтобы выяснить, не является ли конкретный выключатель причиной проблемы, попробуйте по очереди выключать свет.

Светодиодные фонари

Многие люди сейчас используют маломощные светодиодные лампы вместо более традиционных. Однако, если в исходном светильнике использовался трансформатор, а не напрямую от сети, возможно, трансформатор вызывает помехи.Это связано с тем, что трансформатор был разработан для работы с большей мощностью, а не с меньшей мощностью, используемой светодиодными лампами.

Уличное освещение

Уличные фонари иногда издают жужжание и потрескивание. Записывая, когда каждая лампа загорается и гаснет, вы сможете определить, является ли это причиной вашего вмешательства. Если вы определили, что это так, вам следует обратиться в местный совет.

Попутный трафик

Неисправный или несжатый двигатель может вызвать отчетливое жужжащее «завывание», которое зависит от частоты вращения двигателя — мотоциклы, как правило, хуже всех.Попробуйте убрать радио подальше от улицы или используйте внешнюю антенну.

Цифровой вой

Это пронзительный вой, который регулярно поднимается и опускается. Обычно его можно услышать, когда вы настраиваетесь на AM-диапазоны.

Это часто вызывается устройствами электросвязи по линиям электропередач (PLT). Наиболее распространенными устройствами PLT являются адаптеры Powerline Ethernet, которые используются для обеспечения общего доступа к Интернету по всему дому с использованием электрической сети.Они могут быть предоставлены вашим интернет-провайдером (ISP) как часть пакета. Это редко вызывает проблемы при прослушивании станций с сильным сигналом, но вызывает неудобства при более слабом сигнале.

Пример устройства PLT

Чтобы выяснить, не является ли конкретное устройство PLT причиной проблемы, попробуйте выключать их по очереди.

Дополнительная помощь

Если вы исключаете основные проблемы приема и полагаете, что поблизости есть источник помех, вы можете связаться с нами по телефону или через форму в конце инструмента «Помощник по проблемам».

Как избавиться от статического шума в автомобильных аудиосистемах

Итак, ваши автомобильные динамики издают статические и потрескивающие звуки? На самом деле, нет ничего более раздражающего, чем ожидание четкой и приятной музыки из автомобильной стереосистемы только для того, чтобы услышать статический шум из динамиков. Обычно звук передается в автомобильные динамики с помощью проводов с электрическими сигналами, которые могут быть легко искажены другими сигналами от электрических устройств, таких как линии электропередач.

Проблема в том, что все, что способно генерировать электрическое поле, может вызвать нежелательный шум в автомобильной аудиосистеме. Судя по всему, в автомобиле есть множество вещей, которые могут генерировать электрические поля, от электродвигателя стеклоочистителя до генератора переменного тока и фактических звуковых компонентов, составляющих звуковую систему. Они создают разные типы и уровни статического шума. Хотя можно определить и устранить источник шума автомобильной аудиосистемы, этот процесс требует некоторой реальной работы и, возможно, некоторой суммы денег.Ниже приводится руководство по избавлению от статического шума из автомобильных динамиков.

Шаг № 1: Определите источник статического шума

Первым шагом к решению проблемы является определение причины. По-видимому, существуют различные причины, которые могут вызвать статическое электричество, включая ухудшение сигнала в результате радиочастотных помех, в основном из-за неэкранированного антенного кабеля или провода, расположенного рядом с антенной, излучающего электромагнитные (ЭМ) помехи. Иногда проблема может быть в радио или аксессуарах, таких как встроенный проигрыватель компакт-дисков.Чтобы выяснить проблему, вам нужно сначала включить головное устройство, а затем настроить его так, чтобы вы могли слышать статический шум.

Шаг № 2: Проверьте коммутационные кабели

Коммутационные кабели RCA, подключенные к автомобильным аудиокомпонентам, способны улавливать статический шум. Чтобы это проверить, вам нужно отсоединить кабели от усилителя. Затем вставьте запасной патч-кабель с любой стороны в левый и правый входные гнезда усилителя. Включите двигатель и аудиосистему.Если шум исчезнет, снова подсоедините кабели к усилителю и отсоедините его от ресивера. Если вы все еще слышите шум, значит, статический шум улавливают коммутационные кабели. Чтобы исправить это, попробуйте перемотать кабели и отделить их от кабеля питания не менее чем на 18 дюймов. Возможно, вам придется приобрести патч-кабели новой марки.

Большинство автомобилистов склонны использовать более дешевые кабели RCA для подключения своих компонентов. Недорогие кабели RCA не имеют изоляции или необходимой проводимости для отражения шума в металлическом корпусе автомобиля с высокой проводимостью.Очевидно, количество статического шума, воспринимаемого вашим автомобилем, во многом зависит от размера области петли. Площадь петли — это расстояние между проводником шумового центра и внешним экраном, умноженное на длину кабеля. Вы можете подумать о замене кабеля на кабель с витой парой. Это дает вам меньшую площадь петли, следовательно, меньше шума.

Если шум не исходит от соединительных кабелей, вероятно, он идет через антенну. Подключите соединительные кабели обратно к усилителю, а затем отключите системную антенну.Если шум исчезает, попробуйте установить антенный шумоподавитель, который фильтрует линию между приемником и антенной, тем самым разрушая существующее заземление между ними. Если шум сохраняется даже после отключения антенны, то причиной статического шума может быть основной кабель питания усилителя, и вам необходимо приобрести более толстый кабель. tape

Статический шум также может излучаться в вашу систему.Это называется излучаемым статическим шумом. Вытащите ресивер из приборной панели во время воспроизведения компакт-диска или кассеты. Если после извлечения приемника из приборной панели шум исчезает, то статический шум излучается в аудиосистему вашего автомобиля. Эту проблему можно решить, используя магнитную экранирующую фольгу, также называемую Мю-металлом. Он экранирует заднюю часть приемника или обертывает компонент, как цифровые часы, которые могут излучать статический шум в систему.

Шаг № 4: Выключите автомобильную аудиосистему и затем отсоедините провода динамиков от усилителей.

В большинстве случаев статический шум проходит через провода динамиков.Чтобы проверить провода, выключите систему, а затем отсоедините провода динамиков от усилителей. А теперь заводи машину. Если шум все еще сохраняется, вероятно, он излучается в провода. Затем переместите провода или экранируйте их, обернув металлической фольгой. Кроме того, убедитесь, что провода громкоговорителей надежно закреплены, нет ли разрывов в проводной линии, и убедитесь, что они не лежат рядом с силовыми кабелями или высокочастотными линиями.

Шаг № 5: Проверьте генератор и автомобильный аккумулятор

Если вы попытаетесь починить провода, но шум все еще присутствует, проблема может быть связана с электрической системой автомобиля.В этом случае все, что вам нужно сделать, это пощупать аккумулятор автомобиля жидкостью. Если это не поможет, обратитесь к механику, чтобы проверить генератор и аккумулятор. Если автомобиль старый и долгое время не переворачивался, высока вероятность того, что статический шум вызван возгоранием.

Обычно это щекочущий звук, скорость которого зависит от ускорения. Требуется настройка с использованием экранированных проводов свечей зажигания с угольным сердечником, катушки свечей зажигания резисторного типа и крышки распределителя.Если статический шум все еще присутствует, то проблема с заземлением может быть связана с системой зажигания вашего автомобиля. Плохое заземление приводит к появлению клещей на других элементах, таких как капот, кондиционер и выхлопная система. Попробуйте заземлить один из компонентов, находящихся под деревом, и убедитесь, что шум устранен.

Шаг № 6: Установите шумовой фильтр

Если проблема связана с шумом двигателя, вы услышите щелкающий или воющий звук, исходящий из динамики. Если вы установили, что шум возникает только при включенном двигателе, а высота шума изменяется в зависимости от частоты вращения двигателя, то, вероятно, проблема в вашем генераторе переменного тока.

Трещит радио при работающем двигателе: Радиопомехи при заведенном двигателе — Автозвук

что делать, почему зависает при запуске двигателя в машине

Почему фонит магнитола

Что делать

Что делать если при заведенном двигателе машины фонит магнитола

Причина почему фонит магнитола на авто

Причина появления дополнительного фона при рабочем двигателе

Устранение неполадок образующих шумы

Что делать когда фонит магнитола при заведенном двигателе в машине

Почему фонит магнитола

Что делать

FAQ: Что делать, если у меня фон? (гул, визг, писк)

Опции темы

Поиск по теме

Отображение

FAQ: Что делать, если у меня фон? (гул, визг, писк)

Наводки и фон в динамиках

Как избавиться от наводок и фона в динамиках автомобиля

1. Контакты

2. Корпус усилителя

3. Минус усилителей

4.

5. Кроссоверы

6. Предохранитель линейных выходов

7.

8. Минус магнитолы

9. Ничего не помогло

Фонит магнитола при заведенном двигателе что делать

Почему фонит магнитола

Что делать

Почему фонит магнитола

Что делать

что делать, почему, в машине, зависает, запуске

Почему фонит магнитола

Что делать

Почему фонит магнитола при заведенном двигателе в машине

Причина появления дополнительного фона при рабочем двигателе

Устранение неполадок образующих шумы

Фонит сабвуфер в машине при заведенном двигателе – АвтоТоп

Как избавиться от наводок и фона в динамиках автомобиля

1. Контакты

2. Корпус усилителя

3. Минус усилителей

4. Расположение проводки

5. Кроссоверы

6. Предохранитель линейных выходов

7. Ищем неисправное звено

8. Минус магнитолы

9. Ничего не помогло

Почему фонит магнитола

Что делать

Причина появления дополнительного фона при рабочем двигателе

Устранение неполадок образующих шумы

Помехи в магнитоле при работающем двигателе

Как избавиться от наводок и фона в динамиках автомобиля

1. Контакты

2. Корпус усилителя

3. Минус усилителей

4. Расположение проводки

5. Кроссоверы

6. Предохранитель линейных выходов

7. Ищем неисправное звено

8. Минус магнитолы

9. Ничего не помогло

Почему магнитола плохо ловит радио?

Выявление и подавление радиопомех

Установка антенны

Подавление генератора

Установка глушителя на катушку

Устранение интерференции HT

Подавление электродвигателей

Поиск других источников помех

Два способа устранения статического и нежелательного шума в автомобильной аудиосистеме

Отслеживание источника статического электричества и шума

Крепление автомобильного радио AM / FM Static

Убедитесь, что проблема не во внешней сети

Проверьте заземление автомагнитолы

Отключите радиоантенну и проверьте, есть ли звук

Убедитесь, что перемещение антенного провода устраняет статический заряд

Убедитесь, что перемещение других проводов устраняет статический заряд
