Компания Механика — Расточка блока цилиндров

Расточка блока цилиндров – операция перед хонингованием

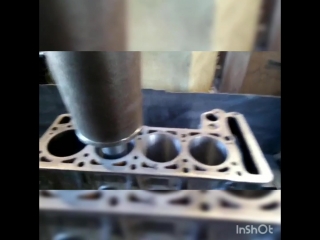

(фото: расточка блока цилиндров)

Когда необходим капитальный ремонт двигателя

Итак, расточка блока цилиндров. Эта операция входит в технологическую цепочку капитального ремонта двигателя.

А когда он требуется – капитальный ремонт? О тревожных симптомах мы писали в статье «Хонингование – операция финишная и… самостоятельная». Но следуя логике изложения, напомним о них.

Итак, снижение мощности, падение компрессии, увеличение расхода масла, характерный запах и цвет отработавших газов – все это признаки износа цилиндропоршневой группы. И самое правильное для водителя – прервать эксплуатацию и обратиться к профессиональным ремонтникам, например, в фирму «Механика».

А дальше – квалифицированная диагностика состояния цилиндров, поскольку простая замена поршневых колец, которую предложат на многих сервисах, вряд ли поможет. Нет, нужны замеры, замеры и еще раз замеры!

Снять металл

В зависимости от их результата специалисты «Механики» предложат три варианта:

  • только хонингование как основную и одновременно финишную операцию;
  • расточка цилиндров в ремонтный размер с последующим финишным хонингованием;
  • гильзовка с финишным хонингованием, если последний ремонтный размер уже выбран предыдущей расточкой.

Вариант №2, т.е. расточка в ремонтный размер с финишным хонингованием, является самым распространенным.

(фото: финишное хонингование)

Суть операции в следующем. Вертикальный шпиндель расточного станка с закрепленным резцом вращается и опускается вглубь цилиндра. Резец снимает лишний металл с зеркала, устраняет эллипсность, конусность и ступеньку выработки вблизи верхней мертвой точки поршня (ВМТ).

Важно, что резец, в отличие от хона, закреплен в шпинделе жестко. И если хон при обработке «плавает», волей-неволей повторяя конфигурацию внутренней поверхности цилиндра, то резец совершает рабочий ход строго по вертикали.

Именно этот фактор позволяет выставить инструмент таким образом, чтобы убрать эллипсность, а точнее, яйцеобразную форму изношенного цилиндра. И тем самым восстановить его геометрию – разумеется, уже в ремонтном размере. Кстати, одним только хоном убрать эллипс можно, а вот более причудливые бочкообразные износы – нет.

Казалось бы, операция расточки проста. На деле эта «простота» требует точного оборудования и высочайшей квалификации исполнителя. Об этом далее.

Расточка блока цилиндров в цифрах

Сколько металла снимается при расточке? Правильнее поставить вопрос так: сколько ремонтных размеров существует в современных моторах? Как правило, их два: 0,5 мм и 1 мм от номинала. Встречаются и исключения – 0,25 мм, например. Но это редко.

В компании «Механика» нам рассказали любопытные случаи. Не так давно были популярны пяти- и шестицилиндровые моторы Volvo. И производитель выпускал для них ремонтные поршни 0,2 и 0,4 мм.

Первый размер был никому не нужен – ну прямо как Неуловимый Джо. Почему? А потому что при износе 0,2 мм все продолжали благополучно ездить. А на размер 0,4 мм выходили редко, приезжая на ремонт, как правило, с износом более 0,5 мм. Но ремонтных поршней под этот износ у Volvo не было, поэтому двигатели приходилось гильзовать. Так что опыт у «Механики», прямо скажем, разнообразный.

(фото: расточка цилиндров)

База под расточку: плоскость

В металлообработке едва ли не самое главное – базирование детали. Это важно и в токарном, и во фрезерном деле, и, конечно же, в специальных операциях по ремонту двигателя. Правильно выбранная база – это гарантия соосности, перпендикулярности и параллельности различных элементов детали при обработке. В нашем случае это обеспечение перпендикулярности осей цилиндров и коленчатого вала.

Рядные блоки, как правило, предварительно базируют по плоскости масляного поддона картера. Важно, чтобы эта поверхность была хорошо очищена, остатки прокладки здесь недопустимы.

После установки блока смотрят: а как расположена плоскость головки блока цилиндров (ГБЦ)? Дело в том, что она не всегда параллельна плоскости поддона картера. С помощью щупов и индикатора «выставляется горизонт» плоскости ГБЦ, то есть ее положение в продольном и поперечном направлениях.

Далее блок фиксируется специальными зажимами, мастер с помощью центроискателя выставляет резец на необходимую величину съема и запускает станок.

Если производится ремонт 0,5 мм (от номинала или от первого ремонтного размера), то расточка проводится за один проход. Если по каким-то причинам выполняется ремонт «через размер», то делается два прохода инструмента.

Подача резца автоматическая, и на обработку четырех цилиндров уходит порядка часа.

База под расточку: скалка

Бывает, что привозят рядные блоки, которые уже однажды ремонтировали – когда-то, где-то, у кого-то. И базировали их просто по плоскости масляного поддона, не обеспечивая перпендикулярности осей цилиндров и коленчатого вала.

В этом случае для качественного ремонта требуется базировать блок по постелям коленчатого вала. Да клиент и сам часто просит: сделайте по постелям. Особенно если понимает суть вопроса, являясь, например, спортсменом-гонщиком.

В этом случае для базирования используется скалка – шлифованный металлический стержень, установленный на призмы.

Скалка имитирует коренные шейки коленчатого вала. Выставлять блок в продольном направлении не требуется – только в поперечном, что и делается с помощью индикатора. Далее проводится расточка, гарантирующая перпендикулярность осей цилиндров и «колена».

Но заметьте – до сих пор мы говорили о рядных моторах. А блоки V-образные? Сразу скажем, что их базируют только по постелям коленвала на скалке –иначе сделать это невозможно.

После расточки блока в той же базе (на скалке!) обрабатывают плоскости ГБЦ. Тем самым обеспечивают параллельность этих плоскостей оси коленчатого вала. Кстати, об этом рассказывает руководитель «Механики» Дмитрий Николаевич Даньшов в ролике https://www.youtube.com/watch?v=MJY1PgZfnBA Советуем посмотреть.

Не оставим без внимания и оппозитные двигатели Subaru. Как растачивают их? А вот как: попарно. Сначала один полублок, потом другой.

И в заключение этого раздела подчеркнем особо: при расточке обязательно оставляется припуск на хонингование. Эта финишная операция выполняется всегда!

Преимущества «Механики»

Почему с ремонтом блока (и не только блока) стоит обращаться в компанию «Механика»? Основные аргументы приведены в уже упоминавшейся статье «Хонингование – операция финишная и… самостоятельная» – с ними легко ознакомиться. Мы же сделаем несколько добавлений.

Нельзя не упомянуть тщательность подготовки блока к ремонту. Его скрупулезно очищают и отмывают на специальном оборудовании под давлением. А после завершения операций удаляют технологическую грязь и прочищают масляные каналы – в том числе и ультразвуковым способом.

Станочный парк «Механики» разнообразен, здесь работают и станки советского производства, о чем руководство говорит с гордостью. Во-первых, поговорка «советское – значит отличное» родилась не на пустом месте. Во-вторых, фирма сама выпускает и модернизирует оборудование, отдельные его узлы и инструмент – здесь умеют и это. Поэтому станки живут долго и служат безотказно.

(фото: производственные цеха Механики)

И заканчивая этот рассказ, вернемся к базированию блока и скалкам. Кроме станков, компания «Механика» производит и специальные приспособления для работы с V-образными блоками. Оно обеспечивает точное базирование блоков на скалке и применяется при обработке плоскостей, гильзовке, расточке и хонинговании. Такую оснастку можно приобрести.

Производство оборудования – тоже аргумент в пользу фирмы, подчеркивающий уровень ее профессионализма.



Автор: Юрий Буцкий, к.т.н.

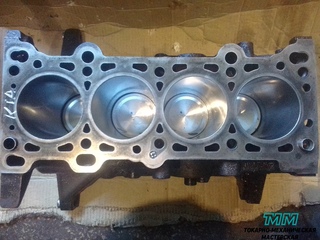

Расточка блоков цилиндров

Расточка цилиндров. От 1 210 руб за цилиндр.

Сроки выполнения расточк в 2019 году — 1 день! В наличии на складе большое количество поршней разных ремонтных размеров! Полностью модернизирован и расширен станочный парк! Новые расточные и хонинговальные станки. Максимальное качество, минимальные сроки- адекватные цены!

Компанией «Центр МОТОР ЮГ» выполняется расточка любых блоков цилиндров: расточка чугунных блоков, расточка алюминиевых блоков, расточка V-образных и W-образных блоков, расточка блоков цилиндров Subaru.

При расточке блока, цилиндры обрабатываются под ремонтные поршни увеличенного диаметра: сначала растачиваются, а потом хонингуются. Хонинговка – это обработка поверхности цилиндра специальными абразивными брусками: получается очень точное отверстие в цилиндре(отклонение не более 0,01 мм) и на поверхность наносятся риски, в которых задерживается масло – исключается сухое трение поршня и колец по цилиндру. Если риски будут слишком глубокими, то это вызовет повышенный расход масла (оно просто будет сгорать), а если мелкими – то увеличится трение и износ поршней и колец, поэтому при расточке блока огромное внимание уделяется хонинговке. Очень многое зависит от брусков и станка — мы используем специальные станки и абразивные бруски фирмы “Sunnen” (США) – на сегодняшний день лучшие в мире, обеспечивающие стабильную точность и качество.

«Плато»-хонингование входит в стоимость работ по расточке блока цилиндров.
В случаях, когда расточить блок цилиндров нет возможности (глубокие повреждения либо отсутствие ремонтных запчастей) мы всегда можем предложить гильзовку блока либо гильзовку отдельных цилиндров.

Стоимость работ по расточке и хонингованию блока цилиндров:

Отечественные автомобили Цена за БЛОК
ВАЗ, ГАЗ 3 388
ВАЗ, ГАЗ через ремонт или с переходом на другой диаметр 3 800
ГАЗ-421, УАЗ (диаметр 100 мм.) 4 000
Иномарки Цена за ЦИЛИНДР
Иномарка, в том числе через ремонт 1 210
«Субару»  1 573
Иномарка- алюсил 2 420
Двухтактного двигателя от 1 000
Подхонинговка (восстановление сетки хона)  440
Работа по одному цилиндру или съем более1 мм  +20%

Услуги и цены — Мотороремонтный цех.

Ремонт ГБЦ, расточка блоков, шлифовка, хонингование, гильзовка, токарные работы
  • Гильзование блока цилиндров

    Гильзовка двигателя дает вашему блоку новую жизнь. Намного выгодней установить на место изношенных цилиндров гильзы, чем покупать новый блок. Гильзование имеет свои преимущества. Если при поломке, цилиндр не подлежит ремонту, вы просто меняете одну гильзу.

    Цена: от 16000 тг

    уточнение цены у мастера


  • Расточка блока цилиндров

    Это высокоточный технологический процесс. Расточка БЦ, необходимо производить при каждом плановом, капитальном ремонте двигателя автомобиля. Со временем нарушается геометрия цилиндра. Появляется выработка, царапины, зазубрины, задиры. Происходит…

    Цена: от 8000 тг

    уточнение цены у мастера


  • Хонингование цилиндров

    Хонингование цилиндров — абразивная обработка поверхностей при помощи хонов. Хонинговка зачастую применяется для  того, чтобы произвести обработку внутренних цилиндрических отверстий. Процесс хонингования предполагает сочетание вращательных и возвратно-поступательных движений хона с закрепленными раздвижными абразивными брусками. Также хонингование сопровождается постоянным нанесением на обрабатываемую поверхность специальной жидкости для смазки и охлаждения.

    Цена: от 2000тг.( входит в цену расточки или гильзовки блока)

    уточнение цены у мастера


  • Фрезеровка плоскости ГБЦ

    Фрезеровка плоскости ГБЦ позволяет устранить недостатки, возникающие вследствие перегрева двигателя. Фрезеровка плоскости ГБЦ осуществляется на специальном оборудовании — фрезерном станке. Допустимое количество металла, которое можно снять с головки, строго регламентировано производителем автомобиля, а это значит, что ГБЦ устанавливается на станке так, чтобы при фрезеровке снималось минимальное количество металла.

    Цена: 3000 тг

    уточнение цены у мастера


  • Ремонт ГБЦ

    Как правило, ремонт головок блока цилиндров требуется автомобилю при пробеге в 250-500 тысяч километров. Данный пробег почти полностью совпадает с периодичностью проведения капитального ремонта двигателя, поэтому ГБЦ зачастую ремонтируется при нем. После проверки на ее целостность, наличие дефектов, трещин, как правило, происходит шлифовка плоскости прилегания к блогу цилиндров с помощью абразивных инструментов.

    Цена: отеч. авто — от 9000 тг, иномарки — от 12000 тг

    уточнение цены у мастера


  • Шлифовка коленвала

    Один из самых дорогостоящих узлов мотора — коленвал. Он же прежде всего и подвержен интенсивному износу. Разберемся, что же такое шлифовка коленвалов и когда она нужна. Первично о неисправности данного узла можно узнать по характерному стуку ДВС В результате коленвал начинает стучать. Чтобы устранить зазоры, устанавливают ремонтные вкладыши, которые на 0,1-0,2 мм толще заводских. Но для их монтажа сначала нужно проточить коленчатый вал. С помощью данной процедуры наружный диаметр шейки колена подгоняется под размеры ремонтного вкладыша.

    Цена: от 8000 тг (в зависимости от марки авто)

    уточнение цены у мастера


  • Ремонт шатунов

    Ремонт шатунов может быть рекомендован при таких повреждениях: износ отверстия втулки верхней головки и отверстия под втулку; скручивание стержня; износ отверстия и торцевых поверхностей нижней головки.

    Цена: отеч. авто — от 2000 тг, иномарки — от 5000 тг

    уточнение цены у мастера


  • Расточка постели блока цилиндра

    Новый или отшлифованный коленвал, устанавливаемый в изношенную и не отремонтированную постель, чаще всего зажимает, хотя внешне повреждения никак не проявляют себя. Если коленвал крутится туго или зажимает, после запуска собранного двигателя в месте контакта коленвала с вкладышем происходит «сухое» трение поверхности вкладыша об коленвал. И как следствие — происходит местный перегрев узла и его заклинивание.

    Цена: от 2000 тг

    уточнение цены у мастера


  • Токарные работы

    Растачивание тормозных дисков, ремонт суппортов, изготовление шпилек, гаек, болтов. Возможна работа по чертежу заказчика.

    Цена: от 1000 тг и выше

    уточнение цены у мастера


  • Ремонт ДВС

    Цена: отеч. авто — от 75000 тг, иномарки — от 100000 тг

    уточнение цены у мастера


  • Аргоновая сварка

      Ремонт изделий из чугуна. Ремонт изделий из меди и бронзы. Ремонт алюминиевых изделий. Износостойкая и упрочняющая наплавка. Аргоновая сварка ГБЦ (Головки Блока Цилиндров). Наплавка коренных шеек блока. Звоните, спрашивайте. Мы постараемся изучить и  решить ваш вопрос!

    Цена:

    уточнение цены у мастера


  • Чип-тюнинг

    Чип-тюнинг — это перепрограммирование электронного блока управления двигателем (ЭБУ) улучшенной модифицированной программой (прошивка). Предлагаемые программы (специальное программное обеспечение для чип-тюнинга) предназначены для использования на обычных (не спортивных) автомобилях что бы получить максимальную мощность, и без снижения ресурса двигателя и агрегатов. Кроме этого, есть возможность устранить ошибки из-за неработающих датчиков кислорода (лямбда зонд), удалить программно каталитический нейтрализатор (катализатор), а также перевести автомобиль с Евро 4 и Евро 3 на Евро 0 и Евро 2. Появление кодов ошибок, связанных с неисправностью лямбда-зонда, катализатора p0420, p0421, можно устранить навсегда с помощью перепрограммирования и без ущерба для ездовых характеристик, узлов и агрегатов. Гарантия работы модифицированного программного обеспечения распространяется на весь срок службы автомобиля, то есть бессрочная. Ул. Пограничная 58/6

    Цена:

    уточнение цены у мастера


  • Когда необходима расточка блока цилиндров

    Во время работы двигателя самые большие нагрузки от трения испытывают цилиндры и поршни двигателей. Это связано с тем, что этим деталям приходится работать в тяжелых условиях повышенных температур и повышенного давления.

    Элементы поршней трутся о стенки цилиндров, вызывая тем самым постоянный износ. Причем этот износ может происходить неравномерно, и постепенно цилиндр начинает терять свою первоначальную форму. Но это вовсе не означает, что это изменение формы становится видно глазу.

    Возможно Вас заинтересуют следующие услуги

    Ремонт шатунов Ремонт коленвала Реставрация постелей распредвала

    Наши контактные данные: 8(343)200-88-83, 8(950)657-77-11, e-mail: [email protected]



    Для чего нужна расточка блока цилиндров?

    Изменение формы можно определить, только используя специальные измерительные инструменты. Нужно понимать, что это только в теории поршень двигается в цилиндре по идеальной траектории. На самом деле это далеко не так. И чем больше отклонение от идеальной траектории, тем быстрее происходит изнашивание и цилиндров и поршней.

    Неправильность траектории движения поршня связана со многими факторами, прежде всего, конструкционного характера. Например, это может быть несоосность и неперпендикулярность положения сопрягаемых деталей. Помимо этого на преждевременный износ влияют слишком большие допуски в размерах, которые дают возможность поршню двигаться не только параллельно оси цилиндра, но и с определенным отклонением по горизонтали.

    И все это приводит к тому, что цилиндр постепенно теряет свою форму, причем это может происходить неравномерно. И со временем профиль цилиндра становится не идеально круглым, а эллипсовидным.

    Помимо этого на стенки цилиндра действует высокая температура, и воздействуют продукты сгорания, которые постепенно разрушают стенки цилиндра и одновременно поверхность поршня. И, казалось бы, можно просто заменить поршень, и все станет нормально. Но этого не произойдет. Если геометрия нового поршня идеальная, то геометрия цилиндра уже нарушена, и никакая замена поршня без расточки блока цилиндров в этой ситуации не спасет.

    Цилиндры должны подвергаться растачиванию, если они изношены. Но следует понимать, что не все цилиндры изнашиваются, несмотря на длительную эксплуатацию. Некоторые двигатели нормально доживают свой век без всякой расточки и ремонта.

    Для того чтобы определить степень износа цилиндра используют систему оценки двух размерных параметров цилиндров:

    • Первый параметр – это изменение первоначальных размеров на 0,05 мм в верхней мертвой точке. Но не самого поршня, а верхнего кольца поршня.
    • Второй параметр – изменение размера на 0,03 мм в месте соприкосновения юбки поршня со стенкой цилиндра.

    Т.е при изменении параметров на такие величины уже требуется ремонт. Но ситуация может быть еще хуже, когда в верхней части цилиндра возникает дефект в виде ступеньки. Именно эта ступенька ускоряет разбивание не только поршневых колец, но и посадочных мест на поршне под кольца. Возникают удары, причем, весьма ощутимые.

    Двигатель начинает работать с сильными вибрациями. Помимо этого из-за возникшей эллипсности нарушается прилегание поршневых колец к стенкам цилиндра. А это чревато прорыву газов из цилиндра в картер, нарушается компрессия в двигателе, начинается существенный перерасход масла и топлива.

    В конце концов, может сложиться так, что кольца просто разваливаются от постоянных ударных нагрузок. При этом стенки цилиндра повреждаются так, что никакая расточка не может устранить полученный дефект.

    Расточка блока цилиндров нужна для того, чтобы восстановить геометрические параметры этой части двигателя. Но восстановление блока цилиндров касается не только самих геометрических параметров цилиндра, но и еще восстановления нормального положения сопрягаемых деталей относительно друг друга.

    Т.е. если добиться только нормальной геометрии самого цилиндра, этого не будет хватать, чтобы восстановить нормальную соосность и нормальное расположение всех базовых поверхностей.  А если базовые поверхности не будут располагаться соосно и параллельно, то цилиндры и дальше будут разбиваться по мере работы двигателя. И не только цилиндры.

    Напряжение и избыточное трение, которое возникает при неправильной соосности, будет влиять и на другие узлы поршневой группы. Т.е. все подвижные детали, участвующие в процессе работы двигателя, входящие в поршневую группу, будут испытывать дополнительные нагрузки на изгиб, сжатие и т.д.

    Как выполняется расточка блока цилиндров?

    Операция по восстановлению нужного зазора между стенками цилиндра и поршнями не такая уж и сложная. Достаточно проточить на расточном станке цилиндр до нужного размера, и зазор получается сам собой. Потом останется лишь установить новый поршень.

    Обычно для этих операций используют вертикально-расточной станок для расточки блока цилиндров. И правильность расточки зависит от состояния оборудования и квалификации станочника. Однако, это не сложная технологическая операция.

    А вот для того, чтобы убрать эффект эллипса, придется повозиться. Восстановление формы цилиндра – вот самая сложная часть процесса. Причина в том, что выработка внутренних поверхностей цилиндра может быть самой разной в различных местах цилиндра. Поэтому перед тем как приступать к расточке, проводят несколько измерений при помощи микрометрических стрелочных приборов. И только после этого выносится решение, как именно нужно протачивать цилиндр, чтобы добиться нужной геометрии поверхности.

    Помимо устранения эллипсности расточка блока цилиндров преследует цель убрать и конусность цилиндра. И этот параметр должен быть не более 0,01 мм. На всей длине цилиндра. Подобные операции с такой минимальной погрешность можно делать только на расточных станках, у которых точность проточки еще ниже, чем 0,01 мм.

    Помимо этого при растачивании цилиндра должны выдерживаться высокие требования к получаемой чистоте обрабатываемых поверхностей. Чем чище будет обработана поверхность при расточке, тем меньше времени понадобится на притирку новых деталей.

    Если чистота обработки будет недостаточной, возникнут проблемы с преждевременным износом колец поршня, с перерасходом масла, перерасходом топлива. Плюс ко всему увеличивается трение, особенно в процессе обкатки, это всегда связано с лишним количеством металлической пыли в масле.

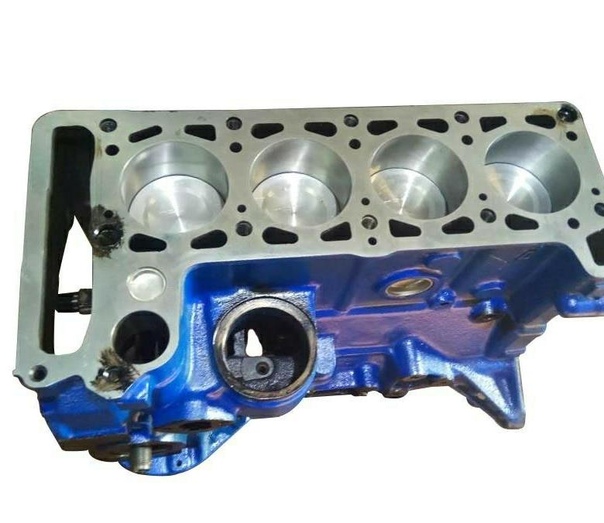

    Расточка и хонингование блока цилиндров

    Расточка и хонингование блока цилиндров

    По мере естественного износа детали силового агрегата утрачивают свою первоначальную форму. Это, в первую очередь, касается гильз: их стенки искривляются и они принимают конусообразную или бочкообразную форму, а в поперечном сечении цилиндры становятся овальными. Помимо этого, на их стенках возможно образование царапин и задиров.

    Все эти факторы отрицательно сказываются на состоянии блока цилиндров:

    • ухудшается компрессия;
    • растет расход горючего и масла;
    • двигатель перестает развивать полную мощность.

    Чтобы вернуть его к жизни, требуется капитальный ремонт. Если своевременно не выполнить его, такое состояние гильз отрицательно отразится на состоянии других узлов двигателя, и потребуется не только ремонт блока, но и куда более затратные мероприятия, вплоть до замены всего кривошипно-шатунного механизма.

    Комплекс ремонтных мероприятий состоит из нескольких этапов: вначале производится расточка гильз до следующего ремонтного размера (если капремонт ранее не производился, то расточка осуществляется до первого ремонтного размера). При этом обязательно оставляют небольшой припуск (0,1 – 0,15 мм) для финишной обработки цилиндров. Для того чтобы придать расточенным гильзам правильную форму и максимально уменьшить шероховатость стенок, проводят хонингование.

    Расточка – процесс восстановления необходимой геометрии, а также создание необходимого расстояния между стенками цилиндра и поршнями. Как известно, цилиндр очень редко выходит из строя, но иногда, такое может произойти. Да, далеко не каждый из цилиндров изнашивается раньше времени, но все-таки, с техникой бывает всякое. Все изношенные цилиндры можно подвергать растачиванию. Расточить блок цилиндров — значит восстановить качественную работу двигателя автомобиля.

    Хонингование цилиндров – завершающий этап капитального ремонта двигателя автомобиля, им завершается расточка гильз цилиндров. Цель проведения данной операции – уменьшение шероховатости поверхности гильз после расточки. Благодаря хонингованию существенно продляется срок службы мотора до следующего капремонта.

    Для заказа расточки и хонингования блока цилиндров во Владимире звоните по номеру:

    Телефон: +7-920-941-05-03; +7-906-614-09-69
