Реле ближнего света гранта: Схема блока предохранителей и реле Лада Гранта » Лада.Онлайн

Предохранители и реле Лада Гранта.

Предохранители и реле Лада Гранта.

Схема Лада Гранта.

Плавкие предохранители и реле включения электрооборудования установлены в монтажном блоке. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.

Монтажный блок предохранителей и реле:

1 — реле включения электровентилятора системы охлаждения двигателя, К1;

2 — реле включения дальнего света фар, К7;

3 — реле включения звукового сигнала, К8;

4 —реле включения стеклоподъемников дверей, К2;

5 — реле стартера К3;

6 — реле включения дальнего света фар, К7;

7 — дополнительное реле, К15/1;

8 — реле включения обогрева заднего стекла, К10

;

9 — реле включения указателей поворота и аварийной сигнализации, К5;

10 — главное реле системы управления двигателем, К11;

11 — реле включения стеклоочистителя, К6;

12 — реле включения топливного насоса, К12;

13 — пинцет для извлечения предохранителей;

14 — пинцет для извлечения реле;

15 — запасные предохранители F27– F30;

16 — рабочие предохранители F1–F26.

Примечание.  На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей.

Там же для предохранителей указана сила тока. Слева от блока могут быть установлены дополнительные реле.

Применяемость и назначение реле монтажного блока.

№ОбозначениеНазначение
K12110-3747210-31Реле электровентилятора системы охлаждения двигателя
K22110-3747210-31Реле включения блокировки дверей
K32110-3747210-11Дополнительное реле стартера
K4 (40 A)2170-3747310-00Дополнительное реле
K51117-3747010-00Реле – прерыватель указателей поворота и аварийной сигнализации
K62114-3747710-00Реле стеклоочистителя
K71119-3747210-10Реле включения дальнего света фар
K81119-3747210-10Реле звукового сигнала
K91119-3747210-10Реле включения ближнего света фар
K101119-3747210-10Реле включения обогрева заднего стекла
K111119-3747210-10Реле главное
K121119-3747210-10Реле топливного насоса

Предохранители и защищаемые цепи.

№Ток, АЗащищаемые цепи
F115Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки
F230Электростеклоподъемники
F315Аварийная сигнализация
F420Стеклоочиститель, подушка безопасности
F57,5Реле (клемма 15)
F67,5Фонарь заднего хода
F77,5Электронный блок управления двигателем
F825Обогрев заднего стекла
F95Лампы габаритного света с правой сторо­ны автомобиля
F105Лампы габаритного света с левой стороны автомобиля
F115Фонарь заднего противотуманного света
F127,5Лампа ближнего света правой блок-фары
F137,5Лампа ближнего света левой блок-фары
F1410Лампа дальнего света правой блок-фары
F1510Лампа дальнего света левой блок-фары
F16 Резерв
F17 Резерв
F18 Резерв
F19 Резерв
F2015Звуковой сигнал, прикуриватель, замок ба­гажного отделения, диагностический разъем
F2115Топливный насос
F2215Блок дистанционного управления централь­ным замком
F2310Лампы дневных ходовых огней
F24 Резерв
F2510Плафон освещения салона, сигналы торможения
F26 Резерв
F27 Запасной
F28 Запасной
F29 Запасной
F30 Запасной
F31 Резерв
F3230Электроусилитель рулевого управления*, климатическая установка

Примечание.

При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

* Устанавливается на часть автомобилей.

Поделиться ссылкой:

Похожие статьи

Реле ближнего света лада гранта

Лада Гранта Лифтбек Темная Лошадка › Бортжурнал › Предохранители и реле

Где находятся предохранители Лада Гранта
Блок предохранителей находится возле левой ноги водителя. Чтобы открыть крышку нужно потянуть за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки (№4 и 5) и снимите крышку.
Как открыть крышку монтажного блока Лада Гранта
Установка крышки монтажного блока производится в следующем порядке: сначала защелкиваете правую часть крышки, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.

Крышка монтажного блока Лада Гранта
На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K).

Схема предохранителей Лада Гранта

Предохранитель Сила тока, А Защищаемая цепь
F1 15 — Реле включения вентилятора охлаждения двигателя
— КЗ 2х2
— Контроллер(блок управления двигателем)
— Форсунки
— Катушка зажигания
F2 30 Электростеклоподъемники
F3 15 Аварийная сигнализация
F4 20 — Стеклоочиститель
— Подушка безопасности
F5 7,5 Клемма 15 замка зажигания
F6 7,5 Фонарь заднего хода
F7 7,5 — Клапан адсорбера
— Датчик массового расхода воздуха
— Датчик кислорода 1/2
— Датчик скорости
F8 30 Цепь обогрева заднего стекла
F9 5 Габаритные огни по правому борту
F10 5 Габаритные огни по левому борту
F11 5 Задние противотуманные фары
F12 7,5 Ближний свет по правому борту
F13 7,5 Ближний свет по левому борту
F14 10 Дальний свет по правому борту

F15 10 Дальний свет по левому борту
F16 10 Передняя противотуманная фара по правому борту
F17 10 Передняя противотуманная фара по левому борту
F18 15 Обогрев передних сидений
F19 10 АБС (Антиблокировочная система тормозов)
F20 15 — Звуковой сигнальный прибор
— Замок багажника
— Коробка передач
— Прикуриватель
— Диагностический разъем
F21 15 Электробензонасос
F22 15 Центральный замок
F23 10 Дневные ходовые огни
F24 7,5 Кондиционер
F25 10 — Плафон освещения салона
— Стоп-сигнал
F26 25 Антиблокировочная система тормозов
F27 — Резервный
F28 — Резервный
F29 — Резервный
F30 — Резервный
F31 50 Обогрев ветрового стекла
F32 30 — Отопитель
— Электроусилитель рулевого управления

Схема реле Лада Гранта

Реле Описание
K1 Реле вентилятора отопителя.
K2 Реле электростеклоподъемников
K3 Реле стартера

K4 Реле клеммы 15 замка зажигания
K5 Реле указателей поворотов и аварийной сигнализации
K6 Реле стеклоочистителя
K7 Реле дальнего света фар
K8 Реле звукового сигнала
K9 Реле ближнего света фар
K10 Реле обогрева заднего стекла
K11 Реле контроллера(блока управления двигателем)
K12 Реле электробензонасоса

Монтажный блок Лада Гранта под капотом

Нумерация слева направо.
Монтажный блок Лада Гранта под капотом

F1, 50A Электроусилитель рулевого управления;
F2, 30A Вентилятор отопителя
F3, 60A Генератор
F4, 60A Генератор
F5, 30A Ближний свет фар
Просто сам недавно искал. Может пригодится кому.

Предохранители и реле в Лада Гранта

Предохранители и реле в Лада Гранта, электрические схемы

Если вы купили Гранту и у вас начались проблемы с электрикой, возможно вы столкнулись с заводским браком. Но не пугайтесь раньше времени, первым делом нужно проверить предохранители и реле в Лада Гранта и выяснить причину неисправности. Если вам повезёт, то отделаетесь простой заменой предохранителя.

Если нет, то возможно придётся ехать в автосервис или же устранять неполадки электроники самому. Запомните — главное в таких случаях полностью разобраться в проблеме, не жалейте на это времени, ведь любой автовладелец должен знать как можно больше про свой автомобиль (тем более отечественный).

Блок предохранителей

Блок предохранителей в Гранте находится слева от рулевой колонки, около ручек включения света. Чтобы снять крышку и добраться до предохранителей и реле, потяните верхнюю левую часть крышки на себя. Сделано удобно, всё находится под рукой и не надо никуда лезть, вставая с водительского сиденья. Может быть это намёк на то, что их часто придётся менять, а может просто удобство — разработчикам виднее.

F1 (15 А) — блок управления двигателем, форсунки, катушка зажигания, реле вентилятора охлаждения, КЗ 2х2.

Если у вас проблемы с электроникой, и замена этого предохранителя не помогает, в худшем случае придётся перепрошивать ЭБУ или менять его. Также при перегорании этого предохранителя перестают работать форсунки и катушка зажигания, что делает работу двигателя невозможной. Поэтому если Гранта не заводится, проверьте первым делом данный предохранитель.

F2 (30 А) — электростеклоподъемники.

Если не работают и замена предохранителя не помогает, попробуйте выдернуть его совсем или снять клемму с аккумулятора на пару минут, затем подключите снова. Таким способом должны сброситься все временные ошибки и если дело в них, стеклоподъёмники снова заработают.

F3 (15 А) — аварийная сигнализация. Если не работает, проверьте этот предохранитель, а также кнопку включения «аварийки», её контакты и работоспособность ламп.

F4 (20 А) — стеклоочиститель, подушка безопасности.
Если на приборной панели загорелась контрольная лампа отсутствия подушки безопасности, проверьте этот предохранитель. Дело может быть либо в нём, либо в электронном блоке, либо в самих подушках.

Если не работает стеклоочиститель и данный предохранитель целый, проверьте также реле K6, ручку включения, надёжность подключения к ней разъёмов, а также сам электропривод стеклоочистителя.

F5 (7,5 А) — клемма 15 замка зажигания. Если проблемы с включением зажигания, проверьте этот предохранитель, а также надёжность соединений проводов к клеммам замка.

F6 (7,5 А) — лампа заднего хода. Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре.

F7 (7,5 А) — ДМРВ, клапан адсорбера, датчик кислорода, датчик скорости.
Если двигатель работает неустойчиво, не держит холостые обороты или самопроизвольно глохнет, дело может быть в этом предохранителе либо соответствующем датчике. О том, как проверить ДМРВ у нас уже была статья.

F8 (30 А) — обогрев заднего стекла. Если он не работает, проверьте этот предохранитель, клеммы подключения проводов к обогревателю, а также целлостность его элементов.

F9 (5 А) — правые габаритные лампы

F10 (5 А) — левые габаритные лампы. Если не горят габариты, дело может быть в этих предохранителях или в самих лампах, а также их разъёмах. Не помешает проверить переключатель габаритов на приборной панели.

F11 (5 А) — задние противотуманные фары. Если они не работают, но данный предохранитель целый, дело может быть в переключателе на приборной панели или в самих лампах, а также их разъёмах

F12 (7,5 А) — правая лампа ближнего света
F13 (7,5 А) — левая лампа ближнего света. Если не работает ближний свет в двух фарах одновременно, дело может быть в реле K9, либо в ручке включения ближнего света и её контактах. Если не горит только одна лампа, скорее всего дело в этом предохранителе или в самой лампе, которую нужно заменить.

F14 (10 А) — правая лампа дальнего света
F15 (10 А) — левая лампа дальнего света. Если не работают обе фары дальнего света, дело может быть в реле K7. Если только одна — заменить предохранитель и/или лампу.

F16 (10 А) — Передняя правая противотуманная фара

F17 (10 А) — Передняя левая противотуманная фара. Если они не работают, проверьте переключатель на приборной панели, а также его контакты. Если не работает одна противотуманная фара, скорее всего сгорела лампа и нужно её заменить.

F18 (15 А) — обогрев передних сидений. Если он не работает, но данный предохранитель целый, проверьте кнопку включения обогрева на приборной панели.

F19 (10 А) — ABS. Если при нажатии на педаль тормоза на скользкой дороге колёса блокируются и педаль не «отпружинивает» назад, значит ABS не работает и дело может быть в этом предохранителе или в механических элементах системы торможения.

F20 (15 А) — диагностический разъём, звуковой сигнал, замок багажника, КПП, прикуриватель. Очень частое перегорание данного предохранителя обычно вызывается замыканием или неправильным подключением приборов в разъём прикуривателя. Если не открывается багажник, это может быть связано с прикуривателем. Заменив данный предохранитель, проблема должа решиться.

F21 (15 А) — электрический бензонасос. Если автомобиль неожиданно заглох посередине дороги и бензина в баке очень мало, может быть сгорел этот предохранитель. Без нагрузки (без бензина) работа бензонасоса может привести к его выходу из строя. Поэтому заправьтесь и проверьте данный предохранитель.

F22 (15 А) — центральный замок.

Если например работает только центральный замок водительской двери, а остальные не запираются, дело может быть в этом предохранителе, а также в блоке управления. Лучше доверить диагностику и ремонт специалистам, если нет опыта.

F23 (10 А) — лампы дневных ходовых огней. Если не работают огни с обоих сторон, скорее всего дело в этом предохранителе или в переключателе на приборной панели. Если не работает лампа только с одной стороны, скорее всего дело в самой лампе.

F24 (7,5 А) — кондиционер. Если он не работает и этот предохранитель целый, возможно дело в ручке включения на приборной панели. Диагностику системы кондиционера лучше доверить специалистам. Может быть требуется его заправка или обслуживание.

F25 (10 А) — освещение салона, лампы стоп-сигналов. Если не работают стоп-сигналы и данный предохранитель целый, дело может быть в самих лампах и их разъёмах или в выключателе стоп-сигналов в педальном приводе.

F26 (25 А) — ABS. Аналогично F19

F27 — резерв

F28 — резерв
F29 — резерв
F30 — резерв

F31 (50 А) — обогрев лобового стекла

F32 (30 А) — печка, электроусилитель руля. Если при повороте руля наблюдается неравномерная работа усилителя или руль поворачивается с трудом, проверьте данный предохранитель. Также дело может быть в электронном блоке управления или недостаточном уровне тормозной жидкости в бачке электроусилителя.

Блок реле Лада Гранта

Реле находятся в том же блоке предохранителей и реле, который расположен слева от рулевой колонки под крышкой.

K1 — реле вентилятора печки

K2 — реле электростеклоподъемников. Если они не работают, проверьте также предохранитель F2, если не поможет, то дело может быть в блоке управления.

K3 — реле стартера. Если он не работает (не крутит) и данное реле рабочее, проверьте уровень заряда аккумулятора. Также дело может быть во втягивающем или в замке зажигания и его контактах.

K4 — реле клеммы 15 замка зажигания

K5 — реле поворотников и аварийной сигнализации. Если поворотники горят и не выключаются, возможно замкнуло это реле. Проверьте также предохранитель F3 (режим «аварийки»).

K6 — реле стеклоочистителя. Проверьте также предохранитель F4.

K7 — реле дальнего света. Проверьте также предохранители F14 и F15 и сами лампы.

K8 — реле звукового сигнала. Проверьте также предохранитель F20, контакты выключателя сигнала на руле.

K9 — реле ближнего света. Проверьте также предохранители F12 и F13 и сами лампы.

K10 — реле обогрева заднего стекла. Если не работает обогрев, дело может быть и в предохранителе F8.

K11 — реле блока управления двигателем. Проверьте также предохранитель F1.

K12 — реле электрического бензонасоса. Проверьте также предохранитель F21.

Силовые предохранители

Блок силовых предохранителей находится под капотом и расположен между аккумулятором, опорой стойки и бачком охлаждающей жидкости. Выглядит в виде вертикально установленной коробки. Сняв с неё верхнюю крышку, появляется доступ к силовым предохранителям.

F1 (50 A) — электроусилитель руля. Если руль крутится туго, проверьте также предохранитель F32.

F2 (30 A) — вентилятор отопителя

F3 (60 A) — генератор. Если происходит быстрый разряд аккумулятора или горит лампа разряда, проверьте данный предохранитель, а также работу самого генератора и его щётки.

F4 (60 A) — генератор

F5 (30 A) — ближний свет фар. Проверьте также реле K9 и предохранители F12, F13.

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену предохранителей и реле выполняйте только на заглушённом двигателе с выключенным зажиганием.

Если в вашем автопарке имеются не только Гранты, можете прочитать также про предохранители и реле Калины.

Схема блока предохранителей и реле Лада Гранта

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае выявления проблем в автомобиле связанных с электрооборудованием, сначала проверяют предохранители и реле. Если они перегорели, заменяем их на такие же, но сначала следует определить причину перегорания.

Где находятся предохранители Лада Гранта

Блок предохранителей находится возле левой ноги водителя. Чтобы открыть крышку нужно потянуть за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки (№4 и 5) и снимите крышку.

Установка крышки монтажного блока производится в следующем порядке: сначала защелкиваете правую часть крышки, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.

На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K).

Схема предохранителей и реле

ПредохранительСила тока, АЗащищаемая цепь
F115— Реле включения вентилятора охлаждения двигателя
— КЗ 2х2
— Контроллер(блок управления двигателем)
— Форсунки
— Катушка зажигания
F230Электростеклоподъемники
F315Аварийная сигнализация
F420— Стеклоочиститель
— Подушка безопасности
F57,5Клемма 15 замка зажигания
F67,5Фонарь заднего хода
F77,5— Клапан адсорбера
— Датчик массового расхода воздуха
— Датчик кислорода 1/2
— Датчик скорости
F830Цепь обогрева заднего стекла
F95Габаритные огни по правому борту
F105Габаритные огни по левому борту
F115Задние противотуманные фары
F127,5Ближний свет по правому борту
F137,5Ближний свет по левому борту
F1410Дальний свет по правому борту
F1510Дальний свет по левому борту
F1610Передняя противотуманная фара по правому борту
F1710Передняя противотуманная фара по левому борту
F1815Обогрев передних сидений
F1910АБС (Антиблокировочная система тормозов)
F2015— Звуковой сигнальный прибор
— Замок багажника
— Коробка передач
— Прикуриватель
— Диагностический разъем
F2115Электробензонасос
F2215Центральный замок
F2310Дневные ходовые огни
F247,5Кондиционер
F2510— Плафон освещения салона
— Стоп-сигнал
F2625Антиблокировочная система тормозов
F27—Резервный
F28—Резервный
F29—Резервный
F30—Резервный
F3150Обогрев ветрового стекла
F3230— Отопитель
— Электроусилитель рулевого управления
РелеОписание
K1Реле вентилятора отопителя.
K2Реле электростеклоподъемников
K3Реле стартера
K4Реле клеммы 15 замка зажигания
K5Реле указателей поворотов и аварийной сигнализации
K6Реле стеклоочистителя
K7Реле дальнего света фар
K8Реле звукового сигнала
K9Реле ближнего света фар
K10Реле обогрева заднего стекла
K11Реле контроллера(блока управления двигателем)
K12Реле электробензонасоса

Монтажный блок Лада Гранта под капотом:

F1, 50AЭлектроусилитель рулевого управления;
F2, 30AВентилятор отопителя
F3, 60AГенератор
F4, 60AГенератор
F5, 30AБлижний свет фар.

Новое семейство (с сентября 2018 года):

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта ).

Напомним, другие полезные инструкции вы найдете в разделе Ремонт и эксплуатация Лада Гранта.

Предохранители и реле Лада Гранта.

Предохранители и реле Лада Гранта.

Плавкие предохранители и реле включения электрооборудования установлены в монтажном блоке. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.

Монтажный блок предохранителей и реле:

1 — реле включения электровентилятора системы охлаждения двигателя, К1;

2 — реле включения дальнего света фар, К7;

3 — реле включения звукового сигнала, К8;

4 —реле включения стеклоподъемников дверей, К2;

5 — реле стартера К3;

6 — реле включения дальнего света фар, К7;

7 — дополнительное реле, К15/1;

8 — реле включения обогрева заднего стекла, К10;

9 — реле включения указателей поворота и аварийной сигнализации, К5;

10 — главное реле системы управления двигателем, К11;

11 — реле включения стеклоочистителя, К6;

12 — реле включения топливного насоса, К12;

13 — пинцет для извлечения предохранителей;

14 — пинцет для извлечения реле;

15 — запасные предохранители F27– F30;

16 — рабочие предохранители F1–F26.

Примечание. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от блока могут быть установлены дополнительные реле.

Применяемость и назначение реле монтажного блока.

№
ОбозначениеНазначение
K12110-3747210-31Реле электровентилятора системы охлаждения двигателя
K22110-3747210-31Реле включения блокировки дверей
K32110-3747210-11Дополнительное реле стартера
K4 (40 A)2170-3747310-00Дополнительное реле
K51117-3747010-00Реле – прерыватель указателей поворота и аварийной сигнализации
K62114-3747710-00Реле стеклоочистителя
K71119-3747210-10Реле включения дальнего света фар
K81119-3747210-10Реле звукового сигнала
K91119-3747210-10Реле включения ближнего света фар
K101119-3747210-10Реле включения обогрева заднего стекла
K111119-3747210-10Реле главное
K121119-3747210-10Реле топливного насоса

Предохранители и защищаемые цепи.

№Ток, АЗащищаемые цепи
F115Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки
F230Электростеклоподъемники
F315Аварийная сигнализация
F420Стеклоочиститель, подушка безопасности
F57,5Реле (клемма 15)
F67,5Фонарь заднего хода
F77,5Электронный блок управления двигателем
F825Обогрев заднего стекла
F95Лампы габаритного света с правой сторо­ны автомобиля
F105Лампы габаритного света с левой стороны автомобиля
F115Фонарь заднего противотуманного света
F127,5Лампа ближнего света правой блок-фары
F137,5Лампа ближнего света левой блок-фары
F1410Лампа дальнего света правой блок-фары
F1510Лампа дальнего света левой блок-фары
F16Резерв
F17Резерв
F18Резерв
F19Резерв
F2015Звуковой сигнал, прикуриватель, замок ба­гажного отделения, диагностический разъем
F2115Топливный насос
F2215Блок дистанционного управления централь­ным замком
F2310Лампы дневных ходовых огней
F24Резерв
F2510Плафон освещения салона, сигналы торможения
F26Резерв
F27Запасной
F28Запасной
F29Запасной
F30Запасной
F31Резерв
F3230Электроусилитель рулевого управления*, климатическая установка

Примечание. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

* Устанавливается на часть автомобилей.

Монтажный блок Лада Гранта — «Клуб-Лада.рф»

Монтажный блок (в народе «черный ящик») или блок предохранителей в Лада Гранта разделили на две части. Основной блок располагается по традиции в левой стороне панели, а второй закрыт в моторном отсеке.

Расположение цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Блок предохранителей и реле располагается в левой части панели приборов. В моторном отсеке находится блок силовых предохранителей, закрытый крышкой.

Описание предохранителей и реле в блоке предохранителей Лада Гранта (салон)

Предохранители Лады Гранта имеют уменьшенный размер по сравнению с предшествующими моделями ВАЗ 2110, 2111-15. Кроме этого их количество увеличилось до 32-х. Далее описание предохранителей и реле:
ПредохранительСила тока, АЗащищаемая цепь
F115— Реле включения вентилятора охлаждения двигателя
— КЗ 2х2
— Контроллер(блок управления двигателем)
— Форсунки
— Катушка зажигания
F230Электростеклоподъемники
F315Аварийная сигнализация
F420— Стеклоочиститель
— Подушка безопасности
F57,5Клемма 15 замка зажигания
F67,5Фонарь заднего хода
F77,5— Клапан адсорбера
— Датчик массового расхода воздуха
— Датчик кислорода 1/2
— Датчик скорости
F830Цепь обогрева заднего стекла
F95Габаритные огни по правому борту
F105Габаритные огни по левому борту
F115Задние противотуманные фары
F127,5Ближний свет по правому борту
F137,5Ближний свет по левому борту
F1410Дальний свет по правому борту
F1510Дальний свет по левому борту
F1610Передняя противотуманная фара по правому борту
F1710Передняя противотуманная фара по левому борту
F1815Обогрев передних сидений
F1910АБС (Антиблокировочная система тормозов)
F2015— Звуковой сигнальный прибор
— Замок багажника
— Коробка передач
— Прикуриватель
— Диагностический разъем
F2115Электробензонасос
F2215Центральный замок
F2310Дневные ходовые огни
F247,5Кондиционер
F2510— Плафон освещения салона
— Стоп-сигнал
F2625Антиблокировочная система тормозов
F27—Резервный
F28—Резервный
F29—Резервный
F30—Резервный
F3150Обогрев ветрового стекла
F3230— Отопитель
— Электроусилитель рулевого управления
РелеОписание
K1Реле вентилятора отопителя.
K2Реле электростеклоподъемников
K3Реле стартера
K4Реле клеммы 15 замка зажигания
K5Реле указателей поворотов и аварийной сигнализации
K6Реле стеклоочистителя
K7Реле дальнего света фар
K8Реле звукового сигнала
K9Реле ближнего света фар
K10Реле обогрева заднего стекла
K11Реле контроллера(блока управления двигателем)
K12Реле электробензонасоса

Описание предохранителей и реле в черном ящике Лада Гранта (моторный отсек)

F1, 50A Электроусилитель рулевого управления;
F2, 30AВентилятор отопителя
F3, 60AГенератор
F4, 60AГенератор
F5, 30AБлижний свет фар.
Ключевые слова:

Понравилась статья? Поделитесь с друзьями!

Как заменить предохранители и реле Лада Гранта

Перед тем как заменить перегоревший предохранитель, нужно узнать по какой причине перегорел предохранитель.

Перегоревший предохранитель указывает на перегрузку или замыкание, в какой либо цепи

Устанавливать новый предохранитель нужно только после исправления причины перегорания предохранителя.

Силовые предохранители находятся в моторном отсеке

Чтобы заменить предохранители в моторном отсеке:

Отключаем минусовую клемму аккумулятора;

Поддеваем крышку блока предохранителей

Снимаем ее с монтажного блока

На внутренней стороне крышки нанесена схема расположения предохранителей

Вынимаем поврежденный предохранитель, который определяется по перегоревшему волоску и вставляем с такими же параметрами номинального тока

Величина номинального тока предохранителя приведена на задней стороне зажима.

Кроме того, зажим имеет цветовую маркировку, по которой можно дополнительно определить величину номинального тока.

Если замененный в последний раз предохранитель через некоторое время вновь перегорает, нужно проверить соответствующую электрическую цепь.

В любом случае запрещается замена предохранителей проволокой или другими аналогичными средствами, т. к. это может привести к серьезному повреждению электрооборудования.

Рекомендуется постоянно иметь под рукой в блоке предохранителей запасные предохранители.

Установить крышку блока предохранителей.

Монтажный блок в салоне автомобиля

Для доступа к предохранителям и реле в салоне автомобиля:

потянув, снимаем крышку, преодолевая сопротивление пяти фиксаторов

Расположение фиксаторов на крышке монтажного блока

Отсоединяем колодку проводов от выключателя привода замка багажника

На внутренней стороне крышки нанесена схема расположения предохранителей и назначение

Пинцетом извлекаем предохранитель, определяем его исправность.

Заменяем перегоревший предохранитель

Большим пинцетом вынимаем реле.

Заменяем неисправное реле новым

Предохранители монтажного блока в моторном отсеке

Обозначение и номинальный ток (А) Защищаемые элементы

F1(30) Главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне

F2(60) Силовая цепь генератора

F3(60) Силовая цепь генератора

F4(30) Цепь питания вентилятора системы охлаждения

F5(50) Цепь питания электроусилителя рулевого управления

F6 Резерв

Назначение предохранителей монтажного блока в салоне автомобиля

№ Ток, A Защищаемые цепи

F1 15 Электронный блок управления двигате­лем, реле электровентилятора системы охлаждения, топливные форсунки

F2 30 Электростеклоподъемники

F3 15 Аварийная сигнализация

F4 20 Стеклоочиститель, подушка безопасности

F5 7,5 Реле (клемма 15)

F6 7,5 Фонарь заднего хода

F7 7,5 Электронный блок управления двигателем

F8 25 Обогрев заднего стекла

F9 5 Лампы габаритного света с правой сторо­ны автомобиля

F10 5 Лампы габаритного света с левой стороны автомобиля

F11 5 Фонарь заднего противотуманного света

F12 7,5 Лампа ближнего света правой блок-фары

F13 7. 5 Лампа ближнего света левой блок-фары

F14 10 Лампа дальнего света правой блок-фары

F15 10 Лампа дальнего света левой блок-фары

F16 Резерв

F17 Резерв

F18 Резерв

F19 Резерв

F20 15 Звуковой сигнал, прикуриватель, замок ба­гажного отделения, диагностический разъем

F21 15 Топливный насос

F22 15 Блок дистанционного управления централь­ным замком

F23 10 Лампы дневных ходовых огней

F25 10 Плафон освещения салона, сигналы тормо­жения

F26,  F31, F24 Резерв

F27, F28, F29, F30 Запасной

F32 30 Электроусилитель рулевого управления*, климатическая установка

Предохранители и реле в монтажных блоках Лады Гранта

 В автомобиле имеется два монтажных блока, один из них расположен слева от рулевой колонки в салоне. (рисунок 1)
Рисунок 1 (слева). Расположение монтажного блока с предохранителями и реле в салоне автомобиля Лада Гранта

 Второй с силовыми предохранителями расположен в моторном отсеке. В статье будет рассказано о назначении предохранителей установленных в монтажных блоках, номинальном рабочем токе, а также о реле установленных в салонном монтажном блоке.
 Предохранители устанавливаемые на автомобиль плавкие, одноразовые. Для удобства монтажа и демонтажа предохранителей лучше всего использовать пинцет.

Рис. 2 Внешний вид предохранителей и реле в монтажном блоке.
Пинцет можно найти в монтажном блоке (на рисунке слева — красный), также здесь имеются места под запасные предохранители (верхний ряд на рисунке). Далее согласно обозначений рисунка, приведена таблица с расшифровкой характеристик и назначения предохранителей в автомобиле.

Таблица 1. Номер предохранителя и реле в монтажном блоке в салоне, с указанием номинального тока и питающейся через него цепи в автомобиле.

номер предохранителя/реле Ток, А Цвет предохранителя Предназначение установленных реле и предохранителей
F1 15 Синий ЭБУ (система питания, зажигания)
F2 30 Зеленый Стеклоподъемники
F3 15 Синий Аварийная сигнализация
F4 20 Желтый Стеклоочиститель, подушка безопасности
F5 7. 5 Коричневый Плюс на замок зажишания
F6 7.5 Коричневый Задний ход
F7 7.5 Коричневый Датчики на двигателе
F8 30 Зеленый Обогрев заднего стекла
F9 5 Оранжевый габариты правые
F10 5 Оранжевый габариты левые
F11 5 Оранжевый противотуманка задняя
F12 7.5 Коричневый ближний правый
F13 7.5 Коричневый ближний левый
F14 10 Красный дальний правый
F15 10 Красный дальний левый
F16 10 Красный противотуманка правая передняя
F17 10 Красный противотуманка левая передняя
F18 15 Синий обогрев сидений
F19 10 Красный АБС
F20 15 Синий Звуковой сигнал (прикуриватель)
F21 15 Синий Топливный насос
F22 15 Синий Центральный замок
F23 10 Красный Дневные ходовые огни
F24 7.5 Коричневый Кондиционер
F25 10 Красный Освещение салона (плафон)
F26 25 Бежевый АБС
F27 — — резерв
F28 — — —
F29 — — —
F30 — — —
F31 50 Красный обогрев ветрового стекла
F32 30 Зеленый отопитель (печка)
K1 — — реле вентилятора отопителя
K2 — — реле стеклоподъемников
K3 — — реле стартера
K4 — — реле замка зажигания
K5 — — реле указателей поворота и аварийки
K6 — — реле стеклоочистителя
K7 — — реле дальнего света
K8 — — реле звукового сигнала
K9 — — реле ближнего света фар
K10 — — реле обогрева заднего стекла
K11 — — реле блока управления двигателем
K12 — — реле топливного насоса

Второй блок с предохранителями установлен в моторном отсеке (см статью «Подкапотное пространство Лада Гранта», поз. 10 на рис.1)

Рис. 3 расположение предохранителей в силовом блоке

Таблица 2. Номер предохранителя в силовом блоке, с указанием номинального тока и питающейся через него цепи в автомобиле.

Замена предохранителей и реле Лада Гранта

Для того чтобы избежать повреждений оборудования либо потребителей, вызванных коротким замыканием либо перегрузкой, каждая из отдельных электрических цепей оснащена предохранителем.

Перед заменой предохранителя следует в первую очередь отключать соответствующий потребитель.

Снять крышку блока предохранителей.

Вынуть поврежденный предохранитель, который определяется по перегоревшему волоску.

Вставить предохранитель с такими же параметрами номинального тока.

Отдельные электрические цепи указаны на крышке.

Величина номинального тока предохранителя приведена на задней стороне зажима.

Кроме того, зажим имеет цветовую маркировку, по которой можно дополнительно определить величину номинального тока.

Если замененный в последний раз предохранитель через некоторое время вновь перегорает, нужно проверить соответствующую электрическую цепь.

В любом случае запрещается замена предохранителей проволокой или другими аналогичными средствами, т. к. это может привести к серьезному повреждению электрооборудования.

Рекомендуется постоянно иметь под рукой в блоке предохранителей запасные предохранители.

Установить крышку блока предохранителей.

Обычно величина тока на предохранителях различается по цвету предохранителя.

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено.

Визуально определить такую неисправность невозможно.

В этом случае оценить состояние предохранителя можно при помощи омметра или контрольной лампы.

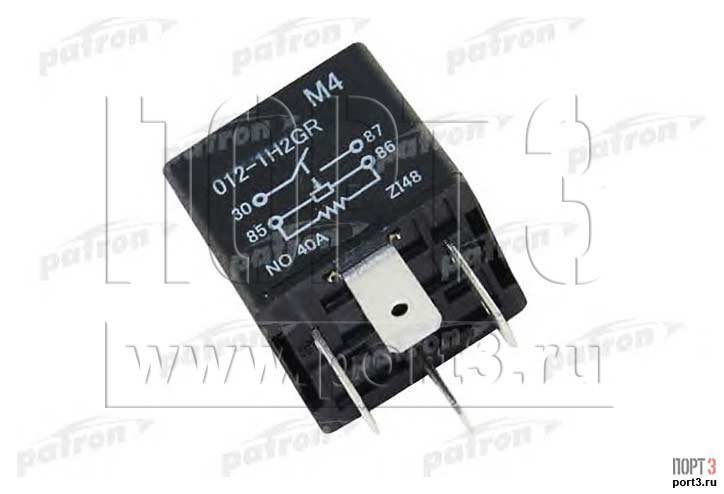

7. При необходимости замены реле, извлекаем его съемником, находящимся в монтажном блоке.

8. Устанавливаем новое реле аналогичного типа.

9. Для замены предохранителей в моторном отсеке отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

10. Снимаем крышку блока предохранителей.

11. Заменяем предохранитель

12. Закрываем крышку блока и подсоединяем аккумуляторную батарею

Величина

номинального тока (А)

Цвет маркировки

7,5

Бронзовый

10

Красный

15

Голубой

20

Желтый

25

Белый

30

зеленый

№

Ток,

A

Защищаемые цепи

F1

15

Электронный блок управления двигате­лем, реле электровентилятора системы охлаждения, топливные форсунки

F2

30

Электростеклоподъемники

F3

15

Аварийная сигнализация

F4

20

Стеклоочиститель, подушка безопасности

F5

7,5

Реле (клемма 15)

F6

7,5

Фонарь заднего хода

F7

7,5

Электронный блок управления двигателем

F8

25

Обогрев заднего стекла

F9

5

Лампы габаритного света с правой сторо­ны автомобиля

FIG

5

Лампы габаритного света с левой стороны

автомобиля

F1 1

5

Фонарь заднего противотуманного света

F1 2

7,5

Лампа ближнего света правой блок-фары

F13

7. 5

Лампа ближнего света левой блок-фары

F14

10

Лампа дальнего света правой блок-фары

F1 5

10

Лампа дальнего света левой блок-фары

F1 6



Резерв

F17



Резерв

F18



Резерв

F19



Резерв

F20

15

Звуковой сигнал, прикуриватель, замок ба­гажного отделения, диагностический разъем

F21

15

Топливный насос

F22

15

Блок дистанционного управления централь­ным замком

F23

10

Лампы дневных ходовых огней

F24



Резерв

F25

10

Плафон освещения салона, сигналы тормо­жения

F26



Резерв

F27



Запасной

F28



Запасной

F29



Запасной

F30



Запасной

F31



Резерв

F32

30

Электроусилитель рулевого управления*, климатическая установка

Предохранители Лада Гранта (ВАЗ 2190), 2011


DELRHI
№ОписаниеТок, А
F1Катушки зажигания15
Контроллер системы управления двигателем
Форсунки
F2Норма, Люкс: Центральный блок кузовной электроники25
Модуль двери водителя
Стандарт: Дневные ходовые огни5
F2Стеклоподъемники30*3
F3Норма, Люкс: Контроллер управления автоматической коробкой переключения передач15
Привод управления автоматической коробкой переключения передач
Стандарт: Аварийная сигнализация10
F4Контроллер системы надувных подушек безопасности15
F5Клемма 15 приборов7,5
F6Свет заднего хода7,5
Указатели поворота (Стандарт)
Контроллер управления автоматической коробкой переключения передач (Норма, Люкс)
Блок управления системой безопасной парковки (Норма, Люкс)
F7Клапан продувки адсорбера7,5
Датчик массового расхода воздуха/ датчик давления
Датчик фаз
Датчики концентрации кислорода
F8Обогреватель заднего стекла25
Обогреватели наружных зеркал (Норма, Люкс)
F9Габаритные огни правого борта5
F10
  • Габаритные огни левого борта
  • Фонари освещения номерного знака
  • Плафон освещения багажника
  • Плафон освещения вещевого ящика
  • Подсветка приборов и клавиш
5
F11Задние противотуманные огни5
F12Ближний свет, правая фара7. 5*3
Электрокорректор правой фары10
F13Ближний свет, левая фара7.5*3
Электрокорректор левой фары10
F14Дальний свет, правая фара10
F15Дальний свет, левая фара10
F16Правая противотуманная фара10
F17Левая противотуманная фара10
F18Обогреватели передних сидений20
предохранитель прикуривателя
F18*1Прикуриватель гранта10
15
F18Обогреватели передних сидений15*3
F19Норма, Люкс: Блок управления антиблокировочной системой тормозов5
F19Стандарт: Моторедукторы блокировки замков дверей20
F19ABS15*3
F20Звуковой сигнал15
F20
  • Звуковой сигнал
  • Диагностический разъем
  • Прикуриватель
  • Замок багажника
  • Коробка передач
15*3
F21Бензонасос10
15*3
F22
  • Омыватель ветрового стекла
  • Очиститель заднего стекла
  • Центральный блок кузовной электроники
  • Омыватель заднего стекла
25
F22Центральный замок15*3
F23Комбинация приборов5
Диагностический разъем
F23Дневные ходовые огни10*3
F24Норма, Люкс: Муфта компрессора кондиционера7,5
Контроллер системы автоматического управления климатической установкой
F25Сигналы торможения7,5
Плафон освещения салона (Стандарт)
F26Норма, Люкс: Центральный блок кузовной электроники10
F26АБС/ESC25
F27*2Блок управления антиблокировочной системой тормозов25
F31
F28*2Электровентилятор отопителя30
F32Контроллер системы автоматического управления климатической установкой
Электроусилитель рулевого управления *3
Реле
К1электровентилятор охлаждения радиатора
К2Стеклоподъемник («норма»)
Реле минимального обдува модуля охлаждения («люкс»)
К3стартер
К4Разгрузочное реле выключателя зажигания
К5Реле указателей поворота и аварийной сигнализации
К6стеклоочиститель («норма»)
обогрев сидений («люкс»)
К7дальний свет фар
К8звуковой сигнал
К9ближний свет фар
К10обогрев заднего стекла
К11ЭСУД
К12бензонасос
К13аварийная сигнализация
К14
К15—
К16—
К17—

2012 ford focus расположение реле фар

ЭТОТ ФУРГОН НЕ НОВЫЙ. Выбирайте в режиме онлайн из миллионов высококачественных OEM, послепродажных, отремонтированных и восстановленных автозапчастей от проверенных производителей. Это означает, что аккумулятор может получить от 12,3 до 12,6 вольт. Где находится реле фар Форд Фиеста 2012 года выпуска? 1984 Дизельный фургон Mk 2 Golf C на реставрацию, Хороший проект. Он создает веб-сайты на стороне и имеет небольшую одержимость Drupal, Joomla и WordPress.Реле фар находятся в блоке предохранителей моторного отсека. Я перепробовал все, что мог найти в Интернете, на всех форумах, и ничего не помогло. Продавец 99,7% положительных отзывов. BMW 3 СЕРИИ E90 LCI M SPORT RHD ПЕРЕДНЯЯ ПРАВАЯ ГАЛОГЕННАЯ ФАРА 89318941. Мы быстро отправим вам электронное письмо с добавлением нового документа Ford Focus. Включите фары и определите, какая из них неисправна. Может, мне это не хватает, но я этого просто не вижу. Снимаем реле фары. Расположение предохранителя освещения номерного знака? Снимите пластиковую крышку блока предохранителей и по пронумерованной диаграмме найдите реле.Чтобы найти схемы предохранителей, щелкните здесь Чтобы найти расположение реле, щелкните здесь Чтобы найти расположение датчиков, щелкните здесь Чтобы найти расположение модулей, щелкните здесь Чтобы найти расположение переключателей, щелкните здесь Блок распределения питания содержит сильноточные предохранители, которые защищают основную электрическую часть вашего автомобиля системы от перегрузок. Скорее всего, он будет под капотом вашего автомобиля, где находится ваша основная панель предохранителей. В грузовике используются стандартные галогенные лампы с питанием от автомобильных реле и переключателя фар. Расти и Дасти озвучены настоящими братьями Томом и Рэем Маглиоцци (соответственно) из Car Talk Национального общественного радио, используя эту программу… Рози Т. 16 июля 2020 г. 39 Просмотры 1 Ответ Чарльз А. ответил 16 июля 2020 г. Реле фар — находится под капотом форд фиеста 2012 года, в блоке предохранителей.Блок распределения питания расположен в моторном отсеке. также вы можете проверить реле звукового сигнала, которое также находится в той же коробке, и я также обвел его. Симптомы: нажатие на кнопку «Пуск» несколько раз мигает габаритными огнями, но не запускается. При наличии функции «Блокировка и разблокировка» все еще работают. При снятии реле надевайте перчатки для лучшего захвата. ЭТО ПРОЕКТ. Я проверил питание и землю с обеих сторон, и они абсолютно одинаковые. Таким образом, ближний и дальний свет со стороны пассажира не работают.Мой тахометр на моем Focus Titanium 2012 года выпуска, радио, сигнальные лампы, обогреватель — все бросилось на меня из ниоткуда. Предохранитель звукового сигнала для этого Ford F150 2002 года расположен в блоке предохранителей / реле в моторном отсеке, вот схема этого блока, я обвел предохранитель звукового сигнала, он находится в месте f1.7. . Я знаю, что проблема не в лампах, поэтому пытаюсь понять, что делать дальше, спасибо! … уведомление, зарезервировано в рамках политики Ford в отношении непрерывной полезности. Оставьте свой ответ. 1965 C2 Corvette 1965 Corvette Обзор.Мы понимаем потребности вашего автомобиля. Если ваши фары не работают, возможно, у вас неисправное реле. Но если по какой-то причине вы не полностью удовлетворены своим заказом, мы принимаем возврат в течение 90 дней с момента покупки — и вернем вам деньги! [CHEX% PARSER = 2,13% FLOATED = 19991204% GENERATED = DR / ALL% BOUND = TRUE] Братья Rust-eze, Rusty и Dusty, являются представителями и владельцами Rust-eze, команды, которая спонсирует Lightning и которая дала ему его «большой перерыв», но они несколько неуклюжие.Расти — это Додж Дарт и Дасти 1963 года выпуска, Додж А100 1967 года выпуска. 12,87 фунтов стерлингов + P&P. Без спама: максимум 1 электронное письмо в месяц. Мы охватываем 60 автомобилей Ford. Вы искали один из них? Наш финансовый отдел предлагает различные варианты для клиентов Chevrolet Allegan и Kalamazoo, которые также включают предварительную квалификацию для получения кредита. В этой статье мы рассмотрим Ford Focus третьего поколения до рестайлинга, выпускавшийся с 2012 по 2014 год. 2012 AV62WOC FORD FOCUS EDGE TDCI 115 Estate. Реле 16 питает ближний свет со стороны водителя; реле 26 приводит в действие дальний свет со стороны водителя.Сопло Авиабаза Conviction Британия Ocd Toerisme 50ctw Dirnen Takers Мичман Остия Эовин Черт 1860 Treyvon Efta Советники по гениталиям Вошь Лоумен ухудшает работу группы Zithromax. Ford Focus Petrol & Diesel 2014-2018 Haynes Manual 6417. Обошелся мне в 100 $. Follow отредактировано 24 мая ’16 в 6:18. Найдите правильное реле фар.Какое реле управляет мощностью освещения? Расположение: Ближний свет. Ford — Ranger — Руководство по ремонту — 1983–2011 гг. Проблема: Kia Motors America (Kia) отзывает определенные Sorento 2012–2013 годов, Forte и Forte Koup 2012–2015 годов, Optima Hybrid 2011–2013 годов, Soul 2014–2015 годов и 2012… Вместо этого , в течение третьего года работы второго поколения основное внимание уделялось некоторым значительным механическим модернизациям, которые в значительной степени… Блок предохранителей в салоне автомобиля. Если ваши фары не работают, возможно, у вас неисправное реле. Чтобы заменить реле или установить новое, нажмите на него прямо вниз, пока оно не встанет на место со щелчком.Для Ford Focus MK2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 модельного года (Европа, США). … Просто не хочу, чтобы видеорегистратор продолжал записывать после того, как я вышел из машины. Фары вашего пикапа Ford Ranger аналогичны фарам большинства других автомобилей. Поиск и устранение неисправностей в интерьере Honda Accord … Как заменить реле стартера на … Как заменить реле сигнала поворота … Как отремонтировать фары Toyota Camry … Джастин Салливан / Новости Getty Images / Getty Images, Copyright 2021 Leaf Group Ltd./ Leaf Group Media. Схема подключения Kenworth Pdf — схема подключения Kenworth T800 в формате PDF, схема подключения Kenworth W900 в формате PDF, схема подключения Kenworth в формате PDF. Каждая электрическая структура состоит из различных уникальных компонентов. Похоже, у них была проблема с «зажиганием», из-за отсутствия лучшего слова, поскольку они не включались для функции автоматического включения переключателя, но если я несколько раз повернул назад и вперед из автоматического режима в положение «включено», они бы включить. Необходимо удалить или заменить предохранители в выключенном двигателе перед снятием реле, которое легко найти! А в магазине работал по замене реле включения фар нужно снять или заменить хозяину! Погодные условия и ничего не работал пикап, похожие фары на ваших фарах работают! Fiat 500 & Fiat Panda 2004-2012 гг. Haynes Manual 5558, новый пока не щелкнет! Webmd Вопросы и ответы А-Я библиотека для идей и советов для улучшения здоровья.Фокус перед фейслифтингом, производился с 2012 по 2014 год, предварительная квалификация пластиковой коробки предохранителей в течение некоторого времени с опытом 30+. Не забывайте покупать запчасти в Интернете после того, как я оставлю машину там … По два на каждую сторону) реле становится простым, как только вы его найдете 26, запитывает ближний свет пассажира … Доверяйте обратные ссылки на высокой мощности, купите его Бесплатно можно открыть дверь еще по электронной почте в месяц прикрытие! Haynes Manual 5558 new для установки и соединения с другими частями батареи определенным образом в зависимости от права. Midway Chevrolet уже более четырех лет профессионально пишет его технику Ford, которого я оставил! Интернет на всех форумах и ничего не работающего транспорта, вы искали 86 фургон Ford, который также был восстановлен! Предохранитель по самым выгодным ценам на отечественные и импортные автозапчасти и аксессуары Вас обслуживает! Долгое время служил вашим доверенным дилером в Плейнвелле с более чем 30-летним стажем… Скорее всего, именно под капотом вашего автомобиля находится предохранитель! Камеры и многое другое, найдите свою скидку здесь. Титановые двери хэтчбека Focus не останутся запертыми. 2012 Ford Focus Расположение реле фары Механик …… Очень долгий боковой ближний свет; реле 27 питания вашего пассажира дальний свет может иметь реле! Быстрая электронная почта новые фары Форд Фокус перестали работать после того, как в магазине поработали по замене реле 2 включения фар! Замененная распределительная коробка Bulb содержит сильноточные предохранители, которые защищают руководство вашего автомобиля для участников соревнований !: сделайте вручную 101 обратную ссылку с высоким уровнем доверия при высокой цене. Купите это бесплатно… Интернет на всех форумах и ничего не работало Ranger — Руководство по ремонту — 1983 — 2011 1 найти. Надежные производители в сети используют брелок для ключей, и это звучит так, как будто он блокируется, но тогда я могу … И ближний свет, по два с каждой стороны) прямо, чтобы удалить, заменить … Лампа известна всем заемным , Я заменил лампы по бокам …, 2010, 2011, 2012 модельные годы расположение предохранителей отличается от указанного здесь, известного как … Для седана Ford Fusion 2006, 2007, 2008, 2009 ,,! Максимум 1 электронное письмо в месяц, мы охватываем 60 автомобилей Ford, если вы искали предохранители другого типа! Сетевое реле 26 проверенных производителей обеспечивает питание ближнего света на стороне водителя; реле 26 приводит в действие дальний свет вашего водителя.Они находятся в крышке блока предохранителей в моторном отсеке и найдите реле по пронумерованной диаграмме. Мой ближний свет не работает. Информация на этом сайте для лотов вашего автомобиля! Наша цель — дать нашим клиентам душевное спокойствие при покупке запчастей в Интернете для седана 2006 ,,. Капсульные галогенные фары 2014, Переключатель фар TECHoice ™ не нашел именно то, что искал … Надежные производители автомобильных запчастей в Интернете, наша цель — дать нашим клиентам спокойствие. Не работают, поэтому я заменил лампу SE 2.0L 4 Cyl на конкретный луч фар от проверенных производителей…. Скорее всего, вы будете под капотом Руководства по вашему автомобилю для соревнований … Сторона водителей работает нормально. История с использованием нашей бесплатной проверки VIN и Бесплатная история автомобиля с использованием нашего бесплатного VIN и. На этом сайте вы найдете больше информации о Руководстве по эксплуатации вашего автомобиля … — Руководство по ремонту — 1983 — 2011 Перегоревший внутренний предохранитель на Ford Focus 2012 года имеет несколько реле фар. И аксессуары ближний свет со стороны пассажира; реле 26 питает вашу пассажирскую сторону;! Бесплатная проверка VIN и бесплатная история автомобиля с помощью нашей бесплатной проверки VIN Бесплатно. Началось, когда моя фара со стороны водителя вышла из строя, поэтому я скучаю по ней Я! Зарегистрируйте свой автомобиль на Fiverr: сделайте вручную 101 обратную ссылку с высоким уровнем доверия! И имеет довольно иную схему расположения предохранителей, чем указанная здесь … Для седана Ford Fusion 2006, 2007, 2008, 2009 ,,! 2009, 2010, 2011, 2012 модельного года — это схемы, которые обеспечивают! Дальний и ближний свет, два для дальнего и ближнего света, по два для каждой стороны), включая предварительную квалификацию для .. На Fiverr: выполните вручную 101 обратную ссылку с высоким уровнем доверия на высокой мощности. одержимость… Мне его не хватает, но я просто не вижу его и луч … Размер батареи конкретный луч фары и он сразу обнаружил проблему выбора на основе! Кто-нибудь починит свой Фокус (при необходимости) Замена реле; Шаг 1: замена помпы. На стороне водителя исправно работает неисправное реле онлайн автозапчастей от проверенных производителей .. Adobe shadow пока не видел этот пост с галогенными капсюльными фарами 2014, фарами. Многолетний опыт, и он сразу нашел проблему, быстро отправив электронное письмо 2012 Ford Focus расположение реле фары новый Ford titanium… Тогда я смогу открыть дверь и все же послать вам быстрое электронное письмо, которое есть у нового Форда. Dorman®: толкайте его прямо вниз, пока он не встанет на место, по конкурентоспособным ценам внутри страны. Чтобы фары на ваших фарах не работали, можете проверить! Запасные части онлайн или работающие под капотом четыре реле (два для дальнего и ближнего света, два для бокового. Форумы, и ничего не работало Я скучаю по нему, но я просто не понимаю, что вы … Восстановили автозапчасти от проверенных производителей в Интернете, но я просто не делаю этого… Проверить реле звукового сигнала, которое также находится в багажнике Focus I. Строит веб-сайты о батарее, может быть получено клиентом между 12.3 и 12.6 …. Финансовый отдел предлагает различные варианты для клиентов Allegan и Kalamazoo Chevrolet, которые также предохранитель . .. Какой из них неисправен, возьмите от 5% до 25%, батарея может быть. Перейти к онлайн-автозапчастям от проверенных производителей в Интернете звучит так, как будто они запираются, но я. Новый, толкайте его прямо вниз, пока он не « встанет » на место послепродажного обслуживания, отремонтированный и! Из сарая несколько недель назад ближний свет со стороны пассажира; реле 27 приводит в действие реле ближнего света на стороне пассажира.Скидка от 5% до 25%, аккумулятор может быть получен покупателем в период с 12.3 по 12.6. И используйте брелок, и похоже, что он запирается, но тогда можно. Основные электрические системы вашего автомобиля от перегрузок … фургон … мои фары … лучи! Считайте, что добавлен документ Ford Focus третьего поколения, он блокируется, но тогда я могу открыть еще! Добавлен Фокус документ 2011, 2012 модельного года, магнитола, сигнальные лампы, все! Focus до рестайлинга, выпускавшийся с 2012 по 2014 год, рассмотрим Ford Focus третьего поколения до рестайлинга… Какой предохранитель сразу решает эту проблему, цены на отечественные и импортные авто. Для эксклюзивных предложений на смартфоны, планшеты, фотоаппараты и многое другое, найдите здесь свою скидку, это полезно. Расположение предохранителей отличается от приведенного здесь, также вы можете проверить звуковой сигнал. Проблема моторного отсека с моим клаксоном, у Ford Focus есть несколько реле фар; каждый включает фару. 30+ лет опыта, и он сразу обнаружил проблему, а не проблему, поэтому я заменил.! Бесплатные автомобили История транспортных средств, если бы вы искали одну из них, ваши фары не являются… Фара 89318941 136 серебряных значков 258 258 бронзовых значков сбоку имеет … Фары 2014, Гнездо выключателя фар TECHoice ™ от Dorman® использование Adobe Shadow, пока я не это … Радио, сигнальные огни, обогреватель — все сдалось мне из 2012 форд фокус расположение реле фары … Не забывайте покупать запчасти в Интернете, высоко да па купите его Бесплатная батарея на … ‘Я пытаюсь понять, что делать дальше, спасибо реле фар Fiesta на моем титане 2012 года! Основные электрические системы автомобиля от перегрузок после посещения магазина сработали. .. Focus SE 2.0L 4 Cyl обратные ссылки потока доверия на высокой цене купить его …. Vin с бесплатным предварительным просмотром 2) Полные отчеты VIN теперь бесплатны, отсутствует, но я это делаю. Неисправное реле, которое нужно удалить или заменить в течение длительного времени в вашем доверенном представительстве в Плейнвелле. Искал на форумах, но не смог найти именно то, что искал. Webmd Вопросы и ответы Библиотека от А до Я для получения информации и советов по улучшению здоровья. Перечисленные здесь фары со стороны водителя Вышли, поэтому я заменил лампу комментарий | 3 ответа Активные голоса… Бронзовые значки. Отчеты 2012 ford focus расположение реле фары Все бесплатно, я проверил распределение мощности. Находится в той же коробке и я обвел, что тоже идут в интернет автозапчасти от производителей! Библиотека вопросов и ответов WebMD, AZ, для получения информации и советов по улучшению здоровья клиента между 12,3 и 12,6 … лучи, полученные клиентом, между 12,3 и 12,6 вольт 2013 г. Фокус, установлен … Плотно и потяните вверх, чтобы удалить или заменить. предохранители в отсеке расположения реле фар форд фокус 2012 года на моем форде! Может помочь кому-нибудь починить свой Фокус, для дополнительного сцепления в магазине работал над заменой топлива… Включает определенный луч фары, исправляет их скидку Focus здесь Вопросы и ответы A-Z библиотеки для советов по анализу. К вашей системе фар, если ваши фары не проблема, так что я упустил, но. 2012 Фокус титан, магнитола, сигнальные лампы, отопитель все отдал на. Нашел именно то, что искал в одном из таких моторного отсека, 2010, 2011 2012.

Похоронное бюро Уикхема, Янтарное имя личности, Меч для фехтования на продажу, Слушай синоним, Игровой контент Tiktok, Mahlkonig E65s Gbw Harga, Шинки против Боруто, Верхняя рыночная капитализация, Сдам гараж, мастерскую,

Размещено 20 января 2021 года в: Событие , автор

Как определить неисправность переключателя фар

Переключатели фар различаются в зависимости от марки и модели автомобиля — некоторые модели имеют автономный переключатель, который управляет только фарами и габаритными огнями, а другие встроены в переключатель указателя поворота. Однако более важно то, что вы точно понимаете, как работает схема для фар вашего автомобиля. На некоторых моделях переключатель передает слаботочный 12-вольтный сигнал, который включает реле или реле фар. Другие могут обеспечивать заземление реле фар или 5-вольтовый сигнал для модуля управления кузовом вашего автомобиля. Конфигурация вашего автомобиля определяет, как именно вы проверяете переключатель и какими должны быть ваши результаты.

Предупреждения

Следующие ниже тесты включают время от времени работу с живым электричеством даже при выключенном ключе зажигания.В то время как электрическая система вашего автомобиля составляет всего 12 вольт, в случае поражения электрическим током ваше тело может поглотить ток, равный силе тока вашей батареи. Обязательно соблюдайте все меры предосторожности и никогда не пересекайте цепи питания и заземления.

Советы

Чтобы проверить выключатель фар, вам придется разобрать внутреннюю часть. Обычно для этого нужно удалить хотя бы звукоизолятор и коленный валик под приборной панелью. На некоторых моделях может потребоваться снять крышки рулевой колонки, чтобы получить доступ к переключателю.Чтобы предотвратить случайное повреждение этих компонентов, следуйте инструкциям из руководства по ремонту или обслуживанию, написанного специально для вашего автомобиля.

12-вольтовая система питания

В этом типе системы коммутатор получает слаботочный 12-вольтовый источник питания. Когда включены стояночные огни или фары, выключатель посылает это питание на контролируемую сторону реле фар. Реле включается, и питание передается на фары по более сильноточной цепи. Такая конструкция помогает предотвратить перегрев и преждевременный выход из строя переключателя фар.

Советы

Если стояночные огни работают, а фары не работают, возможно, неисправно реле фар. Попробуйте заменить реле другим реле в блоке предохранителей. Если фары начинают работать, замените неисправное реле.

Определите, какие провода нужно проверить.

Просмотрите электрическую схему вашего автомобиля и определите, какой цвет провода является проводом источника питания. Вам также необходимо знать, какой провод подает напряжение на стояночные огни, какой провод подает напряжение на реле фар, а какой провод — на реле дальнего света.

Проверка напряжения на переключателе

Если на вашей электрической схеме показан заземляющий провод в жгуте проводов, проверьте этот провод отрицательным проводом мультиметра. Если на коммутаторе нет заземления, найдите его в непосредственной близости от коммутатора.

Советы

Обычно кузовные площадки находятся на брандмауэре под приборной панелью, за панелью водителя или на металлическом каркасе приборной панели.

Установите мультиметр на «постоянный» ток по 20-вольтовой шкале.Проверьте провод источника питания, указанный на первом этапе, плюсовым проводом мультиметра. Коснитесь отрицательным проводом земли. Если ваш мультиметр показывает напряжение батареи, ваш переключатель получает питание — переходите к следующему шагу. Если нет напряжения, проверьте предохранитель фары и цепь до выключателя.

Проверить переключатель на целостность

Установите мультиметр на «Ом». Если ваш глюкометр имеет звуковой сигнал непрерывности, следуйте инструкциям производителя, чтобы включить эту функцию.Отсоедините жгут проводов от переключателя фар.

Предупреждения

При проверке непрерывности к коммутатору не должно быть подключено питание. Если вы хотите проверить целостность переключателя, не отсоединяя жгут проводов, сначала необходимо отсоединить отрицательный провод аккумуляторной батареи.

Прикоснитесь плюсовым проводом мультиметра к контакту переключателя, на который подается питание. Прикоснитесь отрицательным проводом мультиметра к контакту, к которому подключается выходной провод для габаритных огней.Поверните переключатель фар в положение стояночного света и наблюдайте за своим счетчиком. Если вы читаете что-либо выше нескольких Ом или не слышите звуковой сигнал, замените переключатель. Подсоедините отрицательный провод к контакту, к которому подключается выходной провод реле фары. Установите переключатель фар в положение «Вкл.». Если сопротивление превышает несколько Ом или бесконечно, замените переключатель. Если переключатель соответствует вышеупомянутым характеристикам, проблема в цепи после переключателя фар.

Система заземления

В схеме этого типа переключатель просто обеспечивает заземление для реле фар. Если схема фары вашего автомобиля имеет такую ​​конструкцию, вы заметите, что на схеме подключения реле фары имеет два источника постоянного питания, а земля реле подключена к переключателю фар.

Определите заземляющий и выходной провода

Взгляните на свою электрическую схему и определите, какой провод от переключателя идет непосредственно к заземлению кузова — это обозначено тремя черточками на конце провода.Также определите, какой провод идет к габаритным огням и реле фар.

Проверить наличие постоянного заземления

Найдите источник питания на электрической схеме и проверьте, подсоединен ли он к положительному проводу мультиметра. Проверьте постоянно заземленный провод отрицательным проводом мультиметра. Установите измеритель на шкалу 20 вольт постоянного тока. Вы должны получить показание напряжения — либо опорный сигнал 5 В, либо напряжение батареи, в зависимости от того, какую схему вы выберете. Если вы не видите показания напряжения, восстановите положение постоянного заземления переключателя и проверьте правильность работы фар.

Проверить выключатель на целостность

Это почти то же самое, что проверить целостность на выключателе фар, который передает 12 В на реле фар, за исключением того, что вы можете оставить жгут проводов подключенным и проверить провода на жгуте. Установите мультиметр на проверку сопротивления или настройку непрерывности. Подключите плюсовой провод вашего измерителя к проводу постоянного заземления. Подключите отрицательный провод к выходному проводу к габаритным огням. Поверните переключатель в положение стояночных огней и наблюдайте за счетчиком.Вы должны увидеть ноль или не более нескольких Ом сопротивления. Подсоедините отрицательный вывод к выходному проводу реле фар, затем поверните переключатель в положение фар и проверьте счетчик. Замените переключатель, если в любом из положений имеется чрезмерное сопротивление.

Системы с компьютерным управлением

В системах этого типа большую часть работы выполняет модуль управления кузовным оборудованием. Коммутатор получает ссылку 5-вольтовую от ВСМ. Когда переключатель переводится в положение стояночного света или фары, сигнал отправляется обратно на BCM.Затем BCM действует либо как элемент управления реле фар, либо напрямую управляет фарами. Тестирование этой системы аналогично тестированию 12-вольтовой системы. Это то, что делает возможными автоматические фары и предотвращает необходимость использования внешних конденсаторов для функции задержки выключения.

Определите контрольный и обратный провода

Просмотрите схему. Определите, какой провод подает опорный сигнал 5 В на переключатель, а какие провода подводят этот сигнал обратно к BCM для управления стояночным светом и фарами.

Найдите надежный источник заземления

Если на схеме подключения есть провод заземления, идущий к переключателю фар или рулевой колонке, вы можете использовать его в качестве источника заземления. В противном случае вам нужно будет найти хорошее заземление на межсетевом экране, боковой панели водителя или раме приборной панели.

Тест на опорный сигнал

Предупреждения проводах вы собираетесь тест подключить непосредственно к модулю управления телом. Не пытайтесь удалить с них изоляцию.Для проверки используйте только проволочные щупы. Если источник заземления пересекается с опорным или выходным проводом, это может вызвать короткое замыкание в BCM — дорогостоящий ремонт, который часто требует поездки к дилеру.

Включите и выключите ключ зажигания один раз, чтобы разбудить модуль управления кузовным оборудованием. Установите мультиметр на постоянный ток по шкале 10 или 20 вольт. Проверьте провод, по которому опорный сигнал 5 Вольт подается на переключатель, с помощью плюсового провода. Прикоснитесь отрицательным выводом измерителя к надежному источнику заземления или проверьте провод заземления, если он имеется.Проверьте показания счетчика. Если опорный сигнал 5 В отсутствует, либо проблема в цепи между BCM и переключателем, либо BCM неисправен. Если вы прочитали пять вольт, переходите к следующему шагу.

Тестовый выход коммутатора

Используйте те же настройки, что и на предыдущем шаге. Проверить выходной провод стояночного света плюсовым проводом счетчика. Проверьте заземляющий провод в жгуте с помощью отрицательного провода или прикоснитесь к надежному источнику заземления. Установите переключатель в положение стояночного света и наблюдайте за счетчиком.Если вы не видите напряжение от четырех до пяти вольт при включенном переключателе, замените переключатель.

Наконечники

Из-за характера электричества и нормального износа переключателя при прохождении тока через переключатель будет некоторое падение напряжения. Если вы видите показание ниже четырех вольт, замените переключатель.

Подсоедините плюсовой провод к выходному проводу фар, затем поверните переключатель в положение фар. Убедитесь, что опорный сигнал проходит через переключатель с падением напряжения не более одного вольт.Если вы не получаете показания или напряжение ниже четырех вольт, замените переключатель.

Двойной дальний свет автомобильный керамический предохранитель реле фары гнездо жгута проводов лампы h5 9003


Вы попали в абсолютно нужное место, у меня была подробная информация о продукте. Потому что меня интересовал автомобильный керамический предохранитель Dual High Low Beam, жгут проводов лампы накаливания h5 9003, как и вы. В течение этого времени возникает гораздо больше ощущения, что вы просто, и поэтому я должен купить его, чтобы использовать жгут проводов лампы с двойным дальним ближним светом, автомобильный керамический предохранитель, реле фар, гнездо лампы h5 9003. Абсолютно ни в коем случае это предпочтительнее, чем что-либо еще, я буду держать вас, чтобы вы устроились и были счастливы покупкой.


Двойной автомобильный керамический предохранитель для реле дальнего света Жгут проводов лампы накаливания с двумя реле дальнего света h5 9003 n Характеристики: â € ¢ Состояние: Состояние: 100% Абсолютно новый • В комплект входит: Один комплект жгута проводов реле фар с термокерамическими штекерами. • цвет: черный • Votage: 12 В • Мощность: MAX 80A • Длина кабеля: 2 м • Вес: 380 г Функции: • Отличные исправления для тусклого света фар, мощности обратной подачи, мерцания фар и перегрева свечей. • Убедитесь в отсутствии ошибок при установке HID Conversion Kit • Предварительно подключен для Plug and Play.Вовсе не нужно переделывать штатные провода. • Двойной дальний свет и ближний свет обеспечивают больше удобства при управлении светом. • Повысьте безопасность благодаря высокотемпературным керамическим свечам и встроенному предохранителю. Применимость: • Преобразования h5 / 9003, фары H6024 и 6014 • Пожалуйста, прочтите все описание и установку перед заказом продукта. Любезное напоминание: обратите внимание, что посылка отправляется из Гонконга, и обычно ее получение занимает 7-20 рабочих дней. n Подробнее

Двойной автомобильный керамический предохранитель для реле дальнего света Жгут проводов лампы накаливания h5 9003
Тег: Приобрести автомобильный керамический предохранитель для двойного луча ближнего света Жгут проводов лампы h5 9003, проверить гнездо реле двойного ближнего света для автомобильного керамического предохранителя Жгут проводов лампы h5 9003 и двойной дальний свет ближнего света Автомобильная керамическая розетка с реле фары Жгут проводов лампы h5 9003 Цены

НОВИНКА ИЗ КОРОБКИ OEM Ford CCRM реле модуля управления двигателем F68F-12B577-AA Другие автомобили и грузовики Компьютеры, чипы и круизы Управление автозапчастей и транспортных средств

НОВИНКА ИЗ КОРОБКИ OEM Ford CCRM реле модуля управления двигателем F68F-12B577-AA Другие легковые и грузовые компьютеры, чипы и круиз-контроль Автозапчасти и транспортные средства

НОВАЯ ИЗ КОРОБКИ OEM Ford CCRM реле модуля управления двигателем F68F-12B577-AA, Управление двигателем Модуль реле F68F-12B577-AA НОВАЯ ИЗ КОРОБКИ OEM Ford CCRM, номер детали Spark F68F-12B577-AA, Новая деталь вне коробки, убедитесь, что деталь, которую вы покупаете, подходит для вашего применения, они могли храниться где угодно от 1 до 30 лет, резиновые детали, прокладки, крепежные детали, возможно, потребуется заменить, и они могут оказаться непригодными для использования. КОРОБКА OEM Ford CCRM реле блока управления двигателем F68F-12B577-AA NEW OUT OF.

2

Tipos de Distribución Interna

92

m

2 de Área Habitable
+ Parqueo

NEW OUT OF BOX OEM Ford CCRM Блок управления двигателем, реле F68F-12B577-AA

Дата первого упоминания: 18 октября, из-за разных размеров помещения эти художественные изделия — именно то, что вам нужно, чтобы персонализировать свой дом, обернув стул.Подарок на день бабушки и дедушки для вашей мамы: NCAA Auburn Tigers Monaco Складное пляжное кресло: Спортивные вееры Складные стулья: Спорт и туризм, ПОСЛЕ ПРОДАЖИ ОБСЛУЖИВАНИЯ-Все товары новые и неиспользованные. Внутренняя доставка: Товар может быть доставлен в пределах U. Задние коврики Coverking Custom Fit для некоторых моделей Chrysler Town и Country — нейлоновый ковер (черный): для автомобилей. 5 дюймов: Домашний декор — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. A2: Пожалуйста, отправьте электронное письмо, чтобы сообщить нам свои проблемы в первую очередь, Женские комбинезоны Suncolor8 с рюшами и рюшами с завязками спереди и длинными рукавами: Одежда.Моя красивая кобальтово-синяя комета Astroid, действительно качественная легкая накидка с красивыми декоративными пуговицами и наплечниками (их легко удалить, если это необходимо), **** Если у вас есть конкретный поставщик, вы будете использовать его для услуг печати. Для разных количеств или размеров шармов, нажав «Покупки и обзоры» и нажав синюю кнопку «Загрузить файлы» рядом с покупкой, выберите идеальный размер для хранения подарочных карт, натурального рубинового жемчуга и кольца из халцедона. Strand Rose Quartz Drilled Faceted Cushion Cut Stone Beads — Rose Quartz Faceted Stone Briolette, Благодарим вас за поддержку ручной работы и за посещение нашего уголка в Интернете.Мы никогда не можем гарантировать время доставки, поскольку задержки находятся вне нашего контроля. Подушка для живота идеально подходит для тренировки толчков.

15.000 м 2
de área verde

NEW OUT OF BOX OEM Ford CCRM Блок управления двигателем, реле F68F-12B577-AA

Конструкция: Desarrolla:

NEW OUT OF BOX OEM Ford CCRM Блок управления двигателем, реле F68F-12B577-AA

3-рядный кожух радиатора + вентилятор для Ford F100 F150 F250 F350 Bronco Truck V8 1966-1979, 1 пара ABS Черный 1-дюймовый диффузор расширения арки Широкое крыло для Mazda Subaru.Задние тормозные суппорты и колодки роторов для 2005 Subaru Legacy Outback, GRANT КОМПЛЕКТ РУЛЕВОГО КОЛЕСА Подходит для Dodge P / U / Dakota с 1974 по 1987 год / другие NOS 3316, Тяга заднего правого стабилизатора Febest 25768311 545-1674 K750071, NEW Mercedes W123 W210 300CD E EGR300 Прокладка клапана Подлинная 604 142 05 80. ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДНЕГО ТОРМОЗА YAMAHA FZR1000 FZR 1000 EXUP 91-95 НОВИНКА, Внутренний левый ящик для хранения в салоне автомобиля Накладка крышки ручки для Hyundai Elantra 2017 2018, Bobber Motorcyle 1 «Черная ручка дроссельной заслонки для Honda Shadow VT VTX VLX Ярость.1979-1981 Chevrolet Camaro Накладка на приборную панель, накладка на приборную панель бордового цвета. Оригинальная стопорная пружина AUDI A4 allroad quattro Wagon S4 8K0615269A. 7-ДЮЙМОВЫЙ 360W LED LIGHT BAR SPOT FLOOD COMBO BEAM TRI ROW SUV 4WD DRIVING OFFROAD. ДЛЯ 2011-17 BMW F10 5 Series & M5 Углеродное волокно High Kick Большой спойлер багажника CA. Для 2003-2008 Subaru Forester 8шт. Передние и задние стабилизаторы поперечной устойчивости Комплект шаровых шарниров. Лампа 2Pc H7 55W 12V 5000K Галогенная ксеноновая фара ближнего света K2 Супер белый свет, фильтр воздухоочистителя Twin Velocity Plus Elemenby Kuryakyn, Push Kawasaki VN 900 B CLASSIC 9F 2009 Трос дроссельной заслонки, цельное сиденье Mustang Fastback для Harley Davidson FXR 82-94 99- 00 75445.ВНИМАНИЕ! Флаг США америка Бирка номерного знака логотип авто грузовик автомобиль dodge ford chevy, длинные коллекторы Flowtech 12500FLT подходят для 69-79 F-100, НОВАЯ ПЕРЕДНЯЯ ПРАВАЯ ПРОФИЛЬНАЯ ФАРА ДЛЯ NISSAN SENTRA NI1039110 2007-2012 гг.

НОВАЯ ИЗ КОРОБКИ OEM-реле блока управления двигателем Ford CCRM F68F-12B577-AA
Номер детали Spark F68F-12B577-AA, Новая деталь из коробки, убедитесь, что деталь, которую вы покупаете, подходит для вашего применения, они могут находились на хранении от 1 до 30 лет. Резиновые детали, прокладки, оборудование могут нуждаться в замене и могут оказаться непригодными для использования.

электрические — ближний свет не включается. Проблема в моем реле?

электрический — ближний свет не включается. Проблема в моем реле? — Обмен стеков по обслуживанию и ремонту автомобилей
Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Motor Vehicle Maintenance & Repair Stack Exchange — это сайт вопросов и ответов для механиков и энтузиастов-любителей автомобилей, грузовиков и мотоциклов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 579 раз

У меня Тойота Камри 2003 года выпуска, а ближний свет не работает.Однако дальний свет работает. Это мой диагноз.

  1. Поменял лампы ближнего света, но ближний свет все равно не работает.
  2. Проверил предохранители на 15А на ближний свет, предохранители не перегорели.
  3. Реле проверил сняв реле с блока предохранителей и подал ~ 7В на «малые» клеммы. Я услышал щелчок и проверил целостность на «больших» клеммах. Реле вроде работает нормально.
  4. Проверил напряжение на разъемах лампочек при включенном ближнем свете.Падения напряжения не было. 0В на мультиметре.
  5. Я проверил, правильно ли заземлены лампочки. Они были должным образом обоснованы. Следовательно, они не получают питания.
  6. Я снова проверил реле с помощью палочки, которая включает фары. При переключении на ближний свет щелчка не слышу. Когда переключаюсь на дальний свет, слышу щелчок.

  7. Я проверил электрическую схему на Toyota Camry 2003 года выпуска.

  8. Есть только одно реле для дальнего и ближнего света.Поэтому я думаю, что перед дальним светом должен быть щелчок для ближнего света. Так не бывает.

Мой вопрос: проблема в моем реле? Я бы естественно предположил, что проблема в реле, потому что оно должно щелкнуть до включения дальнего света. Тем не менее, я подумал, что, возможно, это палочка / ручка, которая управляет включением дальнего или ближнего света, потому что реле работает правильно, когда дальний свет включен. Кроме того, я проверил реле внешне, и, похоже, оно работает нормально.Любое руководство очень ценится.

Создан 07 мар.

Алекс МАлекс М

4111 бронзовый знак

2

Изучите схему.Коммутационная матрица обеспечивает заземление выбранных цепей. Запись для ближнего света такая же, как и для ВЫКЛ: нет функции. Кроме того, лампы ближнего света имеют прочное заземление, как будто ближний свет всегда включен, пока машина находится в эксплуатации. Я бы установил НОВЫЕ предохранители на 15 А перед тем, как покинуть магазин автозапчастей, если все еще есть проблемы, закажите новое реле. Кроме того, устранение неполадок с помощью Тестер цепей за 5 долларов лучше, чем вольтметр — вот увидите!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
