Распиновка дад bosch: Переход на ДАД и ДТВ вместо ДМРВ на ВАЗ

Шнур перехода от ДМРВ к ДАД+ДТВ- TurboFactory



Актуальная цена и условия продажи по ссылке: http://turbobazar.ru/showthread.php?t=10384

Для чего применяется?

Для быстрой доработки проводки под ДАД и ДТВ, используя стандартный разъем ДМРВ.

В чем преимущества?

Максимальная скорость и простота перехода на ДАД и ДТВ, используя проводку под ДМРВ.

В проводке 7.2 ничего не надо делать вообще, в проводке под 5.1 надо протянуть лишь один

дополнительный провод под сигнал ДТВ.

Как использовать?
Январь 7.2:  подсоединить шнур, в него ДАД, ДТВ, все готово! В 7.2 сигнал ДАДа идет как сигнал ДМРВ, т.к. другого «свободного» канала там попросту нет.

Январь 5.1:

1) Проверить, что в разьеме ДМРВ пять (а не четыре) проводов. Если четыре, то значит отсутствует линия ДТВ. Что делать в этом случае, читайте под фотографией.

2) Согласовать с настройщиком, на каком контакте будет работать ДАД. Наиболее подходящим считается к.40, оставлять на 7 вообще настоятельно не рекомендуется (ДАД сильнее нагружается по току).

3) Открыть жгутовую колодку 5.1 и переставить к.7 в контакт ДАДа, выбранный в пункте 2. Учтите, что провод придется наращивать на 6-8 см, подготовьтесь к этому 🙂

На ДМРВ после перестановки к.7 в другой машина работать не сможет, учтите!

Разные виды разьемов ДТВ, используемые в шнуре.

Есть  два наиболее распространненых вида колодки ДТВ  GM и BOSCH. GM – овальный разьем, BOSCH – прямоугольный с выступами по краям (два снаружи, один внутри).  По умолчанию в шнуре разьем BOSCH.

ДТВ с разьемом GM и сам разьем:  ВНИМАНИЕ: !!!! Необходимость GM-разьема отмечайте в заказе явно, иначе получите собранный под BOSCH !!!!

На фото шнур с разьемом под BOSCH.

Итак, если у вас в ДМРВ четыре провода, это значит что линия ДТВ у вас отсутствует (такое было на очень древних проводках, но которые еще встречаются).

В этом случае ее надо протянуть. Если ДМРВ больше не планируется использовать, то, чтобы не разбирать весь жгут и не тянуть весь провод, можно найти поближе к разьему ЭБУ розово-черный провод, который идет на 2 контакт ДМРВ (это +12), откусить его от общего жгута, нарастить, и дотянуть до к.44 колодки Января. Если у Вас нет профессионального обжимного инструмента и обжимных гильз, то можно пропаять соединение (хотя пайка в автомобильных жгутах -дело плохое). Нельзя оставлять простые «скрутки», они в конечном счете становятся плохим контактом и причиной проблем.

ДМРВ умер — да здравствует ДАД | Олег Чирков

Поговорим о переходе на ДАД и ДТВ, зачем это нужно, какие имеем плюсы и минусы.

Начнем с простейшего, с необходимых материалов и работ которые необходимо провести чтобы избавиться от ДМРВ и перейти на ДАД.

Для перехода на ДАД необходим:

— Датчик абсолютного давления, далее ДАД, датчик который измеряет абсолютное давление.

Абсолютное давление ─ это истинное давление жидкостей, паров и газов, отсчитываемое от абсолютного нуля давления ─ абсолютного вакуума. Устанавливается в задроссельное пространство впускного ресивера, при заглушенном двигателе показания стремятся к атмосферному, при работающем на холостом ходу стремятся к вакууму, при частичном открытии заслонки стремиться к атмосферному. Датчики отличаются верхним значением измеряемого давления и как следствие некоторые пригодны для использования только в атмосферных двигателях, некоторые в турбированных. Теоретически для атмосферных двигателей можно использовать и те которые под турбо, но составы смеси будут менее точными, а это не есть хорошо, могут быть проблемы с настройкой холостого хода. Используйте только тот ДАД который необходим, не стоит брать с запасом.

Датчик температуры воздуха, далее ДТВ, датчик который измеряет температуру воздуха. Представляет собой обычный терморезистор, ничего сложного. Устанавливается в зависимости от реализации забора воздуха либо в воздуховод холодного забора, либо просто под капотом если забор воздуха идет из подкапотного пространства.

— кабель переходник с разъема ДМРВ на разъемы датчиков ДАД и ДТВ

можно собрать самому или купить готовый

можно собрать самому или купить готовый

Разъем проводки ДМРВ может иметь как четыре так и пять контактов, для работы нам необходимо пять проводов. Если у вас проводка с четырьмя проводами значит отсутствует проводник к первому контакту, в таком случае придется проложить один провод до 44 ноги ЭБУ. Если у вас на разъеме пять проводов значит вам повезло и ничего дополнительно по проводке делать не нужно.

Кабель можно как купить готовый так и собрать самому, там ничего сложного, потребуется лишь схема, немного времени чтобы разобраться и умение паять.

При переходе на ДАД и ДТВ на мой автомобиль были установлены датчики:

— ДТВ Bosch 0 280 130 039, он имеет стандартную резьбу М12 чем удобен в монтаже.

ДТВ Bosch 0 280 130 039

ДТВ Bosch 0 280 130 039

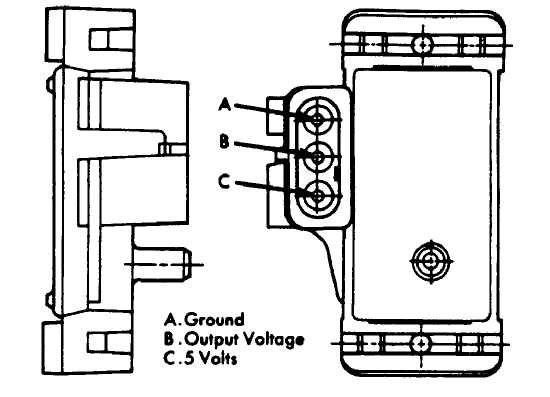

— ДАД Газель маркировка 45.3829

ДАД ГАЗ 45.3829

ДАД ГАЗ 45.3829

Схема соединений для кабеля переходника в удобном виде.схема соединения кабеля

схема соединения кабеля

Для подключения к ресиверу использовал штуцер и трубку которая идет на ДАД, обычная трубка подвода воды к стеклоомывателям. В идеале она не должна быть длинной.

В данный конкретный момент времени автоваз перешел на систему без ДМРВ и использует на двигателях 21127 и более поздних ДДТВ, дадтчик давления и температуры воздуха. Очень удобное решение совмещающее в одном корпусе оба необходимых датчика, т. е. ДАД и ДТВ, потребуется лишь просверлить два отверстия в ресивере один для крепления датчика и одно для измерения давление и температуры в ресивере. Артикулы ДАДа 127 мотора 21800-1413010-00, Delphi 28234360 63521 SNG

Артикул 21800-1413010-00, Delphi 28234360 63521 SNG

Артикул 21800-1413010-00, Delphi 28234360 63521 SNG

Разберем плюсы и минусы системы впрыска на базе ДМРВ и на базе ДАД и ДТВ:

Минусы системы с ДМРВ:
— высокая стоимость самого датчика
— время реакции на изменение расхода воздуха значительно выше чем на ДАД, просто говоря датчик тормоз
— практически полностью не подходит для для двигателей с избыточным давлением по причине малого верхнего диапазона измерений
— не стабильный состав смеси если переносить ДМРВ близко к ДЗ, ловит пульсации на впуске

Плюсы системы с ДМРВ:
— прямое измерение расхода воздуха, как следствие трудно загубить двигатель, смесь скорее всего уйдет в более богатую нежели в бедную.

Плюсы системы с ДАД и ДТВ:
— более ровный холостой ход на распредвалах со злой фазой, злой будем считать 290 и выше
— стоимость системы из датчиков ДАД и ДТВ раза в три дешевле
— привет острый отклик на педаль газа,двигатель работает эластичнее, очень быстрый расчёт воздуха

— нет крупных измерительных элементов в системе впуска, и сетки ДМРВ которая служит для сглаживания потока и которую нельзя удалять, как следствие двигатель и выдает немного больше мощности
— подходит для двигателей с наддувом

— позволяет значительно увеличить шансы по установке более оптимальной магистрали впуска, обычно от фильтра до ДЗ должно быть довольно малое расстояние которое сложно или вообще невозможно реализовать с ДМРВ, а это потеря эффективности на малых оборотах двигателя

Минусы ДАД+ДТВ:
— потребуется полная перенастройка системы управления, с уходом с заводского софта
— остро необходимы прямые руки и светлая голова для его установки
— необходимо разобраться в том как настроить автомобиль, или найти толкового настройщика, если нужно настроить к Паше, есть в контактах группы.

Распиновка колодки подключения ЭБУ Январь 5, VS5.1, BOSCH 1.5.4, BOSCH MP7.0 (55 контактов, черная)|RamBase.ru

BOSCH M1.5.4, Январь 5.1.1, VS 5.1 Серия 2111-1411020-7* BOSCH M1.5.4, Январь 5.1, Серия 2111-1411020-6* Серия 2111-1411020-4* Серия 2104-1411020-0* Серия 2111-1411020-72
Зажигание 1-4 ц. (В) Зажигание 1-4 ц. (В) Зажигание 1-4 ц. (В)
Упр. реле бензонасоса Упр. реле бензонасоса Упр. реле бензонасоса
Упр. клапаном адсорбера (В)

Упр. клапаном адсорбера (В)

Упр. реле вентилятора ОЖ Упр. реле вентилятора ОЖ
Вход сигнала ДМРВ (5)
Вход сигнала  ДМРВ (5)
Вход сигнала  ДМРВ (5)
Вход датчика фазы (С) Вход датчика фазы (С)
Вход датчика скорости (2) Вход датчика скорости (2) Вход датчика скорости (2)
Общий. Масса ДК1
Вход датчика детонации (1) Вход датчика детонации (1) Вход датчика детонации (1)
Выход питания +5 В. Выход питания +5 В. Выход питания +5 В.
Масса форсунок Масса форсунок Масса форсунок. Заземление.
Управление форсунками 1-4 ц. Нагреватель ДК (D)
Питание +12 В (АКБ) Питание +12 В (АКБ) Питание +12 В (АКБ)
Зажигание 2-3 ц (А). Зажигание 2-3 ц.(А)
Зажигание 2-3 ц.(А)
 Упр. реле кондиционера
Силовое заземление Силовое заземление Силовое заземление
Упр. реле кондиционера Упр. реле кондиционера
Масса датчиков.
Зажигание +12 в. (клемма 15) Зажигание +12 в. (клемма 15) Зажигание +12 в. (клемма 15)
Вход сигнала ДК1 (А) Вход сигнала ДК1 (А)
Вход сигнала ДК2 (А)
Масса датчиков Масса датчиков Вход датчика детонации (2)
Вход датчика неровной дороги
Сигнал расхода топлива
Нагреватель ДК1 (D)
Упр. клапаном геометрии впуска Упр. главным реле
Питание +12в после главного реле Питание +12в после главного реле

Питание + после главного реле

Резервный выход
Резервный выход
Вход запроса на вкл. кондиционера Вход запроса на вкл. кондиционера Нагреватель ДК2 (D)
Резервный вход
Сигнал на тахометр Сигнал на тахометр Сигнал на тахометр
Вход датчика темп. воздуха — ДМРВ (1)
Упр. главным реле Упр. главным реле Упр. реле вентилятора ОЖ
Разрешение программирования Разрешение программирования Вход запрос. вкл. кондиционера
Датчик клапана рециркуляции Разр. программирования
Нагреватель ДК1 (D)
Вход сигнала ДПДЗ (С) Вход сигнала ДПДЗ (С) Вход сигнала ДПДЗ (С)
Сигнал расхода топлива Сигнал расхода топлива
