Противотуманные фары hella – дополнительные фонари ближнего и дальнего света

дополнительные фонари ближнего и дальнего света

Немецкий бренд Hella – производитель автомобильной электрики и систем освещения. Компания выпускает больше 17 000 видов продукции, в это число входят и много моделей фар. На российском рынке рейтинг фар Хелла высокий среди тех, кто предпочитает оснащать автомобиль техникой премиум-класса. Источник света для авто – компонент, от которого требуется бесперебойность работы, долговечность, светотехнические характеристики. Hella производит именно такие приборы, реализуя их как крупным предприятиям автомобилестроения, так и на мировом рынке автозапчастей.

Противотуманные фары Hella

Противотуманная светотехника необходима, чтобы повысить безопасность движения при плохой видимости.

Не все автомобили комплектуются противотуманными фонарями, но их можно установить самостоятельно, что делают многие владельцы авто, занимаясь тюнингом своих машин. Использование противотуманных фар Hella оптимально, так у этого оборудования есть несколько существенных плюсов:

  • большая площадь светового пятна;
  • адаптивная светотеневая граница – благодаря технологии aHDG исключены помехи другим
  • участникам движения;
  • система адаптивного головного освещения AFS;
  • удобство монтажа;
  • калибровка лампы;
  • невысокое энергопотребление, так как используются светодиоды;
  • длительный срок службы.

Туманки Hella выпускаются в широком ассортименте, но российские автовладельцы отдают предпочтение только нескольким моделям. Среди самых популярных – ПТФ Hella micro DE.

Компактность цилиндрического корпуса, простота установки и хорошие светотехнические характеристики – главные достоинства этих световых систем.

Не менее популярны противотуманки Хелла FF. Это тоже светодиодные модели, в прямоугольном корпусе, с отражателем, используя который можно увеличить интенсивность светового потока до максимума.

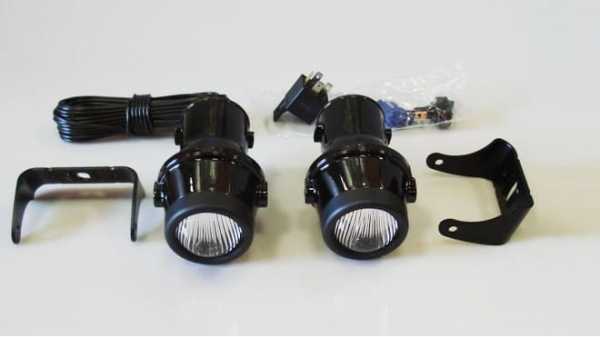

Комплектация фар

Все фары Hella поставляются вместе со всем необходимым для их самостоятельного монтажа. В комплект входят:

  • противотуманки;
  • лампочки для них;
  • монтажный набор;
  • провода;
  • крепежные болты;
  • пылезащитные колпачки;
  • заглушки;
  • тумблер.

Каждый компонент набора упакован в отдельный пакет с индивидуальным номером. Такая фасовка облегчает установку оборудования.

Дополнительные фары модели Hella Micro-DE

Среди приборов освещения дополнительного света противотуманки Hella Micro-DE считаются универсальным вариантом, подходящим для любой машины благодаря компактности и удобству монтажа. Дополнительные фары дальнего света Hella заключены в аккуратный корпус цилиндрической формы, изготовленный из термоустойчивого пластика. В корпус заключены светодиодные лампы – они дают более качественный световой пучок, чем лампы дневного света. Основные компоненты оптики — линзы — выступают за пределы корпуса.

Устройство линз дополнительных фар Hella исключает вероятность ослепления водителей встречных машин – за счет автоматической регулировки оптика переключается на режим ближнего света, когда распознаются встречные авто. Такая регулировка обеспечивается специальной камерой, установленной на лобовом стекле машины. Технология получила название aHDG (адаптивная светотеневая граница). Камера опознает встречные транспортные средства, регулирует положение оптики так, чтобы луч света заканчивался, не доходя до встречной или находящейся впереди машины. При свободной дороге система автоматически переключается на дальний свет, обеспечивая видимость при любых погодных условиях. Все эти функции контролирует электронный блок управления, который дополнительно позволяет отслеживать исправность сигналов поворота.

Установка фар Micro-DE

Одним из существенных плюсов модели Хелла micro DE считается простота монтажа на любое авто. Универсальный кронштейн облегчает задачу, поэтому установить фары Hella на Ниву или иномарку намного проще. Как показывает практика, монтаж ксеноновых ламп более сложен.

Установка оборудования проста и состоит из таких этапов:

  1. Изготовление переходника из подходящего материала (подбирается под конкретную модель машины).
  2. Прорезывание отверстий, по форме идентичных корпусу оптики, для крепежа.
  3. Сборка устройства.
  4. Установка готовой конструкции на бампер.
  5. Проверка работоспособности, регулировка системы.

Так устанавливается и грузовая, и легковая оптика. Каждая модель машины имеет особенности, поэтому монтаж может включать в себя дополнительные этапы, но основные шаги остаются одинаковыми для всех случаев. Всегда требуется регулировка освещения, которая тоже может выполняться самостоятельно.

Регулировка фар

В первую очередь устанавливается резкая светотеневая граница. После этого выполняют тестирование самого малого и самого большого потока света (5° и 60° соответственно), ориентируясь на инструкцию к машине.

Регулировка ПТФ Хелла осуществляется вручную при помощи винтов фар по вертикали и горизонтали. Настройка границы света тоже выполняется вручную, без опыта сложно выставить этот параметр точно.

Для регулировки приборов лучше обратиться на СТО, где при помощи специального оборудования работы выполняются за 15 минут. Это распространенная услуга, предоставляемая практически всеми автосервисами, ее стоимость невысока.

Если хочется все сделать своими руками, придется изучить инструкцию к машине и найти подробные рекомендации по настройке оптики выбранного типа.

infokuzov.ru

противотуманные, дополнительные и ближнего света

1689 Просмотров

Каждый водитель хочет, чтобы его машина была максимально подготовленной к любым погодным условиям, поэтому часто многие устанавливают дополнительное оборудование, которое будет помогать водителю управлять транспортным средством круглый год. Одним из таких устройств являются противотуманные фары Hella Micro De ближнего и дальнего света. Исходя из названия, становится понятно: устройство нужно для того, чтобы освещать дорогу в туман или при дожде.

Такие фары должны устанавливаться на нижнюю часть машины (бампер), и не просто так, не для улучшения внешнего вида. Это нужно, чтобы повысить эффективность освещения. Дело в том, что туман сильно препятствует пропуску света, но он стелется над дорогой. Если фары будут установлены ниже, чем кончается туман, то пропуску света мешать ничего не будет, и всю дорогу будет видно.

Выбор

Определившись с тем, для чего служат противотуманки, можно начинать выбирать дополнительные фары ближнего света. В первую очередь после установки дополнительного света должно улучшиться освещение дороги. В этом деле, как никто, помогут фары Hella. Светодиодные фары Хеллы имеют небольшой корпус, что упрощает установку, кроме того, в комплекте идут все необходимые провода и кронштейны для монтажа.

Каждый продвинутый пользователь Интернета, перед тем как купить ПТФ или любое другое устройство на свою машину или вообще что-то купить, читает отзывы. На самом деле это значительно упрощает поиск нужного товара за определенную сумму. Кроме того, при покупке изделий Хэлла можно обратить внимание на слабые места конструкции или всего устройства, ведь они есть везде. Учитывая отзывы, которые пишут о них, можно сделать вывод, что модульная оптика Hella дополнительного освещения очень помогает на дороге, когда обычного света недостаточно.

Недостатки каждый выявляет разные. Кому-то не нравится цена, ведь она действительно немала, но за эти деньги вы получите действительно хорошее освещение, когда будете следовать в своем направлении при плохой видимости на трассе. Кому-то не нравится сам ксенон, но этот вопрос решается простой заменой лампы.

Набор

Во время покупки еще нужно обратить внимание на комплект, который содержат фары дальнего света Hella Микро.

Бигалогенный модуль Hella R в комплекте с собой содержит все необходимое для использования и установки. В комплекте бигалогенный модуль Hella 2 Classic H7 содержит провода, которыми непосредственно будут подключены модули Hella.

Они обладают достаточной длиной, чтобы все было хорошо установлено.

Есть еще много аксессуаров, которые идут в комплекте, такие как кронштейны для установки каждого устройства на свою машину. Дальше все по мелочи, но ведь они тоже очень важны. Следует отметить, что лампы изначально не установлены и идут в комплекте.

Ну и, конечно же, комплект ксеноновых модулей Hella упакован в компактную коробку, что позволяет положить покупку на заднее сиденье, и она не помешает dам спокойно доехать до места установки, обычно это гараж.

Аксессуары

В современном мире никак не обойтись без аксессуаров в любой отрасли. Не становится исключением и модуль ближнего света Hella, к нему есть различные аксессуары, которые требуются многим. Одним из таких являются кронштейны, на которые крепятся фары. Дело в том, что многим водителям не подходят те крепления, которые идут в комплекте, и они вынуждены купить другие. К счастью, они чаще всего продаются там же, где и были куплены противотуманки.

Еще часто водители решают заменить ксенон другими лампами. С этим все еще проще, они продаются в каждом автомобильном магазине. Именно в эти модули требуются лампы h4 с напряжением 12 V. Такие фонари есть везде, поэтому с выбором и покупкой проблем возникнуть не должно.

Установка

Про это было невозможно не написать, потому что многие водители часто ищут информацию о том, как все детали установить. Проблема заключается в том, что инструкция, которая идет в комплекте, чаще всего на иностранном языке. Так как производитель – Германия, то и описание процесса на немецком языке. Конечно, у оригинала есть инструкция и на русском, но многие часто покупают подделки, которые дешевле на порядок, но не имеют инструкции. Лучше покупать оригинал, на который есть гарантия, и качество лучше. Но подделки всегда были, есть и будут во всех отраслях производства.

Приступим к установке. Для нее потребуется небольшой комплект деталей, который должен быть вместе с устройством, но все же следует взять еще провода, ведь могут потребоваться. Кроме этого, нужны нож, изолента и другие мелочи, которые есть в каждой машине или гараже.

Важным атрибутом считается кнопка включения ПТФ в салоне автомобиля. На многих авто есть дополнительные кнопки, которые ни за что не отвечают, поэтому можно выбрать одну из них. Чаще всего на таких кнопках нет никого значка, поэтому можно купить кнопку с нарисованным значком фар или оставить «родные», главное, запомнить, за что они отвечают.

Многие знают, что, по правилам, одни противотуманки гореть не должны. Они должны загораться только после включения габаритов. Поэтому если габариты не включены, то включить противотуманки не получится. Самое главное здесь – реле, его можно установить куда угодно, но лучше оставить в салоне под панелью. Провод с кнопки нужно вести на него, и от него уже все провода будут расходиться, куда требуется.

На реле есть специальные цифры, так вот, провод от кнопки следует подключить в 85-й разъем. Провод из 86-го разъема должен идти на минус, но его можно просто прицепить к кузову. Провод 87 идет к аккумулятору на плюс. Следующий разъем, он должен быть 30-м, идет на сами противотуманки.

Заключение

Многим водителям часто не хватает света, который установлен производителем, поэтому они устанавливают дополнительное освещение. Монтаж следует производить строго по инструкции, в противном случае можно сделать только хуже. Выполнив установку дополнительного освещения на свой автомобиль, вы заметите разницу в том, как освещали дорогу штатные фары, и как теперь она освещена.

portalmashin.ru

Установка противотуманных фар Hella на ВАЗ 2110

Вместо штатных противотуманных фар (ПТФ) на ВАЗ 2110 можно установить ПТФ Hella. Причиной такой замены может быть, как качество светового пучка, так и более привлекательный внешний вид зарубежных аналогов. Рассмотрим, какие модели ПТФ Hella подойдут на «десятку» и что потребуется для их установки.

Уже говорили о том, как можно установить ПТФ с Приоры на автомобиль десятого семейства, теперь затронем тему с установкой противотуманок от фирмы Hella, а в частности:

  1. Hella comet 450
  2. Hella ff 50
  3. Hella ff 75

Установка противотуманных фар Hella Comet 450

Установить Hella Comet 450 на «десятку» без доработок не получится, потребуется изготовить специальное крепление в виде металлического квадрата с 3-мя отверстиями. Двумя болтами оно крепится к кузову.

Чтобы просверлить отверстия для крепления потребуется снять передний бампер. Кроме этого нужно снять левую блок-фару, правую теоретически можно не вынимать.

Для того, чтобы в дальнейшем можно было снять ПТФ без снятия бампера нужно немного укоротить штырь крепления ПТФ (в собранном состоянии он не должен возвышаться над гайкой выше 2-3 мм).

В результате фары имеют хорошее шарнирное соединение, которое затягивается гаечным ключом. Металлический корпус для крепления имеет достаточную жесткость, чтобы фара не вибрировала.

Т.к. ПТФ Hella чуть длиннее штатной, то рамка-держатель отсутствует. Фара установлена на такую же глубину, как и штатные ПТФ.

Цена ПТФ Hella Comet 450 несколько больше заводских противотуманок, но результат себя оправдывает. Вместе с головным светом Киржач они отлично дополняют друг друга.

Небольшой обзор, как светят Hella Comet 450:

  1. Киржач — 1
  2. Киржач — 2
  3. ПТФ Hella — 1
  4. ПТФ Hella — 2

  1. Киржач + ПТФ Hella — 1
  2. Киржач + ПТФ Hella — 2
  3. Киржач + ПТФ Hella — 3
  4. ПТФ Hella

Установка ПТФ Hella FF 50

Для установки противотуманных фар Hella FF 50 нужно изготовить подобие переходника. Из подходящего материала вырезается отверстия для установки фары. Фиксируем ПТФ с помощью четырех болтов.

Весь процесс установки ясен по фото:

Небольшой обзор, как светят Hella FF 50:

  1. Основной свет
  2. Основной свет + ПТФ
  3. На дороге, только свет ПТФ













Установка ПТФ Hella FF 75

Последний пример, как вместо штатных противотуманок можно установить Hella FF 75:

Небольшой обзор, как светят Hella FF 75:

  1. Только ПТФ
  2. ПТФ + ближний свет фар — 1
  3. ПТФ + ближний свет фар — 2
  4. ПТФ + ближний свет фар — 3


Правильно отрегулировать противотуманные фары

После установки нужно выполнить регулировку ПТФ по ГОСТу (ГОСТ Р 51709-2001):
Верхняя светотеневая граница должна быть возможно более резкой. Угол рассеивания в вертикальной плоскости наименьшим (около 5°), а в горизонтальной — наибольшим (около 60°), максимум силы света — приближен к верхней светотеневой границе.

Противотуманные фары (тип В) должны быть отрегулированы так, чтобы плоскость, содержащая верхнюю светотеневую границу пучка, была расположена, как указано на рисунке 1,в и в таблице 8.
При этом верхняя светотеневая граница пучка противотуманной фары должна быть параллельна плоскости рабочей площадки, на которой установлено АТС.

  1. Разметить экран, как показано на рисунке. При этом линию центров фар M наносить на экране на расстоянии h, равном высоте расположения центров противотуманных фар над уровнем пола. Расстояние h необходимо измерять на снаряженном автомобиле с дополнительной массой 75 кг на месте водителя.
  2. Проверить и при необходимости довести до нормы давление в шинах.
  3. Установить автомобиль на горизонтальную площадку перпендикулярно экрану на расстоянии 5 м. При этом продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.
  4. Включить противотуманные фары.
  5. Направление светового пятна рекомендуется регулировать для каждой противотуманной фары отдельно. Вторую фару во время регулировки закрыть непрозрачным материалом (или надеть колпак).
  6. Поворачивая фары на кронштейне, выставить их так, чтобы центр светового пучка находился на пересечении линий N и A (B).

Источник фото:


Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Дополнительные фары Hella (Хелла): виды и характеристики

Противотуманные фары «Hella» — отличный вариант для дополнительного переднего освещения автомобиля. Стоимость их высокая, но по качеству такие дополнительные фары считаются одними из лучших и занимают высокие позиции в рейтинге производителей. Но это не случайное стечение обстоятельств, а результат многолетнего труда и успешного развития компании.

Противотуманные фары

Данный тип фар используется в автотранспорте как дополнительные элементы освещения. Они важны так же, как и приборы ближнего и дальнего света. Противотуманки излучают белый или желтый свет. Он должен быть равномерным с обеих сторон. Это широкий плоский луч, стелящийся над дорогой. Он рассекает туман по высоте.

Свет от фары Hella

Актуально использовать доп. освещение не только в туманную погоду, но и во время дождя, снегопада. Поскольку осадки ухудшают видимость во время езды, а противотуманки подсвечивают обочину и улучшается маневренность автомобиля.

Приборы доп. света должны иметь четкую грань верхнего пучка, что обеспечивает хорошую видимость. Свет от лампы и отраженный свет должен излучаться на уровне, не превышающем линию горизонта. Крепиться фара данного типа должна как можно ниже.

Подбирая фару, следует обратить внимание на ряд требований. Любой прибор доп. освещения должен иметь сертификаты соответствия и знак международного утверждения. Для приборов доп. света используются лампы категории Н1, Н2, Н3, Н7, Н11, НВ4.

Дополнительная оптика от производителя «Hella» разнообразна: противотуманки продолговатой формы и округлой, овальной и квадратной.

В частности, такие фары имеют ряд особенностей. Отраженный свет от эллиптического рефлектора падает на специальную линзу. Она фокусирует поток света и проецирует его на поверхность дороги. В промежутке между линзой и рефлектором находится экран, который регулирует количество света. Это защищает людей от ослепления, которые едут в авто навстречу.

Фары Hella Micro-DE

Комплектация фар «Hella»

Доп. освещение от производителя «Hella» в комплектации имеет такие компоненты:

  • фары;
  • монтажный набор;
  • инструкция;
  • колпачки пылезащитные;
  • лампочки;
  • провода;
  • болты для крепежа;
  • заглушки для задней части фар;
  • тумблер.

Все детали расфасованы по пакетикам, на которых имеется уникальный номер. Это облегчает монтаж фар в машине. Маленькие противотуманные фары отлично подходят для внешнего вида всякого автомобиля. Они вписываются в дизайн любого бампера и комплекта светотехники.

Модель «Hella» Micro-DE

Дополнительные фары модели «Hella» Micro-DE – это наиболее совершенное изобретение в световой технике от компании Hella KG Hueck & Co. Аккуратные круглой формы фары являются самыми маленькими среди различных приборов доп. освещения. Линза немного выступает, и она окантована черным ободком. Сам корпус устройства черный и сделан из термоустойчивых материалов. Весьма удобная система крепежа.

Фары данной модели изготовлены по особой технологии «DE». Линза позволяет так отражать свет, чтобы не ослеплять водителей впереди едущих автомобилей.

В целом такие фары имеют миниатюрные размеры и высокий уровень светоотдачи. Луч хорошо фокусируется и при рассеивании потери света минимальные. Для самой фары можно подбирать лампы с улучшенными качествами, которые излучают белый либо желтый свет.

Противотуманные фары устанавливают на переднюю часть автомобиля. Освещение дороги будет ровное и широкое при любых метеорологических условиях. Доп. осветительные приборы помогают не терять из виду разделительные полосы и устраняют возможные световые блики.

ПТФ Hella Micro-DE

Фары модели Micro-DE – один из лучших вариантов противотуманок. Также их можно установить для ближнего или дальнего света.

Чтобы лучше всего установить противотуманки, следует использовать универсальную крепежную систему кронштейнов. Она позволяет осуществлять разную регулировку и создать крепеж, который будет удобен именно для вашего авто.

Установка фар «Hella» Micro-DE

Многие специалисты рекомендуют вместо стандартных фар установить противотуманки «Hella», которые изготовлены по инновационным технологиям «Micro-DE». У них лучшее качество и большой срок эксплуатации. Эксперты отмечают качество светового пучка. Клиенты приобретают такие фары и устанавливают их на свои автомобили по причине красивого внешнего вида и дизайна, органично подходящего для любых марок и моделей машин.

Наиболее популярные противотуманки «Hella»:

  • Hella comet 450;
  • Hella ff 50;
  • Hella ff 75.

Как установить новые противотуманки «Hella» Micro-DE? Приведем общие рекомендации для любых марок и моделей автомобилей. Про особенности установки противотуманок в соответствии с конкретной моделью вы можете посмотреть в инструкции к вашей машине.

Места установки ПТФ

Алгоритм установки выглядит следующим образом:

  1. Из материала изготавливается переходник для конкретной марки и модели авто по заранее подготовленному чертежу. Нужно прорезать дырки, идентичные по форме, как и фары.
  2. Далее вырезаются отверстия для болтов.
  3. Затем комплектуются части фары во вспомогательную конструкцию.
  4. И в конце устанавливается фара на бампер.
  5. Когда противотуманные фары, дальнего, ближнего света будут вмонтированы, следует проверить работу осветительных приборов.

Если говорить о советах по установке фар, то огромное значение имеет система крепежа. Для этого нужно сделать деталь в виде квадрата из металла с тремя отверстиями. Такую деталь монтируют к кузову при помощи двух болтов. Но перед этим необходимо снять бампер и укоротить штырь для крепления фар. Устанавливается отличное шарнирное соединение для доп. освещения. Ее удобно регулировать гаечным ключом. Металлический корпус имеет хороший уровень жесткости, поэтому его нужно зафиксировать должным образом, чтобы избежать вибрации.

Важно установить фару доп. света на конкретный уровень, то есть как можно ниже. Порой используют специальную рамку-держатель. В иных случаях требуется какой-либо переходник. Из определенного материала нужно вырезать отверстия для фар и прикрепить основу на передний бампер. Далее фиксируется сам корпус фары с помощью нескольких болтов.

Регулировка фар

После того, как устанавливаются новые фары или меняются лампы, к примеру, ближнего или дальнего света, следует осуществить настройку приборов светотехники. Нужно установить резкую светотеневую границу. Потом попробовать различные режимы: угол рассеивания по вертикальной плоскости приблизительно пять градусов минимум и около шестидесяти градусов по максимуму. То есть, нужно протестировать самый большой и самый маленький поток света. Таким образом, нужно настроить свет по параметрам, указанным в инструкциях к автомобилю.



Итак, противотуманные фары – это важнейшая часть светотехники, как и фары ближнего и дальнего света. Нужно беспокоиться не только о системе головного света, а и о доп. освещении. Лучший вариант – противотуманные фары «Hella» Micro-DE, изготовленные по новейшим технологиям. Кроме высочайшего качества, эти осветительные приборы имеют привлекательное дизайнерское оформление. Они универсальны и подойдут для любого автомобиля, поэтому являются лучшим вариантом для противотуманок.

Автор: Миронов Виталий Александрович

Московский автомобильно-дорожный государственный университет , г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер спец. Автомобили и автомобильное хозяйство. Опыт работы в автомобильной отрасли (мастером-консультантом…

okuzove.ru
