Пропадает искра ваз 2114 – Нет искры ВАЗ 2114 инжектор 8 клапанов

Нет искры ВАЗ 2114 инжектор 8 клапанов

Устройство любого современного автомобиля, ВАЗ 2114 здесь не исключение, таково, что успешный завод машины зависит от целого ряда позиций. Это раньше было достаточно, чтобы мехнасос подавал топливо на карбюратор, а на свечах была искра. Сегодня проблем, которые мешают запустить двигатель достаточно много. Электронный инжектор требует участия нескольких датчиков, а ими дело не ограничивается. В этой статье расскажем, почему не заводится «четырка» и как с этим быть.

В целом, все причины неисправности можно разделить на две большие категории:

1. Проблемы топливной системы. В эту группу попадают любые поломки, в результате которых топливо вообще не подается в двигатель, подается неправильно или происходят ошибки качества смеси.
2. Проблемы по электрической части. Зажигание топливной смеси обеспечивается подачей на свечи электрического сигнала. Если здесь возникают проблемы (а электрических элементов огромное множество), машина заводиться не будет.

В отдельную категорию можно отнести самые страшные неисправности – например, «стукнувший» двигатель ВАЗ 2114, обрыв ремня ГРМ и, как результат, загибание клапанов. В этих ситуациях без дорогостоящего ремонта не обойтись.

Проблемы топливной системы

Из элементов топливной системы на запуск мотора влияют следующие факторы:

• наличие бензина в баке;
• целостность топливопроводов под «брюхом» машины;
• чистота фильтров: грубой очистки (находится в баке) и тонкой очистки (находится под машиной, справа от отделения под запасное колесо).

Также в эту категорию стоит отнести электрические компоненты, которые напрямую связаны с подачей топлива. Это электрический бензонасос и реле бензонасоса.

Прежде чем проверять другие способы, вы должны быть полностью уверены, что ВАЗ 2114 с инжектором заправлена. «Да там еще литров пять» по указателю на приборке или «я вчера заливал, не мог столько потратить» не подходят. Приборка может врать, а в баке или топливопроводах могут быть течи. Тщательно проверьте машину на предмет утечки топлива, на всякий случай залейте 5-7 литров бензина из канистры.

Сеточка в баке забивается редко, оставьте этот вариант напоследок, а вот фильтр тонкой очистки стоит попробовать поменять, если исключены проблемы по электрической части.

Работа бензонасоса проверяется на слух (после поворота ключа должна быть слышна его работа, если нет – насос «умер», или реле насоса, или обрыв проводки). По мануалу нужно подключить к топливной системе манометр. Если давление не держится в пределах 2-2,5 атм, ВАЗ 2114 не схватывает из-за недостаточного давления топлива.

Неисправности по электрической части

Большинство проблем кроются именно здесь, поэтому подробно остановимся здесь на каждом варианте:

При повороте ключа ничего не происходит

На ВАЗ 2114 обычно это свидетельствует о нарушениях на линии замок зажигания – стартер, но одна из причин поломки «для блондинок» — севший аккумулятор, не забывайте о нем (проверяется вольтметром: должно быть не менее 11,8В — и ареометром, если АКБ обслуживаемая: не менее 1,22 в каждой банке).

Идем далее. Причиной такой неисправности может быть поломка личинки замка зажигания, а инжектор здесь ни при чем. Если при повороте ключом возникли новые ощущения (что-то цепляет, поворачивать стало проще или, наоборот, труднее), дело в нем.

Под панелью, примерно над сцеплением, находятся два реле: разгрузки замка зажигания и стартера. Причина может быть в неисправности одного из них. Проверяются по мануалу хорошим электриком или заменой на заведомо рабочее.

Стартер. Часто причиной может быть подзаклинившее «втягивающее». Если стоите в поле, стоит попробовать ударить по нему чем-то тяжелым вроде большого ключа (без фанатизма) – может помочь. Если машина стоит в гараже, стоит снять стартер и попробовать запустить его напрямую от аккумулятора.

Для этого прижмите корпус к нулевой клемме АКБ, установите провод с «крокодилом» на плюсовую клемму АКБ и поднесите его к плюсу втягивающего. Если стартер сделает попытку ускакать из рук – все нормально (будьте осторожны, без элементарных знаний техники безопасности и помощника проведение данной процедуры не рекомендуется!).

Если реакции нет никакой, проблема во втягивающем. Если реле жужжит, но стартер не крутит – проблема в щетках. Если стартер издает страшный звук, но не крутит, проблема в бендиксе.

Если стартер крутит, поставьте на место аккумулятор и проверьте подачу питания на фишки, которые подсоединяются к стартеру (с помощником, один крутит ключ, второй мерит мультиметром).

Также обратите внимание на провод массы, который подходит к АКБ. Если в месте контакта с кузовом или на клемме есть разрывы проводков, его нужно заменить. Также стоит отсоединить провод от кузова и тщательно почистить щеткой по металлу. Причиной незавода может быть банальное окисление.

Стартер крутит, но машина не заводится

Это самая распространенная ситуация в случае с ВАЗ 2114. Порядок ее решения нужно начинать с ответа на вопрос, есть ли искра. Для этого берем помощника, выкручиваем одну свечу, одеваем на нее бронепровод и очень аккуратно (избегайте касания токоведущих частей, держите за изолированную часть провода) прикладываем свечу к крышке ГБЦ. Пока помощник крутит двигатель, следите за поведением свечи. Если искры нет – надо ее искать.

Если нет искры

Модуль зажигания – одна из ключевых проблем ВАЗ 2114 на инжекторе. Ломается часто и, бывает, новый приходит с браком. Подробнее о проверке модуля зажигания можно прочитать другом материале на нашем сайте. Обращаем внимание, что проблема также может крыться в фишке, которая подключается к модулю. Наличие на ней питания также нужно обязательно проверить.

ДПКВ – еще одна причина, по которой может не быть искры. Поскольку этот датчик отслеживает фазы работы цилиндров, он является одним из ключевых элементов системы зажигания. Отметим, что вероятность его поломки ниже, чем модуля зажигания. Проверяется электриком на осциллографе, гаражные методы точной оценки состояния датчика не дают (только замена на гарантированно рабочий).

ЭБУ. «Январь» — относительно надежный инжектор, но «мозги» периодически тоже могут давать сбои. Часто проблема с ними опознается по нарушению фаз впрыска: например, искра подается только на 2 и 4 цилиндр или только на 1 и 3. Иногда вопрос снимается простой чисткой контактов на фишке ЭБУ, она тоже подвержена окислению, которое и становится причиной потери сигнала.

Если есть искра

Нечасто, но бывает и такая проблема. По всем признакам машина должна заводиться (бензин в рампу брызгает, стартер крутит, искра есть), но мотор не схватывает. Есть и тут свои подводные камни.

Форсунки. В большинстве случаев проблема в них, стоит отвезти машину на диагностику и прочистить ультразвуком. Если беда настигла в дороге, обратите внимание на свечи. Если форсунка подает смесь, они должны быть в бензине, если свечи сухие – вероятность неисправности форсунки велика. Однако учтите, что форсунки редко выходят из строя вдруг и все сразу. Как правило, до того, как машина перестала заводиться, двигатель должен троить.

Некачественный бензин. Предполагается, что исправный мотор должен заводиться чуть ли не на воде, разве что плохо работать. В действительности это чепуха. Примеров «убитых» двигателей после заправки (причем как у «дяди Ашота», так и на вполне официальных заправках всем известных брендов) достаточно. Держите это в памяти. Если машина перестала схватывать сразу или через короткое время после заправки, сбрасывать этот вариант со счетов не стоит. Выход – слить бензин и залить другой.

Отсутствие нужного давления в рампе. Здесь возвращаемся к проблемам с топливной системой. Возможно, дело все-таки в насосе или проблемах с ДПДЗ (маловероятно). Если у вас Январь 7.2, причиной может быть неисправность ДМРВ. В отличие от Январь 5.1, здесь этот датчик опрашивается при запуске и, при ошибке, ЭБУ может не дать запустить двигатель.

Напоследок отметим, что в числе причин незавода при наличии бензина и искры могут быть следующие:

• неправильно установлены фазы при замене ремня ГРМ, а также его обрыв или проворот – стоит проверить;
• из-за перегрева «повело» ГБЦ;
• неравномерная компрессия в цилиндрах, «залегание» колец.

Незавод ВАЗ 2114 – распространенная ситуация, а причин, которые ее вызывают множество. Поэтому стоит подойти к решению этого вопроса во всеоружии.

Нет искры ВАЗ (инжектор, 8 клапанов)

На днях, ни с того, ни с чего автомобиль (Калина 1.6, 8 клапанов) начал жутко троить. Диагностика показала пропуски зажигания в 1 и 4 цилиндрах. После небольшой проверки (как правильно проверять смотри здесь) пришёл к выводу, что нет искры. Причем только в 1-4 цилиндрах.

Далее, что бы выяснить причину пропажи искры, пойду по порядку.

Первое, что нужно проверить — свечи зажигания. На вид свеча была нормальной, поэтому особой надежды, что замена исправит ситуацию у меня не было. Так и случилась — новая свеча все так же отказывалась давать искру.

Второе — проверка высоковольтных проводов. Проверяются они обычным мультиметром в режиме измерения сопротивления. Сопротивление должно быть в пределах 15 кОм. Провода тоже оказались исправными.

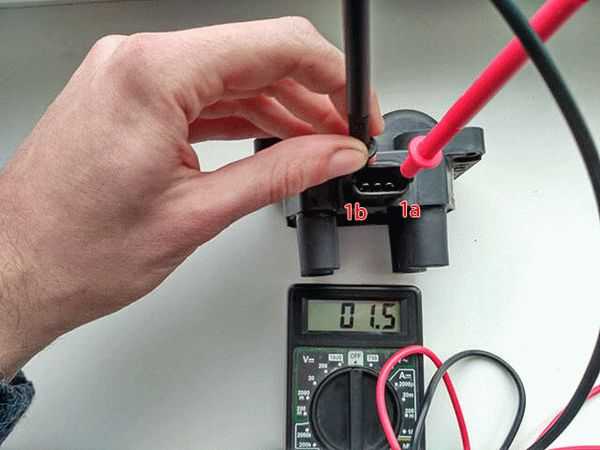

Третье, и наверное самое главное — катушка зажигания. Она как никто другой отвечает за искру. Ее работопригодность так же проверяется мультиметром в режиме прозвонки и измерения сопротивления. Для начала нужно проверить сопротивление между 1-4 и 2-3 выводами. Оно должно быть около 4 кОм. Если тестер показывает бесконечность — то катушка оборвана и целиком подлежит замене. Далее проверяется сопротивление между контактами 1a и 1b. Здесь не должно быть обрыва. И последнее — проверка центрального контакта на пробой на корпус. Тестер должен показать бесконечность.

Моя катушка испытание прошла на отлично. Вроде бы все основные детали исправны, так почему же нет искры? Покопавшись немного в интернете понял, что нужно еще проверить цепь от ЭБУ к самой катушке.

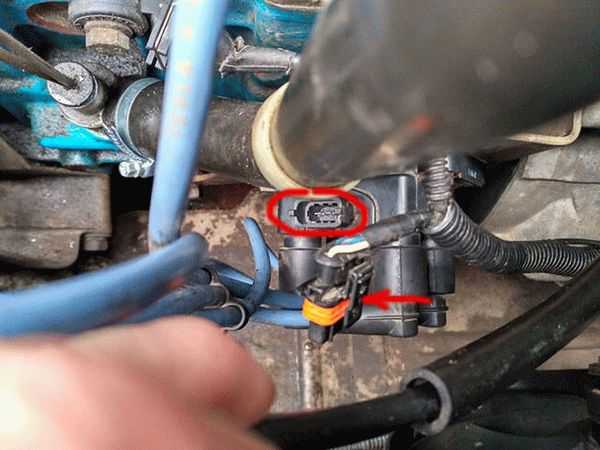

На катушку зажигания одевается 3х контактная фишка, следовательно нужно проверить эти 3 провода. Центральный контакт — это +12В, которые постоянно подаются при включенном зажигании. Крайние контакты — 1a и 1b — подают управляющий сигнал (отрицательный) в тот момент, когда необходима искра. Каким образом это все можно проверить? Очень просто — при помощи обычной лампочки.

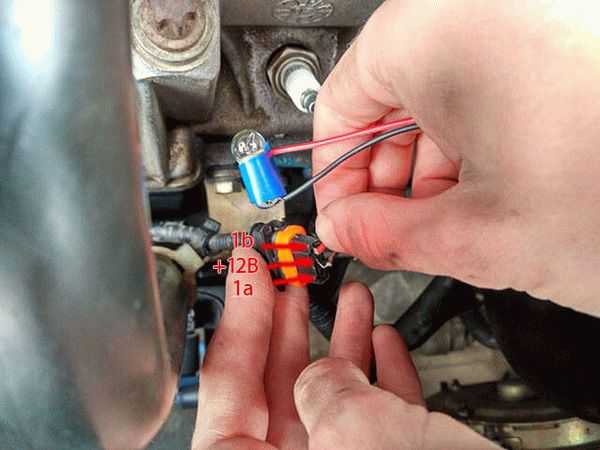

Подключаем лампу к центральному выводу и контакту 1а и просим напарника немного прокрутить двигатель (предварительно вытащите предохранитель бензонасоса и стравите давление в рампе). При прокрутке стартером лампа должна мигать. Такую же процедуру нужно проделать и с контактом 1b — лампа так же должна мигать.

У меня, при включении зажигания, лампа начала гореть, просто постоянно гореть (контакт 1b и центральный). Это означает, что управляющий провод где-то коротит на массу или же пробит транзистор (VT1) в ЭБУ. Что бы это выяснить нужно найти ЭБУ, отключить от него жгут проводов, найти нужные нам провода (1b) и прозвонить их на целостность.

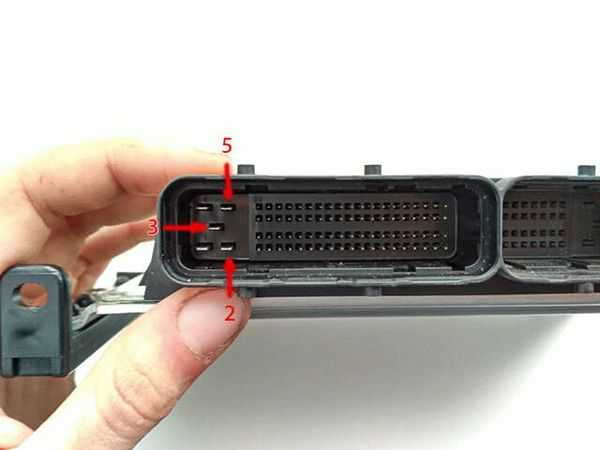

Найдя схему контактов я узнал, что контакт 1b подходит к 5 выводу ЭБУ, 1a — ко 2му, 3 — масса цепи зажигания. Прозвонил их на целостность — все целые. Прозвонил на массу — тоже все отлично. Следовательно нужно проверить транзистор в самом контроллере.

В моем автомобиле установлен контроллер Январь 7,2. Внутри имеются 2 транзистора, пропускающие управляющие сигналы на вывода 1а и 1b катушки зажигания. Так вот один из этих транзисторов был пробит, т.е. постоянно находился в открытом положении.

Как проверить транзистор на исправность? У него есть 3 вывода — 2 из которых припаяны. Нужно прозвонить каждый крайний вывод с центральным. В обеих случаях тестер не должен пищать. Контакты не должны быть замкнутыми.

Теперь осталось дело за малым — выпаять пробитый транзистор (его маркировка — gb10nb37lz), на его место впаять новый и радоваться появившейся искре.

Нет искры ВАЗ инжектор видео

Нет искры в автомобиле ВАЗ 2114

Наверное, многие автолюбители сталкивались с проблемой, когда на проводах высокого напряжения нет искры, так вот если двигатель транспортного средства не запускается, но водитель слышит функционирование топливного насоса в баке, то нужно обратить внимание на систему зажигания. Одной из самых распространенных проблем с системой зажигания автомобиля считается то, что просто нет искры на проводках с высоким напряжением. Именно поэтому главной темой сегодняшней статьи будут такие вопросы:

Почему нет искр на проводках высокого напряжения? Что делать, если нет искр на высоковольтных проводках автомобиля ВАЗ 2114?.

Естественно помимо этих вопросов мы рассмотрим еще несколько и вот несколько из них:

• Что собой представляет система зажигания автомобиля ВАЗ 2114 инжектор?
• Диагностика электронной части системы ВАЗ 2114;
• Основные поломки, с которыми сталкивается система зажигания автомобиля ВАЗ 2114;
• Основные признаки поломки модуля зажигания ВАЗ 2114 инжектор;
• Диагностика модуля зажигания ВАЗ 2114 инжектор;
• Алгоритм снятия и установки модуля зажигания ВАЗ 2114 инжектор;
• Как проверить возникают или нет искры?
• Что делать, если нет искры на автомобиле марки ВАЗ 2114?

Основная информация о системе зажигания автомобиля марки ВАЗ 2114

Инжектор является методом руководства системой двигателя автомобиля. К тому же, он является методом подачи топливной смеси.

На машинах с инжекторным двигателем подача топливной смеси происходит с помощью компьютера, по специальным форсункам. Скорее всего, каждый владелец автомобиля когда-либо сталкивался с проблемой, когда на проводах высокого напряжения нет искры, но водитель слышит, как функционирует топливный насос, то обратите внимание на систему зажигания вашего транспортного средства. Одной из самых распространенных проблем с системой зажигания автомобиля считается то, что просто нет искры на проводках с высоким напряжением.

Во время эксплуатации машины могут возникать некоторые неисправности электрических элементов и это может отражаться на функционировании:

• Приборов, а это не дает возможности контролировать систему зажигания и остальных узлов;
• Силового агрегата, тем самым приводя к невозможности развития стандартной мощности;
• Светильника приборов и механизма удобства, к которой относится система освещения, отопления и стеклоподъемников.

Основные поломки, с которыми сталкивается система зажигания автомобиля ВАЗ 2114:

• Снижение мощности автомобиля;
• Проваливание в ходе развития мощности двигателя транспортного средства;
• Неустойчивость холостого хода;
• Нарушение нормального функционирования цилиндра.

Начать искать причину неисправностей системы зажигания нужно с образования искр на проводках высокого напряжения.

Процесс искрообразования

Если вы слышите, как работает топливный насос, но искр на высоковольтных проводках нет, то проверьте функционирование системы зажигания. Система проверяется по наличию искр на проводках высокого напряжения, а для этого используется специальное устройство под названием разрядник. Использование данного устройства считается более комфортным, потому как большинство двигателей типа инжектор используют статическое распределение зажигания с одновременной передачей высокого напряжения к двум свечам.

Для проведения такой проверки нужно подключить разрядник и провернуть двигатель с помощью стартера. Если искры появились только на каком-то из проводков, то причина заключается в пробое на массе проводки или же выводе катушки. Иногда причина может заключаться в обрывании проводка или обмотке, которая относится к модулю системы зажигания машины.

Если искр нет на нескольких проводках одновременно в любой последовательности, то причина неисправности заключается катушке, модуле или контроллере транспортного средства.

Обратите внимание на то, что поломка может возникать из-за того, что линия проводков высокого напряжения оборвана. В таком случае необходимо провести проверку проводков высокого напряжения на целостность, а сделать это можно при помощи снятия мерки уровня сопротивления самих проводков. Стандартная величина сопротивления на проводках должна составлять не больше 200 килоом. Также стоит обратить ваше внимание на то, сто не должно наблюдаться большое отличие между уровнями сопротивления проводков.

Модуль зажигания на автомобиле ВАЗ 2114

В случае если разряд искр высоковольтных проводков всегда был стабильным, это свидетельствует о том, что причина нарушений функционирования инжекторного двигателя заключается в свечках зажигания.

Если же искр нет, то причина неисправности может заключаться в первичной цепке, которая проходит от генератора к катушке зажигания. Чаще всего причина заключается в неисправности модуля зажигания, а самым простым способом определения в этом причина или нет, считается установление точно правильно работающего устройства. То есть если после замены искры появились, то проблема была в модуле зажигания, а в инструкции по использованию его ремонт не предусмотрен.

Алгоритм снятия и установки модуля зажигания ВАЗ 2114 инжектор:

1. Отключаем минусовую клемму на аккумуляторной батареи или же при помощи кнопки отключения массы;
2. Снимаем наконечник со всех свечек;
3. Отгибаем фиксатор, разъединяя колодку проводков низкого напряжения модуля;
4. Отсоединяем проводки высокого напряжения от разъемов модуля;

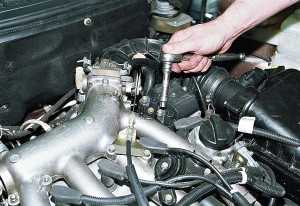

5. Выкручиваем 2 болтика, закрепляющие картер на двигателе с помощью ключа на 13;
6. Ослабляем 3-тий болтик вместе с головкой при помощи ключа на 17;
7. Снимаем модуль вместе с кронштейном;
8. Откручиваем болтики, закрепляющие модуль на кронштейне. Они располагаются под шестигранником;
9. Установление происходит в обратном порядке.

Если же искры все равно не начали образовываться, то, очень вероятно, что причина заключается в контроллере или проводках, соединяющих модуль и катушку зажигания. В таком случае нужно провести проверку наличия искр на всех цилиндрах поочередно и если на какой-то катушке нет искры, то замените ее рядом стоящей. Если после проведения замены одной катушки другой искра появилась, то причина в поломке катушки, в противном случае поломан контроллер или проводка.

ВАЗ 2114: нет искры инжектор

Появился очень хороший случай на практике показать, как ищется неисправность на инжекторных автомобилях ВАЗ. У нас здесь четкая такая девятка заниженная. Сейчас еще кое-что интересное покажу. Проблема: не заводится. Первичная диагностика показала, что отсутствует искра, и сейчас мы будем искать, в чем же причина. Для того чтобы определить в чем причина, нам нужно посмотреть сигналы на разъеме …*. Сейчас включим зажигание и посмотрим.

На разъеме у нас должен присутствовать показатель масса….* На разъеме у нас присутствует плюс 12 В и масса, и также два управляющих сигнала. Управляющие сигналы мы сейчас сможем увидеть, должны, во всяком случае, увидеть, при вращении стартера. Мы должны услышать писк. Но писков нет, потому что управляющие сигналы также не приходят, поэтому нет искры. Можно еще проверить сигналы на форсунках, но их тоже нет, поэтому без диагностики и компьютера (компьютерной) здесь уже не обойтись.

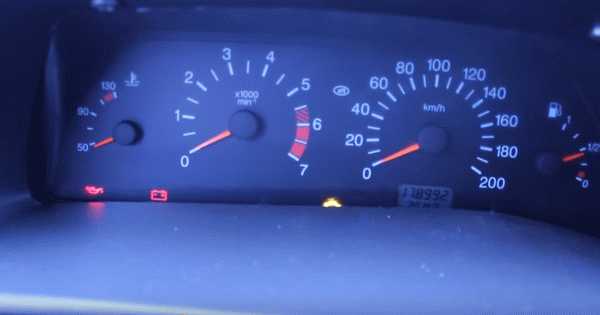

Как я говорил раньше, при включении зажигания смотрим на лампочку «чек» (Check). Лампочка горит, значит, мозги включились. Так же слушаем бензонасос — бензонасос включается. И при вращении стартера бензонасос включается повторно, это свидетельствует о том, что датчик положения коленчатого вала если и неисправен, то хотя бы получает какие-то импульсы. Форсунки не открываются. На всякий случай я отключил иммобилайзер, он находится вот здесь, просто выдернул разъем. Соответственно, диагностика, конечно, сейчас работать не будет, но мало ли что… И, так как не понятно в чем все-таки причина отсутствия искры и форсунок*, подозрение пало на глюкнувший иммобилайзер. И вот мы сейчас прошиваем блок. Прошивку я скачал, удалил иммобилайзер из прошивки и заливаю его обратно.

Как экономить 20% топлива?

Эта штука действительно экономит 10-30% бензина. Вы просто устанавливаете этот прибор на шланг подачи топлива и.

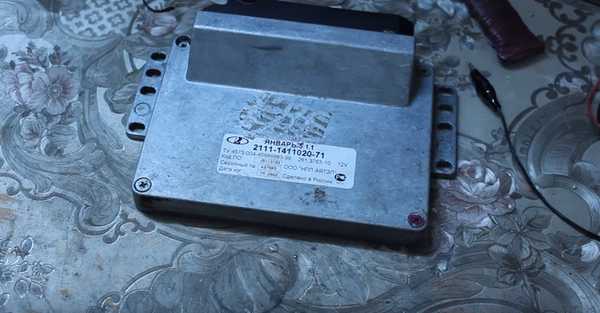

Используется мой самодельный адаптер. Подключим к мозгам…* Используется загрузчик, вот такой — Комбилоадер (CombiLoader), вот такой версии. Прошивку себе скачал, почитаю, чем эта прошивка крута. Может народ и так увидел по версии, я не знаю. Я обычно, если машину ремонтирую, лью стандартное — и уже никаких проблем нет. А то всякие Спорт, Экономичные и прочие — не разберешься потом, что она* так плохо работает. Результаты покажу.

Обманул я вас, к сожалению, не покажу, как решилась проблема. А проблема была довольно интересная. Вроде бы по первым признакам датчик коленвала был живой, можно сказать «условно живой», потому что при вращении коленчатого вала включался повторно бензонасос и я, как бы, временно ушел от этой проблемы. Но, как выяснилось впоследствии, автомобиль ремонтировался недавно, у него снималась головка, и неопытные механики проложили провод, ведущий на датчик положения коленчатого вала вблизи выпускного коллектора.

Провод оплавился, и замкнулся один из проводов на оплетку. Кто не знает, там идет экранированный кабель, в котором два провода проложены. Что удивительно, импульс при таком положении мозги распознавали и включали исполнительный механизм, то есть реле* бензонасоса включалось, но, соответственно, вычислить положение верхней мертвой точки, вычислить положение импульсов блоку управления* двигателем не удавалось. Заметил чисто случайно (уже замерз, мне было не до съемок), просто шевеля провод около датчика положения коленчатого вала.

Я его снял, датчик проверил — датчик, вроде, заводился* правильно. Подергива(л) провод, враща(л) стартер — двигатель начал схватывать. Тут уже стало понятно, что проблема — с проводкой, и, внимательно посмотрев на провод, увидел, что он сгоревший. Вырезал поврежденный участок, соединил — и автомобиль завелся прекрасно, и уехал*. Уже было темно, хотелось идти домой, поэтому не до съемок было. Тем не менее, докладываю о результатах и немножко (о) моей методике, о которой я чуть ранее рассказывал в видео, о том, как найти искру — датчик может включать насос и в то же время не давать искру — очень интересный случай попался. Думаю, примете к сведению.

Пропала искра на инжекторе

Если не запускается двигатель, но слышно как включается и работает топливный насос в баке, в этом случае скорее всего пропала искра на инжекторе. Для определения неисправности надо проверить наличие искрового разряда на высоковольтных проводах. При этом обязательно применяйте разрядник. Если Вы будете проверять наличие искры на разрыв, разместив провод на некотором расстоянии от массы автомобиля, то может выйти из строя модуль зажигания или контроллер, из-за появления большого тока самоиндукции при большом искровом промежутке. Кроме того Вы можете получить довольно ощутимые и неприятные ощущения получив удар током при пробое изоляции. В том случае, когда Вы проверяете искровой разряд, положив на корпус двигателя свечу с одетым на неё высоковольтным проводом, так же из-за плохого контакта корпуса свечи с массой, может образоваться большой ток самоиндукции, что приведёт к повреждению контроллера или модуля зажигания. Применение разрядника так же более удобно, так как в большинстве инжекторных двигателях применяется статическое распределение зажигания с одновременной подачей высокого напряжения на две свечи.

Сделать разрядник не трудно самому, здесь Вы можете найти несколько примеров. Чертёж разрядника для проверки одновременно искры на четырёх высоковольтных проводах и фото для проверки искры на двух высоковольтных проводах. После подключения разрядника проворачиваем двигатель стартером и наблюдаем наличие искрового разряда. Если пропала искра на инжекторе на одном проводе, при распределении высокого напряжения одновременно на две свечи, то это свидетельствует о пробое на массу провода или вывода катушки зажигания (модуля зажигания). Если отсутствует искра одновременно на паре проводов 1-4 или 2-3, то неисправна катушка зажигания, модуль зажигания или контроллер. Обрыв высоковольтных проводов так же нельзя исключать.

Проверка приборов зажигания.

Для проверки целостности высоковольтных проводов, необходимо проверить их сопротивление, оно не должно превышать 200 кОм, и не должно быть большой разницы сопротивления в комплекте одинаковых проводов. Для проверки катушек зажигания или модуля необходимо проверить наличие соответствующих кодов ошибок в оперативной памяти контроллера. Если в контроллере не предусмотрена функция диагностики модуля или катушек, то проще всего заменить модуль на заведомо исправный и повторить проверку. Если и в этом случае не будет искры на этих же проводах, то неисправен контроллер или провода, соединяющие его с катушкой зажигания (модулем). При проверке наличия искрового разряда в статической системе зажигания с катушкой зажигания на каждом цилиндре, если отсутствует искра на одной из катушек, замените её на любую исправную с любого цилиндра. Если искра появится, неисправна катушка, в противном случае неисправен контроллер или провод, соединяющий его с катушкой. В том случае, когда нет искрового разряда ни на одном проводе, необходимо проверить наличие питания на катушке зажигания, а при использовании в системе зажигания модуля, ещё и наличие минуса. Например, на автомобилях с контроллером МР7 надо проверить наличие плюса на проводе 68, коснувшись его контрольной лампой подключенной к минусу и наличие минуса на проводе 66, контрольной лампой подключенной к плюсу. При исправность питающих проводов, надо проверить исправность датчика положения коленвала. Это можно сделать несколькими способами, в зависимости от применяемого контроллера, и автомобиля. После включения зажигания и прекращения работы топливного насоса, если мы начнём проворачивать коленчатый вал двигателя стартером, при исправном датчике насос должен снова включиться. Но при этом надо учитывать, что некоторые контроллеры включают топливный насос только при достижении определённых оборотов коленчатого вала. Также можно подключить контрольную лампу к выводам любой форсунки. При этом во время вращения коленвала при исправном датчике контрольная лампа должна мигать. Если датчик исправен, то неисправен контроллер или провода, соединяющие его с катушками зажигания или модулем. Доказательством работы датчика положения коленвала, могут служить сырые свечи, вывернутые из цилиндров двигателя. Неисправность контроллера в 99% случаев связана с пробоем управляющего ключа (транзистора), который соединяет первичную обмотку катушек зажигания с минусом. Эта же основная причина неисправности модуля зажигания. Но если модуль зажигания залит компаундом и практически не подлежит ремонту, то контроллер в этом случае отремонтировать можно. В некоторых случаях с этим может справиться любой имеющий навык работы паяльником и немного разбирающийся в электронике. Неисправность датчика довольно редкое явление и зачастую связано с потерей контакта в штекерном соединении с датчиком, в следствии его загрязнения и замасливания, и обрыв или замыкание проводов, в следствии не правильной их укладки при ремонте.

Если при проверке будет установлено, что искра на свечи поступает, а двигатель при этом не заводится, то прочитайте статью «Не заводится инжекторный двигатель»

»

Отличная статья 0

the-avto.ru

ВАЗ 2114: нет искры инжектор — как отремонтировать?

Появился очень хороший случай на практике показать, как ищется неисправность на инжекторных автомобилях ВАЗ. У нас здесь четкая такая девятка заниженная. Сейчас еще кое-что интересное покажу. Проблема: не заводится.

Первичная диагностика показала, что отсутствует искра, и сейчас мы будем искать, в чем же причина. Для того чтобы определить в чем причина, нам нужно посмотреть сигналы на разъеме …*. Сейчас включим зажигание и посмотрим.

На разъеме у нас должен присутствовать показатель масса….* На разъеме у нас присутствует плюс 12 В и масса, и также два управляющих сигнала. Управляющие сигналы мы сейчас сможем увидеть, должны, во всяком случае, увидеть, при вращении стартера.

Мы должны услышать писк. Но писков нет, потому что управляющие сигналы также не приходят, поэтому нет искры. Можно еще проверить сигналы на форсунках, но их тоже нет, поэтому без диагностики и компьютера (компьютерной) здесь уже не обойтись.

Как я говорил раньше, при включении зажигания смотрим на лампочку «чек» (Check). Лампочка горит, значит, мозги включились. Так же слушаем бензонасос — бензонасос включается. И при вращении стартера бензонасос включается повторно, это свидетельствует о том, что датчик положения коленчатого вала если и неисправен, то хотя бы получает какие-то импульсы.

Форсунки не открываются. На всякий случай я отключил иммобилайзер, он находится вот здесь, просто выдернул разъем. Соответственно, диагностика, конечно, сейчас работать не будет, но мало ли что… И, так как не понятно в чем все-таки причина отсутствия искры и форсунок*, подозрение пало на глюкнувший иммобилайзер. И вот мы сейчас прошиваем блок. Прошивку я скачал, удалил иммобилайзер из прошивки и заливаю его обратно.

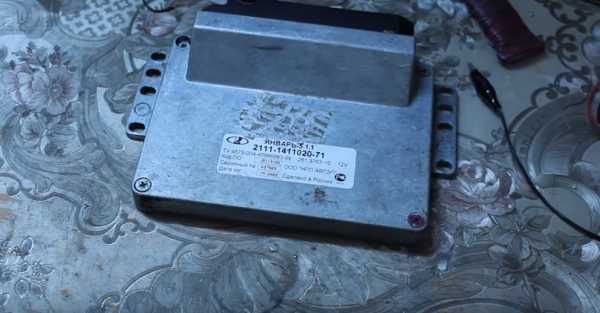

Используется мой самодельный адаптер. Подключим к мозгам…* Используется загрузчик, вот такой — Комбилоадер (CombiLoader), вот такой версии. Прошивку себе скачал, почитаю, чем эта прошивка крута. Может народ и так увидел по версии, я не знаю. Я обычно, если машину ремонтирую, лью стандартное — и уже никаких проблем нет. А то всякие Спорт, Экономичные и прочие — не разберешься потом, что она* так плохо работает. Результаты покажу.

Обманул я вас, к сожалению, не покажу, как решилась проблема. А проблема была довольно интересная. Вроде бы по первым признакам датчик коленвала был живой, можно сказать «условно живой», потому что при вращении коленчатого вала включался повторно бензонасос и я, как бы, временно ушел от этой проблемы. Но, как выяснилось впоследствии, автомобиль ремонтировался недавно, у него снималась головка, и неопытные механики проложили провод, ведущий на датчик положения коленчатого вала вблизи выпускного коллектора.

Еще про ремонт: замена сцепления ВАЗ 2114

Провод оплавился, и замкнулся один из проводов на оплетку. Кто не знает, там идет экранированный кабель, в котором два провода проложены. Что удивительно, импульс при таком положении мозги распознавали и включали исполнительный механизм, то есть реле* бензонасоса включалось, но, соответственно, вычислить положение верхней мертвой точки, вычислить положение импульсов блоку управления* двигателем не удавалось. Заметил чисто случайно (уже замерз, мне было не до съемок), просто шевеля провод около датчика положения коленчатого вала.

Я его снял, датчик проверил — датчик, вроде, заводился* правильно. Подергива(л) провод, враща(л) стартер — двигатель начал схватывать. Тут уже стало понятно, что проблема — с проводкой, и, внимательно посмотрев на провод, увидел, что он сгоревший. Вырезал поврежденный участок, соединил — и автомобиль завелся прекрасно, и уехал*. Уже было темно, хотелось идти домой, поэтому не до съемок было. Тем не менее, докладываю о результатах и немножко (о) моей методике, о которой я чуть ранее рассказывал в видео, о том, как найти искру — датчик может включать насос и в то же время не давать искру — очень интересный случай попался. Думаю, примете к сведению.

vaz-remzona.ru

Пропажа искры на инжекторах ВАЗ 2110, 2112, 2114, 2115

Пропажа искры на инжекторах ВАЗ

Если в вашем автомобиле работает топливный насос и смесь поступает в цилиндр, но двигатель не заводится — то, скорее всего, причина в отсутствии искры на свечах. Для более точной диагностики неполадки необходимо проверить всю электрическую схему на предмет поступления электрического тока. Разрядник наилучшим образом подойдет для этих целей. Если пропала искра на ВАЗ 2115 инжектор, и вы пытаетесь проверить на каком цилиндре она отсутствует с помощью размещения провода неподалеку от массы, то это может привести к поломке зажигания вследствие возникновения повышенных токов. Также это может привести к получению электротравм при наличии повреждений на изоляции.
Довольно часто, если пропала искра на ВАЗ 2114 инжектор, многие прибегают к проверке свеч с помощью их прикладывания к корпусу мотора и запитке от высоковольтного кабеля. Такой способ чреват возникновением повышенных токов самоиндукции и перегоранию модуля зажигания. Разрядник же позволит не только избежать этих проблем, но и станет единственным возможным вариантом диагностики на автомобилях, где происходит одновременное снабжение электричеством двух свечей.

Способ применения разрядника для проверки свечей

Если пропала искра на ВАЗ 2112 инжектор 16 клапанов, то диагностировать поломку можно с помощью разрядника, изготовленного собственными руками. На чертеже представлена схема проверки наличия искры одновременно для 4-х проводников,

а фотография демонстрирует устройство для проверки 2-ух проводов.

Установив свечи в разрядник, надо включить зажигание и наблюдать за возникновением электрической дуги. Если она появляется только на одной из двух свечей при распределении тока одновременно на 2 свечи — это свидетельствует о пробивании проводников или обмоток модуля зажигания на массу. При отсутствии искры одновременно на двух свечах, искать причину следует в неисправности контроллера или обмотки зажигания. Вполне возможно, что это вызвано и обрывом проводов. Для определения целостности всех электрических кабелей измеряют их сопротивление — как правило, оно должно быть идентичным во всех проводах одной электрической схемы.
Проверяют исправность катушек с помощью диагностики контроллера на предмет возникновения ошибок. Если же модуль не поддается проверке, то его лучше просто поменять на новый (или б/у, но исправный) и повторить проверку еще раз. В случае, когда все равно нет искры на ВАЗ 2110 инжектор 8 клапанов, нужно диагностировать контролер и электропроводку, соединяющую его с катушкой. Если ток отсутствует во всех кабелях — надо проверить питание катушки и наличие минуса. Если провода окажутся исправными, то необходимо проверить работоспособность датчика, отвечающего за расположение коленвала. Это необходимо делать следующим образом. Выключаем зажигание, топливный насос перестает работать. Теперь, если мы начнем проворачивать коленчатый вал и насос включается, то значит датчик в рабочем состоянии. Однако следует помнить, что некоторые модели контроллеров включают насос лишь при достижении определенного значения оборотов коленвала.
Если пропала искра на ВАЗ 2110 инжектор вследствие неисправности контроллера, то в большинстве случаев это вызвано пробоем транзистора. По этой причине также выходят из строя и модули. В случае, если модуль в компаунде, контроллер подлежит ремонту. Для его осуществления достаточно начальных навыков в электрике и умения владеть паяльником, поэтому его можно проводить самостоятельно.
Датчик ломается очень редко, и если нет искры в ВАЗ 2114 инжектор — то, скорее всего, просто разорван контакт в питании датчика. Это может быть вызвано попаданием грязи, масла или неправильной укладки электропроводки после проведенного ремонта. Если после прочистки всех соединительных элементов проблема не исчезла, приступают к более конкретизированной диагностике.

http://emex52.ru

legkoe-delo.ru

Пропажа искры на инжекторах ВАЗ 2110, 2112, 2114, 2115

Если в вашем автомобиле работает топливный насос и смесь поступает в цилиндр, но двигатель не заводится — то, скорее всего, причина в отсутствии искры на свечах. Для более точной диагностики неполадки необходимо проверить всю электрическую схему на предмет поступления электрического тока. Разрядник наилучшим образом подойдет для этих целей. Если пропала искра на ВАЗ 2115 инжектор, и вы пытаетесь проверить на каком цилиндре она отсутствует с помощью размещения провода неподалеку от массы, то это может привести к поломке зажигания вследствие возникновения повышенных токов. Также это может привести к получению электротравм при наличии повреждений на изоляции.
Довольно часто, если пропала искра на ВАЗ 2114 инжектор, многие прибегают к проверке свеч с помощью их прикладывания к корпусу мотора и запитке от высоковольтного кабеля. Такой способ чреват возникновением повышенных токов самоиндукции и перегоранию модуля зажигания. Разрядник же позволит не только избежать этих проблем, но и станет единственным возможным вариантом диагностики на автомобилях, где происходит одновременное снабжение электричеством двух свечей.

Способ применения разрядника для проверки свечей

Если пропала искра на ВАЗ 2112 инжектор 16 клапанов, то диагностировать поломку можно с помощью разрядника, изготовленного собственными руками. На чертеже представлена схема проверки наличия искры одновременно для 4-х проводников,

а фотография демонстрирует устройство для проверки 2-ух проводов.

Установив свечи в разрядник, надо включить зажигание и наблюдать за возникновением электрической дуги. Если она появляется только на одной из двух свечей при распределении тока одновременно на 2 свечи — это свидетельствует о пробивании проводников или обмоток модуля зажигания на массу. При отсутствии искры одновременно на двух свечах, искать причину следует в неисправности контроллера или обмотки зажигания. Вполне возможно, что это вызвано и обрывом проводов. Для определения целостности всех электрических кабелей измеряют их сопротивление — как правило, оно должно быть идентичным во всех проводах одной электрической схемы.
Проверяют исправность катушек с помощью диагностики контроллера на предмет возникновения ошибок. Если же модуль не поддается проверке, то его лучше просто поменять на новый (или б/у, но исправный) и повторить проверку еще раз. В случае, когда все равно нет искры на ВАЗ 2110 инжектор 8 клапанов, нужно диагностировать контролер и электропроводку, соединяющую его с катушкой. Если ток отсутствует во всех кабелях — надо проверить питание катушки и наличие минуса. Если провода окажутся исправными, то необходимо проверить работоспособность датчика, отвечающего за расположение коленвала. Это необходимо делать следующим образом. Выключаем зажигание, топливный насос перестает работать. Теперь, если мы начнем проворачивать коленчатый вал и насос включается, то значит датчик в рабочем состоянии. Однако следует помнить, что некоторые модели контроллеров включают насос лишь при достижении определенного значения оборотов коленвала.
Если пропала искра на ВАЗ 2110 инжектор вследствие неисправности контроллера, то в большинстве случаев это вызвано пробоем транзистора. По этой причине также выходят из строя и модули. В случае, если модуль в компаунде, контроллер подлежит ремонту. Для его осуществления достаточно начальных навыков в электрике и умения владеть паяльником, поэтому его можно проводить самостоятельно.
Датчик ломается очень редко, и если нет искры в ВАЗ 2114 инжектор — то, скорее всего, просто разорван контакт в питании датчика. Это может быть вызвано попаданием грязи, масла или неправильной укладки электропроводки после проведенного ремонта. Если после прочистки всех соединительных элементов проблема не исчезла, приступают к более конкретизированной диагностике.

emex52.ru

Пропала искра на инжекторе,пропала искра

просмотров 79 977 Google+

Если не запускается двигатель, но слышно как включается и работает топливный насос в баке, в этом случае скорее всего пропала искра на инжекторе. Для определения неисправности надо проверить наличие искрового разряда на высоковольтных проводах. При этом обязательно применяйте разрядник. Если Вы будете проверять наличие искры на разрыв, разместив провод на некотором расстоянии от массы автомобиля, то может выйти из строя модуль зажигания или контроллер, из-за появления большого тока самоиндукции при большом искровом промежутке. Кроме того Вы можете получить довольно ощутимые и неприятные ощущения получив удар током при пробое изоляции. В том случае, когда Вы проверяете искровой разряд, положив на корпус двигателя свечу с одетым на неё высоковольтным проводом, так же из-за плохого контакта корпуса свечи с массой, может образоваться большой ток самоиндукции, что приведёт к повреждению контроллера или модуля зажигания. Применение разрядника так же более удобно, так как в большинстве инжекторных двигателях применяется статическое распределение зажигания с одновременной подачей высокого напряжения на две свечи.

Сделать разрядник не трудно самому, здесь Вы можете найти несколько примеров. Чертёж разрядника для проверки одновременно искры на четырёх высоковольтных проводах и фото для проверки искры на двух высоковольтных проводах.  После подключения разрядника проворачиваем двигатель стартером и наблюдаем наличие искрового разряда. Если пропала искра на инжекторе на одном проводе, при распределении высокого напряжения одновременно на две свечи, то это свидетельствует о пробое на массу провода или вывода катушки зажигания (модуля зажигания). Если отсутствует искра одновременно на паре проводов 1-4 или 2-3, то неисправна катушка зажигания, модуль зажигания или контроллер. Обрыв высоковольтных проводов так же нельзя исключать.

Проверка приборов зажигания.

Для проверки целостности высоковольтных проводов, необходимо проверить их сопротивление, оно не должно превышать 200 кОм, и не должно быть большой разницы сопротивления в комплекте одинаковых проводов. Для проверки катушек зажигания или модуля необходимо проверить наличие соответствующих кодов ошибок в оперативной памяти контроллера. Если в контроллере не предусмотрена функция диагностики модуля или катушек, то проще всего заменить модуль на заведомо исправный и повторить проверку. Если и в этом случае не будет искры на этих же проводах, то неисправен контроллер или провода, соединяющие его с катушкой зажигания (модулем). При проверке наличия искрового разряда в статической системе зажигания с катушкой зажигания на каждом цилиндре, если отсутствует искра на одной из катушек, замените её на любую исправную с любого цилиндра. Если искра появится, неисправна катушка, в противном случае неисправен контроллер или провод, соединяющий его с катушкой. В том случае, когда нет искрового разряда ни на одном проводе, необходимо проверить наличие питания на катушке зажигания, а при использовании в системе зажигания модуля, ещё и наличие минуса. Например, на автомобилях с контроллером МР7 надо проверить наличие плюса на проводе 68, коснувшись его контрольной лампой подключенной к минусу и наличие минуса на проводе 66, контрольной лампой подключенной к плюсу. При исправность питающих проводов, надо проверить исправность датчика положения коленвала. Это можно сделать несколькими способами, в зависимости от применяемого контроллера, и автомобиля. После включения зажигания и прекращения работы топливного насоса, если мы начнём проворачивать коленчатый вал двигателя стартером, при исправном датчике насос должен снова включиться. Но при этом надо учитывать, что некоторые контроллеры включают топливный насос только при достижении определённых оборотов коленчатого вала. Также можно подключить контрольную лампу к выводам любой форсунки. При этом во время вращения коленвала при исправном датчике контрольная лампа должна мигать. Если датчик исправен, то неисправен контроллер или провода, соединяющие его с катушками зажигания или модулем. Доказательством работы датчика положения коленвала, могут служить сырые свечи, вывернутые из цилиндров двигателя. Неисправность контроллера в 99% случаев связана с пробоем управляющего ключа (транзистора), который соединяет первичную обмотку катушек зажигания с минусом. Эта же основная причина неисправности модуля зажигания. Но если модуль зажигания залит компаундом и практически не подлежит ремонту, то контроллер в этом случае отремонтировать можно. В некоторых случаях с этим может справиться любой имеющий навык работы паяльником и немного разбирающийся в электронике. Неисправность датчика довольно редкое явление и зачастую связано с потерей контакта в штекерном соединении с датчиком, в следствии его загрязнения и замасливания, и обрыв или замыкание проводов, в следствии не правильной их укладки при ремонте.

Если при проверке будет установлено, что искра на свечи поступает, а двигатель при этом не заводится, то прочитайте статью «Не заводится инжекторный двигатель»

admin 06/03/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

avtolektron.ru

Нет искры на ВАЗ-2115 инжектор 8 или 16 клапанов: возможные причины

Неисправности в системе зажигания ВАЗ-2115 всегда огорчают, ведь любая из них приводит к частым нарушениям работы двигателя автомобиля. Главный признак, по которому можно заподозрить неисправности в системе зажигания, – это слабая икра либо ее полное отсутствие.

Что делать, если нет искры на ВАЗ-2115, и с чего начать поиск

В большинстве случаев искра пропадает, когда срочно необходимо куда-то ехать. Для того чтобы не пришлось загонять автомобиль на СТО, нужно знать принцип работы системы зажигания, тогда найти отсутствующую икру будет значительно легче.

Как найти пропавшую искру

Причин, по которым пропала искра, известно несколько. Обычно в этом виновны следующие составляющие:

• аккумулятор;
• распределитель зажигания либо катушка;
• высоковольтная проводка;
• цепь низкого напряжения.

Кроме этого, в поисках проблемы надо проверить всевозможные контакты и соединения. Обнаружить какой-либо дефект контактов можно при визуальном осмотре.

Проверка АКБ

Характерная черта проблемного аккумулятора – изменение звука сигнала. Еще при неполадках с АКБ во время вращении стартера обычно реагируют лампочки на приборной панели. В подобном случае причиной, по которой нет искры, может стать низкий заряд АКБ либо нарушенный контакт на клеммах.

При окислении клемм их следует зачистить и надежно закрепить. Также можно нанести на них графитовую смазку, она не позволит клеммам окисляться в будущем. Если же просто разрядился аккумулятор, его необходимо полностью зарядить.

Высоковольтные провода

Дальше нужно визуально проверить проводку высокого напряжения. На ней не должно просматриваться видимых повреждений и нарушения изоляционного слоя. Если проводка в нормальном состоянии, следует проверить проводку, идущую на свечи зажигания.

Для этого требуется снять наконечник со свечного провода, приблизить его к месту на кузове без краски и завести автомобиль. При вращении стартера должна появиться яркая искра с голубоватым оттенком. Если этого не произошло, следует проверить катушку зажигания.

Одновременно свечи из строя не выходят. Если есть искра в свечной проводке, есть возможность проверить любую из свечей накаливания. Для этого необходимо вывернуть подозрительную свечу из блока и надеть на нее свечной провод. Далее следует прикоснуться к месту на кузове без краски металлической частью и, вращая стартер, определить, есть искра или нет.

Замена свечей должна происходить своевременно, согласно техническому обслуживанию модели вашего автомобиля. Для ВАЗ-2115 – примерно через каждые 20 тысяч километров.

Катушка зажигания

Для ее проверки необходимо достать центральный провод из крышки распределителя. Вращая стартер, определите, есть ли искра в проводе, как в случае проблем со свечной проводкой. Если она обнаружена, неисправность придется искать в катушке зажигания.

Читайте также: Как сделать акустическую полку на ВАЗ-2115

Распределитель зажигания

При поиске проблем с распределителем нужно внимательно рассмотреть внутреннюю часть крышки. Если есть повреждения, ее следует заменить. В случае отсутствия проблемных участков – промыть бензином. Проверить центральный контакт распределителя можно путем легкого перемещения в сторону.

Целостность изоляции ротора легко проверяется расположением центрального высоковольтного провода на расстоянии в 5 мм от электрода ротора и замыканием контактов прерывателя при включенном зажигании. Появившиеся в зазоре искры означают, что нерабочий ротор, и его нужно заменить.

Цепь низкого напряжения

С помощью лампы мощностью 12В можно проверить цепь низкого напряжения. Лампу надо подключить первым контактом к клемме низкого напряжения, а вторым – к кузову авто. Далее необходимо замкнуть контакты распределителя и запустить зажигание. В случае если цепь в порядке, лампа будет светиться при размыкании контактов и гаснуть при замыкании.

Если при размыкании контактов лампа не зажглась – это означает, что проблема в проводке низкого напряжения либо в катушке зажигания, а точнее – в ее обмотке.

ladaautos.ru
