Замена генератора на приоре с кондиционером

Как правильно снять генератор на Приоре с кондиционером

Зачастую генератор снимают для того, чтобы впоследствии его заменить либо наладить работу. Данная процедура требует много знаний и соответствующих инструментов. Новичкам лучше не рисковать самостоятельно снимать генератор. Те, кто давно за рулем и сталкивался с различными проблемами, должны также разбираться в тонкостях этой процедуры. Рассмотрим, в каких именно.

Во-первых, компрессор далеко не всегда нужно снимать вместе с генератором. Если кондиционер Панасоник, то в снятии компрессора нет надобности. Если же Халла кондиционер, то без этого никак не обойтись. Также обратим внимание на то, что во время снятия часто возникает проблема с болтом двигателя. Если он слишком длинный и установлен вниз головкой, то полностью извлечь его никак не получится, поскольку он упирается в моторную подушку, что также мешает снятию генератора. При такой проблеме в основном приходится заменять болт на новый, который расположен головкой наружу. Иногда же достаточно подвесить двигатель домкратом и аккуратно извлечь подушку. Если вы готовы ко всем этим трудностям и разобрались в их решении, можно приступать непосредственно к снятию генератора.

Как снять генератор на Приоре с кондиционером

Перед тем как начать процедуру, надо обзавестись следующими инструментами:

• слесарный вороток;
• кардан;
• удлинитель;
• накидные ключи;
• средство WD-40.

Далее нужно расположить машину над ямой, но не забыть при этом установить упоры под колеса, дабы авто не покатилось.

Места крепления генератора необходимо обработать средством WD-40 и только затем начинать процедуру, состоящую из таких этапов:

1. Сперва надо снять защиту двигателя автомобиля.
2. После этого можно приступать к извлечению ручейкового ремня привода компрессора (если есть такая надобность).
3. Далее надо отсоединить все контакты генератора, сначала – под резиновым колпачком В+, а затем – под выводом D.
4. Потом откручиваем крепление моторного отсека и вынимаем болт.
5. Если снять компрессор, его необходимо отвести вниз, а потом вправо.
6. Далее приступаем к извлечению болта с металлической втулкой.
7. Затем можно извлекать генератор вниз моторного отсека.

Важно отметить, что в люксовых машинах вытащить генератор можно через верх. В простых моделях это выполняется через фару. Это также очень важный момент, который необходимо знать при снятии устройства. Одно неправильное действие может нарушить работу прибора и других, прилегающих к нему деталей.

Чем отличается снятие генератора с кондиционером и без

В основном разница в последовательности действий. Извлечение генератора без кондиционера выполняется следующим образом:

• начинаем со снятия аккумуляторной батареи от клеммы «минус»;
• потом приступаем к снятию ремня привода генератора;
• далее отсоединяем колодку с проводом от генератора «D+».
• потом необходимо отвести резиновый чехол;
• далее приступаем к отсоединению провода от контактной шпильки;
• затем отводим гайку болта нижнего крепления прибора;
• далее снимаем гайку с втулкой;
• потом вытягиваем болт нижнего крепления генератора;
• после снимаем натяжную планку, вывернув болт;
• снимаем генератор.

На этом извлечение генератора заканчивается. Процедура достаточно трудоемкая, если учитывать то, что не у всех есть необходимые инструменты для данной операции. Не стоит рисковать и снимать генератор, если у вас нет соответствующих знаний и навыков, иначе можно вывести из строя устройство. Сегодня существует масса технических сервисов, где быстро и качественно уладят разные неполадки и заменят любые детали автомобиля.

Если же вы уверены в своих силах, действуйте строго по инструкции, и тогда процедура снятия пройдет успешно. В среднем на данную работу уходит 40-60 минут. Автолюбители, у которых нет большого опыта в этом, тратят 1,5-2 часа. Отметим, что снимать генератор нужно четко по инструкции. Во время работы могут возникнуть разные трудности, к которым нужно быть готовым. Если досконально изучить все нюансы данной процедуры, то можно за короткое время своими руками снять генератор, сэкономив при этом материальные средства.

Лада Приора Хэтчбек LuX 36 RuS › Бортжурнал › №9 Как снять генератор на приоре с кондиционером

Всем привет. Ехал я вчера по Липецкой платной хорошенько так притопил своей машинке притормаживая возле кассы оплаты опустил окно и услышал какой то шум под капотом.Оплатив остановился открыл капот и понял что шумит либо ролик натяжитель ремня генератора либо подшипник генератора. С зарядкой все было нормально минимум выдавал 13.4 при всем включеном. Доехав домой открутив ролик и откинув ремень крутнул генератор и он за шуршал, все понятно подшипник… =( Ну думаю надо снимать а машинка у меня с кондеем тут начал вспоминать записи других участников Drive2 о там как снять генератор без разгерметизации системы кондиционера. Вот краткое описание что и как делал если кому то что то не понятно спрашивайте помогу и все объясню… Сначала снимаем защиту потом откручиваем массу от АКБ, затем откручиваем «+» от генератора отпускаем ролик натяжитель ремня, затем откручиваем два болта крепления компрессора кондея, для того чтобы отвести его и освободить пространство для снятия генератора мне мешал болт грепления кранштейна подушки к блоку открутив болт я смог отвести его в сторону вот фото

Красным показал болт который мне мешал подвинуть компрессор кондея… Вот так вот он может подвинуться и дать вам пространство для снятия генератора.

Теперь откручиваем эти болты, один еще есть сверху как бы натяжитель его не сфоткал но поймете что его надо открутить я его откручивал в последнюю очередь и еще один болт его на этом фото закрывает генератор когда вы открутите эти 3 болты он освободится и вы увидите 4 он короткий на 13 головкой открутите

Как только снял генератор поехал к мастеру он протестировал диодный мост и посоветовал купить вот такой комплект в него входят щетки и реле регулятор напряжения с тремя режимами работы минимальный я не помню средний 14.2. и максимум 14.5 вроде бы все осталось у мастера да и камера на телефоне не очень в торопях все забыл вот нашел в интернете стоит он у нас 335 руб

Подшипники тоже не свотографировал вот из интернета фото коробочки мастер сказал что вот эти подшипники долго ходят производство на коробочке Швеция стоят 2 подшипника примерно 500 р

вот такая выроботка появилась на коллекторе ротора (по нему щетки трутся) тоже купил новый мастер припаял стоит 140 р

все собрал в обратной последовательности засовываем генератор затем кронштейн генератора и т.д. Вот так разместил реле регулятора напряжения включил на максимум мастер сказал что для зимы самое то выдает на максимуме 14.5 при включеных габаритах и музыке и печке на первом положении провода пристегнул стяжками по трубке кондея

вот так он выходит из генератора, ничего не надо пропиливать или проламывать для проводков места хватает

за все вместе с работой мастеру вышло 1600 руб

Цена вопроса: 1 600 ₽ Пробег: 91000 км

Нравится 44 Поделиться: Подписаться на машину

Снятие генератора на Приоре

Снятие генератора на всех моделях ВАЗ обычной комплектации не самая сложная задача. Но вот на переднеприводных ВАЗ-2110, ВАЗ «Калина» и «Приора» с 16-ти клапанным двигателем, оснащённым по «люксовой» комплектации ГУРом (Гидравлическим усилителем руля) или кондиционером, демонтаж этого агрегата уже процесс намного более сложный.

Что затрудняет снятие генератора

В отличие от двигателя с 8-ми клапанной системой, на 16-ти клапанном моторе ВАЗ «Приора» расстояние между радиатором и головкой меньше. При установке на автомобиль ГУРа или кондиционера, место генератора занимает либо компрессор, либо насос, динамо-машина ставится выше. Неудобство в том, что даже при отпускании крепёжных болтов и гаек снять агрегат не позволяет небольшое расстояние, и он упирается в радиатор охлаждения.

Важно! Нельзя ни в коем случае пытаться насильно вытащить генератор. Он может повредить хрупкие и тонкие детали радиатора.

Кроме этого, сильно мешают патрубки, выходящие как из компрессора кондиционера, так и из насоса гидроусилителя. Особенно опасно рисковать патрубками кондиционера. Они выполнены из алюминия и предназначены для довольно приличного давления. Их ремонт в случае повреждения тоже недешёвый.

Как правильно снять генератор на «Приоре», оборудованной ГУРом и кондиционером

Такую работу необходимо проводить в помещении, оборудованном для ремонта. Лучше всего, если имеется кран-балка для снятия мотора и агрегатов. Дело в том, что мотор придётся вывешивать в районе подкапотного пространства. В самом крайнем случае можно использовать специальный домкрат для таких целей. Это специальное гидравлическое устройство на колесиках, для вывешивания двигателя. Процесс снятия генератора на «Приоре» проходит в несколько этапов.

1. Вывешивание мотора.
2. Снятие ремня привода ДОП агрегатов.
3. Ослабление патрубков кондиционера или ГУРа.
4. Снятие креплений генератора.
5. Отсоединение и подача двигателя «Приоры» в сторону и вверх.
6. Отсоединение проводов и снятие генератора.

Установку нового генератора производить в обратном порядке.

Внимание! Перед проведением подобных работ обязательно отсоединить силовые клеммы аккумулятора, чтобы не произошло замыкания электропроводки.

Необходимые действия и инструменты для работы

Для проведения снятия агрегата понадобится как уже говорилось выше:

• кран-балка или домкрат;
• полный комплект слесарных ключей;
• спец ключ для ролика натяжения ремня.

Подвести домкрат под поддон и, подложив специальные вставки из набора, немного приподнять двигатель или приподнять, закрепив к кран-балке. Ключом на 17 открутить гайку фиксатора ролика. Снять с ролика и шкива генератора ремень. Ослабить патрубки ДОПов и немного отодвинуть. Ослабить крепёж генератора. Открутить гайки на подушках двигателя, чуть приподнять мотор, чтоб вывести его со штоков подушек. Осторожно подать двигатель «Приоры» в сторону стенки салона. Отсоединить провода подключения, полностью открутив болты и гайки крепежа снять генератор. Далее, по обстоятельствам – либо ставить новый, либо ремонтировать старый. Хотя в последнее время ремонт узлов практикуется всё реже. Чаще всё-таки используется общемировая практика замены узлов целиком. Ну и поставив на место агрегат, провести монтаж в обратном порядке.

Внимание! Если на «Приоре» установлен кондиционер, нужно быть готовым к новой заправке. А ещё лучше перед проведением работ, слить фреон на пункте заправки.

Вот так происходит весь процесс снятия генератора в условиях установленных дополнительных опций.

На видео показан процесс поэтапно:

Источники: http://ladaautos.ru/lada-priora/kak-pravilno-snyat-generator-na-priore-s-kondicionerom.html, http://www.drive2.ru/l/4839748/, http://mashintop.ru/articles.php?id=2564

ladafakt.ru

Замена генератора на приоре

Добро пожаловать!

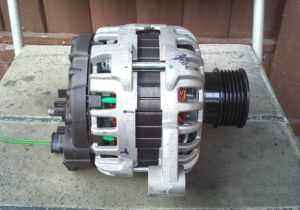

Генератор – питает всю бортовую сеть автомобиля Лада Приора, а так же подзаряжает аккумулятор, при выходе данного агрегата из строя, автомобиль не долго сможет проехать (Пока аккумулятор не сядет, машина так и будет продолжать свой путь) в конечном итоге когда весь ток из аккумулятора будет высосан, искра пропадёт и машина сразу же заглохнет, поэтому генератор очень важная вещь и всегда нужно следить за лампой заряда аккумуляторной батареи, которая как раз таки и сообщит что генератор пришёл в негодность (Ток не даёт), данная лампа для наглядности показана стрелкой на фотографии чуть ниже, при заведённом двигателе данная лампа не должна гореть, если горит, значит есть какая то неисправность в генераторе, либо же в проводке которая подсоединяется к нему.

Примечание!
Чтобы заменить данную деталь в автомобиле, взять себе такие инструменты нужно как: Торцевой ключ «на 13» и в добавок пару подходящих накидных и гаечных соответственно!

Краткое содержание:

Где находится генератор?

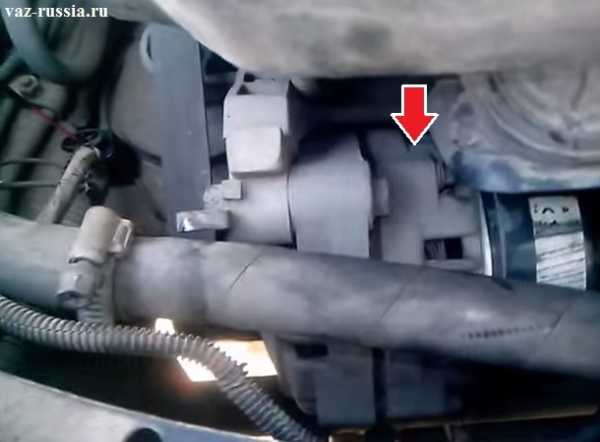

В подкапотном пространстве он расположен рядом с подушкой которая двигатель крепит, для наглядности было сделано фото, чтобы вы могли легко понять, где находится данный агрегат под капотом, на фото ниже можно его как раз отчетливо увидеть, он указан стрелкой.

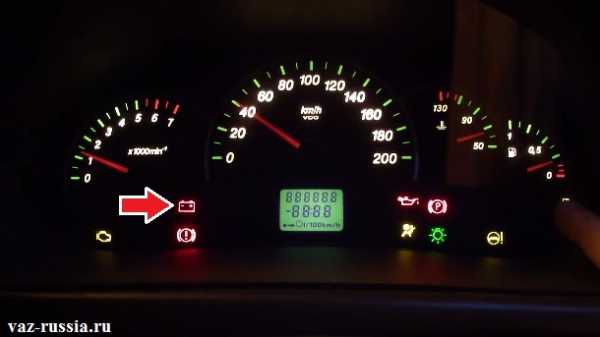

Когда нужно менять генератор?
Любую деталь по сути можно отремонтировать, но сразу вам говорим что такая деталь как генератор, перебирается не легко и тем более там нужно знать нюансы, поэтому если вы захотите отремонтировать сами генератор, то обязательно всё в обратном порядке снятию установите, потому что при неправильной сборки генератора, он может закоротить и диодный мост у него сожжётся, либо же провода подсоединяющиеся к генератору коротнут и ещё аккумулятор выведут из строя, в общём мы вас предупредили, будьте с генератором аккуратней (О том как отремонтировать автомобильный генератор, читайте в статье: «Ремонт генератора на ВАЗ 2110»), но если же вы в нём вышли из строя щётки, то их запросто и самому можно поменять, как это сделать читайте в той же статье на которую мы уже привели ссылку, вернёмся ближе к вопросу, первые признаки того что генератор не подаёт заряд, как мы уже сказали является лампочка заряда АКБ, если же она горит при работающем двигателе, то знайте, генератор неисправен и ток попросту не даёт аккумулятору, вообще лучше всего генератор проверять при помощи вольтметра, делается это вот как, запускается на автомобиле двигатель и по вольтметру проверяются показания у аккумуляторной батареи, если они растут, то значит генератор даёт ток и он исправен, если же показания стоят на месте и даже падают, то генератор пришёл в негодность (Иногда даже лампа заряда АКБ не загорается и поэтому полагаться на неё 100% не стоит, первые признаки того что генератор не даёт заряд, или он даёт его но он очень слабый, это: Быстрый разряд аккумуляторной батареи и плохая работа электро приборов, вернее не плохая, а они очень медленно работать могут, свет ещё плохо гореть может и т.д.).

Как заменить генератор на ВАЗ 2170-ВАЗ 2172?

Примечание!
Генератор для Приоры нужен мощный, потому что в ней очень много находится электроники и слабенький генератор попросту с ней не справится, применяются в основном в таких автомобилях генераторы, которые носят маркировку 5102.3771 и имеют мощность в 80, в люксовых же версиях в разы больше электронных частей и вместе генератора на 80 Ампер, в них стоит генератор на 115 Ампер, который кстати и вместо обычного на 80 Ампер поставить тоже можно, просто поработать чутка нужно будет!

Снятие:
1) В начале парочку деталей снять нужно будет, а именно клемму скинуть с аккумулятора минус (Как скинуть клемму, читайте в статье: Замена АКБ на автомобиле) и ремень, который на шкив генератора одет и на шкив коленвала (Как снять ремень генератора, читайте в статье: «Замена ремня генератора», но только вам подушку двигателя поднимать не нужно, вы вить не собираетесь ремень менять, а только лишь генератор заменить хотите, поэтому просто со шкива генератора ремень скиньте и приступайте к снятию самого генератора с автомобиля).

2) После всех проделанных операций, отсоедините провода которые к генератору подходят и на нём крепятся, всего три провода на него идёт, первый провод идёт в виде разъёма и к выводу он подсоединяется (Указан красной стрелкой, на фото он уже отсоединён), его самым первым и отсоедините, а два остальных провода выполнены в виде клемм они закрыты резиновым защитным колпачком (Данного колпачка на фото вы не увидите, потому что он снят с проводки), этот колпачок отогнуть будет нужно и после чего отвернув гайку крепления клемм (Указана синей стрелкой), скинуть обе клеммы с вывода B+ генератора.

3) Когда с проводкой всё будет законченно, отверните полностью гайку болта крепления нижнего крепления генератора (см. маленькое фото) и снимите её с болта, после этого молоточком и пассатижами (Или чем вам удобно будет) аккуратно выбейте болт и тем самым снимите его и положите на видное место, сразу же после чего полностью отверните гайку за счёт которой генератор к верхнему кронштейну крепится (Указана красной стрелкой) и полностью вывернув регулировочный болт (Данный болт мы в этой статье вам не покажем, потому что его многие и так знают, если же вы не знаете где он расположен, тогда перейдите к статье в которой объясняется замена ремня генератора на приоре, мы на неё ссылку чуть выше ещё давали), снимите его и сам генератор с автомобиля.

Установка:
Новый генератор устанавливается в обратном порядке снятию на автомобиль, если вы вдруг решили поставить себе вместо 80 генератора, 115 генератор Катэк от Приоры люкс, то в этом случае разъём взять придётся, потому что разъём D+ совсем другой в генераторе на 115 А идёт, более подробно о том как подключить разъём D+ смотрите на фото ниже, по этой небольшой схемки, всё отлично понять можно и совершенно сложного в этом нет ничего, вы только разъём проводов купить не забудьте в автомагазине для 115 генератора, оставшиеся же два провода, подсоединяются точно так же.

Дополнительный видео-ролик:
Увидеть краткий наглядный процесс замены генератора, можно в видео-ролике, который располагается ниже:

vaz-russia.com

Замена подшипника генератора на Приоре (ВАЗ 2170, Lada Priora)

0. Содержание статьи:
1. Признаки поломки подшипников генератора на Приоре
2. Устройство генератора на авто с кондиционером и без
3. Снятие генератора у Приоры с кондиционером или ГУР
4. Снятие генератора у Лады Приора без кондиционера
5. Замена подшипников у генератора Lada Priora ВАЗ 2170
6. Выбор подшипников генератора — артикулы и цены
7. Рекомендации и полезные видео по ремонту генераторов

Лада Приора – один из самых распространенных отечественных автомобилей. Но рано или поздно приходит момент, когда необходимо произвести ремонт тех или иных узлов. Не исключением является электромеханическая часть, например, часто выходят из строя у Приоры подшипники генератора.

Для того чтобы избежать сюрпризов во время езды, важно вовремя заметить неисправность и произвести ремонтные работы. Подробнее о том, как проводится замена подшипника генератора Приора, можно узнать, прочитав данную статью. В материале рассмотрим процесс диагностирования, демонтажа генератора ВАЗа и его частей, а также очередность действий при замене шарикоподшипников своими руками.

Подшипники генератора Лада Приора: диагностика и признаки неисправности, причины

На то, что необходимо провести замену подшипника генератора могут намекнуть следующие обстоятельства:

• посторонние шумы при запуске, возможен гул, посвистывание;
• перебои в работе электрооборудования автомобиля;
• постоянный недостаточный заряд аккумулятора;
• неравномерное вращение вала, отчетливое биение.

Диагностировать неисправность можно следующим образом:

• cнять ремень;
• запустить двигатель и внимательно вслушаться. Если ничего не гудит, значит, звук исходил именно от шарикоподшипника;
• подвигать шкив. При наличии люфта необходимо провести замену.

Данные видео, помогут Вам разобраться в процедуре диагностики:

Шумит подшипник генератора Приора:

Свист в электрогенераторе и перегрев:

Как гудит электрогенератор:

Как проверить пoдшипники генератора:

Где расположен генератор у Приоры — устройство узла ВАЗ 2170

Сам узел для авто с кондиционером (или ГУР) выглядит следующим образом:

1. Шкив привода дополнительных элементов;
2. Натяжной ролик;
3. Крепление правой стороны двигателя;
4. Шкив электрогенератора;
5. Шкив нагнетателя кондиционера.

В случае если ВАЗ Приора без кондиционера (или без ГУР) конфигурация несколько меняется, и выглядит следующим образом.

В процессе разборки придется отсоединять ремень и снимать защиту двигателя. Замене же полежит натяжное устройство ремня. Существует также вариант демонтажа детали через фару авто. Ниже мы подробно расскажем о том, как поменять подшипники в генераторе, включая процесс демонтажа, разборки самого электрогенератора, установки новых элементов.

Инструкция по снятию узла на машине с кондиционером

До того, как заменить подшипник генератора на Приоре, следует запастись набором инструментов, куда войдут:

• универсальный комплект ключей. Обязательно наличие головок на 7, 10, 12, 13, 17, 24;
• набор шестигранников;
• универсальный съемник под шарикоподшипники;
• минусовая и крестовая отвертка;
• для диагностики исправности потребуется мультитестер;

Снятие генератора на приоре Люкс, с кондиционером и ГУР

Если же потребуется замена подшипника генератора на автомобиле не оснащенным кондиционером, то тогда удобно осуществлять снятие через демонтаж правой фары Lada Priora. Узел расположен с левой стороны двигателя, если смотреть со стороны радиатора. Наилучший доступ к механизму;– снять фару и крепление бампера со стороны пассажира.

Внимание! Все работы, связанные с ремонтом «гены», делают при снятой минусовой клемме аккумулятора.

1. Отсоединяем клемму.
2. Снимаем защитный кожух.

Фара крепится на 2 болта – один под кожухом, второй снизу фары. Доступ к нему, если снять крепление бампера с правой стороны.

1. Откручиваем верхнее крепления фары.
2. Опускаем правую часть бампера, получим доступ к нижнему креплению фары.

1. Откручиваем нижний болт и фара снята с креплений. Аккуратно отсоедините токоподводящие провода, отложите фару в сторону.
2. Вот, что увидите со стороны фары: доступ к креплениям, шкиву, регулировке натяжения ремней.

Это только часть работы. Предстоит приподнять или опустить трубки и шланги гидравлических систем и демонтировать все, что мешает снятию механизма. Для начала демонтируем абсорбер.

1. Снимаем шланги абсорбера.
2. Снимаем абсорбер. Крепится на 2-х болтах: один на снимке, второй ниже.

Путь почти свободен. Мешают трубки кондиционера. Они крепятся к кронштейну.

1. Откручиваем кронштейн и трубки кондиционера свободно можно приподнимать или опускать.

Все. Путь свободен. Осталось открутить болты крепления. Верхний болт доступен.

1. Откручиваем верхний болт крепления узла.

С нижним болтом придется повозиться. Есть 2 варианта:

1. Просунуть руку с накидным ключом на 17мм, нащупать болт и поставить ключ на задержку. Гайка болта на 13мм. Помните, что на болте под шляпкой есть втулка, не потеряйте, когда будете вытаскивать болт.
2. Осторожно достаньте электроагрегат. Помните, что к нему идут провода. Как только появится возможность, отсоедините их.

Более легкий путь, если есть возможность поставить машину на яму. Снимите снизу защиту, появится доступ к нижнему болту крепления. Отвернете без проблем.

После проведения этапа демонтажа следует проверить исправность самого электрогенератора, проверив рабочее напряжение, узнать номер подшипника для генератора Приоры, а только потом приступать к его разборке.

Снятие генератора на приоре без кондиционера и ГУР

Выше рассмотрели способ демонтажа генератора через снятую фару. Попробуем подобраться к электрогенератору снизу. Лучше всего это делать в гараже с ямой, но можно и на улице.

Внимание! Будьте осторожны при работе под автомобилем. Поднятый домкратами автомобиль посадите на упоры и надежно зафиксируйте.

1. Поднимаем капот и снимаем минусовую клемму аккумулятора;
2. Снимаем защиту. Откручиваем болты крепления. Они расположены по периметру и к ним легко подступиться. Откручиваем сначала 2 болта сзади.

1. Придерживаем снизу рукой защиту, отворачиваем последний передний болт, снимаем. Доступ к нижнему креплению свободен.
2. Ключом на 13 откручиваем гайку нижнего болта крепления «гены». До конца гайку не отворачивайте, потому что придется постучать по ней, чтобы вытащить болт. Не забывайте про втулку болта.

1. Выкручиваем болт натяжителя ремня.
2. Затем снимаем провода под резиновым колпачком и штекер (указаны стрелками)

1. Отсоединяем верхнее крепление при помощи двух ключей на 13мм.
2. Придерживаем за корпус, вынимаем верхний болт и через низ снимаем «гену».

Если работаете без помощника, то сначала снимите верхний болт крепления, а затем нижний.

Установку на место крепления, после ремонта или замены узла, выполняют в обратном порядке.

Как поменять подшипники на генераторе Приора

Выход из строя элементов качения ВАЗовских электрогенераторов – усталостный износ вследствие долговременной эксплуатации. Рассмотрим, как можно самостоятельно заменить подшипники.

1. Подготовьте устройство к разборке. Вот как он выглядит со снятой крышкой.
2. Открутите регулятор напряжения, отсоедините провода.

1. Отверните клеммы, чтобы снять диодный мост (отмечены).
2. Отсоедините конденсатор.

1. Открутите 4 шпильки.
2. Шпильки откручены. Положите устройство на бок и при помощи двух отверток разъедините на 2 части.

Иногда приходится смазать место сопряжения частей проникающей силиконовой или ВД смазкой, чтобы легче было их разъединить. Можно взять рукой за верхнюю часть и постукивая деревянной киянкой по проушинам, сбить нижнюю часть.

1. Откроется верхний шарикоподшипник.
2. Переворачиваем генератор и устанавливаем на тиски. Прогреваем обойму нижнего шарикоподшипника (Можно попробовать и без прогрева).

1. Обычно посадочное место от нагрева расширяется, и шарикоподшипник легко из него выходит. Но бывает, что выходит вал ротора, а деталь остается в посадочном гнезде.

1. В этом случае надо продолжать греть и постукивать по детали, чтобы сбить его с посадочного гнезда. Не переусердствуйте, чтобы не сломать крышку. Места посадки шарикоподшипника следует тщательно зачистить.
2. Верхний элемент качения снимаем с вала ротора съемником.

1. Снимите размеры снятых подшипников и купите аналоги (информация представлена далее). Возможно, удастся прочесть номера.

1. Установку новых деталей начните с подготовки посадочных мест. Зашкурьте наждачкой Р1000, Р1200 или Р1500. Смажьте графитовой смазкой.
2. Откройте крышки у п/ш, проверьте наличие смазки.
3. Добавьте смазку, закройте крышки, переверните запчасть и заполните смазкой с другой стороны, закройте крышки. Шарикоподшипники готовы к установке.

1. Наденьте малый шарикоподшипник на вал ротора. Возьмите трубку соответствующего диаметра, чтобы удары приходились на внешнюю обойму.
2. Точными ударами легкого молотка простукивайте по торцу трубки. Когда деталь встанет на место, почувствуете жесткую отдачу. Так же данную операция производится съемником, только лапки устанавливаются сверху на торец.

1. Теперь в гнездо крышки вставьте большой подшипник и легкими ударами молотка по внешней обойме загоните его в посадочное гнездо.
2. Когда шарикоподшипник сядет в гнездо, не забудьте края посадочного гнезда чеканить по кругу с интервалом 3-4мм. Для этого подберите керн со скошенным жалом (подойдет небольшое зубило, бородок).

1. Продолжаем сборку в обратном порядке. Одеваем шкив. Сделайте это в тисках. Зажмите полюса ротора, оденьте шкив и крепко затяните гайку. На валу нет шпонки, поэтому приложите усилие, чтобы шкив сел плотно.
2. Обратите внимание на внешнюю и внутреннюю шайбы. Они могут отличаться. При снятии шкива желательно сделать метку, чтобы при сборке не перепутать.

Далее все собираем в обратном порядке. Обращайте внимание на чистоту контактов. Плохой контакт – причина потери мощности электрогенератора. Окислившиеся контакты зачистите напильником или наждачкой и смажьте специальным средством для контактов, например, Electronic Shray.

Какие подшипники стоят на генераторе Приора (ВАЗ 2170): размер, цена, артикул

Мы уже разобрались, как поменять вышедшие из строя детали. Теперь осталось понять, какой подшипник лучше купить. На Приорах встречаются разные генераторы – на 115А или 90А. Второй – на менее мощное авто без кондиционера и ГУР. У шарикоподшипников существует номер (маркировка). Передний элемент — 6303, задний – 6202.

На рынке присутствует масса как оригинальных, так и неоригинальных запчастей:

• Передний шарикоподшипник 6303: FAG 6303 2ZR (Германия), SKF 6303-2Z (Швеция), KOYO 6303 ZZ, CM (Япония), NTN 6303 ZZ (Япония).
• Задний шарикоподшипник 6202: FAG 6202-С-2HRS, SKF 6202-2-RSH, KOYO 2RS, NTN; 6202LLU.

Кроме вышеперечисленных подшипников, ниже представлена таблица, которая поможет сориентироваться в предложениях на рынке и подобрать наиболее качественную деталь:

Выбор подшипника генератора – цена и производители

№ п/п	Брэнд	Номер по каталогу		Цена 2018 год, руб
		Передний	Задний	Передний	Задний
1	ASAM Румыния	30904	30903	200	270
2	Bosch Германия	1120905533	F00M990410	420	450
3	NTN Франция	6202-LLU	6303-LLU	280	330
4	KOYO Япония	140084	140093	400	500

Размеры подшипников генератора Приора

Характеристика	Единица измерения	Значения по ГОСТ (ТУ)
		6-180202	6-180303
Внутренний диаметр	mm	15	17
Внешний диаметр	mm	35	47
Высота	mm	11	14
Грузоподъемность статическая	Н	3550	6650
Грузоподъемность динамическая	Н	7800	13500
Частота оборотов	об/мин	24000	19000
Радиальный зазор	mm	0,008-0,022
Тип стали	—	ШХ-15
Твердость колец и шаров	HRC	61-65
Тип смазки	—	C17, Литол
Шероховатость колец	Ra	0,32
Момент затяжки	H*M	—
Количество тел качения	шт.	8	6
Диаметр шарика	mm.	5,953	9,525
Масса	г.	0,045	0,115

Полезные видео о ремонте

Видео – Точная регулировка ремня:

Видео замены «гены» на Приоре с кондиционером:

Ремонт генератора ВАЗ Приора 16 клапанов:

Снятие электрогенератора через фару на Lada Priora:

Советы по работе

1. При ремонте желательно совместно проверить и сам электрогенератор на специальном диагностическом стенде. Как правило, его можно встретить на профильных СТО. Стенд прогоняет прибор в разных режимах работы, где следит за напряжением и состоянием обмотки;
2. При разборке узла важно отметить маркером исходное положение крышек и при сборке совместить их в тех же местах;
3. Производитель рекомендует менять передний элемент качения вместе с крышкой во избежание проворачивания внешней обоймы вследствие износа посадочного места;
4. Перед установкой новых деталей можно проверить, какие подшипники на генераторе Приоры в плане качества. Для этого нужно вскрыть резиновые уплотнители и проверить количество подшипниковой смазки. Если ее недостаточно, добавляем и закрываем обратно.







Лучшее на сайте:

zamena-podshipnikov.ru

Как снять генератор на Лада Приора с кондиционером своими руками: видео

Зачастую генератор снимают для того, чтобы впоследствии его заменить либо наладить работу. Данная процедура требует много знаний и соответствующих инструментов. Новичкам лучше не рисковать самостоятельно снимать генератор. Те, кто давно за рулем и сталкивался с различными проблемами, должны также разбираться в тонкостях этой процедуры. Рассмотрим, в каких именно.

Во-первых, компрессор далеко не всегда нужно снимать вместе с генератором. Если кондиционер Панасоник, то в снятии компрессора нет надобности. Если же Халла кондиционер, то без этого никак не обойтись. Также обратим внимание на то, что во время снятия часто возникает проблема с болтом двигателя. Если он слишком длинный и установлен вниз головкой, то полностью извлечь его никак не получится, поскольку он упирается в моторную подушку, что также мешает снятию генератора. При такой проблеме в основном приходится заменять болт на новый, который расположен головкой наружу. Иногда же достаточно подвесить двигатель домкратом и аккуратно извлечь подушку. Если вы готовы ко всем этим трудностям и разобрались в их решении, можно приступать непосредственно к снятию генератора.

Как снять генератор на Приоре с кондиционером

Перед тем как начать процедуру, надо обзавестись следующими инструментами:

• слесарный вороток;
• кардан;
• удлинитель;
• накидные ключи;
• средство WD-40.

Далее нужно расположить машину над ямой, но не забыть при этом установить упоры под колеса, дабы авто не покатилось.

Места крепления генератора необходимо обработать средством WD-40 и только затем начинать процедуру, состоящую из таких этапов:

1. Сперва надо снять защиту двигателя автомобиля.
2. После этого можно приступать к извлечению ручейкового ремня привода компрессора (если есть такая надобность).
3. Далее надо отсоединить все контакты генератора, сначала – под резиновым колпачком В+, а затем – под выводом D.
4. Потом откручиваем крепление моторного отсека и вынимаем болт.
5. Если снять компрессор, его необходимо отвести вниз, а потом вправо.
6. Далее приступаем к извлечению болта с металлической втулкой.
7. Затем можно извлекать генератор вниз моторного отсека.

Важно отметить, что в люксовых машинах вытащить генератор можно через верх. В простых моделях это выполняется через фару. Это также очень важный момент, который необходимо знать при снятии устройства. Одно неправильное действие может нарушить работу прибора и других, прилегающих к нему деталей.

Чем отличается снятие генератора с кондиционером и без

В основном разница в последовательности действий. Извлечение генератора без кондиционера выполняется следующим образом:

• начинаем со снятия аккумуляторной батареи от клеммы «минус»;
• потом приступаем к снятию ремня привода генератора;
• далее отсоединяем колодку с проводом от генератора «D+».
• потом необходимо отвести резиновый чехол;
• далее приступаем к отсоединению провода от контактной шпильки;
• затем отводим гайку болта нижнего крепления прибора;
• далее снимаем гайку с втулкой;
• потом вытягиваем болт нижнего крепления генератора;
• после снимаем натяжную планку, вывернув болт;
• снимаем генератор.

Читайте также: Как на Приоре почистить дроссельную заслонку

На этом извлечение генератора заканчивается. Процедура достаточно трудоемкая, если учитывать то, что не у всех есть необходимые инструменты для данной операции. Не стоит рисковать и снимать генератор, если у вас нет соответствующих знаний и навыков, иначе можно вывести из строя устройство. Сегодня существует масса технических сервисов, где быстро и качественно уладят разные неполадки и заменят любые детали автомобиля.

Если же вы уверены в своих силах, действуйте строго по инструкции, и тогда процедура снятия пройдет успешно. В среднем на данную работу уходит 40-60 минут. Автолюбители, у которых нет большого опыта в этом, тратят 1,5-2 часа. Отметим, что снимать генератор нужно четко по инструкции. Во время работы могут возникнуть разные трудности, к которым нужно быть готовым. Если досконально изучить все нюансы данной процедуры, то можно за короткое время своими руками снять генератор, сэкономив при этом материальные средства.



ladaautos.ru

Замена Генератора Приора С Кондиционером ~ AUTOVIBER.RU

Подмена и натяжка ремня генератора на Приоре с кондюком своими руками

Новейшую Приору можно смело ассоциировать с экономными иномарками. Освеженный русский автомобиль получил нужный набор опций, который поднял комфорт на новый уровень. Поспособствовала этому установка гидроусилителя руля (ГУР) и кондюка. Единственный минус таковой модернизации состоит в том, что добраться до генератора и его ремня стало труднее.

В этом материале мы поведаем, как происходит подмена и натяжка ремня в новых версиях автомобиля ВАЗ 2170. После чтения статьи читатель будет знать, какие неисправности бывают у ремня в версии с кондюком и когда его необходимо поменять либо подтягивать.

rel=»0;controls=0;showinfo=0;iv_load_policy=3;»» frameborder=»0″ allowfullscreen>

Снятие генератора на приоре с кондюком «Halla»

Традиционное снятие генератора снизу с кондюком Halla.Без спуска фриона,с отводом насоса в сторону

Когда в Приоре на 16 клапанной свистит ремень, пора проводить диагностику. Если на его поверхности есть трещинкы, разрывы и другие суровые повреждения, означает требуется подмена. В случае, когда компонент генератора с гидроусилителем и кондюком смотрится нормально, следует проверить его натяжение, лучший уровень прогиба составляет 6-8 мм – жать на компонент необходимо посредине меж генератором и шкивами.

На поверхности видны пятна от охлаждающей воды либо моторного масла? Если загрязнение не значимые, их можно очистить. В случае, когда жидкость въелась в материал, очистка никаких результатов не принесет, тут нужна подмена. Если компонент отлично натянут и никаких повреждений либо пятен не видно, то стоит перейти к проверке подшипников. Может быть их придется поменять.

Время от времени расходник генератора свистит из-за низкого свойства изделия. В особенности это касается китайских аналогов, которые высочайшим качеством не отличаются. Таковой ремень очень свистит уже на пятой тыще пробега, его лучше сходу поменять. Советуем брать расходники, созданные для вашей модели, в нашем случае, для Приоры с движком на 16 клапанов.

Натяжка ремня генератора

При понижении свойства сцепления шкивов, роликов и поверхности ремня генератора следует прирастить натяжку. Также эту функцию стоит провести, если расходник употребляется больше 15-20 тыщ км пробега, но при всем этом повреждения отсутствуют (замена не требуется). Если вы открыли капот и узрели затрепанную ленту, то сходу перебегайте к аннотации по подмене, позже все равно придется его перетягивать. Для проведения работы пригодится особый ключ для ролика и стандартные ключи на 19 и 17.

Процесс и проверка результата

1. Зажимаем обойму с помощью ключа и ослабляем гайку крепления ролика;
2. Сейчас нам необходимо зажать эксцентрическую обойму и начать прокручивать. Вращение инструмента должно быть наименьшим – это дозволит лучше натянуть компонент;

Видите ли, процесс состоит всего из 3-х шагов, но главный шаг – это проверка натяжения на Приоре с кондюком и ГУР (или с этими компонентами по отдельности). В данном случае натяжка должна быть посильнее, если ассоциировать с базисной версией ВАЗ 2170 на 16 клапанов. На более длинноватом участке меж валом и шкивами материал должен прогибаться приблизительно на 5-6 мм.

Найти итог можно по звуку: при движении слышно проскальзывание, ремень свистит – недостающее натяжение; из-под капота после регулировки доносится рокот подшипников – компонент перетянут, обойму необходимо ослабить.

Замена

Необходимые инструменты

Приготовим все нужное для ремонта:

• Смазочный материал WD-40.
• Ключи на 19, 17.
• Два экземпляра ключа на 13.
• Головка на 10 и 17.
• Домкрат.
• Особый ключ для натяжки.
• Рычаг.

Ремень генератора на измененной Приоре с кондюком и ГУР проходит вокруг опоры мотора. Конструкторы решили выполнить такую доработку Для Приоры 16 из-за того, что шкив гидроусилителя установлен низковато. Отсюда и дополнительные деяния, о которых необходимо знать.

Пошаговая инструкция

1. Сначала нам нужно смочить болты, которые держат кронштейн и подушки мотора. Подождите 10-15 минут, пока смазка распространится по поверхности;

Подмена окончена, осталось провести регулировку ремня генератора с ГУР и кондюком. Новый расходник на Приоре придется натягивать пару раз, пока вы не получите требуемое натяжение. Если компонент свистит либо из-под капота доносится рокот, означает необходимо проводить повторную регулировку, пока эти недостатки не будут устранены.

Читайте так же

autoviber.ru

Как снять генератор на Приоре с кондиционером? Пошаговый способ »

Как снять генератор на Приоре с кондиционером? Пошаговый способ

Придуманные усовершенствования в некоторых случаях выходят боком, так как снять генератор на Приоре с кондиционером, по словам некоторых автомехаников – миссия довольно трудоемкая и практически невыполнимая без дополнительных телодвижений. И все это связано с конструкционными особенностями деталей, вроде бы призванных создавать такой желанный во многих отечественных машинах комфорт.

Консультация на СТО может повергнуть в шок даже бывалого автомобилиста: дескать, надо демонтировать радиаторы, затем – спускать из самого кондиционера фреон, снимать ресивер. И вообще – разбирать чуть ли не пол-автомобиля, поскольку генератор после скручивания всех его креплений с одной стороны упирается в моторную опору, а с другой почти впритык стоит компрессор кондиционера (таковы, увы, причуды гениальных разработчиков опции). И дело не только в том, что все эти работы довольно дорого стоят, хотя и зря деньги тратить тоже не хочется.

Больше всего беспокоит то, что такой масштабный демонтаж может после повлечь за собой возникновение новых и новых мелких ремонтов – слишком много узлов затрагивается, и всегда есть вероятность того, что что-то может пойти не так. Одна незатянутая гайка – и пожалуйте снова на яму или на подъемник, ремонтироваться и платить специалистам. Да и заново заправлять кондиционер – дело недешевое, а в данном случае, на наш взгляд, и абсолютно ненужное.

Как снять генератор на Приоре с кондиционером? Владельцы подобных моделей, обладающие техническими навыками и соответствующим складом мышления, разобрались сами в данном, прямо скажем, не простом вопросе. И все оказалось вовсе не так пугающе, как описывалось профессиональными мотористами автосервисов.

Как произвести демонтаж?

Основное отличие от извлечения его из авто без кондиционера – подход снизу. Приора загоняется на подъемник или яму, и производятся довольно нехитрые манипуляции.

• Первым делом убирается защита с движка;
• Немного генераторного приводного ремня;
• Сначала отвинчивается верхний болт, которым крепится генератор;
• Снизу процесс займет больше времени и потребует некоторых силовых затрат и технических навыков: крепеж расположен очень неудобно. Однако с помощью головки на 13, ключа-трещотки и русского словесного фольклора это вполне возможно;
• Дальше снимаются болты, фиксирующие мешающий нам в работе компрессор кондиционера;
• Теперь аккуратно убирается ремень, который идет и на генератор, и на компрессор;
• Искомый генератор стаскивается с его положенного места и слегка отводится вправо, в направлении батареи аккумулятора. Так освобождается доступ к самому верхнему болту, который удерживает кондиционерный компрессор;
• После выкручивания последнего крепежа компрессор вывешивается. Никак дополнительно фиксировать его не требуется: он надежно подпирается окружающими деталями – не упадет, да и трубки, к нему ведущие, достаточно крепкие. И вовсе не обязательно, как оказалось, спускать охлаждающую жидкость из данного устройства;
• Свинчиваются болты, которыми прикручен на держатель генератор;
• Отсоединяются его клеммы, и генератор вытягивается строго вниз.

ЧИТАЙТЕ ТАКЖЕ

portalvaz.ru

Замена Генератора На Приоре С Кондиционером ~ AUTOVIBER.RU

Замена ремня генератора с кондюком на Приоре

Часто на улицах и дорогах наших городов можно следить такую картину: автомобиль при трогании с места отчаянно свистит. Этот свист является типичным сигнализатором – пришла пора либо подтянуть, либо поменять ремень привода генератора.

Свистеть этот ремень может и при повышении нагрузки на движок, при включении дополнительных опций, к примеру, при включении подогрева заднего стекла. Давайте узнаем поближе, что это за ремень, для чего он нужен, как его подтянуть или заменить и какие они вообще бывают эти ремни.

На последних моделях отечественных автомобилей с помощью этого ремня работают еще гидроусилитель руля и кондиционер. Поэтому, в качестве примера, посмотрим как происходит замена ремня генератора на Приоре с кондиционером. Так как Лада Приора является одной из самых продвинутых наших автомоделей, то добавим сюда и гидроусилитель руля.

Читайте так же

Не секрет что мотор современного автомобиля представляет из себя полностью замкнутую систему, а его навесное оборудование работает или от электричества (аккумулятор), или непосредственно от двигателя. То есть двигатель вращается и заставляет работать остальные детали. Вот для передачи этого вращения и нужен наш ремень, другими словами, он соединяет шкивы двигателя и генератора. В данном случае добавляется и шкив кондиционера.

Ремень генератора является расходным материалом и после определенного пробега требует замены. Но прежде чем приступить к рассмотрению вопроса «замена ремня генератора с кондиционером на Приоре» давайте узнаем какие же вообще бывают эти ремни?

Виды и модели ремней генератора на Приоре с кондиционером

Наша автомобильная промышленность для привода генератора производит и продает базовый поликлиновый (с несколькими вставными клиньями) ремень 2110 – 1041020 – 6РК1115 (где 1115 длина в мм). А вот ремень генератора на Приору с кондиционером имеет маркировку 2110 – 8114096 – 6РК1125 (1125 мм). Срок службы этих ремней в среднем 30 – 40 тысяч километров.

rel=0;controls=0;showinfo=0;iv_load_policy=3;» frameborder=»0″ allowfullscreen>

Снятие генератора на приоре с кондиционером «Halla»

Классическое снятие генератора снизу с кондиционером Halla.Без спуска фриона,с отводом насоса в сторону

Зарубежный производитель так же предлагает свою продукцию это ремни фирм CONTITECH (80000км), GATES (80000км), DAYCO (60000км) и BOSCH (60000км) где в скобках предполагаемый пробег. При покупке нового ремня смело отнимайте от заявленного пробега десяток тысяч километров и не прогадаете.

Отдавая предпочтение зарубежной модели, подумайте: « А рассчитана ли она на русские морозы?» И самое главное, если увидите, что маркировка на ремне нанесена расплывчато или криво – откажитесь от покупки и приобретите ремень в другом месте. Пусть вас не смущает многообразие названий этих ремней: «ручейковый, клиновый, поликлиновый», это в принципе одно и тоже.

Пошаговый процесс замены ремня генератора на Приоре с кондиционером

Теперь непосредственно замена ремня генератора Приора с кондиционером – начинается она с того, что снимаем старый ремень и тщательно его измеряем. По полученным результатам уже производим покупку нового.

Дело в том, что у вашей машины (как и у вас) есть свои индивидуальные особенности. Даже если длина ремня будет отличаться от заявленной производителем, ничего страшного, покупайте по своей реальной длине.

Читайте так же

Это избавит вас от ненужной, бестолковой беготни по магазинам в поисках нужного размера. В гаражных условиях делаем так: берём ключ для натяжения ремня генератора ослабляем ремень, дальше ключ на 17 откручиваем ролик ГУР и болт подушки на 17, подвешиваем двигатель тем самым он даст пространство между подушкой и болтом.

Вытаскиваем старый ремень меняем на новый и опускаем двигатель на место. Прикручиваем обратно гайку на 17, ролик ГУРа и натягиваем ремень. Вот в принципе и все. Но хочу заметить, что если вы не водитель – профи, не ремонтник по жизни, а скажем врач или учитель, то совет сделать ремонт авто своими руками, будет равносилен совету дойти пешком до Владивостока (вместо самолета).

Вместо быстрого ремонта вы можете потратить весь день на откручивание одного болта, который капитально закиснет. Конечно в интернете в разделе «Приора с кондиционером замена ремня генератора» полно пошаговых фотоинструкций, лучше будет доверить эту работу специалистам. Не так уж и дорого стоит эта операция.

А вот когда в автосервисе заменят ремень генератора Приора с кондиционером, не поленитесь, а главное не постесняйтесь проверить работу. А именно: натяжение ремня – оно должно быть 10мм и как затянуты все болты и гайки. Бывает так: закрутили, а затянуть забыли.

Закончить наш разговор хочу вопросом, который сознательно опустил и обсуждении: «А как же бороться со свистом двигателя?» Да никак! Вам могут дать тысячу советов – побрызгать вэдэшкой, смазать смолой и даже протереть спиртом!

Не слушайте. Единственное что сможет помочь, это подтяжка ремня. Но к сожалению не надолго. Если ремень засвистел его пора менять. Вовремя проведенная на вашей Приора замена ремня генератора с кондиционером – полная гарантия того что ваш ремень генератора на Приору с кондиционером будет служить долго и надежно.

Читайте так же

autoviber.ru
