Предохранители нива 21214 – Реле и предохранители ВАЗ 21214, 21314 (Нива 4х4 инжектор) » Лада.Онлайн

Расшифровка блоков предохранителей ВАЗ 21213, 21214 (Нива)

НомерНоминальный ток, AНазначение предохранителя

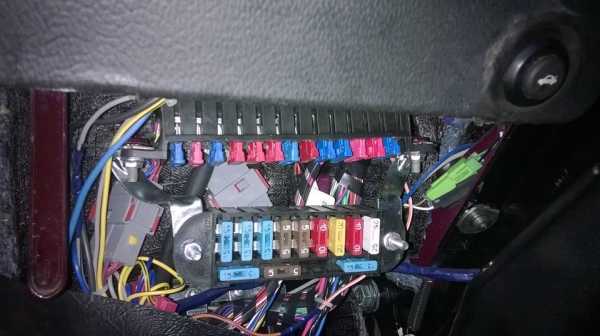

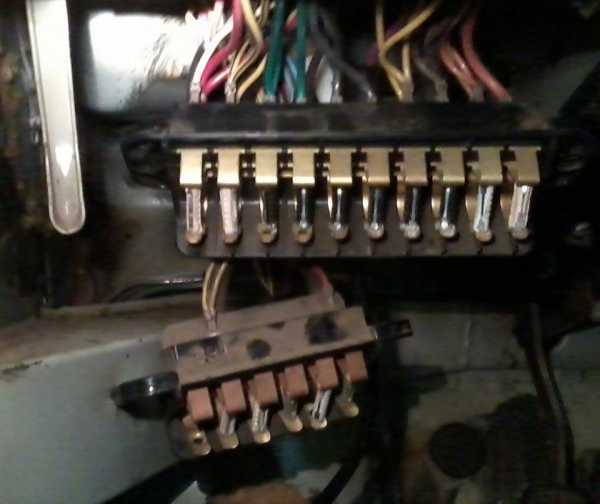

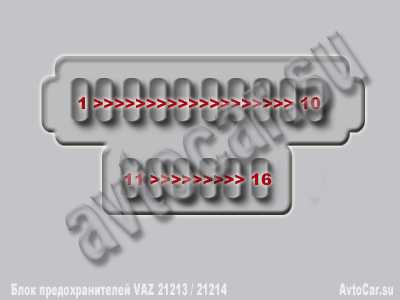

Блок предохранителей находится в салоне под панелью управления с левой стороны.

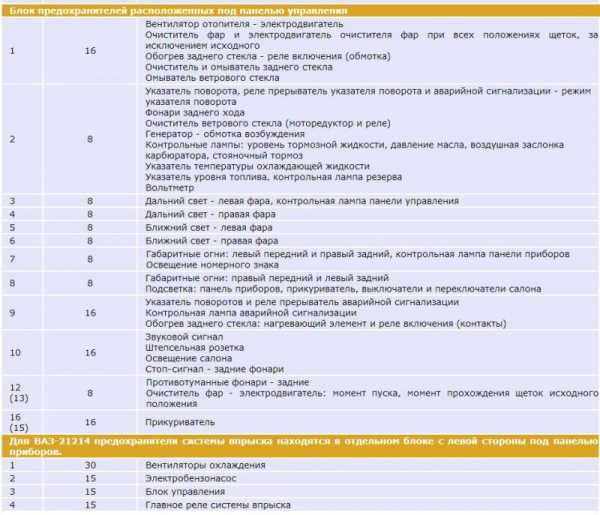

Блок предохранителей расположенных под панелью управления (основной блок)
116Вентилятор отопителя - электродвигатель
Очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного
Обогрев заднего стекла - реле включения (обмотка)
Очиститель и омыватель заднего стекла
Омыватель ветрового стекла
28Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации - режим указателя поворота
Фонари заднего хода
Очиститель ветрового стекла (моторедуктор и реле)
Генератор - обмотка возбуждения
Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз
Указатель температуры охлаждающей жидкости
Указатель уровня топлива, контрольная лампа резерва
Вольтметр
38Дальний свет - левая фара, контрольная лампа панели управления
48Дальний свет - правая фара
58Ближний свет - левая фара
68Ближний свет - правая фара
78

Габаритные огни: левый передний и правый задний, контрольная лампа панели приборов

Освещение номерного знака

88Габаритные огни: правый передний и левый задний
Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона
916Указатель поворотов и реле прерыватель аварийной сигнализации
Контрольная лампа аварийной сигнализации
Обогрев заднего стекла: нагревающий элемент и реле включения (контакты)
1016Звуковой сигнал
Штепсельная розетка
Освещение салона
Стоп-сигнал - задние фонари
12 (13)8Противотуманные фонари - задние

Очиститель фар - электродвигатель: момент пуска, момент прохождения щеток исходного положения

16 (15)16Прикуриватель
Для ВАЗ-21214 предохранители системы впрыска находятся в отдельном блоке с левой стороны под панелью приборов.
130Вентиляторы охлаждения
215Электробензонасос
315Блок управления
415Главное реле системы впрыска

www.avtocar.su

Все характеристики предохранителей ВАЗ Нива (инжектор): фото- и видеообзор

В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

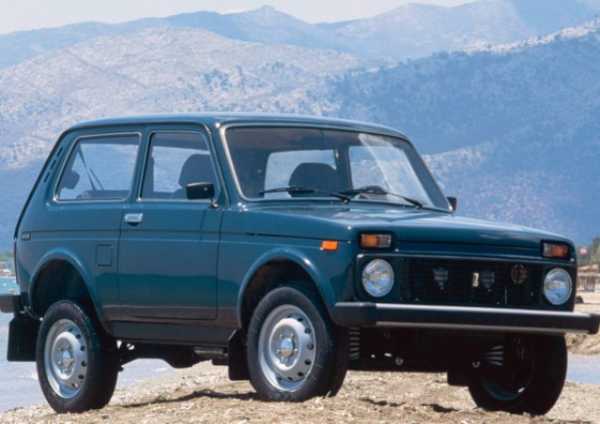

Автомобиль ВАЗ 21214 Нива инжектор

Содержание

[ Раскрыть]

[ Скрыть]

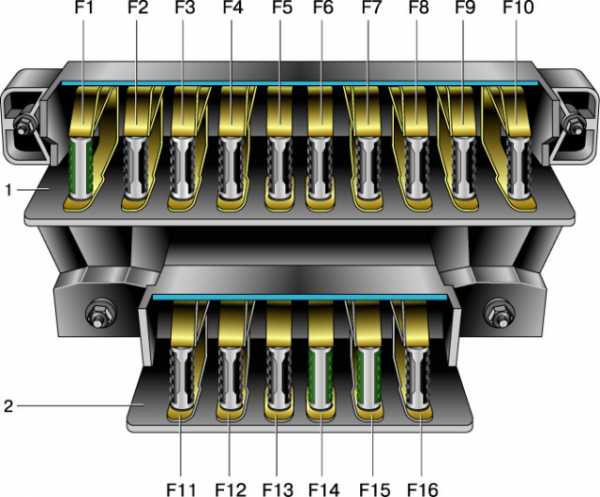

Расположение и электросхема

Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем. Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП. Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

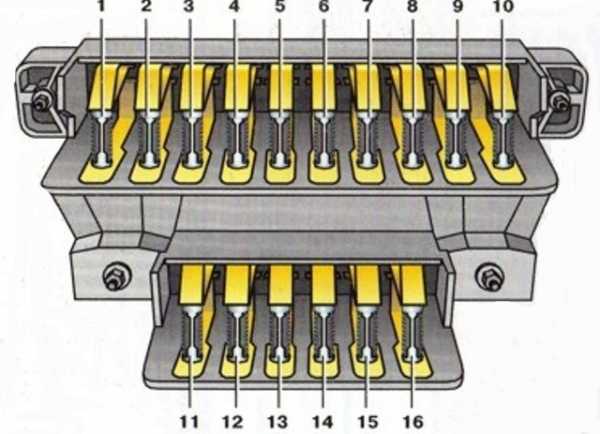

Электросхема БП для Нивы

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

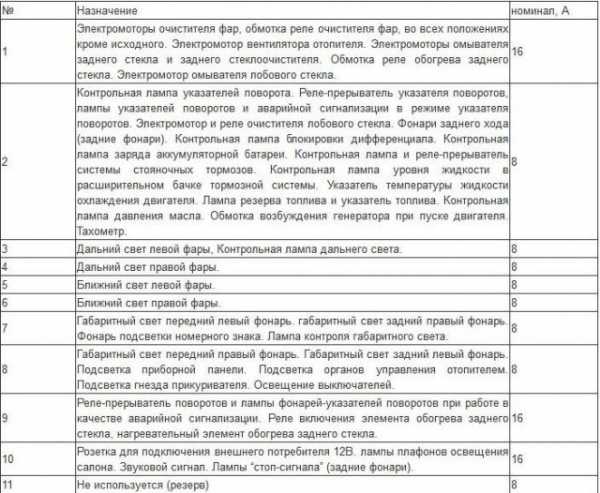

Номер предохранителяПредназначение
1Данный компонент блока обеспечивает работоспособность следующих элементов:
  • вентилятора отопителя;
  • за функционирование фар и мотора дворников их очистки;
  • за обогрев заднего стекла;
  • за работу дворников и омывателя стекол.
2Этот предохранитель схемы обеспечивает:
  • функционирование ламп реверсивного хода;
  • включение ламп поворотников;
  • включение моторчика дворников лобового стекла;
  • функционирование лампочек заслонки карбюратора, давления моторной жидкости, ручного тормоза, уровня тормозной жидкости;
  • функционирование датчика температуры двигателя;
  • работоспособность датчика уровня бензина в баке.
3,4Эти элементы обеспечивают работоспособность дальнего света фар.
5,6Данные элементы обеспечивают работу ламп ближнего света.
7Отвечает за функционирование ламп подсветки панели приборов, номерного знака, а также габаритных огней.
8Также отвечает за работоспособность габаритных огней, лампы света в салоне и за работу прикуривателя.
9Отвечает за функционирование ламп включения поворотов, за работу «аварийки».
10Предохранитель электросхемы отвечает за рулевой гудок, штепсельную розетку, а также включение стоп-огней.
12Отвечает за включение задних противотуманных фар, а также за функционирование моторчика их очистителя.
16Обеспечивает работоспособность прикуривателя.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

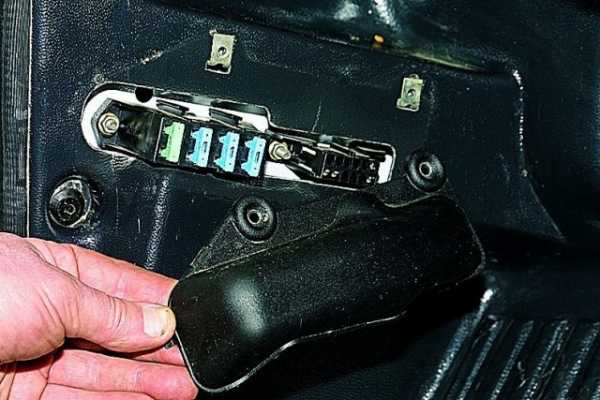

Место расположения дополнительного БП
НомерПредназначение
1Этот элемент обеспечивает бесперебойную работу вентиляторов охлаждения.
2Обеспечивает бесперебойное функционирование электрического бензонасоса.
3Обеспечивает работоспособность блока управления
4Обеспечивает функционирование главного реле системы впрыска.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

 Загрузка ...

Замена БП своими руками

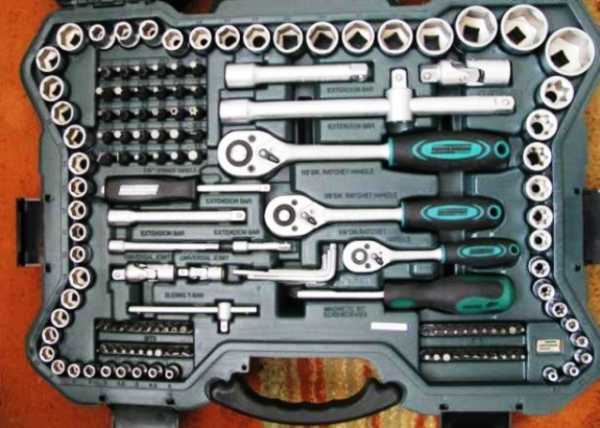

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

  1. Для начала откройте капот и отключите аккумуляторную батарею.

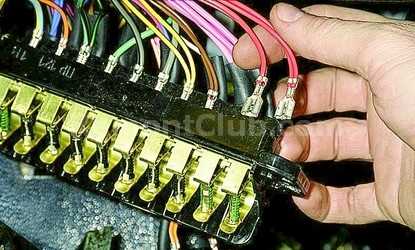

  2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
  3. Сделав это, подденьте БП и снимите их со шпилек.
  4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
  5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

На этом процесс замены БП завершен.

Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя. В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом. При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

Видео от Алексея Комзикова «Обзор ВАЗ 21214 инжектор»

В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.

avtozam.com

Предохранители Нива 21214 инжектор - Подбор Авто 163

Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

Содержание

  • 1 Где расположены блоки и реле в Нива 21214 и 21213
  • 2 Обозначения предохранителей и их предназначение
  • 3 Блоки реле
  • 4 Полезное видео

Где расположены блоки и реле в Нива 21214 и 21213

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за  контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

  1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
  2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
  3.  Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
  4. Дальний свет (правая фара).
  5. Ближний свет (левая фара).
  6. Ближний свет (правая фара).
  7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
  8. Габариты (правая сторона), подсветка панели приборов.
  9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
  10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

  1. Хранение вставки по 8А
  2. Аналогично предыдущему.
  3. Противотуманные задние огни.
  4.  Прикуриватель.
  5. Хранение вставки на 16А.
  6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

  1. Пуск электромотора вентилятора справа (30А).
  2. Аналогичная позиция для левой стороны.
  3.  Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
  4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
  5. Разъем для диагностики работы системы впрыска.

Блоки реле

Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

  1. Зажигание.
  2. Система запуска ДВС.
  3. Правый вентилятор радиатора.
  4. Аналогичный левый вентилятор.
  5. Работа топливного насоса.
  6. ПР питания бензонасоса (15А).

Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

Полезное видео

При замене блока целиком важно записать расположение и маркировку проводов на старом. Сами предохранители меняются без каких-либо проблем. Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком. Важно обратить внимание – если новый предохранитель сгорает сразу после установки и проверки работоспособности, то повреждена проводка конкретной цепи.

  • Шевроле Нива
  • Электросхема Шевроле Нива: Основные источники потребления энергии

Оценка статьи:

(Пока оценок нет)

Загрузка…

Поделиться с друзьями:

Похожие публикации


carcheck163.ru

Блок предохранителей Нива - Как отремонтировать ВАЗ


Рассмотрим блок предохранителей Нива 21213 и 21214, что он из себя представляет и какие цепи защищает, размерем так же его расшифровку по предохранителям и их назначении, в таблице приведены и описания имеющихся реле в блоке предохранителей ВАЗ НИВА

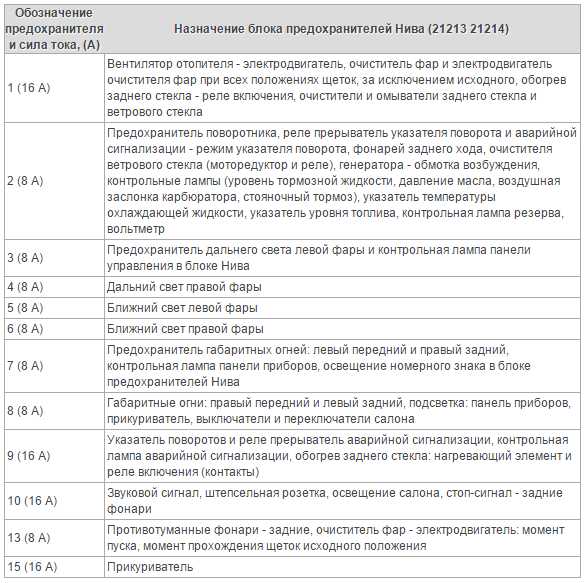

Обозначение предохранителя и сила тока, (А)Назначение блока предохранителей Нива (21213 21214)
1 (16 А)Вентилятор отопителя — электродвигатель, очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного, обогрев заднего стекла — реле включения, очистители и омыватели заднего стекла и ветрового стекла
2 (8 А)Предохранитель поворотника, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота, фонарей заднего хода, очистителя ветрового стекла (моторедуктор и реле), генератора — обмотка возбуждения, контрольные лампы (уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз), указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва, вольтметр
3 (8 А)Предохранитель дальнего света левой фары и контрольная лампа панели управления в блоке Нива
4 (8 А)Дальний свет правой фары
5 (8 А)Ближний свет левой фары
6 (8 А)Ближний свет правой фары
7 (8 А)Предохранитель габаритных огней: левый передний и правый задний, контрольная лампа панели приборов, освещение номерного знака в блоке предохранителей Нива
8 (8 А)Габаритные огни: правый передний и левый задний, подсветка: панель приборов, прикуриватель, выключатели и переключатели салона
9 (16 А)Указатель поворотов и реле прерыватель аварийной сигнализации, контрольная лампа аварийной сигнализации, обогрев заднего стекла: нагревающий элемент и реле включения (контакты)
10 (16 А)Звуковой сигнал, штепсельная розетка, освещение салона, стоп-сигнал — задние фонари
13 (8 А)Противотуманные фонари — задние, очиститель фар — электродвигатель: момент пуска, момент прохождения щеток исходного положения
15 (16 А)Прикуриватель

Дополнительный блок на Нива 21214 (система впрыска) располагается в отдельно с левой стороны под панелью приборов автомобиля

Предохранители системы впрыскаНазначение отдельного блока предохранителей Нива
1 (30 А)Вентиляторы охлаждения
2 (15 А)Электробензонасос
3 (15 А)Блок управления
4 (15 А)Главное реле системы впрыска

ЧИТАЙТЕ ТАКЖЕ

portalvaz.ru

ЭЛЕКТРОСХЕМА ВАЗ 21214 - СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ



   Ещё одна современная модификация отечественной НИВЫ - ВАЗ-21214. Цветная качественная электросхема содержит проводку с обозначением всех узлов и элементов - фар, вентиляторов, выключателей и различных датчиков. Отдельно приводится блок предохранителей и реле авто, с подробным пояснением предназначения каждой плавкой вставки. Все схемы взяты из открытых источников и предоставляются для вашего просмотра совершенно бесплатно. По клику на картинку ниже откроется схема электрооборудования ВАЗ-21214 (НИВА) в большом разрешении.

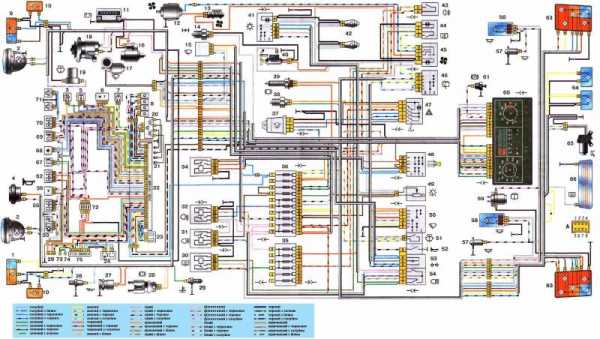

Электрооборудование автомобиля ВАЗ 21214

Обозначения на схеме

1. Левый передний фонарь. 2. Фары. 3. Датчик температуры охлаждающей жидкости. 4. Звуковой сигнал. 5. Датчик положения дроссельной заслонки. 6. Датчик массового расхода воздуха. 7. Электромагнитный клапан продувки адсорбера. 8. Форсунки. 9. Правый передний фонарь. 10. Боковые указатели поворота. 11. Аккумуляторная батарея. 12. Электродвигатель отопителя. 13. Дополнительный резистор электродвигателя отопителя. 14. Выключатель контрольной лампы блокировки дифференциала.15. Реле очистителя ветрового стекла. 16. Стартер 21214. 17. Электродвигатель очистителя ветрового стекла.18. Генератор ВАЗ-21214. 19. Электродвигатель смывателя ветрового стекла.20. Модуль зажигания. 21. Свечи зажигания.22. Контроллер. 23. Регулятор холостого хода. 24. Индикатор состояния АПС. 25. Датчик указателя температуры.26. Датчик контрольной лампы давления масла. 27. Штепсельная розетка для переносной лампы(*). 28. Выключатель контрольной лампы уровня тормозной жидкости. 29. Колодка диагностики. 30. Реле включения обогрева заднего стекла. 31. Реле включения дальнего света фар. 32. Реле включения ближнего света фар. 33. Электробензонасос с датчиком уровня топлива. 34. Реле включения стартера. 35. Дополнительный блок предохранителей.36. Основной блок предохранителей. 37. Реле-прерыватель указателей поворота и аварийной сигнализации. 38. Выключатель света заднего хода. 39. Выключатель стоп-сигнала. 40. Прикуриватель ВАЗ-21214. 41. Переключатель наружного освещения.42. Лампы подсветки рычагов управления отопителем. 43. Выключатель заднего противотуманного света. 44. Выключатель обогрева заднего стекла. 45. Переключатель электродвигателя отопителя. 46. Переключатель очистителя и омывателя заднего стекла. 47. Выключатель аварийной сигнализации. 48. Выключатель зажигания. 49. Выключатель освещения приборов. 50. Переключатель очистителя ветрового стекла. 51. Выключатель омывателя ветрового стекла. 52. Выключатель звукового сигнала. 53. Переключатель указателей поворота. 54. Переключатель света фар. 55. Реле электробензонасоса. 56. Датчик скорости автомобиля. 57. Выключатели плафонов, расположенные в стойках дверей. 58. Плафоны освещения салона. 59. Электродвигатель омывателя заднего стекла. 60. Комбинация приборов. 61. Выключатель контрольной лампы стояночного тормоза. 62. Главное реле. 63. Задние фонари. 64. Фонари освещения номерного знака. 65. Электродвигатель очистителя заднего стекла. 66. Элемент обогрева заднего стекла. 67. Датчик положения коленчатого вала. 68. Датчик детонации. 69. Датчик кислорода ваз. 70. Реле электровентиляторов. 71. Электровентиляторы. 72. Блок предохранителей системы впрыска. 73. К плафону освещения салона. 74. К выключателю плафона освещения в двери водителя. 75. Блок управления АПС.

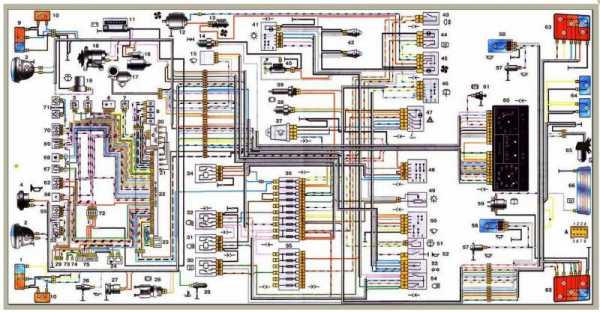

Второй вариант схемы 21214

Электрическая схема ВАЗ-21214М 2011 года

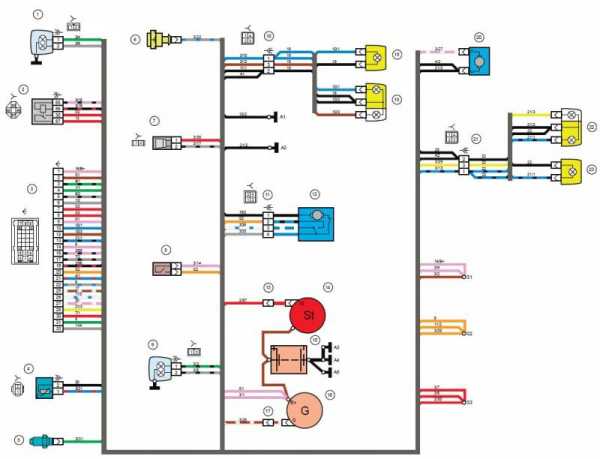

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44

  • 1 – фара правая;
  • 2 – реле стартера;
  • 3 – колодка жгута переднего к колодке жгута панели приборов;
  • 4 – датчик температуры воздуха;
  • 5 – датчик температуры охлаждающей жидкости;
  • 6 – датчик контрольной лампы давления масла;
  • 7 – сигнал звуковой ваз-21214;
  • 8 – датчик уровня тормозной жидкости;
  • 9 – фара левая;
  • 10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
  • правого;
  • 11 – колодки жгута переднего и электродвигателя стеклоочистителя;
  • 12 – электродвигатель стеклоочистителя;
  • 13 – колодки жгута переднего и провода соединительного стартера;
  • 14 – стартер;
  • 15 – батарея аккумуляторная;
  • 16 – генератор;
  • 17 – колодка жгута переднего и провода соединительного генератора;
  • 18 – боковой указатель поворота правый;
  • 19 – подфарник правый;
  • 20 – электродвигатель омывателей;
  • 21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
  • левого;
  • 22 – подфарник левый;
  • 23 – боковой указатель поворота левый.

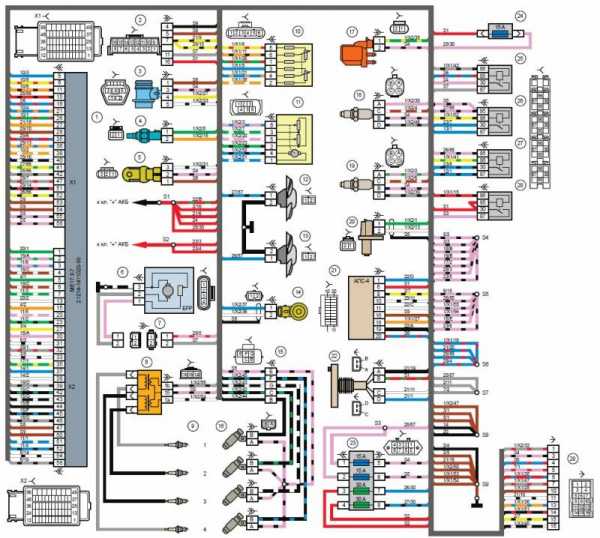

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44

  • 1 – контроллер;
  • 2 – колодка диагностики;
  • 3 – датчик массового расхода воздуха;
  • 4 – датчик температуры охлаждающей жидкости;
  • 5 – датчик фаз;
  • 6 – модуль электробензонасоса;
  • 7– колодка жгута проводов панели приборов к колодке жгута проводов заднего;
  • 8 – катушки зажигания;
  • 9 – свечи зажигания;
  • 10 – педаль акселератора электронная;
  • 11 – дроссельный патрубок с электроприводом;
  • 12 – электровентилятор системы охлаждения двигателя правый;
  • 13 – электровентилятор системы охлаждения двигателя левый;
  • 14 – датчик детонации;
  • 15 – колодки жгута проводов системы зажигания и жгута проводов форсунок;
  • 16 – форсунки ваз-21214;
  • 17 – электромагнитный клапан продувки адсорбера;
  • 18 – датчик кислорода управляющий;
  • 19 – датчик кислорода диагностический;
  • 20 – датчик положения коленчатого вала;
  • 21 – блок управления АПС;
  • 22 – индикатор состояния АПС;
  • 23 – блок предохранителей ЭСУД;
  • 24 – предохранитель цепи питания электробензонасоса;
  • 25 – реле электробензонасоса;
  • 26 – реле электровентилятора системы охлаждения двигателя левого;
  • 27 – реле электровентилятора системы охлаждения двигателя правого;
  • 28 – реле зажигания;
  • 29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели
  • приборов.

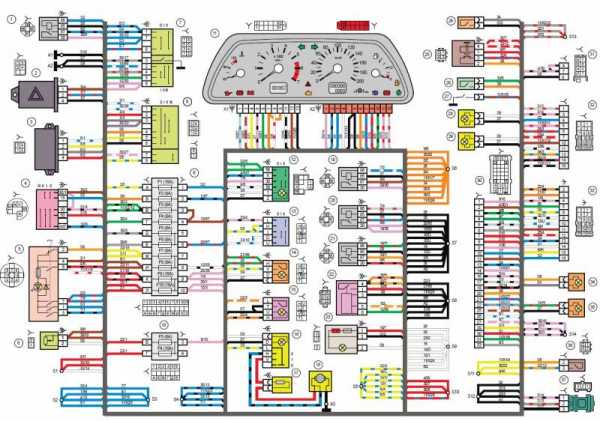

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44

  • 1 – реле дополнительное;
  • 2 – реле-прерыватель указателей поворота;
  • 3 – реле стеклоочистителя;
  • 4 – выключатель зажигания;
  • 5 – выключатель аварийной сигнализации;
  • 6 – реостат;
  • 7 – переключатель света фар и указателей поворота;
  • 8 – переключатель очистителя и омывателя ветрового стекла;
  • 9 – блок предохранителей основной;
  • 10 – блок предохранителей дополнительный;
  • 11 – комбинация приборов;
  • 12 – выключатель наружного освещения;
  • 13 – выключатель очистителя заднего стекла;
  • 14 – выключатель обогрева заднего стекла;
  • 15 – выключатель заднего противотуманного огня;
  • 16 – переключатель электродвигателя отопителя;
  • 17 – дополнительный резистор электродвигателя отопителя;
  • 18 – электродвигатель отопителя;
  • 19 – реле дальнего света фар;
  • 20 – реле ближнего света фар;
  • 21 – реле обогрева заднего стекла;
  • 22 – реле заднего противотуманного огня;
  • 23 – прикуриватель ваз-21214;
  • 24 – датчик включения дифференциала;
  • 25 – выключатель сигнала торможения;
  • 26 – выключатель лампы света заднего хода;
  • 27 – выключатель контрольной лампы ручного тормоза;
  • 28 – осветитель;
  • 29 – осветитель;
  • 30 – колодка жгута панели приборов к жгуту переднему;
  • 31 – колодка жгута панели приборов к радиоаппарату;
  • 32 – колодка жгута панели приборов к жгуту системы зажигания;
  • 33 – колодка жгута панели приборов к жгуту заднему;
  • 34 – контрольная лампа включения дифференциала;
  • 35 – контрольная лампа обогрева заднего стекла;
  • 36 – выключатель сигнала положения педали сцепления;
  • 37 – датчик скорости.

СХЕМА ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44

  • 1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
  • 2 – колодка жгута проводов заднего к колодке жгута проводов системы зажигания;
  • 3 – включатель плафона освещения салона в стойке двери водителя;
  • 4 – включатель плафона освещения салона в стойке двери пассажира;
  • 5 – плафон освещения салона левый;
  • 6 – плафон освещения салона правый;
  • 7 – электрический бензонасос с датчиком указателя уровня топлива;
  • 8 – элемент обогрева заднего стекла;
  • 9 – дополнительный сигнал торможения;
  • 10 – фонарь правый;
  • 11 – фонарь левый ваз-21214;
  • 12 – фонарь освещения номерного знака;
  • 13 – фонарь освещения номерного знака;
  • 14 – электродвигатель очистителя заднего стекла;
  • 15 – электродвигатель омывателя заднего стекла.

Блок предохранителей авто

   В последнее время выключатель задних противотуманных фар имеет более сложное, чем показано на схеме, устройство. Возможно, используется дополнительное реле. На новые модели ВАЗ-21214 устанавливаются стеклоочистители и омыватели фар. Схема их подключения аналогична ВАЗ-21213.

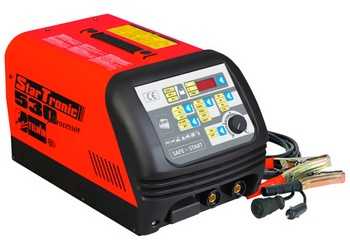

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



electroshemi.ru

схема, расположение и способы замены

Если выходит из строя какое-либо оборудование на автомобиле, то первым делом нужно проверить, цел ли предохранитель. Сделать это несложно и под силу даже начинающему автомобилисту и отправляться для этого на станцию технического обслуживания нет никакого смысла. Элементарная замена может обойтись вам в хорошую копеечку. Для этого достаточно найти блок предохранителей ВАЗ 2121 Нива, который конструкторы расположили в очень доступном месте.

Электропредохранители на авто меняются в случае их перегорания, в обязательном порядке соблюдая их номинал. Но на автомобиле ВАЗ 2121 Нива случаются и другие ситуации. К примеру, многие автомобилисты жалуются, что иногда электропредохранители просто выпадают из колодки. Именно поэтому рекомендуется сменить старый блок на новый, в котором предохраняющие элементы держатся намного лучше.

Ваз 2121 — Нива

Содержание

[ Раскрыть]

[ Скрыть]

Расположение

Предохранители в ВАЗ 2121 Нива находятся в салоне транспортного средства и закрыты специальным кожухом. Это достаточно удобное место для того, чтобы в любой момент произвести замену перегоревшего и при этом обойтись можно самыми обычными инструментами. Особенно это важно зимой или когда идет дождь, нет необходимости выходить на улицу, если поломка приключилась в пути.

Схема

Схема расположения защитных элементов

Таблица с расшифровкой схемы

Расшифрока схемы

Процесс снятия и замены

Для того чтобы заменить перегоревший электропредохранитель не нужны особые знания и навыки. Все очень просто.

Необходимые инструменты

Для работы нам понадобятся самые обычные инструменты, которые всегда есть под рукой у любого водителя, а именно:

  • набор новых электропредохранителей;
  • набор ключей;
  • отвертка.
Набор ключей, который должен быть у каждого автолюбителя

Этапы

  1. Перед началом работ по замене нужно отсоединить минусовый провод аккумулятора.
  2. Далее при помощи отвертки откручиваем винты, которыми закреплен кожух и убираем его.
  3. Смотрим по схеме, где находится перегоревший предохранитель.
  4. Находим его в колодке и извлекаем.
  5. Берем такой же по номиналу и устанавливаем на место извлеченного.
  6. Внимание! На обратной стороне блока находится электропредохранитель электровентилятора его номинал 30 А, его корпус окрашен в зеленый цвет. Прочие элементы имеют номинал 15 А и они синего цвета.
  7. Если не планируем менять колодку, то на этом работа закончена и нам остается только установить на место кожух и закрепить его винтами.
  8. Но если вы решили привести систему с предохранителями в порядок и заменить старую колодку новой, то нам нужно при помощи торцовой головкой на 8 открутить пару гаек, которыми крепится колодка.
  9. Теперь снимаем непосредственно сам блок.
  10. Отсоединяем колодочку с проводами.
  11. Меняем блок.
  12. Устанавливаем в него предохранители.
  13. Закрепляем его гайками.
  14. Возвращаем на место кожух и закручиваем винты.
  15. На этом работа с электропредохранителями на автомобиле ВАЗ 2121 Нива закончена.

Внимание! Если предохранитель опять перегорит, то необходимо просмотреть всю цепь, а конкретно тот потребитель, за который отвечает данный предохраняющий элемент.

Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего.

В этом видео на примере вазовской шестерки показаны некоторые причины замены блока. Как видите, во время экспуатации корпус деформировался, заметны подплавления.

Как видео все очень просто по времени такая работа займет не более получаса, вместо двух-трех часов стояния на станции технического обслуживания и траты лишних денег.

 Загрузка ...

Видео «Правильно меняем колодку»

В этом видео показано как правильно происходит замена старой колодки на новую.

avtozam.com

Электрооборудование Нива ВАЗ 21213, 21214, 2131 lada 4x4




Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумулятор заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления двигателем (инж)).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе).

Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

О диагностике электрооборудования

Для её количественной диагностики достаточно иметь простой мультиметр, измеряющий напряжения, действующие на автомобиле.

Машина не заводится - втягивающее реле щёлкает, но не крутится стартер. Если напряжение АКБ в норме и нет окислений клемм, то, воспользовавшись вольтметром, проверим падение напряжения сначала на самих клеммах, потом от плюсовой клеммы к втягивающему реле и от минусовой клеммы к двигателю. Если падение напряжения между соединениями не превышает 0.3 вольта - дефект стартера. Если очень «туго» крутит стартер - провести те же операции.

Нет нормальной зарядки - повторить те же операции по поиску падения напряжения на заземлении генератора, переход от клеммы выхода генератора к клемме провода, идущего на АКБ, и переход от клеммы провода к клемме АКБ. В зависимости от конструкции самого генератора проверяют напряжение на возбуждение. А вот для качественной оценки работы диодного моста, к сожалению, вольтметр не пригоден! Нужен прибор для регистрации колебания напряжения вырабатываемого генератором.

Вообще, большинство неисправностей в электрической части автомобиля связаны именно с плохими контактами на разъёмах, в соединениях жгута проводов и электрохимической эрозией самих проводов в местах трещин и повреждения изоляции. Такие виды дефектов вычисляются путём замера падения напряжения на участке цепи с последующим ремонтом или заменой повреждённого участка.

Короткий пример. Клиенты жалуются на повышенные обороты двигателя при отпущенной педали газа в ходу. Почти на 100% это связано с завышенным напряжением, выходящим с датчика положения дроссельной заслонки. Одна из наиболее вероятных причин - плохой контакт на обжимке разветвления массы в пучке проводов. При работающем двигателе нужно проверить напряжение на минусовой клемме датчика, просунув щуп к контакту, относительно двигателя. Падение напряжения не должно превышать 0.2 Вольта. Потом проверить полное закрытие заслонки до упора, и только после этого дефектовать датчик.

Цепи, защищаемые плавкими предохранителями

Для автомобилей более современных годов выпуска (Lada 4x4)
назначение предохранителей смотрите здесь

№ предохранителя

Защищаемые цепи (ток)

1 (16 А)

Электродвигатель вентилятора отопителя.
Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного.
Реле (обмотка) включения обогрева стекла двери задка.
Электродвигатели очистителя и омывателя стекла двери задка.
Электродвигатель омывателя ветрового стекла

2 (8 А)

Реле и электродвигатель очистителя ветрового стекла.
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).
Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода).
Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*.
Контрольная лампа блокировки дифференциала.
Реле-прерыватель и контрольная лампа стояночной тормозной системы.
Контрольная лампа недостаточного уровня тормозной жидкости.
Контрольная лампа давления масла.
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Тахометр

3 (8 А)

Левая фара (дальний свет).
Контрольная лампа дальнего света фар

4 (8 А)

Правая фара (дальний свет)

5 (8 А)

Левая фара (ближний свет)

6 (8 А)

Правая фара (ближний свет)

7 (8 А)

Левый передний фонарь (габаритный свет).
Правый задний фонарь (габаритный свет).
Фонари освещения номерного знака.
Контрольная лампа габаритного света

8 (8 А)

Правый передний фонарь (габаритный свет).
Левый задний фонарь (габаритный свет).
Лампы освещения комбинации приборов.
Табло подсветки рычагов управления отопителем.
Лампы освещения прикуривателя.
Лампы подсветки выключателей

9 (16 А)

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16 А)

Звуковой сигнал.
Штепсельная розетка для переносной лампы.
Плафоны освещения салона.
Задние фонари (лампы стоп-сигнала)

13 (8 А)

Задние фонари (противотуманный свет).
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.
Реле (контакты) очистителей фар.
Электродвигатель омывателя фар

15 (16 А)

Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Видео

lada-niva.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
