Схема и расположение предохранителей ВАЗ 2113, 2114, 2115

Специалисты, которые работают в сервисных центрах, используют одно твердое правило — если в машине начались неполадки с электрикой, прежде всего нужно посмотреть на состояние предохранителей.

Блок предохранителей на ВАЗ 2113, 2114 и 2115 расположен под капотом — со стороны водителя. Он имеет артикул 2114-3722010 (в случае ВАЗ 2114). Чтобы добраться до блока, нужно снять с него крышку. Менять предохранители и реле удобно с помощью специального пинцета.

Расположение, схема и обозначение предохранителей:

04-0104-01

  • F20 — запасной предохранитель
  • F19 — запасной предохранитель
  • F18 — запасной предохранитель
  • F17 — запасной предохранитель
  • F16 — предохранитель ламп приборной панели
  • F15 — левый дальний свет
  • F14 — правый дальний свет
  • F13 — левый ближний свет
  • F12 — правый ближний свет
  • F11 — правые габариты
  • F10 — габаритные огни, подсветка приборов и номера
  • F9 — предохранитель левой «противотуманки»
  • F8 — предохранитель правой «противотуманки»
  • F7 — предохранитель прикуривателя и переднего стеклоомывателя
  • F6 — стеклоподъемники
  • F5 — вентилятор радиатора и звуковой сигнал
  • F4 — предохранитель обогревателя заднего стекла и подкапотного освещения
  • F3 — свет в салоне
  • F2 — «аварийка» и «поворотники»
  • F1 — задние противотуманные фары
  • К9 — реле ближнего света
  • К8 — реле дальнего света
  • К7 — реле обогрева заднего стекла
  • К6 — реле сигнала
  • К5 — реле стеклоподъемников
  • К4 — проверка ламп
  • К3 — реле переднего стеклоочистителя
  • К2 — реле «аварийки» и «поворотников»
  • К1 — очиститель фар



Короткий видео-обзор блока предохранителей на ВАЗ:

Оцените статью: Поделитесь с друзьями!

Схема реле и предохранителей Лада Приора » Страница 3 » Лада.Онлайн

№ предохранителяСила тока, А«Стандарт» и «Норма»«Норма» с кондиционером и «люкс»
F125Вентилятор радиатора системы охлаждения двигателяРезерв
F2 25 Обогрев заднего стеклаМонтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3 10 Правая фара, дальний светПравая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4 10 Левая фара, дальний свет
F5 10 Звуковой сигналМонтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6 7.5 Левая фара, ближний свет
F7 7.5 Правая фара, ближний свет
F8 10 Тревожный сигналМонтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9 25 Предохранитель печки ПриорыРезерв
F10 7.5/10*Освещение салона, панели приборов, стоп-сигналКомбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11 10/20*СтеклоочистительМонтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12 20/10* Клемма 15 приборовКомбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 15 Предохранитель прикуривателя Приоры
F14 Левая фара, габаритный огонь, освещение номерного знака, освещение багажникаЛампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15 Правая фара, габаритный огоньЛампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16 10 Клемма 15 АБСГидроагрегат, контакт «18»
F17 10 Левая противотуманная фара
F18 10 Правая противотуманная фара
F19 15 Обогрев сиденийВыключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20 5/10*Блок управления иммобилизаторомВыключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21 7.5/5*Задние противотуманные фонариПереключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22
-/20*
РезервЭлектродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23-/7.5*РезервБлок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30  Резерв
F3130 Блок управления электропакетомКонтроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32 Резерв

Схема предохранителей и реле ВАЗ 2113, 2114, 2115


А
Назначение
1
10
Лампы заднего противотуманного света и лампа сигнализатора включения заднего противотуманного света
1*
10
Электродвигатель очистителя фар и реле очистителя фар (контакты)
Клапан включения омыва фар
2
10
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
3
7.5
Передний плафон освещения салона
Центральный плафон освещения салона
Плафон освещения багажного отделения
Лампа подсветки выключателя зажигания
Лампа контроля системы управления двигателем
Лампы сигналов торможения
Маршрутный компьютер (если установлен)
3*
7.5
Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
4
20
Патрон подключения переносной лампы
Реле включения обогрева заднего стекла (контакты)
Элемент обогрева заднего стекла
4*
20
Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
5
20
Звуковой сигнал
Реле включения звукового сигнала
Электродвигатель вентилятора системы охлаждения
6
30
Электростеклоподъемники
Реле включения электростеклоподъемников (контакты)
7
30
Электродвигатель отопителя
Электродвигатель омывателя ветрового стекла
Электродвигатели очистителей фар (в режиме работы)
Прикуриватель
Лампа освещения вещевого ящика
Реле включения обогрева заднего стекла (обмотка)
7*
30
Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
8
7.5
Правая противотуманная фара
8*
7.5
Левая противотуманная фара
9
7.5
Левая противотуманная фара
9*
7.5
Правая противотуманная фара
10
7.5
Лампы габаритного света по левому борту
Лампа сигнализатора включения габаритного света
Лампы освещения номерного знака
Подкапотная лампа
Выключатель освещения приборов
Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
Табло подсветки рычагов отопителя
11
7.5
Лампы габаритного света по правому борту
12
7.5
Правая фара (ближний свет)
13
7.5
Левая фара (ближний свет)
14
7.5
Левая фара (дальний свет)
Лампа сигнализатора включения дальнего света фар
15
7.5
Правая фара (дальний свет)
16
15
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Лампы света заднего хода
Реле контроля исправности ламп
Блок индикации бортовой системы контроля Комбинация приборов
Лампа сигнализатора недостаточного давления масла
Лампа сигнализатора включения стояночного тормоза
Лампа сигнализатора уровня тормозной жидкости
Лампа сигнализатора разряда аккумуляторной батареи
Маршрутный компьютер (если установлен)
Обмотка возбуждения генератора (в режиме пуска двигателя)
17

Запасной
18

Запасной
19

Запасной
20

Запасной
Реле
К1
Реле включения очистителей фар
К2
Реле-прерыватель указателей поворота и аварийной сигнализации
К3
Реле-прерыватель стеклоочистителя
К4
Реле контроля целостности ламп
К5
Реле включения стеклоподъемников
К6
Реле включения звуковых сигналов
К7
Реле включения обогрева заднего стекла
К8
Реле включения дальнего света фар
К9
Реле включения ближнего света фар

Блок предохранителей ВАЗ 2114: Схема, Описание, Распиновка

Термины

Предохранитель – это коммутационный аппарат предназначенный для защиты электрической цепи от перегрева.

При протекании тока через предохранитель выше допустимых значений его плавкая вставка перегорает, тем самым разрывая электрическую цепь.

Номинальный ток – это ток при котором предохранитель способен работать без нагрузки.

Плавкая вставка – это часть предохранителя которая перегорает вследствие воздействия на нее большего тока.

Реле – реле это коммутационный аппарат предназначенный для разгрузки контактов на кнопке. Принцип работы данного аппарата основан на законе электромагнитной индукции.

У реле имеется несколько параметров подбора. Это, ток при котором контакты не будут плавиться и греться он называется номинальный ток реле, а также количество контактов.

Расположение предохранителей в ВАЗ 2114

В автомобиле ВАЗ 2114 существует два блока предохранителей основной и дополнительный, каждый из них расположен в различных местах.

Основной блок предохранителей

В автомобиле ВАЗ 2114 основной монтажный блок предохранителей находится в подкапотном пространстве, закрытый пластиковым кожухом. Чтобы получить доступ к блоку необходимо демонтировать крышку отогнув фиксирующие застежки.

Блок представляет собой совокупность различных реле и предохранителей которые отвечают за конкретное выполнение функций на автомобиле.

Дополнительный блок предохранителей

Дополнительный блок располагается под панелью автомобиля в центральной его части. Более легкий и быстрый доступ к данному блоку можно получить со стороны пассажира, где расположился воздуховод обдува ног.

Также следует отметить, что на ВАЗ 2114 устанавливалось два типа различных блоков в зависимости от года выпуска.

Ниже приведены схемы и описание предохранителей и реле для каждого из блоков.

Монтажный блок предохранителей 2114-3722010-60

Ниже приведены таблица с описанием как реле так и предохранителей.

Реле блока 2114-3722010-60

Номер реле Описание назначение реле
К1 Реле очистителя фар
К2 Реле сигнала поворотов, аварийная сигнализация
К3 Реле омывателя лобового стекла и дворников
К4 Реле стоп-сигналов и габаритных ламп
К5 Реле стеклоподъемников
К6 Реле клаксона
К7 Реле обогрева заднего стекла
К8 Реле дальнего света
К9 Реле ближнего света

Предохранители блока 2114-3722010-60

Предохранители F17-F20 являются запасными.

Номер предохранителя Номинальный Ток (А) Описание назначение предохранителя
F1 10 Предохранитель противотуманных фар. Включение передних и задних противотуманок
F2 10 Указатель поворота и аварийной сигнализации
F3 7,5 Освещение салона. Передний и центральный плафон. Освещение багажного отсека. Компьютер
F4 20 Обогрев заднего стекла. Розетка подключение переносного светильника
F5 20 Электродвигатель вентилятора охлаждения ДВС. Клаксон (звуковой сигнал)
F6 30 Электростеклоподъемники
F7 30 Вентилятор отопителя салона, прикуриватель, освещение вещевого ящика
F8 7,5 Лампа противотуманной фары (правая)
F9 7,5 Лампа противотуманной фары (левая)
F10 7,5 Лампы габаритов с правой стороны
F11 7,5 Лампы габаритов с левой стороны
F12 7,5 Лампа ближнего света (правая фара)
F13 7,5 Лампа ближнего света (левая фара)
F14 7,5 Лампа дальнего света (правая фара)
F15 7,5 Лампа дальнего света (левая фара)
F16 15 Сигнализаторы на приборной панели, возбуждение генератора

Монтажный блок предохранителей 2114-3722010-18

Реле блока 2114-3722010-18

Номер реле Описание назначение реле
К1 Реле очистетля фар
К2 Реле сигнала поворотов, аварийная сигнализация
К3 Реле омывателя лобового стекла и двориников
К4 Реле стоп-сигналов и габаритных ламп
К5 Реле стеклоподъемников
К6 Реле клаксона
К7 Реле обогрева заднего стекла
К8 Реле дальнего света
К9 Реле ближнего света

Предохранители блока 2114-3722010-18

Номер предохранителя Номинальный Ток (А) Описание назначение предохранителя
F9 7,5 Лампа противотуманной фары (правая)
F8 7,5 Лампа противотуманной фары (левая)
F1 7,5 Очиститель фар
F7 30 Вентилятор отопителя салона, прикуриватель, освещение вещевого ящика
F16 15 Указатели поворота, аварийная сигнализация, задние фонари, шкалы показаний на приборной панели.
F3 10 Стоп-сигналы, плафон освещения
F6 30 Электростеклоподъемники
F10 7,5 Подсветка панели салона. Подсветка номерного знака
F5 20 Вентилятор охлаждения двигателя. Клаксон
F10 7,5 Лампы габаритов с левой стороны
F11 7,5 Лампы габаритов с левой стороны
F2 10 Включение и отключение аварийной сигнализации
F4 20 Обогрев заднего стекла
F15 7,5 Лампа дальнего света (правая фара)
F14 7,5 Лампа дальнего света (левая фара)
F13 7,5 Лампа ближнего света (левая фара)
F12 7,5 Лампа ближнего света (правая фара)

Дополнительный монтажный блок

Дополнительный монтажный блок расположен под крышкой воздуховода ног переднего пассажира.

Реле дополнительного блока ВАЗ 2114

Номер реле Описание назначение реле
К4 Реле топливного насоса
К5 Реле вентиляторов охлаждения
К6 Главное реле

Предохранители дополнительного блока ВАЗ 2114

Номер предохранителя Номинальный ток предохранителя (А) Описание назначение предохранителя
F1 15 Цепь главного реле
F2 15 Питание ЭБУ
F3 15 Питание бензонасоса

Различие предохранителей по цвету

Существует различное количство предохранителей. Они отличаются не только по номинальному току, но и по цвету. Каждому номиналу предохранителей присущ свой цвет.

Цвет предохранителя Номинал (А)
Светло-коричневый 5
Темно-коричневый 7,5
Красный 10
Синий 15
Желтый 20
Белый 25
Зеленый 30
Оранжевый 40
Красный 50

Надеемся, наша статья была Вам полезна.

← Высоковольтные провода ВАЗ Не работают стоп-сигналы ВАЗ 2114 →

Предохранители ВАЗ 2114 2113 2115 и реле с описанием назначения и схемами блоков

Лада Самара, это общее обозначение семейства автомобилей ВАЗ 2113 2114 2115. Они выпускались с кузовом седан, а так же 3-х и 5-ти дверный хэтчбек, преимущественно с 8 и 16 клапанными бензиновыми двигателями. Годы производства 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013. За это время некоторые модели проходили обновление. В данной публикации мы покажем описание предохранителей ВАЗ 2115 2114 2113 со схемами блоков, местами их расположения и фотографиями исполнения. Отметим предохранитель прикуривателя.

Ваз 2113 2114 2115Ваз 2113 2114 2115

Исполнение блоков и назначение предохранителей в Вашем ВАЗ 2114 2115 2113 может отличать от представленного и зависит от года выпуска и уровня оснащения.

Основной блок

Главный блок предохранителей и реле находится в задней части подкапотного пространства, в монтажном отделе, под защитной крышкой.

Расположение блока под капотомРасположение блока под капотом

С обратной стороны защитной крышки может быть нанесена актуальная схема для Вашего автомобиля. Сверяйте назначение!

Фотография блока под капотом с крышкойФотография блока под капотом с крышкой

Вариант 1

Схема: 2114/ 2115 — 3722010, -3722020, -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68

Схема вариант 1 ВАЗ 2113 2114 2115Схема вариант 1 ВАЗ 2113 2114 2115

Описание предохранителей

F110А Задние противотуманные фонари, лампа заднего сигнализатора включения заднего противотуманного света
F210А Поворотников и реле прерыватель указателей поворота. Система аварийной сигнализации. Контрольная лампа аварийного сигнала
F37,5А Системы освещения салона и багажного отсека (лампа салона, багажного отделения, подсветка ключа зажигания). Лампа стоп — сигнала торможения, лампа подсветки бортового компьютера. Лампа контроля системой управления двигателем
F420А Управление подогревом заднего стекла. Патрон подключения переносной лампы
F520А Реле контроля и включения звукового сигнала. Предохранитель и реле включения двигателя системы охлаждения
F630А Управление и реле включение электрическими стекло подъёмниками
F730А Управление электродвигателем – отопительной системы, печки салона, омывателей лобового стекла, очистителей фар. Прикуриватель салона, лампа освещения перчаточного ящика. Включение обогрева заднего стекла.
F87,5А Включение правой противотуманной фары
F97,5А Включение левой противотуманной фары
F107,5А Габаритный свет кузова левого борта, сигнализатор включения габаритов (на табло), лампы освещения номерного знака и подкапотного пространства, лампа подсветки выключателей, прикуривателя, рычагов управления отопителем. Выключатель освещения приборов.
F117,5А Габаритный свет кузова правого борта
F127,5А Передняя правая фара ближнего света
F137,5А Передняя левая фара ближнего света
F147,5А Передняя левая фара дальнего света. Лампа сигнализатора включения света.
F157,5А Передняя правая лампа дальнего света.
F1615А Поворотники кузова, реле — прерыватель поворотников и аварийной сигнализации. Реле контроля и лампы заднего хода, лампы индикации бортовой системы контроля приборов, лампы – давления масла, включение ручного тормоза, уровень тормозной жидкости, заряд АКБ. Бортовой компьютер, обмотка генератора двигателя.
F17 — F20Запасные

За работу прикуривателя отвечает предохранитель номер 7 на 30А.

Назначение реле

  • K1 — Реле включения очистителей фар
  • K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
  • K3 — Реле очистителя ветрового стекла
  • K4 — Реле контроля исправности ламп стоп — сигнала и габаритных огней
  • K5 — Реле стекло подъёмников
  • K6 — Реле звукового сигнала
  • K7 — Реле обогрева заднего стекла
  • K8 — Реле дальнего света фар
  • K9 — Реле включения ближнего света фар

Вариант 2

Схема: 2114/ 2115 — 3722010, -3722020, -3722010-08, -3722010-10, -3722010-18

Схема монтажного блока вариант 2 ВАЗ 2113 2114 2115Схема монтажного блока вариант 2 ВАЗ 2113 2114 2115

Обозначение предохранителей

F97,5А Правая противотуманная фара.
F87,5А Левая противотуманная фара.
F110А Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар.
F730А Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электро вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика.

F1615А Указатели поворота и реле — прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр.
F310А Задние фонари (лампы стоп-сигнала). Плафон освещения салона.
F630А Электро стеклоподъемники передних дверей. Реле включения электро стеклоподъемников.
F107,5А Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя.
F520А Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения.
F107,5А Левая фара (габаритный свет). Левый задний фонарь (габаритный свет).
F117,5А Правая фара (габаритный свет). Правый задний фонарь (габаритный свет).
F210А Указатели поворота и реле — прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F420А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель.
F157,5А Правая фара (дальний свет).
F147,5А Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F137,5А Левая фара (ближний свет).
F127,5А Правая фара (ближний свет).

За прикуриватель отвечает предохранитель номер 4 на 20А.

Реле

  • K1 — реле включения очистителей фар
  • K2 — реле-прерыватель указателей поворота и аварийной сигнализации
  • K3 — реле стеклоочистителя ветрового окна
  • K4 — реле контроля исправности ламп
  • K5 — реле включения стеклоподъемников
  • K6 — реле включения звуковых сигналов
  • K7 — реле включения электрообогрева заднего стекла
  • K8 — реле включения дальнего света фар
  • K9 — реле включения ближнего света фар

Дополнительный блок

Он находится справа внизу в центральной консоли, за защитной крышкой.

Расположение дополнительного блока в салонеРасположение дополнительного блока в салоне

Фото — схема

Фото схема дополнительного блока в салоне ваз 2113 2114 2115Фото схема дополнительного блока в салоне ваз 2113 2114 2115

Расшифровка схемы

  1. Главное реле (блок управления двигателем)
  2. Вентилятор системы охлаждения
  3. Топливный насос
  • F1 — 15A Главное реле (блок управления двигателем, модуль зажигания)
  • F2 — 15A Постоянное питание контроллера, реле включения электро вентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев)
  • F3 — 15A Топливный насос, реле топливного насоса (контакты), форсунки

Отдельные предохранители и реле могут находится вне основных блоков.

  • Задний противотуманный свет (8А) — расположен в жгуте проводов
  • Обогрев сидений (16А) — расположен в жгуте проводов
  • Центральный замок (16А) — расположен в жгуте проводов
  • Реле переднего противотуманного света (2105-3747210-58) — установлено в моторном отсеке на левом брызговике рядом с АКБ
  • Реле зажигания — установлено под панелью приборов слева (маленькое реле), рядом с реле заднего противотуманного света.

На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.

Расшифровка блоков предохранителей ВАЗ 2115

МаркировкаНоминальный ток, AНазначение предохранителя

Блок предохранителей расположенных под панелью управления
схема блока предохранителей ВАЗ 2115
F110Задние противотуманные фонари и сигнализатор включения на приборная панель
F210Указатели поворота
Реле-прерыватель указателей поворота и аварийной сигнализации (режим аварийной сигнализации)
Контрольная лампа аварийной сигнализации
F310Передний плафон освещения салона
Центральный плафон освещения салона
Освещение багажного отделения
Подсветка замка зажигания
Лампа контроля ЭБУ (двигатель ВАЗ-2111)
Лампы сигналов торможения
Маршрутный компьютер*
F420Заднее стекло — нагревательный элемент, реле (контакты) включения
Розетка для лампы освещения
F520Вентилятор системы охлаждения двигателя — электродвигатель
Звуковой сигнал с реле включения
F630Электро-стеклоподъемники дверей через реле включения
F730Очиститель фар — рабочий режим, обмотка реле включения
Вентилятор отопителя
Омыватель ветрового стекла — электродвигатель
Очиститель фар
Обогрев заднего стекла — реле(обмотка)

Освещение вещевого ящика

F87,5Противотуманная фара — правая
F97,5Противотуманная фара — левая
F107,5Габаритные огни — левая сторона, сигнализатор включения
Освещение номерного знака, моторного отсека Выключатель освещения приборов
Подсветка включателей-переключателей в салоне
F117,5Габаритные огни — правая сторона
F127,5Ближний свет фар — правая фара
F137,5Ближний свет фар — левая фара
F147,5Дальний свет — левая фара, контрольная лампа включения
F157,5Дальний свет — правая фара
F1615Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота
Фонари заднего хода
Реле контроля исправности ламп
Блок индикации бортовой системы контроля
Комбинация приборов
Приборная панель лапы сигнализации: давление масла, стояночный тормоз, уровень тормозной жидкости, АКБ
Маршрутный компьютер*
Генератор — обмотка возбуждения генератора

Предохранители ВАЗ 2114, 2115, 2113


А
Назначение
110Лампы заднего противотуманного света, индикатор заднего противотуманного света, электродвигатель очистителя фар, реле очистителя фар (контакты), клапан включения омыва фар
20Центральный замок, лампы заднего противотуманного света, индикатор заднего противотуманного света
210Реле аварийной сигнализации и указателей поворота (в режиме аварийной сигнализации), индикатор аварийной сигнализации
37.5*Лампы стоп-сигнала, передний плафон освещения салона, центральный плафон освещения салона, плафон освещения багажного отделения, лампа подсветки выключателя зажигания, индикатор неисправности двигателя «Check Engine», маршрутный компьютер
10*Лампы стоп-сигнала, плафон освещения салона, плафон индивидуального освещения салона, плафон освещения багажного отделения, реле контроля целостности ламп, маршрутный компьютер, лампа подсветки выключателя зажигания, индикатор неисправности двигателя «Check Engine»
420Прикуриватель*, обогрев заднего стекла, реле включения обогрева заднего стекла (контакты), штепсельная розетка для переносной лампы
520Вентилятор системы охлаждения, звуковой сигнал, реле включения звукового сигнала
630Стеклоподъемники, реле включения электростеклоподъемников (контакты)
730*Прикуриватель, электродвигатель отопителя, задний стеклоочиститель, омыватель лобового стекла, электродвигатели очистителей фар (в режиме работы), лампа освещения вещевого ящика, реле включения обогрева заднего стекла (обмотка), реле вентилятора системы охлаждения, реле времени омыва заднего стекла, клапан включения омыва лобового и заднего стекол, реле включения обогрева заднего стекла (обмотка), индикатор обогрева заднего стекла
20* Прикуриватель, электродвигатель отопителя, омыватель лобового стекла, электродвигатели очистителей фар (в режиме работы), лампа освещения вещевого ящика, реле включения обогрева заднего стекла (обмотка), реле вентилятора системы охлаждения, клапан включения омыва лобового стекола, реле включения обогрева заднего стекла (обмотка), индикатор обогрева заднего стекла
87.5Правая противотуманная фара
97.5Левая противотуманная фара
107.5Лампы габаритного света по левому борту, индикатор габаритного света, лампы освещения номерного знака, подкапотная лампа, выключатель освещения приборов, лампы подсветки: (выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем)
117.5Лампы габаритного света по правому борту, реле контроля целостности ламп*
127.5Правая фара (ближний свет)
137.5Левая фара (ближний свет)
147.5Левая фара (дальний свет), индикатор дальнего света фар
157.5Правая фара (дальний свет)
1615*Реле аварийной сигнализации и указателей поворота (в режиме указания поворота), лампы света заднего хода, комбинация приборов, обмотка возбуждения генератора (в режиме пуска двигателя), реле контроля исправности ламп, блок индикации бортовой системы контроля, индикатор низкого давления масла, индикатор включения стояночного тормоза, индикатор уровня тормозной жидкости, индикатор разряда аккумуляторной батареи, маршрутный компьютер
20*Реле аварийной сигнализации и указателей поворота (в режиме указания поворота), лампы света заднего хода, обмотка возбуждения генератора (в режиме пуска двигателя), индикатор низкого давления масла, индикатор включения стояночного тормоза, индикатор уровня тормозной жидкости, индикатор разряда аккумуляторной батареи, вольтметр, индикатор воздушной заслонки карбюратора (подсос), индикатор низкого уровня топлива, стеклоочиститель лобового стекла, указатели температуры охлаждающей жидкости и уровня топлива.
17Запасной
18Запасной
19Запасной
20Запасной
Реле
К1-10, -18, -40, -48: Очистители фар (90.3747-01 — 21100-3747210-31 (-38, -48), 2105-3747210-02, 2107-3747210-02)
Перемычка
К2Аварийная сигнализация и указатели поворота (495.3747 — 21080-3747010-02 (-08))
К3Прерыватель стеклоочистителя (526.3747 — 21140-3747710 (-00, -08))
К4-00, -08, -10, 18, -30, -38, 40, 48: Контроль целостности ламп (4412.3747 — 21100-3747410 (-00, -01, -08), 21150-3747410-00 (-01, -08))
-60, -68: Перемычка
К5-10, 18, -30, -38, -68: Стеклоподъемники (90.3747-11 — 21100-3747210-31, 21050-3747210-12 (-18, -38), 2107-3747210-12)
К6Звуковой сигнал (90.3747-11 — 21100-3747210-31, 21050-3747210-12 (-18, -38), 2107-3747210-12)
К7Обогрев заднего стекла (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)
К8Дальний свет фар (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)
К9Ближний свет фар (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)

Предохранитель для конструкторов — Документация предохранителя

  • Начало работы
  • Документация
  • Форумы
  • Примеры
  • Витрины
  • Интеграции
  • взрыватель
    • Основы предохранителей
      • Поддерживаемые платформы
      • Установка и быстрый запуск
      • Введение в Fuse
      • Предварительный просмотр и экспорт
      • компонентизация
      • Адаптивный макет
      • Безопасный макет
      • Декларативная анимация
      • Предохранитель для дизайнеров
      • Структурирование ресурсов приложения
      • Обзор возможностей
      • Вопросы-Ответы
      • Пакеты сообщества
    • Учебник (Использование API моделей)
      • 1.Изменить вид похода
      • 2. Несколько походов.
      • 3. Разделение компонентов
      • 4. Навигация и маршрутизация
      • 5. Издевательство над нашим сервером
      • 6. Настройка внешнего вида
      • 7. Заставка.
      • 8. Заключительные мысли
    • Учебник (Использование Observables API)
      • 1. Изменить вид похода
      • 2.Несколько походов
      • 3. Разделение компонентов
      • 4. Навигация и маршрутизация
      • 5. Издевательство над нашим сервером
      • 6. Настройка внешнего вида
      • 7. Заставка.
      • 8. Заключительные мысли
    • Fuse Studio
    • Ссылка на проект (.unoproj)
    • Ресурсы
      • шрифты
      • Источники изображений
      • Связанные файлы
      • Импорт из эскиза
      • Символы эскиза (бета)
      • Импортировать шрифты значков
    • API моделей (новый)
    • Observables API
      • Полный справочник API
      • Узоры
    • API-интерфейсы FuseJS (JavaScript)
      • Polyfills
      • EventEmitter
      • Файловая система
      • Место хранения
      • Bundle
      • Жизненный цикл
      • InterApp
      • доля
      • HTTP
        • Работа с REST API
      • Окружающая среда
      • Телефон
      • камера
      • Фотопленка
      • вибрация
      • GeoLocation
      • Всплывающее уведомление
      • Местные уведомления
      • датчиков
      • Base64
      • таймер
      • ImageTools
      • Сторонние модули
    • Сценарии и данные
      • JavaScript
      • Отладка
      • DataBinding
      • каждый
      • С участием
      • Соответствие
        • случай
    • Разметка UX
      • литералы
      • Выражения
      • Имена (ux: Имя)
      • Классы (ux: Class)
      • Зависимости (ux: Dependency)
      • Свойства (ux: Property)
      • Ресурсы (ux: Key)
      • Глобалы (ux: Global)
      • Шаблоны (ux: Template)
      • Связывание (ux: Binding & ux: AutoBind)
      • Тестирование (ux: Test)
      • Полный справочник классов UX
    • Примитивы
      • Текст
      • Прямоугольник
      • Круг
      • кривая
        • CurvePoint
      • Дорожка
      • Образ
      • видео
      • Звук
    • раскладка
      • Элемент
      • панель
      • StackPanel
      • DockPanel
      • сетка
      • WrapPanel
      • ColumnLayout
      • CircleLayout
      • ScrollView
    • навигация
      • страница
      • PageControl
      • маршрутизатор
      • навигатор
      • Переходы
    • управления
      • кнопка
      • Ввод текста
      • TextView
      • ползунок
      • переключатель
      • CameraView
      • MapView
      • WebView
      • NativeViewHost
      • GraphicsView
    • Триггеры и анимация
      • Трансформации
      • жесты
      • Аниматоры
      • Лента новостей
      • действия
.

20шт. Прямоугольный набор предохранителей Предохранитель на приборной панели 20A 30A 40A 50A 60A для Японии и США Автомобильный набор предохранителей Автомобильные аксессуары | |

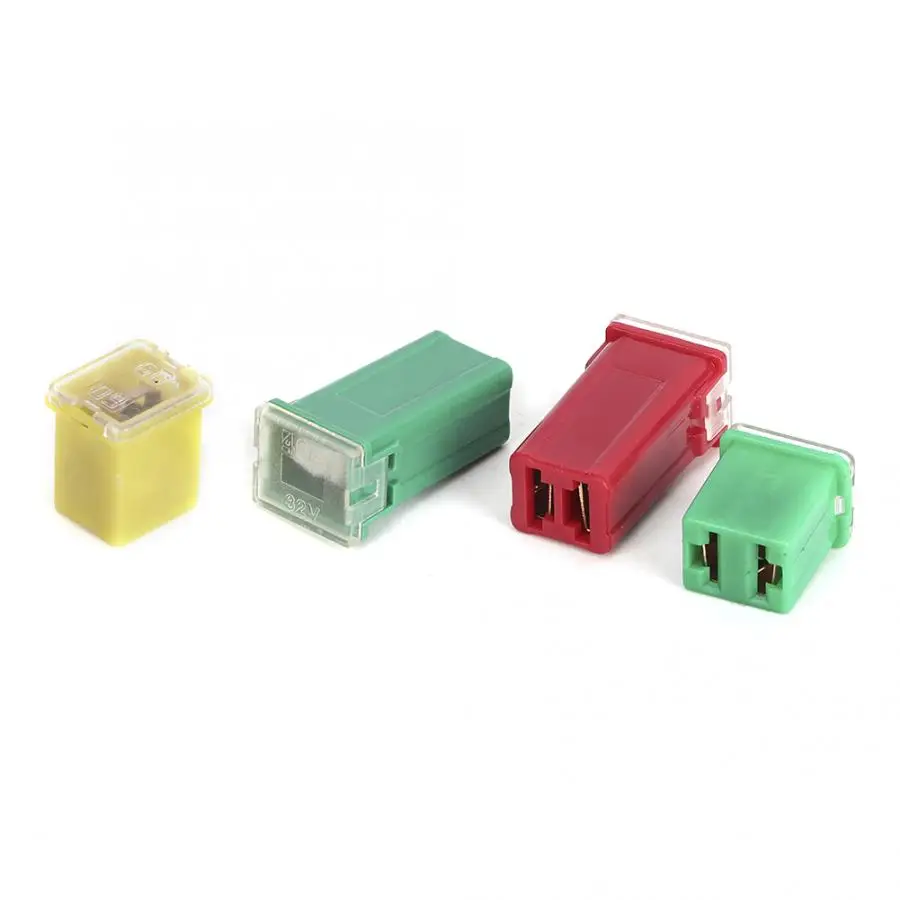

20 шт. Набор прямоугольных предохранителей Предохранитель на приборной панели 20A 30A 40A 50A 60A для автомобилей Японии и США

Характеристика:

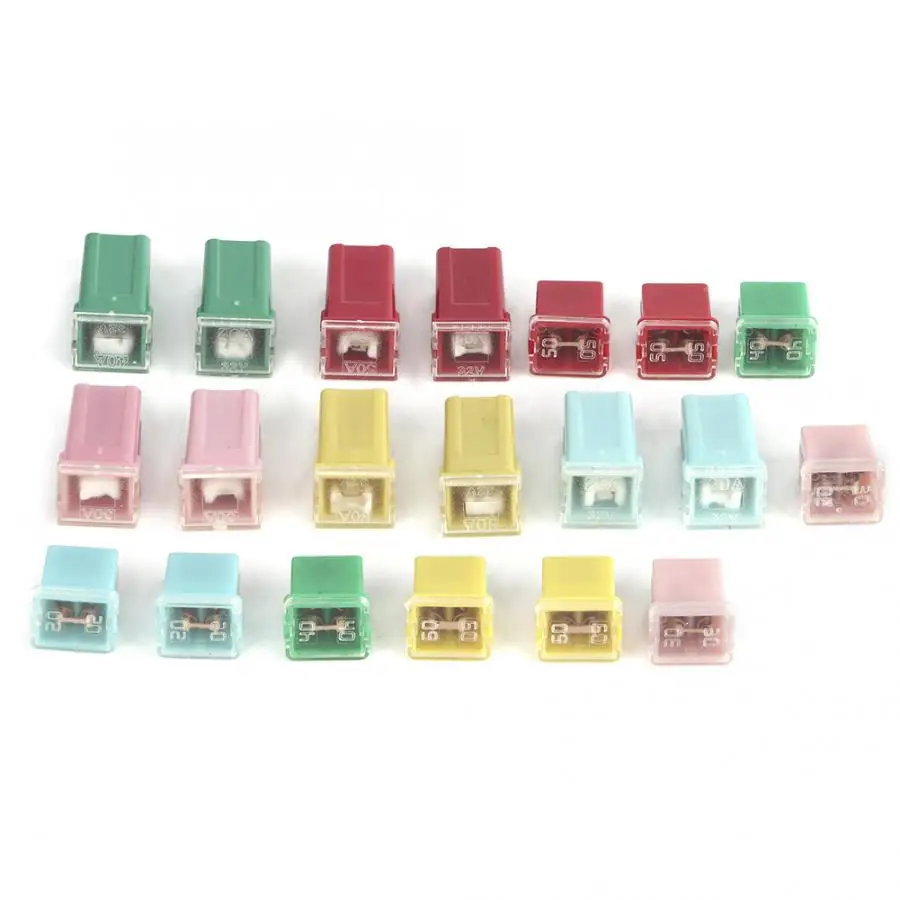

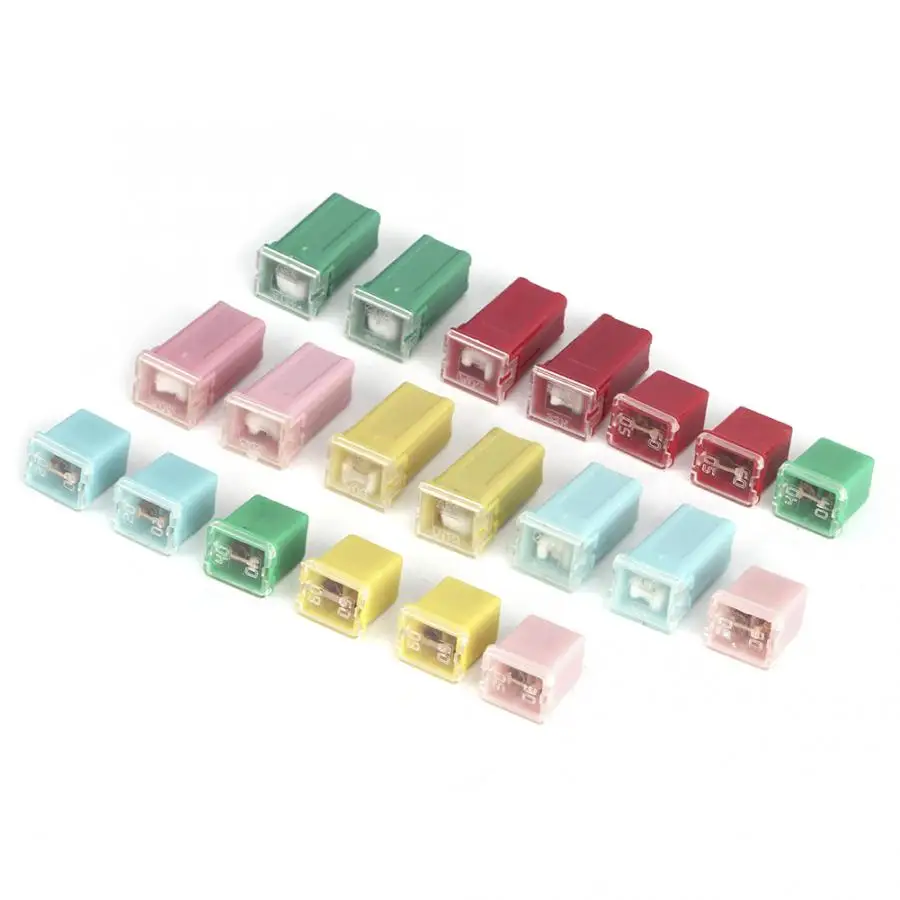

1. 5 моделей по 20 штук (каждая модель: 2 шт. Длинных, 2 шт. Коротких).
2. 20A 30A 40A 50A 60A Прямоугольные предохранители серии LPJ, автомобильные предохранители для Японии и США.

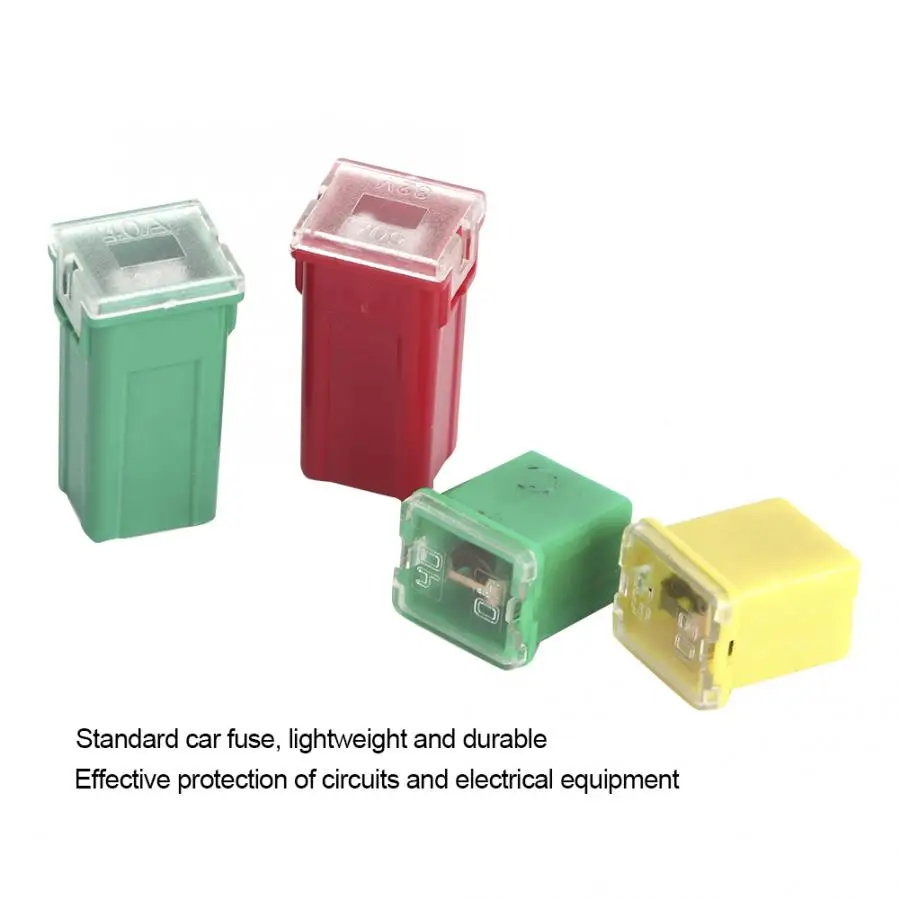

3. Стандартный автомобильный предохранитель, легкий и прочный.
4. Эффективная защита цепей и электрооборудования.
5. Стабильная работа, долгий срок службы, достойные вашего доверия.

Спецификация:

Состояние: 100% новый бренд
Тип товара: Автомобильный предохранитель
Цвет: как на картинке
Материал: АБС + металл

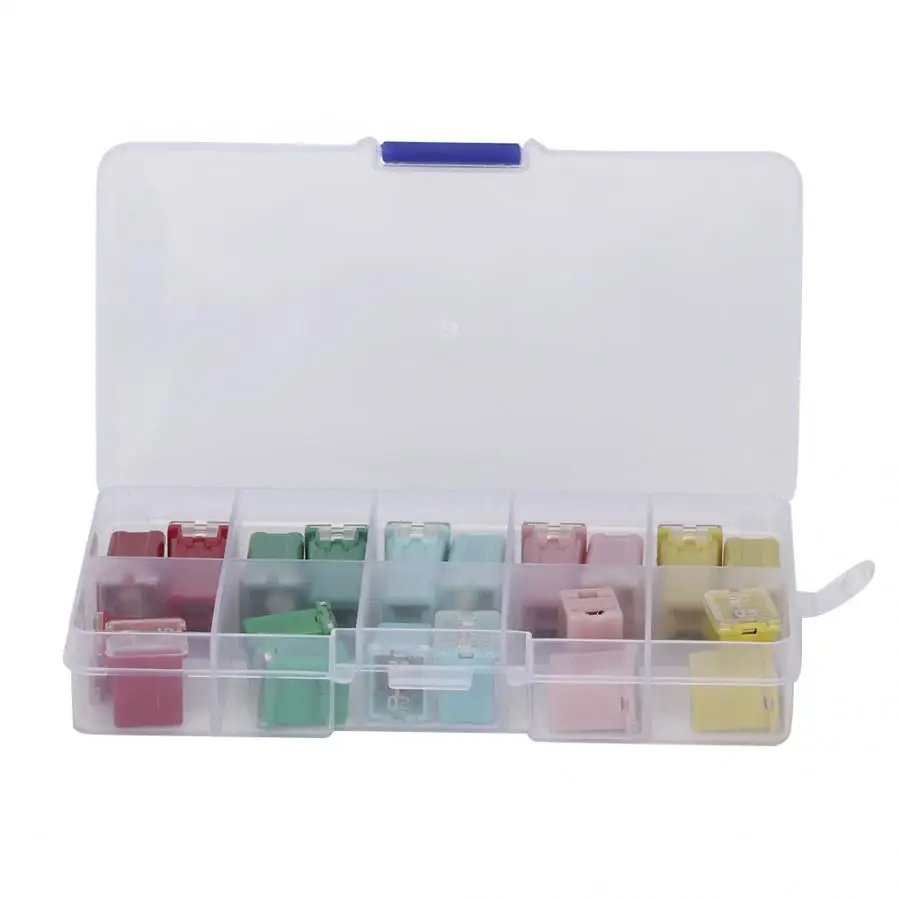

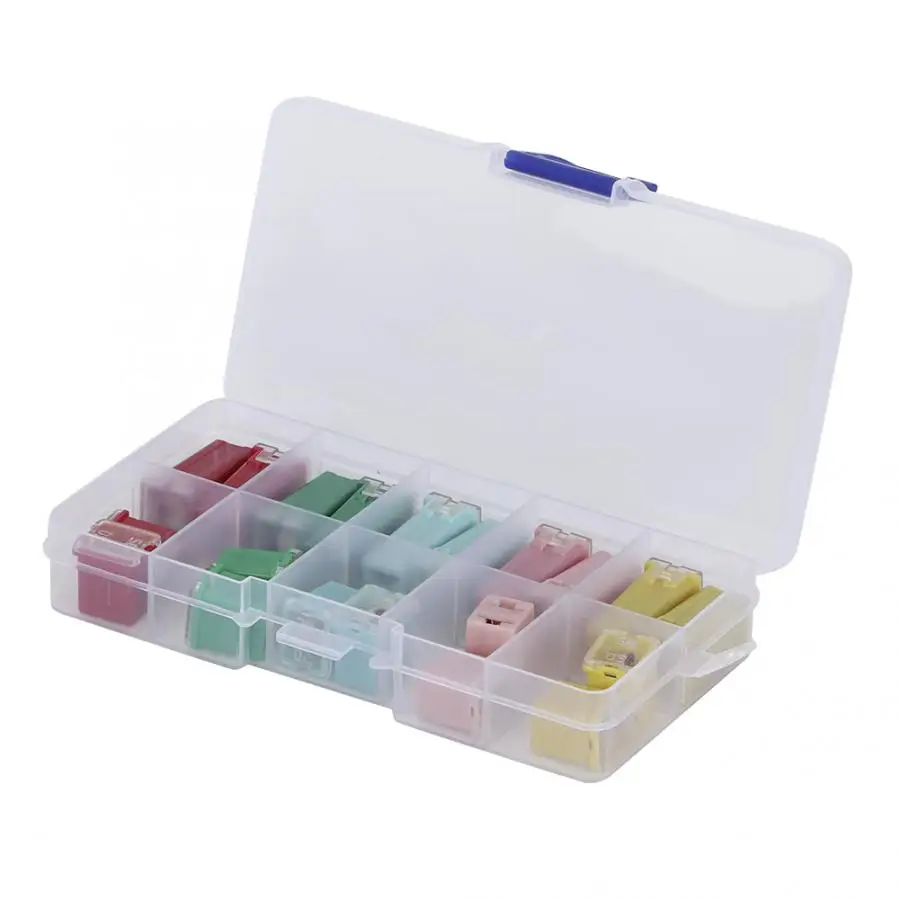

Список пакетов:

20 автомобильных предохранителей


1) Мы принимаем Alipay, West Union, TT.Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW. \ 2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)

2. Заказы обрабатываются своевременно после подтверждения оплаты.

3. Мы отправляем только на подтвержденные адреса заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.

4. Представленные изображения не являются фактическим товаром и предназначены только для справки.

5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные. и праздники. Время доставки может меняться, особенно во время отпуска. сезон.

6. Если вы не получили посылку в течение указанного срока, пожалуйста, Связаться с нами.Мы отследим доставку и свяжемся с вами, как только возможно с ответом. Наша цель — удовлетворение клиентов!

7. Из-за наличия на складе и разницы во времени мы выберем для вас доставку товар с нашего первого доступного склада для быстрой доставки.

8. Мы, продавец, не несем ответственности за импортные пошлины, покупатель несет за это ответственность. Любые споры, вызванные этим, необоснованны.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить его быстрее.Спасибо

Возврат и возврат

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты был получен. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. БЕЗ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем. в половине.

2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ Предоставьте нам номер отслеживания доставки, конкретную причину вернись, и твой по #.

3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ СТАВКИ при получении товара. в оригинальном состоянии и упаковке со всеми компонентами и аксессуары включены, ПОСЛЕ того, как покупатель и продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.

4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

О обратной связи

Мы поддерживать высокие стандарты качества и стремиться к 100% клиенту удовлетворение! Обратная связь очень важна, мы просим вас связаться с нами немедленно, прежде чем вы оставите нам нейтральный или отрицательный отзыв, чтобы мы может удовлетворительно решить ваши проблемы.

Невозможно решить проблемы, если мы о них не знаем!


.

Fuse Studio — Документация по предохранителям

  • Начало работы
  • Документация
  • Форумы
  • Примеры
  • Витрины
  • Интеграции
  • взрыватель
    • Основы предохранителей
      • Поддерживаемые платформы
      • Установка и быстрый запуск
      • Введение в Fuse
      • Предварительный просмотр и экспорт
      • компонентизация
      • Адаптивный макет
      • Безопасный макет
      • Декларативная анимация
      • Предохранитель для дизайнеров
      • Структурирование ресурсов приложения
      • Обзор возможностей
      • Вопросы-Ответы
      • Пакеты сообщества
    • Учебник (Использование API моделей)
      • 1.Изменить вид похода
      • 2. Несколько походов.
      • 3. Разделение компонентов
      • 4. Навигация и маршрутизация
      • 5. Издевательство над нашим сервером
      • 6. Настройка внешнего вида
      • 7. Заставка.
      • 8. Заключительные мысли
    • Учебник (Использование Observables API)
      • 1. Изменить вид похода
      • 2.Несколько походов
      • 3. Разделение компонентов
      • 4. Навигация и маршрутизация
      • 5. Издевательство над нашим сервером
      • 6. Настройка внешнего вида
      • 7. Заставка.
      • 8. Заключительные мысли
    • Fuse Studio
    • Ссылка на проект (.unoproj)
    • Ресурсы
      • шрифты
      • Источники изображений
      • Связанные файлы
      • Импорт из эскиза
      • Символы эскиза (бета)
      • Импортировать шрифты значков
    • API моделей (новый)
    • Observables API
      • Полный справочник API
      • Узоры
    • API-интерфейсы FuseJS (JavaScript)
      • Polyfills
      • EventEmitter
      • Файловая система
      • Место хранения
      • Bundle
      • Жизненный цикл
      • InterApp
      • доля
      • HTTP
        • Работа с REST API
      • Окружающая среда
      • Телефон
      • камера
      • Фотопленка
      • вибрация
      • GeoLocation
      • Всплывающее уведомление
      • Местные уведомления
      • датчиков
      • Base64
      • таймер
      • ImageTools
      • Сторонние модули
    • Сценарии и данные
      • JavaScript
      • Отладка
      • DataBinding
      • каждый
      • С участием
      • Соответствие
        • случай
    • Разметка UX
      • литералы
      • Выражения
      • Имена (ux: Имя)
      • Классы (ux: Class)
      • Зависимости (ux: Dependency)
      • Свойства (ux: Property)
      • Ресурсы (ux: Key)
      • Глобалы (ux: Global)
      • Шаблоны (ux: Template)
      • Связывание (ux: Binding & ux: AutoBind)
      • Тестирование (ux: Test)
      • Полный справочник классов UX
    • Примитивы
      • Текст
      • Прямоугольник
      • Круг
      • кривая
        • CurvePoint
      • Дорожка
      • Образ
      • видео
      • Звук
    • раскладка
      • Элемент
      • панель
      • StackPanel
      • DockPanel
      • сетка
      • WrapPanel
      • ColumnLayout
      • CircleLayout
      • ScrollView
    • навигация
      • страница
      • PageControl
      • маршрутизатор
      • навигатор
      • Переходы
    • управления
      • кнопка
      • Ввод текста
      • TextView
      • ползунок
      • переключатель
      • CameraView
      • MapView
      • WebView
      • NativeViewHost
      • GraphicsView
    • Триггеры и анимация
      • Трансформации
      • жесты
      • Аниматоры
      • Лента новостей
      • действия
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
