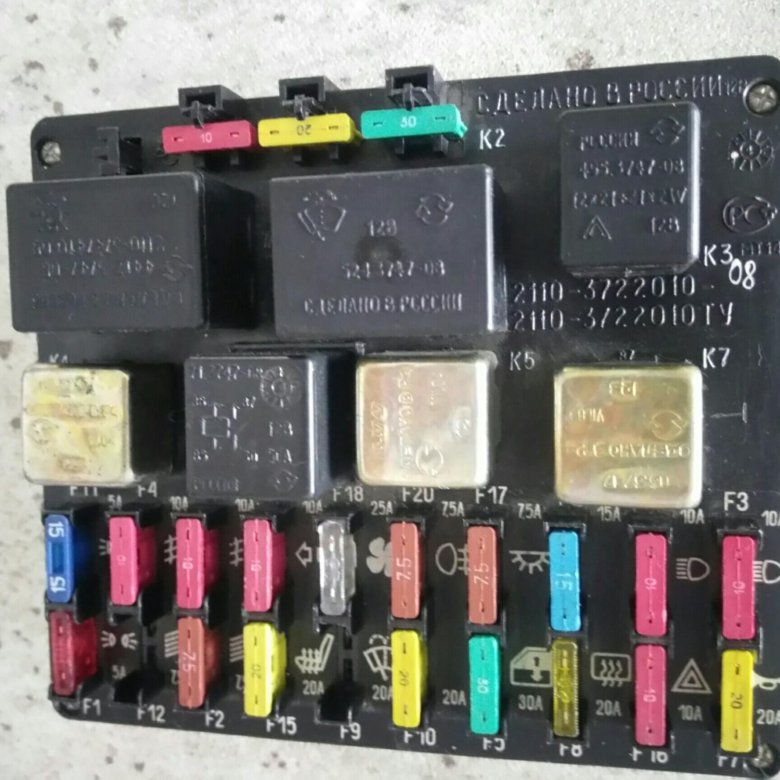

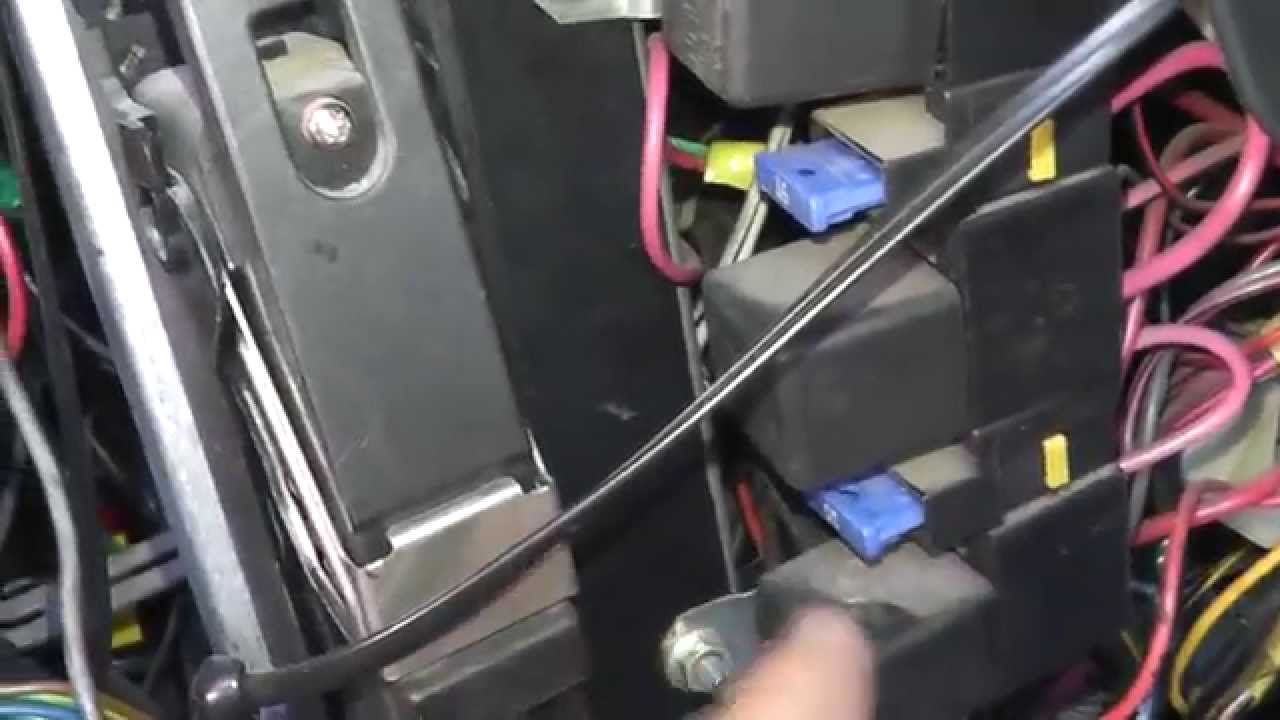

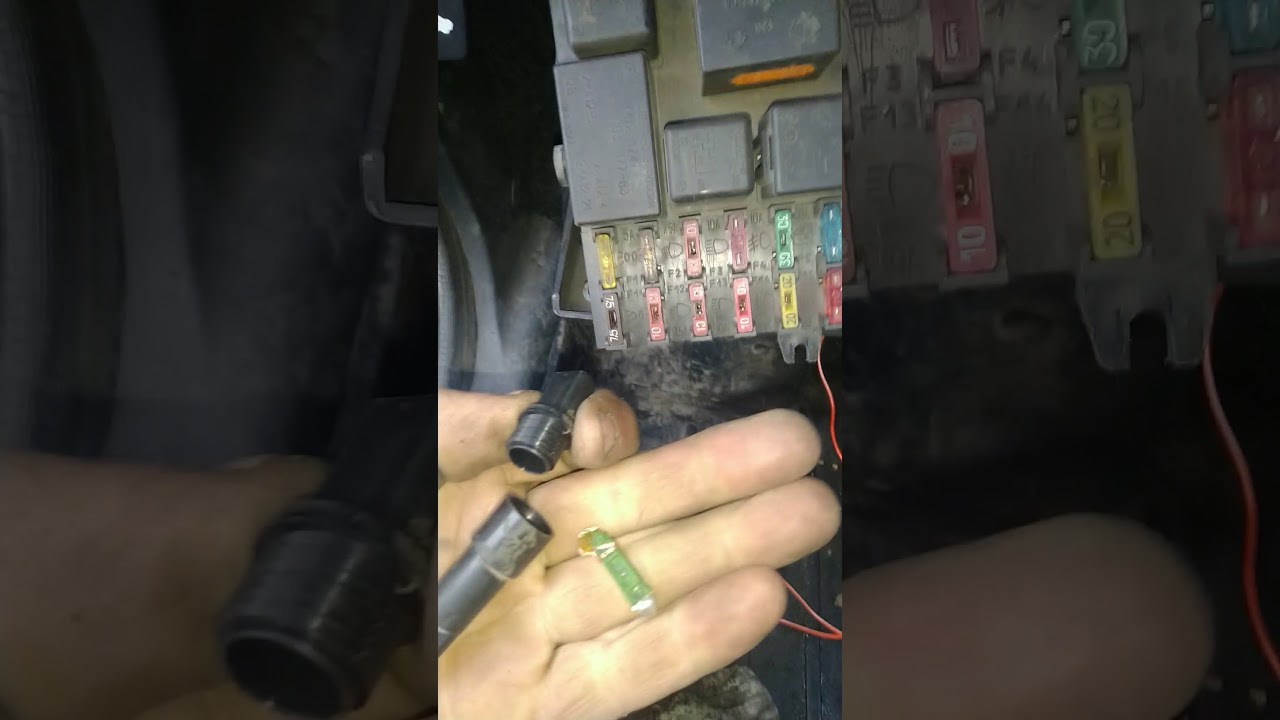

Предохранитель центральный замок на ваз 2114: где находится реле центрального замка ваз 2114 Видео

принцип работы, причины неисправностей и способы их устранения

Вот уже сколько лет, автомобилисты всего мира жалуются на неисправность центрального замка и зачастую, задаются вопросом: «Почему это происходит, и какие тому причины»? Ответ на данный вопрос, может быть получен в детальном рассмотрении самого принципа работы центрального замка и его возможностей.

Известно, что практически все современные машины имеют специальную автоматизированную систему, которая позволяет открыть дверь автомобиля и закрыть ее, всего лишь нажатием кнопки. Это и есть центральный замок, и как выясняется, из-за его автономности могут возникнуть некоторые проблемы. Данная дилемма не обошла стороной и отечественный ВАЗ 2114, который для многих, давно стал незаменимым.

Принцип работы ЦЗ

Для начала, давайте разберемся, какой принцип работы центрального замка на ВАЗ 2114? Работа центрального замка предполагает передачу сигнального управления в определённую точку, после чего следует активация реле. В результате этого, при нажатии кнопки на брелоке, дверь автомобиля будет закрыта, или же наоборот — открыта. Достаточно простое объяснения.

Однако этого хватает, чтобы выделить первую проблему с центральным замком, с которой все имеют дело. Это, как несложно догадаться, вопрос технического характера. Другими словами, внутреннее состояние устройства.

Как мы уже знаем, управления ЦЗ происходит по принципу передачи сигнала управления с точки А, в точку Б. Именно здесь и кроется загвоздка, которая объясняется по ряду причин.

  • некорректный монтаж прибора или неправильная настройка;
  • климатическое воздействие.

Возможности устранения проблем

Проблемы кажутся достаточно серьезными. Но не спешите огорчаться. Зная эти причины, вы можете задать себе вопрос: «Почему не работает центральный замок на ВАЗ 2114? В чем проблема?»

Для начала необходимо провести самостоятельную диагностику, которая позволит определить дальнейшие действие. Если автомобиль производит звук закрытия дверей, но ничего не происходит, то следует открутить фиксаторы с дверей, после чего запереть автомобиль. Если двери замыкаются единично, для починки следует купить новые с соответствующим диаметром.

Отличным советом будет проверить внутреннее состояние центрального замка. Часто, причина проблемы может быть в сухом покрытии проводов. В этом случае, стоит смазать машинной смазкой и закрепить материалы на нужные места.

Возможно, пульт дистанционного управления имеет слабый заряд. В этом случае стоит заменить батарейку или, если нужно, сам пульт.

Другой вид проблем имеет несколько иной характер — неработоспособность, вина которому — климат. Нестабильность в работе замка, может быть, по причине низких температур, которые приводят к заморозке системы подачи сигнала. Или, что бывает чаще, — попадания воды в центральный замок ВАЗ 2114. Эта проблема элементарно решается сушкой определённых мест ЦЗ.

Полезный совет: Одна из наиболее распространенных проблем центрального замка — это разряженные батарейки. Специалисты рекомендуют менять их 2 раза в год. Причиной для замены, может служить некорректное срабатывание с дистанции 4-5 метров.

Другие варианты отказа системы

Вышеперечисленные проблемы являются основными причинами повреждения. Однако существует и более сложный механизм, дефект которого не может быть оставлен без внимания.

Бывает, что при ручном способе активации ЦЗ не работоспособен. В данном конкретном случае, скорее всего не работает предохранитель центрального замка ВАЗ 2114. Его состояние зависит от температуры среды. По причине переохлаждения, происходит нарушения работы и он выходит из строя, в следствии этого, ничего не происходит. ЦЗ не реагирует на сигнальные импульсы. Другая причина, это высокая температура, которая приводит к короткому замыканию.

Факт: Часто, центральный замок работает с перебоями в определённых местах. Обычно, причиной этому, являются электромагнитные помехи.

Почему сгорел блок центрального замка ВАЗ 2114 и что делать

Решение данной проблемы основывается на применении специального аппарата — мультиметра. С помощью него можно проверить напряжения тех контактов, которые отвечают за активацию остальных дверей. Что делать, если не работает блок управления центральным замком на ВАЗ 2114 и не подает никаких признаков жизни? В таком случае, необходимо убедится в его возможном восстановлении, предварительно продиагностировав его состояние и, при необходимости, восстановить или купить новый.

Познавательная информация: Центральный замок на ВАЗ 2114 очень чувствительный. Для повышения надежности и стойкости, рекомендуют избегать мест повышенной влажности и прямых попаданий лучей на устройство.

Для любителя или специалиста поломка в машине всегда становится неприятным моментом. Однако, имея определённые познания в проблемах поломки и способах их решения, можно значительно упростить себе жизнь, легко исправив неисправность ЦЗ.

Устройство и неисправности центрального замка ВАЗ 2114

3.9 / 5 ( 54 голоса )

Полезным дополнением в конструкции любого транспортного средства является центральный замок, который одновременно с открытием водительской двери позволяет управлять всеми дверями автомобиля.

К сожалению, центральный замок ВАЗ-2114 иногда начинает функционировать некорректно, это проявляется в отсутствии реакции во время поворота ключа в замке либо при нажатии управляющей клавиши на пульте. Рассмотрим основные причины, вызывающие неисправность этого узла.

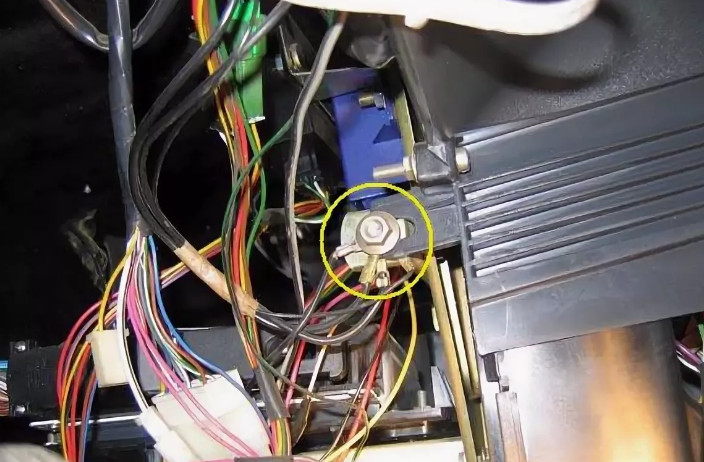

Как функционирует, и где находится центральный замок ВАЗ-2114?

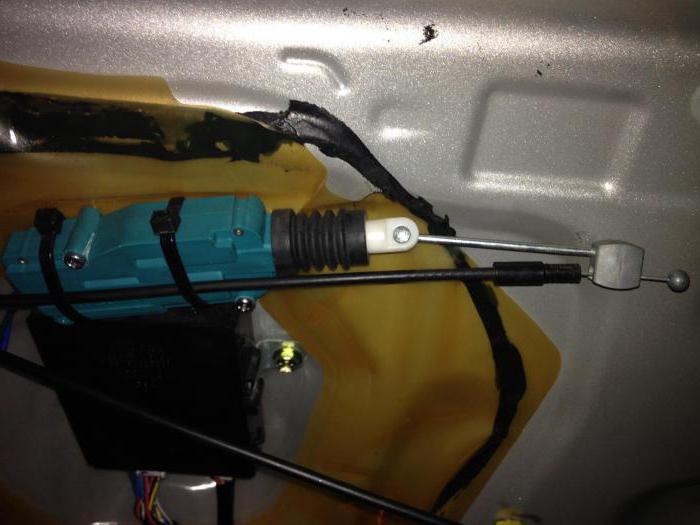

Данный узел агрегатирован с замком на водительской двери посредством управляющего элемента (электропривода), который, помимо того, что позволяет открывать либо закрывать ее, дополнительно генерирует сигналы, поступающие на блок центрального замка ВАЗ-2114, где после их анализа и обработки происходит формирование команд для исполнительных механизмов остальных дверей машины.

При закрытии, шток блока управления замыкает соответствующие пары контактов, в результате чего на другое приводные модули подается напряжение, которое приводит их в действие. При открытии и закрытии замыкаются разные контактные пары.

На рисунке представлена простая схема центрального замка ВАЗ-2114:

Распространенные неисправности узла

Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием.

Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.

Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.

В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель.

Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.

Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему. Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.

В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля.

Ваз 2114 центральный замок


Устройство и неисправности центрального замка ВАЗ 2114

Полезным дополнением в конструкции любого транспортного средства является центральный замок, который одновременно с открытием водительской двери позволяет управлять всеми дверями автомобиля. К сожалению, центральный замок ВАЗ-2114 иногда начинает функционировать некорректно, это проявляется в отсутствии реакции во время поворота ключа в замке либо при нажатии управляющей клавиши на пульте. Рассмотрим основные причины, вызывающие неисправность этого узла.

Как функционирует, и где находится центральный замок ВАЗ-2114?

Данный узел агрегатирован с замком на водительской двери посредством управляющего элемента (электропривода), который, помимо того, что позволяет открывать либо закрывать ее, дополнительно генерирует сигналы, поступающие на блок центрального замка ВАЗ-2114, где после их анализа и обработки происходит формирование команд для исполнительных механизмов остальных дверей машины.

При закрытии, шток блока управления замыкает соответствующие пары контактов, в результате чего на другое приводные модули подается напряжение, которое приводит их в действие. При открытии и закрытии замыкаются разные контактные пары.

На рисунке представлена простая схема центрального замка ВАЗ-2114:

Распространенные неисправности узла

Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.

Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.

В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель.

Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.

Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему. Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.

В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля.

vaz-remzona.ru

Центральный замок, ОЖИВИ! — Лада 2114, 1.

5 л., 2004 года на DRIVE2

Всем привет)) поведаю вам о еще одной поломке моего прекрасного авто))
На этот раз речь пойдет о ЦЗ.
Перестал он у меня срабатывать, и все двери приходилось закрывать по одной. Жутко неудобно.
Перерыв форумы я для себя определил несколько причин :
1. Навернулся блок ЦЗ.
2. Навернулся предохранитель (наиболее частая проблема)
3. Навернулся активатор
4. Навернулся микровыключатель.
Тк в электрике я нихрена не шарю, приходится мне туго)) все методом исключения.
Почему-то сперва мне захотелось поменять активатор, тк был запасной и нужно было снимать обшивку все равно(чтоб одеть провод на колодку колонки, слетел гад)
Заменил активатор – результата никакого.
Решил искать блок ЦЗ))
Долго его не мог найти. Оказалось он сидит под стоковой «Шумкой» на крыле с водительской стороны. Можно сказать прям на уровне бокового поворотника.
Мой блок ЦЗ выглядел так :

БЛОК ЦЗ

БЛОК ЦЗ

Искал предохранитель))))ХД

Никакого предохранителя на нем не было. И на проводах, подходящих к нему.

Обшарил все вокруг — нету.
Пообщался с одним добрым человеком, он мне выслал схему и посоветовал тестером проверить все.

Схемка

Плюсовой провод тестера я тыкал в гнезда колодки, а минусовой на кузов.
Тестер показывал напругу «0». Я не мог понять почему так, ведь плюс идет напрямую и напруга должна быть полюбому. Где то наверное обрыв.
Рассказав о проделаной работе этому же человеку и выслушав его дальнейшие пояснения и указания, я пошел – таки искать более тщательно предохранитель.
И ведь нашел!
Какой — то мудак колбу с предохранителем закрепил практически под монтажным блоком, за кучей проводов. Поэтому первые разы я даже найти его не мог. Кто там лазил — понимает насколько удобно все это делать)) То руль мешает, то провода, то спина затекает от позы ярого гимнаста. Кое — как снял колбу, оттуда "вывалился" предохранитель. Металлическая его часть вообще отпала:

Предохранитель — огонь)

Колба

Колба

Побежал в магазин. Купил переходник на нормальный предохранитель. В магазине был только один и последний:

Переходник

Пошел опять в гараж.
Титонические усилия потребовались чтоб этот переходник закрепить на коротыши плюсового провода, и обмотать изолентой. Смутило то, что провод у переходника аллюминиевый или какой – то наподобие (серые нити). Поставил предохранитель на 7,5А, тк где то вычитал, что там должен на 8А стоять.
Все заработало)) Счастью не было предела. Но побаловавшись пару раз с открыванием и закрыванием дверей, ЦЗ опять перестал работать. Проверил предохранитель — сгорел. Не понимаю почему. Поставил на 10А. побаловался опять, подольше. Все работает. Собрал… думаю большее не возникнет такой проблемы.
Надеюсь, что эта информация кому – то поможет))Продолжение эпопеи

www.drive2.ru

Центральный замок — Лада 2114, 1.5 л., 2005 года на DRIVE2

Всем привет)
Довольно-таки давно стал глючить центральный замок.) стал закрываться через раз) приходилось постоянно самому закрывать двери вручную изнутри перед уходом))
Грешил на активатор водительской двери, думал в нем подразбило кнопочку, которая, по простому сказать, отвечает за срабатывание остальных активаторов)
Очень не хотелось снимать карту двери, т. к поставил музыку и теперь приходится снимать динамик, выкручивать саморезы, отклеивать шумку…короче думаю понятно почему все так затянулось)))
Тут вдруг появилась куча свободного времени и решил я заняться этой проблемой)
Для начала разворотил всю дверь.)

Полный размер


Открутил, вытащил активатор) Подключил другой, проверенный.разницы никакой.)
Сразу подумал, что где-то контачит проводка.) Нашел схему))

Под цифрой 1 — Блок управления центральным замком. Прозвонил все провода, идущие до него, все целые, чему был очень рад.)
Понятно что теперь все подозрения пали именно на этот блок)) Снял, разобрал, посмотрел.обычная микросхема, посмотрел его схему, вроде ничего хитрого) Но сама плата и элементы выглядят нормально, не горелые, не вздувшиеся.) Черт его знает почему не хочет работать)

Полный размер


Полный размер


Уже думал все бросить и просто ждать возможности купить новый, как вспомнил, попадался мне в гараже на глаза подобный блок, только с другой фишкой. ) Порылся, разыскал)

Полный размер


Почитал, оказалось как раз то что нужно) Тоже блок управления центральным замком, только, видимо, от какой-то сигнализации)
Решил протестировать) Вытащил провода из фишки, которая подключается к стандартному блоку, зацепил новый блок))

Полный размер


Заработало!)) Центральный замок стал функционировать как раньше))
Подумал, зачем покупать новый блок.этот и спаян поприятнее))
Чтобы все выглядело цивильно, не болталось, не замыкало, сделал следующее)

Полный размер


Полный размер


Полный размер


Затем блок прикрутил на штатное место, встал хорошо)
Теперь все работает как положено) наконец-то)) Пока еще по привычке хочется замкнуть вручную)) Думаю скоро отвыкну:)

www.drive2.ru

ремонт и установка блока управления по схеме

В современном автомобиле удобным дополнением стал центральный замок (ЦЗ), который позволяет водителю одновременно открыть все двери. В статье рассматривается центральный замок ВАЗ 2114: принцип работы, типичные неисправности, инструкция по установке.

Содержание

[ Раскрыть]

[ Скрыть]

Принцип работы центрального замка

Алгоритм работы ЦЗ состоит в подаче импульса блоку управления центральным замком ВАЗ 2114, в котором анализируется поступивший сигнал, и генерируются команды, управляющие замками дверей. Происходит либо их открытие, либо запирание.

Общая схема ЦЗ

Элементы, активирующие ЦЗ, подключаются к 30 контакту. Если замыкается контакт 87, то на выходы активатора будет оказываться действие масса. При активации определенного реле 30 контакт подключится к плюсу. Таким образом, на активатор поступит питание, шток начнет двигаться. Шток управляющего блока замыкает разные пары сигналов в зависимости от того, какое действие нужно выполнить: закрыть или открыть двери.

Так как активаторы ЦЗ подключаются параллельно, все двери будут одновременно либо открываться, либо запираться. ЦЗ может быть пневматическим или электрическим. Первый вид устройства включает пульт управления, компрессор и трубки. В электрическом основным элементом является моторчик, благодаря которому приходят в действие механизмы.

Возможные неисправности системы блокировки

Если при повороте ключа в замке или нажатии клавиши на пульте не будет происходить никакой реакции, это значит, что центральный замок не работает.

Все причины неисправности ЦЗ можно разделить на два вида:

  • технические;
  • связанные с климатическими явлениями.

В первом случае поломки возможны из-за неправильной установки или настройке системы блокировки. Возможен естественный износ после долговременной эксплуатации. Срок службы напрямую зависит от качества устройства.

Во втором случае ЦЗ может отказать под влиянием низких температур, он может заморозиться. Замок может не работать при попадании воды в механизм во время дождя или таяния снега.

ЦЗ может не работать из-за некорректно установленной или неисправной сигнализации. В этом случае следует выполнить диагностику системы блокировки. Управляющий активатор устанавливается в дверь водителя. Как только срабатывает привод, по соответствующим каналам подаются сигналы остальным активаторам, согласно которым выполняется необходимое действие. Поэтому следует проверить работу замка с помощью ключа и кнопки на брелоке.

Если двери то закрываются, то нет, то причина может быть в цепи управления или нарушении целостности электрической цепи автосигнализации. Причиной несрабатывания ЦЗ может быть недостаточный заряд АКБ или сгоревший предохранитель. В зависимости от цепи, которая используется, может быть несколько предохранителей. Их нужно все проверить и заменить неисправные.

Предохранитель может сгореть как только его поставили, при коротком замыкании или перегрузке, например, при управлении ЦЗ с брелока, а не ручным способом. При теплой погоде причина в коротком замыкании, которое возможно при плохих контактах или обрыве цепи. Причиной поломки может быть неисправность блока управления ЦЗ.

Проверить работоспособность блока можно с помощью мультиметра, проверив поступление питания на активаторы. Подача тока на контакты блока осуществляется путем отпирания и запирания водительской двери. Если блок управления оказался поломанным, его нужно заменить.

Особенности ремонта

Если перестал работать центральный замок ВАЗ 2114, то нужно повести диагностику и найти причину поломки (автор видео — Николай Богданов).

Затем выполнить соответствующий ремонт. Проблемы с ЦЗ на ВАЗ 2114 чаще всего возникают при низких температурах и повышенной влажности. Причиной являются замки с соленоидами, которые устанавливаются с завода. Их лучше заменить замками с электромотором.

При неработающем приводе только на одной двери, необходимо проверить ее электроцепь на наличие обрыва путем прозвонки. Чаще всего оборванные провода находятся в гофре. Так как двери часто открываются и закрываются, изоляция и не выдерживает нагрузки. Восстанавливается обрыв путем замены провода и соединения оборванных участков с помощью соединения клеммами «мама-папа».

При отсутствии обрыва причина может быть в выходе из строя платы управления или реле включения. Может сгореть обмотка моторчика или соленоида, износится шестерни привода. В этом случае, возможно, потребуется заменить вспомогательный привод двери.

Инструкция по установке ЦЗ

Перед установкой ЦЗ следует изучить схему подключения

Фотогалерея «Схемы центрального замка»
1. Схема центрального замка ВАЗ 2114 2. Схема подключения ЦЗ 3. Схема подключения ЦЗ к сигнализации

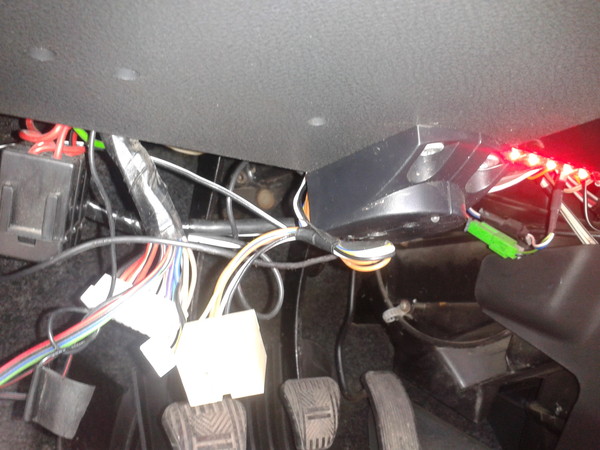

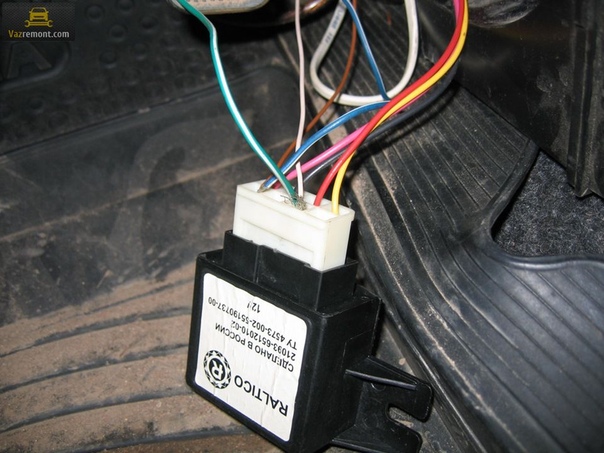

Управляющий модуль ЦЗ находится с левой стороны под панелью. От него отходит 6 проводов. Чтобы установить ЦЗ, нужно отсоединить коричневый и синий провода.

Перед подключением необходимо проверить, чтобы в дверях были установлены активаторы с 5-ю выходами. Если они отсутствуют, их следует установить.

В автомобиле ВАЗ 2114 провод, отвечающий за открывание дверей, обычно белого цвета и соединен с 7 клеммой. Если нет соединения с клеммами 7 – 5, то 8-я клемма соединяется с коричневым проводом. Этот провод отвечает за открытие дверей. Клеммы 5 и 6 предназначены для закрытия дверей.

Для установки ЦЗ следует приобрести дополнительные элементы:

  • 2-3 диода 1N4001 на 1А;
  • один диод марки 1N5401 на 3 А;
  • 2 диода на 4 или 5 А, если отсутствуют отдельные выходы на поворотники.

   После подключения к сигнализации ЦЗ нужно проверить его работоспособность.

 Загрузка ...

Видео «Установка ЦЗ на ВАЗ 2114»

В этом ролике рассматривается комплект ЦЗ и показывается, как его установить на ВАЗ 2114 (автор видео — Китай ruS).
