Нива ремонт раздатки – основные проблемы и их устранение

основные проблемы и их устранение

ВАЗ Нива
Тем, кому уже довелось поездить на «Ниве», не нужно объяснять, чем примечательна эта машина. Несомненно, она отличается от других представителей легковых ВАЗов, и прежде всего – полным приводом, предусматривающем наличие двух ведущих мостов. В общей сложности такой внедорожник имеет три дифференциала (по одному на каждый мост) и еще один – межосевой. Еще одной особенностью является раздаточная коробка, которой, в отличие от других ВАЗов, может похвастаться «Нива».

Устройство раздатки на «Ниве»

В конструкции трансмиссии раздатка размещается в задней части коробки передач, а на ее хвостовике закрепляется карданный вал, соединяющий раздаточную коробку с задним мостом. Также от этого агрегата работает и передний мост, который связан с ним передним карданным валом.

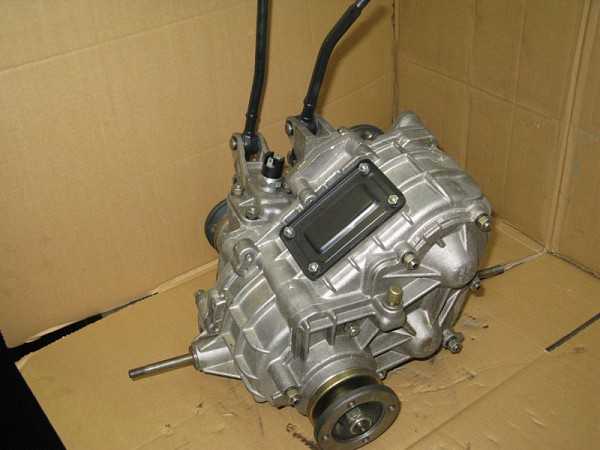

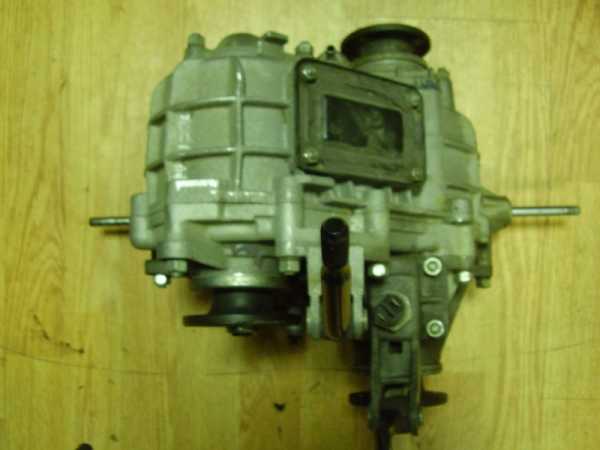

Раздатка Нивы

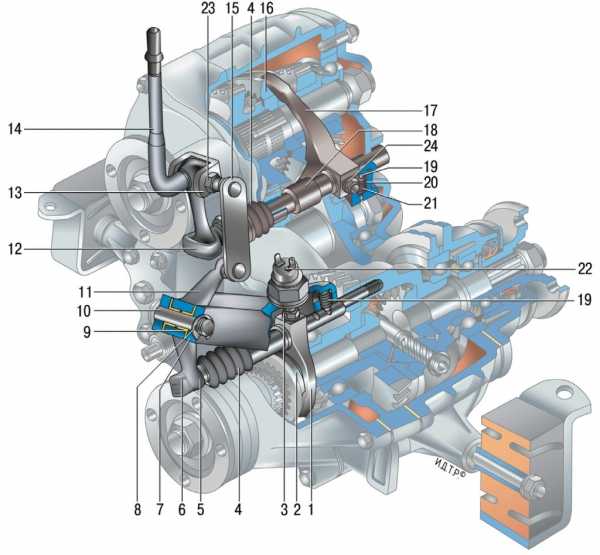

Устройство раздаточной коробки «Нивы» предусматривает наличие понижающей передачи, которая помогает получить высокий крутящий момент. Ее используют при преодолении сложных участков пути, когда необходимо справиться с серьезным бездорожьем. Кроме того, к списку основных деталей раздатки «Нивы» относят: корпус, вал привода переднего моста, ведущий и промежуточный валы, шестерни, подшипники, корпус дифференциала, сателлиты, муфты блокировки и переключения передач, сальники, рычаги управления и фланцы, использующиеся для соединения с карданом.

На «Нивах» (исключение –ChevroletNiva) может устанавливаться два основных типа раздаточных коробок:

21213 (модификации 21213-1800020-01 и 21213-1800020-02):

21214 (модификации 21214-1800020-01, 21214-1800020-02, 21214-1800020-10).

С точки зрения конструкции, между этими вариантами нет практически никакой разницы, разве что РК 21214 дополнительно имеет привод датчика скорости. В остальном, схема раздатки «Нива» практически одинакова для всех вариантов.

Основные неисправности раздаточной коробки

Все неисправности в работе раздатки сразу проявляются в наружных симптомах, исходя из которых, владелец транспортного средства может судить о сложившейся ситуации. К таким проявлениям относят следующее.

Вибрация в начале движения автомобиля

Салон Нивы
Основная болезнь «Нивы» – вибрация, раздающаяся по всему кузову машины. Причина этого неприятного явления нередко вызвана неправильной центровкой раздатки ВАЗ «Нива». Чаще всеговибрация встречается на моделях ВАЗ 21213/21214, ведь именно в этих машинах раздаточная коробка фиксируется лишь на двух опорах, расположенных по бокам корпуса. Для сравнения, раздатка на ChevroletNiva устанавливается уже на трех опорах. Однако, прежде чем начинать регулировку положения раздатки, следует убедиться в ее причастности к появлению вибраций.

Вполне возможно, что она вызвана другими деталями ходовой. Например, плохо зафиксированы карданы, не отбалансированы колеса машины, присутствует люфт в крестовинах кардана (особенно на возникновении вибрации сказываются люфты в крестовинах заднего кардана) и вибрация, исходящая от силового агрегата.

Появлению вибрации в начале движения также способствуют разболтавшиеся крепления установочных опор раздаточной коробки или разорванная резина на самих опорах раздатки.

Вибрация на скорости

Если,набрав скорость до 80-100 км/ч, вы заметили, что в зоне передних сидений вибрирует пол, при ближайшей возможности нужно проверить работу некоторых узлов и механизмов.

ВАЗ-2121
Вполне возможно, что при сборке было нарушено взаимное расположение элементов промежуточного вала, произошло расслоение эластичной муфты, или неправильно собрали шарниры равных угловых скоростей (не говоря уже о том, что они могли просто износиться).

Нелишним будет проверить и наличие балансировочных шайб под болтами эластичной муфты – они нередко теряются. При обнаружении нескольких таких проблем самым оптимальным вариантом решения проблемы будет замена промежуточного вала в сборе.

Разбор раздатки на «Ниве» может показать наличие деформированных болтов или фланцев эластичной муфты, а более детальный осмотр поможет определить ослабленные крепления эластичной муфты и/или гайки фланца промежуточного вала. Все испорченные детали следует заменить, а ослабленные крепежные элементы получше затянуть.

Возможной причиной вибрации на скорости также является заедание шарнира равных угловых скоростей (стерлась смазка, деформированы детали элемента или проявились последствия неправильной заводской сборки), заедание карданных шарниров переднего и заднего валов, их повышенный дисбаланс или дисбаланс межосевого дифференциала вследствие заводского брака или неверного расположения деталей при сборке.

Шум при повороте

Рулевой редуктор Нивы
Появление посторонних звуков при повороте транспортного средства – еще один распространенный признак наличия проблем в раздатке «Нивы», причем в этом случае схемадиагностики практически такая же, как и в предыдущем варианте.

В первую очередь проверьте детали на предмет износа. Вполне возможно, что проблема кроется в стершихся зубьях сателлитов, шестерен привода, тугом вращении сателлитов на оси или износе внутренней части корпуса дифференциала. Также не редкость – заедание в корпусе дифференциала шестерен приводов мостов и наличие большого осевого зазора шестерен приводов мостов.

Устранить все неточности поможет замена изношенных деталей и установка правильного осевого зазора (0-0,10 мм).

Плохое переключение передач, или блокировка дифференциала

К основным проблемам раздатки на «Ниве» нельзя не отнести блокировку дифференциала, что выражается в плохом переключении передач. Среди причин этой неприятности числятся: тугое перемещение скользящей муфты на шлицах ступицы или корпуса дифференциала, появление забоин на зубьях малых шестерен передач, деформация вилки, штока, рычагов привода, или их заедание на осях.

Рычаг переключения передач
Кроме того, к подобному результату нередко приводит слишком высокая вязкость масла в раздаточной коробке. Шлицы можно очистить от грязи и спилить все заусеницы надфилем, а вот детали со смятыми шлицами или зубьями стоит полностью заменить.

Выключение и сброс передач

Не менее неприятным явлением, связанным с неисправной работой раздатки, выступает произвольное выключение передач. Причина здесь кроется в повреждении (либо износе) зубьев шестерен и муфтраздатки «Нива», забоинах на шлицах, деформации деталей привода, снижении упругости пружин фиксаторов вследствие попадания грязи в отверстия фиксаторов, или износа этих деталей. Очистив и заменив все поврежденные элементы, вы сможете решить данную проблему.

Утечка масла из коробки

В некоторых случаях из раздаточной коробки быстро уходит масло. Что же делать в такой ситуации? Вероятнее всего, это результат сильного износа сальников, забоин на поверхностях валов и штоков, по которым они работают, ослабления крепления крышек картера, либо повреждения их прокладок. Нередко основанием для утечки являются и неплотно закрученные пробки и незатянутая гайка привода спидометра. Все, что требуется, – это подтянуть резьбу, заменить прокладки и подтянуть пробки с гайками.

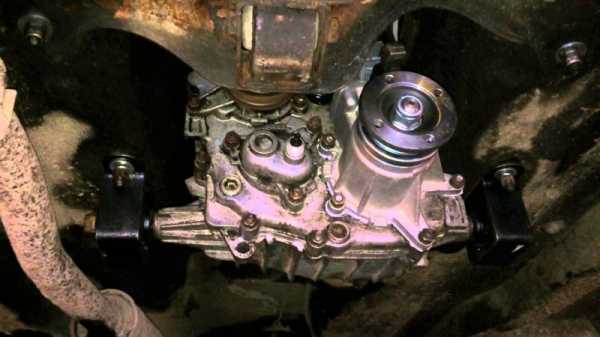

Как снять раздатку «Нивы», пошаговая инструкция

Раздаточная коробка «Нивы» демонтируется относительно легко, однако времени на это требуется немало. Кроме раздатки, придется снимать и некоторые другие детали, для чего вам потребуются ключи на 13 (рожковый, накидной и/или трещоточный), а также плоская и крестовая отвертка.

После успешного завершения подготовительного этапа можно переходить к снятию раздаточной коробки. Для начала, из салона автомобиля снимается пластиковая накладка на тоннеле пола (расположена возле рычагов управления блокировкой).

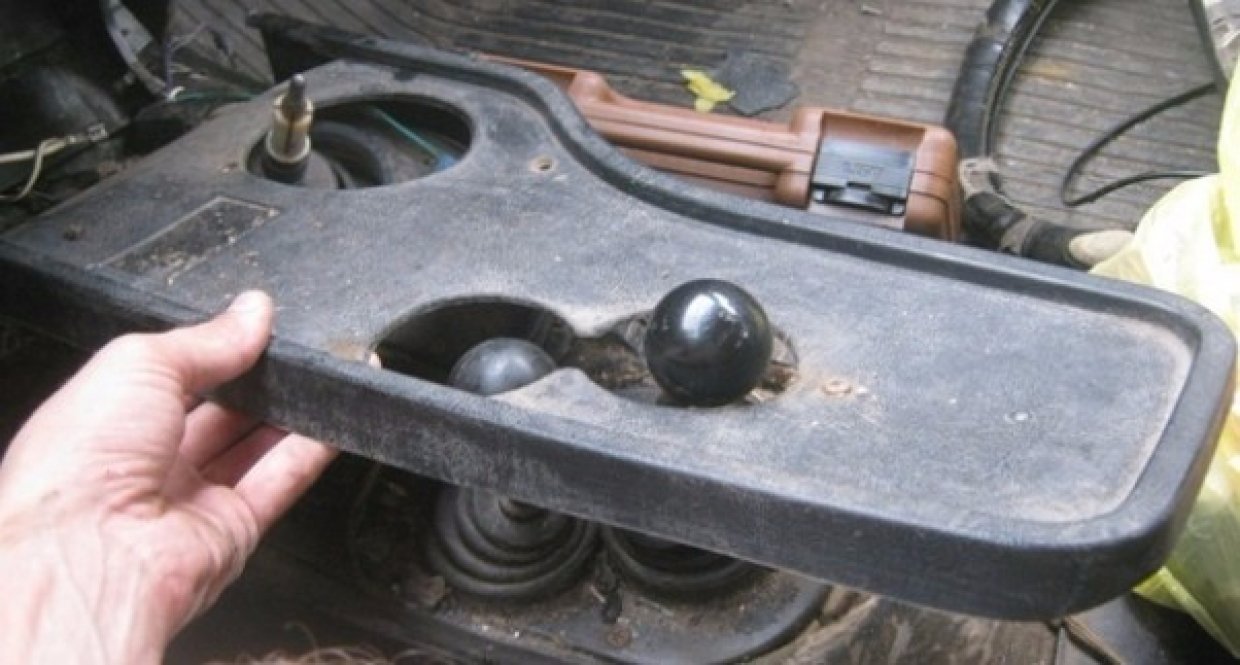

Снимаем пластиковую накладку
Демонтировать ее несложно, и все, что от вас потребуется, – это открутить четыре самореза, с помощью которых она крепится, а затем выкрутить еще три крепежных элемента, посредством которых накладка фиксируется под рычагами. Отвернув ручки рычагов,снимите накладку вместе с резинками.

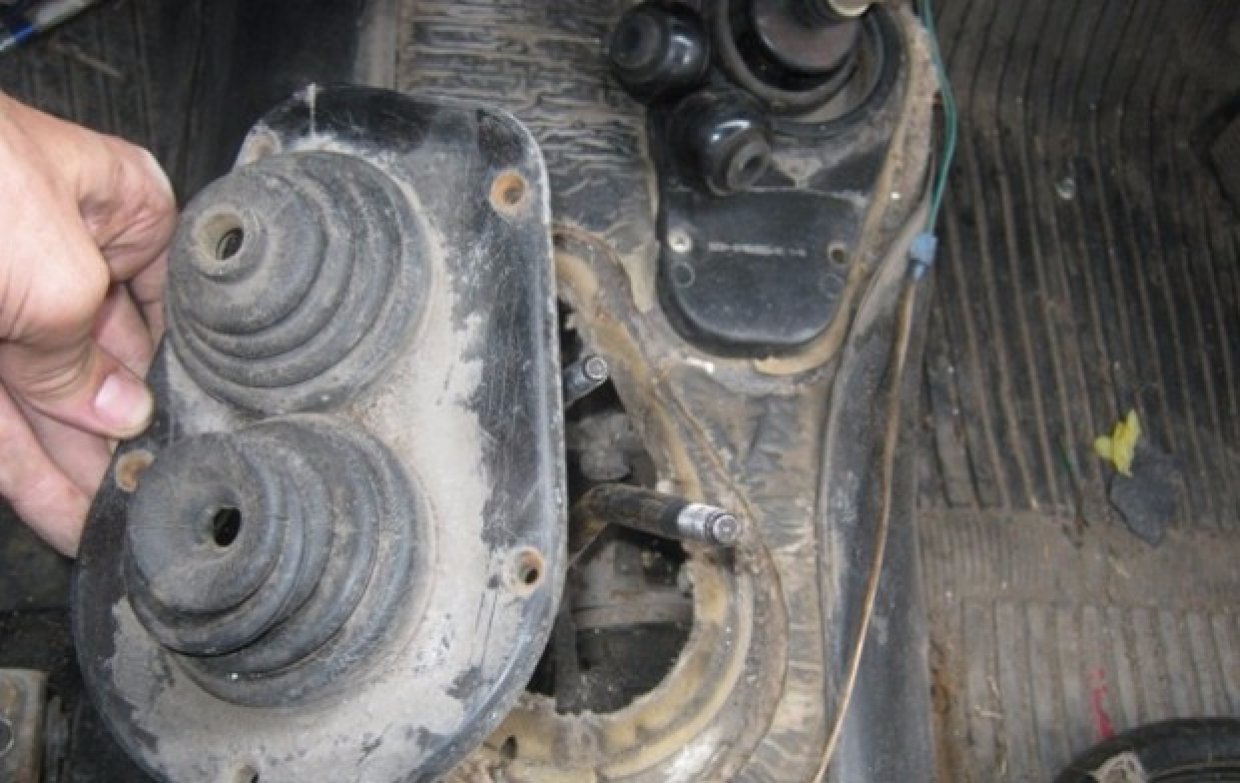

Снимаем накладку под рычагами

Обратите внимание! Выполнив указанные действия, вы увидите два подключенных проводка (их хорошо заметно через отверстие из салона), их нужно отсоединить.

На этом работу в салоне транспортного средства можно заканчивать и переходить к действиям с внешней стороны кузова. Для этого вам понадобится либо смотровая яма, либо домкрат.

Для того чтобы достать раздаточную коробку, следует отсоединить от нее оба кардана (переднего и заднего моста), а также привод от КПП. Демонтаж карданов не должен вызвать каких-либо трудностей, поскольку они отсоединяются одинаково: нужно только открутить все крепежные гайки ключом на 13. Если болты начнут прокручиваться, просто вставьте между основанием и плоской шляпкой болта отвертку, а чтобы отвинтить все остальные гайки – проверните кардан рукой, обеспечив себе более удобный доступ к ним.

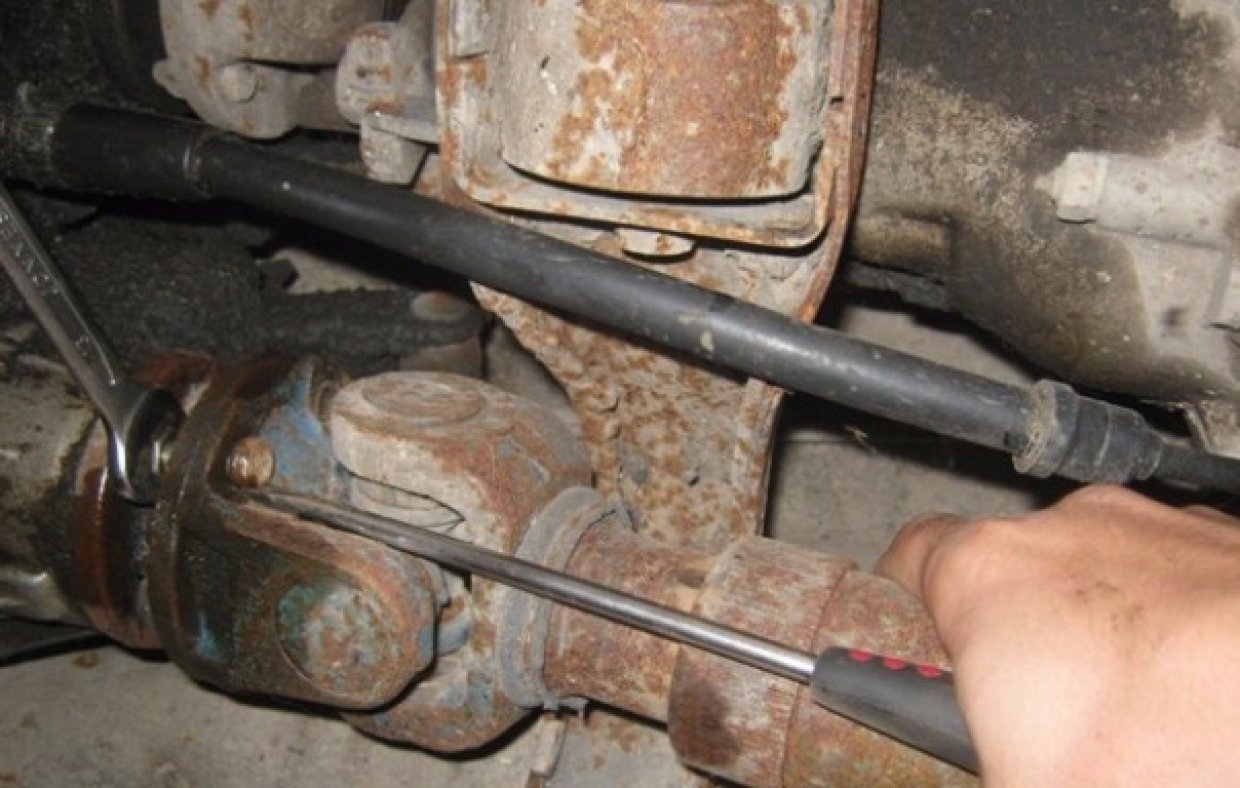

Отсоединяем кардан
Дальше вынимается трос спидометра (отверните рукой его крепежную гайку и потяните в сторону) и отсоединяется от КПП сама раздаточная коробка (также нужно открутить несколько болтов).

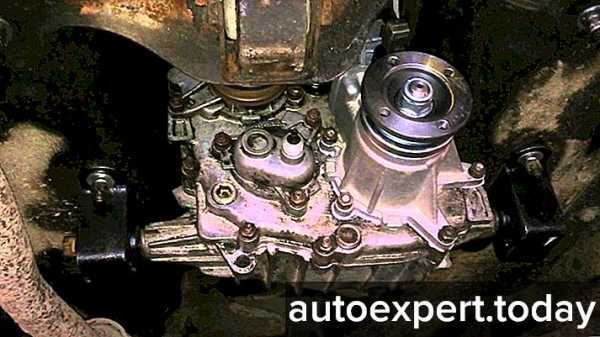

Заключительным этапом всей работы будет демонтаж раздатки с подвесных каждой стороны, но перед этим не забудьте подставить что-то под коробку, чтобы после снятия она не упала.

Важно! Удобнее всего откручивать гайки подвесного механизма либо с помощью трещоточной рукоятки, либо посредством аналогичного ключа.

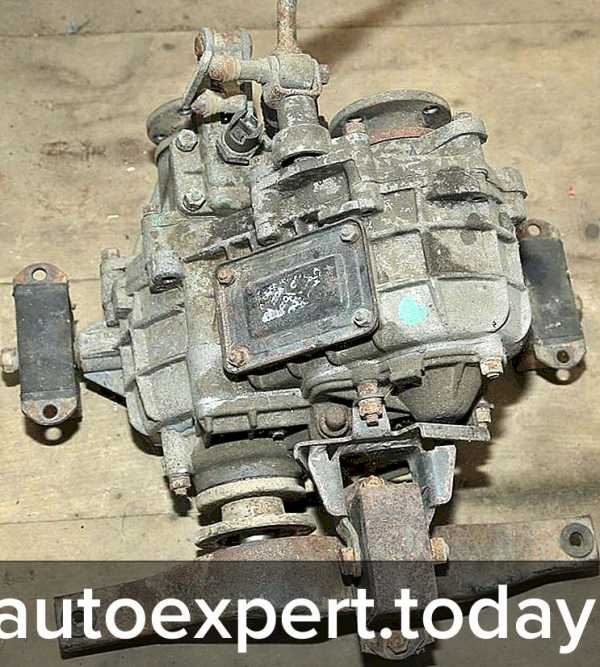

Когда все крепежные элементы будут откручены, вы сможете легко снять раздатку «Нивы», аккуратно стянув ее вниз с опоры, которую вы для нее заранее подготовили.

Как установить новую раздаточную коробку

Если демонтированная раздатка «Нивы» (схема ее переключения уже,наверное, понятна), оказалась в плохом состоянии, и ее проще заменить, чем ремонтировать, лучше так и поступить. Перед установкой нового устройства нужно проверить правильность установки подушек подвески мотора в кронштейнах (центрующие шайбы должны совпадатьс соответствующими отверстиями боковых кронштейнов), а также проверить плотность прилегания опор раздатки ко дну кузова. В случае необходимости нужно сразу отрихтоватьместа под опорами.

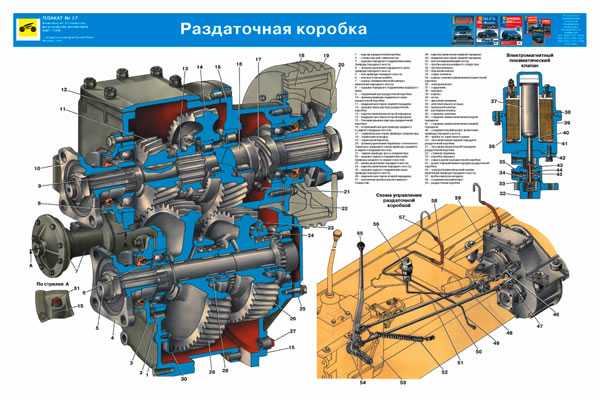

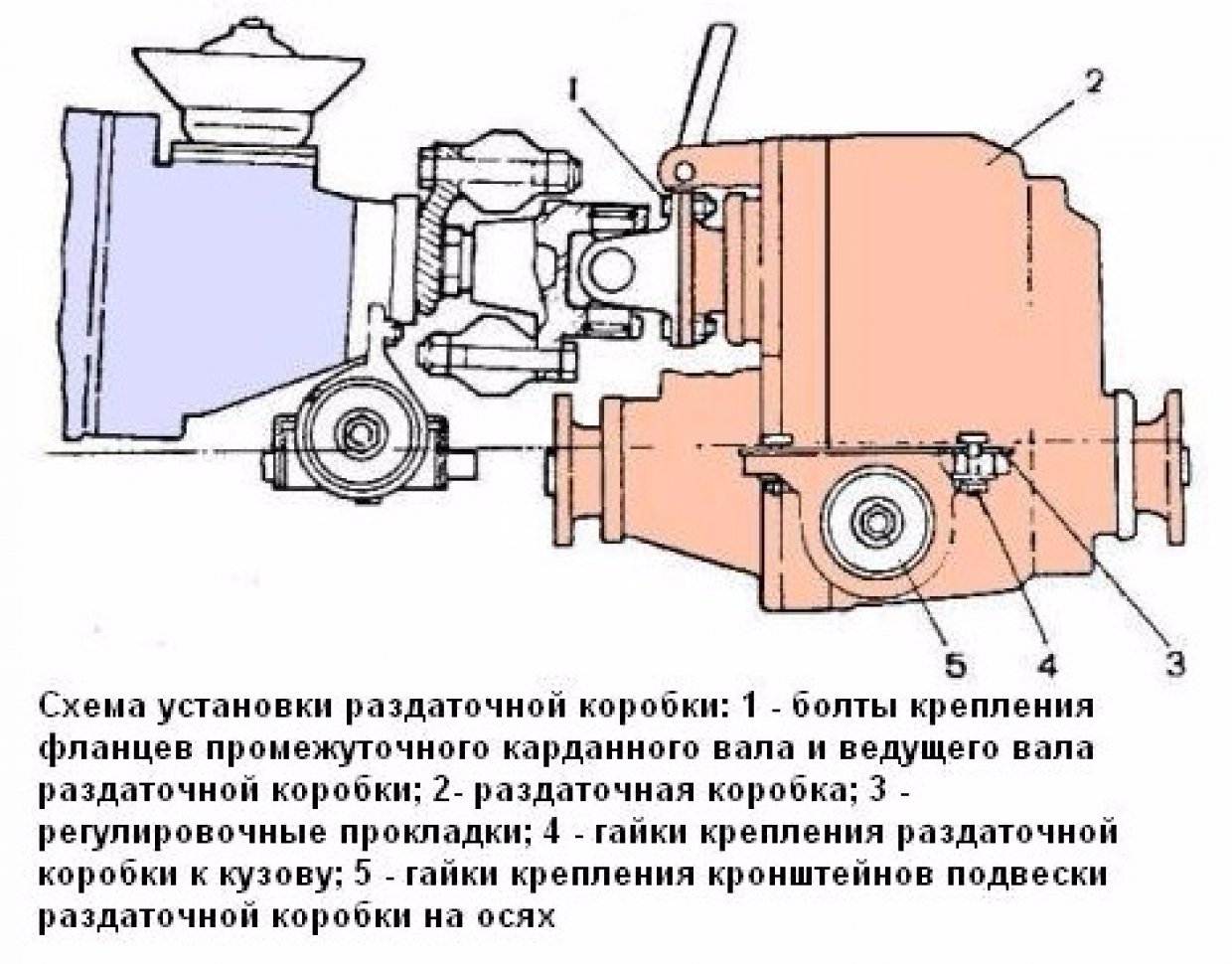

Схема установки раздаточной коробки
Поместив на освободившееся место новую раздатку, не нужно полностью затягивать крепежные элементы кронштейнов ее подвески. Передвигая устройство вдоль и поперек, или даже в вертикальном направлении, постарайтесь найти наиболее подходящее положение, при котором фланцы ведущего и промежуточного валов окажутся расположенными на одном уровне, параллельно друг другу, а зазор между ними будет минимальным.

После этого нужно вернуть на прежние места все снятые ранее регулировочные прокладки, устанавливающиеся под опоры, и затянуть крепежные гайки кронштейнов подвески. Дальше подсоедините к валам раздатки передний и задний валы, а гибкий вал к приводу спидометра. Провода подключаются к датчику контрольной дампы блокировки дифференциала.

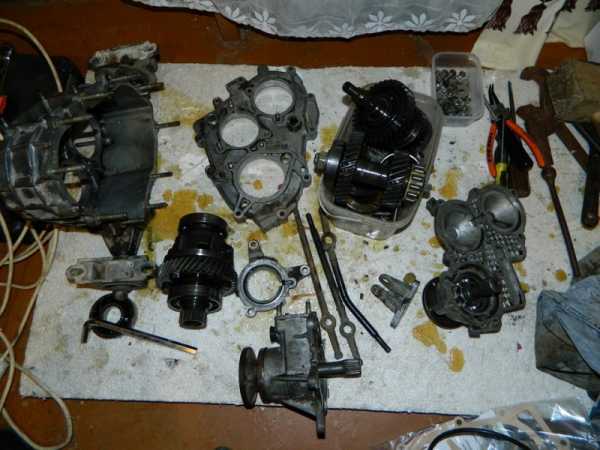

Сборка и разборка раздаточной коробки «Нивы»

Нередко автовладельцев интересует не только вопрос снятия раздаточной коробки, но и ее правильная разборка. Как же разобрать ее на «Ниве»? Прежде всего, промойте устройство и слейте с него все масло. Затем закрепите раздатку на стенде и ослабьте крепежные гайки фланцев ведущего вала и вала привода мостов (переднего и заднего).

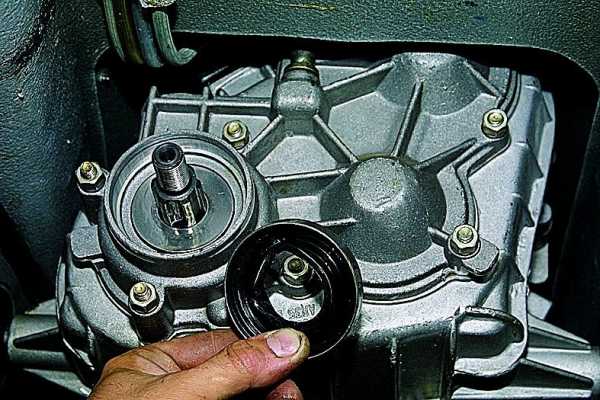

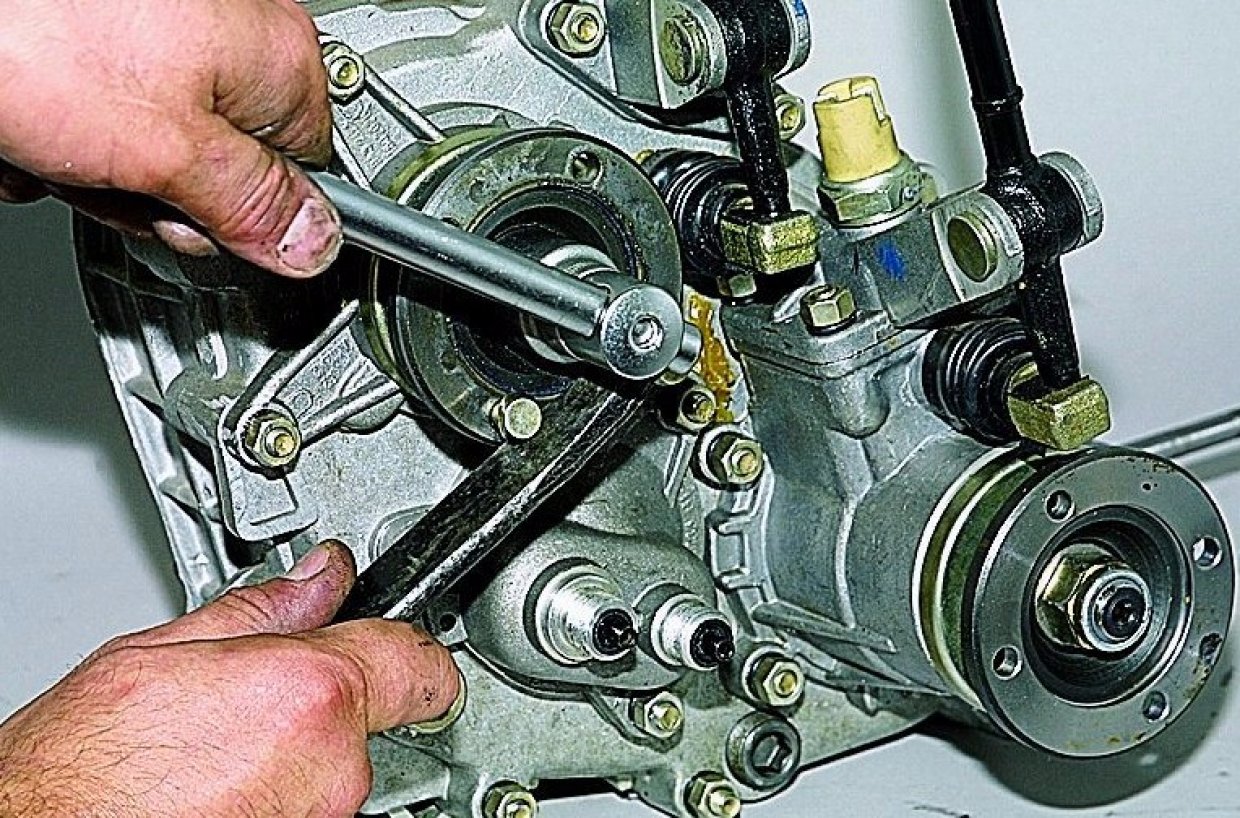

Ослабляем гайку фланца

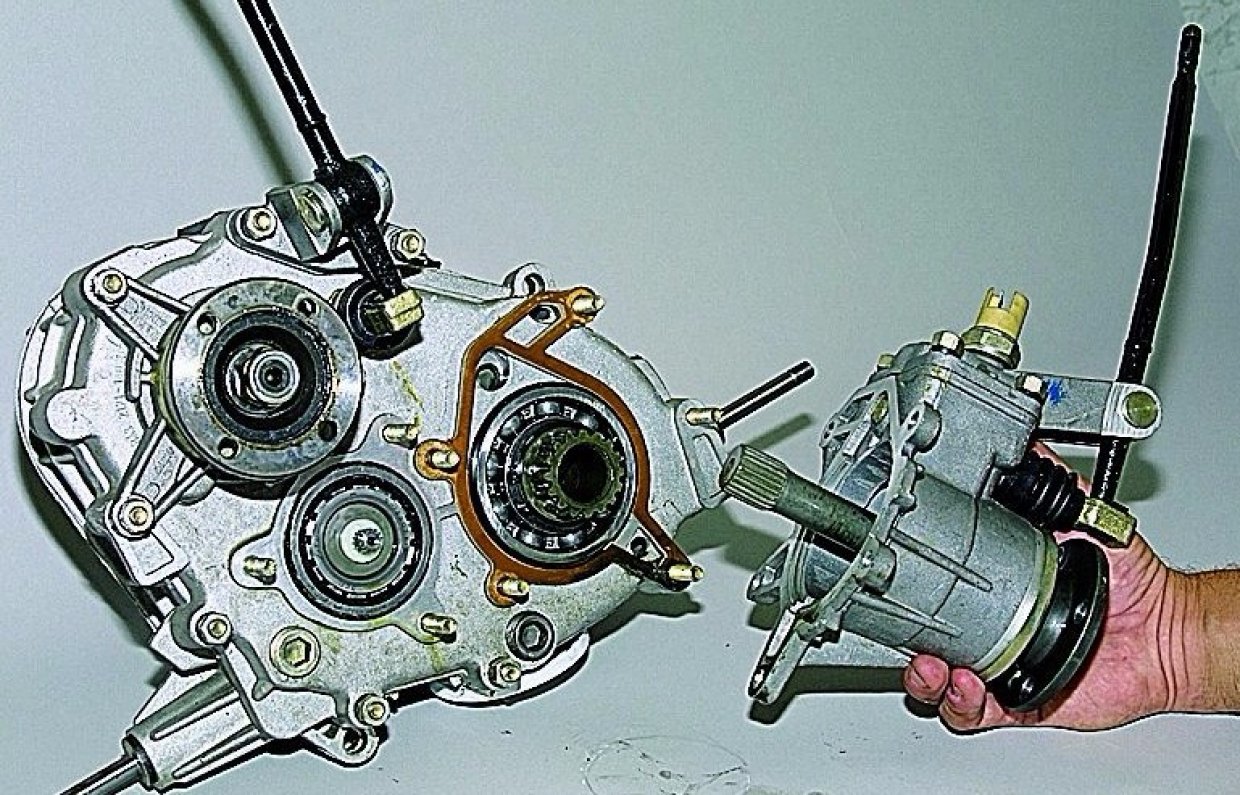

Также открутите крепежные гайки и снимите в сборе картер привода переднего моста (вместе с крышкой, рычагом, вилкой, муфтой блокировки дифференциала и валом привода переднего моста).

Снимаем картер
После этого выполняется демонтаж привода спидометра, вместе с ведомой шестерней.
Снимите стопорную шайбу, вытащите ось и снимите рычаг блокировки дифференциала. Следом демонтируйте крышку картера привода переднего моста и достаньте пружину и шарик фиксатора.

Снимите рычаг блокировки дифференциала
Теперь открутите стопорный болт вилки блокировки дифференциала и выньте сам шток, а также вилку и муфту блокировки.

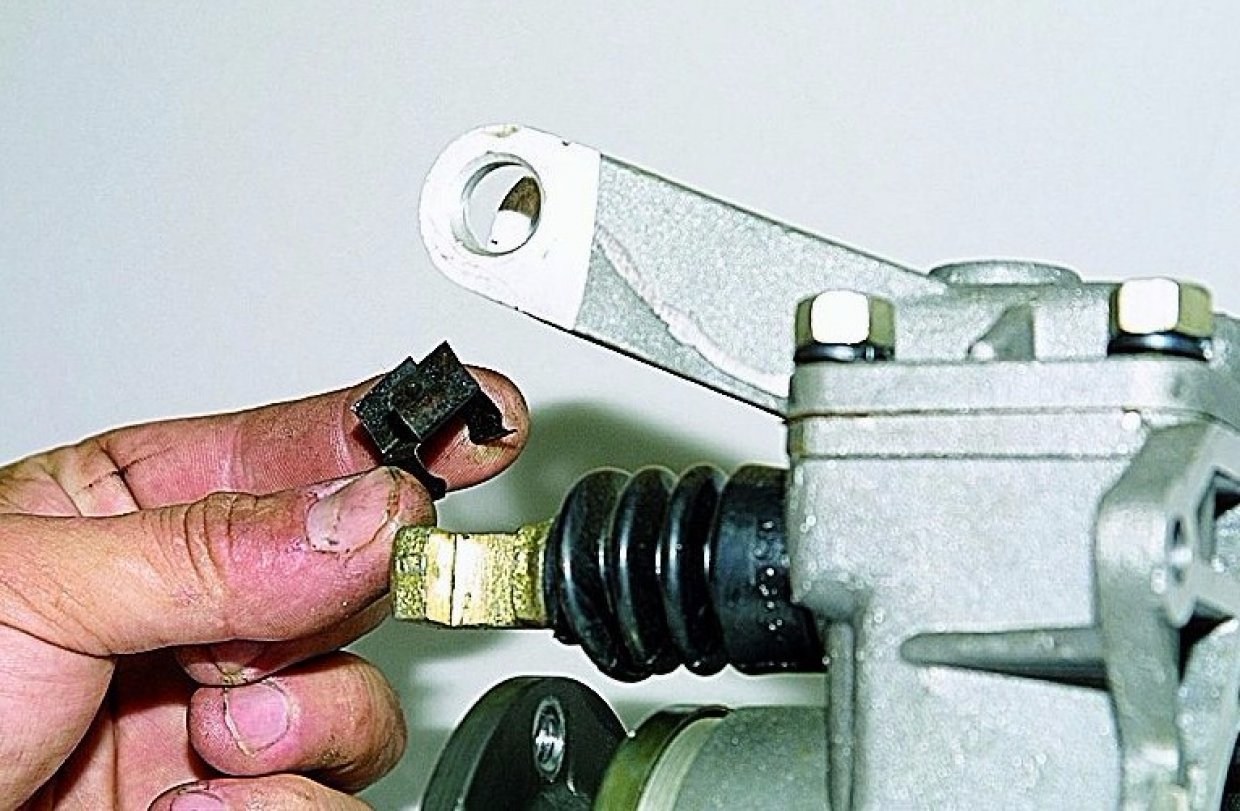

Снимаем пружину рычага
Также необходимо снять заднюю крышку (вместе с валом привода заднего моста) и фланцы ведущего вала, а также валов привода переднего и заднего мостов.

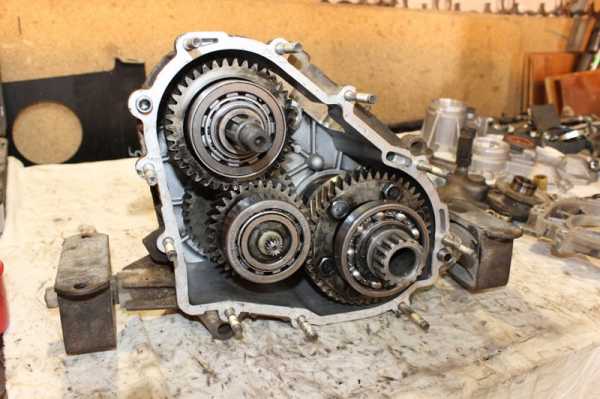

Следующим шагом при разборке раздатки «Нивы» является изъятие вала привода переднего моста из картера (вместе с ним достают подшипник, упорное кольцо и маслоотражатель). Также в сборе извлекается и вал привода заднего моста из задней крышки.

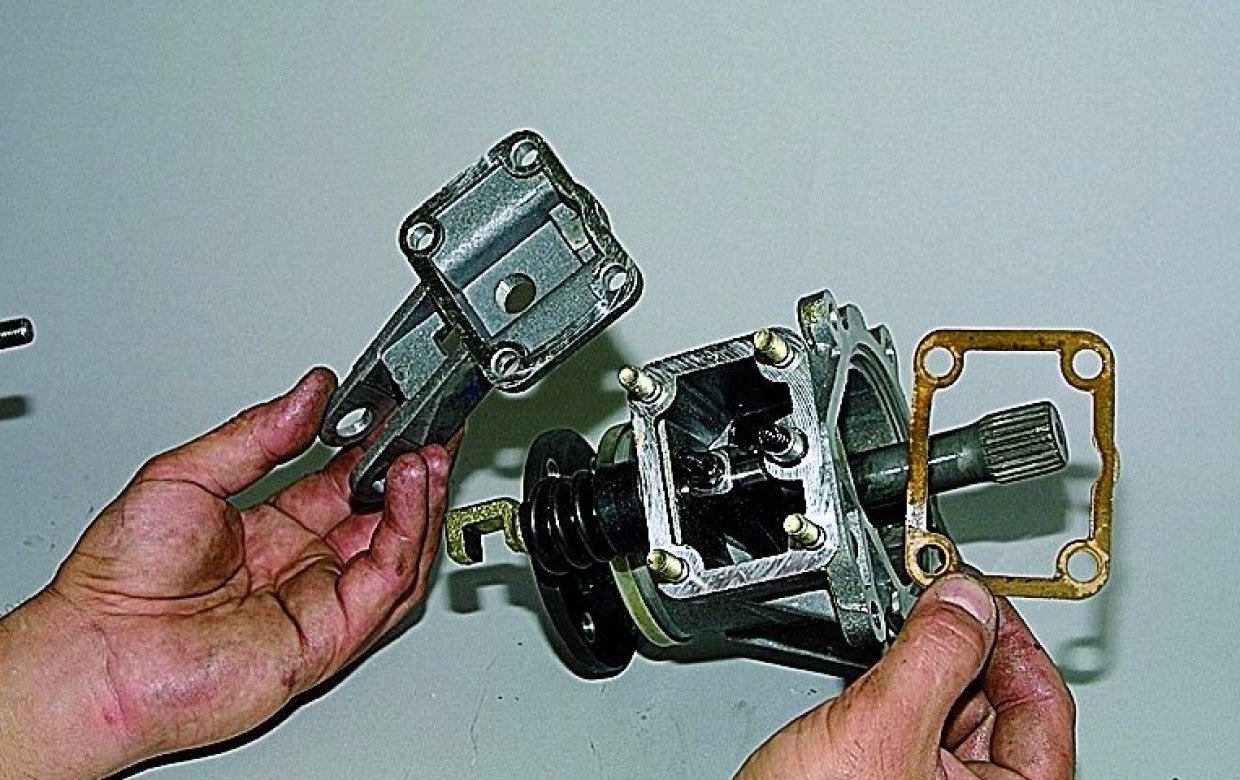

Снимаем крышку и прокладку
После этого снимаем крышку переднего подшипника ведущего вала и крышку смотрового люка, следом за которым демонтируется кронштейн рычага переключения передач (вместе с самим рычагом) и изымается штопорная шайба. Сняв шайбу, вы сможете вынуть ось и снять рычаг.

Дальше следует отвернуть стопорный болт вилки муфты переключения передачи, аккуратно вынуть шток вилки и детали фиксатора (гнездо фиксатора следует закрыть пальцем). Затем, вместе с дифференциалом, снимается передняя крышка и монтируется установочное кольцо подшипника дифференциала.

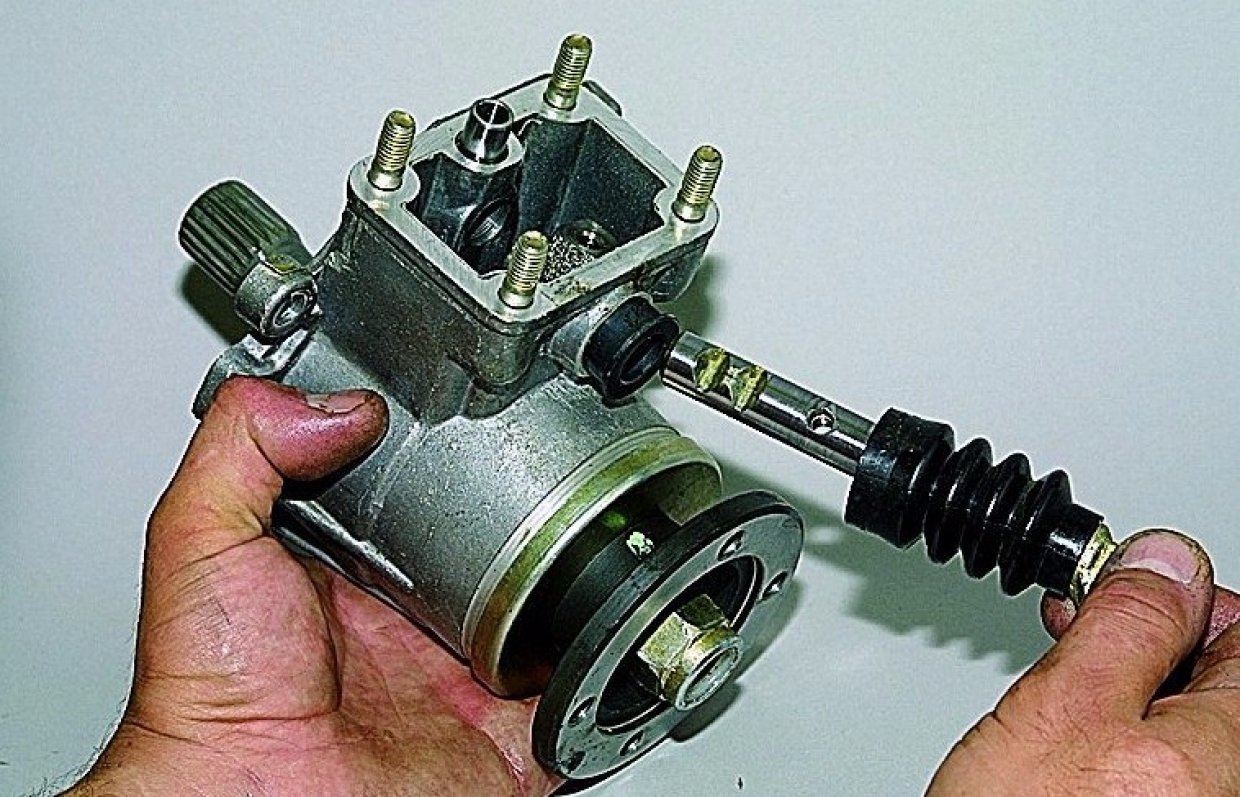

Вынимаем шток с чехлом
Теперь следует изъять установочные кольца с задних подшипников ведущего и промежуточного валов и достать оба вала из картера раздаточной коробки.

Зажмите в тисках ведущий вал и снимите упорное кольцо и задний подшипник, используя для этого специальный съемник. Следом за ними достаньте с ведущего вала шестерню низшей передачи (вместе с втулкой), муфту переключения передач, ее ступицу и шестерню высшей передачи.

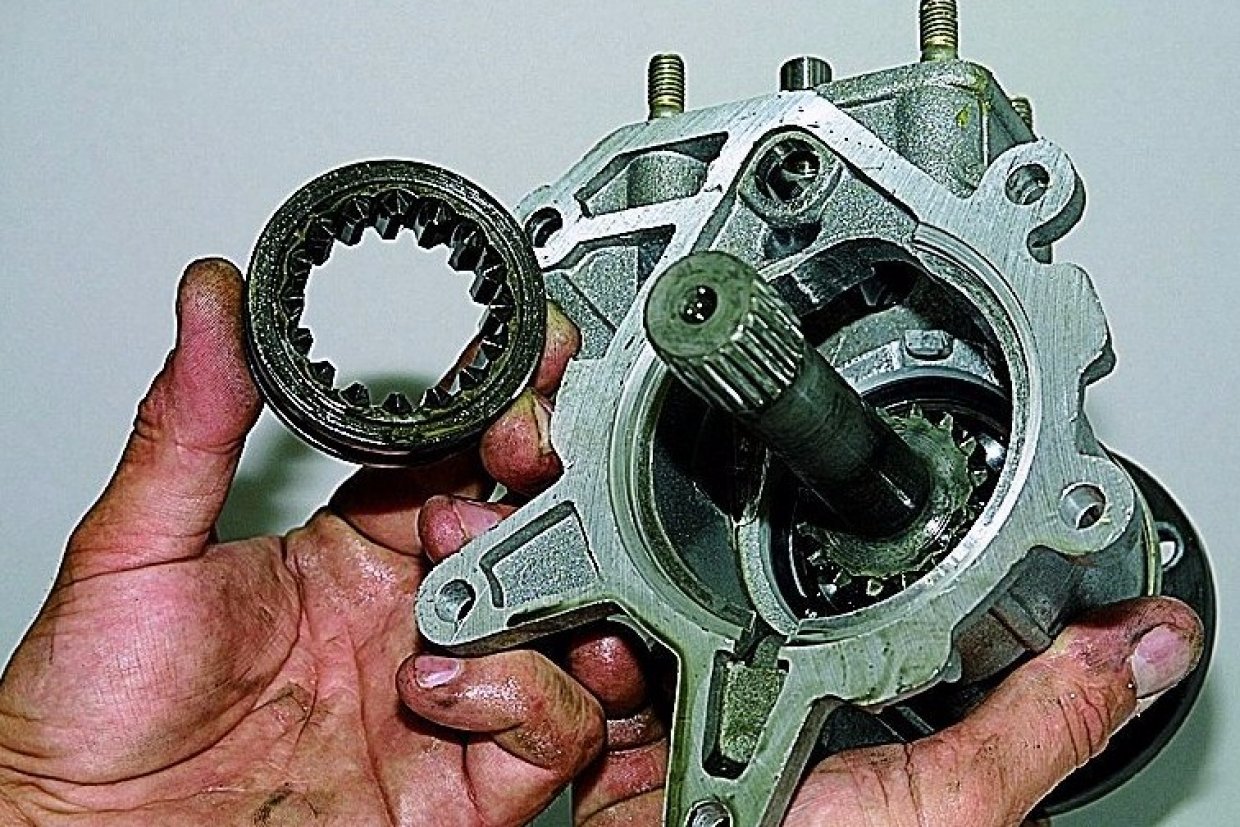

Снимаем муфту блокировки дифференциала
После этого можно приступать к разборке дифференциала. Из картера привода переднего моста, крышки переднего подшипника и задней крышки выпрессуйте поврежденные или изношенные сальники, отверните гайки осей подушки подвески и снимите кронштейны в сборе.

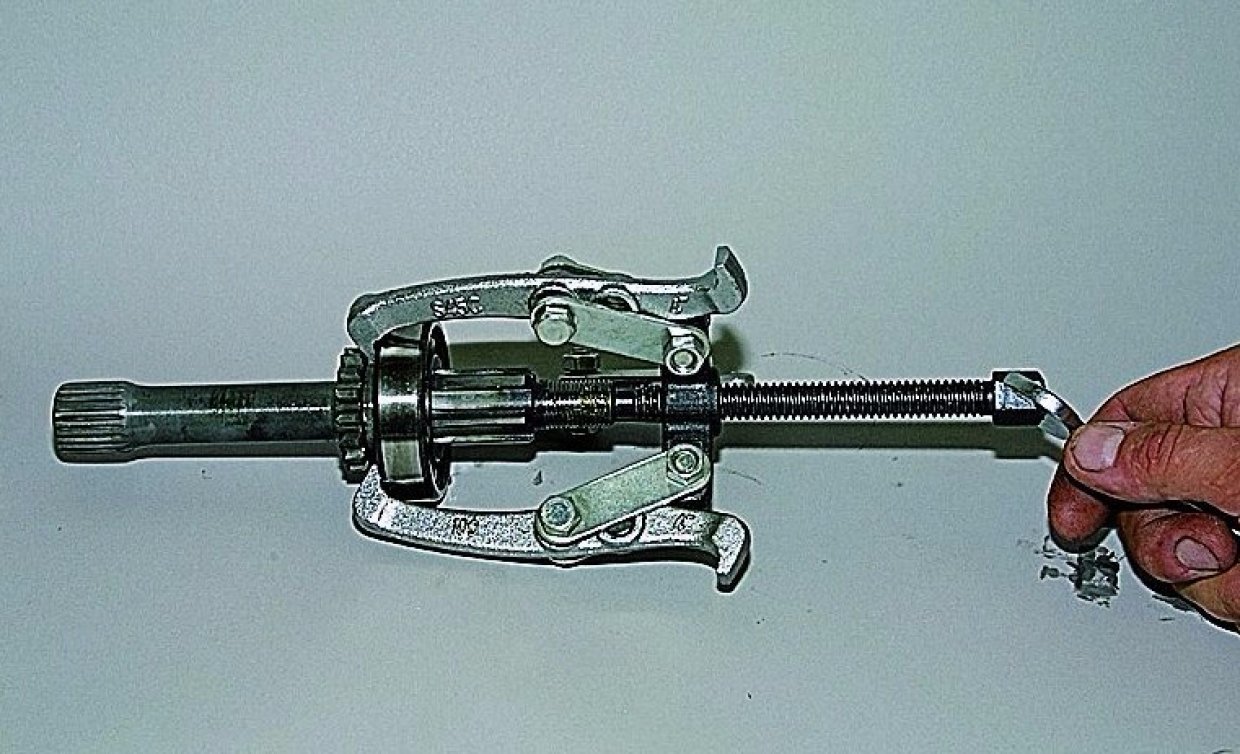

Спрессовываем подшипник
Обратная сборка раздатки на «Ниве» начинается со сборки межосевого дифференциала путем совмещения всех меток на его корпусе (это обязательное условие, которое поможет избежать нарушения балансировки указанного узла). Пружинная шайба на оси сателлитов устанавливается со стороны глухого отверстия, находящегося на торце оси.

Важно! Осевой зазор каждой шестерни привода мостов должен составлять от 0 до 0,10 мм, а момент сопротивления вращению шестерен не должен превышать 14,7 Н/м. Увеличенный зазор свидетельствует о необходимости замены опорных шайб на детали большей толщины.

Ведущий и промежуточный валы должны устанавливаться в картер раздатки одновременно, а рабочие поверхности сальников перед установкой в крышки и картеры необходимо смазать смазкой Литол-24. Выполняя обжатие гаек валов, используйте оправку 67.7820.9520.

Выполнив обратную сборку раздаточной коробки, залейте в нее масло до нижней кромки заливочного отверстия.

Подписывайтесь на наши ленты в
Facebook,
Вконтакте и
Instagram:
все самые интересные автомобильные события в одном месте.

auto.today

Ремонт раздаточной коробки ВАЗ — 2121 своими

31.05.2018,
Просмотров: 1066

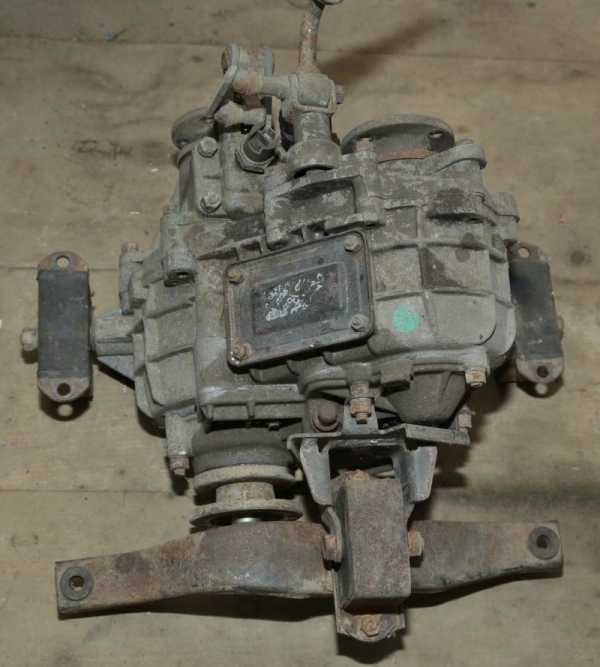

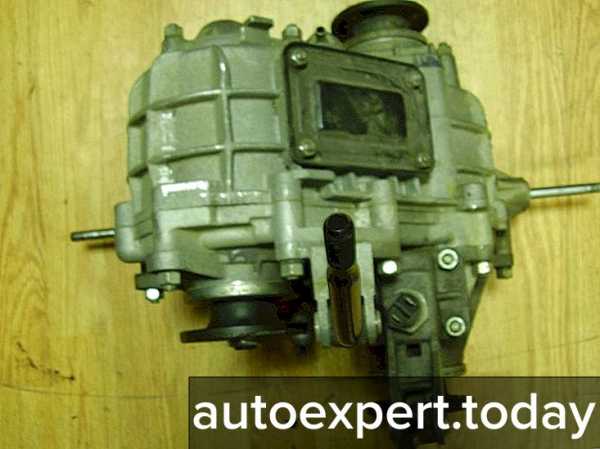

Раздаточная коробка передач на автомобиле ВАЗ 2121 “Нива” и его модификации обеспечивает угловую передачу скоростей на все колеса. При подключении раздатки, он связывает передний и задний мост, распределяя крутящий момент поровну. Наличие понижающей передач увеличивает крутящий момент на малой скорости, что является несомненным преимуществом в прохождении бездорожья.

Автомобиль ”Нива” обладает серьезным потенциалом внедорожника, но как показывает практика — раздаточная коробка передач, зачастую, не выдерживает нагрузки и выходит из строя.

Определить неисправность раздатки возможно по следующим симптомам:

  • долгая задержка при подключении переднего моста, а также его самостоятельное отключение;
  • перегрев РКП при средних нагрузках, причиной которому может быть недостаточный уровень масла, либо повышенное трение деталей;
  • уход масла из картера по причине изношенных сальников и прокладок;
  • сильная вибрация в салоне по причине изношенных подушек крепления раздатки;
  • гул при скорости свыше 80 км/ч, а также вибрации на малой скорости по причине ослабления болтов фланца, что приводит к полноценной замене промежуточного вала;
  • изношенные крестовины карданного вала по причине недостаточного количества смазки в подшипниках;
  • всевозможные неисправности ШРУСов и люфт карданного вала;
  • шток и вилка раздатки нередко люфтят, поэтому происходит затрудненное включение блокировки дифференциала или пониженной передачи.

Демонтаж

  1. Для снятия РКП потребуется ключ “13” (рожковый или трещоточный), плоская и фигурная отвертка. Для удобства снятие проводится на смотровой яме.
  2. В салоне при помощи отвертки нужно снять декоративную накладку рычагов. Под накладкой будет пыльник двух рычагов переключения, который тоже снимается.
  3. Проводится демонтаж карданных валов. Делается это с помощью ключа на “13”. Передний и задний кардан отсоединяются одинаково. Перед снятием валов нужно пометить посадочное место с вилкой кардана, чтобы после установки не происходило вибрации.
  4. Трос спидометра демонтируется, открутив одну гайку, и отводится в сторону.
  5. Далее откручиваются все болты, крепящие раздаточную коробку передач через опоры к кузову и снимаем РКП.

Разборка раздатки

Для полноценного ремонта потребуется автомобильный набор инструментов и ремонтный комплект раздаточной коробки передач (подшипники, сальники и прокладки, возможно, некоторые шестерни), молоток и съемник подшипников.

  1. Снимаем переднюю и заднюю крышку корпуса РКП. Для этого потребуется ослабить гайки крепления крышек, и при помощи монтировки со всех сторон выводить крышку на себя. С другой стороны коробки проделываем аналогичную операцию. Передняя крышка выйдет вместе с валом, отвечающий за блокировку дифференциала, а задняя крышка с валом, отвечающим за понижающую передачу.
  2. Из корпуса при помощи молотка выбиваем дифференциал в сборе. Конструкция дифференциала, находящегося внутри раздаточной коробки, аналогична тому, который находится в мостах. Открутив гайки крепления главной пары, открываем доступ к сателлитам. Если на зубцах сателлитов есть износ, то обязательно меняем все детали.
  3. Проверяем каждый подшипник на предмет посторонних звуков при вращении. Если таковы имеются, то снимаем гайку вала, на котором сидит подшипник, и при помощи съемника выпрессовываем старый подшипник.
  4. В обратной последовательности производится монтаж внутренних деталей раздатки. Рекомендуется, для достаточного момента затяжки валов и крышек корпуса, применять новые болты и гайки.
  5. После сборки залить новое полусинтетическое масло, не ниже классификации GL-4 — 0,9л.

Рекомендации по центровке РКП

После любых операций по снятию и установке раздаточной коробки передач, ее нужно отцентровать. Для этого потребуется:

  • ослабить крепление раздаточной коробки так, чтобы она “сидела” более свободно, и могла незначительно перемещаться;
  • разогнаться до скорости 80 км/ч, после чего раздатка сядет на свои посадочные места;
  • затяжка происходит как можно скорее и на работающем моторе, что бы посредством вибрации, РКП не успела принять неподходящее положение.

После такого ремонта раздаточная коробка передач может служить верой и правдой очень долго. К сожалению, работа раздатки в условиях повышенных нагрузок, зачастую, значительно сказывается на уменьшении ресурса, в силу слабой ее конструкции. Для повышений надежности РКП можно поставить подрамник, который позволит посадить раздатку жестко на свое место, а также исключить сильную вибрацию от работы трансмиссии.

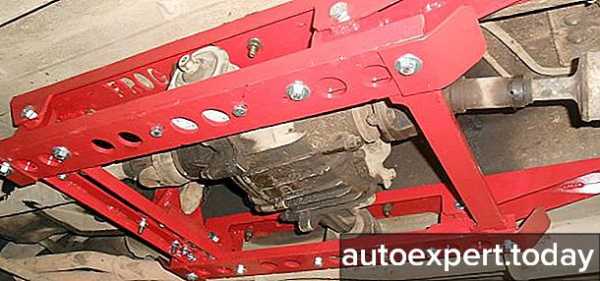

В готовом подрамнике для “Нивы” есть готовые отверстия и крепежи для крепления его к кузову. Также, для повышения надежности, установлена дополнительная опора раздатки. Чтобы установить подрамник, потребуется установить домкрат под раздатку, отпустить гайки крепления и приспустить раздаточную коробку. Далее подрамник примеряется на посадочные места. Настоятельно рекомендую хорошо смазать отверстия в днище, для предотвращения возможного появления коррозии. Подрамник прикручивается на посадочное место для раздатки, а сама коробка к подрамнику. В силу того, что подрамник жестко связан с кузовом, вибрации все равно будут переходить на кузов, но не так значительно. Благодаря усиленным опорам и качественным резиновым подушкам, у раздаточной коробки пропадет склонность к уходу из посадочного места, а это значит, что все элементы ходовой части прослужат намного дольше.

Итог

Провести ремонт раздаточной коробки передач автомобиля “Нива” довольно просто. Если есть под рукой необходимый инструмент и минимальные знания устройства РКП, то за несколько часов ваша раздаточная коробка передач заживет новой жизнь. Установка подрамника избавит от многих проблем и предотвратит преждевременный износ всех деталей, узлов и агрегатов трансмиссии.

autoburum.com

Раздаточная коробка Нива ВАЗ — ремонт и замена своими руками

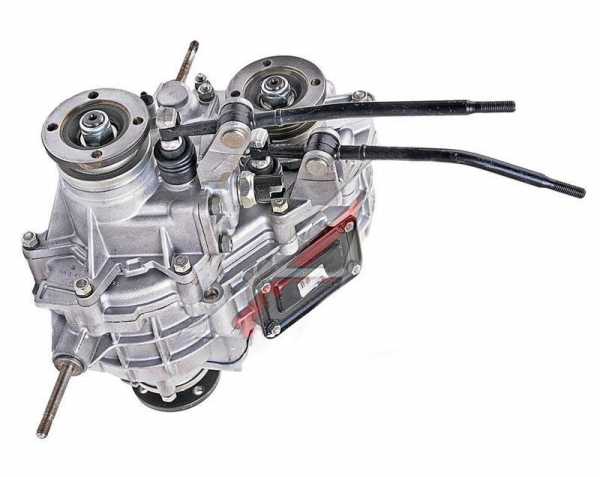

Раздаточная коробка является самой главной частью российского внедорожника. Именно от ее правильной работы зависит проходимость автомобиля. В этой статье мы разберемся, как и для чего работает раздаточная коробка, как производится диагностика неисправностей, а также раздаточная коробка Нива ВАЗ – ремонт и замена.

Что такое раздаточная коробка?

Раздаточная коробка монтируется на всех автомобилях, имеющих полный привод абсолютно на все колеса.

Она выполняет распределение крутящего момента по всем осям автомобиля и увеличивает его величину при езде на автомобиле по бездорожью. Если говорить о конструкции этого элемента, то она заметно различается, и это зависит от марки и модели автомобиля. Однако это не мешает выделить самые основные конструктивные элементы агрегата: валы привода для передней и задней осей, понижающая, зубчатая и цепная передачи, межосевой дифференциал, с механизмом, способным к самоблокировке узла и ведущий вал.

Принцип работы заключается в следующем. Ведущий вал (основной) выполняет передачу крутящего момента от передаточного механизма КПП механическим путем на раздаточную коробку.

Далее крутящий момент переходит на специальный межосевой блокирующийся дифференциал, который уже распределяет его между соответствующими осями. Величина распределения зависит от типа дифференциала. Если он симметричный, то это усилие будет распределяться в равных соотношениях, однако если он не симметричный, то момент будет распределяться в определенных соотношениях. Их величина будет зависеть от угловой скорости вращения колес. Если раздаточная коробка передач оборудована автоматическим или ручным включением полного привода, то межосевой дифференциал на ней уже не применяется.

Для наиболее эффективной работы полного привода «Нивы» применяется блокировка межосевого дифференциала. Под данным явлением принято понимать полное или неполное выключение дифференциала и обеспечение наиболее жесткой связи между осями. Таким образом, исключается пробуксовка отдельных осей, если одна пара колес упирается в какое-то препятствие.

Ремонт раздаточной коробки Нива

Внизу будет перечислен перечень неисправностей, характерных для этого агрегата и список их способов ремонта. Данный список актуален только для автомобиля ВАЗ 2121 и LADA 4×4.

1. Вибрация, ощущаемая в ногах на передних сидениях. Особенно заметна при начале движения или разгоне автомобиля.

  • ослабли или нарушились крепления, поддерживающие коробку передач или раздаточный узел. Чтобы устранить эту неисправность, необходимо просто подтянуть крепления.
  • повреждения крепящих опорных устройств КПП или раздатки. В этом случае необходимо заменить неисправные элементы новыми. Проверьте центровку ведущего вала, в соответствии с механизмом переключения передач.
  • произошла деформация болтов, поддерживающих эластичную муфту. Устраняется заменой болтов или  промежуточного вала целиком.
  • подверглись ослаблению специальные крепления, поддерживающие эластичную муфту. Просто подтяните их.

Видео — Центровка раздатки Нива Шевроле 2123

2. Вибрация пола, которая возникает при езде на скорости, примерно, 100 километров в час. Возникает в районе передних сидений.

  • возникла сильная разбалансировка промежуточного вала. Такое бывает в результате неверной сборки агрегата или при сильном износе отдельных элементов. В этом случае, необходимо заменить промежуточный вал целиком.
  • произошло изменение формы или перелом болтов, крепящих эластичную муфту. Как и при первой неисправности, просто замените испорченные крепежные детали. При возможности, рекомендуется заменить промежуточный вал целиком в сборе.
  • подклинивание ШРУСа. Данный шарнир необходимо разобрать и проверить в нем количество смазки. Утраченную смазку восстанавливают, а в случае необходимости ШРУС полностью подлежит замене.
  • подклинивание шарниров на карданах переднего вала и заднего. В этом случае, проведите смазку узла, если это не помогло, то карданный шарнир или, соответствующий ему вал, подлежат полной замене.
  • наблюдается большая разбалансировка карданного вала. Замените неисправный вал в сборе.
  • сильное нарушение центровка специального межосевого дифференциала. Такая неисправность устраняется только заменой узла.

3. Шум агрегата при вхождении крутые повороты или во время свободного вращения колес.

  • подверглись повышенному износу специальные зубья сателлитов или же шестерни, расположенные в приводе ведущих мостов. Старые детали необходимо заменить.
  • сателлиты вращаются слишком туго. Разберите механизм и проверьте их на гладкость. Если на зубьях сателлитов обнаружены различные заусенцы, то уберите их с помощью шлифовки.
  • сферическая или внутренняя полость дифференциала подверглась сильному износу. В этом случае меняется корпус дифференциала или же весь узел в сборе.
  • в корпусе дифференциала начали заедать шестерни. Поменяйте детали, подвергшиеся износу, создайте осевой зазор, составляющий 0,10 миллиметров.
  • арушен осевой зазор между шестернями. Восстановите зазор путем подбора  специальных опорных шайб, находящихся в приводной части моста. Обязательно проводите контроль за сопротивлением возникшему вращению, чтобы избежать излишнего трения между деталями.

4. Затрудненное включение передач или установка режимов работы дифференциала.

  • слишком тяжело перемещается скользящая муфта переключения, находящаяся на шлицах ступицы или же корпусе дифференциала. Деталями, на которых имеются мятые шлицы, замените, а остальные зачистите надфилем от заусенцев.
  • подверглась сильной деформации вилка или шток переключения передач. Деталь можно выпрямить или же просто заменить.
  • повреждениям подвергся рычаг привода. В этом случае, его необходимо поменять или просто выпрямить.
  • наблюдается небольшое заклинивание специальных рычагов механизма привода, расположенных на осях. Разберите механизм и проверьте его внутреннее состояние. При обнаруженной необходимости, проведите полную очистку или же замените неисправные или деформированные элементы.
  • масло, которое залито в агрегат, слишком густое. Залей масло, которое соответствует климатическим условиям эксплуатации автомобиля.

5. Самопроизвольное, без участия водителя, выключение или сброс передач, а также механизма блокировки дифференциала.

  • механическое повреждение или деформация зубьев. Отшлифуйте или поменяйте испорченные детали трансмиссии.
  • нарушена упругость пружин специальных фиксаторов положения рукоятки или же фиксаторы забиты грязью. Проведите очистку фиксирующих устройств или замените пружины.

6. Наблюдается утечка масла из раздаточной коробки.

  • износ уплотняющих сальников вращающихся частей. Поменяйте резиновые элементы, подвергшиеся износу, долейте масло до требуемого уровня.
  • подверглись ослаблению крепящие части поддона картера коробки. Выполните их затяжку, по возможности, замените прокладку.

Видео — Разборка раздатки Нива 21214 своими руками

Как производится замена раздаточной коробки ВАЗ Нива?

Замена раздаточной коробки производится, когда старый агрегат становится не ремонтопригодным и выполнять ее рекомендуется на смотровой яме.

Порядок действий:

  1. Демонтируйте накладку, которая расположена на тоннеле пола в месте установки органов переключения. Для этого открутите 4 самореза.
  2. Открутите 3 самореза, предназначенные для крепления накладки под рычагами. Вытащите рычаги и снимите накладку вместе с ними. Отключите провода, которые покажутся в специальном отверстии.
  3. Отсоедините кардан от раздаточной коробки. Для этого можно использовать ключ на 13. Открутите специальную контрующую гайку и вытащите трос спидометра.
  4. Приводной вал коробки передач отсоедините от раздаточной коробки. Таким образом, мы освобождаем ее от КПП. Снимите раздаточную коробку, откручивая гайки специального подвесного устройства.
  5. Установите новый агрегат в обратной сборке последовательности.

На этом замена и ремонт раздаточной коробки Нива завершена. Как видите, это не сложная операция и выполняется собственными силами в условиях самого обычного гаража. Таким образом, можно сэкономить многие средства на услугах мастеров автосервиса.

vipwash.ru

Раздаточная коробка: как ее отремонтировать

Все любители бездорожья приобретают полноприводные автомобили повышенной проходимости для преодоления различных препятствий. Полный привод эта система распределения скорости и мощности по двум осям автомобиля. Автомобили, оснащенные приводом на все колеса, имеют постоянный полный привод или подключаемый. Для обеспечения передачи угловой скорости на все колеса, в автомобилях такого плана устанавливается раздаточная коробка. О ней как раз и будет дальнейшая статья.

Отремонтировать раздатку под силу практически каждому начинающему автомеханику

Что такое раздатка в автомобиле

Раздаточная коробка — это механизм, который распределяет крутящий момент, поступающий от двигателя, на приводные механизмы, то есть дифференциалы. Чаще всего раздатка используется в автомобилях внедорожного класса, а также в некоторых спортивных автомобилях, что увеличивает их устойчивость на дороге.

Во внедорожниках раздатка выполняет следующие функции:

  1. Распределяет момент между мостами, что обеспечивает лучшую проходимость автомобиля, и именно таким образом полностью реализуется весь потенциал двигателя. Автоматически устраняется возможность появления такого явления как циркуляция мощности.
  2. Увеличивает крутящий момент на ведущих колесах, при помощи понижающей передачи, это помогает водителям преодолевать серьезные препятствия по бездорожью.
  3. Обеспечивает устойчивое положение и движение авто на небольшой скорости, когда задействован весь крутящий момент.

Какие бывают раздаточные коробки

Раздаточные коробки можно разбить на несколько видов:

  1. По положениям переключений:
    1. Непереключаемые. Автомобиль с постоянным полным приводом, без возможности его отключить;
    2. Подключаемые. В данном случае при необходимости можно подключить вспомогательный мост, при этом одна из осей будет всегда ведущей, друггая подключаемой;
    3. Равноправные. С такой раздаточной коробкой ведущим может быть любой мост в зависимости от выбора.
  2. По системе управления:
    1. Автоматическое управление раздаткой. Все переключения происходят автоматически при помощи гидротрансформатора или сервопривода. Все решения о необходимости каких-либо переключений принимает электронный блок управления. Так же такую систему можно назвать электронным полным приводом. Главный плюс заключается в том, что электроника правильно распределяет момент между всеми колесами. А недостаток состоит в том, что все зависит от электроники и гидравлики, так же такая система добавляет авто лишний вес.
    2. Полуавтомат. Главное отличие от автомата состоит в том, что водитель может в любой момент вмешаться в управление полным приводом через различные кнопки на панели. Это позволяет водителю самостоятельно выбирать режим езды в зависимости от ситуации и необходимости, а именно подключать или отключать полный привод в определенный момент.
    3. Ручные или механические. Главный орган управления механизма — выведенный в салон авто рычаг возле рычага переключения передач.Главный плюс такой системы — это ее безотказность, так же отсутствие риска выхода из строя электроники. Но минусом является то, что на ходу переключать режимы нельзя, для этого сначала придется полностью остановиться.

Раздатка на Ниве 21213:  основные неисправности, и их устранения

Нива обладает прекрасным внедорожным потенциалом, и именно поэтому она становится незаменимым помощником при вылазке в глушь. Но, как и с любым автомобилем с отечественным внедорожником тоже могут происходить неполадки.

Как и любой механизм, раздатка так же выходит из строя, и по следующим симптомам это можно запросто определить:

  1. Задержки при включении переднего моста, его резкое отключение. Такая ситуация может произойти только в случае ранних модификаций с демультипликатором. У всех автомобилей Нива постоянный полный привод, но многие умельцы модернизируют свои авто, после чего у них есть возможность отключать переднюю ось.
  2. Постоянный перегрев при нагрузке. Возможной причиной будет низкий уровень масла, если причина в нем, тогда масло необходимо долить, если нет тогда это вызвано повышенным трением деталей.
  3. Повышенный расход масла для КПП. Причина — любая утечка из-за износа сальников, слабо затянутые болты картера или же просто не до конца закрученная пробка сливного отверстия.
  4. Ослабление креплений раздатки и коробки передач. Приводит к сильным вибрациям в салоне. Может быть связанно с креплением механизмов или центровкой раздаточной коробки.
  5. Так же вибрации могут быть вызваны поврежденными опорами трансмиссии, решается этот вопрос простой заменой сломанных деталей.
  6. Ослабление болтов фланца, а так же ее износ. Решается заменой или затяжкой болтов, в худшем случае — покупкой промежуточного вала. Данная поломка приводит к шуму и вибрации сначала только при старте с места авто, позже это превращается в постоянный гул на скорости свыше 80 километров в час.
  7. Заедание шарниров карданного вала. Поломка происходит из-за пересыхания элементов, для устранения придется при помощи шприцовки обновить смазку. Если перешприцовка не помогла, тогда придется заменить деталь целиком.
  8. Аналогично может заедать ШРУС, это происходит или из-за отсутствия смазки, или по причине деформации. В случае сильного износа придется покупать весь промежуточный вал, если дело было только в смазке — ее можно просто заменить.
  9. Люфт карданов, решается путем замены.
  10. Износ дифференциала может повлечь за собой шум и треск при движении в поворотах, исправит эту причину только замена дифа.
  11. Так же возможной причиной шума в поворотах часто становятся сателиты и их затрудненное движение. Это связанно с заусеницами, которые можно устранить надфилем.
  12. Часто из строя выходит не сама раздатка, а рычаг, шток и вилка, которые препятствуют полноценному управлению агрегатом. Так же эти детали просто могут заедать, для этого их необходимо очистить от грязи или в случае сильного износа заменить.

Как снять раздатку с Нивы

В снятии и ремонте демультипликатора ничего сложного нет, эту процедуру сможет провести любой человек обладающий нужным инструмент

autoexpert.today

основные проблемы и их устранение — Рамблер/авто

Тем, кому уже довелось поездить на «Ниве», не нужно объяснять, чем примечательна эта машина. Несомненно, она отличается от других представителей легковых ВАЗов, и прежде всего — полным приводом, предусматривающем наличие двух ведущих мостов. В общей сложности такой внедорожник имеет три дифференциала (по одному на каждый мост) и еще один — межосевой. Еще одной особенностью является раздаточная коробка, которой, в отличие от других ВАЗов, может похвастаться «Нива».

Устройство раздатки на «Ниве»Основные неисправности раздаточной коробкиВибрация в начале движения автомобиляВибрация на скорости Шум при поворотеПлохое переключение передач, или блокировка дифференциалаВыключение и сброс передач Утечка масла из коробкиКак снять раздатку «Нивы», пошаговая инструкцияКак установить новую раздаточную коробкуСборка и разборка раздаточной коробки «Нивы»

Устройство раздатки на «Ниве»

В конструкции трансмиссии раздатка размещается в задней части коробки передач, а на ее хвостовике закрепляется карданный вал, соединяющий раздаточную коробку с задним мостом. Также от этого агрегата работает и передний мост, который связан с ним передним карданным валом.

Устройство раздаточной коробки «Нивы» предусматривает наличие понижающей передачи, которая помогает получить высокий крутящий момент. Ее используют при преодолении сложных участков пути, когда необходимо справиться с серьезным бездорожьем. Кроме того, к списку основных деталей раздатки «Нивы» относят: корпус, вал привода переднего моста, ведущий и промежуточный валы, шестерни, подшипники, корпус дифференциала, сателлиты, муфты блокировки и переключения передач, сальники, рычаги управления и фланцы, использующиеся для соединения с карданом.

На «Нивах» (исключение –ChevroletNiva) может устанавливаться два основных типа раздаточных коробок:

• 21213 (модификации 21213-1800020-01 и 21213-1800020-02):

• 21214 (модификации 21214-1800020-01, 21214-1800020-02, 21214-1800020-10).

С точки зрения конструкции, между этими вариантами нет практически никакой разницы, разве что РК 21214 дополнительно имеет привод датчика скорости. В остальном, схема раздатки «Нива» практически одинакова для всех вариантов.

Основные неисправности раздаточной коробки

Все неисправности в работе раздатки сразу проявляются в наружных симптомах, исходя из которых, владелец транспортного средства может судить о сложившейся ситуации. К таким проявлениям относят следующее.

Вибрация в начале движения автомобиля

Основная болезнь «Нивы» — вибрация, раздающаяся по всему кузову машины. Причина этого неприятного явления нередко вызвана неправильной центровкой раздатки ВАЗ «Нива». Чаще всеговибрация встречается на моделях ВАЗ 21213/21214, ведь именно в этих машинах раздаточная коробка фиксируется лишь на двух опорах, расположенных по бокам корпуса. Для сравнения, раздатка на ChevroletNiva устанавливается уже на трех опорах. Однако, прежде чем начинать регулировку положения раздатки, следует убедиться в ее причастности к появлению вибраций.

Вполне возможно, что она вызвана другими деталями ходовой. Например, плохо зафиксированы карданы, не отбалансированы колеса машины, присутствует люфт в крестовинах кардана (особенно на возникновении вибрации сказываются люфты в крестовинах заднего кардана) и вибрация, исходящая от силового агрегата.

Появлению вибрации в начале движения также способствуют разболтавшиеся крепления установочных опор раздаточной коробки или разорванная резина на самих опорах раздатки.

Вибрация на скорости

Если, набрав скорость до 80-100 км/ч, вы заметили, что в зоне передних сидений вибрирует пол, при ближайшей возможности нужно проверить работу некоторых узлов и механизмов.

Вполне возможно, что при сборке было нарушено взаимное расположение элементов промежуточного вала, произошло расслоение эластичной муфты, или неправильно собрали шарниры равных угловых скоростей (не говоря уже о том, что они могли просто износиться).

Нелишним будет проверить и наличие балансировочных шайб под болтами эластичной муфты — они нередко теряются. При обнаружении нескольких таких проблем самым оптимальным вариантом решения проблемы будет замена промежуточного вала в сборе.

Разбор раздатки на «Ниве» может показать наличие деформированных болтов или фланцев эластичной муфты, а более детальный осмотр поможет определить ослабленные крепления эластичной муфты и/или гайки фланца промежуточного вала. Все испорченные детали следует заменить, а ослабленные крепежные элементы получше затянуть.

Возможной причиной вибрации на скорости также является заедание шарнира равных угловых скоростей (стерлась смазка, деформированы детали элемента или проявились последствия неправильной заводской сборки), заедание карданных шарниров переднего и заднего валов, их повышенный дисбаланс или дисбаланс межосевого дифференциала вследствие заводского брака или неверного расположения деталей при сборке.

Шум при повороте

Появление посторонних звуков при повороте транспортного средства — еще один распространенный признак наличия проблем в раздатке «Нивы», причем в этом случае схемадиагностики практически такая же, как и в предыдущем варианте.

В первую очередь проверьте детали на предмет износа. Вполне возможно, что проблема кроется в стершихся зубьях сателлитов, шестерен привода, тугом вращении сателлитов на оси или износе внутренней части корпуса дифференциала. Также не редкость — заедание в корпусе дифференциала шестерен приводов мостов и наличие большого осевого зазора шестерен приводов мостов.

Устранить все неточности поможет замена изношенных деталей и установка правильного осевого зазора (0-0,10 мм).

Плохое переключение передач, или блокировка дифференциала

К основным проблемам раздатки на «Ниве» нельзя не отнести блокировку дифференциала, что выражается в плохом переключении передач. Среди причин этой неприятности числятся: тугое перемещение скользящей муфты на шлицах ступицы или корпуса дифференциала, появление забоин на зубьях малых шестерен передач, деформация вилки, штока, рычагов привода, или их заедание на осях.

Кроме того, к подобному результату нередко приводит слишком высокая вязкость масла в раздаточной коробке. Шлицы можно очистить от грязи и спилить все заусеницы надфилем, а вот детали со смятыми шлицами или зубьями стоит полностью заменить.

Выключение и сброс передач

Не менее неприятным явлением, связанным с неисправной работой раздатки, выступает произвольное выключение передач. Причина здесь кроется в повреждении (либо износе) зубьев шестерен и муфтраздатки «Нива», забоинах на шлицах, деформации деталей привода, снижении упругости пружин фиксаторов вследствие попадания грязи в отверстия фиксаторов, или износа этих деталей. Очистив и заменив все поврежденные элементы, вы сможете решить данную проблему.

Утечка масла из коробки

В некоторых случаях из раздаточной коробки быстро уходит масло. Что же делать в такой ситуации? Вероятнее всего, это результат сильного износа сальников, забоин на поверхностях валов и штоков, по которым они работают, ослабления крепления крышек картера, либо повреждения их прокладок. Нередко основанием для утечки являются и неплотно закрученные пробки и незатянутая гайка привода спидометра. Все, что требуется, — это подтянуть резьбу, заменить прокладки и подтянуть пробки с гайками.

Как снять раздатку «Нивы», пошаговая инструкция

Раздаточная коробка «Нивы» демонтируется относительно легко, однако времени на это требуется немало. Кроме раздатки, придется снимать и некоторые другие детали, для чего вам потребуются ключи на 13 (рожковый, накидной и/или трещоточный), а также плоская и крестовая отвертка.

После успешного завершения подготовительного этапа можно переходить к снятию раздаточной коробки. Для начала, из салона автомобиля снимается пластиковая накладка на тоннеле пола (расположена возле рычагов управления блокировкой).

Демонтировать ее несложно, и все, что от вас потребуется, — это открутить четыре самореза, с помощью которых она крепится, а затем выкрутить еще три крепежных элемента, посредством которых накладка фиксируется под рычагами. Отвернув ручки рычагов, снимите накладку вместе с резинками.

Обратите внимание! Выполнив указанные действия, вы увидите два подключенных проводка (их хорошо заметно через отверстие из салона), их нужно отсоединить.

На этом работу в салоне транспортного средства можно заканчивать и переходить к действиям с внешней стороны кузова. Для этого вам понадобится либо смотровая яма, либо домкрат.

Для того чтобы достать раздаточную коробку, следует отсоединить от нее оба кардана (переднего и заднего моста), а также привод от КПП. Демонтаж карданов не должен вызвать каких-либо трудностей, поскольку они отсоединяются одинаково: нужно только открутить все крепежные гайки ключом на 13. Если болты начнут прокручиваться, просто вставьте между основанием и плоской шляпкой болта отвертку, а чтобы отвинтить все остальные гайки — проверните кардан рукой, обеспечив себе более удобный доступ к ним.

Дальше вынимается трос спидометра (отверните рукой его крепежную гайку и потяните в сторону) и отсоединяется от КПП сама раздаточная коробка (также нужно открутить несколько болтов).

Заключительным этапом всей работы будет демонтаж раздатки с подвесных каждой стороны, но перед этим не забудьте подставить что-то под коробку, чтобы после снятия она не упала.

Важно! Удобнее всего откручивать гайки подвесного механизма либо с помощью трещоточной рукоятки, либо посредством аналогичного ключа.

Когда все крепежные элементы будут откручены, вы сможете легко снять раздатку «Нивы», аккуратно стянув ее вниз с опоры, которую вы для нее заранее подготовили.

Как установить новую раздаточную коробку

Если демонтированная раздатка «Нивы» (схема ее переключения уже, наверное, понятна), оказалась в плохом состоянии, и ее проще заменить, чем ремонтировать, лучше так и поступить. Перед установкой нового устройства нужно проверить правильность установки подушек подвески мотора в кронштейнах (центрующие шайбы должны совпадатьс соответствующими отверстиями боковых кронштейнов), а также проверить плотность прилегания опор раздатки ко дну кузова. В случае необходимости нужно сразу отрихтоватьместа под опорами.

Поместив на освободившееся место новую раздатку, не нужно полностью затягивать крепежные элементы кронштейнов ее подвески. Передвигая устройство вдоль и поперек, или даже в вертикальном направлении, постарайтесь найти наиболее подходящее положение, при котором фланцы ведущего и промежуточного валов окажутся расположенными на одном уровне, параллельно друг другу, а зазор между ними будет минимальным.

После этого нужно вернуть на прежние места все снятые ранее регулировочные прокладки, устанавливающиеся под опоры, и затянуть крепежные гайки кронштейнов подвески. Дальше подсоедините к валам раздатки передний и задний валы, а гибкий вал к приводу спидометра. Провода подключаются к датчику контрольной дампы блокировки дифференциала.

Сборка и разборка раздаточной коробки «Нивы»

Нередко автовладельцев интересует не только вопрос снятия раздаточной коробки, но и ее правильная разборка. Как же разобрать ее на «Ниве»? Прежде всего, промойте устройство и слейте с него все масло. Затем закрепите раздатку на стенде и ослабьте крепежные гайки фланцев ведущего вала и вала привода мостов (переднего и заднего).

Также открутите крепежные гайки и снимите в сборе картер привода переднего моста (вместе с крышкой, рычагом, вилкой, муфтой блокировки дифференциала и валом привода переднего моста).

После этого выполняется демонтаж привода спидометра, вместе с ведомой шестерней.

Снимите стопорную шайбу, вытащите ось и снимите рычаг блокировки дифференциала. Следом демонтируйте крышку картера привода переднего моста и достаньте пружину и шарик фиксатора.

Теперь открутите стопорный болт вилки блокировки дифференциала и выньте сам шток, а также вилку и муфту блокировки.

Также необходимо снять заднюю крышку (вместе с валом привода заднего моста) и фланцы ведущего вала, а также валов привода переднего и заднего мостов.

Следующим шагом при разборке раздатки «Нивы» является изъятие вала привода переднего моста из картера (вместе с ним достают подшипник, упорное кольцо и маслоотражатель). Также в сборе извлекается и вал привода заднего моста из задней крышки.

После этого снимаем крышку переднего подшипника ведущего вала и крышку смотрового люка, следом за которым демонтируется кронштейн рычага переключения передач (вместе с самим рычагом) и изымается штопорная шайба. Сняв шайбу, вы сможете вынуть ось и снять рычаг.

Дальше следует отвернуть стопорный болт вилки муфты переключения передачи, аккуратно вынуть шток вилки и детали фиксатора (гнездо фиксатора следует закрыть пальцем). Затем, вместе с дифференциалом, снимается передняя крышка и монтируется установочное кольцо подшипника дифференциала.

Теперь следует изъять установочные кольца с задних подшипников ведущего и промежуточного валов и достать оба вала из картера раздаточной коробки.

Зажмите в тисках ведущий вал и снимите упорное кольцо и задний подшипник, используя для этого специальный съемник. Следом за ними достаньте с ведущего вала шестерню низшей передачи (вместе с втулкой), муфту переключения передач, ее ступицу и шестерню высшей передачи.

После этого можно приступать к разборке дифференциала. Из картера привода переднего моста, крышки переднего подшипника и задней крышки выпрессуйте поврежденные или изношенные сальники, отверните гайки осей подушки подвески и снимите кронштейны в сборе.

Обратная сборка раздатки на «Ниве» начинается со сборки межосевого дифференциала путем совмещения всех меток на его корпусе (это обязательное условие, которое поможет избежать нарушения балансировки указанного узла). Пружинная шайба на оси сателлитов устанавливается со стороны глухого отверстия, находящегося на торце оси.

Важно! Осевой зазор каждой шестерни привода мостов должен составлять от 0 до 0,10 мм, а момент сопротивления вращению шестерен не должен превышать 14,7 Н/м. Увеличенный зазор свидетельствует о необходимости замены опорных шайб на детали большей толщины.

Ведущий и промежуточный валы должны устанавливаться в картер раздатки одновременно, а рабочие поверхности сальников перед установкой в крышки и картеры необходимо смазать смазкой Литол-24. Выполняя обжатие гаек валов, используйте оправку 67.7820.9520.

Выполнив обратную сборку раздаточной коробки, залейте в нее масло до нижней кромки заливочного отверстия.

auto.rambler.ru

Раздаточная коробка: как ее отремонтировать

Все любители бездорожья приобретают полноприводные автомобили повышенной проходимости для преодоления различных препятствий. Полный привод эта система распределения скорости и мощности по двум осям автомобиля. Автомобили, оснащенные приводом на все колеса, имеют постоянный полный привод или подключаемый. Для обеспечения передачи угловой скорости на все колеса, в автомобилях такого плана устанавливается раздаточная коробка. О ней как раз и будет дальнейшая статья.

Отремонтировать раздатку под силу практически каждому начинающему автомеханику

Что такое раздатка в автомобиле

Раздаточная коробка – это механизм, который распределяет крутящий момент, поступающий от двигателя, на приводные механизмы, то есть дифференциалы. Чаще всего раздатка используется в автомобилях внедорожного класса, а также в некоторых спортивных автомобилях, что увеличивает их устойчивость на дороге.

Во внедорожниках раздатка выполняет следующие функции:

  1. Распределяет момент между мостами, что обеспечивает лучшую проходимость автомобиля, и именно таким образом полностью реализуется весь потенциал двигателя. Автоматически устраняется возможность появления такого явления как циркуляция мощности.
  2. Увеличивает крутящий момент на ведущих колесах, при помощи понижающей передачи, это помогает водителям преодолевать серьезные препятствия по бездорожью.
  3. Обеспечивает устойчивое положение и движение авто на небольшой скорости, когда задействован весь крутящий момент.

Какие бывают раздаточные коробки

Раздаточные коробки можно разбить на несколько видов:

  1. По положениям переключений:
    1. Непереключаемые. Автомобиль с постоянным полным приводом, без возможности его отключить;
    2. Подключаемые. В данном случае при необходимости можно подключить вспомогательный мост, при этом одна из осей будет всегда ведущей, друггая подключаемой;
    3. Равноправные. С такой раздаточной коробкой ведущим может быть любой мост в зависимости от выбора.
  2. По системе управления:
    1. Автоматическое управление раздаткой. Все переключения происходят автоматически при помощи гидротрансформатора или сервопривода. Все решения о необходимости каких-либо переключений принимает электронный блок управления. Так же такую систему можно назвать электронным полным приводом. Главный плюс заключается в том, что электроника правильно распределяет момент между всеми колесами. А недостаток состоит в том, что все зависит от электроники и гидравлики, так же такая система добавляет авто лишний вес.
    2. Полуавтомат. Главное отличие от автомата состоит в том, что водитель может в любой момент вмешаться в управление полным приводом через различные кнопки на панели. Это позволяет водителю самостоятельно выбирать режим езды в зависимости от ситуации и необходимости, а именно подключать или отключать полный привод в определенный момент.
    3. Ручные или механические. Главный орган управления механизма – выведенный в салон авто рычаг возле рычага переключения передач.

      Главный плюс такой системы – это ее безотказность, так же отсутствие риска выхода из строя электроники. Но минусом является то, что на ходу переключать режимы нельзя, для этого сначала придется полностью остановиться.

Раздатка на Ниве 21213:  основные неисправности, и их устранения

Нива обладает прекрасным внедорожным потенциалом, и именно поэтому она становится незаменимым помощником при вылазке в глушь. Но, как и с любым автомобилем с отечественным внедорожником тоже могут происходить неполадки.

Как и любой механизм, раздатка так же выходит из строя, и по следующим симптомам это можно запросто определить:

  1. Задержки при включении переднего моста, его резкое отключение. Такая ситуация может произойти только в случае ранних модификаций с демультипликатором. У всех автомобилей Нива постоянный полный привод, но многие умельцы модернизируют свои авто, после чего у них есть возможность отключать переднюю ось.
  2. Постоянный перегрев при нагрузке. Возможной причиной будет низкий уровень масла, если причина в нем, тогда масло необходимо долить, если нет тогда это вызвано повышенным трением деталей.
  3. Повышенный расход масла для КПП. Причина – любая утечка из-за износа сальников, слабо затянутые болты картера или же просто не до конца закрученная пробка сливного отверстия.
  4. Ослабление креплений раздатки и коробки передач. Приводит к сильным вибрациям в салоне. Может быть связанно с креплением механизмов или центровкой раздаточной коробки.
  5. Так же вибрации могут быть вызваны поврежденными опорами трансмиссии, решается этот вопрос простой заменой сломанных деталей.
  6. Ослабление болтов фланца, а так же ее износ. Решается заменой или затяжкой болтов, в худшем случае – покупкой промежуточного вала. Данная поломка приводит к шуму и вибрации сначала только при старте с места авто, позже это превращается в постоянный гул на скорости свыше 80 километров в час.
  7. Заедание шарниров карданного вала. Поломка происходит из-за пересыхания элементов, для устранения придется при помощи шприцовки обновить смазку. Если перешприцовка не помогла, тогда придется заменить деталь целиком.
  8. Аналогично может заедать ШРУС, это происходит или из-за отсутствия смазки, или по причине деформации. В случае сильного износа придется покупать весь промежуточный вал, если дело было только в смазке – ее можно просто заменить.
  9. Люфт карданов, решается путем замены.
  10. Износ дифференциала может повлечь за собой шум и треск при движении в поворотах, исправит эту причину только замена дифа.
  11. Так же возможной причиной шума в поворотах часто становятся сателиты и их затрудненное движение. Это связанно с заусеницами, которые можно устранить надфилем.
  12. Часто из строя выходит не сама раздатка, а рычаг, шток и вилка, которые препятствуют полноценному управлению агрегатом. Так же эти детали просто могут заедать, для этого их необходимо очистить от грязи или в случае сильного износа заменить.

О новом поколении Соболь 4х4 можно узнать в этом материале.

Также смотрите подробную информацию о том, сколько стоит порошковая покраска дисков.

Как снять раздатку с Нивы

В снятии и ремонте демультипликатора ничего сложного нет, эту процедуру сможет провести любой человек обладающий нужным инструментом. Главная сложность этого автомобиля заключается в том, что раздатка не крепится напрямую к самой КПП как у современных внедорожников, в Ниве они соединены при помощи промежуточных валов.

Сам демонтаж агрегата достаточно прост, для этого авто загоняется на смотровую яму. Все рычаги в салоне устанавливаются в нейтральное положение. Затем снимается пластиковый кожух с туннеля, и удаляются все чехлы и рукоятки. Дальше откручивается люк, который открывает доступ к раздатке. Так же снимается датчик спидометра, после него отсоединяются карданные валы. В конце остается открутить несколько креплений самой коробки, после чего ее снять.  После того как механизм снят, можно приступать к его разбору для дальнейшей замены изношенных деталей. В целом установка происходит в обратном порядке, но стоит уделить внимание центрированию раздатки с коробкой передач, то есть необходимо убедить в стыковке фланца ведущего вала КПП с промежуточным валом раздатки, после чего можно затянуть болты крепления самого демультипликатора.

Ремонт раздатки Нива 21213 своими руками (видео)

Итог

У Нивы постоянный полный привод, притом автомобиль сам по себе недорогой. И именно поэтому с точки зрения надежности и цены он как нельзя лучше подходит для любителей активного отдыха. Обслуживание полного привода у этой машины будет стоить символических денег, тем не менее, сама конструкция механизма обладает достаточно высокой надежностью за такую цену.

Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!

procrossover.ru

Замена раздатки Нива Шевроле своими руками без подъмника

Устройство раздаточной коробки Нива Шевроле: 1 – ведомая шестерня; 2 – подшипники дифференциала; 3 – пружинная шайба; 4 – стопорное кольцо; 5 – муфта блокировки дифференциала; 6 – зубчатый венец корпуса дифференциала; 7 – зубчатый венец вала привода переднего моста; 8 – подшипник вала привода переднего моста; 9 – маслоотражатель; 10 – грязеотражатель; 11 – вал привода переднего моста; 12 – фланец; 13 – сальник; 14 – пробка отверстия для слива масла; 15 – ведомая шестерня привода спидометра; 16 – ведущая шестерня привода спидометра; 17 – пробка отверстия для заливки и контроля уровня масла; 18 – передняя крышка раздаточной коробки; 19 – роликовый подшипник промежуточного вала; 20 – кронштейн подвески раздаточной коробки; 21 – крышка подшипника ведущего вала; 22 – упорное кольцо подшипника; 23 – подшипники ведущего вала; 24 – шестерня повышающей передачи; 25 – ступица муфты переключения передач; 26 – муфта переключения передач; 27 – картер раздаточной коробки; 28 – шестерня понижающей передачи; 29 – втулка шестерни низшей передачи; 30 – вал ведущий; 31 – задняя крышка; 32 – шариковый подшипник промежуточного вала; 33 – промежуточный вал; 34 – корпус дифференциала; 35 – упорная шайба шестерни привода заднего моста; 36 – подшипник вала привода заднего моста; 37 – шестерня привода заднего моста; 38 – сателлит; 39 – ось сателлитов; 40 – стопорное кольцо оси сателлитов; 41 – ось подвески раздаточной коробки; 42 – пружинная шайба; 43 – шестерня привода переднего моста.


Привод раздаточной коробки Нива Шевроле: 1 – вилка муфты блокировки дифференциала; 2 – муфта блокировки дифференциала; 3 – стопорный болт вилки; 4 – защитный чехол штока; 5 – пружина рычага; 6 – шток вилки блокировки дифференциала; 7 – крышка картера привода переднего моста; 8 – стопорная шайба; 9 – втулка оси рычага; 10 – ось рычага; 11 – рычаг блокировки дифференциала; 12 – шток вилки переключения передач; 13 – вилка рычага управления; 14 – рычаг управления; 15 – тяга рычага блокировки дифференциала; 16 – муфта переключения передач; 17 – вилка муфты переключения передач; 18 – дистанционная втулка; 19 – шарик фиксатора; 20 – втулка пружины фик сатора; 21 – пружина фиксатора; 22 – выключатель контрольной лампы блокировки дифференциала; 23 – ось вилки рычага управления; 24 – болт крепления вилки.

Раздаточная коробка Шеви Нива предназначена для изменения крутящего момента по величине и распределения его между передним и задним ведущими мостами. На автомобиле установлена двухступенчатая раздаточная коробка с межосевым блокируемым дифференциалом. Управляют раздаточной коробкой (выбор повышенной либо пониженной передачи, включение/выключение блокировки дифференциала) одним рычагом через механический рычажный привод.

http://www.youtube.com/watch?v=Vw3kZ3igAZ0

Замена масла в раздатки Нива Шевроле

Согласно сервисной книжке масло в раздаточной коробке необходимо заменять через каждые 45 000 км пробега. Для замены или доливки масла в раздатку потребуется шестигранник на 12, шприц для заправки агрегатов трансмиссии, емкость для отработанного масла.

Выверните сливную пробку и слейте масло, затем заверните сливную пробку и выверните заливную

С помощью шприца залейте свежее масло до уровня нижней кромки заливного отверстия и заверните заливную пробку. На этом замена масла в раздаточной коробки Шевроле Нива завершена.

Замена сальников валов раздаточной коробки Нива Шевроле

Для установки новых сальников валов Шеви Нива потребуется ключ на 24, шестигранник на 12, шприц для заправки агрегатов трансмиссии, емкость для отработанного масла.

Слейте масло из раздаточной коробки и отсоедините от раздаточной коробки соответствующий карданный вал

Отверните самоконтрящуюся гайку фланца, предварительно заблокировав дифференциал раздаточной коробки и включив передачу

Снимите гайку с шайбой и с вала фланец

Извлеките сальник при помощи отвертки. Нанесите герметик на посадочную поверхность гнезда в картере под сальник, смажьте маслом рабочую кромку сальника и запрессуйте сальник подходящей оправкой. Замена сальника привода раздатки Нива Шевроле завершена.

Замена привода датчика скорости Нива Шевроле

Для снятия или установки датчика скорости привода Шеви Нива потребуется ключ на 13

Отверните три гайки корпуса привода датчика скорости и снимите корпус

Извлеките из корпуса вал привода в сборе с шестерней и сальник. Замените неисправные детали и установите привод  датчика скорости Шевроле Нива в порядке, обратном снятию.

Замена подушек подвески  раздаточной коробки Нива Шевроле

Для замены подушек раздатки на Шеви Нива потребуется ключ на 13 и на 17. Перед началом работ установите под раздаточную коробку опору.

Отверните гайки крепления к кузову поперечины задней опоры раздаточной коробки

Отверните гайку и извлеките болт

Снимите поперечину (вертолет в народе) в сборе с подушкой опоры

Для замены подушки отверните две гайки болтов ее крепления и при необходимости также замените резиновые втулки поперечины

Для замены подушки бокового крепления раздаточной коробки отверните гайку оси крепления коробки, две гайки крепления подушки к кузову

Снимите подушку. Вторую подушку снимают аналогично. Установка подушек раздаточной коробки Нива Шевроле выполняется в порядке, обратном снятию.

Замена выключателя контрольной лампы блокировки дифференциала Нива Шевроле

Для снятия или установки выключателя контрольной лампы блокировки дифференциала Шеви Нива потребуется ключ на 27. Заменить выключатель контрольной лампы блокировки дифференциала можно только на снятой с автомобиля раздаточной коробке, так как непосредственно на автомобиле недостаточно места для пользования ключом. Снимите раздаточную коробку

Ослабьте затяжку выключателя и выверните его из картера коробки. Устанавливайте выключатель в порядке, обратном снятию.

Снятие и установка раздаточной коробки Нива Шевроле

Для снятия раздатки с Шеви Нива потребуется ключ на 13 и 17, отсоедините от раздаточной коробки все карданные валы

В салоне автомобиля отсоедините чехол рычага раздаточной коробки от кожуха тоннеля пола и снимите чехол вместе с рукояткой рычага

Снимите резиновый чехол рычага переключения привода Нива Шевроле

Отверните гайки крепления к кузову левой боковой подушки подвески коробки и ослабьте гайки крепления остальных подушек

Отсоедините провода от выключателя контрольной лампы блокировки дифференциала

Подставьте под раздаточную коробку опору, отверните остальные гайки крепления подушек и снимите раздаточную коробку. Установка раздатки на Шеви Нива выполняется в обратной последовательности снятию.

Разборка и сборка раздатки Нива Шевроле

Для того, чтобы разобрать раздаточную коробку Шеви Нива потребуются ключи на 10, 13, 17, 24 и 27, отвертка, съемник стопорных колец, съемник подшипников, пинцет, выколотка, зубило, тиски с губками из мягкого металла. Слейте масло из раздаточной коробки и снимите ее с автомобиля

Подденьте отверткой запорную втулку и снимите стержень рычага управления коробкой

Если распорная втулка и резиновое кольцо изношены, то снимите их с рычага, разжав лепестки распорной втулки

Для обратной установки стержня рычага установите в стержень рычага распорную, запорную втулки и резиновое кольцо в порядке, обратном их снятию

Снимите стопорное кольцо и извлеките ось рычага механизма управления

Отверните болт оси вилки и снимите механизм управления раздаткой Нива Шевроле

Проверьте и при необходимости замените пластмассовые втулки рычага, очистите и смажьте консистентной смазкой все шарниры механизма

Выверните выключатель контрольной лампы блокировки дифференциала из картера раздаточной коробки

Отверните гайки крепления кронштейна рычага управления и снимите его

Отверните гайку крепления вилки в кронштейне и разберите кронштейн. Изношенные или поврежденные детали замените

Отверните гайки крепления боковой крышки, снимите крышку и установленную под ней прокладку

Ослабьте гайку крепления вилки муфты переключения передач

При помощи отвертки выньте из картера коробки Нива Шевроле заглушку отверстия для штока включения передач

Поверните шток вокруг своей оси и плавно выдвигайте его из картера до момента появления шарика фиксатора. Пинцетом выньте шарик и пружину фиксатора

Извлекайте шток из картера, поочередно снимая с него вилку и пластмассовую втулку

Окончательно снимите шток

При необходимости замените уплотнительное кольцо штока раздатки Нива Шевроле

Отверните гайки крышки картера привода переднего моста и снимите ее

Извлеките пружину фиксатора штока блокировки дифференциала

Выверните болт крепления вилки блокировки дифференциала Шеви

Отведите защитный чехол штока от картера и, выдвигая шток, наклоните раздаточную коробку вперед так, чтобы шарик фиксатора скатился в картер привода переднего моста. Окончательно вынув шток, снимите с него вилку, а затем достаньте шарик из картера

При необходимости замените уплотнительное кольцо штока

Отверните пять гаек крепления картера привода переднего моста, отверткой отделите его от картера раздаточной коробки

Снимите картер раздаточной коробки

Снимите муфту блокировки дифференциала и прокладку или удалите ее остатки

Разберите  Шевроле Нива, для чего зафиксируйте вал в тисках с мягкими губками, отверните самоконтрящуюся гайку фланца привода переднего моста и снимите установленную под ней шайбу

Снимите фланец привода переднего моста

С помощью съемника снимите стопорное кольцо и извлеките вал из картера в сборе с подшипником

Снимите с вала маслоотражательное и упорное кольца. Дальнейшая разборка вала описана ниже

Отверните гайки крепления кронштейна к корпусу раздаточной коробки, а затем остальные гайки крепления задней крышки коробки

Отверткой отделите заднюю крышку от картера коробки и снимите крышку вместе с валом привода заднего моста Нива Шевроле

Для разборки задней крышки зафиксируйте вал в тисках с мягкими губками и отверните самоконтрящуюся гайку фланца

Снимите гайку, шайбу и фланец

Снимите стопорное кольцо с внутренней стороны крышки и извлеките из крышки вал в сборе с подшипником раздатки Шевроле

Снимите с вала маслоотражательное и упорное кольца

Снимите привод датчика скорости Шеви

Отверните самоконтрящуюся гайку фланца крепления промежуточного вала

Снимите гайку, шайбу и фланец

С помощью съемника снимите стопорное кольцо крепления заднего подшипника ведущего вала

Отверните гайки крепления крышки переднего подшипника ведущего вала и снимите крышку

Отверните остальные гайки крепления задней крышки картера раздаточной коробки и снимите крышку

Извлеките из картера коробки дифференциал

Снимите стопорные кольца подшипников ведущего и промежуточного валов

Извлеките из картера раздаточной коробки Нива Шевроле промежуточный и ведущий валы

Для разборки дифференциала снимите стопорное кольцо с вала дифференциала и снимите упорную шайбу

Спрессуйте подшипники с цапф корпуса дифференциала при помощи съемника

Нанесите метки на разъединяемые части корпуса дифференциала, чтобы не нарушить их взаимную балансировку и соосность

Выверните стяжные болты корпуса дифференциала

С помощью съемника снимите ведомую шестерню

С помощью зубила разъедините передний и задний корпуса дифференциала

Извлеките из переднего корпуса шестерню полуоси раздатки

Снимите стопорное кольцо оси сателлитов и шайбу

Извлеките ось сателлитов из отверстий заднего корпуса раздатки

Выньте из заднего корпуса сателлиты и вторую шестерню полуоси. Устанавливайте снятые или новые детали раздатки и собирайте дифференциал в обратном порядке.

При необходимости разберите промежуточный вал Шеви Нива. Снимите наружное кольцо переднего подшипника промежуточного вала

С помощью отвертки аккуратно, не повреждая сепаратор, выдавите из сепаратора ролики и снимите сепаратор

Используя проставку (торцовую головку) подходящего диаметра, установите съемник таким образом, чтобы не повредить шестерню механизма привода спидометра, спрессуйте с вала внутреннее кольцо подшипника и снимите кольцо

Для снятия заднего подшипника Нива Шевроле отверните гайку, снимите ее вместе с шайбой и спрессуйте подшипник съемником

Собирайте промежуточный вал в порядке, обратном снятию. Гайку крепления подшипника после затяжки необходимым моментом законтрите с помощью бородка, вмяв бурт гайки в проточку вала

Для разборки ведущего вала отверните гайку крепления подшипника и снимите ее

Снимите упорную шайбу

С помощью съемника снимите с вала подшипник, упорное кольцо и шестерню низшей передачи

Снимите муфту включения передачи вместе со ступицей и шестерню высшей передачи

С помощью съемника снимите с вала подшипник. Собирайте ведущий вал раздатки Нива Шевроле в порядке, обратном снятию. Гайку крепления подшипника после затяжки необходимым моментом законтрите с помощью бородка. Соберите раздаточную коробку в порядке, обратном разборке.

Загрузка…

pronivu.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
