Нива раздатка схема – ВАЗ 21213 раздатка устройство, схема, центровка, снятие раздатки

Раздатка нива схема переключения. Как работает трансмиссия нивы

Заголовок

Раздаточная коробка шевроле нива выполняет ту же функцию, что и на других автомобилях, а именно изменяет величину крутящего момента и распределяет его между задним и передним мостами.Раздатка имеет две передачи, передаточные числа которых 1,2 и 2,135. Мосты имеют постоянный привод и соединены при помощи межосевого дифференциала, который обеспечивает перераспределение крутящего момента в зависимости от сопротивления движению колес. В случае необходимости существует возможность блокировки дифференциала , что обеспечивает большую проходимость, так как частота вращения переднего и заднего приводных валов будут одинаковы из-за жесткой их связи между собой. Крепление раздаточной коробки на ниве 2121 осуществляется непосредственно к кузову посредством двух кронштейнов с резинометаллической основой. Овальные отверстия в кронштейнах и возможность установки дополнительных прокладок между самими кронштейнами и кузовом позволяют довольно точно отрегулировать положение раздатки относительно фланца промежуточного вала.

Конструкция раздаточной коробки

Все детали корпуса раздаточной коробки 2121 литые и выполнены из алюминиевого сплава, а соединяются между собой при помощи шпилек и гаек. Лючек, который выполнен в верхней части картера, закрывается металлической крышкой. Для центровки передней крышки картер имеет два установочных штифта.В качестве заводского уплотнения в соединениях картер-крышка используются картонные прокладки, однако при ремонте вместо них можно использовать специальный герметик. Сальники, в качестве уплотнения, установлены на вилках переключения и блокировки дифференциала, а также абсолютно на всех валы.

Заливное и сливное отверстия для масла выполнены в передней крышке. Заливное отверстие выполняет дополнительную функцию – контроль уровня масла в картере.Два шариковых подшипника, установленные в картере и передней крышке, являются опорой для ведущего вала. Отсутствие люфта подшипников обеспечивается буртиками вала, с одной стороны, а также упорным кольцом фланца с самоконтрящейся гайкой у переднего и упорной шайбой с гайкой у заднего подшипника, с другой стороны. Установочное кольцо расположено в проточке внешнего кольца заднего подшипника зажимается картером и задней крышкой, тем самым предотвращает осевое смещение ведущего вала.

Ведущий вал

Ведущий вал 2121 имеет две шестерни. Передняя шестерни имеет больший размер и обеспечивает высшую передачу и устанавливается она с возможностью свободного вращения на шейке вала, твердость которой обеспечена термической обработкой. Меньшая по размеру задняя шестерня соответственно отвечает за низшую ступень и установлена она уже на термобработанной втулке, в натяг установленной на вал. Каждая шестерня имеет два зубчатых венца – косозубый и прямозубый. Наружный (больший) венец с косыми зубьями находится в состоянии постоянного зацепления с ответными шестернями промежуточного вала, прямозубый венец (меньший) входит в зацепление с муфтой при переключении передачи. Муфта передвигается по ступице,которая жестко сидит на шлицевой части вала между шестернями, и при зацеплении с соответствующей шестерней осуществляет передачу крутящего момента на необходимую зубчатую пару. Если же муфта расположена в среднем положении, то передачи момента не происходит, а, значит, и передачи вращения от двигателя к колесам происходить не будет.

Промежуточный вал

На промежуточном вале раздатки 2121 установлены две косозубых ответных шестерни, которые находятся в постоянном зацеплении с соответствующими ведущими шестернями. Передняя шестерня имеет еще одно зацепление с шестерней дифференциала. Характер нагрузок промежуточного вала таков, что его необходимо устанавливать в подшипниках разного типа: задний шариковый, а передний роликовый. Фиксация от осевого смещения выполнено по той же схеме, что и у ведущего вала. Спидометр снимает данные как раз с промежуточного вала раздатки. Это обеспечивает стальная ведущая шестерня, впрессованная в торец промежуточного вала, и ведомая пластмассовая шестерня, установленная на валике корпуса привода спидометра.


Управление раздаточной коробкой

Раздаточная коробка Нивы 2121 имеет ручное управление с механическим приводом рычажного типа. Качание рычага переключения происходит в продольном направлении и выполняется на оси, которая установлена в проушины кронштейна впереди раздаточной коробки. Снижение трения обеспечивают впрессованные пластиковые втулки в отверстия рычага. Нижняя часть рычага вставляется в паз на шток, а фиксация происходит при помощи фигурной пружины. Другой конец штока, в свою очередь, соединяется с вилкой, которая перемещает муфту переключения. Жесткость этого соединения обеспечено болтом. Уплотнение штока на выходе из корпуса раздатки выполняется сальником, а грязе-пылезащита с помощью резиновой гофры. Фиксация всего привода переключения в установленном положении выполняется подпружиненным шариком, входящим в специальные пазы штока.

Замена масла в раздаточной коробке

Раздаточная коробка 2121 конечно же требует регулярного обслуживания. К основным работам по обслуживанию раздаточной коробки 2121 стоит отнести замену масла согласно рекомендациям автопроизводителя. Масло рекомендовано менять каждые 45 тысяч километров. Для выполнения этой процедуры нужно взять двенадцатый шестигранник, шприц для заливки масла, собственно само масло и емкость под отработку. Лучше всего выполнять замену масла на смотровой яме или на подъемнике.

Наилучшим условием для слива масла – теплая раздаточная коробка 2121, то есть если машина стояла, то проедьтесь на ней несколько километров, тогда масло нагреется, станет более текучим и его легче будет слить.

Порядок выполнения работ выглядит следующим образом:

  • Выкручиваем сливную пробку над емкостью для отработанного масла и ждем, пока оно все стечет;
  • Завинчиваем сливную и откручиваем заливную пробку;
  • Заливаем при помощи шприца масло до тех пор, пока оно не достигнет нижней кромки заливного отверстия;
  • Завинчиваем пробку.

Не забывайте, что масло применять надо только трансмиссионное,и по сравнению с обычным моторным имеет другие характеристики.

Раздаточная коробка ВАЗ 2121

Раздаточная коробка предназначена для распределения крутящего момента между ведущими мостами автомобиля.
На автомобиле установлена раздаточная коробка двухступенчатая, с принудительно блокируемым межосевым дифференциалом и ручным управ

petroel.ru

Раздаточная коробка конструкция и диагностика своими руками по фото инструкции Нива 2121-2131

НИВА / 2121, 2131 / ремонт / трансмиссия / раздаточная коробка

Раздаточная коробка

. Ремонт раздаточной коробки, устранение неисправностей на ваз 2121, порядок сборки и разборки коробки, инструкции по замене подшипников и сальников ваз 2131, описание устройства раздатки. Обслуживание и эксплуатация коробки нива 2121. Инструкции по ремонту кардана, моста и привода колес нива 2131.

Раздаточная коробка конструкция и диагностика своими руками по фото инструкции Нива 2121-2131

  • Раздаточная коробка с приводом
  • 1 – вилка муфты блокировки дифференциала;
  • 2 – шток вилки блокировки дифференциала;
  • 3 – защитный чехол штока;
  • 4 – стопорная шайба;
  • 5 – втулка оси рычага;
  • 6 – ось рычага;
  • Раздаточная коробка
служит для изменения величины крутящего момента и распределения его между передним и задним мостами. Коробка имеет две передачи с передаточными числами 1,200 и 2,135. Передний и задний мосты приводятся постоянно и

Запоминаем скорость нива 2121 и обороты двигателя, при которых возникает вибрация в зоне крепления раздаточной коробки. На стоящем автомобиле переводим рычаги коробки передач и раздаточной коробки в нейтральное положение и запускаем

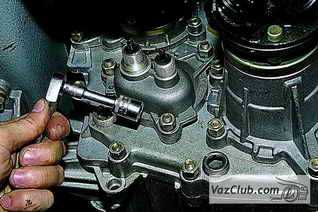

Перед заменой масла необходимо прогреть трансмиссию, проехав на автомобиле нива 2131 не менее 10 км. Шестигранным ключом «на 12» отворачиваем пробку…
  • …и сливаем масло ваз 2121.
  • Очистив магнит, заворачиваем сливную пробку.
Ключом

Сальники валов приводов переднего и заднего мостов заменяем, отсоединив фланцы карданных валов ваз 2121 (см. Снятие карданного вала нива 2121). Сальник ведущего вала раздаточной коробки меняем только после ее демонтажа. Операции по замене всех трех

  • Отсоединяем от раздаточной коробки гибкий вал привода спидометра ваз 2121 (см. Снятие гибкого вала привода спидометра), а для еще и датчик скорости нива 2121 (см. Снятие датчика скорости).
  • Снятие корпуса шестерен показываем на
Чтобы после замены кронштейна подвески нива 2121 раздаточная коробка заняла прежнее положение,…
  • …чертилкой (фломастером) обводим кронштейн по контуру.
  • Подставляем под раздаточную коробку niva регулируемую опору ваз
  • Выключатель контрольной лампы блокировки дифференциала нива 2131 заменяем из салона .
  • Снимаем облицовку тоннеля пола ваз 2131 (см. Снятие облицовки тоннеля пола).
Крестообразной отверткой отворачиваем четыре самореза крепления
В салоне снимаем провода с выключателя контрольной лампы блокировки дифференциала (см. Замена выключателя контрольной лампы блокировки дифференциала ваз 2131). Работу проводим на смотровой канаве или подъемнике.
  • Отсоединяем от
  • Отсоединяем от фланца ведущего вала раздаточной коробки промежуточный вал (см. Снятие промежуточного вала)
  • Сливаем масло из раздаточной коробки и очищаем ее от грязи.

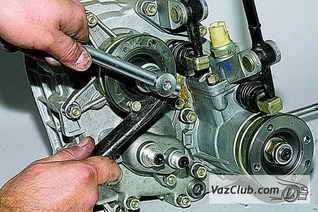

  • Ослабляем гайку фланца ведущего вала (см. Замена

vazclub.com

Подключение датчика раздатки на ниву 2121. Как работает трансмиссия нивы

Все любители бездорожья приобретают полноприводные автомобили повышенной проходимости для преодоления различных препятствий. Полный привод эта система распределения скорости и мощности по двум осям автомобиля. Автомобили, оснащенные приводом на все колеса, имеют постоянный полный привод или подключаемый. Для обеспечения передачи угловой скорости на все колеса, в автомобилях такого плана устанавливается раздаточная коробка. О ней как раз и будет дальнейшая статья.

Что такое раздатка в автомобиле

Раздаточная коробка – это механизм, который распределяет крутящий момент, поступающий от двигателя, на приводные механизмы, то есть дифференциалы. Чаще всего раздатка используется в автомобилях внедорожного класса, а также в некоторых спортивных автомобилях, что увеличивает их устойчивость на дороге.

Во внедорожниках раздатка выполняет следующие функции:

  1. Распределяет момент между мостами, что обеспечивает лучшую проходимость автомобиля, и именно таким образом полностью реализуется весь потенциал двигателя. Автоматически устраняется возможность появления такого явления как циркуляция мощности.
  2. Увеличивает крутящий момент на ведущих колесах, при помощи понижающей передачи, это помогает водителям преодолевать серьезные препятствия по бездорожью.
  3. Обеспечивает устойчивое положение и движение авто на небольшой скорости, когда задействован весь крутящий момент.


Какие бывают раздаточные коробки

Раздаточные коробки можно разбить на несколько видов:

  1. По положениям переключений:
    1. Непереключаемые. Автомобиль с постоянным полным приводом, без возможности его отключить;
    2. Подключаемые. В данном случае при необходимости можно подключить вспомогательный мост, при этом одна из осей будет всегда ведущей, друггая подключаемой;
    3. Равноправные. С такой раздаточной коробкой ведущим может быть любой мост в зависимости от выбора.
  2. По системе управления:
    1. Автоматическое управление раздаткой. Все переключения происходят автоматически при помощи гидротрансформатора или сервопривода. Все решения о необходимости каких-либо переключений принимает электронный блок управления. Так же такую систему можно назвать электронным полным приводом. Главный плюс заключается в том, что электроника правильно распределяет момент между всеми колесами. А недостаток состоит в том, что все зависит от электроники и гидравлики, так же такая система добавляет авто лишний вес.
    2. Полуавтомат. Главное отличие от автомата состоит в том, что водитель может в любой момент вмешаться в управление полным приводом через различные кнопки на панели. Это позволяет водителю самостоятельно выбирать режим езды в зависимости от ситуации и необходимости, а именно подключать или отключать полный привод в определенный момент.
    3. Ручные или механические. Главный орган управления механизма — выведенный в салон авто рычаг возле рычага переключения передач.

      Главный плюс такой системы – это ее безотказность, так же отсутствие риска выхода из строя электроники. Но минусом является то, что на ходу переключать режимы нельзя, для этого сначала придется полностью остановиться.

Раздатка на Ниве 21213: основные неисправности, и их устранения

Нива обладает прекрасным внедорожным потенциалом, и именно поэтому она становится незаменимым помощником при вылазке в глушь. Но, как и с любым автомобилем с отечественным внедорожником тоже могут происходить неполадки.


Как и любой механизм, раздатка так же выходит из строя, и по следующим симптомам это можно запросто определить:

  1. Задержки при включении переднего моста, его резкое отключение. Такая ситуация может произойти только в случае ранних модификаций с демультипликатором. У всех автомобилей Нива постоянный полный привод, но многие умельцы модернизируют свои авто, после чего у них есть возможность отключать переднюю ось.
  2. Постоянный перегрев при нагрузке. Возможной причиной будет низкий уровень масла, если причина в нем, тогда масло необходимо долить, если нет тогда это вызвано повышенным трением деталей.
  3. Повышенный расход масла для КПП. Причина — любая утечка из-за износа сальников, слабо затянутые болты картера или же просто не до конца закрученная пробка сливного отверстия.
  4. Ослабление креплений раздатки и коробки передач. Приводит к сильным вибрациям в салоне. Может быть связанно с креплением механизмов или центровкой раздаточной коробки.
  5. Так же вибрации могут быть вызваны поврежденными опорами трансмиссии, решается этот вопрос простой заменой сломанных деталей.
  6. Ослабление болтов фланца, а так же ее износ. Решается заменой или затяжкой болтов, в худшем случае — покупкой промежуточного вала. Данная поломка приводит к шуму и вибрации сначала только при старте с места авто, позже это превращается в постоянный гул на скорости свыше 80 километров в час.
  7. Заедание шарниров карданного вала. Поломка проис

autoglim.ru

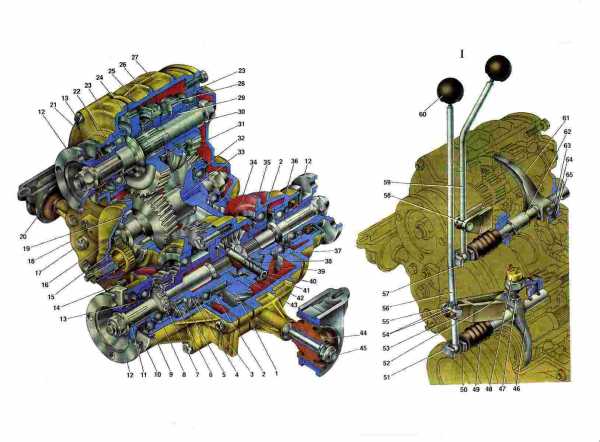

Раздаточная коробка, ее привод и схема работы авто ваз НИВА ВАЗ21213 и ВАЗ-21214





1. Ведомая шестерня.
2. Подшипники дифференциала.
3. Пружинная шайба.
4. Стопорное кольцо.
5. Муфта блокировки дифференциала.
6. Зубчатый венец корпуса дифференциала.
7. Зубчатый венец вала привода переднего моста.
8. Подшипники вала привода переднего моста.
9. Маслоотражатель.
10. Грязеотражатель.
11. Вал привода переднего моста.
12. Фланец.
13. Сальник.
14. Пробка отверстия для выпуска масла.
15. Ведомая шестерня привода спидометра.
16. Ведущая шестерня привода спидометра.
17. Пробка отверстия для заливки и контроля уровня масла.
18. Передняя крышка коробки передач.
19. Роликовый подшипник промежуточного вала.
20. Кронштейн подвески раздаточной коробки.
21. Крышка подшипника ведущего вала.
22. Упорное кольцо подшипника.
23. Подшипники ведущего вала.
24. Шестерня вьющей передачи.
25. Ступица муфты переключения передач.
26. Муфта переключения передач.
27. Картер раздаточной коробки.
28. Шестерня низшей передачи.
29. Втулка шестерни низшей передачи.
30. Вал ведущий.
31. Задняя крышка.
32. Шариковый подшипник промежуточного вала.
33. Промежуточный вал.
34. Корпус дифференциала.
35. Упорная шайба шестерни привода заднего моста.
36. Подшипник вала привода заднего моста.
37. Шестерня привода заднего моста.
38. Сателлит.
39. Упорная шайба сателлита.
40. Стопорное кольцо.
41. Ось сателлитов.
42. Пружинная шайба.
43. Шестерня привода переднего моста.
44. Резиновая подушка кронштейна подвески.
45. Ось подвески раздаточной коробки.
46. Вилка муфты блокировки дифференциала.
47. Стопорный болт вилки.
48. Выключатель контрольной лампы блокировки дифференциала.
49. Защитный чехол штока.
50. Пружина рычага.
51. Шток вилки блокировки дифференциала.
52. Крышка картера привода переднего моста.
53. Стопорная шайба.
54. Втулки оси рычага.
55. Ось рычага.
56. Рычаг блокировки дифференциала.
57. Шток вилки переключения передач.
58. Ось рычага переключения передач.
59. Рычаг переключения передач.
60. Головка рычага.
61. Вилка муфты переключения передач.
62. Дистанционная втулка.
63. Шарик фиксатора.
64. Втулка пружины фиксатора.
65. Пружина фиксатора.
I. Привод раздаточной коробки.



Для распределения усилия на ведущие мосты автомобиля и трансмиссию введена раздаточная коробка, которая представляет собой двухступенчатый редуктор.

Валы, передающие крутящий момент на передний и задний мосты, связаны между собой межосевым дифференциалом, что обеспечивает постоянный привод обоих ведущих маетой и улучшает устойчивость автомобиля. Межосевой дифференциал распределяет усилия на ведущие мосты автомобиля пропорционально сцепной массе, т.е. части полной массы автомобиля, которая приходится на каждую ось ведущих колес. Кроме того, дифференциал позволяет колесам ведущих мостов вращаться с различными скоростями, что устраняет их проскальзывание и повышенный износ шин, а также снижает нагрузки в трансмиссии.

Для увеличения проходимости автомобиля дифференциал может быть заблокирован. При блокировке дифференциала загорается контрольная лампа на панели приборов.

Ведущий вал 30 установлен на двух шарикоподшипниках 23, расположенных в гнездах передней крышки 18 и картера 27 раздаточной коробки. Внутреннее кольцо переднего подшипника зажато между буртиком ведущего вала, упорным кольцом 22 подшипника, гайкой и фланцем 12, установленными на шлицах вала 30. Передний подшипник и его упорное кольцо закрыты крышкой 21, в которой расположен сальник 13. В осевом направлении вал зафиксирован установочным кольцом, расположенным в канавке заднего подшипника. Это кольцо зажато между картером 27 раздаточной коробки и задней крышкой 31. На ведущем валу подшипник крепится гайкой с упорной шайбой. Гайка после затягивания стопорится за счет вдавливания ее кромок в пазы вала.

Шестерня 24 высшей передачи вращается на термообработанной шейке ведущего вала. Она имеет два зубчатых венца. Большой венец шестерни находится в постоянном зацеплении с шестерней промежуточного вала 33; с малым венцом шестерни соединяется муфта 26 при включении высшей передачи.

Шестерня 28 низшей передачи также имеет два венца: малый венец зацепляется с муфтой 26 при включении низшей передачи, а большой венец находится в постоянном зацеплении с шестерней промежуточного вала. Шестерня 28 вращается на стальной термообработанной втулке 29, которая имеет тугую посадку на ведущем валу.

Между шестернями 24 и 28 на шлицах вала насажена ступица 25 муфты включения передач. Промежуточный вал 33 изготовлен в виде блока двух косозубых шестерен, которые находятся в постоянном зацеплении с шестернями высшей и низшей передач ведущего вала. Передний конец вала опирается на роликовый цилиндрический подшипник 19, задний — на шариковый подшипник 32. От осевого смещения вал удерживается установочным кольцом, расположенным в канавке заднего подшипника. Установочное кольцо зажато между картером раздаточной коробки и задней крышкой 31. На валу подшипник крепится гайкой с упорной шайбой.

В передний торец промежуточного вала запрессована ведущая шестерня 16 привода спидометра. Ведомая пластмассовая шестерня 15 привода спидометра неразъемно соединена с валиком, который вращается во втулке и на выходе уплотнен сальником.

Вал 11 привода переднего моста имеет зубчатый венец 7, который служит для блокировки дифференциала. Передний конец вала опирается на шариковый подшипник 8, размещенный в картере привода переднего моста. Фиксация подшипника и фланца на валу такая же, как и на ведущем валу. От осевого смещения подшипник удерживается установочным кольцом, расположенным в канавке картера привода переднего моста. Задний конец вала соединяется шлицами с шестерней 43 привода переднего моста.

Вал привода заднего моста по своей конструкции и установке аналогичен валу привода переднего моста, однако не имеет зубчатого венца блокировки дифференциала.

Дифференциал состоит из разъемного корпуса 34, обе части которого соединены болтами. Эти же болты крепят к корпусу дифференциала ведомую шестерню 1, находящуюся в постоянном зацеплении с шестерней промежуточного вала.

Корпус дифференциала вращается в двух шариковых подшипниках 2. Передний подшипник удерживается в корпусе дифференциала пружинной шайбой 3 и стопорным кольцом 4. В канавке наружного кольца подшипника расположено установочное кольцо. Такая фиксация подшипника удерживает дифференциал от осевого перемещения. На передней части корпуса дифференциала имеются шлицы 6. на которых расположена муфта 5 блокировки дифференциала. В отверстие корпуса дифференциала установлена ось 41 сателлитов, которая фиксируется в корпусе пружинной шайбой 42 и стопорным кольцом 40. На оси расположены два сателлита 38, которые находятся в постоянном зацеплении с шестернями привода переднего и заднего мостов.

Картер 27 раздаточной коробки отлит из алюминиевого сплава. Передняя 18 и задняя 31 крышки раздаточной коробки крепятся к картеру шпильками и гайками по всему периметру разъема. Точность центрирования базовых деталей обеспечивают два установочных штифта, на которые устанавливается передняя крышка. Между картером и крышками расположены уплотнительные прокладки. В передней крышке находятся маслоналивное и маслосливное отверстия, закрытые резьбовыми пробками 17 и 14. В верхней части картера имеется люк, закрытый крышкой.

Привод раздаточной коробки механический. Рычаг 59 переключения передач шарнирно установлен в проушинах кронштейна на оси 58. Ось проходит через капроновые втулки 54, которые установлены в отверстия рычага, и удерживается стопорной шайбой 53. Нижний конец рычага входит в паз штока 57 и уплотнен в нем фигурной пружиной 50. Такое уплотнение устраняет вибрацию рычага и уменьшает шум при движении автомобиля.

Вилка 61 включения передач заходит в паз скользящей муфты включения передач; на штоке вилка крепится стопорным болтом. Отверстие, через которое проходит шток, уплотнено сальником и защищено резиновым чехлом. В нейтральном и включенном положениях шток 57 удерживается шариковым фиксатором, состоящим из шарика 63 и пружины 65. Детали фиксатора размещены в стальной втулке 64, запрессованной в отверстие картера раздаточной коробки.

Муфта 5 блокировки дифференциала расположена на шлицевой части корпуса дифференциала. При блокировке дифференциала она соединяет вал привода переднего моста с корпусом дифференциала, что приводит к выключению дифференциала. В паз муфты заходит вилка 46, закрепленная на штоке 51 болтом. Шток вилки блокировки дифференциала фиксируется в нейтральном и включенном положениях так же, как и шток 57 вилки включения передач.

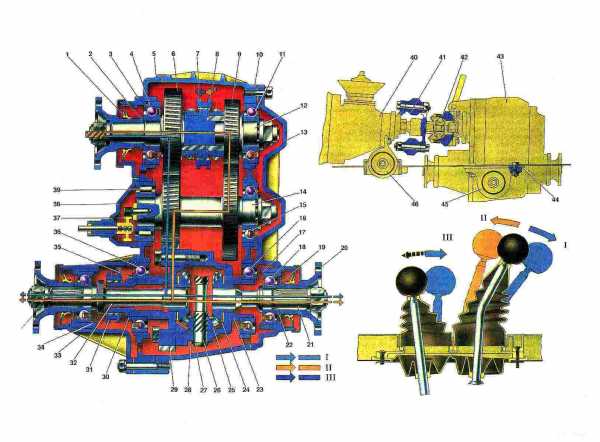

1. Сальник.
2. Упорное кольцо переднего подшипника ведущего вала.
3. Крышка переднего подшипника.
4. Передний подшипник ведущего вала.
5. Передняя крышка раздаточной коробки.
6. Шестерня высшей передачи.
7. Ступица муфты включения передач.
8. Муфта включения передач.
9. Шестерня низшей передачи.
10. Картер раздаточной коробки.
11. Задний подшипник ведущего вала.
12. Ведущий вал.
13. Задняя крышка раздаточной коробки.
14. Промежуточный вал.
15. Задний подшипник промежуточного вала.
16. Задний подшипник корпуса дифференциала.
17. Установочное кольцо подшипника вала привода заднего моста.
18. Подшипник вала привода заднего моста.
19. Маслоотражатель сальника.
20. Фланец вала привода заднего моста.
21. Упорное кольцо подшипника.
22. Вал привода заднего моста.
23. Корпус дифференциала.
24. Шестерня привода заднего моста.
25. Сателлит.
26. Ось сателлитов.
27. Стопорное кольцо оси сателлитов.
28. Пружинная шайба.
29. Ведомая шестерня.
30. Стопорное кольцо подшипника корпуса дифференциала.
31. Муфта блокировки дифференциала.
32. Вал привода переднего моста.
33. Картер привода переднего моста.
34. Стопорное кольцо подшипника вала привода переднего моста.
35. Пружинная шайба подшипника дифференциала.
36. Передний подшипник корпуса дифференциала.
37. Ведомая шестерня привода спидометра.
38. Корпус привода спидометра.
39. Передний подшипник промежуточного вала.
40. Коробка передач.
41. Эластичная муфта.
42. Шарнир равных угловых скоростей.
43. Раздаточная коробка.
44. Регулировочные прокладки.
45. Кронштейн подвески раздаточной коробки.
46. Кронштейн задней подвески двигателя.
I. Включена высшая передача.
II. Включена низшая передача.
III. Дифференциал блокирован, включена низшая передача.



При движении автомобиля по дорогам с твердым покрытием и при хорошем сцеплении колес с полотном дороги следует двигаться на высшей передаче без блокировки дифференциала При этом скользящая муфта 8 через ступицу 7 соединяет ведущий вал 12 с шестерней 6 высшей передачи, и крутящий момент будет передаваться с ведущего вала и ступицу на муфту 8 включения передач, затем через шестерню 6 высшей передачи на шестерню постоянного зацепления промежуточного вала и от нее на ведомую шестерню 29 и корпус 23 дифференциала. Корпус дифференциала через ось 26 и сателлиты 25 передает крутящий момент на шестерни 24 привода переднего и заднего мостов. Через эти шестерни крутящий момент передается на валы 22 и 32 привода переднего и заднего мостов. Величина передаваемого крутящего момента находится в прямой зависимости от нагрузки на мостах.

Для преодоления крутых подъемов, при движении по слабым грунтам, а также для получения устойчивой минимальной скорости движения на дорогах с твердым покрытием, необходимо включить низшую передачу. Переключать высшую передачу на низшую можно только после полной остановки автомобиля. При этом скользящая муфта 8 блокирует ведущий вал с шестерней 9 низшей передачи, и крутящий момент от ведущего вала через муфту 8 и шестерню 9 передается на промежуточный вал. От вала 14 крутящий момент передается через шестерню постоянного зацепления на ведомую шестерню 29, корпус дифференциала и через ось 26 и сателлиты 25 на шестерни и валы привода переднего и заднего мостов.

Для преодоления труднопроходимых участков дорог следует блокировать дифференциал, т. е. соединить скользящей муфтой 31 зубчатый венец (шлицы) вала 32 привода переднего моста и корпус дифференциала. При этом дифференциал выключается, т. е. валы привода переднего и заднего мостов будут вращаться как одно целое, и на оба моста будет передаваться крутящий момент одной величины, что улучшает проходимость автомобиля.

Переключать низшую передачу на высшую и блокировать дифференциал можно во время движения автомобиля при любой скорости.

Переключение передач и блокировку дифференциала проводите при выключенном сцеплении.

В процессе эксплуатации автомобиля из-за износа или повреждения деталей карданной передачи, опор двигателя и раздаточной коробки может возникнуть вибрация раздаточной коробки.

Если вибрация раздаточной коробки и пола кузова ощущается в зоне передних сидений при трогании автомобиля с места и разгоне на I, II и III передачах, то следует проверить крепление и состояние болтов эластичной муфты, а также затяжку болтов крепления опор раздаточной коробки и задней опоры коробки передач.

Если вибрация раздаточной коробки появляется при движении автомобиля (наиболее характерно при скорости 80-90 км/час), то следует проверить затяжку болтов крепления не только указанных выше соединений, но также проверить состояние карданных шарниров промежуточного, переднего и заднего карданных валов.

Шумы при повороте автомобиля или пробуксовке колес возникают при повреждении или предельных износах деталей дифференциала раздаточной коробки.

Затрудненное переключение передач или блокировки дифференциала возможно при износе или повреждении муфт переключения и блокировки дифференциала или зубчатых венцов на шестернях и валах. Эта же неисправность возникает при деформации вилок и штоков привода раздаточной коробки. При очень длительной эксплуатации возможно заедание рычагов привода на осях из-за износа втулок и осей рычагов.

Чтобы предупредить указанные неисправности, следует правильно пользоваться раздаточной коробкой и своевременно и в полном объеме проводить техническое обслуживание автомобиля. Оно сведено к минимальному количеству операций и заключается в следующем: после пробега автомобилем первых 2000-3000 км, а также через каждые 30000 км пробега заменяют масло в раздаточной коробке, а через каждые 10000 км пробега проверяют уровень масла. Замену масла следует проводить после поездки, пока масло разогрето. Отработавшее масло сливают через отверстие, закрываемое пробкой 14 . Новое масло заливают через отверстие, закрываемое пробкой 17, до уровня нижней кромки этого отверстия.

Разработана следующая методика определения причин вибрации раздаточной коробки.

Испытание №1. Устанавливают рычаги раздаточной коробки и коробки передач в нейтральное положение и заводят двигатель. Устанавливают частоту вращения коленчатого вала двигателя равной скорости автомобиля, при которой наступила вибрация. Если на стоящем автомобиле вибрация сохраняется, то следует проверить крепление и состояние опор двигателя, так как они являются причиной вибрации.

Испытание №2. Если при первом испытании вибрация не обнаружена, то устанавливают рычаги раздаточной коробки в нейтральное положение, заводят двигатель, включают в коробке передач прямую передачу и устанавливают частоту вращения коленчатого вала двигателя соответствующей скорости движения автомобиля, при которой наступала вибрация раздаточной коробки. Если на стоящем автомобиле при такой частоте вращения коленчатого вала вибрация наблюдается, то ее причиной является неисправность промежуточного вала (дисбаланс, изгиб болтов крепления или фланца эластичной муфты, заедание в карданном шарнире).

Испытание Nо 3 Если при испытаниях №1 и №2 вибрация не обнаружена, то переходят к испытанию Ns 3. Разгоняют автомобиль до скорости, при которой наступает вибрация, и устанавливают рычаги раздаточной коробки и коробки передач в нейтральное положение. Если вибрация сохраняется, то ее причиной является неисправность переднего или заднего карданных валов (дисбаланс, заедание карданных шарниров) или дисбаланс межосевого дифференциала.

После ремонта автомобиля вибрация может происходить из-за неправильной центрации раздаточной коробки, когда не обеспечена соосность валов раздаточной коробки и коробки передач. Центрация раздаточной коробки обеспечивается подбором регулировочных прокладок 44, которые устанавливаются под кронштейнами раздаточной коробки.

spbdc4u.ru

Раздаточная коробка Шеврале Нива 2121, управление и устройство

Раздаточная коробка шевроле нива выполняет ту же функцию, что и на других автомобилях, а именно изменяет величину крутящего момента и распределяет его между задним и передним мостами.Раздатка имеет две передачи, передаточные числа которых 1,2 и 2,135. Мосты имеют постоянный привод и соединены при помощи межосевого дифференциала, который обеспечивает перераспределение крутящего момента в зависимости от сопротивления движению колес. В случае необходимости существует возможность блокировки дифференциала, что обеспечивает большую проходимость, так как частота вращения переднего и заднего приводных валов будут одинаковы из-за жесткой их связи между собой. Крепление раздаточной коробки на ниве 2121 осуществляется непосредственно к кузову посредством двух кронштейнов с резинометаллической основой. Овальные отверстия в кронштейнах и возможность установки дополнительных прокладок между самими кронштейнами и кузовом позволяют довольно точно отрегулировать положение раздатки относительно фланца промежуточного вала.

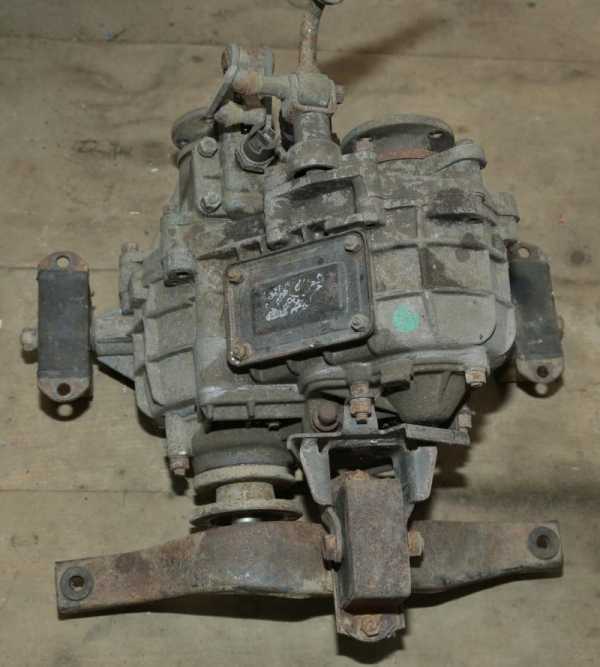

Раздаточная коробка Нива 2121

Конструкция раздаточной коробки

Все детали корпуса раздаточной коробки 2121 литые и выполнены из алюминиевого сплава, а соединяются между собой при помощи шпилек и гаек. Лючек, который выполнен в верхней части картера, закрывается металлической крышкой. Для центровки передней крышки картер имеет два установочных штифта.В качестве заводского уплотнения в соединениях картер-крышка используются картонные прокладки, однако при ремонте вместо них можно использовать специальный герметик. Сальники, в качестве уплотнения, установлены на вилках переключения и блокировки дифференциала, а также абсолютно на всех валы. Заливное и сливное отверстия для масла выполнены в передней крышке. Заливное отверстие выполняет дополнительную функцию – контроль уровня масла в картере.Два шариковых подшипника, установленные в картере и передней крышке, являются опорой для ведущего вала. Отсутствие люфта подшипников обеспечивается буртиками вала, с одной стороны, а также упорным кольцом фланца с самоконтрящейся гайкой у переднего и упорной шайбой с гайкой у заднего подшипника, с другой стороны. Установочное кольцо расположено в проточке внешнего кольца заднего подшипника зажимается картером и задней крышкой, тем самым предотвращает осевое смещение ведущего вала.

Ведущий вал

Ведущий вал 2121 имеет две шестерни. Передняя шестерни имеет больший размер и обеспечивает высшую передачу и устанавливается она с возможностью свободного вращения на шейке вала, твердость которой обеспечена термической обработкой. Меньшая по размеру задняя шестерня соответственно отвечает за низшую ступень и установлена она уже на термобработанной втулке, в натяг установленной на вал. Каждая шестерня имеет два зубчатых венца – косозубый и прямозубый. Наружный (больший) венец с косыми зубьями находится в состоянии постоянного зацепления с ответными шестернями промежуточного вала, прямозубый венец (меньший) входит в зацепление с муфтой при переключении передачи. Муфта передвигается по ступице,которая жестко сидит на шлицевой части вала между шестернями, и при зацеплении с соответствующей шестерней осуществляет передачу крутящего момента на необходимую зубчатую пару. Если же муфта расположена в среднем положении, то передачи момента не происходит, а, значит, и передачи вращения от двигателя к колесам происходить не будет.

Промежуточный вал

На промежуточном вале раздатки 2121 установлены две косозубых ответных шестерни, которые находятся в постоянном зацеплении с соответствующими ведущими шестернями. Передняя шестерня имеет еще одно зацепление с шестерней дифференциала. Характер нагрузок промежуточного вала таков, что его необходимо устанавливать в подшипниках разного типа: задний шариковый, а передний роликовый. Фиксация от осевого смещения выполнено по той же схеме, что и у ведущего вала. Спидометр снимает данные как раз с промежуточного вала раздатки. Это обеспечивает стальная ведущая шестерня, впрессованная в торец промежуточного вала, и ведомая пластмассовая шестерня, установленная на валике корпуса привода спидометра.

Схема раздаточной коробки Нива 2121

Управление раздаточной коробкой

Раздаточная коробка Нивы 2121 имеет ручное управление с механическим приводом рычажного типа. Качание рычага переключения происходит в продольном направлении и выполняется на оси, которая установлена в проушины кронштейна впереди раздаточной коробки. Снижение трения обеспечивают впрессованные пластиковые втулки в отверстия рычага. Нижняя часть рычага вставляется в паз на шток, а фиксация происходит при помощи фигурной пружины. Другой конец штока, в свою очередь, соединяется с вилкой, которая перемещает муфту переключения. Жесткость этого соединения обеспечено болтом. Уплотнение штока на выходе из корпуса раздатки выполняется сальником, а грязе-пылезащита с помощью резиновой гофры. Фиксация всего привода переключения в установленном положении выполняется подпружиненным шариком, входящим в специальные пазы штока.

Замена масла в раздаточной коробке

Раздаточная коробка 2121 конечно же требует регулярного обслуживания. К основным работам по обслуживанию раздаточной коробки 2121 стоит отнести замену масла согласно рекомендациям автопроизводителя. Масло рекомендовано менять каждые 45 тысяч километров. Для выполнения этой процедуры нужно взять двенадцатый шестигранник, шприц для заливки масла, собственно само масло и емкость под отработку. Лучше всего выполнять замену масла на смотровой яме или на подъемнике.

Наилучшим условием для слива масла – теплая раздаточная коробка 2121, то есть если машина стояла, то проедьтесь на ней несколько километров, тогда масло нагреется, станет более текучим и его легче будет слить.

Порядок выполнения работ выглядит следующим образом:

  • Выкручиваем сливную пробку над емкостью для отработанного масла и ждем, пока оно все стечет;
  • Завинчиваем сливную и откручиваем заливную пробку;
  • Заливаем при помощи шприца масло до тех пор, пока оно не достигнет нижней кромки заливного отверстия;
  • Завинчиваем пробку.

Не забывайте, что масло применять надо только трансмиссионное,и по сравнению с обычным моторным имеет другие характеристики.

autodont.ru

моя НИВА — Сxeмa работы раздаточной коробки

При движении автомобиля по дорогам с твердым покрытием и при хорошем сцеплении колес с полотном дороги следует двигаться на высшей передаче без блокировки дифференциала. При этом скользящая муфта 8 через ступицу 7 соединяет ведущий вал 12 с шестерней 6 высшей передачи, и крутящий момент будет передаваться с ведущего вала и ступицу на муфту 8 включения передач, затем через шестерню 6 высшей передачи на шестерню постоянного зацепления промежуточного вала и от нее на ведомую шестерню 29 и корпус 23 дифференциала. Корпус дифференциала через ось 26 и сателлиты 25 передает крутящий момент на шестерни 24 привода переднего и заднего мостов. Через эти шестерни крутящий момент передается на валы 22 и 32 привода переднего и заднего мостов. Величина передаваемого крутящего момента находится в прямой зависимости от нагрузки на мостах.

Для преодоления крутых подъемов, при движении по слабым грунтам, а также для получения устойчивой минимальной скорости движения на дорогах с твердым покрытием, необходимо включить низшую передачу. Переключать высшую передачу на низшую можно только после полной остановки автомобиля. При этом скользящая муфта 8 блокирует ведущий вал с шестер ней 9 низшей передачи, и крутящий момент от ведущего вала через муфту 8 и шестерню 9 передается на промежуточный вал. От вала 14 крутящий момент передается через шестерню постоянного зацепления на ведомую шестерню 29, корпус дифференциала и через ось 26 и сателлиты 25 на шестерни и валы привода переднего и заднего мостов.

Для преодоления труднопроходимых участков дорог следует блокировать дифференциал, т.е. соединить скользящей муфтой 31 зубчатый венец (шлицы) вала 32 привода переднего моста и корпус дифференциала. При этом дифференциал выключается, т.е. валы привода переднего и заднего мостов будут вращаться как одно целое, и на оба моста будет передаваться крутящий момент одной величины, что улучшает проходимость автомобиля.

Переключать низшую передачу на высшую и блокировать дифференциал можно во время движения автомобиля при любой скорости.

Переключение передач и блокировку дифференциала проводите при выключенном сцеплении.

В процессе эксплуатации автомобиля из-за износа или повреждения деталей карданной передачи, опор двигателя и раздаточной коробки может возникнуть вибрация раздаточной коробки.

Если вибрация раздаточной коробки и пола кузова ощущается в зоне передних сидений при трогании автомобиля с места и разгоне на I, II и III передачах, то следует проверить крепление и состояние болтов эластичной муфты, а также затяжку болтов крепления опор раздаточной коробки и задней опоры коробки передач.

Если вибрация раздаточной коробки появляется при движении автомобиля (наиболее характерно при скорости 80-90 км/час), то следует проверить затяжку болтов крепления не только указанных выше соединений, но также проверить состояние карданных шарниров промежуточного, переднего и заднего карданных валов.

Шумы при повороте автомобиля или пробуксовке колес возникают при повреждении или предельных износах деталей дифференциала раздаточной коробки.

Затрудненное переключение передач или блокировки дифференциала возможно при износе или повреждении муфт переключения и блокировки дифференциала или зубчатых венцов на шестернях и валах. Эта же неисправность возникает при деформации вилок и штоков привода раздаточной коробки. При очень длительной эксплуатации возможно заедание рычагов привода на осях из-за износа втулок и осей рычагов.

Чтобы предупредить указанные неисправности, следует правильно пользоваться раздаточной коробкой и своевременно и в полном объеме проводить техническое обслуживание автомобиля. Оно сведено к минимальному количеству операций и заключается в следующем: после пробега автомобилем первых 2000-3000 км, а также через каждые 30000 км пробега заменяют масло в раздаточной коробке, а через каждые 10000 км пробега проверяют уровень масла. Замену масла следует проводить после поездки, пока масло разогрето. Отработавшее масло сливают через отверстие, закрываемое пробкой 14 (см.рис. 14). Новое масло заливают через отверстие, закрываемое пробкой 17, до уровня нижней кромки этого отверстия.

Разработана следующая методика определения причин вибрации раздаточной коробки.

Испытание #1. Устанавливают рычаги раздаточной коробки и коробки передач в нейтральное положение и заводят двигатель. Устанавливают частоту вращения коленчатого вала двигателя равной скорости автомобиля, при которой наступила вибрация. Если на стоящем автомобиле вибрация сохраняется, то следует проверить крепление и состояние опор двигателя, так как они являются причиной вибрации.

Испытание #2. Если при первом испытании вибрация не обнаружена, то устанавливают рычаги раздаточной коробки в нейтральное положение, заводят двигатель, включают в коробке передач прямую передачу и устанавливают частоту вращения коленчатого вала двигателя соответствующей скорости движения автомобиля, при которой наступала вибрация раздаточной коробки. Если на стоящем автомобиле при такой частоте вращения коленчатого вала вибрация наблюдается, то ее причиной является неисправность коленчатого вала (дисбаланс, изгиб болтов крепления или фланца эластичной муфты, заедание в карданном шарнире).

Испытание #3. Если при испытаниях #1 и #2 вибрация не обнаружена, то переходят к испытанию #3. Разгоняют автомобиль до скорости, при которой наступает вибрация, и устанавливают рычаги раздаточной коробки и коробки передач в нейтральное положение. Если вибрация сохраняется, то ее причиной является неисправность переднего или заднего карданных валов (дисбаланс, заедание карданных шарниров) или дисбаланс межосевого дифференциала.

После ремонта автомобиля вибрация может происходить из-за неправильной центрации раздаточной коробки, когда не обеспечена соосность валов раздаточной коробки и коробки передач.

Центрация раздаточной коробки обеспечивается подбором регулировочных прокладок 44, которые устанавливаются под кронштейнами раздаточной коробки.

myniva.ru

Раздатка Нива 2121-2131

НИВА / 2121, 2131 / ремонт / трансмиссия / раздаточная коробка / Устройство раздатки

Устройство раздатки.

Ремонт раздаточной коробки, устранение неисправностей на ваз 2121, порядок сборки и разборки коробки, инструкции по замене подшипников и сальников ваз 2131, описание устройства раздатки. Обслуживание и эксплуатация коробки нива 2121. Инструкции по ремонту кардана, моста и привода колес нива 2131.

  • Раздаточная коробка с приводом
  • 1 – вилка муфты блокировки дифференциала;
  • 2 – шток вилки блокировки дифференциала;
  • 3 – защитный чехол штока;
  • 4 – стопорная шайба;
  • 5 – втулка оси рычага;
  • 6 – ось рычага;
  • 7 – стопорный болт вилки;
  • 8 – выключатель контрольной лампы блокировки дифференциала;
  • 9 – шток вилки переключения передач;
  • 10 – рычаг блокировки дифференциала;
  • 11 – дистанционная втулка;
  • 12 – ось рычага переключения передач;
  • 13 – кронштейны;
  • 14 – вилка муфты переключения передач;
  • 15 – рычаг переключения передач;
  • 16 – втулка пружины фиксатора;
  • 17 – пружина и шарик фиксатора;
  • 18 – фланец ведущего вала;
  • 19 – передняя крышка;
  • 20 – сальник ведущего вала;
  • 21 – упорное кольцо подшипника;
  • 22 – передний подшипник ведущего вала;
  • 23 – шестерня высшей передачи;
  • 24 – муфта переключения передач;
  • 25 – картер раздаточной коробки;
  • 26 – шестерня низшей передачи;
  • 27 – задний подшипник ведущего вала;
  • 28 – установочное кольцо заднего подшипника ведущего вала;
  • 29 – ведущий вал;
  • 30 – втулка;
  • 31 – ступица;
  • 32 – задняя крышка;
  • 33 – задний подшипник промежуточного вала;
  • 34 – промежуточный вал;
  • 35 – подшипник вала привода заднего моста;
  • 36 – задний подшипник дифференциала;
  • 37 – фланец;
  • 38 – сальник вала привода заднего моста;
  • 39 – задний корпус дифференциала;
  • 40 – опорная шайба шестерни;
  • 41 – шестерня привода заднего моста;
  • 42 – ось сателлитов;
  • 43 – стопорное кольцо;
  • 44 – пружинная шайба;
  • 45 – кронштейн подвески;
  • 46 – упорная шайба сателлита;
  • 47 – картер привода переднего моста;
  • 48 – сателлит;
  • 49 – ведомая шестерня дифференциала;
  • 50 – передний корпус дифференциала;
  • 51 – стопорное кольцо;
  • 52 – пружинная шайба;
  • 53 – передний подшипник корпуса дифференциала;
  • 54 – муфта блокировки дифференциала;
  • 55 – установочное кольцо переднего подшипника дифференциала;
  • 56 – маслоотражатель;
  • 57 – сальник вала привода переднего моста;
  • 58 – подшипник вала привода переднего моста;
  • 59 – фланец вала привода переднего моста;
  • 60 – вал привода переднего моста;
  • 61 – пробка слива масла;
  • 62 – ведомая шестерня привода спидометра;
  • 63 – роликовый подшипник промежуточного вала;
  • 64 – заливная пробка;
  • 65 – ведущая шестерня привода спидометра.




vazclub.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
