Не горит щиток приборов ваз 2114: Почему на ВАЗ 2114 не горит подсветка панели приборов

Как поменять подсветку, если не горит панель приборов на ВАЗ 2114: Замена лампочек » НаДомкрат

Панель приборов автомобиля ВАЗ 2114 помогает водителю своевременно контролировать все необходимые данные о состоянии силового агрегата, наличия топлива, временного отрезка пути, скорости движения автомобиля.

Панель важно содержать в исправном положении, чтобы водитель видел беспрепятственно показания всех индикаторов, которые на ней расположены. В случаи неисправности панели могут возникать аварийные ситуации, так как водитель не сможет проконтролировать состояние всех систем автотранспорта, в том числе автосигнальное оборудование, работу тормозной системы, не сможет учитывать обороты двигателя, определять скорость движения машины и т.д.

Панель также показывает время, температуру, индицирует действие сигнальных и световых ламп. Вот почему нужно всегда контролировать исправность данного прибора.

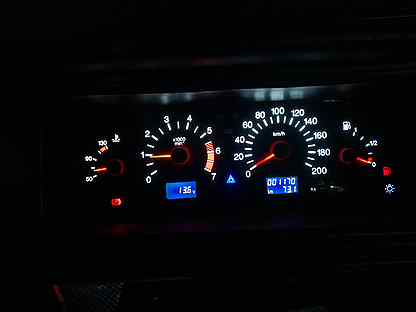

Подсветка панели приборов ВАЗ 2114

Причины неисправности подсветки приборной панели

На вопрос, почему не работает подсветка приборов на ВАЗ 2114, можно дать множество ответов.

Наиболее распространенные:

  • перегорание ламп накаливания или выход из строя светодиодной группы;
  • окисление разъемов;
  • неисправность электропроводки;
  • выход из строя блока предохранителей;
  • повреждение общей контактной платы;
  • отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.

Этапы устранения неисправности

Когда на ВАЗ 2114 не работает панель приборов, нужно определиться с причинами ее поломки, при необходимости провести снятие агрегата, дабы проверить или заменить лампочки, предохранители или очистить контактную плату.

Для выполнения этой процедуры потребуются отвертки, фигурная и обычная, два ключа на 8 и 21. Далее выполняются следующие действия:

  1. Вывинчиваются 3 самореза, снимается накладка, выступ, что находится внизу, который выводится из кронштейна кузова.
  2. Теперь выкручиваются 5 саморезов в правой накладки консоли, снимается экран.
  3. После этого снимается отрицательная клемма с аккумуляторной батареи, колодка жгута проводов отсоединяется от прикуривателя.
  4. Снимается рукоятка с рычага. Отсоединяется крепление электровентилятора отопительного агрегата.
  5. Теперь переходим к отвинчиванию болтов, которые фиксируют кронштейны колодки руля. Снимается световод, патроны ламп, а также декоративная вставка панели.
  6. Вынуть лампу подсветки гидрокоректора можно с помощью ключа на 21 см.
  7. На последнем этапе откручиваются саморезы нижнего и верхнего ряда и полностью снимается панель приборов.

После отсоединения панели необходимо накрыть электросхему проводов, дабы устранить попадание внутрь влаги, мусора, пыли и других источников загрязнения системы.

При необходимости производится замена лампочек в приборной панели ВАЗ 2114, вышедшие из строя меняются на новые. Также проверяется наличие окисленных участков, которые затираются жидкостью WD-40, проводится обработка контактов. Если например тускло горит лампа зарядки аккумулятора, то причиной некачественного соединения контактов лампы с платой является состояние патронов на нагар, поврежденные меняются на новые.

Замена лампочек в приборной панели ВАЗ 2114

Если панель приборов неисправна, а все детали, подсветка, магнитола, показывают высокую дееспособность, тогда причина в блоке предохранителе, который нужно проверить и по необходимости заменить.

Нельзя производить замену блока предохранителя самопальными изделиями, или же другими агрегатами повышенной силы тока, это может повлечь за собой повреждение электрики, вызвать серьезные неисправности в системе, привести к возгоранию автотранспорта. Для извлечения данного агрегата нужно применять специальные пластмассовые пинцеты.

Замена подсветки панели

Для того, чтобы улучшить состояние светового излучения, понизить широкое цветовое разнообразие, нужно поместить в панель новые светодиоды, которые отвечают пожеланиям автовладельца и создадут оптимальные условия для улучшения освещения прибора.

Обозначение значков на панели приборов ВАЗ 2114 вы можете прочитать в другой нашей статье.

Перед тем, как поменять подсветку панели приборов на ВАЗ 2114 необходимо купить новый комплект светодиодных ламп и рассчитать правильное количество диодов для каждого датчика, например, для тормозного — нужно 3 шт. и т.д.

После снятия блока, сопротивление и лампочки в приборную панель ВАЗ 2114 крепятся в заранее отведенные места, патроны, согласно строгой полярности расположения головок светодиодов, которые аккуратно стачиваются. После завершения работы подводится питание и проверяется работоспособность и качество подсветки.

Далее проводится полная сборка, все проводки от диодов выводятся к плате и аккуратно крепятся, чтобы они не мешали при выполнении монтажа панели.

Важно внимательно контролировать расположение приборных стрелок, дабы приводы не подгибались и не деформировались. Вся конструкция, подсветка приборной панели ВАЗ 2114 фиксируется шурупами. Питание светодиодов соединяется с ламповым, стрелки одеваются, выставляется нулевой показатель.

Теперь можно провести контроль всех датчиков и приборов бортовым компьютером. Если все контрольные идентификаторы в норме, панель благополучно возвращается на свое штатное место.

Основные выводы

Когда не горит приборная панель на ВАЗ 2114, важно правильно снять блок, провести детальный осмотр приборов, рассмотреть их под увеличительным стеклом, проверить состояние предохранителя, далее проконтролировать правильный подвод питания на панель. После чего прозвонить тестером лампы подсветки и при неисправности предохранителей, светодиодных ламп, произвести замену неисправного узла, согласно образцу и техническим характеристикам оборудования.

Перед тем, как заменить лампочки в панели приборов ВАЗ 2114 необходимо снять клеммы аккумулятора, разобрать декоративную отделку панели приборов и достать щиток. После произведенных работ по устранению неисправностей необходимо проверить контакты приборов. Для этого нужно нажать на кнопку сброса и подержать несколько секунд, включив перед этим действием зажигание. Когда все стрелки индикации произвели контроль от нуля до максимальных  значений, щиток приборов ВАЗ 2114 собран верно и готов к установке на штатное место.



Каждый автовладелец должен соблюдать правила безопасности при работе с механизмами автотранспорта, правильно корректировать работу всех агрегатов во избежание поломки и повреждения деталей. Вовремя проводить диагностику оборудования, устраняя неисправные элементы в сопровождении квалифицированной поддержки или непосредственно в пунктах технического обслуживания.

Почему не горит приборка на ваз 2114 – АвтоТоп

Приборная панель – это первый указатель исправности автомобиля для водителя, а также способ управления разными бортовыми системами. Днем, по большому счету, подсветка приборки не нужна, а вот ночью – это необходимый компонент для безопасного управления автомобилем. Так, неисправность подсветки может привести даже к ДТП, поэтому при возникновении неисправности, ее необходимо устранить в кратчайшие сроки.

Пропала подсветка панели приборов, что делать?

Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу , но не все автолюбители способны на это.

Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

  • Предохранитель.
  • Лампочки подсветки и их электроцепь.
  • Проводка.
  • Неисправность в блоке предохранителей.
  • Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Предохранитель

Общий вид сгоревшего предохранителя

Наверное, первой причиной всех неисправностей электрических цепей является пресловутый предохранитель.

Именно из него стоит начинать поиск неисправности. Чтобы узнать, какой по маркировке предохранитель отвечает за подсветку приборки, а также его месторасположение в монтажном блоке, стоит обратиться к технической документации. Также, на крышке предохранителей написано, какой элемент стоит проверить. Если предохранитель найден и заменен, а проблема не исчезла, то стоит очаг искать в другом месте.

Если взглянуть на панели приборов автомобилей, которые были выпущены лет 60-70 назад, то можно увидеть очень простую их комбинацию. Это спидометр, указатели температуры охлаждающей жидкости, давления масла, наличия топлива в баке, амперметра и 2-3 сигнальные лампочки.

Сегодня всё кардинально изменилось. Современные автомобили оснащаются мощными двигателями, развивают высокие скорости, поэтому конструкторы оснащают машины большим количеством систем пассивной и активной безопасности. Контроль их работы осуществляется контрольными лампами, установленными на панели приборов, а на некоторых моделях светодиодами или светодиодными лентами.
Панель приборов на ВАЗ 2114, 2115, 2113

ВАЗ 2114 И ЕГО ПАНЕЛЬ ПРИБОРОВ

На этом автомобиле, так же как и на модели ВАЗ 2113, устанавливают электронную комбинацию приборов от ВАЗ 2115. В ней кроме приборов контроля работы двигателя и его систем, дополнительно установлены контрольные лампы, в количестве 12 штук и 6 лампочек, которые освещают шкалы контрольных приборов.

Сколько лампочек в приборной панели ВАЗ 2114, стало понятно, следует сказать несколько слов об их назначении:

  1. Сигнализация о включении поворотов, отдельно для левой и правой стороны;
  2. Минимальный уровень топлива в баке;
  3. Включение габаритных огней;
  4. Аварийное состояние тормозной системы;
  5. Включение дальнего света фар;
  6. Контрольная лампа о контроле двигателя;
  7. Включение аварийной сигнализации;
  8. Лампа, показывающая разряд автомобиля;
  9. Сигнализация включённого ручного тормоза;
  10. Аварийное падение давления масла;
  11. Лампа открытия воздушной заслонки, кроме моделей с электронным впрыском топлива.

Также установлены лампочки для подсветки шкал приборов. Все индикаторы, сигнализирующие об аварийном состоянии той или другой системы, имеют красные светофильтры, остальные зелёные или оранжевые. Часто можно услышать такое выражение, что не работает панель приборов на ВАЗ 2114, это неправильное определение неисправности. Такое возможно только в одном случае, когда она совсем не подключена в машине. Может отказать один или несколько приборов, могут быть перегоревшие лампы, но что-то работоспособным останется. Чаще всего перегорают лампы, вот более подробно и рассмотрим вариант с перегоревшими лампами.

НЕ ГОРИТ ОДНА ИЛИ НЕСКОЛЬКО ЛАМПОЧЕК

В этом случае может быть две ситуации:

  • Не горит подсветка панели приборов ВАЗ 2114;
  • Не работает одна или больше контрольных ламп.

Рассмотрим первый вариант неисправностей, когда не работает подсветка панели приборов ВАЗ 2114. Начинать проверку работоспособности подсветки необходимо с проверки исправности предохранителя в этой цепи. Это относится только к случаю, когда не горят все лампы подсветки.

Блок предохранителей на этой модели, так же как и на автомобилях ВАЗ 2113 и ВАЗ 2115, находится в подкапотном пространстве со стороны водителя. Необходимо снять его крышку и отыскать предохранитель, отвечающий за подсветку, это F10. Он рассчитан на ток силой 7,5 А. Если он перегорел, замените его новым и проверьте работу лапочек подсветки.

Далее события могут развиваться следующим образом, либо всё работает, либо нет. Если подсветка приборной панели работает, проверка на этом заканчивается, в противном случае необходимо продолжить поиск неисправности. Она может заключаться в плохом контакте разъёмов или обрыве цепи питания ламп подсветки.

Для поиска и устранения этих проблем необходимо вспомнить элементарные понятия законов электротехники, и иметь автомобильный светодиодный пробник электрических цепей, тестер или вольтметр. Если нет ни того ни другого, то лучше обратиться за помощью к автоэлектрику.

Гораздо проще обстоит дело, когда не горит одна или несколько, но не все лампочки подсветки. Перегоревшие лампочки просто заменяют заведомо исправными. Из практики автоэлектриков можно сделать вывод, что в большинстве случаев перегорает предохранитель или лампочка. До поиска неисправностей с помощью приборов дело доходит редко, но иногда бывает. Следует знать о том, что в случае, когда заменяемый (новый) предохранитель перегорает неоднократно, следует искать короткое замыкание в электрической цепи.

Во втором случае поступают примерно так же, но учитывают, что предохранителей на каждую контрольную лампу нет. Пробуют заменить лампочку новой, если она снова не горит, значит, нужна проверка контактов. Как правило, этого бывает достаточно для устранения неисправностей. В противном случае, лучше попросить о помощи специалиста, потому что виновником может оказаться датчик, работающий совместно с этой контрольной лампой.
Лампы для приборной панели

СНЯТИЕ ПАНЕЛИ ПРИБОРОВ И ЗАМЕНА ЛАМПОЧЕК

Чтобы снять приборку, необходимо иметь крестообразную отвёртку и «ловкие руки». Замена лампочек в приборной панели ВАЗ 2114 возможна только при снятой панели.

Для этого снимается декоративная накладка магнитолы, которая связана с ней. Для этого используют отвёртку. Начинать необходимо с нижнего края, проделывать всё нужно очень осторожно, чтобы не повредить хрупкие пластмассовые детали. Когда она немного сдвинется с места, следует потянуть его немного на себя и можно освобождать верхнюю часть.

Далее порядок действий будет таков:

  1. Нужно отключить провод от прикуривателя;
  2. Снимается накладка панели примерно так же как у магнитолы, с той разницей, что там ещё имеется два самореза и защёлки;
  3. Снова необходимо отсоединить все провода, идущие к панели;
  4. Выкручиваются четыре самореза и панель можно вынуть со своего места. Делать это необходимо осторожно и аккуратно.

Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям. Необходимо найти перегоревшую лампочку и аккуратно извлечь её из гнезда. Она снимаются вместе с патроном. Для этого нужно его повернуть против часовой стрелки и вынуть наружу.

После замены перегоревшей лампы патрон устанавливается в гнездо, снова очень аккуратно. После этого панель можно ставить на своё место. Установка происходит в обратной последовательности. Чтобы не оказалось, что не работает приборная панель ВАЗ 2114, не забудьте подсоединить все снятые ранее провода и разъёмы на свои места.

Последнее время многие владельцы вазовских машин занимаются различным видом тюнинга, в том числе и модернизацией щитка приборов. Существует большое количество вариантов такой модернизации. Можно сделать белую подсветку панели приборов, произвести замену ламп светодиодами, поменять шкалы приборов. Встречаются и такие варианты, где подсвечены стрелки приборов, а также другие варианты переделок.

Поиск возможных причин, по которым может не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли самому создавать себе возможные неприятности и увеличивать риск возможного попадания в ДТП? Я думаю нет! В сегодняшней статье я хочу рассказать вам о возможных причинах возникновения неисправности приборной панели Ваз 2114, и дать некоторые способы ее самостоятельного ремонта .

Ваз 2114 – почему не работает приборная панель?

Почему не работает приборная панель Ваз 2114? Причин на самом деле может быть много, вот некоторые из них:

  1. Перегоревший предохранитель
  2. Сгоревшие дорожки на плате являются не ремонт пригодными. В данной ситуации всё решается установкой новой схемы. Пугаться этого не стоит, её стоимость не велика, а замену можно выполнить самостоятельно.
  3. Обрыв в электропроводке можно назвать наиболее сложным, неприятным и трудно определяемым вариантом поломки. В этом случае, питание на панель приборов или один из индикаторов не подаётся, и он перестаёт работать. Определение неисправности происходит с помощью мульти метра. Нужный провод перезванивается, определяется место разрыва или плохого контакта и при необходимости заменяется или зачищается.

Приборная панель Ваз 2114 вышла из строя что делать?

Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

Снятие приборной панели Ваз 2114 – видео


Приборная панель Ваз 2114 – автотест

На некоторых автомобилях ВАЗ есть функция “проверка приборной панели”, которая позволяет стрелкам сделать полный оборот от начала до конца. Такой автотест приборки при включении зажигания есть на некоторых иномарках (nissan, subaru). В этой статье расскажем, как сделать автоматический тест панели приборов на ВАЗ. Начнем с того, что реализовать функцию проверки приборки при включении зажигания получится не на каждой модели. Если включить зажигание, удерживая кнопку сброса пробега и стрелки опишут дугу, тогда эта панель подойдет. Как правило такая калибровка стрелок приборки есть на моделях АвтоПрибор с одним окошком (однострочное), но опять же не на всех версиях.Чтобы доработать панель приборов Вам понадобится:

  1. Реле электромагнитное, малогабаритное (12В). Например, Tianbo HJR 1-2C.
  2. Транзистор КТ 503. Можно заменить практически любым npn структуры.
  3. Конденсатор 100мкф, электролитический (16В).
  4. Резисторы на 1ком, 6.8кома, 22кома.

Принцип работы схемы: реле, своими нормально замкнутыми контактами замыкает кнопку приборки. При включении зажигания схема дает начинает работать через пол секунды, а потом включает реле, которое размыкает кнопку.

Такой тест стрелок и индикаторов приборной панели есть уже на всех современных моделях. Единственное на разных образцах он действует по разному. Например, может быть 1 проход стрелок, или три, или пока кнопку не нажмешь, или даже проход только до половины шкал. Скорость стрелок приборной панели тоже зависит от производителя и версии приборки. Другими словами автотест – это автоматически наживающаяся кнопка теста при включении приборки. Если тест при стандартной проверке есть, то и при автотесте он будет. Поэтому сделать авто тест приборной панели Ваз 2114 не проблема.

Как разобрать приборную панель Ваз 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

  1. Воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.
  2. Снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
  3. Правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.
  4. Снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.
  5. Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.
  6. Снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.
  7. Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.
  8. Снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.
  9. Саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой
  10. В окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).
  11. Вытащить заглушку и открутить саморез, находящийся за ней
  12. Убрать два самореза снизу удерживающие накладку и снять ее.
  13. Пометив провода подходящие к выключателям, отсоединить их.
  14. Открутить болты с кронштейна руля
  15. Ключом на «8» открутить саморезы нижнего крепления кронштейна.
  16. Открутить саморез под отвертку и снять световод.
  17. Убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.
  18. снять декоративную вставку, убрав все внешние детали.
  19. Гайки открутить ключом на «21».
  20. Убрать подсветку гидрокорректора.
  21. Верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.
  22. Теперь можно выполнить снятие торпеды ВАЗ 2114.
  23. Установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

что делать если не работает панель?

На каждом автомобиле, есть такая вещь, как: панель приборов. Она помогает водителю определить текущую скорость передвижения, количество пройденных километров, скорость вращения коленчатого вала, на более современных моделях – уровень необходимых жидкостей и состояние некоторых систем. На автомобиле ВАЗ 2114, панель приборов включает в себя четыре стрелочных показателя, двенадцать лампочек-индикаторов, и два маленьких экрана.

Для лучшей видимости обозначений, особенно в темное время суток, устанавливается подсветка, которая освещает весь щиток. Как показывает практика, приборы на щитке, включая подсветку, ломаются довольно редко, но все-таки, что делать, если вдруг такое произойдет с Вашим автомобилем ВАЗ 2114?

Неисправности

На современных моделях ВАЗ, устанавливается полностью электронные панели приборов. При запуске двигателя, все лампочки-индикаторы загораются, и через 2-3 секунды тухнут (при исправности всех систем). Если же, при включении зажигания одна, или несколько лампочек не работает, то Вам необходимо выяснить причину, выполнив ряд характерных действий.

В случае, когда не горит одна, или несколько ламп, первым делом необходимо заменить сами лампочки. Все индикаторы ВАЗ 2114, как и подсветка, освещаются светодиодами, и при длительной эксплуатации, имеют свойство перегорать.

Если замена ламп не помогла, то дело обстоит гораздо серьезней. Как известно, каждый индикатор, отвечает за какую-либо систему, и в том случае, когда он не работает, причиной может быть любой элемент, связанный с лампочкой-индикатором в одной цепи. Например, если не работает датчик заряда АКБ, необходимо проверить всю цепь с помощью вольтметра, начиная с самого аккумулятора, и заканчивая клеммами, высоковольтными проводами и т.д. В случае, когда в системе случается замыкание или обрыв контактов, соответствующая лампочка, также не горит.

Очень часто, случается такая ситуация, когда все индикаторы перестают работать одновременно. Причина данной поломки очевидна – выход из строя соответствующего предохранителя. При его замене, всё станет на свои места.

Если на Вашем ВАЗ 2114, перестал работать спидометр или тахометр, то тут вариантов также не много. Первый из них – сбой в самой электро-системе. Для его устранения, необходимо снять клеммы с АКБ, минут на 10 – 15, и установить обратно. Таким образом, в системе случается сбой, и происходит перезагрузка. Если после данных действий, прибор по-прежнему не работает, то причина, явно не в панели приборов.

Также, иногда встречается такая проблема – не горит подсветка панели. Для того, чтоб исправить сложившуюся ситуацию, Вам необходимо определится: сколько ламп не работает – одна, несколько, или все.

Установка диодов в комбинацию приборов

В случае, когда не горит одна, или несколько ламп, то причина в самих диодах, и их следует просто заменить. Если же, не горят все лампы, то тогда, проблема может быть в самой проводке. Для обнаружения данной неисправности, Вам необходимо проверить всю цепь, с помощью вольтметра.

Порядок замены ламп

Для того, чтоб заменить любую лампочку, будь то подсветка, или индикатор, Вам необходимо полностью снять панель приборов. После того, как данная работа будет выполнена, найдите лампочку, которая не работает, и аккуратно выньте ее из гнезда, обязательно вместе с патроном. Делается это довольно просто. Каждая лампочка, в панели приборов ВАЗ 2114, крепится на небольшой резьбе, и чтоб ее вынуть, достаточно провернуть ее против часовой стрелки.

После замены сгоревших лампочек, вставьте всю проводку на свои места, и проверьте, работает ли подсветка и индикаторы. Если всё в норме, можете установить панель на свое место.


Вообще, на автомобиле ВАЗ 2114, редко встречаются подобные поломки, и в том случае, если дело обстоит гораздо серьезней, чем просто перегоревшая лампочка или предохранитель, лучше обратится к специалисту, так как неправильный самостоятельный ремонт электрических узлов, может привести к замыканию, и как следствие – возгоранию автомобиля.

Не горит подсветка панели приборов ваз 2110

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Приборная доска

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

  • Тахометр;
  • пидометр;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек подвески щитка приборов;
  • Резервное гнездо, предназначенное для контрольной лампы;
  • Пара колодок для подключения проводов.
РАспиновка приборки

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

  1. В старых щитках приборы располагаются симметрично.
  2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов н а ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Старый и новый образец

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
  2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
  3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
    1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
    2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
    3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
  4. Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
  5. Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

Проблемы с подсветкой приборной панели ВАЗ-2110: причины и ремонт

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями. Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее. Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

  • предохранитель;
  • печатная плата щитка приборов;
  • контакты;
  • проводка;
  • выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.

Не горит подсветка панели приборов ваз 2110

Проблемы с подсветкой приборной панели ВАЗ-2110: причины и ремонт

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями. Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее. Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

  • предохранитель;
  • печатная плата щитка приборов;
  • контакты;
  • проводка;
  • выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

Доброго времени суток уважаемые. Есть вопрос.

А/м ВАЗ 2110 2002 года. Перестала подсвечиваться правая часть приборной панели, решил залезть заменить лампочки. Лампочки решил заменить не на стандартные, а на светодиодные. Сразу оговорюсь, что заменил не на всей панели, а только на правой стороне. Итак:

1. Заменил, после чего потухло освещение всей панели приборов, но лампочки индикации все работают ;

2. Затем открыл блок предохранителей, перегорели предохранители F1, F11 (пропали габариты) — заменил. Крутанул регулятор освещения приборной панели — перегорели снова. ;

3. Заменил регулятор подсветки приборов (был неисправен, отвалилась петелька на конце), но подсветка не появилась;

4. Заменил снова предохранители F1, F11 перегорать перестали;

5. Проверил приходит ли на приборную панель питание 12В:
5.1. Белая колодка — 9, 10 разъёмы всё приходит чётко по 12В;
5.2. Красная колодка — 2 (вроде ) или 3 разъём приходит но 10,78В. Но проверял ДО замены реостата.
Что делать куда смотреть дальше. Или это из-за диодов пропала подсветка? Хотя на поворотниках и дальнем свете лампочка индикации горят светодиоды нормально.

2 Ответ от

iliaBkmz 2014-03-14 13:18:05
  • iliaBkmz
  • Легенда форума
  • Неактивен
  • Регистрация: 2012-11-12
  • Сообщений: 2,016 Спасибо : 581
  • Авто: outlander и 2104
Re: Решено: Не горит подсветка приборной панели, но индикаторы работают

Или это из-за диодов пропала подсветка?

Точно нет. Диоды ставить можно, но каждый диод имеет конкретный + и _, в отличие от лампочки.
Проверьте горит ли приборка — если подать ток напрямую. Чудес не бывает, либо нет массы, либо тока, или что — то замыкает. Проверяйте методом исключения.

Спасибо сказали: Trablz 1

не работает подсветка панели приборов ваз 2110

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и поставил туда белый светодиод. Светодиоду сточил головку и по радиусу прошелся наждаком для большего рассеивания. Все получилось здорово. Одометр подсвечивается светло-серым цветом. Смотрится очень зачЁтно.

Жаль не сфоткал. А вот утром огорчился очень. Вышел, и увидел машинку под снегом. Завел, включил габариты и стал счищать снег с машины. И тут заметил, что подсветка приборки не горит. Работают все пиборы (стрелки, лампочка ручника, и лампочка габаритов).

А вот сама приборка не подсвечивается. Затем обратил внимание, что все кнопки панели тоже горят с перебоем. Покрутил слегка крутилку для подсвечивания яркости (не помню как она называется) и стал дальше чистить машину. Но всоре погали и все кнопки напанели.

Осталась гореть только лампочка включения габаритов. Разбираться времени не было. Нужно ехать на работу.

Выехал в таком состоянии. Приборка и кнопки на панели не горят. Остальное все работает в штатном режиме и ближний и дальний и дворники и габариты как спереди, так и сзади, и подсветка номерного знака.

Сделал вывод, что это не предохранитель, т. К. Сами приборы работают нормально. Приехал на работу и все же сменил предохранитель на F1 и F11.

Ничего не изменилось. Где-то слышал что подсветка в панели приборов и кнопок связана с этой крутилкой (повшение/понижение яркости подсветки). Вот и думаю в чем трабл? Грешу на то, что либо слетела фишка на этой крутилке, либо она вообще сгорела.

Поправьте меня, коллеги, если я не прав. Никто не сталкивался с таким? Есть таклковые электрики? Заранее спасибо. Такая же проблема :fd. кто что предложил для решения оной, к электрику пока не получается ехать
Взято с. http://www.2112.ru.

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Не горит подсветка панели приборов ВАЗ 2110

Нередко отечественные водители сталкиваются с ситуацией, когда не работает панель приборов ВАЗ 2110. Причины явления могут скрываться не только в низкокачественной сборке, но и в применении не соответствующих стандартам комплектующих. Исправлять подобные ошибки приходится автовладельцам своими руками в гаражных условиях или после оплаты услуги на станциях техобслуживания.

Что собой представляет щиток

За рулевым колесом располагается специальный щиток, оснащенный набором контрольных и сигнальных световых индикаторов, который принято называть панелью. Данный блок в отечественных и зарубежных машинах наделен примерно одинаковым функционалом. На его лицевой стороне присутствуют такие составляющие:

  • основное пространство отведено под стрелочный индикатор, замеряющий текущее значение скорости;
  • слева от спидометра установлена шкала тахометра, помогающего контролировать обороты двигателя;
  • есть два более мелких стрелочных индикатора, отвечающих за вывод информации о температурном режиме мотора и наполненности топливного бака;
  • встроены шесть ламп, указывающих состояние подсветки и пара для поворотников;
  • всевозможные лампы, отвечающие за включенную аварийку, заряд АКБ, давление масла, поднятый ручник, Check Engine и несколько резервных ячеек.

Пользователям доступны два заводских варианта щитка, один из которых старого образца, а второй – «европанель». В первом варианте исполнения расположение более симметричное, а во втором – указание топлива и нагрева ДВС смещены вправо.

Форс-мажор со щитком

Обилие всевозможной индикации приводит нередко к тому, что в какой-то момент водитель замечает, что не работает подсветка панели приборов ВАЗ 2110. Дальнейшая безопасная эксплуатация транспортного средства в подобном случае будет невозможной, поэтому придется восстановить работоспособность блока перед очередным выездом.

Передвигаться на авто с неработающим приборным щитком не рекомендуется, так как водителю недоступны текущие параметры двигателя, что способно привести к серьезной дорогостоящей поломке мотора или к ДТП.

Некоторые неисправности опытные водители способны исправить даже в походных условиях. Новичкам стоит быть более осторожными при работе с проводкой и электрооборудованием.

Проверка предохранителей

Когда не горит подсветка панели приборов ВАЗ 2110, фактически гаснут все контрольные лампы, а стрелки падают к нулевому показателю, то автомобилистам стоит проверить основные предохранители. Отвечающие за приборную панель плавкие вставки имеют ограничение до 15 ампер. Традиционно в ВАЗовских моделях они маркируются «F6». Желательно иметь в запасе данный элемент, чтобы не попасть в нежелательную ситуацию.

Для выявления перегоревшей вставки потребуется открыть панель с предохранителями. На «десятках» 2003 года необходимо также проверить состояние разъема, в который вставлена защитная вилка «F19». «Шестерка» и «девятнадцатка» располагаются в одном ряду через несколько гнезд. При изъятии помогает специальный пластиковый пинцет, вмонтированный под крышкой.

В процессе замены необходимо соблюдать ампераж приборов, чтобы электрическая цепь работала правильно.

Виновником выхода из строя предохранителей бывает чаще всего короткое замыкание. Сработку можно увидеть по перегоревшей разорванной части внутри пластикового корпуса предохранителя, посмотрев на просвет. Также проверка проводится при желании мультиметром.

Стрелочные индикаторы

В некоторых случаях не работают стрелки или ведут себя с резкими скачками, опускаясь к минимуму и поднимаясь к максимальным значениям произвольно. Виновником подобного поведения служит слабый контакт в электроцепи с массой.

Обычно «отрицательный» провод, отведенный от приборной панели, фиксируется на приборной перегородке, отделяющей моторный отсек и салон. Обнаружить его удастся после демонтажа из своего гнезда магнитолы. Стоит учесть, что для автомобилей с установленной внештатной сигнализацией для удобства крепления подобного провода с массой зону контакта перенесли в другое более комфортное место. Часто на станциях специалисты скрывают его за облицовкой салона, где стоит левая нога водителя.

Проблему с контактом может создавать и кабель массы от магнитолы. Случается дефект при слабо зафиксированном проводе приборной доски. При движении автомобиля контакт укорачивается, что провоцирует поломку. Достаточно просто обеспечить более надежную фиксацию контакту массы.

Виновник – прикуриватель

В некоторых автомобилях причина потери работоспособности скрывается за поломкой салонного прикуривателя. В «десятках» и других моделях ВАЗ и иномарок данное гнездо используется для подключения всевозможных элеткроприборов, например, для телефонов, планшетов, ноутбуков. В процессе происходит перетекание больших значений токов, что приводит к перегоранию предохранителя F6.

Если же плавкая вставка окажется работоспособной, то рекомендуем демонтировать разъем прикуривателя, проверив контакты за ним. Также проводим мониторинг проводов за панелью с помощью мультиметра. Там значения должны быть близкими к 12 В, а белый провод, подходящий к массе, на колодке X1 обязан быть хорошо закреплен.

При тестировании демонтированной панели рекомендуем контролировать мультиметром каждый прибор в отдельности после проверки общего подвода тока. В некоторых случаях потребуется полная замена отдельных приборов или панели в целом.

Lada-forum.ru

не горят габариты по левому борту и подсве.

  • Спасибо
  • Не нравится
Volodka 21 Сен 2010

  • Спасибо
  • Не нравится
Матизка 21 Сен 2010

  • Спасибо
  • Не нравится
Volodka 23 Сен 2010

Посмотри предохранители габаритов, прозвони их, на вид могут быть целыми а не работать.

это все понеятно, но дело сложнее — (написал выше, что заменил монтажный блок на заведомо исправный со всеми рабочими предохранителями и реле. ), поэтому и не могу разобраться сам и обращаюсь за помощью к Вам, может есть еще релюхи которые за габариты или за подсветку отвечают, — звучит конечно глупо, но даж не знаю, где смотреть. проверил напряг на правый борт габаритов идет, на левый нет(прям из выхода монтажного блока).Может питание от АКБ на габариты идет не одним проводом в монтажный блок? а двумя разными??- один на левый борт, другой на правый?

  • Спасибо
  • Не нравится
Витёк 24 Сен 2010

это все понеятно, но дело сложнее — (написал выше, что заменил монтажный блок на заведомо исправный со всеми рабочими предохранителями и реле. ), поэтому и не могу разобраться сам и обращаюсь за помощью к Вам, может есть еще релюхи которые за габариты или за подсветку отвечают, — звучит конечно глупо, но даж не знаю, где смотреть. проверил напряг на правый борт габаритов идет, на левый нет(прям из выхода монтажного блока).Может питание от АКБ на габариты идет не одним проводом в монтажный блок? а двумя разными??- один на левый борт, другой на правый?

ты питание смотрел только на выходы из блока, если так, то смотри его на входе, если на входе не будет, значит где-то проводка, а если на входе будет и при этом целые предохранители, значит у обоих блоков не дорожки сгоревшие

  • Спасибо
  • Не нравится
t808 24 Сен 2010

это все понеятно, но дело сложнее — (написал выше, что заменил монтажный блок на заведомо исправный со всеми рабочими предохранителями и реле. ), поэтому и не могу разобраться сам и обращаюсь за помощью к Вам, может есть еще релюхи которые за габариты или за подсветку отвечают, — звучит конечно глупо, но даж не знаю, где смотреть. проверил напряг на правый борт габаритов идет, на левый нет(прям из выхода монтажного блока).Может питание от АКБ на габариты идет не одним проводом в монтажный блок? а двумя разными??- один на левый борт, другой на правый?

Питание на все габариты подается одним проводом с переключателя наружного освещения 3 (рис. 7-33)по БЕЛОМУ с ЧЕРНОЙ полосой проводу.Приходит на разъем Блока Ш2/6.Далее через предохранитель F11 и реле контроля исправности ламп К1 идет на правый борт.Он у тебя работает.С этого же разъема Ш2/6 через предохранитель F1 питание идет и на левый борт и на подсветку номера.Если бы подсветка номера горела,то неисправность была бы в реле контроля исправности ламп.У тебя она не горит,значит виноват сгоревший предохранитель F1 или дорожка к нему на плате блока.Проверить это не сложно,если взять контрольную лампочку с двумя проводами,один из которых подключить на массу а другим проверить напряжение на обоих ножках не вытащенного из блока предохранителя,включив габаритный свет. Если лампа горит на обоих выводах предохранителя,то придется вскрывать блок и устранять обрыв между выводом предохранителя F1 и разъемом Ш2/8.Если не горит на обоих выводах предохранителя,то обрыв между выводом F1 и разъемом Ш2/6.Я понимаю,что ты заменил блок предохранителей,но возможно именно поэтому прежний хозяин и сменил блок.В нем могла сгореть та же цепь.Он не устранил замыкание в проводке автомобиля и та же дорожка перегорела уже в новом блоке.Особенно если вместо F1 вставлен предохранитель не на 5А,положенный по схеме,а большего номинала.С этого же предохранителя F1 включаются и противотуманные фары(рис. 7-32 Ш1/8).Но прежде всего тебе необходимо найти короткое замыкание в проводке авто.Для этого нужно отключить 4 цепи защищаемые этим предохранителем,вытащив контакты мама из разъемов,вставить исправный предохранитель 5А в отремонтированный блок и подключать эти цепи по очереди.Ш2/21-левый передний габарит,Ш2/5-левый задний,Ш2/8-подсветка номера и контрольная лампочка на панели приборов,Ш1/8-включение противотуманок. При подключении не исправной цепи предохранитель сгорит.Ну а дальше искать где коротит именно эта цепь по схеме. http://car-exotic.co. uipment-15.html

  • Спасибо
  • Не нравится
Volodka 25 Сен 2010

Питание на все габариты подается одним проводом с переключателя наружного освещения 3 (рис. 7-33)по БЕЛОМУ с ЧЕРНОЙ полосой проводу.Приходит на разъем Блока Ш2/6.Далее через предохранитель F11 и реле контроля исправности ламп К1 идет на правый борт.Он у тебя работает.С этого же разъема Ш2/6 через предохранитель F1 питание идет и на левый борт и на подсветку номера.Если бы подсветка номера горела,то неисправность была бы в реле контроля исправности ламп.У тебя она не горит,значит виноват сгоревший предохранитель F1 или дорожка к нему на плате блока.Проверить это не сложно,если взять контрольную лампочку с двумя проводами,один из которых подключить на массу а другим проверить напряжение на обоих ножках не вытащенного из блока предохранителя,включив габаритный свет. Если лампа горит на обоих выводах предохранителя,то придется вскрывать блок и устранять обрыв между выводом предохранителя F1 и разъемом Ш2/8.Если не горит на обоих выводах предохранителя,то обрыв между выводом F1 и разъемом Ш2/6.Я понимаю,что ты заменил блок предохранителей,но возможно именно поэтому прежний хозяин и сменил блок.В нем могла сгореть та же цепь.Он не устранил замыкание в проводке автомобиля и та же дорожка перегорела уже в новом блоке.Особенно если вместо F1 вставлен предохранитель не на 5А,положенный по схеме,а большего номинала.С этого же предохранителя F1 включаются и противотуманные фары(рис. 7-32 Ш1/8).Но прежде всего тебе необходимо найти короткое замыкание в проводке авто.Для этого нужно отключить 4 цепи защищаемые этим предохранителем,вытащив контакты мама из разъемов,вставить исправный предохранитель 5А в отремонтированный блок и подключать эти цепи по очереди.Ш2/21-левый передний габарит,Ш2/5-левый задний,Ш2/8-подсветка номера и контрольная лампочка на панели приборов,Ш1/8-включение противотуманок. При подключении не исправной цепи предохранитель сгорит.Ну а дальше искать где коротит именно эта цепь по схеме. http://car-exotic.co. uipment-15.html

Спасибо за исчерпывающий ответ, на днях так и сделаю. ))

  • Спасибо
  • Не нравится
furious 26 Ноя 2010

  • Спасибо
  • Не нравится
инжектор 26 Ноя 2010

Сидел искал этот пост, у меня такая же проблема, только я б сказал что не просто приборка не горит — ни одна лампочка на передней панели не горит, ну и также габариты слева и подсветка номера, только у меня все случилось неожиданно, никаких манипуляций не производилось. Завтра влезу отпишу что ж там случилось.

В багажнике случаем подсветка не коротнула?

  • Спасибо
  • Не нравится
melok2008 24 Фев 2017

Сидел искал этот пост, у меня такая же проблема, только я б сказал что не просто приборка не горит — ни одна лампочка на передней панели не горит, ну и также габариты слева и подсветка номера, только у меня все случилось неожиданно, никаких манипуляций не производилось. Завтра влезу отпишу что ж там случилось.

сгорает предохранитель F1. Сгорел вдруг. При замене сгорает сразу. При осмотре проводки багажника нашлось пару перетёртых проводов: зелёный и чёрный. Трёт крышка багажника (проушина пружины вроде) при закрытии с левой стороны.

  • Спасибо
  • Не нравится
шустрый 24 Фев 2017

Из-за того,что при установке динамиков была нарушена заводская укладка жгута -происходит перетирание пучка.Лучше всего-восстановить целостность проводки и переложить жгут подальше от проушины.

Почему на ВАЗ-2114 пропала подсветка панели приборов: не работает и не горит?

Приборная панель – это первый указатель исправности автомобиля для водителя, а также способ управления разными бортовыми системами. Днем, по большому счету, подсветка приборки не нужна, а вот ночью – это необходимый компонент для безопасного управления автомобилем. Так, неисправность подсветки может привести даже к ДТП, поэтому при возникновении неисправности, ее необходимо устранить в кратчайшие сроки.

Содержание

  • 1 Пропала подсветка панели приборов, что делать?
    • 1.1 Причины неисправности
    • 1.2 Способы решения
      • 1.2.1 Предохранитель
      • 1.2.2 Лампочки
      • 1.2.3 Проводка
      • 1.2.4 Предохранительный блок
      • 1.2.5 Повреждена плата
  • 2 Выводы

Замена ламп подсветки приборной панели

Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:

  • самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
  • выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
  • устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.

Последний этап процедуры – это установка на место приборной панели, ее закрепление и подключение всех отсоединенных проводов и шлангов.

Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:

  • уровень топлива и заряда аккумуляторной батареи;
  • индикацию включения дальнего света и габаритных огней, активации ручника;
  • индикацию включения поворотников;
  • давление смазочной жидкости в двигателе.

Читайте также: Мощности двигателя на ВАЗ-2107

Вместо обычных лампочек накаливания, которые устанавливаются по умолчанию на заводе, сегодня можно использовать светодиоды. Они обеспечивают целый ряд преимуществ. Во-первых, служат гораздо дольше и существенно снижают нагрузку на бортовую электрическую сеть автомобиля. Во-вторых, можно значительно улучшить внешний вид торпеды, монтируя светодиоды разных цветов. Но такая замена обойдется несколько дороже, чему установка стандартных ламп.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

  1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
  2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
  3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Куда пропала подсветка

Распиновка приборной панели

В автомобилях ВАЗ 2109, 21099 могут использоваться низкие и высокие центральные консоли, а также европанели. В зависимости от типа торпеды, комбинация щитка приборов и его распиновка, а также положение индикаторов будет разным. Ниже приведены фото и обозначения компонентов на приборных панелях с разными торпедами.

Фотогалерея «Обозначение индикаторов на приборках»

1. Распиновка и обозначение индикаторов приборки с низкой панелью

2. Распиновка и обозначение индикаторов приборки с высокой панелью

3. Распиновка и обозначение индикаторов приборки с «европанелью»

Пропала подсветка панели приборов, что делать?

Лед-подстветка приборки

Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу, но не все автолюбители способны на это.

Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

  • Предохранитель.
  • Лампочки подсветки и их электроцепь.
  • Проводка.
  • Неисправность в блоке предохранителей.
  • Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Предохранитель

Общий вид сгоревшего предохранителя

Наверное, первой причиной всех неисправностей электрических цепей является пресловутый предохранитель.

Именно из него стоит начинать поиск неисправности. Чтобы узнать, какой по маркировке предохранитель отвечает за подсветку приборки, а также его месторасположение в монтажном блоке, стоит обратиться к технической документации. Также, на крышке предохранителей написано, какой элемент стоит проверить. Если предохранитель найден и заменен, а проблема не исчезла, то стоит очаг искать в другом месте.

Лампочки

Лампочка в патроне.

Лампа накаливания.

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Проводка

Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

Кнопка включения подсветки и ближнего света.

Распиновка кнопки включения подсветки.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода, которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

Окисленные контакты в монтажном блоке.

Ещё одной причиной неисправности могут стать окисленные колодки проводов.

Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

Предохранительный блок

Монтажный блок

Еще один немаловажный элемент, который редко может выйти со строя – это монтажный блок.

Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.

Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

Проверка контактной группы предохранителей на неисправность.

Повреждена плата

Ремонтно-диагностические операции платы приборной панели.

Самым страшным, что может случиться и чего боится каждый автолюбитель – это сгорание приборной панели, а точнее управляемой платы.

Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50%!с(MISSING)лучаев не на долго.

Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

Другие неполадки, из-за которых не горит подсветка

Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:

  • выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
  • сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
  • обрыв сопротивления в панели, который обычно вызывается перегревом;
  • плохой контакт в месте подключения системы подсветки к бортовой сети.

Читайте также: Какой двигатель выбрать на ВАЗ-2107

Практически все неполадки, перечисленные выше, можно устранить своими силами. Если у вас имеется весь необходимый инструмент, а также опыт в демонтаже приборной панели, ремонт займет немного времени и не создаст каких-либо серьезных проблем.

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

  • Низкая панель;
  • Высокая панель;
  • Электронный щиток на девятках с европанелью.

Европанель

На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Видео «Инструкция по замене тросика спидометра на ВАЗ 2109»

Как отремонтировать спидометр на «девятке», если он перестал работать — наглядная инструкция по замене троса в домашних условиях приведена на видео ниже (автор ролика — Vladimir Edwin).

Вам нравятся приборные панели со светодиодной подсветкой?

Опрос

 Загрузка …

Не горит табло на ваз 2114

Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.

Приборка девятки

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

  • Низкая панель;
  • Высокая панель;
  • Электронный щиток на девятках с европанелью.

Европанель

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

  1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
  2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
  3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Куда пропала подсветка

Популярные неисправности

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

Тип неисправности

Ваши действия

Не работает указатель уровня бензина и температуры

В большинстве процентов случаев такая ситуация возникает из-за поломки приборов, датчиков этих приборов, либо обрыва цепи питания. Потому сначала проверьте цепь на целостность, убедитесь, что предохранители не перегорели. Если дело не в этом, проверьте, работают ли датчики уровня бензина и температуры. Только в том случае, если ни одно из действий не позволило избавиться от поломки, можно приступать к замене самих приборов. Без вариантов, проблема кроется в них

При полном топливном баке стрелка указывает на ноль

Если вы проводили работы с датчиком уровня топлива, вина, скорее всего, лежит на вас. При манипуляциях с этим прибором не редко сбивают ограничитель поплавка. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Чтобы справиться с проблемой, снимите датчик, а затем еще раз отрегулируйте ограничитель

Стрелка указателя уровня топлива регулярно скачет, оказывается на нуле

Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор

Лампа уровня горючего постоянно светится

Если эта лампа горит постоянно, вероятно возникло замыкания питающей проводки датчика уровня топлива на массу. Другой вариант — замкнулась гибкая шина датчика с заборной трубой топлива. Вам придется разобрать устройство, чтобы выровнять шину и избавиться от возникшего замыкания

Контрольные лампы не работают на щитке

Высока вероятность, что лампочки просто перегорели, либо они слабо держатся на своих посадочных местах из-за ослабшего контакта. Замените лампочки, но предварительно попробуйте поджать контакты. Возможно обнаружение следов окисления. При зачистке лампочки могут вновь нормально заработать. Также не исключайте вероятность обрыва проводки, окисления наконечников питающей проводке. Попробуйте пройтись по проводам тестером, зачистить контакты, если необходимо

Спидометр не работает, шумит гибкий вал

В такой ситуации придется поменять тросик привода спидометра или заменить весь спидометр в сборе. Но перед тем как настолько заморачиваться, проверьте, правильно и качественно ли затянуты крепежные гайки наконечников. Гибкий вал может шуметь во время работы из-за деформации или нарушения допускаемого изгиба оболочки менее 10 сантиметров в процессе монтажа

Крайняя мера – полный демонтаж

Приборная панель ВАЗ 2109 не настолько сложна, чтобы не суметь в ней разобраться самостоятельно. Но при отсутствии опыта ремонт лучше поручить специалистам, либо заручиться поддержкой напарника, который в этом деле разбирается.

На каждом автомобиле, есть такая вещь, как: панель приборов. Она помогает водителю определить текущую скорость передвижения, количество пройденных километров, скорость вращения коленчатого вала, на более современных моделях – уровень необходимых жидкостей и состояние некоторых систем. На автомобиле ВАЗ 2114, панель приборов включает в себя четыре стрелочных показателя, двенадцать лампочек-индикаторов, и два маленьких экрана.

Для лучшей видимости обозначений, особенно в темное время суток, устанавливается подсветка, которая освещает весь щиток. Как показывает практика, приборы на щитке, включая подсветку, ломаются довольно редко, но все-таки, что делать, если вдруг такое произойдет с Вашим автомобилем ВАЗ 2114?

Неисправности

На современных моделях ВАЗ, устанавливается полностью электронные панели приборов. При запуске двигателя, все лампочки-индикаторы загораются, и через 2-3 секунды тухнут (при исправности всех систем). Если же, при включении зажигания одна, или несколько лампочек не работает, то Вам необходимо выяснить причину, выполнив ряд характерных действий.

В случае, когда не горит одна, или несколько ламп, первым делом необходимо заменить сами лампочки. Все индикаторы ВАЗ 2114, как и подсветка, освещаются светодиодами, и при длительной эксплуатации, имеют свойство перегорать.

Если замена ламп не помогла, то дело обстоит гораздо серьезней. Как известно, каждый индикатор, отвечает за какую-либо систему, и в том случае, когда он не работает, причиной может быть любой элемент, связанный с лампочкой-индикатором в одной цепи. Например, если не работает датчик заряда АКБ, необходимо проверить всю цепь с помощью вольтметра, начиная с самого аккумулятора, и заканчивая клеммами, высоковольтными проводами и т.д. В случае, когда в системе случается замыкание или обрыв контактов, соответствующая лампочка, также не горит.

Очень часто, случается такая ситуация, когда все индикаторы перестают работать одновременно. Причина данной поломки очевидна – выход из строя соответствующего предохранителя. При его замене, всё станет на свои места.

Если на Вашем ВАЗ 2114, перестал работать спидометр или тахометр, то тут вариантов также не много. Первый из них – сбой в самой электро-системе. Для его устранения, необходимо снять клеммы с АКБ, минут на 10 – 15, и установить обратно. Таким образом, в системе случается сбой, и происходит перезагрузка. Если после данных действий, прибор по-прежнему не работает, то причина, явно не в панели приборов.

Также, иногда встречается такая проблема – не горит подсветка панели. Для того, чтоб исправить сложившуюся ситуацию, Вам необходимо определится: сколько ламп не работает – одна, несколько, или все.

Установка диодов в комбинацию приборов

В случае, когда не горит одна, или несколько ламп, то причина в самих диодах, и их следует просто заменить. Если же, не горят все лампы, то тогда, проблема может быть в самой проводке. Для обнаружения данной неисправности, Вам необходимо проверить всю цепь, с помощью вольтметра.

Порядок замены ламп

Для того, чтоб заменить любую лампочку, будь то подсветка, или индикатор, Вам необходимо полностью снять панель приборов. После того, как данная работа будет выполнена, найдите лампочку, которая не работает, и аккуратно выньте ее из гнезда, обязательно вместе с патроном. Делается это довольно просто. Каждая лампочка, в панели приборов ВАЗ 2114, крепится на небольшой резьбе, и чтоб ее вынуть, достаточно провернуть ее против часовой стрелки.

После замены сгоревших лампочек, вставьте всю проводку на свои места, и проверьте, работает ли подсветка и индикаторы. Если всё в норме, можете установить панель на свое место.


Вообще, на автомобиле ВАЗ 2114, редко встречаются подобные поломки, и в том случае, если дело обстоит гораздо серьезней, чем просто перегоревшая лампочка или предохранитель, лучше обратится к специалисту, так как неправильный самостоятельный ремонт электрических узлов, может привести к замыканию, и как следствие – возгоранию автомобиля.

Панель, на которой размещаются все приборы, очень важная часть автомобиля, так как с помощью нее реально контролировать: как работает инжектор, скорость движения и работу тормозной системы. Кроме того, панель поможет понять вам, почему автомобиль не заводится. Если не горит панель приборов, то невозможно на ВАЗ-2114 беспрепятственно снять с них показания, особенно в сумерках. Цифры будут сливаться, а автомобилист рискует попасть в аварийную ситуацию. Расскажем, как избавиться от этой проблемы.

Почему может не гореть подсветка приборной панели

Причин у появления этой неисправности очень много. Электропроводка у ВАЗ-2114, как и у всех отечественных автомобилей, является не самой сильной частью. Самые распространенные причины отказа подсветки:

  • выход из строя группы светодиодов;
  • перегорела лампочка;
  • появление окиси на разъемах;
  • обрыв или замыкание электропроводки;
  • поломка предохранителя;
  • неисправность общей контактной платы;
  • повреждены габариты;
  • отсутствие подачи «массы» на кузов.

Найти причину неисправности вам поможет вольтметр и тестер. С его помощью удастся проверить участки электропроводки и лампы. Также прибор поможет узнать, какой предохранитель вышел из строя. В большинстве случаев вам придется снять приборную панель. Об этой процедуре мы и расскажем далее.

Как исправить неполадки

Подготовьте для работы набор отверток (прямых и фигурных), ключи на 8 и 21, специальный пластмассовый пинцет для извлечения предохранителей и тестер. Далее разборку нужно проводить по инструкции:

  1. Разборка начинается с удаления накладки. Для этого необходимы выкрутить 3 самореза. Под ней расположен выступ, который нужно вывести из кронштейна кузова.
  2. Чтобы снять экран необходимо выкрутить 5 саморезов, они располагаются в накладки консоли справа.
  3. Снимите с аккумуляторной батареи клемму (обычно рекомендуют минусовую), чтобы обесточить автомобиль. Только после этого от прикуривателя отсоедините колодку жгута проводов.
  4. С рычага снимите рукоятку. Отсоедините крепление электровентилятора, располагающегося на отопительном агрегате.
  5. После этого отверните болты на кронштейнах рулевой колодки. Снимите световод, патроны ламп и декоративную вставку панели приборов.
  6. Ключом на 21 выньте лампу подсветки гидрокоректора.
  7. Удалите саморезы снизу и сверху, чтобы у вас была возможность достать приборную панель.

Важно, чтобы электросхема была в безопасном от пыли и влаге месте. Накройте ее тканью или плотной пленкой, чтобы исключить попадание агрессивных веществ.

В первую очередь протестируйте лампочки. Если он вышли из строя, их необходимо заменить на новые, в большинстве случаев этого достаточно для восстановления работоспособности панели. При этом не исключайте и другие причины, например, проверьте соединения и проводники на наличие окиси. На патронах ламп часто образуется нагар, что также приводит к отсутствию подсветки панели.

Если перестала работать только панель приборов, но при этом все лампы при тестировании показали работоспособность, то причина скрывается в блоке предохранителей. В этом случае проверьте каждый предохранитель и замените те, что вышли из строя. При приобретении комплектующих необходимо руководствоваться маркировкой вышедшего из строя предохранителя. Не стоит заменять его на самодельные изделия или комплектующие с большей силой тока.

Если неисправность кроется в повреждении самой платы, что бывает крайне редко, то необходимо просто заменить этот элемент.

Как провести замену подсветки

Иногда необходимо разбирать приборную панель возникает, если автолюбитель решил модифицировать ее. Подсветка может просто не устраивать автолюбителя цветом ламп и интенсивностью их работы. Для того чтобы обновить подсветку полностью, вам потребуется рассчитать количество ламп для каждого датчика и приобрести их.

При установке светодиодов в патроны важно соблюдать их полярность. Вам, возможно, потребуется аккуратно сточить патроны, чтобы лампы встали на свои места. После того как вы соберете новую подсветку, проверьте ее работоспособность, подключив к питанию. Можно проверить качество сборки специальным прибором.

Следующим этапом будет подключение новой подсветки к основной плате и к ламповой цепи. Аккуратно закрепите светодиоды, чтобы они не мешали вам монтировать панель. При сборке контролируйте положение стрелок приборов, их нужно при сборке выставлять на ноль. Стрелки при этом не должны изгибаться и деформироваться.

Далее вам останется только зафиксировать шурупами всю конструкцию и провести окончательную обратную сборку. Важно не стремиться сразу собрать панель полностью, не крепите декоративные части, чтобы не пришлось снимать их снова. После подключения панели приборов к электроцепи проверьте качество сборки и работу датчиков при помощи бортового компьютера. Если все в норме, то окончательно закрепите панель и завершите сборку.

Не работает подсветка приборов на ваз 2110

Учитывая существующие Правила дорожного движения, водитель обязан включать головное освещение на своём легковом автомобиле ВАЗ-2112 перед тем, как тронется с места. А это значит, что включится и подсветка на щитке приборов, хотя она в светлое время суток совершенно не нужна, ведь приборы и без неё просматриваются нормально. Постоянное горение ламп подсветки щитка приборов сокращает срок их работы и приводит к более частому появлению неисправностей в этой электрической цепи.

Самая простая причина, по которой лампы подсветки не горят, это когда детские шаловливые ручки, сидя на водительском сиденье, трогают органы управления автомобилем. Если они повернули ручку реостата, регулирующего величину светового потока, влево до упора, то освещения щитка приборов практически не будет. Поэтому, прежде чем приступить к поиску неисправности, попробуйте повернуть эту ручку вправо. Если подсветка заработает, значит, проблема будет легко решена. А вот если нет, то только тогда придётся искать причину этой неисправности.

В этом случае придётся: либо проверить, цел ли 5-ти амперный предохранитель F1, который расположен в монтажном блоке, либо включить габариты Вашего автомобиля, выйти из него и посмотреть, горят ли лампы габаритов с левой стороны или лампы освещения багажника, так как все они получают питание через этот предохранитель. Правые габариты получают питание через предохранитель F11.

Если лампы левых габаритов горят, а подсветка щитка приборов не работает, значит, предохранитель F1, не перегорел, поэтому следующим шагом будет проверка контактов на реостате, при помощи которого регулирую яркость ламп подсветки щитка приборов. Бывают случаи, когда с них слетает штекер вместе с контактами или он выходит из строя. Проверить, это предположение, можно сняв реостат и замкнув его контакты напрямую. Если лампы подсветки загорятся, значит, причина именно в нём.

Возможной неисправностью, приводящей к потере освещения приборной панели, может стать печатная плата щитка приборов. Происходит это из-за перегорания на ней дорожки, по которой идёт питание к лампам подсветки. Учитывая то, что щиток приборов является неремонтопригодным его придётся менять на новый. Да и у самих ламп нити накала тоже сгорают, правда чтобы это произошло сразу на всех лампах подсветки щитка приборов, то такое вряд ли может случиться.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

Диодные лампочки в панели приборов ВАЗ 2114. Замена лампочек в приборной панели автомобиля

Безопасность вождения автомобиля зависит от многих факторов, и исправно работающая подсветка приборной панели играет важную роль в этом вопросе. В некоторых случаях автовладельца полностью устраивает его яркость и цвет, но часто все же хочется внести какие-то дополнения или изменения. Как заменить подсветку приборной панели, чтобы она полностью соответствовала всем требованиям автовладельца? Об этом вы узнаете, прочитав эту статью до конца.

1. Подготовительный процесс

Если приборная панель вашего автомобиля уже не кажется такой привлекательной, или по какой-то причине вышла из строя, и это мешает передвижению, то не нужно терять время - лучше сразу приступить к замене. Однако, как и в любом другом ремонте, без подготовительных работ просто никуда. Поэтому заранее купите сменные диодные лампочки (цвет подбирается исходя из личных предпочтений водителя), паяльник, отвертки и герметик.Также многие специалисты советуют приготовить строительный фен и тестер.

Что еще нужно сделать? Конечно, позаботьтесь о собственной безопасности и снимите клеммы с АКБ, ведь работа с электричеством - ответственное дело, и во избежание травм лучше перестраховаться. Теперь сядьте на водительское сиденье, отодвиньте сиденье назад, пока это возможно, и опустите руль вниз (максимум). На этом этапе подготовку можно считать завершенной, а все последующие действия, включая демонтаж, демонтаж панели и установку новых элементов освещения, можно отнести к непосредственной замене подсветки.

2. Замена ламп в панели приборов

Итак, как мы уже отметили, следующим этапом установки новых светотехнических элементов будет снятие приборной панели. Демонтировать нужно очень осторожно и не спеша, отключив все подключенные к нему контакты (более подробно этот процесс описан в инструкции по эксплуатации для каждого отдельного автомобиля). Обратите внимание, контактные площадки, расположенные с обеих сторон, имеют свой специфический цвет, поэтому перепутать их практически невозможно.Демонтируя приборную панель, аккуратно положите ее на любой материал (здесь следует быть очень осторожным, так как есть риск повредить контакты). Выполнив указанные выше действия, можно смело ломать до полной разборки панели.

Начните процедуру со снятия стекла. Здесь вам понадобится строительная сушилка, ведь если нагреть края детали, процесс пройдет легко и быстро. Затем нужно открутить все болты крепления и снять пластиковую планку, удерживающую защелки.

Как только отсоединяется проводка, в работу подключается тестер и проверяется работоспособность уже установленных лампочек. Вполне вероятно, что вышли из строя не все элементы, а значит, замену удастся произвести выборочно. Примечание! Для замены необходимо сначала снять основание (взять плоскогубцы и открутить против часовой стрелки). Далее место старой лампочки занимает новая, а все детали собираются в обратной последовательности.

Однако описанный вариант - не единственно возможный способ решить проблему с подсветкой приборной панели. Если вас не устраивает яркость или цвет старого освещения, вы можете полностью заменить его (все лампочки). Конечно, терпения в этом случае потребуется гораздо больше, и соответствующий навык не помешает.

Алгоритм выполнения действий в данной ситуации следующий:

1. Найдите на панели нужные лампочки и отметьте их с обратной стороны маркером.

2. Возьмите паяльник и аккуратно по очереди припаяйте все диоды. Выполняя эту задачу, постарайтесь не задеть соседние дорожки и диоды.

3. Теперь на место припаянных светодиодов следует припаять новые осветительные элементы.

Кстати, можно изменить не только цвет подсветки, но и оттенок стрелок (например, спидометр, датчик температуры или тахометр). Для выполнения этой задачи следует подготовить ватные диски и растворитель, с помощью которых стрелки очищаются от старой краски. После этого детали можно окрасить в любой выбранный цвет.

Основной этап замены подсветки приборной панели можно считать завершенным, и остается только вернуть все элементы на прежние места. Однако перед тем, как приступить к обратной сборке, необходимо удалить со стекла старый герметик, обезжирить поверхность и нанести на край стекла новое вещество.

После установки панели соедините все контакты и проверьте, работает ли новая подсветка (только не забудьте снова подключить клеммы к аккумулятору).

3. Установка диодов в приборную панель

В настоящее время существует много автомобилей, которые не нуждаются ни в каких изменениях или доработках. Однако часто встречаются более старые модели, и их владельцам просто приходится постоянно что-то менять.

Не секрет, что с появлением светодиодов возможности настройки значительно расширились, а процедура самостоятельной замены старых осветительных элементов на новые светодиодные лампы стала все более распространенной. Причин этого явления несколько:

1. Светодиоды очень компактны, а значит, их можно разместить в любом удобном для вас месте.

2. Несмотря на небольшие размеры, эти лампочки светят очень ярко, а излучаемый ими свет очень чистый (каждый автовладелец может выбрать зеленый, красный, фиолетовый, желтый или синий оттенок, что открывает широкие возможности для тюнинга).

3. Не требует много энергии.

Кнопки приборной панели подсвечиваются световыми элементами со штатным основанием.Если необходимо зажечь сразу несколько устройств, то светодиодная лампочка помещается в специальный патрон. Для его создания чаще всего используют пайку, но также можно купить готовую лампочку, уже установленную в патроне.

Надо сказать, что подсветка может быть сделана из лампочек, излучающих узкий луч света, или за счет использования рассеянного освещения. В первом случае подсветка будет иметь точечный вид, а во втором угол падения светового луча станет намного шире. Требуемый уровень рассеивания достигается с помощью специальных линз, используемых в лампе.

Для подсветки кнопок лучше всего использовать лампочки с направленным светом, а вот панель спидометра можно осветить с помощью лампочки с большим углом рассеяния. В одних случаях разобрав приборную панель, по периметру наклеивают светодиодную ленту, в других - просто ставят диоды в гнезда старых лампочек.

Создание подсветки стрелок тоже имеет определенный алгоритм действий.Для начала демонтируется панель приборов, а затем просверливаются отверстия в местах расположения светодиодов. Лампы устанавливаются в отверстия и приклеиваются прозрачным клеем. Только постарайтесь не замкнуть и не повредить контакты. Под каждой стрелкой по кругу расположены три светодиода в той последовательности, в которой вы хотите, чтобы стрелки светились.

Внутренняя часть колпачка стрелки полностью закрашена, а пространство между осью инструмента и самой стрелкой не закрашено. В результате, как только стрелка пройдет над светодиодом, незатененные места будут выделены тем или иным выбранным цветом. Для достижения максимальных показателей люминесценции на шкале прибора часто выбирают красный светодиод, а для минимального эффекта - зеленый.

Подпишитесь на наши ленты на

Приборные панели автомобилей середины прошлого века отличались простотой и несложным дизайном. Водитель получал информацию от индикаторов давления масла, температуры охлаждающей жидкости, количества топлива в баке и величины тока в цепи заряда.Также были две-три лампочки, сигнализирующие о различных проблемах с машиной.

Современный автопром достиг небывалых высот. Изменилось все - появились мощные двигатели, больше внимания уделяется безопасности, увеличилась скорость передвижения, повысился уровень комфорта. Многие системы, которые способствуют этому, требуют контроля со стороны водителя, для чего было изобретено и реализовано множество индикаторных ламп или светодиодов на приборной панели. В связи с этим одна из основных задач автовладельца - своевременное выявление проблемы, поиск и замена лампочек.

Автомобиль ВАЗ-2114 и его приборная панель

Некоторые модели ВАЗ имеют идентичную комбинацию электроприборов. Итак, «двойниками» считаются следующие автомобили - ВАЗ-2113, 2114 и 2115. Они имеют двенадцать контрольных ламп, шесть лампочек и другие элементы, контролирующие работу мотора и вспомогательные системы для оповещения водителя. Смотрите видео «Замена лампочек на панели приборов ВАЗ 2114» ниже.

Функциональное назначение ламп в панели приборов:

  • Аварийное понижение давления в системе смазки двигателя.
  • Снижение уровня топлива в баке ниже допустимого.
  • Поворот поворотников на левую и правую сторону.
  • Рабочие размеры.
  • Активация головного освещения (дальний свет).
  • Аварийное состояние тормозов.
  • Включение "аварийки".
  • Сигнализация о разрядке АКБ.
  • Сигнальная лампа на "стояночном тормозе".
  • Контроль состояния силового агрегата.
  • Открытие воздушной заслонки. Такой сигнал отсутствует на моделях, оснащенных впрыском топлива электронного типа.

Также в автомобиле установлена ​​подсветка приборной панели при движении в темноте. Если какой-либо из элементов выходит из строя, может потребоваться замена лампочек или замена предохранителя (см. Ниже).

Установленные индикаторы снабжены светофильтрами разного цвета (по степени важности). Лампы аварийного освещения, сигнализирующие о неисправности узла, выполнены в красном цвете.Остальные светильники имеют нейтральные оттенки - оранжевый и зеленый.

Термин «не работает» часто применяется к приборной панели. Это ошибочное определение поломки, которое актуально при отключении всех ламп от бортовой сети автомобиля. Но чаще всего в приборной панели автомобилей отказывают только отдельные элементы.

Решение - замена вышедших из строя (перегоревших) лампочек. Ниже мы рассмотрим способы устранения подобных проблем.

Не горит одна или несколько ламп

В случае такой неисправности может возникнуть одна из следующих причин:

  • Неисправны индикаторы приборной панели.
  • Сгорела одна или группа лампочек.

Необходимо рассмотреть каждую из причин.

НЕТ ОСВЕЩЕНИЯ. Начните с проверки целостности предохранителя. Это верно для ситуаций, когда ни один из индикаторов приборной панели не горит. Легко найти блок предохранителей. В моделях ВАЗ 2114 и 2115 он находится под капотом с левой (водительской) стороны.

Для устранения неисправности откройте крышку блока, найдите нужный плавкий предохранитель (через который запитывается подсветка), а затем проверьте его.Если предохранитель неисправен, установите новый и включите подсветку. Маркировка вкладыша - F10, номинальный ток - 7,5 Ампер.

Тогда у вас есть два пути. Если замена предохранителя дала результат, а подсветка исправна, прекратите поиски и приступайте к эксплуатации автомобиля. Если установка новой лампы не принесла результатов, продолжайте поиск причины. Здесь возможны следующие варианты - повреждение цепи, питающей подсветку, или нарушение качества контактов разъемов.

Для поиска повреждений вспомните азы электротехники из курса школьной физики, подготовьте вольтметр, мультиметр или светодиодный щуп. При отсутствии знаний и необходимого оборудования обратитесь к мастеру в мастерскую. Специалист проверит все предметы на приборной панели автомобиля, найдет причину и заменит лампочки (при необходимости).

Если одна или группа лампочек не светятся, а также не все элементы подсветки, проблему решить проще.В такой ситуации рассчитайте бракованный элемент и установите новый. Практика показывает, что часто проблемы с освещением связаны с нарушением целостности вставки плавкими или перегоревшими одной (несколькими) лампами. Иногда необходимо найти неисправность мультиметром или другим прибором, но это случается редко. Если после замены предохранитель снова перегорит, это указывает на неисправность в цепи.

СГОРАЕТ ОДНА (НЕКОТОРЫЕ) ЛАМПОЧКА. Здесь принцип устранения повреждений аналогичен.Разница в том, что для каждой лампочки не предусмотрена индивидуальная плавкая вставка - действовать придется поочередно. Алгоритм такой - найти неисправность в панели приборов и заменить лампочки (одну или несколько). Если пункт снова не загорается, проверьте контакты. В случае, когда очистка составов также не дала результата, привлекайте к работе мастера. Здесь одна из причин - выход из строя датчика в цепи неисправного элемента.

Как снять приборную панель и поменять лампочки?

Иногда может понадобиться снять приборную панель.Для этого требуется свободное время, отвертка с крестообразным «жалом» и навыки измерения. Замена лампочек на «четырнадцатой» модели производится после демонтажа панели.

Начните со снятия декоративной крышки автомагнитолы, для чего используйте отвертку. Будьте осторожны, чтобы не повредить изделие. Когда конструкция будет перемещена, потяните ее на себя и снимите сверху.

Затем действуйте следующим образом:

  • Отсоедините шнур питания от прикуривателя.
  • Снимите облицовку панели по тому же принципу, что и выше.Основное отличие - дополнительный крепеж в виде защелки и пары саморезов.
  • Отсоедините пучок проводов от приборной панели.
  • Открутите две пары винтов и снимите конструкцию. Будьте осторожны, чтобы не повредить хрупкий пластик.

Замена вышедших из строя лампочек в панели приборов - - настоящий вызов даже для начинающих автовладельцев. Все, что требуется, - это обнаружить неисправный элемент, вынуть его из розетки и поменять на новый прибор.Демонтаж производится одновременно с патроном, для чего поверните изделие против часовой стрелки и потяните на себя.

Видео: Замена лампочек на панели приборов ВАЗ 2114, 2115

Если видео не отображается, обновите страницу или

По окончании работы верните узел на место и установите панель. Ранее удаленные элементы устанавливаются по обратному алгоритму. Убедитесь, что все разъемы и провода подключены. При желании можно пойти дальше и произвести настройку приборной панели - изменить цвет, установить светодиоды или выделить стрелки на приборной панели. Но это уже другая история.

Когда перестают работать подсветка приборной панели, ездить на машине вечером и ночью становится неудобно: приходится касаться инструментов для управления отоплением или кондиционером, а главное, какие показания отображаются на спидометре, тахометре, табло О температуре двигателя и остатках бензина в топливном баке остается только гадать.

Это следует исправить как можно скорее. Наиболее частая причина - вышедшие из строя лампы освещения комбинации приборов.Следует отметить, что процесс замены этих нерабочих элементов несложный, но основная сложность - добраться до лампочек в приборной панели.

Подготовительный процесс

Решив поменять подсветку, нужно понимать, что торпеду автомобиля нужно снимать. Для проведения этой процедуры вам потребуются следующие инструменты:

  • отвертки;
  • тестер;
  • новых лампочек.

Замена ламп в панели приборов

Работа ведется в несколько этапов:

  1. Демонтируется торпеда панели приборов, откручиваются два крепления спидометра крестовой отверткой.
  2. После снятия панели приборов с обеих сторон отсоединяется клеммная колодка, каждая из которых имеет определенный цвет, поэтому что-то здесь перепутать довольно сложно.
  3. Как только отключается проводка, в работу включается тестер, с помощью которого проверяются лампочки на работоспособность. Не удалось - заменить. Для этого нужно удалить основу.
  4. С помощью плоскогубцев открутите основание против часовой стрелки. На место старой лампочки устанавливается новая.
  5. Затем все детали собираются в обратной последовательности.

Фото










Установка диодов в приборную панель


Автовладельцы, являющиеся сторонниками тюнинга, предпочитают для замены использовать светодиодные лампы, обеспечивающие более яркую подсветку панели приборов.Одни, разбирая приборную панель, приклеивают по периметру удобную в установке светодиодную ленту, другие просто вставляют диоды в посадочные места для лампочек.


Следует отметить, что замена ламп в приборной панели на светодиоды более сложна.

Наконечник диода придется немного подпилить, не задев светящийся элемент. Это необходимо для того, чтобы добиться рассеянного освещения. Если этого не сделать, установленные диоды будут светиться в одну точку.Кроме того, вам придется позаботиться о дополнительном сопротивлении.

Видео

Смотрите, как снять приборную панель:

Сравнение подсветки приборной панели:

Колеса

Жизнь сегодня нервная, но всегда для души и в моде Ваз ноль первый! Модернизация ВАЗ ...

На автомобиле ВАЗ 2106 панель приборов предназначена для информирования водителя об этом...

Многие владельцы мечтают иметь автомобиль, который внешне отличается от других автомобилей, поэтому . ..

Многие хотят улучшить переднюю оптику, ведь при хорошем свете ехать куда ...

Статья будет полезна не только владельцам ВАЗ 2109, кроме данной модели она ...

ВАЗ гидроусилитель руля Сегодня многие пользуются автомобилем ВАЗ 2110.Что ...

Салон 2020-04-20 07:41:13

Для улучшения внешнего вида автомобиля рынок предлагает различные элементы ...

В последнее время стала популярна камуфляжная окраска автомобиля ...

Тюнинг ВАЗ 2101: прибавьте мощности двигателю и улучшите привычный вид...

Модуль зажигания ВАЗ-2114 еще называют высоковольтной катушкой, обслуживающей . ..

Рулевое колесо с ЭУР или электроусилителем теперь устанавливается на многих ...

Модуль зажигания получает управляющий импульс от блока управления и передает ...

Неудачный запуск двигателя может расстроить любого автовладельца....

Автовладельцы часто сталкиваются с проблемой люфта и биения руля ...

Как показывает практика, такая процедура, как замена масла в гидроусилителе ...

Замки 2020-04-20 07:41:13

Спрашивает: Кириличев Константин Суть вопроса: Какое масло лучше...

Как известно, на ВАЗ 2110 датчики форсунок выполняют особые функции и от них . ..

Салон 2019-12-23 16:11:03

Очень часто владельцы ВАЗ решают поменять цветовую схему панели приборов ...

Замки 2019-12-23 16:11:03

Наши автомобили давно перестали быть исключительно средством передвижения, чтобы...

В любом автомобиле система охлаждения играет главную роль. Как ...

Панель приборов ВАЗ 2110 или комбинация приборов позволяет водителю получать ...


Датчик давления масла ВАЗ-2114. Замена реле давления масла

Без системы смазки не может работать двигатель внутреннего сгорания. Моторное масло, перекачиваемое масляным насосом, по специальным каналам подается ко всем движущимся частям силового агрегата, уменьшая силу трения и очищая их от нежелательных отложений. Снижение давления масла в системе неминуемо приведет к тому, что оно перестанет поступать в нужное место в необходимом количестве. А это, в свою очередь, вызовет повышенное трение и быстрый износ деталей.

Контроль давления масла в двигателях автомобилей называется специальным датчиком давления (ДДМ). С его помощью водитель всегда может определить, насколько хорошо работает система смазки.

В этой статье мы расскажем о том, что представляет собой датчик давления масла ВАЗ-2114, и каков принцип его работы. Кроме того, мы рассмотрим, как проверить DDM на работоспособность и заменить его в случае отказа.

Устройство и принцип работы ДДМ

Датчик давления масла ВАЗ-2114 имеет достаточно простую конструкцию. Состоит из: металлического корпуса

  • ;
  • измерительная мембрана;
  • механизм замыкания контактов;
  • разъем для подключения провода передачи.

Принцип работы DDM примерно такой же. Масло в системе под давлением через отверстие в корпусе давит на измерительную мембрану датчика. Контакты в разомкнутом состоянии. Когда давление в системе падает, мембрана выравнивается, и контакты замыкаются. Таким образом, датчик давления масла ВАЗ-2114 подает сигнал на электронный блок управления (ЭБУ) автомобиля. Контроллер, в свою очередь, сообщает водителю о возможной неисправности, включив контрольную лампу, расположенную на панели приборов.

Если датчик давления масла ВАЗ-2114

Итак, включенная «красная масленка» на приборной панели сигнализирует водителю о том, что произошел сбой в системе смазки, что требует немедленного вмешательства. Что делать в этом случае владельцу машины? Во-первых, не паникуйте и перестаньте двигаться. А во-вторых, постарайтесь понять, что стало причиной включения переключателя.

Во-первых, вам нужно определить, какой уровень в системе. Для этого достаточно приподнять капюшон и, вооружившись салфеткой или чистой тряпкой, вынуть зонд. По имеющейся на ней шкале можно определить, есть ли в системе масло и каково его количество. Если уровень ниже минимального, значит, где-то произошла утечка масла. Причиной тому может быть порванная набивка или нарушение целостности какой-либо из прокладок. Кроме того, может упасть давление масла из-за сильного износа поршневых колец. В этом случае проводится капитальный ремонт автомобилей ВАЗ, который предполагает замену деталей поршневой группы.

Как бы там ни было, двигатель все равно лучше не запускать.И машину нужно отбуксировать до ближайшего СТО, где ремонтируют автомобили ВАЗ.

Если уровень в порядке, не нужно радоваться, так как возможны более серьезные поломки.

Возможные неисправности в системе смазки

Реле давления масла ВАЗ-2114 может сработать при возникновении следующих неисправностей:

  • непроходимость масляного фильтра из-за его загрязнения;
  • вышла из строя масляный насос;
  • забита (загрязнена) сетка маслоприемника;
  • возникли проблемы с проводкой датчика;
  • сам датчик вышел из строя или вышел из строя.

В первом случае достаточно просто заменить фильтр. Что касается выхода из строя масляного насоса, то помимо его ремонта необходимо будет определить и устранить причины, по которым он вышел из строя. Загрязнение решетки маслоприемника говорит о том, что в масле слишком много вредных примесей. В этом случае масло необходимо заменить на новое, предварительно промыв систему специальной жидкостью.

Проверить проводку можно автомобильным тестером, начиная с разъема DDM и заканчивая подключением к компьютеру.

Определить, исправен ли сам датчик, тоже не сложно. Вы можете проверить это самостоятельно, не прибегая к помощи специалистов.

Где расположен датчик

Для начала определим, где найти датчик давления масла ВАЗ-2114. Его расположение может быть разным, в зависимости от типа двигателя. Если это восьмиклапанный, то нужно искать ДДМ на задней стороне двигателя справа (если в салоне) на блоке цилиндров под клапанной крышкой. В шестнадцатиклапанных двигателях расположение датчика давления масла другое. Он расположен на торце корпуса подшипника распределительного вала.

Проверка датчика

Проверка датчика подразумевает только его визуальный осмотр. Правильно ли это, в домашних или «полевых» условиях, определить практически невозможно.

Итак, если на корпусе ДДМ есть следы масла, значит, герметичность как самого устройства, так и резьбового соединения с кожухом двигателя нарушается. Часто бывает, что ДДМ по каким-то причинам начинает пропускать масло через свое тело.Если запустить двигатель, то можно наблюдать его утечку через место крепления клеммы к электрическому разъему. В этом случае датчик необходимо заменить.

Бывает, что масло начинает сочиться из ДДМ. Это указывает на то, что соединение разорвано. Датчик давления имеет уплотнительное кольцо из алюминия, которое иногда приходит в негодность. Устраните эту проблему, заменив кольцо.

Самостоятельная замена датчика

В том случае, если все указывает на неисправность DDM, лучше его заменить. Более того, он стоит копейки. Процесс замены очень прост и займет не более 10 минут. Алгоритм ремонта следующий.

Поставьте автомобиль на ровную поверхность, приподнимите капот и отсоедините отрицательную клемму от аккумулятора. Затем отсоедините разъем от датчика. Используя гаечный ключ для карабина на 21, откручиваем датчик. В это время возможна утечка небольшого количества масла из точки крепления DDM. В этом случае протрите масло чистой тканью.

После осмотра нового датчика и его уплотнительного кольца замените его и затяните ключом. Подсоедините кабель питания DDM к клемме аккумулятора.

Как проверить давление масла самостоятельно

Давление в системе проверяется жидкостным манометром, снабженным резьбовым соединением на конце измерительного шланга. Он вкручивается в то же отверстие, что и датчик. Затем заводится двигатель, производятся замеры.

Для автомобилей ВАЗ-2114 рабочее давление должно быть 0.65 атмосфер. Отклонения от этой нормы говорят о неисправности в системе смазки.

Ну а если такого манометра нет в вашем арсенале, наличие давления проверяется на глаз. Для этого из технологического отверстия откручивается датчик давления масла, после чего коленчатый вал прокручивается стартером (без запуска двигателя). При нормальном давлении масло из ямы будет бить фонтаном. Этот способ, конечно, не гарантирует нормальную работу системы, но он способен доказать, что масляный насос исправен.

описание, цена, настройка, схема и обозначения

Панель приборов ВАЗ-2115 в точности такая же, как Панель любого другого автомобиля служит для информирования водителя об общем рабочем состоянии его автомобиля. В зависимости от того, какую марку автомобиля вы выбрали, и элементы панели приборов будут разными. В этой статье мы разберемся, что такое щиток приборов ВАЗ-2115, узнаем, как его настроить, а также как при необходимости произвести демонтаж системы. На самом деле разобраться во всех деталях не так уж и сложно.

Приборная панель ВАЗ-2115: схема

Система управления данными автомобиля соответствует всем международным требованиям и стандартам. Каждый из его элементов очень прост в использовании и узнаваем, поскольку все кнопки, ручки, рычаги и переключатели помечены специальными символами, помогающими определить их функциональное назначение.

На самом деле щиток приборов ВАЗ-2115 содержит немалое количество различных механизмов. Для того, чтобы вождение автомобиля доставляло вам максимум комфорта, научитесь правильно им пользоваться.Обратите внимание на схему управления.

Щиток приборов ВАЗ-2115 оборудован механизмами, отвечающими за изменение режимов работы фар, а также за включение поворотников. При необходимости вы можете отключить все гудки и будильники. Также на панели есть кнопка выключения зажигания, совмещенная с противоугонным устройством. Если вы выключите зажигание и вытащите ключ во время движения автомобиля, будьте готовы к блокировке рулевого колеса и вы не сможете управлять автомобилем.Панель также оборудована переключателями для очистки лобового стекла и омывателей лобового стекла.

На панели расположены специальные лампочки управления, которые помогают определить уровень моторного масла, наличие омывателя стекла, недостаточное количество охлаждающей жидкости. Сигналы могут информировать водителя о том, что он не пристегивал ремни безопасности и не закрывал дверь автомобиля.

На панели приборов ВАЗ-2115 также есть несколько дефлекторов и форсунок, отвечающих за прогрев автомобиля.Также можно найти пепельницу и гнездо, предназначенное для установки аудиоаппаратуры.

Описание панели управления

Панель приборов ВАЗ-2115 содержит панель управления, которая расположена прямо перед водителем. Здесь можно найти:

  • Тахометр, показывающий частоту вращения коленчатого вала. Если вы видите, что его стрелка уже находится в красной зоне, это говорит о том, что вам нужно срочно снизить обороты двигателя.
  • Токарный.
  • Спидометр, позволяющий водителю определять, с какой скоростью движется его автомобиль.
  • С помощью специального датчика можно узнать уровень топлива в топливном баке.
  • Определить пробег вашего автомобиля поможет одометр.

Есть ли неисправности щитка ВАЗ-2115

Описанный в этой статье щиток приборов, как и любая другая деталь автомобиля, может подвергаться различным поломкам. Рассмотрим самые основные неисправности:

  1. Если не работает сама панель приборов, то причин этому может быть несколько. Самым основным из них является обрыв контакта с электронным блоком управления.В этом случае необходимо очистить контакты или заменить вилку. Возможно проблема возникла в самой приборной панели. Чаще всего поломки происходят именно после того, как панель приборов была демонтирована и переустановлена ​​самостоятельно. Обычно проблема возникает из-за неправильного подключения контактов. В этом случае следует произвести распиновку панели приборов ВАЗ-2115.
  2. Иногда может выйти из строя приборная панель отдельных устройств. Например, может сломаться спидометр, тахометр или устройство, показывающее уровень топлива в топливном баке.В этом случае проблема может заключаться в плохом контакте, либо устройство приобрело механическое повреждение. Если это произошло, вам необходимо заменить регуляторы.
  3. Иногда выходит из строя фары ВАЗ-2115. Панель приборов, описанная в этой статье, может перестать подсвечиваться полностью. Если все лампочки не работали одновременно, то, скорее всего, проблема возникла снова в результате неполадок с электрикой. Чаще всего нужно просто «переместить» провода, и проблема решится сама собой. Если перестали работать несколько лампочек, придется их заменить.

Панельный монтаж

Если вы решили заменить приборную панель ВАЗ-2115 (цена устройства указа ниже), то ее следует заменять только с распиновкой. А для этого нужно выполнить следующие действия:

  • Сначала отсоедините кабель, который подключен к прикуривателю.
  • Приступите к демонтажу накладки на щитке управления. Осмотрите его внимательно, по краям вы найдете несколько саморезов, которые нужно открутить. После этого также найдите винты, отвечающие за фиксацию панели приборов вверху и внизу, и открутите их.
  • Теперь нужно демонтировать накладку. Учтите, что это сделать не очень просто, так как держится с помощью ретейнеров. Поэтому, не делая резких движений, начните раскачивать его в разные стороны.
  • Необходимо отключить все провода, идущие к самой панели. К ним относятся часы, будильник, спидометр и другие.
  • Демонтировать панель управления. Он фиксируется с помощью четырех болтов, которые необходимо открутить. Этот этап считается самым опасным.Все движения нужно производить максимально точно, так как велика вероятность повредить провода.

Вот и все, как видите, панель легко снимается. Теперь вы можете сделать необходимый ремонт своей машины.

Панель приборов ВАЗ-2115: тюнинг

Каждый автовладелец старается максимально ухаживать за своим автомобилем, а также сделать его уникальным и неповторимым. На сегодняшний день большой популярностью пользуется тюнинг автомобилей, поэтому каждый автолюбитель сможет сделать использование железного друга максимально комфортным и удобным.

Чтобы дать точное определение концепции тюнинга, необходимо сказать, что ее смысл заключается в индивидуальном подборе элементов и технологических удобств, которые отделят автомобиль от множества других автомобилей и сделают использование водителя максимально комфортным. возможный. Правильно подобранные элементы также могут оказать водителю психологическую поддержку, что очень важно во время вождения.

Базы

ВАЗ-2115 - панель приборов (обозначения даны в этой статье) полностью соответствует всем нормам европейского качества, поэтому учитывает дополнительное место для бортового компьютера и магнитолы.

Прежде чем приступить к обработке внешнего вида панели вашего автомобиля, хорошенько ознакомьтесь с его техническими характеристиками и комплектующими. Автомобиль будет казаться намного привлекательнее, если учесть цвет самого автомобиля, а также цвет электроники и дополнительных вставок, а также цвет стрелок и датчиков.

Подсветка - лучший способ оттюнинга приборной панели

На сегодняшний день настроить приборную панель с помощью подсветки намного проще, чем это было пять или десять лет назад.Раньше приходилось покупать несколько метров проводов, светодиодов, предохранителей и других деталей. На то, чтобы оттюнинговать панель, придется потратить несколько дней. Сегодня это намного проще, быстрее и дешевле. Для этого достаточно купить небольшой кусок светодиодной ленты. Крепится очень просто и не требует дополнительных затрат.

Как преобразовать поверхность?

Еще один способ преобразить панель приборов - это изменение ее поверхности. Его можно обтянуть кожей, придать неповторимый оттенок или использовать специальную подкладку.Однако учтите, что очень часто такие методы потребуют демонтажа приборной панели.

Несмотря на сложность этого метода, панельные приборы будут смотреться очень эффектно. Однако важно внимательно отнестись к выбору материалов. Они должны соответствовать характеристикам вашего железного друга.

Датчики и устройства освещения

Слишком многие автовладельцы любят освещать устройства и датчики. Старайтесь подбирать наиболее гармоничные цвета. Очень хорошо, если на цветном дисплее на носителе будет такая же подсветка спидометра и других устройств.Сегодня существует большое количество колодок для датчиков спидометра или тахометра. Эти наложения могут изменять цвет устройства с помощью световозвращающих цветных фильтров.

выводы

Панель приборов ВАЗ 2115, по мнению автолюбителей, очень удобна в эксплуатации. На нем можно найти все необходимые приспособления, кнопки и рычаги для удобного вождения. С его помощью вы сможете осуществлять регулирование, а также контролировать состояние своего железного друга. Таким образом, можно с уверенностью сказать, что приборная панель - одна из самых основных частей любого автомобиля.Стоимость его колеблется от десяти тысяч рублей.

Каждый водитель хочет, чтобы его грузоперевозки были уникальными. И сделать это несложно. Вы можете отрегулировать внешнюю часть самой машины, но также можете внести необходимые корректировки в ее внутреннюю часть. Оттюнинговав панель приборов, вы будете чувствовать себя еще комфортнее и увереннее за рулем любимой машины. Но, желательно всю работу доверить профессионалам, и тогда вы насладитесь невероятным качеством и комфортом езды.

ВАЗ-2115 - отличный автомобиль с очень удобным и хорошо оформленным пультом управления. Поэтому, если вы задумываетесь о покупке транспортного средства, не забудьте рассмотреть этот вариант.

ВАЗ классика. «Жигули» - прощание с классикой

Автомобили Волжского завода, в простонародье называемые «Жигули», доступны и по-прежнему популярны на всем постсоветском пространстве. Владельцы «Жигулей» не тратятся на обслуживание в сервисах и имеют возможность самостоятельно отремонтировать или заменить неисправные детали и целые агрегаты.Автомобили ВАЗ на протяжении многих лет проверены эксплуатацией на наших разбитых дорогах, часто заправлены некачественным бензином, но способны работать в самых тяжелых условиях.

Весь модельный ряд классических «Жигулей» имеет схожую геометрию кузова, и некоторые автолюбители с трудом различают «тройку» от «шестерки», «пятерку» от «семерки» и никогда не слышали о модификациях для каждой модели. Поэтому рассмотрим хронологию появления каждой модели, ее основные характеристики и визуальные отличия.

Начало ... ВАЗ 2101. Выпускается с 1970 года. За основу был взят итальянский Fiat 124. Для того, чтобы сделать первую «копейку» от Fiat, в автомобиль было внесено более 800 изменений, и он был существенно адаптирован для советской эксплуатации. Эта модель оснащена 1,2-литровым двигателем мощностью 64 л.с. Автомобиль разгоняется до 100 км / ч за 20 секунд и достигает максимальной скорости 142 км / ч.

Модификации.

  • ВАЗ 21011. Данная модель оснащается более мощным 1.Двигатель 3 литра и 69 л.с. Разгон до сотни составляет 18 секунд, а максимальная скорость - 145 км / ч. Салон получил более удобные передние сиденья и немного измененные органы управления, а также перенесены пепельницы с задних подлокотников прямо на дверные панели. Эта модель была оснащена решеткой радиатора с более частыми горизонтальными поперечинами, в нижней части передней панели появилось четыре дополнительных вентиляционных отверстия. Бамперы лишились клыков и взамен получили резиновые накладки по периметру.
  • ВАЗ 21013. Двигатель 1,2 л.
  • ВАЗ 21016. Двигатель 1,3 л.

Универсал. ВАЗ 2102. Выпускается с 1971 года. Универсал пятидверный. Силовой агрегат получил от ВАЗ 2101. Заднее сиденье откидывается, образуя площадку для перевозки грузов. Разгон до 100 км / ч за 23 секунды. Максимальная скорость 137 км / ч.

Модификации.

  • ВАЗ 21021. Двигатель 1,3 л.
  • ВАЗ 21023.Двигатель 1,45 л.

ВАЗ 2103. Выпускался с 1972 по 1983 год. Относится к модели повышенной комфортности по сравнению со своим предшественником ВАЗ 2101. Доработаны интерьер и внешний вид. Увеличена высота пассажиров. Оснащен двигателем 1,45 л мощностью 77 л.с. Развивает максимальную скорость 152 км / ч. Комплектуется пятиступенчатой ​​коробкой передач.

Модификации.

  • ВАЗ 21033. Двигатель 1,3 л. 1977 - 1983 гг. Выпуска.
  • ВАЗ 21035. Двигатель 1,2 л. 1972 - 1983 гг. Выпуска.

ВАЗ 2106. Выпускался с 1976 по декабрь 2005 года. Очень удачная и на момент выпуска самая престижная модель ВАЗа. Применительно к «тройке» изменения коснулись передней облицовки, задней панели багажника, бамперов, колпаков колес, боковых указателей поворота, решетки вентиляции и заводской таблички. Фары получили пластиковую рамку, модифицированы задние фонари с подсветкой номерных знаков.Трансмиссия была модифицирована, что позволило «шестерке» стать самой «мягкой» из всех классических моделей. Модель оснащалась мощным двигателем объемом 1,57 л. Мощность 80 л.с. Пятиступенчатая коробка передач. Развивает скорость 154 км / ч.

Модификации «шестерки».

  • ВАЗ 21061. Двигатель 1,3 л.
  • ВАЗ 21062. Праворульная версия, шла на экспорт.
  • ВАЗ 21063. Двигатель 1,45 л.
  • ВАЗ 21064.Модификация на экспорт с правым рулем.
  • ВАЗ 21065. Улучшенная комплектация по отношению к базовой модели. Использование карбюратора типа Solex, более мощного генератора, электрообогрева заднего стекла, бесконтактной системы зажигания, скоростного редуктора заднего моста с большим передаточным числом.

ВАЗ 2105. Второе поколение ВАЗ классики. «Пятерка» предназначалась для замены устаревшей модели 2101. Производство началось в 1980 году. Выпускалось аж до 2010 года. Оснащался 1.Двигатель 3 л, 69 л.с., разгон до 100 км / ч за 18 секунд. Базовая модель шла с 4-ступенчатой ​​коробкой передач. Из особенностей механизм ГРМ приводится в действие зубчатым ремнем. В последний год выпуска модель была оснащена современным двигателем с распределенным впрыском, отвечающим нормам Евро-3, а окраска автомобиля производилась с использованием цвета металлик.

Модификации.

  • 21050 - Двигатель 1.3 родной, но установлена ​​5-ступенчатая коробка передач.
  • 21051 - 1.Двигатель 2 литра от ВАЗ 2101.
  • 21053 - двигатель 1,45 л от ВАЗ 2103. Укомплектовывался как 4-, так и 5-ступенчатыми коробками передач.
  • 21053-20 - с двигателем ВАЗ-2104 (распределенный впрыск, 1,45 л, 71,4 л.с., 110 Нм, Евро-2) и 5-ст. Пропускной пункт;
  • 21054-30 - с двигателем ВАЗ-21067 (распределенный впрыск, 1,57 л., 82 л.с., 116 Нм, Евро-3) и 5-ст. Пропускной пункт;

На базе «пятерки» создана раллийная модель.

ВАЗ 2107. Производство началось в 1982 году и продолжается по сей день в Египте. Имеет множество модификаций. Базовая модель оснащалась 1,45-литровым двигателем мощностью 77 л.с., разгоняющимся до сотни за 15 секунд.

Модификации.

  • 21072 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ)
  • 21073 (двигатель 1,7 л, 8 кл., Одинарный впрыск - экспортная версия для европейского рынка)
  • 21074 (двигатель 2106, 1,6 л, 8 кл., Карбюратор)
  • 2107-20 (двигатель 2104, 1,5 л, 8 кл., Центральный впрыск)
  • 2107-71 (двигатель 1,4 л, двигатель 21034 66 л. с. на бензине А-76, версия для Китая)
  • 21074-20 (двигатель 21067-10, 1,6 л, 8 кл., Многоточечный впрыск, Евро-2)
  • 21074-30 (двигатель 21067-20, 1,6 л, 8 кл., Многоточечный впрыск, Евро-3)
  • 21077 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ - экспортная версия для Великобритании)
  • 21078 (двигатель 2106, 1.6 л, 8 кл., Карбюратор - экспортная версия для Великобритании)

Основными внешними отличиями ВАЗ2105 и ВАЗ 2107 от предшественников являются фары, которые объединили габаритные огни, повороты и основную фару в один блок. Они имеют прямоугольную форму, что делает их более современными. Между собой модели отличаются бамперами, решеткой под решетку радиатора. В модели ВАЗ 2107 решетка радиатора выступает вверх над фарами и образует фигурный изгиб капота, придавая ему особую рельефность.Изменены некоторые детали интерьера.

Универсал ВАЗ 2104. За основу была взята модель ВАЗ 2105, производство началось в 1984 году. Годом позже автомобиль вытеснил с конвейера своего предшественника ВАЗ-2102. С 1999 по 2006 год выпускалась модификация с дизельным двигателем объемом 1,5 л.

Модификации.

  • ВАЗ-2104 - двигатель ВАЗ-2105, 1,3 л, карбюраторный, с 4-ступенчатой ​​коробкой передач (КПП), базовая модель.
  • ВАЗ-21041 - двигатель ВАЗ-2101, 1.2 литра, карбюратор с 4-х ступ. Пропускной пункт. Серийно не производится.
  • ВАЗ-21042 - двигатель ВАЗ-2103, 1,5 л, правый руль.
  • ВАЗ-21043 - двигатель ВАЗ-2103, объемом 1,5 л, карбюраторный с 4- или 5-ступенчатым. Коробка передач, в вариантах с электрооборудованием и салоном от ВАЗ-2107.
  • ВАЗ-21044 - двигатель ВАЗ-2107, 1,7 л, одинарный впрыск, 5-ступенчатый. КПП, экспортная модель.
  • ВАЗ-21045 - двигатель ВАЗ-2107, 1,8 л, одинарный впрыск, 5-ступенчатый.КПП, экспортная модель. Серийно не производится.
  • ВАЗ-21045Д - двигатель ВАЗ-341, 1,5 л, дизель, 5-ст. Пропускной пункт.
  • ВАЗ-21047 - двигатель ВАЗ-2103, 1,5 л, карбюратор, 5-ст. Коробка передач улучшенная версия с салоном от ВАЗ-2107. Экспортные модификации оснащались решеткой радиатора от ВАЗ-2107.
  • ВАЗ-21048 - двигатель ВАЗ-343, 1,77 л., Дизельный, 5-ст. Пропускной пункт.
  • ВАЗ-21041i - ВАЗ-21067 1,6-литровый инжектор, 5-ступенчатая коробка передач, салон и электрооборудование ВАЗ-2107.
  • ВАЗ-21041 ВФ - радиаторная конструкция ВАЗ-2107, инжекторный двигатель ВАЗ-2103 1,5 л, 5-ступенчатая коробка передач, салон и электрооборудование ВАЗ-2107.

Такая разноплановая и, кажется, уже вечная классика, созданная еще в Советском Союзе, но до сих пор любимая многими автовладельцами и, наверное, незаменимая у себя на родине.

Идея построить небывалый по масштабам автомобильный завод родилась на самом верху. Его инициировал Председатель Совета Министров СССР А.Н. Косыгин, которого поддерживал сам Брежнев. В стране росло количество денег, не обеспеченных товарами, и массовый автомобиль мог стать необходимой палочкой-выручалочкой: горожане охотно отдавали за него свои сбережения. Кроме того, современный автомобиль, пользующийся спросом за рубежом, должен был улучшить экспортную позицию страны, которая покупала за валюту больше, чем продавала.

Поиск партнеров велся без особой огласки. К этой деятельности было причастно даже КГБ, в частности Л.Колосов, корреспондент "Известий" в Италии, а также сотрудник всесильного комитета. Выбор пал на концерн FIAT - он предложил самые выгодные условия. В Италии, с ее традиционно сильным левым движением, в это время прошла всеобщая забастовка, и контракт с Советским Союзом очень помог выправить финансовое положение концерна. В СССР, конечно же, учитывали тот факт, что в 1966 году FIAT-124 стал автомобилем года в Европе.

Генеральное соглашение подписано 8 августа того же года в Москве.Документы подписали глава FIAT Витторио Валлетта и министр автомобильной промышленности СССР А.М. Тарасов. Завод было решено строить на берегу Волги (наличие реки решало многие транспортные проблемы), в молодом городе Тольятти. Раньше был Ставрополь-на-Волге, частично затопленный после строительства ГЭС, но город строился практически с нуля под автогигантом. Одной из причин выбора площадки стало наличие мощных строительных организаций.

Вскоре в СССР было доставлено несколько автомобилей FIAT-124, которые прошли комплексные испытания. Их возили по стране, от Крыма до Воркуты, куда, естественно, доставляли по железной дороге. Также велись работы на не полностью реконструированном Дмитровском полигоне. В результате стал рождаться FIAT-124R (R - Россия), заметно отличающийся от стандартного «итальянца».

ДИЗАЙН

Внешне ВАЗ-2101 отличался от FIAT только более массивными клыками бампера, утопленными дверными ручками и, конечно же, эмблемами.Но начинка советской машины во многом была разной.

FIAT-124 в середине 1960-х тоже не был техническим открытием. Классическая компоновка, зависимая подвеска задних колес, четырехступенчатая коробка передач не лучше, чем у большинства конкурентов. Двигатель с низким расположением распредвала также соответствовал тенденциям, знакомым для массовых автомобилей тех лет. А вот двигатель ВАЗ-2101 хоть и сохранил рабочий объем двигателя Fiat, но получил другое межцентровое расстояние и верхний распредвал в головке блока - на этом нововведении как раз настояла советская делегация, побывавшая на итальянских заводах. и отметил, что FIAT активно развивает моторы с верхним валом.

Это нововведение потом сильно ударит по репутации автомобилей ВАЗ, когда распредвалы начнут массово выходить из строя - проблема будет решена не через год. А пока дизайн нежного 124-го активно прорабатывается для сурового советского быта. Условия эксплуатации автомобиля предполагались тяжелыми, поэтому диаметр накладок диска сцепления был увеличен с 182 до 220 мм, переделана коробка передач, изменена задняя подвеска путем «снятия» амортизаторов с рессор - до облегчить их последующую замену.

От дисковых тормозов сзади отказались, так как на дорогах советской глубинки они сильно загрязнялись и быстро изнашивались. Кстати, позже FIAT, на потомках 124-го, вернули задние барабанные тормоза. Усилены шаровые опоры, пружины, во многих местах - кузов. В переднем бампере появилось отверстие для заводной рукоятки (от него опять отказались начиная с ВАЗ-2105), а под обоими бамперами проушины.

В 1970-е годы ВАЗ-2101 и его преемники были вполне конкурентоспособны даже на западноевропейском рынке. Ведь в принципе покупатели получали всем известный FIAT по существенно более низкой цене - демпинг был основой успеха советских автомобилей с первых же лет экспорта за границу. В социалистических странах «Жигулей» вообще не хватало - например, в ГДР для получения заветной машины приходилось стоять в очереди более десяти лет.

Многие новинки автомобильной техники в СССР впервые массово проявились на «Жигулях». До ВАЗ-2101 дисковые тормоза устанавливались только на легковые ЗИЛы.В 1972 году на ВАЗ-2103 установили вакуумный усилитель тормозов, тахометр, электрические часы. В 1975 году на «шестерке» появились подголовники передних сидений. В 1980 году ВАЗ-2105 - первые «Жигули» с полностью новыми (кроме крыши) кузовными панелями - двигателем с ременным приводом ГРМ, фарами совмещенными с габаритными огнями и указателями поворота. Спустя два года появился ВАЗ-2107 с анатомическими сиденьями, оборудованными встроенными подголовниками.

Помимо базового двигателя 1,2 л, версии 1. 3 позже были освобождены; 1,5 и 1,6 литра, различающиеся диаметром и ходом поршня. В 80-е годы на Жигулях появилась пятиступенчатая коробка передач. ВАЗ первым в СССР, хоть и мелкосерийно, выпустил модификации с моновпрыском (ВАЗ-21073) и дизельным (ВАЗ-21045).

Но к концу второго десятилетия производства «Лада» на фоне одноклассников выглядела инопланетянином из античной эпохи. В салоне тесновато, мощность двигателя невелика, тормоза слабые.Карбюраторные двигатели не соответствовали все более строгим экологическим нормам. Все это усугублялось падением качества комплектующих и сборки.

Последняя «Лада-2107» (название «Жигули» незаметно вышла из употребления), производство которой в Тольятти было прекращено этим летом (однако ее, как и ВАЗ-2104, по-прежнему будут собирать в Ижевске для пару лет), сохранил основные черты далеких предков ... Главное отличие: инжекторный мотор 73 л.с.при 5300 об / мин (карбюраторная версия развивала 77 л.с. при 5600 об / мин), что соответствует нормам Евро-3. Во всем остальном это уже не та модель, владельцы которой в начале 80-х были менее удачливы, завистливо вздыхая. В ходе постперестроечных модернизаций и оптимизаций его постепенно упрощали в деталях и далее. В последнее время отличия пятой и седьмой моделей в основном сводились к внешнему оформлению.

МОДИФИКАЦИИ, ПРОТОТИПЫ, РЕДКИЕ

Помимо основных моделей, было выпущено множество модификаций с различными комбинациями двигателей и кузовов.Такое разнообразие в первую очередь объяснялось специфическими требованиями зарубежных рынков, где покупатель требовал предложения различных двигателей даже в бюджетном классе.

Кроме того, в небольших количествах выпускались ВАЗ-21073 с центральным впрыском топлива, автомобили с роторными двигателями (в основном для полиции и спецслужб), ВАЗ-21045 с 53-сильным дизелем. На экспорт шли и автомобили с правым рулем, у которых в связи с изменением развесовки (техническое любопытство!) Были усилены передние правые рессоры.

Канадский рынок требовал заметных улучшений - многие помнят «шестерку» со специально разработанными массивными бамперами на газонаполненных амортизаторах.

В 1990-е годы под торговой маркой ВИС («ВАЗинтерСервис») начали выпуск грузовых автомобилей на базе ВАЗ-2105, позже - 2107; Интересное сочетание «пятерки» и собственной «пятки» на базе «Оды» построил Ижевский автомобильный завод.

РОДСТВЕННИКИ ЗА РУБЕЖОМ

В Италии до 1974 года выпускались FIAT-124 в различных модификациях (в том числе с 70-сильным двигателем верхнего вала, который устанавливался на версию «124 Speciale» - аналог ВАЗ-2103). более 1.5 миллионов копий. До 1972 года выпускался ФИАТ-125 - модель, внешне напоминающая 124-ю, но построенная на платформе старого семейства 1300/1500 с рессорной задней подвеской и увеличенной колесной базой. Последний потомок семейства - FIAT-131, отдаленно похожий на ВАЗ-2105, но с передней подвеской типа MacPherson, выпускался до 1984 года.

Под маркой SEAT аналоги наших Жигулей производились в Испании. В Пиренеях было построено около 900 000 автомобилей модели 124 и ее дальнейшей версии 1430.

Примерно 1,5 миллиона автомобилей FIAT Model 125 было произведено по лицензии в Польше. Выпуск продолжался до 1980 года. Еще больше времени потребовалось, чтобы построить «Полонез», с которым у 125-го было много общих узлов.

Версии 124-го производились также в Южной Корее, Аргентине, Болгарии, Индии («Премьер-118») и Турции. В последнем также были сделаны вариации на тему 131-го, разные версии назывались «Тофаш-Мурат», «Серче», «Шахин», «Доган», «Картал». Их строили до середины 1990-х годов.

ВЕЛИКАЯ ИТАЛЬЯНСКАЯ РЕВОЛЮЦИЯ

Без преувеличения! «Жигули» действительно стали причиной серьезных преобразований в советской промышленности и на протяжении всей жизни.

Еще на стадии подготовки производства на основном заводе и у субподрядчиков пришлось изменить некоторые ГОСТы. Предыдущие не обеспечивали должной точности и качества компонентов, требуемых итальянскими технологиями. На заводах СССР освоены современные узлы и агрегаты. А потребителю досталась необычная машина.

Лада

Лада

Легкий запуск, быстрый и эффективный обогрев салона. Отличная динамика и сильные тормоза. И, самое главное, надежность! Машины не требовали постоянной подтяжки, регулировки, смазки. В первые годы жизни автомобиля приходилось, по сути, только менять масло, иногда проводить простые профилактические операции. Это создало новый тип собственника. Все чаще это были люди далекие от техники, которые не вникали в устройство автомобиля и охотно доверяли его обслуживание и ремонт профессионалам.

Парк частных автомобилей рос беспрецедентными для страны темпами. И вместе с этим проблемы. В крупных городах ощущается нехватка парковок и гаражей (впрочем, это несравнимо с нынешними). Вспомните «Гараж» Эльдара Рязанова: какие страсти бушевали между теми, кто хотел получить дом за недешевый, но дефицитный автомобиль. Комедийный фильм не так далек от жизни, как кажется!

«Жигули» способствовали развитию сети АЗС и СТО.Но рост парка все же опередил возможности последнего. Машины стареют, но на кладбища машин совсем не ходят, как планировалось изначально. Срок службы «Жигулей» составлял семь лет. Но их ремонтировали, меняли все - от рычагов подвески и двигателей до крыльев и лонжеронов.

Плановая экономика совершенно не предусматривала такого спроса на запчасти. А потом качество комплектующих стало падать. Даже далекие от техники владельцы с тревогой повторяли непонятные термины: сайлентблоки, трамблер, вкладыши, колпачки, распредвал.Последнее стало излюбленной темой на рубеже 1980-х, когда в результате рационализации производства деталь стала выходить из строя даже на практически новых автомобилях.

Запчастей становилось все меньше и меньше, а знакомство в автосервисе было мечтой сотен тысяч советских автомобилистов, по крайней мере тех, кто не умел менять, регулировать, а тем более готовить и красить самостоятельно.

Тогда, уже в перестроечные времена, нехватку запчастей начали компенсировать кооперативы, растущие быстрее грибов.Но многие до сих пор с содроганием вспоминают эти подробности. Началась новая революция, в которой «Жигулям» отнюдь не принадлежит главная роль . ..

СПОРТ И УПРАЖНЕНИЯ

В начале 1970-х «Жигули» участвовали в ралли и кольцевых гонках. Для ВАЗ-2101 с рабочим объемом 1,2 литра на даче был создан отдельный класс, поскольку главный спорткар тех лет «Москвич-412» имел двигатель объемом 1,5 литра.

Спортсмены в «Жигулях» добивались все более серьезных результатов. А в 1975 году С.Брундза и Л. Шувалов, экипаж ВАЗ-2103, стали абсолютными чемпионами СССР. С тех пор на отечественных трассах преобладает ВАЗовская «классика».

Первый международный успех пришел к «копейке» уже в 1971 году, когда тольяттинцы завоевали серебряный кубок ралли «Тур Европы». Заводские гонщики неплохо выступили и в личном зачете. Наиболее яркие достижения 1970-х - начала 1980-х годов связаны с этапами Кубка дружбы социалистических стран (альтернатива капиталистическим чемпионатам).Пилоты «Жигулей» неоднократно побеждали в кубковых ралли и кольцевых гонках.

В середине 1970-х ВАЗы хорошо зарекомендовали себя на престижных ралли, включенных в чемпионат Европы. Анатолий и Галина Козырчиковы заняли 15-е место в общем зачете ралли «1000 озер» 1975 года. Спустя год С. Брундза и А. Гирдаускас заняли шестое место в абсолютном и второе в своем классе на ралли «Акрополис». Это было высшим достижением Lada в соревнованиях такого уровня.

В «Жигулях» приняли участие не только наши спортсмены, но и представители социалистических стран, и даже «дети капитализма», в основном скандинавы.

Гоночные версии «Жигулей» строились как на самом ВАЗе, так и различными спортивными клубами. Из зарубежных доводчиков самой известной стала чехословацкая мастерская «Металекс».

Вершиной спортивной изысканности «классики» стала «Лада-ВФТС», созданная на базе ВАЗ-2105 в Вильнюсе под руководством неоднократного чемпиона СССР Стасиса Брундза. Его двигатель развивал 160 л.с. при 7000 об / мин и 165 Нм при 5500 об / мин. Машины оснащались 4- или 5-ступенчатой ​​кулачковой коробкой передач.

«Классик» выезжал на соревнования еще в 1990-е годы, а в любительских ралли появляется и сейчас.

«Жигули» и «За рулем»

Несомненно, марка ВАЗ побила все рекорды по количеству упоминаний в ЗР за всю историю журнала. Уже в 1968 году обложку июньского номера украсила фотография трех предсерийных автомобилей. А осенью редакция объявила конкурс на название новой машины. Получено 54 849 писем! Каких имен там не было! «Новорожец» и «Катюша», «Аргамак», «Директива» и ВИЛ-100 (если кто забыл, в 1970 году в стране широко отмечалось столетие со дня рождения В.И. Ленин). В пятерку лидеров вошли: «Волжанка» (3989 букв), «Дружба» (2878), «Мечта» (2806), «Жигули» (2220) и «Лада» (1752).

С появлением «Жигулей» им в журнале было уделено особое внимание. Читатели с нетерпением ждали очередного репортажа о жизни редакционной «копейки» с номером «00–55 Проба». А в постоянной рубрике «Мы едем на« Жигулях »» мы подробно описали конструкцию и технику обслуживания, дали советы, как управлять и водить автомобиль, который был беспрецедентно динамичным для наших автомобилистов.

Каждая новая модель, модификация и даже модернизированный агрегат подробно описывалась в журнале со схемами, рисунками и фотографиями. Несколько моделей «Жигулей» после этой первой «копейки» отработали на «За рулем», намотав десятки тысяч километров по Москве и области на дальние дистанции. Например, «шестерки» в 1977 году вместе с «полями» приняли участие в путешествии, повторявшем маршрут знаменитого каракумского забега 1933 года.

В конце ХХ века журнал объявил конкурс «Русский Автомобиль века ».Свое мнение высказали более 80 000 (!) Читателей. Большинство признало таковым первенец ВАЗ - модель 2101 «копейка». И это правильно!

Однако на этом история «Жигулей» и их жизни на страницах ZR не закончилась. И это не закончится, пока не иссякнет интерес к самому массовому отечественному автомобильному семейству. И это произойдет не скоро: по данным ГИБДД, по состоянию на январь 2011 года в России зарегистрировано 6 800 000 автомобилей семейства ВАЗ «Классик». А это ... погоди ... 20,8% от всего автопарка России.

LIFE LINE - «ЖИГУЛИ» В ДАТАХ

Начало строительства завода ВАЗ, испытания ФИАТ-124 в СССР.

Миллионный автомобиль - ВАЗ-2103.

Трехмиллионный автомобиль - ВАЗ-2106.

Четырехмиллионный автомобиль - ВАЗ-2106.

Пятимиллионный автомобиль - ВАЗ-2101.

Шестимиллионный автомобиль - ВАЗ-2105. Окончание выпуска ВАЗ-2101. Всего было выпущено 2 710 930 экземпляров.

1982

Окончание производства ВАЗ-2101, изготовлено 2 710 930 экз.

Восьмимиллионный автомобиль - ВАЗ-2107. Окончание выпуска ВАЗ-2102. Всего было выпущено 666 989 экземпляров.

Начало производства ВАЗ-2106 в Сызрани и Ижевске. Читатели ZR называют ВАЗ-2101 русской машиной века.

Окончание выпуска ВАЗ-2106 в г. Тольятти, выпущено 3 946 256 экземпляров. Начало производства дизельного ВАЗ-21045.

Перенос производства ВАЗ-21043 в Ижевск.В Тольятти выпущено около 895 000 экземпляров. Семейство получит серийный инжекторный двигатель мощностью 73 л.с.

Окончание производства ВАЗ-2106 в Ижевске.

Окончание производства ВАЗ-2105. Было выпущено около 2 090 000 экземпляров.

Окончание производства ВАЗ-2107 в Тольятти. Было выпущено около 2 870 000 экземпляров. Выпуск был перенесен в Ижевск.

ЧЕЛОВЕК

В прошлом инженер-испытатель, заместитель начальника испытательного отдела, начальник отдела отделки автомобилей, затем начальник отдела дорожных испытаний и отделки автомобилей.Сейчас он пенсионер, но работает - создает новые методы.

«В 1967 году работал инженером-испытателем на ГАЗе. Примерно в это же время я узнал о ФИАТ-124 и решил перейти на строящийся ВАЗ, чтобы работать именно с этой машиной. Перевод был непростым, так как часть специалистов ГАЗа уже уехала, и больше людей туда отдавать не хотели.

Я стал инженером-испытателем ВАЗа в 1968 году, когда на заводе не было ни одного корпуса, даже Автозаводского района еще не было - чистое поле с несколькими фундаментами.Первой моей самостоятельной работой зимой 1968-1969 гг. Стала организация и проведение сравнительных испытаний ФИАТ-124 и прототипов ВАЗ-2101, еще с небольшими отличиями от «итальянцев».

Мы базировались в гараже горисполкома, а наша «испытательная база» - в соседнем селе Тимофеевка. Мы ездили на десятке машин круглосуточно, в три смены, по итальянской методике Stop and Go, имитирующей жизнь врача: короткая поездка на холодном двигателе и почти часовая парковка.По выходным «доктор выезжал» на 300-350 км, двигаясь с большой по тем временам скоростью. Дороги ледяные, а резина летняя, о шипах тогда и не мечтали.

Именно тогда меня поразила потрясающая по тем временам управляемость и устойчивость машины. У меня был опыт вождения разных моделей Москвичей, Победы, 21 Волги и двадцати четырех прототипов. Понравилась динамика и эффективные тормоза несмотря на отсутствие усилителя. Покорил мощный ТЭН и хороший обдув стекол.В то время, когда «москвичи» ехали с оттаявшими трещинами на лобовом стекле, закутавшись в тёплую одежду, мы развлекались за рулем в куртках и даже в рубашках.

За всю свою историю ВАЗ имел три ключевых автомобиля, давших жизнь целым семействам: ВАЗ-2101, Нива, созданная на узлах и агрегатах той же «классики», и переднеприводная «восьмерка».

У меня особое отношение к "классике". Считаю уникальным для того времени предложение по соотношению цена / качество.Купить Жигули даже на деньги было непросто. Даже сегодня, при огромном разнообразии выбора, «классика» пользуется спросом. Что ж, в моей личной жизни это знаковая машина, определившая мою судьбу. «

В начале 1970-х он был начальником технического отдела механосборочного производства. Ушел с завода« по возрасту »(не приемлет выражение« пенсия ») в 1998 году. Сейчас частный предприниматель, поставляет электрооборудование. комплектующие к главному конвейеру АВТОВАЗа

«Летом 1967 года приехал в Тольятти с ГАЗа.Пыльная нива, в небе поют жаворонки. На трех очень близко растущих тополях есть план еще не существующего растения. Мы, молодые начальники (мы набирали в менеджеры среднего звена парней не старше тридцати, был лимит директоров - до сорока) еще несуществующего предприятия, слушаем Полякова. Он все прекрасно выражает. И вдруг: первая машина должна сойти с конвейера к 100-летию со дня рождения Ленина! Осталось меньше трех лет, а здесь нет ни одного здания...

Впервые увидел FIAT-124 в США. Ни давать, ни брать консервную банку. Хлипко задевает наши дороги. Чуть позже через наш отдел были внесены изменения в двигатель, коробку передач, подвеску, тормоза и другие узлы.

В двигателе самое существенное изменение - перемещение распредвала вверх - выполнено по задумке главного конструктора Соловьева. Сколько копий сломалось из-за этого! Но настоящая битва между FIAT и США запомнилась больше из-за гильз, в которых участвовали мы, ВАЗовцы.Итальянцы настаивали на том, чтобы блок цилиндров был чугунным, без амортизаторов - «по проекту». Наши требовали вставить в него гильзы, считая, что отечественный «неправильный» чугун будет интенсивно изнашиваться или изнашивать поршни и кольца. Обе стороны сражались насмерть. Возникла угроза пропуска сроков. Поляков нашел выход: он не стал принимать сторону и решил пойти двумя параллельными путями. Мы даже закупили и установили оборудование для производства рукавов. Но эта площадка осталась невостребованной, так как металлурги смогли найти «правильный» чугун для блока, а гильза для двигателя не потребовалась.

Услышав слово «классика», большинство автолюбителей в нашей стране вспоминают вовсе не произведения Чехова и Толстого или симфоническую музыку, а семейство автомобилей Волжского автозавода, которое берет свое начало от легендарной «копейки» ВАЗ-2101, выпущен впервые в 1970 году. Заднеприводные малолитражки выпускались до 2012 года и, несмотря на архаичность дизайна, нежно любимы многими автомобилистами на просторах России и стран бывшего социалистического лагеря. Характеристики «Жигулей» вне зависимости от модели очень скромные, а конструкция угловатая и не слишком изощренная, но простота конструкции дает широкие возможности для тюнинга.Давайте рассмотрим наиболее распространенные решения для улучшения стиля и ходовых качеств классики.

What is tuning

Тюнинг автомобиля - это процесс его доработки с целью улучшения характеристик или улучшения его конструкции. Условно можно выделить два направления улучшений:

  • технический тюнинг и
  • стиль.

Техническая настройка направлена ​​на улучшение таких характеристик движения автомобиля, как мощность, аэродинамика, управляемость, динамические характеристики, экономичность и безопасность.Чтобы улучшить эти параметры, ведутся работы над двигателем, подвеской, коробкой передач, выхлопной и тормозной системами и другими узлами, влияющими на характеристики автомобиля.

Стайлинг проводится с целью изменить экстерьер автомобиля и его интерьер, сделать автомобиль уникальным. Улучшения в этой области тюнинга обычно касаются кузовных панелей, колесных дисков, осветительного оборудования и деталей интерьера.

Оба этих подхода применяются к моделям ВАЗ классической линейки, часто их комбинируя.Поэтому на дорогах нашей страны можно встретить как пятерки, семерки и другие измененные до неузнаваемости модели семейства, так и сверхмощные гоночные автомобили, внешне неотличимые от своих угловатых собратьев.

«Копейка», доработанная с помощью спортивного обвеса с большими противотуманками, аэрографией и новыми колесными дисками, выглядит почти как гоночный автомобиль

Стилистика «классики» ВАЗ: внешние и внутренние модификации

Многие владельцы «классики» Модели ВАЗ хотят сделать машину неповторимой, а интерьер - более комфортным и ярким, а некоторые просто считают внешний вид своих автомобилей незаконченным.Оба прибегают к визуальному тюнингу, порой не затрагивая техническую часть. Рассмотрим самые популярные способы улучшения внешнего вида и интерьера «Жигулей».

Тюнинг передней оптики "Жигули"

Передние фары автомобиля часто ассоциируются с глазами автомобиля. часто являются определяющим элементом дизайна, поэтому неудивительно, что чаще всего автолюбители в первую очередь берутся за настройку оптики. В зависимости от модели, задач настройки и суммы денег, которую владелец готов потратить на улучшение своего автомобиля, существует три типа доработок фар.Рассмотрим их по порядку от самых бюджетных до самых сложных и затратных.

Изменение формы головного светового оборудования путем установки накладок

Этот способ тюнинга фар чаще всего используют владельцы автомобилей ВАЗ-2104, 2105 и 2107. Их прямоугольное осветительное оборудование с плоской поверхностью плафона позволяет легко устанавливать крышки практически любой формы. Тюнинг-комплекты передних фонарей продаются в большинстве отечественных магазинов автозапчастей. Часто автолюбители изготавливают форсунки самостоятельно, ведь для этого нужен только толстый пластик, острая пила и наждачная бумага или напильник.

Насадки крепятся, как правило, с помощью клея непосредственно на крышку фары. При использовании саморезов насадку необходимо установить на кузов автомобиля, чтобы вода не попадала в фару, поэтому этот способ применяется реже.

К выбору клея стоит отнестись внимательно. Он должен быть термостойким, так как фары при длительной эксплуатации могут нагреваться до высоких температур.

Установка ангельских глазков на жигулях

Так называемые ангельские глазки - это более сложный вид тюнинга фар «классика».Чаще всего такую ​​модификацию делают на моделях ВАЗ-2106 и 2103, так как на этих автомобилях светодиодную ленту можно закрепить и снаружи фар. Впрочем, эта модификация довольно часто встречается на других изделиях «классической» линейки. Чтобы установить ангельские глазки на «четверку», «пятерку» или «семерку», необходимо просверлить внутрь абажура отражатель и установить в каждое отверстие диоды. Кроме того, с тыльной стороны размещен ящик для блока диодов и резисторов.

Аналогичным образом можно улучшить заднюю оптику.Светодиоды увеличивают яркость стоп-сигналов, изменяют рисунок задних фонарей и снижают нагрузку на электрическую систему автомобиля.

Все отверстия, просверленные в отражателях для установки диодов, необходимо закрыть герметиком, чтобы вода не попала в фару.

Ксеноновые фары для «классики» ВАЗ

Самая радикальная и дорогая модификация головного света «Жигули» - это установка ксеноновых фар. Ксеноновый свет намного ярче галогенного света, а пятно свечения от таких фар намного шире.Сам процесс установки прост. Достаточно снять фары, просверлить отверстия в отражателях и установить новые лампы. Однако стартовое оборудование и сами лампы могут быть довольно дорогими.

Видео: тюнинг фар ВАЗ 2106 с линзами

Тюнинг жигулевских окон

Для создания уютной атмосферы в салоне, а также защиты от ярких солнечных лучей владельцы Жигулей часто прибегают к тонированию стекол, а также установке решетка на стекле заднего вида.

Тонировка: стиль, комфорт и закон

Тонировка автомобильных стекол, пожалуй, самый распространенный вид тюнинга. Как правило, окна тонируются пленкой. Также есть электротонировка, но ее стоимость измеряется тысячами долларов, поэтому на Жигулях она не используется. Существует несколько типов тонировочной пленки:


Автолюбитель, который собирается тонировать окна своего автомобиля, должен знать правовые нормы, касающиеся уровня затемнения. Основные положения ГОСТ 27902 (светопропускание стекла):

  1. Ветровое стекло не должно терять более 25% светопропускания.
  2. Для передних окон автомобильных дверей потери могут составлять до 30%.
  3. Центральное заднее стекло и боковые стекла задних дверей можно тонировать до 95%.
  4. На фасадных окнах нанесение рисунков и использование перфорированной пленки не допускается.
  5. Запрещается использовать красную, зеленую, желтую и синюю тонировочные пленки на передних окнах.
Решетка заднего стекла: классика для классики

Решетка на заднем стекле - декоративный элемент, выполненный в духе мощных американских автомобилей семидесятых годов.Помимо чисто эстетических целей, он защищает заднюю часть салона от прямых солнечных лучей, а заднее стекло - от грязи.

Как правило, решетка продается в виде двух отдельных частей и крепится специальным выступом, расположенным по всему периметру детали. Этот выступ необходимо разместить под резиновым уплотнением заднего стекла. Желательно очистить и обезжирить соприкасающиеся поверхности.

Аэродинамические обвесы и спойлеры для «Жигулей»

Если вы хотите кардинально изменить внешний вид своей «классики», без аэродинамического обвеса вам не обойтись.Однако следует понимать, что слово «аэродинамический» по отношению к большинству тюнинговых пакетов для «Жигулей» используется образно. Детали, которые действительно улучшают обтекаемость или увеличивают тягу, встречаются не так часто и обычно стоят довольно больших денег.

Обычно в аэродинамический обвес входят:

  • модифицированный передний бампер с имитацией воздухозаборников и спойлеров;
  • накладки на пороги;
  • Задний бампер (иногда с декоративным диффузором).

Иногда в состав аэрокита входит еще и заднее антикрыло, которое чаще всего крепится к крышке багажника.

Доработка «классического» интерьера

Доработка салона «Жигулей» выглядит наиболее целесообразным направлением стилизации, ведь именно интерьер автомобиля чаще всего виден водителю и пассажирам. Кроме того, помимо эстетических изменений, можно значительно повысить уровень комфорта, который в базовых комплектациях моделей «классической» линейки невысок.

Звукоизоляция салона

Говоря о комфорте, в первую очередь следует обратить внимание на звукоизоляцию.В заводской комплектации «Жигулей» его практически нет.

Для оклейки салона шумоизоляционным материалом придется снять все сиденья, торпеду, а также обшивку дверей ... В качестве шумоизоляции можно использовать пенофол или специальное покрытие, которое продается в продаже. в магазинах запчастей.

Лицевая панель: замена, доработка и отделка

Передняя панель на автомобилях ВАЗ «классического» семейства может быть модернизирована или заменена целиком. Некоторые владельцы предпочитают устанавливать на свои автомобили торпеды от других моделей ВАЗ, но есть и те, кто решает установить детали от автомобилей других марок.На просторах сети можно найти фотографии «Жигулей» с торпедами от Mitsubishi Galant и Lancer, Nissan Almera и даже Maxima. Особой популярностью в нашей стране пользуется марка BMW, поэтому мастера устанавливают передние панели от большинства старых моделей баварского автопроизводителя на «классику». Естественно, донорские торпеды нужно серьезно переделать и подогнать под салон Жигулей.

Оригинальная лицевая панель может быть обшита кожей или другим материалом. Это довольно сложный процесс.Чтобы новая обшивка выглядела хорошо, материал должен быть идеально подогнан, чтобы он не провисал и не складывался. Сама торпеда должна быть полностью разобрана для обшивки.

Новые устройства часто устанавливаются на стандартную переднюю панель. Готовые приборные блоки к разным моделям «Жигулей» продаются в автомагазинах, но самые креативные автовладельцы делают весы, стрелки и фонари своими руками.

Видео: тюнинг приборной панели ВАЗ 2106
Сиденья: обивка или чехлы

Фирм, занимающихся производством чехлов на автокресла, очень много.В их ассортименте представлены модели практически под любые марки. Более того, многие из этих компаний изготавливают чехлы на заказ. Таким образом, выбрать вариант «классика» не составит труда. Однако в большинстве случаев чехлы - временное решение, они растягиваются и начинают «гулять» по сиденьям.

Если у вас есть навыки кройки и шитья, вы можете самостоятельно обрезать сиденья из материала, который вам подходит. Важно, чтобы ткань, кожа или винил были прочными и устойчивыми к деформации.

Обивка дверных карт

После замены обивки сидений и передней панели имеет смысл обратить внимание на дверные карты.Как правило, в базовой комплектации они обиты дешевым черным дермантином и некачественным пластиком. Чтобы улучшить эту часть салона, придется снять внутреннюю обшивку двери после снятия подлокотника, ручки открывания внутренней двери и рычага стеклоподъемника.

Установка стеклоподъемников

В процессе тюнинга обшивки дверей также можно установить электрические стеклоподъемники. Монтажные комплекты продаются в магазинах автозапчастей.

Перетяжка потолка

Потолки на «Жигулях» страдают чуть ли не больше, чем другие элементы интерьера.Материал, которым покрывается потолок, часто проседает, рвется или пачкается. Есть два способа натянуть потолок:

  1. Прямая замена обивки. Эта процедура требует удаления дуг, по которым растягивается материал. Во время этой операции можно оклеить потолок дополнительной шумоизоляцией.
  2. Растягивание нового слоя обивки поверх старого. Этот способ подходит, если старый потолок еще не просел.
Замена руля и рычага КПП

Если тюнинг «классики» выполнен в спортивном стиле, есть смысл установить трех- или двухспицевый спортивный руль меньшего диаметра.Для этого нужно снять старый руль, крепления которого находятся под подушкой сигнала. Винты, удерживающие саму подушку, в зависимости от модели, находятся либо под эмблемой, либо на задней части руля.

Крепление рычага КПП также имеет смысл выбирать в соответствии с цветом и стилем внутренней отделки. Некоторые владельцы укорачивают сам рычаг, чтобы уменьшить его ход, но это может привести к снижению эффективности переключения.

Видео: своими руками

Занижение

В последнее время среди юных автолюбителей, которые чаще всего занимаются тюнингом «классики», популярно занижение подвески автомобиля.Делается это исключительно из эстетических соображений и часто приводит к снижению ходовых качеств автомобиля. Это направление благоустройства не рекомендуется жителям тех уголков нашей страны, где качество дорожного покрытия оставляет желать лучшего.

Недооценить "классику" довольно легко. Необходимо разобрать детали передней и задней подвески и обрезать пружины до необходимой длины.

Технический тюнинг «Жигули»: повышаем характеристики

Простота конструкции «Жигули» делает автомобили этого семейства идеальным конструктором, из которого можно собрать быстрый и маневренный автомобиль.А заднеприводная конфигурация позволяет построить настоящий автомобиль для соревнований по дрифту или любительских кольцевых гонок. Однако для серьезного улучшения управляемости, динамики и безопасности Жигулей требуются глубокие доработки. Подумайте, с чего вы можете начать этот процесс.

Как улучшить управляемость и устойчивость «классика»

Несмотря на классическую компоновку (двигатель передний, привод на задние колеса), «Жигули» отличаются посредственной управляемостью. И машины этого семейства не очень хорошо держат дорогу.Исправить эту ситуацию вполне возможно. Для этого нужно уделить внимание тюнингу подвески и тормозов.

Модификация подвески «Жигули»

Стандартная схема настройки «классической» подвески позволяет увеличить ее жесткость и существенно снизить крен. Он состоит из трех этапов:

  1. Установка рессор от «Нивы» (ВАЗ 2121). Пружины отличаются большей жесткостью, но при этом идеально подходят для установки на Жигулях.На этом этапе также необходимо заменить резиновые амортизаторы.
  2. Замена амортизаторов на спорт. Предпочтение следует отдавать газомасляным стойкам. Ассортимент этих агрегатов в магазинах запчастей очень широк.
  3. Установка жестких стабилизаторов поперечной устойчивости.

Модификация подвески не только улучшит управляемость и устойчивость, но и повысит комфорт при управлении «Жигулями».

Настройка тормозной системы

Улучшение тормозов на «Жигулях» стоит сделать, прежде чем браться за повышение мощности и динамических характеристик.Штатные тормоза «классики» никогда не отличались ни экономичностью, ни надежностью, поэтому могут просто не справиться с повышенными скоростями.

Как правило, все «Жигули» оснащались дисковыми передними и барабанными задними тормозами. Процесс улучшения лучше начать с замены задних тормозов. Комплекты для тюнинга тормозов от известных производителей доступны в магазинах запчастей, но цена может быть довольно высокой. Бюджетный вариант - установка вентилируемых дисковых тормозов от ВАЗ-2112.Они намного эффективнее останавливают машину.

Тюнинг задних тормозов сводится к замене барабанных механизмов на дисковые. ВАЗ-2108 может стать донором. Передние тормозные суппорты от «восьмерки» или «девятки» легко адаптировать и установить на «классику» как задние, а вот диски придется покупать отдельно.

Как повысить силовые и динамические характеристики «классики»

Ахиллесова пята «классики» - это ее динамика. Даже самые бюджетные иномарки набирают скорость намного быстрее «Жигулей».Многие владельцы «классических» ВАЗов не готовы с этим мириться. Они прибегают к тюнингу двигателей своих автомобилей, а также к модификации выхлопной системы.

Видео: заряженная «семерка» против суперкаров в соревнованиях по дрэг-рейсингу
Тюнинг двигателя «Жигули»

Владельцам инжекторных «Жигулей» доступен чип-тюнинг. Эта процедура не требует вмешательства в конструкцию двигателя. Изменение характеристик мотора происходит путем корректировки программного обеспечения двигателя. С помощью чип-тюнинга можно изменить уровень насыщения горючей смеси бензином, что, в свою очередь, приводит к изменению параметров мощности и экономичности.

Если на ваших Жигулях карбюраторный двигатель, то чип-тюнинг вам, к сожалению, не доступен. Однако мощность можно увеличить, установив два карбюратора или увеличив диаметр топливных и воздушных жиклеров карбюратора. Эффект от этой модернизации заключается в ускорении подачи топливовоздушной смеси в камеру сгорания.

Если этих доработок недостаточно, можно использовать следующие методы увеличения мощности двигателя «классика»:

  1. Установка воздушного фильтра нулевого сопротивления увеличит мощность за счет улучшения процесса насыщения горючей смеси воздухом.Производительность двигателя увеличивается без ущерба для эффективности.
  2. Компрессорно-турбинная установка.
  3. Увеличение рабочего объема растачиванием блока цилиндров.
Видео: чип-тюнинг двигателя «семерка»
Тюнинг выхлопной системы

Грамотная доработка выхлопной системы «Жигулей» может принести прибавку мощности до 10 лошадиных сил. Шумопоглощение, экологичность и экономичность машины принесены в жертву повышению производительности.

Снизить сопротивление выхлопной системы и тем самым увеличить мощность можно, установив прямоточный выхлоп. Разница между обычным выхлопом и прямоточным потоком заключается в линейном расположении камер глушителя.

Следует понимать, что самодельный прямоток не может принести увеличения мощности ... В этом случае вся суть изменений будет заключаться только в увеличении объема выхлопа. Для большей уверенности в результатах тюнинга лучше всего приобрести прямоточный глушитель, разработанный специалистами для вашей модели автомобиля.

Это правило касается и замены глушителя «штаны». Неправильно подобранная деталь может нарушить работу цилиндров. Однако высококачественный коллектор с низким сопротивлением увеличивает мощность двигателя за счет более эффективного удаления выхлопных газов.

Повышение защищенности «классики»

Если вы серьезно модернизировали свою «классику», сделали ее заметно быстрее и маневреннее, стоит задуматься о повышении уровня безопасности. Это направление тюнинга становится особенно важным, если автомобиль будет использоваться в тех или иных соревнованиях.

Четырехточечные ремни безопасности для водителя и переднего пассажира

Стандартные ремни безопасности имеют трехточечную систему крепления. Они отлично справляются с фиксацией водителя и пассажира при лобовом и боковом ударе, но не удерживают кузов достаточно надежно. Четырехточечные ремни могут спасти людей даже в перевернутой машине. Они соприкасаются с телом на манер погон рюкзака и надежно удерживаются в кресле.

Нижние крепления четырехточечных ремней устанавливаются на нижнюю часть спинок сидений, а верхние - на специальные проушины, которые необходимо установить в полу позади водителя и переднего пассажира или в каркасе безопасности.Обычно это оставляет недостаточно места для ног задним пассажирам, поэтому четырехточечные ремни в основном используются в спортивных модификациях без задних сидений.

Каркас безопасности для «Жигулей»

Каркас безопасности служит для защиты водителя и пассажира от травм при самых серьезных авариях. Большинство гоночных автомобилей оснащены рамами; более того, в большинстве гоночных серий наличие каркаса безопасности является обязательным условием для допуска автомобиля на трассу. В дополнение к своей защитной функции рама может также увеличить жесткость несущей конструкции, что положительно сказывается на управляемости автомобиля.

Есть два типа каркасов безопасности для установки на Жигули:

  1. Сварные. Установлен в кузов методом сварки. Эта конструкция не подлежит разборке.
  2. Болт. Болтовое соединение, обычно крепится к днищу и потолку автомобиля. Надежность и прочность крепления такой рамы несколько ниже, чем у сварной, но для «классики» ее характеристик обычно достаточно.

Тюнинг автомобилей ВАЗ «классической» линейки способен превратить устаревший бюджетный автомобиль в настоящего гоночного монстра или в стильный компактный автомобиль с очень высоким уровнем комфорта.Важно знать, когда остановиться на визуальном тюнинге и грамотно подойти к техническому тюнингу. Модифицируйте свои Жигули со вкусом и интеллектом, тогда результат приятно удивит вас и ваших соседей по дороге.

История АвтоВАЗа началась именно с линейки автомобилей с задним приводом, поэтому их называют ВАЗовыми классиками. Первая модель была скопирована с Fiata 124, ВАЗ 2101. Со временем этот автомобиль стал легендой. В кузове универсал выпускался ВАЗ 2102. После этого был небольшой рестайлинг, и так родилась тройка - ВАЗ 2103.

ВАЗ 2105 и 2104 в кузове универсал отличались от предыдущих моделей внешним видом (стал более квадратным) и переработанным салоном.

«Шестерка» ВАЗ 2106 стала поистине популярной машиной. Увеличенная мощность двигателя и улучшенный внешний вид хорошо сказались на продажах этого автомобиля. Впервые фары ближнего и дальнего света были разделены. Так же изменились и задние фонари, ставшие более современными.

Только настоящий фанат ВАЗа сможет с первого взгляда отличить «семерку» ВАЗ 2107 от ВАЗ 2105.Наиболее заметные различия между этими автомобилями - это капот и сиденья. На более поздней модели капот имеет 2 штампованные полосы, а сиденья оснащены подголовниками, что добавляет комфорта этой кабине.

,

Добрый день. В этой статье я расскажу, как поменять сайлентблоки в передних верхних и нижних рычагах на классические. Но сначала я расскажу, почему они выходят из строя и как понять, нужно ли их заменять? Диагностика сайлентблоков передних рычагов.Почему сайлентблоки нужно менять со временем? Причин тому несколько: Со временем резина ...

,

Доброго времени суток уважаемый читатель. После того, как вы вошли на корабль, вы хотите, чтобы задняя ось вашего классического автомобиля снова высохла, без запотевания и капель масла. В этой статье просто рассказывается, как самостоятельно заменить сальник заднего редуктора (в том месте, где входит хвостовик коленчатого вала). И сначала разберем все причины, по которым задний сальник ...

,

Доброго времени суток уважаемый читатель.Процесс замены переднего ступичного подшипника на классический не сложный. При наличии инструментов и свободного времени с этой процедурой справится каждый. Из этой статьи вы узнаете: Как узнать, сломан ли ступичный подшипник? Какую подшипниковую компанию выбрать? Какой инструмент вам нужен? Как заменить ступичный подшипник и как отрегулировать. Признак неисправности ступицы ...

,

Здравствуйте. Со временем в моторчике печки высыхает смазка во втулках, что вызывает скрип, свист или вой.Или печка вообще перестает дуть из-за того, что сгорели обмотки моторчика печки. В этих случаях производится замена мотора печки ВАЗ 2107 и как это сделать, читайте далее. Не рекомендую смазывать втулки мотора печки. эффект ...

,

Здравствуйте. В этот раз напишу о возможных причинах, из-за которых мотор печки на ВАЗ 2107 может не работать. К этим причинам можно отнести и другие классические модели, такие как ВАЗ 2105, 2106, 2101, 2103, 2104. Чтобы проверить все варианты на наличие неисправности, понадобится хотя бы контрольная лампа, а лучше мультиметр.Если узнать, что именно сломалось ...

,

Здравствуйте. Если вы завели машину в сильный мороз или в жаркий летний день, а вентилятор печки на ВАЗ 2114 перестал работать и не дует, не расстраивайтесь, так как эту проблему можно быстро решить, прочитав эту статью. Чтобы разобраться в причинах, по которым может не работать вентилятор печки, давайте сначала взглянем на схему электрических соединений ...

,

Здравствуйте! Рано или поздно у автомобиля начинают возникать проблемы с замком зажигания, такие как прогорание контактной группы, заклинивание замка рулевого управления, либо можно просто потерять ключ или сломать его в личинке.В связи с этим возникает вопрос, как заменить замок зажигания на ВАЗ 2106. Как снять замок зажигания на ВАЗ 2106. Перед ...

«Жигули» 1960-1980-х годов официально называют «классикой», и это, пожалуй, единственный случай в автомобилестроении, когда общепринятое значение слова стало ограниченным и не требует уточнения, какие автомобили обсуждаются.

По сравнению с большинством производителей автомобилей Волжский автомобильный завод (ВАЗ) - относительно молодое предприятие.Его строительство началось в 1967 году и шло невероятными даже по советским меркам темпами. Поскольку уже было принято решение о сотрудничестве с Fiat (первая модель Жигулей была сделана на базе Fiat-124), строительство велось по техническому заданию итальянцев, и с ними был подписан контракт на поставку. основного технологического оборудования и повышения квалификации специалистов. «Жигули» задумывались как народный автомобиль, который при относительно невысокой цене мог сократить невероятные очереди советских граждан, желающих иметь собственный транспорт.

Первые шесть автомобилей ВАЗ-2101 «Жигули» были выпущены 19 апреля 1970 года. Серийное производство «Копеков» началось в августе, и к концу года было выпущено 21 530 единичеков. Первые модели имели четырехцилиндровый двигатель объемом 1198 см³ мощностью 60 л.с. и максимальной скоростью 140 км / ч. Объективно ВАЗ-2101 превосходил другие автомобили советского производства рубежа шестидесятых - семидесятых годов по техническому уровню и качеству, особенно по внутренней отделке, но уступал им по долговечности и ремонтопригодности.ВАЗ-2101 выпускался до 1982 года.

В 1972 году вышла вторая модель Волжского автомобильного завода - ВАЗ-2102 - пятидверный универсал, выпускавшийся до 1985 года. Популярность и известность «лучшего друга лета» Жители »в итоге перешли на ресивер ВАЗ-2102 в лице ВАЗ четвертой модели.

В этом же году началось производство «Трешки» - ВАЗ-2103 (Lada 1500 в экспортном исполнении). Его базовый 72-сильный двигатель позволял развивать скорость 100 км / ч за 17 секунд, что делало модель самой динамичной из массовых советских автомобилей тех лет и сравнимой по динамике с западными аналогами.За 12 лет выпущено 1 304 899 автомобилей «третьей» модели. Стоит отметить очень интересную модификацию, которую действительно не принимали - ВАЗ-2103 Порше. Вариант ВАЗ-2103 1976 года, предложенный Porsche, без всех хромированных деталей. Долгое время ВАЗ-2103 заслуженно считался комфортным, надежным и динамичным автомобилем, а некоторые ценители марки считают его самой элегантной и стильной моделью ВАЗа в целом.

Самый первый автомобиль ВАЗ-2106 был собран в декабре 1975 года, а 21 февраля 1976 года на третьей линии конвейера началось серийное производство новинки.28 декабря того же года копия этой модели стала трехмиллионным автомобилем, выпущенным Волжским автомобильным заводом, а 3 июня 1978 года. - четыре миллиона. 17 мая 1979 года один из автомобилей ВАЗ-2106, отправленных в Чехословакию, стал миллионным советским автомобилем, поставленным в страны СЭВ. Никто не мог представить себе такую ​​суперпопулярность неотличимой машины, пришедшей на смену третьей модели. Сравнительно мощный двигатель ВАЗ-2106 объемом 1,6 л и мощностью 75 л.с. разрешена максимальная скорость 152 км / ч.Эта модель выпускалась до 2006 года. Всего было выпущено 7 серийных модификаций и 3 нестандартных, одна из которых - так называемая «Половина седьмого» - единственный экземпляр, сделанный по специальному заказу кого-то из Политбюро после демонстрация опытного ВАЗ-2107 высшему руководству СССР в 1979 году.

Мелкосерийное производство ВАЗ-2105 началось в октябре 1979 года, полномасштабное развертывание - в январе 1980 года и продолжалось до 30 декабря 2010 года. «Пятерка» стала вторым поколением «Жигулей», оснащенных 1.Карбюраторный двигатель объемом 29 литров мощностью 63,6 л.с. и 4-ступенчатая коробка передач. Было выпущено около 14 модификаций, которые отличались от базовой версии различными двигателями. Среди них можно выделить спортивную LADA 2105 VFTS (LADA-VFTS) - с форсированным двигателем 1,6 л, мощностью 160 л.с. (при 7000 об / мин), 164,8 Нм (при 5500 об / мин)) и прямозубые 4- и 5-ступенчатые коробки передач и ралийный LADA 2105 VIHUR.

В марте 1982 года Волжский автомобильный завод начал производство ВАЗ-2107, ставшего последней моделью из «классики».Седьмая модель базировалась на ВАЗ-2105, но в более роскошном и современном дизайне. 1,6-литровый двигатель с центральной системой впрыска топлива сделал «семерку» самой быстрой из «классических» ВАЗов (максимальная скорость 176 км / ч). Этот автомобиль также является одним из самых продаваемых автомобилей на постсоветском рынке благодаря своей простоте, надежности и, конечно же, невысокой цене. После полного закрытия производства LADA 2107 в России 17 апреля 2012 года эта модель продолжает выпускаться в Египте на предприятии Lada-Egypt.

Серийное производство ВАЗ-2104 («Четверки») было начато на Волжском автозаводе во второй половине 1984 года. За основу была взята модель ВАЗ-2105, отличавшаяся минимальными производственными затратами и максимальной. потребительский эффект. 4-тактный карбюраторный двигатель объемом 1198 куб. См, 58 л.с., распредвал с ременным приводом. Новая модель имеет открывающуюся вверх заднюю дверь и складывающееся заднее сиденье, что позволяет увеличить объем багажного отделения с 375 до 1340 литров.

Именно ВАЗ-2104 завершает производство «классической» линейки Волжского автозавода на базе ижевского производства.Еще можно купить машину у дилеров. В базовую комплектацию, стоимость которой начинается от 200 000 рублей, теперь входит бензиновый инжекторный двигатель рабочим объемом 1600 см³ мощностью 74,5 л.с. в комплекте с механической 5-ступенчатой ​​коробкой передач. ВАЗ-2104 способен развивать максимальную скорость 145 км / ч и разгоняться до 100 км / ч за 17 секунд. Расход 92 бензина должен составлять 7,5 л на 100 км.

Жизнь после окончания

В 2002 году Иван Дыховичный снял комедию «Копейка», в которой автомобиль становится машиной времени, отражая жизнь целого поколения.

7 июня 2004 года состоялось торжественное открытие первого и единственного в мире памятника популярному в России автомобилю ВАЗ-2101 «Копейка».

Автомобиль ВАЗ-2101 1971 года выпуска, подготовленный командой CityMotorsport, принял участие в исторической автомобильной гонке, прошедшей на престижной трассе Нюрбургринг 1 октября 2004 года. Соперниками «Копейки» были около 50 легендарных гоночных автомобилей прошлого. Сначала наш соотечественник проигрывал, в основном, из-за малой мощности двигателя, но после того, как пошел дождь, большую роль сыграло искусство управления.В итоге экипаж ВАЗ-2101 занял тридцатую позицию и первое место в классе.

Классика во времени

1972 - начало производства ВАЗ-2102

1972 - начало производства ВАЗ-2103

декабрь 1975 г. - выпуск самого первого ВАЗ-2106 («Шаха» или «Шоха», «шестерка», «шар»)

г.

октябрь 1979 г. 7 лет - первая мелкосерийная партия ВАЗ-2105 («Пятерка» или «Табуретка»)

март 1982 г. - Волжский автомобильный завод приступил к выпуску ВАЗ-2107 («Семерка», «Семера»)

.

Вторая половина 1984 г. - начало производства ВАЗ 2104 («Четверка»)

.

Сколько напряжения на аккумуляторе

Неисправность определяется по контрольной лампе заряда и по напряжению, подаваемому в бортовую сеть.После поворота ключа зажигания и его включения загорается контрольная лампа заряда на панели приборов. Это свидетельствует о исправности схемы начального возбуждения генератора. После запуска двигателя и запуска генератора, на выходе генератора, к которому подключен провод от сигнальной лампы, дается плюс и лампа гаснет. При наличии активного сопротивления в цепи от АКБ до панели приборов, в результате чего падает напряжение на силовых выводах панели, лампа заряда начинает гореть в полу из-за разности потенциалов на выводах лампы.Это связано с прохождением тока от генератора через лампу. Неисправность генератора в этом случае не влияет на заряд аккумулятора или может вообще отсутствовать.

Для проверки необходимо проверить напряжение на выводах генератора при оборотах двигателя около 2000 об / мин и включении дальнего света фар. При нормальной работе генератор должен выдавать на АКБ напряжение в пределах 13,5 - 14,5 В. Напряжение проверяется на выводах АКБ при включенных фарах, и следует учитывать, что генератор вырабатывает номинальное напряжение при средняя скорость около 2000 - 2500 об / мин. Основные неисправности генератора - отсутствие заряда аккумуляторной батареи, повышенное или пониженное выходное напряжение, а также разрушение подшипников.При напряжении выше 14,5 В регулятор напряжения работает некорректно или контакт в его контактах нарушен. При установке регулятора вне генератора возможно нарушение контактов в цепи возбуждения (характерная неисправность для газелей с двигателем 402). При поиске неисправности, когда напряжения хватает без нагрузки, а при включении фар оно падает ниже нормы, нужно обращать внимание на натяжение приводного ремня, а также его положение в шкиве генератора, с V -пояс.Натяжение ремня определяется нажатием на ремень с усилием примерно 8 кг., При этом прогиб должен составлять 8 - 10 мм. При небольшом растяжении ремень проскакивает, а при чрезмерном растяжении - большая нагрузка на подшипники, что может привести к их порче. Необходимо обратить внимание на состояние шкива генератора с поликлиновым ремнем, если низ шкива блестящий, значит, ремень или шкив полностью изношены и требуют замены. Слабое натяжение или износ ремня можно определить по резкому нажатию на педаль газа, при этом напряжение резко падает, и его можно восстановить при дальнейшей работе.Также необходимо проверить состояние контакта на выводе 30. Если визуальный осмотр не дает результатов, значит неисправен генератор. Чаще всего при этом неисправен генератор выходит из строя диод выпрямительного моста, но возможен обрыв или пробой контактов в соединении обмотки статора и диодного выпрямителя. Отсутствие напряжения, вырабатываемого генератором, то есть когда напряжение на выводе 30 равно напряжению аккумуляторной батареи, возможно при выходе из строя регулятора напряжения обрыв

МозговеД писал:

Вадим писал:
Плотность батареи прямо пропорциональна ее заряду.Заряд аккумулятора можно контролировать не только по току, но и по плотности электролита. Как только плотность достигла 1,27, аккумулятор заряжается.
Другое дело на дохлом аккумуляторе с зарядом плотность может даже не подняться до 1,27. Как у меня на старом - 1,23, да хоть зарядка - выше не поднялась. На советских батареях плотность можно было увеличить добавлением более концентрированного электролита - после выдержки 1-2 часа и при зарядке. Если раньше тарелки не осыпались, это часто помогало.
С современными батареями этот трюк не сработает.

yur_capricorn писал:

Цитата:

А какая разница, где мерить?
Такое ощущение, что аккумулятор и генератор надо включать параллельно?
На аккумуляторе намного проще измерить, чем на гене


Вау! 😕 Параллельно, то параллельно, но переходное сопротивление контактов оксид массы контактов ??? Масса потом идет на аккум через двигло.
Вы хотите найти беду или нет?
Проще гнать сервис ...

Ананьев писал:

Цитата:

Я в спецификации написал: 13,5-14,5В без нагрузки. 13-14В под нагрузкой.


Есть нюансы ... Нагрузка с нагрузкой ... Еще есть обороты двигателя ...
Например, заряд АКБ начинает идти только со средних оборотов двигателя, на ХХ его нет. А это нагрузка с разряженным аккумулятором.
А вообще генератор начинает полностью выдавать свои параметры только при средних оборотах (и выше) двигателя.

Удачи! : wink:

Ну по порядку, если ...
Насчет плотности - не понимаю, о чем ... Плотность батареи вроде не имеет никакого отношения к напряжению генератора ...
По поводу сопротивления. .. ну да ... на клеммах АКБ напряжение может быть меньше, чем на клеммах генератора. Но он не может измениться нелинейно.Те. например если на генераторе 15.2, то на аккумуляторе 14.2. А на скорости 14,2 - на батарее 13,2.
Думаю маловероятно - вряд ли юстировка возможна, так что на генераторе пика поднимается на 1 В, а на аккумуляторе падает на 1 В.
По поводу сервисов - да. Люди там работают грамотные. Но мне почему-то постоянно не везет. Например, изменить тягу коробки передач или заменить масло с фильтром - можно, но могут диагностировать старую форсунку, откалибровать расходомер, найти утечку воздуха - это не так... Я привык к мысли, что старые машины нужно делать самому ...
По поводу траблов - ну сначала надо понять, что это, траблы - потом ... А если есть, то мешает - неужели? Например, если в этих условиях аккумулятор заряжается нормально, то считаю вмешательство нецелесообразным ...
По поводу оборотов и зарядки ...
Я думаю, что аккумулятор не умеет определять обороты двигателя. Если ему дают достаточно напряжения для зарядки, он заряжается.Если напряжение ниже зарядного - отдает. Однако где-то читал, что хотят начать оснащать их чипами, чтобы не допустить глубокого разряда ...

ВАЗ 2114 комплектуется электрогенератором 94.3701, который устанавливается на инжекторные силовые агрегаты с впрыском для современных автомобилей Самарской и Самарской 2 серий. Это блок переменного тока, трехфазный, правого вращения (выступ от привода), имеет выпрямительный блок и регулятор напряжения.

Конструкция и особенности использования генератора ВАЗ 2114

Автомобильный электрогенератор - это синхронная трехфазная электрическая машина переменного тока с электромагнитным возбуждением. Он преобразует механическую энергию работающей автомобильной силовой установки в электрическую энергию, которая необходима для функционирования электронных систем и других устройств и оборудования, потребляющих электроэнергию при работающем двигателе. Для этого преобразования используется вращающееся магнитное поле.

Основные рабочие части автомобильного генератора это:

  • ротор - подвижная часть устройства
  • статор - неподвижная часть электрической машины

Статор собран из кусков листового железа, изолированных друг от друга. Внутри статора в пазах прокладывается якорная обмотка генератора.

Сердечник ротора изготовлен из цельного куска электромеханической стали. Проушины столба собираются из листовой стали. На полюсах размещены катушки возбуждения, которые питаются от внешнего источника постоянного тока.

Для защиты от внешнего воздействия есть корпус. В нем находятся основные рабочие части автомобильного электроагрегата. Всего:

  • подшипники - на них вращается ротор;
  • крыльчатка;
  • Диодный мост
  • ;
  • реле-регулятор;
  • шкив приводной; на него надевается пояс.

Передняя и задняя крышки генератора, являющиеся его корпусом, прочно прикручены к стартеру, обеспечивая его неподвижность. Задний подшипник плотно прилегает к валу ротора и закрывается втулкой.Передний подшипник запрессован в переднюю крышку силового агрегата и его можно заменить только им. Сам вал вращается на подшипниках, смазка в них, набитая на заводе, не меняется.

Обмотка в пазах статора собрана по схеме «звезда». Причем провода выведены в общую точку.

С другой стороны фазные провода подключены к диодному мосту. В нем шесть кремниевых диодов, их еще называют «вентилями».Их три положительных и три отрицательных. Они принадлежат полюсам и спрессованы в алюминиевые пластины в форме подковы. Там на пластине размещены еще три диодных штуки. Через них запитывается обмотка возбуждения при пуске электростанции. На задней крышке установлен диодный мост. Также есть конденсатор, защищающий от резких скачков напряжения.

На панели приборов есть контрольная лампа, которая загорается при включении зажигания. В этот момент напряжение через лампочку поступает от аккумулятора на обмотку возбуждения.После включения блока питания обмотка запитывается дополнительными диодами и свет должен погаснуть. Если после запуска этого не произошло и лампочка продолжает гореть, значит, генератор ВАЗ 2114 не работает.

Особенности использования агрегата 94.3701 на ВАЗ 2114

  1. Запрещается работа блока питания с отключенным аккумулятором. Это вызывает скачки напряжения с возможным повреждением элементов генератора и автомобильных систем.
  2. Убедиться, что плюс АКБ всегда подключен к выводу блока питания, а минус - к массе. Если перепутать контакты, то через диоды пойдет более сильный ток и они выйдут из строя.
  3. Ни в коем случае нельзя пробовать электроблок автомобиля на «искру», диоды моментально выходят из строя из-за скачка напряжения. Проверять нужно только с помощью специальных счетчиков или на стенде.
  4. Клапанами нельзя управлять напряжением более 12 В или мегомметром, это может привести к короткому замыканию.
  5. Проверяйте проводку автомобиля мегомметром или напряжением более 12 В только при выключенном блоке питания.
  6. При необходимости электросварки агрегатов или частей кузова требуется в обязательно отсоединить провода от всех клемм и узлов соединения электрогенератора и аккумуляторной батареи.

Проверка генератора ВАЗ 2114 и типичные неисправности

Перед тем, как проверить генератор на ВАЗ 2114, нужно выяснить, какие неисправности можно выявить при проверках и как эти поломки проявляются.

Поломки в рабочем режиме

  1. При включении зажигания не загорается лампа на панели приборов и не работают основные приборы.
  2. Контрольная лампа не загоралась после поворота ключа зажигания и не загорается после запуска. Батарея разряжена.
  3. Когда машина работает, свет яркий или тусклый. Батарея разряжена.
  4. Лампочка горит ярко при движении автомобиля. Аккумулятор заряжен.
  5. Повышенный шум при работе генератора.

Проверка генератора ВАЗ 2114 при работающем двигателе на автомобиле

Для подготовки к проверке агрегата необходимо купить специальный измерительный прибор для контроля автомобильной электросети. Порядок контроля следующий:

  • вставьте ключ зажигания, поверните его и убедитесь, что все контрольные лампы горят на полную мощность;
  • запустить двигатель - контрольная лампа должна погаснуть, если она горит ярко или не на полную мощность, значит в цепи генератора есть неисправности;
  • при прогреве двигателя до рабочей температуры включить все электроприборы для создания максимальной нагрузки;
  • для подключения счетчика в режиме вольтметра читайте в инструкции по эксплуатации какое напряжение должен выдавать генератор ВАЗ 2114 при максимальной нагрузке бортовой сети;
  • установить 3500 об / мин;
  • подключить счетчик к аккумулятору и проверить напряжение, если на приборе меньше 13 вольт, значит аккумулятор разряжен и нужно искать поломку.Это может быть плохо натянутый ремень, выход из строя регулятора, изношенные щетки и окисленные контакты;
  • выключите на максимум все приборы и узнайте, сколько вольт должен выдавать генератор ВАЗ 2114 в этом режиме. При выключенных потребителях при измерении щупом батарея должна быть не менее 14,7 вольт, если намного больше, то регулятор на агрегате нужно менять;
  • , не выключая машину, послушайте, насколько шумит генератор ВАЗ 2114, если уровень шума повышен, значит сломались подшипники.Одна из причин - натянутый приводной ремень;
  • выключите машину, дайте остыть и проверьте, как натягивается ремень, нажав на него пальцем, прогиб - один, максимум полтора сантиметра.

Проверка компонентов агрегата и его обслуживание

Глубокий инструментальный контроль генератора ВАЗ 2114 включает диагностику диодного моста, регулятора, обмоток статора и ротора с помощью щупа (это лампочка на 12 В мощностью 3 Вт):

  • применены диоды с односторонним крестом, лампа не должна загораться, если горит, значит диод сломан;
  • при проверке регулятора щуп, подключенный к щеткам, должен погаснуть, если он поднимается до 16 вольт, если он продолжает светиться или, наоборот, не светится ни при каком напряжении, это свидетельствует о неисправности регулятора;
  • управляющие обмотками ищут короткое замыкание или его отсутствие.При обнаружении короткого замыкания необходимо заменить статор.

Чтобы быть уверенным в работоспособности своего генератора, нужно проверять его каждые 10 тысяч километров, а между проверками регулярно проводить обслуживание, то есть:

  • следить за чистотой поверхностей;
  • проверить крепление генератора к двигателю и надежность крепления всех клеммных соединений с проводами;
  • проверить натяжение и состояние ремня;
  • проверить состояние подшипников на слух и при вращении шкива при снятом ремне.

В качестве рекомендации опытные водители советуют тем, кто постоянно ездит на дальние расстояния, в числе аварийных принадлежностей иметь в багажнике ремень привода генератора. И самому водителю пройти мастер-класс по его замене. Бегство ремня - распространенная неисправность, которая происходит по закону дорожного движения в безлюдной местности. К сожалению, без ремня автомобиль не может двигаться. Так что сток будет не к месту.

Что делать, если необходимое напряжение не выдает генератор 2110? Как бы тщательно владелец ни ухаживал за своей машиной, какая-то поломка все равно может произойти.И неисправности генератора тоже случаются, даже если это ВАЗ 2110.

Устранение неполадок

Многое зависит от работы генератора ВАЗ 2110. В случае неисправности, что сможет запустить аккумулятор? А когда он перестанет подавать нужное напряжение, надо срочно разбираться, в чем причина. Но уже по внешним признакам можно определить, что генератор создает проблемы:

  • лампа заряда начинает мигать на малых оборотах;
  • в салоне чувствуется запах пения;
  • есть механическое повреждение.

Если визуальный осмотр не принесет результатов, необходимо:

  • снимаем пластиковую крышку с генератора;
  • проверить все электрические соединения;
  • откручиваем диодный мост, а также реле регулирования напряжения щетками.

Специальный тестер проверяет диоды. Когда они работают в нормальном режиме, ток будет идти только в одном направлении. Если ток идет в двух направлениях или диоды его не пропускают, то причина найдена.


Причина плохой работы может быть в ремне. Если он изношен, это видно сразу. Если «слетела» обмотка генератора, лучше доверить решение этой проблемы специалисту.

Какие неисправности могут возникнуть в генераторе

Какие могут быть неисправности генератора, когда при включении зажигания лампа мигает или не включается вообще и не работают контрольные приборы? Вы должны убедиться, что предохранитель в монтажном блоке в порядке. Если происходит обрыв в цепи питания, может быть следующее:

  • Обрыв провода «О» с проводами от монтажного блока к приборам;
  • Обрыв проводов «GP» с проводами от замка зажигания к данному блоку.

Когда выключатель не работает из-за поломок, достаточно поменять только пришедшую в негодность контактную часть.

Если аккумуляторная батарея окажется разряженной, то напряжение генератора не даст нужного числа.

А причина может заключаться в том, что перегорела контрольная лампа, а может контакты картриджа недостаточно прижаты к печатной плате. В этом случае производится замена лампы или неисправных контактов.

Расшифровка кодов ошибок кадров бк. Бортовой компьютер State X1

    Оригинальные немецкие автомобильные буферы Power Guard Авто буферы - экономия на ремонте подвески, увеличение клиренса на 3 см, быстрая и простая установка...

    Официальный сайт>>>

    Бортовой компьютер небольшого размера способен выполнять различные климатические, маршрутные и диагностические функции. Устанавливается на автомобили семейства ВАЗ - Калина, Нива, 2123, 2110 и другие.

    1

    Интересующий нас бортовой компьютер (БК) имеет достаточно широкий функционал. Работает в режимах:

    • Диагностический тестер. Он выполняет функцию цифрового спидометра, тахометра, следит за работой силового агрегата и (настроенного или штатного), считывает диагностические коды системы, оповещает о напряжении в автомобиле и температуре мотора.
    • Бортовой компьютер. Полезный и удобный режим. В нем бортовой компьютер в состоянии ВАЗ показывает скорость (среднее значение) поездки за поездку, расстояние, пройденное машиной, остаток топлива в баке и его расход за поездку, время в пути. BC также прогнозирует дальность действия оставшегося топлива и имеет счетчик последнего.
    • Супервайзер. Устройство оснащено счетчиком простоев и энергонезависимой памятью, оповещает водителя об отключении индикаторов и габаритов, а также откате (самопроизвольном) автомобиля.
    • Сигнальное устройство. Государство сообщает, что превышен порог скорости, в бортовой сети есть неисправности, а силовой агрегат потенциально небезопасен по автоперегреву.


    Бортовой компьютер X1 Состояние

    Кроме того, State X1 имеет три дополнительных функции, которые понравились отечественным автомобилистам. Режим Tropic подразумевает автоматическое управление системой охлаждения машины, Plazmer отвечает за сушку свечей и их последующий нагрев до температуры, позволяющей без проблем запускать двигатель в холодном состоянии, Fast and the Furious сбрасывается при переключении топлива с газа на газ наоборот.

    Небольшой нюанс. Функция Форсаж работает исключительно с качественным (95 и выше). Установка штатной X1 осуществляется без труда в штекер, предусмотренный на панели приборов.

    Вам понадобится инструкция по установке БК на конкретную модель автомобиля ВАЗ. Принцип установки такой же. Необходимо снять накладку с панели приборов, а затем поочередно подключить однотонную заводскую проводку к проводам бортового компьютера.Состояние X1 в особой настройке не нуждается. Устанавливаем БК, включаем зажигание, заводим прибор, и он сразу переходит в режим бортового компьютера. Если вы хотите перейти в режим диагностики, нажмите кнопку CORR. В аварийном (аварийном) режиме БК уходит самостоятельно.

    2

    С помощью бортового компьютера Государство проверяет машину. Осуществляется со сканером или без него. В первом случае нужно подключить описываемый БК к ноутбуку или тестеру (на них должно быть соответствующее программное обеспечение) с помощью специального кабеля для диагностики.Сам сканер подключается к разъему, расположенному возле коробки передач (у селектора) через переходник OBD-II. Последний дает возможность отправлять диагностическую информацию на ноутбук через выход USB.


    Работа бортового компьютера

    После этого вы устанавливаете программу (обычно используется утилита KWP_D), включаете зажигание и проводите диагностику. Расшифровка полученных кодов позволяет узнать, какие компоненты машины не работают должным образом.Это значит, что их нужно настроить. Диагностика показывает следующие параметры:

    ЭТО ВАЖНО ЗНАТЬ!

    Такой универсальный прибор для диагностики автомобиля должен быть у каждого автомобилиста. Теперь без автосканера просто никуда!

    Считать, сбросить, проанализировать все датчики и настроить бортовой компьютер автомобиля можно самостоятельно с помощью специального сканера ...

    • THR - положение дроссельной заслонки;
    • UACC - напряжение аккумуляторной батареи;
    • AIR - расход (масса) воздуха;
    • FREQ - частота вращения (частота) коленчатого вала;
    • INJ - длительность импульса впрыска;
    • УОЗ - опережение зажигания;
    • FSM - датчик холостого хода;
    • QT - коэффициент расхода топлива.

    Получив все эти данные, нужно сравнить их со стандартными значениями, рекомендованными автопроизводителем. Если цифры отличаются друг от друга на 18–20 процентов, значит с вашей машиной все в порядке. Если разница превышает 20%, необходимо настроить проблемные узлы.

    3

    BC State X1 позволяет диагностировать функционирование отдельных компонентов автомобиля без использования сканеров, ноутбуков и других электронных устройств.Проверка автомобиля в этом случае происходит следующим образом - нажмите кнопку сброса суточного пробега на панели приборов и сразу включите зажигание (при этом сам двигатель запускать не нужно).


    Проверка бортового компьютера

    После таких действий БК приступит к диагностике панели приборов. Затем нужно включить дворники (достаточно нажать соответствующую кнопку - она ​​находится на пусковом рычаге указанного устройства) и посмотреть, как на дисплее Состояния появляются различные коды неисправностей.Описание типичных ошибок приведено ниже:

    • P0113 и P0112 - неправильная работа датчика или выход из строя механизма, контролирующего температуру потока воздуха на входе;
    • P0106 ​​- неверный сигнал с датчика движения автомобиля;
    • P0172 и P0171 - повышенный или пониженный показатель горючей смеси;
    • P0122 (0123) - обрыв цепи дроссельной заслонки;
    • P1102 - недостаточный сигнал с подогревателя датчика кислорода;
    • P0647 - неисправность муфты системы климат-контроля;
    • P0325 - обрыв датчика детонации;
    • P0301-0304 - пропуски зажигания в цилиндрах (в одном из четырех или сразу в нескольких).

    Примечание! Любой расшифрованный код говорит нам о реальной неисправности. Поэтому вам обязательно нужно обратиться в автосервис или решить проблему самостоятельно, если у вас есть навыки выполнения несложного ремонта своего автомобиля.

    Вы все еще считаете, что диагностировать машину сложно?

    Если вы читаете эти строки, значит, вы заинтересованы в том, чтобы сделать что-нибудь самостоятельно в машине, и действительно сэкономит , потому что вы это уже знаете:

    • СТО ломают большие деньги на простую компьютерную диагностику
    • Для выяснения ошибки нужно обратиться к специалистам
    • В сервисах работают простые гаечные ключи, а вот хорошего специалиста не найти

    И конечно, вы устали выбрасывать деньги, и вам не нужно все время ходить на СТО, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любой машине и вы всегда найдете проблему через обычный смартфон, расплатитесь ЧЕК и сэкономьте кучу денег! !!

    Мы сами тестировали этот сканер на разных машинах. и он показал отличный результат, теперь рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, публикуем ссылку на официальный сайт Автосканера.

Одним из отличий автомобиля Лада Грант от других отечественных моделей является то, что эти автомобили оснащены. Он позволяет не только оптимизировать процесс работы двигателя, но и выявлять коды ошибок Lada Granta. Именно с его помощью можно быстро выявить возникающие неисправности в работе БК.

А как диагностировать Ладу Гранту на наличие ошибок? А как тогда расшифровать коды? Вы можете узнать больше об этих и других проблемах в этой статье.

Диагностика

Для расшифровки появляющихся кодов ошибок необходимо провести диагностику автомобиля. Проверить машину можно несколькими способами. О них и поговорим дальше.

Диагностика сканером

Для проверки сканером необходимо подключить бортовой компьютер «X1 State» к тестеру или ноутбуку с помощью диагностического кабеля.Сканер или ноутбук должен быть оснащен программным обеспечением, разработанным специально для диагностики. В нашей статье мы рассмотрим пример с программой KWP_D.

Кроме этой утилиты, вам также понадобится специальный адаптер OBD-II. Это необходимо для передачи информации с БК на ноутбук через выход USB. расположен рядом с переключателем передач, под крышкой. К нему нужно подключить сканер.

Когда программа будет установлена, при подключении вы увидите, что в системе появился COM-выход с определенным номером.Этот номер нужно будет переназначить на любой из четырех - 1-4. Когда это будет сделано, ноутбук нужно подключить к БК, затем запустить зажигание и включить программное обеспечение.

Как известно, у любого автомобильного двигателя есть свои особенности, определяющие его работу. Если эти характеристики отличаются от стандартных, значит, с двигателем что-то не так. Первое, на что следует обратить внимание, - это характеристика кода неисправности. Если в системе bk обнаружены неисправности, то откройте вкладку «Код ошибки» и найдите номер вместе с расшифровкой.Обратите внимание: с вашей Lada Grant все будет нормально, если измеренные характеристики не будут отличаться от стандартных более чем на 20%.

Диагностика без сканера

Проверить машину без сканера совсем несложно. Недостатком такой диагностики является то, что она не всегда позволяет выявить все ошибки в работе автомобиля .:

  1. На панели приборов нажать кнопку, отвечающую за сброс суточного пробега. При этом поверните ключ и включите зажигание, но не запускайте двигатель.В этом случае запускается тестовый режим приборной панели, который помогает определить, все ли элементы панели работают правильно.
  2. Затем нажмите кнопку на рычаге стеклоочистителя. Таким образом, версия прошивки «State X1» сначала появится на экране, а затем вы увидите комбинации возможных неисправностей, если таковые имеются.

Комбинации декодирования

Ну а теперь пора рассказать о расшифровке комбинаций неисправностей.

Расшифровка кодов после диагностики сканером

Как уже было сказано выше, если измеренные характеристики не отличаются от стандартных более чем на 20%, то с автомобилем все в порядке.Какие есть стандартные варианты?

Параметр Значение
UACC Показывает напряжение батареи. Чтобы понять, есть ли в этом случае ошибка, необходимо активировать все устройства, которые потребляют больше всего напряжения. Допустимое напряжение от 13,9 до 14,5 В. Если меньше, то необходимо проверить отдельные цепи сети.
Thr Параметр. Как правило, если он неисправен, водитель узнает об этом без диагностики, так как машина будет двигаться рывками и мощность двигателя будет постоянно падать.Нажимаем педаль газа, при этом не заводя двигатель, а включив зажигание. Показания TPS должны плавно вырасти до 90% (или чуть меньше). Если все так, значит датчик исправен; в противном случае его необходимо заменить.
Частота Параметр скорости вращения коленчатого вала. Скорость вращения до 840 оборотов. Если этот датчик выйдет из строя, то мотор будет невозможен.
ВОЗДУХ Параметр массового расхода воздуха. Оно не должно превышать 12 кг / час.Запустите двигатель и нажмите педаль газа, чтобы количество оборотов увеличилось до 5 тысяч в минуту. В этом случае параметр должен увеличиться примерно до 250 кг / ч. Естественно, если прибор исправен, то и показатель будет таким.
унций Указывает угол опережения зажигания. Он должен варьироваться в пределах от 6 до 15 градусов.
INJ Этот параметр bq представляет длительность импульса впрыска (время, необходимое для открытия каждого сопла, чтобы газ упал в цилиндр).В идеале этот параметр должен составлять от 3 до 5 миллисекунд при движении на нейтральной скорости. В том случае, если показания, полученные при диагностике, намного выше, то, скорее всего, форсунки уже забиты и их необходимо прочистить. Или это говорит о низком давлении бензина в результате засорения бензинового фильтра или насоса. Резко выжмите педаль газа. Время впрыска должно увеличиться до 20 мс. В идеале точная диагностика форсунок возможна только на стенде.
ФСМ Индикатор датчика холостого хода.В идеале этот параметр не должен превышать 50-60. Если резко нажать на педаль газа, то может возрасти до 160-180.
АЛАМ 1 Показывает уровень напряжения, установленный на датчике уровня кислорода. При прогреве двигателя машины этот показатель должен увеличиться с 0,007 до 0,7 В. Если этот показатель отличается, значит, что-то не так в цепи.
LUMS_W Этот коэффициент показывает вращение коленчатого вала. В идеале он должен колебаться около 4 оборотов в секунду.Если он немного больше, то это уже свидетельствует о пропуске зажигания в цилиндрах двигателя. Это означает, что следует обращать внимание на зажигание (работают ли они, залиты они или нет), а также на состояние.
QT Норма расхода бензина. При работе двигателя на холостом ходу оно не должно превышать 0,9 литра в час.

Расшифровка кодов для самодиагностики

Код Описание
1 Такой код указывает на завышенное напряжение, зафиксированное БК в бортовой цепи Лады Грант.
2 Если в течение двадцати секунд наблюдается обрыв цепи, то этот код указывает на необходимость проверки сети.
3 Этот код указывает на необходимость замены устройства контроля температуры хладагента в системе охлаждения.
4 Что-то случилось в работе устройства контроля температуры воздуха, необходимо проверить цепь или заменить датчик.
5 Код 5 указывает на перегрев двигателя.В этом случае неисправностью может стать поломка терморегулятора. Кроме того, этот код может указывать на более сложные поломки. Например, если прокладка ГБЦ сломана, то мотор тоже будет время от времени перегреваться.
6 Говорит об аварийном давлении моторной жидкости в системе впрыска.
7 Указывает на неисправности в тормозной системе.
8 Неисправность аккумулятора.Код 8 сообщает владельцу Lada Grant о необходимости замены аккумулятора из-за слишком низкого заряда.

Наиболее частые ошибки

Ниже приводится разбивка наиболее распространенных кодов ошибок, встречающихся при диагностике Lada Grant.

Код ошибки Описание неисправности
P0106 ​​ Код ошибки указывает на неправильную проводку сигнала от датчика абсолютного движения.
P0107, P0108 Такие коды ошибок указывают на очень низкий или высокий сигнал, поступающий от датчика давления через впускной коллектор.
P0112, P0113 Данные коды ошибок бортового компьютера «Состояние Х1» указывают на поломку устройства контроля температуры потока всасываемого воздуха. Или это может указывать на неправильный сигнал датчика.
P0115 - P0118 Один из этих кодов ошибки может указывать на неисправность датчика температуры хладагента.Кроме того, это может указывать на исходящий от него неверный сигнал. Проверить схему и работу самого датчика. Если показывает завышенный результат, а тосол в расширительном бачке не закипает, то, скорее всего, проблема в датчике.
P0122, P0123 Неправильный сигнал от TPS, необходимо проверить устройство и его схему.
P0131 - P0135 Эти коды ошибок бортового компьютера указывают на сбой в работе устройства контроля уровня кислорода в преобразователе.Как и в предыдущих случаях, необходимо проверить цепь, а затем провести диагностику самого датчика.
P0171, P0172 Речь идет о слишком низком или повышенном уровне горючей смеси.
P0301 - P0304 Бортовой компьютер Лады Грант сообщает владельцу, что пропуск зажигания зарегистрирован в одном из четырех цилиндров двигателя.
P0325 Не работает датчик детонации или в его цепи бортовой компьютер Лада Гранта зафиксировал обрыв.
P0645, P0647 БК сообщает о необходимости дополнительной диагностики реле сцепления климатической системы. Возможна поломка самого реле, либо обрыв цепи в одной из секций, требующий дополнительной проверки.
P0660 - P0662 Сообщается о неисправности или обрыве цепи клапана контроля длины каналов впускной системы.
P0830 Отказ в работе системы сцепления.Возможно, неисправен сам педальный переключатель или другой элемент системы. Но с цепочкой в ​​этом случае все будет в порядке.
P1102

Коды ошибок Lada Grant сигнализируют о сбоях в работе автомобильной системы и сообщают водителю о необходимости проведения диагностики или ремонта.

Коды ошибок предоставления обозначаются тремя группами символов. Первый включает код, который непосредственно отвечает за своевременное срабатывание подушек безопасности для водителя и пассажира, если это касается.В его функции входит отслеживание электрических импульсов, которые поступают на центральный замок и электрические стеклоподъемники. Также контролируется правильная работа двигателя и АКПП.

Во вторую группу входят общий и резервный коды ошибок Lada Grant, которые необходимы для дополнительного ознакомления.

Третья группа позволяет активировать специализированную систему подачи воздуха, в которой необходимо уточнить некоторые детали. Он отслеживает такие факторы: насколько качественно было зажигание, как движется машина, и проводит дополнительный контроль для Lada Grant для более детального поиска неисправностей.Кроме того, используя возможности третьей группы, можно обнаруживать ошибки, связанные с трансмиссией, ЭБУ или его схемой.

Диагностика комбинаций приборов

На автомобиле можно диагностировать неисправности. Для этого включите зажигание, удерживая нажатой кнопку Reset. Затем осуществляется мониторинг ЖК-дисплея, и на нем отображаются все положения сегментов. Теперь вам необходимо активировать ближайшую к вам кнопку на панели управления, после чего на экране должна отобразиться версия сделанной прошивки.Снова нажмите любую кнопку управления. Если в Lada Grant есть ошибки, в первых двух строках экрана должны отображаться специальные цифровые символы, которые, в свою очередь, могут указывать на различные неисправности.

Наличие повышенного напряжения в бортовой сети. Если в течение 20 секунд не удалось определить неисправность автомобиля Лада Грант, то могут возникнуть три значимых сигнала ошибки. Первый в этом случае указывает на обрыв в цепи датчика, отвечающего за считывание уровня топлива.Второй реагирует на обрыв в цепи датчика, который реагирует на температуру охлаждающей жидкости. А третий определяет ошибки при обрыве цепи датчика наружной температуры, что находится в пределах отметки минус.

В пакете данных обнаружены ошибки. Чтобы сбросить коды ошибок, нажмите и удерживайте кнопку сброса в течение нескольких секунд. Теперь нажмите любую из кнопок управления, благодаря чему будет запущено управление LCD и будут выделены все необходимые позиции сегментов, необходимые для качественного контроля.

Коды и ошибки дешифрования

Знание точного значения кода может легко решить проблему

Код ошибки P0101 информирует водителя о том, что расход воздуха, зависящий от оборотов двигателя и угла открытия дроссельной заслонки, не соответствует к стандартному значению. Этот сигнал загорается при 3-м поездке после возникновения неисправности.

Ошибки, начинающиеся с P0030 (131, 132, 136, 137, 138), указывают на то, что датчик кислорода был нагрет до преобразователя.При детальном анализе вы можете увидеть, что существует разрыв отношений в цепочке, отвечающей за вождение. Кроме того, цепь может быть полностью замкнута на землю или на плату. Если ошибка продолжает появляться, это может быть связано с формированием сбоя в сети.

Ошибки P0102 (103) указывают на неисправность в цепи датчика, который отвечает за сложный воздушный поток. Однако в первом случае ошибка указывает на низкий уровень сигнала, а во втором - на высокий. Если код ошибки P0112 (113), значит, есть проблемы с датчиком, отвечающим за температуру воздуха.В первом случае проблемы возникают из-за того, что уровень сигнала стал слишком низким, а во втором - слишком высоким.

Ошибки с P0116 (117, 118, 122, 123) говорят о разрыве цепи, идущей к датчику, отвечающему за температуру охлаждающей жидкости. Где первый указывает на то, что сигнал покинул радиус влияния требуемого диапазона, а два других указывают на слишком высокий или низкий уровень сигнала. Кроме того, при обнаружении этих ошибок дроссельная заслонка может быть смещена.

P0130 (131,132,137,138) указывают на проблемы в цепи, составляющей соединение между датчиком кислорода и преобразователем.При детальном осмотре обнаруживаются неисправности в преобразователе, а выходной сигнал может быть на недопустимо низком уровне. Может появиться завышенный показатель уровня выходного сигнала и повреждения, которые могут возникнуть в цепи датчика. Кроме того, ошибки нагревателя могут возникать непосредственно в датчике, который отвечает за содержание кислорода, что, в свою очередь, может быть полностью неисправным.

P0171 (172) указывает на то, что система подачи топлива слишком плохая в первом случае и очень богатая во втором.Следующие четыре ошибки P0201 (202, 203, 204) указывают на то, что в форсунках цепи управления всех четырех цилиндров произошли определенные неисправности.

Вторая часть ошибок

Если вы обнаружите ошибку с кодом P0217, то можете с уверенностью сказать, что двигатель прогрелся значительно выше допустимой нормы. P0230, возникла неисправность в цепи реле топливного насоса. С P0261 (263, 264, 266, 267, 269, 72) вы можете быть полностью уверены, что есть проблемы с любым соплом.Причем неисправности будут либо в цепи управления, либо в неработающем драйвере.

С ошибками P0262 (268, 270, 271) - возникли неисправности с форсунками цилиндров в части короткого замыкания цепи управления. Детальный осмотр также может указывать на полную неисправность любого из цилиндров.

Третья часть ошибок


Ошибки P0300 указывают на пропуски зажигания

P0300 (301, 304) - пропуски зажигания. Причем они могут быть как случайными, так и множественными.Причем, чем больше номер кода ошибки, тем выше числовое обозначение самого цилиндра.

Ошибки P0326 (327, 328) указывают на неисправность в цепи датчика детонации. С помощью подробного анализа можно обнаружить полный выход сигнала из допустимого диапазона или обнаружение сигнала на критическом уровне, который может быть либо слишком высоким, либо низким.

Стоит обратить внимание на ошибки с номерами P0335 (336, 337, 363). Они указывают на то, что цепь, ведущая к датчику, реагирующему на смещение коленчатого вала, нарушена или выходит за пределы диапазона, в котором должна была выполняться работа.Также они могут указывать на неисправность катушки зажигания четвертого цилиндра или обрыв цепи управления. Можно обнаружить разрывы в системе зажигания, при которых возможно полное отключение подачи топлива в цилиндры холостого хода.

Четвертая часть ошибок

Ошибки с номерами P0422 (441, 444, 445) указывают на то, что нейтрализатор стал полностью неэффективным, система, улавливающая пары бензина, повреждена, или воздух не расходуется должным образом через клапан продувки адсорбента, или Произошло нарушение клапана в продувке айсберга.Разница лишь в том, что может произойти нормальное отключение, а во втором - короткое замыкание по цепи, причем действие может указывать как на массу, так и на бортовую сеть, что, в свою очередь, также потребует транспортировки для обслуживания.

P0480 (481) указывает на проблемы, возникшие в реле вентилятора, или на обрыв цепи, отвечающей за управление вентилятором. Кроме того, они могут указывать на то, что вентилятор больше не получает необходимой степени охлаждения.

Пятая часть ошибок, пронумерованных P0500 (506, 507, 511, 560, 562, 563), не является отдельной группой, однако можно сделать вывод, что в случае их возникновения датчики могут больше не отображать скорость, с которой движется автомобиль.

Отключение системы холодного пуска при слишком низких или высоких оборотах двигателя и в цепи управления регулятора, отвечающего за холостой ход, появляются поломки. К тому же существенные неисправности могут возникнуть из-за нехватки электрической энергии для полноценной работы Лады Грант.

Наиболее частая ошибка


Самая частая ошибка P0133 указывает на невозможность полного разгона

Обратите внимание, что если отображается номер ошибки P0133, можно сделать вывод, что автомобиль перестал качественно ускоряться.Это связано с тем, что контрольный датчик кислорода требует передачи в блок управления информации о концентрации топливовоздушной смеси. Сам датчик расположен прямо в выхлопной трубе, не касаясь каталитического нейтрализатора. Он находится за кислородным датчиком по прошествии рабочего времени замкнутого цикла. Кроме того, состав топливовоздушной смеси напрямую регулируется путем увеличения или уменьшения импульсов, возникающих при открытии сопла.

Поскольку большинство отечественных автолюбителей не могут позволить себе купить иномарку, Lada Grant легко сыграет роль качественной и полноценной замены. Поэтому при возникновении каких-либо ошибок или неисправностей владелец должен как можно быстрее выяснить причину и по возможности попытаться исправить неисправность самостоятельно. Это сэкономит не только время, но и очень существенные деньги, которые придется заплатить за обращение в СТО.

Типичные проблемы и неисправности Лада Грантс Почему не заводится Лада Грант?

Многие автомобилисты считают, что диагностика автомобильных систем - удел высококвалифицированных специалистов.Между тем, в любой современной машине, даже отечественного производства, электронный блок управления имеет мощную систему самодиагностики, которая значительно облегчает поиск возможных причин поломок. К тому же такую ​​проверку может провести даже непрофессионал.

ЭБУ (электронный блок управления) - это мини-компьютер, способный решать определенные задачи в режиме реального времени, а именно диагностировать неисправности и передавать сигнал на датчик, расположенный на приборной панели Lada. В дальнейшем коды ошибок Гранта можно будет считывать при компьютерной диагностике или с помощью бортового компьютера.

Самые распространенные коды ошибок Гранта

Пожалуй, самая частая ошибка Гранта p0504. Это означает «несоответствие датчика тормоза». Что творится с машиной? Когда в пробке машина движется медленно, педаль газа почти не отпускается, потому что нужно постоянно ускоряться, а затем резко сбавлять скорость. Именно в этот момент ВАЗ Грант часто выдавал код p0504, что означает неправильный стиль вождения. Эта ситуация достаточно сложная и требует тщательной диагностики. Вы не можете просто сбросить код p0504, потому что ситуация имеет тенденцию к ухудшению:

  • Беспотенциальный контакт датчика может замерзнуть при замыкании.
  • Автомобиль перестанет реагировать на 100% (после отпускания педали тормоза и нажатия на газ автомобиль не движется и только после сильного удара по педали тормоза автомобиль может двигаться).
  • Автомобиль может стать неуправляемым и просто дергаться после замыкания контактов.

Можно сказать, что такая ошибка Lada очень опасна и требует немедленного реагирования. Стоит отметить, что подобная проблема не характерна для автомобилей, в которых коробка передач автомат, а не механика.

К сожалению, это не единственная проблема автомобилей ВАЗ Грант. Часто отображается ошибка с кодом p0363 (обнаружен пропуск зажигания, отключена подача топлива в холостых цилиндрах). Эта проблема столь же серьезна и не требует срочности проведения тщательной диагностики и ремонта. Если у Лады при запуске двигателя сильная вибрация, но после прогрева она исчезает, нужно обратить внимание на следующие узлы и детали:

  • Свечи
  • Провода.
  • Клапан.
  • Модуль зажигания.

Однако чаще всего специалисты автосервиса находят неисправные свечи зажигания. Как уже установили мастера, свечи, входящие в стандартную комплектацию Лады, некачественные, поэтому решение данной проблемы заключается в простой замене этих комплектующих.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
