Тюнинг панели приборов ВАЗ 2114

Формирование индивидуальности отечественного транспортного средства предусматривает в итоге несколько целей. Одной из них является обеспечение комфортной эксплуатации своего железного коня. Также персонализация позволяет снизить риски угона, ведь выделяющийся среди потока автомобиль проблематичней украсть, а впоследствии легче обнаружить. Применяя тюнинг панели приборов ВАЗ 2114, автовладелец подстраивает машину максимально под свой вкус.

При подобной переделке интерьера водителю удается настроить информативную приборную доску, выделяя нужные индикаторы персональной подсветкой. Однако, стоит учитывать, что подобный декор стоит достаточно дорого. Сэкономить удастся, если выполнять все работы своими руками.

Операции по модернизации

Важно не только выбрать в интернет-магазине понравившуюся панель, но и обеспечить ее грамотный монтаж ее на предусмотренное производителями место. Действия, касающиеся сборки/разборки необходимо продумывать наперед, чтобы минимизировать проблемы с установкой.

Следует учитывать, что автомобили отлично поддаются внутреннему тюнингу, поэтому накладка на панель приборов ВАЗ 2114 от сторонних производителей обычно легко вписывается в отведенное пространство.

Схема работы в такой ситуации довольно простая:

  • Правильно разбираем заводскую панель. Рекомендуем воспользоваться для этого крепежной схемой из автомобильного атласа, выпущенного автопроизводителем. В процесс можно обойтись без каких-либо съемников, ограничившись классическими отвертками и пассатижами.
  • На следующем этапе монтируем новый информационный блок перед водителем или полностью меняем торпедо по желанию, что окажется существенно дороже, но в результате даст больше позитивного эффекта.
  • Сразу выбрасывать устаревшую панель не стоит, так как с нее могут понадобиться какие-то детали. Возможно пригодятся заглушки или элементы «родного» крепежа. Также у новичков могут некоторые элементы крепежа повредиться в процессе установки, а замену им удастся найти в старой панели.

Перед началом всех работ мастеру необходимо внимательно ознакомиться с инструкцией по установке, предлагаемой производителем. В ней обычно подробно описывается пошаговый алгоритм действий.

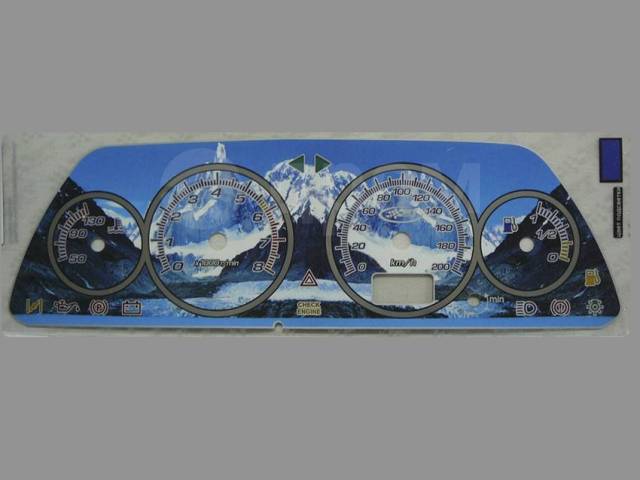

Легкое обновление приборного щитка

В реальности тюнинг приборки ВАЗ 2114 оказывается не таким сложным, как может показаться вначале. На рынке имеется широкий выбор моделей для преобразования интерьера, поэтому каждый водитель получает возможность изменить пространство собственного авто по своему вкусу.

AMC. Автолюбители, которые выберут эту модель, должны знать некоторые особенности о ней:

  • выбрать понравившийся дизайн у производителя можно самостоятельно;
  • в комплекте присутствует указатель уровня масла, который отсутствует в традиционном «заводском» варианте исполнения, так как его появления желало большое количество пользователей, меняющих штатную внешность на костомную;
  • особая внешность достигается подбором интересных цветовых решений и использованием хромированной окантовки на каждой шкале.

Производитель также выпускает усовершенствованный вариант AMC-2.

PRO-SPORT. Вставка для щитка приборов представлена в оригинальном исполнении. Симпатичная разноцветная подсветка помогает быстро сориентироваться по приборам. Изготовители выпускают модель в двух вариациях подложек:

  • темная;
  • светлая.

Благодаря тому, что в автомобилях ВАЗ 2114 предусмотрена возможность установления разной степени яркости, то водитель может по своему желанию настроить данную опцию. Недостатком конкретной модели является то, что предусмотрен лишь один вариант цвета ­– синий. Наклеивание шкал осуществляется после установочных работ. В результате получается симпатичная панель в спортивном стиле.

STREET STORM. Особенностью данной тюнинговой накладки является неординарное цветовое решение, при этом производители не стали вносить каких-либо изменений в «заводское» расположение приборов. Основной упор в дизайне делался на расцветку.

Также использовались вариации с подсветкой. В дневной период она представляет собой светлый вариант с красными символами, а при ночном вождении у водителя имеется возможность переключения не только яркости, но и цветов.

АМС-2. В обновленной версии полюбившихся водителям тюнинговых накладок центральное место выделено под тахометр. Его производители переместили в наиболее видимую зону. Спидометр оттеснился влево. Белое поле, установленное за стрелками, придает спортивности и позволяет легко считывать данные, не задерживая долго зрение на приборах.

В подсветке применяются светодиодные элементы. Их ровная яркость помогает в ночное и вечере время легко считывать текущие параметры. Важно учесть, что установка должна проводиться с более опытными мастерами, так как в процессе монтажа требуется существенная перепланировка части интерьера.

Северный ветер. Дизайнерская модель отличается своей внешностью от более распространенных аналогов. Специалисты, занимающиеся разработкой не стали вносить коррективы в традиционное позиционирование приборов. Однако, даже при таком подходе им удалось обеспечить динамичность внешности.

Стильно выглядят встроенные в панель часы со спортивными нотками в дизайне. Цветовое решение щитка зависит от используемых вставленных шкал.

Тюнинг с использованием европанели

Одним из кардинальных способов видоизменения интерьера 14-й модели служит монтаж европанели. Подобное решение позволяет избавиться от вазовских «болезней», к которым относятся такие факторы:

  • у руля отсутствует возможность регулировок;
  • баранка перекрывает значительную часть приборов во время управления;
  • трудности с обзорностью в ночное время связаны с отражением работающей приборки на лобовом стекле;
  • не самые качественные материалы спустя небольшой промежуток времени существенно ухудшают восприятие интерьера;
  • применяемый пластик создает множество скрипов, стуков и горохота спуся небольшой период после начала эксплуатации;
  • самопроизвольное открытие перчаточного ящичка можно связать с низким качеством замка, используемого в конструкции;
  • прохладный салон в зимнее время связан с некачественно продуманной системой вентиляции в салоне.

Монтаж в салоне новой передней панели не только создает уют, но и решает множество практических задач. К ним относятся как вопросы шумоизоляции, так успешное утепление пространства.

В процессе производства европанели применяется высококачественный пластик. Также и сборка его оказывается без особых нареканий. Водителю предоставляется больше всевозможных ящичков для мелочей и полочек для современных гаджетов.

Установка новинки занимает немного времени. Поэтому ждать авто после перепланировки нужно недолго.

Самостоятельно разрабатывать подобные дизайнерские опции с внесением изменений в конструкции не стоит. Это связано с тем, что после переделки приборы, например, спидометр или тахометр будут показывать неверные значения. Допускать этого не стоит, так как факт может негативно сказаться на эксплуатации ТС, ведь в этом случае водитель вводится в заблуждение из-за неверных показаний, способных привести в итоге к аварии.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Панель приборов Ваз в Новосибирске

461 ₽ Щиток панели приборов «ПЛАСТИК М» ВАЗ 21213+7 (938) 88… показать

из Краснодара в Новосибирск

Купить

152 ₽ Сопло ВАЗ-2108 панели приборов боковое левое8 (800) 55… показать

из Люберец в Новосибирск

Купить

447 ₽ Сопло ВАЗ-2190 панели приборов боковое правое8 (800) 55… показать

из Люберец в Новосибирск

Купить

587 ₽ Щиток панели приборов «ПЛАСТИК» ВАЗ 2114+7 (938) 88… показать

из Краснодара в Новосибирск

Купить

10 ₽ Заглушка ВАЗ-2108 клавиши панели приборов 2108-3710604+7 (927) 27. .. показать

из Ульяновска в Новосибирск

Купить

-18%

1 850,03 ₽ 2 249 ₽ Центральная консоль панели приборов под 2 DIN магнитолу на Лада Ларгус+7 (962) 61… показать

из Тольятти в Новосибирск

Купить2

80 ₽ Сопло ВАЗ-21083 панели приборов боковое правое8 (800) 55… показать

из Люберец в Новосибирск

Купить

11,50 ₽ Заглушка клавишы «ПЛАСТИК М» ВАЗ 2106 панели приборов+7 (938) 88… показать

из Краснодара в Новосибирск

Купить

2 800 ₽ Панель приборов ВАЗ 2192 lada kalina-2, ЛЮКС+7 (920) 89… показать

из Калуги в Новосибирск

Купить2

125 ₽ Сопло ВАЗ-2107 панели приборов центр. правое8 (800) 55… показать

из Люберец в Новосибирск

Купить

485 ₽ Сопло ВАЗ-2110 панели приборов боковое8 (800) 55… показать

из Люберец в Новосибирск

Купить

230 ₽ Козырек ВАЗ-1118 панели приборов8 (800) 55… показать

из Люберец в Новосибирск

Купить

8,50 ₽ Заглушка клавишы «ПЛАСТИК М» ВАЗ 2107 панели приборов+7 (938) 88… показать

из Краснодара в Новосибирск

Купить

994 ₽ Щиток панели приборов «ПЛАСТИК М» ВАЗ 21083-2109 выс. панель+7 (938) 88… показать

из Краснодара в Новосибирск

Купить1

277 ₽ Консоль панели приборов «ПЛАСТИК М» ВАЗ 21083 выс. панель (борода)+7 (938) 88… показать

из Краснодара в Новосибирск

Купить

342 ₽ Облицовка ВАЗ-2190 панели приборов8 (800) 55… показать

из Люберец в Новосибирск

Купить

245 ₽ Щиток ВАЗ-2190 панели приборов8 (800) 55… показать

из Люберец в Новосибирск

Купить

115 ₽ Сопло ВАЗ-2105 панели приборов8 (800) 55… показать

из Люберец в Новосибирск

Купить1

412 ₽ Консоль панели приборов «ПЛАСТИК М» ВАЗ 21213 (борода)+7 (938) 88… показать

из Краснодара в Новосибирск

Купить

135 ₽ Сопло ВАЗ-2107 панели приборов центр. левое8 (800) 55… показать

из Люберец в Новосибирск

Купить

1 786 ₽ Консоль ВАЗ-1118 панели приборов СБ АвтоВАЗ8 (800) 55… показать

из Люберец в Новосибирск

Купить

1 449 ₽ Панель ВАЗ-2171 консоли приборов8 (800) 55. .. показать

из Люберец в Новосибирск

Купить

339 ₽ Консоль панели приборов «ПЛАСТИК М» ВАЗ 2106 полусбор (борода)+7 (938) 88… показать

из Краснодара в Новосибирск

Купить

898 ₽ Консоль панели приборов «ПЛАСТИК М» ВАЗ 2106 в сб. (борода)+7 (938) 88… показать

из Краснодара в Новосибирск

Купить

662 ₽ Консоль панели приборов «ПЛАСТИК М» ВАЗ 1118 КАЛИНА (накладка консоли)+7 (938) 88… показать

из Краснодара в Новосибирск

Купить

600 ₽ Коврик панели приборов и карманов салона «ТЮНИНГ» ВАЗ 1118 КАЛИНА (черные)+7 (938) 88… показать

из Краснодара в Новосибирск

Купить

600 ₽ Коврик панели приборов и карманов салона «ТЮНИНГ» ВАЗ 2180 VESTA (черные)+7 (938) 88… показать

из Краснодара в Новосибирск

Купить

270 ₽ Сопло ВАЗ-2114 панели приборов боковое правое СБ8 (800) 55… показать

из Люберец в Новосибирск

Купить

270 ₽ Сопло ВАЗ-2114 панели приборов центр. левое СБ8 (800) 55… показать

из Люберец в Новосибирск

Купить

200 ₽ Коврик панели приборов «ТЮНИНГ» ВАЗ 2110-12 (черный)+7 (938) 88. .. показать

из Краснодара в Новосибирск

Купить

обозначение кнопок и тюнинг приборки

В каждом современном автомобиле имеется приборная панель (ПП), которая, по сути, является связующим информационным блоком между транспортным средством и водителем. С развитием автомобилестроения приборки стали оснащаться новыми индикаторами и датчиками, в частности, в этой статье речь пойдет об отечественных «Четырках». Какие элементы включает в себя панель приборов ВАЗ 2114, каким поломкам она подвержена и как поменять ПП — ответы на эти вопросы ищите ниже.

Описание и расположение индикаторов и приборов на панели

Для начала давайте ознакомимся с обозначениями и описанием значков и кнопок комбинации приборов в автомобиле ВАЗ 21140 инжектор или карбюратор. В последнее время часто владельцы ВАЗ 2107 ставят в свои авто приборки от «Четырок».

Описание значков в них будет аналогичным:

  1. Контроллер температуры антифриза в охладительной системе, также считается датчиком температуры двигателя. При оптимальной работе силового агрегата стрелка датчика не должна быть выше 90 градусов, допускаются незначительные отклонения. При завышенной температуре мотора следует диагностировать работоспособность системы охлаждения и самого двигателя. Также сам ДТОЖ может выдавать неверные значения.
  2. Тахометр. Это устройство принимает сигналы от датчика коленвала и выводит информацию о количестве оборотов двигателя на приборку.
  3. Индикатор левого поворота.
  4. Правый поворотник. Если эти два значка моргают слишком медленно или очень быстро, то нужно проверить работоспособность лампочек, а также электроцепь подключения, возможно замыкание.
  5. Одно из основных устройств на приборной панели — спидометр, с его помощью водитель определяет скорость движения. Допускается незначительная погрешность в показаниях. Если же значение слишком отличаются от действительных, то скорей всего, причина неисправности заключается в датчике скорости.
  6. Контроллер уровня бензина в баке.
  7. Лампочка резерва горючего, появляется в том случае, если объем бензина в баке составляет около 6-7 литров.
  8. Символ активации головного освещения авто, включается при включении габаритов и ближнего света.
  9. Эта лампочка на щитке приборов свидетельствует о том, что тормозная система автомобиля работает в аварийном режиме. Вероятнее всего, причина ее появления связана с недостатком рабочей жидкости в бачке.
  10. Символ включения дальнего освещения, горит синим цветом.
  11. Эта кнопка используется для сброса суточных значений пробега.
  12. Одометр — счетчик, который обозначает пробег транспортного средства. Снизу указывается суточный пробег, а сверху — общий.
  13. Символ активации световой сигнализации. Когда водитель включает аварийку, индикатор начинает гореть красным цветом и мигать.
  14. Значок Чек, его появление говорит о необходимости проверки работоспособности мотора. Причин тому может быть множество, начиная от неправильного соотношения топлива и воздуха при образовании горючей смеси и заканчивая поломкой тех или иных датчиков. Для выявления проблемы нужно обратиться к специалистам или самостоятельно протестировать двигатель посредством компьютерной диагностики.
  15. Контроллер температуры за бортом, а также времени. Используя кнопку сброса суточного пробега, поворачивая ее влево и вправо, можно перейти из одного режима температуры в другой — времени.
  16. Значок разряда АКБ, его появление, вероятнее всего, связано с тем, что автомобильный аккумулятор практически разряжен. В том случае, если индикатор горит слишком ярко или наоборот, светит слабо, скорей всего, причина кроется в работоспособности генераторного устройства. В частности, речь идет об ослаблении натяжки приводного ремешка, но также проблема может крыться и неработоспособности генератора.
  17. Этот значок свидетельствует об активации ручного тормоза, горит как на заведенном, так и не запущенном двигателе.
  18. Значок аварийного давления моторной жидкости, его появление обычно обусловлено нехваткой масла в двигателе. Если индикатор горит после запуска силового агрегата, то нужно в первую очередь проверить объем расходного материала в системе. Также причина может заключаться в некорректной работе масляного насоса.
  19. Резервный значок, если мотор инжекторный. Если речь идет о карбюраторном двигателе, то это индикатор подсоса.

Возможные неисправности: признаки и причины

ПП — это электронный узел, поэтому, как и в любом другом устройстве, в его работе могут произойти неполадки.

С какими проблемами может столкнуться автомобилист:

  1. Подсветка приборки перестала гореть, при этом все датчики и индикаторы работают в нормальном режиме. При такой проблеме неисправность нужно искать в предохранительном устройстве под маркировкой F16. Данный предохранитель отвечает не только за подсветку в приборке, но и за поворотники, световую сигнализацию, а также фонари заднего хода. Поэтому если повороты и аварийка работают нормально, то причину следует искать в обрыве электроцепи либо коротком замыкании.
  2. Тахометр или спидометр работают некорректно. Как сказано выше, в таких случаях нужно в первую очередь проверять датчики — положения колеванала, а также скорости. Если датчики рабочие, то возможно, проблема кроется в плохом их контакте с электросетью авто либо повреждении проводки подключения.
  3. Не работает только часть лампочек приборной панели, при этом все контроллеры функционируют корректно. При таких неполадках причина, скорей всего, заключается в выходе из строя ламп на приборке, при их перегорании устройства следует заменить на новые.
  4. Стрелка на датчиках уровня топлива и температуры охлаждающей жидкости не поднимается или поднялась на самую верхнюю точку. Если стрелка лежит, то скорей всего, причину нужно искать в датчиках и электроцепи подключения. ДТОЖ в «Четырках» размещается в головке блока цилиндров, а контроллер уровня топлива находится в бензонасосе.
    Прежде чем заменить вышедшее из строя устройство, нужно проверить работоспособность проводки подключения, а также контакты. Если же стрелка поднялась в самую верхнюю точку, то скорей всего, в электроцепи присутствует замыкание. Для поиска проблемы лучше воспользоваться услугами электрика.
  5. Если панель в целом работает нормально, но некоторые контроллеры функционируют некорректно или со сбоями, то причину следует искать в электронной схеме. Возможны неисправности в работе процессора (автор видео — Сергей Кошкин).

Инструкция по замене приборки своими руками

Как поменять контрольный щиток своими руками:

  1. Для начала отключаем аккумулятор от сети и выкручиваем три самореза отверткой с крестовым наконечником. Эти саморезы фиксируют левый экран на центральной консоли.
  2. Демонтируется накладка, а также выступ, расположенный в ее нижней части, после чего ее можно будет вывести из кронштейна.
  3. Используя крестовую отвертку, вам нужно будет выкрутить 5 саморезов, расположенных в правой накладке, после этого сам экран можно демонтировать.
  4. Далее, от прикуривателя нужно отключить разъем с проводами, а также отсоединить колодку от лампочки подсветки этого устройства.
  5. Затем нишу для мелочей нужно извлечь, подтолкнув ее изнутри. Используя отвертку с крестовым наконечником, нужно открутить два самореза, после чего утопить колодку диагностического гнезда в саму панель.
  6. Подденьте отверткой и извлеките рычажок переключения вентилятора печки. Затем, используя отвертку с плоским наконечником, вставьте инструмент между этим рычажком и рукояткой, после чего последнюю можно будет демонтировать.
  7. Теперь, с помощью той же крестовой отвертки, нужно будет открутить два самореза над приборной панелью. Таким же образом выкручиваются саморезы, расположенные снизу. После этого отверткой нужно поддеть и демонтировать заглушку, а также открутить верхний саморез накладки контрольного щитка. Затем выкручиваются еще два самореза, расположенных снизу.
  8. Саму накладку приборки нужно отвести немного в сторону. На этом этапе рекомендуем отметить подключенные провода к разъемам. Сами колодки после этого можно отсоединить. Если нужно заменить накладку, то ее можно демонтировать и поменять. Приборка демонтируется и ремонтируется или меняется, после чего ставится на место в обратном порядке.

Фотогалерея «Меняем ПП своими руками»


Идеи для тюнинга и доработки щитка

Какие идеи для тюнинга можно использовать для модернизации приборки:

  1. Купить новую электронную панель. Такой способ тюнинга считается одним из наиболее затратных, тем более, для его реализации, скорей всего, потребуется менять разъемы. Стоимость таких приборок обычно высокая.
  2. Приобрести или сделать самому вставки и установить их на шкалы датчиков в приборной панели. Такие вставки можно купить в интернет-магазинах или разработать самостоятельно. Существенным недостатком этого метода является необходимость полного демонтажа и разбора щитка, а также отсоединения стрелок от датчиков. Такой способ является одним из наиболее простых.
  3. Установить светодиодные лампочки в подсветку устройства. В данном случае нужно будет также разбирать приборную панель, однако сам процесс реализации этого метода более простой. Вам не нужно будет демонтировать стрелки с датчиков — потребуется только отсоединить старые лампы и установить вместо них диодные.
    При покупке новых светодиодов нужно быть внимательным, чтобы цоколь заменяемых источников освещения был идентичным. В том случае, если цоколи не будут соответствовать, то придется паять лампочки. Вместо отдельных ламп можно приобрести диодную ленту.
  4. Самый кропотливый по реализации и самый дешевый в плане стоимости вариант — покрасить стрелки, а также цифры и деления на датчиках флуоресцентной краской. В сочетании с диодным освещением это позволит улучшить яркость и контрастность приборной панели.

Заключение

Помните о том, что приборная панель — это связующее устройство между автовладельцем и машиной. Поэтому автолюбитель должен понимать, о чем сигнализируют те или иные индикаторы.

Видео «Как изменить цвет подсветки контрольного щитка?»

Инструкция на тему изменения подсветки в приборке «Четырки» приведена в ролике ниже (автор — канал By гараж #229).

Понравилась статья? Поделиться с друзьями:

Как сделать панель приборов с подсветкой для автомобиля ВАЗ.

Делаем панель приборов с подсветкой. как самостоятельно сделать панель приборов с подсветкой для автомобилей ВАЗ

Наверное, каждый автомобилист, являющийся владельцем автомобиля семейства ВАЗ, хочет модернизировать свою приборную панель. На современных иномарках циферблат приборов изнутри подсвечивается, что выглядит очень привлекательно, как будто светятся цифры и сама шкала приборов. А вот панели приборов ВАЗовских автомобилей подсвечиваются обычными лампами, которые излучают свет на циферблаты от стрелок, с наружной стороны. При этом, яркость невысока, а детальность данной подсветки мало эффективна. Именно поэтому большинство обладателей таких автомобилей очень часто усовершенствуют панель приборов с помощью подсветки. К тому же, это довольно легко сделать своими руками.

Подсветка панелей автомобиля ВАЗ, как сделать подсветку своими руками

Чтобы самостоятельно сделать тюнингованную подсветку на автомобилях моделей ВАЗ, не нужно иметь особых навыков, а вот в специализированной фирме данная процедура будет стоить недешево. Можно попробовать сделать подсветку приборной панели изнутри, как на современных авто.

Для работы вам будет нужна светопропускающая стандартная накладка для приборной панели. Панель приборов с транспортного средства необходимо снять и разобрать. Не забываем также демонтировать старую накладку и стрелки приборов. Чтобы свет подсветки лучше попадал изнутри на накладку, следует сделать под накладкой специальные вырезы с помощью нагретого ножа или паяльника.

Затем переходим непосредственно к подсветке. Она будет организована с применением светодиодной ленты. Необходимо выбирать ленту, которую можно легко разрезать на небольшие части, по три диода. Касательно равномерности свечения, то ее делают из обычной фольги при помощи отражателя. Для спидометра и тахометра берем по три части ленты, а для указателей уровня топлива и температуры охлаждающей жидкости достаточно по одному.

Штатную подсветку ВАЗ следует сохранить, так как ее задачей будет подсветка стрелок на шкале приборов. При желании, ее также можно модернизировать, если на место штатных ламп приклеить светодиодную ленту. Чтобы подсвечивание не было слишком ярким, можно его немного затонировать. Тонировка проводится с помощью тонировочной пленки или черного маркера. Штатный светофильтр лучше оставить, тогда подсветка будет мягкой и равномерной с голубоватым оттенком.

Подключать все следует к контактам на пластину ламп штатной подсветки, предварительно определив их полярность. С целью стабилизации тока, для питания светодиодов желательно использовать драйвер.

Подсветка панели приборов ВАЗ 2114

Для начала необходимо снять вместе с патронами основные лампы подсветки. Далее, очень аккуратно снимаем стрелки, поддев их чем-то тонким. Можно просто провернуть их возле ограничений и медленно стаскивать с оси. На данное время существует очень много разновидностей панелей. На одной их части привод стрелок крепится на главной плате, а на другой — на основе с оргстекла.

После этого необходимо аккуратно снять вставку из оргстекла. Поддеть ее с краю и просто отодрать. Липкий слой не следует загрязнять или стирать. Вставку нужно перевернуть и положить на чистую поверхность. С помощью лезвия стираем зеленое напыление, которое заметно в районе цифр. Теперь можно собрать оргстекло и вставку.

Как поменять цвет шкалы приборов у автомобиля ВАЗ

Необходимо взять кусок пластмассы и ножницы. Вырезаем контуры таким образом, чтобы пластмасса влезла в основную часть. Также вырезаем места для приводов стрелок. Далее наносим разметку для светодиодов. Для топлива нужно три светодиода, для температуры — четыре. Затем выставляем по цифрам панели приборов для каждой шкалы.

Теперь, руководствуясь разметками, делаем отверстия для светодиодов и сопротивлений. Это можно сделать горячим шилом или маленьким сверлом. Макушку светодиода нужно сточить, так как в ней вмонтирована линза для фокуса луча. Важно при этом не повредить сам светоэлемент. Светодиоды следует припаивать параллельно друг с другом и последовательно с сопротивлением.

Как установить светодиоды вместо ламп накаливания на панели автомобиля ВАЗ

Сначала основание светодиодов необходимо вставить в корпус и вывести к плате провода подключения. Далее, составляем с корпусом вставку из оргстекла. Оргстекло должно вставиться плотно. С обратной стороны прикручиваем четырьмя шурупами. Затем устанавливаем плату. Аккуратно, штырьки проводов из стрелок не должны погнуться. Далее прикручиваем саморезами или шурупами. Теперь припаиваем к проводам питания любой штатной лампы питание светодиодов. Надеваем стрелки и выставляем их на ноль.

Как сделать подсветку стрелок приборов на панели автомобиля ВАЗ

Для этого вам будут нужны:

  1. Флуоресцентный маркер.
  2. Супер клей либо клей момент.
  3. Не силовые провода.
  4. Ультрафиолетовая лампочка.
  5. Вставка в панель приборов требуемой модели.
  6. Паяльник.

Пластик и приборную панель необходимо снять, затем разбираем ее, снимаем черный пластик и стекло, далее осторожно снимаем стрелки, после чего штатную вставку. Делаем отверстия, если в новой вставке их нет. Чтобы стрелки не залипали, желательно сделать отверстия немного больше, чем они были в заводской вставке. Теперь можно вынуть штатную подсветку и плату с лампочками.

Неоновую лампу следует приклеить на панели сверху, произвести замену штатной подсветки и сверху наклеить пластмассовую защиту. Вверху следует прикрепить блок управления неоновой лампой. Соблюдая полярность, подключаем лампу в место штатной подсветки.

Теперь монтируем на прибор по две лампы. Все провода соединяем и протягиваем внутри перегородок. Подсоединяем к месту питания и ставим лампы. Провода осторожно крепим к пластику. Стрелки красим маркером несколько раз. Далее собираем и устанавливаем панель приборов.

Панель приборов ваз 2114 (цена) 15000 руб

ВАЗ 2114 оснащен удобной и информативной приборной панелью, которая отлично справляется со всеми возложенными на нее функциями. Он привлекает многих автомобилистов, а также любителей тюнинга ВАЗ 2114 благодаря отличным характеристикам и эффектному внешнему виду. Эта европанель успешно используется не только в родном автомобиле, но и в предыдущих моделях ВАЗ для их тюнинга.

Панель приборов ВАЗ 2114 (цена 15 000 рублей) считается доступной и будет по карману многим автолюбителям. Обычно, когда тюнингуют ВАЗ 2109, то идут ставить в салон девятки приборную панель от ВАЗ 2114 (европанель). Есть некоторые нюансы при установке панели ВАЗ 2114 ВАЗ 2109.

Многие запчасти для ВАЗ сейчас можно легко приобрести в любом магазине или мастерской. Их широкий выбор позволяет экспериментировать с доработкой автомобилей и их тюнингом.Продажа панели приборов ВАЗ 2114 осуществляется в мастерских и специализированных магазинах. Эта панель популярна и востребована среди автовладельцев. Очень часто возникает необходимость доработать или снять панель. Как это сделать, расскажем ниже.

Снятие панели приборов ВАЗ 2114

Часто возникает необходимость снять панель приборов, а соответственно и ее облицовку. Сделать это довольно просто. Сначала нужно открутить винты специальной крестовой отверткой. После снимается накладка и снимается выступ со скобы.Затем снимается правая накладка (откручивается пять саморезов). Подробнее об этом можно узнать на схеме панели приборов ВАЗ 2114.

Аккумулятор необходимо отсоединить от правой клеммы. Если в приборной панели установлена ​​магнитола, ее также необходимо отключить. С прикуривателя снимаем жгут проводов. Также снимите подсветку пепельницы. Теперь нужно открутить винты сверху и снизу устройств.

Рекомендуемая статья: Можно ли купить новый автомобиль до 300 000 рублей?

Если панель приборов приходится снимать впервые, то необходимо запомнить порядок снятия.Фотографировать желательно поэтапно. Облицовка панели приборов ВАЗ 2114 снимается после откручивания руля, отопителя и других устройств, удерживающих панель приборов, элементов. Теперь можно снять панель. Установка на место панели производится в точности в обратном порядке.

Альтернативные приборные панели

Многие автовладельцы часто хотят заменить заводские детали своих автомобилей на альтернативные модернизированные детали. Так и с приборной панелью. Существует широкий спектр модифицированных и модернизированных вариантов ВАЗ 2114.

Альтернативная панель приборов ВАЗ 2114 в одном из вариантов имеет дополнительный индикатор давления масла в двигателе. Такая панель возникла из-за необходимости измерения этого показателя.

Есть и более спортивный вариант панели, в котором используются те же датчики, но подсветка выглядит более объемной. В этом случае вы можете отрегулировать яркость.

Еще один спортивный вариант приборной панели предполагает установку тахометра по центру, что создает большую спортивность.Шкала приборов белая. Это делает его еще лучше, чтобы увидеть все показания.

Также можно реализовать альтернативную приборную панель, изменив цвета, не меняя расположение датчиков. Получается достаточно эффектный вид.

Работа предохранителей панели приборов ВАЗ 2114

Очень часто владельцы автомобилей сталкиваются с неисправностями электрооборудования, причиной которых зачастую являются перегоревшие предохранители. Чтобы быстро заменить перегоревшие предохранители, нужно знать, где они находятся.Большинство предохранителей расположены под капотом и под приборной панелью.

Каждый предохранитель панели приборов ВАЗ 2114 соответствует определенному электрооборудованию в автомобиле. При выходе из строя последнего необходимо открыть блок предохранителей и найти соответствующий предохранитель по символу на нем. Затем проверяем его на исправность.

Рекомендуемый артикул: Клиренс Hyundai Solaris (16 см) маловат для российских дорог

Тут два варианта. Первый вариант предполагает проверку зрения. Этот способ не совсем точен, так как мелкие неисправности можно не заметить.Затем вы можете проверить предохранитель, проверив напряжение на его концах. Если на одной клемме есть напряжение, а на другой нет, то эта деталь вышла из строя и ее необходимо заменить.

Но если проблемы с предохранителями возникают часто и они перегорают, то стоит смотреть на проблему более глобально. Это означает, что есть проблемы с проводкой и ее стоит проверить.

А вот видео о том, как панель приборов ВАЗ 2114 может выглядеть даже на Ниве:

Снятие торпеды на ваз 2114

Есть много причин, по которым автовладелец может захотеть снять приборную панель.Но в случае с ВАЗ 2114 эта процедура превращается в весьма нетривиальную задачу. Вы можете справиться с этим самостоятельно, и мы расскажем читателю, как это сделать в этой статье.

Назначение прибора


Приборная панель автомобиля ВАЗ 2114

На ВАЗ 2114 устанавливается так называемая европанель, которая должна давать водителю повышенный комфорт, улучшать обзор, быть информативной, эргономичной и иметь приятный внешний вид. Это ее предназначение. В свое время над этой панелью хорошо поработали конструкторы, и водитель действительно получает максимум информации и обзора.А вот когда приборку нужно снять, у автовладельца начинаются проблемы, так как систему крепления нельзя назвать удобной.

Причины снятия панели

  • Неисправность одного из устройств (или всей системы устройств).
  • Возникла необходимость в ремонте или полной замене воздуховодов печки автомобиля (в этом случае панель придется снимать полностью).
  • Панель начала скрипеть, и автовладельцу необходимо загерметизировать и проклеить все ее стыки.

Инструкции по демонтажу

Необходимые инструменты

  1. Отвертка Phillips (средняя)
  2. Плоская отвертка (средняя).
  3. Набор рожковых ключей.

Секвенирование

  1. С помощью крестовой отвертки откручиваются 3 самореза, которые держат левую сторону панели у рычага КПП.


    Снятие левой панели с рычага переключения передач ВАЗ 2114

  2. Выкрутив саморезы, вытяните нижний край этой панели из кронштейна, в котором она находится. Действовать нужно аккуратно, так как велик риск сломать хрупкую деталь.
  3. Правая сторона панели у рычага скорости крепится 5-ю саморезами. Их тоже нужно открутить крестовой отверткой. При этом лучше придерживать саму панель.


    Снятие правой панели с рычага переключения передач ВАЗ 2114

  4. Теперь панель можно снять. В процессе нужно следить, чтобы он не зацепился за провода, находящиеся за ним.
  5. На этом этапе масса обязательно отключается от аккумулятора. Если в автомобиле есть магнитола, ее также необходимо отключить от остальной проводки, сняв клеммную колодку. Если нет, то провода просто снимаются со штатных мест. Также необходимо выключить прикуриватель и вынуть лампочку пепельницы (удобнее всего достать вместе с патроном).
  6. Теперь необходимо снять ручки с рычагов управления дроссельной заслонкой.Лучше всего это сделать, поддев их плоской отверткой.


    Ручки дроссельной заслонки системы отопления поддеваются отверткой

  7. Далее снимается ручка вентилятора печки. Просто нужно потянуть его на себя.


    Снятие ручки вентилятора печки ВАЗ 2114

  8. Теперь с помощью крестообразной отвертки открутите винты, которыми приборная панель крепится к кронштейнам. Там 4 самореза — 2 слева, 2 справа.


    Удаление саморезов из кронштейнов центральной панели

  9. В правом верхнем углу приборной панели имеется заглушка. Его следует аккуратно поддеть плоской отверткой, снять, а затем открутить расположенный за ним саморез.
  10. Также нужно открутить 2 самореза на накладке справа от руля (они держат нижнюю часть накладки).
  11. После снятия крышки станут видны провода выключателя.Все эти провода следует отсоединить (и при этом очень важно помнить, где какой провод находился, а еще лучше — чем-то их пометить).


    Отсоединение проводов за центральной панелью ВАЗ 2114

  12. На кронштейне руля есть несколько болтов. Откручиваем их.
  13. Теперь нужно освободить нижнее крепление кронштейна. Крепится он болтами, которые можно открутить рожковым ключом на 8.


    Откручивание нижнего крепления кронштейна панели ВАЗ 2114

  14. С помощью отвертки Phillips отвинтите саморез, удерживающий световод.
  15. Теперь можно снять крепления, в которых находится блок управления отоплением автомобиля.
  16. После этого можно убрать все декоративные вставки на приборной панели и подсветку гидрокорректора.
  17. Теперь можно добраться до винтов крепления верхней и нижней панели. Также с левой стороны руля откручивается поперечина.
  18. После того, как болты будут сняты, панель приборов ВАЗ-2114 можно снимать.


    Полное снятие приборной панели автомобиля ВАЗ 2114

Видео: Снимаем приборку на ВАЗ-2114

Как видно из этой статьи, конструкторы оказали автовладельцам медвежью услугу.С одной стороны, приборная панель действительно стала более эргономичной. С другой стороны, снимать его стало намного сложнее. Но если воспользоваться приведенной выше инструкцией и запастись терпением, с этой задачей справится даже начинающий автолюбитель.

В сегодняшней статье рассмотрим процесс снятия панели приборов с автомобилей семейства ВАЗ 2114-ВАЗ 2115. Прежде чем перейти непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и способом крепления приборной панели.Для этого разберем соответствующую схему:

  1. Приборная панель (она же торпедо) – основная часть всей конструкции, на которой закреплены: комбинация приборов, бортовой компьютер, ручки управления системой отопления, переключатели и другие элементы.

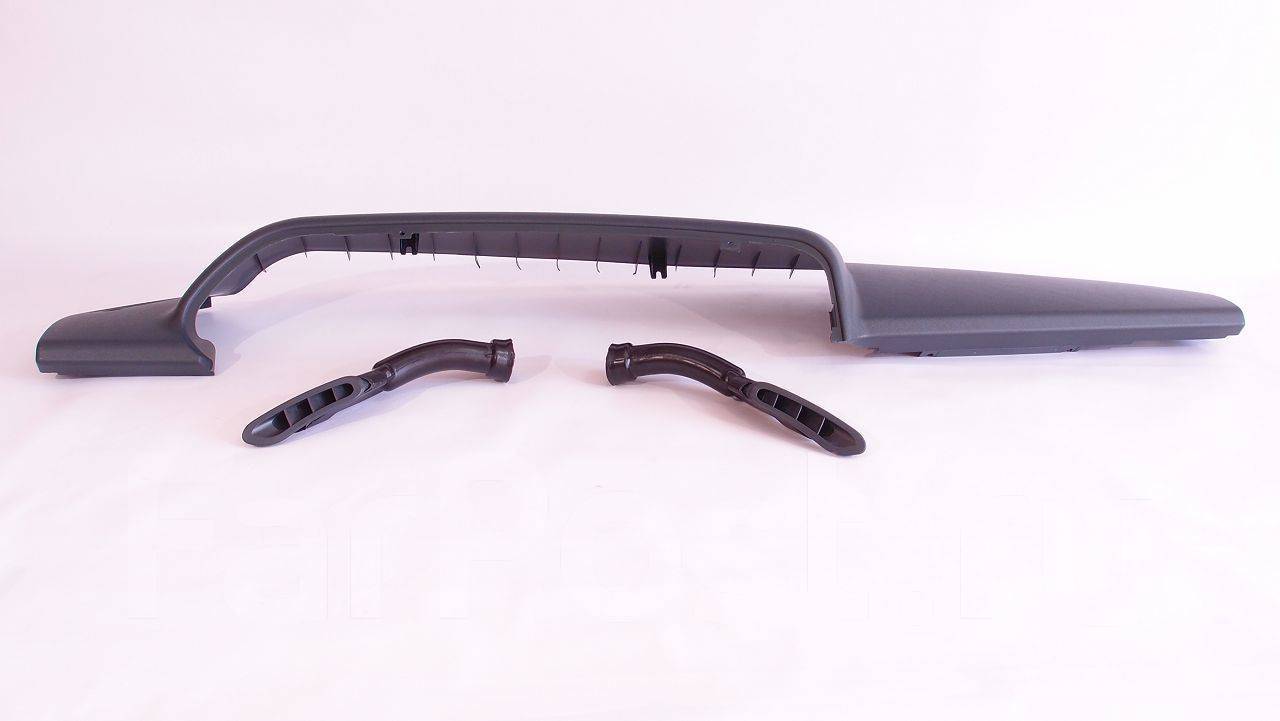

  2. Защитно-декоративная накладка, на которой предусмотрены воздуховоды, по которым осуществляется обдув лобового стекла автомобиля.
  3. Монтажный кронштейн.
  4. Декоративный колпачок.
  5. Крышка пепельницы.
  6. Поперечины для жесткости конструкции.
  7. Левая и правая панели отделки центральной консоли.
  8. Щиток приборной панели.
  9. Центральный монтажный кронштейн.

Итак, с теорией разобрались, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом по доработке торпеды ВАЗ2115 — .

Снимаем торпеду с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1.Отсоедините от отрицательной клеммы аккумуляторной батареи. Также снимаем магнитолу, если она установлена. Для этого просто вытяните магнитолу из посадочного места на приборной панели, отсоедините от нее колодку жгута проводов и полностью снимите ее.

2. С помощью небольшой крестообразной отвертки открутите саморезы, крепящие левую накладку центральной консоли. Снимаем крышку, аккуратно сняв ее нижнюю часть с кронштейна кузова.

3. Теперь нам нужно снять правую накладку центральной консоли.Для этого откручиваем пять винтов и, придерживая рукой крышку, снимаем ее.

4. Снимите рукоятки рычагов управления системой обогрева. Чтобы не повредить ручки и быстро их снять, тонкой плоской отверткой подденьте защелку на ручке, тем самым освободив ее от выступа на рычаге.

5. Снимите ручку управления вентилятором системы отопления. Для этого с некоторым усилием потяните за ручку, пока она не будет снята.

6. Открутите правый винт, которым накладка панели приборов крепится к кронштейну. Также откручиваем винт с левой стороны накладки панели приборов.

7. Откручиваем два самореза в верхней части «окна» панели приборов. После этого откручиваем два самореза, которые находятся непосредственно под комбинацией приборов.

8. С помощью прямой отвертки подденьте и снимите декоративную заглушку, расположенную с правой стороны переключателя обогревателя заднего стекла.

9. Выкрутите саморез, расположенный под заглушкой.

10. Откладываем декоративную накладку торпедо в сторону руля. Отсоедините жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимите облицовку приборной панели.

12. Накидным ключом на «8» откручиваем саморез крепления приборной панели с левой стороны. То же самое проделываем с саморезом с правой стороны.

13. Из посадочного места приборной панели вынуть корпус патрубков систем вентиляции и отопления салона.

14. Ключом «на 8» открутите саморезы крепления панели приборов к правой поперечине (один справа, второй слева).

15. Открутить саморез и отодвинуть в сторону кронштейн приборной панели вместе с блоком реле и блоком предохранителей.

16.Снимите гидрокорректор фар и выключатель освещения приборов.

17. Откручиваем саморезы кожуха рулевой колонки и снимаем его. После этого снимаем руль и подрулевые лепестки. Исключение нижнего положения рулевой колонки.

18. Крестовой отверткой откручиваем саморез нижнего левого крепления приборной панели. Затем откручиваем верхний крепежный винт.

19. Откручиваем нижний и верхний саморезы приборной панели с правой стороны.

20. Снимите «ушки» правой и левой поперечин панели приборов со шпилек крепления рулевой колонки.

21. Немного отводим торпеду на себя и отсоединяем разъемы проводов плафона освещения вещевого отсека.

22. Отсоединить колодку со жгутами проводов от выключателя освещения вещевого отсека.

23. Отсоедините разъем розетки для подключения переносной лампы.

24. Снимите приборную панель вместе с поперечинами.

25. Установите панель приборов в порядке, обратном снятию.

Приборная панель автомобиля современного легкового автомобиля является самостоятельной частью салона автомобиля. Причем одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи. Обеспечить высочайшую функциональность и создать ощущение эстетического удовлетворения в сочетании с осознанием комфорта, обеспечиваемого той или иной панелью, за счет удобно расположенных перчаточных ящиков, подстаканников, приборов и кнопок управления, а также приятной, неутомительной подсветки.

Панель приборов ВАЗ 2114

Автомобили семейства Самара 2 комплектуются современной панелью приборов ВАЗ 2114, которую еще называют «Европанель». Дизайнеры поработали над ним так, чтобы он позволял хороший обзор спереди, приятный внешний вид, сочетал в себе информативность и эргономику, и в то же время помогал водителю справляться с обычными бытовыми потребностями.
И в основном им это удалось. Блок приборов и датчиков, установленный перед глазами водителя, за рулем, предоставляет ему максимально возможный объем информации:

  1. В центральной части расположены два стрелочных индикатора, слева — указатель оборотов двигателя, по которому водитель определяет, с какой нагрузкой в ​​конкретный момент работает силовая установка и при необходимости корректирует этот процесс, переключая скоростей, в окошке под стрелкой цифровые часы.Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
  2. В верхней части, между стрелочными указателями, расположена лампа указателя поворота с зелеными стрелками, указывающими влево и вправо;
  3. В нижней центральной части расположен красный треугольник «стоп-сигнал», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации от электронного бортового прибора;
  4. В левой средней части блока приборов находится стрелочный указатель температуры двигателя, или как его называют в литературе, датчик температуры охлаждающей жидкости, над ним значок, загорающийся при перегреве двигателя. Под ним — значки дроссельной заслонки, давления масла, ручника и включения аккумулятора;
  5. В правой средней части расположен стрелочный индикатор наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также иконки — ближний свет, низкий уровень тормозной жидкости и дальний свет.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавиш, кнопок и рычажков для манипулирования ими.В центральной части панели устанавливается штатный бортовой компьютер, как правило, это БК «Гамма», «Мультитроникс», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и узлов автомобиля.

Данная информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и указатели, расположенные на комбинации приборов и в других местах приборной панели. Кроме того, на дисплей бортового компьютера выводится информация различного характера, например, о сроках проведения очередного техосмотра или технического обслуживания.

Удобно расположен запирающийся бардачок, который имеет подсветку и достаточно большую нишу под ней. Центральная борода также имеет нишу для хранения и пепельницу. Выходы воздуховодов выполнены достаточно качественно, что позволяет эффективно обдувать стекло и предотвращает его запотевание.

В процессе эксплуатации автомобиля постоянно возникают проблемы со сбоями или сбоями в работе различных систем.Чтобы добраться до некоторых из них, необходимо снять панель ВАЗ 2114. Даже чтобы снять панель приборов, нужно разобраться, как снять торпеду на ВАЗ 2114 (щиток приборов).

Кроме того, на ВАЗ 2114 панель необходимо снимать полностью, если возникает необходимость в ремонте воздуховодов и печки, или автовладелец хочет полностью проклеить и загерметизировать стыки конструкции панели, чтобы она не скрип.

Как разобрать панель приборов на ваз 2114

Перед тем, как приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своем автомобиле.В разобранном виде до винтов выглядит так:


Устройство приборной панели ВАЗ 2114

Приборная панель и аксессуары:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепятся блок приборов, бортовой компьютер, рычаги управления печкой, блоки клавиш и другие накладки и защелки;

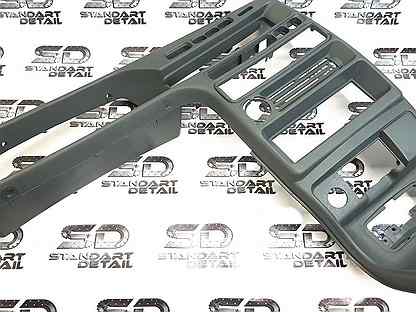

2 — накладка на панель приборов, имеет декоративную функцию, также имеет выходы воздуховодов для обдува лобового стекла;

3 — кронштейн;

4 — заглушка;

5 — корпус пепельницы;

6 и 11 — поперечины правая и левая;

7 и 10 — правый и левый экраны консоли;

8 — панель приборов;

9 — центральный кронштейн.

Если внимательно изучить эту схему, то станет понятно, как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

  • с помощью крестовой отвертки необходимо открутить три самореза, удерживающие левый экран консоли. Для удобства при этой работе лучше использовать отвертку с короткой ручкой и наконечником.


  • при снятии экрана осторожно снимите нижний край накладки с кронштейна кузова.
  • правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки аккуратно открутите все винты, придерживая рукой крышку.


  • снимите экран так, чтобы он не зацепился за спрятанный за ним жгут проводов.

Отсоедините «массу» от аккумулятора, отсоединив колодки. Если на автомобиле есть магнитола, отсоедините ее от основного жгута проводов, вытащив блок разъемов.Если магнитола не установлена ​​на автомобиль, то просто вытяните провода из панели, они должны быть закрыты заглушкой. Обязательно нужно выключить прикуриватель и вытащить патрон с лампочкой пепельницы.

  • снять ручки с рычагов управления заслонкой отопителя. Для облегчения процесса подденьте их плоской отверткой.


  • Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов может уйти немало времени. Для этого наглядный пример как это сделать на снятом блоке.

На рычаге есть специальный выступ; при установке рукоятки она входит в зацепление с рычагом с отверстием, сделанным для этого выступа. Для этого при снятии ручки нужно плоской тонкой отверткой поддеть и приподнять защелку на ручке, освободив ее от выступа.


  • снимите ручку электровентилятора отопителя, просто потянув ее на себя.


  • С помощью отвертки открутите винты с крестообразным шлицем, крепящие приборную панель к кронштейнам справа и слева.


  • в окошке на панели приборов, где находится блок приборов, два самореза сверху и два снизу — под окном. Вывернуть их необходимо, разобрав облицовку (2) и щиток (8).


  • вытащите заглушку и открутите саморез, расположенный за ней.


  • выверните два самореза снизу, удерживающих накладку, и снимите ее.
  • после маркировки проводов, подходящих к выключателям, отсоедините их.


  • открутить болты крепления кронштейна рулевого колеса.


  • открутить саморезы нижнего кронштейна с помощью ключа «8».


  • открутить винт под отвертку и снять световод.
  • снимите крепления блока управления отопителем и вытащите картриджи из заднего бокового блока.


  • снимите декоративную вставку, сняв все внешние детали.
  • открутить гайки ключом на «21».
  • убрать подсветку гидрокорректора.
  • открутить крепления верхней и нижней панели, снять крепление к поперечине с левой стороны.


  • теперь можно снять торпеду ВАЗ 2114.


  • Установка производится в обратном порядке.

Для того, чтобы наглядно увидеть весь процесс в движении, можете посмотреть видео как снять панель приборов на ВАЗ 2114.

Добро пожаловать друзья на сайт по ремонту автомобилей своими руками. Из-за различных ситуаций возникает момент, когда необходимо поменять приборную панель.

И в сегодняшней статье рассмотрим на примере российского автопрома, как поменять приборную панель на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть на СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ВАЗ самостоятельно, поэтому в данной статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, приборная панель сообщает водителю полезную информацию во время движения автомобиля или стоянки с работающим двигателем.

Поэтому нужно серьезно отнестись к этому процессу, чтобы при установке не забыть подключить какое-нибудь важное устройство.

Так же стоит отметить, что он в пределах 15 тысяч рублей, так что тут каждый решает сам, стоит делать замену или нет.

Хотя бывают ситуации, когда без замены просто не обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, именно там находятся педали водителя, три самореза на боковой панели консоли, как показано на фото.


Внимание! Отсоедините массу от аккумулятора, чтобы избежать различных коротких замыканий.

Снимаем штекер магнитолы если она установлена ​​и отсоединяем провода. Так же вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

Далее необходимо снять ручку включения вентилятора отопителя и рычаги открытия и закрытия крана печки и других заслонок, поддев их отверткой и потянув на себя.


Откручиваем фигурной отверткой саморезы панели приборов сверху и снизу.


Также нужно открутить саморез, который находится под заглушкой рядом с кнопкой обогрева заднего стекла. Затем вытаскиваем из корпуса панели приборов все фишки, которые желательно пометить, чтобы потом не запутаться.


Рулевую колонку также необходимо открутить от крепления, после чего она опустится, предварительно сняв руль.Затем нужно открутить все винты, как показано на рисунке. И утопить внутрь блок управления отопителем.


Так же справа и слева откручиваем саморезы с кронштейна крепления, идущего от пола к приборной панели. И два самореза от поперечного крепления кронштейна.


Поддев ручку гидрокорректора фар и ручку управления подсветкой приборов, снять их. Вынимаем декоративную крышку и отключаем светодиодную вставку.Затем торцевым ключом отворачиваем гайки.


Отключение остальных фишек иммобилайзера и подсветки бардачка и др. Откручиваем верхний и нижний саморезы панели приборов с левой и правой сторон.


Если вы все отсоединили, вынимаем панель на себя, монтаж новой панели проводим в обратном порядке.

Конечно, кто-то скажет все сложно и ничего не понятно, но это до тех пор, пока вы не начнете сами разбирать его, а потом устанавливать обратно, но можно не сомневаться, что придется немного повозиться.

Многие автовладельцы не знают, как снять приборную панель на ВАЗ 2114, мы подскажем, как это сделать правильно. Обычно щиток приборов снимают для замены печки, снятия комбинации приборов, герметизации патрубков печки, проклейки и т.д. крестовой насадкой аккуратно откручиваем 3 самореза (верхний, средний и нижний) крепления левого экрана консоли.

Крестовой отверткой открутите следующие пять саморезов, которые находятся в правой крышке консоли, затем снимите сам экран.

Затем отсоединяем минусовую клемму провода от аккумулятора. Если в машине установлена ​​магнитола, то снимаем ее, также отсоединяем колодку ее жгута с проводом или снимаем контейнер-заглушку со щитка.
Далее необходимо отсоединить колодку жгута проводов от прикуривателя.Также необходимо снять держатель лампы пепельницы. Затем снимаем ручку с рычагов, аккуратно поддев ее узкой отверткой.

Следующим шагом является снятие ручки переключателя вентилятора отопителя. Для этого его нужно потянуть на себя или поддеть отверткой.

Откручиваем крестовой отверткой два самореза, расположенных над комбинацией приборов, а также два самореза, расположенных под ней.

Поддев заглушку, снимите ее и выкрутите под ней саморез.

Затем снимите облицовку приборной панели.

Теперь отмечаем, в каком порядке подсоединяются колодки жгута проводов к выключателям, и отсоединяем их.

Ставим уже полностью снятую панель приборов и откручиваем болты крепления рулевой колонки. С помощью этой же отвертки откручиваем два самореза, как показано на фото.

Ключом на 8 мм также откручиваем 2 самореза самого нижнего крепления кронштейна к приборной панели.

Затем откручиваем саморезы, на которых держался блок управления отоплением, а также снимаем с его задней части держатели ламп.

Затем снимаем декоративную вставку, но только после того, как сняли все ее внешние части.

Цифровая панель приборов своими руками. Меняем подсветку приборки в вазе на любой цвет. Разновидности тюнинга приборной панели

Панель приборов – один из важных элементов салона, на который водитель обращает внимание во время движения.Ее строй всегда бросается в глаза. Поговорим о принципах и основных способах улучшения панели.

В современных иномарках есть целый набор приборов и датчиков, включая небольшие дисплеи.

Как тюнинговать приборную панель


Сразу хочу сказать, что границы тюнинга приборной панели ограничены только вашей фантазией, на вкус и цвет выбирать только вам. Но все же по большей части можно выделить замену штатного освещения, добавление освещения датчиков, стрелок и других компонентов.

Помимо подсветки, вы также можете изменить внешний вид панели, наклеив на устройства специальные наклейки. Таким образом, изменится внешний вид панели приборов. Некоторые автолюбители умудряются делать такие наклейки самостоятельно, распечатывая на лазерном принтере, на самоклеящейся бумаге.

Третий способ, и самый затратный, это полная замена панели приборов на тюнингованную. Чаще всего это может быть совершенно разное расположение приборов, разноцветное освещение, наличие дополнительных приборов.Самым современным является установка большого дисплея вместо аналоговых устройств, но стоить такое удовольствие будет немалых денег.

Подсветка приборов на светодиодах


Часто бывает так, что тусклая заводская подсветка панели приборов смешивает индикаторы приборов или их вообще не видно. Также из-за такой подсветки у водителя устают глаза, что может привести к аварии.

Самый современный способ – светодиодная подсветка на основе лент.Во-первых, их легко купить в любом автомагазине, а во-вторых, быстро и легко установить. Первым делом нам необходимо снять панель приборов, в зависимости от марки и модели автомобиля панель снимается по разному, поэтому процесс откручивания и снятия панели описывать не будем.

Теперь, сняв панель, раскручиваем ее к основанию, чтобы можно было легко добраться до штатной подсветки. Как правило в легковушках блок питания 12В, такой же блок питания и светодиодная лента.


Далее следует дружить с паяльником, нужно будет снять штатные лампочки и припаять на их место светодиодную ленту. В качестве крепежа для пайки можно использовать два маленьких провода, но не очень тонкие, от нагрузки могут перегореть.


Светодиодную ленту желательно разместить равномерно по всей поверхности. Как показывает практика, лучше припаять несколько коротких лент, чем одну длинную, и вероятность возгорания меньше, и нагрузки на один блок питания не будет.

Если вы не дружите с паяльником, то лучше обратиться к опытным, так как тут нужно быть осторожным и тон, малейшее замыкание может спалить всю панель приборов.

После того, как все ленты припаяны, стоит проверить, повесив панель приборов и включив подсветку, если все сделано правильно, все ленты будут светиться. Сами ленты можно прикрепить с помощью двустороннего скотча, благодаря чему подсветка будет распределяться равномерно по всем устройствам.Осталось только собрать все в обратном порядке, закрутить панель приборов и наслаждаться.

Пленка вместо светодиодов


Более простым способом можно считать использование пленки вместо светодиодов или светодиодной ленты. Преимуществом этого метода является простота и меньшие затраты. Начало работы такое же, как и в предыдущем случае. Стоит открутить и снять панель приборов, затем разобрать ее до основания, где находится подсветка. Теперь процедура другая.Обычно заводская подсветка белая (в отечественных авто), а цвет меняется из-за пленки на приборах сзади.

Чем прозрачнее пленка, тем ярче будет подсветка приборов, в зависимости от цвета пленки будет и подсветка приборов. Принцип устроен таким образом, что свет от штатной подсветки проходит сквозь пленку, тем самым меняя цвет и подсвечивая приборы.


Здесь, как говорится, раскраска будет ограничена вашей фантазией, вы можете сделать цифры одного цвета, стрелки другого, а линии третьего.Некоторые любители зачищают наждачной бумагой, обнуляя, основание приборов с обратной стороны (со стороны подсветки), чтобы цифры и индикаторы казались ярче. Пленку можно использовать как специальную, она также продается в автомагазинах, а можно найти самостоятельно из подручных материалов. Большим плюсом можно считать, что никаких изменений в электронике не будет, а значит, короткого замыкания быть не может.

Наклейка наклейки на приборную панель


Помимо вышеописанных способов по изменению цвета подсветки, можно изменить и внешний вид, то есть изображение приборов, как их увидит водитель.

Для этого чаще всего используются специальные наклейки. Для этого стоит разобрать панель приборов и добраться до подложки приборов, на которую нанесены номиналы и цифры.

Стоит помнить, что наклейки продаются для каждой модели, марки и года выпуска автомобиля отдельно. На примере корпусов может быть один и тот же автомобиль, марка и модель, даже год выпуска, но панель приборов разная. В одном будет тахометр, в другом нет.Поэтому наклейки следует выбирать очень тщательно.

Перед наклейкой примерьте поверхность на заводской панели, чтобы убедиться, подходит ли она по креплениям, нет ли чего, что мешает ровной наклейке. Если старое покрытие можно снять, то лучше это сделать, новая наклейка будет выглядеть намного красивее. Теперь, когда все подошло, поверхность, на которую вы будете клеить, следует протереть обезжиривателем. Приклейте одну сторону и, нажимая на наклейку, медленно оттяните защитный слой.Разглаживать стоит так, чтобы под наклейкой не было воздуха, иначе она через несколько месяцев отстанет от поверхности из-за температуры.

После пройденных процедур можно собрать все обратно и посмотреть, насколько улучшилась панель приборов, повесив ее. Далее собираем все в обратном порядке, устанавливая панель на место.

Замена панели приборов на новую


Как мы уже вспоминали ранее, кроме наведенных методов, есть еще и самый дорогой, но и самый качественный вариант, это полная замена панели приборов.Сейчас в моде информационные панели, основанные на большом дисплее вместо аналоговых приборов.

Даже на отечественные автомобили можно установить такое чудо и панель приобретет современный вид. При выборе стоит помнить все параметры своего автомобиля, так как даже разные двигатели могут играть роль в выборе. Такая панель позволяет полностью настроить устройства по своему вкусу, их расположение, освещение и другие параметры. Словом, делайте все по вкусу водителя.Ниже мы показали видео пример работы такой приборной панели на автомобиле ВАЗ 2114.

В основе этой технологии большой дисплей на всю панель приборов, миникомпьютер на базе Android и набор устройств, Wi-Fi, Bluetooth.

Такая замена обычно недолговечна, но дорога, поэтому сначала стоит подумать, нужно ли вам это или просто для красоты.

Цена тюнинга приборной панели


Стоимость запчастей может зависеть от того что вы хотите получить в итоге.Например, светодиодная лента длиной 10-15 см обойдется примерно в 1-2 доллара, а вот если брать цветную пленку, то итоговые затраты меньше или аналогичную можно найти даже дома в гараже.

Что касается дисплея вместо панели приборов, то на тот же ВАЗ 2114 он будет стоить 300-400 долларов. Но все же опять же все зависит от модификации, установленного софта и набора дополнительных функций такой приборной панели. В среднем замена всей панели занимает пару часов.

Видео интерактивный дисплей на ВАЗ 2114:


Новая подсветка приборной панели в классическом народном автомобиле ВАЗ придает интерьеру изысканность и ощущение комфорта.Установка неоновой или даже светодиодной подсветки на автомобиль требует немалых денег за столь дорогое удовольствие. Лучшим способом решения проблемы является замена подсветки приборной панели на свою . Процесс замены подсветки в вашем гараже, во-первых, не сложен, а во-вторых требует меньше денежных средств. Одним из вариантов тюнинга вашего автомобиля является специальная накладка на приборную панель, но это будет стоить недешево. Будет лучше, если вы сделаете тюнинг панели приборов самостоятельно.

Чтобы довести дело до конца, нужно запастись терпением, а также инструментами и необходимыми материалами. Первый шаг в создании совершенства — разборка приборной панели. Для этого нужно снять защитное стекло устройств. Следующим шагом будет удаление стрелок с приборов. Чтобы не повредить стрелки из хрупкого материала, перед снятием стрелки отверткой подложите под противоположный конец пластика несколько слоев картона. С небольшим усилием осторожно снимите стрелу с оси.Аналогичные действия необходимо проделать с остальными стрелками.

Подкладка приборной панели также очень легко снимается. Для его удаления понадобится любой канцелярский нож. Кончик ножа вставляем между панелью и подложкой, а затем прорезаем слой герметика по периметру подложки. После снятия защитного стекла подложки приступаем к дальнейшим работам по настройке панели.

На поверхности приборной панели под подложкой расположен светофильтр, который равномерно распределяет подсветку по всей площади панели.Этот светофильтр нужно снять с помощью канцелярского ножа, аккуратно соскребая светопроводящий слой.

Светофильтр – это специальная краска, которая наносится на тыльную сторону подложки приборной панели и обеспечивает цветную подсветку номеров и других информационных сигнализаторов. После грубой обработки подложки места нанесения светофильтра необходимо обработать ацетоном или спиртом. Реагент удалит остатки краски, а также обезжирит поверхность и подготовит ее к следующему процессу обработки.

На следующем этапе работы вам нужно будет поменять подсветку приборной панели. Сначала нужно так сказать — «набить руку» и поменять подсветку одометра. Одометр — это мера расстояния, пройденного автомобилем, измеряемая в километрах или милях. Для того, чтобы установить новую подсветку одометра, необходимо сначала снять экран одометра, снять синюю защитную пленку, вынуть старую лампочку подсветки и заменить ее на новый светодиод. Для новой подсветки приборной панели можно использовать многоцветный светодиод, который имеет возможность менять цвета по желанию пользователя.Светодиод подключаем к штатному патрону лампы, затем ставим на его место экран одометра.

Следующий этап — полная замена подсветки приборной панели. Прикрепляем новые светодиоды к рамке панели приборов. Многоцветные светодиоды, которые мы устанавливаем в данном случае, продаются в комплекте с переключателем цвета. Если ваш бюджет ограничен, вы можете отказаться от использования многоцветных светодиодов в пользу обычных. Устанавливаем светодиоды на сиденья и соединяем их со штатным контактом предыдущей подсветки приборной панели.

Стрелки спидометра и тахометра должны иметь возможность менять подсветку. Проведение такой операции потребует удаления старой краски со стрелки. Для того чтобы краска легко удалялась, нужно сначала удалить ее с поверхности канцелярским ножом, а затем пройтись по поверхности ацетоном или техническим спиртом. Когда стрелка очистится от краски, ее можно покрасить белым лаком для ногтей или чем-то еще. Главное в этом процессе, чтобы стрелка была именно белой, так как только белый цвет может передать всю гамму светодиодов.

Если вы установили многоцветную светодиодную подсветку на панель автомобиля ВАЗ, вам необходимо установить переключатель цвета, чтобы была возможность выбора цвета подсветки приборной панели. Выключатель рекомендуется устанавливать в правом нижнем углу приборной панели. Когда вся работа уже сделана, можно переходить к окончательной сборке готового панно.

Первым шагом является установка подложки. На обратную сторону подложки наносим слой герметика, чтобы он крепко держался за основание.Далее устанавливаем стрелки приборов на свои места и закрываем конструкцию защитным стеклом.

Чтобы ваш автомобиль выделялся из серой массы, многие автовладельцы делают тюнинг. Однако сегодня произвести тюнинг – это значит не только улучшить внешний вид автомобиля, но и улучшить интерьер в его салоне. Одним из вариантов улучшения интерьера является тюнинг приборной панели. Подробнее об этой процедуре, а также о вариантах апгрейда вы можете узнать из материала ниже.

[ Скрыть ]

Декоративный способ тюнинга

Если вы решили производить, то в первую очередь необходимо обеспечить оптимальное сочетание устройства с интерьером салона. К тому же, в конце концов, приборная панель в любом случае должна соответствовать всем требованиям пассивной безопасности.

Итак, сам процесс декоративного благоустройства заключается в добавлении внешних элементов к имеющемуся пульту управления, например:

  • можно использовать кожзам для покрытия щитовым материалом;
  • можно провести процедуру наклеивания специальных накладок на весы;
  • тюнинг приборки также может быть для обеспечения более яркого свечения прибора.

Обратите внимание, что для самостоятельного выполнения тюнинга в любом случае придется либо частично, либо полностью демонтировать приборку. Далее мы кратко опишем каждый из методов.

Приборка примерочная

Процедура перетяжки ПП актуальна, если прибор потерял первоначальный вид, а на его поверхности имеются дефекты. В качестве материала для талии можно использовать кожзаменитель, кожзам или другие материалы. Но учтите, что некоторые материалы после перетяжки могут создавать блики на солнце, а также издавать неприятный запах.Поэтому к вопросу выбора материала следует подходить ответственно.

Например, если вы решили использовать для перетяжки кожзаменитель, то сначала его нужно раскроить, при этом учитывать размеры ПП, а также его форму. Это делается для того, чтобы кожзаменитель не растягивался и не собирался в складки, поэтому для перетяжки всегда нужно демонтировать приборку. В этом случае можно сделать более аккуратные и ровные швы и стыки, а для вырезания можно использовать обычный картон.Все составляющие части выреза сшиваются между собой, при этом все швы должны быть спрятаны внутри. Сам материал обшивки можно закрепить клеем или саморезами (автор видео о перетяжке — канал «Пульс Авто»).

Чтобы не тратить время и силы на перетяжку, можно поступить проще — купить специальную накидку на панель приборов и просто установить ее сверху. Такую накладку необходимо подбирать в соответствии с моделью автомобиля.

Цветовые решения

Тюнинг панели приборов также может заключаться в изменении цветовых схем.

Процедура состоит из следующих шагов:

  1. В первую очередь необходимо снять размеры с пп.
  2. Далее готовится новая шкала — на нее должны быть нанесены все необходимые деления и цифры (вариантов в Сети много, можно скачать готовую). Также в магазинах продаются готовые декоративные приборные панели, поэтому, если позволяет бюджет, можно купить полноценное брендовое устройство.
  3. После этого шаблон, который вы сделали или скачали, нужно прикрепить к материалу, который будет использоваться в новом масштабе.Как вариант, в качестве материала можно использовать тонкий пластик, фотобумагу и т.п.
  4. Если вы решили установить в приборную панель хромированные кольца на тахометр или спидометр или просто поставить новую шкалу, то для лучшей фиксации стрелки приборов следует снять. Хромированные кольца также можно купить в магазине или в Интернете. Конечно, позже его нужно будет установить на место.

Фотогалерея «Возможности тюнинга»

Установка светодиодов

Светодиодная панель своими руками тоже достаточно простой и один из самых распространенных вариантов тюнинга.

Эта процедура выполняется следующим образом:

  1. Сначала необходимо демонтировать печатную плату, снять все штатные лампочки.
  2. Далее необходимо определиться с местами, где вы будете монтировать диодные источники освещения — разумеется, для лучшей видимости их следует размещать по периметру.
  3. Определитесь с цветом диодов — он должен обеспечивать комфортные условия вождения, при этом не мешая водителю.
  4. Далее у вас есть два варианта — либо просто заменить лампочки на диоды, купив в магазине соответствующие, чтобы они подходили к штатным патронам, либо начать устанавливать диоды на новые места.Для этого вам нужно будет просверлить отверстия на плате, где будет установлен источник света. Конечно, первый вариант проще, в его реализации нет ничего сложного, но мы рассмотрим второй способ.
  5. После того, как отверстия просверлены, источники света следует соединить между собой пайкой — для соединения можно взять гибкий провод, его толщина должна быть небольшой.
  6. Чтобы потом можно было регулировать яркость освещения, в схему можно добавить переменный резистор.В зависимости от модели для этой цели может использоваться установленный при производстве автореостат.
  7. Если вы используете источники белого света, вы можете покрасить лампочку лаком или специальной бумагой, чтобы придать другой оттенок.
  8. Диодные элементы необходимо припаять к цепи питания, а затем подключить к плате, при этом важно соблюдать полярность.
  9. Далее производится диагностика блока управления и дальнейшая его установка на автомобиль (автор видео Леша Мастер).

Покраска приборки

Еще вариант покрасить панель приборов, а точнее сами шкалы — тахометр, спидометр, так же можно покрасить датчики температуры, объема топлива и т. д. Если в щиток установить диодные источники освещения, тогда покраска ПП (обязательно люминесцентной краской) придаст устройству более яркий и современный вид. Красить нужно аккуратно, чтобы не разбрызгать краску на щите, иначе будут выделяться не только чешуйки, но и следы краски, а это будет выглядеть не эстетично.

Чего только не делают автомобилисты, чтобы сделать их необычными. Некоторые автовладельцы тратят большие деньги на профессиональный тюнинг приборной панели. А некоторые мастера предпочитают делать это самостоятельно. Такой тюнинг достаточно прост в исполнении. Для того, чтобы заменить обычные лампочки на светодиоды (LED), не нужно обладать специальными знаниями и навыками. приборные панели в машину своими руками – мы сейчас расскажем.

Хорошо освещенная приборная панель не только более информативна ночью, но и имеет лучший обзор.

Разбор консоли

Изначально необходимо разобрать приборную панель: снимаем защитное стекло, затем стрелки, но учтите, что они очень хрупкие, и чтобы их не повредить, лучше подсунуть под отвертку плотную бумагу, это не требует больших усилий.

Подкладка приборной панели Вам понадобится нож, им нужно прорезать слой герметика по всему периметру.

Сняв ножом «крышку», аккуратно поцарапать фильтр, на нем специальная краска.Затем обезжирьте это место ацетоном или спиртом.

Сменить подсветку

Первое, что нужно изменить, это подсветку одометра (показывает пройденный путь). и снимите защитную пленку, снимите лампочку и поставьте на ее место светодиод. Можно поэкспериментировать и поставить многоцветный светодиод, в дальнейшем можно выбрать цвет по настроению. После замены экрана одометра поставьте его на место.

Полностью заменить подсветку консоли

Заменяем все оставшиеся лампочки на приборной панели на новые светодиоды.Можно, как и в случае с одометром, выбрать многоцветность.

Если вы выбрали многоцветные светодиоды для подсветки панели приборов, то вам дополнительно потребуется установить переключатель цвета. Его удобнее разместить справа от руля, но можно реализовать и свой вариант.

Как сделать чтобы стрелки приборной панели светились

Важен цвет стрелок спидометра и тахометра. Если они белые, то можно оставить как есть.А если нет, то надо снять старую краску ножом и обработать их спиртом, затем покрасить белым лаком или обычной краской.

Цвет стрелки должен быть белым, потому что только он пропускает всю гамму светодиодов.

Можно попробовать и шутер отдельно. Для этого необходимы светодиоды диаметром 3 мм на 12 В.

Важно! В сети авто напряжение 12 В, если светодиоды рассчитаны на меньшее значение, то напрямую их подключать нельзя.Подключать их следует через стабилизатор.

Если диаметр светодиодов больше, то для них придется делать дополнительные отверстия.

Схемы плавного включения подсветки

Чтобы подсветка шкалы и стрелок включалась плавно, нужно затратить немного усилий, а если конкретнее, то перепаять схему.

Ниже приведены две схемы, в первом случае — приборная панель, а затем стрелки. Схемы можно реализовать на небольших кусочках печатной платы, которая продается в магазинах радиодеталей.

Учтите один немаловажный фактор, если светодиоды различаются по мощности, то они не будут загораться одновременно, одни опережая, другие запаздывая, но в целом подсветка будет включаться плавно. Это также относится к светодиодам на шкале.

Сбор

Когда все готово начинаем потихоньку собирать консоль. Прежде всего, установите подложку. На обратную сторону наносим герметик и приклеиваем к панели.

Затем ставим стрелки и защитное стекло на свои места.После обновления панель приборов выглядит ярко и необычно.

Светодиодное освещение

не только выглядит необычно и ярко, но и является хорошим дополнением к автомобилю с точки зрения экономичности, что позволяет экономить заряд аккумулятора, так как светодиоды потребляют на 80% меньше энергии, чем обычная лампочка.

Наверное, каждый автолюбитель, владеющий автомобилем семейства ВАЗ, мечтает обновить свою приборную панель. На современных иномарках циферблат приборов подсвечивается изнутри, что выглядит очень привлекательно, как будто подсвечиваются цифры и сама шкала приборов.А вот панели приборов автомобилей ВАЗ подсвечиваются обычными лампами, излучающими свет на циферблаты от стрелок снаружи. При этом яркость низкая, а детализация этой подсветки не очень эффектная. Именно поэтому большинство владельцев таких автомобилей очень часто совершенствуют панель приборов с подсветкой. Кроме того, это довольно легко сделать самостоятельно.

Чтобы самостоятельно сделать тюнингованную подсветку на автомобилях моделей ВАЗ, не нужно иметь особых навыков, но в специализированной фирме эта процедура будет стоить дорого.Можно попробовать сделать подсветку приборной панели изнутри, как на современных автомобилях.

Для работы потребуется стандартная светопропускающая накладка приборной панели. Панель приборов с автомобиля необходимо снять и разобрать. Не забудьте также демонтировать старую обшивку и стрелки приборов. Для того, чтобы подсветка лучше попадала на облицовку изнутри, под облицовкой следует сделать специальные вырезы нагретым ножом или паяльником.

Далее переходим непосредственно к подсветке.Он будет организован с использованием светодиодной ленты. Необходимо подобрать ленту, которую можно легко разрезать на мелкие кусочки, по три диода в каждом. Что касается равномерности свечения, то оно делается из обычной фольги с использованием рефлектора. Для спидометра и тахометра берем по три части ленты, а для указателей уровня топлива и температуры охлаждающей жидкости достаточно одной.

Штатную подсветку ВАЗ следует сохранить, так как ее задачей будет подсветка стрелок на шкале приборов.При желании его также можно модернизировать, наклеив вместо штатных ламп светодиодную ленту. Чтобы мелирование было не слишком ярким, его можно немного подкрасить. Тонирование осуществляется с помощью тонировочной пленки или черного маркера. Светофильтр лучше оставить штатный, тогда подсветка будет мягкой и равномерной с голубоватым оттенком.

Все подключить к контактам на плате штатных ламп подсветки, предварительно определив их полярность. Для стабилизации тока желательно использовать драйвер для питания светодиодов.

Подсветка панели приборов ВАЗ 2114

Для начала нужно снять основную подсветку вместе с картриджами. Далее очень аккуратно снимите стрелки, поддев их чем-нибудь тонким. Вы можете просто вращать их возле ограничений и медленно стягивать с оси. На данное время разновидностей панно очень много. На одной их части привод стрелок смонтирован на основной плате, а на другой — на основе из оргстекла.

После этого необходимо аккуратно вынуть вставку из оргстекла.Подденьте его за край и просто оторвите. Клеевой слой нельзя загрязнять или мыть. Вкладыш необходимо перевернуть и положить на чистую поверхность. Лезвием стираем зеленый налет, который заметен в районе цифр. Теперь можно собрать оргстекло и вставить.

Как поменять цвет шкалы приборов на автомобиле ВАЗ

Нужно взять кусок пластика и ножницы. Вырезаем контуры, чтобы пластик влез в основную часть.Также вырезаем места для приводов стрел. Далее наносим разметку для светодиодов. Три светодиода нужны для топлива, четыре для температуры. Затем устанавливаем номера панели приборов для каждой шкалы.

Теперь ориентируясь по маркировке делаем отверстия под светодиоды и сопротивления. Это можно сделать раскаленным шилом или небольшой дрелью. Верх светодиода нужно отшлифовать, так как в него вмонтирована линза для фокусировки луча. Важно не повредить сам световой элемент. Светодиоды следует припаивать параллельно друг другу и последовательно с сопротивлением.

Как установить светодиоды вместо ламп накаливания на панель автомобиля ВАЗ

Сначала в корпус необходимо вставить цоколь светодиода и вывести на плату соединительные провода. Далее делаем вставку из оргстекла с корпусом. Оргстекло должно быть вставлено плотно. С обратной стороны закрепите четырьмя винтами. Затем устанавливаем плату. Осторожно, штыри проводов от стрелок не должны погнуться. Далее закрепите саморезами или шурупами.Теперь припаиваем питание светодиодов к проводам питания любой штатной лампы. Ставим стрелки и устанавливаем их на ноль.

Как сделать подсветку стрелок приборов на панели автомобиля ВАЗ

Для этого вам понадобится:

  1. Флуоресцентный маркер.
  2. Супер клей или моментальный клей.
  3. Не силовые провода.
  4. Ультрафиолетовая лампа.
  5. Вставка в панель приборов нужной модели.
  6. Паяльник.

Пластик и приборную панель надо снять, потом разбираем, снимаем черный пластик и стекло, потом аккуратно снимаем стрелки, после чего штатная вставка. Делаем отверстия, если в новой вставке их нет. Чтобы стрелки не застревали, отверстия желательно сделать немного больше, чем они были в заводской вставке. Теперь можно снять штатную подсветку и плату с лампочками.

Неоновую лампу приклеить на панель сверху, заменить штатную подсветку и сверху наклеить пластиковую защиту. Вверху прикрепите блок управления неоновой лампой. Соблюдая полярность, подключаем лампу на место штатной подсветки.

Теперь монтируем две лампы на прибор. Соединяем все провода и протягиваем внутрь перегородок. Подключаем к электросети и ставим лампы. Аккуратно прикрепляем провода к пластику. Закрашиваем стрелки маркером несколько раз. Далее собираем и устанавливаем панель приборов.

ЩелкАснап

ВАЗ-2114 (LADA Samara) — пятидверный хэтчбек Волжского автомобильного завода, рестайлинговая версия ВАЗ-2109, продолжила семейство под кодовым названием «Самара-2».Модель отличалась от своих предшественников оригинальным оформлением передней части кузова с новыми фарами, капотом, облицовкой радиатора, бамперами и молдингами.

Представлен публике в 2001 г., серийное производство — с апреля 2003 г. по декабрь 2013 г.[1].

Салон ВАЗ-2114 был оснащен новой панелью приборов (так называемая «европанель»), регулируемой рулевой колонкой, рулевым колесом от «десятого» семейства, отопителем новой конструкции и передними стеклоподъемниками. Автомобиль комплектовался восьмиклапанным 1.Двигатель 5 литров (ВАЗ-2111) с распределенным впрыском топлива.

Изначально конструкторы планировали изменить задние фонари и увеличить проем багажника, как у седана ВАЗ-2115, но такие переделки посчитали слишком затратными.

Мелкосерийное производство хэтчбека в опытном производстве АВТОВАЗа началось в 2001 году, а на основной конвейер модель перешла в 2003 году.

С 2003 по 2005 год выпускались с двигателями 1,5 л Евро-2. С 2005 по 2007 год их выпускалось с 1.Двигатели 6 л Евро-2. Также в этот период плавно перешли с двигателя 21114 на калиновский ВАЗ-11183.

С 2008 года на автомобили устанавливается новый блок управления (М73) и экологичность стала выше Евро-3.

С 2011 года заменен блок управления (М74). Экологичность по документам не изменилась, а по факту, благодаря переходу на новый блок управления, автомобиль стал соответствовать требованиям Евро-4[источник не указан 1134 дня].Из-за нового блока управления заменили педаль газа сняв тросик, теперь двигатель полностью управляется электроникой, что сразу доставляло массу проблем на первых партиях автомобилей. К концу 2011 года проблемы были частично решены с выходом новой прошивки i414de06. В начале 2012 года проблемы были преодолены новой прошивкой i414de07, которая стала последней и обновлений больше не выпускалось.

С 2007 года автомобиль оснащается новой восьмиклапанной 1.6-литровый двигатель (ВАЗ-11183) экологического класса до Евро-3 включительно, модель получает индекс ВАЗ-21144. Были установлены «электрический дроссель» и «электронная педаль газа» (E-gas). Выпускался в стандартной и люксовой версиях. Отличительные черты от старого двигателя — катализатор не под днищем, а возле двигателя, двигатель одет в пластиковую декоративную крышку, вместо алюминиевого ресивера установлен пластиковый. Помимо нового двигателя, автомобиль получил новую переднюю панель (в верхней части нет бардачка, использован более жесткий материал, что увеличивает прочность, но и увеличивает вероятность появления посторонних шумов), новую комбинацию приборов с функция маршрутного компьютера (показывает температуру наружного воздуха, напряжение, текущее время и другие параметры).

В 2008 году произошли небольшие изменения во внешности: вместо широких молдингов на двери стали ставить узкие. В 2009 году дочерняя компания ОАО «АВТОВАЗ» ЗАО «Супер-Авто» провела модернизацию ВАЗ-2114, а именно поставила на автомобиль 16-клапанный двигатель объемом 1,6 литра; мощность автомобиля стала 89 лошадиных сил. С 16-клапанным двигателем модель автомобиля получила индекс 211440-24. Динамические характеристики автомобиля выросли. Помимо двигателя были изменены подвеска, коробка передач, сцепление и тормоза.Эта модель оснащалась 14-дюймовыми колесами на штампованных дисках.

В 2010 году ЗАО «Супер-Авто» подготовило к производству автомобиль с двигателем 21126 16V объемом 1,6 литра от Lada Priora мощностью 98 л.с. Эта модель получила индекс 211440-26.

АвтоВАЗ завершил производство автомобилей семейства Lada Samara 24 декабря 2013 года — с конвейера сошел последний пятидверный белый хэтчбек ВАЗ-2114[2].

История АвтоВАЗа.

Интересные факты и фото. История АвтоВАЗа с подробным описанием моделей (много текста) От «Классики» до современной

Ваз 2114 – любимец многих автомобилей производства концерна «Лада», входящего в семейство «Самара-2». История ВАЗ 2114 началась, когда публика увидела первые модели в 2001 году, тогда было выпущено 50 тестовых экземпляров. Полномасштабное производство ВАЗ 2114 стартовало в апреле 2003 года, а последний выпуск ВАЗ 2114 был зафиксирован 23 декабря 2013 года.

Четырнадцатая модель пришла на смену всем известной ВАЗ 2109, называемой «девяткой», она продержалась на конвейере семнадцать лет с 1987 по 2004 год, но до 2011 года собиралась в Украине из комплектов. От нее в облике рестайлинговой ВАЗ 2114 мало что осталось.

Изменения автомобиля по сравнению с предшественником

Обновленная модель кардинально изменила не только внешнюю часть автомобиля, но и существенно обновил салон.

Внешние отличия от предшественника:

  1. Бампер . .. Бампер стал выше и окрашен в цвет кузова, как у иномарок; до него этим могли похвастаться 10, 11 и 12 модели.
  2. Фары … Фары стали меньше и округлее, да и сама оптика по тем временам вполне современная.
  3. Задний спойлер … Некоторые комплектации с завода оснащались небольшим спойлером, не отличающимся по цвету от автомобиля.
  4. Решетка радиатора и капот … Капот также выгодно отличался от своего угловатого предшественника своей округлой формой, которая сохраняла дизайн 2114 достаточно свежим.
  5. Крылья … В крыльях появились прорези для поворотников и в целом их стало выгоднее интегрировать в общий вид автомобиля.
  6. Обтекатели порогов … Пороги были покрыты пластиковыми накладками и окрашены в цвет кузова.
  7. Молдинги … Молдинги идут вдоль дверей и в свою очередь окрашиваются в цвет кузова автомобиля.


Все это делало ВАЗ 2114 достаточно привлекательным и современным, что вкупе с невысокой ценой сулило модели успех. Изменения, кстати, не коснулись задней части автомобиля, хотя изначально инженеры планировали изменить внешний вид задних фонарей. От идеи отказались из-за необоснованного увеличения себестоимости продукции.

Заглянув в салон, можно найти обновленные:

  1. Торпедо … Новая торпеда выполнена по европейским стандартам и лишилась второго бардачка в комплектации люкс.Пластик стал менее скрипучим, чем в девятке.
  2. Приборная панель … Хотя и не новая, так как панель приборов была уже на ВАЗ 2110, она перекочевала и сюда, в отличие от старой, она имела более современный вид.
  3. Рулевое колесо и рулевая колонка … Четырнадцатая модель была оснащена новым, на тот момент, рулевым колесом от ВАЗ 2110, а на рулевой колонке появилась ручка для его регулировки.
  4. Крепления ремней безопасности нашли свои верхние точки .


Сидеть в рестайлинговом салоне стало намного приятнее и комфортнее, к тому же появилось много приятных дополнительных вкусностей, таких как:

  • электропривод на стеклоподъемники;
  • сиденья с подогревом;
  • кондиционер;
  • противотуманные фары;
  • центральный замок двери;
  • штатный бортовой компьютер;
  • литые диски и тонировка.

Было доступно всего две комплектации: базовая и люкс.Они не сильно отличались как по цене, так и по оснащению. Номер люкс имел пластиковый кожух на двигатель для украшения, пластиковую ресивер и штатный бортовой компьютер.

Кроме того, инженеры позаботились о модернизации системы сцепления, рычага переключения передач, подвески, тормозной системы и в целом технического оснащения.



За всю историю производства на ВАЗ 2114 устанавливалось 4 типа двигателей:

  1. С объемом 1.5 литров, мощность которых составляла 77 лошадиных сил, с 2003 по 2007 год.
  2. С 2007 года и до того момента, когда ВАЗ 2114 перестали выпускать, устанавливались два варианта двигателей одного объема 1,6, мощностью 81 и 90 л.с.
  3. В 2010 году стали появляться модели с обновленными двигателями того же объема, но уже мощностью до 98 л.с.

Ваз-2114 цена и окончание производства

Последняя машина сошла с конвейера в 2013 году, они были проданы по цене около 300 тысяч рублей. По-прежнему можно найти автомобили с почти нулевым пробегом по сопоставимой цене.


Последний сошедший с конвейера ВАЗ 2114 был белого цвета.

Всего за всю историю ВАЗ 2114 из дверей завода вышло 929 930 четырнадцатых пятидверных хэтчбеков. На смену ему пришла Lada Granta.

Строительство гиганта российского автомобилестроения — Волжский автомобильный завод (ВАЗ) — началось в 1967 году, после тщательной подготовки и выбора места строительства.20 июля 1966 года ЦК КПСС и Совет Министров, предварительно проанализировав 54 различных потенциальных площадки, определились с местом строительства — было принято решение о строительстве нового крупнейшего в Союзе завода легковых автомобилей в Тольятти (Самарская область). О строительстве заявила ударная комсомольская стройка. Совет Министров назначил В.Н. Поляков, заместитель министра автомобильной промышленности. Генеральный директор строящегося завода и Соловьева В. С. главный конструктор АвтоВАЗ … Впоследствии тысячи людей, в основном молодежь, были направлены в Тольятти на строительство завода-гиганта. Технический проект сооружения подготовил итальянский автомобильный концерн Fiat, с которым также был заключен контракт на поставку основного технологического оборудования и повышение квалификации специалистов.

Уже через два года после начала строительства начали формироваться трудовые коллективы заводских мастерских. В основном работы над ВАЗ вели те же молодые люди, которые его строили и устанавливали оборудование.Завод планировался настолько большим и мощным, а сроки запуска были настолько ограничены, что серийное оборудование для ВАЗ , изготовленное на 844 машиностроительных заводах СССР и 900 заводах других социалистических стран, а также фирмами из Германии, Италия, Англия, Франция, США и другие страны.

Благодаря усилиям и упорному труду советских людей 19 апреля 1970 года были выпущены первые шесть автомобилей. ВАЗ-2101 « Жигули ». Таким образом, строительство было завершено на 3 года раньше положенных в проекте 6 лет.Конструкция первого « Lada Копировала итальянскую модель Fiat-124 1966 года в базовой комплектации, но со значительными доработками. А материалы и комплектующие для автомобилей ВАЗ использовались исключительно советские.

Первая очередь завода была введена в эксплуатацию и запущена 24 марта 1971 года и была рассчитана на выпуск 220 тысяч автомобилей в год. А в начале следующего года была введена в эксплуатацию вторая очередь Волжского автозавода, также рассчитанная на выпуск 220 тысяч автомобилей в год, что позволило вдвое увеличить производственные мощности ВАЗа.

Первая модель ВАЗ задумывалась как маломощная (объем четырехцилиндрового двигателя 1,2 литра, мощность — 62 л.с. при 5600 об/мин, максимальная скорость — 140 км/ч) и недорогая, чтобы насытить огромный потребительский рынок СССР. По сравнению со своим итальянским прототипом ВАЗ-2101 обзавелся задними барабанными тормозами (вместо дисковых), которые оказались более прочными и устойчивыми к загрязнениям. С учетом особенностей советских дорог также был увеличен клиренс, усилены кузов и подвеска.В последующие годы первая модель ВАЗа дорабатывалась, менялась комплектация. Но даже в этой (изначальной) модификации ВАЗ-2101 выпускался до 1982 года, став народным и поистине «народным» автомобилем.

В 1972 году в мир вышла вторая модель Волжского автомобильного завода — ВАЗ-2102 , которая была практически неотличима от первой модели, переделанной в пятидверный универсал. Этот грузопассажирский вариант первых «Жигулей» стал «лучшим другом» советских дачников.Грузоподъемность автомобиля составляла 430 кг и увеличивалась по сравнению с ВАЗ-2101 незначительно — всего на 30 кг. А вот больший объем багажного отделения оценили и приняли с благодарностью жители Советского Союза. Популярность и слава «лучшего друга дачников» со временем перешла к ресиверу ВАЗ-2102 в лице четвертой модели ВАЗ.

Помимо универсализированной модели (ВАЗ-2102), в 1972 году начато производство еще
мощной вариации « Lada » — ВАЗ-2103 . .. Третья модель оснащалась 1,5-литровым двигателем мощностью 71 л.с. при 5600 об/мин. Максимальная скорость автомобиля увеличилась до 152 км/ч. С такими характеристиками советский автомобиль стал вполне конкурентоспособным по динамике с западными автомобилями аналогичного класса, разгоняясь до 100 км/ч за 17 секунд. Большинство населения восприняло эту модель как совершенно новую, более мощную и комфортную, и, соответственно, более престижную и дорогую. По сути, ВАЗ-2103 был всего лишь копией версии Lux итальянской модели Fiat 124 Speciale 1968 года выпуска.Как и первая модель, итальянский автомобиль был адаптирован и переработан с учетом особенностей эксплуатации на дорогах СССР. По сравнению с ВАЗ-2101 салон третьей модели ВАЗ получил значительные улучшения в сторону удобства и красоты: пространство над головой пассажиров увеличено на 1,5 см, полностью переработана панель приборов, пол был покрыт коврами из толстой ткани, что улучшило внешний вид и звукоизоляцию салона.Салон и багажник были отделаны пластиком.

Конструкторы Волжского автомобильного завода не прекращали работу над совершенствованием выпускаемых автомобилей. Каждая новая модель или даже серия внутри одной модели получала новые улучшения, визуальные и технические изменения. Впоследствии, в результате серьезной модернизации в рамках второго поколения заднеприводных автомобилей ВАЗ, в 1980 году ВАЗ-2105 в качестве замены ВАЗ-2101, который в то время уже не выпускался.В стандартную комплектацию ВАЗ-2105 ставился 1,3-литровый двигатель мощностью 63 л.с. Пятая модель ВАЗ с именем LADA -2105 выпускается до сих пор и является самым дешевым вариантом из всего современного модельного ряда ВАЗ. Низкая цена обеспечивается в первую очередь за счет минимальной стандартной комплектации и устаревших технологий, используемых при производстве этого автомобиля.

Самый массовый в истории АвтоВАЗ стал шестой моделью, запущенной в производство
в 1976 году.Как и у старших моделей прошлых лет, прототипом для ВАЗ-2106 стал итальянский автомобиль — Fiat 124 Speciale 1972 года, с внесенными изменениями для адаптации к нашим условиям. Поэтому никто и представить себе не мог такой сверхпопулярности ничем не примечательного автомобиля, призванного заменить третью модель, снятую с производства на рынке. Сравнительно мощный двигатель ВАЗ-2106 объемом 1,6 л и мощностью 75 л.с. разрешена максимальная скорость 152 км/ч. Данная модель выпускалась до 2006 года и в течение всего периода производства в ее конструкцию вносились незначительные изменения для поддержания популярности автомобиля и продления срока его эксплуатации на рынке.

В 1982 году Волжский автомобильный завод начал выпуск ВАЗ-2107 , ставших последними моделями «классики». Седьмая модель была создана на базе ВАЗ-2105. Этот автомобиль также является одним из самых продаваемых на постсоветском рынке благодаря своей простоте, надежности и, конечно же, невысокой цене. Эта модель теперь называется LADA -2107 , а также производится за рубежом — в Украине и Египте.

На смену « классика » В 1984 году начался выпуск
переднеприводной клиновидной « Самара » ( ВАЗ-2108 ). Этот трехдверный хэтчбек произвел фурор на советском авторынке и положил начало новой эре в производстве переднеприводных автомобилей ВАЗ. Спустя три года (в 1987 году) Волжский автомобильный завод запустил в производство пятидверную версию этого автомобиля — ВАЗ-2109 «Спутник». Этот вариант считался более солидным, а благодаря наличию пяти дверей — семейным вариантом «восьмерки». Очевидными достоинствами всех автомобилей семейства Самара/Спутник являются хорошие динамические качества и большой предел максимальной скорости, улучшенная управляемость на
всех видах дорог, мощные бампера.Тем не менее были отмечены и недостатки, присущие именно этим моделям: снизилась по сравнению с классическими моделями ВАЗ пригодность автомобилей к легкому и быстрому ремонту, ухудшилась эргономика педалей, более уязвимыми стали картер двигателя и маслоприемник. Позже, в 1990 году, автозавод выпустил четырехдверную модификацию девятой модели с кузовом седан — ВАЗ-21099 «Спутник/Самарская форма». Это последняя модель, которую начал выпускать Волжский автомобильный завод перед распадом Советского Союза.

Первой новой моделью Волжского автозавода на постсоветских просторах стала так называемая «десятка» — ВАЗ-2110 (LADA 110). Как и большинство отечественных предприятий, ВАЗ тяжело переживал первые годы кризиса, наступившего с распадом СССР. Поэтому модель «десятки», разработанная еще в 1989 году, вышла с опозданием на три года. Вместо запланированного 1992 года автозавод приступил к выпуску новой модели — четырехдверного седана ВАЗ-2110 только в 1995 году, а
постепенно стал наращивать выпуск автомобилей.Десятая модель ВАЗ комплектовалась двумя типами двигателей: 8-клапанным объемом 1,5 литра и мощностью 79 л.с. или 16-клапанный объемом 1,6 л и мощностью 92 л.с. Этот автомобиль по праву считался моделью более высокого класса из семейства «Самара», способной составить конкуренцию таким представителям иномарки, как Daewoo Nexia, Audi 80 или даже Opel Astra первого поколения.

Продолжая успешный опыт модификаций ранее выпускавшихся моделей, в 1997 году ВАЗ начал выпуск четырехдверного седана ВАЗ-2115 , являющегося рестайлинговым наследником ВАЗ-21099 … Новая модель получила новую крышку багажника и спойлер с дополнительным стоп-сигналом, бамперы в цвет кузова, новые задние фонари, обтекаемые пороги, дверные молдинги и новый более комфортный салон. Изначально на автомобиль устанавливались карбюраторные двигатели объемом 1,5 или 1,6 литра, но в 2000 году его стали снабжать двигателем с распределенным впрыском топлива.

Новейшими моделями Волжского автомобильного завода являются Lada Kalina (Лада
Калина) и Lada Priora (Лада Приора).По европейской классификации первый относится к верхнему сегменту класса «В», а второй — к классу «С». Прототип Lada Kalina был показан широкой публике еще в 1999 году в форм-факторе хэтчбек, а в 2000 году — в форм-факторе седан. Но производство этого автомобиля в виде седана было налажено только в 2004 году, а хэтчбек сошел с конвейеров автозавода в 2006 году. Через год было выпущено Лада Калина универсал.Производитель постоянно совершенствует и внедряет различные модификации семейства Лада Калина … Также к 2012 году планируется провести масштабное обновление комплектации и изменение внешнего вида для всего семейства этих автомобилей .


Лада Приора
( ВАЗ-2170 ) стала на конвейер автозавода в марте 2007 года с кузовом седан. В следующие два года было запущено производство Priora с кузовами хэтчбек (в 2008 г.) и универсал (в 2009 г.).Собственно Лада Приора является масштабно доработанным преемником ВАЗ-2110. Эта модель оснащается двумя типами двигателей: 8-клапанным мощностью 81 л.с. или 16-клапанный мощностью 98 л.с.

Несмотря на все усилия отечественных автопроизводителей, в последние годы их постепенно вытесняют с российского рынка автомобили японского, азиатского и европейского производства. В период экономического кризиса 2008-2009 годов, который стал, пожалуй, самым болезненным ударом для автомобилестроения, АвтоВАЗ наладил сотрудничество с концерном Renault. Это послужило стимулом для получения финансовой помощи от правительства России и помощи в разработке новых автомобильных технологий от партнеров из Renault. На производственных мощностях ВАЗа французы планируют наладить выпуск автомобилей Renault, Nissan и Lada на единой платформе B0 (Logan), а также оставить производство российских автомобилей в нижнем ценовом сегменте.

Внимание! Всех любителей, ценителей и владельцев автомобилей семейства Ваз приглашаю посетить разделы нашего блога, где размещены авторские материалы по ремонту, тюнингу и обслуживанию автомобилей и т.д.публикуются.

При использовании статьи активная прямая гиперссылка на сайт www.!

«Лада — ключ к дорогам России» — так звучит девиз компании АвтоВАЗ.
ОАО «АвтоВАЗ» — крупнейшая российская компания автомобильной промышленности. Также эта компания является крупнейшим производителем легковых автомобилей в Восточной Европе. Относительно недавно контрольный пакет акций этой компании перешел в руки альянса Renault-Nissan, что дало АвтоВАЗу новый виток развития.

Сегодня официальное название компании звучит как Открытое акционерное общество «АвтоВАЗ», но так было не всегда. В период с 1966 по 1971 год предприятие называлось Волжский автомобильный завод, а с 1971 года и до вступления в альянс Renault-Nissan — Поволжское объединение по производству легковых автомобилей «АвтоВАЗ».

Помимо смены имён, в нём полно других интересных событий. Самыми интересными из них были выпуски и закрытия автомобильного производства.В рамках данной статьи рассмотрим год выпуска моделей ВАЗ, которые разрабатывались и выпускались как самой компанией, так и в партнерстве с другими автопроизводителями.

Модельный ряд и годы выпуска каждого автомобиля

За годы работы под разными названиями АвтоВАЗ выпустил несколько десятков моделей автомобилей. Ниже вы найдете год выпуска моделей ВАЗ, когда-либо сошедших с конвейера этого завода.
1. Жигули 2101 … Эти автомобили выпускались с 1970 по 1988 год.

2. Жигули 2102 … Эти автомобили выпускались с 1972 по 1985 год.

3. Жигули 2103 … Эти автомобили выпускались с 1972 по 1984 год.

4. Лада/Жигули 2104 … Эти автомобили выпускались с 1984 по 2012 год.

5. Lada / Lada 2015 … Эти автомобили выпускались с 1980 по 2010 год.

6. Жигули 2106 …Эти автомобили выпускались с 1976 по 2004 год.

7. Лада/Жигули 2107 … Эти автомобили выпускались с 1982 по 2012 год.

8. Лада Спутник/Самара I 2108 … Эти автомобили выпускались с 1984 по 2003 год.

9. Лада Спутник/Самара I 2109 … Эти автомобили выпускались с 1987 по 2004 год.

10. Лада Спутник/Самара I 21099 … Эти автомобили выпускались с 1990 по 2004 год.

11. Лада 110 …Эти автомобили выпускались с 1996 по 2007 год.

12. Лада 111 … Эти автомобили выпускались с 1998 по 2009 год.

13. Лада 112 . .. Эти автомобили выпускались с 1999 по 2008 год.

14. Лада Самара II 2113 … Эти автомобили выпускались с 2005 по 2014 год.

15. Лада Самара II 2114 … Эти автомобили выпускались с 2001 по 2014 год.

16. Лада Самара II 2115 . Эти автомобили выпускались с 1997 по 2012 год.

17. Ока 1111 … Автомобиль выпускался с 1988 по 1994 год.

18. Lada Kalina I 1117 … Эти автомобили выпускались с 2007 по 2013 год.

19. Lada Kalina I 1118 … Эти автомобили выпускались с 2004 по 2012 год.

20. Lada Kalina I 1119 … Эти автомобили выпускались с 2006 по 2013 год.

21. Lada Kalina I 11198 … Эти автомобили выпускались с 2008 по 2013 год.

22. Лада ЭЛ Лада

23. Lada Kalina II 2194 … Эти автомобили выпускаются с 2013 года.

24. Lada Kalina II 2192 … Данные автомобили 2013 года выпуска.

25. Лада Приора 2170 … Годы выпуска моделей ВАЗ Приора начинают свой отсчет с 2007 года.

26. Лада Приора 2171

27. Лада Приора 2172 … Эти автомобили выпускаются с 2008 года.

28. Лада Приора 21728 …Эти автомобили выпускаются с 2010 года.

29. Лада Приора 21708 … Эти автомобили выпускаются с 2009 года.

30. Лада Надежда 2120 … Эти автомобили выпускались с 1998 по 2007 год.

31. Лада / Лада Нива 2121 … Эти автомобили выпускаются с 1977 года.

32. Лада / Лада Нива 2131. Эти автомобили выпускаются с 1993 года.

33. Lada/Lada Niva II 2123 . Эти автомобили выпускались с 1998 по 2002 год.

34. Шевроле нива … Эти автомобили выпускаются с 2002 года.

35. Лада Гранта 2190

36. Lada Granta хэтчбек … Эти автомобили выпускаются с 2014 года.

37. Lada largus … Эти автомобили выпускаются с 2011 года.

ИСТОРИЯ АВТОВАЗа

Впервые о необходимости строительства нового современного автозавода в СССР заговорили в 1966 году, именно в этом году началась история АвтоВАЗа.На очередном съезде ЦК КПСС, состоявшемся 20 июля, было утверждено, что в городе Тольятти будет построено новое производство, которое будет выпускать самые современные автомобили. Чтобы эти автомобили были конкурентоспособны на мировом рынке, к техническому оснащению и подготовке кадров советское правительство решило привлечь в те годы дружественный итальянский автомобильный концерн Fiat.

Новый завод начал работу в 1969 году, когда были сформированы его первые трудовые бригады.Первые автомобили сошли с конвейера спустя год. Это были автомобили, которые были спроектированы на базе итальянского FIAT-124. Ниже мы расскажем вам подробнее об этом и многих других автомобилях, когда-либо сошедших с конвейера АвтоВАЗа.

ВАЗ 2101

Это четырехдверный седан, который, как мы уже говорили выше, построен на базе Fiat 124. Для адаптации к советским дорогам автомобиль претерпел более 800 изменений. Так, он был оснащен более крупным карбюраторным двигателем – 1200 кубических сантиметров, плюс, автомобиль получил более высокий клиренс, а его кузов и колесная система были усилены.

Чуть позже на базе этого автомобиля была выпущена так называемая серия классических автомобилей: ВАЗ 21011, получившая еще больший двигатель — 1,3 литра, 21013 — аналог 21011, но с двигателем от ВАЗ 2101. , а также специальную модель для нужд полиции: автомобиль ВАЗ 2101-34, который был оснащен самым мощным двигателем в этом семействе.

ВАЗ 2102

История АВТОВАЗа и его сотрудничества с итальянским концерном Fiat не остановилась на модели ВАЗ 2101, всего через год после появления этого автомобиля на рынке появился новый автомобиль: который представлял собой лицензионную версию Fiat 124 Familiare .

Основной модификацией, по сравнению с ВАЗ 2101, стал багажник, который находился на уровне пола. Это было сделано для того, чтобы облегчить процедуры погрузки и разгрузки. К сожалению, из-за этой доработки автомобиль имел серьезный недостаток: слабый уровень герметизации салона со стороны задней двери, из-за чего в салон попадала пыль, а также пары, выходящие из горловины бензобак.

Еще одной проблемой доработки стал увеличившийся вес автомобиля, что потребовало сделать амортизаторы и подвеску более жесткими.Это, конечно, позволяло сохранить приемлемую грузоподъемность: до 250 килограммов с 2 пассажирами и до 55 килограммов с пятью пассажирами, но делало машину очень жесткой при движении.

В 1978 году была выпущена специальная модель: ВАЗ 21021, которая предназначалась для экспорта. Изменениям подвергся двигатель, который был взят от модели ВАЗ 21011, а также заднее багажное стекло, которое было оснащено омывателем и дворниками.

Позже, в течение пяти лет, автомобиль постоянно модернизировался, но не менял своего названия.В нем была установлена ​​более надежная система зажигания, еще более мощный двигатель и внесены другие, менее существенные корректировки, но все это уже не могло спасти машину и в 1985 году ее сняли с производства.

ВАЗ 2103

Автомобиль ВАЗ 2103 — это модифицированная версия ВАЗ 2101, которая была создана на базе все того же Fiat 124. На рынке появилась в 1972 году. Основными отличиями были более мощный двигатель: 72 лошадиные силы, и более просторный салон: пространство над головой пассажиров и водителя увеличили на 15 миллиметров.Также следует отметить, что ВАЗ 2103 стал первым отечественным автомобилем, на который был установлен вакуумный усилитель тормозов, а также «спортивная» панель.

В 1980 году на этот автомобиль был установлен новый карбюратор, что сделало ВАЗ 2103 более надежной, но так же, как и в случае с ВАЗ 2102, нововведения не спасли модель. Он был снят с производства в 1984 году.

ВАЗ 2104

История АвтоВАЗа, как официального производителя универсалов, началась с автомобиля ВАЗ 2104.Этот автомобиль был выпущен на замену ВАЗ 2102 и был призван вобрать в себя все самое лучшее от этого автомобиля, но оставить в прошлом все его недостатки. Впервые этот автомобиль был выпущен в 1984 году и выпускался до 2012 года. За этот огромный для автомобиля срок жизни на рынке появилось очень много модификаций этого автомобиля:

ВАЗ 21041 – специальная, более дешевая версия, с двигателем меньшего размера.

ВАЗ 21042 — данная модификация выпущена специально для стран с правосторонним движением

ВАЗ 21043 — обновленный, более современный салон и новая пятиступенчатая коробка передач.

ВАЗ 21044 — обновленный, увеличенный двигатель — 1700 кубических сантиметров.

ВАЗ 21045 — обновленный, увеличенный двигатель — 1800 кубических сантиметров.

ВАЗ 21045Д — аналог ВАЗ 21044, но с дизельным двигателем.

ВАЗ 21047 – экспортный вариант этой модели.

ВАЗ 21048 — аналог ВАЗ 21045, но с дизельным двигателем.

ВАЗ 21041 – первая и единственная модификация этого автомобиля с инжекторным двигателем, имевшая объем 1,7 литра.

ВАЗ 2105

Автомобиль ВАЗ 2105 лег в основу экспортной линейки автомобилей АвтоВАЗа. Его дизайн был основан на моде 80-х годов Европы, но он нашел неплохую популярность у себя на родине. За все время производства этого автомобиля, как и многих других автомобилей того времени, он претерпевал множество изменений, которые становились все новыми и новыми модификациями, но по большому счету серьезное было только одно, имевшее место в начале 2000-х, когда На ВАЗ 2105 стали устанавливать инжекторные двигатели.

Еще один интересный факт об этом автомобиле, о котором стоит упомянуть, это то, что ВАЗ 2105 является первым автомобилем в истории АвтоВАЗа, который стал иметь полную комплектацию, а не выпускался только в одном варианте.

ВАЗ 2106

Автомобиль является более современной версией ВАЗ 2103. Обладал более приятным для тех лет дизайном, а также более мощным двигателем, который был сравним с двигателями, которые устанавливались на более поздние версии ВАЗ 2103.

Как и предыдущие модели АвтоВАЗа, «шестерка» за свою жизнь получила множество модификаций, но по-настоящему интересной ВАЗ 21067 стал, когда завод впервые выпустил автомобиль, отвечающий экологическим европейским стандартам. На тот момент это был стандарт Евро 2.

ВАЗ 2107

Этот автомобиль стал первым автомобилем АвтоВАЗа, который работал на бензине выше АИ-76. Еще одним интересным моментом стало то, что впервые за автомобилем на завод обратились спецслужбы.Для них была выпущена специальная модификация ВАЗ 21079, которая оснащалась двигателем мощностью 140 лошадиных сил.

Ну и конечно же нельзя не упомянуть тот факт, что это первый автомобиль ВАЗ, на который была установлена ​​система монораспыления, хоть и для экспортной модификации.

ВАЗ 2108

ВАЗ 2108 — первый переднеприводный автомобиль в истории АВТОВАЗа. Изначально у автомобиля была куча недостатков (многие связывают это с непривычным для конструкторов кузовом: трехдверный хэтчбек), из-за чего он не пользовался большой популярностью на рынке, но через пару лет большинство из них были устранены. исправлено, потребителям представили три комплектации: «Стандарт», «Норма» и «Люкс», а также оснастили автомобиль более мощным двигателем, что вдохнуло в автомобиль новую жизнь, просуществовавшую до 2003 года.

ВАЗ 2109

Автомобиль ВАЗ 2109 – пятидверный хэтчбек с передним приводом. Выпускался на АвтоВАЗе с 1987 по 2004 год, а после этого, с более крупным двигателем 1,6 л, продолжал выпускаться в Украине для внутреннего рынка.
Как и другие автомобили АвтоВАЗа, выпускалось множество модификаций этого автомобиля, но критических изменений не произошло, даже смена карбюраторного двигателя на инжекторный стала типичной для своего времени.

ВАЗ 21099

Автомобиль тот же ВАЗ 2109, но с увеличенным на 200 миллиметров задним свесом.Даже модификации этих автомобилей выходили похожими. Единственным серьезным отличием была более продуманная и актуальная система безопасности ВАЗ 21099, которая была лучшей среди отечественных автомобилей того времени.

ВАЗ 2110

Автомобиль пять раз представлялся руководству и широкой публике. Первые четыре раза он не получил одобрения, так как выглядел либо безликим, либо сильно напоминал автомобили других производителей, что затруднило бы выход на зарубежные рынки. Только после того, как в 1988 году к разработке конструкции были привлечены специалисты компании «Порше», конструкторам удалось создать автомобиль, который все-таки поступил в производство и заменил линейку ВАЗ 2106, которая к тому времени морально устарела.

За прошедшие годы этот автомобиль несколько раз претерпевал серьезные изменения в области двигателя и выхлопной системы. Это было связано с тем, что он хорошо продавался на экспорт, но нужно было строго соблюдать экологические нормы, которые в те годы часто менялись.Таким образом выпускались «десятки», которые соответствовали Евро 2, Евро 3 и даже Евро 4.

ВАЗ 2111

Это семейный универсал, который был выпущен на рынок для последовательной замены ВАЗ 2104, но не смог толком добиться желаемого результата. В то же время под экспортным названием Lada 111 он обрел немалую популярность у зарубежных покупателей. Все дело было в очень большом багажнике, который в зависимости от положения задних сидений имел объем от 490 до 1420 литров.

Как и другие автомобили, которые знает история АвтоВАЗа, он прошел долгий путь, в ходе которого было выпущено не один десяток модификаций ВАЗ 2111.

ВАЗ 2113

Автомобиль ВАЗ 2113 стал продолжателем линейки малолитражных автомобилей АвтоВАЗа с передним приводом в кузове трехдверный хэтчбек. Решение о возобновлении выпуска таких автомобилей было принято под давлением потребителей, которые хотели видеть на рынке аналог ВАЗ 2108.

Автомобиль был оснащен 1,5-литровым двигателем, и он сразу соответствовал стандарту Евро 2, а позже, был модифицирован и стал соответствовать стандарту Евро 3.

ВАЗ 2114

Автомобиль ВАЗ 2114 — это решение, которое было принято сразу после поставки автомобилей ВАЗ 2113 на конвейер. По сути, ВАЗ 2114 заменил на рынке очень популярные в то время автомобили ВАЗ 2109.

К удивлению многих поклонников АвтоВАЗа, этот автомобиль за годы своего существования получил всего одну модификацию, и отличие от базовой версии было лишь в более крупном двигателе.

ВАЗ 2115

Автомобиль ВАЗ 2115 – четырехдверный переднеприводный седан, который был запущен в производство как наследник на рынке ранее очень популярного автомобиля ВАЗ 21099.
Конструкторы выпустили две модификации, но, в отличие от предыдущих лет, никак не изменили название автомобиля, а также вместо усиления двигателя экспериментировали с установкой двигателей меньшего размера. Так, сначала пытались поставить двигатель 1,1 л, а когда идея не удалась — 1.3 литра, но этот вариант не снискал популярности и завод был вынужден вернуться к исходному мотору 1,5 литра.

ВАЗ 2112

Автомобиль ВАЗ 2112 — это, по сути, ВАЗ 2110 в кузове хэтчбек. Автомобиль был очень популярен в свое время благодаря привлекательному внешнему виду и невысокой цене. Эти же факторы обусловили популярность экспортной модификации Lada 112 и на внешнем рынке.

После успеха пятидверной версии была выпущена трехдверная ВАЗ 2112 Купе, но она не стала популярной, что, скорее всего, связано с тем, что любители трехдверных отечественных автомобилей уже успели привыкнуть к ВАЗ 2108 и ВАЗ 2113.

Лада Калина

Автомобиль поступил в продажу в 2006 году. Автомобиль выпускался в кузове седан и в кузове хэтчбек, а чуть позже появился кузов универсал. В 2007 году автомобиль был доработан, он стал соответствовать стандарту Евро 3, а также стал экономичнее.

Впервые в истории АВТОВАЗа конструкторы завода разработали специальную версию автомобиля — Lada Kalina GTI, которая предназначалась для любителей скоростной и динамичной езды.Автомобиль был намного маневреннее базовой модели, а также обладал лучшей динамикой, но явно не дотягивал до класса GTI других производителей.

Лада Приора

Автомобиль, на данный момент, является одним из самых массовых автомобилей семейства АВТОВАЗ. Впервые в историю АвтоВАЗа поступил автомобиль, который даже придирчивые автомобильные журналы назвали хорошим для своего времени.

Этот автомобиль доступен в кузовах седан, универсал, трехколесный хэтчбек и пятидверный хэтчбек.

ВАЗ 2121 и ВАЗ 2131 Нива

Автомобили серии

— единственные внедорожники, которые АвтоВАЗ выпускает самостоятельно. Они пользуются популярностью как у отечественных потребителей, так и у зарубежных покупателей. Несомненно, в этом автомобиле минимум комфорта, но зато он показывает отличную проходимость, а вместе с невысокой ценой становится единственным представителем сегмента действительно бюджетных внедорожников.

Отличие ВАЗ 2121 от ВАЗ 2131 в том, что первая машина трехдверная, а вторая пятидверная.

Шевроле НИВА

Автомобиль Шевроле Нива представляет собой модифицированный ВАЗ 2131, который собран в более современном кузове и адаптирован к городским условиям. Этот автомобиль комфортнее классической «Нивы», но менее проходим.

Лада Гранта

Автомобиль — это автомобиль, который построен на платформе автомобиля Рено Логан, который очень популярен в нашей стране. Этот автомобиль является самым бюджетным автомобилем, выпускаемым АвтоВАЗом в настоящее время, и едва ли не самой популярной моделью за всю историю АвтоВАЗа.

Лада Ларгус

Автомобиль — автомобиль, пришедший на смену выпускавшимся когда-то ВАЗ 2102, позже — ВАЗ 2104, а еще позже — ВАЗ 2111. Но в отличие от предыдущих универсалов, этот автомобиль получил семейную семиместную модификацию, а также «фургон». модификация, которая разрабатывалась специально для коммерческого сегмента.

Выбор пал на FIAT в основном по политическим причинам: Коммунистическая партия СССР поддерживала партии других капиталистических развитых стран, особенно Италии и Франции.Лидеры зарубежных коммунистических партий нуждались в новых рабочих местах, и строительство завода в Тольятти решило их проблемы. построили завод, предоставили всю необходимую документацию, консультировались с инженерами ВАЗа и участвовали в разработке новых моделей. Первая партия логотипов также была произведена в Италии, что вызвало интерес у коллекционеров.

Прототипом ВАЗ 2101 послужил FIAT 124 образца 1966 года с двигателем 1,2 л и отделкой салона начального уровня. В 1965 году ему было присвоено звание «Автомобиль года».

3 января 1967 года Всесоюзной ударной комсомольской стройкой было объявлено о строительстве Волжского автомобильного завода. На строительство были отправлены тысячи людей, в основном молодежь. А 27 января того же года был вынут первый кубометр земли под строительство первого цеха.

С 1969 г. началось формирование трудовых коллективов, продолжался монтаж оборудования, произведенного на 844 отечественных заводах и 900 заводах Содружества, фирмами Италии, Германии, Англии, США, Франции и других стран.

1 марта 1970 года первые десять корпусов сошли со сварочного цеха, а 19 апреля сошли с главного конвейера. первый 6 автомобиль ВАЗ 2101. Автомобиль и его модификации получили название «Жигули», по названию гор под Тольятти.
Жигули были очень похожи на Фиат 124, но это было только внешне.
Автомобили были собраны из полностью локализованных деталей без поставок со стороны Fiat. Но часть деталей производилась не в СССР, а в других социалистических странах.Например, в 1967 году в Польше уже выпускался Polski Fiat 125P, очень похожий на «Жигули»; он мог нести латинские символы, что и послужило причиной появления легенды о фиатных копейках.
Позже на польские Фиаты стали поступать детали из СССР, например, утопленные дверные ручки.
Дизайн FIAT претерпел множество изменений, прежде чем стал Жигулем. Еще на первых этапах испытаний было понятно, что Fiat не для наших дорог. Его корпус был очень слабым, его пришлось усиливать, как и подвеску.
Дорожный просвет увеличен со 164 до 175 мм, задние дисковые тормоза заменены на барабанные, более прочные и защищенные от воздействия песка и грязи. Как свидетельствовали испытатели, задних колодок хватало на 500-600 км по плохой дороге, они просто стерлись до металла. Ручки дверей сделали утопленными, что сделало их безобидными, снаружи появилось зеркало заднего вида.

Распредвал перекочевал снизу вверх, расстояние между цилиндрами увеличилось, при сохранении рабочего объема двигателя 1.2 литра, диаметр цилиндра увеличен с 73 до 76 мм при мощности 64 л.с.
В трансмиссии увеличен диаметр диска сцепления со 182 до 200 мм. Трехрычажная подвеска заменена на пятибалочную. Вместо двух домкратов по бокам их четыре.
В переднем бампере появилась дыра под «кривой» стартер, появились клыки и буксирные проушины. Сиденья, в отличие от фиатовских, стали раскладываться. Всего было внесено более 800 изменений, значительно усиливших конструкцию, и утяжеливших ее на 90 кг, с 855 до 945 кг.

Основная масса доработок была выполнена итальянскими специалистами, при участии советских, что позволило перенять опыт и использовать его в последующих разработках.

28 октября 1970 года в Москву был отправлен первый эшелон «Жигулей». При расчетном сроке строительства 6 лет завод был запущен на 3 года раньше.

24 марта 1971 года Государственная комиссия приняла в эксплуатацию первую очередь, которая будет выпускать 220 000 автомобилей в год.

В 1971 году начался экспорт «Жигулей» в Болгарию, Чехословакию, Венгрию, Югославию и ГДР. Позже в Германии, Франции, Австрии, Швейцарии, Египте, Великобритании, Нигерии.
Из-за разноязычия покупателей название «Жигули» изменено на «LADA»/«ЛАДА».

22 декабря 1973 года завод был официально принят Государственной комиссией с отличными оценками после выпуска миллионного автомобиля марки ВАЗ, а Указом Президиума Верховного Совета СССР был награжден Орденом Трудового Красного Знамени.

В 70-е годы «Жигули» были самыми комфортными и надежными из советских автомобилей. Иметь «Жигули» было престижно, это говорило о благополучии и достатке в семье. Для большей части мужского населения это было мечтой. Иностранные корни еще больше привлекали покупателей ВАЗ 2101. Но поначалу немного побаивались «Жигулей», ввиду недостаточного опыта обслуживания.

Бывалые автолюбители уверенно говорили, что Жигули не для наших дорог, но потом выяснилось, что они сделаны не только для наших дорог, но и для нашего бездорожья.

Есть гарантия и сервис! Среди положительных особенностей «Жигулей» были: небольшой объем работ по техническому обслуживанию, водители были удивлены тем, что зимой им не нужно сливать воду на ночь, они впервые узнали вкус антифриза и получили колеса на весь год. круглый. Также «Жигули» отличались плавностью хода, хорошей динамикой и управляемостью, что позволяло навсегда обогнать «Москвич» и «Волгу». В салоне было комфортно, печка салона работала отлично.Еще порадовало, что в СССР научились делать фурнитуру и качественный крепеж, после покупки Жигулей не было необходимости его натягивать. Качество сборки в начале производства было отличным, но в последующие годы оно ухудшилось не только на ВАЗе, но и в отрасли в целом.

В 1974 году была выпущена обновленная версия «Жигулей» — ВАЗ 21011, с двигателем 1,3 л и мощностью 69 л.с.

За 13 лет производства было выпущено около 3 млн автомобилей ВАЗ 2101.Производство ВАЗ 21011 было прекращено в 1981 году, 2101 в 82, позже выпускалась только модификация ВАЗ 21013.

В начале 1971 года была выпущена гоночная модификация Жигулей, она приняла участие в Европейском ралли «ТУР ЕВРОПА — 71», где наша команда завоевала серебряный кубок. При участии в последующих соревнованиях «ТУР ЕВРОПЫ-73» советские спортсмены завоевали золото и серебро.

В шоссейно-кольцевых гонках «Копейка» впервые приняла участие в 1972 году в чемпионате СССР.В те времена еще никто не умел форсировать вазовские моторы, и преимущество на трассах было у «москвичей». Но со временем секрет форсирования «Жигулей» был разгадан, гонщики научились готовить свои ВАЗы, а бригады АЗЛК уже не выдерживали «копейки» и отставали навсегда.

На гонках «Кубка дружбы социалистических стран» дела обстояли не очень. Трое чехословацких гонщиков выиграли любую гонку на своей заводской Skoda 130 RS, поменявшись местами лишь в тройке лидеров.Мощные и легкие Skoda были созданы специально для ринга. Вскоре они перешли на другие европейские соревнования, а их место заняли другие спортсмены из Чехословакии, на наших «Жигулях». Они выпили много крови у наших гонщиков, но победить их все-таки можно было, это не раз доказывали советские спортсмены.

Интересно, что заводским гонщикам часто приходилось делить медали с «одиночками» из других городов. Они составили сильную конкуренцию в гонках. А все потому, что профессионального спорта в СССР не было, могли заниматься только отстояв смену у станка.Да и спортивные секции ВАЗа были не подразделениями завода, а просто клубами автомобилистов, и бесценный опыт доработок очень редко воплощался в совершенствовании конструкции серийных автомобилей.

Каким был тюнинг ВАЗ 2101 в начале 70-х?

Наши автомобилисты умели договариваться с руководителями различных крупных фирм, имевших выход за границу. Специально для соревнований нам привезли усиленные и доработанные распредвалы. Их привозили из разных стран, естественно все было нелегально, и поэтому тюнинг Жигулей стоил очень дорого.Кто-то привёз распредвалы, поменяли на жёсткую подвеску, которая, в свою очередь, поменялась на другие детали, более усиленные. Резина была из «космоса», т.е. недоступна, поставлена ​​в очередь на несколько месяцев вперед.

Какие-то «Кулибины» сделали распредвалы по своей технологии, поменяли, продали. Они также делали самодельные магниевые диски, которые в Европе стоили очень дорого.

Только в наше время тюнинговые детали стали общедоступными, и мы можем подобрать любую деталь под свои параметры.Спасибо тем людям, которые в начале 70-х не побоялись добиться от своих «копеек» лучших показателей, это были советские спортсмены и энтузиасты!!!

Смотри видео про копейку!

В «десятом семействе ВАЗ» дольше всего на конвейере продержались хэтчбеки. Обозначались они индексом 2112. При этом, если открыть каталог запчастей, то можно обнаружить следующее: европанель, как и решетка радиатора «8401014», устанавливались только на седаны. В каталоге представлена ​​модель 21103, а это седан.То есть седаны выпускались, когда ВАЗ-2112 вообще перестали выпускать? Или здесь что-то не так?

В июле 2008 года был выпущен последний ВАЗ-2112.

Если не брать в расчет так называемые «купе» (ВАЗ-21123), то можно с уверенностью сказать, что автомобили из «десятого семейства» не выпускались с 2008 года. Последний хэтчбек сошел с конвейера в июне. Под капот поставили двигатель 21124, и обшивка действительно оказалась стандартной — не «8401014-10», а «8401714».

Решетка радиатора 2110-8401714 и 2110-8401014-10

Однако на пятидверных хэтчбеках решетку радиатора в новой версии не найти в принципе. Это не касается седанов (21103) а также купе.

В чем ошибка?

Каталог сборочных единиц ВАЗ 2110-2112

Вообще-то автомобили с «новой торпедой» выпускаются с 2006 года. Это касается и седанов, а тем более хэтчбеков. Была даже комплектация с 8-клапанником, где присутствовали европанель и гидроусилитель руля.Этот факт не отражен в каталоге.

История развивалась так:

  1. С августа 2006 года Europanel появляется в некоторых комплектациях. Пример: седан «Норма», ГУРа нет, но торпеда новая;
  2. В 2007 году любой автомобиль 2110-2112 поставляется с «новой торпедой»;
  3. В марте 2007 года сняты с производства седаны и так далее.

А «купе» выпускались даже в 2010 году!

Сравнить аэродинамику

Выяснилось, что хэтчбеки ВАЗ-2112 перестали выпускать в последнюю очередь — после седанов и универсалов.Худшие аэродинамические показатели характерны для универсала, а по коэффициенту аэродинамического сопротивления (Сх) седан уступает хэтчбеку. Но это не все!

Крутящий момент Mz, характерный для седанов 2110, составляет 571 Н*м. Здесь выигрывают хэтчбек и универсал (339 и 499 Н*м). Хэтчбек обладает лучшей продольной устойчивостью.

Коэффициент Сх у многих современных автомобилей ниже значения «0,30».

Кузов «хэтчбек» в аэродинамической трубе

Чего добились на ВАЗе:

  • 2110 – 0,347;
  • 2111 – 0,381;
  • 2112 – 0,335.

Сделать выводы.

Только факты

  • Есть комплектации, о которых нет информации ни в одном каталоге. Например, седаны 2110 выпускались с моторами Opel X20XEV , а также с отечественными двухлитровыми двигателями. Обе модификации отличались низкой надежностью.
  • ВАЗ-2110-91 — седан с двигателем Ванкеля. Максимальная скорость превышает 240 км/ч.
  • А что насчет хэтчбеков? Почему-то ВАЗ лишили их мощных двигателей внутреннего сгорания, зато фирма «Супер-Авто» выпустила 21128 легковых автомобилей, оснащенных двигателем 1.8-литровый двигатель. Максимальная скорость с ним равна 196 км/ч .
  • Можно сделать вывод, что «запас прочности» у всех «Десяток» очень значительный. В чуть меньшей степени это касается хэтчбеков.

Пример на видео: ВАЗ-2112 хэтчбек и двигатель 2.0

Панель приборов ВАЗ 2114. Кнопки, лампочки, значки, индикаторы. Тюнинг приборной панели

Способов довольно много. Одни изменения направлены на улучшение задач, другие связаны с декоративными модификациями автомобиля.ВАЗ – отечественный автомобиль, по мнению многих, просто созданный для тюнинга. В большинстве случаев изменению подвергается панель приборов, которая является центральным элементом салона.

Именно на тюнинге панелей приборов можно проявить свои дизайнерские фантазии, именно с этого элемента салона многие начинают работать над модификацией автомобиля. Следует отметить, что ВАЗ 2114 – одна из последних самых продуманных моделей ВАЗ, которая привлекает к себе внимание. Если пришла панель приборов, не устраивает подсветка, можно провести тюнинг.Тюнинг панели приборов ВАЗ 2114 выполняется достаточно часто. Существует огромное количество вариантов модификации этого автомобильного элемента: одни носят лишь декоративный характер, исполнение других позволяет полностью изменить интерьер. Рассмотрим все особенности тюнинга панели приборов рассматриваемого автомобиля.

Дизайн панели приборов

Бокс: Важно: При выполнении комплексных работ по модернизации панели приборов следует учитывать особенности ее конструкции.Главное правильно произвести разборку, подобрать нужные детали и все собрать обратно. Все действия, которые касаются улучшения панели приборов лучше продумать. Только при составлении четкого плана можно исключить вероятность ошибок, сложных моментов.

Следует иметь в виду, что состоит из нескольких основных элементов, после демонтажа которых можно добраться до приборов для их смены. Вышеперечисленные элементы можно назвать базовыми. Соединение одних происходит с помощью шурупов, шайб и болтов, других – с помощью заглушек.

Изменение подсветки и цвета спидометра

При рассмотрении вопроса о том, как поменять панель приборов ВАЗ 2114 в тюнинге, многие считают для начала визуальные доработки, среди которых будет выделено. Современные автомобили Заокеанский автопром имеет сложную систему подсветки, создающую достаточно необычный эффект. Отечественный автомобиль имеет простую конструкцию и неэффективную подсветку панели приборов. Вариантов изменения довольно много, если нет фантазии, то можно воспользоваться одним из способов тюнинга в интернете.

В этом случае работа, как и в других ситуациях, начинается с демонтажа. Для этого следует полностью снять щиток и демонтировать защитное стекло. Следует отметить, что она должна быть аккуратной, так как все детали достаточно хрупкие. Поменять подсветку довольно просто:

1. Оригинальная лампа имеет зеленый цвет, можно установить, например, красный.
2. Демонтаж светильника осуществляется достаточно просто.

Завершающим этапом работы можно назвать сбор всей конструкции обратно.Еще одной доработкой можно назвать изменение цвета стрелки спидометра и других показателей. При создании рассматриваемого автомобиля плохо продумана приборная панель: подсветка зеленая, индикаторы желтые, кнопки тоже зеленые. При длительной езде ночью такая подсветка сливается, и заметить стрелку спидометра становится довольно сложно.

Изменить ситуацию можно, установив красные светодиоды, которые создадут необходимый контраст в освещении автомобиля.Для этого они крепятся под стрелкой, сверху надевается специальная термоусадка, после чего силовой провод перекидывается на подсветку отопителя. При использовании термоусадки свет не будет рассеиваться, а выделять только стрелку. Такое изменение выглядит довольно привлекательно, читабельность приборов значительно повышается.

Монтаж готовых устройств

Панель приборов ВАЗ 2114 тюнинг можно заменить готовыми вариантами, которых в продаже довольно много. Главное подобрать наиболее подходящую модель не только по дизайну, но и по дизайну.

Рассмотрим несколько вариантов готовых приборных панелей, которые можно использовать на рассматриваемом автомобиле:

  • АМС — панель, которая поставляется под заказ. Обратите внимание, что при заказе вы можете указать конструктивные особенности данной приборной панели. Эта модель имеет масляный указатель, которого нет на оригинальной модели. Появление масляного указателя связано с тем, что многие водители спрашивали о включении этого пункта в панели. Дизайн представлен сочетанием цветной мешковины и хромированной облицовки.
  • Pro-Sport — приборная панель этой модели выполнена в виде накладки. Привлекает эта модель необычным дизайном. Есть возможность приобрести вариант со светлой и темной подложкой, что можно назвать плюсом рассматриваемой модели. В конструкции есть своя подсветка, яркость которой можно регулировать, но цвет только один — синий. Окалина проходит после установки вставки.
  • АМС-2 достаточно необычная модель, так как центральным прибором стал тахометр.Белая шкала, выполненная в спорте. Белая шкала больше всего подходит для считывания информации. В конструкции имеется собственная диодная подсветка, обуславливающая быстрое считывание информации в темное время суток. Следует учитывать, что установить данную приборную панель достаточно сложно. Это связано с необходимостью переделки штатного щита.
  • Street Storm – главной особенностью этой модели можно назвать разнообразие цветового оформления. При этом все элементы приборной панели расположены в классическом порядке, что можно назвать достоинством данной модели.Еще одной особенностью дизайна можно назвать подсветку: днем ​​она довольно светлая, имеет красные символы, можно менять уровень подсветки элементов и цвет.
  • «Северный ветер» — еще одна спортивная версия, имеющая сложную систему подсветки. Этот вариант исполнения очень популярен, так как ночью создается довольно красивый эффект.

Почти все вышеперечисленные накладки без проблем монтируются самостоятельно. Единственное, что может вызвать значительные трудности, это подключение подсветки.

Установка Europelines на ВАЗ 2114

Еще один способ, с помощью которого можно произвести тюнинг 2114, это установка европ.

Старая версия панели не продумана:

  • Рулевое колесо не имеет регулировок, и при этом закрывает большую часть приборов на щите.
  • Приборная панель отражается на стекле вестибюля Ночью, что тоже создает довольно много сложностей.
  • Качество покрытия желает лучшего.При этом всего за несколько лет внешний вид Панели полностью утрачен.
  • Используемый пластик не выдерживает критики: скрип, стук, грохот — и все это исходит от передней панели.
  • Через некоторое время многие владельцы сталкиваются с проблемой, что начинает открываться бардачок.
  • Зимой в машине очень холодно, вентиляция не позволяет настроить максимально правильное распределение воздуха.

Все вышеперечисленные проблемы встречаются в случае установки старой панели.Некоторые проблемы, например, шумоизоляция и поддержание оптимальной температуры в зимнее время, могут быть решены только при основательной отделке автомобиля. Однако некоторые из вышеперечисленных проблем можно решить, установив европейку.

При изготовлении EUROPINELLES используется более качественный пластик, более качественная сборка. Этот момент определяет, что после установки панель не вызывает такого количества нареканий. Переделка также проходила вентиляцию, что немаловажно.Впрочем, на впечатляющий результат переделки рассчитывать не приходится:

1. Отечественная сборка проявится даже в мельчайших деталях.
2. Рычаги управления положением решетки воздушного потока тугие, не достают до края щели.
3. С бардачком проблемы тоже не решаются — через некоторое время и он начнет открываться.
4. Если не следить за пластиком, то через некоторое время его внешний вид тоже ухудшается. Для ухода за пластиком можно использовать специальные спреи.

Однако Evinopannel, по сути, использует предыдущую версию. В качестве примера можно назвать многочисленные выдвижные ящики, которые расположены в панели – именно этого многим не хватало.

Профессиональная доработка автомобиля

В последнее время тюнинг панели приборов ВАЗ 2114 часто проводят в специализированных мастерских. Умелые мастера могут подогнать приборную панель другого автомобиля к рассматриваемому, что сделает его поистине уникальным. Сделать это будет сделать достаточно сложно, так как придется менять форму, размер самой панели, подключать проводку, менять положение основных элементов передней панели и так далее.

Стоимость услуги довольно большая, но ценители настоящего комфорта и ВАЗ 2114 оценят труды настоящих профессионалов в рассматриваемом вопросе. Работа, как правило, выполняется не только качественно, но и достаточно быстро. Поэтому машину нужно будет ждать недолго.

В заключение отметим, что при самостоятельной смене приборной панели всегда следует обращать внимание на правильность подключения всех приборов и органов управления.Ошибки ракеты могут привести к тому, что, например, спидометр будет показывать неправильную скорость. Этого нельзя допустить для обеспечения безопасности движения.

Панель видео тюнинга приборной панели ВАЗ 2114

Автомобильные самосвальные устройства современного легкового автомобиля — это самостоятельная часть салона автомобиля. Причем один из важнейших компонентов, который должен отвечать двум требованиям и решать две важные задачи. Обеспечить высочайшую функциональность и создать ощущение эстетического удовлетворения, которое сочетается с осознанием комфорта, обеспечиваемого конкретной панелью, за счет удобно расположенных ящиков для одежды, подстаканников, приборов и кнопок управления, а также приятного, не устающего глаза, подсветка.

Панель приборов ВАЗ 2114

На автомобили Самара 2 устанавливается современная приборная панель приборов ВАЗ 2114, которую еще называют «Европелла». Над ней поработали дизайнеры, чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, сочетала в себе информативность и эргономику, и в то же время помогала водителю справляться с обычными бытовыми потребностями.
И в основном это было возможно. Блок приборов и датчиков, установленный перед глазами водителя, за рулем, предоставляет ему максимально возможный объем информации:

  1. В центральной части расположены два съемочных устройства, слева — указатель оборотов двигателя, по которому водитель определяет, с какой нагрузкой он работает в той или иной точке питания И при необходимости регулирует этот процесс, переключая скорости, в в окошке под стрелкой цифровые часы.Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километра за весь период эксплуатации автомобиля и за последнюю поездку;
  2. Вверху находится контрольная лампа указателя поворота с зелеными стрелками влево и вправо;
  3. В нижней центральной части — красный треугольник «стоп-сигнал», а под ним Check Engine — красный сигнал моторного состояния двигателя по данным электронного бортового прибора;
  4. В левой средней части блока приборов находится стрелочный указатель температуры двигателя, или как его называют в литературе, датчик температуры охлаждающей жидкости, над ним — значок, загорающийся при перегреве двигателя.Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
  5. В правой средней части — стрелочный индикатор наличия топлива в топливном баке, над ним значок полностью отфильтрованного бака, под ним значок минимального количества топлива в баке, а также значки — рядом свет, низкий уровень тормозной жидкости и дальний свет.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавиш, кнопок и рычажков для манипулирования ими.В центральной части панели установлен штатный бортовой компьютер, как правило, это Гамма БК, Мультитроникс, Престиж или Штат. Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатов автомобиля.

Данная информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и указатели, расположенные на блоке приборов и в других местах приборной панели.Кроме того, на дисплей бортового компьютера выводится информация другого характера, например, сроки проведения очередного техосмотра или технического обслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под нее. В центральной бородке также есть ниша для хранения вещей и пепельница. Достаточно удачны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотевания.

В процессе эксплуатации автомобиля постоянно возникают проблемы со сбоями или сбоями в различных системах.Чтобы добраться до некоторых из них необходимо снять панель ВАЗ 2114. Даже снять щиток приборов разобраться, как снять торпеду на ВАЗ 2114 (щиток приборов).

Кроме того, на ВАЗ 2114 панель нужно снимать полностью, если нужен ремонт воздуховодов и печки, или автовладелец хочет совсем заплакать и уплотнить сочленение конструкции панели, чтобы она не скрип.

Как разобрать панель приборов на ваз 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине.В разобранном до винтика состоянии выглядит так:

Приборная панель ВАЗ 2114

Приборная панель и ее аксессуары:

1 — Торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится блок приборов, бортовой компьютер, рычаги управления печкой, блоки клавиш и другие накладки и защелки;

2 — накладка на щиток приборов, выполняет декоративную функцию, на ней также расположены выходы воздуховодов для обдува лобового стекла;

3 — кронштейн;

4 — заглушка;

5 — корпус пепельницы;

6 и 11 — поперечины правая и левая;

7 и 10 — правый и левый экраны консоли;

8 — щиток панели приборов;

9 — Центральный кронштейн.

Если внимательно изучить эту схему, то станет понятно, как снять панель на ВАЗ 2114. Решив для себя порядок, можно переходить к процессу.

  • с помощью крестообразной отвертки необходимо открутить три винта, которые держат левый экран консоли. Для удобства при этой работе лучше использовать отвертку с короткой ручкой и жалом.

  • сняв экран, аккуратно снимите нижний край накладки с кронштейна кузова.
  • правый экран консоли крепится пятью винтами. С помощью крестообразной отвертки аккуратно открутите все винты, придерживая рукой ручку.

  • снимите экран, не допуская его зацепления за жгуты проводов, которые спрятаны за ним.

Отсоедините «массу» от аккумулятора, отсоединив колодки. При наличии автомобиля отсоединить его от основного пучка проводов, потянув за соединительную колодку.Если на машине магнитола не установлена, то просто вытяните провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой пепельницы.

  • снять ручки с рычагов управления заслонкой отопителя. Чтобы облегчить процесс, подтолкнув их плоской отверткой.

  • Несмотря на кажущуюся простоту этого изделия, на снятие ручек с рычагов можно потратить уйму времени. Для этого приведен наглядный пример, как это должно быть сделано на снятом блоке.

На рычаге есть специальный выступ, при установке рукоятки отверстие под этот выступ входит в зацепление с рычагом. Для этого при снятии ручки необходимо поддеть плоской тонкой отверткой и приподнять защелку на ручке освобождая ее от выступа.

  • снимите ручку электровентилятора отопителя, потянув ее на себя.

  • Саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, открутить отверткой.

  • в окошке на щитке приборов, там где приборная панель находится два винта сверху и два снизу — под окном. Их необходимо вывернуть, сдвинув крышку (2) и щиток (8).

  • вытащите заглушку и открутите винты, которые находятся за ней.

  • отверните два винта снизу, удерживая накладку, и снимите ее.
  • Разместив провода, подходящие к выключателям, отсоедините их.

  • открутить болты крепления рулевого кронштейна.

  • Ключом на «8» открутить винты нижнего крепления кронштейна.

  • открутить винты под отвертку и снять световод.
  • снимите крепление блока управления отоплением и вытащите картриджи с обратной стороны блока.

  • снимите декоративную вставку, сняв все внешние детали.
  • Гайки
  • открутить ключом на «21».
  • убрать подсветку гидрокорректора.
  • откручивается верхнее и нижнее крепление панели, с левой стороны снимаем крепление к поперечине.

  • теперь можно снять торпеду ВАЗ 2114.

  • Установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Из-за разных ситуаций бывает момент, когда нужно поменять приборную панель.

А в сегодняшней статье мы рассмотрим на примере российского автопрома Как поменять панель приборов на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть на СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ваз самостоятельно, поэтому в данной статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно панель приборов является инфантильной для водителя полезной информацией Во время движения автомобиля или стоянки у моторного центра.

Поэтому надо со всей серьезностью отнестись к этому процессу, чтобы при установке не забыть подключить какое-то важное устройство.

Стоит отметить, что это до 15 тысяч рублей, так что здесь каждый решает сам, надо менять или нет.

Хотя бывают и такие ситуации, когда без замены просто не обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ваз 2114, инструкция.

Первым делом откручиваем с левой стороны, где находятся водительские педали, три винта на боковой накладке консоли, как показано на фото.

Внимание! Во избежание различных замыканий в электрической цепи отключите массу от аккумуляторной батареи.

Выньте вилку или магнитолу, если она установлена, и отсоедините провода. Также натягиваем фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора отопителя и рычаг открытия-закрытия и закрытия крана печки и других створок, пройдя отверткой и потянув на себя.

Откручиваем винты панели приборов сверху и снизу, фигурной отверткой.

Также нужно открутить винты, которые находятся под заглушкой рядом с задним стеклом кнопки конверта. После этого вытаскиваем из корпуса панели приборов все фишки, которые желательно поженить, чтобы не перепутать.

Рулевую колонку от крепления также необходимо открутить после чего она опускается вниз, предварительно сняв руль. Далее необходимо открутить все винты, как показано на картинке. И утопить внутри блок управления отопителем.

Также справа и слева откручиваем саморезы с кронштейна крепления, идущего от пола к панели приборов. И два самореза от поперечного крепления кронштейна.

Вслед за рукояткой указателя фар и рукояткой подсветки приборов снимите их.Потяните декоративную накладку и выверните светодиодную вставку. После этого отворачиваем гайки торцевым ключом.

Отключить остальные фишки имбилайзера, освещения разгрузочной коробки и др. Перекручиваем с левой и правой стороны верхний и нижний винты крепления панели приборов.

Если вы все отсоединили вытащите панель на себя, установите новую панель в обратном порядке.

Конечно кто-то расскажет все сложно и ничего не понятно, но это до тех пор, пока сам не начнешь его разбирать и потом устанавливать обратно, но спору нет.

(ПП), который, по сути, является связующим информационным блоком между транспортным средством и водителем. С развитием автомобильной техники приборка стала оснащаться новыми индикаторами и датчиками, в частности, в этой статье речь пойдет об отечественных «четвёрках». Какие элементы входят в состав панели приборов ВАЗ 2114, каким поломкам она подвергается и как поменять ПП – ответы на эти вопросы ищем ниже.

[Скрыть]

Описание и расположение индикаторов и приборов на панели

Для начала ознакомимся с обозначениями и описанием значков и кнопок комбинации приборов в автомобиле ВАЗ 21140 инжектор или карбюратор.В последнее время владельцы ВАЗ 2107 часто ставили в свои автомобили трешку от «камер».

Описание значков в них будет аналогичным:

  1. Регулятор температуры антифриза в системе охлаждения также считается датчиком температуры двигателя. При оптимальной мощности агрегата стрелка датчика не должна быть выше 90 градусов, допускаются незначительные отклонения. При завышенной температуре мотора следует провести диагностику системы охлаждения и самого двигателя.Кроме того, DRP может давать неверные значения.
  2. Тахометр. Это устройство принимает сигналы с датчика коленвала и выводит на приборку информацию о количестве оборотов двигателя.
  3. Световой указатель поворота.
  4. Правый поворот. Если эти два значка мигают слишком медленно или очень быстро, то нужно проверить работоспособность лампочек, а также электрические соединения, возможно, внимательнее.
  5. Одним из основных приборов на приборной панели является спидометр, с его помощью водитель определяет скорость движения.Допускается незначительная ошибка в показаниях. Если значение слишком отличается от фактического, то, скорее всего, причиной неисправности является датчик скорости.
  6. Контроллер уровня бензина в баке.
  7. Индикатор резерва топлива загорается в том случае, если объем бензина в баке составляет около 6-7 литров.
  8. Символ активации фар автомобиля включается при включении габаритов и ближнего света.
  9. Эта лампочка на панели приборов указывает на то, что тормозная система автомобиля работает в аварийном режиме.Скорее всего, причина его появления связана с недостатком рабочей жидкости в баке.
  10. Символ включения дальнего света, горит синим цветом.
  11. Эта кнопка используется для сброса суточного пробега.
  12. Одометр — счетчик пробега автомобиля. Внизу указан суточный пробег, а вверху – общий.
  13. Символ активации световой сигнализации. Когда водитель включает аварийку, индикатор начинает гореть красным и моргать.
  14. Значок проверки, его появление говорит о необходимости проверки работоспособности мотора.Причин этому может быть множество, начиная от неправильного соотношения топлива и воздуха при образовании горючей смеси и заканчивая поломкой тех или иных датчиков. Для выявления проблемы нужно обратиться к специалистам или самостоятельно протестировать двигатель с помощью компьютерной диагностики.
  15. Регулятор температуры за бортом, как и время. С помощью кнопки сброса суточного пробега, поворачивая ее влево-вправо, можно переходить из одного температурного режима в другой по времени.
  16. Значок разрядки аккаунта, его появление скорее всего связано с тем, что автомобильный аккумулятор Практически разряжен.В том случае, если индикатор горит слишком ярко или наоборот, слабо светит, скорее всего, причина кроется в работе генераторного устройства. В частности речь идет об ослаблении натяжения ремня привода, но также проблема может заключаться в неработоспособности генератора.
  17. Этот значок указывает на срабатывание ручных тормозов, горит как на запущенном, так и на неработающем двигателе.
  18. Значок аварийного давления моторной жидкости, его появление обычно связано с отсутствием масла в двигателе.Если индикатор горит после запуска силового агрегата, необходимо предварительно проверить объем расходных материалов в системе. Также причина может быть в некорректной работе масляного насоса.
  19. Значок резерва, если двигатель инжекторный. Если речь идет о карбюраторном двигателе, то это индикатор подсоса.

Возможные неисправности: особенности и причины

ПП является электронным узлом, поэтому, как и в любом другом устройстве, могут возникать неисправности.

С какими проблемами может столкнуться автомобилист:

  1. Перестала гореть подсветка приборки, при этом все датчики и индикаторы работают в штатном режиме.При такой проблеме неисправность следует искать в предохранительном устройстве под маркировкой F16. Этот предохранитель отвечает не только за подсветку в приборке, но и за поворотники, световую сигнализацию, а также подсветку заднего хода. Поэтому, если повороты и аварии работают нормально, причину следует искать в обрыве электрочашек или коротком замыкании.
  2. Тахометр или спидометр работают неправильно. Как было сказано выше, в таких случаях необходимо в первую очередь проверять датчики — положения сквоналя, а также скорости.Если датчики рабочие, то возможно проблема кроется в плохом контакте с электросетью автомобиля или повреждении соединительной проводки.
  3. Не работает только он, при этом все контроллеры работают корректно. При таких проблемах причина, скорее всего, в выходе из строя ламп на приборке, при их блокировке прибор следует заменить на новые.
  4. Стрелка горит и температура охлаждающей жидкости не поднимается или поднимается до самой верхней точки. Если стрелка врет, то, скорее всего, причину нужно искать в датчиках и электрочашках подключения.ДжД в «четверке» размещен в головке блока цилиндров, а регулятор уровня топлива — в топливном насосе.
    Перед тем, как заменить устройство не удалось, необходимо проверить работоспособность проводки подключения, а также контактов. Если стрелка поднялась до высшей точки, то, скорее всего, в электрочашках присутствует замыкание. Чтобы найти проблему, лучше воспользоваться услугами электрика.
  5. Если в целом панель работает нормально, но некоторые контроллеры работают некорректно или со сбоями, то причину следует искать в электронной схеме.Возможны сбои в работе процессора (автор видео — Сергей Кошкин).

Инструкция по замене приборки своими руками

Как поменять контрольный щиток своими руками:

  1. Для начала отключите аккумулятор от сети и крестовым походом открутите три винта отверткой. Эти саморезы фиксируют левый экран на центральной консоли.
  2. Демонтируется накладка, а также выступ, расположенный в ее нижней части, после чего ее можно извлечь из кронштейна.
  3. С помощью крестовой отвертки потребуется открутить 5 винтов, расположенных на правой накладке, после чего можно будет демонтировать сам экран.
  4. Далее от прикуривателя нужно отключить разъем с проводами, а также отсоединить колодку от лампочки этого устройства.
  5. Затем нишу для самых мелких вещей нужно убрать, выдвинув ее изнутри. Отверткой с крестовым ходом нужно открутить два винта, затем утопить блок диагностического разъема в саму панель.
  6. Похлопайте отверткой и снимите рычаг переключателя вентилятора вентилятора. Затем с помощью плоской отвертки вставьте инструмент между этим рычагом и ручкой, после чего последнюю можно демонтировать.
  7. Теперь той же крестовой отверткой нужно открутить два винта над приборной панелью. Таким же образом закручиваются винты, расположенные внизу. После этого нужно подтолкнуть отвертку и демонтировать заглушку, а также открутить верхние винты накладки КПП. Затем закручиваются еще два винта, расположенные ниже.
  8. Саму аккуратную накладку нужно немного отвести в сторону. На этом этапе рекомендуем отметить подсоединенные провода к разъемам. Затем сами колодки можно отсоединить. Если вам нужно заменить накладку, то ее можно демонтировать и поменять. Приборка разбирается и ремонтируется или меняется, после чего ставится в обратном порядке.

Фотогалерея «Поменяй ПП своими руками»

Идеи по тюнингу и доработке щитка

Какие идеи по тюнингу можно использовать для апгрейда приборки:

  1. Купить новую электронную панель.Этот способ тюнинга считается одним из самых дорогих, тем более для его реализации, скорее всего, придется менять разъемы. Стоимость таких буксиров обычно высока.
  2. Приобретите или сделайте сами вставки и установите их на сенсорные шкалы в приборной панели. Такие вкладыши можно купить в интернет-магазинах или разработать самостоятельно. Существенным недостатком этого метода является необходимость полного демонтажа и разбора панели, а также отсоединения стрелок от датчиков.Этот способ один из самых простых.
  3. Установить светодиодные лампочки в подсветку устройства. В этом случае также потребуется разобрать приборную панель, однако процесс реализации этого способа более простой. Вам не нужно будет демонтировать стрелки с датчиков — нужно будет только отключить старые лампы и установить вместо них диодные.
    При покупке новых светодиодов нужно быть внимательным, чтобы цоколь сменных источников света был идентичен. В случае несовпадения цоколей лампочки придется перепаивать.Вместо отдельных ламп можно приобрести диодную ленту.
  4. Самый кропотливый софт и самый дешевый по стоимости вариант — рисовать стрелки, а также цифры и деления на сенсорах люминесцентной краской. В сочетании с диодной подсветкой это улучшит яркость и контрастность приборной панели.

Автомобиль ВАЗ 2114, известный как Самара-2, имеет тип кузова хэтчбек и оснащен пятью дверями. Еще отличающийся от предыдущих моделей ВАЗ дизайн кузова, нашел своих поклонников и ценителей.В салоне установлена ​​новая панель приборов ВАЗ 2114, обозначения на ней рассмотрим ниже.

Обозначения панели приборов ВАЗ 2114

Две стрелки расположены вверху панели приборов посередине. Это тревога. Левая стрелка начинает мигать зеленым, когда водитель включает левый поворот. И правая стрелка делает то же самое при включении правого поворота. Именно зеленое мигание стрелки извещает о срабатывании сигнализации в данный момент.

Имеет щиток приборов ВАЗ 2114 обозначение и скорость автомобиля.Справа на панели есть шкала с делениями и стрелкой. Скорость измеряется в км/ч. Диапазон измеряемой величины находится в пределах от 0 км/ч до 200 км/ч.

В правой верхней части находится указатель количества топлива со шкалой. В верхней части шкалы находится бензоколон, что указывает на полный бак. Ниже находится пол пола бака, а затем красная зона, сигнализирующая о малом количестве топлива в баке. Bully под шкалой имеет сигнализатор, который своим миганием и светом предупреждает о небольшом количестве топлива в баке.

В правом нижнем углу есть еще один сигнализатор, оповещающий о включении габаритных огней. Слева от этой сигнализации расположено еще одно обозначение, предупреждающее своей тормозной системой горелки. Другой левый сигнал переключения подсветки, который светится синим светом.

Панель приборов ВАЗ 2114, описание которой мы приводим, устройство достаточно простое, поэтому проходит без особых затруднений. Под шкалой скорости расположена кнопка сброса счетчика и дозатор данных о прогоне за сутки и за все время до сброса счетчика.

Схема приборной панели ВАЗ 2114

Приборная панель устроена таким образом, что водителю очень удобно следить за всеми показателями и сигналами, поступающими от систем автомобиля. Схема панели приборов ВАЗ 2114 выполняет все функции, которые лежат на этой части автомобиля. Это высокая визуальная наглядность всех индикаторов на панели, датчиков и сигнализации. Также приборная панель очень проста и в то же время несет в себе высокую информативность.

Полезная информация, которую можно получить благодаря панели:

  • состояние автомобиля при движении и его безопасность
  • информация о состоянии движения: скорость, обороты и т.д.
  • по эксплуатации различных частей автомобиля
  • прочая информативная информация. Например, дату и время.

Помимо этих функций приборная панель ВАЗ 2114 имеет все необходимые датчики и измерительные элементы, с помощью которых водитель может узнавать полезную информацию о своем автомобиле. Она не превышает 15 000 рублей, поэтому ее может купить каждый владелец девятки, который по каким-либо причинам захочет.

Панель приборов ВАЗ 2114, в инструкции которой указано о видимых ее видоизменениях по сравнению с предыдущими моделями авто, выполнена из хорошего пластика и имеет современный вид.Благодаря этому панель не скрипит. При желании всегда можно найти недостатки в любой модели. Так и с панелью ВАЗ 2114, но ее недостатки можно легко и быстро устранить самостоятельно.

Тормозные системы TSC, ABS и ESP — описание и принцип работы

Современные автомобили становятся умнее и безопаснее. Невозможно представить, что новый автомобиль будет без ABS и ESP. Итак, давайте подробнее рассмотрим, что означают приведенные выше аббревиатуры, как они работают и помогают водителям безопасно управлять автомобилем.

Что такое ABS, TSC и ESP

Между ABS, TCS и ESP есть общие моменты, связанные со стабилизацией движения автомобиля в критические моменты (резкое торможение, резкое ускорение и занос). Все устройства следят за поведением автомобиля на дороге и своевременно подключаются там, где это необходимо. Немаловажно и то, что транспортное средство, оснащенное минимальным набором систем безопасности движения, во много раз снижает вероятность попадания в аварию. Подробнее о каждой системе.

Антиблокировочная тормозная система

Антиблокировочная тормозная система (ABS)

Антиблокировочная тормозная система — одно из первых электронных вспомогательных устройств, предотвращающих блокировку колес на мокрой и скользкой дороге, а также при педаль тормоза резко нажимается. Простейшая АБС
состоит из следующих узлов:

  • блок управления с исполнительным блоком, распределяющим давление;
  • Датчики скорости вращения колес с шестернями.

Сегодня антиблокировочная система работает в комплексе с другими системами безопасности дорожного движения.

Система контроля тяги (TSC)

Система контроля тяги является дополнением к ABS. Это комплекс программно-аппаратных устройств, предотвращающий пробуксовку ведущих колес в необходимый момент.

Электронная система стабилизации (ESP)

ESP — это электронная система контроля устойчивости автомобиля. Впервые он был установлен в 1995 году на Mercedes-Benz CL600. Основная задача системы – контролировать поперечную динамику автомобиля, не допуская его заноса или бокового скольжения.ESP помогает сохранить курсовую устойчивость, не сбиться с пути на дороге с плохим покрытием, особенно на высокой скорости.

Принцип работы

АБС

Во время движения автомобиля датчики вращения колес постоянно работают, посылая сигнал на блок управления АБС. При нажатии на педаль тормоза, если колеса не заблокированы, ABS не сработает. Как только одно колесо начинает блокироваться, блок АБС частично ограничивает подачу тормозной жидкости в рабочий цилиндр, и колесо вращается с постоянным коротким торможением, причем этот эффект хорошо ощущается ногой, когда мы нажимаем на педаль тормоза.

Принцип работы антиблокировочной системы основан на том, что при резком торможении есть возможность маневрирования, так как без АБС при вращении руля при полном торможении автомобиль будет продолжать движение прямой.

ESP

Система контроля устойчивости работает, получая информацию от тех же датчиков вращения колес, но система требует информацию только от ведущего моста. Далее, если автомобиль буксует, есть риск заноса, ESP частично ограничивает подачу топлива, тем самым снижая скорость движения, и будет работать до тех пор, пока автомобиль не продолжит движение по прямой.

TCS

Система работает по принципу ESP, однако может не только ограничивать обороты двигателя, но и регулировать угол зажигания.

Что еще может сделать «противоскользящая настройка»?

Мнение, что антибукс позволяет только выровнять машину и выбраться из сугроба, ошибочно. Однако система все же помогает в некоторых ситуациях:

  • при резком старте. Особенно полезно для переднеприводных автомобилей с полуосями разной длины, где при резком старте автомобиль уводит в правую сторону.Здесь в дело вступает противоскольжение, которое притормаживает колеса, уравнивая их скорость, что особенно полезно на мокром асфальте, когда требуется хорошее сцепление с дорогой;
  • снежная дорожка. Наверняка вы не раз ездили по нечистым дорогам, и после пионеров снежной дороги остается колея, а если это был грузовик или даже внедорожник, то глубокая колея в высокой снежной «полосе» между колесами будет осталось от него. При обгоне автомобиля, пересечении такой трассы, машину может моментально отбросить на обочину или перевернуть.Антибукс противодействует этому, правильно распределяя крутящий момент на колеса и дозируя обороты двигателя;
  • на поворотах. При выполнении поворота на скользкой дороге автомобиль в данный момент может закрутиться вокруг своей оси. То же касается и движения по затяжному повороту, где малейшим движением руля можно «улететь» в кювет. Антибукс вмешивается в любой из случаев и старается максимально выровнять машину.

Как защищает автоматическая коробка передач?

Для трансмиссии благотворно сказывается наличие ряда систем безопасности.Особенно это касается автоматической коробки передач, для которой каждая пробуксовка, загрязняя масло продуктами износа фрикционных накладок, снижает ресурс агрегата. Это касается и гидротрансформатора, который тоже «страдает» пробуксовкой.

В МКПП, переднеприводных автомобилях дифференциал выходит из строя от пробуксовки, а именно сателлиты «прилипают» к ведомой шестерне, после чего дальнейшее движение невозможно.

Минусы

Вспомогательные электронные системы также имеют негативные моменты, которые выявились в процессе эксплуатации:

  • ограничение крутящего момента, особенно когда требуется быстрый разгон, или водитель решает проверить «на прочность» своего автомобиля;
  • в бюджетных автомобилях неадекватны системы ESP, где машина просто отказывалась выезжать из сугроба, а крутящий момент урезался до невозможного минимума.

Можно ли отключить?

В большинстве автомобилей, оснащенных противобуксовочной и другими подобными системами, предусмотрено принудительное отключение функции клавишей на панели приборов. Некоторые производители не предоставляют такой возможности, оправдывая современный подход к активной безопасности. В этом случае можно найти предохранитель, отвечающий за работу ЭСП, и удалить его. Важно: при отключении ESP таким способом может перестать функционировать ABS и сопутствующие системы, поэтому от этой идеи лучше отказаться.

Вопросы и ответы:

Что такое ABS и ESP? ABS — это антиблокировочная тормозная система (предотвращает блокировку колес при торможении). ESP — система курсовой устойчивости (не дает автомобилю уйти в занос, самостоятельно подтормаживая нужные колеса).

Что означает ABS EBD? EBD — Электронное распределение тормозных усилий. Это опция, часть системы ABS, которая делает экстренное торможение более эффективным и безопасным.

Что за кнопка в ESP автомобиля? Это кнопка, которая активирует опцию, стабилизирующую автомобиль на скользком покрытии.В критических ситуациях система предотвращает боковое скольжение или занос автомобиля.

Что такое ESP? Это система контроля устойчивости, которая является частью тормозной системы, оснащенной ABS.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены. Карта сайта
