На ваз 2114 пропала зарядка: Генератор не даёт зарядку и напряжение ВАЗ-2114: причины, ремонт

Генератор не даёт зарядку и напряжение ВАЗ-2114: причины, ремонт

Рано или поздно, генератор ВАЗ-2114 перестанет давать необходимую зарядку, что создаст массу неприятностей и проблем. Просто, в один прекрасный момент автомобиль может не завестись, поскольку этот узел должным образом не зарядил аккумуляторную батарею. В этой статье, рассказывается о том, как найти и устранить неисправность в виде неполной зарядки генератора.

Видео о причинах отсутствия зарядки на аккумуляторе

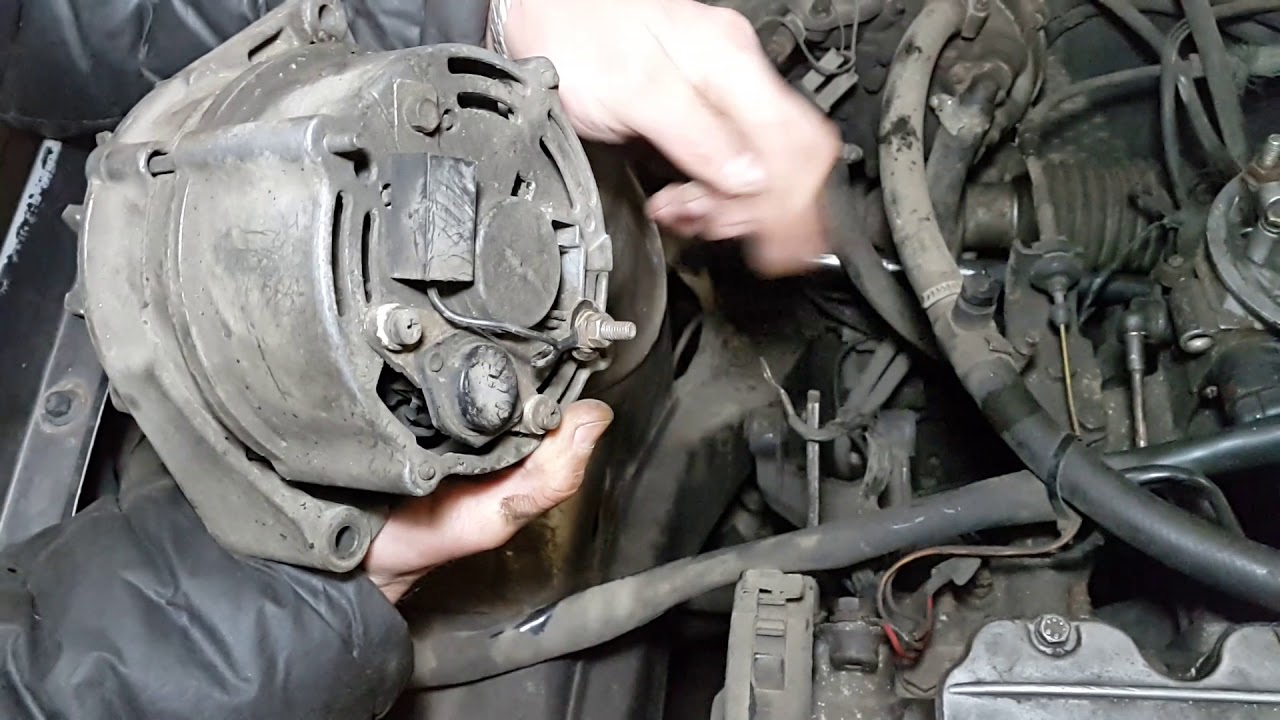

Видеоматериал расскажет, как разобрать и отремонтировать генератор автомобиля, а также повествует о некоторых тонкостях и нюансах.

Устройство генератора

Генератор 37.3701

Генератор снятый с ВАЗ-2114 (родной)

Генератор с ВАЗ-2114 со снятой крышкой, видно диодный мост

Прежде чем определить неисправности генератора необходимо иметь некоторое представление о его конструкции и устройстве. Итак, рассмотрим, из каких основных деталей он состоит.

На моделях семейства ВАЗ 2113-2114-2115 установлен генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

Теперь, рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Почему генератор не даёт зарядку (основные причины)

Если генератор перестал давать надлежащий заряд на аккумуляторную батарею, а также в бортовой сети, при работающим двигатели падает напряжение, этому есть только две причины. Рассмотрим, какие именно.

Перегрузка устройства

Дополнительное оборудование тянет энергию. Вот так выглядит перегрузка генератора

Этот эффект зачастую вызывается подключение дополнительных световых и других приборов с высокой потребностью энергии. При этом заводской генератор не справляется со своей задачей и начинает терять эффективность, а в конечном итоге может выйти из строя.

Несоответствие аккумулятора и генератора

Несоответствие АКБ и генератора

При установке дополнительного оборудования, многие автолюбители делают непоправимую ошибку и устанавливают на своего «железного коня» АКБ большей мощности, при этом, не увеличивая мощности генератора. Сбой мощностных характеристик между узлами приводит к тому, что генератор не может обеспечить должную зарядку АКБ, впоследствии чего падает производительность первого.

Поиск неисправностей

Чтобы найти неисправность придётся покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и выучить некоторые конструктивные особенности автоэлектрики. Рассмотрим, какие же причины могут служить плохой зарядки и на что стоит обратить особое внимание:

  • Слабые контактные соединения.
  • Обрывы в части обмотки.
  • Короткое замыкание на роторе.
  • Поломки в части механики.
  • Замыкание статора.

Что делать, если нет нужного напряжения (методы решения на ВАЗ-2114)

В основном методы решения задачи банальны – замена генератора. Но, в связи с высокой стоимостью детали, большинство автомобилистов стараются отремонтировать узел. Итак, рассмотрим, возможные варианты решения проблемы не полной зарядки или отсутствия зарядки со стороны генератора.

Слабые контактные соединения

Повреждение контактной группы влечет за собой проблемы с зарядом

Если ослабли контакты – это может быть связано с загрязненностью или коррозией. Для устранения проблем необходимо прочистить их при помощи острого предмета или специального раствора. Для смазки и защиты наружных контактов подойдет медная паста. Внутреннее контактные соединение, защитить достаточно сложно, поэтому они просто очищаются, и устанавливаются на посадочное место.

Обрывы в части обмотки

Замер на обнаружение проблем с обмоткой

Обрывы в обмотке обычно лечатся заменой обмотки. Как показывает практика, перематывать этот узел не рентабельно, поэтому автомобилисты ищут альтернативу, которой становится поддержанная деталь.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, которое закончилось на роторе лечиться заменой неисправной детали, но все-же большинство автомобилистов сходится к тому, что генератор придется заменить.

Поломки в части механики

Деформация вала генератора — одна из механических поломок

Поломка механической части обычно не лечится, и повреждённая деталь заменяется на новую. Это считается самым оптимальным вариантом решения вопроса. В плане цены может показаться дороговато, но дешевле, чем менять генератор в сборе.

Замыкание статора

Диагностические операции на работоспособность ротора

Замыкание статора, также лечиться заменой детали или установкой на автомобиль, нового генератора. Это нужно для того, чтобы не повторился эффект, и не пришлось статор менять повторно. При выборе новой запчасти рекомендуем ознакомиться с материалом: «трудности подбора генератора на ВАЗ-2114«.

Видео о поиске неполадки в ситуации, когда генератор не даёт зарядки

Выводы

Найти и устранить причины того, что генератор на ВАЗ-2114 перестал давать зарядку не так уж и просто, как кажется на первый взгляд, но всё-же реально своими руками. Устранить проблемы самостоятельно под силу не каждому автомобилисту, поэтому рекомендуется обратиться на автосервис, который сможет устранить проблемы.

Пропала зарядка на ваз 2114 инжектор причины

CarFrance.ru » Lada » 2114 » Электрика » Почему генератор на ВАЗ-2114 не даёт зарядку и нужного напряжения: основные причины

Почему генератор на ВАЗ-2114 не даёт зарядку и нужного напряжения: основные причины

Автолюбитель со стажем. Имею автомобильное образование, а именно: механик по ремонту двигателей. В начале карьеры была ВАЗ-2107, потом, БМВ 5-серии, Тойота Супра и праворульный МАРК-2. Сейчас в семье 2 автомобиля: Пежо 407 и Додж Челленджер 2016. Каждый автомобиль изучаю от «А» до «Я». Имею богатый опыт и стараюсь каждый ремонтировать своими руками.

Сообщества › ВАЗ: Ремонт и Доработка › Форум › Плохая зарядка ВАЗ 2114

Немного предыстории. Во время движения каким-то образом сел аккумулятор. Обнаружил это, только когда не смог запустить двигатель после пятиминутной стоянки, стандартный вольтметр показывал напряжение в бортсети около 9 вольт. Сразу скажу, что разница показаний штатного вольтметра и мультиметра незначительна, и составляет примерно 0.1 вольта. Так вот, тогда получилось запустить мотор с толкача, ибо надо было ехать. Обратил внимание на напряжение при работающем двигателе без потребителей — 13.2 вольта. Генератор 90А.
Далее ехал, не выключая показаний вольтметра и не глуша двигатель. Показания постепенно (в течение 1-2 минут) падали с 13 до 11.5 вольт, затем скачком напряжение опять поднималось до 13 вольт, после чего опять плавно падали до тех же 11.5.
Приехал на место, напряжение при работающем двигателе стабильно 13.1 вольт (без потребителей!). Глушу мотор, сразу включаю зажигание и вольтметр — 8.8 вольт, запуск, естественно, не удался.

Зарядил аккумулятор в течение почти суток, заряд принял, после двухминутного испытания лампочкой 55 ватт напряжение на клеммах было порядка 13.1в. Ставлю на машину, пускаю двигатель — 14в без потребителей, со светом и печкой — 13.3в. Обрадовался, но, как говорится, рано. При следующем пуске напряжение сразу после запуска оказалось 13.2в и постепенно падало до 12.6 (без потребителей!). При включении света и печки — 12.1-12.2в.
Делать что-либо было уже поздно. Пришел к машине утром, завел — 14.0в. Решил проехаться. Проехал километров 8, со светом и печкой напряжение 13.5в. Но при повторном запуске опять 13.0 и падает до 12. 6-12.7, с потребителями еще меньше.
Зачистил все силовые соединения на аккумуляторе и генераторе, в том числе и массовые провода — не помогло. Заменил реле-регулятор (таблетку) — тоже не помогло. Хотя у старого были щетки стерты почти до конца. По идее остаются только диодный мост и аккумулятор, но последний вроде нормально держит заряд, в простое не разряжается.
Вообще, такое чувство, будто нормальный заряд идет, когда запускаешь двигатель после ночного простоя, а после всех последующих запусков зарядки практически нет.

Подскажите, пожалуйста, в чем может быть причина такого явления?

Похоже, что генератор не даёт зарядку. Надо проверить целостность обмотки ротора и почистить токосъёмные кольца, При замере сопротивления обмотки возбуждения (ротора), мультиметр должен показать 4 — 4,5 ома.

Кольца слегка прошелся мелкой наждачкой.
А при замере сопротивления щупы куда подключать? Один на массу, другой на снятую с РН клемму?

Communities › ВАЗ: Ремонт и Доработка › Forum › Плохая зарядка ВАЗ 2114

Немного предыстории. Во время движения каким-то образом сел аккумулятор. Обнаружил это, только когда не смог запустить двигатель после пятиминутной стоянки, стандартный вольтметр показывал напряжение в бортсети около 9 вольт. Сразу скажу, что разница показаний штатного вольтметра и мультиметра незначительна, и составляет примерно 0.1 вольта. Так вот, тогда получилось запустить мотор с толкача, ибо надо было ехать. Обратил внимание на напряжение при работающем двигателе без потребителей — 13.2 вольта. Генератор 90А.
Далее ехал, не выключая показаний вольтметра и не глуша двигатель. Показания постепенно (в течение 1-2 минут) падали с 13 до 11.5 вольт, затем скачком напряжение опять поднималось до 13 вольт, после чего опять плавно падали до тех же 11.5.
Приехал на место, напряжение при работающем двигателе стабильно 13.1 вольт (без потребителей!). Глушу мотор, сразу включаю зажигание и вольтметр — 8.8 вольт, запуск, естественно, не удался.

Зарядил аккумулятор в течение почти суток, заряд принял, после двухминутного испытания лампочкой 55 ватт напряжение на клеммах было порядка 13. 1в. Ставлю на машину, пускаю двигатель — 14в без потребителей, со светом и печкой — 13.3в. Обрадовался, но, как говорится, рано. При следующем пуске напряжение сразу после запуска оказалось 13.2в и постепенно падало до 12.6 (без потребителей!). При включении света и печки — 12.1-12.2в.
Делать что-либо было уже поздно. Пришел к машине утром, завел — 14.0в. Решил проехаться. Проехал километров 8, со светом и печкой напряжение 13.5в. Но при повторном запуске опять 13.0 и падает до 12.6-12.7, с потребителями еще меньше.
Зачистил все силовые соединения на аккумуляторе и генераторе, в том числе и массовые провода — не помогло. Заменил реле-регулятор (таблетку) — тоже не помогло. Хотя у старого были щетки стерты почти до конца. По идее остаются только диодный мост и аккумулятор, но последний вроде нормально держит заряд, в простое не разряжается.
Вообще, такое чувство, будто нормальный заряд идет, когда запускаешь двигатель после ночного простоя, а после всех последующих запусков зарядки практически нет.

Подскажите, пожалуйста, в чем может быть причина такого явления?

Похоже, что генератор не даёт зарядку. Надо проверить целостность обмотки ротора и почистить токосъёмные кольца, При замере сопротивления обмотки возбуждения (ротора), мультиметр должен показать 4 — 4,5 ома.

Кольца слегка прошелся мелкой наждачкой.
А при замере сопротивления щупы куда подключать? Один на массу, другой на снятую с РН клемму?

Источники: http://carfrance.ru/generator-ne-daet-zaryadku-vaz-2114-prichiny/, http://www.drive2.ru/communities/4035225266123964833/forum/10537273, http://www.drive2.com/communities/4035225266123964833/forum/10537273

Генератор не дает зарядку ваз 2115 причины

Лада 2115 › Бортжурнал › Генератор дает мало зарядки

как то недавно сел в машину попробовал завести а аккумулятор сел, зарядил его проверять почему сел сразу не стал т.к. он уже старенький но потом через пару дней он снова сел, решил проверить зарядку на хх а зарядка 12.7. и это без всякой нагрузки.
отвес его знакомому сказал починил поставил а зарядка такая же. почистил массу. не помогает. Попробовал без аккумулятора измерить показывает 13.8-14.1. может кто что подскажет?

Цена вопроса: 300 ₽

Нравится 4 Подписаться

Лада 2115 2005, 77 л. с. — самостоятельный ремонт

Комментарии 7

Участвовать в обсуждениях могут только зарегистрированные пользователи.

вчера решил измерить идет ли заряд на аккумулятор, завел 13.6 на хх, дал газу тоже самое 13.6 в чем может быть прикол подскажите ?

Отлично! У меня тоже был момент когда пропал заряд, как выяснилось позже тоже сгорел один диод. Я с зарядкой 12,3 а иногда 11,8 проехал почти 200 км. Вот такие у нас электрики, знают в чем дело а делать не особо хотят.Че по деньгам вышло?

покупал «щетки», «шоколадку» 150р
а диодный мост был у электрика 500р

Удачи в ремонте. Отпишись что же случилось. Самому интересно стало.

Сделали мне генератор, оказывается видимо когда первый раз возил электрику там немного барахлил один диод(он мне сам признался когда я к нему приехал)всвязи с тем что генератор давал какую то зарядку он не стал его трогать, но в этот раз тот диод вообще сдох всего навсего поменяли диодный мост и теперь зарядка с нагрузкой 13,8.

Была такая же хрень, аккум писдой накрылся.Я поменял и диодный мост и обмотку в гене. И как то не советуют клеммы снимать с аккумулятора, если я не ошибаюсь, то могут мозги сгореть…Может кто поправит меня конечно. Так что отпишись что было!

клеммы уже много раз снимал так приходилось ставить другой аккумулятор чтоб завести, пока я везунчик и у моей «ласточки» мозги не сгорели. Я так и не разобраться не успел как вчера мой генератор вообще перестал ее давать…снял сейчас генератор завтра поеду отдам его другому мастеру может он мне все по подробней расскажет в чем с ним дело, как узнаю сразу отпишусь.

Полная версия сайта

  • Спасибо
  • Не нравится

Денчик 28 Апр 2007

Доброго всем времени суток!
Подскажите пожалуйста, что это может быть.
У меня ВАЗ 21083, при запуске двигателя загорается лапочка зарядки аккумулятора. и продолжает гореть после, пока не газанешь, после хорошей перегазовки гаснет. но вот проблема, на холодную не погазуешь, да и на горячую тоже надоело газовать каждый раз при пуске двигателя.
Что делал:
Посмотрел и зачистил все контакты на генераторе, поменял таблетку с щетками, притер щетки, почистил якорь, натягивал ремень, ничего не помогло, как было, так и осталось.

  • Спасибо
  • Не нравится

VалИноГ 28 Апр 2007

Доброго всем времени суток!
Подскажите пожалуйста, что это может быть.
У меня ВАЗ 21083, при запуске двигателя загорается лапочка зарядки аккумулятора. и продолжает гореть после, пока не газанешь, после хорошей перегазовки гаснет. но вот проблема, на холодную не погазуешь, да и на горячую тоже надоело газовать каждый раз при пуске двигателя.
Что делал:
Посмотрел и зачистил все контакты на генераторе, поменял таблетку с щетками, притер щетки, почистил якорь, натягивал ремень, ничего не помогло, как было, так и осталось.

далее осталось менять диодный мост (подкову). там либо плохая пайка, либо какой-нибудь диод потихоню умирает.
зы: у тебя карб или инжектор?

  • Спасибо
  • Не нравится

Денчик 28 Апр 2007

далее осталось менять диодный мост (подкову). там либо плохая пайка, либо какой-нибудь диод потихоню умирает.
зы: у тебя карб или инжектор?

Хорошо, не щётки, а угольки(как говорят телефонисты).
У меня машина 1995 года, там отдельно можно менять реле и щётки!!!

  • Спасибо
  • Не нравится

Will-Ain 12 Июл 2007

ПОМОГИТЕ ПОЖАЛУЙСТА!!!
У меня примерно тоже самое, что и у всех, но хочу уточнить.
После замены подшипника генератора (и ещё половины ходовой) стала мигать лампочка зарядки аккумулятора. Как жму на газ, лампочка не горит. При этом работает вся электроника, аккумулятор вроде не садиться, на самом аккумуляторе индикатор (зелёненький такой) показывает, что он заряжен.
И ещё. Магнитола при запуске двигателя иногда не отключается. Связано ли это как то? С магнитолой так было ещё до замены подшипника, уже где то месяц, аккумулятор целый. В чём проблема?

  • Спасибо
  • Не нравится

Денчик 12 Июл 2007

ПОМОГИТЕ ПОЖАЛУЙСТА!!!
У меня примерно тоже самое, что и у всех, но хочу уточнить.
После замены подшипника генератора (и ещё половины ходовой) стала мигать лампочка зарядки аккумулятора. Как жму на газ, лампочка не горит. При этом работает вся электроника, аккумулятор вроде не садиться, на самом аккумуляторе индикатор (зелёненький такой) показывает, что он заряжен.
И ещё. Магнитола при запуске двигателя иногда не отключается. Связано ли это как то? С магнитолой так было ещё до замены подшипника, уже где то месяц, аккумулятор целый. В чём проблема?

Мне делали диагностику, сказали что это хандрит генератор, а что конкретно, не нашли.
Скорее всего, это диодный мост. Я короче париться не стал, купил новый генератор в сборе, улучшенной модификации, родной, сегодня может поставлю, посмотрим. погаснет ли лампочка. 😉

Генератор не дает зарядки: возможные причины и способы решения

Наверное, каждый владелец автомобиля сталкивался с проблемами электроснабжения. Даже на иномарках, не говоря уже про отечественные авто, бывает, что генератор не дает зарядки на АКБ. Это серьезная проблема. Когда-нибудь, в самый ответственный момент, машина просто не заведется, потому что аккумулятор не зарядился должным образом. А ведь часто автомобиль нам нужен прямо сейчас.

Теория вопроса

Во время движения автомобиля севшая АКБ получает напряжение заряда 13,6 до 14,2 В. Для правильной и стабильной работы всех систем в машине эти напряжения должны поддерживаться, пока двигатель не запустится и коленчатый вал не будет вращаться. Вместе с мотором крутящий момент через приводной ремень подается и на генератор. В этот момент вырабатывается такое количество энергии, которого будет достаточно для стабильного функционирования всех систем и для поддержания заряда на аккумуляторе. ДВС может работать в разных режимах. Вместе с этим меняется число оборотов на коленвале. Также меняется и количество оборотов шкива, это ведет к росту напряжения, производимого генератором. Чтобы поддерживать в бортовой сети уровень в 13,6-14,6 В, в цепи возбуждения имеется специально реле. Оно регулирует уровень напряжений. Когда рост превысит нормальное значение, тогда ток, подающийся к обмотке, будет снижаться. Вместе с этим уменьшается и сила намагничивания ротора. Это ведет к снижению напряжений на выходе.

Если генератор не дает зарядки, то в большинстве случае причины нужно искать в цепях возбуждения, а также в схемах выходного напряжения от генератора к батарее. Но не всегда это так. Иногда неполадки связаны с самим генератором.

Когда водитель поворачивает ключ в замке, одновременно с этим запускается и реле в системе зажигания. «Плюс» протекает через реле и предохранитель в монтажном блоке. Далее напряжение проходит по бортовой сети, попадая на лампу заряда аккумулятора и на датчики заряда. Затем оно проходит через диоды, реле, элементы в монтажном блоке и наконец – на разъем в генераторе. Там электричество приходит на реле-регулятор и, проходя через щетки и контактные кольца, попадает на возбуждающую обмотку. С ростом частоты оборотов коленчатого вала увеличиваются фазовые напряжения. Затем они через диодный блок повышают напряжение на обмотке возбуждения и на диоде контрольной лампы. Когда выходное фазовое напряжение достигнет 12 В на обеих выводах, напряжение выровняется. По причине отсутствия разности напряжений контрольная лампа погаснет. В данном случае генератор выдает напряжение, которое выше 12 В.

Как определить, что генератор не заряжает АКБ

Проще всего проверить, что генератор не дает зарядку (ВАЗ-2110 не является исключением), посмотрев на приборную панель. На ней есть контрольная лампа. В классических моделях ВАЗ имеется и вольтметр. Стрелка должна находиться в зеленой зоне, а контрольная лампа — в обычном режиме (когда все исправно, она не горит). Если это не так, то зарядка не идет. Стоит рассмотреть проблему подробно. Более лучший и точный способ, помогающий определить, что генератор не дает зарядки, – это проверка напряжения на клемме АКБ мультиметром. Если заряд есть, то прибор покажет от 13,6 В до 14,6 В. Если заряд не идет, тогда показания будут от 12 В и ниже.

Типовые причины

Существует несколько причин, которые приводят к такой неисправности. Рассмотрим их и узнаем, как их устранять.

Перегрузки генератора

Если зарядка на АКБ идет, однако напряжения недостаточны, значит, генератор перегружен. Этому способствует установка и подключение вдобавок к штатному электрическому оборудованию различных гаджетов, охочих до электричества. Генератор функционирует на пределе своих возможностей.

Современные водители любят различный тюнинг автомобиля. Так, устанавливаются серьезные музыкальные комплексы, мощный свет и другое оборудование. Кто-то вместе с этим увеличивает мощность аккумулятора. Так, при АКБ на 70 Ач штатный генератор ВАЗа не может полностью ее зарядить. У него банально не хватает мощности. Вследствие этого генератор дает мало зарядки.

Плохой или слабый контакт

Контакт ослабляется, если щетки и контактные кольца на роторе покрыты грязью и замаслены. Также виновником считается усадка пружины, которая давят на щетки. Нередко щетки «зависают». Все это является причиной повышения сопротивления возбуждения, а иногда и разрыва цепи. Помогает справиться с этой проблемой очистка грязных элементов ветошью, предварительно смоченной бензином. Если щетки сильно изношены, их меняют. Окисленные кольца очищают стеклянной шкуркой.

Обрывы в обмотке

Если есть обрыв в обмотке возбуждения, то генератор не дает зарядки. Определяется это просто. Достаточно потрогать генератор рукой. При обрыве обмотки устройство будет нагреваться. Чтобы продиагностировать более точно, от щетки отсоединяют конец обмотки возбуждения и подключают к клемме на генераторе. Замер производят через мультиметр от аккумулятора.

При обрывах мультиметр ничего не покажет. Если вместо прибора используется сигнальная лампа, то она не загорится. Для того чтобы найти проблемную катушку, к каждой их них по очереди подключают провода от АКБ. Если обрыв внутри, катушку меняют. Внешние обрывы устраняют с помощью паяльника.

Замыкание на корпус ротора

В случае данной неисправности замкнется вся обмотка возбуждения и генератор не сможет работать. Зачастую замыкания на корпус случаются в местах, где концы обмотки соединяются с контактными кольцами на роторе. Проверить это можно при помощи лампы на 5 В. Для проверки провод следует подсоединить к одному из контактных колец, а второй – на сердечник ротора либо его вал. В случае замыкания лампа будет гореть. Такой генератор неисправен. Можно заизолировать место замыкания либо заменить обмотку полностью.

Замыкания в фазовой обмотке на статоре

Вот еще одна причина, почему генератор не дает зарядку. Замыкать может по причине разрушения изоляции между витками в катушках статора генератора. Генератор будет греться, недостаточно заряжать АКБ, так как полноценное напряжение он дает лишь при высоких оборотах двигателя.

Замыкание статора на корпус

Как и в случае с другими замыканиями, устройство будет сильно греться. Повысятся шумы при его работе, снизится мощность. Проверить неисправность можно при помощи все той же лампочки или мультиметра. Один вывод лампы подключают к сердечнику, а второй – к любому из выводов обмотки. Если замыкание есть, тогда лампа будет гореть. Восстановлению поврежденная катушка не подлежит. Решить ситуацию может только замена.

Плюсовая клемма замыкает на корпус

Если генератор не дает зарядку на аккумулятор, причина может быть и в этом. В случае данной неисправности устройство будет не только нагреваться, но и возможны пробои на диодном выпрямительном блоке. В результате пробоя случится замыкание аккумулятора. В результате есть серьезный риск выхода батареи из строя.

Механические поломки

Если генератор не дает зарядку, причины могут быть не только электрическими, но и механическими. На первом месте среди неисправностей – растянутый приводной ремень. Диагностируется это легко – будет сильно нагреваться шкив. Также отсутствует зарядка на достаточном уровне. Дополнительно рекомендуется осмотреть устройство, клеммы, провода на наличие плохих контактов, обламывания и других механических повреждений.

Алгоритм поиска причины

Мы рассмотрели типовые неисправности. Но важно найти главную причину. Если автомобиль имеет стандартную комплектацию и нет никаких нештатных потребителей энергии, тогда можно начинать диагностировать непосредственно генератор. Если дополнительные потребители имеются, их лучше отключить. При этом отключать необходимо физически, из бортовой сети. Вначале замеряют отдачу тока на заглушенном моторе. Здесь важно выяснить, есть ли потребление энергии при неработающем моторе при выключенном зажигании (ключ тоже вынимается из скважины замка). Важно, что в процессе измерений отключается даже сигнализация. На большинстве отечественных автомобилей наблюдаются небольшие утечки токов. Всегда где-то подклинивает «на массу» (то есть минусовой провод соприкасается с кузовом). Но зачастую они не способны полностью разрядить батарею даже за две-три недели.

Далее все потребители подключают и таким же образом измеряют утечку на мультиметре. Если она большая, то причину нужно искать не в генераторе или АКБ, а в одном из устройств в бортовой сети. Если токов утечки в состоянии покоя не обнаружено, то, скорее всего, не дает зарядку генератор ВАЗ. Причины мы уже рассмотрели.

Заключение

Итак, мы выяснили, почему в автомобиле генератор не выдает зарядку. Если обнаружены проблемы, связанные с утечкой тока, нужно сразу же приступать к поиску поломки и устранению ее. Генератор является главной частью электрической системы автомобиля. Как и сердце человека, он обеспечивает энергии все приборы и устройства. К генератору необходимо относиться бережно — устанавливать нештатные приборы и акустику с умом. А если возникли неполадки, ремонт лучше не откладывать «на потом». Теперь начинающие автолюбители знают, как проверить генератор – дает зарядку или нет. Это поможет в самостоятельном ремонте.

Похожие статьи

Источники: http://www.drive2.ru/l/2177371/, http://www.lada-forum.ru/index.php?showtopic=39340&page=115, http://www.syl.ru/article/315768/generator-ne-daet-zaryadki-vozmojnyie-prichinyi-i-sposobyi-resheniya

Генератор не дает зарядку ваз 2115 причины

Всем привет сегодня я хочу рассказать, почему не заряжается аккумулятор на автомобиле Лада Калина. В случае если загорелся красный индикатор аккумулятора то это уже повод бить тревогу так как скорее всего автомобиль работает только от аккумулятора и не получает заряд.

Теперь маленький анекдот «Знаете, почему аккумулятор не может лечь? да потому что он может только сесть» Итак погнали.

Первая причина это сам аккумулятор если он достаточно старый, то он может уже не брать заряд, это происходит из-за сульфитации пластин. Можно взять, у кого-нибудь рабочий аккумулятор и поставить, чтобы проверить наверняка, а далее уже можно прикупить новый. Кстати заметил такую странную вещь, почему то аккумуляторы, которые идут с завода с автомобилем служат на много, дольше, с чем это связано не знаю.
Вторая причина это окисление проводов и плохой контакт на клеммах аккумулятора если окислены, то нужно зачистить и подтянуть контакты. Далее проверяем минус кузова и движка и все остальные соединения. Так же провода, которые подходят к генератору тоже нужно проверить. В случае необходимости подтянуть и зачистить.

Ведь иногда бывает, что из-за плохой массы идёт не дозарядка аккумулятора. Был случай, когда всё переменяли и аккумулятор, и генератор это было на автомобиле ВАЗ 2114, в итоге оказался провод массы, идущий к двигателю. Замена не помогла, пришлось, бросить дополнительный провод от движка к кузову.

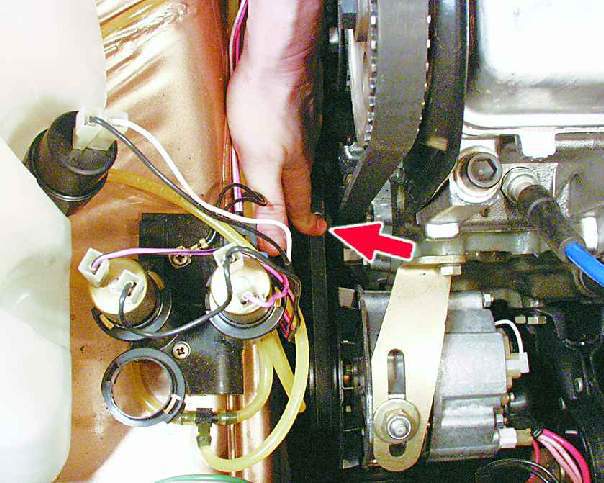

Третья причина плохого заряда аккумулятора кроется, конечно же, в ремне генератора. Если он не дотянут или на него что-нибудь попало, допустим, масло то он будет проскальзывать. Ремень должен быть сухим и натянутым. Ну а в случае необходимости нужно заменить на новый. В моём случае генератор без натяжителя, поэтому лечится только заменой.

Четвёртая причина это генератор, но не нужно спешить и сразу бежать за новым генератором для вашей Лады Калины, возможно у вас вышел из строя регулятор напряжения или стёрлись щётки ели это так, то нужно заменить.

Ещё возможно у вас вышел из строя диодный мост тоже нужно менять. Также в генераторе есть медные кольца, они тоже стираются. Ну а дальше идёт износ ротора и обрыв цепи и в таком случае, наверное, придётся покупать новый генератор. Я рассмотрел наиболее распространённые причины отсутствия заряда аккумулятора на автомобиле Лада Калина, если у вас были другие причины, то пишите в комментарии. Ну, вот и всё всем пока.

Всем привет! Машинка решила снова сломаться. При запуске не было зарядки, но как только пару раз нажмешь на газ, вольтметр показывал, что зарядка пошла, индикатор заряда через минуту переставал гореть. Позавчера вечером зарядка пропала. Я тут же отправился из города домой, ладно хоть на ходу вольтметр показывал 12,2 вольта. Видимо немного заряда шло.

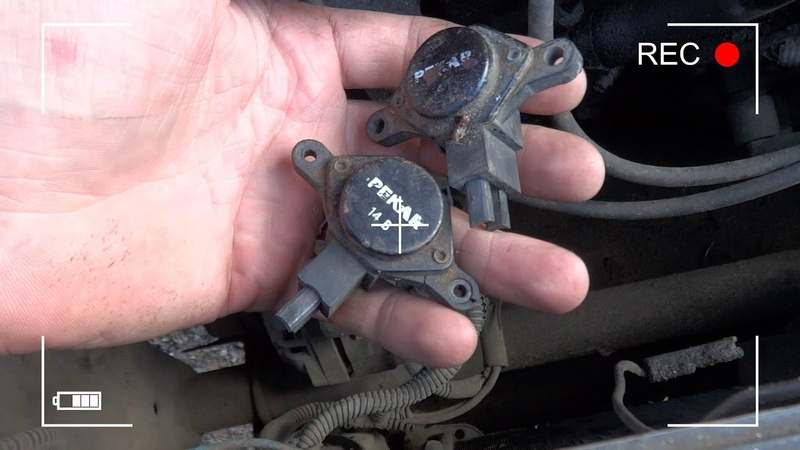

Все это время я думал на реле регулятор напряжения. Заехал в гараж, открыл крышку генератора… А там.

Что то не очень все красиво. Понимаю, что дело не в реле и нужно снимать генератор… Генератор в прошлый раз мне не удалось снять. Не смог подобрать нужную головку, даже из набора Rider435 . Сейчас же у нас новый набор инструмента и я решил попытать счастье. Подошла головка на 16… Зачем там болты с шляпой на 16? Открутил без проблем.
На столе рассмотрел внимательнее.

Различие на первый взгляд только в дополнительных диодах. Для чего они? Собрал все и понял, что различие в реле регуляторах которые на этот мост ставятся. Мое реле с двумя проводами, один провод крепится на болт, второй к диодам (как раз где прогорело все). На этот же мост ставится реле без тех двух проводов.
Тут у меня мыслишка приехала в голову. Раньше я покупал 3ех уровневое реле регулятор напряжения. Но как бы я не мучился с ним, оно не работало у меня. Решил поставить на этот мост. Поставил и о чудо, реле работает.

НО! Почему то у меня сейчас идут большие просадки напряжения… Да и уровень напряжения понизился. Раньше когда все выключено было примерно 14,7В, когда все включено опускалось до 13,7.
Сейчас же на максимальном режиме реле у меня 13,8-14,2 В. Когда езжу 13,5В (птф+ габариты). Когда включаю заднюю передачу просадка до 12,5В… У меня с дальним светом нет такой просадки, как с задней передачей…

В статье вы узнаете про случаи, когда автомобильный генератор не дает зарядки на аккумуляторную батарею. Поломка не из приятных, но ее можно достаточно быстро устранить. Для этого достаточно иметь в своем арсенале стандартный набор из отверток и ключей, а также мультиметр – прибор для измерения электрических величин (сопротивления, напряжения, силы тока). Конечно, в случае некоторых определенных поломок можно и вовсе ограничиться визуальной диагностикой. Но обо всем будет рассказано немного ниже. А теперь настало время узнать о том, как производится демонтаж генератора автомобиля. После этого будет рассмотрена его разборка и диагностика всех узлов.

Что делать, если нет зарядки?

Итак, вы обнаружили что на автомобиле генератор не дает зарядки. Сразу же необходимо искать первопричину этой поломки, ведь можно дойти до того, что двигатель попросту откажется работать, так как электрической энергии ему не будет хватать. Следовательно, уменьшается емкость аккумуляторной батареи, отсюда возникает невозможность прокрутить стартер во время запуска двигателя. Обратите внимание на то, что, в случае если генератор у вас полностью исправен и работает в идеальном режиме, аккумуляторную батарею практически не нужно заряжать. Даже в холодную погоду, невзирая на то что емкость у большинства батарей может упасть, исправный генератор позволяет добиться того, чтобы уровень заряда всегда был выше 60 %. Но теперь нужно разобраться с тем, почему генератор не дает зарядку и садится аккумулятор.

Основные неисправности

В том случае, когда начинают проявляться неисправности генератора, необходимо в первую очередь обращать внимание на всю бортовую сеть. Вполне возможно, что нарушена проводка, которая записывает обмотку возбуждения генератора на установке. Обратите внимание на то, что генератор мало дает зарядку в том случае, если его мощность намного ниже суммарной всех потребителей. Случается это тогда, когда вы установили на свой автомобиль, например, очень мощную акустическую систему, освещение, а также иные гаджеты, не предусмотренные в стандартной комплектации. Это приводит к тому, что при работе двигателя внутреннего сгорания питание всей бортовой сети происходит не только от генератора, но и от аккумулятора. При этом аккумуляторная батарея активно отдает свой заряд. Но сама в это время не подзаряжается. Поэтому при проведении тюнинга отечественных автомобилей обязательно обращайте внимание на генераторную установку. Желательно, чтобы имелся запас мощности. Только в этом случае вы обеспечите наиболее полную зарядку аккумуляторной батареи, а также идеальную работу всех потребителей.

Алгоритм поиска поломок

Итак, теперь более детально о том, как выполняется поиск всех неисправностей генератора. Ведь вам важна главная причина. Генератор не дает зарядку – это только лишь симптом. В том случае, если комплектация автомобиля стандартная, лишних потребителей электрической энергии у вас нет, можно смело начинать диагностику самого генератора. В том же случае, если у вас имеются дополнительные потребители электроэнергии, их необходимо на некоторое время отключить. Причём нужно отключать непосредственно от бортовой сети, а не только кнопкой. Сначала произведите замер отдачи потока на заглушенном двигателе. Вам важно узнать, потребляется ли электроэнергия во время стоянки автомобиля. Обратите внимание на то, что сигнализация должна быть в это время отключена. К сожалению, на большинстве отечественных автомобилей имеется небольшая утечка тока. Правда, она не способна посадить аккумуляторную батарею даже за несколько недель стоянки. После этого необходимо все потребители электроэнергии подключить. Аналогично проверяете утечку при подключенных потребителях. В том случае, если ток утечки очень большой, ищите причину поломки не в генераторе или аккумуляторной батарее, а именно в каком-либо устройстве, подключенном к бортовой сети автомобиля. Сделать это можно методом исключения.

Если нет утечки тока в режиме покоя

Намного хуже, если утечка тока на заглушенном двигателе отсутствует, но аккумулятор разряжается. Для этого необходимо более тщательно обследовать генератор. Причин поломки у него может быть очень много. Зачастую отсутствует контакт либо он очень слабый, в щеточном узле. При этом, конечно же, генератор не дает зарядку на аккумулятор. Случается это тогда, когда щетки практически полностью износились. Может присутствовать разрушение обмотки возбуждения. Также не исключено, что появляется в этой обмотке замыкание между витками. На роторе обмотка может быть замкнута на корпус. Аналогичные неисправности иногда присутствуют и в статоре. У него имеются три обмотки, которые также могут иметь обрывы, замыкание на корпус или между витками. В том случае, если выпрямительный блок содержит один или несколько неисправных полупроводниковых диодов, генератор не будет выдавать на своем выходе напряжение. И конечно же, разнообразные механические воздействия способны оказывать свое влияние. Например, растяжение ремня привода. Стоит поговорить про все эти поломки более подробно.

Недостаточный контакт

Обратите внимание на то, что в том случае, если происходит замасливание или загрязнение щеток, а также колец на роторе, может пропадать кратковременно или постоянно контакт. Не исключено, что в щеткодержателе испортились пружины. С их помощью щетки придавливаются к кольцам на роторе. Следовательно, повышается сопротивление общее обмотки возбуждения, либо же полностью разрывается электрическая цепь. При этом генератор дает слабую зарядку либо вообще перестает работать. Чтобы избавиться от этой неисправности, иногда можно просто протереть щетки безворсовой тряпкой. Желательно смочить ее в растворителе или бензине. Конечно же, если щетки сильно износились, их нужно заменить. В том случае, если произошло окисление колец, необходимо произвести очистку при помощи стеклянной шкурки.

Разрушение обмоток

Не очень приятно, если вдруг произошло разрушение обмотки возбуждения. Если присутствует такая неисправность, то генератор полностью не будет работать, так как отсутствует магнитное поле. Дело в том, что в основе принципа работы любого генератора лежит наличие движущегося магнитного поля. Определить эту неисправность можно очень просто. Во-первых, если во время работы потрогать корпус генератора, он окажется чересчур горячим. Во-вторых, на приборной панели обязательно загорится лампочка с нарисованным на ней аккумулятором. Она сигнализирует о том, что отсутствует зарядка на АКБ. Также можно использовать мультиметр в режиме измерения сопротивления. Для этого необходимо измерить значение сопротивления между кольцами. Но это не все причины, по которым плохо дает зарядку генератор.

Замыкание между витками

Возникает в том случае, если разрушается внешняя изоляция провода, которым намотана обмотка. Обратите внимание на то, что при наличии межвиткового замыкания происходит чрезмерный нагрев обмотки. При этом ток, потребляемый обмоткой возбуждения, многократно увеличивается. Для точной диагностики необходимо разбирать полностью генератор, после чего при помощи мультиметра измерять сопротивление катушки. Если оно отличается от эталонного, можно сделать вывод о том, что имеется замыкание между витками обмотки.

Замыкание обмоток на корпус

В том случае, если имеется замыкание обмотки именно на корпус, перестает работать генераторная установка. Чаще всего происходит замыкание в том месте, где находятся выводы концов. Это те места, в которых обмотка припаивается к контактным кольцам. Чтобы произвести проверку роторной обмотки, необходимо взять лампу с рабочим напряжением 220 вольт. Обратите внимание, что необходимо соблюдать все меры безопасности. Вам потребуется один вывод от лампы соединить с питанием. Второй вывод подключить к контактному кольцу. Второй провод питания нужно соединить с корпусом ротора. В том случае, если имеется замыкание роторной обмотки на корпус, лампочка будет обязательно гореть. Если замыкания нет, то лампа не загорится. А если есть, то вы смогли понять причину, почему генератор не дает зарядку на аккумулятор.

Проблемы в статоре

Аналогичные проблемы могут возникнуть и в статорных обмотках. В частности, если имеется межвитковое замыкание, будет отсутствовать зарядка аккумулятора. Конечно, генератор может работать, но в аварийном режиме. Во-первых, его мощность намного упадет. Во-вторых, зарядка аккумуляторов происходить не будет. В-третьих, происходит чрезмерный нагрев корпуса генератора. Также обмотка может замыкать на корпус. Чрезмерный нагрев, гудение, снижение мощности – все те признаки, которые присущи поломкам роторной обмотки. Проверка производится таким же образом, как и в случае с роторной обмоткой. Чтобы произвести ремонт, необходимо заменить все неисправные катушки. Бывает даже такое, что в генераторах плюсовой вывод замыкается с корпусом. Следовательно, между выводами аккумуляторной батареи также происходит короткое замыкание. Это чревато тем, что может произойти пожар. Само собой, генератор не дает зарядки в этом случае.

Как снять генератор?

Вам потребуется следующий набор инструментов:

  1. Монтажная лопатка.
  2. Два ключа на 17, один на 10 и 13.
  3. Проникающая смазка типа WD-40.

Последняя крайне необходима в том случае, если генератор давно не снимался, а на резьбе имеется много ржавчины и грязи. Если это так, то обязательно за час до начала работ обработайте проникающей смазкой все соединения. Это позволит облегчить проводимые работы. Заодно обратите внимание на состояние ремня, на нем не должно быть порезов и иных повреждений. Если таковые имеются, то обязательно при сборке установите новый. Вполне возможно, что генератор не дает зарядки именно по причине слабого натяжения ремня или же его обрыва.

Отключите от аккумулятора клемму «–», после чего можно приступать к дальнейшим работам. Выкрутите гайку, которая крепит провод «+» к выводу 31 генератора. С подключением разобрались, продвигаетесь дальше. Ключом на 17 выкручиваете гайку с верхнего крепления и отодвигаете генератор в сторону двигателя. При этом натяжение ремня становится слабее, и его можно быстро снять. Затем выкручиваете на нижнем креплении гайку, придерживая болт вторым ключом на 17.

10 возможных причин почему низкое напряжение бортовой сети — Информация — autoshop98.ru

Низкое напряжение бортовой сети автомобиля – это довольно серьезная неисправность, которая, между тем, легко устраняется. Как правило, есть пара-тройка причин, поиск в направлении которых помогает вернуть напряжение к норме 90% автолюбителям. У оставшихся 10% причины встречаются менее распространенные. Но их тоже не так уж сложно вычислить, а потом успешно устранить.

Возможные последствия низкого напряжения бортовой сети

Перед тем, как начинать разбор возможных причин низкого напряжения бортовой сети, предлагаем вкратце рассмотреть последствия, с которыми можно столкнуться. Это должно помочь понять то, что ездить долгое время на автомобиле с такой неисправностью не следует, так как она притянет за собой и другие неприятные проблемы.

Во-первых, если напряжение бортовой сети автомобиля систематически находится ниже уровня 14.4В – АКБ никогда не будет полностью заряжаться от генератора. То есть, например, если вольтметр показывает в разных режимах максимум 14.00В, при наилучших раскладах аккумулятор сможет зарядиться лишь процентов на 60-70. О таких напряжениях, как 13.5В или ниже – вообще нечего говорить. Батарея на такой машине не будет заряжаться даже до половины.

Во-вторых, при заниженном напряжении бортовой сети – АКБ восстанавливает заряд дольше. Это значит, что при коротких поездках батарея вообще может не успевать возвращать себе энергию, отданную накануне на очередной запуск двигателя, а также потерянную при стоянке из-за утечек тока и саморазряда. Соответственно, после нескольких таких циклов неполноценного восстановления аккумулятор рано или поздно сядет слишком сильно, и двигатель однажды запустить не удастся.

В-третьих, из-за низкого напряжения бортовой сети и систематического недозаряда – ускоряется деградация АКБ. То есть, значительно сокращается срок службы аккумулятора. Происходит это, в первую очередь, из-за сульфатации, которой подвержены абсолютно любого типа свинцово-кислотные батареи, не получающие регулярно полноценный заряд. Хотя есть и другие причины, связанные с этим же моментом.

В-четвертых, низкое напряжение бортовой сети – это гарантированная нехватка питания для мощных потребителей. Например, если это достаточно мощная акустика, то она будет звучать с искажениями или вообще с провалами. Да те же самые фары головного света по-разному светят при 14.0В и при 13.2В. Если вы пользуетесь инвертором, преобразующим постоянные 12 вольт в 220 переменки, при таких раскладах он тоже не сможет выдавать полную мощность.

В-пятых, если напряжение бортовой сети слишком низкое или сильно скачет, возможна нестабильная работа двигателя. Например, могут плавать холостые обороты, снижаться мощность и динамика машины, и так далее. Но, справедливости ради стоит отметить, что такие серьезные проблемы возникают тогда, когда ситуация крайне запущенная, и напряжение упало ниже плинтуса. То есть, бортовая система питается только от почти сдохшего аккумулятора (с генератора ничего не идет или идет критически мало).

Кроме того, низкое напряжение бортовой сети автомобиля может свидетельствовать и о более серьезных проблемах. Например, об обрыве в «жизненно важных» цепях, или даже о коротких замыканиях, последствия которых могут быть весьма печальными. В общем и целом, низкое напряжение – серьезная неисправность, и не обращать на нее внимание просто нельзя. Надо как можно раньше искать причину, и устранять ее, пока ситуация не привела к большим убыткам.

Краткий перечень возможных причин низкого напряжения

Как уже было отмечено в самом начале, есть несколько неисправностей в бортовой сети автомобиля, которые становятся причиной заниженного напряжения чаще всего. Таковых, от силы, две-три штуки. Однако, бывает и так, что поиск по наиболее часто встречающимся проблемам не помогает найти поломку. В таких случаях сектор поиска приходится существенно расширять.

Здесь предлагается аж целых 10 возможных причин, почему напряжение бортовой сети автомобиля ниже нормы. Вот их краткий перечень:

  1. Некорректное измерение.
  2. Не заряжен аккумулятор.
  3. Проблемы с реле-регулятором.
  4. Не хватает мощности генератора.
  5. Проблемы с ремнем генератора.
  6. Пробитый диодный мост.
  7. Обрыв или КЗ в проводке.
  8. Плохие контакты в силовых цепях.
  9. Малое сечение силовой проводки.
  10. Чрезмерная нагрузка.

Поскольку, наверняка, многим автолюбителям будут понятны не все пункты из представленного списка, далее предлагается более детальный разбор каждого из них.

Некорректное измерение напряжения

Как бы наивно это не выглядело, тем не менее, бывает и такое, когда напряжение бортовой сети измеряется некорректно. Соответственно, выводы делаются заведомо неверные. А все потому, что в бортовых цепях автомобиля имеются факторы, которые вполне могут привести к ошибочным измерениям.

По большей части, на этот пункт стоит обратить внимание тем, у кого напряжение бортовой сети занижено не сильно. Если же вольтметр при запущенном двигателе показывает что-то в районе 11-13В, то это явное свидетельство поломки, и некорректное измерение здесь почти ни при чем.

В первую очередь, определимся, какое напряжение бортовой сети автомобиля мы будем принимать за эталонное. Это важно, так как в этом вопросе часто встречается довольно заметный разброс. Одни говорят, что напряжения в 14.1В – более, чем достаточно. Другие говорят о таких значениях, как 14.8-15.0В, называя такое напряжение нормой для современного автомобиля. Как видим – разброс довольно серьезный. Почти целый 1 вольт.

Между тем, если отталкиваться от особенностей большинства автомобильных аккумуляторных батарей, эталонным напряжением бортовой сети всегда следует считать 14.4В. Только при таких показаниях вольтметра у АКБ есть все шансы заряжаться от генератора на все 100%. Естественно, если на это ей будет хватать времени.

С другой стороны, нужно понимать, что такое напряжение не обязано быть при любых условиях. Есть факторы, из-за которых и на полностью исправном автомобиле допускаются просадки. На них и остановимся немного подробнее.

Первый фактор – это где измеряется напряжение. Понятно, что где-то на машине. Но в каких именно точках? Дело в том, что это самое эталонное напряжение должно нас интересовать исключительно на клеммах АКБ. Если же мы измеряем его при помощи встроенного в панель приборов вольтметра, то от аккумулятора к нему идут довольно длинные провода, имеющие свое сопротивление и, соответственно, занижающие интересующее нас напряжение. А ведь бывает и так, что вольтметр подсоединен вообще не к АКБ, а к первым попавшим под руку проводам в салоне автомобиля. Что это за провода, какое у них сечение, длина и сопротивление – никто, как правило, не задумывается. Именно поэтому – измерять напряжение бортовой сети нужно непосредственно на клеммах АКБ.

Если в машине установлен штатный (или своими руками) вольтметр – стоит проверить, че он там показывает. Для этого его показатели достаточно сравнить с напряжением, измеренным вольтметром прямо на клеммах аккумулятора. Контрольный измерительный прибор крайне желательно проверить отдельно, дабы убедиться в его точности.

Второй фактор – это насколько в данный момент заряжен аккумулятор. Почему-то почти все поголовно пренебрегают этим моментом. А между тем, он крайне важный. Его важность многие поняли на собственной шкуре, когда измерили и потом повысили напряжение бортовой сети при разряженном аккумуляторе. Естественно, когда вольтаж принудительно был увеличен, батарея набрала свое, и теперь напряжение бортовой сети уже начало зашкаливать. Именно поэтому – измерять напряжение бортовой сети нужно на клеммах заведомо заряженной АКБ.

Вспомните, как ведет себя напряжение, когда вы заряжаете посаженный аккумулятор от стационарного зарядного устройства. Когда АКБ дохлая, а на ЗУ выставить 14.4В, то после подключения крокодилов вольтаж чего всегда делает? Правильно. Падает на полвольта-вольт. А потом, по мере того, как аккумулятор заряжается, вольтаж растет и постепенно достигает эталона. В машине примерно так же. Разница может быть только в мощности ЗУ и генератора. Потенциально более мощный генератор (если все остальное тоже исправно) способен вывести просевшее напряжение к эталонному быстрее, чем маленькая китайская зарядка.

Третий фактор – это под какой нагрузкой в данный момент бортовая сеть. Об этом факторе, к счастью, знают почти все. Если во время измерений напряжения включить мощную нагрузку – печку, фары – вольтаж просядет. Это допускается, и не является поломкой. Единственный момент – просадка не должна быть слишком большой. А в идеале, после включения мощных приборов напряжение должно немного проседать, а потом возвращаться к эталону (так работает адекватная связка генератор-реле-регулятор). Короче говоря, нас больше должно интересовать то напряжение, которое измерено без нагрузки.

И последний, четвертый фактор – на каких оборотах в данный момент работает двигатель. Если по-хорошему, то без включенной нагрузки эталонное напряжение мы должны видеть при любых оборотах двигателя, включая холостые. В идеале же, что бы мы не делали – газовали, отпускали газ, включали потребители – напряжение должно быть примерно одинаковым. Плюс или минус 0.1-0.2В. Если же генератор «еле дышит», а реле-регулятор глючит – на нормальную работу бортовой сети можно не надеяться. Посему – на исправном автомобиле бортовое напряжение не должно зависеть от того, какие в данный момент обороты двигателя.

Есть и другие факторы. Но этих, пожалуй, будет достаточно для решения проблемы в 95% случаев.

Не заряжен аккумулятор

После внимательного изучения предыдущей причины эта должна быть уже понятной. Поэтому, вместо теоретического рассмотрения, предлагаем ознакомиться с реальной историей из жизни, которая наглядно покажет, как разряженный аккумулятор может быть причиной низкого напряжения бортовой сети.

Начинается история стандартно – встроенный в приборную панель своими руками вольтметр однажды начал показывать без нагрузки (печка, фары) всего 13. 5В, чего явно маловато. По заявлению владельца этого автомобиля вольтметр был тщательно проверен и откалиброван. То есть, показывал реальное напряжение на клеммах АКБ.

Чтобы поднять бортовое напряжение, было принято решение пойти путем «Кулибиных из Интернета», а именно установить в цепь генератора диод. Если кто не знает, такой диод позволяет «обмануть» реле-регулятор. На диоде падает 0.5-0.7 вольт напряжения, регулятор это «видит», и добавляет в бортовую сеть недостающие 0.5-0.7В.

Вполне логично то, что с появлением проблем с напряжением бортовой сети АКБ тем временем некоторое время недополучала заряд. То есть, на момент «ремонта» с помощью диода она была изрядно подсевшей.

Установка диода, естественно, дала ожидаемый результат. Напряжение бортовой сети с 13.5В подскочило до почти идеальных 14.3В. Понятное дело – радостям не было предела. Но недолго…

Дело в том, что обычный режим эксплуатации рассматриваемой машины – это очень короткие поездки. Но однажды, уже после установки диода, пришло время проехаться на дальнее расстояние. И вот тут случился казус – после побега в 150-200 км по трассе владелец нашего автомобиля вдруг обнаружил, что вольтметр на панели показывает 15.0 вольт! Чтобы не «кипятить» АКБ и не убить таким напряжением бортовую электронику, он быстренько включил фары, печку и все остальные потребители. Напряжение, естественно, просело до менее пугающих значений…

Какой вывод можно сделать из этой истории? Сами видите, получилось так, что до «ремонта» напряжение было измерено некорректно, то есть на изрядно просаженной батарее. На трассе, уже с диодом в цепи генератора, батарее хватило времени вдоволь, чтобы зарядиться. Вот напряжение и подскочило до 15 вольт.

Поэтому, следует помнить – разряженная АКБ тоже является серьезной нагрузкой, которая вполне может стать причиной низкого напряжения бортовой сети автомобиля. В некоторых случаях она, заряжаясь, может потреблять ток 20-30 и более ампер. А это, на минуточку, более 200-400 Вт, что для бортовой сети автомобиля немало так получается.

Итого, если проблема только в этом, то решить ее можно с помощью регулярной подзарядки аккумулятора при помощи стационарного зарядного устройства. Это, в принципе, полезно делать регулярно. Ну а, если вы еще и ездите на короткие дистанции, то для вас эта процедура должна быть чуть-ли не еженедельной.

Проблемы с реле-регулятором

Реле-регулятор является виновником низкого напряжения бортовой сети автомобиля чаще всего. Это, вроде бы, крайне простой электронный приборчик, но он нередко глючит, подгорает, перегревается, или просто наглухо выходит из строя. Есть и такие, которые изначально сделаны похабно. То есть, даже в новом состоянии не способны адекватно регулировать напряжение бортовой сети и удерживать его на нормальном уровне.

Проверяется реле-регулятор следующим образом. Сначала необходимо убедиться в том, что мы измеряем напряжение бортовой сети корректно. Далее, желательно измерить напряжение непосредственно после реле-регулятора. Это нужно для того, чтобы исключить вероятность снижения напряжения из-за плохих контактов или малого сечения проводки (к этому еще вернемся).

Далее нужно полученные значения напряжения сравнить с показателями между генератором и реле-регулятором. Это нужно для того, чтобы убедиться, что наш генератор в принципе способен выдавать достаточное для бортовой сети напряжение. Реле-регулятор – это устройство, которое работает, как бы, на понижение. То есть, грубо говоря, если генератор выдает, скажем, 16 вольт, то благодаря реле-регулятору в бортовую сеть попадает нужное – 14.2.-14.5В. Если же генератор дохлый, и сам по себе выдает менее 13 вольт, скажем, то реле-регулятор нигде недостающие полтора вольта взять не сможет, даже будучи идеально исправным.

Если же после проверки было выявлено, что генератор «могет», но реле-регулятор чудит – замена последнего решает проблему. Единственная возможная проблема здесь – это найти годный реле-регулятор для замены. Для некоторых машин, как показывает практика, их нормальных «родных» в принципе найти невозможно. В таких случаях приходится прибегать к колхозу – перепаивать с других моделей, устанавливать регулируемые вручную регуляторы и так далее.

Кстати, многие торопятся, и при низком напряжении бортовой сети решают проблему при помощи упомянутых выше регулируемых реле-регуляторов. Самые популярные модели имеют тумблер, при помощи которого можно вручную выбирать, какое напряжение в бортовой сети вашего автомобиля будет. Так вот, не стоит спешить решать проблему с низким напряжением именно так. Сначала пробегитесь по описанным здесь пунктам. Вполне возможно, что колхоз вам не понадобится.

Довольно частой проблемой реле-регуляторов является принудительный сброс напряжения бортовой сети из-за так называемой термокомпенсации. Дело в том, что в некоторых автомобилях предусмотрен датчик, который «мониторит» температуру АКБ. В случае ее перегрева с датчика поступает сигнал на реле-регулятор напряжения, и тот сбрасывает напряжение, дабы избежать перезаряда аккумулятора.

Есть и такие случаи, когда никакого датчика температуры на аккумуляторе и в помине нет. Тем не менее, автолюбители часто отмечают, что напряжение бортовой сети после запуска мотора более или менее нормальное, а по мере прогрева – резко падает. Так вот, многие и этот эффект обзывают термокомпенсацией, нацеленной на сохранение АКБ от перезаряда. Однако ничем таким здесь и не пахнет, поскольку датчика на аккумуляторе изначально нет, и не было никогда.

Напряжение же проседает из-за того, что от прогретого двигателя нагревается непосредственно схема реле-регулятора. А мы еще со школы знаем (по крайней мере, должны знать), что при нагреве некоторые вещества (из которых сделаны радиодетали в регуляторе) изменяют свое сопротивление. Короче говоря, реле-регулятор сам по себе перегревается, и начинает банально глючить. Никоим образом в данном случае с термокомпенсацией это не связано.

Решают такую проблему по-разному. Кто-то, опять же, занимается колхозом, и выносит реле-регулятор подальше от горячего двигателя. Это, в принципе, хороший вариант, если других нет. Только учитывайте сопротивление проводов (и падение напряжения на них), при помощи которых отдаленный от штатного места регулятор соединяется со щеточным узлом. Еще можно попробовать подобрать другой регулятор (от другой машины), которое по отзывам не страдает такой жесткой зависимостью от температурных условий.

Не хватает мощности генератора и чрезмерная нагрузка (п. 4 и п. 10)

Мощность генератора напрямую связана с напряжением, которое он в принципе может отдавать в бортовую сеть автомобиля. И если этой мощности по тем или иным причинам маловато, то получить нормальное напряжение на контрольном вольтметре мы никогда не сможем. Чаще такая проблема наблюдается тогда, когда машина оборудуется какими-либо мощными потребителями. Но не всегда.

Иногда генератор автомобиля «не тянет» нагрузку, даже если она минимальная. То есть, прожорливые потребители выключены, работают только основные системы – топливная, зажигание, ну и еще аккумулятор подзаряжается. Если и при таких раскладах напряжение не вытягивается до нормы при заведомо исправном реле-регуляторе, генератор подлежит ремонту или замене. Не «тянуть» в таких простых условиях он может по разным причинам. Например, если поизносились щетки – с напряжением будет не только просадка, но и конкретные перебои. Подгоревшие обмотки генератора тоже очень даже могут стать причиной того, что он не тянет элементарной нагрузки.

Теперь вернемся к мощным потребителям. К таковым относится следующее:

  • серьезный усилитель звука;
  • активный сабвуфер;
  • инвертор 12-220 вольт с подключенными приборами;
  • хорошие, но внештатные ксеноновые фары головного света;
  • различные обогреватели-охладители, которые устанавливаются, как вспомогательные к не греющей печке или плохо работающему кондиционеру.

Понятно, что при наличии подобного оборудования жесткие просадки бортового напряжения будут наблюдаться только тогда, когда что-то из вышеперечисленного включается в рабочий режим. К слову, довольно часто серьезные просадки напряжения при включении чего-либо мощного и внештатного (не рассчитанного для этого автомобиля) являются первым шагом на пути к верной и неизбежной смерти генератора. Посему, если такое оборудование, все же, решено было установить в машину, неплохо будет убедиться, что штатный генератор потянет такую нагрузку. Возможно (как многие успешно и делают), установка более мощного генератора позволит решить проблему подобного характера.

Проблемы с ремнем генератора

Здесь все просто. Когда ремень прослабленный, генератор может без проблем вращаться без нагрузки, но с ее появлением – банально останавливается. Как правило, довольно часто при такой поломке слышен характерный свист ремня. Соответственно, правильная регулировка натяжения или замена растянувшегося ремня генератора – устраняет проблему.

Аналогичные чудеса могут также происходить, даже если ремень новый и хорошо натянут. Например, в мокрую дождливую погоду из-за недостатков конструкции подкапотного пространства между шкивом генератора и ремнем попадает вода. Срабатывает она, как смазка. В результате ремень просто проскальзывает по шкиву, а водитель видит на вольтметре дикие просадки напряжения бортовой сети.

Если из двигателя со всех, что называется, щелей течет моторное масло, недолго до того, что оно попадет на шкив или ремень генератора. Результат – ожидаемый и понятный уже должен быть. Кстати, про дождливую погоду и воду. Когда идет дождь, что мы делаем? Правильно, включаем печку, чтобы стекла не потели, а также фары, противотуманки и прочее – дабы нас видно было на дороге. А это все нагрузка на генератор, из-за которой даже совсем чуток водички на его шкиве приведет к проскальзыванию ремня. Учитывайте это, и при случае обратите внимание.

Пробитый диодный мост

Диодный мост – это конструкция из, как минимум, шести выпрямительных мощных диодов, отвечающих за выпрямление напряжения. Дело в том, что генератор сам по себе вырабатывает переменное напряжение, а бортовой сети автомобиля нужно постоянное. Преобразованием переменного в постоянное как раз и занимается диодный мост. Находится он, как правило, непосредственно на генераторе, или внутри него.

Так вот, довольно редко, но встречаются случаи, когда один или несколько диодов этого моста выходят из строя или даже немного меняются их характеристики. Такое положение дел неминуемо приводит к проблемам с бортовым напряжением. Проверить диодный мост не так уж сложно. Но, если опыта и знаний в этом деле нет, проще и быстрее обратиться за этим к профессионалу или к знающему «соседу дяде Васе».

Обрыв или КЗ в проводке

Такая поломка редко заканчивается только низким напряжением бортовой сети. Обычно, если где-то что-то оборвалось или подкорачивает, то перестает работать какой-либо прибор или целая система автомобиля. «Благодаря» этой особенности поломку искать намного проще, так как по прекратившему работать узлу можно начать копать сразу в правильном направлении.

Плохие контакты в силовых цепях

Эта причина относится к часто встречающимся. Наверное, даже чаще, чем неисправность реле-регулятора. Заключается она в том, что при плохих контактах в местах соединения силовой проводки напряжение падает гарантированно. А под нагрузкой оно в таких случаях вообще проваливается «до бесконечности».

Как советуют опытные автолюбители, начинать поиски подобной проблемы всегда стоит с «массы» двигателя. Зачастую провод, которым это дело реализуется, крепится к мотору в самом «грязном» месте – где-то снизу. Соответственно, контакт там быстро загрязняется, постоянно мокнет, окисляется, гниет и так далее… Посему – почистить и смазать.

Не забываем и про плюсовые провода, которые, в том числе, подходят к аккумуляторной батарее и генератору (заодно и стартерные для профилактики не помешает почистить). Если хоть где-то в этих цепях будет плохой контакт – низкое напряжение бортовой сети обеспечено. Со временем, если ничего не предпринимать, к просадкам появятся дикие провалы по вольтам, а также моргание контрольной лампочки на приборной панели, которая с аккумулятором нарисованным.

Малое сечение силовой проводки

Последняя, очень даже вероятная, причина низкого напряжения бортовой сети автомобиля – малое или недостаточное сечение силовых проводов. Стать таковым оно может даже тогда, когда вся проводка штатная. Например, жилки под слоем изоляции или в местах, где ее нет, могли окислиться, сгнить или разорваться из-за вибраций или других факторов.

Ну а нештатных силовые провода, которые были установлены на машину в процессе ремонта, что называется, на глазок – это отдельная тема. Нередко в качестве них применяются либо слишком тонкие провода, либо слишком некачественные. Например, не из меди, как того хотелось бы, а из какого-то более дешевого сплава, покрашенного хитрыми китайцами в похожий на медь цвет.

Так или иначе, если в результате проверок подозрение пало на силовые провода – их можно либо заменить на нормальные, либо же продублировать. То есть, параллельно уже идущим добавить по тому же пути еще по проводу на каждую силовую цепь. За счет этого увеличится общее сечение проводника в цепи, а его сопротивление, наоборот, уменьшится. Как правило, если в машину устанавливается что-либо мощное (из списка выше), то такие манипуляции являются просто обязательными. Иначе ничего работать нормально не будет.

Краткие итоги

Как видим, причин, почему наблюдается низкое напряжение бортовой сети автомобиля – не так уж и мало. К счастью, находятся они все довольно легко даже при наличии не очень большого опыта «общения» с внутренностями машины. Самое главное – не спешить прибегать к кардинальным мерам (замена генератора или колхоз с реле-регуляторами и диодами) до того, как будут проработаны более элементарные шаги, включающие корректные измерения напряжения бортовой сети и исключение простых в поиске и устранении причин.

Схожий материал

Топ-10 отличных семейных автомобилей с полным приводом

Как подготовить автомобиль к продаже

Как правильно перевезти собаку в машине

Меняем тормозные колодки на колесах своими руками

Принцип работы датчика давления в шинах: обзор, особенности и устройство

Обман на АЗС: как нам не доливают бензин и как уберечься от жульничества?

Самый дешевый способ очистки системы охлаждения автомобиля

Как продлить жизнь автомобильного аккумулятора

Удаление ржавчины с кузова автомобиля в домашних условиях

5 причин смерти АКБ зимой / Причины неисправности АКБ

Правильная зарядка АКБ дешевым зарядным устройством

Система рулевого управления автомобиля, её диагностика и ремонт

Как избавиться от запотевания стекол в автомобиле. Причины и способы их устранения.

Об автомобильных тормозах: история появления, правила ухода

Восстановление автомобильного аккумулятора

Галоген или светодиод — что лучше. Сравнение по 15 критериям

ГУР vs ЭУР: что лучше — гидроусилитель или электроусилитель руля

Как проверить генератор автомобиля: 10 основных неисправностей

10 причин почему стартер еле крутит и пояснения к ним

Как проверить втягивающее реле стартера

Какой домкрат купить и как правильно его выбрать

Какой набор инструментов купить для автомобиля: 5 вариантов

История шин Bridgestone / Бриджстоун

История шин Матадор / Matador

Нет зарядки аккумулятора ваз 2109

просмотров 17 550 Google+

Что делать, если нет зарядки аккумулятора ваз 2109? Этот вопрос часто встречается на форумах и соцсетях. На самом деле всё достаточно просто и не требует специальных знаний и в принципе алгоритм действий такой же, как и на других автомобилях. Для поиска неисправности потребуется стандартный набор инструментов, контрольная лампа и вольтметр или мультиметр.

Нет зарядки аккумулятора ваз 2109 признаки неисправности.

Признаками неисправности когда нет зарядки аккумулятора ваз 2109 является не тухнущая контрольная лампа с изображением аккумулятора и признаки севшего аккумулятора (слабое вращение коленвала стартером при пуске, тусклый свет ламп). Но это не показатель отсутствия зарядки, а лишь сигнал, что то не исправно. Бывают случаи, когда зарядка аккумуляторной батареи есть, но лампа не тухнет и на оборот лампа не горит, а зарядки нет. Для определения есть или нет зарядки аккумулятора ваз 2109, необходимо замерить напряжение на клеммах аккумуляторной батареи. Замеры необходимо производить без нагрузки и при включенной нагрузке. Напряжение при этом не должно выходить за пределы 13,5 -14,5В. напряжение меньше 13,5В говорит о том, что нет зарядки ВАЗ-2109 и необходимо найти и устранить причину.

Варианты неисправностей.

Самая распространённая неисправность не тухнет  контрольная лампа зарядки. Если контрольная лампа продолжает гореть ярко, то неисправен регулятор напряжения или замыкание провода от контрольной лампы до генератора на массу. Если контрольная лампа продолжает гореть, но не в полный накал, а при увеличении числа оборотов загорается ярче, то имеет место утечка тока по одному из дополнительных диодов выпрямительного моста. Генератор при этом свою функцию, заряда аккумуляторной батареи и питание потребителей, выполняет.

Для проверки необходимо замерить напряжение на клеммах аккумуляторной батареи при включенном дальнем свете фар и оборотах 1200 – 1500. Если напряжение больше 13,5В, то генератор исправен и если горящая в полнакала лампа не раздражает, то можно ни чего не делать. В противном случае придётся менять диодный мост.

Если напряжение ниже нормы, то отключите тонкий провод с генератора при заглушенном двигателе и включенном зажигании. Если контрольная лампа при этом не потухнет, то необходимо найти и устранить замыкание провода на массу. Если контрольная лампа потухнет, то на заведённом двигателе соедините освободившуюся клемму с выводом 30 (контактный болт с двумя толстыми проводами). Если при этом зарядка появится, то устраните потерю напряжения в контактах от контрольной лампы до генератора.

В случае, когда зарядка так и не появится, отключите зажигание  и снимите с генератора щёточный узел с регулятором напряжения, если это позволяет конструкция генератора или снимите генератор полностью и извлеките регулятор. Снятый регулятор проверьте при помощи контрольной лампы и аккумулятора. Как это сделать описано в статье «Проверка регулятора напряжения». Если регулятор исправен, то необходимо снять и отремонтировать генератор. Самая распространённая неисправность в этом случае, это износ контактных колец якоря. Так же возможен обрыв провода от контактных колец.

Пониженное напряжение на генераторе.

Ещё одна не редкая неисправность, когда контрольная лампа при работе двигателя тухнет, но со временем появляются признаки посаженного аккумулятора. Причины этого может быть несколько. Первая причина это пробой  основного диода выпрямительного моста. Выявляется путём замера напряжения на выводе 30 генератора при включенном и выключенном дальнем свете фар. Если при выключенных фарах напряжение норма или близко к ней, а при включенных начинает падать, то необходимо сменить диодный мост. Если установлен генератор КАТЭ, то это можно сделать, не снимая генератора с двигателя. Но прежде чем менять диодный мост обратите внимание на натяжку ремня и состояние шкива генератора. Если дно шкива блестит, то это свидетельствует о пробуксовке ремня из-за износа шкива, что является второй причиной слабой зарядки. В этом случае надо заменить ремень, а если новый ремень проваливается в ручей шкива, то необходимо заменить шкив. Натягивать через мерно ремень в таком случае не имеет смысла. Кроме того может привести к порче подшипников якоря.

Так же слабой зарядки может быть в плохом контакте на  выводе 30 генератора,  в клеммах аккумуляторной батареи или в соединении минусовой клеммы с массой двигателя. Плохой контакт на выводе 30 обнаруживается на ощупь. Только при этом будьте осторожны. Вывод может иметь сильный нагрев. Если клемма не греется, то при помощи вольтметра проверьте напряжение по всем соединениям при включенном дальнем свете фар. Падение напряжения на 0,5 В свидетельствует о плохом контакте.

Все неисправности когда нет зарядки аккумулятора ваз 2109  описаные выше можно устранить самостоятельно и за небольшое время. Кроме описанных выше есть ещё много неисправностей, но для их обнаружения и устранения необходимы более глубокие знания и намного больше время. Останавливаться на них тут не имеет смысла.

admin 17/10/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

GTA San Andreas Lada ВАЗ 2114 для Mobile Mod

  • Grand Theft Auto V
      • MODS показать все

      • Самолет (296)
      • Велосипеды (424)
      • Лодки (66)
      • Легковые автомобили (5603)
      • Хелис (67)
      • Карты (455)
      • Модификации (1286)
      • Другое (82)
      • Сохранения (45)
      • Скины (957)
      • Инструменты (41)
      • Кроссовки (22)
      • Поезда (46)
      • Оружие (157)
      • Рекомендуемые Более

      • Porsche 911Stinger GTR TopCar 2018 [ADD-ON / FiveM]
      • Информация и СМИ

      • Информация
      • Карта
      • Пресс
      • Коды
      • Прохождение
      • Учебники
      • Скриншоты
      • Скриншоты (PC)
      • Произведения
  • Grand Theft Auto IV
      • MODS показать все

      • Самолеты (50)
      • Велосипеды (237)
      • Лодки (39)
      • Легковые автомобили (5935)
      • вертолетов (88)
      • Карты (318)
      • Модификации (1747)
      • Другое (132)
      • Сохранения (45)
      • Скины (1575)
      • Инструменты (77)
      • Кроссовки (24)
      • Поезда (7)
      • Оружие (397)
      • Рекомендуемые Более

      • 1993 Chevrolet Caprice (Колесо 2)
      • Информация и СМИ

      • Карта
      • Расположение
      • Персонажи
      • Оружие
      • Радиостанции
      • Рассказ
      • Прохождение
      • TLAD Прохождение
      • Прохождение
      • TBogT
      • Коды
      • Коды ошибок
      • (ПК)
      • Скриншоты
      • Скриншоты (PC)
      • Произведения
  • Сан-Андреас
      • MODS показать все

      • Самолеты (1919)
      • Велосипеды (1751)
      • Лодки (131)
      • Легковые автомобили (25301)
      • Вертолет (397)
      • Карты (1266)
      • Модификации (19183)
      • Другое (510)
      • Сохранения (254)
      • Скины (15777)
      • Инструменты (201)
      • Кроссовки (10)
      • Поезда (404)
      • Оружие (3514)
      • Рекомендуемые Более

      • [2019] KTM RC 390
      • Информация и СМИ

      • Карта
      • Пресс
      • Учебники
      • Скриншоты (PC)
      • Скриншоты (Xbox)
      • Скриншоты (PS2)
      • Произведения
  • Вайс-Сити
      • MODS показать все

      • III / VC Автомобили (2558)
      • Самолеты (23)
      • Велосипеды (150)
      • Лодки (12)
      • Вертолет (23)
      • Карты (181)
      • Моды (1251)
      • Другое (62)
      • Сохранения (51)
      • Скины (673)
      • Инструменты (40)
      • Кроссовки (5)
      • Оружие (293)
      • Рекомендуемые Более

      • 2009 Aprilia RSV4 — издание II
      • Информация и СМИ

      • Оружие
      • Карта
      • Скриншоты (PC)
      • Скриншоты (Xbox)
      • Скриншоты (PS2)
      • Произведения
  • GTA III
      • MODS показать все

      • Легковые автомобили (2558)
      • Карты (19)
      • Модификации (1146)
      • Другое (56)
      • Сохранения (37)
      • Скины (381)
      • Инструменты (24)
      • Кроссовки (3)
      • Рекомендуемые Более

      • 2015 Ferrari 458 Speciale v1.1
      • Информация и СМИ

      • Скриншоты (PC)
      • Скриншоты (Xbox)
      • Скриншоты (PS2)
      • Произведения
  • Меню
    • Архив новостей
    • Поиск

    • Загрузить мод

    • FAQ
    • Учебники

    • Форумы

  • Профиль
    • Мой профиль
    • Мои загрузки
    • Мое избранное
    • Настройки
    • Пожалуйста, войдите
  • Поиск
    • Разместить Расширенный поиск

Взрыв ваз 2114 (Взрыв ваз 2114) — Coub

Взрыв ваз 2114 (Взрыв ваз 2114) — Coub — Самая большая платформа видеомема
  • Главная
  • Горячей
  • Случайный
  • Подробнее…

    Показать меньше

  • Мне нравится
  • Закладки
  • Сообщества
  • Животные и домашние животные

  • Мэшап

  • Аниме

  • Фильмы и ТВ

  • Игры

  • Мультфильмы

  • Искусство и дизайн

  • Музыка

  • Новости и политика

  • Спорт

  • Наука и технологии

  • Знаменитости

  • Природа и путешествия

  • Мода и красота

  • Танец

  • Авто и техника

  • NSFW

  • Рекомендуемые

  • Coub of the Day

  • Темная тема

ВАЗ 2114 хэтчбек

Фото и характеристики.Найдите ВАЗ 2114 и другую машину на Автотрас

. Переключить навигацию
  • Все автомобили
  • Связаться с нами
  • Реклама
  • Новые автомобили
    • Acura
    • FAW
    • Ленд Ровер
    • Роллс-Ройс
    • Альфа Ромео
    • Феррари
    • Лексус
    • Сайпа
    • Астон Мартин
    • Fiat
    • Лифан
    • СИДЕНЬЕ
    • Audi
    • Ford
    • Линкольн
    • Шкода
    • Бентли
    • Geely
    • Люксген
    • умный
    • BMW
    • GMC
    • Maserati
    • SsangYong
    • Бьюик
    • Великая стена
    • Mazda
    • Subaru
    • BYD
    • Honda
    • Мерседес
    • Suzuki
    • Кадиллак
    • Hyundai
    • MG
    • тесла
    • Chery
    • Инфинити
    • МИНИ
    • Тойота
    • Шевроле
    • Иран Ходро
    • Мицубиси
    • Volkswagen
    • Крайслер
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
