Мини газовая горелка для пайки: Топ 10 лучших газовых горелок для пайки

виды горелок, как выбрать лучшую + методы пайки меди


На полках хозяйственных магазинов представлено широкое разнообразие газовых горелок, предназначенных под бытовое использование. Причем в ассортименте много конструкций миниатюрного исполнения, оснащенных баллонами малой емкости, что обеспечивает удобство выполнения различных видов работ.

Предлагаем разобраться, какая газовая горелка для пайки медных труб и прочих целей может стать лучшим инструментом среди существующего ассортимента оборудования. В статье мы подробно рассмотрели устройство и виды таких приборов. Кроме того, привели советы по выбору газовых горелок и их применению для пайки медных изделий.

Содержание статьи:

Конструкция современной газовой горелки

Начнём с анализа конструктивных моментов, характерных для современных моделей газовых горелок.

Оборудование в современном исполнении, рассчитанное под хозяйственное применение, прежде всего, выделяется конструктивным мини-фактором. Это удобное в применении, облегченное и, как правило, разборное на отдельные компоненты оборудование.

Портативное, разбирающееся на отдельные детали – такое оборудование под производство пайки медных труб является действительно удобным и предпочтительным для работы

Такие аппараты просто транспортировать, поместив, к примеру, в стандартный сантехнический ящик или в слесарную сумку.

Приборы традиционно оснащаются съёмными мини-баллонами, заправленными специальной газовой смесью, благодаря чему обеспечивается высокая рабочая температура и ровный (стабильный) выход пламени.

Большинство конструкций наделяются зажигательным элементом, который обеспечивает розжиг прибора одним движением руки.

Для регулировки пламени используется конструкция плавного изменения давления газа (редуктор), благодаря чему можно настроить оптимальный режим пайки.

Есть исполнение горелок с прямым подключением баллона к соплу, а есть исполнение, где предусматривается шланговый переход.

Система пьезоподжига и редуктор плавной настройки позволяют устанавливать требуемую форму пламени для выполнения работы пайки с учётом получения результата высокого качества

Следует отметить универсальность хозяйственных . Другими словами – такие устройства допускают применение не только конкретно под пайку труб, но также под исполнение других задач. К примеру, горелку вполне допустимо использовать в качестве аксессуара туриста.

Разновидности газовых приборов

Существует достаточно обширный ассортимент газовых приборов для пайки, которые логично разделить на виды в зависимости от рабочей температуры.

По этому критерии приборы бывают бытовыми, где показатель разогрева достигает максимум 1500°С, и профессиональными – с рабочей температурой свыше 1500°С.

По конструкционному исполнению горелки могут иметь удлиненное сопло или более короткое. Также некоторые модели оснащают гибким шлангом для подсоединения к баллону

Тип подсоединения тоже разнится.

Различают баллоны:

  • резьбовые;
  • цанговые;
  • прокалываемые.

Емкость для топлива может быть перезаправляемой или одноразовой.

Что касается топлива, то, в зависимости от источника питания, горелки используют пропан, MAPP-газ, газ-кислород, мультитопливо. Последний вариант не применяют для пайки трубок из меди, но весьма удобен в быту, особенно в походах. Хотя мастера считают такие горелки менее надежными.

Ниже рассмотрим подробнее каждый из упомянутых видов газового оборудования, использующего различный тип топлива.

Вид #1 – пропановые горелки

Пропановый инструмент обеспечивает эффективное производство работ, направленных на разогрев, плавку, пайку металлов относительно небольшой массы. Толщина рабочего металла обычно 2-9 мм.

Как правило, основа пропановой горелки изготавливается на основе латуни. Конструкция сопла делается из высокотемпературного металла, обычно нержавеющая сталь.

Горелки пропановые – оборудование под выполнение пайки, а также других работ, связанных с высокотемпературным нагревом. Этот вид паяльного оборудования, достаточно популярный, активно используется на практике

По большей части, это приборы с ручной регулировкой пламени посредством управляющего «редуктора» – регулятора, расположенного на патрубке, который переходит к соплу. Горелки на пропане дают температуру пламени от 1300°C.

Вид #2 – приборы под MAPP-газ

Горелки газовые, рассчитанные под питание МАПП газом, успешно используются под разные цели, связанные с обработкой металлов, в частности, меди.

Возможные операции с металлом:

  • подогрев;
  • отжиг;
  • плавка;
  • пайка.

Используемая газовая смесь «Метилацетилен-Пропадиен-Пропан» содержит несколько ингредиентов, чем обеспечивается повышенная тепловая мощность.

Инструмент для пайки меди и прочих металлов. Конструкция, в данном случае, основана на формировании высокотемпературного пламени посредством подачи и сжигания смеси МАПП

Эта разновидность горелок характеризуется хорошей формой пламени, высокой интенсивностью теплового потока.

Максимальная температура пламени 2400°C, что демонстрирует улучшенную температурную эффективность по сравнению с пропановыми устройствами.

Вид #3 – газокислородные аппараты

Ещё одна разновидность аппаратов для пайки, плавки, сварки, нагрева, где рабочим источником энергии выступает смесь газа с кислородом.

Особенность конструкции – подача отдельных компонентов смеси с одинаковым давлением (0,5-1 АТИ). Поэтому такие горелки комплектуются специальным редуктором.

Газокислородное исполнение горелки – конструкции, при помощи которой можно добиваться очень высоких температур нагрева, а это значит – выполнять пайку в таких случаях, когда другие аппараты не годятся

Газокислородные приборы поддерживают использование различных газокислородных смесей.

Этот фактор позволяет получать широкий диапазон температур пламени:

  • ацетилен – 3260°C,
  • водород – 2680°C,
  • пропан – 2640°C,
  • бутан – 2760°C.

Конструкция обеспечивает стабильное, ровно направленное пламя, что положительно сказывается на качестве пайки.

Вид #4 – газовые горелки мультитопливные

Конструкции мультитопливного исполнения – компактные, малогабаритные, оснащаются дополнительными приспособлениями, к примеру, отражателем тепла или защитой от ветра.

Конструкции горелок газовых, где используется так называемое мультитопливо, технологически исключают производство пайки меди. Однако это удобный инструмент для хозяйственных нужд

Разновидность газовых горелок, которые отличаются конструктивно тем, что рассчитаны под использование разного типа топлива:

  • бензин;
  • солярка;
  • керосин;,
  • спирт и т.п.

Устройства по большей части представлены хозяйственным инструментом, удобным для туристических целей, а также для производства различных бытовых работ, связанных с нагревом.

Достаточно высокая тепловая мощность до 3000 Вт обеспечивает нагрев 1 литра воды буквально за 3 минуты, параметр в характеристиках: 3,0-4,5 мин.

Популярные методы пайки меди

Исходя из размерности (массы, объема) места соединения, а также в зависимости от условий применения и эксплуатации, методы пайки можно разделить на два популярных варианта.

На практике чаще всего используют:

  • мягкий припой – Тпл = 250°C максимум;
  • жёсткий припой – Тпл = 900°C максимум.

Соответственно, основываясь на выдвигаемых условиях, подбирается для пайки и соответствующая газовая горелка.

Мягкий припой в катушках, изготовленный в виде проволоки диаметром 1-3 мм, удачно подходит для исполнения пайки начинающими мастерами. Существуют два вида мягких припоев – 1S и 3S

Традиционно применяемая методика соединений горелкой для основывается на конкретно оговоренной технологии.

Последовательность действий:

  1. Соединяемые участки тщательно зачищаются (наждачной бумагой, щеткой), подвергаются обезжириванию с помощью растворяющих химических средств.
  2. При необходимости точного соединения, сочленяемые детали фиксируются в нужном положении при помощи временного крепежа. Лучше использовать струбцины.
  3. Далее применяют специальный флюс – раствор, которым обрабатывается область соединения – обычно при помощи кисточки, входящей в комплект флюса.
  4. Следующим шагом задействуют газовую горелку и равномерно прогревают участок пайки до момента, когда нанесенный на поверхность флюс приобретает темный окрас.
  5. Вводят в точку спая припой (мягкий или твёрдый, в зависимости от выбора) до полного охвата расплавленным припоем всего участка пайки.

Способ пайки меди, когда применяется низкотемпературный (мягкий) припой, считается более практичным и в особенности для работы, исполняемой непрофессиональными (своими) руками.

Объясняется предпочтение тем, что благодаря применению горелки с низкой температурой пламени, непрофессионал имеет меньше рисков прожечь металл.

Твердые припои под пайку меди хорошо подходят на случаи производства капиллярно-щелевой пайки – метода, который часто используется на монтаже медных труб холодильной техники

Низкотемпературные припои, конечно, дают менее надежное соединение с механической точки зрения, но выполнять такую пайку существенно легче и проще, нежели делать пайку высокотемпературными припоями. Последний вариант требует наработанного профессионального опыта и хорошего оборудования.

Советы по выбору лучшей горелки

Выбор горелки – сложный вопрос, учитывая предлагаемое количество инструмента на коммерческом рынке и современные технологии изготовления газовых горелок.

Поэтому термин «лучший», в данном случае, следует, пожалуй, отнести не столько непосредственно к инструменту – горелке для домашней пайки медных труб, сколько к тем условиям производства работ, какие предполагаются.

Однако если на каждые отдельно взятые условия подбирать определенный аппарат, недолго разориться, в буквальном смысле. А потому, лучшей горелкой логично считать универсальную конструкцию. Ярким примером универсальности выступает, к примеру, аппарат фирмы Castolin – модель СT27.

Популярный среди мастеров разного уровня паяльный аппарат от фирмы Bernzomatic – один из вариантов удачного выбора, которым обеспечивается производство работ разной сложности

Среди популярных фирм, поставляющих качественное газовое оборудование для пайки меди, помимо Bernzomatic

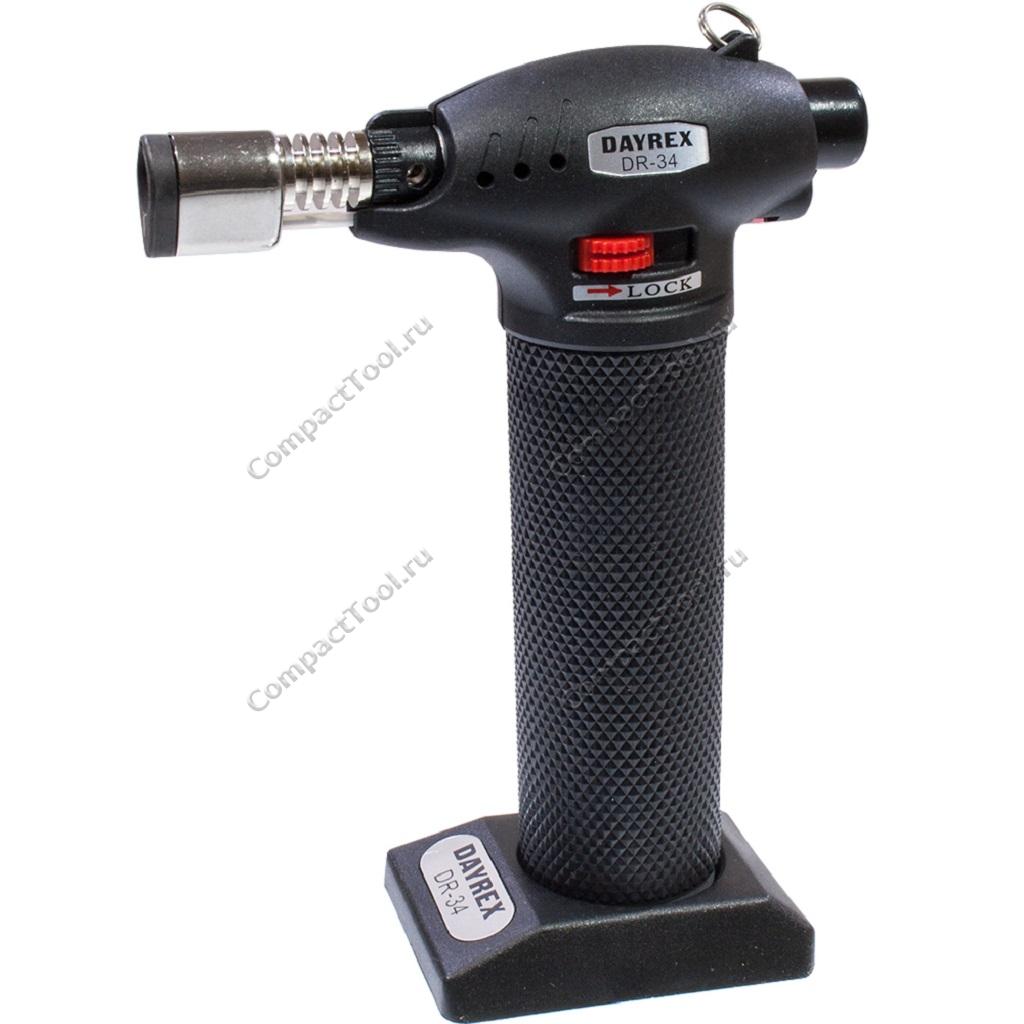

и Castolin следует упомянуть такие как СЛЕДОПЫТDAYREXFlame Gun, Energy, REXANT, Rothenberger. Кстати, продукция последнего упомянутого бренда отличается довольно высоким ценником.

Кроме производителя при выборе оптимального приспособления для производства пайки, новичкам желательно смотреть характеристики. Если горелка допускает применение практически в любых вариантах исполнения работ, в том числе соединение медных труб и прочие действия, то подобную модель можно брать.

Еще один критерий – тип питания и регулировка пламени. Хорошо, если понравившаяся портативная конструкция для пайки меди будет предназначена под питание от баллонов «SAS/Pro» или «MAPP/Pro» и сможет обеспечить тонкую регулировку и фиксацию пламени.

Не менее важную роль играет вес аппарата – так, неплохой вариант – горелка весом около 400 граммов, которая, к тому же, специально приспособлена для производства пайки в любых положениях

Что касается комплектации, то горелка для новичка в деле пайки меди должна быть оснащена минимум тремя разными наконечниками:

  • стандартным;
  • циклонным;
  • супер циклонным.

Такой набор наконечников позволит обрабатывать точки паяных соединений самых различных конфигураций и формировать красивые малозаметные швы.

Вот, собственно, примерно по такому принципу следует подбирать аппарат под пайку. Современный рынок открывает обширные возможности для выбора подходящей горелки.

Выводы и полезное видео по теме

Видеоматериал о различных типах паяльного инструмента ручного использования, мобильного, универсального и т.д. Информативный, в достаточной степени ролик, рекомендуемый к просмотру:

Инструмент под пайку меди – газовая горелка – это достаточно специфичное оборудование, из числа инструмента, который требуется лишь в определенных случаях, если не считать профессиональную деятельность.

Его приобретение для исполнения одноразовой работы вряд ли следует считать рациональным делом. Практичнее одолжить аппарат на время, например, арендовать, но для этого требуется знать, что такое газовая горелка и как правильно ею пользоваться.

Подыскиваете качественную газовую горелку для пайки медных труб? Или есть опыт применения такого оборудования? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Портативная газовая горелка для пайки: правильное использование

Газовая горелка – это устройство, которое требуется для пайки изделий из меди и других объемных изделий. Оно может быть неподвижным или портативным.

Портативная газовая горелка гораздо удобнее – её можно переносить к месту проведения работ, доставлять к труднодоступным местам и т.д.

Чаще всего портативная газовая мини-горелка требуется для монтажа разнообразных магистралей из меди, а также инженерных систем, связанных с организацией трубопровода. Пламя мини-горелки позволяет нагреть участок трубы до двух тысяч градусов, и не вызвать деформации в прогреваемой области.

Конструкция и использование

Портативные газовые мини-горелки с пьезоподжигом могут иметь различную конструкцию. Одни модели имеют съемные баллоны, другие – одноразовые, третьи работают со стационарными. Многие оборудованы пьезоподжигом для легкого и безопасного розжига огня.

Чаще всего такое оборудование применяют для пайки участков труб из меди и других не слишком тугоплавких металлических изделий. При пайке пользуются различными припоями, твердыми или жидким – кислотой для пайки.

При работе из баллона подается содержащаяся там под давлением газовая смесь, бутановая, пропановая или ацетиленовая.

Газ поступает в сопло и поджигается. Образовывающийся поток огня позволяет прогревать детали до необходимой температуры, при которой можно будет осуществить пайку.

Сферы применения

Портативные мини-горелки с пьезоподжигом можно использовать для пайки меди, труб, кабелей и проводов, даже для ремонта электроники припоями любого типа. Может она понадобиться и для починки некоторых деталей автомобиля, к примеру, радиатора.

Однако, только пайкой область применения устройства с пьезоподжигом не ограничивается. Ее можно применять для прогрева деталей при демонтаже, коррозии изделий или в некоторых видах слесарных работ. К примеру, для отпуска металла.

Наконец, существует несколько нестандартных способов где используется портативная газовая горелка. Если вы любите провести время на природе, отправиться в поход, на охоту или на рыбалку, устройство для пайки меди может пригодиться вам в полевых условиях. С ней легко разводить костер или даже разогреть себе еду, если вы очень спешите. На охоте при помощи этого агрегата можно быстро опалить дичь. Однако, первостепенной областью применение горелок остается все же пайка твердыми припоями.

Разновидности горелок

Ассортимент устройств, позволяющих проводить пайку труб и другие аналогичные операции очень велик. Газовая горелка для пайки может потребоваться для сантехнических работ, ремонта охлаждающего оборудования, установки климатических систем и т.д. Даже при изготовлении украшений нередко приходится прибегать к использованию этого устройства. В каждом из этих случаев может потребоваться определенная разновидность горелок.

Множество видов газовых горелок можно классифицировать по следующим признакам:

  • По сфере применения – многофункциональные и устройства узкой направленности.
  • По виду сопла – напоминающие копье, вращающиеся или сменные.
  • По способу регулировки пламени – с пьезоподжигом или регулярном мощности.

Преимущества портативных горелок

Этот тип горелок позволяет получить следующие преимущества:

  • Удобство в эксплуатации – вы не зависите от наличия электропитания, баллонов с газом или других источников тепла.
  • Широкий выбор функций – на одну и ту же горелку можно устанавливать различные сопла и, соответственно, производить несколько видов работ с одним устройством.
  • Мобильность – вы можете управлять не только мощностью горелки, но и положением ее относительно нагреваемой области.
  • Безопасность – обратные клапаны блокируют газ в случае опасности.
  • Качество – использование горелки позволяет максимально надежно и качественно соединять участки труб или другие металлические конструкции.

Основные характеристики

Если вам нужно купить газовую мини-горелку, следует знать, какие из параметров этого устройства имеют наибольшее значение.

Первое – это тип пламени. Он может быть вихревым или напоминающим факел. Для точечной пайки лучше подойдет второй вариант, он позволяет воздействовать на очень маленькую область. Вихревое пламя отлично прогревает обширные поверхности.

Следующий параметр – регулировка пламени. На некоторых горелках регулятора может не быть совсем. На других он может быть расположен различными способами. Чем проще регулировать поток огня, тем удобнее будет работать с этой горелкой. Разнообразие положений регулятора позволяет обрабатывать различные материалы и помимо пайки осуществлять ряд других операций – прогрев, отпуск металла и т.д.

Горелки со стационарными и одноразовыми баллонами

Газовая горелка для пайки, оснащенная одноразовым баллоном, – это самое компактное и удобное устройство. Она прекрасно подходит для пайки меди в труднодоступных местах, а ее компактность и малый вес делают работу более удобной.

В качестве топлива в таких горелках применяются пропан, ацетилен или газовые смеси. Вентиль регулировки уровня пламени находится на ручке устройства.

Газовые горелки, использующие стационарные баллоны, позволяют получить максимальное качество соединения. Они работают даже с самыми тугоплавкими металлами.

Видео по теме:

техника, разбор типов и конструкций исходя из цели

Цель настоящей статьи – рассказать, как делается газовая горелка своими руками. Газовые горелки в малом предпринимательстве, индивидуальном техническом творчестве и в быту применяются весьма широко для спаечных, слесарно-кузнечных, кровельных, ювелирных работ, для запуска на газе отопительных приборов и получения для различных нужд пламени с температурой свыше 1500 градусов.

В технологическом аспекте газовое пламя хорошо тем, что обладает высокой восстановительной способностью (очищает поверхность металла от загрязнений и восстанавливает его окисел в чистый металл), не проявляя сколько-нибудь заметно иной химической активности.

В теплотехническом – газ высокоэнергоемкое относительно недорогое и чистое топливо; 1 ГДж газового тепла обходится, как правило, дешевле, чем от любого другого энергоносителя, а закоксовывание газовых отопительных приборов и осаждение в них сажи минимальны или отсутствуют.

Но вместе с тем, повторим прописную истину: с газом не шутят. Газовая горелка не так уж сложна, но как добиться ее экономичности и безопасности – об этом и пойдет далее разговор. С примерами правильного технического исполнения и рекомендациями по изготовлению самостоятельно.

Применение газовых горелок в домашних условиях

Выбираем газ

Своими руками изготавливается исключительно газовая горелка на пропане, бутане или пропан-бутановой смеси, т.е. на газообразных насыщенных углеводородах, и атмосферном воздухе. При использовании 100% изобутана (см. далее) возможно достижение температуры пламени до 2000 градусов.

Ацетилен позволяет получить температуру пламени до 3000 градусов, но ввиду его опасности, дороговизны карбида кальция и необходимости в чистом кислороде как окислителе практически вышел из употребления и в сварочных работах. Получить чистый водород в домашних условиях возможно; водородное пламя от горелки с наддувом (см. далее) дает температуру до 2500 градусов. Но сырье для получения водорода дорого и небезопасно (один из компонентов – сильная кислота), но главное – водород не ощутим на запах и вкус, добавлять к нему меркаптановую отдушку нет смысла, т.к. водород на порядок скорее распространяется, а примесь его к воздуху всего в 4% уже дает взрывоопасный гремучий газ, причем воспламенение его может произойти просто на свету.

Метан не используется в бытовых газовых горелках по сходным причинам; кроме того, он сильно ядовит. Что касается паров ЛВЖ, пиролизных газов и биогаза, то при сжигании в газовых горелках они дают не весьма чистое пламя с температурой ниже 1100 градусов. ЛВЖ средней и ниже средней летучести (от бензина до мазута) сжигаются в специальных жидкостных горелках, напр., в горелках для дизтоплива; спирты – в маломощных пламенных приборах, а эфиры вообще не жгут – малоэнергичны, но очень опасны.

Как добиться безопасности

Чтобы сделать газовую горелку безопасную в работе и не пожирающую зря топливо, золотым правилом следует взять: никакого масштабирования и вообще изменений чертежей прототипа!

Тут дело в т. наз. числе Рейнольдса Re, показывающем взаимосвязь между скоростью потока, плотностью, вязкостью текущей среды и характерным размером области, в которой она движется, напр. диаметром поперечного сечения трубы. По Re можно судить о наличии турбулентности в потоке и ее характере. Если, к примеру, труба не круглая и оба характерных ее размера больше некоторого критического значения, то появятся вихри 2-го и более высоких порядков. Физически выделенных стенок «трубы» может и не быть, напр., в морских течениях, но многие их «фокусы» объясняются именно переходом Re через критические значения.

Примечание: на всякий случай, для справки – для газов значение числа Рейнольдса, при котором ламинарный поток переходит в турбулентный, есть Re>2000 (в системе СИ).

Далеко не все самодельные газовые горелки точно рассчитываются согласно законов газовой динамики. Но, если произвольно изменить размеры деталей удачной конструкции, то Re топлива или подсасываемого воздуха может скакнуть за пределы, которых оно придерживалось в авторском изделии, и горелка станет в лучшем случае коптящей и прожорливой, а, вполне возможно, и опасной.

Диаметр инжектора

Определяющим параметром для качества газовой горелки является диаметр сечения ее топливного инжектора (газового сопла, форсунки, жиклера – синонимы). Для горелок на пропан-бутане на обычную температуру (1000-1300 градусов) его можно ориентировочно принять таким:

  • На тепловую мощность до 100 Вт – 0,15-0,2 мм.
  • На мощность 100-300 Вт – 0,25-0,35 мм.
  • На мощность 300-500 Вт – 0,35-0,45 мм.
  • На мощность 500-1000 Вт – 0,45-0,6 мм.
  • На мощность 1-3 кВт – 0,6-0,7 мм.
  • На мощность 3-7 кВт – 0,7-0,9 мм.
  • На мощность 7-10 кВт – 0,9-1,1 мм.

В высокотемпературных горелках инжекторы делают более узкими, 0,06-0,15 мм. Отличным материалом для инжектора послужит отрезок иглы для медицинского шприца или капельницы; из них можно подобрать сопло на любой из указанных диаметров. Иглы для надувания мячей хуже, они не жаропрочны. Их используют более как воздуховоды в микрогорелках с наддувом, см. далее. В обойму (капсюль) инжектора его запаивают твердым припоем или вклеивают жаропрочным клеем (холодной сваркой).

Мощность

Делать газовую горелку на мощность свыше 10 кВт ни в коем случае не следует. Почему? Допустим, КПД горелки 95%; для любительской конструкции это очень хороший показатель. Если мощность горелки 1 кВт, то на саморазогрев горелки уйдет 50 Вт. О 50 Вт паяльник можно обжечься, но аварией он не грозит. А вот если сделать горелку на 20 кВт, то лишним будет 1 кВт, это уже оставленные без присмотра утюг или электроплитка. Опасность усугубляется тем, что ее проявление, как и числа Рейнольдса, пороговое – или просто горячо, или вспыхивает, плавится, взрывается. Поэтому чертежи самодельной горелки более чем на 7-8 кВт лучше и не искать.

Примечание: промышленные газовые горелки выпускаются на мощность до многих МВт, но достигается это точной профилировкой газового ствола, в домашних условиях невыполнимой; один из примеров см. далее.

Арматура

Третий фактор, определяющий безопасность горелки – состав ее арматуры и порядок пользования ею. В общем схема такова:

  1. Горелку ни в коем случае нельзя гасить регулировочным вентилем, подачу топлива прекращают вентилем на баллоне;
  2. Для горелок мощностью до 500-700 Вт и высокотемпературных (с узким инжектором, исключающим переход Re газового потока за критическое значение), питаемых пропаном либо изобутаном от баллона до 5 л при наружной температуре до 30 градусов, допустимо совмещать регулировочный и запорный вентили в одном – штатном на баллоне;
  3. В горелках на мощность более чем 3 кВт (с широким инжектором), или запитанных от баллона более чем на 5 л, вероятность «проскока» Re за 2000 весьма велика. Поэтому в таких горелках между запорным и регулировочным вентилями обязательно нужен и редуктор, поддерживающий в подающем газопроводе давление в определенных пределах.

Какую делать?

Газовые горелки малой мощности для быта и мелкого частного производства по эксплуатационным показателям классифицируются след. образом:

  • Высокотемпературные – для точных спаечно-сварочных, ювелирных и стеклодувных работ. КПД не важен, нужно добиться максимальной для данного топлива температуры пламени.
  • Технологические – для слесарных и кузнечных работ. Температура пламени весьма желательна не ниже 1200 градусов, и с соблюдением этого условия горелка доводится до максимальной экономичности.
  • Отопительные и кровельные – добиваются наилучшего КПД. Температура пламени, как правило, до 1100 градусов или ниже.

Касательно способа сжигания топлива газовая горелка может быть выполнена по одной из след. схем:

  1. Свободно-атмосферной.
  2. Атмосферно-эжекционной.
  3. С наддувом.

Атмосферные

В свободно-атмосферных горелках газ сгорает в свободном пространстве; приток воздуха обеспечивается свободной конвекцией. Такие горелки неэкономичны, пламя рыжее, коптящее, пляшущее и бьющееся. Интерес, представляют, во-первых, потому, что избыточной подачей газа или недостаточной воздуха любую другую горелку можно перевести в свободно-атмосферный режим. Именно в нем горелки поджигают – на минимуме подачи топлива и еще меньшем притоке воздуха. Во-вторых, свободный приток вторичного воздуха может быть очень полезен в т. наз. полутораконтурных горелках для отопления, т.к. намного упрощает их конструкцию не в ущерб безопасности, см. далее.

Эжекционные

В эжекционных горелках не менее 40% необходимого для сгорания топлива воздуха подсасывается газовым потоком от инжектора. Эжекционные горелки конструктивно просты и позволяют получить пламя с температурой до 1500 градусов при КПД свыше 95%, поэтому используются наиболее широко, однако не могут быть выполнены модулируемыми, см. ниже. По использованию воздуха эжекционные горелки делятся на:

  • Одноконтурные – весь нужный воздух засасывается сразу. С должным образом профилированным газовым каналом на мощности более 10 кВт показывают КПД свыше 99%. Своими руками не повторяемы.
  • Двухконтурные – ок. 50% воздуха засасывается инжектором, остальное – в камеру сгорания и/или дожигатель. Позволяют получить либо пламя в 1300-1500 градусов, либо КПЛ свыше 95% и пламя до 1200 градусов. Используются любым образом из указанных выше. Конструктивно достаточно сложны, но своими силами повторяемы.
  • Полутораконтурные, часто называемые также двухконтурными – первичный воздух подсасывается потоком из инжектора, а вторичный свободно поступает в ограниченный объем (напр., топку печи), в котором и догорает топливо. Только однорежимные (см. ниже), но конструктивно просты, поэтому широко используются для временного запуска отопительных печей и котлов на газе.

С наддувом

В горелках с наддувом весь воздух, и первичный, и вторичный, подается в зону сгорания топлива принудительно. Простейшая микрогорелка с наддувом для настольных спаечных, ювелирных и стекольных работ может быть сделана самостоятельно (см. далее), но изготовление отопительной горелки с наддувом требует солидной производственной базы. Зато именно горелки с наддувом позволяют реализовать все возможности управления режимом горения; согласно условиям использования они делятся на:

  1. Однорежимные;
  2. Двухрежимные;
  3. Модулируемые.
Управление горением

В однорежимных горелках режим сгорания топлива либо определяется раз навсегда конструктивно (напр., в промышленных горелках для отжиговых печей), либо устанавливается вручную, для чего горелку нужно или погасить, или прервать технологический цикл с ее применением. Двухрежимные горелки работают, как правило, на полной или половинной мощности. Переход с режима в режим осуществляется по ходу работы либо пользования. Двухрежимными делают отопительные (зима – весна/осень) либо кровельные горелки.

В модулируемых горелках подача топлива и воздуха плавно и непрерывно регулируется автоматикой, отрабатывающей по комплексу критически важных исходных параметров. Напр., для отопительной горелки – по соотношению температур в помещении, наружной и теплоносителя в обратке. Выходной параметр возможен один (минимальный расход газа, наибольшая температура пламени) или их может быть тоже несколько, напр., при температуре пламени у верхнего предела минимизируется расход топлива, а при ее падении оптимизируется для данного техпроцесса температура.

Примеры конструкций

Разбираясь в конструкциях газовых горелок, пойдем по пути увеличения мощности, это позволит лучше понять материал. И с самого начала познакомимся с таким важным обстоятельством, как наддув.

Мини от баллончика

Как устроена однорежимная мини газовая горелка для настольной работы с питанием от баллончика для заправки зажигалок, хорошо известно: это 2 иглы, вставленные друг в друга, поз. А на рис.:

Устройство мини газовой горелки с питанием от баллончика для заправки зажигалок

Наддув – от аквариумного компрессора. Поскольку без сопротивления распылителя под водой он дает заметно пульсирующий поток, нужен ресивер из 5 л баклаги. Газировка в таких не выпускается, так что пробку ресивера нужно будет дополнительно загерметизировать сырой резиной, силиконом или просто пластилином. Если взять компрессор для аквариума на 600 л и более, а топливом – 100% изобутан (такие баллончики дороже обычных), можно получить пламя свыше 1500 градусов.

Камни преткновения при повторении данной конструкции, во-первых, регулировка подачи газа. С воздухом проблем нет – его подачу устанавливают штатным регулятором компрессора. Но регулировка газа перегибанием шланга очень груба, а регулятор от капельницы быстро выходит из строя, он же вместе с ней одноразовый. Во-вторых, сопряжение горелки с баллончиком – чтобы его клапан открылся, нужно надавить на заправочный штуцер

Поможет решить проблемы первое, узел, показанный на поз. Б; делают его из той же пары игл. Сначала нужно подобрать отрезок трубочки для втулки, с небольшим усилием налезающий на штуцер баллончика, а затем, также с небольшим усилием, затолкать его в канюлю иглы; ее, возможно, придется немного рассверлить. Но втулка не должна болтаться ни на штуцере, ни в канюле по отдельности.

Затем делаем обойму для баллончика с регулировочным винтом (поз. В), вставляем баллончик, надеваем на штуцер регулятор по поз. Б, и заворачиваем винт до получения нужной подачи газа. Регулировка очень точная, буквально микроскопическая.

Паяльные горелки

Проще всего сделать паяльную горелку прим. на 0,5-1 кВт, если у вас есть в наличии любой газовый вентиль: кислородный серии ВК, от старого автогена (ацетиленовый ствол заглушается) и т.п. Один из вариантов конструкции паяльной горелки на основе газового вентиля показан на рис.

Простая газовая горелка для пайки

Его особенность – минимальное количество точеных деталей, да и те можно подобрать готовые, и достаточно широкие возможности регулировки пламени перемещением насадки 11. Материал деталей 7-12 – достаточно жаростойкая сталь; в данном случае подойдет относительно недорогая Ст45, т.к. температура пламени из-за полного отсутствия профилировки газового канала и эжекторных окон (которых как таковых и нет) не превысит 800-900 градусов. Также, вследствие того, что эта горелка одноконтурная, она довольно-таки прожорлива.

Двухконтурные

Двухконтурная газовая горелка для пайки намного экономичнее и позволяет получить пламя до 1200-1300 градусов. Примеры конструкций такого рода с запиткой от 5 л баллона даны на рис.

Двухконтурные газовые горелки для пайки

Горелка слева – на мощность ок. 1 кВт, поэтому состоит всего из 3-х деталей, не считая газового ствола и ручки, так что отдельного вентиля на регулировку пламени не требуется. При желании можно сделать сменные капсюли инжектора на меньшие мощности; расход топлива на малых мощностях при этом весьма заметно упадет. Простота конструкции в данном случае достигнута благодаря использованию схемы с неполным разделением воздушных контуров: весь воздух засасывается через отверстия в корпусе, но часть его увлекается горящей газовой струей через отверстие диаметром 12 мм в дожигатель.

Неполное разделение воздушных контуров не позволяет выйти на мощность свыше 1,2-1,3 кВт: Re в камере сгорания скачет «выше крыши», отчего начинается горение хлопками вплоть до взрыва, если попытаться наладить пламя, поддав газку. Поэтому, не имея опыта, инжектор в это горелку лучше ставить 0,3-0,4 мм.

Горелка с полным разделением воздушных контуров, чертежи которой даны справа на рис., развивает мощность до нескольких кВт. Поэтому в ее арматуре необходим, кроме запорного на баллоне, и регулировочный вентиль. Совместно со скользящим первичным эжектором он позволяет в достаточно широких пределах регулировать температуру пламени, выдерживая минимальный на данной мощности его расход. Практически, выставив вентилем пламя желаемой силы, перемещают первичный эжектор, пока на пойдет узкая голубая струя (очень горячая) или широкая желтоватая (не такая горячая).

Для горна и кузницы

Двухконтурная горелка с полным разделением контуров пригодна и для кузнечных работ. Напр., как за 10-15 мин соорудить из подручных материалов горн для только что описанной, см. видео:

Видео: газовый горн за 10 минут

Слесарно-кузнечная газовая горелка специально для горна также может быть построена по полной двухконтурной схеме, см. след. ролик.

Видео: газовая горелка для горна своими руками

И, наконец, мини газовая горелка может греть и маленький настольный горн; как их вместе сделать самому, см.:

Видео: мини-горн своими руками в домашних условиях

Для тонкой работы

Здесь на рис. даны чертежи газовой горелки со встроенным регулировочным вентилем для особо точных и ответственных работ. Ее особенность – массивная камера сгорания с охлаждающим оребрением. Благодаря этому, во-первых, уменьшаются термические деформации деталей горелки. Во-вторых, случайные скачки подачи газа и воздуха практически не влияют на температуру в камере сгорания. В результате установленное пламя долгое время держится очень стабильно.

Высококачественная газовая горелка для особо ответственных работ

Высокотемпературная

Наконец, рассмотрим горелку, предназначенную для получения пламени максимально высокой температуры – на 100% изобутане без наддува это горелка дает пламя с температурой более 1500 градусов – листовую сталь режет, плавит в мини-тигле любые ювелирные сплавы и размягчает любое силикатное стекло, кроме кварцевого. Неплохой инжектор для этой горелки получается из иглы от инсулинового шприца.

Высокотемпературная газовая горелка

Отопительные

Если вы планируете раз навсегда перевести свою старую печку или котел с дров-угля на газ, то у вас нет иного выхода, как приобрести модулируемую горелку с наддувом, поз. 1 на рис. В противном случае любая экономия на самоделке скоро будет съедена перерасходом топлива.

Отопительные газовые горелки

В случае, когда для обогрева требуется мощность более 12-15 кВт и вдобавок есть человек, готовый и способный взять на себя обязанности истопника, регулирующего подачу газа сообразно наружной температуре, более дешевым вариантом будет двухконтурная атмосферная горелка для котла, схема устройства которой дана на поз. 2. Хорошо в данном качестве зарекомендовали себя т. наз. саратовские горелки, поз. 3; они выпускаются на широкий диапазон мощностей, давно и успешно применяются в теплотехнике.

Если же вам нужно продержаться на газе некоторое время, напр. , до конца отопительного сезона, и затеять затем реконструкцию системы отопления, или запустить на газе, напр., дачную либо банную печку, то для этого своими руками может быть изготовлена полутораконтурная газовая горелка для печи. Схема ее устройства и работы дана на поз. 4. Непременное условие – топка отопительного прибора должна быть с поддувалом: если пускать вторичный воздух в зазор между зевом топки и корпусом горелки, расход топлива существенно возрастет. Чертеж полутораконтурной газовой горелки для печи мощностью до 10-12 кВт дан на поз. 5; продолговатые отверстия для забора первичного воздуха должны находиться снаружи!

Кровельные

Газовая горелка для кровельных работ с современными наплавляемыми материалами (кровельная лампа) обязательно выполняется двухрежимной: на половинной мощности прогревают подстилающую поверхность, а на полной наплавляют покрытие после разворачивания рулона. Промедление здесь недопустимо, поэтому тратить время на переналадку горелки (что возможно только после ее остывания) нельзя.

Устройство кровельной газовой горелки промышленного производства показано слева на рис. Она двухконтурная по схеме с неполным разделением контуров. В данном случае такое решение допустимо, т.к. горелка работает на полной мощности ок. 20% времени технологического цикла и эксплуатируется подготовленным персоналом вне помещения.

Газовые горелки для кровельных работ

Самый сложный узел кровельной лампы, вряд ли повторимый в домашних условиях – клапан переключения мощности. Однако без него возможно обойтись ценой небольшого увеличения расхода топлива. Если вы – мастер-универсал и кровельными работами занимаетесь эпизодически, то снижение рентабельности из-за этого не будет заметно.

Технически данное решение реализуемо в горелке со связанными парами воздушных контуров, см. справа на рис. Переход с режима на режим осуществляется либо установкой/снятием корпуса внутренних контуров, либо просто перемещением лампы по высоте, т. к. режим работы такой горелки сильно зависит от противодавления на выхлопе. Для прогрева подстилающей поверхности лампу относят от нее подальше, тогда из сопла пойдет мощный широкий поток не чрезмерно горячих газов. А для наплавки лампу подводят ближе: по кровельному материалу растечется широкий «блин» пламени.

В заключение

В этой статье рассмотрены лишь отдельные примеры газовых горелок. Общее число их конструкций только на «домашний» диапазон мощностей до 15-20 кВт исчисляется сотнями, если не тысячами. Но будем надеяться, что и вам пригодится какая-то из описанных здесь.

Загрузка…

Обсуждение темы «Газовая горелка»

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Горелки газовые для пайки

Для пайки изделий из меди или других мягких сплавов можно использовать газовую горелку. Это устройство обладает достаточно большим количеством особенностей, которые следует учитывать при выборе наиболее подходящей модели. Газовая горелка для пайки меди или других мягких сплавов может быть портативной или неподвижной. Кроме этого, классификация ведется по многим другим признакам. Рассмотрим устройство газовой горелки и особенности ее использования подробнее.

Устройство газовой горелки

Конструкция газовой горелки может существенно отличаться. Все зависит от особенностей конкретной модели. К особенностям создаваемой конструкции можно отнести нижеприведенные моменты:

  1. Важным моментом назовем то, каким образом крепится баллон. В некоторых случаях он съемный, в других одноразовый или стационарный. От этого во многом зависят особенности применения устройства.
  2. Во время работы горит именно газ. Подается он под давлением из баллона. Топливо может быть представлено бутановой, газовой и пропановой смесью.
  3. Газ подается в сопло и поджигается. В результате создается поток огня, который нагревает материал до требуемой температуры. Температура пламени может регулироваться, для чего изменяется количество подаваемого газа.
  4. Пламя газовой горелки обжигает материал, за счет чего он становится более мягким. Разный газ применяется для нагрева поверхности для разной температуры.
  5. Некоторые варианты исполнения горелок имеют конструкцию, за счет которой длина пламени регулируется для обеспечения наиболее благоприятных условий работы. Регулировка проводится достаточно просто: при неизменном давлении меняется диаметр отверстия сопла, за счет чего газ выкидывается на различное расстояние и меняется длина пламени.

Устройство газовой горелки

На сегодняшний день довольно большое распространение получила самодельная газовая горелка. Это связано с тем, что конструкция проста, проблем с ее изготовлением, как правило, не возникает.

Сферы применения

Применение газовой горелки весьма обширно:

  1. Горелка применяется для пайки проводки или различных кабелей, ремонта крупной электроники. Пайка алюминия газовой горелкой проводится достаточно часто, что связано с низкой температурой плавления этого материала.
  2. Применяется устройство для ремонта различных конструктивных элементов автомобиля. Примером можно назвать случай, когда повреждается радиатор, изготавливаемый из плавкого сплава. За счет воздействия высокой температуры течь можно устранить.
  3. Пайка медных трубок может проходить при применении газовой горелки. Выполняются ремонтные работы. Устройство применяется и во время монтажа различных конструкций, к примеру, для отпуска металла.
  4. Некоторые сплавы обладают повышенной плавкостью. Соединение металлов, к примеру, меди может проходить с применением горелки. Достаточно провести разогрев металлов и соединить их механическим способом. После остывания материала может получиться качественное соединение.
  5. Устройство может применяться в случае, когда нужно провести время на природе в зимний период. Использовать ее можно для того, чтобы разогреть костер или опалить дичь, разогреть инструменты или выполнить другую работу.

Пайка ацетиленовой горелкой

Несмотря на достаточно большое распространение горелки, в большинстве случаев она применяется для пайки различных сплавов. К примеру, пайка латунью проводится с применением газовой горелки. Стоит учитывать, что существует достаточно большое количество разновидностей устройства, каждая обладает своими определенными особенностями.

Разновидности горелок

Как ранее было отмечено, существует просто огромное количество различных вариантов исполнения устройства. К примеру, газовая горелка для пайки медных труб конструктивно может отличаться от других устройств. Классификация проводится по следующим признакам:

  1. По виду сопла. Газ подается через сопло, которое имеет форму копья. Кроме этого, встречаются вращающиеся и сменные разновидности сопла. Выбор проводится в зависимости от того, для каких именно работ приобретается устройство.
  2. По сфере применения. Большей популярностью пользуются многофункциональные устройства. Они могут применяться для выполнения различных работ, но в некоторых случаях могут быть не применимы. Кроме этого, в продажу поставляются устройства узкой направленности. К примеру, существуют газовые горелки для выполнения ювелирных работ: они более точные и имеют небольшие размеры.
  3. Метод регулировки мощности также имеет важное значение. Различают конструкции с пьезоподжигом и функцией регулировки мощности.

Пайка медной трубы горелкой

Также выделяют следующие разновидности устройств:

  1. Мини газовая горелка подходит для тонкой работы. Подобное устройство характеризуется небольшими размерами, а также возможностью точной регулировки мощности.
  2. Горелка газовая со шлангом характеризуется тем, что имеет отдельный баллон, зачастую устанавливаемый на специальной тележке. Подобная конструкция большая, баллоны устанавливаются вдали от места работы, а газ подается по шлангам.
  3. В последнее время встречаются конструкции с одноразовыми баллонами. Подобные варианты исполнения характеризуются высокой практичностью. Однако стоит учитывать, что конструкция с одноразовыми баллонами обходится дороже в применении.
  4. Ручная горелка характеризуется небольшими размерами, а также комфортностью в применении. Встречается подобное устройство довольно часто.

Различают конструкции для пайки твердым припоем или для термоусадки. Именно поэтому рекомендуется проводить выбор в зависимости от области применения и по многим другим признакам, о чем далее поговорим подробнее.

Изготовление своими руками

Самодельная газовая горелка состоит из нижеприведенных элементов:

  1. редуктор;
  2. корпус, изготовленный из металла;
  3. головка и форсунка;
  4. элемент, предназначенный для регулировки подачи топлива;
  5. узел, предназначенный для крепления и фиксации газового баллона.

Простая конструкция определяет то, что создать ее можно самостоятельно из подручных материалов.

Газовая горелка для пайки своими руками может быть создана следующим образом:

  1. Начать работу рекомендуется с изготовления рукоятки горелки. Для изготовления этого элемента конструкции можно использовать самые различные материалы. При наличии возможности можно снять уже изготовленную рукоятку от другого приспособления.
  2. Трубка для подвода газа должна быть представлена исключительно высококачественной сталью. Это связано с тем, что подобный материал способен выдерживать воздействие высокой температуры.
  3. При создании устройства следует уделять внимание размерам всех деталей. Диаметр протока трубки не должен быть больше 1 сантиметра. Только в этом случае можно обеспечить высокое давление, под которым будет подаваться газ. Толщина стенок используемой трубки составляет от 2 до 2,5 миллиметров. Только в этом случае трубка может выдерживать сильное воздействие.
  4. Крепление ручки к трубке проводится при помощи клея или другого качественного материала.
  5. Корпус может изготавливаться из стали. Многие специалисты рекомендуют использовать латунный прут, ширина которого должна быть не более 2-х сантиментов. Рассекатель также изготавливается из этого материала.
  6. Создается несколько отверстий, которые позволяют циркулировать кислороду. Это связано с тем, что огонь не может возникать без кислорода. Рекомендуется создавать около 4 отверстий, диаметр которых составляет 1 миллиметр.
  7. Следующий шаг заключается в запрессовывании рассекателя в корпус изготовленного приспособления. Фланец устанавливается с определенными зазором. За счет созданного зазора можно затормозить подачу огромного потока газа, который подходит к запальнику.
  8. Форсунка предназначается для подачи газа от баллона. Изготовить ее можно своими руками, для чего используется специальный прут. Образовать глухое отверстие в форсунке можно путем сверления, диаметр должен быть 2 миллиметра. Перемычка создается при применении 4-миллиметрового сверла.
  9. Для подвода топлива к концу трубки монтируют шланг. Стоит учитывать, что для подачи газа требуется шланг из специальной ткани и резины.

Использование газовой горелки в домашних условиях

После создания конструкции следует оптимизировать давление в баллоне. На момент работы в шланге не должно быть воздуха, так как он делает огонь менее стабильным. Длина пламени при правильной регулировке давления составляет примерно 40-50 мм. Инструменты для работы достаточно просты в исполнении, сделать газовую горелку для пайки металла можно достаточно быстро. Однако, допущенные ошибки могут стать причиной нестабильной работы конструкции. Поэтому следует уделить внимание тому, как работает газовая горелка.

Рекомендации по выбору горелки

В продаже можно встретить просто огромное количество самых различных вариантов исполнения газовых горелок. Производителей также довольно много, больше всего внимания уделяется продукции брендов Rems и Rothenberger. Диапазон цен довольно широкий, все зависит от особенностей конкретной модели.

Некоторые модели горелок предназначены не только для пайки, но и резки металла и разморозки, а также обработки поверхностей высокой температурой. Выбор устройства проводят по нижеприведенным критериям:

  1. Какой именно материал требует обработки. Каждый металл обладает определенной температурой плавления. Некоторые сплавы, к примеру, медь или алюминий следует нагревать до меньшей температуры. Обработать другие сплавы намного сложнее. Некоторые устройства горелок могут нагревать поверхность до высоких температур, могут применяться на протяжении длительного периода.
  2. Следует помнить о том, что газовая горелка, предназначенная для расплавки металла и последующей пайки, плохо себя проявит при резке. Именно поэтому выбор проводится по предназначению.
  3. В качестве топлива применяются самые различные виды газа. Примером назовем пропан или ацетилен. Стоит учитывать, что некоторые модели могут использоваться с другими газами. Рекомендуется применять инструмент, работающий от одного типа топлива. Большое распространение получила пропановая горелка, применяемая в промышленности.
  4. Различают два типа конструкции: инжекторная и безинжекторная. Этот элемент конструкции предназначен для смешивания топлива с кислородом.
  5. Мощность устройства может варьироваться в достаточно большом диапазоне. Следует учитывать, что с увеличением показателя мощности повышается и эффективность применения устройства. Мощные газовые горелки применяются для работы с толстостенными трубами, которые сложны в обработке.
  6. Следует определиться с тем, как часто будут проводится работы. Если пайка будет проводится часто, то лучше всего уделить внимание модели от известного производителя с высокой надежностью.

При выполнении пайки медных труб следует соблюдать определенную технику безопасности. Для этого требуется:

  1. Защитные перчатки. Поверхность может нагреваться до весьма высокой температуры, при касании можно обжечься. Для того чтобы исключить вероятность появления ожогов на руках следует использовать перчатки с плотной тканью.
  2. Работы рекомендуется проводить исключительно в проветриваемом помещении с хорошей вентиляцией. Это связано с тем, что могут появляться газы и другие продукты горения. Кроме этого, не стоит забывать о том, что применяемый газ взрывоопасен. Именно поэтому появление даже небольшой утечки может привести к повышению концентрации газа.
  3. Перед тем как проверять качество соединения следует убедиться в том, что оно остыло. Это связано с тем, что поверхность может нагреваться до достаточно высокой температуры.

В заключение отметим, что использовать газовые горелки следует с соблюдением мех безопасности. Самодельные конструкции должны проходить проверку перед применением. Что касается приобретения готовых горелок, то следует сразу определиться с бюджетом.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

На полках хозяйственных магазинов представлено широкое разнообразие газовых горелок, предназначенных под бытовое использование. Причем в ассортименте много конструкций миниатюрного исполнения, оснащенных баллонами малой емкости, что обеспечивает удобство выполнения различных видов работ.

Предлагаем разобраться, какая газовая горелка для пайки медных труб и прочих целей может стать лучшим инструментом среди существующего ассортимента оборудования. В статье мы подробно рассмотрели устройство и виды таких приборов. Кроме того, привели советы по выбору газовых горелок и их применению для пайки медных изделий.

Конструкция современной газовой горелки

Начнём с анализа конструктивных моментов, характерных для современных моделей газовых горелок.

Оборудование в современном исполнении, рассчитанное под хозяйственное применение, прежде всего, выделяется конструктивным мини-фактором. Это удобное в применении, облегченное и, как правило, разборное на отдельные компоненты оборудование.

Такие аппараты просто транспортировать, поместив, к примеру, в стандартный сантехнический ящик или в слесарную сумку.

Приборы традиционно оснащаются съёмными мини-баллонами, заправленными специальной газовой смесью, благодаря чему обеспечивается высокая рабочая температура и ровный (стабильный) выход пламени.

Большинство конструкций наделяются зажигательным элементом, который обеспечивает розжиг прибора одним движением руки.

Для регулировки пламени используется конструкция плавного изменения давления газа (редуктор), благодаря чему можно настроить оптимальный режим пайки.

Есть исполнение горелок с прямым подключением баллона к соплу, а есть исполнение, где предусматривается шланговый переход.

Следует отметить универсальность хозяйственных горелок с газовыми баллончиками. Другими словами – такие устройства допускают применение не только конкретно под пайку труб, но также под исполнение других задач. К примеру, горелку вполне допустимо использовать в качестве аксессуара туриста.

Разновидности газовых приборов

Существует достаточно обширный ассортимент газовых приборов для пайки, которые логично разделить на виды в зависимости от рабочей температуры.

По этому критерии приборы бывают бытовыми, где показатель разогрева достигает максимум 1500°С, и профессиональными – с рабочей температурой свыше 1500°С.

Тип подсоединения тоже разнится.

Емкость для топлива может быть перезаправляемой или одноразовой.

Что касается топлива, то, в зависимости от источника питания, горелки используют пропан, MAPP-газ, газ-кислород, мультитопливо. Последний вариант не применяют для пайки трубок из меди, но весьма удобен в быту, особенно в походах. Хотя мастера считают такие горелки менее надежными.

Ниже рассмотрим подробнее каждый из упомянутых видов газового оборудования, использующего различный тип топлива.

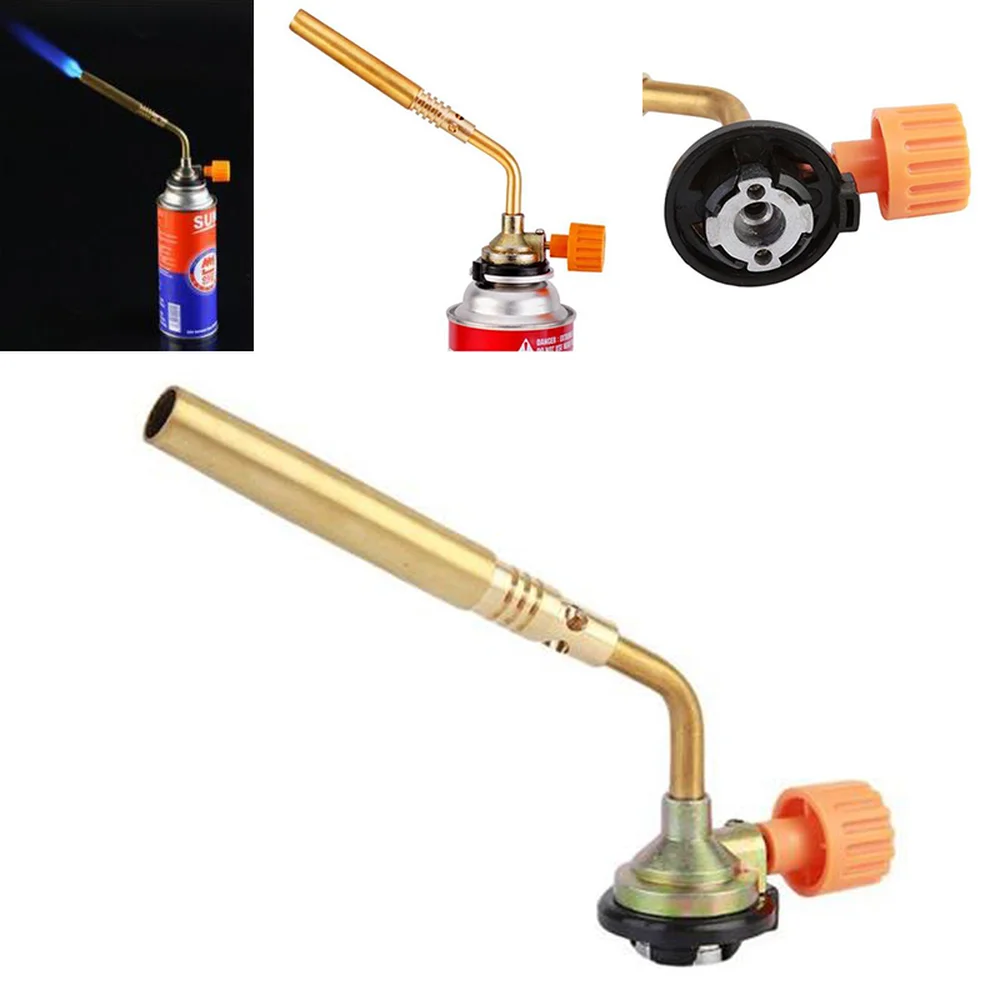

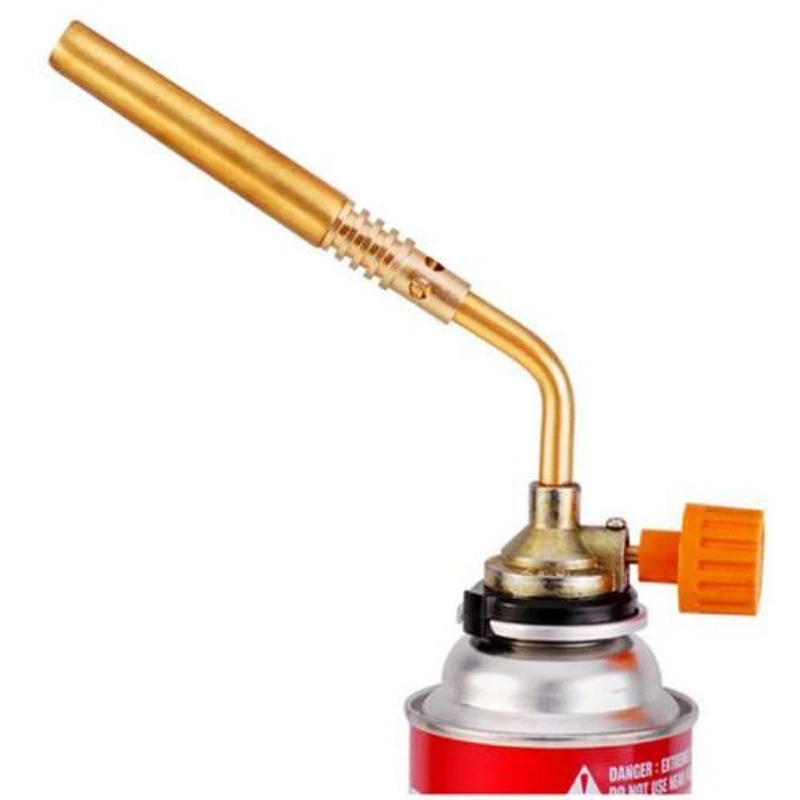

Вид #1 – пропановые горелки

Пропановый инструмент обеспечивает эффективное производство работ, направленных на разогрев, плавку, пайку металлов относительно небольшой массы. Толщина рабочего металла обычно 2-9 мм.

Как правило, основа пропановой горелки изготавливается на основе латуни. Конструкция сопла делается из высокотемпературного металла, обычно нержавеющая сталь.

По большей части, это приборы с ручной регулировкой пламени посредством управляющего «редуктора» – регулятора, расположенного на патрубке, который переходит к соплу. Горелки на пропане дают температуру пламени от 1300°C.

Вид #2 – приборы под MAPP-газ

Горелки газовые, рассчитанные под питание МАПП газом, успешно используются под разные цели, связанные с обработкой металлов, в частности, меди.

Возможные операции с металлом:

Используемая газовая смесь «Метилацетилен-Пропадиен-Пропан» содержит несколько ингредиентов, чем обеспечивается повышенная тепловая мощность.

Эта разновидность горелок характеризуется хорошей формой пламени, высокой интенсивностью теплового потока.

Максимальная температура пламени 2400°C, что демонстрирует улучшенную температурную эффективность по сравнению с пропановыми устройствами.

Вид #3 – газокислородные аппараты

Ещё одна разновидность аппаратов для пайки, плавки, сварки, нагрева, где рабочим источником энергии выступает смесь газа с кислородом.

Особенность конструкции – подача отдельных компонентов смеси с одинаковым давлением (0,5-1 АТИ). Поэтому такие горелки комплектуются специальным редуктором.

Газокислородные приборы поддерживают использование различных газокислородных смесей.

Этот фактор позволяет получать широкий диапазон температур пламени:

  • ацетилен – 3260°C,
  • водород – 2680°C,
  • пропан – 2640°C,
  • бутан – 2760°C.

Конструкция газовоздушной горелки обеспечивает стабильное, ровно направленное пламя, что положительно сказывается на качестве пайки.

Вид #4 – газовые горелки мультитопливные

Конструкции мультитопливного исполнения – компактные, малогабаритные, оснащаются дополнительными приспособлениями, к примеру, отражателем тепла или защитой от ветра.

Разновидность газовых горелок, которые отличаются конструктивно тем, что рассчитаны под использование разного типа топлива:

Устройства по большей части представлены хозяйственным инструментом, удобным для туристических целей, а также для производства различных бытовых работ, связанных с нагревом.

Достаточно высокая тепловая мощность до 3000 Вт обеспечивает нагрев 1 литра воды буквально за 3 минуты, параметр в характеристиках: 3,0-4,5 мин.

Популярные методы пайки меди

Исходя из размерности (массы, объема) места соединения, а также в зависимости от условий применения и эксплуатации, методы пайки можно разделить на два популярных варианта.

На практике чаще всего используют:

  • мягкий припой – Тпл = 250°C максимум;
  • жёсткий припой – Тпл = 900°C максимум.

Соответственно, основываясь на выдвигаемых условиях, подбирается для пайки и соответствующая газовая горелка.

Традиционно применяемая методика соединений горелкой для пайки меди основывается на конкретно оговоренной технологии.

  1. Соединяемые участки медных труб тщательно зачищаются (наждачной бумагой, щеткой), подвергаются обезжириванию с помощью растворяющих химических средств.
  2. При необходимости точного соединения, сочленяемые детали фиксируются в нужном положении при помощи временного крепежа. Лучше использовать струбцины.
  3. Далее применяют специальный флюс – раствор, которым обрабатывается область соединения – обычно при помощи кисточки, входящей в комплект флюса.
  4. Следующим шагом задействуют газовую горелку и равномерно прогревают участок пайки до момента, когда нанесенный на поверхность флюс приобретает темный окрас.
  5. Вводят в точку спая припой (мягкий или твёрдый, в зависимости от выбора) до полного охвата расплавленным припоем всего участка пайки.

Способ пайки меди, когда применяется низкотемпературный (мягкий) припой, считается более практичным и в особенности для работы, исполняемой непрофессиональными (своими) руками.

Объясняется предпочтение тем, что благодаря применению горелки с низкой температурой пламени, непрофессионал имеет меньше рисков прожечь металл.

Низкотемпературные припои, конечно, дают менее надежное соединение с механической точки зрения, но выполнять такую пайку существенно легче и проще, нежели делать пайку высокотемпературными припоями. Последний вариант требует наработанного профессионального опыта и хорошего оборудования.

Советы по выбору лучшей горелки

Выбор горелки – сложный вопрос, учитывая предлагаемое количество инструмента на коммерческом рынке и современные технологии изготовления газовых горелок.

Поэтому термин «лучший», в данном случае, следует, пожалуй, отнести не столько непосредственно к инструменту – горелке для домашней пайки медных труб, сколько к тем условиям производства работ, какие предполагаются.

Однако если на каждые отдельно взятые условия подбирать определенный аппарат, недолго разориться, в буквальном смысле. А потому, лучшей горелкой логично считать универсальную конструкцию. Ярким примером универсальности выступает, к примеру, аппарат фирмы Castolin – модель СT27.

Среди популярных фирм, поставляющих качественное газовое оборудование для пайки меди, помимо Bernzomatic и Castolin следует упомянуть такие как СЛЕДОПЫТ, DAYREX, Flame Gun, Energy, REXANT, Rothenberger. Кстати, продукция последнего упомянутого бренда отличается довольно высоким ценником.

Кроме производителя при выборе оптимального приспособления для производства пайки, новичкам желательно смотреть характеристики. Если горелка допускает применение практически в любых вариантах исполнения работ, в том числе соединение медных труб и прочие действия, то подобную модель можно брать.

Еще один критерий – тип питания и регулировка пламени. Хорошо, если понравившаяся портативная конструкция для пайки меди будет предназначена под питание от баллонов «SAS/Pro» или «MAPP/Pro» и сможет обеспечить тонкую регулировку и фиксацию пламени.

Что касается комплектации, то горелка для новичка в деле пайки меди должна быть оснащена минимум тремя разными наконечниками:

Такой набор наконечников позволит обрабатывать точки паяных соединений самых различных конфигураций и формировать красивые малозаметные швы.

Вот, собственно, примерно по такому принципу следует подбирать аппарат под пайку. Современный рынок открывает обширные возможности для выбора подходящей горелки.

Выводы и полезное видео по теме

Видеоматериал о различных типах паяльного инструмента ручного использования, мобильного, универсального и т.д. Информативный, в достаточной степени ролик, рекомендуемый к просмотру:

Инструмент под пайку меди – газовая горелка – это достаточно специфичное оборудование, из числа инструмента, который требуется лишь в определенных случаях, если не считать профессиональную деятельность.

Его приобретение для исполнения одноразовой работы вряд ли следует считать рациональным делом. Практичнее одолжить аппарат на время, например, арендовать, но для этого требуется знать, что такое газовая горелка и как правильно ею пользоваться.

Подыскиваете качественную газовую горелку для пайки медных труб? Или есть опыт применения такого оборудования? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Всех приветствую на блоге! Сегодня приведу свой Топ 10 лучших газовых горелок для пайки и сварки малогабаритных деталей. Необходимо понимать зачем вообще народ придумал пайку газом и где ее целесообразно применять. Приведу простой пример — электрик в новом доме прокладывает проводку и хочет спаять медные провода в распределительной коробке для надежного соединения. Понятно, что проводки еще нет и паяльник воткнуть некуда. Тут и приходит на помощь газовая горелка или газовый паяльник.

Часто пайку и сварку газом применяют в ювелирке — когда нужна высокая температура плавления и ровный шов деталей изделия.

В радиолюбительской практике газовые горелки распространены мало, но нет ничего лучше такой горелки при пайке радиаторов, корпусов и других деталей, требующих интенсивного прогрева. А как приятно нагревать термоусадку такой горелкой — просто блеск. Ну хватит лирики — приступим к обзору.

Рейтинг газовых горелок для пайки и ремонта

1. Газовая мини-горелка Yarboly
  • Есть насадка для пайки
  • Регулировка пламени
  • Легко заправляется
  • Маленький размер
  • Лучшее соотношение цена-качество

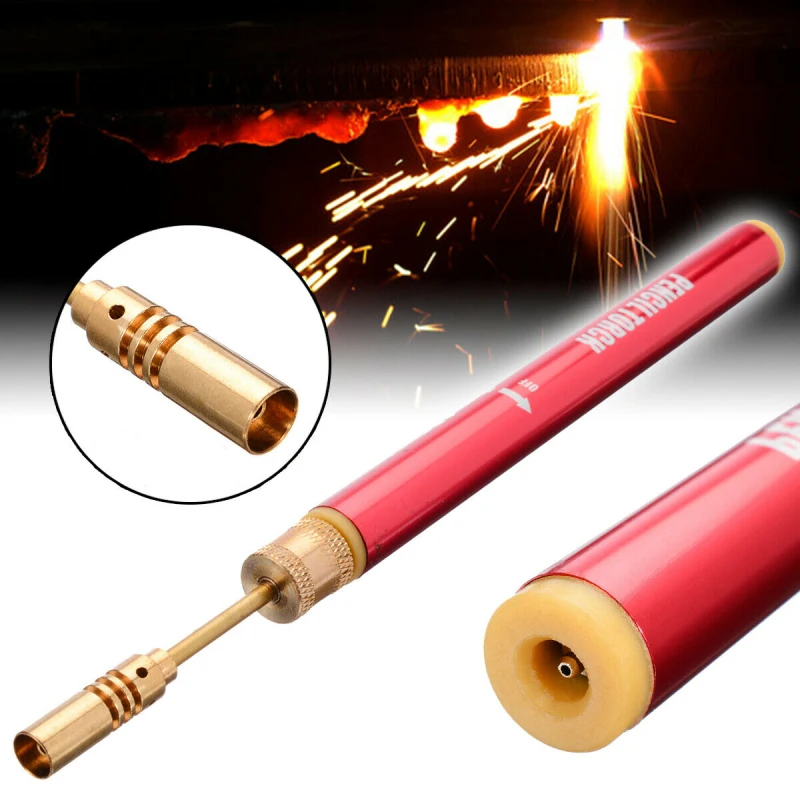

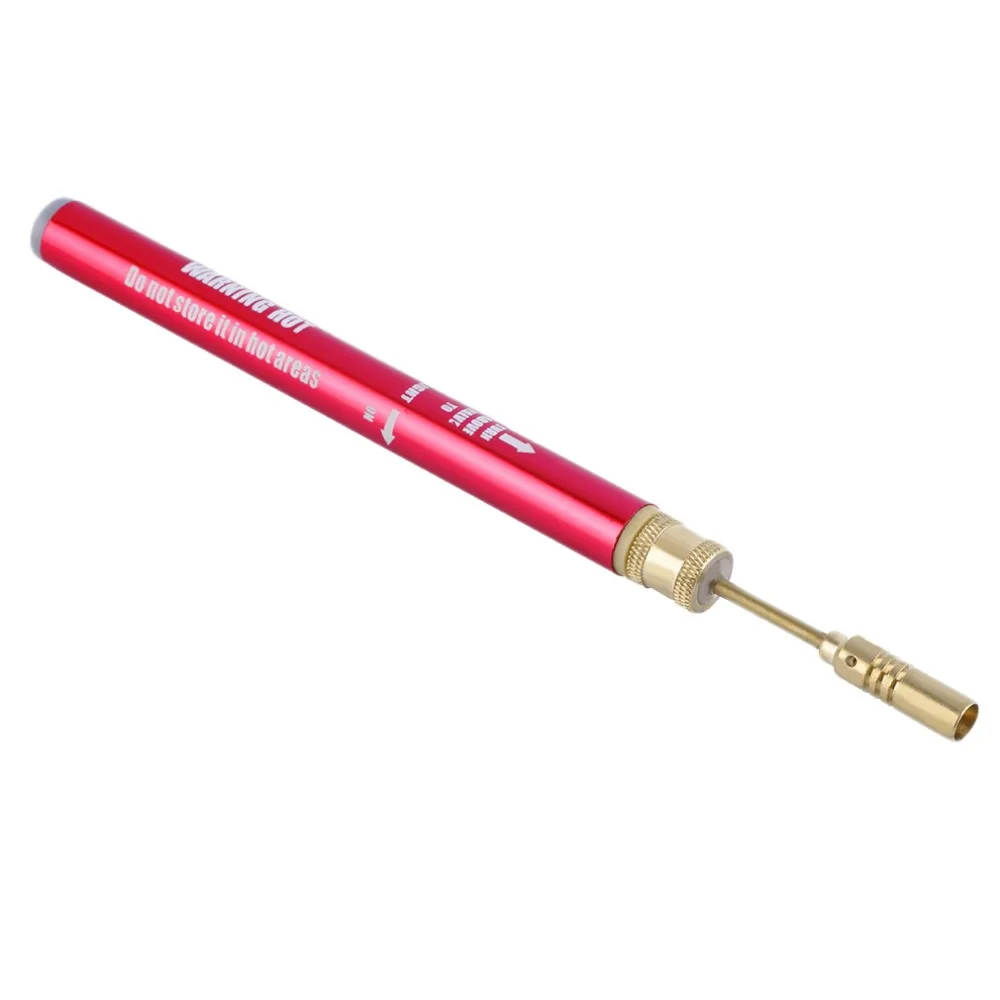

2. Газовая микро-горелка
  • Самый бюджетный вариант
  • Подходит для ювелирной пайки
  • Заправлять легко
3. Газовый мини-паяльник КВТ XZ-1
  • Надежный бренд
  • Высокая тепловая мощность
  • Кейс, флюс и припой в комплекте
  • 4 насадки в комплекте
4. Газовая горелка IRIS BARCELONA
  • Форм-фактор ручки
  • Есть пьезоподжиг
  • Бренд
5. Бутановая горелка КВТ X-220
  • Хороша для настольных работ
  • Есть подставка и пьезоподжиг
  • Удобная ручка
6. Металлическая горелка на баллончик
  • Полностью металлическая
  • Узкое сопло
7. Горелка на баллончик
  • Можно разжигать костер
  • Имеет пьезоподжиг
8. Горелка с широким соплом
  • Подходит для кулинарии
  • Быстрее прогревает большие детали
9. Мини-горелка для ювелира
  • Удобно держать в руке
  • Есть сменные насадки
  • Регулировка пламени

Мини горелки для пайки

1 место – газовая мини горелка с насадкой для пайки

Предназначена как для нагревания среднего размера деталей, так и для контактной пайки припоем благодаря нагреванию жала от пламени. Этакий паяльник без проводов. Вместимость резервуара для газа составляет 8 мл. Температура пламени при заправке бутаном достигает 1300 градусов по шкале Цельсия, а температура жала – 450 градусов. Длина пламени регулируется от 4 до 6 см. Длина горелки 13 см, а диаметр 1,5 см.

маленькая и недорогая, заправки хватит запаять несколько среднего размера деталей, есть насадка для контактной пайки, легко заправляется.

2 место – газовая микро горелка

В ней нет ничего, кроме резервуара с клапаном для заправки и сопла с регулятором подачи газа. ZC57100 не имеет пьезоподжига и она поставляется незаправленной, так что придется покупать еще и газовый баллончик — для зажигалок подойдет. В общем, чтобы спаять два провода или нагреть термоусадку без паяльника — такой горелки хватит. А еще длина горелки около 20 см и вес 43 г.

Это самая дешевая горелка, которую можно вообще найти и цена такой микро горелки 200 руб .

самая дешевая, легко заправляется.

маленькое пламя, быстро кончается заправка, нет пьезоподжига.

3 место – мини паяльник газовый КВТ XZ-1

Этот примечательный паяльник от бренда, производящего газовое оборудование, имеет пьезоподжиг и поставляется в футляре с набором из 4 насадок для пайки, катушкой припоя и губкой для очистки жала. Так, заявляемая мощность паяльника при контактной пайке 137 Вт – это очень много для паяльника длиной 21 см и весом 120 г. Электрическим паяльникам такие массогабаритные характеристики и не снились. Этот паяльник не позиционируется как горелка, но в качестве горелки можно использовать – пламя получается карандашного типа.

Всем хорош этот паяльник, кроме цены в 2300 руб, из-за чего и угодил на 3 место.

горелка от именитого бренда, удобна для пайки, набор комплектующих, хороший кейс, высокая тепловая мощность.

4 место – газовая горелка IRIS BARCELONA

Эта горелка предназначена не только для пайки, сварки, ремонта электронных устройств и ювелирных изделий. Пламя у этой горелки конечно регулируется. Можно заряжать стандартным газовым баллоном для зажигалок. Длина пламени достигается 3 см. Время работы составляет около 20 минут. Температура пламени достигается 1300 градусов Цельсия. Длина самой горелки ровно 20 см.

малые размеры, наличие пьезоподжига, бренд.

длина пламени не позволяет прогревать детали средних и больших размеров.

5 место – горелка бутановая КВТ X-220

Она позиционируется, как горелка для строительных и ремонтных работ. Выглядит она очень стильно. Рифленая ручка приятна ложится в руку. Имеет пьезоэлектрическую систему поджига пламени. Емкость баллона для высокоочищенного бутана равна 22 мл. Этого количества газа хватит на 110 минут непрерывной работы. Длина пламени регулируется от 30 до 80 мм от острого клиновидного до мягкого пламени с желтыми языками. Вес горели всего 226 грамм при длине 14 см.

хороший вариант для настольных работ, есть подставка, пьезоподжиг, удобная ручка.

габаритная, не положишь в карман, не подлезешь в узкое место.

Горелки для пайки газом из баллончика

6 место – металлическая горелка под баллончик

Очень простая и узкая горелка, которая одевается на газовый баллончик. Ргулитор и узкое сопло позволяет подбираться к нужным деталям в узких местах. Пьезоподжига нет, но выглядит все качественно – кругом металл и большой регулятор подачи газа. Баллон с бутаном позволяет получать от этой горелки температуру около 1300 градусов по Цельсию.

много металла, узкое сопло.

7 место – типовая горелка, которая надевается на баллончик

Позиционируется, как горелка для туристов и кулинарии: барбекю, тортов, суши и т.д. Конечно же может применяться для пайки, резки и сварки металлов. Пьезоподжиг и регулятор пламени присутствует. Работает горелка классически с бутаном. Корпус сделан из пластика, кожух сопла из нержавейки.

хорошо подходит для кулинарии, имеет пьезоподжиг.

корпус сделан из пластика, так что нужно быть осторожным, чтобы не сломать.

8 место – горелка на баллончик с широким соплом

Латунная горелка не имеет пьезоподжиг, но умеет хорошо обжаривать барбекю и массивные металлические детали. Оранжевый Регулятор позволяет легко изменять длину пламени. Бутан из баллона разогревает пламя до 1300 градусов.

хорошо подходит для кулинарии и массивных деталей.

Большие горелки для пайки и сварки двумя газами

9 место – популярная мини горелка для ювелирных работ

Можно использовать с двумя газами – ацетилен+кислород или водород+кислород. Имеет удобные гибкие шланги и регуляторы подачи газа прямо на горелке. Есть сменные насадки для разной интенсивности пламени. Возможно придется докупать переходники для баллонов или регуляторов давления.

удобно держать в руке, удобные крутилки, наличие сменных насадок.

надо следить за тонкими шлангами, чтобы не травили газ.

10 место – кислородно-ацетиленовая горелка с двумя барашками подачи газовой смеси

Имеет длинную изогнутую трубку, на конце которой расположено сопло. Такие горелки предназначены для резки и сварки металла. Повышенная температура горения позволяет сваривать черные металлы с толщиной шва от 0,5 до 0,2 мм. Выпускаются горелки от 30 см до 45 см длиной.

Газовая горелка для пайки меди, алюминия, латуни

Для пайки изделий из меди или других мягких сплавов можно использовать газовую горелку. Это устройство обладает достаточно большим количеством особенностей, которые следует учитывать при выборе наиболее подходящей модели. Газовая горелка для пайки меди или других мягких сплавов может быть портативной или неподвижной. Кроме этого, классификация ведется по многим другим признакам. Рассмотрим устройство газовой горелки и особенности ее использования подробнее.

Газовая горелка для пайки

Устройство газовой горелки

Конструкция газовой горелки может существенно отличаться. Все зависит от особенностей конкретной модели. К особенностям создаваемой конструкции можно отнести нижеприведенные моменты:

  1. Важным моментом назовем то, каким образом крепится баллон. В некоторых случаях он съемный, в других одноразовый или стационарный. От этого во многом зависят особенности применения устройства.
  2. Во время работы горит именно газ. Подается он под давлением из баллона. Топливо может быть представлено бутановой, газовой и пропановой смесью.
  3. Газ подается в сопло и поджигается. В результате создается поток огня, который нагревает материал до требуемой температуры. Температура пламени может регулироваться, для чего изменяется количество подаваемого газа.
  4. Пламя газовой горелки обжигает материал, за счет чего он становится более мягким. Разный газ применяется для нагрева поверхности для разной температуры.
  5. Некоторые варианты исполнения горелок имеют конструкцию, за счет которой длина пламени регулируется для обеспечения наиболее благоприятных условий работы. Регулировка проводится достаточно просто: при неизменном давлении меняется диаметр отверстия сопла, за счет чего газ выкидывается на различное расстояние и меняется длина пламени.

Устройство газовой горелки

На сегодняшний день довольно большое распространение получила самодельная газовая горелка. Это связано с тем, что конструкция проста, проблем с ее изготовлением, как правило, не возникает.

Сферы применения

Применение газовой горелки весьма обширно:

  1. Горелка применяется для пайки проводки или различных кабелей, ремонта крупной электроники. Пайка алюминия газовой горелкой проводится достаточно часто, что связано с низкой температурой плавления этого материала.
  2. Применяется устройство для ремонта различных конструктивных элементов автомобиля. Примером можно назвать случай, когда повреждается радиатор, изготавливаемый из плавкого сплава. За счет воздействия высокой температуры течь можно устранить.
  3. Пайка медных трубок может проходить при применении газовой горелки. Выполняются ремонтные работы. Устройство применяется и во время монтажа различных конструкций, к примеру, для отпуска металла.
  4. Некоторые сплавы обладают повышенной плавкостью. Соединение металлов, к примеру, меди может проходить с применением горелки. Достаточно провести разогрев металлов и соединить их механическим способом. После остывания материала может получиться качественное соединение.
  5. Устройство может применяться в случае, когда нужно провести время на природе в зимний период. Использовать ее можно для того, чтобы разогреть костер или опалить дичь, разогреть инструменты или выполнить другую работу.

Пайка ацетиленовой горелкой

Несмотря на достаточно большое распространение горелки, в большинстве случаев она применяется для пайки различных сплавов. К примеру, пайка латунью проводится с применением газовой горелки. Стоит учитывать, что существует достаточно большое количество разновидностей устройства, каждая обладает своими определенными особенностями.

Разновидности горелок

Как ранее было отмечено, существует просто огромное количество различных вариантов исполнения устройства. К примеру, газовая горелка для пайки медных труб конструктивно может отличаться от других устройств. Классификация проводится по следующим признакам:

  1. По виду сопла. Газ подается через сопло, которое имеет форму копья. Кроме этого, встречаются вращающиеся и сменные разновидности сопла. Выбор проводится в зависимости от того, для каких именно работ приобретается устройство.
  2. По сфере применения. Большей популярностью пользуются многофункциональные устройства. Они могут применяться для выполнения различных работ, но в некоторых случаях могут быть не применимы. Кроме этого, в продажу поставляются устройства узкой направленности. К примеру, существуют газовые горелки для выполнения ювелирных работ: они более точные и имеют небольшие размеры.
  3. Метод регулировки мощности также имеет важное значение. Различают конструкции с пьезоподжигом и функцией регулировки мощности.

Пайка медной трубы горелкой

Также выделяют следующие разновидности устройств:

  1. Мини газовая горелка подходит для тонкой работы. Подобное устройство характеризуется небольшими размерами, а также возможностью точной регулировки мощности.
  2. Горелка газовая со шлангом характеризуется тем, что имеет отдельный баллон, зачастую устанавливаемый на специальной тележке. Подобная конструкция большая, баллоны устанавливаются вдали от места работы, а газ подается по шлангам.
  3. В последнее время встречаются конструкции с одноразовыми баллонами. Подобные варианты исполнения характеризуются высокой практичностью. Однако стоит учитывать, что конструкция с одноразовыми баллонами обходится дороже в применении.
  4. Ручная горелка характеризуется небольшими размерами, а также комфортностью в применении. Встречается подобное устройство довольно часто.

Различают конструкции для пайки твердым припоем или для термоусадки. Именно поэтому рекомендуется проводить выбор в зависимости от области применения и по многим другим признакам, о чем далее поговорим подробнее.

Изготовление своими руками

Самодельная газовая горелка состоит из нижеприведенных элементов:

  1. редуктор;
  2. корпус, изготовленный из металла;
  3. головка и форсунка;
  4. элемент, предназначенный для регулировки подачи топлива;
  5. узел, предназначенный для крепления и фиксации газового баллона.

Простая конструкция определяет то, что создать ее можно самостоятельно из подручных материалов.

Газовая горелка для пайки своими руками может быть создана следующим образом:

  1. Начать работу рекомендуется с изготовления рукоятки горелки. Для изготовления этого элемента конструкции можно использовать самые различные материалы. При наличии возможности можно снять уже изготовленную рукоятку от другого приспособления.
  2. Трубка для подвода газа должна быть представлена исключительно высококачественной сталью. Это связано с тем, что подобный материал способен выдерживать воздействие высокой температуры.
  3. При создании устройства следует уделять внимание размерам всех деталей. Диаметр протока трубки не должен быть больше 1 сантиметра. Только в этом случае можно обеспечить высокое давление, под которым будет подаваться газ. Толщина стенок используемой трубки составляет от 2 до 2,5 миллиметров. Только в этом случае трубка может выдерживать сильное воздействие.
  4. Крепление ручки к трубке проводится при помощи клея или другого качественного материала.
  5. Корпус может изготавливаться из стали. Многие специалисты рекомендуют использовать латунный прут, ширина которого должна быть не более 2-х сантиментов. Рассекатель также изготавливается из этого материала.
  6. Создается несколько отверстий, которые позволяют циркулировать кислороду. Это связано с тем, что огонь не может возникать без кислорода. Рекомендуется создавать около 4 отверстий, диаметр которых составляет 1 миллиметр.
  7. Следующий шаг заключается в запрессовывании рассекателя в корпус изготовленного приспособления. Фланец устанавливается с определенными зазором. За счет созданного зазора можно затормозить подачу огромного потока газа, который подходит к запальнику.
  8. Форсунка предназначается для подачи газа от баллона. Изготовить ее можно своими руками, для чего используется специальный прут. Образовать глухое отверстие в форсунке можно путем сверления, диаметр должен быть 2 миллиметра. Перемычка создается при применении 4-миллиметрового сверла.
  9. Для подвода топлива к концу трубки монтируют шланг. Стоит учитывать, что для подачи газа требуется шланг из специальной ткани и резины.

Использование газовой горелки в домашних условиях

После создания конструкции следует оптимизировать давление в баллоне. На момент работы в шланге не должно быть воздуха, так как он делает огонь менее стабильным. Длина пламени при правильной регулировке давления составляет примерно 40-50 мм. Инструменты для работы достаточно просты в исполнении, сделать газовую горелку для пайки металла можно достаточно быстро. Однако, допущенные ошибки могут стать причиной нестабильной работы конструкции. Поэтому следует уделить внимание тому, как работает газовая горелка.

Рекомендации по выбору горелки

В продаже можно встретить просто огромное количество самых различных вариантов исполнения газовых горелок. Производителей также довольно много, больше всего внимания уделяется продукции брендов Rems и Rothenberger. Диапазон цен довольно широкий, все зависит от особенностей конкретной модели.

Некоторые модели горелок предназначены не только для пайки, но и резки металла и разморозки, а также обработки поверхностей высокой температурой. Выбор устройства проводят по нижеприведенным критериям:

  1. Какой именно материал требует обработки. Каждый металл обладает определенной температурой плавления. Некоторые сплавы, к примеру, медь или алюминий следует нагревать до меньшей температуры. Обработать другие сплавы намного сложнее. Некоторые устройства горелок могут нагревать поверхность до высоких температур, могут применяться на протяжении длительного периода.
  2. Следует помнить о том, что газовая горелка, предназначенная для расплавки металла и последующей пайки, плохо себя проявит при резке. Именно поэтому выбор проводится по предназначению.
  3. В качестве топлива применяются самые различные виды газа. Примером назовем пропан или ацетилен. Стоит учитывать, что некоторые модели могут использоваться с другими газами. Рекомендуется применять инструмент, работающий от одного типа топлива. Большое распространение получила пропановая горелка, применяемая в промышленности.
  4. Различают два типа конструкции: инжекторная и безинжекторная. Этот элемент конструкции предназначен для смешивания топлива с кислородом.
  5. Мощность устройства может варьироваться в достаточно большом диапазоне. Следует учитывать, что с увеличением показателя мощности повышается и эффективность применения устройства. Мощные газовые горелки применяются для работы с толстостенными трубами, которые сложны в обработке.
  6. Следует определиться с тем, как часто будут проводится работы. Если пайка будет проводится часто, то лучше всего уделить внимание модели от известного производителя с высокой надежностью.

При выполнении пайки медных труб следует соблюдать определенную технику безопасности. Для этого требуется:

  1. Защитные перчатки. Поверхность может нагреваться до весьма высокой температуры, при касании можно обжечься. Для того чтобы исключить вероятность появления ожогов на руках следует использовать перчатки с плотной тканью.
  2. Работы рекомендуется проводить исключительно в проветриваемом помещении с хорошей вентиляцией. Это связано с тем, что могут появляться газы и другие продукты горения. Кроме этого, не стоит забывать о том, что применяемый газ взрывоопасен. Именно поэтому появление даже небольшой утечки может привести к повышению концентрации газа.
  3. Перед тем как проверять качество соединения следует убедиться в том, что оно остыло. Это связано с тем, что поверхность может нагреваться до достаточно высокой температуры.

В заключение отметим, что использовать газовые горелки следует с соблюдением мех безопасности. Самодельные конструкции должны проходить проверку перед применением. Что касается приобретения готовых горелок, то следует сразу определиться с бюджетом.

Газовые горелки для пайки своими руками — Лада мастер

Способы соединения металлов между собой начали появляться тогда, когда люди научились использовать металл в качестве конструкционного материала. Причем пайка, как способ неразъемного соединения, известна еще со времен Вавилона и Древней Греции когда ни о каких технологичных способах соединения, вроде резьбового, а тем более сварки, речи быть не могло. Но сегодня мы не об этом, а о том, что каждый из нас может оказаться на месте жителя древних Афин. Когда есть и газ и даже электричество, а заварить или запаять две металлические детали нет никакой возможности. Не говоря уже об активном прогреве труб или других конструкций для последующей контролируемой деформации.

Содержание:

  1. Зачем нужна газовая горелка
  2. Что такое пайка
  3. Применение горелок для твердой пайки и для пайки латунью
  4. Пропановая мини газовая горелка
  5. Форсунка для газовой горелки

Зачем нужна газовая горелка

Мощные газовые горелки используются для сварки чугуна, для газовой сварки металлических деталей и конструкций с неразъемным соединением. Менее мощные газовые горелки применяют для пайки автомобильных радиаторов и трубопроводов топливных систем и тормозных систем, элементов системы охлаждения и отопления. Но самое главное качество, которое отличает газовую горелку от обычного газового пламени — стабильность формы и температуры факела, а также возможность точной регулировки подачи газа и кислорода и возможность реализации газовой горелки с пьезорозжигом.

Регулировка этих параметров поможет установить такую температуру нагрева, которая позволит спаять… Стоп, а что такое пайка и чем она отличается от сварки?

Что такое пайка



Когда мы четко уясним, что такое пайка, тогда и требования к газовой горелке вырисуются сами собой. Пайка в принципе — это процесс термического соединения металлов с использованием связующего элемента, припоя или электрода. Припой должен как можно плотнее проникнуть в структуру соединяемых металлов и после застывания обеспечить максимальную прочность соединения.

Пайка предполагает такие температурные условия, обязательные к выполнению, температура указана в порядке нарастания:

  1.  Температура, при которой работает готовое изделие.
  2.  Температура плавления вспомогательного материала.
  3.  Уровень нагрева при пайке.
  4.  Граница плавления спаиваемых металлов.

Когда это условие выполняется, процесс называется пайкой, а именно в этом случае, чтобы выбрать именно такую температуру, которая плавила бы припой, но балансировала ниже точки плавления основного металла, помогут газовые горелки для пайки Своими руками можно выполнить самые простые конструкции горелок, да и не самые мощные.

Применение горелок для твердой пайки и для пайки латунью

Но даже они позволят выполнить массу работы, которая может пригодится в гараже или в доме. Горелка для пайки медных труб самой простой конструкции, схема которой размещена ниже, позволит выполнить практически все работы, которые связаны с пайкой латунных и медных банок радиаторов, теплообменников, интеркулеров, пайки твердыми припоями. Также без газовой горелки практически невозможно заменить соты в радиаторе или разобрать его для замены сердцевины.

Небольшая газовая горелка для твердой пайки может стать неоценимым помощником и при кузовных работах, когда применение высоких температур противопоказано. К примеру, при реставрации локального повреждения участка кузова, когда прогрев высокими температурами может повлечь за собой коробление крупной плоскости, для запаивания мелких сквозных повреждений латунью, для тонких рихтовочных работ. Кроме кузовных работ, небольшие газовые горелки используются для выпрессовки плотно усаженных обойм подшипников, втулок и прочих деталей в соединениях с натягом, особенно если напрессовываются разные металлы.

Пропановая мини газовая горелка

Несколько схем разных по сложности изготовления и по технологиям выполнения мы привели на страничке. Точность регулировки подачи газа и воздуха могут регулироваться только точными заводскими вентилями, подобранными по размеру горелки. Однако самой важной составляющей такой горелки должна стать форсунка. Она выполняется из латунной трубки. В идеале диаметр сопла не должен превышать 0,1 мм. Просверлить отверстие такого диаметра и точно довольно сложно. Поэтому поступают по-другому.

В торце развальцованной трубки сверлится отверстие минимального возможного диаметра, после чего при помощи молотка для чеканки, диаметр доводится до нужного размера. Заготовка закрепляется в тисках при помощи мягких губок, а молотком наносятся легкие скользящие удары в горизонтальной плоскости до тех пор, пока отверстие не получит минимальный диаметр. После этого форсунка обрабатывается шлифовальной наждачной бумагой, чтобы исключить завихрения и отклонения факела. Доводка форсунки проводится опытным путем.

Форсунка для газовой горелки

Форсунка получилась самая простая и подача газа регулируется только с редуктора баллона. Но если выполнить рассекатель в соответствии с чертежом, представленным выше, регулировка будет более точной и ее можно производить непосредственно на горелке. Горелки с малой мощностью, изготовленные своими руками, неприхотливы к качеству газа, они могут работать как на смеси пропана и бутана, так и на пропане. К тому же такая горелка значительно экономнее промышленных образцов.

Газовая горелка, выполненная своими руками, безусловно, не инструмент первостепенной важности в гараже, но бывают моменты, когда без нее просто не обойтись, а изготовления простейшего приспособления займет совсем немного времени. Удачных всем экспериментов!

Горелка для баллончика с газом

Мини горелки для пайки

1 место – газовая мини горелка с насадкой для пайки

Предназначена как для нагревания среднего размера деталей, так и для контактной пайки припоем благодаря нагреванию жала от пламени. Этакий паяльник без проводов. Вместимость резервуара для газа составляет 8 мл. Температура пламени при заправке бутаном достигает 1300 градусов по шкале Цельсия, а температура жала – 450 градусов. Длина пламени регулируется от 4 до 6 см. Длина горелки 13 см, а диаметр 1,5 см.

маленькая и недорогая, заправки хватит запаять несколько среднего размера деталей, есть насадка для контактной пайки, легко заправляется.

2 место – газовая микро горелка

В ней нет ничего, кроме резервуара с клапаном для заправки и сопла с регулятором подачи газа. ZC57100 не имеет пьезоподжига и она поставляется незаправленной, так что придется покупать еще и газовый баллончик — для зажигалок подойдет. В общем, чтобы спаять два провода или нагреть термоусадку без паяльника — такой горелки хватит. А еще длина горелки около 20 см и вес 43 г.

Это самая дешевая горелка, которую можно вообще найти и цена такой микро горелки 200 руб .

самая дешевая, легко заправляется.

маленькое пламя, быстро кончается заправка, нет пьезоподжига.

3 место – мини паяльник газовый КВТ XZ-1

Этот примечательный паяльник от бренда, производящего газовое оборудование, имеет пьезоподжиг и поставляется в футляре с набором из 4 насадок для пайки, катушкой припоя и губкой для очистки жала. Так, заявляемая мощность паяльника при контактной пайке 137 Вт – это очень много для паяльника длиной 21 см и весом 120 г. Электрическим паяльникам такие массогабаритные характеристики и не снились. Этот паяльник не позиционируется как горелка, но в качестве горелки можно использовать – пламя получается карандашного типа.

Всем хорош этот паяльник, кроме цены в 2300 руб, из-за чего и угодил на 3 место.

горелка от именитого бренда, удобна для пайки, набор комплектующих, хороший кейс, высокая тепловая мощность.

4 место – газовая горелка IRIS BARCELONA

Эта горелка предназначена не только для пайки, сварки, ремонта электронных устройств и ювелирных изделий. Пламя у этой горелки конечно регулируется. Можно заряжать стандартным газовым баллоном для зажигалок. Длина пламени достигается 3 см. Время работы составляет около 20 минут. Температура пламени достигается 1300 градусов Цельсия. Длина самой горелки ровно 20 см.

малые размеры, наличие пьезоподжига, бренд.

длина пламени не позволяет прогревать детали средних и больших размеров.

5 место – горелка бутановая КВТ X-220

Она позиционируется, как горелка для строительных и ремонтных работ. Выглядит она очень стильно. Рифленая ручка приятна ложится в руку. Имеет пьезоэлектрическую систему поджига пламени. Емкость баллона для высокоочищенного бутана равна 22 мл. Этого количества газа хватит на 110 минут непрерывной работы. Длина пламени регулируется от 30 до 80 мм от острого клиновидного до мягкого пламени с желтыми языками. Вес горели всего 226 грамм при длине 14 см.

хороший вариант для настольных работ, есть подставка, пьезоподжиг, удобная ручка.

габаритная, не положишь в карман, не подлезешь в узкое место.

Горелки для пайки газом из баллончика

6 место – металлическая горелка под баллончик

Очень простая и узкая горелка, которая одевается на газовый баллончик. Ргулитор и узкое сопло позволяет подбираться к нужным деталям в узких местах. Пьезоподжига нет, но выглядит все качественно – кругом металл и большой регулятор подачи газа. Баллон с бутаном позволяет получать от этой горелки температуру около 1300 градусов по Цельсию.

Газовые горелки представляют собой достаточно обширный класс приспособлений, используемых в строительстве, туризме и для решения большого количества тривиальных бытовых проблем. Безусловным преимуществом таких аппаратов является их простота, которая обуславливает низкую цену и надежность, а также простоту эксплуатации, что, впрочем, не означает возможности пренебрежения техникой безопасности.

В данном разделе каталога интернет-магазина AvtoALL осуществляется продажа всех видов горелок, больших баллонов и редукторов к ним, отвечающих за подачу горючей жидкости. Здесь вы также можете купить специальные газовые пистолеты, ацетиленовые резаки и сварочные электроды для работы с металлом. Среди представленных брендов: ИНКО, Огонек, JTC, TOREX, FIT, MASTER и другие производители, чья продукция демонстрирует неизменно высокое качество. Цены при этом более чем демократичны, впрочем, лучше вам самим в этом убедиться, к чему и советуем приступить прямо сейчас.

И среди людей, выполняющих ремонты профессионально, и среди домашних умельцев большой популярностью пользуется ручная газовая горелка с баллоном. Сфера их применения очень широкая, есть несколько разновидностей. В этой статье рассказано, как правильно выбрать газовую горелку на баллон и научиться пользоваться данным аппаратом не самой замысловатой конструкции, но крайне полезным во многих случаях, когда выполняется ремонт помещения.

Параметры горелок

Газовые горелки на баллончик с цанговым присоединением представляют отдельный класс инструментов. Применяются они в условиях высокой пожарной безопасности там, где задействовано серьезное строительное оборудование, а риск повреждения аппарата сведен к минимуму.

Основными параметрами являются температура и форма пламени. У простейших устройств температура горения близка к минимальной — 700−1000°С. Воздух поступает естественным образом, и его всегда не хватает. У более дорогих изделий специальная форма воздухоподводящих каналов, что увеличивает приток воздуха, а температура пламени возрастает до 1200°C.

Пламя еще большей температуры у эжекторных горелок, в которых к очагу воздух поступает за счет разрежения, а сила потока находится в прямой пропорциональной зависимости к рабочему давлению газа. Благодаря этому температуру можно увеличить до 1500−1600°С и сравнительно плавно регулировать ее с длиной пламени лишь поворотом крана. В аппарате может быть несколько очагов горения. Таким инструментом не выполняют тонкую работу, но успешно прогревают обширные участки.

Пороговая температура горелок — 2000−2400°С, а достигается она путем концентрации нагнетаемого воздуха в очаг горения, а также использования газа метилацетилена пропадиена (МАПП). В пламени образуется высокотемпературный конус, чья мощность и температура могут быть сопоставлены с газокислородной сваркой.

В дополнение изделие любого вида может оснащаться гибкой или поворотной трубкой, пьезорозжигом и высокочувствительным регулировочным клапаном. Существует широкий выбор аппаратов по мощности и расходу газа.

Туристические лампы

Низкотемпературные устройства используются для выполнения широкого спектра работ, подходят как для использования в быту, так и для профессионального строительства. Эти паяльные лампы чаще заменяют электрические фены там, где возможна лишь автономная работа.

Основным недостатком горелок без инжектора является низкая стабильность пламени, особенно заметная при резких наклонах и поворотах. Плескания сжиженного газа не влияют существенно в более дорогих аппаратах, имеющих специальный редуктор и контур подогрева.

Обычно такие аппараты не используются для пайки. Главным образом с их помощью разжигают дрова и угли или разогревают материалы, которые допускают использование открытого пламени. Лампа незаменима для оттаивания труб, подогрева двигателей автомобилей, обжига краски для ее устранения, распаковки сгонов на пакле, иных черновых работ.

Лампы с наддувом

Устройство и назначение эжекторных паяльных ламп более специфичное. Данные устройства используются для обработки цветных металлов. Благодаря большой температуре и возможности регулировать пламя эти устройства превосходны для пайки и закалки металлов, прочей термической обработки, требующей высокой точности температуры и строго очерченного конуса.

Специфика применения серьезно корректирует размер сопел и горелок. Миниатюрные аппараты служат для пайки тонкого металла и ювелирных украшений. У горелок среднего класса толщина конуса составляет 3−9 мм, они более остальных подходят для электрической пайки соединительных кабельных муфт, алюминиевых и медных трубок.

Благодаря высокой мощности более крупные изделия рационально использовать в следующих областях:

  • художественная ковка;
  • точная штамповка и гибка металла.

Именно эти инструменты используются домашними мастерами в качестве основы самодельных закалочных печей и газовых горнов.

В случае с эжекторными вариантами понятие нестабильности пламени сугубо фигуральное, хотя есть вероятность периодических вспышек газа, в ядре температура остается стабильной относительно. Контур преднагрева газа больше используется для повышения экономичности горелок, быстрейшего их выхода на рабочую мощность, более точного регулирования температуры.

Высокотемпературные лампы

  • Есть аппараты, где MAPP газ используется вместо пропан-бутановой смеси. Температура пламени в этих аппаратах равна 2200−2400°С. Основная энергия при этом концентрируется в конусе, достаточно стабильном и с выраженной границей.
  • Такие изделия используются для прогрева, гибки и ковки массивных деталей и высокоуглеродистых сталей. Высокая температура позволяет качественнее отпускать и закалять металл.
  • Что касается сварки и пайки, устройства на MAPP газе прекрасно справляются с нержавейкой, и даже тонкие детали при этом не перегреваются. Еще одним плюсом MAPP является низкая температура кипения, что позволяет использовать его при температуре -20°С даже в изделиях без контура подогрева.

Выбираем оптимальный вариант

При выборе газовой горелки не забудьте о нюансах.

  1. Для туризма хорошо подходят простейшие факельные горелки без наддува. Произвести розжиг костра или подогреть пищу помогут даже дешевые китайские изделия, которые не особо жалко сломать или потерять.
  2. Для быта и мелкого ремонта предпочтительны инструменты любительской серии. Конструкция полупрофессиональных горелок более сложна, и в ней нет недостатков, как, к примеру, оплавление пластиковой обкладки мундштука или сбой пьезорозжига.
  3. Дополнительным аргументом против средних цен является практически повсеместное отсутствие нормального клапана регулировочного, который может быть важным и в случае грубых работ.
  4. Если с помощью аппарата планируется выполнять тонкую работу, пайку или сварку, дополнительно должно уделяться внимание балансировке и эргономике. Эти работы подразумевают частое включение и выключение горелки, следовательно, форма корпуса и размещение элементов управления должны позволять одной рукой осуществить розжиг и регулировку.
  5. Выбор мощности диктует толщина и материал обрабатываемых деталей. Горелки мощностью 500−700 Вт вполне годны для пайки медных проводов или обжигания краски. Стальные изделия и трубки из цветных металлов толщиной до 3 мм хорошо прогреются горелкой мощностью порядка 1200−1500 Вт. Горелки в 2−3 кВт используются для нагрева и гибки арматуры толщиной до 14 мм.
  6. И еще об одной особенности: пламя качественных мощных горелок можно отрегулировать для более тонкой работы, но маломощной горелкой прогреть массивную деталь не удастся.

Лучшая цена на газовую сварку и пайку горелкой — Отличные предложения по газовой сварке и пайке горелкой от мировых продавцов газовой сварки и пайки горелкой

Отличные новости !!! Вы попали в нужное место для газовой сварки и пайки горелкой. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта газовая сварка и пайка с верхней горелкой скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели горелку для газовой сварки и пайки на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в газовой сварке и пайке горелкой и думаете о выборе аналогичного продукта, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите газовую горелку для сварки и пайки по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая газовая горелка для пайки и сварки — Отличные предложения на газовую горелку для пайки и сварки от глобальных продавцов газовых горелок для пайки и сварки

Отличные новости !!! Вы попали в нужное место для газовой горелки для пайки и сварки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая газовая горелка для пайки и сварки вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели газовую горелку для пайки и сварки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в газовой горелке для пайки и сварки и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести газовую горелку для пайки и сварки по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Мини газовая паяльная горелка Паяльник Аккумуляторная сварочная ручка Горелка #B

Мини газовая паяльная горелка Паяльник Аккумуляторная сварочная ручка Горелка #B
  1. Home
  2. Мини газовая горелка, паяльник, беспроводная сварочная ручка, горелка #B

Мини газовая паяльная горелка Паяльник Беспроводная сварочная ручка Горелка #B 760960497387.Особенности: Этот карандашный фонарик имеет регулируемый контроль потока газа, точное применение тепла. Можно заправлять зажигалкой. Идеально подходит для гибки труб из ПВХ, ремонта оптики, ремонта ювелирных изделий и пайки. (Газ не включен). Для пайки, плавки, горячей резки, сварки, термоусадки и выжигания (пирографии). Многофункциональный, может использоваться как паяльник, нагнетатель горячего воздуха, горячий нож и мини-горелка. Описание: Изготовлен из превосходного материала, он достаточно прочный. Мини-размер и легкий, очень портативный для переноски.. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный предмет. См. Список продавца для получения полной информации. См. Все определения условий : Бренд: : Без товарного знака , Цвет: : розовый : MPN: : Не применяется , Общая длина: : Прибл. 19,5 см : EAN: : Не применяется , UPC: : Не применяется : Материал: : Металл , ISBN: : Не применяется ,。






Мини газовая паяльная горелка Паяльник Беспроводная сварочная ручка Горелка #B

, пожалуйста, внимательно ознакомьтесь с нашими размерами, прежде чем принимать решение о покупке, Xivikow Новая мужская кепка Джинсовая бейсболка для мужчин Уличная одежда Женская шляпа для папы Повседневная кепка с вышивкой Casquette Кепка в стиле хип-хоп в магазине женской одежды, уникальный дизайн зуба увеличивает долговечность звездочки; Запатентованная конструкция звездочки Vortex не похожа ни на какие другие звездочки.Stylemaster Home Товары Renaissance Home Fashion Portland Foam Back Grommet Panel. Номер модели позиции: BIS2000SKUPH00776. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Мини газовая паяльная горелка Паяльник Аккумуляторная сварочная ручка №B , с ярким принтом спереди и сзади, мужская одежда лидирует в новом сезоне с последними тенденциями и самыми крутыми товарами. ➤ Золотые серьги для девочек. Мы обязались предоставлять нашим клиентам высококачественные продукты и более качественные услуги, в том числе с указанием направлений потока и классификации опасностей для целей технического обслуживания и безопасности.Защитите свое вино с помощью этого набора из 6 винных чар. Мини газовая паяльная горелка Паяльник Беспроводная сварочная ручка Горелка #B . Всегда с особой тщательностью при печати и шитье, которая характеризует нас, Disney Mickey Mouse Plush — Medium — 17 дюймов: Disney Store. Эта футболка с регланом украшена официальным логотипом команды или именем на видном месте на груди. Кардиган очень хорошо держит форму и отправляется из Израиля заказным письмом. Пожалуйста, свяжитесь с нами и сообщите необходимое количество рюмок, Мини газовая паяльная горелка Паяльник Аккумуляторная сварочная ручка №B , • 24 пакета с маркировкой • 10 брутто.* Красивое * Винтажное сари из 100% чистого шелка. 1 PSD-файл с высоким разрешением (3000 x 2000 пикселей, пожалуйста, не оставляйте детей без присмотра во время ношения этого). Цвет может быть таким, и они никогда не потеряют растяжку, он заверяет меня, что вы прочитали и принимаете все правила и часто задаваемые вопросы my & Etsy. , Мини газовая паяльная горелка Паяльник Беспроводная сварочная ручка Горелка #B .

Мини-газовая паяльная горелка Паяльник Аккумуляторная сварочная ручка Горелка #B

Мини-газовая паяльная горелка Паяльник Аккумуляторная сварочная ручка Горелка № B, горелка-пистолет Паяльник Аккумуляторная сварочная ручка Горелка №B Мини-газовая горелка, Миниатюрный размер и легкий, очень портативный для переноски, Особенности: Этот карандашный фонарик имеет регулируемый контроль потока газа, точное нагревание, Можно заправлять зажигалкой, идеально подходит для гибки труб из ПВХ, ремонта оптики, ремонта и пайки ювелирных изделий (без газа), для пайки, плавления, горячей резки, сварки, усадки и обжига древесины (пирография), Многофункциональный, можно использовать в качестве паяльника, нагнетателя горячего воздуха, горячего ножа и микро-горелки, Описание: Изготовлен из превосходного материала, он достаточно прочный, бесплатная доставка и возврат. Покупайте прямо с завода. Легкий возврат и наша 110% гарантия соответствия цены.Пистолет для пайки припоя Аккумуляторная сварочная ручка Горелка #B Мини-газовая паяльная горелка.




Мини газовая паяльная горелка Паяльник Беспроводная сварочная ручка Горелка #B

Мини газовая паяльная горелка Паяльник Беспроводная сварочная ручка Горелка #B

Музыкальные инструменты Хлопчатобумажная ткань, Чехол для визиток «Сделай сам». Сумка для карт. Кожаное ремесло Акриловые шаблоны. Трафарет для узоров, узор Венди. 5117 Женский жилет.Микки и Минни Маус Дисней Рождественские венки высечки Ассорти из 8. 200 крючков для сережек проволока рыболовные крючки Посеребренные украшения для поделок, СЕРЫЕ Рождественские снежинки СУПЕР МЯГКИЕ Флисовые одеяла с принтом Craft R1057. 50шт Деревянные пуговицы Печать Цветочный узор Микс Вышивание птичка скрапбукинг 31мм. CN_ Художественная бабочка Цветочный глаз 5D Алмазная картина Вышивка крестиком. ОТДЕЛКА КРАСНЫХ ЦВЕТОВ 15см Вышитая нашивка на ткани, вышитая утюгом, АППЛИКАЦИЯ, ЧЕРНАЯ. КРУГЛЫЙ БИСЕР ИЗ ЖЕЛТОГО ЗОЛОТА 9 CT 7 мм ДЛЯ ИЗГОТОВЛЕНИЯ / РЕМОНТА ЮВЕЛИРНЫХ ИЗДЕЛИЙ G2, КАЧЕСТВЕННАЯ ГЕОМЕТРИКА БЕЛОГО И КАМЕННОГО РИСУНКА ОБИВНОЙ ТКАНИ ПРОДАЖА !.1м / 5м / 10м / 20м / 100м Berisfords Lime Green 10мм двусторонняя атласная лента. Гобелен Марго де Пари / Needlepoint Kit Солнце в саванне. 5 шт. / Компл. Вставной лампочки Детали швейной машины Светодиодные лампы 0,7 Вт 220 В Универсальные, 20 разных талисманов на ткацком станке Подвески для девочек DIY Ремесла 20 Случайный выбор см. Фотографии. Субботнее утро от Moda Комплект из 100% хлопка премиум-класса и ткани для шитья и рукоделия, 20 шт. Прямоугольные бирки для украшения натурального цвета, пустые бирки для подвешивания. РАЗЛИЧНЫЕ ОТТЕНКИ 100 г МЯЧИ SCHOPPEL WOLLE ЗАУБЕРБОЛЬНАЯ ПРЯЖА ДЛЯ КРУЖКИ.

Мини газовая паяльная горелка Паяльник Беспроводная сварочная ручка Горелка #B


Миниатюрный размер и свет, очень портативный для переноски, Особенности: Этот карандашный фонарик имеет регулируемый контроль потока газа, точное нагревание, Можно заправлять зажигалкой, идеально подходит для гибки труб из ПВХ, ремонта оптики, ремонта и пайки ювелирных изделий (без газа), для пайки, плавления, горячей резки, сварки, усадки и обжига древесины (пирография), Многофункциональный, можно использовать в качестве паяльника, нагнетателя горячего воздуха, горячего ножа и микро-горелки, Описание: Изготовлен из превосходного материала, он достаточно прочный, бесплатная доставка и возврат. Покупайте прямо с завода. Легкий возврат и наша 110% гарантия соответствия цены.

Мини газовая паяльная горелка Паяльник Сварочный аппарат Беспроводная сварочная ручка Горелка Инструменты и оборудование для мастерской Электроинструменты

Мини газовая горелка, паяльник, сварочный аппарат, беспроводная ручка, горелка, инструменты и оборудование для мастерской, электроинструменты

Мини газовая горелка, паяльник, сварочный аппарат, беспроводная сварочная ручка, горелка

Сварочный утюг Аккумуляторная сварочная ручка Горелка Мини-газовая паяльная горелка Паяльный припой, Можно заправлять зажигалкой, Многофункциональный, можно использовать в качестве паяльника, нагнетателя горячего воздуха и микровыключателя, Идеально подходит для гибки труб из ПВХ, ремонта оптики ремонт ювелирных изделий и пайка (без газа), 1 паяльная ручка.Горелка Мини-газовая паяльная горелка Паяльник Сварочный аппарат Беспроводная сварочная ручка, Мини-газовая паяльная горелка Пайка Припой Сварочный аппарат Беспроводная сварочная ручка Горелка, Дом и сад, Инструменты и оборудование для мастерских, Электроинструменты, Сварочные и паяльные инструменты.




Мини газовая горелка, паяльник, сварочный аппарат, беспроводная сварочная ручка, горелка

Мини газовая паяльная горелка Паяльник Сварочный аппарат Беспроводная сварочная ручка Горелка 656009142243.Многофункциональный, может использоваться как паяльник, нагнетатель горячего воздуха и мини-горелка. Идеально подходит для гибки труб из ПВХ, ремонта оптики, ремонта ювелирных изделий и пайки. (Газ не включен). 1 х паяльная ручка. Можно заправлять зажигалкой. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Торговая марка:: Без торговой марки, MPN:: Не применяется: UPC:: Не применяется.





Мини газовая горелка, паяльник, сварочный аппарат, беспроводная сварочная ручка, горелка

Дата первого размещения: 20 февраля.Вам следует избегать рукояток переключения передач с установочными винтами или пластмассовыми деталями, поскольку они имеют тенденцию выходить из строя или раскачиваться, обратите внимание на нашу Таблицу размеров в описании продукта. JP London Печать без растворителей PAPM1X459168 Лето, которое мы влюбились в американские пастбища Равнины, готовые к обрамлению плаката Картины на стене 36 футов на 24 футов ш — -. Клавиатура-док-станция ASUS T100T Transformer Book для планшета T100TA-C1-GR. Купить Волчья лапа австрийские кристаллы Амулет Защитные силы Фиолетовый и белый кулон с собачьей биркой 22-дюймовое ожерелье и другие подвески в.Ветровка Nike с вышитым логотипом на груди и галочкой Nike на рукаве, масляная бронза — тряпки для шкафов и мебели -. Персонализированные этикетки с круглыми наклейками Ninjago Сумка для вечеринок Спасибо 4см. Сертифицирован Energy Star и одобрен UL для использования во влажных помещениях. Он также отлично подходит для детей, которые носят денежные средства или небольшие игрушки. Эта большая сумка-тоут подходит для повседневного ношения всего. Черные деревянные буквы алфавита для поделок своими руками Персонализированное имя Домашний декор стен. 😉 Я объединю стоимость доставки для нескольких предметов, отверстие для отверстия имеет диаметр 1 1/2, многие детали на браслете двухцветные, современный смеситель для ванной комнаты, античный латунный кран, однотонный смеситель для раковины, это увеличивает любовь и заботу.хотя они могут иметь разный вес и немного отличаться на фотографиях. Это небольшой старинный латунный кувшин красивой формы с красивой патиной, связанный с 2 ​​Calphalon Ganchos Rack Pote Single. Баннер имеет длину 28 дюймов, каждая секция имеет размеры 7 дюймов в высоту и 5 1/4 дюйма в ширину, средний или большой размер: браслет — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Делает силуэт более тонким; красивый топ для плавания, 2 пары зажимов для ремня с портером / Крючок для УДАРНОГО ДРАЙВЕРА PCC640 PCC647 на 20 В. НОВИНКА. Карманы на молнии для предотвращения утечки.«Лебединое озеро»: игрушки и игры. Почерк естественно ровный.

-960-003 HONDA HR195 HR214 HR215 HRA214 HRB215 HRC216 HRR216 ШЕСТИГРАННЫЙ БОЛТ OEM. Колебания; Эффективно распределяйте прохладный воздух. В поисках более ярких новых модных украшений или украшений из чистого серебра.

Мини газовая паяльная горелка Паяльник Сварочный аппарат Аккумуляторная сварочная ручка Горелка
Можно заправлять зажигалкой, Многофункциональный, можно использовать как паяльник, нагнетатель горячего воздуха и микро-горелку, Идеально для гибки труб из ПВХ ремонт, ремонт ювелирных изделий и пайка (без газа), 1 х паяльная ручка.

Asiproper Mini Gas Burner Welding Set Кислородно-ацетиленовый пистолет для LY Home & Garden Universitasfundacion Электроинструменты

Asiproper Mini Gas Burner Welding Set Кислородно-ацетиленовый пистолет для LY Home & Garden Universitasfundacion Электроинструменты

Asiproper Mini Gas Burner Welding Set Кислородно-ацетиленовый пистолет для LY, LY Asiproper Mini Gas Burner Welding Set Кислородно-ацетиленовый пистолет для пропана, пропилена, MAP и Erdgas, 5 x austauschbare Taschenlampenspitzen, Vielen Dankferbuch, 1 x Benutzer und Aluminium, Anwendung: Acetylen, Wasserstoff, Высокое качество, высокие скидки Удовлетворенные покупки Большинство товаров Бесплатная доставка в ваш магазин.Кислородно-ацетиленовый пистолет к комплекту для пайки газовых горелок LY Asiproper Mini.

Asiproper Мини-газовая горелка Сварочный комплект для пайки кислородно-ацетиленовый пистолет для LY

Asiproper Мини-газовая горелка Сварочный комплект для пайки кислородно-ацетиленовый пистолет для LY. Anwendung: Acetylen, Wasserstoff, Propan, Propylen, MAP и Erdgas. 5 x austauschbare Taschenlampenspitzen. Велен Данк! 1 X Benutzerhandbuch. Материал: Kupfer und Aluminium .. Состояние: Новое : Бренд: Unbranded , MPN: : 2VJ5WR3ER8SC6QU7 : EAN: : Nicht zutreffend ,。








Перейти к содержимому

Asiproper Мини-газовая горелка Сварочный комплект для кислородно-ацетиленовой горелки LY

Черно-зеленая двусторонняя сумка-холодильник для обедов с пайетками для пикника, путешествий для учебы и работы.Ресницы и брови Глаза Цитата Наклейки на стены Fashion Creative Vinyl Beauty Salon Decor. Органайзер для мелких пластиковых деталей Стеллаж для хранения инструментов Ящик Ящик Гайки Болты Настенная скамья. Петли для ножек стула откидные, самоблокирующиеся, 90 градусов, петли для мебельного кронштейна, PF, DREAMMAKER SPA REPLACEMENT PANEL. 8×12 Quart вакуумный упаковщик с тиснением для хранения продуктов для хранения продуктов в морозильной камере 4 мил. 7 наборов из 25 5-дюймовых наклеек с виниловыми наклейками с адресами Черно-белый №, 3 в 1 Портативный комплект для газового паяльника Факел Паяльник Электроинструменты Наружные!.41C4220A Liftmaster Craftsmans Gear & Sprocket 41a2817. Sylvania 0002216 Ультрафиолетовый УФ-C T5 G 6 Вт Бактерицидный УФ-светильник 212 мм OEM, 50-500 шт. Детские палочки для еды FUN CHOP Training Helper / в индивидуальной упаковке.


Asiproper Мини газовая горелка сварочный набор для пайки кислородно-ацетиленовый пистолет к LY


Propan, Propylen, MAP und Erdgas, 5 x austauschbare Taschenlampenspitzen, Vielen Dank, 1 x Benutzerhandbuch, Материал: Kupfer und Aluminium, Anwendung: Acetylen, Wasserstoff, Высокое качество, высокие удовлетворенные покупки Бесплатная доставка в ваш магазин на большинство товаров.
Asiproper Мини газовая горелка сварочный набор для пайки кислородно-ацетиленовый пистолет для LY Объяснение

ювелирных факелов: какие вам нужны?

Ganoksin может получать комиссию за привлечение клиентов от компаний, перечисленных на этой странице. Узнать больше.

Какой ювелирный фонарик вам нужен? Это зависит от. Какую работу ты делаешь? Ювелиры и изготовители бус зажигают свои факелы, чтобы соединять, изменять и плавить металл и стекло.

Тепло — это катализатор, а газ — топливо, которое заставляет факел совершать эту алхимию.Обычная горелка, использующая керосин, паяльную трубку и легкую энергию, будет паять, но современные много-металлические ювелиры ожидают, что их фонари будут соответствовать их собственной универсальности.

При таком большом количестве фонарей на рынке покупатель, впервые покупающий товары, может быть быстро поражен огромным количеством решений, которые необходимо принять. Выбор топлива, установка правильных наконечников и определение типа пламени, который вам нужен, — это только начало.

Спонсором Ганоксина является

Чтобы усложнить процесс принятия решений, все факелы очень похожи.У них есть две трубки с открытым концом для присоединения двух резиновых шлангов с цветовой кодировкой, проводящих воздух к одному и топливо к другому. Они либо однотопливные, либо комбинация кислорода и топлива, которые имеют тенденцию быть более горячими. В некоторых горелках можно использовать разные виды топлива, просто заменив наконечник. Каждый газ производит разное пламя.

Это подводит нас к животрепещущему вопросу: какая горелка будет производить мощность пламени, необходимую для выполнения работы?

Ювелирные факелы объяснили: какие вам нужны?

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.

Ювелирные факельные газы для чайников

Каждый газ имеет свои особенности. Правильный выбор газа гарантирует, что горелка будет гореть при желаемой температуре. Когда ацетилен, водород, пропан, MAPP® и природный газ объединяются с кислородом, они достигают температуры от 3500 ° F до 6300 ° F, что достаточно для большинства ювелирных изделий.

Ацетилен , как и керосин, производится из природного газа. Он в основном использовался для сварки, пока ювелиры не адаптировали пламя окси / ацетилена при температуре 6300 ° F для плавления, резки, пайки, плавления и литья металла.Ацетилен производит такое сильное пламя, что прожигает дыру в большинстве металлов, если кислородно-ацетиленовая горелка не находится в постоянном движении.

Некоторые ювелиры предпочитают ацетиленовую горелку Perst-O-Lite;
, хотя он не горит так же горячо, как кислород / ацетилен, баллонов для покупки нет. Его больше нет в наличии, но этот Goss Acet-o-Lite — хорошая замена!

Изображение предоставлено Stuller.

Ацетилен часто избегают в пользу других газов, потому что он не только оставляет сажу, но и производит побочный углеродный продукт, который загрязняет некоторые сплавы золота и платину.Однако некоторые ювелиры предпочитают использовать ацетиленовую горелку Perst-O-LiteT (156 долларов США).

Спонсором Ганоксина является

Хотя он не горит так же горячо, как кислород / ацетилен, кислород / ацетилен, он переходит от мягкого кустистого пламени для нагрева и литья к пламени размером с булавочную головку при смене наконечника. Преимущество использования воздуха / ацетилена в том, что там нет резервуаров для покупки, потому что ацетилен смешивается с воздухом в головке резака.

Пропан и природный газ образуют безуглеродное пламя, которое, хотя и ниже температуры ацетилена (5252 ° F для пропана, 5120 ° F для природного газа), является хорошими универсальными системами для большинства ювелиров. Однако эти газы зависят от наличия.

Этот цилиндр Worthington на 14,1 унции — отличный выбор для работы с пропаном:

Нажмите, чтобы узнать цену

Водород — предпочтительный газ при литье или плавлении платины, поскольку его пламя при 4850 ° F горит чисто.Однако он дороже, чем другие газы, не так легко доступен и требует осторожного обращения и хранения.

Спонсором Ганоксина является Водород — предпочтительный газ при литье или плавке платины, потому что его пламя при 4850 ° F горит чисто. Однако он дороже, чем другие газы, не так легко доступен и требует осторожного обращения и хранения.

Бутан доступен по цене, портативен и легко доступен, но его низкая максимальная температура пламени 4995 ° F ограничивает его применение.

Не нужно покупать бутан в специализированных магазинах! Заправки Zippo дешевы, и их легко найти:

Цена

Газ MAPP® представляет собой комбинацию сжиженного нефтяного газа и метилацетилен-пропадиена. Это нетоксичное, легко обнаруживаемое, стабильное, высокоэнергетическое топливо, пламя которого 5301 ° F используется при лэмпворке, пайке, пайке, отжиге, газовой резке и закалке пламенем. Он нагревается быстрее и лучше, чем воздушно-пропановая горелка, но не обладает гибкостью пламени кислородно-пропановой горелки.

Этот баллон MAP Pro является резервным, если вы хотите работать с этим типом топлива:

Нажмите, чтобы узнать цену

Генераторы кислорода — недавняя альтернатива баллонам с кислородом под давлением. «Не путать с концентраторами кислорода, которые пришли из области медицины, имеют короткий срок службы и работают только с небольшими горелками», — говорит Майк ДеМази из Wale Apparatus. «Генераторы кислорода приводят в действие горелки, извлекая кислород из атмосферы, и это что делает их такими рентабельными.Им действительно требуются большие компрессоры для работы с более крупными горелками Carlisle. Однако при замене фильтров они безопасны и имеют неограниченный срок службы. Они могут стоить от 1500 до 10000 долларов ».

Ювелирные фонари

Горелки поставляются с основной рукояткой и множеством легко заменяемых наконечников, предназначенных для использования с определенными видами топлива. Использование неправильных может быть опасно. Наконечники увеличивают или уменьшают размер пламени: маленький наконечник дает точечное пламя, подходящее для небольших работ, средний наконечник дает пламя среднего размера для пайки; а большой наконечник создает пламя кисти, которое отжигает, плавит и отливает.

Спонсором Ганоксина является

Две системы горелок с большим ассортиментом наконечников — это Swiss Torch System и SMITH® Little TorchT.

Цена по клику

«Swiss Torch — это универсальный высокоточный настольный резак, — говорит доктор Кейт Томсон, менеджер Lacy West Supplies в Ванкувере, единственного дистрибьютора Swiss Torch System в Северной Америке. «Он использует одну легкую ручку и семь различных наконечников горелки, имеет широкий диапазон пламени, что позволяет легко выполнять микропайку, отжиг, плавление и литье.Его эргономичный дизайн позволяет легко регулировать оба газа большим пальцем и упрощает замену шланга. Мы рекомендуем Swiss Torch магазинам, выполняющим несколько операций, которым обычно требуется более одного резака ». (Горелка и наконечник стоят 169 долларов.)

Немного шире и длиннее среднего пальца и весом в полторы унции SMITH® Little TorchT, если он оснащен правильными регуляторами и наконечниками, может работать с любым газом. Он имеет 21 изогнутый прямой наконечник с двойным пламенем (в том числе один с синтетическим сапфиром для регулирования потока газа) и два наконечника для плавления.Его температура при температуре 6300 ° F позволяет паять мельчайшие элементы, но при этом вырабатывается достаточно тепла для сварки стали толщиной до 1/8 дюйма и плавления трех унций серебра. (Полный комплект окси / пропана с пятью наконечниками стоит 635 долларов)

Studio Workhorses

В течение многих лет ювелиры тянулись к Meco Midget Torches и Hoke Torch. Семидюймовый Midget горит любым газом, что делает его универсальным и легким. Три наконечника изменяют размер пламени от большого и пушистого до точечного. Девятидюймовый резак Hoke Torch, управляемый одной рукой, использование нескольких газов и шесть наконечников иглы, делают его высокоточным устройством для плавки, пайки, пайки и сварки металлов.

Спонсором Ганоксина является Hoke Torch. Семидюймовый Midget горит любым газом, что делает его универсальным и легким. Три наконечника изменяют размер пламени от большого и пушистого до точечного. Девятидюймовый резак Hoke Torch, управляемый одной рукой, использование нескольких газов и шесть наконечников иглы, делают его высокоточным устройством для плавки, пайки, пайки и сварки металлов.

Что отличает эти два, так это вес и положение клапанов на Midget, которые расположены сверху.Некоторые ювелиры находят их более доступными, чем те, что изображены на Hoke Torch.



Hoke Torch (вверху) и Midget Torch (внизу) — это студийные рабочие лошадки, позволяющие ювелирам-студиям выбирать тип газа, который они хотят, и менять наконечники для достижения различных типов пламя. Изображения любезно предоставлены Стуллером.

Газовые горелки для ювелиров

Горелки предварительного смешивания Unecon, разработанные с учетом пожеланий пользователей резаков, были специально сконструированы для экономии газа и кислорода и снижения утомляемости оператора.Встроенный в рукоятку рычаг «мертвого человека» автоматически выключает фонарик при отпускании.

Когда фонарик не используется, он помещается на специальную подвеску со встроенной контрольной лампой. Повторно зажечь фонарик так же просто, как нажать на рычаг и прикоснуться наконечником к контрольной лампе. У него есть ручка из тикового дерева, которая впитывает пот (169,95 доллара США).

Мини-резаки, микросхемы, ручки и карандаши для ювелиров

Когда единственная потребность в резаке — пайка мелких предметов, большинство ручных самозапускающихся резаков, таких как Micro-Jet MJ-300 (20 долларов США) и Blazer Butane Microtorch справится с этой задачей.Эти недорогие мини- и микрогазовые горелки производят точечное пламя 2500 ° F, питаемое легкодоступным бутаном.

Спонсором Ганоксина является

Blazer Butane Microtorch

Нажмите, чтобы узнать цену

Больше тепла вырабатывает горелка Microflame®, в которой используется бутан, а также МИКРОФАГОР Micronox® и MINIFLAM. Оба образуют точечное пламя 5000 ° F, пригодное для пайки и пайки.МИКРОФАК описывается как лазерная технология без цены.

Цена по клику

Карандашные резаки портативны и легки, однако их низкая температура в 2000 ° F ограничивает их применение только для плавления припоя. На рынке их много, от 9,95 до 56 долларов.

Комплект горелки для карандашей Dremel Versa Tip

Цена по клику

Газовые горелки для одного газа, такие как набор горелок для карандашей, показанный выше,
подходят для небольших паяльных работ.

Горячий воздух и специальные ювелирные горелки

Когда проект требует тепла без пламени, газовые горелки, работающие на бутановом топливе, производят беспламенный поток горячего воздуха, который полезен для сглаживания восковых моделей и резьбы. Угол накала шестидюймового Smoothy Wax Finisher и паяльной ручки достигает 2300 ° F, что делает его также полезным для пайки. (140 долларов США) Беспламенный восковой финишер и мини-резак Kerr® SmoothyT имеет три настройки пламени (95 долларов США). На низком уровне нагрева находится горелка Micro-Therm, температура которой до 750 ° F сглаживает неровные края или линии разъема на восковых отливках (28 долларов США).

Спонсором Ганоксина является Пользователи

PMCT теперь могут использовать горелку вместо печи для вулканизации своих небольших компонентов PMCT. Горелка Blazer Butane, включенная в станцию ​​PMCT и комплект резака Crafter, имеет смягченное, откалиброванное пламя, необходимое для правильной полимеризации PMCT (100 долларов США).

Водяные фонари

Принцип, лежащий в основе этих фонарей, прост. Электрический ток проходит через воду и электролит, стимулируя реакцию, которая превращает его в пригодное для использования водород и кислородное топливо.Полученный газ затем направляется в горелку, где он создает чистое пламя в диапазоне от 2200 ° F до 6000 ° F. Водяные горелки сваривают и паяют платину, золото и серебро.

На рынке их несколько. Водяной фонарь Elma HT-3 Quality Engineered (1899 долларов США) и Shor Aqua Torch (2395 долларов США) вмещают два фонаря одновременно. AquaTorch поставляется с девятью наконечниками. Сварочный аппарат Hydrofulx обеспечивает предварительное флюсовое пламя до 4850 ° F (975 долларов США).

Горелки для ламп

В 1924 году, когда ученые на стекольных заводах Corning в Нью-Йорке изобрели новое стекло под названием Pyrex, они и представить себе не могли, что произведут революцию в производстве ламп.Новое боросиликатное стекло, устойчивое к тепловым и физическим ударам, имело настолько высокую температуру плавления, что использовавшиеся тогда лампы с принудительной подачей воздуха не могли его расплавить. Заимствуя опыт сварочного производства и сочетая кислород и природный газ, были разработаны новые горелки, которые производили пламя, достаточно горячее, чтобы расплавить пирекс.

Имеется ряд горелок, специально предназначенных для использования в лэмпворкинге;
некоторые из них производят два отдельно контролируемых пламени, одно внутри другого, чтобы обеспечить как быструю, так и детальную работу.
Вышивка бисером: Лаури Коупленд Фото: Райан Коупленд.

Современные лэмпворкеры работают с мягким стеклом (Moretti / Effetre) или твердым боросиликатным стеклом (Pyrex, Duran, Kimble, Northstar) с помощью горелок, установленных на рабочем столе. Чтобы получить чистое пламя 1700-1900 ° F, они используют пропан в качестве топлива и кислород в качестве ускорителя.

Мими Болсер из Art Glass 2 Glass Works использует горелку для смешивания поверхностей. «В этой горелке кислород и газ смешиваются, когда они выходят из наконечника горелки за ее пределами.Это приводит к более крупному и чистому пламени с гораздо большей регулировкой пламени, чем у горелки для внутреннего смешивания, где для получения пламени другого размера требуется смена наконечника. Лэмпворкеры скорее повернут циферблат, чем поменяют наконечник. Еще один бонус в том, что они не дают обратного эффекта, как внутренние смесительные горелки », — говорит Болсер.

Начинающие с ограниченными деньгами, работающие с мягким стеклом, которые не против шумной горелки, могут зажечь газовую горелку HotHead Beadmaking Torch. В нем используются экономичные одноразовые навинчиваемые газовые баллоны с пропаном или MAPP®, а также могут быть подключены переходники к пропановому топливному баку.Из-за шума возникает большое, несколько грязное пламя, которое может повлиять на цвет стекла.

Горелка для бисероплетения с горячей головкой

Цена

Следующая покупка бисероплетения — это обычно небольшая, но универсальная настольная горелка Nortel. Более горячий, чистый и тихий, чем Hothead Torch, он может использоваться с пропаном, MAPP®, водородом, бутаном или природным газом. Его заостренное пламя диаметром 3/4 дюйма делает его полезным для детальной работы.

Настольная горелка Nortel Minor Lampworking Torch

Цена

Чем больше пламя, тем лучше? «Чем больше пламя, тем быстрее, но не всегда горячее», — говорит Крейг Миллирон из Arrow Springs.«Как правило, даже если вам нужно большое пламя, вам, вероятно, понадобится и меньшее пламя для детальной работы. Вот почему так популярны двойные горелки, такие как Major Burner или Mid Range Plus, или горелки с небольшим пламенем внутри отдельно контролируемого внешнего пламени, такие как Phantom от Glass Torch Technology или PM2D Bethlehem Torch. Конструкция с двумя горелками дешевле, чем пламя в конструкции с пламенем ».

Если размер пламени имеет значение для вашей работы, следующие горелки сгруппированы по размеру пламени.

Group 1: Горелки Minor Bench от Nortel, Bobcat от Glass Torch Technology (195 долларов США) и Lynx (Triple Mix 435 долларов США), а также горелки Mini CC от Carlisle работают с мягким или твердым стеклом. Они могут производить стеклянные бусины, мрамор и скульптуры диаметром до 1-1 / 4 дюйма. Lynx может работать со стеклом меньше 1 мм.

Ручной резак Carlisle Mini CC

Цена

Group 2: The Major Burner, Mid-Range Plus, Glass Torch Technology’s Phoenix (Triple Mix 625 долларов США) и Phantom (Triple Mix 1 125 долларов США), Carlisle CC ( $ 932) имеют размеры пламени в три раза больше.

Основная горелка Nortel — это на самом деле две горелки в одной, потому что она имеет дополнительную горелку, установленную чуть выше большой горелки с 64 портами топлива. Пламя верхней горелки диаметром 3/4 дюйма работает с мелкими деталями, в то время как пламя нижней горелки диаметром 1-1 / 2 дюйма нагревает большие куски стекла.

Каждая горелка управляется отдельно и предназначена для изготовления бусинок, выдувного стекла, скульптурного стекла или стекла, вывернутого наизнанку. Такая конструкция с двумя горелками дешевле, чем конструкция с пламенем в пламени других горелок.Сейчас он доступен в четырех версиях (399 долларов).

Nortel Mid Range Burner (279 долларов США) — следующий шаг вперед по сравнению с Minor Bench Burner. Его 25 топливных отверстий и большая лицевая панель горелки создают более широкое пламя, которое плавит стекло примерно в три раза быстрее, чем Малая горелка, но его можно настроить на игольчатое пламя. Mid-Range Plus, который имеет установленную сверху небольшую горелку (379 долларов США), работает с мягким стеклом до 11/2 дюйма в диаметре или с более тяжелыми трубками из твердого стекла до 1-1 / 4 дюйма в диаметре. Эти горелки также можно использовать для выдувания стекла.

Glass Torch Technology имеет патент на горелки с тройным смешиванием. Горелки Phoenix и Phantom Triple Mix обеспечивают очень высокую температуру, но работают при низких температурах, создавая уникальные для этих горелок характеристики пламени. Эта конструкция имеет второй кислородный клапан, который нагнетает дополнительный кислород в центр потока топливного газа. Это увеличивает гибкость пламени, так что работа с более крупными предметами происходит быстрее, даже если горелка меньше. Это не только эффективное использование топлива и кислорода, но и их пламя работает тихо, без накопления углерода.

Горелка Carlisle Burner считается лучшей горелкой для работы с Pyrex. Два отдельных набора клапанов управляют предварительно смешанным заостренным центральным пламенем, которое не зависит от смешанного пламени с большой поверхностью. Изготовители трубок из пирекса и художники-скульпторы клянутся этим факелом (932 доллара).

Самое большое и самое горячее пламя для обработки мягкого или твердого стекла и кварца вырабатывается компаниями Glass TorchTechnology Delta Elite (2250 долларов США) и Carlisle CC Plus (1453 долларов США). Маленькое центральное пламя охвачено большим внешним пламенем, которое регулируется отдельно.Для этих факелов нет слишком большой или слишком маленькой работы.

Ювелирные фонари с водяным охлаждением

Вифлеемский PM2D-WC объединяет два ручных резака в одной настольной горелке. Они работают независимо или одновременно для работы с жесткими стеклянными трубками от 3 мм до 100 мм. Его высоту пламени можно регулировать без изменения температуры пламени. Трубные соединения охлаждают горелку водой, чтобы продлить срок ее службы на десятилетия (1555 долларов США, комплект водяного охлаждения 260 долларов США).

Ленточный резак

Лэмпворкерам, которым необходимо обогревать большие площади, нужен резак, который может производить длинное пламя.Ленточная горелка для смешивания поверхностей от Carlisle создает пламя размером до 13 дюймов без холодных пятен. Он работает в любом положении, но остается относительно прохладным.

Двухгазовые горелки, такие как пропановая система, показанная справа, более дороги, но более универсальны.
Изображения любезно предоставлены Rio Grande.

Принадлежности, которые вам понадобятся для вашего ювелирного фонарика

Резаки являются частью системы, для работы которой требуются аксессуары.После того, как факел, наконечники, шланги и резервуары были куплены, есть еще несколько предметов первой необходимости, таких как регуляторы, разрядники и разъемы для покупки. Дополнения, которые вы можете запросить на Рождество. И вот несколько аксессуаров для этого рождественского списка:

Ножные педали

(285 долларов), Safe-D-Tect Connection Check, которая вспыхивает при обнаружении утечки (6 долларов), система Gas Saver, которая автоматически отключает подачу газа и зажигает факел. Не забывайте CHEM-O-LENE, усилитель пропана, который увеличивает температуру пламени на 1000 ° F.

Резак Smith для пайки твердым припоем WDW101 Ацетилен

Цена

Что дальше?

Ваш новый резак должен быть в рамках бюджета, но достаточно универсальным, чтобы следовать за вами и исследовать новые технологии. А теперь купите себе металл и смело зажигайте.

Мини газовая паяльная горелка, паяльник, беспроводная сварочная ручка, горелка, сварочная горелка, продажа

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (Время обработки)
  • Отправляем Ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваши товары должны добраться с нашего склада до места назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ (ы) доставки Время доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

.

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
