Лада калина датчик холостого хода признаки неисправности: Датчик холостого хода Калина – неисправности проверка и замена своими руками
В автомобиле нет ненужных деталей, но все же, среди них есть более сложные механизмы, от которых зависит исправность всего автомобиля. Регулятор холостого хода — одна из таких деталей. Проблемы датчика холостого хода отражаются на качестве работы двигателя, а любая неполадка связанная с этим крошечным механизмом требует срочного вмешательства.
Признаки неисправности регулятора холостого ходаКак проверить регулятор на КалинеЧто потребуется для замены, выбираем запчасти и инструментПошаговая инструкция по заменеСнятие регулятораУстановка нового регулятора на Ладу Калину
Признаки неисправности регулятора холостого хода
Регулятор холостого хода (датчик ХХ), это деталь размером с куриное яйцо. Но не смотря на свой небольшой размер, он выполняет важную функцию — стабилизирует работу двигателя. А если быть точнее, датчик ХХ регулирует подачу воздуха к мотору. Это нужно для поддержания оптимального соотношения топлива и воздуха, что очень важно для устойчивой работы двигателя на холостом ходу.
Первыми признаками, которые должны насторожить владельца автомобиля и заставить задуматься о проверке указанного датчика, являются: «плавающее» количество оборотов (то больше, то меньше, сохраняя все тот же режим работы двигателя) резкий сбой количества оборотов при переключении с одной передачи на другуюпрекращение работы мотора в режиме холостого хода и при включенной педали газасталость количества оборотов при переключении двигателя на холостой ходИ хоть причины возникновения этих неполадок могут быть разными, самые распространенные из них это износ иглы и обрыв контактов датчика.
Интересно! Лада Калина стала предметом многих анекдотов и шуток, но это не помешало ей стать одним из самых востребованных автомобилей.
Перед тем как обратиться в автомастерскую или приступить в замене датчика собственными силами, необходимо подтвердить или опровергнуть свои опасения. Но как проверить регулятор холостого хода?
Как проверить регулятор на Калине
Диагностика регулятора холостого хода на Лада Калина не многим отличается от проверки работы авто любого другого производства. Перед тем как начать осмотр, нужно зафиксировать автомобиль в неподвижном положении. Для этого затяните ручник и убедитесь в том что автомобиль защищен от самопроизвольного движения (установлены упоры или стояночные тормоза).
Важно! Перед началом работы не забывайте о правилах безопасности при работе с двигателем.
Поднимаем крышку капота, где и находится клапан холостого хода на Лада Калина, и приступаем к техосмотру. Берем вольтметр, пару отрезков проводов. Достаем фиксатор колодки жгутаОтключаем колодки от датчика ХХПри помощи щупа вольтметра со знаком минус, подсоединяемся к «массе» двигателяВключаем зажиганиеСледим за уровнем напряжения (нормой считается показатель от 12В). Если вольтметр показывает 11В и меньше, это говорит о разряжённостиаккумулятора, нарушении работы ЭБУ или неисправности цепи питания. На этом проверка ХХ на Калине заканчивается. Если в ходе техосмотра был установлен факт нарушения работы двигателя в режиме холостого хода, то необходимо срочно приступить к устранению неполадки.
Что потребуется для замены, выбираем запчасти и инструмент
Как вы уже поняли, датчик холостого хода не подлежит ремонту. В случае его неполадки необходимо заменить изношенную деталь на новую. Для проведения данной процедуры вам понадобятся:универсальная крестовидная отверткаключ на 13ветошьновый датчик холостого хода на Калина
Внимание! Перед покупкой нового регулятора убедитесь в том что длина иглы датчика не превышает 23 мм.
В процессе замены датчика может пригодится «вэдэшка» (WD-40), предназначеннаядля обработки крепежей и расшатывания «вросших» гаек. Это средство есть у каждого, кто хоть раз имел дело со сложными механизмами. А если у вас его нет, то вот вам повод обзавестись универсальным очистителем!
Пошаговая инструкция по замене
Замена РХХ на Калине не столько сложный, сколько кропотливый процесс, требующий точности и внимания. Первое с чего нужно начать это…
Снятие регулятора
Запомните! Процедура снятия датчика ХХ производится только с выключенным двигателем.
Регулятор холостого хода находится на стенке дроссельной заслонки. Для того чтобы снять его оттуда нужно взять крестовидную отвертку и выкрутить крепежи. Если болты не поддаются, то их можно обработать вэдэшкой и немного прочистить поверхность ненужной тряпкой. После этого регулятор «свободен» и его можно снять.
Болты и отверстия для них тоже протрите ветошью смоченной очистителем. При помощи омметра вычисляем уровень сопротивления между выводами А, В, С и D. Полученное число должно находится в диапазоне от 40 до 80 ОМ. Но будьте внимательнее, на полученные данные будет влиять последовательность подключения выводов (сначала А и В, затем С и D).
Если же все подключено правильно, но показатели омметра не соответствуют норме, то это будет лишь дополнительным поводом для срочной замены датчика холостого хода на вашей Калине.
Интересный факт! Нашу любимую «Ладу Калина» знает весь мир, но далеко не везде именно под этим именем. Для финского рынка это авто было переименовано на «Лада 119». А все потому, что мелодичное слово «Кalina» в переводе с финского означает «грохот», «шум», что могло стать не самой лучше ассоциацией с автомобилем.
Установка нового регулятора на Ладу Калину
Монтаж нового РХХ производится в обратном порядке. Смазанные и очищенные болты снова крепятся к стенке дроссельной заслонки. Крепежи должны быть хорошо закручены, чтобы датчик холостого хода не вибрировал при включенном двигателе. Затем подключаем разъемы.
После монтажа датчика нужно обязательно провести процедуру калибровки установленного механизма. Для этого включите зажигание, не заводя мотор. И только по завершению этой процедуры автомобиль готов к эксплуатации.
Не забывайте периодически устраивать проверки для твоего авто на исправность работы механизмов Лада Калина, наблюдайте за работой датчика холостого хода и поддерживайте чистоту в том месте где он находится. При первых «тревожных звоночках» проводите более глубокий техосмотр и тогда ваше авто будет работать точно как швейцарские часы.
Холостой ход – это режим работы двигателя, в котором КПП от него изолирована. При этом дроссельная заслонка находится в закрытом положении. Этот режим предназначен для прогрева мотора до рабочей температуры функционирования всех систем ДВС (двигателя внутреннего сгорания). Когда педаль газа отпущена, обороты мотора поддерживаются регулятором холостого хода (РХХ). Именно это устройство на Ладе Калине обеспечивает подачу в цилиндры минимального количества топливовоздушной смеси.
Вернуться к оглавлению
Где находится и как работает РХХ
- Поддержание определенного количества оборотов двигателя.
- Обеспечение условий запуска мотора зимой при отрицательных температурах. Это значит, что РХХ может повышать обороты для того, чтобы двигатель быстрее прогревался. По мере достижения рабочей температуры обороты постепенно уменьшаются.
- Поддержание минимальных оборотов мотора при отпущенной педали газа. Многие автомобилисты недооценивают эту функцию, пока не начинаются проблемы с запуском и нестабильной работой двигателя.
- Создание топливовоздушной смеси с нужным процентным содержанием горючего и воздуха. Благодаря этому обеспечиваются оптимальный расход топлива и стабильная работа силовой установки.
Так как РХХ отвечает за подачу воздуха в цилиндры, располагается он на дроссельном узле. Регулятор почти на всех бензиновых атмосферных двигателях находится рядом с датчиком положения дроссельной заслонки, и Калина не исключение.
Вернуться к оглавлению
Принцип работы РХХ
Когда двигатель работает без повышения оборотов, то есть на холостом ходу, в камеры сгорания цилиндров поступает минимальный объем воздуха. Это происходит независимо от того, что дроссельная заслонка находится в закрытом положении. Объем потребляемого воздуха на впуске отслеживается и измеряется ДМРВ (датчиком массового расхода воздуха), который отправляет данные в ЭБУ.
На основе полученной информации блок управления подаёт в цилиндры нужное количество топлива через форсунки. Одновременно с этим контроллер отслеживает обороты коленвала по датчику его положения (ДПКВ). Согласно полученным данным, игла РХХ открывается или закрывается, контролируя подачу воздуха мимо дроссельной заслонки, которая на этом этапе не участвует в работе мотора.
Если двигатель ещё не вышел на заданную температуру, контроллер с помощью РХХ увеличивает подачу воздуха, повышая обороты коленвала для более быстрого прогрева силового агрегата. Благодаря такому режиму автомобиль может начинать движение практически сразу, без необходимости достижения рабочих температур.
Технически РХХ не является датчиком, он – исполнительный инструмент, поэтому диагностировать его неисправность контроллер не может. Это значит, что значок «Check Engine» при поломке регулятора не загорится на панели приборов. По своим признакам неполадки РХХ схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки). Но в случае с последним обязательно загорится значок, сигнализирующий о неполадках двигателя.
Вернуться к оглавлению
Признаки неисправности РХХ
Среди признаков, которые прямо или косвенно указывают на некорректную работу датчика холостого хода, можно выделить следующие:
- двигатель плохо запускается – без нажатия на педаль газа запустить мотор становится невозможно;
- при переходе на нейтральную передачу наблюдаются «провалы» в оборотах и их нестабильность;
- при переключении передач обороты падают или двигатель вовсе глохнет;
- мотор плохо прогревается при отрицательных температурах, так как повышенные обороты (1500 об/мин) не достигаются;
- после включения энергопотребителей (дальний свет, отопитель, кондиционер) обороты начинают «проседать» или «плавать»;
- двигатель самопроизвольно повышает и понижает обороты.
РХХ нельзя отремонтировать, устройство подлежит замене. Перед тем как поменять регулятор холостого хода, желательно провести промывку дроссельного узла.
Вернуться к оглавлению
Как проверить регулятор
Способов диагностики РХХ достаточно много. Самые действенные и простые методы проверки регулятора холостого хода Калины:
- Обычное тестирование РХХ на работоспособность. Для этого устройство нужно снять с дроссельного узла и подключить клеммную колодку, если для демонтажа она была отсоединена. После этого нужно запустить двигатель. В момент запуска игла исправного устройства должна выдвинуться. Если подобного не наблюдается – регулятор сломан.
- Проверка подачи на датчик необходимого напряжения. Нужно отсоединить от РХХ клеммную колодку и подключить к выводам вольтметр. После этого один человек включает зажигание, а второй измеряет сопротивление на всех выводах колодки. При отсутствии неисправностей показания вольтметра должны составлять примерно 50 Ом. Напряжение должно быть на уровне 12 В. Если оно существенно меньше, это указывает на неисправность аккумулятора или обрыв электроцепи на одном из участков.
- Измерение сопротивления внутренней и наружной обмоток регулятора. Для этого необходимо воспользоваться мультиметром. Результаты измерения не должны быть ниже 40 Ом и выше 80 Ом. При отклонении от заданного диапазона регулятор холостого хода нужно менять.
Зная признаки неполадок, можно своевременно диагностировать неисправности РХХ и принять меры по их устранению. Хотя регулятор не подлежит ремонту, стоит попытаться его почистить. В некоторых случаях этого оказывается достаточно.
Вернуться к оглавлению
Очистка РХХ
Работа по устранению неисправностей регулятора холостого хода своими руками заключается в его банальной промывке от нагара. Для этого нужно следовать инструкции:
- отсоединить фишку проводов от датчика;
- выкрутить два крепёжных винта небольшой фигурной отвёрткой и извлечь датчик из посадочного гнезда;
- с помощью WD-40 или очистителя для карбюратора промыть конус иглы.
Этими же средствами можно протереть контакты регулятора и весь дроссельный узел.
После очистки РХХ устанавливают обратно. При этом нужно измерить расстояние от конца иглы до корпуса – оно должно быть равно примерно 2,3 см.
Вернуться к оглавлению
Принцип работы дроссельной заслонки
Это устройство уменьшает или, наоборот, увеличивает подачу воздуха в цилиндры двигателя, обогащая или обедняя смесь с топливом.
Дроссельная заслонка
Когда водитель давит на педаль газа, дроссельная заслонка открывается, пропуская в камеры сгорания больше воздуха. Кислород смешивается с топливом, после чего приготовленная смесь сгорает. Чем больше водитель давит на педаль газа, тем шире открывается заслонка и тем больше поступает воздуха. Но нередко на стенках заслонки скапливается нагар, и ее неплотное закрытие вызывает нарушения в работе силовой установки.
Дроссельный узел находится за воздушным фильтром двигателя. Такое расположение характерно не только для Лады Калины, но и для многих других автомобилей. В зависимости от типа двигателя работа заслонки может управляться электронной педалью газа или тросиковым приводом.
Вернуться к оглавлению
Снятие дросселя
Прежде чем приступить к очистке этого устройства, его необходимо демонтировать. Можно провести промывку и без снятия, но этот способ менее надёжный и эффективный. Процесс демонтажа выглядит следующим образом:
- Отсоедините воздушный патрубок, который идёт от воздушного фильтра непосредственно к дроссельному узлу.
- Снимите привод тросика газа.
- Отсоедините шланги подогрева дроссельной заслонки, по которым подводится охлаждающая жидкость – работу лучше проводить на остывшем двигателе. Чтобы не сливать антифриз, эти шланги можно заглушить.
- От датчика положения дроссельной заслонки и РХХ отсоедините клеммные колодки.
- Открутите 4 гайки крепления, снимите дроссельный узел в сборе.
На этом демонтаж завершён. Работа несложная, ее может выполнить даже новичок.
Вернуться к оглавлению
Чистка заслонки
Воспользовавшись очищающими средствами, можно промыть заслонку в домашних условиях. Дополнительно понадобится несколько кусков чистой ветоши. Алгоритм процесса очищения:
- После демонтажа дроссельного узла нужно снять регулятор холостого хода и ДПДЗ, а также все доступные резиновые уплотнители, так как чистящее средство достаточно агрессивно и может их разъесть.
- Обычно жидкость для очистки выпускается в аэрозольном баллончике. С струю нужно направить на заслонку, во все воздушные каналы и внутренние стенки. Снаружи чистка необязательна.
- После обработки нужно подождать 10-15 минут для того, чтобы средство разъело нагар и грязь.
- Далее протрите поверхности ветошью, при сильном загрязнении обработку можно повторить.
Для чистки дросселя ни в коем случае нельзя использовать металлические щетки и другие абразивные материалы. Внутренняя поверхность узла покрыта молибденом, повреждение которого может привести к окислению металла, коррозии.
Вернуться к оглавлению
Замена регулятора холостого хода
Для работы понадобится всего лишь фигурная отвёртка. Если демонтаж подразумевает снятие дроссельного узла целиком, нужно подготовить набор стандартных торцевых ключей или головок.
- Для начала дождитесь, пока двигатель остынет, после этого можно отсоединить клеммы от аккумулятора.
- Со всех шлангов нужно снять хомуты.
- От регулятора холостого хода и датчика положения дроссельной заслонки следует отсоединить фишки проводов и демонтировать тросик газа.
- Шланги подогрева дросселя нужно снять и заглушить.
- Ключом на 13 откручиваются крепёжные гайки, затем дроссельный узел можно демонтировать.

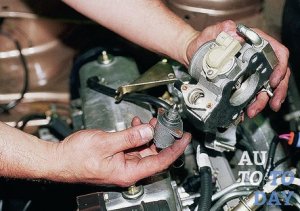

- Далее остаётся открутить два винта, удерживающих регулятор холостого хода, и снять его. На его место устанавливается новый РХХ и закрепляется двумя винтами.
Не следует трогать и тем более двигать шток датчика – подобные манипуляции могут привести к выходу устройства из строя. Если после запуска будут наблюдаться повышенные обороты двигателя (больше 1500 об/мин), то ничего страшного в этом нет. При возникновении такой ситуации нужно заглушить мотор и запустить его снова – положение клапана РХХ откалибруется, и обороты придут в норму.
Монтаж дроссельного узла производится в порядке, обратном снятию. Если не требуется очистка заслонки, датчик можно заменить без демонтажа узла. При закручивании всех гаек нужно соблюдать осторожность и не допускать ослабления крепежей. В противном случае датчик будет вибрировать при работе двигателя и быстро придет в негодность.
Во время эксплуатации автомобиля нужно периодически проверять все его системы и механизмы, диагностируя возможные неисправности на ранних стадиях. РХХ Лады Калины также следует иногда тестировать. Не следует допускать сильного загрязнения его иглы и в целом всего дроссельного узла.
При малейших нарушениях в стабильности работы двигателя необходимо проводить тщательную проверку и устранять все возможные неисправности. Только в этом случае автомобиль будет работать надёжно и долго.
замена, где находится и признаки неисправности

Датчик холостого хода в системе впрыска модели Лада Калина – это особое электронное устройство. Такой компонент можно обнаружить в любом другом автомобиле, работающем на бензине и обладающим распределенным впрыском. Конструкция датчика представлена электромотором, в пару к которому производитель привлек конусную иглу. Отметим, что устройство управляется посредством ЭБУ.
Датчик холостого хода нечасто подвергается неисправностям, но при наличии такого факта вызывает сбой в холостых оборотах мотора. Они начинают «плавать», а двигатель в свою очередь перестает нормально функционировать. Как следствие, достигнуть своевременного выхода на рабочий температурный режим после холодного старта становится проблематично.
Особенности функционала
Основным предназначением рассматриваемого здесь датчика в Лада Калина является измерение основных параметров в системе впуска и регулировка оборотов. Это осуществляется путем посыла импульсов в управляющий модуль мотора, который на основании полученных данных корректирует объем впрыскиваемого топлива.
В связи с тем, что указанный регулятор холостого хода выступает в роли исполнительного приспособления, то определение его выхода из строя является весьма сложной задачей. Это обуславливается отсутствием в Лада Калина полезной функции самодиагностики.
Устройство призвано обеспечивать контроль объемов воздуха, которые по впускному тракту направляются в камеры сгорания мотора. Здесь поступление воздушной массы (также измеренной ДМРВ) осуществляется по специальному каналу, минуя дроссельную заслонку, которая в режиме холостых оборотов закрыта.
Данный регулятор холостого хода участвует в прогреве мотора 8 клапанов, обеспечивая своевременное достижение агрегатом своего рабочего температурного показателя.
В момент включения зажигания из регулятора «выползает» шток, который достигает специально предназначенного отверстия. Это называется первоначальным положением датчика.
Далее обозначим первостепенные функции этого устройства:
- регулировка оптимальной массы воздуха;
- участие в прогреве мотора 8 клапанов;
- определение и корректировка числа оборотов.
Определяем неисправность самостоятельно
Регулятор призван поддерживать обороты холостого хода в заданном диапазоне и обеспечивать корректный и своевременный прогрев мотора.
Хотя сбои в функционировании двигателя в данном режиме происходят на Лада Калина редко, практика позволила установить определенный набор признаков, свидетельствующих о неисправности регулятора.
В их числе:
- трудности с запуском агрегата;
- во время нахождения коробки передач в нейтральном положении наблюдаются «плавающие» обороты мотора;
- при переключении ступеней трансмиссии на ходу происходит несанкционированный останов двигателя;
- с началом прогрева агрегата при низких наружных температурах обороты не способны преодолеть рубеж в 1500 в минуту, что «затягивает» время достижения рабочей температуры.
Наблюдательные владельцы Лада Калина свидетельствуют о снижении оборотов после включения компрессора климатической установки. Нередко это приводит к останову мотора, а на приборке загорается символ давления смазки в агрегате.
Самой распространенной поломкой является неустойчивость оборотов. При пробегах, превышающих 50-тысячный рубеж, и если появились такие симптомы, то предварительно рекомендуем выполнить очистку полости дроссельного узла. Только после этого можно осуществить замену регулятора. Это устройство не ремонтируется, поэтому указанное действие становится безальтернативной мерой.
Калина 2 или Приора
Замена переднего ступичного подшипника Калина
Замена троса ручника Калина видео
Замена датчика не характеризуется какими-либо сложностями и позволяет осуществить ее максимально оперативно, главное знать, где находится он.
Замена датчика холостого хода
Замена датчика начинается, выполняем демонтаж устройства.
- Снимаем экран мотора с LADA Kalina и отсоединяем кабельные разъемы от соответствующих колодок на дроссельном блоке и регуляторе холостых оборотов.
- Чтобы отсоединить патрубки обогрева потребуется частично слить антифриз. Выполняем указанные манипуляции.
- Для демонтажа самого устройства нам понадобится обычная отвертка, имеющая крестообразный профиль.
- Снимаем патрубок, ведущий от системы проветривания картера. Делаем это путем ослабления хомутов и их сдвига. Этот шланг временно откладываем.
- Такие манипуляции повторяем с патрубками подвода хладагента (если они ранее не сняты) и продувки контура абсорбера.
- Воспользовавшись ключом на «13» (головкой удобнее), выполняем съем дроссельного блока. Он прикреплен к впускному ресиверу гайками.
- Смотрим на прокладку. Если обнаружены повреждения, то обязательно меняем, иначе система впуска получит нежелательные подсосы воздуха.
- Монтаж регулятора в машине LADA Kalina также прост и выполняется с «прицелом» на обратную последовательность манипуляций при разборке.
- Здесь важно предварительно замерить иглу. Оптимальное положение будет подтверждать выход из корпуса регулятора на длину не менее 23 мм. Для замерного действия привлекаем штангенциркуль. Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель).
Оголенный край элемента прикладываем к отрицательному контакту. Игла движется медленно, в связи с чем, потребуется достаточно много таких касаний.
Подведем итоги
Завершив сборочный процесс, выполняем проверку корректности функционирования клапана-регулятора на авто LADA Kalina. Если холостые обороты находятся в регламентных пределах, то устройство установлено правильно, и в системе впуска не наблюдается сторонних подсосов воздуха.
Датчик холостого хода Калина представляет собой автоматическое устройство. Встретить его можно на всех автомобилях семейства ВАЗ. Датчик представляет собой электродвигатель с конусной иглой. При его неисправности нарушается слаженная работа всех систем автомобиля. Плавают обороты, двигатель функционирует неправильно, возникают сложности в достижении оптимальной рабочей температуры.
В чем суть работы датчика
Датчик холостого хода представлен специальным приспособлением, которое считается измерительным прибором. Его главная задача заключается во взаимодействии с данными. В результате их преобразования вся информация выводится на специальное табло.
Датчик холостого хода — не совсем верное название, целесообразнее именовать это приспособление регулятором. Этот элемент играет немаловажную роль в бесперебойном функционировании всего механизма автомобиля.
Датчик является исполнительным приспособлением, определить неисправность которого не так просто. Обусловлено это отсутствием в автомобилях Лада Калина самодиагностики.
Само устройство отвечает за объемы воздуха, которые поступают в мотор. Он проникает в двигатель при закрытой дроссельной заслонке, обеспечивая тем самым оптимальные обороты на холостом ходе.
Регулятор нередко применяется для прогрева автомобиля. Благодаря этому механизм достигает оптимальной рабочей температуры. В среднем этот показатель варьируется от -40 до +30°С.
Во время включения зажигания шток, который находится в датчике, выдвигается до упора. В результате этого он достигает специального отверстия, что позволяет регулятору встать в первоначальное положение.
Итак, необходимо отметить главные функции регулятора:
- регулирует оптимальное количество воздуха;
- прогревает двигатель до необходимой температуры;
- указывает на количество оборотов мотора.
Бесперебойное функционирование элемента обусловлено одновременным изменением объема вне зависимости от количества шагов.
Как самостоятельно выявить сбои в работе
Регулятор холостого хода поддерживает работу двигателя на оптимальных оборотах и при нормальной рабочей температуре. Сбои в системе встречаются не так редко, определенные признаки помогут выявить неполадки. К их числу относятся такие:
- сложности во время зажигания;
- нейтральная передача сопровождается наличием плавающих оборотов;
- фиксируется самопроизвольное снижение или повышение показателей;
- переключение скоростей приводит к тому, что машина глохнет, плавают обороты;
- прогрев при отрицательной температуре не позволяет поднять обороты до 1500;
- использование электроприборов приводит к проседанию показателей.
Некоторые автолюбители замечали снижение оборотов при включении кондиционера. При этом машина нередко глохнет, вместе с этим загорается лампочка давления масла в двигателе.
В большинстве случаев при неисправности плавают обороты. Поэтому, если машина прошла больше 50 тыс. км, рекомендуется самостоятельно произвести чистку дроссельного узла, после чего приступить к замене датчика. Не нужно ждать, пока машина полностью выйдет из строя, этот неприятный процесс можно предотвратить.
Регулятор холостого хода не ремонтируется, он только меняется. Процесс несложный, выполнить его сможет любой человек согласно алгоритму.
Как произвести демонтаж и монтаж нового элемента
Замена датчика начинается с процесса демонтажа. Для этого необходимо снять экран двигателя, отсоединить колодки от дроссельной заслонки и регулятора холостого хода. Затем проводится отсоединение от сектора узла. Во время этой процедуры необходимо частично слить охлаждающую жидкость из двигателя.
Демонтаж РХХ осуществляется с помощью обыкновенной отвертки с крестообразным наконечником.
Необходимо ослабить хомут крепления шланга к патрубку и вентиляции картера, после чего снять его. Посредством отвертки осуществляется откручивание крепления шланга с дополнительной части контура вентиляции, затем он удаляется.
Аналогичное действие проводится с хомутами шлангов подвода к охлаждающей жидкости и продувки адсорбера. Затем с помощью головки на 13 осуществляется демонтаж двух гаек крепления дроссельного узла к ресиверу. Если визуально прокладка имеет повреждения, ее рекомендуется заменить.
Установка РХХ не займет много времени. Все действия осуществляются в обратном демонтажу порядке. Перед тем как приступить к установке, необходимо провести замер иглы клапана. В оптимальном положении она не должна выходить за пределы 23 мм. Измерить это расстояние можно с помощью штангенциркуля. Если показатель не соответствует, клапан необходимо утопить в корпус. Проводится это по определенному алгоритму.
Положительный вывод соединяется с выводом аккумуляторной батареи посредством провода. Затем его оголенным концом проводится сопоставление с отрицательным источником. Клапан двигается медленно, поэтому касаний должно быть много.
В заключение установки на Лада Калина проверяется состояние уплотнительного кольца, после чего производится монтаж регулятора.

Похожие статьи
Проверка датчика холостого хода калина
Холостой ход – это режим работы двигателя, в котором КПП от него изолирована. При этом дроссельная заслонка находится в закрытом положении. Этот режим предназначен для прогрева мотора до рабочей температуры функционирования всех систем ДВС (двигателя внутреннего сгорания). Когда педаль газа отпущена, обороты мотора поддерживаются регулятором холостого хода (РХХ). Именно это устройство на Ладе Калине обеспечивает подачу в цилиндры минимального количества топливовоздушной смеси.
Где находится и как работает РХХ
Датчик холостого хода Калины выполняет четыре основные функции:
- Поддержание определенного количества оборотов двигателя.
- Обеспечение условий запуска мотора зимой при отрицательных температурах. Это значит, что РХХ может повышать обороты для того, чтобы двигатель быстрее прогревался. По мере достижения рабочей температуры обороты постепенно уменьшаются.
- Поддержание минимальных оборотов мотора при отпущенной педали газа. Многие автомобилисты недооценивают эту функцию, пока не начинаются проблемы с запуском и нестабильной работой двигателя.
- Создание топливовоздушной смеси с нужным процентным содержанием горючего и воздуха. Благодаря этому обеспечиваются оптимальный расход топлива и стабильная работа силовой установки.
Так как РХХ отвечает за подачу воздуха в цилиндры, располагается он на дроссельном узле. Регулятор почти на всех бензиновых атмосферных двигателях находится рядом с датчиком положения дроссельной заслонки, и Калина не исключение.
Принцип работы РХХ
Когда двигатель работает без повышения оборотов, то есть на холостом ходу, в камеры сгорания цилиндров поступает минимальный объем воздуха. Это происходит независимо от того, что дроссельная заслонка находится в закрытом положении. Объем потребляемого воздуха на впуске отслеживается и измеряется ДМРВ (датчиком массового расхода воздуха), который отправляет данные в ЭБУ.
На основе полученной информации блок управления подаёт в цилиндры нужное количество топлива через форсунки. Одновременно с этим контроллер отслеживает обороты коленвала по датчику его положения (ДПКВ). Согласно полученным данным, игла РХХ открывается или закрывается, контролируя подачу воздуха мимо дроссельной заслонки, которая на этом этапе не участвует в работе мотора.
Если двигатель ещё не вышел на заданную температуру, контроллер с помощью РХХ увеличивает подачу воздуха, повышая обороты коленвала для более быстрого прогрева силового агрегата. Благодаря такому режиму автомобиль может начинать движение практически сразу, без необходимости достижения рабочих температур.
Технически РХХ не является датчиком, он – исполнительный инструмент, поэтому диагностировать его неисправность контроллер не может. Это значит, что значок «Check Engine» при поломке регулятора не загорится на панели приборов. По своим признакам неполадки РХХ схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки). Но в случае с последним обязательно загорится значок, сигнализирующий о неполадках двигателя.
Признаки неисправности РХХ
Среди признаков, которые прямо или косвенно указывают на некорректную работу датчика холостого хода, можно выделить следующие:
- двигатель плохо запускается – без нажатия на педаль газа запустить мотор становится невозможно;
- при переходе на нейтральную передачу наблюдаются «провалы» в оборотах и их нестабильность;
- при переключении передач обороты падают или двигатель вовсе глохнет;
- мотор плохо прогревается при отрицательных температурах, так как повышенные обороты (1500 об/мин) не достигаются;
- после включения энергопотребителей (дальний свет, отопитель, кондиционер) обороты начинают «проседать» или «плавать»;
- двигатель самопроизвольно повышает и понижает обороты.
РХХ нельзя отремонтировать, устройство подлежит замене. Перед тем как поменять регулятор холостого хода, желательно провести промывку дроссельного узла.
Как проверить регулятор
Способов диагностики РХХ достаточно много. Самые действенные и простые методы проверки регулятора холостого хода Калины:
- Обычное тестирование РХХ на работоспособность. Для этого устройство нужно снять с дроссельного узла и подключить клеммную колодку, если для демонтажа она была отсоединена. После этого нужно запустить двигатель. В момент запуска игла исправного устройства должна выдвинуться. Если подобного не наблюдается – регулятор сломан.
- Проверка подачи на датчик необходимого напряжения. Нужно отсоединить от РХХ клеммную колодку и подключить к выводам вольтметр. После этого один человек включает зажигание, а второй измеряет сопротивление на всех выводах колодки. При отсутствии неисправностей показания вольтметра должны составлять примерно 50 Ом. Напряжение должно быть на уровне 12 В. Если оно существенно меньше, это указывает на неисправность аккумулятора или обрыв электроцепи на одном из участков.
- Измерение сопротивления внутренней и наружной обмоток регулятора. Для этого необходимо воспользоваться мультиметром. Результаты измерения не должны быть ниже 40 Ом и выше 80 Ом. При отклонении от заданного диапазона регулятор холостого хода нужно менять.
Зная признаки неполадок, можно своевременно диагностировать неисправности РХХ и принять меры по их устранению. Хотя регулятор не подлежит ремонту, стоит попытаться его почистить. В некоторых случаях этого оказывается достаточно.
Очистка РХХ
Работа по устранению неисправностей регулятора холостого хода своими руками заключается в его банальной промывке от нагара. Для этого нужно следовать инструкции:
- отсоединить фишку проводов от датчика;
- выкрутить два крепёжных винта небольшой фигурной отвёрткой и извлечь датчик из посадочного гнезда;
- с помощью WD-40 или очистителя для карбюратора промыть конус иглы.
Этими же средствами можно протереть контакты регулятора и весь дроссельный узел.
После очистки РХХ устанавливают обратно. При этом нужно измерить расстояние от конца иглы до корпуса – оно должно быть равно примерно 2,3 см.
Принцип работы дроссельной заслонки
Это устройство уменьшает или, наоборот, увеличивает подачу воздуха в цилиндры двигателя, обогащая или обедняя смесь с топливом.
Когда водитель давит на педаль газа, дроссельная заслонка открывается, пропуская в камеры сгорания больше воздуха. Кислород смешивается с топливом, после чего приготовленная смесь сгорает. Чем больше водитель давит на педаль газа, тем шире открывается заслонка и тем больше поступает воздуха. Но нередко на стенках заслонки скапливается нагар, и ее неплотное закрытие вызывает нарушения в работе силовой установки.
Дроссельный узел находится за воздушным фильтром двигателя. Такое расположение характерно не только для Лады Калины, но и для многих других автомобилей. В зависимости от типа двигателя работа заслонки может управляться электронной педалью газа или тросиковым приводом.
Снятие дросселя
Прежде чем приступить к очистке этого устройства, его необходимо демонтировать. Можно провести промывку и без снятия, но этот способ менее надёжный и эффективный. Процесс демонтажа выглядит следующим образом:
- Отсоедините воздушный патрубок, который идёт от воздушного фильтра непосредственно к дроссельному узлу.
- Снимите привод тросика газа.
- Отсоедините шланги подогрева дроссельной заслонки, по которым подводится охлаждающая жидкость – работу лучше проводить на остывшем двигателе. Чтобы не сливать антифриз, эти шланги можно заглушить.
- От датчика положения дроссельной заслонки и РХХ отсоедините клеммные колодки.
- Открутите 4 гайки крепления, снимите дроссельный узел в сборе.
На этом демонтаж завершён. Работа несложная, ее может выполнить даже новичок.
Чистка заслонки
Воспользовавшись очищающими средствами, можно промыть заслонку в домашних условиях. Дополнительно понадобится несколько кусков чистой ветоши. Алгоритм процесса очищения:
- После демонтажа дроссельного узла нужно снять регулятор холостого хода и ДПДЗ, а также все доступные резиновые уплотнители, так как чистящее средство достаточно агрессивно и может их разъесть.
- Обычно жидкость для очистки выпускается в аэрозольном баллончике. С струю нужно направить на заслонку, во все воздушные каналы и внутренние стенки. Снаружи чистка необязательна.
- После обработки нужно подождать 10-15 минут для того, чтобы средство разъело нагар и грязь.
- Далее протрите поверхности ветошью, при сильном загрязнении обработку можно повторить.
Для чистки дросселя ни в коем случае нельзя использовать металлические щетки и другие абразивные материалы. Внутренняя поверхность узла покрыта молибденом, повреждение которого может привести к окислению металла, коррозии.
Замена регулятора холостого хода
Для работы понадобится всего лишь фигурная отвёртка. Если демонтаж подразумевает снятие дроссельного узла целиком, нужно подготовить набор стандартных торцевых ключей или головок.
- Для начала дождитесь, пока двигатель остынет, после этого можно отсоединить клеммы от аккумулятора.
- Со всех шлангов нужно снять хомуты.
- От регулятора холостого хода и датчика положения дроссельной заслонки следует отсоединить фишки проводов и демонтировать тросик газа.
- Шланги подогрева дросселя нужно снять и заглушить.
- Ключом на 13 откручиваются крепёжные гайки, затем дроссельный узел можно демонтировать.
- Далее остаётся открутить два винта, удерживающих регулятор холостого хода, и снять его. На его место устанавливается новый РХХ и закрепляется двумя винтами.
Не следует трогать и тем более двигать шток датчика – подобные манипуляции могут привести к выходу устройства из строя. Если после запуска будут наблюдаться повышенные обороты двигателя (больше 1500 об/мин), то ничего страшного в этом нет. При возникновении такой ситуации нужно заглушить мотор и запустить его снова – положение клапана РХХ откалибруется, и обороты придут в норму.
Монтаж дроссельного узла производится в порядке, обратном снятию. Если не требуется очистка заслонки, датчик можно заменить без демонтажа узла. При закручивании всех гаек нужно соблюдать осторожность и не допускать ослабления крепежей. В противном случае датчик будет вибрировать при работе двигателя и быстро придет в негодность.
Во время эксплуатации автомобиля нужно периодически проверять все его системы и механизмы, диагностируя возможные неисправности на ранних стадиях. РХХ Лады Калины также следует иногда тестировать. Не следует допускать сильного загрязнения его иглы и в целом всего дроссельного узла.
При малейших нарушениях в стабильности работы двигателя необходимо проводить тщательную проверку и устранять все возможные неисправности. Только в этом случае автомобиль будет работать надёжно и долго.
Инструмент:
- Мультиметр
- Штангенциркуль
- Динамометрический ключ
- Вороток под торцевую насадку
- Насадка на вороток 13 мм
- Отвертка крестовая средняя
Детали и расходники:
- Моторное масло (несколько миллилитров)
1. Для проверки и снятия регулятора холостого хода (РХХ) нужно демонтировать дроссельный узел полностью или частично, как описано здесь. При частичном демонтаже отсоединяем от дроссельного узла трос привода дроссельной заслонки, шланги вентиляции картера и электромагнитного клапана продувки адсорбера. Головкой на 13 отворачиваем две гайки крепления дроссельного узла к ресиверу, снимаем узел со шпилек, не отсоединяя от него шланги охлаждающей жидкости (для наглядности узел показан без шлангов).
2. При выключенном зажигании, отжав фиксатор отсоединяем колодку от жгута проводов системы управления двигателем от РХХ.
3. Выводы разъема регулятора промаркированы буквами «А», «В», «С» и «Д» на корпусе колодки.
4. Для проверки напряжения питания регулятора включаем зажигание. Тестером измеряем напряжение между выводом «А» колодки жгута проводов и «массой». Такие же измерения проводим для других выводов колодки проводов. В каждом случае при непрерывном измерении напряжения показания тестера должны изменяться в диапазоне от 0,5 В до 12,0 В.
5. Для проверки исправности самого регулятора, тестером (в режиме омметра) измеряем сопротивление между выводами разъема регулятора.
У исправного регулятора сопротивление между выводами «А» и «В», а также «С» и «Д» должно быть 40-80 Ом.
6. Для снятия регулятора холостого хода крестообразной отверткой отворачиваем два винта крепления регулятора к дроссельному узлу (для наглядности показано на демонтированном дроссельном узле).
7. Снимаем регулятор холостого хода.
8. Соединение регулятора с дроссельным узлом уплотнено резиновым кольцом.
9. Устанавливаем регулятор холостого хода в обратной последовательности. Перед установкой нового регулятора штангенциркулем проверяем расстояние между концом иглы клапана и опорной поверхностью фланца регулятора.
Расстояние должно быть не более 23 мм. Это необходимо для того, чтобы не повредить регулятор при монтаже. Игла регулятора не должна упираться в седло дроссельного узла. Если расстояние больше 23 мм, необходимо с помощью специального тестера регулятора (на СТО) втянуть запорную иглу внутрь регулятора.
10. Перед установкой регулятора очищаем в дроссельном узле седло клапана, воздушный канал и поверхность под уплотнительное кольцо регулятора.
Наносим на уплотнительное кольцо регулятора моторное масло. Момент затяжки винтов крепления регулятора 3-4 Нм.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
Проверка и снятие регулятора холостого хода
Для проверки и снятия регулятора холостого хода (РХХ) нужно демонтировать дроссельный узел полностью (см. «Снятие дроссельного узла») или частично. При частичном демонтаже отсоединяем от дроссельного узла трос привода дроссельной заслонки, шланги вентиляции картера и электромагнитного клапана продувки адсорбера Отвернув две гайки крепления дроссельного узла к ресиверу, снимаем узел со шпилек, не отсоединяя от него шланги охлаждающей жидкости.
При выключенном зажигании, отжав фиксатор.
. отсоединяем колодку от жгута проводов системы управления двигателем от РХХ.
Выводы разъема регулятора промаркированы буквами «А», «В», «С» и «Д» на корпусе колодки.
Для проверки напряжения питания регулятора включаем зажигание.
Тестером измеряем напряжение между выводом «А» колодки жгута проводов и «массой».
Такие же измерения проводим для других выводов колодки проводов В каждом случае при непрерывном измерении напряжения показания тестера должны изменяться в диапазоне от 0,5 В до 12,0 В.
Для проверки исправности самого регулятора.
. тестером (в режиме омметра) измеряем сопротивление между выводами разъема регулятора.
У исправного регулятора сопротивление между выводами «А» и «В», а также «С» и «Д» должно быть 40-80 Ом.
Для снятия регулятора холостого хода.
. крестообразной отверткой отворачиваем два винта крепления регулятора к дроссельному узлу (для наглядности показано на демонтированном дроссельном узле).
Снимаем регулятор холостого хода.
Соединение регулятора с дроссельным узлом уплотнено резиновым кольцом.
Устанавливаем регулятор холостого хода в обратной последовательности. Перед установкой нового регулятора.
. штангенциркулем проверяем расстояние между концом иглы клапана и опорной поверхностью фланца регулятора.
Расстояние должно быть не более 23 мм. Это необходимо для того, чтобы не повредить регулятор при монтаже. Игла регулятора не должна упираться в седло дроссельного узла. Если расстояние больше 23 мм, необходимо с помощью специального тестера регулятора (на СТО) втянуть запорную иглу внутрь регулятора.
Перед установкой регулятора очищаем в дроссельном узле седло клапана, воздушный канал и поверхность под уплотнительное кольцо регулятора.
Наносим на уплотнительное кольцо регулятора моторное масло. Момент затяжки винтов крепления регулятора 3-4 Н.м.
В автомобиле нет ненужных деталей, но все же, среди них есть более сложные механизмы, от которых зависит исправность всего автомобиля. Регулятор холостого хода — одна из таких деталей. Проблемы датчика холостого хода отражаются на качестве работы двигателя, а любая неполадка связанная с этим крошечным механизмом требует срочного вмешательства.
Признаки неисправности регулятора холостого хода
Регулятор холостого хода (датчик ХХ), это деталь размером с куриное яйцо. Но не смотря на свой небольшой размер, он выполняет важную функцию — стабилизирует работу двигателя. А если быть точнее, датчик ХХ регулирует подачу воздуха к мотору. Это нужно для поддержания оптимального соотношения топлива и воздуха, что очень важно для устойчивой работы двигателя на холостом ходу.
Первыми признаками, которые должны насторожить владельца автомобиля и заставить задуматься о проверке указанного датчика, являются:
«плавающее» количество оборотов (то больше, то меньше, сохраняя все тот же режим работы двигателя)
- резкий сбой количества оборотов при переключении с одной передачи на другую
- прекращение работы мотора в режиме холостого хода и при включенной педали газа
- сталость количества оборотов при переключении двигателя на холостой ход
Интересно! Лада Калина стала предметом многих анекдотов и шуток, но это не помешало ей стать одним из самых востребованных автомобилей.
Перед тем как обратиться в автомастерскую или приступить в замене датчика собственными силами, необходимо подтвердить или опровергнуть свои опасения. Но как проверить регулятор холостого хода?Как проверить регулятор на Калине
Диагностика регулятора холостого хода на Лада Калина не многим отличается от проверки работы авто любого другого производства. Перед тем как начать осмотр, нужно зафиксировать автомобиль в неподвижном положении. Для этого затяните ручник и убедитесь в том что автомобиль защищен от самопроизвольного движения (установлены упоры или стояночные тормоза).
Важно! Перед началом работы не забывайте о правилах безопасности при работе с двигателем.
Поднимаем крышку капота, где и находится клапан холостого хода на Лада Калина, и приступаем к техосмотру.
Берем вольтметр, пару отрезков проводов.
- Достаем фиксатор колодки жгута
- Отключаем колодки от датчика ХХ
- При помощи щупа вольтметра со знаком минус, подсоединяемся к «массе» двигателя
- Включаем зажигание
Что потребуется для замены, выбираем запчасти и инструмент
Как вы уже поняли, датчик холостого хода не подлежит ремонту. В случае его неполадки необходимо заменить изношенную деталь на новую. Для проведения данной процедуры вам понадобятся:
- универсальная крестовидная отвертка
- ключ на 13
- ветошь
- новый датчик холостого хода на Калина
Внимание! Перед покупкой нового регулятора убедитесь в том что длина иглы датчика не превышает 23 мм.

Пошаговая инструкция по замене
Замена РХХ на Калине не столько сложный, сколько кропотливый процесс, требующий точности и внимания. Первое с чего нужно начать это…
Снятие регулятора
Запомните! Процедура снятия датчика ХХ производится только с выключенным двигателем.
Регулятор холостого хода находится на стенке дроссельной заслонки. Для того чтобы снять его оттуда нужно взять крестовидную отвертку и выкрутить крепежи. Если болты не поддаются, то их можно обработать вэдэшкой и немного прочистить поверхность ненужной тряпкой. После этого регулятор «свободен» и его можно снять.Болты и отверстия для них тоже протрите ветошью смоченной очистителем. При помощи омметра вычисляем уровень сопротивления между выводами А, В, С и D. Полученное число должно находится в диапазоне от 40 до 80 ОМ. Но будьте внимательнее, на полученные данные будет влиять последовательность подключения выводов (сначала А и В, затем С и D).
Если же все подключено правильно, но показатели омметра не соответствуют норме, то это будет лишь дополнительным поводом для срочной замены датчика холостого хода на вашей Калине.
Интересный факт! Нашу любимую «Ладу Калина» знает весь мир, но далеко не везде именно под этим именем. Для финского рынка это авто было переименовано на «Лада 119». А все потому, что мелодичное слово «Кalina» в переводе с финского означает «грохот», «шум», что могло стать не самой лучше ассоциацией с автомобилем.
Установка нового регулятора на Ладу Калину
Монтаж нового РХХ производится в обратном порядке. Смазанные и очищенные болты снова крепятся к стенке дроссельной заслонки. Крепежи должны быть хорошо закручены, чтобы датчик холостого хода не вибрировал при включенном двигателе. Затем подключаем разъемы.
После монтажа датчика нужно обязательно провести процедуру калибровки установленного механизма. Для этого включите зажигание, не заводя мотор. И только по завершению этой процедуры автомобиль готов к эксплуатации.
Не забывайте периодически устраивать проверки для твоего авто на исправность работы механизмов Лада Калина, наблюдайте за работой датчика холостого хода и поддерживайте чистоту в том месте где он находится. При первых «тревожных звоночках» проводите более глубокий техосмотр и тогда ваше авто будет работать точно как швейцарские часы.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Где находится датчик холостого хода Лада Калина
Автомобиль: Лада Калина 8 клапанов.
Спрашивает: lol.
Суть вопроса: где искать датчик холостого хода на Калине?
Добрый день. У меня Лада Калина 2010 года выпуска с 8-ми клапанным двигателем. Последнее время появился неприятный симптом — не устойчивый холостой ход. Грешу на датчик холостого хода. Где его искать, где он располагается на двигателе
Датчик холостого хода присутствует во всех автомобилях с бензиновым двигателем и распределенным впрыском. И Лада Калина – не исключение. Вы правы, неисправности датчика приводят к сбоям в работе двигателя. Но чтобы устранить проблему, нужно знать, где находится датчик холодного хода. И я сейчас Вам подскажу.
The following two tabs change content below.

Я главный редактор сайта. В нашей редакции: Хёндай Акцент, Хёндай Солярис, Хёндай Санта ФЕ (турбо-дизель 2015 года). У меня сейчас Лада Калина ЛЮКС (98 лошадей). Фанат автомобилей, владел и лево и праворульными авто. Роботы, вариаторы, механика. Не было только DSG. Но скоро будет.
Где находится датчик холостого хода (ДХХ)


Искать датчик под капотом нужно ближе к лобовому стеклу автомобиля на дроссельном узле.
Открываем капот и погнали
- Снимаем с двигателя экран. Отсоединяем от колодок на дроссельном блоке кабельные разъемы. Регулятор располагается под датчиком положения заслонки, на корпусе дроссельного узла.
Собственно, сам датчик вблизи (вернее регулятор, ведь он управляет холостыми оборотами, а не просто снимает показания).
- Для отсоединения патрубков обогрева следует предварительно слить антифриз.
Можно просто быстро снять шланги и заткнуть отверстия подходящими пробками, например старыми свечами.
- Чтобы снять датчик холостых оборотов, его следует отсоединить и демонтировать, открутив соответствующие крепежи при помощи крестообразной отвертки. Он удерживается на двух болтах.
Снятый регулятор, как правило, очень грязный. Можно попытаться его промыть, но толку от этого мало – помимо загрязнения ещё изнашивается и шток. Лучшее решение – установка нового.
Симптомы неисправности
Основной функцией датчика является поддерживание оборотов холостого хода в рамках заданного диапазона, что позволяет обеспечить своевременный прогрев двигателя. О неисправностях регулятора свидетельствуют следующие проблемы:
- Трудный запуск двигателя — только на вторую или третью попытку.
- Мотор глохнет при переключении скоростей.
- При работе на нейтрали отмечаются «плавающие» обороты.
- Мотор долго достигает рабочей температуры при запуске в холодное время года. Тут обороты сразу после запуска холодного двигателя малы для этого режима.
Эти обороты малы для холодного двигателя.
- Снижаются обороты после включения компрессора кондиционера.
Видео о том, как самостоятельно заменить регулятор холостого хода
Обновлено
Существует два распространенных типа датчиков скорости автомобиля, и каждый из них играет свою роль. Один тип ( датчик частоты вращения двигателя ) обычно устанавливается на коробке передач или коробке передач, а другой тип ( датчик скорости автомобиля ) устанавливается на поворотном кулаке на четырех колесах.
Ищете хорошее онлайн руководство по ремонту? Нажмите здесь, чтобы увидеть 5 самых популярных вариантов.
Датчик частоты вращения двигателя получает данные от датчика положения коленчатого вала, которые дают информацию о скорости вращения двигателя. Данные о скорости автомобиля поступают от датчика скорости, который расположен на колесах, и отправляет информацию о скорости вращения колеса.
Таким образом, любая неисправность, вызванная датчиком скорости или какими-либо признаками, свидетельствующими о его неисправности, может привести к целому ряду ненормальных проблем в вашем автомобиле, если вы вовремя не обратили на это внимание.
Симптомы неисправного датчика общей скорости
# 1 — Грубые переключения передач
Одним из наиболее распространенных признаков датчика скорости вашего автомобиля является то, что коробка передач не будет плавно переключать передачи вашего автомобиля из-за более высоких оборотов передачи.Это означает, что двигатель автомобиля работает на более высоких скоростях, чем сам автомобиль.
Вы также можете найти это очень грубым при переключении передач, и, когда проблема усугубляется, вы сочтете невыносимым переключать автомобиль на более высокие передачи. Это означает, что трансмиссия транспортного средства в конечном итоге включится в перегрузку очень поздно.
Почему это происходит?
Коробка передач вашего автомобиля может плавно переключаться только с помощью исправного датчика скорости. Этот датчик подсчитывает количество внутренних оборотов в коробке передач.Следовательно, блок управления коробкой передач получает данные, а затем производит необходимые корректировки после расчета скорости вращения.
К сожалению, невозможно отремонтировать датчик скорости передачи, так как он просто выходит из строя. Вы должны отказаться от него и заменить его новым. Профессиональный механик должен помочь вам изучить и диагностировать систему датчиков скорости вашего автомобиля, даже если симптомы могут показаться одинаковыми во всех автомобилях.
# 2 — сбой спидометра
Как только спидометр автомобиля неожиданно перестает работать, это верный признак возгорания, который указывает на неисправность датчика скорости.Неисправный датчик скорости означает, что спидометр не сможет считывать скорость вашего автомобиля.
Это очень рискованно, потому что вы будете ездить, не зная точной скорости, которую зарегистрировал ваш автомобиль. Это может привести к неприятностям с властями или даже вызвать ненужные и предотвратимые аварии.
# 3 — DTC или Контрольная лампочка двигателя включена
Кроме того, иногда контрольная лампочка двигателя может периодически и периодически загораться по мере ускорения без какой-либо уважительной причины.И обычно код P0500 (условия неисправности датчика скорости автомобиля). Чтобы проверить, что код, вы должны использовать диагностический инструмент или автомобильный OBD сканер.
Заключение
Многие проблемы могут возникнуть, если в вашем автомобиле неисправен датчик скорости. Действительно, автомобиль, который показывает симптомы изношенного датчика скорости, может вызывать другие связанные с этим симптомы в других частях автомобиля, такие как неисправный датчик положения дроссельной заслонки или даже неисправный пакет катушек.
Симптомы неисправного датчика скорости имеют некоторые общие характеристики, которые могут повлиять на двигатель автомобиля и связанные с ним компоненты.
И, наконец, любой из вышеперечисленных признаков датчика скорости должен побудить вас отвезти ваш автомобиль в автосервис или надежного механика, чтобы они могли запустить компьютерную диагностику вашего автомобиля для выявления неисправностей.
Несмотря на то, что некоторые из вышеперечисленных симптомов могут указывать на неисправную трансмиссию, рекомендуется посетить ремонтную мастерскую с лучшим компьютерным диагностическим оборудованием еще до посещения ремонтной мастерской, специализирующейся на датчиках скорости, чтобы выяснить реальные проблемы.
Уровень важности ремонта: 3/3
P0505 Возможные причины
- Неисправный клапан IACV-AAC
- IACV-AAC Жгут проводов клапана открыт или замкнут
- IACV-AAC Цепь клапана плохое электрическое соединение
Как мне исправить код P0505?
Проверьте «Возможные причины», перечисленные выше. Визуально осмотрите соответствующий жгут проводов и разъемы.Проверьте, не повреждены ли компоненты, и проверьте, не сломаны ли, изогнуты ли, вытолкнуты или разъедены контакты разъема.Стоимость диагностики кода P0505
Труд: 1,0
Стоимость диагностики кода P0505 составляет 1,0 час труда. Расходы на ремонт автомобилей различаются в зависимости от местоположения, марки и модели вашего автомобиля и даже типа вашего двигателя. Большинство авторемонтных мастерских берут от 75 до 150 долларов в час.Когда код обнаружен?
Код P0505 устанавливается, когда клапан IACV-AAC не работает должным образом.Возможные симптомы
- Подсветка двигателя включена (или предупреждающая лампа обслуживания двигателя)
- Двигатель сложно запустить
- Грубая или неустойчивая скорость холостого хода
P0505 Описание
Эта система автоматически контролирует обороты холостого хода двигателя до заданного уровня. Частота вращения холостого хода регулируется путем точной регулировки количества воздуха, который проходит через дроссельный клапан через клапан контроля холостого хода IACV) и клапан вспомогательного контроля воздуха AAC).Клапан IACV-AAC изменяет отверстие обходного прохода для воздуха, чтобы контролировать количество вспомогательного воздуха. Этот клапан приводится в действие шаговым двигателем, встроенным в клапан, который перемещает клапан в осевом направлении шагами, соответствующими выходным сигналам модуля управления двигателем ( ECM ).Один шаг движения клапана IACV-AAC вызывает соответствующее открытие воздушного перепускного канала. (то есть, когда шаг продвигается, открытие увеличивается.) Открытие клапана изменяется, чтобы обеспечить оптимальное управление скоростью холостого хода двигателя.Датчик положения коленчатого вала (POS) определяет фактическую частоту вращения двигателя и посылает сигнал на ECM . Затем ECM контролирует положение шага клапана IACV-AAC так, чтобы частота вращения двигателя совпадала с заданным значением, запомненным в ECM . Целевая частота вращения двигателя — это самая низкая скорость, на которой двигатель может работать стабильно. Оптимальное значение, хранящееся в ECM , определяется с учетом различных условий работы двигателя, таких как прогрев, замедление и нагрузка на двигатель (кондиционер, усилитель руля и работа вентилятора охлаждения).
Информация для конкретных марок
, Код P0505 — Неисправность системы управления холостым ходом означает, что компьютер двигателя не может регулировать скорость холостого хода. Другими словами, фактическая скорость холостого хода зависит от целевой скорости холостого хода. Нормальная скорость холостого хода в большинстве автомобилей составляет от 650 до 750 об / мин. Симптомы, присутствующие в коде P0505, могут включать затруднения при запуске, нерешительность, остановку, колебания холостого хода, а также слишком высокую или слишком низкую скорость холостого хода.
![]() Клапан Ford Idle Air Control (IAC) |
Как работает управление холостым ходом
В более старых автомобилях скорость холостого хода регулируется клапаном контроля холостого хода (IAC) (на верхнем фото), установленным рядом с корпусом дроссельной заслонки. Дроссель закрыт на холостом ходу, поэтому единственный воздух, подаваемый в двигатель, обходит закрытый дроссель через воздушные каналы холостого хода и клапан управления воздухом на холостом ходу.В некоторых автомобилях это устройство называется двигателем управления воздушным движением на холостом ходу.
В современных автомобилях с электронным управлением дроссельной заслонкой (по проводам) скорость холостого хода контролируется корпусом дроссельной заслонки. Компьютер двигателя (PCM) слегка открывает или закрывает корпус дроссельной заслонки (нижняя фотография), чтобы отрегулировать скорость холостого хода в соответствии с условиями. Например, скорость холостого хода регулируется выше, когда автомобиль запускается холодным, или когда кондиционер включен.
Что может вызвать код P0505:
— утечки вакуума
— неисправный клапан PCV или протекающие шланги PCV
— засоренные каналы IAC во впускном канале
— засорение или застревание клапана управления открытым воздухом (IAC) или двигателя IAC
— накопление углерода на корпусе дроссельной заслонки
— необходимо выполнить адаптацию на холостом ходу после замены или отсоединения аккумулятора.
— неисправный электронный корпус дроссельной заслонки или клапан IAC (двигатель)
— проблема с проводкой или разъемом корпуса дроссельной заслонки
— низкий уровень охлаждающей жидкости
Примеры:
Бюллетень технической поддержки Honda (TSB) от августа 2008 года описывает проблема с некоторыми в начале 00-х годов Одиссея и Пилот модели, в которых застрявший клапан управления подачей воздуха на холостом ходу (IAC) или обрыв питания Провод реле давления рулевого управления может вызывать колебания скорости холостого хода с кодом P0505.В качестве решения Honda рекомендует замена клапана IAC или (и) ремонт провода реле давления гидроусилителя рулевого управления, расположенного прямо над багажником рулевой рейки на стороне пассажира транспортного средства.
![]() Ford Электронный дроссель |
Бюллетень технической поддержки Ford для 2006-2007 Explorer, 2004-2006 F150, а также некоторые другие модели описывают проблему с неуверенностью, трудностью запуска и низким холостым ходом с кодами P0505 и / или P0506.Ford рекомендовал перепрограммировать ECM и заменить электронный корпус дроссельной заслонки (ETB), если он не прошел тест в качестве решения.
Еще один Ford TSB для Ford Five Hundred 2005-2007 гг. Freestyle упоминает распылительную очистку корпуса дроссельной заслонки от колебаний частоты вращения с кодами P0505, P0506.
В некоторых ранних автомобилях Nissan и Infiniti с кодом P0505, выпущенных ранее 00 ‘, неисправный клапан IAC может даже привести к неисправности компьютера двигателя.
Реклама — Продолжить чтение ниже
Toyota TSB T-SB-0184-09 для некоторых 2005-2010 Avalon, Camry, Highlander, RAV4, Sienna и Venza с двигателем 2GR V6 рекомендует проверить шланг PCV и систему впуска воздуха на наличие утечек и, если проблем не обнаружено, заменить корпус дроссельной заслонки.
Как диагностируется код P0505
Сначала проверьте соответствующие сервисные бюллетени.
Проверьте оперативные данные, включая скорость холостого хода, с помощью диагностического прибора.
Если есть другие коды, их нужно сначала проверить.
Если код P0505 появился вскоре после замены или отсоединения батареи, рекомендуется попробовать выполнить процедуру повторного обучения на холостом ходу. Процедура варьируется для разных автомобилей. Типичная процедура включает в себя несколько этапов, таких как включение и выключение зажигания и запуск двигателя в течение определенного времени.Найдите процедуру для вашего года выпуска и модели автомобиля.
Воздухозаборник и система PCV должны быть проверены на предмет утечек, так как утечки вакуума могут также вызвать код P0505. Подробнее: Утечки вакуума: общие источники, симптомы, ремонт.
Также необходимо проверить соединитель клапана IAC или корпуса дроссельной заслонки и жгут проводов. В некоторых автомобилях Mercedes-Benz изоляция жгута двигателя может растрескиваться, вызывая множество проблем.
В некоторых автомобилях низкий уровень охлаждающей жидкости может вызвать ту же проблему. Проверьте уровень охлаждающей жидкости.
Клапан IAC или корпус дроссельной заслонки должны быть проверены на предмет скопления углерода. В случае загрязнения клапан или корпус дроссельной заслонки должны быть очищены.
Если проблема сохраняется или если это рекомендовано в соответствующем сервисном бюллетене, возможно, необходимо заменить клапан IAC или корпус дроссельной заслонки. Клапан или двигатель IAC очень часто выходят из строя.
Во многих автомобилях процедура повторного изучения холостого хода также должна выполняться после очистки или замены корпуса дроссельной заслонки или клапана IAC.
Уровень важности ремонта: 3/3
P0720 Возможные причины
- Неисправный датчик скорости на выходе (OSS)
- Выходной жгут датчика скорости открыт или замкнут
- Цепь датчика выходной скорости плохое электрическое соединение
- Неисправный модуль управления силовым агрегатом (PCM)
Как мне исправить код P0720?
Проверьте «Возможные причины», перечисленные выше.Визуально осмотрите соответствующий жгут проводов и разъемы. Проверьте, не повреждены ли компоненты, и проверьте, не сломаны ли, изогнуты ли, вытолкнуты или разъедены контакты разъема.Стоимость диагностирования кода P0720
Труд: 1,0
Стоимость диагностики кода P0720 составляет 1,0 час труда. Расходы на ремонт автомобилей различаются в зависимости от местоположения, марки и модели вашего автомобиля и даже типа вашего двигателя. Большинство авторемонтных мастерских берут от 75 до 150 долларов в час.Возможные симптомы
- Подсветка двигателя включена (или предупреждающая лампа обслуживания двигателя)
- Спидометр неправильное показание
- Возможные проблемы переключения
