Концевики двери, капота и багажника: где находятся, принцип работы

Содержание статьи

Термин концевик — не что иное, как обиходное сокращение от «концевой выключатель». В нём контакты замыкаются без фиксации подвижным штоком – это удобно для контроля положения движущихся элементов. Концевики разных видов ставятся в автомобилях на дверях или в багажнике, они контролируют положение педали тормоза, рычага ручного тормоза.

Дверные концевики: где находятся, подключение, проверка

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте. Указывайте при обращение марку машины и модель сигнализации.

Изначально концевики на двери ставились для автоматического включения плафона салона. Схема подключения у них была простейшей – все соединялись параллельно, то есть было безразлично, какая дверь открыта. В бюджетных комплектациях автомобилей часто вовсе ставился только концевик водительской двери.

Видео: Проблемы с концевиками у Лады Весты, Гранта и Калина

Слабым звеном таких концевиков стала необходимость размещать их в крайне неудобном месте: нажимала на них выступающая часть металлического листа двери в нижнем углу, реже конструкторам удавалось разместить концевик выше. Из-за этого они часто выходили из строя даже несмотря на герметизирующий колпачок снаружи. Для автомобиля с сигнализацией это означало случайные срабатывания тревоги в неподходящее время или, что ничуть не лучше, возможность открытия двери без срабатывания сигнализации.

В дальнейшем схемы подключения концевиков в дверях усложнились – изначально для индикации конкретной открытой двери на примитивных бортовых компьютерах. Здесь уже к каждой двери шел свой сигнальный провод, что усложнило установку сигнализаций: так как подключить концевики нужно к единственному входу центрального блока, попытка соединить его со всеми концевиками сразу приводит к нарушению индикации на экране бортового компьютера (показывает все двери открытыми одновременно).

Из-за этого приходится применять диодную развязку, позволяющую объединить логически выходы концевиков, не нарушая работу компьютера.

Работает она просто: поскольку диод проводит ток только в одном направлении, при замыкании любого из концевиков выход сигнализации оказывается связанным с «массой» в любом случае, но с остальными проводами концевиков нажатый оказывается связанным через встречно включенную пару диодов, не пропускающую ток.

Решение проблемы с надежностью концевиков оказалось достаточно простым. Давно стало нормой, что концевик двери находится в самом механизме замка, то есть он высоко поднят и хорошо защищен от попадания воды, если, конечно, исправен уплотнитель стекла. Отметим, что сам принцип работы концевика двери при этом изменился. Если концевой выключатель двери установлен в прихлопе, то срабатывает он при определенном положении двери, замыкая контакты, когда она начинает открываться.

Если же концевик двери находится в замке, то срабатывает по перемещению запорного механизма: часто (но не обязательно) достаточно поднять ручку, не открывая саму дверь, чтобы замкнуть контакты. Это, кстати, делает установку сигнализаций удобнее: можно оставлять при работе дверь открытой, защелкнув «собачку» замка отверткой, и сигнализация уже не будет «видеть» дверь открытой.

Так хорошо, например, настраивать датчик удара, поставив машину на охрану с открытой дверью, а не повторяя для каждой регулировки цикл «закрыл – поставил на охрану – ударил – снял с охраны – открыл дверь – поменял настройку».

На современных машинах концевик водительской двери получил еще одну функцию – на него обычно завязано «засыпание» и «пробуждение» бортовой электроники. По этой причине на сигнализациях с автозапуском приходится подключать цепь имитации открытия двери водителя: бортовой контроллер в конце цикла автозапуска «увидит», что после выключения зажигания дверь открылась и закрылась, и штатно переведет автомобиль в режим пониженного энергопотребления.

При этом часто на проводе концевика возникает кратковременный импульс «массы», что при обычной схеме диодной развязки приводит к срабатыванию тревоги по открытию двери спустя некоторое время после постановки на охрану. Чтобы избежать этого, схему развязки диодами усложняют.

Разница с предыдущей схемой в том, что диоды врезаются и в штатную проводку, а сигнализация подключается между диодом и концевиком. В этом случае при замыкании концевика «масса» приходит и на штатный блок управления бортовыми цепями автомобиля, и на сигнализацию. Но, когда в штатной проводке контроллер создает импульс «массы», вход сигнализации оказывается заперт встречно включенными диодами, и срабатывания тревоги не происходит.

Важно понимать, что длительность таких импульсов очень мала, и сигнализация может работать корректно и при развязке одним диодом на линию: например, «Шерханы» менее чувствительны, чем StarLine, по опыту автора. Но иногда возможны случайные срабатывания, и часто с этим связаны проблемы владельцев, когда концевики абсолютно исправны, но машина все равно иногда «орет сама по себе».

Чтобы проверить концевики дверей, нажмите на них пальцем (если выключатель стоит в прихлопе) или подходящим предметом (например, отверткой) защелкните «собачку» дверного замка. В качестве индикатора можно использовать хоть плафон салона, переведенный в положение «включение при открытии двери», либо экран бортового компьютера, если на нем предусмотрена индикация открытия. Обнаружив, что в какой-то двери концевик не отрабатывает, дальше исключите неисправность проводки.

Проще всего это сделать, конечно, если концевик стоит в прихлопе: подденьте пластиковый фиксатор и вытащите на себя. Если же концевик стоит в замке, то уже придется разбирать дверь. Для проверки проводки достаточно снять разъем с концевика и замкнуть контакты в колодке. Если при этом индикация открытия отработала как положено, то нужна замена концевика двери, иначе дело явно не в нем. Если сигнализация устанавливается на бюджетную машину в минимальной комплектации, где концевик есть только один или их нет вовсе, их приходится подключать самостоятельно. Здесь грубейшая ошибка – это применение дешевых концевиков от сигнализаций, которые использовать не стоит.

Надежность у них крайне мала, а для крепления требуется использовать саморез – это лишнее отверстие в кузове, да еще и в потенциально опасном в плане коррозии месте. Идеальный вариант – это установка штатных концевиков от более дорогих комплектаций, поскольку с целью унификации установочные отверстия для них есть во всех вариантах автомобиля.

Концевик багажника

Штатно в багажнике концевой выключатель ставится для срабатывания плафона подсветки в нем, на машинах со штатной сигнализацией он также служит для контроля открытия во время активной охраны. Также концевик может использоваться штатным центральным замком, блокируя запирание, если багажник не захлопнут.

Если же речь идет о дешевой машине в минимальной комплектации, то подключить концевик багажника при установке сигнализации придется самостоятельно. Легче всего владельцам тех автомобилей, где более дорогие комплектации предусматривают штатный концевик сигнализации багажника: как и с дверями, здесь достаточно установить в предусмотренное место оригинальную деталь. В противном случае, увы, придется сверлить отверстие и ставить универсальный. Все чаще отдельной деталью выключатель в багажнике не ставится, а встраивается в сам замок, как и в случае с дверями.

Иногда это приводит к серьезным проблемам: например, на Renault Koleos «фирменной болезнью» стал отказ механизма замка багажника, причем на практике автора «антирекорд» — это всего неделя после покупки новой машины. Замок, не запираясь, не давал сработать и встроенному концевику, а это, как и на других машинах на схожих платформах, блокировало запирание центрального замка в целом, из-за незапирающегося багажника хозяин не мог запереть и двери.

В таких случаях приходилось намертво блокировать замок багажника в запертом состоянии, пока не приезжал новый на гарантийную замену.

Концевик капота

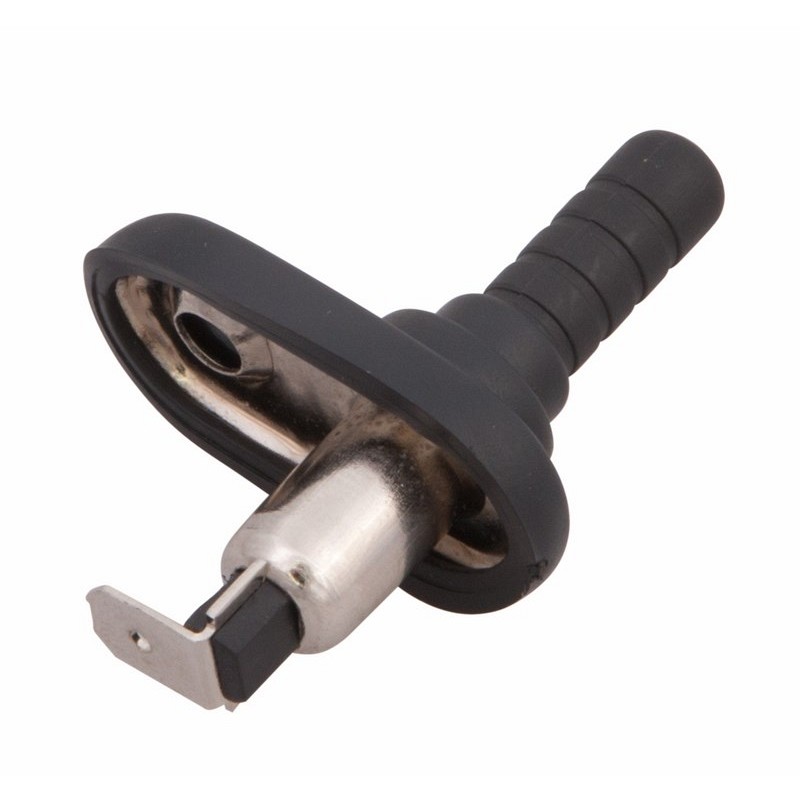

Что такое концевик капота? Это все такой же штоковый выключатель, разве что шток у него длиннее, чем в дверях или багажнике. Поскольку концевик капота находится на передней рамке, расстояние до капота оказывается достаточно большим, из-за чего и приходится использовать длинный шток.

Это – самый редко устанавливаемый штатно концевик. На машинах без штатной сигнализации он может применяться заводом разве что для подкапотного плафона, который навскидку припоминается разве что по ВАЗовскому «восьмому» семейству. Поэтому эти концевики для сигнализации приходится подключать самостоятельно, и поэтому хотя бы один концевик всегда входит в комплектацию охранных систем.

Но бывает и наоборот: например, на Renault Megane 3 и Fluence для российского рынка он есть штатно во всех комплектациях, кроме минимальной, и даже встроен в замок капота. И к нему даже идут провода… но найти их в салоне невозможно, потому что они остаются под капотом никуда не подключенными. При установке сигнализации, конечно, можно уже не устанавливать свой концевик, но провода под капот все равно придется тянуть.

Этот концевик сигнализации будет самым проблемным: вода и грязь будут попадать под кромку капота, вызывая коррозию, либо отказ концевика, либо ложные срабатывания тревоги. Поэтому нужно внимательно выбирать место, по возможности устанавливая концевик в самом чистом из доступных.

Что такое концевик, где он находится, расположение концевиков на разных автомобилях

Современные автомобили, в плане внешнего вида и функциональности, немного отличаются от транспортных средств старого образца. Такие машины превратились в настоящие компьютеры, но есть устройства и детали, которые остались обязательными, как для старых, так и для новых машин. Речь идёт об основных деталях, дополнительных индикаторах температуры и света, а ещё концевиках. Что такое концевик и где он находится в машинах разного поколения сейчас можно будет разобраться.

Концевики и их назначение, где расположены в разных автомобилях

Людям, которым пришлось столкнуться с процессом самостоятельной установки сигнализации на машину, точно пришлось сталкиваться со словом концевик. В инструкции сказано, что к нему необходимо подключить определённые провода. Эта деталь присутствует абсолютно на каждом автомобиле старого или нового образца, на дверях и капоте гранта, нивы, калины, машины шкода, логан, шевроле, ланос, октавия, спринтер и других транспортных средствах. Принцип работы концевиков очень прост, да и сами устройства имеют довольно маленькие размеры, стоят недорого, а подключить их очень легко. Они необходимы для того, чтобы корректно можно было открыть двери, капот, воспользоваться освещением и для других целей, которые предполагают процесс включения или отключения функций.

Концевики – что кроется за этим названием

Когда в машине открываются дверь или капот, устанавливается сигнализация, производится замена мелких деталей, все обязательно вспоминают о концевиках. Для владельцев машин нива, логан, шевроле, ланос, логан, калина или других они выглядят по-разному. Могут концевики выглядеть как обычные переключатели, которые расположены на двери, багажнике и в других необходимых точках, а могут скрываться внутри двери – такой тип расположения применяется для машин калина, ведь там концевики находятся в замках двери. Такое расположение менее удобное, чем внешнее, но и является более надёжным. Концевики – это маленькие системы, которые играют роль выключателей и без них практически обойтись невозможно.

Под словом «концевик» водитель автомобиля должен понимать следующее:

  • микросистема, которая помогает установить надлежащие управление конкретными механизмами машины;
  • маленькие выключатели, функцией которых является передача сигнала по проводам к главной системе управления, чтобы произвести конкретное действие;
  • устройства, которые работают как замыкающие о отмыкающие кнопки.

Концевики бывают плюсовые и минусовые. Минусовые встречаются намного чаще и располагаются в таких автомобилях, как нива, шевроле, ланос, логан, спринтер. В волгах и фордах, машинах бмв тур можно встретить плюсовые концевики. Принцип работы у всех этих устройств одинаковый, но особенности установки, как и у разных типов сигнализации отличаются.

Плюсовые и минусовые концевики – в чем их разница

Концевики разного типа мало-чем отличаются друг от друга, но делятся между собой на плюсовые и минусовые. Плюсовые концевики можно встретить достаточно редко, но определить их наличие в машине можно просто. Для поиска плюсовых концевиков в автомобилях нива, ланос, шевроле, логан, шкода тур и других понадобится произвести действия следующего характера:

  • взять вольтметр и подключить устройство к необходимому проводу;
  • открыть дверь автомобиля и посмотреть на показатели устройства;
  • если дверь открылась и при этом показатели равны +12 Вольт плюсовой концевик найден.

Минусовые концевики, герконовые или другие, присутствуют практически во всех машинах и их достаточно много. Такой концевик при открытии двери замыкается на массу. Обнаружить концевики любого типа можно при помощи вольтметра. Во время установки и подключения сигнализации это устройство будет крайне необходимо.

Произвести замену концевика нивы, гранта, калины, шевроле, октавияи других автомобилей всегда можно самостоятельно. Концевики можно купить в любом автосалоне и даже на рынке. Процесс довольно простой или подключение новых концевиков к проводам производится быстро.

Почему подключение сигнализации к концевикам – это важный процесс

Каждая автомобильная сигнализация, в какой бы машине она не была установлена, является важным элементом, который обеспечивает безопасность транспортного средства. Для нивы, гранта, калины, шкода, шевроле, ланос, октавия тур, логан и других схема подключения является практически одинаковой. Многие в процесс подключения сигнализации никак не могут вписать концевики, но именно подключение к ним играет очень важную роль.

Если правильно подключить провода сигнализации к концевикам, то владельцу транспортного средства нива, калина, шкода, логан, шевроле, ланос, октавия или других машин удастся достичь следующего эффекта:

  • системой сигнализации будут блокироваться концевики двери, капота и других систем более надёжно, чем без неё;
  • установка сигнализации на концевики нивы, калины или других машин будут максимально препятствовать постороннему проникновению во внутрь салона;
  • такая система будет оповещать владельца транспортного средства о том, что он забыл открытой дверь или багажник, не выключил свет или систему обогрева.

У концевиков разных автомобилей своя специфика подключения к центральному блоку. Есть варианты, когда всех концевики объединены в целостную систему, а бывают случаи, которые предполагают что к каждому концевику должен вести отдельный провод. В зависимости от такой особенности будет зависеть уровень сложности подключения сигнализации. Если система работает по одному проводу – в неё можно просто врезаться, а когда каждый концевик имеет свой отдельный провод – нужно произвести отдельное подключение сигнализации к каждому из них.

Как найти концевики быстро и без особых проблем

Многие не совсем знают где находятся концевики в автомобилях калина, нива или других машинах. Но когда приходится устанавливать сигнализацию, их поиски занимают достаточно много времени. Для того чтобы не тратить лишнего временного ресурса на обследование салона собственного автомобиля необходимо воспользоваться следующими подсказками:

  • найти документацию на автомобиль и посмотреть схему расположения разных систем, приборов, концевиков и проводов, которые к ним ведут;
  • посмотреть инструкцию с сигнализации – часто именно там можно найти место расположения таких точек для подключения, как концевики;
  • поискать схему расположения для нивы, калины или других моделей транспортных средств в интернете;
  • поискать эти точки в салоне авто, используя вольтметр.

Эти способы помогут автолюбителю найти абсолютно все концевики, если нужно подключить сигнализацию или заменить эти переключатели на устройства нового образца. Концевики предназначены для того, чтобы водителю было легче обходиться с разными системами автомобиля, и неважно будут это авто отечественного производства – нива, калина или иностранные модели, всё будет максимально комфортно.


Концевики имеют очень маленькие размеры, устанавливаются во многих местах автомобиля, являются исполнителями конкретных функций. Эти устройства предназначены для комфортного доступа к функциональному ряду определённых систем автомобиля и упрощают процесс подключения сигнализации. Каждый концевик отвечает за работу своей зоны, но они могут быть подключены к одному проводу. Подключение к разным проводам не менее распространено. Минусовые и плюсовые концевики встречаются как в иностранных, так и в отечественных автомобилях –салоны нивы, калины и внешнее пространство авто. Купить их несложно, заменить можно самостоятельно, подключить к ним дополнительные провода каждый автомобилист сумеет самостоятельно.

Подпишитесь, чтобы не пропустить ничего важного

Поиск концевиков дверей

Для поиска цепей старайтесь использовать вольтметр (особенно в автомобилях последних годов выпуска), так как при использовании лампового пробника возможно повреждение автоэлектрики автомобиля!!!

Концевики, обычно, бывают 2-х типов. Плюсовые (при открытии дверей на них висит +12 Вольт) и минусовые (при открытии дверей они замыкаются на массу). Плюсовые концевики встречаются намного реже (отечественные ГАЗы-Волги, буржуйские Форды, некоторые BMW, иногда штатные концевики багажника различных авто), чем минусовые. На некоторых сигнализациях нет даже провода для подключения плюсового концевика.

Итак, берём пробник, одним концом садимся на “плюс”, другим начинаем тыкаться в провода. Если лампочка пробника засветится, то нажимаем на кнопку двери или защёлкиваем замок на двери, смотря, где стоит концевик, (все оставшиеся двери должны быть закрыты) — если лампочка погасла, то это он, родимый — минусовой концевик. Теперь то же самое проделайте с другими дверьми, не меняя положение пробника. Если лампочка пробника и в этом случае будет вести себя так же, как с первой дверью, то Вам повезло: все концевики дверей завязаны, и не надо больше напрягаться по поводу поиска оставшихся концевиков.

Бывает, что концевик каждой двери идёт по отдельному проводу. Тогда придётся искать каждый провод. В этом случае методика поиска концевиков ничем не отличается от вышесказанного. Только придётся в эти провода врезаться, тащить врезанные концы в одну точку (к сигнализации) и там с помощью диодов подцепляться к проводу сигнализации (отрицательный триггер двери). Диоды ставим так, чтобы минусы от кнопок дверей поступали на провод сигнализации, но не шли на остальные кнопки. Подробнее об использовании диодов в статье Диод и его использование при установке автосигнализаций.

Бывает проще и удобнее врезаться в провод, идущий к лампе освещения салона. В этом случае надо посмотреть: лампочка гаснет сразу после закрытия дверей или через несколько секунд. Если сразу, то можно смело цепляться к этому проводу. Если нет, то надо запрограммировать сигналку так, чтобы она брала двери под охрану не сразу же, после постановки на охрану, а через некоторое время (у каждой сигнализации свои значения этого промежутка).

При установке автосигнализации с автозапуском обратите внимание — при запуске и остановке двигателя лампочка в салоне не должна загораться, если она всё же загорается, то цепляться к такой лампочке нельзя (сигналка будет считать, что открылись двери, и будет включаться сирена).

При поиске плюсовых концевиков одним концом пробника садимся на массу, другим начинаем протыкать провода. Методика такая же, как описано выше.

В конце этого раздела подскажу, где лучше искать провода концевиков. К лампе освещения салона провода идут, чаще всего, в боковой стойке водителя или пассажира. Можно прозвонить провода в порогах пассажира и водителя. Можно очень просто найти концевик за панелью приборов. Повезет, если за панелью есть надписи к дорожкам (двери, например, на Nissan, это — DOOR) или можно легко проследить путь от лампочки, где нарисована открытая дверь до разъема, куда подходит провод от кнопок дверей. Бывает, что на панели стоит не лампочка, а диод. В этом случае на 100 процентов можно утверждать, что концевики развязаны и их придётся искать по отдельности каждый

Обычно минусы с каждой кнопки приходят в одну точку — блок предохранителей, радиоуправляемый блок центрального замка, родную сигнализацию и т.п. — дальше уже один общий провод идёт на панель приборов, но на этом проводе уже другой сигнал, а не 12 Вольт. Самый сложный способ — это протяжка проводов в каждую дверь (например, в Фольксвагене пришлось так поступить, так как в каждой двери стоял блок, в который заходили минусы с дверных замков, а из блока в салон шли уже видоизменённые сигналы). К лампе салона подключится не удалось по причине, о которой я говорил выше.

Бывают ещё сложнее случаи, когда с помощью пробника не удаётся найти концевиков. Например, Форды последние. У них при открытых дверях на концевичных проводах из дверей висят +12 Вольт, но находятся эти провода только вольтметром. Еще бывает, что к проводам от концевиков дверей приходится подключаться через резисторы (сопротивления). Ну, это сложные случаи и на такие машины, как правило, сами владельцы не устанавливают сигналки.

Как подключить концевики дверей к сигнализации

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как подключить концевики дверей к сигнализации?».

Функция концевиков

Действие этой кнопки заключается в том, что при открытых дверях на панели горит специальный символ. В том случае, если при постановке на сигнализацию дверь не закрыта либо закрыта не полностью, то есть кнопка-концевик разомкнута, то «сигналка» обязательно известит вас об этом.

В некоторых моделях автомашин в случае нахождения в замке зажигания ключей при открытой водительской двери невозможно опустить на ней собачку блокировки дверей, а автоматика сразу же поднимет все блокираторы. Это поможет избежать такой распространённой ситуации, как случайное захлопывание ключей в замке. Концевые выключатели работают как на размыкание, так и на смыкание.

Если отключить концевики, то перестанет работать индикация открытой двери. Тогда могут возникнуть проблемы с сигнализацией. Кроме того, бывают ситуации, когда необходим свет в багажнике или салоне.

Как найти концевики дверей?

Если вы не знаете, где находится концевик двери, то начинать их поиск следует изготовленной контролькой либо «цешкой». С концевиков дверей снимают сигналы – принцип кнопки. Делается это в целях защиты автосигнализации по периметру автомобиля. При открытой двери концевик не зажат, свободен, а на его проводе висит плюс или минус. Но бывает это крайне редко.

Прежде всего, необходимо найти провод, полярность которого меняется и появляется либо плюс, либо минус при закрытии или открытии двери.

Как только лампа контрольки загорится зелёным, нужно нажать на концевик незакрытой двери или вовсе закрыть её. Если лампа погасла либо зажглась красным, то мы нашли нужный провод.

Для того чтобы убедиться в том, что все двери связаны в один провод, необходимо, оставив контрольку на этом проводе, поочерёдно открыть все двери. Если лампа контрольки не реагирует на прозвонку остальных дверей, то это свидетельствует о том, что в данном автомобиле все концевики дверей не связаны, и необходимо таким же методом найти оставшиеся от каждой двери отдельные провода. Как правило, несвязанными между собой являются концевик водительской двери и пассажирской.

Устранение неполадок, которые возникают с дверными концевиками

Вина в этом случае лежит только на владельце автомобиля, который из-за невнимательности вовремя не смог заметить нерабочие концевики дверей. Ведь контроль за их работой в каждой машине весьма нагляден и не заметить нерабочее состояние трудно.

Но решение этой проблемы сегодня довольно простое – герметичный пыльник, который полностью закрывает кнопку и не допускает в этот механизм пыль, грязь и влагу.

Перед тем как начать устанавливать пыльник, нужно на его изнанке проколоть крестообразную насечку в месте крепления концевика. После этого нужно установить саморез в отверстие кнопки, затем надеть пыльник и ввести отвёртку через прокол, на кузове закрепить. Этот способ удивляет своей надёжностью, простотой и доступностью.

Как установить сигнализацию?

Концевики дверей ВАЗ 2110

Первым признаком неработающих концевиков двери является тот факт, что свет не загорается при открытии двери, а также не становится на охрану сигнализация. Эта проблема наиболее типична для ВАЗа десятого поколения.

Концевики дверей ВАЗ 2110 выходят из строя практически каждые три года. Во избежание таких проблем необходимо ежегодно зачищать данные детали наждачной бумагой. Кроме того, для долговечности (против окисления) можно обработать их ВД-40, а также установить пыльники.

Проблемы с концевиками

Ещё одной проблемой может стать неверно выбранное место для установки этих деталей.

Также концевики дверей могут быстро покрываться коррозией и окисляться. Через нить лампочки салона на контакт концевика подаётся плюс либо сигнализация во избежание ложных срабатываний подтягивает вход к плюсовому потенциалу. В таком случае при попадании конденсата на контакты возникает утечка электрического тока слабой степени, которой не будет достаточно для срабатывания сигнализации или зажигания лампы салона. А вот для такой электрохимической реакции, как окисление-разложение, металла хватит. Некоторое время спустя такой концевик не будет срабатывать.

Дверные концевики: где находятся, подключение, проверка

Изначально концевики на двери ставились для автоматического включения плафона салона. Схема подключения у них была простейшей – все соединялись параллельно, то есть было безразлично, какая дверь открыта. В бюджетных комплектациях автомобилей часто вовсе ставился только концевик водительской двери.

Слабым звеном таких концевиков стала необходимость размещать их в крайне неудобном месте: нажимала на них выступающая часть металлического листа двери в нижнем углу, реже конструкторам удавалось разместить концевик выше. Из-за этого они часто выходили из строя даже несмотря на герметизирующий колпачок снаружи. Для автомобиля с сигнализацией это означало случайные срабатывания тревоги в неподходящее время или, что ничуть не лучше, возможность открытия двери без срабатывания сигнализации.

В дальнейшем схемы подключения концевиков в дверях усложнились – изначально для индикации конкретной открытой двери на примитивных бортовых компьютерах. Здесь уже к каждой двери шел свой сигнальный провод, что усложнило установку сигнализаций: так как подключить концевики нужно к единственному входу центрального блока, попытка соединить его со всеми концевиками сразу приводит к нарушению индикации на экране бортового компьютера (показывает все двери открытыми одновременно). Из-за этого приходится применять диодную развязку, позволяющую объединить логически выходы концевиков, не нарушая работу компьютера.

Решение проблемы с надежностью концевиков оказалось достаточно простым. Давно стало нормой, что концевик двери находится в самом механизме замка, то есть он высоко поднят и хорошо защищен от попадания воды, если, конечно, исправен уплотнитель стекла. Отметим, что сам принцип работы концевика двери при этом изменился. Если концевой выключатель двери установлен в прихлопе, то срабатывает он при определенном положении двери, замыкая контакты, когда она начинает открываться.

Проще всего это сделать, конечно, если концевик стоит в прихлопе: подденьте пластиковый фиксатор и вытащите на себя. Если же концевик стоит в замке, то уже придется разбирать дверь. Для проверки проводки достаточно снять разъем с концевика и замкнуть контакты в колодке. Если при этом индикация открытия отработала как положено, то нужна замена концевика двери, иначе дело явно не в нем. Если сигнализация устанавливается на бюджетную машину в минимальной комплектации, где концевик есть только один или их нет вовсе, их приходится подключать самостоятельно. Здесь грубейшая ошибка – это применение дешевых концевиков от сигнализаций, которые использовать не стоит.

Надежность у них крайне мала, а для крепления требуется использовать саморез – это лишнее отверстие в кузове, да еще и в потенциально опасном в плане коррозии месте. Идеальный вариант – это установка штатных концевиков от более дорогих комплектаций, поскольку с целью унификации установочные отверстия для них есть во всех вариантах автомобиля.

Концевик багажника

Штатно в багажнике концевой выключатель ставится для срабатывания плафона подсветки в нем, на машинах со штатной сигнализацией он также служит для контроля открытия во время активной охраны. Также концевик может использоваться штатным центральным замком, блокируя запирание, если багажник не захлопнут.

Если же речь идет о дешевой машине в минимальной комплектации, то подключить концевик багажника при установке сигнализации придется самостоятельно. Легче всего владельцам тех автомобилей, где более дорогие комплектации предусматривают штатный концевик сигнализации багажника: как и с дверями, здесь достаточно установить в предусмотренное место оригинальную деталь. В противном случае, увы, придется сверлить отверстие и ставить универсальный. Все чаще отдельной деталью выключатель в багажнике не ставится, а встраивается в сам замок, как и в случае с дверями.

Концевик капота

Что такое концевик капота? Это все такой же штоковый выключатель, разве что шток у него длиннее, чем в дверях или багажнике. Поскольку концевик капота находится на передней рамке, расстояние до капота оказывается достаточно большим, из-за чего и приходится использовать длинный шток.

Но бывает и наоборот: например, на Renault Megane 3 и Fluence для российского рынка он есть штатно во всех комплектациях, кроме минимальной, и даже встроен в замок капота. И к нему даже идут провода… но найти их в салоне невозможно, потому что они остаются под капотом никуда не подключенными. При установке сигнализации, конечно, можно уже не устанавливать свой концевик, но провода под капот все равно придется тянуть.

Этот концевик сигнализации будет самым проблемным: вода и грязь будут попадать под кромку капота, вызывая коррозию, либо отказ концевика, либо ложные срабатывания тревоги. Поэтому нужно внимательно выбирать место, по возможности устанавливая концевик в самом чистом из доступных.

В некоторых современных автомобилях, например: Ford Focus, Ford Fiesta, Ford Fusion, Mazda 3, и др. сигнал с концевых выключателей дверей имеет положительный потенциал порядка одного Вольта при открытой двери.

Данная схема является простым преобразователем потенциалов для подачи сигнала на вход (-) контроля открытых дверей сигнализации. Особенно это актуально в случае, если в сигнализации нет контроля открытых дверей по плюсу.

Если в автомобиле имеется штатный концевик багажника (а он скорее всего тоже будет по плюсу), то необходимо и для этой цепи собрать схему с диодом, резистором и транзистором.

Схема для развязки концевиков диодами

Бывают случаи, когда подключение сигнализации к общему проводу концевиков, где существует задержка гашения света в салоне, невозможна или нежелательна. В таком случае приходится подключаться к каждому концевику отдельно, разделяя их диодами.

В частности такая схема подключения концевиков вполне подходит для Приоры.

Но такая схема не пойдёт на автомобили, где электрооборудование засыпает, и производится опрос штатного электрооборудования. В таких случаях воспользуйтесь следующей схемой.

Схема подключения сигнализации к концевикам дверей через два диода

На многих современных автомобилях есть необходимость подключаться к концевику каждой двери отдельно. Естественно, для этого необходимо собрать несложную схему для развязки цепей концевиков друг от друга, и от штатного электрооборудования.

Как правило есть необходимость в таком подключении, когда через определённое время происходит опрос штатного электрооборудования бортовой системы.

Без такой схемы не обойтись, например при подключении сигнализации на автомобиль VW Polo.

Здравствуйте. Подскажите пожалуйста, имеется Фиеста 2007 года с уже установленной сигнализацией Старлайн а8. Когда всё закрыто, сигналка определяет, что багажник открыт, а когда его откроешь, то пишет, что всё ок и он типа закрыт. Поможет ли мне схема 1 для пятой двери? Спасибо)

здравствуйте! попробуйте. на 100% вам никто не ответит. возможно просто нужно в настройках разобраться.

А если в приоре подключится к общему проводу концевиков? который с задержкой, сигналка будет пищать что двери не закрыты?

Помоги пожалуйста! мучаюсь уже неделю с Ford Expedition 2, 2004г.в. не могу разобраться с концевиками, в первый раз подключил к лампе, но тут же понял что не прокатит:) сегодня разобрал все двери, отцепил от концевиков фишки, прозвонил, там 2 провода один масса второй сигнал… нашел его на блоке ( хз блок комфорта или ЦЗ не знаю что это) короче нашел все 5 нужных мне проводов 4ре двери и багажник, развел это все дело по 2 диода на концевик, короче по 3й схеме из твоей темы. подключаю, двери все закрыты! сига (старлайн А93) показывает что открыт багажник… психанул отрезал его от сигналки, завожу с автозапуска, машина заводится и через 30сек. глохнет и открывается… Блин, программирую задержку на освещение салона на 60сек. завожу, все равно глохнет и открывается! Убираю задержку в обще, все равно заводится и глохнет зараза! Не понимаю в чем проблема!
Помоги если не сложно! Что делаю не так? Почему глохнет и открывает двери то? хотя сига на охране, а брелок показывает что тачка открыта…

с автозапуска заводится и тоже глохнет?

Помоги пожалуйста! мучаюсь уже неделю с Ford Expedition 2, 2004г. в. не могу разобраться с концевиками, в первый раз подключил к лампе, но тут же понял что не прокатит:) сегодня разобрал все двери, отцепил от концевиков фишки, прозвонил, там 2 провода один масса второй сигнал… нашел его на блоке ( хз блок комфорта или ЦЗ не знаю что это) короче нашел все 5 нужных мне проводов 4ре двери и багажник, развел это все дело по 2 диода на концевик, короче по 3й схеме из твоей темы. подключаю, двери все закрыты! сига (старлайн А93) показывает что открыт багажник… психанул отрезал его от сигналки, завожу с автозапуска, машина заводится и через 30сек. глохнет и открывается… Блин, программирую задержку на освещение салона на 60сек. завожу, все равно глохнет и открывается! Убираю задержку в обще, все равно заводится и глохнет зараза! Не понимаю в чем проблема!
Помоги если не сложно! Что делаю не так? Почему глохнет и открывает двери то? хотя сига на охране, а брелок показывает что тачка открыта…

без сигнализации когда авто глохнет, срабатывают ли приводы дверей? т.е. открываются ли автоматически после того как заглушиш?

Прошу помощи!Дело в том что, у меня была подключена сигнализация к каждой двери отдельно через 1 диод.Так вот проблема в том, что при этом не горела подсветка салона с задержкой выкл. и индикация открытой двери(одна лампа на все двери) на панели приборов.Я отключил сигналку от всех концевиков, и все заработало(свет, индикация). В чем ошибка подключения и как сделать что бы все работало?Заранее спасибо!

Лада Гранта: концевик двери — установка и подключение

Автомобиль ВАЗ 2190 изначально укомплектован сигнализацией. К сожалению, в Лада Гранта концевик двери установлен только возле водителя. Это создает неудобство при посадке и высадке пассажиров в темное время суток, так как не включается подсветка в салоне. Также отсутствие дополнительного сигнала не позволит обнаружить угонщика или вора при попытке открытия задней двери Лады.

Комплектации автомобиля

Многие владельцы автомобиля Лада сталкиваются с заводскими недоработками. Не стала исключением и современная модель Гранты. После покупки транспорта владелец обнаруживает изъяны в схеме сигнализации и освещения салона. При первом же осмотре Лада Гранта выясняется, что либо отсутствует штатная проводка до концевиков двери, либо кнопок нет совсем.

Электромеханические устройства замыкают цепь при открытии двери. В данном случае питание подается на лампу освещения салона. Параллельно направляется импульс в схему сигнализации. Но АвтоВАЗ решил сэкономить на таких «мелочах», как концевые выключатели. Владельцам новой машины необходимо самостоятельно устранить эти недостатки.

Существуют различия в схемах подключении сигнализации между различными комплектациями ВАЗ 2190:

  1. Стандарт. В посадочные места вместо кнопок вставлены пластмассовые заглушки. Проводка в этой модификации полностью отсутствует.
  2. Лада норма. Концевик стоит на водительской двери, а в остальных посадочных отверстиях — заглушки, но проложена проводка.
  3. ВАЗ 2190 люкс. Присутствует полный комплект концевых элементов во всех дверях. Но лишь водительский концевик включает лампу освещения и индикатор незакрытых дверей на приборной панели. При открытии пассажирской двери загорится лишь освещение.

Доработка схемы

Работы по доработке концевых элементов дверей можно переложить на специалистов СТО. В этом случае с владельца возьмут плату за установку. Можно все сделать своими силами, тогда установка концевиков потребует наличия слесарных инструментов и прибора для проверки электрической цепи:

  1. Тестер.
  2. Паяльник.
  3. Отвертка крестообразная.
  4. Провод.
  5. Припой ПОС-40.
  6. Гофрированный шланг.
  7. Изолирующая лента.
  8. Выключатель концевой.

Владелец должен определиться с дальнейшим планом действий исходя из особенностей схемы своего автомобиля Лада Гранта. Он может задействовать кнопку в пороге или контакты замка двери.

Оба варианта предполагают параллельное подключение незадействованных элементов к рабочим выводам двери со стороны водителя. Питание коммутаторов открытия дверного проема автомобиля Лада осуществляется по двухпроводной схеме. Для упрощения выбора рассмотрим оба варианта.

Проектное решение вопроса

Специалисты рекомендуют остановиться на первом варианте. Установка кнопки в порог двери применяется на всех автомобилях такого класса. По этому пути идти проще и быстрее. Водитель лишь восстановит изначально спроектированную схему подключения концевиков. При таком выборе отпадает необходимость в разборке замочного механизма. Владельцу не надо будет мотаться в поисках дополнительных штекеров, проводов, изолирующих материалов. Он приобретает лишь штатные выключатели на Ладу Гранта. Рассмотрим самую трудоемкую для переделки комплектацию — стандарт.

  1. Открыть капот автомобиля. Ослабить болтовые соединения рожковым ключом. Сначала откручивают отрицательную клемму, а затем плюсовую. Аккуратно отсоединить провода от аккумуляторной батареи, чтобы случайно не замкнуть источник питания.
  2. Извлечь концевой выключатель из отверстия. Для этого надо взяться за выступающий колпачок. Вытащить выключатель, преодолевая сопротивление фиксирующих усов.
  3. Подключить два провода на крайние (задействованные) контакты штекера.
  4. Убрать заглушку с посадочного отверстия задней двери.
  5. Протянуть два провода от концевого выключателя водительской двери до порога к месту установки. Вывести концы через отверстие наружу, на 10 см каждый.
  6. Зачистить провода и подсоединить к разъему нового устройства.
  7. Установить переключатель освещения салона в рабочее положение.
  8. По аналогии меняются ключи, расположенные в проемах остальных дверей Лада Гранта.
  9. Кнопку от водительской двери обратно ставят в последнюю очередь.

При монтаже каждой пары контактов желательно проверять их работоспособность. Измеряют сопротивление цепи тестером, по очереди нажимая и отпуская сферический выступ.

Установка в замок

При втором варианте деталь будет размещаться не в пороге, а вверху дверки. Провода перенаправляются к замку. В этом случае функцию коммутатора берут на себя контакты замка. Сложностей в установке практически нет. Доработка схемы предполагает установку дополнительной проводки и штекеров для соединений. При монтаже нужно обеспечить защиту проводов от истирания при помощи гофрированного шланга или изоляционной ленты. Чтобы реализовать этот способ, необходимо провести разбор замка, снять блокирующую скобу. Работу проводят в такой последовательности:

  1. Снять замок.
  2. Вытянуть защитную скобу.
  3. Открыть заглушки разъема.
  4. Вставить клеммы.
  5. Подключить провода со стороны водительской двери.

Следует помнить, что установка и подключение выключателей на Ладу не гарантируют их стабильной работы. Чтобы исключить возможные проблемы, надо знать их причины и методы решения.

Устранение отказов в работе

Устройства начинают отказывать при низких температурах воздуха. На Лада Гранта концевик двери имеет защиту.

Причина сбоев оборудования заключается в защитных колпачках.

Защитная оболочка изготовлена из резины. Колпак теряет пластичность при сильных морозах, что не позволяет размыкать контакты. Для предупреждения отказов концевиков в Ладе применяют следующие меры:

  1. Устанавливаем пружины под резиновую крышку. Параметры пружинки: диаметр — 12 мм, длина — 20 мм, толщина проволоки — около 1 мм. Упругая пружина не подведет и при минус 40°С.
  2. Снимаем защитные колпаки на зиму. Вы избавитесь от причины неполадки, но выключатель остается беззащитным перед влагой и грязью.
  3. Смазываем резинотехнические поверхности силиконом. Может помочь при небольших морозах (минус 10°С).
  4. Обрабатываем водоотталкивающей жидкостью. Это временная мера. Температурный диапазон — до минус 50°С.
  5. Меняем изделия марки Лада на импортные аналоги от двери DAEWOO NEXIA или CHEVROLET AVEO. При покупке следует взять заводской образец для сравнения размеров. Корпус вставляют в штатное отверстие и закрепляются саморезом.

Доработка сигнализации Лада Гранта увеличит степень защиты авто, а освещение салона при открытии задней двери создаст пассажирам комфорт.

Рейтинг статьи:

Загрузка…

Поделиться в соцсетях:


Проверка и замена концевиков дверей на автомобилях Лада

Проверка и замена концевиков дверей на автомобилях Лада

Для повышения безопасности (чтобы водитель не начал движение с открытой дверью и для работы сигнализации) автомобили оборудованы датчиками открытых дверей (в народе «концевики» или «концевой выключатель»). Их неисправность заставляет неправильно работать плафон освещения в салоне и не дает поставить машину на охрану. Разбираемся, как проверить и при необходимости заменить концевики дверей.

Чтобы снять концевики следует открыть двери, затем:

На некоторых моделях Лада (например, Лада Приора или Нива 4х4) концевики крепятся к кузову при помощи винта.

На Lada XRAY концевик находится в замке двери и меняется вместе с замком.

Установка производится в обратной последовательности.

Инструкция для автомобилей сборочной линии B0 (XRAY, Ларгус, Nissan Almera, Renault Duster, Sandero). Снимаем концевик и устанавливаем мультиметр в режим вольтметра. Измеряем напряжение на контактах колодки с проводами:

Устанавливаем мультиметр в режим омметра, один щуп подсоединяем к «массе» (кузову), а другой — к выводу колодки с черным проводом. Сопротивление должно быть близко к нулю. Если сопротивление большое и стремиться к бесконечности, вероятно место соединения провода с кузовом повреждено коррозией или поврежден провод (обработать соединение средством для защиты электрических контактов). Если так устранить неисправность не удалось, необходимо снять обшивку салона со стойки, найти и устранить неисправность.

Когда шток утоплен — контакты разомкнуты. В первую очередь проверяем исправность датчиков, открывая поочередно все двери автомобиля.

Проверка при помощи мультиметра. Подсоединяем к выводам концевика мультиметр в режиме омметра и проверяем замыкание контактов датчика (контакты должны быть замкнуты, сопротивление близко к нулю). Нажимаем на шток датчика и проверяем измерения (контакты должны быть разомкнуты — сопротивление стремиться к бесконечности).

Напомним, в некоторых случаях (например, в холодное время года) концевики могут работать с перебоями. Для Lada Vesta, Гранта и Калина 2 можно воспользоваться этим решением, а для Приоры этим.

Изображение Артикул Наименование Производитель Цена Наличие В корзину
  intro iso ant-1    Переходник антенный Intro iso ant-1     INTRO        500 / 350 р. Дисконт: 300 р.        2
  OBD-BT01    Bluetooth OBDII — адаптер для диагностики     Китай        1500 / 1000 р. Дисконт: 900 р.        2
  multi-vc731    Бортовой компьютер Multitronics vc731     Multitronics        8500 / 7900 р. Дисконт: 7600 р.        1
  multi-c590    Бортовой компьютер Multitronics C590     Multitronics        7500 / 6600 р. Дисконт: 6200 р.        1
  multi-vc730    Бортовой компьютер Multitronics vc730     Multitronics        7500 / 6500 р. Дисконт: 5500 р.        2
  DC1711    Датчик температуры двигателя Рено Дастер индикатор цифровой с экраном     РФ        1900 / 1500 р. Дисконт: 1200 р.        >10
  DC691-LA6-V003    Противоугонная защита электронного блока управления (ЭБУ) для Duster 2015, Largus, Logan 2, Sandero 2, Vesta, Xray, Arkana     РФ        4900 / 3900 р. Дисконт: 3400 р.        5
  DC1250    Набор флажковых предохранителей малый (10шт)     Аналог        200 / 150 р. Дисконт: 100 р.        3
  PU-4TC-BLACK    Парктроник Multitronics PU-4TC для бортовых компьютеров (цвет датчиков-черный)     Multitronics        4000 / 3500 р. Дисконт: 3200 р.        2
  DC689    Противоугонная защита с замком для разъёма OBD2      РФ        5000 / 4000 р. Дисконт: 3500 р.        1
  DC190    Монитор для камеры заднего вида, складной      Китай        2500 / 2000 р. Дисконт: 1700 р.        1
  DC1134-7700427640    Концевик на двери (выключатель) оригинал 7700427640     Оригинал        800 / 500 р. Дисконт: 400 р.        3
  DC1195    Набор предохранителей 180шт в пластиковой коробке     Китай        1000 / 800 р. Дисконт: 700 р.        1
  DC990-8200060049    Выключатель обогрева сидения оригинал 8200060049     Оригинал        800 / 700 р. Дисконт: 600 р.        3
  DC1143    Кнопка (джойстик) управления зеркалами Рено     Оригинал        700 / 500 р. Дисконт: 450 р.        3
  DC485-497612479R    Датчик давления жидкости ГУР оригинал Рено 497612479R     Оригинал        1800 / 1400 р. Дисконт: 1200 р.        1
  PU-4TC-GREY    Парктроник Multitronics PU-4TC для бортовых компьютеров (цвет датчиков-серый)     Multitronics        4000 / 3500 р. Дисконт: 3200 р.        2
  DC1728    Гудок от Волги — звуковой сигнал (комплект 2 тона)     РФ        1600 / 1200 р. Дисконт: 900 р.        2
  DC1027-8201167988    Переключатель подрулевой левый с ПТФ артикул 8201167988 / 255400337R     Оригинал        6000 / 4700 р. Дисконт: 4000 р.        1
  DC1736    Гнездо прикуривателя дополнительное с крышкой     РФ        800 / 500 р. Дисконт: 300 р.        1
  DC1750    Насос для замены масла через щуп     РФ        2800 / 2100 р. Дисконт: 1800 р.        1
  DC1754-104035756    Концевик двери Лада Веста HANS PRIES TOPRAN (1шт.) 104035756     Аналог        300 / 200 р. Дисконт: 100 р.        4
  DC1949    Датчик уровня топлива Дастер, Ларгус, Логан и др.     ASAM        1300 / 1000 р. Дисконт: 900 р.        1
  DC1404    Активатор замка крышки багажника и дверей (Asam/MANOVER аналог 7700712901)     Аналог        1400 / 900 р. Дисконт: 700 р.        1
  DC1828-35372203    Предохранитель штыревой 15А 35. 3722-03 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        3
  DC1881    Колодка-разъем фары Н4 с проводами Дастер, Веста, Террано, Логан и др. универсальный (1шт.)     Аналог        100 / 60 р. Дисконт: 50 р.        6
  DC1945    Смазка для электроконтактов и клемм АКБ Liqui Moly     Аналог        600 / 400 р. Дисконт: 300 р.        1
  DC634-601986892R    Датчик скорости (заглушка) для машин с АБС оригинал 601986892R     Оригинал        1900 / 1650 р. Дисконт: 1450 р.        1
  DC996-255675128R    Переключатель подрулевой левый артикул 255675128R     Оригинал        4700 / 4300 р. Дисконт: 3800 р.        2
  DC1520    Втягивающее реле 1.6 h5M     Аналог        1900 / 1600 р. Дисконт: 1400 р.        1
  DC1793    Разъем катушки зажигания Дастер, Террано, Каптур     Оригинал        600 / 500 р. Дисконт: 450 р.        1
  DC1812-6001547488    Резистор печки Дастер, Логан, Террано, Сандеро, Каптур и др. оригинал 6001547488     Оригинал        1500 / 1000 р. Дисконт: 800 р.        1
  DC1998    Кольца контактные для генератора VALEO     Аналог        800 / 600 р. Дисконт: 400 р.        1
  DC1729    Пневмогудок — звуковой сигнал пневматический (комплект)     РФ        2200 / 1800 р. Дисконт: 1500 р.        1
  DC1739    Мультиметр цифровой с прозвонкой (инструмент)     РФ        800 / 600 р. Дисконт: 450 р.        1
  DC1737    Звуковой сигнал 2 тона (комплект Airline)     РФ        1600 / 1200 р. Дисконт: 900 р.        1
  DC1743-75377710    Реле автомобильное 12V дополнительное 75.3777-10     РФ        250 / 150 р. Дисконт: 100 р.        2
  DC1773-983747    Реле автомобильное 12V 5-ти контактное 98.3747     РФ        250 / 180 р. Дисконт: 120 р.        2
  DC623-8200547283    Датчик скорости оригинал Рено 8200547283 / 6001548870 (без АБС)     Оригинал        1600 / 1100 р. Дисконт: 900 р.        1
  DC1665-21800141301000    Датчик абсолютного давления и температуры в коллекторе МАП-сенсор 1,6л ВАЗ 21129 оригинал 21800141301000     Оригинал        2800 / 2200 р. Дисконт: 1900 р.        1
  DC1816-284375765R    Датчик парктроника 284375765R оригинал (1шт.)     Оригинал        1200 / 800 р. Дисконт: 550 р.        1
  DC1825-353722    Предохранитель штыревой 5А 35.3722 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1826-35372201    Предохранитель штыревой 7,5А 35.3722-01 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1827-35372202    Предохранитель штыревой 10А 35.3722-02 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1829-35372204    Предохранитель штыревой 20А 35.3722-04 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1830-35372205    Предохранитель штыревой 25А 35.3722-05 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1831-35372206    Предохранитель штыревой 30А 35. 3722-06 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1832    Наконечник гнездовой серии 6,3 с фиксацией (обжатый с проводом)     РФ        15 / 10 р. Дисконт: 8 р.        >10
  DC1833    Наконечник гнездовой серии 6,3 с фиксацией (без провода)     РФ        10 / 7 р. Дисконт: 5 р.        >10
  DC1841    Наконечник кольцевой 8,2мм (без провода под обжим)     РФ        10 / 7 р. Дисконт: 5 р.        5
  DC1844    Наконечник штыревой серии 6,3 с фиксацией (без провода под обжим)     РФ        20 / 10 р. Дисконт: 6 р.        >10
  DC1842    Наконечник кольцевой 8,2мм (с проводом)     РФ        45 / 30 р. Дисконт: 20 р.        3
  DC1843    Наконечник штыревой серии 6,3 с фиксацией (обжатый с проводом)     РФ        45 / 30 р. Дисконт: 15 р.        >10
  DC1847    Гофра для кабеля разрезная диаметром 6.8 мм (трубка гофрированная с разрезом) цена за 1 метр     РФ        50 / 30 р. Дисконт: 25 р.        >10
  DC1848    Гофра для кабеля разрезная диаметром 11.5 мм (трубка гофрированная с разрезом) цена за 1 метр     РФ        50 / 30 р. Дисконт: 25 р.        >10
  DC1850    Гофра для кабеля разрезная диаметром 9.4-9.8 мм (трубка гофрированная с разрезом) цена за 1 метр     РФ        50 / 30 р. Дисконт: 25 р.        >10
  DC1867    Разъем подключения спинки обогревателя сидения для Ларгус, Веста, X-Ray     Аналог        100 / 60 р. Дисконт: 45 р.        1
  DC1892    Разъем датчика коленвала Веста, компрессора, поворотников Рено, Лада, Ниссан     Аналог        100 / 70 р. Дисконт: 50 р.        2
  DC1900    Разъем обогрева сиденья Веста, Ларгус, Икс-Рей и др. Рено, Лада, Ниссан     Аналог        110 / 80 р. Дисконт: 70 р.        2
  DC1913    Разъем подогрева сидений (колодка 4-х контактная штыревая аналог 98822-1045 Molex с проводами)     Аналог        110 / 100 р. Дисконт: 80 р.        2
  DC1914    Разъем кнопки подогрева сидений аналог 98172-1003 Molex с проводами с проводами     Аналог        110 / 80 р. Дисконт: 70 р.        2
  DC1915    Колодка разъем держатель предохранителя с проводами     Аналог        110 / 80 р. Дисконт: 60 р.        2
  DC1916    Колодка подключения 5-ти контактного реле с проводами     Аналог        110 / 80 р. Дисконт: 60 р.        2
  DC1917    Провод автомобильный ПВАМ 1,0 кв.мм, 5м.     Аналог        190 / 130 р. Дисконт: 100 р.        1
  DC1918    Разъем лямбда-зонда, датчика кислорода, топливного насоса     Аналог        300 / 240 р. Дисконт: 200 р.        1
  DC1919    Концевик двери Лада Веста, ВАЗ 2190, 1118, 2123 оригинал     Оригинал        150 / 80 р. Дисконт: 60 р.        4
  DC1927    Разъем патрон для бесцокольной лампы Т10 W5W с проводами     Аналог        120 / 80 р. Дисконт: 60 р.        3
  DC1933    Держатель предохранителя плоского с крышкой и проводом от 1 до 30А     Аналог        190 / 120 р. Дисконт: 90 р.        1
  DC1935-255404709R    Переключатель подрулевой левый (без пер ПТФ, гудок на руле 2015-) оригинал 255404709R     Оригинал        8500 / 6500 р. Дисконт: 4900 р.        1
  DC1943    Клемма аккумуляторная быстросъемная плюсовая с зажимом (1шт.)     Аналог        900 / 700 р. Дисконт: 550 р.        1
  DC1944    Клемма аккумуляторная быстросъемная минусовая с зажимом (1шт.)     Аналог        700 / 500 р. Дисконт: 350 р.        1
  DC1946    Смазка защита клемм и контактов 210 мл LAVR аэрозоль в баллоне     Аналог        600 / 400 р. Дисконт: 300 р.        1
  DC1947    Очиститель электрических контактов аэрозоль 0.2L     Аналог        500 / 300 р. Дисконт: 200 р.        1
  DC1950-172024388R    Бензонасос Ларгус, Логан и др. (один штуцер) 172024388R оригинал     Оригинал        2500 / 2100 р. Дисконт: 1800 р.        2
  DC1958-793710    Концевик бардачка 1118,2170,2180 Веста, Ручника 2123 — 79.3710 оригинал     Оригинал        200 / 120 р. Дисконт: 80 р.        1
  DC1959    Разъем прикуривателя Ларгус и др.     Аналог        300 / 200 р. Дисконт: 150 р.        1
  DC1960    Поддон под аккумулятор (коврик лоток под АКБ) Ларгус, Веста и др.     Оригинал        300 / 200 р. Дисконт: 150 р.        1
  DC1999    Щетки для генератора VALEO     Аналог        300 / 150 р. Дисконт: 100 р.        1
  intro iso fr-12    Переходник для подключения магнитолы     INTRO        500 / 450 р. Дисконт: 400 р.        0
  multi-cl590    Бортовой компьютер Multitronics CL590 (без голосового синтезатора)     Multitronics        6500 / 5800 р. Дисконт: 5400 р.        0
  OBD-WF01    Wi-Fi OBDII ELM327 — адаптер для диагностики     Китай        1700 / 1500 р. Дисконт: 1300 р.        0
  DC954-8200719629    Датчик абсолютного давления в коллекторе МАП-сенсор на двиг 2,0 и 1,6 — F4R/K4M оригинал 8200719629     Оригинал        2500 / 1900 р. Дисконт: 1700 р.        0
  INTRO-PT-04    Парктроник с камерой заднего вида в комплекте (черный)     INTRO        5200 Дисконт: 5200 р.        0
  Incar-VDR    Зеркало заднего вида с видеорегистратором и монитором     INTRO        25000 / 19900 р. Дисконт: 19000 р.        0
  DC997-255678753R    Переключатель подрулевой правый артикул 255678753R     Оригинал        2800 / 2700 р. Дисконт: 2700 р.        0
  DC1360-7711238598    Аккумуляторная батарея АКБ оригинал Рено 7711238598     Оригинал        15000 / 12000 р. Дисконт: 10500 р.        0
  INTRO-PT-05    Парктроник с камерой заднего вида в комплекте (серый)     INTRO        5200 Дисконт: 5200 р.        0
  VR-518    Видеорегистратор VR-518     INTRO        3600 Дисконт: 3600 р.        0
  DC129    Зеркало заднего вида с видеорегистратором и камерой заднего вида в комплекте     Китай        8500 Дисконт: 8500 р.        0
  DC1742-723377705    Реле стеклоочистителя с регулировкой паузы с датчиком дождя (723. 3777-05 с датчиком дождя)     РФ        2100 / 1800 р. Дисконт: 1500 р.        0
  DC1775-VDC118    Камера заднего вида SWAT VDC-118 /в штатное место LADA Vesta, X-Ray, Калина     РФ        3000 / 2700 р. Дисконт: 2500 р.        0
  DC1821    Адаптер кнопок руля и джойстика для Лада/Рено и магнитол со встроенным рулевым интерфейсом     РФ        2300 / 1800 р. Дисконт: 1400 р.        0
  DC1907-12010996    Разъем втягивающего реле Веста 12010996     Аналог        110 / 80 р. Дисконт: 70 р.        0
  DC2002-8200194414    Насос стеклоомывателя Дастер, Логан, Сандеро, Ларгус оригинал 8200194414     Оригинал        1500 / 1100 р. Дисконт: 800 р.        0
  DC653    Бортовой компьютер Ancel (Анкель)     Китай        3800 / 3200 р. Дисконт: 2700 р.        0
  DC642    2.4G Беспроводной RCA Видео Передатчик-Приемник (Комплект для подключения камеры к монитору)     Китай        1700 / 1300 р. Дисконт: 1000 р.        0
  VCO-2-02    Подголовник с монитором для Рено Дастер (черный)             8800 Дисконт: 8800 р.        0
  VCO-1-02    Видеорегистратор VICO-TF2 PREMIUM для Рено Дастер     VICO        5900 Дисконт: 5900 р.        0
  VCO-1-01    Видеорегистратор VICO-SF2 для Рено Дастер     VICO        4700 Дисконт: 4700 р.        0
  VCO-1-03    Видеорегистратор VICO-TF2+ PREMIUM для Рено Дастер     VICO        6700 Дисконт: 6700 р.        0
  VCO-1-04    Видеорегистратор VICO-WF1 для Рено Дастер     VICO        8000 Дисконт: 8000 р.        0
  VCO-2-01    Подголовник с монитором для Рено Дастер (серый)             7800 Дисконт: 7800 р.        0

Как снять и отремонтировать концевик двери Лада Гранта

Автомобиль: Лада Гранта.
Спрашивает: Игорь М.
Суть вопроса: при открытии любой двери свет в салоне загорается через раз, как снять концевики и починить их?


Решил поменять концевики дверей на Лада Гранта, так как зимой есть проблема с их работой. Они просто не включаются 4 раза из пяти. Слышал, что можно установить концевики на дверные замки, но самой конструкции системы не знаю. Как извлечь из порогов старые выключатели, и что потом делать с пустым отверстием в пороге?

Принцип работы концевиков

The following two tabs change content below.

Эксперт по автомобилям Лада с многолетним стажем. Владею автомобилем Лада Гранта, собираю корч на базе «Приоры». Иногда остаюсь с ночёвкой в гараже. Моя жена к автомобилям ревнует меня больше, чем к женщинам.

В зависимости от копмплектации Лада Гранта может быть оснащена одним концевиком (только водительская дверь) — комплектация Стандарт, или 4-мя концевиками — комплекатция «Норма+» и «Люкс».

Действительно, многие владельцы автомобиля Лада Гранта поменяли концевики в пороге на выключатели в дверном замке. Зимой концевики в порогах часто не реагируют на открытие двери из-за потери эластичности резинового колпачка. Также иногда встречаются случаи, когда концевики Лада Гранта в порогах сами срабатывают при резком повороте автомобиля, когда дверь может немного отходить от кузова.

Переход на концевики в дверном замке устраняет эти проблемы, и это можно осуществить собственными силами. Для этого понадобятся дополнительная проводка и штекеры.

Извлекаем старые концевики

Старые же концевики в порогах удаляются довольно просто. В зависимости от конструкции они крепятся либо на резиновые усики, либо на саморез.

  1. В первом случае их просто нужно аккуратно потянуть на себя, так как выключатели держатся за счет фиксирующих усиков.

    Концевики с креплением типа «усики», такие концевики стоят на водительской двери

    Во втором случае необходимо открутить саморез концевика.

    Саморез крепления концевиков, обратите внимание какие щели от концевика до кузова

  2. Далее следует просто вытянуть разъем с проводами, тут обычная фишка «мама и папа». Могут возникнуть сложности с тем, что разъём прикипел к штекеру, тогда необходимо использовать «преобразователь ржавчины».

    Концевик водительской двери

На всех четырех дверях принцип удаления концевиков одинаков. Правда, на Грантах в комплектациях «Стандарт» и «Норма» с завода установлен только концевик водительской двери, а на остальных в порогах стоят резиновые заглушки. Такой же заглушкой можно будет заделать и пустое отверстие от удаленного из порога концевика левой передней двери.

С завода установлен только концевик водительской двери

Выше мы писали о варианте концевиков с саморезом, так обычно поступают, когда хотят установить концевики на все двери. В данном случае покупается три концевика, и параллелятся к водительской двери к плюсовому проводу, а минус — это саморез, который будет питаться от кузова автомобиля.

Ремонт концевиков

Я склоняюсь к мнению, что как только АвтоВаз решит проблему с концевиками, как только они начнут работать, тогда Лада может стать хорошей машиной.

Эта проблема идёт ещё с первых Самар, где качество отдельных запчастей было очень плохим. Владельцы девяток подтвердят, что концевики там были ущербны, так и здесь на Лада Гранта, концевики делал «враг народа». Посмотрите, что с ними стало, через три года эксплуатации.

Концевик одной из дверей

Другой ракурс

Проржавело всё

Этот на свалку

Эти концевики можно починить, но проще выкинуть. Необходимо зачистить контакты на месте.

Зачистить этот контакт, но учитывая количество ржавчины, эффект будет ненадолго

Что такое концевые выключатели и как они работают?

Концевые выключатели — это контактные выключатели, используемые для обнаружения объектов и управления машинами.

Изображение предоставлено: mofaez / Shutterstock.com

Что такое концевые выключатели?

Концевые выключатели используются для автоматического обнаружения или определения присутствия объекта или для отслеживания и индикации того, были ли превышены пределы движения этого объекта. Первоначальное использование концевых выключателей, как следует из их названия, состояло в том, чтобы определить предел или конечную точку, через которую объект может перемещаться перед остановкой.Именно в этот момент включился переключатель для контроля предела хода.

Как работает концевой выключатель?

Стандартный концевой выключатель, используемый в промышленности, представляет собой электромеханическое устройство, состоящее из механического привода, соединенного с рядом электрических контактов. Когда объект (иногда называемый целью) вступает в физический контакт с приводом, движение плунжера привода приводит к тому, что электрические контакты внутри переключателя замыкаются (для нормально разомкнутой цепи) или размыкаются (для нормально замкнутой цепи) их электрические контакты. связь.Концевые выключатели используют механическое движение плунжера привода для управления или изменения состояния электрического выключателя. Подобные устройства, такие как индуктивные или емкостные датчики приближения или фотоэлектрические датчики, могут достичь того же результата, не требуя контакта с объектом. Следовательно, концевые выключатели являются контактными датчиками в отличие от других типов датчиков приближения. Большинство концевых выключателей являются механическими по своему действию и содержат контакты для тяжелых условий эксплуатации, способные коммутировать более высокие токи, чем у альтернативных датчиков приближения.

Компоненты концевого выключателя

Концевые выключатели состоят из исполнительного механизма с рабочей головкой, механизма корпуса переключателя и ряда электрических клемм, которые используются для подключения переключателя к электрической цепи, которой он управляет. Рабочая головка — это часть концевого выключателя, которая контактирует с целью. Привод соединен с рабочей головкой, чье линейное, перпендикулярное или вращательное движение затем преобразуется приводом для замыкания или размыкания переключателя.Корпус переключателя содержит контактный механизм переключателя, состояние которого контролируется исполнительным механизмом. Электрические клеммы подключаются к контактам переключателя и позволяют присоединять провода к переключателю с помощью клеммных винтов.

Промышленное оборудование, которое выполняет автоматические операции, обычно требует переключателей управления, которые активируются в соответствии с движениями, участвующими в работе машины. Для повторного использования точность электрических переключателей должна быть надежной, а скорость их отклика должна быть быстрой.Из-за механических характеристик и рабочих характеристик различных машин такие факторы, как размер, рабочее усилие, способ монтажа и частота хода, являются важными характеристиками при установке и техническом обслуживании концевых выключателей. Кроме того, электрические характеристики концевого выключателя должны соответствовать нагрузкам механической системы, которые он будет контролировать, чтобы избежать отказа прибора.

Использование и работа концевого выключателя

В большинстве случаев концевой выключатель начинает работать, когда движущаяся машина или движущийся компонент машины контактирует с исполнительным механизмом или рабочим рычагом, который приводит в действие переключатель. Затем концевой выключатель регулирует электрическую цепь, которая управляет машиной и ее движущимися частями. Эти переключатели могут использоваться в качестве пилотных устройств для цепей управления магнитным пускателем, позволяя им запускать, останавливать, замедлять или ускорять функции электродвигателя. Концевые выключатели могут быть установлены в оборудование в качестве инструментов управления для стандартных операций или в качестве аварийных устройств для предотвращения сбоев в работе оборудования. Большинство переключателей представляют собой модели с поддерживаемым контактом или с мгновенным контактом.

Контакты концевого выключателя

На схемах управления концевыми выключателями обычно отображается символ концевого выключателя, указывающий на состояние контактов выключателя. Наиболее распространенные символы контактов показывают, имеет ли устройство нормально разомкнутые или нормально замкнутые контакты концевого выключателя. Символ состояния «нормально разомкнутый, удерживаемый замкнутым» указывает на то, что контакт был подключен как нормально разомкнутый, но когда цепь переводится в нормальное выключенное состояние, часть машины сохраняет контакт замкнутым.Аналогичным образом, концевой выключатель, обозначенный как «нормально закрытый, удерживаемый в открытом состоянии», будет иметь замкнутую схему подключения, но оставаться открытым. Аналогичным образом могут быть сконфигурированы и другие типы контактов, например те, которые используются в реле давления и потока.

Для иллюстраций и более подробной информации о символах, используемых для электрических контактов, посетите «Основы электротехники и электроники».

Концевые микровыключатели

Концевой микровыключатель или микровыключатель — это еще один тип концевого выключателя, обычно встречающийся в цепях управления.Эти переключатели намного меньше своих стандартных аналогов, что позволяет устанавливать их в узких или ограниченных пространствах, которые обычно недоступны для других переключателей. Микровыключатели обычно имеют рабочий плунжер, который должен перемещаться только на небольшое расстояние, чтобы вызвать последовательность контактов. Приводной плунжер часто находится в верхней части микровыключателя, и его необходимо нажать на заданную величину, прежде чем он сработает. Небольшое перемещение может изменить положение контактов из-за механизма подпружинения, который заставляет подвижные контакты защелкиваться между чередующимися положениями.Микровыключатели могут быть сконструированы с рядом различных активирующих рычагов и иметь контакты с электрическими характеристиками, которые обычно составляют около 250 вольт переменного тока и от 10 до 15 ампер (ампер).

Подобно концевым микровыключателям, сверхминиатюрные микровыключатели предназначены для использования в приложениях, требующих компактной конструкции и ограниченного пространства. Они имеют контактное устройство с пружинными механизмами, аналогичными микропереключателям, но, как правило, от половины до четверти размера обычных микропереключателей.В зависимости от конкретной модели сверхминиатюрные переключатели имеют контакты с электрическим номиналом от 1 до 7 ампер из-за меньшего размера самих переключателей.

Преимущества и ограничения концевых выключателей

Концевые выключатели

обладают рядом преимуществ, присущих их конструкции:

  • Конструкции в целом простые и понятные
  • Они работают практически в любых промышленных условиях.
  • Обладают высокой точностью и повторяемостью
  • Устройства с низким энергопотреблением
  • Могут коммутировать высокоиндуктивные нагрузки
  • Могут использоваться для переключения нескольких нагрузок
  • Простота установки
  • Они прочные и надежные
  • Обычно они имеют электрические контакты для тяжелых условий эксплуатации, что означает, что их можно использовать для прямого переключения более высоких уровней тока без необходимости использования вторичного реле управления.

Концевые выключатели также имеют несколько ограничений, что означает, что они могут не подходить для всех приложений:

  • Поскольку они основаны на механическом воздействии, они обычно используются в оборудовании, которое работает на относительно низких скоростях
  • Это контактные датчики, то есть они должны физически контактировать с целью, чтобы работать.
  • Характер их механической конструкции означает, что устройства со временем подвержены механическому износу или усталости и в конечном итоге потребуют замены.

Терминология по ключевому концевому выключателю

Есть несколько ключевых терминов, связанных с конструкцией концевых выключателей.Вот краткое изложение этих условий для справки:

  • Предварительный ход — представляет собой расстояние или угол, на которое привод на концевом выключателе должен пройти, прежде чем он отключит контакты выключателя.
  • Рабочая точка — представляет положение привода, когда контакты переключателя переходят в рабочее положение
  • Точка отпускания — представляет положение привода, когда контакты возвращаются в исходное состояние
  • Дифференциал — представляет собой расстояние или угловое смещение (в градусах) между точками срабатывания и отпусканием (т.е.е. между срабатыванием контактов и их сбросом)
  • Перебег — представляет любое движение компонента привода за точку срабатывания переключателя
  • Исходное положение — представляет положение привода переключателя, когда он не подвергается никаким внешним силам.
  • Рабочее усилие (крутящий момент) — представляет собой величину силы (или крутящего момента для углового перемещения), которая необходима для создания движения привода.
  • Минимальная обратная сила (крутящий момент) — представляет величину силы (или крутящего момента для углового перемещения), которая требуется для возврата исполнительного механизма переключателя в исходное положение.
  • Общий ход — максимальное расстояние, на которое исполнительный элемент может пройти во время своего рабочего цикла
  • Точность повторения — представляет собой меру степени, в которой концевой выключатель может повторять свои характеристики во время повторяющихся (последовательных) операций.

Сводка

В этой статье представлен краткий обзор концевых выключателей, включая их работу, компоненты, преимущества и определения ключевой терминологии. Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу Thomas Supplier Discovery Platform, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг, включая более 500 поставщиков концевых выключателей.

Руководства по другим приборам и органам управления

Источники:
  1. https: // www.eaton.com
  2. https://ab.rockwellautomation.com/Sensors-Switches/Limit-Swites
  3. https://library.automationdirect.com/what-is-a-limit-switch/
  4. https://www.galco.com/comp/prod/limitswi.htm
  5. https://www.automationdirect.com
  6. https://www.ia.omron.com
  7. https://www.springercontrols.com/news/limit-switches-101-types-applications-and-more/
  8. http://electricalmantra.com/limit-switch-working-connection-types/
  9. https: // библиотека.Automationdirect.com/knowing-limit-switches/
  10. https://cdn.automationdirect.com/static/specs/limitselection.pdf
  11. https://www.automationdirect.com
  12. https://www.ustsubaki.com/blog/what-is-a-torque-limiter/

Больше от Instruments & Controls

Концевые выключатели, таймеры и счетчики открывателя гаражных ворот

Концевые выключатели, таймеры и счетчики открывателя гаражных ворот

28 долларов США.

67 EA

22,78 долл. США EA

31 доллар.17 EA

$ 29,35 EA

32 доллара.72 EA

18,11 долл. США EA

72 доллара.

32 EA

$ 102,99 EA

167 долларов.27 EA

$ 259,20 EA

51.29 EA

Цены могут быть изменены

ДА, МЫ ОТКРЫТЫ ДЛЯ БИЗНЕСА! DDM считается компанией, обеспечивающей жизнеобеспечение, потому что мы являемся розничной интернет-компанией, которая предлагает товары первой необходимости. Однако из-за недавней вспышки коронавируса мы меняем нашу политику получения заказов в нашем офисе в Западном Чикаго.Чтобы забрать заказ, вам необходимо сначала оформить заказ. Самый быстрый способ — сделать предварительный заказ через нашу онлайн-корзину. Там вы можете выбрать вариант местного самовывоза. Или вы можете позвонить по телефону 630-293-1337 для получения помощи, подтверждения наличия запчастей и размещения заказа. После заказа ваши детали будут доступны для получения в вестибюле нашего северного главного входа. Более длинные предметы будут подбираться на южной стороне погрузочной платформы. Пожалуйста, соблюдайте правило шести футов социального дистанцирования. Благодарим вас за терпение и понимание, пока мы все вместе решаем эту задачу.Более подробная информация доступна в нашем блоге под названием DDM адаптируется к коронавирусу COVID-19. В той же статье вы также найдете документацию и ответ на вопрос: «Является ли компания по ремонту гаражных ворот бизнесом по поддержанию жизни?»

ОБРАТИТЕ ВНИМАНИЕ: ИЗ-ЗА COVID-19 ВРЕМЯ ДОСТАВКИ НЕ ГАРАНТИРУЕТСЯ, ДАЖЕ НА СЛЕДУЮЩИЙ И ВТОРОЙ ДЕНЬ. НОРМАЛЬНОЕ ВРЕМЯ ПЕРЕХОДА НЕ ПРИМЕНЯЕТСЯ.

Концевые выключатели

— DDM Garage Doors Blog

Концевые выключатели устройства открывания гаражных ворот электрически ограничивают движение ворот при открытии и закрытии.Эти переключатели «сообщают» сошнику или оператору, когда следует остановиться.

Самый распространенный концевой выключатель входит в состав большинства сошников Sears, Chamberlain и Liftmaster, выпускаемых с начала девяностых годов.

При вращении центрального вала металлический контакт скользит между разомкнутым и замкнутым контактами.

Другой распространенный тип концевых выключателей, используемых в коммерческих и промышленных операторах, использует ограничительный вал с двумя пластиковыми гайками, как показано на этом приводе LiftMaster.

Концевые гайки, отмеченные желтым цветом, сдвигаются влево и вправо, чтобы активировать выключатели открытия и закрытия.

Приводы PowerMaster используют пластиковые гайки, конструкция которых аналогична узлам ограничения LiftMaster.

Пластиковые гайки на дальнем правом углу скользят между концевыми выключателями, чтобы остановить дверь в открытом или закрытом положении.

Старшие операторы Edko использовали деревянные гайки, которые вставлялись между выключателями «открыто» и «закрыто».

Обратите внимание на вал слева с двумя шестигранными гайками. Когда оператор бежит, гайки скользят влево или вправо, чтобы остановить движение двери в открытом или закрытом положении.

Приводы звеньев использовали пластиковые гайки, скользящие по ограничительному валу.

У приводов Link скользящие гайки наверху активируют ограничение, чтобы остановить движение двери.

Операторы McKeon используют аналогичную систему с круглыми пластиковыми гайками. Стальная пластина предотвращает проворачивание гаек на валу при его вращении.

Здесь концевые выключатели находятся внизу. Ограничительная цепь и звездочка поворачивают ограничительный вал для перемещения ограничительных гаек.

Старшие операторы кранов использовали ограничительные узлы с двумя гайками.

Crane изготавливает ограничительные узлы с пластмассовыми шестигранными гайками, которые перемещаются между концевыми выключателями. Ниже вы можете увидеть звездочку и цепь, которые вращают ограничительный вал.

В открывателях Allister, Allstar и MVP обычно используются цепные собачки, чтобы останавливать дверь при ее открытии и закрытии.

Когда дверь работает, цепь движется в любом направлении, открывая или закрывая дверь. Собаки приводят в действие концевые выключатели.

Ниже вы можете увидеть, куда ограничитель переместил руку.Затем рука активировала переключатель, чтобы остановить движение двери. Ограничитель можно перемещать по цепи, ослабив винт, который крепит собачку к цепи.

Сошники MVP имеют цепные упоры, которые активируют выключатель остановки.

На протяжении десятилетий компания Genie использовала переключатели, монтируемые на рельсы.

Винтовой привод Genie перемещает тележку, чтобы открывать и закрывать дверь. Установщики устанавливают переключатели так, чтобы тележка переводила переключатель в разомкнутое или замкнутое положение.

Старые операторы Scientific также использовали переключатели на рельсовом ходу, чтобы останавливать дверь, когда она открывается и закрывается.

Когда вал вращается, тележка скользит по центральной трубе и активирует переключатели направляющих, когда дверь полностью открыта или закрыта.

Старые операторы Vemco использовали небольшую трубу, которая проходила по всей длине направляющей.

Когда тележка достигала открытого или закрытого положения, тележка поднимала рычаг, прикрепленный к трубе. Когда этот конец поворачивался, рычаг на другом конце трубы поворачивался и приводил в действие концевые выключатели открытия и закрытия.

Эта запись была размещена в разделе Новости. Вы можете следить за любыми ответами на эту запись через канал RSS 2.0.

Концевые выключатели и выключатели безопасности от Carlo Gavazzi

Концевые и предохранительные выключатели Документация Селектор продуктов

Carlo Gavazzi предлагает широкий ассортимент высококачественных концевых выключателей, идеально подходящих для самых разных задач измерения.Мы предлагаем широкий выбор приводных головок и корпусов различных размеров из пластика или металла. Подключения выполняются через кабельный ввод 1/2 дюйма. По запросу мы также предлагаем его с кабельным вводом PG13,5, PG11, M20x1,5 или M16x1,5. Доступны различные конфигурации вывода в медленном и мгновенном режиме. Многие модели также имеют контакты с принудительным размыканием. Концевые выключатели часто используются для определения положения дверей и механизмов, а также для обнаружения деталей на конвейерах и сборочных линиях.

Carlo Gavazzi также предлагает полный ассортимент предохранительных выключателей.Тросовые выключатели безопасности необходимы для непрерывного управления длинной линией машин или конвейерных систем. Они гарантируют безопасность оператора, который может немедленно остановить машину, потянув за трос. Выключатели с ключом используются для предотвращения запуска оборудования без ключа. Как только ключ вставлен, оборудование может быть запущено. Переключатели шарнирного типа срабатывают, когда рычаг перемещается на определенное количество градусов. Они часто используются для остановки оборудования в случае открытия двери или ворот.Для типов с ручным сбросом, как только концевой выключатель был активирован рычагом привода, выключатель может быть сброшен только нажатием синей кнопки возврата в исходное положение. Эти типы концевых выключателей часто используются в механических и гидравлических подъемниках и подъемниках.

Ассортимент продукции

Серия PS

Выключатели безопасности

Серия PS21

Концевые выключатели (ширина 30 мм)

Серия PS21

Миниатюрные концевые выключатели (шириной 30 мм) с боковым вводом кабеля

Серия PS31

Концевые выключатели (ширина 40 мм)

Серия PS31

Миниатюрные концевые выключатели (шириной 35 мм) с нижним кабельным вводом

Серия PS42

Концевые выключатели (ширина 50 мм)

Серия PS43

Концевые выключатели (ширина 60 мм)

© 2021 Карло Гавацци

Как сбросить концевые выключатели открывателя ворот гаража

Ваши гаражные ворота работают нестабильно? Что-то может быть не так с концевыми выключателями — настройками, которые сообщают механизму открывания ворот гаража, когда следует остановиться. Неправильно запрограммированный концевой выключатель может помешать полностью открыть или закрыть дверь. Это также может привести к тому, что дверь снова откроется после удара о землю. Ключом к решению этих проблем является сброс концевых выключателей.

Если вам нужен новый механизм открывания гаражных ворот или удаленная система, позвоните по номеру 317-489-0825, чтобы получить бесплатное предложение.

Гаражные ворота открываются не до конца

  • Нажмите кнопку на пульте дистанционного управления, чтобы открыть дверь гаража. Измерьте расстояние от верха проема гаражных ворот до низа гаражных ворот в дюймах.
  • Встаньте на стремянку, чтобы дотянуться до регулировочного винта концевого выключателя подъема сбоку механизма открывания гаражных ворот.
  • Используя отвертку с плоской головкой, поверните винт по часовой стрелке на один полный оборот на каждые 3 дюйма, которые нужно поднимать, чтобы дверца открывалась полностью.
  • Открыть и закрыть дверь гаража. Если проблема не исчезнет, ​​продолжайте регулировку концевого выключателя подъема до тех пор, пока дверь не начнет работать нормально.

Дверь гаража не закрывается полностью

  • Нажмите кнопку на пульте дистанционного управления, чтобы закрыть дверь гаража.Когда дверь остановится, измерьте расстояние от земли до нижней части гаражных ворот в дюймах.
  • Используя отвертку с плоской головкой, поверните регулировочный винт нижнего концевого выключателя сбоку механизма открывания гаражных ворот против часовой стрелки на один полный оборот на каждые 3 дюйма, которые вам нужно опустить, чтобы дверь полностью закрылась.
  • Открыть и закрыть дверь гаража. Если проблема не исчезнет, ​​продолжайте регулировку концевого выключателя опускания до тех пор, пока дверь не начнет работать нормально.

Дверь гаража закрывается и открывается назад

  • Нажмите кнопку на пульте дистанционного управления, чтобы открыть дверь гаража. Если он закрывается, а затем снова начинает открываться, вам необходимо отрегулировать нижний предел.
  • С помощью отвертки с плоским жалом поверните регулировочный винт концевого выключателя опускания сбоку механизма открывания гаражных ворот по часовой стрелке на один оборот.
  • Откройте и закройте ворота гаража, поворачивая концевой выключатель опускания по одному обороту до тех пор, пока ворота не начнут работать нормально.

График ремонта гаражных ворот в Индианаполисе и Манси

Если вам нужна дополнительная помощь в сбросе концевых выключателей устройства открывания ворот гаража или возникла другая проблема с воротами гаража, обратитесь в компанию Overhead Door Co.Индианаполиса и Манси. Мы предлагаем ремонт гаражных ворот премиум-класса по доступным ценам в Индианаполисе, Манси и прилегающих районах.

Для ремонта гаражных ворот свяжитесь с нами по телефону (317) 489-0825 (Индианаполис) или (765) 215-2932 (Манси) сегодня!

дверной концевой выключатель по цене 15 рупий / номер | Jeedimetla | Концевой выключатель двери Hyderabad

по цене 15 рупий за номер | Jeedimetla | Хайдарабад | ID: 11563426730
Уведомление : преобразование массива в строку в / home / indiamart / public_html / prod-fcp / cgi / view / product_details.php на линии 290

Спецификация продукта

Тип переключателя Поворотный
Максимальный ток 26A
Напряжение 250VAC
Промышленный ток испытаний
Номинальный ток 0-10 А
Минимальное количество заказа 1 номер

Описание продукта

Благодаря нашему огромному пониманию и обширным знаниям в этом бизнесе, мы предлагаем концевой выключатель двери .

Характеристики:

  • Безопасность использования
  • Устойчивость к коррозии
  • Удобство использования

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2014

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот R.2–5 крор

Участник IndiaMART с августа 2014 г.

GST36ALSPJ9027B1ZZ

Наша компания, S B Electricals — хорошо известное имя на рынке. Мы являемся частной фирмой , основанной на , и располагаем нашей штаб-квартирой по адресу Хайдарабад, Телангана (Индия). Мы участвуем в торговле и поставляем широкий спектр продуктов, таких как аксессуары для панели управления , кабельный ввод, кнопочный переключатель, ножной переключатель и многое другое.Перед поставкой на рынок весь ассортимент нашей продукции проходит испытания по определенным отраслевым параметрам.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Highly USA — Мастер в производстве переключателей, датчиков.

Предохранительные концевые выключатели
Концевой выключатель безопасности серии EFM
  • Положительное размыкание контактов NC (нормально закрытых) в соответствии с IEC / EN 60947-5-1
  • Широкий стандартный диапазон рабочих температур: от -25 ° C до 70 ° C
  • Полный набор приводных головок и рычагов, подходящих для применения в сфере безопасности
  • Герметичность до IP 67
  • Международные размеры кабелепровода
Концевой выключатель безопасности серии ED
  • Положительное размыкание контактов NC (нормально закрытых) в соответствии с IEC / EN 60947-5-1
  • Широкий стандартный диапазон рабочих температур: от -25 ° C до 80 ° C
  • Двойная изоляция исключает необходимость в клемме заземления (маркировка Bears)
  • Широкие варианты переключателей (базовые переключатели мгновенного и медленного действия)
  • Герметичность до IP 67
  • Международные размеры кабелепровода
Предельный выключатель серии EDR
  • Каждая модель оснащена механизмом принудительного размыкания (только размыкающие контакты) и запираемой головкой.
  • Положительное размыкание контактов NC (нормально закрытых) в соответствии с IEC / EN 60947-5-1
  • Широкий стандартный диапазон рабочих температур: от -25 ° C до 80 ° C
  • Двойная изоляция исключает необходимость в клемме заземления (маркировка Bears)
  • Полный набор приводных головок и рычагов, подходящих для применения в сфере безопасности
  • Герметичность до IP 67
  • Широкие варианты переключателей (базовые переключатели мгновенного и медленного действия)
  • Международные размеры кабелепровода
Дверной выключатель безопасности серии EK
  • Устанавливается на 25-миллиметровую трубку, идеально подходит для небольших и легких охранников
  • Контакты: Медленное действие 1N.C. /1N.O; 2N.C .; мгновенного действия 1N.C./1N.O.
  • Механизм принудительного открывания
  • Конструкция с двойной изоляцией
  • Восемь возможных точек входа привода, простая установка
  • 90 градусов и прямой ключ
  • Герметичность до IP 67
  • Прочные ключи из нержавеющей стали
Предельный выключатель безопасности серии EP
  • Положительное размыкание контактов NC (нормально закрытых) в соответствии с IEC / EN 60947-5-1
  • Широкий стандартный диапазон рабочих температур: от -25 ° C до 80 ° C
  • Двойная изоляция исключает необходимость в клемме заземления (маркировка Bears)
  • Полный набор приводных головок и рычагов, подходящих для применения в сфере безопасности
  • Герметичность до IP 67
  • Широкие варианты переключателей (базовые переключатели мгновенного и медленного действия)
  • Международные размеры кабелепровода
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
