Проявление поломки на шрусовом кардане автомобиля Шевроле Нива
Не для кого не секрет, что шрусовые карданы для автомобилей марки Нива обладают лучшим качество привычных нам валов. Отдельного внимания требуют карданы завода Серп и Молот, где качество всегда находится на высоком уровне.
Выбор кардана для Нивы
Важным аспектом будет тот факт, что размеры переднего и заднего вала являются полностью одинаковыми. Все же много водителей не понимают, каким образом в автомобиле могут устанавливаться детали от разных производителей. Яркий пример этому установка переднего и заднего вала, производителями которых являются совершенно разные заводы.
Все равно использование валов спереди и сзади одного производства не устраняет главную проблему транспортных средств модели Нива — то вибрация валов.
Большинство владельцев автомобилей такого типа постоянно жалуются на эту проблему и считают это основной проблемой. Причина тут в том, что данный автомобиль предполагает повышенный уровень комфорта, особенно при езде по бездорожью.
Шрусовый вал предполагает полное отсутствие шлицевого соединения, которое в стандартном вале было подвижным. Инженеры разработали несколько вариантов вала такого типа, причем сам ШРУС мог быть расположен спереди или сзади, а также мог быть произведет разными заводами.
Огромный опыт и знания инженеров помогли сконструировать единый вариант конструкции кардана для автомобиля Шевроле нива. Конструкция такого типа считается максимально универсальной и подвергает установку подвижного шлицевого соединения, которое от предыдущего отличается по целому ряду пунктов.
Прежде всего производитель заявляет, что водитель забудет о недостатках, которые были до этого, при использовании карданов более старых моделей. Благодаря постоянной работе инженеров сегодня шрусовый карданный вал может быть использован на любом автомобиле из моделей Нива. Свойство кардана такого типа в том, что именно в его конструкции получилось совместить шлицевое соединение и чехол для защиты от грязи. Такая система зарекомендовала себя очень хорошо, особенно при использовании в условиях нашей страны.
Отдельно стоит отметить то, что данная конструкция устойчивая к износу, что вызвано полным отсутствием складок и других перегибов. Незначительное изменение в конструкцию трансмиссии внесло использование усиленной крестовины кардана.
Белкард — Карданные валы «НИВА-БЕЛКАРД»
В 2005 году ОАО «Белкард» начал выпускать карданные валы нового поколения для автомобилей
Нива: привода переднего моста — 2121-2203012-04 и привода заднего
моста — 2121-2201012-04. Карданные валы
такой конструкции уже несколько лет поставляются для внедорожников «ТРЭКОЛ»,
«УАЗ», «КIA Sportage». Данные модификации пришли на смену
производившимся ранее 2121-2203012-
Валы нового и старого поколения в сравнении (со стороны подшипников вилок…
… и со стороны подшипников фланцев)
Отличительная черта карданных валов предыдущих модификаций – тонкая шлицевая и труба с большим наружным диаметром
… а также «квадратный» форм-фактор фланцев
При изготовлении модернизированных карданных валов на ОАО «Белкард» в настоящее время применяется труба с меньшим наружным диаметром — 59 мм (внутренний диаметр 55 мм, толщина стенки 2мм) …
… а также фланцы с «круглым» форм-фактором
Применение прогрессивных конструкторско-технологических решений позволило добиться
существенных преимуществ по сравнению с карданными валами «старой» конструкции производства
ОАО «Белкард» и карданными валами других производителей.
Увеличен ресурс подшипникового узла за счет использования крестовины 2121-2201025-30
Крестовины новой модификации 2121-2201025-30 идут с параметрами
28 х 65 мм и крепятся при помощи наружных стопорных колец, маслёнки снабжены защитными
колпачками. (в то время как крестовины старого типа 2121-2201025-20 были аналогичны «Москвичевским» 412-2201025-04 с теми же параметрами:
28х83.
(на заметку: также встречаются украинские карданные валы для а/м «Нива» с «Волговскими» крестовинами 3102-2201025-01 и параметрами 30 х 88 мм. Будьте внимательны при выборе крестовины для замены!)
Рис. 1 Карданный вал для автомобилей Нива
1 —
вилка скользящая; 2 — уплотнение телескопической защиты; 3 — втулка шлицевая; 4 —
фланец; А — подшипник с полимерной шайбой и стопорением наружным кольцом.
Нанесение полимерного покрытия на шлицевую втулку типа RILSAN и изготовление эвольвентных
шлицев скользящей вилки методом холодного пластического деформирования, установка
специальных двухкромочных герметичных уплотнений из абразивостойкого композиционного
материала позволило снизить осевые нагрузки в шлицевом соединении, увеличив его надежность
и долговечность в 4-5 раз.
Используется шлицевая 38х2х9H/9d ГОСТ 6033-80 (внешний диаметр шлицев 38 мм)
Такое шлицевое соединение не требует технического обслуживания (смазки) в процессе эксплуатации автомобиля, обеспечивая требуемый ресурс. Кроме того, ввиду минимального усилия осевого перемещения в шлицевом соединении значительно снижается нагрузка на узлы силовых агрегатов трансмиссии, в результате чего повышается их долговечность.
Проведенная глубокая модернизация позволила увеличить ресурс карданных валов к автомобилям Нива в 1,5-2 раза.
Выпускаемые карданные валы проходят строгий многоступенчатый контроль ОТК.
НТЦ
ДТР ОАО «АвтоВАЗ» после всесторонней комплексной проверки в лабораторных и дорожных
условиях одобрил применение карданных валов описанной выше конструкции в трансмиссии
автомобилей Нива, кроме того, эти валы получили одобрение и для автомобилей Шевроле
Нива.
В частности, по результатам испытаний отмечено значительное снижение уровня вибраций и улучшение шумовых характеристик.
Отличия оригинальных карданных валов «НИВА-БЕЛКАРД» от аналогов других поставщиков
Продукция ОАО «Белкард» окрашивается матовой краской, однако поверхности фланцев не окрашиваются. Валы сторонних производители часто окрашены глянцевой краской.
карданный вал «Белкард» окрашен матовой краской
карданные валы других производителей, окрашенные глянцевой краской
Обозначение карданных валов ОАО «Белкард» осуществляется с использованием:
- голограмм,
- стикеров (наклеек) со штрихкодом,
- логотипом завода в виде прописной русской буквы «г», названием детали,
заводским кодом, датой производства.
(штрих код умышленно замазан)
Логотип ОАО «Белкард» часто путают с внешне похожим логотипом другого производителя, напоминающим символ «Х», пересекающим три окружности. Ниже представлено визуальное сравнение данных логотипов:
логотип ОАО «Белкард» | логотип стороннего производителя |
Логотип ОАО «Белкард» дополнительно штампуется на приварной вилке …
… логотип также штампуется на скользящей вилке
Помимо основного стикера на трубе карданного вала также применяется дублирующая
наклейка в полости фланца с обозначением даты производства.
Вместе с этикетками на валах используются защитные голограммы «Техносфера»
«Белкард» получил почетное право на использование данного знака как лучшее инновационное предприятие Республики Беларусь в 2006 году и по сей день применяет данную голограмму для обозначения своей продукции.
Под разными углами зрения и при различном освещении голограмма принимает различные цвета и формы, при её демонтаже (снятии) голографические свойства теряются.
Таким образом, голограмма представляет собой еще одно из надёжных средств подтверждения
оригинальности продукции.
Балансировочные пластины должны быть установлены ровно, с плотным прилеганием к трубе карданного вала. Отсутствие балансировочных пластин, небрежная приварка указывают на то, что вал изготавливался в «кустарных» условиях. Труба карданного вала должна быть ровной, наличие вмятин не допускается.
Отдельное внимание к шлицевому соединению карданного вала. Свободное перемещение
указывает на наличие в нём окружного зазора, что может привести к преждевременному
выходу из строя. Если растянуть карданный вал не получилось, или для этого пришлось
приложить существенное усилие – шлицевое соединение селективно не подобрано.
Метки взаимного расположения сбалансированного комплекта должны располагаться строго
одна напротив другой.
Шарниры карданного вала должны поворачиваться не слишком туго, пресс-масленки должны защищаться резиновыми колпачками.
На приварной и скользящей вилках должен иметься штамп логотипа ОАО «Белкард».
В шлицевом соединении отсутствуют пресс-маслёнки за ненадобностью. Конструкция шлицевого соединения отличается повышенной надежностью и не требует технического обслуживания в процессе эксплуатации.
Отсутствие любого из вышеперечисленных признаков при анализе карданных валов указывает
на производство их сторонними производителями.
Применение
В а/м ВАЗ-2121 «Нива», «LADA 4×4» с колёсной базой 2200
мм (прим. «база» — продольное расстояние между осями передних и задних
колёс) для привода переднего моста применяются карданные валы 2121-2203012-04, для привода заднего моста — 2121-2201012-04. Такое же применение идёт для моделей ВАЗ-21210,
21211 (экспортная, ДВС-1.3), 21212 (праворульная), в последующих моделях с 5-ступенчатыми
КПП: 21213, 21214, 21215.
Передний вал 2121-2203012-04 также применяется в а/м
ВАЗ-212180 «Фора», 212183 «Ландоле» (с базой 2500 мм).

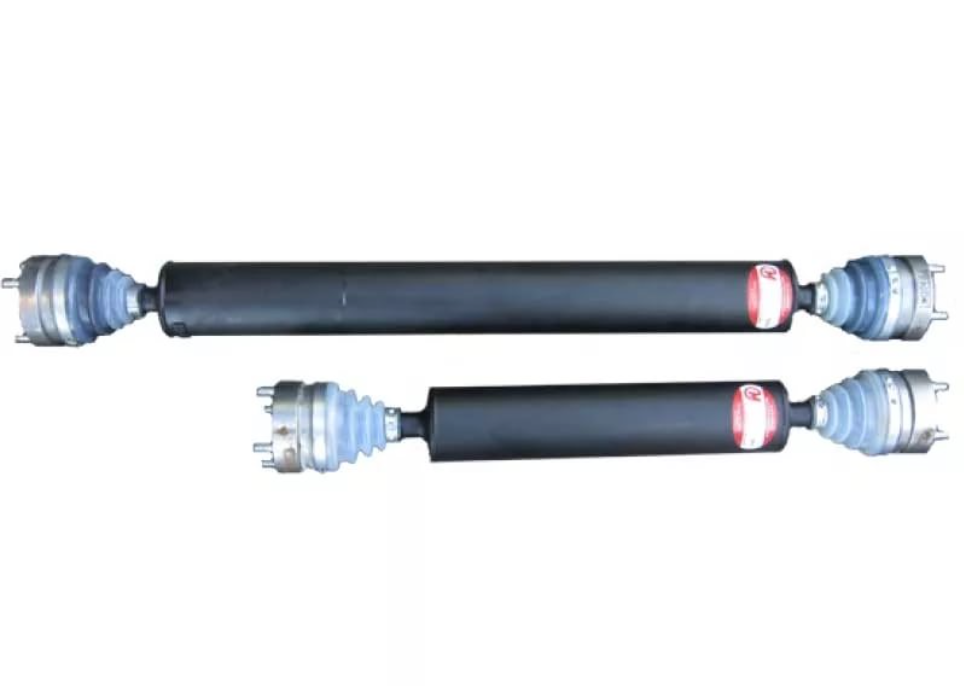

Для а/м ВАЗ-2123 «Шеви-Нива», «ШНива» с колесной базой
2450 мм и для переднего и для заднего привода применяются одинаковые 2121-2201012-04
карданные валы.
Помимо карданных валов на крестовинах, или же с ШНРУС – шарнирами неравных угловых скоростей (ГОСТ-52430-2005, ГОСТ-52923-2008) в а/м «Нива» используются также карданные валы «на ШРУСах»
До сих пор продолжаются споры, какие карданные валы лучше: на ШРУС или на крестовинах.
Любители ШРУС утверждают, что валы такой конструкции работают с меньшим шумом и под
большим углом, нежели их оппоненты. Сторонники ШНРУС ценят карданные валы на крестовинах
за их бОльшую надёжность в условиях бездорожья. Но это спор на тему «что лучше:
стакан или ведро?» Где лучше? Для чего лучше? Если автомобиль используется в
городских условиях, ездит по асфальту, ШРУСы смотрятся лучше.
Однако, путешествуя
на отдых на природу (грибы, рыбалка, «покатушки» и т.п.), при случайном
наезде на препятствие (пень, коряга, бугор земли, …) у ШРУСов повышается риск
надрыва или разрыва силиконового/пластикового кожуха ШРУСа с дальнейшим попаданием
пыли и абразива внутрь шарнира со всеми вытекающими последствиями, что не так опасно
для карданных валов на ШНРУС. За городом карданные валы на крестовинах выглядят предпочтительнее.
Обобщая эти разногласия, хочется отметить, что усиленные карданные валы «НИВА-БЕЛКАРД»
2121-2201012-04 и 2121-2203012-04 представляют разумный
компромисс между шумовыми, вибрационными и силовыми характеристиками. Сохраняя прочность
своей конструкции и долговечность, они в то же время приятно удивляют своими мягкостью
хода, отсутствием вибрации и бесшумностью.
А учитывая их «двойной ресурс»,
экономически по общему сроку эксплуатации они получаются выгоднее, нежели обычные
карданные валы, требующие замены через определенный промежуток времени.

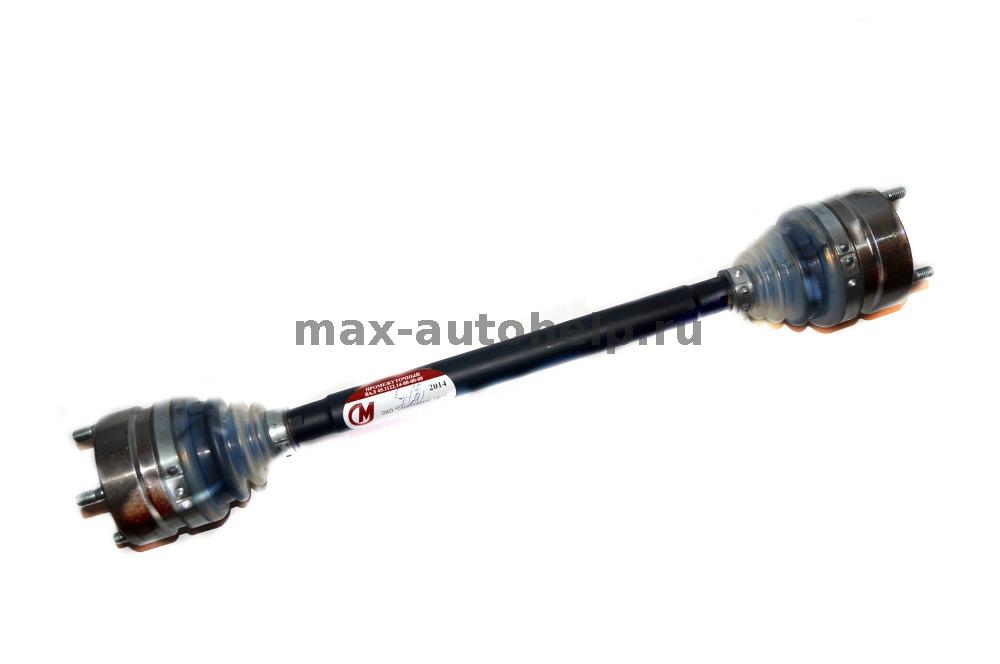

Вал карданный бесшлицевой «СОНДА» ВАЗ 21214/21218/2131/Шевроле

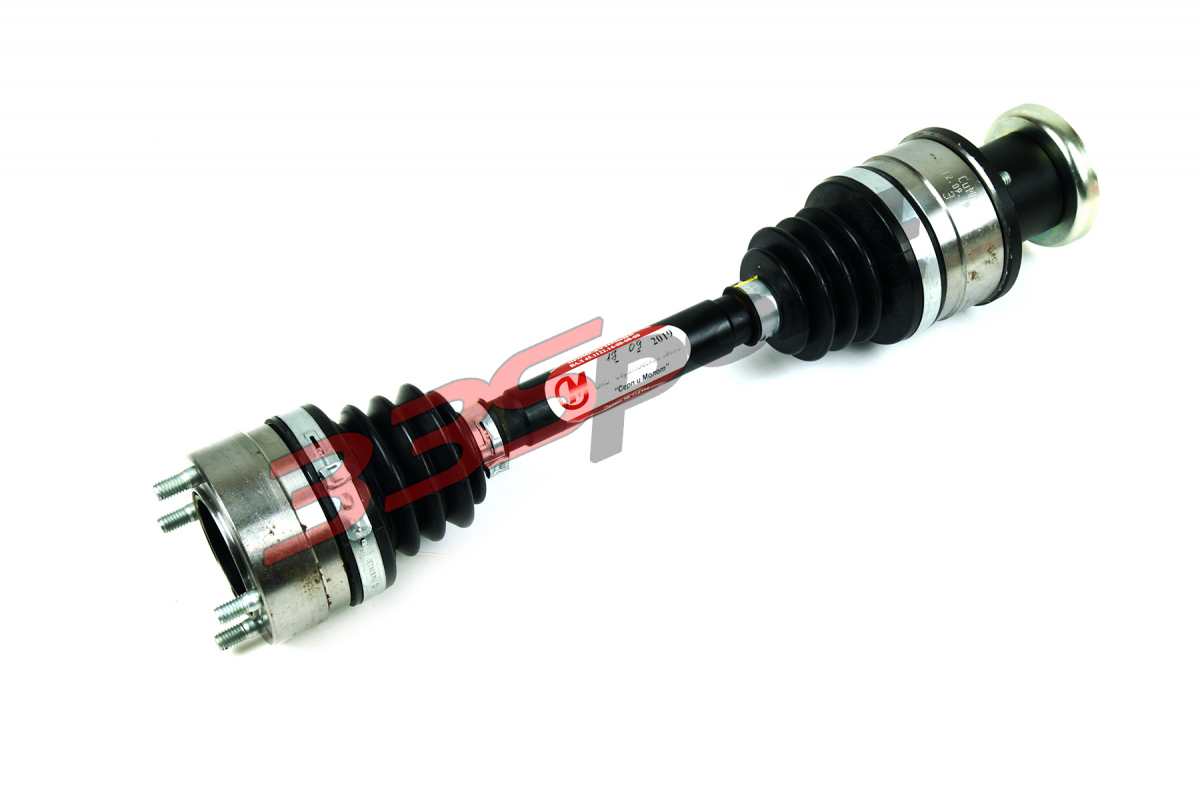

Трансмиссионный (карданный) вал на базе ШРУС.
Обладает наиболее совершенной конструкцией в своем классе.
Использование пары фиксированный/подвижный(плунжерный) ШРУС позволяет не только обойтись без подвижного шлицевого соединения, но и обеспечивает неизменную траекторию вращения подвижных частей вала, вследствие чего вибрации не возникают в течение всего срока службы изделия.
Пригоден для работы в автомобилях с лифтом кузова до 5 см.
Трансмиссия автомобилей семейства «Нива» построена на основе принципа максимальной унификации узлов и агрегатов всего модельного ряда АвтоВАЗ, выпускавшегося в то время, когда «Ниву» ставили на конвейер.
Решение весьма экономичное, но не лишенное недостатков, как любое конструкторское решение.
В принципе, схема трансмиссии с симметричными полуосями ведущих колес и независимой от КПП РК не является чем-то необычным в мировой практике. К примеру, Suzuki Samurai и MB Gelandewagen также имеют независимую раздатку.
В то же время автомобилестроители стараются по возможности не применять подобную схему по одной существенной причине – ее успешная реализация требует не только тщательного проектирования, но и почти ювелирного исполнения. А вот тут у нас по традиции без «ляпов» не обходится.
Так или иначе, благородная задача исправления огрехов заводской сборки рано или поздно перекладывается на плечи автовладельца. Надо сказать, что решений в этой области придумано немало. Тут и подрамники разнообразных конструкций, и карданные валы особо точной сборки, и т.д. и т.п
Все эти решения призваны решить основную проблему заводской сборки– добиться такого взаимного расположения основных агрегатов трансмиссии (КПП, РК и редукторов ведущих мостов), при котором вибрации соединяющих эти агрегаты карданных валов окажутся минимальными или хотя бы войдут в какие-то разумные рамки.
Мы подошли к решению этой проблемы с другой стороны, попытавшись создать такие карданные валы, установка которых снижала бы вибрации трансмиссии до минимума независимо от того, как расположены друг относительно друга остальные узлы трансмиссии. Такой подход дает огромное преимущество в эксплуатации – не надо ничего регулировать и изобретать, достаточно просто установить вместо кардана наш трансмиссионный вал.
Решение заключается в отказе от крестовин в карданных валах и замене их ШРУСами.
Таким образом, карданные валы перестают быть собственно карданными – по конструкции они напоминают скорее приводные колесные валы автомобилей. Решение оказалась настолько результативным, что у нас появились последователи и подражатели.
Начиная с 2006 г., мы испробовали большое количество различных конструкций трансмиссионных валов, пока не остановились на современном бесшлицевом варианте с одним плунжерным шарниром и одним шарниром фиксированного типа.
Труба без подвижного шлицевого соединения обеспечивает высокую общую надежность трансмиссионного вала – в отсутствие подвижных частей нечему загрязняться и ржаветь, такая труба способна передавать значительный крутящий момент в течение всего срока службы изделия.
Будучи однажды отбалансированной, цельная труба не меняет своих динамических характеристик в процессе эксплуатации, а следовательно, не может служить источником новых вибраций.
Плунжерный шарнир позволяет компенсировать осевые перемещения агрегатов, соединенных трансмиссионным валом так, как это делало подвижное шлицевое соединение в классическом карданном вале.
Не случайно из всего многообразия плунжерных шарниров нами был выбран один тип шарниров — «шариковый адаптированный», пригодный для работы в условиях высоких углов отклонения от оси вращения и больших осевых нагрузок.
Достоинства применяемого в наших валах типа шарнира в полной мере проявляются лишь при работе его в паре с другим шарниром — ШРУСом фиксированного типа, не имеющим собственного осевого хода.
Шарнир фиксированного типа (тот самый, что трудится в любой серийной «Ниве» в составе промежуточного вала) фиксирует один конец вала, что позволяет предотвратить появление хаотично возникающих зон «наката» внутри плунжерного шарнира.
Действительно, в этом случае внутренняя обойма плунжерного шарнира лишена свободы перемещения вдоль оси вращения вала, а сепаратор поддерживает определенное взаимное расположение шариков внутри плунжерного шарнира, «прокатывая» их по обоймам шарнира практически всегда в одних и тех же местах.
Другая причина использования шарнира фиксированного типа в том, что любой плунжерный шарнир довольно массивен – шарнир фиксированного типа меньше и легче его примерно в 2 раза. В сочетании с облегченной трубой, на базе которой построен наш приводной вал, это дает значительную, свыше килограмма, экономию веса привода в целом. Вес приводного вала напрямую связан с потерями крутящего момента в трансмиссии – чем меньше вес, тем меньше потери. Для не самого мощного в мире двигателя «Нивы» это существенно.
Оба шарнира на валу нашего производства защищены одинаковыми плоскими пыльниками, работаюшими по схеме «сжатие-растяжение» вместо схемы «излом-трение», присущей гофрированным пыльникам карданных валов других производителей.
Использование серийных пыльников, применяемых в трансмиссии «Нивы» уже много лет, дает нашей конструкции огромные преимущества эксплуатационной надежности.
Все эти факторы в совокупности позволили нам создать семейство лучших по эксплуатационным характеристикам приводных (или карданных – называйте как хотите) вал для трансмиссии «Нивы».
Он разработан в строгом соответствии с требованиями конструкторской документации АвтоВАЗ.
Часто спрашивают — чей кардан лучше?
Судите сами:
| Характеристика | Карданы «Сонда» | Серп и молот | ЗАО «Кардан» |
| Гарантированный угол излома ШРУС, град. | 22 | 19 | 19 |
| Ход в подвижных ШРУС, мм | 45 | 2 Х 21.5 | 2 Х 21.5 |
| Прочность вала на кручение, кГ/м | 180 | 160 | 160 |
| Возможность лифта кузова | допустим лифт до 5 см | лифт не допустим | лифт не допустим |
| Пыльник | прямой формы, штатный, производства ОАО»БалаковоРезиноТехника» | прямой формы в последних моделях карданов, ранее — гофра, собственного производства | форма — гофра, собственного производства |
| Соответствие требованиям конструкторской документации АвтоВАЗ | соответствует | соответствует только начиная с о6-й модификации | не соответствует |
| Монтаж кардана | не требует специальных навыков и приспособлений | необходим частичный демонтаж раздатки | необходим частичный демонтаж раздатки |
Примерная стоимость полного ремкомплекта одного ШРУС, у. е. |
30 | 90 | 90 |
Продукция сертифицирована и может применяться на любом автомобиле семейства «Нива» (ВАЗ-2121, -213, -214, -218, -2131 и т.д.) или «Шевроле-Нива» ВАЗ-2123.
