Как установить кнопку зажигания вместо ключа зажигания – Как вместо замка зажигания поставить кнопку без ключа - Автозапчасти ВАЗ

Как сделать кнопку старта вместо ключа зажигания в автомобиле своими руками

В старых автомобилях часто провода от самого стартера подключены напрямую к контактам внутри контактной группы, которые замыкаются при повороте ключа зажигания.
При срабатывании стартера потребляется очень большое колличество энергии, а значит протекает большой ток (контакты бьют искру). Со временем на контактах образуется налет из гари или они вовсе перегорают, больше не обеспечивая надежный контакт.
В более новых автомобилях устанавливается отдельное реле, которое замыкает контакты стартера при повороте ключа зажигания.

Основные плюсы использования реле в цепи питания стартера:

— Такая система более надежна, так как реле рассчитано на большие токи и живет намного дольше.
— Реле можно всегда заменить
— Контактная группа за ключом зажигания работает очень долго, так как включает лишь реле которое берет основную нагрузку на себя.

Не зависимо от того включает ваш стартер реле или напрямую контактная группа, все операции по подключению стартера все равно выполняются поворотом ключа.

Для начала нужно определить какие контакты отвечают за старт и подвести их кнопке старта.

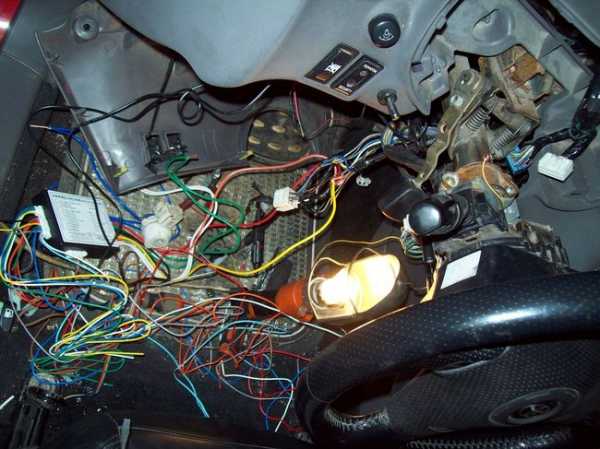

Для этого вам необходимо разобрать пластиковую защиту под рулем вашего автомобиля.
Очень часто сзади к контактной группе скважины ключа подключен разъем со всеми необходимыми проводам.
С двух сторон на этом разъеме должны быть фиксирующие лапки. Вам необходимо на них нажать и вытянуть разъем.

Провода подключения стартера при повороте ключа на разъеме контактной группы

Если у вас старый автомобиль, осмотрев разъем контактной группы вы скорее всего найдете два самых толстых провода. Очень часто один из них красного цвета — именно эти провода напрямую подключены к стартеру. Если вы их соедините при повернутом ключе зажигания, скорее всего ваш стартер начнет крутиться.

Далее можно пойти простым путем. Можно просто установить кнопку и подвести к ней эти два провода, разместив кнопку в удобном для вас месте. Кнопка должна быть без фиксации, тоесть при нажатии замыкать контакты, а сразу после того как вы ее отпустите размыкать.

Не забывайте что кнопкой вы будете оперировать так же как и ключем. Нажимаем на кнопку, ждем пока раскрутится стартер и как только двигатель завелся отпускаем кнопку.

Но не забывайте что через кнопку будут проходить очень большие токи и скорее всего такая кнопка сгорит.

Мы использовали антивандальную хромированную кнопку — она вышла из строя примерно через пол года.

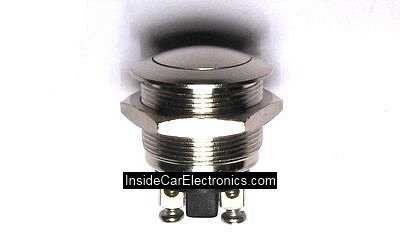

Антивандальная хромированная металлическая кнопка рассчитанная на большие токи

В случае если у вас более новый автомобиль и стартер в нем подключается с помощью реле, вам необходимо будет среди множества проводов найти именно те которые отвечают за контроль реле.

Для этого вы можете прозвонить тестером в режиме измерения сопротивления все провода на корпус автомобиля. Все провода которые прозвоняться — отметить как массу (или минус), так как они все замкнуты на корпус.

Далее к каждому из оставшихся проводов коснуться одним щупом тестера и другим щупом к корпусу в режиме измерения напряжения.

Нам нужно найти провод на котором появляется 12 Вольт именно в момент поворота ключа, тоесть когда начинает крутится ваш стартер.

Если вы нашли этот контакт, нужно проверить как работает система.

— Найдите какой то контакт на котором относительно массы всегда есть 12 Вольт.

— Поверните ключ зажигания в режим зажигания (стартер должен быть выключен)

— Проверьте еще раз тот провод который вы нашли:

* проверьте что бы он не звонился с массой, не был закорочен с корпусом,

* проверьте что бы на нем появилось напряжение при повороте ключа в режим включения стартера

— Теперь попробуйте отдельно взятым проводом соединить провод который вы нашли пунктом выше соединить с проводом на котором всегда есть 12 Вольт.

Если после соединения ваш стартер прокрутился, значит вы нашли провода которые соединяются при повороте ключа, что бы прокрутился стартер.

На этом ваша работа закончена. Вам необходимо лишь вывести эти провода в удобное для вас места на приборной панели и подключить к ним кнопку.

Если ваша машина старого образца, вам лучше всего установить отдельное реле для включения стартера и замыкать лишь контакты реле, а оно в свою очередь будет соединять контакты стертера.

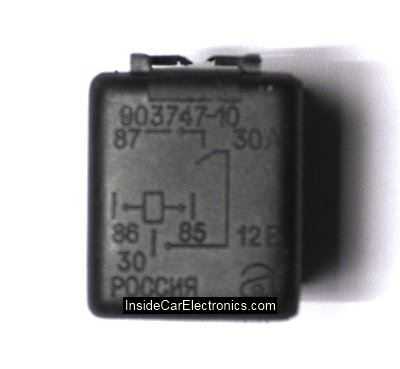

Реле ВАЗ 30 Ампер — верхняя часть со схемой контактов

Электрическое автомобильное Реле на 30 Ампер (нижняя часть) — контакты

Стандартное реле ВАЗ на 30 Ампер имеет четыре контакта. Два из них отвечают за катушку которая соединяет контакты основной магистрали.

Посмотреть какие контакты за что отвечают вы можете на корпусе реле, либо вы можете его открыть и посмотреть как оно устроено.

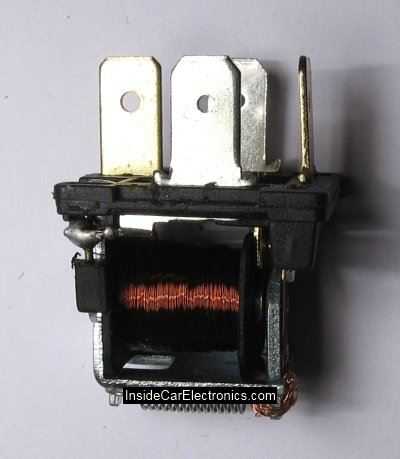

Разобранное электрическое автомобильное реле с катушкой индуктивности и контактами

Как ни странно абсолютно без разницы куда подключать + (плюс) а куда — (минус) на контактах катушки реле — она в любом случае притягивает нужный контакт и соединяет магистраль.

Именно поэтому вы можете использовать уже подведенный к реле плюсовой контакт с 12 Вольтами. Его можно соединить с контактом катушки. Соответственно второй контакт замыкать на массу через кнопку.

Схема подключения кнопки включения электрического реле управления стартером

Именно эти два провода
— минус (масса)
— второй контакт катушки
необходимо вывести в удобном для вас месте и подключить к ним кнопку.

Оставшиеся контакты реле для основной магистрали необходимо соединить с проводами на контактной группе которые подключают стартер.

Не забывайте про большую мощность при подключении этих проводов. Провода должны быть очень толстыми и подключения очень надежными.

Провода можно напрямую припаять к контактам реле, но скорее всего это будет ошибкой, так как потом будет достаточно сложно его заменить. В нашем случае при разогреве контактов паяльником они расплавили пластиковый корпус реле и сместились замкнув контакты внутри реле.

Припаиваем провода к контактам реле напрямую для соединение с электросетью автомобиля

Лучше всего найти выносной разъем для таких реле, который продается отдельно. К сожалению он не радует ни своей надежностью ни качеством исполнения.

Провода на контактах разъема очень тонкие и очень плохо держаться. Мы рекомендуем вам вынуть каждый контакт и припаять к ним надежные толстые провода.

Для удобного подключения можно закрепить на провода винтовые клеммы.

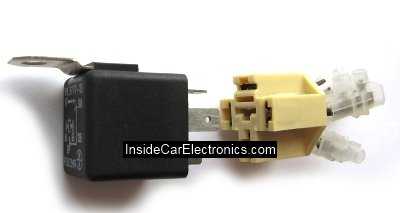

Разъем с проводами и контактами для реле ВАЗ

Реле лучше всего разместить в том месте где вам удобно будет в последующем добраться до него для замены или проверки работы системы.

Помните, что все вышеописанные действия вы делаете на свой страх и риск, не рекомендуем вам браться за столь сложные электрические работы если у вас нет навыков в электротехнике.
Желаем вам удачи во всех ваших начинаниях.

www.insidecarelectronics.com

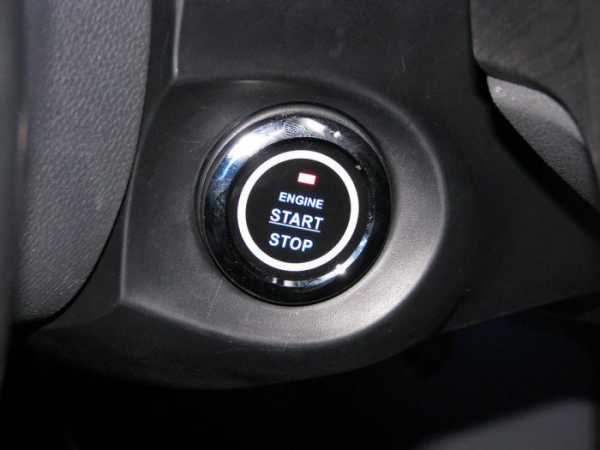

Установка кнопки Cтарт-Cтоп вместо замка зажигания своими руками

Современный автомобиль становится все более удобным и приближенным к водителю. Постоянно совершенствуются устройства, обеспечивающие комфорт и процесс управления автомобилем. Многими такими системами можно оснастить и свою машину. Одним из них является установка кнопки Cтарт-Cтоп вместо замка зажигания.

Содержание

Что такое система старт-стоп

Ключ зажигания предназначается для включения зажигания, запуска двигателя и блокировки рулевого вала, выполняя, таким образом, противоугонную функцию. Современные охранные системы с успехом могут выполнять вышеперечисленные функции на программном уровне, блокируя те или иные электрические цепи. Кроме того, система «старт-стоп» полностью исключает ситуацию поломки или износа контактной группы, когда стартер не реагирует на поворот ключа зажигания.

Вкратце суть работы этой системы в следующем. Через реле или управляющий блок при помощи одной кнопки включается зажигание, а затем стартер. Останавливается двигатель также нажатием на кнопку (выключается зажигание). Таким образом, движущейся деталью в такой системе остаются только кнопка включения и реле, которые этой кнопкой коммутируются.

Скользящие контакты, которые есть в любом замке зажигания, полностью упраздняются, в результате надежность работы системы возрастает во много раз.

Достоинства и недостатки

Плюсы данной системы неоспоримы – практически полное отсутствие движущихся частей, в случае использования контроллера (блока управления) – дополнительные функции, удобство и легкость пользования, современный внешний вид, возможность вписать кнопку «старт» практически в любой интерьер.

К недостаткам можно отнести повышенную сложность сборки и значительное снижение сопротивляемости угону в случае, если автомобиль не оснащен охранной сигнализацией.

Варианты реализации системы

Есть два варианта сборки и установки системы старт-стоп.

Первый способ – максимально экономичный. Для его сборки потребуется сама кнопка без фиксации, два четырехконтактных реле с колодками, одно шестиконтактное реле задних противотуманных фонарей, два диода и дополнительные провода с клеммами. Схема сборки представлена на рисунке.
Установка и сборка проблем не вызывает, важно лишь при подключении использовать достаточно толстые провода, такие же, как и те, которые подходят к замку.Но эта схема самая простая, без защиты и блокировок. К тому же с такой схемой завести машину сможет любой, проникший внутрь.

Следующий вариант – более сложный. Здесь используются четыре реле и добавлен концевой выключатель, который блокирует систему при включенном сцеплении. Такое дополнение сильно повышает безопасность от ложных срабатываний и случайных нажатий на кнопку пассажирами или другими посторонними лицами.
Схема работы в обоих случаях достаточно проста: при первом длительном нажатии мотор заводится, при втором длительном – глохнет. Зажигание включается по-прежнему ключом.
Третий вариант – применение установочного комплекта. В него входят кнопка без фиксации, блок управления и все необходимые провода. Кнопка устанавливается вместо личинки замка зажигания и имеет такие же размеры. Его можно и оставить, чтобы сохранить блокировку руля ключом. Еще один вариант — оставить спиленный ключ в замке повернутым, чтобы он не блокировал руль.

Сама кнопка и управляющий блок подключается вместо замка и реализует все его функции. Схема подключения выполнена таким образом, чтобы в случае необходимости можно было вернуться к первоначальному, заводскому варианту.

Управление системой «старт-стоп» следующее:

Один клик – все выключено;
Второй клик – включение зажигания;
Третий клик – выключение зажигания;
удерживание кнопки в сочетании с нажатой педалью тормоза или сцепления – включение стартера и запуск двигателя.

При заведенном двигателе выключение зажигания осуществляется при помощи однократного нажатия с выжатой педалью сцепления или тормоза.

К установочному комплекту прилагается подробная инструкция, как установить систему, отличия могут быть в следующем. Дело в том, что посредством нажатия на педаль осуществляется блокировка работы системы пуска.

Это сделано для того, чтобы предотвратить ложные или случайные срабатывания. Если автомобиль оснащен автоматической коробкой передач, то блокировка с помощью педали тормоза – единственное (и самое верное!) решение.

Кроме того, на таких машинах и при переключении селектора АКПП потребуется нажать на тормоз. На автомобилях с ручной коробкой передач в качестве блокировки лучше использовать педаль сцепления, так как в ситуациях, когда двигатель вдруг заглохнет на ходу, для запуска надо будет нажимать на тормоз, а это может быть чревато.

Особенности установки

Поскольку система «старт-стоп» устанавливается вместо очень ответственного узла, требования к подключению и надежности работы должны быть на таком же уровне. Должны быть исключены любые возможности некорректной работы и устранены любые подозрения на плохой контакт. При установке не допускать никаких скруток и неизолированных соединений. В случае с первым и вторым вариантом реле устанавливать только со специальными колодками, не допускающими короткое замыкание.

Цепь зажигания в случае установки на автомобиль с контактным зажиганием проводит через себя большой ток, поэтому на сечении проводов не стоит экономить. Особое внимание надо обратить на саму кнопку – у нее не должно быть ложных срабатываний и свободного хода.

Еще один нюанс касается интеграции с системами безопасности. Штатный иммобилайзер должен быть либо отключен, либо установлен его обходчик. Второй вариант даже более предпочтителен, так как его можно также заблокировать при постановке на охрану, а в случае, если установлена охранная сигнализация с автозапуском, он необходим, чтобы заводить двигатель. Блокировку системы «старт-стоп» можно осуществить при помощи дополнительного канала сигнализации. Для этого понадобится еще одно реле, которое будет размыкаться при появлении «минуса» от постановки на охрану.

Конечно, каждый сам решает, какой вариант выбрать для своего автомобиля. Разные схемы требуют разного подхода, возможностей и материальных вложений. В любом случае такая модернизация сможет приблизить любой автомобиль к современным стандартам и привнесет изюминку в его эксплуатацию.

С уважением, Максим Марков!

carsmotion.ru

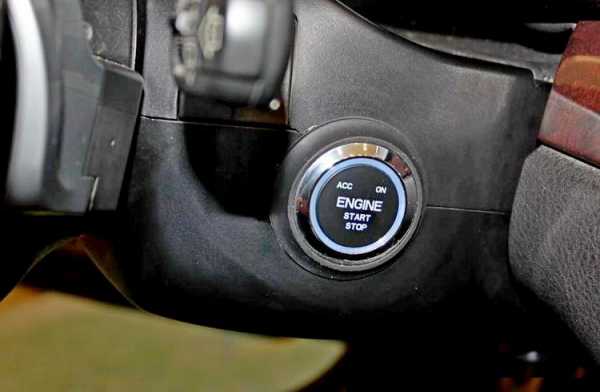

Как работает кнопка пуска двигателя?

Кнопка стартера Многие современные автомобили могут заводиться не только от поворота ключа в замке зажигания, а от очень удобного нажатия кнопки, которая также приводит в действие стартер двигателя. Правильно называть эту кнопку «Start Engine», и главным ее достоинством является упрощенная процедура запуска двигателя. Подобное преимущество сразу бросилось в глаза владельцам автомобилей, у которых нет такой возможности, и они придумали свой способ установки и подключения кнопки стартера. Профессиональные автоэлектрики сегодня устанавливают такую кнопку даже на машины с карбюраторным двигателем. Сегодня мы тоже попробуем ознакомить вас с процедурой установки кнопки стартера на автомобиль.

1. Запуск двигателя с кнопки, или как кнопка стартера упрощает жизнь автовладельцам.

Каких-то существенных отличий автомобиль с кнопкой «Start Engine» от всех остальных моделей не имеет. По сути, наличие кнопки – это и есть главное отличие. Правда, такая система запуска стартера не является самодостаточной. Чтобы ею пользоваться, необходимо иметь доступ к автомобилю без ключа. Это и логично: зачем вам иметь возможность заводить авто без ключа, если, чтобы попасть в салон, вам приходится постоянно носить этот ключ с собой? Но и меры предосторожности при создании такого способа запуска стартера, конечно же, были учтены – кнопка среагирует на нажатие только в том случае, если в салоне будет находиться электронный ключ.

Именно последний и обеспечивает доступ в автомобиль, а также возможность запускать и управлять автомобилем. Благодаря электронному ключу водитель получает дистанционный доступ к автомобилю, поскольку данные с него передаются на электронный блок управления посредством радиоволн или же инфракрасного излучения. Как правило, такая система является независимой от системы разблокировки замков дверей, и на электронном ключе также может присутствовать механический ключ (он нужен для того, чтобы автовладелец мог попасть в автомобиль, когда разражается аккумулятор).

Кнопка стартера

Как же действует электронный ключ? Когда человек вместе с ключом находится далеко от автомобиля, ключ находится в пассивном состоянии. Когда же вы приближаетесь к авто – он активизируется благодаря антеннам, которые обычно устанавливаются в дверях автомобиля. Если вы нажмете в это время на ключ – он разблокирует замки на дверях. А вот уже запуск двигателя осуществляется благодаря кнопке «Start Engine».

Еще одна особенность автомобилей, на которых присутствует кнопка стартера, заключается в наличии автоматической блокировки дверей. Как заблокировать, так и разблокировать двери можно простым нажатием на кнопку ручки двери или крышки багажника – главное, чтобы у вас в кармане находился электронный ключ. Если же вы находитесь в салоне, то блокировка дверей осуществляется по аналогичному принципу благодаря обычной кнопке. В большинстве случаев автоматическая блокировка дверей осуществляется, когда автомобиль превышает определенную скорость во время движения. Если же авто попадает в аварию – блокировка дверей автоматически снимается.

Как вы сами можете убедиться, кнопка стартера, а вернее, ее наличие в автомобиле, значительно облегчает его эксплуатацию. Вместе с тем, очень большой акцент сделан на обеспечении безопасности водителя и его пассажиров. Однако этот нюанс немного осложняет задачу для тех, кто хочет самостоятельно установить кнопку стартера вместо ключа зажигания на свой автомобиль.

2. Кнопка стартера вместо ключа зажигания: популярные способы установки.

На самом деле, способов установки кнопки стартера на автомобиль, в котором двигатель запускается от поворота ключа в замке зажигания, существует несколько. У каждого из них есть свои недостатки и преимущества, но самое главное – каждый из них можно выполнить самостоятельно. Познакомим вас с ними поближе:

Установка кнопки стартера 1. Установка кнопки с одновременным использованием функций замка зажигания. Несмотря на наличие кнопки стартера, автомобиль все равно нельзя завести без помощи обычного ключа. То есть, в первую очередь вам нужно завести авто при помощи поворота ключа в замке зажигания, после чего вы нажимаете кнопку и запускаете в работу сам двигатель. Как видите, такое обновление автомобиля малофункционально, однако может сбить с толку угонщика, которому будет очень трудно с ходу разобраться в конструктивных особенностях вашего «железного коня».

2. Установка кнопки стартера, запуск которого возможен только с нажатой педалью газа (если у вас механическая коробка передач, то это будет педаль сцепления). В таком случае, при нажатии кнопки «Start Engine» вы просто запускаете зажигание, а вот уже включить двигатель помогает нажатие педали.

3. Запуск кнопки стартера только с одновременным нажатием педали тормоза. Данный вариант подключения кнопки стартера является наиболее нелогичным, поскольку если автомобиль заглохнет, вместо газа вам придется жать на тормоз. Но, опять же, такая конструкция способна еще больше усложнить задачу для угонщиков.

4. Запуск двигателя через кнопку и нажатие педали сцепления. В этом варианте установки необходимо обязательно установить специальный датчик на педаль сцепления.

5. Так называемая установка кнопки стартера с задержкой. Данный способ считается наиболее приемлемым для установки на автомобиль. Дело в том, что подобная система позволяет максимально снизить ущерб, который она же и приносит стартеру. Вместе с этим, подобное подключение имеет очень много нюансов и считается невозможным без профессионального вмешательства. Сложность заключается в том, что для полноценного запуска двигателя с кнопки приходится вносить изменения и в другие системы автомобиля.

Если обобщить все названные способы установки кнопки стартера, то в результате мы получим три системы:

— когда кнопка отвечает лишь за запуск зажигания, а двигатель приводится в действие педалью сцепления или тормоза;

— когда при помощи кнопки можно запустить как зажигание, так и двигателя;

Установка кнопки стартера — когда вместе с использованием кнопки «Start Engine» применяются дополнительные процедуры блокировки и обязательным является использование датчика открытых дверей, сигнализации, включения габаритов.

Как вы сами догадались, в последнем случае речь идет об установке полноценной системы запуска двигателя автомобиля с кнопки, с возможностью применения электронного ключа.

3. Кнопка стартера своими руками: просто о сложном.

Прежде чем перейти к вопросу о том, как же устанавливается кнопка стартера своими руками, необходимо более подробно ознакомиться с тем, как же происходит запуск двигателя на автомобилях, которые не оснащены такой кнопкой.

На автомобилях старого образца, большинство которых уже давно сняты с конвейера, провода от стартера подключаются к контактной группе. Контакты последней замыкаются при повороте ключа в замке зажигания, одновременно с чем потребляется большое количество электроэнергии. То есть через контакты проходит высокий ток, и они излучают искру. Из-за этого на них очень скоро начинает собираться гарь, образуя целую пленку налета. Часто контакты вообще перегорают, что делает практически невозможным запуск двигателя.

Кнопка стартера Если же говорить о более современных моделях автомобилей, то в них уже применяется отдельное реле, которое способно замыкать контакты стартера при повороте ключа зажигания. Использование реле позволило значительно упростить эксплуатацию автомобиля и принесло следующие плюсы:

— система с реле является более надежной. Реле способно переносить большие нагрузки от электротока, поэтому срок его эксплуатации может увеличиваться в разы;

— реле можно быстро и просто заменить в случае перегорания;

— контактная группа, которая отходит от замка зажигания, при наличии реле также будет работать значительно дольше. Связано это с тем, что при повороте ключа включается только реле, которое берет всю нагрузку на себя.

Но все же, независимо от того, есть ли в вашем автомобиле реле или нет, запуск стартера все равно будет осуществляться посредством использования ключа. Поэтому, чтобы правильно подключить кнопку стартера, в первую очередь необходимо разобраться с тем, какие именно контакты отвечают за старт двигателя. Именно их и необходимо будет подключить к кнопке «Start Engine».

Как это сделать? Смело разбираем пластиковую защиту, которая находится под рулем автомобиля. Зачастую разъем, к которому подключены все необходимые вам провода, находится с обратной стороны контактной группы замка зажигания (именно к контактной группе он и подключен). На этом разъеме с двух сторон имеются лапки, благодаря которым он фиксируется. Чтобы его вытащить, вам как раз и нужно на эти лапки нажать.

Кнопка стартера в авто Если же в автомобиле нет реле, то снять защиту под рулем вам необходимо внимательно осмотреть контактную группу и найти на ней два самых толстых провода (скорее всего, один из них будет окрашен в красный цвет). Эти два провода напрямую подключены к контактной группе от стартера. Чтобы проверить это наверняка, можно повернуть ключ и соединить их вместе – стартер должен начать крутиться.

Что делаем дальше? Можно пойти по самому легкому пути и просто подключить эти два провода к новой кнопке, заранее разместив ее в удобном для использования месте. Очень важно, чтобы кнопка не фиксировалась. Речь идет о том, что когда вы нажимаете на кнопку, она должна замыкать контакты, а когда пускаете – обратно размыкать. Если же у нее будет фиксация, чтобы обратно рассоединить контакты, Вам придется нажимать на кнопку дважды, причем с очень маленьким интервалом между нажатиями.

Как пользоваться такой кнопкой? По сути, ее использование ничем не отличается от использования обычного ключа зажигания. Нажав на кнопку, вам придется немного ее подержать, пока вы не услышите оборотов стартера. Когда двигатель полностью запустился, кнопку можно и отпускать. Но к выбору кнопки также необходимо подходить очень ответственно, поскольку через нее будут постоянно проходить токи большой мощности. Чтобы она не перегорела после первого нажатия, лучше всего выбирать антивандальную хромированную кнопку из металла.

Когда на автомобиле установлено реле, то к кнопке стартера вам необходимо будет подключить те провода, которые непосредственно отвечают за работу самого реле. Чтобы их отыскать, необходимо использовать тестер, сразу же выставив его в режим измерения сопротивления. С его помощью нужно «прозвонить» все провода, которые идут от стартера на корпус автомобиля. Те из них, которые «прозвонятся», являются минусами и замыкаются на корпусе. Продолжаем проверку оставшихся проводов. Касаемся к проводу одним щупом тестера, а другим – к корпусу автомобиля, выставив на приборе режим измерения напряжения. Ваша цель – найти провод, который покажет напряжение в 12В во время поворота ключа в замке зажигания.

Однако найти нужный контакт мало. Необходимо осуществить дополнительную проверку того, как работает система:

1. При помощи тестера, настроенного на измерение напряжения, найдите контакт, напряжение которого неизменно равно 12В относительно массы.

2. При выключенном стартере поверните ключ в замке зажигания.

3. Еще раз проверьте найденный вами провод:

— он не должен «звониться» с массой, а также не должен быть закорочен с корпусом;

— еще раз проверьте, появляется ли на нем напряжения при осуществлении поворота в замке зажигания и включенном режиме стартера.

Кнопка стартера 4.Соедините при помощи отдельного кабеля найденный вами провод, на котором появляется напряжение только при повороте ключа зажигания, с проводом, на котором постоянно есть напряжение в 12В.

Если после выполнения последнего пункта стартер вашего автомобиля прокрутился, значит, вы нашли нужные провода. Именно они в обычном режиме соединяются при повороте ключа в замке зажигания. После этого необходимые провода нужно подвести к месту подключения кнопки стартера и, естественно, подключить их к кнопке.

На этом можно считать работу по установке кнопки стартера завершенной. Главное, не стоит забывать, что вам придется работать исключительно на свой страх и риск. Если у вас нет опыта работы с электротехникой, то браться за самостоятельное подключение кнопки стартера мы не рекомендуем. Малейшая ошибка в проводах может стать причиной выхода из строя всей электросети автомобиля, для возобновления которой придется приложить немалое количество усилий. В любом случае, мы верим в вашу рассудительность и в то, что кнопка стартера станет вашим надежным помощником в управлении автомобилем.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

auto.today

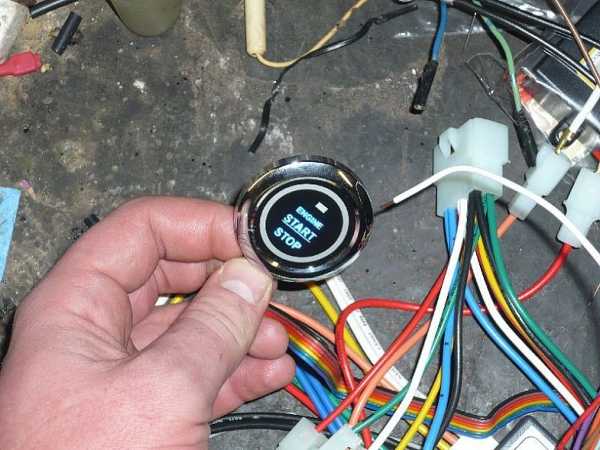

Установка кнопки «старт/стоп» вместо замка зажигания своими руками

В статье мы расскажем про установку кнопки «старт/стоп» вместо замка зажигания. Очень часто любители тюнинга делают такую модернизацию, что позволяет немного улучшить использование автомобиля. Запуск двигателя производится при помощи одной лишь кнопки, поворачивать ключ при этом не нужно. Существуют штатные кнопки, которые устанавливаются на заводе-изготовителе. Но если вы захотите самостоятельно поставить такой девайс, лучше всего приобрести универсальный. В статье расскажем о принципах работы, плюсах и минусах устройств бесключевого запуска.

Каким образом работает кнопка

Перед установкой кнопки «старт/стоп» вместо замка зажигания убедитесь, что вам необходим такой тюнинг. Нужно взвесить все преимущества и недостатки такого способа запуска двигателя. Работает система примерно таким образом:

Снимаете автомобиль с охраны и открываете двери.
Садитесь за руль.
Нажимаете педаль «тормоз».
Нажимаете кнопку «Старт».

Так как кнопка электронного замка зажигания соединена с цепью питания стартера, то он начинает работать. Чтобы остановить мотор, необходимо снова нажать на педаль тормоза и кнопку. Процедура достаточно простая, но привыкнуть все же нужно.

Преимущества использования кнопки

Стоит заметить, что кнопка запуска двигателя – это далеко не новое изобретение, используется на спортивных автомобилях давно и вполне успешно. Системы, правда, совершенствуются, но некоторые мелочи убрать все же не получается, чтобы сделать их абсолютно идеальными. Поэтому прежде чем поставить на свой автомобиль такой прибор, взвесьте все плюсы и минусы.

Среди преимуществ кнопки запуска двигателя можно выделить такие:

Завести мотор можно буквально легким прикосновением к кнопке.
Поставить такое устройство можно в любом удобном месте.
Не потребуется всегда носить с собой ключи.
Самое главное – имеется защита от угона, своеобразный иммобилайзер.

Недостатки кнопок

Но, как и у всех элементов тюнинга, этот не лишен недостатков. Кнопка Start/Stop Engine обладает такими недостатками:

Для того чтобы остановить или запустить мотор, обязательно следует нажимать на тормоз. Конечно, со временем привыкните к такому образу жизни, но поначалу будут возникать сложности.
Необходимо дорабатывать систему, если используете сигнализацию с автоматическим запуском.
Придется демонтировать стандартный блокиратор руля. Как вариант – необходимо, чтобы в штатном замке зажигания постоянно находился ключ.
При установке дополнительной автосигнализации с автоматическим запуском потребуется провести много «лишних» манипуляций, а самое главное – нужно затратить большую сумму.

Подумайте, стоит ли так модернизировать свою машину? Вполне возможно, что автомобиль стоит столько же, сколько сама система – нуждается ли он в таком тюнинге? Это нелепо, глупо, а главное – дешевый автомобиль можно использовать и без таких наворотов. Зато кнопка будет смотреться неплохо при тюнинге более дорогих и новых машин.

Основные методики подключения и установки кнопки

Всего можно выделить три метода установки кнопки «старт/стоп» вместо замка зажигания:

Без ключа зажигания или с ним. Если решите выбрать вариант с ключом, то с его помощью нужно будет только запустить всю электрику машины. Непосредственно запуск двигателя будете производить кнопкой. Но можно полностью демонтировать штатный замок и все управление запуском двигателя и включением зажигания возложить на систему.
Можно включать зажигание посредством нажатия кнопки. Одновременно можно активировать стартер.
Однократное нажатие – запуск электрики автомобиля, длительное – подача питания в цепь стартера. Причем стартер будет работать до того момента, пока кнопку не отпустите.

В одной системе все варианты можно комбинировать, так как у всех разные предпочтения. При установке кнопки навыков больших не нужно, главное – это разобраться со схемой.

Подключение системы запуска

Стоит обратить внимание на то, что на многих современных автомобилях используется чип-ключ, который не позволяет злоумышленникам угнать его. Поэтому придется либо демонтировать такую защиту, либо обходить. Алгоритм установки простейшей системы запуска с кнопки следующий:

Плюсовой контакт (рабочий) от реле необходимо подключить к выводу «+12В» аккумулятора.
К этому же контакту нужно подключить и разрешающий контакт.
Минус нужно соединить с кузовом автомобиля.
От нагрузочного реле рабочий контакт нужно соединить с источником «+12В». Необходимо, чтобы напряжение появлялось только при включении зажигания.
Управляющий минусовой сигнал необходимо соединить с кнопкой.
Разрешающий плюсовой провод не используется.

При таком варианте предусматривается три точки подключения:

Контактная группа на замке зажигания.
«Лягушка» на педали тормоза.
Управляющий провод.

Такая схема подключения может использоваться как на отечественных, так и на импортных автомобилях. Но не забывайте про чип-ключ, его необходимо отключить в настройках ЭБУ, если не планируете использовать в системе запуска.

Проверка работы кнопки

После установки кнопки «старт/стоп» вместо замка зажигания можно приступить к ее проверке, для этого:

Поместите кнопку в неактивное состояние.
Чтобы разблокировать систему, нужно поднести брелок к считывателю (при этом вы услышите сигнал).
Через 15 секунд неактивности прозвучит одиночный сигнал, который говорит о том, что система заблокировалась.
При первом нажатии включается режим АСС (Аккумулятор). Повторное нажатие приведет к включению зажигания, а третье полностью обесточит систему, если не будет нажата педаль тормоза.
Если тормоз нажат, то произойдет запуск мотора.
Можно быстро запустить двигатель, если сразу нажать тормоз и продержать кнопку около 3 секунд.

Как мы говорили ранее, чтобы остановить двигатель, нужно нажать педаль тормоза и кнопку «старт/стоп». Если все работает по такой схеме, то вы собрали систему правильно и без ошибок.

fb.ru

Установка кнопки старт стоп вместо замка зажигания своими руками

Содержание статьи:

Всем привет! Темой нашего разговора станет установка кнопки Старт Стоп. В последнее время об этом говорят все чаще, потому я решил внести некоторую ясность относительно возможности и целесообразности такого шага.

В действительности каждый стремится к повышению собственного комфорта и облегчению жизни. Примеров можно привести множество. На автомобили устанавливается круиз-контроль, чтобы не держать постоянно педаль газа. Также мы подключаем камеры заднего вида, дабы не приходилось перекидываться через сиденье и крутить туда-сюда шеей. А навигаторы в полной мере заменили старые бумажные карты.

Что же касается установки простой кнопки вместо замка зажигания, то это довольно удобно, да еще и модно. Подобный автозапуск предусмотрен на множество современных машин. А вот владельцы старых авто могут лишь монтировать кнопку своими руками.

Схема не самая сложная, что вызвало настоящую волну популярности переделки системы зажигания. Стоит это делать или нет, каждый решает сам для себя.

Преимущества и недостатки

Изначально кажется, что кнопка имеет ряд преимуществ. Ведь водителю достаточно нажать на нее, и машина заведется. Проворачивать ключ нет необходимости.

Но не спешите с выводами. Также не торопитесь на Алиэкспресс за новой кнопкой. Пусть цена таких девайсов незначительная, сначала советую изучить сильные и слабые стороны такого шага. Начнем с преимуществ, к которым относятся такие моменты:

Нет надобности в применении ключа всякий раз, когда требуется запустить автомобильный двигатель;
Схема запуска с кнопки предельно простая;
Установка возможна на множество автомобилей;
Повышается уровень комфорта;
Старт-Стоп можно довольно эффективно связать с сигнализацией и иммобилайзером;
Цена кнопки низкая;
Многие водители могут своими руками поставить систему, опираясь на инструкции и видео уроки;
Работа занимает не более нескольких часов.

Все выглядит очень радужно и перспективно. Но не торопитесь. Здесь есть свои подводные камни.

Водителю придется для запуска выжимать тормоз. Не самая привычная схема, к которой придется привыкнуть. Также возникают сложности в установке сигнализации с системой автозапуска, где стоит кнопка пуска мотора.

Лучше заранее подумайте о монтаже Старт-Стоп. Если это сделать до установки сигнализации, то поставить охранную систему окажется довольно дорого.

Способы установки

Никто существенно не ограничивает автовладельцев в возможности поставить на свою машину кнопку для пуска двигателя простым нажатием.

Потому все чаще можно встретить тех, кто хочет монтировать решение:

на 140 Мерседес;
Ниву;
Ладу Гранту;
Хендай Солярис;
на Приору;
автом

pricep-vlg.ru
