Как работает вакуумный усилитель тормозов: Вакуумный усилитель тормозов: устройство и принцип работы

принцип работы, проверка и ремонт ВУТ

Создавать нужное усилие на педали для уверенного торможения, даже относительно лёгкого автомобиля, доступно только очень тренированному человеку и уж точно никому не доставляет удовольствия. Этим занимаются только автогонщики, у которых иные ценности. Остальным участникам дорожного движения помогают усилители тормозов, которые в современных машинах исключительно построены по принципу управления вакуумом.

Содержание статьи:

Зачем нужен ВУТ в автомобиле

В легковых машинах применяется только гидравлическая система привода тормозов. Водитель нажимает на педаль, тем самым через шток создает давление на находящуюся за поршнем тормозного цилиндра рабочую жидкость.

В соответствии с законами физики давление в любой точке жидкости одинаково, сама она не сжимается, поэтому в подсоединённых через трубки тормозных магистралях исполнительных цилиндрах механизмов каждого из колёс давление начнёт выдвигать поршни.

Упираясь в тормозные колодки, поршни передадут усилие на пару трения фрикционных накладок с тормозными дисками или барабанами. Автомобиль начнёт замедляться.

Несмотря на специально подобранные материалы накладок, прижимать колодки к дискам надо с очень большим усилием. Ведь мощность тормозов автомобиля, то есть их способность быстро превратить кинетическую энергию всей массы машины в тепло, настолько велика, что в несколько раз превышает мощность двигателя.

Читайте также: Моторное масло с Молибденом: плюсы и минусы

Несмотря на то, что усилие давления на педаль за счёт гидравлического преобразования величины сдвига в силу в разы меньше, чем развиваемое на колодках, абсолютное его значение слишком велико.

В качестве примера можно привести всё те же гоночные автомобили Формулы 1, где гонщики вынуждены сотни раз прикладывать к педали силу в

150-200 кг. Понятно, что для гражданских машин это неприемлемо.

Отсюда и вытекает необходимость использования дополнительных усилителей. В автомобильной технике самым простым и эффективным способом оказалось применение энергии вакуума, который создаётся во впускном коллекторе двигателя внутреннего сгорания.

Хотя, например, в дизельных моторах так не получится, там приходится использовать дополнительный вакуумный насос.

Устройство и принцип работы

ВУТ принципиально несложен, это всего лишь герметичный корпус, разделённый гибкой перегородкой-мембраной на две части.

С одной стороны мембраны подводится разрежение от коллектора через гибкий армированный шланг, а с другой давление может изменяться от того же, что и в коллекторе, до нормального атмосферного.

К мембране подсоединён шток, который и прикладывает возникающее из-за перепада давлений усилие к поршню ГТЦ. Туда же, куда давит и водитель через педаль со штоком.

Если педаль не нажата, межкамерный клапан открыт, доступ в атмосферу они обе не имеют, мембрана не испытывает одностороннего давления и никакого усилия на шток не создаёт.

Статья по теме: Как помыть и почистить фару изнутри и снаружи не разбирая

Как только водитель начинает торможение, сообщение между камерами прерывается, а в атмосферную начинает поступать забортный воздух.

Разность давлений приступает к работе, помогая ноге водителя. Чем сильнее нажатие, тем больше и помощь. После прекращения торможения, клапаны возвращаются в исходное состояние, а мембрана отводится на место возвратной пружиной.

Эффективность усиления зависит от площади мембраны и глубины разрежения в вакуумной камере. Поэтому усилители делаются значительных размеров, их сразу видно при открывании капота.

В последнее время для более точного и независимого от двигателя управления отдельные вакуумные насосы стали использовать и на бензиновых двигателях.

Признаки неисправности

Обычно неполадки в работе ВУТ могут маскироваться или наоборот, маскировать другие неисправности тормозной системы. Но проверять всё равно приходится тормоза в комплексе, поэтому можно выделить основное.

  1. Падает эффективность тормозов, заблокировать колёса не удаётся или для этого приходится создавать запредельное усилие на педали. В автомобилях с АБС это проявится таким образом, что заставить систему сработать на сухом асфальте не получится ни при каком резком торможении. Датчики не зафиксируют скольжение шин относительно дороги и АБС не включится.
  2. Работа двигателя начинает необычно зависеть от нажатия на тормозную педаль. Он либо подёргивается на холостом ходу постоянно, а при торможении выравнивается, либо наоборот, троит и глохнет с нажатой педалью.
  3. Со стороны ВУТ слышно постоянное шипение подсасываемого через неплотности усилителя или подводящего вакуумного шланга воздуха.

При отсутствии других явных неисправностей начинать проверку системы надо последовательно, а именно ВУТ располагается сразу за тормозной педалью.

Как проверить вакуумный усилитель тормозов

Есть три характерных признака, по которым можно быстро, хотя и достаточно грубо оценить проблемы с ВУТ.

  1. Остановив двигатель надо сбросить остаточное давление в камерах, нажав несколько раз на педаль. После чего, удерживая педаль нажатой, запустить мотор. При исправном усилителе он должен сразу же включиться в работу, что проявится в дополнительном утапливании педали на несколько миллиметров при неизменном усилии ноги.
  2. Можно нажать несколько раз педаль при только что остановленном двигателе. В этом случае при каждом последующем нажатии ход педали должен уменьшаться, а усилие нарастать за счёт расходования остаточного вакуума, новый при остановленном моторе не создаётся. Если разницы нет, значит усилитель не держит давление, в нём есть неплотности.
  3. Если отсоединить от усилителя вакуумный шланг и заглушить его, то при нормально работающем ВУТ это никак не повлияет на двигатель. При наличии утечек мотор заработает ровнее и добавит оборотов холостого хода. Это не относится к трещинам в самом шланге.

При возникновении подозрений на исправность усилителя его лучше всего заменить на новый. Тормоза – не тот предмет, на котором стоит экономить. Но иногда его удаётся и отремонтировать.

Ремонт ВУТ

Далеко не все автомобили позволяют вмешиваться в конструкцию ВУТ. Но иногда это возможно, например на старых вазовских моделях.

По теме: Как найти и устранить утечку охлаждающей жидкости

Регулировка штока

На некоторых автомобилях конструкция усилителя предусматривает возможность регулировать длину штока. Обычно нормируется его выступание за фланец усилителя в демонтированном состоянии. Проводить эту операцию приходится крайне редко, поскольку все усилители уже отрегулированы на заводе, а в дальнейшем эта величина не изменяется.

Но иногда подобной регулировкой удаётся уменьшить нежелательно большой свободный ход педали. Для этого ВУТ демонтируется, а длина штока изменяется его вращением при ослабленной контргайке.

Это интересно: Какой герметик для системы охлаждения двигателя самый лучший

В больших пределах делать это нельзя, поскольку либо недопустимо вырастет свободный ход, либо начнётся самопроизвольное срабатывание ВУТ с подтормаживанием колёс на ходу.

Обратный клапан

Эта достаточно простая деталь устанавливается между корпусом усилителя и вакуумным шлангом.

Проверить его просто, он должен пропускать воздух при продувке в одном направлении и блокировать при другом. При малейших сомнениях эту простейшую деталь надо заменить.

Шланги

Самым простым случаем может быть потеря герметичности подводящего разрежение шланга. Его несложно и недорого поменять на новый, никаких особых требований к нему, кроме бензостойкости и подходящих размеров не предъявляется.

Ремкомплект для ВУТ

Глубокий ремонт с использованием ремкомплекта можно рассматривать скорее как хобби, чем как действия, связанные с реальной необходимостью. Проще заменить узел в сборе. Тем не менее, ремкомплекты к старым машинам существуют.

Прежде всего в него входит резиновая диафрагма, разделяющая камеры. Иногда она рвётся при прочих исправных деталях. Также в составе комплекта имеются резиновые гофрированные чехлы штоков и уплотнительные кольца. Иногда ещё и обратный клапан вакуумного шланга.

К сведению: Прямоточный глушитель своими руками

Для замены всех этих деталей усилитель надо снять и разобрать. При разборке потребуется отогнуть завальцовку, соединяющую половинки корпуса, после чего разъединить корпус, придерживая возвратную пружину диафрагмы.

После замены резиновых деталей корпус собирается в обратном порядке и его половинки завальцовываются.

Ездить с неисправным усилителем категорически нельзя. Вся система тормозов рассчитана на его наличие и не сможет обеспечить безопасность при неполадках в одном из своих важных элементов конструкции.

Как работает вакуумный усилитель тормозов

Если ваш дедушка, а возможно и отец ездили когда-то на старых автомобилях, возможно они еще застали ситуацию, когда для эффективного и быстрого торможения, приходилось привставать, всем весом наваливаясь, на несчастную педаль. Сегодня же такой экстрим ушел в историю и в основном благодаря вакуумному усилителю тормозов или ВУТ. Что же оно такое, как работает вакуумный усилитель тормозов, как он ломается и можно ли эти поломки устранить, обо всем этом, мы вам и поведаем прямо сейчас.

Принцип работы вакуумного усилителя тормозов

вакуумный усилитель тормозовВсем наверняка известно, что тормозная система современного автомобиля, это система гидравлическая. Нажатие педали создает давление в  тормозной жидкости, которая давит на поршни, а уже поршни в свою очередь прижимают тормозные колодки к поверхности тормозных дисков. Соответственно, основным  усилием и усилием, с которого все начинается, является сила воздействия ноги человека на педаль тормоза. Так вот, благодаря ВУТ, это усилие удается повысить в несколько раз.

Состоит вакуумный усилитель тормозов из двух камер, разделенных специальной мембраной.  Камера, расположенная ближе к главному тормозному цилиндру, это вакуумная камера, в ней поддерживается низкое давление. Камера же обращенная к педали тормоза называется атмосферной. Эта, атмосферная камера при помощи следящего клапана может соединяться либо с камерой, где у нас создается вакуум, либо с непосредственно окружающей средой, то есть со средой, в которой давление воздуха составляет определенную и достаточно солидную величину. Так же ВУТ включает в себя толкатель следящего клапана, который соединяется прямо с педалью тормоза, ну и  еще одной важной составляющей усилителя тормозов, является возвратная пружина мембраны.

Что касается диафрагмы, которая разделяет две камеры, то она по центру снабжена специальным пятаком, который давит на шток поршня главного тормозного цилиндра. Когда же вы отпускаете педаль тормоза, возвратная пружина, оправдывая свое название, возвращает мембрану в ее исходное положение.

Теперь распишем работу вакуумного усилителя тормозов, так сказать, в динамике.  Вакуумная камера соединяется через специальный шланг с устройством, способным создать разрежение, а говоря проще, подобие вакуума. Таким устройством может служить, либо сам двигатель, если это бензиновый мотор, либо специальный вакуумный насос. Такие насосы в обязательном порядке устанавливаются в автомобилях с дизельными силовыми установками. Хотя, в последнее время насосами стали оснащаться и ВУТ в машинах, работающих на бензине. Это нужно для стабильно высокой эффективности работы усилителя на разных режимах работы мотора.

Когда автомобиль едет и тормозить не требуется, в обеих камерах  поддерживается разреженная область. Но, как только вы нажимаете на педаль тормоза, клапан перекрывает соединение между камерами и открывает доступ в атмосферную  камеру, атмосферного же воздуха под соответствующим давлением. Вот этот-то воздух да еще усилие нажимающего на педаль, и воздействуют на поршень главного тормозного цилиндра, который обеспечивает нагнетание тормозной жидкости в систему. По сути, вакуумный усилитель позволяет нам использовать атмосферное давление, для повышения тормозного усилия. Как говорится: все гениальное, просто. Что же касается усилителей, которые оснащаются вакуумными насосами, то такое решение, кроме повышения стабильности работы ВУТ, практически всегда используется для работы электронных помощников в управлении авто. К примеру, именно такие вакуумные насосы обеспечивают работу системы ESP, отвечающей за устойчивость автомобиля на виражах и в поворотах.

Схема внутреннего устройства

схема внутреннего устройства вут

  1. фланец крепления наконечника;
  2. шток;
  3. возвратная пружина диафрагмы;
  4. уплотнительное кольцо фланца главного цилиндра;
  5. главный тормозной цилиндр;
  6. шпилька усилителя;
  7. корпус усилителя;
  8. диафрагма;
  9. крышка корпуса усилителя;
  10. поршень;
  11. защитный чехол корпуса клапана;
  12. толкатель;
  13. возвратная пружина толкателя;
  14. пружина клапана;
  15. следящий клапан;
  16. буфер штока;
  17. корпус клапана;
  1. вакуумная камера;
  2. атмосферная камера;
  3. каналы
  4. каналы

Признаки неисправности вакуумного усилителя тормозов и его ремонт

Прежде всего, следует отметить что поломка или полный выход из строя ВУТ не проявляются какими-то явными и характерными лишь для этой ситуации симптомами. Другими словами, причиной того или иного признака поломки ВУТ, может быть и что-то иное. И все-таки, мы перечислим наиболее характерные признаки поломки усилителя тормозов:

  • снижение эффективности торможения;
  • троение двигателя на холостых оборотах;
  • педаль тормоза при нажатии не продавливается или продавливается очень туго;

Что касается троения мотора, то вызывается оно разгерметизацией вакуумного шланга усилителя тормозов, и как следствие этого, не штатным поступлением воздуха во впускной коллектор. Если при нажатии педали тормоза мотор перестает троить, значит нужно проверить все соединения, хомуты, шланги в усилителе тормозов. Соответственно в дизельных автомобилях, такой признак не встречается, ибо, во впускном коллекторе дизеля, разрежение значительно слабее, а потому, там используются вакуумные насосы.

Есть разные способы проверки работоспособности ВУТ. Можно просто внимательно его осмотреть. Если вы обнаружите потеки, повреждения, перекосы и нарушения герметичности, их нужно  устранить или же заменить поврежденный узел или сам усилитель. Также можно обратиться на СТО, если вас не устраивает эффективность работы тормозов. Особенно, если вы не очень хорошо разбираетесь в устройстве и работе этой системы.

Существует и достаточно простой способ проверки усилителя тормозов, самостоятельно. Для этого, прокачиваем тормоза, при выключенном двигателе, то есть, несколько раз нажимаем и отпускаем педаль. Далее выжимаем педаль тормоза примерно до середины и запускаем мотор. Если педаль проваливается, с вашим ВУТ все в порядке, если же педаль остается на месте, усилитель нуждается в ремонте или замене.

Видео о вакуумном усилите тормозов

Похожие статьи

Вакуумный усилитель тормозов: устройство, принцип работы, неисправности

Вакуумный усилитель тормозов (ВУТ) является важным элементом в устройстве тормозной системы и представляет собой широко распространенное устройство на авто различных марок и моделей.

Если просто, усилитель тормозов создает усилие при нажатии на педаль тормоза, благодаря чему тормоза срабатывают более эффективно, водителю проще использовать тормозную систему и т.д. Далее мы рассмотрим, как устроен и работает ВУТ.

Содержание статьи

Усилитель вакуумный: устройство

Итак, работает указанный усилитель за счет разрежения. Благодаря тому, что в системе образуется вакуум, тормозной усилитель создает дополнительное усилие.  В плане конструкции вакуумный усилитель интегрирован в общий блок с ГТЦ (главный тормозной цилиндр).

Общая конструкция предполагает следующий набор элементов, из которых состоит вакуумный усилитель:

  • корпус;
  • диафрагма;
  • следящий клапан;
  • толкатель;
  • шток поршня ГТЦ;
  • возвратная пружина;

Хотя на разных моделях автомобилей устройство может несколько отличаться, общая схема характерна как для отечественных авто разных лет выпуска, так и иномарок (например, вакуумный усилитель тормозов ВАЗ или авто иностранного производства).

Сам корпус вакуумника условно делится на две части при помощи диафрагмы. Такое разделение формирует две камеры. Одна камера обращена к ГТЦ и называется вакуумной камерой, тогда как вторая, ближняя к педали тормоза, является атмосферной камерой.

В двух словах, вакуумная камера соединяется посредством обратного клапана с  областью во впускном коллекторе  за дроссельной заслонкой. Это и есть источник разряжения для ВУТ.

Также для того, чтобы  вакуумный цилиндр более точно и четко работал на разных режимах работы ДВС, в качестве источника разряжения может быть использован вакуумный электрический насос.  Как правило, данное решение используется  в авто с дизельным мотором, так как разряжение во впускном коллекторе таких ДВС небольшое.

Что касается обратного клапана, он разъединяет вакуумный усилитель и источник разряжения во время остановки мотора или при выходе из строя вакуумного насоса. В свою очередь, атмосферная камера соединена  при помощи следящего клапана с вакуумной камерой и атмосферой. Когда клапан находится в исходном положении, камера атмосферная соединяется вакуумной камерой. Если же водитель нажимает на педаль тормоза, тогда камера соединена с атмосферой.

Функцией толкателя является перемещение следящего клапана. Толкатель связан с педалью тормоза в салоне. Также диафрагма соединена со стороны вакуумной камеры со штоком поршня ГТЦ.

Именно благодаря тому, что диафрагма движется, осуществляется перемещение поршня, в результате чего тормозная жидкость под давлением нагнетается в рабочие тормозные цилиндры на колесах. По окончании торможения диафрагма возвращается в исходное положение за счет возвратной пружины.

Еще добавим, что на современных авто для экстренного торможения в общую схему может быть интегрирована система экстренного торможения. Данная система предполагает наличие дополнительного электромагнитного привода штока.

Еще можно выделить решение под названием активный усилитель тормозов, который способен работать в отдельных случаях без необходимости нажимать на педаль тормоза. Такой активный усилитель тормозов необходим для работы системы ESP.

Как работает вакуумный усилитель тормоза

Рассмотрев, как устроены вакуумные тормоза, необходимо изучить принцип работы вакуумного усилителя. Если просто, ВУТ работает за счет разницы давлений в вакуумной, а также атмосферной камере.

Когда педаль тормоза не нажата, давление в камерах одинаковое  и является таким, которое создает источник разряжения. Если же нажать на педаль, усилие передается через толкатель на следящий клапан.  Этот клапан  перекроет канал, который соединяет атмосферную камеру и вакуумную.

Далее, при последующем движении клапана, атмосферная камера через канал будет соединена с атмосферой, в то же время разряжение в атмосферной камере понизится. В свою очередь, разница давлений  будет оказывать воздействие на диафрагму. После того, как усилие пружины будет преодолено, произойдет перемещение штока поршня ГТЦ.

При этом общая конструкция вакуумного усилителя позволяет создать дополнительное усилие на штоке поршня ГТЦ, причем усилие пропорционально той силе, с которой водитель жмет на педаль тормоза. Получается, чем сильнее нажатие, тем активнее работает усилитель.

После того, как водитель отпустит педаль тормоза, произойдет соединение атмосферной и вакуумной камеры, давление в обеих камерах выровняется и диафрагма перейдет в начальное положение за счет усилия возвратной пружины.

Примечательно то, что  полное дополнительное усилие,  которое позволяет получить тормозной вакуум, от трех до пяти раз выше  того усилия, которое прикладывает водитель, нажимая на педаль тормоза. Кстати,  возможно получить и большее дополнительное усилие при такой необходимости. В таком случае в конструкции ВУТ используют большее количество камер, а также устанавливают большую диафрагму.

Само собой, наличие усилителя тормозов значительно облегчает процесс управления ТС, так как торможения при езде приходится применять часто и активно. Также повышается безопасность, так как водитель получает возможность быстро затормозить, практиковать импульсное торможение, точнее дозировать усилие на педали, причем, не прикладывая особых физических усилий. Вполне очевидно, что большую часть работы при торможении делает ВУТ.

Как проверить вакуумный усилитель тормозов

В процессе эксплуатации ТС вакуумный усилитель тормозов  изнашивается и может выйти из строя. Если усилитель перестанет работать, тормоза полностью не пропадут,  однако потребуется прикладывать большие усилия  на педали тормоза для того, чтобы добиться эффективного торможения.

По этой причине важно знать, какие признаки неисправности вакуумного усилителя тормозов указывают на проблемы с данным элементом, а также как проверить ВУТ.

Как правило, проблемы зачастую связаны с механическим повреждением соединения шланга, который соединяет усилитель и впускной коллектор. На деле, трещины резинового шланга приводят к тому, что в рабочей камере нет вакуума.

Еще в устройстве ВУТ со временем залипает клапан, не редко обнаруживается, что повреждена рабочая поверхность диафрагмы и т.д. Основные признаки поломок проявляются в виде ухудшения торможения, требуется сильнее нажимать на тормоз, во время торможения слышно шипение и скачут обороты двигателя. В некоторых случаях мотор троит или даже глохнет при нажатии на тормоз.

Так или иначе, проверка вакуумного усилителя тормозов  может быть произведена быстро и без его снятия. Есть три простых способа диагностики ВУТ.

  • Первый предполагает то, что машину заводят, далее двигатель работает на холостом ходу около 5 минут, затем машину глушат и водитель полностью нажимает на педаль тормоза.

Это нужно, чтобы создать вакуум в усилителе. Далее педаль нужно отпустить и снова выжать. Если  ВУТ неисправен, при втором качке ход педали тормоза заметно уменьшится (вакуум не создается). В норме педаль не должна становиться «дубовой», как минимум, первые 3-4 качка и более при заглушенном моторе.

  • Следующий способ проверки сводится к тому, что педаль на заглушенном ДВС  сначала нажимается 5-6 раз, затем выжимается до упора и удерживается.  Не отпуская педаль, мотор заводят. Если нет неполадок вакуумного усилителя тормозов, при запуске двигателя появится разряжение (вакуум), мембрана надавит на шток, тот потянет за собой толкатель, соединенный с педалью. Рекомендуем также прочитать статью о том, почему педаль тормоза стала твердой или мягкой. Из этой статьи вы узнаете об основных причинах, по которым меняется жесткость педали тормоза, педаль тормоза «дубеет» или же педаль тормоза проваливается.

В результате выжатая педаль опустится еще ниже после пуска двигателя. Если этого не произошло, можно считать, что в системе нет вакуума, то есть ВУТ частично или полностью не работает.

  • Еще один способ позволяет проверить механизм на предмет возможной утечки воздуха. Сначала мотор следует завести, после чего выжать педаль тормоза до упора и заглушить ДВС, не отпуская самой педали. Удерживая  тормоз нажатым около 30-40 сек., нужно проследить, не произошло ли отклонения педали от положения, которое было изначально, то есть на момент остановки ДВС.

Если отклонений нет, значит, все в  порядке. Если же педаль изменила положение, в системе есть утечка. Также при  отпускании педали она под действием возвратной пружины может начать принимать обратное положение. Это указывает, что  имеет место неисправность, приводящая к тому, что давление в рабочей камере растет.

Подведем итоги

Как видно, вакуумник ВАЗ или любой другой машины является важным и ответственным элементом.  От качества его работы напрямую будет зависеть усилие, которое водитель должен прикладывать при торможении. Само собой, любые неполадки в системе тормозов требуют немедленной диагностики и устранения. Также признаки, рассмотренные выше, позволяют определить возможные проблемы ВУТ, что позволяет вовремя выявить неисправность.

Рекомендуем также прочитать статью о том, почему скрипят тормоза при торможении. Из этой статьи вы узнаете, по каким причинам появляется скрип тормозов, а также что делать водителю в подобной ситуации и как устранить скрипы.

В качестве итога отметим, что вся  тормозная система нуждается в регулярной проверке, а также своевременном обслуживании. Следует правильно подходить к выбору тормозных колодок, замечать случаи, когда педаль тормоза стала твердой или мягкой, обращать внимание на скрип при торможении, вовремя смазывать направляющие суппортов, менять тормозную жидкость, прокачивать тормоза и т.д.

Только такой подход позволяет утверждать, что тормозная система обслужена и находится в исправном состоянии. Также исключительно в сочетании с правильно подобранной резиной/дисками и полной работоспособностью всех дополнительных систем (например, ABS) водитель получает полный контроль над авто и максимальную безопасность при езде и торможении.

Читайте также

Вакуумный усилитель тормозов и все,что нужно о нем знать.

Вакуумный усилитель является одним из неотъемлемых элементов тормозной системы автомобиля. Главное его предназначение — увеличение усилия, передаваемого от педали к главному тормозному цилиндру. За счет этого управление автомобилем становится более легким и комфортным, а торможение эффективным. В статье разберем, как работает усилитель, узнаем из каких элементов он состоит, а также выясним, можно ли без него обойтись.

Содержание статьи

Устройство вакуумного усилителя тормозов

Конструктивно вакуумный усилитель представляет собой герметичный корпус округлой формы. Он устанавливается перед тормозной педалью в моторном отсеке. На его корпусе располагается главный тормозной цилиндр. Существует еще одна разновидность устройства – гидровакуумный усилитель тормозов, который включен в гидравлическую часть привода.

Схема вакуумного усилителя тормозов

Вакуумный усилитель тормозов состоит из следующих элементов:

  • корпус
  • диафрагма (на две камеры)
  • следящий клапан
  • толкатель педали тормоза
  • шток поршня гидроцилиндра тормозов
  • возвратная пружина

Корпус устройства разделен диафрагмой на две камеры: вакуумную и атмосферную. Первая расположена со стороны главного тормозного цилиндра, вторая — со стороны педали тормоза. Через обратный клапан усилителя вакуумная камера соединена с источником разряжения (вакуума), в качестве которого на автомобилях с бензиновым двигателем  используется впускной коллектор перед подачей топлива в цилиндры.

В дизеле же источником разряжения служит электрический вакуумный насос. Здесь разряжение во впускном коллекторе незначительное, поэтому насос является обязательным элементом. Обратный клапан вакуумного усилителя тормозов разъединяет его с источником разряжения при остановке двигателя, а также в случае, при котором вышел из строя электровакуумный насос.


Диафрагма соединена со штоком поршня главного тормозного цилиндра со стороны вакуумной камеры. Ее движение обеспечивает перемещение поршня и нагнетание тормозной жидкости к колесным цилиндрам.

Атмосферная камера в исходном положении соединена с вакуумной камерой, а при нажатой педали тормоза – с атмосферой. Сообщение с атмосферой обеспечивает следящий клапан, перемещение которого происходит при помощи толкателя.

В конструкцию вакуумника в целях увеличения эффективности торможения в экстренной ситуации может быть включена система экстренного торможения в виде дополнительного электромагнитного привода штока.

Как работает?

Принцип работы построен на разнице давлений. Корпус усилителя включает в себя два контура, разделенных между собой мембраной. Одной частью контур соединяется со шлангом (откуда идет разряжение). Второй конец подключается к следящему клапану. Он контролирует смену разряжения и регулирует параметры.

Во время движения автомобиля или на холостом ходу (когда педаль не нажата), диафрагма находится в неподвижном состоянии. Как только водитель нажимает на тормоз, разряжение перекрывается следящим клапаном. Диафрагма двигается в сторону тормозного цилиндра и толкает шток. Последний и увеличивает данное усилие. Если надавить на педаль до упора, отверстие увеличится. При большем атмосферном давлении возрастает и разряжение. В итоге отклик на педаль становится более резким. При отпускании педали диафрагма возвращается на свое место. Тормозные колодки разжимаются.

Проверка усилителя тормозов

Проверить самостоятельно работу вакуумника не составляет особого труда. Есть несколько достаточно простых способов:

1. Двигатель начинает «троить», а после нажатия тормозов он работает как часики. Всё дело в том, что при разгерметизации воздух засасывается во впускном коллекторе. А это ведёт к резкому смешиванию воздуха и топливной смеси, поступающие в цилиндры двигателя.
2. При выключенном моторе прокачайте (нажмите) 5-6 раз педаль тормоза. Потом ещё раз нажмите и на середине хода остановите. Не отпуская педаль, запустите двигатель. Педаль «провалилась» до полика — вакуумный усилитель работает исправно. Если ничего не изменилось после запуска мотора, то стоит подумать о замене или ремонте.
3. Осматривая поверхность, вы заметили подтеки, оставляемые тормозной жидкостью.

Не стоит постоянно быть уверенным в работе вакуумника или тормозов. Они, как и вся машина, хотят получать внимания. А тормозная система особенно – она никогда не прощает ошибок.

P.S. 1. О ремонте или замене агрегата стоит задуматься в тех случаях, когда он полностью или даже частично не выполняет свои функции. 2. Не забывайте своевременно проверять тормозную систему.

ОСНОВНЫЕ НЕИСПРАВНОСТИ УСТРОЙСТВА

Видов поломок вакуумника не так уж и много, а именно:

  • Потеря герметичности трубопровода, по которому поступает разрежение, или мест его соединения;
  • Выход из строя обратного клапана;
  • Разгерметизация рабочих камер усилителя.

Первые две неисправности – основные, третья же встречается очень редко.

Также стоит отметить, что в большинстве авто вакуумник работает от разряжения, создаваемого во впускном коллекторе (их то и соединяет между собой трубопровод).

Но на некоторых моделях усилитель для повышения эффективности работы дополнительно комплектуется вакуумным насосом. Причем этот элемент может быть, как механическим (с приводом от распределительного вала), так и электрическим, со своим электродвигателем.

Но эти насосы являются лишь вспомогательным элементом, который повышает эффективность работы усилителя. При этом основное разрежение все так же берется от впускного коллектора.

В авто, комплектующимися этим узлом, насос – еще один компонент, который может прийти в негодность. При этом усилитель будет продолжать работать, хотя на некоторых режимах движения усилие на педали возрастет.

ПРИЗНАКИ ВОЗНИКНОВЕНИЯ ПРОБЛЕМ В РАБОТЕ

Неисправности вакуумного усилителя и компонентов, обеспечивающих его работу, обязательно проявляются, причем достаточно явно.

Если ваккумник не функционирует, это будет сопровождаться «тугостью» выжима педали.

При полном отказе этого элемента нажать на тормозную педаль очень сложно (для удостоверения в этом достаточно при неработающем моторе нажать на педаль 4-5 раз, на последнем выжиме сопротивление будет очень большим).

Поскольку разрежение берется от впускного коллектора, потеря герметичности вакуумного усилителя может сопровождаться изменением работы мотора при торможении (хотя этого происходить не должно).

Причем в одних случаях обороты силовой установки при нажатии на педаль тормоза могут падать (вплоть до остановки агрегата), в других же – обороты повышаются.

Здесь все просто – если есть не герметичность в вакуумнике, будет происходить подсос воздуха в коллектор, который влияет на пропорции топливовоздушной смеси, отсюда и изменение режима работы мотора.

Еще одним явным признаком является появление шипения при выжиме педали. Появление такого звука указывает на появление подсоса воздуха.

Что касается вакуумных насосов, то механические могут издавать стуки, причем постоянно (виноват в этом обычно приводной шток), в электрических же повышается шумность работы, также возможен сильный нагрев при работе мотора (здесь обычно неисправность кроется в приводном электродвигателе).

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

  1. Сначала нужно обзавестись ремкомплектом.
  2. Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
  3. Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
  4. Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.
  5. Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
  6. Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
  7. Теперь приступаем к ремонту вакуумника.

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.

Инструкция по замене вакуумного усилителя тормозов

Процесс замены вакуумника несложен. Демонтаж проходит так же как и при снятии системы на ремонт:

  1. Сначала отсоединяем шток от тормозной педали. То есть снимаем стопорную пластинку пальца, зацепив ее чем-нибудь острым. Теперь достаем палец и переходим под капот.
  2. Отсоединяем все от уровня датчика тормозной жидкости все провода колодки.
  3. Разъединяем усилитель от цилиндра.
  4. Откручиваем гайки кронштейна и снимаем усилитель прямо с ним. Если гайки снять сложно, можно применить жидкость WD-40.
  5. Разъединяем, откручивая две гайки.
  6. Теперь крепим новый усилитель к кронштейну и производим сборку в обратном порядке.

ПОХОЖИЕ СТАТЬИ:

  • Обновленная версия Фольксваген Джетта 2020 года
  • бмв е87: обзор,дизайн,технические характеристики,модификации,фото,видео.
  • Автомобильные турбокомпрессоры: особенности устройства и основные дефекты
  • Как проверить давление масла в двигателе: описание,фото
  • Обзор лучших алкотестеров 2020 года
  • Как переоформить машину: советы и рекомендации по документам
  • Силиконовая смазка для авто — описание виды фото видео
  • Фольксваген Джетта 2016 — 2017 года,обзор,описание,фото,видео,цена,комплектация.
  • Фольксваген Тигуан 2019 года:описание,обзор,характеристики,фото
  • Автомобильные дворники — выбираем на зиму.
  • Фольксваген Пассат B8 2019 года: характеристики,цена,фото,комплектации,обзор
  • Опель Зафира 2019: фото,комплектации,характеристики,цена,обзор
  • Хендай Солярис 2020 года в новом кузове
  • Разновидности шин на экскаваторы-погрузчики
  • Обзор 10 самых надежных внедорожников 2020 года
Как устроен вакуумный усилитель тормозов? Принцип работы и 3 простых способа проверки его исправности

Чтобы свести к минимуму усилия водителя, при попытке остановить полностью или просто замедлить тяжелое транспортное средство, используется специальный вакуумный усилитель тормозов. Работа данного элемента основана на применении такого процесса, как разрежение. Вакуумный усилитель тормозов расположен в таком месте и работает так, чтобы даже при самом слабом усилии на педаль, образовался значимый тормозящий фактор.

Как устроен вакуумный усилитель тормозов? Принцип работы и 3 простых способа проверки его исправности

В статье вниманию представлены ответы на вопросы: что представляет собой данное устройство, как оно работает, как проверить его на предмет работоспособности и как провести необходимые ремонтные работы.

Содержание статьи

Что такое вакуумный усилитель тормозов и зачем нужен?

Вакуумный усилитель тормозной системы в современных авто — это особый функциональный узел, без которого сложно представить себе всю конструкцию целиком. Как известно, усилий ноги человека недостаточно, чтобы замедлить или остановить движение машины, которая к тому же несётся на огромной скорости. Именно в этот момент и приходит на помощь данное устройство. Усилитель позволяет всей системе отработать с оптимальным коэффициентом полезного действия.

Как устроен вакуумный усилитель тормозов? Принцип работы и 3 простых способа проверки его исправности

Водитель оказывает на педаль незначительно усиление, по сравнению с тем, как осуществляется работа его же, но уже на колодках тормозной системы. Именно вакуумный усилитель позволяет хрупким девушкам управлять многотонными внедорожниками.

Говоря иными словами, вакуумный усилитель — это достаточно эффективная конструкция, которая обеспечивает огромную разницу в усилениях, производимых человеком и осуществляемых по факту.

Устройство и месторасположение

Как устроен вакуумный усилитель тормозов? Принцип работы и 3 простых способа проверки его исправности

По своей конструкции усилитель представляет собой прочный герметичный корпус, выполненный в округлой форме. Устанавливается деталь непосредственно перед педалью тормоза, в особой части моторного отсека.

Описывая устройство вакуумного усилителя тормозов, можно отметить, что состоит он из таких деталей и элементов, как:

  • корпус;
  • диафрагма для двух камер;
  • специальный следящий клапан;
  • шланг вакуумного усилителя тормозов;
  • толкатель тормозной педали;
  • шток поршня от основного тормозного гидроцилиндра;
  • возвратная пружина.

Корпусная часть усилителя разделена на две камеры при помощи диафрагмы: атмосферную и вакуумную. Вторая находится со стороны основного тормозного цилиндра, что касается первой, то она расположена со стороны педали тормоза. Через обратный клапан встроенного усилителя вакуумная камера соединяется с источником разряжения наполняющего его вакуума.

В дизельных авто источником подобного разряжения является электрический вакуумный насос. Здесь осуществляется незначительное разряжение, потому насос должен быть использован обязательно. Присутствующий у вакуумного усилителя обратный клапан, предназначен для разъединения его с источником разряжения в процессе остановки двигателя и при выходе из строя электровакуумного насоса.

Атмосферная камера, в своем исходном положении, соединяется с вакуумной камерой. При нажатии на педаль тормоза осуществляется соединение с атмосферной. Подобное перемещение производится при помощи специального толкателя.

В конструкции встроенного вакуумника, для увеличения общего уровня эффективности в сложной ситуации, допускается специальная система экстренного торможения. Она имеет вид дополнительного электромагнитного штокового привода.

Принцип действия

Самым главным в данной конструкции является её надежность. Чтобы приблизительно представить себе принцип работы встроенного вакуумника, стоит представить работу механизма, в накопительный бак которого в процессе движения осуществляется подача воздуха. В результате достигается достаточно большое давление. Подобный накопленный запас воздуха, подаваемый под серьезным давлением, пропорционально подается в механизм, создавая при этом высокое усилие. В этом заключается основной принцип действия усилителя.

Несмотря на отсутствие каких-либо секретов в особенностях работы механизма, производители с особым вниманием относятся к конструкции узла. Это важно по той причине, что для современного транспортного средства, предназначенного для эксплуатации на высокой скорости, максимально надежная работа тормозной системы — это самый главный фактор.

Именно по этой причине конструкция вакуумного усилителя должна быть максимально надежной.

Признаки наличия неисправностей в вакуумном усилителе тормозов

При эксплуатации авто особое внимание нужно уделять вопросам герметичности конструкции и многочисленных трубок, которые подключены к ней. Определить неисправность системы можно по следующим признакам:

  • необходимость значительно увеличивать давления на тормозную педаль для более эффективного торможения;
  • сниженная величина хода тормозной педали;
  • торможение продолжается после отжатия педали;
  • неровность в оборотах двигателя по причине подсоса, идущего из вакуумного шланга;
  • присутствие дополнительных звуков, похожих на подсос, и производимых в процессе торможения;
  • полный отказ в работе усилителя.

Если усилитель выходит из строя, если двигатель просто глохнет, тормозная система обычно остаётся полностью исправной. Единственным фактором, которым выражается сбой в системе, является отсутствие усилий или увеличение их в процессе нажатия на педаль.

Необходимо очень внимательно следить за работой усилителя. Это одно из основных условий высокого уровня безопасности движения.

Описывая проблемы в работе с тормозным усилителем, можно рассмотреть некоторые причины выхода его из строя. Среди самых распространенных из них можно отметить следующие:

  1. Потеря герметичности шланга.
  2. Неисправность диафрагмы.
  3. Потеря основных свойств встроенных клапанов.
  4. Общее нарушение герметичности камер.
  5. Поломка возвратной пружины.

Общий механизм работы тормозного усилителя давно полностью отработан. По этой причине основная масса автолюбителей достаточно редко сталкивается с проблемами и какими-либо неисправностями. Несмотря на это, систему торможения нужно время от времени тщательно тестировать, принимая во внимание общую важность её эксплуатации.

Как самостоятельно проверить работоспособность тормозной системы?

Как устроен вакуумный усилитель тормозов? Принцип работы и 3 простых способа проверки его исправности

Существует два относительно простых метода проверить, как работает вакуумный усилитель тормозов. Первый заключается в следующих действиях:

  1. Нужно завести и прогреть двигатель.
  2. Следует заглушить его.
  3. Несколько раз нажать на тормозную педаль.

При первом нажатии она должна быть выжата до упора. После вторичного нажатия и всех последующих, ход движения педали должен снижаться. Если при неоднократном нажатии педали не отмечается никакой разницы, это говорит о том, что разряжения в усилителе не создается.

Второй метод проверки осуществляется при заглушенном двигателе. Потребуется несколько раз нажать на тормозную педаль до предела, а при последнем нажатии зафиксировать её в нажатом положении. После этого необходимо завести двигатель. Если система работает исправно, педаль немного передвинется вниз.

Чтобы быстро определить, как работает вакуумный усилитель тормозов, можно провести очень простой тест. При запущенном двигателе требуется максимально сильно выжать тормоз и потом заглушить двигатель. Если на протяжении одной минуты после остановки двигателя, педаль немного сдвинется вверх, можно судить о том, что в системе есть небольшая утечка воздуха. Соответственно придется провести определённые ремонтные работы.

Способы самостоятельного устранения неисправностей

Как устроен вакуумный усилитель тормозов? Принцип работы и 3 простых способа проверки его исправности

Наличие неисправности автоматически влечёт за собой необходимость проведения ремонтных работ.

Для этого потребуется обратиться в СТО или провести восстановление своими руками, при наличии необходимых инструментов и оборудования.

При желании провести ремонтные работы самостоятельно, в первую очередь придётся приобрести новый усилитель, посетив имеющий положительную репутацию автомагазин.

После совершения покупки, нужно выполнить следующую последовательность действий:

  1. Требуется отсоединить от тормозной педали авто специальный шток вакуумного усилителя. Для этой цели потребуется аккуратно снять стопорную пластинку пальца, немного поддев её предварительно чем-то острым.
  2. В подкапотном пространстве необходимо разъединить колодку с проводками от основного датчика уровня тормозной жидкости.
  3. Аккуратно снимается шланг, посредством удержания обратного клапана рукой.
  4. От вакуумного усилителя откручивается, при помощи ключей, цилиндр тормоза. При этом не нужно отсоединять все тормозные трубки.
  5. Необходимо отвернуть 4 гайки кронштейна, в той части, где устройство прикреплено к кузову транспортного средства.

После всех этих действий можно будет без проблем снять деталь одновременно с кронштейном. Потом нужно будет просто отсоединить кронштейн от усилителя, открутив ещё пару гаек. После этого можно считать усилитель полностью снятым.

Устранив вышедший из строя элемент, можно будет подсоединить совершенно новый, приобретенный в автомагазине усилитель. Для этого потребуется совершать обратную последовательность действий.

Заключение

Вакуумный усилитель автомобильной тормозной системы является незаменимой её деталью. Обойтись без него невозможно. Если усилитель выйдет из строя, придётся прилагать серьёзные усилия в процессе элементарного торможения, вплоть до нажатия на педаль двумя стопами. Кроме того, перемещение в машине без усилителя очень опасно. При необходимости совершить экстренное торможение, может просто не хватить отведённого для этого процесса тормозного пути.



Вакуумный усилитель тормоза, как проверить и отремонтировать?
usilitel-tormozov-iz-chego-sostoit-vakuumnij-usilitels-tormozov-shema..............pngМногих автолюбителей интересует, как проверить вакуумный усилитель тормозов, потому что эта деталь играет важную функцию в работе тормозной системы. Эффективность и исправность которой напрямую влияет насколько безопасной будет поездка в автомобиле.

В автомобилях старого поколения приходилось отжимать педаль, прилагая усилие в 80 килограммов. С появлением вакуумного усилителя тормозов (ВУТ) педаль тормоза стало легко нажиматься без больших усилий. Если же на педаль приходится сильно жать, это значит, что ВУТ вышел из строя.

Устройство вакуумного усилителя тормозов

Как устроен вакуумный усилитель тормозов? Расположен он под капотом и соединен с главным тормозным цилиндром (ГТЦ), объединяясь с ним в единый блок. Корпус ВУ состоит из 2-х частей: вакуумной и атмосферной. Атмосферная расположена ближе к педали, а вакуумная расположена со стороны цилиндра. Вакуумная часть соединяется с впускным коллектором обратным клапаном. Коллектор является источником разряжения. В дизельных двигателях для постоянной работы ВУТ часто применяется вакуумный электрический насос. Благодаря обратному клапану при остановке двигателя происходит разъединение коллектора с вакуумным усилителем. ВУТ работает лишь с включенным двигателем. Если ВУТ выйдет из строя, то произойдет аналогичное разъединение. В исходном положении следящий клапан служит для соединения атмосферной камеры с вакуумной и с атмосферой, если активируется педаль тормоза. В свою очередь педаль связана с толкателем. С его помощью перемещается следящий клапан. Шток главного тормозного цилиндра соединяется со стороны вакуумной камеры с диафрагмой. Толкатель увеличивает давление тормозной жидкости благодаря поршню к тормозным цилиндрам.

С помощью возвратной пружины диафрагма возвращается в свое исходное положение, когда заканчивается процесс торможения. Конструкция усилителя может быть оснащена электромагнитным приводом штока. Если на авто установлена система ESP, то на ней установлен активный усилитель тормозов, предотвращающий опрокидывание. В общем, работа ВУ осуществляется за счет разности давления, которое образуется в обеих камерах. Благодаря этой разнице двигается толкатель, заставляя двигаться шток поршня ГТЦ. Таким образом, устройство ВУТ не представляет ничего сложного, поэтому с проверкой вакуумного усилителя тормозов сможет справиться даже начинающий автолюбитель.

Korpus-vakuumnogo-usilitelja-tormozov.jpgПризнаки неисправности

Важно отметить, что неисправность ВУТ не выводит из строя тормозную систему, она продолжает функционировать, но при этом автомобилем тяжелее управлять и водителю приходится прилагать больше усилий при торможении.

Среди возможных неполадок вакуумного усилителя тормозов можно выделить следующие:

  • Разрыв или разгерметизация шланга, соединяющего ВУТ с коллектором двигателя. При этом можно услышать характерное шипение. В этом случае следует проверить качество затяжки хомутов и целостность шланга, на нем не должно быть трещин и разрывов.

  • Возможны поломки внутри ВУ. Может выйти из строя клапан. Со временем он твердеет, а из-за износа резины, может разорваться упругая перегородка. Возможен разрыв диафрагмы.

?Существует несколько способов, как проверить вакуумный усилитель тормозов. Если троит двигатель, то прежде чем бежать за новыми свечами, надо провести диганостику ВУ. Разгерметизация приводит к тому, что воздух попадает во впускной коллектор, это создает проблемы с воздушно-топливной смесью, так как она резко обедняется. Второй способ диагностики заключается в том, что надо сделать до шести cкачков педалью тормоза, когда мотор находится в неработающем состоянии. Затем педаль следует зафиксировать на середине хода и завести мотор. Если педаль провалится во время запуска, то усилитель исправен. Если же она останется неподвижной, то необходимо либо заменить ВУТ, либо сделать его ремонт. При визуальном осмотре корпуса ВУТ надо особое внимание уделить наличию потеков на нем. Если они есть, то надо искать причину их появления. Периодически надо проводить регулировку ВУТ. Она состоит в 1347970366_vakuumny-usilitel-tormozov.jpgнастройке педали тормоза: ее свободного хода. Для этого настраивается длина штока. Регулировка длины штока приводит к появлению определенного зазора, определяющего степень давления на тормозной цилиндр. Выступ или зазор выставляется с помощью болта, который должен выступать над поверхностью вакуумного усилителя на 7,1 мм. Если показатель завышен, то у педали будет больший ход, если занижен – автомобиль будет произвольно притормаживать, что будет напоминать движение на ручном тормозе.

Правильная настройка момента срабатывания вакуумного и атмосферного клапанов осуществляется с помощью регулировочного винта. Благодаря ему педаль тормоза возвращается в первоначальное положение. Если винт перетянуть, то педаль будет медленно возвращаться, если он будет слишком ослаблен, то педаль окажется без действия ВУТ. Чтобы затормозить, придется приложить большое усилие.

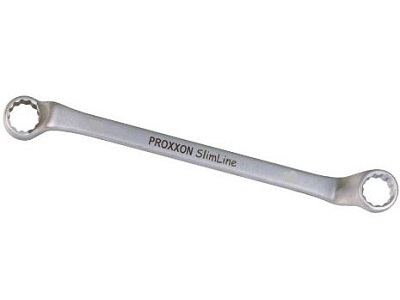

Технология ремонта proxxon-slimline1p5.jpg

Сначала снимаются набивка и накладка лобового стекла в тормозном отсеке. Трубки, которые соединяются с ГТЦ, отсоединять не стоит, чтобы исключить попадания воздуха в гидросистему. Затем, воспользовавшись ключом на 17, надо отсоединить главный тормозной цилиндр. Снимать его надо наклоняя вперед так, чтобы не перегнулись тормозные трубки. При этом надо обязательно отсоединить шланг от усилителя. После демонтажа ГТЦ переходим в салон. С обеих сторон от педали тормоза находим четыре гайки и откручиваем их. С помощью плоской отвертки вытаскиваем скобу, которая фиксирует педаль. Затем надо надавить отверткой на шток с той стороны, с какой он снимается. Теперь можно беспрепятственно извлечь ВУТ. Далее осматриваем извлеченную деталь. Если это возможно, ремонтируем самостоятельно, иначе относим на ремонт к мастеру. Чаще всего ВУТ меняется на новый.



Как проверить вакуумный усилитель тормозов (видео) + 3 способа

Сегодня вакуумный усилитель (ВУ) является неотъемлемой частью тормозной системы каждой машины. Это устройство дает возможностью остановить транспорт легким нажатием на педаль. Выход данного механизма из строя является серьезной проблемой, способной спровоцировать фатальные последствия. При обнаружении даже небольших отклонений в работе тормозной системы необходимо срочно выполнить ряд диагностических процедур и ни в коем случае не откладывать это мероприятие. Ниже мы рассмотрим, как проверить вакуумный усилитель тормозов, а также уделим внимание причинам его характерных неисправностей.

Устройство вакуумного усилителя

Вакуумный усилитель представляет собой единый блок с НТЦ (главным тормозным цилиндром). Этот узел состоит из пяти основных сегментов. Сегодня существует масса различных конструктивных решений и их модификаций, каждая из которых отличается наличием дополнительных деталей, габаритами, конфигурацией и так далее. Однако основные составляющие являются неизменными, рассмотрим их более подробно.

  • Корпус поделен на 2 камеры специальной диафрагмой. Первая атмосферная полость размещается со стороны ГТЦ, а вакуумная камера находится в направлении тормозной педали.
  • Вакуумная камера. Этот сегмент включает такие детали, как впускной коллектор и обратный клапан. Первый элемент является источников разряжения. В сочетании с дизельными моторами, конструкция имеет электрический насос, который обеспечивает непрерывную подачу усилий. В таких моделях вакуумный усилитель находится в заряженном состоянии, только когда работает силовой агрегат. При выключении мотора или неисправности этого узла происходит отключение коллектора от усилителя.
  • Атмосферная камера оборудована специальным клапаном. В исходном положении этот элемент соединяет ее с вакуумной полостью, а при перемещении педали, соответственно, отсоединяет. В совокупности этот и предыдущий элементы являются основными компенсаторами массы.
  • Толкатель напрямую подключается к педали тормоза. Он предназначен для перемещения отслеживающего клапана, смонтированного между вакуумной камерой и атмосферной полостью. Эластичная диафрагма соединена с торцом штока ГТЦ и обеспечивает подачу в цилиндр жидкости под определенным давлением.
  • Возвратная пружина служит для возврата диафрагмы в начальное положение, когда вы убираете ногу с педали. Обеспечивает исходное состояние диафрагмы, когда нет воздействия на педаль системы торможения.В новых моделях современных авто, конструкция которых включает ESP-систему, устанавливаются усилители активного типа, предотвращающие опрокидывание.

Принцип работы усилителя

Работа типового вакуумного узла реализована на дисбалансе давления в полостях корпуса усилителя. В результате получаемого разряжения двигается толкатель, который воздействует на шток поршня ГТЦ. При нажатии на педаль, усилия передаются к отслеживающему клапану, соединяющему обе полости. В итоге понижается давление в атмосферной камере, диафрагма выгибается и давит на шток. ГТЦ. После освобождения педали происходит возврат всех сегментов, соответственно выравнивается давление в обеих полостях. Возвратная пружина в этом случае перемещает диафрагму в исходное состояние. В общем, принцип работы вакуумного усилителя тормозов, достаточно прост, как и его конструктивное решение. За десятилетия использования в автомобильной индустрии ВУ практически не подвергался значительным изменениям.

Основные признаки поломки  ВУ

Проверку вакуумного усилителя вполне реально выполнить самостоятельно. Однако для получения более достоверных данных рекомендуется воспользоваться услугами специалистов или использовать специальное оборудование для диагностики. В данном разделе мы рассмотрим, как определить работоспособность механизма поглощения массы в кустарных условиях. Основным признаком поломки этого механизма является неспособность формировать разряжение в рабочей полости. Как правило, источником данной проблемы может послужить повреждение (обрыв, разрушение, перетирание и так далее) эластичного трубопровода стыкующего ВУ с коллектором мотора или разгерметизация других сегментов системы. Неисправность также может быть вызвана наличием дефектов внутри усилителя.

Запустите силовой агрегат и заглушите его через несколько минут. Зажмите педаль газа, а затем отпустите ее и повторите процедуру. Во время последующих нажатий ход педали должен постепенно уменьшаться. Если разницы нет, это свидетельствует о том, что не обеспечивается дополнительное усилие в ГТЦ, следовательно, требуется ремонт усилителя.

Видео — Как самостоятельно проверить вакуумный усилитель

Характерным признаком какой-либо неисправности ВУ может быть полная или частичная его неспособность поглощать усилия, которые формируются на педали системы торможения. Иными словами, если вы, нажимая на педаль, ощущаете слишком большие усилия, значит, ВУ не работает. Как правило, проблема может заключаться в обрыве, перетирании или разгерметизации эластичного трубопровода, обеспечивающего соединение коллектора мотора с ВУ. Поломка также может быть следствием появления различных дефектов внутри самой конструкции усилителя: повреждение и нарушение эластичности диафрагмы, отслеживающего клапана и так далее.

Для выявления источников неисправностей необходимо провести ряд простых тестов. Преимуществом нижеприведенных методов является то, что они не требуют использования специального оборудование или других диагностических приспособлений. Эти проверочные операции доказывают свою практичность и эффективность уже на протяжении многих десятилетий.

Метод №1

Запустите силовой агрегат. Дайте поработать пару минут на нейтральной скорости, а затем заглушите мотор. Понажимайте несколько раз педаль системы торможения. В том случае, если узел работает исправно, при первой попытке, как это и предусмотрено, педаль выжмется до упора. Значит, образовавшийся вакуум притянул диафрагму, которая привела в движение поршень ГТЦ с помощью штока. После того как Вы отпустите педаль, в камерах должен восстановится баланс давления. Во всех следующих попытках воздействия на педаль ее ход будет уменьшаться. Это обуславливается отсутствием подкачки, разряжению браться неоткуда. Если между нажатиями после выключения двигателя не возникает ощутимая разница, значит, устройство не получает дополнительное усилие от ГТЦ.

Метод №2

Второй способ диагностики необходимо проводить после предыдущего. Он позволяет получить более достоверную информацию о работоспособности системы. После того как Вы включили и выключили мотор, а потом нажали несколько раз на тормозную педаль и получили определенный результат, необходимо обратить внимание на положение тормозного рычага. Если ВУ исправно работает, рычаг должен вернуться в исходное положение. Выжмите полностью педаль системы торможения и запустите мотор, удерживая ее. После включения силового агрегата в вакуумной камере ВУ образуется определенное разряжение, которое заставит переместиться шток. Последний тянет за собой толкатель. Поэтому педаль легко опускается. Если в этом случае положение педали не изменилось, это является явным признаком выхода из строя механизма. В данном случае потребуется детальный осмотр с последующим ремонтом или заменой усилителя.

Метод №3

Последний диагностический метод позволяет проверить систему на предмет утечки воздуха. Запустите мотор и нажмите на педаль, а затем заглушите агрегат, удерживая рычаг в активном положении 2-3 минуты. В случае какого-либо нарушения герметизации в конструкции ВУ разряжение внутри вакуумной полости начнет уменьшаться, что приведет к смещению диафрагмы. В итоге педаль будет медленно подниматься, так как исчезнет уравнивающая ее позицию сила. Разницу в необходимой прижимной силе можно ощутить буквально с первой минуты.

Вышеописанные методы позволяют выявить неисправности вакуумного усилителя тормозов. Если Вы повторили указанные процедуры и не обнаружили негативных изменений в работе устройства, значит, механизм поглощения усилия полностью исправен. При обнаружении поломок нужно срочно заняться ремонтом. Пренебрежение этой процедурой в лучше случае приведет к дорогостоящим ремонтным работам, а в худшем может стать причиной аварии в процессе движения транспортного средства из-за отказа тормозного усилителя.

Разница между усилителем тормозов и вакуумным усилителем тормозов

Если у вас есть автомобиль, выпущенный после 1968 года, вполне вероятно, что у вас есть тормозная система. Хотя эта жизненно важная операционная система транспортного средства эволюционирует несколько раз, основная предпосылка применения рычагов, нагнетания гидравлического давления и трения все еще остается фундаментальным процессом для замедления и остановки транспортного средства. Одной из наиболее часто неправильно понимаемых проблем является понимание разницы между усилителем тормозов и вакуумным усилителем тормозов.

По правде говоря, усилитель тормозов и вакуумный усилитель тормозов — это одно и то же. Каждый использует вакуумное давление, чтобы помочь в применении гидравлической жидкости и использовании трения между тормозным ротором и колодками. Там, где существует путаница, мы называем систему гидроусилителя гидроусилителя усилителем тормозов. Система Hydro-Boost позволяет обойтись без вакуума и использует прямое гидравлическое давление для выполнения той же задачи.

Чтобы упростить ситуацию, давайте разберемся, как вакуумный усилитель тормозов работает в отличие от гидравлического усилителя тормозов, а также несколько тестов для диагностики потенциальных проблем с обоими.

Как работает вакуумный усилитель тормозов?

Вакуумный усилитель тормозов получает питание через вакуумную систему, прикрепленную к впускному коллектору двигателя. Вакуум циркулирует через усилитель тормозов, который подает давление на гидравлические тормозные магистрали при нажатии на педаль тормоза. Эта система используется в вакуумном усилителе или усилителе тормозов. Вакуум, создаваемый двигателем, приводит в действие внутренний пузырь, который подает усилие на гидравлические тормозные магистрали.

Обычно существует три причины отказа вакуумного усилителя тормозов:

  1. Нет давления вакуума от двигателя.

  2. Неспособность усилителя тормозов поглотить или создать вакуум внутри.

  3. Сломанные внутренние детали, такие как обратный клапан и вакуумный шланг, внутри усилителя тормозов, которые не подают электропитание на гидравлические линии.

Что такое служба гидроусилителя?

Система гидроусилителя работает почти так же, как вакуумная система, но вместо того, чтобы полагаться на вакуумное давление, она использует прямое гидравлическое давление.Он приводится в действие насосом гидроусилителя руля и обычно выходит из строя одновременно с гидроусилителем руля. Фактически, это обычно первый индикатор отказа гидроусилителя тормозов. Однако эта система использует серию резервных копий для поддержания работы тормозов в течение короткого периода времени в случае разрыва шланга гидроусилителя рулевого управления или обрыва ремня гидроусилителя рулевого управления.

Почему усилитель тормозов называется вакуумным усилителем тормозов?

Усилитель тормозов предназначен для обеспечения дополнительной мощности, помогающей задействовать тормоза.Главным образом благодаря работе усилителя тормозов система с вакуумным усилителем называется усилителем тормозов. Обычно усилитель тормозов с гидравлическим приводом также ассоциируется с термином усилитель тормозов. Чтобы узнать, какой тип усилителя тормозов используется в вашем автомобиле, обратитесь к руководству по эксплуатации вашего автомобиля.

В большинстве случаев этот вопрос задают, когда возникает проблема с тормозной системой. Профессиональный механик может помочь в диагностике проблемы с вашей тормозной системой.Во время проверки тормозной системы они выполнят несколько диагностических проверок, чтобы определить корневой источник. Это включает в себя усилитель тормозов. Если у вас вакуумная или гидравлическая система, они смогут определить проблему и порекомендовать лучшие запасные части и ремонт, необходимые для возврата автомобиля в путь.

,

Что такое усилитель тормозов?

Усилитель тормозного привода — это устройство, которое уменьшает силу, необходимую для приведения в действие гидравлических тормозов. Для этого большинство усилителей тормозов используют вакуум в коллекторе, но некоторые используют гидравлическое давление или другие методы. В типичной системе, в которой используется вакуумный усилитель тормозов, педаль тормоза крепится к усилителю с помощью механической связи, а главный тормозной цилиндр крепится болтами непосредственно к другой ее стороне. Когда педаль тормоза нажата, сервер с вакуумным приводом приводит в действие поршень, который активирует главный цилиндр.

Хотя вакуумные усилители тормозов почти повсеместны, некоторые автомобили используют гидравлические усилители тормозов, которые приводятся в действие гидравлическим давлением вместо вакуума. Это давление обеспечивается насосом с приводным ремнем и может быть связано с гидравлической системой рулевого управления. В других случаях транспортное средство может использовать вакуумный усилитель тормозов, в котором вместо вакуумного коллектора используется вакуумный насос с ременным приводом.

История усилителя тормозов

До изобретения усилителя тормозного привода все тормозные системы были ручными.По сути это означает, что в этих ручных тормозных системах вся мощность торможения создавалась силой, которую водитель прикладывал к педали тормоза. На практике с ручными тормозными системами сложно работать из-за того, что для нажатия педали требуется усилие, которое осложняется тем, что в среднем легковой автомобиль был намного больше и тяжелее, чем средний автомобиль, который находится на дорога сегодня.

Первый усилитель тормозов был изобретен в 1927 году бельгийским инженером Альбертом Девандре.Эта система была похожа на вакуумные усилители тормозов, которые мы используем сегодня, в том, что она использовала вакуумный коллектор, чтобы уменьшить количество силы, которое потребовалось для управления педалью тормоза. Эта система была продана компанией Robert Bosch Company, и она впервые появилась на Pierce-Arrow в 1928 модельном году.

Хотя вакуумные усилители тормозов были доступны с этого момента, они не стали стандартным оборудованием намного позже. В течение большей части 20-го века вакуумные усилители тормозов предлагались в качестве дополнительного оборудования наряду с более дешевыми ручными тормозными системами.

Гидравлические усилители тормозов появились позже, что различные патенты были предоставлены в течение второй половины 20-го века. Хотя гидроусилители не смогли по-настоящему завоевать популярность, они использовались в некоторых транспортных средствах, где пространство было слишком дорогим (например, BMW E32) или вакуум в коллекторе отсутствовал.

Как работает вакуумный усилитель тормозов?

Типичный вакуумный усилитель тормозов состоит из большой полой камеры, которая действует как вакуумный резервуар или бак. Этот кожух соединен с вакуумом коллектора через обратный клапан и вакуумный шланг.Когда двигатель включен, во впускном коллекторе создается частичный вакуум, весь воздух всасывается из корпуса, что создает внутренний вакуум. Этот вакуум затем используется для оказания помощи при торможении.

Вакуумные усилители тормозов используют вакуум для усиления тормозного усилия.

Когда водитель нажимает на педаль тормоза, он управляет входным валом с одной стороны усилителя тормозов. Это связано с вакуумным сервером, который сам подключен к толкателю главного цилиндра.Если в корпусе усилителя тормозов присутствует вакуум, когда педаль нажата, сервопривод принудительно толкнет свой толкатель в главный тормозной цилиндр с относительно небольшим усилием.

Что если нет вакуумного коллектора?

Во время нормальной работы безнаддувного бензинового двигателя внутреннего сгорания всегда будет создаваться разреженный коллектор, когда требуются тормоза. Вакуум в коллекторе самый высокий, когда дроссельная заслонка в корпусе дросселя или карбюраторе закрыта, что означает, что максимальный уровень вакуума присутствует, когда вы не нажимаете на педаль газа.Несмотря на то, что разрежение в коллекторе значительно снижается при широко открытой дроссельной заслонке, при торможении обычно не нужно держать автомобиль на полностью открытой дроссельной заслонке.

В транспортных средствах, которые используют бензиновые двигатели с турбонаддувом, и транспортных средствах, которые используют дизельные двигатели, отсутствие разрежения в коллекторе является проблемой . В этих случаях вакуум может быть обеспечен для усилителя тормозов. В большинстве случаев насос с ременным приводом будет обеспечивать постоянный источник вакуума при работе двигателя.

В некоторых случаях также будет использоваться вакуумная канистра или резервуар. По сути, это всего лишь полый сосуд, в котором весь воздух всасывается из него насосом или вакуумом естественного коллектора, что позволяет ему действовать в качестве резервного, когда требуется дополнительный вакуум.

Как работает усилитель гидравлического тормоза?

Гидравлические усилители тормозов используют гидравлическое давление вместо вакуума, чтобы помочь при торможении. Это давление обычно создается насосом с ременным приводом, и они иногда связаны с другой гидравлической системой (т.е.е. Усилитель руля.) Этот тип усилителя тормозов обычно прикрепляется к задней части главного цилиндра, как вакуумный усилитель, но у него две гидравлические линии вместо одной вакуумной. Одна гидравлическая линия соединена с насосом (сторона давления), а другая — с резервуаром гидравлической жидкости (сторона возврата).

Гидравлические усилители тормозов зависят от гидравлического давления.

Аналогично тому, как работают вакуумные усилители, гидравлические усилители тормозов полагаются на перепад давления для помощи при торможении.Основное отличие состоит в том, что гидравлическое давление выполняет работу, а не сервопривод с вакуумным приводом.

Поскольку гидравлическое давление создается в другом месте, и часто компонентом, который уже выполняет другую функцию, гидроусилители тормозов не занимают столько места, сколько вакуумные усилители тормозов.

Неисправность усилителя тормозного привода

Несмотря на то, что можно управлять транспортным средством, у которого вышел из строя усилитель тормозов, это не особенно безопасно. Это потому, что может быть крайне сложно эффективно тормозить при выходе из строя усилителя тормозов.Педаль будет намного жестче, чем вы привыкли, что может сделать невозможным приложить столько сил к главному тормозному цилиндру, сколько вы обычно могли бы.

Вакуумные усилители тормозов установлены между педалью тормоза и главным цилиндром.

Если вы заметили особенно высокую жесткую педаль во время движения, возможно, неисправен усилитель тормозов. Вы также можете столкнуться с серьезной утечкой вакуума в усилителе или потерей гидравлической мощности, что также приведет к появлению дополнительных симптомов.В любом случае вам следует учитывать тот факт, что у вас могут возникнуть радикально увеличенные тормозные пути.

Исправление неисправного вакуумного усилителя тормозов обычно просто заменяет его, хотя иногда его можно восстановить. Проблема также может быть утечка вакуума или плохой обратный клапан, который гораздо легче исправить.

,
Как заменить обратный клапан вакуумного усилителя тормозов

Обратный клапан вакуумного усилителя тормозов находится на блоке усилителя тормозов. Обратный клапан вакуумного усилителя тормозов — это односторонний обратный клапан, который позволяет создавать вакуум в усилителе тормозов. Обратный клапан предотвращает выход вакуума из узла усилителя тормозов. Вакуумный обратный клапан — это односторонний клапан, который позволяет потоку воздуха идти только в одном направлении и закрывается в противоположном направлении, что дает усилителю тормозов постоянную подачу вакуума, необходимого для помощи водителю при торможении.

Когда обратный клапан вакуумного усилителя тормозов начинает выходить из строя, оператор заметит, что при остановке транспортного средства требуется дополнительное усилие, чтобы остановить автомобиль, тормоза кажутся мягкими или педаль не работает вообще. Цель обратного клапана вакуумного усилителя тормозов состоит в том, чтобы помочь усилителю тормозов удерживать вакуум, необходимый для облегчения торможения для оператора.

Часть 1 из 1: Замена обратного клапана вакуумного усилителя тормозов

Необходимые материалы

  • Обратный клапан усилителя тормозов
  • Плоскогубцы
  • Проникающее масло
  • Отвертка
  • — крестовая и шлицевая

Шаг 1: Откройте капот .Откройте и закрепите капот.

Шаг 2: Найдите обратный клапан усилителя тормозов . Обратный клапан усилителя тормозов обычно находится на усилителе тормозов.

Если он не обнаружен в усилителе тормозов, он может находиться на одной линии с вакуумным шлангом. Однако существует много типов обратных клапанов, и некоторые обратные клапаны встроены в вакуумный шланг и не обслуживаются отдельно.

Этот тип требует замены вакуумного шланга в сборе, который предоставляется вашим магазином запчастей для вашего автомобиля.

Шаг 3: Снять хомут шестеренного типа . Чтобы снять зажим типа шестерни, ослабьте стандартные зажимы головки винта, повернув против часовой стрелки.

Шаг 4: Снимите зажим пружинного типа . Используя плоскогубцы, сожмите пружину, сжимая лапки вместе.

Отодвиньте зажим от места зажима, чтобы шланг можно было снять.

Шаг 5: Снять вакуумный шланг тормозного усилителя .При снятии вакуумного шланга с обратного клапана вакуумного усилителя тормозов используйте метод поворота и вытягивания.

Поворот должен сломать уплотнение и позволить вам отсоединить шланг.

Шаг 6: Снять обратный клапан вакуумного усилителя тормозов . Снятие обратного клапана иногда может быть таким же простым, как использование метода поворота и вытягивания.

Если оно действительно заклинило, распылите немного проникающего масла между обратным клапаном вакуумного усилителя тормозов и резиновой уплотнительной втулкой.Возможно, вам придется использовать плоскогубцы, чтобы получить лучшее сцепление. Теперь поверните и потяните, и он выйдет.

Шаг 7: При необходимости установите резиновый уплотнительный манжет . Если резиновая уплотнительная втулка выходит, установите ее обратно на усилитель тормозов.

Шаг 8: Снять встроенный обратный клапан в вакуумном шланге . Если вам необходимо заменить вакуумный шланг в сборе из-за внутреннего обратного клапана в линии, снимите оба конца.

Следуйте вышеописанному методу и для этого.

Шаг 9: Установка обратного клапана вакуумного усилителя тормозов . Возьмите новый обратный клапан вакуумного усилителя тормозов и вставьте его в резиновую уплотнительную втулку.

Вам может потребоваться немного проникающего масла, чтобы облегчить процесс установки.

Шаг 10: Установите вакуумный шланг . Установите вакуумный шланг, надвинув шланг на зазубренный конец обратного клапана вакуумного усилителя тормозов.

Если есть какие-либо ограничения, используйте немного проникающего масла, чтобы облегчить процесс установки.

Шаг 11: Установите хомут на шланг . Установите хомут, который был снят.

При затягивании зажима шестеренного типа оно не требует большого затягивания, а просто должно быть плотно прилегающим.

Шаг 12: Обратные клапаны внутреннего типа . При установке вакуумного шланга с внутренним обратным клапаном не забудьте установить хомуты на шланг перед установкой.

При установке нажимного конца вакуумного шланга на зазубренные фитинги их необходимо надеть.Помните, что вакуумный шланг может работать только одним способом.

Замена неисправного обратного клапана вакуумного усилителя тормозов обеспечивает нормальную работу тормозов и безопасность на дороге. Если замену обратного клапана вакуумного усилителя тормозов вы предпочитаете оставить профессионалу, замените один из сертифицированных технических специалистов YourMechanic.

,

Симптомы неисправности усилителя тормозов

  • Главная
  • Категории
    • Аксессуары
      • Аксессуары для интерьера
      • Внешние аксессуары
      • игрушки
    • Очистка и детализация
    • Электроника
      • Аудио
    • Двигатель и производительность
    • Инструменты
    • Шины и Диски
    • Мотоциклы и велосипеды
    • Уход на дому
    • RV Campers
    • Внедорожники
    • Гарантии
      • Расширенные гарантии
      • заводских гарантий
  • Блог
  • Инструменты
    • Калькулятор размера шин
    • Wheel & Tire Finder
  • О нас
  • Контакт
