Как натянуть ремень ГРМ без специального инструмента


Ремень газораспределительного механизма (ГРМ) — резиновый ремень, с насечками с внутренней стороны, предназначенный для синхронизации коленчатого и распределительного валов двигателя. Важно, чтобы он был не только правильно установлен, но и натянут. А Вы знаете, как правильно натянуть ремень ГРМ своими руками?
После замены ремня ГРМ его следует правильно натянуть. Об этом и поговорим..

Натяжение ремня ГРМ ВАЗ 2110, 2111 (8 кл.)

Для регулирования натяжения ремня поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.
Проверка натяжения ремня ГРМ заключается в том, чтобы передняя ветвь ремня закручивалась на 90° большим и указательным пальцами руки с усилием с небольшим усилием 15–20 Н (1,5–2,0 кгс). Тут появляются вопросы: как рассчитать усилие? Усилие пальцев у всех разное, как определить нужную силу? Нужно натянуть ремень ГРМ так, чтобы на самом длинном участке попытаться повернуть его 2мя пальцами на 90 градусов, и если это почти удается, значит ремень натянут нормально.

Пробуйте подтянуть ремень ГРМ и учитывайте, что

  • если ремень перетянут, никакими пальцами его на 90 градусов не повернешь.
  • если недотянули — ремень будет болтаться и бить о пластиковый кожух (этого быть недолжно). Подтягиваем до тех пор, пока звук не пропадет на холостых и при прогазовках.
В результате, если выполнено правильное натяжение ремня ГРМ, то при снятом кожухе его длинная часть будет колебаться в пределах 1см. от оси.

Натяжка ремня ГРМ ВАЗ 2112 (16 кл.)

С помощью специального ключа натягиваем ремень ГРМ натяжным роликом. Если его нет, тогда можно натянуть ремень ГРМ с помощью двух гвоздей и отвертки, которая будет устанавливаться между ними. Также можно переделать в подходящий инструмент столовую вилку, обломив 2 центральных зуба, а крайние укоротить и загнуть.
Провернув коленвал в направлении вращения на два оборота, проверяем совмещение установочных меток. Натяжение зубчатого ремня проверяем в средней части ветви между шкивами распределительных валов. Прогиб ремня должен составлять 5,4±0,2мм. под нагрузкой 100 Н (10 кгс). И как проверить натяжение ремня ГРМ без специального инструмента? Как узнать, как сильно надо давить на ремень ГРМ?

Способ №1. Воспользоваться 10кг. гирей и линейкой. Установить линейку на ремень между шкивами, а на линейку гирю. Тянем, чтобы от плоскости прогиб был не более 5мм.

Способ №2. Использовать весы безмен. Закрепить крючок весов по центру ремня между шкивами и тянуть их вверх, пока показания на весах не будут равны 10кг. После этого замеряем расстояние, на которое отклонился ремень ГРМ (должен составлять 5,4±0,2мм). Кстати, этот же инструмент используется и для натяжения ремня генератора и гаек:

По аналогии с 8кл. моторами: если недотянули — ремень будет болтаться и бить о пластиковый кожух.

В заключении скажем, что если Вы перетянули ремень ГРМ, тогда он будет визжать, и срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика уменьшится. Лучше недотянуть, чем перетянуть. И еще, замеры необходимо выполнять на холодном двигателе.

Кстати, а Вы знаете какие ролики и ремень ГРМ лучше выбрать?

Натянуть ремень ГРМ


Источник фото:

Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Проверка натяжения ремня грм ВАЗ 2110, 2112, регулировка ремня

В предыдущей статье мы рассмотрели как менять ремень ГРМ на ваз 2110, теперь мы рассмотрим как проверить его натяжение.

Ремень привода ГРМ на автомобиле Ваз 2110 необходимо менять через 45 000 км пробега. Но при этом не стоит пренебрегать проверкой его состояния. «Поставили и забыли» — не стоит руководствоваться таким правилом. В процессе эксплуатации авто следует время от времени проверять техническое состояние ремня и его натяжение.

Для проверки натяжения ремня ГРМ понадобится специальный индикатор, но можно обойтись и без него.
На ремне не должно быть грязи, масла, следов надрыва, расслоений и он не должен быть потертым до корда с одной из сторон. В случае если ремень расслоился, либо стерся на одну сторону, необходимо срочное его заменить, а так же устранить причину, по которой он стерся.

Регулировку ремня ГРМ выполнять только на холодном двигателе.

Ход работ

Для работы нам понадобится: штангенциркуль, длинная отвертка, ключ для натяжения ремня ГРМ, торцовый ключ и безмен.

    1. Крючок безмена закрепляем за рукоятку торцового ключа, к примеру, приматываем крючок к торцовому ключу изолентой таким образом, чтобы крючок находился не снизу, а сверху ключа, т. е. чтобы шло измерение при надавливании.
    2. Снимаем верхнюю переднюю крышку ремня.
    3. Домкратим правое переднее колесо автомобиля и снимаем правый грязезащитный щиток моторного отсека.

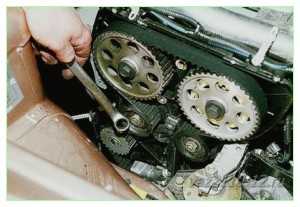

    4. Торцовым ключом на 17 потихоньку проворачиваем коленвал за болт шкива и осматриваем сам ремень. На нем не должно быть следов грязи и масла.


При попадании масла на ремень срок его службы значительно сокращается!!!

  1. Проверяем натяжение ремня в средней части (между шкивами распредвалов).
    Для этого на шкивы укладываем длинную отвертку как показано на рисунке, и надавливаем на ремень торцовым ключом, к которому прикреплен безмен, с силой в 10 кг и замеряем при помощи штангенциркуля прогиб относительно положенной отвертки.

При правильном натяжении прогиб ремня ГРМ должен составлять 5,4 мм. Если прогиб больше, то нужно натянуть ремень, — если меньше — то ослабить.

Регулировку ремня делаем следующим образом:

Ключом на 17 ослабляем гайку, которая держит натяжной ролик, и натяжным ключом регулируем натяжку ремня. Затягивать гайку крепления ролика необходимо, не отпуская ролик.

Слишком сильное натяжение ремня ГРМ уменьшает срок его эксплуатации, а так же может привести к выводу из строя натяжного ролика и подшипников помпы.!!!!

vaz2110-12.ru

Натяжка ремня ГРМ ВАЗ-2112 16 клапанов: фото и видео

Двигатель ВАЗ-2112 устанавливался на автомобили LADA «десятого» семейства: 2110, 2111 и 2112. Два вала ГРМ в этом двигателе приводятся в движение ремнём. При замене ремня надо суметь проконтролировать натяжение, и вроде бы, для этого выпускают спецоборудование. Мы считаем, что натяжка ремня ГРМ на ВАЗ-2112 может быть выполнена с использованием динамометра. Силу натяжения при этом удаётся выставить без ошибок. Надо только изготовить технологическую пластину, применяемую вместо натяжного ключа. Чертёж будет приведён ниже.

Дальше на видео показано, как именно проверяют натяжение, не пользуясь даже динамометром.

Процесс натяжки ремня ГРМ «от и до»

Все действия выполняем на холодном двигателе. Допустим, ремень сейчас заменяется и гайка на ролике не затянута. Тогда просто пропустите «шаг 1»:

  1. Берём «крокодил» для АКБ и фиксируем ремень на шкиве. Затем ключом «на 17» ослабляем затяжку гайки (см. фото).

    Первый шаг перед регулировкой

  2. В резьбовое отверстие рядом с роликом вкручиваем шпильку М8. На неё накручиваем две гайки. На ролик одеваем пластину и динамометром выставляем усилие – ровно 4 кгс.

    Как выставить натяжение

  3. Внутренняя гайка на шпильке должна касаться пластины. Сверху накручивают ещё одну гайку, фиксируя пластину на месте.
  4. Взяв ключ «на 17», затягивают гайку на ролике. Рекомендуемое усилие – 33,2-41,1 Н*м.

    Фиксируем ролик

  5. Осталось удалить всё лишнее – пластину и шпильку.

На двигателе ВАЗ-2112 натяжение ремня ГРМ зависит от усилия, прилагаемого к регулировочному ключу. Усилие должно составлять 2,0 Н*м. А у нас дистанция от оси до «ушка» составляет 51 мм (см. ниже). Умножьте 0,051 на 39,2266 (4 кгс в ньютонах), и получится требуемое.

Чертёж пластины

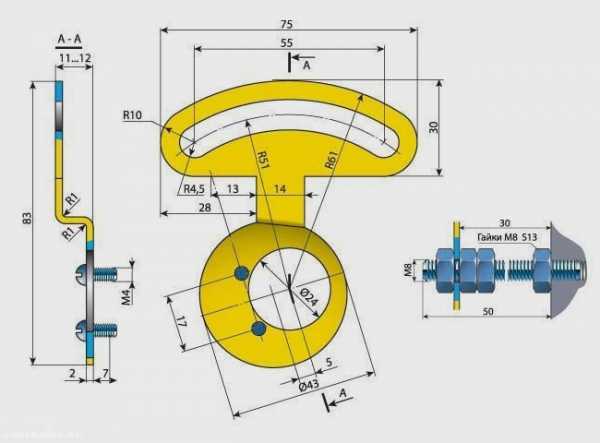

Из стали толщиной 2 мм изготовляют пластину, показанную на чертеже. Выкройку нужно делать, исходя из особенностей гибочного оборудования. При «гибке» длина уменьшается, и значит, размеры выкройки будут больше, чем 94×75 мм.

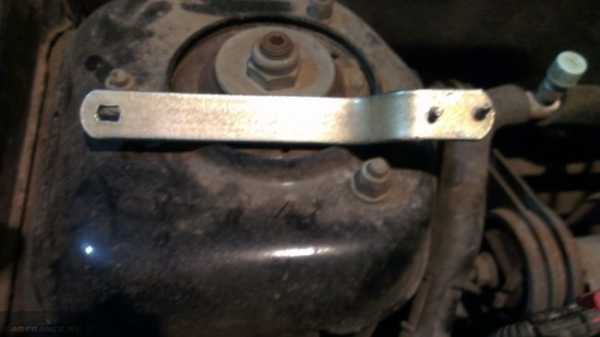

Технологическая пластина

Резьбу под винты М4 нарезают стандартным способом. Каждый винт должен выступать за плоскость на 7 мм.

Если пластину не изготовлять

Все знают, что на моторе ВАЗ-2112 натяжка и замена ремня ГРМ выполняется с использованием ключа. Его вид показан на фото.

Ключ для регулировки натяжения

На рукоятке можно сделать прорезь, и тогда, установив динамометр, регулируют усилие так, как показано выше.

Если усилие будет составлять 4 кгс, тогда дистанция от прорези до средней точки между штифтами должна равняться 49,5 мм.

Отличие между методами «1» и «2» очень простое: во втором случае пластина (ключ) не фиксируется. Значит, ключ придётся удерживать на одном уровне, закручивая при этом гайку.

Делайте выбор.

Ещё один метод проверки натяжения ремня

Удобно проверять натяжение, когда крышка ГРМ установлена:

  • На холодном двигателе между краем крышки и ремнём должен вставляться щуп d=16 мм;
  • Для прогретого мотора вносят поправку: d=12 мм.

Роль щупа может выполнять трубка, стальной прут и т.д.

Предостережение от ошибок

Если говорить о двигателе ВАЗ-2112, натяжение ремня ГРМ можно усилить или ослабить. При этом надо придерживаться рекомендаций:

  1. Отверстия под штифты пусть сначала находятся в левой нижней четверти;
  2. Взяв настроечный ключ, натяжение усиливают, вращая ролик против часовой стрелки.

Результат правильной и ошибочной настройки показан ниже.

Слева – как правильно

Повороту вправо должно соответствовать ослабление натяжения. А тот, кто сделал всё наоборот, пусть затем обижается на себя: ремень очень быстро износится!

При соблюдении всех рекомендаций отверстия не могут оказаться вверху (как на фото 2).

Замена на самонатяжной ролик ( автомат-натяжения)

На двигатели 11194 и 21126 устанавливаются ролики с «автоматом натяжения». Казалось бы, автоматический ролик подойдёт для любого двигателя ВАЗ. Но не спешите.

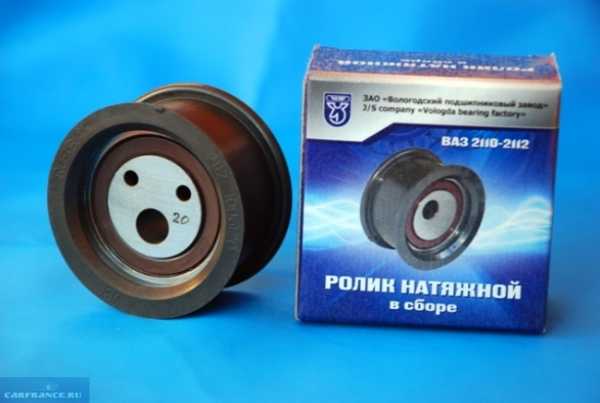

Два разных натяжных ролика

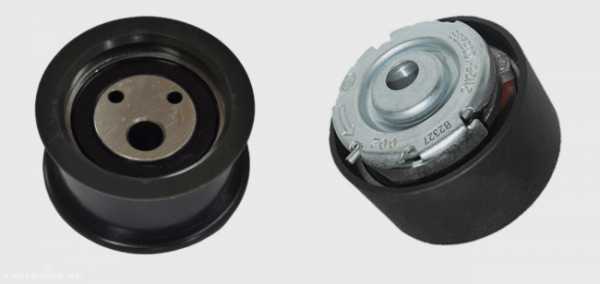

Ролик от двигателя ВАЗ-2112 снабжён выступами по бокам. На детали 21126-1006238 никаких выступов нет. В этом и состоит проблема.

Не рискуйте без надобности – нужен только оригинальный ролик 2112-1006120 или его аналог.

Ради чего мы старались

При нарушениях в работе ГРМ мотор ВАЗ-2112 успешно гнёт свои клапаны, требуя их замены. К нарушениям относится обрыв ремня, а также перескок через несколько зубцов. Вторая неисправность возникает при заниженной силе натяжения, а первая – это результат износа ремня в целом. Делайте выводы.

Регламент и артикулы

Проверяйте натяжение ремня ГРМ каждые 15 тыс. км – это регламент. Артикул ремня приводить не будем – речь шла не о замене. А решив поменять натяжной ролик, найдите деталь 2112-1006120-XX. Вместо XX могут идти цифры от 00 до 10, и всё это – продукция отечественных заводов (00 – это ВАЗ).

Комплектующие, выпускаемые в России

Все аналоги

Сразу переходим к списку:

  • MASTER SPORT 2112-1006120-AT-PCS-MS
  • TORQUE KR5048 или 830900АЕ2
  • INA 531075010

Особой популярностью пользуются бренды GATES, INA.

Замена ремня и двух роликов, все шаги на одном видео

carfrance.ru

? Как проверить ремень ГРМ – определение состояния ремня и натяжного ролика: фото


Замена ремня ГРМ и натяжного ролика ­– одна из наиболее ответственных процедур, входящих в ТО автомобиля. Этот процесс достаточно прост и обычно не занимает более получаса (если знать как проверить ремень ГРМ), однако его несвоевременное выполнение может повлечь гораздо более серьезные проблемы и затраты. Чтобы этого не произошло, важно внимательно следить за его состоянием и при первых признаках износа менять. Для этого нужно знать, как проверить состояние ремня ГРМ и роликов.

Проверка состояния и натяжения ремня ГРМ

Проверка ремня ГРМ – это еще более простой процесс, чем его замена. «Самочувствие» его оценивается визуально, поэтому для начала потребуется снять пластиковый экран двигателя, а затем и защиту, закрывающую шкивы помпы, коленчатого и распределительного вала, натяжной ролик и сам ремень. Держится защита на трех болтах на 10, которые удобнее всего вывернуть при помощи соответствующей головки.

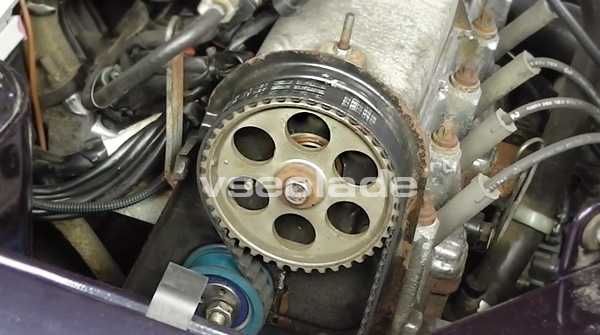

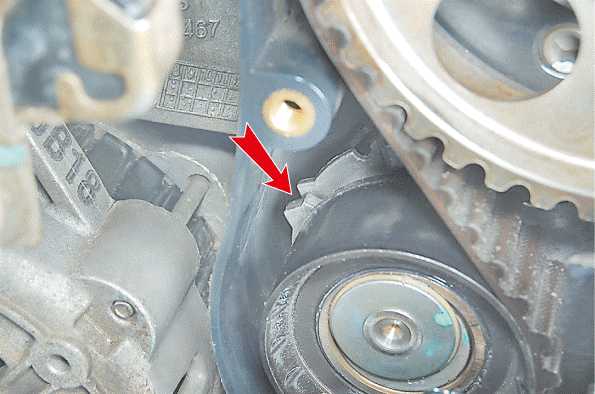

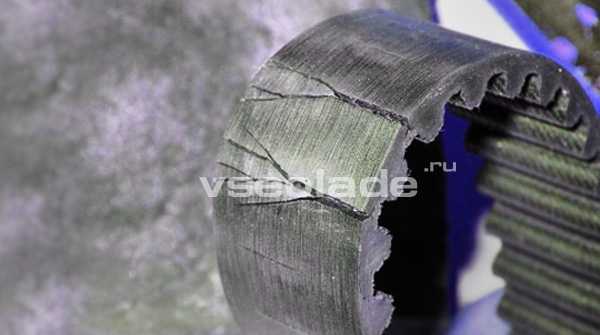

После того, как вам откроется вид на ремень, необходимо тщательно осмотреть его на предмет наличия потертостей, царапин, трещин и прочих повреждений, как с внешней, так и с внутренней стороны – их быть не должно. В противном случае необходима незамедлительная замена.

Если все в порядке, переходим к проверке натяжения ремня ГРМ. Для этого необходимо предварительно прокрутить коленчатый вал на 1-2 оборота по часовой стрелке, а потом немного в обратном направлении. Затем, прилагая незначительное усилие, пытаемся повернуть ремень на участке между шкивами коленвала и распредвала, зубцами наружу. Если при этом ремень поворачивается на 90 градусов – все в порядке. В противном случае требуется подтянуть или ослабить его при помощи регулировки положения натяжного ролика.

В общем, проверка ремня ГРМ совершенно несложная процедура, но есть один нюанс. В основе ремня находится корд – сплетение очень прочных стекловолоконных нитей. Так вот состояние этих нитей проверить, к сожалению, возможности нет никакой (если же нити корда видны, то это значит, что ремень нужно было менять еще вчера). В случае с качественным изделием можно не бояться разрывов корда. Однако случается и так, что внешне почти новый ремень ГРМ все равно рвется. Виной этому – низкое качество материала корда.

Спасибо за подписку!

Проверка натяжного ролика

Обычно натяжной ролик выходит из строя гораздо реже, чем ремень ГРМ, однако это справедливо лишь для качественных деталей. Поэтому не лишним будет осмотреть и его. Никаких сколов, трещин и иных повреждений на поверхности быть не должно. В идеале ролик необходимо снять и прокрутить в любую сторону, держа за центральную часть. Вращение должно быть ровным, не допускается заеданий и посторонних шумов. Если ролик прошел испытание, его можно вернуть обратно, не забыв при этом правильно выставить и натянуть ремень.

Согласно техническим требования производителя замена ремня ГРМ в Калине должна осуществляться каждые 75 тысяч километров пробега, однако далеко не всегда ремень выхаживает этот срок. Проверять его состояние лучше не реже раза в год или через каждые 10-15 тысяч, намотанных на одометр. Больше информации о профилактических мерах вы найдете в статье «Профилактика ремня ГРМ и натяжного ролика».

olade.ru

Замена ремня ГРМ, проверка натяжения и замена ГРМ ремня


Ремень ГРМ заменяется через каждые 60 000 км. пробега, кроме того ремень нужно периодически проверять (раз в 15 000 км) и если на нём обнаружатся трещины, расслоения, деформации, сладки, следы масла, то ремень заменяется. В случае обнаружения следов масла на ремне нужно немедленно устранить причину замасливания. (вероятнее всего это из-за сальников коленвала и распредвала).
Обрыв ремня ГРМ, износ или срез его зубьев могут привести к повреждению двигателя и дорогостоящему ремонту.

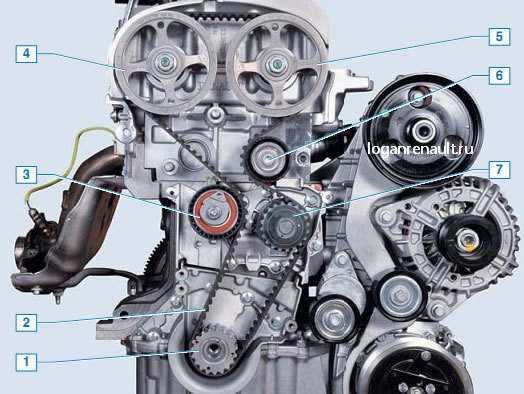

Устройство газораспределительного механизма: 1 – зубчатый шкив коленчатого вала; 2 – ремень привода ГРМ; 3 – ролик натяжного устройства; 4 – зубчатый шкив распределительного вала привода выпускных клапанов; 5 – зубчатый шкив распределительного вала привода впускных клапанов; 6 – опорный ролик; 7 – зубчатый шкив насоса охлаждающей жидкости

Как проверить ремень ГРМ

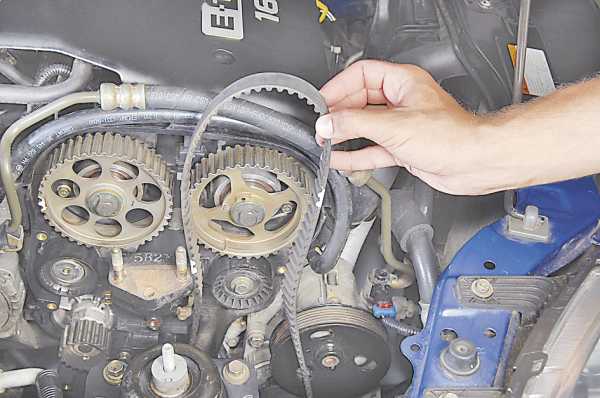

Для проверки ремня ГРМ оторачиваем верхнюю крышку ремня, которая держится на 6-ти болтах, и снимаем её


1 — два болта («на 16») , 2 — три болта («на 13») , 3 — один болт («на 8»)

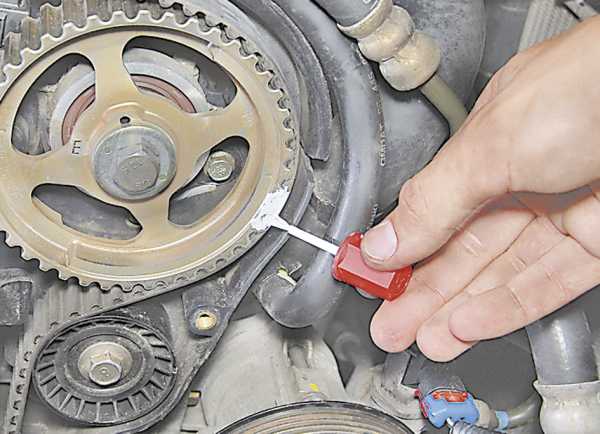

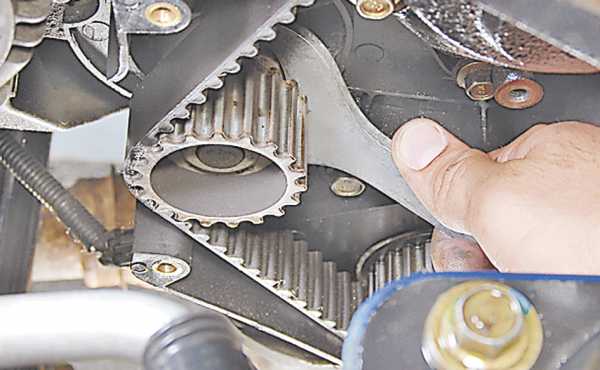

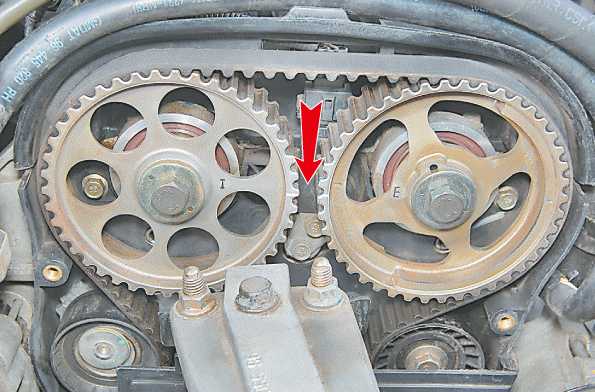

После снятия крышки станет виден ремень. Берём ключ с головкой «на 18» и начинаем проворачивать шкив коленвала (за его болт) и осматриваем постепенно ремень по всей его длине участок за участком на наличие дефектов. .

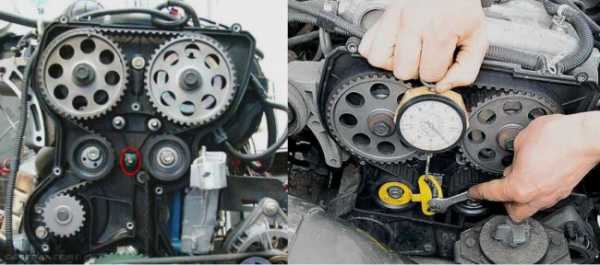

Для точной проверки натяжения ремня ГРМ на сервисах используют специальный прибор. Чтобы приблизительно определить натяжение ремня самостоятельно, нужно взять ремень двумя пальцами и попытаться перекрутить его вокруг своей оси (см. рисунок). Если удастся перекрутить ремень больше чем на 70°, то его необходимо подтянуть.

Чтобы подтянуть ремнь ГРМ, нужно открутить два винта и снять нижнюю крышку.



На натяжном ролике ремня ГРМ ослабляем гайку обычным ключом. Берём специальный ключ для подтягивания ремня (в запчастях можно купить такой ключ для ВАЗов — он подходит) и вращаем им против часовой стрелки, чем и подтягиваем ремень. Подтянув ролик затягиваем его ослабленную гайку.

Теперь проверяем натяжение ремня как это описано выше, предварительно провернув на несколько оборотов шкив коленвала ухватившись за его болт.

Замена ремня ГРМ

Снимите защиту двигателя, ремень привода вспомогательного оборудования, обе крышки ремня ГРМ, шкив коленчатого вала (заблокировав для его оторачивания маховик с помощью отвертки).


красной стрелкой помечено куда нужно вставить отвёртку чтобы заблокировать маховик для оторачивания и снятия шкива

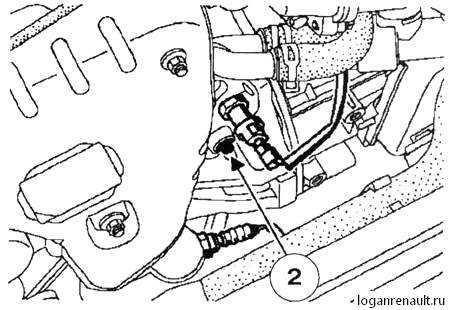

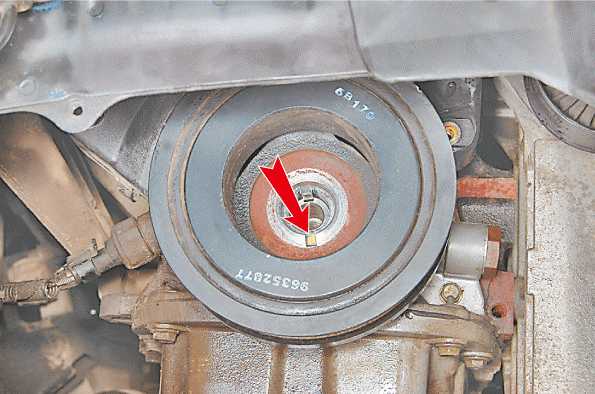

Выверните пробку из отверстия 2 для пальца ВМТ (она расположна на блоке около первого цилиндрв)



Теперь устанавливаем 1-й поршень в положение ВМТ. Вкрутите болт крепления шкива коленчатого вала с втулкой (или с несколькими шайбами).

Прокрутите коленчатый вал по часовой стрелке так, чтобы шкив распределительного вала остановился своей треугольной меткой 1, посередине метки 2 расположенной на крышке ГБЦ.

Теперь вставляем установочный палец ВМТ в отверстие. Прокрутите, если нужно, коленчатый вал по часовой стрелке и вставьте палец ВМТ до полной блокировки коленчатого вала.



Примечание. Специальный установочный палец можно заменить обычным болтом М10, длинна резьбы которого должна быть не менее 75 мм. Если резьба длиннее, то укоротите её навернув на болт гайки и шайбы.

После вворачивания установочного пальца, коленвал невозможно будет провернуть по часовой стрелке.

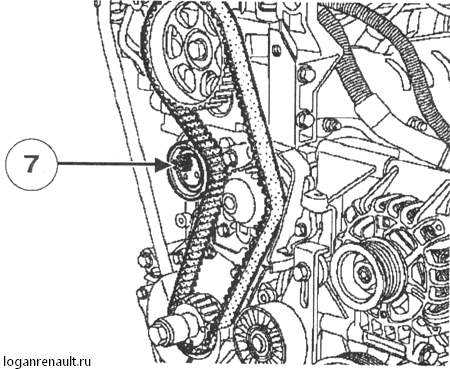

Отверните гайку крепления натяжного ролика 7
Снимите ремень ГРМ и натяжной ролик.



Внимание. После того как ремень снят валы поворачивать нельзя !

Установка

Установите натяжной ролик. При это отверстия должны быть снаружи.

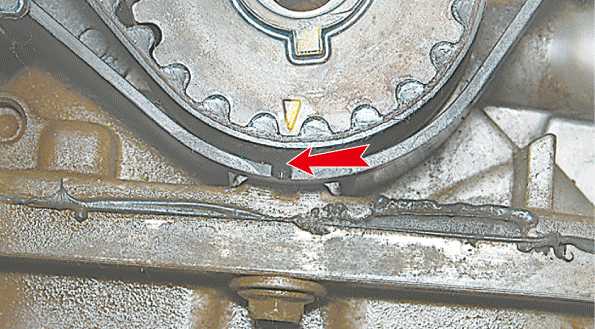

Устанавливаем новый ремень ГРМ, при этом следим чтобы стрелка напрвления ремня, которая на нём нарисована, была ориентирована по направленюи часовой стрелки (б).


Совмещаем при этом метки )

устанавливается ремень ГРМ на свои места в следующем порядке:
шкив коленчатого вала, натяжной ролик, шкив распределительного вала, шкив насоса системы охлаждения.

Натяните ремень ГРМ как это описано вначале страницы.
После этого выверните установочный палец. Проверните коленвал на два оборота, совместите метки на шкиве и крышке ГБЦ и заверните снова установочный палец в отверстие для проверки положения ВМТ первого поршня. Если нужно переустановите ремень.

Выверните установочный палец и установите все снятые детали в обратном порядке.

Рекомендуется проверить натяжение ремня на СТО с помощью специального прибора — тензометрического тестера.

Ниже описана процедура проверки и натяжения ремня ГРМ с помощью этого приспособления.

Прижмите натяжной ролик к ремню ГРМ.

Затяните гайку натяжного ролика.

Извлеките палец ВМТ.

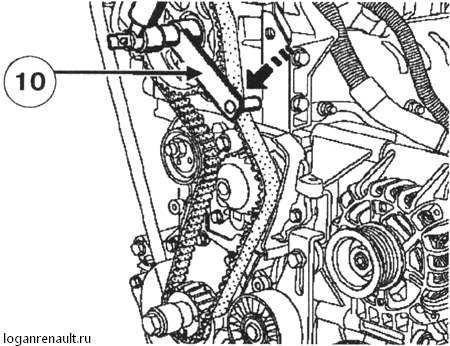

Установите приспособление для предварительного натяжения ремня ГРМ на шкив 10 распределительного вала

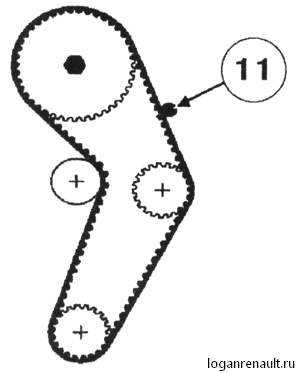

Создайте предварительное натяжение в точке 11 с усилием 10 Нм

Снимите приспособление

Установите приспособление Mot. 1135–01 12. Натяните ремень ГРМ, прокрутив натяжной ролик с помощью против часовой стрелки. Отрегулируйте натяжение ремня ГРМ с помощью датчика в пределах 165 ± 10 Гц.

Затяните гайку натяжного ролика с моментом 50 Нм.

Прокрутите коленчатый вал на два оборота.

Установите палец ВМТ.

Извлеките палец ВМТ.

Установите снова приспособление для предварительного натяжения ремня ГРМ на шкив 10 распределительного вала

Создайте предварительное натяжение в точке 11 с усилием 10 Нм

Снимите приспособление

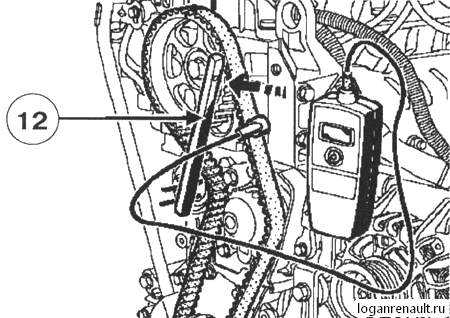

Проверьте натяжение ремня ГРМ с помощью танзометрического датчика. Оно должно быть в пределах 165 ± 10 Гц.

Если натяжение ремня выходит за требуемые пределы, произведите регулировку и натяжение сначала. Если натяжение отрегулировано правильно, проведите установку всех ранее снятых элементов и деталей.


loganrenault.ru

Как натянуть ремень ГРМ без специального инструмента

Ремень газораспределительного механизма (ГРМ) — резиновый ремень, с насечками с внутренней стороны, предназначенный для синхронизации коленчатого и распределительного валов двигателя. Важно, чтобы он был не только правильно установлен, но и натянут. А Вы знаете, как правильно натянуть ремень ГРМ своими руками?

После замены ремня ГРМ его следует правильно натянуть. Об этом и поговорим.

Натяжение ремня ГРМ ВАЗ 2110, 2111 (8 кл.)

Для регулирования натяжения ремня поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.

Проверка натяжения ремня ГРМ заключается в том, чтобы передняя ветвь ремня закручивалась на 90° большим и указательным пальцами руки с усилием с небольшим усилием 15–20 Н (1,5–2,0 кгс). Тут появляются вопросы: как рассчитать усилие? Усилие пальцев у всех разное, как определить нужную силу? Нужно натянуть ремень ГРМ так, чтобы на самом длинном участке попытаться повернуть его 2мя пальцами на 90 градусов, и если это почти удается, значит ремень натянут нормально.

Пробуйте подтянуть ремень ГРМ и учитывайте, что
  • если ремень перетянут, никакими пальцами его на 90 градусов не повернешь.
  • если недотянули — ремень будет болтаться и бить о пластиковый кожух (этого быть недолжно). Подтягиваем до тех пор, пока звук не пропадет на холостых и при прогазовках.
В результате, если выполнено правильное натяжение ремня ГРМ, то при снятом кожухе его длинная часть будет колебаться в пределах 1см. от оси.

Натяжка ремня ГРМ ВАЗ 2112 (16 кл.)

С помощью специального ключа натягиваем ремень ГРМ натяжным роликом. Если его нет, тогда можно натянуть ремень ГРМ с помощью двух гвоздей и отвертки, которая будет устанавливаться между ними. Также можно переделать в подходящий инструмент столовую вилку, обломив 2 центральных зуба, а крайние укоротить и загнуть.

Провернув коленвал в направлении вращения на два оборота, проверяем совмещение установочных меток. Натяжение зубчатого ремня проверяем в средней части ветви между шкивами распределительных валов. Прогиб ремня должен составлять 5,4±0,2мм. под нагрузкой 100 Н (10 кгс). И как проверить натяжение ремня ГРМ без специального инструмента? Как узнать, как сильно надо давить на ремень ГРМ?

Способ №1. Воспользоваться 10кг. гирей и линейкой. Установить линейку на ремень между шкивами, а на линейку гирю. Тянем, чтобы от плоскости прогиб был не более 5мм.

Способ №2. Использовать весы безмен. Закрепить крючок весов по центру ремня между шкивами и тянуть их вверх, пока показания на весах не будут равны 10кг. После этого замеряем расстояние, на которое отклонился ремень ГРМ (должен составлять 5,4±0,2мм). Кстати, этот же инструмент используется и для натяжения ремня генератора и гаек:

По аналогии с 8кл. моторами: если недотянули — ремень будет болтаться и бить о пластиковый кожух.

В заключении скажем, что если Вы перетянули ремень ГРМ, тогда он будет визжать, и срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика уменьшится. Лучше недотянуть, чем перетянуть. И еще, замеры необходимо выполнять на холодном двигателе.

http://xn--2111-43da1a8c.xn--p1ai

legkoe-delo.ru

Chevrolet Lacetti — Ремень привода ГРМ (Проверка состояния, регулировка натяжения и замена)

Автомобили Chevrolet Lacetti хэтчбек. Руководство по эксплуатации, обслуживанию и ремонту с пошаговым описанием операций и  цветными фотоиллюстрациями.

Ремень привода ГРМ

Проверка состояния, регулировка натяжения и замена

Все операции, связанные с обслуживанием ремня привода ГРМ следует проводить в строгом соответствии с указанной периодичностью (см. с. 37, «Периодическое техническое обслуживание»).

Проверка состояния

1. Подготавливаем автомобиль к выполнению работы (см. с. 34, «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Снимаем воздушный фильтр (см. с. 77, «Воздушный фильтр – снятие и установка»).

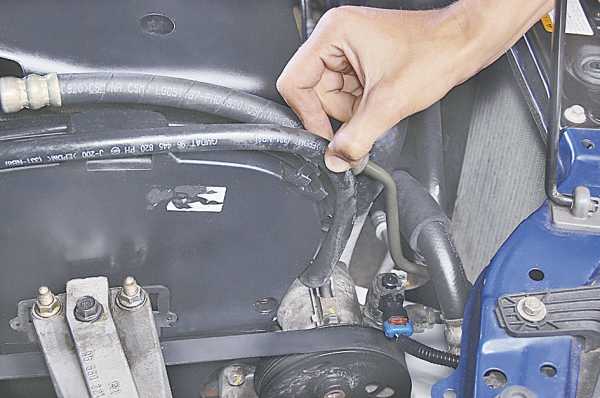

3. Извлекаем шланг подвода охлаждающей жидкости к дроссельному узлу из держателей на передней крышке ремня привода ГРМ.

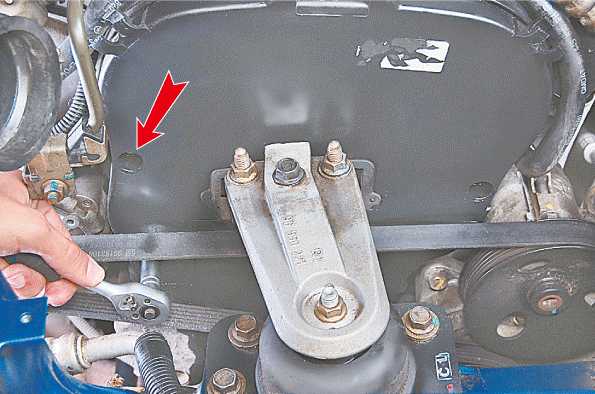

4. Торцовым ключом на 10 мм отворачиваем передний болт крепления передней крышки ремня привода ГРМ.

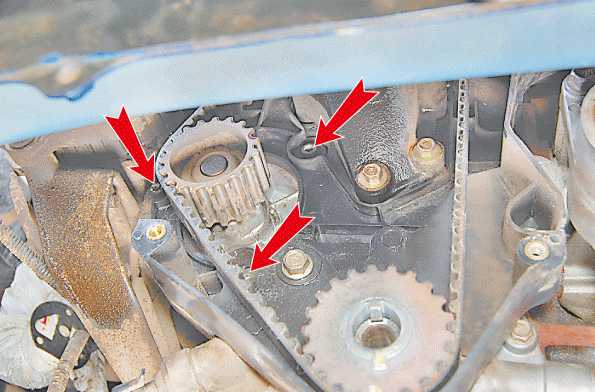

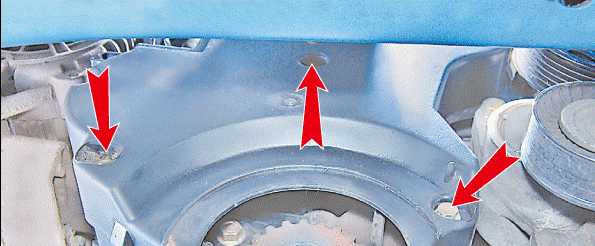

5. Тем же ключом отворачиваем два задних болта крепления передней крышки ремня привода ГРМ и снимаем ее.

6. Включаем четвертую передачу.

7. Поднимаем с помощью домкрата правую переднюю сторону автомобиля (см. с. 34, «Подготовка автомобиля к техническому обслуживанию и ремонту»).

8. Вращаем правое переднее колесо по часовой стрелке (при этом будет вращаться и коленчатый вал двигателя) и осматриваем ремень привода ГРМ на предмет разрыва, трещин и потертостей. При наличии повреждений ремень необходимо заменить (см. ниже).

Проверка и регулировка натяжения, замена

При нормальном натяжении ремня привода ГРМ метки на натяжном устройстве должны совпадать (на фото они не совпадают). Если внешняя метка смещена относительно внутренней против часовой стрелки (ситуация на фото), натяжение ремня недостаточное, и следует провести регулировку натяжения (см. ниже). Если внешняя метка смещена по часовой стрелке – то возможны два варианта: перетянут ремень привода ГРМ или неисправно автоматическое натяжное устройство. В этом случае сначала необходимо провести регулировку натяжения (см. ниже), а затем, если это не помогло или ремень привода ГРМ явно стал слабо натянут, то необходимо заменить натяжное устройство (см. с. 51, «Ремень привода ГРМ – замена натяжного устройства»).

Для выполнения работы потребуются помощник и рожковый ключ на 41 мм (длиной не более 160 мм).

1. Снимаем ремень привода вспомогательных агрегатов (см. с. 47, «Ремень привода вспомогательных агрегатов – проверка состояния и замена»).

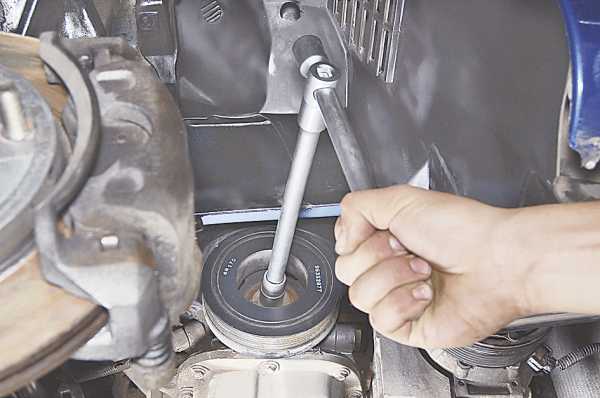

2. Помощник нажимает педаль тормоза, в это время торцовым ключом на 17 мм с удлинителем отворачиваем болт крепления �?кива коленчатого вала.

3. Снимаем шкив коленчатого вала и заворачиваем на место болт его крепления.

4. Торцовым ключом на 17 мм с удлинителем вращаем коленчатый вал двигателя по часовой стрелке, за болт крепления его шкива, добиваясь совмещения установочных меток фаз газораспределения на шкивах распределительных валов (обозначены буквами I и Е).

При этом метка на зубчатом шкиве коленчатого вала должна совпасть с вырезом в задней крышке ремня привода ГРМ.

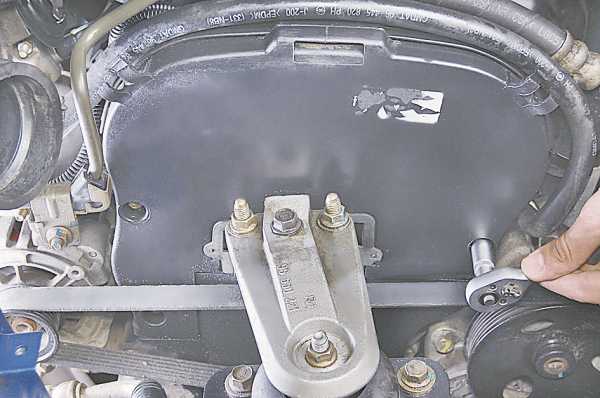

5. Торцовым ключом на 10 мм отворачиваем три болта крепления нижней крышки ремня привода ГРМ и снимаем ее.

6. Шестигранным ключом на 5 мм ослабляем затяжку болтов крепления насоса охлаждающей жидкости.

Предупреждение



Не ослабляйте болты крепления слишком сильно! Возможно вытекание охлаждающей жидкости. Ослабляйте болты крепления только до степени, когда корпус насоса охлаждающей жидкости будет с усилием поворачиваться ключом.

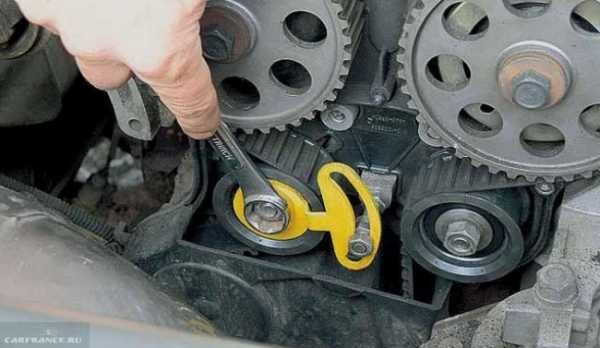

7. Рожковым ключом на 41 мм (длиной не более 160 мм) регулируем натяжение ремня привода ГРМ, поворачивая корпус насоса охлаждающей жидкости (по часовой стрелке – усиливаем натяжение, против часовой – ослабляем), так, чтобы совместить метки на натяжном устройстве (см. выше).

8. Проворачиваем (по часовой стрелке) коленчатый вал на два оборота и проверяем совмещение меток. При несовпадении меток ремень необходимо переставить (см. ниже).

Выполняемые далее операции необходимы для снятия ремня привода ГРМ.

9. Еще раз проверяем совмещение установочных меток фаз газораспределения (см. выше) и если ремень снимается не для замены, помечаем его положение относительно всех шкивов для облегчения обратной установки.

10. Максимально ослабляем натяжение ремня, повернув корпус насоса охлаждающей жидкости против часовой стрелки до упора.

11. Снимаем штангу правой опоры силового агрегата (см. с. 67, «Опоры и штанги силового агрегата – замена»).

12. Снимаем ремень привода ГРМ со всех зубчатых шкивов.

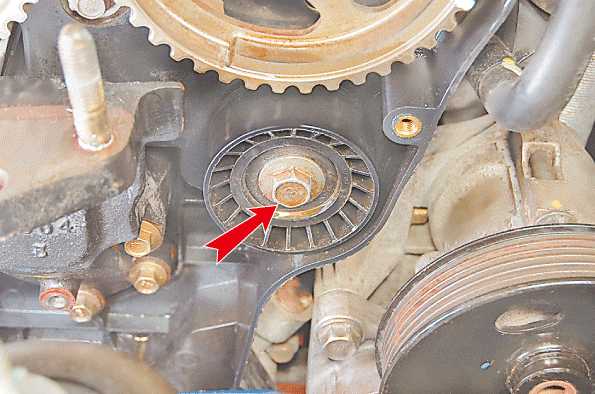

13. Проверяем отсутствие люфтов и заеданий при вращении насоса охлаждающей жидкости, ролика натяжного устройства и направляющего ролика. При наличии указанных неисправностей заменяем поврежденные детали (см. с. 101, «Насос охлаждающей жидкости – замена», с. 51, «Ремень привода ГРМ – замена натяжного устройства»), для замены направляющего ролика ключом на 14 мм отворачиваем болт его крепления.

14. Установку деталей выполняем в обратной последовательности. После установки ремня привода ГРМ, регулируем его натяжение (см. выше).

Замечание

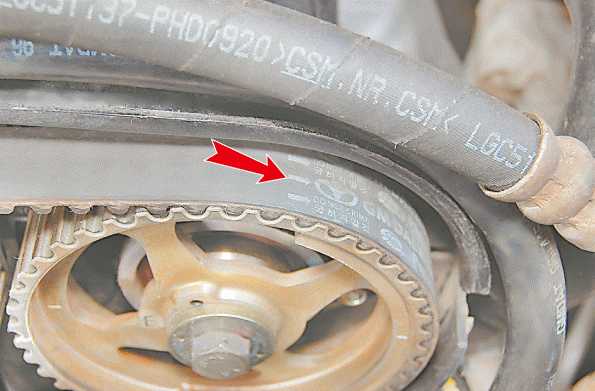

На ремне привода ГРМ может быть указано направление его вращения.



Вырез �?кива коленчатого вала должен совместиться с выступом на зубчатом шкиве коленчатого вала.

school.miravtoknig.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
