Как поменять передний сальник коленвала своими руками?
Ни для кого не секрет, что любой автомобильный узел обладает своим сроком годности. К слову, замена шаровых должна проводиться, как только тот или иной узел выходит из строя. Каждому автомобилисту известно, что существуют такие детали, замену которых нужно производить с определённой периодичностью, а есть такие, которые могут работать в течение очень долгого периода времени.
В данной статье мы поговорим о переднем сальнике коленвала, который относится к первой группе деталей, которые нужно систематически менять. Важно уточнить, что первичное понятие «сальник вала» на сегодня не совсем точное и корректное. На сегодняшний день, принято использовать такое понятие как «резиновая армированная манжета». Как известно, понятие сальник сохранилось еще с тех времен, когда смазывались маслом войлочные или фетровые уплотнители. В данной статье мы попробуем разобраться в том, при каких обстоятельствах нужно производить замену сальника и как сделать это быстро и точно.
1. Когда и для чего проводится замена переднего сальника коленвала
Теперь давайте разбираться в том, при каких обстоятельствах нужно производить замену переднего сальника коленвала. Не избежать замены сальника в том случае, если вы заметили на нем различного рода трещины, разорванности или же дефекты. Также стоит задуматься о замене сальника в том случае, когда вы обнаружили замасливание сальника, то есть наличие на нем подтеков масла.
Так как течь сальника является наиболее распространенной проблемой, а также доставляет немало хлопот автолюбителю, давайте рассмотрим эту проблему более подробно. Как правило, потекший сальник является для автомобилиста довольно неприятным происшествием, так как из-за него двигатель становится загрязненным, в нем собирается вся пыль. Ко всему, масло может разъесть резину и, к тому же, потекший передний сальник может стать причиной непригодности ремня ГРМ.
По каким же причинам может происходить утечка масла сквозь сальник? Как правило, сальник может потечь в автомобилях с большим пробегом (более 100 000 километров). Чем вызвана утечка в таком случае? Как известно, коленвал имеет некоторое биение, из-за которого внутренняя поверхность сальника может попросту разбиться.
Также, когда автомобиль долго не приводился в эксплуатацию, сальник может попросту «задубеть» или же пересохнуть. В таком случае, он попросту не сможет прижаться к уплотняемой поверхности. Сальник также может потерять свои эластические свойства и вследствие непосредственного влияния некачественного масла, которое может разъесть все, что только можно.
Если у вас потек новый сальник, то причиной этому может стать некачественное изделие или же некорректная установка сальника. Если вы установили сальник неправильно, это может грозить вам повреждением внутренней рабочей поверхности сальника (при неравномерной установке). Как правило, сальник выставляют в определенном положении через проставку соответствующего размера, затем лёгкими ударами молотка происходит забивание сальника на его посадочное место.
Специалисты советуют обратить внимание на тот факт, что не всегда при обнаружении подтеков нужно винить сальник и сразу же менять его. Важно помнить, что существуют еще и несколько других причин, не связанных с сальником, при которых происходит утечка масла из сальника. В том случае, если двигатель имеет какие-то неисправности, и в нем наблюдается повышенное давление картерных газов, данные газы могут запросто выдавить сальник, этим самым проделав щель, сквозь которую масло может свободно вытекать.
Если вы недавно поменяли передний сальник, но он уже успел дать течь, то, скорее всего, проблема в неправильной установке сальника. Очень часто случается, что при неправильной установке внутренняя кромка резинки загибается, через нее и происходит течь масла. Иногда, увидев загрязненный картер, так как при протечке масла к нему липнет любая пыль и задерживается на поверхности, автомобилисты ошибочно думают, что течет именно сальник. Вполне вероятно, что давать течь масла может прокладка масляного насоса, она находится рядом с сальником.
Самой серьезной проблемой, при которой вы будете наблюдать течь масла, – это обрыв ремня ГРМ. Как правило, на большинстве двигателей при такой проблеме гнутся клапаны. В этом случае вам просто не избежать дорогостоящего ремонта: придется заменять ремень ГРМ, прокладку ГБЦ, производить замену клапанов с их последующей притиркой, шлифовку плоскости ГБЦ (а плоскость в 99% случаев будет неровной, что скажется на надёжности).
К тому же, скорее всего, данная поломка поведет за собой и повреждение поршней, так как именно они соприкасаются с клапанами и повреждаются об них. Что характерно, мелкие, незначительные деформации не смогут сильно навредить поршням, они могут работать и при наличии небольших углублений.
2. Порядок замены переднего сальника коленвала
Как правило, каждая замена какой-либо детали или узла происходит в два этапа: это снятие старой детали и установка новой. Передний сальник коленвала – не исключение. Но перед тем как браться за снятие старого, износившегося сальника, необходимо запастись необходимым инвентарем. Итак, вам понадобятся все инструменты, необходимые для снятия привода газораспределительного механизма, крышки головки блока цилиндров, задней и нижней крышек привода газораспределительного механизма, а также молоток и отвертка.
После этого, используя ту же отвертку, поддеваем сальник коленчатого вала и извлекаем его из крышки. После того как старый сальник будет снят, можем приступать к установке нового, но и тут не стоит спешить. Перед установкой специалисты советуют смазать моторным маслом рабочую кромку нового сальника.
После этого уже можно запрессовывать новый сальник на его место, воспользовавшись при этом головкой, отрезком трубы подходящего размера или же при помощи оправки. После того как вы проделали данную операцию, делаем установку нового сальника в порядке, обратном снятию, то есть установив в паз коленчатого вала при этом шпонку, а на носок зубчатый шкив коленвала.
Итак, замена переднего сальника прошла удачно! Как вы сами видите, производить замену старого, неисправного переднего сальника коленвала в домашних условиях не так уж и сложно. Нужно лишь запастись необходимыми инструментами, а также терпением и ловкостью рук.
Главное – вовремя обнаружить неисправность сальника и быстро на нее среагировать.
Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.
auto.todayЗамена переднего сальника коленвала своими руками
Опрятное подкапотное пространство говорит не только о любви автовладельца к чистоте, но и о том, что все системы и узлы работают согласованно и без сбоев. Появление масляных пятен на блоке цилиндров или других местах является важным сигналом к тому, что требуется замена сальника коленвала.
Такое событие обычно случается раньше заявленной сотни тысяч километров гарантированного пробега автомобиля производителем. Начинающие автовладельцы могут испугаться такого поворота событий, но проблема решается достаточно быстро. Работу можно выполнить самостоятельно практически в любом гараже.
Причины проблем с сальниками
Основные причины снижения работоспособности или полного выхода из строя сальника могут заключаться в следующем:
- эксплуатация двигателя при значительной перегрузке, а как следствие перегрев изделия и потеря формы или эластичности;
- использование некачественного моторного масла, не рекомендованного производителей, или несвоевременная его замена, а как следствие разрушение резиновой основы манжеты;
- применение некачественных сальников из низкосортного материала, а как следствие быстрая выработка ресурса изделия.
Когда требуется замена сальников
Течь масла из-под манжеты на коленвале может быть спровоцирована даже из-за небольшого смещения относительно места установки. Так как на коленвале два сальника, то необходимо мониторить обе стороны блока цилиндров.
Замена сальника
При регулярной неагрессивной эксплуатации автомобиля замена переднего сальника коленвала или заднего вряд ли будет нужна раньше чем через три-четыре года.
Этот срок обычно отечественные автомобили выхаживают. Ну а дальше стоит уделить узлу больше внимания.
Кроме того, что моторное масло попадает наружу, некачественная посадка таких кольцевых уплотнений позволяет мелкому мусору и пыли проникать внутрь двигателя. Это негативно сказывается на работе мотора и различных систем автомобиля.
Случается, что новый практически не работавший манжет получается просто выдавленным со своего посадочного места.
Причина заключается не в выработке, а в конструкционных особенностях машины и ее эксплуатации.
В зимний период может забиваться сапун смесью конденсата и отработанного масла. Это не позволяет выходить картерным газам наружу. Но бесконечно так длиться не может, и они пытаются найти себе дорогу. Слабым звеном в системе герметизации от газов являются уплотнительные кольцевые манжеты, опоясывающие коленвал по обеим сторонам.

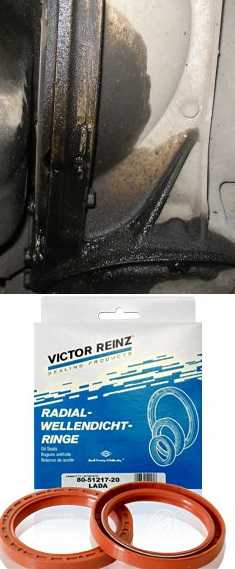

Комплект новых сальников
Через них и происходит «стравливание» выхлопов. Иногда такое событие существенно отодвигает манжеты и по этой причине подкапотное пространство пачкается отработанным моторным маслом.
Самостоятельная замена
Для тех, кто не знает, как поменять сальник коленвала, мы советуем начинать с переднего манжета. Так как эта операция выполняется немного легче, чем работа с задним сальником. Это связано с конструкционным расположением двигателя. Доступ к заднему сальнику обычно преграждают корзина сцепления и коробка переключения передач (КПП). Передний сальник практически на виду.
Менять один из них без замены второго специалисты не советуют.
Поэтому перед разборкой желательно запастись двумя запчастями. Визуально они отличаются между собой. Диаметр переднего немного меньше. В продаже их можно найти как в паре, так и поштучно.
Перед началом работ необходимо отключить аккумуляторную батарею, помыть наружную часть блока цилиндров от грязи и масла, установить автомобиль на стояночный тормоз.
Работа с передним сальником
Доступ для замены переднего сальника в корпусе маслонасоса или передней крышке блока. Извлекать его можно без дополнительного демонтажа несущих частей, но предпочтительней вариант, который рекомендует производитель.
Рассмотрим работу с наиболее популярными отечественными ВАЗами:
- ослабляем натяг ремня генератора и полностью его снимаем со шкива;
- отвинчиваем гайку, прижимающую шкив, и снимаем его с вала;
- раскручиваем крепеж крышки (три нижних болта), закрывающей манжету;
- у поперечно установленных моторов, таких как ВАЗ 2110, потребуется освободиться от корпуса маслонасоса;
- в открывшийся доступ вставляем отвертку и поддеваем его для снятия, сдвигая с места;
- с помощью оправки монтируем новую запчасть на место;
- сборка проводится в обратном порядке начиная с установки крышки маслонасоса.
Желательно выходной конец коленчатого вала и наружный диаметр сальника смазать машинным маслом.
Работа с задним сальником
Замена заднего сальника коленвала потребует заметно больше трудозатрат, чем в первом случае. Здесь нужно будет разбирать кардан, рассоединять КПП и корпус сцепления.
Замена сальника на VW Passat
Работа проводится после снятия обоймы, в которую манжет вмонтирован.
Алгоритм такой:
- снимается блок сцепления;
- раскручиваются болты для снятия маховика и спрятанного за ним кожуха;
- раскручивается крепеж с крышки, удерживающей сальник;
- проводится установка новой запчасти и смазка ее по наружному диаметру.
Собирается все в порядке, обратном разборке. С задними сальниками меняются также прокладки под фиксирующими крышками. Старые прокладки после установки могут потерять герметичность.
Быстрый способ демонтажа
Рискованный вариант снятия без разборки крышки предлагают некоторые специалисты. Операцию необходимо проводить непосредственно через открытый мотор. Способ используется для экономии времени. После извлечения старого манжета на вал устанавливается новый.
Делать это необходимо очень аккуратно, чтобы не поцарапать полированную поверхность вала.
В случае повреждения шероховатости, сальник быстро износится, образуется новая течь моторного масла и придется снова проводить замену.
Интересное по теме:
загрузка…
Вконтакте
Одноклассники
Google+
ktonaavto.ru
Замена переднего сальника коленвала в случае протечки
Течь переднего сальника коленчатого вала – одна из самых распространенных поломок, связанных с резинотехническими элементами, входящими в конструкцию двигателя.
Сальники используются для герметизации мест выхода вала из корпуса. В случае с коленчатым валом эти элементы устанавливается на выходных отверстиях из блока цилиндров.
Расположение резинотехнических элементов на коленвале
Содержание статьи
В конструкции силовых установок на коленчатых валах используется два сальника – передний и задний. Оба они предотвращают вытекание смазочного материала из двигателя наружу.
Задний сальник устанавливается на концевике вала, к которому прикручивается маховик. Ввиду того, что этот концевик представлен в виде фланца, то размеры сальника достаточно большие, со значительным слоем резины. Этим обеспечивается немалый срок службы резинотехнического элемента.
Передний же сальник находится на концевике вала, который используется как привод систем и механизмов силовой установки или вспомогательного оборудования. Резинотехнический элемент располагается за приводной шестерней, которая посажена на концевик вала и зафиксирована шпоночным соединением. Размеры этого сальника меньше, чем заднего. И это сказывается на ресурсе элемента.
Из-за протечки масло попадает на внешнюю поверхность двигателя из-за чего он загрязняется. Также из-за этого повышается расход смазочного материала, который приходится периодически восполнять.
Особую опасность протечка несет для двигателей, у которых привод ГРМ осуществляется при помощи ремня. Жидкости на основе нефти негативно сказываются на резиновых элементах. Ремень после попадания масла может расслоиться и порваться, что особенно опасно, если двигатель является «втыковым» (при обрыве ремня поршни сталкиваются с клапанами).
Причины протечки. Устанавливаем место течи
Причина течи в том, что сальник перекосило
Дать течь сальник может по нескольким причинам:
- Естественный износ. Как бы тщательно не были подогнаны между собой элементы кривошипно-шатунного механизма (КШМ), коленчатый вал при вращении все равно вибрирует, что приводит к износу внутренней поверхности сальника. Из-за этого он перестает плотно прилегать к валу и через щель смазка вытекает;
- Потеря эластичности. Происходит это из-за пересыхания резины, она «дубеет» и плотность прилегания снижается;
- Установка с перекосом. Неправильная установка приводит к появлению неплотностей, через которые смазка, находящаяся под давлением вытекает;
- Низкое качество резинотехнического элемента, установленного при замене протекшего сальника. На рынке много поддельных запчастей и вероятность приобретения дефектного изделия – высока.
Поскольку сальник находится в месте, где осмотр проводить не очень удобно, то о проблеме судят по следам масла под автомобилем и сильной загрязненности нижней части двигателя.
Но стоит отметить, что смазочный материал вытекать может и в других местах – из-под прокладки поддона, масляного фильтра. Поэтому перед устранением течи необходимо тщательно осмотреть нижнюю часть силового агрегата, чтобы точно установить место протечки.
Сделать это можно на эстакаде или смотровой яме, предварительно демонтировав защиту картера (если она есть). В случае, когда установить место протечки невозможно из-за сильной загрязненности, то низ мотора очищается, а затем, после короткой поездки,все заново осматривается. В месте протечки налипнет пыль, по которой и определяем место течи.
Установив, что масло вытекает из-за поврежденного или изношенного сальника, можно приступать к замене. Отметим, что хоть передний сальник коленчатого вала протекает чаще, чем задний, но провести его замену намного проще.
Технология замены этого резинотехнического элемента для любых двигателей одинакова, но сложность проведения работ зависит от конструктивных особенностей самого двигателя.
Алгоритм работ по замене сальника коленвала
Для замены переднего сальника коленчатого вала потребуется стандартный набор ключей, специализированные инструменты (ключи для откручивания болта шкива коленчатого вала), съемника шестеренки (для авто с ременным приводом ГРМ), правки для запрессовки нового резинотехнического элемента.
Видео: Простой способ по вытаскиванию сальника
Если взять авто, оснащенные моторами с ременным приводом ГРМ, то технология замены такая:
- Устанавливаем авто на яму и обездвиживаем.
- Обеспечиваем доступ к шкиву привода навесного оборудования, установленном на коленвале.
- Снимаем ремень дополнительного оборудования.
- Обеспечиваем доступ к ремню привода ГРМ.
- Устанавливаем ВМТ по меткам (на шестерне распредвала, шкиве коленвала, маховике). Фиксируем в таком положении.
- Отворачиваем болт крепления шкива коленвала. Еще раз сверяем установку меток.
- Ослабляем натяжной ролик ремня ГРМ.
- Снимаем ремень.
- Стягиваем приводную шестерню с коленвала (аккуратно, чтобы не потерять шпонку). Обычно шестеренка стаскивается от руки, но иногда требуется использование съемника.
- Тщательно вымываем и очищаем поверхность возле концевика коленвала.
- Поддеваем сальник отверткой или плоскогубцами. Делаем это аккуратно, чтобы не повредить посадочные поверхности, поскольку даже малейшая царапина приведет к потере плотности и возобновлению течи масла.
- Протираем ветошью посадочные поверхности.
- Новый сальник смазываем маслом и ставим на место, следя, чтобы кромки не подвернулись.
- Забиваем резинотехнический элемент до упора при помощи правки (отрезок трубы соответствующего диаметра).
- Собираем все обратно, следя за совпадением меток и правильностью натяжки приводных ремней.
Но это общая технология. Если брать каждый двигатель по отдельности, то обязательно найдутся нюансы.
Особенности выполнения замены на разных двигателях
Видео: Течь масла из под переднего сальника коленвала ВАЗ 2114 ,как поменять сальник !
К примеру, если взять модели ВАЗ, начиная от 2108, оснащенные 8-клапанным ГРМ, то на них замена делается проще всего. Проблема может возникнуть только с отворачиванием болта крепления шкива. Чтобы этого избежать вращение двигателя блокируется путем включения скорости на КПП и выжимом тормозов.
На 16-клапанных двигателях выполнение работ сложнее. Обусловлено это сложностью фиксации распредвала после установки по меткам. К примеру, на автомобилях Рено Логан для этого потребуется специальная фиксирующая пластины для валов, а также фиксатора для коленвала.
Да и в общем, для обеспечения доступа к ремню ГРМ на 16-клапанных двигателях приходится снимать множество элементов с двигателя, в некоторых случаях также нужно поддомкрачивание одной стороны мотора, предварительно сняв его опору.
Если брать двигатели, у которых ГРМ приводится от цепи, то у них свои нюансы. С одной стороны, поменять потекший сальник на них проще, поскольку нет надобности в разборке привода ГРМ. Но с другой – доступ к сальнику сильно ограничен и заменить его непросто.
К примеру, на ВАЗ-2107, для замены сальника достаточно лишь снять ремень привода вспомогательного оборудования, и открутить шкив. А далее просто подковыриваем потекший сальник и устанавливаем новый.
Но у этого авто расположение двигателя – продольное. Из-за этого пространство между крышкой двигателя и радиатором очень малое, и поставить сальник без перекоса практически невозможно.
Поэтому для удобного выполнения работ лучше нижнюю крышку привода ГРМ все же снять. А это повышает трудоемкость работ. К тому же, под этой крышкой располагается прокладка, которую обязательно нужно менять или хотя бы промазывать герметиком. Зато на таких двигателях после замены не придется устанавливать валы по меткам, поскольку привод газораспределительного механизма при работах не затрагивается.
В общем, перед началом работ на любом авто следует ознакомиться с особенностями замены и обязательно следовать технологии проведения работ.
avtomotoprof.ru
3 инструкции для переднего и заднего сальников
Содержание статьи
Для корректной работы двигателя необходимо обеспечить смазку его движущихся деталей, которые выходят за корпус двигателя. Одной из таких деталей является коленчатый вал, часть которого соединяется с маховиком. При выводе подобных элементов наружу, смазочное масло может протекать через отверстие. С целью предотвращения таких проблем используют специальные приспособления в виде сальников. Их предназначением является предотвращение протекания смазки из представленных механизмов. Поэтому своевременная замена сальника коленвала так необходима для любого автомобиля во избежание выхода из строя его двигателя.
Виды и расположение сальников на коленчатом вале
Сальники используют в разных элементах автомобиля, в том числе и в коленчатом вале. Они обеспечивают такое состояние, чтобы смазочная жидкость не покидала двигатель. Элемент изготовлен в форме кольца с эластичной внутренней кромкой, а также имеет жёсткую наружную обойму. Для усиления внутренней кромки используется пружина. Она препятствует выходу масла наружу. Установленные в любом авто приспособления могут быть двух типов:
- Задний сальник. Отличается большой износостойкостью, что отражается на сроках эксплуатации, равнозначных периоду использования транспортного средства. Имеет громоздкие габариты.
- Передний сальник. Приспособление по размерам немного меньше, а также более склонно к изнашиванию. Модуль находится в крышке масляного насоса. Для получения доступа к нему необходимо отсоединить элемент ремня ГРМ. Сам сальник расположен под нижним шкивом коленчатого вала.
Как показывает практика, выход из строя переднего сальника происходит намного чаще. В процессе длительной эксплуатации он может потерять желаемую эластичность, что приводит к появлению трещин и протеканию масла. Все это создает для водителя дополнительные проблемы. В силу этого, передние сальники относят к элементам, которые необходимо периодически проверять с последующей заменой.
Осмотр с целью выявления места утечки масла
Если есть подозрение некорректной работы представленного приспособления, водителю в первую очередь потребуется установить, какой именно сальник дал течь. Если изъян наблюдается в задней части мотора, нужно провести визуальный осмотр поддона и блока коробки переключения передач. Для того, чтобы определить, есть ли течь рабочей жидкости, необходимо капнуть на поддон немного воды и понаблюдать: если течёт трансформаторное масло — оно будет расплываться по поверхности, моторное — держаться целостной каплей.
Причины протеканий
Самыми распространёнными причинами протечек сальников являются следующие факторы.
- Достижение пробега авто 100 тысяч километров. В таких ситуациях под влиянием вибрационного воздействия коленвала изнашивается внутренняя часть сальника. Вследствие этого, он перестаёт плотно прилегать к коробке и будет способствовать протеканию рабочей жидкости.
- Пересыхание сальника, что связано с использованием некачественного масла. Зачастую такое возникает, если долго держать рабочую жидкость в условиях пониженных температур.
- Плохое качество детали или её неправильная установка, которые тоже не стоит исключать как причину поломки.
- Неисправности в самом двигателе. Наиболее распространённой поломкой в таком случае является повышение давления картерных газов, что приводит к смещению сальника.
- Протечка масляного фильтра, в результате чего проблему вряд ли удастся решить только заменой сальника.
Обратите внимание. Задние и передние сальники имеет определенные отличия, что связано с конструкцией двигателя. Поэтому, их замена не равнозначна по сложности. Процесс обслуживания не составит особого труда для опытного водителя. Однако, новичкам, не разбирающимся в особенностях работы двигателя, процедура не всегда будет под силу.
Замена переднего сальника коленвала
Замена любой детали или узла транспортного средства всегда проходит в два этапа: снятие старого износившегося модуля и установка нового. Сальники коленвала не будут исключением. Подобный ремонт не обойдётся без молотка с отвёрткой, однако перед тем, как приступить к работе, нужно запастись необходимым инструментом для совершения следующих процедур: снятие привода газораспределительного механизма, извлечение крышки головки блока цилиндров. Сам процесс замены для переднего сальника состоит из трёх шагов.
ШАГ 1. Первоочерёдно снимается ремень газораспределительного механизма со всех шкивов. После этого с помощью двух плоских отвёрток поднимается шкив зубчатого типа, который нужно снять с носка коленвала.
Занимающемуся ремонтом автолюбителю не стоит забывать про шпонку, которую нужно извлечь с помощью отвёртки для того, чтобы она не затерялась.
ШАГ 2. Используя отвёртку извлекается износившийся элемент с крышки, после чего она смазывается моторным маслом. Для нового сальника необходима такая же обработка рабочей жидкостью.
ШАГ 3. Занимающийся ремонтом автолюбитель должен запрессовать новый сальник в нужное место с помощью трубы определённого диаметра или оправки. Поле этого повторяется в обратном порядке всё, что указано в первом шаге.
Замена заднего сальника коленвала
Замена заднего сальника коленвала проводится на смотровой яме или с применением подъёмника. Работа предусматривает снятие коробки переключения передач. Во время такой процедуры следует дополнительно осмотреть все прилегающие узлы. Это связано с тем, что извлечение коробки передач стоит отнести к достаточно сложным и трудоёмким процессам. В силу высокой износостойкости заднего сальника прибегать к таким действиям приходится крайне редко.
Замена сальника для заднеприводных транспортных средств
ШАГ 1. В первую очередь осуществляется снятие карданной передачи, с последующим отсоединением стартера и рабочего цилиндра сцепления (извлекается целиком вместе со шлангом).
ШАГ 2. Отсоединяется трос спидометра, провод жабки заднего хода. После этого нужно освободить кулису коробки передач в салоне транспортного средства.
ШАГ 3. Снимаются болты для соединения КПП и двигателя. После этого извлекается поперечина (заднее крепление) коробки передач.
В некоторых случаях возникает необходимость снятия трубы глушителя. Это позволит упростить задачу по снятию нужных деталей. В случае самостоятельного осуществления ремонта, автолюбителю необходимо предварительно подготовить основание, на которое будет опускаться КПП (можно использовать обычную доску, расположенную поперёк смотровой ямы).
После снятия корзины и диска сцепления, маховика и щита будет обеспечен беспрепятственный доступ к сальнику. Замена сальника коленвала осуществляется с помощью самореза, который выставляется на край с постепенным вворачиванием в него. Предварительно по инструменту необходимо немного ударить, для того, чтобы он легче пошёл в металл. Наиболее удачным будет использование приспособления, применяемого во время ремонта квартир с целью крепления профиля.
После нескольких витков закручивания износившийся сальник вытаскивают с использованием плоскогубцев. В некоторых случаях для достижения большего эффекта можно использовать несколько саморезов.
Замена сальника для переднеприводных автомобилей
Первоначально снимается левое переднее колесо. Перед этим нужно ослабить гайку полуоси, которая в конечном итоге будет полностью откручена. Это позволит сдвинуть с полуоси стойку. Иногда приходится снимать рулевой палец в скреплении.
Проводящий ремонт водитель как вариант также может рассмотреть снятие заднего корпуса, после чего его вместе с сальником можно будет установить на место. Подобные манипуляции являются более трудоемкими и могут закончиться повреждением прокладки корпуса сальника, что приведёт к противоположному результату.
Попутно с заменой сальника необходимо осмотреть подшипник в коленвале, в который входит первичный вал коробки передач: когда он заедает и шумит при проворачивании — нужно ставить новый.
После завершения замены сальника все процедуры нужно осуществить с точностью до наоборот.
Выводы
Использование сальников в транспортном средстве связано с необходимостью обеспечения циркуляции смазывающих жидкостей. Состояние такого элемента напрямую влияет на условия работы мотора, в связи с чем систематический осмотр будет не лишним. В том случае, когда сальник потерял свою функциональность, придется заниматься его заменой. Ремонт хоть и не сложный, но требует существенных временных затрат.
Пожалуйста, оцените этот материал!
Загрузка…Если Вам понравилась статья, поделитесь ею с друзьями!
motorsguide.ru
❶ Как поменять сальник ? Как заменить сальник штока коробки передач ВАЗ 2108 ? Ремонт и сервис
Сальники коленчатого вала изготавливаются из термостойких материалов – силикона или фторкаучуковой резины. Они выглядят как уплотнительные кольца, диаметр которых соответствует диаметру коленчатого вала.
Самый главный признак необходимости замены заднего сальника – наличие следов потеков моторного масла в месте соединения картера двигателя и коробки переключения передач. Масло может попасть в картер сцепления, осесть слоем на его стенках и загрязнить диск. Все это приводит к пробуксовкам сцепления и существенному повышению расхода масла.
В автомобилях, двигатель которых размещен вдоль подкапотного пространства, а газораспределение происходит с помощью цепного металлического привода, сальники устанавливаются непосредственно в щите коленчатого вала перед опорным подшипником. Для переднего привода, или если в машине используется резиновый ремень в газораспределении, сальники располагаются в самом блоке, так как здесь не требуется применение щитов.
С внешней стороны уплотнителя производителем проставляется специальная надпись. По ней определяется направление движения коленвала. Учитывая эту информацию, можно без ошибок выполнить установку нового сальника своими руками.
Процедура замены заднего сальника коленвала требует демонтажа многих узлов. Вам придется демонтировать коробку переключения передач, одновременно внимательно осматривая все узлы. Для выполнения этой операции поставьте машину на подъемник или смотровую яму. Зафиксируйте с помощью упоров колесо и после этого приступайте к работе.
Совет. Желательно, чтобы при демонтаже коробки вам кто-то помогал, так как это непростая и трудоемкая процедура. При работе сразу начинайте сортировать болты, чтобы последующая сборка не превратилась в сплошное мучение. Болты и мелкие детали от каждого узла помещайте в отдельную коробочку или на отдельный чистый лист. На каждом из них сделайте соответствующую подпись.
Сначала снимите карданную передачу, затем отсоедините стартер. Следом идет рабочий цилиндр сцепления, который лучше всего снимать целиком вместе со шлангом сцепления. Снимите трос спидометра, затем проводки жабки заднего хода, отсоедините ручку коробки передач, чтобы она не мешала демонтажу КПП, после этого вы сможете высвободить в салоне кулису коробки передач.
По контуру коробки найдите болты, присоединяющие ее к двигателю, и снимите их. Следом снимите заднее крепление КПП. Если будет необходимо, снимите трубу глушителя, после ее демонтажа работа пойдет легче и быстрее.
Снимите корзину, диск сцепления, выньте маховик и щит. Таким образом вы получите доступ к сальнику. Будьте аккуратны с трансмиссией, она остаточно тяжелая, при ее демонтаже желательна помощь напарника.
Снятую коробку передач положите на подходящую деревянную поверхность, старайтесь не повредить конструкционные части трансмиссии.
Ослабив гайку полуоси, снимите левое переднее колесо машины. Затем открутите гайку полностью, после чего у вас получится сдвинуть с полуоси стойку. Отведите ее в сторону. Чаще всего приходится демонтировать рулевой палец в скреплении, но иногда стойка выходит и сама по себе. Если стойка не подается, придется снять рулевой палец.
Затем открутите гайку второй полуоси и утопите с помощью медной наставки. Это необходимо для того, чтобы при снятии коробки она легче выходила. Снимите с КПП все навесное:
- тросик,
- датчик спидометра,
- кулисы,
- привод сцепления,
- провода жабки заднего хода.
Затем снимите подушки. Дальнейшая операция по замене сальника выполняется так же, как было описано выше для заднеприводного автомобиля.
Снимаются по кругу все крепежные болты КПП. После чего она сдвигается с полуосями. Для вывода коробки из сцепления с двигателем чуть отпустите ее вниз и сразу сдвиньте назад. После этого вы сможете с помощью головки и трещеточного ключа снять корзину сцепления и маховик.
Дальнейшая процедура замены заднего сальника коленвала проходит одинаково на задне- и переднеприводных машинах. Снимите корпус заднего уплотнителя, установите в него новый, затем поместите корпус обратно. Нередко обнаруживается, что прокладка корпуса уплотнителя оказывается поврежденной, поэтому после снятия ее необходимо внимательно осмотреть, оценить состояние. Если потребуется, придется выполнить ее замену.
Сама замена заднего сальника производится следующим образом. Наставьте саморез на край сальника, несильно ударьте его по шляпке, чтобы он легче вошел в металл. После этого вкрутите его в сальник.
Самый оптимальный вариант – использовать для этого специальный саморез по металлу, который широко применяется при ремонтах для закрепления профиля. Вкрутите саморез в сальник на несколько витков, чтобы он плотно в нем держался. Аккуратно наложите плоскогубцы и достаньте сальник.
Чаще всего сальник свободно вытягивается вместе с саморезом. Однако, если у детали слишком большой диаметр, то один саморез не справится. В этом случае вам придется вкрутить минимум два, по одной с каждой стороны. После чего с помощью двух пассатижей вытащите сальник. Здесь также желательна помощь напарника.
Во время процедуры замены сальника не забудьте осмотреть подшипник коленчатого вала. Если входящий в него первичный вал коробки передач при проворачивании издает скрежет и другой шум или заедает на ходу, значит подшипник подлежит обязательной замене. Аналогично проверяется на неисправность выжимной подшипник. При прокручивании он не должен издавать каких-либо звуков и заедать.
После этого можно устанавливать на место новый сальник и собирать всю конструкцию обратно. Во время установки корзины необходимо обязательно проверить, не имеются ли на ней трещины, не погнуты ли лепестки, есть ли повреждения на проволочном кольце, проходящем внутри корзины. Для этого переверните корзину, все кольцо будет хорошо просматриваться.
Вилка сцепления также не должна иметь трещин. Проверьте ее рабочую кромку на степень изношенности, ведь именно этой частью вилка толкает выжимной подшипник. На вилке не должно быть видно никаких трещин, иначе ее придется заменить.
Внимательно осмотрите диск. Если видно, что у него недостаточно запаса, или он уже изношен до самых заклепок, эту деталь также нужно заменить. В момент установки на место корзины и диска, корзину сцепления вам придется центрировать с помощью оправки. При отсутствии оправки ее можно сделать своими руками. Для этого заточите под конус обычную ручку от кисточки. За счет этого конуса у вас получится центрировать элемент.
Также для отцентровки корзины с диском можно использовать первичный вал коробки передач. Установите его в отверстие и закрепите механизм сцепления. Затем коробку передач можно устанавливать и закреплять на ее место.
www.kakprosto.ru
Как заменить передний или задний сальник коленвала если он течет
Течь масла через сальник коленвала является неисправностью, которую желательно устранять как можно скорее и независимо от того, потек передний или задний сальник коленчатого вала. Дело в том, что в случае протечек двигатель подвержен сильному наружному загрязнению, происходит снижение уровня моторного масла и т.д. Попадание смазки в подкапотное пространство и на отдельные элементы приводит к размягчению резиновых изделий, загрязнению электрооборудования. На автомобилях с ремнем ГРМ течь переднего сальника коленчатого вала часто сопровождается быстрым выходом из строя ремня газораспределительного механизма. Проблемы с ремнем зачастую приводят к серьезным последствиям для ДВС, так что заменить передний сальник коленвала рекомендуется при первой такой возможности.
Рекомендуем также прочитать статью о том, что такое ремень ГРМ. Из этой статьи вы узнаете об особенностях реализации ременного привода механизма газораспределения, а также об определенных тонкостях и нюансах во время эксплуатации силового агрегата с приводом данного типа.Если течет задний сальник, моторное масло из системы смазки ДВС попадает на сцепление. Страдает диск сцепления, четкость работы узла нарушается. Также протечки заднего сальника способны стать причиной и ряда других неисправностей. С учетом вышесказанного заменить задний сальник коленвала тоже желательно как можно быстрее. Далее мы рассмотрим, почему течет сальник коленвала, как определить течь сальника коленвала, а также каким образом осуществляется замена сальника коленвала своими руками.
Читайте в этой статье
Почему потек сальник коленвала и как определить место утечки
Начнем с того, что существует несколько основных причин для того, чтобы сальник коленчатого вала начал протекать. Так как сальников два (передний и задний), то и отдельные причины протечки масла немного отличаются. Задний сальник является массивным изделием, которое рассчитано на пробег около 100 тыс. км. и более. По истечении данного срока вполне возможно, что элемент постепенно начинает давать течь. Передний сальник меньше и выходит из строя чаще. Бывали случаи, когда передний сальник коленвала на некоторых автомобилях без видимых причин протекал уже через 30 тыс. пройденных километров.
На начальном этапе следует точно определить, какой из указанных элементов потек. Для диагностики достаточно изучить место появления подтеков. Если следы масла заметны на задней части двигателя, корпусе КПП, поддоне, тогда следует уделить повышенное внимание ЗСКВ (задний сальник коленчатого вала). Параллельно с этим следует учитывать, что протекать может и сама коробка передач.
Для точного определения достаточно снять немного вытекающего масла, после чего поместить каплю в воду. Трансмиссионное масло из КПП растечется по поверхности, в то время как моторное масло будет сохранять форму капли. В случае с ПСКВ (передний сальник коленвала) место подтека определяется также при визуальном осмотре. Следует добавить, что течь прокладки маслонасоса в ряде случаев можно принять за утечку масла через сальник, так как указанные уплотнители расположены рядом. В результате может оказаться, что масло течет вовсе не из сальника.
- Вернемся к причинам. Главной в списке является пробег, который для ПСКВ намного меньше по сравнению с ЗСКВ. Дело в том, что коленчатый вал в процессе работы ДВС вращается и подвержен вибрациям. Указанные факторы влияют на внутреннюю часть СКВ (сальник коленчатого вала), вызывая износ. В норме сальник должен плотно прилегать к валу, но по мере износа уплотнение нарушается.
- Еще одной проблемой СКВ является потеря эластичности резины и других свойств для создания необходимого уплотнения. Часто течи появляются на автомобилях, которые длительное время простаивали без запуска ДВС в помещениях без отопления или на улице. Другими словами, если машина находится в климатической зоне, для которой актуальные значительные перепады температур по сезонам года (холод и жара), а также характерна смена влажности, тогда после длительного простоя сальники и другие уплотнители попросту пересыхают и растрескиваются, твердеют. Вполне очевидно, что нужной плотности прилегания сальника к коленвалу уже не будет.
- Достаточно часто сальник подтекает и в результате низкого качества изготовления указанной детали. С этим обычно сталкиваются водители, у которых после замены сальника коленвала течет масло. Как правило, в целях экономии ставятся самые доступные по цене запчасти неизвестных фирм-изготовителей, после чего течи появляются сразу после установки или через несколько десятков км. пробега. Реже дефект проявляется на новых автомобилях, которые имеют некачественно изготовленную (бракованную) деталь.
- На плотность прилегания сальников к коленвалу также сильно влияет и качество установки при замене элемента. Если сальник коленвала был установлен неправильно, во время монтажа было нарушено его положение или элемент деформировали при установке, тогда причина течи масла очевидна. Установка сальника коленвала производится так, чтобы деталь четко стала на посадочное место, после чего проверяется правильность занятого положения. Чаще проблемы возникают у неопытных мастеров при установке в гаражных условиях (при помощи молотка). Крупные сервисные станции имеют для монтажа сальников коленвала специальное оборудование или ставят сальник с использованием легкого молоточка, которым сальник забивается на место легкими постукиваниями.
- Вполне логичной причиной протечки смазки через СКВ являются неисправности самого силового агрегата (сильное биение коленвала, проблемы с КШМ, рост давления картерных газов и т.п). В таких условиях сальники быстро деформируются или выдавливаются с посадочных мест, после чего появляются протечки той или иной степени интенсивности.
Течет сальник коленвала: можно ли ездить
Наряду с тем, что расход моторного масла закономерно повышается и приходится его доливать, эксплуатация ТС с текущим сальником коленчатого вала может неожиданно обернуться серьезными неприятностями. Как уже было сказано, кроме сильного загрязнения двигателя маслом и налипающей на смазку грязью, протечка может стать причиной полного выхода ДВС или других узлов под капотом из строя.
В списке самых серьезных последствий справедливо отмечен обрыв ремня ГРМ, который происходит в результате текущего сальника. На многих моторах такой обрыв приводит к загибу клапанов, что оборачивается дорогостоящим ремонтом. Если же течет задний сальник, тогда страдает трансмиссия, на которую попадает масло. Реже отмечены случаи, когда возникали неполадки в работе электрооборудования или датчиков ЭСУД, где накапливались излишки маслянистых загрязнений под капотом.
Как поменять сальник коленвала: передний и задний
Порядок замены сальника коленвала применительно к ЗСКВ двигателя предполагает целый комплекс работ. Для этого понадобится иметь гараж с ямой или подъемником, а также набор соответствующих инструментов. Отметим, что на автомобилях с передним и задним приводом замена проводится не одинаково. По этой причине дополнительную информацию по конкретной марке и модели рекомендуется находить в справочнике по ремонту и обслуживанию конкретного ТС.
К базовым операциям стоит отнести следующие:
- сначала нужно снять коробку передач;
- затем снимается сцепление;
- после этого необходимо извлечь протекающий сальник;
- далее очищается посадочное место сальника;
- теперь можно переходить к установке нового ЗСКВ;
- после сборка производится в обратном порядке;
Обратите внимание, на коленвале посадочное место сальника следует аккуратно очистить от загрязнений, при этом не допускается шлифовка наждачной бумагой, абразивными пастами и т.п. Игнорирование данного правила может привести к необходимости последующего выполнения восстановительных работ самого коленвала или даже его замене.
Замена переднего сальника коленвала также является трудоемкой процедурой. Общий список работ включает в себя следующие действия:
- осуществите демонтаж шкивов;
- далее понадобится снять защитный кожух ремня ГРМ;
- следующим шагом становится снятие зубчатого ремня;
- теперь можно демонтировать приводной зубчатый шкив;
- снимите передний сальник коленвала, установите новую деталь;
Во время замены ПСКВ или ЗСКВ уделяйте повышенное внимание правильности установки нового сальника. Следует учитывать, что внешне это может быть незаметно, но внутренняя сторона имеет свойство подгибаться. В результате новый сальник снова будет течь и работы по разборке автомобиля для очередной замены придется выполнять заново. Также необходимо помнить, что повторная установка даже практически неиспользовавшегося сальника не рекомендуется. Дело в том, что если имел место загиб при предыдущей установке, тогда после правильного расположения сальника все равно возможны деформации и, как следствие, последующие неплотности прилегания уплотнительного элемента к посадочному месту на коленчатом вале.
Подведем итоги
Как видно, своевременная диагностика и замена текущих сальников не только поможет поддерживать двигатель в исправном состоянии и чистоте, но и снизит риски возможных последствий. Если сравнивать ремонт мотора после обрыва ремня ГРМ и стоимость замены сальника коленвала, тогда вывод очевиден. Намного дешевле заменить текущий сальник, чем делать капремонт или переборку ДВС.
Также после ремонта и устранения течей не следует забывать отмыть ДВС и подкапотное пространство от грязи и масла. Это можно сделать самому, помыть двигатель Керхером или воспользоваться услугой мойки мотора паром. Главное, мойте мотор правильно, чтобы избежать нежелательных последствий в виде проблем с электрооборудованием и т.п.
Что касается подбора запчастей, в случае с сальниками коленвала, рекомендуется приобретать или оригинальные изделия у официальных дилеров, или же тщательно подходить к подбору высококачественных аналогов от известных мировых производителей. Аналоговые изделия лучше покупать в авторизированных точках продажи или в крупных магазинах, то есть продавец должен иметь хорошую репутацию.
Напоследок добавим, что использование моторного масла высокого качества, заливка смазки по уровню и своевременная замена, поддержание внутренностей двигателя в чистоте, быстрое устранение различных неполадок ДВС (прорыв газов в картер, вибрации, троение) и точная диагностика неисправностей позволят избавиться от преждевременной замены переднего и заднего сальника коленвала.
Читайте также
krutimotor.ru
Как заменить сальник коленвала правильно (задний, передний)
Как известно, по тем видам ремонта, который способен выполнить самостоятельно автолюбитель, можно судить о его квалификации в данной области. Вы сможете значительно повысить свою квалификацию, узнав, как заменить сальник коленвала двигателя. Необходимость такой замены своими руками появляется, когда образовывается течь масла в месте уплотнения коленчатого вала. В таких случая говорят, что сальник «потек».
Замена сальника коленвала – процедура, стоимость которой в СТО не низкая, особенно если виновник ремонта задний сальник — поменять его всегда сложнее.
Предназначение уплотнителя
Любой из автовладельцев, обладающий конкретными техзнаниями, понимает для чего нужен уплотнитель. Он предотвращает течь масла из масляной системы механизма. В нашем случае сальники расположены на обоих концах коленвала. Каждый имеет свой размер и стоимость. Соответственно один из них — передний, другой – задний. Рассмотрим, как поменять каждый из них.
Если течет из двигателя, то подозрения у опытного автомобилиста мгновенно падают именно на сальники и манжеты. Их задача – уплотнять вращающиеся соединения.
Коленвал является важным узлом автомобиля. Блок двигателя – это всегда довольно сложная конструкция. Если обнаруживается течь, вероятнее всего, потек уплотнитель, поставленный на концах коленвала. Последний обязан выступать наружу из блока двигателя обеими своими сторонами.
С переднего фланга на коленвале фиксируется колесо ГРМ, с заднего – элементы сцепления (что в некотором роде объясняет неодинаковый размер концов вала). Безусловно, никакая течь масла в данном случае не уместна. Смазка должна всегда оставаться внутри блока двигателя.
Почему сальник портится
Манжета – это своеобразное кольцо, имеющее жесткую наружную обойму и эластичную внутреннюю кромку. Последняя как раз и соприкасается с валом.
Если течь масла идет сквозь уплотнитель, значит, пружинная кромка ослабла и более эффективно не обжимает втулку. Надо поменять уплотнитель.
Течь масла – всегда неприятно и опасно для двигателя. Из-за того что в ходе работы манжета теряет свою эластичность или просто портится, течь масла усиливается, создавая автовладельцу океан проблем. Зная, как проводится замена данного элемента, можно значительно облегчить себе жизнь.
Внимание. Меняется задний и передний сальник своими руками по-разному, так как уплотнители существенно отличаются из-за особенностей строения силовой установки. Имеет значение, безусловно, и размер.
Манжеты или сальники применяются в автомобилестроении давно, у них не простое назначение и конструктивные особенности.
Подробнее это выглядит следующим образом. Сам уплотнитель в процессе вращения вала плотно прилегает к поверхности. Чтобы уплотнение было всегда эффективным, предусмотрены на сальнике особые насечки. Если манжеты новые, масло не течет, нигде не пропускает.
Со временем кромки сальников садятся, элементы устаревают, поэтому они более не способны обеспечивать требуемое уплотнение. Результат – течет смазка, что может произойти как спереди вала, так и сзади.
Подготовительные работы
Основа основ грамотного ремонта своими руками или замены какого-либо элемента — подготовка. Надо уметь квалифицированно подготавливаться, учитывать все этапы предстоящих работ.
- Привести в порядок машину и рабочую зону.
- Подобрать комплект необходимых инструментов.
- Купить расходники и запасные элементы.
Стоимость уплотнителей для коленвала не очень высока. Как и говорилось, размер сальников тоже бывает не одинаковый. Ведь у них разные конструктивные особенности.
Необходимо на этапе подготовки позаботиться о новых прокладках, если такие придут в негодность в процессе замены. Их стоимость низкая, а эффективность высокая. Как правило, если течет масло, то «виновными» бывают не только сальники.
Что касается инструментария, то это стандартный комплект отверток, ключей, а также набор специальных оправок для монтажа уплотнителей своими руками.
Примечание. Опять же, здесь приходится учитывать размер сальников. К примеру, на «девятки» для ремонта переднего уплотнителя нужно подготовить ключ-торец на 27, замена заднего уплотнителя проводится уже приспособлением с наружным диаметром 90 мм.
И наконец, подготовительные работы всегда подразумевают чистоту рабочей зоны. В данном случае надо будет тщательно вымыть силовую установку, очистив ее от грязи и следов масла. Пятна от смазки обязательно будут, если течет уплотнитель.
Как сменить задний уплотнитель
Это всегда сложнее, чем установка нового переднего сальника. Необходимо учитывать конструктивные особенности, ведь снять задний уплотнитель, который потек, труднее по причине его скрытности. Сальник находится за системой сцепления, что подразумевает обязательный демонтаж коробки, маховика и т.д.
Учтите, что если сальник течет, смазочные материалы могут попасть на элементы сцепления и маховика, что в разы уменьшит фрикционные свойства.
Задний уплотнитель сидит в оригинальном корпусе, фиксируемом на нескольких болтах. Два из них ввинчиваются с нижней части, прямо сквозь поддон картера.
После снятия, новый задний уплотнитель коленвала запрессовывается на место старого. Размер сальника не маленький, что в разы облегчает установку. Прост уплотнитель также и по конструкции, так что никаких проблем с впрессовкой не наблюдается. Единственная сложность — это обеспечение доступа к сальнику.
Как обновить передний уплотнитель
Это сделать уже намного легче и быстрее. Расположен данный уплотнитель непосредственно у конца втулки, на которой сидит колесо ГРМ. Для примера рассмотрим ВАЗ 2109. Чтобы осуществить замену сальника спереди, надо в первую очередь демонтировать моторную защиту и чехол ремня ГРМ.
После этого поршень 1-го цилиндра ставится в позицию ВМТ. Ремень ослабляется и снимается.
Теперь надо демонтировать колесо спереди, поддомкратив его. Затем снимаются шкив и генераторный ремень. Обязательно демонтируется колесо вала со шпонкой.
Сальник нужно аккуратно извлечь с помощью отвертки, а затем установить новый.
Перед впрессовкой нового манжета внутреннюю поверхность нужно смазать маслом. Если посадочное место коленчатого вала имеет большую выработку, возможно, установка нового уплотнителя не сможет полностью устранить проблему.
Новый уплотнитель ставится с помощью насадки или ключа-трубки на 27.
Учтите, что есть немалая вероятность испортить поверхность коленвала, а это уже большие затраты. Демонтаж переднего сальника стоит производить, не царапая посадочное место.
Если вы мотоциклист, владелец Иж Планеты, например, то замена сальника коленвала проводится в подобном же русле, безусловно, с учетом конструктивных особенностей автомобильного и мотоциклетного двигателей. Стоимость уплотнителей примерно сопоставима.
autolirika.ru
