Лада Калина — замена ламп в задних фонарях — журнал За рулем

Заменить лампы в задних фонарях автомобиля Лада Калина вы сможете самостоятельно — для этого достаточно воспользоваться нашим пошаговым руководством.

Автомобиль с кузовом хэтчбек

Снимок2

Расположение ламп в заднем фонаре: 1 — патрон лампы сигнала торможения; 2 — патрон лампы заднего хода; 3 — патрон лампы указателя поворота; 4 — патрон лампы противотуманного и габаритного света

Расположение ламп в заднем фонаре: 1 — патрон лампы сигнала торможения; 2 — патрон лампы заднего хода; 3 — патрон лампы указателя поворота; 4 — патрон лампы противотуманного и габаритного света

Расположение ламп в заднем фонаре: 1 — патрон лампы сигнала торможения; 2 — патрон лампы заднего хода; 3 — патрон лампы указателя поворота; 4 — патрон лампы противотуманного и габаритного света

Работа показана на левом фонаре, правый фонарь снимаем аналогично.

144

При открытой двери багажного отделения головкой «на 8» отворачиваем два болта крепления фонаря к задней стойке кузова.

При открытой двери багажного отделения головкой «на 8» отворачиваем два болта крепления фонаря к задней стойке кузова.

При открытой двери багажного отделения головкой «на 8» отворачиваем два болта крепления фонаря к задней стойке кузова.

4

Преодолевая сопротивление двух фиксаторов фонаря, входящих в пластмассовые держатели на кузове, сдвигаем фонарь назад и отводим от кузова.

Преодолевая сопротивление двух фиксаторов фонаря, входящих в пластмассовые держатели на кузове, сдвигаем фонарь назад и отводим от кузова.

Преодолевая сопротивление двух фиксаторов фонаря, входящих в пластмассовые держатели на кузове, сдвигаем фонарь назад и отводим от кузова.

14494

Повернув патрон лампы противотуманного и габаритного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.

Повернув патрон лампы противотуманного и габаритного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.

Повернув патрон лампы противотуманного и габаритного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем из патрона.

144942

Комбинированная лампа противотуманного и габаритного света имеет два выступа, расположенных на разных уровнях и несимметрично относительно оси лампы.

Комбинированная лампа противотуманного и габаритного света имеет два выступа, расположенных на разных уровнях и несимметрично относительно оси лампы.

Комбинированная лампа противотуманного и габаритного света имеет два выступа, расположенных на разных уровнях и несимметрично относительно оси лампы.

При установке новой лампы противотуманного и габаритного света P21/4W ее выступы должны войти в соответствующие пазы патрона. Лампу света заднего хода R10W, лампу сигнала торможения P21W и лампу указателя поворота PY21W меняем аналогично. Лампа указателя поворота имеет два выступа, расположенных несимметрично относительно оси лампы. При установке новой лампы ее выступы должны войти в соответствующие пазы патрона. На корпусе фонаря рядом с гнездом каждого патрона указан тип лампы и цвет провода, подходящего к патрону (кроме патрона лампы Р21/4W). Чтобы не перепутать места установки патронов в корпусе фонаря, фиксирующие выступы на патронах и вырезы в корпусе фонаря имеют разную форму.

Устанавливаем задний фонарь в обратной последовательности.

Автомобиль с кузовом седан

Снимок111111

Положение ламп в заднем фонаре: 1 — света заднего хода; 2 — сигнала торможения; 3 — указателя поворота; 4 — габаритного и противотуманного света

Положение ламп в заднем фонаре: 1 — света заднего хода; 2 — сигнала торможения; 3 — указателя поворота; 4 — габаритного и противотуманного света

Положение ламп в заднем фонаре: 1 — света заднего хода; 2 — сигнала торможения; 3 — указателя поворота; 4 — габаритного и противотуманного света

Работа показана на левом фонаре.

Для замены ламп в заднем фонаре достаточно отвернуть гайки его крепления, не отсоединяя колодку проводов.

2161-5-13-16-02 (Копировать)

Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.

Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.

Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.

2161-5-13-16-03 (Копировать)

Ключом или высокой головкой «на 10» отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна).

Ключом или высокой головкой «на 10» отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна).

Ключом или высокой головкой «на 10» отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна).

2161-5-13-16-04 (Копировать)

Отводим фонарь, вытягивая провода через отверстие в кузове.

Отводим фонарь, вытягивая провода через отверстие в кузове.

Отводим фонарь, вытягивая провода через отверстие в кузове.

2161-5-13-16-05 (Копировать)

Повернув патрон лампы габаритного и противотуманного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.

Повернув патрон лампы габаритного и противотуманного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.

Повернув патрон лампы габаритного и противотуманного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.

2161-5-13-16-06 (Копировать)

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Операции по замене остальных ламп выполняем аналогично.

Устанавливаем фонарь в обратной последовательности.

Замена ламп в задних фонарях Шкоды Октавии А5

  • Главная  /
  • Ремонт  /
  • Замена ламп в зад. фонарях

Чтобы поменять перегоревшую лампочку в задних фонарях, необходимо открыть специальный лючок, который находится на задней стенке багажного отсека, провернув барашек вправо или влево:

Далее вытаскиваем заднюю часть фонаря, на которой установлены все лампочки. Для этого необходимо отжать два язычка:

Вот и все лампы, две двух-спиральные и две с одной спиралью. маркировка ламп здесь. Чтобы поменять лампу, проверните её на пол оборота и вытащите на себя.

Сборка производится в обратном порядке. Вот и всё, что касается замены ламп, Шкода позаботилась о владельцах своих авто, всё просто и легко. Чтобы реже менять лампы накаливания, можно заменить их на светодиоды.

Рейтинг статьи:

Просмотров:  144040

Опубликованна :  2014-07-12

Написать комментарий
Комментарии

Денис

Верхняя и нижняя лампочки (габариты) в блоке ламп начали гореть очень слабо. Замена не помогла. Горят еле еле, то слабее то чуть сильнее. Подскажите что может быть. Спасибо

2021-06-03

Александр

Меняется ли и имеется ли в продаже корпус заднего фонаря, который наружний(цветной)? Кто сталкивался?

2019-04-29

Алексей

Какой каталожный номер имеет этот барашек багажного отсека?

2018-07-11

Денис

Какой каталожный номер имеет этот барашек багажного отсека?

2018-04-22

Иван

Эдуард, устанавливаете программу «Carista» из Google PLay на свой смартфон . Все необходимые опции там есть для изменения освещения.

2017-11-04

Эдууард

Подскажите пожалуйста,слабый накал на задних фонарях,как можно устранить. Спасибо шкода а5 11г

2017-11-04

Добрый день. Это можно исправить с помощью сканера VAS PC, подправить кодировку блоке комфорта. Если Вы в Твери, то могу помочь.

Алексей

Почему у меня все лампочки с одной спиралью? Так и должно быть? (Модель 2007 года)

2017-08-01

Задние стопы двух-спиральные лампы, + задний габарит и ПТФ тоже. Почему не знаю.

Вадим

Купил бу Octavia 1.4 2009 года вчера заметил, что горит предупреждение о выхода из строя лампы габаритных огней или подсветки номера, хотя всё работает исправно, подскажите пожалуйста в чём может быть проблема?

2017-04-06

Замена лампочек задних фонарей Ниссан Ноут

Когда перегорает какая-нибудь лампа в задних фонарях, назревает вопрос –
как снять задний фонарь на Ниссан Ноуте?

Фонарь на Ноуте насчитывает три лампочки:

  • Стоп сигнал и габариты, двух-спиральная лампочка;
  • Повортник;
  • Освещение заднего хода.

В этой статье мы рассмотрим как снимается задний фонарь , как менять лампочки и какие лампочки установлены в задних фонарях Note.

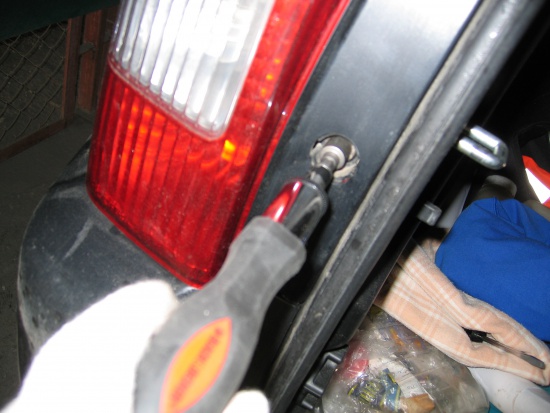

Открутить два болта, удобней всего это делать торцевым ключом на 10.

Теперь задний фонарь крепится только на двух клипсах, которые нужно сорвать. Сделать это можно просунув что-нибудь плоское, (можно отвёртку) в промежуток между фонарём и кузовом. Желательно обернуть в тряпку, чтобы не поцарапать кузов. В противном случае можно повредить краску на кузове автомобиля, и думаю все знают, что кузовной ремонт не дешевое удовольствие, ведь работа очень кропотливая и трудоёмкая, требует много подготовительных работ, таких как, вытягивание металла, рихтовка, шпатлевка, шлифовка, обработка, ну и покраска, и ещё покрытие лаком. От этого, кузовной ремонт и получается таким дорогим. Так что, будьте аккуратны, выбирая чем вытаскивать фонарь.

Я просунул первую попавшуюся под руку широкую полоску металла толщиной в два мм, в тряпку оборачивать не стал, так как уже не раз проделывал эту процедуру и знаю как не поцарапать поверхность.

Просовывая пластину или отвёртку, расшатывайте её, тем самым Вы вытаскиваете клипсы, крепления фонаря, из пазов. В результате фонарь освободится и Вам останется потянуть его на себя.

Фонарь снимается вместе с верхней накладкой, так называемый бумеранг.

На снятом фонаре её можно снять, и сразу поставить на место, чтобы не мешала, она ставится на место движением вперёд.

Вот мы и добрались до лампочек! А вот те самые клипсы, на которых крепится фонарь! Лампочки вытаскиваются проворачиванием, на четверть оборота, держателя против часовой стрелки.

Лампы накаливания, которые установлены в заденем фонаре Ниссан Ноута здесь

Рейтинг статьи:

Просмотров:  73287

Как поменять лампочку в задней фаре Авео

Если не использовать инструкцию, то обычная процедура замены лампочки в фаре автомобиля может занять больше времени чем требуется. Поэтому если желаете тратить на замену лампочки в задней фаре Шевроле Авео не более 5 минут, то данная инструкция-фотоотчет будет вам полезна.

Статья в тему: «Как заменить лампочку в передней фаре Авео»

Замена лампочки в задней фаре Авео

Для того чтобы произвести замену лампочки из инструмента вам понадобятся только крестообразная отвертка и естественно новая лампочка.

Процедура замены лампочки в задней фаре

  1. Для того чтобы поменять лампочку необходимо снять заднюю фару, поэтому откройте багажник и отверткой открутите два винта Снимаем заднюю фару Шевроле Авео Открутите верхний винт крепления фары Открутите нижний винт крепления фары
  2. Теперь фара держится на двух направляющих, поэтому отложите отвертку и при помощи раскачиваний выньте фару. Снимите фару с направляющих Выньте нижнюю направляющую Снимите верхний угол фары
  3. При снятии фары всегда есть опасность поцарапать бампер. Поцарапанный бампер от задней фары
  4. С тыльной стороны фары открывается доступ ко всем лампочкам, поэтому найдите нужную и вывернув ее из гнезда, замените на новую. Задняя фара Шевроле Авео снята Выкрутите нужную лампочку Выньте лампочку из фары Посадочное гнездо для лампочек
  5. Прежде чем устанавливать фару на место желательно проверить работает ли она. Для этого нужен помощник, ну или зеркало.
  6. После замены лампочки, вставьте фару на направляющие и закрепите ее выкрученными ранее винтами. Установите заднюю фару на место
  7. Прежде чем закручивать винты крепления нужно выровнять фару и добиться одинаковых зазоров между фарой крылом и бампером.
  8. На этом замену лампочки в задней фаре можно считать оконченной.

Лампочки используемые в задних фонарях Авео

  1. Лампа указателя поворотов (мощность – 21 Вт).
  2. Лампа “Стоп-сигнала” (мощность – 21 Вт).
  3. Лампа противотуманного фонаря (мощность – 21 Вт).
  4. Лампа заднего ходя (мощность – 21 Вт).
  5. Лампа заднего “габарита” (мощность – 21/5 Вт).
  6. Лампа центрального “Стоп-сигнала” над багажником в районе заднего стекла (мощность – 5 Вт).
  7. Лампа фонаря освещения гос.номера (мощность 5 Вт).

Как, вы еще не читали? Ну, это зря…

Жмите на социальные кнопочки, поддержите нас!

Мастерская замена ламп Форд Фокус 3 универсал (задних)

В России автомобиль Ford Focus стал по-настоящему народным. Третье поколение этой линейки появилось в продаже в 2010 году. Автомобиль производится и сейчас.

Одним из важнейших факторов, влияющих на безопасность движения, является состояние и работоспособность осветительных приборов. В материале статьи рассмотрим процесс замены лампочек задних фонарей, а также важность содержания приборов освещения автомобиля Ford Focus 3 в исправном состоянии.

Почему нужна замена ламп Форд Фокус 3 универсал?

Свету задних фонарей всегда придавалось меньше значения, чем свету передних. С неисправным освещением передних фонарей в ночное время суток ездить проблематично. Нарушенная работоспособность задних приборов освещения может довольно долго оставаться незамеченной.

Рекомендуется как минимум один раз в месяц проверять работоспособность всех приборов освещения. Также проверку нужно обязательно проводить перед дальней поездкой. Часто проблемы с освещением и выявляются в процессе таких осмотров. Проверку рекомендуется производить с помощником.

ВАЖНО! Содержать задние приборы освещения в исправном состоянии крайне важно. Часто причиной ДТП становится именно нерабочее состояние задних габаритных огней, стоп-сигналов или поворотов.

Рассмотрим несколько распространенных аварийных ситуаций, к которым может привести неисправное состояние задних фонарей.

  1. Неисправные стоп-сигнальные огни. Очень опасная неисправность. Осознать это в полной мере можно только столкнувшись с подобной ситуацией. В плотном потоке чувство относительной скорости и дистанции притупляется. Главным показателем того, что едущий впереди водитель тормозит, являются загоревшиеся стоп-сигнальные огни. В этот момент большинство водителей интуитивно ставят ногу на педаль тормоза. Но если стопы не загораются, то среагировать на тормозящий впереди автомобиль вовремя проблематично. И часто бывает так, что тормозить становится уже поздно. Происходит авария. И если у ехавшего сзади водителя есть видеорегистратор, который зафиксировал нерабочие стоп-сигнальные огни – ситуация с виновником аварии уже не будет столь однозначной.
  2. Неработающие габаритные огни, особенно в ночное время, могут привести к аварии. Особенно опасны остановки на трассе с нерабочими задними фарами. Автомобили по трассе движутся на большой скорости. Заметить вовремя транспортное средство, стоящее в темноте, довольно проблематично. Ситуация усугубляется, если плохие метеорологические условия ухудшают видимость.
  3. Неисправные указатели поворотов – одна из самых распространенных причин аварий, которые происходят по вине неработающих приборов освещения. Перестроение, поворот или обгон без предварительного извещения других участников дорожного движения о своем намерении часто приводят как минимум к конфликтным ситуациям, а иногда становятся причиной серьезных аварий. Например, на трассе, где есть всего по одной полосе в каждую сторону, движется тихоходное транспортное средство. Водитель с неисправными задними указателями поворотов обозначает маневр и начинает обгон. Одновременно с ним это делает едущий за ним автомобиль. Так как водитель второго автомобиля видит, что впереди едущий не включает указатель поворота, это значит, что он или уступает, или не торопится обгонять. Оба автомобиля выезжают на встречную полосу, и происходит аварийная ситуация. Опять же, при наличии видеорегистратора у второго водителя не составит проблем доказать виновность первого, у которого не работают указатели поворотов.

Менее критичным является работоспособность указателей заднего хода. Однако в ночное диагональная парковка будет проблематичной, если площадка за автомобилем не будет освещена в должной мере.

Процесс замены лампы заднего габарита Фокус 3 универсал

На автомобиле Ford Focus 3 в кузове «универсал» процедура замены задних ламп довольно проста. Однако от мастера требуется аккуратность и полное знание самой процедуры.

ВАЖНО! К нам на СТО иногда приезжают автомобили Ford Focus 3 с уже поврежденными задними фонарями. Как выясняется в процессе ремонта, фонарь был поврежден самим автовладельцем при попытке самостоятельной замены ламп. Процедура замены на Фокус 3 универсал недорогая, и на СТО ее сделают гарантированно качественно. А попытка сэкономить привела к необходимости замены поврежденной фары, что по стоимости окажется в несколько раз дороже.

Перед заменой лампочек отсоединяется минусовая клемма от АКБ.

Для замены ламп указателей поворотов и габаритных огней выполняются следующие действия:

  • поднимается крышка багажного отсека;
  • снимается пластиковая крышка в декоративной облицовке;

ВНИМАНИЕ! Отказ работы задних огней не всегда связан с перегоревшими лампочками. Иногда причиной отказа является перегоревший предохранитель, замена которого решит проблему. Блок предохранителей находится с левой стороны по ходу движения под пластиковой крышкой.

  • отвинчиваются два крепежных барашка;
  • фара с небольшим усилием выводится из своего посадочного места;

ВАЖНО! Фара помимо двух винтов-барашков удерживается на своем месте штифтами. Извлекается фара максимально осторожно, так как штифты на фарах этого автомобиля хрупкие, и повредить их довольно легко.

  • сдвигается собачка замка фиксатора проводов;
  • от блока фары отсоединяется фишка;

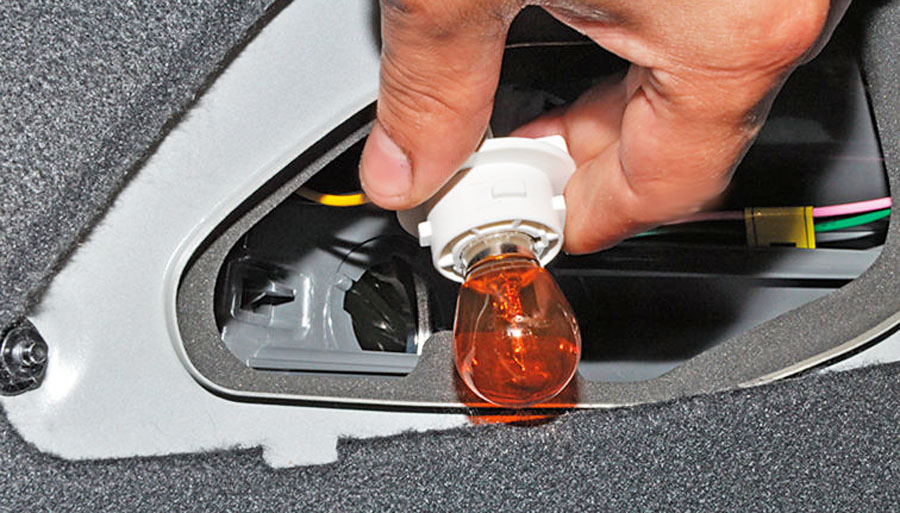

  • проворачивается крышка лампочки указателя поворотов против часовой стрелки;
  • извлекается патрон и производится замена лампочки;
  • лампочка габаритного огня и стоп-сигнала меняется аналогично;
  • выполняется сборка в обратном порядке.

ВАЖНО! В процессе сборки важно не повредить уплотнительную манжету патрона. Если нарушится герметичность соединения, то со временем в фаре начнет скапливаться конденсат.

Замена лампочек в блоке фонарей, находящихся на крышке задней двери выполняется по следующей схеме:

  • отсоединяется пластиковая крышка на задней двери багажного отделения;
  • отвинчивается барашек крепления фары;
  • зажимаются два пластиковых фиксатора, и вынимается фонарный блок;
  • поворачивается патрон против часовой стрелки;
  • извлекается нерабочая лампочка и устанавливается новая;
  • выполняется сборка в обратном порядке.

Замена дублирующего стоп-сигнала на задней двери выполняется по следующему алгоритму:

  • откручиваются два крепежных винта;
  • извлекается фонарный блок;
  • изымается сгоревшая лампочка и устанавливается новая;
  • производится сборка в обратном порядке.

Работы по замене обязательно выполняются с минимальным касанием к стеклянной колбе лампы или в перчатках. Попадание загрязнителей на лампочку может привести не только к ухудшению силы света, но и может привести к досрочному выходу лампы из строя.

Фокус 3 универсал: замена лампы и сопутствующие работы

При замене лампочек проверяется состояние контактов и внутренней полости фонарей. Есть несколько моментов, которым уделяется особое внимание.

  1. Состояние контактов на фишках и патронах. Если имеются следы окислов – производится зачистка. При поврежденных контактах выполняется замена фишки или патрона.
  2. Наличие конденсата во внутренней полости фонаря. Часто эта неисправность связана с нарушением герметичности в соединении патрона с корпусом фары. Здесь осматривается состояние уплотнительной манжеты. В случае ее повреждения производится замена. Также может быть повреждено стекло фонаря. Здесь возможность производства ремонтных работ зависит от характера повреждения. Часто подобная неисправность является неустранимой, и меняется вся фара в сборе.
  3. Общее состояние оптики и отражателей. Иногда требуется глубокая очистка и полировка мелких дефектов.

Наш автосервис профессионально занимается обслуживанием автомобилей Ford Focus 3. Мы в кратчайшие сроки произведем замену ламп задних фонарей с гарантией качества выполненных работ.



Как заменить лампы стоп-сигналов Toyota Sienna · Поделитесь своим ремонтом

У меня погас левый стоп-сигнал, лампа на внешнем углу нашего фургона Toyota Sienna 2004 года выпуска. Настало время очередного ремонта. Если ваш задний фонарь сломался, когда вы его сняли, у меня есть решение и для этого случая! Следуйте инструкциям, чтобы узнать, как заменить лампу стоп-сигнала на Toyota Sienna 2004–2010 годов:

.

Автомобиль:

Необходимые детали:

  • Лампы задних фонарей (я бы заменил ОБЕ, пока вы занимаетесь этим, потому что вы не хотите разбирать это дважды, особенно если ваша сломается, как сломался разум, когда я разбирал ее):
    • Верхний задний фонарь (задний фонарь): SYLVANIA 7506 (одна нить накала)
    • Нижний задний фонарь (задний фонарь/стоп-сигнал): SYLVANIA 7528 (две нити)

Необходимые инструменты:

Шаг 1: Откройте подъемные ворота.

Есть два болта, которые крепят узел заднего фонаря к фургону, который будет виден, когда вы откроете подъемную дверь. Посмотреть их можно здесь:

Расположение болтов крепления задних фонарей

Шаг 2: Снимите два болта на 10 мм.

Важное примечание. Это не единственные приспособления , которые удерживают задний фонарь на месте, поэтому не торопитесь и не начинайте подглядывать за ним. Удалите два болта 10 мм:

. Снятие болтов крепления заднего фонаря Toyota Sienna Снятие болтов крепления заднего фонаря Toyota Sienna

Шаг 3. Вытащите задний фонарь из штифтов сбоку.

В боковую часть фургона втыкаются два латунных штифта, которые необходимо ОСТОРОЖНО вынуть. Вам нужно будет вытащить задний фонарь прямо, как показано ниже (и читайте дальше, чтобы увидеть фотографии того, что вы отсоединяете). Кроме того, помните, что светильник будет прикреплен к проводке фургона, поэтому вам не нужно отрывать задний фонарь от фургона.

Подденьте крепление заднего фонаря

Вот как это выглядело, когда задний фонарь освободился для меня (один из штифтов вырвался из крепления заднего фонаря):

Один из штифтов вытащен из заднего фонаря

Шаг 4: Отсоедините электрический разъем заднего фонаря.

Чтобы снять электрический разъем, необходимо нажать на выступ, расположенный в нижней части разъема, как показано ниже:

Нажмите на язычок и вытащите электрический разъем

. Я бы никогда не стал вытаскивать разъем за сами провода, поэтому дотянитесь туда и потяните за разъем ногтями. Надавить на этот выступ несложно, и вы можете использовать маленькую плоскую отвертку, если не можете достать ее ногтем. Вот так выглядит нажатие во вкладке:

Нажмите на выступ на разъеме вот так

Вот задний фонарь снят:

Задний фонарь удален

Если один или несколько латунных штифтов вытащили из вашего заднего фонаря, как у меня, вы можете прочитать мою статью ниже о том, как их отремонтировать:

Как отремонтировать задний фонарь Toyota Sienna

Шаг 5: Снимите блок крепления лампочки.

Крепление лампы заднего фонаря защелкивается, поэтому перед заменой ламп его необходимо снять. Нажмите на выступ, указанный ниже, и поднимите узел вверх и из заднего фонаря. Светильник не выдвигается прямо и не откидывается с левой стороны, где находится защелка (поскольку лампочки проходят через отверстия и застревают), поэтому вам придется поиграть с извлечением этой детали. Его не нужно заставлять, так что не торопитесь:

Снимите узел лампочки

Вот как он выглядит после извлечения:

Крепление лампочки удалено

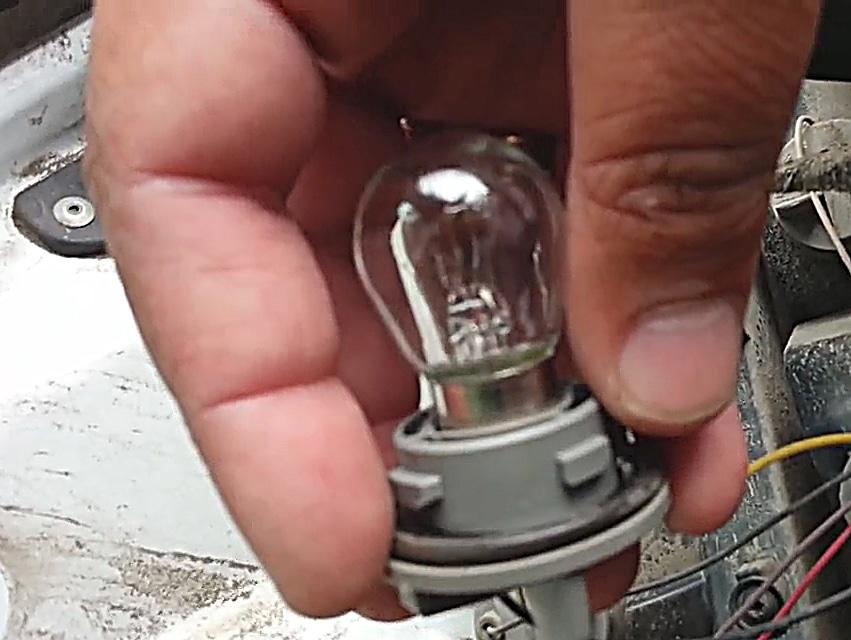

Шаг 6: Замените лампочки.

Две лампы разные: у одной две нити накала (и две точки контакта на конце), а у другой одна нить накала и только одна точка контакта в центре конца. Стойки, торчащие сбоку от основания, тоже разные, у левой стойки смещены, а у правой ровные:

Обратите внимание на различия между двумя лампочками

. Лампы могут подключаться только в одном направлении, и вы можете увидеть, какая из них входит в какое гнездо, заглянув в гнездо, чтобы увидеть, есть ли там одна точка контакта или две.Я не сфотографировал это, но здесь вы можете увидеть, как я собираюсь вставить две лампы накаливания и две выемки, в которые вставляются стойки:

Совмещение стоек с прорезями патрона

Лампы вставлены, затем вы вдавливаете их и поворачиваете примерно на 1/8 оборота, чтобы зафиксировать их на месте.

Шаг 7: Установите узел лампы в задний фонарь.

Помните, что одна сторона должна проходить под защелкой на конце, а затем защелка удерживает ее на месте:

Переустановленная лампа в сборе

Шаг 8: Подсоедините электрический разъем заднего фонаря.

Он может двигаться только в одном направлении и должен защелкнуться:

Подсоедините электрический разъем

Вот как он должен выглядеть после повторного подключения:

Электрический разъем повторно подключен

. Шаг 9. Зафиксируйте задний фонарь с помощью штифтов.

Совместите латунные штифты с их отверстиями и осторожно вставьте их в отверстия, пока узел заднего фонаря не встанет на место со щелчком.

Выровняйте штифты и защелкните задний фонарь на место

. Он должен двигаться равномерно следующим образом:

Шов должен быть ровным, прежде чем вы защелкнете его на

. Шаг 10: Установите на место два 10-миллиметровых болта крепления заднего фонаря.

Совместите отверстия и установите на место болты

. Будьте осторожны, не затягивайте болты слишком сильно, иначе задний фонарь может треснуть.

Теперь у вас снова есть задние фонари!

Партнер Amazon Раскрытие информации: Как партнер Amazon я зарабатываю на соответствующих покупках. Это означает, что если вы нажмете на партнерскую ссылку и купите товар, я получу партнерскую комиссию. Цена товара одинакова независимо от того, является ли он партнерской ссылкой или нет. Несмотря на это, я рекомендую только продукты или услуги, которые, как я считаю, добавят ценности читателям Share Your Repair.Используя партнерские ссылки, вы помогаете поддержать Share Your Repair, и я искренне ценю вашу поддержку.

Связанные

Как заменить фару или задний фонарь | Хилл Интернэшнл Тракс

Для максимальной безопасности вождения очень важно внимательно следить за тем, как работают фары вашего автомобиля. Если индикатор погас, выполните следующие действия, чтобы заменить его и продолжить безопасное вождение.

Перед заменой посмотрите в руководстве по эксплуатации, какой тип фары используется в вашем автомобиле.В общем, есть два вида налобных фонарей — герметичный луч и композитный. Фары с закрытым светом распространены в старых автомобилях, в то время как композитные фары встречаются в новых моделях и включают в себя специальный корпус со съемной галогенной или ксеноновой лампой.

Вещи, которые вам понадобятся в вашем гараже или в местном магазине NAPA AUTO PARTS:

  • Автомобильные лампочки
  • Чистящие салфетки
  • Резиновые перчатки
  • Набор отверток

Замена композитной фары

В новых автомобилях используются композитные фары с отдельным корпусом и колбой или капсулой.Композитные фары легко заменить, потому что отражающий корпус остается на автомобиле. Заменяется только капсула (лампа).

Шаг 1

Включите фары автомобиля, чтобы узнать, какая фара нуждается в замене. Как только вы нашли свет, выключите машину и полностью выключите свет.

Шаг 2

Найдите жгут проводов, прикрепленный к задней части фары, и снимите его. При необходимости просмотрите руководство пользователя для получения дополнительной помощи.

Шаг 3

Снимите держатель лампы, осторожно повернув и потянув его назад.

Шаг 4

Вытащите лампу прямо. Беритесь только за цоколь лампы.

Шаг 5

Используйте чистую тряпку или проволочную щетку, чтобы удалить коррозию в месте соединения.

Шаг 6

Удерживая только основание лампочки, а не стекло, установите новую лампочку и убедитесь, что выступы правильно совмещены. Прикрепите фиксатор и убедитесь, что все зафиксировано на месте.

Шаг 7

Подсоедините жгут проводов и проверьте налобный фонарь, чтобы убедиться, что он работает правильно.Если индикатор не загорается, еще раз проверьте жгут проводов, чтобы убедиться, что он полностью закреплен. Если он по-прежнему не работает, возможно, проблема в предохранителе или электрической части. Обратитесь за помощью в местный центр NAPA AutoCare.

Замена герметизированной фары дальнего света

Эти налобные фонари имеют 2-х или 4-х ламповую систему и могут быть круглыми или прямоугольными. Герметичный луч — это налобный фонарь старого типа, который включает в себя большой стеклянный отражающий корпус.

Шаг 1

Включите фары автомобиля, чтобы узнать, какая фара нуждается в замене.Как только вы нашли свет, выключите машину и полностью выключите свет.

Шаг 2

Найдите и снимите защитную рамку (крышку) и стопорное кольцо, которое ввернуто и надежно удерживает налобный фонарь. Для их удаления может понадобиться отвертка с крестообразным шлицем или специальный инструмент Torx. Обратитесь к руководству пользователя за рекомендациями. Если ваши винты липкие, распылите на них проникающий растворитель. Удерживая фару, выкручивайте винты, чтобы не разбить ее.

Шаг 3

Отсоедините разъем проводки от штырей на задней панели фонаря. Очистите гнездо разъема с помощью очистителя электрических контактов и осмотрите его провода на предмет износа.

Шаг 4

Наденьте штыри на новую фару и установите ее на место. Убедитесь, что фара находится правильной стороной вверх.

Шаг 5

Замените стопорное кольцо и защитную рамку.

Замена заднего фонаря

Шаг 1

Включите фары автомобиля, чтобы узнать, какой задний фонарь нужно заменить. Вам может понадобиться помощь друга, чтобы проверить стоп-сигналы и сигналы поворота.Как только вы нашли свет, выключите машину и полностью выключите свет.

Шаг 2

Обратитесь к руководству пользователя, чтобы определить, возможен ли доступ к объективу снаружи (будут видны винты) или изнутри (снимите пластиковую крышку, чтобы добраться до лампы).

Шаг 3

Снимите лампу, осторожно повернув и потянув ее назад.

Шаг 4

Используйте чистую тряпку или проволочную щетку, чтобы удалить коррозию в месте соединения.

Шаг 5

Прикрепите новую лампу, аккуратно надавив и одновременно повернув ее.Убедитесь, что вкладки правильно выровнены.

Шаг 6

Замените линзу или пластиковую крышку и проверьте лампу, чтобы убедиться, что она работает. Попросите кого-нибудь понаблюдать за лампочкой, пока вы нажимаете на тормоз и включаете свет. Если нет подсветки, это может быть проблема с проводкой или электричеством, и вам следует обратиться за помощью в местный центр NAPA AutoCare.

Важные советы:

  • Не перепутайте крепежные винты с регулировочными винтами фары.Направляющие винты обеспечивают правильное движение фары и регулировку луча.
  • Используйте перчатки при работе с новой лампой, чтобы предотвратить попадание масла на руки, что может повлиять на срок службы вашей новой лампы.
  • Принесите свою старую фару в местный магазин NAPA AUTO PARTS, чтобы гарантировать точную замену.
  • Стоп-сигналы, фонари заднего хода и поворотники обычно устанавливаются аналогично задним фонарям. Используйте ту же процедуру для замены этих ламп.

Как заменить индикаторы, фонари заднего хода и стоп-сигналы

Нужно заменить лампочку в стоп-сигнале, фонаре заднего хода или контрольной лампе? Следуйте этому короткому видеоуроку, и вскоре вы узнаете, как это сделать.

ЗАДНИЕ ФОНАРИ вашего автомобиля необходимы для обеспечения видимости. Итак, вот как заменить лампочку, если она перестала работать.

  • Прежде чем начать, вам понадобится отвертка Torx Tx30.
  • Сначала убедитесь, что ручной тормоз включен, а зажигание выключено.
  • Откройте багажник, нажав кнопку фиксатора, и снимите защелки полки.
  • Поднимите полку, чтобы снять ее.
  • Теперь отверните два винта с помощью отвертки Torx.
  • Осветительный блок будет болтаться.Но есть еще барашек, который нужно удалить.
  • Сложите боковой ковер назад.
  • Теперь вы можете попасть внутрь кузова. Здесь вы найдете крылатую гайку.
  • Руками ослабьте барашковую гайку, затем снимите фонарь.
  • Видите электрический разъем? Чтобы снять его, сожмите защелки и потяните на себя.
  • Аккуратно положите весь задний фонарь на ровную, устойчивую поверхность.
  • Во-первых, вот как заменить СТОП-СИГНАЛ.
  • Чтобы снять лампочку, поверните серый пластиковый держатель против часовой стрелки.
  • Поверните лампу на четверть оборота, чтобы освободить ее.
  • Чтобы вставить новую лампочку, просто выполните процедуру в обратном порядке.
  • Теперь ФОНАРИ ЗАДНЕГО ХОДА. Это средний.
  • Поверните устройство против часовой стрелки и вытащите разъем.
  • Выньте старую лампочку.
  • Выровняйте новую лампочку. Вставьте его, пока он не встанет на место со щелчком.
  • Теперь вставьте электрический разъем обратно.
  • Далее ИНДИКАТОР.
  • Поверните серый индикатор против часовой стрелки и вытащите его.
  • Затем снимите лампу, повернув ее против часовой стрелки.
  • Чтобы вставить новую лампочку, просто выполните процедуру в обратном порядке.
  • Время вернуть весь свет.
  • Сначала подсоедините электрический разъем.
  • Совместите световой блок с кузовом.
  • Аккуратно вставьте весь блок.
  • Загляните внутрь кузова, чтобы надеть барашковую гайку.
  • Вставьте обратно два винта.
  • Аккуратно верните боковой ковер на место.
  • И поставить полку на место.
  • Наконец, вставьте оставшиеся клипсы обратно и закройте багажник.

Вот как легко заменить лампочку в стоп-сигнале, фонаре заднего хода и указателе поворота вашего автомобиля Ford.

Но если вы в чем-то не уверены, вы всегда можете обратиться к руководству по эксплуатации или просто обратиться к дилеру Ford.

И если вы найдете это видео полезным, посмотрите другие из нашей серии «Как…»: оно предназначено для того, чтобы помочь вам поддерживать ваш Ford в отличном состоянии и наилучшим образом использовать его многочисленные функции.

Руководство по замене ламп заднего фонаря Honda Fit (Jazz)

Honda Fit (Jazz) Руководство по замене ламп заднего фонаря
Как заменить лампы тормоза, заднего хода и лампы указателей поворота в сборке задних фонарей Honda Fit или Honda Jazz.


Задний фонарь Honda Fit

Панель доступа к лампочкам задних фонарей

Подденьте пластиковую панель доступа
Это руководство по эксплуатации автомобилей было специально написано, чтобы помочь владельцам автомобилей Honda Fit или Honda Jazz 2-го поколения (2009, 2010, 2011, 2012, 2013 и 2014 гг.) замена любой из ламп в задних фонарях.

Владельцы предыдущего поколения 2001-2008 гг. Автомобили Fit или Jazz или аналогичные автомобили Honda Global Small Car такие как Airwave, Partner, Mobilio, Freed, Logo, City и Aria. также может найти это руководство полезным.

Задний фонарь в сборе Honda Fit или Jazz содержит следующие лампочки с соответствующими им Сильвания номера деталей: стоп-сигнал (стоп) лампочка # 7443 , реверс (задний) лампочка № 921 и лампа заднего указателя поворота № 992 или 7440А .

Можно использовать только маленькую плоскую отвертку. необходимо заменить любой из лампочки в сборке задних фонарей Honda Fit или Джаз.




Открытие панели доступа

1/4 оборота против часовой стрелки
Для доступа к любому из лампы задних фонарей, вам нужно будет снять пластиковую панель доступа, расположенную внутри грузового отсека.

Вставьте маленькую плоскую отвертку в паз на панель и осторожно подденьте ее.


Снимите лампу указателя поворота

Лампочка № 992 (7440A)

Лампа заднего хода
Сигнал поворота лампочка расположена в верхней части узла заднего фонаря и ближе всего к снаружи автомобиля.

Снимите его, повернув патрон лампы на 1/4 оборота. против часовой стрелки и потянув прямо из заднего фонаря.

Удалить лампочку из патрона, вытащите прямо.

Если у вас возникли проблемы с удалением попробуйте осторожно покачивать лампочку при вытягивании.


Тормоз (Стоп) Лампочка

Вытяните прямо из гнезда

Повторная установка на 1/4 оборота по часовой стрелке


Реверс или «Резервная» лампочка также находится в верхней части узла заднего фонаря, но чуть ближе к центру автомобиля.

Стоп-сигнал или Лампа стоп-сигнала расположена в нижней части блока задних фонарей.

Чтобы снять любую лампу, поверните патрон на 1/4. поверните против часовой стрелки, вытащите гнездо из узла и потяните лампочка прямо из патрона.


Замена лампы заднего фонаря

Проверка лампы стоп-сигнала

Проверка опасности / сигнала поворота
Заменить сгоревший из ламп(ы) с новой # 7443 лампой стоп-сигнала, # 921 лампа заднего хода или # 992 или 7440A Лампа заднего указателя поворота.

Вставьте новую лампу прямо в гнездо, вставьте гнездо в узел заднего фонаря и поверните его на 1/4 поверните по часовой стрелке, чтобы зафиксировать его на месте.

Если вы хотите иметь более яркий хвост фары, установите совместимые 7443 СИД , 921 СИД и Лампы 7440A LED .

Проверьте новую лампу (лампы) заднего фонаря, попросив кого-нибудь нажать на тормоз, поставить автомобиль двигается задним ходом (с включенными тормозами) и активирует аварийные сигналы или поворотники.


Крышка лампы заднего фонаря

Защелкивающаяся панель на месте

Панель заподлицо с багажником
Чтобы закончить работу, замените панель доступа к лампочкам задних фонарей и убедитесь, что она находится на одном уровне с остальная часть грузового отсека.

Обязательно запишите замену лампы в сервисных записях вашего автомобиля.

Для получения дополнительной информации, пожалуйста, проверьте мой Хонда Fit Руководство по техническому обслуживанию и ремонту стр.

Как заменить фары или задние фонари за 5 простых шагов! – КОЛЕСА.

ca

Сэкономь немного денег и сделай сам!

В четверг вечером я ехал домой с работы. Подходя к дому, я понял, что освещение перед моим джипом было тусклее, чем обычно. У меня перегорела фара со стороны пассажира.Из-за того, что это произошло вовремя, я не смог доставить его механику и немедленно заменить. Решил утром отвезти к механику

Как раз когда я подъезжал к подъездной дорожке, мой брат остановился прямо за мной. Первое, что он сказал мне, выходя из машины, было: «Вы знали, что у вас перегорел задний фонарь со стороны водителя?» В один день сгорела одна фара и один стоп-сигнал! Будем надеяться, что все это произошло в последние 5 минут, потому что езда с перегоревшей фарой или задним фонарем незаконна и крайне опасна.Хотя то, что одновременно перегорели и фара, и задний фонарь, было скрытым благословением, потому что напомнило мне, что я должен чаще проверять все свои фары… , и вы тоже!

Я рассматривал варианты. Два огня за один день; это может быть дорого, чтобы заменить на механике. Я работал на следующий день, поэтому самым быстрым решением было заменить фары самостоятельно. Сначала я искал в Интернете именно те фары, которые нужны моему джипу. Как я упоминал ранее, важно изучить точную марку и модель вашего автомобиля.Даже такая мелочь, как тип лампочки, зависит от марки и модели автомобиля.

Три наиболее популярных типа автомобильных ламп, которые вы можете установить в фары или задние фонари вашего автомобиля: галогенные, светодиодные и газоразрядные (также известные как ксеноновые).

Вам, наверное, интересно В чем разница и какой из них лучше всего подходит для моей машины?

  • A Галогенная лампа — это стандартная лампа, используемая в большинстве автомобилей. Галогенные лампы гораздо более деликатны в установке, в том смысле, что если ваши пальцы коснутся передней части лампы, это может повлиять на яркость лампы.Очень важно, чтобы на лампе не оставалось отпечатков пальцев.
  • Светодиод (светоизлучающий диод) считается более эффективным источником света, чем галогенный. Светодиоды популярны среди производителей автомобилей, потому что они не выделяют столько тепла, сколько другие источники света, и, как говорят, служат дольше.
  • Лампа HID (High Intensity Discharge) считается высокоэффективной, поскольку ее срок службы на 90 процентов больше, чем у стандартных головных и задних фар (галогенных).Она также может производить свет в два раза сильнее, чем галогенная лампа. Ксеноновые фары подходят не для всех автомобилей. Как уже упоминалось, важно исследовать, что лучше всего работает с вашим автомобилем.

СВЯЗАННЫЕ: Лучше и ярче: фары становятся высокотехнологичными

Наконечник безопасности:

Вы не должны самостоятельно менять фары вашего автомобиля, если вы не уверены и точно не знаете, что делаете. Ксеноновые лампы особенно высоковольтны и опасны.Проконсультируйтесь со своим механиком, прежде чем менять фары.

Для своего джипа я выбрал галогеновые фары и задние фонари. Я выбрал этот тип из-за его совместимости с моим автомобилем и, самое главное, из-за моего знакомства с лампочкой. Хотя ксеноновые лампы служат дольше, я не знаком с этим типом установки и не чувствую себя в безопасности при его установке — об этом вам следует знать и при установке ламп дома. Вот пять шагов, которые мне потребовались, чтобы заменить ГАЛОГЕННЫЕ фары/задние фонари:

Доступ к большинству галогенных ламп можно получить с задней стороны фары.Ищите крепление лампы фары (она находится в пятне фары и от нее выходят три провода).
Отсоедините лампочку от проводов. В большинстве автомобилей провода удерживаются металлическим зажимом, пластиковой защелкой или завинчивающейся крышкой.
Аккуратно извлеките лампу из фары. Возможно, вам придется плавно повернуть его.
Установите новую лампу.Важно не касаться пальцами ни одной части стекла. Правильно и надежно вставьте новую лампочку в фару.
Наденьте жгут проводов обратно, соединив провода. Проверьте свет, чтобы убедиться, что вы сделали это правильно!

Замена галогенных задних фонарей/стоп-сигналов состоит из тех же шагов, только доступ к фонарям находится в багажнике в задней части автомобиля.

Хотя перегорели только 1 фара и 1 стоп сигнал, решил поменять все четыре.Со временем свет на вашем автомобиле тускнеет из-за возраста. Когда вы меняете только одну фару, она может быть значительно ярче, чем старая фара, что приводит к потере симметрии в вашем автомобиле. Другими словами, это более визуально привлекательно. На самом деле вы экономите свое время, потому что, скорее всего, эти лампы были установлены вместе, и это только вопрос времени, когда другой перегорит. Почему бы не изменить оба?

Отныне я планирую более активно следить за яркостью своих огней, и вы тоже должны это делать.Прогулки вокруг наших автомобилей как можно чаще важны по многим причинам. Если бы накануне я заметил, что фары тускнеют, я мог бы не выезжать даже на несколько минут с перегоревшими фарами. Вождение с перегоревшей фарой или стоп-сигналом является незаконным и чрезвычайно опасным для вас, ваших пассажиров и других водителей… так что давайте не будем об этом забывать!

Связанный:   Никогда не недооценивайте важность фар вашего автомобиля

Как заменить лампочки в задних фонарях мотоцикла

Когда вам нужно заменить лампы в задних фонарях мотоцикла , рекомендуется использовать светодиодные лампы вместо стандартных.Они увеличивают яркость света примерно на 20 процентов, делая вас более заметными и, следовательно, более безопасными. Установка выполняется быстро, и вы вернетесь в дорогу через 30 минут или меньше. Вам понадобятся только те инструменты, которые уже есть в доме.

Шаг 1. Доступ к проводам

Начните с отвертки Phillips, чтобы снять рассеиватель заднего фонаря мотоцикла с крыла. Аккуратно отложите его вместе с винтами. Теперь у вас будет доступ к старой лампе и корпусу лампы.

Не вынимая лампу из корпуса, вытащите корпус лампы из крыла, чтобы лампа свободно болталась, а провода были оголены. Удерживая лампочку на месте, вы сможете проверить провода.

Шаг 2. Проверка проводов

Далее необходимо проверить провода, чтобы узнать, какой из проводов идет к тормозам, ходовым огням и сигналам поворота. Это позволит правильно подключить светодиодную лампочку. Для этого при работающем двигателе вам нужно будет прощупать каждый провод контрольной лампочкой на 12 вольт.Начните с нажатия на тормоз, чтобы увидеть, какой провод заставляет контрольную лампочку светиться. Пробегитесь, пока не установите, какой провод отвечает за каждую отдельную функцию. Вы должны сделать пометку или пометить каждый провод лентой, чтобы избежать путаницы.

Шаг 3. Подключение

Прежде чем двигаться дальше, убедитесь, что ваш новый корпус светодиода без проблем принимает стыковые разъемы. В большинстве случаев с этим проблем быть не должно. Теперь, когда провода протестированы, вы можете отрезать каждый из проводов за корпусом лампы и зачистить конец каждого на короткое расстояние; у вас, вероятно, не будет слишком много проволоки, чтобы играть с ней, поэтому не будьте слишком либеральны при резке. С помощью обжимного инструмента обожмите конец каждого провода в стыковом соединителе. Оттуда вы можете использовать стыковые разъемы для подключения проводов к корпусу светодиода. Наконец, вы должны проверить еще раз, чтобы убедиться, что провода подключены правильно; проверка сейчас может избавить вас от необходимости разбирать все позже.

Шаг 4. Установка

После того, как корпус правильно подключен, вы готовы установить его обратно на крыло. Он должен быть установлен точно так же, как обычный задний фонарь мотоцикла.Закрутите линзу заднего фонаря мотоцикла на место и проверьте, чтобы фары работали правильно.

Проверка перед тем, как отправиться в путь, жизненно важна. Вы не хотите садиться за руль только для того, чтобы понять, что задние фонари вашего мотоцикла не работают.

.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены. Карта сайта
