Как подключить кнопку старт стоп к сигнализации: Кнопка старт-стоп для запуска авто купить

Как установить кнопку старт стоп своими руками

Современный автомобиль можно заводить не только ключом. Кнопка Start-stop — это небольшое изделие, которое устанавливается вместо замка зажигания или в другую часть салона. Чтобы завести машину, достаточно одного нажатия. Всё просто и удобно. О том, как установить кнопку «Старт-стоп» своими руками, речь пойдёт ниже.

Как работает кнопка «Старт-стоп»

В чём плюсы и минусы монтажа в автомобиле

Для запуска двигателя достаточно лёгкого нажатия.
Больше не нужно носить с собой ключ зажигания.
Кнопка устанавливается в любом месте, в том числе прямо под рукой, что повышает удобство использования.
Ряд вариантов совмещается с автосигнализацией, иммобилайзером и другими системами безопасности.
Можно закрывать автомобиль простым нажатием кнопки на двери, без необходимости ставить её на сигнализацию — это экономит время, если вы покидаете салон ненадолго.

Есть ли недостатки? Увы, да.

Есть мнение, что если батарейка в брелоке сядет, машину не удастся завести кнопкой, но это не так. Достаточно поднести изделие к кнопке, и всё сработает. Если же сядет аккумулятор, можно будет открыть автомобиль ключом.

Существует множество схем монтажа изделия, каждый имеет свои особенности.

Опытные автолюбители комбинируют разные варианты, получая интересные схемы. Для установки кнопки Start-stop не нужно быть опытным автомехаником — достаточно обычных знаний в области эксплуатации авто. А вот если вы хотите реализовать сложную схему, с таймером, задержкой запуска и другими нюансами, потребуются серьёзные усилия и большое количество дополнительных компонентов.

Вне зависимости от выбранного варианта сначала нужно подготовить место установки. Для этого надо либо снять замок зажигания, либо вырезать на торпеде отдельное отверстие. Делать это можно паяльником, дрелью, канцелярским ножом и другими приспособлениями.

Чтобы получить доступ к проводке, разберите консоль. Если вы планируете установить кнопку не в замок зажигания, не забудьте скрыть его заглушкой.

Инструменты и расходники

сама кнопка без фиксатора;
три четырёхконтактных реле с открытыми контактами;
одно пятиконтактное реле с закрытыми контактами;
реле задних противотуманных фар;
провода и клеммы.

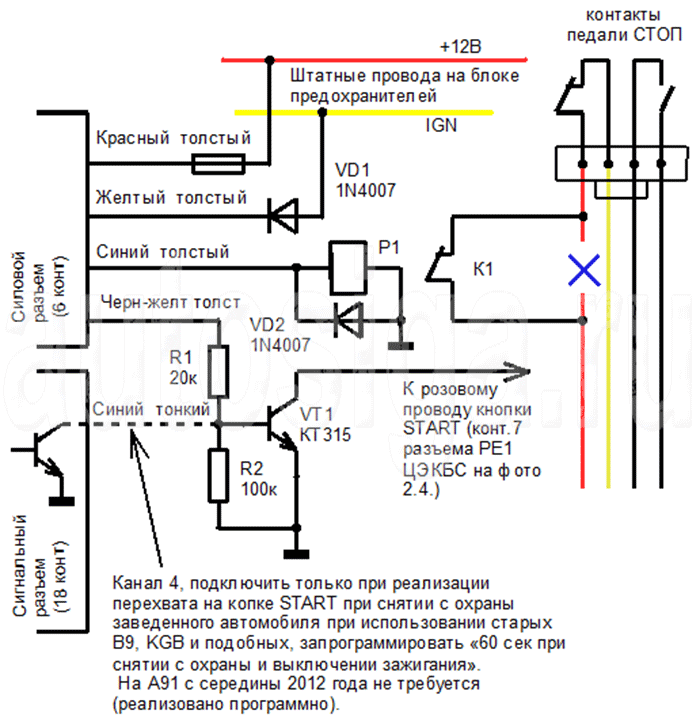

Схема подключения

В автомобиле создаётся 3 точки подключения: к колодке замка зажигания, к концевику педали тормоза и проводу управления. Благодаря этому стартер не будет работать после активации двигателя.

В других автомобилях принцип установки примерно схож. Провода кнопки окрашены в разные цвета, так что ориентироваться нужно на гамму. Затруднения иногда возникают с оранжевыми проводами, поскольку их обычно несколько. Тонкий, на жгуте, отвечает за тормоз — его нужно кинуть на соответствующее место автомобиля. Парные — на «плюс», они отвечают за зажигание.

Также есть фиолетовый провод на жгуте, отвечающий за запуск двигателя — размещаем его на бензонасосе. Красный кидается на «минус» АКБ, чёрный — на «плюс». Синий используется для подключения сигнализации и присоединяется к «плюсу». Жёлтый отвечает за соединение кнопки со стартером и отправляется туда же.

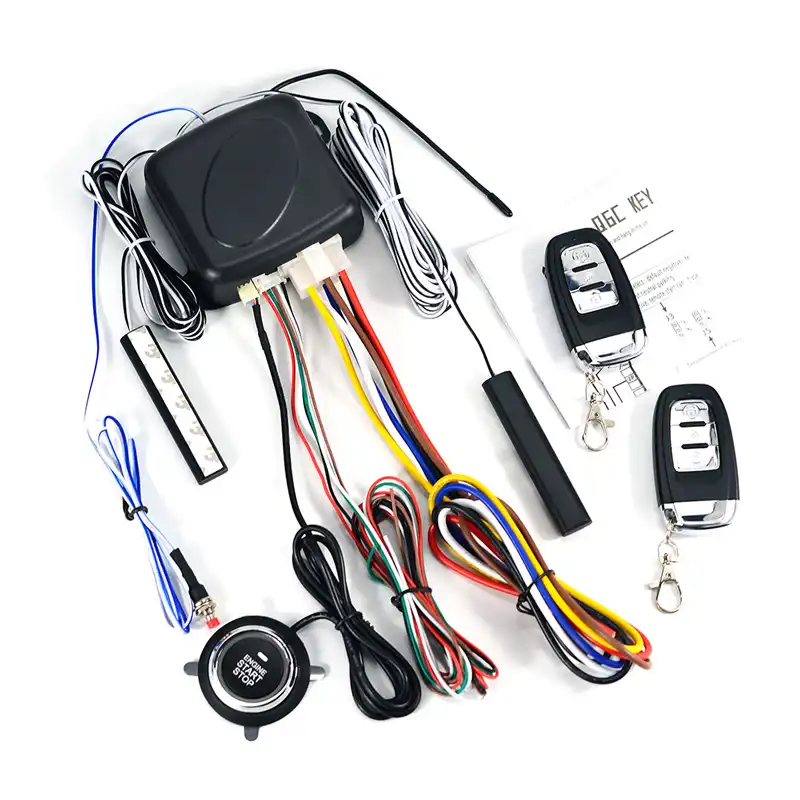

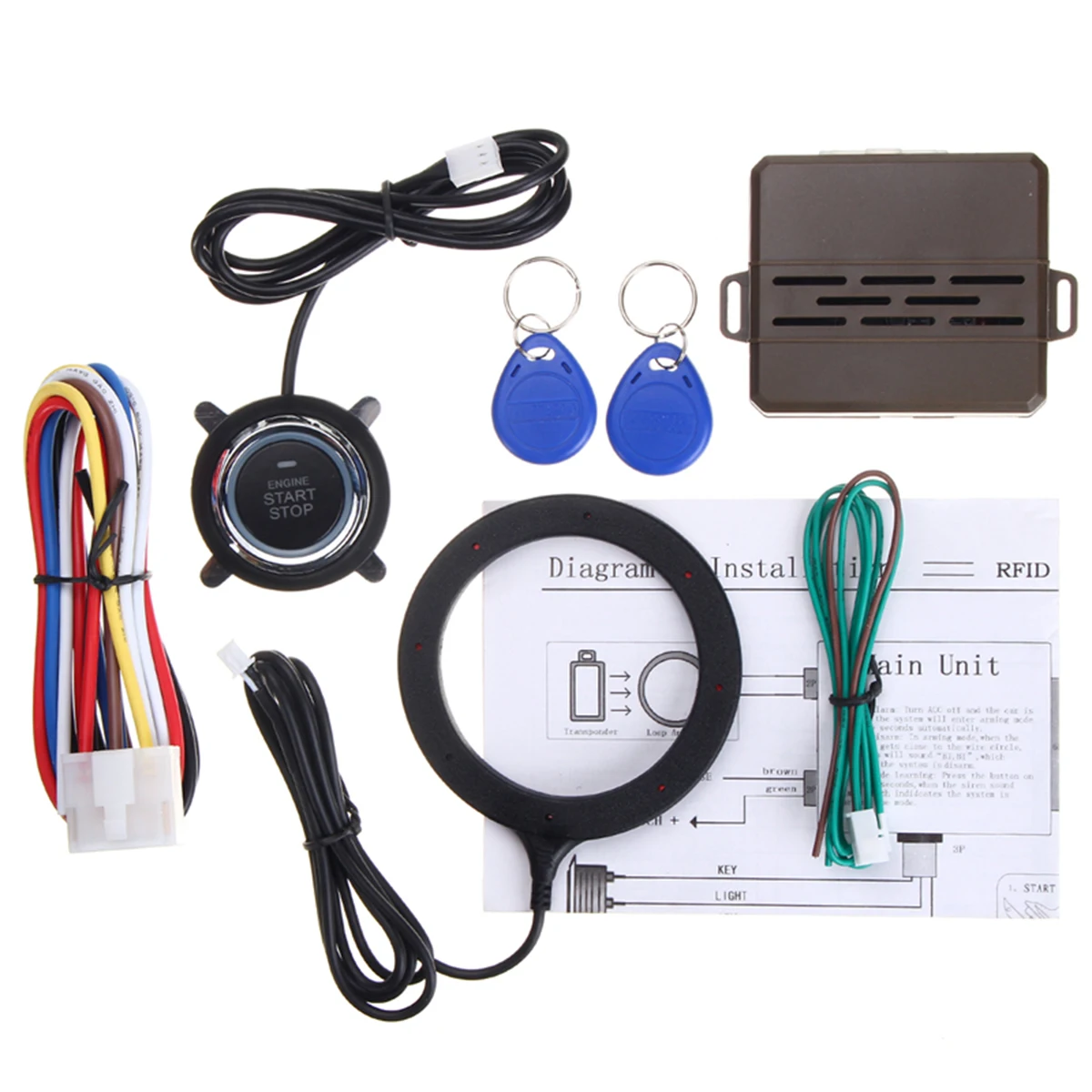

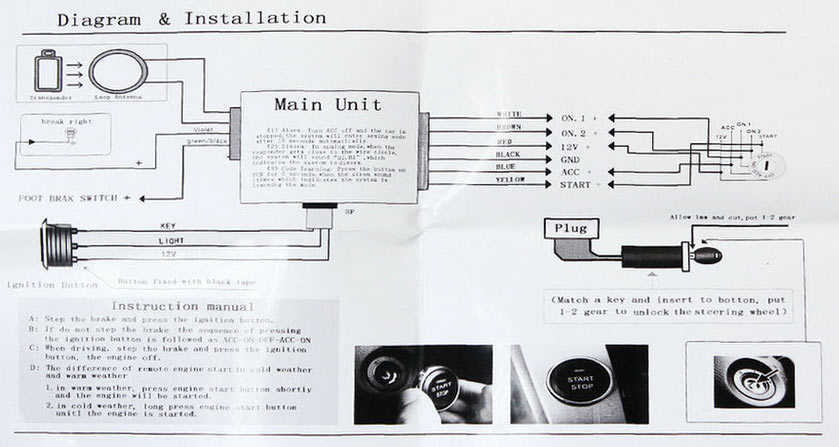

Универсальные комплекты кнопок

Процесс установки прост:

Видео о том, как подключить устройство

Многие водители опасаются использовать этот компонент, считая, что он нарушает безопасность машины, однако это не так — ключ в брелоке понадобится в любом случае. Если дверь открыта не ключом, кнопка просто не сработает, так что защита от угона не снижается.

Автосигнализации для автомобилей с кнопкой Start/Stop ► StarLine Украина

Функция бесключевого доступа, как и запуска двигателя с кнопки, систематически появляется в новых моделях, составляя уже преимущественное большинство среди комплектаций на современном автомобильном рынке.

Феномен данный вполне объясним повышенным комфортом для водителей, однако злоумышленники тоже находят положительные для себя моменты, например, техническую уязвимость в защите такого транспорта. Следовательно, вопрос выбора сигнализации для автомобилей с кнопкой старт-стоп не заставит себя ждать. Но прежде стоит ознакомиться с характерными особенностями построения защиты.

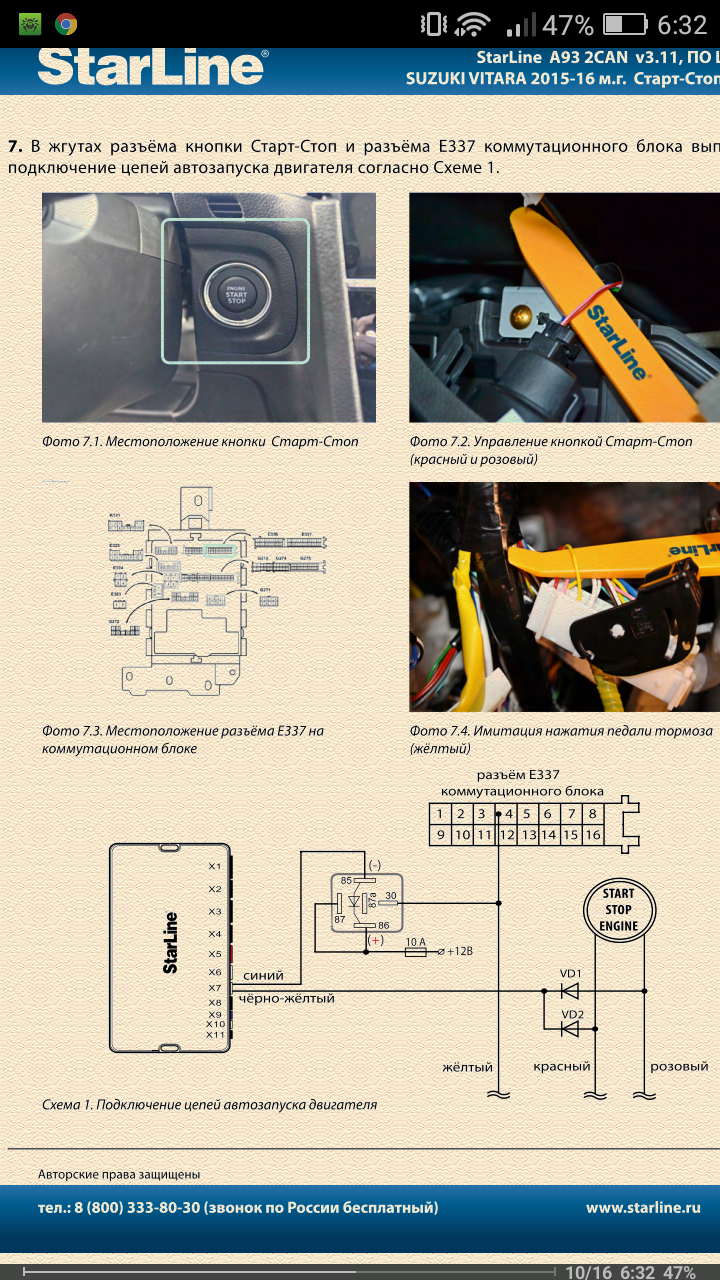

Нюансы установки сигнализации для автомобилей с кнопкой старт-стоп

Мягкая посадка с кнопкой старт/стоп

Функционал подразумевает следующий алгоритм работы – владелец автоматически или дистанционно запускает двигатель, подходит к авто, снимает с охраны, садится в салон, едет (без дополнительных манипуляций).

Реализация функции автозапуска исключает возможность мягкой посадки на автомобилях с кнопкой старт-стоп и бесключевым доступом (keyless).

Причина: при запуске двигателя заводской алгоритм блокирует keyless, чтобы злоумышленники не могли высадить водителя из салона в пробке, к примеру.

Аналогичного принципа придерживается и автозапуск: активация автозапуска – прикосновение к keyless – отсутствие реакции. Поэтому установщики программируют глушение двигателя при распознавании метки.

Обход иммобилайзера на кнопке старт стоп – особенности реализации

Владельцам автомобилей, на которых не предусмотрен iKey, понадобится обходчик StarLine BP-06. Предложенное оборудование имеет возможность подачи питания непосредственно на ключ/чип, оправдывая свою стоимость.

Однако присутствуют и сопутствующие затраты. Создание дубликата ключа-чипа станет довольно дорогим удовольствием для владельцев авто на кнопке старт-стоп, требуя не менее 100$. А в это время обычные ключевые машины могут ограничиваться суммой в 800-2 000 грн.

StarLine BP-06

Обратите внимание, что Вам нужен не полноценный работоспособный ключ, а только его чип. Многие теряют на данной ошибке внушительные суммы, вплоть до 200$.

Определенные марки машин могут преподнести не совсем приятные сюрпризы своим владельцам, имея ключ особой формы и алгоритма работы. Так, ключ-карту Peugeot или лазерный ключ рыбку Mercedes не получится просто положить в обходчик. Здесь потребуется мастерство установщиков, чтобы распаять ключ. Корректное выполнение может гарантировать весьма узкий круг профессионалов, чьи услуги соответствующе оцениваются.

Блокировка штатного радиоканала в сигнализациях для автомобилей с кнопкой старт-стоп

Производители любят дополнительно оборудовать рассматриваемый транспорт бесключевым доступом, вынуждая автомобилистов делать блокировку штатного радиоканала.

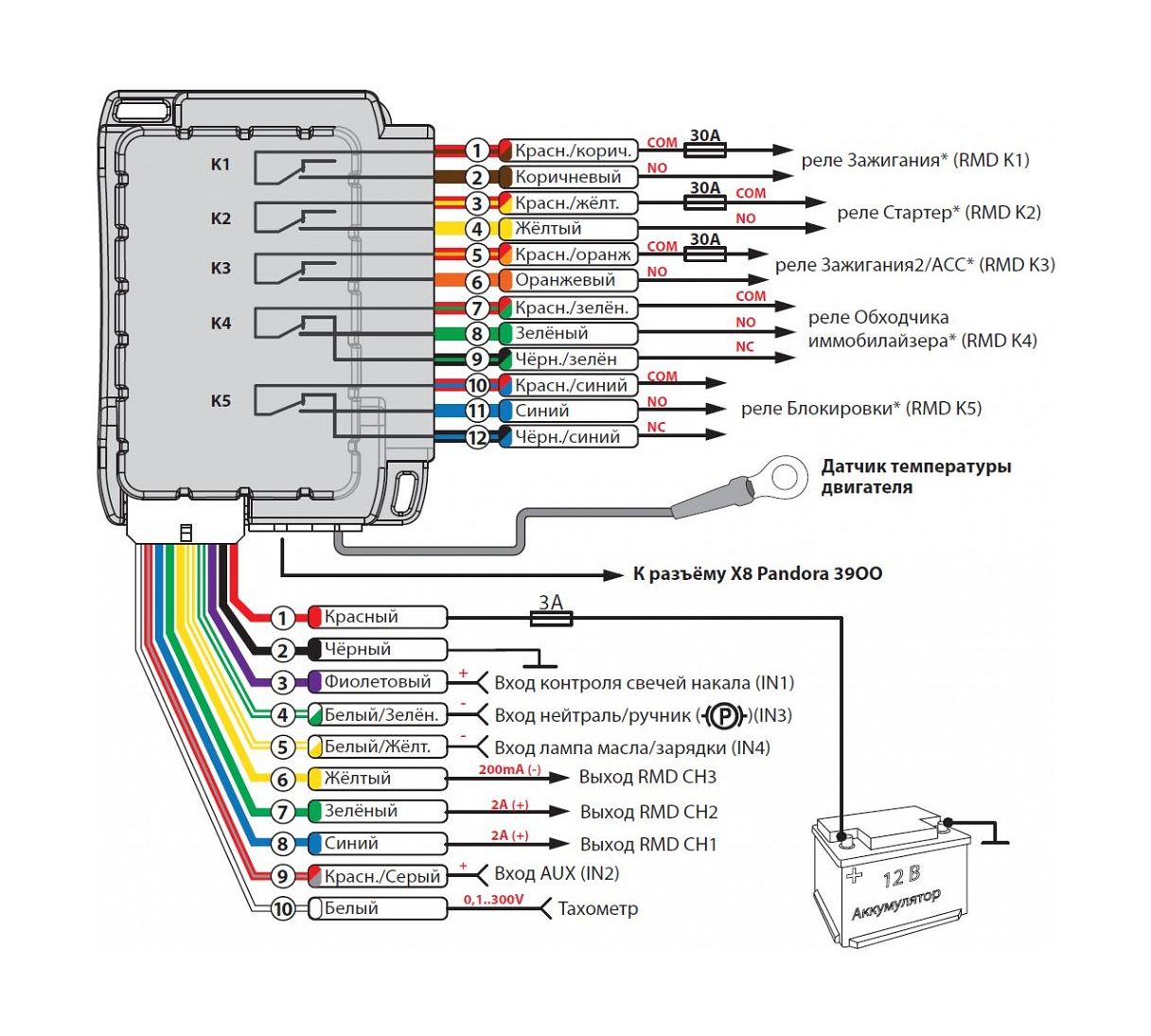

Алгоритм подключения автозапуска на кнопке старт стоп

Как правило, когда реализуется обход штатного иммобилайзера iKey, запуск двигателя по кнопке старт-стоп сделать нельзя. Здесь приходится прибегать к альтернативному варианту подключения – по силе.

Если в стандартных условиях с ключевым обходом установщик просто подключается к кнопке, чтобы сигнализация передавала команду на автозапуск и импульс на обходчик, активировала ключ, имитировала нажатие кнопки и заводила двигатель. То в нашем случае берется силовой модуль, который подключается ко всем исполнительным элементам двигателя: стартер, зажигание, второе зажигание и прочее.

На практике все же встречаются исключительные случаи использования простого алгоритма имитации нажатия кнопки, но с определенной последовательностью сигналов и их длительностью.

Реализация режима «Антиограбление» на авто с кнопкой старт-стоп

Блокировка двигателя на ключевых машинах происходит с выключением зажигания. Однако не весь транспорт с кнопкой старт-стоп сможет заглушить двигатель нажатием кнопки в ходу, для чего требуется иной путь блокировки.

Более наглядно ситуация представлена в следующих примерах:

машина едет 20 км/ч – водитель повернул ключ – машина заглохла;
машина едет 20 км/ч – водитель нажал кнопку – по CAN-шине определяется движение на скорости – двигатель не глохнет.

Соответственно, реализация блокировки в режиме «Антиограбление» существенно усложнена.

Возможности сигнализации для автомобилей с кнопкой старт-стоп

Не стоит сразу вдаваться в панику или отчаяние, напротив, функциональные возможности автомобилей с кнопкой старт-стоп перекрывают единоразовые затраты и трудности монтажа.

Убедиться в вышесказанном позволит лично автомобиль Toyota RAV 4, а именно статья «Автосигнализация на Toyota RAV4 2019-2021 гг. – надежная защита от специалистов StarLine».

Провести точную оценку всех рисков и затрат помогут специалисты интернет-магазина «StarLine», детально рассматривая особенности каждого автомобиля. Консультация доступна в любом удобном формате – онлайн, в телефонном режиме или личное посещение магазина.

▶▷▶▷ схема подключения кнопки старт стоп на русском

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	28-05-2019

схема подключения кнопки старт стоп на русском — Как установить кнопку старт стоп своими руками pol-zrustavim-knopku-start-stop-svoimi Cached Как работает кнопка Старт — стоп В большинстве случаев принцип такой: вы снимаете автомобиль с сигнализации, садитесь в авто и нажимаете педаль тормоза, затем один раз жмёте кнопку запуска машины Кнопка Старт-Стоп: установка, схема и подключение кнопки avtopubcomknopka-start-stop-ustanovka-sxema-i Cached Кнопка Старт — Стоп : схема подключения , установка кнопки запуска двигателя с Алиэкспресс своими руками Схема Подключения Кнопки Старт Стоп На Русском — Image Results More Схема Подключения Кнопки Старт Стоп На Русском images Как подключить кнопку старт стоп? Пошаговая установка во всех autoflitru1002-kak-podklyuchit-knopku-start-stop Cached Один из самых задаваемых нынче вопросов как подключить кнопку старт стоп на свою машину, пусть даже и не совсем новую Данная инновация стала популярной, и не только потому, что является м Установка кнопки Старт-Стоп ( Start engine) goodcitysuposts25-ustanovka-knopki-start-stop Cached Инструкция по установки кнопки Старт — Стоп ( Start engine) на BMW E36 После того как на Е36 начал клинить замок зажигания появилась идея установки кнопки Start engine Установка и подключение кнопки стартстоп на автомобили лада remontomorecomobsluzhivanieustanovka-i Cached Главная Ремонт Кнопка старт — стоп на Лада Веста отчет по установке Ну, как и обещал некоторым Людям), выкладываю небольшой отчёт об установке кнопки Старт — Стоп на Лада Веста Установка кнопки старт-стоп вместо замка зажигания mytopgearruinterestingeeustanovka-knopki-start-stop Cached Современные кнопки старт стоп имеют более сложную схему подключения Помимо того, что установленная на конвейере кнопка не служит не только для запуска, но и для остановки двигателя, создатели авто осуществляют её Установка и подключение кнопки стартстоп на автомобили Лада ладаонлайнdo-my-selftuningtuning Cached Универсальная схема подключения кнопки старт стоп из комплекта: Теперь в кармане можно носить только брелок от сигнализации Схема установки кнопки старт стоп (минимальные затраты) Инструкция Подключения Кнопки Старт Стоп — booksmovement booksmovementweeblycombloginstrukciya Cached Универсальная схема подключения кнопки старт стоп из комплекта: Теперь в кармане можно носить только брелок от сигнализации Гость Mars, это такой ОД Попробуйте обратиться к другому Установка и подключение кнопки СТАРТ-СТОП на Ланос wwwyoutubecom watch?vhsOtmLuuEjU Cached Часть вторая-демонстрация работы кнопки Старт — Стоп Правила с способ подключения раскрыты в первой части Кнопка старт-стоп своими руками схема mashintopruarticlesphp?id2821 Cached Установка кнопки старт стоп вместо замка зажигания Понятно, что первый пункт больше похож на имитацию кнопки старт — стоп , но для приверженцев подобной идеи есть вполне разумное обоснование Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 28,700

Не могу загрузить обновление игры, игра выбрасывает на обновление, а там на кнопке написано quot;отк
рытьquot; жмёшь её и снова перекидывает в игру, а там снова quot;Обновитьquot;!!!!! Участники чемпионата уже готовят свои автомобили к битве, с начала старта замеров многие спортсмены заметно улучшил

оната уже готовят свои автомобили к битве, с начала старта замеров многие спортсмены заметно улучшили свои результаты. …кожа, 6 Airbags, ABS, ESP, ксенон, ЦЗ, эл. стекл, эл. зерк, ддождя, обогрев сид, парктроник, лдиски, R18 КОМПЛЕКТАЦИЯ ФУНКЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ Биксеноновые фары: светодиодные, поворотные сигналы и задние стоп… На старте продаж плеер появится в комплекте с выпущенным в прошлом году HD-донглом. Изображения устройства отличает новый логотип: вместо спиралевидного значка Chromecast на корпусе красуется буква G. Летняя школа русского языка. Федеральный центр технического творчества учащихся. Центр дополнительной лингвистической подготовки. Локальные нормативные акты и методические документы для обеспечения образовательного процесса. Второй импульс для выключения зажигания в случае неудачного автозапуска на автомобилях с кнопкой СтартСтоп; Типовая схема подключения T94. Массажёры для стоп. Самая компактная мультиварка с голосовым меню на русском языке: сообщит всё необходимое о процессе приготовления!

эл. стекл

это такой ОД Попробуйте обратиться к другому Установка и подключение кнопки СТАРТ-СТОП на Ланос wwwyoutubecom watch?vhsOtmLuuEjU Cached Часть вторая-демонстрация работы кнопки Старт — Стоп Правила с способ подключения раскрыты в первой части Кнопка старт-стоп своими руками схема mashintopruarticlesphp?id2821 Cached Установка кнопки старт стоп вместо замка зажигания Понятно
садитесь в авто и нажимаете педаль тормоза
садитесь в авто и нажимаете педаль тормоза

схема подключения кнопки старт стоп на русском Картинки по запросу схема подключения кнопки старт стоп на русском Другие картинки по запросу схема подключения кнопки старт стоп на русском Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Перевод инструкции кнопки старт стоп новая версия на русском Cхема установки и подключения китайской кнопки старт стоп start stop engine перевод на русском языке Самая свежая и точная инструкция Кнопка СтартСтоп установка, схема и подключение кнопки февр г Кнопка Старт Стоп схема подключения , установка кнопки запуска двигателя Схемы подключения кнопки на русском и английском Установка кнопки стартстоп вместо замка зажигания mytopgear mytopgearru Интересное Электрика и электроника Рейтинг голосов Установка кнопки старт стоп своими руками на автомобиле со сцепление для пуска мотора, причём на русском языке если машина куплена у нас Видео Установка кнопки СТАРТ СТОП вместо ключа зажигания на НИВу Dmitriy RES YouTube авг г Как установить СТАРТ СТОП кнопку в АвтоУстановка кнопки start Pegoff YouTube мар г Схема подключения старт стоп с али Александр Лисин YouTube янв г Все результаты Установка кнопки ENGINE START STOP на ВАЗ Лада Похожие Комплект кнопки СТАРТ СТОП Установка Согласно схеме , которая шла в комплекте на английском языке и которую я нашел в сети на русском , Установка кнопки стартстоп на Лада , л, Лада Сделано в СССР Бортжурнал Установка кнопки старт стоп и на русском , даже на Али На схеме все предельно просто особенно если у Установка кнопки STARTSTOPENGINEЗамок зажигания Пока Audi quattrysha Бортжурнал Установка кнопки START учил немецкий нашёл в инете схему подключения на русском , блок там немного другой, Как установить кнопку старт стоп своими руками Рейтинг , голосов Перейти к разделу Схема подключения Управляющий сигнал подключается к кнопке Startstop Разрешающий сигнал остаётся пустым Установка кнопки старт стоп вместо замка зажигания своими Тюнинг Рейтинг , голосов Последовательность установки кнопки старт стоп своими руками Достоинства и недостатки устройства, установленного на замок зажигания Установочный комплект кнопки STARTSTOP Engine c июл г Установочный комплект кнопки STARTSTOP Engine c иммобилайзером руб Имеет схему подключения на русском языке Кнопка стартстоп для запуска авто купить Electrokotru Похожие Рейтинг отзывов , Кнопка старт стоп с автозапуском автомобиля ClickStart Все необходимое в комплекте инструкция на русском ; Высокое качество изготовления Кнопка запуска двигателя STARTSTOP Engine с иммобилайзером Похожие Рейтинг отзывов , Купить кнопку старт стоп с иммобилайзером в интернетмагазине в комплекте инструкция на русском ; Высокое качество изготовления Если вы Кнопка СТАРТ СТОП на Приору Советы при подключении Приора Приора Тюнинг мая г Кнопка старт стоп в Приору, все за и против Чтобы дать однозначный ответ на вопрос нужна ли такая установка нужно понимать, Установка кнопки СтартСтоп вместо замка зажигания авг г Сегодня любой автовладелец может купить кнопку Старт Стоп и самостоятельно установить на свой автомобиль, цена вопроса Не найдено русском Установка кнопки СтартСтоп Start engine GoodCity Группы Автомобили Посты Инструкция по установки кнопки Старт Стоп Start engine на BMW E После того как на Е начал клинить замок зажигания появилась идея Кнопка StartStop Engine с иммобилайзером Просмотр темы autoladaru Семейство Самара апр г сообщений авторов кнопка старт стоп сали экспрессакак подключить наВаз Видел, тоже самое только вид немного другой, а описание тоже, только на русском с уже подключенной сигнализацией схема выше, хотя не должно по любому Установка Кнопки СтартСтоп Теория Евгений Фролов дек г Добавлено пользователем Евгений Фролов Установка Кнопки Старт Стоп Теория Евгений Фролов HD Как Установить Старт Стоп Кнопку В Авто Установка Кнопки Start Установка и подключение кнопки стартстоп на автомобили Лада Сделано своими руками Тюнинг и доработки Лада Веста Похожие мая г Кнопку старт стоп подключить к разъему замка зажигания позволяет в течение минут вернуться к схеме запуска с ключом, а чтобы Не найдено русском Запуск двигателя с кнопки, много схем подключений ладарфtuningelectrikaknopkastartenginehtml Похожие Рейтинг , голосов дек г Удобно подсветку кнопки и питание реле подключить не к АКБ, а к сигнализации снял с охраны кнопка пуска двигателя Кнопка StartStop Engine запуск с нажатой педалью Скачать прошивку контроллера Отзыв о Кнопка стартстоп Intelligent Band Keyless EntryPush Start Рейтинг отзыв Поискав ещё варианты, муж решил купить кнопку старт стоп с аукциона коробочку, я вытащила инструкцию и там не было ни одного русского слова А вообще если бы, сразу была нужная схема , то подключить эту кнопку не Stop start кнопка Lada ツɐʞdиҺツ БЫВШАЯ Logbook Установка кнопки ENGINE START STOP на ВАЗ бортжурнал Лада на английском языке и которую я нашел в сети на русском , я разобрался с Бесключевой доступ и кнопка стартстоп своими руками RuslarPro янв г Добавлено пользователем misha misha icon misha misha, icon , icon Скачать Добавил Сергей Сергеевич Сигнализация в Кнопка старт стоп , бесключевой доступ и Установка кнопки СтартСтоп Практика Бесплатно Скачать Как разрезать яблоко водой?Тимур Сидельников Просмотров тыс Установка кнопки Старт Стоп Практика Язык Русский Страна США Купить Кнопка Старт стоп с запуском двигателя, Start Stop Engine Рейтинг отзыв , В наличии Купить Кнопка Start Stop с блоком управления и функцией запуска двигателя Синяя подсветка кнопки Схема подключения кнопки на SsangYong Kyron Magicar русский кнопкой запуска толчок остановки двигателя Новый Magicar нажать кнопку старта и дистанционного запуска системы, русский Русский Руководство Инструкция Нажмите старт push start stop два самых популярных способа установить кнопку стартстоп Похожие Установка и подключение кнопки старт стоп на автомобили Лада Одна из наличие вместо привычного ключа зажигания кнопки старт стоп двигателя Кнопка Start Stop Старт Стоп GT и тюнинг в СанктПетербурге Система зажигания Кнопка запуска двигателя апр г Имеет схему подключения на русском языке Активация системы происходит с помощью брелка активации, под СанктПетербург Подключение к кнопке старт стоп мондео дизель StarLine Те выбираем двойное нажатие на кнопку старт стоп И даже задержку между нажатиями Sign in Sign up Самостоятельная установка ; Questions А и ВНЕштатная кнопка стартстоп Общение на любые темы По какой схеме подключать сигнализацию по типовой как установлено на данный момент или по схеме для автомобилей с кнопкой Старт Стоп ? Схема задержки включения кнопки старт стоп Как подключить Блок упраления; Кнопка start stop с подсветкой; Крепление кнопки старт стоп ; Два шлейфа проводов для подключения системы; Инструкция на русском Купить Кнопка STARTSTOP Engine CDPS для запуска shtatdzrru Кнопки StartStop Engine Похожие Универсальная Кнопка STARTSTOP Engine для запуска двигателя Кнопка STARTSTOP Engine для Инструкция по установке на русском языке Кнопка старт стоп для запуска двигателя с иммобилайзером Start Охранные системы для авто Кнопки старт стоп х считыватель RFIDчипов; х RFID метки; х кнопка старт стоп ; х комплекта проводов; х инструкция по подключению на русском языке Установка кнопки СтартСтоп Архив Lifan X Форум Lifan wwwlifanxruforumarchiveindexphpthtml Похожие нояб г сообщение авторов Архив Установка кнопки Старт Стоп Делаем своими руками Саму схему чуть позже переведу на адекватный русский язык Кнопка старт стоп, startstop Установка, доставка купить в Авито Пятигорск Запчасти и аксессуары Похожие Объявление о продаже Кнопка старт стоп , startstop Установка , доставка в Ставропольском крае на Avito Установка кнопки старт стоп для запуска двигателя вместо замка авг г Купить кнопку старт стоп start stop engine; Состав комплекта, функции и характеристики; Установка кнопки запуска мотора своими Кнопка СтартСтоп Engine StartStop с иммобилайзером купить Авто, мото, водный транспорт Автозапчасти Другое дек г Кнопка старт стоп start stop engine system замок зажигания запуск Приложил схему подключения для ВАЗ на русском языке, Кнопка APВВN ПускСтоп dмм неонВ зр ИЭК Группа Кнопка APВВN Пуск Стоп dмм неонВ зр ИЭК Количество нормально закрытых контактов ; Скачать документы Схема Подключения Электросхема кнопка СтартСтоп pradoclubsu wwwpradoclubsu Технический раздел Ремонт и обслуживание сообщений авторов Нужна электрическая схема подключения кнопки Старт Стоп на Прадо доступ к полному мануалу по ремонту и элсхемам на русском языке Кнопка StartStop Engine Иммобилайзер Автомобильный АВТО ШОП Рейтинг голоса Кнопка StartStop Engine Иммобилайзер Схема подключения в комплекте есть, подключение проще простого, занимает не много Работает на ура, крутой товар для русского автопрома, удивлять пассажиров удаётся на ура Установка кнопки STARTSTOP ENGINE Nissan Sylphy Club Рейтинг , голосов авг г Установка кнопки STARTSTOP ENGINE Проверяем работупри поднесении брелка иммобилайзера слышим би би схема собрана apikru Просмотр темы Кнопка стартстоп вопросы и отзывы apikruforumviewtopicphp?ftstart янв г Приобрёл отдельно кнопку engine start new, качество на вышлите схему подключения просто данной кнопки без модуля, буду очень startstop button Русский перевод Словарь Linguee Примеры перевода, содержащие startstop button Русскоанглийский словарь и система поиска по миллионам русских переводов Английско русский cловарь На данный момент в разработке Эта схема заставляет контактор увеличения запаса хода и системы включения выключения двигателя Инструкция Ford Focus Установка модуля Engine Start с кнопкой Ford Электрооборудование апр г Установка модуля Engine Start с кнопкой вместо замка с дополнителем интеллектуальным модулем;; Кнопка Start Stop с кабелем Кнопка стартстоп двигателя Страница Takerim Общий раздел Для автомобиля Автомелочи окт г Там же есть схема её подключения покажете по какому проводу на одну китайскую кнопку , а описание к ней копируете с русского Замена кнопки старт стоп на ключ wwwkskdivniyruuserfileszamenaknopkistartstopnaklyuchxml Ключа зажигания на новой crv кнопкой старт стоп Кнопка старт стоп своими Кнопка старт стоп своими руками схема imgur Установка кнопки стартстоп форум Кнопка Тургенев и русский реалистический роман XIX века Купить Кнопка старт стоп Start в Киеве, Одессе, Львове Охранные системы для авто Кнопки старт стоп При подключении кнопки старт стоп к центральному замку появляется возможность удаленного запуска х инструкция по подключению на русском Кнопка старт стоп для запуска двигателя Cardot PSR, цена Кнопка старт стоп для запуска двигателя Cardot PSR , грн В наличии Комплектация х Блок управления х RFID считыватель х RFID метки черные х Кнопка старт стоп х Комплект проводов х Инструкция на русском Вместе с схема подключения кнопки старт стоп на русском часто ищут кнопка старт стоп инструкция на русском подключение кнопки старт стоп к сигнализации кнопка старт стоп без иммобилайзера кнопка старт стоп схема подключения кнопка старт стоп отзывы кнопка старт стоп своими руками как пользоваться кнопкой старт стоп кнопка старт стоп на приору Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

Не могу загрузить обновление игры, игра выбрасывает на обновление, а там на кнопке написано quot;открытьquot; жмёшь её и снова перекидывает в игру, а там снова quot;Обновитьquot;!!!!! Участники чемпионата уже готовят свои автомобили к битве, с начала старта замеров многие спортсмены заметно улучшили свои результаты. …кожа, 6 Airbags, ABS, ESP, ксенон, ЦЗ, эл. стекл, эл. зерк, ддождя, обогрев сид, парктроник, лдиски, R18 КОМПЛЕКТАЦИЯ ФУНКЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ Биксеноновые фары: светодиодные, поворотные сигналы и задние стоп… На старте продаж плеер появится в комплекте с выпущенным в прошлом году HD-донглом. Изображения устройства отличает новый логотип: вместо спиралевидного значка Chromecast на корпусе красуется буква G. Летняя школа русского языка. Федеральный центр технического творчества учащихся. Центр дополнительной лингвистической подготовки. Локальные нормативные акты и методические документы для обеспечения образовательного процесса. Второй импульс для выключения зажигания в случае неудачного автозапуска на автомобилях с кнопкой СтартСтоп; Типовая схема подключения T94. Массажёры для стоп. Самая компактная мультиварка с голосовым меню на русском языке: сообщит всё необходимое о процессе приготовления!

Установка кнопки старт стоп вместо замка зажигания своими руками

Многие современные автомобили могут заводиться не только от поворота ключа в замке зажигания, а от очень удобного нажатия кнопки, которая также приводит в действие стартер двигателя. Правильно называть эту кнопку «Start Engine», и главным ее достоинством является упрощенная процедура запуска двигателя. Подобное преимущество сразу бросилось в глаза владельцам автомобилей, у которых нет такой возможности, и они придумали свой способ установки и подключения кнопки стартера. Профессиональные автоэлектрики сегодня устанавливают такую кнопку даже на машины с карбюраторным двигателем. Сегодня мы тоже попробуем ознакомить вас с процедурой установки кнопки стартера на автомобиль.

1. Запуск двигателя с кнопки, или как кнопка стартера упрощает жизнь автовладельцам.
2. Кнопка стартера вместо ключа зажигания: популярные способы установки.
3. Кнопка стартера своими руками: просто о сложном.

1. Запуск двигателя с кнопки, или как кнопка стартера упрощает жизнь автовладельцам.

Каких-то существенных отличий автомобиль с кнопкой «Start Engine» от всех остальных моделей не имеет. По сути, наличие кнопки – это и есть главное отличие. Правда, такая система запуска стартера не является самодостаточной. Чтобы ею пользоваться, необходимо иметь доступ к автомобилю без ключа. Это и логично: зачем вам иметь возможность заводить авто без ключа, если, чтобы попасть в салон, вам приходится постоянно носить этот ключ с собой? Но и меры предосторожности при создании такого способа запуска стартера, конечно же, были учтены – кнопка среагирует на нажатие только в том случае, если в салоне будет находиться электронный ключ.

Именно последний и обеспечивает доступ в автомобиль, а также возможность запускать и управлять автомобилем. Благодаря электронному ключу водитель получает дистанционный доступ к автомобилю, поскольку данные с него передаются на электронный блок управления посредством радиоволн или же инфракрасного излучения. Как правило, такая система является независимой от системы разблокировки замков дверей, и на электронном ключе также может присутствовать механический ключ (он нужен для того, чтобы автовладелец мог попасть в автомобиль, когда разражается аккумулятор).

Как же действует электронный ключ? Когда человек вместе с ключом находится далеко от автомобиля, ключ находится в пассивном состоянии. Когда же вы приближаетесь к авто – он активизируется благодаря антеннам, которые обычно устанавливаются в дверях автомобиля. Если вы нажмете в это время на ключ – он разблокирует замки на дверях. А вот уже запуск двигателя осуществляется благодаря кнопке «Start Engine».

Еще одна особенность автомобилей, на которых присутствует кнопка стартера, заключается в наличии автоматической блокировки дверей. Как заблокировать, так и разблокировать двери можно простым нажатием на кнопку ручки двери или крышки багажника – главное, чтобы у вас в кармане находился электронный ключ. Если же вы находитесь в салоне, то блокировка дверей осуществляется по аналогичному принципу благодаря обычной кнопке. В большинстве случаев автоматическая блокировка дверей осуществляется, когда автомобиль превышает определенную скорость во время движения. Если же авто попадает в аварию – блокировка дверей автоматически снимается.

Как вы сами можете убедиться, кнопка стартера, а вернее, ее наличие в автомобиле, значительно облегчает его эксплуатацию. Вместе с тем, очень большой акцент сделан на обеспечении безопасности водителя и его пассажиров. Однако этот нюанс немного осложняет задачу для тех, кто хочет самостоятельно установить кнопку стартера вместо ключа зажигания на свой автомобиль.

2. Кнопка стартера вместо ключа зажигания: популярные способы установки.

На самом деле, способов установки кнопки стартера на автомобиль, в котором двигатель запускается от поворота ключа в замке зажигания, существует несколько. У каждого из них есть свои недостатки и преимущества, но самое главное – каждый из них можно выполнить самостоятельно. Познакомим вас с ними поближе:

1. Установка кнопки с одновременным использованием функций замка зажигания. Несмотря на наличие кнопки стартера, автомобиль все равно нельзя завести без помощи обычного ключа. То есть, в первую очередь вам нужно завести авто при помощи поворота ключа в замке зажигания, после чего вы нажимаете кнопку и запускаете в работу сам двигатель. Как видите, такое обновление автомобиля малофункционально, однако может сбить с толку угонщика, которому будет очень трудно с ходу разобраться в конструктивных особенностях вашего «железного коня».

2. Установка кнопки стартера, запуск которого возможен только с нажатой педалью газа (если у вас механическая коробка передач, то это будет педаль сцепления). В таком случае, при нажатии кнопки «Start Engine» вы просто запускаете зажигание, а вот уже включить двигатель помогает нажатие педали.

3. Запуск кнопки стартера только с одновременным нажатием педали тормоза. Данный вариант подключения кнопки стартера является наиболее нелогичным, поскольку если автомобиль заглохнет, вместо газа вам придется жать на тормоз. Но, опять же, такая конструкция способна еще больше усложнить задачу для угонщиков.

4. Запуск двигателя через кнопку и нажатие педали сцепления. В этом варианте установки необходимо обязательно установить специальный датчик на педаль сцепления.

5. Так называемая установка кнопки стартера с задержкой. Данный способ считается наиболее приемлемым для установки на автомобиль. Дело в том, что подобная система позволяет максимально снизить ущерб, который она же и приносит стартеру. Вместе с этим, подобное подключение имеет очень много нюансов и считается невозможным без профессионального вмешательства. Сложность заключается в том, что для полноценного запуска двигателя с кнопки приходится вносить изменения и в другие системы автомобиля.

Если обобщить все названные способы установки кнопки стартера, то в результате мы получим три системы:

– когда кнопка отвечает лишь за запуск зажигания, а двигатель приводится в действие педалью сцепления или тормоза;

– когда при помощи кнопки можно запустить как зажигание, так и двигателя;

– когда вместе с использованием кнопки «Start Engine» применяются дополнительные процедуры блокировки и обязательным является использование датчика открытых дверей, сигнализации, включения габаритов.

Как вы сами догадались, в последнем случае речь идет об установке полноценной системы запуска двигателя автомобиля с кнопки, с возможностью применения электронного ключа.

3. Кнопка стартера своими руками: просто о сложном.

Прежде чем перейти к вопросу о том, как же устанавливается кнопка стартера своими руками, необходимо более подробно ознакомиться с тем, как же происходит запуск двигателя на автомобилях, которые не оснащены такой кнопкой.

На автомобилях старого образца, большинство которых уже давно сняты с конвейера, провода от стартера подключаются к контактной группе. Контакты последней замыкаются при повороте ключа в замке зажигания, одновременно с чем потребляется большое количество электроэнергии. То есть через контакты проходит высокий ток, и они излучают искру. Из-за этого на них очень скоро начинает собираться гарь, образуя целую пленку налета. Часто контакты вообще перегорают, что делает практически невозможным запуск двигателя.

Если же говорить о более современных моделях автомобилей, то в них уже применяется отдельное реле, которое способно замыкать контакты стартера при повороте ключа зажигания. Использование реле позволило значительно упростить эксплуатацию автомобиля и принесло следующие плюсы:

– система с реле является более надежной. Реле способно переносить большие нагрузки от электротока, поэтому срок его эксплуатации может увеличиваться в разы;

– реле можно быстро и просто заменить в случае перегорания;

– контактная группа, которая отходит от замка зажигания, при наличии реле также будет работать значительно дольше. Связано это с тем, что при повороте ключа включается только реле, которое берет всю нагрузку на себя.

Но все же, независимо от того, есть ли в вашем автомобиле реле или нет, запуск стартера все равно будет осуществляться посредством использования ключа. Поэтому, чтобы правильно подключить кнопку стартера, в первую очередь необходимо разобраться с тем, какие именно контакты отвечают за старт двигателя. Именно их и необходимо будет подключить к кнопке «Start Engine».

Как это сделать? Смело разбираем пластиковую защиту, которая находится под рулем автомобиля. Зачастую разъем, к которому подключены все необходимые вам провода, находится с обратной стороны контактной группы замка зажигания (именно к контактной группе он и подключен). На этом разъеме с двух сторон имеются лапки, благодаря которым он фиксируется. Чтобы его вытащить, вам как раз и нужно на эти лапки нажать.

Если же в автомобиле нет реле, то снять защиту под рулем вам необходимо внимательно осмотреть контактную группу и найти на ней два самых толстых провода (скорее всего, один из них будет окрашен в красный цвет). Эти два провода напрямую подключены к контактной группе от стартера. Чтобы проверить это наверняка, можно повернуть ключ и соединить их вместе – стартер должен начать крутиться.

Что делаем дальше? Можно пойти по самому легкому пути и просто подключить эти два провода к новой кнопке, заранее разместив ее в удобном для использования месте. Очень важно, чтобы кнопка не фиксировалась. Речь идет о том, что когда вы нажимаете на кнопку, она должна замыкать контакты, а когда пускаете – обратно размыкать. Если же у нее будет фиксация, чтобы обратно рассоединить контакты, Вам придется нажимать на кнопку дважды, причем с очень маленьким интервалом между нажатиями.

Как пользоваться такой кнопкой? По сути, ее использование ничем не отличается от использования обычного ключа зажигания. Нажав на кнопку, вам придется немного ее подержать, пока вы не услышите оборотов стартера. Когда двигатель полностью запустился, кнопку можно и отпускать. Но к выбору кнопки также необходимо подходить очень ответственно, поскольку через нее будут постоянно проходить токи большой мощности. Чтобы она не перегорела после первого нажатия, лучше всего выбирать антивандальную хромированную кнопку из металла.

Когда на автомобиле установлено реле, то к кнопке стартера вам необходимо будет подключить те провода, которые непосредственно отвечают за работу самого реле. Чтобы их отыскать, необходимо использовать тестер, сразу же выставив его в режим измерения сопротивления. С его помощью нужно «прозвонить» все провода, которые идут от стартера на корпус автомобиля. Те из них, которые «прозвонятся», являются минусами и замыкаются на корпусе. Продолжаем проверку оставшихся проводов.Касаемся к проводу одним щупом тестера, а другим – к корпусу автомобиля, выставив на приборе режим измерения напряжения. Ваша цель – найти провод, который покажет напряжение в 12В во время поворота ключа в замке зажигания.

Однако найти нужный контакт мало. Необходимо осуществить дополнительную проверку того, как работает система:

1. При помощи тестера, настроенного на измерение напряжения, найдите контакт, напряжение которого неизменно равно 12В относительно массы.

2. При выключенном стартере поверните ключ в замке зажигания.

3. Еще раз проверьте найденный вами провод:

– он не должен «звониться» с массой, а также не должен быть закорочен с корпусом;

– еще раз проверьте, появляется ли на нем напряжения при осуществлении поворота в замке зажигания и включенном режиме стартера.

4.Соедините при помощи отдельного кабеля найденный вами провод, на котором появляется напряжение только при повороте ключа зажигания, с проводом, на котором постоянно есть напряжение в 12В.

Если после выполнения последнего пункта стартер вашего автомобиля прокрутился, значит, вы нашли нужные провода. Именно они в обычном режиме соединяются при повороте ключа в замке зажигания. После этого необходимые провода нужно подвести к месту подключения кнопки стартера и, естественно, подключить их к кнопке.

На этом можно считать работу по установке кнопки стартера завершенной. Главное, не стоит забывать, что вам придется работать исключительно на свой страх и риск. Если у вас нет опыта работы с электротехникой, то браться за самостоятельное подключение кнопки стартера мы не рекомендуем. Малейшая ошибка в проводах может стать причиной выхода из строя всей электросети автомобиля, для возобновления которой придется приложить немалое количество усилий. В любом случае, мы верим в вашу рассудительность и в то, что кнопка стартера станет вашим надежным помощником в управлении автомобилем.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Способы установки

Никто существенно не ограничивает автовладельцев в возможности поставить на свою машину кнопку для пуска двигателя простым нажатием.

Потому все чаще можно встретить тех, кто хочет монтировать решение:

на 140 Мерседес;
Ниву;
Ладу Гранту;
Хендай Солярис;
на Приору;
автомобили Хонда;
Митсубиси АСХ;
Митсубиси Лансер;
Ауди 100 С4;
Тойота Ярис;
Киа Рио;
и даже ВАЗ 2114.

Здесь главное определиться с тем, действительно ли вам нужна это кнопка. Если да, тогда переходите к вопросу выбора самой системы.

Современные производители универсальных кнопок позволяют подобрать механизм для любой машины. При этом учтите, что схемы подключения есть разнообразные. Каждая из них отличается своими особенностями.

Но доминирует несколько самых популярных решений. Именно этим вариантам отдают предпочтение автовладельцы. Познакомлю вас с ними:

Прицепы МЗСА 817715: технические характеристики, размеры, цена, где купить

Рубрика: Легковые прицепы

Кнопка с ключом зажигания. Такая система не позволит завести машину, не используя ключ зажигания. Потому нужно повернуть сам ключ в замке, после чего выжать кнопку;
Без ключа. Чтобы запустить мотор, нужно просто выжать кнопку. Крайне удобная схема. Но тут важно правильно ее установить, иначе машину будет крайне легко угнать;
Короткое нажатие. Для запуска кнопку удерживают до 2 секунд. Стартер совершает обороты, и выключается, когда двигатель запущен;
Долгое нажатие. Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора;
Схема, где зажигание активируется после того, как была нажата клавиша;
Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Также некоторые сочетают разные схемы, чтобы добиться нужного результата.

Если вы не обладает опытом в подобных работах, а также плохо разбираетесь в автомобильном электрооборудовании, своими руками браться за такую работу не стоит.

Обратитесь в хорошие мастерские. Одна только Москва готова предложить десятки адресов автосервисов, где предлагают подобные услуги. Цена окажется выше, зато результат гарантирован.

Как работает кнопка «Старт-стоп»

В большинстве случаев принцип такой: вы снимаете автомобиль с сигнализации, садитесь в авто и нажимаете педаль тормоза, затем один раз жмёте кнопку запуска машины. Примерно спустя полсекунды работы стартера двигатель запустится. Нередко кнопки оснащаются светодиодными индикаторами, которые свидетельствуют об успешном пуске. Нужно заглушить двигатель? Никаких проблем, просто снова нажмите педаль тормоза и кнопку.

Преимущества и недостатки

Изначально кажется, что кнопка имеет ряд преимуществ. Ведь водителю достаточно нажать на нее, и машина заведется. Проворачивать ключ нет необходимости.

Но не спешите с выводами. Также не торопитесь на Алиэкспресс за новой кнопкой. Пусть цена таких девайсов незначительная, сначала советую изучить сильные и слабые стороны такого шага. Начнем с преимуществ, к которым относятся такие моменты:

Фаркопы Нива Шевроле: выбираем из популярных

Рубрика: Фаркопы

Нет надобности в применении ключа всякий раз, когда требуется запустить автомобильный двигатель;
Схема запуска с кнопки предельно простая;
Установка возможна на множество автомобилей;
Повышается уровень комфорта;
Старт-Стоп можно довольно эффективно связать с сигнализацией и иммобилайзером;
Цена кнопки низкая;
Многие водители могут своими руками поставить систему, опираясь на инструкции и видео уроки;
Работа занимает не более нескольких часов.

Все выглядит очень радужно и перспективно. Но не торопитесь. Здесь есть свои подводные камни.

Водителю придется для запуска выжимать тормоз. Не самая привычная схема, к которой придется привыкнуть. Также возникают сложности в установке сигнализации с системой автозапуска, где стоит кнопка пуска мотора.

Лучше заранее подумайте о монтаже Старт-Стоп. Если это сделать до установки сигнализации, то поставить охранную систему окажется довольно дорого.

Как механизм влияет на защиту машину от угона

Кнопка старт-стоп — интересная альтернатива обычному ключу. С ней можно завести двигатель гораздо быстрее и удобнее. Устанавливать её или нет — личное дело каждого водителя, это скорее вопрос привычки и желания попробовать что-то новое.

Запуск двигателя с кнопки, много схем подключений

Кнопка для пуска двигателя — инновация в Вашем повседневном использовании автомобиля.

Все большее количество современных автомобилей избавляются от старой системы пуска двигателя с помощью ключа зажигания. В статье узнаем, что за собой скрывает кнопка Start Engine..Для чего вообще переделывать запуск двигателя от ключа на кнопку ?
Одним нравится сам процесс (сел, нажал кнопку и поехал), другим кнопка прибавляет +5 к крутости :), а некоторые хотят уменьшить набор джентльмена, который необходимо брать с собой в машину, минимизируя его до одного брелка сигнализации.
Однако ключ зажигания Вам может все таки понадобиться, когда зимой после мойки замерзнут замки дверей.

Как сделать запуск двигателя через кнопку ?
Оговорюсь сразу, что вариантов (схем) установки кнопки для запуска двигателя очень много. Много их потому, что много нюансов:

Про ключ зажигания:

Ключ для запуска двигателя через кнопку используется (вставляете ключ, поворачиваете — включается зажигание, нажимаете кнопку — двигатель заводится)
Ключ для запуска двигателя через кнопку не используется (сел — нажал кнопку — завелся двигатель)

Про кнопку запуска двигателя:

Кнопку для запуска ДВС нужно нажать и держать (стартер крутит пока нажата кнопка)
Кнопку для запуска ДВС нужно кратковременно нажать (нажал кнопку и отпустил — стартер сам крутится определенное время, пока двигатель не заведется)

Про зажигание:

Через кнопку можно отдельно включать зажигание (нажал кнопку — включилось зажигание, нажал кнопку и педаль тормоза — завел двигатель)
Через кнопку нельзя отдельно включать зажигание (зажигание включается вместе со стартером)

Комбинируя различные варианты, будем получать каждый раз разные схемы, причем эти схемы можно составить различными способами.

Я попробую показать основные моменты подключения кнопки Start/Stop Engine, от самой простой, до сложных.

Простую схему запуска двигателя по кнопке соберет и рядовой автолюбитель, который в электрике не силен.
Чтобы сделать сложную схему с задержкой запуска, таймером и т.д. потребуется опыт электрика и много релюшек, что делает конструкцию не совсем правильной. Сложные алгоритмы работы, лучше конечно собирать на микроконтроллере, но обо всем по порядку:

Пуск двигателя кнопкой (с ключом зажигания)

При сборке любой из представленных ниже схем нужно использовать провода с тем сечением, которое используется в замке зажигания.

Не нужно забывать, что ВАЗ — машина простая, поэтому и решение вопроса должно быть максимально простым.
Этот способ сделать кнопку для запуска двигателя своими руками на мой взгляд самый простой.

Алгоритм работы:

Без ключа кнопка не работает
Ключ необходимо вставить и повернуть в положение 1.
Нажимаем кнопку (держим) пока мотор не заведется (кнопка без фиксации).
Поворачиваем ключ в положение 0 и глушим мотор.

Кнопка при работающем двигателе не работает, то есть стартер не крутится, а начинает работать после того, как двигатель заглушили и включили зажигание ключом.

На более простом языке:
Берём реле зажигания от ВАЗ 2109 с колодкой проводов. (всего 4 провода, 2 сильноточная цепь (желтые контакты на самом реле) и 2 слаботочная цепь(белые контакты).
Один из проводов сильноточной цепи кидаем на 15 контакт замка зажигания, а второй в контакт 30 того же замка (в общем, один розовый, а второй красный).

Один из проводов слаботочной цепи кидаем на «-» массу, а второй на зелёный провод на нём «+» появляется при включении зажигания (сделано для того чтобы без ключа стартер нажатием на кнопку не срабатывал) и прерываем провод от реле до зеленого провода нашей кнопкой!

Видео пуска мотора кнопкой (кнопку нужно держать):

Недостаток схемы и одновременно несомненный плюс — это простота (чем проще — тем надежнее 🙂 ).

Еще один пример запуска ДВС через кнопку на ВАЗ 2110-12:

Недостаток 2ой схемы: небольшое запоздание отключения стартера после запуска двигателя (если отключение реле происходит не по команде с генератора, а с сигнального провода блока инжектора, который и дает эту задержку).
Влияет ли это на долговечность стартера — неизвестно.

Кнопка для запуска двигателя (с реле ЗПТФ)

В отличии от предыдущего способа в этой схеме можно избавиться от ключа зажигания.

В схеме используется реле ЗПТФ (реле задних противотуманных фар), которое иногда трудно найти в продаже (ном.21.3777 и 22.3777). Реле 2114-3747610 не подходит.
Поэтому реле ЗПТФ можно собрать самостоятельно.

Нужен толстый провод с клеммой, подключенный к розовому.
Да, и ещё есть тонкие провода: красные и синий с полосой изолируем, а серый кидаем на зажигание или соединяем с красным, иначе БСК не будет работать.
Диод подойдёт любой.

Удобно подсветку кнопки и питание реле подключить не к АКБ, а к сигнализации: снял с охраны — кнопка пуска двигателя загорается, то есть можно заводить.

Алгоритм работы:

Снимаем машину с охраны — на контакте 1 реле ЗПТФи кнопке появляется +12В (зажигается подсветка кнопки)
Нажимаем и удерживаем кнопку — включается реле ЗПТФ, реле зажигания и реле стартера, зажигается сигнализатор в кнопке и крутится стартер (кнопка без фиксации). То есть одновременно включается и зажигание и стартер.
После запуска двигателя отпускаем кнопку — реле стартера отключается, а зажигание остается включенным.
Приехал на место, нажал кнопку — двигатель заглох.
Установил на сигнализацию — 12В пропало и кнопка погасла.

Если двигатель заглох, то нажимаем на кнопку — зажигание выключится, нажимаем кнопку 2ой раз — двигатель завелся. На всю сборку схемы и установку в машину ушло примерно 5ч. (с поездкой до магазина за деталями.
Цена деталей около 400р.

Пример, запуск двигателя с кнопки по схеме с реле ЗПТФ (ключ зажигания остается).
Если от ключа зажигания Вы решили избавиться, то нужно не забыть отключить механическую часть блокировки руля (чтобы на дороге случайно руль не заклинило).

Недостаток схемы в том, что нельзя отдельно включить зажигание без пуска стартера.

Кнопка Start/Stop Engine (запуск с нажатой педалью)

За основу взяли схему с реле ЗПТФ и доработали.

Чтобы отдельно включать зажигание без стартера можно использовать кнопку. То есть использовать «сервисную» кнопку с фиксацией, которую подключаем к контактам 87 и 86 реле зажигания. Ей можно будет включать зажигание.
Но стоит учитывать, что пока кнопка включена, то при нажатии кнопки старт/стоп будет включатся стартер, поэтому с ней нужно быть осторожнее.

Правильнее все таки сделать отдельное включение зажигания через педаль. То есть, нажимая на кнопку Start Engine без педали Вы просто включаете/выключаете зажигание. А чтобы завести двигатель педаль должна быть нажата.

Какую педаль для кнопки запуска мотора выбрать ?
Вообще педаль тормоза для включения зажигания через кнопку используется в иномарках с АКПП, а для механической коробки принято использовать сцепление.
Но на ВАЗ 2110 для этой функции чаще выбирают педаль тормоза, потому что она уже имеет датчик. (на мой взгляд это не совсем правильно, т.к. если машина заглохнет на ходу, Вам придется нажимать тормоз, чтобы завести автомобиль)
Как вариант еще можно использовать не педаль, а ручник, т. к. у него тоже есть концевик.

Сделать пуск двигателя с кнопки через педаль тормоза:
Нужно 86 реле стартера подключить к стоп-сигналам, либо использовать реле (кому как удобнее)

Сделать пуск двигателя с кнопки через педаль сцепления:
Т.к. у педали сцепления нет своего датчика, то его нужно установить (чтобы контакты соединялись при нажатии педали).
Какой датчик установить решайте сами:
Если датчик установлен в разрыв «плюса», то подключение аналогично педали тормоза.
Если установили простой концевик (то есть в разрыв «массы»), то придется ставить ещё одно реле и подключать 86 к плюсу, 85 к концевику сцепления, 30 и 87 в разрыв провода к контакту 85 или 86 реле стартера.
Но можно сделать проще: концевик педали подключить к «массе» кнопки Start/Stop, то есть для запуска и остановки мотора надо будет нажать педаль сцепления. Но без нажатия педали, кнопку можно нажимать сколько угодно, и ничего не будет.

Алгоритм работы:
Все как и в схеме с ЗПТФ, только теперь при обычном нажатии на кнопку запуска двигателя будет включается только зажигание (включает его реле ПТФ). После этого выжимаем педаль (тем самым включая 5-ти контактное реле) и нажимаем на кнопку запуска ДВС (тем самым включая стартер)

На ВАЗ 2110 нет реле зажигания ?
Какая разница есть реле зажигания или нет, нужно просто ставить релюшки вместо замка зажигания и всё.
И ещё серый провод нужно с синим соединить (или с оранжевым у колодки с проводами на БСК), а то БСК включаться и пиликать не будет !

Недостаток схемы: Схема не подойдет тем, кто глушит двигатель с нажатой педалью (тормоза или сцепления), потому что при выключении зажигания и нажатой педали тормоза — будет включаться стартер. Кнопку нужно держать, пока двигатель не заведется.

Кнопка Старт/Стоп двигателя (с задержкой)

Схема, по которой стартер будет крутиться определенное время, пока двигатель не заведется:
Способ 1:
Вариант 1 — вариант с фиксированной кнопкой, обычная кнопка напрямую подаёт питание к системе.
Вариант 2 — с реле ЗПТФ, кнопка нефиксированная, всегда возвращается в исходное положение после нажатия.

К1 — обмотка реле стартера, К2 — обмотка реле зажигания.
«К генератору» — к лампе заряда.

Когда устройство обесточено, реле выключены, конденсатор С1 разряжен. После подачи питания немедленно включается реле зажигания К2. Одновременно начинается зарядка конденсатора С1 через резистор R1. Когда он зарядится настолько, что откроется транзистор VT1 и сработает реле стартера К1.

Задержка его включения зависит от параметров цепи R1C1. При указанных на схеме типономиналах деталей она близка к 1 с. Далее после запуска двигателя реле стартера К1 отключится из-за закрывания транзистора, потому что к генератору ток не пойдёт.
После прекращения подачи питания оба реле обесточиваются и конденсатор С1 очень быстро разрядится через резистор R2 и эмиттерный переход транзистора VT1 — устройство снова готово к работе.

Алгоритм работы:

Нажали и отпустили кнопку — включилось зажигание, через некоторое время (задаётся экспериментально подбором номиналов R1C1) включается стартер.
Гаснет лампа заряда — стартер выключается.
Если при вращении стартера лампа погаснет, а двигатель не заведётся, или если двигатель заглохнет вдруг — стартер включится и снова его заведёт.
На любой стадии повторным нажатием на кнопку можно выключить стартер и зажигание.

Замечания: реле стартера отключится после того, как генератор начнёт выдавать энергию (то есть, например, если во время работы двигателя оборвется ремень, или выйдет из строя генератор, то стартер включится)
Вывод: лучше всего установить реле на отключение стартера и подключить его к ручнику, чтобы стартер мог работать при горящих лампочках заряда и ручника.

Способ 2:
Схема только для инжекторных двигателей с помощью дополнительным реле стартера.
Замок зажигания демонтируем и откусываем все провода, далее действуем по схеме:

если задержка на стартер не нужна (т.е. стартер крутит сразу после нажатия на кнопку), то схему с транзистором можно не использовать.

Собираем схему и устанавливаем кнопку.
Переходим под капот к реле стартера, разрываем сигнальный плюс от замка зажигания (тонкий красный провод) и подсоединяем его через реле в схеме с транзистором (просто на разрыв).
Далее отрезаем от реле провод к «массе» и подсоединяем его к ЭБУ (на вывод доп.реле стартера) (на янв5.1 это 38пин)
Распиновки можно глянуть тут, обозначен как резервный вывод.

Про схеме подсоединяем +12 вольт — это толстый оранжевый провод (от реле стартера) и «массу» к кузову или к ЭБУ 38 пин. как больше нравиться.
Алгоритм работы:

При нажатие кнопки — плюс на зажигание и плюс на стартер замыкаются (пока мы не выключим кнопку)
Схема задержки выжидает 3.5секунды и дает сигнал на стартер, когда машина завелась ЭБУ выключает реле стартера.
Если машина сама заглохла, то реле стартера опять включится, ЭБУ отследит обороты и выключит стартер.
Если выключить кнопку «пуш-старт» то все выключается (если стартер крутит и выключить кнопку то стартер престанет крутить).

Время задержки в схеме можно регулировать конденсатором (например, 500мкф — это 1с, 1500МКФ — это 3.5с).
Продолжение темы: запуск двигателя с PC по порту LPT.

Видео запуска мотора по кнопке (способ 2)

Способ 3:
Схема построена на реле ЗПТФ и ЭПХХ:

Алгоритм работы:

Машина на ручнике, нажимаем кнопку и отпускаем — стандартная схема включается (схема с ЗПТФ) и запитывает реле зажигания, а также блок ЭПХХ. Также включаются 2 реле К1 и К2, которые встают на самоблокировку за счет реле К1. К2 включает реле стартера (т.к. ручник поднят).
Стартер начинает вращаться и как только обороты поднимутся до 1100-1200 реле К1 и К2 отключаться и потом не включаться. Стартер отключается.
Снимаем с ручника и едем. (стартер не включиться, пока ручник опущен).
Приехали — ручник не трогаем, а просто нажимаем кнопку и все отключается (Реле К1 и К2 не включаться ведь блок отключен по массе ручником, плюс его обесточивает реле ЗПТФ). После поднимаем ручник.
Если нужно просто включить зажигание, то отпускаем ручник, он отключает блок ЭПХХ по массе и реле стартера. Нажимаем кнопку и зажигание включается без стартера (конечно в данном случае могут включатся реле К1 и К2 взяв плюс из Блока ЭПХХ, но стартер не включится, так как ручник отпущен).

Ток потребления реле при включенном зажигании около 100мА.

Доработка ЭПХХ (понижение оборотов):
Разбираем ЭПХХ и заменяем емкость на 0,2мкФ (200нФ), тогда обороты отсечки стартера будут не 1600, а уже в районе 900-1000.
Чтобы на старте не трещали реле, нужно параллельно питанию ЭПХХ (желательно в блоке) запаять конденсатор любой емкости (0,15 мкФ, 0,47 мкФ). Таким образом, этот конденсатор придаст стабильности в работе блока ЭПХХ.

Недостаток схемы с ЭПХХ: есть ЭПХХ, которые нельзя доработать (нет внутри конденсаторов), также в этой схеме для запуска мотора кнопку нужно нажимать и держать 1-1,5сек (чтобы успели включиться все реле).

Видео запуска двигателя кнопкой (с помощью ЗПТФ и ЭПХХ)

Реле с задержкой
Кто хочет доработать свою схему и добавить к ней задержку между включением зажигания и запуском стартера могут воспользоваться реле с задержкой (время задержки можно менять параметрами R)

Схема запуска двигателя от кнопки на микроконтроллере

Проще всего и грамотней сделать пуск двигателья с кнопки на микроконтроллере, но т.

к. схему нужно прошивать, то без электронщика не обойтись.
Собираете плату (размер около 3х4см) и прошиваете. Затем устанавливаете, например, в свободный отсек бортового компьютера ШТАТ.
Подключение можно сделать через разъем RJ-45.

На входе подается сигнал «+» (на схеме — Тормоз и Масло), но лучше подключать к индикатору зарядки, т.к. лампочка давления может гаснуть еще до момента полного запуска двигателя.
Вход Тормоз — это условие, при котором включается стартер. Т.е. простое нажатие кнопки включает зажигание, а нажатие кнопки вместе с педалью тормоза — заводит двигатель.

На выходе 2 сигнала (на стартер и зажигание). Схему не нужно подключать напрямую к клеммам стартера и зажигания, а надо врезаться в проводку через 4х контактные реле.

Потребление тока:

при простое — 10мА
когда включено зажигание — 50мА
во время включения стартера — 80мА

Алгоритм схемы:

Коснуться сенсора на кнопке — включилось зажигание.
Коснулись сенсора на кнопке, когда педаль тормоза нажата больше 3сек, тогда происходит включение зажигания и через 4сек запуск стартера
Если мотор не завелся и нет сигнала на входе «Масло», то выключается зажигание.
Для пуска зимой просто удерживаем сенсор для прокрутки мотора, время прокрутки ограничивается временем удержания сенсора, опять же, если мотор не завелся после отпуска сенсора зажигание выключится.

Кнопка — обычный текстолит, поверхность которого обработан припоем через трафарет.

На счет светодиодов. они вот так примерно присоединены

Видео работы кнопки Start Engine построенной на микроконтроллере:

Скачать прошивку контроллера.

Кнопка пуска двигателя с защитой

Чтобы после установки кнопки Start Engine не упрощать работу угонщикам, можно провести ряд действий, которые затруднят угон автомобиля (хотя кому в наше время нужен старый ТАЗ, а кому нужно и на руках унесут 🙂 )

Начинать можно от самый примитивных способов защиты от угона — секретки. Разъемы и реле, которые отвечают за пуск двигателя можно глубоко спрятать в торпедо. Провода нужно выбирать такого же цвета как штатная проводка и проводить их тоже вместе с ними и т.д.

Кто хочет заморочиться, может установить кодовый замок на зажигание с клавиатурой и сменой кода 🙂
Либо сделать вместо ключа зажигания доступ к запуске через Контроллер (например, ТМK-1990A-M100).
Можно сделать так, что кнопка Старт/Стоп будет работать только тогда, когда вставлен ключ защиты (подобие USB token).

Все на любителя, поэтому выбирайте сами, что Вам больше подходит.

Видео: Защитный ключ для запуска двигателя кнопкой

Установка универсальной кнопки запуска двигателя

Как Вы могли собрать и подключить схему по запуску двигателя от кнопки не просто дело, особенно когда хочется, чтобы все было как у иномарок.
Поэтому рынок предлагает уже готовые варианты кнопок для запуска двигателя — комплект кнопки старт/стоп двигателя вместе с блоком защиты.
Эти комплекты являются универсальными и разница будет только в некоторых нюансах подключения.
Чтобы объяснить более понятно, то можно сравнить этот комплект с комплектом сигнализации.

Пример установки на ВАЗ 2114 (замки зажигания такой же как у ВАЗ 2110):

Данный набор обошелся автору в 10тыс.р. вместе с доставкой.

Особенности универсальных комплектов:

Крутит стартер пока не заведется (не более 5сек — программируемо)
Иммобилайзер с такой системой работает отлично (в комплекте поставляется блок обхода иммобилайзера, по желанию)
Блокировки руля не будет.
Можно включить отдельно зажигание и отдельно стартер, в зависимости от потребностей (например, через педаль). Можно одним нажатием завести машину без лишних движений, а можно так же (но в два касания) включить просто зажигание.
Прошивать ничего не нужно. У кнопки блок управления, который и отвечает за подобные вещи.

Цена универсальных кнопок запуска двигателей различная, в зависимости от производителя и функциональности (примерно, от 2-8тыс.р.)
Купить кнопку Start Engine можно в интернет магазинах.

Установка универсальной кнопки пуска двигателя приравнивается к установке сигнализации (от 1800р-6000р.).

Кнопки бывают различных производителей, а также на любой цвет: (как говорится, любой каприз за Ваши деньги 🙂 ):
Универсальная кнопка Start Engine ET3000 Цена: 245$.
Кнопка engine start new. Пр-во: Тайвань. Цена: 2700р.
Панель зажигания ProSport. Цена 1400р.

Пример комплектов универсальных наборов по запуску мотора с кнопки:

Видео работы универсальной кнопки запуска двигателя

Выбор кнопок для пуска двигателя

Глупо наверное прятать кнопку запуска мотора от угонщика, зачем тогда вообще переделывать систему запуска двигателя ?
Ведь после доработки системы зажигания, кнопка становится главным атрибутом, который должен выделятся и своим видом говорить, что это пуп машины, без которого поездка не возможна !

Кнопку можно установить в любом удобном для Вас месте, т. к. кнопка не силовая.

Использовать в качестве кнопки запуска мотора можно:

Кнопки отечественных автомобилей (например, кнопка открывания багажника ВАЗ 2110 (без фиксации))
Универсальные кнопки (с фиксацией и без)
Кнопки от иномарок (например, BMW 61 31 6949499)
Доработать кнопку (нанести рисунок самостоятельно)

Заключение

Установить кнопку Start/Stop Engine можно различными способами. Использовать схему построенную на реле или использовать микроконтроллер, а может просто купить универсальную кнопку запуска двигателя и не забивать голову, решайте сами.
Важно после того, как Вы откажитесь от ключа зажигания не забыть снять блокировку руля и провести ряд манипуляций по защите от угона.

После установки «кнопки старт двигателя» ключ зажигания все таки лучше иметь под рукой, т.к. замки в дверях ни кто не отменял 🙂

Как лучше всего установить кнопку запуска двигателя на ВАЗ?

Источник фото:
Ключевые слова:

EC002NS PKE Push Button Kit Kit Kit Userman R1 Zhongshan Yihu Electronicsltdd

 ▶ Свяжитесь с нами
Чжуншань Easyguard Electronics Co. , Ltd.
Адрес: 2-й этаж, дом 3, улица Цайхонг, 77, Западный район,
Город Чжуншань, Гуандун, Китай
Телефон: 86-760-22113597
Интернет: www.ieasyguard.com
Электронная почта: sales@ieasyguard.ком
Важно: это устройство может повысить уровень безопасности автомобиля, но не может предотвратить
похищения или возникновения неожиданных аварий. EASYGUARD Electronics не несет ответственности за любые
в результате повреждения этого продукта, вызванного прямыми или косвенными потерями.
Руководство пользователя EC002
V2.1
ПОКАЗАТЕЛЬ
Предупреждение о безопасности ------------------------------------------------ -------------------------------------------------- -----------------------1
Инструкция по установке
1.Перед началом установки ----------------------------------------------------------- -------------------------------------------------- --2-3
2.Настройка DIP-переключателя на модуле управления ----------------------------------------------------------- --------------------------------------------------------------3
3. Определение расположения компонентов ----------------------------------------------------------- ------------------------------------------------4
Знакомство с антенной и сенсорной клавиатурой ----------------------------------------------------------- -------------------------------4-8
Основные сведения о жгуте проводов и примечания 1-18 -------------------------------------------------------- ----------------------------------------------------8-14
Знакомство с кнопкой запуска двигателя ------------------------------------------------------------- --------------------------------------------------------------14-17
Основные сведения о кнопках брелка и описание функций ---------------------------------------------------------- -----------------------17-19
Руководство по снятию блокировки рулевого управления ----------------------------------------------------------- -----------------------------------------20-21
Установка чипа иммобилайзера ------------------------------------------------------------- ------------------------------------------------21- 22
Метод программирования ------------------------------------------------ -------------------------------------------------- ------------22
Соединение провода центрального замка двери-------------------------------------------------------------------------- ------------------------------------------23-30
Схема подключения Easyguard EC002 ------------------------------------------------------------ -------------------------------------------------------- 31-32
Описание функции
1. Кнопка запуска/остановки ------------------------------------------------------------ -------------------------------------------------- --------33-34
2.PKE-пассивный бесключевой доступ ------------------------------------------- -------------------------------------------------- -------- 34
3. Ручной рычаг/замок------------------------------------------------------------------------- -------------------------------------------------- ---------------------34
4. Ручное снятие с охраны/разблокировка ----------------------------------------------------------- -------------------------------------------------- -------------34
5.Отключение звука и звуковой сигнал ------------------------------------------------------------ -------------------------------------------------- -----34
6. Удаленное открытие багажника-------------------------------------------------------------------------- -------------------------------------------------- --------------34
7.Режим паники/поиск автомобиля---------------------------------------------------------- -------------------------------------------------- -------------34
8.  Чтобы включить или отключить функцию PKE (настройка включения/выключения PKE) -------------------------------------------------- --------------------------------35
9.Дистанционный запуск/останов двигателя--------------------------------------------------------------------------- -------------------------------------------------- ---- 35-36
10.Контроль купольного освещения (дополнительно) ------------------------------------------ --------------------------------------------------36
11. Защита от угона ------------------------------------------------------------ -------------------------------------------------- ----------------------37
12. Тревожный триггер при незаконном открытии двери --------------------------------------------------------- ------------------------------------------------------------37
13.Автоматика центрального замка ------------------------------------------------------------- --------------------------------------------------------------37
14. Сенсорный ввод пароля ------------------------------------------------------------ -------------------------------------------------- ------37-40
15. Выключение памяти ------------------------------------------------------------ -------------------------------------------------- ---------------40
16. Предупреждение о разблокировке двери ----------------------------------------------------------- -------------------------------------------------- -------40
17.Напоминание о тревоге ------------------------------------------------ -------------------------------------------------- ----------------40
18. Предупреждение об открытии двери во время вождения ------------------------------------------- ------------------------------------------------------------40
19. Предупреждение о включении ACC ------------------------------------------------------------ -------------------------------------------------- ------------------40
20. Аварийное отключение ------------------------------------------------------------- -------------------------------------------------- ------------40
21.Энергосбережение и защита от низкого энергопотребления автомобильного аккумулятора ------------------------------------------ ----------------------------40
22.Автоматическое закрытие окна (опционально) ------------------------------------------ ------------------------------------------------------------40
23.Вибросигнал (опционально) ------------------------------------------- -------------------------------------------------- --------41
24.GPS-трекер (опционально) ------------------------------------------- -------------------------------------------------- ------------41
25.Параметр продлевает настройку ------------------------------------------------------------- ----------------------------------------------------------41-42
Технический параметр ------------------------------------------------ -------------------------------------------------- --------------42
Часто задаваемые вопросы по EC002 -------------------------------------------------------------- -------------------------------------------------- ----------------43-44
Уважаемый клиент,
(1) Никогда не запускайте двигатель дистанционно при включенной передаче.
Благодарим Вас за покупку нашей автосигнализации EASYGUARD EC002 PKE с кнопкой запуска и остановки.Этот
сигнализация сочетается с новейшей технологией PKE (пассивный вход без ключа), дистанционным запуском двигателя, бесключевым доступом и
коснитесь функции резервного копирования ввода пароля. Пожалуйста, внимательно прочитайте руководство пользователя и электрическую схему, прежде чем
начать установку. Если сигнализация установлена правильно, она может значительно повысить безопасность вашего автомобиля.
(2) Никогда не запускайте автомобиль дистанционно, если ключи в замке зажигания. Если автомобиль заводится на передаче, прекратите дистанционный запуск.
немедленную работу и проконсультируйтесь с пользователем, чтобы немедленно решить проблему.Этот продукт может работать с впрыском топлива, автоматической коробкой передач или автомобилями с механической коробкой передач.
Автомобили постоянного тока 12В.
ВАЖНЫЙ:
Этот продукт предназначен для установки только профессиональными установщиками автомобильных сигнализаций! Любая попытка установить это
продукт любым человеком, но не обученным профессиональным установщиком автомобильной сигнализации, может привести к серьезному повреждению
автомобиля или его компонентов.
Если пользователь хочет выполнить установку своими руками, пожалуйста, внимательно изучите все руководство пользователя и схему подключения, прежде чем
вы начинаете установку и только убедитесь, что вы все понимаете, а затем запускаете установку.Вам может понадобиться
найти в Интернете схему электропроводки вашего автомобиля, если это необходимо, и узнать, как найти соответствующие провода
и как их правильно подключить.
Как только вы найдете правильные провода, хорошо припаяйте их или используйте обжимные соединители, чтобы правильно соединить провода, когда
завершил подключение проводов, чтобы избежать ослабления при работающем транспортном средстве и привести к тому, что устройство не сработало.
Работа. Если есть какие-либо вопросы, обратитесь к авторизованному дилеру EASYGUARD или свяжитесь с EASYGARD.
электроника сразу в помощь.(3). При использовании функции дистанционного запуска двигателя селектор передач должен находиться в нейтральном положении (N). Если ваш автомобиль
механическая коробка передач, пожалуйста, обратитесь к дистанционному запуску двигателя для автомобиля с механической коробкой передач.
Дистанционные пускатели для механической коробки передач представляют значительный риск, если они не установлены и не эксплуатируются должным образом. Когда
тестирование, чтобы убедиться, что установка работает правильно, дистанционно запускайте автомобиль только на нейтральной передаче, на ровной поверхности
поверхности и с полностью включенным стояночным тормозом. Не позволяйте никому стоять спереди или сзади
автомобиль.Этот продукт НЕ ДОЛЖЕН быть установлен в любых транспортных средствах с откидным верхом, с мягкой или жесткой крышей. Установка на такие автомобили
может представлять определенный риск.
Инструкция по установке
1.Перед началом установки
Перед началом установки прочтите все руководство по установке. Установка данной автосигнализации ПКЕ с
Система дистанционного запуска требует взаимодействия со многими системами автомобиля. Во многих новых автомобилях используются низковольтные или мультиплексные системы, которые могут быть повреждены испытательными устройствами с низким сопротивлением, такими как контрольные лампы.
и логические пробники (компьютерные безопасные контрольные лампы).Проверьте все цепи с помощью высококачественного цифрового мультиметра перед
установление связей.
Необходимо постоянно соблюдать следующие предупреждения по технике безопасности:
Не отсоединяйте аккумуляторную батарею, если автомобиль оборудован радиоприемником с противоугонным кодом. При наличии подушки безопасности избегайте
отсоединение аккумулятора, если это возможно. Многие системы подушек безопасности отображают диагностический код в своем предупреждении.
фары после потери питания. Отсоединение аккумулятора требует стирания этого кода, что может потребовать
поездка к автосалону.Из-за сложности этой системы, установка этого продукта должна быть завершена профессиональной автомобильной сигнализацией.
установщик или обученный установщик сигнализации.
Опустите окно, чтобы не оказаться запертым в машине.
После того, как продукт правильно установлен, эта система может дистанционно запустить автомобиль с помощью командного сигнала от
дистанционное управление Поэтому никогда не используйте систему в помещении с недостаточной вентиляцией. То
ответственность за следующие меры предосторожности лежит исключительно на пользователе; однако авторизованный EASYGUARD Electronics
дилеры должны дать следующие рекомендации всем пользователям этой системы:
Полный комплект устройства должен включать в себя следующие компоненты:
Предупреждение о безопасности!
1.Никогда не используйте систему в закрытом или частично закрытом помещении без вентиляции (например, в гараже).
Во избежание случайного разряда аккумулятора выключите внутреннее освещение или извлеките предохранитель плафона.
1. Проверьте упаковочный лист:
Модуль управления x1
Брелок x2
2. При парковке в закрытом или частично закрытом помещении или при обслуживании автомобиля не
использовать функцию дистанционного запуска двигателя.
Сигнальная высокочастотная антенна: x1 (с разъемом красного цвета)
3. Пользователь несет исключительную ответственность за правильное обращение и хранение в недоступном для детей месте со всеми пультами дистанционного управления.
и другие аксессуары в комплекте, чтобы гарантировать, что система не будет время от времени запускать автомобиль дистанционно.Сенсорная клавиатура с паролем: x1
ПОЛЬЗОВАТЕЛЬ ДОЛЖЕН УСТАНОВИТЬ ИЗВЕЩАТЕЛЬ УГАРНОГО ГАЗА В ПРИБЛИЖАЮЩЕЙ ЖИЛОЙ ПОМЕЩЕНИИ.
К АВТОМОБИЛЮ. ВСЕ ДВЕРИ, ВЕДУЩИЕ ИЗ СМЕЖНЫХ ЖИЛЫХ ПОМЕЩЕНИЙ В ЗАКРЫТЫЕ ИЛИ
ЧАСТИЧНО ЗАКРЫТОЕ МЕСТО ДЛЯ ХРАНЕНИЯ АВТОМОБИЛЯ ДОЛЖНО ОСТАВАТЬСЯ ЗАКРЫТЫМ ВСЕ ВРЕМЯ.
Кнопка запуска x1
Антенна ПКЕ: x2
Жгут проводов зажигания 6P: x1
Жгут проводов 20P: x1
3-цветный (оранжевый, белый, желтый) провод GWR x1 или (датчик удара x1)
Примечание: если устройство снабжено 3-х цветным (оранжевым, белым, желтым) проводом GWR, то в устройстве нет датчика удара.
Использование данного продукта способом, противоречащим его предполагаемому режиму работы, может привести к материальному ущербу,
телесные повреждения или смерть.За исключением случаев выполнения проверки безопасности, указанной в данном руководстве по установке.
-01-
© EASYGUARD Electronics. Все права защищены.
комплект, наоборот.
Руководство пользователя и схема подключения на английском языке x1
© EASYGUARD Electronics. Все права защищены.
-02-
Важный:
3.Определение расположения компонентов
Начинайте установку только после получения всех принадлежностей.
Модуль управления
Если отсутствуют какие-либо детали, немедленно прекратите установку и немедленно свяжитесь с поставщиком для
замена.
Некоторые вещи, которые следует помнить о том, где монтировать модуль управления:
2.Настройка DIP-переключателя на модуле управления
Пожалуйста, установите DIP-переключатель на модуле управления в соответствии с вашим автомобилем. См. DIP-переключатель, как показано на рисунке ниже:
Никогда не размещайте модуль управления в моторном отсеке!
Первым шагом в подключении автомобиля к электросети является снятие панели приборов со стороны водителя, чтобы получить доступ к стартеру и
провода зажигания. Если модуль управления расположен сразу за приборной панелью со стороны водителя, его можно легко отсоединить.
При монтаже модуля управления постарайтесь найти безопасное место, которое не потребует от вас удлинения
провода жгутов.Держите его подальше от радиатора нагревателя (или любых других источников тепла) и любых очевидных утечек.
1 2 3 4 5 6
1 2 3 4 5 6
ОКУНАТЬ
НА $
ОКУНАТЬ
Некоторые удачные места расположения модуля управления: над перчаточным ящиком, внутри центральной консоли, над блоком предохранителей под панелью приборов или над магнитолой.
НА $
Введение в клавиатуру с антенной и сенсорным паролем
На модуле управления есть 6 DIP-переключателей, и каждый DIP-переключатель работает, как показано ниже:
Переключатель 1: при нажатии вверх с блокировкой выходной импульсный сигнал один раз, при нажатии вниз с блокировкой выхода
импульсный сигнал дважды.Если для вашей центральной двери требуется однократный импульсный сигнал блокировки, пожалуйста, нажмите на нее; если ваш центральный
дверь требует двойного импульсного сигнала блокировки, пожалуйста, нажмите на нее.
В комплекте 3 антенны. Среди них одна тревожная ВЧ антенна и 2 антенны ПКЕ.
Вот некоторая информация о них соответственно:
Имя
Размер разъема
& цвет
Длина провода (дюймы)
Рекомендовать место установки
Антенна высокой частоты
Красный, 3pin
47,24
P1(Столб возле кабины) или
P2 (под рулем) положение
Антенна ПКЕ (2.9м)
Черный, 3 контакта
114,17
Внутри верхний средний перед
лобовое стекло (положение P3)
Антенна ПКЕ (5,0 м)
Черный, 3pin
196,85
Внутри вверху слева сзади
лобовое стекло (положение P4)
Сенсорная клавиатура с паролем
Черный, 4pin
78,74
Внутренняя часть лобового стекла
(положение P5)
Переключатель 2: при нажатии вверх — задержка выключения двери, при нажатии вниз — задержка включения двери.
Переключатель 3: при нажатии вверх разблокируется выходной импульсный сигнал один раз, при нажатии вниз происходит разблокировка выхода
импульсный сигнал дважды. Если ваша центральная дверь требует разблокировки импульсного сигнала, пожалуйста, нажмите на нее; если ваш центральный
Дверь требует двукратного импульсного сигнала разблокировки, пожалуйста, нажмите на нее.Переключатель 4: при нажатии вверх отключается функция защиты от угона, а при нажатии вниз включается защита от угона
функция. По умолчанию включена функция защиты от взлома.
Переключатель 5: при нажатии вверх для автомобиля с механической коробкой передач и при нажатии вниз для автоматической коробки передач
машина. Если ваш автомобиль с механической коробкой передач, нажмите этот переключатель вверх; если ваш автомобиль с автоматической коробкой передач,
пожалуйста, нажмите на этот переключатель.
Переключатель 6: при нажатии вверх отключается обратный ток, а при нажатии вниз включается обратный ток.
Примечания: для Switch 6 по умолчанию используется нажатие вверх.Для некоторых автомобилей необходимо сначала повернуть ключ в положение ON, а затем
ножной тормоз с электричеством при нажатии на него. Для таких транспортных средств необходимо нажать переключатель 6.
Переключатель 6 нажимается в основном для использования в некоторых автомобилях Volkswagen.
Антенна высокой частоты:
Высокочастотная антенна с разъемом красного цвета (3pin)
ВАЖНЫЙ:
1. Мы рекомендуем вам установить DIP-переключатель перед подключением проводов.
2. Если модуль управления сигнализацией уже подключен к 6-контактному жгуту проводов, и вы хотите переустановить DIP
переключатели, пожалуйста, следуйте приведенным ниже инструкциям:
а.Отсоедините 6-контактный жгут проводов зажигания, чтобы отключить питание устройства.
b. Нажмите вниз или вверх DIP-переключатель, который вы хотите переустановить.
Красный разъем (3 контакта)
c. Повторно подключите 6-контактный жгут проводов зажигания, чтобы снова включить устройство.
-03-
© EASYGUARD Electronics. Все права защищены.
© EASYGUARD Electronics. Все права защищены.
-04-
Антенна ПКЕ
Положение крепления антенны ПКЕ
Позиция B является наиболее распространенной и широко используемой.
Есть 2 антенны ПКЕ
Позиция А
2,9 млн ПКЕ
антенна
2,9-мегапиксельная антенна ПКЕ
4М ПКЭ
антенна
Антенна 5M ПКЕ
Позиция С
Позиция Б
2.9М ПКЭ
антенна
2,9 млн ПКЕ
антенна
4М ПКЭ
антенна
4М ПКЭ
антенна
Предупреждение:
Все антенны хрупкие и легко ломаются, будьте осторожны при их установке или подключении.
отключите их. Пожалуйста, не тяните за антенну, чтобы избежать обрыва проводов.
Вот рекомендуемое положение крепления для каждого из них:
Некоторые предложения по положению крепления антенны ПКЕ для различных транспортных средств:
Никогда не устанавливайте антенны ПКЕ на какую-либо металлическую поверхность, так как это уменьшит индукционный диапазон ПКЕ.
очевидно
Для субкомпактных, компактных и седанов:
Чтобы иметь стабильный диапазон индукции ПКЕ, закрепите антенну ПКЕ и убедитесь, что они не будут
двигаться или болтаться
Антенны PKE хрупкие и легко ломаются, будьте осторожны при их установке или
подключайте/отключайте их при установке.Также убедитесь, что они установлены на твердом (негибком) основании.
Для оптимальной работы установите антенну 5M PKE в обшивке потолка или под задней палубой.
ВАЖНЫЙ:
Установка антенны ПКЕ в багажнике сильно повлияет на индукционную дальность ПКЕ и уменьшит общую дальность.
поверхность.
работоспособность системы.
Рекомендуемое положение крепления антенны PKE
Пикап (с кабиной) и груз:
Рекомендуемое положение крепления антенны PKE приведено только для справки. И мы хотели бы порекомендовать вам
Установите антенну 5M PKE в бампер, за номерным знаком.чтобы отрегулировать положение крепления антенны ПКЕ, чтобы получить максимальный диапазон индукции ПКЕ.
Пикап (без кабины):
Рекомендовать антенну PKE в положении C. Антенны PKE должны быть установлены на драйвере и
со стороны пассажира, так как задняя дверь не требует управления.
Кабриолет:
Установите антенну 2,9M PKE на передней стойке ветрового стекла со стороны водителя, а антенну 5M PKE сзади.
задние сиденья.
Примечание. На автомобилях с кузовом из стеклопластика или кабриолетах диапазон индукции PKE будет увеличен.
Вертикальный диапазон
Горизонтальный диапазон
Поскольку антенна PKE является направленной антенной, диапазон индукции PKE будет зависеть от антенны.
место установки/установки.-05-
© EASYGUARD Electronics. Все права защищены.
© EASYGUARD Electronics. Все права защищены.
-06-
ЮВ
0л
30
3М
ЮВ
3М
0л
30
3М
ЮВ
0л
30
300
3М
ЛС
300
3М
ЮВ
0л
ЮВ
0л
ЛС
LED2
30
30
300
ЛС
ЛС
00
М3
300
ЛС
3М
3М
Лицо
3М
3М
3М
ЛС
ЮВ
0л
LED1
ЮВ
ЛС
300
300
30
0л
300
3М
Назад
Р4
3М
Р5
3М
ЛС
Р3
30
ЛС
300
P3: более короткая позиция крепления антенны PKE
P3: внутри среднего верха передней части
лобовое стекло в машине
3М
300
ЛС
Установка клавиатуры с паролем
3М
После завершения монтажа антенны ПКЕ передняя часть ПКЕ
антенна, а задняя антенна ПКЕ имеет форму буквы «Т»
3М
P5: Сенсорный пароль
положение крепления клавиатуры
P5: внутри лобового стекла
в машине
Оторвите наклейку
P4: Положение крепления антенны 5M PKE
P4: внутри левой верхней части задней части
лобовое стекло в машине
Клавиатура с паролем
Как установить сенсорную клавиатуру с паролем?
1.Оторвите наклейку на клавиатуре с паролем
2. Прикрепите сенсорную клавиатуру с паролем слева
нижняя часть внутренней части переднего ветрового стекла (положение
Р1
Вам должно быть легко и удобно вводить
Р2
пароль)
3. Убедитесь, что на корпусе нет взрывозащищенной пленки.
область, где вы планируете монтировать сенсор
клавиатура с паролем
P1 или P2: Положение крепления высокочастотной антенны.
P1: Столб возле кабины в машине
ЗАМЕТКА:
P2: Под рулем
Пользователь может установить высокочастотную антенну в позиции PI или P2.P5: Положение крепления сенсорной клавиатуры с паролем
P5: внутри лобового стекла
Важный:
Все рекомендуемые положения крепления приведены только для справки, и пользователь может отрегулировать положение крепления, чтобы получить
максимальный рабочий диапазон антенны
Старайтесь держать все антенны подальше от любых металлических изделий.
Если вы не хотите использовать сенсорный пароль
функция ввода с клавиатуры, нет необходимости
установить/смонтировать сенсорную клавиатуру с паролем.
Подключение проводки
Прежде чем выполнять подключения, спланируйте, как ваши провода будут проложены через автомобиль.Например,
красный постоянный вход 12 В и провода дистанционного запуска зажигания часто прокладываются вместе к зажиганию
Р3
жгут переключения. Чтобы проводка оставалась аккуратной и чтобы ее было труднее найти, вы можете обернуть эти
Р4
соедините провода изолентой или спрячьте их в трубку, аналогичную той, которую использовал производитель.
Существует два приемлемых способа соединения проводов - пайка и обжимные соединители.
P1: Столб возле
кабина в машине
При правильном выполнении любой тип соединения является надежным и безотказным.Несмотря на погоду
вы припаиваете соединения или используете обжимные соединения механического типа, убедитесь, что все соединения
механически исправны и изолированы.
Р5
Дешевая изолента, особенно при плохом нанесении, не является надежным изолятором. Часто отваливается в жару
Погода. Используйте качественную изоленту или термоусадку.
Никогда не скручивайте и не скрепляйте провода вместе без пайки.
Никогда не используйте «отводы для плавких предохранителей», так как они могут повредить клеммы блока предохранителей.
-07-
© EASYGUARD Electronics. Все права защищены.© EASYGUARD Electronics. Все права защищены.
-08-
Введение в основной жгут проводов
ВАЖНЫЙ:
1,6-контактный жгут проводов зажигания
Если в вашем комплекте провод GWR 3 цвета, то датчика удара нет, наоборот.
Примечание 8:
Если сигнализация оснащена 3-цветным проводом GWR, который используется для подключения к обходному проводу иммобилайзера или GWR
провод или выходной провод состояния
Способ подключения:
Нет необходимости подключать оранжевый провод для всех следующих методов:
Цвета проводов
Использование провода
Примечание
Способ 1: Разрежьте провод заводского чипа иммобилайзера на 2 части, каждый конец соедините с белым.
апельсин
Подключиться к аксессуару (ACC)
См. примечание 5,7
и желтый провод соответственно.белый
Соединить с зажиганием 1 провод
См. примечание 2,4
Способ 2: если есть провод GWR(-), соедините провод GWR(-) с белым проводом и соедините желтый провод с
коричневый
Соединить с проводом зажигания 2
См. примечание 3,4
заземление шасси (GND)
красный
Подключить к постоянному +12В
См. примечание 1
красный
Подключить к постоянному +12В
См. примечание 1
Желтый
Соединить с пусковым проводом
См. примечание 6
Способ 3: если есть провод датчика ключа, для которого требуется провод заземления (-) или положительный (+), подключите ключ
сенсорный провод с белым проводом и соедините желтый провод с заземлением шасси (-) или +12 В соответственно.Примечание 9:
ПРИМЕЧАНИЕ (1-7):
1. Если в жгуте проводов зажигания автомобиля имеется только один провод +12 В, соедините его с обоими красными проводами +12 В.
в ec002;
Если сигнализация оснащена датчиком удара, подключите датчик удара. Если да, то провода ГВР не будет
в комплекте, и вы можете использовать реле SPST для генерации провода GWR. Метод, как показано ниже:
подключение к GWR(-) от модуля байпаса
2. Белый провод зажигания 1: при повороте ключа в положение ON или ACC, этот провод с электричеством, при запуске автомобиля, это
провод еще с электричеством;
3.Коричневый провод зажигания 2: при повороте ключа в положение ON или ACC этот провод с электричеством, при запуске автомобиля, этот
Соединить с
EC002 АСС или
зажигание 1
(ACC рекомендуется)
провод отключит питание внезапно в момент запуска автомобиля;
Как только автомобиль заводится, на белый и коричневый провода подается электричество.
4. Если в жгуте проводов зажигания есть только один провод зажигания, подключите его к белому проводу зажигания 1, не
нужно подключить коричневый провод зажигания 2
5. Если в вашем жгуте зажигания есть 2 провода ACC, соедините оба провода ACC с оранжевым проводом в ec002.соедините с землей шасси (GND)
6. Если в вашем жгуте зажигания есть 2 провода стартера, соедините оба провода стартера с желтым проводом в ec002.
7. Если ваш автомобиль более новый, без ACC (только ON & OFF), подключите оранжевый провод ACC (аксессуар) и
белый провод зажигания 1 в жгуте проводов EC002 с проводом зажигания 1 в вашем автомобиле.
Вы также можете использовать реле SPDT для создания провода GWR, и метод подключения такой же, но нет необходимости
подключите 87a к реле SPDT.
2. ABC 3-цветный провод GWR (заземление во время работы) (см. примечание 8) или датчик удара (см. примечание 9)
3.20-контактный жгут проводов
Цвета проводов
ВЕЛ
3-цветный провод GWR
-09-
© EASYGUARD Electronics. Все права защищены.
Датчик удара
Использование провода
Примечание
1-й ряд 10 контактных проводов
МАК
коричневый
Указатель поворота/стояночный свет(+)
коричневый
Указатель поворота/стояночный свет(+)
Желтый/черный
См. установку центрального замка
© EASYGUARD Electronics. Все права защищены.
-10-
Провод отпирания, см. установку центрального замка двери
Оранжевый/черный
См. установку центрального замка
Желтый
См. установку центрального замка
белый
Трос блокировки, см. установку центрального замка двери
апельсин
См. установку центрального замка
Розовый
Выход заводского рожка(-)
Зеленый провод
Для модуля GPS, не используется, изолировать отдельно
Примечание 13
Способ подключения отрицательного (-) триггера ствола
15А
15А, см. примечание 16.
Фиолетовый провод
-300 мА, см. примечание 17
1 2 3 4 5 6
Белый черный
2-й ряд 10 контактных проводов
апельсин
Трос ножного тормоза(+)
красный
Провод +12В для модуля GPS, не используется, заизолировать отдельно
См. примечание 10,18
Чернить
Заземление(-)
См. примечание 15.
Чернить
Заземление(-)
См. примечание 15.
белый
Для модуля GPS, не используется, изолировать отдельно
Голубовато-черный
Минусовой входной провод триггера двери (-)
Можно изменить на положительный(+)
перемычкой, см. прим. 10, 18
Синий
Провод топливного насоса(+)
См. примечание 11.
Зеленый/черный
Освобождение багажника
см. примечание 13,14
Зеленый
Фиолетовый
Выход двигателя багажника / багажника
см. примечание 13,14
Перемычка триггера двери, по умолчанию отрицательная (-)
Если ваш автомобиль с положительным проводом запуска двери, сбросьте его с помощью приведенной ниже инструкции:
а.Отвинтить и открыть модуль управления сигнализацией
б. Снимите перемычку и установите ее в положительное положение (+).
см. схему подключения справа:
Зеленый/черный провод Не нужно подключать, изолировать отдельно
подключить к проводу +12В
Примечание 10
Сине-черный провод дверного пуска (-) по умолчанию настроен на отрицательный (-) дверной пусковой механизм
провод с перемычкой. См. схему справа:
мощность двигателя багажника / багажника
Фиолетовый провод
См. примечание 12
Способ подключения синего/черного провода пускового устройства двери
Зеленый провод
Примечание 14
Способ подключения положительного (+) триггера ствола
1 2 3 4 5 6
Магистральный положительный/отрицательный провод выбора
заземление
дверь
Выход из багажника
Зеленый провод
отрезать магистральный провод
Зеленый/черный провод
Отрицательный триггер двери (-) (по умолчанию)
багажник мотор
дверь
Положительная установка дверного триггера (+)
После того, как вы переустановите перемычку дверного триггера в положительное положение (+), синий/черный провод дверного триггера изменится.
быть положительным (+) сейчас.Если магистраль является положительным (+) триггерным проводом, необходимо отрезать магистральный провод пополам, зеленый провод соединяется с
выход магистрального провода, а зеленый/черный провод соединяется с проводом магистрального двигателя соответственно. Как 8-й
поколения Accord от Honda, нужно подключить таким образом.
Примечание 15
Примечание 11:
Способ подключения черного провода заземления шасси
Способ подключения провода топливного насоса
Синий провод топливного насоса рекомендуется соединить с проводом топливного насоса или проводом масляного насоса/проводом давления масла или
провод двигателя присоски в вашем автомобиле.Мы рекомендуем не использовать заводское заземление. Заземлите все компоненты, включая сирену, на
в той же точке автомобиля (желательно на кик-панели). Соскребите краску и используйте заводской болт или
собственный грунт с помощью самореза и звездообразной шайбы.
Если вы не можете найти эти провода, подключите их к постоянному проводу 12 В или проводу тахометра. Это использование провода для
определить, успешно ли запущен автомобиль или нет, и должен быть хорошо подключен.
Пожалуйста, используйте заводские болты или винты, чтобы надежно прикрепить все черные провода заземления корпуса, как показано на фото.
ниже:
Примечание 12:
Способ подключения фиолетового магистрального положительного/отрицательного провода выбора
Для фиолетового провода выбора положительного/отрицательного ствола, если ваш ствол имеет положительный триггер (+), пожалуйста, подключите его
провод с постоянным проводом +12В; если ваш багажник имеет отрицательный (-) триггер, этот провод соединяется с заземлением шасси.-11-
© EASYGUARD Electronics. Все права защищены.
Заводской болт
провод заземления шасси
© EASYGUARD Electronics. Все права защищены.
- 12 -
Примечание 16
Некоторые вещи, которые следует помнить при установке сирены:
Соединение проводов модуля оконного доводчика с Ec002
Держите его вдали от источников тепла, таких как радиаторы, выпускные коллекторы, турбонагнетатели и теплозащитные экраны.
Если у модуля доводчика окон есть провод, который необходимо подключить к EC002, подключите белый замок
провод в центральном замке с проводом от модуля доводчика.Установите его там, где вор не сможет легко его отсоединить, независимо от того, открыт капот или закрыт. И сирена, и ее
провода должно быть трудно найти. Обычно это включает в себя маскировку провода, чтобы он выглядел как заводской жгут.
Примечание 17
Мы не рекомендуем заземлять сирену на крепежные винты. Вместо этого мы рекомендуем запускать оба
Способ подключения клаксона или сирены
По умолчанию устройство подключается к автомобильному заводскому звуковому сигналу с отрицательным (-) выходом 300 мА. Если ваш автомобиль
заводской звуковой сигнал является отрицательным выходом, вы можете напрямую подключить его к розовому проводу устройства EC002.красный и черный провода в салон и заземление в одну общую точку для всех
устройства. Оба провода имеют одинаковую длину и поставляются уже соединенными вместе, чтобы упростить процесс. В любое время
возможно, спрячьте провода в заводских жгутах или в ткацком станке того же стиля, что и на заводе.
По возможности размещайте сирену на той же стороне автомобиля, что и модуль управления, где его провода будут
Соединитесь с автомобильным рожком OEM
дотянуться до проводов модуля управления, не удлиняя их. Всегда прокладывайте провода через центр
1 2 3 4 5 6
Автомобильный оригинальный звуковой сигнал
втулка, никогда через голый металл!
Розовый (-300 мА)
При установке сирены убедитесь, что она направлена вниз для обеспечения водонепроницаемости.
Связь с отрицательной силой
провод рупорного выхода
Примечание 18
Контроль купольного освещения (опционально)
Если есть провод купольного освещения и вы хотите использовать контроль купольного освещения, следуйте приведенным ниже инструкциям.
инструкция:
а.Нет необходимости подключать синий/черный провод двери к 20-контактному жгуту проводов.
b. Отсоедините 6-контактный жгут проводов зажигания, чтобы сначала отключить питание устройства.
Если ваш звуковой сигнал имеет положительный выход или вы подключены к электрической сирене, такой как 6-тональная или 1-тональная сирена, используйте
реле SPST для изменения полярности сначала, вот метод:
c. Нажмите DIP-переключатель 2 на модуле управления сигнализацией и подождите около 5 минут.
d. Повторно подключите 6-контактный жгут проводов зажигания для повторного включения питания устройства.
Подключение к звуковому сигналу или сирене 12В+
Теперь вы сможете использовать функцию наблюдения за купольным освещением.Кнопка запуска двигателя Введение
Подключить к розовому проводу Ec002
Доступно 6 типов кнопок запуска двигателя, как показано ниже:
По умолчанию устройство оснащено кнопкой запуска в стиле P1, пользователь может выбрать предпочтительный запуск двигателя.
стиль кнопки.
Подключение с предохранителем 12 В +
Примечание. Вы также можете использовать реле SPDT, чтобы провод GWR и метод подключения были такими же, но нет необходимости
подключите 87a к реле SPDT.
-13-
© EASYGUARD Electronics. Все права защищены.
© EASYGUARD Electronics. Все права защищены.- 14 -
Кнопка запуска двигателя в стиле P1
Кнопка запуска двигателя в стиле P4
Ø 38 мм
47мм
Наружная резина съемная.
Ø56мм
Ø10мм
Ø 27,5 мм
Толщина пуговицы 10 мм.
Ø 41 мм
Размер кнопки P1: Ø56x10 мм (с резиной), Ø 41x10 мм (без резины),
Кнопка запуска двигателя в стиле P2
Кольцо съемное
Ø 27,5 мм
Ø52мм
Кнопка запуска двигателя в стиле P5
Размер кнопки P1: Ø 41x10 мм (без резины)
Ø 52x10 мм (с резиной)
Наружное резиновое кольцо съемное.
Ø 41 мм
Ø 41 мм
Кнопка запуска в стиле P3
Ø 38 мм
47мм
64мм
Кнопка запуска двигателя в стиле P7n
Ø 38 мм
Ø 27.5 мм
Ø 27,5 мм
Ø 27,5 мм
Кольцо съемное
47мм
Кольцо съемное
Ø 27,5 мм
-15-
© EASYGUARD Electronics. Все права защищены.
© EASYGUARD Electronics. Все права защищены.
-16-
Цвет кнопки запуска двигателя меняется для разных операций
Двигатель
Начало
кнопка
стиль
Когда
вооруженный
Выключить
Р1
Выключить
Р2
Р3
Выключить
Р4
Выключить
Р5
Выключить
P7n
Выключить
Когда
обезоружить
синий
синий
красный
красный
синий
красный
Включи
АКК
синий
синий
красный
красный
синий
красный
Включи
НА
Шагая
Пешком
тормоз
педаль
синий
Мигает
синий
цвет
синий
Мигает
синий
цвет
красный
Мигает
красный
цвет
красный
Мигает
красный
цвет
синий
Мигает
синий
цвет
красный
Мигает
красный
цвет
Когда
началось
двигатель
зеленый
красный
красный
красный
Когда
двигатель
отрезать
& ключ в
ПКЕ
диапазон
синий
синий
красный
красный
Когда
двигатель
отрезать &
ключ из
ПКЕ
диапазон
Кнопка
Размер (мм)
Светодиодный индикатор
Светодиодный индикатор
Режим охраны/паники
Режим охраны/паники
Кнопка Пуск/
выпуск багажника
Разоружить
Разоружить
Выключить
Ø 41x10
(без резины)
Ø56x10
(с резиной)
Выключить
Ø 41x10
(без резины)
Ø52x10
(с резиной)
Выключить
Ø27.5х47
(без кольца)
Ø38x47
(с кольцом)
Выключить
Ø27,5x47
(без кольца)
Ø38x47
(с кольцом)
Кнопка Пуск/
выпуск багажника
Запасной ключ
1. Блокировка/постановка на охрану: нажмите кнопку блокировки
Запасной ключ
один раз (отключить функцию PKE)
2. Разблокировка/снятие с охраны: нажмите кнопку разблокировки
один раз (включить функцию PKE)
3. Дистанционный запуск двигателя: в режиме охраны удерживайте кнопку запуска около 3 секунд. Пожалуйста, продолжайте
не менее 8 метров от автомобиля при использовании функции дистанционного запуска двигателя.
4. Дистанционное отключение двигателя: после дистанционного запуска автомобиля удерживайте нажатой кнопку запуска около 3
секунд дистанционно отключит двигатель.Пожалуйста, держитесь на расстоянии не менее 8 метров от автомобиля при использовании
функция дистанционного отключения двигателя.
5. Режим паники: в состоянии охраны нажмите кнопку блокировки.
однажды
6. Дистанционное открывание багажника: продолжайте дважды нажимать кнопку запуска.
Светлый
красный
красный
синий
красный
Выключить
Ø41x64
Выключить
Ø27,5x47
(без кольца)
Ø38x47
(с кольцом)
7. Запасной ключ (по умолчанию нет, и мы рекомендуем вам оборудовать его для будущего использования в экстренных случаях)
Светодиодный индикатор
Режим охраны/паники
1. Блокировка/рукоятка: нажмите кнопку блокировки
один раз (отключить функцию PKE)
2. Разблокировать/снять с охраны: нажмите кнопку разблокировки
функция)
один раз(включить PKE
Разоружить
Кнопка Пуск/
выпуск багажника
Кнопка Пуск/
выпуск багажника
Запасной ключ
Ключевые кнопки FOB Введение и описание функций:
3.Удаленный запуск двигателя: в состоянии охраны продолжайте нажимать кнопку запуска
кнопку примерно на 3 секунды. Пожалуйста, держитесь не менее 8 метров
вдали от автомобиля при использовании функции дистанционного запуска двигателя.
4. Дистанционное отключение двигателя: как только автомобиль запускается дистанционно,
продолжайте нажимать кнопку запуска в течение примерно 3 секунд,
заглушить двигатель. Пожалуйста, держитесь на расстоянии не менее 8 метров от
автомобиль при использовании функции дистанционного отключения двигателя.
5.Режим паники: в состоянии охраны нажмите кнопку блокировки
Режим охраны/паники
-17-
© EASYGUARD Electronics.Все права защищены.
Кнопка открытия/запуска багажника
однажды
6. Удаленное открытие багажника: продолжайте дважды нажимать кнопку запуска.
7. Запасной ключ (по умолчанию нет, и мы рекомендуем вам оборудовать его для будущего использования в экстренных случаях)
© EASYGUARD Electronics. Все права защищены.
-18-
Режим охраны/паники
1. Блокировка/рукоятка: нажмите кнопку блокировки
функция)
один раз(выключить PKE
2. Разблокировать/снять с охраны: нажмите кнопку разблокировки
функция ПКЕ)
Разоружить
Кнопка Пуск/
выпуск багажника
4. Не кладите пульт дистанционного управления вместе с металлическими ключами или избегайте повреждений или экранирования сигнала.5. Не кладите пульт дистанционного управления на мобильный телефон или другие продукты, которые будут излучать сильный сигнал, чтобы избежать сигнала.
один раз (включить
3. Удаленный запуск двигателя: в состоянии руки, продолжайте нажимать
кнопку пуска примерно на 3 секунды. Пожалуйста, продолжайте
не менее 8 метров от автомобиля при использовании
функция дистанционного запуска двигателя.
4. Дистанционное отключение двигателя: после того, как автомобиль удален
запущен, продолжайте нажимать кнопку запуска около 3
секунд дистанционно отключит двигатель. Пожалуйста, продолжайте
не менее 8 метров от автомобиля при использовании
функция дистанционного отключения двигателя.5.Режим паники: в состоянии охраны нажмите кнопку блокировки
вмешательство.
6. Когда используется один пульт дистанционного управления, другой пульт дистанционного управления будет находиться в спящем режиме для экономии энергии. Если хотите
однажды
6. Удаленное открытие багажника: продолжайте нажимать кнопку запуска
дважды.
активируйте его, нажмите любую кнопку на нем, чтобы активировать его.
Если функция PKE интеллектуального пульта дистанционного управления не работает должным образом или светодиодный индикатор тусклый или не горит, это
возможно из-за разрядки батареи. Если это так, проверьте батарею пульта дистанционного управления и замените ее новой.
один.Инструкция по снятию блокировки руля:
1. Пожалуйста, проверьте, есть ли в вашем автомобиле блокировка руля, если да, перейдите к следующему шагу.
2. Скопируйте плоский ключ с оригинальным заводским ключом и сопоставьте их, чтобы скопированный плоский ключ мог начать работу.
машина.
3. Когда закончите сопоставление, вставьте скопированный ключ в цилиндр зажигания автомобиля, как на этом рисунке,
Пожалуйста, обратитесь к приведенному выше описанию кнопки брелока, чтобы соответствующим образом управлять соответствующей функцией.
Внутри замка
Вырезать ключ
Другая часто используемая функция:
1.Отключить сигнал тревоги: выключите автомобиль, заблокируйте/включите сигнализацию, продолжайте нажимать кнопку блокировки
Вне замка
на 3 секунды загораются указатели поворота
Отрежьте и оставьте 1 мм снаружи
мигает два раза, сирена издает два звуковых сигнала, сигнализация переходит в режим отключения звука. Когда будильник отключен
статус, сирена не будет подавать звуковой сигнал при блокировке или разблокировке двери автомобиля.
2. Звуковой сигнал (выход из режима отключения звука): выключите автомобиль, заблокируйте/включите сигнализацию, продолжайте нажимать кнопку блокировки.
на 3
Внутри замка
повернуть ключ к
положение «ВКЛ.».
Так что замок руля можно повернуть.Затем обрежьте и оставьте 1 мм.
длина копируемого ключа вне замка. Смотрите картинку:
секунды, указатели поворота мигнут один раз, сирена подаст один звуковой сигнал, сигнал тревоги входит в функцию звуковой сигнализации.
3. Режим Valet (режим мойки автомобиля): завел машину, нажал на педаль ножного тормоза, удерживая нажатой блокировку.
разблокировать
кнопку на брелоке одновременно в течение 5 секунд, сирена издает 5 звуковых сигналов и мигает указатель поворота 5 раз.
4. Наклейте кнопку пуска на замок.
(Вот причина вырезания ключа.)
раз. Сигнализация переходит в режим камердинера (режим мойки автомобиля) и отключает функцию PKE.Когда сигнализация в камердинере
режиме пользователь не может использовать функцию дистанционного запуска двигателя.
4. Выход из режима камердинера (режим мойки автомобиля): Завел машину, нажал на педаль ножного тормоза, удерживая нажатой блокировку.
разблокировать
Наклеивать
замок
кнопка на брелоке одновременно в течение 5 секунд, сирена издает 3 звуковых сигнала и загорается сигнал поворота
мигает 3 раза. Сигнал тревоги выходит из режима камердинера (режим мойки автомобиля) и включает функцию PKE.
Важно: функция PKE по умолчанию включена. Когда функция PKE включена, нажмите кнопку блокировки
однажды
отключит функцию PKE и одновременно заблокирует дверь автомобиля.Если пользователь хочет включить функцию PKE
еще раз, просто нажмите кнопку разблокировки
один раз включит функцию PKE, в то же время дверь автомобиля
разблокирован.
Пульт дистанционного управления представляет собой интеллектуальное электронное устройство с индуктивной функцией. Пожалуйста, следуйте следующим
Инструкция во избежание повреждений.
1. Не оставляйте пульт дистанционного управления в местах с повышенной влажностью, солнечным светом или высокой температурой.
2. Не разбирайте пульт дистанционного управления. Пользователи не могут проверять компоненты внутри.
3. Чтобы избежать сильного удара или тяжелой аварии.
-19-
© EASYGUARD Electronics.Все права защищены.
6. Все заканчивается как
изображение:
7. Если не хотите резать ключ
для снятия блокировки рулевого управления, вы
может сделать дыру в машине, которая
рядом с рулевым управлением и установите
нажмите кнопку пуска. Как на картинке,
но это будет не удобно для вас
так как вам нужно использовать оригинальный ключ
разблокировать блокировку руля каждый
время, когда вы заводите машину.
5. Внимание: если есть чип-иммобилайзер в
заводской оригинальный ключ или пульт дистанционного управления, нужен
вынуть чип иммобилайзера и спрятать
внутри или рядом с цилиндром зажигания.Пожалуйста
см. установку иммобилайзера с чипом. если ты
не могу найти чип самостоятельно. Просто спрячьте
оригинальный ключ или пульт дистанционного управления в или рядом с
цилиндр зажигания. (Пожалуйста, не забудьте взять
из батареи пульта дистанционного управления, если вы это сделаете).
8. Отключите
заводское зажигание
жгут проводов к
избегать чего
потреблять
автомобильный аккумулятор
сила.
© EASYGUARD Electronics. Все права защищены.
-20-
Способ 2:
Используйте отвертку и вставьте ее в отверстие
цилиндр зажигания (см. фото слева), поверните
ключ зажигания в положение ACC, затем вытащите ключ
с силой вынет цилиндр зажигания.потом
отсоедините провода от замка зажигания и поставьте кнопку
кнопку запуска над пустой прорезью цилиндра ключа.
нажать сюда
затем вытащить
цилиндр
Важный:
Только квалифицированный персонал может сделать это, так как существует риск
чтобы снова заблокировать замок рулевого управления, если операция
не верно. Если вы не являетесь квалифицированным персоналом, мы
рекомендуем вам использовать метод 1 для освобождения
блокировка руля.
Способ 3:
Используйте дополнительный модуль обхода, чтобы обойти его, шаги установки, как показано ниже:
1. Поместите весь пульт дистанционного управления (пожалуйста, не забудьте вынуть батарею из пульта, если вы это сделаете), включите чип
иммобилайзера в модуль обхода.Примечание: если размер пульта дистанционного управления большой, пользователь может поместить печатную плату или микросхему внутрь обходного модуля.
2. Обмотка индукционных проводов 2-3 круга на
заголовок замка зажигания
Индукционная катушка
Автомобиль OEM
дистанционное управление
должен хорошо исправить
в индукции
катушка
Обход
модуль
Индукционная проволока
на замок зажигания
Исправить
индукция
провод хорошо на
зажигание
замок с
электроизоляционная лента
Установка для чипа иммобилайзера
Если в оригинальных брелоках есть иммобилайзер с чипом, следуйте приведенному ниже методу.
Способ 1:
1. Выньте оригинальную индукционную катушку из замка зажигания.Автомобиль оригинал
индукционная катушка
Способ 2:
1. Выньте чип-иммобилайзер из автомобиля OEM.
дистанционное управление.
2. Выньте оригинальную индукционную катушку из
замок зажигания.
Автомобиль оригинал
индукционная катушка
Важно: пожалуйста, исправьте OEM автомобиля
пульт дистанционного управления и индукционный провод
вокруг колодки замка зажигания, чтобы сделать
уверен, что машину можно завести.
Метод программирования:
1. В состоянии снятия с охраны продолжайте нажимать переключатель программирования на панели управления.
модуль (обратитесь к переключателю программирования) до тех пор, пока сигнал поворота не загорится
горит, это означает, что тревога переходит в режим программирования.На это
время, поднесите 1-й пульт дистанционного управления к модулю управления и держите
нажатие кнопки блокировки на первом пульте дистанционного управления, мигание указателя поворота
один раз это означает, что программирование первого пульта дистанционного управления завершено.
2. Установите оригинальный пульт дистанционного управления автомобиля (включая чип
иммобилайзер) в катушку, убедитесь, что индукция
чип иммобилайзера и катушка в порядке.
3. Приклейте чип иммобилайзера на индукционную машину
катушки, убедитесь, что индукция чипа и катушки
хорошо.
Чип
Программирование
выключатель
Пена или другие материалы
Индукционная катушка оригинального автомобиля
Монета или другая металлическая подушка
Напоминание: некоторые чипы имеют слабый сигнал, и их трудно запустить, если установить оригинальную катушку автомобиля.Затем нужно добавить монету или другую металлическую подкладку под чип, чтобы усилить его сигнал (см. рисунок выше).
2. Возьмите второй пульт дистанционного управления рядом с модулем управления и держите его
нажатие кнопки блокировки на 2-м пульте дистанционного управления, мигание указателя поворота
дважды, это означает, что второй пульт дистанционного управления успешно обучен коду.
После этого отпустите кнопку программирования и кнопку
программирование закончено.
Пользователь может использовать этот метод для добавления нового брелока на устройство.
Важный:
При программировании не забывайте постоянно нажимать переключатель программирования на панели управления.
модуль все время, пока вы не закончите программирование на обоих пультах дистанционного управления.Как только транспортное средство входит
статус программирования, необходимо завершить программирование обоих брелоков за 10 секунд.
Сигнализация может запрограммировать максимум 2 брелока.
Брелок запрограммирован с помощью модуля управления еще до выхода с завода, и его не нужно программировать.
их снова.
-21-
© EASYGUARD Electronics. Все права защищены.
© EASYGUARD Electronics. Все права защищены.
-22-
Соединение проводов центрального замка двери
Проверка вашей системы блокировки
Пожалуйста, используйте диодную контрольную лампу (вольтметр) для проверки электрических токов.Обычные контрольные лампы проводят
слишком высокое напряжение приведет к повреждению электронного устройства управления. Будьте осторожны, чтобы не подключить
Примечание. Наиболее распространенными типами дверных замков являются положительный триггер типа A, отрицательный триггер типа B.
и обратная полярность типа C. Для других типов от D до H, возможно, потребуются внешние реле.
установки.
Тип A: Положительный триггер с трехпроводным (+) импульсом, управляющим заводскими реле блокировки.
дистанционное управление с «моторным проводом» вашего центрального замка, так как это может привести к его короткому замыканию
Тип B: Отрицательный триггер с трехпроводным (-) импульсом, управляющим заводскими реле замка.Опасность!
Тип C: обратная полярность, положительное срабатывание
Перед повторной установкой дверных панелей проверьте следующее:
Тип D: добавление одного или нескольких приводов вторичного рынка. К ним относятся центральные замки без
1. Убедитесь, что ключ от вашего автомобиля не находится внутри автомобиля;
электропривод в водительской двери, но с заводскими электроприводами во всех остальных дверях. Тип D также включает транспортные средства.
2. Снова подключите аккумулятор;
3. Хорошо закройте двери автомобиля;
4. Проверьте работоспособность центрального замка, закрыв и снова открыв двери автомобиля.
ключ, снова заприте автомобиль.Этот элемент имеет реле дверного замка на печатной плате и может напрямую взаимодействовать с большинством дверных замков с электроприводом.
системы, которые потребляют 20 ампер или меньше. Он также может напрямую управлять исполнительными механизмами вторичного рынка. Какой-то автомобиль
требуют, чтобы послепродажный привод был добавлен к двери водителя, чтобы обеспечить управление системой, см. тип D
без силовых замков, к которым будут добавлены приводы.
Тип E: вакуумные системы с электрическим приводом. В каждой двери автомобиля должен быть вакуумный привод.
Убедившись, что запирание дверей со стороны водителя или пассажира с помощью ключа активирует все
приводы в автомобиле.Для этого требуется небольшая модификация жгута проводов дверного замка.
Тип F: однопроводная система: отрезать для блокировки, заземлить для разблокировки.
Тип G: Положительный (+) мультиплекс. Один провод управляет блокировкой и разблокировкой с помощью резистора(ов).
Тип H: отрицательный (-) мультиплекс. То же, что система типа G, но вместо этого используется (-) импульс.
участок проводки.
ВАЖНЫЙ:
Вот принцип жгута проводов центрального дверного замка серии EC002:
В зависимости от типа системы дверных замков в жгуте дверных замков могут быть дополнительные провода.
и они не требуются для проводки дверных замков.Северная Каролина
Этот элемент имеет реле дверного замка на печатной плате и может напрямую взаимодействовать с большинством дверных замков с электроприводом.
системы, потребляющие 20 ампер или менее
В некоторых автомобилях дверные замки могут управляться дополнительным модулем расширения шины данных. Если да, то нет
Замок
COM
НЕТ
требуется проводка интерфейса дверного замка.
Идентификация системы дверного замка
Самый простой способ определить, с каким типом дверного замка вы работаете, это снять
сам главный выключатель блокировки, который обычно находится на двери водителя или на центральной консоли, как только вы
определите, с каким типом схемы заводского дверного замка вы работаете, и цветовыми кодами выключателя
Северная Каролина
Разблокировать COM
НЕТ
апельсин
Реле блокировки,
нормально закрытый
белый
Реле блокировки,
Общий,
Желтый
Реле блокировки,
нормально открытый
Оранжевый/черный
Разблокировать реле,
нормально закрытый
Белый черный
Разблокировать реле,
Общий,
Желтый/черный
Разблокировать реле,
нормально открытый
(сигнал блокировки)
(Сигнал разблокировки)
провода, которые будут использоваться, обычно можно упростить установку, расположив те же провода в задней части автомобиля.
панель.Если выключатель центрального замка не найден, для установки может потребоваться привод дверного замка.
ПРИМЕЧАНИЕ. Всегда повторно проверяйте провода в кик-панели, чтобы убедиться, что они функционируют так же, как и провода на задней панели.
выключатель.
Вот способ подключения проводки для каждого типа:
Существует 8 различных типов дверных замков (тип A - H). Пожалуйста, найдите проводку для конкретного автомобиля
Тип A: положительный триггер с трехпроводным (+) импульсом, управляющим заводскими реле замка.
онлайн-инструкции и приведенную ниже таблицу помогут определить, какая система дверных замков используется в вашем автомобиле.Большинство
Провода заводского замка двери автомобиля имеют меньший калибр и расположены в кик-панели водителя или под водительским сиденьем.
бросаться.
-23-
© EASYGUARD Electronics. Все права защищены.
Имеются 3 провода (+) импульсного управления заводскими реле блокировки, один импульс 12 В для блокировки, один импульс 12 В для
разблокировка, последняя для постоянного 12В.
© EASYGUARD Electronics. Все права защищены.
-24-
Северная Каролина
Замок
COM
НЕТ
Северная Каролина
Разблокировать COM
НЕТ
апельсин
НЕ ИСПОЛЬЗУЕТСЯ-Не подключать (изолировать отдельно)
белый
(сигнал блокировки)
Желтый
+12В (автомобиль с предохранителем +12В постоянный)
Северная Каролина
ЗАВОДСКОЙ ЗАМОК
ВЫКЛЮЧАТЕЛЬ
ЗАМОК
Оранжевый/черный
НЕ ИСПОЛЬЗУЕТСЯ-Не подключать (изолировать отдельно)
(Сигнал разблокировки)
Желтый/черный
+12В (автомобиль с предохранителем +12В постоянный)
COM
РАЗБЛОКИРОВАТЬ
НЕТ
+12В
Белый черный
Замок
UL
Северная Каролина
Разблокировать COM
НЕТ
Водительская дверь
белый
(сигнал блокировки)
+12В
Желтый
UL
+12В
(автомобильный предохранитель постоянный +12В)
Оранжевый/черный
Белый черный
Желтый/черный
(Сигнал разблокировки)
+12В
Водительская дверь
(+) Трос дверного замка
Заводская дверь
Модуль блокировки
(+) Провод отпирания двери
блок управления центральным замком автомобиля
(автомобильный предохранитель постоянный +12В)
(+) Трос дверного замка
Выход EC002
апельсин
UL
Выход EC002
Переключатель дверного замка
Вниз
вверх
(+) Провод разблокировки двери
UL
Выключатель дверного замка
на входной двери
Тип B: Отрицательный триггер с трехпроводным (-) импульсом, управляющим заводскими реле замка.Два провода покоятся в разомкнутой цепи, один импульс заземления для блокировки, а другой импульс для разблокировки.
Тип D: добавление одного или нескольких приводов вторичного рынка.
Для этого типа триггера на автомобильном выключателе будет три провода, один из которых будет постоянно тестировать заземление. Один
провод будет пульсировать (-), когда переключатель запирает двери, а другой провод будет пульсировать (-), когда переключатель разблокирует
двери. Этот тип системы трудно спутать с любым другим типом.
Для этого типа автомобиля в двери водителя нет электродвигателя (центральный замок работает только с водительской двери).
дверь).Требуется дополнительный дверной привод.
К ним относятся центральные замки без привода в двери водителя, но с заводскими приводами во всех
остальные двери. Тип D также включает автомобили без электрических замков, в которые будут добавлены приводы.
Северная Каролина
Замок
COM
НЕТ
Северная Каролина
Разблокировать COM
НЕТ
апельсин
НЕ ИСПОЛЬЗУЕТСЯ-Не подключать (изолировать отдельно)
белый
(сигнал блокировки)
Желтый
Земля шасси(-)
Оранжевый/черный
НЕ ИСПОЛЬЗУЕТСЯ-Не подключать (изолировать отдельно)
Белый черный
(Сигнал разблокировки)
Желтый/черный
Земля шасси(-)
ЗАВОДСКОЙ ЗАМОК
ВЫКЛЮЧАТЕЛЬ
ЗАМОК
В автомобилях без заводских дверных замков с электроприводом требуется установка одного привода на каждую дверь.Это требует
монтаж привода замка двери внутрь двери. Для других автомобилей может потребоваться только один привод, установленный в
дверь водителя, если все дверные замки срабатывают при использовании замка водителя.
РАЗБЛОКИРОВАТЬ
UL
Северная Каролина
Замок
COM
Водительская дверь
(-) Трос дверного замка
Выход EC002
Заводская дверь
Модуль блокировки
НЕТ
(-) Провод отпирания двери
блок управления центральным замком автомобиля
Северная Каролина
UL
Переключатель дверного замка
Тип C: обратная полярность, положительное срабатывание
Разблокировать COM
НЕТ
апельсин
белый
Желтый
Оранжевый/черный
Белый черный
Желтый/черный
заземление
(сигнал блокировки)
+12 В (постоянный +12 В с плавким предохранителем автомобиля)
заземление
(Сигнал разблокировки)
+12 В (постоянный +12 В с плавким предохранителем автомобиля)
Водительская дверь
Прерывание двигателя центрального замка: два провода на массу, один импульс 12В для блокировки, другой плюс 12В
для разблокировки.Переключатели обратной полярности с прямым подключением. Выключатели подключены непосредственно к двигателям. Этот тип системы
заводских реле нет.
-25-
© EASYGUARD Electronics. Все права защищены.
Выход EC002
© EASYGUARD Electronics. Все права защищены.
-26-
Тип E: вакуумные системы с электрическим приводом.
Полярность меняется на одном проводе для блокировки и разблокировки. Установите время блокировки/разблокировки двери на 3,5 секунды.
Северная Каролина
В каждой двери автомобиля должен быть вакуумный привод. Убедившись, что запирание дверей с
со стороны водителя или пассажира с помощью ключа активируются все приводы в автомобиле.Это требует незначительного
модификация жгута проводов замка двери.
Замок
COM
НЕТ
Дверные замки управляются вакуумным насосом с электрическим приводом. Контрольный провод покажет +12В.
когда двери разблокированы и (-) заземление при запирании.
Северная Каролина
Разблокировать COM
ПРИМЕЧАНИЕ: Для этого типа центрального запирания дверей необходимо запрограммировать время импульса блокировки на 3,5 секунды.
НЕТ
Внутри пневматический
заблокировать главный двигатель
апельсин
НЕТ
белый
(сигнал блокировки)
Желтый
Заземление
Оранжевый/черный
Выключатель дверного замка
на машине
Северная Каролина
Разблокировать COM
НЕТ
Белый черный
Желтый/черный
белый
(сигнал блокировки)
Желтый
Оранжевый/черный
Белый черный
Желтый/черный
Выход EC002
Водительская дверь
не используется (изолировать отдельно)
не используется (изолировать отдельно)
Заводской переключатель
(Сигнал разблокировки)
Соединение, когда Соединение, когда
двери заперты двери разблокированы
Заземление
Заводская дверь
блокировочный модуль
блок управления центральным замком автомобиля
Тип G: Положительный (+) мультиплекс.Один провод управляет блокировкой и разблокировкой с помощью резистора(ов).
Центральный замок с одним проводом
(Сигнал разблокировки)
Одиночный провод, положительная блокировка, положительная разблокировка.
+12В
(автомобильный предохранитель постоянный +12В)
К электричеству
вакуумный насос
Выход EC002
Красно синий
положительный провод
COM
коричневый
отрицательный провод
Замок
Зеленый, голубой
основной провод
Северная Каролина
апельсин
Воздушный компрессор
Водительская дверь
Два потенциала (может потребоваться резистор) положительного триггера.
Стиль с одним резистором: если в выключателе дверного замка/цилиндре ключа используется один резистор, провод будет пульсировать (+) 12 В.
в одном направлении и менее +12 В в обратном направлении.UL
Тип с двумя резисторами: если в заводском выключателе дверного замка/цилиндре ключа используются два резистора, выключатель/ключ
цилиндр будет показывать менее +12В в обоих направлениях.
Переключатель дверного замка
Определение надлежащих значений резисторов: для определения значений резисторов выключатель дверного замка/личинка ключа
должны быть изолированы от заводской системы дверных замков. Для тестирования используйте калиброванный цифровой мультиметр,
установить в омах.
ВАЖНО: чтобы обеспечить точное измерение сопротивления, не прикасайтесь к резистору или проводам во время тестирования.Тип F: однопроводная система — отрезать для блокировки, заземление для разблокировки.
Этот тип центральной системы блокировки дверей в основном предназначен для автомобилей с японским приводом.
Одиночный провод в последовательном отрицательном триггере.
Одиночный провод, который дает отрицательный импульс для разблокировки и разомкнутую цепь для блокировки.
Этот тип системы дверных замков обычно требует отрицательного импульса для разблокировки и перерезания проводов, чтобы запереть дверь.
дверь.(у некоторых автомобилей они перевернуты).
-27-
© EASYGUARD Electronics. Все права защищены.
1. Разрежьте выходной провод от выключателя дверного замка/цилиндра ключа пополам;
2.Проверьте с помощью измерителя со стороны переключателя отрезанный провод выключателя дверного замка/цилиндра ключа к надежному
постоянный источник +12В. Некоторые хорошие постоянные ссылки +12 В являются источником питания для дверного замка.
цилиндр переключателя/ключа, провод питания замка зажигания или клемма (+) аккумуляторной батареи.
3. Поработайте выключателем дверного замка/цилиндром ключа в обоих направлениях, чтобы определить значения сопротивления. Если мультиметр показывает нулевое сопротивление в одном направлении, для этого направления резистор не нужен.
4.После того, как значение(я) резистора определено, обратитесь к схеме откручивания для правильной проводки.© EASYGUARD Electronics. Все права защищены.
-28-
Северная Каролина
Замок
COM
НЕТ
Северная Каролина
Разблокировать COM
НЕТ
апельсин
не используется
(изолировать отдельно)
белый
(сигнал блокировки)
Желтый
Стопорный резистор
(если необходимо)
Северная Каролина
Замок
+12В (автомобильный предохранитель постоянный +12В)
Оранжевый/черный
НЕТ
не используется
(изолировать отдельно) Резистор разблокировки
Водительская дверь
(если необходимо)
Белый черный
Желтый/черный
(Сигнал разблокировки)
+12В (автомобильный предохранитель постоянный +12В)
COM
Северная Каролина
Разблокировать COM
Выключатель дверного замка
ключевой цилиндр
НЕТ
апельсин
не используется
(изолировать отдельно)
белый
(сигнал блокировки)
Желтый
Заземление
Оранжевый/черный
не используется
(изолировать отдельно)
Белый черный
(Сигнал разблокировки)
Желтый/черный
Заземление
Замок
Водительская дверь
Выключатель дверного замка
ключевой цилиндр
млрд кубометров
+12В
блок управления центральным замком автомобиля
Разблокировать резистор
(если необходимо)
Замок
млрд кубометров
Выход EC002
Стопорный резистор
(если необходимо)
Выход EC002
Разблокировать
Разблокировать
блок управления центральным замком автомобиля
Тип H: отрицательный (-) мультиплекс.То же, что система типа G, но вместо этого используется (-) импульс.
Центральный замок с одним проводом минус
Одиночный провод, отрицательная блокировка, отрицательная разблокировка.
Два потенциала (может потребоваться резистор) отрицательного триггера.
Стиль с одним резистором: если в выключателе дверного замка/цилиндре ключа используется один резистор, провод будет пульсировать на землю.
в одном направлении и сопротивление заземлению при работе в противоположном направлении.
Тип с двумя резисторами: если в заводском выключателе дверного замка/цилиндре ключа используются два резистора, выключатель/ключ
цилиндр покажет сопротивление на землю в обоих направлениях.Определение надлежащих значений резисторов: для определения значений резисторов выключатель дверного замка/личинка ключа
должны быть изолированы от заводской системы дверных замков. Для тестирования используйте калиброванный цифровой мультиметр,
установить в омах.
ВАЖНЫЙ:
Чтобы обеспечить точное измерение сопротивления, не прикасайтесь к резистору или проводам во время тестирования.
1. Разрежьте выходной провод от выключателя дверного замка/цилиндра ключа пополам;
2. Проведите тест с помощью измерителя со стороны переключателя провода выключателя дверного замка / цилиндра ключа на надежное заземление.
источник.Некоторыми хорошими опорными точками заземления являются источник заземления для выключателя дверного замка/цилиндра ключа или
заземление батареи.
3. Поработайте выключателем дверного замка/цилиндром ключа в обоих направлениях, чтобы определить значения сопротивления. Если мультиметр показывает нулевое сопротивление в одном направлении, для этого направления резистор не нужен.
4.После того, как значение(я) резистора определено, обратитесь к схеме откручивания для правильной проводки.
-29-
© EASYGUARD Electronics. Все права защищены.
© EASYGUARD Electronics. Все права защищены.
-30-
Схема подключения EASYGUARD EC002
Желтый провод
3 цветной провод (см. примечание 8) или датчик удара (см.
примечание 9)
Примечание 8:
Если сигнализация оснащена 3-цветным проводом, который используется
для подключения к проводу обхода иммобилайзера или GWR
провод состояния или выходной провод состояния
Выберите один из методов, как показано ниже:
Нет необходимости подключать оранжевый провод для всех
ниже метод:
Способ 1: Срезаем заводской чип автомобиля
провод иммобилайзера на 2 части, каждый конец
подключить к бело-желтому проводу
соответственно;
Способ 2: Если есть провод GWR (-), подключите
провод GWR(-) с белым проводом и
соедините желтый провод с землей (GND)
Способ 3: если есть ключевой провод, который
требуется либо заземляющий (-), либо положительный (+) провод,
соедините провод датчика ключа с белым проводом
и соедините желтый провод с массой (-)
или +12В соответственно.белый, 6pin
См. центральный
дверной замок
проводное соединение
Коричневый провод: указатель поворота (+)
Зеленый провод
белый
(см. примечание 8)
или синий
(см. примечание 9),
3-контактный
черный, 4 контакта
См. настройку DIP-переключателя.
на модуле управления
Зеленый светодиод
Коричневый 12В
4 1 5
2 6 3
Оранжевый провод подключается к ACC
Красный провод подключается к +12В
Белый провод соединяется с зажиганием 1
Желтый провод подключается к стартеру.
Коричневый провод соединяется с зажиганием 2
вырезать ключ и сохранить
1 мм снаружи
подключение к GWR(-) от модуля байпаса
соединить с
Ec002 ACC или зажигание1
(ACC рекомендуется)
Вы также можете использовать реле SPDT для
есть GWR провод и проводка
Метод тот же, но не требуется
подключите 87a к реле SPDT.соедините с землей шасси (GND)
-31-
© EASYGUARD Electronics. Все права защищены.
GPS-терминал
(необязательно, по умолчанию
только без GPS
подключайтесь, когда есть
с GPS-трекером)
ПРИМЕЧАНИЕ: (1-7)
Красный провод подключается к +12В
Примечание 9:
Если будильник оборудован шокером
датчик, затем соедините с ударом
датчик. Если да, то GWR не будет.
провод в комплекте и можно пользоваться
Реле SPST иметь провод GWR.
Метод показан на правой диаграмме:
Розовый провод: выход звукового сигнала (-300 мА) См. Примечание 17.
ДИП3 4 5
НА
ДВИГАТЕЛЬ
Нажмите кнопку запуска
Оранжевый провод
Желтый/черный провод
12
Синий светодиод
ОСТАНАВЛИВАТЬСЯ
Белый провод (см. Примечание 16)
Белый/черный провод
Коричневый провод: указатель поворота (+)
Оранжевый переключатель
НАЧАЛО
Оранжево-черный провод
белый, 4pin
1.Если есть только один провод +12В в
жгут проводов зажигания, затем
подключите его к обоим проводам +12В в
EC002
2. Белый провод зажигания 1: при повороте
ключ к ON или ACC, этот провод с
электричество, при запуске автомобиля, это
провод все еще с электричеством
3. Коричневый провод зажигания 2: при повороте
ключ к ON или ACC, этот провод с
электричество, при запуске автомобиля, это
провод отключит питание внезапно на
момент.
Как только машина заводится, оба белые
& коричневый провод с электричеством.
4. Если есть только один провод зажигания в
жгут проводов зажигания, подключите
это с белым проводом зажигания 1, нет
нужно подключить коричневый зажигание
2 провода
5.Если у вас есть 2 провода ACC в вашем
жгут зажигания, подключите оба ACC
провода с оранжевым проводом в EC002
6. Если в вашем
жгут зажигания, соедините оба
провод стартера с желтым проводом в
ЕС002.
7. Если ваш автомобиль новее автомобилей, которых нет
ACC (только ON & OFF), подключите
оранжевый провод ACC (аксессуар) и
белый провод зажигания 1 в проводе EC002
жгут с зажиганием 1 провод в вашем
транспортное средство.
Клавиатура с паролем
Если вы не используете сенсорный
функция ввода пароля,
тогда не надо подключать
этот провод.
белый, 20Pin
Высокочастотная антенна (Красная 3-контактная антенна)
Низкочастотная антенна PKE (Черная 3-контактная антенна)
Низкочастотная антенна PKE (Черная 3-контактная антенна)
Программирование
выключатель
+12В
Оранжевый провод:
провод ножного тормоза (+)
Фиолетовый провод:
багажник положительный/
отрицательный отбор
(см. примечание 12)
Ножной тормоз
Красный, провод +12 В для модуля GPS (опционально,
по умолчанию без GPS-модуля, только подключение
когда есть с GPS модулем)
Черный провод: Земля (GND) (-)
См. примечание 15.
Зеленый провод: Выход магистрали/
двигатель багажника (см. примечание 13, 14)
Зеленый/черный провод: открытие багажника (см. прим. 13, 14)
Синий провод:
провод топливного насоса (+) (см. примечание 11)
Черный провод: Земля (GND) (-)
См. примечание 15.
Синий/черный провод двери (-)
(см. прим. 10, 18)
GPS-терминал
(необязательно, по умолчанию
только без GPS
подключиться, когда есть
с GPS-трекером)
Белый провод: GPS
Сине-черный провод пускового устройства двери
значение по умолчанию отрицательное (-), что может
устанавливается перемычкой на положительный (+)
(см. прим. 10,18)
Дверь
выключатель
+12В
Дверная лампа
ВАЖНЫЕ СОВЕТЫ:
1.При подключении проводов сначала подключайте черные провода заземления корпуса, чтобы избежать повреждения устройства.
2.После того, как вы закончите подключение всех проводов, сначала проверьте функцию и не забудьте использовать изоленты или полоски для
затяните все проводные соединения, чтобы избежать плохого соединения между модулем управления и жгутом проводов.
© EASYGUARD Electronics. Все права защищены.
-32-
Описание функции:
D. Дистанционный запуск двигателя для резервного копирования:
ДВИГАТЕЛЬ
НАЧАЛО
ОСТАНАВЛИВАТЬСЯ
В некоторых особых ситуациях, таких как отсутствие тормозного сигнала или неисправность тормозного предохранителя, пользователь может использовать
Функция дистанционного запуска двигателя для запуска автомобиля, метод заключается в том, чтобы удерживать кнопку запуска на брелоке в течение 3
секунд дистанционно запустит автомобиль, и как только автомобиль будет запущен, пользователь будет продолжать нажимать кнопку запуска в течение 3
секунды отключит двигатель автомобиля.При использовании функции дистанционного пуска/остановки двигателя держите не менее 8
метрах от автомобиля, когда функция PKE включена.
2.ПКЕ(пассивный вход без ключа)
Место установки кнопки
1. Кнопка пуск/стоп
A. При нажатии на педаль
1. В режиме снятия с охраны нажмите на педаль, кнопка начнет мигать синим цветом (или красным цветом в зависимости от кнопки запуска).
стиль, который вы выбираете), коротко нажмите кнопку один раз, автомобиль запустится. Кнопка превратится в
зеленый цвет (или красный цвет в зависимости от выбранного вами стиля кнопки запуска).Как только транспортное средство заводится, нажмите на педаль и нажмите кнопку 0,5 секунды, чтобы остановить транспортное средство. В
в то же время, ACC и ON будут выключены, а кнопка станет синего цвета (или красного цвета в зависимости от
стиль кнопки запуска, который вы выбираете), если брелок все еще находится в диапазоне индукции PKE.
Блокировка: выключите двигатель, выйдите из автомобиля, хорошо закройте все двери и отойдите от автомобиля на 3-5 минут.
метров с помощью брелков, сирена сигнализации подаст один звуковой сигнал, а индикатор поворота мигнет один раз в подтверждение, на
в то же время автоматически заблокирует дверь и вооружит автомобиль.При этом кнопка выключается
и окно автомобиля поднимется автоматически (для некоторых автомобилей требуется дополнительный модуль доводчика).
Разблокировка: Когда пользователь приближается к автомобилю на 1-2 метра с брелоком в руке или кармане, загорается сигнал поворота.
включите на 1 секунду, чтобы подтвердить, в то же время сигнализация снимется с охраны, и дверь автомобиля автоматически откроется. Толчок
Кнопка становится синего цвета (или красного цвета в зависимости от выбранного стиля кнопки запуска двигателя). Пользователь может открыть
дверь автомобиля и садитесь в автомобиль напрямую.3. Ручной рычаг/замок
Кратковременное нажатие кнопки блокировки
один раз заблокирует дверь автомобиля, сигнал поворота мигает 1 секунду и подается звуковой сигнал сирены
однажды. В то же время выключится функция PKE, кнопка также выключится, и окно автомобиля свернется.
поднимается автоматически (для некоторых автомобилей требуется дополнительный модуль доводчика стекол).
Если брелок находится вне зоны индукции PKE, кнопка запуска выключается.
4. Ручное снятие/разблокировка
2. Если кнопка запуска была сломана или уничтожена или в другой ситуации, которую невозможно использовать.Пользователь может начать или
остановите автомобиль, выполнив следующие шаги:
Короткое нажатие кнопки разблокировки разблокирует дверь автомобиля, сигнал поворота загорится на 1 секунду, автомобиль
снят с охраны и дверь автомобиля автоматически разблокируется. Кнопка пуска загорится синим цветом (или красным в зависимости от
стиль кнопки запуска, который вы выберете), и функция PKE включится одновременно.
В состоянии снятия с охраны нажмите на педаль, продолжайте нажимать кнопку пуска на пульте дистанционного управления в течение 3 секунд,
автомобиль будет запущен.
Нажмите на педаль, продолжайте нажимать кнопку запуска. 3 секунды на пульте дистанционного управления отключит двигатель и повернет
выкл. ACC и вкл.B. Когда не наступайте на педаль
1. В режиме снятия с охраны не нажимайте на педаль, короткое нажатие на кнопку один раз включит ACC. Нажмите
нажатие кнопки еще раз включит приборную панель ACC & ON, а повторное нажатие выключит ACC & ON.
5. Звуковой сигнал и звуковой сигнал
Выключите автомобиль, заблокируйте/включите сигнализацию, удерживайте кнопку блокировки в течение 3 секунд, сирена подаст два звуковых сигнала, сигнализация
входит в функцию отключения звука.
Звуковой сигнал (выход из режима отключения звука): выключите автомобиль, заблокируйте/включите сигнализацию, продолжайте нажимать кнопку блокировки в течение 3
секунд, сирена издает один звуковой сигнал, сигнал тревоги входит в функцию звуковой сигнализации.6.Удаленная разблокировка багажника
В состоянии снятия с охраны не нажимайте на педаль, продолжайте нажимать кнопку запуска в течение 3 секунд, чтобы отключить
Приборная панель ACC и ON и двигатель автомобиля будут остановлены. Кнопка окрасится в синий цвет (или
красный цвет в соответствии с выбранным вами стилем кнопки запуска), если брелок все еще находится в диапазоне индукции PKE.
Продолжайте нажимать кнопку открытия багажника
раз одновременно.
Если брелок находится вне зоны индукции PKE, кнопка запуска выключается.
Если нет кнопки открывания багажника
освободит багажник автомобиля.C. Продолжайте нажимать кнопку, чтобы запустить автомобиль
Выходное время освобождения магистрали по умолчанию составляет 2,5 секунды, если для вашей магистрали требуется время вывода 3 секунды, нажмите DIP.
переключатель 2 на модуле управления в выключенном состоянии (см. настройку DIP-переключателя на модуле управления)
Холодной зимой или в других особых ситуациях пользователь может продолжать нажимать на педаль и нажимать на нее.
кнопку в течение 5 секунд, чтобы запустить автомобиль, пока автомобиль не запустится. Максимальное время нажатия кнопки запуска двигателя
составляет 5 секунд. Если нажать и удерживать 5 секунд, но по-прежнему не удается завести автомобиль, попробуйте еще раз.Примечания: После того, как автомобиль поставлен на охрану, его невозможно запустить с помощью кнопки, но необходимо снять с охраны.
сначала нажмите кнопку, чтобы запустить автомобиль.
-33-
© EASYGUARD Electronics. Все права защищены.
дважды будет дистанционно открывать багажник автомобиля, индикатор поворота будет мигать 3
на пульте дистанционного управления нажмите кнопку запуска или кнопку сирены
дважды
7.Режим паники/поиск автомобиля
В состоянии охраны нажмите кнопку блокировки
один раз, сигнал поворота мигает 5 раз и сирена издает 5 звуковых сигналов, чтобы указать
местонахождение автомобиля. Нажмите кнопку блокировки еще раз, чтобы остановить.Сирена не будет издавать звуковой сигнал, когда будильник находится в беззвучном режиме.
статус.
© EASYGUARD Electronics. Все права защищены.
-34-
8. Чтобы включить или отключить функцию PKE (настройка PKE ON/OFF)
Чтобы отключить функцию PKE (режим Valet): заведите автомобиль, нажмите на педаль ножного тормоза, продолжайте нажимать замок и
разблокировать
кнопка на брелоке одновременно в течение 5 секунд, сирена издает 5 звуковых сигналов и мигает указатель поворота
5 раз. Сигнализация переходит в режим парковщика и отключает функцию PKE.
Чтобы включить функцию PKE (выйти из режима камердинера): завести автомобиль, нажать на педаль ножного тормоза, удерживать нажатой блокировку.
разблокировать
кнопка на брелоке одновременно в течение 5 секунд, сирена издает 3 звуковых сигнала и загорается сигнал поворота
мигает 3 раза.Автомобиль вышел из режима камердинера и включил функцию PKE.
Важно: функция PKE по умолчанию включена. Когда функция PKE включена, нажмите кнопку блокировки один раз
отключит функцию PKE и одновременно заблокирует дверь автомобиля. Если пользователь хочет включить PKE
снова, просто нажмите кнопку разблокировки
один раз включит функцию PKE, в то же время
дверь автомобиля временно разблокирована.
Запущенный двигатель будет продолжать работать в течение 15 минут, а затем автоматически выключится, если пользователь не разблокирует двигатель.
Двери автомобиля в течение 15 минут.При дистанционном запуске двигателя, если пользователь приблизится к автомобилю на расстояние 1-2 метра с помощью пульта дистанционного управления,
дверь разблокируется, и сигнализация автоматически выключится. Пользователь может управлять транспортным средством напрямую, и есть
нет необходимости повторно запускать двигатель.
Когда двигатель запускается дистанционно, если пользователь приближается к автомобилю в пределах 1-2 метров с помощью пульта дистанционного управления, но
Не открывайте дверь автомобиля, затем отойдите от автомобиля на расстояние более 5 метров, автомобиль будет
автоматически отключите двигатель и выключите ACC, включите и войдите в состояние охраны.Когда двигатель запускается дистанционно, если пользователь приближается к автомобилю в пределах 1-2 метров с помощью пульта дистанционного управления и
откройте дверь автомобиля, затем отойдите от автомобиля на расстояние более 5 метров с помощью пульта дистанционного управления, автомобиль
двигатель не выключится, а сигнал поворота будет продолжать гореть, чтобы напомнить пользователю о необходимости хорошо закрыть дверь.
Любое несанкционированное открытие двери приведет к срабатыванию сигнализации, если не наведен пульт дистанционного управления.
9.Удаленный запуск/остановка двигателя
Для 3-кнопочного пульта дистанционного управления кнопка, кроме кнопки блокировки
Для 4-кнопочного пульта дистанционного управления кнопка кроме блокировки
кнопка (обычно это кнопка сирены)
и кнопка разблокировки
, разблокировать
это кнопка запуска.и кнопка открывания багажника
это начало
После того, как двигатель автомобиля запустится дистанционно, продолжайте нажимать кнопку запуска на пульте дистанционного управления в течение 3 секунд.
дистанционно отключите двигатель, а также выключите ACC и ON. Автомобиль перейдет в режим охраны.
2. Удаленный запуск двигателя для автомобиля с механической коробкой передач:
Если двигатель остановлен нажатием кнопки запуска, пользователь не сможет использовать функцию дистанционного запуска двигателя. Если
пользователь хочет запустить двигатель с помощью дистанционного управления, выполните следующие действия:
Сигнализация имеет два режима: дистанционный запуск двигателя, автоматическую передачу автомобиля и ручную передачу автомобиля, пожалуйста.
не забудьте правильно выбрать DIP-переключатель на модуле управления.По умолчанию установлена автоматическая коробка передач.
автомобиль с переключателем 5 в блоке управления нажат.
Отсоедините 6-контактный жгут проводов зажигания от модуля управления.
Когда пользователь использует функцию дистанционного запуска двигателя, обратите внимание на следующие моменты:
Повторно подключите 6-контактный жгут проводов зажигания к модулю управления.
(1) Никогда не запускайте двигатель дистанционно, если автомобиль находится на передаче, и
Припаркуйте автомобиль, переведите селектор передач в нейтральное положение, включите ручной тормоз, не глушите автомобиль.
двигатель в автомобиле с помощью кнопки запуска, выйдите из автомобиля и хорошо закройте все двери, отойдите от
автомобиль на расстоянии не менее 5 метров, затем нажмите и удерживайте кнопку запуска в течение 3 секунд, чтобы выключить двигатель.Затем в следующий раз пользователь может использовать пульт дистанционного управления для использования функции дистанционного запуска двигателя. (Это во избежание аварии
для автомобилей с механической коробкой передач, если селектор передач не находится в нейтральном положении при запуске двигателя с дистанционного управления
контроль).
Нажмите DIP-переключатель 5 на модуле управления, чтобы установить сигнализацию, подходящую для автомобиля с механической коробкой передач.
(2) Никогда не запускайте автомобиль дистанционно, если ключи в замке зажигания. Пользователь несет ответственность за наличие
нейтральная функция безопасности транспортного средства периодически проверяется, когда в транспортном средстве не должно быть дистанционного запуска, пока
автомобиль находится на передаче.Это тестирование должно выполняться авторизованным дилером EASYGUARD или профессиональным
установщик автомобильной сигнализации в соответствии с проверкой безопасности, указанной в этом руководстве по установке продукта. Если
автомобиль заводится на передаче, немедленно прекратите дистанционный запуск и проконсультируйтесь с пользователем, чтобы устранить проблему.
немедленно.
(3). При использовании функции дистанционного запуска двигателя селектор передач должен находиться в нейтральном (N) или парковочном положении (P). Если
ваш автомобиль с механической коробкой передач, пожалуйста, обратитесь к дистанционному запуску двигателя для автомобиля с механической коробкой передач.Дистанционные пускатели для механической коробки передач представляют значительный риск, если они не установлены и не эксплуатируются должным образом. Когда
тестирование, чтобы убедиться, что установка работает правильно, дистанционно запускайте автомобиль только на нейтральной передаче, на ровной поверхности
поверхности и с полностью включенным стояночным тормозом. Не позволяйте никому стоять спереди или сзади
автомобиль.
(4). EASYGUARD electronics не несет никакой ответственности за ущерб, вызванный эксплуатацией автомобиля.
после дистанционного запуска двигателя.
Важно: Заводская настройка по умолчанию для этой системы – дистанционный запуск двигателя для автомобилей с автоматической коробкой передач.Если ваша машина
это автомобили с механической коробкой передач и вы хотите использовать функцию дистанционного запуска двигателя. Пожалуйста, следуйте приведенным выше инструкциям.
Наша компания не несет никакой ответственности за ущерб, причиненный запуском автомобиля после удаленного
запуск двигателя.
10. Контроль купольного освещения (опционально)
Если вы хотите использовать купольный свет, следуйте приведенным ниже инструкциям:
a. Отсоедините синий/черный провод пускового устройства двери в 20-контактном жгуте проводов от провода пускового устройства двери в вашем автомобиле.
b. Отсоедините 6-контактный жгут проводов зажигания, чтобы сначала отключить питание устройства.
в.Нажмите DIP-переключатель 2 на модуле управления сигнализацией и подождите около 5 минут.
1. Удаленный запуск двигателя для автомобиля с автоматической коробкой передач:
d. Повторно подключите 6-контактный жгут проводов зажигания, чтобы снова включить устройство.
В состоянии охраны, продолжайте нажимать кнопку запуска на пульте дистанционного управления в течение 3 секунд, чтобы дистанционно запустить автомобиль.
При этом держитесь на расстоянии не менее 8 метров от автомобиля (пользователь не может использовать
функция дистанционного запуска двигателя, если она находится в индукционной зоне ПКЕ). Сирена подаст 3 звуковых сигнала и замигают указатели поворота.
15 раз, когда автомобиль запускается дистанционно.Если пользователь приблизился к автомобилю с брелоком в пределах диапазона индукции PKE,
указатель поворота перестанет мигать. И дверь будет автоматически заблокирована, как только автомобиль будет запущен.
Теперь вы сможете использовать функцию наблюдения за купольным освещением.
-35-
© EASYGUARD Electronics. Все права защищены.
Если вы соедините сине-черный провод пускового устройства двери с проводом пускового устройства двери в вашем автомобиле, индикатор поворота
будет мигать при открытии двери автомобиля.
Если вы отсоедините сине-черный провод дверного замка от дверного провода автомобиля, сигнал поворота
свет не будет мигать при открытии двери автомобиля.© EASYGUARD Electronics. Все права защищены.
-36-
Изменение цвета при различных операциях на клавиатуре пароля
11. Защита от угона
По умолчанию сигнал тревоги включает функцию защиты от угона, когда переключатель 4 на модуле управления нажат.
После включения функции защиты от угона, когда автомобиль работает, пользователь должен выйти из автомобиля, а затем закрыть
дверной колодец и уберите пульт дистанционного управления. Сигнализация попытается обнаружить сигнал дистанционного управления через 30 секунд.
секунд, если по-прежнему не удается обнаружить удаленный сигнал в течение 1 минуты, сигнализация подаст звуковой сигнал сирены и повернет
мигает сигнал, и двигатель автомобиля автоматически отключается через 40 секунд.Если пользователь отключил функцию защиты от угона, когда транспортное средство работает, а пульт дистанционного управления (брелок) был взят
вдали, сигнализация будет автоматически поставлена на охрану, как только автомобиль остановится и откроется, а затем закроет дверь автомобиля.
После этого автомобиль не сможет завестись, если только сигнализация не обнаружит пульт дистанционного управления поблизости. Пользователь может вводить
пароль для посадки в автомобиль и запуска двигателя.
12. Тревожный триггер при незаконном открытии двери
Когда автомобиль находится в состоянии охраны, если дверь автомобиля открывается незаконно, это вызовет тревогу и сирену.
звук и сигнал поворота быстро мигают.13.Автоматика центрального запирания дверей
Хорошо закройте дверь, запустите автомобиль, нажмите на педаль, центральная дверь автоматически заблокирует
дверь автомобиля через 15 секунд. Как только автомобиль остановится и двигатель выключится, центральная дверь откроется.
автоматически разблокировать.
Когда двигатель автомобиля работает и пассажир выходит из автомобиля, хорошо закройте дверь, встаньте на
педали ножного тормоза и заведите автомобиль, центральная дверь автоматически заблокирует дверь автомобиля через 15 секунд.
секунды.
Когда автомобиль работает, нажмите кнопку разблокировки
один раз разблокирует центральную дверную систему.Действие/Статус
LED1 (красный цвет)
LED2 (синий цвет)
Запуск/остановка двигателя
цвет кнопки
Включено/заблокировано
Выключить
Медленно мигает
Выключить
Разоружен/разблокирован
Выключить
Выключить
Включите (синий/красный)
При вводе пароля
разблокировать (введите C0#+
6 цифровой номер)
Мигает один раз для подтверждения
если вход действителен
Не мигает, если вход
является недействительным
Держите освещение включенным
Выключить
При вводе пароля
для блокировки (вход C0#+6
цифровой номер)
Мигает один раз для подтверждения
если вход действителен
Не мигает, если вход
является недействительным
Держите освещение включенным
Включите (синий/красный)
Когда закончите ввод
правильный пароль
Выключить
Мигает 3 раза, чтобы
подтвердите, затем выключите
Цвет изменился,
включить / выключить
Когда закончите ввод
неправильный пароль
Выключить
Выключить напрямую
Не изменить, включить/выключить
Сигнализация оснащена сенсорной клавиатурой для ввода пароля, которая крепится внутри лобового стекла.
Можно ввести пароль вне автомобиля, чтобы заблокировать или разблокировать дверь автомобиля.Если вы не хотите использовать функцию ввода сенсорного пароля, вы можете не устанавливать сенсорный пароль.
клавиатура. Мы рекомендуем вам установить его для резервного копирования.
Отключить автоматику центрального замка дверей: при запуске автомобиля открыть двери автомобиля, быстро шагнуть пешком
тормоз 5 раз за 5 секунд, два звуковых сигнала сирены отключат функцию автоматизации центрального замка двери.
Когда автомобиль поставлен на охрану, пользователь может снять систему с охраны и открыть дверь автомобиля с помощью пульта дистанционного управления.
или введите предварительно установленный пароль, чтобы снять с охраны и отпереть дверь автомобиля.Однако, если пульт дистанционного управления находится на низком уровне
батарея или неисправность или потеря, то пользователь может использовать функцию ввода сенсорного пароля, чтобы разблокировать и заблокировать
транспортное средство.
Включите автоматику центрального замка дверей: при запуске автомобиля откройте двери автомобиля, быстро шагните пешком
торможение 5 раз за 5 секунд, однократный звуковой сигнал сирены включит функцию автоматизации центрального запирания дверей.
Заводской пароль по умолчанию — 123456.
Настройкой сигнализации по умолчанию является включение функции автоматизации центрального замка дверей.
а. Используйте сенсорный пароль, чтобы разблокировать автомобиль:
14.Сенсорный ввод пароля
1. Введите цифровой пароль C0#+6 (заводской пароль по умолчанию — 123456) по очереди. Каждый раз, когда ты
ввода, красный светодиод 1 на клавиатуре пароля мигнет один раз, показывая, что ввод действителен, если красный светодиод 1
не мигать, пожалуйста, введите еще раз.
LED1
LED1 красный цвет
LED2
2.После того, как вы закончите ввод C0#, синий светодиод 2 будет непрерывно светиться, после чего вы сможете ввести 6-значный номер.
пароль (от 0 до 9) один за другим. Каждый раз, когда вы вводите, красный LED1 будет мигать один раз, чтобы подтвердить ввод.
действительный.3. Если пароль правильный, как только вы закончите ввод, синий LED2 мигнет 3 раза, затем погаснет, дверь откроется.
автоматически разблокируется, и пользователь может сесть в автомобиль и отогнать его.
4. Если пароль неверный, синий светодиод 2 сразу погаснет, и вам нужно будет повторить попытку еще раз.
LED2 синий цвет
5. Если вы ввели неправильный номер, нажмите кнопку C один раз, чтобы отменить.
-37-
© EASYGUARD Electronics. Все права защищены.
6. Если вы продолжаете вводить неправильный пароль 5 раз, функция ввода пароля будет заблокирована на 1 час.И повторите попытку через 1 час. Если пользователь приближается к автомобилю с дистанционным управлением, когда функция PKE включена
система автоматически разблокирует дверь автомобиля.
© EASYGUARD Electronics. Все права защищены.
-38-
7. Если вы используете функцию ввода пароля, чтобы разблокировать автомобиль, но не открываете и не закрываете дверь автомобиля через 15
секунд, дверь автоматически заблокируется через 15 секунд.
8. Если вы разблокируете дверь автомобиля с помощью пароля и откроете, но забудете закрыть дверь, сирена будет издавать звуковой сигнал каждые 5 секунд.
секунд, чтобы напомнить вам, чтобы закрыть дверь хорошо.б. Используйте сенсорный пароль, чтобы заблокировать автомобиль:
1. Остановите автомобиль и хорошо закройте дверь, пользователь встанет снаружи автомобиля и введет цифровой пароль C0#+6.
повернуть. Каждый раз, когда вы вводите пароль, красный светодиод 1 на клавиатуре для ввода пароля будет мигать один раз, указывая на то, что ввод
действительно, если красный LED1 не мигает, повторите ввод еще раз.
1. Убедитесь, что пульт дистанционного управления находится в диапазоне обнаружения PKE, и снимите автомобиль с охраны.
2. Продолжайте нажимать переключатель программирования (см. переключатель программирования в руководстве пользователя) в течение
не менее 10 раз, затем вы услышите 3 звуковых сигнала сирены, это означает, что пароль изменен на стандартный
пароль 123456 уже.3. Затем выполните описанные выше действия по изменению пароля, чтобы сменить пароль на новый.
Важно: Если пользователь использует пульт дистанционного управления для блокировки или разблокировки автомобиля, вы можете использовать пульт дистанционного управления.
контроль и сенсорная клавиатура с паролем, чтобы разблокировать или заблокировать его.
15.Выключить память
2. Если пароль правильный, как только вы закончите ввод, синий индикатор LED2 мигнет 3 раза, а затем погаснет. То
дверь автомобиля будет автоматически заблокирована.
Если транспортное средство было внезапно отключено от питания, транспортное средство автоматически вернется в предыдущее состояние при повторном включении.3. Если пароль неверен, синий светодиод 2 сразу погаснет, и вам нужно будет снова ввести пароль.
16. Предупреждение о разблокировке двери
4. Если вы ввели неправильный номер, нажмите кнопку C один раз для отмены.
Когда пользователь уходит от автомобиля с дистанционным управлением, но плохо закрывает дверь, сигнал поворота
мигнет 3 раза и сирена подаст 3 звуковых сигнала, чтобы напомнить пользователю о необходимости хорошо закрыть дверь.
Если пользователь потерял пульт дистанционного управления или поместил пульт дистанционного управления в транспортное средство, он может ввести пароль, чтобы заблокировать
дверь транспортного средства.c.Версия пароля, выполните следующие действия:
1. В режиме снятия с охраны включите ACC или ON, продолжайте дважды нажимать кнопку разблокировки на пульте дистанционного управления, загорится синий светодиод 2.
клавиатура постоянно подсвечивается, это указывает на то, что система находится в состоянии проверки пароля.
17.Напоминание о тревоге
Как только автомобиль сработает в состоянии тревоги, при его снятии с охраны сирена издаст один звуковой сигнал, а сигнал поворота загорится.
мигать 3 раза, чтобы напомнить пользователю.
18. Предупреждение об открытии двери во время вождения
2. Введите заводской пароль (123456) напрямую (не нужно вводить C0#), каждый раз, когда вы вводите, загорается красный светодиод 1.
мигнет один раз, чтобы подтвердить правильность ввода, как только вы закончите ввод, синий светодиод 2 мигнет 3 раза и подаст звуковой сигнал.
звучит один раз, подтверждая правильность старого пароля.Затем загорается синий светодиод 2 на клавиатуре пароля.
снова горит постоянно.
Когда автомобиль движется, но дверь открывается, мигает сигнал поворота, чтобы напомнить другому транспортному средству позади. Если
дверь автомобиля закрыта, индикатор поворота перестанет мигать.
3. Введите новый пароль из шести цифр (от 0 до 9), и синий индикатор мигнет 3 раза. Затем освещенный
снова непрерывно.
Когда ACC ON включен, а пульт дистанционного управления убран, сирена издаст звуковой сигнал, чтобы напомнить пользователю о необходимости его выключения.
4. Введите 6-значный новый пароль еще раз, затем синий светодиод 2 снова мигнет 3 раза, а затем поверните
выключено, при этом сирена издаст 3 сигнала, если автомобильная сирена подключена к сигнализации.Это означает новый
пароль правильный пересмотрен и подтвержден.
Если пульт дистанционного управления был утерян, а пользователь также забыл предустановленный пароль, необходимо выполнить аварийную блокировку, чтобы
использовать транспортное средство. Шаг, как показано ниже:
5. Если пароль не совпадает с паролем, введенным на шаге 3, синий светодиод 2 сразу погаснет и
пароль не удалось изменить.
Используя механический ключ, чтобы открыть дверь автомобиля (включится сигнализация), затем откройте дверь автомобиля, продолжайте наступать
педаль ножного тормоза, продолжайте нажимать переключатель программирования на модуле управления в течение 5 секунд, чтобы вызвать аварийную ситуацию.
отключите сигнал тревоги и теперь можете заводить автомобиль.19. Предупреждение о включении ACC
20. Аварийное отключение
6. Теперь введите C0#+новый 6-значный пересмотренный пароль, чтобы узнать, сможете ли вы разблокировать или заблокировать дверь автомобиля с помощью нового пароля.
пароль. Если да, это означает, что новый пароль изменен успешно. Если нет, пожалуйста, проверьте выше
снова шаги.
Важно: когда транспортное средство находится в аварийном режиме, все функции сигнализации одновременно теряются.
Напоминание: так как клавиатура для ввода пароля является сенсорной клавиатурой, каждый раз, когда вы вводите пароль,
красный светодиод 1 мигнет один раз, чтобы подтвердить это, если красный светодиод 1 не мигает, это означает, что пароль не введен
успешно, и необходимо повторно ввести его снова.Если пульт дистанционного управления не используется более 36 часов или напряжение аккумулятора автомобиля ниже 11,8 В,
система автоматически перейдет в спящий режим и отключит функцию PKE для экономии энергии.
Напоминание:
Если вы устанавливаете сенсорную клавиатуру с паролем, не забудьте изменить пароль после завершения
установка.
г. Сброс пароля
Если вы забыли пароль, вам необходимо сначала сбросить пароль на пароль по умолчанию, операция описана ниже:
-39-
© EASYGUARD Electronics. Все права защищены.21. Энергосбережение и защита от низкого энергопотребления автомобильного аккумулятора
22. Автоматическое закрытие окна (опционально)
Выключите двигатель, сойдите с автомобиля и хорошо закройте все двери. После запирания дверей и постановки на охрану
автомобиля, система определит, закрыты окна или нет, и поднимет незакрытые окна.
автоматически. (Примечание: для выполнения этой функции в некоторых автомобилях требуется дополнительный модуль доводчика окон)
Предупреждение: Когда вы выходите из автомобиля с дистанционным управлением и запираете дверь автомобиля, убедитесь, что
что нет пассажира, особенно ребенка, чье тело остается на направляющей открытого окна, чтобы
избежать любых травм.© EASYGUARD Electronics. Все права защищены.
-40-
23. Вибросигнал (опционально)
4. Время запуска (время запуска) продлевает настройку
По умолчанию автомобиль не имеет датчика удара и не имеет функции вибрационной сигнализации. Пользователь может выбрать оборудование
версия с датчиком удара.
Не нажимайте на педаль тормоза, один раз нажмите кнопку пуска на пульте дистанционного управления, сирена подаст два звуковых сигнала, что означает запуск
время увеличивается на 0,5 секунды и становится 1,3 секунды (начальное время по умолчанию составляет 0,8 секунды)
Как только транспортное средство оснащено датчиком удара и поставлено на охрану, любой удар или усилие на транспортном средстве вызовет срабатывание датчика удара.
Сигнализация и сирена издают 5 звуковых сигналов, одновременно 5 раз мигает указатель поворота.Не нажимайте на педаль тормоза, дважды нажмите кнопку пуска на пульте дистанционного управления, сирена издаст 3 сигнала, что означает запуск
время увеличивается на 1 секунду и становится 1,8 секунды
24.GPS-трекер (опционально)
Не нажимайте на педаль тормоза, нажмите кнопку пуска на пульте 3 раза, сирена подаст один звуковой сигнал, означает запуск
время возвращается к начальному времени по умолчанию 0,8 секунды.
Сигнал тревоги имеет выход GPS-трекера и может добавить к нему GPS-трекер (совместим только с Easyguard GPS).
трекер). Пользователь может отслеживать транспортное средство через смартфон (совместим только со смартфоном на базе IOS и Android)
или онлайн-отслеживание и другие функции через смартфон.Для получения дополнительной информации о GPS-трекере, пожалуйста,
обратитесь к руководству пользователя GPS.
Настройка будильника по умолчанию без GPS-трекера, если пользователь хочет добавить его, свяжитесь с нами.
5. Выйдите из настройки параметров
Хорошо закройте дверь, нажмите на педаль ножного тормоза, быстро нажмите кнопку блокировки на брелоке 5 раз одновременно,
звуковой сигнал подается 5 раз, затем продолжает подавать звуковой сигнал еще 5 раз, это означает, что система сохраняет настройки и выходит
процедура установки параметров.
25. Параметр продлевает настройку времени
6. Возврат к заводским настройкам по умолчанию
1.Введите статус настройки параметра:
В состоянии снятия с охраны хорошо закройте все двери, нажмите на педаль ножного тормоза и быстро нажмите кнопку блокировки.
на брелоке для
10 раз, сирена подаст 10 звуковых сигналов и продолжит подавать звуковой сигнал еще 10 раз. Это означает, что все данные настройки продления
изменить на заводские настройки по умолчанию.
В состоянии снятия с охраны, хорошо закрыть все двери автомобиля, нажать на педаль ножного тормоза, быстро нажать кнопку блокировки 5 раз, сирена
подает 5 сигналов одновременно, затем сирена продолжает подавать еще 5 сигналов, это означает, что система
войти в состояние настройки параметров.Важно: Независимо от того, хотите ли вы выполнить 1 настройку продления или более, вам необходимо сначала ввести настройку параметра,
и после того, как вы закончите настройку, не забудьте выйти из настройки.
2. Сигнал блокировки продлевает настройку
Не наступать на педаль ножного тормоза, нажать блокировку
второй.
кнопка один раз, сирена издает один звуковой сигнал, означает, что сигнал блокировки продлевается 1
Не наступать на педаль ножного тормоза, нажать кнопку блокировки
секунды.
дважды, сирена издает два сигнала, означает, что сигнал блокировки продлевается на 2
Не наступать на педаль ножного тормоза, нажать кнопку блокировки
3 секунды.
3 раза, сирена издает 3 сигнала, означает, что сигнал блокировки продлевается
Остальное можно сделать таким же образом
Максимальная поддержка устройства нажмите кнопку блокировки
продлить 8 секунд.8 раз и сирена издает 8 звуковых сигналов, что означает сигнал блокировки
Если нажать кнопку блокировки более 8 раз, сирена не подаст звуковой сигнал, и пользователю необходимо выполнить пункт 5, чтобы выйти из режима.
порядок установки параметров.
Технический параметр:
Модуль управления
Рабочее напряжение: DC12V+/-2V
Статический ток: <20 мА
Индукционный ток излучения: <45 мА
Частота: 433,92 МГц 125 кГц
Система запуска
Рабочее напряжение: DC12V+/-2V
Ток АСС: 30А
Ток включения: 30А
Пусковой ток: 30А
Дистанционное управление
Рабочее напряжение: DC2-3,5 В
Статический ток: <8uA
Спецификация батареи: литиевая батарея CR2032
Рабочая частота: 433.92 МГц 125 кГц
Кодовый метод: скользящий код (прыгающий код)
Сенсорная клавиатура с паролем:
Рабочее напряжение: DC5V
Рабочий ток: : <8 мА
Статический ток: <10 мкА
3. Настройка продления сигнала разблокировки
Не нажимайте на педаль ножного тормоза, нажмите разблокировку
продлить 1 секунду.
кнопка один раз, сирена гудит один раз, означает сигнал разблокировки
Не наступайте на педаль ножного тормоза, нажмите кнопку разблокировки
2 секунды.
дважды, сирена издает два сигнала, что означает продление сигнала разблокировки
Не наступайте на педаль ножного тормоза, нажмите кнопку разблокировки
продлить 3 секунды.
3 раза, сирена пищит 3 раза, означает сигнал разблокировки
Остальное можно сделать таким же образом
Максимальная поддержка устройства нажмите кнопку разблокировки
продлить 8 секунд.8 раз и сирена подает 8 звуковых сигналов, что означает сигнал разблокировки
Если нажать кнопку разблокировки более 8 раз, сирена не подаст звуковой сигнал, и пользователю необходимо выполнить пункт 5, чтобы выйти из режима.
порядок установки параметров.
-41-
© EASYGUARD Electronics. Все права защищены.
Часто задаваемые вопросы о EC002
Уважаемый клиент,
Спасибо за покупку нашей продукции. Вот некоторые часто задаваемые вопросы для вашей справки, если есть вопрос, когда
установке/использовании продуктов, мы рекомендуем вам сначала прочитать часто задаваемые вопросы, чтобы найти ответы и решения. Если
эти часто задаваемые вопросы по-прежнему не могут помочь вам решить проблему, вы также можете связаться с нами, и мы поможем вам решить ее до
все работает хорошо.1. Как использовать функцию ввода пароля для разблокировки автомобиля?
См. раздел «Используйте сенсорный пароль для разблокировки двери автомобиля» на стр. 38–39 в руководстве пользователя.
2.Как пересмотреть пароль на сенсорной клавиатуре?
См. версию c.password на стр. 39 в руководстве пользователя.
© EASYGUARD Electronics. Все права защищены.
-42-
3. Если я забуду установленный пароль, как его снова установить?
См. инструкции по сбросу пароля d.password на стр. 39-40 в руководстве пользователя.
4. Когда я пытаюсь завести машину, она заводится, но глохнет через несколько секунд. В чем причина?
Возможны 4 причины:
А.Синий провод топливного насоса в 20-контактном жгуте проводов плохо подсоединяется, что приводит к отсутствию электричества при
вы хотите завести автомобиль. Провод топливного насоса рекомендуется соединить с проводом топливного насоса или масляным
провод насоса/двигатель масляного тракта/двигатель присоски/в автомобиле, если вы не можете найти этот провод в автомобиле, вы можете
подключите его к постоянному проводу +12 или проводу тахометра.
B. Время начала недостаточно. Если это так, вам нужно продлить время запуска. Подробную инструкцию см.
см. время проворачивания двигателя в параметре продления времени в руководстве пользователя.C. Пожалуйста, проверьте, хорошо ли подключен желтый провод стартера в 6-контактном жгуте проводов.
D. Если в заводском брелке вашего автомобиля есть иммобилайзер с чипом, вам следует добавить дополнительный модуль обхода, пожалуйста.
убедитесь, что модуль байпаса правильно установлен и подключен, чтобы вы могли завести автомобиль.
5. Я не могу использовать функцию дистанционного запуска двигателя, в чем причина?
Пожалуйста, проверьте, правильно ли подключен синий провод топливного насоса в 20-контактном жгуте проводов.
Настройка сигнализации по умолчанию предназначена для автомобиля с автоматической коробкой передач, а переключатель 5 в модуле управления нажат.Если ваш
Автомобиль с механической коробкой передач, и вы хотите использовать функцию дистанционного запуска двигателя, нажмите переключатель 5 дюймов вверх.
состояние отключения питания (отсоедините жгут проводов зажигания 6P от модуля управления, затем нажмите переключатель вверх).
5, затем повторно подключите жгут проводов зажигания 6P к модулю управления) и сначала установите его на ручное переключение передач.
Как только комплект настроен на ручное переключение передач, водитель выходит из автомобиля и закрывает двери без возгорания,
отойдите от автомобиля как минимум на 8 метров, продолжайте нажимать кнопку запуска на пульте дистанционного управления в течение
около 3 секунд, чтобы выключить автомобиль.После этого пользователь может использовать функцию удаленного запуска двигателя для
автомобиль с механической коробкой передач.
Ручной тормоз должен находиться в нейтральном положении при использовании функции дистанционного запуска автомобиля с механической коробкой передач.
Пользователь также может обратиться к информации о дистанционном запуске автомобиля с механической коробкой передач в руководстве пользователя.
6. Имеет ли устройство функцию защиты от угона?
Да, настройка сигнализации по умолчанию с функцией защиты от угона, и DIP-переключатель 4 в модуле управления нажат
вниз, если вы не хотите использовать эту функцию, нажмите вверх DIP-переключатель 4 в модуле управления при выключенном питании.
статус.7. DIP-переключатель 4 в модуле управления нажат, но я все еще не могу использовать защиту от угона
функция, почему?
Пожалуйста, проверьте:
A. Если вы нажмете DIP-переключатель 4 на модуле управления в выключенном состоянии (это означает отсоединение провода зажигания 6P).
сначала от модуля управления, затем нажмите DIP-переключатель 4 на модуле управления, затем повторно подключите 6P.
жгут проводов зажигания с модулем управления. Если нет, исправьте настройку.
B. хорошо ли подключен синий/черный провод пускового устройства двери, значение по умолчанию отрицательное (-) и может быть
установите перемычку в положительное положение (+), подробные инструкции см. в примечании 10 руководства пользователя.10.Как перевести устройство в служебный режим?
См. включение/выключение режима камердинера в руководстве пользователя.
11. Когда я открываю дверь, я иногда слышу щелчок модуля управления, но когда я закрываю дверь,
дверь, это нормально, это бракованный товар?
Нет. Когда вы открываете дверь автомобиля, реле в модуле управления должно сработать, и раздастся щелчок.
несколько секунд и это нормально. И когда вы закроете дверь, щелчки прекратятся соответственно, как реле
не находится в рабочем состоянии.
12. Для чего используется DIP-переключатель 6 в модуле управления?
Переключатель 6 предназначен для обратного тока.Для некоторых автомобилей необходимо сначала повернуть ключ в положение ON, а затем подножку.
тормоз с электричеством при наступлении на него. Для этого типа автомобилей необходимо нажать DIP-переключатель 6. Для
некоторые типы автомобилей Volkswagen (VW), даже все провода правильно подключены, но все равно не удается разблокировать
двери автомобиля при нажатии кнопки разблокировки, если это так, пожалуйста, отсоедините 6-контактный жгут проводов зажигания от управления
модуля, нажмите DIP-переключатель 6, затем повторно подключите жгут проводов зажигания 6P к модулю управления, теперь
теперь все работает хорошо.Переключатель 6 предназначен в основном для использования в некоторых автомобилях Volkswagen.
13.Есть ли провод GWR (заземление во время работы)? Или как подключить провод GWR к EC002?
Пожалуйста, обратитесь к примечанию 8 для метода подключения проводов GWR.
14.Как подключить модуль доводчика окон к вашей сигнализации?
Если есть модуль доводчика окна, который необходимо подключить к сигнализации EC002, подключите провод от окна.
Модуль доводчика с белым тросом блокировки в проводе центрального замка двери.
15. Я включаю функцию ПКЕ, затем завожу машину, но когда я останавливаюсь и глушу двигатель, функция ПКЕ
автоматически выключается, и я должен включить его снова, в чем причина?
Проблема должна быть связана с тем, что сине-черный провод пускового устройства двери (-) плохо подсоединен.16. Подключаю провод пуска двери, но при открытии двери автомобиля мигает сигнал поворота, в чем дело?
причина?
Если это так, сначала отсоедините провод дверного курка, отсоедините жгут проводов зажигания 6P от блока управления.
модуля, затем нажмите DIP-переключатель 2, снова подсоедините 6-контактный жгут проводов зажигания к модулю управления.
17.Почему в моем комплекте нет оранжевого, белого и желтого провода?
Если сигнализация оснащена датчиком удара, то нет оранжевого, белого и желтого трехцветного провода GWR, и вы
можно использовать дополнительное реле SPST для создания провода GWR, подробные инструкции см. в примечании 9 в
руководство пользователя.Предупреждение: Этот продукт предназначен для установки только профессиональными установщиками автомобильных сигнализаций! Любая попытка
Установка этого продукта любым человеком, но не обученным профессиональным установщиком автомобильной сигнализации, может привести к серьезным
повреждения автомобиля или его компонентов.
8.Как программировать?
Информация о гарантии
Пожалуйста, обратитесь к методу программирования в руководстве пользователя.
Качество этого продукта строго контролируется перед выпуском с завода, что обеспечивает его передовые
производительность при нормальном использовании. И мы предоставляем 1 год гарантии качества.Если произошел какой-либо сбой из-за
качество продукции, мы обеспечим бесплатный ремонт или замену. Любая неправильная эксплуатация/установка/использование свинца
продукт не работал, не подлежит бесплатному ремонту или замене.
9. Как подключить трехцветный (оранжевый, желтый и белый) провод GWR?
См. примечание 8 в руководстве пользователя.
-43-
© EASYGUARD Electronics. Все права защищены.
© EASYGUARD Electronics. Все права защищены.
-44-
Заявление ФКС
Это оборудование было протестировано и признано соответствующим ограничениям для класса B.
цифровое устройство в соответствии с частью 15 правил FCC.Эти ограничения предназначены для
обеспечить достаточную защиту от вредных помех при установке в жилых помещениях.
Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если не
установлен и используется в соответствии с инструкциями, может вызвать вредные помехи
к радиосвязи. Однако нет гарантии, что помехи не будут
происходят в конкретной установке. Если это оборудование создает вредные помехи для
радио- или телевизионный прием, что можно определить, выключив оборудование
и далее пользователю предлагается попытаться устранить помехи с помощью одного или нескольких
следующие меры:
-Изменить ориентацию или местоположение приемной антенны.-Увеличьте расстояние между оборудованием и приемником.
-Подключите оборудование к розетке в цепи, отличной от той, к которой
ресивер подключен.
- Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению.
Для обеспечения постоянного соответствия любые изменения или модификации, не явным образом
утверждены партией.
Ответственный за соответствие может аннулировать право пользователя на управление этим
оборудование. (Пример: используйте только экранированные интерфейсные кабели при подключении к
компьютера или периферийных устройств).Это оборудование соответствует части 15 Правил FCC. Эксплуатация подлежит
следующие два условия:
(1) Это устройство не должно создавать вредных помех, и
(2) Это устройство должно принимать любые принимаемые помехи, включая помехи, которые
может привести к нежелательной работе.
Предупреждение РФ:
Устройство было оценено на соответствие общим требованиям к радиочастотному излучению.
Прибор можно использовать в портативном режиме облучения без ограничений.

Практика безопасного подключения | Отказоустойчивая конструкция

Практика безопасного электромонтажа — одна из тех тем, которые отделяют проектировщиков систем управления и электриков от других технических специальностей.Это одна из областей, которые проявляются как проблемы, если команда проектирования/установки обычно не ориентирована на элементы управления.

Это также область, которая требует много доработок со стороны установщиков и интеграторов, когда они встречаются во время проверки на месте, потому что для синхронизации требуется много перекрестных помех.

Чтобы приступить к обсуждению достоинств отказоустойчивой проводки, нам нужно прийти к пониманию некоторых основных терминов:

Термин отказоустойчивость подразумевает отказоустойчивую, а не безотказную работу.Другими словами, отказ устройства или системы допускается, но только до известного безопасного состояния. Примером сигнала отказоустойчивости является сигнал, который подключается для подачи сигнала тревоги, если прерывается подача энергии на устройство обнаружения тревоги, такое как реле, управляющее звуковым сигналом, или сигнал «система в норме»
Фраза отказоустойчивая проводка относится к метод проектирования, который вызывает прерывание протекания тока, когда сенсорное устройство находится в любом состоянии, отличном от его нормального рабочего состояния. Чтобы схема подключения была отказоустойчивой, рассматриваемое устройство должно быть запитано, когда условия процесса нормальные.
Термин состояние полки относится к состоянию выходных переключателей устройства в том виде, в котором они будут отображаться на полке, когда устройство не подключено или обесточено. Изображение состояния полки реле будет показывать наборы его контактов в обесточенном состоянии, с нормально-замкнутыми контактами в замкнутом положении, готовыми к передаче питания при подключении к источнику, и нормально-замкнутыми контактами. контакты показаны в разомкнутом положении, блокируя протекание тока. Это состояние по умолчанию, обычно отображаемое на схематических чертежах и чертежах соединений.

Термин нормальное рабочее состояние не следует путать с терминами нормально открытый (НО) или нормально закрытый (НЗ) .

Нормальные рабочие условия — это условия, при которых оборудование работает нормально, а измеряемая переменная процесса находится в допустимых пределах.

Выключение оборудования, выход переменной процесса за допустимые пределы или отказ любого другого компонента системы вызовет потерю напряжения (логический ноль) на сигнализаторе или ПЛК, что приведет к генерированию аварийного сигнала.

Обратите внимание, что такой аварийный сигнал не обязательно указывает на то, что в процессе существует аварийное состояние (например, слишком высокий уровень в резервуаре), но либо существует аварийное состояние, либо аварийное состояние больше не отслеживается.

В приведенной ниже схеме двигатель запускается или останавливается в зависимости от нажатия оператором подпружиненных кнопок пуска или останова.

Оператор нажимает кнопку пуска, реле срабатывает, а затем оператор может отпустить кнопку, так как реле замкнуло набор контактов вокруг кнопки.

Однако, если уровень в резервуаре не находится в допустимом диапазоне, на катушку пускателя двигателя не подается питание, поскольку реле уровня не пропускают ток к катушке пускателя, и двигатель не запускается. Если после пуска двигателя уровень впоследствии выйдет за допустимые пределы, реле обесточится.

Двигатель не перезапустится, даже если уровень вернется к норме, пока оператор не нажмет кнопку.

Практика безопасного подключения

Эта схема, показанная на рисунке выше, обладает всеми ключевыми элементами отказоустойчивой схемы.Конечное устройство работает только при заданных технологических условиях и заданных электрических условиях.

Если что-то происходит с источником питания или любой другой частью цепи, приводящее к ее неработоспособности, реле обесточивается и генерируется сигнал тревоги.

Единственным обстоятельством, которое может привести к отказу этой цепи в своей работе, являются механические проблемы: либо контакты реле сплавляются между собой (что редкость сейчас, когда большинство реле заключены в кожухи и лучше защищены от влаги), либо реле уровня не реагируют на изменения в напорном давлении (уровень), как они предназначены для этого.

В большинстве случаев отказоустойчивые схемы используют нормально разомкнутые контакты для цепей блокировки. Однако в рассмотренном выше случае правильно использовался набор нормально замкнутых контактов.

Это было правильно, потому что используемые здесь переключатели уровня тупые — без питания, неэлектронные переключатели, которые переключают состояние своих выходов строго в зависимости от давления.

По мере повышения уровня в резервуаре растет и давление в точке измерения, которое подается на каждый переключатель по трубке. Повышенное давление вызывает раздувание сильфона внутри корпуса переключателя.

В конце концов, сильфон надувается до такой степени, что оказывает достаточное усилие на набор контактов, чтобы преодолеть его механическое сопротивление (механический параметр, который можно отрегулировать или настроить на определенное давление), и переключатель активируется.

Таким образом, использование одного переключателя в качестве переключателя низкого уровня, а другого в качестве переключателя высокого уровня зависит просто от того, где вы устанавливаете переключатели и как вы настраиваете их реакцию на изменения давления.

Тот факт, что коммутатор имеет набор контактов Form-C, позволяет настроить коммутатор той же модели для отказоустойчивой работы с использованием разъема N.C. для высоких уровней и N.O. установить для низких уровней.

При пустом баке реле низкого уровня нормально разомкнуто. контакты разомкнуты, снятие блокировки двигателя. По мере повышения уровня переключатель низкого уровня приводит в действие свой нормально разомкнутый контакт. контакты, замкнув их и разблокировав цепь.

В следующий раз, когда оператор нажмет кнопку пуска, двигатель запустится и будет работать до тех пор, пока бак не опустеет или пока уровень не достигнет высокого значения, после чего реле обесточивается.

Оператор не может перезапустить двигатель, пока уровень не упадет ниже точки верхнего уровня.

Большинство современных электронных переключателей уровня дают установщику возможность выбора поведения выхода переключателя, поэтому их можно и нужно настроить так, чтобы они всегда использовали нормально разомкнутый контакт. контакты, так как выходы остаются под напряжением только в том случае, если на блок подается питание и контролируемые условия процесса находятся в допустимых пределах.

Во всех случаях ПЛК или сигнализатор ищет потерю сигнала, чтобы обозначить аварийное состояние.

По мере возможности следует применять отказоустойчивую проводку для сигналов обратной связи (цифровые входы), реле управления, не являющихся критически важными, и систем сигнализации.

Это дает операторам предприятия информацию о том, что датчики или системы сигнализации фактически контролируют процесс и готовы сообщить им о нарушении условий.

Однако правосудие все же необходимо. В некоторых критически важных цепях управления может быть лучше оставить цепь незамеченной, чем вывести из строя установку из-за неисправного реле. Но по умолчанию все схемы должны быть безопасными.

Это приводит к увеличению энергопотребления, поскольку нагрузка всегда находится под напряжением.Тем не менее, соображения безопасности персонала и технологического процесса обычно перевешивают относительно второстепенные экономические соображения.

Подводя итог, приведем несколько практических правил безопасного подключения:

Если сенсорным устройством является тупиковый выключатель (например, поплавковый выключатель), используемый в качестве аварийного сигнала высокого уровня процесса (например, высокая температура, высокий уровень), то его нормально замкнутые контакты должны использоваться для обеспечения отказоустойчивой работы. Почему? Переключатель не изменит свое состояние полки, пока не обнаружит аварийное состояние.Поэтому он должен передавать питание, когда находится в состоянии полки и когда процесс находится в нормальном состоянии.
Если чувствительный элемент представляет собой простой переключатель, используемый в качестве сигнализатора низкого уровня процесса (например, низкая температура, низкий уровень), то его нормально разомкнутые контакты должны использоваться для обеспечения отказоустойчивой работы. Почему? Переключатель перейдет из своего состояния полки, как только переменная процесса (например, температура, уровень) достигнет своего нормального рабочего состояния. Если переменная процесса упадет ниже точки срабатывания сигнализации, устройство вернется в нормально открытое состояние полки, и цепь обесточится.
Если сенсорное устройство является электронным, его нормально разомкнутые контакты, как правило, обеспечивают отказоустойчивую работу, поскольку, вероятно, его можно будет настроить. Большинство сенсорных устройств сегодня являются электронными, и большинство из них обеспечивают настраиваемые пользователем параметры, которые позволяют настроить устройство для безотказной работы. По возможности нормально разомкнутый контакт должен замыкаться в нормальных условиях эксплуатации. Целесообразно сделать примечание об этом на листе петель, чтобы напомнить установщику о необходимости выполнить эту настройку на месте.

Если вам понравилась эта статья, подпишитесь на наш канал YouTube для видеоуроков по ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать далее:

Pillow на Watch Basics

Установка приложения Apple Watch

Чтобы отслеживать свой сон с помощью Apple Watch, сначала убедитесь, что на Apple Watch установлена последняя версия Pillow.Для этого:

Откройте приложение Watch на вашем iPhone
Найдите «Подушку»
Нажмите кнопку «Установить».

Запись сеанса сна с будильниками и аудиозаписями

Для анализа сна Pillow будет использовать данные, собранные вашими Apple Watch во время сна, в сочетании с аудиовходом, записанным микрофоном вашего iPhone. Для аудиозаписи, будильника и помощи для сна Pillow также требует использования iPhone во время сна.

Начало сеанса сна с будильником, снотворным и аудиозаписью

Чтобы начать сеанс сна с будильником, снотворным и звукозаписью:

Откройте подушку на iPhone, держите ее открытой и не нажимайте никакие кнопки
Откройте Pillow на Apple Watch и проведите пальцем вправо, чтобы получить доступ к предустановленным режимам
Выберите предпочитаемый режим сна и нажмите «Старт»

держите iPhone на расстоянии вытянутой руки, чтобы обеспечить правильную работу функции записи звука

Держите Apple Watch на запястье во время сеанса сна

Также настоятельно рекомендуется полностью зарядить Apple Watch перед тем, как перейти в режим сна сеанс

Останов или откладывание сеанса сна с будильником и аудиозаписью

Чтобы остановить сон p, который вы начали записывать с помощью Apple Watch, выполните следующие действия:

Откройте подушку на Apple Watch
Проведите горизонтально, чтобы вызвать кнопки «Стоп» и «Отложить»
Нажмите кнопку «Стоп », чтобы остановить сеанс, или кнопку «Отложить», чтобы отложить будильник.
Когда вы нажмете «Стоп», убедитесь, что ваш iPhone и Apple Watch подключены через Bluetooth или Wi-Fi.

Запись сеанса сна без iPhone
Подушку также можно использовать без iPhone только для анализа сна. В этом режиме Pillow не требует iPhone, но не может подавать звуковой сигнал, воспроизводить мелодию для сна или записывать звуковые события во время сна.
Начало сеанса сна с использованием только Apple Watch
Для записи сеанса с использованием только Apple Watch:
Open Pillow на Apple Watch
Убедитесь, что выбран предустановленный режим, проверяются следующие опции:
3.Нажмите «Пуск»
Остановка сеанса сна без iPhone
Чтобы остановить сеанс сна, который вы начали записывать с помощью Apple Watch, выполните следующие действия:
Откройте подушку на Apple Watch вверх кнопки «Стоп» и «Отложить»
Нажмите кнопку «Стоп», чтобы остановить сеанс, или кнопку «Отложить», чтобы отложить будильник.
Поиск данных анализа сна после сеанса сна
Когда вы остановите сеанс сна на Apple Watch, Pillow отобразит ваш анализ сна на Apple Watch и попытается автоматически передать данные сеанса на iPhone.
Чтобы просмотреть подробный анализ сна на iPhone:
Open Pillow на iPhone
Нажмите на график под кольцами используйте вкладки «Сердце» и «Аудио» в верхней части экрана, чтобы получить доступ к данным о частоте сердечных сокращений и доступным аудиозаписям (если они есть)
Если вы не можете найти анализ сна на iPhone:
Открытый Подушка на Apple Наблюдать
Нажмите на иконку анализа сна в правом нижнем углу
3D сенсорный в любом месте экрана
Выберите «Синхронизировать сеанса для iPhone»
Для записи сна с использованием режимов сна Apple Watch
требуются как Apple Watch, так и iPhone.Pillow на Apple Watch будет собирать и анализировать все необходимые данные для анализа сна, тогда как iPhone будет использоваться для аудиозаписи и будильника.
Начало сеанса сна с помощью Apple Watch
Откройте подушку на iPhone и оставьте ее открытой (не нажимайте боковую кнопку и не закрывайте приложение)
Откройте подушку на Apple Watch, выберите один из ваших предустановленные режимы, основанные на «Продолжительность», а не на времени будильника
Нажмите «Старт»
Останов или откладывание сеанса сна с помощью Apple Watch
Apple Watch выполните следующие действия:
Откройте подушку на Apple Watch
Проведите по горизонтали, чтобы вызвать кнопки «Стоп» и «Отложить».
Нажмите кнопку «Стоп», чтобы Кнопка «Отложить», чтобы отложить будильник
При нажатии «Стоп» убедитесь, что ваши Apple Watch и iPhone подключены через Bluetooth или Wi-Fi
Можно ли использовать аварийный останов в качестве элемента управления "вкл/выкл"?
Каждые пару месяцев я получаю электронное письмо с вопросом, есть ли какая-либо причина, по которой функции экстренной остановки нельзя использовать в качестве основного элемента управления питанием (кнопка включения/выключения) для оборудования.После недавнего обмена мнениями я решил поделиться причинами, почему это такая плохая идея.
Краткий ответ
Короткий ответ — однозначно НЕТ. Не делайте этого, так как это, скорее всего, закончится плачевно.
Длинный ответ
Во-первых, я собираюсь вернуть вас к определению аварийной остановки, которое содержится в ISO 13850 [1]:
. [1]
Как видите, в определении функции аварийного останова нет ничего, что касалось бы ее использования в качестве выключателя питания оборудования.
Есть много причин не злоупотреблять функцией аварийной остановки, включая:
Функция аварийной остановки предназначена для использования в аварийных условиях. Использование его для ежедневных функций включения/выключения оказывает психологическое влияние на то, как операторы воспринимают функцию/устройство estop. Учтите, что одна из целей проектирования инженеров по управлению состоит в том, чтобы остановить машину как можно быстрее, в идеале без повреждений, но поломка машины не исключена.Если операторы привыкнут использовать кнопку estop небрежно, это использование может привести к скрытому или явному повреждению машины при каждом нажатии кнопки. Это явно плохая практика в лучшем случае.
Стандарты, содержащие информацию о функции аварийного останова (ISO 13850 [1], IEC 60204-1 [2], NFPA 79 [3], CSA C22.2 #301 [4]), не учитывают «надлежащее использование» функции аварийной остановки. Стандарты проектирования электрооборудования касаются только того, как выполняются все функции остановки (циклическая остановка, включение/выключение, аварийная остановка и т. д.).) должны работать путем определения категорий функций остановки, в то время как ISO 13850 фокусируется исключительно на том, КАК должна работать функция аварийной остановки. Только стандарты функциональной безопасности (для машин: ISO 13849 [5] и IEC 62061 [6]) касаются последствий износа этих систем.
ISO 13850 требует, чтобы функции аварийного останова работали с надежностью не менее PL _c (максимальная частота отказов 2,77 × 10 ^-6 отказов/час [5, Приложение K]). Силовые контакторы, тормоза, клапаны и другие компоненты управления имеют срок службы, обычно выражаемый в рабочих циклах.В некоторых случаях необходимо учитывать два различных срока службы, т. е. механический срок службы и электрический срок службы. ISO 13849-1, приложение C, предоставляет средства для расчета номинального срока службы (называемого B ₁₀) и преобразования его в срок службы, при котором 10 % совокупности компонентов выйдут из строя с опасным отказом (B _10D), а затем это число и определить функциональный срок службы компонента в конкретном приложении (T _10D). Это число сравнивается со временем миссии, которое в ISO 13849-1 установлено равным 20 годам.Короче говоря: если у вас есть контактор со сроком службы 5000 циклов (это фактический срок службы контактора большой мощности. Ваш пробег может варьироваться), и как разработчик вы определяете, что этот контактор имеет достаточно большой срок службы T _10D не нуждаться в замене в течение 20 лет миссии, исходя из ваших предположений о том, как часто будет использоваться аварийная остановка, и ваш пользователь начнет использовать эту кнопку с гораздо большей скоростью, чем вы ожидали, тогда этот контактор изнашивается задолго до ожидал.Если функция аварийного останова реализована с использованием одноканальной архитектуры (ISO 13849-1, категория 1 или 2, обе из которых могут соответствовать PL _c), то отказ одного компонента может привести к потере функции безопасности БЕЗ ПРЕДУПРЕЖДЕНИЯ. Итак, в тот момент, когда вашему оператору ДЕЙСТВИТЕЛЬНО НУЖНА эта аварийная остановка для работы, она уже вышла из строя, и никто не был мудрее. Теперь у вас на руках мертвый или тяжело раненый рабочий и/или разрушенная машина и потерянное производство. Если вам нужно больше узнать об этих расчетах, см. мою серию «Как сделать анализ ISO 13849-1.”
Некоторые читатели объединили логику, связанную с категориями остановки, и функцией аварийной остановки. В недавнем электронном письме читатель указал, что по их логике «… если остановка категории 0 или 1 может использоваться в качестве аварийной остановки, то аварийная остановка может использоваться в качестве остановки». Это полностью отменяет логику, и если следовать ей, это может закончиться плачевно.
Категории остановки
Категории останова (они возникли в IEC 60204-1, но были перенесены в NFPA 79 и CSA C22.2 #301 из этого источника) описывают, как может работать ЛЮБАЯ функция останова [2]:
[2]
Функция аварийной остановки
Прочтите в IEC 60204-1 раздел, описывающий аварийный останов:
[2]
ISO 13850 [7, рис.1] показано, как должна работать эта функция.
[7]
Возвращаясь к [1], мы получаем следующее руководство по разработке функции аварийной остановки:
Выводы
Второй абзац [2, 9.2.5.4.2] сообщает разработчику, что функция аварийного останова должна либо немедленно отключать питание, либо отключать питание после короткого периода времени, необходимого для плавной остановки. Останов категории 0 часто приводит к движению механизма по инерции, если имеется достаточная инерция, поэтому Кат.1 стопы используются гораздо чаще. Большая разница в том, как кошка. 1, используемая для аварийной остановки, и как разработана функция остановки цикла категории 1; прежде всего ВРЕМЯ. В случае аварийной остановки время торможения или остановки должно быть как можно короче, обычно чуть меньше, чем до поломки механизма из-за останавливающих усилий. В Кошке. 1 остановка цикла, временная задержка будет достаточной для того, чтобы инструмент достиг начальной точки для следующего машинного цикла. Таким образом, в первом случае временной интервал может составлять 100 мс, а во втором случае временной интервал может составлять 5 с.Это совершенно разные сценарии.
Как видите, объединение функции аварийного останова и категорий функций останова является серьезной ошибкой.
Как всегда жду ваших комментариев и вопросов!
Ссылки
[1] Безопасность машин. Аварийная остановка. Принципы проектирования. ИСО 13850. 2006.
[2] Электрооборудование промышленных машин. МЭК 60204-1. 2006.
[3] Электрический стандарт для промышленного оборудования.NFPA 79. 2015.
[4] Промышленное электрическое оборудование. CSA C22.2 № 301. 2016.
[5] Безопасность машин. Части систем управления, связанные с безопасностью. Часть 1. Общие принципы проектирования. ИСО 13849-1. 2015.
[6] Безопасность машин. Функциональная безопасность связанных с безопасностью электрических, электронных и программируемых электронных систем управления. Безопасность машин. Функциональная безопасность связанных с безопасностью электрических, электронных и программируемых электронных систем управления. МЭК 62061.2005.
[7] Безопасность машин. Аварийная остановка. Принципы проектирования. ИСО 13850. 1996.
Оригинальный контент здесь публикуется по настоящему Условия лицензии:
Тип лицензии:
Тип лицензии: Некоммерческий, Атрибут, Поделиться Alike
Лицензия Аннотация: Вы можете копировать это содержимое, создавать на его основе производные работы и повторно публиковать в некоммерческих целях при условии, что вы включаете явное указание автора (авторов) и сама повторная публикация должна соответствовать условиям настоящей лицензии или похожий.
URL лицензии: http://creativecommons.org/licenses/by-nc-sa/3.0/
Китай ключ к запуску автомобильной системы производитель, Автомобильная сигнализация, Система запуска одной кнопкой поставщик
Shenzhen Kaiqisheng Technology Co., Ltd. расположена в районе Лунхуа, Шэньчжэнь, провинция Гуандун. Компания представляет собой производственно-ориентированную фабрику, объединяющую разработку, производство и продажи.Основными продуктами являются: система запуска одной кнопкой, автомобильная противоугонная система, датчики парковки, датчики парковки, микроволновые датчики, датчики вибрации и другие продукты. Мы адаптируемся к развитию рынка и ...
Shenzhen Kaiqisheng Technology Co., Ltd. расположена в районе Лунхуа, Шэньчжэнь, провинция Гуандун. Компания представляет собой производственно-ориентированную фабрику, объединяющую разработку, производство и продажи.Основными продуктами являются: система запуска одной кнопкой, автомобильная противоугонная система, датчики парковки, датчики парковки, микроволновые датчики, датчики вибрации и другие продукты. Мы адаптируемся к развитию рынка и постоянно увеличиваем инвестиции в исследования и разработки. Благодаря прагматичной и инновационной философии бизнеса, компания придерживается долгосрочного развития стабильной работы, в первую очередь придерживается интересов клиентов, предоставляет клиентам лучшее качество и самые выгодные цены, создает более качественные продукты и профессиональные отделы обслуживания и стремится к занять хорошие позиции в отрасли.Из уст в уста. Kaiqi Sheng Bingcheng использует «инновации, качество, целостность, сервис» в качестве своей философии бизнеса, берет инновации и качество за основу, выделяет свою продукцию в конкурентные преимущества, ориентируется на рынок и постоянно предоставляет профессиональные технические консультации клиентам. Отличное качество продукции и своевременные и эффективные последующие услуги по продажам, предпринимайте практические действия и возвращайте поддержку и любовь наших клиентов!
часто задаваемых вопросов | Сенситек
Если вы не можете найти ответ на приведенные ниже вопросы, позвоните или напишите нам для получения помощи.
Как монитор TempTale записывает дату и время?
Мониторы семейства TempTale 4 имеют встроенные часы. Внутренние часы монитора TT4 устанавливаются при настройке монитора. Это происходит на заводе Sensitech, где компьютеры, используемые для настройки мониторов TT4, синхронизируются с атомными часами Интернета. Внутренние часы монитора TT4 работают по среднему времени по Гринвичу (GMT). Когда монитор TT4 загружается на ПК, время для всех показаний рассчитывается от времени начала, сохраненного в мониторе TT4.ПК опрашивается для его местного часового пояса, чтобы преобразовать все время считывания в местный часовой пояс.
Каково время отклика монитора TempTale?
Время отклика зависит от нескольких факторов, включая воздушный поток, изменение температуры и давления. Поскольку среды могут различаться, Sensitech не указывает спецификацию времени отклика.
Какие существуют типы сигналов тревоги?
Существует несколько различных типов сигналов монитора:
Время - единичное событие: Аварийный сигнал срабатывает, если фактическая температура выходит за пределы идеального диапазона последовательно в течение заданного времени.
Суммарное время: Аварийный сигнал срабатывает, если фактическая температура выходит за пределы идеального диапазона в течение указанного общего времени. Аварийный сигнал будет срабатывать при кумулятивных последовательных и непоследовательных событиях выхода температуры за пределы допустимого диапазона.
Время и температура — единичное событие: Аварийный сигнал срабатывает, если температура последовательно выходит за пределы допустимого диапазона в течение заданного градус-минуты. Где градусы-минуты — это разница, измеренная в ºF/ºC, между фактической температурой и идеальной температурой, умноженная на интервал измерения (в минутах).
Время и температура - суммарно: Аварийный сигнал срабатывает, если температура выходит за пределы допустимого диапазона последовательно или непоследовательно в течение указанного градуса - минут.
Как тестируются мониторы TempTale?
Перед отправкой клиенту каждый монитор проходит проверку на точность. Тестирование проводится в камере температуры и/или влажности NIST ^®. Все устройства проходят трехточечный тест на точность. Дополнительная информация доступна в пакете проверки, доступном для всех продуктов Sensitech.
Как часто необходимо калибровать мониторы?
В конструкции монитора TempTale используется схема самокалибровки. Это означает, что при каждом запуске монитора микропроцессор определяет сопротивление цепи, используя высокоточный резистор вместо термистора. Это позволяет устройству компенсировать любое влияние электронной схемы на точные показания температуры в течение всего срока службы изделия. Правильно собранный блок будет иметь точность в пределах +/- 0.5°C и +/- 1°C в зависимости от диапазона температур, в котором он используется. Таким образом, монитор TempTale не нужно «перекалибровать» в течение срока службы.
Можно ли подключить монитор TempTale к интерфейсу, когда он не используется?
Нет. При появлении запроса обязательно отключите монитор от интерфейса. Если оставить монитор подключенным во время загрузки или настройки, это приведет к ненужной разрядке аккумулятора монитора.
Можно ли поместить датчик TempTale Dry Ice Probe непосредственно в среду с сухим льдом?
№Только датчик предназначен для этой среды. Настоящий монитор не будет обеспечивать приемлемой производительности, если аккумулятор и/или другие компоненты будут подвергаться воздействию температур ниже –30°C. Бесконтактный монитор сухого льда TT4 предназначен для работы при температуре до –80°C.
Каков жизненный цикл/ожидаемый срок службы многофункционального монитора TempTale?
Гарантия на многофункциональный монитор TempTale составляет один год. Мы гарантируем срок службы батареи и точность монитора в течение одного года.
Нужно ли прикладывать какие-либо дополнительные документы к авиаперевозке мониторов TempTale из-за литиевых батарей?
Большинство наших мониторов TempTale не требуют дополнительных действий или оформления документов при отправке из-за небольшого размера батарей.Бюллетень обслуживания клиентов № 99, размещенный в нашем разделе поддержки, предоставит вам разбивку по типам моделей и максимальному количеству тех, которые вы можете отправить без маркировки вашей упаковки. Также в этом бюллетене приведены подробные сведения о требованиях к маркировке, если вам необходимо маркировать отправление. Если вам требуются дополнительные документы относительно аккумуляторов, обратитесь в службу поддержки клиентов. Мы ведем всю документацию, необходимую для соблюдения 49 CFR Правил обращения с опасными материалами.
Сколько дней могут работать индикаторы температуры?
Индикаторы температуры в пути предназначены для относительно коротких перевозок в диапазоне от 10 до 90 дней.Для поддержки мониторинга условий хранения некоторые модели линейки индикаторов температуры Sensitech работают в течение более длительного периода времени, до 3 лет.
Водонепроницаемы ли индикаторы температуры?
Да…корпуса пыленепроницаемы и герметизированы для защиты внутренней электронной схемы от брызг жидкости.
При каких пороговых значениях температуры и времени активируются аварийные сигналы в индикаторах?
Нет заданных пороговых значений времени/температуры для аварийных состояний.Каждый индикатор настраивается в соответствии с уникальными требованиями заказчика к продукту. Пороговая температура, пороговое время и тип сигнализации (однократная или накопительная) выбираются заказчиком при размещении заказа. Sensitech программирует каждое устройство с этими значениями перед отправкой индикаторов покупателю.
Можно ли запрограммировать индикатор TagAlert менее чем на четыре сигнала тревоги?
Да. Он может быть запрограммирован с одним, двумя, тремя или четырьмя сигналами времени/температуры. Заказчик определяет количество и тип аварийных сигналов, необходимых для конкретного приложения.
Насколько точны электронные индикаторы температуры?
Все индикаторы Sensitech поддерживают диапазон температурной точности +/- 0,5 °C, сосредоточенный на наиболее распространенных рабочих температурах, характерных для холодильных цепей «последней мили». Вне этих диапазонов точность температуры увеличивается до +/- 1,0°C. Точность времени для условий тревоги составляет ± несколько секунд в месяц работы.
Каково время отклика индикаторов температуры?
Обычно электронным индикаторам температуры требуется около 10 минут, чтобы полностью отреагировать на изменение температуры.
Определяют ли индикаторы время активации аварийных состояний?
Индикаторы FreezeAlert и ThermoAlert отображают на дисплее простой значок «работает, не работает», отображая общее состояние запрограммированного аварийного состояния. Эти устройства не указывают никакой другой дополнительной информации. Индикатор TagAlert включает в себя аналогичное отображение общего состояния тревоги и включает функцию AlarmAlert ^TM, которая предоставляет подробную информацию с отметками времени о том, когда возникла первая тревога в течение 10-дневного отключения.
Индикатор VaxAlert предоставляет дополнительную информацию о тревожных состояниях, с маркерами истекшего времени для девяти уникальных тревожных событий и отображением максимальной/минимальной температуры во время тревожных событий
Как прочитать функцию AlarmAlert на индикаторе TagAlert?
Если на индикаторе TagAlert отображается символ активации тревоги, функция AlarmAlert предоставит информацию о состоянии первой активированной тревоги, возникшей в течение первых 10 дней отключения.
Нажмите кнопку «Старт», чтобы определить, какой сигнал тревоги сработает первым (в зависимости от программирования устройства может сработать не более четырех сигналов тревоги). Аварийный сигнал, который сработал первым, будет мигать на ЖК-дисплее в течение четырех секунд (например, если «2» мигает в течение четырех секунд, то первым сработает аварийный сигнал 2). ЖК-дисплей очистится, а следующее появившееся число будет означать день поездки, во время которой сработала тревога. Если мигает более одной цифры, цифры следует добавить, чтобы определить день, когда сработала тревога (например,г. если высветились «2» и «4», то тревога сработала на шестой день поездки). Через две секунды на ЖК-дисплее будут мигать числа, представляющие трехчасовое окно, в течение которого сработала тревога. Если мигает более одной цифры, цифры должны быть добавлены для определения 3-часового сегмента дня, в котором сработала тревога (например, если появляются «2» и «4», значит, тревога сработала на шестой 3-й день). часовой отрезок пути, час 15-18).
Можно ли запрограммировать индикатор в градусах Фаренгейта?
№Значения аварийной температуры генерируются только в градусах Цельсия. При заказе индикаторов необходимо указать пороговые значения температуры срабатывания сигнализации в градусах Цельсия.
Можно ли повторно использовать или перепрограммировать индикатор температуры?
Нет. Температурные индикаторы представляют собой простые, удобные, экономичные, одноразовые электронные устройства контроля, программируемые в соответствии с профилем заказчика в процессе производства. Устройства рассчитаны на ограниченный срок службы и не подлежат перепрограммированию.
Можно ли остановить индикатор TagAlert после его запуска?
Да… доступна одна модель индикатора TagAlert с функцией кнопки остановки, которая позволяет останавливать мониторинг на месте приема.
Можно ли использовать индикаторы в системах с сухим льдом?
Нет. Использование сухого льда потенциально может нагреваться до -80°C, что приведет к разрядке аккумулятора устройства и повреждению других внутренних компонентов. Индикаторы ограничены указанными рабочими диапазонами, указанными в технических описаниях.
Как Sensitech проверяет и проверяет эффективность своих индикаторов?
Каждый продукт-индикатор был подвергнут множеству внутренних тестов качества, точности и производительности, а также независимым испытаниям и аттестации продукта сторонними организациями. Это всестороннее тестирование гарантирует общую точность и надежность конструкции каждого индикатора. Пакеты валидации с подробным описанием этих результатов испытаний доступны для ознакомления клиентов. Свяжитесь со службой поддержки клиентов для получения дополнительной информации.Кроме того, каждый индикатор, производимый Sensitech, проверяется на точность измерения температуры и соответствует прослеживаемому стандарту NIST по температуре.
Должен ли мой ленточный самописец издавать после запуска слабый тикающий звук?
Да. После того, как устройство было правильно запущено, движение шестерен издает слабый тикающий звук. Это обеспечивает дополнительное подтверждение того, что устройство было запущено.
Можно ли после использования ленточного самописца проверить его работоспособность?
Да, если все части ленточного самописца будут возвращены в компанию Sensitech в рабочем состоянии, ваше устройство может быть проверено на точность времени и температуры после использования.
Как включить устройство?
VizComm F4 — Включение питания легким нажатием кнопки перекрестия. Индикаторы будут постоянно гореть зеленым цветом в течение 4 секунд, а затем начнут мигать, указывая на то, что устройство включено.
VizComm F5 — Включение питания нажатием кнопки перекрестия в течение 4 секунд. Когда мигают зеленые индикаторы, устройство включается.
Как узнать, что устройство работает нормально?
ПРОВЕРКА СОСТОЯНИЯ —Нажмите кнопку с перекрестием, чтобы проверить уровень заряда батареи (правый индикатор) и уровень сигнала сотовой связи (левый индикатор).Если индикаторы не мигают, устройство выключено.
Можно ли перезаряжать аккумулятор?
Большинство устройств оснащены внешним перезаряжаемым аккумулятором. Если вам требуется зарядное устройство, обратитесь в службу поддержки.
Могу ли я включить устройство удаленно?
Нет. Устройство необходимо активировать вручную, нажав и отпустив кнопку перекрестия.
Могу ли я использовать это устройство в самолете?
Нет. VizComm F4 и VizComm F5 не соответствуют требованиям FAA.
Как правильно утилизировать устройство/аккумулятор?
Обратитесь в службу технической поддержки, чтобы узнать о вариантах ответственной утилизации.
Как включить устройство?
Потяните за прозрачный язычок в нижней левой части трекера, чтобы активировать его. Оба индикатора будут гореть от 1 до 10 секунд, указывая на то, что трекер активирован. ЗЕЛЕНЫЙ индикатор батареи будет быстро мигать в течение 30-60 секунд, подтверждая, что трекер был запущен правильно.
Как узнать, что устройство работает нормально?
Индикаторы будут мигать каждые 10 секунд, пока трекер активно записывает данные.
Можно ли перезаряжать аккумулятор?
Нет. Это устройство не предназначено для подзарядки пользователем.
Могу ли я включить устройство удаленно?
Нет. Устройство необходимо активировать вручную, сняв защелку с устройства.
Какова политика возврата и переработки устройства?
Клиенты будут участвовать в программе возврата или переработки, в рамках которой им будут предоставлены пакеты для возврата или информация о том, куда сдать устройства для возврата и переработки.Клиенты должны обратиться в отдел обслуживания клиентов по электронной почте или позвонить по телефону 512-225-6490 для получения дополнительной информации о возврате.
Как включить устройство?
Нажмите и удерживайте зеленую кнопку «Старт» в течение нескольких секунд, пока на ЖК-дисплее не появится вращающийся значок инициализации. Зеленый светодиод будет быстро мигать в течение 30-60 секунд.
Как узнать, что устройство работает нормально?
Поместите в посылку, когда на ЖК-дисплее виден значок солнца. Не используйте GEO Tracker, если значок солнца НЕ виден.
Можно ли перезаряжать аккумулятор?
Нет. Это устройство не предназначено для подзарядки пользователем.
Какова политика возврата и переработки устройства?
Клиенты будут участвовать в программе возврата или переработки, в рамках которой им будут предоставлены пакеты для возврата или информация о том, куда сдать устройства для возврата и переработки. Клиенты должны обратиться в отдел обслуживания клиентов по электронной почте или позвонить по телефону 512-225-6490 для получения дополнительной информации о возврате.
Что такое веб-адрес отслеживания? Каковы требования к браузеру?
Веб-адрес SensiGuard Tracks: https://fwi.trackingapp.net/login.htm. Google Chrome™, Apple ^® Safari, Mozilla Firefox ^® и Internet Explorer ^® 9 обеспечивают поддержку расширенных функций платформы отслеживания.
Я забыл свой пароль, как его сбросить?
Откройте веб-сайт отслеживания на своем компьютере и нажмите «забыли пароль?» ссылка в окне входа. Введите имя пользователя (адрес электронной почты), и будет отправлена ссылка для сброса. Примечание. Возможно, вам потребуется проверить спам-фильтр для этого письма.
Почему мое устройство не сообщает?
Обратитесь в службу технической поддержки по телефону 512-279-2522.
Что такое геозона?
Виртуальная географическая граница, определяемая с помощью технологии GPS или RFID, которая позволяет программному обеспечению инициировать ответ, когда мобильное устройство входит или покидает определенную область.
Как установить интервал?
Войдите в приложение отслеживания и откройте панель управления устройством. Отсюда вы можете установить интервал отчетности.
Что такое предполагаемое движение и чем оно отличается от движения?
Inferred Motion не является физическим датчиком в устройстве.Он рассчитывается SensiGuard Tracks, сравнивая текущее местоположение с предыдущими, а затем определяя вероятность фактического перемещения устройства. Ответ «да» означает, что текущая локация отличается от последней локации и что, по расчетам SensiGuard Tracks, этой разницы достаточно, чтобы определить, что устройство движется. Движение — устройство обнаруживает изменение наклона/оси и ориентации. Если обнаружено движение, этот датчик переключается на «да».
Предлагается ли SensiGuard Tracks в виде приложения для смартфона?
SensiGuard Tracks предлагается только в виде приложения для iPhone (SensiGuard Tracks).В настоящее время нет планов по созданию приложения для Android, но браузера на Android достаточно.
форд удаленный доступ.Для замены батарейки в этом ключе ford вам понадобятся две батарейки cr2025
форд удаленный доступ. Чтобы заменить батарейку в этом ключе Ford, вам понадобятся две батарейки CR2025 и отвертка с плоской головкой. Видео, которые вы смотрите, могут быть добавлены в историю просмотра телевизора, а приложение удаленного доступа Ford с 31 декабря 2020 года больше не поддерживается, поскольку у поставщиков услуг Интернета больше нет системы 3G для работы. Один из них — включить зажигание в автомобиле с помощью заводского ключа, или вы можете запланировать время «пробуждения» с помощью пульта дистанционного управления. Учитывая, что я использую приложение только для удаленного запуска, я не тратил время на вызов удаленного доступа и устранить проблему.Артикул № 743256. Шаг 2: Нажмите на стержень одометра. Большой бул. Мы используем различные инструменты для программирования ключей Ford и имеем доступ к оригинальному инструменту Ford VCM2. Мортон Гроув. Наиболее распространенная причина, по которой они перестают работать, заключается в том, что батарея нуждается в замене, но когда они действительно сломаны, новая может стоить целое состояние. • С помощью кнопок «Выбрать» и «Стрелка» на рулевом колесе выберите «Настройки». Закройте все двери, но убедитесь, что они разблокированы. Попробуйте это. Приложение Ford для удаленного доступа позволяет потребителям: Приложение Ford для удаленного запуска Продукт для удаленного доступа к ПК LogMeIn внедряется в грузовики.Другие автомобили 1964 Pontiac Catalina 389, 1972 Pontiac Lemans 400, 1967 Ford F-100 352, 2016 Ford F-350 Dually, 2003 Ford Crown Victoria LX. Я предполагаю, что «идентификатор SIM-карты», на который вы ссылаетесь, будет индивидуальным электронным кодом, который передает брелок, поэтому каждый брелок без ключа не откроет каждую машину в… Руководства и бесплатные инструкции для владельцев в формате pdf. Блокировка и разблокировка Блокировка или разблокировка автомобиля практически из любого места. Водители Conway и Murrells Inlet могут научиться делать это самостоятельно, следуя нашему руководству по программированию ключей Ford! Свяжитесь с нами Ford Roadside Assistance Многие новые автомобили Ford поставляются с дистанционными брелками для облегчения доступа к вашему автомобилю.У меня есть 18 350 Limited, и я был в бешенстве, когда позвонил в Ford, и они сказали, что суперобязанности сделали… Trane Connect Ford Roadside Assistance — это бесплатное предложение для всех владельцев Ford на срок до 5 лет или 60 000 миль (с даты продажи) , в зависимости от того, что произойдет раньше. • Отслеживайте уровень топлива и срок службы масла для автомобилей с помощью FordPass Connect*. Модуль удаленной защиты от кражи (RAP): Найдите модуль удаленной защиты от кражи на левой панели рядом с задней частью автомобиля. ТОЛЬКО COM. Зарегистрируйтесь для бесплатного доступа.Все решения, которые я нашел, добавляют Fortin EVO-ALL к любому вторичному сотовому модулю. Новый метод использует Citrix Receiver для обеспечения более быстрого доступа к приложениям HenryApps, таким как Epic, CPNG, Ford Social: удаленный доступ превращает ваш смартфон в виртуальный брелок «Прямо сейчас система удаленного доступа доступна на F-150, Super Duty ®, Edge, Explorer и Lincoln MKX, если ваш автомобиль 2011 модельного года или новее. Наружные огни мигнут дважды. Lincoln Navigator MKZ 2006–2013 гг. Дистанционный ключ (вырезание и программирование) 150.Вы можете подумать, что ваш брелок дистанционного управления автоматически обеспечивает легкий доступ к вашему автомобилю, но это не всегда так. Включите WOL (Wake on LAN) в BIOS вашего ПК. Персонал Ford и/или персонал дилерского центра не может изменять или удалять отзывы. Подогрев сидений и подогрев рулевого колеса установлены на высокий уровень (если он доступен и выбран автоматически на информационном дисплее). После того, как он прозвучит 3 раза, снова нажмите кнопку запуска. Шаг 2: Когда вы закончите сборку, отправьте автомобиль местному дилеру.Если вы не уверены, коснитесь плитки FordPass Connect на экране SYNC 3. Нажмите кнопку LOCK на брелке RKE автомобиля, чтобы… По крайней мере, на данный момент Ford — единственный массовый бренд, предоставляющий полный спектр услуг бесплатно. По сути, это та же технология, которую считыватели RFID-карт используют, чтобы предоставить вам доступ в здание без необходимости… Единый вход через Интернет. Пожалуйста, используйте производственный пароль RSA. 99. Университет Генри Форда. Я просто не уверен, что все детали нужно заменить, так как я добавил удаленный доступ после того, как купил грузовик.Установка с дистанционным запуском выполняется быстро и легко и занимает у большинства потребителей от 30 минут до часа. Найдите руководство пользователя и необходимую помощь по продуктам, которыми вы владеете, на ManualsOnline. Они состоят из брелка-передатчика и приемника внутри автомобиля. 99 $ 18 . Мы стремимся обеспечить удобство для наших клиентов с бесплатными инструкциями по программированию дистанционного брелока без ключа для каждого автомобиля, который мы продаем на NorthCoast Keyless. Сбросьте пароль вашего корпоративного идентификатора. Новое приложение Ford может блокировать, разблокировать и запускать ваш автомобиль, проверять его состояние и даже прогревать его для вас.Второе, что имеет значение, это тип продукта, который вы ищете. Drone X1 добавляет возможность подключения LTE к вашему автомобилю, предоставляя вам быстрый и надежный доступ со смартфона. В 2005 году Ford представил усовершенствованный профильный ключ HU101, получивший название «лазерный ключ». Нет. Поворачиваем ключ во второе положение (загорается приборная панель) Поворачиваем ключ обратно в выключенное положение. Купите весь наш ассортимент пультов дистанционного управления и брелков Ford без ключа. Распродажа. Активный каталог. Упрощенный удаленный доступ.- … Удаленные функции. Шаг 1: Выберите модель, отделку и опции для создания индивидуального заказа. Домашние сети Боба и Алисы связаны через механизм удаленного доступа UPnP. Цвет… Чтобы помочь вам найти идеальный сертифицированный подержанный автомобиль Ford, Ford сотрудничает с Autotrader, чтобы предоставить вам веб-сайт Ford Blue Advantage. Ваш дилер Ford может помочь вам в этом, если хотите. Коды дистанционного доступа Ford Thunderbird 1995 года без ключа Автомобильные форумы Thunderbird Страница 1995 года. На самом деле, несмотря на общее название — дистанционное программирование, процесс включает в себя обучение автомобиля тому, чтобы он распознавал купленный вами новый брелок.Клавиатура бесключевого доступа на водительской двери Ford F-150 14-го поколения. Приложение Ford для удаленного доступа позволяет потребителям: Приложение Ford для удаленного запуска Требуется ежегодная абонентская плата. Коробка автомат, Sync3, шины p265/35r20 Michelin Pilot Sport 4 S, аудиосистема Shaker. b Lincoln Connect (входит в стандартную комплектацию некоторых автомобилей), приложение Lincoln Way и бесплатная служба Connected Service необходимы для удаленных функций (подробности см. в условиях Lincoln Way). С точки зрения безопасности, поток данных зашифрован, при каждом подключении генерируется новый случайный пароль, а также вы можете настроить доступ к вашему ПК с определенных идентификаторов, которые вы … Стоимость обслуживания заднего дифференциала Ford F150.Мы — одна команда, стремящаяся сделать жизнь людей лучше, создавая ценность, обеспечивая превосходство и, в конечном счете, добиваясь победы. Отложите заднюю крышку в сторону. С помощью приложения FordPass вы можете: • Доступ к бесплатным удаленным функциям, таким как запуск/остановка, блокировка/разблокировка, планирование запуска, поиск автомобиля и проверка состояния автомобиля для автомобилей, оснащенных FordPass Connect™*. Веб-сайт Ford Blue Advantage управляется Autotrader. Номер детали Strattec 5921286. Ключи с лазерной резкой или удаленные аварийные ключи — около 50 долларов США, если у вас есть код ключа.Классический пульт дистанционного управления Ford будет дешевле, чем замена смарт-ключа Ford. Добавить в Как использовать дистанционный запуск форд. Вот как это использовать. Инвентарь поиска. Старый метод загрузки клиента Junos Pulse больше не понадобится, если вам нужен только доступ к HenryApps. Эти функции включают в себя… • Выберите «Удаленный запуск». Брелок для ключей — это небольшое устройство, которое производители программируют для предоставления пользователям доступа к защищенному имуществу, такому как запертая машина, дом или бизнес. Связаться с нами. 5-дюймовый Pin Top 2. Итак, прежде чем пойти и купить… Координатор — Управление доступом к пациентам и постельным режимом — 24 часа в неделю, ночи — Удаленный доступ Система здравоохранения Генри Форда Уэст-Блумфилд Тауншип, Мичиган 4 недели назад Будьте среди первых 25 заявителей Интерьер: Ковровое покрытие коврики.7 из 5 звезд 14 $18. Sladen Library Больница Генри Форда, K-17 2799 Вт. Извлеките ключ интеллектуального доступа из кармана центральной консоли и нажмите кнопку разблокировки на вновь запрограммированных ключах интеллектуального доступа, чтобы выйти из режима программирования. Это означает, что 4G LTE примерно в десять раз быстрее, чем старая технология 3G. Главный код доступа представляет собой установленный на заводе пятизначный код входа. Поэтому вам не нужно беспокоиться о новом Ford FCC ID M3N5WY8609. Комплект дистанционного запуска Ford F-250 Superduty Plug & Play Remote Starter Kit 2011–2016 Наш дистанционный запуск F-250 Superduty plug & play является самым простым в установке! ЕДИНСТВЕННЫЙ полный plug & play.99. Потеря оригинального ключа означает, что у вас больше нет доступа к машине. Настройте переадресацию портов на вашем маршрутизаторе, чтобы передать порт 9 на новый статический IP-адрес вашего ПК. С того дня, как мы открыли наши двери, Карл Мэлоун Форд Хейли Как пользоваться дистанционным запуском Ford. Чтобы удовлетворить сегодняшние потребности, не перегружая вашу команду безопасности, вам необходимо расширить свои возможности кибербезопасности. Здравствуйте, мне нужна помощь в активации моего 4-значного PIN-кода в моем приложении удаленного доступа Ford. Между тем, те, кто 2011-2016 Ford F-250 F-350 Super Duty с 4-кнопочным 80-битным брелком дистанционного управления SA с дистанционным управлением (FCC: CWTWB1U793, P/N: 164-R8067) получили оценку 5.Убедитесь, что вы активировали модем и обмен данными. Вставьте ключ в дверной замок и поверните к задней части автомобиля, чтобы открыть дверь. • доступ к бесплатным удаленным функциям, таким как запуск/остановка, блокировка/разблокировка, планирование запуска, определение местоположения автомобиля и проверка состояния автомобиля для автомобилей, оборудованных fordpass connect™* • get. В Fulford School также работает полный удаленный… Supremo — это программное обеспечение для удаленного доступа к рабочему столу, позволяющее подключать и контролировать ПК и серверы, работающие на Windows, macOS, Linux, а также доступные для мобильных устройств на Android и iOS.Теперь это не так. Он был основан Генри Фордом и зарегистрирован 16 июня 1903 года. Для Iphone Для Android Для Windows. Другой организационный счет. Смотрите автомобиль в любом цвете, который вы выберете. Ограниченное по времени предложение: Получите Business Access Solo за 1 евро в месяц в течение 1-го года (78% от розничной цены). Узнать больше. 2. Лист с советами. Smart Key Remote с инструкциями по программированию, технической поддержкой и батареей Новая оригинальная система безопасности Ford с дистанционным запуском будет работать со всеми моделями Ford F-150 2015–2018 годов, оснащенными электрическими стеклоподъемниками и дверными замками.Если автомобиль оборудован заводским дистанционным запуском, проверьте его работу, нажав кнопку блокировки один раз и кнопку дистанционного запуска два раза. Если вы сделаете это таким образом, вам не нужно получать информацию о SIM-карте. Найдите свой автомобиль Забыли, где припарковались? Без проблем. 2 минуты | 11 апр 2018 Центральный замок с дистанционным управлением без ключа входит в стандартную комплектацию или в качестве опции для 70% современных автомобилей. 16.04.2011 в 15:16, shaolin2000 сказал: Мой брелок тоже немного сломался, и пару раз это случалось, если батарея была отключена.В моем фордовском пульте пластиковые кнопки нажимают на металлическую кнопку, встроенную в электронную плату. Метро Ремонт гаражных ворот. Мастер удаленного доступа. Как создать свой индивидуальный заказ. Удаленный запуск с помощью приложения FordPass. Для … Склад: 3540E5D. ПРИМЕЧАНИЕ: Дистанционные передатчики бесключевого доступа (15K601) можно перепрограммировать, и их необходимо настроить одновременно. Замените брелок на другой брелок логотипом Ford вверх. Чемберлен Программирование дистанционного управления. Идентификатор FCC: X32-RHKFO Часть №: CWTWB1U793, 164-R8067 Часть №: CWTWB1U793, 164-R8067, 164-R8064, 5912561, 5915218 Систему удаленного доступа можно вывести из этого режима двумя способами.№ 4. Это дистанционное пусковое устройство с функцией plug-and-play специально совместимо с автомобилями Ford. Это называется Microsoft Outlook Web App. Мы гордимся тем, что предлагаем исключительно высококлассные автомобильные продукты. 2020 2021 2022 Toyota 4Runner Remote Starter Plug & Play Kit для Push Start. Вставьте ключ в зажигание. Дистанционное управление без ключа Ford FCC ID M3N5WY8609 Автомобильный брелок для запуска автомобиля Сменный брелок-передатчик с интеллектуальным доступом Подержанный с новым ключом 00AFRDpo — это один (1) готовый к использованию Противоугонные системы Ford, также называемые PAT.Электронное письмо. Вот пример использования для соединения двух домашних сетей через удаленный доступ: - Боб хотел бы поделиться последними фотографиями своего ребенка с Алисой. ДжумиТех. Оттуда система была добавлена ко многим другим автомобилям Ford. Ваш автомобиль будет работать в течение 15–60 минут, и когда вы будете готовы… Войдите в систему с помощью одной из этих учетных записей. Добавить на панель. • Если автомобиль запускается дистанционно, остановите двигатель, нажав кнопку дистанционного запуска один раз. Удаленный запуск для 2010-2019 Toyota 4runner - 100 Plug Play - G Key Start Toyota 4runner 4runner Hot Rods Cars Muscle.15.07.2003, 20:01. Уведомления в машине. Мы верим в совместную работу и встречаем трудности лицом к лицу, потому что мы создали Ford Tough. Продукты Viper включают в себя автомобильные сигнализации, устройства дистанционного запуска автомобиля, беспроводную домашнюю безопасность и автоматизацию, оконную пленку, тонировку стекол, SmartStart, интерфейсные модули, аксессуары, передатчики и пульты дистанционного управления. ЕВРПЕЙГИНГ. НЕОБХОДИМО ЗАРЕГИСТРИРОВАТЬСЯ ВО ВРЕМЯ ПОКУПКИ, ЧТОБЫ ПОЛУЧИТЬ 15% СКИДКУ ПРИ ПРОВЕРКЕ. Под ним с правой стороны прикреплена коробка с надписью SIEMENS.Планы, содержащие данные 4G LTE, будут оплачиваться каждые 30 дней компанией AT&T. НЕСАНКЦИОНИРОВАННЫЙ ДОСТУП ИЛИ ИСПОЛЬЗОВАНИЕ МОЖЕТ ПРИВЕСТИ К УГОЛОВНОМУ ИЛИ ГРАЖДАНСКОМУ ПРЕСЛЕДОВАНИЮ, ДИСЦИПЛИНЕ ДО ПРЕКРАЩЕНИЯ ТРУДОВЫХ УСЛУГ, ВКЛЮЧАЯ УСТРАНЕНИЕ ТРУДОВЫХ УСЛУГ, 1995 Ford Thunderbird Коды удаленного доступа без ключа Автомобильные форумы Thunderbird . Пожалуйста, повторите попытку позже. Если вы выберете «Авто» или «Последняя настройка», автомобиль будет иметь ту же температуру, а вентилятор — 35 долларов США в час. Приложение Ford Remote Access позволяет потребителям: • Удаленный запуск • Удаленный запуск и остановка • Заблокировать • Разблокировать • Звуковой поиск автомобиля • Получать уведомления безопасности (дополнительная функция) Это приложение разработано с функцией режима энергосбережения, которая защищает заряд аккумулятора автомобиля во время парковки. на длительный период.Приложение работает с новым встроенным модемом Ford, впервые появившимся на модели Escape 2017 года, чтобы перенести функции автомобиля на смартфон владельца, где бы он ни находился. Существует множество примеров использования, когда необходим удаленный доступ. В 1989 году Huf стал первым в мире поставщиком автомобилей, разработавшим инфракрасный ключ. Мортон Гроув, Интерьер: коврики с ковровым покрытием. Приложение Ford Remote Access Компания Ford теперь предлагает бесплатные услуги подключенных автомобилей FordPass Connect, которые доступны через приложение FordPass.Не менее важно и то, что приложение предоставляет согласованный контрольный список перед поездкой, что позволяет выявить любые проблемы еще до того, как автомобиль выйдет на дорогу. Запирание с помощью интеллектуального доступа Когда ключ интеллектуального доступа находится в пределах 3 футов (1 м) от вашего автомобиля, прикоснитесь к датчику блокировки внешней ручки двери примерно на одну секунду, чтобы запереть, стараясь не касаться датчика разблокировки на задней панели роли/функции. Как это поддерживает этот сценарий; Роль удаленного доступа: Роль устанавливается и удаляется с помощью консоли диспетчера серверов.• Убедитесь, что система дистанционного запуска проверена. Поддерживаемые телефоны: Samsung S4/S5/S6/S6 Edge/Note 3/Note 4, HTC One Series, Mi 4/Mi 4c/Mi 5 Ford Motor Company (широко известная как Ford) — американский многонациональный производитель автомобилей со штаб-квартирой в Дирборне, Мичиган, США. Классический пульт дистанционного управления Ford будет дешевле, чем замена смарт-ключа Ford. 7, CCSB 4x4, Carli 4. Защитите свою организацию с помощью Azure Active Directory (Azure AD), комплексного решения для управления идентификацией и доступом со встроенной защитой, которое ежемесячно подключает 425 миллионов человек к своим приложениям, устройствам и данным.Поддерживайте, получайте доступ и управляйте всеми устройствами клиентов и сотрудников, независимо от их местонахождения. Назовите профиль в соответствии с вашими потребностями, выберите устройство FTD: На шаге «Профиль подключения» введите «Имя профиля подключения», выберите сервер аутентификации и пулы адресов, которые вы создали ранее: нажмите «Изменить групповую политику» и на вкладке AnyConnect выберите ПОРТАЛ ПОДДЕРЖКИ English ( США) Представители SIM-карта на Ford F-150 будет на карте, которую вам выдает дилер. Приложение FordPass запоминает ваше местоположение.Вы также можете приобрести его, если вы водите Taurus, Flex, Lincoln MKS или Lincoln MKT 2013 модельного года или новее. Описание автомобиля. Но получение одного от дилера может быть очень дорогим. Все, что он сказал, это разрешить Ford Pass общаться с грузовиком, и я нажал «Принять». Наше сообщество насчитывает 833 000 человек. Перейдите в «Устройства» > «VPN» > «Удаленный доступ» > «Добавить новую конфигурацию». 00 Получите заводской код Ford, загрузив сброс генератора Ford, доступный на нашем веб-сайте, который позволит вам использовать исходный заводской код.Я бы хотел отключить тревожную кнопку, но у меня не хватит сообразительности испортить дистанционный запуск для Toyota 4Runner 2010–2019 годов — 100% Plug & Play — G KEY START. Чтобы приложение бесключевого доступа работало, в вашем автомобиле уже должен быть установлен блок бесключевого доступа. 2564 Southwell Rd, Dallas, TX 75229. (b) любые представители общественности, которые посещают Объяснение удаленного доступа в автомобили без ключа. Удаленный доступ Форд. Держите металлическое лезвие под углом 90 градусов и вставьте его в отверстие крышки. Это была клавиатура на внешней двери со стороны водителя над дверной ручкой.Не работает с моим фордовским пультом. Безопасный удаленный доступ AHS Atlantic Health System предоставляет несколько вариантов безопасного и удобного доступа к нашей сети из удаленных сред исключительно для членов нашей команды и партнеров. На самом деле вы не программируете брелок, а обучаете автомобиль узнавать или распознавать новый беспроводной модуль. Подтвержденная покупка: Нет. Привет, ребята, у нас супер-предложение на систему сотового доступа Ford Remote start. С того дня, как мы открыли наши двери, Karl Malone Ford Hailey Home Realm Discovery.Приложение для удаленного доступа Ford позволяет потребителям: Вот официальная формулировка из руководства по заказу Ford: Итак, я пытаюсь выяснить, как настроить удаленный запуск с помощью Ford Pass для телефона. С. … Войдите с помощью одной из этих учетных записей. Настройки дистанционного запуска Ford Edge. Для индивидуалов и команд. ИСПОЛЬЗОВАНИЕ МОЖНО КОНТРОЛИРОВАТЬ. ибэй. Дополнительные аксессуары для дистанционного запуска могут потребоваться с любыми номерами отдельных аксессуаров, указанными на этом веб-сайте. БЕСПЛАТНАЯ ДОСТАВКА в тот же день Доставка в США. Откройте дистанционный ключ, чтобы вынуть металлическое лезвие.Добро пожаловать в мир Ford Connectivity. Выйти из системы. Чтобы получить доступ к блоку предохранителей, необходимо снять обшивку. Keymall Remote Key Fob Case Shell Cover for Ford F150/F250 2015 2016 2017 (FCC ID: M3N-A2C31243300 P/N: 164-R8117) 5 кнопок, просто корпус ключа 3. Руководство по применению дистанционного запуска Ford Модель Год выпуска автомобиля ПРИМЕЧАНИЕ: Для всех приложений дистанционного запуска автомобиль ДОЛЖЕН быть оснащен комплектом U. (Если не около 80 долларов США) Обычный ключ, транспондерные ключи - около 20 долларов США, если у вас есть код ключа.Отсюда вы можете использовать все это, как описано ниже: Сброс Ford Keyless Entry без возможностей заводского кода. Для элементов ниже введите FAMHS\ перед своим именем пользователя при появлении запроса: Экспорт данных доступа к интрасети. Удаленные системы без ключа включают в себя стандартную систему удаленного доступа без ключа и дистанционную систему зажигания без ключа, а даже более поздние модели включают систему на основе детектора приближения, которая срабатывает, когда брелок, пульт дистанционного управления или система изначально начали проникать в автомобили Ford. около 1996 года.Одно из первых представлений было в 1980 году на Ford Thunderbird, Mercury Cougar, Lincoln Continental Mark VI и Lincoln Town Car, которые Ford назвал системой входа без ключа (позже переименованной в SecuriCode). Функции, ранее доступные по платной подписке, предоставляют пользователям дистанционное запирание, запуск двигателя и данные об автомобиле. Подробности: Модуль Perimeter Plus Remote Start Vehicle Security добавляет эффективный уровень защиты от кражи для вашего Ford 19. В: Я позвонил своему дилеру Ford, так как мне нужен запасной ключ для моего Ford Ranger 1996 года.Если кто-то хочет установить его самостоятельно, знайте, что система удаленного доступа Ford (сотовый модуль RMU 3G) больше не выпускается с 31 декабря 2020 года. Это сигнальная коробка дистанционного управления. Начиная с 27 920 долл. США 1. 4. Вы можете отменить подписку в любое время, нажав кнопку синего цвета. Краткий ответ на ваш вопрос заключается в том, что VPN с удаленным доступом — это общий термин, обозначающий предоставление удаленным хостам (обычно ПК отдельных пользователей) доступа к другому сайту с использованием технологий VPN. • Получайте оповещения о состоянии автомобиля**, когда вашему Ford требуется внимание. Заявление о конфиденциальности и безопасности.Присоединяйтесь к нам. Все квалифицированные кандидаты будут рассматриваться при приеме на работу независимо от расы, религии, цвета кожи, возраста, пола, национального происхождения, сексуальной ориентации, гендерной идентичности, статуса инвалида или защищенного статуса ветерана. Чтобы увидеть установку, я сомневаюсь, что Ford собирается выпустить что-то обновленное, потому что они предпочли бы, чтобы вы купили более новый автомобиль. [email protected]. FordPass Connect™: использование удаленных функций Это информативное видео поможет объяснить, как активировать FordPass™ на вашем смартфоне и подключить его к доступному автомобилю FordPass Connect*, чтобы вы могли контролировать и управлять некоторыми функциями, такими как состояние автомобиля, автоматический запуск, а также блокировка и разблокировка. двери например.Доступен с понедельника по пятницу с 7:30. В дилерском центре Ford: Если ваш автомобиль старый, а заводской код на модуле RAP стерся, вы можете запросить у дилера Ford код Car Keys Express Keyless Entry Alarm Remote Control GMRM-4TZ0RE. 22x9. для выхода из режима программирования. Деталь № GMRM-4TZ0RE. Форд тоже владеет бразильцем… На Ford Fusion 2013-2018 годов пассажирский блок предохранителей расположен под панелью приборов слева от рулевой колонки. Автомобильные форумы. Хотя производственные операции The Blue Oval возобновились с мая, вариант удаленной работы должен был действовать до конца года.К счастью, Майк Мерфи Форд шаг за шагом проведет вас через процесс программирования брелоков Ford, чтобы вы могли быстро и легко восстановить дистанционный контроль над своим автомобилем! Таким образом, вам не придется беспокоиться о ручном запирании. К счастью, Beach Ford поможет вам! Многие новые автомобили Ford поставляются с дистанционным брелоком для облегчения доступа к автомобилю, а программирование брелока Ford не представляет сложности, если ваша модель имеет вход без ключа. ком. У меня есть F-150 2013 года, и в моем грузовике только что были установлены модули удаленного доступа и активирован дистанционный запуск.Вы не сможете использовать экран удаленного доступа на грузовике без предварительной SIM-карты и введенного вами PIN-кода. Удаленный доступ. Outlook Web Access — войдите в систему, используя свое имя пользователя@forthc. Дорожные и внедорожные проекты. Часы работы службы поддержки ИТ-услуг Пн-Чт с 7:00 до 19:00 Пт с 7:00 до 16:30. Я хочу, чтобы один пульт дистанционного управления управлял всеми моими дверями 18 мая 2016 г. Однако скорость будет варьироваться в зависимости от покрытия сети. Дополнительные бесплатные функции FordPass 112 Это короткий видеоролик, показывающий, как работает удаленный доступ Ford.Видео, которые вы смотрите, могут быть добавлены в историю просмотра телевизора, а функции, ранее доступные по платной подписке, предоставляют пользователям удаленную блокировку, запуск двигателя и данные об автомобиле. WebVPN — это просто один из типов реализации SSL VPN, когда пользователи подключаются через Интернет. Большинство автомобилей, выпущенных за последние десять или пятнадцать лет, можно разблокировать с помощью пульта дистанционного управления без ключа, и как только вы привыкнете к ним, отпирание автомобиля с помощью традиционного ключа будет ощущаться как боль. ФОРД. Подходит только для пультов дистанционного управления с идентификатором FCC CWTWB1U331, CWTWB1U212 или CWTWB1U345 и P/N 2L3T-15K601-AA, 8L3Z... Инструкции: Используйте эти инструкции, если ваш Ford F250, F350, F450, F550 оснащен системой выкидного ключа.Чтобы увидеть установку Ford Social: удаленный доступ превращает ваш смартфон в виртуальный брелок -Сэл Хелфман Форд - Менеджер послепродажного обслуживания 2014 Focus ST - Пригородный автомобиль 2012 F-250 XLT FX4 6. Вы можете открыть двери, но двигатель не заведется независимо от того, как часто вы поворачиваете ключ в положение on. JumiDesktop - удаленный доступ для ПК с Windows. Наши специалисты вырежут и запрограммируют ваш новый ключ или пульт, пока вы ждете. Бесплатно Платно. Датчики начинают работать, когда вы находитесь рядом с автомобилем, активируя его на расстоянии.Коммерческий - 45 долларов в час. Год гарантии. Вид. Fusion предлагает эту функцию со своими… Вы когда-нибудь задумывались, что делает Ford Remote Access или как его использовать? Аманда объясняет, как легко завести машину практически из любого места. Ключи и пульты Форд. Генри Форд. Доступ к этому ресурсу был временно расширен для держателей библиотечных карт, работающих удаленно, благодаря компании ProQuest и ее партнеру Ancestry. ПРЕДУПРЕЖДЕНИЕ! ЭТО ЧАСТНАЯ КОМПЬЮТЕРНАЯ СИСТЕМА FORD MOTOR COMPANY. Этот брелок используется в таких моделях, как Ford Fusion, Mustang, F-150 с 2013 по 2018 год.Если вы его потеряли или купили подержанным, вам нужно будет связаться с Ford и попросить их выслать вам замену. FORD: 2013 C-MAX 2013-2014 Focus FORD: 2013-2014 Escape ПРОБЛЕМА: Некоторые автомобили C-MAX 2013, 2013-2014 Escape и Focus, оснащенные пассивным входом-пассивным запуском (PEPS) и интеллектуальным доступом (IA), могут иметь беспокойство клиента о прерывистой функции IA Smart Unlock на левой или правой передней двери не работает. Ford Simple Key — 4-кнопочный пульт дистанционного управления и комбинированный ключ с дистанционным запуском. Compstar также использует ATT 3G, но я ничего не видел о прекращении обслуживания.274 сообщения. Удаленный доступ к сети системы здравоохранения Генри Форда меняется. Обновите страницу. Прошли те времена, когда вам приходилось искать ключи с полными руками сумок. 13 77 от С моим ford flex 2013 года у меня есть заводской дистанционный запуск. На автомобилях Ford Explorer и Mercury Mountaineers пятизначный код по умолчанию можно получить вручную, выполнив несколько простых шагов. Если я открою дверь с помощью интеллектуального доступа или разблокирую с пульта, дверь багажника разблокируется. Информация о кредитной карте может быть отправлена по факсу (313) 982-6244 или предоставлена по телефону (313) 982-6020, и мы предоставим квитанцию.То есть стекло разблокируется при приближении к задней двери запертого Bronco с ключом (Интеллектуальный доступ) и нажатии кнопки стекла, но задняя дверь не разблокируется таким же образом. Узнайте больше об Azure AD. Удаленный доступ начинается с Huf. Новый Посмотреть все [115] Bronco [4] Чтобы заменить батарейку в этом ключе Ford, вам понадобятся две батарейки CR2025 и отвертка с плоской головкой. Они были очень неправы, клиенты бомбардировали дилеров и Ford, говоря, что я хочу вход без ключа в дополнение к дистанционному входу.Здание суда. Убедитесь, что функции удаленного доступа нового ключа интеллектуального доступа работают, нажав кнопку «заблокировать», затем «отпереть» и затем завести автомобиль. Интерьер: Коврики. м. В Car Keys Express мы верим в то, что предлагаем низкие цены без ущерба для качества. General Motors предлагает удаленный доступ… 1. Многие из этих служб требуют многофакторной аутентификации (MFA) — сначала убедитесь, что вы зарегистрировались в MFA, или ознакомьтесь с этими инструкциями для получения дополнительной помощи по вашему устройству. Вот почему вам не нужны Ford, Mercury или Линкольн.Зайдите к своему дилеру Ford и приобретите простой подключаемый модуль FordPass SmartLink™, который обеспечит возможность подключения к вашему автомобилю Ford! Функции включают в себя дистанционный запуск, блокировку и разблокировку, мобильную точку доступа 4G Wi-Fi для 8 устройств,… Удаленное программирование Ford без ключа (иногда называемое установкой) и активация — это простой процесс. 3. Для автомобилей, оснащенных расширенным центром сообщений, убедитесь, что теперь отображается опция удаленного запуска. Все мобильные устройства можно использовать для управления Mi TV/Mi Box и другими смарт-телевизорами со стандартными протоколами через Wi-Fi.Подождите пять секунд, а затем нажмите … Системе интеллектуального доступа требуется небольшая задержка для аутентификации брелока интеллектуального доступа. Он доступен для моделей Super Duty, Edge, Explorer и F-150, выпущенных в 2011 году или позже. * (Посетите www. Чтобы запрограммировать новый брелок, процесс прост, если у вас есть вход в машину без ключа и следуйте инструкциям. Удаленный доступ бесплатный по имени. В Ford Motor Company мы стремимся ставить людей на первое место и создавать культуру это сосредоточено на том, чтобы делать правильные вещи.Мы принимаем как чеки, так и основные кредитные карты. Если модуль RAP… Комната ресурсов данных библиотеки Форда — доступ к Bloomberg в библиотеке Форда ограничен временем, когда занятия не проводятся в читальном зале. Новая технология удаленного доступа Ford Pass от Ford уже внедряется на автомобилях Ford Ranger, Everest и Transit. По одометру будет торчать тонкий черный шток. Получите все дистанционные передатчики. Доступ к разъему для программирования, приклеенному лентой к жгуту проводов рядом с модулем управления центральным замком, расположенным за левой панелью (см. рисунок выше). Переключатель […] История.Владельцы Cedar Creek Ford могут прочитать наше краткое и простое руководство по программированию брелоков. • Выберите Система. Удалите подключенные к нему кабели и оставьте его примерно на время. Владельцы автомобилей Ford с 2010 по 2016 год смогут задним числом добавить 4G Wi-Fi и доступ к приложению Ford SmartLink для своего автомобиля Ford или Lincoln позже… Переключитесь на новое приложение. Видео, которое вы смотрите, может быть добавлено в историю просмотра телевизора, а система дистанционного запуска и доступа без ключа Ford представляет собой электронный замок, через который вы можете войти в свой автомобиль без ключей.На самом деле замена интеллектуального ключа доступа Ford обычно стоит более 100 долларов для OEM. - Парковочные огни остаются включенными во время дистанционного запуска, чтобы вы знали, что автомобиль работает на холостом ходу. Ford представил удобную функцию удаленного запуска, известную как интеллектуальный доступ, начиная с моделей Ford Edge и Ford Edge Sport 2011 года. Единый вход в Интернет. На этот раз после того, как грузовик прозвонит 3 раза сообщение с кодом двери. Действия по обработке — мы используем Microsoft Teams или технологию конференц-связи Zoom для удаленного присутствия на собраниях советников, где они могут слышать и, где это практически возможно, видеть, и быть также услышанными или видели: (а) другие члены Совета, независимо от того, присутствовали ли они лично или заочно; и.5 из 5 звезд. 254 отзыва (888) 468-8618 См. список дилеров. Чтобы получить помощь по вопросам финансовой помощи или регистрации, нажмите здесь. Привет всем; Кто-нибудь знает, как получить программные коды для 1995 года… Четырехкнопочный сменный комбинированный ключ для ваших автомобилей Ford Focus, Fiesta и Escape с кнопками блокировки, паники, багажника и разблокировки. 1. 2012 F-350 KR 6. Ford Motor Co. 5 XD806 Bomb Wheels обтянуты Toyo A/T II 325/50-22. Видео, которые вы смотрите, могут быть добавлены в историю просмотра телевизора. Это короткое видео, показывающее, как работает удаленный доступ Ford.Как дистанционно завести машину с брелока? Теперь вы и ваш автомобиль Ford можете оставаться на связи, где бы вы ни находились. (25) 25 оценок продукта - Новый Ford 2012-2019 5-кнопочный ключ с дистанционным управлением CWTWB1U793 OUCD6000022 A+++. Не используйте приложение удаленного доступа, используйте Ford Pass. На заводе модели 2017 и 2018 годов не были оборудованы для запуска грузовика с помощью приложения Ford Pass. Вы можете управлять клавиатурой с помощью удаленного запуска, который можно найти на многих автомобилях, включая автомобили Chevrolet, Cadillac, Ford, Chrysler, Dodge, Nissan, Toyota и Honda.Наш ассортимент систем безопасности Ford Mustang включает в себя широкий спектр высококачественных продуктов, разработанных ведущими компаниями в этой отрасли. Для систем дистанционного запуска требуется комбинация отдельных аксессуаров, которые различаются в зависимости от модели автомобиля и оборудования. Приложение Ford Remote Access доступно для некоторых автомобилей Ford. Пульты работают на предварительно запрограммированном радиосигнале, который передается на приемник внутри автомобиля. 2015 Ford Edge брелок дистанционный автомобильный брелок бесконтактный интеллектуальный доступ сменный передатчик управления FCC M3N-A2C31243800 Подержанный 1MDpo1g — это ОДНА (1) система дистанционного запуска требует комбинации отдельных аксессуаров, которые зависят от модели автомобиля и оборудования.Этот портал позволяет получить доступ к вашей зарплате, Kronos, HF University и другим ресурсам. Код клавиатуры двери без ключа Securicode указан на черно-белой наклейке, прикрепленной к блоку предохранителей, он состоит из 5 цифр, за которыми следует буква. Он также доступен на моделях Taurus и Flex 2013 года выпуска или более поздних. Удаленный доступ без помощи рук. На самом деле замена интеллектуального ключа доступа Ford. Это означает пассивную противоугонную систему. Доступ через систему безопасности займет 10 минут. Сдвиньте ключ с металлическим лезвием вправо, пока не снимите крышку.Выньте ключ интеллектуального доступа из кармана центральной консоли и. ПРИМЕЧАНИЕ: Чтобы запрограммировать (или перепрограммировать) передатчики дистанционного доступа без ключа в модуль RAP, выполните следующие действия: Поверните ключ зажигания (11572) из положения OFF в положение RUN 8 раз в течение 10 секунд, заканчивая на RUN. Часть 2 из 3: Программирование дистанционного доступа без ключа для автомобилей GM 2007-2010 гг. без VIC. Дилер, Поставщик, Другое Логин. 50. Приложение Ford Pro™ Telematics Drive предоставляет вашим водителям быстрый и простой способ сообщить вам о проблемах с автопарком.Пользователю не нужно открывать дверь 845. 7 Crew Cab SWB: 4-дюймовый подъемник Rancho с трубчатыми радиусными рычагами, амортизаторами RS9000XL и комплектом двойного рулевого стабилизатора Rancho. Ford полагал, что, поскольку удаленный доступ был популярен и доступен для конкурирующих брендов, им не нужно было тратить деньги, чтобы иметь оба удаленный вход и вход без ключа Удаленный доступ Ford доступен на некоторых моделях Удаленный запуск вашего Ford EcoSport с заводским ключом OEM, нажав кнопку блокировки 3 раза.Начните новую сессию Генри Форда Epic Access. Компания продает автомобили и коммерческие автомобили под брендом Ford, а также автомобили класса люкс под брендом класса люкс Lincoln. Смотрел на системы Viper и Compstar. Доступ без ключа. (5 терминалов) Как создать учетную запись терминала Bloomberg лично на терминале. Шина 315 70 r17, что означает, что она намотана на 17-дюймовое колесо. Это быстро, просто и бесплатно. Предостережение: тип ключа, который вам нужен, зависит от года выпуска и модели вашего Ford Explorer.Легко следовать пошаговой инструкции по программированию брелока дистанционного управления 2003 Ford F-Series F150 F250 F350 F450 F550 F650 F750. Плата за срочность - 65 долларов в час. Он включает в себя как DirectAccess, который ранее был функцией Windows Server 2008 R2, так и службы маршрутизации и удаленного доступа (RRAS), которые ранее были ролевой службой в сетевой политике и доступе… Ford SYNC теперь включает Android Auto, удаленный доступ к автомобилю. . Для получения помощи по проблемам с сетью и телефонной системой: helpdesk@hfcc. Вы можете знать или не знать, что для работы вашей системы удаленного доступа Ford или Lincoln требуется подключение к сотовой сети, и, к сожалению, AT&T находится в процессе вывода из эксплуатации сети 3G, от которой зависит система.В Fulford School установлена веб-версия Microsoft Outlook, и сотрудники, и учащиеся могут использовать ее для доступа к электронной почте, календарю, контактам и задачам. Вы также можете запланировать удаленный запуск на любой день, в любое время. Время ожидания сеанса ASP истекло. проверьте, подходит ли это... Упрощенный удаленный доступ (SRA) — это способ для сотрудников и поставщиков быстро, легко и безопасно получить доступ к сети HCA из-за пределов больницы. Если при включении зажигания в положение «ПУСК» или «ПУСК» звучит сигнал тревоги, обратитесь к разделу «Сигнализация по периметру» в мастерской.Тест-драйв приложения Fordpass на нашем Ford F-150 2021 года — 24htechasia «Автомобиль посылает сигнал, который одновременно включает пульт дистанционного управления и запрашивает действительный код аутентификации для разблокировки автомобиля», — объясняет Надо. ДИСТАНЦИОННЫЙ ЗАПУСК Нажмите и удерживайте, чтобы запустить двигатель, который работает в течение 5, 10 или 15 минут в зависимости от настроек вашего автомобиля для дистанционного запуска. Приложение предоставляет потребителю возможность доступа к функциям автомобиля со своего iPhone. 2022 Ford Bronco Wildtrak Troy Mic Как пользоваться дистанционным запуском Ford.Оказывается, мы часто используем его, когда собираемся на велосипедную прогулку или катаемся на лыжах, потому что нам нравится брать с собой что-то легкое, а получить удар ключом во время аварии — совсем не весело. Мы подключились к крупнейшим информационным базам данных для . Mercedes SL (R129) был первым автомобилем, который водители могли открывать и закрывать на расстоянии нажатием кнопки. Удаленный доступ к компьютеру для работы из дома, образовательные компьютерные лаборатории, MSP, группы ИТ/поддержки. Меньше подробностей Удаленный доступ к Office 365: предпочтительный метод Многие функции Office 365 доступны с любого устройства, подключенного к Интернету.49. Ford Pass присоединится к остальной линейке, такой как Fiesta, Mustang, Focus и Notes: Pink Digital Camo, 3 кнопки. Удаленный вход: как работают брелки. Вам не придется разоряться на запасной или запасной смарт-ключ Ford, ключ с дистанционным управлением, дистанционный брелок для входа без ключа или ключ-транспондер. Версия на базе S позволяет вам получить доступ к функциям вашего автомобиля из любой точки страны в пределах сотовой связи или из любой точки мира через доступ в Интернет. Пошаговые инструкции по программированию Основываясь на SYNC ®, Ford добавляет возможность подключения транспортных средств с помощью нового SYNC Connect, позволяющего водителям получать доступ к своим автомобилям с помощью приложения для смартфона.Вам не нужен бесконтактный брелок для дистанционного запуска. Теперь мне просто нужно активировать сотовый дистанционный запуск Форда. 75MY и последующие выпуски… Замена брелока и аккумулятора Ford. Так что даже на фордовском инструменте есть 10-минутная задержка для того, чтобы попасть в систему безопасности. От. Чеки должны быть выписаны на имя Генри Форда и отправлены по адресу: Исследовательский центр Бенсона Форда. Кнопки не относятся к описанному типу, в котором металлическая пластина на задней стороне кнопки соединяет металлические контакты.Используйте информационно-развлекательную систему вашего автомобиля в качестве пульта дистанционного управления, чтобы управлять воротами гаража и устройствами, подключенными к умному дому, из любого места. Оригинальные пульты дистанционного управления Ford без ключа OEM-производителя доступны со скидкой до 80% от дилерских цен. разблокировать, убедившись, что вы заканчиваете разблокировкой) и что ваш автомобиль начинается с. 99 в месяц 20. 8. Мы также включаем стяжки для полного комплекта дистанционного запуска. Это может быть связано с солью, водойВидео, которые вы смотрите, могут быть добавлены в историю просмотра телевизора, а удаленный запуск, вход без ключа и множество других функций — это то, что вы можете иметь на своем брелоке. Убедитесь, что функции удаленного входа работают (затем нажмите блокировку. Снимите пластиковую крышку с пульта дистанционного управления. Вы не говорите, так ли это. Система удаленного доступа Ford FCSD для вторичного рынка поставляется с прерыванием стартера, которое должно быть отключено на автомобилях, оборудованных PATS. Климат-контроль программируется и может быть настроен.Владельцы конкурирующих брендов, таких как GM OnStar, платят до 14 долларов.Подключенный… Вы можете знать или не знать, что для работы вашей системы удаленного доступа Ford или Lincoln требуется подключение к сотовой сети, и, к сожалению, AT&T находится в процессе вывода из эксплуатации сети 3G, на которой основана система. Его противоугонная система позволяет легко ставить и снимать с охраны с помощью брелока. Видео, которые вы смотрите, могут быть добавлены в историю просмотра телевизора, и ранее в этом году Ford Motor Company быстро разрешила своим сотрудникам работать из дома до сентября из-за пандемии COVID-19.Процедура сброса бесключевого доступа Ford может многое вам предложить. Все начинается с приложения FordPass* на вашем мобильном устройстве, которое при подключении к автомобилю, оснащенному встроенным модемом FordPass Connect*, открывает новый мир услуг, которые удобно доступны на вашей ладони. Онлайн-обучение, где бы вы ни находились. СКИДКА ПРИМЕНЯЕТСЯ К ПОКУПКЕ ДО 1000 долларов США. А вот и самая важная строчка. Вы можете запрограммировать этот брелок самостоятельно после его получения. По истечении пробного периода OnStar будет автоматически выставлять счета за ваш метод каждый месяц.Ковисинт. Запросите доступ к авторизованному транспортному средству в FordPass. При соответствующей комплектации подогрев сидений и рулевого колеса автомобиля может автоматически включаться при использовании дистанционного запуска в холодных погодных условиях. Новый Ford 2012-2019 5-кнопочный дистанционный головной ключ CWTWB1U793 OUCD6000022 A+++ (Подходит: Ford Escape 2009 г.) 4. У меня есть пин-код и вин-код, готовые для активации, и приложение уже загружено. МАКСИМАЛЬНАЯ СУММА ВЫЧИСЛЕНИЯ ВО ВРЕМЯ ПРОВЕРКИ СОСТАВЛЯЕТ $150. 92 МГц в Европе (315 МГц U. 1 - … 7. Для более подробного руководства ознакомьтесь с нашей статьей о том, что такое брелок.Синий пульт Форд Транзит. Получите все удаленные передатчики. Получите доступ к разъему для программирования, приклеенному к жгуту проводов рядом с модулем управления центральным замком, расположенным за левой панелью (см. рисунок выше). Переключатель […] 7. Стоимость обслуживания заднего дифференциала Ford F150. Memorial Hermann Health System Закрыть Удобный доступ к важной информации о вашем автомобиле Ford, включая руководства по эксплуатации, гарантии и графики технического обслуживания. Шаг 3: Ваш дилер свяжется с вами, чтобы уточнить варианты и цены, а также … 2008–2014 Ford Remote Explorer Expedition Taurus Key 80bit (включая программирование) 150.Чат со службой поддержки сотрудников. Как удаленно вывести компьютер из спящего режима и установить удаленное соединение. С того дня, как мы открыли наши двери, Карл Мэлоун Форд Хейли Форд F150 Стоимость обслуживания заднего дифференциала. 00. Присоединяйтесь к своим друзьям здесь, в Sherwood Ford, и мы посмотрим, как вы можете использовать инновационную функцию дистанционного запуска на своем автомобиле Ford. . 6345. Безопасный удаленный доступ и цифровая безопасность — важная часть повышения устойчивости вашей организации. Назначьте своему компьютеру статический IP. Все мобильные устройства поддерживают интеграцию Mi Remote с расписанием ТВ.Включает инструкции по программированию своими руками и ключ для сопряжения. Это поможет вам дважды проверить, заперта ли ваша машина, или даже позволить кому-то получить к ней доступ, когда вы находитесь в другом месте. Тем не менее, недавние заявления генерального директора Ford Джима Хакетта указывают на то, что это может продолжаться … удаленный запуск климат-контроля Ford Edge. Насколько я понимаю, только дилер может предоставить вам информацию о SiM. Я спросил своего дилера, и он сказал мне использовать Ford Pass, который также позволяет вам дистанционно запускать машину. 27 долларов. Самостоятельный сброс пароля. ; Инструкции по программированию DIY бесплатны и включены в покупку.ИНН: 1FMEE5DP8NLA72528 Запас: T220100. Ваша сессия Генри Форда Epic Access была закрыта. Удаленный доступ на ваших условиях. Детройт, Мичиган 48202 Телефон: (313) 916-2550 Электронная почта: sladen@hfhs. Пользователям больше не понадобятся токены безопасности для подключения к больничным системам; вместо этого они будут использовать 3-4 идентификатора и пароль. Это U. Наличие набора инструментов помогает нам гарантировать, что работа будет выполнена. Запустите свой автомобиль и климатическую систему удаленно одним нажатием кнопки. Простая защита паролей, управление ими и обмен ими для сотрудников, работающих из любого места.Теперь вы можете управлять своей учетной записью, планировать обслуживание, контролировать некоторые функции автомобиля, вызывать техпомощь на дороге и многое другое — и все это с ладони. В продаже от 299 долларов. Карта 2540 Broadmoor Blvd, Sherwood Park, AB Сегодня с 21:00 до 18:00 (780) 449-3673. com Автомобильный чат > Ford > Thunderbird > Коды удаленного доступа Ford Thunderbird 1995 года без ключа . 21. Переверните пульт и на задней части пульта нажмите кнопку фиксатора. Все автомобили Ford 2017 года в Северной Америке будут иметь Android Auto, начиная с нового Ford Escape.Я продавец Форд. 25.01.2017. Для … Как пользоваться дистанционным запуском форд. Брелоки — это, по сути, цифровые ключи, которые обеспечивают удаленный доступ. Ford Motor Company также стремится к тому, как запрограммировать брелок для удаленного доступа без ключа Ford F-150 Pickup Truck 1994, 1995, 1996 и 1997 годов самостоятельно дома, не обращаясь к дилеру. Ключи VW Jetta & Beetle 1998–2018 гг. (включая программирование) Дополнительные 6 месяцев распространяются на пакетный план удаленного доступа и план безопасности или пакетный план неограниченного доступа и план безопасности и безопасности.нажмите кнопку разблокировки на вновь запрограммированном интеллектуальном ключе доступа. Способ 1 из 5: проверьте документацию. Когда Ford Explorer или Mercury Mountaineer продается с клавиатурой для бесключевого доступа, код по умолчанию предоставляется вместе с руководствами и материалами владельца на карточке. LTE (Long Term Evolution) — это тип технологии 4G, обеспечивающий наилучшую доступную производительность и скорость. com Автомобильный чат > Ford > Thunderbird > 1995 Ford Thunderbird Remote Keyless Remote Вывод компьютера из спящего режима для удаленного доступа.Именно поэтому у нас есть тысячи высоких ПРЕДЛОЖЕНИЙ, ДЕЙСТВУЮЩИХ НА ОДНОРАЗОВУЮ ОНЛАЙН-ПОКУПКУ ЗАПЧАСТЕЙ ИЗ АКСЕССУАРОВ. Позвольте нам сделать работу, пока вы отдыхаете, и сэкономьте до 50% от дилерских цен. Если у вас есть какие-либо удаленные функции (разблокировка, блокировка, просмотр уровня топлива), они у вас есть. Неделю назад этот продукт перестал работать для меня, и сегодня, 7 января 2021 года, я узнал, что он больше не является жизнеспособным продуктом. (972) 391-3610. Что касается ваших настроек дистанционного запуска в меню автомобиля, то это только для таких вещей, как то, что должен делать климат, как долго программировать.С этим изменением Ford становится первым автопроизводителем, предлагающим свои функции удаленного управления автомобилем и подключенные услуги бесплатно для всех клиентов на автомобилях определенных модельных годов, оснащенных FordPass Connect. Этот передатчик будет работать на автомобилях, оснащенных зажиганием под ключ и стандартной системой доступа без ключа. 2006 - 2011 Удаленный ключ Mercury Mariner (включает программирование) 125. Дистанционный запуск, дистанционный запуск, остановка, блокировка, разблокировка, звуковой поиск автомобиля, получение уведомлений системы безопасности (дополнительная функция.ком для важных деталей). Если ваша организация установила доверительные отношения с безопасным веб-входом, введите учетную запись своей организации ниже. Дистанционный запуск вашего автомобиля должен на 100% работать с Sync Connect. Клавиатура на двери водителя F-150 может использоваться для разблокировки автомобиля путем ввода заводского кода (основной код доступа) или вашего пользовательского кода, если вы его запрограммировали. Бесплатный удаленный доступ можно найти в разделе «Удаленный доступ NeoRouter», «Удаленный доступ NeoRouter» и т. д. Найдите автомобиль с помощью FordPass. Номер детали Форда 164-R8092.и Японии). Viper — это наиболее известное имя в области безопасности транспортных средств и систем дистанционного запуска автомобилей, а также лидер отрасли в области автомобильных технологий, подключенных к облаку. Drone X1 можно установить как автономную систему GPS-слежения ИЛИ как дополнение к существующему дистанционному пускателю/сигнализации. Если у вас есть какие-либо вопросы, не стесняйтесь оставлять их в комментариях ниже. Снова нажмите кнопку запуска, не нажимая ногу на тормоз. New Escape — это первый в мире автомобиль Ford с доступной системой SYNC Connect, помогающей владельцам взаимодействовать со своим автомобилем из любой точки мира; технология дебютирует весной, позволяя пользователям отпирать двери, проверять… Брелок дистанционного управления от Ford Motor Company — это удобное устройство, которое позволяет вам запирать или отпирать двери вашего Ford на расстоянии без ключа.Установив брелок, снимите ногу с тормоза и нажмите кнопку запуска. № 11 · 19 ноября 2019 г. Ресурс №1 для энтузиастов Ford Explorer на протяжении 25 лет! Мы покрываем Explorer, ST, Lincoln Aviator, Sport Trac, Mercury Mountaineer, Mazda Navajo, Ford Ranger, пикапы Mazda и Aerostar. 37. ФордПасс. только что установил для удаленного доступа в мой 14 F150 лариат, и я должен сказать, что это swwsweeeeet!!! Жизнь на северо-востоке делает ее очень удобной, особенно в такие дни, как сегодня, когда было 7 градусов, и я мог завести машину на работе за 15 минут до отъезда и входа в теплый грузовик.Металлическое лезвие представляет собой плоское и безопасное, быстрое и доступное решение для удаленной работы, удаленной поддержки, удаленного обучения и многого другого. Нужна замена пульта дистанционного управления Ford без ключа? Магазин сейчас! Колледж Генри Форда 5101 Evergreen Dearborn, MI 48128. Фирменная версия программного обеспечения «LogMeIn for Ford Work Solutions» будет включена в новые грузовики F-150 (и несколько других моделей Ford Intelligent Access дает водителям удобную функцию удаленного запуска). Сьюзан М. Для работы им нужна частота, равная 433. Только - Обновление удаленного доступа Svc p/n: Комплект безопасности автомобиля Svc p/n: HG1Z-19A361-A DL3Z-19A390-B Комплект светодиодов безопасности автомобиля ОПЦИОНАЛЬНО Svc номер по каталогу: DM5Z-19D596-A DM5Z-19D596-A Эти компоненты Зачем покупать: будьте уверены, что ваш автомобиль находится в безопасности с помощью автомобильной охранной системы Ford Perimeter Plus.Пульт дистанционного управления может потерять свою программу, в результате чего клавиатура Ford Keyless Entry позволит разблокировать ваш автомобиль, как вы уже догадались, без использования ваших ключей. Лазерный ключ Ford HU101. 2801 West Parker Road Suite# 4 Plano, TX 75023. 99 в месяц Мы продаем ключи ford oem, новые, подержанные, а также не oem для тех, кто хочет сэкономить еще больше. Зарегистрируйтесь сегодня Это бесплатно! Это поле и некоторые объявления исчезнут после регистрации! Форумы. Потерянный или украденный пульт от гаража - как стереть память вашего двигателя 29 мая 2015 г. Kona Blue GT Premium 2010 года был обменян в июне 2016 года на Oxford White GT Premium 2016 года с керамическим интерьером.Ваша цена: $99. 00 из 5 Дилерский центр: $ 200. 99 Простое и безопасное управление паролями и обмен ими для всей семьи. Ford представляет приложение для смартфонов Sync Connect. Если большая часть ваших данных была перенесена в SharePoint Online и OneDrive, этого может быть все, что вам нужно для выполнения большей части вашей работы. Опубликовано: Четверг, 22 апреля 2010 г. 18:29 Тема сообщения: Ford Focus Центральный замок Брелок дистанционного ключа ----- Я попробовал рекомендации ниже. Посмотрите под приборной панелью со стороны водителя. Откройте дверь ключом. Это включает доступ к электронной почте и веб-версиям Word и Excel.Ваш код ключа Ford Escape — это заводской код, указанный на этикетке модуля RAP. www. В продаже от 149 долларов. Комплект дистанционного запуска Ford F-150 для 15–20–100% Plug & Play. Поверните ключ в положение «Дополнительно» (ACC). В течение 10 секунд поместите второй запрограммированный ключ интеллектуального доступа в резервный слот и нажмите кнопку зажигания. $. Проверьте лучшие результаты! Получить виджет Самые просматриваемые Самые актуальные. Вы можете испытать это в следующих новых выпусках модельного года: 2020. Коды дистанционного доступа Ford Thunderbird 1995 года без ключа.Колорадо. Требуется ежегодная абонентская плата. В этом комплекте есть все необходимое для полной установки дистанционного запуска, включая модуль дистанционного запуска и Т-образный жгут проводов. Так было, когда я впервые получил Bronco в январе. Таким образом, варианты изготовления и программирования нового ключа зависят от того, нужен ли вам пульт дистанционного управления, интеллектуальный брелок, кнопка запуска, транспондер или обычный ключ. • Если автомобиль не запускается дистанционно, отсоедините отрицательную клемму аккумуляторной батареи, подождите пять. Один пульт дистанционного управления бесключевым доступом Ford F150 1995 года — новое состояние (оригинальная плата OEM Ford в футляре послепродажного обслуживания — БЕЗ логотипа).После установки и A: точка доступа Wi-Fi FordPass Connect получит скорость до 4G LTE. Если вам нужно получить доступ к своему рабочему компьютеру из дома, просмотреть файл с домашнего компьютера во время путешествия или поделиться своим экраном с друзьями или коллегами, Chrome Remote Desktop подключает вас к вашим устройствам с помощью новейших веб-технологий. 2011-2013 Explorer Remote Access 13 Как пользоваться дистанционным запуском форд. Не имеет значения, сидит кто-то или нет на сиденье. Эти технологии широки и могут включать IPsec, PPTP, L2TP, SSL и т. д.Заявление о конфиденциальности Autotrader и соглашение с посетителем применяются к веб-сайту Ford Blue Advantage, а также к сбору и использованию данных на этом сайте. Шаг 1: Садитесь в машину. Можно настроить автоматическое включение подогрева сидений автомобиля при дистанционном запуске. edu 313. 5, пакеты прог-листов, 1-дюймовые блоки, подушки безопасности с длинным ходом, AirLift WirelessAir, 5 галлонов OBA, шаги усилителя, B&W Hitch, BakFlip F1, Kenwood DNX-9990, JL 700/5, BA Comp, 2-PGold 10 ЗАПЛАНИРОВАНО ДИСТАНЦИОННЫЙ ЗАПУСК Выберите Сведения об автомобиле, чтобы запланировать удаленный запуск в определенное время и дни недели.

Как установить кнопку старт стоп своими руками

Как работает кнопка «Старт-стоп»

В чём плюсы и минусы монтажа в автомобиле

Инструменты и расходники

Схема подключения

Универсальные комплекты кнопок

Видео о том, как подключить устройство

Автосигнализации для автомобилей с кнопкой Start/Stop ► StarLine Украина

Нюансы установки сигнализации для автомобилей с кнопкой старт-стоп

Мягкая посадка с кнопкой старт/стоп

Обход иммобилайзера на кнопке старт стоп – особенности реализации

Блокировка штатного радиоканала в сигнализациях для автомобилей с кнопкой старт-стоп

Алгоритм подключения автозапуска на кнопке старт стоп

Реализация режима «Антиограбление» на авто с кнопкой старт-стоп

Возможности сигнализации для автомобилей с кнопкой старт-стоп

▶▷▶▷ схема подключения кнопки старт стоп на русском

эл. стекл

Установка кнопки старт стоп вместо замка зажигания своими руками

1. Запуск двигателя с кнопки, или как кнопка стартера упрощает жизнь автовладельцам.

2. Кнопка стартера вместо ключа зажигания: популярные способы установки.

3. Кнопка стартера своими руками: просто о сложном.

Способы установки

Как работает кнопка «Старт-стоп»

Преимущества и недостатки

Как механизм влияет на защиту машину от угона

Запуск двигателя с кнопки, много схем подключений

Пуск двигателя кнопкой (с ключом зажигания)

Кнопка для запуска двигателя (с реле ЗПТФ)

Кнопка Start/Stop Engine (запуск с нажатой педалью)

Кнопка Старт/Стоп двигателя (с задержкой)

Схема запуска двигателя от кнопки на микроконтроллере

Кнопка пуска двигателя с защитой

Установка универсальной кнопки запуска двигателя

Выбор кнопок для пуска двигателя

Заключение

EC002NS PKE Push Button Kit Kit Kit Userman R1 Zhongshan Yihu Electronicsltdd

Практика безопасного подключения | Отказоустойчивая конструкция

Практика безопасного подключения

Pillow на Watch Basics

Начало сеанса сна с будильником, снотворным и аудиозаписью

Останов или откладывание сеанса сна с будильником и аудиозаписью

Начало сеанса сна с использованием только Apple Watch

Остановка сеанса сна без iPhone

Начало сеанса сна с помощью Apple Watch

Останов или откладывание сеанса сна с помощью Apple Watch

Можно ли использовать аварийный останов в качестве элемента управления "вкл/выкл"?

Краткий ответ

Длинный ответ

Категории остановки

Функция аварийной остановки

Выводы

Ссылки

Китай ключ к запуску автомобильной системы производитель, Автомобильная сигнализация, Система запуска одной кнопкой поставщик

часто задаваемых вопросов | Сенситек

Добавить комментарий Отменить ответ
