Как почистить форсунки на ВАЗ 2114

Здравствуйте уважаемые читатели! В сегодняшней статье я хочу рассказать о том, как почистить форсунки на ВАЗ 2114 самостоятельно. Для начала немного теории.

Система питания двигателя ВАЗ 2114.

На фото поз. 2 изображена топливная рампа ВАЗ 2114 на которой установлены поз.1 четыре форсунки, собственно которые и необходимо почистить.

Вот фото демонтированной топливной рампы и форсунок:

Когда необходимо чистить форсунки?

Форсунки рекомендуется почистить если:

  • нестабильно работает двигатель,
  • повысился расход топлива,
  • имеются пропуски зажигания при холостом ходе,
  • ухудшилась динамика автомобиля.

Как снять форсунки на Ваз 2114?

На разных автомобилях форсунки снимаются по разному, однако, как правило принцип один.

  1. Первым делом отключите АКБ.
  2. Далее открутите два винта под шестигранник на 5.

  1. С помощью пробки штуцера (находится слева рампы, поз. 3) спустите давление.
  2. Каждая форсунка крепится к топливной рампе защелкой. Демонтируйте все форсунки.

Более подробно этот процесс описан на видео.

И так форсунки демонтированы, теперь необходимо их проверить.

Диагностика форсунок.

Для диагностики работоспособности форсунок понадобиться мультиметр, который необходимо включить в режим сопротивления измерения до 200 Ом. Вставьте щупы между контактами, снимите показания.

Сопротивление исправной форсунки должно быть где-то от 11 до 15 Ом. Если у Вас форсунка в обрыве, или сопротивление намного больше, то советую ее заменить.

Чистка форсунок ВАЗ 2114 своими руками: инструкция.

После процедуры проверки форсунок, приступите к чистке. Для этого необходимо собрать следующую схему. От АКБ последовательно через лампу, далее через выключатель (микрик или кнопку без фиксации) выводятся два контакта.

Эти два контакта подключаются непосредственно к форсунке.

Вот схема:

Встает вопрос, как подключиться к форсунке, необходимо знать полярность самой форсунки. На некоторых форсунках полярность обозначена на корпусе значком плюс, на некоторых полярность не указана. В таких случаях, необходимо положить топливную рампу, как показано на фото.

Тогда  левая клемма от вас будет плюсом, а правая соответственно минус.

Чем чистить форсунки?

Для очистки используйте очистительный раствор ABRO CARB & CHOKE CLEANER (очиститель карбюратора).

На многих сайтах описана методика очистки с помощью всевозможных переходников, шлангов и т.п., все гораздо проще.

  1. Снимите верхнюю часть баллончика очистителя карбюратора.

  1.  Вставьте в форсунку шток клапанно-распылительной система баллончика.

  1. Подсоедините два контакта нашей схемы к контактам форсунки. Надавите на форсунку, установленную на баллончик. На одну, две секунды с помощью выключателя активируйте цепь, чтобы заработала форсунка (держать более двух секунд за раз не рекомендуется).

Важно: Обязательно соблюдайте технику безопасности. Распыляйте строго от себя, берегите глаза, используйте защиту!

Более подробно об очистке форсунок смотрите на видео.

Рекомендую прочитать:

Как почистить форсунки на ВАЗ 2114?

На чтение 4 мин. Просмотров 157

Топливные форсунки на ваз 2114 имеют довольно невысокую производительность. В сочетании с плохим качеством бензина на отечественных заправках, часто возникают проблемы с мотором ВАЗ, вызванные засоренностью форсунок и их распылителей.

Топливная система двигателя с распределенным впрыском оборудована форсункой — электромагнитным агрегатом, обеспечивающим подачу топлива во впускной коллектор мотора. На бензиновых двигателях широкое распространение получила схема с применением одной форсунки на цилиндр, что позволило улучшить качество топливной смеси и повысить экономичность.

Бензиновые распылители оцениваются согласно определенным критериям:

  • Динамический диапазон работы.
  • Форма мелкодисперсной струи разбрызгивания.
  • Лаг топливной форсунки (временной отрезок открытия/закрытия форсунки).
  • Качественные показатели распыления топлива.
Ваз 2114

Неисправности, вызванные засоренностью конструкции

Топливные форсунки на ваз 2114 имеют довольно невысокую производительность. В сочетании с плохим качеством бензина на отечественных заправках, часто возникают проблемы с мотором ВАЗ, вызванные засоренностью элемента и их распылителей. Для стабильно и сбалансированной работы мотора рекомендуется контролировать состояние форсунок.

При резком воздействии на акселератор возникают провалы, на не прогретом двигателе машина плохо едет, дергается или сбрасывает обороты — некачественная работа системы.

По следующим косвенным признакам можно смело сказать, что форсунки требуют чистки, а в некоторых случаях и замену:

  1. остановка двигателя на холостом ходу;
  2. увеличенный расход бензина;
  3. мотор не выдает номинальную мощность;
  4. низкая приемистость двигателя;
  5. неустойчивая работа силового агрегата;
  6. провалы при движении.

Чистка системы ВАЗ на СТО

Выполнить чистку форсунок можно осуществить ультразвуком, отогнав свой ВАЗ на сервис. Квалифицированный специалист на хорошем оборудовании выполнит эту процедуру, что положительно скажется на дисперсности распыления, повысить производительность конструкции. Чистка на станции помогает восстановить качество распыла, что повысит экономичность двигателя, приемистость и мощность. Перечень работ, выполняемых на СТО может включать замер СО, регулировку холостого хода, снятие рейки с форсунками, замер производительности. Далее, основная процедура — чистка ультразвуком, а также замена топливного фильтра и уплотнений системы.

Форсунки на Ваз 2114

Снятие элемента

Но все это удовольствие стоит денег, а качественная работа на хорошем СТО затрат немалых. Поэтому есть альтернатива — чистка системы собственными руками. Для начала обратим внимание на особенности демонтажа форсунок.

  • Для начала снимаем топливную рампу.
  • Открепляем колодку проводов (надавив на скобу).
  • Применяя отвертку отсоединяем фиксатор форсунки.
  • Извлекаем элементы.
  • Удаляем уплотнительные кольца, так как они выжаты и при обратной сборке необходимо устанавливать новые.

При демонтаже и сборке не допускается повреждение распылителей, попадание в систему. Для того чтобы установить новые форсунки на рампу нужно делать все так же, но только в обратной последовательности.

Чистка системы своими руками

Чистка конструкции без посещения вашим автомобилем ВАЗ сервиса, может выполняться двумя способами.

В первом случае необходимо предварительно купить очиститель инжектора и карбюратора, уплотнительные кольца для системы.

После извлечения форсунок со своих штатных мест, опускаем их в подходящую емкость с очистителем инжектора. Отдельно чистим РХХ с помощью спрея для карбюратора.Вокруг сопла на конструкции образован слой смолы, который необходимо аккуратно отчистить периодически промывая его спреем.

Внутреннюю очистку производим с помощью насоса и источника питания с напряжением от 3 до 12 вольт. В шланг насоса наливаем очистителя и под давлением в 6 атмосфер прокачиваем форсунку, параллельно подавая напряжение. Величина напряжения может быть поднята до 9-12 вольт до появления характерного треска.

Далее, в обратной последовательности собираем все на место, подключаем колодку и можем заводить двигатель ВАЗ.

Второй способ более экономичен, но более хлопотный. Приобретаем только жидкость для чистки карбюраторов. Спрей заливаем в шланг насоса и подсоединяем последний к системе.

Качественный спрей для карбюраторов может обеспечить отличную внешнюю читку форсунки, но придется дольше повозится чтобы оттереть и размягчить закоксованность. Далее, толчками подаем напряжение на форсунку до потрескивания и выполняем внутреннюю чистку. При установке форсунок на штатное место желательно аккуратно смазать мыльной водой новые уплотнения, что повысит герметичность.

Периодическое обслуживание и чистка топливных форсунок обеспечит устойчивую работу двигателя и экономичность эксплуатации автомобиля ВАЗ.

Ваз 2114 чистка форсунок


Промывка инжектора ВАЗ 2114/2113/2115 — Лада 2114, 1.6 л., 2004 года на DRIVE2

Понадобится:
— 2 бутылки 1,5-2 литровых, например от кока-колы. — бесплатно
— два соска от бескамерных шин — 18х2=36р.
— шланг топливный резиновый, метр, стоит 50-100р. в автомагазинах, внутренний диаметр наверное 5 мм, не замерял. Сразу же разрежьте его на куски 70 и 30 см(примерно конечно же)))
— три хомута маленьких по размеру шланга. вроде по 15р., итого 45р.
— промывочная жидкость. Я использовал LAVR ml-101(есть с раскоксовывающим эффектом, есть без него, я взял с раскоксовывающим, не знаю есть ли разница), стоит примерно 600р.

Жидкость промывочная


— Насос электрический с монометром

Что делаем?
Для начала изготовим приспособу которую будем подключать в топливную рампу. Берем одну бутылку, делаем отверстие в крышке, вставляем плотно сосок наружу, через него будем накачивать давление в бутылку, по сути сейчас собираем бензобак на коленке. Проверяем чтобы все сидело очень плотно. Снизу бутылки также делаем отверстие, бросаем второй сосок в бутылку, ловим и вытягиваем его также наружу, предварительно нужно выкрутить из него нипель. На сосок который снизу бутылки надеваем шланг(длинный кусок) и фиксируем хомутом №1. Теперь закрутим крышку, зажмем шланг и надавим на бутылку. Если слышите что где то пропускает воздух лучше заморочиться и сделать все плотнее, иначе в процессе промывки прийдется докачивать давление. У меня постоянно пропускало через крышку, я намотал перед вставкой соска на него не много уплотнителя для труб, частично спасло положение, но докачивать в процессе все равно пришлось.

Когда приспособа готова выделяем времени примерно 2-3 часа(у меня ушло примерно столько с учетом того что делал в первый раз, в последующем если понадобиться я думаю конечно быстрее получится.
Запасаемся набором ключей и открываем капот автомобиля. Предварительно нужно отключить бензонасос, можно вытащить предохранитель он находится в стойке где установлены «мозги авто» для этого нужно открутить крышку которая находится возле левой ноги переднего пассажира и найти возле мозгов предохранитель на 15А, он один там должен быть. Либо можно поднять заднее сидение, открутить железную крышку за которой находится бензонасос и скинуть с него фишку, все.
После того как отключили бензонасос отправляемся под капот и находим топливную рампу.

Топливная рампа. Слева у нее(на фото не видно) находится нипель для стравливания давления

Если смотреть прямо на нее, на левом боку нужно открутить черный колпачек, за ним находится нипель через который можно стравить давление в рампе чтобы при отсоединении шлангов на вас не вылилось много бензина. Просто нажимаем чем нибудь например ключом рожковым на нипель и ждем когда бензин перестанет литься, можно подставить бутылку или тряпку чтобы не залить подкапотное пространство.
После того как давление стравлено переходим на правую сторону топливной рампы. Ровно там где располагается нипель для стравливания давления, только справа находится алюминиевый подводящий патрубок для топлива. Смотрим куда он идет, откручиваем от него шланг который идет от бензобака(на фото выше показан именно этот процесс, откручивайте аккуратно и не потеряйте резиновое колечко уплотнитель), будьте готовы что прольется еще не много бензина и вместо этого шланга насаживаем наш шланг который идет из бутылки и фиксируем хомутом №2. Таким образом мы изготовили подводящий шланг для промывочной жидкости.
Рядом с железным подводящим патрубком для топлива идет точно такой же, только для стравливания лишнего топлива. Смотрим куда он идет, точно также откручиваем шланг который уходит в бензобак(откручивайте аккуратно и не потеряйте резиновое колечко уплотнитель) и вместо него подсоединяем короткий отрезок шланга(фиксируем хомутом№3) и вставляем свободный конец в пустую бутылку, кладем куда нибудь, чтобы никуда не упала когда в бутылку будет стекать лишняя жидкость.
Теперь:
Заливаем в бутылку промывочную жидкость, накручиваем крышку с соском. Можно держать в руках(если есть помощник, так удобнее), либо каким то образом подвешиваем всю эту систему на крышку капота. К соску на крышке подсоединяем насос. Проверяем еще раз чтобы все плотно сидело. Если все проверено аккуратно накачиваем давление в бутылку, я накачивал примерно 2 атм., смотрим чтобы нигде ничего не лилось(у меня травило давление через крышку в бутылке и приходилось поддавать давления насосом периодически, в итоге давление «гуляло» от 2.7 до 1.7 примерно). Если все хорошо заводим автомобиль и наблюдаем как автомобиль работает на промывочной жидкости, излишки жидкости стекают в пустую бутылку в которую опущен короткий шланг. Таким образом на холостых оборотах, не газуя даем автомобилю поработать примерно 15 минут. Если жидкость уйдет из бутылки раньше запланированного времени(у меня это происходило из за того что система была не полностью герметична) просто отсоединяем аккуратно насос, стравливаем давление с бутылки и заливаем то что набежало во вторую бутылку. И таким образом даем поработать двигателю на холостых минут 15. После этого заглушаем машину и ждем минут 15 чтобы отложения в двигателе растворились и размокли.
После того как все это проделано делаем завершающую процедуру, заливаем остатки жидкости в бутылку, нагнетаем нужное давление и заводим машину. Теперь нужно дать поработать двигателя с перегазовками, я плавно повышал и опускал обороты примерно до 3000-3500, иногда сильнее газуя, иногда поменьше. таким образом дает двигателю поработать до тех пор пока не уйдет вся промывка. Если во второй бутылке набежало много жидкости точно также просто доливаем все в первую бутылку и гоняем двигатель пока все не израсходуется и двигатель сам не заглохнет.
На этом промывка закончена, откручиваем все в обратном порядке, перед откручиваем шлангов можно стравить давление с левого бока топливной рампы, лишним не будет, отсоединяем все что прикрутили, прикручиваем все что открутили изначально и не забываем подключить бензонасос, заводимся и едем.
По идее нужно после этого поменять свечи и масло. Не знаю нужно ли действительно в 100% случаев делать это, масло у меня как раз по пробегу нужно менять, со свечами пока не определился

Фото по возможности постараюсь выложить, возможно и скорее всего где то допустил ошибки, делал в первый раз

www.drive2.ru

Чистка форсунок Ваз 2114 — Лада 2114, 1.5 л., 2003 года на DRIVE2

Легкий способ чистки форсунок, не факт что правильный но пофиг)
Кароче была такая проблема что пропадал один из циллиндров, работал на трёх, проверил искра есть. Погуглил, говорят что проблема в форсунках. Решил попробовать, взял в авто49 жидкость для очистки карбюратора, и колечки уплотнители форсунок.

Полный размер


Снял рампу с форсунками, когда будите ставить обратно не попутайте шланги топливные, я хоть и пометил маркером но видать бензинчик попал на отметку и стер его, потом вспоминал по памяти, очковал, какой к чему было)) вот, перед снятием открутил колпачек и сбросил давление с рампы. Вытащил всё это дело и понёс домой.

Полный размер


Разобрал рампу, и начал промывать каждую форсунку.

Полный размер


На ютубе полно всяких видео о том как почистить форсунки, но все заморачиваются делают какие то колбочки, шприцы, трубочки, пипец кароче)) у меня получилос все проще, подключал то я так же от кнопки, плюс мину к аккуму

Полный размер


через кнопку и на форсунку, потом просто вставил в форсунку красненкую трубочку, она шла в комплекте с жидкостью, пшикал и одновременно нажимал на кнопочку))мне понравилось) Было видно когда первые два раза пшикал жидкость прыскала не из всех отверстий на форсунке, после уже пробила все)
Потом помыл саму рампу этой же жидкостью, боже скока там было какашек…
Собрал потом как было, ничего не перепутал)Несколко раз провернул ключ, дал насосу сделать давление в трубках, и потом завёл. Удивлён был но проблема ушла.
На счет расхода топлива я ничего сказать не могу, может и поменьше стало, может и так же осталось) Приборка у меня к сожалению не показывает расход(
Вот такие пироги))
Удачи на дорогах!)

www. drive2.ru

Как снять и почистить топливные форсунки ВАЗ 2114

Каждый автовладелец инжекторного автомобиля рано или поздно сталкивается с проблемами в топливной системе, и начинает думать об очистке топливных форсунок.

Задача форсунки держать давление создаваемое топливным насосом и только в нужный момент открыться на долю секунд чтобы пропустить нужное количество топлива.

В топливе находится очень много разных присадок, которые во время работы двигателя налипают на седло запорной иглы форсунки. Как результат форсунка начинает не правильно распылять топливо или пропускать топливо, когда должна быть закрыта. В таких случаях необходима чистка форсунок или их замена.

Рекомендуемый период чистки форсунок 25 000 км — 30 000 км. Несвоевременный уход за топливными форсунками может привести к полному выходу их из строя, и тогда необходима будет только замена.

Как понять когда необходимо чистить топливные форсунки

На просторах интернета есть много инструкций и способов чистки топливных форсунок, но мы рекомендуем пользоваться самым надежным и проверенным — очистка в ультразвуковом стенде.

Необходимые для работы инструменты

  • Шестигранник на 5мм;
  • Два рожковых ключа на 17мм;
  • Силиконовая смазка MANNOL 9963;
  • Жидкость для очистки форсунок WYNN’S 76695.

Как снять и почистить

  • Отключаем подачу топлива от топливной рампы.
  • Отсоединяем электроразъем проводов на топливные форсунки.
  • Откручиваем два болта крепления рампы и вытаскиваем её.
  • Снимаем форсунки с рампы и устанавливаем их в специальный стенд
  • После чистки собираем всё в обратном порядке.

Далее в нашем фотоотчете более детальная инструкция.

1

Начинаем производить снятие топливных форсунок для дальнейшей их очистки. Форсунки находятся за впускным коллектором.

2

Первым делом нам необходимо стравить давление топлива с топливной рампы. Для этого откручиваем пластиковый колпачок указанный на фото стрелкой.

3

И чем-то острым нажимаем на золотник, предварительно подставив емкость, чтобы не облить всё бензином.

4

Стравив давление закручиваем пластиковый колпачок обратно и откручиваем шестигранником на 5мм болт крепления топливной рампы.

5

С другой стороны коллектора между третей и четвертой форсункой находится еще один болт крепления топливной рампы.

6

Откручивать его удобно с помощью маленькой трещотки с удлинителями и битки на 5мм.

7

Под гофрой воздушного фильтра нам необходимо отсоединить шланг подачи топлива к рампе используя два ключа на 17мм. И отсоединить электроразъем проводов топливных форсунок.

8

Теперь, когда всё отключено, приподнимаем вверх топливную рампу с форсунками вытаскивая их с посадочного места в коллекторе.

9

И вытаскиваем рампу с форсунками и проводами в сторону правого крыла автомобиля.

10

Расположившись на столе отсоединяем электроразъемы от топливных форсунок, нажав на металлические скобки по бокам разъемов.

11

Вытаскиваем металлические фиксаторы форсунок. Они снимаются руками, но если возникают сложности, то можно воспользоваться отверткой.

12

Вытаскиваем с рампы форсунки и очищаем их от грязи, готовя к установке в стенд.

13

В специальном стенде для очистки форсунок мы создаем давление жидкости WYNN’S и смотрим чтобы форсунки не пропускали жидкость через себя. После мы включаем прерывистое открывание форсунок и смотрим на их распыл. Жидкость распыляется наполняя емкость в стенде.

14

После очистки форсунок, путем прохождения через них жидкости, мы опускаем форсунки в емкость с жидкостью WYNN’S и включаем режим очистки ультразвуком, устанавливая таймер на 30 минут.

15

После очистки меняем уплотнительные кольца форсунок, если это необходимо, и устанавливаем их обратно в топливную рампу. Рекомендуем перед установкой смазать уплотнительные кольца силиконовой смазкой, чтобы не повредить их во время сборки.

16

Также необходимо смазать резинки форсунок и со стороны установки в коллектор.

17

Вот весь инструмент необходимый для снятия и установки топливных форсунок.

18

Работа окончена. Перед первым запуском двигателя необходимо несколько раз включить и выключить зажигание, чтобы наполнить топливную рампу бензином.

etlib.ru

Чистка форсунок ВАЗ-2114 своими руками: видео

Форсунки – важнейшая часть топливной системы автомобиля. Именно они ответственны за впрыск горючего, а значит, от качества их работы будет зависеть качество работы всего автомобиля. Однако рано или поздно данный механизм выходит из строя. Срок их жизни зависит от целого ряда всевозможных факторов, в частности от используемого топлива и длительности эксплуатации. В связи с плохим качеством отечественного бензина, они могут отказать уже через 60 000 км пробега, хотя вообще рассчитаны примерно на 100 000. Избежать раннего отказа поможет чистка форсунок на ВАЗ-2114. Сегодня поговорим о том, как это сделать на двигателях 1,5 (8 клапанов) и 1,6, (16 клапанов).

Зачем это нужно

Засоренность форсунок отрицательно сказывается на качестве функционирования всего автомобиля. В том числе, может существенно вырасти расход бензина, ухудшиться работа двигателя. Имеет место появление пропусков зажигания на холостом ходу и т. д. Чистка элементов системы впрыска – это важнейшая профилактическая работа, позволяющая поддерживать ее в нормальном состоянии. Она выполняет следующие функции:

  • позволяет существенно увеличить срок работы форсунок;
  • дает возможность понизить расход горючего, который возрастает при засоренности;
  • позволяет улучшить динамику авто.

Поэтому специалисты рекомендуют всем автолюбителям уделять внимание своему автомобилю и время от времени производить чистку форсунок.

В таком случае вам придется потратиться на новые значительно позже, не говоря о существенной экономии на топливе.

Как это делается

Для того чтобы почистить форсунки, сначала их нужно снять. Процедура не слишком сложная для опытного автолюбителя, но все-таки может занять некоторое время. Рассмотрим пошаговую инструкцию, которая поможет выполнить работы.

  1. Изначально необходимо отключить «минус» аккумулятора, чтобы не допустить удара током от металлических частей авто.
  2. Спуск давления горючего отопления. Для этого вам понадобятся 2 рожковых ключа на 17. Достаточно открутить штуцера топливных шлангов.
  3. Затем отключаем электрический разъем от рампы.
  4. Демонтаж крепежного кронштейна топливных трубок. Необходимый инструмент – плюсовая отвертка. Кронштейн удерживается всего одним винтом, который нужно скрутить.
  5. Для закрепления рампы используется два шестигранных винта. Берем шестигранный ключ на 5 и снимаем их. Для демонтажа рампы ее необходимо продвинуть по оси форсунок, после чего вытащить. Снимается она в левую сторону.
  6. Под рампой обнаружится пружинная скоба. На нее нужно слегка надавить, после чего отодвинуть и снять
  7. Форсунка извлекается простыми расшатываниями.
  8. Остается только устранит уплотнитель, расположенный на корпусе форсунки.

Читайте также: Чистка дроссельной заслонки ВАЗ-2114

Вот и все. Форсунки демонтированы, теперь можно приступать к прочистке. Приготовьте проволочку или изоленту, чтобы скрепить стыки, а также раствор для очистки карбюратора, трубочку и шприц. Далее выполняем следующие действия:

  1. Вставляем один конец трубочки в емкость с раствором, а второй конец – в отверстие шприца. Наберите жидкость, отсоедините шприц от трубочки.

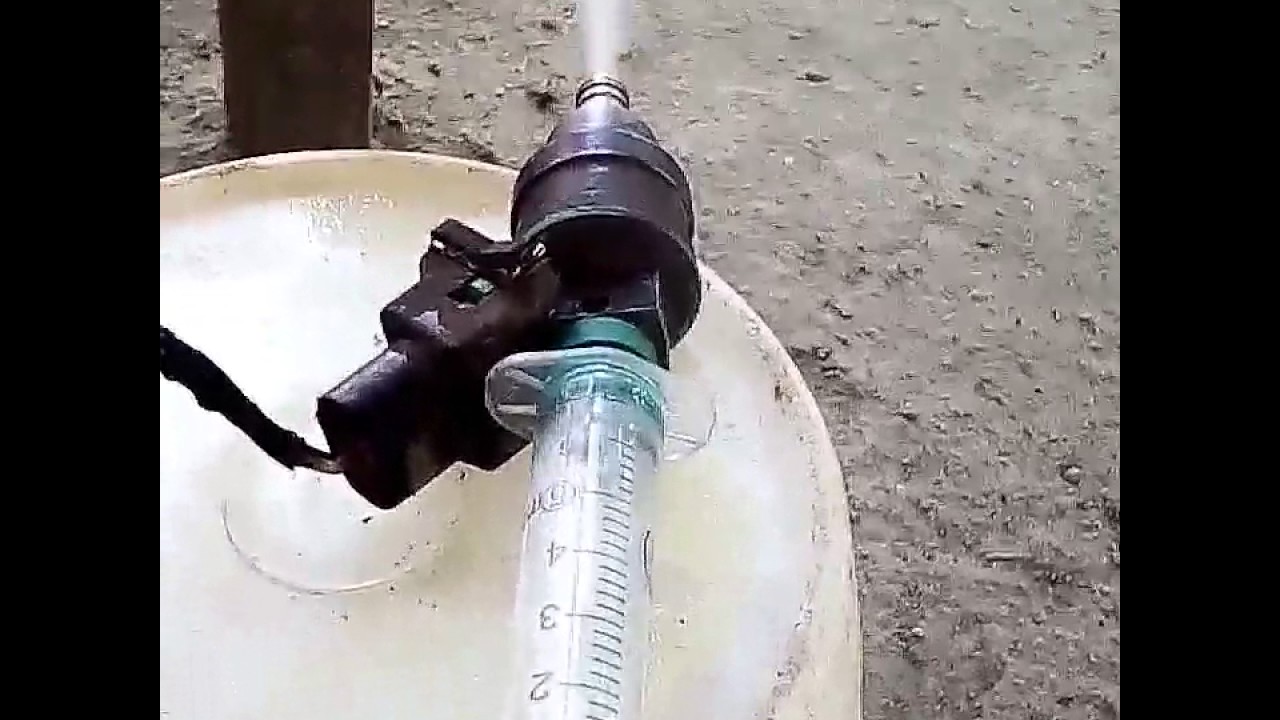

  2. Вставьте шприц в форсунку и введите раствор внутрь.

Вводить жидкость необходимо до тех пор, пока исходящий поток не станет чистым и ровным. Тогда можно перейти к следующим устройствам. Как видим, ничего принципиально сложного в этих работах нет. Все что вам нужно – немного времени и желания. Если какие-либо моменты остались непонятны, вы можете просмотреть видеоинструкцию на нашем сайте. Перед началом сборки топливной системы удостоверьтесь в нормальном сопротивлении форсунок (11-15 Ом).

ladaautos.ru

Чистка форсунок на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Топливные форсунки – нужны для того чтобы распылять топливо, которое идёт из бензобака в двигатель автомобиля, а если быть более точнее, то они прямиком в цилиндры льют топливо чтобы оно там смешалось с воздухом и произошло воспламенение топливно-воздушной смеси, если вы ещё не знаете, но на данной смеси (А именно смесь топлива с воздухом) двигатель у автомобиля и работает, если что то одно убрать (Воздух к примеру) то двигатель уже не заведётся, потому что кислорода не будет благодаря которому бензин должен воспламеняться (А чисто бензин же вить не горит), поэтому данной смеси люди (Учёные) и дали название «Топливо-воздушная смесь» на которой двигатель работает и автомобиль тем самым едет.

Примечание!
Чтобы произвести очистку топливных форсунок, возьмите с собой подходящий инструмент, к нему относятся: Набор всевозможных ключей в котором гаечные обязательно быть должны, а так же отвёртки возьмите, жидкость приобретите в автомагазине «Для чистки карбюраторов» она называется, но вы ещё при покупке с продавцом поговорите, потому если жидкость окажется слишком ядовитая то она может просто вывести ваши форсунки из строя когда вы их чистить изнутри ей будете, ну и провода ещё понадобятся которые с аккумуляторной батареи вести придётся и подсоединять к форсункам (Подойдёт отлично два тонких провода, нормальной длинны а лучше сразу большой чтобы хватило, примерно 1 метр вам отлично подойдёт)!

Краткое содержание:

Где находятся топливные форсунки?
На топливной рампе они располагаются, но есть одно Но! По мере выпуска автомобилей семейства Самара 2, они комплектовались совершенно разными двигателями которым в принципе схожи между собой по принципу работы, но различные по запчастям (Хотя и большинство деталей в них тоже схожи) и поэтому топливные рампы на одних и тех же моделях (ВАЗ 2114 к примеру) могут стоять совершенно разные, но местонахождение у них у всех одно и тоже, а именно под ресивером они располагаются, чтобы вы более подробней понимали где это, смотрите фотографию чуть ниже, на которой местоположение самой рампы указано стрелкой.

Когда нужно чистить топливные форсунки?
Как только они засорились из-за некачественно бензина, их и нужно чистить, просто так чистить их к примеру каждые 30.000 тыс. км., мы вам не рекомендуем, как это некоторые авто-мастера утверждают, потому что если бензин заливался в автомобиль качественный, то они и через 50.000 тыс. км., не засорённые будут и запомните раз и на всегда, если автомобиль ещё нормально едет, без перебоев, а так же холостой ход у него ровный, то в двигатель вообще лезть не нужно, кстати насчёт топливных форсунок, их только именно при засорении чистить нужно, потому что чистка к нечему хорошему не приводит и бывают даже случаи когда после чистки форсунки приходили в негодность (Одним словом чистка форсунок вредит им и поэтому её нужно осуществлять только при крайней необходимости), симптомы того что форсунки засорились будут следующие: Автомобиль толком ехать не будет, рывки при езде ощутимы будут, а так же холостой ход неровный будет присутствовать, плохо заводиться автомобиль ещё может ну и попросту глохнуть на холостом ходу, ну и всё на этом, это самые яркие симптомы которые будут происходить с автомобилем при засорённости форсунок.

Примечание!
Добавим, мы утверждаем что нужно именно ждать того пока форсунки полностью не засоряться и автомобиль не начнёт плохо ехать, но всё же если вы на автомобиле проехали 50.000 тыс. км., к примеру, то можно уже не глядя на езду автомобиля прибегнуть к чистке форсунок, потому что как правило они за такой пробег уже сильно засоряются и нуждаются в чистке!

Как прочистить форсунки на ВАЗ 2113-ВАЗ 2115?

Примечание!
Вы наверное уже знаете что есть два способа прочистки форсунок, первый способ заключается в ультразвуковой их чистки, очень действенный способ но и были случае когда форсунки просто у людей выходили из строя, это может быть из-за неопытности работников автосервиса в первую очередь (Просто такая чистка выполняется только в автосервисе на специальном приборе и в домашних условиях вы её никак не выполните) ну и во вторую очередь, сам прибор которым они производят чистку работает неправильно (Если всё будет нормально и будет соблюдаться технология чистки, то ничего с вашими форсунками и не случится), второй способ выполняется уже в домашних условиях и так же если к нему подойти с нормальной жидкостью для карбюратор (Не слишком едкой) то и в этом случае с форсунками у вас ничего не случиться, данный способ мы и опишем в этой статье.

1) Приступим к самой работе, в начале вам снять понадобиться топливную рампу и после чего с неё сами форсунки снять будет нужно, как всё это сделать читайте в статье под названием: «Замена топливных форсунок на ВАЗ» (В этой статье на которую дана ссылка ещё описано как можно проверить производительность форсунок, вы эту проверку тоже проведите и возможно вам даже и не нужно будет их чистить, если они одинаковый уровень топлива во все ёмкости выплеснут), после снятия подготовьте рабочее место которое должно быть не слишком грязное (Лучше всего какую ни будь тряпочку положите и на неё после этого сами форсунки положите) и подготовьте так же все инструменты которые нужны будет, но вы ещё учитывайте тот факт что рядом аккумулятор должен быть, поэтому рядом с автомобилем всю работу проводите.

Примечание!
Кстати зарядным устройством ещё аккумуляторную батарею можно заменить, так даже более удобней выйдет, в общём берёте любое зарядное устройство (От старых телефонов лучше использовать) и подсоединяете к нему два провода (К его кончику, изо-лентой оба контакта примотать нужно, чтобы они держались) и эти же два провода будут идти на форсунку при её чистки (Об этом чуть позже)!

2) Теперь возьмите сам очиститель и уберите с него верхний колпачок, после этого заднюю часть форсунки на торчащий ниппель из под очистителя посадите (Плотно сажать её нужно, чтобы при проведения работы форсунка не слетела) как это на фото ниже показано и преступайте к проведению работ, если вы выполняете все работы при помощи АКБ то сразу хотим отметить что она даёт ток на 12 Вольт, поэтому будьте аккуратны, не спалите форсунку (Просто долго не держите контакты, чтобы форсунка работала и всё у вас будет нормально, по секунд 10-20 будет достаточно), если же вы помощью зарядного устройства воспользовались, то мы уже про то как его подключить вам всё сказали, а именно в пункте 1 в «Примечание!» всё описали, поэтому насчёт АКБ пару слов скажем, к нему тоже подсоединить два этих провода нужно и один из проводов на клемму минус кинуть, а другой на плюс и можно уже после этого эти провода к форсунке подсоединять, более подробней об этом читайте в пункте ниже.

3) В заключение эти два провода к контактам форсунки подсоединить придётся (Там всего два контакта на ней будет выведено, наглядно смотрите на фото ниже), при подсоединении долго их не держите (Когда подсоедините, форсунка начнёт распылять очиститель), а иначе форсунку спалите и она работать перестанет, продолжать операцию нужно до того пока вы не увидите как форсунка начнёт нормальной струёй (Сильной) распылять топливо, поэтому как только струя начала нормально бить, сразу прекращайте работу и переходите к другой топливной форсунки.

Дополнительный видео-ролик:
Увидеть процесс чистки топливных форсунок при помощи зарядного устройства для телефона, вы можете в ролике который расположен ниже:

Примечание!
А точно такой же процесс чистки топливных форсунок но только уже с использованием аккумуляторной батареи, вы можете в другом ролике, который тоже размещён ниже:

vaz-russia.com

Как почистить форсунки на ВАЗ 2114 — инструкция

Здравствуйте уважаемые читатели! В сегодняшней статье я хочу рассказать о том, как почистить форсунки на ВАЗ 2114 самостоятельно. Для начала немного теории.

Система питания двигателя ВАЗ 2114.

На фото поз. 2 изображена топливная рампа ВАЗ 2114 на которой установлены поз.1 четыре форсунки, собственно которые и необходимо почистить.

Вот фото демонтированной топливной рампы и форсунок:

Когда необходимо чистить форсунки?

Форсунки рекомендуется почистить если:

  • нестабильно работает двигатель,
  • повысился расход топлива,
  • имеются пропуски зажигания при холостом ходе,
  • ухудшилась динамика автомобиля.

Как снять форсунки на Ваз 2114?

На разных автомобилях форсунки снимаются по разному, однако, как правило принцип один.

  1. Первым делом отключите АКБ.
  2. Далее открутите два винта под шестигранник на 5.

  1. С помощью пробки штуцера (находится слева рампы, поз.3) спустите давление.
  2. Каждая форсунка крепится к топливной рампе защелкой. Демонтируйте все форсунки.

Более подробно этот процесс описан на видео.

И так форсунки демонтированы, теперь необходимо их проверить.

Диагностика форсунок.

Для диагностики работоспособности форсунок понадобиться мультиметр, который необходимо включить в режим сопротивления измерения до 200 Ом. Вставьте щупы между контактами, снимите показания.

Сопротивление исправной форсунки должно быть где-то от 11 до 15 Ом. Если у Вас форсунка в обрыве, или сопротивление намного больше, то советую ее заменить.

Чистка форсунок ВАЗ 2114 своими руками: инструкция.

После процедуры проверки форсунок, приступите к чистке. Для этого необходимо собрать следующую схему. От АКБ последовательно через лампу, далее через выключатель (микрик или кнопку без фиксации) выводятся два контакта. Эти два контакта подключаются непосредственно к форсунке.

Вот схема:

Встает вопрос, как подключиться к форсунке, необходимо знать полярность самой форсунки. На некоторых форсунках полярность обозначена на корпусе значком плюс, на некоторых полярность не указана. В таких случаях, необходимо положить топливную рампу, как показано на фото.

Тогда  левая клемма от вас будет плюсом, а правая соответственно минус.

Чем чистить форсунки?

Для очистки используйте очистительный раствор ABRO CARB & CHOKE CLEANER (очиститель карбюратора).

На многих сайтах описана методика очистки с помощью всевозможных переходников, шлангов и т.п., все гораздо проще.

  1. Снимите верхнюю часть баллончика очистителя карбюратора.

  1.  Вставьте в форсунку шток клапанно-распылительной система баллончика.

  1. Подсоедините два контакта нашей схемы к контактам форсунки. Надавите на форсунку, установленную на баллончик. На одну, две секунды с помощью выключателя активируйте цепь, чтобы заработала форсунка (держать более двух секунд за раз не рекомендуется).

Важно: Обязательно соблюдайте технику безопасности. Распыляйте строго от себя, берегите глаза, используйте защиту!

Более подробно об очистке форсунок смотрите на видео.

portalvaz.ru

Как почистить форсунки на ВАЗ 2114

03.09.2016

Здравствуйте уважаемые читатели! В сегодняшней статье я хочу рассказать о том, как почистить форсунки на ВАЗ 2114 самостоятельно. Для начала немного теории.

Система питания двигателя ВАЗ 2114.

На фото поз. 2 изображена топливная рампа ВАЗ 2114 на которой установлены поз.1 четыре форсунки, собственно которые и необходимо почистить.

Вот фото демонтированной топливной рампы и форсунок:

Когда необходимо чистить форсунки?

Форсунки рекомендуется почистить если:

  • нестабильно работает двигатель,
  • повысился расход топлива,
  • имеются пропуски зажигания при холостом ходе,
  • ухудшилась динамика автомобиля.

Как снять форсунки на Ваз 2114?

На разных автомобилях форсунки снимаются по разному, однако, как правило принцип один.

  1. Первым делом отключите АКБ.
  2. Далее открутите два винта под шестигранник на 5.

  1. С помощью пробки штуцера (находится слева рампы, поз.3) спустите давление.
  2. Каждая форсунка крепится к топливной рампе защелкой. Демонтируйте все форсунки.

Более подробно этот процесс описан на видео.

И так форсунки демонтированы, теперь необходимо их проверить.

Диагностика форсунок.

Для диагностики работоспособности форсунок понадобиться мультиметр, который необходимо включить в режим сопротивления измерения до 200 Ом. Вставьте щупы между контактами, снимите показания.

Сопротивление исправной форсунки должно быть где-то от 11 до 15 Ом. Если у Вас форсунка в обрыве, или сопротивление намного больше, то советую ее заменить.

Чистка форсунок ВАЗ 2114 своими руками: инструкция.

После процедуры проверки форсунок, приступите к чистке. Для этого необходимо собрать следующую схему. От АКБ последовательно через лампу, далее через выключатель (микрик или кнопку без фиксации) выводятся два контакта. Эти два контакта подключаются непосредственно к форсунке.

Вот схема:

Встает вопрос, как подключиться к форсунке, необходимо знать полярность самой форсунки. На некоторых форсунках полярность обозначена на корпусе значком плюс, на некоторых полярность не указана. В таких случаях, необходимо положить топливную рампу, как показано на фото.

Тогда  левая клемма от вас будет плюсом, а правая соответственно минус.

Чем чистить форсунки?

Для очистки используйте очистительный раствор ABRO CARB & CHOKE CLEANER (очиститель карбюратора).

На многих сайтах описана методика очистки с помощью всевозможных переходников, шлангов и т.п., все гораздо проще.

  1. Снимите верхнюю часть баллончика очистителя карбюратора.

  1.  Вставьте в форсунку шток клапанно-распылительной система баллончика.

  1. Подсоедините два контакта нашей схемы к контактам форсунки. Надавите на форсунку, установленную на баллончик. На одну, две секунды с помощью выключателя активируйте цепь, чтобы заработала форсунка (держать более двух секунд за раз не рекомендуется).

Важно: Обязательно соблюдайте технику безопасности. Распыляйте строго от себя, берегите глаза, используйте защиту!

Более подробно об очистке форсунок смотрите на видео.

Рекомендую прочитать:

autoepoch.ru

Как промыть форсунки на ваз 2114 в домашних условиях

Большинство автовладельцев предпочитают доверить ремонт своего автомобиля одному и тому же специалисту, выполняющему ремонт качественно в кротчайшее время, единственный минус такой работы высокая цена, да и попасть к такому будет достаточно сложно, из-за больших очередей. В таких случаях приходится пользоваться услугами менее опытных мастеров или же сделать все своими руками в домашних условиях.

Ряд особенностей автомобилей с инжекторным мотором

Автомобиль ВАЗ-2114 комплектуется только запчастями инжекторного типа, что в разы увеличивает их надежность. Но, несмотря на надежное комплектование, поломки всё-таки появляются, чаще всего они происходят в связи с некачественным топливом или из-за элементов фильтрации, точнее из-за их несоответствующей замены. При обнаружении на мониторе приборов записи Check Engine, необходимо срочно проверить мотор и его рабочее состояние.

Наиболее частое возникновение поломок мотора происходит ввиду засора форсунок. Как почистить форсунки на ВАЗ 2114 (8 клапанов) инжектор – простой ремонт, главное выполнять все строго по алгоритму.

Признаки, сигнализирующие о срочной промывке форсунок, подразделяются:

  • В рабочем состоянии мотора на холостом ходу происходит пропускание зажигания.
  • Перебои в работе мотора.
  • Транспортное средство разгоняется дольше, чем обычно, без изменения динамики с учетом выжимания педали акселератора до упора.

Форсунки – элементы, осуществляющие подачу горючего средства на необходимом давлении. Их работа влияет на функционирование двигателя и его систем. Если обмотка форсунки не сгорела, менять ее нет необходимости, достаточно выполнить чистку.

Об этом важно знать и помнить. Самое главное заправлять машину только одним и тем же топливом, не пользуясь услугами сомнительных АЗС. Несоответствующее топливо способно спровоцировать нарушение стабильности работы системы подачи топлива, появление нагара, устранить данные нарушения будет затруднительно. Систематическая заправка низкокачественным топливом способствует снижению ресурсного цикла форсунок, частая их смена не желательна.

Продление ресурса форсунок

Часто автомобилисты задаются вопросами, как избежать постоянных промываний форсунок и добиться увеличения их ресурса.

Способы по продлению срока эксплуатации:

Способ № 1

Применение присадочного материала для улучшения качественного состава топливного средства. Данные присадки заливаются напрямую в топливный бак.

Способ № 2

Увеличение ресурсного цикла – промывка форсунок своими руками ВАЗ 21114 или авто салоне.

Вывод напрашивается сам собой – по стоимости присадки дорогое удовольствие и дает незначительный эффект, выполнить промывку также дороговато. Поэтому при выполнении чисток форсунок своими силами, лучше выбрать как вариант продление ресурса, ну а в остальных ситуациях экономичнее будет делать замену элемента.

Диагностирование работоспособности форсунок на ваз 2114

Перед тем как почистить форсунки на ВАЗ 2114, рекомендуется сделать их осмотр и выяснить наличие работоспособности.

Способы проведения диагностирования и выявления неисправностей:

  • Осмотр выполняется с не прогретым, но работающим мотором. Удостовериться о состоянии работы форсунки, можно потрогав ее рукой. При ощущении вибрации или пульсирования делаются выводы, об исправности детали. Но данный способ не достоверен на 100%, это связано с не доступностью всей информации.
  • Осмотр с холостым ходом. Здесь следует немного увеличить количество оборотов и дать мотору немного поработать в данном положении. Далее выполнить послабить гайки на колпачках, удерживающих форсунки. После проделанных действий произойдет снижение количества оборотов. Если это не произошло, тогда один из элементов вышел из строя.

После того как удостоверились в наличии неисправностей, пора начинать работу. Чистка форсунок своими руками на ВАЗ 2114 под силу любому автомобилисту, умеющему обращаться с инструментом. Такой ремонт будет намного дешевле, чем в авто сервисе.

Последовательность снятия форсунок на ваз 2114

Как в домашних условиях почистить форсунки на ВАЗ 2114? Для полноценной очистки форсунок в первую очередь их необходимо демонтировать.

Как правильно это выполнить:

  • произвести полное обесточивание авто, отключить аккумуляторную батарею;
  • дать остыть двигателю, это поможет избежать травм;
  • снять кожух с верхней части мотора;
  • демонтировать корпус воздушного фильтра;
  • отсоединить трубопровод, соединяющий форсунку и насос;
  • снять шайбы и открутить форсунки;
  • выполнить отсоединение шекера и фиксатора возле рампы.

По данному алгоритму снимаются все имеющиеся форсунки. Элементы, неподлежащие восстановлению и чистке требуют замены на новые детали.

Очистка с наружной стороны форсунок

Пошаговая инструкция, как промыть форсунки на ВАЗ 2114 в домашних условиях:

Шаг 1

Оценка состояния устройств. В случае наличия признаков протечек, не следует вновь ставить эти элементы на авто, их необходимо срочно заменить.

Шаг 2

Очистка элементов в ацетоне. При данной очистке ацетон набирают в отдельную емкость и погружают форсунки в жидкость, важно чтобы ацетон покрывал элементы. Такая очистка максимально удалит загрязнения.

Шаг 3

Очистка топливной рампы пылесосом.

Шаг 4

Удаление кокса с поверхностей сопел форсунок, для очищения подойдет обычная игла.

На данном этапе чистка форсунок ВАЗ 2114 может быть завершена.

Внутренняя очистка форсунок

После наружной очистки следует выполнить внутреннюю очистку. Здесь не обойтись без шприца и жидкости для очистки карбюратора. В полость элемента подается очищающая жидкость. Перед началом работы следует проверить воздействие вещества на трубку, так как состав жидкости является достаточно агрессивным, и способен разъедать некоторые пластмасс. И только после этого приступать к выполнению работ.

После завершения очистки устанавливаются кольца, лучше использовать новые, так как старые, даже после чистки устанавливать не следует. Продлению сроков службы форсунок и отдалению очередной чистки, способствует замена сетки бензонасоса, топливного и воздушного фильтров. В иной ситуации выполненная промывка не даст желаемого результата.

Подводя итоги

Закончив промывку форсунок, следует выполнить сборку системы, подающей топливо, подсоединить проводку, осуществить запуск двигателя, проверить в работе.

Важный момент: очистка форсунок выполнена, элементы деталей перебраны и собраны вновь, следует заправляться на проверенных автозаправках, использующих высококачественные топливные материалы. Потому как это важный критерий, влияющий на правильность работы элементов топливной системы.

Следует не только знать и уметь, как промыть форсунки на ВАЗ 2114, но и своевременно выполнять замену фильтров. Часто износившиеся фильтры, входящие в системную конструкцию, подающей горючее, становятся первопричиной засора форсунок, выполнение промывочных работ в данной ситуации даст временный результат.

Как почистить форсунки на ВАЗ 2114 — инструкция

Здравствуйте уважаемые читатели! В сегодняшней статье я хочу рассказать о том, как почистить форсунки на ВАЗ 2114 самостоятельно. Для начала немного теории.

Система питания двигателя ВАЗ 2114.

На фото поз. 2 изображена топливная рампа ВАЗ 2114 на которой установлены поз.1 четыре форсунки, собственно которые и необходимо почистить.

Вот фото демонтированной топливной рампы и форсунок:

Когда необходимо чистить форсунки?

Форсунки рекомендуется почистить если:

  • нестабильно работает двигатель,
  • повысился расход топлива,
  • имеются пропуски зажигания при холостом ходе,
  • ухудшилась динамика автомобиля.

Как снять форсунки на Ваз 2114?

На разных автомобилях форсунки снимаются по разному, однако, как правило принцип один.

  1. Первым делом отключите АКБ.
  2. Далее открутите два винта под шестигранник на 5.

  1. С помощью пробки штуцера (находится слева рампы, поз.3) спустите давление.
  2. Каждая форсунка крепится к топливной рампе защелкой. Демонтируйте все форсунки.

Более подробно этот процесс описан на видео.

И так форсунки демонтированы, теперь необходимо их проверить.

Диагностика форсунок.

Для диагностики работоспособности форсунок понадобиться мультиметр, который необходимо включить в режим сопротивления измерения до 200 Ом. Вставьте щупы между контактами, снимите показания.

Сопротивление исправной форсунки должно быть где-то от 11 до 15 Ом. Если у Вас форсунка в обрыве, или сопротивление намного больше, то советую ее заменить.

Чистка форсунок ВАЗ 2114 своими руками: инструкция.

После процедуры проверки форсунок, приступите к чистке. Для этого необходимо собрать следующую схему. От АКБ последовательно через лампу, далее через выключатель (микрик или кнопку без фиксации) выводятся два контакта. Эти два контакта подключаются непосредственно к форсунке.

Вот схема:

Встает вопрос, как подключиться к форсунке, необходимо знать полярность самой форсунки. На некоторых форсунках полярность обозначена на корпусе значком плюс, на некоторых полярность не указана. В таких случаях, необходимо положить топливную рампу, как показано на фото.

Тогда  левая клемма от вас будет плюсом, а правая соответственно минус.

Чем чистить форсунки?

Для очистки используйте очистительный раствор ABRO CARB & CHOKE CLEANER (очиститель карбюратора).

На многих сайтах описана методика очистки с помощью всевозможных переходников, шлангов и т.п., все гораздо проще.

  1. Снимите верхнюю часть баллончика очистителя карбюратора.

  1.  Вставьте в форсунку шток клапанно-распылительной система баллончика.

  1. Подсоедините два контакта нашей схемы к контактам форсунки. Надавите на форсунку, установленную на баллончик. На одну, две секунды с помощью выключателя активируйте цепь, чтобы заработала форсунка (держать более двух секунд за раз не рекомендуется).

Важно: Обязательно соблюдайте технику безопасности. Распыляйте строго от себя, берегите глаза, используйте защиту!

Более подробно об очистке форсунок смотрите на видео.

Чистка форсунок на ВАЗ-2114 своими руками

Многие автомобилисты предпочитают обращаться к одному и тому же мастеру, чтобы устранить какую-либо неисправность в автомобиле. Единственный недостаток подобных решений – высокие цены и необходимость часто ждать длинной очереди. В некоторых случаях допускается самостоятельное выполнение работы. Достаточно обычного набора инструментов и минимальных знаний. Внимательность тоже важна, иначе результат получится не таким, как хотелось бы.

Инжекторные автомобили и их основные особенности

Автомобили ВАЗ 2114 в любой версии дополняются только двигателем инжекторного типа. Поэтому можно не сомневаться в надёжности приспособлений. Но без неполадок не обходится, особенно – когда используют недостаточно качественное топливо, либо несвоевременно меняют элементы фильтрации. Появление надписи Check Engine говорит о необходимости проверить мотор на работоспособность.

Механическая часть инжектора включает такие части:

  1. Форсунки.
  2. Патрубок воздушного типа.
  3. Фильтры для воздуха с корпусами.
  4. Дроссельные узлы.
  5. Рампа с топливом.
  6. Коллекторная часть для впуска.

Чаще всего это и есть детали, покупкой которых озадачиваются в случае ремонта и замены. При ремонте ВАЗ 2114 инжектор должен оставаться целым.

Промывка форсунок на ВАЗ 2115: демонтаж топливной рампы и форсунок

Примечание! Некоторые утверждают о том, что перед тем как промыть форсунки необходимо будет снимать ресивер, а также дроссельный узел — я лично так не считаю. Я этого не делал так как считаю, что это лишняя работа. Топливная рампа снялась и так, без лишних телодвижений.

1. Первым делом необходимо сбросить давление в топливной рампе, для этого либо достаньте предохранитель, который отвечает за бензонасос из блока предохранителей, либо отключите колодку питания топливного насоса, после чего дайте мотору поработать пока не заглохнет.

2. Отключите колодку питания топливной рампы.

3. Далее необходимо отсоединить топливопровод от рампы, для этого используем ключ на «24», у некоторых на «17». Достаньте трубку и отведите в сторонку.

4. Возьмите шестигранник на «5» и открутите с его помощью два болта крепления топливной рампы к двигателю.

5. Когда все откручено, попытайтесь аккуратно, слегка раскачивая, вытащить топливную рампу вместе с форсунками. Обратите внимание на уплотнительные кольца, они должны быть на форсунках, если их нет, скорее всего они остались в посадочных местах. Проверьте состояние этих резиновых колец и при необходимости замените новыми.

Теперь собственно можно снять и сами форсунки, они крепятся на топливной рампе при помощи специальных зажимов. Чтобы снять форсунку необходимо всего лишь отвести в сторону зажимы, используя обычную отвертку. Когда зажим снят, легонько потяните форсунку на себя — форсунка снята.

Подробнее о форсунках

Сами форсунки относятся к электромагнитной разновидности устройств. Электрическая часть с импульсом способствует открыванию клапана. Тогда горючее распыляется, под высоким давлением впрыскивается внутрь цилиндра. Величина импульсов показывает, какой должна быть степень открытия клапанов. Дозировку организуют по существующим условиям.

Совместимость с форсунками разных брендов и моделей – отличительная черта двигателей ВАЗ 2114. Вот пример названий производителей, заслуживших доверие:

Характеристики двигателей определяют, с какой производительностью выбирать форсунки. При невыполнении условий велика вероятность уменьшения мощности, увеличения расхода топлива. Маркировка детали помогает понять, какая именно разновидность будет актуальной. Продукцию сейчас выпускают примерно с одинаковым качеством.

Важные сведения

Сначала надо точно узнать, каким топливом заправляется автомобиль. Обращение к незнакомым заправкам с большой вероятностью мешает стабильной работе. Негативные последствия связаны с нагарам внутри камер сгорания. Ресурс форсунок не дотягивает и до 120 тысяч километров, если регулярно выбирать некачественные материалы для заправки.

Замену рекомендуется проводить не реже, чем каждые 90 тысяч километров.

Технология очистки форсунок

  1. Первым делом снимаем с форсунки уплотнительное кольцо.
  2. Одеваем заранее подготовленную резиновую трубку на её хвостовик.
  3. Так как форсунки не имеют полярности, подключаем концевики проводов к аккумуляторной батарее.
  4. Далее, нажимаем на кнопку в баллоне и держим её до тех пор, пока давление не стабилизируется и шипение не прекратится.
  5. Когда оно стабилизировалось, направляем форсунку в сторону и нажимаем на кнопку включения, подачи питания.
    Форсунка чистится, а лампа горит.
  6. Проделываем работы пунктов 4 и 5 для каждой форсунки по 2-3 раза подряд.
  7. Если форсунки были сильно загрязнены, то уже после первого продува изменится вид и качество струи вылетающей из сопла.
  8. После 2-3 попыток прочистки осмотрите состояние распыления и если вам не удалось прийти к нужному результату, продолжайте распыление.
  9. По окончании прочистки поставьте новые уплотнительные кольца и смажьте их небольшим количеством бензина. Так они будут защищены от растрескивания и износа.

На выполнение таких работ, в общей сложности вам понадобится около 3-х часов. Разница до и после прочистки.

Можно ли продлить срок службы форсунок?

Продление срока эксплуатации допустима. Для этого используют один из доступных вариантов.

Первый предполагает использование присадочных материалов, улучшающих качественный состав топлива. Присадки заливают прямо в топливный бак.

Либо можно промывать форсунки сами по себе. Это делают при обращении в автосалон, или же собственными силами. Но в большинстве ситуаций полная замена самой детали – более экономичное решение.

Проведение диагностики

Перед заменой обязательно выполняют осмотр и проверку работоспособности.

Способы выявления неисправностей описываются следующим образом:

  • При непрогретом моторе, хотя последний продолжает работать.

Достаточно потрогать форсунку рукой, чтобы проверить, работает ли она. Если ощущается вибрация или пульсирование – значит, всё правильно. Но данный способ нельзя назвать полностью достоверным.

  • Осмотр при холостом ходе.

Количество оборотов немного увеличивают. А потом смотрят, как в данном состоянии работает двигатель. Потом на колпачках для удерживания форсунок несколько ослабляют гайки. После количество оборотов должно снизиться. Если этого не происходит – одна из деталей точно сломалась.

Работу начинают, когда неисправности точно проверены.

Чистка форсунок на стенде

Форсунки в стенде для проверки и чисткиОбычно, автосервис просит привозить демонтированные форсунки. Так, для начала проверяется электропитание и работоспособность этого элемента и только после этого можно перейти непосредственно к процессу чистки. Рассмотрим, весь процесс поэтапно:

  1. Форсунки устанавливаются в специальные посадочные места и подключаются к стенду. Стоит отметить, что в зависимости от конструкции аппарата для чистки одновременно можно проводить процедуру от 4 до 8 элементов.
  2. Далее, устанавливается программа чистки.
  3. Первым этапом становится чистка форсунок капельным путем.
  4. Затем, жидкость для чистки подается под давлением, чтобы вымыть остатки накипи и гари.
  5. Следующий этап, проверка распыления.
  6. Последним действием становится диагностика чистых форсунок в разных режимах работы. Стенд имитирует подачу топлива, чем проверятся, насколько хорошо почистились элементы.

Если на стадии проверки изменения незначительны, то рекомендуется заменить форсунки на новые, поскольку их забитость и изношенность дошла до критического показателя, а эксплуатация дальше не возможна.

Разные режимы чистки форсунок.

Порядок снятия форсунок

Рейка и форсунки должны быть демонтированы полностью, только после этого начинают работу. Предполагается проведение следующих манипуляций:

  1. Обесточка автомобиля в полном объёме. Предполагается отсоединение клеммы с минусом от аккумуляторной батареи.
  2. Все работы проводят, если двигатель полностью остыл. Иначе травмоопасность возрастает.
  3. Верхняя часть избавляется от кожуха, который её прикрывает.
  4. Демонтаж фильтров воздуха.
  5. Трубопровод откручивают от форсунок, насосов. Поддержание высокого давления в системе предполагает, что остатки смесей стравливают до этого. Поддержка трубопроводов идёт за счёт скобов.
  6. Форсунку откручивают накидным ключом.
  7. Шайбу тоже снимают, главное – не потерять её.
  8. Штекер и фиксатор возле рампы отсоединяют полностью. Большая часть деталей отставляется.

Теми же принципами руководствуются при снятии остальных форсунок. Далее идёт промывка инжектора ВАЗ 2114.

Как снять форсунки?

В первую очередь нужно извлечь форсунки. Для этого первым делом снимите клеммы с аккумулятора. Отсоединяем от форсунок проводку, кстати, не забудьте записать, какой провод откуда. Далее нужно сбросить давление в топливной рампе, для этих целей на ней существую специальный болт: подложите под него ветошь и слегка открутите, когда топливо перестанет сочиться, затяните болт на место, что потом не забыть об этом. После этого откручиваем, винты, которые крепят топливную рампу с форсунками к впускному коллектору и аккуратно извлекаем всю конструкцию. Достаем форсунки из рампы. Старайтесь не повредить уплотнительные элементы, вдвойне будьте осторожны, если не приобретали их для замены.

Пример демонтажа топливной рампы на ВАЗ 2110.

Осмотрите форсунки: с одной стороны будет подающий канал, а с обратной стороны — распылитель, который может быть покрыт масляным бурым налетом. Также сбоку будут присутствовать контакты подключения. В некоторых моделях форсунок на подающем канале будет еще присутствовать сеточный фильтр, который необходимо извлечь вместе с резиновыми уплотнителями перед очисткой.

Перейдем к сбору системы для очистки. Для этого нам необходимо надежно соединить распылительную трубку баллончика с очисткой и подающий канал форсунки. В некоторых моделях форсунок для этого достаточно просто намотать на конец трубочки, идущей в комплекте с очистителем, изоленты, чтобы впоследствии плотно вставить в отверстие на подаче в форсунке. Если такое невозможно придется подобрать шланг необходимого диаметра и с помощью труда, изоленты и «танцев с бубном» сделать переходник. Хотя, если честно, это совсем несложно.

Вот фото с примерами:

Далее следует собрать электрическую цепь для открытия форсунок. Для этого один провод будет соединять плюс «+» на аккумуляторе, лампочку и обозначенный плюс на клемме форсунки (обозначение может быть неявным, поэтому лучше уточните в инструкции). Второй провод от «–» соединяем с кнопкой от дверного звонка и со второй клеммой форсунки.

Присоединяем к форсунке шланг от очистителя, создаем давление, нажимая на клапан на баллончике, и на пару секунд жмем на кнопку, открывая форсунку (вы должны увидеть мелкодисперсный топливный факел, вырывающийся из распылителя форсунки). Продолжаем очистку, пока факел не станет равномерным. Данную процедуру проделываем и с остальными форсунками.

Теперь производим установку форсунок и сборку разобранного в обратном порядке. Как советуют специалисты и пособия по ремонту, все резиновые уплотнители лучше заменить, но честно говоря, если они в хорошем состоянии, не растянуты и не «задубели», можно оставить и старые. Не забудьте, конечно, смазать все уплотнители перед установкой машинным маслом.

После сборки, включите зажигание, чтобы поднять давление в топливной системе, и проверьте все элементы на предмет потёков топлива, при необходимости подтяните соединения, если не помогло, то, скорее всего, рекомендация из инструкции по замене уплотнителей на новые была именно для вас.

У кого испытания по проверке на герметичность прошли успешно и двигатель завелся, и имеет равномерную работу, я вас поздравляю, вы своими рукам правильно произвели промывку топливных форсунок.

Чистка внутри

Это один из самых важных моментов при работе с устройствами. Среди основных приспособлений трубки и шприцы, баллончики для подачи. Внутрь чистящие средства попадают по трубкам. Сначала испытывают состав на небольшом участке, потому что он очень агрессивный. Работу начинают, если ничего не произошло.

После чистки ставят новые кольца. Не рекомендуется ставить старые обратно, даже если они очищены. Фильтры и сетка бензонасоса тоже удаляются, заменяются новыми. Их местонахождение легко узнать, если изучается схема ВАЗ 2114, инжектор редко меняет свою позицию.

как снять, признаки неисправности и почему не работают +видео

Форсунки — это незаменимый атрибут любой топливной системы автомобиля, основанной на инжекторном типе двигателей. Форсунки выполняют роль распылителей бензина и определяют необходимое количество топлива для подачи в камеру сгорания. Однако в процессе эксплуатации наблюдается постепенная выработка форсунок. Чтобы оптимизировать работу всей системы и увеличить мощность мотора, рекомендуется периодически прочищать и промывать форсунки.

Какие форсунки устанавливают на автомобили ВАЗ 2114/2115

Практически все виды форсунок, которыми ВАЗ 2114/2115 оснащаются ещё на заводе, можно считать взаимозаменяемыми. В зависимости от года выпуска, на авто монтировались форсунки производства Bosch и Siemens разной маркировки.

Форсунки Bosch:

  1. Модель 0280 158 022. Изделие совмещается только с 16-клапанным двигателем, объёмом 1.6 литра. Форсунка выполнена в чёрном цвете и предназначена для работы при оптимальном давлении в 3.8 атмосферы.

  2. Модель 0280 158 017. Форсунка с такой маркировкой устанавливается на 8-клапанные моторы с объёмом 1.6 литра. Корпус также имеет чёрный цвет.

  3. Модификация 0280 158 996 считается морально устаревшей, так как форсунки с такой маркировкой устанавливались на машины до 2006 года. Модель предназначалась для 8-клапанных силовых агрегатов.

Стандартная комплектация инжекторных моторов ВАЗ 2114/2115

Форсунки Siemens:

  1. VAZ20734 выполнена в оранжевом корпусе. Модель может быть установлена на ВАЗ 2114/2115 любого года выпуска, однако модификация работает в паре с 8-клапанным мотором.

  2. Модель VAZ20735 предназначается для 16-клапанного двигателя. По своим характеристикам она практически не отличается от предыдущей модели. Форсунка имеет синюю маркировку.

В зависимости от маркировки может быть применима на разных типах двигателей

Замена форсунок

Сложность выявления неполадок в работе форсунок в том, что топливная система достаточно разветвлённая и приходится диагностировать работоспособность всех её частей. Например, такая неисправность, как снижение мощности мотора, может иметь две причины — выход из строя форсунок или выработку ресурса насоса.

Засорение форсунок может выражаться в резких рывках двигателя во время движения или нестабильности холостого хода. К тому же и увеличение расхода топлива может считаться признаком поломки форсунок.

Проверить работоспособность каждой форсунки можно даже без их снятия. Достаточно просто завести двигатель и по очереди снимать провода с коннектора каждой форсунки. Если сразу же после снятия мотор начнёт дёргаться или заглохнет, то форсунка в порядке. В том случае, если стабильность работы двигателя не меняется со снятием провода, то форсунка нуждается в тщательной чистке или даже замене.

Провести самостоятельную замену или промывку форсунок на автомобилях ВАЗ 2110-2112 поможет данный материал: https://vazweb.ru/desyatka/pitanie/zamena-forsunok-vaz-2110-8-klapanov.html

Видео: замена форсунок на инжекторах ВАЗ 2108 — 2115

Как снять

Процедура демонтажа и монтажа форсунок не представляет особых сложностей, однако занимает много времени. Заранее необходимо подготовить комплект инструментов:

  • 2 рожковых ключа на 17;

  • крестовая отвёртка;

  • отвёртка с плоским тонким лезвием;

  • шестигранный ключ на 5.

Стандартный комплект

Перед снятием форсунок для замены необходимо сбросить давление в топливной системе автомобиля. Это необходимая мера, которая обезопасит работу и исключит возможность травмирования.

Чтобы сбросить давление топлива, необходимо отключить бензонасос. Он располагается в автомобилях ВАЗ 2114/2115 в топливном баке. Добраться до насоса проще всего через люк, расположенный под подушкой заднего сиденья. Для этого:

  1. Сиденье нужно откинуть.

  2. Под ковриком найти маленький люк.

  3. Открутить винты крепления люка.

  4. Снять крышку и демонтировать контактную колодку с корпуса бензонасоса.

После чего нужно запустить двигатель. Мотор будет работать на том количестве топлива, которое осталось в системе, так как насос после снятия колодки не будет нагнетать давление. Необходимо дождаться, когда двигатель полностью выработает остатки бензина и заглохнет.

Подробнее о замене топливного бака в автомобилях ВАЗ 2108/2109/2114/2115 можно прочитать в данной статье: https://vazweb.ru/desyatka/pitanie/zamena-benzobaka-vaz-2114.html

Процедура снятия форсунок выглядит следующим образом:

  1. Открыть капот автомобиля и снять провод с клеммы «минус» на аккумуляторе.

  2. Для удобства демонтажа рекомендуется снять короб воздушного фильтра. Он будет препятствовать свободному доступу к двигателю.

  3. После чего пальцем отщёлкивается пластиковый фиксатор на двигателе и отсоединяется коннектор от дроссельной заслонки.

  4. Точно так же снимается и коннектор с регулятора холостого хода.

  5. Далее необходимо отсоединить колодку коннектора от жгута проводов самих форсунок.

  6. Форсунки можно будет снять только вместе с топливной рампой. Поэтому нужно открутить болты крепления рампы к кузову.

  7. После чего можно будет сдвинуть рампу в сторону, чтобы каждая из форсунок немного вышла из посадочного гнезда. С форсунок снимаются провода, иначе рампу невозможно будет вытащить.

  8. Рампа вытаскивается, кладётся на чистое место. Теперь можно легко снять все форсунки — они отжимаются посредством пластикового фиксатора.

Отсоединение форсунок возможно только после демонтажа самой рампы

Соответственно, на место старых вставляются новые изделия. И далее работы по монтажу проводятся в обратном порядке.

Ремонт форсунок ВАЗ 2114/2115

Ремонт форсунок подразумевает проведение сразу ряда работ:

После того как изделия были сняты с топливной рампы, нужно хорошо рассмотреть каждый из четырёх распылителей. В том случае, если на корпусе заметны следы протекания, ремонт будет нецелесообразен. Придётся сразу же менять форсунку на новую. Различия в процедурах промывки и чистки для 8-клапанных и 16-клапанных двигателей не существенны. Поэтому можно руководствоваться одной и той же схемой.

Видео: самый простой способ

Если корпус чист и на нём нет деформации и трещинок, то разрешается проводить ремонтные работы. Для этого потребуется снять уплотнитель с корпуса и распылитель. Эти детали рекомендуется оставить в ацетоне или сольвенте на 1.5–2 часа. Пока детали будут промываться, можно пылесосом прочистить топливную рампу. Далее нужно зубочисткой или иглой аккуратно прочистить место посадки форсунок в рампу.

После этого можно приступать к продувке форсунки изнутри. Потребуется моток изоленты, баллончик с аэрозолью для чистки карбюраторов и шприц. Через тонкий шприц в полость форсунки подаётся очищающая жидкость аэрозоля. Место сцепления шприца и трубки баллончика для герметизации лучше обмотать изолентой. Промывку форсунки изнутри рекомендуется повторить три раза. После изделие должно просохнуть. Как только высохнет сам корпус, а также уплотнитель и распылитель после промывания, можно собрать форсунку и установить на рампу.

Дешёвое средство отлично удалит с форсунки грязь и отложения

Перед установкой каждая форсунка проверяется на сопротивление. Показания тестера должны быть в диапазоне 11–15 Ом.

Существует и простой способ прочистки форсунок, без демонтажа топливной рампы. Однако он уместен только в тех случаях, когда форсунки ещё не выработали весь свой ресурс (120–150 тысяч километров пробега). Допускается использование очищающих присадок в бензине. В этом случае очистятся все элементы топливной системы, однако её замкнутость не позволяет вывести грязь и осадки от некачественного бензина.

Поломка топливного насоса грозит серьёзными проблемами. Подробнее об этом можно прочитать здесь: https://vazweb.ru/desyatka/pitanie/zamena-toplivnogo-nasosa-vaz-2114.html

Жидкость заливается в бензобак и вместе с топливом очищает все элементы системы

Замена резиновых колец и уплотнителей на форсунках

Обычно при промывке или ремонте форсунок автолюбители сразу же меняют все резиновые элементы. Это связано с высокими показателями износа. Стоимость колец и уплотнителей очень низкая, зато после замены сразу же можно наблюдать стабильность работы мотора.

Кольца и уплотнители снимаются одним движением руки. Однако для установки новых потребуется аккуратность, так как легко повредить резину. Пластичный элемент сначала смазывается бензином, а потом натягивается на место старого уплотнителя.

Запчасти к форсункам ВАЗможно приобрести по минимальной цене

Самостоятельно прочистить или заменить форсунки на автомобилях ВАЗ 2114/2115 может практически каждый водитель. Сложности могут возникнуть только в процессе откручивания топливной рампы или обратного подсоединения проводов к контактам форсунок. Однако при внимательном проведении каждого этапа работы даже новичку доступно самостоятельное обслуживание этого элемента топливной системы.

Оцените статью: Поделитесь с друзьями!

ВАЗ 2114 Установка форсунок на дворники. Ремонт и обслуживание

Хороший обзор дорожной обстановки через лобовое стекло автомобиля позволяет водителю безопасно управлять машиной в загруженном транспортном движении. Поэтому состоянию лобового стекла нужно уделить достойное внимание. Метеорологические осадки и понижение температуры снаружи и внутри кабины ухудшают прозрачность стекла, что отрицательно сказывается на безопасности контроля. Грязь из-под колес, выливающиеся насекомые, снег и дождевые потоки с внешней стороны стекла должны правильно устранить систему очистки, состоящую из переднего и заднего омывателей, бачка с незамерзающей жидкостью.

Работа вентилятора форсунок омывателя лобового стекла

Веерные форсунки омывателя лобового стекла относятся к более поздним и модным разработкам системы подачи воды на стекло по сравнению с классическими струйными оросителями. У них есть свои особенности применения, знание которых позволит автомобилистам более осознанно подойти к выбору того или иного типа форсунок.

Ферри форсунки омывателя лобового стекла — положительная и отрицательная стороны

Главной отличительной особенностью инжекторного метода разбрызгивания является формирование широкого фронта мелких брызг моющей жидкости типа дождя, которые полностью покрывают всю поверхность лобового стекла, в отличие от струйных форсунок, которые питают струю воды только на определенных участках. области перед водителем и передним пассажиром.Эта система расходования воды более экономична и эффективна по качеству и скорости очистки стекла.

К преимуществам вентиляторных форсунок омывателя лобового стекла можно отнести:

  • Удаление пыли, грязи, насекомых выполняется полностью и качественно за счет равномерного смачивания большей площади стекла.
  • Штаны дворников первой волной движутся по смоченной поверхности стекла, смывая, а не улавливая грязь, достигая более быстрой очистки стекла.
  • «Экономия», предназначенная для эффективной очистки стекол, которая выражается в значительной сумме при интенсивной эксплуатации автомобиля в городских и неблагоприятных климатических условиях.
  • Количество микрокарпин на лобовом стекле появляется из-за движения бритонов дворников по сухим.

К недостаткам веерного способа смачивания стекла можно отнести:

Кратковременное ухудшение видимости при работе форсунок

  • После разбрызгивания на лобовое стекло капель жидкости видимость дороги теряется до тех пор, пока их не ругают дворники.Это может раздражать некоторых водителей, из-за чего они отказываются от вентиляторных форсунок в пользу струйных.
  • Форсунки веерные более чувствительны к морозу, чем струйные. В условиях российского севера они могут без проблем работать только с помощью специальной системы отопления.

Выбор форсунок омывателя лобового стекла вентилятора

Струйные и веерные форсунки

Идеальный случай — приобрести фирменные форсунки, предназначенные для использования именно на этой модели автомобиля.Сегодня многие производители выпускают такие оригинальные форсунки под конкретную марку и модель авто. Кроме того, существуют универсальные типы вентиляторных форсунок, которые можно адаптировать для использования на различных марках и моделях машин. В некоторых случаях возможна небольшая доработка.

Универсальные веерные форсунки считаются продуктами под номерами 30655605 и 7845009010 в каталоге запчастей автомобилей Volvo и Ssang Yong. Первые используются как обычные форсунки на Volvo S80. Оба продукта абсолютно одинаковы по дизайну, но различаются по цене.Корейский почти в два раза дешевле «шведов». А вот насадки Вольвов считаются более престижными. Оба могут использоваться на автомобилях других марок, в частности, на Daewoo, Subaru, Toyota, Mazda и Next.

Альтернативным вариантом могут стать форсунки от концерна Toyota для автомобилей бизнес-класса. Их также можно использовать на различных моделях автомобилей. Но здесь нужно знать, что в комплекте идет только одна насадка, поэтому при покупке товара по каталогу следует повторить заказ дважды, чтобы получить две насадки на автомобиль.Чтобы заменить обычные форсунки, необходимо приобрести веерные форсунки на сами форсунки, и это все равно тройник со шлангами и обратным клапаном.

Что-нибудь полезное для вас:

Видео: Lada Granta — Установка и проверка шайбы форсунок вентилятора

Подбор обратного клапана стеклоочистителя

Шайба штатной конструкции может не иметь обратного клапана, который предназначен для предотвращения перетекания жидкости из шлангов обратно в резервуар во время отключения всасывающего насоса.Клапан обеспечивает непрерывность подачи жидкости, особенно в момент включения насоса, так как воздух не попадает в трубопроводы через форсунки. Клапан представляет собой обычный подпружиненный шар, закрывающий отверстие сопла при отсутствии давления жидкости. Можно использовать систему и без обратного клапана. Затем необходимо предусмотреть механическую или электрическую схему начала движения дворника с учетом момента подачи воды. Жидкость должна успеть пройти по шлангам от бачка к форсункам до того, как дворники начнут работать.

Клапан обратный универсальный для форсунок Toyota

Здесь можно использовать обратный клапан для моделей «Жигули» 8 и 9 под № 21080-5208550-00 в каталоге «Детали» ВАЗ или обратный клапан от топливной системы под номером 2108-1156010-01. Импортные клапаны могут применяться, например, для марок «Volvo» — каталожный номер детали 30896546 или для марок «Toyota» — 85321-26020. В качестве альтернативного варианта достойно использование готового тройника со встроенным обратным клапаном для Mitsubishi — номер M850641 каталожный номер.

Нестандартным, но приемлемым решением является использование обратного клапана, используемого в аквариумном воздушном компрессоре. Обычно стоит выхлопная трубка компрессора, отличается высокой надежностью и экономичностью работы. Кроме него в зоомагазине можно приобрести гибкую силиконовую трубку для изготовления насадок на обратный клапан и насадки, которые используются для подачи воздуха в аквариум. Эта трубка по приспособляемости к перепаду температур и сроку службы намного превосходит штатные шланги, используемые в «Жигулях».

Установка форсунок омывателей лобового стекла

Порядок установки форсунок вентилятора предусматривает выполнение следующих работ:

  • снятие обивки на капоте, если он установлен, аккуратным без поломок с насечкой из пластмассовых поршней с помощью специального инструмента или двух плоских саморезов;
  • разборка подушек из буферного пенопласта, прикрепленных на двусторонний скотч (для их обратной установки требуется новый скотч) и отсоединение накладок на пластиковых деталях;
  • отсоединение трубок подачи жидкости от стандартных форсунок;
  • демонтаж старых форсунок, которые можно прикрепить к вытяжке или каркасу с помощью пластиковых замков или креплений;
  • подключение форсунки на веерные форсунки и их предварительная установка на штатные места без окончательной фиксации;
  • подключение обратных клапанов к трубопроводам промывочной жидкости и патрубкам форсунок, их надежное крепление;
  • проверка работоспособности системы и регулировка направления жидкости на лобовое стекло;
  • Окончательная фиксация форсунок.
Видео: Универсальные веерные форсунки — обзор, установка, пример работы

При установке и регулировке форсунок может потребоваться отрегулировать отверстия, подогнать форсунки по размеру, направлению, высоте и наклону положения. Для этого необходимо подрезать, поддерживать или, наоборот, увеличить основание форсунок с помощью инструментов и резиновых или пластиковых прокладок. В результате необходимо следить за тем, чтобы площадь распыления жидкости на поверхности стекла была максимальной, но не выходила за ее пределы.

Как часто автолюбитель не может даже отправиться в поездку на своей машине, если вдруг перестает работать отзыв водителя. И с жидкостью бы все было хорошо, а то каналы просто забились. Хуже, когда вышли «сами брызги».

Здесь нужно заменить форсунки омывателя лобового стекла. К счастью, эти оросители можно купить совсем недорого. Но почему они приходят в негодность? Причин тому несколько, их список приводится ниже:

  • постоянное засорение приводит к смертельному застреванию грязи в отверстиях;
  • перепад температур и постоянная влажность, из-за чего отверстия залиты ржавчиной;
  • Замерзание воды может привести к растрескиванию.


Конечно, при любых подозрениях на неисправность этих узлов необходимо сначала попробовать их почистить. Для чего можно взять из шприца иглу и аккуратно поставить отметку в отверстии детали, куда распыляется жидкость.

Однако, когда очистка не помогает, а проверка электродвигателя показывает его неисправность, то есть отсутствие шума с его стороны, требуется мотор омывателя лобового стекла.

В случае, когда двигатель качает промывочную жидкость в форсунки, и она разбрызгивается где-то под капотом, то есть имеется пучок шланга — в этом случае необходимо произвести замену протекающего шланга омывателя.

Как исправить полив на ВАЗ

Допустим, поломка произошла на автомобиле ВАЗ. Сначала поговорим о «десятой» семье. Для замены форсунок омывателя в ВАЗ 2110 воспользуемся следующими инструментами:

Начать.

  1. В первую очередь демонтируйте решетку воздухозаборника.
  2. Далее, открутив крепления, снимаем декоративную накладку.
  3. Открутив винты крепления неисправных элементов, демонтировать последние.
  4. Вытаскиваю концы трубок из разобранных элементов.
  5. Устанавливаем новые запчасти и производим сборку в обратной последовательности.

Если на «двенадцатой» модели вышли из строя опрыскиватели, то замену неисправных омывателей лобового стекла на ВАЗ 2112 производят по точно такой же технологии.

Однако бывает, что насос распыляющей системы разбрызгивания жидкости сломался (из-за того, что, скажем, в минус погоду включили систему, заполненную водой). Потом на замену «умершего» мотора омывателя лобового стекла. Придется снять аккумулятор, снять системный бак, отсоединить провода и переустановить узел.

А теперь поговорим о самарской семье. Для замены форсунок на ВАЗ 2114 возьмите какой-нибудь инструмент, а именно плоскогубцы.

Здесь все намного проще. Начинать.

  1. Открываем капот, находим наши битые предметы.
  2. Закинуть от них шланги.
  3. Осторожно отжав внизу плоскогубцы, вытащить неисправные узлы.
  4. Новый поставил в обратном порядке.

А как же замена Калины. Из инструмента возьмите только отвертку.Начните с открытия капота.

  1. Потяните вверх с помощью зажимов, фиксирующих обшивку капота.
  2. Очистить обшивку.
  3. Удалите трубки из сломанных зазубрин.
  4. Выньте неисправные детали наружу и произведите новую установку. Далее все происходит наоборот.



Теперь что касается приоры. Для замены форсунок омывателя в приоры берем следующие комплектующие:

  • отвертка плоская;
  • кусок ткани.

Делаем вот так.

  1. Укладывая своевременный кусок ткани, мы закрепляем инструмент с дефектным элементом и вытаскиваем его из капотического отверстия.
  2. Снимите с него патрубок.
  3. Устанавливаем новую запчасть в обратном порядке.

Однако более развернутой картина будет, если обратиться к популярным иномаркам.

Что делать с иномарками

Для замены форсунок лобового стекла в Рено Логан нам потребуются пассаты.

Действуем вот так.

  1. Открыть капот, найти неисправный элемент.
  2. Снимите с него гибкую трубку.
  3. Осторожно сжав фиксаторы с пассатами, вытащить ороситель наружу.
  4. Установите новую запчасть в обратном порядке.

Как видите, для этого автомобиля очень легко реализовать весь процесс.

Несколько иная ситуация с корейской иномаркой. Для замены форсунки омывателя стекла Kia LED необходимо использовать плоскую отвертку.Что мы делаем.

  1. Осторожно введите жало инструмента с передних сидений автомобиля под челюсть. Затем нажмите фиксатор.
  2. Вынесите сломанный предмет себе.
  3. Отсоедините от демонтированного элемента гибкую трубку.
  4. Установка нового опрыскивателя, движение назад.

Здесь отметим, что почти такой же заменен на Solaris. Только отверткой нужно действовать несколько иначе. Точнее нужно взять две отвертки.Один подходить к челюсти со стороны окна, а второй — со стороны внутренней части капюшона.


А вот при замене форсунок омывателя лобового стекла в Шевроле слежка производится поочередно, как в единственной данной инструкции.

Замену форсунок омывателя стекол на Опель Астра сделать намного сложнее. Эта машина должна добраться до разбитых опрыскивателей, надо проповедовать поводки дворников, снимая заглушки и закручивая гайки. А потом еще нужно демонтировать пластиковую панель, на которой крепится сменная фурнитура.Вытащить их из панели не составит труда.

Цена такой удобной операции невелика

Нетрудно предположить, что стоимость выполнения такой простой операции в автосервисе столь же мала. А если кто-то боится что-то сломать, смело отправляйтесь на СТО.

Ориентировочные цены в России указаны в этой таблице.

Вот средние данные по переустановке кулисок системы иномарки. А если понадобится помпа омывателя лобового стекла, то стоимость такой операции станет вдвое дороже.

Сегодня мы поговорим о форсунках вентилятора омывателя на автомобилях ВАЗ.

На автомобили ВАЗ Возможна установка разных форсунок омывателя :

    однопутное

    двойной стретч

    вентилятор

Чаще всего с завода на наши автомобили идут простейшие одинарные насадки.


Их напора и радиуса действия часто не хватает для качественной очистки всего лобового стекла, поэтому многие ставят двухсторонние форсунки (например, такие есть на автомобилях Шевроле Нива).


Тем не менее, наиболее эффективным решением является вентилятор с вентилятором мойки . Они отличаются от обычных тем, что брызгают водой не струей, а широким вентилятором, который смачивает все лобовое стекло автомобиля.

Проблема в том, что на пароме сложно найти штатные форсунки омыватели . Для выхода из позиции есть несколько вариантов.

    Покупка кооперативных форсунок на авторынке. На авторынке часто встречается большое количество различных вариантов форсунок вентилятора, но качество их работы зачастую далеко от идеала и слишком высок процент брака.Но цена на такие насадки начинается от 10-20 рублей.

    Установка паром форсунок омывателя от Volvo. Это самый дорогой вариант, таких насадок пара около 500-600 руб. Заказать их можно в различных интернет-магазинах, Код детали: Volvo 30655605 Форсунка омывателя 2 шт. Но здесь все не так просто, посадочный диаметр у этих форсунок чуть больше стандартного, поэтому при установке придется подгонять их по месту.

    Купить вентилятор форсунок омывателя ВАЗ в интернет-магазине.Например, 2 форсунки на ВАЗ в интернет-магазине Аламар стоят 150 руб. В то же время они довольно хорошего качества и подходят для места обычного без доработки.


На видео ниже показана работа форсунок омывателя на автомобиле Лада Калина.

Два года эксплуатации выявили свои плюсы и минусы.

Плюсов:

    Намочить сразу все лобовое стекло

    позволяют чистить все стекла на пару дворников

    не требует регулировки во время работы

Минусы:

    зимой при использовании незамерзающей жидкости густая на морозе давление через форсунки ослабевает, на морозе ниже 30 градусов начинают работать как струйные

    На

    расход воды увеличивается, но ненамного, так как стекло очищается за меньшее время, чем при использовании стандартных форсунок.

В целом можно сказать, что форсунки омывателя Ferry на автомобилях ВАЗ имеют больше преимуществ, чем минусов.

Автопроизводители стремятся поддерживать максимальную видимость с места водителя. Это способствует качественной очистке лобового стекла. За этот процесс отвечают несколько систем, в том числе работа «дворников», правильное обтекание встречных воздушных потоков. Заботу об улучшении обзорности берут на себя веерные форсунки омывателя лобового стекла.

Гидроэлекторы данного типа являются более прогрессивной технологией по сравнению с классическими струйными конструкциями.Водитель может самостоятельно установить понравившиеся опрыскиватели под свою модель автомобиля.

Оптимальный вариант — приобрести данный элемент дизайна под конкретную модель автомобиля. Удобство этого варианта в том, что не нужно будет что-то настраивать или ударять / удлинять. Но можно сэкономить и купить универсальные веерные форсунки омывателя лобового стекла. Они тоже подойдут, но на этапе установки могут возникнуть небольшие проблемы.

Если «универсалы» выпускаются известным производителем, то разницы в качестве с оригинальным товаром не ощутимо.Жизненный цикл и гарантии тоже будут долгими. Разница будет только в цене и названии бренда.

Производством универсальных шайб занимаются такие концерны как Ssang Yong, Volvo, Toyota. Из них наиболее приемлемая цена на корейские товары. Разница со скандинавскими товарами составляет 2 раза.

Японская компания специализируется на запчастях для авто премиум класса. Но у азиатского производителя есть один нюанс. Заказывает стиральную машину не парой, а штуками.Поэтому нужно быть внимательнее при проектировании удаленного приложения для получения.

Правильная замена форсунок омывателя лобового стекла вместо штатного опрыскивателя подразумевает дополнительные элементы, такие как тройники, шланги проводки и обратный клапан.

Отрицательные и положительные стороны при использовании веерных форсунок

Благодаря своей конструкции этот тип форсунок принимает мелкоразмерную широкую струю на лобовое стекло. Он проходит через прозрачную плоскость с максимальным фронтом. Старые струйные омыватели подавали только направленную струю под давлением в определенное место на лобовом стекле.

Сравнение шайб

За счет максимального распыления веерного сопла достигается экономичный расход бака. Также получается более эффективное растворение грязи с помощью распылителя.

Преимущества вентиляторных форсунок:

  • бережное отношение к брутикам «дворников» и поверхности стекла, так как движение резины по поверхности начинается во влажном состоянии, а стекло и износ «дворников» царапаются;
  • равномерное смачивание всей поверхности обеспечивает качественное удаление со стекла пыли, грязи, насекомых;
  • экономное использование промывочной жидкости;
  • прозрачность стекла не снижается из-за возможного микрокарапне при трении сухим «дворником» о поверхность.

Недостатки системы при использовании веерных шайб:

  • форсунки могут быстро покрыться ледяной коркой при отрицательной температуре, чтобы этого не произошло, необходима установка дополнительных систем обогрева зоны мойки;
  • сразу после распыления на стекло видимость для водителя значительно снижается, поэтому применять их необходимо осознанно и с внимательным контролем дорожной ситуации.

Работа обратного клапана в системе омывателя

Не все гидроконструкции стеклоочистителей имеют в своей схеме обратный клапан.Наличие такой детали позволяет оставаться жидкости в шлангах, не запуская обратно в резервуар. Удобство в том, что при включении насоса подача воды осуществляется без задержек и «дворники» не скребут насухо стекла.

Обратный клапан

Внутри этого клапана находится подпружиненный шар. Именно он перекрывает проход «незамерзающих» обратно при пропадании давления с помпы. Если этот пункт не установлен, необходимо будет установить электронную задержку начала движения «дворников».

Можно установить вентиль на любую иномарку. Подойдут и европейские, и азиатские детали. Некоторые чипсы даже изобрели вентили от аквариумных компрессоров, чтобы вмонтировать в эту схему.

Процесс монтажа

Алгоритм замены или установки новых шайб состоит из таких шагов:

  • избавляемся от подземной обивки, которая крепится к поверхности с помощью пластиковых замков;
  • снимаем пенопластовый изоляционный слой, который крепился на двусторонний скотч;
  • отсоединить гидравлические шланги к штатным опрыскивателям;
  • снимаем штатные форсунки, откручивая крепеж с капота;
  • крепление к шлангам форсунок вентилятора системы омывателя автомобиля;
  • включить обратный клапан в контуре и зафиксировать его в грудном пространстве;
  • проводим тестовое опрыскивание нефиксированного устройства;
  • при качественной работе, по схеме жестко смонтированы все элементы на свои места.

Читать 8 мин.

Форсунки стеклянной воды выполняют важнейшую функцию, обеспечивая безопасность передвижения в плохую погоду. Вывозить машину с неисправными или забитыми форсунками крайне нежелательно. Вы должны иметь возможность чистить их или заменять новыми.

Эволюция омывателя лобового стекла

Трудно поверить, но омыватели лобового стекла стали появляться на автомобилях только во второй половине ХХ века. До этого водители обходились без них, испытывая массу проблем при движении в непогоду.Первыми машинами в России, на которых начали устанавливать эти устройства, была продукция Горьковского автомобильного завода.

Изначально омыватель был механическим. Для подачи воды на стекло необходимо было потянуть за ручку, которая была установлена ​​на передней панели. Затем механический насос стали устанавливать рядом с главными педалями, и чтобы привести его в действие, нужно было на него надавить.

Спустя какое-то время на автомобили стали устанавливать электронасос.С тех пор отпала необходимость давить на педаль или тянуть за ручку. Электронасос включался переключателем на рулевом колесе или специальным ключом, который располагался на торпеде. Прошло некоторое время, прежде чем конструкторы совместили включение омывателя с автоматическим запуском щеток стеклоочистителей.

Вслед за эволюционным насосом подверглись и форсунки омывателя. Тогда их называли гиклерами. В середине ХХ века толстый, как правило, был один.Он располагался сверху, на рамке лобового стекла, и вода подавалась только на сторону водителя. Вскоре он перебрался в капюшон и обзавелся партнершей. Оказалось, что все в обычном сегодня дизайне.

В систему омывателя лобового стекла входят:

  • Бак, в котором находится вода или специальная жидкость;
  • Электронасос;
  • Трубки и шланги соединительные;
  • Форсунки;
  • Переключатель.

Бак находится под капотом автомобиля.Его объем может быть разным. Чаще всего на легковых машинах он составляет от двух до пяти литров. Как правило, в бак встраивается электронасос. Трубка, подключенная к насосу, соединена с насосом. Для подачи воды или промывочной жидкости на стекло водитель должен нажать на переключатель рулевого управления. Насос включится, и напорная жидкость будет направлена ​​через форсунки на лобовое стекло автомобиля. В то же время начнется движение щетки стеклоочистителя.


В большинстве автомобилей используются струйные сопла.Однако в последнее время автопроизводители стали активно использовать так называемые вентиляторные устройства, которые имеют преимущество перед струйной массой. Возможна самостоятельная замена струйных форсунок на вентиляторах. О том, как производится замена, а также более подробно о преимуществах вентиляторных устройств будет рассказано чуть ниже.

На некоторых современных автомобилях есть датчик, контролирующий уровень воды или моющей жидкости в баке. В случае ее наличия при достижении уровня определенной отметки на приборной панели загорается лампочка, что напоминает необходимость пополнения запаса жидкости.

При положительной температуре окружающей среды в баке вполне можно наливать обычную воду. Иногда добавляют специальное моющее средство, чтобы лучше удалить грязь со стекла. Особенно это актуально при частом использовании автомобиля на проселочных дорогах. Именно на них даже в сухую погоду стекло можно обдувать мошкой, которая на большой скорости бьет о лобовое стекло машины. При отрицательных температурах окружающей среды в баке необходимо заливать специальную незамерзающую жидкость. Он уже должен содержать специальные моющие добавки.Некоторые автомобилисты вместо холодильников используют водку или разбавленный спирт. Специалисты этого не рекомендуют, так как и то и другое может разрушить резинки дворников.

Для предотвращения засорения форсунок резервуар для стеклянной воды должен быть оборудован специальной сеткой, через которую переливается жидкость. Однако в этом случае риск загрязнения сохраняется. Насадка с насечкой перестает пропускать через себя необходимое количество жидкости, а иногда и вовсе перестает работать. В обоих случаях необходимо произвести чистку. Если не поможет, необходимо будет заменить.

Как очистить сопло?

Прежде всего необходимо выяснить, где именно произошло застревание. Возможно, засорилась не форсунка, а трубка, идущая к ней. В последнем случае, как правило, не работают обе форсунки. Убедившись в чистоте трубки, необходимо приобрести сферический самолет. Они продаются в специализированных магазинах. В комплекте с ним идет тонкая трубка. Он соответствует диаметру крошечных насадок намотки. Один конец трубки одевается на распылитель, а другой прижимается непосредственно к муфте сопла.Пиксировать нужно до тех пор, пока не будет слышен шум жидкости в резервуаре. Как только это произошло, нужно проверить работу форсунки. Жидкость должна легко подаваться в стакан.


Стоит помнить, что, направив сжатый воздух в форсунку, можно нецелесообразно порвать трубку, по которой вода или промывочная жидкость поступают в форсунку. Если это произойдет, вам нужно будет установить трубку обратно на свое место. Для этого необходимо будет открыть капот и, возможно, снять с него обивку, чтобы получить доступ к нижней части насадки.

Если жидкость на стекло по-прежнему не подается, можно попробовать другие возможные варианты очистки. Нужно брать тонкую, но плохо гнутую проволоку. Его придется превратить в отверстие форсунки как можно глубже. Лучше сделать это несколько раз. Если этот вариант не поможет, его только заменит. Выполняется довольно легко. Более подробно технология будет описана далее. Можно приобрести и установить аналогичный прибор, а можно поставить конструкцию вентиляторного типа. Сопла этого типа имеют ряд преимуществ перед обычными струйными устройствами.Однако у него есть и недостатки. Чтобы сделать правильный выбор, нужно выяснить все за и против.

Преимущества и недостатки вентиляторных форсунок

Чистота лобового стекла — непременный фактор безопасности дорожного движения. Видимость значительно ухудшается в плохую погоду, когда стекло вместе с дождем или снегом попадает в грязь. С этим справляются так называемые автомобильные дворники, а также форсунки, на которые подается чистая вода или специальная жидкость для стекла.

В последнее время широкое распространение получили специальные веерные форсунки.С их помощью вода или специальная моющая жидкость подается на стекло мощным фронтом мелких капелек, а не отдельными струями, как это происходит в классических приборах. Такими насадками комплектуются некоторые современные автомобили. Но даже если в автомате обычные форсунки стандартного типа, есть возможность самостоятельно заменить их на устройство вентиляторного типа.

Форсунки веерные имеют много преимуществ по сравнению с обычными. Они обеспечивают максимальную безопасность передвижения. В случае веерных форсунок разбрызгивание воды или омывающей жидкости происходит почти равномерно по большей части поверхности лобового стекла.Дворники начинают движение, чтобы не высыхать, как в случае с обычными насадками, а сразу проходят по смоченной поверхности и смывают всю грязь. В результате риск появления царапин на лобовом стекле от работы дворников сводится к минимуму.


Помимо очевидных достоинств у форсунок веерного типа есть и недостатки. Однако минусов гораздо меньше, чем плюсов. Одна из них заключается в том, что, хотя дворники не удаляли воду или промывочную жидкость со стекла, водитель лишен нормальной видимости.Этот минус следует из того преимущества, что жидкость при разбрызгивании почти полностью покрывает стекло. В сложной дорожной ситуации и на высоких скоростях есть риск на мгновение потерять контроль над ситуацией. Именно этот факт чаще всего и останавливает некоторых автомобилистов от установки форсунок веерного типа на свой автомобиль. Однако те, кто уже установил себе такие устройства, как правило, их работой довольны. И эта фича скорее к этому привыкает. То, что такие устройства более подвержены морозам, чем классические варианты, гораздо меньше пугает автовладельцев.В крайнем случае можно использовать незамерзающую жидкость, которая рассчитана на более низкие температуры окружающей среды.

Как выбрать форсунки веерные?

Лучшим вариантом можно считать приобретение фирменной форсунки из стеклопластика, разработанной для конкретной модели автомобиля. В настоящее время существует довольно много производителей, которые производят форсунки веерного типа для различных машин.

Если не удается найти устройство, предназначенное для его железного коня, можно воспользоваться универсальными моделями таких насадок.

Например, продукция шведской компании Volvo подходит для большинства современных автомобилей. Кроме того, хорошим вариантом может стать выбор универсальных форсунок для вентиляторов от корейского производителя SsangYong.

Замена штатных форсунок вентиляторного типа

В некоторых случаях могут возникнуть трудности с установкой универсальных вентиляторных устройств. Иногда их приходится регулировать по высоте, а также накладывать изоленту для уплотнения, если зона распыления слишком большая. Бывают случаи, когда автомобилисты вынуждены сообщать корпус купленных устройств, если их нижняя часть оказывается шире стандартной.

Технология, по которой проводится замена, довольно проста. Необходимо открыть капот автомобиля и разобрать его до обшивки. Далее от штатных форсунок отсоединяют трубки, по которым подается вода или стеклянная жидкость. После этого вы легко сможете снять сами форсунки. Затем на их место устанавливаются купленные изделия вентиляторного типа. Они подключены к трубкам подачи жидкости. На этом замена форсунок подходит к концу.Ни насос омывателя лобового стекла, ни другие элементы ни на что не влияют.

Очистка форсунок ВАЗ-2114: устройство, пошаговая инструкция, советы мастеров

В этой статье мы поговорим о том, как почистить форсунки ВАЗ-2114 своими руками. Некоторые автомобилисты доверяют только определенным мастерам, выполняющим работу качественно и в срок. Но необходимо учитывать, что отсутствие ремонта оборудования таким способом — большая стоимость работ. К тому же очень сложно попасть к хорошему мастеру — у некоторых очередь на недели вперед, а не забиты ли форсунки так, что бензин через них не потечет во впускной коллектор? В этом случае придется либо выполнять всю работу самостоятельно, либо обращаться к менее профессиональным мастерам.

Особенности инжекторных двигателей

Автомобили ВАЗ-2114 комплектуются исключительно системами впрыска топлива, а значит, их надежность достаточно высока. Но проблемы все равно случаются, особенно из-за недостаточного качества топлива или несвоевременной замены фильтрующих элементов. А если на приборной панели автомобиля появилась зловещая надпись Check Engine, значит, необходимо проверить работоспособность мотора.

Достаточно частой причиной того, что двигатель начинает периодически работать нестабильно, является засорение форсунок.Очистить форсунки ВАЗ-2114 (8 клапанов) можно самостоятельно. Работа не очень сложная, нужно придерживаться определенного алгоритма, о котором мы поговорим позже.

Признаки засорения форсунок

Есть несколько симптомов, четко указывающих на то, что форсунки забиты и нуждаются в очистке:

  1. Пропуск зажигания при работе двигателя на холостом ходу.
  2. Нестабильная работа мотора.
  3. Автомобиль разгоняется медленнее обычного. Динамика не улучшается даже при полной педали акселератора.

Как вы понимаете, форсунки — это именно те элементы, которые под определенным давлением подают топливную смесь в резервуар. И их работа напрямую зависит от того, как будет работать двигатель и все остальные его системы. Менять насадки не стоит, если, конечно, сгорели их обмотки. Как правило, в большинстве случаев помогает простая очистка.

Что вам нужно знать?

Главное, как вы заправляете свою машину. Старайтесь не заправляться бензином на незнакомых заправках, так как это приводит к тому, что стабильная работа топливной системы нарушается и в камерах сгорания часто появляются нагарные отложения, избавиться от которых довольно сложно.При регулярной заправке авто низкосортным бензином ресурс форсунок не дойдет даже до 120 тыс. Км.

Но рекомендуется заменять эти узлы примерно раз в 90 тыс. Км. Стоимость набора — около 2000 рублей — зависит от того, в каком магазине покупать. Также на цену влияет производитель — импортные аналоги в 2-3 раза дороже, но срок их службы выше. Чуть выше, правда, но люди, не изучавшие математику в школе, утверждают, что качество зарубежных аналогов просто отличное.Фактически отечественная прослужит вам несколько лет, пока вы не проедете 120 тыс. Км. А стоимость их всего 2000 рублей. А импорт обойдется в 5000 руб. и будет 150 тыс. км. Зная основные законы математики, можно обнаружить, что экономия сомнительна.

Выдвинуть сервисные форсунки: стоит ли?

А теперь поговорим о том, как избавиться от постоянной чистки форсунок ВАЗ своими руками, а также продлить им жизнь. На самом деле есть два варианта увеличения срока службы:

  1. Используйте присадки для улучшения качества бензина.Такие присадки смогут очистить систему подачи топлива. Купить их можно в любом автомобильном магазине. Присадки нужно заливать в емкость. Стоимость не очень большая, поэтому в профилактических целях можно порекомендовать этот метод. А вот добавки, по словам мастеров, как наркотик, раз попробовал — придется постоянно их использовать.
  2. Второй способ продления ресурса — промывка и чистка форсунок. Рекомендуется делать это каждые 40 тысяч километров. Если вы сделаете эту работу самостоятельно, то это обойдется вам в копейки — потратитесь только на покупку чистящей жидкости.А если делать это в мастерской, придется заплатить не менее 1500 руб. (новые 2000 стоят).

Вердикт — стоимость присадок достаточно высокая, эффективность их низкая (чистятся, но слабо), стирка стоит больших денег. Что тогда делать? Если самостоятельно прочистить форсунки, можно выбрать этот способ и увеличить их ресурс. В остальных случаях будет намного дешевле заменять форсунки на новые каждые 90 тыс. Км.

Как проверить работу форсунок

Перед тем, как приступить к чистке форсунок ВАЗ (16 клапанов), нужно убедиться, что они вообще работают.

Методы диагностики известны, и проблемы могут быть идентифицированы с большой точностью:

  1. Проверьте охлаждаемый, но работающий двигатель. Чтобы убедиться, что он работает, нужно перебрать руками все сопла. Если элемент в хорошем состоянии, вы почувствуете вибрацию или пульсацию. Но эта методика не очень хороша, так как информация о работе неполная.
  2. Диагностика в режиме ожидания. Для этого нужно немного прибавить оборотов и дать мотору немного поработать в этом режиме.После этого нужно ослабить гайки на крышках, удерживающих форсунки. Обороты должны немного падать. В том случае, если не наблюдается снижения частоты вращения, можно сказать, что одна из форсунок сломана.

Как только вы убедились, что компоненты находятся в хорошем состоянии, можно приступать к работе. Очистить форсунки на ВАЗ-2110 (16 клапанов) может любой автомобилист, умеющий обращаться с инструментом. К тому же стоимость ремонта будет привлекательно невысокой — она ​​не сравнится с сервисом на СТО.

Как снять форсунку

Для проведения чистки необходимо полностью демонтировать рейку и форсунки. На автомобилях ВАЗ-2114 и подобных моделях необходимо провести такие манипуляции:

  1. Обесточить автомобиль полностью, для этого отсоединить минусовую клемму от аккумуляторной батареи.
  2. Все работы должны выполняться на остывшем двигателе. В противном случае вы можете получить травму.
  3. Снимите крышку, закрывающую верхнюю часть двигателя.
  4. Снимите воздушный фильтр, демонтируйте его корпус.
  5. Откручиваем патрубок от помпы и форсунки. Он поддерживает высокое давление, поэтому нужно заранее оттенять остатки смеси. Трубопровод устанавливается на опорный кронштейн.
  6. С помощью гаечного ключа открутите форсунку. Обязательно удалите шайбу, но не потеряйте ее.
  7. Отсоединить штекер, фиксатор, который находится возле аппарели, отложить в сторону.

По такому же принципу необходимо снять все остальные форсунки.В том случае, если они полностью вышли из строя и не подлежат восстановлению, поможет только установка новых элементов. Если форсунки исправны, достаточно их прочистить.

Внешняя уборка

При чистке форсунок на ВАЗ-2115 и подобных моделях необходимо произвести следующие манипуляции:

  1. Оцените состояние устройства. Если есть признаки протечек, не устанавливайте их на автомобиль, лучше покупать новые.
  2. Если есть вероятность, что чистка даст какой-то результат, нужно снять уплотнительные кольца, которые находятся на распылителе и корпусе.
  3. Очистите элементы ацетоном. Для этого нужно полностью погрузить в него форсунки. Благодаря этому все загрязнения будут очищены намного лучше.
  4. Очистите топливную рампу с помощью простого пылесоса.
  5. Снимите форсунки и удалите кокс иглой, который может оказаться на поверхности форсунки.

Этим можно комплектовать внешнюю очистку форсунок ВАЗ-2114.

Очистить изнутри

И вот настал ответственный момент — нужно очистить устройство изнутри. Вам понадобится шприц, баллончик с жидкостью для чистки карбюратора, тюбик. Необходимо нанести очиститель для трубок на внутреннюю часть сопла. Этот состав очень агрессивен, некоторые разновидности пластика разъедают, поэтому сначала стоит попробовать, как он влияет на трубку. А если с ней ничего не случится, можно приступать к работе.

После очистки нужно установить новые кольца. Старые, даже очищенные, использовать не рекомендуется. Чтобы следующая чистка не наступила в ближайшее время, нужно заменить сетку бензонасоса, фильтры — топливные и воздушные. В противном случае чистящие форсунки на ВАЗ-2114 не дадут ожидаемого результата.

Заключение

После работы нужно собрать всю топливную систему, подключить провода питания, проверить работу двигателя. После такого вмешательства старайтесь заправляться только на проверенных заправках, где топливо качественное.Это основной параметр, влияющий на правильную работу форсунок и всей топливной системы в целом.

Своевременная замена фильтров также важна. Часто из-за неисправного топливного фильтра форсунки забиваются мусором. Уборка даст результат, но кратковременный.

Как чистить форсунки вашего автомобиля

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Итак, вы хотите очистить топливные форсунки вашего автомобиля? Может быть, вы хотите сохранить чистоту своей топливной системы, начиная с новой, или ваша старая машина дает перебои в работе, работает грубо на холостом ходу или работает плохо. Может быть, вы оказались во власти ужасного индикатора Check Engine, и ваш сканер OBD показывает P02 (xx), автомобильный компьютер говорит о проблеме с расходом топлива и воздуха. Что ж, вы пришли в нужное место. Ваши форсунки могут забиться, уменьшив их расход или испортив схему распыления топлива. Практический отдел по трещине Drive находится здесь, чтобы помочь и заставить эти форсунки снова правильно вводить инъекции.

Ваши топливные форсунки каждый день призваны творить маленькие чудеса точного дозирования топлива. Производители средств для обработки топливных форсунок обязуются поддерживать ваши форсунки в идеальном состоянии. Для этого они используют моющие средства, которые смешиваются с топливом в вашем баке, чтобы разрушить отложения, вызванные примесями бензина. Однако, если ваши форсунки засорились, вероятно, потребуется их физическая очистка.

Примечание: Если ваши форсунки сильно забиты, возможно, пришло время проконсультироваться с механиком. Глубокая очистка — это процесс, требующий специальных навыков и использования опасных контролируемых растворителей. Ультразвуковая вибрация часто используется для разрушения отложений с последующей промывкой под высоким давлением, струйной очисткой и заменой резиновых уплотнений. На этом этапе, возможно, стоит полностью заменить форсунки.

Вот как это сделать.

Основы

Расчетное необходимое время: От 30 минут до 1 часа

Уровень квалификации: От начального до среднего

Система автомобиля: Топливная система

Безопасность

Работа с автомобилем может быть грязной и опасной, особенно когда вы работаете с топливной системой вашего автомобиля, которую вы, вероятно, никогда не удосужились почистить — , пожалуйста, не ставьте в очередь Prodigy’s Firestarter. Вот что вам понадобится, чтобы ваши джинсы и рубашка были безупречными, а глаза и кожа — без повреждений.

  • Нитриловые перчатки для защиты рук от химических растворителей и топлива.
  • Рубашка с длинным рукавом для защиты рук.
  • Маска или респиратор для фильтрации дыма и запахов.
  • Защита глаз.

Все, что вам понадобится

Мы не экстрасенсы и не шпионим за вашим ящиком с инструментами или в гараже, так что вот что вам понадобится для выполнения работы.

Список инструментов
  • Набор гаечных ключей (торцевых и обычных)
  • Воздушный компрессор (для комплекта для чистки)

Список деталей
  • Очиститель топливной системы
  • Комплект очистителя топливной форсунки и новая форсунка o -кольцевые уплотнения (при необходимости)
  • Полный набор новых топливных форсунок (при необходимости)

Вам также понадобится ровная поверхность, например пол гаража, подъездная дорожка или уличная парковка, хотя проверьте местные законы, чтобы убедитесь, что вы не нарушаете никаких кодексов при движении по улице.При использовании чистящих растворителей убедитесь, что рабочая среда хорошо проветривается.

Обустройство рабочего места

Организация ваших инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш подручный щеголеватый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Не просите ребенка давать вам паяльную лампу — Эд .)

Вот как почистить топливные форсунки

Давайте сделаем это!

Очистка форсунок (для начинающих)

Средства для очистки топливных форсунок, отпускаемые без рецепта, содержат моющие средства, предназначенные для удаления нагара.Эти продукты лучше всего использовать до того, как возникнут серьезные проблемы с инжекторами.

  1. В почти пустой топливный бак или, как указано, вылейте все содержимое (или указанное количество) обработки топливной системы.
  2. Залейте в бак топливо (16-18 галлонов или как указано).
  3. Повторять при каждой замене масла.
  4. Готово. Поздравляю.

Очистка форсунок (промежуточная)
  1. См. Инструкции по набору для очистки топливных форсунок.
  2. Снимите крышку с канистры топливной форсунки.
  3. Заполните канистру рекомендованным чистящим раствором.
  4. Повесьте канистру под капотом в удобном месте над двигателем.
  5. Найдите тестовый порт топливной рампы (если не уверены, обратитесь к руководству по ремонту).
  6. С помощью подходящего переходника прикрепите шланг канистры к испытательному отверстию топливной рампы.
  7. Найдите реле топливного насоса в блоке предохранителей (см. Руководство по ремонту, если не уверены).
  8. Отсоедините реле топливного насоса, как указано.
  9. Присоедините подачу воздуха к воздушному отверстию канистры.
  10. Регулируемое давление в системе, отображаемое на измерителе в соответствии с указаниями (обычно на несколько фунтов ниже нормального рабочего давления в топливной рампе).
  11. Стартовая машина.
  12. Подождите, пока весь раствор не вытечет через топливную рампу и канистра опустеет (5-10 минут).
  13. Сбросьте давление в линии и отключите подачу воздуха.
  14. Отсоедините шланг от топливной рампы.
  15. Завести машину.
  16. Готово, ты герой гаража. Поздравляю!

Замена форсунок (средний уровень)
  1. Используя Google или соответствующее руководство по ремонту вашего автомобиля, узнайте, где находятся топливные форсунки.
  2. Дайте двигателю полностью остыть.
  3. Удалите все детали, которые могут затруднять доступ к форсункам.
  4. Отложите все снятые детали вместе с соответствующим оборудованием в порядке разборки.
  5. Отсоедините соединительные провода от каждой форсунки.
  6. Найдите и отсоедините топливопровод от топливной рампы.
  7. Снять топливные форсунки с топливной рампы (следить за утечкой топлива).
  8. Смажьте уплотнения новых форсунок свежим бензином.
  9. Вставьте новые топливные форсунки в топливную рампу.
  10. Установите топливную рампу на место, убедившись, что она правильно выровнена.
  11. Присоедините топливопровод к топливной рампе.
  12. Подсоедините разъемы проводов к форсункам (убедитесь, что они защелкнулись).
  13. Поверните ключ в положение «вспомогательное оборудование» на 30 секунд, чтобы активировать топливный насос.
  14. Стартовая машина.
  15. Готово. Поздравляю.

Советы от профессионалов

За прошедшие годы редакторы The Drive сделали все и увидели все, покупая, продавая и проверяя практически каждую машину на планете. Мы также разобрали, разобрали и отремонтировали тонну автомобилей, в том числе те, которым требовалась глубокая очистка хорошей топливной системы. Вот наши главные советы по обеспечению правильной работы вашего автомобиля.

  • Если вы храните свой автомобиль в течение длительного периода времени, подумайте об использовании присадки, стабилизирующей топливо, чтобы все оставалось без примесей для вашей следующей поездки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
