Материалы для изготовления сабвуфера

Выбор материала для изготовления является важным этапом в процессе построения. На этой странице разберем какой лучше материал для корпуса сабвуфера и как правильно его выбрать. Главные требованиях к коробу — он должен быть жестким, герметичным и не иметь резонансов. К примеру премиумные домашние колонки очень тяжелые для своего вида, это как раз для повышения этих трех качеств.

Идеальным материалом для сабвуфера был бы гранит или что-то подобное, но разумеется автозвук не может себе этого позволить — это касается веса и сложности обработки. Поэтому в качестве материалов используются: ДСП, фанера, МДФ, стеклоткань. Толщину материала следует выбирать исходя из объема корпуса — чем больше, тем толще для сохранения крепости, при этом для листового материала принимайте за минимум 18 мм. Исключение может составлять ЧВ, в котором благодаря большому количеству перегородок набирается хорошая жесткость, для него можно использовать материал от 16 мм.

ДСП

ДСП — древесно стружечная плита. Используется в основном в готовых корпусных сабвуферах низкого качества, для удешевления производства. Не рекомендуем использовать для изготовления короба хорошему сабвуферу. Прочность ДСП намного ниже любой цельной или клееной древесины, плита имеет низкую твердость, резонирует на низких частотах и может выкрашиваться при сборке. Сделанный из ДСП короб будет «раздувать».  Тем более, не нужно собирать сабвуфер из мебели, особенно из дверей старого шкафа (если конечно это не ради забавы), ведь к предыдущим минусам добавиться «звонкость» , что очень не желательно.

Бедный шкаф

Фанера

Фанера (древесно слоистая плита) — многослойный  материал, который изготавливают путём склеивания подготовленного шпона. Чтобы повысить прочность слои накладывают так, чтобы волокна древесины были строго перпендикулярны предыдущему листу.

Самый популярный материал для самостоятельного изготовления сабвуфера. Бывает: строительная, промышленная, упаковочная, мебельная и конструкционная. Использовать лучше мебельную, если повезет найти конструкционную — вообще здорово.

Фанера имеет высокую прочность, легко поддается обработке, при достаточной толщине придает хорошую жесткость корпусу, но может расслаиваться при сборке.

МДФ

Древесноволокнистая плита средней плотности  (Medium Density Fibreboard, MDF) —  изготавливается методом сухого прессования мелкой древесной стружки при высоком давлении и температуре. Очень хорошо подходит как материал для корпуса сабвуфера и акустических колонок в общем, так как  имеет однородную структуру, хорошо поглощает звук и легко обрабатывается. Отличается высокой плотностью и хорошо держит саморезы. Короб из МДФ достаточной толщины получается глухим, прочным, не имеющим резонансов.

Стекло ткань

Стеклоткань используют для изготовления сабвуферов стелс либо для придания нестандартных форм частям корпуса. Тканью обкладывают форму, пропитывая полиэфирной смолой. С помощью такого материала достаточно сложно набрать нужную толщину, по этому нужно использовать дополнительные ребра жесткости. В целом изготовление такого корпуса — процесс трудоемкий, но результат в эстетическом плане того стоит.

Часто звучит вопрос: «Есть смысл переделывать заводской корпус для сабвуфера?». Если переделать заводской корпус бюджетного саба — улучшение будет и это будет слышно. Но, так как динамик скорее всего плохенький, то он и ограничит степень улучшения.

Для качественного сабвуфера — выбирайте подходящий материал. Удачи в построениях!

Читать еще:

Жмите на кнопку чтобы поделиться материалом:

Нажмите кнопку, чтобы поделиться материалом:

Изготовление корпуса для сабвуфера и стелс (Stealth)-корпуса

При выборе и установке сабвуфера автовладельцы чаще всего обращают внимание на следующие особенности:

качество и мощность выдаваемого баса

компактность установки

стоимость оборудования и установки

внешний вид установки

Кто-то при выборе сабвуфера опирается лишь на определенные пункты, кто-то же старается учесть все особенности. Естественно, не бывает так, чтобы было «мощно, качественно, компактно и дешево». Но есть возможность попробовать совместить качество, мощность, компактность и дизайн, несколько отодвигая на задний план финансовую часть вопроса. А помочь в этом может изготовление корпуса для сабвуфера.

Существует две основных разновидности изготавливаемых корпусов —

корпус типа «трапеция» и корпус типа «стелс». Изготовление каждого из них предполагает свои особенности и дает совершенно разный результат, так что несколько более подробно:

Изготовление корпуса «трапеция» – изготовление стандартного корпуса под любой сабвуферный динамик (динамики). Звучание подобным образом установленного динамика нисколько не уступает звучанию динамика в заводском корпусе, так как рассчитывается необходимый объем под конкретный динамик, а возможная вариативность форм и конструкций позволяет установить его в необходимый объем багажного отделения, а также получить от динамика именно то звучание, которое требуется нашему клиенту.

Изготовление корпуса «стелс» – изготовление анатомического корпуса под выбранный сабвуферный динамик. Как правило, подобные корпуса изготавливаются с установкой в крылья багажного отделения автомобиля (в одно или оба), что позволяет добиться максимально компактной установки при высоком качестве звучания. При желании автовладельца корпус “стелс” может быть перетянут любым материалом, что позволит получить качественный и гармоничный дизайн установки.

Изготовление корпусов под сабвуферы — процедура, индивидуальная для каждого конкретного автомобиля и сабвуферного динамика. И даже для одного и того же автомобиля и динамика могут быть изготовлены два совершенно разных корпуса, так что окончательный вид корпуса и стоимость его изготовления определяться лишь после осмотра автомобиля и обсуждения всех нюансов процесса изготовления. Если вам интересна услуга по изготовлению корпуса для сабвуфера, то звоните и приезжайте в наши установочные центры!

Это мы уже делали


Также мы умеем

расчет размера и изготовление своими руками

Большинство автовладельцев уделяют много внимания аудионачинке своего автомобиля, устанавливают многофункциональные головные устройства, ничем не уступающие по производительности современным компьютерам, подключают мощные усилители звука, изготавливают специальные аудиоподиумы для улучшения качества звучания динамиков.

Немаловажную роль в звуковом оборудовании автомобиля занимает сабвуфер – специальный низкочастотный динамик, воспроизводящий басовые составляющие музыкальной композиции.

Короб

Обычные автомобильные колонки можно установить в штатные гнезда автомобиля, а вот сабвуферу нужен специальный короб, в который он и установится. Такой корпус можно сделать самому, а если учесть при проектировании и изготовлении размеры и форму багажника, то сабвуфер идеально впишется в багажный отсек и не займет много места.

Расчет необходимого объема, вид корпуса

Изготовление корпуса для низкочастотного динамика начинается с определения нужного нам типа корпуса. Короба бывают:

  • с открытым корпусом;
  • с закрытым корпусом;
  • с фазоинвертором;
  • корпус бандпасс.

Тип и объем корпуса определить довольно просто. Для этого потребуется знать три характеристики динамика (оптимальный размер динамика для автомобильного сабвуфера 12 дюймов), они указаны на коробке от сабвуфера либо в инструкции, также можно найти эти характеристики на сайте производителя:

  • Fs – частота собственного резонанса;
  • Qts – полная добротность динамика;
  • Vas – эквивалентный объем динамика.

Тип корпуса определяется делением частоты резонанса Fs на добротность динамика Qts:

  • Fs/Qts>30 – открытый корпус;
  • Fs/Qts>50 – закрытый корпус;
  • Fs/Qts>85 – фазоинвертор;
  • Fs/Qts>105 – бандпасс.

Итак, с типом корпуса определились, как же рассчитать необходимые размеры, исходя из данного объема Vas? Произвести расчет корпуса сабвуфера лучше всего при помощи специальных программ, таких как Perfect Box 4.5, Blaubox, VASCalc. С помощью таких программ можно рассчитать короба любой геометрической сложности. Эти программы условно бесплатны, так что никаких проблем с законом. Чтобы сабвуфер хорошо лег в багажнике и при этом не занял полезное место, подходите к процессу замеров со всей серьезностью, будущий короб должен поместиться туда, куда вы задумали.

Материалы корпуса

Корпуса для сабвуфера изготавливаются в основном из ДСП толщиной не менее 16 мм, или фанеры, желательно березовой или корабельной. Если толщины материала не хватает, можно сложить 2 листа вместе, скрепив клеем или саморезами. Также в процессе изготовления понадобится силиконовый герметик или столярный клей, контакты для подключения аудиопровода к сабвуферу и круглый фазоинвертор, если выбран соответствующий корпус.

Фазоинвертор можно купить в специализированных магазинах или изготовить самостоятельно из куска пластиковой трубы. Для защиты древесины от влаги и конденсата корпус необходимо покрасить изнутри и снаружи нитроэмалью. Снаружи корпус обшивается карпетом в цвет обшивки багажника.

Корпус стелс

Ну, а если не хочется терять место в багажнике и заморачиваться с расчетами корпуса, можно сделать короб типа стелс. Это короб, скрытно установленный в одной из ниш багажника, например, со стороны крыла. Такой корпус сабвуфера хорош для динамиков размером 12 дюймов и ниже. Принцип изготовления своими руками данного корпуса довольно прост.

Ниша под сабвуфер освобождается и полностью оклеивается малярным скотчем, лучше в пару слоев.

Закройте пленкой или газетами те части обшивки и корпуса, на которые может случайно попасть эпоксидная смола, иначе удалить ее потом будет очень сложно. Сверху на малярный скотч наносится тонким слоем эпоксидная смола, после высыхания основа корпуса стелс оклеивается при помощи эпоксидной смолы кусочками (10*10 см) стеклоткани по всей поверхности. После нанесения первого слоя стеклоткани и полного высыхания заготовку можно аккуратно вынуть из багажника.

Стеклоткань оклеивается в 2-3 слоя для прочности и набора нужной толщины. После высыхания примеряем будущий корпус в нишу багажника и отмечаем маркером линию обреза краев. Лишнее спиливаем болгаркой, и у нас остается практически готовый корпус для сабвуфера. Изготавливаем шайбу из ДСП или фанеры, в которую будет крепиться динамик. Обратите внимание, если динамик 12 дюймов, то и посадочное место под него должно быть соответствующее, примерьте сразу. Посадочное кольцо крепим на желаемой высоте внутри будущего корпуса при помощи эпоксидной смолы и реек-упоров.

Обтягиваем верх корпуса лайкрой и промазываем эпоксидкой, далее верхнюю часть корпуса оклеиваем стеклотканью в 2-3 слоя, не заклеивая отверстие для динамика. Особое внимание нужно уделить стыку верхней и нижней частей корпуса, лучше всего их проклеить изнутри и снаружи. После высыхания вырезаются отверстия под фазоинвертор (если он необходим) и под клеммы сабвуфера. Корпус обклеивается карпетом, подключается и устанавливается в нишу багажника.

Плюсы корпуса, изготовленного своими руками:

  • Корпус идеально войдет в багажник, ведь все размеры при конструировании учитывались индивидуально.
  • КПД самодельного корпуса будет на уровне, если не выше, чем у стандартных моделей, продающихся в магазине, ведь ваш корпус рассчитан под конкретный динамик, а не просто под размер посадочного места.
  • Корпус стелс не займет места в багажнике и даст качественное звучание.
  • Цвет обивки вы выбираете сами, и можно подобрать материалы, идеально сочетающиеся с интерьером.

Корпус бандапасы изготовить значительно сложнее. Конструкция предусматривает несколько камер и фазоинверторов, но качество звука при правильных расчетах такого короба будет на уровне профессиональной техники. Хотя, если хорошо постараться, даже самый сложный корпус сабвуфера можно изготовить своими руками.

Изготовление сабвуфера

Изготовление сабвуфера в Донецке. Низкочастотные динамики, корпуса сабвуферов, сабвуферы универсальные и интегрированные, различных типов конструкций и предназначения. Профессионально, с гарантией. Опыт работы — более 25 лет. (071)3473183, г. Донецк, пр. Таманский, 18г, Автотехцентр «АСТРА».

Корпус сабвуфера для автомобильной аудиосистемы должен соответствовать параметрам низкочастотного динамика, выполняется из фанеры или из полиэфирной смолы и стеклоткани (методом литья). На фотографиях представлен процесс поэтапного изготовления корпуса сабвуфера из фанеры наборным методом. Процесс сопровождается полной разборкой багажного отделения.

Выбранное место для сабвуфера — полость заднего крыла — позволяет эксплуатировать низкочастотный динамик не отнимая полезного объема багажника. Для интегрированной конструкции применяется сабвуферный динамик способный работать в малом (до 27 литров) закрытом объеме.

При изготовлении сабвуфера типа «Стелс» листы фанеры укладываются послойно, полностью повторяя контур ниши заднего крыла автомобиля.

Стенка короба сабвуфера закрытого объема не должна быть менее 18 мм.

Короб низкочастотного динамика такого типа позволяет сэкономить место в багажнике, при этом обеспечивает качественную басовую поддержку.

Элементы будущего сабвуфера изготавливаются по заранее подготовленным лекалам на всю высоту багажного отделения.

Детали корпуса сабвуфера склеиваются и собираются с помощью саморезов (или шипов). Конструкция обрабатывается шлифовальной машиной. Производится демпфирование корпуса.

В результате работы мы получили качественный корпус низкочастотного динамика, который не занимает много места в багажнике, и не вредит функциональной эксплуатации багажного отделения.

Изготовление корпуса сабвуфера:

Изготавливаем короб сабвуфера за задним сидением в автомобиле с кузовом типа седан.

Материал — фанера. На корпусе сабвуфера кроме низкочастотного динамика крепятся усилители мощности, конденсатор, аудиопроцессор, дистрибьюторы питания.

Корпус сабвуфера малообъемный, закрытого типа.

Декоративная панель сабвуфера выполнена из пластика. Низкочастотный динамик Gladen RS12 с подсветкой.

Изготовление сабвуфера в Донецке.  (095)0123576, (071)3473183. ДНР, г. Донецк, пр. Таманский, 18г.

Услуги — Автозвук old — Установка/изготовление сабвуферов

Для получения в автомобильной аудиосистеме баса, соответствующего спроектированному, недостаточно ограничиться выбором подходящих динамиков. Необходимо еще разместить их соответствующим образом в подходящем объеме, т.е. создать соответствующее акустическое оформление. Акустическое оформление сабвуфера позволяет построить заданный бас как по уровню, так и по тембральной окраске.

При проектировании сабвуферного корпуса учитываются многие параметры. Это и чисто технические характеристики, такие как резонансная частота, эквивалентный акустический объем и добротность сабвуферного динамика, принципиальная возможность размещения сабфуферного корпуса внутри автомобиля, и, наконец, предпочитаемые автовладельцем музыкальные жанры.

Расчет геометрии сабвуферного корпуса с целью получения необходимого звучания производится на компьютере, с учетом реальных технических параметров конкретных динамиков, характеристики которых часто не соответствуют заявляемым производителями.

Существует несколько принятых технических решений по изготовлению сабвуферных корпусов, позволяющих придать басу необходимую окраску.

Закрытый корпус   Корпус с фазоинвертором   Band-pass

Сабвуферный динамик помещается в закрытый объем. Данное решение позволяет получить верхний диапазон инфранизких частот, наиболее подходящий для прослушивания классической музыки, а также джазовых и рок композиций. КПД такого сабвуфера ниже, чем в оформлении с фазоинвертором.   Применение корпуса с фазоинвертором в качестве акустического оформления позволяет увеличить КПД динамика, а также путем рассчета фазоинвертора и объема корпуса получить усиление баса в заранее заданном диапазоне частот. Корпус с фазоинвертором может быть реализован для воспроизведения любого музыкального жанра.   Band-pass представляет собой закрытый объем, разделенный перегородкой, в которую врезается басовый динамик. Одна из камер объема оборудована портом. Данное решение дает ровный бас и позволяет значительно увеличить бас по отдаче в достаточно широкой полосе частот. Band-pass наиболее часто применяется для воспроизведения органной и электронной музыки, а также рэп’а, когда ведущими показателями являются воспроизведение инфранизких частот, а также «упругость» звучания и высокое звуковое давление.


Stealth
Вариант корпуса stealth является технической реализацией любого акустического оформления из вышеперечисленных и применяется, когда требуется максимально сохранить объем багажного отсека. Для получения необходимого объема используются всевозможные ниши и полости автомобиля, обычно скрытые за декоративными облицовками или обивкой салона. Корпус изготавливается из стеклоткани и углеволокна, что позволяет получить тонкие, но жесткие стенки, а также необходимую индивидуальную форму для размещения внутри выбранной ниши.



Free-Air
Динамики, применяемые для установки во free-air рассчитаны для работы в бесконечном объеме. Таковым является объем багажника. Данное решение привлекательно тем, что динамик выводится в подлокотник или заднюю полку, что не уменьшает полезный объем багажника. Естественно, данный вариант применим только на автомобилях типа седан.

Принятие решения о применении того или иного акустического оформления сабвуфера обычно происходит на самом первом этапе, когда задуманная акустическая система существует только на бумаге в виде проекта.

На последнем этапе для изготовленного сабвуферного корпуса подбирается соответствующая обивка, позволяющая сабвуферу органично вписаться в интерьер автомобиля и стать его неотъемлемой частью.

Инструкция по изготовления сабвуфера для автомобиля.

Сабвуфер — это низкочастотный динамик, установленный в корпус. Он предназначен для воспроизведения звука низкой частоты. Тема этой статьи — изготовление сабвуфера своими руками.

Наш рассказ о том, как собрать сабвуфер, необходимо предварить небольшим экскурсом в теорию. Корпус выступает в роли акустического оформления, требуемого для изоляции звуковых волн, излучаемых передней и задней стороной диффузора динамика, так как при их встрече происходит самозатухание, называемое коротким замыканием.

Виды конструкций акустического оформления

Бесконечный экран (freeair)- головка динамика устанавливается в усиленную заднюю полку автомобиля. Несмотря на простоту установки, используется редко ввиду низкого звукового давления, а также переменой звучания в зависимости от наполненности багажника. Возможна реализация только в автомобилях с кузовом седан.

Закрытый ящик — наиболее распространённый корпус сабвуфера. Закрытая коробка достаточной жесткости полностью изолирует звуковые колебания, излучаемые тыльной стороной головки. Для лучшего затухания звуковых волн внутри корпуса ящик внутри обклеивают звукопоглощающим материалом: войлоком, ватой или поролоном толщиной не меньше 2см. Из плюсов — простота расчетов и изготовления. Также динамики в таком корпусе легко переносят пиковую нагрузку. Закрытый ящик подходит для прослушивания музыки с богатым тональным окрасом. Минус один, но существенный. Это низкий коэффициент полезного действия сабвуфера, так как половина звуковых волн «остается» в ящике.

Фазоинвертор. Представляет из себя закрытый ящик с выходом порта, через который звуковая волна от тыльной стороны головки выходит из ящика наружу. Тоннель имеет круглую или прямоугольную форму. Именно этот порт и называется фазоинвертором. Он имеет определённый размер и место установки, благодаря чему меняет фазу проходящей через него звуковой волны. Звук от задней стороны динамика накладывается на звук от передней стороны, увеличивая коэффициент полезного действия. Это позволяет получить звуковое давление в два раза больше, чем при закрытом корпусе. Однако такой корпус более сложен в расчётах, и требуется больше размер ящика по сравнению с установкой того же динамика в закрытый ящик. Также при большом уровне звука возможны шумы из-за завихрения воздуха на краю фазоинверторного порта.

Бандпасс(bandpass). Представляет собой ящик с перегородкой посередине, которая образует две камеры. В перегородку внутри корпуса устанавливается низкочастотный динамик. В зависимости от сочетания камер (глухих или фазоинверторных), различают три вида бандпасс корпусов. Это бандпасс 4-й категории, 6-й категории тип А и 6-й категории тип Б (см. рис.). Сабвуферы данной конструкции позволяют получить качественный бас и высокий уровень КПД. Такой корпус очень сложный в проектировании и настройке, также имеет большие размеры по сравнению с другими конструкциями.

Изготавливаем корпус для сабвуфера своими руками

Какой материал лучше всего подойдёт для того, чтобы сделать корпус для сабвуфера своими руками?

  • Древесностружечная плита (ДСП) — наиболее подходящий вариант, он дёшев и легко поддается обработке. Следует выбирать ДСП с наибольшей плотностью. Подойдет толщина 16мм или больше. ДСП легко впитывает влагу и разбухает, поэтому желательно окрашивать.
  • Древесноволокнистая плита (ДВП) — её, также как и ДСП, следует выбирать наиболее большой плотности. Легко слоится, особенно влажный. С ДВП следует работать аккуратно, чтобы не испортить. Несмотря на недостатки, является удобным материалом для быстрой постройки сабвуферного корпуса для динамика средней мощности.
  • Фанера. Подходит фанера из русской березы или корабельной древесины. Большинство других сортов фанеры не имеют достаточной плотности, что приводит к искажению звука.

Если есть листы ДСП, ДВП или фанеры, но их толщины недостаточно, чтобы обеспечить требуемую жесткость конструкции, можно сложить вместе два листа, скрепив их герметиком (или ПВА, столярным клеем) и саморезами.

Итак, сделать корпус для сабвуфера своими руками совсем не сложно.

Как собрать сабвуфер: требуемые материалы и инструменты

Материалы

  • Динамики. При выборе динамика следует знать, что они отличаются своими характеристиками. На коробке или инструкции обычно указывается рекомендуемое акустическое оформление для данного динамика.
  • Фанера, ДВП, ДСП. Количество зависит от размеров изготовляемого корпуса.
  • Клеммы для проводов (акустический терминал). Необязательно. Можно просверлить две дырочки и через них вывести провода от динамика наружу.
  • Кабель акустический.
  • Силиконовый герметик или клей ПВА.
  • Саморезы по дереву. Гвозди не подходят.
  • Эпоксидная смола.
  • Краска или лак.
  • Клей в баллончике для карпета. Можно использовать и другой клей.
  • Если вы будете строить корпус с фазоинвертором, необходим фазоинверторный туннель требуемого размера. Если нужного в продаже нет, то подбирается в строительном магазине пластиковая (картонная, железная) труба нужного диаметра.

Инструменты

  • Ножовка или лобзик.
  • Шуруповерт, подойдет и отвертка.
  • Рулетка или длинная линейка.
  • Карандаш (маркер).
  • Карпет или винил, подойдет и другой материал для обтяжки корпуса снаружи.
  • Ножницы.

Перед тем как собрать сабвуфер, необходимо грамотно его рассчитать. Качаем в интернете программу JBL SpeakerShop (или аналогичные, например WinISD или bassbox6pro), нужна чтоб рассчитать размеры корпуса.

Все эти программы работают по одному принципу: в соответствующие поля в программе вводим характеристики из инструкции к динамику или ищем в базе данных программы свой динамик. Выбираем тип корпуса, который хотим построить, и объем, рекомендуемый в инструкции. Программа выдаст размеры всех стенок сабвуферного корпуса. В инструкциях ко многим динамикам уже указываются размеры и виды рекомендуемых ящиков. Если форма сабвуферного корпуса, указанного в инструкции, подходит, то можно обойтись без программы. Для каждого динамика требуется индивидуальный расчёт объема корпуса, размера и расположения порта. Для корпуса сабвуфера не имеет значения форма, важен объем для получения тех или иных характеристик звука.

Изготовление сабвуфера включает в себя несколько этапов

Вырезаем стенки ящика согласно размерам. Вырезать следует, тщательно соблюдая размеры, чтобы при сборке щели были как можно меньше.

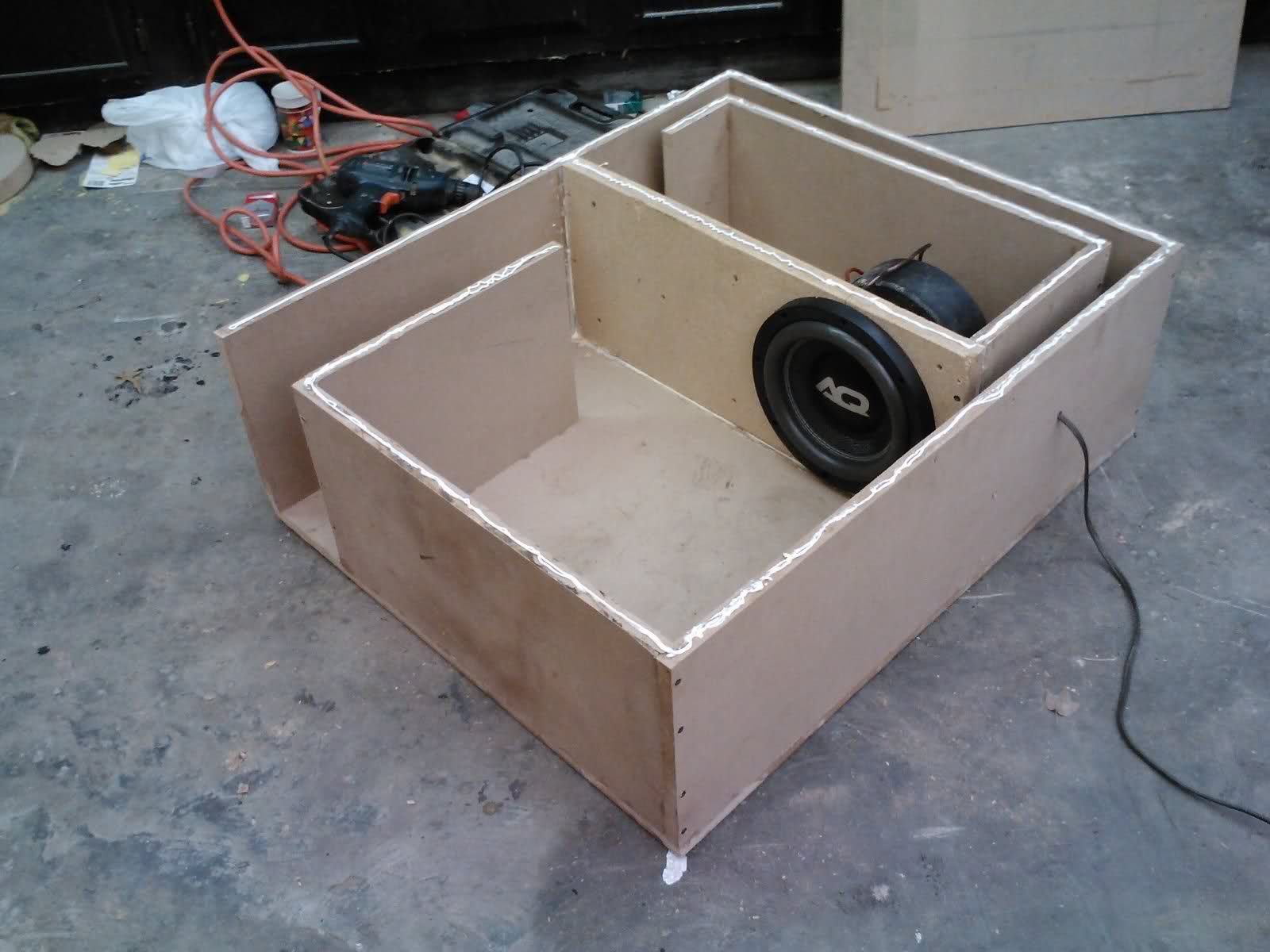

Собираем стенки вместе, промазывая стыки герметиком и закручивая саморезы через каждые 5 см.

Стыки ещё раз промазываем герметиком снаружи и внутри. Если останется даже очень маленькая дырочка, через нее при работе динамика будет слышен свист.

Вырезаем в удобном месте отверстие для акустического терминала (клеммы для проводов).

Вырезаем отверстие для динамика.

Если ящик с фазоинвертором, то крепим фазоинверторный порт в соответствующее отверстие так же с помощью эпоксидной смолы.

Чтобы защитить корпус из ДВП или ДСП от влаги, материал лучше покрыть краской или лаком, лучше нитро.

Обтягиваем карпетом корпус, не забывая оставить отверстия для динамика и терминала.

Устанавливаем акустический терминал на свое место. Крепим его саморезами, изнутри можно промазать эпоксидной смолой.

Крепим на клеммы внутри терминала два провода. Другой стороной провода присоединяем к клеммам динамика. Они должны иметь ровно ту длину, которая требуется для удобного подсоединения динамика.

Вставляем динамик на свое место. В стык между динамиком и плоскостью ящика кладем уплотнительную прокладку. Если в комплекте с динамиком не было такой, можно использовать тонкую полоску поролона или уплотнитель для окон.

Крепим динамик саморезами из комплекта динамика или обычными саморезами по дереву.

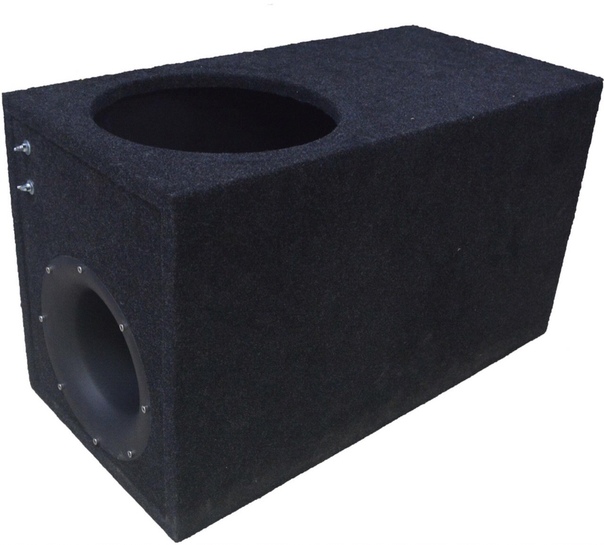

На фото — сабвуферный корпус с фазоинвертором для динамика BLAUPUNKT размером 12″ (слева). Объем корпуса — 70 литров, это максимальный рекомендованный в инструкции объем для этого динамика. Большой объем позволяет получить хорошее звуковое давление для прослушивания электронной музыки.

Изготовление короба для сабвуфера своими руками


Короб для сабвуфера своими руками ⋆ Doctor BASS

Как правильно сделать короб для сабвуфера

Подготовка

Для того, чтобы сделать корпус для сабвуфера самостоятельно вам понадобятся:

  • Чертеж;
  • Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
  • Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.
Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж
Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как  можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

При достаточной толщине стенок не нужно обклеивать корпус изнутри виброизоляцией и т.п.!

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.


Во многих крупных магазинах, продающих листовой материал есть услуга  распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.


Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У  черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных  динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

 Видео про установку закладных гаек (более удобный вариант):

Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей использовать не нужно, достаточно будет промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше  сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

  • Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших  возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

Ручная циркулярка

  • Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия  получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
  • Шуруповерт — для закручивания саморезов и сверления отверстий.

Распил деталей

Итак, вы определились с формой для сабового короба и у вас есть чертеж.

Разметьте лист по деталям и распилите по нанесенным размерам.  Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.



Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.

Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.

Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.

Сборка корпуса для сабвуфера

Чтобы правильно сделать короб для сабвуфера перед вкручиванием самореза сверлите для него отверстие тонким сверлом, это увеличит прочность крепления и убережет фанеру от расслаивания. Равномерно распределяйте количество саморезов по длине стороны и следите за тем, что бы на углах они не встретились.

Почти всегда с сабом идет шаблон для вырезания посадочного отверстия, он может быть частью коробки или быть отдельным вложением. Вырезаете шаблон, переносите его на лицевую сторону короба и выпиливаете лобзиком или фрезером.

Шаблон для посадочного отверстия (вырезан из коробки)

Если такого шаблона у вас нет, то придется вооружится циркулем. Размечая и вырезая отверстие под динамик будьте очень аккуратны! Полка корзины почти всегда имеет небольшую ширину. Вырежете меньше положенного — корзина сабвуфера не войдет в отверстие, вырежете чуть больше или не ровно — саб не сядет герметично или саморезы для крепления повиснут в воздухе.

Для увесистых сабов переднюю стенку корпуса рекомендуется делать двойной, для исключения вибраций во время работы динамика.

Двойная передняя стенка

При больших габаритах корпуса двойных стенок может быть недостаточно и в некоторых случаях полезно будет воспользоваться распорками.

Варианты распорок и ребер жесткости

Обратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей.

Отверстие под круглый клеммник удобно вырезать с помощью насадки, устанавливая его не забудьте проклеить по периметру.

Закручивая саморезы, не переусердствуйте, что бы не сорвать и не забывайте предварительно сверлить отверстия для них.

Если вы и используете закладные гайки для крепления динамика, то предварительно установите его в посадочное место, точно разметьте места сверления, уберите динамик и просверлите насквозь переднюю стенку согласно отметкам (следите, чтобы сверло всегда было перпендикулярно плоскости). Толщину сверла выбирайте в соответствии с диаметром закладных гаек. Установите гайки в подготовленные отверстия изнутри корпуса так, чтобы они не выпадали внутрь при закручивании в них болтов.

Закладные гайки с внутренней стороны передней стенки

Прикручивая динамик, не забудьте подключить его к клеммнику, для этого провода к нему можно припаять либо воспользоваться специальными клеммами.

Информативное видео сборки и склейки на примере серийного сабика Рокфордов.

Если ваш корпус был правильно рассчитан, он герметичный, крепкий и с достаточной толщиной стенок, то звук его определенно вас порадует.

Удачи в построении!

Читать еще:

Жмите на кнопку, что бы поделиться материалом:

Facebook

Twitter

Вконтакте

Одноклассники

как правильно сделать расчет своими руками в машину, корпус для саба под 12 дюймов чертеж и схемы, установка Стелс в авто, 15, ремонт, как рассчитать объем в литрах самому, размеры, 10, какой лучше собрать, из обычного динамика, виды, изготовление из МДФ, ДСП, на трубе, из чего лучше, самодельный фазоинверторный, 8, из активного пассивный, мини, 4, для двух, проверить настройку, типы, красивый, из какого материала, закрытый

Многие водители не знают, для чего нужен короб для сабвуфера. Однако подобная конструкция позволяет грамотно спрятать полезную часть аудиосистемы, не жертвуя органичностью интерьера в салоне. Чтобы изготовить короб, нужно подготовить ряд материалов и выполнить некоторые расчеты.

Разновидности коробов

Существуют разные типы акустического оформления, включая:

  1. Закрытый.
  2. Фазоинверторный.
  3. Полосовой громкоговоритель.

Первые виды пользуются большим спросом, поскольку их несложно соорудить своими руками. Звуковые колебания в подобной конструкции изолируются от окружающей среды и гасятся, создавая объемный звук. Но в процессе затухания выделяемая энергия способствует теплоотдаче, что сказывается на параметрах акустики.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
    «>
  • Pioneer 50%, 2286 голосов

    2286 голосов 50%

    2286 голосов — 50% из всех голосов

  • Alpine 15%, 692 голоса

    692 голоса 15%

    692 голоса — 15% из всех голосов

  • Kenwood 11%, 492 голоса

    492 голоса 11%

    492 голоса — 11% из всех голосов

  • Sony 8%, 380 голосов

    380 голосов 8%

    380 голосов — 8% из всех голосов

  • JVC 6%, 296 голосов

    296 голосов 6%

    296 голосов — 6% из всех голосов

  • Другую. .. 4%, 195 голосов

    195 голосов 4%

    195 голосов — 4% из всех голосов

  • Prology 2%, 82 голоса

    82 голоса 2%

    82 голоса — 2% из всех голосов

  • Mystery 1%, 65 голосов

    65 голосов 1%

    65 голосов — 1% из всех голосов

  • 65 голосов 1%

    65 голосов — 1% из всех голосов

  • Soundmax 1%, 44 голоса

    44 голоса 1%

    44 голоса — 1% из всех голосов

Всего голосов: 4597

Голосовало: 3909

13. 11.2019

×

Вы или с вашего IP уже голосовали.

Чтобы устранить такое явление, внутреннее пространство ящика оснащают звукоизолирующими материалами (ватой или синтепоном). В результате тепла выделяется меньше, а динамик звучит более объемно. При тестировании подобный метод дает до 15-20% увеличения объема.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Несмотря на простоту изготовления, такой короб под сабвуфер имеет массу плюсов. Первый — это возможность быстро рассчитать объем короба. Второй — минимальная вероятность перегрузки динамика. Третий — отсутствие конкурентов в качестве звучания при выборе подходящей сабвуферной головки и грамотном расчете корпуса.

Однако, кроме плюсов, у закрытых систем имеются и минусы. Ключевой недостаток — это низкие показатели КПД в сравнении с остальными типами.

Фазоинверторные коробы отличаются наличием специального тоннеля, в котором содержится небольшое количество воздуха. Его объем подбирается по следующему принципу: внутри конструкции должна размещаться вторая колебательная система, которая принимает волны от тыльной части диффузора и передает их в нужное место. В пределах допустимого диапазона частот показатели КПД повышаются.

Кроме высокого КПД, фазоинвертор обладает большой прорехой в корпусе, которая сдерживает движение диффузора и снижает амплитуду его колебаний.

Из минусов выделяют высокие требования к настройкам и параметрам, т.к. чтобы сделать короб своими руками для восьми дюймового динамика, нужно учесть следующие нюансы:

  1. Объем короба.
  2. Поперечное сечение.
  3. Длина тоннеля. Вычисляем ее с учетом технических параметров громкоговорителей.

Если необходимо спрятать активный сабвуфер, лучше использовать полосовой громкоговоритель, совмещающий фильтры высоких и низких частот. Примитивные конструкции отличаются закрытым объемом с тоннелем. Динамик находится в перегородке между камерами, поэтому 2 части диффузора функционируют на всю мощность.

Как сделать короб для сабвуфера

Разбираясь, как сделать сабвуфер своими руками, нужно выбрать материал изготовления корпуса, выполнить некоторые расчеты и чертежи, а также придерживаться пошаговых инструкций по сборке.

Из чего сделать

При изготовлении коробов для сабвуфера используются разные материалы. Но чаще всего народные умельцы создают ящики из ДСП или МДФ, поскольку подобные плиты достаточно надежны и доступны.

Однако сегодня спросом пользуется прозрачный пластик или оргстекло, позволяющее воссоздать особый эффект в стиле hi-tech. Однако изделия из древесины отличаются лучшим звучанием, чем варианты из других материалов.

Применять при сборке короба для сабвуфера простое дерево или дощатые панели нельзя. Это должны быть конструкции с особой дисперсией, т.е. фанера, ДСП или МДФ. При выборе фанерных листов следует отдавать предпочтение многослойным вариантам, которые характеризуются такими достоинствами:

  1. Высокое качество звучания в салоне.
  2. Отсутствие проблемы дребезжания или помех.
  3. Устойчивость к вибрациям.

Такие свойства отсутствуют у других материалов, поэтому опытные мастера выбирают только фанеру. Но кроме фанеры или ДСП, понадобится подготовить сопутствующие элементы, включая ткань для шумоизоляции. Она продается в специализированных магазинах аудиотехники или на рынке. Еще нужно подготовить строительный степлер со скобами, клей 88 и металлические уголки для повышения прочности конструкции по углам.

Если правильно выбрать материалы изготовления, сделать корпус для сабвуфера своими руками будет достаточно просто.

Как рассчитать короб

Чтобы рассчитать короб, можно воспользоваться специальными компьютерными калькуляторами, такими как WinISD или JBL Speakershop.

В пустые поля нужно ввести исходные данные для расчета коробов, включая параметры динамиков из базы данных или других источников. Еще с помощью программного обеспечения можно найти оптимальный вариант сопутствующих компонентов для наилучшего звучания.

Провести расчет для корпуса сабвуфера закрытого типа несложно, поскольку такая система наиболее проста в исполнении и не требует высокой точности значений. Чтобы определить, какой нужен объем короба, можно воспользоваться специальными формулами, основываясь на 3 параметрах динамика для выбора внутреннего объема.

Если паспортное значение резонансной частоты к добротности составляет меньше 100, подобный динамик не подходит для закрытых ящиков.

При использовании формул для проведения расчетов необходимо придерживаться таких требований: резонансная частота не может превышать 50 Гц, а добротность — 0,7.

Если нужно рассчитать объем короба фазоинверторного типа, лучше отдавать предпочтение динамикам с добротностью 0,3-0,5 и отношением резонансной частоты к добротности от 50. Еще понадобится определить размеры, площадь сечения и длину трубы.

Расчет корпуса в машину своими руками производится по тем же принципам, что и при обустройстве закрытой конструкции, но с учетом допустимой добротности не больше 0,6-0,65.

Длину фазоинвертора рассчитывают таким образом, чтобы она соответствовала рекомендованному значению.

Короб для сабвуфера 12 дюймов должен обладать объемом 47-78 л. Короб под 8-дюймовый прибор может иметь 20-33 л объема. Если нужно организовать ящик под 15 дюймов, берется расчет в 79-120 л.

Как собрать

Начиная собирать корпус для 8, 10 или 12-дюймового динамика, необходимо изучить каждый этап предстоящей работы и следовать пошаговому руководству. В первую очередь нужно создать красивую коробку:

  1. Внешние поверхности, где размещается головка, делаются двойными. Поэтому лучше применить 2 листа фанеры. Если толщина 1 материала составляет 18 мм, в собранном виде она должна составить 36 мм, что повысит степень жесткости. Еще можно сделать в первом листе небольшое отверстие, а во втором — более крупное, чтобы головка оказалась утопленной в корпус.
  2. Дальше необходимо склеить листы специальной клеевой основой и закрепить саморезами. Крепежные элементы должны размещаться на каждом 1 см² поверхности, т.е. через каждые 3-5 см.
  3. Для соединения стенок короба под 2 динамика или больше используются не саморезы, а шурупы для мебели. Подобная работа потребует использования электрической дрели и клея. Наличие шурупов способствует лучшей фиксации, поскольку они не деформируются даже при продолжительной эксплуатации.
  4. Треугольную рейку проклеивают внутри ящика по углам. Она необходимо для повышения жесткости и предотвращения деформации. Подобные действия необходимы для сабвуфера 10 дюймов или 15 дюймов, поскольку они обладают увеличенными размерами.

Сооружая самодельный автомобильный ящик, важно позаботиться о хорошей защите корпуса. Для этого народные умельцы применяют разные материалы и методы:

  1. С целью повышения влагозащиты ящика для сабвуфера 8 дюймов (10, 12 или 15 сабвуфер), поверхности покрываются специальной лаковой пропиткой.
  2. Внутренние детали проклеиваются виброизоляционным материалом, который защищает конструкцию от негативных воздействий и повышает степень жесткости. Кто-то наносит такое покрытие и на наружные части, что дает хорошие низкие частоты.
  3. Стыки и места соединений нуждаются в особом внимании, поскольку там расположены провода кроссовера и других элементов аудиосистемы.

Некоторые специалисты считают, что закрытые ящики для авто не должны иметь отверстия в своем корпусе. К тому же многие из них рекомендуют оценить степень герметичности с помощью заливки внутрь воды.

Если сабы звучат без короба лучше, чем с ним, внутрь можно поместить вату или синтепон.

Некоторые водители желают научиться создавать сабвуфер Стелс своими руками, поскольку такой ящик отличается повышенной практичностью и функциональностью. Он занимает меньше места, чем стандартная квадратная конструкция для активного сабвуфера, может размещаться внутри крыла или в месте установки запасного колеса. Для 12-дюймового или 10-дюймового динамика понадобится короб объемом 18 л.

Процесс производства требует подготовки таких составляющих:

  1. Динамик с размерами под 10-12 дюймов.
  2. Защитные решетки и розетки для соединения устройства с усилителем.
  3. Провода.
  4. Многослойный лист фанеры или ДСП, толщиной 20 мм.
  5. Отрезок ДВП.
  6. Клеевой состав (лучше выбирать эпоксидный).
  7. Кисточка.
  8. Стеклоткань.
  9. Скотч.
  10. Полиэтилен.
  11. Саморезы для дерева.
  12. Дрель и лобзик.

Определившись с местом, где будет установлен сделанный своими руками ящик, нужно подготовить багажник и начать сборку корпуса.

Некоторые водители предварительно снимают обшивку в багажнике, чтобы установить конструкцию как можно ближе к внутренней части крыла.

На напольное покрытие наносится полиэтилен, который способствует защите обшивки от попадания клея и обеспечивает хорошее крепежное место для фиксации саба.

На следующем этапе необходимо выполнить обклеивание крыла с помощью монтажного скотча. Для лучшего крепления используют 2 слоя тех самых малярных скотчей.

Дальше необходимо нарезать ткань маленькими отрезками по 20х20 см и приклеить ее с помощью малярного скотча и эпоксидного клея. Собираем ткань внахлест, чтобы предотвратить появление стыков или швов.

Каждый слой тканевого материала наносится друг на друга с попутным смазыванием эпоксидкой.

Делается это до тех пор, пока лист не получит толщину в 10 мм.

Сроки застывания материала составляют 10-12 часов. Чтобы ускорить процесс, можно воспользоваться лампой. Дальше необходимо вырезать дно и приклеить его к корпусу. Места стыков пропитываются герметиком и эпоксидной смолой.

Дальше корпус для сабвуфера нужно подогнать по форме, чтобы он совмещался с петлями багажника и не препятствовал нормальному открытию или закрытию. Потом остается отрезать лишние элементы, вырезать из ДСП боковые части и верхнюю крышку. Округлую поверхность создают из фанерного листа.

Древесно-стружечная плита предварительно обрабатывается эпоксидкой или герметиком, а потом соединяется с помощью саморезов. Если ящик будет выполнен из стекловолокна, использование эпоксидной смолы разрешается. После высыхания смеси используются саморезы.

С целью повышения герметичности конструкции в авто мастера проклеивают места швов 2 раза.

На следующем этапе необходимо посчитать размеры передней панели и вырезать ее лобзиком, предусмотрев наличие круга для 1 или для двух динамиков. Для крепления этой части используются саморезы. В торцевой части проделывается отверстие под розетку.

На последнем этапе остается закрепить розетку и установить динамик. Дальше можно провести отделочные работы, покрасив сабвуфер или обтянув подходящим материалом. Первый вариант более сложный, поскольку он требует правильной подготовки поверхности перед покраской.

Чертежи

Чертежи коробов для сабвуфера и схемы — это полезные и информативные материалы, которые упрощают процесс расчета объема и сборки конструкции. Если создается короб для 12-дюймового динамика, оптимальный объем должен варьироваться в пределах 40-50 л. Чертеж короба основан на следующей примерной схеме:

  1. Параметры наружных размеров: ширина — 700 мм, высота — 450 мм, глубина — 260 мм.
  2. Размеры панелей: передняя — 700х450 мм, задняя — 700х450 мм, левая и правая — 450х260 мм, верхняя и нижняя — 750х260 мм.
Как подобрать динамики

Разработав корпус для сабвуфера, необходимо позаботиться о подходящих громкоговорителях, которые будут в нем установлены. Используемые колонки должны отчетливо воспроизводить низкие частоты, преобразовывая электрический сигнал в колебания воздуха.

В большинстве случаев в авто размещают электродинамические головки, которые начинают колебаться под воздействием электрического тока в звуковой катушке. Подобные механические явления способствуют преобразованию сигнала в звуковую волну.

Работа громкоговорителей зависит от разных факторов, которые указываются в технической документации. Среди ключевых параметров выделяют:

  1. Резонансную частоту (Fs).
  2. Добротность (Qts).
  3. Эквивалентный объем (Vas).

Динамик представляет собой колебательную систему, которая воспроизводит звуковые сигналы с разной частотой. Чем меньше вес диффузора и выше жесткость подвеса, тем сильнее поднимутся показатели резонансной частоты. Чтобы воспроизводить низкие частоты, принято задействовать мягкие подвесы с тяжелыми диффузорами. Крупные динамики обладают резонансной частотой в 20-50 Гц.

Показатели добротности влияют на гашение резонансных колебаний диафрагмы.

Последний параметр в виде эквивалентного объема равняется объему воздуха, но не зависит от габаритов колонки. Точные значения определяются механическими параметрами подвеса и размерами диффузора. В качестве единицы измерения используются литры.

Умелые автовладельцы могут сделать сабвуфер из обычного динамика, не прикладывая для этого больших усилий. Главное — знать, что хорошее качество звука с корректным преобразованием сигнала возможно только при использовании больших диффузоров с головками на 6-15 дюймов.

Как установить

Процесс установки сабвуфера достаточно простой, поэтому выполнить ее сможет даже новичок. При монтаже низкочастотных систем принято выбирать такие места:

  1. Внутренняя обшивка транспортного средства.
  2. Напольное покрытие багажника.
  3. Отдельный корпус, созданный с учетом расчетов. Такой вариант пользуется спросом из-за экономичного расхода свободного пространства в багажнике и возможности установить мини-аудиосистемы.

Еще сабвуферы бывают компактными для 4-дюймовых динамиков и могут устанавливаться под сиденьями машины.

Самостоятельный ремонт

В случае выхода из строя аудиосистемы может потребоваться ее ремонт своими руками. Причинами такой проблемы бывают:

  1. Механические повреждения.
  2. Попадание недопустимой звуковой частоты на головку, что приводит к ее перегоранию.
  3. Износ диффузора.
  4. Поломка громкоговорителя. Провести ремонт динамика можно самостоятельными усилиями, не прибегая к помощи специалистов.

Для начала нужно провести демонтаж головки, соблюдая осторожность и чистоту. В противном случае может произойти повреждение гильзы катушки.

Получив доступ к гильзе, нужно размотать старую проводку и определить количество витков в слое и катушке. Чем точнее будут расчеты, тем быстрее и качественнее будет выполнен ремонт. Дальше необходимо оценить показатели диаметра проводов, используя микрометр. Еще для таких целей применяют штангенциркуль, но точность его измерений невысокая.

Отремонтировать пассивный динамик путем перемотки несложно. Для этого подготавливаются полоски бумаги, которые вставляются по кругу в местах корпуса и катушки. При соблюдении правил зазор будет равномерным.

Как сделать короб для сабвуфера своими руками. Правильно собрать коробок для саба

Источником мощного низкочастотного звука в звуковых системах является сабвуфер. Это касается и автомобильной акустики, поэтому большинство автолюбителей оборудуют свои машины такими устройствами.

Можно приобрести готовый блок, но многие предпочитают купить динамики и сделать короб для сабвуфера своими руками. Это не такая сложная работа, как может показаться, но потребуется наличие инструмента и определённые навыки.

Как правильно сделать короб для сабвуфера

Прежде чем начинать заниматься изготовлением короба для сабвуфера нужно выбрать громкоговоритель. От его параметров будет зависеть объём будущей конструкции. Чаще всего для воспроизведения мощных басов используются специализированные громкоговорители импортного производства диаметром 10-12 дюймов. Конструктивно ящик для сабвуфера может быть сделан в трёх вариантах:

  • Закрытый короб
  • Фазоинвертор
  • Бандпас

Качество громкоговорителя и конструкция короба, в конечном итоге определяют качество звучания низкочастотной звуковой системы.

Как сделать корпус для саба

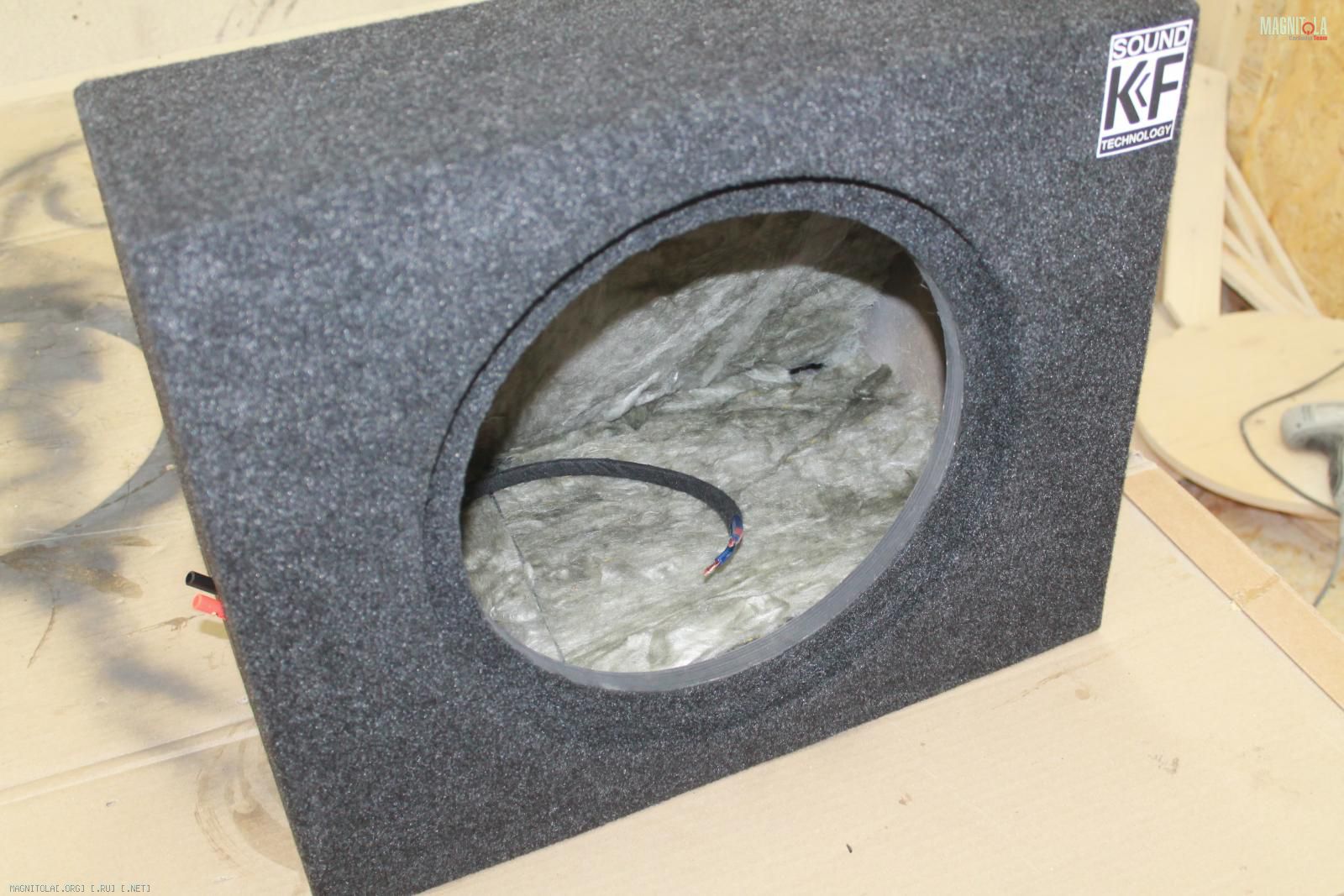

Самым простым в изготовлении является зарытый ящик или короб. Это полностью закрытая конструкция, изготовление которой потребует минимума простых деревянных деталей. Как сделать корпус под саб становится понятно при виде подобного устройства. По сути это прямоугольный ящик, в передней стенке которого вырезано отверстие под динамическую головку. Ящик состоит из шести стенок, которые несложно выпилить из соответствующего материала. На боковой или задней стенке монтируется клеммная колодка для подключения проводов от усилителя. Закрытый ящик (ЗЯ) отличается плотным и не расплывчатым басом, ровной амплитудно-частотной характеристикой, но имеет самый низкий КПД среди всех конструкций.

Ящик может иметь форму параллелепипеда или трапеции со скошенными стенками. По своим характеристикам закрытая конструкция подойдёт для многих музыкальных стилей. Герметичная закрытая конструкция хорошо передаёт басы впоп и рок музыке, классике, джазе и инструментальных произведениях. Но любители рэпа и дабстэпа будут разочарованы, так как закрытый ящик не подходит для воспроизведения музыки, где много тяжёлого баса и где низкие частоты являются основой музыкальных произведений.

Как правильно собрать корпус для сабвуфера

Корпус для саба своими руками сделать несложно, если точно следовать всем рекомендациям. Самое главное, что требуется закрытому корпусу это герметичность и отсутствие вибраций. Оптимальным материалом для низкочастотной колонки считается многослойная фанера или МДФ. Толщина материала должна быть не менее 18-20 мм. Тонкие стенки будут резонировать и эти вибрационные волны, попадая в салон автомобиля, сильно ухудшат качество воспроизведения низких частот. Важнейшим параметром любого сабвуфера является его объём. Это параметр учитывает внутреннее пространство ящика без объёма, занимаемого динамиком. Соотношения объема корпуса и диаметра громкоговорителя выглядит следующим образом:

  • 10 дюймов (25 см) – 15-20 литров
  • 12 дюймов (30 см) – 25-35 литров
  • 15 дюймов (35 см) – 40-60 литров
  • 18 дюймов (46 см) – 70-110 литров

Для того чтобы повысить КПД и улучшить качество звучания, все швы между деревянными стенками должны быть герметизированы. Лучше всего использовать для этой цели силиконовый герметик. Закрытая коробка для сабвуфера, сделанная своимируками, имеет свои несомненные достоинства:

  • Простота расчёта объёма
  • Легкость в изготовлении
  • Небольшие размеры
  • Отчётливый и чистый бас

Основных недостатков всего два: низкий КПД, не подходит для прослушивания «тяжёлого» баса. Внутренний объём закрытого сабвуфера можно заполнить синтепоном или ватой. Если объём подсчитан правильно, то этого делать не обязательно. Рекомендуется послушать работу сабвуфера, как с наполнителем, так и без него и выбрать лучший вариант. При разной температуре воздуха давление внутри закрытого объема меняется и для его выравнивания в корпусе сабвуфера иногда оставляют маленькое отверстие не более 1,5-2,0 мм.

Изготовление короба для сабвуфера своими руками

Корпус для сабвуфера своими руками делается просто и занимает минимум времени. После того как динамик подобран и внутренний объём закрытого ящика рассчитан нужно подготовить материал, крепёж и инструмент. Своими руками корпус саба обычно изготовляют из следующих материалов:

  • Фанера
  • МДФ
  • ДСП

Влагостойкая многослойная фанера считается лучшим материалом для изготовления короба сабвуфера. При этом имеются некоторые сложности. Фанера самый дорогой материал и сложно найти фанеру толщиной от 18 мм. Если объём сабвуфера слишком большой, то фанерные стенки будут издавать «звон», избавиться от которого можно установив внутренние рёбра жёсткости. Хорошим выбором будет использование МДФ. Он дешевле фанеры, легко обрабатывается и имеет хорошую влагостойкость. Древесно-стружечная плита получила широкое распространение. Её можно найти в любой мебельной компании. Там же плиту нарежут по заданным размерам. К недостаткам конструкций из ДСП относится очень маленькая жёсткость, когда от сильной низкочастотной вибрации в точках крепления, материал будет разрушаться. Кроме того он хорошо впитывает влагу и если в багажник автомобиля попадёт вода короб может просто рассыпаться. Из этого материала можно сделать корпус для домашнего сабвуфера. Он не будет эксплуатироваться в экстремальных условиях и прослужит долго.

Правильный короб для сабвуфера

Под правильным корпусом понимается более сложная, но и более качественная конструкция. Это может быть корпус с фазоинвертором или ещё более сложная система, называемая бандпас. Сборка корпуса для сабвуфера своими руками займет больше времени, но результат того стоит. Фазоинвертор может быть щелевым или в виде трубы. Эта конструкция представляет собой небольшой «тоннель». В нём происходит поворот или инвертирование фазы сигнала с дальнейшим излучением его в пространство, в результате чего КПД сабвуфер возрастает в два раза.Фазоинверторный сабвуфер отличается сильным и сочным басом, а на его амплитудно-частотной характеристике, в точке настройки, имеется большой выступ и на этой частоте громкость возрастает. Пик настройки регулируется изменением размеров порта и соотношением рабочего объема сабвуфера к размерам фазоинвертора. Такая конструкция сабвуфера хорошо подойдет для воспроизведения музыки с быстрыми и мощными низами. Как собрать короб сабвуфера во многом зависит от его конструкции.

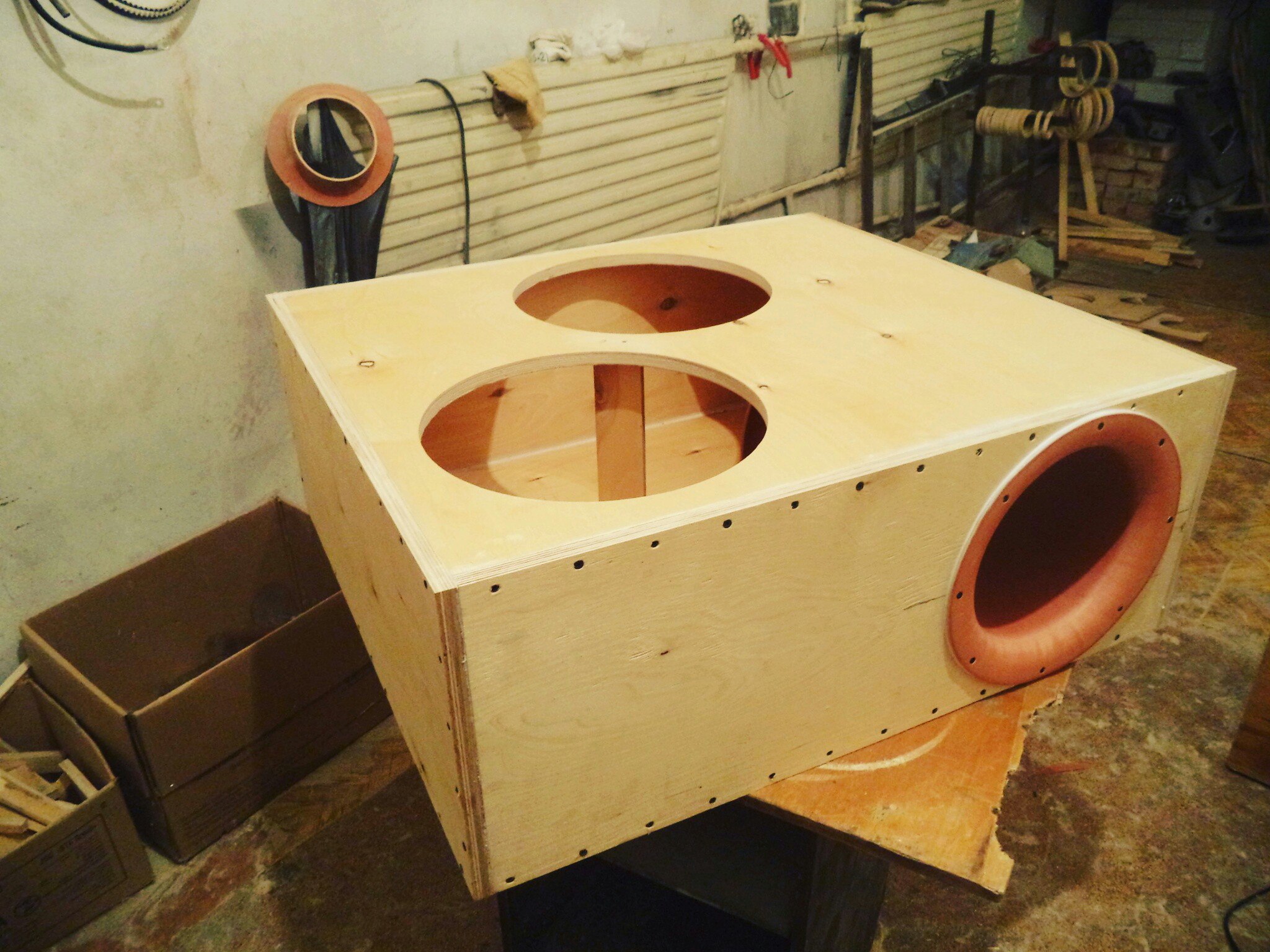

Делаем корпус для сабвуфера с фазоинвертором

Как и при изготовлении закрытого ящика, работа над более сложной конструкцией начинается с выбора громкоговорителя.Как изготовить короб для сабвуфера зависит от типа материала и крепёжных элементов. Многослойная фанера является самым прочным из рекомендуемых материалов. Чтобы собрать корпус для сабвуфера своими руками можно использовать любые саморезы. При соединении элементов из МДФ и тем более из ДСП, нужно использовать только белые саморезы. Чёрные не обеспечивают такого прочного соединения. Иногда при завинчивании у них обламываются шляпки.

Фазоинверторный сабвуфер должен быть хорошо загерметизирован. Для этого на все швы, с внутренней стороны, наносится слой герметика. Линии распила должны быть очень ровными, поэтому работу лучше выполнить на специальном станке, если есть такая возможность.

При изготовлении щелевого фазоинвертора нужно следить, чтобы все внутренние перегородки не имели сквозных отверстий. Если размеры динамика и короба большие, то в поворотах щелевого порта могут возникать застойные зоны. Чтобы избежать этого все прямые углы фазоинвертора сглаживаются установкой дополнительных деревянных пластин. Сборка короба для сабвуфера своими рукамизавершается установкой внешних контактов для подключения усилителя. Эти места так же должны быть загерметизированы.

Маленький короб для сабвуфера

Некоторые автомобилисты не стремятся к мощному басу, а хотят немного улучшить звуковую картину в салоне. Для этого подойдёт небольшой сабвуфер. Для такой конструкции подойдут динамики 8 дюймов. Некоторые компании выпускают громкоговорители диаметром 6 дюймов, но их сложно найти. Как правильно сделать короб для сабвуфера. Сабвуфер для маленького громкоговорителя имеет маленький литраж, следовательно, займёт немного места в багажном отсеке автомобиля. Не нужно слишком уменьшать размеры конструкции, но и увеличивать так же не следует. Увеличение размеров короба приведёт к тому, что низкие частоты будут «расползаться» и бас будет нечётким. Если объем будет меньше той величины, которая нужна для динамика определённого диаметра, то низы будут слишком быстрыми и будут буквально бить по барабанным перепонкам.

Как сделать корпус для саба своими руками

Если нужно сделать хороший коробок для сабвуфера, то лучше всего остановиться на самой сложной конструкции. Такая система называется бандпасс. Он бывает четвёртого порядка и шестого порядка. Система четвёртого порядка представляет собой двухкамерный ящик, где одна камера это закрытый короб, а другая играет роль фазоинвертора.

Бандпасс шестого порядка это конструкция с двумя фазоинверторами. Здесь самым сложным является расчёт второго порта и взаимное соотношение настроек каждого фазоинвертора. Две камеры имеют разные размеры и способны ограничивать воспроизводимые громкоговорителем частоты. Короб для двух сабвуферов сложнее всего проектировать, но оно обладает максимальным КПД. Для определения всех размеров таких звуковых систем используются специальные утилиты. Для расчёта любой конструкции сабвуфера подойдёт универсальная программа WinISD. У неё нет рускоязычного интерфейса, но разобраться в ней несложно. Чтобы сделать чертёж короба для сабвуфера достаточно загрузить в компьютер параметры используемого динамика.

Чертежи на корпус для сабвуфера

Если нет времени и желания самостоятельно рассчитывать ящик сабвуфера своими руками, можно взять готовые расчёты и чертежи. Если нужно сделать бас очень глубоким и мощным можно сделать короб для сабвуфера на два динамика. В этом случае конструкция может быть в виде закрытого ящика или фазоинверторной. Оба громкоговорителя должны быть однотипными и с одинаковой частотой резонанса, иначе сложно будет настроить фазоинвертор. Если нет опыта по работе с автомобильной акустикой, то первый сабвуфер лучше делать по схеме закрытого ящика. Фазоинверторный сабвуфер с одним громкоговорителем так же несложно сделать своими руками. Не следует, не имея опыта, браться за такую систему, как бандпасс. Результат в любом случае будет не удовлетворительным.



Материал для изготовление короба под сабвуфер — DRIVE2

Материал для изготовление короба под сабвуфер

Самый подходящий материал многослойная фанера. Но из существующего большого разнообразия сортов фанеры, не каждый из них подойдет для изготовления корпуса сабвуфера. Так, при использовании для этих целей обычной фанеры с недостаточной плотностью — искажение звука обеспечено. Другая ситуация, когда мы имеем дело с многослойной (12 слоев) фанерой, при изготовлении которой используется корабельная древесина или русская береза. Она представляет собой отличный материал для изготовления небольших звуковых систем. Такая фанера обладает достаточной плотностью, в то же время, в сравнении с таким плотным материалом, как древесностружечная плита (ДСП) и древесноволокнистая плита (MDF) она гораздо легче. Многослойная фанера легко поддается обработке, вкручивая шурупы, можно не опасаться, что она будет расслаиваться. Одним словом фанера – это хороший материал сабвуфера для не большого объема.

Материал для сабвуфераФанера или ДСП

Оказывается, фанерный лист при толщине 12 мм обладает лучшими резонансными характеристиками, чем доски толщиной 16 мм разных пород дерева. Но необходимо взять на заметку, что изготовленные из этой фанеры большие корпуса звенят. Она просто не приемлема при изготовлении корпусов, имеющих большие плоские пролеты.
Древесностружечные плиты. Эти изделия сегодня относится к самым распространенным материалам. В магазинах и на рынке можно встретить плиты ДС разных сортов, но при изготовлении корпусов рекомендуется использовать ДСП, имеющие самую большую плотность. Правда, такие плиты по весу тяжелее других, но они легче поддаются обработке и лучше звучат. ДСП при толщине 16 мм, пожалуй, самый лучший материал, когда изготавливаются мощные низкочастотные акустические системы, благодаря ее высокой плотности и слабым резонансным качествам.
ДСП относится к недорогим легкодоступным материалам. Правда, этот материал обладает существенным недостатком, он боится влаги, легко ее впитывает и разбухает. Поэтому корпус из ДСП следует после изготовления сразу окрасить. Так же ДСП с большим трудом поддаются обработке дисковыми или ленточными пилами.

Итог:

— Фанера – хороший материал, но дороговат, и при больших объемах звенит, надо ставить ребра жесткости.
— ДСП дешевле и имеет большую жесткость.

Как собрать короб для сабвуфера своими руками

Как собрать короб для сабвуфера

Как собрать короб для сабвуфера таким, чтобы в нем динамик заиграл со всей своей мощностью?
Такой вопрос интересен многим почитателем хорошего звука, стремящимся усовершенствовать аудиосистему своего автомобиля. В нашей статье мы узнаем, как собрать короб под сабвуфер, именно таким, каким он должен быть.
Для начала, прежде чем заняться изготовлением, рекомендуется определить вид динамика, воспроизводящего низкие частоты. Как правило, специалисты рекомендуют останавливать свой выбор на динамиках с 10-12 дюймами. Именно они сегодня популярны и наиболее чаще используются, как сабвуферы.

Как сделать коробку для сабвуфера с обычным диаметром

Короба для сабвуфера и их виды

На сегодня принято различать несколько разновидностей коробов для сабвуфера(см.Какой сабвуфер лучше: рассмотрим активный или пассивный). Как известно, от типа короба и его конструкции напрямую зависит качество звука, получаемого на выходе.
 Итак:

  • Короб закрытого типа, наиболее распространенный в изготовлении и проектировании вид. В таком коробе низкочастотный динамик будет «чувствовать» себя хорошо. Улучшатся намного его акустические характеристики. Кроме того, такой ящик будет намного легче построить самому.

Как самому сделать короб для сабвуфера

  • Короб бандпас. Его еще называют коробом четвертого порядка. Эта конструкция подразумевает наличие разделенных камер внутри. Обычно, эти самые камеры бывают различного размера. В одной камере располагается динамик(см.Как выбрать динамики для автомагнитолы своими силами), а в другой – фазоинвертор или воздухоотвод.

Примечание. Преимуществом данного вида короба является его особая конструкция, которая способна ограничивать частоты.

  • Короб бандпас 6-го порядка. Он заметно отличается от вышеописанного, в частности тем, что имеет еще две камеры внутри.

Как правильно сделать короб для сабвуфера

Примечание. Различают два вида бандпасов 6-го уровня. Бандпас с одним фазоинвертором и бандпас с двумя фазоинверторами. Последний является наиболее сложным в проектировании, зато способен выдавать отличный КПД.

  • Короб фазоинверторного типа. Он имеет специальную трубку внутри.
    Она выводит воздух, обеспечивая дополнительное звучание. Что касается сложности изготовления такой конструкции, то это нечто среднее между бандпасом и закрытым ящиком.

Как собрать коробку для сабвуфера фазоинверторного типа

Меломан сразу же скажет, что лучше остановить свой выбор на бандпасе. Но эта конструкция будет сложноватой для человека, который впервые взялся за самодельное изготовление.
В коробе типа бандпас много деталей, создание которых связано с проектированием и тщательным просчетом. Если есть время и желание, то остановить свой выбор на них можно.

Примечание. Просчитывание и проектирование размеров и конструкции в наше время можно доверить компьютерам. Специальная программа WinLSD поможет найти нужный размер, оценить объем сабвуфера, просчитать размеры деталей и т.д.

С другой стороны, описанная выше программа уж точно не для человека сведущего и потребует узкоспециализированных знаний. Да и зачем столько мучений, если можно заняться изготовлением более простого короба, отличающегося хорошим качеством. Это фазоинвертор, способный воспроизводить самые низкие частоты.

Делаем короб фазоинверторного типа

Итак, с выбором короба определились и пора переходить к процессу изготовления.

Материалы

В первую очередь, нам понадобятся материалы. Как правило, это должна быть составляющая, которая бы представляла собою прочный материал, отменно изолирующий звук. Многослойная фанера подойдет для этих целей лучше всего.

Примечание. В крайнем случае, если невозможно будет найти фанеру, подойдет и ДСП.

Кроме того, будет подготовить это:

  • Саморезы в количестве 100 штук, желательно 50-55 мм.
  • Какой-нибудь шумоизоляционный материал.
  • Жидкие гвозди или силикон.
  • Клей ПВА.
  • Герметик.
  • Кусок карпета на 3 метра.
Инструменты

Что касается инструментов, то подойдут следующие принадлежности:

  • Шуруповерт или дрель на крайний случай.
  • Клеммник.
  • Электрическая пила и желательно такой же рубанок.
Алгоритм проведения процесса

Итак, делаем короб фазоинверторного типа на динамик 12 дюймов. В этом случае рекомендуется сделать объем ящика равный 40-50 литрам.

Как самому сделать короб для сабвуфер

Ниже приведена таблица расчета:

Примечание. Очень важно обратить тщательное внимание на отрезок длины, идущий от стенки корпуса до динамика. Рассчитывается данный параметр, как и полость всего ящика – по поверхностям внутри.

 Итак:

  • Делаем отверстие под динамик и под щель фазоинвертора.

Как сделать коробку под сабвуфер

Примечание. Для проделывания всех отверстий, пользуемся электрическим лобзиком, работать которым очень удобно.

  • Собираем щель фазоинвертора.
  • Крепим ее к сабвуферы(см.Как сделать сабвуфер: дельные советы) – к передней панели.
  • По всем стыкам желательно пройтись силиконом, а лучше жидкими гвоздями. После этого, завернуть саморезы.

Как правильно собрать короб для сабвуфера

Примечание. Крайне рекомендуется закручивать саморезы вплотную, чтобы не оставлять никаких пустотелостей. Если их оставить, то это может отразиться на качестве звука. Возникнут резонансные колебания, мешающие нормальному звучанию.

  • Собираем боковинки короба. Опять же, смазываем места соединений жидкими гвоздями, а затем плотно закручиваем.

Как собрать коробку под сабвуфер

  • Создаем отверстие малого размера под клеммник.
  • Все части короба соединяем.
  • Все визуально осматриваем на обнаружение правильности вырезов и скрепления деталей.
  • Ставим динамик внутрь.

Как правильно сделать коробку для сабвуфера

  • Теперь надо заняться внутренней отделкой, проклеивая все щели специальным клеем или герметиком.
  • Обертываем короб шумоизоляционным материалом.

Как сделать короб для сабвуфера самому

  • Придаем и наружной части короба привлекательный внешний вид, обертывая карпетом.
  • Все готово.

Приведенная выше инструкция дает практическое понимание проведения данной манипуляции. Только в процессе работы своими руками рекомендуется изучить вдобавок видео и фото, соответствующего толка.
Цена на самодельный короб для сабвуфера всегда высокая и на крайний случай, научившись делать такие изделия, можно создать и свой собственный бизнес.

Как сделать короб для сабвуфера своими руками

Проектирование и создание корпуса для сабвуфера своими руками может быть полезным занятием. Это не только сэкономит вам деньги, но и даст лучшее качество по сравнению с покупными продуктами. Также вы сможете создать корпус в соответствии со своими потребностями.

Конструирование короба для саба своими руками может показаться сложной задачей, но в этой инструкции я покажу вам, из чего и как сделать короб для сабвуфера, а также свои наглядные расчеты, чертежи и вариант оформления. Чтобы сделать корпус, вам понадобятся навыки деревообработки. Работы по деревообработке будут включать в себя сборку корпуса, укрепление внутренней части и окрашивание. Строительство сабвуфера может занять от нескольких дней до недели в зависимости от ваших навыков и желания.

Шаг 1: Детали и инструменты

Необходимые вещи:

  • Циркулярная пила
  • Клей для дерева
  • Компьютер
  • Длинные струбцины (длина зависит от того, какого размера корпус вы хотите сделать)
  • Карандаш или ручка (для отметок)

Элементы, которые являются необязательными, но настоятельно рекомендуются:

  • Наждачная бумага (чтобы отшлифовать поверхность)
  • Винты для дерева (чтобы загерметизировать корпус)
  • Дрель
  • Большая линейка
  • Помощь другого человека (если нужно будет таскать тяжелые предметы)
  • Грузовик (чтобы доставить пиломатериал)
  • Фрезер (он нужен, чтобы вырезать отверстия для динамика; это необязательно, но очень поможет соблюсти правильный размер)

Товары, которые вам нужно купить:

  • Сабвуфер на ваш выбор
  • Пиломатериал
  • Клеммы для колонок
  • Провод колонок

Дополнительные предметы, которые вы можете купить:

  • Ножки для сабвуфера (опционально)
  • Краска или ковровое покрытие (опционально)
  • Изоляция (опционально, корпус с изоляцией даст более ясный и глубокий бас)
  • Решетки для динамиков

Шаг 2: Выбор сабвуфера и типа корпуса

Выбор сабвуфера, на мой взгляд, является самым сложным шагом, главным образом потому, что есть очень много вариантов.

Некоторые критерии, которые стоит учитывать при выборе:

  • Необходимый фунционал сабвуфера
  • Xmax сабвуфера
  • Эффективность
  • Импеданс

Существует много типов корпусов. Я буду рассматривать только самые распространенные, но если вам интересно, вы можете загуглить и другие.

  1. Герметичный: обеспечивает плоский частотный отклик, басовые звуки жесткие, как правило, такие корпусы могут работать с большей мощностью.
  2. Вентилируемый: эффективный, отличный басовый отклик, имеет проблемы с шумом порта
  3. Пассивный радиатор: имеет хорошее усиление настроенных частот, как и вентилируемый, нет шума порта, отличный отклик, такие девайсы более дорогие

Для этого проекта я выбрал TC Sounds PRO 5100 (старшего поколения) с парой пассивных излучателей VMP18, как показано на фотографиях.

Шаг 3: Проектирование корпуса с помощью WinISD

Теперь создайте проект корпуса.

  • Перейдите на главный сайт WinISD
  • Скачайте WinISD PRO.
  • После завершения загрузки запустите исполняемый файл.
  • Следуйте инструкциям по установке.
  • После завершения установки запустите программу.

Появится окно, похожее на изображение выше.

Примечания: Если вы делаете сабвуфер для использования в машине, вам, скорее всего, нужно будет настроить корпус для резонирования на частоте от 25 до 35 Гц в зависимости от желаемого частотного отклика. Для домашнего аудио и для домашних кинотеатров обычно требуется частота от 16 до 24 Гц.

Примечания: Имейте ввиду, что это лишь программа для симуляции, конечный продукт не будет идентичен проекту. В реальности на звук будет влиять также помещение, в котором будет стоять корпус — вызывать усиление и сокращение на определенных частотах.

Шаг 4: Определение размера короба

После того, как вы определились с параметрами своего сабвуфера, нужно спроектировать корпус, в котором он будет находиться. Вот сайт, который поможет вам рассчитать объем.

Предложение:

При конструировании короба вам придется зафиксировать все стенки. Это нужно для того, чтобы он не трясся и не упал. Также вам нужно рассчитать объем, который будет занимать весь крепеж внутри корпуса. Если вы решили поместить порт в свой корпус, не забудьте рассчитать объем, который он займет внутри. Я сделал так — сдвоил и строил стены короба (я собирался прикрепить кусок плексигласса на стенку, чтобы иметь возможность смотреть внутрь). Таким образом, вам не нужно будет расширять короб.

Шаг 5: Покупка компонентов

Теперь купите все компоненты и пиломатериалы, которые вам понадобятся.

Советы:

  • Есть много разновидностей древесины, мне лично нравятся лиственные породы, береза и ДВП.
  • Избегайте тонкой древесины, потому что внутри корпуса будет происходить сжатие и декомпрессия.
  • Не покупайте дорогие компоненты, этого не требуется.

Шаг 6: Резка дерева

Как только вы приобрели все компоненты, настало время начать работу.

  1. Положите доски на плоскую поверхность
  2. Сделайте необходимые измерения, согласно проекта
  3. После того, как вы отметили места надреза, переместите доски на поверхность, где вы сможете их распилить
  4. Распилите доски в соответствии с измерениями

Советы:

  • При распилке дерева и изготовлении короба необходимо помнить о безопасности. Не забудьте надеть защитные очки, перчатки, одежду и соблюдайте все рекомендации по безопасности.
  • Семь раз отмерь — один раз отрежь
  • Пилите древесину в вентилируемом помещении, не дышите опилками.

Шаг 7: Сборка корпуса

Теперь пришло время собрать сабвуфер. Соберите короб в соответствии с проектом.

Советы:

  • Убедитесь, что вы ничего не пропустили. Нет ничего хуже, чем видеть, что вы пропустили деталь уже после сборки.
  • При сборке убедитесь, что вы закрепили всё плотно. Можно использовать винты по дереву.
  • Если вы заметили щели, обязательно заполните их клеем или другим герметиком. Вам нужно, чтоб сабвуфер был герметичен, иначе вы услышите свист во время прослушивания музыки.

Шаг 8: Эстетика

Оформление короба сабвуфера полностью зависит от вас. Именно здесь вы сможете применить свое творческое воображение.

В моем проекте я решил установить сверху лист из плексигласа, чтобы была возможность посмотреть внутрь. Углы корпуса я срезал под 45 градусов. Я сделал стенки корпуса толщиной 3 см и 5,5 см. Также я решил окрасить корпус и покрыть его несколькими слоями лака, чтобы он блестел.

Шаг 9: Установка аксессуаров

После того, как корпус получил нужный вам вид, нужно установить внутрь аксессуары.

Это могут быть:

  • ножки для сабвуфера
  • переключатели для колонок
  • решетки для колонок
  • провода
  • изоляция внутри корпуса

Шаг 10: Установка корпуса

После того, как корпус закончен, установите его туда, где вы собираетесь его использовать.

Совет: саб может быть тяжелым и неудобным для переноски, попросите о помощи, если нужно. После перемещения сабвуфера установите динамики.

Замечание: будьте осторожны при установке динамиков внутри корпуса. Не зажмите пальцы и не повредите сабвуфер. Также не забудьте провести провода от сабвуфера перед установкой.

Подключите сабвуфер к основному усилителю.

Шаг 11: Заключение

Поздравляю, вы закончили конструирование сабвуфера.

Короб для сабвуфера своими руками

Надоело слушать противное звучание своих старых колонок, которые совершенно не отображают качество? Тогда задумайтесь надо ли вам они вообще. Для меломанов это совершенно неподходящий вариант. Если вы такой, тогда нужен сабвуфер. Его необязательно покупать, попробуйте для начала сделать короб для сабвуфера своими руками.

Для начала сходим в магазин за некоторыми деталями, которые стоят не столь дорого. Если увидели НЧ динамик, то это отличный вариант. С него и начнем. В диаметре динамик приблизительно 25 сантиментов, а мощность колоссальная – более 300 Ватт.

Придя домой, стоит заняться расчетом параметров самого буфера, то есть его коробки. Для удобства и четкости используйте уже проверенные программы, такие как DLSBox2000, JBL-Speakershop или WinISD. Эта процедура увлекательная и может занять много времени.

Для 25 сантиметров и данной мощности получилось так, что корпус должен быть приблизительно 450х350х350 мм. Если говорить о вместительности, то она более 35 литров. По расчетам эффективность оформления для динамика (ФИ) — 76%, фазоинвертор — 750х100 мм. Приступим к чертежу коробки и к непосредственной ее сборке.

Сначала определимся с материалом, из которого будут сделаны стенки короба для сабвуфера. Желательно выбрать надежное ДВП и его толщина должна быть не менее 2 сантиметров. Стенки между собой соединяем при помощи шурупов размером 5 см, которые предварительно нужно смазать для надежности герметикой, которая не имеет цвета, а, значит, не испортит внешний вид. Теперь в местах скрепления нужно все тщательно промазать обычным клеем, всем известным ПВА. Его можно наносить побольше, для надежности и долговечности будущего сабвуфера.

Приступаем к внешнему оформлению. Чтобы поверхность была гладкой и приятной ее стоит прошпатлевать. Для этого подойдет как машинная шпатлевка, так и обычная. Но сделать ее можно и самостоятельно. Для этого соединяем между собой остатки ДВП и клей ПВА, мешаем до загустения, получиться что-то похожее на майонез.

Далее понадобиться наждачная бумага. Поверхность делаем гладкой, отшлифованной. Так как шпаклевка может положиться не совсем ровно или неровно прибиты сами стенки, то здесь нужно воспользоваться уровнем. Если неровности не убрать и не вывести под уровень, дальше они будут видны и сабвуфер, сделанный своими руками, будет неаккуратным.

А дальше ювелирная работа, делаем отверстия под розетку, провод, фазоинвертор и ручки-карманы. Для этого можно использовать разные приспособления, дрель, пилку, ну а лучше всего фрезер.

Далее, берем самоклеящуюся пленку по своему вкусу, они бывают разные. Клеиться она на корпус очень хорошо, без лишних трудностей. На корпус ложем ткать, а потом проходим ее утюгом, чтобы пленка приклеилась.

Короб для сабвуфера своими руками готов! Но для того, чтобы звук был не слишком режущим и жестким, подчеркивал приятный бас, желательно внутри наклеить мягкий поролон, около 2 сантиметров. Также внутрь можно положить небольшой мешочек с мягкой, неплотной ватой.

Подключаем и наслаждаемся приятным звучанием любимой музыки. Быстро, экономно и качественно! Сабвуфер своими руками чрезвычайно легко и просто сделать.

Чертежи короба для сабвуфера своими руками





Короб для сабвуфера своими руками видео

http://www.youtube.com/watch?v=rqUOVeyHfro

Корпус для сабвуфера своими руками — Лада Приора Хэтчбек, 1.6 л., 2011 года на DRIVE2

Решил сделать сабвуфер. Купил колонку lanzar vw-124
у которой максималка-1600 ватт и номиналкой-800 ватт.
С помощью программы найденной в инете высчитал объём в литрах и размеры короба.На следующий день купил лист фанеры толщиной 28мм, 200саморезов по дереву длинной 5,5 см и жидкие гвозди. А потом купил 3 метра карпета два балона с клеем и 12 листов шумки М4.
После того как собрал короб ждал ещё 3 недели пока привезут усилитель. Не дождавшись усилитель мне пришлось купить менее мощный. revolt rs 600.2 номинальной мощностью всего 600 ватт

Чертежи коробов для сабвуферов

Короб для сабвуфера JBL CS1214

Закрытый ящик для сабвуфера 12 дюймов
Чистый внутренний объем: 28.3 л.

Короб для сабвуфера Machete M12D4

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 50.0 л. Площадь порта: 150.0 см2. Частота настройки: 35.0 Гц.

Короб для сабвуфера Ural TT 12

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 55.0 л. Площадь порта: 200.0 см2. Частота настройки: 36.0 Гц.

Короб для сабвуфера Skar DDX-15

Фазоинверторный для сабвуфера 15 дюймов | Щель (передняя панель)
Чистый внутренний объем: 113.0 л. Площадь порта: 415.0 см2. Частота настройки: 36.0 Гц.

Короб для сабвуфера Sony XS-GTR100L

Фазоинверторный для сабвуфера 10 дюймов | Труба (боковая панель)
Чистый внутренний объем: 23.8 л. Внутренний диаметр трубы: 72.0 мм Частота настройки: 38.0 Гц.

Короб для сабвуфера Machete M10D2

Фазоинверторный для сабвуфера 10 дюймов | Труба (боковая панель)
Чистый внутренний объем: 40.0 л. Внутренний диаметр трубы: 100.0 мм Частота настройки: 37.0 Гц.

Короб для сабвуфера Apocalypse DB-SA2715D2

Фазоинверторный для сабвуфера 15 дюймов | Щель (передняя панель)
Чистый внутренний объем: 100.0 л. Площадь порта: 300.0 см2. Частота настройки: 32.0 Гц.

Короб для сабвуфера Rockford Fosgate Power 12″ T1

Закрытый ящик для сабвуфера 12 дюймов
Чистый внутренний объем: 35.0 л.

Audio Enhancers Сабвуферы и корпуса динамиков

В 1982 году Тед Шарп создал компанию, основанную на трех простых принципах: качество, превосходное мастерство и непревзойденное обслуживание клиентов. Придерживаясь этих принципов, Audio Enhancers выросла из небольшого предприятия, начатого на заднем дворе в Лейк-Чарльзе, штат Луизиана, во всемирно известную компанию.

Сегодня мы продолжаем следовать видению и принципам Теда, поставляя клиентам вспомогательные шкафы мирового класса, построенные так, как если бы каждый шкаф встраивался в наши собственные автомобили.

Audio Enhancers использует новейшие технологии в деревообрабатывающей промышленности. CAD/CAM/CNC раз за разом обеспечивает точность деталей до 0,002 дюйма.

От конкуренции «лицом к лицу» до качественного, акустически корректного звука — у Audio Enhancers есть корпус для вас.

Политика

Audio Enhancer проста, проверена и верна.

100% удовлетворение — не меньше.

Если вы получили корпус, который вас не полностью устроил, мы исправим его или вернем вам деньги.Обладая 58-летним опытом производства корпусов, компания Audio Enhancer уверена, что сможет оправдать или превзойти ваши ожидания.

Как всегда, отзывы наших клиентов остаются важным инструментом для Audio Enhancers. Ваш вклад помог нам улучшить текущий дизайн и продолжить разработку новых аудиопродуктов. Благодаря вашей помощи мы предлагаем больше моделей и больше вариантов, чем кто-либо другой в отрасли.Со 123 моделями и 478 вариантами выбора (и их количество растет) конкуренция даже близко не приближается. В течение многих лет наши вольеры были признаны победителями на всех национальных уровнях конкурсных организаций.

Мы стремимся продолжать производство и поставку дополнительных корпусов мирового класса для ваших мобильных аудиосистем.

Тед Шарп основал в 1982 году простую компанию с простым идеалом; «Создайте отличную коробку благодаря превосходному мастерству, качеству и непревзойденному обслуживанию клиентов.“

Audio Enhancer преуспела в этом идеале… мы все еще делаем это.

Наша организация ориентирована на сотрудников и клиентов. Мы считаем, что они идут рука об руку. Без сотрудников, которые искренне заботятся о нас, мы не смогли бы производить качественную продукцию, которую ожидают наши клиенты.

Наша миссия по отношению к нашим клиентам:
Предоставить вам лучшее соотношение цены и качества по разумной цене.Мы обязуемся внимательно относиться к потребностям наших клиентов, прислушиваясь к ним и отвечая на них. Мы обещаем все это, продолжая предлагать самый большой выбор и самые последние доступные модели. Наша цель — преуспеть в обслуживании клиентов и превзойти ожидания наших клиентов.

Наша миссия по отношению к нашим сотрудникам:
Помочь вырастить высококвалифицированного сотрудника, предоставляя надлежащее обучение, удобное рабочее место, большие преимущества и христианскую среду.Мы хотим, чтобы наши сотрудники участвовали в собственности компании. При таком уровне приверженности рост компании связан с личным ростом и гордостью сотрудников.

ДОБРО ПОЖАЛОВАТЬ В КОМПАНИЮ КОРПУСА США

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ, УСЛОВИЯ И УСЛОВИЯ

Сайт Версия 17.09 Март 2018

Это сайт поддерживается как услуга для наших клиентов.Используя этот сайт или любые страницы опубликовано непосредственно на сайте useclosure.com, вы соглашаетесь соблюдать со следующими условиями использования. Пожалуйста обзор эти условия внимательно. Если вы не согласны с этими условиями и условия, вы не должны использовать этот сайт.

Соглашение. В настоящем Соглашении («Соглашение») указывается Условия доступа и использования использования.ком сайт и описать условия, применимые к вашему доступу и использованию этого сайт. Настоящее Соглашение может быть изменено в любое время Приложением США после публикации измененного договора. Любые такие изменения вступают в силу немедленно. Вы можете просмотреть самую последнюю версию этих условий в любое время по адресу этот сайт. Каждое использование вами представляет собой и считается вашим безусловным принятие настоящего Соглашения.

Авторское право. В соответствии с Законом об авторском праве, образцах и патентах 1988 год, содержание, организация, графика, дизайн, компиляция, магнитный перевод, цифровое преобразование и другие вопросы, связанные с useclosure.com сайта защищены применимыми авторскими правами, товарными знаками и другими имущественные (включая, но не ограничиваясь интеллектуальной собственностью) права. Использование.com веб-сайт предназначен только для просмотра в режиме онлайн с помощью интернет-браузера. Коммерческий копирование, перераспределение, использование или публикация вами любых таких материалов или любых часть этого сайта строго запрещена.Вы не приобретаете права собственности к любому содержимому, документу или другим материалам, просматриваемым через сайт. Воспроизведение части или всего содержимого этого веб-сайта в любой форме запрещены и не могут быть повторно скопированы и переданы третьим лицам. То включение материала или любой его части на любой другой веб-сайт, электронный поиск система, публикация или любая другая работа (будь то печатная копия, электронная или в противном случае), а также изображения, представленные на этом сайте, не могут быть использованы в каких-либо коммерческих целях. продукт без специального разрешения US Enclosure.За исключением случаев, когда прямо разрешено Приложением США, вы соглашаетесь не копировать, не изменять, не сдавать в аренду, не брать взаймы, продавать, назначать, распространять, выполнять, отображать, лицензировать, реконструировать или создавать производные работы, основанные на Сайте или любом Контенте, доступном через Сайт. Нарушения авторских прав будут преследоваться по всей строгости закона.
Некоторые фотографии публикуются под лицензией Creative Commons.

Товарные знаки. Любой знак, логотип, символ, прозвище, буква (буквы), слово (слова) или их комбинация, которые могут быть связаны с использованием.ком квалифицируется как товарный знак. Другие названия продуктов и компаний, упомянутые на этом сайта могут быть товарными знаками соответствующих владельцев.

Информация на сайте.  Мы не можем и не гарантируем, что информация на сайте usenclosure.com является абсолютно актуальной и достоверной, хотя прилагаются все усилия для того, чтобы он оставался актуальным и правильным, как возможный. Информация на этом сайте предоставляется на условиях «как есть», «как доступная» основа.Вы соглашаетесь с тем, что используете этот сайт на свой страх и риск. Мы отказаться от всех гарантий любого рода.

Ограничение Обязанность. Под номером обстоятельств, будем ли мы нести ответственность за любые прямые, косвенные, случайные, косвенные (включая убытки от потери бизнеса, упущенной выгоды, судебные разбирательства и т.п.), специальные, показательные, штрафные или иные убытки, предусмотренные любая юридическая теория, вытекающая из или каким-либо образом относящаяся к этому сайту, использование вами этого сайта или содержания, даже если было сообщено о возможности такого повреждения.Ваше единственное средство правовой защиты от неудовлетворенности сайтом и/или содержанием прекратить использование вашего сайта.

Делимость. Если какое-либо положение настоящего Соглашения будет признанным любым судом компетентной юрисдикции не имеющим законной силы или недействительным, это положение должно быть ограничено или исключено в минимально необходимой степени так что в противном случае настоящее Соглашение останется в полной силе и действии.

Производители пластиковых динамиков Pro и High Definition для концертов — Alibaba.com

Производители пластиковых корпусов динамиков Системы могут воспроизводить звук высокой четкости и чистоты. На Alibaba.com доступно различное оборудование производителей пластиковых корпусов для динамиков систем для различных целей. Они дают вам быстрый способ обратиться ко всем в данном месте. Несмотря на то, что они представляют собой более традиционную форму общения, эти пластиковые корпуса для громкоговорителей систем продолжают играть жизненно важную роль в обращении к группам людей.Они легко отсекают фоновый шум, такой как болтовня, и привлекают внимание вашей аудитории.

{ключевое слово) отлично подходят для поиска людей в больших группах и передачи им вашего сообщения. Точно так же это оборудование производителей пластиковых корпусов для громкоговорителей может усилить ваши системы безопасности в чрезвычайных ситуациях, когда людям необходимо эвакуироваться. Вы можете использовать их вместе с другими системами безопасности, чтобы информировать людей о потенциальных опасностях и направлять их в безопасное место. Поставщики или оптовики также могут найти отличные предложения производителей пластиковых корпусов для динамиков на Alibaba.ком.

Эти системы производителей пластиковых корпусов громкоговорителей могут помочь вам преобразовать акустический звук в электронные сигналы с помощью микрофонов. Точно так же вы можете использовать их для обработки и микширования сигналов с помощью модулей эффектов и микшерных пультов, а затем усиливать сигналы. Пластмассовый корпус динамика производителей систем поможет вам воспроизводить звук через динамики. Каждая часть оборудования производителей пластиковых корпусов громкоговорителей имеет различные конструкции, функции и возможности, которые помогут вам в выполнении этих функций.Вы можете определить, какое оборудование подходит вам, исходя из ваших конкретных потребностей.

Выполните поиск на Alibaba.com, чтобы найти лучших производителей пластиковых корпусов для динамиков для профессионального использования. Они отлично подходят для усиления звука и полезны при обращении к толпе. Купите один сейчас для лучшего качества звука.

18 » 2.1 Усилитель Деревянный шкаф сабвуфера SLT-182SA SLT18S / SLT182SA производитель из Китая NINGBO LISTEN-ACOUSTIC MANUFACTURING LTD.

Технические характеристики

1.18-дюймовый сабвуфер
2.1 2.1 Усилитель600W + 2 * 100W
3. 18 » 2.1 Усилитель Деревянный сабвуфер Шкаф SLT-182SA

Транспортная информация

для нашей стандартной упаковки:

3 Q’Y

3 Размер / CTN

3 20GP-28M³

3 40GP-56M³

3 40HQ-68M³

3 45HQ-86M³ 95161

2

3 SLT-18S

Modelno. NW / CTN GW / CTN GW / CTN 1 шт. / CTN 77 * 44 * 59см 34kg 36кг 140pcs 280pcs 340pcs 430pcs
ТА-18SA 1 шт / кор 77 * 44 * 59см 36кг 38 кг 140 шт. 280 шт. 340 шт. 430 шт.
SOLEETEET США Знать ваши требования …




3 Продукция: 18 » 2.1 Усилитель деревянный сабвуфер шкаф SLT-182SA

1

широкого диапазон MDF

3 Усилитель

40-200hz 101dB 97 * 44 * 59 97 * 44 * 59 97161
модель SLT-18S SLT-18SA SLT -182SA
кабинет 18″ широких диапазон 18″ широкого диапазон 18″
Материал MDF MDF
Поверхностный лак лака лак
Компонентмид (низкий) 18 «НЧ 18″ НЧ 18 «НЧ 18″ НЧ 18 «/ Analogamp 2.1 AnalogAmp
Nomimpedance 8ohm 8ohm 8ohm
RMSpower 600W 600W 800W
MAXPower 1200W 1200W 1600W
FequencyResponse ( -10dB) 40-200hz 40-200hz
SPL1W / 1м 101dB 101dB
SPLMax 130dB 130dB 130dB
Пакет (W * H * D) CM 77 * 44 * 59 77 * 44 * 59 77 * 44 * 59 Вес (кг) 36 38 40

Вид сбоку, без решетки


Вид сбоку, без решетки 9009


Аналоговый усилитель 600 Вт для SLT-18SA


Аналоговый усилитель 600 Вт+2*100 Вт для SLT-182SA

3


Мы являемся профессиональным производителем аудиосистем.

У нас есть 15-летний опыт производства OEM и ODM для многих известных брендов.

Преимущества работы с нами:

1. Мы делаем акцент на деталях.

2. Мы можем настроить качество звука без дополнительных затрат.

3. При той же цене у нас лучшее качество, а при таком же качестве у нас лучшая цена.

4. Одни и те же продукты предлагаются только одному покупателю на одном рынке, чтобы избежать ценовой войны.



Мы знаем все, что нужно музыканту,

Добро пожаловать на наш сайт!

Должны ли у вас какие-либо вопросы или беспокойства, пожалуйста, не стесняйтесь обращаться к нам в круглосуточно:

тел: 0086-574-87865631

Факс: 0086-574-65060088

Контактное лицо: Роман Ji


18» 2.1 Усилитель Деревянный корпус сабвуфера SLT-182SA

EVID-S12.1 12-дюймовый корпус сабвуфера производства Electro-Voice

12-дюймовый корпус сабвуфера

  • Высокочастотный 12-дюймовый низкочастотный динамик с двойной звуковой катушкой для размещения правого и левого каналов
  • Мощность 200 Вт обеспечивает максимальное звуковое давление 127 дБ (пиковое значение 133 дБ)
  • Входная панель кроссовера в комплекте

EVID-S12.1 сабвуфер от Electro-Voice представляет собой компактный высокопроизводительный низкочастотный громкоговоритель диаметром 12 дюймов (305 мм) с выдающимися характеристиками для самых требовательных профессиональных и коммерческих звуков.

заявки. Разработанный и спроектированный для использования в фоновой музыке и музыке переднего плана, а также в приложениях по усилению звука, EVID-S12.1 является идеальным решением для внутреннего и наружного применения, например, в ресторанах, барах, патио, розничной торговле, фитнес-клубах, гостиницах, тематических парках, развлекательные заведения и другие.

Конструкция сабвуфера 12.1 со щелевой загрузкой позволяет гибко устанавливать и размещать его, обеспечивая при этом максимально плавный басовый отклик.

12-дюймовый низкочастотный динамик с большим ходом и двойной звуковой катушкой позволяет подавать как левый, так и правый каналы на динамик, обеспечивая при этом перекрестные выходы для 4 сателлитных динамиков одновременно.

При желании EVID-S12.1 можно запитать отдельно для еще более мощного присутствия.EVID-S12.1 имеет усиленную конструкцию из стальных застежек, что позволяет использовать различные конфигурации монтажа. EVID-S12.1 доступен в черном или белом цвете и может быть легко окрашен в соответствии с декором. Все монтажное оборудование входит в комплект.

Широкий ассортимент громкоговорителей EVID для поверхностного монтажа был разработан для совместной работы в качестве целостной системы в различных конструкциях для поверхностного монтажа, а также для использования в сочетании с другими потолочными и настенными громкоговорителями EVID.

Дизайн корпуса сабвуфера

: изменение правил для получения максимальной отдачи

Большая часть толпы аудиосистем послепродажного обслуживания хочет сделать все возможное с тем, что они могут разумно себе позволить или оправдать в отношении звуковых систем. Для некоторых есть передышка, потому что пространственные ограничения не должны их сдерживать. Возьмем, к примеру, сабвуфер мощностью 500 Вт в паре с усилителем RMS мощностью 500 Вт. Если бы эта установка выполнялась в «рекомендованном производителем» корпусе, она работала бы так, как задумано производителем.

Есть ли способ увеличить мощность, не меняя усилители и не покупая динамик большего размера?

Есть! Я всегда старался смотреть на спецификации производителя как на ориентир, а не как на жесткий набор правил. Построив корпус примерно на 20% больше, чем рекомендуется, и соответственно увеличив размер порта, корпус для низкочастотного динамика станет более эффективным, что приведет к увеличению выходной мощности на ватт входного сигнала. Проще говоря, больше отдачи от затраченных средств. Простое увеличение громкости волшебным образом сделало эту настройку громче! Хотя дополнительное пространство может быть доступно не при каждой установке, те, кому посчастливилось иметь дополнительное пространство, определенно могут воспользоваться этим трюком, чтобы получить больше бесплатно.Теперь, конечно, есть исключения и риски, которые следует учитывать. Во-первых, это не будет работать дальше точки убывающей отдачи. Со временем кабина может стать настолько большой, что низкочастотный динамик потеряет всякую устойчивость, что приведет к серьезным повреждениям, поэтому делайте это на свой страх и риск и всегда обращайтесь за помощью в случае необходимости. Я стараюсь не увеличивать сумму более чем на 25% от рекомендуемой в любом сценарии, так как это, вероятно, уже близко к точке убывающей отдачи.

Есть надежда и на ограниченное пространство.Скажем, у вас настолько плохой сабвуфер, что вам не терпится установить его, но ваши измерения показывают, что у вас на 0,25 кубических фута меньше, чем рекомендует производитель. Это невозможно использовать, верно? Неправильный! К счастью, это еще одно место, где правила можно обойти! Как оказалось, с приложением немного большей мощности небольшая недостающая громкость вообще не проблема! Дизайн корпуса обычно может преодолеть любые препятствия, связанные с производительностью аудиосистемы, если вы знаете, как можно манипулировать правилами.

Короче говоря, вот краткий список способов, которыми мы все можем «обмануть» правила, чтобы максимизировать нашу производительность почти в любой ситуации.

  1. Добавить объем. Если сделать корпус немного больше, во многих случаях он станет более эффективным, увеличив производительность. Помните, что есть такая вещь, как слишком большой. По мере увеличения размера корпуса механические ограничения низкочастотного динамика будут легче достигаться.
  2. Если коробка слишком мала (на разумную величину), добавьте мощности.Это поможет водителю преодолеть недостаток громкости, чтобы по-прежнему воспроизводить этот бас! Помните, что движение катушки имеет решающее значение для охлаждения низкочастотного динамика, поэтому убедитесь, что драйвер может достаточно двигаться в том объеме, в котором он воспроизводится, иначе температура катушки может значительно возрасти.
  3. Если ваша коробка уже настолько мала, насколько вы можете ее сделать, но она не настроена так низко, как вам хотелось бы, вы обычно можете уменьшить площадь используемого порта, чтобы упростить настройку ниже. Опять же, есть момент, когда площадь порта станет слишком маленькой для правильной работы драйвера, поэтому это также следует принимать постепенно.Если порт становится слишком маленьким, это может привести к шуму порта или позволить низкочастотному динамику просто разгрузиться.
  4. Не стоит недооценивать расположение под/портов. Иногда то, где вы размещаете вентиляционные отверстия или сабвуферы, может иметь чудовищную разницу в выходе. Существует множество проверенных комбинаций, которые почти всегда работают в соответствующем приложении. Например, многие полноразмерные внедорожники выигрывают от того, что сабвуферы выступают вверх, а порты находятся в задней части автомобиля. Некоторые хэтчбеки хорошо справляются с воспроизведением сабвуфера и портом в одну или другую сторону, а не назад.Поиграйте с размещением корпуса и характеристиками корпуса, вы будете удивлены тем, что обнаружите!

Корпуса Xtreme

Найдите свой сабвуфер в наших категориях в левой части нашего веб-сайта. Если вы не можете найти свой дополнительный ящик, свяжитесь с нами.

Благодарим вас за интерес к корпусам Xtreme от Sound Off Audio. Мы стремимся создавать лучшие корпуса для сабвуферов для автомобилей.

Я работаю в автомобильной стереосистеме и 12-вольтовой индустрии с 9-го класса.Мой учитель столярного дела заметил, что я проявляю больший интерес к точным соединениям и методам строительства, чем большинство детей моего возраста. С этого и началась моя база знаний по деревообработке. Как только я начал делать шкафы, я просто превратился в местного Box Guru. После окончания средней школы я работал на нескольких работах, пока в конце концов не открыл магазин у себя дома, работая по ночам надзирателем в исправительном учреждении штата Флорида. В 2000 году я оставил это и построил свой бизнес в качестве основного дохода для моей стартовой семьи.EBay был на подъеме, и мы продавали корпуса динамиков, которые доставлялись компанией из Техаса. Что ж, этот поставщик разорился, и я сказал владельцу, что думаю, что смогу справиться с этим самостоятельно. Так появился SoundOffAudio.com. Мы семейный бизнес, и это то, что мы делаем.

Так мы начали изготавливать уникальные аппликации и делать выкройки. Все с лобзиком и настольной пилой. Что ж, дела у нас действительно пошли хорошо, и в конце концов мы купили резак с ЧПУ. Это ускорило работу и позволило нам более точно воспроизвести вещи.ЭТО НЕ УМЕНЬШАЕТ КАЧЕСТВО НАШЕГО КОРПУСА ДИНАМИКОВ. ОНИ НЕ СБОРНЫЕ.

Сборные корпуса

не обеспечивают такого контроля качества и опций, как мы, и изготавливаются в потогонных цехах из некачественного материала. Мы начали снабжать магазин нашей продукцией. Мы сразу обращаемся к нескольким проблемным областям, которые не волнуют Prefab.

  1. Низкочастотный динамик выходит из-за слишком большого монтажного отверстия
  2. Низкочастотный динамик ударяется об пол из-за недостаточного зазора перегородки
  3. Пыхтящий звук из-за неправильного герметика и плохой конструкции

Корпуса Xtreme предлагают следующее:

  • Превосходный контроль качества
  • Нестандартные диаметры отверстий по запросу
  • Специальные приспособления по глубине, если таковые имеются
  • Плотно запечатанные пальцами из прозрачного силиконизированного латекса
  • Вентиляционные приложения при запросе
  • Дополнительное пространство для экскурсий, если это возможно, благодаря утопленной перегородке
  • Ковровое покрытие OEM на большинстве коробок
  • Вариант подкладки для кровати
  • Реальная поддержка, когда она вам нужна.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    2019 © Все права защищены. Карта сайта
