Самосвал ГАЗ-3307 – неприхотливая и надежная самоходная машина четвертого поколения семейства «Газонов». Так слегка шутливо называют шоферы грузовики марки ГАЗ с оленем на логотипе, выпуск которых начался в шестидесятые годы прошлого века.

Самосвал ГАЗ-3307

«Родителями» грузового автомобиля ГАЗ-3307, на базе которого и создан данный самосвал, являются конструкторы Горьковского автомобильного завода. Машина пришла на замену модели ГАЗ-53, к девяностым годам изрядно устаревшей. Потребовалось улучшить технические параметры и обновить дизайн.

Первый образец нового самосвала сошел с конвейера в 1989 году, а уже к концу этого года наладили серийное производство. Позже этот агрегат несколько потеснила модель ГАЗ-3309 с дизельным мотором. Но в 2008 году ГАЗ-3307, получивший новый карбюраторный двигатель усиленной мощности, вновь стал выпускаться (вплоть до 2012 года).

Назначение

Газ—3307 дизель  предназначен для перевозки и быстрой разгрузки всевозможных сыпучих веществ.

Особенно удобно его использовать в сельском хозяйстве, так как он неплохо преодолевает грунтовые дороги, перевозя зерно, картофель, свеклу, сено и прочие дары полей. Пока были еще живы колхозы, такие самосвалы являлись непременным атрибутом каждого машинного двора.

Впрочем, и сегодня ГАЗ-3307 успешно используют фермеры. Годятся подобные машины и для перевозки различных строительных материалов – например, щебня, песка, гравия, керамзита.

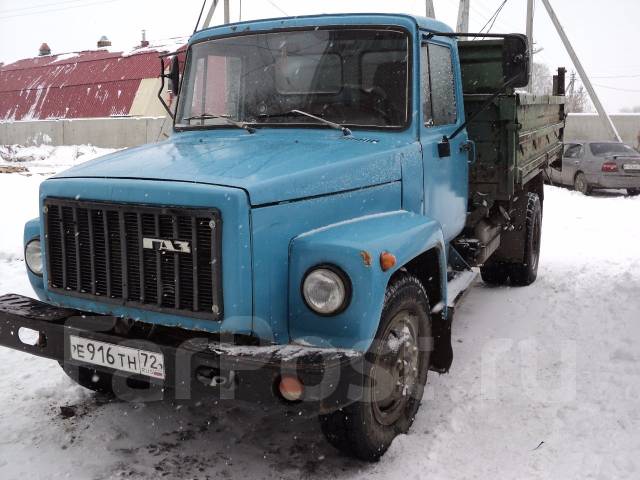

Фото самосвала ГАЗ-3307

Особенности

Шасси и карбюраторный узел автомобиль получил от своего предшественника – ГАЗ-53. Его основные черты:

  • Мощный мотор, позволяющий двигаться с неплохой скоростью (до 90 километров в час). Для быстрого прогрева двигателя в холодную пору внедрен предпусковой подогреватель.
  • Ведущий задний мост и трехходовая коробка передач механического типа (вперед передач имеется четыре, а назад – одна).
  • Просторная кабина на два места с панорамным стеклом большой обзорности, отоплением и вентиляционной системой. Удобное мягкое сиденье регулируется, окна открываются механически.
  • Увеличенный дорожный просвет, позволяет легко переезжать вброд небольшие речки и не увязать в грязи в непогоду.

  • Самосвал стал обладать большей грузоподъемностью — она увеличилась до 4,5 тонн.
  • Большой бак для горючего – 105 литров.

Устройство

Кузов

Опрокидывается металлический кузов гидравлическим путем, а электропневматический механизм управляет данным процессом. Кузовная платформа снабжена тремя откидывающимися бортами. Закрывать их нужно вручную, а для управления платформой служат рычаги в кабине.

В зависимости от конструкции данные самосвалы могут разгружаться двумя способами. В первом случае платформа откидывается назад, наклоняясь на 50 градусов. Второй вариант удобнее, он предполагает разгрузку в три стороны (назад, влево и вправо). Наклон платформы вбок достигает 45 градусов.

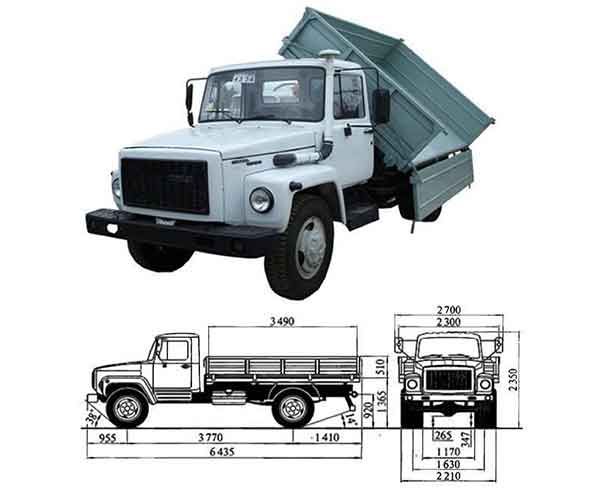

Габаритные размеры самосвала ГАЗ-3307

Двигатель

Мощный четырехтактный мотор с восемью цилиндрами, расположенными в виде буквы «V», работает на бензине. Пригодны марки АИ-80 или АИ-76. Если использовалось горючее с более высоким октановым числом, то систему зажигания (она здесь бесконтактная) надо было предварительно подрегулировать. Имеется предпусковой подогреватель.

Система охлаждения у мотора жидкостного типа, а отработанные газы проходят для очистки через рециркуляционное устройство. Имеется клапанный механизм OHV, расположенный в верхней части двигателя. У алюминиевых головок блока цилиндров входные каналы винтовой формы, а камеры сгорания – высокотурбулентные. Смазка идет двумя способами: с помощью разбрызгивания и под давлением.

Рулевое управление

У этой машины руль управляется только механическим путем – гидроусилителя у него не имеется. Рулевая колонка трехшарнирного типа присоединена с помощью четырех болтов к кронштейну, на котором находятся тормозные педали и педали сцепления. Для поворота вала руля служат два подшипника. Обе трубчатые рулевые тяги закреплены на шарнирах, которые не регулируются.

Передача червячного типа состоит из глобоидного червяка и ролика с тремя гребнями. Они соединены таким образом, что при движении машины по прямой свободный поворот руля невозможен.

Если же необходимо повернуть вправо или влево, то возникает угол свободного поворота (его максимальное значение составляет 30 градусов). Самосвал движется в нужном направлении, при этом отсутствует виляние у передних колес.

Тормоза

У машины имеется три системы тормозов:

  1. Рабочая система воздействует на все колодочные механизмы колес агрегата (на каждую ось по отдельности). В каждом из двух контуров у нее стоит гидровакуумный усилитель, а также питающий вакуумный баллон с клапаном. Движение поршней общего тормозного цилиндра осуществляется путем нажатия на тормозные педали. В результате в гидроприводе создается избыточное давление, что вызывает срабатывание барабанных тормозов.
  2. Запасная система служит в качестве резерва. Она представляет собой отдельный контур рабочей системы.
  3. Стояночная система работает только с задними колесами машины. Она нужна при удерживании машины на уклоне, а также во время стоянки. Ее привод – механический, тросовый. Включается рычагом.

Электрика

Однопроводная электрическая система с генератором переменного тока, выпрямителем и транзисторным регулятором напряжения выдает 12 В. Также имеется аккумуляторная батарея емкостью 75 А·ч, которая через выключатель связана с корпусом агрегата. Электроэнергия питает фары, передние и задние фонари, предпусковой подогреватель, стартер, стеклоочиститель, зажигание.

Технические характеристики

Технические характеристики автосамосвала ГАЗ-3307:

ХарактеристикиПоказателиЕд. измерения
Тип двигателяЗМЗ-511.10
Скорость движения (максимум)90км/ч
Грузоподъемность4,5т
Мощность двигателя (номинальная)92кВт
Частота вращения3200об/мин
Число цилиндров двигателя8шт.
Диаметр цилиндра9,2см
Ход поршня8см
Рабочий объем
4,25
л
Объем бака для горючего105л
Расход горючего на 100 км (скорость 60 км/ч)19,6л
Расход горючего на 100 км (скорость 80 км/ч)26,4л
Размер передней колеи1,7м
Размер задней колеи1,56м
Колесная база3,77м
Просвет под задним мостом0,265м
Просвет под передней балкой0,347м
Тормозной путь (скорость 60 км/ч)36,7м
Вес (полный)7,85т
Вес (снаряженный)3,2т
Ширина2,33м
Высота по кабине2,35м
Длина6,33м
Тип кузоваразгружаемый на 3 стороны
Размеры кузова внутри (длина, высота, ширина)3,52х0,52х2,28м
Объем кузова (борта стандартные)5м3
Объем кузова (борта надставлные)10м3
Площадь днища кузова8м2

Видео обзор самосвала ГАЗ-3307:

Техническая характеристика автомобилей ГАЗ-3309 и ГАЗ-3307

4.1. Общие данные


Модель автомобиля ГАЗ-3309 (с двигателем Д-245.7 ЕЗ)   ГАЗ-3307
(с двигателем ЗМЗ-5231)
Тип автомобиля Двухосный, грузовой, с приводом на заднюю ось
Грузоподъемность автомобиля, кг
 — с платформой без тента   4500
 — с платформой и с тентом   4350
Полная масса автомобиля, кг 8180   7850
Масса автомобиля в снаряженном состоянии, кг:
 — с платформой без тента 3530   3200
 — с платформой и тентом 3680   3350
Габаритные размеры, мм:
 — длина 6436   6330
 — ширина (по зеркалам)   2700
 — высота (по кабине без нагрузки)

2350
 — высота (по тенту без нагрузки)   2905
База, мм   3770
Колея передних колес, мм   1630
Колея задних колес (между серединами двойных скатов), мм   1690
Дорожный просвет автомобиля с полной нагрузкой, мм   265
Радиус поворота автомобиля по оси следа переднего внешнего колеса, м   8
Наибольшая скорость с полной нагрузкой, без прицепа, на горизонтальных участках ровного шоссе, км/ч 95   90
Расход топлива* при движении с постоянной скоростью, л/100 км
 — 60 км/ч 14,5   19,6
 — 80 км/ч 19,3   26,4
Угол свеса (с полной нагрузкой), град. :
 — передний   38
 — задний   25
Наибольший угол преодолеваемого автомобилем подъема с полной нагрузкой, % (град.) 25 (14)
Погрузочная высота платформы, мм 1365

* Приведенный расход топлива не является нормой, а служит лишь для определения технического состояния автомобиля.

4.2. Двигатель и его системы


Модель Д-245.7 у3 ЗМЗ-5231
Тип Дизельный, 4-тактный, с турбонаддувом, охлаждением наддувочного воздуха, жидкостного охлаждения Бензиновый, 4-тактный, карбюраторный, жидкостного охлаждения
Число и расположение цилиндров 4, вертикальное в ряд 8, V-образное
Порядок рaботы цилиндров 1–3–4–2 1–5–4–2–6–3–7–8
Направление вращения коленчатого вала Правое
Диаметр цилиндра и ход поршня, мм 110×125 92×88
Рабочий объем, л 4,75 4,67
Степень сжатия 17 7,6
Номинальная мощность нетто, кВт (л. с.), не менее
при частоте вращения коленчатого вала 2400 мин-1 87,5 (119)
при частоте вращения коленчатого вала 3200 мин-1 83 (113)
Максимальный крутящий момент нетто, Н×м (кгс×м)
при частоте вращения коленчатого вала 1300–1600 мин-1 413 (42)
при частоте вращения коленчатого вала 2000–2500 мин-1 294,3 (30)
Минимальная устойчивая частота вращения коленчатого вала на холостом ходу, мин-1 800 600
Система вентиляции Закрытая
Топливный насос высокого давления (ТНВД) СРЗ (CRS-Bosch) или рядный 4-плунжерный 833. 1111005.01 (ЯЗДА) с подкачивающим насосом
Топливоподкачивающий насос Плунжерного типа для ручной (с ТНВД «833“)* и автоматической подкачки топлива

* Для двигателей ТНВД СРЗ.З применяется фильтр со встроенным насосом ручной подкачки.

Форсунки В 445 121 481 (CRS-Bosch),
455.1112010–73 (ЯЗДА) (форс.), 355–1112110–121 (ЯЗДА) (расп.) или 455.1112010–74 (ЯЗДА) (форс.), DLLA 140P-(Bosch) (расп.).
Давление начала впрыска:
СРЗ.З — переменное, запрограммировано в электронном блоке управления
833.1111005.01 — 27,0+1,2 МПа

Карбюратор К-135МУ, двухкамерный, балансированный, с падающим потоком
Ограничитель частоты вращения Пневмоцентробежного типа
Подогрев рабочей смеси Жидкостный
Топливные фильтры:
 — грубой очистки Фильтр-отстойник* с сетчатым фильтрующим элементом Фильтр-отстойник с щелевым фильтрующим элементом
 — тонкой очистки Со сменным бумажным фильтрующим элементом
Воздушный фильтр Сухого типа, с бумажным сменным фильтрующим адамантом, сигнализатором предельной засоренности Сухого типа, с бумажным сменным фильтрующим элементом
Система смазки Комбинированная; под давлением и разбрызгиванием
Масляный радиатор Встроен в двигатель Неполнопоточный, отключаемый
Масляный фильтр Неразборный с бумажным фильтрующим элементом Полнопоточный, со сменным фильтрующим элементом
Система охлаждения Жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости, с расширительным бачком

* Для двигателей с ТНВД СРЗ. З применяется фильтр PRELINE 270 со встроенным насосом ручной подкачки.

Антитоксичные системы:   С управлением по разрежению от карбюратора через термовакуумный включатель
 — система рециркуляции отработавших газов С управлением от электронного блока (для двигателей с ТНВД ЯЗДА «833»)
 — система вентиляции масляного картера Закрытая Закрытая с принуди тельным отсосом картерных газов
Система наддува Газотурбинная, с одним трубокомпрессором С14–179–01 или ТКР 6.1., с радиальной центростремительной турбиной, центробежным компрессором и воздушным охладителем наддувочного воздуха трубчато-пластинчатого типа
Свечи накаливания 11720720 ф. АЕТ, Словения или СН-07–23 Уфа

4.

3. Трансмиссия
Модель автомобиля ГАЗ-3309 ГАЗ-3307
Сцепление Однодисковое, сухое, фрикционное, с демпфером крутильных колебаний на ведомом диске. Привод сцепления — гидравлический
  С диафрагменной нажимной пружиной С периферийными нажимными пружинами
Коробка передач Механическая, 5-ступенчатая, с постоянным зацеплением шестерен, полностью синхронизированная
 — передаточные числа
I передача 6,55
II передача 3,933
III передача 2,376
IV передача 1,442
V передача 1,000
Задний ход 5,735
Карданная передача Два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках
Главнаяпередача Коническая, гипоидного типа
 — передаточное число 4,556 6,17
Дифференциал Конический, шестеренчатый
Полуоси Полностью разгруженные

4.

4. Ходовая часть
Рама Штампованная, клепаная
Колеса Дисковые, с ободом 152Б-508 (6,0Б 20) с разрезным бортовым кольцом
Шины Пневматические, радиальные, размером 8,25 R20 (240R508)
Параметры установки передних колес:
 — угол развала колес
 — угол бокового наклона шкворня
 — угол наклона нижнего конца шкворня вперед 2°30′
 — схождение колес 0—3 мм
Рессоры Четыре, продольные, полуэллиптические с дополнительными рессорами в задней подвеске
Амортизаторы Гидравлические, телескопические, двустороннего действия. Установлены на передней оси
автомобиля

4.

5. Рулевое управление
Модель автомобиля ГАЗ-3309 ГАЗ-3307
Тип рулевого механизма Винт-шариковая гайка Глобоидный червяк с трехгребневым роликом
 — передаточное число 23,09) (и среднем положении) 21,3 (в среднем положении)
Усилитель рулевого привода Гидравлический с раздельным расположением силового цилиндра и распределителя. Насос гидроусилителя руля — шестеренчатый, с переливным клапаном

4.6. Тормозное управление


Рабочая тормозная система С пневмогидравлическим приводом. Тормозные механизмы — колодочные, барабанного типа с автоматической регулировкой зазора между накладкой и барабаном
Запасная тормозная система Каждый контур рабочей тормозной системы
Стояночная тормозная система С механическим тросовым приводом к задним колесным тормозным механизмам

4.

7. Электрооборудование
Модель автомобиля ГАЗ-3309 ГАЗ-3307
Система проводки Однопроводная, отрицательные выводы соединены с корпусом автомобиля
Номинальное напряжение в сети, В 24 12
Генератор Переменного тока, со встроенным регулятором напряжения и выпрямительным блоком, с регулировкой «Зима -Лето» Переменного тока, со встроенным выпрямительным блоком
 — марка 51.3701–01 или ГГ273В1–3 Г287
Регулятор напряжения 2702.3702
(с тремя уровнями «Зима—Лето—Норма»)
Аккумуляторная батарея Четыре (6СТ-55А или 6СТ-55АЗ) Одна (6СТ-75) или две (6СТ-55А3 или 6СТ-77АЗ)
Стартер 7402. 3708 или AZJ/3381 «Искра» СТ230-А1
Свечи накаливания 11720720
Фары 62.3711–19 62.3711–18
Указатели поворота 511.3726–10 51.3726–10
Передние фонари ПФ130АБ—01 ПФ130А—01
Передние габаритные фонари 264.3712 265.3712
Задние фонари 355.3716—левый 357.3716—левый
  354.3716—правый 356.3716—правый
Задние габаритные фонари 441.3712 44.3712
Задний противотумапный фонарь 2462.3716 2452.3716
Фонарь боковой габаритный 4802. 3731–03 4802.3731–02
Фонарь заднего хода ФП135–3716-Г или 2112.3711–02 ФП135–3716-В или 2102.3711–02
Электромеханический корректор фар ЭМКФ04–01 ЭМКФ04
Выключатель приборов и стартера 1902.3704000 или 2101–3704000–11
Стеклоочиститель 711.5205100 20.5205 или 71.5205
Стеклоомыватель 123.5208000 122.5208000
Блок управления двигателем МИКАС 11V8
Датчик абсолютною давления 45.3829 или ЛГФИ.406231.004
Реле 85.3747 или 90.3747–10 или 113.3747010–10
Датчик кислорода 25. 368889
Блок управления двигателем (система управлениия ф. «Bosch») 0281В04121

4.8. Кабина и платформа


Кабина Металлическая, двухместная, двухдверная
Отопитель Жидкостный, с радиатором, включенным в систему охлаждения двигателя
Сиденья Раздельные — водителя и пассажира
Оперение Металлическое, с капотом аллигаторного типа
Платформа С металлическими бортами, задний и оба боковые — откидные, с деревометаллическим основанием
Размеры платформы (внутренние), мм:
 — длина 3490
 — ширина 2170
 — высота бортов 510

4.

9. Основные данные для регулировок и контроля
Модель автомобиля ГАЗ-3309   ГАЗ-3307
Зазоры между стержнями клапанов и коромыслами на холодном двигателе, мм
 — впускных 0,25+0,05-0,10   0,20—0,30 (0,15–0,20)*
 — выпускных 0,45+0,05-0,10   0,20—0,30 (0,15–0,20)*
Давление масла** (при температуре масла 80—85°С), КПа (кгс/см2):
 — при номинальной частоте вращения коленчатого вала 2400 мин-1; 250–350 (2,5–3,5)
 — при движении на прямой передаче со скоростью 60 км/ч;   250–350 (2,11 8,6)
 — на минимальных оборотах холостого хода 80 (0,8)   90 (0,9)
Оптимальная температура жидкости в системе охлаждения двигателя, °С   80–90
Минимальная частота вращения коленчатого вала на режиме холостого хода, мин-1 800   600
Зазор между электродами свечей, мм   0,85–1,0
Номинальное напряжение генератора, В 28   14
Прогиб ремней привода вентилятора и генератора при нажатии с усилием 4 даН (4 кгс), мм 12–17   10–15
Свободный ход педали сцепления, мм ю-зо   40–55
Полный ход педали сцепления, мм   190–200
Свободный ход педали тормоза, мм   3–13

* Допускается у крайних клапанов обоих рядов (впускных 1 и 8, выпускных 4 и 5 цилиндров).

** Для контроля, регулировке не подлежит.

Суммарный люфт рулевого колеса (при работающем двигателе — для ГАЗ-3309) в положении, соответствующем прямолинейному движению, град. не более 10   10
Давление воздуха в шинах, КПа (кгс/см2)
 — передних колес   380–400 (3,9–4,1)
 — задних колес   610–630 (6,2–6,4)
Перемещение рычага привода стояночного тормоза при приложении усилия 55–60 даН (55–60 кгс)   15–20 зубьев

ГАЗ 3307 обзор | технические характеристики, схема, фото

Характеристики

   длина, мм 6330
   ширина, мм 2170
   высота, мм 2350
   колесная база, мм 3770
   колея, мм
   колеса, (шины) 6, ОБ — 20(8,25 R20)
   дорожный просвет, мм 265
Двигатель
   модель ЗМЗ-513. 10
   описание V-8х90°, 4-х тактный карбюраторный двигатель с жидкостным охлаждением
   система зажигания
   рабочий объем, л 4,25
   степень сжатия 7,6
   мощность, л.с. (кВт) / об/мин 119 (87,5) / 3200
   макс. крутящий момент, кГс*м (Н*м) / об/мин 28 (274,7) / 2250
   топливо АИ-76
Технические характеристики
   грузовместимость 4500
   снаряженная масса, кг 3200
   полная масса, кг 7850
   коробка передач Пятиступенчатая, механическая, синхронизированная
   передняя подвеска Зависимая, рессорная, с гидравлическими телескопическими амортизаторами двухстороннего действия
   задняя подвеска Зависимая, рессорная
   тормозная система Двухконтурная, с гидравлическим приводом
   передние тормоза Барабанные
   задние тормоза Барабанные
   рулевое управление С рулевым механизмом типа «винт — шариковая гайка»
Объем топливного бака, л 105
Эксплуатационные показатели
   максимальная скорость, км/ч 90
   время разгона до 100 км/ч, с 64
   расход топлива при 60 км/ч, л/100 км 19,6
   расход топлива при 80 км/ч, л/100 км 26,4
   расход топлива в городском цикле, л/100 км



Грузовой автомобиль ГАЗ-3307 предназначен для эксплуатации по всем видам дорог с твердым покрытием и характеризуется высокими технико-эксплуатационными показателями.

Грузовик имеет цельнометаллическую двухместную кабину с капотом, с панорамным стеклом и новой системой вентиляции и отопления. Кабина имеет удобное размещение органов управления, современную по конструкции панель приборов, мягкую обивку дверей и внутренних панелей, регулируемые сиденья, оснащенные ремнями безопасности. Автомобиль оснащен V-образным 8-цилиндровым бензиновым двигателем. Платформа — с деревометаллическим основанием и тремя откидными бортами, предусмотрена возможность установки надставных бортов и тента. Шасси ГАЗ 3307 используется для изготовления спецтехники, а также, промтоварных и изотермических фургонов.

Купить или продать запасные части на ГАЗ 3307 вы можете на проекте www.fast-price.ru.
Сервис представляет собой маркетплейс (интернет-площадку) по поиску автозапчастей и сравнению цен на них. На сайте представлены как оригинальные запчасти от официальных производителей, так и их качественные аналоги, которые зарекомендовали себя на рынке автозапчастей с наилучшей стороны. На сайте можно подобрать запчасть по необходимым критериям и параметрам с помощью удобной фильтрации и автокаталогов.

ГАЗ -3307

4.1. Общие данные

Модель автомобиляГАЗ-3309 (с двигателем Д-245.7 ЕЗ)ГАЗ-3307 (с двигателем ЗМЗ-5231)
Тип автомобиляДвухосный, грузовой, с приводом на заднюю ось
Грузоподъемность автомобиля, кг
— с платформой без тента4500
— с платформой и с тентом4350
Полная масса автомобиля, кг81807850
Масса автомобиля в снаряженном состоянии, кг:
— с платформой без тента35303200
— с платформой и тентом36803350
Габаритные размеры, мм:
— длина64366330
— ширина (по зеркалам)2700
— высота (по кабине без нагрузки)2350
— высота (по тенту без нагрузки)2905
База, мм3770
Колея передних колес, мм1630
Колея задних колес (между серединами двойных скатов), мм1690
Дорожный просвет автомобиля с полной нагрузкой, мм265
Радиус поворота автомобиля по оси следа переднего внешнего колеса, м8
Наибольшая скорость с полной нагрузкой, без прицепа, на горизонтальных участках ровного шоссе, км/ч9590
Расход топлива* при движении с постоянной скоростью, л/100 км
— 60 км/ч14,519,6
— 80 км/ч19,326,4
Угол свеса (с полной нагрузкой), град. :
— передний38
— задний25
Наибольший угол преодолеваемого автомобилем подъема с полной нагрузкой, % (град.)25 (14)
Погрузочная высота платформы, мм1365

* Приведенный расход топлива не является нормой, а служит лишь для определения технического состояния автомобиля.

Технические характеристики

Технические характеристики автосамосвала ГАЗ-3307:

ХарактеристикиПоказателиЕд. измерения
Тип двигателяЗМЗ-511.10
Скорость движения (максимум)90км/ч
Грузоподъемность4,5т
Мощность двигателя (номинальная)92кВт
Частота вращения3200об/мин
Число цилиндров двигателя8шт.
Диаметр цилиндра9,2см
Ход поршня8см
Рабочий объем4,25л
Объем бака для горючего105л
Расход горючего на 100 км (скорость 60 км/ч)19,6л
Расход горючего на 100 км (скорость 80 км/ч)26,4л
Размер передней колеи1,7м
Размер задней колеи1,56м
Колесная база3,77м
Просвет под задним мостом0,265м
Просвет под передней балкой0,347м
Тормозной путь (скорость 60 км/ч)36,7м
Вес (полный)7,85т
Вес (снаряженный)3,2т
Ширина2,33м
Высота по кабине2,35м
Длина6,33м
Тип кузоваразгружаемый на 3 стороны
Размеры кузова внутри (длина, высота, ширина)3,52х0,52х2,28м
Объем кузова (борта стандартные)5м3
Объем кузова (борта надставлные)10м3
Площадь днища кузова8м2

Видео обзор самосвала ГАЗ-3307:

4.

2. Двигатель и его системы
МодельД-245.7 у3ЗМЗ-5231
ТипДизельный, 4-тактный, с турбонаддувом, охлаждением наддувочного воздуха, жидкостного охлажденияБензиновый, 4-тактный, карбюраторный, жидкостного охлаждения
Число и расположение цилиндров4, вертикальное в ряд8, V-образное
Порядок рaботы цилиндров1–3–4–21–5–4–2–6–3–7–8
Направление вращения коленчатого валаПравое
Диаметр цилиндра и ход поршня, мм110×12592×88
Рабочий объем, л4,754,67
Степень сжатия177,6
Номинальная мощность нетто, кВт (л.с.), не менее
при частоте вращения коленчатого вала 2400 мин-187,5 (119)
при частоте вращения коленчатого вала 3200 мин-183 (113)
Максимальный крутящий момент нетто, Н×м (кгс×м)
при частоте вращения коленчатого вала 1300–1600 мин-1413 (42)
при частоте вращения коленчатого вала 2000–2500 мин-1294,3 (30)
Минимальная устойчивая частота вращения коленчатого вала на холостом ходу, мин-1800600
Система вентиляцииЗакрытая
Топливный насос высокого давления (ТНВД)СРЗ (CRS-Bosch) или рядный 4-плунжерный 833. 1111005.01 (ЯЗДА) с подкачивающим насосом
Топливоподкачивающий насосПлунжерного типа для ручной (с ТНВД «833“)* и автоматической подкачки топлива

* Для двигателей ТНВД СРЗ.З применяется фильтр со встроенным насосом ручной подкачки.

ФорсункиВ 445 121 481 (CRS-Bosch), 455.1112010–73 (ЯЗДА) (форс.), 355–1112110–121 (ЯЗДА) (расп.) или 455.1112010–74 (ЯЗДА) (форс.), DLLA 140P-(Bosch) (расп.). Давление начала впрыска: СРЗ.З — переменное, запрограммировано в электронном блоке управления 833.1111005.01 — 27,0+1,2 МПа
КарбюраторК-135МУ, двухкамерный, балансированный, с падающим потоком
Ограничитель частоты вращенияПневмоцентробежного типа
Подогрев рабочей смесиЖидкостный
Топливные фильтры:
— грубой очисткиФильтр-отстойник* с сетчатым фильтрующим элементомФильтр-отстойник с щелевым фильтрующим элементом
— тонкой очисткиСо сменным бумажным фильтрующим элементом
Воздушный фильтрСухого типа, с бумажным сменным фильтрующим адамантом, сигнализатором предельной засоренностиСухого типа, с бумажным сменным фильтрующим элементом
Система смазкиКомбинированная; под давлением и разбрызгиванием
Масляный радиаторВстроен в двигательНеполнопоточный, отключаемый
Масляный фильтрНеразборный с бумажным фильтрующим элементомПолнопоточный, со сменным фильтрующим элементом
Система охлажденияЖидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости, с расширительным бачком

* Для двигателей с ТНВД СРЗ. З применяется фильтр PRELINE 270 со встроенным насосом ручной подкачки.

Антитоксичные системы:С управлением по разрежению от карбюратора через термовакуумный включатель
— система рециркуляции отработавших газовС управлением от электронного блока (для двигателей с ТНВД ЯЗДА «833»)
— система вентиляции масляного картераЗакрытаяЗакрытая с принуди тельным отсосом картерных газов
Система наддуваГазотурбинная, с одним трубокомпрессором С14–179–01 или ТКР 6.1., с радиальной центростремительной турбиной, центробежным компрессором и воздушным охладителем наддувочного воздуха трубчато-пластинчатого типа
Свечи накаливания11720720 ф. АЕТ, Словения или СН-07–23 Уфа

Технические характеристики ГАЗ 3307

Технические характеристики самосвала ГАЗ 3307 продуманы до мелочей. Автомобиль пользуется повышенным спросом, особенно в сельской местности.

Габаритные размеры

Длина6330 мм
Ширина2330 мм
Высота по кабине2350 мм
Колесная база3770 мм
Передний дорожный просвет347 мм
Задний дорожный просвет265 мм
Колея передних колес1700 мм
Колея задних колес1560 мм
Длина грузовой платформы3490 мм
Ширина грузовой платформы2170 мм
Высота грузовой платформы510 мм

Технические характеристики

Грузоподъемность4500 кг
Масса автомобиля пустого3200 кг
Масса автомобиля полного7850 кг
Коробка передачМеханика, 5 ступеней, синхронизированная

Подвеска колес

ПередняяЗависимая, рессорная, с гидравлическими амортизаторами
ЗадняяЗависимая, рессорная

Тормозная система

Рабочая тормозная системаДвухконтурная, с гидравлическим приводом
ПередняяБарабанная
ЗадняяБарабанная

Рулевое управление

ТипВинт — шариковая гайка

Колеса

Диски152Б-508
Шины8,25R20

Двигатель ГАЗ 3307

ЗМЗ-511. 10V8х90, 4-х тактный, с жидкостным охлаждением
Объем двигателя ГАЗ 3307 на бензине4,25 л
Степень сжатия7,6
Мощность двигателя119 л.сил
кВт87,5
Оборотов в минуту3200
Максимальный крутящий момент28
ТопливоА-76

4.3. Трансмиссия

Модель автомобиляГАЗ-3309ГАЗ-3307
СцеплениеОднодисковое, сухое, фрикционное, с демпфером крутильных колебаний на ведомом диске. Привод сцепления — гидравлический
С диафрагменной нажимной пружинойС периферийными нажимными пружинами
Коробка передачМеханическая, 5-ступенчатая, с постоянным зацеплением шестерен, полностью синхронизированная
— передаточные числа
I передача6,55
II передача3,933
III передача2,376
IV передача1,442
V передача1,000
Задний ход5,735
Карданная передачаДва вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках
ГлавнаяпередачаКоническая, гипоидного типа
— передаточное число4,5566,17
ДифференциалКонический, шестеренчатый
ПолуосиПолностью разгруженные

4.

4. Ходовая часть
РамаШтампованная, клепаная
КолесаДисковые, с ободом 152Б-508 (6,0Б 20) с разрезным бортовым кольцом
ШиныПневматические, радиальные, размером 8,25 R20 (240R508)
Параметры установки передних колес:
— угол развала колес
— угол бокового наклона шкворня
— угол наклона нижнего конца шкворня вперед2°30′
— схождение колес0—3 мм
РессорыЧетыре, продольные, полуэллиптические с дополнительными рессорами в задней подвеске
АмортизаторыГидравлические, телескопические, двустороннего действия. Установлены на передней оси автомобиля

4.5. Рулевое управление

Модель автомобиляГАЗ-3309ГАЗ-3307
Тип рулевого механизмаВинт-шариковая гайкаГлобоидный червяк с трехгребневым роликом
— передаточное число23,09) (и среднем положении)21,3 (в среднем положении)
Усилитель рулевого приводаГидравлический с раздельным расположением силового цилиндра и распределителя. Насос гидроусилителя руля — шестеренчатый, с переливным клапаном

Особенности двигателей ГАЗ-3307/09

Первые автомобили ГАЗ-3307 получили простой карбюраторный двигатель от ГАЗ-52, который работал в паре с коробкой от этого же грузовика. Данный двигатель, имеющий индекс ЗМЗ-511, способен развивать до 125 л.с. Этот двигатель отличается высоким расходом топлива, поэтому в планах руководства Горьковского автомобильного завода было заменить его на дизельный мотор через несколько лет после начала серийного производства.

В 1992 году была предпринята первая попытка установить на ГАЗ-3307 дизельный двигатель. Для этого были выбраны моторы японской . Была выпущена опытная партия с японскими дизельными двигателями, но совокупность проблем с зажиганием ГАЗ-3307 и тяжёлого экономического состояния экономики в те годы сделала данный проект обречённым на провал.

Несмотря на это, руководство завода не оставило мысли оборудовать свои грузовики четвёртого поколения дизельными двигателями. Купив немецкую лицензию, и заручившись поддержкой австрийских специалистов, конструкторы завода разработали свой собственный дизельный двигатель, развивающий 122 л.с. Модификации, оборудованные дизельными двигателями, получили индекс ГАЗ-3309. Внешне они отличались только наличием трубы воздухозаборника.

Новый дизельный двигатель показал себя настолько удачным, что планировалось полностью отказаться от производства карбюраторных моторов к 1996 году, но в это время страну «накрыла» очередная волна кризиса. В результате этого продажи новых автомобилей резко упали, поэтому на дальнейшее производство дорогих дизельных моторов у Горьковского автомобильного завода просто не хватило средств.

В результате автомобили ГАЗ с дизельным мотором собственного производства полностью перестали выпускать в 1998 году. В 1999 году страна подписала документы, согласно которым в стране вводились нормы Евро-2. Старый карбюраторный мотор не вписывался в эти нормы, поэтому заводу пришлось заключить соглашение с ММЗ, который обязался поставлять свои дизельные двигатели, соответствующие нормам Евро-2.

4.7. Электрооборудование

Модель автомобиляГАЗ-3309ГАЗ-3307
Система проводкиОднопроводная, отрицательные выводы соединены с корпусом автомобиля
Номинальное напряжение в сети, В2412
ГенераторПеременного тока, со встроенным регулятором напряжения и выпрямительным блоком, с регулировкой «Зима -Лето»Переменного тока, со встроенным выпрямительным блоком
— марка51. 3701–01 или ГГ273В1–3Г287
Регулятор напряжения2702.3702 (с тремя уровнями «Зима—Лето—Норма»)
Аккумуляторная батареяЧетыре (6СТ-55А или 6СТ-55АЗ)Одна (6СТ-75) или две (6СТ-55А3 или 6СТ-77АЗ)
Стартер7402.3708 или AZJ/3381 «Искра»СТ230-А1
Свечи накаливания11720720
Фары62.3711–1962.3711–18
Указатели поворота511.3726–1051.3726–10
Передние фонариПФ130АБ—01ПФ130А—01
Передние габаритные фонари264.3712265.3712
Задние фонари355.3716—левый357.3716—левый
354.3716—правый356.3716—правый
Задние габаритные фонари441.371244.3712
Задний противотумапный фонарь2462.37162452.3716
Фонарь боковой габаритный4802. 3731–034802.3731–02
Фонарь заднего ходаФП135–3716-Г или 2112.3711–02ФП135–3716-В или 2102.3711–02
Электромеханический корректор фарЭМКФ04–01ЭМКФ04
Выключатель приборов и стартера1902.3704000 или2101–3704000–11
Стеклоочиститель711.520510020.5205 или 71.5205
Стеклоомыватель123.5208000122.5208000
Блок управления двигателемМИКАС 11V8
Датчик абсолютною давления45.3829 или ЛГФИ.406231.004
Реле85.3747 или 90.3747–10 или 113.3747010–10
Датчик кислорода25.368889
Блок управления двигателем (система управлениия ф. «Bosch»)0281В04121

Устройство

Самосвалы ГАЗ-3307 оснащены барабанной тормозной системой, диаметр фронтальных и задних накладок составляет 38 сантиметров, их ширина – 8 и 10 см, соответственно. В режиме отстоя дополнительно используется трансмиссионный барабанный тормоз с рабочим диаметром 22 сантиметра и шириной накладок 6 см. Привод узла – механический, в качестве запасного элемента может использоваться любой контур указанного блока. Рулевое управление грузовика представляет собой червячную передачу, оснащенную передаточным числом в 21,3, а также роликом с тремя гребнями. Касательно электрооборудования:

  • рабочее напряжение – 12В;
  • аккумулятор – 6СТ-75;
  • контроллер напряжения – Г250-Г2;
  • стартер – 230-А1;
  • обмотка зажигания – Б-114 с коммутатором ТК-102А.

Кроме того, сюда входят распределители, свечи зажигания и проводка.

4.8. Кабина и платформа

КабинаМеталлическая, двухместная, двухдверная
ОтопительЖидкостный, с радиатором, включенным в систему охлаждения двигателя
СиденьяРаздельные — водителя и пассажира
ОперениеМеталлическое, с капотом аллигаторного типа
ПлатформаС металлическими бортами, задний и оба боковые — откидные, с деревометаллическим основанием
Размеры платформы (внутренние), мм:
— длина3490
— ширина2170
— высота бортов510

4.

9. Основные данные для регулировок и контроля
Модель автомобиляГАЗ-3309ГАЗ-3307
Зазоры между стержнями клапанов и коромыслами на холодном двигателе, мм
— впускных0,25+0,05-0,100,20—0,30 (0,15–0,20)*
— выпускных0,45+0,05-0,100,20—0,30 (0,15–0,20)*
Давление масла** (при температуре масла 80—85°С), КПа (кгс/см2):
— при номинальной частоте вращения коленчатого вала 2400 мин-1;250–350 (2,5–3,5)
— при движении на прямой передаче со скоростью 60 км/ч;250–350 (2,11 8,6)
— на минимальных оборотах холостого хода80 (0,8)90 (0,9)
Оптимальная температура жидкости в системе охлаждения двигателя, °С80–90
Минимальная частота вращения коленчатого вала на режиме холостого хода, мин-1800600
Зазор между электродами свечей, мм0,85–1,0
Номинальное напряжение генератора, В2814
Прогиб ремней привода вентилятора и генератора при нажатии с усилием 4 даН (4 кгс), мм12–1710–15
Свободный ход педали сцепления, ммю-зо40–55
Полный ход педали сцепления, мм190–200
Свободный ход педали тормоза, мм3–13

* Допускается у крайних клапанов обоих рядов (впускных 1 и 8, выпускных 4 и 5 цилиндров).

** Для контроля, регулировке не подлежит.

Суммарный люфт рулевого колеса (при работающем двигателе — для ГАЗ-3309) в положении, соответствующем прямолинейному движению, град. не более1010
Давление воздуха в шинах, КПа (кгс/см2)
— передних колес380–400 (3,9–4,1)
— задних колес610–630 (6,2–6,4)
Перемещение рычага привода стояночного тормоза при приложении усилия 55–60 даН (55–60 кгс)15–20 зубьев

3307 — описание, отзывы и технические характеристики

ГАЗ-3307 грузовик MCV класса, построенный Горьковским автозаводом.


Бортовой среднетоннажный грузовик, серийно производящийся с конца 1989 года, пришел на смену своему предшественнику ГАЗ-52/53, и которого полностью снял с конвейера с 1993 года.

На смену ГАЗ-52 в 1989 году пришел ГАЗ-3307

Грузовики ГАЗ-3307 могут эксплуатироваться на любых видах дорог с жестким покрытием и соответствуют высоким эксплуатационным качествам.  Поколение ГАЗ-33ХХ продолжили и 5-ти тонные дизельные грузовики ГАЗ-4301 и 3-тонный грузовик на дизеле ГАЗ-3306. В производстве с 1999 года появились новые грузовики ГАЗ-3308 повышенной проходимости, под названием «Садко», а с 2005 года, встал на конвейер полноприводный грузовик  ГАЗ-33086, называемый «Земляк».

История появления

При проектировании ГАЗ-3307 и других автомашин того поколения по узлам и агрегатам проводилась унификация, позволяющая использовать карбюраторную и силовую установку и шасси от предыдущей модели ГАЗ-5312. Это давало возможность уменьшить себестоимость производимых автомашин и облегчить техническое обслуживание, эксплуатацию и ремонт.

Бензиновый ГАЗ-3307 выпускается мелкими партиями до сих пор

В комплектацию вошла просторная кабина на двоих с отоплением и вентиляцией, впервые установленных на экспериментальной модели ГАЗ-4301 1984 года. В его конструкцию впервые установлен гидроусилитель руля.

В 1992 году ГАЗ стал выпускать 5-тонник ГАЗ-4301, оснащенный дизельным двигателем мощностью 125 л. с. — ГАЗ-542, который производился по немецкой лицензии от фирмы Deutz.
Несмотря на конструктивные различия, внешне они практически идентичны. Производство грузовиков ГАЗ-4301 закончилось в 1994 году. Всего из этого семейства было произведено 28 158 автомашин.

1993 год ознаменован заменой выпуска ГАЗ-52 на ГАЗ-3306 – трех тонный грузовик с дизельным двигателем мощностью 85 л.с. Его производство продолжалось до 1995 года. После небольшого перерыва, связанного с производственным процессом, в 2001 году на заводе было восстановлено производство ГАЗ-3307.

В 1994 году впервые с конвейера сошел ГАЗ 3307 с дизельным двигателем и получил индекс ГАЗ-3309. Хотя единственное, что его отличала от «ноль седьмого», это двигатель и труба воздухозаборника.

ГАЗ-3309 это тот же ГАЗ-3307 но с дизельным двигателем

В рамках семейства ГАЗ-33хх в 1999 году начал серийно производиться автомобиль «Садко» ГАЗ-3308 в гражданской и армейской конфигурациях.

Начиная с 2006 года на автомашины четвертого поколения стали устанавливать сертифицированные под норму Евро-2 дизельные двигатели. Грузовики моделей ГАЗ-3307 и 3308 с двигателями на бензиновом топливе перестали производить в 2009 году. Осталось лишь небольшое производство для госструктур.

С 2010 года среднетоннажные автомашины оснащают в основном дизелем ММЗД-245.7 Е-3, а для полноприводных дизелем ММЗД-245.7 Е-2. На 2011 год запланировано появление новых модификаций, как с отечественными дизелями ЯМЗ, так и с китайскими двигателями Cummins.

Некоторые производства до сих пор используют шасси ГАЗ-3307 для создания базы с удлиненной рамой и выпуска на ее основе фургонов, эвакуаторов и другой техники. Существовала модификация ГАЗ-3307 в виде автофургона, она имела расширенную кабину с двумя спальными местами и удлиненное шасси.

youtube.com/v/K13EFVvJSfI?version=3&hl=ru_RU»/>

Технические характеристики ГАЗ-3307

Самосвал ГАЗ-3307: технические характеристики, габаритные размеры, цена

Самосвал ГАЗ-3307 принадлежит к четвертому семейству среднетоннажных автомобилей Горьковского завода. Бортовой ГАЗ-3307 выпускался с 1989 года. В 1994 году он был заменен на ГАЗ-3309 с дизельным двигателем. Автомобиль стал первым представителем четвертого поколения грузовой техники изготовителя.

Самосвал ГАЗ-3307: история

Руководство Горьковского завода осознало необходимость перемен в устройстве техники в 80-х годах. С этого времени началась разработка автомобилей, преимущественно унифицированных с моделями третьего поколения, но более производительных и мощных. Благодаря фактической передаче основных узлов от одного поколения техники к другому, удалось снизить стоимость ремонта, запасных частей и межсервисного обслуживания машин.

Отвечая требованиям времени, ГАЗ-3307 предложил пользователю просторную двухместную кабину с вентиляцией и отоплением. В конце 1989 года было налажено серийное производство модели 3307 с заводским двигателем ЗМЗ и колесной формулой 4х2. Машина обладала грузоподъемностью 4,5 тонны и была предназначена для движения по дорогам с твердым покрытием.

Самосвал ГАЗ-3307: технические характеристики

По мнению экспертов и пользователей, автомобили модели ГАЗ-3307 имеют немало недостатков. Конструкция подвески делает движение по плохим дорогам практически невозможным. Сальник коленвала подвержен протеканию, а мотор не может похвалиться экономичностью. Тем не менее, для своего времени ГАЗ-3307 стал приемлемой разработкой, что позволило технике удерживать позиции в течение нескольких лет. Позднее, в 2008 году, машина снова была выпущена с конвейера.

Двигатель 2008-го года

Автомобили новой линейки четвертого поколения ГАЗ получили карбюраторные моторы ЗМЗ-5321. 10. Восьмицилиндровый четырехтактный бензиновый двигатель отличался V-образным расположением цилиндров, что позволило добиться высокой выходной мощности. Агрегат охлаждался жидкостной системой и оснащался дополнительной системой рециркуляции отработанных газов. Алюминиевый блок и головка блока цилиндров дополнялись клапанным механизмом OHV. Двигатель принадлежал к третьему экологическому классу.

При максимальной частоте вращения коленвала 3200-3400 об/мин силовой агрегат выдавал 124 л.с./91,2 кВт мощности. Максимальный крутящий момент колебался в пределах 3000-3400 Нм. Почти пятилитровый мотор потреблял 240 г/л.с.*ч топлива. Допускалось использование бензина марок АИ-76 и АИ-80. При условии дополнительной регулировки двигатель мог работать на топливе с 92 октановым числом.

Прочие характеристики

В дополнение к силовому агрегату на ГАЗ-3307 использовалась механическая пятиступенчатая коробка передач синхронизированного типа. Передняя и задняя подвеска имели рессорную конструкцию. На передней оси устанавливались гидравлические амортизаторы.

Рабочая двухконтурная тормозная система снабжалась гидравлическим приводом для облегчения торможения. На передней и задней оси использовались барабанные тормозные механизмы. Автомобиль мог развивать скорость до 90 км/ч максимум, причем предел от 0 до 80 км/ч он преодолевал за 64 секунды. С учетом всех характеристик машина могла преодолевать подъем до 25 градусов. Установка гидроусилителя руля не предусматривалась.

Габаритные размеры

  • длина — 6330 мм;
  • ширина — 2330 мм;
  • высота по крыше кабины — 2350 мм;
  • колесная база — 3770 мм;
  • дорожный просвет — 347 мм под балкой передней оси/265 мм под задним мостом;
  • колея передних колес — 1700 мм;
  • колея задних колес — 1560 мм;
  • длина грузовой платформы — 3490 мм;
  • ширина грузовой платформы — 2170 мм;
  • высота грузовой платформы — 510 мм;
  • грузоподъемность — 4,5 тонны;
  • снаряженная масса — 3200 кг;
  • полная масса — 7850 кг.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

ГАЗ 3309: цена ГАЗ 3309, технические характеристики ГАЗ 3309, фото, отзывы, видео

Одноклассники ГАЗ 3309 по цене

К сожалению, у этой модели нет одноклассников…

Отзывы владельцев ГАЗ 3309

ГАЗ 3309, 2007 г

Купил подержанный ГАЗ 3309 с организации, на нём возили продукты, вид был достаточно бодрый. Брал для своих собственных нужд, так сказать, как помощника по хозяйству. Сразу обслужил, поменял везде масла, фильтра, прошприцевал, купил новые аккумуляторы, колёса спереди, устранил подтёки у коробки. В общем если кратко, то достаточно неприхотливый, в меру надёжный (любит уход) и отрабатывающий на все 100%. Из поломок особо страшного ничего не было, раз лопнула трубка ГУРа (заварил), кстати, пролазьте везде, где что друг об дружку трется, и проложите резиной, или ещё как изолируйте, вам только в плюс будет. Больше ничего плохого с ГАЗ 3309 не случалось. Заводился всегда. Как трактор. Сейчас уже продал. Из плюсов: расход очень мал — до 60 км/ч расходовал около 15 литров дизельного, если топить, то 17-18, но это максимум. Надёжна ходовая, главное следить и шприцевать, будет ходить очень долго. Рулевые наконечники (шаровые) следите, если ездите по плохим дорогам. Мотор на ГАЗ 3309 очень резвый на самом деле, а всего-то 4750 объём. Кстати, если будите выбирать, то спрашивайте какой стоит мост, тихоход или быстроход, мне достался тихоход, 2000 оборотов на 80 км/ч. Зато на 5-й передаче гружёный почти во все горки. Сделал обработку кабины и шумоизолировал, стало на много тише в салоне. Из минусов: жёсткий, пока не загрузишь, неповоротливый (руль приходится много крутить), но привыкаешь, потом не замечаешь. Ну и шумноват немного. Конечно кузов, плохенькая покраска, да и обработка, хотя это наша машина, им можно где-нибудь да зацвести.

   Достоинства: надежный при уходе. Тяговитый.

   Недостатки: не существенные.

  Юрий, Москва


ГАЗ 3309, 2011 г

Сейчас езжу на ГАЗ 3309 удлинённом 6 метров. Достался не в самом хорошем состоянии, поэтому за полтора месяца поменял: колодки, правый тормозной цилиндр, заваривал радиатор. Сменил оба подвесных кардана (на удлинённом кардан из 3 частей и с 2 подвесными), болты переходной пластины с кардана на задний мост, задние колесные гайки, шпильки. Что не понравилось: система крепления задних колёс. КПП от ЗИЛа (первую только через прижатие второй, если чтоб без хруста и неважно сколько раз сцепление нажато, в московских пробках груженным очень неудобно). Трясёт в ГАЗ 3309 очень сильно, даже на маленьких кочках. Отсутствие штатного прикуривателя или питания 12 вольт (сам не курю, но прикуриватель для зарядки телефона и прочего пришлось выводить отдельными проводами от одного из двух АКБ). Маленький выворот колёс (развернуться на месте как для фуры или движений за 10). Фары (толком не отрегулировать, смотрят в небо). Топливный бак (дизель, расход 16 л в смешанном, бак всего 100 л). Кабина (сквозит ветром вся и очень шумно). Плюсы: в целом не очень большой расход дизеля. В грузопереводках мало конкурентов (кузов 6 метров, грузоподъёмность 5 тонн). Вполне ремонтопригоден (подлезть куда-то не очень сложно). Невысокая кабина (можно где-то проехать, где ограничения по высоте). Капотная компоновка (не надо кабину задирать).

   Достоинства: грузоподъемность. Ремонтопригодность. Расход.

   Недостатки: КПП от ЗИЛа. Трясет. Отсутствие прикуривателя.

  Корней, Ивантеевка


ГАЗ 3309, 2012 г

Купив ГАЗ 3309, ещё в автосалоне сделали антикоррозийную обработку, естественно за доплату, ещё установили магнитолу, через переходник, т.е. на один аккумулятор без всяких там преобразователей, которые горят каждые полгода. После, все работы, кроме электрики, проводил сам. Первым в расход пошёл кузов — пол сразу начал ломаться под грузом 600 кг, пришлось обшить фанерой пол и стены, года на 2 хватит, большего мне и не надо. Потом сгорел генератор, затем залип бендикс стартера и он тоже сгорел. Почти все лампочки уже поменял, некоторые по два раза. Перетёрлась тормозная трубка, два раза воздушная трубка, три раза трубка шланга ГУР. Много чего ещё приходилось делать, и надо доделывать до нормальной работы, а главное всегда есть чем себя занять в свободное от работы время. Уже пошли жучки по кабине, причём как на стыках, так и на ровном месте, ещё года два и будут дыры, кузов ГАЗ 3309 сгниёт ещё быстрее. Про комфорт можно рассказать отдельно, складывается такое ощущение, что кабину специально продумали так, что бы задолбить водителя, чтобы он не смог хоть как-нибудь прилечь отдохнуть, что бы ему было там очень неудобно во всём. Угол разворота ну очень большой, по дворам ездить вообще нереально. Подвеска очень жёсткая поначалу по непривычке в конце дня спина побаливает.

   Достоинства: приемлемая цена. Долговечная подвеска.

   Недостатки: плохое качество. Нет надежности.

  Иван, Архангельск


ГАЗ 3309, 2010 г

Брал автомобиль новым, пробег на данный момент составляет 260 тыс. км. За 3 года работы на ГАЗ 3309 перебрал очень много чего. Почти сразу поменял шкворня, не совпадали отверстия на бронзовых полукольцах с тавотницами, горел генератор, стартер не однократно, зимой ГУР — совсем отстой, закреплен на передней балке и на ходу масло пристывает. Машина с большим опозданием начинает поворот. Тормоза на ГАЗ 3309 очень плохие, когда груженный идешь. Отопление греет только на ходу и желательно с грузом, а если заночевать в дороге только при закрытом радиаторе и под тремя одеялами (более 40 гр. двигатель не прогревается). Это если есть спальное место. В общем проще заночевать в гостинице, чем солярку жечь. Шумоизоляция и герметичность кабины ГАЗ 3309 оставляют желать лучшего. Комфорта мало: руль в одном положении не регулируется, о мягкости говорить то нечего — очень жестко. Болты-планетарки заднего моста сорвало посла 150 тыс.км. Перегрузов машина не видела, в основном от 2.5 до 3.5 т. Со светоприборами полная беда — лампочки постоянно горят. Радиаторные ушки постоянно отваливаются от тряски и много всего другого. Тормозные цилиндры частенько подводят. Вообще ГАЗ 3309 изначально проектировался для работы в сельском хозяйстве.

   Достоинства: мало.

   Недостатки: ломается.

  Александр, Киев


ГАЗ 3309, 2012 г

Для тех, кто хочет купить себе ГАЗ 3309 — готовьтесь после работы на нем с третьего раза ложкой в рот попадать, уж больно он вибронагружен. А от этой вибрации и все беды на нем. Все откручивается, отламывается и т.д. Слабое место — тормоза, сцепление, быстро съедает коррозия крылья. Рвутся подножки, если садясь в кабину ГАЗ 3309 обивать ноги от грязи, снега. Шкворня нужно не забывать пробивать, если не запустил предыдущий хозяин. Новый ГАЗ 3309 не стоит тех денег, которые просят на заводе. Да мотор «сопливый», всегда в масле, бежит везде, начинаешь тянуть — все затянуто. Одно слово — трактор с «ГАЗоновской» кабиной.

   Достоинства: выносливый. Дешевые запчасти.

   Недостатки: вибронагруженность — от этого все проблемы.

  Дмитрий, Павлодар



Технические характеристики. Технические характеристики Расшифровка газа 3307

Газ-3307 — первый грузовик четвертого поколения Горьковского завода. Проектирование нового транспорта началось в 80-х годах прошлого века, в 1989 году началось серийное производство. История производства была короткой, закончилась в 1996 году. На смену самосвалу пришел более экономичный Газ-3309.

В 2001 году производство было возобновлено: 3307 получил ряд конструктивных изменений. Сейчас серийное производство полностью закрыто: завод только выполняет государственные заказы, выпуская Газ-3307 небольшими партиями.

Общие сведения о ГАЗ-3307

Автомобиль ГАЗ-3307 должен был заменить старое поколение автомобилей 52/53, которое в 80-е годы сильно устарело. Разработка инженеров задала новую планку в проектировании и производстве грузового транспорта. Полностью переработан дизайн: прямоугольная форма заменена на округлую. Ветровое стекло теперь больше для лучшей видимости. Капот стал больше, фары остались круглыми.

Двери кабины стали больше, площадь посадочного проема увеличилась.Однако в конструкции по-прежнему отсутствовали поручни, что делало посадку проблематичной. Внутри автомобиля два посадочных места и много свободного места, обустройство салона простое и скучное.

Изначально самосвал имел только бензиновый силовой агрегат с карбюратором. В 1992 году завод закупил японские дизельные двигатели Hino, но спрос на такие автомобили был невелик. Было решено производить собственные двигатели. Спрос на грузовики упал после развала СССР: колхозы были распущены, эксплуатировать транспорт стало негде.

Машина Горьковского завода использовалась для перевозки сыпучих материалов. Конструкция кузова обеспечивала их быструю разгрузку. Наибольшую популярность он получил в сельском хозяйстве: машины отлично передвигались не только по асфальту, но и по земле. В наши годы Газ-3307 продолжает использоваться в фермерских хозяйствах и небольших стройках.

Многие конструктивные решения были взяты из предыдущего поколения производителя автомобилей. К основным особенностям данного самосвала относятся:

  • Мощный силовой агрегат, позволяющий разгоняться до 90 километров в час и оснащенный системой предпускового подогрева;
  • Задний мост Газ-3307 — ведущий.Стандартная надежная коробка передач имеет 4 скорости вперед и 1 назад;
  • Наличие систем отопления и вентиляции для создания комфортных условий в салоне. Хорошая обзорность благодаря большому лобовому стеклу;
  • Топливный бак вмещает 105 литров.

Газ-3307 технические характеристики

Силовая установка расположена спереди, привод установлен на задние колеса. Транспортные габариты:

  • длина 6,5 метра;
  • длина 2,4 метра;
  • 2.высота 35 метров;
  • Вес автомобиля 7850 килограммов.

Дорожный просвет (26,5 сантиметров) позволяет легко преодолевать мелкие и средние неровности, а также небольшие водные преграды. Для разгона до 80 километров в час самосвалу нужно чуть больше минуты, максимальная скорость 90.

Расход топлива Газ-3307 приемлемый. При движении со скоростью 60 км/ч было чуть меньше 20 литров на 100 км. По сравнению с предыдущим поколением он был уменьшен.Если двигаться с максимально возможной скоростью (80-90), то расход вырастет до 26 литров на то же расстояние.

Двигатель

За весь период производства самосвал комплектовался множеством моторов, но самым популярным был 8-цилиндровый двигатель, в котором они располагались V-образно. Он назывался ЗМЗ-5231.10, имел жидкостную систему охлаждения, был дополнен карбюратором и соответствовал экологическим нормам Евро-2.

Основные характеристики данной силовой установки:

  • Объем двигателя ГАЗ-3307 — 4 литра;
  • Мотор развивал до 124 лошадиных сил;
  • Крутящий момент 3200-3400 об/мин при 298 Нм;
  • Вес — 275 килограммов.

Стандартное топливо – бензин АИ-76 или 80. При некоторых технических доработках системы зажигания Газ-3307 ее можно было «подпитывать» АИ-92. Некоторые модификации автомобиля оснащались еще 125-сильным агрегатом. Основным его недостатком был большой расход топлива. После его практического использования руководством завода было принято решение о создании собственной силовой установки, которая будет работать на дизельном двигателе.

Сначала была попытка использовать японские дизеля. Однако особого спроса такие машины не получили.Поэтому компания решила разработать собственные двигатели, чтобы удешевить производство и повысить спрос на новые модификации автомобилей. Отечественная разработка получила 122 лошадиные силы, была оснащена турбонаддувом и имела воздушное охлаждение.

Устройство ГАЗ-3307

Кресло водителя четвертого поколения переработано. Он мог регулироваться для водителя по углу наклона и в горизонтальной плоскости. Приборная панель была сделана из пластика. Она разместила на себе все необходимые датчики, выдающие водителю всю необходимую информацию о техническом состоянии самосвала.

Дизайн кокпита разработан в соответствии с последними тенденциями стиля того времени. В его основу были положены прямоугольные формы, что позволило увеличить количество свободного пространства внутри. В дверях появились дополнительные места для хранения мелочей (инструменты, тряпки и т.п.). Система отопления дополнялась теплоизоляцией — она не позволяла теплу уходить из салона.

В целом конструкция кабины была взята от Газ-4301, который не был запущен в серию, оставаясь опытным образцом.В нем могли находиться два человека. Водитель мог свободно дотянуться до необходимых органов управления. Отделка из голого металла была заменена мягкой обивкой и добавлены ремни безопасности.

Инженеры завода ориентированы на российский автомобильный рынок. Это обеспечило наличие в конструкции предпускового подогревателя, позволявшего завести автомобиль даже после нескольких дней простоя на морозе. Вдоль капота расположена воздухозаборная труба.

Изначально конструкция рулевого управления была представлена ​​в виде глобоидального червяка, дополненного трехгребневым катком. Через несколько лет после начала производства система была доработана: в ее основе был винт с шариковой гайкой. Такая посадка упростила управление грузовиком. Для комфортного управления был добавлен гидроусилитель руля.

Тормоза ГАЗ-3307 представлены тремя механизмами:

  • Рабочий. Действует на все колесные механизмы. Каждый контур имеет гидровакуумный усилитель. Механизм приходит в действие после нажатия на педаль тормоза. Барабанные механизмы срабатывают от избыточного давления;
  • Запасной.Он представлен отдельным контуром первого механизма;
  • Парковка. Воздействует на задние колеса. Используется для удержания транспортных средств на месте на подъеме или во время стоянки.

Подвеска самосвала доработкам не подвергалась. Шасси имело высокую прочность, поэтому на машину устанавливались самые разные кузова, что позволяло выполнять самые разные задачи.

Какой вывод можно сделать о ГАЗ-3307?

Грузовой Газ-3307 – инновационная разработка своего времени, завоевавшая большую популярность, несмотря на ряд недостатков. Эксплуатация машины продолжается и в наше время. Используется в небольших фермерских хозяйствах, на некоторых стройках. В селах и поселках еду и воду перевозят на грузовике с помощью специального кузова.

Ремонт и обслуживание недороги. Все необходимые детали можно найти в специализированном магазине. Ремонт легко сделать своими руками, но если на это нет времени, можно обратиться в любой сервис.

Вы можете купить автомобиль на вторичном рынке. Итоговая стоимость будет зависеть от года выпуска, модификации, технических и внешних условий.Экземпляры первых годов выпуска обойдутся покупателю в 100–150 тысяч рублей, более поздних — до 400 тысяч рублей. Средняя цена на рынке находится в пределах 200-300 тысяч рублей. В аренду Газ-3307 принято сдавать — около 6000 рублей в сутки.

Если у вас есть вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители будем рады ответить на них.

Самосвал ГАЗ 3307 — четвертое поколение грузовиков Горьковского автомобильного завода. Автомобиль относится к среднетоннажным грузовикам и выпускается с 1989 года.

Обзор автомобиля ГАЗ 3307


Эта модель стала первой в своем роде, в четвертом поколении, от производителя и положила начало многим ее модификациям и усовершенствованиям. Этот грузовик получил дизельный двигатель в 1994 году. Тогда же он получил новую маркировку — 3309.

Дизель ГАЗ 3307, технические характеристики которого выгодно отличались от карбюраторных машин, а также заимствованные узлы от предыдущих моделей и поколений сделали его удобной и недорогой машиной в эксплуатации и ремонте.

Десятки модификаций, в том числе с дизельным двигателем ГАЗ 3307.

Служили практически во всех отраслях экономики страны (в том числе и в военной сфере). Причем автомобиль стал популярным не только в России, но и в странах бывшего СНГ и ближнего зарубежья.

В некоторых отраслях России, а также в некоторых странах мира ГАЗ 3307 до сих пор несет свою службу.

История создания


Предшественник ГАЗ 3307 — среднетоннажный грузовик ГАЗ-54

V 1986 год Горьковский автомобильный завод приступил к разработке модели четвертого поколения, на базе удачных моделей среднетоннажных грузовиков ГАЗ-53 и ГАЗ-54. Это решение было мотивировано потребностью в современном грузовике с взаимозаменяемыми компонентами и более высокими характеристиками.

В 1988 год запущена опытная производственная линия модели ГАЗ 3307, что положило начало полноценному производству этого грузовика.

V 1989 год Развернуто полномасштабное серийное производство ГАЗ 3307, со снятием старых моделей и начата разработка модификаций автомобиля.

В 1991 год Налажен полноценный серийный выпуск самых разнообразных модификаций грузового автомобиля ГАЗ 3307.

V 1994 год Разработана улучшенная модель грузовика, с улучшенными техническими характеристиками, но с таким же внешним видом.

V 1995 год полностью сняла с серийного производства устаревшую модель ГАЗ 3307, в пользу новой среднетоннажной модели ГА 3308 (а позже и 3309).


Хотя последующие модели были, по сути, копией своего предшественника, историю ГАЗ 3307 (как модельного ряда) можно считать оконченной.

Технические характеристики ГАЗ 3307

Технические характеристики самосвала ГАЗ 3307 продуманы до мелочей.Автомобиль пользуется повышенным спросом, особенно в сельской местности.

размеры

Технические характеристики

Подвеска колеса

Тормозная система

Рулевое управление

ГАЗ 3307 двигатель

Показатели эффективности


Конструкция автомобиля ГАЗ 3307


Среднетоннажный самосвал ГАЗ 3307 проектировался не с нуля. В его основу легли детали и узлы (в основном) от его предшественников — ГАЗ-53 и ГАЗ-54.

Конечно, некоторые узлы со временем претерпели некоторые изменения и были оптимизированы под нужды времени и орты узлов-прародителей стали кардинально отличаться.

Шасси


Шасси автомобиля ГАЗ-3307 имеет задний ведущий мост. Коробка передач у этого грузовика пятиступенчатая: четыре передачи переднего хода и одна передача заднего хода. Увеличенный дорожный просвет (по обеим осям) позволяет автомобилю без особого труда преодолевать сложные участки грунтовых дорог и спокойно выбираться из грязи.

Также такой зазор позволяет легко пересекать небольшие реки и озера, не опасаясь застрять в иле или песке.

Складной корпус


Конструкция складного кузова самосвала ГАЗ-3307 максимально удобна для погрузки и разгрузки.Это связано с тем, что корпус имеет три откидных борта с каждой стороны. Складывание бортов в этом случае осуществляется вручную.

Причем выгрузка из кузова автомобиля происходит как назад, так и вбок. Что позволяет максимально быстро и удобно разгрузить кузов практически в любом месте.

Задняя часть туловища откидывается назад под углом 50 градусов, а в стороны под углом 45 градусов.

Рулевое управление


Самосвал ГАЗ-3307 имеет механическое рулевое управление без применения гидроусилителя, что значительно усложняет работу водителя.Рулевая колонка установлена ​​по 3-шарнирному типу.

Кабина


Кабина предназначена для вождения с одним пассажиром. Имеет большое панорамное остекление, встроенную вентиляцию и отопление.

Внешний вид

Внешний вид, по сравнению с предшественниками, ГАЗ-3307 получил более угловатый, хоть и (сова время) современный). Сохранив плавность и округлость лишь в некоторых своих деталях.

Полностью переработанная кабина отличается более широким и высоким моторным отсеком, а также увеличенной решеткой радиатора.Фары и поворотники остались прежнего размера и формы.

Заметно увеличились колесные арки, за счет более широких дисков и шин. Арки, по совместительству, стали опорным пространством при ремонте автомобиля.

Бампер автомобиля стал мощнее и приобрел более плавную форму, в отличие от старых округлых версий.

Чертеж автомобиля




Интерьер кабины


За счет широких дверей посадка в салон ГАЗ-3307 стала максимально удобной, чего нельзя было сказать о его предшественниках.

Салон грузовика рассчитан на водителя и пассажира. Имеет относительно мягкий диван со спинкой и широкой подставкой для сидения.

Салон автомобиля довольно скуден и максимально рассчитан на рабочие нужды, жертвуя комфортом как для водителя, так и для пассажира.

Но следует отметить, что ГАЗ-3307 имеет грамотно спроектированную систему вентиляции и отопления, что значительно упрощает работу на этой машине, как летом, так и зимой.

Блок питания

С момента создания до времени усовершенствованных моделей ГАЗ-3307 претерпел множество усовершенствований.

Например, в последних моделях автомобилей устанавливается инжекторный двигатель мощностью 124 лошадиные силы (при средней скорости 3100 — 3300).

Установка двигателя на ГАЗ 3307, работающего на дизельном топливе, потребовала внесения изменений в узлы трансмиссии и систему электрооборудования.

Техническое описание и устройство двигателя ГАЗ 3307 отличаются только видами потребляемого топлива. В остальном все моторы имеют: головку и блок цилиндров, картер, кривошипно-шатунный и газораспределительный механизмы.

Расход топлива на ГАЗ 3307 в среднем составляет 19,6 литров на 100 км.

Максимальная скорость, которую может развивать самосвал, составляет 90 км/ч. Автомобиль разгоняется до 80 км/ч за 64 секунды.

Бензин можно использовать АИ-76 или АИ-80. АИ-92 применяется только на ГАЗ 3307 с инжектором, при определенных настройках системы зажигания.

Тормозная система двухконтурная, снабжена гидравлическим приводом, это позволяет значительно облегчить торможение автомобиля.

Тормозная система

Компоненты тормозной системы ГАЗ-3307 Тормозная система грузового автомобиля ГАЗ 33-07 состоит из трех основных подсистем (контуров). Они работают на разных осях и в разных случаях.

Первый контур, основной, работает на все колеса и представляет собой систему постоянного торможения.

Второй контур по своей сути является запасным и работает в случае отказа тормозов передних или задних колес.

Третий контур — ручник, который блокирует колеса коробкой передач.

Модификации

За свою историю автомобиль ГАЗ-3307 из обычного самосвала превратился во множество различных автомобилей. Которые стали серийными модификациями.

Самые популярные из них:

Стоимость и комплектация

На сегодняшний день купить подержанный автомобиль ГАЗ-3307 (в самых разных комплектациях) совсем не сложно. Многие компании, а также частные лица продают этот грузовик.

На 2018 год средняя цена такого автомобиля составляет 150 тысяч рублей.А это зависит от года выпуска и состояния автомобиля.

Преимущества и недостатки

ГАЗ-3307 – достаточно популярный во всем мире автомобиль, и естественно, как и у любого известного автомобиля, у него есть достоинства и недостатки.

Преимущества

  • Грузоподъемность — для своего веса и габаритов может перевозить довольно много;
  • Расход — расход масла и топлива экономный;
  • Модификации — возможность установки практически любой из известных платформ.

недостатки

  • Цена — новый Газ 3307 да и в сильном обслуживании стоит дорого;
  • Скорость — относительно медленный грузовик;
  • Отсутствие запчастей — в связи со сроком давности проблема с некоторыми узлами, в плане замены.

Военный ГАЗ-3307


Несмотря на солидный возраст модели, этот автомобиль находится в строю и по сей день. Способность грузовика передвигаться по любым дорогам и перевозить одновременно до 20 солдат (и разгоняться до 90 км/ч по хорошей дороге) помогает ему удерживать позиции.

Например, в военном конфликте в Сирии эти автомобили используются (2018 г.) и парк автомобилей постоянно пополняется.

Заключение

Самосвал ГАЗ-3307 (дизель) – это, по сути, легенда с отличными техническими характеристиками, известная во многих странах мира.

Возможность использования грузовика с самой разнообразной топливной аппаратурой (бензин, дизель, ГБО), а также переоборудование автомобиля путем установки новой платформы — делает его незаменимым в самых разных отраслях промышленности.

А о ГАЗ-3307 и его модификациях, скорее всего, будет знать не одно поколение.

За весь период деятельности на Горьковском автозаводе было создано несколько поколений среднетоннажных грузовиков. ГАЗ 3307 стал представителем четвертого поколения, унаследовав от своих предшественников как высокую универсальность и надежность, так и некоторые технические «болезни». Модели грузовиков ГАЗ всегда отличались высокой степенью унификации узлов и деталей.Газ 3307 почти полностью унаследовал от своего предшественника ГАЗ-53-12 узлы и детали ходовой части. Можно сказать, что модель стала переходной от модификаций советского времени, к машинам, удовлетворяющим не только отечественным, но и европейским стандартам. В частности, это касается силовых установок, соответствие экологическим нормам которых начинается с Евро-2. Отчасти ГАЗ 3307 также является экспериментальной версией, на которую производители пытались устанавливать лицензионные дизельные двигатели Deutz и ГАЗ-5441 с воздушным охлаждением. Кроме того, на машине испытывались двигатели Ярославского моторного завода и белорусского ММЗ серии Д-245. Ресивер модели ГАЗ 3307, ГАЗ 3309 стал комплектоваться более совершенными и современными силовыми агрегатами Cummins, соответствующими требованиям экологической безопасности Евро-4. В настоящее время ГАЗ 3307 производится небольшими партиями для специальных версий для силовых структур и других государственных структур (например, в качестве транспортного автомобиля), а также на экспорт в Беларусь, где на автомобиль устанавливается газовое оборудование.

Навигация по статье

Назначение

Основным назначением ГАЗ 3307 была и остается перевозка грузов и людей на небольшие расстояния по дорогам общего пользования. Шасси автомобиля используется для установки различных типов кузовов и специального оборудования. В городских условиях автомобиль востребован в версии с изотермическими фургонами для доставки хлеба, напитков и других продуктов питания. Бортовой ГАЗ 3307 с надставными бортами (часто кустарными) широко используется на животноводческих комплексах и фермах для доставки и раздачи кормов. На промышленных предприятиях и стройках самосвал использовался для перевозки сыпучих грузов и строительных материалов. С установленным на шасси КУНГ ГАЗ 3307 до сих пор эксплуатируется бригадами газовой и электротехнической службы, городских водоканалов, аварийно-спасательных мастерских по технической поддержке автомобилей. В коммунальной сфере автомобили переоборудуются в мусоровозы, универсальные машины для уборки улиц, поливочные автоцистерны и т. д. Получивший индекс ГАЗ-3308 и наименование «Садко», полноприводный аналог заднеприводной версии, поставляется для нужд армии.

Модификации

ГАЗ 3307 дорабатывался почти весь период производства. В основном изменения касались систем, обслуживающих различные типы двигателей. К основным модификациям автомобиля относятся:

  • ГАЗ-43-01 — опытный вариант 1984 г. с гидроусилителем руля;
  • ГАЗ-33-09 — автомобиль со 116-сильным турбированным, четырехцилиндровым дизелем ГАЗ-5441, полностью унифицированный с ГАЗ 3307 по кабине и ходовой части. Внешне от ГАЗ 3307 отличался только патрубком воздухозаборника с левой стороны кабины;
  • ГАЗ-33-08 «Садко» — полноприводный вариант с колесной формулой 4х4.В военном варианте имеет грузоподъемность 2, в гражданском варианте – 2,3 тонны;
  • ГАЗ-33-086 «Земляк» — оснащен минским дизелем ММЗД-245.7 мощностью 122 л.с. Полноприводный автомобиль с колесной формулой 4х4 в базовой комплектации оснащен колесами с системой подкачки, оптикой с галогенными источниками света, 20-дюймовыми колесными дисками;
  • САЗ-35072 — самосвал с односторонней разгрузкой грузоподъемностью 4,1 тонны. База — шасси ГАЗ-33072.


Технические характеристики

ГАЗ 3307 — классический среднетоннажный грузовик с колесной формулой 4Х2, передним размещением двигателя под капотом и двухместной цельнометаллической кабиной. В варианте бортового грузовика он может комплектоваться как цельнометаллической, так и деревянной платформой с откидными бортами. Оборудование снабжено тентом и скамейками для перевозки людей. Версии самосвала могут быть с одно-, двух- и трехсторонней выгрузкой.

ГАЗ 3307 в номерах

  • Длина бортовой тележки — 6330 мм;
  • Колесная база — 3770 мм;
  • Ширина по грузовой платформе — 2380 мм;
  • Габаритная высота по кабине — 2350 мм;
  • Минимальный дорожный просвет на задней оси 265 мм;
  • Параметры платформы — линейные размеры 3490Х2170Х510 мм, площадь поверхности 7.6 м2, полезный объем без учета навеса 3,86 м3, погрузочная высота 1365 мм;
  • Снаряженная масса автомобиля — 3200 кг;
  • Полная масса — 7850 кг;
  • Грузоподъемность — 4500 кг;
  • Коробка передач — пятиступенчатая, механическая, синхронизированная;
  • Номинальное напряжение бортовой сети 12 В;
  • Аккумуляторная батарея — свинцовая стартерная типа 6-СТ-75;
  • Емкость топливного бака — 105 литров;
  • Контроль расхода топлива при движении со скоростью 60 км/ч — 19.6 л/100 км;
  • Время разгона до скорости 80 км/ч — 64 с;
  • Контрольный расход при движении со скоростью 80 км/ч — 26,4 л/100 км;
  • Максимально преодолеваемый подъем — 25%;
  • Максимальная скорость движения — 90 км/ч;
  • Колеса — 152Б-508;
  • Шины — 8. 25R20.

По сравнению со своим предшественником ГАЗ 53 новый автомобиль не стал новаторским по своей конструкции. Передняя и задняя подвеска — листовые рессоры. Передняя подвеска имеет два гидравлических телескопических амортизатора.Задние рессоры усилены. Передача крутящего момента от двигателя к коробке передач и элементам трансмиссии осуществляется при помощи однодискового, фрикционного, сухого сцепления. Тормозная система гидравлическая, двухконтурная, с гидровакуумным усилителем. Система гидроусилителя руля не поставляется.


Особенности и работа

При проектировании ГАЗ 3307 конструкторы ориентировались на повышение уровня комфорта для водителя и пассажира. Новая кабина стала просторнее, а сиденье водителя стало подрессоренным и регулируемым в нескольких плоскостях.Новая система вентиляции и отопления сделала кабину и управление автомобилем более комфортными. Фальш-дверные полотна делались в виде специальных ниш, в которых можно было разместить всевозможные мелочи и инструменты. Звуко- и теплоизоляция кабины также была улучшена. Некоторые модификации даже оснащались гидроусилителем руля. При этом степень унификации с остальными модификациями модельного ряда осталась на уровне 80 %, что значительно увеличило возможности по техническому обслуживанию и ремонту.В сложный экономический период 90-х годов это было особенно важно для предприятий и частных лиц. Автомобиль не только легко ремонтировался, но и комплектовался отечественными запчастями производства ГАЗ. Это во многом помогло заводу сохранить свои позиции на рынке грузовых автомобилей. Впоследствии была налажена кооперация с Минским моторным заводом, выпускавшим надежные дизельные агрегаты, что позволило снизить затраты на разработку собственных моторов. ГАЗ 3307 в целом остался надежным и простым, что впоследствии дало развитие более современным автомобилям линейки.


Видео

Двигатель

В разные годы под капотом ГАЗ 3307 стояли карбюраторные и дизельные двигатели с водяным охлаждением, а также дизели с атмосферным охлаждением отечественных и зарубежных производителей. Среди производителей — Заволжский моторный завод, Горьковский автомобильный завод, Минский моторный завод, фирмы Deutz и Cummins. Еще в 80-х годах прошлого века в СССР был взят курс на дизелизацию парка грузовых автомобилей.Сегодня тенденция сохраняется, и в большинстве своем производители переходят на современные дизельные двигатели, оснащенные все более жесткими экологическими стандартами. Вагоны линейки оснащены Минскими Д-245.7, которые получили широкое распространение.

Основные данные двигателя Д-245.7

  • Тип — дизельный, рядный, четырехцилиндровый;
  • Рабочий объем — 4,75 литра;
  • Мощность — от 117 до 130 л.с. в зависимости от комплектации;
  • Соответствие последним экологическим стандартам — Евро-4;
  • Блок цилиндров — литой, чугун;
  • Головка блока цилиндров чугунная, в форме параллелепипеда;
  • Типы бывших в употреблении масляных фильтров — центробежные, неразборные, со сменным фильтрующим элементом;
  • Масса двигателя — от 480 до 530 кг.


Цена

Бортовой грузовик ГАЗ 3307 с пробегом, находящийся в эксплуатации от семи до десяти лет, предлагается в среднем на рынке грузовых автомобилей за 150 тысяч рублей. Новые бортовые ГАЗ 3309 предлагаются в среднем за полтора миллиона российских рублей.

ГАЗ-3307 — отечественный грузовой автомобиль 4-го поколения, за производство которого отвечает Горьковский автомобильный завод. Выпуск бортового грузовика на карбюраторной силовой установке стартовал в 1989 году.Основное производство автомобиля было почти полностью остановлено в 1994 году. В том же году грузовик был заменен новой моделью.

Однако в это время компания не прекратила производство автомобиля полностью, оставив в производстве специализированные автомобили для государственных структур. Завод и сегодня продолжает продавать на белорусский рынок версию с карбюраторным двигателем. Автомобиль заменил устаревший к 1990-м годам автомобиль ГАЗ-53. Нужно было улучшить техническую составляющую и сделать внешний вид более свежим. Целый.

История автомобиля

Дебютная модель совершенно нового автомобиля покинула завод уже в 1989 году, и к концу того же года удалось наладить серийный выпуск этого самосвала. Чуть позже на смену этому автомобилю пришел другой грузовик ГАЗ-3309, на который был установлен дизельный силовой агрегат.

Однако с наступлением 2008 года 3307 смог получить совершенно новый карбюраторный двигатель повышенной мощности и снова стал выпускаться до 2012 года.В целом грузовик стартовал достаточно успешно, но практически сразу потерял свою популяризацию. После распада Союза Советских Социалистических Республик спрос на автомобиль значительно упал, и его крупносерийное производство на заводе было прекращено.

Гость нашего обзора сильно отставал от конкурентов тех времен, поэтому было принято решение заменить его на более усовершенствованный автомобиль – 3309. Но полноценное производство грузовика не было остановлено.

Горьковский автомобильный завод выпускает специализированные модификации для государственных структур. До 3307 на рынке существовал грузовик ГАЗ-53. К концу 1980-х такая машина сильно устарела и нуждалась в доработке.

Это побудило конструкторов приступить к проектированию совершенно нового автомобиля. Машина была адаптирована для работы на твердом дорожном покрытии. «Газон» относили к 4-му поколению автомобилей ГАЗ. В нее также входят грузовики ГАЗ-3309, ГАЗ-3306 и ГАЗ-4301.

Одной из целей, которых придерживался конструкторский состав при проектировании машины, была полномасштабная синхронизация основных элементов и агрегатов с предыдущими моделями.В результате многие детали от 53-го Газона были перенесены на машину.

Благодаря этому решению стало возможным упростить техническое обслуживание машины и снизить производственные затраты. Поэтому Газон 3307 смог превзойти 53-ю модель по многочисленным характеристикам. Было решено сохранить капотную компоновку грузовика.

Модель отличалась наличием улучшенной кабины и нового оперения. В салоне стало изобилие свободного места, появилась возможность добавить вентиляцию и обогрев. Небольшие изменения смогли коснуться силовой установки. На заводе в Горьком 3307 планировался как переходный вариант, который впоследствии мог быть заменен дизельными вариациями с повышенными экономическими характеристиками.

Чуть позже завод стал выпускать силовые агрегаты, работавшие на дизельном топливе. Производство карбюраторных версий Газона 3307 было полностью прекращено в начале нового десятилетия 1990-х годов.

Вариации с дизельными двигателями также с каждым годом стали терять популярность, так как их производство уже было убыточным.На сегодняшний день Горьковское автомобильное предприятие может предложить только комплектации грузовиков только бензиновыми силовыми агрегатами (производство осуществляется только на заказ).

Несмотря на то, что основой для «Газон» 3307 являются автомобили специального производства, конструктивно-технические характеристики обеспечивают возможность перевозки крупногабаритных и тяжеловесных грузов. Несмотря на довольно крупные габаритные узлы грузовика, модель получилась достаточно маневренной машиной, поэтому в городском потоке ее можно использовать достаточно свободно.

Более того, ГАЗ может ездить даже по бездорожью. Вы можете использовать автомобиль в различных климатических условиях, что является очень важным подспорьем для Российской Федерации. Благодаря своей выносливости автомобиль смог стать популярной моделью.

Основное назначение «Газона» — перевозка различных грузов. Благодаря большому количеству дополнений есть возможность подобрать оборудование, необходимое для определенных задач. На платформе машины выпускаются автомобильные вышки вместе с молоковозами, автокранами и мусоровозами.Но это позволяет значительно расширить область применения грузовика.

Автомобиль предназначен для перевозки и быстрой разгрузки различных сыпучих материалов. Его крайне удобно использовать в сельскохозяйственных нуждах, ведь он хорошо способен преодолевать грунтовые дорожные покрытия. Пока существовали колхозы, такие самосвалы служили явным признаком любого машинного двора.

Внешний вид

Внешний вид стал отличаться в лучшую сторону при сравнении модели с предшественником — ГАЗ-53. Внешний вид стал более простым. Впереди был тот самый бампер, в котором находились габаритные огни. Основные фары расположены на боковых крыльях. Кроме них, сбоку есть повторители поворотов.

Начала чернеть сетка решетки радиатора, на которой была видна надпись «ГАЗ». На двери устанавливались зеркала заднего вида, причем их было по два экземпляра с каждой стороны. В целом внешний вид стал более современным и приятным.

Кузов имеет металлическую конструкцию и может опрокидываться гидравлическим способом, а электропневматическое устройство позволяет управлять этим процессом.На кузовной платформе есть три откидных борта, которые необходимо закрывать вручную.

Платформой можно управлять из кабины с помощью рычагов. В зависимости от используемой конструкции такие грузовики способны разгружаться двумя способами. Первый — это наклон платформы назад, когда она наклоняется на 50 градусов.

Есть 2-й способ, при котором разрешена разгрузка с трех сторон (сзади, слева и справа). Понятно, что последний вариант самый лучший, удобный и универсальный. Платформа наклоняется на 45 градусов в сторону.

Интерьер кабины

Внутри больше свободного места. Приборная панель получила обилие всевозможных датчиков. Перед ними устанавливался двухспицевый руль с тонким ободом. Среди самых больших датчиков на приборной панели — круглый указатель частоты вращения двигателя слева и спидометр в центре.

Кроме них есть датчики масла, температуры двигателя, уровня топлива, заряда аккумулятора и пневмосистемы. Более современные автомобили имеют достаточно хорошие сиденья с умеренной боковой поддержкой.

Справа от водителя можно увидеть рычаг переключения передач изогнутой формы. Вся передняя панель выполнена из пластика, а дверные карты получили приятный тканевый материал.

Само сиденье водителя получило подрессоренный тип, а у предыдущей модели такого не было. Более того, кресло можно регулировать по углу наклона спинки и в горизонтальной плоскости.

Несмотря на то, что кабина грузовика разрабатывалась в соответствии со стандартами советских лет, и в ней было наличие угловатых форм, по сравнению с предшественниками в ней было больше свободного места, что, в свою очередь, имело положительно влияет на комфорт.

На фальшпанелях дверей появились вспомогательные боковые карманы, что позволило хранить в них различные мелочи. Также поработали над хорошей теплоизоляцией, что повысило уровень комфорта, и находиться внутри грузовика стало гораздо приятнее. Сама кабина была позаимствована у опытного автомобиля ГАЗ-4301, который был представлен в 1984 году.

Она была увеличена в размерах и рассчитана на пару человек, включая водителя. До основных органов управления было легко добраться.Очень приятно, что стали устанавливать ремни безопасности, современную приборную панель вместе с обивкой салона и дверей.

Технические характеристики

Силовой агрегат

Горьковский автозавод предусмотрел целых 3 мотора. Среди них было наличие 8-цилиндрового V-образного 4-тактного бензинового двигателя объемом 4,67 л ЗМЗ-5231.10.

Он имел карбюраторную систему питания и жидкостное охлаждение и выдавал 124 лошадиные силы. Степень сжатия составляла 7,6, а весил он около 275 килограммов.Аналогичный силовой агрегат также получил клапанный механизм OHV с системой рециркуляции отработавших газов вместе с алюминиевыми блоками.

Можно отнести к европейским стандартам класса Евро-3. Двигатель работает на бензине АИ-80 или А-76. Если применить дополнительную регулировку, то можно использовать бензин АИ-92. Также предусматривалась установка 4-цилиндрового четырехтактного 4,75-литрового 125-сильного дизеля «ММЗ Д-245», который имел турбонаддув, жидкостное охлаждение, непосредственный впрыск топлива и охладитель наддувочного воздуха.

Этот двигатель уже соответствует экологическим нормам Евро-4. Компрессия уже равнялась 17 единицам, а весил он все 430 килограммов. Последним представителем этой линейки двигателей стал ЯМЗ-5344. Это был четырехцилиндровый четырехтактный дизельный силовой агрегат, имевший турбонаддув, жидкостное охлаждение, непосредственный впрыск топлива и промежуточное охлаждение.

Двигатель соответствовал экологическим параметрам Евро-4 и имел рабочий объем 4,43 литра при номинальной мощности 134,5 лошадиных сил. Степень сжатия была 17.5. Отдельной опцией предусматривалась установка подогревателя.

Трансмиссия

Все дизельные силовые агрегаты синхронизированы с 5-ступенчатой ​​механической коробкой передач. Работа осуществляется с помощью установленного однодискового фрикционного сухого сцепления, имеющего гидравлический привод управления.

А вот для бензиновых двигателей была предусмотрена 4-ступенчатая механическая коробка передач, которую можно было легко отличить по характерному вою, который она издавала во время движения.

Подвеска

Она представлена ​​здесь как иждивенец.Спереди полуэллиптические рессоры с амортизаторами. Сзади полуэллиптические рессоры с дополнительными рессорами. Концы коренных листов всех рессор были установлены в резиновые подушки опорных кронштейнов.

Привод идет на задние спаренные колеса. Подвеска была немного переработана, после чего ее удалось лучше адаптировать для российских дорог.

Рулевой

Имеет червячный механизм, который имеет глобоидальный червяк с трехгребневым роликом.

Электрооборудование может работать самостоятельно при напряжении 12 вольт. Модель не получила гидроусилителя руля.

Тормозная система

Считается одной из самых надежных. Включает в себя тормоза и гидравлический привод. Кроме того, в системе имеется пара тормозных контуров, один из которых отвечает за запасной тормоз. Каждый контур имеет гидроусилитель вместе с вакуумным цилиндром с запорным клапаном.

Благодаря вакуумным цилиндрам можно обеспечить независимое питание контуров.Контроль количества вакуума осуществляется с помощью специальных вакуумметрических приборов, которые снабжены сигнализаторами красного цвета.

В случае, если объем вакуума достигнет минимального значения, лампа начнет светиться. Стояночный тормоз тоже есть, и он представлен механическим способом действия, и установлен он на трансмиссии. Барабанные механизмы используются для торможения.

Технические характеристики
Тип двигателя ЗМЗ-511.10
Скорость движения (максимальная) 90 км/ч
Грузоподъемность 4,5 т
Мощность двигателя (номинальная) 92 кВт
Частота вращения 3200 об/мин
Количество цилиндров двигателя 8 шт.
Диаметр цилиндра 9,2 см
Ход поршня 8 см
Рабочий объем 4.25 л
Объем топливного бака 105 л
Расход топлива на 100 км (скорость 60 км/ч) 19,6 л
Расход топлива на 100 км (скорость 80 км/ч) 26,4 л
Размер передней колеи 1,7 м
Размер задней колеи 1,56 м
Колесная база 3,77 м
Зазор задней оси 0. 265 м
Просвет под передней балкой 0,347 м
Тормозной путь (скорость 60 км/ч) 36,7 м
Масса (полная) 7,85 т
Масса (снаряженная) 3,2 т
Ширина 2,33 м
Высота кабины 2,35 м
Длина 6,33 м
Тип кузова без груза с 3 сторон
Внутренние размеры кузова (длина, высота, ширина) 3.52×0,52×2,28 м
Объем кузова (стандартные борта) 5 м³
Объем кузова (борта) 10 м³
Нижняя часть 8 м²

Стоимость и комплектация

Грузовики этого типа используются и сегодня. С конвейера (новенькие) автомобили выпускаются только под заказ и единичными партиями. Цена данного грузовика будет варьироваться в зависимости от выбранной надстройки.

Самые популярные модели – фургоны и борта. Стоимость таких станков (с бортом) начинается от 700 000 руб. Фургон пойдет уже от 850 000 руб. Если вам нужен подъемник на аналогичной платформе, то за него придется заплатить от 1 100 000 рублей. Когда возникает желание установить какие-то вспомогательные функции, логично сделать вывод, что стоимость вырастет эквивалентно.

Также есть возможность приобрести грузовик на рынке б/у, что позволит существенно сэкономить на покупке.Но здесь есть шанс обзавестись проблемным транспортным средством, которых в нашей стране предостаточно.

В зависимости от того, какая модификация будет применяться, какое будет состояние и год выпуска, стоимость модели будет варьироваться от 100 000 до 300 000 рублей. Версия 2014-2016 года может доходить до 1 000 000 рублей.

Грузовой автомобиль ГАЗ 3307 имеет удобную разгрузочную конструкцию, что делает его мобильным даже в городских условиях, предусматривая выгрузку на три стороны.


АР-18 на шасси ГАЗ-3307

В перечень базового оборудования входят 20-дюймовые стальные диски, стандартная галогенная оптика, задний противотуманный фонарь, одна аккумуляторная батарея (6СТ-75) или пара (6СТ-55А3) и утеплитель салона.

Следует добавить, что ограниченные партии, выпускаемые заводом, получили адаптированную для прохладных климатических условий модель ГАЗ-330701, имевшую повышенную теплоизоляцию кабины, предпусковой подогреватель и опциональный автономный отопитель.

Достоинства и недостатки

Достоинства автомобиля

  • Хорошая проходимость;
  • Хороший дорожный просвет;
  • Нет проблем с приобретением запчастей и элементов машин;
  • Хорошая ремонтопригодность;
  • Надежная тормозная система;
  • Разумная стоимость как новых, так и подержанных грузовиков;
  • Маленький размер;
  • Не боится сельской местности;
  • Различные модификации;
  • Различные варианты выгрузки груза;
  • Неприхотливый автомобиль;
  • Понятное и удобное управление;
  • Есть ремень безопасности;
  • Неплохие силовые агрегаты;
  • Хорошая видимость;
  • Больше места в кабине.

Минусы автомобиля

  • Низкая грузоподъемность;
  • Расход топлива;
  • Гидроусилитель руля отсутствует;
  • Коробка передач, синхронизированная с бензиновым силовым агрегатом, «воет» при движении;
  • Неказистый внешний вид грузовика;
  • Иногда мощности двигателя не хватает.

Подведение итогов

Несмотря на уже долгую историю среднетоннажного грузовика ГАЗ-3307, его и сегодня можно довольно часто встретить на городских и сельских дорогах.Понятно, что его внешний вид довольно далек от европейских собратьев, но грузовик имеет небольшие габариты, среднюю грузоподъемность и неплохую силовую установку, что в совокупности позволяет использовать автомобиль для различных целей, в том числе и для жилищно-коммунального хозяйства.

ГАЗ 3307 — российский автомобиль производства Горьковского автомобильного завода. Данная модель относится к сегменту среднетоннажных бортовых грузовиков. Производство первых версий автомобиля началось в конце 1990 года. Автомобиль заднеприводный и имеет очень хорошие характеристики проходимости, за что и ценится российскими потребителями.Основным рынком сбыта ГАЗ 3307 являются российские частные компании и госзаказы. Автомобиль также отправляется на экспорт небольшими партиями (в основном в страны СНГ).

История модели и назначение

ГАЗ 3307 — популярный российский грузовой автомобиль производства Горьковского автозавода. Производство автомобиля началось в 1989 году и продолжается в настоящее время. Модель стартовала очень хорошо, но довольно быстро потеряла популярность. После распада СССР автомобиль заметно потерял спрос, и его крупносерийное производство прекратилось.ГАЗ 3307 серьезно проиграл конкурентам того времени и вскоре был заменен более совершенной моделью – ГАЗ 3309. Однако производство грузовика не прекратилось полностью. Горьковский автозавод продолжает поставлять спецверсии для госорганов (единичные заказы). Карбюраторные ГАЗ 3307 также экспортируются на белорусский рынок.

ГАЗ 3307 является преемником популярного в СССР автомобиля ГАЗ 53. К концу 1980-х этот грузовик серьезно устарел, нуждался в обновлении.Это послужило толчком к началу создания принципиально новой модели. Автомобиль предназначался для работы на дорогах с твердым покрытием. ГАЗ 3307 относится к четвертому поколению продукции Горьковского автозавода. В него также входят автомобили ГАЗ 3309, ГАЗ 3306 и ГАЗ 4301.

Одним из приоритетов при создании модели считалась масштабная унификация основных элементов и узлов с предшественником. В результате модель получила многие детали от ГАЗ 53. Такое решение облегчило обслуживание автомобиля и удешевило его.При этом ГАЗ 3307 по многим характеристикам превосходил ГАЗ 53. Капотная компоновка грузовика была сохранена. Главным отличием машины стала улучшенная кабина и новое оперение. В салоне появилось больше места, добавились вентиляция и отопление. Незначительные преобразования коснулись и силовых установок.

На Горьковском автозаводе ГАЗ 3307 позиционировался как переходный вариант, который в дальнейшем должен был быть заменен дизельными версиями с повышенной экономичностью. Вскоре компания начала сама производить дизельные двигатели.

Производство карбюраторной версии ГАЗ 3307 было окончательно завершено в начале 1990-х годов. Дизельные версии также с каждым годом теряли популярность, поэтому их выпуск вскоре стал нерентабельным. Сейчас завод предлагает исключительно бензиновые модификации грузовика (производство только под заказ). На базе ГАЗ 3307 создаются автомобили специального назначения. При этом конструкция прицепа позволяет перевозить крупногабаритные и тяжелые грузы.

ГАЗ 3307, несмотря на свои большие габариты, является очень маневренным транспортным средством, поэтому на нем достаточно легко передвигаться по городскому потоку. Модель хорошо себя чувствует и на бездорожье. Автомобиль можно эксплуатировать в любых климатических условиях, что особенно важно для России. Выносливость – главное достоинство модели.

Основное назначение ГАЗ 3307 – перевозка различных грузов. Большая доступность надстроек позволяет подобрать оборудование, необходимое для конкретных задач. На базе модели изготавливаются автовышки, молоковозы, автокраны и мусоровозы, что значительно расширяет область применения автомобиля (генеральные грузоперевозки, стройиндустрия, ЖКХ, народное хозяйство).

Технические характеристики

Габаритные размеры ГАЗ 3307:

  • длина — 6550 мм;
  • ширина — 2380 мм;
  • высота — 2350 мм;
  • дорожный просвет – 265 мм;
  • колесная база
  • – 3770 мм;
  • задняя колея
  • — 1690 мм;
  • передняя колея – 1630 мм;
  • длина платформы
  • – 3490 мм;
  • ширина платформы
  • – 2170 мм;
  • Высота платформы
  • — 510 мм.

Полная масса автомобиля 7850 кг, снаряженная масса 3200 кг. Автомобиль способен перевозить до 4500 кг груза.

Прочие характеристики и расход топлива:

  • максимальная скорость 90 км/ч;
  • разгон до 80 км/ч – 64 секунды;
  • расход топлива при 60 км/ч – 19,6 л/100 км;
  • расход топлива при 80 км/ч – 26,4 л/100 км;
  • объем топливного бака — 105 л;
  • максимальный преодолеваемый подъем — 25%.

Для ГАЗ 3307 применяются диски размерностью 152В-508, шины — 8,25R20.

Двигатели

Линейка силовых установок автомобиля состоит из 3-х двигателей:

  • 8-цилиндровый V-образный 4-тактный бензиновый агрегат ЗМЗ-5231.10 с карбюраторной системой питания и жидкостным охлаждением. Этот двигатель имеет клапанный механизм OHV, систему рециркуляции отработавших газов и алюминиевые блоки. Относится к экологическому классу «Евро-3». Параметры двигателя: рабочий объем — 4,67 литра, номинальная мощность — 91.2 (124) кВт (л.с.), степень сжатия — 7,6, масса — 275 кг, максимальный крутящий момент — 3000-3400 Нм. Для мотора используется бензин АИ-80 или А-76. При дополнительной настройке возможно использование топлива АИ-92.
  • 4-цилиндровый рядный 4-тактный дизель «ММЗ Д-245» с турбонаддувом, жидкостным охлаждением, непосредственным впрыском топлива и охладителем наддувочного воздуха. Агрегат соответствует экологическому классу Евро-4. Параметры: рабочий объем — 4,75 л, номинальная мощность — 92,2 (125,4) кВт (л. с.), степень сжатия — 17, масса — 430 кг, максимальный крутящий момент — 1800-2100 Нм.
  • 4-цилиндровый рядный 4-тактный дизель «ЯМЗ-5344» с турбонаддувом, жидкостным охлаждением, непосредственным впрыском топлива и охладителем наддувочного воздуха. Мотор относится к категории Евро-4. Параметры: рабочий объем – 4,43 литра, номинальная мощность – 99 (134,5) кВт (л.с.), степень сжатия – 17,5, максимальный крутящий момент – 1900-2100 Нм.

Установлен дополнительный подогреватель.

Устройство

ГАЗ 3307 имеет одновременно простую и продуманную конструкцию. Грузовик дополнен надежной трансмиссией.4-ступенчатая МКПП работает в паре с зависимыми подвесками, представленными набором шестерен и валов. Переключение передач осуществляется с помощью сцепления. Корпус коробки передач имеет вторичный вал и первичный вал. Последний соединяется с маховиком силовой установки, первый управляет вращением колес. Для управления 1-й и 2-й передачами используется рычаг переключения, 3-й и 4-й передачи — сцепление. В него также заливают и сливают масло. Заливное отверстие расположено сбоку чугунного корпуса, для слива – внизу.Окончание заполнения обозначается отверстием, проделанным в боковой части корпуса. Когда из него начнет вытекать избыток жидкости, то заполнение необходимо завершить.

Тормозная система ГАЗ 3307 считается одной из самых надежных. Включает тормоза и гидравлический привод. Система также включает в себя 2 тормозных контура. Один служит запасным тормозом. Каждый контур имеет гидровакуумный усилитель и вакуумный цилиндр с запорным клапаном. Независимое питание контуров достигается с помощью вакуумных баллонов.Величина вакуума контролируется с помощью специальных датчиков вакуума, оснащенных красными индикаторами. Когда объем вакуума достигает минимального значения, начинает загораться сигнальная лампа. Стояночный тормоз механический и установлен на трансмиссии.

Рулевое управление выполнено в виде червячной передачи с глобоидальным червяком с трехгребневым роликом. В отличие от старших моделей, в конструкцию рулевого управления был добавлен гидроусилитель (устанавливался в некоторых модификациях). Сам механизм практически не изменился.Только с появлением ГАЗ 3309 модель ГАЗ 3307 стала оснащаться новым рулевым механизмом (винт – шариковая гайка), снижающим усилие на руле.

Вместо старого генератора, использовавшегося на ГАЗ 53, на этом автомобиле применена более совершенная версия с электронным встроенным регулятором напряжения. По характеристикам он превосходил своего предшественника, но имел ряд недостатков: при попадании в клеммы аккумулятора электроника могла выйти из строя (восстановить ее уже было невозможно).Положение спас только новый регулятор напряжения, который вскоре стал обязательным спутником владельцев ГАЗ 3307. Аналогичные проблемы возникли и с электронным блоком зажигания. Транзистор тут регулярно ломался.

Схема электрическая ГАЗ 3307 цвет с описанием

Нажмите на фото, чтобы увидеть в полном размере

Подвеска также была немного переработана. Она стала более приспособленной к российским дорогам. Добавлен комфорт при движении и новые сиденья.Сиденье водителя сделали подрессоренным с возможностью регулировки в горизонтальной плоскости. Также водитель мог регулировать угол наклона спинки. Панель приборов стала информативнее, а передняя панель полностью металлическая. Саму кабину сделали более угловатой.

ГАЗ 3307 получился очень добротным, а регулярные доработки сохранили его технические характеристики на должном уровне.

Цена новых и б/у ГАЗ 3307

Автомобили линейки ГАЗ 3307 сейчас пользуются спросом.Новые модели производятся исключительно на заказ единичными партиями. Стоимость автомобиля будет полностью зависеть от выбранной надстройки. Самые распространенные версии – фургон и борт. Стартовый ценник на бортовую модель начинается от 700 000 рублей, на фургон — от 850 000 рублей. Подъемники на аналогичной базе будут стоить значительно дороже — от 1,1 млн руб. Дополнительные опции могут несколько поднять ценник.

Б/у версия ГАЗ 3307 поможет вам сэкономить при покупке. Однако есть риск купить проблемное оборудование, которого на рынке предостаточно.В зависимости от модификации, состояния и года выпуска ценники на рабочую модель колеблются от 100 000 до 300 000 рублей. Стоимость версий 2014-2016 годов может доходить до миллиона.

Аналоги

К близким аналогам ГАЗ 3307 можно отнести отечественные грузовики ЗИЛ 4331, ГАЗ 3308 и ГАЗон NEXT.

Грузовые автомобили ГАЗ-3307: устройство и технические характеристики

Отечественные грузовые автомобили ГАЗ-3307 относятся к четвертому семейству грузовых автомобилей средней грузоподъемности Горьковского автозавода.Боковой вариант начали выпускать в 1989 году. Через пять лет автомобиль был усовершенствован, оснащен дизельным двигателем и получил индекс 3309. Кузов этой модели представляет собой деревянную платформу с тремя откидными бортами. Предусмотрена установка навесных скамеек, дуг и навеса. Двойная кабина, расположенная за силовой установкой, имеет улучшенный обзор, вместимость и шумность по сравнению с предшественниками.

Устройство

Самосвал ГАЗ-3307 оснащен барабанными тормозами, диаметр передних и задних колодок составляет 38 дюймов, ширина – 8 и 10 см соответственно.В режиме отстоя дополнительно используется трансмиссионный барабанный тормоз диаметром 22 см и шириной накладок 6 см. Приводной узел – механический, в качестве запасного элемента можно использовать любой контур указанного узла.
Рулевое управление тележки представляет собой червячную передачу с передаточным числом 21,3 и каток с тремя гребнями. По оборудованию:

  • Рабочее напряжение – 12В;
  • Аккумулятор – 6СТ-75;
  • Напряжение контроллера – Г250-Г2;
  • Стартер – 230-А1;
  • Катушка зажигания – Б-114 с выключателем ТК-102А.

Кроме того, сюда входят клапаны, свечи зажигания и электропроводка.

Силовая установка

Автомобиль ГАЗ-3307 грузоподъемностью 4,5 т с двигателем ЗМЗ-5321-10 (карбюраторного типа). Бензиновый четырехтактный двигатель имеет восемь цилиндров с высокой выходной мощностью. Топливная система имеет жидкостное охлаждение и рециркуляцию выхлопных газов.

Блок двигателя изготовлен из алюминиевого сплава, имеется ступенчатая диафрагма OHV. Соответствие нормам класса А, силовой агрегат эквивалентен «Евро 3».Предел оборотов мотора составляет три тысячи четыреста оборотов в минуту. При таких параметрах мощность автомобиля составляет 124 лошадиные силы, а объем – целых пять литров. Расход топлива находится на уровне 240 г/л.с./ч. Допустимое топливо – бензин 76 или 92.

Габаритные характеристики

Автомобили ГАЗ-3307 имеют следующие параметры:

  • Длина/ширина/высота – 6,3/2,3/2,35 метра;
  • Колесная база – 3,77 метра;
  • Дорожный просвет на задней оси 26.5 см;
  • Колея (передняя/задняя) – 1,7/1,56 м;
  • База грузового отсека по длине – 3,5 метра;
  • Ширина/высота платформы – 2,17/0,51 м;
  • Вместимость – 4 500 кг;
  • Масса/общая масса – 3,2/7,1 тонны.

Большинство доработок коснулось корпуса гидроцилиндра подъема, пятиступенчатой ​​синхронизированной коробки передач механического типа и подвесок листовой конструкции.

Эксплуатация

Двигатель ГАЗ-3307 позволяет развивать максимальную скорость свыше девяноста километров в час.Разгон до восьмидесяти км/ч составляет чуть более 60 секунд. Средний расход топлива находится в пределах 19-25 литров на сто километров. Минимальный уклон – 25 градусов. Топливный бак имеет емкость 105 литров бензина.

Грузовик широко используется в строительстве, сельском хозяйстве и коммунальном хозяйстве. Основное применение:

  • Перевозка песка и других сыпучих грузов;
  • Перевозка строительных материалов и сельскохозяйственной продукции;
  • Экспорт бытовых и промышленных отходов;
  • Использование автомобиля для перевозки спецподразделений и грузов.

Рабочее пространство водителя также было переработано. Автомобиль ГАЗ-3307 оборудован просторной двухместной кабиной, в которой предусмотрена система отопления и вентиляции. Мягкая формула 4*2 и мотор ЗМЗ отлично справляются с передвижением по дорогам с твердым покрытием. Простота эксплуатации и обслуживания вкупе с доступной ценой и хорошими характеристиками – основные аспекты, повлиявшие на популярность автомобиля в различных отраслях экономики.

Особенности

Автомобили ГАЗ-3307 при наличии объективных плюсов имеют ряд явных недостатков.К отрицательным моментам можно отнести следующие:

  • Чувствительная подвеска делает езду по бездорожью практически невозможной.
  • Начинает течь сальник на коленчатом валу;
  • Силовая установка не экономичная;
  • Преждевременный отказ некоторых компонентов.

Корпус подъемного цилиндра и несколько других удачных конструктивных решений сделали грузовик одним из лучших вариантов для своего времени. Модернизированная версия автомобиля начала сходить с конвейера в 2008 году.Рабочий тормозной узел двухконтурный снабжался гидроприводом для облегчения торможения, но рулевого колеса в базе не предусматривалось.

Типы моторных масел и жидкостей, рекомендуемые к применению

В двигатель ГАЗ-3307 с истекшим сроком службы без доработок рекомендуется применять масло категории М6/8/10 или АССП-6 ( для суровых холодов). Коробка передач уживается со смазкой типа Тсп 10-15, вполне подходящей для рулевого механизма.

Амортизаторы желательно обслуживать с веретенкой или жидкостью АЖ-12Т. Тормозная система переваривает рекомендованную производителем подвеску под названием «Томь». Современные масла и жидкости также могут быть пригодны для применения после консультации со специалистами. Для охлаждения чаще всего рекомендуют охлаждающую жидкость антифриз А-40 в разбавленном виде либо чистый аналог под индексом А-65. Благодаря отопителю водитель и пассажиры будут чувствовать себя в салоне комфортно даже в сильную гололедицу.

Стоимость автомобилей и отзывы потребителей

В зависимости от состояния автомобиля и года выпуска цена грузовика составляет от шестидесяти тысяч до полумиллиона рублей.Судя по отзывам пользователей, автомобиль достаточно популярен. Большинство потребителей ценят вместительность, внешний вид и комфорт кабины.

Потребители отмечают, что автомобиль неприхотлив, прост в обслуживании и эксплуатации, «питается» бензином с повышенным октановым числом с 76 до 92 индекса (с внесением определенных конструктивных доработок). Не последнюю роль в популярности автомобилей сыграла приемлемая цена и доступность запчастей. Грузовики до сих пор используются в частном секторе и различных отраслях экономики.К отрицательным сторонам владельцы относят плохую проходимость по бездорожью, нестабильность некоторых узлов и излишнюю «жадность» автомобиля.

Заключение

Отечественный автомобиль ГАЗ-3307 грузоподъемностью более четырех тонн зарекомендовал себя как агрегат, используемый для перевозки различных сыпучих грузов. Он не боится холода, в основном эксплуатируется на твердом покрытии, имеет хорошие технические показатели.

По отзывам пользователей и отзывам профессионалов грузовик имеет некоторые недостатки.Однако их перекрывает простота эксплуатации, надежность и доступная цена. Еще одним подтверждением популярности ГАЗ-3307 является серийное производство на протяжении нескольких десятков лет. Каждая последующая версия имеет несколько доработок и улучшений.

Arizona Revised Statutes

Сессия: 2022 г. — Пятьдесят пятая сессия Законодательного собрания — Вторая очередная сессия 2021 г. — Пятьдесят пятая сессия Законодательного собрания — Первая специальная сессия Законодательный орган — Первая очередная сессия2018 г. — Пятьдесят третья Законодательная власть — Первая специальная сессия 2018 г. — Пятьдесят третья Законодательная власть — Вторая очередная сессия 2017 г. — Пятьдесят третья Законодательная власть — Первая очередная сессия 2016 г. — Пятьдесят вторая Законодательная власть — Вторая очередная сессия 2015 г. — Пятьдесят вторая Законодательная власть — Первая специальная сессия 2015 г. — Пятьдесят вторая сессия Законодательного собрания — Первая очередная сессия 2014 г. — Пятьдесят первая сессия Законодательного собрания — Вторая очередная сессия 2014 г. — Пятьдесят первая сессия Законодательного собрания — Вторая очередная сессия 2013 г. Очередная сессия 2011 г. — Законодательный орган пятидесятой сессии — Четвертая специальная сессия 2011 г. — Пятидесятая сессия Законодательный орган — Третья специальная сессия2011 г. — Законодательный орган пятидесятого созыва — Вторая специальная сессия 2011 г. — Законодательный орган пятидесятого созыва — Первая специальная сессия 2011 г. — Законодательный орган пятидесятого созыва — Первая очередная сессия 2010 г. — Законодательный орган 49-го созыва — Специальная 9-я сессия2010 г. Седьмая специальная сессия 2010 г. — Сорок девятая законодательная сессия — Шестая специальная сессия 2010 г. — Сорок девятая законодательная сессия — Вторая очередная сессия 2009 г. — Сорок девятая законодательная сессия — Пятая специальная сессия 2009 г. — Сорок девятая законодательная сессия — Четвертая специальная сессия 2009 г. — Сорок девятая законодательная сессия — Третья специальная сессия 2009 г. — Сорока Законодательный орган девятого созыва — Вторая специальная сессия 2009 г. — Законодательный орган 49-го созыва — Первая специальная сессия 2009 г. — Законодательный орган 49-го созыва — Первая очередная сессия 2008 г. — Законодательный орган 48-го созыва — Вторая очередная сессия 2007 г. — Законодательный орган 48-го созыва — Первая очередная сессия 2006 г. Специальная сессия 2006 г. — Сорок седьмая сессия Законодательного собрания — Второй R очередная сессия 2005 г. — Сорок седьмая сессия Законодательного собрания — Первая очередная сессия 2004 г. — Сорок шестая сессия Законодательного собрания — Вторая очередная сессия 2003 г. — Сорок шестая сессия Законодательного собрания — Вторая специальная сессия 2003 г. — Сорок шестая сессия Законодательного собрания — Первая специальная сессия 2003 г. — Сорок шестая сессия Законодательного собрания — Первая очередная сессия 2002 г. — Сорок- Законодательный орган пятого созыва — Шестая специальная сессия 2002 г. — Законодательный орган 45-го созыва — Пятая специальная сессия 2002 г. — Законодательный орган 45-го созыва — Четвертая специальная сессия 2002 г. — Законодательный орган 45-го созыва — Третья специальная сессия 2002 г. — Законодательный орган 45-го созыва — Вторая очередная сессия 2001 г. — Законодательный орган 45-го созыва — Вторая специальная сессия Сессия 2001 г. — Сорок пятая сессия Законодательного собрания — Первая специальная сессия 2001 г. — Сорок пятая сессия Законодательного собрания — Первая очередная сессия 2000 г. — Сорок четвертая сессия Законодательного собрания — Седьмая специальная сессия 2000 г. — Сорок четвертая сессия Законодательного собрания — Шестая специальная сессия 2000 г. — Сорок четвертая сессия Законодательного собрания — Пятая специальная сессия 2000 г. — Сорок четвертая сессия Законодательный орган — Четвертая специальная сессия 2000 г. — Сорок четвертый Законодательный орган — Второй очередной Сесси 1999 г. — Законодательный орган сорок четвертого созыва — Третья специальная сессия1999 г. — Законодательный орган сорок четвертого созыва — Вторая специальная сессия1999 г. — Законодательный орган сорок четвертого созыва — Первая специальная сессия Законодательный орган — Пятая специальная сессия 1998 г. — Сорок третья законодательная власть — Четвертая специальная сессия 1998 г. — Сорок третья законодательная власть — Третья специальная сессия 1998 г. — Сорок третья законодательная власть — Вторая очередная сессия 1997 г. — Сорок третья законодательная власть — Вторая специальная сессия 1997 г. — Сорок третья сессия Законодательного собрания — Первая очередная сессия 1996 г. — Сорок вторая сессия Законодательного собрания — Седьмая специальная сессия 1996 г. — Сорок вторая сессия Законодательного собрания — Шестая специальная сессия 1996 г. — Сорок вторая сессия Законодательного собрания — Пятая специальная сессия 1996 г. — Четвертая специальная сессия 1995 года — Сорок вторая сессия Законодательного собрания — Третья специальная сессия 1995 года — F Сорок вторая сессия Законодательного собрания — Вторая специальная сессия 1995 года — Сорок вторая сессия Законодательного собрания — Первая специальная сессия 1995 года — Сорок вторая сессия Законодательного собрания — Первая очередная сессия 1994 года — Сорок первая сессия Законодательного собрания — Девятая специальная сессия 1994 года — Сорок первая сессия Законодательного собрания — Восьмая специальная сессия 1994 года — Сорок первая сессия — Вторая очередная сессия 1993 г. — Сорок первая законодательная сессия — Седьмая специальная сессия 1993 г. — Сорок первая законодательная сессия — Шестая специальная сессия 1993 г. — Сорок первая законодательная сессия — Пятая специальная сессия 1993 г. — Сорок первая законодательная сессия — Четвертая специальная сессия 1993 г. — Сорок первая законодательная сессия — Третья специальная сессия 1993 г. — Сорок первая — первая законодательная власть — вторая специальная сессия 1993 года — сорок первая законодательная власть — первая специальная сессия 1993 года — сорок первая законодательная власть — первая очередная сессия 1992 года — сороковая законодательная власть — девятая специальная сессия 1992 года — сороковая законодательная власть — восьмая специальная сессия 1992 года — сороковая законодательная власть — седьмая специальная сессия 1992 года — сороковая законодательная власть — Пятая специальная сессия 1992 г. — Сороковая сессия Законодательного собрания — Шестая сессия Специальная сессия 1992 г. — Законодательный орган сорокового созыва — Вторая очередная сессия 1991 г. — Законодательный орган сорокового созыва — Четвертая специальная сессия 1991 г. — Законодательный орган сорокового созыва — Третья специальная сессия 1991 г. — Законодательный орган сорокового созыва — Вторая специальная сессия 1991 г. — Законодательный орган сорокового созыва — Первая специальная сессия 1991 г. — Законодательный орган сорокового созыва — Первая очередная сессия 1990 г. — Законодательный орган сорокового созыва — Пятая специальная сессия 1990 г. — Законодательный орган тридцать девятого созыва — Четвертая специальная сессия 1990 г. — Законодательный орган тридцать девятого созыва — Третья специальная сессия 1990 г. — Законодательный орган тридцать девятого созыва — Вторая очередная сессия 1989 г. — Законодательный орган тридцать девятого созыва — Вторая специальная сессия 1989 г. — Законодательный орган тридцать девятого созыва — Первая специальная сессия 1989 г. — Тридцать -девятый Законодательный орган — Первая очередная сессия

Самосвалы ГАЗ-3307: устройство и технические характеристики

Отечественные самосвалы ГАЗ-3307 относятся к четвертому семейству среднетоннажных грузовиков Горьковского автозавода. Бортовую версию начали выпускать в 1989 году. Через пять лет автомобиль был усовершенствован, оснащен дизельным двигателем и получил индекс 3309. Кузов рассматриваемой модели представляет собой деревянную платформу с тремя откидными бортами. Предусмотрена установка навесных скамеек, арок и навеса. Двухместная кабина расположена за силовой установкой, имеет улучшенный обзор, вместительность и шумоизоляцию, по сравнению с предшественниками.

Устройство

Самосвалы ГАЗ-3307 оснащены барабанной тормозной системой, диаметр передней и задней крышки 38 сантиметров, их ширина 8 и 10 см соответственно.В отстойном режиме дополнительно используется трансмиссионный барабанный тормоз с рабочим диаметром 22 сантиметра и шириной вкладыша 6 см. Привод агрегата механический, в качестве запасного элемента может быть использован любой контур блока.
Рулевое управление грузового автомобиля представляет собой червячную передачу с передаточным числом 21,3 и каток с тремя гребнями. Относительно электрооборудования:

  • рабочее напряжение — 12В;
  • Аккумулятор — 6СТ-75;
  • регулятор напряжения — Г250-Г2;
  • Стартер — 230-А1;
  • Катушка зажигания — Б-114 с выключателем ТК-102А.

Кроме того, в него входят распределители, свечи зажигания и проводка.

Силовой агрегат

Автомобиль ГАЗ-3307 грузоподъемностью 4,5 тонны оснащен двигателем ЗМЗ-5321-10 (карбюраторного типа). Бензиновый четырехтактный двигатель имеет восемь цилиндров с высокой выходной мощностью. Топливная система имеет жидкостное охлаждение и рециркуляцию выхлопных газов.

Блок цилиндров изготовлен из алюминиевого сплава, имеется дополнительный клапанный блок OHV. Класс соответствия нормам силового агрегата эквивалентен «Евро 3».Предельная частота вращения мотора составляет три тысячи четыреста оборотов в минуту. При таких параметрах мощность автомобиля составляет 124 лошадиные силы, а объем – пять литров. Расход топлива находится на уровне 240 г/л. с/ч. Допустимое топливо – бензин АИ 76 или 92.

Габаритные размеры

Самосвалы ГАЗ-3307 имеют следующие параметры:

  • длина/ширина/высота – 6,3/2,3/2,35 метра;
  • базовое колесо — 3,77 метра;
  • Клиренс в районе заднего моста 26. 5 сантиметров;
  • колея (перед/зад) — 1,7/1,56 м;
  • основание грузового отсека по длине 3,5 метра;
  • Ширина/высота платформы 2,17/0,51 м;
  • индекс грузоподъемности — 4500 килограммов;
  • снаряженная/полная масса — 3,2/7,1 тонны.

На большинстве модификаций применены гидроцилиндр подъема кузова, пятиступенчатая синхронизированная коробка передач механического типа и рессорная конструкция подвески.

Эксплуатация

Двигатель ГАЗ-3307 позволяет развивать предельную скорость более девяноста километров в час.Время разгона до 80 км/ч составляет чуть более 60 секунд. Средний расход топлива находится в пределах 19-25 литров на сто километров. Минимальная преодолеваемость составляет 25 градусов. Топливный бак вмещает 105 литров бензина.

Грузовик широко используется в строительстве, аграрной, коммунальной сферах. Основное применение:

  • перевозка песка и других сыпучих грузов;
  • перевозка строительных материалов и сельскохозяйственной продукции;
  • удаление бытовых и промышленных отходов;
  • Использование автомобиля для перевозки специальных бригад и грузов.

Рабочее место водителя также подверглось модернизации. ГАЗ-3307 оснащался двухместной просторной кабиной, в которой предусмотрена система отопления и вентиляции. Навесная формула 4*2 и двигатель ЗМЗ отлично справляются с передвижением по дорогам с твердым покрытием. Простота в эксплуатации и ремонте вкупе с доступной ценой и хорошими характеристиками – основные аспекты, повлиявшие на популярность автомобиля в различных сферах бизнеса.

Особенности

Самосвалы ГАЗ-3307 имеют ряд явных недостатков при наличии объективных достоинств.К отрицательным сторонам можно отнести следующие:

  • Чувствительная подвеска делает движение по бездорожью практически невозможным;
  • начинает быстро течь сальник на коленчатом валу;
  • силовая установка не экономична;
  • преждевременный выход из строя некоторых компонентов.

При этом гидроцилиндр подъема кузова и ряд других удачных конструкторских решений сделали грузовик одним из самых оптимальных вариантов для своего времени. Модернизированная версия автомобиля начала сходить с конвейера в 2008 году.Рабочий двухконтурный тормозной агрегат снабжался гидравлическим приводом для облегчения торможения, но гидроусилитель руля в базовой комплектации не предусматривался.

Типы моторных масел и жидкостей, рекомендуемые к применению

Чтобы двигатель ГАЗ-3307 отработал ресурс без дополнительного вмешательства, рекомендуется использовать масла категории М6/8/10В или АСЗП-6 (для условий сильного мороза). Коробка передач хорошо работает со смазкой типа ТС-10-15, вполне подходящей и для рулевого механизма.

Амортизаторы желательно обслуживать шпинделями или жидкостями АЖ-12Т. Тормозная система переваривает рекомендованную производителем подвеску под названием «Томь». Современные масла и жидкости также могут быть пригодны для использования после консультации со специалистами. Для охлаждения чаще всего рекомендуется хладагент тосол А-40 в разбавленном виде или чистый аналог под индексом А-65. Благодаря отопителю водитель и пассажиры будут чувствовать себя в салоне комфортно даже в особо юном возрасте.

Стоимость автомобиля и отзывы потребителей

В зависимости от состояния автомобиля и года его выпуска цена рассматриваемого грузовика составляет от шестидесяти тысяч до полумиллиона рублей.Судя по отзывам пользователей, автомобиль достаточно популярен. Больше всего потребители ценят грузоподъемность, внешний вид и комфортабельность салона.

Потребители отмечают, что автомобиль прост, неприхотлив в обслуживании и эксплуатации, «питается» бензином с октановым числом от 76 до 92 (при внесении некоторых конструктивных усовершенствований). Не последнюю роль в популярности авто сыграла приемлемая цена и доступность запчастей. Самосвалы до сих пор используются в частном бизнесе и различных отраслях народного хозяйства.К отрицательным моментам владельцы относят плохую проходимость, неустойчивость некоторых агрегатов и излишнюю «прожорливость» автомобиля.

Заключение

Отечественный автомобиль ГАЗ-3307 грузоподъемностью более четырех тонн зарекомендовал себя как агрегат, используемый для перевозки различных сыпучих грузов. Не боится морозов, в основном эксплуатируется на твердом покрытии, имеет хорошие технические показатели.

Судя по отзывам пользователей и реакции специалистов, рассматриваемый грузовик имеет некоторые недостатки.Однако они перекликаются с простотой эксплуатации, неприхотливостью и доступной ценой. Лишнее подтверждение популярности ГАЗ-3307 — его серийное производство на протяжении нескольких десятков лет. Каждая последующая модификация имеет ряд доработок и доработок.

р>>

TractorData.com International Harvester 454 информация о тракторе


1970 — 1973
Универсальный трактор
Производство
Производитель: International Harvester
Тип: Полезность трактор
Фабрика: Донкастер, Англия
Первоначальная цена: $ 4640 ( 1973 )
9057
International Harvester 454 Мощность
Двигатель: 50 л. с.
37.3 кВт
4
Drawbar (утверждают): 35 HP
26.1 кВт

7
PTO (заявлено): 40 HP
40 HP
29,8 кВт
Toolbar (проверены): 35.35 л.с.
26.4 кВт
PTO (проверено): 40.86 HP
30,5 кВт
Power Test Test …
Механический
Шасси: 4×2 2WD
Рулевое управление: Мощность
Тормоза: независимый гидравлический мокрой дисковые
Кабина: Открыть станция оператора .
Трансмиссия: 8-ступенчатая скользящая шестерня
Детали трансмиссии …
Гидравлика
Расход насоса: 11,9 гал/мин
45,0 л/мин
Tractor Hitch
3 I Тип: I
Задний подъемник: 3307 LBS
1500 кг
Power Alt-Off (PTO)
ROOK PTO: Независимый
Задний об / мин: 540/1000
9054
Electrical
система зарядки: генератор генератора
зарядки усилителей: 32
батареи: 1 (газ)
2 Дизель)
Батарея 80552 Батарея: 12 (газ)
6 (Дизель)
6 (Дизель)
Батарея Ах: 40 (Газ)
135 дизель)

Информация о странице
Последнее обновление: Сентябрь 10, 2020
Copyright: Copyright 2021 Tractordata LLC
Contact: Peter @ Tractordata. ком
© 2000-2021 — TractorData.com®. Примечание. Прилагаются все усилия для обеспечения того, чтобы указанные данные точно. Однако различия между источниками, неполные списки, ошибки, и ошибки при вводе данных случаются. Проконсультируйтесь с официальным литературу от производителя, прежде чем приступать к обслуживанию или ремонту.

Kubota SVL75-2 Технические характеристики

8
Размеры
Высота 82 дюйма 82 (2 083 мм)
Ширина 65.9 дюймов (1675 мм)
Вес 9039 фунтов (4100 кг) открытая кабина 9314 фунтов. (4,225 кг) Закрытый кабин
наземный клиренс 11,7 дюйма (296 мм)
REDIUS RADIUS 53,5 дюйма (1,360 мм) от центральной машины 3
Трансмиссия
Гусеницы     Длина: 56,5 дюйма (1436 мм) Стандартная ширина: 12,6 дюйма(320 мм) Широкая ширина: 15 дюйма (380 мм) датчик: 53,3 дюйма (1,355 дюйма)

Engine
Модель двигателя V3307-CR-TE4
7
цилиндры 4 4
валовая лошадиная сияние
74,3 л. с. (55,4 кВт) @ 2400 об / мин
VACECTORE 203 CI
Топливный бак мощностью 24,6 галь. (93 л)
Номинальная скорость Низкая: 4.7 миль в час (7,5 км / ч) Высокое: 7,1 миль в час (11,5 км / ч)

57
Гидравлика
Гидравлическая емкость бака 9.2 Gal. (35 л)



9052
В рабочем состоянии
Опрокидывающая нагрузка 6,570 фунтов (2980 кг)
Dump Disp 41,7 дюйма (1 060 мм)
Угол сброса 40 °
Breakout Breakout Breakout 6,204 LBF.(2814 кг)
Откат ковша 27° в транспортном положении
Подъемная сила 4766 фунтов силы. (2 162 кг)

При запросе расценок, пожалуйста, укажите место, откуда вам нужна расценка.

**НЕ ВСЕ ОБОРУДОВАНИЕ ДОСТУПНО ВО ВСЕХ МАГАЗИНАХ**

Kubota, признанный мировой лидер в производстве строительной техники, с гордостью представляет совершенно новые компактные гусеничные погрузчики SVL75 и SVL90.Эти новые компактные гусеничные погрузчики обеспечивают лучшее в своем классе усилие отрыва ковша и грузоподъемность, выдающуюся устойчивость, широкую и удобную рабочую зону оператора и многое другое. Когда дело доходит до высокой производительности, надежности и комфорта, дорога ведет к Kubota.

2021 Серия Kubota M60 M7060HDRC | Оборудование GBC

Двигатель

Двигатель Модель: V3307-CR-TE4

Мощность двигателя Полезная: 71 (53,0) л.с. (кВт) при 2600 об/мин

Производитель двигателя Кубота

Номинальная скорость двигателя 2400 об/мин

смещение 203 (3331) куб. дюйм (куб.см)

Гильзы цилиндров 4-цилиндровый рядный | Два внешних цилиндра

Воздухоочиститель Сухой, двойной элемент

Стремление с турбонаддувом

Топливная система

Впрыск топлива CRS Непосредственный впрыск

ВОМ

Мощность ВОМ, номинальная частота вращения двигателя 47,7 (64) кВт (л.с.)

Тип ВОМ Живой независимый ВОМ, электрогидравлическая муфта с тормозом

Скорость заднего ВОМ при 540 об/мин

Трансмиссия

Система привода 4WD Тип конической передачи

Передача инфекции HD | F8/R8

Рулевое управление Гидрообъемное рулевое управление

Блокировка дифференциала Дифференциал повышенного трения / механический

педали Подвесные педали

Переключатель передач Основная (4 скорости): Полностью синхронизированная

Схватить Механический на ходу

Тормоза

Тип тормозной системы Механический мокрый диск

Колеса и шины

Передняя шина 9. 5-24

Задняя шина 16.9-30

Электрический

Генератор 45/100 Ампер

Гидравлика

Гидравлический насос 11,0 (41,6) гал/мин. (л/мин)

Шасси

Сцепка/Тип 3-точечная сцепка: Телескопические концы нижней тяги, Телескопические стабилизаторы | Категория: I / II | Система управления: положение, осадка (определение верхней тяги) и смешанное управление

Размеры

Полная длина (без 3P): 138.0 (3505) дюймов (мм)

Общая высота 97,2 (2470) дюймов (мм)

Общая ширина (мин. протектор): 73,0 (1860) дюймов (мм)

Колесная база 83,1 (2110) дюймов (мм)

Дорожный просвет 16,3 (415) дюймов (мм)

Ширина Передняя часть протектора: 55,9, 59,8 (1420, 1520) дюймов (мм) | Задняя шина: 52,0, 67,7 (1320, 1720) дюймов (мм)

Радиус поворота 11,8 (3,6) футов (м)

Вместимость

Вместимость топливных баков Танк: 18.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
