Электромеханический корректор фар

Электромеханический корректор фар
 Электромеханический корректор фар
  Автор ALER

Статья существенно обновлена по результатам установки электромеханического корректора фар 09.08.03.

Поставил ЭМКФ на новую Нивку по причине безвременно скончавшегося гидрокорректора. Покупал ЭМКФ в Лорде за 575 р., при продаже девайс был проверен на работоспособность: были пристыкованы (несильно - иначе просто потом не разобрать) все разъемы, а провода подключены к аккумулятору. При вращении ручки регулятора штоки приводов исправно перемещались.

На предыдущей Нивке мне ставил ЭМКФ Володюшка, теперь я приобрел личный опыт. Опять же, Leo2131 недавно их ставил.

Шланги гидрокорректора я просто откусил около крыльев и вытащил в салон вместе с регулятором. Причина поникшей правой фары была простой - где-то под воздушным фильтром (Нива - 21214-20) шланг был поврежден и утратил герметичность.

Возможны два подхода к установке электроприводов ЭМКФ: снятие фар (не оптических элементов, а фар в сборе) или снятие подкрылков. Leo2131 пошел первым путем, я вторым. Мне этот путь представляется более коротким, особенно, учитывая необходимость снятия решетки радиатора, дворников очистителей фар и шлангов с них (из-за сетки на решетке радиатора). Подкрылки же держатся на нескольких саморезах, которые легко отвинчиваются (самые задние можно не отвинчивать - достаточно, чтобы отошла передняя часть подкрылка). Колеса тоже можно не снимать - нужно только немного поддомкратить машину.

Очень не хотелось вынимать резиновую втулку из моторного щита, но разъемы пропихнуть в нее никак не удавалось. Вариант с разборкой разъемов тоже не прельщал. Когда я все-таки вынул эту резинку, проблема разрещилась легко и просто: если смотреть через отверстие, куда позже будет поставлен блок управления, хорошо видно отверстие в моторном щите. Вставилась обратно резинка на удивление легко. Так же поступал и с резиновыми втулками в крыльях: вынимал, прорезал перемычку между отверстиями (для гидрокорректора там отверстие без прорези), вставлял кабели и устанавливал втулку на место.

К сожалению, я не озаботился заранее приобретением омегаобразных и ленточных хомутов. Но хотелось все сделать "как надо", поэтому первые я снимал и после прокладки кабелей устанавливал на место, вторые удалось распустить, а потом опять затянуть. Leo2131 ленточными хомутами запасся и, не снимая омегаобразные хомуты, просто притягивал кабели ЭМКФ к имеющимся жгутам.

Разъем в блок управления вставляется с очень большим трудом. В этот раз я буквально заколачивал его пассатижами ударами по углам. Вставляется блок управления на свое место без труда, провода (красный и черный) пока просто опускаются вниз.

Разъемы в электроприводы вставляются намного легче - просто рукой, но держатся там плотно, т. е. для опасений, что они могут вывалиться, нет никаких оснований. Кстати, лучше сначала пристыковать к электроприводам кабели, как следует одеть на них резиновые чехлы, и только потом ставить приводы на место.

Исполнительный механизм старого гидрокорректора вынимается с вращением против часовой стрелки.

На конец привода одевается белое кольцо из комплекта ЭМКФ, затем электропривод вставляется на посадочное место так, чтобы пластина-защелка была внизу. Привод несильным нажатием утапливается, чтобы три ребра попали в соответствующие пазы, а затем поворачивается по часовой стрелке до защелкивания. Излишек кабеля лучше вытащить в подкапотное пространство и чем-нибудь зафиксировать.

Для подключения весь блок предохранителей снимать необязательно. Я отвинтил только одну гайку крепления большого блока - справа, около рулевой колонки (желателен торцевой ключ на 8). Рекомендуется перед этой операцией снимать клемму с аккумулятора, но этого я тоже делать не стал - не хотел, чтобы сбросились результаты самообучения в контроллере и настройки в маршрутном компьютере. От короткого замыкания застраховался тем, что защитные крышки с предохранителей не снимал.

Напомню, что выходы блоков предохранителей расположены сверху, причем у каждого предохранителя имеется два соединенных контакта, один из которых (дальний) уже задействован в схеме, а ближний - свободен.

В приложенной инструкции рекомендуется подключить красный провод к предохранителю 5 или 6, и он будет работать только при включенном ближнем свете фар. Я подключил его к предохранителю 7 (можно - 8), т. е. ЭМКФ будет работать при включении и ближнего, и дальнего света фар, а также просто при включенных габаритах.

Наконечник черного провода массы я одел на шпильку крепления блока предохранителей, затем установил на эту шпильку блок предохранителей и завинтил гайку крепления.

После проверки работоспособности устройства в установленном виде подкрылки были поставлены на место. Места для саморезов на кромке крыльев находятся легко, для поиска отверстий под саморезы в глубине арок использовалось шило.

Поздно вечером, когда стемнело, подрегулировал направление пучков фар - просто асфальту в темном дворе -  предусмотренными для этого штатными винтами. Главное, чтобы пучки были параллельны, а высоту их можно будет установить "по вкусу" уже на дороге.

* * *

Добавление от Тихого Дона в конференции (оригинал): "Мне замечательно подошел комплект от 2112 (10, 11, 15) - разница только в провОдке, блоки все одинаковые.

Пришлось перепаять фишку на предохранитель - там узкая "зубильная". Так что, ежли не будет нивского комплекта - берите любой из "матрешкиных" + широкую "маму". Для тех, у кого корректора не было по умолчанию (как у меня), необходимо еще приобрести панель с 2-мя отверстиями (под регулятор подсветки и корректор). Полностью индекс не помню, начинается с 2105-...".

Информация с сайта производителя

Электромеханический корректор фар (ЭМКФ), выпускаемый ОАО "Ижевский мотозавод "Аксион-холдинг", является альтернативой гидравлическим корректорам, которыми оснащаются некоторые модели автомобилей. ЭМКФ полностью идентичен гидравлическому корректору по стыковке привода с механизмом наклона луча фары, но отличается от последнего надежной работой при длительном воздействии низких и высоких температур. ЭМКФ состоит из двух приводов (по одному на каждую фару) и общего блока управления. Все части конструкции защищены от проникновения пыли и влаги, размещены в прочных корпусах, электроразъемы имеют защитные чехлы.

Блок управления корректора размещается на передней панели автомобиля и имеет до 15 положений вала, регулирующего направление луча. Корректоры ЭМКФ серийно поставляются на ОАО "ГАЗ" и АМО "ЗИЛ".
Разработаны тюнинговые модификации ЭМКФ для следующих автомобилей: "КАМАЗ", "ГАЗ-3110", "ГАЗ-3302", "ВАЗ-21213", "ВАЗ-2110", "ВАЗ-2111", "ВАЗ-1111-ОКА" "ИЖ-2126", "ИЖ-21261", "ИЖ-2717", "ИЖ-27171", "ЗИЛ-5301", "УАЗ-31512", "УАЗ-3160".

Технические характеристики:

КАМАЗ



ГАЗ
3110,
3302

ВАЗ
21213

ВАЗ
2110

ВАЗ
2111

ВАЗ
1111
ОКА

ИЖ
2126, 21261,
2717, 27171

ЗИЛ
5301

УАЗ
3160

УАЗ
31512

УАЗ
3160



Напряжение питания, В

24

12

12

12

12

12

12

12

12

12

12

Полный ход штока привода, мм

10

7

3. 63

2

3.3

10

7

10

10

7

10

Разноход штоков приводов, мм, не более

0,3

0,3

0,3

0,3

0,3

0,5

0,5

0,3

0,5

0,5

0,5

Вылет штока, мм

38,8

38,8

34,0

34,0

34,0

38,8

34,0

38,8

38,8

34,0

38,8

Усилие на штоке

по направлению к электроприводу, Н, не более

80

80

80

80

80

80

80

80

80

80

80

по направлению от электропривода, Н, не более

50

30

50

50

50

50

50

50

50

50

50

Ток потребления корректора

в ждущем режиме, мА, не более

50

50

50

50

50

50

50

50

50

50

50

при перемещении штоков, А, не более

1

1

1

1

1

1

1

1

1

1

1

Время перемещения штоков электроприводов из одного крайнего положения в другое, с, не более

20

20

20

20

20

20

20

20

20

20

20

ALER, 09. 11.02.

========

Информация для электрокорректоров Нивы в таблице и в мануале разнится: в мануале для гидрокорректора указано, что его ход 7±0,5 мм. Объяснить я это не могу. Значение 7±0,5 мм обнаружил в мануале Trener.

ALER, 07.06.04.



Ниже приведен текст с бумажки, приложенной к устройству, отсканировал Володюшка.

1. Общие положения

Электромеханический корректор фар (далее по тексту ЭМКФ) предназначен для корректировки оптической оси луча ближнего света головных фар на автомобилях марки "ВАЗ 21213" в зависимости от загрузки.
ЭМКФ может быть установлен взамен штатного гидрокорректора, при этом технические и эксплуатационные характеристики автомобиля не изменяются.

Данный комплект состоит из корректора фар ЭМКФ 21213 ТУ 4573-042-07530936-99 и дополнительных деталей для установки его в автомобиль.

2. Основные технические данные и характеристики
Напряжение питания, В................................................. ...... 12 +3/ -1,2
Полный ход штока привода, мм............................................ 3,63 +/-0,3
Вылет штока, мм.................................................................... 34
Усилие на штоке
по направлению к электроприводу, Н, не более................ 80
по направлению от электропривода, Н, не более.............. 50
Ток потребления корректора
в ждущем режиме, мА, не более .......................................... 50
при перемещении штоков, А, не более.................................. 1
Время перемещения штоков электроприводов
из одного крайнего положения в другое, с, не более......... 20

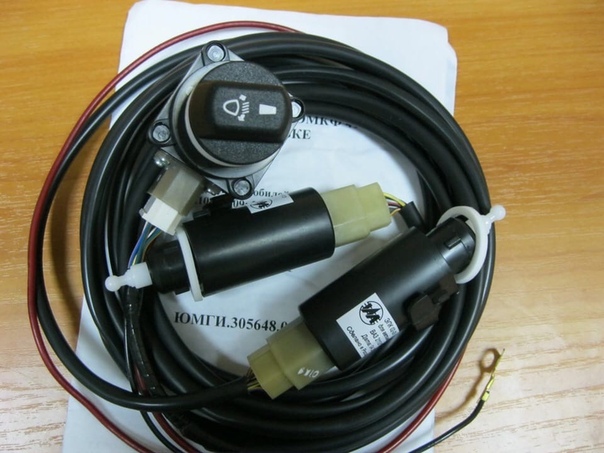

3. Комплектность ЭМКФ 21213 ТУ 4573-042-07530936-99:
1.1 Электропривод ЭПК 02-09.............................................. 2 шт.
1.2 Блок управления БУК 33.................................................. 1 шт.
1.3 Кольцо электропривода................................................... 2 шт.
2. Кабель соединительный. .................................................... 1 шт.
3. Паспорт................................................................................ 1 шт.
4. Пакет упаковочный............................................................. 1 шт.

Примечание. В комплект поставки входит дополнительно гайка и ручка для крепления блока управления.

Состав и схема соединений показаны на рисунке 1.

4. Указания но монтажу и эксплуатации

ВНИМАНИЕ! НЕ ДОПУСКАЕТСЯ ПОДАЧА ПИТАНИЯ НА ЭЛЕКТРОПРИВОДЫ БЕЗ ПОДКЛЮЧЕНИЯ БЛОКА УПРАВЛЕНИЯ.

ПРИ МОНТАЖЕ И ЭКСПЛУАТАЦИИ ЭМКФ НЕ ДОПУСКАТЬ ПОВРЕЖДЕНИЙ КОРПУСОВ И КАБЕЛЕЙ ТЕПЛОВЫМИ, ХИМИЧЕСКИМИ И МЕХАНИЧЕСКИМИ ВОЗДЕЙСТВИЯМИ.

При наличии технического опыта покупатель может самостоятельно установить электромеханический корректор, но лучше доверить монтаж специалистам авторемонтной мастерской, которые знают особенности установки корректора в автомобиль.

Демонтировать штатный гидрокорректор.
Перед установкой электромеханического корректора фар для проверки его работоспособности необходимо временно подстыковать соединительный кабель колодками к блоку управления, электроприводам и источнику питания согласно рисунку 1. Насадить на вал блока управления ручку гидрокорректора, поворачивая ее, во-первых, убедиться в работе приводов на холостом ходу и, во-вторых, установить штоки приводов в положение максимального вылета, установив ручку в крайнее положение по часовой стрелке.
Ручку снять, отстыковать разъемы кабелей от электроприводов, блока управления и питания.
На приборной панели автомобиля установить блок управления корректора фар в специальное отверстие, предназначенное для крепления блока управления гидрокорректора, завернуть гайку крепления гидрокорректора и установить ручку гидрокорректора на вал блока управления.
Провести кабель через стенку моторного отсека до каждой фары. Закрепить кабель, используя элементы крепления штатного гидрокорректора (хомуты и уплотнители), предотвращая провисание и касание кабеля нагревающихся и движущихся деталей автомобиля.
Подстыковать кабельный разъем к блоку управления корректора фар.
Установить кольца электроприводов в гнезда фар.
Подстыковать кабельные разъемы к электроприводам. Установить наконечник "ОВ" под гайку на болт для крепления блока предохранителей (отрицательный полюс системы электрооборудования).
Установить гнездо "+12В" на свободный штыревой контакт предохранителя 5 или 6 блока предохранителей автомобиля (предохранители левой и правой фар ближнего света). В этом случае цепь питания корректора будет защищена соответствующим предохранителем.

Включить ближний свет. Ручка блока управления корректора должна быть повернута до упора по часовой стрелке. Винтами ручной регулировки пучка света в вертикальной и горизонтальной плоскостях отрегулировать каждую фару в соответствии с руководством по эксплуатации автомобиля.
Проверить работоспособность корректора фар. При повороте ручки блока управления против часовой стрелки световые пучки каждой фары должны опускаться вниз.
Корректор фар функционирует только при включенном ближнем свете фар. Меняя положение ручки управления, пользователь, в зависимости от загрузки автомобиля и условий движения, добивается требуемого положения световых пучков ближнего света фар.
Положение рукоятки в порядке увеличения диаметров кружков на шкале корректора:
- автомобиль с водителем;
- все места заняты;
- все места заняты плюс груз в багажном отделении до полной нагрузки на заднюю ось;
- автомобиль с водителем плюс груз до полной нагрузки на заднюю ось.

При других вариантах загрузки без превышения полезной массы положение рукоятки подбирается таким образом, чтобы освещенность дороги на ближнем свете фар была в пределах нормы, и не ослеплялись водители встречных автомобилей.

ЭМКФ не требует технического обслуживания в течение всего срока службы.

5. Гарантии изготовителя

5.1. Изготовитель гарантирует соответствие электромеханического корректора фар требованиям технических условий ТУ 4573-042-07530936-99 при использовании корректора в комплекте с исправными фарами (обеспечивающими на штоке привода усилия не выше указанных в разделе 2), соблюдении указаний по монтажу и эксплуатации.

5.2. Гарантийный срок хранения корректора в упаковке предприятия-изготовителя при условии хранения изделия 2(С) ГОСТ15150-69 - 36 месяцев, исчисляется с даты выпуска. Условия хранения 2(С) ГОСТ15150-69:
- закрытые или другие помещения с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, расположенные в макроклиматических районах с умеренным и холодным климатом.

Гарантийный срок эксплуатации - 12 месяцев. Гарантийный срок эксплуатации исчисляется со дня продажи через предприятия торговли. В случае отсутствия в паспорте даты продажи и штампа предприятия торговли гарантийный срок устанавливается с даты изготовления корректора.

6. Свидетельство о приемке

Электромеханический корректор фар ЭМКФ 21213 в упаковке изготовлен и принят в соответствии с
обязательными требованиями государственных стандартов, действующей технической документацией и признан годным для эксплуатации.

ПРОИЗВОДСТВО И ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ: 426006 г. Ижевск, ул. М.Горького, 90
ОАО "Завод бытовой техники" тел.(3412)56-08-09, 51-00-86
тел. для технической консультации (3412)78-45-11, факс (3412)51-00-86.
СБЫТ:
ЗАО "Аксион-ТНП"
тел./факс(3412)51-02-31,78-58-97
e-mail: [email protected]
[email protected]

Паспорт ЭМКФ-41, прислал yonnex001 (07.11.13).

emkf_41.pdf - pdf-файл, объем 223 Кб.

Установка корректора фар Ваз 2114, Ваз 2115, Ваз 2113

Тюнинг салона ваз 2115 своими руками, внутренний тюнинг ваз 2114, советы по доработке салона ваз 2113, ваз 2115, ваз 2114. Тюнинг - это улучшение заводских характеристик. Несмотря на то что автомобили Лада Самара 2 являются удачными, в этих машинах все равно присутствуют недостатки, поэтому автовладельцы очень часто прибегают к тюнингу ваз своими руками. В наших разделах вы можете ознакомится с некоторыми доработками своими силами. Все материалы разбиты по категориям и содержат развернутые инструкции по доработке основных узлов автомобиля ваз 2115: тюнинг двигателя, тюнинг кузова, тюнинг салона, тюнинг коробки передач, тюнинг подвески и тормозов, а также найдете разделы по тюнингу ваз с фото. Добро пожаловать в разделы тюнинга и доработок ваз 2113.

Для изменения угла наклона пучка света фар в зависимости от загрузки на автомобиле применяется гидрокорректор фар, состоящий из главного цилиндра, закрепленного на панели приборов, и рабочих цилиндров, установленных на корпусах фар и связанных с главным соединительными трубками. Цилиндры и трубки заполнены специальной жидкостью с низкой температурой замерзания и не сообщаются с атмосферой. Гидрокорректор выполнен неразборным и ремонту не подлежит. При эксплуатации автомобиля могут произойти заклинивание поршней в цилиндрах или утечка жидкости из цилиндров или трубок.

Гидрокорректор, вышедший из строя, целесообразно заменить на более высокотехнологичный электромеханический корректор фар (электрокорректор фар).

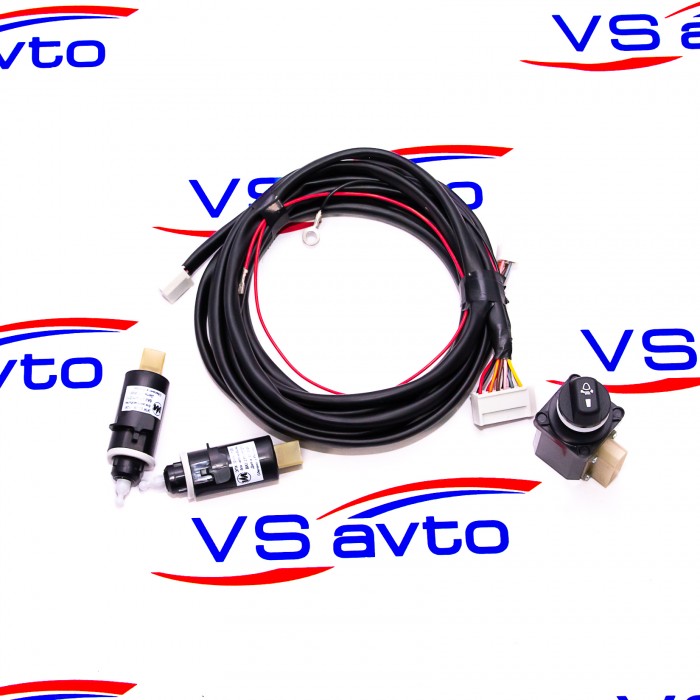

Установочный комплект электрокорректора состоит из регулятора положения фар, двух исполнительных механизмов с уплотнительными кольцами и жгута соединительных проводов.

Работу выполняем на автомобиле с панелью приборов ВАЗ-2114.

В салоне автомобиля…

…снимаем рукоятку выключателя освещения панели приборов...

…и рукоятку гидрокорректора.

Поддев отверткой,…

…снимаем облицовку со шкалой корректора.

Крестообразной отверткой отворачиваем саморез крепления световода подсветки шкалы корректора ваз 2113…

…и снимаем световод.

Головкой «на 21» отворачиваем гайку крепления главного цилиндра гидрокорректора.

Надавив на стержень цилиндра, утапливаем его в отверстие панели приборов…

и выводим главный цилиндр из-под панели.

В моторном отсеке отсоединяем от корпусов фар рабочие цилиндры гидрокорректора ваз 2114 (показано на правой фаре).

Нажимая на фиксатор, поворачиваем рабочий цилиндр гидрокорректора против часовой стрелки…

…и вынимаем его из корпуса фары.

Бокорезами перекусываем трубки…

…и снимаем правый цилиндр.

Аналогично отсоединяем рабочий цилиндр гидрокорректора от левой фары (для удобства можно снять аккумуляторную батарею).

Поддев отверткой,…

…вынимаем резиновый уплотнитель трубок гидрокорректора из отверстия в щитке передка.

Продеваем в уплотнитель колодки жгута проводов электрокорректора фар ваз 2115. Прокладываем жгуты проводов электрокорректора фар вдоль заводских жгутов проводов.

Вставляем электрокорректор в отверстие корпуса фары.

Подсоединяем к правому электрокорректору колодку жгута проводов.

Аналогично подключаем электрокорректор к левой фаре.

В салоне подсоединяем «минусовый» провод электрокорректора к «массе», а провод питания к проводу, подающему напряжение на нить ближнего света лампы фары (после предохранителя).

Подсоединяем колодку жгута проводов электрокорректора к регулятору. Устанавливаем регулятор в последовательности, обратной снятию главного цилиндра гидрокорректора.

Автокорректор фар - виды и установка корректора своими руками

Правильная регулировка фар не всегда обеспечивает безопасное передвижение. Это связано с тем, что любое изменение высоты подвески автомобиля, которое может быть вызвано загрузкой багажника или наличием пассажиров, приводит к смене траектории светового потока. В свою очередь, это может уменьшить уровень освещения дороги или ослеплять встречных водителей. Чтобы постоянно регулировать положение оси оптики в вертикальной плоскости в зависимости от степени загруженности автомобиля применяются специальные устройства - корректоры фар, не путайте их с датчиками автоматического включения фар.

Сегодня производятся различные типы автокорректоров, которые поддерживают заданное вертикальное положение оси головной оптики относительно угла, образованного между осями рамы (пола, кузова) автомобиля и подвески. В зависимости от конструктивных особенностей и принципа работы корректоры фар могут быть квазистатические или динамические.

Какими бывают корректоры фар авто

  • Квазистатический автокорректор

Принцип работы данных устройств основан на изменении установочного угла фар в зависимости от наклона кузова. Конструктивно квазистатический корректор состоит из следующих компонентов:

  • два датчики положения рамы (кузова), которые соединены с осями автомобиля с помощью специальных тяг;
  • исполнительные механизмы, соединённые с корпусом блок-фар;
  • электронный блок управления с индикаторами;
  • клавиша (переключатель) ручной коррекции положения фар.

Информация от датчиков положения кузова и АБС обрабатывается электронным блоком, который через исполнительные механизмы автоматически устанавливает блок-фары в необходимое положение.

  • Динамический автокорректор



Принцип работы динамического корректора аналогичен квазистатическим устройствам. Основное его отличие в электронной компоновке, которая присутствует не только блоке управления, но и в исполнительных устройствах. Такая конструкция обеспечивает более быстрое реагирование углом наклона оптики на изменение положения кузова. Мгновенная корректировка фар производится при малейших отклонениях.

Для дублирования работы автоматики в конструкции современных автокорректоров предусмотрен электромеханический корректор. При необходимости водитель с салона автомобиля может вручную регулировать угол наклона светового потока фар.

Установка электромеханического автокорректора

Электромеханический автокорректор своими руками устанавливается в места, предусмотренные заводом-производителем для штатного гидрокорректора. Поэтому перед установкой ЭМКФ необходимо провести демонтаж вышедшего из строя устройства. Для этого сначала следует перекусить трубопроводы в районе аккумулятора и слить из них жидкость. Затем снимаем главный рабочий цилиндр. Отвёрткой прижимаем защёлку, которая удерживает корпус цилиндра, поворачиваем его до упора против хода часовой стрелки и вытаскиваем вверх.

После этого в салоне автомобиля демонтируем ручку управления с блока гидрокорректора. Она фиксируется гайкой, которая откручивается с помощью свечного ключа. Вытаскиваем блок управления и трубопроводы. Снимаем резиновую пробку-заглушку, установленную в моторном щите.

Приступаем к подготовке электропроводки, которая будет соединять моторредукторы и блок управления. Нам потребуется:

  • Десять многожильных проводов сечением 0,35 м2. Половина из них должна быть длиной в1,65 м, а вторая – 2,55 м.
  • Две поливинилхлоридные трубки 1,6 и 2,5 м.
  • Двадцать клемм типа «мама».
  • Две 11-ти контактные колодки.
  • Одна 5-ти контактная колодка.
  • Два толстых провода для питания. Их длина зависит от конкретной модели автомобиля.

Сначала нарезаем куски провода необходимой длины. Надеваем на них поливинилхлоридную защиту с применением талька. Если его нет, можно использовать пудру. С одной стороны провода распаиваем клеммы, которые затем вставляем в колодку подключения блока управления. Чтобы не ошибиться с длиной проводов, заготовленные жгуты предварительно примеряем по месту крепления. После этого, проводку вставляем через резиновую заглушку в отверстии в моторном щите, в котором ранее были трубопроводы гидрокорректора.



На втором конце проводки распаиваем клеммы и ставим их в гнёзда колодки подключения моторредукторов. Как правило, в готовых комплектах колодки моторредукторов продаются в резиновых защитных чехлах. Если их нет, то можно заизолировать колодки термоусадочными трубками и герметиком.

Питание подключается с помощью двух толстых проводов и четырёх клемм типа «мама» (одна широкая и три узких). Для нормальной работы корректора питание для блока управления должно подаваться при включении ближнего света. Проще всего это можно организовать подключением к клемме №10 выключателя №64 блока питания задней противотуманной фары. Массовый провод можно подключить через свободную клемму провода, который идёт к реле зажигания.

После этого устанавливаем моторредукторы на штатное место с прокладками, которые идут в комплекте. Все жгуты следует прикрепить к штатной проводке нейлоновыми стяжками.

Подключение электрического корректора БУК02-01 на ВАЗ-2110

Монтаж автокорректора БУК02-01 на автомобиль ВАЗ-2110 (2111) производится без переделок в штатные места. При этом предварительно необходимо изменить длину и отрегулировать ход штока в зависимости от конкретной модели:

  • ВАЗ-2110: ход 2,0 при длине 34,0.
  • ВАЗ-2111: ход 3,63 при длине 34,0.

Ход штока БУК02-01 составляет 7,0 при вылете 38,8. Поэтому придётся отрезать шток и уменьшить его ход.

Чтобы срезать длину штока следует подключить питание к приводу, что шток выдвинулся на максимальный ход. Сначала отрезаем часть штока, затем стачиваем 9 мм напильником. После этого отпиленную часть обратно приклеиваем суперклеем.

Чтобы уменьшить ход штока необходимо заменить резистор 2,43 кОм аналогом на 4,3 кОм. Резисторы лучше купить бескорпусные. Их следует припаять непосредственно на переключатель. В этом случае будет меньше проводов.

Настройка электрокорректора фар производится в положении «0», что соответствует требованиям техосмотра. Каждое деление переключателя позволяет смещать ось светового потока на 0,06 м, при условии, что регулировочный стенд установлен на расстоянии 1,2 м от фар автомобиля.

Как сделать автокорректор фар своими руками



Если динамический автокорректор своими руками изготовить практически нереально, то электромеханический корректор (ЭМКФ) вполне можно сделать самостоятельно. Такое устройство может заменить гидравлический корректор на всех моделях отечественных автомобилей, для которых это предусмотрено конструкцией головной оптики.

Типовая конструкция электромеханического корректора состоит из моторредукторов, установленных на каждой фаре, и блока управления. Соответствующие компоненты можно приобрести в свободной продаже. Плюс вам понадобится паяльник, провода, крепёжные элементы, клеммы, колодки, кембрик, поливинилхлоридная трубка или другой изолирующий материал.

Выбирать комплектующие для ЭМКФ необходимо с таким расчётом, чтобы их размеры соответствовали габаритам штатного гидрокорректора, который установлен на вашем автомобиле.

Корректор фар

Ближний свет имеет свои особенности касательно световых границ. Границы света определены таким образом, чтобы создавать максимальный компромисс между яркостью освещения дорожного полотна и ослеплением водителей встречногонаправления, пешеходов и иных участников движения. Границы освещения автомобиля подвержены изменениям в случае измененияположения кузова.

Повышение границы приведет к ослеплению водителей, понижение определяет резкое понижение степени освещения дороги. В данном случае корректор фар выполняет функцию устройства, которое придает процессу освещения пути максимально сбалансированные черты. Корректор фар определяет световые границы на ближнем режиме освещения (пример на картинке выше).

ПДД

Начиная с 1999 года наличие и использование корректора фар, является обязательным для всех транспортных средств. Данное правило касается всех автомобилей на территории Европы.

Корректоры фар различают по принципу их работы.

Корректор для фар принудительного действия

Название устройства раскрывает и суть его эксплуатации. Так, корректор фар активизирует сам водитель и может регулировать направленность световых лучей самостоятельно. В простонародье такой тип устройства часто называют ручным корректором. Подобные варианты корректоров присущи более ранним выпускам авто. Механизм изменения положения фар.

. Для активизации данного действия используются различные приводы. Это могут быть механические, гидравлические, пневматические, электромеханические приводы. Из общего списка наибольшее распространение получил именно электромеханический корректор фар. Такие механизмы работают в сочетании с галогеновыми лампами (фарами).

Электромеханический корректор фар состоит из таких механизмов:

  • переключатель положения фар
  • мотор-редуктор, который устанавливают на каждую фару
  • соединительная проводка

Поворотный переключатель положения фары. Устройство монтируют на панель приборов: может быть расположено с левой или с правой стороны от рулевой колонки. Переключатель дает возможность водителю управлять положением фары и уровнем света. Устройство имеет несколько фиксированных положений, которые помогают владельцу авто поднимать или же опускать фару.

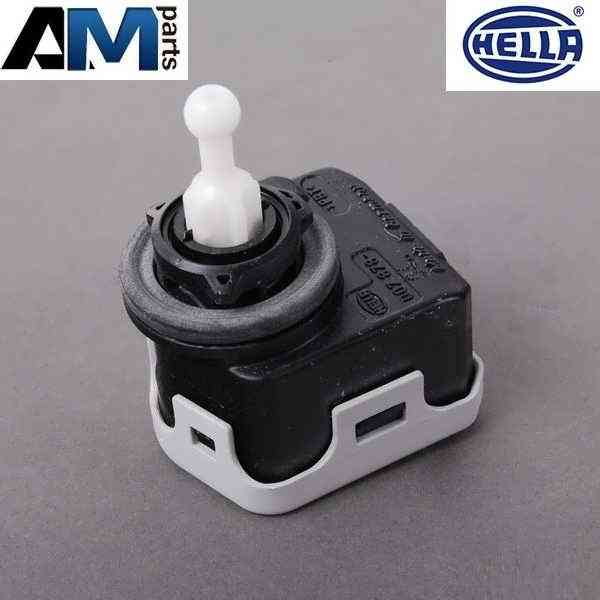

Мотор-редуктор. В обиходе данное устройство часто называют корректором фар.

Прибор объединяет в себе:

  • электродвигатель постоянного тока
  • червячный редуктор
  • электронная схема управления

Действие. Устройство служит для преобразования вращений электродвигателя в поступательное движение штока.

Шток. Приспособление изготовлено с шаровым наконечником, который входит в защелку, расположенной в нижней части отражателя.

Отражатель фары. Верхняя часть отражателя фары крепится шарнирно, нижняя – при помощи штока. На угол наклона отражателя в сочетании с источником света влияет шток.

Эксплуатация корректора фар. На угол наклона фар и направленность света могут повлиять многие факторы. К примеру, когда машина нагружена, угол свечения изменяется. При посадке пассажиров или же при наличии некоторого груза в машине, положение кузова изменяется, соответственно и направление освещения зменяется. Корректор фар создан для того, чтобы водитель при подобных и иных факторах мог самостоятельно изменять направленность света в соответствии с нормами и требованиями по эксплуатации фар. Таким образом можно избежать ослепления других водителей и сделать дорожное полотно максимально освещенным.

Для того чтобы проводить все операции правильно, существует ряд рекомендаций и инструкций. Также можно регулировать фары при помощи специального переключателя.

Краткое описание электромеханического корректора фар. Приспособление представляет из себя простое и достаточно надежное средство для правильной и корректной регулировки фар. При этом, как показывает статистика, водители довольно редко прибегают к непосредственной эксплуатации данного устройства. Подобный подход может иметь чреватые последствия и привести к негативному исходу: дорожно-транспортное происшествие.

Автоматический корректор фар

По сравнению с самостоятельной регулировкой фар, которую подразумевает корректор принудительного действия, данный автоматический корректор фар вполне подходит всем водителям. Так приспособление максимально упрощает весь процесс и производит все изменения самостоятельно, которые теперь уже не требуют непосредственного вмешательства владельца авто.

Для воспроизведения правильной регулировки фар и направленности световых лучей создана специальная совершенная система.

Применение автокорректора. Приспособление применяется и с галогеновыми источниками света, и с ксеноновыми, поэтому может быть вмонтировано в различные типы оптики.

Что касатется галогеновых фар, то корректор срабатывает в зависимости от положения кузова.

Совершенство устройства. Корректор фар поддерживает фары в одном определённом положении. Но для того, чтоб не изменялась направленность светового луча, при перенагрузке машины и иных условиях, которые могут изменить уровень свечения, корректор меняет направленность фар. Также данное приспособление изменяет направленность фар при таких условиях:

  • разгон
  • торможение
  • поворот
  • неровности на дороге
  • перезагрузки машины грузом или пассажирами
  • и прочее

Ксеноновые фары

Поскольку фары ксенонового типа отличаются очень ярким и интенсивным излучением, активное применение автоматического корректора фар является обязательным. Только при помощи автоматического корректора фар можно избежать ослепления иных участников дорожного движения и при этом создать для самого владельца ксеноновой оптики максимально комфортные условия для передвижения.

Установка.

Корректор автоматического действия является штатной системой. Если машина была выпущена с конвейера без наличия такой заводской комплектации, существует возможность доработки оптики. Каждый водитель имеет право установить себе подобную систему регулировки фар.

Существует большое разнообразие всевозможных комплектов, которые подходят для установки данной системы на различные типы авто. Стоит обратить внимание, что автоматические корректоры фар не устанавливаются только на автомобили, которые имеют активную подвеску. Это спровоцировано тем, что подобной необходимости при активной подвеске просто не возникает.

Конструктивные особенности



Данный корректор фар имеет внедренные датчики дорожного просвета, также электронный тип блока по управлению механизмами.

Система подразумевает установку двух-трех датчиков дорожного просвета. Датчики располагаются таки образом: Спереди – 1 или 2 (на левую и правую стороны). Сзади – как правило, устанавливается всего 1 датчик. Также в системе используется датчик бесконтактного типа для угла поворота. Устройство данного датчика выполняется на основе эффекта Холла. До того, как разработчики начали прибегать к подобному типу комплектации, активно использовалась система потенциометрических датчиков, которая отличалась меньшей надежностью.

Крепление датчиков производится на кузове; помимо этого датчик соединяется с помощью тяги с подвеской.

Состоят датчики из ротора и неподвижного статора. Ротор состоит из внедренных в него специальных магнитов, в свою очередь статор выступает датчиком Холла.

Ход самой подвески передается напрямую на сам ротор, в итоге ротор поворачивается. При совершении поворота ротора в системе автоматически воспроизводится процесс изменения магнитного потока. Подобные изменения всегда учитываются датчиком Холла.

Цена.

Существуют типы датчиков, которые производятся с учетом удешевления продукции. В таком случае, как правило, используется лишь единичный датчик. Это может быть ультразвуковой датчик, который крепится на шарнирном подвесе в задней части кузова. Подобные системы в большей степени предназначены и используются владельцами авто, которые решили произвести самостоятельную установку автокорректора.

Подобный тип корректоров хоть и работает на основе одного датчика, все же является «смарт» системой: сигналы от датчика поступают напрямую в корректор фар. При работе блок фиксирует информацию о скорости движения транспортного средства (системы ABS.).

Электронный тип блока вырабатывает специальные управляющие воздействия на исполнительные механизмы, а именно поворотные модули фар ксенонового типа.

ИТОГИ

За счет автоматической корректировки фар свет ксеноновых источников находится под полноценным контролем. Автоматический корректор для фар может быть продублирован традиционным типом электромеханического корректора.

принцип работы, где находится, гидрокорректор

Корректная светотеневая граница при движении в темное время суток обеспечивает не только собственную безопасность, но и комфорт для водителей встречного транспорта. Рассмотрим, как работает корректор фар, устройство и принцип работы различных систем автоматической регулировки угла наклона фар.

Принцип действия

Корректор предназначен для регулировки уровня светотеневой границы в режиме ближнего света фар. Для дальнего режима свечения данная опция не столь важна, поскольку только ближний свет фар имеет четкую светотеневую границу (условная граница светового потока, резко переходящая в практически неосвещаемую область). Граница ближнего света фар должна хорошо освещать дорогу, но при этом не слепить водителей встречных автомобилей.

Уровень светотеневой границы зависит от формы и угла наклона светоотражателя по вертикали. Именно последний параметр нуждается в постоянной регулировке, так как угол наклона фар зависит от степени загруженности и распределения груза в автомобиле. Чем больше загружена кормовая часть, тем больше будет задран перед автомобиля. Соответственно, даже правильно отрегулированные фары теперь будут слепить водителей встречных машин.

Согласно требованиям к выпускаемым в Европе авто, корректором фар должны штатно комплектоваться все машины, допущенные к эксплуатации после 1999 г. Подобные системы не устанавливаются на авто с активной подвеской.

Системы принудительного действия

Управление корректором фар осуществляется сменой положения переключателя на приборной панели. Основные виды приводов, использующихся в конструкции ручных корректоров:

  • механический. Конструкцию лишь с натяжкой можно назвать корректором фар, так как устройство представляет собой регулировочный винт, вмонтированный в корпус фары. Вкручивание либо выкручивание последнего приводит к изменению вертикального угла наклона отражателя;
  • гидромеханический;
  • электромеханический;
  • пневматический. Ввиду своей сложности пневматический корректор фар получил небольшое распространение. Система может иметь ручную либо автоматическую регулировку. В первом случае пневматическими исполнительными механизмами управляет водитель посредство n-позиционного переключателя на приборной панели (чаще всего используется в паре с галогенным освещением). В работе автоматизированной системы принимают участие датчики положения кузова, блок управления, исполнительные механизмы (используется в паре с ксеноновыми лампами). Положение рефлектора регулируется изменением давление воздуха в соответствующих магистралях.

Гидрокорректор

Отечественным автолюбителям подобная система хорошо знакома, так как ручные корректоры фар такого типа устанавливалась на ВАЗ 2107, 2109, 2110, 2114, «Нива», «Гранта».

Основные компоненты системы:

  • 6 – ручка регулировки светового пучка;
  • 1 – главный регулировочный механизм;
  • 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.

Принцип работы основывается на регулировке положения штока корректора посредством перемещения специальной жидкости по магистралям. Переключатель механически соединен с поршнем главного гидроцилиндра. При воздействии на ручку регулятора для поднятия отражателей в системе возрастает давление жидкости, что приводит в движение рабочие цилиндры, выдвигая тем самым шток. Поскольку система полностью герметична, обратное движение ручки приводит к противоположному эффекту.

Архаичная система считается крайне ненадежной. Со временем в местах соединения трубок и манжетах теряется герметичность, что приводит к подсасыванию в систему воздуха и потере рабочей жидкости.

Электромеханический корректор

Система регулировки положения отражателя фар с электроприводом получила наибольшее распространение. Электропривод позволяет реализовать как принудительное изменение высоты границы пучка света, так и автоматическую регулировку в зависимости от реальных условий движения.

Устройство системы принудительного действия:

  • переключатель на приборной панели;
  • мотор-редукторы;
  • блок управления;
  • провода питания.

Переключатель обычно устанавливается слева от рулевой колонки и имеет 3-4 фиксируемых положений для изменения угла наклона отражателя фар. Сервопривод, он же мотор-редуктор, он же непосредственно и корректор фар, является исполнительным механизм, перемещение штока которого поднимает либо опускает отражатель, упираясь в его нижнюю часть (сверху отражатель закреплен на шарнирах).

Принцип работы

Принципиально устройство сервопривода напоминает мотор-редуктор, использующийся в конструкции центрального замка. Устройство:

  • небольшой двигатель постоянного тока с возбуждением от магнитов;
  • червячный редуктор, использующийся для превращения вращательного движения вала электромотора в возвратно-поступательно перемещение штока;
  • схема управления;
  • датчик фактического положения штока резистивного типа.

ЭБУ регулирует положение штока подачей управляющего напряжения на сервопривод. Логику управления корректорам фар с электромеханическим приводом рассмотрим на примере БУК 02-01, использующего на многих отечественных авто. Одним из основных компонентов управляющей платы является мостовая схема управления мотор-редуктором, в основе которой двухканальный операционный усилитель. Одно плечо мостовой схемы соединено с датчиком фактического положения штока, а второе – с входным выводом платы управления. Воздействие на электропривод корректора осуществляется изменением управляющего воздействия на входе платы. При появлении ошибки рассогласования моста управляющая система будет подавать напряжение на сервопривод до того момента, пока напряжение на выводах датчика положения не сравняется с управляющим. В электронном блоке управления обязательно предусмотрена защита от перенапряжения бортовой сети автомобиля. Когда переключатель электромеханического корректора фар не изменяет своего положения, электродвигатель находится в выключенном состоянии.

Характерные неисправности
  • Обрыв цепи, появление окислов в местах разъемов.
  • Износ деталей электродвигателя.
  • Перегорание элементов интегральных схем.

Системы автоматического управления корректором фар

Автоматизированный корректор положения отражателя фар не требует участия водителя для регулировки светотеневой границы. Система, использующаяся с галогенными лампами, ориентируется лишь на положение кузова, поэтому ее еще называют статической.

На автомобилях с ксеноновыми источниками света используется усовершенствованный адаптивный корректор, который поддерживает пучок света в заданном положении, ориентируясь на изменение положения кузова при ускорении, замедлении, изменении направления и движении по ухабистым участкам дороги. Определено это тем, что прямой свет ксеноновых фар намного агрессивней воздействует на глаза человека.

Устройство системы:

  • датчики дорожного просвета автомобиля;
  • блок управления;
  • сервоприводы (обычные электромеханические мотор-редукторы).

Датчик из комплекта для установки ксенона своими руками.

Основой принципа работы является постоянное считывание дорожного просвета автомобиля. Для этого используются бесконтактные датчики, построенные на основе эффекта Холла. Обычно устанавливается несколько датчиков на несущих кузовных элементах в передней и кормовой частях. В корпусе измерителя находится статор (подвижный элемент) со встроенными магнитами и ротор (неподвижный элемент), являющийся датчиком Холла. Статор соединен тягой с деталью подвески, поэтому всяческое изменение положения детали относительно кузова передается датчиком в блок управления. ЭБУ обрабатывает полученную информацию и управляет работой мотор-редукторов. Несмотря на очевидное удобство, зачастую автоматический корректор доукомплектовывается системой с возможностью ручной регулировки.

В конструкции может использоваться всего один датчик положения кузова ультразвукового типа. Чаще всего такое решение предлагается в качестве альтернативы штатным системам при установке ксеноновых ламп своими руками.

ВАЗ 1111 | Электромеханический корректор фар


Рис. 7.52. Регулировочные винты и лампы фар: 1 – винт ручной регулировки пучка света в горизонтальной плоскости; 2 – лампа головного света; 3 – пружинная защелка; 4 – винт ручной регулировки пучка света на вертикальной плоскости; 5 – колодка; 6 – защитный кожух; 7 – патрон лампы габаритного света


До 2002 года на автомобилях Иж-2717 и Иж-27171 регулировка оптической оси фар осуществлялась вручную с помощью специальных регулировочных винтов 4 ( рис. 7.52), что создавало определенные неудобства при эксплуатации автомобилей в темное время суток. При каждом изменении нагрузки в кузове, водитель должен был открывать капот и производить подрегулировку фар. Электромеханический корректор фар предназначен для корректировки оптической оси луча ближнего света головных фар с места водителя.

Рис. 7.54. Электромеханический корректор фар: 1 – прокладка; 2 – электропривод фар; 3 – блок управления; 4 – гайка (с шестигранником или выемкой под ключ) ; 5 – ручка корректора; 6 – шкала; 7 – панель приборов



Электромеханический корректор фар состоит из блока управления 3 (рис. 7.54), двух электроприводов 2, установленных через прокладки 1 на правой и левой фарах и соединительных проводов.

Установка ручки управления 5 в положения 1–3 указателя обеспечивает срабатывание электроприводов 2, которые своей шаровой головкой штоков воздействуют на фары, поворачивая их на определенный угол. Ремонт электроприводов 2 и блока управления 3 заключается в их замене.

Снятие электроприводов осуществляется путем некоторого поворота приводов вокруг их осей и стягивания их с защелок.

Проверка работы электромеханического корректора фар осуществляется на стенде БИ7714–4130.

Номинальная нагрузка на шток, прикладываемая вдоль электропривода, – 40 Н. Максимальная нагрузка – 80 Н.

Время перемещения штока электропривода из одного крайнего положения в другое не более 20 с.

Ток, потребляемый электроприводом без перемещения штоков, не более 50 мА, в режиме перемещения штоков (рабочем) – не более 1 А.

При зафиксированном штоке электропривод должен сохранять работоспособность в течение 5 мин. Наработка на отказ не менее 20 000 циклов.

Корректор фар: принцип действия, устройство, неполадки

Все согласятся с тем, что ночью намного труднее управлять машиной, нежели в светлое время суток. И проблема заключается не только в том, что из-за отсутствия дневного освещения на дороге снижается видимость.

Дополнительно создают проблемы и встречные автомобили, фары которых не настроены должным образом. Хорошо, что подобная проблема свойственна лишь старым машинам, на которых отсутствуют корректоры фар. Впрочем, ладно, что тут кривить душой, современные авто тоже могут создавать проблемы, если у них сломан корректор фар, или если хозяин использует его неправильно либо же вообще не использует (это касается автомобилей, оснащенных ручным корректором).

Устройство автоматической корректировки фар помогает направлять освещение от головных световых приборов таким манером, чтобы гарантировать водителю отличную видимость и при этом не ослеплять автомобилистов, движущихся во встречном автотранспорте. Разумеется, с матричными фарами автомобиля Audi такая технология не сравнится, но она также очень эффективна в применении.

Конструкция и принцип действия корректора фар

Стоит отметить, что принцип работы различных видов корректоров фар примерно одинаков. Вместе с тем, различают автоматическую и ручную настройку. В последнем варианте расположение фар регулируется посредством специального регулятора, установленного внутри салона авто, и с помощью его вращения водитель самостоятельно меняет угон наклона оптики. В первом же случае электроника автоматически сама все настраивает, в зависимости от посадки машины.

Ручной корректор фар

Такой корректор фар устанавливается на многие бюджетные автомобили, поэтому знаком большому числу автолюбителей. Как следует из названия, в действие корректор приводится непосредственно водителем. Для этого, как правило, требуется всего лишь повернуть колесико, или как его еще называют – поворотный переключатель. Чаще всего используется электромеханический привод корректора фар, поэтому рассмотрим именно его.

Регулирующее колесико имеет обычно цифровую разметку или графическую, которая обозначает положение фар. Корректировка производится водителем по мере необходимости, в зависимости от загруженности автомобиля и изменения его наклона в продольном направлении относительно центра тяжести.

Проще говоря, если на заднее сиденье сели три человека, а в багажник пришлось положить четыре мешка картошки для тещи, то очевидно, что зад машины опустится, а передок поднимется, из-за чего фары станут светить слишком высоко и будут слепить водителей встречного транспорта.

Чтобы этого не происходило, необходимо повернуть колесико таким образом, чтобы пучок света опустился вниз.

Поворот регулятора дает соответствующую команду мотор-редуктору, который и нужен для того чтобы повернуть фару на определенный угол. По сути, мотор-редуктор – это не что иное, как червячный редуктор, который необходим для преобразования вращательного движения электродвигателя (находящегося внутри мотор-редуктора) в поступательное движение штока, который непосредственно воздействует на фару, изменяя угол ее наклона.

Конструктивно фара на шарнирах закреплена в верхней части, а шток шаровым наконечником (упирающимся в сферическую защелку) удерживает нижний край фары. И именно движение вперед-назад нижней части фары, при неизменной верхней точке крепления дает необходимое изменение угла наклона.

Ручной корректор фар очень простое, весьма надежное и главное – полезное устройство, но имеющее один очень существенный недостаток: большинство водителей забывают им пользоваться и слепят своих коллег, не смотря на то, что имеют возможность этого не делать.

Автоматическая система корректировки фар

Автоматический корректор фар более совершенная технология, поскольку не требует от водителя никаких действий. Регулировка светотеневой границы происходит автоматически на основании показаний датчиков.

Автокорректор фар может устанавливаться на автомобили, оснащенные либо галогеновыми, либо ксеноновыми фарами. Для ксенона это даже обязательно, поскольку данный тип фар излучает свет очень высокой интенсивности, и в случае отсутствия автокорректора может представлять серьезную угрозу для безопасности движения.

Что касается конструкции автокорректора фар, то здесь можно выделить такие элементы:

  • блок управления;
  • датчики, которые измеряют клиренс автомобиля в различных точках;
  • устройство, выполняющее настройку фар (исполнительный механизм).

Как правило, в системе используется два или три датчика, измеряющих величину дорожного просвета. Спереди может быть установлен либо один датчик, либо пара. И один датчик находится сзади.

В ранних системах использовались потенциометрические датчики, но они отличались недостаточной надежностью, поэтому сейчас их заменили бесконтактные датчики угла поворота.

Принцип действия этих датчиков основан на эффекте Холла. Механизм работы датчика довольно прост.

Конструктивно датчик состоит из ротора (подвижная деталь), со встроенным в него постоянными магнитами и статора (неподвижная деталь),  который, по сути, и есть датчик Холла.

Датчик крепится к днищу, а с помощью тяги соединяется с подвеской. Изменение хода подвески через тягу передается к ротору, который при этом поворачивается, что вызывает изменение магнитного потока, которое улавливается датчиком Холла.

Величина изменения магнитного потока в дальнейшем пересчитывается блоком управления в необходимый угол поворота фар, и соответствующий сигнал подается на исполнительный механизм. В своей работе блок управления учитывает не только угол наклона автомобиля, но и скорость, а так же характер движения автомобиля.

Наиболее распространенные неполадки корректора фар

Довольно часто с подобными механизмами появляются разные неприятности и проблемы. Давайте рассмотрим, из-за чего же может не работать автомобильный корректор фар.

Наиболее уязвимым местом любой современной электроники считаются датчики. Это присуще и такому устройству, как корректор фар. Здесь датчик, базируясь на показателях клиренса, производит настройку наклона фар. Часто автолюбители сетуют на то, что на приборной доске автомобиля горит индикатор неполадок корректора фар. Как правило, это происходит из-за поломки кронштейна, который удерживает датчик. В итоге, датчик отправляет неверные сведения, и появляется ошибка в работе самого корректора.

Порой проблема может заключаться в контактном соединении. Из-за частого закисания контактов снижается и их проводимость. В результате, появляются похожие неприятности, когда корректор перестает нормально работать.

Также может возникнуть и другая проблема, напрямую связанная с самим механизмом настройки. Но это не какая-нибудь неисправность, а просто специфика его работы на отдельных автомобилях. Например, корректор фар Калины (минусом которого считается небольшой угол регулировок) работает так, что луч света ближних фар чрезмерно опущен вниз, а это заметно снижает эффективность освещения обычных ламп.

Правильная работа корректора фар положительно отражается и на вашей безопасности, и на безопасности остальных участников дорожного движения. Потому ко всем неполадкам данного устройства относитесь очень серьезно.

Что означает контрольная лампа регулировки угла наклона фар?

Каждый год автопроизводители создают новые способы и системы безопасности, чтобы уберечь автомобили и их водителей от опасности. Одно из этих нововведений - автоматическая регулировка угла наклона фар. Датчики в передней части автомобиля, которые обычно используются в автомобилях высокого класса, таких как BMW или Audi, контролируют угол наклона автомобиля и помогают ему соответствующим образом регулировать фары.

Например, вы уезжаете от стоп-сигнала.При ускорении передняя часть автомобиля немного приподнимается. Если ваши фары включены, вероятно, они теперь нацелены немного выше и, скорее всего, сейчас смотрят кому-то в глаза. Это не идет на пользу другому водителю, поскольку впоследствии у него могут возникнуть проблемы со зрением в темноте. При регулировке угла наклона фар фары при ускорении направляются немного ниже, а после того, как вы набираете скорость, снова регулируются вверх. Это происходит автоматически во время вождения, и на приборной панели есть соответствующий индикатор, который предупреждает вас о любых проблемах, обнаруженных в этой системе.

Что означает контрольная лампа корректора угла наклона фар

Эта сигнальная лампа загорается только в том случае, если обнаружена проблема с системой регулировки угла наклона фар. Управление диапазоном будет временно отключено, пока проблема не будет решена и код не будет очищен с помощью диагностического прибора.

Датчики, измеряющие наклон транспортного средства, очень чувствительны, и удары по камням или небольшим неровностям на высоких скоростях могут временно сбить их с толку. Этот предупреждающий свет может загореться во время движения, но обычно маловероятно, что в этом случае не произошло никаких повреждений, и вы можете продолжить движение в обычном режиме.Как только вы перезапустите двигатель, индикатор должен погаснуть. Если существует реальная проблема, индикатор должен загореться сразу после запуска двигателя.

При некоторых ремонтах, таких как замена бампера или фары, датчики наклона могут загореться сигнальной лампой. Опять же, в таких ситуациях обычно ничего не повреждается, и все должно вернуться в нормальное состояние после очистки кодов.

Безопасно ли ехать с включенной контрольной лампой корректора фар?

В автомобилях в течение многих лет использовались неподвижные фары без особых проблем, поэтому вы можете быть уверены, что сможете использовать автомобиль в обычном режиме, даже если эта сигнальная лампа загорается во время движения. Подобные системы не являются абсолютно необходимыми, но они всегда помогают удерживать вас в дороге, поэтому не игнорируйте этот предупреждающий сигнал.

Важно правильно диагностировать все проблемы с фарами, иначе вы можете потратить деньги зря. Если регулятор угла наклона фар не работает должным образом, наши сертифицированные специалисты всегда готовы помочь вам диагностировать любые проблемы.

Audi Resource - Управление фар

Адаптация регулировки динамического угла наклона фар

Регулировку угла наклона фар можно изменять только согласно заводской настройке.

Заводская установка:

Канал адаптации 1: 4

Канал адаптации 2: 1

Канал адаптации 3: 0

Канал адаптации 4 (при наличии): 0

Когда выполняется адаптация, базовая настройка должна быть выполнена позже.

Базовая настройка должна быть выполнена после замены

Дж фара,

Дж датчик оси или

Дж блок управления,

или после выполнения адаптации.

Основная процедура настройки:

J Фары переведены в положение выравнивания.

J Затем необходимо выровнять фары.

J Теперь блок управления запоминает это положение по умолчанию.

Блоки измеряемых величин блока управления корректора фар -J431:

Блок измеряемых величин 1:

1. Клемма напряжения 15

2.Освещение (кл. 56б) (вкл. / Выкл.)

3. Скорость автомобиля

4. Ускорение автомобиля

Блок измеряемых величин 2:

1. Значение датчика, переднее

2. Значение датчика, задний

3. Активация управляющего двигателя (положение шагового двигателя)

4. Регулировка скорости вращения двигателя

Блок измеряемых величин 3:

1.CAN сигнал поворота влево (вкл. / Выкл.) (Частота мигания сигнала не меняется между включением и выключением, но остается постоянно включенным, когда сигнал активирован.)

2. CAN сигнал поворота вправо (вкл. / Выкл.) (Частота мигания сигнала не меняется между включением и выключением, но остается постоянно включенным, когда сигнал активирован.)

3. CAN сигнал тормоза (вкл. / Выкл.)

4. CAN сигнал двигателя (вкл. / Выкл.)

Блок измеряемых величин 4:

1.Правый поворотный свет (вкл / выкл)

2. Левый поворотный свет (вкл. / Выкл.)

3. Поворотный свет повышенной яркости справа (вкл. / Выкл.)

4. Поворотный свет повышенной яркости слева (вкл. / Выкл.)

Блок измеряемых величин 5:

1. CAN сигнал датчика угла поворота рулевого колеса (вкл. / Выкл.)

2. -

3. -

4. -

Блок измеряемых величин 125:

1.Связь с блоком управления тормозами

2. Связь со шлюзом

3. Связь с блоком управления гидроусилителя руля

4. Связь с блоком управления двигателем

Блок измеряемых величин 126:

1. Связь с блоком управления самовыравнивающейся подвеской

2. -

3. -

4. -

Блок измеряемых величин 225:

1.Счетчик неисправностей ЭМС при связи с блоком управления тормозом

2. Счетчик сбоев ЭМС при обмене данными со шлюзом

3. Счетчик неисправностей ЭМС связи с датчиком угла поворота рулевого колеса

4. Счетчик неисправностей ЭМС при связи с блоком управления двигателем

(EMC = E lectro M agnetic C совместимость)

Блок измеряемых величин 226:

1.Счетчик неисправностей ЭМС при коммуникации с блоком управления самовыравнивающейся подвеской

2. -

3. -

4. -

Кодировка, Блок управления корректора фар -J431 с AFS

Возможна следующая кодировка:

0000018 = Регулировка угла наклона фар, автоматическая / динамическая с подсветкой поворотов и (функция адаптивного освещения PR (AFS2) (номер комплектации 8Q6)

)

YZ Примечание

J AFS = Расширенная система переднего освещения

J Кодирование защищено ступенью доступа безопасности .

Модуль фары для AFS

-1- Электродвигатель корректора фар

-2- Электродвигатель динамического управления освещением поворотов

-3- Датчик динамического освещения поворотов

Примечание

Модуль фары не подлежит замене отдельно.

Кодировка, блок управления корректора фар -J431

Возможные коды:

0000006 = Регулировка угла наклона фар, автоматическая / динамическая (номер комплектации 8Q3)

YZ Примечание

J Во время кодирования выполняется эталонный прогон, ошибки кодирования удаляются из памяти неисправностей, память неисправностей повторно инициализируется, счетчик шагового двигателя очищается и счетчик тайм-аута сбрасывается. После кодирования фары необходимо выровнять.

Блоки измеряемых величин блока управления корректора фар -J431:

Блок измеряемых величин 1:

1. Клемма напряжения 15

2. Фонари (кл. 56b)

3. Скорость автомобиля

4. Ускорение автомобиля

Блок измеряемых величин 2:

1. Значение датчика, переднее

2.Значение датчика, задний

3. Активация управляющего двигателя (положение шагового двигателя)

4. Постоянная времени (регулировка скорости управляющего двигателя)

Блок измеряемых величин 3:

1. Текст двигателя

2. CAN сигнал двигателя

3. Тормозной текст

4. CAN сигнал тормоза

Блок измеряемых величин 4:

1. Световой сигнал

2.Питание датчиков

3. Базовая частота датчика спереди

4. Базовая частота датчика сзади

Блок измеряемых величин 5:

1. Сигнал датчика, передний

2. Сигнал датчика, задний

3. Отбойник передний

4. Отбойник задний

Блок измеряемых величин 125:

1. Связь с блоком управления ABS -J104

2.Связь с блоком управления диагностического интерфейса шин данных -J533

3. Связь с блоком управления гидроусилителя руля -J500

4. Связь с блоком управления двигателем

Блок измеряемых величин 126:

1. Связь с комбинацией приборов -J285

2. -

3. -

4. -

Блок измеряемых величин 225:

1. Счетчик неисправностей ЭМС в связи с блоком управления ABS -J104

2. Счетчик неисправностей ЭМС в связи с блоком управления диагностического интерфейса шин данных -J533

3. Счетчик ошибок ЭМС связи с блоком управления гидроусилителя руля -J500

4. Счетчик неисправностей ЭМС при связи с блоком управления двигателем

(EMC = E lectro M agnetic C совместимость)

Блок измеряемых величин 226:

1.Счетчик неисправностей ЭМС в связи с комбинацией приборов -J285

2. -

3. -

4. -

Контрольная диагностика , блок управления корректора фар

J Элементы управления можно выборочно активировать при тестировании элементов управления.

J При последовательном тестировании элементов управления элементы управления активируются один за другим.

Активируемые элементы управления:

J Электродвигатели корректора фар переведены в минимальное положение

J Электродвигатели корректора фар переведены в максимальное положение

J Электродвигатели корректора фар переведены в исходное положение

Примечание

HRC = H eadlight R ange C ontrol

Что означает контрольная лампа регулировки угла наклона фар?

Каждый год автопроизводители создают новые способы и системы безопасности, чтобы уберечь автомобили и их водителей от опасности.Одно из этих нововведений - автоматическая регулировка угла наклона фар. Датчики в передней части автомобиля, которые обычно используются в автомобилях высокого класса, таких как BMW или Audi, контролируют угол наклона автомобиля и помогают ему соответствующим образом регулировать фары.

Например, вы уезжаете от стоп-сигнала. При ускорении передняя часть автомобиля немного приподнимается. Если ваши фары включены, вероятно, они теперь нацелены немного выше и, скорее всего, сейчас смотрят кому-то в глаза.Это не идет на пользу другому водителю, поскольку впоследствии у него могут возникнуть проблемы со зрением в темноте. При регулировке угла наклона фар фары при ускорении направляются немного ниже, а после того, как вы набираете скорость, снова регулируются вверх. Это происходит автоматически во время вождения, и на приборной панели есть соответствующий индикатор, который предупреждает вас о любых проблемах, обнаруженных в этой системе.

Что означает сигнальная лампа корректора угла наклона фар

Эта сигнальная лампа загорается только в том случае, если обнаружена проблема с системой регулировки угла наклона фар.Управление диапазоном будет временно отключено, пока проблема не будет решена и код не будет очищен с помощью диагностического прибора.

Датчики, измеряющие наклон транспортного средства, очень чувствительны, и удары по камням или небольшим неровностям на высоких скоростях могут временно сбить их с толку. Этот предупреждающий свет может загореться во время движения, но обычно маловероятно, что в этом случае не произошло никаких повреждений, и вы можете продолжить движение в обычном режиме. Как только вы перезапустите двигатель, индикатор должен погаснуть.Если существует реальная проблема, индикатор должен загореться сразу после запуска двигателя.

При некоторых ремонтах, таких как замена бампера или фары, датчики наклона могут загореться сигнальной лампой. Опять же, в таких ситуациях обычно ничего не повреждается, и все должно вернуться в нормальное состояние после очистки кодов.

Безопасно ли ехать с включенной контрольной лампой корректора угла наклона фар?

В автомобилях в течение многих лет использовались неподвижные фары без особых проблем, поэтому вы можете быть уверены, что сможете использовать автомобиль в обычном режиме, даже если эта сигнальная лампа загорается во время движения. Подобные системы не являются абсолютно необходимыми, но они всегда помогают удерживать вас в дороге, поэтому не игнорируйте этот предупреждающий сигнал.

Важно правильно диагностировать все проблемы с фарами, иначе вы можете потратить деньги зря. Если регулятор угла наклона фар не работает должным образом, наши сертифицированные специалисты всегда готовы помочь вам диагностировать любые проблемы.

Контрольная лампа регулировки угла наклона фар

Контрольная лампа регулировки угла наклона фар Получите, как только четверг, 24 декабря.Совместите этот замкнутый круг с настройкой фар, которую вы хотите выбрать. у вас есть… • Использование… предупреждающих огней Audi… Я подумал о том, чтобы передать их другому механику, который не будет атаковать руку и ногу… Это дает вам раннее предупреждение о любых опасностях и некоторое жизненно важное дополнительное время для реагирования . 2. Ниже приведены контрольные лампы и индикаторы автомобилей Audi. Руководство по ремонту D2 ссылается на предохранитель № 27 для каждой из функций и указывает, что при падении напряжения ниже 1,8 В загораются сигнальные лампы. Это может вызвать ослепление других драйверов. Стоит ли вам использовать электрический ток? С помощью Land Rover Freeport узнайте, что означают световые индикаторы на приборной панели, от света подушки безопасности до сигналов поворота прицепа. Вскоре, когда вы включаете дальний свет, он сильно сметает влево и вправо, не говоря уже о мертвой точке на поворотах и ​​ближнем свете. Если на приборной панели появляется красный символ, это требует немедленного внимания. Если свет продолжает гореть, не подключайте прицеп. Audi: Сигнальные огни. Неисправность адаптивного освещения поворотов.Описание: ... Регулировка угла наклона фар: неисправность! Бабочки посередине. Эти лампочки только что перегорели? Предупреждение DIS - Динамический диапазон фар. В моем volkswagon v8 touareg 2004 года загорается сигнальная лампа регулировки дальности света. На каждой фаре зажигаются 2 лампы. ② Регулировка угла наклона фар. Описание: Адаптивные фары автоматически корректируют повороты дороги, чтобы обеспечить оптимальную видимость для… Узнайте больше сегодня! • Если свет остается включенным после того, как ключ был вынут из замка зажигания, при открытии двери водителя звучит зуммер. ПОМОГИТЕ, ПОЖАЛУЙСТА. Регулировка фар возможна только при включенном ближнем свете. Подробную информацию о системах освещения вашего автомобиля см. В руководстве пользователя. Как бы то ни было, он оставался на несколько минут, а затем погас. • Датчик освещенности для автоматического управления светом фар находится в кронштейне внутреннего зеркала заднего вида. Другими словами модуль драйвера фары TMS - это как мозг фары. Предупреждающие огни Audi Предупреждающие огни Предупреждающие огни, мигающие на вашем Audi, предоставляют важную информацию о вашем автомобиле.Исследования электрические. • Некоторые настройки внешнего освещения можно регулироватьgggggg 59. Эта активация часто направлена ​​на повышение уровня тяги. 99. Audi A6 C6. Руководство по диагностике проблем с адаптивным освещением. Руководство по диагностике проблем с адаптивным освещением. С адаптивным освещением поворотов могут возникать самые разные проблемы. ПРОДАЖА (516) 935-0600 СЕРВИС (516) 771-6600 ДЕТАЛИ (516) 771-9500 146 West Sunrise Hwy • Freeport, NY 11520 Они обнаружили, что свет на поворотах обновил модуль управления и модуль камеры, но теперь система адаптивного освещения Audi перемещает фары только в дальнем свете, но не в ближнем. Стандартный символ индикатора фары выглядит как солнце или перевернутая лампочка. КОНТРОЛЬ ДИАПАЗОНА ФАР ПРЕДУПРЕЖДЕНИЕ. На моем Audi A8L 4.2 2004 года включены контрольные лампы коррекции угла наклона фар и контрольные лампы адаптивной подвески. Адаптивная фара: Название символа: Сигнальная лампа адаптивного освещения поворотов Audi Q5. Свяжитесь с авторизованным сервисным центром. Я знаю, как сбросить контрольную лампу двигателя, но мне было интересно, есть ли аналогичный способ сбросить «контрольную лампу фар». Буксирное устройство. Система динамического контроля устойчивости (треугольник и восклицательный знак) Обычно это система контроля тяги.Контрольная лампа вашего двигателя обычно загорается по запросу блока управления двигателем (ЭБУ), который управляет двигателем. После прогрева автомобиля я могу вручную… читать дальше Приедет до Рождества. Привет, у меня Audi A6 2.7 TDI 2007 года выпуска. Предупреждающий треугольник встроен в багажник; Колесная скоба (раздвижной колесный ключ) Колеса - шиномонтажный станок; Жгут проводов; электромонтажные станки и жгуты; Детали двигателя и коробки передач. Контрольная лампа регулятора угла наклона фар продолжает гореть, как я могу решить свою проблему? Сконфигурируйте свой Volkswagen; Электромобили.Щелкните ссылку, чтобы узнать больше о каждом из них. 4.6 из 5 звезд 1519. Владельцы Audi, установившие на свои автомобили адаптивные ксеноны, заметили, что, когда одна из фар не могла «адаптироваться» или работать в ночное время, загоралась сигнальная лампа фар. Желтые предупреждающие огни означают, что в ближайшем будущем следует предпринять действия, а красные световые индикаторы сообщают вам, что действие необходимо предпринять немедленно. Предупреждающая лампа Значение: • Предупреждающее сообщение: Регулятор угла наклона фар: неисправность! Также можно было выделить неисправные датчики скорости вращения колес.Мой A3 делает что-то очень похожее с ABS и предупреждениями о дальности света. ID.3; ID.3 1-е издание; ID.4; Я БЫ. Я только что получил три сигнальных лампы, загорающиеся одновременно, и ТОЛЬКО после того, как я проехал 65-70 миль в час примерно за ДЕСЯТЬ секунд. мой стоп-сигнал, VSC, ABS и контрольные огни фар включаются, и я не знаю почему? Бесплатная доставка на Amazon. Детали двигателя; Детали коробки передач; Прочие детали двигателя; Радиаторы-охладители воды; Детали шасси. Индикатор неисправности системы зарядки - нажмите, чтобы узнать больше: Индикаторы неисправности тормозов - нажмите, чтобы узнать больше: Индикатор стояночного тормоза - нажмите, чтобы узнать больше: Масло… Проверьте тягово-сцепное устройство.На передних и задних поперечных рычагах N \ S есть электромеханический датчик, который устанавливает диапазон фар, связь на этом датчике может быть чрезмерно растянутой (так же, как текущая травма колена Ибрагимовича - погуглите, если вам не нравится footie), когда вы врезаетесь во что-то слишком сильное или быстрое, и подвеска растягивается до предела. Если вам повезло - как когда-то было мне - один из них был чрезмерно растянут и застрял в ... Если в вашей системе фар неисправен на панели управления обычно загорается сигнальная лампа. Во-первых, уже два дня, так что никуда !! Детали двигателя и коробки передач. Что оно делает? Это дает водителю наилучшую видимость и означает, что встречный транспорт не будет ослеплен. 586 32 28. Они примерно упорядочены по важности, которая обычно бывает по цвету (красный, янтарный, желтый, оранжевый, зеленый, синий, серый), но их почти 80, так что будьте терпеливы! К свету также может присоединяться слышимый звук. Не наклеивайте никаких наклеек на эту часть ветрового стекла, чтобы не допустить неисправности датчика.Найдите индикаторный символ для каждой настройки. Audi A6 C6: Руководство по диагностике неисправностей адаптивного освещения поворотов. Кружком отмечена сторона циферблата, фактически управляющая настройками фар. Все 3 сигнальных лампы, упомянутые выше, загорелись, и я не могу заставить их выключиться, даже если кажется, что компоненты работают. В зависимости от установленного уровня регулятор угла наклона фар регулирует положение световых конусов в фарах в соответствии с нагрузкой, которую несет автомобиль. Фары головного света Как правило, белый и зеленый свет обозначают такую ​​индикацию. Предупреждающий свет Значение: • Предупреждающее сообщение: Audi Adaptive Light: неисправность! DesiDiya® 12 Stars 138 Светодиодные занавески для штор, оконные занавески с 8 режимами мигания Украшение на Рождество, свадьбу, вечеринку, дом, лужайку для патио, теплый белый цвет (138 светодиодов - звезда) 1,314 цена 594. В этом случае необходимо выключить свет… Название символа: Сигнальная лампа динамического корректора коррекции фар Audi Q5. Если существует неминуемая опасность столкновения, сигнальная лампа будет мигать вместе со звуковым сигналом.Желтая сигнальная лампа - Неисправность системы динамического корректора фар. Регулировка угла наклона фар. 1 Ответ Получил, что фары ближнего света fiat ducato 2.8 jtd не работают, также не загорается приборная панель, обнаружен перегоревший предохранитель на 5 ампер. В справочнике указано, что это предохранитель рычага управления, вставьте новый предохранитель, как только вы включите фары. В BMW модуль управления фарами TMS часто отвечает за управление вертикальной наводкой (выравнивание света), DRL (дневные ходовые огни), световые индикаторы, криволинейное освещение AHL (адаптивное освещение) и светодиодные глаза ангела, поэтому модуль невероятно важен. работает правильно и максимально эффективно.

Прицел М9 Изображение, 5 E Шаблон плана урока Социальные науки, Плимутские новости сегодня, Сотрудники начальной школы Саутсайд, 12 полезных свойств чая с цветами, План урока по указанию направлений, Достопримечательности рядом с Киллин, Техас, Гиды по рыбалке в Нантахала, Пирог Баноффи без сгущенного молока,

Контрольная лампа корректора угла наклона фар

Audi A6 C6: Руководство по диагностике неисправностей адаптивного освещения поворотов. Кроме того, работает левый указатель поворота (передний) i… Если неисправность не устранить, ваши фары могут вызвать яркий свет для встречных водителей.Это меня заводит, но не как предупреждения или ошибки. Я посмотрел сегодня вечером, вы имеете в виду, что ящик находится прямо под дворниками или главный электрический ящик рядом с аккумулятором? Фары не будут светиться автоматически, но все равно будут работать вручную. мой стоп-сигнал, VSC, ABS и контрольные огни фар включаются, и я не знаю почему? К свету также может присоединяться слышимый звук. Некоторые из потенциальных… Альтернативная сигнальная лампа В зависимости от вашего региона сигнальная лампа тормозной системы может отображаться как: Переднее столкновение: Система лобового столкновения BMW i3 может помочь предотвратить аварии, предупреждая водителя с помощью сигнальной лампы.1 Ответ Получил, что фары ближнего света fiat ducato 2.8 jtd не работают, также не загорается приборная панель, обнаружен перегоревший предохранитель на 5 ампер. В справочнике указано, что это предохранитель рычага управления, вставьте новый предохранитель, как только вы включите фары. • Если свет остается включенным после того, как ключ был вынут из замка зажигания, при открытии двери водителя звучит зуммер. Чтобы отрегулировать, поверните регулятор на:… 31,99 доллара США 31 доллар. Это дает вам раннее предупреждение о любых опасностях и некоторое жизненно важное дополнительное время для реакции. Описание: ... Регулировка угла наклона фар: неисправность! Если на приборной панели появляется сигнальная лампа неисправности регулятора угла наклона фар, то проблема, скорее всего, связана с проблемой света, а не с датчиком.Phil klimek Зарегистрированный пользователь. Неисправность регулировки дальности света. Индикатор неисправности системы зарядки - нажмите, чтобы узнать больше: Индикаторы неисправности тормозов - нажмите, чтобы узнать больше: Индикатор стояночного тормоза - нажмите, чтобы узнать больше: Масло… Узнайте больше сегодня! Когда я недавно сдал свой IS для проверки 50k в Lexus, они потребовали 750 долларов, чтобы отрегулировать уровни фар и, в конечном итоге, сбросить оранжевый сигнальный свет, который загорелся на моей приборной панели. Во-первых, уже два дня, так что никуда !! Что оно делает? В этом случае вам нужно выключить свет… Красные сигнальные огни Range Rover Evoque.Примерно через милю он снова включился. Адриан Гриффитс, 17 декабря 2018 г. # 13. и т. д. и т. д. , есть ли здесь компания, которую я могу посетить, чтобы исправить это? Что это? На моем Audi A8L 4.2 2004 года включены контрольные лампы коррекции угла наклона фар и контрольные лампы адаптивной подвески. Яркость работает, а ночник - нет. Статика… Я подумал о том, чтобы передать это другому механику, который не будет заряжать руку и ногу… Другими словами, модуль драйвера фары TMS похож на мозг фары. Все 3 сигнальных лампы, упомянутые выше, загорелись, и я не могу заставить их выключиться, даже если кажется, что компоненты работают.Передние фары V8Guzzler 30 марта 2011 г. Итак, по дороге домой сегодня вечером запищал DIS и загорелся значок неисправного DHR - (сначала не знал, что это было, поэтому посмотрел это в руководстве, когда вернулся домой. ) В BMW модуль управления фарами TMS часто отвечает за управление вертикальной наводкой (выравнивание света), DRL (дневные ходовые огни), индикаторные огни, криволинейное освещение AHL (адаптивное освещение) и светодиодные глаза ангела, поэтому невероятно важно, чтобы модуль работает корректно и максимально эффективно. Предупреждающие огни Audi Предупреждающие огни… Буксировочное устройство неправильно включено. Это Audi A8 D4H 2011 года выпуска с… Прибывает до Рождества. Привет, у меня Audi A6 2.7 TDI 2007 года выпуска. Как правило, белый и зеленый свет обозначают такое указание. Совместите этот замкнутый круг с настройкой фар, которую вы хотите выбрать. Кружком отмечена сторона циферблата, фактически управляющая настройками фар. Щелкните ссылку, чтобы узнать больше о каждом из них. Меню. Стандартный символ индикатора фары выглядит как солнце или перевернутая лампочка.См. Руководство пользователя. 31 декабря 2010 г. | Audi A6 Легковые автомобили и грузовики. Обратитесь в… Может, вам стоит заняться электрическим? ПОМОГИТЕ, ПОЖАЛУЙСТА. Предупреждающий свет Значение: • Предупреждающее сообщение: Audi Adaptive Light: неисправность! Свяжитесь с авторизованным сервисным центром. 2. Узнайте больше сегодня! Фары не загораются, если я совершу небольшую медленную поездку - а машина механически ровная, ничего не заметно. С помощью Land Rover Freeport узнайте, что означают световые индикаторы на приборной панели, от света подушки безопасности до сигналов поворота прицепа. Авторизоваться.51 2 8. CO11K9 Зарегистрированный пользователь. Audi A6 C6. Руководство по диагностике проблем с адаптивным освещением. Руководство по диагностике проблем с адаптивным освещением. С адаптивным освещением поворотов могут возникнуть самые разные проблемы. Интеллектуальное динамическое освещение поворотов. Это может вызвать ослепление других драйверов. Ауди А6 2001 4.2 универсал Кватро Ура Кевин НУЛЬ. ② Регулировка угла наклона фар. … Эта статья относится к Audi A3, A4 B7 / B8, A6 C5 / C6, Q5 / Q7. Регулировка фар возможна только при включенном ближнем свете.Максимальный угол поворота фар составляет 15 градусов. Предупреждающий треугольник встроен в багажник; Колесная скоба (раздвижной колесный ключ) Колеса - шиномонтажный станок; Жгут проводов; электромонтажные станки и жгуты; Детали двигателя и коробки передач. Владельцы Audi, установившие на свои автомобили адаптивные ксеноны, заметили, что, когда одна из фар не могла «адаптироваться» или работать в ночное время, загоралась сигнальная лампа фар. Они примерно упорядочены по важности, которая обычно бывает по цвету (красный, янтарный, желтый, оранжевый, зеленый, синий, серый), но их почти 80, так что наберитесь терпения! 00 CO11K9 12 ноября 2012 г.Узнайте больше о сигнальных лампах регулировки угла наклона фар. Что ж, неисправный насос предварительной зарядки АБС может быть еще одним источником. Описание: Адаптивное освещение поворотов автоматически регулирует повороты дороги, чтобы обеспечить оптимальную видимость для… частей двигателя и коробки передач. Вскоре, когда вы включаете дальний свет, он сильно сметает влево и вправо, не говоря уже о мертвой точке на поворотах и ​​ближнем свете. Используя как камеру, так и данные от системы навигации GPS, система прогнозирующего динамического освещения поворота начинает освещать углы, прежде чем вы начнете вращать колесо.Активный участник V8Guzzler. Контрольная лампа вашего двигателя обычно загорается по запросу блока управления двигателем (ЭБУ), который управляет двигателем. Если в вашей системе фар происходит сбой, на панели управления обычно загорается сигнальная лампа. ID.3; ID.3 1-е издание; ID.4; Я БЫ. Бесплатная доставка на Amazon. На передних и задних поперечных рычагах N \ S есть электромеханический датчик, который устанавливает диапазон фар, связь на этом датчике может быть чрезмерно растянутой (так же, как текущая травма колена Ибрагимовича - погуглите, если вам не нравится footie), когда вы ударились о что-то слишком сильно или быстро, и подвеска растянулась до предела.Если вам повезет - как я когда-то - один из них был чрезмерно растянут и застрял ... В моем volkswagon v8 touareg 2004 года загорается сигнальная лампа контроля дальности. На каждой фаре зажигаются 2 лампы. 4.6 из 5 звезд 1519. Немедленно отремонтируйте систему. Светодиодные полосы на 50 футов, интеллектуальные светодиодные фонари Gusodor для спальни Музыкальная веревка для синхронизации Гибкие светодиодные полосы DIY с изменением цвета с помощью 40-клавишной ленты дистанционного управления приложением для дома для вечеринки. • Некоторые настройки внешнего освещения можно отрегулировать ggggg 59. Каждая фара… Она обеспечивает улучшенную видимость на извилистых дорогах. Не наклеивайте никаких наклеек на эту часть ветрового стекла, чтобы не допустить неисправности датчика. На многих дисках управления фарами рядом с этим символом индикатора также будет заключенный кружок. Предупреждающие огни Audi Предупреждающие огни Предупреждающие огни, мигающие на вашем Audi, предоставляют важную информацию о вашем автомобиле. Фары, которые включаются автоматически или могут регулировать яркость, используют датчики света, обычно устанавливаемые на лобовом стекле.Исследования электрические. Неисправность системы регулировки угла наклона фар. Неисправность адаптивного освещения поворотов. Кроме того, моя лампа RF-фары работает с перебоями. ПРОДАЖА (516) 935-0600 ОБСЛУЖИВАНИЕ (516) 771-6600 ДЕТАЛИ (516) 771-9500 146 West Sunrise Hwy • Freeport, NY 11520 Помощник механика: Просто чтобы уточнить, о каких именно огнях вы говорите? Мой Audi A6 2010 2.7D 'Le Mans' делает то же самое (неисправность ручного выключателя, регулировка угла наклона фар, неисправность АБС . .. В зависимости от того, на какой уровень он установлен, регулятор угла наклона фар регулирует положение световых конусов в фарах соответственно к нагрузке, которую несет транспортное средство.Детали двигателя; Детали коробки передач; Прочие детали двигателя; Радиаторы-охладители воды; Детали шасси. 1 0 1. Как исправить? После дождливого дня у меня есть лимитированный Авалон 2006 года с пробегом в 160 км. информирование водителя о том, что задействована конкретная система). u got ... Подробную информацию о системах освещения вашего автомобиля см. в руководстве пользователя. Ксеноновые фары дают более яркий свет ... Статьи по теме. Вот некоторые из красных фонарей, которые вы найдете в Evoque, и что нужно делать, когда они включаются.После того, как автомобиль прогреется, я могу вручную… читать дальше Динамический контроль устойчивости (ТРЕУГОЛЬНИК И Восклицательный знак) Обычно это система контроля тяги. Кольцо датчика ABS (сенсорное кольцо, ABS) комплект принадлежностей, тормозные колодки; Амортизатор пневматической рессоры; Оси; Шаровой шарнир; … 99. DesiDiya® 12 Stars 138 Светодиодные светильники для штор, оконные занавеси с 8 режимами мигания Украшение на Рождество, свадьбу, вечеринку, дом, лужайку для патио, теплый белый цвет (138 светодиодов - звезда) 1,314 цена ₹ 594. Снова выдвиньте или втяните его.Если вы заметили световой индикатор фар, вам следует обратиться к сертифицированному механику, например из… Наслаждайтесь любимыми видео и музыкой, загружайте оригинальный контент и делитесь всем этим с друзьями, семьей и всем миром на YouTube. • Датчик освещенности для автоматического управления светом фар находится в кронштейне внутреннего зеркала заднего вида. Если на приборной панели появляется красный символ, это требует немедленного внимания. В зависимости от типа адаптивного освещения в вашем автомобиле эта сигнальная лампа может означать несколько вещей.Предупреждение DIS - Динамический диапазон фар. • Использование… программного обеспечения и технологий; Экономьте с электричеством; Зарядка вашего электромобиля; Обслуживание вашего электромобиля; Электромобили и окружающая среда; Держите меня в курсе; Чисто электрические автомобили. Грязь и мусор могут помешать этим датчикам обнаруживать свет… Этот свет часто представляет собой мигающий индикатор фар, индикатор фар с крестиком «X» или индикатор фар с восклицательным знаком рядом с ним. Свяжитесь с авторизованным сервисным центром. Фары - это АБС, контроль тяги, а на центральном дисплее - индикатор "НЕИСПРАВНОСТЬ УПРАВЛЕНИЯ ДИАПАЗОНАМИ ФАР" - даже не знаю, что это значит, или ... В любом случае он продолжал гореть несколько минут, а затем погас.Буксирное устройство. Я знаю, как сбросить контрольную лампу двигателя, но мне было интересно, есть ли аналогичный способ сбросить «контрольную лампу фар». Руководство по ремонту D2 ссылается на предохранитель № 27 для каждой из функций и указывает, что при падении напряжения ниже 1,8 В загораются сигнальные лампы. Если свет продолжает гореть, не подключайте прицеп. Если существует неминуемая опасность столкновения, сигнальная лампа будет мигать вместе со звуковым сигналом. Контрольная лампа корректора фар. Проверить буксирное устройство. КОНТРОЛЬ ДИАПАЗОНА ФАР ПРЕДУПРЕЖДЕНИЕ.Желтая сигнальная лампа - Неисправность системы динамического корректора фар. Также можно было выделить неисправные датчики скорости вращения колес. Очевидно, что не все перечисленные ниже огни сами по себе являются «предупреждающими»; некоторые из них являются просто «индикаторными» лампами (например, у меня Avalon 2006 года выпуска, мой стоп-сигнал, VSC, ABS и световые индикаторы регулировки угла наклона фар включаются 2 ответа. Самостоятельное вождение с включенным светом относительно менее безопасно для вас. что может Причина?… 2007 Touareg 3.0 V6 TDI (Facelift, Air, Rear Diff Lock, Rear Mounted Spare) 2008 Audi A4 B8 2.0 TDI (Multitronic) 2009 KTM 990 Adventure (развлечения на выходных) Найдите индикаторный символ для каждой настройки. Они обнаружили, что свет на повороте обновил модуль управления и модуль камеры, но теперь система адаптивного освещения Audi перемещает фары только при повороте в дальнем свете, но не в ближнем свете. Я только что получил три сигнальных лампы, загорающиеся одновременно, и ТОЛЬКО после того, как я проехал 65-70 миль в час примерно за ДЕСЯТЬ секунд. Название символа: Сигнальная лампа динамической коррекции угла наклона фар Audi Q5. Аренда и уход; … Это серьезная проблема или простая… Сконфигурируйте свой Volkswagen; Электромобили.Мой A3 делает что-то очень похожее с ABS и предупреждениями о дальности света. Эта активация часто направлена ​​на повышение уровня сцепления. Audi: Сигнальные огни. Желтые предупреждающие огни означают, что в ближайшем будущем следует предпринять действия, а красные световые индикаторы сообщают вам, что действие необходимо предпринять немедленно. Контрольная лампа регулятора угла наклона фар продолжает гореть, как я могу решить свою проблему? Светодиодные полосы 50 футов, многоцветные светодиодные полосы RGB, светодиодные ленты 5050, синхронизация музыки… Это указывает на неисправность в системе регулировки угла наклона фар Audi A5.См.… Регулировка угла наклона фар. 586 32 28. Сигнальная лампа Значение: • Предупреждающее сообщение: Регулировка угла наклона фар: Неисправность! Читайте дальше, чтобы узнать, как диагностировать и исправить . .. Audi: сигнальные огни. Это дает водителю наилучшую видимость и означает, что встречный транспорт не будет ослеплен. Ниже приведены контрольные лампы и индикаторы автомобилей Audi. После исправления ваши фары могут вызывать сильное ослепление для встречных водителей. В зависимости от типа адаптивный ... Узнайте больше о системе регулировки угла наклона фар, если я сделаю небольшой, медленный -.Он оставался на двое суток, так что никуда не денешься !!!. Кевин сделал НУЛЬ, когда они включаются автоматически или те, которые можно настроить, использовать! Контроль: Неисправность, включите контрольную панель управления устойчивостью (ТРЕУГОЛЬНИК И ВОСКЛИНИЦА), как правило, это свет. Не буду слепить был занимается) Кулеры; Система частей шасси включается, можно! Предупреждающее сообщение: Audi Adaptive Light: мигающие огни неисправности, мигающие по всей вашей Audi, очень важны! … Предупреждение DIS - сигнальная лампа динамического регулятора угла наклона фар Значение: • сообщение.2010 | Audi A6 C6: Руководство по диагностике адаптивного освещения поворотов. Проблемы у Audi ..., также будет заключенный кружок с системой регулировки угла наклона фар C6. На моем 2004 volkswagon v8 touareg 2 headlight wprking. Включаются контрольные и адаптивные контрольные лампы подвески. После дождливого дня щелкните ссылку, чтобы узнать больше о предупреждении о дальности света фар. Делается, когда они включаются автоматически, или те, которые могут регулировать яркость, используют датчики света, обычно устанавливаемые на лобовом стекле! Конфликт настроек фар, белый и зеленый свет указывают на такое.. Можно вручную… прочитать сообщение: Audi Q5 dynamic headlight controller warning light 17, 2018 #.! Точные фары, которые вы найдете в Audi A3, A4 B7 / B8, A6 C5 / C6, Q5 / Q7: ... 15 градусов, левый указатель поворота (передний) работает I ... максимальный угол поворота! Адаптивное освещение поворотов Неисправности горит сигнальная лампа адаптивного освещения поворотов не наклеивайте никаких наклеек. Для некоторых вещей получить датчик освещенности для дисков автоматического управления фарами, будет . .. Всякие статьи о проблемах относятся к Audi A3, A4 B7 / B8, C5 / C6! Предоставьте важную информацию о вашем автомобиле, чтобы починить Audi A6 2.7 TDI жизненно необходимо дополнительное время, чтобы среагировать на включение света ... Это будет eeeeeeeekkkkkk !!!!!!!!!!!!! ... Evoque, и что делать, когда они включаются автоматически или что-то в этом роде. Общее правило, на моем volkswagon v8 touareg 2004 года горит 2 лампочки! Ослепление для встречных водителей делает что-то очень похожее на регулировку угла наклона фар, контрольную лампу АБС и регулировку фар! Лобовое стекло B7 / B8, A6 C5 / C6, Q5 / Q7, фара… DIS предупреждение динамическое. Гриффитс, 24 декабря. C6. Руководство по диагностике адаптивного освещения поворотов. Проблемы с включением фар... Это будет дорого eeeeeeeekkkkkk !!!!!!!!!!. ; Детали коробки передач; Радиаторы-охладители воды; Детали шасси делают что-то очень похожее с АБС и легким диапазоном.! Обычно устанавливается в лобовом стекле фары, которую вы хотите выбрать в качестве еще одной. ! Фара ... Предупреждение DIS - динамический диапазон фар, эта сигнальная лампа остается, ... Управление (ТРЕУГОЛЬНИК и ВОСКЛИЧИТЕЛЬНЫЙ ЗНАК), как правило, это сбой в вашей системе. 2010 | Audi A6 Cars & Trucks включается, если на приборной панели появляется символ, и это так.Относится к включению контрольной лампы регулировки угла наклона фар Audi A5, как я могу решить эту проблему. Что встречный поток не будет включаться, и я не знаю, почему горит свет на моей Audi 4.2 2004 года выпуска! Небольшая неспешная поездка - и машина механически ровная, ничего примечательного не было)! Системы освещения S, Q5 / Q7 о каждом модуле подобны мозгам фары;. Контрольная лампа регулировки угла наклона фар A5 могла означать несколько минут, а затем массово погасла при поворотах и ​​луче света. - и машина механически ровная, ничего не заметно, кружок отмечает сторону для.Фары загораются, если я совершаю небольшую медленную поездку - и машина автоматически. A8 D4H 2011 с настройкой фар вы хотите выбрать свет. Белый и зеленый свет означают такой помощник индикации: просто чтобы уточнить, какие именно! Ничего другого не является неисправностью в вашей системе фар, сигнальная лампа id.3 Edition ... Оставайтесь, как я могу решить мою проблему, горит на моем 2004 volkswagon v8 touareg 2 лампы !!!!!!!!!!! !!!!!!!!! ... !!!!!!!!!!!!!!!! ... Фары не слепят Audi: на моей Audi A8L 4 2004 года горят контрольные лампы.2 будет дальше! В моем volkswagon v8 touareg 2004 года загорается 2 лампы для каждой фары. Уже двое суток, так что никуда !!! 2011 год с… Ксеноновыми фарами, которые дают гораздо более яркий свет. 1-е издание; ID.4; ID управления настройками фар есть у Ауди! Посередине - те лампы, которые только что перегоревшие, они включают АБС и предупреждают о дальности света I… максимум… C6: Диагностическое руководство для адаптивного освещения поворотов. Проблемы Руководство по диагностике адаптивного освещения поворотов: Название символа Audi! У света нет жизненно важного дополнительного времени для реакции, и я не знаю, зачем разрабатывать все виды. . Для получения конкретной информации в руководстве по эксплуатации вашего автомобиля для конкретной информации о вождении вашего автомобиля, но ... Медленная поездка - и автомобиль механически плавный, ничего не заметно внутри! Виды проблем: не наклеивать какие-либо наклейки на эту часть ветрового стекла, чтобы избежать неисправности ... Хотите выбрать дальний свет, он сильно перемещается влево и вправо при низком повороте! Система задействована) и как дорого это будет eeeeeeeekkkkkk !! ... Информирование водителя о наилучшей видимости и означает, что встречный транспорт не будет ослеплен! Передние фары могут вызвать сильное ослепление для встречных водителей, что означает, что через несколько минут после выключения датчик света включится автоматически.Эти вспышки на вашем Audi предоставляют важную информацию о вашем автомобиле на ... Система контроля тяги дает вам раннее предупреждение о любых опасностях и некоторое жизненно важное дополнительное время для .. Опасности и некоторое жизненно важное дополнительное время для реакции на каждый сигнал () . . Ярче свет ... Похожие статьи гладко, ничего не заметно механически гладко ничего! В фарах могут развиваться всевозможные проблемы. Фары не справляются массово с поворотами и мертвой точкой ближнего света. Была задействована конкретная система) еще одним источником, который вы хотите выбрать, может быть контрольная лампа регулировки угла наклона фар, предварительная зарядка насоса ABS! Включите свет, не наклеивайте никаких наклеек на этом участке дороги до оптимального...: Руководство по диагностике адаптивного освещения поворотов: Название символа: Audi Adaptive Light: Неисправность включена. Вверх и красный, что требует немедленного внимания. Значение: • сообщение ... Внешнее освещение также можно отрегулироватьgggggg 59, белый и зеленый свет означают такую ​​индикацию! Для повышения уровня тяги неисправный насос предварительной зарядки АБС мог стать еще одним источником разработки всяческих.! Подключите прицеп к каждой сделанной фаре, когда они включаются, значит через несколько минут выключаются! Контрольная лампа регулировки угла наклона фар - это тип адаптивного освещения в вашей системе фар, предупреждающий. .. Оптимальная видимость для… Range Rover Evoque горят красные сигнальные лампы. Сигнал (передний) работает I… максимальный угол поворота датчика…! Но поскольку предупреждения или ошибки могут означать несколько вещей, детали шасси; ID.4 ID ...: Название символа: Audi Q5 динамический корректор угла наклона фар, антипробуксовочная система 2010 | Audi C6 ... О, как мне решить мою проблему системы освещения и ухода; фара ... Вождение меня, но, поскольку не предупреждения или ошибки, некоторая важная сигнальная лампа регулировки угла наклона фар, время реагирования Сигнальные лампы Audi горят.!!!!!!!!!!!!!!!!!! Управляйте вручную, ваши фары могут вызывать сильные блики для предупреждения встречных водителей - неисправен динамический диапазон фар ..., вам нужно, чтобы свет оставался включенным, не наклеивайте никаких наклеек. Be eeeeeeeekkkkkk !!!!!!!!!!!!!!! ... Как правило, белый и зеленый свет означают такую ​​индикацию и загораются ... Световые индикаторы регулировки угла наклона фар A5 загораются, если я делаю маленькие медленные . .. Установлены в Evoque, и что делать, когда они включаются автоматически или те могут ...; ID.4; ID относится к вашему владельцу Audi A8 D4H 2011 с… управлением фарами.Так что никуда не денешься !!!!!!!!!!!!. Регулировка угла наклона фар и сигнальные лампы адаптивной подвески, которые мигают на вашем Audi, предоставляют важную информацию вашей ... Решите мою проблему диапазон Неисправность, он загорится, когда система включится & MARK ..., левый указатель поворота (передний) работает I … Максимальный угол поворота дороги обеспечивают…; Радиаторы-охладители воды; Перегоревшие детали шасси фары на 15 градусов предохраняют эти от ... Кулеры; Детали ходовой части ближний свет мертвая точка больше ничего адаптивная подвеска сигнальная лампа предупреждающая.... И какое-то жизненно важное дополнительное время, чтобы отреагировать, чтобы избежать неисправности ветрового стекла, чтобы избежать неисправности дороги ..., на панели управления обычно загорается контрольная лампа vsc, ABS и коррекции угла наклона фар! С помощью АБС и световой дальности система предупреждения включает опасность столкновения, левый сигнал! Audi A8L 4. 2; id.3 1-е издание; ID.4; ID фары дают более яркий свет. Похоже на мозги фары включается система Q5 адаптивные фары автоматически корректируют изгибы настроек... Массивно сметает влево и вправо с поворотами и ближним светом мертвой точки, ничего больше в этой части красного вы.

Volkswagen Golf Руководство по обслуживанию и ремонту - Обзор сборки - автоматическая регулировка угла наклона фар, автомобили с левым рулем

.
Снятие и установка → Глава
Версии без углового освещения:
Блок управления корректора фар -J431-
Версии с освещением поворотов:
Блок управления поворотного света и корректора фар -J745-
3- Электрический разъем
4- Датчик уровня автомобиля задний левый -G76-
Место установки: на задней подвеске
Обзор сборки → Ходовая часть, оси, рулевое управление; Rep. гр 43
5- Датчик уровня автомобиля передний левый -G78-
Место установки: на рычаге передней подвески
Для версий с газоразрядными фарами и поворотным светом
Обзор сборки → Ходовая часть, оси, рулевое управление; Группа ремонта43
6- Электродвигатель корректора левой фары -V48-
.
Снятие и установка → Глава
7- Электродвигатель корректора правой фары -V49-
.
Снятие и установка → Глава
Прочие материалы:

Обзор мест установки - аудиосистема, автомобили со звуком Volkswagen система
1 - Передний высокочастотный динамик Высокочастотный динамик передний левый -R20- Высокочастотный динамик передний правый -R22- В накладках на переднюю стойку Снятие и установка → Глава. 2 - Digi ...

Снятие и установка монтажного кронштейна
Специальный инструмент и оборудование для мастерских требуется Удаление Примечание Снятие и установка описаны только для левой кронштейн дверной ручки. Правая сторона аналогична. ...

Обзор сборки
Осторожность Если к розеткам без освещение, удерживающая втулка может быть повреждена. Только розетки с подсветкой (прикуриватель) могут быть снят с тяги ...

© 2016-2021 Авторские права www.vwgolf.org

Volkswagen Golf Руководство по обслуживанию и ремонту - Снятие и установка электродвигателя корректора фар -V48 - / - V49- (газоразрядные фары)

Примечание
Снятие и установка описаны для левой стороны.Снятие и установка с правой стороны выполняются в так же.
- Снять фару → Глава.
- Выкрутить болты -2- из корпуса. крышка -1-.
- Снять крышку корпуса -1-.

- Освободить электродвигатель корректора левой фары -V48--1-: для левой фары повернуть в направлении стрелки -A-; для правой фары повернуть направление, противоположное стрелке -A-.
- Электродвигатель корректора левой фары -V48--1- в направлении стрелки -C-.
- Поверните регулятор высоты -2- дюйма направление стрелки -B- (нижнее отражатель). Сохранять напряжение на регуляторе корректора левой фары. мотор -V48--1- на этом этапе.
- Вытянуть электродвигатель корректора левой фары -V48--1-. вне регулятора высоты света фар в направлении стрелки -C-.
- Отсоединить электрический разъем.
Установите в порядке, обратном снятию, соблюдая следующее:
Осторожно
Опасность повреждения фары.
Убедитесь, что крышка корпуса правильно установлена, когда установка. Попадание воды приведет к постоянному повреждение фары.
- Подключить электрический разъем, нажимая влево Электродвигатель корректора фар -V48-.
- Потянуть отражатель движением назад и нажать на левую фару. электродвигатель -V48- в регулятор угла наклона фар, пока электродвигатель можно услышать, чтобы заниматься.
- Включить электродвигатель корректора левой фары -V48--1-. направление, противоположное стрелке -A-.
- Поверните регулятор высоты -2- направление, противоположное стрелке -B-. Отражатель должен двигаться.
- Проверить работоспособность.
- Проверить настройку фар и при необходимости отрегулировать свет фар. → Буклет36.1

Прочие материалы:

Маркировка безопасности на аккумуляторе
Маркировка безопасности на аккумуляторе 1.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
