Двигатель ВАЗ 2110 16 клапанов, технические характеристики, устройство и схема ГРМ

Двигатель ВАЗ 2110 16 клапанов является самым мощным и динамичным мотором “десятки”, в то же время делая машину с таким силовым агрегатом довольно сложной в ремонте и обслуживании.

Бензиновых инжекторных двигателей ВАЗ 2110 16 кл. два, один рабочим объемом 1.5 литра (ВАЗ-2112) и второй объемом 1.6 литра (ВАЗ-21124). Двигатель ВАЗ-2112 имеет одну существенную проблему. При обрыве ремня ГРМ происходит удар клапанов о поршень. Собственно изображение данного 16-клапаного двигателя в разрезе дает четкое представление о фактическом отсутствии достаточного зазора между тарелками клапанов и днищем поршня. То есть когда рвется ремень, а поршень по инерции идет в верхнюю точку, клапан может быть открыт и происходит неизбежный удар. Обычно при таком прошествии клапана гнутся. А в худшем случае и ломаются превращая камеру сгорания и днище поршня в металлические крошки.

Собственно в двигателе 1.6 литра (ВАЗ-2112) данной проблемы уже нет. Там клапана не гнутся. Этого удалось добиться использовав новые поршни с особой формой днища, на которой имеются выемки на случай обрыва ремня ГРМ. Смотрим фото подобных поршней далее.

Далее подробные характеристики двигателей ВАЗ 2110 16 клапанов.

Двигатель ВАЗ 2110 1.5 л. 16-клапанов инжектор

  • Рабочий объем – 1499 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 82 мм
  • Ход поршня – 71 мм
  • Мощность – 93 л.с. (68 кВт) при 5600 оборотах в минуту
  • Крутящий момент – 128 Нм при 3800 оборотах в минуту
  • Степень сжатия – 10.5
  • Система питания – распределенный впрыск
  • Разгон до 100 км/ч – 12.5 секунд
  • Максимальная скорость – 180 километров в час
  • Средний расход топлива – 7,2 литра

Двигатель ВАЗ 2110 1.6 л. 16-клапанов инжектор

  • Рабочий объем – 1596 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 82 мм
  • Ход поршня – 75.6 мм
  • Мощность 16 кл. – 89 л.с. (65.5 кВт) при 5600 оборотах в минуту
  • Крутящий момент 16 кл. – 131 Нм при 3800 оборотах в минуту
  • Степень сжатия – 10.3
  • Система питания – распределенный впрыск
  • Разгон до 100 км/ч – 12секунд
  • Максимальная скорость – 185 километров в час
  • Средний расход топлива – 7,2 литра

Стоит отметить, что сегодня на “Автовазе” в основном производят двигатели объемом 1.6 литра, а 1,5 литровые агрегаты уже не ставятся на модели Lada, но на “десятках” встречаться довольно часто.

Двигатель ВАЗ 2110 16 клапанов устройство ГРМ

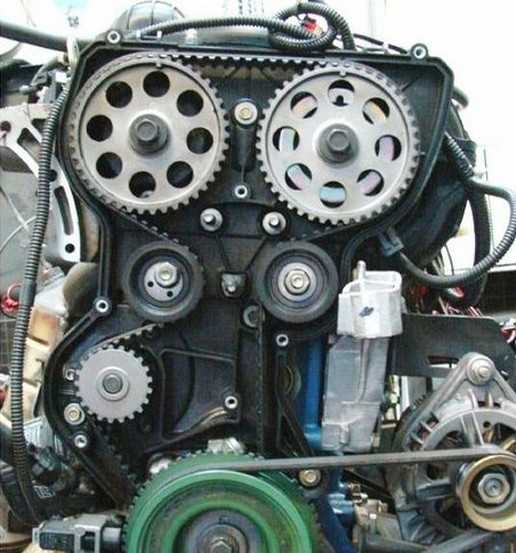

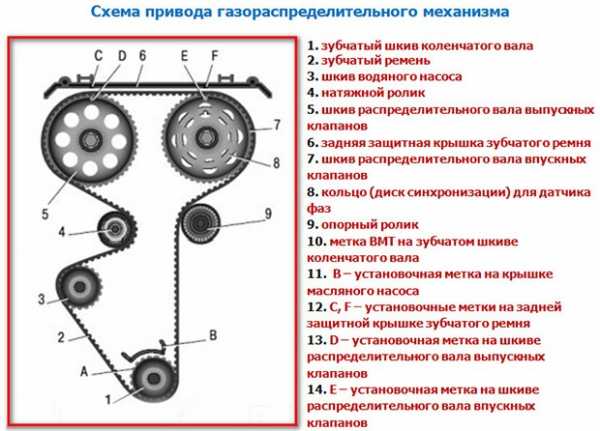

Предлагаем подробную схему ГРМ 16-клапанного двигателя “десятки”. Замена ремня ГРМ у двигателя с двумя распределительными валами гораздо сложнее, чем у обычного 8-клапанного мотора. В устройстве ГРМ добавляется еще один шкив распредвала, дополнительный ролик ГРМ. При замене ремня на 16-клапанном моторе установить ремень нужно таким образом, что бы совместить метки шкивов распредвалов и метку шкива коленвала. Самое интересное, натяжной ролик который вам надо верно установить, что бы обеспечить нормальное натяжение ремня, может сместить метки при натяжении. Поэтому, если у вас нет опыта установки ремня на 16-клапанном двигателе ВАЗ-2110, то может понадобится довольно много времени, на то что бы понять, как это работает.

Перед установкой защитного кожуха ГРМ, вы должны точно убедится, что натяжной ролик достаточно подтянул ремень и метки точно совпадают. Если в не уверены в полном совпадении меток, лучше не собирать ГРМ дальше, лучше еще раз все проверить. Ведь если метки не совпадут, хотя бы на один зубец ремня ГРМ, двигатель вряд ли будет нормально работать, поскольку газораспределительный механизм будет разбалансирован.

Сегодня модификации двигателя ВАЗ 2110 16 клапанов объемом 1.6 литра устанавливаются практически на все новые модели Лада Калина, Приора и Гранта. Соответственно и устройство этих моторов весьма схожи.

myautoblog.net

Двигатель ВАЗ 2112 1.5 16V: характеристики, описание, обслуживание, ремонт

На ВАЗ 2112 устанавливалась 16 клапанный силовой агрегат с рабочим объёмом мотора 1.5 литра и маркировкой 21120. Мотора разработан на основе классического ВАЗовского мотора ВАЗ 21083 и обладает достаточно высокими техническими характеристиками.

Технические характеристики

Двигатель ВАЗ 21120 производили и устанавливали на автомобили АвтоВАЗ с маркировкой 2112 с 1997 по 2004 года. Новый двигатель имеет улучшенную конструкцию и повышенную мощность.

Двигатель ВАЗ 2112 1,5 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительного вала, газораспределительный механизм имеет ременной привод. Блок цилиндров 2112, такой же как на 21083, но с изменёнными креплениями под ГБЦ и дополнительными маслоканалами для коренных подшипников, на блоке под термостатом выбит номер двигателя ваз 21120. Рабочая температура силового агрегата составляет 87-103 градуса Цельсия.

Ресурс двигателя 2112, по данным завода изготовителя составляет 150 тыс. км, на практике моторы ходят более 250 тыс.км.

Рассмотрим, основные технические характеристики, которыми обладает двигатель 21128:

НаименованиеХарактеристика
Марка21120
Маркировка1.5 16V
Мощность93 лошадиные силы
ТипИнжекторный
ТопливоБензин
Клапанный механизм16 клапанный
Количество цилиндров4
Расход горючего7,5 литров
Диаметр поршня82,5 мм
Ресурс200 — 250 тыс. км

Все моторы комплектуются 5-ти ступенчатой коробкой переключения передач. Система охлаждения — жидкостного типа с принудительной циркуляцией. Мощность двигателя может быть увеличена до 123 л.с., без потери ресурса. В случае полой доработки мотору может достаться 250 л.с., но при этом, ресурс сократиться в 2-2,5 раза.

Обслуживание

Техническое обслуживание, характерное для автомобилей производства АвтоВАЗ. Основные операции проведения обслуживания являются — замена масла и масляного фильтра. Для смены смазочной жидкости необходимо 3,2 литра моторного масла. В свою очередь, в мотор влезает 3,5 литра смазки.

Рекомендуется заливать полусинтетические моторные масла с маркировкой — 5W-30, 5W-40, 10W-40, 15W40.

Карта технического обслуживания выглядит следующим образом:

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап еще называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвертое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.

ТО-5: Пятое ТО для двигателя, как второе дыхание. На этот раз меняется много чего. Итак, рассмотрим, какие элементы полежат замене в пятом техническом обслуживании:

  • Замена масла.
  • Замена фильтра масляного.
  • Замена воздушного фильтра.
  • Замена топливного фильтрующего элемента.
  • Меняются ремень ГРМ и ролик.
  • При необходимости ремень генератора.
  • Водяной насос.
  • Прокладка клапанной крышки.
  • Другие элементы, которые необходимо заменить.
  • Регулировка клапанов, при которой регулируется газораспределительный механизм.

Последующее проведение технического обслуживания проводится согласно карты проведения 2-5 ТО по соответствующему пробегу.

Ремонт двигателя

Мотор 21120 с обновлённой конструкцией обладает высоким ходом поршней, при эксплуатации появились проблемы, а именно большой износ стенок цилиндров и «жор» масла. Дальнейшие действия не сложно предугадать — капитальный ремонт. При этом он может проводиться спустя краткие сроки — 100 000 км пробега. Из-за этого, на старте продаж и эксплуатации мотор получил достаточно много негативных отзывов.

Вывод

Двигатель ВАЗ 2112 1.5 16V показал себя, как не доработанный, и не особо мощный, но простой, в конструктивном плане, силовой агрегат. Движок легко поддаётся обслуживанию и ремонту своими руками.

avtodvigateli.com

Двигатель инжектор 2112 ВАЗ на16 кл. 1,5л

станавливается на следующие автомобили ВАЗ:

Популярным легковым автомобилем в конце 90-х годов считался ВАЗ 2112. Его конструктивные особенности, усиленная мощность двигателя просто приманивали к себе армию покупателей. Эта страница истории отечественного автомобилестроения, еще надолго останется в памяти рядовых россиян.
Преимущества и недостатки.

Двигатель ВАЗ с навесным на 2112 создавался при содействии специалистов компании «Porshe» и автоконцерна «General Motors». За основу был взят мотор от 83-ей модели ВАЗовской линейки восьмерок. Конструкция осталась прежней, а вот технические и эксплуатационные показатели были улучшены. Мощность двигателя была увеличена на порядок выше, при этом, расход топлива снизился. Все эти изменения стали возможными после установки на двигатель новой системы распределительного впрыска топлива (инжекторная). Разработки производились с привлечением иностранных специалистов.
Серьезным недостатком мотора можно считать нехватку мощности на пониженных оборотах двигателя. Оптимальное развитие крутящего момента начинается с 3500 об/мин. Также, неприятности происходят после обрыва ремня ГРМ из-за ненадежной работы роликов ременной передачи. По этой причине происходит загиб клапанов в головке блока.
Технические характеристики.

ПараметрЗначение
Конфигурация двигателяL
Цилиндры4
V камеры сгорания, л1,5
Калибр цилиндра, мм82
поршневой интервал движения, мм71
Усилие сжатия10,5
Кол-во клапанов4
Система ГРМDOHC
Рабочий цикл1-3-4-2
Заводская мощ. / обороты вращения коленвала68,4 кВт-(93 л.с.) / 5600 об/мин
Максимум вращающегося момента / при оборотах вращения коленвала133,3 Н•м / 3300 об/мин
Способ питанияинжекторный
ТопливоАИ — 95
Экологическая системаЕвро 3
Общая масса, кг120

Краткое описание устройства.

Двигатель ВАЗ в сборе на 2112 в основном не отличается какими-либо конструктивными особенностями. Он, как и все моторы семейства, четырехтактный с обычной рядныой устаноовкой цилиндров. Наличие 16 клапанов предусматривает установку 2-ух распределительных валов. Это позволяет цилиндрам мотора принять за короткое время большее количество высокооктанового топлива, а также осуществить быстрый вывод отработанных газов.
Система охлаждения принудительная, закрытого типа. Смазка двигателя осуществляется в комбинированном виде: самостоятельным разбрызгиванием от работающих деталей и под давлением с помощью масляного насоса.
Блок цилиндров.

Мотор выполнен путем литья из высокопрочного чугуна, конструкция идентична двигателю от модели 21083. Изменения крепления, произошли из-за установки на двигатель инжекторной системы питания.

ПараметрЗначение
Составчугун
калибр цилиндра, мм82,0
Осевой интервал между поршнями, мм89,0
Интервал от верхней до нижней точки блока, мм194,80
Начальный калибр расточки коленвала, мм54,52
Общая масса, кг28,810

Голова блока претерпела существенные изменения. 16 клапанов, работающих от 2-ух распредвалов, осуществляют впрыск топливной смеси и выпуск отработанных газов. Впервые клапана приводятся в действие гидротолкателями, такой механизм исключает обычную регулировку двигателя. Сами клапаны установлены в V – образном расположении прямо в самой головке блока цилиндров.

dvigatelivsem.ru

16 клапанный двигатель на классику



17.12.2013,

Рубрика &nbspдвигатель |

Сегодня рассмотрим установку 16 клапанного двигателя от переднеприводных вазов, на классику. Что первым делом нам понадобится, сам двигатель 16V с навесным оборудованием, кронштейны двигателя от классики, в одном из них отверстия под крепление к блоку рассверлены до 10мм;
венец 2101, стартер 2101;
сцепление в сборе с выжимным классическое на выбор, опорный подшипник первичного вала 2101 (тот что в коленвале), педаль газа с тросом от инжекторной 2107. Подушки классические (в моём случае от нивы). Для того чтоб установить движок, его полюбому надо вскрывать. Первое это вытащить коленвал и отдать его хорошему токарю, который сможет проточить отверстие под подшипник, проточить ровно на столько, на сколько выступает родная бобышка на которой центруется маховик.

Опорный подшипник

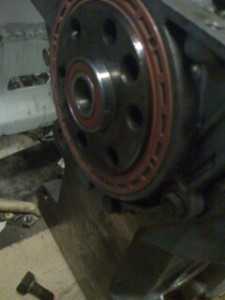

Запресовать подшипник. Что бы не подрезать маслинный поддон я советую на подушки подложить пару толстых шайб, этого будет достаточно. Дальше можно полностью собрать обратно мотор. Следующим делом нужно будет замять моторный щит для того чтобы встал термостат. С маховика 2112 снимаем венец и одеваем на его место венец от 2101 что бы не возникло проблем в дальнейшем венец одеваем на 9 мм дальше от блока двигателя, потому что возможно стартер будет не полностью выходить с зацепления с венцом. Ставим классическое сцепление на маховик (становится как родное), выжимной. Не надо ни каких переходников! Теперь можно свободно ставить движок на своё место. Коробку прикручиваем на три болта, потому что верхнее левое отверстие не сходится с коробкой, ну на трех будет всё нормально держатся, не волнуйтесь! Далее устанавливаем стартер. Металлическая труба от помпы будет упираться в стартер. Отрезаем её от флянца и подгоняем её так чтоб нигде не доставало. Дальше выпуск. Прикручиваем фланец 2112 к голове, срезаем с классического паука фланец, ставим паук, по месту методом примерок и подгибов труб подгоняем паук к фланцу, прихватываем, дальше снимаем и обвариваем, отдаём шлифовщику паук и он выравнивает фланец на станочке. При этом всегда смотрим не цепляют ли рулевые тяги за паук. В принципе с выхлопом и системой охлаждения всё нужно делать по месту, у всех получается по своему, кому как удобнее, тут уж импровизируйте. Можете почитать наши другие статьи про выхлоп для 16 клапанной классики и про систему охлаждения 16 клапанного двигателя в классике. Так же вот вам полезная электросхема.

16 v

Если возникнут вопросы, пишите в комментарии, разберем подробнее! Так же читайте другие интересные статьи о том как построить корч самому на нашем сайте.


vazkorch.ru

Двигатель ВАЗ 2112 16 клапанов

Двигатель 2112 характеристики

Годы выпуска – (1997 – 2004)
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 4
Ход поршня – 71мм
Диаметр цилиндра – 82мм
Степень сжатия – 10,5
Объем двигателя 2112 – 1499 см. куб.
Мощность двигателя 2112 – 93 л.с. /5600 об.мин
Крутящий момент – 128Нм/3700 об.мин
Топливо – АИ95
Расход  топлива — город  8,8л. | трасса 5,5 л. | смешанн. 7,2 л/100 км
Расход масла – 50 г/1000 км
Вес двигателя ваз 2112 — 127 кг
Габаритные размеры двигателя 2112 (ДхШхВ), мм —
Масло для двигателя ваз 2112:
5W-30
5W-40
10W-40
15W40
Сколько масла в двигателе 2112: 3.5 л.
При замене лить 3.2 л.

Ресурс :
1. По данным завода – 150 тыс. км
2. На практике –  250 тыс. км

ТЮНИНГ
Потенциал – 400+ л.с.
Без потери ресурса – до 120 л.с.

Двигатель устанавливался на:
ВАЗ 21103
ВАЗ 2111
ВАЗ 2112

Неисправности и ремонт двигателя ВАЗ 2112

Двигатель ВАЗ 2112(21103) это качественная эволюция мотора ВАЗ 2111, но уже с 16 клапанами вместо 8 и давший начало серии вазовских шеснарей, которые выпускаются до сегодняшнего дня, уже в виде приора мотора.
Основные отличия двигателя 2112 от 2111 в использовании 4 клапанов на цилиндр, 2 распредвала, это позволяет двигателю за один раз подать больше топливо-воздушной смеси в камеру сгорания и быстрее отвести отработавшие газы в выпускной канал. До 3 тыс. об/мин двигателя работают примерно одинаково, после 3 тыс. 16V становится намного динамичней. При этом расход топлива ниже чем на 8 клапанном 2111.
Двигатель ВАЗ 2112 1,5 л.  инжекторный рядный  4-х цилиндровый с верхним расположением распределительного вала, газораспределительный механизм имеет ременный привод. Блок цилиндров 2112, такой же как на 21083, но с измененными креплениями под ГБЦ и допольнительми маслоканалами для коренных подшипников, на блоке под термостаторм выбит номер двигателя ваз 2112. Нормальная рабочая температура двигателя 2112 — 90 градусов. Ресурс двигателя 2112, по данным завода изготовителя составляет 150 тыс. км, на практике моторы ходят более 250 тыс.км.
Обратная сторона медали — двигатель ВАЗ 2112, при обрыве ремня ГРМ гнет клапана. Проблема решается установкой поршней от 124 мотора, при этом несколько лошадиных сил неизбежно потеряем. В случаем нежелания терять мощность, нужно постоянно контролировать состояние ремня. Для этого прислушиваемся к звукам доносящимся с привода, ролики обычно начинают пищать на холодную, потом шуршать, после чего разрушаются. Помпа начинает течь (ремень будет в охлаждающей жидкости). Сальники валов текут (ремень в масле). Валы изнашиваются — ремень начинает сползать в сторону и тереться о реборду ролика (скрежет на холодную). Также ремень может сползать из-за кривых роликов.
Проблемы и неисправности: троит двигатель 2112 или подтраивает — меряйте компрессию, в норме?Проверяйте модуль зажигания, высоковольтные провода и свечи, это основные проблемы в данном случае.
Плавают обороты двигателя ваз 2112 1.5, под подозрение должны попасть: дроссельная заслонка(прочистить), регулятор холостого хода, датчике положения коленвала, датчик положения дроссельной заслонки(проверять, менять)не то? Тогда виноват ДМРВ.
Следующая неисправность, на холостом ходу и при движении(при переключении передачи) глохнет двигатель 2112, проблема в загрязненной дроссельной заслонки, или в РХХ (регуляторе холостого хода), возможно ДПДЗ (датчик положения дроссельной заслонки).
Смотрим дальше, двигатель 2112 не заводится в чем причина? Первое это стартер и АКБ,  второе система зажигания, третье система питания, если не слышно работы бензонасоса проверяйте его питание, все хорошо? Проверьте давление в системе подачи топлива.
Очередная неисправность, не греется двигатель ваз 2112 или плохого греется до рабочей температуры, термостать умер, меняйте и катайтесь без проблем.
Что дальше, слышен какой то шум стук в двигателе ваз 2112?  Почти всегда проблема в гидрокомпенсаторах. Если же они не при чем, тогда низкое или слишком большое давление масла либо стучат шатунные или коренные подшипники, могут стучать и поршни.  В данном случае лучше съездить на диагностику в сервис. На диагностику лучше ехать и в случае когда плохо тянет двигатель ваз 2112, здесь нужно мерять давление топлива в рампе, возможно дело в форсунках, возможно фильтры засорились, а может банально сцепление приехало.
Это еще не все:) Ощущается вибрация двигателя ваз 2112? Проблема в: регуляторе холостого хода, высоковольтных проводах, свечах, ламбдазонде, регуляторе напряжения, засорились форсунки, неправильно выставлен угол опережения зажигания. Список приличный, чтоб не гадать и терять время впустую, едем на диагностику.

Тюнинг двигателя ВАЗ 2112 1,5 16V

Чип тюнинг двигателя ВАЗ 2112

Первое, что приходит в голову начинающему тюнинговщику это прошивка двигателя, все конторы обещают, что ваш мотор полетит как минимум… все это ересь. Прошивки дают самый минимальный эффект, почувствовать который очень сложно, о чип тюнинге надо думать когда мотор с турбиной, на атмосфернике пустая трата денег. Так как форсировать двигатель ВАЗ 2112 правильно, с минимальными потерями ресурса и с максимальной прибавкой лошадей. Самый простой и довольно таки стандартный способ увеличить мощность двигателя ваз 2112 это заменить распредвалы на СТИ-1(для стандартного ресивера), СТИ-3.1, СТИ-2 или Стольников 8.9(дороже остальных), чтоб облегчить жизнь движку, ставим легкую ШПГ от 126 мотора, дроссельная заслонка 54-56 мм, из навесного ресивер и выхлоп 4-2-1. На выходе имеем около 120 л.с. Доработка ГБЦ и злые широкофазные валы способны повысить мощность до 130-140 и более л.с.
К этому стоит добавить коленвал с ходом 75,6 для увеличения объема двигателя ваз 2112 до 1,6 л., легкие Т-образные клапана, доработку ГБЦ и впускного коллектора, на выходе получаем около 140-150 л.с.  Для города этих показателей хватает практически любому автолюбителю.

Установка компрессора на ВАЗ 2112

Альтернативный метод доработки двигателя 2112 и получения схожей мощности – установка компрессора. В широко известном видеоролике доступно объясняется все, что требуется для успешной реализации проекта на примере восьмиклапанного мотора, данный компрессор может быть установлен и на 16 клапанный двигатель, отдача мотора составит более 130 л.с. Можно использовать и другие компрессоры, но дуть больше 0,5 бар в стандартный мотор, без снижения степени сжатия, дело рискованное.

Внимание МАТ (18+)



Дросселя на ВАЗ 2112

Для повышения стабильности работы движка и отклика педали газа ставят 4 дросселя. Суть в том, что каждый цилиндр получает свою дроссельную заслонку и благодаря этому пропадают резонансные колебания воздуха между цилиндрами. Имеем более стабильную работу мотора от низов до верхов, плюс ко всему такой впуск короче и воздух максимально быстро попадает в цилиндры. Самый народный метод  это установка 4-х дроссельного впуска от Toyota Levin на ВАЗ. Необходимо приобрести: сам узел, изготовить коллектор-переходник и дудки, дополнительно к этому нужен фильтр нулевик, форсунки, ДАД (датчик абсолютного давления), регулятор давления топлива и прошивка.
Так же в продаже встречаются готовые комплекты 4-х дроссельного впуска, которые вполне годятся к использованию.
Рекомендуется ставить легкую поршневую (от Приоры например), т.к. крутить тяжелую поршню это допольнительные траты энергии, широкофазные валы, например СТИ-6 или СТИ-7 Туринг Лайт, доработанную ГБЦ с легкими клапанами и цельными толкателями, пружинами опель С20ХЕ,  выхлоп паук 4-1 или 4-2-1 на 51, а лучше 63 трубе.
С правильной конфигурацией  мотор 2112 выдает порядка 180-200 л.с. Чтоб совсем запустить авто в космос, на объеме 1,5л, ставим валы СТИ Спорт-8. Конфигурацию мотора под подобные валы писать нет смысла, единицы решаться такое собирать.
К недостаткам можно отнести сокращение ресурс двигателя и это неудивительно,  ведь движки на дудках крутятся 8000-9000 и более об/мин. Так что постоянных поломок и частого ремонта двигателя 2112 вам не избежать.

Турбо двигатель ВАЗ 2112

Желание надуть свой мотор преследует всех владельцев полуторалитрового шеснаря, как реализовать проверенные и правильные методы наддува на вашем моторе описано ЗДЕСЬ, в самом низу статьи, все эти принципы применимы и на моторе 2112.

РЕЙТИНГ ДВИГАТЕЛЯ: 3

<<НАЗАД

wikimotors.ru

16 клапанный двигатель ваз 2110

  • Фольксваген Тигуан 2017 фото, цена, комплектации, видео Tiguan 2017. Фольксваген Тигуан 2017 ждали в нашей стране давно. Любы.
  • Новый Хендай Солярис 2017 фото, цена, комплектации Hyundai Solaris 2017 модельного года. Новый Хендай Солярис 2017 фото, цена и комплектации попу.
  • Новый Ссангйонг Тиволи (Ssangyong Tivoli) цена, фото, видео, характеристики. Новый Ссангйонг Тиволи или Ssangyong Tivoli доехал до Ро.

Новые Lada 2017 года

  • Лада Х Рей Спорт фото, технические характеристики, цена Lada XRay Sport. Лада Х Рей Спорт официально презентовали на столичном ав.
  • Лада Веста Спорт фото, технические характеристики, цена Lada Vesta Sport. Лада Веста Спорт официально показана на московском автос.
  • Лада Х Рей Кросс фото, технические характеристики, цена Lada XRay Cross. Лада Х Рей Кросс 4х4 пока не появится, это стало известн.
  • Лада Веста Кросс фото, видео, технические характеристики, цена Lada Vesta Cross SW. Универсал Лада Веста Кросс показали еще в прошлом году н.
  • Седан Лада Веста Кросс фото, технические характеристики, цена Lada Vesta Cross. Седан Лада Веста Кросс стал для многих неожиданностью. Х.
  • Лада Веста Сигнатур фото, видео, характеристики, цена Lada Vesta Signature. Длиннобазную Лада Веста Сигнатур показали широкой публик.

Двигатель ВАЗ 2110 16 клапанов, технические характеристики, устройство и схема ГРМ

Опубликовано 20/02/2015 | Автор: admin

Двигатель ВАЗ 2110 16 клапанов является самым мощным и динамичным мотором “десятки”, в то же время делая машину с таким силовым агрегатом довольно сложной в ремонте и обслуживании.

Бензиновых инжекторных двигателей ВАЗ 2110 16 кл. два, один рабочим объемом 1.5 литра (ВАЗ-2112) и второй объемом 1.6 литра (ВАЗ-21124). Двигатель ВАЗ-2112 имеет одну существенную проблему. При обрыве ремня ГРМ происходит удар клапанов о поршень. Собственно изображение данного 16-клапаного двигателя в разрезе дает четкое представление о фактическом отсутствии достаточного зазора между тарелками клапанов и днищем поршня. То есть когда рвется ремень, а поршень по инерции идет в верхнюю точку, клапан может быть открыт и происходит неизбежный удар. Обычно при таком прошествии клапана гнутся. А в худшем случае и ломаются превращая камеру сгорания и днище поршня в металлические крошки.

Собственно в двигателе 1.6 литра (ВАЗ-2112) данной проблемы уже нет. Там клапана не гнутся. Этого удалось добиться использовав новые поршни с особой формой днища, на которой имеются выемки на случай обрыва ремня ГРМ. Смотрим фото подобных поршней далее.

Далее подробные характеристики двигателей ВАЗ 2110 16 клапанов.

Двигатель ВАЗ 2110 1.5 л. 16-клапанов инжектор

  • Рабочий объем – 1499 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 82 мм
  • Ход поршня – 71 мм
  • Мощность – 93 л.с. (68 кВт) при 5600 оборотах в минуту
  • Крутящий момент – 128 Нм при 3800 оборотах в минуту
  • Степень сжатия – 10.5
  • Система питания – распределенный впрыск
  • Разгон до 100 км/ч – 12.5 секунд
  • Максимальная скорость – 180 километров в час
  • Средний расход топлива – 7,2 литра

Двигатель ВАЗ 2110 1.6 л. 16-клапанов инжектор

  • Рабочий объем – 1596 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 82 мм
  • Ход поршня – 75.6 мм
  • Мощность 16 кл. – 89 л.с. (65.5 кВт) при 5600 оборотах в минуту
  • Крутящий момент 16 кл. – 131 Нм при 3800 оборотах в минуту
  • Степень сжатия – 10.3
  • Система питания – распределенный впрыск
  • Разгон до 100 км/ч – 12секунд
  • Максимальная скорость – 185 километров в час
  • Средний расход топлива – 7,2 литра

Стоит отметить, что сегодня на “Автовазе” в основном производят двигатели объемом 1.6 литра, а 1,5 литровые агрегаты уже не ставятся на модели Lada, но на “десятках” встречаться довольно часто.

Двигатель ВАЗ 2110 16 клапанов устройство ГРМ

Предлагаем подробную схему ГРМ 16-клапанного двигателя “десятки”. Замена ремня ГРМ у двигателя с двумя распределительными валами гораздо сложнее, чем у обычного 8-клапанного мотора. В устройстве ГРМ добавляется еще один шкив распредвала, дополнительный ролик ГРМ. При замене ремня на 16-клапанном моторе установить ремень нужно таким образом, что бы совместить метки шкивов распредвалов и метку шкива коленвала. Самое интересное, натяжной ролик который вам надо верно установить, что бы обеспечить нормальное натяжение ремня, может сместить метки при натяжении. Поэтому, если у вас нет опыта установки ремня на 16-клапанном двигателе ВАЗ-2110, то может понадобится довольно много времени, на то что бы понять, как это работает.

Перед установкой защитного кожуха ГРМ, вы должны точно убедится, что натяжной ролик достаточно подтянул ремень и метки точно совпадают. Если в не уверены в полном совпадении меток, лучше не собирать ГРМ дальше, лучше еще раз все проверить. Ведь если метки не совпадут, хотя бы на один зубец ремня ГРМ, двигатель вряд ли будет нормально работать, поскольку газораспределительный механизм будет разбалансирован.

Сегодня модификации двигателя ВАЗ 2110 16 клапанов объемом 1.6 литра устанавливаются практически на все новые модели Лада Калина, Приора и Гранта. Соответственно и устройство этих моторов весьма схожи.

Технические характеристики Ваз 2110 двигатель 1.6 16 клапанов

Этот автомобиль стал символом не самого радужного времени в истории Восточной Европы, особенно 90-е годы ХХ века оставили неприятный отпечаток в памяти людей, живших в то время в СНГ. Ваз 2110 разрабатывался, как замена восьмерке и уже был готов к выпуску еще до краха коммунистической системы. За все надо платить, и если бы десятка была единственным искуплением от наследия СССР, то жили бы мы с вами сейчас по-другому.

Ваз 2110, привет из 80-х

Ваз 2110 серийно начал выпускаться только в 1996 году, причем параллельно с теми автомобилями, которые он должен был заменить. Но спрос был, поэтому и восьмерки, и девятки выпускались еще долго. 2110 был некоей флагманской моделью Волжского автозавода.

Несмотря на то что конструктивно, с первых лет выпуска и до последних экземпляров, автомобиль повторял ВАЗ 21099, время от времени появлялись мелкие доработки, которые завод спешил выставить чуть ли не как новые модели.

Эволюция моторов Ваз 2110

Публика путалась в индексах, которыми награждали каждый кубический миллиметр объема все того же восьмерочного двигателя. Вот краткая хронология развития силового агрегата ВАЗ 2108 в кузове десятки.

  1. Мотор Ваз 2110 — это фактически восьмерочный двигатель объемом 1,5 литра и мощностью 73 силы. Диаметр цилиндра во всех десяточных моторах не менялся никогда и составлял 82 мм. Долгое время десятки комплектовались карбюратором, до тех пор, пока завод не установил на этот же двигатель простейший инжектор.
  2. Двигатель Ваз 2111 полностью повторяет конструкцию восьмерочного мотора с той лишь разницей, что система питания была изменена с карбюраторной на распределенную инжекторную. Это дало прибавку в мощности на 2 лошадиные силы и сделало двигатель на 20% дороже и сложнее в регулировках и обслуживании.
  3. Следующим этапом развития восьмерочного мотора стал агрегат 21114. Он тоже практически ничем не отличается от базового двигателя ВАЗ 21083. За исключением увеличенного объема и системы распределенного впрыска. Насколько это решение было продуманным, неизвестно и судить, наверное, не нам. В результате увеличения объема мотор получил 81 силу и крутящий момент 125 Нм. Разница в деталях же была довольно заметная. Блок цилиндров стал выше на 2 мм, а коленчатый вал теперь не подходил от стандартного мотора. Разница в радиусе кривошипа составляла все те же 2 мм, хотя посадочные размеры под коренные постели в новом блоке остались теми же.

Далее двигатель получил новую головку цилиндров и список микроскопических модификаций расширился.

16 клапанов: польза или вред

Все тот же двигатель получил двухвальную головку цилиндров и 16 клапанов вместо восьми. Это дало возможность сделать более эффективным газообмен в камере сгорания, повысить процент наполняемости камеры рабочей смесью и улучшить вентиляцию. На мощности мотора это отразилось несущественно. Технические характеристики ВАЗ 2110 двигатель 1,6 16 клапанов говорили о том, что мотор развивал 89 лошадиных сил. Не бог весть что, тем более, что на дворе стоял XXI век, а точнее, 2004 год. Автомобили с объемом 1,6 литра у конкурирующих компаний давно перепрыгнули 150-сильную планку.

Динамические характеристики двигателя тоже изменились незначительно. 16-клапанный мотор стал требовательнее к качеству топлива, поэтому публика в провинциальных городах не хотела связываться с прожорливым, маломощным и капризным инжекторным мотором. Как правило, если стоял выбор между 8 и 16-клапанным мотором, неуверенные в качестве топлива водители, выбирали 8-клапанную версию.

Динамика Ваз 2110 с 16-клапанным мотором

К тому же десятка с 1,6-литровым мотором и 8 клапанами была более динамична на низах. 16-клапанный мотор мог похвастаться высокими оборотами и крутящим моментом 131 Нм, но на 3800 об/мин. Ниже машина просто не ехала. 8-клапанный двигатель отлично справлялся с тянучками в городе, был проще в эксплуатации и обслуживании. А виной тому совсем другая конструкция головки блока цилиндров.

Регулировка клапанов на десятке с 16-клапанным мотором превращалась целую длительную историю, а ремонт огромной алюминиевой двухвальной головки мог затягиваться на недели. Плохие комплектующие, некорректная настройка, любая мелочь могла привести к падению и так не геркулесовой мощности, высокому расходу 95-го бензина.

Система газораспределения

Замена ремня привода распредвалов, в принципе, мало отличалась от восьмиклапанной версии. Разница была только в том, что распредвалов было два и приходилось совмещать не две, а три метки. Все они показаны на схеме сверху.

Еще одной проблемой этого двигателя были частые загибы клапанов. Стоило зазеваться с заменой ремня, и владельцу приходилось платить в лучшем случае за комплект клапанов и новые поршня. Не считая полной разборки двигателя. Да и не только обрыв ремня, а слабое натяжение, проворот шкива на несколько зубьев также могли привести к проблемам с газораспределительным механизмом.

Ваз 2110, в принципе, могла бы стать одной из самых современных машин, выйди она с конвейера вовремя. Бортовой компьютер, простой, но рабочий, порядочно работающее сцепление, новая рулевая рейка, которая появилась вместе с гидроусилителем руля — все это могло сделать автомобиль еще более популярным, если бы нововведения применялись вовремя, а не вдогонку уже устаревающей модели.

Плохих автомобилей нет, не было и не будет никогда. Десятка просто стала жертвой своего времени, но она многим показала, каким должен быть современный и дешевый автомобиль.

Двигатели ВАЗ 2110 8 и 16 клапанов (карбюратор и инжектор)

Освоив инжекторы, АвтоВАЗ решил применить 16-клапанные двигатели с целью повысить мощность, динамику и экономичность.

16-клапанный инжектор, 1,5 литра

С приходом этого мотора конструкция ГБЦ заметно усложнилась, появилось сразу два распределительных вала.

При этом процедура замены ремня ГРМ стала не такой легкой, как раньше, поскольку появилось два ролика и два шкива распредвала. Потребовалось все точно подгонять по меткам.

Главный недостаток 16-клапанника — это гнущиеся клапаны при обрыве ремня ГРМ, чего не было на предыдущих моторах.

Новый блок управления, усовершенствованная конструкция, улучшенные характеристики не позволили достичь АвтоВАЗу желаемого результата, поскольку отзывы оказались достаточно негативные при выходе ВАЗ 2110 с новым 16-клапанным двигателем.

Хотя если судить сугубо по техническим параметрам, новинка существенно превзошла своих предшественников.

Характеристики

Сделав работу над ошибками, инженеры АвтоВАЗ создали наиболее удачный и успешный мотор для «десятки» — 1,6-литровый силовой агрегат.

1,6 литра, инжектор. 8 и 16 клапанов

Этот мотор сегодня встречается практически на всех ВАЗ 2110, которые можно найти в продаже. Есть две версии, которые несколько отличаются по характеристикам и имеют 16 и 8 клапанов соответственно.

Основой для создания этих моторов стали 1,5 литровый агрегат.

Секрет успеха двигателя оказался достаточно простым. Инженеры просто увеличили ход поршня на несколько миллиметров, а также сделали высоту блока цилиндров выше на 2,3 миллиметра, оставив диаметр цилиндра и поршня прежним.

Чтобы клапана не ломались, в поршнях предусмотрели специальные выемки. Это позволяет им не гнуться при обрыве ремня ГРМ.

Характеристики

2,0 литра, инжектор

Вовсе не обязательно было выполнять сложный тюнинг двигателя, организовывать чип тюнинг с целью повышения мощности и характеристик мотора. Все потому, что АвтоВАЗ выпустил ограниченную серию модели ВАЗ 2110, под капотом которого стоял интересный, необычный двигатель.

Под капотом лимитированной десятки стоял двигатель производства компании Opel. Его мощность составляет 150 лошадиных сил.

Помимо этого немецкого силового агрегата, велись разработки роторно-поршневого мотора.

Увы, оба двигателя по непонятным причинам так и не получили должной популярности. Хотя учитывая внешние данные «десятки», ее технические возможности, наличие 150 лошадок под капотом сегодня порадовало бы огромное количество молодых водителей, которые не могут позволить себе купить дорогой автомобиля.

Карбюраторные и инжекторные двигатели на 8 и 16 клапанов, разработанные и установленные на ВАЗ 2110, имеют свои преимущества, особенности, недостатки. Среди них можно выделить буквально пару, которые оказались действительно удачными.

Но при правильном обращении, должном уходе и качественном ремонте, любой из представленных моторов может служить долго и надежно.

Источники: http://myautoblog.net/2015/02/dvigatel-vaz-2110-16-klapanov-texnicheskie-xarakteristiki-ustrojstvo-i-sxema-grm/, http://ladamaster.com/tekhnicheskie-kharakteristiki-vaz-2110-dvig, http://luxvaz.ru/vaz-2110/270-dvigateli-vaz.html

ladafakt.ru

Cхема двигателя ВАЗ-2112 16 клапанов в картинках

16-ти клапанный двигатель ВАЗ-2112, в своё время являлся самым динамичным и приемистым мотором в линейке ВАЗ, что делало его одновременно самым популярным и сложным в ремонте и обслуживании. В этой статье мы подробно расскажем вам об устройстве этого двигателя, его преимуществах и недостатках.

Схематическая зарисовка двигателя ВАЗ-2112

Подробная схема двигателя ВАЗ-2112.

1 – поддон картера двигателя. 2 – передний сальник коленвала. 3 – коленчатый вал. 4 – шкив коленчатого вала. 5 – масляный насос. 6 – шкив привода генератора. 7– зубчатый ремень ГРМ. 8 – передняя крышка привода механизма газораспределения. 9 – шкив насоса охлаждающей жидкости (помпа). 10 – натяжной ролик. 11 – зубчатый шкив распредвала. 12 – задняя крышка привода механизма газораспределения. 13 – сальник распределительного вала. 14 – выпускной распределительный вал. 15 – гидротолкатель. 16 – пружина клапана. 17 – направляющая втулка клапана. 18 – выпускной клапан. 19 – ресивер. 20 – крышка подшипников распределительного вала. 21 – направляющая труба. 22 – крышка головки блока цилиндров. 23 – пластиковая крышка. 24 – свеча зажигания. 25 – впускной распределительный вал. 26 – впускной клапан. 27 – головка блока цилиндров. 28 – соединительная муфта. 29 – топливная рампа. 30 – шланг вентиляции картера. 31 – форсунка. 32 – впускной коллектор. 33 – маховик. 34 – держатель заднего сальника коленчатого вала. 35 – задний сальник коленчатого вала. 36 – блок цилиндров. 37 – масляный щуп. 38 – поршень. 39 – шатун. 40 – крышка шатуна. 41 – крышка коренного подшипника коленчатого вала.

Устройство двигателя

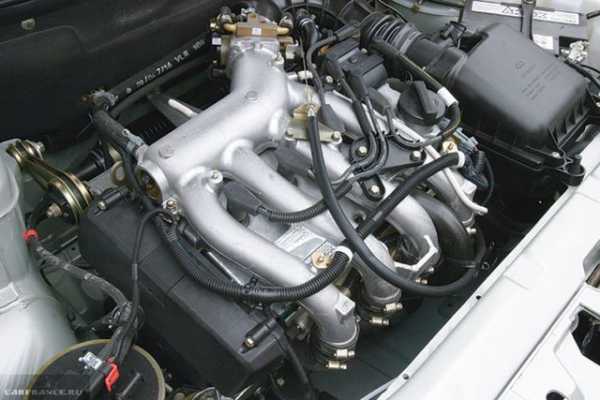

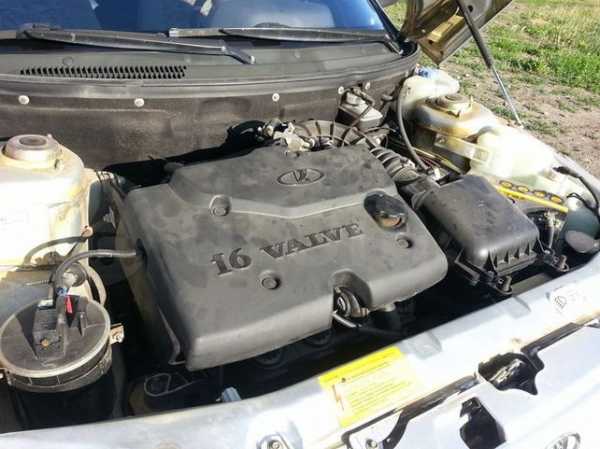

16-ти клапанный 124 двигатель под капотом «двенашки»

  • Двигатель бензиновый шестнадцатиклапанный, рядный, четырёхтактный, состоящий из четырёх цилиндров. Порядок работы цилиндров: 1-3-4-2 – начиная от шкива коленвала. С системой питания – распределённым впрыском, управляемый через контроллер Bosch, «Январь» или GM.
  • Мотор закреплён в моторном отсеке при помощи четырёх эластичных опор, из которых передняя и задняя представляют собой штанги, фиксирующиеся от двигателя к кузову, а левая и правая идентичные ВАЗ-2110(11).
  • На двигателе с одной стороны расположены приводы распределительных и коленчатого вала, насоса охлаждающей жидкости ( о проверке помпы и о выборе помпы – прим.), генератора, а также ремня ГРМ (о его замене тут), с другой датчики: температуры охлаждающей жидкости, давления масла, стартер, термостат, спереди: рампа с форсунками, впускной коллектор, щуп масляный, датчик детонации, шланг вентиляции картера, датчик фаз. С обратной стороны: масляный фильтр, датчик положения коленвала, выпускной коллектор. Сверху: свечи зажигания, высоковольтные провода. Подробнее о всех датчиках написано здесь.
  • Чугунный блок цилиндров имеет идентичный индекс «21083» с двигателями от ВАЗ-2110(11), однако имеют разные винты под головки цилиндров М10х1,25 в отличие от М12х1,25, а также их наименьшую глубину входа.
  • У каждого двигателя, есть свой серийный номер.

Цилиндры

Так выглядит блок цилиндров на снятом двигателе.

Цилиндры двигателя расточены непосредственно в блоке. Начальный диаметр 82 мм и во время ремонта может быть увеличен на 0,4 или 0,8 мм. Класс цилиндра маркируется на нижней плоскости блока латинскими буквами.

Коленчатый вал

Этот элемент практически не выходит из строя.

Коленвал сделан из чугуна высокопрочной закалки, и снабжен пятью коренными, четырьмя шатунными шейками, а также восемью противовесами, отлитыми совместно с валом. Отличие этого коленвала от аналогов с ВАЗ-2112 обусловлено повышенной прочностью и износостойкостью, поэтому установка от младших моделей полностью исключена. К обратной стороне коленчатого вала при помощи шести самоконтрящихся болтов закреплён маховик.

Поршни

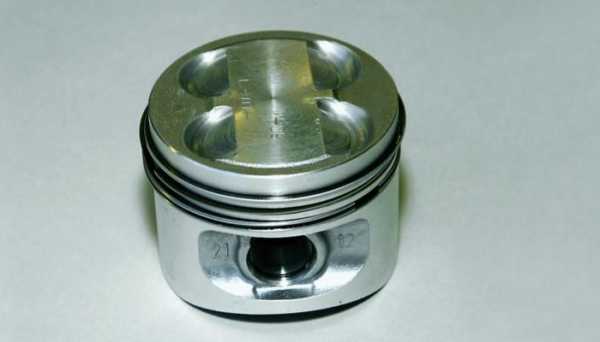

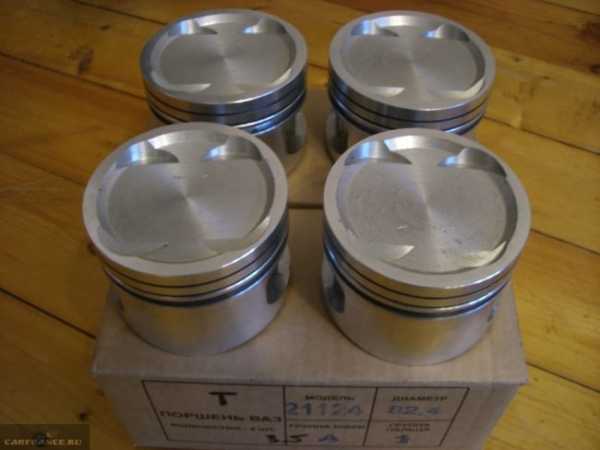

На этих поршнях как видно уже есть проточки под клапана. Их уже не загнёт.

Поршень в двигателе изготовлен из алюминиевого сплава, юбка поршня в продольном сечении – коническая, в поперечном – овальная. Отличительная особенность поршней для ВАЗ-2112, они имеют четыре углубления под клапаны, во избежание их загиба и последующей замены клапанов, тогда как на младших моделях они плоские. Для одного двигателя поршни следует подбирать по массе, не допуская разницу более чем в 5 грамм, для уменьшения дисбаланса КШМ (кривошипно-шатунного механизма – прим.). На поршне вмонтировано три кольца: верхние – компрессионные, препятствующие прорыву газов в картер двигателя, также они способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо – маслосъёмное (о его замене тут).

Шатуны

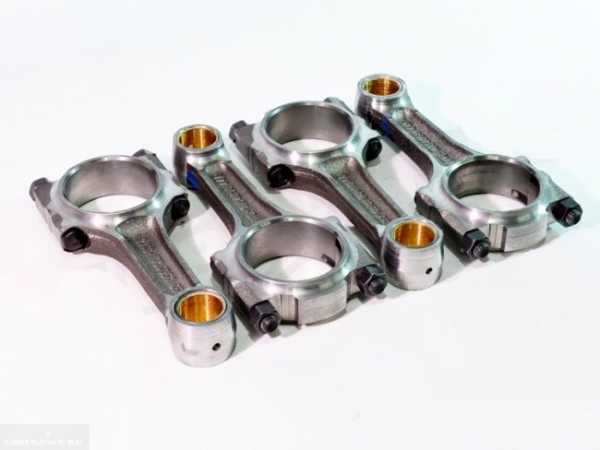

Как правило их меняют вместе с поршнями.

Шатуны – стальные, подразделяются на классы по массе – они маркируются краской или буквой на крышке. На крышках, как и на шатунах, клеймится номер цилиндра (он должен находиться по одну сторону шатуна и крышки).

Поршневые пальцы

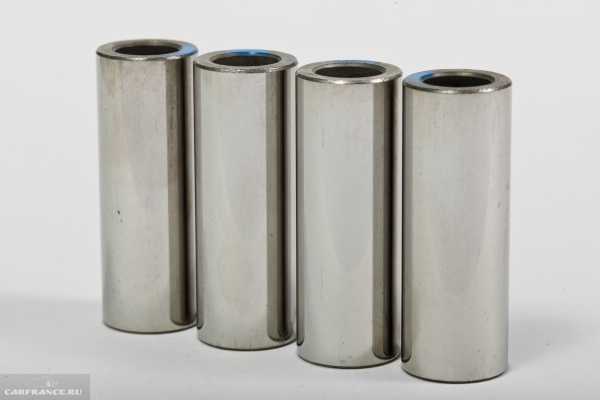

Так выглядит поршневой палец.

Поршневой палец – стальной, трубчатого сечения. От выпадения он зафиксирован двумя стопорными пружинными кольцами, которые располагаются в проточках бобышек поршня. По диаметру их можно разделить на три различных класса: 1 – 21,978-21,982; 2 – 21,982-21,986; 3 – 21,986-21,990. Класс поршня также выбивается на его днище. Поршень и палец должны быть одного класса.

ГБЦ

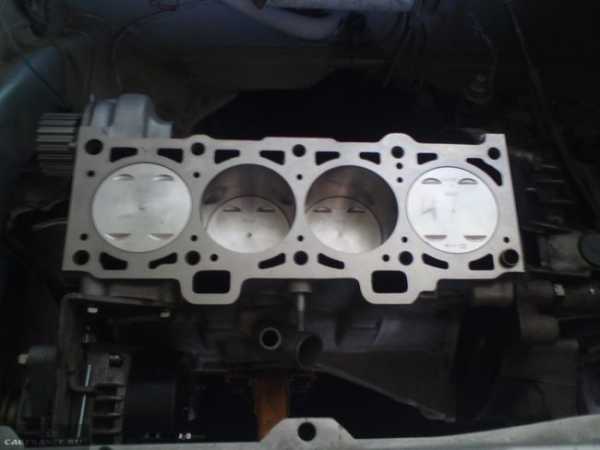

Вид ГБЦ на демонтированном двигателе.

Головка блока цилиндров – сделана из алюминиевого сплава, общая для всех четырех цилиндров, центрируется на блоке двумя втулками и крепится десятью винтами. На верхней части ГБЦ находятся опоры распредвалов, по пять с каждой из сторон.

Распределительные валы

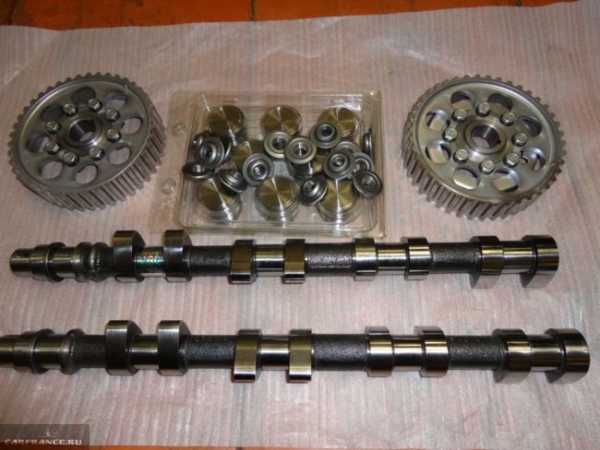

Распределительные валы и их шкивы

Распределительные валы – литые, чугунные, пятиопорные, у каждого по восемь кулачков. Распределительные валы приводятся во вращение зубчатым ремнем от коленчатого вала. В связи с повышенными нагрузками на ремень ГРМ его ширина в двигателе ВАЗ-2112, по сравнению с аналогами 2110(11) увеличена с 19,0 до 25,4 мм (соответственно, увеличена ширина зубчатых шкивов и роликов). Поэтому изменился и момент натяжения ремня ГРМ. Под шкивом впускного распределительного вала находится опорный ролик, под выпускным – натяжной.

Клапаны

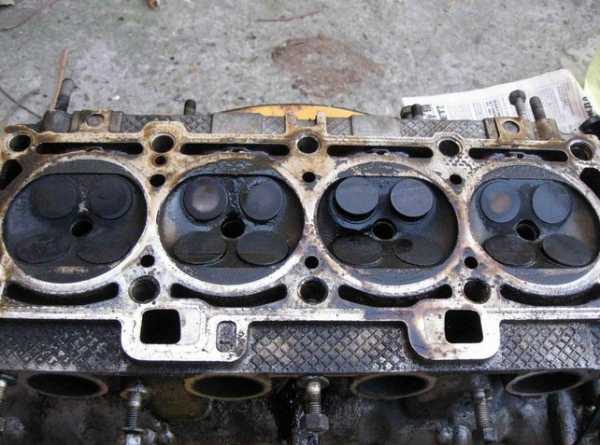

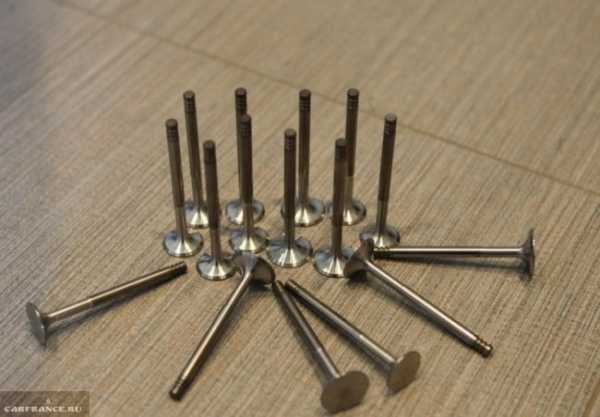

Этим клапанам не страшны загибы, если на поршнях есть проточки.

Клапаны сделаны из стали, при этом выпускной из жаропрочной с направленной фаской, и площадь впускного, больше чем выпускного. Если сравнивать по размерам, то они меньше чем у аналогов «десятой» модели. Расположены они в два ряда V-образным способом. Они приводятся в действие от кулачков при помощи гидротолкателей, которые в свою очередь очень чувствительны к чистоте масла и его качеству. И при наличии механических примесей возможен преждевременный выход из строя этих элементов, что будет сопровождаться повышенным шумом при работе гидротолкателей. О том, как заменить эти элементы подробно на писано в этой статье.

Система смазки

Смазка двигателя ваз-2112 – производится комбинированным способом. При помощи давления смазываются коренные и шатунные подшипники, распредвал и гидротолкатели. Путём разбрызгивания масло подается на стенки цилиндров от них к поршневым кольцам и пальцам, на дне поршней, к паре «кулачок распределительного вала – толкатель» и стержням клапанов. Остальные узлы смазываются самотеком.

Более подробно в материале: схема системы смазки 16-ти клапанного двигателя ВАЗ-2112.

Масляный насос

Новый масляный насос.

Масляный насос – оборудован шестернями внутреннего зацепления и редукционным клапаном – установленным на передней стенке блока цилиндров. К крышке второго коренного подшипника и корпусу насоса болтами крепится маслоприемник. Масляный фильтр – представляет из себя полнопоточный, неразборный фильтр. Сама система вентиляции картера – закрытая, принудительная, отсосом газов через маслоотделитель, расположенным в крышке головки цилиндров.

carfrance.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
