На подачу или обратку ставить дополнительный насос отопления

Владельцы коттеджей с индивидуальным отоплением неизбежно сталкиваются с проблемой неравномерного прогрева помещений за счет невысокой скорости движения жидкости (воды) в трубах и радиаторах.

В одних комнатах чрезмерно жарко, в других холодно. В такой ситуации рано или поздно любой владелец приходит к пониманию, что нужен дополнительный насос в системе отопления.

В этой статье будут рассмотрены вопросы выбора места монтажа, схема и порядок установки дополнительного циркулятора, а также необходимость гидравлического разделителя.

Содержание статьи

В каких случаях нужен в системе отопления второй насос

Неравномерный прогрев помещений неизбежно возникает если дом большой. До самых отдаленных от котла комнат вода доходит практически холодной. Если отдаленные помещения еще и большей площади, чем близлежащие — ситуация усугубляется.

Чем больше дом, тем более актуальная проблема.

Решить ее можно двумя способами:
  Установить дополнительные радиаторы в отдаленных комнатах. Однако это малоэффективно. Едва теплая вода плохо нагревает, даже если площадь поверхности батарей отопления большая.
  Установить дополнительный циркуляционный насос. Это решение считается более эффективным. Два насоса в системе отопления дают лучший результат, чем дополнительные радиаторы.

Окончательное решение принимается, исходя из субъективных ощущений. В двухэтажных зданиях практически всегда ставится в отопление два насоса. Однако если температура в доме комфортная, можно ничего не менять. Но так бывает редко.

В подавляющем большинстве случаев в отоплении, дополнительный насос нужен и лучше установить его сразу, чем переделывать что-то задним числом. Остается только определиться, куда поставить 2 насос отопления.

Варианта может быть два: ставится насос отопления на подачу или обратку.

Выбор места: на подачу или на обратку

Споры, о том можно ставить насос на подачу или нет кипят давно. Большая часть мастеров придерживается мнения, что установка насоса на подачу недопустима. Это не совсем так, ведь ставить насос отопления на подачу или обратку, зависит от ряда весьма значимых моментов.

Те, кто придерживается мнения, что циркуляционный насос на подаче неприемлем, объясняют это тем, что температура воды на подаче слишком высока. Если ставить циркуляционный насос на обратку отопления, он эксплуатируется в более щадящих условиях.

Однако на практике многое зависит как от самого насоса, так и от максимальной температуры в системе. В большинстве случаев, вариант куда ставить насос отопления: будь то подача или обратка, не имеет большого значения.

Делая выбор, прежде всего, нужно обратиться к инструкции к конкретному устройству. Если там указано что он выдерживает 100 °С, то ничто не мешает поставить насос на подаче отопления, так как температура жидкости в системе не превышает температуры кипения, обычно максимум составляет 90 °С.

А большинство современных насосов рассчитаны на 110 °С. Поэтому насос на подаче отопления не проблема. По крайней мере, других значимых причин, ставить насос на обратке в системе отопления нет. Препятствием может стать только высокая температура воды.

Найдется немало специалистов, которые ставят циркуляционный насос на обратку, и только так. Они полностью отвергают циркуляционный насос на подаче отопления. Люди просто предпочитают действовать проверенными, испробованными методами, так, как делали раньше, и ставят циркуляционный насос на обратку отопления.

Насос на обратке в системе отопления — это старое, проверенное временем решение. Выбрав его, вы точно не ошибетесь. Если же важно разобраться, ставить насос на подачу или обратку, то постарайтесь определить, какова реальная температура в вашей системе. Может ли закипеть теплоноситель – вода в системе.

Опытные специалисты рекомендуют выбирать то место, которое наиболее удобно, и если серьезно не важно, куда Вы решите ставить насос на обратку или подачу. Главное, чтобы он не мешал, и к нему был удобный подход.

При этом практика показывает, что крупные производители, такие как Meibes, монтируют дополнительный насос в системе отопления именно на подаче. А это серьезные и очень надежные производители.

Схема установки

Схема установки дополнительного насоса в систему отопления зависит от двух факторов: самого насоса и типа системы отопления. Система отопления может быть однотрубной и двухтрубной (обычно используется при полном отсутствии радиаторов).

Инструкция к насосу должна содержать рекомендации по его установке, в т.ч. если подключается 2 насос отопления и перед монтажем рекомендуем с ней ознакомится.

В общем случае схема включает:
  отсечные клапаны вентили до и после насоса, для снятия оборудования при проведении технического обслуживания или ремонте;
  шаровый кран в основном трубопроводе для обеспечения движения теплоносителя через насос;
  механический фильтр перед оборудованием для исключения попадания в циркулятор различных загрязнений.

Установка дополнительного насоса

Независимо от того, что был решено (подача или обратка), насос отопления крепится на трубы с помощью накидных гаек. Это оптимальное решение. При таком крепеже в случае необходимости можно легко снять устройство, открутив гайки. Это не составит труда.

Приступая к работе запомните основные правила установки в насоса в отопление (в том числе 2 насоса):

  Блок с электропроводами должен располагаться вверху. Иначе в случае протечки или образования конденсата их зальет.
  Не имеет значения, в какую часть отопительной системы врезать устройство. Можно выбрать как горизонтально расположенную трубу, так и вертикальную. Главное, расположить агрегат на горизонтальной оси ротора.

Обладая базовыми техническими знаниями и необходимым инструментом установить дополнительный насос отопление можно самостоятельно. При этом важно не забыть установить байпас для перекрытия воды на случай, если потребуется заменить или отремонтировать устройство.

Порядок установки:

  Перед началом работ необходимо слить воду и прочистить трубы (дополнительно прокачать воду по трубам).

  Установить в отопление дополнительный насос по прилагаемой сверху схеме. На каждом крае устанавливают краны для перекрытия движения жидкости. Если установка дополнительного насоса, отопление, прошла неудачно, перекрыв краны, можно будет что-то поправить не сливая воду.

Важно: диаметр отводной (байпасной) трубы, идущей к устройству, должен быть меньше основной.

  Заполнить систему водой и поверить, как работает дополнительный циркуляционный насос.

  На этом установка дополнительного насоса в систему отопления завершена.

Если опыта монтажа оборудования недостаточно или есть сомнения в технических параметрах оборудования, в т.ч. затруднения в контроле температуры воды, то при монтаже в отопление второй насос следует ставить на обратку.

Главное помнить: если нет риска закипания жидкости при циркуляции, можно ставить насос на подачу, не опасаясь эксцессов или каких либо проблем.

Гидравлический разделитель

Важно, при установке дополнительного насоса в системе отопления, установить гидравлический разделитель двух контуров движения. Он необходим для корректного взаимодействия приборов друг с другом. Он позволяет сбалансировать температуру воды в прямом и обратном трубопроводе.

Монтаж системы отопления частного дома или квартиры — это сложная задача. Куда ставить насос подача или обратка, не единственный значимый вопрос, на который нужно ответить. Прочитайте другие статьи по этой теме на нашем сайте, чтобы разбираться во всех нюансах этого вопроса.

Вместе со статьей «На подачу или обратку ставить дополнительный насос отопления» читают:

Логан — дополнительный насос печки — A116.RU — Казань

Дополнительный насос печки на Логан.

Установка дополнительной помпы отопителя печки Logan — своими руками.

Многие владельцы популярного Рено Логан столкнулись с проблемой. На холостом ходу из печки идет холодный воздух. При увеличении оборотов двигателя воздух становится горячим.

Решением этой проблемы может стать установка дополнительного водяного насоса, который будет помогать охлаждающей жидкости циркулировать через радиатор печки.

Наиболее бюджетным решением мы считаем установку насоса от Волги или Газели.

Для проведения работ понадобится:

1. Насос отопителя Волга, Газель с диаметром патрубков 18 мм.

2. Шланг резиновый с внутренним диаметром 18 мм. длиной 30-40 см.

3. Качественные хомуты.

4. Реле с разъемом и скобой крепления.

5. Примерно 1 метр провода, можно тонкого, но обязательно многожильного.

6. Разъем с предохранителем на 15А.

7. Контакты Мама — 2 шт, Папа — 1 шт, под шпильку 6 — 1 шт, под шпильку 8 — 1 шт.

8. Термоусадочная трубка, изолента, герметик, пластиковые стяжки.

Рекомендуем! Перед установкой дополнительного насоса печки, во избежание его протекания в недалеком будущем, воспользуйтесь информацией по проклейке насоса на этой страничке!

Сначала снимаем впускной патрубок и сливаем тосол.

Тосол удобней всего слить через нижний шланг расширительного бачка. Снимаем шланг, подставляем под бачок подходящую емкость (например, обрезанную сверху бутылку от 0,5 литровой ДОТ-4).

Далее постепенно сливаем тосол из шланга в эту же емкость. По мере наполнения баночки выливаем из нее тосол в большую емкость рядом с машиной.

После того, как тосол слит, снимаем подводящий патрубок печки со стороны двигателя.

Из металлической пластины вырезаем скобу для крепления насоса печки. Мы воспользовались готовой перфорированной лентой толщиной 1 мм. Удобней всего оказалось закрепить дополнительную помпу на шпильки крепления ЭБУ. К скобе из пластины крепим предварительно проклеенный насос, потом всю эту конструкцию крепим на шпильки мозгов.

Теперь аккуратно отрезаем патрубок печки на необходимую длину (смотрим по месту, чтобы хватило до насоса). Выходящий патрубок насоса имеет немного меньший диаметр, чем патрубок печки. Поэтому смазывам патрубок насоса герметиком, даем ему подсохнуть минут 15-20, потом присоединяем шланг и затягиваем хомутом.

С подводящим патрубком проблем не возникает — отрезаем кусок шланга нужной длины и ставим его на хомуты без всякого герметика.

Теперь наступает самый творческий момент — электрическое подключение насоса. Логичнее всего было бы взять сигнал управления реле дополнительного насоса с мотора вентилятора отопителя — но провода вентилятора находятся глубоко под панелью. Мы решили использовать в качестве сигнала управления цепь габаритного света. Дополнительный насос печки будет работать только при включении габаритного света и будет являться лишним напоминанием, что без ближнего света ездить нельзя.  В теплое время года насос можно будет перманентно отключать, вынув предохранитель или отключив сигнал управления от реле.

От плюсового провода левого габарита (синий провод) протягиваем провод управления к реле. Массу реле крепим к шпильке крепления ЭБУ. Силовой провод питания с колодкой предохранителя крепим к шпильке на плюсовой клемме АКБ и притягиваем хомутами к существующей проводке. Выходной силовой провод соединяем с разъемом питания насоса.

Реле насоса крепим на кронштейн крепления тросика газа.

Все встало на место — как родное. Заливаем тосол, выпускаем воздушную пробку через сервисный штуцер. Заводим мотор. Включаем габариты. Дополнительная помпа печки работает — почти бесшумно. На фоне работы двигателя ее не слышно. Патрубки печки прогрелись через минуту. Теперь мы уверены — печка в этом Логане будет греть независимо от оборотов двигателя.

В каких случаях не обойтись без установки дополнительного насоса в систему отопления?

Циркуляционный насос — одна из основных составляющих отопительной обвязки. Её задача — принудительно перемещать воду по контуру.

В некоторых системах требуется установка двух подобных устройств для налаживания работы.

Необходимость в установке дополнительного циркуляционного насоса

Мысль об установке второго устройства возникает при неравномерном прогреве теплоносителя. Это связано с недостаточной мощностью котла.

Для обнаружения проблемы замерьте температуру воды в котле и трубопроводах. Если разница составляет 20 °C или больше, следует прочистить систему от воздушных пробок.

При дальнейшем возникновении неисправности устанавливают дополнительный циркуляционный насос. Последнее также необходимо, если монтируют второй отопительный контур, особенно в ситуациях, когда длина обвязки составляет 80 и более метров.

Справка! Пригласите специалистов для уточнения расчётов. Если они неверны, установка дополнительного устройства приводит к снижению эффективности работы. В редких случаях ничего не изменится, но затраты на покупку и размещение уйдут впустую.

Второй насос также не нужен, если система отопления сбалансирована специальными клапанами. Очистите трубы от воздуха, восполните количество воды и проведите тестовый запуск. Если приборы взаимодействуют нормально, то монтировать новое оборудование не надо.

Гидравлический разделитель

Используется, когда необходим монтаж дополнительного насоса. Устройство также называют анулоидом.

Фото 1. Гидравлический разделитель модели SHE156-OC, мощность 156 кВт, производитель — «GTM», Польша.

Подобные устройства применяют в отоплении, если нагрев воды происходит при использовании котлов длительного горения. Рассматриваемые приборы поддерживают несколько режимов работы нагревателя, от розжига до затухания топлива. В каждой из них желательно сохранять необходимый уровень, чем и занимается гидрострелка.

Установка гидравлического разделителя в обвязку создаёт баланс в процессе эксплуатации теплоносителя. Анулоид представляет собой трубку с 4 отходящими элементами. Его главные задачи:

• самостоятельный отвод воздуха из отопления;
• отлов части шлама для защиты труб;
• фильтрация грязи, попадающей в обвязку.

Внимание! Нужно тщательно подбирать характеристики. Выбор качественного устройства поможет защитить систему от проблем. Из-за этого установка насоса становится обязательной.

Функциональность

Обвязка с циркуляционным насосом выполняет много задач. Они должны разрешаться вне зависимости от расхода рабочей воды и возможных скачков давления в трубах. Достичь эффективности трудно, поскольку жидкость поступает внутрь из общего источника.

Таким образом, теплоноситель, выходящий из котла, разбалансирует систему.

Из-за этого и размещают гидравлический разделитель: его главная цель — создать развязку, которая разрешит проблему, описанную выше.

А также важны следующие функции:

• согласование контуров, если используется несколько;
• поддержка рассчитанного расхода в первичной обвязке, независимо от вторичных;
• постоянное обеспечение работы насосов циркуляции;
• облегчение эксплуатации разветвлённых систем;
• очистка труб от воздуха;
• вылов шлама;
• удобность установки при применении модулей.

Где поставить второе устройство в доме

В автономном отоплении рекомендуется монтаж устройства с мокрым ротором, самостоятельно смазывающийся рабочей жидкостью. Поэтому учитывайте следующие моменты:

• вал располагают горизонтально, параллельно полу;
• поток воды направляют в одну сторону со стрелкой, установленной на приборе;
• коробку размещают на любой стороне, кроме нижней, что защищает клемму от попадания воды.

Устройство монтируют на обратку, где температура теплоносителя минимальна.

Это увеличивает длительность эксплуатации, хотя некоторые специалисты несогласны с этой фразой. Последнее связано с правилами работы: прибор должен выдерживать нагрев рабочей жидкости до 100—110 °C.

Важно! Размещение возможно не только на обратной, но и на прямой трубе. Главное — установить между котлом и радиаторами, поскольку противное запрещено. Это также облегчает обслуживание прибора.

Вам также будет интересно:

Как последовательно встроить вспомогательное устройство в систему отопления

Для монтажа циркуляционного насоса используют однотрубную или двухтрубную систему отопления. Перед началом обязательно изучите инструкцию, приложенную к прибору. Во время подготовки из обвязки удаляют воду, затем проводят чистку труб от грязи, коррозии и накипи. Устройство монтируют согласно плану, заполняют теплоносителем и начинают эксплуатировать.

Насос предпочтительней ставить на обратку, используя байпас. Последний помогает перекрывать ток жидкости, если возникла необходимость замены деталей или устранения неисправностей.

Учитывайте диаметр трубы отвода: она должна быть меньше, чем магистраль.

С обеих сторон байпаса размещают краны для защиты от аварий. При необходимости, их перекрывают. На центральную часть обвязки устанавливают ещё один. Он помогает направить рабочую жидкость в насос циркуляции. Перед входом желательно поставить фильтр, очищающий воду от примесей и твёрдых солей.

Два насоса в схеме с теплым полом

Справка! Если используется эта технология, насос необходимо монтировать горизонтально, обязательно после смесителя подачи. В некоторых системах используют по несколько устройств, по одному на каждый этаж.

Заполняя обвязку теплоносителем, не всякий раз получается удалить весь воздух. Последний блокирует путь жидкости, а спуск можно осуществить не через любой коллектор. Решением проблемы является вентиль, встроенный в насос циркуляции. Для выпуска газов достаточно повернуть его против часовой стрелки, подать воду, затем закрутить диск и включить устройство. При необходимости, процедуру повторяют.

Система с навесным котлом

В конструкции настенного устройства имеется встроенный насос.

Его мощность рассчитывают специально под совместную работу, благодаря чему использовать дополнительный не нужно.

Если в подобном случае возникают неисправности, следует обратиться к сотрудникам сантехнической отрасли для поиска и разрешения проблем.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как выглядит система с дополнительным циркуляционным насосом.

Если не вышло установить доп насос своими руками

Если самостоятельная установка не принесла успеха, обратитесь к специалистам. Они помогут не только подобрать прибор, но и выполнить монтаж.

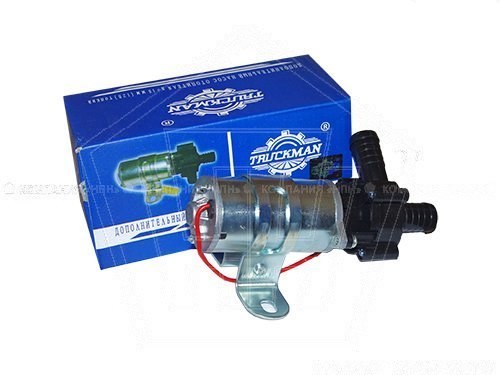

Насос отопителя дополнительный 12В/d-16 УАЗ ГАЗ

Производитель: AUTORAM (Тольятти).

Код (номер) детали по каталогу: 3162-8110020-20, 32.3780-01, 32.3780-20, 75.3780

Применение: Основная цель установки дополнительного циркуляционного насоса отопителя (печки) 32. 3780 12В (d-16) УАЗ 3163 Патриот (Patriot), 31519 Хантер, 469, 452 буханка, Газель, ГАЗ ПАЗ ЗИЛ 3162-8110020 увеличить количество охлаждающей жидкости через радиатор отопителя и повысить температуру воздуха в салоне. Особенно это хорошо заметно на холостых оборотах двигателя, когда основной водяной насос не может прокачивать в отопитель достаточное количество охлаждающей жидкости. Насос (помпа) отопителя циркуляционный (системы охлаждения, рециркуляции воды) дополнительный 12В 32.3780 (моторчик печки, насос водяной электрический, электропомпа) 3162-8110020 дополнительного (заднего) отопителя салона в сборе устанавливается на автомобили семейства УАЗ 3163 Патриот (Patriot), 3162, 31519 Хантер, 469, 452 буханка, патрубок d — 16 мм. Также применяется на автомобилях Газель, ГАЗ, ПАЗ, ЗИЛ и других.

В нашем Интернет-магазине 469-452.ru автозапчастей УАЗ Вы можете купить «Насос отопителя (печки) дополнительный 12В (d-16мм) УАЗ 3163 Патриот (Patriot), ГАЗель, ПАЗ, ЗИЛ 32. 3780-20 3162-8110020-20» производства AUTORAM (Тольятти) онлайн прямо сейчас. Для этого просто отложите запчасть УАЗ Насос отопителя (печки) дополнительный 12В (d-16мм) УАЗ 3163 Патриот (Patriot), ГАЗель, ПАЗ, ЗИЛ 32.3780-20 3162-8110020-20 в корзину и оформите заказ или воспользуйтесь опцией «купить в один клик». При покупке только одной запчасти УАЗ, это можно оформить кнопкой «купить в один клик». Если нужно купить несколько разных наименований, лучше использовать кнопку «в корзину», где Ваш заказ суммируется. Наши менеджеры свяжутся с Вами посредством e-mail или Viber/WhatsApp для уточнения заказа и доставки. Звонки по телефону для подтверждения Вашего заказа используются только в редких исключительных случаях.

Также на этой странице по детали «Насос отопителя (печки) дополнительный 12В (d-16мм) УАЗ 3163 Патриот (Patriot), ГАЗель, ПАЗ, ЗИЛ 32.3780-20 3162-8110020-20» Вы можете оставить свой отзыв или задать вопрос.

В нашем интернет-магазине запчастей к автомобилям семейства УАЗ Вы всегда сможете купить качественную продукцию по самым низким ценам, найдете широчайший ассортимент, оптимальные сроки поставки. Любые вопросы по работе магазина и срокам поставки отсутствующих на складе товаров вы можете задать нашему менеджеру по телефонам, указанным на сайте или через форму обратной связи.

Подобрать другие запчасти и детали можно через каталог на сайте. Даже если у нас на сайте Вы не нашли нужную Вам деталь, мы укомплектуем Вашу заявку в полном объёме необходимыми запчастями УАЗ наилучшего качества от проверенных производителей по привлекательным ценам.

Все представленные автозапчасти, поставляемые нашим интернет-магазином, проходят строгий контроль качества.

Осуществляем доставку в Россию, страны СНГ, Украину. Отправим запчасти наиболее удобной для Вас транспортной компанией по Вашему желанию.

Обратите внимание! Фотография носит исключительно ознакомительный характер и может отличаться от товара, фактически имеющегося на складах. Рекомендуем при согласовании заказа проверять характеристики товаров.

Дополнительный насос в системе отопления

Монтаж обогревания дома насчитывает различные части. Система обогрева включает, увеличивающие давление насосы, крепежи, систему соединения терморегуляторы, трубы, развоздушки котел, батареи, коллекторы, бак для расширения. Любой узел роль. Поэтому соответствие частей системы нужно делать технически грамотно. На этой странице мы попбробуем подобрать для своего особняка нужные узлы системы.

Дополнительный насос в системе отопления

Группа: Пользователи

Сообщений: 3765

Регистрация: 29.3.2008

Автомобиль: Aveo-2, F14D3, АКПП—БЫЛА. Теперь Тойота Королла КРАСНАЯ

Откуда: см. аватар-ку 🙂

Регион: Владимирская область

Мысль об установке дополнительного насоса на радиатор отопления, меня давно посетила, еще в начале осени. Долго искал варианты, но кроме как ГАЗелевских и волговских насосов не находил. По отзывам, они отхаживают максимум год, т.к. там стоит сальник и он долго не живет. Переборка дает результат, но не на долго. Ремкомплектов нет, поэтому через два-три года надо покупать новый насос. Цена насоса на сегодня 1700 рэ.

Пришел на помощь поиск интернета. Нашел иностранный аналог производства фирмы Бош с номером 0 392 020 034. Купил его за 1300 рэ в Экзисте, сегодня он уже 1700 рэ стоит. Привезли через два дня, наверное еще не было спроса.

Теперь про то, зачем это всё надо.

Наверняка кто-нибудь уже замечал, что при снижении оборотов двигателя ниже 2000 в сек, воздух из печки становиться прохладнее? Я замечал постоянно. Особенно это заметно, когда утром прогреваешь авто, двигатель уже горячий, а в салон воздух дует прохладный. При поднятии оборотов педалью газа, почти сразу начинает дуть горячий воздух. Так вот, это говорит о плохой циркуляции охлжидкости через радиатор отопления. Когда обороты хорошие, т.е. выше 2000, то и помпа охлжидкости шустрее вращается и гоняет лучше жижу. И еще замечал, что когда идешь по трассе, выставишь нужную температуру, потом встаешь в пробке, к примеру, а из воздуховодов начинает дуть холодный воздух. Мне это все надоело и я решил установить допнасос для стабилизации протока жижи через радиатор.

Причинами плохой циркуляции считаю: 1) неправильное подсоединение шлангов радиатора отопления. Обратка должна быть подключена как можно ближе к помпе, а подача должна быть подключена в районе 4-го цилиндра, как самого горячего.

2) слишком большие зазоры в помпе между крыльчаткой и «улиткой». При чем зазор не регулируется.

3) ось помпы располагается не на одной оси с впускным отверстием, что резко ухудшает прокачку жижи, т.к. возникают кавитации. Вот фото «улитки», если можно её так назвать.

П. №3 можно было-бы избежать, если-бы регулировку натяжения ремня ГРМ, возложили-бы на другой элемент.

Другие пункты к великому сожалению исправить тоже никак нельзя.

Причины указаны, явки и пароли выданы.

Теперь о монтаже.

Сливаем ОЖ в таз через спускное отверстие в левом нижнем углу радиатора охлаждения, сколько сольется, примерно 2-3 литра.

Отсоединяем патрубок обратки.

в магазине запчастей для ТАЗиков покупаем патрубок радиатора отопления ВАЗ-2108 за 35 рэ.

и отрезаем от него вот эту часть с таким размером

Устанавливаем отрезанный кусок партубка, резанной его частью на освободившийся штуцер и устанавливаем штатный хомут

и заводим штатный патрубок под патрубок расширительного бачка.

Устанавливаем насос, крутим его так, чтобы патрубки не касались других частей двигателя и проводки. У меня это получилось, зазоры между частями 5 мм. Фиксируем насос с помошью монтажной ленты или самодельных хомутов к клапану ЕРГ.

Дополнительно купил колодку с отрезками проводов от форсунки ВАЗов, идеально подходит. Цена 50 рэ.

Подключение пока завел на зажигание. Белый провод подключил на этот болт, это минул. А плюс провел в салон и подсоединил к ближайшему плюсу на зажигание.

Но намерен подключить к выводу выключателя обдува, который отвечает за включение кондиционера, через выключатель (для отключения на лето).

ПРОДОЛЖЕНИЕ СЛЕДУЕТ.

____________________________________________________________Теперь Тойота Королла Е151, красная, 1,6л, АКПП, кондей.

Источник: http://www.aveoclub.ru/forum/index.php?showtopic=33421

Дополнительный насос в системе отопления

Спасибо всем ответившим. На самом деле я не уверен, что мощности насоса не хватает. Но на всякий случай хочу изучить возможность установки дополнительного насоса, поскольку до холодов уже недолго, а мёрзнуть не хочется.

Систему отопления я сейчас переделываю, поскольку дом перестроил этим летом, и в новую часть нужно вести отопление. Труба — PPR 20, радиаторы Kermi тип 12, мощности котла с запасом, если считать суммарную мощность радиаторов.

Сейчас СО уже функционирует, но в неком промежуточном варианте — часть радиаторов убрано, новые ещё не добавлены. И есть один контур некрасивый — трубы поднимаются на второй этаж, там радиаторов пока нет, затем идут по второму этажу метра 4, и опять спускаются вниз, к радиатору. Так вот этот радиатор и греется слабее, чем радиаторы в другом контуре, который так же охватывает 2 этажа, но в нем нет таких длинных прогонов без радиаторов.

На втором этаже в горизонтальном участке трубы а поставил краны маевского, и выпустил воздух, иначе тепло вообще до того радиатора не доходило. Теперь он греется, но чуть слабее, чем все остальные.

Скорее всего всё же воздух где-то остался, но знать как поставить доп. насос — на всякий случай нужно. А поскольку в ближайшее время буду ставить ещё 8 радиаторов, всё равно систему сливать/заливать, там уж воздух и выпущу по тщательнее.

Ещё раз всем спасибо, принцип установки доп. насоса в целом вроде понятен.

Источник: http://www.mastercity.ru/showthread.php?t=119864

Дополнительный насос в системе отопления

Участник

Дополнительный циркуляционный насос

Добрый день, уважаемые специалисты.

Приобрели небольшой дом площадью 120 кв. м. Два этажа. Установлена система отопления на базе котла RINNAI RB-166GMF. Схема отопления, на мой взгляд, несколько странная. Имеется две петли — первый этаж теплые полы, по информации застройщика около 180 метров трубы диаметром 1/2″, вторая петля — радиаторы отопления, биметалл из расчета одна секция на кв. м. трубы диаметром 3/4″. Общий объём системы — около 60 литров (информация застройщика).

Существует проблема — неравномерный прогрев теплых полов. Скорее всего не хватает мощности встроенного в котел циркуляционного насоса.

Мне порекомендовали установить дополнительный насос на обратку теплых полов. Для чего был приобретен рекомендованный насос Grundfos UPS 25-40 180. Насос порекомендовали тупо врезать без всяких дополнительных устройств.

Возник вопрос — так как в котле имеется трехходовой клапан, перекрывающий циркуляцию теплоносителя в системе отопления при использовании ГВС, будет ли правильно функционировать насос и не выйдет ли он из строя.

Прошу подсказать решение данной проблемы. А может быть предложить услуги по решению данной проблемы с указанием стоимости. В благодарность подгоню более пятидесяти потенциальных клиентов, так как домов с такой системой отопления настроили уже более 80 штук.

Прилагаю схемку системы.

Источник: http://www.forumhouse.ru/threads/184714/

Дополнительный насос в системе отопления

Прошли времена, когда без насосов работали системы водяного отопления. А сегодня КПД отопительной системы повышается именно благодаря установке насоса. Кроме того, намного быстрее происходит прогрев помещения и уменьшается расход топлива. Подключение насоса в систему отопления дает возможность монтировать сушители для полотенец, термостаты и применять трубы меньшего диаметра.

Преимущества подключения насоса в отопительную систему

Хозяева загородных домов с системой децентрализованного водоснабжения сталкиваются с проблемой равномерного распределения тепла по всем контурам отопления. Например, если в котле закипает вода, а в дальних помещениях радиаторы остаются еле теплые. В этом случае рекомендуется искать оптимальные средства для решения проблемы.

Для улучшения циркуляции имеются два предложения: установка труб большого диаметра или обновление системы путем установки, а точнее врезки в трубу нагнетающего насоса. Желающих заняться демонтажем труб, если при этом они еще замурованы внутри помещения, найдется немного. Да и стоимость самой системы, в которую входят трубы с большим диаметром, не всегда нравиться хозяевам из-за своей дороговизны. А цена насоса для системы отопления намного ниже.

Поэтому и возникает необходимость установки нагнетающего насоса. Циркуляционные насосные устройства устанавливаются на отопительные системы, работающие на всех видах топлива — на дровах, угле, мазуте. Обновление системы отопления путем врезки насоса в систему отопления вам поможет:

• Произвести выравнивание температуры в трубах;
• Исключить появление завоздушин, которые не дают нормально циркулировать теплоносителю;
• Произвести увеличение площади действия вашей отопительной системы.

Правила выбора насоса для системы отопления

Для установки в систему отопления нет смысла приобретать довольно мощный насос, ведь вы его не будете использовать на полную мощность. А еще он будет издавать повышенные шумы. Хозяину, покупающему насос, рекомендуется запомнить, что мощность аппарата должна быть выше на 10% величины, которая получена в результате ваших расчетов.

Возможности насосного оборудования обеспечивать потребности системы отопления зависят от многих параметров. Например, от диаметра труб, максимального напора, температуры воды, плотности теплоносителя:

1. Расход теплоносителя Q, который проходит через любой участок тепловой системы, рассчитывается так же, как и расход жидкости для котельного оборудования. То есть, приравняйте величину значения расхода теплоносителя к параметрам мощности котла. При мощности котла 20 кВт в минуту через него проходит около 20 литров.
2. Радиаторы, мощность которых составляет 10 кВт, будут пропускать в минуту 10 литров. При расчете расхода воды в каждом кольце системы отопления учитывайте мощность батарей.
3. Расход жидкости в трубах определяется диаметром трубопроводов. Чем диаметр меньше, тем на пути движения теплоносителя будет возникать большее сопротивление.

Чем больше длина трубопровода, тем мощнее должен быть нагнетающий насос для системы отопления. Это говорит о том, что на каждые 10 метров отопительной системы нужно от насоса 0,6 метра напора. Чтобы обеспечить продуктивную работу кольца в 100м, потребуется напор насоса 6м.

Классификация насосов для системы отопления

Для движения энергоносителя в системе отопления используются два типа насосов:

• Сухие насосы. Ротор в таком оборудовании не вступает в непосредственный контакт с энергоносителем. При рассмотрении такого оборудования в качестве установки в систему отопления обратите внимание на его некоторые особенности. Силовая установка помпы с так называемым «сухим» ротором не соприкасается в процессе работы с энергоносителем. Уплотнитель, находящийся в агрегате, необходим для герметичного отделения насоса от мотора. Главным преимуществом таких помп является высокий КПД – порядка 80%. Поэтому их использование целесообразно при постоянном перекачивании большого объема воды. Оборудование используется в первую очередь для больших торговых помещений, фабрик, заводов и многоэтажных зданий. Из-за довольно сильных шумов, которые создаются во время работы, такие насосы для частных домов не подходят.
• Мокрые насосы. Их рабочая часть находится в воде, которую они перекачивают. При помощи воды движок охлаждается, и производится смазка всех его узлов. Электричество подходит по статору. Таким образом, оно хорошо защищено от воздействия теплоносителя нержавеющим немагнитным стаканом. Основные преимущества, характерные для нагнетающих насосов с ротором, находящимся в воде: долгое время эксплуатации, нечастое сервисное обслуживания, небольшие шумы, компактность и маленький вес, легкозаменяемые блоки, монтаж насоса в систему отопления выполняется прямо на трубах. Конечно, среди всех плюсов имеется и минус. Такие аппараты демонстрируют довольно низкий КПД, который составляет 30-50%. Применяется нагнетающий насос с таким ротором обычно в отопительных системах домов и городских квартир. Также необходимо помнить, что помпы не должны применяться для снабжения питьевой водой и задач, связанных с продуктами питания.

Технология монтажа насоса в систему отопления

Подготовительные работы

Для монтажа в систему отопления рекомендуется покупать насосное оборудование, в комплекте которого присутствуют разъемные резьбы. Если таких деталей нет, необходимо самому купить. Не забудьте о фильтре глубокой очистки. Также следует приготовить обратный клапан для обеспечения нормальной работы отопительной системы.

После подбора насоса для системы отопления рекомендуется приобрести набор специальных ключей для его установки, запорную арматуру, небольшой кусок трубы. Её диаметр должен быть аналогичным диаметру стояка.

Выбор места для насоса

При подключении насоса отопления выбирайте такую схему, чтобы вы смогли периодически проводить обслуживание системы. Желательно, чтобы вы имели к ней подход. Если в более ранних моделях «мокрых» помп некоторые запчасти от контакта с водой могли выйти из строя, то сейчас системы производят таким образом, что вода им совсем не страшна. Даже при различных больших и малых температурах. Это дает возможность выполнять установку насосного оборудования на обратном или подающем трубопроводе.

Для увеличения давления на нагнетающем участке необходимо установить насос возле места, где происходит подключение бака на участке спадающего трубопровода. Такая схема дает возможность создать на данном участке отопления большие температуры. Перед тем как провести установку насоса в системе отопления на трубу байпас, проверьте, чтобы агрегат выдерживал сильный напор воды большой температуры.

Для более эффективной работы оборудования «теплый пол» нагнетающий агрегат ставят на участке поставки подогретой воды. Благодаря этому будет исключена такая проблема, как возникновение воздушных пробок. Для восстановления отопительной системы с мембранным баком поставьте байпас с насосным аппаратом на обратку. Желательно его приблизить к расширительному бачку.

Правила установки насоса

Правильная установка насоса в систему отопления предполагает соблюдение нескольких правил:

• Установите с двух сторон от насосного оборудования шаровые краны. Они требуются для обеспечения проведения демонтажа насоса, если возникла необходимость его обслуживания или ремонтных работ.
• В системе отопления перед насосом обычно устанавливают фильтр, который занимается очисткой воды от механического мусора, поступающего с теплоносителем.
• Для удаления скопившегося воздуха установите вверху байпаса специальный клапан, который бывает автоматического и ручного типа.
• При монтаже насоса для промывки системы отопления нужно соблюдать направление, которое показано на насосе стрелкой. Помните, что направление должно совпадать с направлением движения жидкости.
• Чтобы не повредить «мокрый» насос, если вдруг мотор не полностью погрузится в воду, аппарат монтируют горизонтально.
• Клеммы насосного агрегата должны быть вверху.
• В отопительной системе на все резьбовые соединения нужно устанавливать прокладки, предварительно обработать герметиком.
• Для безопасного использования насоса для системы отопления подключайте в розетку, которая имеет заземление. Перед установкой насоса не забудьте провести действия, которые связаны с обеспечением заземления.

Принципы монтажа насоса

При врезке насоса в отопительную систему обратите внимание на следующие принципы:

Теперь вы знаете, как установить циркуляционный насос, и как обустроить систему отопления с двумя насосами. При учете всех правил и особенностей при выполнении такой работы вы можете забыть о проблемах неравномерного распределения тепла в системе и образовании воздушных прослоек.

Источник: http://strport.ru/klimat/ustanovka-nasosa-v-sistemu-otopleniya

Смотрите также:

16 февраля 2022 года

Когда использовать, как они работают и многое другое

Бустерный насос действует как посредник между источником воды и конечными точками, такими как краны, краны и душевые. Бустерный насос забирает воду из источника и нагнетает ее до нужного давления в конечных точках.

Как правило, бустерные насосы — не единственные устройства, используемые для перемещения воды в системе. Они работают вместе с насосом источника для увеличения давления жидкости.

Существует целый ряд областей применения, где полезны бустерные насосы.Например, для перемещения воды через высотное здание или в гору требуется высокий напор, который могут обеспечить эти насосы. Разбрызгивателям и системам распыления под высоким давлением также может потребоваться увеличение напора, поскольку для их правильной работы требуется высокое давление воды.



Некоторые из основных промышленных применений этих насосов включают:

• Фильтрация
• Обратный осмос
• ОВКВ
• Питание котла
• Любой промышленный процесс, требующий высокого давления жидкости

Как работает бустерный насос?

Идея бустерного насоса заключается в повышении давления воды за счет введения в систему подачи жидкости дополнительного насоса. Поэтому эти насосы работают как любой другой обычный насос.

Большинство из них представляют собой центробежные насосы, которые берут воду из источника, перемещают ее через рабочее колесо (одноступенчатые) или несколько рабочих колес (многоступенчатые) для повышения давления воды. Затем вода под высоким давлением проходит через выпускное отверстие.

Вы также можете установить ряд бустерных насосов вдоль трубопровода для достижения необходимого давления.

Бустерный насос, тип

Бустерные насосы

обычно доступны в виде обычных насосов или насосов с регулируемой скоростью (VSD).

Обычные бустерные насосы — Работают с постоянной скоростью, не имеют возможности увеличения подачи или регулировки скорости

Насосы с частотно-регулируемым приводом (VSD) — можно регулировать скорость в зависимости от различных требований к напору. Например, если давление воды в источнике меняется, вы можете отрегулировать производительность бустерного насоса, чтобы получить требуемое давление в конечной точке. Эти насосы также отлично подходят для сокращения затрат на электроэнергию.

Выбор между многоступенчатыми и одноступенчатыми бустерными насосами

Одноступенчатый бустерный насос лучше всего подходит для частных домов и жилых зданий, где требуется умеренное давление.Как правило, для одного здания достаточно одноступенчатого подпорного насоса. Многоступенчатый бустерный насос становится полезным, когда требуется очень высокое давление воды. Такие приложения включают перекачку воды в гору или для жилых районов с несколькими зданиями, поддержание давления воды в городе и транспортировку воды по очень длинному трубопроводу.

Вам действительно нужен бустерный насос?

Хотя бустерные насосы могут помочь вам повысить давление воды, важно понимать, что низкое давление на выходе не обязательно означает низкое давление в источнике.Могут быть и другие причины, которые стоит проверить, прежде чем инвестировать в бустерный насос.

Засоренные трубы:  Засоренные трубы создают большое сопротивление воде, протекающей по ним, что влияет как на скорость потока, так и на давление воды.

Пиковая потребность:  Когда система распределения воды испытывает пиковую потребность, это приводит к низкому давлению воды. Однако это условие не всегда будет оставаться постоянным.

Неисправный клапан счетчика воды или регулятор давления:  Оба этих устройства играют важную роль в поддержании давления воды на желаемом уровне в водопроводной линии.Любая неисправность этих устройств, вероятно, повлияет на давление воды.

Как правильно выбрать водяной насос?

Выбор правильного бустерного насоса непрост. Вы должны учитывать несколько факторов, начиная от состояния ваших трубопроводов и заканчивая желаемым уровнем напора для удовлетворения ваших требований.

Являясь старейшим и крупнейшим дистрибьютором насосов на северо-востоке, наша опытная команда инженеров Hayes поможет вам сделать правильный выбор. Обращайтесь к нам со своими запросами, и мы поможем вам выбрать идеальный бустерный насос, соответствующий вашим уникальным требованиям к давлению жидкости и расходу.

Нужна помощь в поиске бустерного насоса?

Когда требуется водяной насос?

Питьевая вода может быть эффективно распределена между кранами, душевыми, туалетами и другими сантехническими устройствами только в том случае, если она подается под достаточным давлением. Минимальные значения расхода и давления для города Нью-Йорка указаны в главе 6 Сантехнического кодекса Нью-Йорка и различаются в зависимости от конкретного типа арматуры. Требуемые значения для некоторых наиболее распространенных сантехнических приборов следующие:

ТИП КРЕПЛЕНИЯ	МИНИМАЛЬНЫЙ РАСХОД (GPM)	МИНИМАЛЬНОЕ ДАВЛЕНИЕ ПОТОКА (PSI)
Ванна без душа	4	20
Посудомоечная машина бытовая	2.75	8
Питьевой фонтанчик	0,75	8
Туалет	2	8
Душ	3	8
Раковина бытовая	2,5	8
Раковина сервисная	3	8
Писсуар, клапан	18	20
Унитаз, бачок, цельный	3	20

Сантехнические нормы Нью-Йорка устанавливают эти минимальные значения давления и расхода для всех условий эксплуатации, даже во время пиковой нагрузки, когда несколько сантехнических приборов используются одновременно.

---

Наши инженеры-сантехники помогут вам выбрать лучший повысительный водяной насос для вашего здания.

---

У вас низкое давление воды?

Если давление подачи воды недостаточно для обеспечения требуемых значений давления и расхода для сантехнических приборов, необходимо установить систему повышения давления воды. Существует три основных варианта, разрешенных Сантехническим кодексом Нью-Йорка:

.

1. Приподнятый резервуар для воды
2. Гидропневматический усилитель давления
3. Повысительный водяной насос, о котором идет речь в этой статье

Имейте в виду, что потребность в водяном насосе частично определяется характеристиками здания; поскольку минимальные значения давления и расхода указаны на выходе из арматуры, вероятность необходимости использования подпорного насоса возрастает для более высоких зданий.

Сантехнические нормы Нью-Йорка требуют, чтобы все бустерные насосы были оборудованы выключателем низкого давления, который предотвращает создание вакуума, когда давление на стороне всасывания достигает значения 10 фунтов на квадратный дюйм или меньше. Когда отрицательное давление не учитывается, возникает явление, называемое кавитацией, когда маленькие пузырьки быстро образуются и разрушаются в текущей воде. Кавитация может вызывать локальные ударные волны, повреждая крыльчатку бустерного насоса и вызывая механические вибрации, которые также влияют на двигатель, приводящий насос в действие

Использование одного подкачивающего насоса для более чем одного здания не допускается Сантехническим кодексом г. Нью-Йорка, за исключением проектов с несколькими зданиями, имеющими общего владельца.Индивидуальному потребителю воды не разрешается подавать напорную воду в соседние дома.

Контрольный список перед установкой повысительного водяного насоса

Имейте в виду, что низкое давление и расход на выходе из арматуры имеют множество возможных причин, и не стоит сразу полагать, что виновато низкое давление подачи воды. Перед установкой повысительного водяного насоса убедитесь, что проблема не связана с одной из следующих причин:

1. Засорение водопроводных труб может привести к резкому падению давления между служебным входом и точкой потребления, что является распространенной проблемой в старых установках.
2. Трубы меньшего диаметра, обычно возникающие из-за плохой конструкции сантехники, могут иметь тот же эффект, что и забитые водопроводные трубы.
3. У вас также может быть частично закрытый запорный клапан, вызывающий падение давления, и решение так же просто, как открыть его полностью.

В любом из этих случаев установка повысительного водяного насоса представляет собой пустую трату денег, а избыточное давление может повредить вашу установку. Даже если повреждений нет, вы будете тратить электроэнергию на работу подпорного насоса, а избыточное давление повысит скорость потока, а также увеличит ваши счета за воду.Прежде чем продолжить, убедитесь, что у вас нет частично закрытого клапана, и получите профессиональную оценку вашей установки, чтобы убедиться, что у вас нет проблем с трубопроводом.

Повышение эффективности повысительных водяных насосов

Как и в случае со всем оборудованием, приводимым в действие электродвигателем, можно сэкономить энергию, если бустерный насос оснащен частотно-регулируемым приводом (ЧРП) для регулирования скорости. Для двигателей с дробной мощностью, например, используемых в небольших жилых помещениях, двигатели с электронной коммутацией (ECM) являются более экономичным вариантом, чем частотно-регулируемые приводы.

Есть несколько причин, по которым целесообразно использовать регулировку скорости для бустерного насоса:

1. Требуемое повышение давления может варьироваться в зависимости от текущих условий здания. Например, в этом может не быть необходимости, когда спрос на воду низкий.
2. Колебания давления также могут быть вызваны коммунальным предприятием. Например, проблемы с низким давлением могут возникать только тогда, когда система распределения воды испытывает пиковый спрос.
3. Преобразователи частоты можно использовать для плавного пуска повысительного водяного насоса, предотвращая пусковой ток, который обычно в пять-восемь раз превышает номинальный ток.При отсутствии устройства плавного пуска этот бросок вызывает внезапное падение напряжения, что может привести к повреждению чувствительных электронных устройств.

Когда повысительный водяной насос оснащен регулятором скорости, его работу можно регулировать в режиме реального времени в зависимости от состояния здания и водоснабжения, что позволяет максимально повысить энергоэффективность. В приложениях с дробной мощностью двигатели с электронной коммутацией обеспечивают наивысшую доступную энергоэффективность, предлагая встроенное управление скоростью. Для насосов большей мощности, которые обычно используются в коммерческих целях, наилучшей возможной комбинацией является трехфазный двигатель с эффективностью NEMA Premium, оснащенный частотно-регулируемым приводом.

Снижение стоимости установки

Цены на насосы и электродвигатели сильно зависят от паспортной мощности, и их эффективность снижается, когда они работают ниже номинальной мощности. Крупногабаритные установки дороги и неэффективны, поэтому настоятельно рекомендуется нанять квалифицированную инженерную фирму для проектирования и спецификации.

Первоначальная стоимость системы повышения давления воды также может быть снижена, если двигатель использует более высокое номинальное напряжение. Например, 460-вольтовый двигатель потребляет только половину тока, необходимого 230-вольтовому двигателю, при условии, что оба имеют одинаковую паспортную мощность в лошадиных силах. Поскольку размеры электрических цепей основаны на токе, а не на напряжении, схема для двигателя с более высоким напряжением является наименее дорогой.

Заключительные замечания

Бустерные водяные насосы необходимы, когда давление и скорость потока, подаваемые на отдельные водопроводные приборы, не соответствуют требованиям норм. Однако перед установкой системы важно убедиться, что низкое давление не вызвано другими факторами, такими как засорение или недостаточное сечение трубопровода.Водяной бустерный насос обеспечивает максимальную производительность, если он правильно подобран и оснащен высокоэффективным двигателем и регулятором скорости.



Примечание редактора: этот пост был первоначально опубликован в ноябре 2016 года и был переработан и обновлен для обеспечения точности и полноты.

%PDF-1.3 % 46 0 объект > эндообъект внешняя ссылка 46 43 0000000016 00000 н 0000001224 00000 н 0000001339 00000 н 0000001478 00000 н 0000001955 00000 н 0000002368 00000 н 0000003596 00000 н 0000005016 00000 н 0000005121 00000 н 0000005358 00000 н 0000005380 00000 н 0000010387 00000 н 0000010409 00000 н 0000010519 00000 н 0000010626 00000 н 0000015113 00000 н 0000015135 00000 н 0000015354 00000 н 0000015584 00000 н 0000016808 00000 н 0000018024 00000 н 0000018132 00000 н 0000022435 00000 н 0000022457 00000 н 0000023614 00000 н 0000023904 00000 н 0000032209 00000 н 0000032316 00000 н 0000036628 00000 н 0000036650 00000 н 0000041008 00000 н 0000041030 00000 н 0000045359 00000 н 0000045381 00000 н 0000046859 00000 н 0000053830 00000 н 0000057499 00000 н 0000057521 00000 н 0000082312 00000 н 0000110200 00000 н 0000137028 00000 н 0000001540 00000 н 0000001934 00000 н трейлер ] >> startxref 0 %%EOF 47 0 объект > эндообъект 48 0 объект `Dz-#_m_}g) /U (Mv;pwokNq}oLj) /П-12 >> эндообъект 49 0 объект > эндообъект 87 0 объект > ручей sEI@ajsosZ\AȿuvF(. (q конечный поток эндообъект 88 0 объект 295 эндообъект 50 0 объект > /XObject > /ProcSet [ /PDF /Text /ImageB /ImageC ] >> /Содержание [ 56 0 R 60 0 R 67 0 R 73 0 R 75 0 R 77 0 R 81 0 R 86 0 R ] /Повернуть на 270 /CropBox [ 67 122 721 628 ] /MediaBox [ 0 0 792 1224 ] /Большой палец 29 0 R >> эндообъект 51 0 объект > эндообъект 52 0 объект > эндообъект 53 0 объект > эндообъект 54 0 объект > эндообъект 55 0 объект 4929 эндообъект 56 0 объект > ручей #Д*

0 часов ДР-# ‘Z]-8r6{m·crڻe rvv1;M?:Wh%s5$:x2YնrGb6Yf{Q[+av8>(Q0Zg HUZ-qgrP_qz~;Oo}tN N + Zt3@K7g O-a6a-1hM풭Ff iqcp qό7qUS7 Y#/

Бустерные насосы обратного осмоса Aquatec компании Pure Water Products – Pure Water Products, LLC

---

Позвоните нам по телефону (888) 382-3814

В системах обратного осмоса часто используются два типа электрических насосов:

• Бустерные насосы предназначены для повышения давления воды до идеального уровня, когда она поступает в установку обратного осмоса.

• Demand или Нагнетательные насосы иногда необходимы для подачи воды из резервуара для хранения к месту применения — например, для подачи воды под давлением в холодильник, льдогенератор или смеситель раковины. Увидеть ниже.

Бустерные насосы

Бустерные насосы Aquatec 6800 и 8800 очень похожи по внешнему виду и производительности. Знание производительности мембраны обратного осмоса в галлонах в день поможет вам решить, какой насос использовать:

• Если ваша установка обратного осмоса предназначена для производства менее 50 галлонов в день, выберите 6800.

• Если ваше устройство производит от 50 до 100 галлонов в день, выберите 8800.

Бустерный насос Aquatec 6800

При заказе «насосного комплекта» вы также получаете трансформатор и реле давления.

Для установок обратного осмоса производительностью 50 галлонов в день или меньше.

Насос 6800 обеспечит работу вашей установки обратного осмоса при идеальном уровне давления независимо от входного давления.Выходное давление регулируется. Он очень тихий и полностью автоматический. Отключается автоматически, когда бак полный. Очень легко установить. Все фитинги имеют быстроразъемное соединение John Guest.

Это «насос непрерывного действия», рассчитанный на многолетнюю бесшумную и эффективную работу. Вам придется внимательно слушать, чтобы понять, что он работает, но вы увидите заметное изменение производительности обратного осмоса. Реле давления устанавливается в трубку, которая соединяет бак с агрегатом. При заказе, пожалуйста, укажите в форме заказа, хотите ли вы переключатель 1/4″ (наиболее распространенный) или 3/8″.

Должен иметь источник переменного тока 115 вольт. Потребление электрического тока ничтожно мало.

Включает насос Aquatec 6800, трансформатор на 115 В и реле давления (выберите размер трубки в раскрывающемся меню при оформлении заказа).

138,00 долларов США

Деталь № рп003

Добавить в корзину

Бустерный насос обратного осмоса Aquatec 8800

Модель 8800 внешне идентична модели 6800, описанной выше, но предназначена для обеспечения дополнительного давления для установок обратного осмоса, производящих от 50 до 100 галлонов в день.

Реле давления устанавливается в трубку, которая соединяет бак с агрегатом. При заказе, пожалуйста, укажите в форме заказа, хотите ли вы переключатель 1/4″ (наиболее распространенный) или 3/8″.

Насос должен иметь источник переменного тока 115 вольт. Текущее использование незначительно.

Он имеет порты 3/8 дюйма, поэтому, если вы собираетесь использовать его с входной линией 1/4 дюйма, запросите у нас адаптеры (бесплатно).

Aquatec 8800 — полный насосный агрегат

Включает насос Aquatec 8800, трансформатор на 115 В и реле давления (выберите размер трубки в раскрывающемся меню при оформлении заказа. )

157,00 долларов США

Деталь № рп004

(Звоните для заказа.)

Запасные части

Насос Aquatec 8800 (только насос — без трансформатора или реле давления.)

Насосы спроса или доставки

Насосы по требованию иногда устанавливаются с резервуаром для хранения обратного осмоса, чтобы предотвратить «вибрацию». См. схему.

Вышеупомянутые бустерные насосы обратного осмоса специально разработаны для повышения давления воды на входе для повышения производительности обратного осмоса.

Насос другого типа, называемый Demand или Delivery Pump , необходим для перемещения воды из резервуара для хранения к месту применения — например, для подачи воды под давлением в холодильник или кран раковины.Насосы этого типа также часто используются с дистилляторами.

Насосы по требованию имеют встроенное реле давления, которое отключает их при достижении определенного давления (60 или 70 фунтов на квадратный дюйм, в зависимости от насоса). Это означает, что они качают, когда есть «потребность» в воде (например, при открытии крана) и автоматически отключаются при отмене потребности (например, при закрытии крана).

Хотя в большинстве случаев они работают нормально, вам, возможно, придется установить небольшой напорный резервуар, например, резервуар для хранения обратного осмоса, на линии подачи, чтобы предотвратить «дребезжание» (периодическое выключение и включение) насоса.Обычно в этом нет необходимости, но мы подумали, что должны вас предупредить.

Насосы по требованию обоих размеров стандартно поставляются с быстроразъемными портами 3/8 дюйма, переходные переходники на 1/4 дюйма могут быть включены бесплатно по запросу при оформлении заказа.

---

Общие сведения о бустерных насосах | Приливные технологии

В связи с тем, насколько разбросана водная инфраструктура разных городов, потребность в бустерных насосах становится все более необходимой. Для перемещения воды из канализации на очистные сооружения или из коллекторов в дома требуется достаточное давление, чтобы протолкнуть воду на большие расстояния, пока она в конечном итоге не достигнет места назначения. Если система распределения имеет низкий расход, вода не достигнет своей конечной точки или конечного пользователя. Вот почему бустерные насосы являются жизненно важным элементом системы водоснабжения любого муниципалитета.

Что вызывает низкий расход в распределительных системах?

Одним из главных виновников низкого давления потока в распределительной системе является сила тяжести. Гравитация хорошо работает, когда вода течет вниз по склону, но когда воде нужно течь вверх, она мешает. Кроме того, в большом городе, вероятно, будет сильный поток ближе к распределительному центру, но в зданиях, расположенных дальше, поток, вероятно, будет меньше из-за пройденного расстояния.Именно по этим причинам бустерные насосы так важны для обеспечения каждого человека доступом к воде.

Как работает бустерный насос?

Конечной целью бустерного насоса является создание достаточного давления в трубе, чтобы прокачать по ней воду. Прилагая достаточное давление к трубе, вода может преодолеть нисходящее давление силы тяжести, чтобы компенсировать уклоны и другие препятствия. Необходимое количество давления, необходимого для перекачки воды, можно вычислить с помощью нескольких простых математических уравнений.Эту формулу затем можно запрограммировать в бустерный насос с помощью контроллера, который либо подключен к самому насосу, либо расположен на удаленном объекте мониторинга. Формула для оптимального давления рассчитывается с учетом размеров труб, соединительных деталей и любых изгибов труб. Все эти факторы влияют на принятие решения о том, какое давление следует применять в системе. Слишком большое давление — и труба может лопнуть, слишком малое — и вода не потечет.

В каких других отраслях используются бустерные насосы?

Бустерные насосы

используются не только для воды, но и для сточных вод, сточных вод и масла. Для сточных и сточных вод роль бустерного насоса заключается в проталкивании сточных вод через канализационную систему к очистным сооружениям. Если бы не было бустерного насоса, который помогал бы перекачивать сточные воды на очистные сооружения, могло бы произойти накопление застойных сточных вод, что могло бы привести к потенциальной опасности для здоровья.

В нефтяном секторе бустерные насосы используются в процессах сбора, очистки и транспортировки.Они помогают обеспечить безопасную и эффективную транспортировку продукта по каналу распределения к конечному источнику. Без использования бустерных насосов в нефтяном секторе вязкость нефти, вероятно, не позволила бы ей достичь оптимального расхода, что сделало бы транспортное средство неэффективным.

Мониторинг бустерных насосных станций

Бустерные насосы, как и любой другой элемент системы распределения воды, необходимо постоянно контролировать, чтобы не допустить каких-либо неполадок.Внедрив систему диспетчерского контроля и сбора данных на ваших бустерных станциях, муниципалитеты могут быть уверены, что они не тратят воду и деньги впустую и могут обеспечить водой людей, которых они обслуживают.

Акватек | Насосы | Насосы повышения давления





Оригинальный продукт Aquatec, серии 6800 и 8800, по-прежнему является мировым стандартом в технологии диафрагменных бустерных насосов, обеспечивая высочайшее качество и наиболее надежное давление на входе для эффективного использования мембраны. Ведущие инновации Aquatec продолжаются с введением трех новых серий бустерных насосов: компактная серия 3300 с передним портом для приложений, где пространство для установки насоса ограничено и требуется повышение давления воды для систем обратного осмоса с номиналом до 200 галлонов в день или компактных дозаторов газированной / негазированной воды. , насос серии 5800 модели 5858-2LM2-B534 со встроенным портом обратного осмоса с номинальным расходом 300–400 галлонов в сутки и насос серии 5300 с линейным портом, который способен повышать давление воды для систем обратного осмоса с повышенным расходом 500–1000 галлонов в день, с более высоким расходом дозаторы газированной/негазированной воды или системы рециркуляции теплообмена с более высоким расходом.

Большинство моделей предназначены для прерывистой работы, хотя некоторые модели рассчитаны на непрерывную работу. Также эффективен для систем с рециркуляцией. Они идеально подходят для работы с гидропневматическими системами хранения, но также совместимы с большинством гидравлических запорных клапанов. Эти насосы обычно используются с одним или несколькими нашими компонентами управления потоком, включая: реле давления (серия PSW), регуляторы уровня в баке (серия TLC), автоматические ограничители потока и таймер (серии AFR и AFT) или электронные запорные клапаны (ESO). Ряд).



загрузок

3300 Series 24VDC 4.5 LPM
5300 Series 24VDC 6.00 LPM
5800 Series 24VAC 4,2 ЛПМ
6800 серии 12VDC 0,9 ​​ЛПМ
6800 Series 24VCAC 0.9 ЛПМ
6800 серии 24VDC 0,9 ​​ЛПМ
8800 серии 12VDC 1.4 LPM
8800 серии 24VAC 1.95 LPM
8800 Серия 24 В перем. тока 2,6 л/мин
8800 Серия 24 В пост. тока 2,35 л/мин
Подробнее…



Типичные области применения

Очистка воды/RO

Системы карбонизации

Системы для напитков/кофе

Торговля водой, разлив

Гидропоника/Аэропоника

Системы туманообразования

Санитарная обработка поверхностей

Увлажнение

Очистка змеевика HVAC

Вода для медицинской лаборатории

Автоклавные системы

Обработка эндоскопов/химическое усиление

Химическая инъекция для диализа

Впрыск метанола и воды



Проточные бустерные насосы Dankoff | АЛЬТЕР

Дополнительная информация о бустерном насосе Flowlight

У нас есть бустерные насосы двух марок: Dankoff Flowlight Booster Pumps и Shurflo. Мембранные насосы.Оба бренда имеют свои преимущества и недостатки и имеют версии для постоянного и переменного напряжения. Эти бустерные насосы потребляют всего лишь треть электроэнергии обычных нагнетательных насосов переменного тока. Кроме того, они имеют более низкие скачки напряжения при запуске, а это означает, что вам не нужен больший инвертор, если вы используете его для переменного тока. При использовании в системах постоянного тока они обычно работают от аккумуляторной батареи, а не напрямую от солнечных батарей.

Следуйте шагам, указанным в таблице ниже, чтобы определить насос, напряжение и принадлежности. которые наилучшим образом соответствуют вашим потребностям.

Выполните следующие действия:	Данкофф Бустерные насосы серии Flowlight	Шурфло Серия насосов
Шаг 1 Выбрать Давление	До 60 psi	До 40 psi
Шаг 2 Выбрать Скорость потока	Стандартные модели: 4. 1–4,5 галлона в минуту Низкоскоростные модели: 2,7–3,4 галлона в минуту	Стандартные модели: 1,9–2,3 галлона в минуту Модели Premium: 2,0–2,3 галлона в минуту
Шаг 3 Выберите напряжение (щелкните ссылку, чтобы добавить в корзину)
Шаг 4 Добавить аксессуары (щелкните ссылку, чтобы добавить в корзину) * Требуется для предотвращения повреждения насоса		Сетчатый экран* Напорный бак (мин.40 галлонов)
Прочие соображения	Насос не переносит твердый мусор, поэтому картриджный фильтр абсолютно необходимо Насос может быть поврежден, если источник работает всухую, поэтому требуется реле сухого хода. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. 2019 © Все права защищены. Карта сайта
