Замена диска сцепления своими руками

Сцепление – это один из узлов автомобиля, исправность которого напрямую зависит от водителя. Ведь именно от того, как эксплуатируется сцепление, зависит срок его службы и вероятность возникновения текущих неисправностей. Наиболее частыми из них являются: выход из строя ведущего  (или ведомого) диска сцепления, шлицов ступицы и пружин демпферов, изнашивание функциональной накладки и другие. Во избежание всех этих неисправностей специалисты рекомендуют проводить диагностику диска сцепления через каждые  80 000 км пробега, если типичные признаки неисправностей сцепления не начинают наблюдаться раньше.

Признаки могут быть следующее:

  • сцепление не выключается, происходит пробуксовка;
  • педаль не возвращается в исходное положение;
  • имеет место пробуксовка сцепления;
  • при включении сцепления ощущается вибрация.

Однако если вы стали наблюдать что-либо из вышеперечисленного, не нужно сразу менять старый диск на новый, первым делом необходимо провести его диагностику, сделать которую можно на сервисе или самостоятельно — одним их двух способов.

Диагностика диска сцепления.

Способ 1. При помощи измерительного калибра проверьте толщину диска сцепления, демонтаж сцепления для этого не требуется, вам понадобится лишь калибр и подъемник. При помощи последнего делаем возможным доступ к диагностируемому узлу, а калибром, присоединив его к рабочему цилиндру, измеряем толщину сцепления.

Способ 2. При включенной четвертой или пятой передаче запустите двигатель и начните газовать на сцеплении. Если при этом двигатель не заглох, значит, ведомый диск сцепления следует заменить.

Сразу отмечу, что поменять диск сцепления на переднеприводном автомобиле является более сложной, чем на «классике». Хотя разные марки и модели авто имеют свои нюансы монтажа и демонтажа.

При замене сцепления очень важно еще менять любую деталь, которая вызывает подозрение своим внешним видом (резинотехнические изделия меняются по умолчанию). Кроме того при замене сцепления рекомендую обновить (поменять) выжимной подшипник.

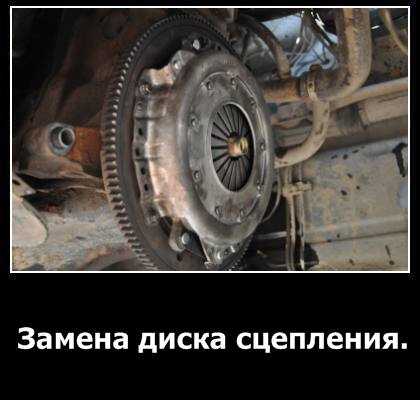

Замена диска сцепления своими руками, инструкция.

Теперь о самом порядке работы. Итак, чтобы заменить сцепление нужно:

  • установить «перед» автомобиля на треноги;
  • снять передние колеса;
  • отсоединить трос сцепления от КПП и снять его с кронштейна;
  • отсоединить трос спидометра от КПП;
  • отвернуть болты крепежа шаровых опор с поворотными кулаками;

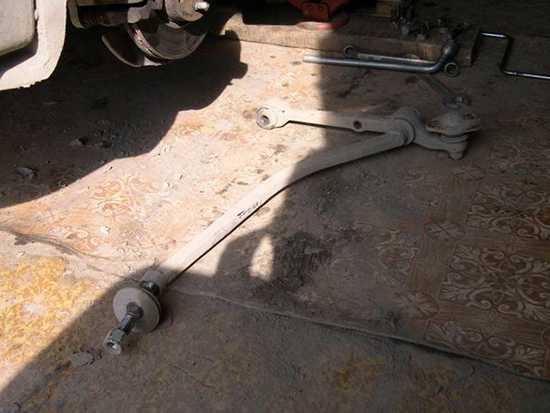

  •  ослабить заднее крепление левого продольного рычага;
  • отсоединить от левого кронштейна растяжки болты крепления и развернуть рычаг на 90 градусов;
  • отсоединить «массу», если она крепится на КПП;
  • отвернуть нижний кожух защиты маховика;
  • отвернуть левую опору мотора от кузова;
  • открутить заднюю опору двигателя, а также хомут привода переключения передач;
  • снять привод переключения передач;
  • Окрутить крепление КПП к двигателю;

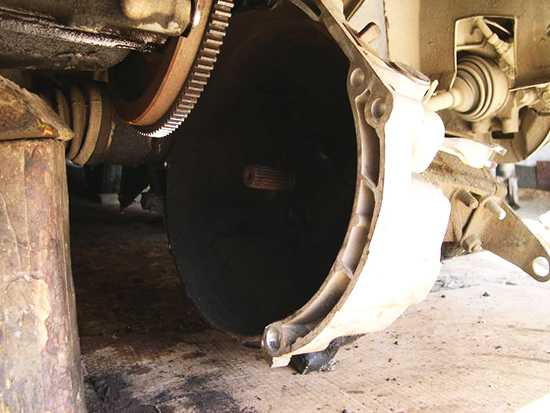

  • снять КПП с двигателя, оставить ее висеть на проводах;
  • отвернуть корзину сцепления;

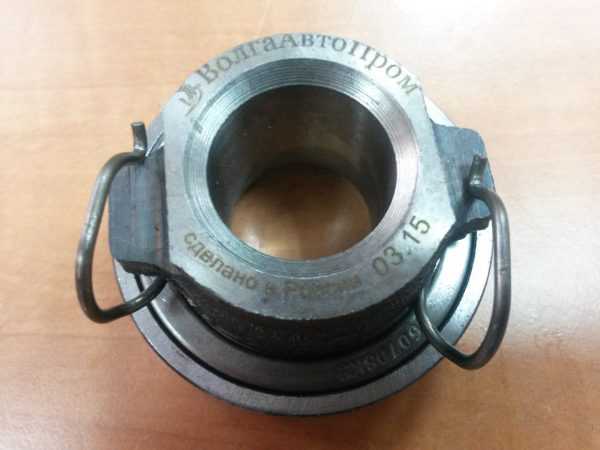

  • поменять выжимной подшипник;
  • поменять ведомый диск сцепления, используя специальную оправку для центрирования диска сцепления;
  • провести сборку всего в обратном порядке.

Как видите, диагностика и установка диска сцепления под силу каждому, поэтому проводите обе эти процедуры своевременно, и тогда  езда на вашем железном друге будет приносить вам только комфорт и удовольствие.

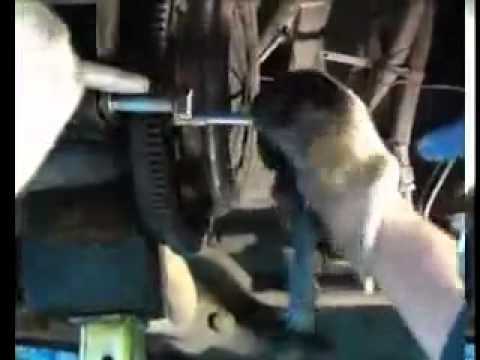

Видео

Рекомендую прочитать:

autoepoch.ru

Замена диска сцепления своими руками: фото, видео

Механизм соединения маховика двигателя с КПП является одним из элементов трансмиссии любого транспортного средства, включая автомобиль. Вся конструкция этого агрегата непосредственно контактирует с коленвалом машины и подвергается большим механическим воздействиям в процессе эксплуатации.

По мере износа дисков, выжимного подшипника или муфты возникает необходимость в такой операции, как замена сцепления. Ее можно производить как с помощью специалистов на автосервисе, так и самостоятельно, своими руками.

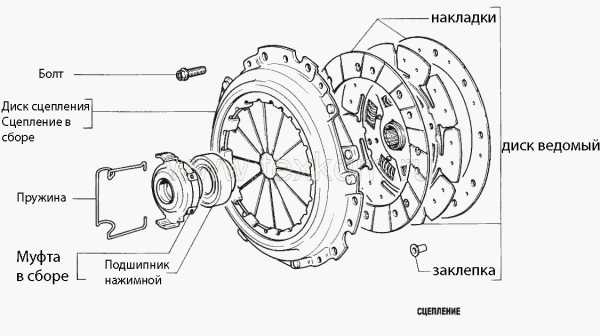

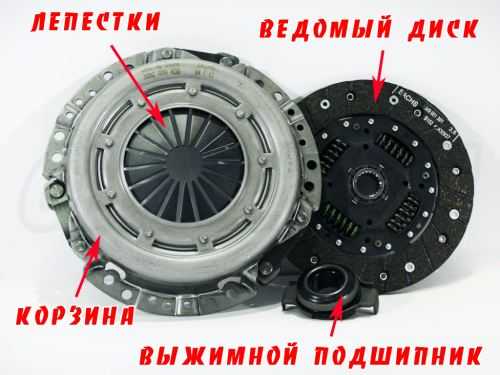

Конструкция механизма соединения ДВС и КПП автомобиля

Для того чтобы выполнять работы с таким важным для машины агрегатом, необходимо знать его устройство и порядок взаимодействия с другими элементами трансмиссии.

Существует несколько типов автомобильного сцепления, которые различаются по разным признакам:

  • по характеру трения оно бывает сухое, то есть корзина сцепления и фрикционный диск работают в воздушной среде и мокрое — когда элементы сцепления погружены в масляную ванну;
  • по количеству ведомых или фрикционных дисков различают одно-, двух- или многодисковые устройства;
  • отличаются эти агрегаты приводом, с помощью которого они управляются — это механический, гидравлический, пневматический или комбинированный способ управления механизмом.

Наиболее распространен сухой фрикционный однодисковый механизм соединения КПП с двигателем, который устанавливают на легковые авто с механической коробкой передач.

Более одного ведомого диска применяют, когда ставится корзина сцепления на грузовые машины и трактора. Масляная ванна делается на мотоциклетной технике.

У подобного механизма трансмиссии легкового автомобиля фрикционный диск, насаженный на шлицы ведущего вала, прижимается к маховику. Корзина сцепления, в состав которой входит ведущий или нажимной диск, пружины и кожух, располагается на одном валу с диском ведомым. За ней находятся выжимной подшипник, муфта сцепления, а также пружины, тяги и педаль привода.

Как проявляются неисправности механизма соединения ДВС и КПП

Обстоятельства, при которых требуется замена сцепления или ремонт сцепления автомобиля, выявляются после возникновения характерных признаков, указывающих на неисправность какого-либо из элементов этой части трансмиссии.

  1. Не полностью включаются элементы этой системы, происходит так называемая «пробуксовка». Когда педаль привода полностью отпущена, то ведомый диск и корзина сцепления проскальзывают относительно друг друга. В этом случае на больших оборотах при нажатии педали газа скорость не увеличивается.
  2. При нажатой педали корзина сцепления отсоединяется не полностью. Возникает ситуация, когда механизм «ведет». В этом случае, при включении передач в коробке слышен хруст из-за проворачивающихся шестерен.
  3. Появляются рывки при полностью отпущенной педали привода. Это возможно при износе фрикционных накладок, поломке пружин, а также если ломается муфта сцепления или выжимной подшипник.

Порядок работы при замене агрегата трансмиссии

Если в процессе эксплуатации машины проявляется какая-то из перечисленных неисправностей, то нужна замена сцепления. Причем независимо от того, требуется ли поменять весь агрегат или возможен ремонт сцепления, в любом случае необходим комплекс работ по отстыковке КПП от двигателя.

Работа эта достаточно трудоемкая, ее можно поручить специалистам на автосервисе, но также возможна замена сцепления своими руками. Можно поменять агрегат в сборе или же, если из строя вышел только один из элементов этой системы, то вполне вероятна замена диска сцепления, могут быть установлены новая корзина сцепления или муфта сцепления.

Перед началом работ нужно загнать машину на смотровую яму и подготовить рабочее место и автомобиль. Из материалов и инструмента необходимы:

  • домкрат, для того чтобы снять левое колесо;
  • подкладочные доски, которые нужны в качестве упора при опускании отсоединенной от двигателя КПП;
  • емкость под масло, если потребуется его сливать из коробки;
  • торцовые и рожковые ключи на «17» и «19», а также труба-усилитель;
  • набор отверток с разными жалами;
  • оправка, которая нужна, если будет делаться замена диска сцепления;
  • ветошь.

Порядок действий при отстыковке КПП от двигателя следующий:

  1. Установить машину на смотровой яме. Колодками закрепить ее на месте, чтобы избежать случайного движения автомобиля во время разборки агрегатов. Затем поддомкратить левое переднее колесо и снять его. Для большей устойчивости установить под кузов с этой стороны козлы. Подкладочные доски установить поперек ямы под двигателем и коробкой, чтобы можно было обеспечить упор при опускании. При необходимости уложить на доски упорные бруски. Открутить два нижних болта шаровой опоры.

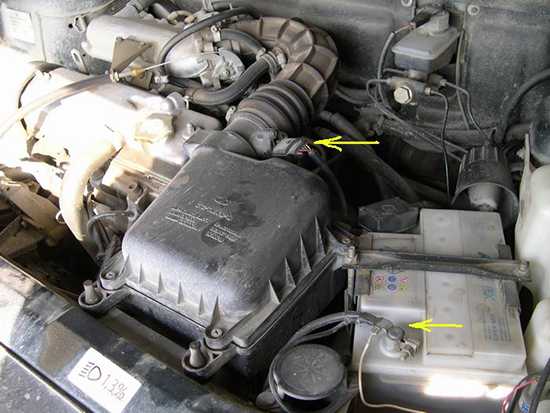

  2. Открыть капот и снять клеммы с аккумулятора. Отсоединить ДМРВ (датчик массового расхода воздуха) и, ослабив гофры, убрать воздушный фильтр.
  3. Отсоединить тросик привода от вилки агрегата.

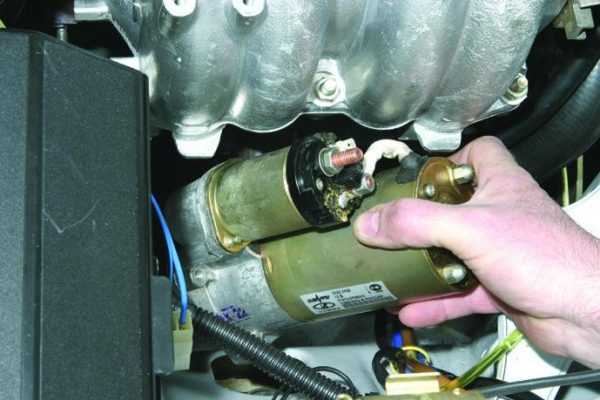

  4. Отстыковать стартер от корпуса КПП, открутив нужный болт. Рядом находится два болта крепления КПП к двигателю, их также надо открутить.
  5. Отсоединить датчик скорости и тросик спидометра.
  6. Снять продольную тягу с рычагом.
  7. Отвернуть нижний болт крепления стартера, болт КПП находящийся рядом, а также еще один крепежный болт, который находится рядом с правым ШРУС.

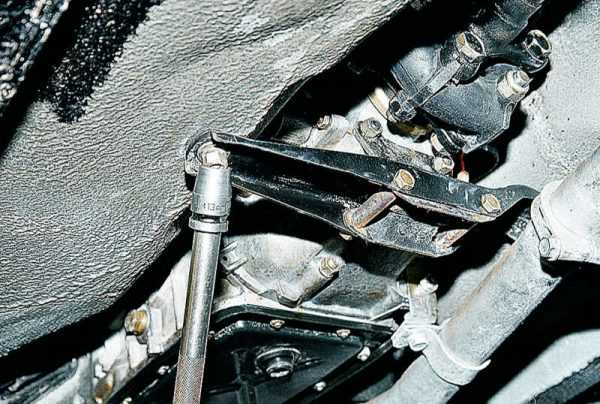

  8. Снять реактивную тягу с коробки, открутив крепежные болты.
  9. Открутить две гайки крепления задней подушки ДВС. Это нужно, чтобы имелся свободный ход при некотором проседании силового агрегата.

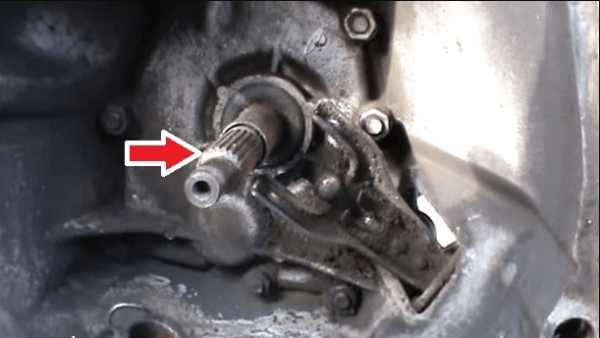

  10. Осторожно сдвигая коробку назад, вытащить первичный вал из маховика и опустить коробку на подготовленные опоры.

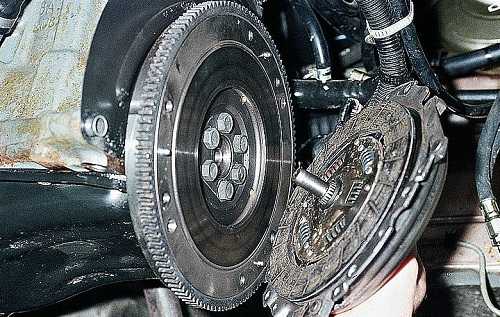

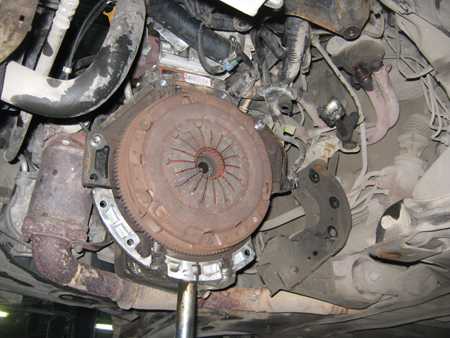

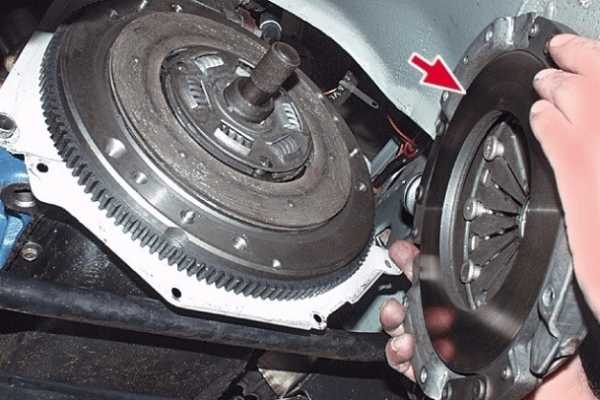

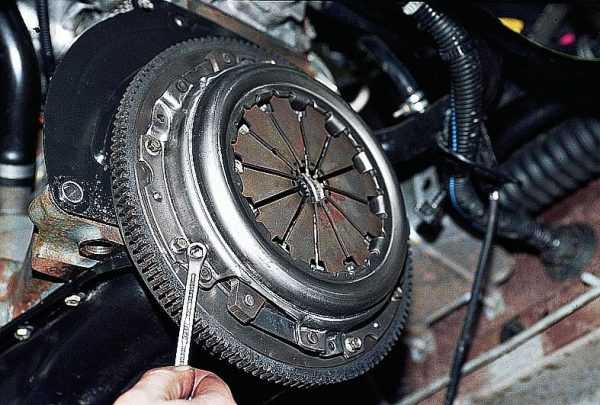

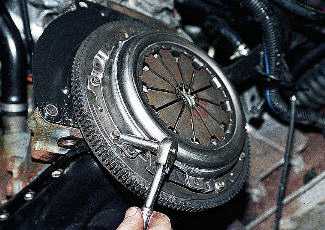

  11. Теперь может быть откручена корзина сцепления.

Внимание! Во всех случаях, когда делается замена сцепления, необходимо поменять выжимной подшипник. Одновременно может быть заменена муфта сцепления. Это элементы трансмиссии, которые подвержены наибольшим нагрузкам в процессе эксплуатации транспортного средства.

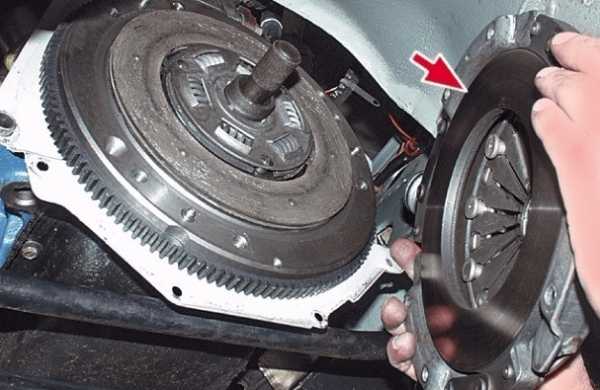

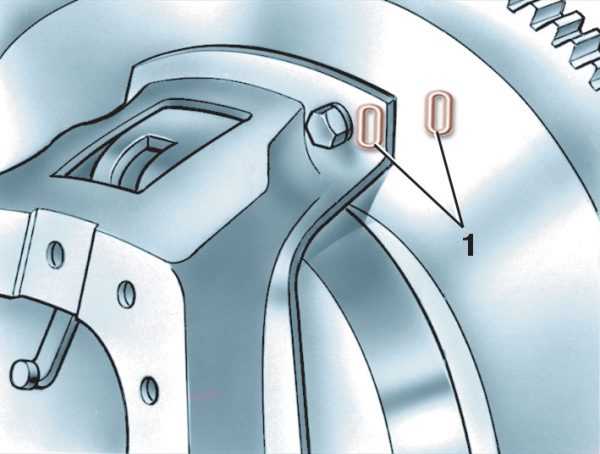

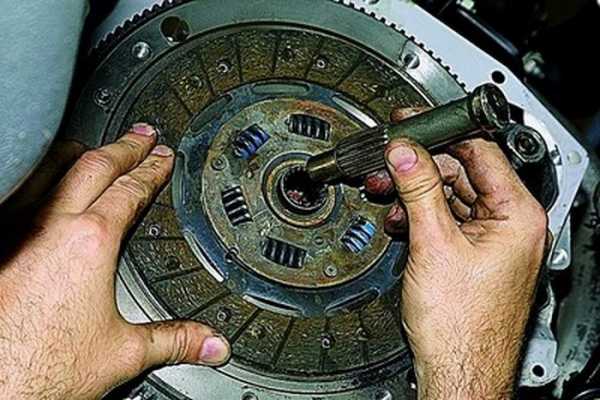

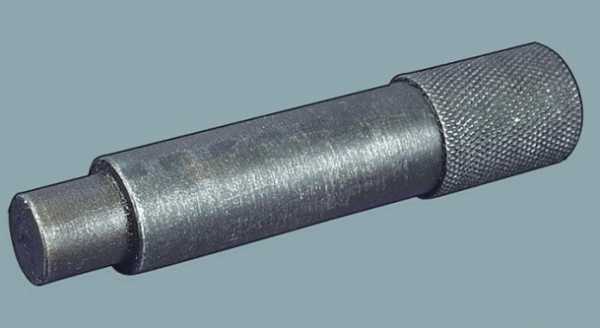

Перед тем как снять весь агрегат с вала, необходимо установить оправку, чтобы не выпал ведомый диск. Это делается в том случае, если замена диска сцепления не планируется, а требуется профилактическая чистка или меняется только подшипник и муфта сцепления.

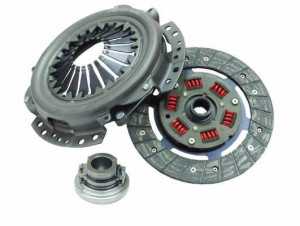

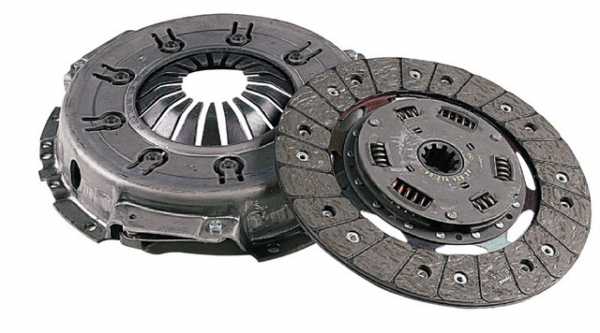

Замена сцепления целым агрегатом возможна в случае обнаружения износа как ведущего, так и ведомого дисков. Это говорит о том, что агрегат подвергался большим нагрузкам. В остальных случаях нужен визуальный осмотр и замена отдельных элементов системы.

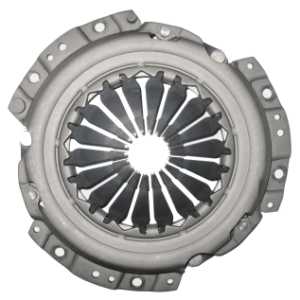

Если при осмотре агрегата обнаружено, что лепестки пружины нажимного диска изношены, корзина сцепления должна быть заменена. Также осматривается поверхность нажимного диска, на которой не должно быть сколов, задиров и царапин. Такая запчасть к эксплуатации не допускается. Замена корзины сцепления необходима также в случае коробления нажимного диска.

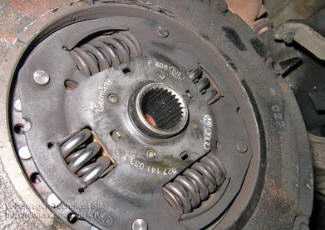

Сняв ведомый диск, надо уложить его на ровную поверхность и осмотреть. Замена диска сцепления нужна, если фрикционные накладки сильно выработаны или стерты неравномерно. Также это делается, если повреждены пружины.

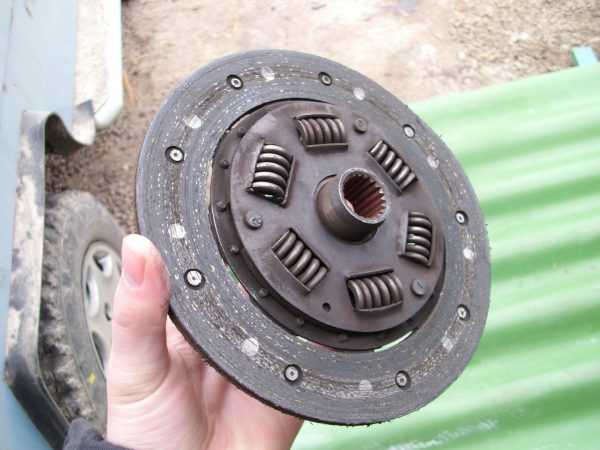

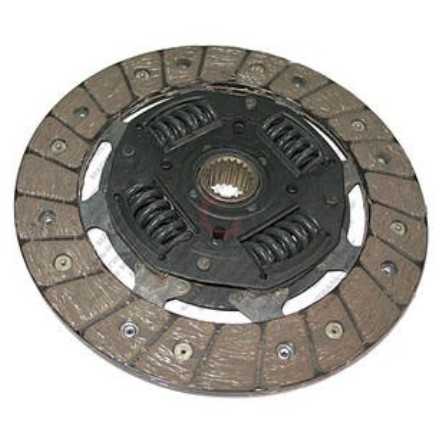

Ведомый диск

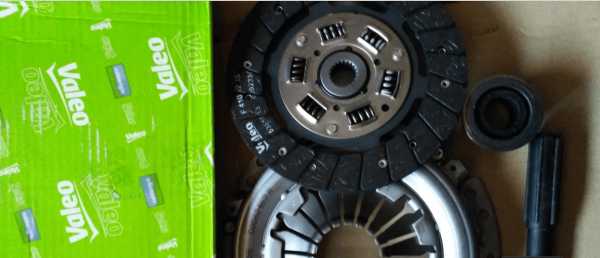

Обычно, негодные детали меняются на новые, купленные в автомагазине. Тем не менее возможен ремонт сцепления.

Так, ремонт диска сцепления может быть сделан, только если необходима замена фрикционных накладок. Они продаются отдельно и могут быть наклепаны на старый диск, если он не поврежден и не деформирован.

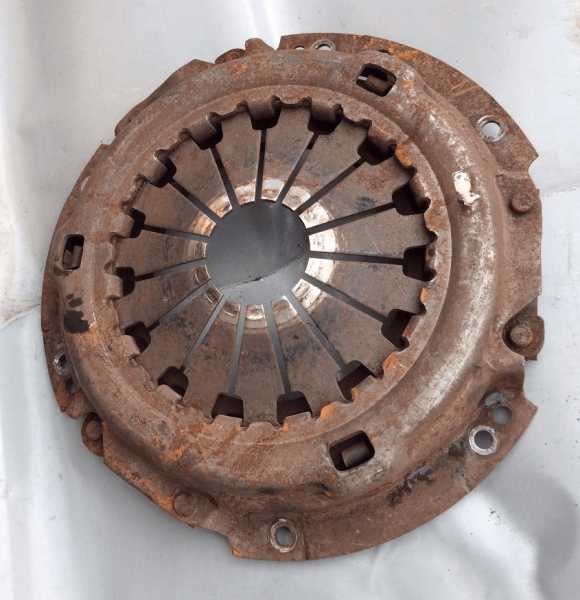

Ремонт корзины сцепления также возможен, если нужна замена нажимного диска или диафрагменной пружины.

Порядок установки нового механизма

После того как подобраны и проверены все детали этого элемента трансмиссии, нужно произвести его сборку и установку на машину.

Корзина сцепления должна быть сухой, без масляных пятен и бензиновых потеков. В отверстие нажимного диска вводится оправка, на которую надевается ведомый диск. После этого корзина совмещается с маховиком двигателя.

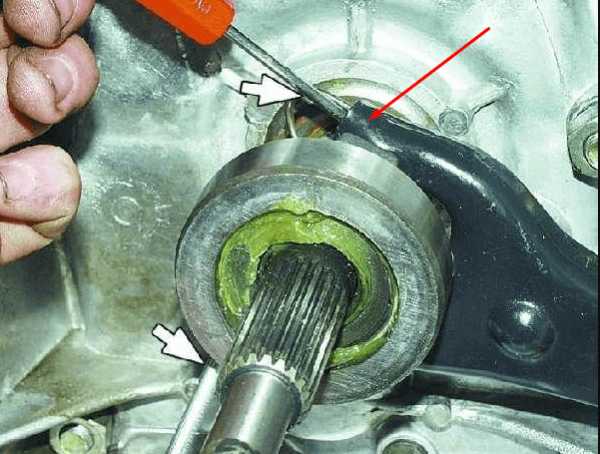

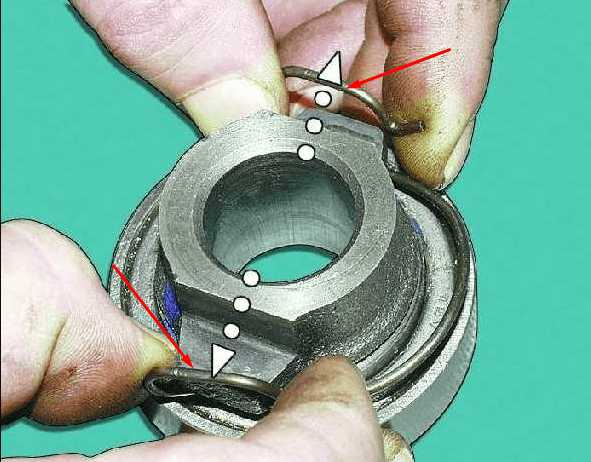

Следующим этапом устанавливается муфта сцепления и выжимной подшипник, а коробка передач стыкуется первичным валом со сцеплением в единый агрегат.
Дальнейшая установка КПП производится в обратном порядке, согласно действиям по ее отсоединению.

После того как все агрегаты, тяги и датчики будут собраны, установлены и подсоединены, надо отрегулировать механизм трансмиссии в соответствии с инструкцией.

Смотрите видео по теме:

autoremont2.ru

Как производится замена диска сцепления своими руками?

Здравствуйте, уважаемые автолюбители! Независимо от того, какие причины побуждают вас заниматься самостоятельным обслуживанием и доступным ремонтом автомобиля, мы говорим вам – это правильно.

Нет, не потому, что мы «жмемся» на деньги, которые нужно заплатить мастеру на СТО. Ключевое слово здесь – мастер. Согласитесь с тем, что настоящих мастеров по ремонту автомобилей, становится все меньше.

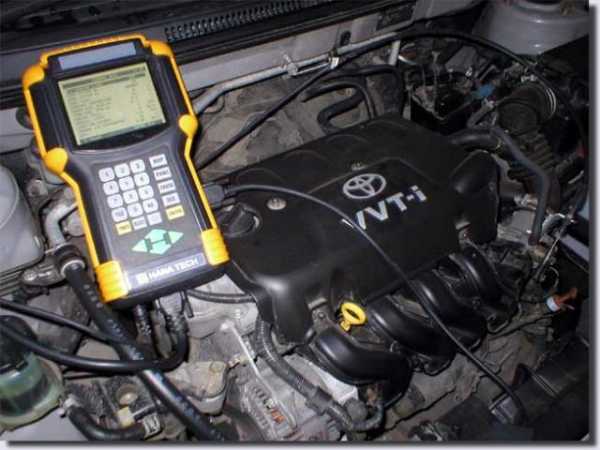

Это какая-то негативная тенденция: чем больше компьютерной диагностики, тем больше «косяков» во время ремонта. Наверное, это и есть основная причина того, что многие автолюбители предпочитают делать ремонт авто своими руками. Никоим образом самостоятельный ремонт или замена сцепления, не остается в стороне от… нашей «самодеятельности».

Остается дело за малым: разобраться с теорией о том, как снять и правильно поставить диск сцепления. Хотелось бы, чтобы вы «опустились на землю» и поняли простую вещь: любой ремонт своими руками – дело непростое. Не является исключением и замена сцепления своими руками.

Ведь мы с вами не профессионалы, а значит к вопросу замены диска сцепления своими руками, должны подойти с полной ответственностью. И первое, с чего нужно начать: это изучить «умную инструкцию», в которой описано устройство сцепления  вообще, и на вашем автомобиле в частности.

Как узнать о том, что требуется замена диска сцепления?

Замена сцепления МАЗДА 6

Увы, но ни один производитель не указывает конкретные цифры замены сцепления. Это и понятно. Ведь сцепление – это такой узел в авто, эксплуатация и, соответственно, исправность которого, зависит только от водителя. Именно от того, как вы эксплуатируете сцепление, и зависит срок его службы, и возникновение текущих поломок (неисправностей).

По статистике, да и по логике, чаще всего выходят из строя ведомый и ведущий диск сцепления. Наиболее частыми дефектами в ведомом диске сцепления, являются: различные механические деформации, выход из строя пружин демпферов, шлицов ступицы, изнашиваются фрикционные накладки. Всё это и требует замены диска сцепления.

Да, кстати, хотя производитель и не указывает сроки замены сцепления, не стоит забывать об опыте и народно-автомобильной мудрости. Специалисты рекомендуют проводить диагностику диска сцепления, примерно, на 80 тыс. км. пробега. Естественно, если до этого вы не наблюдаете типичных признаков неисправности сцепления.

Напомним их, на всякий случай:

  • происходит пробуксовка сцепления;
  • сцепление не выключается;
  • ощутимая вибрация при включении сцепления;
  • педаль не возвращается в исходное положение.

Так вот, прежде, чем бросаться в пучину процедуры замены диска сцепления, нужно диагностировать состояние сцепления. А это можно сделать, как на сервисе, так и самостоятельно, и, поверьте, не хуже. Ведь диагностику будете делать сами для себя, а значит: качественно и внимательно.

Проверка  толщины диска сцепления

При помощи измерительного калибра. Точность толщины диска выдает правильно. Способ не требует демонтажа сцепления. Нужен подъемник, калибр и инструкция по его применению. Калибр подсоединяется для проверки к рабочему цилиндру сцепления.

Народный способ. Этим способом злоупотреблять не нужно, так как само его применение увеличивает износ диска сцепления. При включенной четвертой (пятой) передаче запускаем двигатель, на сцеплении газуем. Если двигатель не заглох, то налицо износ ведомого диска, а значит, ему требуется замена.

Как поменять диск сцепления своими руками?

Замена сцепления на ВАЗ 2110

Сразу же оговоримся. На переднеприводных авто, замена диска сцепления процедура, чуть более сложная, чем на классике. Плюс ко всему, у разных марок и моделей автомобилей, могут существовать свои нюансы при демонтаже, монтаже сцепления.

Поэтому, первое, что необходимо сделать – это ознакомится с мануалом по замене сцепления именно для вашего автомобиля, затем зайти на форум «ваша марка…вводов» и поинтересоваться о том, кто самостоятельно менял сцепление, и что из этого вышло.

Не стесняйтесь задавать вопросы. Больше вопросов – больше ответов. Больше ответов – меньше «косяков» при самостоятельной замене диска сцепления.

Важно! При проведении процедуры замены сцепления не скупитесь, и меняйте любую деталь, которая вызывает у вас подозрение своим внешним видом. О резинотехнических изделиях речь даже не идет, их менять нужно по умолчанию.

Кроме этого, при замене диска сцепления, специалисты настоятельно рекомендуют замену выжимного подшипника. Существует достаточное количество методов замены сцепления, мы приведем один из них на примере ВАЗ. Этот метод самостоятельной замены не требует: полностью снимать коробку переключения передач, сливать масло, полностью демонтировать ШРУСы и так далее.

Порядок замены сцепления в гараже

  1. Вывешиваем «передок» автомобиля на треноги.
  2. Снимаем передние колеса.
  3. Отсоединяем трос сцепления от КПП и снимаем его с кронштейна.
  4. Отсоединяем от КПП трос спидометра.
  5. Отворачиваем болты крепления шаровых опор с поворотными кулаками.
  6. Ослабляем заднее крепление левого продольного рычага.
  7. Отсоединяем болты крепления левого кронштейна растяжки и разворачиваем рычаг на 90 градусов.
  8. Если на КПП крепится «масса», её тоже отсоединяем.
  9. Отворачиваем нижний кожух защиты маховика.
  10. Отворачиваем левую опору двигателя.
  11. Откручиваем заднюю опору двигателя от кузова, и хомут привода переключения передач.
  12. Снимаем привод переключения передач.
  13. Откручиваем крепления КПП к двигателю.
  14. Снимаем КПП с двигателя, и оставляем её висеть на приводах.
  15. Отворачиваем сцепление (или корзину сцепления).
  16. Меняем выжимной подшипник.

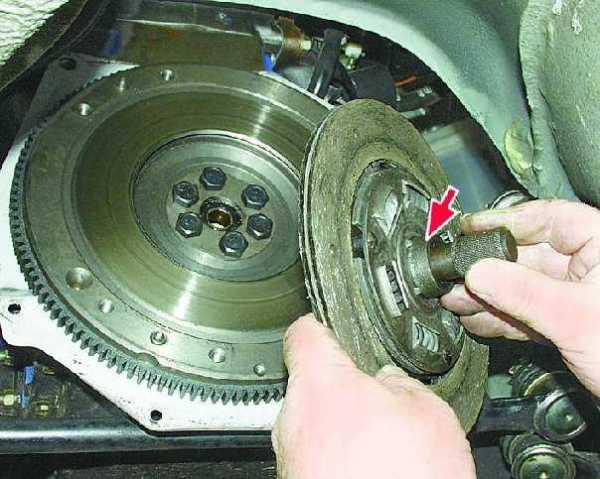

  17. С использованием специальной оправки для центрирования диска сцепления, меняем ведомый диск сцепления.
  18. Проводим сборку в обратном порядке.

Вот таким образом. Написалась технология быстро, но вы же должны понимать, что замена диска сцепления так же быстро не произойдет. Особенно, если вы проводите замену сцепления впервые. Тем не менее, удачи вам при самостоятельной замене сцепления.

cartore.ru

Как заменить диск сцепления своими руками

Итак, дорогие друзья, вы уже знаете симптомы износа диска сцепления и даже знаете, как самостоятельно произвести диагностику этого важного автомобильного узла.

А теперь настало время научиться самостоятельно менять изношенные части вашего авто. Вот как раз с замены диска сцепления мы и начнем.

Немного необходимой теории. Поскольку автомобиль автомобилю рознь, у каждой модели есть свои нюансы в алгоритме замены узлов, ведь производители разные, значит и технологии сборки-разборки тоже имеют различия, хотя и не очень существенные.

Если у вас нет под рукой инструкции, то смотрите и запоминайте расположение деталей и крепежа, а также запомните алгоритм разборки узла.

Далее непременно учтите и такой момент, как замена сопутствующих деталей. Крепеж и резиновые прокладки, которые имеют явные следы износа, без вопросов подлежат полной замене. Также не забудьте обратить внимание и на выжимной подшипник, который частенько тоже имеет следы явного износа.

Что же касается непосредственно алгоритма замены диска сцепления, то в связи с различиями в производстве автомобилей ни теоретически, ни практически невозможно дать одну инструкцию на все случаи. Но общий алгоритм действий выглядит следующим образом:

1. В гараже цепляем автомобиль за «передок» и вывешиваем его на «треноги» (короче говоря, вам нужен свободный доступ к передним колесам).

2. Теперь снимаем оба передних колеса. Визуально находим тросик сцепления, отсоединяем его от КПП и снимаем с кронштейна. Также отсоедините трос спидометра (он тоже находится на КПП).

3. Возьмите ключ и отверните болты «шаровых» опор (с поворотными «кулаками»), а затем осторожно ослабьте крепление (заднее!) левого (продольного) рычага.

4. С левого кронштейна (растяжки) снимаем болты крепления и поворачиваем рычаг на 90 градусов. Далее необходимо отвернуть нижнюю защиту (защитный кожух) маховика и отвернуть левую опору  двигателя.

5. От кузова следует открутить заднюю опору, а также хомут привода передач. После этого привод передач можно снять.

6. Далее снимаем крепеж с КПП, который удерживает ее на двигателе.  Очень аккуратно снимите КПП и оставьте её висеть на проводах. Не переживайте — не оторвется.

7. Отверните сцепление.

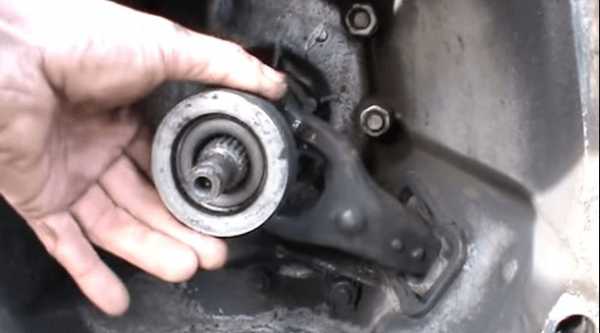

8. Извлеките выжимной подшипник и замените его.

9. Теперь вы можете заменить изношенный ведомый диск сцепления. Для этого вам понадобится специальная оправка для центрирования диска.

10. После замены производите алгоритм сборки, то есть в обратном порядке.

Понятно, что приведенный здесь алгоритм не является абсолютно точным для всех авто (об этом говорилось выше в статье). Однако в общих чертах всё выглядит именно так.

В случаях завоздушивания (попадания воздуха) в гидравлику системы, ознакомьтесь со статьей о прокачке сцепления своими руками.

Колодийчук Андрей, специально для ByCars.ru

bycars.ru

Замена диска сцепления

Система сцепления выполняет функцию соединительного механизма между двигателем и трансмиссией. Она передает крутящий момент от мотора к коробке передач, что значительно снижает динамическую нагрузку на трансмиссию. Для выполнения этих задач данный механизм состоит из ряда сложных узлов и сегментов, которые в совокупности обеспечивают необходимые функциональные и защитные свойства. Ниже поговорим о том, как реализуется замена диска сцепления и в каких случаях проводиться эта процедура.

Самостоятельные ремонтные работы сегодня набирают все большую популярность. В одних случаях это связано с понижением качества услуг профессиональных сервисов. В других обуславливается возможностью сэкономить значительные средства на простых ремонтных работах. Конструкция отечественных автомобилей отличается простотой. В отличие от современных иномарок, она имеет меньше электронных узлов, выполняющих те или иные функции, что значительно упрощает всю работу. Стоит заметить, что проводить самостоятельную замену диска сцепления, не обладая базовыми знаниями конструкции данного узла конкретной модели, не рекомендуется. Неквалифицированные действия могут усугубить ситуацию и повлечь за собой необходимость выполнения серьезных ремонтных работ. Хорошая новость заключается в том, что разобраться во всех механизмах можно самостоятельно за короткое время. К замене диска сцепления нужно относиться с особой ответственностью, этот сегмент выполняет важнейшие функции в работе автомобиля. Перед тем как начать замену новым аналогом, рекомендуется проверить работоспособностью данного узла.

Проверка пригодности диска сцепления

Главная проблема диска сцепления заключается в том, что ни один производитель не указывает конкретных сроков эксплуатации этой детали. Обуславливается это тем, что степень износа диска зависит от стиля вождения машины. Именно эксплуатация определяет, когда нужно заменять этот механизм. Поэтому перед началом замены необходимо его тщательно проверить и только по результатам тестирования можно принимать взвешенные решения в пользу демонтажа старого сегмента.

Как показывает статистика, наибольшему износу системы переключения скоростей в процессе эксплуатации подвергаются как ведомый, так и ведущий диск сцепления. Чаще всего эти детали подвергаются механическим деформациям, избежать которых невозможно. Единственное, что может сделать водитель, это максимально продлить их срок использования, точно соблюдая правила и нормы вождения. В число наиболее частых поломок также входят: износ или повреждение пружин демпферов, изнашивание фрикционных накладок или выработка шлицов ступицы. Все это требует замены диска. Ремонтные работы поврежденной детали могут проводиться только в случае незначительных механических повреждений, что является редкостью. По мнению специалистов, замену диска сцепления нужно проводить каждые 80 000 километров пробега. Есть и исключения, которые заключаются в появлении типичных признаков выхода из строя диска сцепления:

  • пробуксовка;

  • отказ работы механизма включения сцепления;

  • вибрация при включении передач;

  • педаль западает (не возвращается) в начальное положение.

Стоит знать, что вышеописанные симптомы могут быть последствием выхода из строя других элементов или узлов. Чтобы не выполнять столь кропотливую работу напрасно, нужно проверить состояние диска сцепления. Самостоятельную диагностику можно реализовать двумя способами:

Народный метод. Для проверки необходимо включить двигатель и поставить последнюю передачу. Затем, на сцеплении нажмите на газ, если силовой агрегат заглохнет, диск необходимо срочно заменять. Этот способ имеет недостаток, он изнашивает тестируемую деталь, из-за чего выполнять данную проверку нужно очень аккуратно и как можно реже.

Диагностика с помощью измерительного прибора. Данный метод не оказывает негативные последствия на механизмы автомобиля. Он также не требует демонтажа сцепления. Для выполнения работы понадобиться подъемник и калибр. Это инструмент позволяет определить точную толщину диска. Как использовать прибор смотрите в инструкции.

Замена диска своими руками

Конструкция сцепления автомобилей ВАЗ является практически идентичной, за исключением нескольких нюансов. Благодаря этому нижеописанную инструкцию можно применять практически к любой модели данного производителя. Для выполнения работы необходимо подготовить стандартный набор ключей, также понадобиться подъемник или два домкрата, чтобы поднять передок автомобиля. Последний вариант является достаточно рискованным, и пользоваться им рекомендуется только в крайних случаях. При этом нужно уделить особое внимание безопасности и устойчивости транспорта.

Перед выполнением работ отсоедините минусовую клемму от АБ. Поднимите домкратом переднюю часть авто, так чтобы получить свободный доступ к колесам, с помощью подъемника или домкратов. Затем демонтируйте передние колеса, чтобы открыть свободный доступ к тросу механизма сцепления. Найдите тросик и снимите его с кронштейна КПП. Затем отсоедините трос указателя скорости, который также подключен к КПП.

Выкрутите болты крепления опор, они имеют поворотные кулаки. Затем ослабьте крепеж заднего левого рычага. После этого вытащите с левого кронштейна болты крепления. Теперь необходимо повернуть рычаг на 90 градусов. После выполнения данных операций, уберите кожух маховика с левой опорой мотора.

Демонтируйте заднюю опору, а потом и хомут привода. Теперь можно вытащить и сам привод.

Демонтируйте крепежи КПП и снимите ее. Аккуратно выполняйте эту операцию, там много проводов.

Открутите сцепление и извлеките выжимной подшипник. При необходимости замените его, в случае обнаружения существенного износа.

Теперь можно выполнить замену новым аналогом ведомого диска. Сборка механизма произведите в обратном порядке.

Как видно из вышеописанной информации, выполнить замену диска сцепления может практически любой автомобилист. Для этого не нужны помощники или углубленные познания конструкции машины. Достаточно изучить теоретический материал и техническое пособие для конкретной модели транспорта.



vipwash.ru

комплектом или в отдельности?. Статьи компании «ООО «Виксервис»»

Принцип действия работы сцепления заключается в следующем: При нажатии на педаль сцепления с помощью специальных механизмов передается движение на выжимной подшипник, который в свою очередь давит на пружинный механизм корзины сцепления в результате чего диск сцепления перестает со-прикасаться с корзиной и маховиком. И таким образом крутящий момент от двигателя перестает подаваться на КПП. При отпускании педали сцепления все происходит в обратной последовательности.

Признаки по которым можно определить, что сцепление нуждается в ремонте следующие:

1.    Слышен гул выжимного подшипника при выжиме педали сцепления

2.   При трогании с места автомобиль начинает движение когда педаль выжима сцепления уже практически в самом верху.

3.   При движении «под горку», когда резко нажимаешь газ, двигатель развивает обороты а автомобиль не разгоняется.

4.   Педаль сцепления заклинила.

5.   При отпускании педали сцепления автомобиль не двигается.

Возможные неисправности сцепления:

1.    Вышел из строя выжимной подшипник

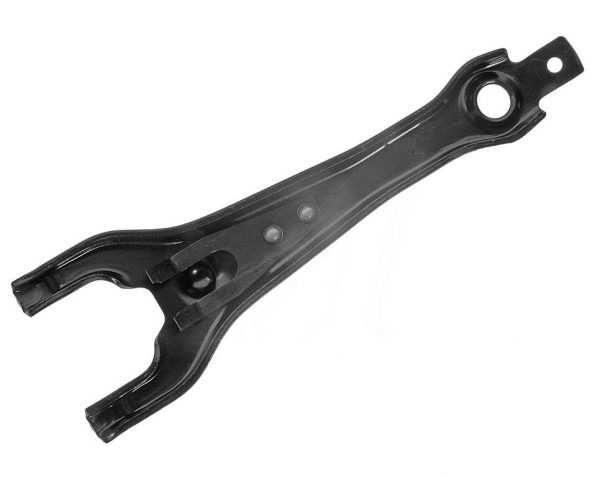

2.   Сломана вилка включения сцепления

3.   Изношена корзина сцепления

4.   Сломаны лепестки в корзине сцепления

5.   Износ накладок диска сцепления

6.   Изношен маховик сцепления

7.   Прослаб пружинный механизм корзины сцепления.

Что произойдет если продолжать ездить с изношенным сцеплением:

В лучшем случае вы в самый неподходящий момент остановитесь, например, на светофоре, а тронуться с места уже не сможете. А в худшем случае будет в принципе тоже самое, но при выяснится, что накладки на диске сцепления изношены до заклепок, которые в свою очередь поцарапали маховик и корзину. А он стоит не малых денег.

Из строя в первую очередь выходит диск сцепления. На нем обычно изнашиваются накладки (которые по бедности даже можно переклепать). Также довольно часто выходит из строя выжимной подшипникКорзина сцепления, если она хорошего качества, выхаживает где-то в два раза дольше двух первых позиций. А у маховика сцепления строк службы значительно больше.

Зачастую при выходе из строя какой-нибудь одной детали сцепления меняют весь комплект. Это делается из следующей логики:

·     Комплект сцепления (сюда входят диск, корзина сцепления и выжимной подшипник) стоит на 20-30 % дешевле, чем покупать это по отдельности.

·     Если поменять какую-либо одну, вышедшую из строя деталь из комплекта сцепления, то не факт что через месяц опять не придется снимать КПП и менять еще что-то.





Как именно необходимо менять сцепление?



Заметим, что тут речь идет не о самом процессе замены сцепления. Он, в принципе, почти одинаков для автомобилей всех марок и типов привода и является процедурой простой, хотя и требующей чистоты и аккуратности. Мы говорим о том, стоит ли менять по отдельности диск сцепления, корзину сцепления, или же выжимной подшипник. Ответ на этот вопрос вполне однозначен – не стоит. Сцепление рекомендуется менять только в сборке.

На это есть как минимум две причины.

Во-первых, все составляющие элементы сцепления имеют свойство изнашиваться с одинаковой скоростью, поскольку они подвергаются равнозначным нагрузкам. Следовательно, заменив только диск сцепления, то вскоре после этого Вам придется снова разбирать комплект для замены корзины сцепления.

Во-вторых, стоит учитывать затраты на замену сцепления, а они достаточно высоки. Давайте попробуем примерно подсчитать и сравнить, во сколько бы обошлась замена сцепления в сборке или аналогичная замена сцепления по частям.

Предположим, что полный комплект сцепления в сборке Вы можете приобрести за 300 €. Теперь предположим, что его составные части, приобретенные отдельно, обойдутся Вам в ту же цену (хотя на самом деле полный комплект стоит дешевле, но для данного примера это роли не играет).

Допустим, что стоимость замены сцепления составляет 100 евро. Самой сложной операцией при замене сцепления является снятие коробки переключения передач. Собственно, данная операция и стоит этих денег. Тогда в целом замена сцепления в сборке будет стоить 400 евро.

Теперь предположим, что Вы решили сэкономить на сцеплении в сборке. И сменить, к примеру, один только выжимной подшипник сцепления, который только и создает подозрительный шум в сцеплении. Замена сцепления или замена любого из компонентов сцепления обойдутся Вам в одну и ту же сумму, поскольку практически вся она идет как плата за снятие КПП.. То есть, опять 100 евро.

Цена самого выжимного подшипника составляет около 100 евро. Вот тут начинает казаться и скрыта выгода (вместо 400 евро Вы отдаете вдвое меньше – 200 евро), но такое мнение обманчиво. В скором времени из КПП опять начинают доноситься непонятные звуки, начинают барахлить передачи и обнаруживается, что в неисправном состоянии теперь уже диск сцепления. Его замена обойдется Вам опять в 100 евро, и еще 150 евро будет стоить сам диск сцепления. Произведя нехитрый расчет, обнаруживаем: 250+200=450. Что уже на 50 евро дороже замены на новое сцепление целиком. Но это еще не все. Еще через некоторое время даст о себе знать корзина сцепления, которую постигнет участь замененных компонентов сцепления. Разница затрат очевидна, выводы неутешительны.

Подводя итоги, еще раз выделим основную идею – сцепление рекомендуется менять только в сборе.

vikservis.com.ua

Устройство, принцип действия и порядок самостоятельной замены сцепления ВАЗ 2107

Сцепление ВАЗ 2107 — важнейшая часть трансмиссии, участвующая в передаче крутящего момента на колёса. Располагается оно между КПП и силовым агрегатом, передавая вращение от двигателя на коробку. Знание особенностей конструкции всего узла и составляющих его элементов позволит при необходимости легко заменить сцепление своими руками.

Устройство сцепления ВАЗ 2107

Сцепление управляется педалью в салоне. При нажатии на неё муфта отключается от КПП, при отжатии — сцепляется. Тем самым обеспечивается плавный старт машины с места и бесшумное переключение скоростей. Сам узел состоит из большого количества взаимодействующих друг с другом элементов. ВАЗ 2107 комплектуется однодисковой муфтой с центральной пружиной.

Корзина сцепления

Сцепление состоит из двух дисков и выжимного подшипник. Муфта, используемая на ВАЗ 2107, отличается простотой и надёжностью. Нажимной (ведущий диск) установлен на маховике. Внутри корзины расположен ведомый диск, соединённый с первичным валом КПП специальными шлицами.

Внутри корзины расположен ведомый диск

Сцепление может быть однодисковым и многодисковым. Первое считается более надёжным. Функционирует сцепление следующим образом. При нажатии на педаль выжимной подшипник, установленный на первичном валу, втягивает лепестки корзины в сторону моторного блока. В результате корзина и ведомый диск расцепляются, и появляется возможность переключать скорости.

Для ВАЗ 2107 подходят диски от ВАЗ 2103 (для двигателей объёмом до 1,5 л) и ВАЗ 2121 (для двигателей до 1,7 л). Внешне они очень похожи и имеют диаметр 200 мм. Отличить эти диски можно по ширине накладок (29 и 35 мм, соответственно) и наличию в одном из пазов демпфера ВАЗ 2121 метки размером 6 мм.

Диск сцепления

Ведомый диск иногда называют барабаном. С обеих сторон к нему приклеены накладки. Для повышения упругости в процессе изготовления на диске делаются специальные прорези. Кроме этого, барабан снабжён восемью пружинами, расположенными в плоскости диска. Эти пружины позволяют уменьшить частоту крутильных колебаний и снизить динамические нагрузки.

Барабан связан с коробкой передач, а корзина — с двигателем. Во время движения они плотно прижаты друг к другу, вращаясь в одном направлении.

Барабан снабжён восемью пружинами, расположенными в плоскости диска

Используемая на ВАЗ 2107 схема с одним диском отличается надёжностью, сравнительной дешевизной и простотой обслуживания. Такое сцепление легко снимать и ремонтировать.

Ведомый диск для двигателя объёмом 1,5 л имеет размеры 200х140 мм. Он также может быть установлен на ВАЗ 2103, 2106. Иногда на ВАЗ 2107 устанавливают барабан от «Нивы» (ВАЗ 2121), отличающийся размером (200х130 мм), усиленной системой демпферов и большим количеством заклёпок.

Выжимной подшипник

Выжимной подшипник, являясь наиболее уязвимым элементом сцепления, включает и выключает передачу вращения. Он находится в середине диска и жёстко соединён с педалью через вилку. Каждое нажатие на педаль сцепления нагружает подшипник и укорачивает ресурс подшипника. Не стоит без необходимости держать педаль нажатой. Установлен подшипник на направляющей ведущего вала коробки передач.

Выжимной подшипник является наиболее уязвимым элементом сцепления

В комплекте сцепления выжимной подшипник обозначен 2101. Подойдёт и подшипник от ВАЗ 2121, рассчитанный на высокие нагрузки и имеющий повышенный ресурс. Однако в этом случае потребуется заменить и корзину, так как для нажатия педали потребуются большие усилия.

Вилка сцепления

Вилка предназначена для выключения муфты при нажатии на педаль сцепления. Она перемещает выжимной подшипник и, как следствие, внутреннюю кромку пружины.

Вилка предназначена для выключения сцепления при нажатии на педаль

Чаще всего при неисправной вилке сцепление становится невозможно выключить. Однако иногда оно продолжает со сбоями работать. Если сразу не заменить вилку, в дальнейшем придётся менять весь узел сцепления.

Выбор сцепление

При покупке нового комплекта сцепления для ВАЗ 2107 специалисты рекомендуют руководствоваться следующими критериями. При оценке ведомого диска:

  • поверхность накладок должна быть гладкой и однородной, без задиров, трещин и сколов;
  • все заклёпки на диске должны быть одинакового размера и находиться на равном расстоянии друг от друга;
  • на диске не должно быть масляных пятен;
  • в местах крепления накладок и пружин не должно быть люфта;
  • на изделии тем или иным способом должен быть нанесён фирменный логотип производителя.

При выборе корзины следует обратить внимание на следующие моменты:

  • кожух должен быть штампованным, без срезов и царапин;
  • поверхность диска должна быть ровной и однородной, без трещин и сколов;
  • клёпки должны быть одинаковыми и прочными.

Наиболее популярными являются следующие бренды.

  1. Valeo (Франция), специализирующийся на производстве элементов тормозной системы превосходного качества. Характерными особенностями сцепления Valeo является мягкая работа с чётким моментом включения, надёжность, высокий ресурс (более 150 тыс. км пробега). Однако и стоит такое сцепление недёшево.

    Сцепление Valeo отличается мягкой работой с чётким моментом включения

  2. Luk (Германия). По качеству сцепление Luk приближается к Valeo, но стоит немного дешевле. Отмечают хорошие демпфирующие свойства изделий Luk.
  3. Kraft (Германия). Однако производство сосредоточено в Турции. Сцепление Craft отличается мягкой работой без перегрева и надёжной защитой маховика.
  4. Sachs (Германия). Фирма специализируется на производстве деталей трансмиссии. Использование при изготовлении дисков сцепления безасбестовых накладок сделали Sachs в России очень популярной.

К выбору сцепления следует подходить комплексно и сделать выбор после осмотра изделия и советов специалистов.

Замена сцепления

Если сцепление начало пробуксовывать, его необходимо менять. Делать это удобнее на подъёмнике или эстакаде. В крайнем случае можно использовать домкрат с обязательными защитными упорами. Для замены потребуется:

  • стандартный набор отвёрток и гаечных ключей;
  • пассатижи;
  • чистая тряпка;
  • монтировка;
  • оправка.

Демонтаж коробки передач

При замене сцепления на ВАЗ 2107 КПП можно полностью не снимать, а лишь сдвинуть настолько, чтобы первичный вал вышел из зацепления с корзиной. Однако чаще всего коробка полностью демонтируется. Кроме удобства, это позволяет проверить состояние картера и сальников. Снимается КПП следующим образом:

  1. Снимается стартер.

    Перед демонтажем КПП снимается стартер

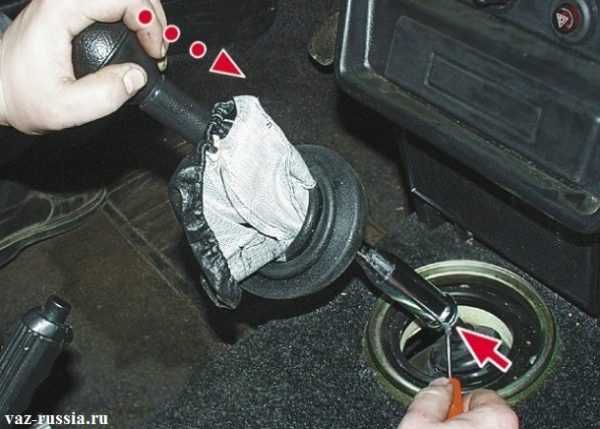

  2. Отсоединяется рычаг переключения скоростей.

    Перед демонтажем коробки отсоединяется рычаг переключения скоростей

  3. Демонтируются крепления глушителя.
  4. Снимаются траверсы днища кузова.

    При снятии КПП отсоединяются траверсы

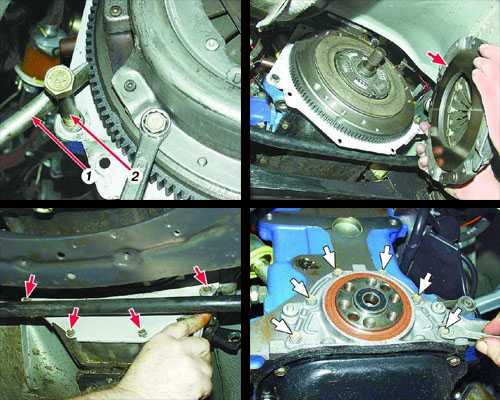

Снятие корзины с диском

После того демонтажа КПП снимается корзина с диском в следующем порядке.

  1. Маховик фиксируется от прокручивания монтировкой.
  2. Ключом на 13 откручиваются болты крепления корзины

    Для снятия корзины ключом на 13 откручиваются болты её крепления

    .
  3. Корзина отодвигается монтировкой, и аккуратно вынимается диск.
  4. Корзина нажимается немного внутрь, затем выравнивается и вытаскивается наружу.

Снятие выжимного подшипника

После корзины снимается выжимной подшипник. Это делается следующим образом.

  1. Отвёрткой нажимают на усики вилки, входящей в зацепление с подшипником.

    Для снятие выжимного подшипника нужно нажать на усики вилки

  2. Подшипник аккуратно вытягивают на себя вдоль шлицов первичного вала.

    Для снятия подшипник следует потянуть на себя вдоль вала

  3. Вытащив подшипник, разжимают концы стопорного кольца его крепления к вилке.

    Выжимной подшипник крепится к вилке за счёт стопорного кольца

После снятия стопорное кольцо проверяется на предмет повреждений и, в случае необходимости, меняется на новое. Если кольцо, в отличие от подшипника, находится в хорошем состоянии, его можно повторно использовать с новым подшипником.

Установка корзины с диском

При снятом сцеплении и КПП обычно проверяют состояние всех открывшихся узлов и деталей. Зеркала дисков и маховика следует смазать обезжиривателем, а на шлицы вала — нанести смазку ШРУС-4. При монтаже корзины следует обратить внимание на следующие моменты.

  1. При установке корзины на маховик следует совместить центрующие отверстия кожуха со штырями маховика.

    При установке корзины центрующие отверстия кожуха должны совпадать со штырями маховика

  2. Болты крепления следует затягивать по кругу равномерно, не больше одного оборота за проход. Момент затяжки болтов должен быть в пределах 19,1–30,9 Нм. Корзина закреплена правильно, если оправка после установки легко снимается.

При установке диска он вставляется в корзину выступающей частью.

Диск на корзину ставится выступающей частью

При монтаже диска для его центрирования используется специальная оправка, удерживающая диск в нужном положении.

Для центрирования диска применяется специальная оправка

Порядок установки корзины с диском следующий.

  1. В отверстие маховика вводится оправка.

    В отверстие маховика вводится оправка для центрирования диска

  2. Надевается новый ведомый диск.
  3. Устанавливается корзина, наживляются болты.
  4. Болты равномерно и постепенно затягиваются по кругу.

Установка выжимного подшипника

При установке нового выжимного подшипника выполняются следующие действия.

  1. На шлицевую поверхность первичного вала наносят смазку «Литол-24».

    Шлицевая часть первичного вала смазывается «Литол-24»

  2. Одной рукой подшипник надевают на вал, другой рукой выставляют вилку сцепления.
  3. Подшипник толкают до упора, пока он не зафиксируется в усиках вилки.

Правильно установленный выжимной подшипник при нажатии на него рукой будет двигать вилку сцепления.

Видео: установка выжимного подшипника

Установка КПП

Перед установкой КПП нужно вынуть оправку и сдвинуть картер в сторону двигателя. Затем:

  1. Закручиваются нижние болты.
  2. На место устанавливается рычаг передней подвески.
  3. Динамометрическим ключом осуществляется затяжка.

Установка вилки сцепления

Вилка должна входить под прижимную пружину на ступице выжимного подшипника. При установке рекомендуется пользоваться крючком, загнутым на конце не более чем на 5 мм. Таким инструментом легко поддевать вилку сверху и направлять её движение для установки под стопорное кольцо выжимного подшипника. В результате лапки вилки должны оказаться между эти кольцом и ступицей.

Самодельный крючок из проволоки поможет установить вилку сцепления

Замена шланга сцепления

Изношенный или повреждённый шланг сцепления приводит к утечке жидкости из системы гидропривода, затрудняет переключение передач. Заменить его очень просто.

  1. Из системы гидропривода сцепления сливается вся жидкость.
  2. Отсоединяется и отодвигается в сторону расширительный бачок.
  3. Ключами на 13 и 17 отворачивается соединительная гайка трубопровода сцепления у резинового шланга.

    Гайка трубопровода отворачивается ключами на 13 и 17

  4. С кронштейна снимается скоба и скидывается конец шланга.
  5. Ключом на 17 под автомобилем от рабочего цилиндра откручивается фиксатор шланга. Шланг полностью снимается.
  6. Установка нового шланга производится в обратном порядке.
  7. В бачок сцепления заливается новая жидкость, затем прокачивается гидропривод.

Повреждение или износ шланга сцепления можно определить по следующим признакам.

  1. При полном выжима педали сцепления автомобиль начинает трясти.
  2. Педаль сцепления после выжима не возвращается в исходное положение.
  3. На концах шланга сцепления появляются следы жидкости.
  4. После стоянки под машиной образуется мокрое пятно или небольшая лужа.

Таким образом, заменить сцепление автомобиля ВАЗ 2107 довольно просто. Для этого потребуется новый комплект сцепления, стандартный набор инструментов и последовательное выполнение инструкций профессионалов.

Добрый день! Меня зовут Марк. Мне 40 лет. По образованию — педагог. Оцените статью: Поделитесь с друзьями!

bumper.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
