Что лучше, гидроусилитель или электроусилитель руля? — Лайфхак

  • Лайфхак
  • Эксплуатация

Во всех современных машинах стоит либо гидро-, либо электроусилитель рулевого управления. В чем преимущества того или другого, и какое из этих устройств более предпочтительно?

Для начала разберемся с конструктивными различиями между гидроусилителем (ГУР) и электроусилителем (ЭУР) рулевого управления. Гидроусилитель действует благодаря специальному насосу (с приводом от двигателя) поддерживающему в его системе рабочее давление. Как только вы начинаете поворачивать руль в ту или иную сторону, специальной конструкции гидропривод начинает подталкивать рулевой вал в ту же сторону. Крутит в другую — гидравлика давит уже в противоположном направлении.

Когда рулевое колесо «стоит на нуле» — никто никуда не давит. Электроусилитель, по сути, состоит из специального электромотора, установленного на рулевом валу да электроники, управляющей им. В зависимости от сигналов от датчика, следящего за малейшим отклонением баранки от «нулевого» положения, электромотор получает команду проворачивать руль в ту или другую сторону. С точки зрения автопроизводителя, ГУР — более мощное устройство. В отличии от ЭУР, его можно устанавливать на мощные внедорожники и грузовики.

Электроусилитель более компактен, легок и экономичен, нежели ГУР. Зато гидроусилитель руля дешевле в производстве, нежели ЭУР. У электроусилителя по определению нет «гидравлических» заморочек вроде протечек жидкости из негерметичных шлангов и соединений, загрязнения фильтра и прочего. Однако в случае поломки ремонт или замена электроусилителя обойдется дороже.

Для водителя разница между ГУР и ЭУР проявится, в первую очередь, в том, что электрическая система будет чуть более отзывчива на действия водителя. Только с электроусилителем автопроизводитель может организовать для водителя возможность регулировать «отзывчивость руля» по его вкусу. Кроме того, на беспилотных авто используют исключительно ЭУР. Зато ГУР обеспечивает водителю более «натуральную» обратную связь от колес, позволяя чувствовать пределы возможностей машины. Кроме того, ГУР не чувствителен к удары и вибрациям от плохой дороги. ЭУР в жестких условиях эксплуатации может выйти из строя.

55598

55598

5 сентября 2017

407967


Что лучше — ГУР, ЭУР или ЭГУР? — журнал За рулем

Казалось бы, усилители рулевого управления делятся лишь на гидравлические и электрические. Однако у этого принципиального деления есть свои подвиды. Причем все они имеют эксплуатационные особенности и дарят различные ощущения при езде.

Удовольствие от вождения конкретного автомобиля сложно описать словами, но можно попытаться объяснить его конструктивными особенностями. Если говорить об информативности рулевого управления, то кроме архитектуры шасси автомобиля в целом важную роль играет тип его усилителя.

Неинформативный, или «ватный», руль, его плохой самовозврат, слабая обратная связь с дорогой и так далее — все эти моменты зависят в первую очередь от конструкции рулевой системы. Основополагающую роль здесь играют потери на трение и паразитный момент инерции.

рулевое управление

При выборе типа усилителя рулевого управления лучше ориентироваться именно на ездовые ощущения. Гидравлические и электрические системы имеют серьезные конструктивные отличия и свои слабые и сильные стороны.

При выборе типа усилителя рулевого управления лучше ориентироваться именно на ездовые ощущения. Гидравлические и электрические системы имеют серьезные конструктивные отличия и свои слабые и сильные стороны.

Материалы по теме

Эталонная система — гидравлический рулевой редуктор. Это механизм так называемого типа «винт — шариковая гайка». Зачастую его применяют на грузовом транспорте и автобусах, но раньше его также ставили и на дорогие седаны, например на Mercedes-Benz с кузовным индексом W124. Механизм отличается минимальным внутренним трением и дополнен гидравлическим усилителем. При повороте руля вращается входной вал редуктора с винтовыми канавками. Такие же сделаны и на внутренней части закрепленной на нем гайки. Вращение вала вызывает ее осевое перемещение. Внешняя часть гайки соединена зубьями с выходным валом редуктора. Таким образом, ее осевое перемещение вновь преобразуется во вращательное. Трение в паре «входной вал — гайка» снижено за счет циркуляции шариков в канавках. По сути, это подшипниковый узел.

Увы, с массовым приходом привычных рулевых реек внутренние трения неизбежно возросли, а с появлением электрических усилителей (электродвигателей) добавились еще и паразитные моменты инерции. С тех пор инженеры с переменным успехом пытаются привить современным механизмам ту эталонную информативность, присущую легковым рулевым редукторам.

Классический гидравлический усилитель руля (ГУР)

Даже в обычной механической рулевой рейке без усилителя есть приличное внутреннее трение. Больше всего потерь, как ни странно, в зубчатой паре «входной вал — рейка». Свое трение есть также в опорной втулке и сухаре. В случае рейки с гидравлическим усилителем сюда добавляются и сальники.

Классический ГУР

Классический ГУР по-прежнему устанавливают на многие машины. Кроме наличия расширительного бачка под капотом его сразу выдает внешний вид рейки с гидравлическими контурами.

Классический ГУР по-прежнему устанавливают на многие машины. Кроме наличия расширительного бачка под капотом его сразу выдает внешний вид рейки с гидравлическими контурами.

Материалы по теме

Дополнительные трения ухудшают самовозврат рулевого колеса и обратную связь с дорогой, делая руль ватным и неинформативным. Но инженеры отчасти нивелировали эти моменты. Они увеличили кастор на современных автомобилях (продольный наклон оси передних стоек) и поколдовали над гидравлической частью усилителя: изменили геометрию и характеристики золотниковых клапанов. Благо здесь бал правит только механика. Впрочем, человек, поездивший на легковом автомобиле с рулевым редуктором, все равно ощутит явную разницу.

При эксплуатации таких усилителей больше всего хлопот доставляет гидравлическая часть, например: течи сальников и внешних магистралей; износ насоса ГУР. Однако львиная доля проблем связана с неадекватным вмешательством. При банальной замене рулевых тяг сервисмены ленятся правильно установить пыльники, применяя вместо штатных металлических хомутов обычные пластиковые стяжки. В результате в рейку попадает влага, вызывая коррозию. В запущенных случаях ремонт будет уже невозможен и узел придется менять с сборе. Об этом мы подробно писали в материале про основные неисправности и ремонт рулевых реек. В целом, на сегодняшний день классический ГУР доставляет меньше всего хлопот и требует вменяемых затрат при ремонте по сравнению с остальными вариациями усилителей.

ЭГУР — электрогидравлический усилитель

ЭГУР — это лишь вариация схемы классического гидроусилителя с теми же самыми ощущениями при езде и проблемами в целом. Разница лишь в том, что вместо механического насоса применен электрический. В остальном это та же гидравлическая рейка и контуры. Однако при попытке копнуть глубже всплывает масса скрытых отличий, хороших и не очень.

ЭГУР

ЭГУР можно опознать по отсутствию механического насоса в приводе навесного оборудования двигателя. Электрический насос стоит отдельно. Сегодня таким усилителем оборудуют многие модификации автомобилей концернов Renault-Nissan и GM.

ЭГУР можно опознать по отсутствию механического насоса в приводе навесного оборудования двигателя. Электрический насос стоит отдельно. Сегодня таким усилителем оборудуют многие модификации автомобилей концернов Renault-Nissan и GM.

В такой системе есть отдельный модуль управления. Беда в том, что он объединен в единый сборный узел с электромотором насоса и его гидравлической частью. На многих возрастных машинах герметичность такого бутерброда нарушается и в электронику попадает влага или даже само масло. Происходит это незаметно, и когда дело доходит до явных проблем в работе усилителя, то уже поздно пытаться что-то ремонтировать. Придется менять дорогостоящие элементы.

С другой стороны, у такой схемы со своим блоком управления, в отличие от классического ГУРа, есть важный плюс — своего рода «защита от дурака». Если по какой-то причине произойдет большая утечка масла из системы, то она сама отключит насос, предотвратив его скоропостижную смерть из-за работы на сухую. Как и в случае с классическим гидроусилителем, любая кровопотеря не влечет износа элементов в самой рейке.

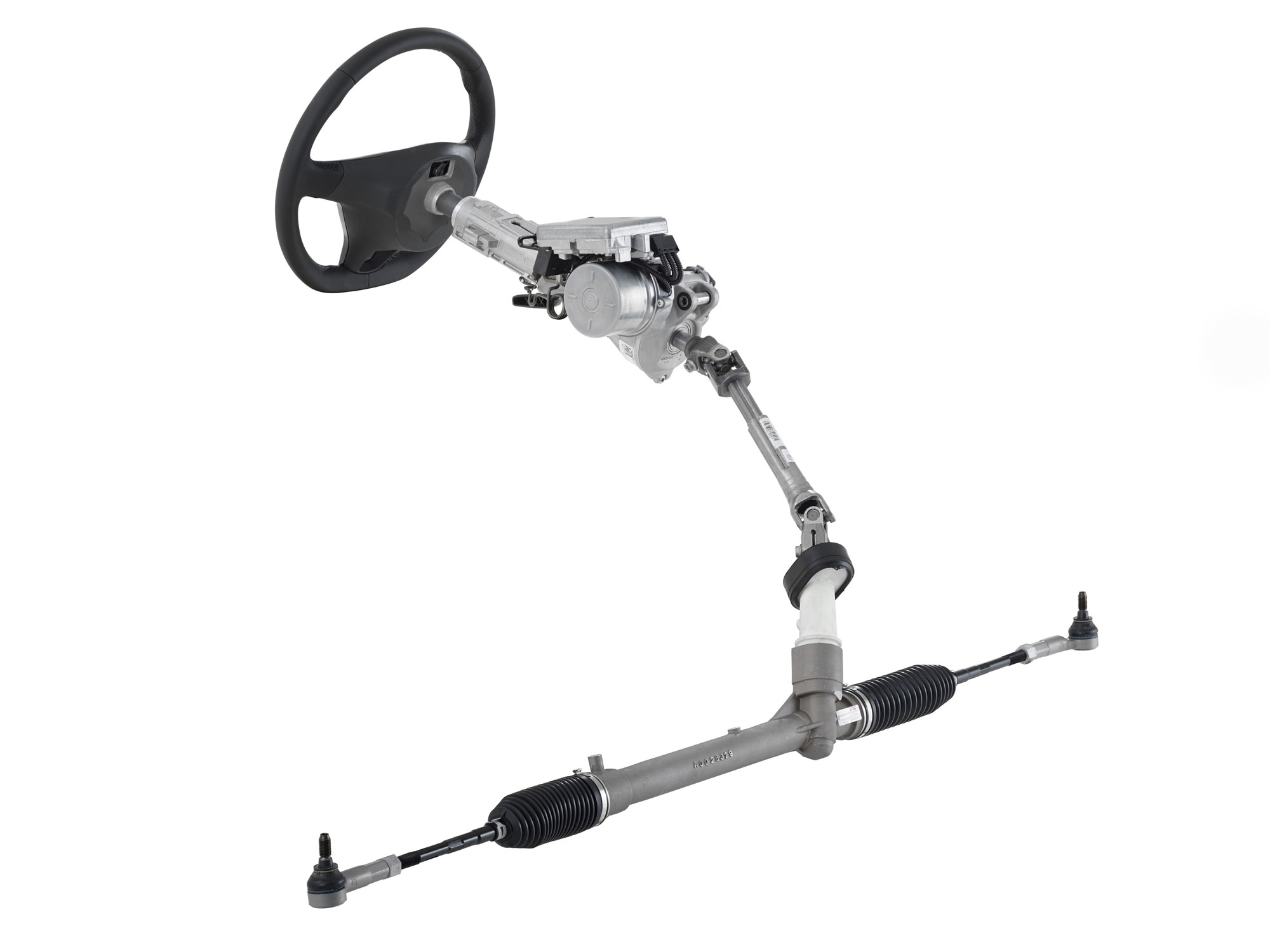

Электрический усилитель (ЭУР), встроенный в рулевую колонку

С появлением элекрических усилителей в чистом виде к потерям на трение в рулевых механизмах добавился паразитный момент инерции. Вместо гидравлики и насоса пришли электродвигатели, встроенные в саму рейку или стоящие вне ее. Благодаря их вращению в ту или иную сторону осуществляется помощь при повороте руля. Однако ротор любого электродвигателя имеет свою массу и, следовательно, момент инерции. Поэтому его невозможно мгновенно остановить и изменить направление вращения. Электронике нужно время, чтобы адаптироваться. Этот момент выражается во временном дополнительном сопротивлении на руле, когда человек резко меняет направление его вращения на ходу.

ЭУР

ЭУР с элементами усилителя, встроенными в рулевую колонку, — самая дешевая вариация. Поэтому она и нашла свое массовое применение в бюджетном сегменте автомобилей.

ЭУР с элементами усилителя, встроенными в рулевую колонку, — самая дешевая вариация. Поэтому она и нашла свое массовое применение в бюджетном сегменте автомобилей.

Материалы по теме

Вдобавок большая часть схем усилителя с электромотором снабжена еще и червячным редуктором. В частности, это касается систем, где ЭУР встроен в рулевую колонку. Из-за этого дополнительно возрастают потери на трение. В результате информативность руля падает еще сильнее, чем в случае с гидроусилителем. Настроить электронику так, чтобы существенно нивелировать подобный недостаток, невозможно. Поэтому человек, пересевший с автомобиля с ГУРом за ЭУР, сразу почувствует разницу и, вероятно, будет разочарован.

В схеме с элементами усилителя в рулевой колонке мы имеем обычную механическую рейку. Простота ее конструкции гораздо предпочтительнее сложного и технологичного гидроузла. Однако и у этой медали есть обратная сторона. В случае возникновения внутренней коррозии обычная рейка будет молчать до последнего, пока валы катастрофично не сгниют и ремонтировать будет уже нечего. Гидравлический же узел очень быстро начнет течь из-за износа сальников, и восстановление будет стоить вменяемых денег.

В защиту такого типа ЭУРа можно добавить, что электронная часть в рулевой колонке отказывает крайне редко. А по ресурсу система, в целом, сопоставима с привычным гидравлическим собратом.

Электрический усилитель (ЭУР) с червячным приводом, встроенным в рулевую рейку

ЭУР

ЭУР с червячным приводом, встроенным в рулевую рейку, легко отличить по внешнему виду. Электромотор присоединен к ее корпусу рядом с входным валом.

ЭУР с червячным приводом, встроенным в рулевую рейку, легко отличить по внешнему виду. Электромотор присоединен к ее корпусу рядом с входным валом.

Этот вид открывает группу полноценных электрических реек со встроенными элементами усилителя. По сути, такой ЭУР имеет те же негативные особенности при езде, что и в предыдущем примере. Величина паразитных потерь на трение и моментов инерции схожа.

В процессе эксплуатации тяжесть неисправностей и стоимость ремонта увеличивает то, что все элементы усилителя встроены в рейку.

В чем разница между гидроусилителем (ГУР) или электроусилителем (ЭУР) руля?

Автопроизводители делают всё, чтобы езда на автомобиле доставляла комфорт и удовольствие. Это касается буквально всего в машине, в том числе и рулевого управления. Руль должен поворачиваться легко, без усилий, а не с трудом, как это было в прежние времена на старых транспортных средствах.

В настоящее время сложно себе представить автомобиль без усилителя руля, то есть специального устройства, который помогает поворачивать колёса машины. Многие знают, что такие усилители бывают двух видов: гидравлические, то есть приводимые в действие гидравликой (ГУР), и электрические, работающие с помощью электродвижка (ЭУР). Давайте разберемся в чем разница между гидроусилителем или электроусилителем руля?

Принцип работы ГУР

Гидравлические усилители вращения рулевой колонки появились ещё в прошлом веке и поначалу устанавливались только на грузовики. Это понятно. Управлять многотонной машиной гораздо сложнее, чем легковой. Однако, автопроизводители со временем стали применять ГУР в том числе на легковых машинах, тем самым повышая их привлекательность по сравнению с другими марками. На данный момент гидравликой оснащается примерно 60% новых машин.

Гидроусилитель руля — это достаточно сложный механизм, состоящий из нескольких элементов:
— насос, связанный ременной передачей с коленчатым валом двигателя;
— бачок для гидравлической жидкости;
— поршень, установленный в рулевой рейке;
— гидро-распределитель, задающий направление движения поршню.

Все эти элементы соединяются между собой металлическими трубками, в которых находится гидравлическая жидкость. Её задача – передавать давление, создаваемое насосом, поршню, который затем толкает вал рейки и таким способом помогает поворачивать колеса машины. В целом ГУР работает следующим образом.

После того, как запускается двигателя автомобиля, насос, вращаемый коленвалом, накачивает давление в системе. Пока водитель не поворачивает руль, излишек давления сбрасывается в расширительный бачок. При попытке повернуть баранку автомобиля распределитель открывает нужную магистраль и направляет жидкость в одну из камер, находящуюся с правой или левой стороны от поршня.

Под давлением поршень перемещается и толкает вал рулевой рейки одновременно с тягой, присоединенной к поворотному кулаку переднего колеса. Таким образом существенно уменьшается величина усилия, которая необходима водителю для поворота руля.

Если руль машины повернуть в другую сторону, распределитель перекроет первую магистраль и откроет вторую, давление возникнет в другой камере и поршень двинется в обратном направлении.

Принцип работы ЭУР

Электроусилители руля были внедрены позже, чем гидравлические, и стали массово применяться только после 2000 года, постепенно завоевывая автомобильный рынок мира.

Оба этих механизма выполняют одну и ту же функцию — облегчают автовладельцу рулевое управление автомобилем. Однако разница между ними заключается в том, что ЭУР перемещает вал рейки с помощью специального электродвигателя, а ГУР с помощью насоса и гидравлической жидкости.

При этом движок в электрическом усилителе руля управляется отдельным электронным блоком (ЭБУ). Принцип работы следующий:

После запуска двигателя на блок управления подаётся напряжение, но ЭУР в это время ещё не действует. После малейшего поворота руля, это движение улавливает специальный датчик, который передаёт импульс ЭБУ. По сигналу датчика контроллер даёт команду электродвигателю вращать рулевой вал в ту или иную сторону посредством шестеренчатой передачи.

Плюсы и минусы гидроусилителя руля

ГУР имеет ряд достоинств, благодаря которым он в своё время получил широкое распространение на автомобильном рынке. Вот самые главные:

— более низкая себестоимость производства, которая в свою очередь влияет на конечную цену нового автомобиля;
— благодаря использованию ГУР можно получить большую мощность, которая необходима при эксплуатации тяжелых грузовиков и микроавтобусов;
— надёжная конструкция гидроусилителя, которая проверена годами применения.

Тем не менее ГУР обладает и недостатками. Основной из них — это необходимость контроля уровня жидкости в системе и периодичность обслуживания. Нужно следить, чтобы не протекали сальники поршневого механизма, распределителя и насоса, вовремя менять и подтягивать ремень, смазывать подшипники.

Среди других минусов, которые менее существенны, это небольшое увеличение расхода топлива за счёт того, что насос гидроусилителя работает постоянно, пока включен двигатель.

Достоинства и недостатки электроусилителя руля

В сравнении с ГУР электрический усилитель имеет ряд преимуществ:

— такая система, включающая электродвигатель и блок управления с датчиком, не нуждаются в регулярных осмотрах и обслуживании;

— меньшие габариты механизма, то есть не занимает много места;
— ЭУР не потребляет электроэнергию без необходимости и, выходит, не расходует дополнительное топливо.

Электроусилитель руля также имеет и другие достоинства, например, касающиеся изменения настроек его работы в зависимости от условий езды. Кроме того, ЭУР используется в современных автомобилях премиум-класса, потому что может управляться бортовым компьютером.

Главный недостаток электрического усилителя — это его высокая цена. Чем больше стоимость механизма и его элементов, тем дороже обойдется ремонт. Часто вышедший из строя ЭУР приходится полностью менять. Кроме того, электрический усилитель имеет меньшую мощность, а это осложняет его использование для грузовиков и тяжелых транспортных средств.

Какой усилитель руля лучше?

Опыт показывает, что оба усилителя достаточно надёжны в эксплуатации. Хотя поломки происходят и с тем, и с другим. При выборе между ГУР или ЭУР необходимо рассматривать каждую ситуацию отдельно: какой автомобиль, каким бюджетом обладает водитель и тд. Решать вам, а характеристики каждого приведены выше.

Стоит только отметить, что электроусилители руля постоянно совершенствуются и вытесняют гидравлику с рынка благодаря более современной и простой конструкции. Возможно со временем их стоимость будет снижена, а мощность возрастет.

Чем гур от эур отличается


Чем отличается электроусилитель от гидроусилителя руля

Современному водителю трудно представить, что еще несколько десятилетий назад транспортные средства не были оборудованы усилителями руля. Данное оборудование начали массово устанавливать на легковые машины только в 1952 году. Сегодня наибольшей популярностью пользуются два типа систем, снижающих управляющее усилие: гидроусилители (ГУР) и электроусилители (ЭУР), однако мало кто знает, чем отличается электроусилитель от гидроусилителя руля.

ГУР и ЭУР выполняют одни и те же задачи, а именно:

  • делают процесс управления транспортным средством легким и комфортным,
  • снижают силу ударов, которые передаются на рулевое колесо в процессе езды по плохому дорожному покрытию,
  • повышают уровень активной безопасности машины.

Как работает ГУР

ГУР

ГУР – это сложный и хорошо продуманный механизм. Для того чтобы понять принцип его работы, нужно разобраться в следующих вопросах: какие элементы входят в его состав и как они работают.

  • Насос, соединенный с бачком для масла. Его задача заключается в создании и поддержании определенного давления в системе.
  • Регулятор (распределитель) давления, заставляющий масло поступать в тот или иной отдел силового гидроцилиндра.
  • Силовой гидроцилиндр, вращающий шток поршня под действием давления масла.
  • Масляные магистрали, по которым непрерывно циркулирует жидкость.

Все время, пока транспортное средство едет по прямой дороге, жидкость гидроусилителя находится в резервуаре, который соединен с насосом. После того как водитель начинает вращать рулевое колесо, насос перекачивает жидкость в гидроцилиндр, который под действием возрастающего давления перемещает поршень, существенно уменьшая величину усилия, необходимого для поворота руля.

Как работает ЭУР

ЭУР

Для работы электроусилителя необходимо слаженное взаимодействие целого ряда механизмов, функционирующих под контролем ЭБУ и двух измерительных преобразователей (датчиков), фиксирующих углы поворотов и величину крутящего момента двигателя. Во время вращения руля информация о величине крутящего усилия фиксируется и обрабатывается датчиком, который посылает ее на электронный блок управления. В свою очередь ЭБУ, исходя из полученных данных, рассчитывает величину тока, которая будет подаваться на электрический мотор для обеспечения легкого и комфортного вращения рулевого колеса.

Плюсы и минусы электрических и гидравлических рулевых усилителей

Электрогидроусилитель

Положительные качества ГУР. Главное достоинство гидравлических усилителей руля – это их относительно невысокая стоимость. Именно благодаря этому фактору данными механизмами чаще всего оснащены недорогие бюджетные машины.

Гидравлические усилители отличаются хорошим запасом мощности. Их целесообразно устанавливать на внедорожные автомобили и на микроавтобусы, т.к. эти устройства способны хорошо выдерживать длительное воздействие высоких внешних нагрузок.

Насос ГУР

Отрицательные качества ГУР. Владельцы транспортных средств, на которых установлен гидравлический усилитель, должны помнить, что рулевое колесо не должно оставаться в крайнем правом или крайнем левом положении дольше 4-5 секунд. Превышение данного лимита времени может стать причиной перегрева масла системы с дальнейшим выходом ее из строя.

Специалисты утверждают, что ГУР надо периодически обслуживать. Замена жидкости, циркулирующей в системе, должна производиться регулярно. Также необходимо осуществлять осмотр поверхностей всех составляющих его элементов. Если в процессе их визуального осмотра будут обнаружены трещины или следы протечки жидкости, то необходимо немедленно заменить пришедшую в негодность деталь на новую запчасть.

Гидравлический усилитель рулевого управления во время своей работы обязательно забирает у двигателя некоторый процент мощности.

С возрастанием скорости езды уменьшается скорость отклика ГУР на действия водителя транспортного средства. Объясняется это присутствием дополнительных узлов, замедляющих реакцию устройства на вращение руля.

Положительные качества ЭУР. Простая и эффективная конструкция электрического усилителя рулевого управления лишена каких-либо дополнительных узлов. Периодическое обслуживание ЭУР не требует временных и материальных затрат т.к. сводится только к проверке работоспособности подшипников качения.

Маленькие габариты — это отличительная особенность электроусилителя. Благодаря скромным размерам его монтаж осуществляется прямо на рулевой вал, а не в подкапотное пространство машины. Такое расположение позволяет избежать негативного влияния погодных факторов на работоспособность ЭУР, тем самым существенно увеличить срок его эксплуатации.

Датчик крутящего момента

Наличие в автомобиле электроусилителя руля гарантирует существенную экономию топливной смеси. Бензин тратиться меньше потому, что ЭУР включается только во время поворотов руля в отличие от ГУР, который работает непрерывно на протяжении всей поездки. При этом электромеханическая система не отбирает процент мощности у мотора т.к. питается от бортовой сети транспортного средства.

Руль в машине с ЭУР может находиться в крайнем положении неограниченное количество времени.

Во время езды на высоких скоростях автомобиль с электронным усилителем рулевого управления хорошо слушается водителя, поэтому всегда остается маневренным. Одновременно с этим процесс езды становится более безопасным.

Отрицательные качества ЭУР. Наиболее существенным недостатком электроусилителя считается его высокая цена.

Второй минус состоит в том, что электрический мотор электромеханической системы имеет незначительный запас мощности. По этой причине ЭУР пока не устанавливается на тяжелые транспортные средства, однако производители устройства уверяют, что в самое ближайшее время этот недостаток будет устранен.

Что лучше — ГУР, ЭУР или ЭГУР? — журнал За рулем

Казалось бы, усилители рулевого управления делятся лишь на гидравлические и электрические. Однако у этого принципиального деления есть свои подвиды. Причем все они имеют эксплуатационные особенности и дарят различные ощущения при езде.

Удовольствие от вождения конкретного автомобиля сложно описать словами, но можно попытаться объяснить его конструктивными особенностями. Если говорить об информативности рулевого управления, то кроме архитектуры шасси автомобиля в целом важную роль играет тип его усилителя.

Неинформативный, или «ватный», руль, его плохой самовозврат, слабая обратная связь с дорогой и так далее — все эти моменты зависят в первую очередь от конструкции рулевой системы. Основополагающую роль здесь играют потери на трение и паразитный момент инерции.

рулевое управление

При выборе типа усилителя рулевого управления лучше ориентироваться именно на ездовые ощущения. Гидравлические и электрические системы имеют серьезные конструктивные отличия и свои слабые и сильные стороны.

При выборе типа усилителя рулевого управления лучше ориентироваться именно на ездовые ощущения. Гидравлические и электрические системы имеют серьезные конструктивные отличия и свои слабые и сильные стороны.

Материалы по теме

Эталонная система — гидравлический рулевой редуктор. Это механизм так называемого типа «винт — шариковая гайка». Зачастую его применяют на грузовом транспорте и автобусах, но раньше его также ставили и на дорогие седаны, например на Mercedes-Benz с кузовным индексом W124. Механизм отличается минимальным внутренним трением и дополнен гидравлическим усилителем. При повороте руля вращается входной вал редуктора с винтовыми канавками. Такие же сделаны и на внутренней части закрепленной на нем гайки. Вращение вала вызывает ее осевое перемещение. Внешняя часть гайки соединена зубьями с выходным валом редуктора. Таким образом, ее осевое перемещение вновь преобразуется во вращательное. Трение в паре «входной вал — гайка» снижено за счет циркуляции шариков в канавках. По сути, это подшипниковый узел.

Увы, с массовым приходом привычных рулевых реек внутренние трения неизбежно возросли, а с появлением электрических усилителей (электродвигателей) добавились еще и паразитные моменты инерции. С тех пор инженеры с переменным успехом пытаются привить современным механизмам ту эталонную информативность, присущую легковым рулевым редукторам.

Классический гидравлический усилитель руля (ГУР)

Даже в обычной механической рулевой рейке без усилителя есть приличное внутреннее трение. Больше всего потерь, как ни странно, в зубчатой паре «входной вал — рейка». Свое трение есть также в опорной втулке и сухаре. В случае рейки с гидравлическим усилителем сюда добавляются и сальники.

Классический ГУР

Классический ГУР по-прежнему устанавливают на многие машины. Кроме наличия расширительного бачка под капотом его сразу выдает внешний вид рейки с гидравлическими контурами.

Классический ГУР по-прежнему устанавливают на многие машины. Кроме наличия расширительного бачка под капотом его сразу выдает внешний вид рейки с гидравлическими контурами.

Материалы по теме

Дополнительные трения ухудшают самовозврат рулевого колеса и обратную связь с дорогой, делая руль ватным и неинформативным. Но инженеры отчасти нивелировали эти моменты. Они увеличили кастор на современных автомобилях (продольный наклон оси передних стоек) и поколдовали над гидравлической частью усилителя: изменили геометрию и характеристики золотниковых клапанов. Благо здесь бал правит только механика. Впрочем, человек, поездивший на легковом автомобиле с рулевым редуктором, все равно ощутит явную разницу.

При эксплуатации таких усилителей больше всего хлопот доставляет гидравлическая часть, например: течи сальников и внешних магистралей; износ насоса ГУР. Однако львиная доля проблем связана с неадекватным вмешательством. При банальной замене рулевых тяг сервисмены ленятся правильно установить пыльники, применяя вместо штатных металлических хомутов обычные пластиковые стяжки. В результате в рейку попадает влага, вызывая коррозию. В запущенных случаях ремонт будет уже невозможен и узел придется менять с сборе. Об этом мы подробно писали в материале про основные неисправности и ремонт рулевых реек. В целом, на сегодняшний день классический ГУР доставляет меньше всего хлопот и требует вменяемых затрат при ремонте по сравнению с остальными вариациями усилителей.

ЭГУР — электрогидравлический усилитель

ЭГУР — это лишь вариация схемы классического гидроусилителя с теми же самыми ощущениями при езде и проблемами в целом. Разница лишь в том, что вместо механического насоса применен электрический. В остальном это та же гидравлическая рейка и контуры. Однако при попытке копнуть глубже всплывает масса скрытых отличий, хороших и не очень.

ЭГУР

ЭГУР можно опознать по отсутствию механического насоса в приводе навесного оборудования двигателя. Электрический насос стоит отдельно. Сегодня таким усилителем оборудуют многие модификации автомобилей концернов Renault-Nissan и GM.

ЭГУР можно опознать по отсутствию механического насоса в приводе навесного оборудования двигателя. Электрический насос стоит отдельно. Сегодня таким усилителем оборудуют многие модификации автомобилей концернов Renault-Nissan и GM.

В такой системе есть отдельный модуль управления. Беда в том, что он объединен в единый сборный узел с электромотором насоса и его гидравлической частью. На многих возрастных машинах герметичность такого бутерброда нарушается и в электронику попадает влага или даже само масло. Происходит это незаметно, и когда дело доходит до явных проблем в работе усилителя, то уже поздно пытаться что-то ремонтировать. Придется менять дорогостоящие элементы.

С другой стороны, у такой схемы со своим блоком управления, в отличие от классического ГУРа, есть важный плюс — своего рода «защита от дурака». Если по какой-то причине произойдет большая утечка масла из системы, то она сама отключ

Что лучше гидроусилитель или электроусилитель руля?

Автоликбез2 декабря 2016

Сейчас сложно представить автомобиль, у которого баранка крутится с трудом, как это было в прежние времена. Водитель управляет современным авто легким движением рук, поскольку поворачивать колеса помогает специальный усилитель, приводимый в действие гидравликой (ГУР) либо электродвигателем (ЭУР). Потенциальному автолюбителю важно понять, что лучше — электро- или гидроусилитель руля, дабы выбрать подходящий тип привода при покупке машины.

Принцип работы ГУР и ЭУР

Гидравлический усилитель вращения рулевой колонки появился еще в прошлом столетии и поначалу устанавливался на грузовики. В 80-е годы он перекочевал на легковые авто, где верой и правдой служит по сей день. На данный момент гидравликой оснащается примерно 60% новых машин. Электроусилители были внедрены позже и стали массово применяться после 2000 года, постепенно завоевывая автомобильный рынок.

Чтобы увидеть разницу одного усилителя руля от другого, нужно рассмотреть принцип действия обоих механизмов. ГУР — это достаточно сложный узел, состоящий из нескольких отдельных элементов:

  • насос, связанный ременной передачей с коленчатым валом двигателя;
  • расширительный бачок для гидравлической жидкости;
  • поршень, установленный в рулевой рейке;
  • гидро-распределитель, задающий направление движения поршню.

Перечисленные элементы соединены металлическими трубками с циркулирующей жидкостью. Ее задача – в нужный момент передать создаваемое насосом давление поршню, толкающему вал рейки и таким способом помогающему поворачивать колеса машины. В целом ГУР работает так:

  1. После запуска двигателя насос, вращаемый коленвалом, накачивает давление в системе. Пока вы не трогаете баранку, излишек давления сбрасывается в расширительный бачок.
  2. При попытке повернуть руль распределитель, установленный на его валу, открывает нужную магистраль и направляет жидкость в одну из камер, находящуюся с правой или левой стороны от поршня.
  3. Под давлением поршень перемещается и толкает вал рулевой рейки одновременно с тягой, присоединенной к поворотному кулаку переднего колеса.
  4. Если баранку повернуть в другую сторону, распределитель перекроет первую магистраль и откроет вторую, давление возникнет в другой камере и поршень двинется в обратном направлении.

Чем резче и сильнее вы вращаете рулевое колесо, тем большее давление передается в одну из камер и возрастает усилие, прилагаемое к повороту колес. Система реагирует только на поворот основного вала, а при движении по прямой либо стоянке с запущенным двигателем она продолжает работать, но на рейку не действует.

Отличие электрического усилителя руля от ГУР заключается в перемещении вала рейки электродвигателем, управляемым отдельным электронным блоком (ЭБУ). Алгоритм работы такой:

  1. После запуска двигателя на блок управления подается напряжение, но ЭУР остается в бездействии.
  2. Малейший поворот баранки улавливает специальный датчик, передающий импульс ЭБУ.
  3. По сигналу датчика контроллер дает команду электродвигателю вращать рулевой вал в ту или иную сторону посредством шестеренчатой передачи.

Скорость вращения вала электродвигателя и мощность усиления определяется с помощью второго торсионного датчика, скручивающегося при резком повороте руля.

Плюсы и минусы разных усилителей

Применение гидравлики для облегчения управления автомобилем обусловлено следующими достоинствами ГУРа:

  • более низкая себестоимость производства, влияющая на конечную цену новой машины;
  • от гидроусилителя можно получить большую мощность, позволяющую применять его в грузовиках и микроавтобусах любой грузоподъемности;
  • надежная конструкция, проверенная годами эксплуатации.

Основной недостаток гидравлической системы – необходимость контроля уровня жидкости и периодического обслуживания. Нужно следить, чтобы не протекали сальники поршневого механизма, распределителя и насоса, вовремя менять и подтягивать ремень, смазывать подшипники.

Прочие минусы не столь существенны:

  1. Насос усилителя работает постоянно, пока включен двигатель. Это увеличивает расход топлива.
  2. Чтобы давление масла в магистралях не превысило критическую отметку, нельзя дольше 5 сек удерживать баранку, повернутую до крайнего положения.
  3. На бюджетных моделях машин руль, усиливаемый ГУР, становится «пустым» на высокой скорости.

В противовес гидравлике ЭУР отличается такими преимуществами:

  • электродвигатель и блок управления с датчиком не нуждается в осмотрах и обслуживании;
  • габариты узла гораздо меньше, отчего в малолитражках он вмещается за приборной панелью;
  • система не потребляет электроэнергию без нужды, а значит, не расходует лишнее топливо;
  • руль можно держать в любом положении сколь угодно долго.

Еще одна особенность электроусилителя руля – возможность изменения настроек работы в зависимости от условий езды и искусственное создание «тяжести» в баранке на большой скорости. Вдобавок ЭУР способен «рулить» машиной самостоятельно при движении по прямой, что реализовано на многих автомобилях премиум-класса.

Слабая сторона электрического усилителя — высокая цена. А чем больше стоимость узла, тем дороже обойдется его ремонт, а зачастую вышедший из строя ЭУР приходится менять целиком.

Второй недостаток – малая мощность привода, поэтому подобные усилители не ставятся на большегрузные авто и микроавтобусы.

Какой усилитель выбрать?

Практика показывает, что оба привода достаточно надежны в эксплуатации, хотя сторонники электрических усилителей утверждают обратное. Даже в бюджетных авто гидравлика служит без проблем 100-150 тыс. км, а в случае какой-нибудь поломки она ремонтируется на любом автосервисе. Неисправности ЭУР чаще приводят к замене механизма, поскольку в большинстве автомобилей узел не подлежит восстановлению.

С другой стороны, электропривод не препятствует езде после выхода из строя, как это делает ГУР, который можно «обезвредить» только отключением насоса.

Поэтому, выбирая гидроусилитель или электроусилитель руля, руководствуйтесь соображениями целесообразности. Например, машину эконом-класса лучше покупать с гидравлическим усилителем, а бизнес- и премиум-класс – с электрическим.

Владельцы отечественных авто отмечают случаи, когда электрический усилитель из-за сбоев электроники пытался «рулить» вместо водителя, хотя подобные моменты крайне редки. Тем не менее, ЭУР постоянно совершенствуется и вытесняет гидравлику с рынка благодаря более удачной и простой конструкции.

ГУР или ЭУР — гидроусилитель или электроусилитель руля


Сравнение разных по устройству, но одинаковых по назначению узлов автомобиля — нормальное явление. ГУР или ЭУР в этом плане далеко не единственный пример. Автомат или механика, ксенон или LED, АКБ GEL или AGM… По своей сути эти пары являются одним и тем же. Только придумали их в разное время и сделали по разным технологиям. Вполне закономерно, что подобные вещи всегда сравнивались. Усилители руля не остались без внимания.

15 критериев сравнения ЭУР с ГУР


Что-либо сравнивать лучше всего по определённым критериям. Чем таковых больше, тем объективнее могут считаться итоги. В случае с электроусилителем и гидроусилителем после недолгих размышлений критериев нашлось 15 штук:

  1. Субъективные ощущения.
  2. Конструктивные особенности.
  3. Сложность устройства.
  4. Цена машины.
  5. Надёжность.
  6. Сложность обслуживания.
  7. Стоимость ремонта.
  8. Отзывчивость рулевого управления.
  9. Обратная связь от колёс.
  10. Вид усилителя и расход топлива.
  11. Размеры и вес.
  12. Проблемы в зимнее время года.
  13. Коэффициент усиления.
  14. Совмещение с «умной» электроникой автомобиля.
  15. Безопасность.

По таким пунктам, например, как конструктивные особенности и совмещение с «умной» электроникой — между ГУР и ЭУР целая пропасть. Есть и такие, разница по которым весьма размыта и не всегда однозначна. Например, сложно с уверенностью заявлять, что машины с гидроусилителями более дорогие, чем с электроусилителями. Тем не менее, некая закономерность наблюдается по абсолютно каждому из представленных критериев. А это значит, что рассматривать их стоит все.

Субъективные ощущения


Как бы сумбурно это не выглядело, но объективное мнение всегда складывается из нескольких субъективных. Причём, первое всегда считалось более ценным, чем второе. В случае с выяснением вопроса что лучше — гидроусилители или электроусилители руля — всё просто. Надо обязательно попробовать и то, и другое. Без этого хоть сотню статей перечитайте по теме — толком ничего не поймёте. Это как пытаться судить о вкусе двух сортов кофе, читая их описания на упаковках.

Единственная польза от подобного рода материалов заключается в том, что они помогают понять, на что обратить внимание. То есть, если без подготовки проехаться на двух машинах с разными системами усиления руля, выводы будут неполноценными. Аналогичное сравнение, но уже с предложенным списком критериев — позволит ярче увидеть не совсем очевидные вещи.

Что-то более конкретное по этому пункту сказать невозможно, так как будет необъективно. К примеру, автор материала отдаёт предпочтение классическому ГУР. Причин несколько. Среди них чистая случайность — машин желаемой модели с ЭУР попросту никогда не попадалось. Но это никак не может значить, что гидравлика объективно лучше электроники. Одного критерия и мнения маловато. Идём дальше.

Конструктивные особенности и сложность устройства


Эти критерии стоит объединить, так как сложность устройства становится более-менее понятной сразу после разбора конструктивных особенностей. Забегая наперёд, отметим для себя, что машин с гидроусилителями пока больше, чем с электроусилителями. Поэтому первой будет рассматриваться классическая гидравлика.

Устройство ГУР

Вся суть механизма заключается в следующем. Гидроусилитель «понимает», когда и в какую сторону водитель вращает руль, и в зависимости от этого помогает поворачивать передние колёса. Сила, которая используется для выполнения работы — жидкость под высоким давлением. Создаётся оно посредством насоса. Последний постоянно приводится в действие от двигателя.

Сначала следует разобраться, как система «толкает» колёса в нужную сторону. Делает это гидравлическая рулевая рейка. Основная её часть — гидроцилиндр. В нём есть поршень, который разделяет цилиндр на два герметичных отсека. Физически он закреплён на рейке, которая через тяги и рулевые наконечники толкает колёса в одну и другую сторону. Если подать рабочую жидкость под большим давлением в один из указанных отсеков, поршень начнёт двигаться. Так ГУР «помогает» водителю поворачивать колёса.

Разберём вкратце, как ГУР «понимает» — когда и в какую сторону водитель вращает руль. Ведь от этого зависит, в какой из двух отсеков будет подаваться рабочая жидкость. До тех пор, пока автомобиль едет прямо, масло в системе усилителя циркулирует вхолостую. То есть, перегоняется из пустого в порожнее. Как только руль начинает вращаться, рабочая жидкость под давлением устремляется в гидравлическую рулевую рейку. Отвечает за это узел, который называется распределителем.

Распределитель — это, пожалуй, самая сложная деталь ГУР. Бывают они разных конструкций, и описывать их здесь нет особого смысла. У нас иная цель. По итогу получается, что гидроусилитель имеет достаточно сложное устройство. Но не спешите с выводами. Посмотрим теперь на ЭУР.

Устройство ЭУР

В минимальном исполнении электроусилитель руля состоит из трёх узлов — электродвигателя, датчика вращения руля и контроллера. Вроде бы просто и понятно. Датчик «следит», крутится ли руль, и в какую сторону. Если да, то на контроллер передаётся соответствующий набор сигналов. Тот, в свою очередь, отдаёт команды электродвигателю — в какую сторону вращаться и с какой силой. Ну а сам двигатель физически соединён с рулевым управлением и передними колёсами.

Если смотреть на электроусилитель с такой точки зрения, то эта технология может показаться на порядок проще, чем гидравлика. Однако это не совсем так. Тот же контроллер показался простым, так как для непонимающего человека это просто какая-то коробочка с электронными компонентами. А вы пробовали когда-нибудь разобраться, как работает электроника? Если углубиться, то она куда сложнее, чем гидравлика.

В итоге имеем следующее. Визуально ГУР кажется более сложным узлом, чем ЭУР. В том числе потому, что электроусилители руля выглядят компактнее и в них вся суть спрятана внутри. Если же посмотреть на эти две технологии с точки зрения ремонта, выводы по поводу того, что лучше — уже не будут такими однозначными. Но о ремонте ещё поговорим.

Цена машины


Этот пункт часто относится к недостаткам гидравлических усилителей. А всё потому, что для изготовления ГУР требуется больше материалов. К их прочности тоже предъявляются жёсткие требования, так как внутри высокое давление. ЭУР обходится производителям сравнительно дешевле. Но насколько?

Если машина с электроусилителем руля стоит, скажем, полмиллиона неважно каких денег, то с гидроусилителем её цена будет выше на пару тысяч. Справедливости ради следует сказать, что такая закономерность наблюдается не всегда. Да и разница в пару тысяч на фоне полумиллиона выглядит, по правде говоря, смешно. По крайней мере, недостаточно серьёзно для того, чтобы по этому критерию уверенно заявить — ЭУР лучше ГУР.

Надёжность


В плане надёжности на мнение большинства часто влияют какие-то субъективные оценки. К примеру, кто-то купил машину с ЭУР, который отказал в первый же год эксплуатации. Понятное дело, что данный автовладелец будет с пеной у рта доказывать, что электроусилитель — это в крайней степени ненадёжное барахло. Но означает ли это, что ГУР объективно надёжнее? Отнюдь.

Ведь раз на раз не приходится. У кого-то и гидроусилители часто выходят из строя. А ещё они поголовно текут, гудят, становятся источником вибрации руля и так далее. Другие же вообще не знают даже, какого типа у них усилитель на машине. Он просто работает, и не создаёт проблем долгие годы.

В целом, если потратить с полчаса времени на прогулку по автомобильным форумам, можно увидеть, что о поломках ЭУР реальные автолюбители пишут чаще. Соответственно, из-за этого складывается впечатление, что ГУР — более надёжная и безотказная технология. На самом деле утверждать это нельзя. Слабые места есть там и там. А ещё от марки и модели машины многое зависит. Где-то используются более удачные конструкции, хоть и морально устаревшие. На других автомобилях, наоборот, новые технологии, но ещё требующие серьёзной доработки.

Итог — теоретически ГУР лучше ЭУР в плане надёжности. Но с большим количеством оговорок и уточнений.

Сложность обслуживания


Кто владел машинами с гидроусилителями, тот знает, в каком обслуживании они нуждаются. Надо следить за уровнем рабочей жидкости. Своевременно её доливать. На рулевой рейке есть пыльники. Если они потрескались или, не дай бог, разорвались — гидроцилиндру с поршнем капец. За другими деталями рулевого управления тоже надо следить, так как из-за убитых наконечников или тяг легко может пострадать и гидравлика. В общем, нескучная технология — ГУР.

С электрическими усилителями руля, на первый взгляд, куда проще. Чего стоит только то, что жидкости никакой нет. Однако не следует обольщаться и расслабляться. Есть и у ЭУР детали, требующие периодического внимания со стороны автовладельца. В том числе, как и другая электроника, система нуждается в обеспечении хороших контактов, защите от влаги и регулярном устранении окислов. Очень часто за этим всем не следят, зато потом генерируют на форумах свои жалобы и сетования, что ЭУР — это синоним ненадёжности.

Итог — ГУР немножечко сложнее в обслуживании. Жидкость, даже если не подтекает, нуждается в периодической замене. Пыльники и прочее. ЭУР же, если удачно сделан, внимания требует лишь изредка. А встречаются и такие, которые без какого-либо обслуживания молотят годами безотказно.

Стоимость ремонта


По этому критерию чаще нахваливают ЭУР, что несправедливо. Да. Конечно. Если за гидроусилителем руля не следить, долго заставлять его работать с недостаточным уровнем жидкости и порванными пыльниками — ремонт встанет в нехилую копеечку. Однако, если автовладелец своевременно обслуживает систему усиления руля, то служить без поломок она может практически вечно. Сюда стоит также добавить такой немаловажный фактор, как многокомпонентность узла. То есть благодаря тому, что ГУР состоит из многих отдельных деталей, их замена обычно не бывает дорогой.

Что же касается ЭУР, то в большинстве случаев система представляет собой блочный узел. Соответственно, если что-то и ломается, менять надо целый блок. А это уже совсем другие деньги. Дорогое в данном случае всё — и электродвигатель, и контроллер. Чинить эти детали можно, конечно, самостоятельно. Но это куда сложнее, чем поменять жидкость, растрескавшиеся пыльники или повреждённые патрубки. Опять же, из-за большей распространённости ГУР запчасти найти легче. В частности, на тех же разборках.

Итог — ремонт ЭУР обычно обходится дороже, поскольку система имеет блочную структуру. ГУР бьёт по карману лишь тем, кто долго за ним не следит, ездит без жидкости или с повреждёнными пыльниками. Но, опять же, раз на раз не приходится. Это тоже надо учитывать.

Отзывчивость и обратная связь рулевого управления


Опять объединяем два критерия в кучу, так как отдельно рассматривать их особого смысла нет. Тем более, что по этому пункту ГУР явно лучше ЭУР. Рулевое управление с гидравлическим усилением более отзывчивое, информативное и понятное. К езде на машине с электроусилителем часто надо привыкать. Некоторые так и не могут этого сделать, отказываясь от этой технологии если не навсегда, то надолго.

Сюда часто также приплетают ощущения от вождения машины. Большинство говорит, что приятнее они с ГУР, чем с ЭУР. Так ли это, словами доказать невозможно. Надо пробовать. Кроме того, так называемая «ватность» руля с электроусилителем ощущается далеко не на всех автомобилях. А на самых современных система ещё и регулируется, что позволяет подстроить чувствительность, отзывчивость и обратную связь под личные предпочтения.

Итог — электроусилители руля пока ещё не на всех машинах радуют своих владельцев по данному критерию. Гидравлику в этом плане сложно превзойти, если не невозможно.

Вид усилителя и расход топлива


На этот счёт в Интернете развелось немало «экспертов», которые со всей серьёзностью утверждают, что машина с ГУР расходует больше топлива, чем с ЭУР. Обосновывают они это тем, что насос гидроусилителя постоянно вращается, отбирая энергию у двигателя. А это дополнительное топливо. Электродвигатель же ЭУР вращается только тогда, когда водитель крутит руль. Соответственно, только в эти моменты кушает топливо, которое тратится на выработку генератором электроэнергии.

В теории всё наглядно и логично. Но есть сразу три «но». Во-первых, ещё никто и никогда не измерял на практике, сколько именно топлива уходит конкретно на работу ГУР или ЭУР. Во-вторых, насос в случае с гидравликой хоть и вращается постоянно, но, когда руль не крутится, делает он это вхолостую. В-третьих, без экспериментов невозможно сказать, насколько нагружает электродвигатель во время работы генератор. А ведь на секундочку, мощность мотора ЭУР варьируется от 1 кВт и выше. Это сопоставимо со стартером. А уж о том, насколько это мощный потребитель, надеемся, знают все.

Итог — мнимая экономичность машин с ЭУР является ничем иным, как непроверенным мифом. Пользуются этой выдумкой и продавцы машин, и «эксперты» с диванов, и остальные, кому выгодно преподнести электроусилители в наилучшем свете. С объективностью это ничего общего не имеет.

Размеры и вес


Если считать более компактное и лёгкое преимуществом, то по этому критерию электроусилитель лучше гидроусилителя. С другой стороны, кому есть дело до того, насколько большой или тяжёлый узел автомобиля, если разница на фоне полутора тонн составляет несколько жалких сантиметров с килограммами. В руках носить усилитель руля не нужно. Под капотом он занимает ровно столько места, сколько под него выделили конструкторы.

Итог. В вопросе что лучше — ГУР или же ЭУР — размер и вес не имеет никакого практического значения. Для тех же конструкторов, да, это важно. Но нам, как автовладельцам, всё равно.

Проблемы в зимнее время года


Здесь всё крайне просто, а потому коротко. Где есть жидкость и резиновые детали, там всегда имеются проблемы, связанные с отрицательными температурами. Масло в холодное время года густеет, требует время для прогрева, и пока этого не сделает, работать эффективно не будет. Резиновые пыльники, сальники и уплотнители на морозе дубеют, изнашиваются. В ЭУР этого всего нет. А значит, нет и проблем. Правда, только когда вопрос касается зимы.

Коэффициент усиления


По этому пункту электроника не обойдёт гидравлику никогда. Не потому, что невозможно создать мощный электродвигатель. Ещё как можно. Но это уже недетские габариты и вес. А самое главное — питание. Мощность генератора ограничена, и расходуется далеко не только на усилитель руля. Как раз именно это, по большому счёту, и является самым серьёзным тормозом, не позволяющим инженерам делать ЭУР хоть сколь-либо приближёнными по мощности к ГУР.

Итог — очевидный. С другой стороны, нельзя сказать, что на легковых автомобилях у водителей возникает из-за этого дискомфорт. Усилия хватает что там, что там. Вот у грузовиков и тяжёлой спецтехники есть такая проблема. Потому ГУР у них пока что незаменимый.

Совмещения с «умной» электроникой автомобиля


Здесь тоже почти всё очевидно, и не требует подробных объяснений. Электрический узел гораздо проще совместить с «умной» электроникой, нежели гидравлический. Благодаря этому появились автомобили, которые умеют самостоятельно парковаться, ехать без водителя, ориентируясь по дорожной разметке и так далее. Также из-за этого фактора многие считают, что за ЭУР будущее. Может-быть и так. Такое будущее, между прочим, уже наступило, но только у 1% населения планеты Земля.

Безопасность


Этот критерий последний только в нашем списке. В жизни он чуть-ли не самый первый. Чтобы сравнить объективно ЭУР с ГУР по безопасности, нарисуем в уме для обеих технологий результат отказа системы. Когда на ходу прекращает работать гидравлический усилитель, автомобилем можно продолжать управлять. Да. Руль крутить будет тяжелее, чем обычно. Но направить машину туда, куда нужно, возможность остаётся.

При отказе ЭУР такая возможность предоставляется водителю далеко не всегда. В жизни встречались глюки электроники, из-за которых машина не то, что теряла управление, а попросту ехала туда, куда ей приказывает взбесившийся электроусилитель руля. К счастью, такие случаи единичные. Тем не менее, этого достаточно, чтобы считать ГУР более безопасным.

Краткие итоги


По итогам вы узнали, пускай и в общих чертах, в чём заключается отличие гидроусилителя от электроусилителя руля. Какими достоинствами и недостатками обладают обе технологии. Слабые и сильные стороны, перспективы, мифы и ничем не подтверждённые выдумки диванных «экспертов» тоже теперь известны. На вопрос же, что лучше — ГУР или ЭУР, ответ придёт сам, когда попробуете оба варианта на практике.

Чем отличается гидроусилитель руля от электроусилителя — Лайфхак

С другой стороны, ГУР отличается громоздкостью конструкции и всеми капризами, характерными для любой гидравлической системы — износ шлангов, течи, забитые фильтры, чувствительность к перепадам температур. За всем этим надо следить, регулярно диагностировать и проводить профилактику.

Электроусилитель лишен всех этих проблем, у него компактные размеры и меньше вес. Но в то же время ЭУР обладает недостаточной мощностью, уязвим на плохой дороге, где может перегреться и выйти из строя. Неисправность устройства грозит дорогостоящим ремонтом или его полной заменой.

Что касается комфорта и ощущений при эксплуатации, то, как правило, электроусилитель более чуток и отзывчив. Но в то же время ГУР отличается лучшей информативностью и обратной связью, не реагирует на удары и вибрации на плохом покрытии.

Как правило, отличить с первых мгновений движения, какой в машине установлен усилитель руля по силам, кроме профессионала-автомеханика, только совсем опытному водителю. Большинство автовладельцев вряд ли способны на такое, а, следовательно, актуальность таких тонких материй, как «информативность», «отзывчивость» и «обратная связь» руля для них сводится к нулю. Хотя многие «бывалые водилы» традиционно предпочитают классический гидроусилитель.

Гидроусилитель руля (ГУР) против электроусилителя руля (ЭУР). Взвешиваем все «ЗА» и «ПРОТИВ»

Те, кому довелось обучаться азам водительского мастерства на автомобилях отечественного производства, таких к примеру как: «Москвич» или «копейка», помнят ощущения от управления этими автомобилями, в особенности их рулевое управление. Оно было напрочь лишено каких-либо вспомогательных приспособлений упрощающих поворот рулевого колеса.

С тех пор не мало воды утекло, а вместе с ней пережитки тех времен. Благодаря прогрессу современный автомобилист может стоя на месте одним пальцем поворачивать руль целого автобуса, не то что малогабаритного седана. Автомобилей не оборудованных усилителем руля сегодня уже не выпускают. Каждая новая машина оборудована либо гидроусилителем руля (ГУР), либо электроусилителем руля (ЭУР) о том, что из себя представляют эти устройства, чем отличаются друг от друга, а также недостатках каждого из них пойдет речь в сегодняшней статье.

Немного истории…

Если на легковушках руль хоть как-то можно было повернуть, то на грузовых автомобилях это проблема стояла довольно остро. Светлые умы конструкторов сумели разработать специальный гидравлический механизм, который позже был внедрен в систему рулевого управления и существенно облегчал вращение рулевого колеса. Однако целью для конструкторов было не только снять нагрузку с рук, но еще уменьшить вибрации передаваемые от колес к рулю во время езды по неровностям. Электроусилитель руля также позволил улучшить безопасность водителя, так как в случае повреждения шины переднего колеса благодаря ГУР автомобиль сохранял заданную водителем траекторию движения.

Первым обладателем гидравлического усилителя руля в СССР стал легковой автомобиль – ГАЗ «Чайка».

Через несколько лет ГУРы стали появляться и на обычных серийных автомобилях «для народа». Что характерно, западные легковушки начали оснащаться гидроусилителями руля за долго до того как он появился на наших «ВАЗах» и «Москвичах». Шло время, инженеры все больше убеждались в несовершенности конструкции гидравлического усилителя рулевого управления и принялись искать способы улучшения этого агрегата. К сожалению или к счастью эволюционировать ГУР не сумел, т . к. у него появился полноценный электро-конкурент. Инженеры решили, что применение электрики, а не гидравлики позволит получить новые возможности и устранить массу недочетов присущих ГУРу. Изобретенный электрический усилитель руля (ЭУР), устанавливаемый сегодня практически на многие модели, как бюджетного так и более дорогого класса, пришелся по душе автомобилистам, однако были и те, кто не желал принимать «ноу-хау» и твердо убежден в том, что гидроусилитель лучше чем электроусилитель руля. Чем же они отличаются и каковы конструкционные особенности ГУР и ЭУР? Давайте разбираться.

Как это работает?

Гидроусилитель руля (ГУР)

Что такое гидроусилитель руля? Это — система, состоящая из трубопроводов высокого и низкого давления, в которых благодаря насосу циркулирует специальная жидкость. Для жидкости ГУР предусмотрен бачок, соединенный с насосом. Когда вы поворачиваете руль в системе гидроусилителя происходит целый ряд реакций. Жидкость подается в рулевой механизм через распределитель под высоким давлением. Нагнетаясь в гидроцилиндр, она создает давление на поршень, под воздействием которого тот смещается, снижая степень усилия прилагаемого водителем при повороте рулевого колеса. Во время движения по прямой траектории жидкость ГУР стекает из рулевого механизма в бачок системы.

Электроусилитель — это набор механизмов, среди которых главная роль отведена электромотору, кроме того в состав ЭУР входит электронный блок управления (ЭБУ), а также два датчика (датчик угла поворота и датчик крутящего момента). По сравнению с гидроусилителем, ЭУР устанавливается непосредственно на саму рулевую рейку или колонку, при этом передача крутящего момента осуществляется посредством торсионного вала, встроенного в систему рулевого управления. В то время как ГУР меняет усилие прилагаемое к рулю при помощи давления и жидкости, которая циркулирует в системе, электроусилитель осуществляет все при помощи тока. При повороте руля крутящее усилие передается рулевому механизму по торсионному валу. Датчик крутящего момента ЭУР «понимает» это действие и сообщает о нем в ЭБУ. Электронный блок анализирует полученные данные и определяет, сколько именно тока необходимо «дать» электромотору, чтобы вращение руля было легким и приятным. Следует отметить, что расчет усилия происходит в зависимости от скорости, с которой движется автомобиль, а также угла поворота руля. Когда водитель крутит рулем на месте во время парковки или других маневрах, привод электроусилителя нагружен максимально, поскольку необходимо обеспечить легкое вращение рулевого колеса в сложных условиях. Когда авто движется на высоких скоростях управление рулем становится более острым, так как электроусилитель значительно уменьшает силу крутящего момента, то есть меньше помогает водителю.

Теперь когда мы разобрались в принципах работы предлагаю выяснить, что лучше: ГУР или ЭУР, учитывая плюсы и минусы каждой из систем.

Преимущества ГУР
  1. Гидроусилитель рулевого управления имеет более громоздкие габариты, однако плюс в его относительно невысокой стоимости и менее затратном производстве. Это в свою очередь так или иначе сказывается на стоимости транспортного средства.
  2. Потенциал мощности. ГУРы сегодня устанавливают преимущественно на автомобили бюджетного класса, а также грузовые микроавтобусы и большие внедорожники. В случае с внедорожниками и микроавтобусами применение гидроуслителя руля можно объяснить тем, что эта система более мощная и способна выдержать большие нагрузки. Это, по сути, главное преимущество ГУР.
  3. Вышеупомянутая невысокая стоимость.
Недостатки ГУР

Что до недостатков, то их у гидроусилителя намного больше по сравнению с ЭУР:

  1. В автомобиле с ГУР не рекомендуется держать руль в крайнем положении дольше пяти секунд, так как это может привести к перегреву масла в системе и выхода гидроусилителя руля из строя.
  2. ГУР требует регулярного обслуживания, не реже чем раз в два года. Владелец автомобиля с такой системой постоянно обязан производить замену жидкости в системе, контролировать ее уровень, проверять привод, шланги и насос на предмет подтеканий и трещин.
  3. Третий недостаток — прямая зависимость от работы двигателя. Когда насос включается в работу, он так или иначе отбирает часть мощности у двигателя, а во время движения на высокой скорости по трассе это можно считать пустой тратой мощности, так как в данном случае ГУР практически не нужен.
  4. В гидроусилителе нельзя настроить режимы работы в зависимости от скорости движения и условий.
  5. Гидроусилитель хорошо выполняет свою работу на малых и средних скоростях, однако на высоких скоростях управление теряет «остроту» и водителю сложно выполнить резкий короткий маневр. Проще говоря, ГУР дольше реагирует из-за применения в нем дополнительных узлов, увеличивающих время отклика.

Преимущества ЭУР

Среди плюсов электроусилителя руля можно выделить следующие особенности:

  1. Простая конструкция, следовательно простота в обслуживании. В ЭУР нет никаких шлангов, жидкостей или насоса, поэтому нет необходимости тратить время и деньги на периодический осмотр и обслуживание. Водитель должен следить только за состоянием подшипников качения.
  2. Компактные размеры ЭУР экономят место, а в некоторых автомобилях интегрируются непосредственно в рулевой вал, который находится в салоне автомобиля, а не под его капотом. Это, как вы понимает, увеличивает его срок службы, поскольку находясь в салоне он не подвержен влиянию температур, влажности и прочих факторов сокращающих срок жизни гидроусилителя.
  3. Благодаря электроусилителю руля происходит экономия топлива, т. к. мотор ЭУРа в отличие от ГУРовского насоса включается только при повороте руля, кроме того он не напрягает двигатель и не отбирает у него мощность.
  4. При помощи ЭБУ можно настроить режим работы электроусилителя под свои потребности и определенные условия эксплуатации.
  5. Руль, на котором есть ЭУР можно держать в крайнем положении без ограничения по времени.
  6. И, последнее, пожалуй, самое важное преимущество этого типа усилителей, которое касается по большей мере гонщиков — более острая реакция руля во время движения на высоких скоростях.

Недостатки ЭУР

Электроусилитель руля является намного более прогрессивным устройством, однако и оно не лишено недостатков, среди которых:

  1. Первым и возможно самым главным недостатком можно считать высокую стоимость.
  2. Маленькая мощность электромотора, которая не позволяет устанавливать него на более тяжелых ТС (автобусы, кроссоверы, пикапы, грузовые авто). Хотя со временем этот недостаток будет устранен, так как конструкция ЭУР совершенствуется каждый год.

Читайте также:

iLibrary ОЭСР | Чем европейцы различаются в своем отношении к иммиграции?: Результаты Европейского социального исследования 2002/03 — 2016/17

1887

  • ОКОЛО
  • СВЯЗАТЬСЯ С НАМИ
  • ПРЕДУПРЕЖДЕНИЯ
  • ПОМОГИТЕ
  • Мои любимые
  • Авторизоваться

/ содержание / igo / oecd

Расширенный поиск EN
  • Поиск по теме
