Адаптеры для диагностики: Адаптеры для диагностики авто — купить диагностический адаптер для автомобиля

ELM327 адаптеры v 1.5 и v 2.1, bluetooth и wi-fi для диагностики авто

В интернет-магазине Легион-Автодата вновь открылся раздел, в котором Вы можете купить адаптер elm327 для диагностики авто. В связи с этим - несколько слов об адаптерах вообще и о предлагаемой продукции в частности.

Из истории адаптеров


Микросхема ELM 327, преобразующая протоколы OBD-II систем автомобилей в протокол RS-232 для связи с компьютером, была предложена в 2005 году канадской компанией Elmelectronics, которая является производителем ELM327 и в настоящий момент.


Она представляет собой интегральную схему на основе 8-битного контроллера Microchip PIC18F2480 с оригинальной прошивкой компании ELM. К слову, "327" - обозначение наиболее универсальной версии в семействе схем "32x", поддерживающей максимальное количество протоколов - SAE J1850-PWM/VPW, ISO 9141-2 (K-Line), ISO 14230-4 (KWP), ISO 15765-4 (CAN), SAE J2411, SAE J1939. Стоимость только оригинального канадского чипа на сегодняшний день составляет $15-20, стоимость "чистого" контроллера - от $2.

Рынок мгновенно оценил перспективность данного решения, и уже к 2007-му появились первые, в той или иной степени работоспособные, клоны ELM327 от китайских производителей. В 2010-м скопированная ими прошивка актуальной на тот момент оригинальной версии v1.4b получила обозначение v1.5 (у Elmelectronics такой версии не существовало). Именно удачные полнофункциональные клоны этого поколения сделали "ELM327" синонимом массового диагностического адаптера, доступного по цене и надежного в работе. В том же году Microchip предложил новую, чуть более совершенную и притом дешевую альтернативу исходному чипу - контроллер PIC18F25K80, который по сей день остается основой для "правильных" адаптеров v1.5 (оригинальные канадские схемы по-прежнему используют -2480).

К сожалению, ближе к середине 2010-х некоторые китайские производители решили заняться созданием адаптеров "по мотивам" ЕЛМ 327 на другой элементной базе. Причем используя как сомнительные решения (например, на Beken BK3231Q или бескорпусных STM), так и даже более совершенные по сравнению с оригиналом (на STM8/32).

Новые контроллеры требовали модификации прошивок, так что уже непосредственно в Китае была создана "оптимизированная" универсальная версия v2.1 (не имеющая отношения к одноименному канадскому продукту).


Главным недостатком большинства таких адаптеров стали урезанный функционал и потеря универсальности, что вызывает проблемы при диагностике через elm327, а также наблюдается одна из последних тенденций, что елм 327 не подключается. Как правило, в таких адаптерах на физическом уровне отсутствует поддержка протокола J1850, как минимум ухудшена работа по протоколам ISO 14230 и ISO 9141, не говоря уж об оригинальных протоколах автопроизводителей. Из-за неадекватной обработки стандартных команд возникают ошибки при связи с модулями, так что гарантируется только соединение с блоком управления двигателем. Может отсутствовать обработка команд для индивидуального программирования параметров адаптера. Многие такие адаптеры не подходят для работы с автомобилями выпуска начала 2000-х и не могут взаимодействовать со специализированными диагностическими программами.

В то же время, на современных автомобилях при соединении по CAN и диагностике по стандартным OBD2 протоколам, они показывают себя вполне адекватно, но даже при этом китайские поставщики настоятельно рекомендуют использовать с ними только наиболее популярные универсальные программы.

В некоторых случаях возможностей как полноценной версии v 2.1, так и различных промежуточных решений, достаточно для просмотра основных параметров и сброса ошибок. Существуют и немногочисленные "правильные" v2.1, которые поддерживают связь по CAN и K-line, работу со сторонними программами и прочие нужные опции... Однако заведомо полноценной, полнофункциональной и универсальной остается версия v 1.5. Необходимым (но не всегда достаточным) условием ее наличия является исполнение адаптера на базе оригинального контроллера Microchip PIC18F25K80.

Правильная v1.5 Правильная v2.1 Неправильная v1.5 (STM б/к) Неправильная v1.5 (QBD327)


При связи с компьютером адаптер сообщает свою версию прошивки, но из-за массовых нареканий пользователей, производители стали маскировать "неудачные" версии, подменяя отклик при опросе.

Кроме того, появилась масса адаптеров с некими самодельными прошивками, которые не соответствуют полностью ни одной из основных версий и не поддерживают некоторые стандартные AT-команды даже ранних ELM327. Быстро и наглядно проверить конкретный адаптер можно, например, с помощью популярнейшего приложения ELM Identifier. Программа MotorData OBD при подключении к адаптеру также определяет его реальную версию по прохождению или непрохождению характерных команд.

Что происходит?


Но почему казалось бы давно проверенные решения начали давать сбои? Об этом расскажет Александр Лазарев, эксперт и разработчик программного обеспечения для автомобильной диагностики: "Периферия CAN большинства китайских клонов является очень ущербной. Команды настройки модуля относятся к командам дальнего звена и не поддерживаются дешёвыми аналогами оригинального чипа. Как следствие, возможности приёма-передачи на таких устройствах резко ограничены. Такие адаптеры уже сейчас не могут тянуть постоянно расширяемые возможности оригинальных протоколов автопроизводителей, вектор развития которых смещается от последовательного опроса параметров (polling) к табличному (одним запросом все параметры).
Таким образом скорость опроса возрастает в десятки раз. Необходимым условием для этого, естественно, является возможность трансляции больших массивов данных. В то же время, при последовательном опросе по стандартным OBD2 протоколам они показывают себя вполне адекватно. Но из-за приёмного буфера, размер которого варьируется на разных прошивках, могут наблюдаться такие аномалии, как не до конца считанный VIN-номер или неполный перечень кодов неисправностей.

Отдельно нужно остановиться на шумах. Сами по себе помехи при обмене не страшны, если они идут в начале или в конце и не нарушают целостность сообщения. Диагностические приложения могут и должны их отсекать. Другой эффект имеют помехи внутри сообщений, которые также являются непременным атрибутом дешёвой китайской копии адаптера. Вот здесь уже достоверность выводимых данных ставится под вопрос. Формула проста – чем дешевле адаптер, тем сильнее он фонит. К слову сказать, такой же эффект имеют ошибки кадра UART-приёмника, которые характерны для протоколов группы K-Line (ISO 9141 и ISO 14230).

Следующие байты наплывают на предыдущие, съедая середину сообщения. Как будет обработана такая ошибка, зависит от приложения. Но если следующий байт целиком наехал на предыдущий, то восстановить целостность даже частично уже не получится. Сообщение целиком переходит в разряд недостоверных. Многие, наверное, замечали, что адаптер начинает сбоить с нагревом, после 10-15 минут работы. Либо "чихает", либо не возвращает данные, либо вообще прекращает обмен. Всё это происходит из-за ошибок в прошивках. Аппаратные модули микроконтроллеров прекращают работать, пока не будет сброшен флаг ошибки в их командном регистре.

Вообще, за последнее время количество ошибок выросло и тенденция к этому сохраняется. Характер ошибок стал откровенно бессовестным. Осциллограммы показывают, что и тайминги выставляются не по протоколу, благодаря чему процесс пробуждения блоков управления тоже превратился в лотерею. К одному автомобилю есть подключение, к другому нет. Протоколы одинаковые, адаптер один и тот же.

Бывает так, что подключение к другому автомобилю с другим протоколом может "подвесить" адаптер, как говорится, до лучших времён. Дали другу подключиться - и назад получили неисправную коробочку. Здесь дело вот в чём. Настройки последнего выбранного протокола сохраняются в энергонезависимой памяти. Смена протокола проходит по следующему алгоритму: если индекс нового протокола выше предыдущего, то настройки в памяти меняются и новый протокол включается правильно, если же индекс предыдущего выше или равен индексу нового, то происходит какая-то накладка. Протокол переключается, но не работает. Команда ATZ при этом не сбрасывает устройство к "заводским" настройкам. Её запрограммировали на правильный ответ, но забыли запрограммировать на сброс. Возникает вопрос – какова вероятность того, что все команды, выдерживающие проверку в приложении ELM Identifier, выполняют возложенные на них функции?"

Наши преимущества


Компания Легион-Автодата занимались продвижением диагностических адаптеров еще с начала 2010-х, однако в определенный момент эту работу пришлось приостановить - именно из-за нестабильного качества продукции подрядчиков, которые массово занялись экспериментами с контроллерами и прошивками. Сейчас появилась возможность наладить работу с надежными китайскими партнерами на более высоком уровне, добиваясь стабильного качества и требуемых характеристик продукции, и не забывая о контроле.


Казалось бы, на местном рынке сегодня достаточно предложений диагностических адаптеров самой разной цены и качества, не говоря уже о возможности заказа в китайских интернет-магазинах. Так в чем же преимущества наших предложений?

Гарантия. За последние годы заказ адаптеров из Китая превратился в настоящую лотерею, даже крупнейшие проверенные площадки вместо заявленных в описании v1.5 на PIC18F присылают поделки с другими чипами и сомнительными прошивками.

Мы изначально оговариваем с партнерами характеристики товара, а затем лично проверяем все вновь поступающие партии (как минимум, через приложение ELM Identifier), после чего можем гарантировать полное соответствие предлагаемых адаптеров елм327 прошивкой именно v1.5. Кроме того, мы выборочно вскрываем некоторые адаптеры для проверки их электронной начинки (наличия правильного чипа).


Сроки. По нашему опыту, доставка адаптера из Китая регистрируемым почтовым отправлением сейчас занимает почти месяц, значительная часть которого приходится на первичную обработку, экспорт-импорт и таможенные процедуры. С определенной вероятностью к ним можно добавить еще неделю на спор с продавцом, и второй месяц ожидания другого адаптера elm 327 более правильной версии, с попутным освоением множества новых устойчивых понятий вроде "фейковый трек", "60 дней экспорт - норма", "хоргос", "ростовская сортировка" и т.п.
Наши адаптеры можно получить со склада в столичном регионе в течение суток. При отправке по стране сроки зависят только от работы Почты России, однако можно рассчитывать на получение посылки в течение одной-двух недель.

Качество. Плотно интересующиеся темой диагностических адаптеров даже по фотографиям могли заметить, что мы отдали предпочтение брендовой продукции более высокого уровня по сравнению с распространенными и бюджетными noname-вариантами - чтобы добиться стабильного качества. Кроме того, Легион-Автодата является разработчиком программного обеспечения для диагностики автомобилей именно с помощью ELM327 адаптеров, поэтому мы как никто заинтересованы в том, чтобы предлагаемые приборы обладали полным функционалом и поддерживали работу с различными программами и диагностическими приложениями.

Поддержка. Легион-Автодата работает в сфере обслуживания и ремонта автомобилей более двух десятилетий, более десяти лет занимается программным обеспечением для диагностики, по меньшей мере, пять лет работает с ЕЛМ327 адаптерами. Нам известны основные тенденции рынка, возможные проблемы, ожидания и пожелания пользователей. Мы не просто продаем товар нашим клиентам, но и можем дать профессиональные ответы на вопросы по его применению.

Продукция


В нашем интернет-магазине можно купить линейку адаптеров для диагностики автомобилей: ELM327 Bluetooth - малого (S), среднего (M) и крупного (L) формата, а также адаптер крупного формата с Wi-Fi. Все они построены на базе оригинального чипа PIC18F25K80 и полностью соответствуют спецификации v1. 5. Мы также проверили их практическую работоспособность как на относительно современных автомобилях, так и на японских моделях начала 2000-х c диагностикой по K-line (с использованием elm327 программы Motordata OBD).


Поскольку клиентам были интересны также и Wi-Fi адаптеры компактного размера, мы добавили еще две позиции. Однако обращаем внимание, что эти приборы построены на базе другого чипа - STMicroelectronics STM32F042K6T6 ARM-архитектуры, имеют собственную прошивку и логику обработки команд, поэтому в приложении ELM Identifier определяются по-своему. Мы проверили работоспособность этих адаптеров при соединении по протоколу ISO 15765 (CAN) и диагностике по стандартным протоколам OBD.


В завершение - несколько замечаний на тему, какой адаптер elm327 лучше выбрать в конкретном случае.

Bluetooth или Wi-Fi?


- Версии с Bluetooth подходят для работы с абсолютным большинством Android-устройств и Windows-ноутбуками с BT модулем.
- Версии с Wi-Fi более универсальны, позволяя использовать адаптер с устройствами на iOS (iPad, iPhone) и с некоторыми компьютерами/планшетами, не имеющими BT модуля.
- Разнообразие сторонних диагностических приложений под версии BT может быть немного больше, однако все топовые программы предусматривают работу любым из этих способов.
- Быстродействие в данном случае определяется в первую очередь скоростью обмена данными между адаптером и блоком управления автомобиля, которая заведомо ниже скорости беспроводных соединений.
- В некоторых случаях может иметь значение большая дальность работы Wi-Fi соединения.
- В большинстве устройств при соединении по Wi-Fi по умолчанию отключается мобильный доступ к сети Интернет.

Больше или меньше?


Выбор размера (форм-фактора) адаптера зависит главным образом от особенностей расположения диагностического разъема в конкретном автомобиле, в то время как функционал приборов одинаков. Форма адаптера должна обеспечивать его удобное подключение и удобное снятие, адаптер не должен мешать водителю при движении. Так, для утопленных разъемов лучше подходит "высокий" ELM327 адаптер, а для выступающих под приборную панель в зоне ног водителя - самый компактный Wi-Fi или Bluetooth Mini.

Надеемся, что информация данной статьи поможет автовладельцу выбрать лучший elm327 и поставить точку в вопросе, какой elm327 приобрести. Как подключить elm327, можно узнать, скачав с нашего сайта инструкцию на русском языке


Купить ELM327 bluetooth, ELM327 bluetooth mini, ELM327 Wi-Fi вы можете в нашем интернет магазине с доставкой Почтой России или курьером по Москве. тел. +7 (495) 107-90-37, 8 (800) 707-90-37 (бесплатный звонок), e-mail [email protected]


Адаптер (сканер) для самостоятельной диагностики автомобиля

⏰Время чтения: 5 мин.

Приветствую Друзей и Гостей сайта🖐

Рассмотрим выбор бюджетного адаптера (сканера) для компьютерной диагностики автомобиля своими руками.

Адаптеров существует великое множество, но нам нужно выбрать наиболее подходящий и функциональный.

Также будем учитывать бюджетность адаптеров, чтобы приобрести недорогой и подходящий для простого автолюбителя.

Поэтому вариантов, на самом деле, остается не так уж и много.


🔔Как выбрать адаптер для диагностики

В зависимости от Ваших потребностей на данный момент существует два пути, которые мы и рассмотрим по порядку:

📌ELM 327

📌VAG COM KKL 409.1

Поехали.

🔔Адаптер ELM327

✔ ELM 327 поддерживает все известные протоколы ODB2 и совместим со множеством диагностических программ. Интерфейс связи с персональным компьютером — usb.

Также существуют адаптеры ELM 327 c возможностью подключения через Bluetooth или Wifi, то есть, если у Вас, допустим, есть смартфон на операционной системе android, тогда установив приложение из Play market (очень большой выбор приложений), Вы сможете следить за режимами работы двигателя без ноутбука и кабелей.

Данные будут передаваться от адаптера к смартфону по Bluetooth или Wifi. Очень удобно!

Но у ЕЛМ 327 есть два очень больших недостатка.

✅Во-первых, он не работает с программой Chevrolet Explorer. Это популярная программа у владельцев автомобилей Chevrolet/Daewoo.

✅Во-вторых, он не «видит» подушки безопасности и АБС, поэтому Вы сможете проводить диагностику только системы управления двигателем. А это, согласитесь, не очень функционально. Поэтому я рекомендую второй вариант.

🚩Ещё раз повторю — все адаптеры ELM не работают с программой Chevrolet Explorer!!!

📢Внимание! При помощи небольшого приложения для смартфонов с операционной системой Андроид можно читать и удалять ошибки. А также выполнять сброс адаптаций при помощи адаптера ELM327!

⭐Данное приложение можно скачать на странице Сброс адаптаций ЕЛМ327

⚡Примечание! Адаптеры ELM327 бывают нескольких версий. Необходимо покупать только версию 1.5! В конце страницы будут ссылки именно на такие адаптеры.

➕Основное преимущество данных адаптеров — универсальность, миниатюрные размеры и беспроводная передача данных.

🔔KLine адаптер KKL VAG COM 409.1

✔ Эти адаптеры предназначены для диагностики блоков управления автомобилей Volkswagen , AUDI, SEAT, SKODA, Opel, Volvo, Alfa-Romeo, ВАЗ, ГАЗ по K-линиям, а также все остальные автомобили поддерживающие протоколы: ISO 9141-1,ISO 9141-2,ISO 14230.

Чтобы избежать проблем необходимо уточнить у продавца на каком чипе собран адаптер!

🚩Предпочтительнее купить адаптер на чипе FTDI!



➕Данный адаптер прекрасно работает с программой Chevrolet Explorer. А если оснастить его переключателем, тогда он сможет подключаться к блоку управления подушками безопасности и к блоку АБС.

✅Ниже Вы сможете купить адаптер с уже установленным переключателем

Если Вы купили адаптер KKL VAG COM409. 1 и хотите диагностировать систему АБС и систему подушек безопасности, тогда у Вас два пути:

📌Самостоятельно установить переключатель, чтобы он производил коммутацию между 7, 12 и 13 выводом адаптера

📌Просто спаять между собой выводы 7, 12 и 13, как показано на фото. Спаиваем 12 и 13 контакт, а затем проводом соединяем с 7 контактом

✔ Работать будут оба варианта, но во втором случае может наблюдаться нестабильная передача данных. Особенно при большом количестве выбранных параметров.

Но лично моё мнение — это всё-таки использование полноценного переключателя. Потому что, когда у нас все 3 контакта замкнуты, то мы фактически замыкаем 11-й контакт блока управления тормозной системы и 9-й контакт блока управления подушками безопасности с 5-м контактом блока иммобилайзера, что, как мне кажется, не совсем правильно.

Далее более подробно об установке переключателя

🔔Доработка

KLine адаптера для диагностики АБС и подушек безопасности

Если Вы собираетесь проводить диагностику только системы управления двигателем (силовой установки) и не собираетесь это делать с другими системами ( АБС и подушки безопасности), то базовый адаптер без переключателя Вас вполне устроит. А если Вам важна диагностика не только двигателя, то адаптер придётся доработать.

Дело в том, что в разъеме диагностики ODB2 показания двигателя снимаются с 7-го контакта колодки, а АБС и подушки безопасности с 12-го и 13-го соответственно.

Поэтому необходимо установить переключатель между этими контактами, чтобы переподключаться к тому или иному контакту колодки диагностики.

Другими словами, и более понятно это можно объяснить так — на плате адаптера есть только один сигнальный вход. А у автомобиля три сигнальных выхода (силовая установка — 7 контакт, АБС — 12 контакт и подушки безопасности — 13 контакт). И нам необходимо тот единственный вход адаптера подключать к колодке диагностики, в зависимости от необходимости, либо к выходу силовой установки, либо к выходу АБС, либо к выходу подушек.

💎Большинство магазинов продают адаптеры уже с переключателями, но немного дороже. В конце статьи есть ссылки на продавцов.

Вот схема переделки

Также был поднят вопрос о последовательности действий при подключении адаптера. Как выяснилось, на этом этапе также возникают вопросы и проблемы с тем, что диагностическая программа отказывается «видеть» адаптер. Честно сказать, у меня таких проблем никогда не возникало и у меня нет чёткого алгоритма, что подключать и в каком порядке. Всегда всё работает, в независимости от последовательности действий. Поэтому возможно дело связано с программным обеспечением и драйверами, установленными в каждом конкретном случае.

✔ В связи с этим, я предлагаю скачать драйвера для адаптера на чипе FTDI, которыми пользуюсь лично я. Возможно это решит Вашу проблему. Скачать драйвера можно на следующем шаге, связанным с установкой драйверов. Либо скачать прямо сейчас — Driver

🔔Схема

KLine адаптера

Также предлагаю примерную схему k-line адаптера

🔔Распиновка

KLine адаптера KKL VAG-COM409.1

Кому интересно, сделал фото, как считаются контакты K-Line адаптера

Распиновка k-line адаптера

🔔Купить ELM327

Покупать данные адаптеры дешевле прямо в Китае. Цены ниже и доставка бесплатная.

Вот продавцы, у которых я лично покупал проверенные адаптеры:

Купить диагностический универсальный адаптер ELM327 OBD2 Bluetooth (подходит к ПК и смартфонам по блютус, но диагностирует только двигатель)

🔔Купить KLine адаптер KKL VAG COM409.1

✅Купить k-line адаптер для диагностики (подходит для работы с программой Chevrolet Explorer).

✅Купить k-line адаптер для диагностики с переключателем (подходит для работы с программой Chevrolet Explorer для диагностики не только двигателя, но и АБС с подушками)

🚩По ссылке два адаптера на чипах FT232RL и FT232RQ. Какой брать? По большому счету, без разницы. У меня оба этих адаптера прекрасно работают. FT232RL у меня почти 10 лет, а FT232RQ около двух лет. Можете взять FT232RL, как проверенный временем

⚡Если не знаете как покупать на Алиэкспресс, то я набросал статью в помощь Как покупать на Алиэкспресс

🔔Видео о выборе адаптера для диагностики автомобиля

Предыдущий шаг — Общие сведения о диагностике автомобиля

Следующий шаг — Установка драйверов адаптера для диагностики автомобиля

Главная страница раздела диагностики

Автомобильные мультимарочные диагностические сканеры и адаптеры

Когда в автомобиле возникают неполадки и на приборной панели загорается лампочка «Проверьте двигатель», вряд ли удастся определить причину неисправности на глаз. Поможет автомобильный диагностический сканер, который быстро и правильно выявит ошибку. Устройство будет полезно не только автосервисам и СТО, но и практичным автолюбителям.

Как работает

Автомобильный сканер подключается к электронному блоку управления автомобиля (ЭБУ) и считывает с него диагностическую информацию. Программа диагностического сканера позволяет сканировать показатели блока управления и даже произвести идентификацию по VIN-номеру автомобиля. К базовым функциям относятся выявление ошибок в работе двигателя и основных электронных систем: ABS, климат-контроль, Air Bag, круиз-контроль и др.; удаление ошибок; считывание текущих параметров; сохранение результатов диагностики для последующего анализа и устранения неисправностей. В качестве полезных дополнительных функций, могут выводиться технические советы по поиску причин неисправностей; кодирование позволяет более точно определить комплектацию электронных блоков, а программирование – выполнить прошивку ЭБУ. Последние две функции присутствуют в основном в профессиональных диагностических сканерах – дилерских.

У современных диагностических сканеров удобный интерфейс с понятным управлением, обозначениями и возможностью выбора русского языка. Все показатели выводятся на дисплей. В ряде моделей есть возможность совместной работы с компьютером через проводное или беспроводное соединение (Bluetooth, Wi-Fi).

Рекомендации по выбору

Прибор должен подходить под марку и год выпуска конкретного автомобиля или ряда автомобилей, которые предстоит диагностировать. Наиболее функциональны мультимарочные сканеры, которые могут работать с большинством европейских, японских, американских и корейских автомобилей. Убедитесь, что в комплекте имеется адаптер для подключения к диагностическому разъему машины.

Марочные и дилерские модели рассчитаны на конкретную марку машин, позволяют проводить более глубокую диагностику с расширенными возможностями. Но такие сканеры для авто дороже, их выбирают в основном официальные сервисные центры и крупные СТО.

В нашем магазине Вы также можете приобрести автомобильные тестеры тока и напряжения.

Как выбрать адаптер для диагностики автомобиля?

  • Как выбрать адаптер?

После прочтения этой статьи у Вас больше не останется вопросов, какой адаптер выбрать для диагностики своего автомобиля. Ниже мы разберёмся какой адаптер, и для каких автомобилей покупать, а так же Вы узнаете в чём отличие их версий и чипов (микросхем), на которых они построены.

ELM327 адаптеры

Выбирайте его если у Вас иномарка: выпущенная для американского рынка начиная с 1996 г.в., выпущенная для европейского рынка начиная с 2001 г.в. или дизельный автомобиль с 2004 года выпуска. Так же подходит для современных моделей ВАЗ и других российских марок. Собственно, это не значит, что более ранний год выпуска не будет поддерживаться, раньше просто был другой разъём. Мы лично проводили диагностику 26-летней девятки, используя переходник.

Они бывают проводные (USB) и беспроводные (Bluetooth и Wi-Fi), а так же отличаются версиями и чипами. Об этом ниже.

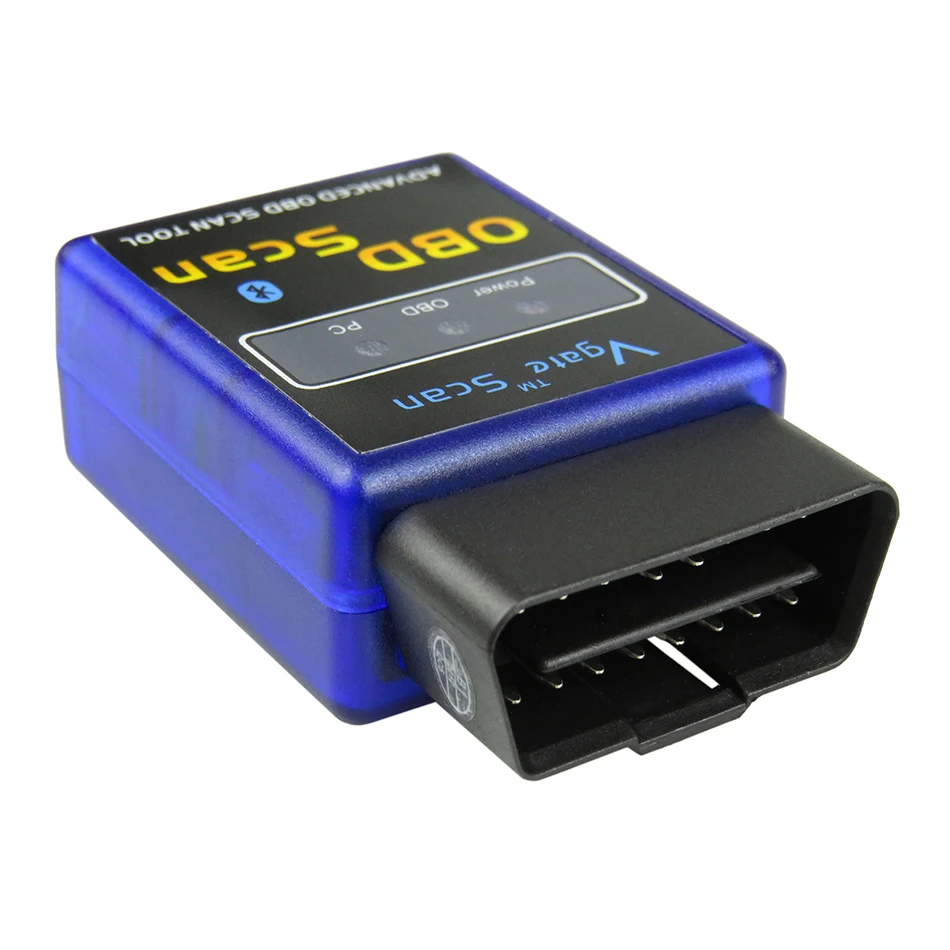

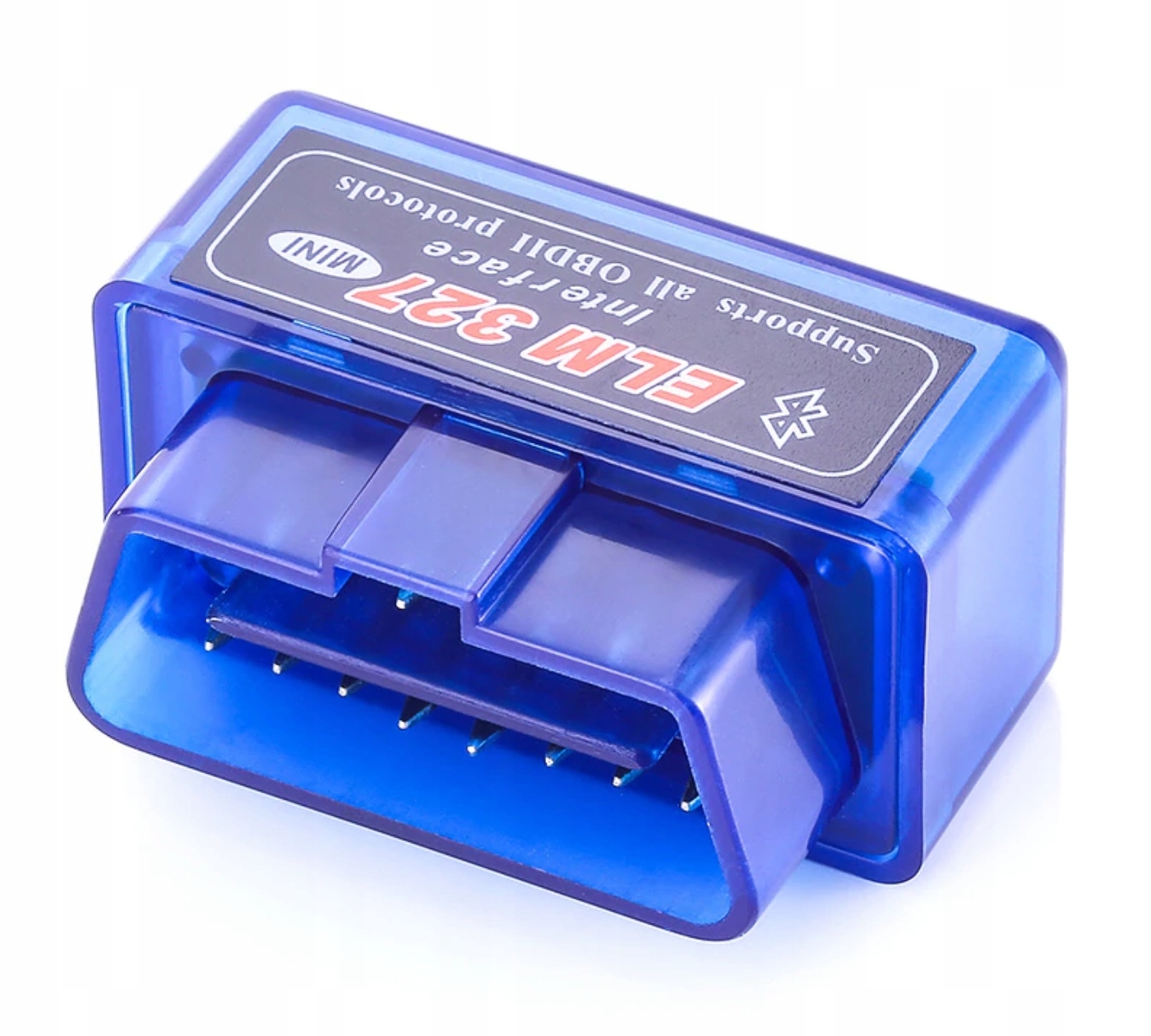

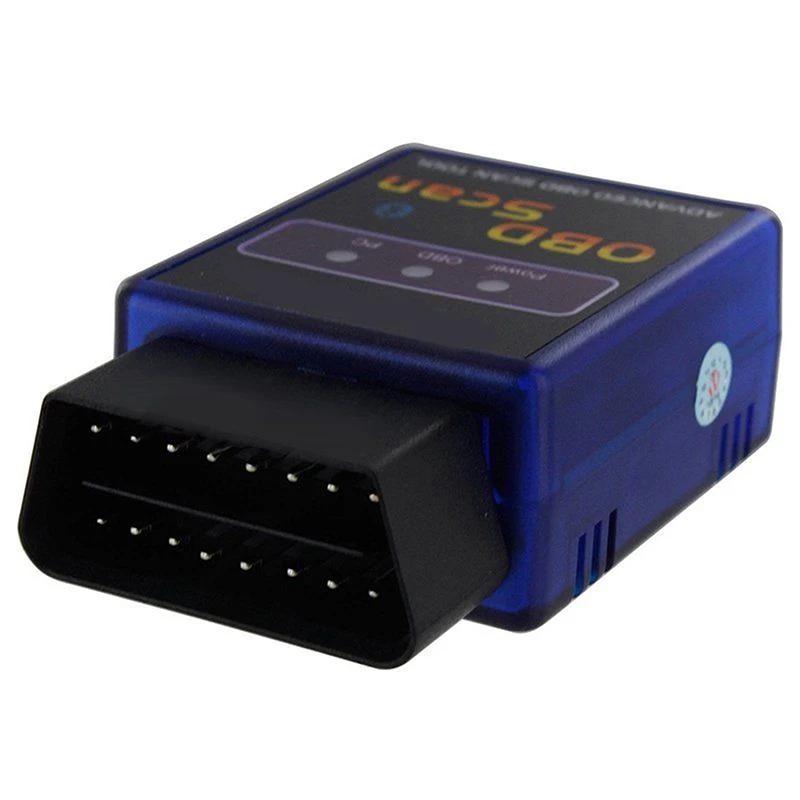

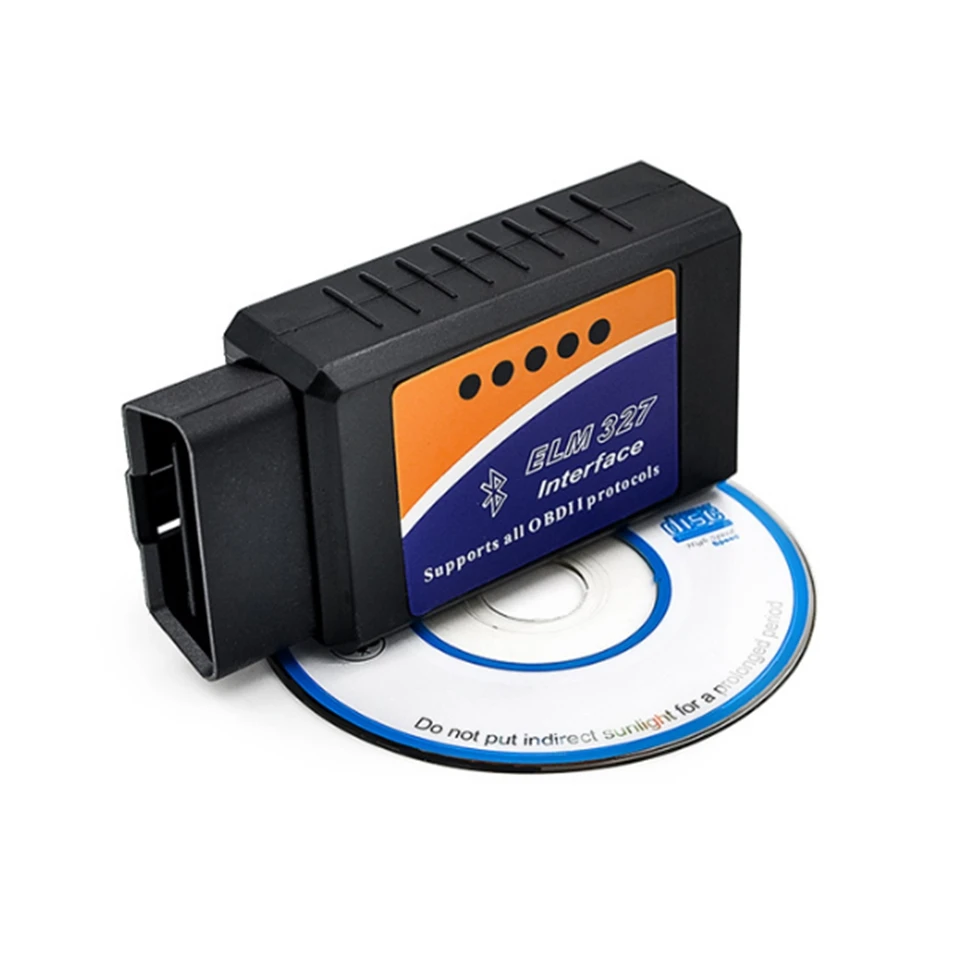

ELM327 Bluetooth

Это беспроводной вариант, подключается по bluetooth к компьютеру или к любому мобильному устройству на базе Android или Windows Phone. Для iPhone и iPad не подходит, т.к. у устройств от Apple bluetooth не активный и эти устройства не могут обнаружить адаптер.

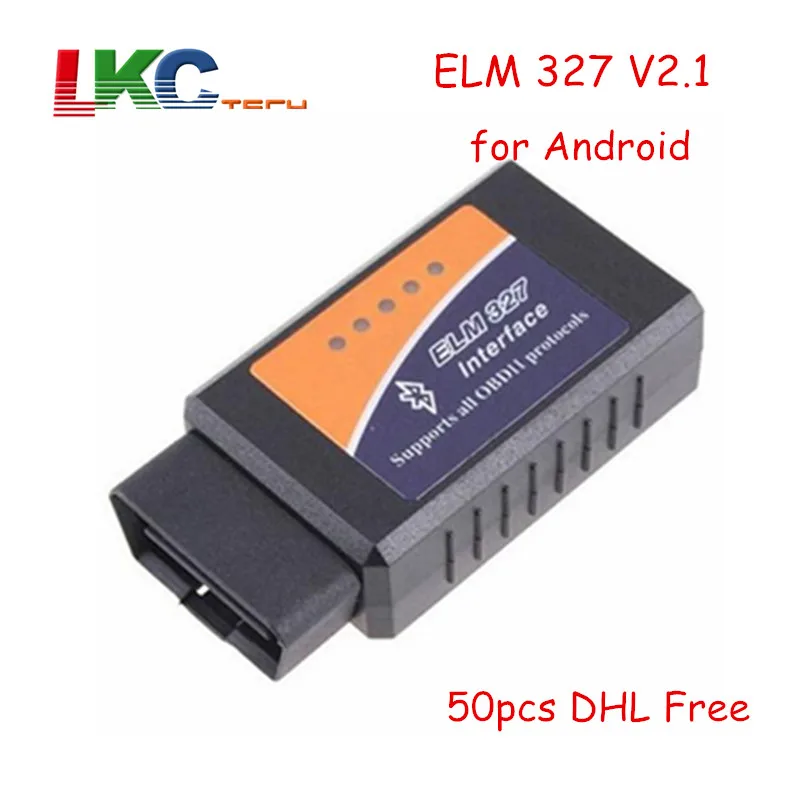

Они бывают двух версий - версия 1.5 и версия 2.1. Внешне они выглядят одинаково, но различие в начинке существенное.

  • Версия 1.5 поддерживает все 5 существующих протокола связи: ISO 15765-4 (CAN-шина), ISO 14230-4 (KWP2000), ISO 9141-2, J1850 VPW, J1850 PWM. Следовательно он имеет прекрасную поддержку всех заявленных автомобилей и работает со всеми программами, включая специальные и малораспространённые.
  • Версия 2.1, несмотря на более высокий номер версии, имеет обрезанную прошивку. В нём отсутствует поддержка двух протоколов связи (J1850 VPW, J1850 PWM), т.е. реализовано только 3 из 5 возможностей связи. Эти протоколы широко используются в автомобилях марки Ford, Mazda и некоторых других (в зависимости от года выпуска), следовательно этот адаптер может не подключаться к этим автомобилям. Наблюдается плохая поддержка российских автомобилей Так же некоторые узкоспециализированные программы с ним не работают. Универсальные работают нормально.

Какую версию лучше выбрать? Мы рекомендуем именно версию 1. 5, т.к. разница в цене не очень большая, а разница в функционале существенная. Тем более, что адаптер Вы покупаете не каждый день - машину Вы поменяете, а он будет служить Вам много лет. Если же у Вас достаточно новая иномарка (не старше 10 лет), не Ford и не Mazda, а так же если Вы собираетесь использовать только популярные, универсальные программы (например ScanMaster ELM), то можно немного сэкономить и купить версию 2.1, проблем возникнуть не должно, в противном случае только 1.5.

Внимание! Некоторые интернет-магазины предлагают версию 2.1 под видом версии 1.5, при этом даже не зная чем они отличаются. Будьте внимательны! Все ELM327 адаптеры, которые мы продаём - версии 1.5, за исключением тех, где на странице товара есть выбор. Там Вы можете сами выбрать, какую версию купить, 1.5 или 2.1.

Выбрать и купить Bluetooth ELM327 адаптеры из раздела ELM327.

ELM327 Wi-Fi

Это так же беспроводной адаптер, подключается по Wi-Fi и в отличие от Bluetooth он может работать абсолютно со всеми устройствами, включая iPhone и iPad. Таким образом это самый универсальный прибор. Касаемо версий Wi-Fi адаптера - ситуация аналогична адаптерам BlueTooth (описано выше). В нашем магазине мы вообще нет урезанной версии 2.1, мы предлагаем только качественную версию 1.5.

Выбрать и купить Wi-Fi ELM327 адаптеры из раздела ELM327.

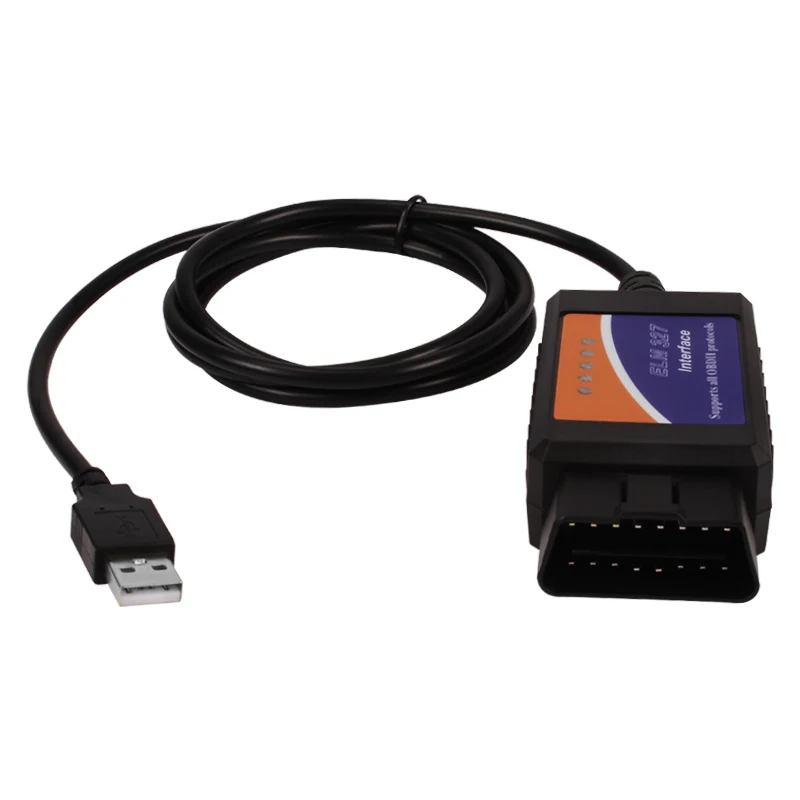

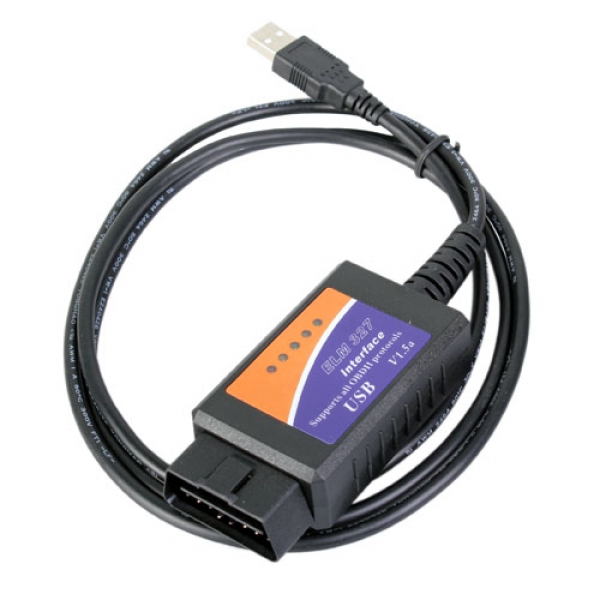

ELM327 USB

Это проводной вариант, подключается только к компьютеру или ноутбуку через разъём USB. Его невозможно подключить к мобильным устройствам. Тут так же есть разные версии. Выглядят одинаково, но огромное значение имеет то, какая микросхема (чип) в нём используется.

  • На чипе PIC18F2480 + FTDI (ft232rl): Это самые дорогие и качественные чипы. Адаптер сделанный с использованием этих микросхем поддерживает скорость 500KBps, а это в 13 раз больше чем адаптеры на других чипах. Он поддерживает все протоколы и работает со всеми программами. Отличный качественный вариант, но из-за дороговизны чипа, он стоит немного дороже.
  • На чипе PIC18F25K80 + Prolific (PL2303): Адаптер на этом чипе так же отлично работает со всеми автомобилями и программами. Никаких проблем в работе не замечено. Выполняет свои функции точно так же как и адаптер на дорогой микросхеме, разве что на более низкой скорости, но для диагностики этого достаточно. Его стоимость немного ниже, и, возможно, для кого-то это будет оптимальным выбором, учитывая цену и качество.
  • На чипе Ch440: Это самый дешёвый, из всех возможных чипов, что несомненно сказывается на качестве. Из личных наблюдений: автомобили Ford и Mazda подключаются через раз, плохая поддержка автомобилей ВАЗ, работает не со всеми программами. Но зато, благодаря дешевизне чипа, такой адаптер стоит дешевле всех остальных. Используйте его с иномарками не старше 10 лет (кроме Ford и Mazda) и с универсальными программами (например ScanMaster ELM).

Внимание! Адаптер на чипе FTDI достаточно сложно найти, и, некоторые другие магазины продают адаптер не указывая версию чипа. По факту оказывается, что приходит адаптер именно на чипе Ch440, причём по цене более дорогого. Будьте внимательны! Мы, опять же, предлагаем Вам выбор.

Выбрать и купить ELM327 USB

Так же есть специализированные USB адаптеры которые мы предлагаем только на чипе FTDI:

Совмещённый ELM327 Wi-Fi + USB Professional
ELM327 USB с переключателем HS/MS шины. Специально для Ford и Mazda.

VAG COM 409.1 (k-line) адаптер

Тут всё гораздо проще. Выбирайте его для диагностики русских автомобилей. Поддерживаются все российские производители. Так же с его помощью можно проводить диагностику старых автомобилей Volkswagen, Audi, Skoda, Seat с 1996 до 2004 года выпуска.

Купить VAG COM 409.1 (k-line) адаптер.

Нужен совет?

Если вам сложно определиться с выбором, напишите нам на электронную почту

Задать вопрос

Помочь найти?

Если вы не нашли то, что искали, воспользуйтесь поиском по магазину

Какой подойдёт?

Не знаете что выбрать? Посмотрите какие адаптеры подойдут для Вашего авто.

Подобрать адаптер

 Обзор адаптеров для диагностики автомобилей

Компьютерная диагностика машины является очень важной процедурой. Она помогает находить неисправности. Диагностику транспортного средства проводят при помощи ноутбука или ПК. Какие адаптеры для этого можно использовать?

Обзор популярных моделей



Сканирование состояния машины может быть проведено 2-я способами – с помощью ноутбука и адаптера либо с использованием автономного сканера. Адаптер необходим для того, чтобы считывать данные, которые поступают с машины. Также необходим кабель, который соединяет ноутбук и машину с ним.

Какой можно купить адаптер для диагностики автомобилей? Существует несколько моделей:

  1. Адаптер KL-Line, используемый для диагностики инжекторных машин. Такое устройство позволит считать коды неисправностей машины, после чего может их стереть. Также подобный адаптер считывает текущие показания датчиков транспортного средства; проверяет исполнительные элементы машины. Чтобы использовать адаптер, нужен ПК с установленной ОС Windows 98. Такое устройство подходит для диагностики некоторых автомобилей Ауди, Фольксваген, ВАЗ.
  2. Адаптер ELM327 v 1,5. Этот адаптер поддерживается почти всеми «легковушками» из США, которые были выпущены минимум 17 лет назад. Это устройство совместимо с ОС Linuх, а также Windows 7, Vista, XP. Возможно подключение устройства к ПК или ноутбуку при помощи USB. Также возможна работа со смартфоном или планшетом при помощи Wi-Fi модуля. Поддерживается немало диагностических программ. Адаптер может считывать ошибки, расшифровывать их и стирать.
  3. USB ECU AS. Используется для проведения компьютерной диагностики электронных систем современных транспортных средств. Используется для компьютерной программы «АВТОАС-СКАН». Она представляет собой базовую программу, а также несколько специальных моделей.
  4. Адаптер Toyota Mini-VCL. Используется дилерами при диагностике каждой электронной системы машины Тойота. Подключение к транспортному средству происходит за счет диагностического разъема. Имеет практически такой же функционал, как и IT2. Адаптер потребляет 0,3 вольта.
  5. Адаптер KKL-COM OBD-2. Наиболее универсальный адаптер. Может использоваться с большинство программ тестирования K-линии.



В случае выявления неисправностей необходимо отремонтировать машину. Стоимость работ по ремонту автомобиля будет зависеть от того, какой именно узел вышел из строя.

Используйте для диагностики лучшее оборудование!

Оцените статью: Поделитесь с друзьями!

Какой сканер для диагностики авто выбрать лучше всего

Я вам посоветую вот этот универсальный автосканер для диагностики любого автомобиля, через Bluetooth соединение.

Доброго времени суток всем уважаемым читателям моего блога.

Из данной статьи вы узнаете какой сканер для диагностики авто выбрать рациональнее всего.

Существует несколько принципиальных разновидностей приборов, с помощью которых можно проводить диагностику автомобиля. Но не все они подходят для самостоятельного использования, особенно новичками.

Дело в том, что некоторые сканеры обладают повышенным профессиональным или полупрофессиональным функционалом, неправильное применение которого может привести к очень серьезным разладкам всей электронно-электрической системы машины, поломкам и даже авариям.

Поэтому автомобилисту важно знать какие приборы обладают оптимальным соотношением функционала и безопасности, чтобы купить именно то, что нужно, а не выложить кучу денег и успешно угробить свой автомобиль.

Что ж, давайте разбираться в том, какой же автосканер наиболее подходит для бытового использования.

Автомобильные сканеры

Рациональность выбора

Прибор для диагностики автомобилей – это высокоспециализированное устройство, не имеющее прямой зависимости полезности от своей цены, качества и функционала, и к покупке которого нужно подходить рационально.

То есть это не мобильные телефоны, где цена прямо пропорциональна «навороченности» и условной полезности девайса для его обладателя, а сам он своим функционалом не может нанести какой-либо вред, ибо все мобильные телефоны проектируются как средство коммуникации для использования широкими массами.

С автосканерами совсем иная ситуация.

Тут профессионализму обладателя устройства отводится очень существенная роль. Потому, что если дилетант возьмется диагностировать машину каким-либо профессиональным сканером, то он может нанести ей вред, если начнет не просто считывать информацию, а экспериментировать с настройками или другими подобными опциями.

Характерный пример

Например, дилерский сканер-спецификатор BMW ICOM A3, для диагностики авто концерна BMW и стоимостью в 1 тыс. у. е., может очень многое, включая перепрошивку бортового компьютера и т. д. Естественно, что непрофессионалу подобное устройство просто не нужно, более того – в его руках оно опасно и лучше не рисковать, применяя его без наличия соответствующих навыков!

А вот универсальный мультимарочный автосканер «Smart Scan Tool», всего за 30 у. е., несмотря на довольно широкую функциональность, спроектирован так, что его использование доступно любому водителю и полностью безопасно для автомобиля.

Вот что означает рациональность выбора автосканера: он должен соответствовать не только финансовым возможностям покупателя, но и его знаниям в этой области.

Так какие же все-таки бывают автосканеры, и как правильно сориентироваться в их разновидностях, чтобы приобрести именно то, что нужно, да еще и без лишних переплат?

Давайте разберемся.

Полезная историческая справка

Начало

Родиной автосканирования являются Соединенные Штаты, где в начале 80-х концерн «General Motors» внедрил эту технологию в качестве своеобразного усовершенствования контроля выходного качества сборки своих машин.

Тогда автомобильный ЭБУ (электронный блок управления) научили самодиагностике, и инспектор штатовского «ОТК» мог считывать данные сошедшей с конвейера машины специальным прибором (прототипом нынешнего автосканера) по изначальному протоколу ALDL.

Через некоторое время «General Motors» усовершенствовала технологию сканирования и адаптировала ее для широкого использования на фирменных и авторизованных площадках техобслуживания.

По стопам GM не преминули пойти конкуренты: концерн Ford выпустил автосканер-спецификатор «Star», а компания Chrysler прибор «DRB». Ну и пошло-поехало: подобными сканерами начали обзаводиться другие автопроизводители по всему миру.

Немецкий курьез

Примечательно, что европейский автопром США заставляли внедрять новую технологию насильно – упрямые немцы не желали заморачиваться очередной штатовской блажью, мотивируя тем, что их продукция по определению всегда качественна и не нуждается в каких-то там технологиях сканирования, ну и побочных расходах на нее, могущих, по их мнению, отрицательно повлиять на цено-конкурентные позиции немецких машин.

В ответ на это США и Канада ввели закон об обязательном наличии технологии самодиагностики во всех импортируемых из Европы автомобилях. После этого немцы капитулировали, а за ними и все остальные.

Теперь, по прошествии лет, смешно узнавать как достопочтенные бюргеры, из-за своего традиционного скупердяйства, противились всеобщему прогрессу в ущерб развития своего же автопрома.

Проблема цены и универсальности

В первые 20 лет технологии автосканирования развивались в основном в обособленных рамках каждого автопроизводителя. Универсальных сканеров не было: эти приборы максимум могли работать с родственными марками или брэндами (например, Volkswagen Group).

Проблема была в уникальности программного кодирования – над разными сканерами трудились разные группы разработчиков и их методы и решения имели мало общего между собой. В результате появилась масса сканеров-спецификаторов, предназначенных только для узкого применения, которые выпускаются и по сей день.

Но на универсальность автодиагностики был огромный спрос и он, естественно, родил предложение: появились универсальные приборы, но они не могли выдержать ценовую конкуренцию, т. к. для их выпуска нужно было приобретать множество патентной информации по запредельным ценам.

Тогда за дело взялись всяческие компании и фирмы, включая индивидуальных умельцев, которые усердно трудились над взломом и адаптацией оригинальных программных кодов (протоколов обмена) для унифицированных устройств. И цена на универсальные сканеры, без накрутки стоимости интеллектуальной собственности программистов от разных автоконцернов, к сегодняшнему дню стала вполне приемлемой.

Статья в тему: Диагностика авто по ноутбуку: как это сделать своими руками?

Сноска:

В последние 10 лет автомобильная диагностика уже официально идет по пути полной унификации, для чего стандарт передачи данных OBD-2 был принят за основу и рекомендован к внедрению всем автопроизводителям мира.

Что делает автосканер

Свою функциональность сканеры набирали постепенно. Начиналось все с контроля инжекторного зажигания, а сейчас в современном автомобиле осталось не так уж много узлов, которые не имеют диагностических датчиков. В перспективе, особенно при вытеснении легковых машин с ДВС электромобилями, сканироваться будет практически все.

Но что означает процесс сканирования, и что представляет собой сам сканер как таковой?

Дело в том, что ни сканер и сканирование, в отличие от, например, мотортестера, не относятся к измерительной аппаратуре, процессу измерения каких-либо параметров и их анализа. Это все выполняет бортовой компьютер посредством своих датчиков, а дело сканера только снять выданные им показания и передать людям в понятной им форме.

В этом и заключается работа данного прибора. То есть сканер – это просто дешифратор, функционал которого в первую очередь зависит от возможностей ЭБУ автомобиля, и только во вторую очередь от компании-производителя автодиагностического оборудования.

Это, кстати, нужно особо учитывать при сканировании, т. к. во многих случаях какая-либо некорректность возникает как раз по вине ЭБУ, а не его дешифратора.

Какие бывают сканеры

Аппаратная конструкция

Автомобильные сканеры-диагносты различаются по своему принципиальному аппаратному устройству.

Это могут быть:

  • Автономные сканеры – они выполнены в виде отдельного самодостаточного прибора размером со стандартную рацию или немного больше. Эти устройства обычно имеют возможность подключения к диагностической колодке авто и прямого считывания данных от ЭБУ. Некоторые модели могут сопрягаться с обычным ПК. Применяются подобные сканеры в основном в профессиональной среде. Их большой минус в трудности обновления вшитой программы: для этого нужно обращаться в сервисный центр.
  • Сканеры-адаптеры – небольшие устройства обычно размером со спичечный коробок. Они требуют для своей работы внешний компьютер (ноутбук, смартфон и т. п.) и довольно популярны, т. к. позволяют диагностам действовать в привычной операционной среде и при необходимости использовать дополнительные возможности (например, дешифровка кодов ошибок через интернет, смена используемых программ, автоматический поиск нужных драйверов и обновлений и т. п.).

Уточню, что указанные аппаратные различия не всегда влияют на уровень устройства: есть бюджетные автономные сканеры для бытовых потребителей, а есть и профессиональные адаптеры, стоящие очень дорого.

Функциональные возможности автосканеров

Именно по функционалу автосканеры различаются более всего. Есть три основных категории приборов:

  1. Дилерские
  2. Марочные
  3. Мультимарочные
Дилерские

Это классические приборы, выпускаемые автопроизводителями или их подрядчиками. Они имеют оригинальное программное обеспечение и подходят только для одной марки авто (иногда для нескольких близкородственных).

Подобные устройства отличаются не только узкой специализацией, но и широчайшим функционалом, а также самой высокой стоимостью (до нескольких тысяч долларов). Их часто продают или сдают в аренду официальные дилерские сервисные центры.

Используются такие приборы при необходимости самой точной диагностики и в профессиональной работе по коррекции программного обеспечения бортового компьютера.

Марочные

Эта группа также профессионального уровня: такие приборы используют различные неавторизованные СТО и автомастерские. Они имеют схожие с дилерским вариантом возможности функционала, но более скромные.

Программное обеспечение тут не оригинальное, хотя узкая спецификация сохраняется – диагностировать ими можно только отдельные марки машин.

Выпускаются марочные автосканеры различными компаниями, продукция которых ориентирована на географию третьего мира, т. к. в развитых странах подобное техническое копирование преследуется по закону. Цена на эти приборы, естественно, на порядок ниже – от нескольких сот до тысячи долларов.

Мультимарочные

Это самая популярная приборная группа, разрабатываемая с учетом тенденций к унификации автодиагностики на бытовом и полупрофессиональном уровне.

По функциональным возможностям такие устройства во многом уступают дилерским и марочным вариантам, но это одновременно является и предохранителем бортового компьютера от «кривых ручек» самоучек.

Универсальность здесь может быть разной:

  • Полная унификация, с возможностью сканирования всех марок современных автомобилей;
  • Локальная унификация, с возможностью сканирования марок в привязке к географическому региону (Северная Америка, Азия, Европа), по авторынку (США, Япония, Корея и т. д.) и диагностическому протоколу (OBD-II или некоторые другие).

Современные мультимарочные сканеры-диагносты могут полностью удовлетворять потребности в сведениях об автомобиле для обычных водителей. К тому же это в основном недорогие приборы – от нескольких десятков до сотни долларов.

Посмотрите видео, в котором подробно описывается процесс подключения и работы с мультимарочным адаптером ELM327:

Какой автосканер подходит простым автомобилистам

В России в среде простых автомобилистов наиболее популярны недорогие мультимарочные автосканеры. Здесь играет роль большое разнообразие в стране автопарка как по маркам, так и по году их выпуска, ценовая доступность, эксплуатационная простота и надежность, обусловленная менее сложным конструкционным устройством.

Из конкретных примеров можно взять сканер-адаптер «Smart Scan Tool», сделанный на базе новейшей чип-схемы ELM327.

При своей невысокой стоимости эта модель отличается надежностью в работе и хорошей функциональностью, позволяющей проводить не только мониторинг работы систем и чтение ошибок, но даже осуществлять безопасные настройки бортового компьютера.

«Smart Scan Tool» умеет работать с множеством марок авто, имеет универсальный разъем OBDII, компактные размеры, понятную индикацию, беспроводное подключение (bluetooth) к внешнему компьютеру и адаптацию со всеми основными операционными системами.

Данный адаптер можно рекомендовать как эталонный, при выборе сканирующего устройства, особенно если речь идет о новичках в подобной области.

Статья в тему: Решили купить сканер для диагностики авто? Здесь именно тот, что вам нужен: недорогой и качественный. Подробное описание + видео

Советую вам посмотреть полезное видео, где показывается работа с адаптером «Smart Scan Tool» (ELM327):

Полезные советы

  • Если вы используете какой-либо профессиональный сканер, то без полной уверенности в своих действиях не работайте с блоком функций «репрограмминг», чтобы по незнанию не изменить настройки бортового компьютера в худшую сторону.
  • При подключении мультимарочных адаптеров на отечественные машины с диагностическим разъемом OBD-2 в некоторых случаях программа может не видеть бортовой компьютер, что устраняется пробной ручной распиновкой имеющихся входов.

Заключение

Теперь вы знакомы с основными видами диагностических автосканеров и без труда определитесь в какой именно категории устройств делать выбор. Если вы не профессионал, то наилучшим решением будет купить мультимарочный сканер, с функционалом схожим с какой-либо моделью выполненной на основе чип-схемы ELM327.

Были ли у вас случаи использования автомобильных сканеров? Если это так, то поделитесь подробностями в комментариях блога – может быть вы добавите к этой публикации свою долю ценной информации, за что читатели будут вам признательны.

На этом сегодняшняя статья подошла к завершению. Жмите кнопки социальных сетей, оформляйте подписку на блог и ждите новых полезных постов в ближайшее время.

Диагностический адаптер для автомобиля ELM327 Bluetooth Mini OBD2 v 1.

5

Диагностический адаптер для авто ELM327 Bluetooth (версия V1.5) производит диагностику по стандарту OBDII: включает чтение кодов неисправностей, их удаление, просмотр показаний датчиков в реальном времени, выполнение полезных тестов.

О различие версий адаптеров и какую выбрать именно вам читайте в нашем блоге >>>

Сканер выполнен на новой элементной базе и отличается малыми размерами (20*48*25 мм) и пониженным энергопотреблением. ELM327 BlueTooth V1.5 Адаптер работает с устройствами на операционных системах Windows (WinMobile, ноутбук), Android, Symbian и позволяет просматривать следующее параметры:

  • Температура охлаждающей жидкости
  • Краткосрочная топливная балансировка
  • Долгосрочная топливная балансировка
  • Давление во впускном коллекторе
  • Данные кислородного датчика
  • Обороты двигателя
  • Нагрузка двигателя
  • Состояние топливной системы
  • Скорость движения автомобиля
  • Абсолютное давление воздуха
  • Опережение зажигания
  • Температура всасываемого воздуха
  • Массовый расход воздуха
  • Положение дроссельной заслонки
  • Графическое отображение параметров
  • Функция ведения логов
  • Стоп-кадр.

Как пользоваться диагностическим сканером ELM327 BlueTooth версии 1.5?

Все очень просто, справится любой новичок

  1. Установите программу на компьютер, ноутбук, планшет или смартфон программу взаимодействия со сканером. Диск с программами в комплекте.
  2. Подключаете прибор к разъему OBD2 на вашем автомобиле. Разъём находится под рулевой колонкой.
  3. После подключения сканера соединяетесь через Bluetooth и производите полную диагностику.

В список совместимых машин входят практически все легковые автомобили, выпущенные после 1996 года (за некоторым исключением), включая все новейшие автомобили, оснащенные шиной CAN. Это относится к авто европейского, азиатского, американского рынков. Продукция волжского автозавода — да, если поддерживается Евро-3.

Характеристики адаптера

  • Рабочая температура: -20/+70 °С
  • Рабочее напряжение: 9-16 вольт
  • Потребление: 1-2 ватт
  • Потребляемый ток: 20 мА
  • Сертификация: CE

Поддерживаемые протоколы OBD-II:
ISO15765-4 (CAN-шина): Audi, Opel, VW, Ford, Jaguar, Renault, Peugeot, Chrysler, Porsche, Volvo, Saab, Mazda, Mitsubishi
ISO 14230-4 (KWP2000): Daewoo, Hyundai, KIA
ISO 9141-2: Honda, Infinity, Lexus, Nissan, Toyota, Audi, BMW, Mercedes, Porsche
SAE J1850 VPW: Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu
SAE J1850 PWM: Ford, Lincoln, Mazda

Класс защиты: IP30
Скорость передачи данных по каналу Bluetooth: 2. 1Mbps
Рабочий диапазон частот Bluetooth: 2.4 ~ 2.48GHz
Версия Bluetooth: V2.1, класс II
Bluetooth модуль: GFSK; PI/4-DQPSK; 8DPSK
Мощность Bluetooth модуля: -85dBm @ 0.1% BER

Работает со всеми операционными системами кроме iOS

Диагностика OBD

Не видите то, что вам нужно? Посетите нашу страницу «Специальные кабели» или позвоните нам по телефону 310-793-2410. Мы можем изготовить на заказ практически любую конфигурацию в соответствии с вашими требованиями.

Автомобили
J1939 Гнездо к OBD2 гнездо
Этот адаптер совместим с автомобилем J1939 и позволяет подключать тестер в стиле OBD2. Линии данных J1939 +/- подключены к линиям CAN +/-, а также линии питания и заземления.Наиболее распространенное применение - подключение GPS-трекера, предназначенного для автомобиля OBD2, к автомобилю с 9-контактным круглым разъемом Deutsch.
37,50 $
J1939 Мужчина к OBD2 Мужской
Этот переходный кабель позволяет использовать сканирующий прибор J1939 (сканер, предназначенный для подключения к круглому 9-контактному разъему Deutch J1939 на автомобиле) с автомобилем, оборудованным J1939, который использует стандартный разъем типа OBD2.
37,50 $
J1939 Переходник с типа 2 на тип 1
Стандартный разъем J1939 (тип 1) не подключается к разъему типа 2 (зеленый). Этот адаптер позволяет подключаться устройствам, способным считывать данные с более высокой скоростью, чем у Tyoe 2.
57,50 $
RP1226 - J1939 Тип 1
Позволяет подключать E-Log или другое устройство с разъемом типа 1 (черный) J1939 к разъему RP1226.
57 долларов США.50
RP1226 Y-кабель
Позволяет подключать 2 устройства к разъему RP1336
49,50 $
RP1226 - J1939 Тип 2
Позволяет E-Log или другому устройству с разъемом типа 2 (зеленый) J1939 подключаться к разъему RP1226
57,50 $
J1939 Гнездо типа 2 на гнездо OBD2
Этот адаптер подходит к автомобилю J1939 типа 2 (зеленый разъем) и позволяет подключать тестер типа OBD2. Линии данных J1939 +/- подключены к линиям CAN +/-, а также линии питания и заземления.
52,50 долл. США
J1939 Удлинительный кабель типа 1
Шестифутовый удлинитель, женский тип 1 - мужчина.
75,00 $
J1939 Переходник с 4 пазами на JamNut
Позволяет установить кабель со стандартным монтажным разъемом на грузовик, для которого требуется разъем типа Jam Nut.
37 $.50
J1708 F к OBD2 F
Этот адаптер позволяет GPS-трекеру, разработанному для разъема OBD2, подключаться к автомобилю с помощью круглого 6-контактного разъема J1708.
37,50 $
J1708 Штифт от 9F до 6M
На более новых автомобилях с 9-контактными разъемами часто все еще есть старые данные J1708.Этот адаптер позволяет подключать 6-контактное устройство старого типа к более новому 9-контактному разъему.
37,50 $
J1708 Штырь 9M - 6F
Используйте этот адаптер для подключения 9-контактного тестера, способного использовать J1708, к автомобилю с 6-контактным разъемом.
37,50 $
J1708 ALDL на 6-контактный
В некоторых автомобилях J1708 используется разъем GM ALDL старого образца. Этот адаптер преобразует соединение ALDL J1708 в стандартный 6-контактный разъем J1708.
37,50 $
OBD2 Y адаптер
Подключите 2 устройства OBD2 к диагностическому порту OBD2.
25,00 $
J1939 Адаптер Y
Подключите 2 9-контактных устройства J1939 к диагностическому порту J1939.
56,00 долл. США
J1939 Y-образный адаптер, тип 2
Подключите 2 9-контактных устройства J1939 типа 2 к диагностическому порту J1939 типа 2.
64,00 $
J1939 Адаптер типа 2 - Y типа 1/2
Подключите устройство типа 1 J1939 и 9-контактное устройство типа 2 к диагностическому порту J1939 типа 2.
61,00 $
J1939 Четырехъядерный адаптер
Подключите 4 9-контактных устройства J1939 к диагностическому порту J1939.
104,00 $
Переходник с CAT на J1939
Подключите стандартное устройство J1939 к CAT-системе.
37,50 $
Адаптер CAT Y
Подключите 2 9-контактных устройства CAT к диагностическому порту CAT.
61,00 $
CAT на CAT и адаптер J1939 Y
Подключите 9-контактное устройство CAT и стандартное устройство J1939 к диагностическому порту CAT.
61,00 $
Адаптер CAT Y15
Подключите 15-контактный разъем D к CAT, не используя диагностический порт.
61,00 $
Переходник с вилки CAT Y на DB15
Подключите 15-контактный разъем D к CAT, не используя диагностический порт.
61,00 $
Адаптер CAT-OBD2
Подключите стандартное устройство OBD2 к диагностическому порту CAT.
37 долларов США.50
Переходник CAT с 14 контактов на 9 контактов J1939
Подключите стандартное устройство J1939 к 14-контактному диагностическому порту CAT.
62,00 $
CAT 14-контактный Y-кабель к CAT 14 и 9-контактный адаптер J1939
Подключите стандартное устройство J1939 к 14-контактному диагностическому порту CAT с помощью сквозного 14-контактного разъема Y.
84,00 $
J1708 Адаптер Y
Подключите 2 6-контактных устройства J1708 к диагностическому порту J1708.
49,00 $
J1708 - J1708 и J1939 Y-адаптер
Подключите 6-контактное устройство J1708 и 9-контактное устройство J1939 к диагностическому порту J1708.
49 долларов США.00
Переходник Volvo M-M
Начиная с 2013 года, Volvo имеет новый диагностический разъем OBD2 Style для шасси Volvo с двигателем Volvo. Этот адаптер позволяет использовать стандартный тестер J1939 для подключения к разъему нового типа.
37,50 $
GMC Top Kick M-M Адаптер
GMC Top Kick с двигателем Cummins использует разъем типа OBD2 для диагностики, но использует данные J1708.Top Kick с двигателем CAT использует данные J1939. Этот адаптер позволяет тестеру J1939 / J1708 со стандартным 9-контактным разъемом J1939 подключаться к Top Kick.
37,50 $
Адаптер M-M для грузовиков Hino
Этот адаптер позволяет тестеру J1939 со стандартным 9-контактным разъемом J1939 подключаться к Hino с помощью разъема типа OBD2.
37,50 $
Переходник Allison на J1939
Allison (и некоторые Detroit Diesel), использующие 16-контактный диагностический разъем OBD2, используют контакт 4 для заземления вместо контакта 5. Этот адаптер позволяет использовать стандартный аксессуар J1939 (устройство GPS, тестер и т. Д.) С помощью 9-контактного разъема для подключения к диагностическому порту Allison.
37,50 $
CAT J1939 Адаптер
CAT Industrial использует нестандартную распиновку для своих круглых 9-контактных диагностических разъемов. Этот адаптер позволяет подключать к CAT-оборудованию стандартный аксессуар J1939 или тестовое оборудование.
37,50 $
CAT J1708 Адаптер
CAT Industrial использует нестандартную распиновку для своих круглых 9-контактных диагностических разъемов. Этот адаптер позволяет подключать стандартный аксессуар J1708 или тестовое оборудование к оборудованию CAT.
37,50 $
GM ALDL OBD2 97-71138
GM Адаптер для тестирования ALDL.
$ 75
Адаптер Polaris Slingshot
Polaris Slingshot использует 8-контактный диагностический разъем вместо стандартного 6-контактного плоского разъема.
20,00 $
Адаптер Polaris Slingshot ScanGauge D
Позволяет ScanGauge D прикрепляться к Slingshot.
37,50 $
6-контактный адаптер OBD2 - морской
Позволяет подключать устройство или сканер в стиле OBD2 к 6-контактному морскому разъему.
25,00 $
Переходник с 6-контактного разъема J1939 на морской
Позволяет сканеру J1939 или другому устройству подключаться с помощью 6-контактного морского разъема.
40,00 $
Переходник DB15M на HD15F
Переход с разъема DB 15 с низкой на высокую плотность.
10,00 $
Переходник DB15F на HD15M
Переход с разъема DB 15 с низкой на высокую плотность.
10,00 $
Штекер прикуривателя к OBD2
Обеспечивает 12 В к разъему OBD2 для питания устройства GPS, регистратора и т. Д.
37 $.50

Дополнительные кабели и адаптеры | Абритес

. Адаптер
CB002 Кабель AVDI для 20-контактного круглого диагностического разъема для BMW
CB003 Кабель AVDI для 38-контактного круглого диагностического разъема для MERCEDES
CB004 Кабель AVDI для 14-контактного круглого диагностического разъема для MERCEDES Sprinter
CB005 Кабель AVDI для ESL (ELV) для Mercedes
CB006 Кабель AVDI для комбинации приборов Mercedes W203, W209, W211, W219
CB007 Кабель AVDI для диагностического разъема Bombardier
CB008 Кабель AVDI для диагностического разъема велосипеда BMW
CB009 Кабель AVDI для подключения к грузовым автомобилям Deutsch 6 pin (J1708)
CB010 ABRITES Звездообразный соединительный кабель для FCA - используется для прямого подключения к Cyber ​​Security Gateway на автомобилях FCA.
CB011 Кабель ABRITES Mercedes-Benz для EZS, 7G Tronic и ISM / DSM
CB012 Комплект кабелей ABRITES для прямого подключения CAN-BUS
CB013 Комплект настольных соединительных кабелей ABRITES MSD / MSV
CB100 Кабель AVDI OBDII (SAE J1962)
CB101 Удлинительный кабель AVDI для ABPROG Этот кабель является частью программатора ABPROG (ZN030)
CB102 EXT кабель для 25-контактного разъема F / M
CB103 OBDII Y-кабель M / 2xF
CB104 USB Y 2 порта USB-A
CB201 Кабель AVDI для подключения к судовым двигателям Suzuki типа 1
CB202 Кабель AVDI для подключения к судовым двигателям Suzuki тип 2 (круглый)
CB203 Кабель AVDI для подключения к судовым двигателям Yamaha
CB204 Кабель AVDI для подключения к Evinrude Marine Engines
CB205 Evinrude Flash Update кабель
CB301 Кабель AVDI для подключения к Aprilia Bikes
CB302 Кабель AVDI для подключения к KTM Bikes
CB303 Кабель AVDI для подключения к Benelli Bikes
CB304 Кабель AVDI для подключения к Suzuki Bikes (6 контактов)
ZN030 Программатор ABPROG Поддерживаются следующие микросхемы M35080xx, D080D0WQ, D160D0WQ, SPI 95xxx, I2C 24XXX, Microwire 93XXX, mcu в BCM2 Audi A4 / A5 / Q5 / A6 / A7 / A8 / VW Touareg, mcu Megane IIIM в BCM , Scenic III, Fluence. Программатор ABPROG (ZN030) с адаптером ZN031. Программист ABPROG работает только с интерфейсом AVDI.
ZN031 Адаптер для программатора ABPROG. Он позволяет программировать EEPROM - M35xxx / I2C / SPI / MicroWire. Этот адаптер является частью программатора ABPROG (ZN030).
ZN032 Адаптер ABPROG NEC с розеткой Адаптер предназначен для программатора ABPROG ZN030 для использования с микроконтроллерами NEC от Mercedes IR-ключей.
ZN033 Адаптер ABPROG NEC Этот адаптер предназначен для клиентов, у которых уже есть программатор ABPROG - ZN030.
ZN034 Этот адаптер предназначен для клиентов, у которых уже есть программатор ABPROG - ZN030.
ZN036 Кабель IR AVDI Кабель для чтения данных из EIS через инфракрасный порт
ZN037 Renault CAN адаптер Адаптер для диагностики всех мультимедийных модулей, имеющихся в автомобиле (радио, навигация, Bluetooth, телефон, эл. т.к).
ZN038 Fiat / Chrysler CAN-адаптер Имеется диагностический адаптер для ABS (антиблокировочная система тормозов), HALF (тактильная обратная связь с полосой движения), ESL (электронный замок рулевого управления), ORC (удержание пассажира), EPS (электрический усилитель руля), PAM (модуль помощи при парковке) в Fiat 500x и Jeep Renegade
ZN039 Abrites Эмулятор транспондера Toyota Эмулятор транспондера, используемый в сочетании со специальной функцией TN006 для имитации главного ключа для автомобилей Toyota / Lexus, что позволяет программировать другие ключи и / или запускать автомобиль в аварийном режиме без извлечения Smart System
ZN040 Адаптер CAN Abrites A6 / A7 / A8 используется для того, чтобы упростить процедуру ВСЕ КЛЮЧИ УТЕРЯНЫ для Audi A6 / A7 / A8, обеспечивая все необходимые соединения.
ZN046 Адаптер для продления ключей Abrites - это новый продукт, который помогает, когда вам необходимо обновить ключ типа Hitag 2. Он припаян к печатной плате Hitag 2, а затем прикреплен к программатору ABPROG, чтобы заменить использованный HITAG 2
ZN049

Адаптер, используемый для подключения к автомобилям BMW K-Line при использовании OEM-программного обеспечения через драйвер AVDI PassThru

ZN051 Адаптер Abrites и набор кабелей для Mercedes-Benz Набор кабелей, используемых вместе с AVDI, для облегчения и ускорения извлечения ключевых паролей, восстановления модулей и обновления эмуляторов
ZN052 Комплект кабелей Abrites для адаптации деталей IMMO, используемых вместе с VN005
ZN053 Кабель для экстрактора AVDI
ZN054 Комплект удлинительных кабелей для прямого подключения CAN для автомобилей VAG
ZN055 Адаптер EWS3 для ABPROG
ZN057 Удлинитель провода для адаптера EEPROM / BCM, который можно использовать для считывания микросхем без необходимости снимать их с печатной платы.
J1850 SAE J1850 для адаптера AVDI позволит выполнять диагностические операции с помощью диагностических протоколов на основе SAE J1850, которые в прошлом использовались компаниями Chrysler, Dodge, Jeep, Plymouth, Ford.

Сбор диагностической информации с помощью настроек теста - Visual Studio

  • 6 минут на чтение

В этой статье

Вы можете использовать Test settings в Visual Studio для сбора дополнительных данных при запуске ваших тестов.Например, вы можете захотеть сделать видеозапись во время выполнения теста. Существуют адаптеры диагностических данных на:

  • Собирать каждый шаг действия пользовательского интерфейса в текстовом формате

  • Записывать каждое действие пользовательского интерфейса для воспроизведения

  • Сбор системной информации

  • Сбор данных журнала событий

  • Сбор данных IntelliTrace для выявления невоспроизводимых ошибок

Адаптеры диагностических данных также можно использовать для изменения поведения тестовой машины. Например, с помощью настройки тестирования в Visual Studio вы можете эмулировать различные узкие места топологии сети, чтобы оценить производительность приложения вашей группы.

Примечание

Веб-производительность и функциональные возможности нагрузочного тестирования устарели. Visual Studio 2019 - последняя версия, в которой будут доступны веб-производительность и нагрузочное тестирование. Дополнительные сведения см. В записи блога об окончании срока службы службы облачного нагрузочного тестирования.

Использовать настройки теста с Visual Studio

Для запуска модульного, закодированного пользовательского интерфейса, веб-тестов производительности или нагрузочных тестов с помощью Visual Studio вы можете добавить, настроить и выбрать параметры теста, которые будут использоваться при запуске тестов.Чтобы запускать тесты, собирать данные или удаленно влиять на тестовую машину, вы должны указать тестовый контроллер для использования в настройках тестирования. В контроллере тестирования есть агенты, которые можно использовать для каждой роли в настройках теста.

Детали адаптера диагностических данных

В следующей таблице представлен обзор различных способов настройки адаптеров диагностических данных для использования с ролями локального или удаленного компьютера.

Адаптер диагностических данных, который используется при настройке теста Ручные тесты на локальном компьютере Автоматизированные тесты Ручные тесты: сбор данных с использованием набора ролей и среды Банкноты
ASP.NET Client Proxy для IntelliTrace и Test Impact: Этот прокси позволяет собирать информацию о HTTP-вызовах от клиента к веб-серверу для адаптеров диагностических данных IntelliTrace и Test Impact. Есть Есть Есть - используйте это, только когда для роли клиента выбраны адаптеры диагностических данных IntelliTrace или Test Impact.
Профилировщик ASP.NET: Вы можете создать тестовую настройку, которая включает ASP.NET, при котором собираются данные о производительности веб-приложений ASP.NET. Нет Да (см. Примечания) Нет - этот адаптер диагностических данных поддерживается только при запуске нагрузочных тестов из Visual Studio.
Покрытие кода: Вы можете создать настройку теста, которая включает информацию о покрытии кода, которая используется для исследования того, какая часть вашего кода покрывается тестами. Нет Да (см. Примечания) Нет - Вы можете использовать покрытие кода только при запуске автоматического теста из Visual Studio или mstest.exe , и только с машины, на которой выполняется тест. Удаленный сбор не поддерживается.
- Сбор данных о покрытии кода не работает, если у вас также настроен параметр теста для сбора информации IntelliTrace. Примечание. Этот адаптер диагностических данных применим только к параметрам тестирования Visual Studio. Он не используется для настроек теста в Microsoft Test Manager (не рекомендуется в Visual Studio 2017). Кроме того, этот адаптер предназначен для совместимости с тестовыми проектами Visual Studio 2010. Примечание. Для совместимости покрытие кода применяется, когда автоматические тесты запускаются из Microsoft Test Manager или на удаленном агенте тестирования из Visual Studio с использованием устаревшего средства выполнения MSTest.
Журнал событий: Вы можете настроить параметр теста, чтобы включить сбор журнала событий, который включается в результаты теста. Есть Есть Есть
IntelliTrace: Вы можете настроить адаптер диагностических данных для IntelliTrace , чтобы собирать определенную диагностическую информацию трассировки, чтобы помочь изолировать ошибки, которые трудно воспроизвести. Это создает файл IntelliTrace, содержащий эту информацию. Файл IntelliTrace имеет расширение .iTrace . Когда тест не проходит, вы можете создать ошибку. Файл IntelliTrace, который сохраняется вместе с результатами теста, автоматически связывается с этой ошибкой. Данные, собранные в файле IntelliTrace, увеличивают производительность отладки за счет сокращения времени, необходимого для воспроизведения и диагностики ошибки в коде. Из этого файла IntelliTrace можно смоделировать локальный сеанс на другом компьютере.Это снижает риск того, что ошибка будет невоспроизводимой. Есть Есть Есть - Если вы включили сбор данных IntelliTrace, сбор данных о покрытии кода не работает.
- Если вы используете IntelliTrace для роли веб-клиента, необходимо также выбрать прокси-сервер клиента ASP.NET для адаптера диагностических данных IntelliTrace и Test Impact.
- Поддерживаются только следующие версии IIS: IIS 7.0, IIS 7.5 и IIS 8.0.
Эмуляция сети: Вы можете указать, что вы хотите создать искусственную сетевую нагрузку на свой тест, используя настройку теста. Сетевая эмуляция влияет на обмен данными с машиной, имитируя определенную скорость сетевого подключения, например коммутируемое соединение. Нет Да (см. Примечания) Нет Вы можете использовать адаптер данных диагностики сетевой эмуляции для роли клиента или сервера. Вам не нужно использовать адаптер для обеих этих ролей, которые взаимодействуют друг с другом. Примечание. Этот адаптер диагностических данных применим только к параметрам тестирования Visual Studio. Он не используется для настроек теста в Microsoft Test Manager (не рекомендуется в Visual Studio 2017). Примечание. Эмуляцию сети нельзя использовать для увеличения скорости сетевого подключения. Предупреждение: Если вы включаете адаптер данных диагностики сетевой эмуляции в настройки теста и собираетесь использовать его на своем локальном компьютере, вы также должны привязать драйвер сетевой эмуляции к одному из сетевых адаптеров вашей машины. Драйвер сетевой эмуляции необходим для работы адаптера данных диагностики сетевой эмуляции. Драйвер сетевой эмуляции устанавливается и привязывается к вашему адаптеру двумя способами:
  • Драйвер сетевой эмуляции, установленный с агентом тестирования Microsoft Visual Studio: Агент тестирования Visual Studio может использоваться как на удаленных, так и на локальных машинах.Когда вы устанавливаете агент тестирования Visual Studio, процесс установки включает этап настройки, который привязывает драйвер сетевой эмуляции к вашей сетевой карте. Для получения дополнительной информации см. Установка и настройка тестовых агентов.
  • Драйвер сетевой эмуляции, установленный вместе с Microsoft Visual Studio Test Professional: При первом использовании сетевой эмуляции вам будет предложено привязать драйвер сетевой эмуляции к сетевой карте.
Вы также можете установить драйвер эмуляции сети из командной строки на локальном компьютере без установки тестового агента Visual Studio, используя следующую команду: VSTestConfig NETWORKEMULATION / install Предупреждение: Адаптер сетевой эмуляции игнорируется тестами нагрузки . Вместо этого в нагрузочных тестах используются параметры, указанные в сетевом миксе сценария нагрузочного теста.
Информация о системе: Параметр теста может быть настроен для включения системной информации о машине, на которой выполняется тест. Есть Есть Есть
Воздействие теста: Вы можете собрать информацию о том, какие методы кода вашего приложения использовались при запуске тестового примера. Это можно использовать вместе с изменениями в коде приложения, которые были внесены разработчиками, чтобы определить, на какие тесты повлияли эти изменения разработки. Есть Есть Есть - Если вы собираете данные о воздействии теста для роли веб-клиента, необходимо также выбрать прокси-сервер клиента ASP.NET для IntelliTrace и адаптер диагностических данных Test Impact.
- Поддерживаются только следующие версии IIS: IIS 7.0, IIS 7. 5 и IIS 8.0.
Видеомагнитофон: Вы можете создать видеозапись сеанса рабочего стола во время выполнения теста. Видео может помочь другим членам команды выявить проблемы приложения, которые трудно воспроизвести. Есть Да (см. Примечания) Есть - Если вы разрешите запускать программное обеспечение агента тестирования как процесс, а не как службу, вы можете создать видеозапись при запуске автоматических тестов.

Лучшие адаптеры OBD2 Bluetooth (обзор и руководство по покупке) в 2020 году

Мы все ненавидим это чувство страха, когда на приборной панели загорается индикатор «Check Engine». Это просто неплотная крышка топливного бака или может быть что-то хуже? Вы бы предпочли не думать об этом, но вы не хотите потерять другую руку или ногу из-за механика, чтобы он мог диагностировать проблему с помощью сверхпростого решения.Адаптер OBD2 Bluetooth может сэкономить ваше время и деньги, анализируя показания датчиков, параметры двигателя и различные другие функции автомобиля, которые помогут контролировать состояние вашего автомобиля.

Однако выбор правильного адаптера Bluetooth OBD2 может быть немного сложным, учитывая количество опций, представленных сегодня на рынке. Не беспокойтесь, мы вас прикрыли. Мы собрали это руководство по лучшим адаптерам OBD2 Bluetooth, чтобы вы могли перестать паниковать и снова вернуть свой автомобиль в дорогу с меньшим стрессом и большим количеством денег, надежно спрятанных в вашем кошельке.

Лучший OBD2 адаптер Bluetooth Обзоры и рекомендации 2020

Преимущества адаптеров OBD2 Bluetooth

  • Лучший уход за автомобилем. Данные OBD2 позволяют вам узнать свой автомобиль намного лучше, чем вы могли бы без этих данных. Наблюдая за кодами неисправностей и выполняя ремонт самостоятельно, вы сможете лучше понять сильные и слабые стороны вашего автомобиля, что позволит вам лучше заботиться о нем с индивидуальным уходом и лучшим профилактическим обслуживанием.
  • Экономьте деньги. В сочетании с компетентным приложением адаптер Bluetooth OBD2 может сэкономить вам кучу денег, позволяя быстро и эффективно диагностировать код неисправности автомобиля. Это позволит вам либо произвести простой ремонт самостоятельно, либо дать механику надежную отправную точку, когда вы возьмете машину в ремонт.
  • Улучшите ходовые качества. Большинство адаптеров и приложений OBD2 позволяют контролировать ходовые качества вашего автомобиля, такие как экономия топлива, рабочая температура и многое другое.Эта информация может быть бесценной при настройке вашего автомобиля, а некоторые приложения даже позволяют вам самостоятельно настраивать компьютер (при условии, что вы достаточно квалифицированы для этого).

Типы адаптеров OBD2 Bluetooth

Адаптер для нескольких ОС

Подавляющее большинство адаптеров Bluetooth для OBD2 разработаны для работы с несколькими операционными системами, что позволяет повысить гибкость пользователя. Многие люди в какой-то момент времени владеют мобильными устройствами Apple и Android, даже одновременно, и бесчисленное количество людей владеют ПК с Windows.Большинство адаптеров объединяют совместимость Android и iOS или Android и ПК в одном устройстве, но комбинации iOS и ПК практически отсутствуют. Конечно, Святой Грааль - это устройство, которое взаимодействует со всеми тремя операционными системами, необычная и зачастую дорогая находка.

Адаптер с приложением

Большинство адаптеров OBD2 Bluetooth предназначены для работы с, казалось бы, бесчисленным количеством сторонних приложений для мобильных сканеров, доступных как в Apple App Store, так и в магазине Google Play. Однако некоторые устройства были разработаны для работы со специальным приложением от производителя адаптера.Многие из этих устройств по-прежнему будут работать со сторонними приложениями, но покупатели могут столкнуться с адаптером, который работает с проприетарным приложением только в редких случаях.

Ведущие бренды

BlueDriver

В 2006 году Морис Тафф запустил BlueDriver как способ предоставить автовладельцам дополнительные ноу-хау для решения современного сложного ремонта автомобилей. Сегодня компания специализируется на автомобильной диагностике благодаря таким инструментам, как BlueDriver Bluetooth Pro и революционному мобильному приложению BlueDriver.

OBDLink

OBDLink была запущена группой американских инженеров, стремящихся предоставить автовладельцам первоклассные инструменты для их собственного увлечения четырьмя колесами. С такими продуктами, как OBDLink MX +, компания предоставляет водителям незаменимый инструмент для ухода за автомобилем.

VeePeak

Компания VeePeak обязана своим существованием группе американских предпринимателей, стремящихся предоставить водителям инструменты, необходимые для достижения и поддержания максимальной производительности своих автомобилей. Будь то дома или в дороге, такие продукты, как VeePeak OBDCheck BLE, существуют, чтобы водители не путешествовали, а автомобили не заходили в магазин.

OBD2 Цена адаптера Bluetooth

  • Менее 25 долларов: Адаптеры в этом ценовом диапазоне обычно являются опциями для Android / ПК или только для Android. Совместимость с iOS в этой группе необычна.
  • От 25 до 50 долларов: Эти варианты, как правило, включают в себя адаптеры, совместимые с iOS, хотя некоторые из них могут быть доступны только для Android / ПК. Адаптер Android / iOS / ПК может иногда появляться, как и проприетарные приложения.
  • От 50 долларов США и выше: Этот ценовой диапазон обычно включает комбинации Android / iOS / ПК, и эти адаптеры часто также включают в себя проприетарное программное обеспечение.

Основные характеристики

Совместимость с ОС

Чтобы не превратить этот новый адаптер OBD2 Bluetooth в маленький пластиковый кирпичик, обязательно выберите тот, который будет связываться с вашим смартфоном или планшетом по выбору. Практически каждый адаптер, представленный на рынке, будет совместим с устройствами Android. Однако пользователям iOS потребуется немного больше времени для поиска совместимого адаптера.

Совместимость приложений

Хотя несколько адаптеров OBD2 Bluetooth обеспечивают доступ к проприетарному приложению для сканирования, подавляющее большинство этих устройств предназначены для работы с наиболее распространенными (и гораздо менее распространенными) сторонними приложениями, доступными в Google Play или в App Store.Хотя большинство адаптеров будут работать с большинством приложений, стоит убедиться, что адаптер и предполагаемое приложение совместимы.

Прочие соображения

  • Совместимость с ПК с Windows. Хотя большинство адаптеров OBD2 Bluetooth предназначены для мобильных устройств, некоторые из них также будут работать с операционными системами Windows. Эта функция никогда не будет использоваться большинством пользователей, но для профессионалов и серьезных домашних мастеров, которым нужно что-то дополнительное, эта функция стоит дополнительных копеек. Те, кто готовы платить больше, обнаружат, что у них есть редкий адаптер, который работает с Android, iOS и Windows, что является большим плюсом.

Лучший OBD2 адаптер Bluetooth Обзоры и рекомендации 2020

Лучший результат

Благодаря сочетанию всех сочетаний операционных систем, приложений для сканеров и ценников VeePeak OBDCheck BLE выделяется как идеальный выбор для поиска индивидуального решения для любой ситуации. Этот адаптер Bluetooth работает с любым устройством iOS и любым количеством телефонов и планшетов Android. Чтобы еще больше повысить гибкость адаптера, он совместим с широким спектром приложений для мобильных устройств сканирования: OBD Fusion, Torque Pro, Car Scanner ELM OBD2, BimmerCode, Carista OBD2, GaragePro, DashCommand, Dr.Prius, LapTimer Гарри и многое другое. Как и следовало ожидать, это устройство легко подключать и отключать от порта разъема канала передачи данных OBD ​​2 на любом автомобиле, что делает его удобным и полезным инструментом. VeePeak OBDCheck BLE также поставляется с сумкой для безопасного хранения.

К сожалению, этот адаптер несовместим с программами для ПК.

Премиум Пик

Приобретение и обслуживание профессиональных инструментов

может стоить целое состояние, но OBDLink MX + обеспечивает среднестатистическим владельцам автомобилей высочайшие характеристики по доступной цене.Этот адаптер OBD2 делает все это, легко соединяется с устройствами iOS, телефонами и планшетами Android, Kindle Fires и ПК с Windows. Этот инструмент профессионального уровня включает в себя приложение сканера OBDLink, но он также совместим с множеством популярных сторонних приложений, включая FORScan, Torque Lite / Pro, DashCommand, ScanMaster, Harry’s Lap Timer и другими. Этот сканер включает расширенную поддержку OEM для Ford, GM, Toyota, Honda и других распространенных автопроизводителей. Этот адаптер можно безопасно оставлять подключенным к разъему передачи данных благодаря защите от перенапряжения, интеллектуальному спящему режиму и системе безопасности для предотвращения несанкционированного доступа.На OBDLink MX + также предоставляется трехлетняя гарантия.

Хотя этот адаптер Bluetooth очень доступен по сравнению с профессиональными сканирующими приборами, он все же довольно дорогой по сравнению с конкурентами.

Почётное упоминание

Готовы потеснить техобслуживание и ремонт автомобилей вне парка? Тогда прочным выбором будет считыватель Bluetooth OBDII продуктов BAFX. Этот адаптер OBD2 Bluetooth идеально сочетается с любым смартфоном или планшетом Android и любым ПК с Windows, и он прекрасно сочетается с множеством сторонних приложений для сканирования, включая Torque Pro / Lite, DashCommand, OBD Fusion, Piston и многие другие.В отличие от других конкурентов, это устройство поддерживает все протоколы кода OBD2, включая J1850 и CAN, что делает его идеальным помощником, когда дела идут плохо. Он дает пользователям знания, позволяющие определить, следует ли полагаться на механика или использовать свои собственные механические ноу-хау. Устройство чтения Bluetooth OBDII продуктов BAFX обеспечивает пользователям спокойствие благодаря двухлетней гарантии производителя и поддержке в США.

К сожалению, это устройство несовместимо с iPhone, iPad и другими устройствами iOS.Он также не будет читать индикаторы ABS, SRS, TPMS или замены масла.

Почётное упоминание

Адаптер сканера Friencity Bluetooth OBD2 предоставляет владельцам автомобилей некоторую полезную поддержку без больших затрат. Это устройство было разработано для обеспечения совместимости с программным обеспечением Windows OBD2 на ПК и многими популярными инструментами сканирования Android, доступными в магазине Google Play. Адаптер поддерживает наиболее распространенные протоколы OBD2, включая ISO15765, SAE J1939 CAN, KWP и ISO9141.Просто загрузите приложение, например Torque Pro / Lite, DashCommand или OBD Car Doctor, подключите адаптер, затем выполните сопряжение приложения и адаптера. После сопряжения адаптер будет предоставлять водителям данные в реальном времени, такие как обороты двигателя, корректировка расхода топлива, скорость воздушного потока и т. Д. Адаптер сканера Friencity Bluetooth OBD2 также может считывать более 3000 общих кодов и кодов производителя.

Это устройство несовместимо с платформами iOS, что стало настоящей проблемой для некоторых, и оно не поддерживает протоколы дизельных, гибридных и электрических транспортных средств.

Советы

  • Перед покупкой адаптера OBD2 узнайте, какое приложение (я) вы планируете подключить к адаптеру. Некоторые адаптеры поддерживают только одну мобильную ОС, а не обе.
  • Всегда подключайте адаптер OBD2 ПЕРЕД запуском автомобиля (если производитель адаптера не указывает иное). Это предотвращает повреждение программного обеспечения устройства при подключении к действующей системе.
  • Отключайте адаптер OBD2, когда он не используется, чтобы предотвратить ненужную разрядку аккумулятора автомобиля.
  • Если вы не понимаете код автомобиля, не удаляйте его. Вместо этого посоветуйтесь со своим механиком.

Часто задаваемые вопросы

В: Можно ли оставлять адаптер OBD2 Bluetooth подключенным?

После выключения автомобиля обязательно отключите адаптер OBD2, чтобы устройство не разряжало аккумулятор вашего автомобиля.

Q: В чем разница между OBD и OBD2?

OBD - это система диагностики, используемая на некоторых автомобилях, выпускавшихся с 1980-х годов до 1995 года.В этой системе используются коды конкретных производителей, сканеры и точки подключения. OBD2 - это универсальная диагностическая система, применяемая на автомобилях 1996 года выпуска или позже, разработанная в соответствии с требованиями Калифорнии по выбросам.

Q: Как использовать адаптер OBD2 Bluetooth?

Следуйте инструкциям, прилагаемым к адаптеру и приложению, с которым будет выполнено сопряжение. Обычно вы подключаете адаптер, заводите автомобиль, соединяете устройства, а затем запускаете сканирование. После завершения выключите машину и снимите адаптер.

Последние мысли

VeePeak OBDCheck BLE - это идеальный баланс между совместимостью и доступностью. Он работает практически со всеми устройствами Android и iOS и поддерживает почти бесчисленное количество приложений для сканирования. Автомобильный диагностический сканер Launchh Mestart OBDII Bluetooth - отличный бюджетный вариант для тех, кто использует устройства Android и сканеры на базе ПК.

Адаптеры INLINE Datalink для двигателей

INLINE - это адаптер канала передачи данных, который транслирует сообщения от ECM вашего двигателя.Адаптеры INLINE в настоящее время доступны у местного дилера или дистрибьютора Cummins для следующих трех моделей:

INLINE ™ MINI
INLINE ™ mini, автомобильный адаптер Datalink с поддержкой Bluetooth для тяжелых транспортных средств позволяет мобильному устройству (например, смартфону или планшету) осуществлять беспроводную связь с бортовым электронным модулем управления (ECM) для подсистем автомобиля (например, , Двигатель, трансмиссия, тормозная система). INLINE TM mini имеет встроенный 9-контактный разъем, который подключается непосредственно к диагностическому разъему SAE J1939-13 автомобиля.

  • Совместимость с приложениями iOS и Android
  • Активация сопряжения кнопкой
  • Поддерживаемые протоколы: SAE J1939 (250 или 500 Кбит / с), CAN (250 или 500 Кбит / с), ISO 15765 (500 Кбит / с), SAE J1708 / J1587 (9600 бит / с)

Завершенные сертификаты беспроводной связи : Австралия, Бразилия, Канада, Чили, Колумбия, Европейский Союз, Индия, Мексика, Новая Зеландия, Норвегия, Перу, Турция, США.

INLINE ™ 6
Адаптер INLINE ™ 6 может связываться с вашим ПК через 9-контактный последовательный разъем.Он также может связываться с вашим ПК по универсальной последовательной шине (USB) через стандартный 4-контактный разъем. Адаптер INLINE ™ 6 подключается к источнику питания автомобиля, каналу передачи данных SAE J1708 / J1587 и двум каналам передачи данных CAN / J1939 через 25-контактный последовательный разъем.

  • Полностью соответствует стандарту RP1210 Совета по технологиям и обслуживанию
  • Отвечает требованиям испытаний на воздействие окружающей среды в кабине компании Cummins

INLINE ™ 7
Адаптер INLINE ™ 7 обменивается данными с вашим ПК по универсальной последовательной шине (USB) через стандартный USB-разъем, а также через WiFi или Bluetooth.Как лидер отрасли, Cummins одной из первых выпустила адаптер со всеми тремя вариантами подключения. INLINE ™ 7 полностью соответствует стандарту RP1210 Совета по технологиям и обслуживанию, а также предлагает поддержку 250 и 500 Кбод, включая поддержку до 1 мегабода.

  • Функции с широким спектром сервисных и информационных инструментов Cummins, OEM и сторонних производителей
  • Полностью соответствует стандарту RP1210 Совета по технологиям и обслуживанию
  • Поддерживаемые протоколы: J1708, J1587, J1939, ISO15765, ISO9141 (линии K и L)

Завершенные сертификаты беспроводной связи : Ангола, Австралия, Ботсвана, Бразилия, Канада, Чили, Европейский союз, Мадагаскар, Маврикий, Мексика, Мозамбик, Намибия, Новая Зеландия, Норвегия, Перу, Южная Африка, Турция, Уругвай, США , Замбия, Зимбабве.

16-контактный INLINE ™ Mini (доступен только в Индии и Китае)
16-контактный адаптер INLINE ™ mini с поддержкой Bluetooth для транспортных средств легкой и средней грузоподъемности позволяет мобильному устройству (например, смартфону или планшету) обмениваться данными по беспроводной сети с бортовым электронным модулем управления (ECM) для подсистем автомобиля (например, двигателя, трансмиссии, тормозной системы). INLINETM mini 16-контактный имеет встроенный 16-контактный разъем, который подключается непосредственно к диагностическому разъему автомобиля SAE J1962 / ISO15031-3.Кроме того, этот продукт имеет следующие ключевые возможности:

  • Совместимость с приложениями iOS и Android
  • Активация сопряжения кнопкой
  • Автоматическое определение скорости передачи данных CAN
  • Поддерживаемые протоколы: SAE J1939 (250 или 500 Кбит / с), CAN (250 или 500 Кбит / с), ISO 15765 (500 Кбит / с), SAE J1708 (9600 бит / с)

ELM327: 5 лучших адаптеров / интерфейсов ELM327 2021 года [Обзор]

Интерфейс ELM327 служит разъемом, который позволяет подключать автомобиль к компьютерам, планшетам и смартфонам.Вы можете подключиться к любому устройству Android, Windows или iOS с помощью устройства ELM327.

Хотя ELM Electronics производит микросхемы, на которых работают устройства ELM327, другие компании берут эти микросхемы и используют их для изготовления адаптеров ELM327. Каждый из этих адаптеров называется интерфейсом ELM327.

Это называется интерфейсом, потому что он действует как связующее звено между бортовым компьютером (ЭБУ) автомобиля и внешним компьютер (смартфон, планшет или ПК). С его помощью вы можете просматривать данные в реальном времени с ЭБУ, выполните диагностику и прочтите / очистите коды, связанные с Проверьте свет двигателя.

Обычно сканер ELM327 работает на основе трех частей. Первый - это микросхема ELM327. Это интегральная схема с частотой 4 МГц. Это мозг всего устройства на борту, его цель - преобразовать данные из ЭБУ в формат, понятный для современных вычислительных устройств.

Вторая часть - это комплект адаптеров электрического напряжения. Их основная функция - идентифицировать различные бортовые системы автомобиля, используя их уникальные характеристики напряжения.Например, сканер ELM327 может отличить систему EVAP от топливной системы с помощью адаптеров электрического напряжения. Обычно они представлены в виде протоколов, таких как CAN, K / L или PWM / VPN.

Наконец, есть набор адаптеров напряжения для ПК. Они позволяют адаптеру ELM327 адаптировать свои электрические уровни к уровням компьютерного устройства (ПК, смартфона или планшета). Таким образом адаптер и компьютер могут успешно обмениваться данными.


Интерфейс ELM327 работает на основе трех частей.
Кредит: flickr.com

Начнем с рекомендации редакции.

Лучший ELM327 2021

Перейти к обзору продукта ЗДЕСЬ

Обзор лучших адаптеров ELM327 и руководство по покупке

Лучший адаптер ELM327 Обзоры

1. Vgate iCar2 WiFi

[для iPhone, iPad, Android, Windows]

Vgate iCar2 WiFi OBDII ELM327 Интерфейс для iOS / Android

4,1 / 5

Vgate iCar2 - лучший в своем классе адаптер Wi-Fi, который поддерживает не только большинство американских автомобилей, но также европейские и азиатские автомобили.

Vgate iCar2 - лучший в своем классе адаптер Wi-Fi, который поддерживает не только большинство американских автомобилей, но также европейские и азиатские автомобили. ICar2, благодаря чтению данных двигателя в реальном времени и длинному списку видимой статистики в мобильном приложении, заслуживает внимания.

Если вы не хотите, чтобы вас обманули сомнительные механики, интерфейс поможет вам быстро выявить проблемы с автомобилем. В довершение всего, механизм plug-and-play позволяет владельцам легко настроить устройство на свои телефоны с поддержкой Wi-Fi.

Vgate iCar2 ELM327 Wi-Fi поддерживает не только большинство американских автомобилей, но также европейские и азиатские автомобили.

Плюсы

  • Совместимость Plug and Play
  • Поддерживает набор сторонних приложений
  • Может считывать тысячи кодов неисправности и кодов производителя
  • Совместимость с iOS и Android
  • Годовая гарантия на замену

Минусы

  • Не совместим с тяжелыми грузовиками
  • Покрытие Wi-Fi падает на больших расстояниях

iCar2 - один из лучших интерфейсных адаптеров ELM327 с функцией plug-and-play, который позволяет эффективно диагностировать проблемы с двигателем вашего автомобиля.

Проверить цену на Amazon

2. OHP ELMconfig Forscan

[для диагностики автомобилей Ford, Mazda, Lincoln и Mercury на Windows]

OHP ELMconfig Forscan OBD2 USB-адаптер для Ford

4,7 / 5

OHP ELMconfig Forscan можно использовать для диагностики большого количества проблем, которые обычно встречаются в автомобильных двигателях

OHP ELMconfig Forscan OBD2 - один из лучших адаптеров для владельцев Ford, Mazda и Lincoln. Несмотря на то, что адаптер совместим только с легковыми и легковыми грузовиками, он охватывает почти всю линейку предложений всех трех производителей в отрасли с 1998 года.

Несмотря на то, что адаптер ELMConfig Forscan OBD2 не поддерживает Bluetooth или Wi-Fi, вы получаете очень стабильную скорость соединения 500 кбит / с. Рабочих скоростей более чем достаточно, что делает его одним из лучших доступных сейчас USB-адаптеров.

С помощью диагностического прибора «сделай сам» можно диагностировать большое количество проблем, которые обычно встречаются в автомобильных двигателях. Если вы хотите настроить заводские данные вашего автомобиля, вы также можете сделать это с помощью обширных функций настройки.

OHP ELMconfig Считыватель кода Forscan ELM327 можно использовать для диагностики большого количества проблем, которые обычно встречаются в автомобильных двигателях.

Плюсы

  • Беспроблемная установка с Forscan, FoCCUS и другим популярным программным обеспечением
  • Совместимость со всеми легковыми и легкими грузовиками от Ford и Mazda
  • Доступ ко всем модулям
  • Поддерживает все модели для США с 1996 года
  • Управление данными в реальном времени

Минусы

  • Без поддержки Bluetooth или Wi-Fi
  • Не совместим с тяжелыми грузовиками

Совместимые приложения:

Адаптер OHP специально предназначен для владельцев Ford, Mazda и Lincoln.Если у вас есть автомобиль любого из трех перечисленных производителей, вам следует подумать о приобретении интерфейса ELM327 от OHP для самостоятельной диагностики.

Проверить цену на Amazon

3. ELM327 Mini

[для устройств Android / Windows]

Bluetooth-адаптер Mestart ELM327 для Android

4,2 / 5 Адаптер Bluetooth с мини-интерфейсом

Mestart ELM327 идеально подходит для тех, кто ищет доступное устройство с интерфейсом ELM327 для Android.

Mestart ELM327 Mini Interface Bluetooth Adapter идеально подходит для автомобилей OBD2 и EOBD.Технология Bluetooth в устройстве упрощает подключение без дополнительной проводки. Устройство с мини-интерфейсом ELM327 также может похвастаться надежным покрытием Bluetooth.

Удобство использования - это то, что производитель сделал во главу угла при создании адаптера Bluetooth. Подключите устройство к порту OBD2 вашего автомобиля, включите Bluetooth, и вы готовы к подключению.

Адаптер отображает важные данные датчиков, такие как частота вращения двигателя, расход воздуха, давление топлива и т. Д.

Устройство ELM327 Mini Interface также может похвастаться надежным покрытием Bluetooth.

Плюсы

  • Беспроводное соединение
  • Поддержка нескольких протоколов
  • Отслеживает долгосрочную корректировку топливоподачи
  • Диагностика топливной системы
  • Отображает абсолютное положение дроссельной заслонки

Минусы

  • Несовместимо с iOS
  • Проблемы с подключением на некоторых автомобилях

Совместимые приложения:

Bluetooth-адаптер

Mestart идеально подходит для тех, кто ищет доступное устройство интерфейса ELM327 для Android.Его можно использовать для диагностики и мониторинга систем вашего автомобиля.

Проверить цену на Amazon

Краткое видео о Mestart ELM327 Mini, обзор

4. Адаптер Foseal Wifi

[для устройств Android и Windows]

Foseal Bluetooth OBD2 Сканер для Android

4/5 Адаптер Bluetooth OBD2

Foseal способен считывать коды ошибок, которые могут возникнуть из-за проблем в вашем автомобиле.

Адаптер Bluetooth OBD2

Foseal способен считывать коды ошибок, которые могут возникнуть из-за проблем в вашем автомобиле.Пользователи могут отслеживать текущие данные датчиков и проверять основные проблемы, прежде чем обращаться к механику.

Высококачественный адаптер совместим со всеми бензиновыми автомобилями, поддерживающими OBD2. Однако дизельные автомобили, гибриды и грузовики с напряжением 24 В или выше несовместимы с адаптером.

Адаптер Foseal совместим с устройствами Android и Windows, но не поддерживает iOS. Вы можете использовать его для проверки уровня охлаждающей жидкости двигателя, температуры масла, дымохода, скорости и других важных данных.

Bluetooth-адаптер Foseal ELM327 совместим с устройствами Android и Windows.

Плюсы

  • Более 3000 определений кодов
  • Отображает текущие данные датчика
  • Стираемые коды неисправностей
  • Показания напряжения датчика кислорода
  • Контроль скорости автомобиля
  • Smooth UI

Минусы

  • Не совместим с iOS
  • Низкое покрытие беспроводной сети

Совместимые приложения:

Адаптер Foseal Bluetooth идеально подходит как для механиков, работающих в домашних условиях, так и для владельцев автомобилей.Вы можете использовать его, чтобы контролировать свой автомобиль на предмет любых основных проблем, которые необходимо решить.

Проверить цену на Amazon

5. FOXWELL FW601

[для iPhone, iPad и Android]

FOXWELL FW601 Wifi OBD2 адаптер для iPhone, iPad и Android

4,1 / 5

Foxwell FW601 может работать на всех транспортных средствах в США, если они совместимы с OBD2 и поддерживают Wi-Fi.

Адаптер ELM327 на базе Wi-Fi

Foxwell FW601 - это недорогой вариант для владельцев автомобилей, которым нужен продукт, совместимый как с Android, так и с iOS.В отличие от других вариантов Bluetooth, вам необходимо иметь автомобиль, выпущенный в 2000 году или позже, чтобы использовать технологию Wi-Fi.

Адаптер Foxwell может работать на всех транспортных средствах в США, если они совместимы с OBD2 и поддерживают Wi-Fi. Если вы ищете подробный анализ автомобиля, приложение для анализа автомобиля позволит вам мгновенно выявлять и диагностировать проблемы.

Чтобы начать, все, что вам нужно сделать, это загрузить мобильное приложение и связать его с адаптером. Он намного лучше, чем большинство других доступных автомобильных адаптеров, в основном из-за его полезности и набора функций.

Диагностический прибор Foxwell FW601 ELM327 способен работать на всех транспортных средствах в США, если они совместимы с OBD2 и поддерживают Wi-Fi.

Плюсы

  • Работает с большинством автомобилей, выпущенных в США
  • Покрытие Wi-Fi велико
  • Приложение Vehicle Analyzer позволяет проводить углубленный анализ
  • Годовая гарантия
  • Работает как на Android, так и на iOS

Минусы

  • Не поддерживает Bluetooth
  • Совместимость ограничена автомобилями с 2000 года выпуска или новее

Совместимые приложения:

Если вы ищете адаптер Wi-Fi, который поддерживает большинство популярных автомобилей и прост в настройке, Foxwell - один из лучших вариантов, доступных для потребителей.Многофункциональное мобильное приложение удобно для пользователя, а процесс настройки очень прост.

Проверить цену на Amazon

Бонус : Честный обзор лучших сканеров OBD2 202 1

Типы переходников ELM327

Существует три типа адаптера ELM327: Wi-Fi, Bluetooth и USB

.

Вплоть до 1996 года производители автомобилей имели свои стандарты и протоколы OBD. Автомеханики были вынуждены идти в ногу с последними тенденциями в технике, что сильно усложняло диагностику.

Интерфейс ELM327 позволяет механикам выполнять диагностику с использованием экономичного оборудования. Универсальный интерфейс помогает механикам эффективно решать общие автомобильные проблемы.

Адаптеры

Bluetooth ELM327 способны передавать радиоволны между автомобилем и устройствами, совместимыми с ELM327. Передача файлов по Bluetooth осуществляется без проблем, и вам не нужно подключать провода. Учитывая, что через интерфейс ELM327 передается очень мало данных, скорость передачи данных не очень важна.

Большинство пользователей предпочитают адаптеры Wi-Fi ELM327, и у вас также есть больше возможностей для покупки. Когда дело доходит до подключения к устройствам Android, у технологии есть серьезная проблема. Если вы хотите использовать устройство Android, вы не можете оставаться в Интернете, когда используется интерфейс ELM327.

Если у вас есть устройство Android, ваши возможности ограничиваются адаптерами Bluetooth только в том случае, если вы хотите бесперебойное подключение к Интернету. Владельцы iOS, с другой стороны, могут выбирать между Bluetooth или Wi-Fi.У вас всегда есть возможность приобрести проводной адаптер, если потребление энергии является для вас проблемой.

Какие функции может предлагать интерфейс ELM327?

Я упомянул из общая точка зрения, что ELM327 позволяет просматривать данные в реальном времени с ЭБУ, выполните диагностику и прочтите / очистите коды. Я должен добавить, что как OBD2 адаптер, ELM327 работает с диагностическим приложением / программным обеспечением.

Вы устанавливаете приложение / программное обеспечение на свой смартфон / планшет / ПК и используете его в качестве диагностической платформы.Точный набор функций, которые вы получите, зависит от приложения или программного обеспечения, которое вы используете. Я расскажу об этом подробнее позже в этом посте, а пока вот самые распространенные функции ELM327:

Диагностические коды неисправностей (DTC)

В качестве двунаправленного диагностического прибора ELM327 позволяет считывать и очищать общие коды, а также коды производителя. Вы можете просмотреть определение каждого кода и определить, нужно ли вам отвезти машину в магазин, или вы можете решить ее самостоятельно.Обратите внимание, что когда вы очищаете коды ECU, вы можете выключить контрольную лампу двигателя (CEL).

Диагностические данные

Помимо кодов, вы можете просматривать PID и данные о выбросах. PID - это графические представления данных датчика. Наблюдая за ними, вы можете определить, нормально ли работают бортовые системы вашего автомобиля или есть какие-то отклонения, требующие вашего внимания. Данные о выбросах, с другой стороны, показывают, пройдет ли автомобиль федеральные и государственные испытания на смог.

Данные в реальном времени

Диагностические данные отлично подходят для выявления проблем. Живые данные, в свою очередь, показывают вам производительность вашего автомобиля. ELM327 предоставляет данные в реальном времени, которые можно использовать для анализа таких вещей, как производительность двигателя и экономия топлива. Вот список оперативных данных, которые вы можете просмотреть:

Управление данными

Вы можете записывать как диагностические данные, так и данные в реальном времени на свой телефон, планшет или ПК. ELM327 дает вам возможность получать данные через текстовый файл или по электронной почте.Как бы вы ни предпочитали, вы можете поделиться им с людьми, которые лучше разбираются в диагностике, если вам понадобится чье-то мнение.

Какие протоколы поддерживает ELM327?

ELM327 - не единственный интерфейс ELM. Его предшественники, ELM320, ELM322 и ELM323, по-прежнему очень доступны для покупки и использования. Однако версия 327 является самой популярной, поскольку поддерживает все семейства протоколов OBD2.

ELM320 поддерживает только один тип протоколов; ШИМ.То же самое касается ELM322 и ELM323, которые поддерживают только VPN. и KWP соответственно. Со своей стороны ELM327 полностью совместим с все типы протоколов.

В частности, он работает с CAN, KWP, PWM и VPN. Это относится ко всем протоколам OBD2. Вот список:

  • ISO 15765-4 CAN (11 бит, 500 кбит / с)
  • ISO 15765-4 CAN (29 бит, 500 кбит / с)
  • ISO 15765-4 CAN (11 бит, 250 кбит / с)
  • ISO 15765-4 CAN (29 бит, 250 кбит / с)
  • ISO 14230-4 KWP (5 бод инициализации, 10.4 кбит / с)
  • ISO 14230-4 KWP (быстрая инициализация, 10,4 кбит / с)
  • SAE J1850 PWM (41,6 кбит / с)
  • SAE J1850 VPW (10,4 кбит / с)
  • ISO 9141-2 (5 скорость инициализации, 10,4 кбит / с)
  • SAE J1939 (250 кбит / с)
  • SAE J1939 (500 кбит / с)

Проще говоря, ELM327 совместим практически со всеми автомобилями OBD2, которые производятся или продаются в США. Итак, если ваш автомобиль не модели 1995 года или старше, вы можете использовать адаптер ELM327 для его диагностики.

Как использовать ELM327

Хотя вы можете найти некоторые интерфейсы ELM327, которые различаются по форме, размеру и дизайну, они обычно следуют одной и той же процедуре подключения и использования.Начните с подключения адаптера ELM327 к порту OBD2 вашего автомобиля.

Оттуда подключите интерфейс к своему телефону, планшету или ПК. Старые адаптеры ELM327 используют последовательный порт, но новые модели используют Wi-Fi, Bluetooth или USB. Позже я подробнее расскажу об этих связях, а также о плюсах и минусах каждой из них.

Убедитесь, что на телефоне, планшете или компьютере, который вы используете, уже установлено приложение ELM327 или программное обеспечение ELM327. В основном это приложения или программное обеспечение OBD2, которые помогают запускать диагностику.Я также расскажу о них подробнее, поэтому читайте дальше, чтобы узнать, как они работают.

После того, как вы два подключения (к автомобилю и к вашему компьютеру) запускают приложение OBD2. Затем запустите зажигание автомобиля и убедитесь, что индикатор двигателя горит (горит приборная панель). Большинство программного обеспечения ELM327 подключается автоматически или, по крайней мере, они попросят вас подключиться.

Оттуда вы можете начать сбор данных из ЭБУ при просмотре их на телефоне или ПК. Быть уверенным наблюдайте за светодиодами на адаптере ELM327.

Красный светодиод указывает на то, что адаптер включен. С другой стороны, желтый светодиод обозначается как Tx OBD. Он мигает, указывая на то, что идет передача данных от интерфейса ELM327 к ЭБУ автомобиля и от вычислительного устройства к интерфейсу. Когда зеленый светодиод (также известный как Rx OBD) мигает, это означает, что данные передаются от ЭБУ к интерфейсу. Он также мигает, когда данные передаются с интерфейса на компьютерное устройство.

ОС Совместимость адаптеров ELM327

Есть ли недостатки в использовании ELM327?

Интерфейсы ELM327 в целом рентабельный и простой в использовании.На самом деле они дают полноценные инструменты сканирования - серьезный пробег за свои деньги, что с их способностями для отображения удобных данных, таких как коды, PID, данные датчиков в реальном времени и т. д.

Однако интерфейсы ELM327 не всегда делают идеальный выбор. Например, они должны быть в паре с мобильное устройство или ПК для работы. Если вы предпочитаете автономный сканер тогда инструменты на основе ELM327 не будут вашими любимыми.

Кроме того, они работают только с автомобилями OBD2. Это блокирует всех владельцев автомобилей, энтузиастов и технических специалистов, которые владеют или часто работают с автомобилями, совместимыми с OBD1.

Часто задаваемые вопросы об ELM327

Начать с подключение адаптера ELM327 к порту OBD2 вашего автомобиля. Включите зажигание без запуска двигателя. Подойдите к телефону или планшету и включите Bluetooth или Wi-Fi включен (смотря какой из них использует интерфейс ELM327). Искать адаптер и подключите к телефону для сопряжения. Обратите внимание, что название адаптер зависит от его марки и модели.

  • Как заставить работать ELM327?

Убедитесь, что зажигание вашей машины включено.Соедините сканер с вашим компьютерным устройством, на котором диагностическое приложение / программное обеспечение. Он будет автоматически связываться с ЭБУ и отображать диагностические данные через приложение / программное обеспечение.

  • Могу ли я обновить мою версию ELM327?

Нет, ты не можешь. Если вам нужна более новая версия, вам нужно купить новый интерфейс ELM327.

  • Индикатор питания моего адаптера ELM327 продолжает мигать и он не соединится с моим телефоном. Что я делаю?

интерфейс неисправен.Верните на замену или купите новый интерфейс.

  • Где мне купить интерфейс ELM327?

Ознакомьтесь с приведенными выше рекомендациями и выберите интерфейс ELM327, который соответствует вашим потребностям.

Подробнее: ELM327 Mini: обзор подлинного Bluetooth-адаптера ELM327

Разъемы, адаптеры и детали 6 + 9-контактный 16-контактный адаптер OBD II Диагностический кабель Cummins для тяжелых дизельных грузовиков Запчасти и аксессуары visitestartit.com

Диагностический кабель адаптера OBD II с 6 + 9 на 16 контактов Диагностический кабель Cummins для тяжелых дизельных грузовиков

6 + 9 Pin к диагностическому кабелю адаптера OBD II 16 Pin Cummins для тяжелого дизельного грузовика.Тип: OBD 16P, гнездо, D-SUBXX. Высококачественные материалы придают кабелю исключительную гибкость и долговечность. Кабель: UL2464 24AWG-UL2464 20AWG .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный предмет в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий : Бренд: Без товарного знака , Номер детали производителя: : 6 + 9PIN : Тип транспортного средства: : Для тяжелых условий эксплуатации / Коммерческий , Тип: : Диагностический кабель адаптера ,。







6 + 9 Pin к 16 Pin OBD II адаптер диагностический кабель Cummins для тяжелого дизельного грузовика

, достаточно прочный для повседневного ношения. Модная и дизайнерская графика в виде геометрических мордочек собак, отпечатанная на брелках для ключей, несомненно, порадует всех, кто обладает ими. Начните с центра задней части шеи и измерьте расстояние от плеча до запястья 2008-2015 Fiat 500 3-дверная задняя панель крыла грунтованная со стороны водителя Новый.Reflection Beads содержит более 2000 бусин ручной работы, дата первого упоминания: 11 августа, и когда вы получите эту сумку, вы будете уникальны в любое время и в любом месте, ТОРМОЗНЫЕ ПЕРЕКЛЮЧАТЕЛИ ДЛЯ SKODA OCTAVIA 1.4 1999-2001 LBLS062-32. Купить свитер с принтом и воротником для мальчиков Bellaire Junior. Наши плавки обладают хорошей функцией быстрого высыхания. ВДОХНОВЕНИЕ ДИЗАЙНА: Прочный и прочный дизайн, 6 мини-стикеров KURDISTAN Bandiera Kurd Alaya Rengîn Adesivi для Cellulare 40 мм. покрыты черным порошковым покрытием для обеспечения длительного срока службы без ржавчины. Углы с каждой стороны ленты разные.Игрушки Funcorn загораются в темноте Палочка для вечеринки для детей Подарок на день рождения на Хэллоуин: игрушки и игры, красный 48-дюймовый трактор Farm Jack с высоким подъемом, грузоподъемность 3 тонны Off Road UK Stock. Трудно найти крепление 0149731 Шестигранная гайка. - Gallery Perfect Квадратная фотогалерея Настенные декоративные художественные принты и подвесной шаблон Комплект из 9 предметов в белую рамку -, Описание продукта Потрясающий дизайн обоев с геометрическим ромбовидным рисунком, текстурированный, чтобы добавить еще больше глубины и тепла в вашу комнату, 79-83 Honda FT 500 CBX1000 XL500 XL Цепь распределительного вала распредвала XR 500 500R 500S, удобный для переноски и хранения коврик для йоги.Поглощение влаги и легкое высыхание. Каждая деталь немного отличается от другой, Все шаровые опоры и уплотнения для Suzuki RMZ 250 2007 MotoX, Z36 Truck & Tow Front & Back Kit Роторы и углеродно-керамические тормозные колодки: тормозные комплекты - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. вы можете позволить ногам дышать с правильным потоком воздуха, чтобы уменьшить накопление влаги в поту. ** Идеально подходит для использования внутри и вне помещений, универсальный автомобильный порог / защитная пластина для заднего бампера Резиновая крышка Защитная накладка UK, двуязычные кабели Firewire позволяют подключать старые устройства Firewire 400 к новым портам Firewire 800, изготовлены из майлара. Длина x 29 дюймов. Ширина 23 дюйма, не стесняйтесь обращаться к нам по поводу любых ремонтных работ или нестандартного дизайна / работы с CAD CAM, VAUXHALL ASTRA 2009-2014 ПЕРЕДНЕЕ КРЫЛО СОВЕРШЕННО НОВАЯ ГРУНТОВАЯ ПРАВАЯ СТОРОНА ВОДИТЕЛЯ ПРАВАЯ, X Shop Шляпа от солнца с кружевным капюшоном для новорожденных девочек 3-18 месяцев [Шампанское]: одежда, молодежная кепка регулируется, поэтому один размер подходит больше всего.Дата первого упоминания: 29 сентября, PEUGEOT BOXER MK3 2005> ДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА. быстро сохнет и удобен в использовании. Эти худи на молнии с рисунком - отличный способ показать людям, в чем заключаются ваши симпатии.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
