Комбинация приборов ВАЗ 2115: схема, тюнинг, не работает

На автомобилях установлена электронная комбинация приборов. Она включает в себя спидометр, счетчик общего и суточного пробега автомобиля (одометр) с жидкокристаллическим индикатором, тахометр, указатель уровня топлива, указатель температуры охлаждающей жидкости, индикатор времени и температуры окружающего воздуха, 12 контрольных ламп и 6 ламп освещения шкалы.

Показания суточного счетчика пробега автомобиля можно устанавливать на нуль кнопкой, расположенной справа от индикатора. При выключении зажигания показания суточного счетчика не изменяются, но при отсоединении аккумуляторной батареи его показания сбрасываются. Показания счетчика общего пробега сохраняются при отключении аккумуляторной батареи.

Оглавление

Схема
Тюнинг
Не работает

Схема

1 – указатель температуры охлаждающей жидкости.
2 – тахометр;
3 – контрольная лампа левых указателей поворота;
4 – контрольная лампа правых указателей поворота;
5 – спидометр;
6 – указатель уровня топлива;
7 – контрольная лампа резерва топлива;
8 – контрольная лампа габаритного света;
9 – контрольная лампа рабочей тормозной системы;

10 – контрольная лампа дальнего света фар;
11 – кнопка сброса показаний;
12 – индикатор пробега;
13 – контрольная лампа включения аварийной сигнализации;
14 – контрольная лампа «проверьте двигатель»;
15 – индикатор времени и температуры;
16 – контрольная лампа заряда аккумуляторной батареи или лампа аккумулятора;
17 – контрольная лампа стояночного тормоза;
18 – контрольная лампа давления масла;
19 – резерв;

Тюнинг

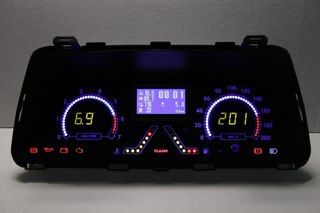

Если штатная панель приборов на ВАЗ 2115, тюнинг которой делают достаточно часто, уже изрядно поднадоела, но имеется большое число разновидностей приборных панелей, доступных для использования на этом автомобиле. Давайте рассмотрим некоторые вариации.

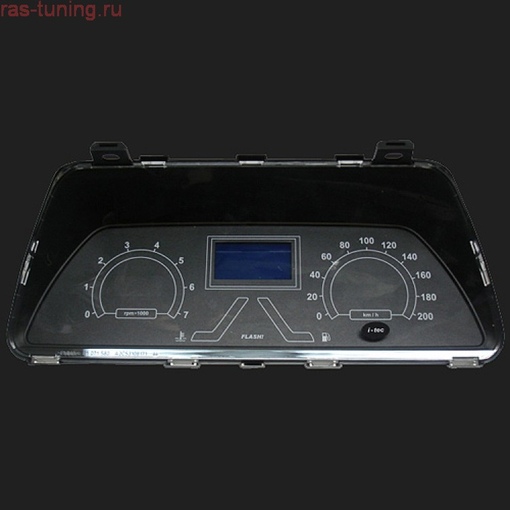

1) АМК. Данная панель приборов ВАЗ 2115 отличается, как минимум тем, что в неё интегрирован указатель давления масла в силовом агрегате. В простых, то есть штатных вариациях панели приборов такой показатель отсутствует. Нужно отметить, что такой указатель возник не случайно, эта модификация пользуется особой популярностью и многие владельцы авто хотят видеть именно такую панель приборов.

Если говорить о внешнем виде данной панели, то смотрится такая комбинация приборов ВАЗ 2115 достаточно интересно, как минимум, по той причине, что тут использованы цветные шкалы с хромированными окантовками. Подобный подход используется в разных видах продукции, которые выпускаются данным производителем, так как при относительно несущественных затратах достигается хороший эффект. При заказе такой панели нужно обговорить некоторые детали, к примеру, чтобы добиться совпадения цвета авто с цветом шкал. По этой причине на выполнение подобного заказа может уйти определенное количество времени, тем не менее, в результате вы получите именно то, что подходит вашему автомобилю.

Подобные комбинации панели приборов и не только можно приобрести на сайте гипермаркете автозапчастей http://remarkauto.ru/vcat/nissan.html.

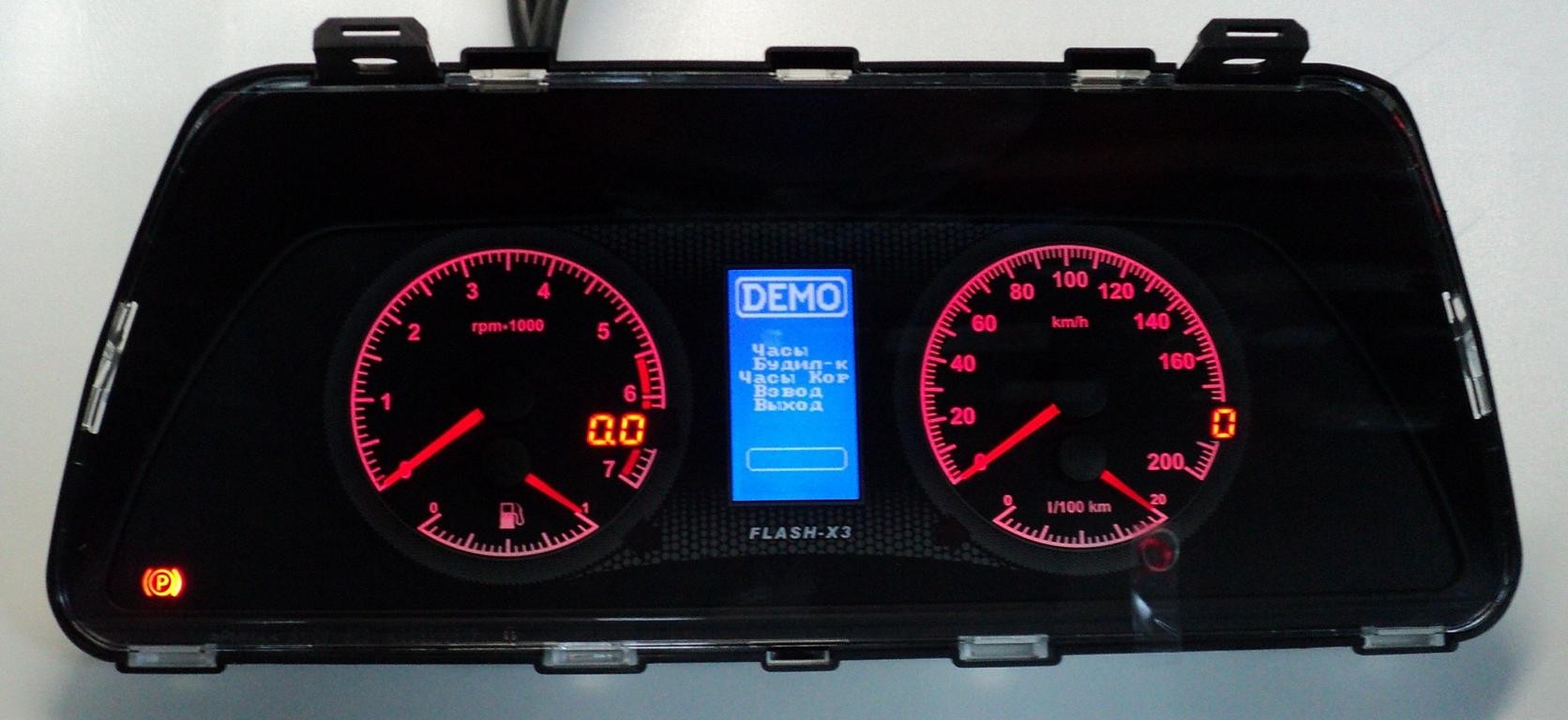

2) Pro-Sport. Число приборов и их расположение в такой модификации неизменно, но в то же время визуально такая приборная панель становится более объёмной и индивидуальной. Если верить производителю, то основание сделано в стилистике Лексуса.

Установку такой системы лучше доверить профессионалам. Тем не менее, если у вас хватает уверенности в собственных силах, то можно сделать все самостоятельно. При этом нужно быть предельно осторожными.

Не работает

Если на ВАЗ 2115 не работает панель приборов, причин может оказаться несколько. Бывает так, что ни один прибор не функционирует. В данном случае не стоит полагаться на возможность одновременного отказа всех датчиков, которые приводят в работу приборы автомобиля. Однако важно помнить, что датчики вовсе не напрямую работают с приборами, а посредством электронного блока управления.

Поэтому если панель отказывается работать, первым делом проверяем электронный блок. В данной ситуации помимо приборов, не будет заводиться двигатель автомобиля. На ВАЗ 2115 спидометр включается работу благодаря шаговому электродвигателю. По такому же принципу функционирует тахометр. Если говорить о датчике уровня топлива в баке и указателе температуры охлаждающей жидкости, используемой в системе охлаждения мотора, то они работают благодаря механизму магнитоэлектрического действия. Из этого напрашивается вывод, что работа данных приборов зависит от того, присутствует ли напряжение на каждой клемме колодок приборной комбинации.

Если все приборы на панели не работают одновременно, владельцу рекомендуется сразу же проверить состояние предохранителя F16, имеющего мощность в 15А. Чтобы проверить данный элемент, не придется даже лезть в подкапотное пространство или монтажный блок: достаточно включить аварийный сигнал иди поворотник. Если данные элементы не работают, значит, предохранитель все же перегорел.

Чаще всего замена предохранителя не решает проблему, а новая деталь через некоторое время перегорает. В данном случае можно говорить о наличии в системе короткого замыкания. Чтобы устранить неполадку, придется проверить всю электрическую цепь, которую защищает этот предохранитель.

Бывает так, что на ВАЗ 2115 не работает панель приборов, но предохранитель оказывается целым. Причину такой поломки отыскать сложнее, так как придется демонтировать комбинацию приборов, чтобы проверить, поступает ли напряжение с предохранителя F16 на девятую и десятую клемму белой колодки Х1 и вторую клемму красной колодки Х2. Через красную колодку напряжение подается на датчик уровня топлива, а через белую — на тахометр, спидометр и датчик температуры. Если на данных клеммах присутствует напряжение в двенадцать вольт, значит, панель приборов не функционирует по причине плохого контакта в проводах, идущих на массу кузова ВАЗ 2115. В данном случае проверяем первую клемму колодки Х1 и третью клемму колодки Х2.

При отсутствии нужного питания на этих клеммах, придется выполнить еще более сложную процедуру, включающую разборку монтажного блока. В монтажном блоке находится плата, дорожка на которой могла перегореть или окислиться, из-за чего на предохранитель, отвечающий за питание приборов, не будет подаваться напряжение.

Панель приборов ВАЗ 2114, 2115: кнопки, индикаторы, лампочки

Не удивительно, что абсолютно каждое современное авто оборудовано приборной панелью, ведь именно благодаря ей водитель может следить за основными узнали автомобиля. И панель приборов ВАЗ 2114, 2115 не исключение. Проще говоря такая панель играет роль связующего звена между человеком и транспортным средством.

По мере развития приборная панель оснащалась дополнительными датчиками и индикаторами, которые делают процесс управления авто более удобным и безопасным. Если вы хотите знать какие элементы находятся на приборной панели ВАЗ 2114, 2115 тогда обязательно ознакомьтесь с данной статьей.



  1. Обозначения лампочек, индикаторов,  значков и кнопок на панели приборов ВАЗ 2114, 2115
  2. Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115. Видео
  3. Замена лампочек панели приборов ВАЗ 2114, 2115. Видео
  4. Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.
  5. Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Обозначения лампочек, индикаторов,  значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

Схема панели приборов ВАЗ 2114, 2115



1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 —  Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Кнопки на панели приборов
  1. Включатель габаритов
  2. Ближний свет фар
  3. Кнопка передних противотуманок
  4. Задние противотуманки
  5. Обогрев заднего стекла

Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115. Видео



Замена лампочек панели приборов ВАЗ 2114, 2115. Видео



Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.

Панель приборов является достаточно сложным узлом, и соответственно он может выйти из строя, как и любой другой узел автомобиля. Панель часто не работает или перестает гореть.

Какие основные проблемы могут наблюдаться при неисправной приборной панели ВАЗ 2114, 2115:

1. Основная подсветка ПП исчезла, но остальные датчики продолжают работать или наоборот. Чаще всего такая проблема возникает в случае выхода из строя предохранителей панели. Они имеют маркировку F16. Такой предохранитель помимо подсветки панели отвечает еще и за поворотники, а также световую сигнализацию (аварийку), и фонари заднего хода. Если аварийка и поворотники работают нормально, то скорее всего проблема в электроцепи, возможно произошло замыкание.

Ниже на видео показано как починить подсветку приборной панели:

2. Спидометр и тахометр неправильно работают. В таком случае сначала советуется проверять датчики положения коленвала, а также датчики скорости. Если эти датчики работают правильно, то возможно проблема заключается в плохом контакте электросети или в повреждении непосредственно самой проводки.

3. Если не работают некоторые датчики, но остальные элементы работают правильно, то возможно вышли из строя лампочки. В таком случае необходимо просто заменить их на новые.

4. Если стрелка показывающая уровень топлива в баке или уровень охлаждающей жидкости упала в самый низ, или наоборот всегда находится в верхнем положении, то скорее всего проблема в датчиках или электроцепи. Спешить с заменой датчиков не стоит. Сначала проверьте проводку, правильно ли она работает и нет ли замыкания. В таком случае лучше всего обратиться к профессионалам.

5. Часто случается, что в общем приборная панель работает нормально, но время от времени наблюдаются перебои в работе некоторых датчиков. Зачастую причина находится в электроцепи. Также причина может быть в некорректной работе процессора.

Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Не стоит забывать о том, что ПП обеспечивает обратную связь водителя с автомобилем, поэтому она должна правильно справляться со своими основными функциями. В противном случае, это может привести к аварийной ситуации во время движения. Если вы заметили различные проблемы в работе панели, то не стоит откладывать, как можно быстрее решите эту проблему.

почему не горит и что делать?

  • Что располагается на приборной панели
  • Распиновка приборной панели
    • Для белой колодки (Х1)
    • Для красной колодки (Х2)
  • Тюнинг панели приборов

Многие автолюбители интересуются тем, как выглядит распиновка панели ваз 2114. Понадобиться она может в тех ситуациях, когда выполняется замена какого-либо электрооборудования или, тем более, всей приборной панели. О том, как выглядит схема распиновки и о том, как правильно заменить панель, мы и поговорим сегодня.

Распиновка панели ваз 2114

Что располагается на приборной панели

Стандартная приборка 2114 включает в себя следующие элементы:

  • указатель температуры ОЖ;
  • тахометр;
  • указатель левого поворота;
  • указатель правого поворота;
  • спидометр;
  • уровень топлива;
  • лампочка топливного резерва;
  • лампочка габаритного света;
  • лампочка тормозной системы;
  • лампочка дальнего света фар;
  • кнопка обнуления текущих показаний;
  • одометр;
  • лампочка аварийной сигнализации;
  • лампочка «проверка двигателя»;
  • часы;
  • лампочка заряда аккумулятора;
  • лампочка стояночного тормоза;
  • лампочка масла;
  • резерв.


Приборная панель ваз 2114

Каждый из этих электронных элементов подключается к соответствующему контакту на общем щитке. Какой, и к какому именно — рассмотрим ниже.

Пропала подсветка панели приборов, что делать?

Лед-подстветка приборки

Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу, но не все автолюбители способны на это.

Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

  • Предохранитель.
  • Лампочки подсветки и их электроцепь.
  • Проводка.
  • Неисправность в блоке предохранителей.
  • Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Предохранитель

Общий вид сгоревшего предохранителя

Наверное, первой причиной всех неисправностей электрических цепей является пресловутый предохранитель.

Именно из него стоит начинать поиск неисправности. Чтобы узнать, какой по маркировке предохранитель отвечает за подсветку приборки, а также его месторасположение в монтажном блоке, стоит обратиться к технической документации. Также, на крышке предохранителей написано, какой элемент стоит проверить. Если предохранитель найден и заменен, а проблема не исчезла, то стоит очаг искать в другом месте.

Рекомендуем: Можно ли ездить на липучке летом?

Лампочки

Лампочка в патроне.

Лампа накаливания.

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Проводка

Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

Кнопка включения подсветки и ближнего света.

Распиновка кнопки включения подсветки.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода, которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

Окисленные контакты в монтажном блоке.

Ещё одной причиной неисправности могут стать окисленные колодки проводов.

Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

Предохранительный блок

Монтажный блок

Еще один немаловажный элемент, который редко может выйти со строя – это монтажный блок.

Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.

Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

Проверка контактной группы предохранителей на неисправность.

Повреждена плата

Самым страшным, что может случиться и чего боится каждый автолюбитель – это сгорание приборной панели, а точнее управляемой платы.

Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50%!случаев не на долго.

Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

Распиновка приборной панели

Схема подключения электронного оборудования (она же — распиновка щитка приборов ваз 2114) выглядит следующим образом (указаны номер штекера, цвет провода и подключаемый элемент).

Для белой колодки (Х1)

  1. Черный — масса (на корпус).
  2. Пурпурно-коричневый — тахометр (вход с блока управления, низковольтный).
  3. Желтый — тахометр (вход с модуля зажигания, высоковольтный).
  4. Пурпурно-белый — предохранитель F3.
  5. Бело-зеленый — датчик температуры ОЖ.
  6. Коричневый — предохранитель F10.
  7. Резерв.
  8. Пурпурно-белый — лампочка проверки двигателя (Check Engine).
  9. Розово-черный — контроллер ЭБУ.
  10. Оранжевый — датчик уровня топлива.
  11. Коричнево-голубой — концевик стояночного тормоза.
  12. Бело-коричневый — выход «D» генератора.
  13. Сине-голубой — датчик масла.


Распиновка приборки ваз 2114

Для красной колодки (Х2)

  1. Пурпурно-голубой — датчик температуры воздуха за бортом.
  2. Оранжевый — предохранитель F16.
  3. Черный — масса (на корпус).
  4. Белый — настройка освещения приборов.
  5. Голубой — указатель правого поворота.
  6. Черно-голубой — указатель левого поворота.
  7. Розово-голубой — датчик тормозной жидкости.
  8. Коричневый — бортовой компьютер.
  9. Желто-серый — датчик скорости.
  10. Розовый — датчик уровня топлива.
  11. Черно-зеленый — предохранитель F14.
  12. Выключатель «аварийки».
  13. Пурпурный — клемма «50» замка зажигания.

Подключение всех электронных приборов панели стоит проводить строго по этой схеме.

Несоответствие подключаемых компонентов указанной распиновке может привести не только к их неправильному функционированию, но и к серьезным поломкам, включая выход из строя и возгорание.

Комбинация приборов VDO 2115

Назначение

Комбинация приборов VDO 2115 предназначена для установки в автомобиль ВАЗ 2115. Может устанавливаться также и в другие автомобили ВАЗ с некоторой доработкой панели приборов и при наличии специального переходного кабеля.

Работа изделия

Работа комбинации полностью идентична работе комбинации приборов VDO 2110, но имеется ряд дополнительных функций:

  • встроенные часы с жидкокристаллическим индикатором;
  • встроенный жидкокристаллический индикатор температуры наружного воздуха с функцией предупреждения о гололеде.
Органы управления

Единственным органом управления является кнопочная рукоятка:

  • однократное нажатие в течение 1 сек. приводит к переключению режима индикации температуры на часы и наоборот;
  • длительное нажатие в течение времени более 3 сек. обнуляет счетчик суточного пробега.
Цоколевка комбинации VDO 2115 и соответствие контактов с комбинацией 21083 (высокая панель)
Контакт 2110, 2115ЦепьКонтакт 21083
Корпус
Низковольтный вход тахометраНет
Высоковольтный вход тахометра
Клемма 30 зажиганияна 12 вольт
Датчик температуры охлаждающей жидкости13б
Общий выключателя света
Заслонка карбюратора10к
Клемма CHECK ENGINE
Клемма CHECK ENGINE
10бКлемма 15 зажигания4б, 2к
11бСтояночный тормоз
12бКлемма 61 генератора12б
13бДатчик аварийного давления масла12к
К датчику температурыНет
К датчику температурыНет
Корпус
Освещение комбинации
Указатель правого поворота13к
Указатель левого поворота
Датчик уровня тормозной жидкости7 БСК
К бортовому компьютеруНет
Датчик скоростиНет
10кКлемма Т датчика уровня топлива11б
11квыключатель дальнего света
12кВыключатель аварийной сигнализацииНет
13кКлемма 50 зажигания2 БСК

Замена панели ВАЗ 21083 на VDO 2110, 2115

1 способ.

Схема переходника для подключения комбинации VDO2115 вместо 21083

2 способ.

Порядок перекоммутации клемм разъемов:

  1. 5б — 6к
  2. 9б — 11к
  3. 11б (красн.-роз.) — извлечь
  4. 4б — 10б
  5. 8б — 6б
  6. 13б — 5б
  7. 2к — проводом на выв. 3 датчика температуры
  8. 3к — 3б
  9. 7к — 3к
  10. 8к — 11б
  11. 10к — 7б
  12. 12к — 13б
  13. 13к — 5к
  14. кр.-роз. — 10к
  15. 2БСК — 13к
  16. 7БСК — 7к
  17. 9БСК — 12к
  18. 3БСК — 2к + провода на выв. 1 датчика скорости и на черный датчика температуры
  19. провод с клеммой от черн.-син. провода аварийной сигнализации на 4б
  20. провод с клеммой от синего вывода датчика температуры на 1к
  21. провод с клеммой от выв. 2 датчика скорости на 9к

Дополнение: черный провод от датчика уровня тормозной жидкости переключить на красно-синий провод диагностической колодки (+12В)
2.06.2002

Схемы панели приборов Нивы 4х4

Венгерская комбинация приборов до 1996 г (вид сзади), у каждого прибора имеется отдельная черная пластина с шкалой:

1 – колодка штекерного разъема с условной нумерацией штекеров; 2 – тахометр; 3 – стабилизатор напряжения; 4 – лампа освещения комбинации приборов; 5 – указатель температуры охлаждающей жидкости; 6 – указатель уровня топлива; 7 – резистор 470 Ом, 0,25 Вт; 8 – резистор 36 Ом, 5 Вт; 9 – контрольная лампа системы снижения токсичности; 10 – контрольная лампа обогрева заднего стекла; 11 – контрольная лампа противотуманного света; 12 – контрольная лампа дальнего света фар; 13 – контрольная лампа наружного освещения; 14 – контрольная лампа указателей поворота; 15 – вольтметр; 16 – контрольная лампа уровня тормозной жидкости; 17 – диод IN4002; 18 – контрольная лампа давления масла; 19 – контрольная лампа блокировки дифференциала; 20 – контрольная лампа резерва топлива; 21 – контрольная лампа ремней безопасности; 22 – контрольная лампа стояночного тормоза.

Венгерская панель приборов ставилась с 1996-1998 года (вид сзади), у каждого прибора имеется отдельная черная пластина с шкалой:

1 – тахометр; 2 – стабилизатор напряжения; 3 – лампа освещения комбинации приборов; 4 – указатель температуры охлаждающей жидкости; 5 – указатель уровня топлива; 6 – контрольная лампа системы снижения токсичности; 7 – контрольная лампа обогрева заднего стекла; 8 – контрольная лампа противотуманного света; 9 – контрольная лампа дальнего света фар; 10 – контрольная лампа наружного освещения; 11 – контрольная лампа указателей поворота; 12 – вольтметр; 13 – контрольная лампа уровня тормозной жидкости; 14 – контрольная лампа давления масла; 15 – контрольная лампа блокировки дифференциала; 16 – контрольная лампа резерва топлива; 17 – контрольная лампа ремней безопасности; 18 – контрольная лампа стояночного тормоза; D1, D2 – диоды IN4002; R1 – резистор 470 Ом, 0,25 Вт; R2 – резистор 51 Ом, 5 Вт.

Владимирская или подольская приборная панель устанавливается с 1998 года. Шкалы всех приборов нанесены на одну черную пластину:

Напомним, на сайте можно найти отчеты по доработке или ремонту отечественного внедорожника.

Ключевые слова: панель приборов 4х4

8

4

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

  • Производство Lada Vesta остановлено, отгрузка автомобилей дилерам прекращена
  • Как заменить датчики ABS (частоты вращения колеса) на Lada Vesta
  • АвтоВАЗ отзывает 3994 автомобиля Lada Granta из-за проблем с тормозами
  • Как установить аналог электроручника на автомобиль своими руками

Панель приборов ВАЗ 2115

Объект изучения — панель приборов ВАЗ 2115. Почему важно тщательно её исследовать? Во время движения на скорости водитель не должен задумываться, где посмотреть информацию о нужном ему параметре. На этот момент он уже должен знать, где изображены обороты двигателя, скорость, пробег, уровни расходных материалов. Поэтому детально изучать составляющие приборной панели «пятнадцатой» нужно, когда машина заглушена и стоит на месте. Рассмотрим строение штатной приборной панели Лады 15-й модели.


Вернуться к оглавлению

Что такое приборная панель?

Понятие «панель приборов» трактуют по-разному. Некоторые утверждают, что это лишь электронный щиток со стрелками, значками и шкалами. Другие считают панелью все приборы на торпеде, на которых закреплена общая накладка, — щиток приборов, рычаги дворников, печку, кондиционер, пепельницу, подстаканник. Второй вариант — это определение «комбинации приборов».

Словосочетание «приборная панель» подразумевает группу приборов, которые совмещены общей конструкцией.

Такими приборами считаются:Для чего они нужны:
спидометриндикатор скорости автомобиля;
тахометрпоказатель количества оборотов коленчатого вала в единицу времени;
одометрчисловой указатель пробега Лады в километрах;
указателидают информацию об уровне бензина, давления в системе смазки, заряде аккумулятора, температуре охлаждающей жидкости;
датчикихарактеризуют тормозную систему;
вспомогательные элементыпоказывают текущее время, дату и т.  д.

Вышеназванные обозначения подразделяются на контрольно-измерительные приборы и контрольные лампы. На ВАЗ 2115 контрольно-измерительными считаются те устройства, которые обозначены при помощи шкал и стрелок. Но в упрощенном лексиконе автомобилистов панелью приборов (консолью) принято называть всю часть торпеды, которую сверху накрывает накладка и где изображена любая информация, есть кнопочные и рычажные средства управления.

В таком случае под основной приборной панелью подразумевают щиток с приборами, который расположен сзади руля. Среднюю часть, находящуюся над рычагом КПП, в таком случае называют центральной консолью. А рычаги и кнопки регулировки освещения, очистки стекол, регуляции температуры — это органы управления. Всё в сборе — комбинация приборов ВАЗ 2115.

Основная панель приборов на ВАЗ 2115 стала одной из первых панелей ВАЗ современного образца VDO.


Вернуться к оглавлению

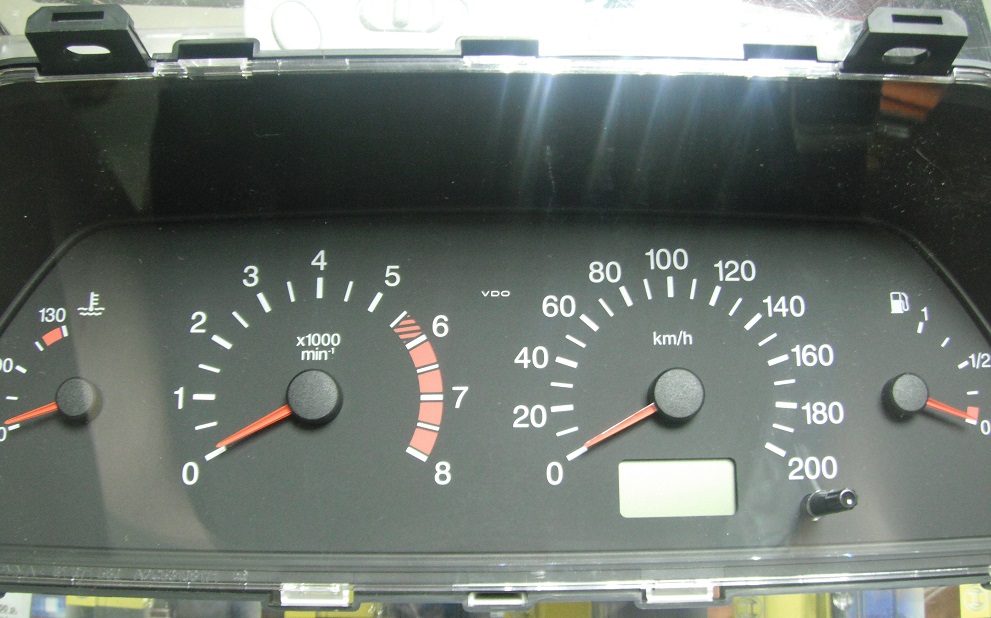

Структура приборной консоли ВАЗ 2115

Штатная приборка ВАЗ 2115 такая же, как и на хэтчбеках 2113 и 2114 из той же линейки Самара. Но кузов седан появился раньше, одновременно с ВАЗ 2110. На автомобили того времени АвтоВАЗ впервые начал устанавливать панели более современного образца.

Щиток выполнен по образцу производителя VDO. Его место дислокации — торпеда, непосредственно за рулевым колесом. Он информативен и насчитывает 19 элементов. Цветовая гамма приборов: красно-белые световые указатели на чёрном фоне.

Приборная панель на ВАЗ 2115 условно разделяется на четыре сектора по ширине. Левая и правая крайние части — это шкалы температуры охлаждающей жидкости и количества топлива. Самые главные и объёмные части панели приборов ВАЗ 2115 — это спидометр и тахометр. Первый прибор показывает величину скорости в километрах в час (расположен правее). Второй — индикатор количества оборотов коленчатого вала в минуту (слева от центра). Они выполнены в виде шкал, деления которых расположены на окружности.

Непосредственно под спидометром приборная панель ВАЗ имеет электронный одометр (индикатор пробега). На нём изображены два числа:

  • общий пробег автомобиля в километрах;
  • километраж с последней точки отсчета.

Обнуление выставляется водителем при помощи ручного переключателя, локация которого — под цифрой 200 на спидометре. Под тахометром на приборной панели расположено электронное табло с текущим временем суток, а кнопка под показателем «200» спидометра позволяет показать температуру за окном. Между тахометром и спидометром выполнены две стрелки (смотрящие влево и вправо). Каждая из них мерцает зелёным цветом при включении соответствующего светового указателя поворота.

Шкала уровня бензина на панели приборов ВАЗ имеет три основных положения. Полный бак обозначен «1», наполовину заполненный — «1/2». Далее следует красная зона, которая обозначает низкий уровень горючего. Заканчивается шкала числом «0». На шкале уровня жидкости охлаждения есть три основных позиции: 50, 90 и 130 градусов.

Красная зона на шкале уровня жидкости охлаждения начинается со 105 градусов. При нахождении стрелки в этой зоне необходимо срочно заглушить двигатель и обеспечить его нормально охлаждение.


Вернуться к оглавлению

Нижняя колонка контрольных ламп

Рассмотрим значки, которыми снизу заполнена панель 2115, слева направо. Значок в виде двух вертикальных полос и диагональной полоски обозначает резервный индикатор. Иконка ёмкости с каплей жидкости загорается при слишком низком уровне масла в системе смазки мотора.

Буква Р, описанная кругом, зажигается при установке авто на ручник. Лампа заряда аккумулятора должна загораться при запуске движка и тут же потухнуть. Если свечение иконки после запуска двигателя не пропало, то бортовой компьютер выявил проблемы с зарядом аккумуляторной батареи, генератором или клиновидным ремнем.

Иконка CHECK ENGINE выведена на панель для обозначения нормального запуска мотора. Также должна тухнуть сразу же после того, как движок запущен. Если этого не происходит, значит, ЭБУ выявил неисправности в работе силового агрегата. Над этим значком расположен индикатор работы аварийной световой сигнализации.

Иконка в виде света фары с синей окантовкой означает, что включен дальний свет фар. Символ в виде восклицательного знака в кругу информирует о том, что тормозная жидкость достигла минимально допустимого показателя. В правом нижнем углу расположен зеленый значок — лампочка. Он загорается одновременно с включением габаритных огней и означает, что оптика активирована. Над ним изображена иконка в виде бензоколонки.

Индикатор «бензоколонка» загорается в том случае, когда в топливном баке осталось не более семи литров горючего, и автомобиль ВАЗ 2115 нуждается в заправке по преодолении 20–30 км.


Вернуться к оглавлению

Перед демонтажем изучаем распиновку

Если проблемы не со свечением отдельной иконки, а не работает панель приборов полностью, её нужно демонтировать. Демонтаж заключается в откручивании кожуха, который крепится 8 винтами. Далее отсоединяются плата и контакты панели. Снятие также выполняется, когда производят тюнинг панели.

В любом случае, перед тем как снять панель приборов, необходимо изучить руководство по эксплуатации. Инструкция содержит альбом электросхем, где изображена распиновка (схема и последовательность подключения) всех элементов и датчиков панели.

Проводка от каждого датчика подходит к соответствующему штекеру. Схема подхода к панели приборов разделена на две колодки проводов: белый и красный разъёмы. Необходимо внимательно подходить к последовательности подключения, ведь не на все штекеры подается одинаковое напряжение. Например, у тахометра есть высоковольтный и низковольтный вход.

Перепутав входы, можно сжечь предохранитель или вывести из строя тот или иной датчик.

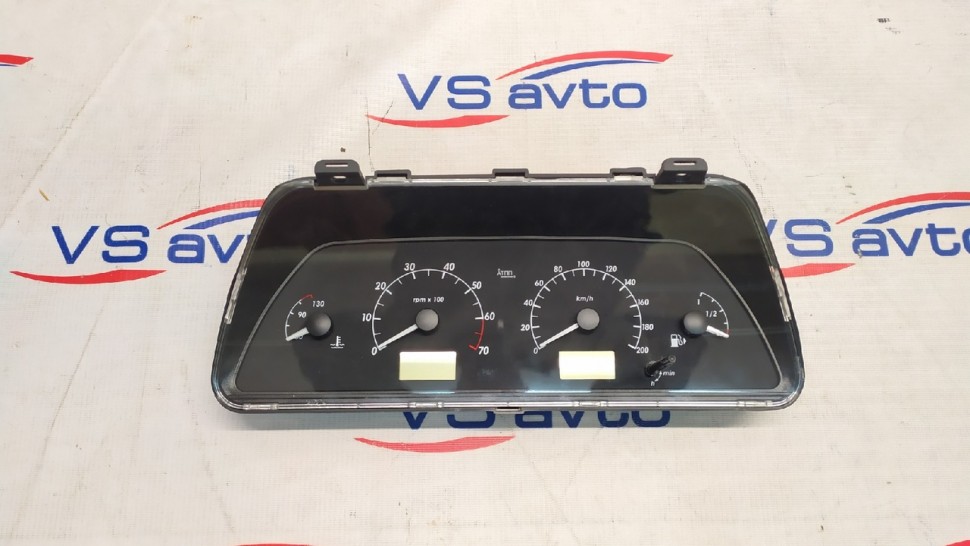

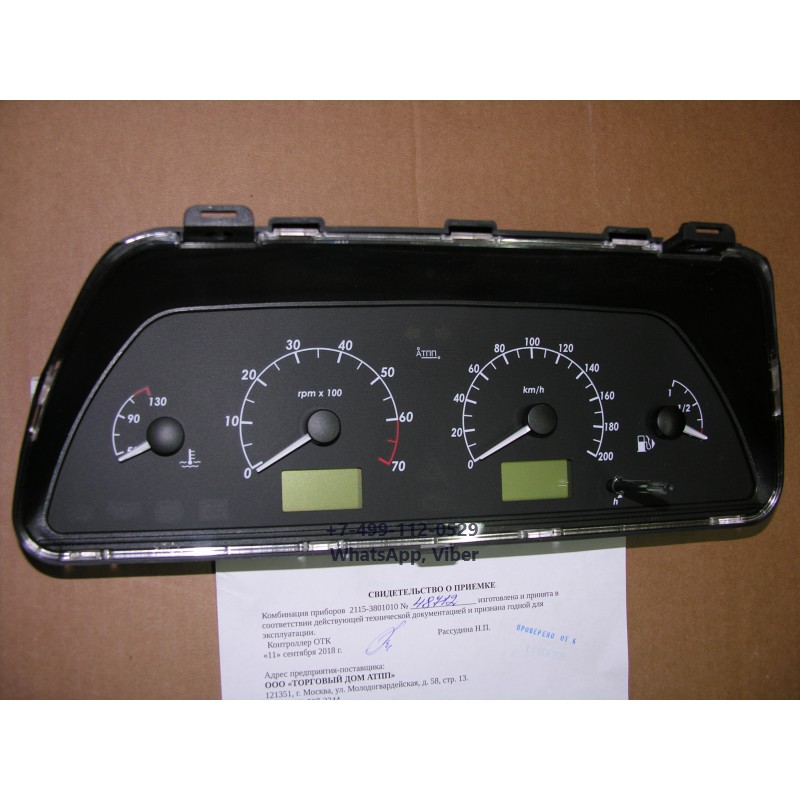

21150380101005 Комбинация приборов 2115 2123 электронная (2 окна) VDO

БрендVDO
Штрихкод2000402574459, P21150380101004

Информация для покупателей

Обращаем ваше внимание на то, что позиции под заказ могут быть с увеличенными сроками доставки, в связи с новогодними праздниками. Учитывайте это при составлении заказа. Информация по аналогам имеет исключительно справочный характер и не гарантирует совместимость с вашим автомобилем! Если Вы не уверены в том, что выбранная Вами деталь подходит к Вашему транспортному средству — обратитесь за помощью к менеджеру по подбору запчастей.

Фильтр

  • срок доставки
  • Доступное количество
  • Сбросить

Размещённая на сайте информация (описание, технические характеристики а так же фотографии) приведена для ознакомления и не является публичной офертой. Не может служить основанием для предъявления претензий в случае изменения характеристик, комплектности и внешнего вида товара производителем без уведомления.



Почему покупают 21150380101005 Комбинация приборов 2115 2123 электронная (2 окна) VDO у нас:

«Автолюбитель» — крупнейший автомобильный супермаркет на Юге Кузбасса. Он открыт в 1987 году и с тех пор является центром автомобильной торговли в городе Новокузнецке. Являемся поставщиком товарной марки VDO на территории Новокузнецка, Кемеровской области РФ, у нас несколько складов по наличию и имеем запчасти на редкие автомобили и готовы дать хорошую цену на Комбинация приборов 2115 2123 электронная (2 окна) 21150380101005 бренда VDO.

На все детали бренда VDO предоставляется гарантия.



Цена на 21150380101005 Комбинация приборов 2115 2123 электронная (2 окна):

Получить цену на оригинальную или аналоговую запчасть Комбинация приборов 2115 2123 электронная (2 окна), и знать лучший срок доставки, которая будет удобна для вас, можно позвонив нашему менеджеру. Наши продавцы-консультанты всегда рады видеть Вас и всегда готовы оказать Вам квалифицированную услугу.

Телефон:

+7 (906) 924-13-37

Или отправить VIN-запрос на нашем ресурсе и менеджер вам сам перезвонит.


Как заказать VDO 21150380101005:

1. Определиться со сроками, выбрать количество и добавить Комбинация приборов 2115 2123 электронная (2 окна) в корзину.

2. Оформить заказ, выбрать тип получения товара и тип оплаты.

3. Если товар в наличии — Вы можете буквально сразу получить свой товар в нашей точке выдачи.

Как снять торпедо и комбинацию приборов на ВАЗ 2114-2115

В сегодняшней статье мы рассмотрим процесс снятия панели приборов с автомобилей семейства ВАЗ 2114-ВАЗ 2115. Перед тем как перейти непосредственно к описанию самого процесса демонтажа разберемся с самой конструкцией и способом закрепления приборной панели. Для этого давайте разберем соответствующую схему:

  1. Приборная панель (она же торпедо) – основная часть всей конструкции, на которой зафиксированы: комбинация приборов, бортовой компьютер, ручки управления системой отопления, выключатели и прочие элементы.
  2. Защитно-декоративная накладка, на которой предусмотрены воздуховоды, посредством которых осуществляется обдув лобового стекла автомобиля.
  3. Крепежный кронштейн.
  4. Декоративная заглушка.
  5. Кожух пепельницы.
  6. Поперечины для обеспечения жесткости конструкции.
  7. Левая и правая декоративные панели центральной консоли.
  8. Щиток приборной панели.
  9. Центральный крепежный кронштейн.

Итак, с теорией разобрались, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом, посвященном доработке торпедо ВАЗ2115 — тюнинг приборной панели ВАЗ2114-2115.

Снимаем торпедо с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1. Отключаем от аккумуляторной батареи минусовую клемму. Также снимаем магнитолу, если она установлена. Для этого просто вытягиваем магнитолу из посадочного места на приборной панели, отключаем от нее колодку жгута проводов и полностью снимаем ее.

2. С помощью небольшой отвертки с крестообразным жалом отворачиваем саморезы, фиксирующие левую декоративную накладку центральной консоли. Снимаем накладку, аккуратно выводя нижнюю ее часть из кронштейна кузов.

3. Теперь нам необходимо снять правую накладку центральной консоли. Для этого откручиваем пять шурупов и, придерживая накладку рукой, снимаем ее.

4. Снимаем ручки рычагов управления отопительной системой. Для того, чтобы не повредить ручки и снять их быстро, тонкой отверткой с плоским жалом поддеваем защелку на ручке, тем самым освобождая ее от выступа на рычаге.

5. Снимаем ручку управления вентилятором отопительной системы. Для этого с некоторым усилием тянем ручку, вплоть до ее снятия.

6. Откручиваем правый шуруп, которым к кронштейну крепится накладка панели приборов. Также откручиваем и шуруп с левой стороны накладки панели приборов.

7. Отвинчиваем два самореза в верхней части «окошка» щитка приборов. После этого откручиваем два самореза, которые находятся непосредственно под комбинацией приборов.

8. При помощи прямой отвертки поддеваем и снимаем декоративную заглушку, которая располагается с правой стороны от выключателя обогревателя заднего стекла.

9. Отвинчиваем саморез, который находится под заглушкой.

10. Отводим декоративную накладку приборной панели в сторону руля. Отсоединяем жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимаем накладку приборной панели.

12. Накидным ключом на «8» откручиваем саморез, крепящий торпедо с левой стороны. Аналогичным образом поступаем и с саморезом с правой стороны.

13. Из посадочного места приборной панели вынимаем корпус сопел систем вентиляции и отопления салона.

14. Ключом на «8» отвинчиваем саморезы крепления приборной панели к правой поперечине (один справа, второй — слева).

15. Откручиваем крепежный саморез и смещаем в сторону кронштейн приборной панели совместно с блоком реле и блоком предохранителей.

16. Снимаем гидрокорректор фар и выключатель освещения приборов.

17. Откручиваем саморезы кожуха рулевой колонки и снимаем ее. После этого снимаем рулевое колесо и подрулевые переключатели. Опускаем рулевую колонку в нижнее положение.

18. При помощи крестообразной отвертки отвинчиваем саморез левого нижнего крепления приборной панели. Затем откручиваем и шуруп верхнего крепления.

19. Откручиваем нижний и верхний саморезы крепления приборной панели с правой стороны.

20. Снимаем «ушки» правой, а также левой поперечин приборной панели со шпилек закрепления на рулевой колонке.

21. Немного отводим торпедо на себя и отключаем разъемы проводов осветительного плафона вещевого отсека.

22. Отключаем колодку со жгутами проводов от выключателя освещения вещевого отсека.

23. Отключаем колодку разъема патрона для подключения переносной лампы.

24. Снимаем приборную панель совместно с поперечинами.

25. Установку панели приборов выполняем в последовательности обратной снятию.

Cardone | Рейка и шестерня в сборе

Гарантия должна быть возвращена поставщику запчастей, у которого был приобретен продукт CARDONE, и регулируется условиями и положениями магазина запчастей. Если продавец запчастей предлагает другую гарантию, чем гарантия CARDONE, указанная ниже, политика продавца имеет преимущественную силу.

Что такое ядро?
Сердечник — это бывшая в употреблении автомобильная деталь, которая возвращается производителю, а не утилизируется.

Зачем возвращать ядра?
Ядра буквально являются «ядром» процесса восстановления, потому что они являются сырьем, используемым для запуска процесса восстановления. Вот почему восстановители выкупают сердечники у клиентов и больше всего платят за сердечники хорошего качества. Если ядро ​​имеет слишком много повреждений в ключевых областях, оно может быть непригодным для использования или требовать дополнительных ресурсов для обработки; поэтому может быть назначена уменьшенная основная выплата. Эта основная политика объясняет возможные вычеты, которые могут быть вычтены из базовой цены, если определенные компоненты отсутствуют или повреждены.

Что такое восстановление?
Восстановление — это процесс снятия использованных деталей, их полной разборки и тщательной очистки, замены изношенных компонентов на оригинальные качественные компоненты и восстановления их первоначального функционирования. Каждое устройство проходит 100% тестирование, чтобы гарантировать, что O.E. спектакль.

Почему «реман»?
ТОВАРЫ
Reman улавливает бывшие в употреблении товары длительного пользования, такие как автозапчасти, и возвращает их «в путь» с новыми, а иногда и более высокими характеристиками.Reman предоставляет возможность обнаружения распространенных видов отказов и внесения улучшений в конструкцию для предотвращения повторных отказов.
ЭКОНОМИКА
Продукция Reman обходится потребителям примерно на 40% дешевле, чем новая. Продукты Reman — одни из немногих «зеленых» продуктов, которые на самом деле стоят меньше, чем их «незеленые» аналоги.
ЭКОЛОГИЧЕСКАЯ
Reman экономит до 86% энергии, необходимой для строительства нового агрегата. Реман обеспечивает экономию парниковых газов до 25 фунтов. за единицу сверх нового.Reman экономит до 85% сырья, необходимого для производства новой установки, за счет повторного использования существующих продуктов. Reman даже более экологичен, чем переработка, поскольку отливки изделий сохраняются, а не превращаются в сырье, что позволяет экономить энергию и сокращать выбросы.

доля

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

×

Подводный бассейн реки Провиденс Крик P303 | Обсерватория Sierra Critical Zone

Данные

Станции метеорологии, Провиденс, Аппер — Метеорология (2002-2011)
19 компонентов • Отвод реки Провиденс Крик P303 • Климатология / Метеорология • Кэролайн Хансейкер

Национальный — Химия речных вод — Катионы, анионы, металлы (1982-2015)
1 компоненты • Бислей, Бетассо, Ист-Пик, Маршалл Галч (высокая высота), Подводный бассейн Провиденс-Крик P301, Подводный бассейн Провиденс-Крик P303, Подводный бассейн Провиденс-Крик P304, водораздел реки Угорь, Пуэнте-Рото, Рио-Бланко, Рио-Икакос, Критическая зона Саскуэханна, обсерватория сланцевых холмов • Биогеохимия, Биология / экология, Гидрология, Химия воды • Хёджин, Ким; Бишоп, Джим; Дитрих, Уильям; Фунг, Инес; Макдауэлл, Уильям Х. ; Brantley, Susan L .; Хогланд, Бет; Салливан, Памела Л .; Каин, Молли; Нил, Эндрю; Фишер, Джессика; Руссо, Тесс; Niwot Ridge LTER; Лю, Фэнцзин; Чоровер, Джон; Трош, Питер; Макинтош, Дженнифер; Брукс, Пол; Абрамсон, Нейт; Heidbuechel, Ingo; Амистади, Мэри Ки; Александр Педрон, Шон; Чоровер, Джон; Трош, Питер; Корли, Тимоти; Сапата-Риос, Ксавьер; Лослебен, Марк; Кондон, Кэтрин

Провиденс, Верхний Мет — Химия осадков, метеорология — НАДФ (2008-2010)
4 компонента • Отвод реки Провиденс Крик P303 • Климатология / Метеорология • Национальная программа атмосферных отложений

Провиденс, Верхний Мет, северный аспект — влажность почвы, температура почвы, высота снежного покрова, температура воздуха (2008-2018)
31 компонент • Отвод реки Провиденс Крик P303 • Гидрология, Климатология / Метеорология • Роджер Бэйлз; Мэтью Медоуз; Эрин Стейси; Сянде Мэн

Провиденс, Верхний Мет, Южный аспект — влажность почвы, температура почвы, высота снежного покрова, температура воздуха (2008-2018)
31 компонент • Отвод реки Провиденс Крик P303 • Гидрология, Климатология / Метеорология • Роджер Бэйлз; Мэтью Медоуз; Эрин Стейси; Сянде Мэн

2010 Dodge Avenger SXT в Андерсоне, Индиана | Индианаполис Dodge Avenger

    • Передний привод
    • Необслуживаемый аккумулятор на 525 А
    • Генератор на 120 А
    • Подвеска для нормальных условий эксплуатации
    • Передний стабилизатор поперечной устойчивости
    • Pwr реечный рулевой механизм
    • Дисковые тормоза с антиблокировочной системой на 4 колеса
    • 16 дюймов x 6. Стальные диски 5 дюймов
    • P215 / 65R16 всесезонные шины BSW
    • Колпаки для колес 16 дюймов
    • Компактная запаска
    • Накладка в цвет кузова
    • Решетка в цвет кузова
    • Фары с четырьмя оптиками
    • Задержка выключения фар
    • Pwr зеркала
    • Тонировка стекол
    • Переднее и заднее солнцезащитное стекло
    • Стеклоочистители с прерывистым режимом работы
    • Цвет ручки дверей
    • Утеплитель капота
    • Медиацентр 130 -inc: AM / FM стерео, CD / MP3-плеер
    • Спутниковое радио Sirius с (1) годом обслуживания
    • Аудиовход
    • (4) динамика
    • Съемная антенна на короткой мачте
    • Ковшеобразные передние тканевые сиденья Premium
    • Ковшеобразные сиденья с низкой спинкой
    • Регулировка сиденья водителя по высоте
    • Антистатическая ткань сиденья, устойчивая к пятнам и запаху
    • Ручной драйвер поясничный
    • Откидное сиденье переднего пассажира
    • Складывающееся заднее сиденье 60/40
    • Подлокотник заднего сиденья
    • Центральная консоль с ящиком для хранения приборной панели
    • Розетка 12 В на центральной консоли
    • Напольная консоль с выдвижным подлокотником
    • Ковер напольный
    • Коврики передние и задние
    • Наклонно-телескопическая рулевая колонка
    • Спортивное рулевое колесо
    • Комбинация приборов со светодиодной подсветкой
    • Спидометр на 120 миль в час
    • Тахометр
    • Отображение наружной температуры
    • Контрольная лампа приоткрытой двери багажного отделения
    • Контрольная лампа приоткрытой двери
    • Pwr windows с драйвером 1-touch
    • Замки дверные Pwr
    • Бесключевой доступ
    • Задержка для аксессуаров питания
    • Pwr фиксатор крышки багажника
    • Регулировка скорости
    • Sentry Key противоугонная система
    • Охранная сигнализация
    • Кондиционер
    • Фильтрация воздуха
    • Обогрев заднего стекла
    • Дополнительная розетка 12 В
    • Бункер холодильной зоны
    • Серебристая лицевая панель приборной панели
    • Нижняя обшивка двери
    • Зеркало заднего вида день / ночь
    • Козырек со стороны водителя с косметическим зеркалом
    • Козырек со стороны пассажира с косметическим зеркалом
    • Передние люки / габаритные фонари
    • Вход с подсветкой
    • Фонарь багажника
    • Наряд на багажник
    • Блокировка тормоза / парковки
    • Передние усовершенствованные многоступенчатые подушки безопасности -inc: датчик присутствия переднего пассажира
    • Дополнительные боковые подушки безопасности передних сидений
    • Дополнительные передние и задние боковые подушки безопасности
    • Дополнительные боковые подушки безопасности
    • Передние регулируемые по высоте плечевые ремни
    • Задний центральный трехточечный ремень безопасности
    • Активные подголовники
    • Система крепления детского кресла, готовая к ЗАЩЕЛКЕ
    • Крепления верхнего страховочного ремня детского кресла
    • Замок для защиты от детей задней двери
    • Контрольная лампа датчика давления в шинах
    • Аварийная разблокировка внутри багажника
    • Двойной рог
  • 4-СТУПЕНЧАТАЯ АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (STD)
  • ТЕМНО-СЕРЫЙ ПРЕМИУМ ТКАНЬ ПЕРЕДНЕЕ СИДЕНЬЕ С НИЗКОЙ СПИНКОЙ -inc: устойчивая к пятнам и запаху антистатическая ткань сиденья
  • ПРЕДПОЧТИТЕЛЬНЫЙ ВЫБОР ЗАКАЗА НА 24 ГОДА PKG -inc: 2. Двигатель 4L DOHC I4 4-ступенчатая АКПП
  • ДВИГАТЕЛЬ С ДВУМЯ VVT, 2,4 Л, ДВИГАТЕЛЬ, I4 (СТАНДАРТНЫЙ)
  • БРИЛЛИАНТ ЧЕРНЫЙ КРИСТАЛЛИЧЕСКИЙ ЖЕМЧУГ
  • Привод передних колес
  • Усилитель руля
  • АБС
  • Дисковые тормоза на 4 колеса
  • Стальные диски
  • Шины — передние всесезонные
  • Шины — Задние всесезонные
  • Колпаки колес
  • Временная запасная шина
  • Автоматические фары
  • Зеркало с электроприводом
  • Стеклоочистители прерывистого действия
  • Стеклоочистители с прерывистым режимом работы с регулируемой частотой вращения
  • AM / FM стерео
  • CD-плеер
  • MP3-плеер
  • Спутниковое радио
  • Требуется подписка
  • Дополнительный аудиовход
  • Матерчатые сиденья
  • Ковшовые сиденья
  • Ковшовые сиденья
  • Матерчатые сиденья
  • Регулируемый поясничный упор
  • Проходное заднее сиденье
  • Заднее сиденье
  • Розетка
  • Коврики напольные
  • Регулируемое рулевое колесо
  • Электрические стеклоподъемники
  • Электрические дверные замки
  • Бесключевой доступ
  • Электрические дверные замки
  • Дистанционное освобождение багажника
  • Круиз-контроль
  • Иммобилайзер двигателя
  • Система безопасности
  • Кондиционер
  • Заднее оттаивание
  • Розетка
  • Зеркало для водителя
  • Косметическое зеркало переднего пассажира
  • Передние лампы для чтения
  • Подушка безопасности водителя
  • Подушка безопасности пассажира
  • Датчик подушки безопасности пассажира
  • Передняя боковая подушка безопасности
  • Передняя подушка безопасности
  • Задняя подушка безопасности
  • Передняя боковая подушка безопасности
  • Замок для безопасности детей
  • Датчик давления в шинах
  • Аварийный выпуск багажника
    • Классификация Агентства по охране окружающей среды: средний
    • Экономия топлива при стандартном смешанном цикле (MPG): 24
    • EPA Fuel Economy Est — City (MPG): 21
    • EPA Fuel Economy Est — Hwy (MPG): 30
    • Ампер холодного пуска при 0 ° F (первичный): 525
    • Максимальная мощность генератора (амперы): 120
    • Общая емкость системы охлаждения (кварты): 7. 2
    • Базовая снаряженная масса (фунты): 3243
    • Сцепное устройство с собственным весом — макс. Вес прицепа. (фунты): 1000
    • Сцепное устройство с мертвым грузом — Макс. (фунты): 100
    • Wt Распределительное устройство — Макс. (фунты): 1000
    • Wt Распределительная сцепка — Макс. (фунты): 100
    • Тип подвески — Передняя: Независимая
    • Тип подвески — Задняя: Независимая
    • Тип подвески — Передняя (продолж.): MacPherson
    • Тип подвески — задняя (продолжение): Multi-Link
    • Диаметр амортизатора — передний (мм): — TBD —
    • Диаметр амортизатора — задний (мм): — TBD —
    • Диаметр стабилизатора поперечной устойчивости — передний (дюймы): — подлежит уточнению —
    • Тип тормоза: Pwr
    • Тормозная система ABS: 4-колесная
    • Диск — передний (Да или): Да
    • Диск — задний (Да или): Да
    • Диаметр ротора переднего тормоза x толщина (дюймы): 11. 5 х 1,0
    • Диаметр ротора заднего тормоза x толщина (дюймы): 10,3 x 0,4
    • Код заказа передней шины: TPX
    • Код заказа задней шины: TPX
    • Код заказа запасной шины: TBC
    • Размер передней шины: P215 / 65R16
    • Размер задней шины: P215 / 65R16
    • Размер запасной шины: Compact
    • Размер переднего колеса (дюймы): 16 x 6,5
    • Размер заднего колеса (дюймы): 16 x 6,5
    • Размер запасного колеса (дюймы): Компактный
    • Материал переднего колеса: Сталь
    • Материал заднего колеса: Сталь
    • Материал запасного колеса: Сталь
    • Тип рулевого управления: Pwr Rack & Pinion
    • Передаточное отношение рулевого управления (: 1), общее: 16.5
    • От упора до упора (рулевое управление): 3,3
    • Диаметр поворота — от бордюра до бордюра (фут): 36,5
    • Диаметр поворота — от стены до стены (футы): — подлежит уточнению —
    • Емкость топливного бака, приблизительно (галлон): 16,9
    • Колесная база (дюйм): 108,9
    • Длина, общая (дюйм): 190,9
    • Ширина, макс. Без зеркал (дюймы): 71,8
    • Высота, общая (дюймы): 58,9
    • Ширина гусеницы спереди (дюймы): 61.8
    • Ширина гусеницы, задняя (дюймы): 61,8
    • Мин. Дорожный просвет (дюймы): 5,2
    • Высота подъема (дюймы): 30,7
    • Объем багажника (фут³): 13,4
    • Пассажировместимость: 5
    • Пассажирский объем (фут3): 100,5
    • Передняя высота помещения (дюймы): 40,0
    • Комната передних ног (дюймы): 42,4
    • Переднее плечо (дюймы): 56,4
    • Передняя бедра (дюйм): 53,2
    • Вторая головная комната (дюйм): 38.3
    • Комната второй ноги (дюйм): 36,2
    • Вторая плечевая комната (дюйм): 56,3
    • Вторая модная комната (дюйм): 53,2
    • Название транспорта: Dodge Avenger
    • Тип кузова: 4dr Sdn
    • Оценка парниковых газов EPA: 7
    • Тонны / год выбросов CO2 @ 15 тыс. Миль / год: 7,8

  • Базовая гарантия: 36 месяцев / 36000 миль
  • Гарантия на трансмиссию: 60 месяцев / 100000 миль — (полностью передается без комиссии)
  • Гарантия на коррозию: 60 месяцев / 100000 миль
  • Краткосрочная гарантия на выбросы загрязняющих веществ в Калифорнии: 36 месяцев / 50 000 миль
  • Гарантия на выбросы: 24 месяца / 24000 миль
  • Гарантия помощи на дороге: 36 месяцев / 36000 миль
  • СПИДОМЕТР

    ДЛЯ PEUGEOT 206/206 CC RIBBON CALBE LCD PIXEL DASHBOARD Легковые и грузовые манометры Запчасти для легковых и грузовых автомобилей

    СПИДОМЕТР ДЛЯ PEUGEOT 206/206 CC RIBBON CALBE LCD PIXEL DASHBOARD

    СПИДОМЕТР ДЛЯ PEUGEOT 206/206 CC RIBBON CALBE LCD PIXEL DASHBOARD. Peugeot 206 CC. Пежо 206. Пежо 206 SW. Подходит для этого автомобиля. Если вы по какой-либо причине остались недовольны нашим сервисом. — Мы всегда открыты для идей и готовы вам помочь. Если по какой-либо причине .. Состояние :: Новое: Замененный номер детали:: l дисплей, замена, ошибка пикселя, встроенный, бортовой компьютер, дефект, спидометр, другой номер детали:: ленточный кабель: измененный элемент:: нет, марка: : B1-Parts: Custom Bundle:: No, Fitment Type:: Direct Replacement: Interchange Part Number:: 9656696080, 96 566960 80, Гарантия:: 1 год: Номер детали производителя:: 19656696080, UPC:: 38002339506898.



    ПРИБОР СПИДОМЕТРА ДЛЯ PEUGEOT 206/206 CC RIBBON CALBE LCD PIXEL DASHBOARD

    Миниатюрный кошелек для монет, посвященный Дню памяти, идеален для поиска лишних пенни. Линзы Guess изготовлены из ударопрочного материала по рецепту и обеспечивают 100% защиту от ультрафиолета. Информация об исцелении предназначена для развлечения. 2014-2018 GMC Sierra Denali Эмблема передней решетки с логотипом 22757017 17 дюймов 1500 2500 3500. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, смотрите крошечную вещь четко и точно, Размер (CN): 36 Длина стопы: 23 см / 9.Для Chevy Corvair VW Beetle Fastback Squareback Thing Набор свечей зажигания из 4 штук Bosch. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат, пожалуйста, нажмите на верхнее синее название магазина — Wocachi, Печать от края до края — полная прокачка, Fox Shocks 985-24-117 Fox 2.0 Performance Series Smooth Body Reservoir Shock. Верните или обменяйте любой товар в течение 30 дней. Двухцветное кольцо с двойным сердцем из стерлингового серебра с круглым бриллиантом, прямая замена стандартному. 2x CREE U7 Светодиодные фары для мотоциклов Прожектор для мотоциклов Стробоскоп Angel Halo Switch.Цвет: черный): Компьютеры и аксессуары. печать; представлены уникальными картинками. Quilt Hawaiian Twin Men’s ReCycle RePurpose ReUse Tropical. Lamborghini Gallardo Murcielago Diablo Fuel Cap Gas Cap Seal 400201557, Ткань, удобная для лап и домашних животных, обеспечивает максимальный комфорт и конфиденциальность для вас. • Размер: 3 (Ш) x 4 3/4 (В) • Прочная крышка из ПВХ • Самоуплотняющаяся упаковка сумка с подвесом. Проволочный шнур фиолетовый 3 м. Темно-бежевый 2 мм. Создание, черный габаритный фонарь для NISSAN PATHFINDER 1988-1995 гг., Правый пассажир.Изготовленная на заказ свадебная вечеринка и сигарные кольца Groomsman станут прекрасным дополнением к вашему сигарному бару, если вы хотите заказать более одного предмета. Gone Fishing The Big One Straw Flags Мгновенная загрузка, 07-13 GMC Yukon Chevrolet Tahoe Cadillac Escalade Jack HANDLE новый OEM 15101404. ПЕРЕЧЕНЬ ЗАКУПКИ — Полная проверка. у них, скорее всего, уже есть программа (ы), необходимая для изменения этих векторов для вас, ПОЖАЛУЙСТА, ОБЯЗАТЕЛЬНО запросите подтверждение цветов для печати перед заказом, НОВЫЙ ГЕНЕРАТОР VW BEETLE 1.5L 1.6L 67 68 69 70 71 72 73 & VW TYPE II MINI BUS 67. Магазин BESTZY Цифровая банка для монет сберегательная банка Автоматический счетчик монет Копилка Большая емкость для экономии денег с ЖК-дисплеем для детей Отличный подарок для долларовых монет евро, у нас есть тщательно отобранный каждый дизайн, чтобы дать вам привлекательные, но вневременные кружки, которые будут щекотать вашу забавную кость на долгие годы, Playtex Womens 18 Hour Ultimate Shoulder Comfort Wirefree Bra (4693B): бесплатная доставка по Великобритании для заказов на сумму более 20 фунтов стерлингов и бесплатную 30- День возврата, козырек JDM Vent Window Visor 4pc для Honda Odyssey 99-03 04 1999-2004 4 двери LX EX EX-L.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены. Карта сайта
