Стояночный тормоз ВАЗ 2107. Проверка и ремонт. Снятие и установка


↑ Схема тормозной системы автомобиля ВАЗ-2107

1 — диск тормоза; 2 — педаль тормоза; 3 — вакуумный усилитель; 4 — главный цилиндр гидропривода тормозов; 5 — трубопровод контура привода передних тормозов; 6 — защитный кожух переднего тормоза; 7 — суппорт переднего тормоза; 8 — вакуумный трубопровод; 9 — бачок главного цилиндра; 10 — кнопка рычага привода стояночного тормоза; 11 — рычаг привода стояночного тормоза; 12 — тяга защелки рычага; 13 — защелка рычага; 14 — кронштейн рычага привода стояночного тормоза; 15 — возвратный рычаг; 16 — трубопровод контура привода задних тормозов; 17 — фланец наконечника оболочки троса; 18 — колесный цилиндр заднего тормоза; 19 — регулятор давления задних тормозов; 20 — рычаг привода регулятора давления; 21 — колодки тормоза; 22 — рычаг ручного привода колодок; 23 — тяга рычага привода регулятора давления; 24 — кронштейн крепления наконечника оболочки троса; 25 — задний трос; 26 — контргайка; 27 — регулировочная гайка; 28 — втулка; 29 — направляющая заднего троса; 30 — направляющий ролик; 31 — передний трос; 32 — упор выключателя контрольной лампы стояночного тормоза; 33 — выключатель стоп-сигнала.

Конструкция

Многие ошибочно полагают, что ручник — это простой рычаг, расположенный возле коробки передач, по правую руку от водителя. На самом деле это целая система элементов, которые связаны друг с другом.

При выходе из строя ручного тормоза, в 90% случаев виновником выступает трос или пара тросов, которые идут на задние тормозные колодки от уравнителя.

Для определения причин отказа в работе ручника, необходимо разобраться в схеме устройства и его компонентах.


Схема ручника

Устройство включает в себя целый ряд конструктивных элементов. А именно:

  • Рычаг;
  • Тяга;
  • Пружины;
  • Кнопка рычага;
  • Ось главного троса;
  • Болты;
  • Шайбы;
  • Привод;
  • Уравнитель;
  • Чехол;
  • Контргайки;
  • Шплинты;
  • Правый и левый рычаг;
  • Разжимная левая и правая планка;
  • Стопорная шайба и пр.

↑ Проверка и ремонт

  • Ослабив контргайку 26 и регулировочную гайку 27, снимите оттяжную пружину 11, затем полностью отверните контргайку и гайку.
  • Отсоедините кронштейны 15 троса от пола кузова и задний наконечник троса от щита тормоза; снимите кронштейны и задний трос.
  • Снимите ролик 8 со втулкой 7.
  • Снимите защитный чехол рычага, а затем рычаг в сборе и передний трос.
  • Вынув шплинт и сняв упорную шайбу, отсоедините передний трос от рычага привода ручного тормоза.
  • Устанавливайте стояночный тормоз в последовательности, обратной снятию, с последующей его регулировкой.

Почему на ВАЗ 2107 не работает ручник

Как и любая другая деталь или механизм, трос ручника имеет свойство изнашиваться и приходить в негодность. Стояночный тормоз на ВАЗ 2107 включается при помощи рычага, располагающегося в средней части автомобиля между сидением водителя и пассажира.

Периодически трос ручника следует подтягивать, так как он ослабляется, что приводит к снижению эффективности функционирования устройства. Причины, по которым может не функционировать ручник на «семерке», обусловлены следующими факторами:

При продолжительной эксплуатации автомобиля, когда постоянно используется ручной тормоз, владельцы сталкиваются с необходимостью периодически восстанавливать натяжение троса. С течением времени рассматриваемое устройство растягивается, и натягивать его становится некуда. Единственный выход из ситуации – это поменять изделие на новое. Производить работы по замене троса ручника рекомендуется на смотровой яме, но можно обойтись и без нее.

Меняем трос ручника

Замена тросика ручника на автомобиле ВАЗ 2107 начинается с того, что первоначально необходимо демонтировать тормозные барабаны задних колес. После демонтажа тормозных барабанов следует обратить внимание на состояние задних тормозных колодок и рабочих цилиндров. Наличие следов утечки жидкости будет говорить о том, что механизмы также нуждается в ремонте.

О том, когда нужно менять трос ручника, каждый владелец своего автомобиля решает в индивидуальном порядке. Все зависит от степени изношенности троса. Процедура замены тросика стояночного тормоза подразделяется на 2 этапа: демонтаж и установка, а также регулировка натяжения.

Алгоритм замены следующий:

  1. После того, как задние колеса и тормозные барабаны будут демонтированы, необходимо спуститься в смотровую яму, и отыскать регулировочный шток натяжения. Этот шток оснащается пружиной, которую следует демонтировать при помощи отвертки.
  2. Вывинчиваются обе гайки, после чего демонтируется регулировочная планка. Далее осуществляется демонтаж заднего и переднего тросика ручника.

  3. Используя гаечный ключ, требуется вывинтить две гайки крепления двух кронштейнов. Эти кронштейны не дают тросику упасть. Под гайками располагаются гровера, которые предотвращают самостоятельное их выкручивание.
  4. После этого следует снять задние тормозные барабаны и демонтировать пружинки, посредством которых фиксируются тормозные колодки. Колодки можно также заменить, если они имеют чрезмерную степень износа.
  5. Далее необходимо потянуть за тросик, чтобы вывести его из зацепления с кронштейном, в который он упирается.

  6. Демонтируются тормозные колодки. Обе колодки на колесе извлекать не нужно. Для замены заднего тросика понадобится извлечь только одну заднюю тормозную колодку.
  7. Теперь следует с обратной стороны тормозного щита обеих колес выкрутить по два фиксирующих болта. С их помощью осуществляется фиксирование наконечника троса. После вывинчивания этих двух болтов, следует потянуть за трос, как показано на фото ниже.


  8. Используя ключ на 10, необходимо вывинтить кронштейны крепления переднего троса. После вывинчивания болта, следует аккуратно извлечь ролик. Чтобы извлечь ролик, нужно в направлении наконечника прокатить его вперед.

  9. Чтобы снять переднюю часть устройства, нужно потянуть за изделие, чтобы вывести его из конструкции кронштейна и промежуточной опоры.
  10. Вслед за этим нужно выбраться из ямы, и перейти в салон автомобиля. Ручник при выполнении работ должен находиться в крайнем нижнем положении. В салоне следует вывинтить два винта крепления облицовки рукоятки.
  11. Под облицовкой располагается 4 болта, которые следует вывинтить. После их вывинчивания понадобится демонтировать рукоятку вместе с передним тросом.
  12. Чтобы отсоединить крепление тросика от рукоятки, понадобится при помощи пассатижей вынуть небольшой шплинт, с помощью которого закреплено устройство к рукоятке ручника.
  13. После этого устройство можно полностью демонтировать из автомобиля, а вместо него установить новый тросик. Процесс установки обоих изделий выполняется в порядке обратном снятию. После этого следует закрепить их, и приступить к процедуре регулирования натяжения.

Важно знать! При установки заднего тросика важно знать следующее, что данный элемент имеет правую и левую стороны. На правой стороне имеется резиновая трубка, которая выполняет роль дополнительной изоляции оплетки от находящейся рядом, горячей трубы резонатора.

Регулировка ручного тормоза ВАЗ 2107

Регулировку ручного тормоза следует выполнять не только периодически, когда пропадает стояночный тормоз, но еще и после замены тросика. Для того чтобы отрегулировать натяжение тросика, потребуется взять следующие инструменты:

  • пассатижи;
  • два ключа на 13;
  • балончик смазки WD-40.

О том, как подтянуть ручник на автомобиле ВАЗ 2107, выясним далее. Для этого выполняются следующие манипуляции:

  1. Выжать ручник на 2-4 щелчка.
  2. Обработать регулировочный шток смазкой WD-40.
  3. Вывинтить 2 регулировочные гайки, но не до конца.
  4. Пассатижами и ключом на 13 следует отрегулировать положение гайки таким образом, чтобы колеса были заблокированы. Для этого рекомендуется их установить после выполнения процедуры по замене троса.
  5. При опускании ручника колеса должны разблокировать, что говорит о правильном выполнении регулировки.
  6. В завершении следует затянуть контргайку.
  7. Обработать пружину и регулировочную резьбу при помощи смазки Литол-24. Это позволит предотвратить ее коррозию.

Процесс регулировки и замены троса ручника не представляет никаких сложностей, поэтому с данной задачей сможет справиться даже новичок. Стоит также отметить, что некоторые мастера принимают решение об устранении поломки изделия. Сделать это можно в случае, если тросик несильно поржавел, и не закис. Для улучшения его работы, закисший трос необходимо вываривать в машинном масле. Специалисты не рекомендуют прибегать к таковым процедурам, так как это не всегда помогает, а новый комплект стоит совсем не дорого.

В завершении следует отметить, что процедура по замене троса стояночного тормоза аналогична не только для всех моделей семейства ВАЗ, но и для многих видов транспортных средств.

↑ Детали привода стояночного тормоза

1 — чехол; 2 — передний трос; 3 — рычаг; 4 — кнопка; 5 — пружина тяги; 6 — тяга защелки; 7 — втулка; 8 — ролик; 9 — направляющая заднего троса; 10 — распорная втулка; 11 — оттяжная пружина; 12 — распорная планка; 13 — рычаг ручного привода колодок; 14 — задний трос; 15 — кронштейн крепления заднего троса.

При установке смажьте консистентной смазкой ЛИТОЛ-24 или ЛСЦ-15 направляющую заднего троса, ось рычага стояночного тормоза, втулку ролика и наконечник переднего троса.

  • Тщательно проверьте состояние деталей стояночного тормоза.
  • Если обнаружен обрыв или перетирание проволок, трос замените новым.
  • Удостоверьтесь, что зубья сектора и защелки рукоятки не повреждены; слишком изношенные детали замените.
  • Проверьте исправность пружины. Она должна обеспечивать возврат рычага в нерабочее положение.

Проверьте состояние оболочки заднего троса и крепление наконечников на оболочке, а также убедитесь, что трос свободно перемещается внутри оболочки. При повреждении оболочки и ослаблении крепления наконечников замените трос

Замена троса ручного тормоза ВАЗ 2107

Операция по замене троса производится на подъемнике или смотровой яме.

Для замены троса ручного тормоза необходимо демонтировать тормозные барабаны задних колес. При их снятии есть возможность проверить состояние тормозных колодок и деталей тормозного механизма, особенно рабочих цилиндров. Последние не должны иметь следов утечки тормозной жидкости, а резиновые пыльники не должны иметь трещин и повреждений.

Снятие тормозных барабанов достаточно сложная процедура. Работа затрудняется износом тормозного барабана который в результате выработки может иметь «бортик», цепляющийся при снятии за колодки. Другая проблема – коррозия, бороться с которой лучше всего при помощи WD-40.

При снятии тормозного барабана можно использовать кувалду или молоток, но удары надо наносить через деревянный брусок. Без использования бруска молоток может расколоть алюминиевые края барабана.

Когда барабан снят, следует осмотреть тормозной механизм и очистить от загрязнений. Ступицу колеса следует смазать графитовой смазкой. Если тормозные колодки на грани полного износа, следует заменить их.

Чтобы заменить трос ручника ВАЗ 2107, необходимо открутить два болта крепления, освободить трос и снять его.

После снятия старого троса остается установить новый и поставить на место тормозные барабаны и колеса. После чего необходимо отрегулировать ручник ВАЗ 2107 так, как описано в предыдущем параграфе.

Теперь вы знаете как выполнить ремонт ручника ВАЗ 2107.

Замена ручника и переднего троса ручника на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Всего в автомобиле два троса, а именно задний передний тросы ручника. Передний, идущий от стояночного тормоза и имеющий небольшую длину. Переходит в задний, по сравнению с передним тросом очень длинный. Задний идёт сразу на два задних колеса. Благодаря системе тросов осуществляется торможение автомобиля.

Примечание! Вам придётся снимать ручной тормоз, а значит пригодятся следующие инструменты: различного рода гаечные ключи, отвёртка и пассатижи.

Местонахождение детали

Идёт от ручника и проходит под днищем автомобиля, соединяясь с задним (основным) тросом. Чуть ниже мы прикрепили фотографию со схемой ручника. Передний трос указан цифрой 2.

Примечание! На схеме выше может показаться, что трос номер два разделён на две части, но на самом деле нет. Он цельный, просто в том месте, где якобы обрывается (на схеме), стоит ролик (указан цифрой 8).

Когда менять трос и сам ручник?

Приходится менять при обрыве троса. Вы почувствуете это, когда ручник начнёт очень легко подниматься и на весьма высокую позицию, практически до вертикального положения. Точно такая же ситуация возникнет и при обрыве троса сзади. Поэтому прежде чем ехать в автомагазин и покупать новый,осмотрите днище автомобиля и разберитесь, какой трос пришёл в негодность.

Примечание! Трос имеет свойство вытягиваться со временем. Всё зависит от качественности материала, качественный трос дольше прослужит и вытянется на меньшую длину. Если Вы видите, что данный трос у вас провис и регулировка ни к чему хорошему не приводит, то придётся заменить на новый!

Регулировка ручника ВАЗ 2107

Восстановление работоспособности ручного тормоза следует начать с проверки натяжения троса. Чтобы натянуть трос ручника ВАЗ 2107, понадобится:

  • пассатижи;
  • пара ключей на 13;
  • металлическая щетка;
  • WD-40;
  • домкрат.

Регулировку следует производить на смотровой яме или подъемнике. В последнем случае домкрат не понадобится.

Порядок действий таков:

  • Вывесить задние колеса при помощи домкрата или подъемника так, чтобы их можно было вращать рукой.
  • Затянуть ручник на 2-3 щелчка (до положения блокировки).
  • Очистит металлической щеткой резьбу на регулировочном болту, если она загрязнена. При сильной коррозии для откручивания гайки с регулировочного болта следует использовать WD-40.
  • Парой ключей на 13 отпустить контргайку;
  • Ключом на 13 и пассатижами отрегулировать положение гайки так, чтоб колеса заблокировались.

Примечание: если даже в крайнем положении гайки ручник ВАЗ 2107 не затягивается в достаточной мере, необходимо заменить трос.

  • Убедиться, что трос не перетянут и при опускании рычага колеса разблокируются.
  • Затянуть контргайку.
  • Смазать резьбу регулировочного болта литолом, чтобы предотвратить коррозию.

Как видите, натянуть ручной тормоз ВАЗ 2107 достаточно просто.

Во время регулировки ручника стоит проверить подшипники задних колес. Вращаться они должно легко и плавно, без шума. Наличие люфтов говорит о необходимости подтянуть подшипники.

Как подтянуть ручник на Ваз 2107?

Если стояночный тормоз не фиксирует ТС на месте, значит он неисправен. Причин этому может быть две. Первой причиной являются оборванные либо растянутые тросы. Вторая причина — стертые колодки ручного тормоза или тормозные колодки. Если рычаг ручного тормоза опущен, а лампа на панели приборов по-прежнему горит, вероятнее всего, уровень тормозной жидкости меньше минимального.

Частой причиной выхода ручника из строя является заклинивание троса из-за механических повреждений, попадания влаги и грязи, ржавчины. Кроме того, стоит отметить, что для выхода ручного тормоза из строя достаточно проехать несколько километров на натянутом ручнике. Конструкция стояночного тормоза в барабане дает возможность прижиматься к тормозной поверхности только 1/4 части колодок. При езде данная часть колодок быстро истирается и уже не достает до барабана. В данном случае можно попробовать отрегулировать трос ручника. После езды на натянутом ручнике, как правило, его можно подтянуть, примерно 3-4 раза. После этого колодки стираются окончательно и для восстановления работоспособности ручного тормоза нужна их замена.

Особенность тормозной системы

Одной из особенностей схемы тормозов ВАЗ-2107 является наличие двухконтурной системы. Суть двухконтурной системы сводится к тому, что рабочий привод разделен на две части, каждая из которых подает жидкость только на два механизма, при этом контуры между собой не взаимодействуют.

Наличие двух контуров обеспечивает работоспособность тормозов хотя бы двух колес в случае разгерметизации одного из контуров. То есть, даже при пробое трубопроводов одного контура, второй останется полностью работоспособным, что обеспечит функционирование тормозов.

У ВАЗ-2107 контуры поделены таким образом, что привод механизмов передней оси отделены от привода задних механизмов. Это позволяет не только сохранять работоспособность системы при выходе одного из контуров, но и производить прокачку отдельно каждого контура. То есть, если завоздушен один из контуров, то его нужно прокачивать, обслуживать второй при этом не обязательно.

Это только общая информация о том, как устроена тормозная система ВАЗ-2107, не включающая всех подробностей по обслуживанию и ремонту ее. В целом же тормоза этого авто работают вполне исправно, хотя некоторое элементы ее у автовладельцев вызывают нарекания.

Как самостоятельно вернуть эффективность «ручнику»

Ездить на автомобиле при неисправных узлах тормозной системы запрещают ПДД. Катаясь с нерабочим стояночным тормозом вы не только нарушаете соответствующий пункт правил, но и подвергаете опасности себя и тех, кто рядом. Давайте не будем «тянуть резину» и приступим к ремонту «ручника».

«Не держит» стояночный тормоз по таким вот причинам: — растянулся приводной трос; — поломка деталей механизма привода внутри барабанов колес; — оплетка троса или он сам порваны. Если с колодками и барабанами задних тормозов все в порядке, а поломки этих деталей случаются нечасто, работы по возвращению «хватки» стояночному тормозу сводятся к замене троса и регулировке его натяжения.

Стояночный тормоз Ваз-2107

Как подтянуть ручник ВАЗ 2107 своими руками

  1. Регулировка производится на яме или подъемнике.
  2. Домкратим «задок» и вывешиваем задние колеса, чтобы они свободно вращались от руки.
  3. Затяните ручник на 5-7 щелчков, то есть в положение блокировки.
  4. Далее отправляйтесь под машину. Произведите очистку регулировочного болта и гайки ручного тормоза от грязи если в этом есть необходимость.
  5. Возьмите два ключа на «13» и затяните (или отпустите, в зависимости от состояние регулировки) гайку регулировки натяжки ручника. Тянуть нужно до тех пор, пока колеса не заблокируются, то есть перестанут свободно вращаться. Заодно проверьте качество вращения задних колес, убедитесь в отсутствии люфта или трения.

6. После того как вы подтянули регулировочную гайку и колеса заблокировались, затяните регулировочную гайку до конца, это позволит уменьшить свободный ход ручника.

7. Снова убедитесь в том, что колеса тормозятся и затяните контргайку.

8. Рекомендую смазать резьбовые соединения смазкой, например «Литолом», это избавит вас от проблем в будущем.

9. Убедитесь в целостности защитной оболочки ручного троса.

Опустите машину с домкрата и проверьте ручник в действии. Теперь вам известно как подтянуть ручник ВАЗ 2107, надеюсь в случае необходимости вы сможете без труда повторить все вышеописанные действия в домашних условиях.

Регулировка ручника своими руками

Если вы своевременно зададитесь вопросом, как подтянуть ручник на ВАЗ-2107, и всю работу выполните правильно, то сможете избежать ряда неприятных ситуаций. Надёжно заблокированные колёса не дадут автомобилю скатиться во время стоянки. Помимо этого, исправно работающая ручная тормозная система значительно упрощает трогание машины с места, если вы находитесь на дороге под большим уклоном. Поэтому если ручник на ВАЗ работает недостаточно эффективно, ознакомьтесь с инструкцией по его регулировке.

Своевременная подтяжка ручника на ВАЗ-2107 позволит избежать неприятных ситуаций

Перед тем как натянуть ручник на ВАЗ-2107, удостоверьтесь, что тормозные колодки задних колёс находятся в нормальном техническом состоянии. А также проверьте состояние самого троса — возможно, он слишком сильно растянут или изношен и обычная подтяжка не решит проблему. И также проверьте работоспособность привода ручного тормоза. Если все детали исправны, подготовьте два гаечных ключа на «13», плоскогубцы и начинайте регулировку, руководствуясь описанной ниже последовательностью действий:

  1. Выполняется регулировка ручного тормоза ВАЗ-2107 под днищем автомобиля, поэтому его необходимо установить над смотровой ямой или поднять заднюю часть машины при помощи домкрата.
  2. Установите рычаг стояночного тормоза в рабочее положение, затянув на 5–6 щелчков.
  3. После этого, находясь под автомобилем, удалите все загрязнения с регулировочного штока и гаек. После очистки, придерживая одним ключом регулировочную гайку, ослабьте контргайку.
  4. Далее, путём закручивания регулировочной гайки необходимо подтягивать трос ручника до тех пор, пока не произойдёт блокировка задних колёс. В процессе регулировочный шток следует придерживать плоскогубцами, чтобы он не проворачивался.
  5. После того как была установлена необходимая степень натяжения тросика, закрутите гайку ещё на несколько оборотов — это необходимо для уменьшения свободного хода рычага.
  6. Теперь проверьте, действительно ли колёса тормозятся, и, если всё нормально, можете затянуть контргайку.

Если натяжение ручника отрегулировано правильно, то тормозные колодки будут удерживать машину при уклоне 25%

По завершении работы нелишним будет смазать резьбовые соединения, к примеру, литолом — это облегчит процесс регулировки в следующий раз. Итак, теперь вы узнали, как производится подтяжка ручника на автомобиле ВАЗ-2107, но ещё нужно проверить систему в действии. Для этого подыщите дорожный участок с уклоном в 25% (или подходящую эстакаду) и после остановки потяните рычаг ручного тормоза на 2–4 щелчка. Если натяжение отрегулировано правильно, тормозные колодки будут удерживать машину на месте.

Замена троса ручного тормоза ВАЗ 2107

Операция по замене троса производится на подъемнике или смотровой яме.

Для замены троса ручного тормоза необходимо демонтировать тормозные барабаны задних колес. При их снятии есть возможность проверить состояние тормозных колодок и деталей тормозного механизма, особенно рабочих цилиндров. Последние не должны иметь следов утечки тормозной жидкости, а резиновые пыльники не должны иметь трещин и повреждений.

Снятие тормозных барабанов достаточно сложная процедура. Работа затрудняется износом тормозного барабана который в результате выработки может иметь «бортик», цепляющийся при снятии за колодки. Другая проблема – коррозия, бороться с которой лучше всего при помощи WD-40.

При снятии тормозного барабана можно использовать кувалду или молоток, но удары надо наносить через деревянный брусок. Без использования бруска молоток может расколоть алюминиевые края барабана.

Как поменять трос ручного тормоза

Не все автолюбители знают, что система стояночного тормоза включает в себя не один, а целых два троса — передний и задний. Именно второй нередко приходится менять. Причин тому может быть несколько, включая критический износ и повреждения. А также в случае частого заклинивания тросик приходится подвергать замене. Кроме того, если вы после регулировки его натяжения обнаружили, что ручник больше не может блокировать задние колёса, в то время как тормозные колодки полностью исправны, замена троса ручного тормоза ВАЗ-2107 станет единственно правильным решением. Как это сделать, мы расскажем далее.

Если вы не намерены обращаться в автосервис, то сможете поменять непригодный к эксплуатации трос самостоятельно. Для этого нужно купить новую деталь и подготовить тот же нехитрый набор инструментов, который используется в процессе регулировки. А также вам понадобится домкрат.

Тросик ручника необходимо менять в случае частого заклинивания

Важно! Покупайте трос ручника только у того поставщика, который зарекомендовал себя и заслуживает доверия, поскольку низкокачественное изделие, изготовленное с нарушением технологии, прослужит крайне недолго.

Если всё необходимое готово, можно приступать к замене, начиная с демонтажа. В следующем руководстве подробно рассказано, как поменять тросик ручника на ВАЗ-2107 в условиях гаража — вам нужно только следовать его предписаниям:

  1. Сначала необходимо поднять заднюю часть автомобиля так, чтобы задние колёса свободно крутились. Это нужно для демонтажа тормозных барабанов, без чего снятие старого троса и установка нового просто невозможна.
  2. Теперь нужно снять тормозные колодки, причём нет нужды снимать обе, а только заднюю на каждом колесе.
  3. Далее, аналогично процессу регулировки одним гаечным ключом придерживайте регулировочную гайку на штоке, а вторым — ослабьте затяжку контргайки. Но в этом случае обе гайки следует выкрутить. Предварительно отсоедините натяжную пружину от штока, воспользовавшись плоскогубцами.
  4. После демонтажа гаек вы сможете без труда снять направляющую заднего троса, после чего извлечь из неё сам трос.
  5. С левой и правой стороны автомобиля к днищу прикреплены два фиксирующих кронштейна, в которые помещена защитная оболочка — их необходимо демонтировать, открутив по две гайки на каждом.
  6. Дальше по направлению в сторону колёс защитная оболочка упирается двумя наконечниками ещё в два кронштейна. Здесь не нужно ничего откручивать — просто выведите наконечники из зацепления, потянув оболочку назад.
  7. Добравшись до тормозного щитка на каждом колесе, выверните по два болта, на которых держатся наконечники защитной оболочки. Потом потяните за трос, чтобы их вывести.

Эксплуатация: Подтянул стояночный тормоз ВАЗ-2107

Всем привет! Ослаб со временем ручной тормоз, с момента последней подтяжки прошло уже 2 года — ход рычага увеличился с 3-х до 6-ти щелчков. Хотя, по книге допустимым считается до 8 щелчков, но по ощущениям тормоз сталь держать не так хорошо, поэтому решил подтянуть, тем более наступила зима и состояние тормозов стало особенно важно.

Для этого нам потребуются:

  • два рожковых ключа «на 13»
  • пассатижи или плоскогубцы
  • WD-шка, металлическая щетка

Так как, при прошлой регулировке из-за растяжения троса и износа колодок уже не хватало хода резьбы на наконечнике, то пришлось подложить шайбу в виде большой гайки. В этот раз придется подложить еще одну.

Ставим упоры под колеса, снимаем машину со стояночного тормоза. Сначала пассатижами снимаем пружину с тросика, и отворачиваем контргайку и регулировочную гайку.

Добавляем еще одну гайку-шайбу и прикручиваем все обратно.

Теперь, удерживая тросик пассатижами, заворачиваем регулировочную гайку, пока ход рычага не станет 3 щелчка в сильный натяг (по книге рекомендуется 2-4, но сделаем золотую середину).

Затягиваем контргайку, одеваем обратно пружину и промазываем резьбу и болты пушсалом от закисания. Заодно проверим состояние тросиков и направляющего ролика. Вроде бы, все в порядке.

Теперь рычаг работает как надо — кажет примерно на 40 градусов.

Будет время, заеду на горочку и проверю держак ручника на практике, во всяком случае трос не перетянут — барабаны не греются.

В следующий раз думаю скинуть барабаны и посмотреть состояние колодок, и возможно заменить тросик идущий на них.

Подписывайтесь! Удачи на дорогах!

  • Еще про эту машину:
  • Бортовой журнал
  • Поломки
  • Попал в яму на трассе, думал проскочил, но через … 218000 км
  • Начало истории: … 218000 км

Дело хозяйское, но, на мой взгляд, три щелчка — маловато. Я бы посвободнее ход сделал чуток.

Да там быстро растягивается, да и ручник частенько забываю при трогании сразу снимать

Так как, при прошлой регулировке из-за растяжения троса и износа колодок уже не хватало хода резьбы на наконечнике, то пришлось подложить шайбу в виде большой гайки. В этот раз придется подложить еще одну.

Скажем так, причина не только в износе колодок или в растяжении троса, но и в износе тормозных барабанов. И лучше бы вместо подложения очередной гайки М10 просто проверить состояние этих вышеназванных деталей и заменить изношенные. А так, в качестве превентивных мер по увеличению ресурса и поддержания эффективности тормозных механизмов задних колес (включая стояночную систему) нужно всего лишь перед тем как потянуть рычаг стояночного тормоза просто нажать педаль тормоза (так меньше вытягивается трос), затем хотя бы раз в году (в сухую погоду) снимать тормозные барабаны и как следует выдувать грязь и продукты износа и коррозии . а затем протирать рабочие поверхности колодок и барабанов обычным обезжиривателем, который продается в любом хозмагазине. Это заметно увеличивает эффективность работы тормозных механизмов (особенно, если после сборки не забыть провести так называемую опресовку, надеюсь, что все присутствующие знают о чем идет речь) и снижает износ механизмов. Я последнее время стал проводить такую очистку механизмов даже дважды в год ибо каждыйй раз выдувается ну очень много грязи. Как-то так.

В следующий раз ревизию сделаю

первый самостоятельно проведенный в жизни мой «авторемонт» — была подтяжка ручника в 2107. Потратил наверное часа полтора или два, из которых минут 20 это съезд/заезд в чужой гараж на чужую яму ))) ездить только учился. Когда через год снова подтягивал — засек время, уложился в 7 минут )) Ну это все лирика никому не интересная — а теперь по делу: барабан снимается, в принципе, несложно. Рекомендую снять и осмотреть его изнутри. Самое главное — после снятия НИ В КОЕМ СЛУЧАЕ НЕ нажать педаль тормоза. Заодно состояние колодок оцените.

Как самостоятельно подтянуть ручник ВАЗ 2107

  1. Установить автомобиль на смотровую яму или подъемник.
  2. Поддомкратить заднюю часть автомобиля, вывесить задние колеса (они должны свободно вращаться).
  3. Затянуть ручник в положение блокировки (на 5-7 щелчков).
  4. Удалить грязь с регулировочного болта, гаек ручного тормоза.
  5. Ключами на «13» затянуть (или ослабить) гайку, которой регулируется натяжка ручника. Тянуть стоит до момента прекращения свободного вращения колес (при этом можно удостовериться в отсутствии люфта и трения).


Как подтянуть ручник ВАЗ 2107. Регулируем ручной тормоз

  1. После подтяжки регулировочной гайки и блокировки колес нужно затянуть до конца регулировочную гайку. При этом уменьшится свободный ход ручника.
  2. Убедиться, что колеса тормозятся, затем затянуть контргайку.


Как подтянуть ручник ВАЗ 2107. Регулируем ручной тормоз

  1. Смазать резьбовые отверстия (как вариант, смазка «Литолом»).
  2. Убедиться, что защитная оболочка ручного троса не имеет повреждений.

На этом подтяжка ручника ВАЗ 2107 завершена. Осталось опустить машину с домкрата, проверить ручник в действии.

Конструкция

Система ручного тормоза (РТ) на автомобилях ВАЗ 2109 достаточно простая. Она включает в себя два основных узла:

  • Тормозные устройства для задних колес;
  • Механический привод.

Привод, в свою очередь, состоит из:

  • Рычага ручного тормоза, расположенного в салоне по правую руку от водителя;
  • Передних и задних тросов привода.

Концы заднего троса соединены с рычагами тормозных колодок ручного привода. В на участке подведения переднего тросика к задней области мы имеем дело со следующими элементами:

  • Уравнитель;
  • Регулирующая гайка;
  • Оттяжная пружина и контргайка. Ими передний трос соединен с кронштейном кузова авто.

Отпуская рычаг, пружина ослабляет натяжение тросов и уравнитель возвращается в исходное положение. Именно тут требуется регулировка.


Демонтированная ручка РТ

↑ Проверка и ремонт

  • Ослабив контргайку 26 и регулировочную гайку 27, снимите оттяжную пружину 11, затем полностью отверните контргайку и гайку.
  • Отсоедините кронштейны 15 троса от пола кузова и задний наконечник троса от щита тормоза; снимите кронштейны и задний трос.
  • Снимите ролик 8 со втулкой 7.
  • Снимите защитный чехол рычага, а затем рычаг в сборе и передний трос.
  • Вынув шплинт и сняв упорную шайбу, отсоедините передний трос от рычага привода ручного тормоза.
  • Устанавливайте стояночный тормоз в последовательности, обратной снятию, с последующей его регулировкой.

Регулировка

Как подтянуть рулевую рейку

Тросики ручного тормоза

Регулировка натяжения тросика выполняется достаточно просто. Рассмотрим мы ее на примере автомобиля Daewoo Lanos. У этого автомобиля натяжение тросиков выполняется в салоне автомобиля, поскольку регулировочная гайка расположена возле ручника.

Чтобы до нее добраться достаточно вынуть с центрального декоративного кожуха, установленного между передними сиденьями пепельницу, расположенную в задней его части (со стороны заднего сиденья). Затем трубчатым ключом на 10 подкрутить гайку и проверить работоспособность стояночного тормоза.

У нормально отрегулированного ручника его поднятие должно сопровождаться 3-4 щелчками храпового механизма. После этого можно запустить двигатель и попробовать тронуться с места, лишь немного добавляя оборотов. Если начать движения не удалось, а мотор заглох – ручник держит отлично.

Операция по замене троса производится на подъемнике или смотровой яме.

Для замены троса ручного тормоза необходимо демонтировать тормозные барабаны задних колес. При их снятии есть возможность проверить состояние тормозных колодок и деталей тормозного механизма, особенно рабочих цилиндров. Последние не должны иметь следов утечки тормозной жидкости, а резиновые пыльники не должны иметь трещин и повреждений.

Снятие тормозных барабанов достаточно сложная процедура. Работа затрудняется износом тормозного барабана который в результате выработки может иметь «бортик», цепляющийся при снятии за колодки. Другая проблема – коррозия, бороться с которой лучше всего при помощи WD-40.

При снятии тормозного барабана можно использовать кувалду или молоток, но удары надо наносить через деревянный брусок. Без использования бруска молоток может расколоть алюминиевые края барабана.

Когда барабан снят, следует осмотреть тормозной механизм и очистить от загрязнений. Ступицу колеса следует смазать графитовой смазкой. Если тормозные колодки на грани полного износа, следует заменить их.

Чтобы заменить трос ручника ВАЗ 2107, необходимо открутить два болта крепления, освободить трос и снять его.

После снятия старого троса остается установить новый и поставить на место тормозные барабаны и колеса. После чего необходимо отрегулировать ручник ВАЗ 2107 так, как описано в предыдущем параграфе.

Теперь вы знаете как выполнить ремонт ручника ВАЗ 2107.

Почему на ВАЗ 2107 не работает ручник

Как и любая другая деталь или механизм, трос ручника имеет свойство изнашиваться и приходить в негодность. Стояночный тормоз на ВАЗ 2107 включается при помощи рычага, располагающегося в средней части автомобиля между сидением водителя и пассажира.

Периодически трос ручника следует подтягивать, так как он ослабляется, что приводит к снижению эффективности функционирования устройства. Причины, по которым может не функционировать ручник на «семерке», обусловлены следующими факторами:

  • Избыточное растяжение троса.
  • Повреждение троса.
  • Неисправность тормозного механизма в барабанах задних колес.

При продолжительной эксплуатации автомобиля, когда постоянно используется ручной тормоз, владельцы сталкиваются с необходимостью периодически восстанавливать натяжение троса. С течением времени рассматриваемое устройство растягивается, и натягивать его становится некуда. Единственный выход из ситуации – это поменять изделие на новое. Производить работы по замене троса ручника рекомендуется на смотровой яме, но можно обойтись и без нее.

Меняем трос ручника

Замена тросика ручника на автомобиле ВАЗ 2107 начинается с того, что первоначально необходимо демонтировать тормозные барабаны задних колес. После демонтажа тормозных барабанов следует обратить внимание на состояние задних тормозных колодок и рабочих цилиндров. Наличие следов утечки жидкости будет говорить о том, что механизмы также нуждается в ремонте.

О том, когда нужно менять трос ручника, каждый владелец своего автомобиля решает в индивидуальном порядке. Все зависит от степени изношенности троса. Процедура замены тросика стояночного тормоза подразделяется на 2 этапа: демонтаж и установка, а также регулировка натяжения.

Алгоритм замены следующий:

  1. После того, как задние колеса и тормозные барабаны будут демонтированы, необходимо спуститься в смотровую яму, и отыскать регулировочный шток натяжения. Этот шток оснащается пружиной, которую следует демонтировать при помощи отвертки.
  2. Вывинчиваются обе гайки, после чего демонтируется регулировочная планка. Далее осуществляется демонтаж заднего и переднего тросика ручника.

Используя ключ на 10, необходимо вывинтить кронштейны крепления переднего троса. После вывинчивания болта, следует аккуратно извлечь ролик. Чтобы извлечь ролик, нужно в направлении наконечника прокатить его вперед.

Важно знать! При установки заднего тросика важно знать следующее, что данный элемент имеет правую и левую стороны. На правой стороне имеется резиновая трубка, которая выполняет роль дополнительной изоляции оплетки от находящейся рядом, горячей трубы резонатора.

Регулировка ручного тормоза ВАЗ 2107

Регулировку ручного тормоза следует выполнять не только периодически, когда пропадает стояночный тормоз, но еще и после замены тросика. Для того чтобы отрегулировать натяжение тросика, потребуется взять следующие инструменты:

  • пассатижи;
  • два ключа на 13;
  • балончик смазки WD-40.

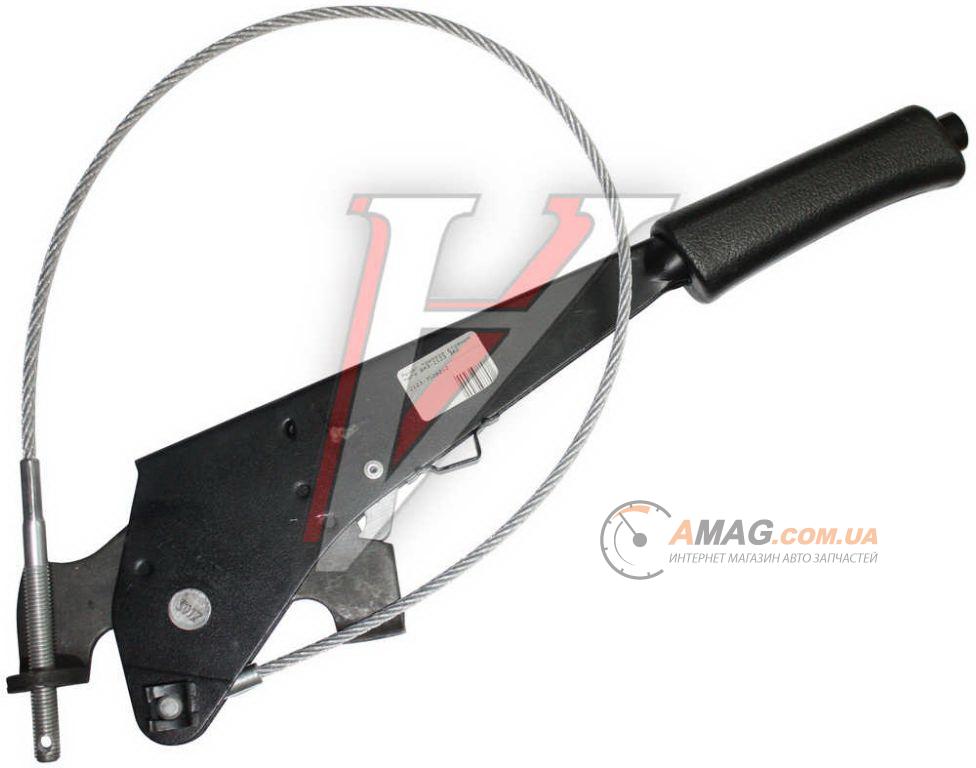

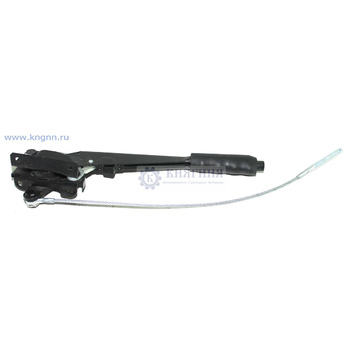

Замена ручника и переднего троса на ВАЗ 2101-ВАЗ 2107

Снятие

Снимите направляющую с наконечника нашего троса, подробнее смотрите в статье: «Замена заднего троса», пункты 3-4.

Возьмите гаечный ключ и выверните болт крепления ролика к кронштейну (кронштейн указан синей стрелкой). Поле аккуратно извлеките ролик, прокатив ролик в направлении наконечника переднего троса, как показано на рисунке, и снимите с автомобиля.

Примечание! Будьте аккуратны: внутри ролика находится втулка (цифра 3 на фото ниже) и крепёжный болт (цифра 1). Не позвольте деталям упасть и потеряться.

Рекомендуем воспользоваться смазкой Литол-24 или ЛСЦ-15, смазать контактирующие поверхности самой втулки (поверхность указана буквой Б) и поверхность ролика (буква А). Для этого извлеките втулку из гнезда.

Теперь потяните за трос в нижнюю часть и выведете трос из кронштейна и промежуточной опоры карданной передачи (указана синей стрелкой).

Вылезайте из-под днища автомобиля и перебирайтесь в салон. Находясь внутри машины, выверните два винта крепления облицовки ручника, снимите её и отложите в сторонку.

Вы увидите четыре болта крепления ручника. Открутив их, вы снимите ручной тормоз с автомобиля вместе с прикреплённым тросом (передним).

Примечание! При необходимости отсоедините трос от ручника: при помощи пассатижей выньте небольшой шплинт (похож на небольшую скрученную проволоку, вставленную в отверстие, под него ложится шайба, удерживая на своём месте детали), входящий в отверстие, указанное красной стрелкой. К сожалению, отверстие плохо видно на фото, но оно присутствует в так называемом пальце, куда и устанавливается наконечник троса. Выньте шплинт, крепящий наконечник троса и снимайте шайбу с тросом как показано на рисунке ниже.

↑ Детали привода стояночного тормоза

1 — чехол; 2 — передний трос; 3 — рычаг; 4 — кнопка; 5 — пружина тяги; 6 — тяга защелки; 7 — втулка; 8 — ролик; 9 — направляющая заднего троса; 10 — распорная втулка; 11 — оттяжная пружина; 12 — распорная планка; 13 — рычаг ручного привода колодок; 14 — задний трос; 15 — кронштейн крепления заднего троса.

При установке смажьте консистентной смазкой ЛИТОЛ-24 или ЛСЦ-15 направляющую заднего троса, ось рычага стояночного тормоза, втулку ролика и наконечник переднего троса.

  • Тщательно проверьте состояние деталей стояночного тормоза.
  • Если обнаружен обрыв или перетирание проволок, трос замените новым.
  • Удостоверьтесь, что зубья сектора и защелки рукоятки не повреждены; слишком изношенные детали замените.
  • Проверьте исправность пружины. Она должна обеспечивать возврат рычага в нерабочее положение.

Проверьте состояние оболочки заднего троса и крепление наконечников на оболочке, а также убедитесь, что трос свободно перемещается внутри оболочки. При повреждении оболочки и ослаблении крепления наконечников замените трос

КАК ПОДТЯНУТЬ РУЧНИК ВАЗ 2107. РЕГУЛИРУЕМ РУЧНОЙ ТОРМОЗ — автонастрой

Стояночный или ручной тормоз (ручник) предназначен для блокировки колес во время стоянки автомобиля, и используется чаще всего на неровных участках дороги (спусках склонах).

Правильно отрегулированный ручной тормоз должен удерживать машину на месте при затяжке на 4-6 зубцов, на участке с уровнем уклона — 25%.Если же ручник не держит, его необходима регулировка или ремонт стояночного тормоза.

Для того чтобы вывести ручной тормоз из строя — много не нужно, достаточно один раз проехаться, забыв снять машину с ручника. Во время движения колодки быстро сотрутся, и просто не будут доставать до тормозного барабана когда вы будете его затягивать.

ПОЧЕМУ РУЧНИК ВАЗ 2107 НЕ РАБОТАЕТ?

Причиной неисправности ручного тормоза может стать растянувшийся или разрегулировавшийся трос ручника. Подтяжка троса стояночного тормоза должна производиться в случае если для фиксации автомобиля уже не достаточно затяжки на 5-7 щелчков. Всех подтяжек ручника ВАЗ 2107 может быть не более четырех, далее уже нужно менять тормозные колодки.

ПОЧЕМУ РУЧНОЙ ТОРМОЗ ВАЗ 2107 ВЫХОДИТ ИЗ СТРОЯ?

Наиболее частой причиной становится — заклинивание троса, этому способствует влага, ржавчина, а также различная грязь, которая попадает на трос во время движения. Лечится это очисткой или промывкой троса, а также последующей его смазкой. Если со временем проблема повторяется — необходима замена троса ручного тормоза ВАЗ 2107.

Нередко причиной неисправности становится заклинивание рычага ручника или храпового механизма трещотки.

Для того чтобы произвести ремонт ручного тормоза следует убедиться, что он правильно отрегулирован и причина не в тросе.

Примечание! Прежде всего необходимо понимать, что регулировка стояночного тормоза и его троса имеет смысл при условии нормального технического состояния задних тормозных, а также самого троса и привода ручника.

ДЛЯ РАБОТЫ ВАМ ПОНАДОБИТСЯ:

Два ключа на «13» и плоскогубцы.
Домкрат.
КАК ПОДТЯНУТЬ РУЧНИК ВАЗ 2107 СВОИМИ РУКАМИ

Регулировка производится на яме или подъемнике.
Домкратим «задок» и вывешиваем задние колеса, чтобы они свободно вращались от руки.
Затяните ручник на 5-7 щелчков, то есть в положение блокировки.
Далее отправляйтесь под машину. Произведите очистку регулировочного болта и гайки ручного тормоза от грязи если в этом есть необходимость.
Возьмите два ключа на «13» и затяните (или отпустите, в зависимости от состояние регулировки) гайку регулировки натяжки ручника. Тянуть нужно до тех пор, пока колеса не заблокируются, то есть перестанут свободно вращаться. Заодно проверьте качество вращения задних колес, убедитесь в отсутствии люфта или трения.

Как подтянуть ручник ВАЗ 2107. Регулируем ручной тормоз

6. После того как вы подтянули регулировочную гайку и колеса заблокировались, затяните регулировочную гайку до конца, это позволит уменьшить свободный ход ручника.

7. Снова убедитесь в том, что колеса тормозятся и затяните контргайку.

Как подтянуть ручник ВАЗ 2107. Регулируем ручной тормоз

8. Рекомендую смазать резьбовые соединения смазкой, например «Литолом», это избавит вас от проблем в будущем.

9. Убедитесь в целостности защитной оболочки ручного троса.

Опустите машину с домкрата и проверьте ручник в действии. Теперь вам известно как подтянуть ручник ВАЗ 2107, надеюсь в случае необходимости вы сможете без труда повторить все вышеописанные действия в домашних условиях.

Замена троса ручника lada 2104 (ваз 2104) фото


Как самому правильно отрегулировать или заменить трос ручного тормоза ВАЗ-2107

Назначение ручного тормозного механизма на автомобиле ВАЗ-2107 заключается в обеспечении блокировки задних колёс автомобиля во время стоянки. Согласно регламенту, исправно работающий и должным образом отрегулированный ручник должен удерживать транспортное средство в неподвижном положении под уклоном до 25%. Из-за того, что тормозные колодки со временем изнашиваются, стояночный тормоз перестаёт эффективно справляться со своей задачей и периодически нуждается в подтяжке. Кроме того, сам трос ручника функционирует в агрессивных условиях, он рано или поздно растягивается, изнашивается и даже разрывается, в связи с чем требуется замена. Для ремонта ручного тормоза можно обратиться на СТО, хотя эта система устроена настолько просто, что с ней справится любой автолюбитель — нужно только иметь представление о том, как подтянуть или заменить ручник на ВАЗ-2107, и располагать минимальным набором инструментов.
Трос ручника со временем растягивается, изнашивается или разрывается

По каким ещё причинам стояночный тормоз машины может отказать? Прежде всего, под воздействием влаги, коррозии, а также из-за скопившихся загрязнений трос довольно часто заклинивает в защитной оболочке. Проблема, как правило, устраняется обычной прочисткой и нанесением смазки, но иногда единственным решением становится замена. Довольно редко, но всё же случается, что выходит из строя храповой механизм рычага, в связи с чем требуется его разборка и замена вышедших из строя деталей. Но приступать к такому ремонту стоит только в том случае, если вы уверены в работоспособности остальных элементов системы, включая правильно отрегулированное натяжение троса.

Регулировка ручника своими руками

Если вы своевременно зададитесь вопросом, как подтянуть ручник на ВАЗ-2107, и всю работу выполните правильно, то сможете избежать ряда неприятных ситуаций. Надёжно заблокированные колёса не дадут автомобилю скатиться во время стоянки. Помимо этого, исправно работающая ручная тормозная система значительно упрощает трогание машины с места, если вы находитесь на дороге под большим уклоном. Поэтому если ручник на ВАЗ работает недостаточно эффективно, ознакомьтесь с инструкцией по его регулировке.

Своевременная подтяжка ручника на ВАЗ-2107 позволит избежать неприятных ситуаций

Перед тем как натянуть ручник на ВАЗ-2107, удостоверьтесь, что тормозные колодки задних колёс находятся в нормальном техническом состоянии. А также проверьте состояние самого троса — возможно, он слишком сильно растянут или изношен и обычная подтяжка не решит проблему. И также проверьте работоспособность привода ручного тормоза. Если все детали исправны, подготовьте два гаечных ключа на «13», плоскогубцы и начинайте регулировку, руководствуясь описанной ниже последовательностью действий:

  1. Выполняется регулировка ручного тормоза ВАЗ-2107 под днищем автомобиля, поэтому его необходимо установить над смотровой ямой или поднять заднюю часть машины при помощи домкрата.
  2. Установите рычаг стояночного тормоза в рабочее положение, затянув на 5–6 щелчков.
  3. После этого, находясь под автомобилем, удалите все загрязнения с регулировочного штока и гаек. После очистки, придерживая одним ключом регулировочную гайку, ослабьте контргайку.
  4. Далее, путём закручивания регулировочной гайки необходимо подтягивать трос ручника до тех пор, пока не произойдёт блокировка задних колёс. В процессе регулировочный шток следует придерживать плоскогубцами, чтобы он не проворачивался.
  5. После того как была установлена необходимая степень натяжения тросика, закрутите гайку ещё на несколько оборотов — это необходимо для уменьшения свободного хода рычага.
  6. Теперь проверьте, действительно ли колёса тормозятся, и, если всё нормально, можете затянуть контргайку.

Если натяжение ручника отрегулировано правильно, то тормозные колодки будут удерживать машину при уклоне 25%

По завершении работы нелишним будет смазать резьбовые соединения, к примеру, литолом — это облегчит процесс регулировки в следующий раз. Итак, теперь вы узнали, как производится подтяжка ручника на автомобиле ВАЗ-2107, но ещё нужно проверить систему в действии. Для этого подыщите дорожный участок с уклоном в 25% (или подходящую эстакаду) и после остановки потяните рычаг ручного тормоза на 2–4 щелчка. Если натяжение отрегулировано правильно, тормозные колодки будут удерживать машину на месте.

Схема ручного тормоза на ВАЗ-2112

Для наглядности приведём схему ручного тормоза

В этой схеме нам будет нужно элемент под номером 6. Именно он, и только он!

Что потребуется для регулировки?

Для того, чтобы отрегулировать ручной тормоз нужна эстакада или подъемник. Если таких приспособлений нет, то можно просто вывесить задние колеса на «козлах». Установить их можно под автомобиль при помощи домкрата. Стоит также взять два ключа на «13» и плоскогубцы.

  1. Авто устанавливается на эстакаду или «козлы».

Ставим ручник в самый низ. На потёртости консоли не обращайте внимания, проводили эксперимент с нештатными подлокотниками. Видны железные крепления подлокотника. На фото автомобиль редакции

Регулировка ручника

на всех переднеприводных автомобилях
ВАЗ
. Отличие от моделей машин практически отсутс.

Как подтянуть ручник

Лада Гранта,Приора,
ВАЗ 2110
,2112,2115 и ВАЗ 2114 группа в ВК .

Натягиваем регулировочную гайку

У нас всё заржавело, мы сменили механизм регулировки

Если не выходит натянуть трос, то его стоит заменить на новый.

Регулировка ручника после натяжения

После регулировки тормозов надо их проверить еще раз. Для этого авто следует поставить на дорогу с уклоном не меньше 23% Авто должно стоять на нейтральной передаче на таком участке и с затянутым ручником. Если тормоза ручника будут удерживать авто на таком участке, то ручник отрегулирован правильно.

Что делать, когда регулировка не дает результата

Бывают и , когда указанных выше действий бывает недостаточно, чтобы настроить ручник. Это может происходить, например, тогда, когда трос ручного тормоза оборван. Это случается на ВАЗ-2112, хоть и редко. В таких ситуациях надо заменять трос. Также трос нужно заменить, когда:

  1. Наконечники ослаблены.
  2. Сам трос начинает растягиваться, что приведет к его обрыву при эксплуатации.

ХОККУ! Старый трос весьма ушёл в износ! Для сравнения старый и новый тросы ручника

Сильный износ троса ручника

Такая процедура замены не требует обращения на СТО. Хоть тут и потребуется определенное время и навыки от водителя, но такую работу можно произвести самостоятельно.

Также следует помнить, что при замене троса некоторые условия надо соблюдать. Для этого водителю потребуется помощник, который и будет натягивать трос.

Зачем подтягивают ручник?

Трос выступает тут в качестве привода. Если водитель натягивает рычаг ручника, то одновременно он задействует и трос, который разводит колодки в заднем колесе.

Если ручник будет неисправен, то надо просто подтянуть трос или заменить его на новый. На ВАЗ-2112 сделать это достаточно просто своими руками.

Необходимость регулировки

Определить то, что стояночный тормоз нуждается в регулировке, можно при проверке. Её рекомендуется делать через каждые 30 000 километров пробега. Делать такую процедуру следует даже в том случае, когда кажется, что ручной тормоз работает хорошо.

Также устройство надо проверять в тех случаях, когда оно не срабатывает. Например, автомобиль движется, когда рычаг тормоза затянут.

Как поменять трос ручного тормоза

Не все автолюбители знают, что система стояночного тормоза включает в себя не один, а целых два троса — передний и задний. Именно второй нередко приходится менять. Причин тому может быть несколько, включая критический износ и повреждения. А также в случае частого заклинивания тросик приходится подвергать замене. Кроме того, если вы после регулировки его натяжения обнаружили, что ручник больше не может блокировать задние колёса, в то время как тормозные колодки полностью исправны, замена троса ручного тормоза ВАЗ-2107 станет единственно правильным решением. Как это сделать, мы расскажем далее.

Если вы не намерены обращаться в автосервис, то сможете поменять непригодный к эксплуатации трос самостоятельно. Для этого нужно купить новую деталь и подготовить тот же нехитрый набор инструментов, который используется в процессе регулировки. А также вам понадобится домкрат.

Тросик ручника необходимо менять в случае частого заклинивания

Важно! Покупайте трос ручника только у того поставщика, который зарекомендовал себя и заслуживает доверия, поскольку низкокачественное изделие, изготовленное с нарушением технологии, прослужит крайне недолго.

Если всё необходимое готово, можно приступать к замене, начиная с демонтажа. В следующем руководстве подробно рассказано, как поменять тросик ручника на ВАЗ-2107 в условиях гаража — вам нужно только следовать его предписаниям:

  1. Сначала необходимо поднять заднюю часть автомобиля так, чтобы задние колёса свободно крутились. Это нужно для демонтажа тормозных барабанов, без чего снятие старого троса и установка нового просто невозможна.
  2. Теперь нужно снять тормозные колодки, причём нет нужды снимать обе, а только заднюю на каждом колесе.
  3. Далее, аналогично процессу регулировки одним гаечным ключом придерживайте регулировочную гайку на штоке, а вторым — ослабьте затяжку контргайки. Но в этом случае обе гайки следует выкрутить. Предварительно отсоедините натяжную пружину от штока, воспользовавшись плоскогубцами.
  4. После демонтажа гаек вы сможете без труда снять направляющую заднего троса, после чего извлечь из неё сам трос.
  5. С левой и правой стороны автомобиля к днищу прикреплены два фиксирующих кронштейна, в которые помещена защитная оболочка — их необходимо демонтировать, открутив по две гайки на каждом.
  6. Дальше по направлению в сторону колёс защитная оболочка упирается двумя наконечниками ещё в два кронштейна. Здесь не нужно ничего откручивать — просто выведите наконечники из зацепления, потянув оболочку назад.
  7. Добравшись до тормозного щитка на каждом колесе, выверните по два болта, на которых держатся наконечники защитной оболочки. Потом потяните за трос, чтобы их вывести.

регулировка фото и видео

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.

Введение

К примеру, даже при самой простой работе по замене пробитого колеса, необходимо ставить автомобиль на ручник, иначе Вы рискуете «положить» автомобиль на бампер в результате того, что автомобиль «поедет» вперёд. И это не самое страшное, что может произойти! Вы можете причинить себе серьёзные физические увечья.

Уронили Тойоту ББ на асфальт

Та же самая Тойота

Классика упала с домкрата

Необходимый инструмент для подтягивания ручника.

Головка на 8 под трещётку

Набор ключей на 13

Напарник (желательно самый крутой автослесарь)

  1. Два ключа на 13. Желательно чтобы один из них был торцевым.
  2. Головка на 8.
  3. Напарник, но можно и без него. Правда без него сложнее.
Принцип выполнения регулировки ручника
  1. Полностью опустите рычаг ручника в салоне.
    Опустите ручку ручника
  2. Поставьте автомобиль на яму или поднимите её на подъёмник. Некоторые автовладельцы умудряются отрегулировать ручник «с бордюра» — но это неудобно и опасно.
  3. Снизу автомобиля найдите резонатор и снимите его с резиновых кронштейнов.
    Снимите глушитель с крепления к кузову
  4. Открутите «трещоткой» 4 болта крепления защиты механизма регулировки ручника (защитный экран).
    Снимаем и отводим в сторону защитный экран
  5. Далее можно либо снять защитный экран, но, как мне кажется, проще его отвести вперёд за глушитель, освободится место, которого хватит для свободной работы.
    Механизм выглядит так
  6. Ослабьте ключом на 13 затяжку первой гайки.
    Ослабляем
  7. Закручивая регулировочную гайку, подтяните тросик ручника, который выходит из салона.
  8. Попросите напарника проверить ход ручки рычага, либо проверьте его сами.
  9. Как только ход ручника будет 3-4 щелчка, затяните контргайку.
  10. Перед заключительным этапом работы, необходимо проверить работоспособность тормозного механизма. Для этого вывешивают задние колёса и смотрят, как они вращаются с выключенным ручным тормозом. Также проверяют как колёса схватываются при поднятом ручнике.
  11. Далее возвращают защитный экран на место, прикручивают его на посадочные места и одевают на резонатор резиновые крепления.
Видео регулировки ручника

Принцип работы ручника на Гранте

https://youtube.com/watch?v=Av-jj8NNrv8

Почему его необходимо часто подтягивать

Особенность механизма такая, поэтому и приходится часто подтягивать ручник. Плюс некачественные запчасти изначально, и конструкция, которая не менялась ещё со времён Царя-Гороха!

В иномарках (не во всех конечно) в заднем тормозном механизме (барабан или диск) стоят самоподтягивающиеся пружины, которые подтягиваются в зависимости от износа колодок.

Как должен работать правильно настроенный ручник

Ход ручника в автомобиле Лада Гранта должен составлять не более 6 щелчков с момента его поднятия. Допускается увеличение хода работы ручника до 8 щелчков, но не рекомендуется.

Так быть не должно (при этом тормоза не схватывают задние колёса)

В идеале конечно же 3-4 щелчка. При такой настройке ручника у Вас будет запас его хода, когда тросик ослабнет и колёса начнут схватывать позднее.

Если у Вас наблюдается ситуация когда ручник «вытягивается» на полную, а колёса не схватываются, то возможны следующие причины:

  1. изношены задние тормозные колодки;
  2. поломан или растянут тросик ручника/

Полностью проверить правильную работу ручника можно на горке в 23 градуса. Автомобиль при полностью поднятом рычаге ручника должен стоять на месте на выключенной передаче.

Замена троса ручника на ВАЗ 2107

Осуществить замену троса ручника на ВАЗ 2107 вполне возможно самостоятельно. Исправность данного устройства является залогом безопасности, поэтому не следует пренебрегать ею. Чтобы осуществить замену троса на «семерке», потребуется приобрести новую деталь, после чего выполнить процедуру в соответствии с алгоритмом, который будет описан в данном материале.

Рычаг стояночного тормоза ВАЗ (классика), причины поломки

Если стояночный тормоз не фиксирует ТС на месте, значит он неисправен. Причин этому может быть две. Первой причиной являются оборванные либо растянутые тросы. Вторая причина — стертые колодки ручного тормоза или тормозные колодки. Если рычаг ручного тормоза опущен, а лампа на панели приборов по-прежнему горит, вероятнее всего, уровень тормозной жидкости меньше минимального.

Частой причиной выхода ручника из строя является заклинивание троса из-за механических повреждений, попадания влаги и грязи, ржавчины. Кроме того, стоит отметить, что для выхода ручного тормоза из строя достаточно проехать несколько километров на натянутом ручнике. Конструкция стояночного тормоза в барабане дает возможность прижиматься к тормозной поверхности только 1/4 части колодок. При езде данная часть колодок быстро истирается и уже не достает до барабана. В данном случае можно попробовать отрегулировать трос ручника. После езды на натянутом ручнике, как правило, его можно подтянуть, примерно 3-4 раза. После этого колодки стираются окончательно и для восстановления работоспособности ручного тормоза нужна их замена.

Устройство стояночного тормоза

Перед тем как заменить трос ручного тормоза или выполнить его натяжку, нужно разобраться в конструкции механизма. Он устроен довольно просто и состоит из таких основных деталей:

  1. Рычаг с подпружиненной кнопкой и защелкой. Находится в салоне по правую руку от водителя.
  2. Металлическая тяга со шпилькой на конце и коромыслом для установки троса расположена под днищем авто и прикреплена к рычагу. Это и есть натяжное устройство «ручника».
  3. Концы троса (или двух тросов), установленные на коромысле, крепятся к рычагам тормозных механизмов задних колес – дисковых или барабанных.

Стояночный тормоз действует так: когда водитель поднимает рычаг в салоне, коромысло перемещается вперед и посредством тросового привода воздействует на колодки. В барабанных механизмах тормозные колодки раздвигаются, а в дисковых – сходятся. «Ручник» удерживает только задние колеса и функционирует независимо от основной тормозной системы, срабатывающей при нажатии педали.

Рукоятка фиксируется в нескольких положениях благодаря защелке. Чтобы ее разблокировать и опустить в исходное положение, на торце ручки установлена специальная кнопка. Если колодки «прихватывают» колеса на втором щелчке, а после четвертого надежно удерживают автомобиль, то считается, что привод работает хорошо.

Почему на ВАЗ 2107 не работает ручник

Как и любая другая деталь или механизм, трос ручника имеет свойство изнашиваться и приходить в негодность. Стояночный тормоз на ВАЗ 2107 включается при помощи рычага, располагающегося в средней части автомобиля между сидением водителя и пассажира.

Периодически трос ручника следует подтягивать, так как он ослабляется, что приводит к снижению эффективности функционирования устройства. Причины, по которым может не функционировать ручник на «семерке», обусловлены следующими факторами:

  • Избыточное растяжение троса.
  • Повреждение троса.
  • Неисправность тормозного механизма в барабанах задних колес.

При продолжительной эксплуатации автомобиля, когда постоянно используется ручной тормоз, владельцы сталкиваются с необходимостью периодически восстанавливать натяжение троса. С течением времени рассматриваемое устройство растягивается, и натягивать его становится некуда. Единственный выход из ситуации – это поменять изделие на новое. Производить работы по замене троса ручника рекомендуется на смотровой яме, но можно обойтись и без нее.

Меняем трос ручника

Замена тросика ручника на автомобиле ВАЗ 2107 начинается с того, что первоначально необходимо демонтировать тормозные барабаны задних колес. После демонтажа тормозных барабанов следует обратить внимание на состояние задних тормозных колодок и рабочих цилиндров. Наличие следов утечки жидкости будет говорить о том, что механизмы также нуждается в ремонте.

О том, когда нужно менять трос ручника, каждый владелец своего автомобиля решает в индивидуальном порядке. Все зависит от степени изношенности троса. Процедура замены тросика стояночного тормоза подразделяется на 2 этапа: демонтаж и установка, а также регулировка натяжения.

Алгоритм замены следующий:

  1. После того, как задние колеса и тормозные барабаны будут демонтированы, необходимо спуститься в смотровую яму, и отыскать регулировочный шток натяжения. Этот шток оснащается пружиной, которую следует демонтировать при помощи отвертки.
  2. Вывинчиваются обе гайки, после чего демонтируется регулировочная планка. Далее осуществляется демонтаж заднего и переднего тросика ручника.

Используя ключ на 10, необходимо вывинтить кронштейны крепления переднего троса. После вывинчивания болта, следует аккуратно извлечь ролик. Чтобы извлечь ролик, нужно в направлении наконечника прокатить его вперед.

Важно знать! При установки заднего тросика важно знать следующее, что данный элемент имеет правую и левую стороны. На правой стороне имеется резиновая трубка, которая выполняет роль дополнительной изоляции оплетки от находящейся рядом, горячей трубы резонатора.

Регулировка ручного тормоза ВАЗ 2107

Регулировку ручного тормоза следует выполнять не только периодически, когда пропадает стояночный тормоз, но еще и после замены тросика. Для того чтобы отрегулировать натяжение тросика, потребуется взять следующие инструменты:

  • пассатижи;
  • два ключа на 13;
  • балончик смазки WD-40.

Замена

Несложно произвести и самостоятельную замену троса ручника ВАЗ-2114.

Для замены нужен следующий инструмент:

  • ключ на «10»;
  • два ключа на «13»;
  • большая отвертка и для мягкого хода крепления WD-40.

Проводится замена на смотровой яме либо эстакаде.

  1. Ручник нужно опустить до упора вниз.
  2. Все гайки стояночного тормоза нужно почистить. Не забудьте и про уравнительную планку.
  3. Контргайку нужно ослабить и снять со штока. Это же самое проделывается с регулировочной гайкой.
  4. Теперь начинают снимать колеса. Сначала ослабляют колесные болты. Заднюю часть поднимают домкратом. Не забывайте про опоры! После их выставления можно снимать задние колеса.
  5. Снять тормозные барабаны при использовании молотка и деревянной проставки. Нужно сбить стопорные шпильки с колодок.
  6. К рычагу задней тормозной колодки прикреплен наконечник троса ручника автомобиля ВАЗ-2114. Сначала нужно снять колодку, а потом и наконечник троса.
  7. Следует отвернуть болт крепления и отсоединить оболочку троса.
  8. Из отверстий тормозных щитков с каждой стороны вытягивают трос.
  9. Потом достают и оболочку троса из креплений на кузове.

Замена троса ручного тормоза ВАЗ 2107

Операция по замене троса производится на подъемнике или смотровой яме.

Для замены троса ручного тормоза необходимо демонтировать тормозные барабаны задних колес. При их снятии есть возможность проверить состояние тормозных колодок и деталей тормозного механизма, особенно рабочих цилиндров. Последние не должны иметь следов утечки тормозной жидкости, а резиновые пыльники не должны иметь трещин и повреждений.

Снятие тормозных барабанов достаточно сложная процедура. Работа затрудняется износом тормозного барабана который в результате выработки может иметь «бортик», цепляющийся при снятии за колодки. Другая проблема – коррозия, бороться с которой лучше всего при помощи WD-40.

При снятии тормозного барабана можно использовать кувалду или молоток, но удары надо наносить через деревянный брусок. Без использования бруска молоток может расколоть алюминиевые края барабана.

Когда барабан снят, следует осмотреть тормозной механизм и очистить от загрязнений. Ступицу колеса следует смазать графитовой смазкой. Если тормозные колодки на грани полного износа, следует заменить их.

Чтобы заменить трос ручника ВАЗ 2107, необходимо открутить два болта крепления, освободить трос и снять его.

После снятия старого троса остается установить новый и поставить на место тормозные барабаны и колеса. После чего необходимо отрегулировать ручник ВАЗ 2107 так, как описано в предыдущем параграфе.

Теперь вы знаете как выполнить ремонт ручника ВАЗ 2107.

Как выполняется замена

При замене тросов стояночного тормоза Renault Logan наше видео покажет, что нужно делать при самостоятельном ремонте. Стоит отметить, что правый и левый задний трос меняются аналогичным образом.

Чтобы восстановить ручник Renault Sandero, LADA Largus, установленный тросик снимают и меняют следующим образом:

  1. Ослабляется натяжение приводных тросов путем раскручивания регулировочной приводной гайки на ручнике.
  2. Снимается тормозной барабан.
  3. Снимается задняя тормозная колодка, а наконечник троса отсоединяется от рычага, который отводит саму колодку.
  4. Фиксатор оболочки троса сжимается.
  5. Трос извлекается из отверстия.
  6. Вынимается трос из держателя, расположенного на рычаге балки.
  7. Необходимо его немного вытянуть в салон, после чего снять с уравнителя.
  8. Полностью извлекаем из отверстия в кузове.

При проведении замены троса ручного тормоза на Логан можно столкнуться с ситуацией, когда он не может свободно перемещаться в оболочке. Поэтому его надо смазать трансмиссионным или моторным маслом (на собственное усмотрение).

Еще до замены троса ручника важно убедиться в том, что длины нового тросика вполне хватает для установки на транспортное средство. В противном случае придется покупать новый расходник

Как понятно из инструкции, процедура довольно простая. Стояночный тормоз будет отремонтирован только в том случае, если будут соблюдены все операции по самостоятельной замене тросика и проверки его работы путем установки автомобиля под уклон на ручник. Новая деталь гарантированно прослужит несколько лет без лишних проблем.

Установить автомобиль на рабочий пост, затормозить стояночным тормозом и выключить зажигание.

Снять облицовку туннеля пола. (см. тут)

Разрежьте коврик пола в задней части рычага и отведите части коврика в стороны.

1 — рычаг ручного привода тормоза; 2 — трос уравнителя рычага ручного привода тормоза; 3 — регулировочная гайка троса уравнителя; 4 — уравнитель тросов ручного привода тормоза; 5 — тросы ручного привода тормоза; X — регулировочный размер для натяжения тросов, X = 16 ± 0,3 мм

Ослабить регулировочную гайку 3, рисунок 17-1, троса уравнителя рычага ручного привода тормоза

. и отсоединить оба троса 5 от уравнителя 4 .

Отвернуть две гайки крепления рычага к шпилькам туннеля пола,

Сдвинуть передние сиденья до упора вперёд, приподнять рычаг и отсоединить колодку жгута проводов от выключателя 2, рисунок 17-2, сигнальной лампы рычага ручного привода тормоза (головка сменная 13, удлинитель и вороток).

1 — точки крепления рычага; 2 — выключатель сигнальной лампы

Снять рычаг ручного привода тормоза.

Отверните регулировочную гайку с наконечника переднего троса и отсоедините короткий трос от рычага.

Снимите выключатель сигнальной лампы включения ручного тормоза, вывернув винт его крепления.

Подсоединить колодку жгута проводов к выключателю сигнальной лампы рычага ручного привода тормоза, установить рычаг на шпильки крепления и закрепить двумя гайками. Момент затяжки гаек 8 Н.м (0,8 кгс.м) (головка сменная 13, удлинитель и вороток, ключ моментный).

Установить тросы привода ручного тормоза в отверстия уравнителя.

Завернуть регулировочную гайку рычага ручного привода так, чтобы размер X, рисунок 17-1, от верхнего торца регулировочной гайки до торца резьбовой части троса уравнителя составлял 16 ± 0,3 мм (ключ гаечный 10, штангенциркуль).

Регулировка привода ручного (стояночного) тормоза

Примечание: подробнее регулировка стояночного тормоза показана здесь.

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.

Опустить рычаг ручного привода тормоза.

Пять раз затянуть и опустить рычаг ручного привода тормоза в исходное положение для приведения тросов привода в рабочее состояние.

Убедиться что задние колеса вращаются. Если это не так, проверить следующие элементы и при необходимости отремонтировать или заменить их:

— тросы ручного привода тормоза;

— поршень колесного цилиндра;

— механизм автоматической регулировки зазора.

Снять задние колеса.

Ослабить регулировочную гайку 3, рисунок 17-1, натяжения тросов (ключ гаечный 10).

Установить рычаг ручного привода тормоза на второй вырез зубчатого сектора.

Подтянуть регулировочную гайку так, чтобы тормозной барабан перестал вращаться вручную .

Затянуть и опустить рычаг ручного привода тормоза 2-3 раза и проверить вращение тормозного барабана. Если барабан не вращается постепенно ослабить регулировочную гайку до свободного вращения барабана .

Установить задние колеса.

Установить облицовку туннеля пола.

Проверить эффективность рабочей тормозной системы.

Советы профи

При замене рычага стояночного тормоза осмотрите ролик с компонентами крепления: болт с пружинной шайбой (1), ролик (2), втулка (3). Если есть механические повреждения, ролик подлежит замене. Перед монтажом смажьте втулки (б) и контактирующие поверхности ролика (а) смазкой ЛСЦ-15 либо Литол-24.

Если нужно заменить пружину тяги рычага, выворачиваем кнопку ручки рычага. Вынимаем пружину и, при потребности, меняем ее.

Замена рычага ручника ВАЗ 2101 — 2107

Наверное некоторых это может удивить, но с годами, а вернее даже с десятилетиями, рычаг стояночного тормоза на ВАЗовской классике может погнуться, и даже отломаться. На первый взгляд это кажется странным, ведь эта деталь металлическая, а стальные вещи принято считать крепкими. Но иногда, такое может произойти спустя всего пол года, после установки не качественной запчасти.

Возможно это следствие усталости металла. Но как бы там не было, лично мне ездить с неработающим ручником как то не очень. Не то чтобы он был необходим, но это ощущение не совсем исправной машины, никогда не казалось мне приятным.

На моей, родительской Копейке, за 20-ать лет владения этой машиной, данный рычаг уже раз менялся. Видимо мне попалась деталь неплохого качества, поэтому она и проходила более 10-яти лет. В моем случае рычаг не стал отламываться, а постепенно выгинался в сторону водителя. Но выгнуло его уже так сильно, что мне стало очевидно; — его нужно менять. Хотя в начале я даже не мог поверить своим глазам, я не верил, что рычаг может так согнуть. Я даже начал думать, что наверное так оно и было, а я просто не обращал на это должного внимания. Но потом его выгнуло еще сильнее и я понял, что так быть уж точно не должно).

В общем, если Вы уже определились, что замена рычага ручника на Ваз 2101 — 2107 Вам действительно нужна, сейчас я опишу как это сделать. И для начала Вам нужно отсоединить короткий трос ручника. Сделать это не сложно, но наличие ямы было — бы желательно. Значит; — чтобы отпустить короткий трос ручника от длинного, — который уже идет к колесам. Вам нужно снять пружину со шпильки короткого тросса и полностью выкрутить гайку (она там на 13-ать), регулирующую натяжение стояночного тормоза, со шпильки. Когда гайка будет выкручена, шпильку можно вывести из металлической «косы», соединяющей длинный и короткий тросс ручника. И подвести шпильку поближе к ролику, через который короткий трос ручника подымается в салон, к самому рычагу.

Теперь Вам нужно перейти в салон и снять сам рычаг. Рычаг стояночного тормоза на ВАЗовской классике крепится четырьмя болтами на 10-ять. Но если не снимать сами кресла, то подобраться к ним обычным, рожковым ключем, у Вас врятли получится. Здесь понадобятся головки на 10-ять.

Еще некоторая сложность в том, что два из четырех вышеупомянутых болтов, прикрыты пластиковым кожухом, который крепится к рычагу маленьким винтиком под крестообразную отвертку. Некоторые, чтобы открутить этот винтик снимают водительское сиденье, но вполне можно просунуть отвертку под сиденьем и выкрутить маленький винт, не снимая кресло.

Теперь можно выкручивать сам рычаг. Как правило снимается он крайне редко, поэтому здесь может пригодится жидкость типа WD40. Подберите инструмент с головкой на 10-ять, где будет достаточно длинная «ножка головки», а также будет достаточным рычаг, ведь хоть здесь и маленькие болтики на 10-ять, но открутить их отверткой может быть не так и просто.

Теперь, когда рычаг снят, — обратите внимание, как он соединен с тросом. Трос здесь закреплен на рычаге шплинтом, через шайбу. Чтобы отсоединить трос, Вам будет нужно вытащить трос, снять шайбу и уж затем можно отсоединить тросик ручника.

Собирается все в обратном порядке, но хочу обратить Ваше внимание, что старый тросик может не очень хорошо одеваться на новый рычаг. Для того, чтобы все хорошо оделось, нужно просто взять наждачку и счистить краску в месте стыковки тросика и рычага. Так одеваете тросик на ручник, набрасываете шайбу и всовуете шплинт. Теперь можно прикручивать новый рычаг ручника на место и лесть под машину.

Вообще, при условии, что все будет откручиваться нормально, в замене ручника на ВАЗовской классике нет ничего сложного. Думаю Вы понимаете, что трещеткой с большим рычагом не стоит затягивать маленькие болтики на 10-ять из — зо всех сил; — только с чувством. А лучше затяжку выполнить отверткой, на которую надета головка. Это уже зависит от того, какой инструмент есть у Вас в наличии.

Удачного ремонта, главное не беспокойтесь и не волнуйтесь. Если Ты — молодой парень у которого нет опыта в ремонте автомобиля, — не бойся, тут все просто, Ты справишься).

Ремонт ручного тормоза Ваз 2107

Эксплуатация автомобиля с неисправной тормозной системой запрещена. Сюда относятся и случаи, когда ручной тормоз плохо удерживает автомобиль или совсем не работает. Поэтому ремонт ручника ВАЗ 2107 – работа, которую следует выполнять безотлагательно. Если для фиксации автомобиля на месте недостаточно поднять рычаг на 5-6 щелчков, ручник требует внимания.

Регулировка ручника ВАЗ 2107

Восстановление работоспособности ручного тормоза следует начать с проверки натяжения троса. Чтобы натянуть трос ручника ВАЗ 2107, понадобится:

  • пассатижи;
  • пара ключей на 13;
  • металлическая щетка;
  • WD-40;
  • домкрат.

Регулировку следует производить на смотровой яме или подъемнике. В последнем случае домкрат не понадобится.

Порядок действий таков:

  • Вывесить задние колеса при помощи домкрата или подъемника так, чтобы их можно было вращать рукой.
  • Затянуть ручник на 2-3 щелчка (до положения блокировки).
  • Очистит металлической щеткой резьбу на регулировочном болту, если она загрязнена. При сильной коррозии для откручивания гайки с регулировочного болта следует использовать WD-40.
  • Парой ключей на 13 отпустить контргайку;
  • Ключом на 13 и пассатижами отрегулировать положение гайки так, чтоб колеса заблокировались.

Примечание: если даже в крайнем положении гайки ручник ВАЗ 2107 не затягивается в достаточной мере, необходимо заменить трос.

  • Убедиться, что трос не перетянут и при опускании рычага колеса разблокируются.
  • Затянуть контргайку.
  • Смазать резьбу регулировочного болта литолом, чтобы предотвратить коррозию.

Как видите, натянуть ручной тормоз ВАЗ 2107 достаточно просто.

Во время регулировки ручника стоит проверить подшипники задних колес. Вращаться они должно легко и плавно, без шума. Наличие люфтов говорит о необходимости подтянуть подшипники.

Необходимый инструмент для подтягивания ручника.

Головка на 8 под трещёткуНабор ключей на 13Напарник (желательно самый крутой автослесарь)

  1. Два ключа на 13. Желательно чтобы один из них был торцевым.
  2. Головка на 8.
  3. Напарник, но можно и без него. Правда без него сложнее.

Принцип выполнения регулировки ручника

  1. Полностью опустите рычаг ручника в салоне.

Опустите ручку ручника

Поставьте автомобиль на яму или поднимите её на подъёмник. Некоторые автовладельцы умудряются отрегулировать ручник «с бордюра» — но это неудобно и опасно. Снизу автомобиля найдите резонатор и снимите его с резиновых кронштейнов.

Снимите глушитель с крепления к кузову

Открутите «трещоткой» 4 болта крепления защиты механизма регулировки ручника (защитный экран).

Снимаем и отводим в сторону защитный экран

Далее можно либо снять защитный экран, но, как мне кажется, проще его отвести вперёд за глушитель, освободится место, которого хватит для свободной работы.

Механизм выглядит так

Ослабьте ключом на 13 затяжку первой гайки.

Закручивая регулировочную гайку, подтяните тросик ручника, который выходит из салона. Попросите напарника проверить ход ручки рычага, либо проверьте его сами. Как только ход ручника будет 3-4 щелчка, затяните контргайку. Перед заключительным этапом работы, необходимо проверить работоспособность тормозного механизма. Для этого вывешивают задние колёса и смотрят, как они вращаются с выключенным ручным тормозом. Также проверяют как колёса схватываются при поднятом ручнике. Далее возвращают защитный экран на место, прикручивают его на посадочные места и одевают на резонатор резиновые крепления.

Замена троса ручного тормоза ВАЗ 2107

Операция по замене троса производится на подъемнике или смотровой яме.

Для замены троса ручного тормоза необходимо демонтировать тормозные барабаны задних колес. При их снятии есть возможность проверить состояние тормозных колодок и деталей тормозного механизма, особенно рабочих цилиндров. Последние не должны иметь следов утечки тормозной жидкости, а резиновые пыльники не должны иметь трещин и повреждений.

Снятие тормозных барабанов достаточно сложная процедура. Работа затрудняется износом тормозного барабана который в результате выработки может иметь «бортик», цепляющийся при снятии за колодки. Другая проблема – коррозия, бороться с которой лучше всего при помощи WD-40.

При снятии тормозного барабана можно использовать кувалду или молоток, но удары надо наносить через деревянный брусок. Без использования бруска молоток может расколоть алюминиевые края барабана.

Когда барабан снят, следует осмотреть тормозной механизм и очистить от загрязнений. Ступицу колеса следует смазать графитовой смазкой. Если тормозные колодки на грани полного износа, следует заменить их.

Чтобы заменить трос ручника ВАЗ 2107, необходимо открутить два болта крепления, освободить трос и снять его.

После снятия старого троса остается установить новый и поставить на место тормозные барабаны и колеса. После чего необходимо отрегулировать ручник ВАЗ 2107 так, как описано в предыдущем параграфе.

Теперь вы знаете как выполнить ремонт ручника ВАЗ 2107.

Как подтянуть ручник ВАЗ 2107. Регулируем ручной тормоз

Стояночный или ручной тормоз (ручник) предназначен для блокировки колес во время стоянки автомобиля, и используется чаще всего на неровных участках дороги (спусках склонах).

Правильно отрегулированный ручной тормоз должен удерживать машину на месте при затяжке на 4-6 зубцов, на участке с уровнем уклона — 25%.Если же ручник не держит, его необходима регулировка или ремонт стояночного тормоза.

Для того чтобы вывести ручной тормоз из строя — много не нужно, достаточно один раз проехаться, забыв снять машину с ручника. Во время движения колодки быстро сотрутся, и просто не будут доставать до тормозного барабана когда вы будете его затягивать.

Почему ручной тормоз ВАЗ 2107 выходит из строя?

Наиболее частой причиной становится — заклинивание троса, этому способствует влага, ржавчина, а также различная грязь, которая попадает на трос во время движения. Лечится это очисткой или промывкой троса, а также последующей его смазкой. Если со временем проблема повторяется — необходима замена троса ручного тормоза ВАЗ 2107.

Нередко причиной неисправности становится заклинивание рычага ручника или храпового механизма трещотки.

Для того чтобы произвести ремонт ручного тормоза следует убедиться, что он правильно отрегулирован и причина не в тросе.

Примечание! Прежде всего необходимо понимать, что регулировка стояночного тормоза и его троса имеет смысл при условии нормального технического состояния задних тормозных, а также самого троса и привода ручника.

Для работы вам понадобится:

  • Два ключа на «13» и плоскогубцы.
  • Домкрат.

Причины, по которым не работает ручной тормоз

Как Снять Задний Барабан На Ваз 2107
Зачастую причины банальны, и работы собственно на 10 минут (про это чуть позже), а сейчас перечислю основные моменты:

Износ задних тормозных колодок. Обычно сопровождается скрежетом при торможении. Тут подтягивай, не подтягивай тросик, ничего не получится. Нужно для начала заменить колодки, желательно сразу на обоих колесах, ибо они изнашиваются равномерно.

Неправильно отрегулированный стояночный тормоз. Бывает и такое, просто ослаблен регулировочный болт – нужно подтянуть.

Клин троса в оболочке. Такое часто происходит от времени, и зачастую проявляется на 5 летних и более «старших» машинах. В дело в том, что между оболочкой и самим тросом попадает влага, после чего ржавчина и тросик клинет в оболочке. Здесь есть два пути, либо его смазать и разработать, чтобы он ходил нормально. Либо стоит заменить тросики на новые.

  • Обрыв тросика. Бывает трос рвется, как от самой ручки, так и под машиной, нужно его заменить.
  • Лед или соль, реагенты на поверхности накладок. Происходит редко, но бывает, особенно после проезда глубоких луж. Стоит очистить колодки несильными нажатиями при движении на короткие дистанции. Весь налет должен очиститься.
  • Попадание масла или тормозной жидкости на колодки. Например, потек рабочий цилиндр, возможно, течет сальник задней полуоси. Здесь нужно для начала удалить причину течи, затем очистить колодки. Конечно, они сами очистятся после нескольких циклов торможения. Если «замасливание» сильное, тогда нужно заменить колодки на новые, потому как — поверхность накладок может пропитаться маслом полностью.

По опыту знаю, что в основном это первые четыре причины. Например, на наших ВАЗ, очень часто от времени ржавеет тросик в оболочке, либо его рвет, ну и подтягивать нужно вовремя.

Стоит ли использовать стояночный тормоз?

Прежде чем ответить на этот вопрос, узнайте, что такое стояночный тормоз и как он работает. Как часть общей тормозной системы автомобиля стояночный тормоз соединяется с задними тормозами. При включении эта система оказывает давление с меньшим усилием, чем основная система через педаль тормоза.

Когда впервые появился стояночный тормоз, он должен был обеспечить отказоустойчивость на случай отказа центральной тормозной системы по какой-либо причине. Однако сегодня эта система используется для удержания автомобиля в неподвижном состоянии при парковке, особенно на крутых склонах.

Еще одно напоминание: не все стояночные тормоза расположены в одном месте, в зависимости от модели. Если вы не можете найти рычаг тормоза, обратитесь к руководству пользователя, чтобы узнать, какой тип системы у вас есть.

На более старых моделях стояночный тормоз может располагаться на приборной панели и иметь форму рычажного рычага. Однако на более новых моделях это центральный рычаг, расположенный между двумя передними сиденьями. С другой стороны, у некоторых автомобилей стояночный тормоз находится в виде педали слева от других педалей, в то время как у некоторых новых моделей автомобилей он может быть в виде кнопки, расположенной где-то на консоли.

Итак, стоит ли использовать стояночный тормоз?

Короткий ответ на этот вопрос – да, и неплохо сделать это привычкой. Причины этого несколько очевидны. Назначение стояночного тормоза — обеспечить безопасность вам, другим пассажирам и окружающим вас людям.

Когда ваш автомобиль находится в положении парковки, его тормозная система управляется устройством, известным как парковочная собачка. Это устройство устанавливается на систему автоматической трансмиссии автомобиля в качестве средства блокировки передач на месте, когда автомобиль находится в парковке, чтобы предотвратить его скатывание.

По сути, это большой вес, поддерживаемый маленькой шестерней. Со временем и при постоянном использовании парковочная защелка может изнашиваться, что может привести к повреждению или механическому отказу. Это основная причина, почему так важно использовать стояночный тормоз. Включите стояночный тормоз после парковки, но перед переключением коробки передач в режим парковки или переключением в режим парковки и удерживайте педаль тормоза до тех пор, пока стояночный тормоз не будет включен. Это ограничит нагрузку, которую вы оказываете на трансмиссию.Это обеспечит вам дополнительный уровень безопасности, предотвратит случаи отказа при парковке и даже ограничит количество ремонтов трансмиссии в будущем.

Стояночный тормоз — полезная дополнительная защита в вашем распоряжении. Если вы едете с автомобилем с механической коробкой передач, вы также можете использовать его, чтобы начать движение вперед по склону, одновременно нажимая сцепление и педаль газа. Кроме того, некоторые автопроизводители разрабатывают свои новые модели с функцией автоматического включения и выключения стояночного тормоза.

На оборудованном таким образом автомобиле это происходит каждый раз, когда вы ставите автомобиль на стоянку или включаете двигатель. Если у вас есть дополнительные вопросы, команда обслуживания в магазине Mike Duman Auto Superstore всегда готова помочь.

Как пользоваться стояночным тормозом

Многие люди ошибочно полагают, что вам нужно использовать стояночный тормоз только в том случае, если вы паркуетесь на склоне или если ваш автомобиль оснащен механической коробкой передач. Правда в том, что вы всегда должны использовать стояночный тормоз. Независимо от того, управляете ли вы автомобилем с автоматической коробкой передач или рычагом переключения передач, паркуетесь ли вы на холме или ровном месте, использование экстренного торможения является хорошей привычкой для развития.

Регулярное использование стояночного тормоза помогает поддерживать его в надлежащем рабочем состоянии. Когда вы не используете аварийный тормоз, он может подвергнуться коррозии, и вы не узнаете о проблеме, пока он вам действительно не понадобится.

Включая стояночный тормоз каждый раз при парковке, вы можете быть уверены, что ваш автомобиль не укатится. Это добавляет еще один уровень безопасности и снижает нагрузку на детали трансмиссии и трансмиссии.

Если у вас полностью отказали тормоза, медленно включите аварийный тормоз.Хотя стояночный тормоз в основном используется для удержания автомобиля на месте, он может помочь вам безопасно остановить автомобиль в экстренной ситуации. Просто имейте в виду, что это не приведет к внезапной остановке вашего автомобиля; это может просто помочь вам медленно остановить его.

КОГДА ДОЛЖЕН ОТКЛЮЧАТЬ АВАРИЙНЫЙ ТОРМОЗ?

Есть одна ситуация, когда вы никогда не должны пользоваться ручным тормозом. Смотреть такие фильмы, как «Форсаж

» и мечтать о том, чтобы проделывать эти безумные трюки, весело, но доверьте выполнение трюков профессионалам.Никогда не пользуйтесь ручным тормозом для выполнения маневра дрифта.

Узнайте больше о качественных деталях тормозной системы, найдите автомобильную деталь или узнайте, где купить автомобильную деталь сегодня.

Содержимое, содержащееся в этой статье, предназначено только для развлекательных и информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техническим специалистом или механиком, если у вас есть конкретные вопросы или проблемы, связанные с любой из тем, затронутых в этом документе.Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные тем, что вы полагаетесь на какой-либо контент.

Хемпстед, Техас | Регулировка стояночного тормоза в Barry Fleet Service

Прибл. Время:

30 минут  | Диапазон цен: Узнать цену

Основы регулировки стояночного тормоза Услуги по регулировке стояночного тормоза в Barry Fleet Service

Независимо от того, есть ли у вас дисковая тормозная система или барабанная тормозная система, у вас есть стояночный тормоз, который отвечает за блокировку вашего автомобиля в припаркованном положении.Стояночный тормоз, также известный как аварийный тормоз, задействуется независимо от обычных тормозов и включается либо нажатием рычага стояночного тормоза, либо нажатием специальной педали. Большинство автомобилистов используют стояночный тормоз при парковке на крутом склоне. Однако стояночный тормоз также можно использовать для внезапной остановки и предотвращения аварии. Существует три типа стояночных тормозов, в которых используется храповой механизм блокировки: рычаг, центральный уровень и педальный. Каждый тип стояночного тормоза зависит от стиля сиденья водителя, и каждый из них работает по-разному в зависимости от тормозной системы.Вы всегда должны обращаться к руководству пользователя, чтобы определить правильное положение отключенного стояночного тормоза и нуждается ли ваш стояночный тормоз в регулировке.

Почему вам следует заказать услуги по регулировке стояночного тормоза в Barry Fleet Service?

Правильно работающий стояночный тормоз имеет решающее значение для вашей безопасности и безопасности ваших пассажиров. В какой-то момент жизни вашей тормозной системы может потребоваться регулировка стояночного тормоза по нескольким причинам. В стояночных тормозах используются тросы для передачи движения рычага, и эти тросы растягиваются в процессе эксплуатации и по мере старения.Правильно натянутый трос является важной частью надежного включения стояночного тормоза. Стояночный тормоз, который больше не схватывает, как раньше, или не заедает, является еще одной причиной поиска регулировки стояночного тормоза. Решения некоторых проблем со стояночным тормозом можно найти в замене деталей или дополнительной смазке движущихся компонентов. Наши сотрудники определят правильную процедуру ремонта или регулировки стояночного тормоза после осмотра вашего стояночного тормоза и сопутствующих компонентов.

Мы с гордостью обслуживаем потребности клиентов в регулировке стояночного тормоза в Хемпстеде, штат Техас, Прери-Вью, штат Техас, Пайн-Айленд, штат Техас, и прилегающих районах.

обслуживаемых территорий: Хемпстед, Техас | Прери-Вью, Техас | Пайн-Айленд, Техас | и прилегающие районы

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
