Ваз 2107 как пользоваться съемником сайлентблоков ваз: Замена сайлентблоков ваз 2107 своими руками (фото и видео)

Замена сайлентблоков ваз 2107 своими руками (фото и видео)


Замена сайлентблоков передних рычагов на автомобилях ВАЗ 2101 — 2107 – задача не из легких. Однако менять их время от времени все равно нужно, и большинство автолюбителей научились это делать без особых трудностей. Существенно упростить эту работу поможет специальный универсальный съемник. Именно с его помощью производится замена как верхних, так и нижних сайлентблоков.

Итак, вы пришли к выводу, что пришла пора заменить сайлентблоки. Начать следует с их приобретения. Сегодня на рынке автозапчастей присутствует множество изделий отечественного и импортного производства. Отличаются они друг от друга и ценой, и качеством, и сроком службы. Специалисты рекомендуют устанавливать полиуретановые, как наиболее надежные и долговечные, однако из-за достаточно высокой цены они доступны далеко не каждому.

Для самого процесса замены абсолютно не важно, полиуретановые сайлентблоки или резиновые, меняются они на ВАЗ 2107 совершенно одинаково. Из инструмента вам понадобится:

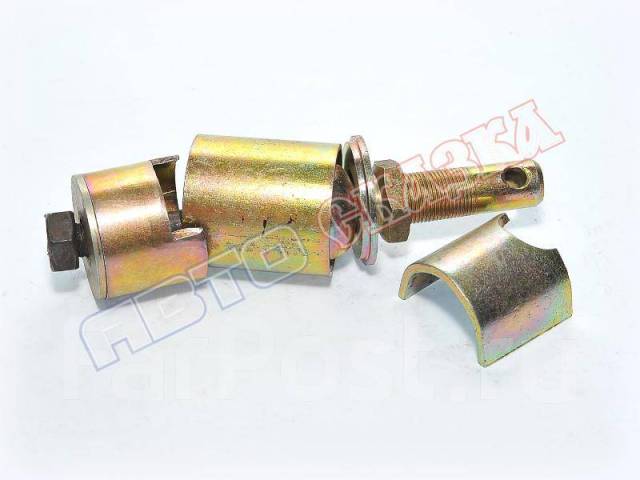

  • Съемник сайлентблоков;
  • Съемник шаровой опоры;
  • Ключи на 13, 22, 24;
  • Молоток;
  • Зубило;
  • Монтировка;
  • Проникающая смазка (например, WD-40).

Начинать следует с вывешивания передка на домкрате и снятия переднего колеса. Далее, переходим непосредственно к процедуре замены. Для верхнего и нижнего передних рычагов ВАЗ 2107 порядок выполнения работ разный, поэтому рассмотрим оба варианта. Для упрощения работы все резьбовые соединения рычагов рекомендуется предварительно обработать проникающей смазкой.

Замена верхних сайлентблоков

В первую очередь следует открутить вертикальный болт крепления бампера, так как он будет мешать вынимать ось. Далее, откручиваем гайку крепления шаровой опоры и при помощи специального съемника выпрессовываем палец шаровой из сошки.

После этого при помощи двух ключей на 22 скручиваем гайку и вынимаем болт крепления верхнего рычага к корпусу. Вот теперь нам и пригодится съемник. Зажав снятую деталь в тиски, с помощью съемника выпрессовываем старые детали, и на их место запрессовываем новые, полиуретановые или резиновые.

После того как будет произведена замена, сборка производится в обратной последовательности:

  • Вставляется болт крепления рычага, накручивается гайка. Не следует ее полностью затягивать, сделаем это в самом конце;
  • Устанавливается на место шаровая опора, до упора затягивается гайка;
  • Прикручивается колесо, автомобиль опускается и снимается с домкрата;
  • Вывернув руль, затягиваем до упора гайку крепления верхнего рычага.

Замена нижних сайлентблоков

Менять сайлентблоки на нижнем рычаге ВАЗ 2107 несколько сложнее. Все работы производятся непосредственно на автомобиле.

  • Откручиваем обе гайки крепления рычага;

  • На одну сторону накручиваем съемник и выдавливаем сайлентблок;

  • Аналогичную операцию выполняем с противоположной стороны;
  • Поочередно устанавливаем новые полиуретановые сайлентблоки и запрессовываем с помощью съемника в нижний рычаг;

  • Устанавливаем упорные шайбы и накручиваем самоконтрящиеся гайки, не до конца;
  • Прикручиваем колесо и снимаем автомобиль с домкрата;
  • Затягиваем до упора гайки крепления нижнего рычага.

В этой работе съемник играет важную роль, так как без него выполнить работу, не снимая нижнего рычага, практически не возможно.

Так как от исправности ходовой части ВАЗ 2107 напрямую зависит ваша безопасность, необходима периодическая диагностика и замена вышедших из строя элементов. Для этого целесообразно приобрести самые ходовые съемники, а именно:

  • Шаровых опор;
  • Сайлентблоков;
  • Наконечников рулевых тяг.

Благодаря им ремонт ходовой части вашего ВАЗ 2107 не вызовет никаких затруднений. А применение качественных комплектующих обеспечит вашу безопасность на долгое время. Именно из этих соображений в качестве рекомендуемых к установке указаны полиуретановые сайлентблоки.

Меры безопасности

При выполнении ремонтных работ не стоит забывать об элементарных мерах безопасности:

  • Перед вывешиванием на домкрате автомобиль устанавливается на ручник, под колеса ставятся противооткатные башмаки;
  • Параллельно с домкратом под корпус вывешенного автомобиля устанавливается страховочная подпорка;
  • При работе с молотком, например, выпрессовывая шаровую опору из сошки, пользуйтесь защитными очками;
  • Работайте в перчатках, для защиты рук от повреждений при возможном соскальзывании ключа с гайки.

Замена сайлентблоков ВАЗ-2107. Съемник и оправка своими руками | Блог автолюбителя Николая Вагано

ВНИМАНИЕ! В видео допущена ошибка — посадочные места, кроме оси рычага смазывать ни в коем случае НЕЛЬЗЯ!

В прошлый раз мы полностью разобрали переднюю подвеску, заменили шаровые опоры, пришла очередь для замены сайлентблоков.

Так как без специнструмента их не заменить, а покупка съемников удовольствие не дешевое, поэтому изготовим их из подручных материалов.

Нам понадобятся:

  • Обрезок водопроводной трубы внутренним диаметром — 45 мм, наружным — 50 мм (можно изготовить из 40-миллиметровой трубы) длинной 2,5-3 см
  • Большая шайба или пластина диаметром не менее 50 мм
  • Болт М12-14 длиной 6-7 см с шайбами
  • Два обрезка трубы диаметром 40 мм длиной по 5-10 см
  • Молоток, тиски
  • WD-шка или другой жидкий ключ, смазка

С помощью молотка отбиваем обрезок 40-ой трубы на наковальне, доведя его внутренний диаметр до 45 мм, чтобы сайлентблок нижнего рычага свободно через него проходил; или находим подходящую по диаметру трубку. Эту оправку мы будем использовать для съема сайлентблоков.

Из той же 40-й трубы нарезаем еще два обрезка — их будем использовать для запрессовки новых сайлентблоков.

Предварительно все места креплений сайлентблоков зачищаем и обрабатываем WD-шкой.

Начнем с верхнего рычага. Для этого берем болт, одеваем на него толстостенную шайбу (или шайбы) размером не меньше диаметра внутренней и не больше наружной втулки сайлентблока (желательно).

Заводим болт в блок с внутренней стороны рычага, снаружи одеваем изготовленную нами большую оправку, чтобы она уперлась в стенки рычага, вставляем большую шайбу и заворачиваем гайку.

По мере затягивания, оправка упрется в рычаг, а болт с шайбами начнет вытягивать в нее сайлентблок. Главное, сорвать блок с места, а дальше дело техники — понадобится большая отвертка и молоток.

Теперь, перейдем к запрессовке новых сайлентблоков, для этого мы подготовили малые оправки на 40, их диаметр как раз совпадает с диаметром «уха» наружной втулки сайлентблока.

Предварительно очищаем посадочные места, вставляем сайлентблок по центру воображаемой оси и наставляем оправку.  С другой стороны подставляем большую оправку и упираем о тисы или наковальню, чтобы предотвратить возможную деформацию рычага.  Резкими ударами молотка по оправке запрессовываем шарнир.

Запрессовываются верхние сайлентблоки пока не упрутся «бобышками» в рычаг, в отличие от нижних, которые необходимо забить вплотную к стенке рычага.

В прошлый раз мы уже рассмотрели их различия.

Слева — верхний, справа — нижний

Слева — верхний, справа — нижний

Теперь перейдем к нижнему рычагу — там они меняются аналогичным образом.

Предварительно снимаем гайки и упорные шайбы с обеих сторон оси рычага, ставим большую наставку, большую шайбу и затягиваем гайку оси — желательно для этого использовать ненужную гайку.

Роль давящего болта тут выполняет сама ось рычага.

Если сайлентблок закис, то с помощью несильных ударов по боковине рычага или самой оправке пробуем его сорвать, подтягивая гайку.

При установке новых сайлентблоков зачищаем посадочные места рычагов, можно слегка смазать ось.

Заводим ось и наживляем сайлентблоки, наставляем малые оправки на сайлентблоки с обеих сторон и с помощью молотка запрессовываем сначала один, потом другой.

Нижние сайлентблоки запрессовываются заподлицо.

В следующий раз разберем как заменить передние пружины и будет ли разница в дорожном просвете после замены.

Ставьте лайк, комментируйте, подписывайтесь на канал! Удачи на дорогах!

Замена сайлентблоков на ВАЗ 2107 своими руками

Резинометаллический шарнир или другими словами сайлентблок – это узел, который состоит из двух металлических втулок и запрессованной между ними резиновой вставки. Основное предназначение данной детали заключается в нейтрализации шума, ударов и вибрации в подвижных местах подвески автомобиля. Не стоит откладывать в долгий ящик такой процесс как замена сайлентблков, поскольку неисправные компоненты нижних и верхних рычагов не только сделают комфорт и управляемость автомобилем хуже, но и будут увеличивать износ протекторов на передних колесах.

Стоит изначально определиться с необходимым инструментарием, поскольку без специальных приспособлений проделать рассматриваемую работу будет весьма проблематично. Итак, замена сайлентблоков на ВАЗ 2107 предполагает в первую очередь покупку трех приспособлений для запрессовки и выпрессовки.

Также необходимы следующие компоненты:

  • Съемник сайлентблоков для снятия с автомобиля верхнего рычага;
  • Съемник рулевых наконечников, без которого невозможна распрессовка крайних рулевых наконечников

Скорее всего, если вы решили, что самостоятельная замена сайлентблоков на ВАЗ 2107 вам под силу, то остальной инструментарий у вас есть. Это должны быть такие элементы как:

  • Домкрат;
  • Накидные и рожковые ключи на 22;
  • Накидные и торцевые ключи на 13;
  • Тонкое, хорошо заточенное зубило;
  • Молоток;
  • Монтировка.

Все вышепрочитанное скорее всего убедило вас в том, что сайлентблоки являются очень важным компонентом автомобиля. Из этого следует лишь один вывод – не стоит скупиться на покупку качественных фирменных сайлентблоков. Можно также использовать полиуретановые компоненты, однако стоимость их может ввести вас в состояние легкого шока.

Итак, после того как все инструменты и детали для замены подготовлены, следует начать с такого процесса как замена передних сайлентблоков.

  1. Распустите колесные болты и поднимите необходимое колесо с помощью домкрата. После этого сразу снимите его и отпустите гайку на оси верхнего рычага с помощью ключа на 24. Сразу же можно откручивать гайку рулевого наконечника и распрессовывать его.
  2. На следующем этапе открутите гайку верхней шаровой опоры. используя ключ на 24. С помощью съемника распрессуйте палец опоры с сошки. Если же съемник отсутствует, просто открутите опору от рычага с помощью нескольких ключей на 13.
  3. Открутите гайку очи верхнего рычага и выньте ее. Примечательно, что замена сайлентблоков подразумевает откручивание вертикального болта крепления бампера.
  4. На следующем этапе необходимо тащить рычаг к верстаку и зажать его в тиски. Теперь следует выпрессовать сайлентблоки заранее приобретенным приспособлением. Затем следует установка сайлентблоков переднего рычага. Далее установите рычаг на место, предварительно обработав ось верхнего рычага. Для этого можно использовать нигрол, литол, моторное масло. Гайку оси, при этом, затягивать полностью не рекомендуется. Затяжка проводится на полностью опущенном автомобиле.
  5. Закрепите опору, наденьте и закрепите колесо, опустите автомобиль с домкрата.

Далее подготовьте комплект сайлентблоков для осуществления такого процесса как замена сайлентблоков задних рычагов.
Прежде всего, следует произвести снятие сайлентблоков задних рычагов с ВАЗ 2107.

  1. Снимите колесо с автомобиля;
  2. Отверните с двух сторон гайки оси рычага с помощью ключа на 22 и снимите упорные шайбы.
  3. Заверните полный болт съемника на ось нижнего рычага.
    Затяните гайку, удерживая болт от проворачивания. Стакан съемника, при этом, нажимает на нижний рычаг, спрессовывая его с сайлентблока.
  4. На следующем этапе следует извлечь сайлентблок из нижнего рычага.
  5. С противоположной стороны оси заднего рычага сайлентблок выпрессовывается аналогично.

Далее осуществляется непосредственная замена задних сайлентблоков:

  1. В отверстии нижнего рычага необходимо центрировать новый сайлентблок;
  2. Чтобы нижний рычаг сайлентблока не перемещался относительно оси во время запрессовки, на ось следует надеть упорную шайбу с противоположной стороны и завернуть старую самоконтрящуюся гайку.
  3. Установите на ось нижнего рычага съемник и затяните гайку. Стакан съемника, при этом, должен давить на фланец сайлентблока. Если вы не знали, как запрессовать сайлентблок. то именно так это и делается. Стоит отметить, что при запрессовке на съемнике сайлентблока должен быть установлен стакан меньшего диаметра, нежели при выпрессовке.
  4. Освободите съемник, отвернув винт. Далее установите упорную шайбу на ось и заверните новую гайку, не затягивая.
  5. Таким же образом запрессуйте сайлентблок с противоположной стороны нижнего рычага и заверните новую гайку, установив шайбу.
  6. Окончательно затяните гайки крепления на нижнем рычаге подвески после установки автомобиля на колеса.

В целом данный процесс не особо прост, но если следовать поэтапной инструкции, сделать это будет легко, как и ремонт амортизаторов своими руками. Аналогичным образом также осуществляется замена сайлентблоков подрамника.
Не забывайте о том, что на место следует установить рулевые наконечники и затем зашплинтовать их. На следующем этапе затяните гайки нижних и верхних рычагов после того, как машина будет полностью опущена на землю.



Школа авторемонта – Ремонт автомобиля своими руками

Рычаги передней подвески ВАЗ 2107 подвергаются значительным нагрузкам при движении, а учитывая наши дороги, преждевременный выход их из строя, не удивителен. Заботясь о собственной безопасности нужно регулярно проверять состояние подвески и своевременно производить ее ремонт. В этой статье хочу затронуть как заменить верхний рычаг передней подвески ВАЗ 2107 (это в принципе касается также моделей 2101 — 2106).

Причины для замены

Это достаточно редкий ремонт так как верхний рычаг подвержен меньшим нагрузкам в отличии от нижнего, но все таки случается. Причиной для смены детали могут являться:

Пытаться исправить вопрос при помощи сварки и выпрямления, просто не рекомендуется, если вам дорога собственная жизнь. Во-первых, водить машину с неисправной деталью в подвеске, хоть на ваш взгляд и не критической, опасно. Во-вторых, цена на верхний рычаг передней подвески ваз, невысока (около 200 р.), так что лучше его заменить.

Замена сайлентблоков на верхнем рычаге

Чтобы провести замену шарниров на верхнем рычаге подвески семерки, вам нужно снять его. Сделать это несложно, потребуется только поднять колесо и выкрутить болты его крепления. После этого вашему взору откроется прелестный вид на все элементы подвески, включая и верхний рычаг. На нем замена сайлентблоков ВАЗ-2107 проводится только после полного демонтажа. Обратите внимание на то, что рычаг крепится к кузову при помощи оси-болта, а также к ступице посредством шаровой опоры.

Шаровую не нужно выпрессовывать из отверстия в ступице, достаточно только выкрутить три болта, которыми она крепится к рычагу подвески. Полностью же ее снимать нужно только в случае замены. После того, как выкрутили три болта шаровой, необходимо снять рычаг с кузова. Для этого выкручиваете гайку с оси и выбиваете последнюю. Вот и все, рычаг снят, теперь зажимаете его покрепче в тиски и при помощи съемника демонтируете старые шарниры. С помощью того же съемника ставите новые на место. И теперь можно монтировать рычаг на место.

Замена верхнего рычага

Сборку производим в обратном порядке.

Проверьте заранее состояние сайлентблоков и шаровой опоры, лучше их заменить сразу. Сверьте размеры, старой и новой детали. Бывает после такой замены верхний рычаг задевает пружину так как новый имеет отличие в размерах (подделка). У меня было, что при ремонте, после сборки, пружина цепляла деталь. После переворачивания, пружины все прошло.

Замена верхних рычагов и их резинометаллических шарниров

Вывешиваем и снимаем переднее колесо.

Отворачиваем болты крепления верхней шаровой опоры.

Ключом «на 22» отворачиваем гайку крепления кронштейна бампера к кронштейну брызговика, удерживая болт от проворачивания ключом того же размера.

Вынимаем болт.

Двумя ключами «на 22» отворачиваем самоконтрящуюся гайку оси рычага.

Вынимаем ось верхнего рычага и снимаем рычаг с автомобиля.

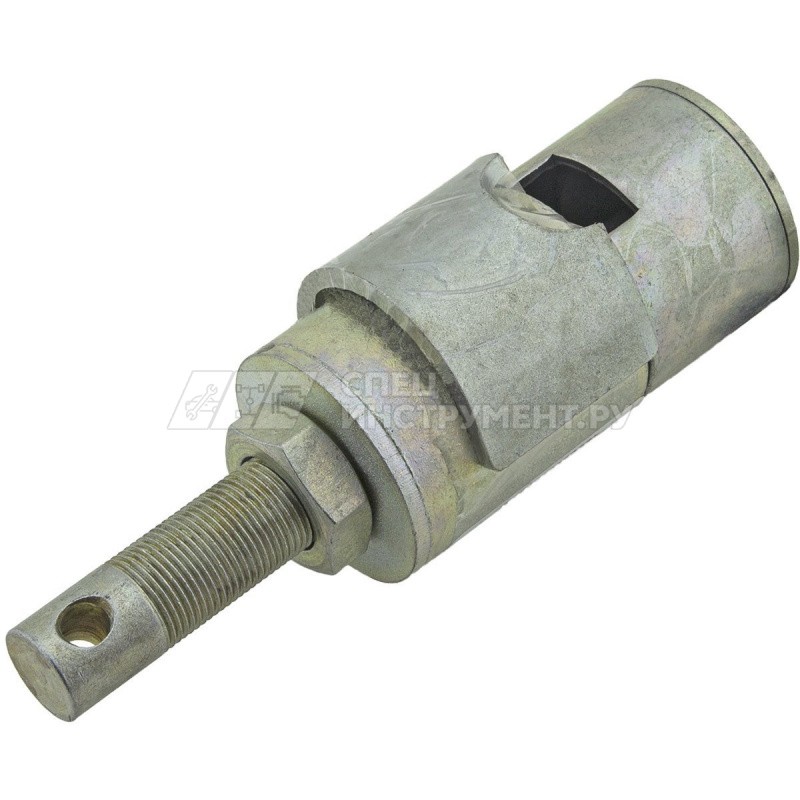

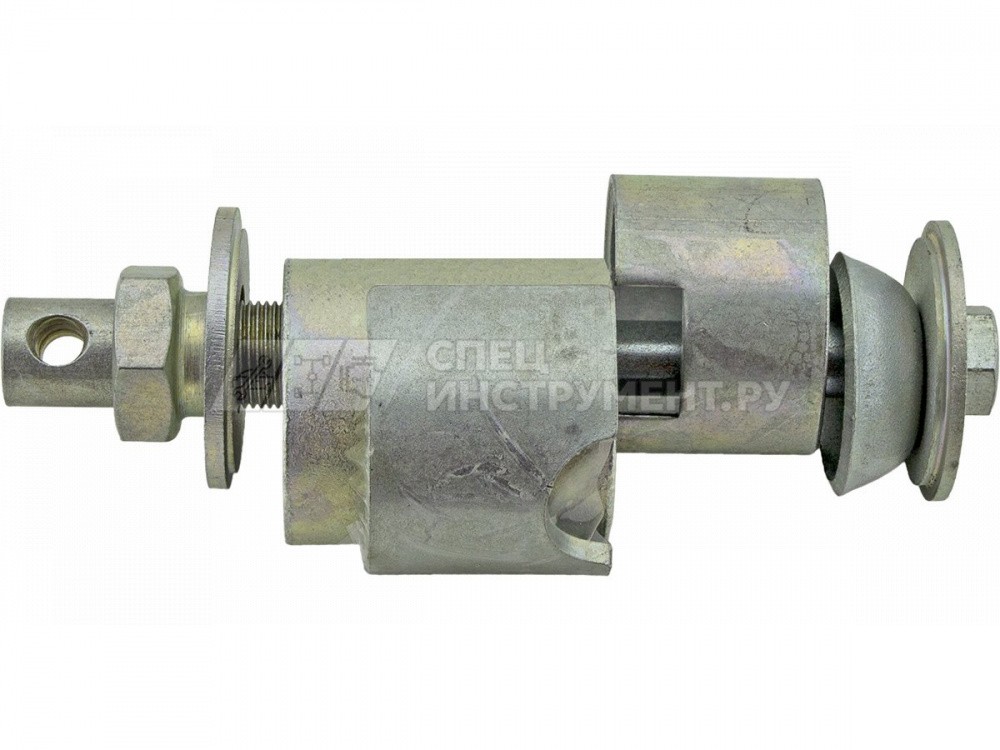

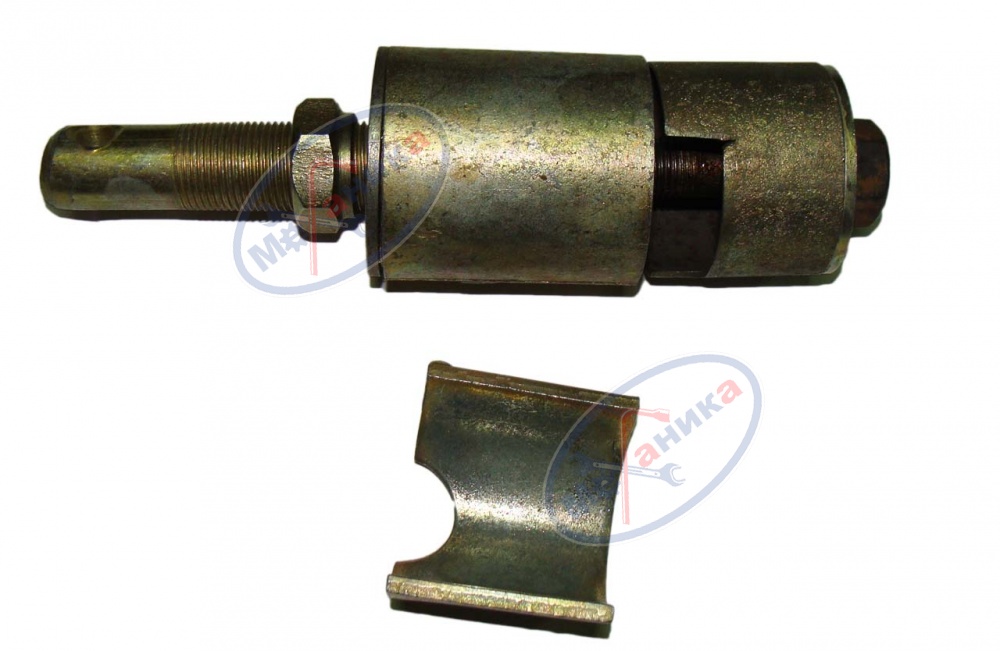

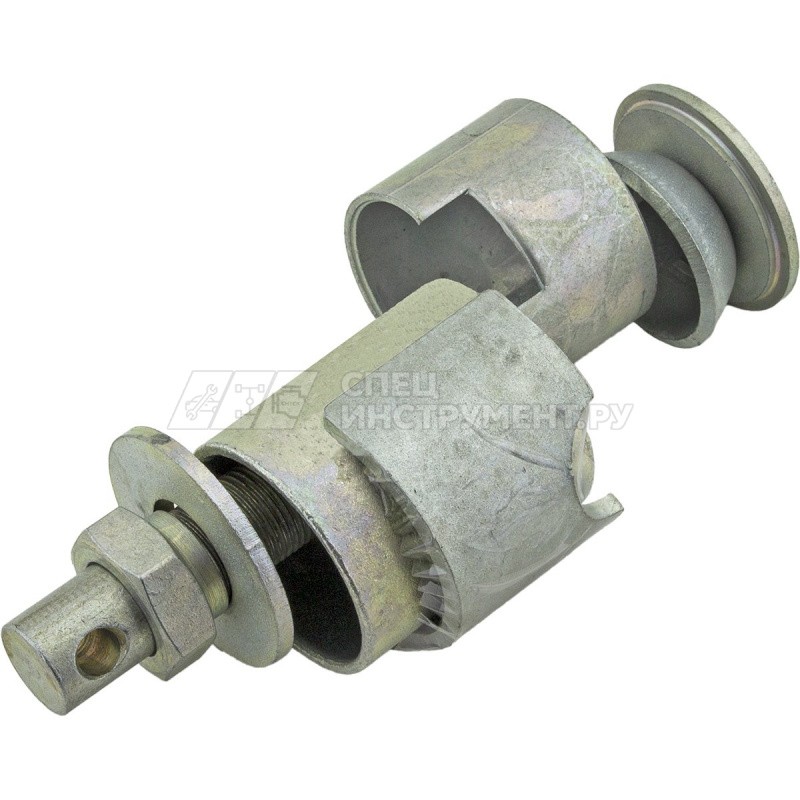

Выпрессовывать резинометаллические шарниры удобно специальным приспособлением.

Для этого зажимаем рычаг в тисках.

Затягиваем болт приспособления и последовательно выдавливаем шарниры из рычага в чашку приспособления.

Этим же приспособлением запрессовываем новые резинометаллические шарниры

Таким же способом можно заменить шарниры без снятия рычага с автомобиля, вынув только его ось

Собираем и устанавливаем детали подвески в порядке, обратном снятию

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Добро пожаловать! Верхние рычаги – на них устанавливается шаровая опора, кроме того благодаря ним держится ещё и пружина (Она располагается внутри, между нижним рычагом и кузовом, но и верхний рычаг играет большую роль, если его убрать то пружины после первой же кочки вылетит из своего посадочного места), в любой классике используются рычаги в передней подвески, если говорить об ПП- “Передний Привод” то на них конструкция подвески, что задней, что передней кардинально изменена, там уже идут телескопические стойки, благодаря которым автомобиль держится лучше на дороге и пружина с амортизатором, максимально одинаково отрабатывают кочки, потому что они стоят очень и очень близко друг к другу (Амортизатор внутри пружины расположен).

Примечание! Для осуществления замены верхнего рычага, нужно снимать колесо, шаровую опору, а для снятия шаровой нужен съёмник и времени не мало, поэтому сразу запасайтесь терпением, выбирайте день и приступайте к работе, для которой Вам понадобятся: Здоровые гаечные ключи, накидные, вороток с головками тоже не был бы лишним, а так же понадобится баллонник и домкрат, для того чтобы вывешивать переднюю часть у автомобиля!

Замена нижнего рычага передней подвески Ваз 2107

Работа проводится на смотровой яме или подъемнике.

  • Если необходима замена рычага, придется снять нижнюю шаровую, открутив болты крепления. Для замены сайлентблоков шаровую снимать не надо.
  • Установить рычаг в тисках.
  • Выпрессовать сайлентблоки при помощи съемника.

Выпрессовка и запрессовка сайлентблоков производится одним и тем же съемником. Меняется лишь положение деталей относительно рычага.

  • Запрессовать лишь один сайлентблок.
  • Вставить в рычаг ось с установленными упорными шайбами.
  • Установить упорную шайбу со стороны установленного сайлентблока и закрутить самоконтрящуюся гайку (затягивать ее не надо).
  • Запрессовать второй сайлентблок.
  • Установить фасонную шайбу на ось и завернуть самоконтрящуюся гайку.
  • Установить рычаг и другие детали подвески в последовательности, обратной снятию.
  • Нагрузив подвеску, окончательно затянуть гайки оси нижнего рычага.
  • Установить колесо.

Замена поломанной пружины

Для замены пружины (которая также не подлежит ремонту) нужно снять амортизатор, отсоединить её от штанги поперечной устойчивости. После этого нужно ослабить винты нижнего рычага, после этого он поддомкрачивается, далее с помощью специального съёмника извлекаем палец шаровой.

Теперь можно медленно отпускать домкрат, вследствие этого пружина ослабляется и легко извлекается из чашки.

Внимание! Новую пружину можно поставить в опорную чашу, только предварительно стянув её специальной стяжкой.

После этого точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак. Затем можно освободить пружину от стяжки . Показана схема сжатия пружины с помощью стяжки.

В заключение нужно сказать, что следить за исправностью подвески вполне по силам и начинающему автомобилисту, главное, чтобы в его распоряжении была эстакада или яма.

Добро пожаловать! Верхние рычаги – на них устанавливается шаровая опора, кроме того благодаря ним держится ещё и пружина (Она располагается внутри, между нижним рычагом и кузовом, но и верхний рычаг играет большую роль, если его убрать то пружины после первой же кочки вылетит из своего посадочного места), в любой классике используются рычаги в передней подвески, если говорить об ПП- “Передний Привод” то на них конструкция подвески, что задней, что передней кардинально изменена, там уже идут телескопические стойки, благодаря которым автомобиль держится лучше на дороге и пружина с амортизатором, максимально одинаково отрабатывают кочки, потому что они стоят очень и очень близко друг к другу (Амортизатор внутри пружины расположен).

Примечание! Для осуществления замены верхнего рычага, нужно снимать колесо, шаровую опору, а для снятия шаровой нужен съёмник и времени не мало, поэтому сразу запасайтесь терпением, выбирайте день и приступайте к работе, для которой Вам понадобятся: Здоровые гаечные ключи, накидные, вороток с головками тоже не был бы лишним, а так же понадобится баллонник и домкрат, для того чтобы вывешивать переднюю часть у автомобиля!

Краткое содержание:

Где находится верхний рычаг? Ниже приведено фото, на котором стрелкой указан верхний рычаг, этот рычаг сегодня мы и разбираем, в отличие от нижнего, его заменить не сложно, потому что всё по минимуму делать, а именно отвернуть три небольших гаечки которые шаровую опору крепят и потом уже выкрутить здоровенную гайку, болта крепления верхнего рычага и после чего его снимать будет нужно, если же нижний соберётесь менять, то там уже геморойно, во-первых неудобно подлезать к гайкам, во-вторых пружину стягивать стяжками придётся, в-третьих ещё и верхнюю шаровую выкручивать скорее всего будете, потому что верхний рычаг мешаться будет, а выкрутив шаровую и выпрессовав её при помощи спец. съёмника, верхний рычаг легко можно наверх будет откинуть, вот на сколько больше действий придётся сделать, поэтому ездите аккуратней, вить чаще всего нижний рычаг то выходит из строя (Обычно при наезде в яму глубокую какую ни будь, если Вы ездите на автомобиле не первый год, то скорее всего попадали в такую ситуацию и из-за того что рычаг находится в самой нижней части, а машина проваливается колесо в яму, то весь вес приходится на него, проще говоря машина на рычаг падает в связи с чем он деформируется и подлежит замене).

Замена верхнего рычага Nissan Atlas F23

Ребята, а кто знает как снять верхний рычаг подвески с рамы на Atlas F23 ? Хочу на них саленблоки поменять. Уж больно заковыристо там. Может кто снимал, подскажет?

снимаешь подкрылок стальной, а дальше отварачиваешь все что держит рычаг, ничего сложного

Да это ясно, да вот только там же коммуникации всякой полно!

подругому никак, да и не так их и много

Ну тогда будем воевать, раз по другому нельзя!

Перебираю всю ходовую

нижние шаровые кстати меняются отдельно.

как? они вроде там запресованные

Номера с коробочки от нижней шаровой к F23P8 от “555”: SB-472; 40160-01G50; D21 85-LOW RL.

выпресовываются в тисках элементарно

Номера с коробочки от нижней шаровой к F23P8 от “555”: SB-472; 40160-01G50; D21 85-LOW RL.

выпресовываются в тисках элементарно

А скажи, Алексей И1976, тебе на этих рычагах приходилось саленблоки менять?

там они идут резинометаллические или просто резина? какие ставил? например есть febest, как они?

верхние были резиновые со стальной втулкой внутри, а нижний снаружи и изнутри стальной. какую марку я ставил не помню к сожалению

т. е. на верхнем рычаге втулка резиновая а внутри стальная на нижнем рычаге снаружи металл, потом резина, затем снова металл?

т. е. на верхнем рычаге втулка резиновая а внутри стальная на нижнем рычаге снаружи металл, потом резина, затем снова металл?

Замена верхнего рычага передней подвески

Снятие верхнего рычага передней подвески ВАЗ необходимо в трех случаях:

  1. Замена рычага.
  2. Замена сайлентблоков.
  3. Замена оси рычага.

Порядок снятия рычага таков:

Если рычаг не деформирован и не имеет трещин, его можно использовать повторно, предварительно заменив сайлентблоки. Для этого их необходимо выпрессовать съемником. При выпрессовке рычаг зажимается в тисках.

Перед установкой рычага необходимо запрессовать новые сайлентблоки. Делается это тем же съемником. Чтобы запрессовать сайлентблоки, необходимо изменить положение деталей съемника на рычаге подвески.

Установка верхнего рычага производится в такой последовательности:

  • Установить рычаг на ось и зафиксировать его гайками, не затягивая их.
  • Установить болт, фиксирующий крепление переднего бампера.
  • Нагрузить подвеску, опустив домкрат или подъемник.
  • Завести палец шаровой опоры в поворотный кулак.
  • Затянуть самоконтрящуюся гайку шаровой опоры.
  • Затянуть гайку крепления оси верхнего рычага.
  • Поднять автомобиль и установить колеса.

После замены рычага и/или сайлентблоков необходимо заново отрегулировать углы развала/схождения колес.

Съемник сайлентблоков ваз 2101 2107 чертеж

В прошлый раз полностью разобрал переднюю подвеску, заменил шаровые опоры, пришла очередь для замены сайлентблоков. Так как, просто так их не заменить, а покупка съемников удовольствие не дешевое, то решил воспользоваться подручными материалами.

Нам понадобятся: — обрезок водопроводной трубы диаметром примерно 45-50 мм (можно изготовить из 40-миллиметровой трубы) длинной 3-4 см — большая шайба или пластина диаметром не менее 50 мм — болт М12-14 длиной 6-7 см с шайбами — два обрезка трубы диаметром 40 мм длиной по 5-10 см — молоток, тиски — WD-шка или другой жидкий ключ, смазка

С помощью молотка отбиваем обрезок 40-ой трубы на наковальне, доведя его диаметр до 45-50 мм, чтобы сайлентблок нижнего рычага свободно через него проходил; или находим подходящую по диаметру трубку. Будем его использовать для съема старых сайлентблоков. Из той же 40-й трубы нарезаем еще два обрезка — будем использовать для запрессовки новых сальников. Предварительно места съема зачищаем и обрабатываем WD-шкой или аналогом. Начнем с верхнего рычага. Для этого берем болт, одеваем на него толстостенную шайбу (или шайбы) размером не меньше диаметра внутренней и не больше наружной втулки сайлентблока (желательно).

Заводим болт в блок с внутренней стороны рычага, снаружи одеваем изготовленную нами большую оправку, чтобы она уперлась в стенки рычага, вставляем большую шайбу и заворачиваем гайку.

По мере затягивания, оправка упрется в рычаг, а болт с шайбами начнет вытягивать в нее сайлентблок. Главное, сорвать блок с места, а дальше дело техники — снять его с помощью большой отвертки и молотка.

Теперь, перейдем к запрессовке новых сайлентблоков, для этого мы подготовили малые оправки на 40, их диаметр как раз совпадает с «ухом» наружной втулки. Предварительно смазываем посадочные места консистентной или другой смазкой, вставляем сайлентблок по центру воображаемой оси и наставляем оправку, резкими ударами молотка по оправке запрессовываем блок.

С другой стороны желательно подставить большую оправку, чтобы предотвратить возможную деформацию рычага.

Теперь перейдем к нижнему рычагу. Там они меняются тем же самым образом. Предварительно снимаем гайки и упорные шайбы с обеих сторон оси рычага, ставим большую наставку, большую шайбу и закручиваем гайку.

Теперь роль болта тут выполняет сама ось рычага.

Здесь будут размещаться чертежи съёмников, приспособлений, различного инструмента для ремонта и обслуживания автомобилей ВАЗ классического семейства (Жигули).

Чертежи оправок для выпрессовки стальной втулки из сайлент-блока штанги жигулей

Чертежи оправок для выпрессовки и запрессовки резиновых втулок сайлент-блоков жигулей

Чертежи оправок для запрессовки стальной втулки в сайлент-блок штанги жигулей

Чертежи оправок для выпрессовки и запрессовки сайлент-блоков верхнего и нижнего рычага передней подвески на ВАЗ-2101 — ВАЗ-2107

Чертежи оправок для замены сайлент-блока переднего амортизатора ВАЗ-2101 — ВАЗ-2107 с помощью пресса

Чертежи оправок для замены сайлент-блока заднего амортизатора на классике

Во время проведения ремонт ходовой части и рулевого управления практически всегда возникает надобность в снятии шаровых опор или наконечников рулевых тяг.

Виды съемников

Рынок автоинструментов предлагает широкий выбор таких съемных механизмов, которые можно подразделить на два вида:

Винтовые съемники считаются универсальными, и подходят для работы практически с любым автомобилем.

Усилие в них создается за счет завинчивания болта в корпус съемника. Сам корпус надевается на проушину опоры, а при закручивании болт упирается в палец опоры и выпрессовывает его из гнезда.

Рычажные съемные механизмы не менее эффективны, но они больше по габаритам, поэтому не для каждого авто они могут подойти.

К примеру, таким съемником на ВАЗ-2107 верхнюю шаровую опору еще можно снять, а вот добраться до нижней не получится из-за очень ограниченного пространства.

Для этих целей используется специальный съемник.

Суть рычажного съемника сводится к наличию двух рычагов, посредине соединенных между собой.

С одной стороны, в них проделаны отверстия и установлен стяжной болт.

Для выпрессовки один рычаг устанавливается между проушиной и опорой, второй же рычаг при этом получается под пальцем.

При выкручивании болта из-за имеющейся соединяющей оси концы рычагов начинают сходиться, и палец выталкивается.

Но необязательно съемный механизм приобретать, его запросто можно изготовить и в домашних условиях из подручных средств.

Далее рассмотрим несколько типов съемников шаровых опор и рулевых наконечником, которые можно изготовить самостоятельно.

Тип съемника — КЛИН

Самым простым съемником является так называемый «клин». Он не относится ни к какому типу съемных механизмов, но при этом является достаточно эффективным приспособлением для выпрессовки.

Для его изготовления понадобиться всего лишь шлифмашинка угловая («болгарка»), можно также использовать станок с абразивным кругом.

В качестве заготовки выступит металлическая пластина размерами со спичечный коробок.

Вначале необходимо придать заготовке формы клина, для чего «болгаркой» или станком стачиваем металл так, чтобы в профиль пластина имела вид треугольника. Затем той же «болгаркой» проделываем прорез посредине на 2/3 длины заготовки со стороны вершины треугольника, то есть с тонкой стороны клина. Ширина пропила должна быть чуть больше толщины пальца опоры, то есть должна получиться своеобразная скоба.

При желании можно приварить к скобе металлический прут, который в дальнейшем облегчит работу с клином.

Выпрессовка пальца клином производится очень просто. Он устанавливается в зазор между проушиной и корпусом опоры. А дальше просто молотком клин забивается, что приводит к выскакиванию пальца из гнезда.

Недостатком клина является то, что в процессе выпрессовки пыльник получит повреждения. Поэтому клин можно использовать только при выполнении замены опор или наконечников.

Если же производится ремонт подвески и рулевого механизма, не подразумевающего замену шаровых элементов, клин лучше не применять.

Винтовой разжимной механизм

Второй тип съемного механизма, который можно изготовить из подручных средств – винтовой разжимной. Он отлично подходит для замены шаровых опор классических моделей ВАЗ.

Особенностью конструкции подвески этих авто является то, что верхняя и нижняя опоры располагаются симметрично друг другу и расстояние между ними не большое.

Его в домашних условиях можно изготовить только при наличии сверлильного станка или же придется обращаться в токарную мастерскую. Такой съемник состоит всего из двух частей.

Для его изготовления понадобиться квадратный или шестигранный прут с гранями под ключ на 17 или 19, длина которого составляет 7 см. В этом пруте делаем при помощи сверлильного станка отверстие и нарезаем резьбу под болт на 8. Вкручиваем болт и все – съемник готов.

Как он действует, рассмотрим на примере ВАЗ-2107. Для выпрессовки верхней опоры, необходимо выкрутить стопорную гайку, но не до конца, снимать ее не нужно. Затем устанавливаем между пальцами опор изготовленный съемник с закрученным до упора болтом.

Чтобы выдавить палец берем два ключа – одним удерживаем изготовленный корпус, а вторым вывинчиваем болт до тех пор, пока палец не сорвется с гнезда. После замены верхней опоры, проделываем тоже самое, но с нижней.

Винтовой Г-образный

Третий тип съемного механизма, который можно сделать самому – тоже винтовой, но он показал себя с отличной стороны и позволяет работать на любом авто.

Для его изготовления понадобиться круглый металлический прут диаметром не менее 10 мм и длиной 15-17 см.

Из него необходимо сделать Г-образную заготовку с длиной плеча 5 см. То есть, берем прут, на нем отмеряем 5 см, зажимаем в тисках и при помощи молотка загибаем его на 90 град.

На длинной части заготовки нарезаем резьбу и подбираем гайку.

Остается изготовить упорную планку. Сделать ее можно по подобию клина, расписанного выше. То есть берем пластину, но толщиной 0,5 см. С одной стороны делаем прорез под палец опоры.

При надобности можно толщину пластины со стороны пропила уменьшить, сточив слой металла. Главное, чтобы пластина входила в зазор между корпусом опоры и проушиной, при этом она не оказалась слишком тонкой, иначе в процессе выпрессовки она согнется.

С другой стороны, от пропила делаем отверстие под Г-образную заготовку. Остается только надеть пластину на длинную часть прута. Если резьба получилась по длине недостаточной, чтобы выжать палец, то можно под гайку подложить несколько шайб.

Работает этот съемник так: Выкручиваем гайку практически до конца, устанавливаем пластину в зазор между опорой и проушиной, а прут поворачиваем так, чтобы короткое плечо упиралось в палец.

Затем просто закручиваем гайку, при этом пластина будет выступать в качестве упора, а прут коротким плечом выдавит палец.

Что такое сайлентблок

Сайлентблок — это резинометаллический шарнир (РМШ) — элемент, который соединяет две детали подвески, в данном случае, автомобиля. Состоит из металла и резины. Резина служит для гашения вибрации, плавности движения, устранения износа при трении металл об металл.

Сайлентблоки или РМШ — принимают и гасят осевые, радиальные, торсионные и карданные колебания. Выдерживают радиальные колебания до 300 кН (кило Ньютон), то есть до 300 кг.

Классификация резинометаллических сайлентблоков, которые работают на кручение:
  1. с наружной обоймой;
  2. с внутренней;
  3. двухобойменные;
  4. эксцентричные.

Сайлентблоки такого типа устанавливают в подвески автомобиля, для того, чтобы рычаги и рессоры могли двигаться.

Классификация РМШ, которые работают на сжатие с изгибом:
  1. опоры;
  2. подушки.

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Дело в том, что на ряде авто (Пежо, Ситроен) шаровая опора вкручивается в рычаг. Со временем резьбовое соединение закисает, и выкрутить данный элемент подвески достаточно сложно без специального инструмента.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

Изготавливается он из толстостенной трубы на 2’’ длиной 8-9 см.

С торца этой трубы необходимо сделать 4 шипа шириной 5 мм и высотой 7 мм, расположенных под углом 90 град относительно друг друга.

То есть должно получиться на торце трубы 4 выступа равномерно распределенных по окружности. Сделать это можно при помощи ножовки по металлу и напильника или же «болгаркой».

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Берем гайку на 24, и привираем ее к торцевой части, а затем сварочным аппаратом заделываем проделанные прорези.

Работать таким съемников достаточно удобно – надеваем его на опору, так, чтобы шипы вошли в специальные пазы на корпусе опоры.

При этом палец пройдет сквозь изготовленный инструмент, что позволит на него накрутить стопорную гайку, тем самым фиксируя съемник. Остается только ключом на 24 за приваренную гайку выкрутить опору.

Замена сайлентблоков в верхнем рычаге классики своими руками.

И так, начнём! У заднеприводных ВАЗов в верхнем рычаге сайлентблоки можно поменять даже не заезжая на яму и не снимая рычаг с шаровой (при условии, что у Вас есть съёмник для сайлентблоков). Но для начала нужно определить прикипели ли втулки сайлентблоков к болту крепящему рычаг к кузову. Для этого домкратим машину, снимаем колесо.


Стрелки указывают на болт и гайку

Ослабляем гайку крепления верхнего рычага ключом на 22 и пробуем прокрутить болт. Если он крутиться, а втулки стоят на месте, то Вам повезло! А вот если этот болт прокручивается с большим усилием и втулки крутятся с ними, то как говориться: — Хьюстон, у нас проблемы! Далее рассмотрим оба случая.

Если сайлентблоки не прикипели.

Дальнейшие действия зависят от того имеется ли у Вас съёмник для сайлентблоков. Если он есть, то можно не снимать рычаг полностью, а только открутить до конца гайку на 22, достать болт и вывернуть рычаг на .себя (для удобства дальнейшего ремонта).


Выворачиваем рычаг для удобства.

Далее берем съёмник и выпресовываем сайлентблоки.


Снятие сайлентблока съёмником

И с его же помощью запрессовываем новые сайлентблоки. Перед запрессовкой посадочное отверстие нужно очистить и желательно смазать литолом. В верхних рычагах сайлентблоки запрессовываются до рёбер, как показано на фото ниже.


Новый сайлент должен быть запрессован именно так.

А что же делать если у Вас нет съёмника сайлентблоков? Тогда придётся полностью снимать рычаг. Достаём не только болт, крепящий верхний рычаг к кузову, но и достаём шаровую из ступицы (это быстрее, чем выкручивать 3 болта крепящие шаровую к рычагу). Про подробное снятие шаровой написано тут.

Сняли рычаг, ставим ухо рычага на трубу или на тисы (как на фото) главно, что бы сайлентблок ни во что не упирался и выбиваем его молотком.

Для запрессовки новых нам понадобится оправка (старый подшипник, кусок трубы, гаечная головка). Внутренний диаметр оправки должен быть равен диаметру юбки нового сайлентблока. И начинаем запрессовку новых деталей с помощю этой оправки, предварительно смазав посадочное место литолом. Собираем в обратном порядке.

Важно: протягиваем болт крепления рычага к кузову только под нагрузкой на это колесо! Т.е. машина должна стоять не на домкрате а на всех колёсах!

Если сайлентблоки прикипели к болту.

Это блоее сложный случай так как придётся долго провозиться с тем, что бы достать болт крепящий передний верхний рычаг к кузову.

Для тех кто хочет сэкономить себе кучу времени и готов немного раскошелиться, советую купить новый болт, этот рычаг с разборки и просто старый болт спилить болгаркой.

Ну а если у Вас есть время и нервы тогда берём в руки газовую горелку и выжигаем сайлентблок. Соблюдайте технику пожарной безопасности! После того, как вся резина выгорит можно начинать выколачивать болт. Приготовьтесь к тому, что делать это будете очень долго. После того как достанете болт, выбейте из рычага остатки обоймы сгоревшего сайлента и следуйте инструкциям написаным выше.

Альтернативный метод

Напоследок отметим, что выпрессовать палец опоры или наконечника можно даже, если нет возможности изготовить съемный механизм. Но такой метод следует использовать только в крайних случаях. Для извлечения пальца потребуется наличие монтировки и молотка.

Монтировка используется в качестве рычага и ее нужно установить так, чтобы создать усилие на отжатие опоры или наконечника, к примеру, поместить ее между рулевой тягой и проушиной стойки.

После создания усилия монтировкой, необходимо молотком наносить мощные удары по телу проушины. Если все правильно сделать, то после 2-3 ударов палец выскакивает.

Недостатком этого метода является то, что из-за ударных нагрузок можно повредить проушину, поэтому желательно все же применять съемники, а не выбивать опору.

Замена расходников, устранение осевого люфта

Демонтировав элементы подвески, можно приступать к выпрессовке изношенных сайлентблоков и установке новых.

Подготовленным заранее специальным приспособлением из поперечины, рычагов и стоек извлекаются старые сайлентблоки и на их место запрессовываются новые.

Для облегчения установки новые расходники можно смачивать мыльным раствором.

А вот использовать смазки на основе нефтепродуктов не рекомендуется, поскольку они негативно воздействуют на резиновые элементы.

По поводу стоек стабилизатора, перед выпрессовкой-запрессовкой, их нужно будет сбить со стабилизатора, поскольку они плотно посажены на него.

При сбивании лучше пользоваться молотком и удары наносить через деревянную проставку.

Также после снятия стоек со стабилизатора стягиваются резиновые втулки и на их место устанавливаются новые.

Часто у нижнего рычага возникает такое явление, как осевой люфт.

Образуется он, когда кронштейн кузова, к которому присоединяется рычаг, по тем или иным причинам разжался и между ним и металлической втулкой сайлентблока появился зазор, из-за чего сам сайлентблок получил возможность смещаться вдоль болта крепления.

Этот осевой люфт негативно сказывается на работе подвески, поэтому его не должно быть. Но если он появился, то устранить его можно двумя способами.

Можно попытаться сжать кронштейн. Но сделать это очень непросто, поскольку ударное воздействие молотком, даже через проставку на него лучше не применять, а использовать струбцины или тиски не очень удобно.

Значительно легче избавиться от осевого люфта при помощи шайб, которые помещаются между кронштейном и сайлентблоком.

Но согласно руководству, рекомендуется заменить весь нижний рычаг с шарнирами

После замены всех расходных материалов, снятые элементы подвески устанавливаются на место.

Произведя замену всех сайлентблоков на передней подвеске, на автомобиле в обязательном порядке должна быть произведена регулировка углов развала-схождения.

замена сайлентблоков нижнего и верхнего рычагов

На автомобиле ВАЗ-2106 замена сайлентблоков производится в случае их разрушения (как полного, так и частичного). Расположены резинометаллические шарниры (сайлентблоки) на рычагах подвески — два на нижнем, столько же — на верхнем. Стоит также отметить, что при проведении ремонта необходимо осматривать рычаги на предмет повреждений. К сожалению, они имеют свойство лопаться, в результате чего происходит смещение колеса.

Инструменты для проведения замены

На ВАЗ-2106 практически невозможна без использования специальных съемников. Это устройство весьма простое по конструкции — металлический стакан, диаметр которого равен размеру резинометаллического элемента, шайба и болт с гайкой (резьба у них с большим шагом, так как к ней требование — выдержать большие нагрузки). Кроме того, вам потребуется еще несколько специальных устройств. Лучше их заранее приобрести либо взять у знакомых. При наличии всего инструмента ремонт облегчается во много раз.

Во-первых, это съемник для пружин — две шпильки, на концах которых разносторонняя резьба, на нее накручены захваты. Во-вторых, желательно иметь съемник шаровой опоры, ведь не исключено, что при проведении ремонта вы решите и ее заменить. В-третьих, обязательно нужен хороший инструмент — ключи, отвертки, гайки. Если же нет съемника, то поможет Он нужен для выжигания резины из шарнира. Таким образом можно быстро разбить резинометаллический элемент, чтобы извлечь его из посадочного места.

Снятие верхнего рычага

Замена передних сайлентблоков ВАЗ-2106 не обходится без двух действий — снятия колеса и поднятия ремонтируемой стороны на домкрате. Первым делом совершаете эти манипуляции. Теперь перед вами во всей красе оба рычага, а нужен вам верхний. Стоит отметить, что на нем резинометаллические шарниры меняются несколько иначе, нежели на нижнем. Нужно снимать весь элемент, а вот нижний не обязательно демонтировать. Вот только будет мешать, нужно ее отсоединить.

Для этого ключами на 10 выкручиваете с Опять-таки, вам на заметку — при установке не пожадничайте, поставьте хотя бы новые гайки. Они самоконтрящиеся, на краю резьбы у них пластиковая вставка. На ВАЗ-2106 замена сайлентблоков не обходится без установки новых гаек. Теперь остается только снять болт крепления элемента подвески к кузову, для этого нужно выкрутить гайку ключом на 22. Точно таким же держите болт от проворачивания. Конечно, правильно говорить не «болт», а «ось», это будет точнее.

Замена сайлентблоков верхнего рычага

Вот и все, теперь у вас в руках верхний рычаг, нужно из него выбить шарниры. Но сильно бить, конечно, не стоит, так как резина отражает удар, потому молотком можно попасть себе в глаз, если хорошенько размахнуться. Для этой цели использовать лучше всего съемник. Если ремонтируете автомобиль, то у вас в наличии должен быть инструмент. В частности, хорошие тиски не будут лишними. Теперь начинается замена сайлентблоков рычага ВАЗ-2106, к которой вы так долго шли.

Рычаг надежно фиксируете в тисках. Съемник надеваете на шарнир и, вкручивая гайку его, начинаете выпрессовать сайлентблок. Рекомендуется перед ремонтом обработать все узлы проникающей смазкой — шарниры, А если не желаете мучиться со съемником, то единственный вам помощник — это огонь. Просто прогреваете сайленблок под открытым огнем. Вся резина при этом выгорает, остается только металлическая часть шарнира, которая легко выбивается из рычага одним ударом. Конечно, этот метод можно назвать варварским, но на ВАЗ-2106 замена сайлентблоков может с его помощью проводиться. Особенно в случаях, когда съемником не получается извлечь шарнир.

Замена шарниров нижнего рычага

Когда закончите с верхним, можно приступать к нижнему. У него крепление выполнено несколько иначе. И замена сайлентблоков ВАЗ-2106 производится без снятия рычага подвески. Достаточно только выкрутить гайку, которую, кстати, нужно заменить новой во время сборки. И снять шайбу. Вот и все, теперь при помощи полого болта съемника выпрессовываете шарнир. Второй извлекается по такой же точно технологии.

Установка новых шарниров производится путем запрессовки. Для этого наживляется сайлентблок в отверстие от руки. Затем, используя подставку, аккуратно наносите удары молотком. Не нужно со всей силы бить, достаточно резкого, но слабого удара. Но это если нет съемника, а если же он есть, то задача упрощается во много раз — ставите его на шарнир и медленно, избегая перекосов, вкручиваете болт. После запрессовки проверьте, чтобы не образовалось зазора. По окончании вкручиваете новую гайку, не забыв про шайбу. Вот и все, замена сайлентблоков ВАЗ-2106 завершена, можно ставить верхний рычаг на место.

Как поменять сайлентблоки на автомобиле ВАЗ-2106

Сайлентблок — резинометаллический шарнир, конструктивно состоящий из резиновой втулки, запрессованной между двумя стальными втулками. Они устанавливаются в подвижных местах автомобильной подвески и защищают ее от ударов и вибраций. Кроме того, резинометаллические шарниры в некоторой степени нейтрализуют шум, возникающий при работе автомобиля.

Немного теории

Сайлентблок — одна из ответственных частей подвески автомобиля ВАЗ-2106, с помощью которой связаны между собой элементы крепления таких узлов.

    амортизаторы
  • ;
  • стабилизатор поперечной устойчивости;
  • коробка передач
  • ;
  • реактивная тяга
  • ;
  • балкерные опоры;
  • тяги задней подвески.

Несмотря на кажущуюся простоту конструкции, резинометаллический шарнир на ВАЗ-2106:

  • обеспечивает подвижность частей подвески относительно друг друга;
  • выдерживает осевые, радиальные и угловые нагрузки;
  • поглощает колебания одновременно во всех плоскостях.

В процессе эксплуатации ВАЗ-2106 быстро изнашиваются сайлентблоки передней подвески, что приводит к нарушению геометрии передних колес и неравномерному износу протектора шин. При их сильном износе регулировка «развала» результатов не дает. Единственный вариант, с помощью которого можно выйти из создавшегося положения – замена изношенных петель.

Аналогично изнашиваются резинометаллические шарниры задней подвески ВАЗ-2106. Если задняя ось автомобиля потеряла устойчивость, а в районе задней оси появился характерный стук при движении по неровной дороге, шарниры качания задней подвески также нуждаются в замене.

Менять запрессованные, сильно изношенные сайлентблоки на автомобиле ВАЗ-2106 лучше всего, специалисты которого оснащены необходимым инструментом, однако в случае острой необходимости данную процедуру можно провести самостоятельно.

Инструменты и запчасти

Для того чтобы заменить сайлентблоки на автомобиле ВАЗ-2106 своими руками, необходим набор соответствующих инструментов. К ним относятся:

  1. Комплект приспособлений (съемников) для:
  • снятие верхнего рычага;
  • демонтаж рулевых наконечников;
  • снятие и установка петель.
  1. Джек.
  2. Набор гаечных ключей (осадок, рожок, торцевой).
  3. Долото.
  4. Монтажное лезвие.
  5. Молоток.
  6. Крепление.
  7. Мыльный раствор.

Для смены изношенных вещей необходимо иметь под рукой:

  • комплект новых сайлентблоков автомобилей ВАЗ 2101 — ВАЗ2107;
  • новый крепеж (болты, гайки, оси и т.д.).

Важно! На приобретении запчастей вообще и сильно обветренных в частности экономить не рекомендуется.Использование качественных запчастей известных производителей обеспечивает долгую эксплуатацию автомобиля. В последнее время специалисты советуют использовать резинометаллические петли, втулки которых изготовлены из полиуретана. Более подробно об их использовании вы можете узнать, посмотрев видео:

Замена сайлентблоков

Процесс замены сайлентблоков подвески ВАЗ-2106 можно разделить на два этапа:

  1. Замена шарниров передней подвески (верхний и нижний рычаги).
  2. Замена сайлентблоков тяг задней подвески.

Замена сайлентблоков верхних рычагов

Замена сайлентблоков одного из верхних рычагов ВАЗ-2106 производится в следующем порядке (не забывая о технике безопасности):

  1. Ослабьте болты крепления нужного колеса и поддомагируйте автомобиль.
  2. Снимите колесо.
  3. Двумя ключами на 13 отвернуть гайки крепления шаровой опоры.
  4. Двумя ключами на 22 отверните гайку рычага, выньте ось и демонтируйте верхний рычаг.

  1. Петля со специальным съемником

  1. Рычаг закрепляют в тисках и, затянув болт съемника, выдавливают шарнир из посадочного места.
  2. Просто сожмите вторую петлю.
  3. Тем же съемником запрессуйте новые детали и установите верхний рычаг на место. Для этого повторяют действующие действия в обратном порядке.
  4. Таким же образом меняем изношенные детали и на втором рычаге.

Замена сайлентблоков нижних рычагов

Таким же образом замените резинометаллические шарниры на нижних рычагах. Только в этом случае не снимаются с машины.

Процедура:

  1. Снимите нужное колесо.
  2. Одноразовый ключом на 22 с обеих сторон оси накрутить гайку и снять упорные шайбы.
  3. Смотреть полый болт съемника на оси.Затем нужно оттянуть гайку, удерживая болт от проворачивания. Стакан съемника будет давить на нижний рычаг, постепенно сдвигая его с шарнира.

  1. Вставьте новую петлю на место и отцентрируйте ее в отверстии, нажимая на рычаг монтажным лезвием. Затем, установив с внутренней стороны последнего стопорного съемника, запрессовали.
  2. Аналогичные операции проводят с остальными сайлентблоками, после чего возвращают все снятые детали на место.

Важно! Окончательно затягивайте петли только после того, как автомобиль будет поставлен на колеса. Опытные водители рекомендуют проехать даже на неудобных креплениях 250…300 метров. Только после этого они займут правильное положение и гайку можно будет затянуть.

Замена сайлентблоков задней подвески

Для замены изношенных сайлентблоков на ВАЗ-2106 с реактивной тягой:

  1. Установка автомобиля на смотровую яму или пролет.
  2. Снимите все реактивные тяги в следующем порядке:
  • длинная поперечная тяга;
  • длинная тяга справа;
  • левая длинная тяга;
  • короткая левая тяга;
  • правая короткая тяга.
  1. Замена резинометаллических шарниров жиклеров по методике, аналогичной описанной выше при описании замены сайлента передней подвески ВАЗ-2106.

Подробнее с технологией замены сайлентблоков реактивных ВАЗ-2106 можно найти:

Совет!

  1. Перед запрессовкой резиновых втулок их необходимо «смазать» мыльным раствором. Использование машинного или моторного масла не допускается, так как они изготовлены из неустойчивой к ударам резины.
  2. Устанавливая реактивную тягу на место, не забудьте смазать все крепления графитовой смазкой или нигролом. Иначе при очередной замене сайлентблоков на ВАЗ-2106 начнут срезать болты крепления реактивной тяги.

замена, ремонт, тюнинг, схема и цена

Сразу нужно сказать, что передняя подвеска ВАЗ-2107 двухрычажная, как и на большинстве заднеприводных автомобилей. Время от времени необходимо проверять техническое состояние всех узлов подвески, так как от этого зависит нормальная управляемость автомобиля, а также комфорт водителя и пассажиров.К сожалению, качество многих комплектующих оставляет желать лучшего, поэтому любой элемент может неожиданно выйти из строя. Все работы по проверке и замене элементов подвески легко можно выполнить своими силами. Однако для диагностики, например, лучше всего, если в гараже или эстакаде есть смотровая яма.

Диагностика состояния подвески

А теперь о том, как сделать технический осмотр автомобиля, точнее его подвески, для выявления неисправностей. В первую очередь внимательно посмотрите на шины.Их износ должен быть равномерным. Если резина стала изнашиваться с одной стороны больше, а с другой — меньше, то развал-схождение колес явно нарушен. Кроме того, неравномерный износ шин свидетельствует о поломке рулевых тяг. Тогда не нужно ремонтировать переднюю подвеску ВАЗ-2107, и менять рулевую.

Затем необходимо проверить зазор в каждом из подшипников ступиц передних колес. Делать это нужно на автомобиле, установленном на ровной поверхности.Нужно взяться за руль, точнее за его верхнюю часть, затем резко потянуть на себя. Если люфт в подшипниках очень большой, то вы услышите характерный стук. Обратите внимание, что в передней ступице ВАЗ-2107 стоят конические подшипники. Они должны иметь очень маленький люфт. Если регулировка подшипника не помогла, потребуется его замена.

Проверка амортизаторов

При выходе из строя передних амортизаторов их необходимо заменить. При наличии масляных пятен или деформаций на кузове нужно установить новые. Учтите, что сломанный амортизатор не может погасить все колебания кузова автомобиля во время движения. При этом передняя подвеска ВАЗ-2107 будет работать некорректно. Перед началом ремонта нужно тщательно проверить амортизаторы, чтобы полностью убедиться в их неисправности. Чтобы проверить, насколько хорошо работают передние амортизаторы, осторожно, стараясь не повредить крыло, нажмите на переднюю часть автомобиля.

При полной исправности амортизаторов кузов сразу возвращается в исходное состояние.В том случае, если кузов продолжает прыгать на пружинах, можно сделать вывод о неисправности амортизаторов. Неважно, сломался один или оба амортизатора, замене подлежат только пары. Стоит отметить, что устанавливать новые необходимо в том случае, если наблюдается утечка масла из патрона амортизатора. В этом случае поможет только ремонт передней подвески ВАЗ-2107.

Снятие амортизаторов

Сначала откройте капот, отверните гайку, с помощью которой шток крепится к кузову автомобиля. Открутив гайку, снимите шайбу и резиновую прокладку. Учтите, что шток амортизатора необходимо удерживать ключом на 6. Но можно использовать и специальное приспособление. После этого отверните две гайки, которыми крепятся рычаги. Амортизатор опущен вниз. Полная замена передней подвески ВАЗ-2107 не требуется.

Обратите внимание, что на плоской поверхности его нет, даже если шток полностью утоплен. Необходимо немного приподнять весь бок ремонтируемого автомобиля.Но удобнее всего, конечно, все работы делать на подъемнике или смотровой яме. После снятия амортизатора необходимо открутить гайку, которая крепится к кронштейну. Этот кронштейн устанавливается на новый амортизатор.

Установка нового амортизатора

Далее приступаем к установке нового элемента подвески. На самом деле все работы выполняются в обратном порядке. Сначала на удилище надевается нижняя подушка из резины. Затем корпус амортизатора устанавливается на свое место через специальное отверстие в нижнем рычаге. Шток должен быть полностью выдвинут и удерживаться в отверстии корпуса. Вот так легко ремонтируется передняя подвеска ВАЗ-2107. Цена одного амортизатора в среднем 900 рублей.

После этого необходимо установить резиновую подушку и шайбу. Делаешь орех. Внизу затяните гайки кронштейна к нижнему рычагу. Затем затяните гайку на штоке до упора. Установка нового амортизатора закончена, аналогично ремонт производится с другой стороны автомобиля.

Как заменить верхний рычаг?

Менять верхний рычаг передней подвески ВАЗ-2107 необходимо только в одном случае: при наличии на нем механических повреждений.Его также следует снимать при замене сайлентблоков. Для работы вам понадобятся на 13 и 22, а также съемник для работы с сайлентблоками. Сначала снимаем колесо, а затем откручиваем болт крепления кронштейна автомобильного бампера. Верхний шаровой шарнир необходимо отсоединить от рычага.

Все три гайки, которыми производится крепление корпуса опоры к рычагу, необходимо открутить ключом на 13. Поднять верхний рычаг, а затем ключом отвернуть все гайки на болте.С их помощью рычаг крепится непосредственно к кузову автомобиля. Второй, точно таким же ключом, придерживать болт с другой стороны, чтобы он не проворачивался.

С помощью удобной выбивки отверните болт и снимите н.рычаг, из которого состоит передняя подвеска ВАЗ-2107. Для снятия сайлентблоков необходимо весь рычаг зажать в тиски и установить съемник. Медленно поворачивайте болт, тем самым выдавливая резиновую опору. Аналогично демонтируется второй силиконовый блок.После этого можно отремонтировать рычаг подвески.

Установка рычага

С помощью съемника сайлентблоки устанавливаются на свои посадочные места. Учтите, что при установке верхнего рычага, которая производится в обратном порядке, лучше всего использовать новую самоконтрящуюся гайку. Также не затягивайте гайку при вывешенном колесе. Сначала необходимо заменить болт крепления бампера, затем нагрузить подвеску.

Если вам нужен тюнинг передней подвески ВАЗ-2107, то лучше всего поставить усиленные рычаги. Например, от «Нивы». Затем установите под нижний рычаг прокладку и опустите автомобиль на домкрате. Далее нужно поставить на место шаровую опору и только после этого затянуть гайку. В том случае, если вы сняли шаровую опору полностью, выпрессовав палец из ступицы, на ней также необходимо заменить гайку.

Подготовка к снятию нижнего рычага

Как и в случае с верхним рычагом, нижний меняется тогда, когда на нем есть повреждения. Полностью снимать при замене резинометаллические опоры ему не нужно.Обратите внимание, что к нему прикреплена поперечная ссылка. Вот так выглядит схема передней подвески ВАЗ-2107. Для проведения ремонта необходимо иметь головки на 22 и 19, а также съемник пружин. Сначала снимаем колесо и снимаем пружину вместе с амортизатором. Нижний шар отделяется от ступицы колеса и полностью снимается. После этого с помощью ключа на 22 необходимо открутить обе гайки, которыми рычаг крепится к кузову автомобиля.

Снятие рычага

Ключом на 19 отвернуть гайки крепления поперечного рычага к рычагу подвески. Только после этого необходимо сдвинуть вал с помощью монтажной лопатки и полностью снять рычаг. Обратите внимание, что под осью, на которой крепится рычаг подвески, есть специальные шайбы. С их помощью регулируется развал. Установка нового нижнего рычага производится в обратном порядке. Всегда устанавливайте новые гайки. Съемником в новый рычаг впрессуйте сайлентблоки. Вот и все, передняя подвеска ВАЗ-2107 восстановлена, теперь она будет служить долго.

Принцип работы генератора ВАЗ 2107 инжектор

Источник электроэнергии в автомобиле – самый важный элемент.Инжекторный генератор ВАЗ 2107 мало чем отличается от своего карбюраторного родственника. В конструкции есть небольшие нюансы, но основные отличия заключаются в способе снятия и установки. Он выполнен по классической схеме — трехфазный генератор переменного тока.

В бортовой сети инжекторно-карбюраторной ВАЗ 2107 постоянное напряжение 12 вольт. Поскольку генератор вырабатывает переменное трехфазное напряжение, необходимо его выпрямить полупроводниковыми диодами. Они расположены на подковообразной планке, всего диодов шесть. Поскольку генератор выдает нестабильное напряжение (в зависимости от оборотов двигателя оно может варьироваться в диапазоне от 12 до тридцати вольт), установлен стабилизатор напряжения. Его использование позволяет поддерживать напряжение в бортовой сети в пределах 13,2..14,8 Вольт.

Замена ремня ВАЗ 2107 инжектор


Для проведения работ по замене ремня генератора на инжекторном автомобиле ВАЗ 2107 потребуется несколько инструментов: ключ на 17 и монтажная лопатка.Конечно же, новый ремень привода генератора. Чтобы снять ремень, нужно ослабить гайку крепления генератора к регулировочной планке. После этого монтажной лопаткой перемещаем генератор к блоку двигателя ВАЗ 2107.

Сдвинув генератор к блоку, можно легко снять ремень. Стоит отметить тот факт, что перед снятием ремня на инжекторной ВАЗ 2107 необходимо отключить датчик положения коленчатого вала. После этого снимаем старый ремень и одеваем новый. Теперь той же лопаткой отодвигаем генератор от блока двигателя. Добиваемся необходимого натяжения ремня.

Причиной плохой зарядки аккумулятора на ВАЗ 2107 может быть недостаточно натянутый ремень генератора. Слишком тугое затягивание приведет к износу деталей генератора, включая подшипники. Провисание ремня должно составлять не более восьми миллиметров при воздействии силы в 90 ньютонов. Добившись нужного натяжения ремня, затяните гайку крепления генератора к натяжной планке и установите на место датчик положения коленчатого вала.Если не установить датчик, то бортовой компьютер инжекторной ВАЗ 2107 выдаст ошибку.

Демонтаж генератора


Для ремонта генератора ВАЗ 2107 требуется его разборка. Если на установленном блоке можно поменять щетки с регулятором напряжения, то чтобы поменять подшипники и диоды, придется полностью разбирать генератор. Перед разборкой нужно запастись новыми подшипниками, диодной сборкой, регулятором напряжения.Если все полностью менять, то можно заменить и конденсатор.

Сначала снимите конденсатор и регулятор напряжения. Все шайбы и гайки собираем в одно место, чтобы не потерять. Затем откручиваем шкив с крыльчаткой, вынимаем шпонку и снимаем кольцо, которое установлено за ней. Теперь можно сдернуть крышку с ротора генератора ВАЗ 2107. Чтобы поменять подшипник на передней крышке, нужно открутить четыре гайки, которые держат подшипник. Затем выбить его и запрессовать новый.

Теперь приступаем к задней крышке, в которой установлена ​​диодная сборка. Выбиваем анкер, откручиваем болты, соединяющие подкову и крышку. Отсоедините обмотку статора, снимите диоды. Если в обмотке статора инжекторного генератора ВАЗ 2107 произошло короткое замыкание, то его следует заменить. Диоды лучше заменить целым блоком, но можно и припаять. Только при установке новых диодов в генератор нужно быть предельно аккуратным, а после того, как все спаяно, залить эпоксидкой.Собираем инжекторный генератор ВАЗ 2107 в обратном порядке, не забывая даже о самых мелких деталях.

Проверяется генератор ВАЗ 2107, не снимая его с автомобиля. Для этого потребуется вольтметр или мультиметр и контрольная лампа. Проверка генератора ВАЗ 2107 заключается в измерении выдаваемого им напряжения под нагрузкой и без включения потребителей. При подозрении на неисправность генератора необходимо предварительно проверить натяжение ремня привода генератора. Если натяжение ремня в норме, то проверяем напряжение на клеммах аккумулятора.Значение напряжения при средних оборотах коленвала и при дальнем свете фар должно быть в пределах 14,5 — 13,5В.

Перезаряд батареи.

Перезарядка характеризуется повышенным напряжением на клеммах аккумулятора, то есть напряжение выше 14,5 В. Причина связана с регулятором напряжения. Чаще всего его неисправность, но возможен плохой контакт в его соединениях. Стоимость регулятора обычно не высока и в этом случае его проще поменять.Перед заменой очистите место прилегания минусовой клеммы регулятора к корпусу генератора.

Отсутствие заряда или плохой заряд.

Если значение меньше минимального, проверьте напряжение холостого хода. Также необходимо измерить напряжение между выводом 30 генератора и его корпусом.
Если при проверке генератора ВАЗ 2107 значение напряжения при включении дальнего света фар на клеммах аккумуляторной батареи ниже 13,5 В, а при выключенном свете напряжение медленно повышается до значения до 13 В. — 13.4 В. Причину в этом случае нужно искать в плохом контакте от вывода 30 генератора к аккумулятору, плохом контакте минусовой клеммы и корпуса двигателя.

Для проверки надежности соединения на выводе 30 генератора необходимо измерить напряжение между выводом и корпусом генератора. Если напряжение значительно выше значения на клеммах аккумулятора, то следует открутить гайку крепления провода и зачистить места соединения и протянуть гайку самой клеммы, расположенной между проводом и генератором.Плохой контакт в этом месте также будет сопровождаться сильным нагревом контактного болта.
Если напряжение на клемме больше 13,5 В, то измерить между плюсовой клеммой генератора и корпусом генератора. Если значение равно значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между отрицательным выводом генератора и корпусом двигателя. Если значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора до аккумулятора.Если значения напряжения на клеммах аккумуляторной батареи и клемме 30 генератора совпадают, то неисправен сам генератор. Наиболее частая неисправность в этом случае – пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ВАЗ 2107 напряжение на клеммах аккумулятора при включенном и выключенном дальнем свете одинаковое. При этом значение напряжения между клеммой
30 и корпусом генератора не отличается от значения напряжения на клеммах аккумулятора.Это возможно, если неисправен регулятор напряжения генератора или нет напряжения для начального возбуждения, неисправен сам генератор.

Сначала нужно проверить наличие напряжения для возбуждения генератора. Лучше это сделать с помощью контрольной лампы, подключив один ее конец к корпусу, а другой к проводу, подходящему к щеткам генератора или клемме 61 генератора, если генератор имеет встроенный регулятор напряжения. Если на проводе нет питания, то необходимо проверить целостность проводов, предохранитель и исправность регулятора напряжения на автомобилях с дистанционным управлением.

Встроенные регуляторы напряжения необходимо проверять при включенном питании, на подсоединенном к ним проводе или на клемме 61 генератора. Как это сделать описано в статье и останавливаться на этом вопросе здесь не имеет смысла. Если и регулятор, и щеточный узел исправны для возбуждения, то неисправность надо искать в генераторе.

Проскальзывание приводного ремня.

Рассмотрим еще один вариант событий, выявленных при проверке генератора ВАЗ 2107. После запуска двигателя, без включения нагрузки, значение напряжения меньше нормы, но через некоторое время возвращается к норме.При включении резко падает нагрузка. Падение также может быть следствием резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянной скорости. Это свидетельствует о проскальзывании ремня привода генератора, что может быть вызвано ослаблением или износом, как самого ремня, так и шкивов. В этом случае износ можно легко определить по наличию глянца на нижней части шкива. В этом случае ремень подлежит замене, затягивать в этом случае бесполезно. Более того, чрезмерно натянутый ремень может стать причиной разрушения подшипников генератора.При установке нового ремня обратите внимание на величину его погружения в канавку шкива. Если ремень полностью вышел из строя, то шкив также подлежит замене.

Ну и наконец, последний, когда напряжение на клеммах аккумулятора при проверке генератора ВАЗ 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте его минусовой клеммы с корпусом генератора при встроенном расположении регулятора или кузовом автомобиля при выносном расположении.

«Если вы заметили ошибку в тексте, пожалуйста, выделите это место мышкой и нажмите CTRL+ENTER»

admin 09.10.2014

Здравствуйте. Хочу рассказать о своей битве с низким уровнем напряжения на своей 7. Как известно, на классическом впрыске генератор уже установлен на 73! ампер, которых в идеале должно хватить как минимум на 4 светильника по 100 Вт каждый. Так я думал, приобретая эту машину, вместо ВАЗ 2106, в которой установка генератора с 08 на 55А решила проблему недозаряда в принципе.Каково же было мое удивление, когда каждый включенный прибор (фары, печка, обогрев стекол) отклонял стрелку вольтметра до упора влево и влево, в итоге не оставляя аккумулятору ничего для подзарядки… Цифровой мультиметр подтвердил ужасное опасения — при включении вышеозвученных потребителей напряжение на клеммах аккумулятора было 12 В на холостом ходу и 13 В на всех оборотах выше 1500. Ремень натянут. Удивлению не было предела. Китайская восьмерка гена на шохе тянула намного больше (4 дальних фары, стекло, печка, буфер) и ниже 13 не опускалась. 8. Что ж, надо было что-то делать. У соседнего калыма купили новый аналогичный ген и сразу ввели взамен старого. Перекур, запуск двигателя и… 13 вольт в нагрузке (без него 14, как на старом). Если бы подвернулся шланг, я бы зачерпнул из бака бензина и сжег это творение итальянских мастеров, но шланга под рукой не оказалось и злость от потраченных денег и времени сменилась любопытством — а толку ? Вооружившись тестером, измерил планку на реле-регуляторе (РР), на проводе, который выходит из доп.выпрямитель и подключен к ПП. На ней при работающем двигателе на любых оборотах выше 1500 при любой нагрузке 14! Вот и вся мысль Штирлица. Получается, что генератор «думает», что работает исправно, держит свои выставленные 14 В для доп. выпрямителя, а на основном выпрямителе напряжение падало пропорционально нагрузке, а он (ген) об этом не догадывался. Чтобы исправить ситуацию, нужно было запитать ПП от +акб, тогда регулятор должен корректно выполнять свою функцию. Сказано — сделано.от главного реле форсунки был протянут провод (первое слева под бардачком, толстый красный провод с полоской) к РР. Как на схеме


Белый провод, выходящий из генератора, необходимо отсоединить.
Полную схему с обозначениями можно взять здесь
Теперь при включенном зажигании питание для ПП идет от общей сети, а значит будет контролировать уровень напряжения по ней. Перекур, заводим двигатель и… вуаля. Стрелка штатного вольтметра замирает в конце зеленой зоны (14в) при любой нагрузке, если обороты двигателя выше 1300 об/мин.


Ближний свет, печка, музыка включена (не тихая)


Финито проблема. Единственный минус — неработающая лампочка батареи на панели, но стрелка есть, так что лампочка не нужна в принципе. можно снять — это сделает вашу машину легче, добавит динамики и снизит расход топлива. Какая хорошая вещь! Надеюсь, я помог кому-то с хроническим недозарядом. Удачи всем на дороге.
И еще немного информации: если делать как указано выше и так, то необходимо снять с приборки лампочку аккумулятора (3-я сверху), иначе при включении зажигания будет гореть свет.

Уважаемые покупатели, во избежание ошибок при отправке генератора, в строке «Комментарий» указывайте модель Вашего автомобиля, год выпуска.

Генераторы на автомобили ВАЗ предназначены для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую энергию. Автомобильный генератор используется для зарядки аккумуляторной батареи автомобиля, а также для питания системы зажигания, фар и габаритных огней, бортового компьютера, аудиосистемы, систем вентиляции и отопления и других штатных потребителей электроэнергии.

Генератор 2104-07 или 21045 КЗАТЭ 2107-372.3701-03/05 для автомобилей после 01.04.07 — генератор переменного тока 372.3701-03 со встроенным выпрямительным блоком и интегральным устройством, предназначенный для работы в качестве источника электрической энергии параллельно с аккумулятор в системе электрооборудования автомобилей ВАЗ-2104-07, автомобилей после 01.04.07 (инжектор), 21045, 2108-21099 и модификаций, работающих при температуре окружающей среды от минус 40 С° до плюс 45 С° и влажности до 90%. Номинальное напряжение, В 14. Максимальный выпрямленный ток, А 73

и.- Регулятор напряжения и щеточный узел для выхлопных генераторов с 1996 г.

1. — Крышка генератора со стороны контактных колец. 2. — Болт крепления блока выпрямителя. 3. — Контактные кольца. 4 — Шариковый подшипник вала ротора со стороны контактных колец. 5. — Конденсатор 2,2 мкФ ± 20% для подавления радиопомех. 6. — Вал ротора. 7. — Провод общего вывода дополнительных диодов. 8. — Зажим «30» генератора для подключения потребителей. 9. — Штекер «61» генератора (общий вывод дополнительных диодов).10. — Провод выхода «В» регулятора напряжения. 11. — Щетка, подключенная к выводу «В» регулятора напряжения. 12. — Регулятор напряжения. 13. — Щетка, подключенная к выводу «Ш» регулятора напряжения. 14. — Шпилька крепления генератора к натяжителю. 15. — Крышка генератора со стороны контактных колец. 16. — Крыльчатка вентилятора со шкивом привода генератора. 17. — Полюсный наконечник ротора. 18. — Шайбы подшипников. 19. — Кольцо распорное. 20. — Шариковый подшипник вала ротора со стороны привода.21. — Стальная втулка. 22. — Обмотка ротора (обмотка возбуждения). 23. — Сердечник статора. 24. — Обмотка статора. 25. — Выпрямительный блок. 26. — Болт крепления генератора. 27. — Буферный рукав. 28. — Втулка. 29. — Стопорная втулка. 30. — Вывод «В» регулятора напряжения. 31. — Щеткодержатель.

Ротор и статор — составные части электрической машины (в данном случае генератора), где неподвижная часть называется статором, а подвижная — ротором. Статор и ротор разделены воздушным зазором.Их активными частями являются обмотки и магнитопровод; все остальные детали являются конструкционными, обеспечивающими необходимую прочность, жесткость, охлаждение, вращение и т.п.

Щеточный узел — обеспечивает электрическую связь цепи ротора с цепями, расположенными в стационарной части машины; представляет собой два скользящих контакта.

Блок выпрямительный (диодный мост) — предназначен для преобразования («выпрямления») переменного тока в пульсирующий; представляют собой конструкцию из нескольких диодов.

Регулятор напряжения (реле-регулятор) — преобразователи электрической энергии, позволяющие получить на выходе заданное напряжение; представляют собой электронные компоненты из нескольких компонентов

Крышки статора и генератора стянуты четырьмя винтами.Вал ротора вращается в подшипниках, установленных в крышках. Подшипники смазываются на заводе на весь срок службы генератора. Задний подшипник напрессован на вал ротора и прижат задней крышкой через пластмассовую втулку. Передний подшипник запрессован и закатан в переднюю крышку и может быть заменен только вместе с ним. Его внутреннее кольцо вместе с проставочным кольцом и шайбой зажимается гайкой между шкивом и ступенькой на валу ротора. В статоре генератора имеется трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку).Вторые концы фазных обмоток соединены с выпрямительным мостом. Пластины объединены в выпрямительный блок, установленный на задней крышке генератора. Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание на обмотку возбуждения подается через две угольные щетки. Щеткодержатель конструктивно совмещен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения — неразборный, в случае выхода из строя заменяется.Для защиты бортовой сети от скачков напряжения при работе системы зажигания и уменьшения помех радиоприему между выводами «плюс» и «минус» подключен конденсатор емкостью 2,2 мкФ (±20%). » вентили (между «+» и «землей» генератора), расположенные на блоке выпрямителя. При включении зажигания напряжение поступает на обмотку возбуждения генератора через контрольную лампу в комбинации приборов (лампа горит).

После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет).

Если после запуска двигателя лампа горит, это свидетельствует о неисправности генератора или его цепей.

Генератор предназначен для поставок на внутренний рынок и на экспорт в страны всех климатических зон.

Другие артикулы товаров и их аналоги в каталогах: 21070370101000 , 2107-372.3701-03/05.

ВАЗ 2104-2107, ВАЗ 2108, ВАЗ 2109-099.

Любая поломка — это не конец света, а вполне решаемая проблема!

Как самостоятельно заменить генератор на автомобиле классического семейства ВАЗ с инжекторным двигателем.

С Интернет Магазином АвтоАзбука затраты на ремонт будут минимальными.

Просто СРАВНИТЕ и УБЕДИТЕСЬ!!!

Замена сайлентблоков ВАЗ-2107. Замена верхних и нижних сайлентблоков ВАЗ-2107

Замена сайлентблоков ВАЗ-2107 достаточно проста.Для этого не нужно иметь никаких специальных навыков, получить среднее техническое образование по специальности механик. Достаточно обзавестись нормальным инструментом и необходимыми для работы съемниками. Впрочем, иногда можно обойтись и без них, только ремонт продлится немного дольше. В этой статье мы постараемся рассмотреть, как заменить резинометаллические петли на семерке. Это же руководство можно применить ко всем остальным моделям классической серии.

Что такое сайлентблоки?

Все автомобили, которые относят к классике, имеют задний привод.Следовательно, передняя подвеска более сложная, если сравнивать с «Макферсоном», который используется на переднеприводных автомобилях. Из этого можно сделать вывод, что замену передних сайлентблоков ВАЗ-2107 нужно производить как можно чаще, чтобы избежать проблем с управлением. Внешний вид резиновых петель напоминает стакан. Внутри он сделан из металла, сверху обработан резиной.

Рычаги подвески — это элементы, в которые крепятся сайлентблоки. Всего на ВАЗ-2107 спереди четыре рычага, два с левой стороны и столько же с правой.Они крепятся к корпусу с помощью резинометаллических шарниров. Можно было, конечно, использовать для этой цели и шарикоподшипники, но их ресурс был бы намного ниже. Да и плавных ходов при движении по неровной дороге они не могли.

Диагностика резиновых шарниров

Для проверки состояния сайлентблоков необходимо использовать яму или эстакаду. Без таких удобств будет сложно диагностировать подвеску и ездить на семерке, поэтому яма должна быть в каждом гараже.Автомобиль бюджетный, поэтому его можно без проблем отремонтировать своими руками. Но нужно определить, нужна ли замена сайлентблоков ВАЗ-2107; цена одного около 50 руб. За комплект из 8 сайлентблоков вы отдадите 400 руб.

Внимательно осмотрите рычаг подвески, оцените внешний вид резинового шарнира. Если резина имеет явные повреждения – начала покрываться трещинами или вообще есть порезы, то все элементы подлежат замене.При проведении ремонта старайтесь выполнять максимум работы. Поэтому поменяв не только все восемь сайлентблоков, но и, оценив состояние шаровых, при необходимости провести их замену. Также стоит посмотреть на состояние ступичного подшипника, при необходимости подтянуть гайку.

Инструмент для работы

Вам нужен хороший домкрат. Желательно, конечно, гидравлический, так как с ним намного удобнее работать. Но если такового нет, то воспользуйтесь тем, что есть в вашем арсенале. Также нужна опора для автомобиля и противооткатные упоры. С их помощью вы не дадите машине перевернуться и упасть. Замена верхних сайлентблоков ВАЗ-2107 производится после снятия рычага. А вот чтобы вытащить шарнир, нужен специальный съемник. Его стоимость чуть меньше, чем у комплекта шарниров, но он пригодится в будущем, при очередном ремонте подвески. И, конечно же, нам понадобится стандартный набор инструментов – ключи, гаечные ключи, торцевые ключи.

Замена сайлентблоков на верхнем рычаге

Для замены шарниров на семи верхних рычагах подвески необходимо их снять.Сделать это несложно, нужно только поднять колесо и открутить болты его крепления. После этого вашему взору откроется прекрасный вид на все элементы подвески, включая верхний рычаг. На нем замена сайлентблоков ВАЗ-2107 осуществляется только после полной разборки. Обратите внимание, что рычаг крепится к корпусу осью-болтом, а также к ступице с помощью шаровой опоры.

Выдавливать шар из отверстия ступицы не нужно; достаточно просто открутить три болта, которыми он крепится к рычагу подвески. Полностью снимать его нужно только в случае замены. Открутив три шаровых болта, необходимо снять рычаг с корпуса. Для этого откручиваем гайку с оси и выбиваем последнюю. Все, рычаг снят, теперь крепко зажимаем его в тиски и при помощи съемника демонтируем старые петли. С помощью того же съемника установите новые на место. И теперь можно установить рычаг на место.

Замена сайлентблоков нижнего рычага

Немного проще замена нижних сайлентблоков ВАЗ-2107, так как нет необходимости снимать рычаг.Вместо этого поочередно откручиваем гайки крепления (сначала спереди, потом сзади). Установите съемник и выпрессуйте с его помощью шарнир. Установка нового производится в обратном порядке. По аналогичной схеме меняем резинометаллические опоры с левой и правой стороны автомобиля. Но ко всему вышесказанному необходимо сделать несколько замечаний.

При проведении работ обязательно смотрите на состояние всех элементов подвески. В частности, на наличие повреждений или деформации рычагов. Если они присутствуют, то вы никогда не сможете сделать сход-развал.Тем более, что любой мастер, который занимается этой процедурой, вас просто накрутит и скажет сначала поменять подвеску. И он прав, ведь на мертвой подвеске угол наклона колес не отрегулируешь. Как бы хорошо ни была проведена регулировка, через несколько километров углы сбиваются, шины начинают разрушаться.

Заключение

В заключение хотелось бы упомянуть несколько деталей, которые необходимо знать при замене сайлентблоков ВАЗ-2107. Самое главное – это необходимость замены не только сайлентблоков, но и всех гаек, которые вы откручиваете при ремонте.Везде они самоконтрящиеся — имеют на резьбе небольшие пластиковые вставки, фиксирующие положение на затворе. Повторное использование этих орехов не рекомендуется. Кроме того, постарайтесь за день до ремонта обработать все резьбовые соединения проникающей смазкой. Если она не помогла, то придется воспользоваться газовым баллончиком, которым нужно прогреть нить.

ВАЗ-2106: замена сайлентблоков нижнего и верхнего рычагов

На автомобиле ВАЗ-2106 замена сайлентблоков производится в случае их разрушения (как полного, так и частичного).На рычагах подвески расположены резинометаллические шарниры (сайлентблоки) — два снизу, столько же сверху. Также стоит отметить, что при проведении ремонта необходимо осматривать рычаги на наличие повреждений. К сожалению, они имеют тенденцию разрываться, вызывая смещение колеса.

Сменные инструменты

На ВАЗ-2106 замена сайлентблоков без применения специальных съемников практически невозможна. Устройство это очень простое по конструкции — металлическая чашка, диаметр которой равен размеру резинометаллического элемента, шайба и болт с гайкой (резьба у них крупная, так как требуется, чтобы она выдерживала тяжелая ноша).Кроме того, вам понадобятся еще некоторые специальные приспособления. Их лучше приобрести заранее или взять у знакомых. При наличии всех инструментов ремонт облегчается во много раз.

Во-первых, это съемник пружины — две шпильки, на концах которых имеется разносторонняя резьба, с закрепленными на ней захватами. Во-вторых, желательно иметь съемник шаровых опор, т. к. не исключено, что во время ремонта вы решите и замените его. В-третьих, нужен хороший инструмент – ключи, отвертки, гайки.Если нет съемника, то поможет газовый баллончик. Нужен для выжигания резины с шарнира. Таким образом можно быстро сломать резиновый элемент, чтобы снять его с посадочного места.

Снятие плеча

Замена передних сайлентблоков ВАЗ-2106 не обходится без двух действий — снятия колеса и поднятия ремонтируемой стороны на домкрате. В первую очередь вы производите эти манипуляции. Теперь перед вами во всей красе оба рычага, причем вам нужен верхний.Стоит отметить, что на нем резинометаллические шарниры меняются немного иначе, нежели на днище. Снимать нужно весь элемент, а вот дно демонтировать не обязательно. Вот только шаровая опора будет мешать, нужно ее отсоединить.

Для этого ключами с 10 гайками откручиваем болты. Еще раз заметьте — при установке не жадничайте, ставьте хоть новые гайки. Они самостопорящиеся, на краю резьбы имеют пластиковую вставку. На ВАЗ-2106 замена сайлентблоков не обходится без установки новых гаек.Теперь осталось только открутить болт крепления элемента подвески к кузову, для этого нужно открутить гайку ключом на 22. Только не давать болту проворачиваться. Конечно право говорить не «болт», а «ось», так будет точнее.

Замена сайлентблоков верхних рычагов

Вот и все, теперь у вас в руках верхняя рука, нужно выбить из нее петли. Но, конечно, сильно бить не стоит, потому что резина отражает удар, так что можно попасть молотком в глаз, если хорошенько им замахнуться.Для этого используйте лучший съемник. Если вы ремонтируете машину, то у вас должен быть инструмент. В частности, хорошие тиски не будут лишними. Сейчас начинается замена сайлентблоков рычагов ВАЗ-2106, к которым вы так долго шли.

Рычаг надежно закреплен в рукоятке. Наденьте съемник на шарнир и, закручивая его гайку, начинаете прижимать сайлентблок. Все узлы с проникающей смазкой — шарниры, резьбовые соединения — рекомендуется перед ремонтом обработать. А если вы не хотите мучиться со стриптизершей, то единственный ваш помощник — огонь.Просто прогрейте сайлентблок под открытым огнем. При этом выгорает вся резина, остается только металлическая часть шарнира, которая легко выбивается из рычага одним ударом. Конечно, этот метод можно назвать варварским, но на ВАЗ-2106 замена сайлентблоков может осуществляться с его помощью. Особенно в тех случаях, когда съемнику не удается снять петлю.

Замена шарнира нижнего рычага

Закончив с верхом, можно переходить к низу. У него крепление выполнено немного по-другому.А замена сайлентблоков ВАЗ-2106 производится без снятия рычага подвески. Достаточно просто открутить гайку, которую, кстати, при сборке надо заменить на новую. И убрать шайбу. Вот и все, теперь с помощью полого болта съемника выпрессовываете шарнир. Второй добывается по такой же точной технологии.

Установка новых петель производится методом штамповки. Для этого сайлентблок вручную наживляется в отверстие. Затем, используя подставку, аккуратно ударьте молотком.Не нужно бить со всей силы, достаточно резкий, но слабый удар. Но это если съемника нет, а если он есть, то задача многократно упрощается — наденьте его на шарнир и медленно, не допуская перекосов, вкручивайте болт. После запрессовки проверьте отсутствие зазора. В конце затяните новую гайку, не забыв про шайбу. На этом все, замена сайлентблоков ВАЗ-2106 завершена, можно ставить верхний рычаг на место.

Замена сайлентблоков передних рычагов ВАЗ-2107.Запчасти на ВАЗ-2107

Как заменить сайлентблоки передних рычагов ВАЗ-2107 вы узнаете из статьи. Работы не так много, но нужно знать, как это сделать правильно. Кроме того, необходимо обзавестись инструментом – специальным съемником. Без него замена проблематична. Можно, конечно, выбить сайлентблоки, прожечь, использовать проставки подходящего диаметра. Но лучше использовать специальный инструмент. Вы потеряете меньше мощности, и весь процесс займет немного времени.

Проверка состояния сайлентблоков


Как правило, такие элементы подвески автомобилей служат довольно долго – до сотен тысяч километров. Но ресурс зависит от того, по каким дорогам ездишь, от стиля вождения. Многие более мелкие факторы влияют на срок службы резиновых опор. Но немногие запчасти на ВАЗ-2107 способны похвастаться таким большим ресурсом, как сайлентблоки. Для того чтобы их диагностировать, необходимо провести визуальный осмотр. Наличие трещин и изломов – первый признак того, что необходима замена.

Но визуальный осмотр не всегда помогает. Иногда внешне выглядит отлично, но управление становится намного хуже — реакция на вращение руля происходит с задержками. Для точности проверьте люфт в петлях. Это легко сделать с помощью монтажной лопатки. Если люфт большой, а гайки затянуты полностью, то это верный признак сильного износа резинометаллического элемента. Это значит, что необходима замена сайлентблоков передних рычагов ВАЗ-2107.Лучше, если вы замените все петли с обеих сторон автомобиля. Всего восемь сайлентблоков в рычагах.



Что произойдет, если не заменить изношенные петли?


А теперь попробуем ответить на такой, казалось бы, сложный вопрос. И много проблем может возникнуть из-за того, что вы будете ездить на изношенных петлях. Итак, представьте себе такую ​​картину: появляется свободный ход сайлентблока, рычаг подвески также начинает двигаться на опорах. В результате у вас вся подвеска «гуляет». Итог — машину на скорости уводит.Кроме того, наблюдается нарушение углов развала и схождения ВАЗ-2107. Ремонт и эксплуатация автомобиля должны происходить правильно, поэтому старайтесь следовать советам специалистов.

А если у вас установлена ​​новая резина, то она начнет быстро изнашиваться, причем неравномерно. Также ломается посадочное место под сайлентблок в самом рычаге. Поэтому вы несете большие убытки, так как вам придется менять шины раньше и ставить новые рычаги, так как в старые нормально новые шарниры поставить нельзя. Вот и думайте, что лучше: делать замену при первых симптомах или идти до последних?

Замена шарниров на верхних рычагах






С левой и правой стороны замена сайлентблоков передних рычагов ВАЗ-2107 одинаковая, разницы нет. Сначала подготовьте машину к работе. Для этого срываем болты на переднем колесе, а затем поднимаем ремонтируемую сторону. Не забудьте подложить под задние колеса хотя бы кирпичи, чтобы машина случайно не покатилась.Для верности включи скорость и выжми ручник. Снимая переднее колесо, вы получаете прекрасный вид на подвеску. Вам нужен верхний рычаг, его нужно снять полностью.

Сначала откручиваем болты, которые крепят к нему шаровую опору. И теперь осталось только открутить гайку с болта, крепящего рычаг к корпусу. Далее вооружитесь съемником, и сразу приступайте к замене сайлентблоков передних рычагов ВАЗ-2107. Используя тот же инструмент, запрессуйте новые.Установите рычаг в обратном порядке. Все гайки желательно заменить, так как они имеют пластиковую вставку, фиксирующую резьбу.

Замена сайлентблоков нижнего рычага


Как и в предыдущем случае, при замене желательно установить новые гайки. Вы обезопасите себя от случайного перекручивания креплений. Стоит отметить, что замена сайлентблоков достаточно проста, цена комплекта полиуретана (на два верхних и два нижних рычага) около 1000 рублей.Если сравнивать с ценами на шины и сами рычаги, то это сущие копейки. Итак, менять петли нужно, не снимая рычаг. Откручивать гайки нужно только по одной.

Сначала откручиваем гайку сзади, устанавливаем съемник и вынимаем шарнир. Сразу ставим на его место новый и затягиваем гайку. После этого проведите ту же процедуру со вторым сайлентблоком. Это займет у вас немного времени, но убережет от нежелательных последствий.Также стоит отметить, что замена сайлентблока своими руками производится довольно быстро. Но перед установкой петель необходимо выбрать материал, из которого они изготовлены. Оцените преимущества и недостатки каждого из них.

Резина или полиуретан?


Встретить такие запчасти на ВАЗ-2107 можно двух видов — из полиуретана и резины. А наличие этих сортов заставит задуматься. Стоит отметить, что резиновые детали имеют срок службы в пять раз меньше, чем полиуретановые.Но стоят они примерно в пять раз дешевле. В целом подвеска работает гораздо эффективнее с полиуретановыми элементами.

В дороге машина становится более устойчивой, подвеска не деформируется. Все, даже самые маленькие, удары эффективно поглощаются полиуретаном. Уровень вибраций и шума снижен в несколько раз. Другими словами, вся подвеска работает в идеальном режиме, о котором конструкторы автомобиля и мечтать не могли. Но если вы хотите сэкономить и стиль вождения спокойный, не очень быстрый, то можно установить простую резину.Разница, конечно, будет, но не столь существенная.

Заключение

Теперь вы узнали немного больше о ВАЗ-2107. Ремонт и обслуживание этого автомобиля достаточно просты. Главное своевременно заменять изношенные элементы, чтобы не навредить машине. А все ремонтные работы может выполнить каждый, если есть справочная литература и необходимый инструмент. Желательно, конечно, иметь опыт, пусть и не очень большой.

инструкция, рекомендации.Замена сцепления ВАЗ-2107: цена

Замена муфты ВАЗ-2107 по определенному алгоритму, который будет описан ниже. Для начала стоит вспомнить историю автомобиля, оказывается, он создавался скорее всего для одной единственной цели: навести максимальный ужас на прогнивший капиталистический мир. И использование «семерки» в качестве средства передвижения явно не предусматривалось. Зато в ремонте машина проста, как знаменитый танк Т-34. Единственное неудобство – снятие стартера, и эту процедуру придется проделать во время демонтажа коробки передач.Этот процесс будет описан ниже.

Что нужно для запаса

Несмотря на все недостатки и неприхотливость автомобиля, при ремонте вам понадобится специальный инструмент, без которого не обойтись. В первую очередь вам понадобится булавка – металлическая трубка подходящего диаметра (можно даже пустотелую внутри). С его помощью вы отцентруете положение ведомого диска относительно корзины сцепления. В зависимости от возраста автомобиля, его технического состояния и чистоплотности водителя замена сцепления ВАЗ-2107 может занять разное время.Цена всего комплекта будет порядка 2000-2500 рублей. Конечно, нужно упомянуть об узлах, которые необходимо настроить.

Во-первых, это весь комплект сцепления — корзина, подшипник, ведомый привод. Во-вторых, в обязательном порядке поменять болты и шайбы, которыми привод прикручен к маховику. В-третьих, если вы планируете заменить цилиндр сцепления ВАЗ-2107, вам все равно нужно купить тормозную жидкость и новые шланги. В-четвертых, вам нужно будет оценить состояние венца маховика. В-пятых, вы снимаете карданный вал, так что не исключена вероятность того, что крестовины пришли в негодность и тоже требуют замены.В-шестых, неизвестно состояние подушки коробки и подшипника подвески. Другими словами, этот чудо-автомобиль может преподнести много «сюрпризов» автовладельцу, не следящему за техническим состоянием.

Подготовка к ремонту

Первым делом загоняете машину на подъемник и отключаете аккумулятор. Обратите внимание, что необходимо отключить аккумуляторную батарею. При замене сцепления ВАЗ-2107 снимается коробка, стартер, а на последнем — силовой провод большого сечения.А если он замкнется на массу, то пожара не избежать. И не забывайте, что машина заднеприводная (разумеется, в хорошем смысле этого слова). А это значит, что у него два задних колеса, которые являются ведущими — крутящий момент передается на них от двигателя через коробку и карданный вал с коробкой передач.

Что там написано? О том, что необходимо установить противооткатные упоры под задние колеса. Да хоть кирпичи, чтоб машина не уехала. В разбитом состоянии он способен наводить ужас не только на капиталистические страны, но даже на нормальных и адекватных людей.И неважно, полностью менять сайт, или предстоит произвести только замену диска сцепления ВАЗ-2107, в любом случае надо снимать коробку. Поэтому все требования, описанные ниже, должны быть выполнены.

Можно ли обойтись без ямы/подъемника?

Но первый вопрос возникает сразу после идеи замены сцепления. Можно ли обойтись без ямы/подъемника/эстакады? К сожалению, не у каждого автомобилиста есть такие удобства. Ответ будет краток — можно.Но он не полный, как вы могли видеть. Поэтому стоит без удобства описать процедуру ремонта. Если вы худощавого телосложения, то вам достаточно поднять машину сантиметров на 40-50. Но удобства, конечно, такое положение автомобиля не добавляет. Если вы живете в сельской местности, то сделать небольшую траншею – пару метров в длину, 50 см в ширину и столько же в глубину – не составит труда. В этом случае будет гораздо удобнее. Но лучше, конечно, на обычной яме или на подъемнике, проще ремонтировать ВАЗ-2107.Вилка сцепления, замена которой тоже иногда необходима, снимается и ставится только после снятия коробки передач.

Этап первый — сверху машины

Итак, начинается разборка автомобиля ВАЗ на запчасти, чтобы докопаться до истины, что же все-таки наводило ужас на загнивающий капитализм? Прежде всего, отключите аккумулятор. Нужно вспомнить еще раз, чтобы не забыть. Затем отсоедините все два провода, которые идут к стартеру, затем снимите его. Возможно, ужаснул именно стартер, так как снять его проблематично, самую нижнюю гайку крепления (если есть) надо открутить головкой с карданом и удлинителем, причем не маленьким.

После этого глубоко вздыхаешь, ведь замена сцепления ВАЗ-2107 только началась, столько всего еще предстоит сделать. Например, разобрать рычаг переключения передач. Он изготовлен из пластиковых деталей, но их отсоединение чревато рубяще-режущей травмой руки отверткой. Но если у вас получилось, то продолжайте начатое. В руках ключи на 19 и вперед закручиваем болты, которыми коробка передач и ДВС соединены между собой. И заодно открутить впускной патрубок от выпускного коллектора, так как он будет мешать.

Этап второй — днище машины

А теперь устройтесь поудобнее под машиной и проведите следующие манипуляции:

  1. Отсоедините привод карданного вала от фланца со стороны коробки передач. Отметьте только положение шлицов, иначе после сборки кардан будет жутко гудеть.
  2. Отвернуть гайку подвески подвесного подшипника. И не теряйте их, лучше сразу насжляйте все гаджеты.
  3. Выбейте карданный вал легким постукиванием.Отбросьте его в сторону, чтобы не мешался.
  4. Оторвите гайки на подушках коробки. До конца пока что не крутить.
  5. Снимите рабочий цилиндр сцепления и закрепите его так, чтобы случайно не повредить шланг.
  6. Открутите трос спидометра и отсоедините датчик заднего хода.

Вот и все, теперь под коробку ставлю опору, лом выталкивает коробку передач из блока двигателя. Немного терзаний и коробка отрывается.

Замена дисков сцепления

А теперь будет проводиться только непосредственно замена сцепления ВАЗ-2107, все ранее описанное относится к подготовительным работам.Процедура замены сцепления очень проста. Выкручиваем шесть болтов, снимаем корзину, вместе с ней и диск сойдет. После этого поставить новые элементы, можно сделать шесть новых болтов. Иногда в комплекте идет даже пластиковая трубка для центровки, если нет, то поместите в диск подходящую заготовку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
