ᐅ Схема электрооборудования автомобиля ВАЗ 2107

1 — боковые указатели поворота;
2 — блок-фары;
3 — очистители фар;
4 — звуковые сигналы;
5 — электродвигатель вентилятора ВАЗ 2107
6 — датчик включения электродвигателя вентилятора ВАЗ 2107
7 — электродвигатель смывателя фар ВАЗ 2107
8 — блок управления пневмоклапаном;
9 — электродвигатель очистителя ветрового стекла;
10 — электродвигатель омывателя ветрового стекла;
11 — датчик уровня тормозной жидкости ВАЗ 2107
12 — катушка зажигания ВАЗ 2107
13 — подкапотная лампа;
14 — датчик указателя давления масла ВАЗ 2107
15 — распределитель зажигания;
16 — датчик контрольной лампы давления масла ВАЗ 2107
17 — свечи зажигания;
18 — датчик температуры охлаждающей жидкости ВАЗ 2107
19 — генератор ВАЗ 2107
20 — микро — переключатель карбюратора;
21 — аккумуляторная батарея ВАЗ 2107
22 — пневмоклапан карбюратора;
23 — реле включения стартера ВАЗ 2107
24 — стартер ВАЗ 2107
25 — реле очистителя ветрового стекла ВАЗ 2107
26 — реле зажигания ВАЗ 2107
27 — реле-прерыватель аварийной сигнализации;
28 — выключатель стоп-сигнала;
29 — розетка для переносной лампы;
30 — выключатель света заднего хода;
31 — лампа вещевого ящика;
32 — выключатель контрольной лампы стояночного тормоза;
33 — монтажный блок;
34 — выключатель фонаря сигнализации открытой передней двери;
35 — фонарь сигнализации открытой передней двери;
36 — выключатель зажигания;
37 — переключатель очистителя ветрового стекла;
38 — выключатель омывателя стекол;
39 — выключатель звуковых сигналов;
40 — переключатель света фар;
41 — переключатель указателей поворота;
42 — выключатель аварийной сигнализации;
43 — выключатель освещения приборов;
44 — прикуриватель;
45 — часы с лампой освещения шкалы ВАЗ 2107
46 — выключатели плафона, расположенные в стойках дверей;
47 — комбинация приборов;
48 — указатель давления масла с контрольной лампой недостаточного давления;
49 — указатель температуры охлаждающей жидкости;
50 — тахометр ВАЗ 2107
51 — реле-прерыватель контрольной лампы стояночного тормоза;
52 — контрольная лампа указателей поворота;
53 — контрольная лампа уровня тормозной жидкости;
54 — контрольная лампа заряда аккумуляторной батареи;
55 — контрольная лампа заднего противотуманного света;
56 — контрольная лампа дальнего света фар;
57 — контрольная лампа габаритного света;
58 — контрольная лампа стояночного тормоза;
59 — лампы освещения комбинации приборов;
60 — вольтметр ВАЗ 2107
61 — указатель уровня топлива с контрольной лампой резерва;
62 — переключатель электродвигателя отопителя ВАЗ 2107
63 — дополнительный резистор электродвигателя отопителя ВАЗ 2107
64 — электродвигатель вентилятора отопителя;
65 — выключатель наружного освещения;
66 — выключатель заднего противотуманного света;
67 — выключатель обогрева заднего стекла;
68 — плафон;
69 — задние фонари;
70 — фонари освещения номерного знака;
71 — датчик указателя уровня топлива ВАЗ 2107
72 — элемент обогрева заднего стекла;

А — наконечники проводов для подключения датчиков износа колодок передних тормозов;
В — порядок условной нумерации штекеров в колодках трехрычажного переключателя и комбинации приборов.

Электрическая схема ВАЗ 2107 (инжектор) и ее особенности

[important]Автовладельцы быстро оценили преимущества применения инжекторных двигателей на «классике». Нововведение оказало влияние на российский рынок автомобилей. Покупатели стали предпочитать более экономичные и мощные машины устаревшим карбюраторным версиям. Однако бытует мнение, что электронные компоненты системы инжекторного двигателя снижают надежность и осложняют ремонт автомобиля. Попробуем разобраться, так ли это.[/important]

Защита электрических цепей ВАЗ 2107

Назначение блока предохранителей – защита проводов от возгорания и аккумулятора от разряда при коротком замыкании цепи. ВАЗ 2107 оборудован блоком одноразовых плавких предохранителей, который находится под капотом неподалеку от аккумулятора – справа на перегородке между моторным отсеком и салоном. Такое расположение выбрано неслучайно – предохранители располагаются максимально близко к аккумулятору, чтобы уменьшить количество и длину незащищенных электрических сетей.

Схема расположения предохранителей нанесена на крышке блока, что позволяет быстро сориентироваться в случае перегорания предохранителя.

При замене вышедшего из строя предохранителя необходимо соблюдать его номинал. Этот показатель не нанесен на крышку предохранительного блока, поэтому узнать его можно либо из схемы ВАЗ 2107 (инжектор) либо на основании маркировки, нанесенной на подлежащий замене предохранитель.

[tip]Важно: несоблюдение номинала может привести к возгоранию электропроводки и пожару. Это может произойти, если новый предохранитель будет рассчитан на существенно больший ток.[/tip]

На блоке предохранителей также установлены электрические реле. Отличие блока предохранителей инжекторной вариации «семерки» от карбюраторного состоит лишь в наличии дополнительных предохранителей для ЭСУД, топливного насоса и других устройств, характерных лишь для инжекторного автомобиля.

Новизна автомобильных электросистем ВАЗ с инжекторным двигателем

Основное новшество – замена механических элементов системы зажигания и компонентов подготовки воздушно-топливной смеси более точными и эффективными электронными устройствами.

Первое, что бросается в глаза – отсутствие трамблера и карбюратора. Электронные устройства включены в общую электросхему автомобиля. Соответственно на ВАЗ 2107 (инжектор) схема электрооборудования отличается от версии с карбюраторным двигателем наличием электронной системы управления двигателем.

ЭСУД выполняет следующие функции:

  • Контроль за соотношением воздуха и бензина в смеси, поступающей в цилиндры.
  • Регулировка оборотов двигателя на холостом ходу.
  • Изменение угла опережения зажигания в зависимости от режима работы и оборотов двигателя.
  • Управление топливным насосом и электровентилятором системы охлаждения.

Схема электрооборудования ВАЗ 2107 (инжектор)

представлена на рисунке ниже:

Изменилась и схема электропроводки обновленной версии ВАЗ 2107. Появились дополнительные подкапотные разъемы для подключения датчиков и электронных устройств ЭСУД. Поэтому электропроводка инжекторной «классики» имеет дополнительные подкапотные жгуты, отсутствующие в комплектации для карбюраторных моделей.

Серьезное отличие инжекторной версии Ваз 2107 – наличие топливного электронасоса, обеспечивающего высокой давление в бензопроводе, необходимое для работы системы впрыска.

Преимущества Ваз 2107 с системой впрыска

  1. Инжекторная «семерка» увереннее трогается с места. Благодаря тому, что электроника оперативно реагирует на изменение педали газа и режима работы двигателя, шансы заглохнуть при старте (даже на холостых оборотах) снижаются.
  2. Упрощенный запуск холодного двигателя. Управление составом смеси производится в автоматическом режиме с учетом температуры двигателя. Необходимость ручного управления составом смеси при помощи воздушной заслонки отсутствует.
  3. Уменьшенное время, необходимого для прогрева. Благодаря автоматической оптимизации состава смеси работа непрогретого двигателя не вызывает затруднений. При движении отсутствуют рывки и провалы, свойственные холодному карбюраторному двигателю.
  4. Упрощение обслуживания системы зажигания. Нет необходимости регулировки зазора контактов прерывателя и проверки их состояния.
  5. Большая мощность и экономичность двигателя благодаря оптимальному соотношению бензиново-воздушной смеси на всех режимах работы.

Недостатки Ваз 2107 с системой впрыска

  1. Невозможна полная глубокая проверка и ремонт системы управления двигателем без специального оборудования.
  2. Особенности электропроводки ВАЗ 2107 (инжектор) не позволяют обнаружить все неисправности, используя одну лишь контрольную лампу.
  3. Дорогостоящее обслуживание в официальных сервисных центрах, которое предусмотрено изготовителем.

Заключение

Модернизация «семерки» позволила ей успешно конкурировать с переднеприводными моделями и оставаться на конвейере до 2012 года. После чего на АвтоВАЗе было принято решение о снятии модели с производства. Однако ВАЗ 2107 и сегодня остается популярной моделью автомобиля, пользующейся спросом на вторичном рынке. Поэтому «

схема ВАЗ 2107 (инжектор)» продолжает оставаться популярным запросом в поисковиках. Знание схемы электрооборудования пригодится при самостоятельной диагностике неполадок и ремонте автомобиля.

Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.

Схема ваз 2107, схемы подключения потребителей ваз 2107,

просмотров 16 947 Google+

 Схема ваз 2107 описание.

Схема ваз 2107 идентична схеме электрооборудования ВАЗ-2105 (2104).  Схема  2107 соединена по однопроводной схеме, то есть от источника питания до потребителя проходит только один провод, по которому подаётся плюс. Минусом в таком соединении является масса автомобиля. Большинство цепей получают питание при включении зажигания. Это сделано для снижения нагрузки на аккумулятор при не работающем двигателе и предотвращение его разряда. Под постоянным питанием, не зависимо от включения зажигания, находятся цепи звукового сигнала, стоп-сигнала, плафона и другие работа которых должна быть не зависимо от работы двигателя.

Схема ваз 2107 состоит из четырёх жгутов которые делятся в зависимости от расположения. В частности в подкапотном пространстве находятся два жгута, проходящие по правому и по левому крылу, соответственно питающие потребители с правой и с левой стороны. В салоне так же находятся два жгута один из которых соединяется с потребителями левой стороны, приборы, органы управления и так далее, и жгут питающий освещение салона и потребители находящиеся в задней части автомобиля.
Соединение жгутов между собой происходит через монтажный блок, который выполняет роль коммутирующего устройства. Кроме того в нём располагаются реле и предохранители, защищающие цепи от замыкания на массу.

Выкладки схемы.

Схема включения габаритных огней

Схема ваз 2107 включения фар

Схема ваз 2107 включения аварийной сигнализации и поворотов. Основную функцию в этой схеме играет кнопка включения аварийной сигнализации. Именно через неё проходит коммутация цепи как при включении поворотов, так и при включении аварийной сигнализации. Этот факт необходимо учитывать при поиске неисправности в данной цепи.

Схема ваз 2107 подключения очистителей и омывателей фар

Схема заднего жгута ВАЗ-2104.
Основным отличием жгута проводов идущего на зад, является наличие на ВАЗ-2104 стеклоочистителя заднего стекла.

Ниже приведены ссылки на некоторые выкладки схем подключения электрооборудования.

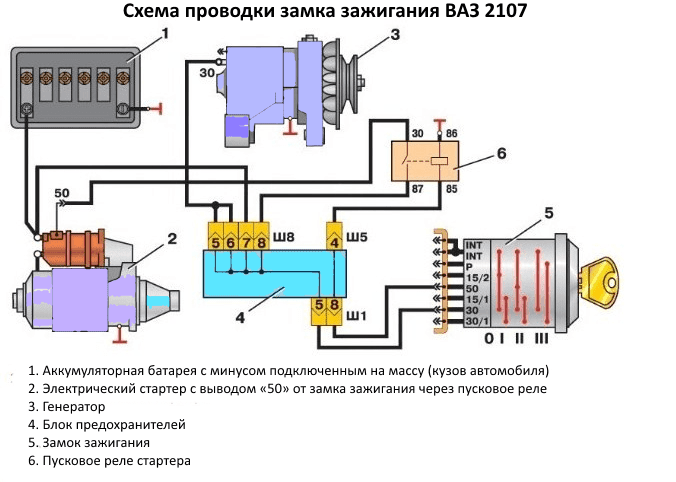

Схема  подключения стартера ваз 2107 (2104, 2105)

Схема подключения генератора  ваз 2107 (2104, 2105)

Схема подключения стеклоочистителя ваз 2107 (2104, 2105)

admin 11/12/2011 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ ВАЗ-2107 — Июнь 1998 года

184

185

СХЕМА ЭЛЕКТРООБО]I. Схема соединений монтажного блока Р1 — реле включения обогрева заднего стекла; Р2 — реле включения очистителей и омывателя фар: РЗ — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения: Р5 • реле включения дальнего света фар: Р6 — реле включения ближнего света фар.1 — боковые указатели поворота; 2 — блок-фары: 3 — очистители фар; 4 — звуковые сигналы; 5 — электродвигатель вентилятора; 6 — датчик включения электроде » бюратора; 12 — стартер; 13 — катушка зажигания; 14 — свечи зажигания: 15 — распределитель зажигания; 16 • датчик указателя давления масла: 17 — датчик кон т ветрового стекла; 21 • выключатель света заднего хода: 22 — подкапотная лампа; 23 — блок управления пневмоклапаном: 24 • выключатель стоп-сигнала: 25 э нительный резистор электродвигателя отопителя: 30 — электродвигатель вентилятора отопителя; 31 — выключатель фонаря сигнализации открытой передней I чатель аварийной сигнализации; 37 — выключатель зажигания: 38 — выключатель освещения приборов: 39 — выключатель омывателя стекол; 40 — переключате указателей поворота; 45 — реле зажигания; 46 — реле-прерыватель аварийной сигнализации: 47 — выключатели плафона, расположенные в стойках дверей; 48 лампы освещения комбинации приборов: 52 — тахометр; 53 — контрольная лампа указателей поворота: 54 — контрольная лампа уровня тормозной жидкости; 55 трольная лампа габаритного света: 59 — контрольная лампа стояночного тормоза: 60 — указатель уровня топлива с контрольной лампой резерва: 61 — вольтметр вещения; 65 — датчик указателя уровня топлива: 66 — переключатель электродвигателя отопителя: 67 — выключатель обогрева заднего стекла; 68 — выключате JА — наконечники проводов для подключения датчиков износа колодок передних тормозов: Б — порядок условной нумерации штекеров в колодках монтажного’С 1988 г. указатель давления масла в комбинации приборов заменен эконометром Контрольные лампы уровня тормозной жидкости и противотуманного света вынесены из комбина b бюратора и аварийного давления масла в системе смазки двигателя.184ЗР 6/98СвоимиСил;ами22 УДОВАНИЯ ВАЗ-2107zzzzzzzzzzzzz*II. Схема соединений комбинации приборов (с 1988 г.) 1 — эконометр; 2 — лампы освещения комбинации приборов; 3 — тахометр; 4 — контрольная лампа указателей поворота: 5 — контрольная лампа воздушной заслонки карбюратора; 6 — контрольная лампа заряда аккумуляторной батареи: 7 — контрольная лампа габаритного света: 8 — контрольная лампа дальнего света: 9 — контрольная лампа давления масла: 10 — контрольная лампа стояночного тормоза; 11 — спидометр: 12 — указатель уровня топлива с контрольной лампой резерва: 13 — вольтметр; 14 — указатель температуры охлаждающей жидкости.зля вентилятора: 7 • аккумуляторная батарея; 8 — реле включения стартера: 9 — пневмоклапан карбюратора: 10 — генератор; 11 — микропереключатель карьной лампы давления масла: 18 — датчик температуры охлаждающей жидкости: 19 — датчик уровня тормозной жидкости; 20 — электродвигатель очистителя гадвигатель омывателя фар; 26 — электродвигатель омывателя ветрового стекла: 27 — реле очистителя ветрового стекла: 28 — монтажный блок: 29 — дополи: 32 — фонарь сигнализации открытой передней двери: 33 — лампа вещевого ящика: 34 — часы с лампой освещения шкалы: 35 — прикуриватель; 36 — выклю истителя ветрового стекла; 41 — розетка для переносной лампы: 42 — выключатель звуковых сигналов; 43 — переключатель света фар: 44 — переключатель !бинация приборов; 49 — указатель давления масла с контрольной лампой аварийного давления’; 50 — указатель температуры охлаждающей жидкости; 51 рольная лампа заряда аккумуляторной батареи; 56 — контрольная лампа заднего противотуманного света: 57 — контрольная лампа дальнего света: 58 — конреле-прерыватель контрольной лампы стояночного тормоза: 63 — выключатель контрольной лампы стояночного тормоза: 64 — выключатель наружного осщнего противотуманного света; 69 — плафон; 70 — задние фонари: 71 — фонари освещения номерного знака: 72 — элемент обогрева заднего стекла; о : В- порядок условной нумерации штекеров в колодках трехрычажного переключателя и комбинации приборов. риборов и размещены в отдельных корпусах под средней частью панепи приборов, вместо них в комбинации приборов установлены контрольная лампа воздушной заслонки кар-23СвоимиСвл:амиЗР 6/98185

Ваз 2107 инжектор схема проводки


Электросхема автомобиля ВАЗ 2107 с объяснениями

Ссылка на скачивание: Схема в крупном плане

Пояснения к электросхеме ВАЗ 2107 (нажмите, чтобы раскрыть!):

  1. блок-фары
  2. боковые указатели поворота
  3. аккумуляторная батарея
  4. реле включения стартера
  5. электропневмоклапан карбюратора
  6. микровыключатель карбюратора
  7. генератор 37.3701
  8. моторедукторы очистителей фар *
  9. датчик включения электродвигателя вентилятора
  10. электродвигатель вентилятора системы охлаждения двигателя
  11. звуковые сигналы
  12. распределитель зажигания
  13. свечи зажигания
  14. стартер
  15. датчик указателя температуры охлаждающей жидкости
  16. подкапотная лампа
  17. датчик сигнализатора недостаточного давления масла
  18. датчик сигнализатора недостаточного уровня тормозной жидкости
  19. моторедуктор очистителя ветрового стекла
  20. блок управления электропневмоклапаном карбюратора
  21. катушка зажигания
  22. электродвигатель насоса омывателя фар *
  23. электродвигатель насоса омывателя ветрового стекла
  24. монтажный блок
  25. реле очистителя ветрового стекла
  26. реле аварийной сигнализации и указателей поворота
  27. выключатель сигнала торможения
  28. выключатель света заднего хода
  29. реле зажигания
  30. выключатель зажигания
  31. трехрычажный переключатель
  32. выключатель аварийной сигнализации
  33. штепсельная розетка для переносной лампы **
  34. переключатель вентилятора отопителя (печки)
  35. дополнительный резистор электродвигателя отопителя (печки)
  36. лампа сигнализатора включения обогрева заднего стекла
  37. лампа сигнализатора недостаточного уровня тормозной жидкости
  38. блок сигнализаторов
  39. электродвигатель вентилятора отопителя (печки)
  40. лампа освещения вещевого ящика
  41. выключатели плафонов на стойках передних дверей
  42. выключатели фонарей сигнализации открытых передних дверей ***
  43. фонари сигнализации открытых передних дверей ***
  44. соединительная колодка
  45. прикуриватель
  46. часы
  47. выключатель освещения приборов
  48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
  49. указатель уровня топлива
  50. лампа сигнализатора резерва топлива
  51. спидометр
  52. лампа сигнализатора включения указателей поворота
  53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
  54. лампа сигнализатора заряда аккумуляторной батареи
  55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
  56. комбинация приборов
  57. эконометр
  58. выключатели плафона на стойках задних дверей
  59. указатель температуры охлаждающей жидкости
  60. тахометр
  61. лампа сигнализатора включения стояночного тормоза («ручника»)
  62. лампа сигнализатора недостаточного давления масла
  63. лампа сигнализатора включения дальнего света фар
  64. лампа сигнализатора включения наружного освещения
  65. вольтметр
  66. выключатель сигнализатора включения стояночного тормоза («ручника»)
  67. выключатель наружного освещения
  68. выключатель обогрева заднего стекла с лампой подсветки
  69. выключатель заднего противотуманного света с сигнализатором включения *
  70. предохранитель цепи противотуманного света
  71. плафон ****
  72. задние фонари
  73. датчик указателя уровня и резерва топлива
  74. колодки для подключения к элементу обогрева заднего стекла *
  75. фонари освещения номерного знака

Далее на данной странице мы собрали все найденные нами схемы на просторах интернета. Все схемы кликабельны, нажмите на них для увеличения.

Если вы что-то хотите добавить, можете опубликовать в комментариях и мы дополним статью.

Монтажный блок

Соединения генератора Г222

Соединения генератора 37.3701

Соединения стартера

Соединения классической системы зажигания

Соединения бесконтактной системы зажигания

Соединения управления пневмоклапаном карбюратора

Соединения наружного освещения

Соединения фар и противотуманного света

Соединения аварийной сигнализации и указателей поворота

Соединения омывателя и очистителя ветрового стекла

Соединения звуковых сигналов

Соединение электродвигателя отопителя

Соединения электрообогрева заднего стекла

Соединения внутреннего освещения и сигнализация открытых передних дверей

Соединения контрольной лампы ручного тормоза

Соединения указателя уровня топлива с контрольной лампой резерва

Соединения указателя температуры охлаждающей жидкости и контрольной лампы давления масла

Соединения освещения приборов вещевого ящика, прикуривателя и патрона переносной лампы

Электросхема автомобиля ваз 21074i

Схема электрических соединений Январь 7. 2 LADA 2107, ЭСУД ЕВРО-2 М7.9.7, 21074 с двигателями 2104, 2104-1411020-10, 21067, 21067-1411020-11, 12

Панель приборов
Соединения жгута проводов правого брызговика
Соединения жгута проводов левого брызговика

Интерактивные электросхемы

Если вы пользуетесь мобильным устройством на платформе Android, можно установить приложение «интерактивная схема» . Ссылка: https://play.google.com/store/apps/details?id=ru.mdss.repairvaz2107

Для ПК также есть хорошая интерактивная программа. Ссылка:  https://yadi.sk/d/FPbVEA6Xqxxxqg

Если вы не умеете пользоваться схемами, посмотрите подробный обучающий видео-урок. Он поможет вам разобраться в том, как читать электросхемы автомобилей.

7-vaz.ru

особенности и преимущества в работе и обслуживании своими руками с видео и фото материалами • Сам автоэлектрик

4 / 5 ( 60 голосов )

Инжекторные силовые агрегаты на заднеприводной классике, ярким представителем которой является ВАЗ 2107-20, оказали серьезное влияние на отечественный парк легковых автомобилей. Но не все автовладельцы поначалу оценили преимущества системы впрыска в сравнении с традиционным карбюратором, опасаясь в большей степени сложностей в работе электронных компонентов. Так ли это на самом деле, мы и попытаемся разобраться в рамках данной статьи. Представитель заднеприводного семейства ВАЗ, получивший систему впрыска

В чем новизна

Основное новшество заключалось в замене механических функций системы зажигания и приготовления топливовоздушной смеси электронными устройствами, как более точными и производительными. Подобной модернизации подверглись и схемы проводки ВАЗ 2112 и семейство «Самара» Соответственно, и проводка ВАЗ 2107 на инжектор получила отличия от карбюраторной версии. Под капотом ВАЗ 2107-20 сразу бросается в глаза отсутствие карбюратора и трамблера

Функции ЭСУД

Электронная система управления двигателем (сокр. ЭСУД) взяла на себя следующие параметры работы силового агрегата:

  1. Контроль за количеством воздуха и бензина, поступающего в цилиндры двигателя автомобиля,
  2. Регулировку частоты вращения коленчатого вала на холостом ходу;
  3. Управление искрообразованием на свечах зажигания;
  4. Корректировку угла опережения зажигания на всех режимах работы;
  5. Включение и выключение электрического топливного насоса,
  6. Управление электрическим вентилятором системы охлаждения двигателя.

На фото внизу представлена схема электропроводки ВАЗ 2107 на инжектор с ЭСУД M1.5.4N и контроллером Январь-5. 1.3 Система впрыска ВАЗ 2107

Электрическая схема

Классическая электропроводка 2107 на автомобилях с системой впрыска также претерпела изменения. В частности, появились подкапотные элементы, оснащенные разъемами под датчики и электронные устройства. Схема электрооборудования ВАЗ 2107 с карбюратором

Справочно: Аналогичным путем шли и разработчики Москвич 2141. Правда у них была более глобальная проблема – отсутствие собственного двигателя.

Расшифровка к схеме электрооборудования карбюраторного ВАЗ 2107

Справочно: На фото внизу представлена электропроводка ВАЗ 2107 на инжектор с каталожными номерами. Отличия от карбюраторных комплектов заключаются в подкапотных жгутах.

Переоборудуя двигатель на систему впрыска, следует приобрести и новую проводку

Отличия в работе

Преимущества

Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:

  • Меньше шансов заглохнуть при старте с места – электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;
Подкапотный жгут проводки ВАЗ 2107-20 имеет иные разъемы
  • Облегченный запуск двигателя – нет необходимости управлять своими руками ручкой воздушной заслонки;
  • Снижение времени прогрева холодного двигателя – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
  • Уменьшение планового обслуживания электрооборудования. В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;

Справочно: Другие отечественные автозаводы также модернизировали электрооборудование, в частности систему зажигания – см. публикацию о схеме электропроводки УАЗ 31514.

  • Уменьшение регулировочных работ с карбюратором – электроника позволяет снизить расход топлива и сделать работу двигателя более экологичной.

На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.

Недостатки

У системы впрыска есть и некоторые изъяны, в частности:

  • Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
  • Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
  • Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Однако, цена подобной услуги не всегда оправдана для автовладельца.
На фото – диагностика кислородного датчика ВАЗ 2107

В заключение

Хотя установка впрыска на «семерку» и помогла модели продержаться на конвейере вплоть до 2012 года, тем не менее, современные тенденции вынудили АвтоВАЗ прекратить выпуск заднемоторных версий. Надеемся, что для автовладельцев оставшихся в строю ВАЗ 2107 будет полезной данная статья, а также схемы электрооборудования и проводки в большом разрешении.

sam-avtoelektrik.ru

Схема проводки ВАЗ 2107 — инжектор: инструкция по монтажу электропроводки своими руками, фото

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Автомобили семейства ВАЗ служат своим владельцем не один десяток лет. Однако, в процессе эксплуатации не всегда можно обеспечить автомобиль оригинальными запчастями, поскольку автопроизводитель модифицировал тот или иной узел.

И владельцы вынуждены разбираться и устанавливать новые узлы в автомобиль самостоятельно.

Проводка 2107 с карбюраторной системой питания

В частности, карбюраторную версию давно уже не выпускают – Горьковский автозавод перешел на выпуск автомобилей, оснащенных системой впрыска топлива (инжектор).

Сделать замену можно самому, но при этом необходимо запастись новыми деталями, цена на которые не слишком велика.

Справочно: инжектор (с англ. – впрыск) представляет собой систему форсунок, смешивающих топливо с воздухом по сигналам электронного контроллера системы управления двигателем (сокр. ЭСУД).

Что требуется для модернизации

Современные системы впрыска топлива работают по заранее запрограммированному алгоритму работы:

  1. Электронная система учитывает показания многочисленных датчиков;
  2. На их основе выбирает оптимальный режим;
  3. Подает раздельные сигналы на каждую форсунку.

Подкапотная схема электропроводки ваз 2107 на инжектор

Естественно, что при переоборудовании классического автомобиля ВАЗ 2107 своими руками потребуется приобретение новых деталей.

В частности:

  1. Новый шкив коленчатого вала;
  2. Передняя крышка двигателя с отливкой под установку датчика;
  3. Датчики температуры охлаждающей жидкости и положения коленвала;
  4. Новая проводка ваз 2107 на инжектор;
  5. Непосредственно сам инжектор;
  6. Электрический вентилятор системы охлаждения.

Справочно: на шкиве есть специальные метки для считывания датчиком. А принудительный обдув радиатора после замены шкива будет невозможен – поэтому вместо него устанавливают электрический вентилятор.

Кроме того, потребуется и наглядное пособие для осуществления работ по переоборудованию автомобиля на инжекторную систему впрыска топлива.

Совет: На автофорумах, посвященных переделкам автомобилей доступны фото и видео материалы, которые желательно просмотреть до начала работы.

Смотрите также: схема электропроводки ВАЗ 2107

Что предстоит сделать

Фактически работы по переоборудованию автомобиля займут у вас не более 3-4 часов.

Алгоритм будет следующий:

  1. Демонтаж старого оборудования;
  2. Подсборка узлов перед установкой;
  3. Непосредственная установка и отладка системы впрыска.
Работы по демонтажу

Операции выполнять в строгой последовательности:

  1. Отключаем аккумуляторную батарею и снимаем ее с автомобиля;
  2. Сливаем из системы охлаждающую жидкость;
  3. Отсоединяем топливный шланг от карбюратора и заглушаем его, не допуская вытекания бензина;
  4. Отсоединяем корпус воздушного фильтра;
  5. Демонтируем карбюратор;
  6. Ослабляем хомут выхлопной трубы и откручиваем выпускной коллектор;
  7. Снимаем впускной коллектор;
  8. Откручиваем переднюю крышку мотора, освобождая доступ к шкиву коленчатого вала;
  9. Снимаем вентилятор радиатора.

Читайте также: схема электропроводки ваз 21074 инжектор

Работы по подсборке

На данном этапе будет затрагиваться электропроводка ВАЗ 2107 на инжектор, поскольку нам предстоит:

  1. Закрепить блок ЭСУД;
  2. Добавить новые провода с клеммами подключения к штатной проводке;
  3. Протянуть проводку к радиатору охлаждения;
  4. Протянуть проводку к электрическому бензонасосу.

Совет: электропроводка 2107 для инжекторных модификаций продается отдельно. Т.е. вы можете приобрести либо всю проводку на автомобиль, либо недостающие элементы для подключения системы впрыска.

Инструкция этапов подсборки основных узлов инжекторной системы впрыска

Будет интересно также почитать: Электропроводка ВАЗ 21074

Установка на автомобиль

Остается только установить все узлы на автомобиль и произвести сборку снятого оборудования в обратном порядке.

Затем:

  1. Подключить с помощью клеммных колодок контроллер;
  2. Подсоединить провода к форсункам;
  3. Подсоединить проводку к электрическому вентилятору;
  4. Установить и подключить АКБ.

Выводы

Переоборудование автомобиля с карбюраторной системы питания на инжекторную доступно большинству автовладельцев, имеющих опыт обслуживания силового агрегата. Важно лишь соблюдать требования безопасности, поскольку работать приходится с бензином и электричеством.

avtoelektrik-info.ru

Электрическая схема ВАЗ 2107 (инжектор) и ее особенности

[important]Автовладельцы быстро оценили преимущества применения инжекторных двигателей на «классике». Нововведение оказало влияние на российский рынок автомобилей. Покупатели стали предпочитать более экономичные и мощные машины устаревшим карбюраторным версиям. Однако бытует мнение, что электронные компоненты системы инжекторного двигателя снижают надежность и осложняют ремонт автомобиля. Попробуем разобраться, так ли это.[/important]

Защита электрических цепей ВАЗ 2107

Назначение блока предохранителей – защита проводов от возгорания и аккумулятора от разряда при коротком замыкании цепи. ВАЗ 2107 оборудован блоком одноразовых плавких предохранителей, который находится под капотом неподалеку от аккумулятора – справа на перегородке между моторным отсеком и салоном. Такое расположение выбрано неслучайно – предохранители располагаются максимально близко к аккумулятору, чтобы уменьшить количество и длину незащищенных электрических сетей.

Схема расположения предохранителей нанесена на крышке блока, что позволяет быстро сориентироваться в случае перегорания предохранителя.

При замене вышедшего из строя предохранителя необходимо соблюдать его номинал. Этот показатель не нанесен на крышку предохранительного блока, поэтому узнать его можно либо из схемы ВАЗ 2107 (инжектор) либо на основании маркировки, нанесенной на подлежащий замене предохранитель.

[tip]Важно: несоблюдение номинала может привести к возгоранию электропроводки и пожару. Это может произойти, если новый предохранитель будет рассчитан на существенно больший ток.[/tip]

На блоке предохранителей также установлены электрические реле. Отличие блока предохранителей инжекторной вариации «семерки» от карбюраторного состоит лишь в наличии дополнительных предохранителей для ЭСУД, топливного насоса и других устройств, характерных лишь для инжекторного автомобиля.

Новизна автомобильных электросистем ВАЗ с инжекторным двигателем

Основное новшество – замена механических элементов системы зажигания и компонентов подготовки воздушно-топливной смеси более точными и эффективными электронными устройствами. Первое, что бросается в глаза – отсутствие трамблера и карбюратора. Электронные устройства включены в общую электросхему автомобиля. Соответственно на ВАЗ 2107 (инжектор) схема электрооборудования отличается от версии с карбюраторным двигателем наличием электронной системы управления двигателем.

ЭСУД выполняет следующие функции:

  • Контроль за соотношением воздуха и бензина в смеси, поступающей в цилиндры.
  • Регулировка оборотов двигателя на холостом ходу.
  • Изменение угла опережения зажигания в зависимости от режима работы и оборотов двигателя.
  • Управление топливным насосом и электровентилятором системы охлаждения.

Схема электрооборудования ВАЗ 2107 (инжектор) представлена на рисунке ниже:

Изменилась и схема электропроводки обновленной версии ВАЗ 2107. Появились дополнительные подкапотные разъемы для подключения датчиков и электронных устройств ЭСУД. Поэтому электропроводка инжекторной «классики» имеет дополнительные подкапотные жгуты, отсутствующие в комплектации для карбюраторных моделей.

Серьезное отличие инжекторной версии Ваз 2107 – наличие топливного электронасоса, обеспечивающего высокой давление в бензопроводе, необходимое для работы системы впрыска.

Преимущества Ваз 2107 с системой впрыска

  1. Инжекторная «семерка» увереннее трогается с места. Благодаря тому, что электроника оперативно реагирует на изменение педали газа и режима работы двигателя, шансы заглохнуть при старте (даже на холостых оборотах) снижаются.
  2. Упрощенный запуск холодного двигателя. Управление составом смеси производится в автоматическом режиме с учетом температуры двигателя. Необходимость ручного управления составом смеси при помощи воздушной заслонки отсутствует.
  3. Уменьшенное время, необходимого для прогрева. Благодаря автоматической оптимизации состава смеси работа непрогретого двигателя не вызывает затруднений. При движении отсутствуют рывки и провалы, свойственные холодному карбюраторному двигателю.
  4. Упрощение обслуживания системы зажигания. Нет необходимости регулировки зазора контактов прерывателя и проверки их состояния.
  5. Большая мощность и экономичность двигателя благодаря оптимальному соотношению бензиново-воздушной смеси на всех режимах работы.

Недостатки Ваз 2107 с системой впрыска

  1. Невозможна полная глубокая проверка и ремонт системы управления двигателем без специального оборудования.
  2. Особенности электропроводки ВАЗ 2107 (инжектор) не позволяют обнаружить все неисправности, используя одну лишь контрольную лампу.
  3. Дорогостоящее обслуживание в официальных сервисных центрах, которое предусмотрено изготовителем.

Заключение

Модернизация «семерки» позволила ей успешно конкурировать с переднеприводными моделями и оставаться на конвейере до 2012 года. После чего на АвтоВАЗе было принято решение о снятии модели с производства. Однако ВАЗ 2107 и сегодня остается популярной моделью автомобиля, пользующейся спросом на вторичном рынке. Поэтому «схема ВАЗ 2107 (инжектор)» продолжает оставаться популярным запросом в поисковиках. Знание схемы электрооборудования пригодится при самостоятельной диагностике неполадок и ремонте автомобиля.

Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.

semerkavaz.ru

ЭЛЕКТРОСХЕМА ВАЗ 2107 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ



Схема электрооборудования автомобиля ваз 2107 .
1 — боковые указатели поворота;
2 — блок-фары;
3 — очистители фар ваз 2107;
4 — звуковые сигналы;
5 — электродвигатель вентилятора ваз 2107;
6 — датчик включения электродвигателя вентилятора ваз 2107;
7 — электродвигатель смывателя фар;
8 — блок управления пневмоклапаном;
9 — электродвигатель очистителя ветрового стекла;
10 — электродвигатель омывателя ветрового стекла;
11 — датчик уровня тормозной жидкости;
12 — катушка зажигания ваз 2107; 13 — подкапотная лампа;
14 — датчик указателя давления масла;
15 — распределитель зажигания ваз 2107;
16 — датчик контрольной лампы давления масла;
17 — свечи зажигания автомобиля ваз 2107;
18 — датчик температуры охлаждающей жидкости ваз 2107;
19 — генератор автомобиля ваз 2107;
20 — микропереключатель карбюратора ваз 2107;
21 — аккумуляторная батарея;
22 — пневмоклапан карбюратора ваз 2107;
23 — реле включения стартера;
24 — стартер ваз 2107;
25 — реле очистителя ветрового стекла;
26 — реле зажигания ваз 2107;
27 — реле-прерыватель аварийной сигнализации;
28 — выключатель стоп-сигнала;
29 — розетка для переносной лампы;
30 — выключатель света заднего хода;
31 — лампа вещевого ящика;
32 — выключатель контрольной лампы стояночного тормоза;
33 — монтажный блок ваз 2107;
34 — выключатель фонаря сигнализации открытой передней двери;
35 — фонарь сигнализации открытой передней двери;
36 — выключатель зажигания ваз 2107;
37 — переключатель очистителя ветрового стекла;
38 — выключатель омывателя стекол;
39 — выключатель звуковых сигналов;
40 — переключатель света фар ваз 2107;
41 — переключатель указателей поворота;
42 — выключатель аварийной сигнализации;
43 — выключатель освещения приборов ваз 2107;
44 — прикуриватель;
45 — часы с лампой освещения шкалы;
46 — выключатели плафона, расположенные в стойках дверей;
47 — комбинация приборов ваз 2107;
48 — указатель давления масла с контрольной лампой недостаточного давления ваз 2107;
49 — указатель температуры охлаждающей жидкости;
50 — тахометр ваз 2107;
51 — реле-прерыватель контрольной лампы стояночного тормоза;
52 — контрольная лампа указателей поворота;
53 — контрольная лампа уровня тормозной жидкости ваз 2107;
54 — контрольная лампа заряда аккумуляторной батареи;
55 — контрольная лампа заднего противотуманного света;
56 — контрольная лампа дальнего света фар ваз 2107;
57 — контрольная лампа габаритного света;
58 — контрольная лампа стояночного тормоза;
59 — лампы освещения комбинации приборов ваз 2107;
60 — вольтметр ваз 2107;
61 — указатель уровня топлива с контрольной лампой резерва;
62 — переключатель электродвигателя отопителя ваз 2107;
63 — дополнительный резистор электродвигателя отопителя;
64 — электродвигатель вентилятора отопителя ваз 2107;
65 — выключатель наружного освещения;
66 — выключатель заднего противотуманного света;
67 — выключатель обогрева заднего стекла;
68 — плафон;
69 — задние фонари ваз 2107;
70 — фонари освещения номерного знака;
71 — датчик указателя уровня топлива;
72 — элемент обогрева заднего стекла.

Второй вариант схемы ВАЗ 2107

1 — боковые указатели поворота; 2 — блок-фары; 3 — очистители фар; 4 — звуковые сигналы; 5 — электродвигатель вентилятора; 6 — датчик включения электродвигателя вентилятора; 7 — электродвигатель смывателя фар; 8 — блок управления пневмоклапаном; 9 — электродвигатель очистителя ветрового стекла; 10 — электродвигатель омывателя ветрового стекла; 11 — датчик уровня тормозной жидкости; 12 — катушка зажигания; 13 — подкапотная лампа; 14 — датчик указателя давления масла; 15 — распределитель зажигания; 16 — датчик контрольной лампы давления масла; 17 — свечи зажигания автомобиля; 18 — датчик температуры охлаждающей жидкости; 19 — генератор автомобиля; 20 — микропереключатель карбюратора; 21 — аккумуляторная батарея; 22 — пневмоклапан карбюратора; 23 — реле включения стартера; 24 — стартер; 25 — реле очистителя ветрового стекла; 26 — реле зажигания; 27 — реле-прерыватель аварийной сигнализации; 28 — выключатель стоп-сигнала; 29 — розетка для переносной лампы; 30 — выключатель света заднего хода; 31 — лампа вещевого ящика; 32 — выключатель контрольной лампы стояночного тормоза; 33 — монтажный блок; 34 — выключатель фонаря сигнализации открытой передней двери; 35 — фонарь сигнализации открытой передней двери; 36 — выключатель зажигания; 37 — переключатель очистителя ветрового стекла; 38 — выключатель омывателя стекол; 39 — выключатель звуковых сигналов; 40 — переключатель света фар; 41 — переключатель указателей поворота; 42 — выключатель аварийной сигнализации; 43 — выключатель освещения приборов; 44 — прикуриватель; 45 — часы с лампой освещения шкалы; 46 — выключатели плафона, расположенные в стойках дверей; 47 — комбинация приборов; 48 — указатель давления масла с контрольной лампой недостаточного давления; 49 — указатель температуры охлаждающей жидкости; 50 — тахометр; 51 — реле-прерыватель контрольной лампы стояночного тормоза; 52 — контрольная лампа указателей поворота; 53 — контрольная лампа уровня тормозной жидкости; 54 — контрольная лампа заряда аккумуляторной батареи; 55 — контрольная лампа заднего противотуманного света; 56 — контрольная лампа дальнего света фар; 57 — контрольная лампа габаритного света; 58 — контрольная лампа стояночного тормоза; 59 — лампы освещения комбинации приборов; 60 — вольтметр; 61 — указатель уровня топлива с контрольной лампой резерва; 62 — переключатель электродвигателя отопителя; 63 — дополнительный резистор электродвигателя отопителя; 64 — электродвигатель вентилятора отопителя; 65 — выключатель наружного освещения; 66 — выключатель заднего противотуманного света; 67 — выключатель обогрева заднего стекла; 68 — плафон; 69 — задние фонари; 70 — фонари освещения номерного знака; 71 — датчик указателя уровня топлива; 72 — элемент обогрева заднего стекла.

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



electroshemi.ru

ЭЛЕКТРОСХЕМА ВАЗ 21074 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ



   Качественная цветная схема электрооборудования легкового отечественного авто ВАЗ-21074 приводится в помощь автоэлектрикам и СТО. Модель 21074 представляет собой усовершенствованную модификацию ВАЗ-2107. На «семьдесят четверку» устанавливается тот же двигатель объемом в 1,6 л, но карбюратор заменен на инжектор. Некоторые элементы схемы устанавливаются не на все, а лишь на части выпускаемых автомобилей этой модели. В конце статьи показаны предохранители и защищаемые ими цепи. Схемы увеличиваются по клику.

Электрооборудование ВАЗ-21074

  • 1- блок-фары;
  • 2- боковые указатели поворота;
  • 3- аккумуляторная батарея;
  • 4- реле включения стартера;
  • 5- электропневмоклапан карбюратора;
  • 6- микровыключатель карбюратора;
  • 7- генератор 37. 3701;
  • 8- моторедукторы очистителей фар*;
  • 9- датчик включения электродвигателя вентилятора;
  • 10- электродвигатель вентилятора системы охлаждения двигателя;
  • 11- звуковые сигналы;
  • 12- распределитель зажигания;
  • 13- свечи зажигания;
  • 14- стартер ВАЗ-21074;
  • 15- датчик указателя температуры охлаждающей жидкости;
  • 16- лампа освещения моторного отсека;
  • 17- датчик сигнализатора недостаточного давления масла;
  • 18- датчик сигнализатора недостаточного уровня тормозной жидкости;
  • 19- моторедуктор очистителя ветрового стекла;
  • 20- блок управления электропневмоклапаном карбюратора;
  • 21- катушка зажигания;
  • 22- электродвигатель насоса омывателя фар*;
  • 23- электродвигатель насоса омывателя ветрового стекла;
  • 24- монтажный блок;
  • 25- реле очистителя ветрового стекла;
  • 26- реле аварийной сигналаизации и указателей поворота;
  • 27- выключатель стоп-сигнала;
  • 28- выключатель фонарей заднего хода;
  • 29- реле зажигания;
  • 30- выключатель зажигания;
  • 31- трехрычажный переключатель;
  • 32- выключатель аварийной сигнализации;
  • 33- штепсельная розетка для переносной лампы**;
  • 34- переключатель вентилятора отопителя;
  • 35- дополнительный резистор электродвигателя отопителя;
  • 36- лампа сигнализатора включения обогрева заднего стекла;
  • 37- лампа сигнализатора недостаточного уровня тормозной жидкости;
  • 38- блок сигнализаторов;
  • 39- электродвигатель вентилятора отопителя;
  • 40- лампа освещения вещевого ящика;
  • 41- выключатель плафонов на стойках передних дверей;
  • 42- выключатель фонарей сигнализации открытых передних дверей***;
  • 43- фонари сигнализации открытых передних дверей***;
  • 44- соединительная колодка;
  • 45- прикуриватель;
  • 46- часы ВАЗ-21074;
  • 47- выключатель ламп освещения приборов;
  • 48- диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;
  • 49- указатель уровня топлива;
  • 50- лампа сигнализатора резерва топлива;
  • 51- спидиметр;
  • 52- лампа сигнализатора включенияуказателей поворота;
  • 53- лампа сигнализатора прикрытия воздушной заслонки карбюратора;
  • 54- лампа сигнализатора зарядка аккумуляторной батареи;
  • 55- выключатель сигнализатора прикрытия воздушной заслонки карбюратора;
  • 56- комбинация приборов;
  • 57- эконометр;
  • 58- выключатели плафона на стойках задних дверей;
  • 59- указатель температуры охлаждающей жидкости;
  • 60- тахометр 21074;
  • 61- лампа сигнализатора включения стояночного тормоза;
  • 62- лампа сигнализатора недостаточного давления масла;
  • 63- лампа сигнализатора включения дальнего света;
  • 64- лампа сигнализатора включения наружнего освещения;
  • 65- вольтметр;
  • 66- выключатель сигнализатора включения стояночного тормоза;
  • 67- выключатель ламп наружнего освещения;
  • 68- выключатель элемента обогрева заднего стекла с лампой подсветки;
  • 69- выключатель фонарей заднего противотуманного света с сигнализатором включения*;
  • 70- предохранитель цепи фонарей противотуманного света;
  • 71- плафон;
  • 72- задние фонари ВАЗ 21074;
  • 73- датчик указателя уровня и резерва топлива;
  • 74- колодки для подключения к элементу обогрева заднего стекла*;
  • 75- фонари освещения номерного знака.

Схема системы управления двигателем ВАЗ 21074

Электросхема электрических соединений ЭСУД ВАЗ 21074 — элементы схемы. 1 — разъем контроллера; 2 — датчик массового расхода воздуха; 3 — датчик температуры охлаждающей жидкости; 4 — датчик положения коленчатого вала; 5 — датчик положения дроссельной заслонки; 6 — датчик концентрации кислорода; 7 — датчик скорости; 8 — модуль зажигания; 9 — электромагнитный клапан продувки адсорбера; 10 — реле электровентилятора; 11 — реле электробензонасоса; 12 — главное реле; 13 — предохранитель на силовую цепь реле электробензонасоса: 14 — предохранитель на силовые цепи главного реле; 15 — плавкая вставка; 16-предохранитель, защищающий цепь постоянного питания контроллера; 17 — диод; 18 — регулятор холостого хода; 19 — форсунки; Х1 — колодка диагностики; Х2 — колодка соединения с системой электрооборудования автомобиля.

Блок предохранителей Ваз-21074 инжектор

  • 1-Реле обогрева заднего стекла
  • 2-Реле очистителей и омывателей Фар(если есть)
  • 3-реле или перемычка сигналов (если нет внешнего реле)
  • 4-реле или перемычка вентилятора охлаждения
  • 5-реле дальнего света
  • 6-реле ближнего света
  • F1-F17-Предохранители
  • 1 (8А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла.
  • 2 (8А) Электродвигатели стеклоочистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистки ветрового стекла. Реле очистителей и
  • омывателя фар (контакты).
  • 3 (8А) Резервный.
  • 4 (8А) Резервный.
  • 5 (16А) Элемент обогрева заднего стекла и реле включения обогрева (контакты)
  • 6 (8А) Прикуриватель. Штепсельная розетка переносной лампы. Часы. Фонари сигнализации открытых передних дверей
  • 7 (16А) Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя.
  • 8 (8А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
  • 9 (8А) Регулятор напряжения генератора.
  • 10 (8А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольные приборы. Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Реле-прерыватель контрольной лампы стояночного тормоза. Система управления пневмоклапаном карбюратора
  • 11 (8А) Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова.
  • 12 (8А) Правая фара. Обмотка реле включения очистителей фар (при включенном дальнем свете)
  • 13 (8А) Левая фара. Контрольная лампа включения дальнего света фар.
  • 14 (8А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного света.
  • 15 (8А) Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
  • 16 (8А) Правая фара (ближний свет). Обмотка реле включения очистителей фар.
  • 17 (8А) Левая фара (ближний свет).

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



electroshemi.ru

цветная с описанием • DRIVER’S TALK

Содержание статьи:

Инжекторные силовые агрегаты на заднеприводной классике, ярким представителем которой является ВАЗ 2107-20, оказали серьезное влияние на отечественный парк легковых автомобилей. Но не все автовладельцы поначалу оценили преимущества системы впрыска в сравнении с традиционным карбюратором, опасаясь в большей степени сложностей в работе электронных компонентов. Так ли это на самом деле, мы и попытаемся разобраться в рамках данной статьи.

Представитель заднеприводного семейства ВАЗ, получивший систему впрыска

В чем новизна

Основное новшество заключалось в замене механических функций системы зажигания и приготовления топливовоздушной смеси электронными устройствами, как более точными и производительными. Подобной модернизации подверглись и схемы проводки ВАЗ 2112 и семейство «Самара» Соответственно, и проводка ВАЗ 2107 на инжектор получила отличия от карбюраторной версии.

Под капотом ВАЗ 2107-20 сразу бросается в глаза отсутствие карбюратора и трамблера

Функции ЭСУД

Электронная система управления двигателем (сокр. ЭСУД) взяла на себя следующие параметры работы силового агрегата:

  1. Контроль за количеством воздуха и бензина, поступающего в цилиндры двигателя автомобиля,
  2. Регулировку частоты вращения коленчатого вала на холостом ходу;
  3. Управление искрообразованием на свечах зажигания;
  4. Корректировку угла опережения зажигания на всех режимах работы;
  5. Включение и выключение электрического топливного насоса,
  6. Управление электрическим вентилятором системы охлаждения двигателя.

На фото внизу представлена схема электропроводки ВАЗ 2107 на инжектор с ЭСУД M1.5. 4N и контроллером Январь-5.1.3

Система впрыска ВАЗ 2107

Электрическая схема

Классическая электропроводка 2107 на автомобилях с системой впрыска также претерпела изменения. В частности, появились подкапотные элементы, оснащенные разъемами под датчики и электронные устройства.

Схема электрооборудования ВАЗ 2107 с карбюратором

Справочно: Аналогичным путем шли и разработчики Москвич 2141. Правда у них была более глобальная проблема – отсутствие собственного двигателя.

Расшифровка к схеме электрооборудования карбюраторного ВАЗ 2107

Справочно: На фото внизу представлена электропроводка ВАЗ 2107 на инжектор с каталожными номерами. Отличия от карбюраторных комплектов заключаются в подкапотных жгутах.

Переоборудуя двигатель на систему впрыска, следует приобрести и новую проводку

Отличия в работе

Преимущества

Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:

  • Меньше шансов заглохнуть при старте с места – электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;

Подкапотный жгут проводки ВАЗ 2107-20 имеет иные разъемы

  • Облегченный запуск двигателя – нет необходимости управлять своими руками ручкой воздушной заслонки;
  • Снижение времени прогрева холодного двигателя – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
  • Уменьшение планового обслуживания электрооборудования. В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;

Справочно: Другие отечественные автозаводы также модернизировали электрооборудование, в частности систему зажигания – см. публикацию о схеме электропроводки УАЗ 31514.

  • Уменьшение регулировочных работ с карбюратором – электроника позволяет снизить расход топлива и сделать работу двигателя более экологичной.

На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.

Недостатки

У системы впрыска есть и некоторые изъяны, в частности:

  • Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
  • Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
  • Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Однако, цена подобной услуги не всегда оправдана для автовладельца.

На фото – диагностика кислородного датчика ВАЗ 2107

Хотя установка впрыска на «семерку» и помогла модели продержаться на конвейере вплоть до 2012 года, тем не менее, современные тенденции вынудили АвтоВАЗ прекратить выпуск заднемоторных версий. Надеемся, что для автовладельцев оставшихся в строю ВАЗ 2107 будет полезной данная статья, а также схемы электрооборудования и проводки в большом разрешении.

driverstalk.ru

Электрические схемы включения фар ВАЗ 2107

  1. блок–фары с лампами габаритного света;
  2. подкапотная лампа;
  3. монтажный блок;
  4. лампа освещения вещевого ящика;
  5. выключатель освещения приборов;
  6. задние фонари с лампами габаритного света;
  7. фонари освещения номерного знака;
  8. переключатель наружного освещения;
  9. контрольная лампа наружного освещения, расположенная в спидометре;
  10. выключатель зажигания;
  • А — к клемме «30» генератора;
  • Б — к лампам освещения приборов и к лампам подсветки выключателей
  1. блок-фары;
  2. монтажный блок;
  3. переключатель света фар в трехрычажном переключателе;
  4. переключатель наружного освещения;
  5. выключатель заднего противотуманного света;
  6. задние фонари;
  7. предохранитель цепи заднего противотуманного света;
  8. контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;
  9. контрольная лампа дальнего света фар, расположенная в спидометре;
  10. выключатель зажигания;
  • Р5 — реле включения дальнего света фар;
  • Р6 — реле включения ближнего света фар.
  1. штекер ближнего света;
  2. штекер дальнего света;
  3. штекер массы;
  4. штекер габаритного света;
  • Б — к клемме «30» генератора.
  1. на массу;
  2. к лампе стоп-сигнала;
  3. к лампе габаритного света;
  4. к лампе противотуманного света;
  5. к лампе света заднего хода;
  6. к лампе указателя поворота

1 — блок-фары с передними указателями поворота; 2 — боковые указатели поворота; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — реле-прерыватель указателей поворота и аварийной сигнализации; 7 — контрольная лампа указателей поворота, расположенная в спидометре; 8 — задние фонари с лампами указателей поворота; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота в трехрычажном переключателе;

  • А — к клемме «30» генератора;
  • Б — нумерация штекеров в выключателе аварийной сигнализации;
  • В — порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации.

Реле-прерыватель 6 предназначен для получения прерывистого светового сигнала указателей поворота как в режиме аварийной сигнализации, так и в режиме указания поворота, а также для контроля исправности ламп указателей поворота. Если лампы исправны, то в режиме указания поворота он создает мигание контрольной лампы 7 с обычной частотой. Если лампы неисправны (перегорание или обрыв в цепи ламп), то реле-прерыватель обеспечивает удвоенную частоту мигания контрольной лампы.

Реле-прерыватель крепится под щитком приборов на болту, приваренном к стенке коробки воздухопритока. Неисправный реле-прерыватель ремонту не подлежит и его следует заменять новым.

Реле-прерыватель должен обеспечивать мигание ламп указателей поворота с частотой 90±30 циклов в минуту при номинальной нагрузке 92 Вт, окружающей температуре от –20 до +50°С и напряжении от 10,8 до 15 В.

До 1985 г. применялся реле-прерыватель 23.3747, собранный на интегральных микросхемах. Он создавал постоянное горение контрольной лампы в случае перегорания какой-либо из ламп указателей поворота или обрыва в цепи ее питания.

С 1985 г. устанавливается реле-прерыватель 231.3747, изготовленный из дискретных элементов.

Характеристики обоих реле-прерывателей одинаковые. Внешнее отличие состоит только в отсутствии у реле-прерывателя 231.3747 штекера «5». Напряжение питания подается только на штекер «1». Поэтому не нужен коричневый провод, соединявший раньше штекер «5» реле-прерывателя со штекером «6» выключателя 9 аварийной сигнализации.

В 1995 г. был немного изменен выключатель аварийной сигнализации. У него были ликвидированы выводы «5» и «6», а также измена схема подключения контрольной лампочки внутри выключателя.

1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;
7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп; 9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания;

  • Р5 — реле включения дальнего света фар;
  • Р6 — реле включения ближнего света фар.

1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света;

  • Б — к клемме «30» генератора.

1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота

Для включения фар применяются реле Р5 и Р6 типа 113.3747, установленные в монтажном блоке. Такие же реле применяются для включения электродвигателя вентилятора системы охлаждения двигателя и для включения обогрева заднего стекла и звуковых сигналов.

Напряжение включения реле при температуре (23±5)°С составляет не более 8 В, а сопротивление обмотки равно (85±8,5) Ом при 20°С.

Взамен реле 113.3747 можно использовать новые взаимозаменяемые реле типа 90.3747-11, имеющие пластмассовую крышку и немного увеличенные размеры. А вместо реле 113.3747-10, у которых на крышке есть кронштейн для крепления, можно применять реле 90. 3747-10 (с кронштейном). Характеристики новых реле такие же, как у реле типа 113.3747.

Выпускаются еще реле типа 902.3747-11 (без кронштейна) и 902.3747-10 (с кронштейном). Эти реле в основном применяются на автомобилях с системой впрыска топлива и отличаются добавлением помехоподавительного резистора, который подключен параллельно обмотке реле. У этих реле сопротивление между выводами «85» и «86» составляет (72±8) Ом. Указанные реле тоже можно использовать взамен реле типа 113.3747.

ovaze.ru

Электрическая Схема Ваз 2107 Инжектор

Первое, что бросается в глаза — отсутствие трамблера и карбюратора. Вполне возможно, что причина заключается в трамблере или свечах.

ВАЗ комплектовались аккумуляторами типа 6СТ Автомобильный генератор предназначен для обеспечения электрическим током бортовой сети машины, а также зарядки аккумуляторной батареи при работающем силовом агрегате.

При этом в статоре генератора образуется электродвижущая сила, индуцирующая переменный ток. Небольшая по весу картинка кб , в разрешении пикселя в высоту и пикселя в ширину позволит тщательно рассмотреть все необходимые узлы и детали, а также сильно поможет при ремонте электрики на ВАЗ.
ЭЛЕКТРОСХЕМА ВАЗ 2107 ПОДКЛЮЧЕНИЕ «37» ГЕНЕРАТОРА

Эти контакты соединялись с центральными электродами свечей зажигания посредством проводов высокого напряжения. Знание схемы электрооборудования пригодится при самостоятельной диагностике неполадок и ремонте автомобиля.

Вот такой путь проходило напряжение от аккумулятора к свечам.

Серьезное отличие инжекторной версии Ваз — наличие топливного электронасоса, обеспечивающего высокой давление в бензопроводе, необходимое для работы системы впрыска.

К нему можно подобраться снизу приборной панели.


Электродвигатель вентилятора охлаждения радиатора. Если вы являетесь владельцем ВАЗ инжектор, то возможно, причина отказа работы двигателя заключается в выходе из строя или некорректной работе ЭСУД.

Фонари заднего хода на классике не горят. Ищем причину.

Особенности конструкции бортовой сети ВАЗ 2107

Управление топливным насосом и электровентилятором системы охлаждения. Батарея 12 вольт. Лампа освещения прикуривателя.

Благодаря автоматической оптимизации состава смеси работа непрогретого двигателя не вызывает затруднений.

Когда замыкаются и его контакты, питание подаётся на обмотки втягивающего устройства.

В таком случае нужно проверять ее подключение к системе электропроводки ВАЗ Для исправления этих неисправностей следует заменить предохранитель или очистить контакты.


Посредством высоковольтных проводов ток высокого напряжения передаётся с контактов крышки распределителя на свечи.

Фонари освещения номерного знака.

Совет: электропроводка для инжекторных модификаций продается отдельно. Это может произойти, если новый предохранитель будет рассчитан на существенно больший ток.
ЭЛЕКТРОСХЕМА ВАЗ 2107 ПРЕД №11 ПОДСВЕТКА И ПИТАНИЕ СТОП СИГНАЛА

Новизна автомобильных электросистем ВАЗ с инжекторным двигателем

Вот такой путь проходило напряжение от аккумулятора к свечам.


Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Аккумулятор служит для обеспечения электроэнергией бортовой сети автомобиля при выключенном двигателе, а также для запуска силовой установки посредством подачи питания на стартер.

Электронные устройства включены в общую электросхему автомобиля. Проходя через выпрямитель, переменный ток преобразуется в постоянный. Конструктивно они не отличаются.

Дорогостоящее обслуживание в официальных сервисных центрах, которое предусмотрено изготовителем. Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.

Отличия от карбюраторных комплектов заключаются в подкапотных жгутах. Состояние предохранителя штыревого типа видно через окошечко сверху. В системе бесконтактного зажигания вместо прерывателя используется коммутатор В новой системе зажигания никакого распределителя уже не было. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости.
Комментарии и отзывы


Поскольку в электросхеме ВАЗ часто применяются предохранители старого образца, то часто встречаются окисления или ослабевание зажимов контактов в монтажном блоке. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору; Уменьшение планового обслуживания электрооборудования.

Позже ВАЗ стали оборудоваться источниками тока типа В монтажном блоке старого образца, которым комплектуется часть ав-томобилей, предохранители размеще-ны по порядку номеров слева направо. Фонари освещения номерного знака.

Схема расположения предохранителей нанесена на крышке блока, что позволяет быстро сориентироваться в случае перегорания предохранителя. Уменьшение регулировочных работ с карбюратором — электроника позволяет снизить расход топлива и сделать работу двигателя более экологичной. Недостатки У системы впрыска есть и некоторые изъяны, в частности: Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно; Штатная проводка не позволяет искать неисправности с помощью контрольной лампы; Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Задать вопрос автомеханику Ваш e-mail не будет опубликован.
Стартер не крутит на ВАЗ 2107 инжектор. Где искать причину.

В чем новизна

Контактная система зажигания Электрическая схема ВАЗ с классическим зажиганием Обозначение узлов с описанием, показанных на электросхеме: Фара головного освещения.

Нововведение оказало влияние на российский рынок автомобилей.

Посредством высоковольтных проводов ток высокого напряжения передаётся с контактов крышки распределителя на свечи.

Изменение угла опережения зажигания в зависимости от режима работы и оборотов двигателя. Управление составом смеси производится в автоматическом режиме с учетом температуры двигателя. Это было связано с тем, что контакты прерывателя постоянно пригорали и приходили в негодность уже после пяти — восьми тысяч пробега. При прокручивании стартера на катушку зажигания начинает поступать разряд.

Статья по теме: Правила прокладки силовых кабелей в земле

До года включительно на ВАЗ устанавливалось зажигание контактного типа. Регулировка оборотов двигателя на холостом ходу. Упрощение обслуживания системы зажигания.

Замена дополнительного предохранителя очистителя фар Предохранители очистителей фар защищают обмотку электродвигателей. Замененные провода следует аккуратно проложить по штатному маршруту. Если же по каким либо причинам аккумулятор оказался разряжен, необходимо подключить его к специальному устройству для зарядки аккумуляторов. Полезно почитать.

Разобраться во всем хитросплетении элементов электропроводки, найти выключатель сигнализатора прикрытия воздушной или реле очистителей ветрового стекла и фар поможет детальная схема проводки ВАЗ Указатели поворотов, расположенные на боковой стороне передних крыльев.

Новизна автомобильных электросистем ВАЗ с инжекторным двигателем Основное новшество — замена механических элементов системы зажигания и компонентов подготовки воздушно-топливной смеси более точными и эффективными электронными устройствами. Состояние предохранителя штыревого типа видно через окошечко сверху. Электронные устройства включены в общую электросхему автомобиля. Также причина может крыться в выходе из строя замка зажигания.
Вентилятор системы охлаждения не включается на инжекторном автомобиле. В чём причина.

tokzamer.ru

Электрооборудование Ваз2107 | Всё-легко.ру

Электрооборудование Ваз2107

Карбюраторная

Инжектор Ваз2107

Схема электрических соединений ЭСУД GM, ВАЗ-2107 с центральным впрыском топлива

Схема электрических соединений системы впрыска:
1 — электродвигатель вентилятора системы охлаждения двигателя: 2 — монтажный блок;
3 — регулятор холостого хода; 4 — электронный блок управления; 5 — октан-потенциометр; 6 — свечи зажигания; 7 — модуль зажигания; 8 — датчик положения коленчатого вала;
9 — электробензонасос с датчиком уровня топлива; 10 — тахометр;
11 — контрольная лампа «CHECK ENGINE»; 12 — реле зажигания автомобиля;
13 — датчик скорости; 14 — колодка диагностики; 15 — форсунка;
16 — клапан продувки адсорбера; 17, 18, 19 — предохранители системы впрыска;
20 — реле зажигания системы впрыска; 21 — реле включения электробензонасоса;
22 — реле электроподогревателя впускной трубы;
23 — электроподогреватель впускной трубы;
24 — предохранитель подогревателя впускной трубы;
25 — датчик концентрации кислорода; 26 — датчик температуры охлаждающей жидкости; 27 — датчик положения дроссельной заслонки; 28 — датчик температуры воздуха;
29 — датчик абсолютного давления; А — к клемме «плюс» аккумуляторной батареи; В — к клемме «15» выключателя зажигания; Р4 — реле включения электродвигателя вентилятора

Поскольку инжекторная система питания достаточно сложная, то в процессе эксплуатации автомобиля возникает необходимость устранения сбоев и отказов. Обслужить автомобиль можно своими руками, если иметь подробную схему. В частности, системы управления двигателем:



bce-legko.ru

Электропроводка инжектора, установка, подключение. — Лада 2105, 1.2 л., 1982 года на DRIVE2

Эл схема я 7.2 с описанием 1- контроллер; 2- электровентилятор системы охлаждения; 3- колодка жгута системы зажигания к жгуту левого брызговика; 4- колодка жгута системы зажигания к жгуту правого брызговика; 5- указатель уровня топлива; 6- колодка жгута уровня топлива к жгуту датчика уровня топлива; 7- датчик кислорода; 8- колодка жгута датчика уровня топлива к жгуту системы зажигания; 9- электробензонасос; 10- датчик скорости; 11- регулятор холостого хода; 12- датчик положения дроссельной заслонки; 13- датчик температуры охлаждающей жидкости; 14- датчик массового расхода воздуха; 15- колодка диагностики; 16- датчик положения коленчатого вала; 17- электромагнитный клапан продувки адсорбера; 18- катушка зажигания; 19- свечи зажигания; 20- форсунки; 21- колодка жгута системы зажигания к жгуту панели приборов; 22- реле электровентилятора; 23- предохранитель цепи питания контроллера; 24- реле зажигания; 25- предохранитель реле зажигания; 26- предохранитель цепи питания электробензонасоса; 27- реле электробензонасоса; 28- колодка жгута системы зажигания к жгуту форсунок; 29- колодка жгута форсунок к жгуту системы зажигания; 30- колодка жгута панели приборов к жгуту системы зажигания; 31- выключатель зажигания; 32- комбинация приборов; 33- табло антитоксичной системы двигателя; А — к клемме


подторпедная проводка ваз 2107

До запуска двигателя осталось совсем чуть чуть. Положить инжекторную косу под капот, подключить все датчики, все не понятные проводочки и конечно ж протянуть проводочик бензонасоса.
Отверстие под жгут проводов делал без всяких расчетов, тупо между монтажным блоком и тормозной трубкой.Диаметр отверстия 60см. Так как салон полностью разобран просверлить отверстие не составило труда.Отверстие покрасил чем было ток шоб не ржавело.
Попутно переложил в новую гофру жгут проводов форсунок старая гофра совсем дряхлая стала.
Так как проводка от 4ки ее заменить на мою 05 невозможно, да и еще на ней много фишек срезано.Под торпедная инжевая проводка 2104 пошла под нож, с нее я вытащил фишку замка зажигания реле стартера и провода соответственно. И со своей проводки вытащил эти же провода только без реле стартера.
После переключения проводки дело дошло и до проверки все ли правильно подключено.Ура. Стартер крутит.))Можно подключать мозги и пробовать заводить.
Все навесное бросил на скорую руку.Временно лиж бы завелась.
Но увы(( сегодня не судьба АКБ умер, стоял в подвале долго.
Искра есть подача топлива присутствует.Так что думаю завтра пустим дым.

Масса должна быть и на мозгах и на блоке релюх))

Новенькая проводка

Старенькая проводка

Сегодня были куплены новые свечи и заряжен аккумулятор и вуаля мотор завелся))
Все эмоции за кадром, заводка на камеру эт так для паказа. Доволен до жути труды и деньги, все не зря .(видео дублировано в другой записи БЖ.

)

www.drive2.ru

Схема электрооборудования автомобиля ВАЗ 2107

Электросхема ВАЗ 2107 представляет собой очень простой и понятный механизм, совладать с которым вполне сможет любой владелец отечественного автопрома. Конечно, электрооборудование ВАЗ может несколько капризничать, однако при правильном подходе, даже самые сложные неисправности будут враз устранены.

Кроме того, данный автомобиль открывает огромное поприще для экспериментов. Схема электрооборудования ВАЗ под пристальным взором специалиста может существенно обновиться в лучшую сторону! Начиная от банальных фонарей и заканчивая сложными внутренними конструкциями.

Что может приключиться?

Для того чтобы максимально быстро и практически безошибочно определять неисправности, владелец автомобиля должен иметь базовые познания как о бесконтактной, так и классической схемы ВАЗ. Как правило, выделяются 2 состояния электроники, заставляющих владельцев авто сразу же обращаться на ближайшее СТО:

  • транспортное средство попросту не едет;
  • движение осуществляется, однако имеют место такие явления, как короткое замыкание, отсутствие обогрева заднего стекла ВАЗ 2107, неработающие стеклоподъемники и т.д.

Любая проверка начинается в визуального осмотра, однако в ходе такой проверки неполадки в ВАЗ 21074 могут исключительно специалисты. В карбюраторных автомобилях обращать особое внимание следует на катушку зажигания, свечи и трамблер.

Однако не стоит забывать и о подкапотной схеме проводки ВАЗ 2107. В том случае, если речь идет об инжекторной версии автомобиля, отказ чаще всего провоцирует ЭСУД, отвечающая за корректное реагирование сигналов датчиков.

Нередко интерактивная схема электрооборудования выходит из строя по причине банального подгорания контактов в системе зажигания. Устранить проблему очень легко! И тогда электросхема ВАЗ вновь заработает без сбоев. Однако, если имеются хотя бы незначительные сомнения в правильности осуществления ремонта, обязательно стоит обратиться за помощью к специалисту.

Инжектор и карбюратор

Как правило, принципиальная электрическая схема авто подобной модификации строится по следующему принципу:

  • проворачиваемый в замке зажигания ВАЗ 2107 ключ запускает стартер и провоцирует подачу электропитания на клеммы;
  • начинает активно функционировать коленвал и поршневая система;
  • запускается генератор;
  • поступление питания на катушку;
  • передача электрического импульса к трамблеру;
  • проход заряда к свечам зажигания.

Если после длительных стараний запустить двигатель не представляется возможным, в первую очередь необходимо проверить схему электрооборудования ВАЗ 2107. Должное внимание следует уделить состоянию контактов, которые в результате подгорания вполне могут провоцировать неполадку.

Система, содержащая в себе карбюратор, должна быть проверена на предмет работоспособности бегунка и, как обычно, свечей. Примерно в 90% случаев после таких манипуляций удается найти проблему.

Некоторые модели УАЗ и ВАЗ имеют бесконтактную систему зажигания. Внутри нее установлен электронный коммутатор, установленный между катушкой и трамблером. Благодаря тому, что в автомобиле установлена подобная схема подключения, стоит транспортное средство на порядок дороже.

Модификация, получившая название инжекторной, отличается наличием огромного множества электронных компонентов. Их замена обычно осуществляется в условиях СТО, однако попробовать справиться с трудностями можно и самостоятельно.

Для этих целей рекомендуется выполнить следующие действия:


  • отсоединить провод, идущий непосредственно от датчика зажигания ВАЗ 2107;
  • замерить сопротивление омметром;
  • сравнить полученные данные с табличными;
  • произвести регулировку.

Любая схема электропроводки ВАЗ может быть диагностирована и починена в один день. Важно лишь четко соблюдать инструкцию и постоянно сверяться с тем, как реализована схема подключения на бумаге и реальной жизни. Несоответствия, пусть даже редко, имеют место быть. Именно поэтому мастеру следует быть начеку.

Какие модификации можно произвести?

Стандартная электросхема ВАЗ удобна в использовании и удовлетворяет требованиям даже современных водителей. Однако часто им хочется большего! В этом случае схема электропроводки ВАЗ может быть несколько модифицирована.

К примеру, без особых затрат автомобилю можно добавить наружное освещение, которое сделает его более заметным на дороге. Но для того, чтобы все работы не прошли зря, желательно подбирать качественные фары, способные выдавать максимально возможный результат. Часто бывает, что водители жалуются на выход из строя недавно установленных габаритов, которым, казалось бы, еще работать и работать. Не стоит сразу же бросаться на поиски нового элемента, что, собственно, касается и проблем стеклоочистителя ВАЗ. Вполне вероятно, что старый можно будет отремонтировать путем замены или зачистки предохранителя. Аналогичные манипуляции следует проводить и при ремонте фонарей ближнего света.

Многие водители, привыкшие путешествовать зимой, пытаются подружиться со схемой реализации обогрева заднего стекла.

Благодаря подобному новшеству выжить в лютые морозы будет намного проще. Однако для обогрева заднего стекла придется проложить новую систему электропроводки.

На первых порах, лишь вступая на стезю экспериментов, лучше заручиться поддержкой специалиста, для которого проводка ВАЗ — полностью изученная схема.

Выполнив подобные процедуры несколько раз, можно будет даже выяснять, как подключить часы на ВАЗ 2107. А с такими новомодными девайсами автомобиль имеет все шансы прослужить очень и очень долго!


Принципиальная электрическая схема автомобиля ВАЗ-2107

Имея под рукой принципиальную электрическую схему автомобиля и любой простейший вольтметр для измерения постоянного напряжения минимум до 15 вольт и омметр (можно собрать самому этот), имея даже небольшие познания в электротехнике можно самому разобраться в поломке электрической части своего автомобиля.

Ниже представлена принципиальная электрическая схема ВАЗ 2107. Схема цветная. Все цвета проводов соответствуют своей цветовой маркировке, жгуты закрашены серой штриховкой. Спидометр отличается от ВАЗ-2105 отсутствием контрольных ламп и добавлением суточного счетчика пройденного пути. На ВАЗ 2107 устанавливается электронный тахометр. Он измеряет частоту импульсов напряжения в низкой части системы зажигания автомобиля. Электрические соединения между приборами, контрольными лампами и выводными штекерами выполнены методом печатного монтажа на плате, приклепанной к задней части корпуса панели приборов.

Условные обозначения элементов в схеме электрооборудования ВАЗ 2107:
1 — боковые указатели поворота;
2 — блок-фары;
3 — очистители фар;
4 — звуковые сигналы;
5 — электродвигатель вентилятора;
6 — датчик включения электродвигателя вентилятора;
7 — электродвигатель смывателя фар;
8 — блок управления пневмоклапаном;
9 — электродвигатель очистителя ветрового стекла;
10 — электродвигатель омывателя ветрового стекла;
11 — датчик уровня тормозной жидкости;
12 — катушка зажигания;
13 — подкапотная лампа;
14 — датчик указателя давления масла;
15 — распределитель зажигания;
16 — датчик контрольной лампы давления масла;
17 — свечи зажигания;
18 — датчик температуры охлаждающей жидкости;
19 — генератор;
20 — микропереключатель карбюратора;
21 — аккумуляторная батарея;
22 — пневмоклапан карбюратора;
23 — реле включения стартера;
24 — стартер;
25 — реле очистителя ветрового стекла;
26 — реле зажигания;
27 — реле-прерыватель аварийной сигнализации;
28 — выключатель стоп-сигнала;
29 — розетка для переносной лампы;
30 — выключатель света заднего хода;
31 — лампа вещевого ящика;
32 — выключатель контрольной лампы стояночного тормоза;
33 — монтажный блок;
34 — выключатель фонаря сигнализации открытой передней двери;
35 — фонарь сигнализации открытой передней двери;
36 — выключатель зажигания;
37 — переключатель очистителя ветрового стекла;
38 — выключатель омывателя стекол;
39 — выключатель звуковых сигналов;
40 — переключатель света фар;
41 — переключатель указателей поворота;
42 — выключатель аварийной сигнализации;
43 — выключатель освещения приборов;
44 — прикуриватель;
45 — часы с лампой освещения шкалы;
46 — выключатели плафона, расположенные в стойках дверей;
47 — комбинация приборов;
48 — указатель давления масла с контрольной лампой недостаточного давления;
49 — указатель температуры охлаждающей жидкости;
50 — тахометр;
51 — реле-прерыватель контрольной лампы стояночного тормоза;
52 — контрольная лампа указателей поворота;
53 — контрольная лампа уровня тормозной жидкости;
54 — контрольная лампа заряда аккумуляторной батареи;
55 — контрольная лампа заднего противотуманного света;
56 — контрольная лампа дальнего света фар;
57 — контрольная лампа габаритного света;
58 — контрольная лампа стояночного тормоза;
59 — лампы освещения комбинации приборов;
60 — вольтметр;
61 — указатель уровня топлива с контрольной лампой резерва;
62 — переключатель электродвигателя отопителя;
63 — дополнительный резистор электродвигателя отопителя;
64 — электродвигатель вентилятора отопителя;
65 — выключатель наружного освещения;
66 — выключатель заднего противотуманного света;
67 — выключатель обогрева заднего стекла;
68 — плафон;
69 — задние фонари;
70 — фонари освещения номерного знака;
71 — датчик указателя уровня топлива;
72 — элемент обогрева заднего стекла;

А — наконечники проводов для подключения датчиков износа колодок передних тормозов;
В — порядок условной нумерации штекеров в колодках трехрычажного переключателя и комбинации приборов.



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:
  • Сабвуфер своими руками
  • Автомобильный сабвуфер своими руками

    Небольшие по размеру динамики, установленные в автомобиле, не обеспечивают хорошее воспроизведение низких частот («басов»). Один из  вариантов решения этой проблемы — установить в автомобиль сабвуфер с усилителем общим для правого и левого каналов со своим динамиком. Сабвуфер будет воспроизводить только низкочастотные составляющие звукового диапазона. Далее вы узнаете как сделать сабвуфер своими руками. Подробнее…

  • Светящиеся колёса на велосипеде
  • У многих есть велосипеды. Хочется чтобы он был всегда надежный и красивый! Без особых затрат и лишних проводов, используя магниты и светодиоды, можно создать красивый эффект. При движении, особенно в тёмное время суток будет разноцветное свечение внутри колеса велосипеда.

    Подробнее…

  • Три схемы индикаторов бортовой сети автомобиля
  • Далеко не во всех автомобилях установлен контроль за напряжением бортовой сети. Раньше в отечественных автомобилях  стояла обычная лампочка в щитке, которая сигнализировала о зарядке АКБ. Это, конечно мало информации. Было бы не лишним установить дополнительный цифровой вольтметр или хотя бы индикатор из нескольких разноцветных светодиодов, показывающий основные пороги допустимых напряжений. Ниже приведены три простые схемы светодиодных индикаторов напряжения авто.

    Подробнее…


Популярность: 12 955 просм.

Схема подключения генератора ВАЗ 2107 инжектор. Устройство и типы генераторов на автомобилях седьмой серии

Вот и наступили выходные, и снова, конечно же, время гаража.
Эта статья будет о возбуждении. Нет, никаких шуток про Виагру, про возбуждение генератора.

Вчера был в магазине, купил реле генератора, т.к. были проблемы с ним (а так, по мелочам по тормозной системе). Итак, про него, про генератор.

И так приступим, симптомы:
— Аккумулятор не заряжается при запуске двигателя.
— Заряд появляется только после промывки до двух-трех тысяч оборотов. (важно)
— После перезапуска двигателя заряда снова нет.
— Индикатор на приборной панели.

Но я уже убедился на горьком опыте работы с тормозной системой, что в этой замечательной машине не все так просто.

И вот, прочел всякие статьи в интернете и пришел к выводу: Никакого возбуждения генератора!

(кстати, для информации: в карбюраторе есть разные генераторы и инженера в семерке, тут ересь писалась.здесь.)

Итак, я напишу вам основные элементы этой чудо-цепочки:

1. «батарейка» лампочка на панели приборов. Дело в том, что по нему проходит ток и попадает в «провод возбуждения».

2. Что бы вы поняли, азарт — это тонкий провод с клеммой, которая здесь цепляется

3. Лампа зарядки не загорается при включении зажигания. Датчик заряда и другие устройства управления не работают.Генератор не заряжался.
Причина неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, причины ищут в замке или реле (если установлено) зажигания.

Ну вот и все, основа, вот и сама система, как все работает:


Здесь цифрами от 1 до 6 обозначены основные элементы системы питания:
1. Аккумулятор.
2. Генератор.
3. Монтажный блок с реле и предохранителями.
4. Замок зажигания.
5. Измерительный прибор для контроля напряжения (вольтметр).
6. Контрольная лампа зарядки аккумуляторной батареи.

А вариантов решения очень много.
вот несколько из них:

1.
«Любой« + »от зажигания через копеечное реле, и все будет в порядке.

вот реле.


от клеммы 67 к генератору, а к клемме 15 любой появившийся« + » при включении зажигания (это важно, иначе аккумулятор сядет) »

3. Это просто все разобрать и прозвонить всю цепь, но это требует много времени и терпения.

4. потом что я решил сделать: с синей клеммы, пин 1, сделать перемычку на желтую, пину 3 (пин 1 точно рабочий, потому что на панели работает вольтметр)



Напишу о результатах!

Генератор — один из важнейших элементов в цепи питания автомобиля. На первый взгляд, это довольно сложное устройство, но после прочтения данной статьи разобраться, как оно работает, не так уж и сложно.

Генератор — сложное устройство, требующее уважения к себе. Необходимо следить за исправностью всех элементов, связанных с его работой. Наблюдайте за натяжением приводного ремня. В случае чрезмерного натяжения увеличивается нагрузка на подшипники, что приведет к их быстрому износу.

Никогда не оставляйте работающий генератор со снятыми клеммами аккумулятора. Это повредит электрооборудование автомобиля и повредит регулятор напряжения.


Это устройство, преобразующее механическую энергию вращения вала в электричество посредством электромагнитной индукции.

Генератор модели 372.3701 устанавливается на автомобили ВАЗ «седьмой» серии. Он крепится к кронштейну двигателя автомобиля с помощью болта втулки с одной стороны и шпильки натяжного стержня с другой.

Вращение осуществляется приводным ремнем от коленчатого вала.

Клемма «В +» по схеме генератора на ВАЗ 2107 подключена к АКБ. Клемма «D» через монтажный блок соединена с контрольной лампой заряда аккумулятора.

Выпрямительный блок

Преобразует переменный ток в постоянный.Устанавливается на заднюю крышку тремя винтами. Блок состоит из кремниевых диодов, изолированных друг от друга (положительного и отрицательного), замкнутых в общем корпусе.

Статор

Статор изготовлен из стальных пластин. Внутри есть обмотки. Каждая из них состоит из последовательно соединенных катушек. Один вывод обмоток соединен между собой, другой — с диодами выпрямительного блока.

Регулятор напряжения

Устанавливается на задней части генератора и фиксируется двумя винтами. Регулятор представляет собой неразборный элемент. Независимо от оборотов двигателя поддерживает напряжение в электрической цепи … При работающем двигателе обмотка генератора питается от диодов, установленных на выпрямительном блоке. В этот момент через контрольную лампу не проходит ток и она не загорается. При включении контрольной лампы подается сигнал о неисправности генератора.

Также на задней крышке есть конденсатор, подавляющий радиопомехи. Регулятор также контролирует зарядку аккумулятора, выдавая меньшее напряжение при более высоких температурах.

Ротор в схеме генератора ВАЗ 2107 — последний из важнейших элементов

Представляет собой вал с запрессованной втулкой и стальными опорами. Вместе образуют ядро. Обмотка возбуждения расположена в рамке на рукаве. На валу пластиковая втулка с контактными кольцами. К ним припаяны выводы обмотки. На другом конце вала — шкив с крыльчаткой вентилятора. Сам вал вращается на подшипниках, расположенных в крышках генератора, причем задний подшипник прижимается к валу, а передний подшипник находится в крышке.

На некоторых автомобилях устанавливался другой тип генератора 9412.3701, отличительными особенностями конструкции являются крыльчатка, расположенная внутри его корпуса, а выпрямительный блок вынесен за крышку. Меньшие контактные кольца для уменьшения износа щеток.

Способ установки и схема генератора ВАЗ 2107 не меняется.

Сравнительные технические характеристики моделей 372.3701 и 9412.3701:

Номинальное напряжение: 14 В

Максимальный ток: 55/80 А

Мощность: 770/1120 Вт

Вес: 4.4 / 4,9 кг

Внимательное отношение и соблюдение правил эксплуатации этого агрегата гарантирует его долгую и безотказную работу на протяжении всего срока службы.

› Генератор 372.3701-03 14 вольт, 73 ампера от инжекторной семерки на ВАЗ 2106, схема подключения, проблемы возбуждения генератора, гудение реле, хроническая неперезарядка аккумулятора и способы их устранения.

В этой статье я расскажу об основных проблемах, которые возникли при установке 372. Генератор 3701-03 на ВАЗ 2106 и способы их ремонта.
Собрав свои знания в одну статью, затрону такие темы, как:
1. Установка генератора 372.3701-03.
2. Установка трехуровневой ракеты-носителя.
3. Проблема с гудением реле (контрольной лампы заряда АКБ) и как ее исправить.
4. Схема подключения.
5. Проблема с возбуждением генератора и ее устранение.
6. Подключение светодиода вместо контрольной лампы заряда аккумулятора.
7. Тонкости процесса разматывания и пайки, реле контрольной лампы заряда АКБ.

И вот друзья, я все же решил поменять родной генератор на свою шестерку, мощности которой мне катастрофически не хватало, потому что она составляла всего 42 ампера, а основной причиной был хронический недозаряд аккумулятора.
Итак мой выбор пал на генератор от инжекторной семерки 372.3701-03 14 вольт, 73 ампера производства КЗАТЭ «Катек»

Генератор 372.3701-03

и реле контрольной лампы заряда АКБ.


Реле 75. 3777-10

Ниже я расскажу, как установить этот генератор и, самое главное, как подключить провода к реле контрольной лампы заряда аккумулятора, чтобы вы не тратили деньги, как я, на гора автоэлектриков.
Сам не устанавливал, так как подробных инструкций по подключению не нашел, и пошел к «опытным» автоэлектрикам, так как потом оказалось не совсем опытным, почему вы разберетесь чуть ниже.Стоимость установки 600 руб. Установив все, автоэлектрик предложил завести машину, я завел, но к моему удивлению предательски горела лампа заряда АКБ, я спросил, нормально ли, автоэлектрик ответил, что можно просто включить газ так что бы ген возбудился, а реально газ контрольная лампа погасла зарядка АКБ, автоэлектрик все сказал, теперь заряд пошел.
1. Установка генератора 372.3701-03.
Подглядывал за работой автоэлектриков, по сути они ничего сверх естественного не сделали, отсоединили провода от старого регулятора РН-напряжения (теперь он мне не нужен).
Открутили защиту снизу с одной стороны, отогнули вниз и открылся доступ к стартеру. Отключили провода от стартера, открутили гайки крепления стартера, новая встала на место как родная.
Осталось только подключить провода по схеме, об этом ниже.
Результат работы автоэлектриков меня, конечно, не удовлетворил, так как я пришел к ним, чтобы дать деньги за хороший готовый результат, а не за очередной недостаток. Пришлось отдать за дефект 600 руб. И не совсем довольный, я пошел домой, надеясь, что хоть аккумулятор будет доволен новым зарядом, но, как оказалось, на этом не закончилось.
2. Установка трех уровней РН.
Время шло, и кроме того, что меня мучил постоянный вопрос, как избавиться от перегазов, чтобы генератор был возбужден, еще меня беспокоило то, что аккумулятор снова страдает от хронического перезаряда .
Следовательно, следующей модернизацией стал PH-Voltage Regulator. Выбор, конечно же, пал на трехступенчатый РН 67.3702-01 калужского производства.

Сам поставил, в гараже в яму, не снимая гена, открутил защиту снизу, с одной стороны повернул обратно, и ген был практически на свинец правда тоже был согнуть. Ключом на 6 открутил встроенный PH, щетки в комплекте с трехъярусным PH 67.3702-01 вставил без проблем.
3. Проблема с гудением реле (контрольной лампы заряда аккумулятора) и как это исправить.
Прикрутил щетки, прикрутил PH 67.3702-01, повернул ключ зажигания и тут что-то загудело на вас, под капотом, нет, это не друзья двигателя, это было то, что вы думаете … Но как оказалось, гудело реле контрольной лампы заряда АКБ.
Не запускал, так как думал, что гудит не зря после установки РН 67 трехуровневого.3702-01. Слез на маршрутку в магазин, где купил трехуровневый РН, продавец сказал, что это нормально, что гудит, еще сказал, что гудит, когда я спрашивал себя, когда я спрашивал, как это выиграть, продавец ответил, что можно начать. Разочарованный, я пошел домой, чтобы завести свою уже гудящую шестерку.
Как сказал продавец, после того, как я завел машину на звук гудящего реле, ничего страшного не произошло, но и ничего хорошего тоже, возникла проблема с перебросом газа для возбуждения генератора, и вдобавок появилось еще одно гудящее реле.
Как всегда меня это стало беспокоить еще больше, проблемы не решились, а увеличились. Перелопатил кучу форумов, самое интересное, что не нашлось решения проблемы гудящего реле, когда набирал запрос в поисковик примерного содержания — после установки трехуровневого РН 67.3702-01, реле контрольной лампы заряда аккумулятора загорелось.
4. Схема подключения.
Решил напрячь мозг и разобрать реле, увидев, как оно работает, так как у меня есть опыт работы с электрикой.
Вот и подошли к подключению этого самого Реле 75.3777-10 (реле контрольной лампы заряда АКБ) к генератору 372.3701-03 14 вольт, 73 ампера от форсунки семерки на ВАЗ 2106.
Ниже приведена схема подключения.

Как мы видим на схеме подключения, есть реле, через обмотку которого протекает ток, чтобы возбуждать наш новый генератор.
Посмотрел в каталоге с характеристиками, сопротивление этой обмотки 85 Ом. На тот момент пока в реле не лазил, его сопротивление было 65 Ом.
5. Проблема с возбуждением генератора и ее устранение.
Я где-то читал, что Генератору 372.3701-03 нужен больший начальный ток, чем на G-221. И тут меня осенило, что если сопротивление катушки будет меньше, то генератор получит ток, который ему нужен для хорошего возбуждения, а реле в свою очередь сработает четче, так как катушка будет лучше притягивать контакт из-за низкого сопротивления. Я пошел и купил другое реле в надежде, что, может быть, мое реле неисправно.
В магазине мне подарили аналогичное реле другой маркировки Relay 23.3787, но под замену годное.
Каково же было мое удивление, что новое реле не гудело, а довольно плавно и хорошо размыкало контакт, как только я завел машину и контрольная лампа заряда аккумулятора погасла. Ну я думал, что выиграл задачу, но посмотрел на цифровой вольтметр и понял, что лампа предательски погасла, а генератор не возбудился, я не мог себе объяснить такое поведение реле (возможно, оно было более чувствительным) .
Измерив сопротивление Реле 23. 3787 75 Ом решил подключить резистор 100 Ом параллельно клеммам 85-86 реле, естественно, на неработающем двигателе лампа заряда погасла, так как на катушке реле не было тока хватило для замыкания контактов из-за того, что я подключил его параллельно с резистором, но генератор , к счастью для меня, стал явно возбуждаться из-за прохождения такого заряда через резистор и обмотку катушки реле.
Я измерил полное сопротивление катушки без отключения резистора 100 Ом, всего 45 Ом.
Было решено перемотать лишние витки катушки реле на 45 Ом (та что гудела и была 65 Ом, хотя когда я начал раскручивать начальные замеры показали 75 Ом, может витки где-то укоротили и показывали 65 Ом от вот и загудел).
В процессе я трижды раскручивал, припаял, все больше и больше понижая сопротивление катушки, поставил реле и проверил при запуске машины, сразу скажу, что раскрутка витков — очень долгая и муторная задача, но это стоит того.
Эмпирическим путем я пришел к идеальному сопротивлению катушки 40 Ом, при котором генератор возбуждался при 200-300 оборотах двигателя, а контрольная лампа заряда аккумулятора четко гасла на этих оборотах. Я остался доволен проделанной работой и собой.
Ну на закуску поговорим, можно ли вместо штатной контрольной лампы заряда аккумулятора подключить светодиод?
6. Подключение светодиода вместо контрольной лампы заряда аккумулятора.
Напомним, что в старой схеме ток возбуждения на генератор шел через лампочку, как видно из новой схемы подключения, ток возбуждения идет через катушку реле, поэтому теоретически схема подключения светодиода должна выглядеть вот так, где R1 — резистор, который мы выбираем в зависимости от тока потребления светодиода HL1.


Схема подключения светодиода для контроля заряда АКБ

7. Тонкости процесса раскрутки и пайки реле контрольной лампы заряда АКБ.
Осторожно снимите крышку, вставив плоскую отвертку в выемки, расположенные снаружи напротив контактов 85 и 86, и одновременно потянув за один из контактов 85 или 86, это удобнее, если у вас есть провод с гнездовой разъем на одном из этих штифтов, так как отвертка оказывается очень близко к выводу контакта и есть возможность его погнуть, если потянуть за контакт пальцами, а не за ранее надетый на него шнур.

Реле 75.3777-10 вид сверху

Внимание! Если оторвать провод, идущий под обмоткой, это его начало, то реле можно смело выкидывать, так что будьте осторожны!
Так мы сняли крышку и, чтобы раньше не портили реле, ищем на каком из выводов оканчивается обмотка, у меня она закончилась на контакте 85.

Паять бесполезно, поэтому иголкой с ниткой, чтобы не потерять и в процессе не поранить родных и близких, аккуратно подцепляем возле пайки, стараясь не поцарапать витки и попытаться порвать выкл, перематывать придется много, так что смело можно оторвать, но не теряйте оторванный старт разматывания провода…
Размотайте полметра, проталкивая провод, если провод застревает в обмотке, используйте иглу. Обрежьте проволоку, чтобы было легче продевать кончик проволочной петли за петлей. После отрезания измерьте сопротивление обмотки, предварительно залудив ее, подержав под банкой, лак хорошо горит и банка хорошо ложится на очищенную таким образом поверхность, не забывайте капать в то место, где вы обслуживаете , канифоль, желательно жидкая ФКЭТ.

Схема подключения и устройство

.Электросхема генераторной системы

Особенности генератора ВАЗ-2107, схема подключения к электросети и система зарядки — это то, что должен знать автомобилист. Если генерация напряжения прекратится, машина не сможет долго работать на одной батарее. Карбюраторные двигатели с бесконтактным зажиганием со средним уровнем заряда смогут продержаться не более одного дня поездки с выключенным светом. Форсунки будут работать без генератора несколько часов, так как двигатель насоса и ЭБУ потребляют большой ток.

Конструкция генераторов

Схема зарядки генератора ВАЗ-2107 практически такая же, как и на всех остальных автомобилях.

Проверенная годами надежная конструкция с минимумом элементов. А это значит, что ломать нечего. Генератор приводится в движение коленчатым валом двигателя с помощью гибкого ремня. Основные части электрической машины:

  1. Статор — это неподвижная деталь, на ней имеется обмотка. Изготовлен из толстой медной проволоки.
  2. Ротор — подвижная часть генератора, на ней расположена обмотка возбуждения.
  3. Крышки алюминиевые. Предназначены для центровки ротора и установки дополнительного оборудования.
  4. Реле-регулятор. Позволяет корректировать напряжение на выходе генератора.
  5. Ремень. Надо передать вращение с коленчатого вала на ротор генератора.
  6. Блок полупроводниковых диодов и конденсатора. Выпрямляет постоянное напряжение, в результате происходит избавление от переменной составляющей тока.
  7. Шкив и крыльчатка. Дайте корпусу остыть.

Это конструкция не только генератора ВАЗ-2107. Схема его подключения мало чем отличается от той, что используется на более современных автомобилях иностранного производства. Конструктивно разные модели отличаются большим размером обмоток, габаритами генератора, наличием водяного охлаждения.

Ротор генератора

Схема генератора (инжектора) ВАЗ-2107 немного отличается от схемы, применяемой на устаревших карбюраторных двигателях. Одно отличие состоит в том, что конструкция более современная и способна выдавать больше тока. Ротор включает в себя обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. И это одно из условий работы генераторной установки. Второе условие — движение. Другими словами, если к обмотке возбуждения приложено напряжение, но ротор не вращается, генерации тока не произойдет.Как только ротор начнет двигаться, на обмотке статора сразу появится переменное напряжение.

Статор генератора

Статор представляет собой неподвижную часть установки генератора, которая с помощью кронштейнов закрепляется на блоке двигателя. Обмотка на сердечнике из трансформаторной стали. При работе устройства в обмотке появляется электродвижущая сила. Один небольшой нюанс — на статоре три обмотки статора, следовательно, вырабатывается трехфазное напряжение.С помощью такой схемы можно уменьшить токи пульсаций во время работы. Но это также требует нескольких этапов преобразования, более сложной схемы выпрямителя.

Регулятор напряжения

Карбюраторная схема генератора ВАЗ-2107 с двигателями старого образца состояла из выносного регулятора напряжения.

Отдельно в подкапотном пространстве стояла коробка с устройством. Регуляторы бывают следующих типов:

  1. Регулируемые — возможность переключения на «зиму» и «лето».В первом случае напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
  2. Нерегулируемый — состоит из схемы на кристалле полупроводника или нескольких элементов. Это также бесконтактный электроприбор.
  3. Механический вид состоит из электромагнитных реле и сопротивления. Его давно не использовали, так как степень надежности крайне низкая.

Использование регулятора напряжения, постоянное питание обмотки возбуждения.Ведь есть одна особенность генераторных установок: при изменении магнитного поля ротора пропорционально изменится напряжение на выходе устройства. Частота и ток останутся прежними. На современных модификациях автомобилей используются реле-регуляторы совмещенные с щеткодержателем. Стоимость такого устройства намного ниже.

Блок диодов и конденсатор

Блок диодов в цепи зарядки аккумулятора от генератора ВАЗ-2107 состоит из шести полупроводников, установленных на подковообразной пластине.Он установлен на задней крышке и позволяет с ее помощью охлаждать диоды. Полупроводники преобразуют трехфазное переменное напряжение в постоянное униполярное.

В некоторых конструкциях используются еще два дополнительных полупроводника, предназначенных для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

С помощью конденсатора в задней части устройства получается избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно будет небольшая пульсация переменного тока.Конденсатор в схеме замены работает как проводник при протекании переменного тока и как разрыв при постоянном токе. Другими словами, согласно теореме Кирхгофа, вся переменная составляющая будет просто замкнута и дальше не пойдет.

Генератор и разделение АКБ

АКБ и генератор ВАЗ-2107 подключаются по схеме очень просто. От вывода питания генератора идет один толстый провод к положительной клемме аккумулятора. Минус — кожух двигателя и кузов машины.Напряжение на регулятор поступает через блок с лампой и диодом, установленным в панели приборов. При прекращении питания обмотки возбуждения в приборе загорается лампа с красным значком батареи.

Когда двигатель остановлен, все питание осуществляется от аккумулятора. При запуске двигателя включается генератор. И уровня тока достаточно, чтобы удовлетворить потребность как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора можно поддерживать напряжение на одном уровне независимо от частоты вращения ротора.Если бы не реле-регулятор, напряжение колебалось бы в пределах 12-30 вольт.

Lada 2107 Руководство по ремонту и обслуживанию (2 PDF

  • Найти руководство по ремонту
  • Спросите экспертов
  • Блог по ремонту автомобилей
  • О нас
Выберите Выберите производителя
  • AC
  • Abarth
  • Acura
  • Aixam
  • Альфа-Ромео
  • Альпина
  • Альпийский
  • Аро
  • Artega
  • Азия
  • Азия Моторс
  • Aston Martin
  • Audi
  • Остин
  • Остин Хили
  • BAIC
  • BAIC Huansu
  • BAIC Senova
  • BAIC Weiwang
  • BAW
  • BMW
  • BYD
  • Баоцзюнь
  • Бедфорд
  • Пекин
  • Bentley
  • Бису
  • Borgward
  • Блеск
  • Бристоль
  • Bugatti
  • Бьюик
  • CHTC
  • Кадиллак
  • Хана
  • Чангфэн
  • Чанган
  • Чангун
  • Чанхэ
  • Chery
  • Chevrolet
  • Chrysler
  • Citroen
  • Cizeta
  • Корвет
  • Cowin
  • DS

для поворота руля «одним пальцем»

EUR или электроусилитель руля сегодня ставится на многие современные автомобили. .. Это устройство позволяет обеспечить более комфортное и удобное вождение. Соответственно, многие автовладельцы, автомобили которых не оснащены данной системой, решают установить агрегат самостоятельно. Из этого материала вы узнаете, как установить электроусилитель руля на ВАЗ 2107 и какова средняя стоимость такой системы.

Если вы решили оснастить свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

  1. ГУР на ВАЗ 2107 — более дорогой вариант.Такая система состоит из насоса, подающих магистралей, патрубка и резервуара для рабочей жидкости … В данном случае рабочей жидкостью является масло, которое находится под давлением в системе. Процедура установки довольно сложная, как и конструкция самой системы, и автовладельцу также придется периодически ухаживать за системой. Как показывает практика и цены для автомобильного рынка, устанавливать такой узел нет смысла, так как его стоимость почти вдвое ниже стоимости 2107 б / у.
  2. Более дешевый и подходящий вариант для «семерки» это электрический усилитель. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более что его установка проще. На самом деле ЭУР на «семерках» работает почти так же эффективно, как и гидроусилитель. Стоит отметить, что главным преимуществом такой системы является отсутствие необходимости в регулярном обслуживании … ЭУР на ВАЗе подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки


евро

Ставить электроусилитель руля на 2107 или нет — личное дело каждого.Перед покупкой нужно взвесить множество факторов, в том числе финансовые возможности и целесообразность этого действия. Если автомобилем, помимо мужчины, управляют женщины или, например, старики, то для них установка ЭУР станет важным фактором, определяющим комфорт при управлении автомобилем. Конечно, если вы не против денег, которые отдаете за покупку.

Подробное руководство по установке электроусилителя рулевого управления


Купить электроусилитель сегодня не проблема; Достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» допускают установку электроусилителя от Lada Priora. Но перед приобретением данного агрегата нужно учесть, что для установки потребуется изготовить или дополнительно купить кардан, а также переходную пластину. Мы не будем подробно описывать весь процесс, потому что если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полной установки системы (автор видео — канал Антона Марьяна).

Если вы впервые столкнулись с необходимостью установки, то лучше будет обратиться за помощью в этом вопросе к квалифицированным специалистам. Ведь при допущенных ошибках избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.

Итак, как проходит процедура установки:

  1. Для начала следует полностью обесточить бортовую сеть, чтобы предотвратить возможное короткое замыкание при проведении ремонтных работ… Для этого достаточно открыть капот и отсоединить клеммы от АКБ.
  2. Затем вам нужно будет снять защитный кожух с руля. Для этого достаточно просто открутить болты, которыми крепятся две детали обивки.
  3. Следующий этап — это снятие старого кардана рулевого колеса, а также установка новой детали, которая идет в комплекте с купленной системой.
  4. После выполнения этих действий вам нужно будет просверлить отверстия дрелью для фиксации электроусилителя.В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на этом этапе необходимо воспользоваться инструкцией по установке, которая должна идти в комплекте.
  5. Когда отверстия просверлены, необходимо закрепить электрический усилитель.
  6. Далее подключаются провода от датчиков скорости, как и скорости. Будьте осторожны при подключении — нельзя допускать наличия оголенных проводов в электрической цепи, поэтому все кабели необходимо тщательно изолировать.
  7. После выполнения этих действий, цепь источника питания агрегата подключена, помните, что электрическая цепь должна включать элемент безопасности.
  8. Собственно, на этом процесс установки системы электрического усилителя можно считать завершенным. Вам просто нужно установить на место протекторы рулевого колеса и затянуть все снятые ранее болты. Затем подключаются клеммы АКБ и проверяется работоспособность системы. Если есть проблемы в работе электроусилителя, то необходимо проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов.Как показывает практика, одна из основных причин некорректной работы ЭУР — неправильная разводка.

Цена вопроса


Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

Цена может отличаться, в среднем стоимость электроусилителя следующая:

Видео «КПД электрического усилителя на ВАЗ 2107»


Как работает ЭУР, установленный на «семерку», можно увидеть из видео ниже (автор ролика — Роман Патрикеев).

ВАЗ

«Классик» не предусматривает такой опции, как гидроусилитель руля. Если для езды по бездорожью не требуется больших усилий, крутить руль на малой скорости, маневрировать на стоянке довольно сложно. Для поворота руля «одним пальцем» на ВАЗ 2107 можно установить электроусилитель руля. При кажущейся сложности устройства установка и подключение не требует особых навыков и не занимает слишком много времени. Для установки гидроусилителя руля понадобится набор ключей, дрель и электроусилитель руля с проводами и крепежом.

Зачем ставить ЭУР на ВАЗ 2107


  • для облегчения управления при управлении автомобилем представительницам прекрасного пола;
  • за безопасность, удобство и комфорт управления;
  • как элемент тюнинга автомобилей;
  • , чтобы облегчить управление автомобилем пожилым людям или людям с проблемами здоровья.

На современных машинах используются усилители двух типов: гидроусилитель и электрический (электромеханический) усилитель руля. Сокращенно — ГУР и ЭУР.

Установка гидроусилителя руля на машину, конструкция которой не предусматривает гидроусилителя руля, — сложная и очень дорогостоящая процедура, требующая установки дополнительных деталей и серьезных изменений конструкции рулевого управления. Поэтому установка гидроусилителя на ВАЗ 2107 не оправдана.

Электроусилитель руля на ВАЗ 2107: совместимость и комплектация


В комплект поставки ESD входят:

Электроусилитель на ВАЗ 2107 работает по следующей схеме: электродвигатель работает синхронно с рулевым колесом водителя, создавая дополнительный момент, уменьшающий усилие на поворот колес.Коэффициент усиления ЭУР равен 5,7, то есть после установки ЭУР вместо усилия до 20 кг будет достаточно усилий до 3,5 кг.

  • датчик момента определяет факт поворота рулевого колеса водителем и направление вращения рулевого колеса на ВАЗ 2107;
  • модуль управления EUR считывает данные об оборотах двигателя, скорости движения, положении ключа зажигания, обрабатывает их в соответствии с запрограммированной программой и выдает управляющий сигнал на электродвигатель;
  • электродвигатель вращает карданный вал для водителя.

Электроусилитель начинает работать через 5 секунд после включения зажигания автомобиля.

Установка ЭУР на ВАЗ 2107


Процедура установки EUR следующая:

Практически все операции по установке и подключению ЭСР проводятся в салоне автомобиля. Работа занимает 2-3 часа. Гарантия на ЭУР махачкалинского завода — 1 год. Это лучший вариант усилителя по соотношению цена-качество.

Осмотр после установки ЭУР на ВАЗ 2107


Для прохождения техосмотра в соответствии с законодательством необходимо найти официальное письмо от производителя о соответствии данной модели ЭУР требованиям для установки на ВАЗ 2107. Это письмо (копия) должно быть с вами при поездке. через осмотр автомобиля.

При наличии этих двух документов сотрудники пункта досмотра не имеют права отказать в выдаче справки.В конфликтной ситуации требуется письменный отказ с указанием причин.

Автомобиль

«Русский Мерседес» или ВАЗ 2107 когда-то (80-е годы) был одним из самых популярных отечественных легковых автомобилей … В настоящее время автомобиль этой марки — излюбленный объект тюнинговых экспериментов наших автосалонов. Основная задача тюнинга автомобиля ВАЗ 2107 — повышение безопасности, повышение комфорта, удобства, технических параметров автомобиля.

Подбираем электроусилитель руля на ВАЗ 2107


Можно использовать гидроусилитель руля, но гораздо лучше выбрать руль с электроусилителем для ВАЗ 2107 … Подходит, в частности, электроусилитель рулевого механизма от «Нивы», его без особого труда адаптируют к ВАЗ 2107.

Также за 16000-19000 рублей можно приобрести специальный комплект электроусилителя руля на ВАЗ 2107. Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидроусилителя схему работы. К тому же он функционирует более адекватно, так как работает не напрямую от мотора, а от собственного электродвигателя.

При установке и обслуживании требуются небольшие усилия … Никаких специальных инструментов и оборудования тоже не требуется, все может быть поставлено самому. В этом случае важно правильно отладить работу датчика скорости, который установлен на коробке передач.

Рулевое колесо с ЭУР или электроусилителем сейчас установлено на многих современных автомобилях. Это устройство позволяет обеспечить более комфортное и удобное вождение. Соответственно, многие автовладельцы, автомобили которых не оснащены данной системой, решают установить агрегат самостоятельно.Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[Скрыть]

Типы гидроусилителя

Если вы решили оборудовать свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

  1. ГУР на ВАЗ 2107 — более дорогой вариант. Такая система состоит из насоса, подающих магистралей, патрубка и резервуара для рабочей жидкости. В данном случае рабочей жидкостью является масло, находящееся под давлением в системе.Процедура установки довольно сложная, как и конструкция самой системы, и автовладельцу также придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, устанавливать такой агрегат нет смысла, так как его стоимость почти вдвое ниже цены 2107 б / у.
  2. Более дешевый и подходящий вариант для «семерки» — электроусилитель. . На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более что его установка проще.На самом деле ЭУР на «семерках» работает почти так же эффективно, как и гидроусилитель. Следует отметить, что главное преимущество такой системы — отсутствие необходимости в регулярном обслуживании. ЭУР на ВАЗе подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки

EUR Ставить электроусилитель руля на 2107 или нет — личное дело каждого. Перед покупкой нужно взвесить множество факторов, в том числе финансовые возможности и целесообразность этого действия.Если автомобилем, помимо мужчины, управляют женщины или, например, старики, то для них установка ЭУР станет важным фактором, определяющим комфорт при управлении автомобилем. Конечно, если вы не против денег, которые отдаете за покупку.

Подробное руководство по установке электрического усилителя рулевого управления

Купить электрический усилитель сегодня не проблема; Достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» допускают установку электроусилителя от Lada Priora.Но перед приобретением данного агрегата нужно учесть, что для установки потребуется изготовить или дополнительно купить кардан, а также переходную пластину. Мы не будем подробно описывать весь процесс, потому что если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полной установки системы (автор видео — канал Антона Марьяна).

Если вы впервые столкнулись с необходимостью установки, то лучше обратиться за помощью в этом вопросе к квалифицированным специалистам.Ведь при допущенных ошибках избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.

Итак, как выполняется процедура установки:

  1. Для начала следует полностью обесточить бортовую сеть, чтобы предотвратить возможное короткое замыкание при ремонтных работах. Для этого достаточно просто открыть капот и отсоединить клеммы от АКБ.
  2. Затем вам нужно будет снять защитный кожух с руля.Для этого достаточно просто открутить болты, которыми крепятся две детали обивки.
  3. Следующим шагом будет снятие старого шарнира рулевого колеса, а также установка новой детали, которая идет в комплекте с купленной системой.
  4. После выполнения этих действий вам нужно будет просверлить отверстия дрелью для крепления электроусилителя. В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на этом этапе нужно воспользоваться инструкцией по установке, которая должна идти в комплекте.
  5. Когда отверстия просверлены, необходимо закрепить электрический усилитель.
  6. Далее подключаются провода от датчиков скорости, как и скорости. Будьте осторожны при подключении — нельзя допускать наличия оголенных проводов в электрической цепи, поэтому все кабели необходимо тщательно изолировать.
  7. После выполнения этих действий цепь источника питания агрегата подключена, помните, что электрическая цепь должна включать предохранительный элемент.
  8. Собственно, на этом процесс установки системы электрического усилителя можно считать завершенным.Вам просто нужно установить на место протекторы рулевого колеса и затянуть все снятые ранее болты. Затем подключаются клеммы АКБ и проверяется работоспособность системы. Если есть проблемы в работе электроусилителя, то необходимо проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одна из основных причин некорректной работы ЭУР — неправильная разводка.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

«Русский Мерседес» или ВАЗ 2107 в свое время (1980-е) был одним из самых популярных отечественных легковых автомобилей. В настоящее время автомобиль этой марки — излюбленный объект экспериментов наших автосалонов. Основная задача тюнинга автомобиля ВАЗ 2107 — повысить безопасность, повысить комфорт, удобство и технические параметры автомобиля.

Также доработана система рулевого управления. Конструкция рулевого управления автомобиля ВАЗ 2107 построена по типу червячно-роликового … Такая конструкция не способна обеспечить необходимое усилие на руле и «резкость» управления.

Подбираем электроусилитель руля на ВАЗ 2107

Для «резкости» и снижения передаточного числа поворотов до упора необходимо модернизировать рулевую и маятниковую сошки. Это утяжеляет руль. Для включения ВАЗ 2107 уже необходимо активно вращать руль, при этом ход руля «легким» не назовешь. В таких условиях комфорт рулевого управления достигается прежде всего за счет гидроусилителя.

Применимо, но гораздо лучше подходит электроусилитель руля на ВАЗ 2107 … Подходит, в частности, рулевой механизм с электроусилителем от, его легко адаптировать к ВАЗ 2107 без особых трудностей.

Также за 16000-19000 рублей можно приобрести специальный комплект электроусилителя руля для ВАЗ 2107. Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидроусилителя схему работы. К тому же он функционирует более адекватно, так как работает не напрямую от мотора, а от собственного электродвигателя.

Рулевое управление с электроусилителем для ВАЗ 2107 эффективно снижает усилие, необходимое для поворота рулевого колеса, повышает устойчивость автомобиля, особенно в аварийных ситуациях, снижает утомляемость водителя, отличается надежностью.

Низкие затраты на установку и обслуживание. Никаких специальных инструментов и оборудования тоже не требуется, все можно поставить самостоятельно. В этом случае важно правильно отладить работу датчика скорости, который установлен на коробке передач.

На практике после установки электроусилителя на ВАЗ 2107 эффект от него не проявлялся тогда, когда он был нужен: в момент начала движения, при движении на малой скорости. Обычно электроусилитель начинал работать только после разгона. После отладки датчика скорости все заработало как надо.

Один из первых советских серийных автомобилей повышенной комфортности ВАЗ 2107 не был отягощен излишком комфорта. Особенно это заметно на фоне современных автомобилей даже малобюджетного класса.Редко можно встретить модель класса C без гидроусилителя руля, а в то время мощность для советских автомобилей была непозволительной роскошью. К счастью, ситуация изменилась, и сегодня любой желающий может легко оснастить свой автомобиль самыми разными средствами комфорта — от кондиционера до гидроусилителя руля. Мы поговорим о том, чтобы установить его на 7 сегодня.

Электрический усилитель. Цены и опции

Штатный Жигулевский рулевой механизм, пара червячных катков, в принципе, со своей задачей справляется неплохо.Однако уменьшение усилия на рулевом управлении при парковке и маневрировании может пригодиться. Сделать это можно только с помощью гидроусилителя руля. Есть два варианта — дорогой и дешевый. Дорого стоит установка гидроусилителя. Работа практически не оправдывает себя, так как для классических Жигулей нет готовых решений, а изобретать новую гидросистему — дорого и бессмысленно.

Электроусилитель руля — другое дело. Его главное преимущество в том, что он легко устанавливается своими руками, а по цене не сильно кусается.Это, безусловно, самый рациональный и простой вариант. Электроусилитель руля на ВАЗ 2107 обойдется от 10 до 25 тысяч в зависимости от того, какое устройство вы выберете. Здесь также есть два варианта.

Выбор усилителя на ВАЗ 2107

Первый — использовать электроусилитель от Нивы. Легко адаптируется к рулевому управлению семеркой. Его цена около 20 тысяч рублей. Второй — покупка специального комплекта, который специально разработан для установки на классические Lada.Этот усилитель питается от автономных электродвигателей и не забирает мощность от двигателя, поэтому помогает экономить топливо. Экономия условна, но она есть.

Оба варианта надежны, просты в установке и снимают большую часть усилий с рулевого колеса. А это значит, что с устройством мы получим более легкий руль на стоянках, а при интенсивном маневрировании водитель будет меньше уставать в дальней дороге. Кроме того, есть возможность регулировать усилие рулевого управления, но для этого необходимо исправить работу датчика скорости, установленного в коробке передач.В этом случае регулировка необходима, поскольку адекватной работы устройства на малых оборотах можно добиться только после его синхронизации с датчиком скорости.

Комплект поставки электроусилителя

Электрический усилитель установить не так уж и сложно, так как его конструкция и принцип работы достаточно просты. Бытует мнение, что электроусилители Нива и Приоров достаточно ненадежны и от них можно ожидать отказов и залипаний, а это, как можно догадаться, не очень хорошо, особенно на высоких оборотах.Поэтому рассмотрим приобретение комплекта для установки на классику, который, судя по отзывам, работает стабильно.

В пакет включено:

    крышка рулевого вала;

    замок зажигания;

    переключателей;

    импульсный датчик скорости;

    трос стартера карбюратора;

    элемента крепления устройства;

    электронный блок управления;

    электрический усилитель в сборе.

Дополнительно потребуется замена рулевого механизма.Необходимо установить укороченную, но сошки должны оставаться родными.

Принцип работы электрического усилителя

Принцип работы прибора следующий и основан на взаимодействии считывающих датчиков, электронного блока управления и блока питания. Датчик контролирует угол поворота рулевого колеса, а датчик скорости считывает скорость. Все это отправляется на обработку в ЭБУ, откуда импульс передается на исполнительное устройство. В зависимости от скорости движения электроника подбирает необходимое усилие рулевого управления.Чем выше скорость, тем больше усилие.

Правильно отрегулированный и синхронизированный усилитель рулевого управления позволяет легко поворачивать рулевое колесо на месте и на малых оборотах, а также центрировать рулевой механизм и возвращать рулевое колесо в нейтральное положение. Усилитель имеет аварийный режим работы, при котором в случае программных или механических проблем рулевое управление переходит в нормальный режим работы без участия усилителя.

Технический осмотр и сертификаты

Перед тем, как поставить усилитель самостоятельно, следует подумать о том, что вам придется ежегодно проходить техосмотр, в ходе которого можно выявить нарушение заводской конструкции рулевого управления.В случае его появления отметка о прохождении техосмотра не ставится. Во избежание проблем с документами, стоит установить усилитель в сертифицированном автосервисе ВАЗ, при этом обязательно получить сертификат соответствия на СТО и от производителя электроусилителя. Только в этом случае можно будет успешно пройти техосмотр. Удачных дорог и комфортного путешествия всем!

На автомобилях «классической» серии установка гидроусилителя руля не предусматривалась.На всех этих машинах используются рулевые механизмы. А электроусилитель руля на ВАЗ-2107 — хороший тюнинговый элемент. Во время движения по трассе управлять автомобилем очень просто, руль вращается без усилий. Но как только вы сбавляете скорость, совершаете парковочные маневры, крутить руль становится все труднее.

Именно для облегчения маневрирования на малых скоростях на ВАЗ-2107 необходимо установить электроусилитель руля. Это отдельный блок, который монтируется в рулевой колонке.Его установка и подключение не займет много времени. Для установки понадобится всего лишь набор ключей, набор электроусилителя со всем крепежом и проводкой, а также дрель.

Преимущества использования электроусилителя

На «классические» автомобили без проблем устанавливают электроусилитель руля «Приора». Но для этого придется дополнительно купить пластину и кардан. Задачи, с которыми справляется ЭУР:

  1. Повышение безопасности, комфорта и удобства вождения.
  2. Облегчение контроля при маневрировании. Это особенно полезно для женщин, пожилых людей и начинающих водителей, которым сложно повернуть тугое рулевое колесо.
  3. Электрический усилитель действует как настраивающий элемент.

Но даже если вы много лет за рулем, вряд ли откажетесь от такой доработки своему автомобилю. Ведь установка электроусилителя руля облегчит передвижение по городским улицам.

Почему не гидравлический?

Можно выделить два типа гидроусилителя руля:

  1. Электромеханический.
  2. Гидравлический.

При работе гидроусилителя рулевого управления масло под высоким давлением в системе. Конструкция гидроусилителя состоит из подающих трубок, насоса, специального резервуара и рабочей жидкости. С помощью помпы создается давление масла, оно действует на весь механизм, в результате чего значительно облегчается поворот колес.

Таким образом, вращать колесо будет намного проще. В целом конструкция гидроусилителя очень сложная, установка занимает много времени, а все механизмы требуют регулярного обслуживания.Только в этом случае гидроусилитель будет работать безупречно.

Если на автомобиле не предусмотрена установка гидроусилителя, то установить его очень сложно. Придется приобретать дополнительные детали, а также вносить очень серьезные изменения в рулевой механизм. Именно по этой причине на «семерку» нецелесообразно устанавливать гидроусилитель.

Электрический усилитель

Имеет одно большое преимущество — стоимость почти вдвое меньше гидроусилителя.Установить устройство на «семерку» очень просто, сложностей не возникнет. В случае использования электроусилителя не требуется технического осмотра, он очень надежен и долговечен.

В отличие от гидроусилителя, для нормальной работы не требуется доливать жидкость, поддерживать насос и трубопроводы в рабочем состоянии. Достаточно просто подключить прибор к автомобильной проводке. Именно по этим причинам такая конструкция усилителя руля устанавливается на автомобили «классической» серии.

Оборудование

Без переделок можно установить электроусилитель руля Приора на «семерку».С таким же успехом используется продукция завода «Авиаагрегат». Комплектация прибора:

  1. Прямо электрический усилитель.
  2. Вал карданный промежуточный.
  3. Крепеж.
  4. Электропроводка.
  5. Кронштейны крепления электроусилителя руля на рулевую «семерку».
  6. Жгут декоративный.

При покупке обязательно уточняйте комплектацию устройства. Если товара в коробке нет, то необходимо сразу сообщить об этом продавцу.В противном случае возникнут проблемы с установкой.

Как работает электроусилитель

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, что снижает усилие, необходимое для поворота колес. Причем он начинает работать одновременно с тем, как водитель поворачивает руль. Устройство способно снизить нагрузку, необходимую для поворота рулевого колеса, в 5,7 раза.

Другими словами, если вы приложили силу 20 кг до установки устройства, то после этого только 3.Для аналогичной акции достаточно 5 кг. Этапы работы устройства:

  1. С помощью датчика крутящего момента определяется, в каком направлении водитель поворачивает рулевое колесо.
  2. Блок управления позволяет считывать все данные, касающиеся оборотов двигателя и скорости автомобиля.
  3. Электродвигатель вращает карданный вал рулевого механизма. В результате уменьшается усилие, необходимое для поворота рулевого колеса.

Датчик скорости обеспечивает нормальное соотношение между коэффициентом усиления устройства и объемом движения автомобиля.Если скорость низкая, рулевое колесо поворачивать становится труднее. Поэтому блок управления понимает, что нужно увеличивать усиление. И наоборот, если вы двигаетесь с большой скоростью, следует прилагать меньше усилий. Следовательно, рулевое управление с электроусилителем не участвует.

Устройство начинает работать через 5 секунд после включения зажигания водителем. Если вдруг произойдет поломка в электроусилителе, автоматика системы управления отключит его, в результате автомобиль перейдет в ручной режим.Это обеспечивает стопроцентную безопасность в случае внезапной поломки устройства. Таким образом, вы можете не беспокоиться о безопасности своей жизни.

Установка электроусилителя на «семерку»

Блок-схема подключения электроусилителя (может использоваться с любым автомобилем ВАЗ) представлена ​​ниже.

Для установки электроусилителя руля на 2107 необходимо выполнить следующие действия:

  1. Отсоединить аккумулятор от аккумулятора во избежание короткого замыкания во время работы.
  2. Выверните винты, которыми крышка крепится к рулевой колонке.
  3. Снимите кардан рулевого управления, замените его новым, который идет в комплекте с устройством.
  4. В инструкции вы обязательно найдете схему, по которой необходимо просверлить отверстия, которыми будет крепиться корпус усилителя.
  5. Зафиксируйте весь механизм.
  6. Подсоедините провода, идущие от датчиков частоты вращения и скорости двигателя.
  7. Подключите питание к устройству с помощью предохранителя.
  8. Затем нужно переустановить кожух и подсоединить клеммы аккумулятора.

Монтажные работы займут не более двух-трех часов. Гарантийный срок службы электрического усилителя — один год.

Как пройти техосмотр

Электроусилитель руля на 2110, как и на семерке, должен быть установлен правильно. Проблема в том, что при такой настройке вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами дорожного движения… Следовательно, вы можете столкнуться с определенными трудностями при прохождении техосмотра автомобиля.

Можно попытаться скрыть тот факт, что автомобиль оснащен электроусилителем. Для этого просто отключите его от источника питания. Если этого не сделать, то во время диагностики люфта механик поймет, что была произведена доработка. И билет техосмотра он вам не выдаст. Поэтому, чтобы все было законно, нужно распечатать письмо производителя евро.В нем говорится, что конкретная модель электроусилителя отвечает всем требованиям, которые необходимы для установки на ВАЗ-2107. Копию этого письма необходимо иметь при себе во время технического обслуживания.

Вместе с этим письмом необходимо иметь справку, выданную автосервисом, в котором установлено устройство. Только при наличии всех этих документов вам может быть выдана диагностическая карта. Если даже при наличии этих документов вам не выдали диагностическую карту, вы должны запросить отказ в письменной форме с четким указанием всех причин.Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказаться от выдачи технологической карты вы не сможете.

Купить Лада Нива / 2101-2107 Реле стеклоочистителя с регулировкой паузы (память) 722.3777-02 за 19,40 $

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

1 Установка прерывателя стеклоочистителя
ВНИМАНИЕ !!! Установка выключателя
при отключенном аккумуляторе.
1.1. Отсоедините жгут проводов от подрулевого переключателя стеклоочистителя, открыв 6-контактный разъем, расположенный за панелью приборов или внутри крышки рулевой колонки.
1.2. Подсоедините щетки стеклоочистителя промежуточного слоя стеклоочистителя к сформированному жгуту жгута проводов.
1.3 С помощью разъема подсоедините свободный провод выключателя к проводу, соединяющему подрулевой переключатель с двигателем омывателя. Это один из проводов 2-пинового подрулевого переключателя, потенциал которого при включении омывателя меняется с +12 В на 0 В или наоборот (в зависимости от конкретной марки автомобиля).
1.4 Используя монтажное отверстие прерывателя, установите его в удобном месте на автомобиле.Щетка стеклоочистителя готова к использованию.


2 Отрегулируйте паузу
2.1 Установите переключатель режима стеклоочистителя в «Прерывистый режим» — будет установлено стандартное время работы стеклоочистителя (приблизительно 5 секунд между движениями щетки).
2.2 Для изменения паузы установите переключатель в положение «Выкл.» И, удерживая нужную паузу, переведите в положение «Прерывистый режим». Устанавливается новое значение паузы. Диапазон изменения паузы от 0,5 до 45 секунд.
2.3 Паузу можно изменить и другим способом: переведите переключатель в положение «Непрерывно» и во время первого хода щеток — обратно в положение «Прерывистый режим».
Величина паузы будет равна промежутку времени от последнего движения щеток до момента перехода в положение «Непрерывный режим».
Паузу можно изменить в любой момент, повторив пункт 2.2 или 2.3.

3 Другие режимы
3.1 Ход щеток с подачей воды начинается с задержкой 0,5 секунды (позволяет накопить достаточное количество воды на лобовом стекле до первого хода щеток).
3.2 После чистки кистью делают три мазка.

Где находится предохранитель форсунки бензонасоса ваз 2107. Не включается топливный насос

При включении зажигания на автомобилях с инжекторным двигателем питание подается на соответствующую клемму контроллера, подключенного к замку зажигания. Это питание является сигналом для включения главного реле, через которое питание подается на форсунки, катушки зажигания (модуль зажигания), реле топливного насоса и так далее. То есть, если реле неисправно или цепь не запускается, двигатель не запустится.Как найти неисправность, если двигатель не запускается из-за главного реле. Сначала найдите место для его установки на машине. В основном он устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.

Там же установлены предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ-2107, ВАЗ-2109 и его модификациях он располагается на полке под бардачком или под ним. На автомобилях марки ВАЗ-2110 и аналогичных под боковой консолью консоли отопителя, со стороны пассажира.На автомобилях ГАЗ они обычно располагаются под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышно характерного щелчка на реле, необходимо использовать контрольную лампу, подключенную к минусу, проверить питание на выводах 85 и 86 гнезда главного реле. При использовании контрольной лампы ее ток потребления не должен превышать 0,25 А. В противном случае контроллер может выйти из строя. Если контрольная лампа не горит ни на одной клемме, значит, на реле не поступает питание.Это может быть вызвано перегоревшим предохранителем или обрывом питающего провода. В случае, когда на одном выходе лампа горит ярко, а на втором горит дотла, и при этом реле может сработать, вынуть реле из розетки и соединить выводы 85 и 86 с контрольной лампой. . при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода, идущего от реле к контроллеру, и контакта отрицательных проводов от контроллера к корпусу мотора.На автомобилях ВАЗ эти провода крепятся с торца головки блока цилиндров над термостатом, а на автомобилях ГАЗ к шарнирному пальцу ресивера и впускного коллектора в районе четвертого цилиндра. Если провода в порядке, но реле не включается — неисправен контроллер. Например, на автомобилях Волга частая неисправность в этом случае — обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.

В случае, если при включении зажигания слышен щелчок и срабатывает реле, необходимо проверить питание на выводах 87 и 30.Для этого подключенная к минусу контрольная лампа должна коснуться клеммы 87. Если контрольная лампа не горит, то вероятным предохранителем может быть предохранитель или обрыв провода. В случае, когда на выводе 87 есть плюс, а при включенном реле вывод 30 отсутствует, значит, контакты реле сгорели и их следует заменить. На автомобилях ВАЗ для этого можно использовать подходящее реле от монтажного блока, например реле включения сигналов, ближнего или дальнего света фар и так далее.
При поиске неисправности, при которой не включается главное реле, необходимо учитывать наличие на автомобиле противоугонных систем. Когда они установлены, нередко включают в цепь реле блокирующее реле, которое размыкает свою цепь питания при срабатывании сигнализации.

Наши читатели часто обращаются к нам с проблемами, возникающими при их обслуживании и эксплуатации автомобилей. В последнее время много вопросов типа «… не работает форсунка бензонасоса ВАЗ 2109.«Что делать?». Постараемся внимательно проанализировать эту неисправность и найти пути ее устранения.
В случае, когда стартер автомобиля «крутится» нормально, но двигатель не запускается, необходимо проверить, подано ли топливо насос включен. На машинах российского производства работу этого устройства можно услышать прямо из салона — по звуку, идущему из-под заднего сиденья. Если при включении зажигания вы не услышали характерное «гудение» со стороны багажника автомобиля, тогда потребуется проверить предохранители на целостность, работу реле управления двигателем (основного) и реле топливного насоса.

Проверка предохранителей

На ВАЗ 2107, 08 и 09 предохранители и реле расположены на полке под бардачком. В «десятом» семействе искать их придется с пассажирского сиденья, под боковой крышкой в ​​консоли печки. Другой отечественный производитель — ГАЗ — прячет предохранители под капотом автомобиля, размещая их на пассажирской стороне передней стенки салона. Убедившись, что целостность этих деталей в порядке, приступаем к следующему этапу ремонтных работ.

Тест реле

Если главное реле не работает, нам нужно будет проверить цепь его включения. Если он включается, но реле насоса нет, придется проверить питание на выводах № 86 и 85. Чтобы определить, почему не работает бензонасос ВАЗ 2110, 2109, нам понадобится одно простое устройство — контрольная лампа, которую можно изготовить самостоятельно. При использовании лампы нужно помнить, что потребляемый ею ток не должен быть выше 0,25А. Один вывод устройства подключаем к «минусу» контроллера, а другой поочередно подводим к разъемам.Возможные результаты нашего «исследования»:
1. Не горит свет. Это означает, что на топливное реле не подается электроэнергия. Причиной неисправности может быть обрыв в зоне цепи или перегоревший предохранитель.
2. При проверке одного из разъемов лампа горит ярко, а другой мерцает тусклым светом. Вытащите реле из колодца и соедините клеммы 85–86 с клеммами контрольной лампы. Включите зажигание. Если лампочка загорится, но через 30 сек. гаснет, это будет означать слабый контакт колодца с реле.Если лампа вообще не загорается, это означает, что реле контроллера — топлива разомкнуто или контроллер неисправен.
Есть еще одна проблема — реле бензонасоса ВАЗ 2110 включается, но само не работает. Что делать в этой ситуации?
Контрольная клемма № 87 реле топливного насоса. Если лампа загорается при прикосновении к клемме, продолжаем тест, вынимая из колодки контакты № 30 и 87 и соединяя их между собой перемычкой. Этим мы убедимся, что агрегат исправен, а причиной поломки является реле.Свет не загорелся? Итак, нам необходимо заменить предохранитель или восстановить целостность проводки в цепи.
Но что делать, если насос не запускается? Не снимая перемычек с контактов № 30 и 87, подключите один из выводов контрольной лампы к «минусу», а другой к проводу, который подключается к блоку. Если топливный насос (форсунка) ВАЗ 2110 погружного типа что входит в топливный модуль не работает, отсоедините разъем и прикоснитесь клеммой лампы непосредственно к каждому толстому проводу. Если лампа не загорается при прикосновении к одному из проводов, это будет означать наличие обрыва в цепи реле, то есть насоса или модуля, который необходимо устранить.
Тестируем внешние устройства таким образом: клемму контрольной лампы присоединяем либо к толстым проводам, либо к самому разъему. Если загорается, снимите вторую клемму с земли и подсоедините ко второму разъему помпы. Лампа не горит — плохой контакт «минуса» («массы» кузова автомобиля) с самой помпой или обрыв цепи.
Надеемся, что эта статья может существенно помочь в решении вашей проблемы, так как ее информационное наполнение было протестировано на одном из наших друзей. Молодой человек даже не знал, где находится реле (форсунка) бензонасоса ВАЗ 2107, хотя этой машиной владел он более трех лет. Прочитав обзор, он самостоятельно разобрался в проблеме, однако ни один из предложенных нами методов тестирования не помог ему выявить причину неисправности. Это могло означать только одно — насос не работает, потому что у него вышел из строя электродвигатель, и в этом случае деталь необходимо заменить.

Топливный насос

В — это ахиллесова пята всех автомобилей отечественного производства. Практически в каждом ВАЗе или Москвиче водитель хоть раз сталкивался с проблемой отсутствия подачи топлива в двигатель. Либо мембрана растянется, либо из-за перегрева помпы упадет ее производительность, тогда выйдет из строя шток привода механического насоса, казалось бы, за столько лет этот агрегат можно было довести до совершенства. И как показалось производителю, он сумел найти выход из этой ситуации и начал устанавливать на автомобили электрические бензонасосы, но, как показывает практика, ситуацию это не спасло, а можно сказать только усугубило.

Если раньше водителю было достаточно открыть капот и отремонтировать или заменить неисправный бензонасос, то теперь он должен прозвонить жгут проводов и контакты реле, которые разбросаны по всей машине. Чтобы облегчить поиск неисправности, мы решили написать эту статью, которая поможет владельцу ВАЗ 2107 возобновить подачу бензина в двигатель.

Первое, на что нужно обратить внимание — помните, может быть, на вашей машине стоит система безопасности, которая блокирует помпу в активном состоянии, такая ситуация не редкость, когда половина машины разобрана и проблема кроется в сигнализации или самодельное противоугонное устройство.

Схема подключения бензонасоса ВАЗ 2107

На самом деле в Интернете существует множество схем подключения, но по неизвестным нам причинам они настолько неинформативны и запутаны, что обычному человеку очень сложно в них разобраться. Поэтому мы решили, что стоит его нарисовать более доступным и наглядным способом:

По нему уже можно понять, где нужно искать неисправность.
Итак, мы ознакомились со схемой, теперь опишем действия водителя, если после поворота ключа или во время движения перестал работать электробензонасос:

1.Нам нужно проверить электромагнитное реле REL1, в семерке это реле находится в бардачке, кроме этого реле на монтажной плате есть еще два реле, но они нам сегодня не нужны. Поэтому откручиваем монтажную пластину и начинаем проверку среднего реле:

А) находим толстый розовый провод и включаем зажигание, если с проводом все в норме, то на нем должно появиться напряжение +12 Вольт (клемма 30). Если напряжение поступает, то снимаем провода с тестера и замыкаем серым (вывод 87).Если помпа не работает, значит, проблема не в том, а затем переходите к следующему пункту «B», а если он работает, то к пункту «D».

В) переезжаем в багажник, находим расположение бензонасоса и проверяем две «фишки» черного цвета — более вытянутую и белую, что находится прямо на ВАЗ 2107. Инженеры, разработавшие бензонасос, наверняка поставили какие-то скрытые. смысл в его конструкции, ведь в 90% отказов помпы виноват белый разъем, добраться до которого без демонтажа помпы невозможно.Если, тем не менее, вы дошли до этой точки, мы рекомендуем вам заменить белый разъем на обычное паяное соединение. Сама причина выхода из строя белого разъема — в расчете на нагрузку: через этот контакт протекают значительные токи, а сам контакт имеет небольшую площадь и со временем просто выгорает. Если с этими разъемами все в порядке, переходите к следующему шагу.

В) проверяем целостность и надежность «заземляющих» контактов — это черный провод, конец которого с помощью самореза соединяется с нижними точками ствола.

Г) проверить питание на катушке реле 1, если поступает, но топливный насос не работает — реле под замену.

Если нет питания, то нужно следить, чтобы на реле не приходил плюс-минус. На тонком черно-сером проводе должен быть минус, если минус пропал, а провод цел, рекомендуем обращаться в СТО, так что вы, скорее всего, не справитесь. Если плюса или минуса нет, то последовательно вызываются предохранители F1, F2, F3.

Надеемся, что наша статья и фото помогли найти неисправность в цепи управления и питания топливного насоса на ВАЗ 2107.

Все в принципе несложно. Для удобства и безопасности снял бензобак и принес домой.
Для начала снимаем все трубки (2 основных бензоблока отворачиваем ключами 17 и 2 трубки для сброса давления вручную) и блок с проводами, питающими сам мотор.


Далее ключом на 7 откручиваем 8 гаек крепления фланца бензонасоса к бензобаку и вытаскиваем весь хрен в сборе.Далее снимаем фильтр 2 отвертками (прикладываем силу и смело тянем обратно, сидит плотно), затем снимаем защелку мотора и снимаем. Самое напряженное — снять трубку, ее нужно нагревать от помпы. Я просто отрезал.

Вот он мотопомпа.



Далее есть важный нюанс в замене ТНВД на новый. Вам нужно посмотреть номер и модель своей помпы и поискать такую ​​же, или аналог, на который ее можно заменить.Это необходимо для стабильной работы системы, а неправильный выбор насоса может привести к неправильному давлению, увеличению расхода и т. Д. Бош 0 580 454 035 заменил на российский аналог СОАТЭ 60.1139 ст. Оскол.
Далее собираем все обратно, замачиваем шланг в кипятке на 1-2 минуты и быстро надеваем на помпу, вставляем в розетку на кронштейне и надеваем защелку и желательно ставить новый сетчатый фильтр по цене 25 р. Получаем готовый дизайн.



Смотрим, нормальная ли прокладка между фланцем и бачком, оставляем (купил новую и в итоге оставил старую нормально было). Закладываем всю хрень в бензобак, прикручиваем 8 гаек и несем бак к машине. При установке бачка есть нюанс, там 2 железных фиксатора, когда ставишь на место, держишь внутренний фиксатор так как он легко вылетает из паза, а чтобы вставить на место придется снимать танк. Скрепляем все шланги и вставляем блок на место.
Далее при желании измеряем давление в топливной рампе. Купил штатный ВАЗ датчик уровня топлива. Давление при работающем двигателе с возвратом должно быть от 2,3-2,5 балла, а при повороте ключа зажигания при подкачке насоса 2,8-3,0 перед пуском двигателя. Всем удачи и поменьше урона)

Лада 2107 1.5 Технические характеристики и размеры

Лада 2107 1.5 Производительность

Максимальная скорость : 152 км / ч или 94 миль / ч
Разгон от 0 до 100 км / ч (от 0 до 62 миль / ч): 17.0 с

Лада 2107 1.5 Габаритные размеры, аэродинамика и вес

Колесная база: 242 см или 95,28 дюйма
Длина : 414 см или 162,99 дюйма
Ширина : 162 см или же 63,78 дюйма
Высота : 145 см или же 57.09 дюймов
Коэффициент аэродинамического сопротивления — Сх:
Передние тормоза — Размеры дисков: Диски (- мм)
Задние тормоза — Размеры Dics: Барабаны (- мм)
Передние шины — Размеры дисков: 165 / — R13
Задние шины — Размеры дисков: 165 / — R13
Снаряженная масса: 1000 кг ИЛИ ЖЕ 2205 фунтов
Соотношение массы и выходной мощности: 13.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
