Рулевое управление ВАЗ-2107: описание, устройство и ремонт

Рулевое управление ВАЗ-2107 очень сильно похоже на то, которое устанавливалось на стареньких копейках. Отличие только в том, что размеры рулевого редуктора немного больше. В целом же конструкция аналогичная.

Рулевое управление — это одна из важных частей в любом автомобиле, выход из строя одного компонента приводит к полной неспособности совершать передвижение. Все работы по обслуживанию можно выполнить самостоятельно. Единственное, что лучше доверить специалистам, — регулировку развала и схождения передних колес.

Расположение рулевой трапеции

Все наконечники и рулевые тяги располагаются под моторным отсеком, практически возле земли. Если вывернуть до упора руль, то вы сможете увидеть наконечники рулевых тяг, которые при помощи подвижных шарниров установлены на поворотных кулаках. Конструкция трапеции состоит из:

  1. Одной средней рулевой тяги.
  2. Двух рулевых тяг по бокам.
  3. 6 наконечников, которые представляют собой подвижные шарниры.

Элементы системы фиксируются при помощи гаек с прорезями, в которые устанавливаются штифты, противодействующие проворачиванию.

Поломки рулевой трапеции

Необходим ремонт рулевого управления ВАЗ-2107, если есть следующие признаки поломок:

  1. Значительное увеличение люфта рулевого колеса.
  2. Появление стука со стороны рулевого управления им.
  3. Неравномерный или слишком быстрый износ покрышек.

Покрышки могут быстро изнашиваться по причине того, что крайние рулевые тяги настроены неверно либо деформированы.

При езде будет чувствоваться, что автомобиль ведет в сторону. Обязательно проведите полную диагностику автомобиля, так как аналогичные признаки проявляются и во время поломок других компонентов передней подвески. Своевременная регулировка рулевого управления ВАЗ-2107 позволит избежать более серьезных проблем.

Диагностика рулевой трапеции

Для диагностики состояния наконечников и рулевых тяг нужно установить автомобиль на смотровой яме или подъемнике и выполнить следующие действия:

  1. Осмотреть рулевые наконечники, особое внимание уделить состоянию пыльников. На них не должно быть трещин и разрывов.
  2. На шарнирах максимальный люфт должен быть не более полутора миллиметров. При помощи монтажной лопатки подергайте шарнирное соединение в стороны. Если будут слышны посторонние звуки, необходимо заменить наконечники.
  3. Самое уязвимое место рулевого управления — это наконечники, тяги заменяются очень редко. Они выходят из строя при сильных ударах по подвеске или во время аварии. Вообще, если рулевая тяга подлежит замене, лучше всего ставить новую. Нельзя пытаться выпрямлять старые и устанавливать их назад.
  4. Маятниковый механизм установлен на правой части автомобиля и предназначен для того, чтобы обеспечить синхронный поворот передних колес. С помощью этого простого устройства обеспечивается максимальная устойчивость во время прохождения поворотов.

Это краткое описание рулевого управления ВАЗ-2107 и его характерных неисправностей. Если есть хоть какой-то признак поломки, обязательно проведите диагностику и устраните поломку.

Маятниковый механизм

Располагается маятник рулевого управления в нижней части капота с правой стороны. Лучше всего этот механизм осматривать на яме или эстакаде. При помощи сошки рулевого управления ВАЗ-2107 осуществляется синхронный поворот колес во время вращения редуктора. Обычно при поломке маятника появляется стук во время езды по кочкам, увеличивается люфт рулевого колеса.

При этом ощущается, что для вращения рулевого колеса необходимо прикладывать большие нагрузки. Все эти признаки могут появляться также при существенном ослаблении болтов крепления либо же при сильной затяжке регулировочных гаек на редукторе. Поэтому перед тем как производить ремонт маятникового механизма, нужно убедиться в его неисправности.

Рулевая колонка

Это вал, при помощи которого происходит передача вращения от руля к редуктору. Закреплен он с помощью кронштейна на кузове автомобиля.

Колонка — это вал, состоящий из крестовин. Конструкция очень похожа на кардан. При аварии рулевой механизм полностью складывается, что обеспечивает безопасность водителя.

Чтобы облегчить управление, верхний вал вращается на двух подшипниках игольчатого типа. Ремонт рулевого управления ВАЗ-2107 необходим в том случае, когда присутствуют следующие симптомы:

  1. Появляется скрип внутри колонки. Причиной обычно является деформация элементов панели и подрулевого переключателя.
  2. Увеличение люфта руля появляется при ослаблении гайки, которой крепится руль к валу. Чтобы избавиться от поломки, необходимо закрутить гайку, разобрав рулевое колесо.
  3. Наличие люфта на оси появляется в том случае, если крепления на кронштейне и шлицевые соединения сильно изнашиваются или ослабляются.

Если гайки и болты ослабляются, начинается стирание шлицов. При этом автомобиль запросто может потерять управление. Обязательно устраните люфт рулевой колонки, как только обнаружите неисправность.

Поворотные кулаки

Самый надежный элемент в устройстве рулевого управления ВАЗ-2107 — это поворотный кулак. Он долговечный и очень прочный, но при ремонте подвески его приходится иногда снимать. При помощи поворотных кулаков удерживаются ступицы колёс. Фиксируется этот элемент на нижнем и верхнем рычагах при помощи подвижных шаровых опор.

Во время поворота руля редуктор при помощи рычагов выворачивает кулак в нужную сторону. При этом обеспечивается поворот автомобиля в нужном направлении. Изготавливаются элементы из чугуна, поэтому без труда выдерживают высокие нагрузки. Одна из наиболее частых поломок — это деформация от сильных ударов по подвеске, от езды по неровным дорогам и после аварии. Также могут проявляться следующие признаки:

  1. Увеличение люфта из-за поломки подшипника ступицы и сильного износа оси кулака.
  2. Неравномерный или быстрый износ покрышек.
  3. При движении по ровной дороге автомобиль постепенно уходит в сторону.

Неравномерный износ резины может быть вызван неверной установкой развала и схождения колес. Поэтому прежде чем обвинять во всех бедах поворотный кулак, нужно тщательно продиагностировать всю переднюю подвеску. Вполне возможно, что имеет место быть чрезмерный износ сайлентблоков или наконечников рулевых тяг.

Увеличение люфта рулевого колеса

Для того чтобы проверить люфт руля, необходимо выполнить следующие действия:

  1. Поставьте автомобиль на ровной площадке.
  2. Накачайте колеса, чтобы уравнять давление.
  3. Установите руль таким образом, чтобы передние колеса были направлены параллельно центральной оси автомобиля.
  4. Установите линейку таким образом, чтобы она упиралась в приборную панель, слегка касалась выключателя света и рулевого колеса.
  5. Медленно пробуйте вращать руль и при этом следите за тем, как располагаются передние колеса.
  6. При смещении колёс нужно остановить вращение рулевого колеса.
  7. Сделайте отметку на руле напротив линейки.
  8. Начните вращать руль в обратную сторону до момента, когда колеса начнут проворачиваться.
  9. Установите вторую метку.

После всех проведенных действий необходимо измерить расстояние между этими двумя метками. При нормальном люфте, который составляет 5 градусов, расстояние будет 17 мм. В том же случае, если это значение окажется меньше, потребуется заменить рулевой редуктор или зажать гайку червячного механизма.

Тяги, сошка, шарниры- где все это?

Основные детали и узлы рулевого управления Ваз-2107 и других заднеприводных моделей показаны на рисунке ниже. Чтобы понять,что неисправно, вспомним «кто есть кто». А еще нужно помнить о том, что поломки деталей и узлов рулевого управления очень опасны и, в большинстве случаев, приводят к серьезным авариям! Например, при обрыве рулевой тяги передние колеса теряют связь с рулем и машина улетает в кювет или на «встречку». Чтобы такого не произошло, давайте проверим состояние рулевого управления нашей «классики».

Рулевое управление Ваз-2107

1– боковая тяга. 2– сошка. 3– средняя тяга. 4 – Маятниковый рычаг. 5– регулировочная муфта. 6- нижний шаровой шарнир передней подвески. 7- правый поворотный кулак. 8- верхний шаровой шарнир передней подвески. 9- правый рычаг поворотного кулака. 10- кронштейн маятникового рычага. 11- подшипник верхнего вала рулевого управления. 12, 19- кронштейн крепления вала рулевого управления. 13- труба кронштейна крепления вала рулевого управления. 14- Верхний вал рулевого управления. 15- картер рулевого механизма. 16- промежуточный вал. 17- облицовочный кожух. 18- рулевое колесо. 20- фиксирующая пластина передка кронштейна. Стяжной болт крепления карданного шарнира. 22- лонжерон кузова.

Осмотр и проверка рулевого управления Ваз-2107

Проверять рулевое управление нужно если у вашего автомобиля появились такие признаки:

-повышенный люфт (свободный ход) руля;
-стуки в районе передних колес;
-затрудненное (тугое) вращение руля.
Все работы лучше и удобнее выполнять в смотровой канаве или на подъемнике. Обязательно пригласите помощника, одному с проверкой не справиться. Перед работой машину нужно хорошенько отмыть снизу.
Установим руль в положение для движения по прямой. Поворачивая руль влево- вправо поочередно проверяем:
-люфт руля по ободу 18 – 20 мм;
-в шарнирах и соединениях не должно быть стуков;
-крепления картера рулевого механизма и маятникового рычага не ослабли;
-в шаровых шарнирах тяг и в кронштейне маятникового рычага нет люфтов, а сошка не перемещается в осевом направлении;
-усилие поворота руля не превышает 20 кгс;
-регулировочные муфты боковых тяг надежно закреплены хомутами;
-все защитные колпачки и резиновые чехлы не имеют трещин и разрывов.

Шаровые шарниры рулевых тяг считаются исправными, если осевое перемещение (вдоль оси пальцев) не более 1,5 мм. При нажатии монтировкой на шарнир должно чувствоваться сопротивление пружины.

Устранение неисправностей

Ослабленные резьбовые соединения нужно подтянуть, поврежденные и изношенные узлы и детали- заменить. Наиболее часто под замену попадают рулевые тяги с шарнирами и маятниковый рычаг. Тугой руль или стук в рулевом механизме устраняются регулировкой зацепления червяка. После замены тяг нужно отрегулировать углы развала и схождения колес.

Посмотрите видео по диагностике рулевых тяг

Классические модели Волжского автозавода отличаются высокой надежностью. Рулевой механизм автомобиля ВАЗ 2107 имеет сложное устройство и обеспечивает надежное управление в разных дорожных условиях. В процессе модернизации машины была разработана и установлена травмобезопасная колонка с составным валом. Размер установленного на ней руля позволяет водителю легко совершать маневры. Полный поворот колеса от упора и до упора – 3,5 оборота. Рулевая колонка передает усилие на привод через составной вал.

Механизм рулевой автомобиля ВАЗ 2107 достаточно информативен, в тоже время не утомляет и не усложняет управление машиной. Несколько затруднен поворот руля (несмотря на довольно большой диаметр) на стоянке, однако после начала движения сопротивление значительно ослабевает. У исправного рулевого механизма есть небольшой люфт, предельное значение которого определено правилами дорожного движения и руководством по эксплуатации. Система тяг и большое количество деталей в редукторе обуславливают это явление. В целом рулевое на семерке довольно надежное.

Устройство механизма рулевого и принцип действия

Система управления на ВАЗ 2107 по многим деталям унифицирована с первой моделью. Устройство и конструкция рулевого управления претерпели лишь небольшие изменения, в его состав входят:

  • механизм, передающий усилие от водителя на исполнительную часть;
  • привод рулевой непосредственно осуществляет поворот колес на требуемый угол.

Механизм рулевого управления в свою очередь состоит из следующих деталей и узлов:

  1. вал составной с карданной передачей;
  2. руль, (диаметр 520 мм) точнее колесо рулевое с колонкой;
  3. редуктор червячный.

Система включает в себя такие элементы;

  1. сошка;
  2. средняя и две боковые тяги и шарнирами шаровыми;
  3. рычаг маятниковый;
  4. рычаги поворотные.

Наружные тяги состоят из двух частей, позволяющих изменять их размер для регулировки угла схождения.

Схема рулевого управления

Работа системы в целом выглядит следующим образом: водитель вращает руль, размер которого позволяет выполнять это действие с небольшим усилием. Через составной вал в действие приводится червячный редуктор, понижающий число оборотов. Рулевой механизм автомобиля ВАЗ 2107 смазывается маслом ТАД-17, заправленным в редуктор. Вращение червячной шестерни вызывает перемещение двухгребневого ролика, что вызывает поворот вторичного вала.

Сошка, насаженная на него, поворачивается и увлекает за собой систему тяг. Эти детали воздействуют на рычаги и осуществляют синхронный поворот колес на заданный угол. Руль, который имеет удобный для водителя размер, в средней части имеет панель включения звукового сигнала. Устройство рулевого управления автомобиля ВАЗ 2107 имеет достаточно большой ресурс при правильном и своевременном выполнении регламентных работ.

Техническое обслуживание и ремонт

Автомашина ВАЗ 2107 имеет довольно надежное рулевое управление, система проверена годами эксплуатации. Диаметр рулевого колеса подобран удачно, его размер позволяет минимизировать нагрузку на водителя при управлении автомобилем. Оборудование нуждается в периодическом осмотре и обслуживании:

  1. Механизм при проведении ТО тщательно осматривается на предмет увеличения люфта и повышения износа шаровых шарниров. Руль, размер которого оптимальный, поворачивается из стороны в сторону. Отсутствие реакции со стороны колес при отклонении колеса от начального положения более чем на 5 градусов свидетельствует о значительном износе.
  2. Масло в картере червячного редуктора меняется через каждые 60 тыс. км пробега. Устройство проверяется на отсутствие течей эксплуатационной жидкости через сальники.
  3. Рычаг маятниковый рулевого управления автомобиля ВАЗ 2107 осматривается при медленном повороте руля из стороны в сторону. Перемещения деталей в вертикальной плоскости не допустимы.

Любые неисправности рулевого подлежат немедленному устранению: механизм и привод частично демонтируются. Производится дефектация деталей, вся рулевая система проверяется с особой тщательностью. Узлы со следами значительной выработки подлежат замене.

Ремонт рулевого редуктора ВАЗ-2107 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Здравствуйте, уважаемые форумчане. После небольшого ДТП в рулевом редукторе появилась течь масла, люфт и деформация сошки. Но решенно было привести его в порядок. Фотографии немного, так как было жалко пачкать фотоаппарат, но вполне достаточно, чтобы понять основные моменты. Для работы понадобятся следующие инструменты: два ключа на 17, один на 13, головка или ключ на 30 (ключ предпочтительней на мой взгляд), молоток (желательно потяжелее), ключ на 19, шлицевая отвёртка, зубило и наверное удобным будет съёмник для сошки, но у меня его не было.

То, что нужно менять определиться после разборки, но в любом случае нужно будет заменить новыми два сальника и прокладку крышки, а так же три самоконтрящиеся гайки крепления редуктора к лонжерону.
Вывешиваем переднюю часть авто (или работаем в яме). Снимаем рулевые тяги с сошки. В салоне откручиваем болт крепления промежуточного вала рулевого от вала червяка (редуктора). Затем откручиваем три гайки болтов крепления редуктора к лонжерону. Удобней использовать накидные ключи. Под капотом снимаем расширительный бачок, адсорбер (на инжекторе), свечные провода, шланг вакуумного усилителя тормозов. Когда редуктор будет откручен от лонжерона, то снимаем с его вала в салоне вал рулевой — если рукой его не стянуть помагаем аккуратно молотком. После чего поворачиваем сошку до упора влево и вынимаем редуктор вверх. Собственно вот и он. Под редуктором могут быть прокладки — запоминаем их расположение.

Далее откручиваем заливную пробку и сливаем (если оно есть) масло. Далее нужно открутить гайку сошки и снять её. Это сама тяжёлая в прямом смысле слова часть. Перед этим рекомендуется всё залить WD 40. Использовал вот это.

Те что слева — были сломаны. Те что справа — советую использовать. Головкой на 30 можно пользоваться если вороток к ней достаточно прочный. Укладываем редуктор на ровную твёрдую поверхность и подкладываем две дощечки так, чтобы не повредить шлицы вала червяка и создать устойчивость редуктора — той стороной, на которую смотрим на первом фото вниз. Далее крепко держим редуктор и, надев ключ, ударами молотка по ключу откручиваем гайку. Далее ставим редуктор на торец вала сошки и молотком (или съёмником) снимаем её. Кто боиться повредить резьбу на вале могут накрутить на неё гайку до совпадения её плоскости с плоскостью торца вала. Снять сошку достаточно проблематично и возможно её придётся срезать — соответсвенно её меняем на новую. Правда и в случае снятия молотком её ограничительные ушки сильно мнуться. Далее откручиваем болты крышек редуктора, откручиваем контрящую гайку регулирующего болта и вращая его по часовой стрелке немного приподнимаем, отрученную ранее, крышку и сдвигаем её по направлению к валу червяка и снимаем её. Далее вынимаем вал сошки, лёгкими ударами выбиваем вал червяка (держим при этом наружнее кольцо подшипника и сепаратор от падения) и вынимаем его. Затем вынимаем сальники: сальник червяка выбиваем длинной отвёрткой и молотком с противоположной стороны через полость редуктора, а сальник вала сошки зубилом — вставляем его снаружи так, чтобы зацепиться за кромку сальника и, подложив под зубило ключик, ударяя по противоположному концу зубила выбиваем сальник (делаем типа качельки). Протираем всё тряпкой и осматриваем на наличие повреждений, задиров, вмятин и так далее. Повреждённые детали меняем. Вот разобранный редуктор.

На фото видны металлические прокладки для регулировки зазора в подшипниках червяка (правый верхний угол), сальники новые и старые (правый нижний угол), сошки (слева новая, а справа старая — на ней видно, как помялись ушки от ударов молотка и то, что отверстия для пальцев рулевых тяг лежат не в одной плоскости после ДТП). Слева не мясорубка, а картер рулевого редуктора.
Далее собираем всё в обратной последовательности, не забыв смазать все части трансмиссионным маслом, а сальники литолом. Ставим новую картонную прокладку под крышку с регулировочным винтом. Одеваем новую сошку (шлицы вала смазал вдэшкой), гровер и прикручиваем гайку. Гайку нужно затянуть с училием 20 кгс/м. Я затянул на сколько хватило сил, но в пределах разумного. Далее устанавливаем редуктор на место. Удобней работать в двоём. Осбенно помошник пригодится, чтобы соединить вал червяка с валом рулевым. Тут есть одна загвоздка. Сошку должна быть точно по середине, а руль находится в положении движение прямо. Но на деле одному это сложно сделать. Так, что можно собрать как получиться, а потом выставить среднее положение сошки и сняв руль поставить его прямо. Но и тут есть проблема — в таком случае руль будет блокироваться не в положении прямо, что особой роли не играет, но кому то может быть не удобно. В таком случае придётся снимать рулевую колонку и выставлять всё правильно. Среднее положение сошки выставляем так — считаем количество оборотов от упора до упора и дели на два. У меня было 2,5 оборота. Значит из крайнего положени я повернув руль на 1,25 обората получим среднее положение сошки. такое положение советую зафиксировать регулировочным болтом редуктора, затянув его (но в меру). Люфт отрегулируем позже. Далее затягиваем новые гайки крепления редуктора, соединяем рулевые тяги с сошкой. Заливаем масло в редуктор до кромки отверстия. Затем регулируем люфт рулевого редуктора. Удобней делать на авто, с вывешенной мордой. Вращая регулировочный винт добиваемся отсутствия люфта и не тугого вращения руля (небольшой поворот руля на пару миллиметров виден на движении колеса). Далее регулируем схождение — сами или на сервисе. Переставляем руль в случе его непрямого положения. Вот собственно и всё. Димон на зелёнке cпециально для сайта http://www.semerka.info

Инструкция замена рулевой колонки на ВАЗ 2107

Неисправность рулевой колонки, это самый неприятный стук из тех, что слышатся порой из-под передней оси. Небольшой, сначала едва заметный на мелких выбоинах, постепенно он усиливается и начинает ощутимо бить по рулю.

Хочется отметить что замена рулевой колонки, занятие довольно таки непростое, точнее данная работа не из приятных.

Но всё же если вы решили произвести данную процедуру самостоятельно, не воспользовавшись помощью специалиста, то в нашем фото отчёте подробно показано как произвести замену рулевой колонки самостоятельно.

Необходимый инструмент для замены:

  1. Молоток;
  2. Ключи гаечные на 17;
  3. Ключ-трещётка и головка с удлинителем к нему на 17,30;
  4. Монтировка;

Источник: http://zarulemvaz.ru/zamena-rulevoj-kolonki-na-vaz-2107/

1

Необходимый инструмент.

2

Итак, первым делом необходимо извлечь рулевой вал. который зажат в колонке.Затем берем ключ на 30, желательно конечно головку и мощный длинный вороток, и пытаемся сорвать гайку крепления рулевой колонки.

3

После этого откручиваем три болта крепления колонки к кузову автомобиля. Если честно, то это довольно неудобно делать, так как расстояние между гайками (под капотом) и самим кузовом очень мало и приходится выворачивать ключ чуть ли не наизнанку, чтобы удерживать болты от проворачивания.

4

На фото выше показан нижний болт, который наиболее неудобный для отворачивания. С обратной стороны откручиваем гайки трещоткой, чтобы все было удобнее и намного быстрее.

5

После того, как все гайки откручены, колонка отходи в сторону от кузова, но все еще держится на шлицах рулевой тяги. и сбить ее с вала не так-то просто. Можно сначала поддеть монтировкой и пробовать рывками сбить, или упираясь ногами.После того, как удалось сбить колонку, можно приступать к ее установке.

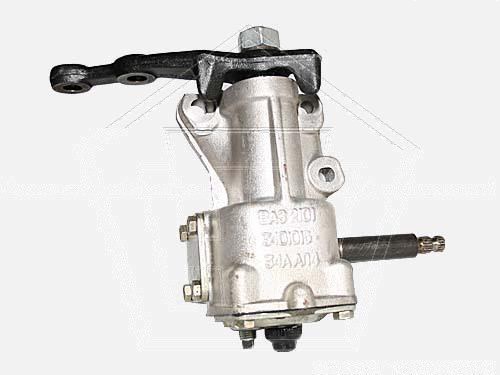

Механизм рулевой (рулевая колонка) ВАЗ 2104, 2105, 2107 АвтоВАЗ (оригинал)

Механизм рулевой / рулевая колонка / редуктор рулевой
с сошкой в сборе
ВАЗ 2105, 2104, 2107
(длинный вал)

Каталожный номер:
 21050-3400010-00

Внимание!
При транспортировке масло вытекает из механизма, поэтому при осмотре будьте осторожны. Берите с собой защитные перчатки.

Механизм новый! Не реставрация и не подделка
Подробно ниже в видео

Распаковка и обзор оригинального механизма рулевого в новой упаковке
https://youtu.be/a9QBvHZfzVk

Обзор дешевой колонки под оригинал:

купить колонку на ВАЗ 2104, 2105, 2107
продажа рулевого механизма на классику
новая рулевая колонка 2107 купить
рулива колонка жигуль
сколько стоит колонка на жигуля
купить хорошая колонка


|

Качество во всем. Редуктор действительно оригинал и качество. Консультация — качество. Упаковка — качество. Доставка — качество. Оперативность — качество. Никаких претензий, что сейчас большая редкость. Так держать и дальше.

|

Супер. Заказал не здесь, но продавец очень детально проконсультировал, как выбрать оригинал! Удивляюсь вообще продавцу, так как ему не выгодно было меня перенаправлять на конкурентов, но консультант вошёл в положение срочного ремонта, подсказал поставщиков ближе к моему городу и очень детально объяснил как выбрать именно оригинал. В конечном итоге получил новый и оригинальный редуктор. Огромное спасибо данному магазину и консультанту! Крайне человеческое отношение!

|

механизм огонь в новой упаковке без глянса масло вытекло при транспортировке через регулировочный болт

|

Пришло в оригинальной упаковке, масло чуть разлилось, это нормально при перевозке. Установил, масло сменил на полусинтетику. Проехал пока 100км, не стучит, не люфтит.

|

Рулевое отличное! Накатал 19 тыс. и всё оk! Рекомендую.

Написать отзыв

Ваше Имя:

Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.

Оценка: Плохо           Хорошо

Введите код, указанный на картинке:

Рулевое управление (руль) на ВАЗ 2107: устройство, ремонт, ТО


Классические модели Волжского автозавода отличаются высокой надежностью. Рулевой механизм автомобиля ВАЗ 2107 имеет сложное устройство и обеспечивает надежное управление в разных дорожных условиях. В процессе модернизации машины была разработана и установлена травмобезопасная колонка с составным валом. Размер установленного на ней руля позволяет водителю легко совершать маневры. Полный поворот колеса от упора и до упора – 3,5 оборота. Рулевая колонка передает усилие на привод через составной вал.

Механизм рулевой автомобиля ВАЗ 2107 достаточно информативен, в тоже время не утомляет и не усложняет управление машиной. Несколько затруднен поворот руля (несмотря на довольно большой диаметр) на стоянке, однако после начала движения сопротивление значительно ослабевает. У исправного рулевого механизма есть небольшой люфт, предельное значение которого определено правилами дорожного движения и руководством по эксплуатации. Система тяг и большое количество деталей в редукторе обуславливают это явление. В целом рулевое на семерке довольно надежное.

Устройство механизма рулевого и принцип действия

Система управления на ВАЗ 2107 по многим деталям унифицирована с первой моделью. Устройство и конструкция рулевого управления претерпели лишь небольшие изменения, в его состав входят:

  • механизм, передающий усилие от водителя на исполнительную часть;
  • привод рулевой непосредственно осуществляет поворот колес на требуемый угол.

Механизм рулевого управления в свою очередь состоит из следующих деталей и узлов:

  1. вал составной с карданной передачей;
  2. руль, (диаметр 520 мм) точнее колесо рулевое с колонкой;
  3. редуктор червячный.

Система включает в себя такие элементы;

  1. сошка;
  2. средняя и две боковые тяги и шарнирами шаровыми;
  3. рычаг маятниковый;
  4. рычаги поворотные.

Наружные тяги состоят из двух частей, позволяющих изменять их размер для регулировки угла схождения.

Схема рулевого управления

Работа системы в целом выглядит следующим образом: водитель вращает руль, размер которого позволяет выполнять это действие с небольшим усилием. Через составной вал в действие приводится червячный редуктор, понижающий число оборотов. Рулевой механизм автомобиля ВАЗ 2107 смазывается маслом ТАД-17, заправленным в редуктор. Вращение червячной шестерни вызывает перемещение двухгребневого ролика, что вызывает поворот вторичного вала.

Сошка, насаженная на него, поворачивается и увлекает за собой систему тяг. Эти детали воздействуют на рычаги и осуществляют синхронный поворот колес на заданный угол. Руль, который имеет удобный для водителя размер, в средней части имеет панель включения звукового сигнала. Устройство рулевого управления автомобиля ВАЗ 2107 имеет достаточно большой ресурс при правильном и своевременном выполнении регламентных работ.

Техническое обслуживание и ремонт

Автомашина ВАЗ 2107 имеет довольно надежное рулевое управление, система проверена годами эксплуатации. Диаметр рулевого колеса подобран удачно, его размер позволяет минимизировать нагрузку на водителя при управлении автомобилем. Оборудование нуждается в периодическом осмотре и обслуживании:

  1. Механизм при проведении ТО тщательно осматривается на предмет увеличения люфта и повышения износа шаровых шарниров. Руль, размер которого оптимальный, поворачивается из стороны в сторону. Отсутствие реакции со стороны колес при отклонении колеса от начального положения более чем на 5 градусов свидетельствует о значительном износе.
  2. Масло в картере червячного редуктора меняется через каждые 60 тыс. км пробега. Устройство проверяется на отсутствие течей эксплуатационной жидкости через сальники.
  3. Рычаг маятниковый рулевого управления автомобиля ВАЗ 2107 осматривается при медленном повороте руля из стороны в сторону. Перемещения деталей в вертикальной плоскости не допустимы.

Любые неисправности рулевого подлежат немедленному устранению: механизм и привод частично демонтируются. Производится дефектация деталей, вся рулевая система проверяется с особой тщательностью. Узлы со следами значительной выработки подлежат замене.

Как проверить состояние рулевого управления Ваз-2107 своими силами

Тяги, сошка, шарниры- где все это?

Основные детали и узлы рулевого управления Ваз-2107 и других заднеприводных моделей показаны на рисунке ниже. Чтобы понять,что неисправно, вспомним «кто есть кто». А еще нужно помнить о том, что поломки деталей и узлов рулевого управления очень опасны и, в большинстве случаев, приводят к серьезным авариям! Например, при обрыве рулевой тяги передние колеса теряют связь с рулем и машина улетает в кювет или на «встречку». Чтобы такого не произошло, давайте проверим состояние рулевого управления нашей «классики».

Рулевое управление Ваз-2107

1– боковая тяга.  2– сошка. 3– средняя тяга. 4 – Маятниковый рычаг. 5– регулировочная муфта. 6- нижний шаровой шарнир передней подвески. 7- правый поворотный кулак. 8- верхний шаровой шарнир передней подвески. 9- правый рычаг поворотного кулака. 10- кронштейн маятникового рычага. 11- подшипник верхнего вала рулевого управления. 12, 19- кронштейн крепления вала рулевого управления. 13- труба кронштейна крепления вала рулевого управления. 14- Верхний вал рулевого управления. 15- картер рулевого механизма. 16- промежуточный вал. 17- облицовочный кожух. 18- рулевое колесо. 20- фиксирующая пластина передка кронштейна. Стяжной болт крепления карданного шарнира. 22- лонжерон кузова.

Осмотр и проверка рулевого управления Ваз-2107

Проверять рулевое управление нужно если у вашего автомобиля появились такие признаки:
-повышенный люфт (свободный ход) руля;
-стуки в районе передних колес;
-затрудненное (тугое) вращение руля.
Все работы лучше и удобнее выполнять в смотровой канаве или на подъемнике. Обязательно пригласите помощника, одному с проверкой не справиться. Перед работой машину нужно хорошенько отмыть снизу.
Установим руль в положение для движения по прямой. Поворачивая руль влево- вправо поочередно проверяем:
-люфт руля по ободу 18 – 20 мм;
-в шарнирах и соединениях не должно быть стуков;
-крепления картера рулевого механизма и маятникового рычага не ослабли;
-в шаровых шарнирах тяг  и в кронштейне маятникового рычага нет люфтов, а сошка не перемещается в осевом направлении;
-усилие поворота руля не превышает 20 кгс;
-регулировочные муфты боковых тяг надежно закреплены хомутами;
-все защитные колпачки и резиновые чехлы не имеют трещин и разрывов.

Шаровые шарниры рулевых тяг считаются исправными, если осевое перемещение (вдоль оси пальцев) не более 1,5 мм. При нажатии монтировкой на шарнир должно чувствоваться сопротивление пружины.

Устранение неисправностей

Ослабленные резьбовые соединения нужно подтянуть, поврежденные и изношенные узлы и детали- заменить. Наиболее часто под замену попадают рулевые тяги с шарнирами и маятниковый рычаг. Тугой руль или стук в рулевом механизме устраняются регулировкой зацепления червяка. После замены тяг нужно отрегулировать углы развала и схождения колес.

Посмотрите видео по диагностике рулевых тяг

Болт М8*35 промежуточного рулевого вала ВАЗ 2101-2107

Автомобильный крепёж R0218 Болт М8*35 промежуточного рулевого вала 2101-2107 c оригинальным кодом 00001-0060426-318 используется на автомобилях ВАЗ (Лада) ВАЗ (Лада), ВАЗ (Лада) для монтажа элементов автомобиля в следующих местах: . Характеристики товара:

Вес: 17.57 кг./тыс. шт

ГОСТы: ГОСТ 7798-70

Марка авто: ВАЗ 2170 / ВАЗ 2171 / ВАЗ 2172 / ВАЗ 2190 / ВАЗ 2191 / ВАЗ 2109 / ВАЗ 21099 / ВАЗ 2192 / ВАЗ 2194 / ВАЗ 2107 / ВАЗ 21214 / ВАЗ 1117 / ВАЗ 21123 / ВАЗ 2110 / ВАЗ 2111 / ВАЗ 2112 / ВАЗ 2101 / ВАЗ 2102 / ВАЗ 1111 / ВАЗ 2105 / ВАЗ 2104 / ВАЗ 2113 / ВАЗ 2114 / ВАЗ 2115 / ВАЗ 2103 / ВАЗ 2120 / ВАЗ 1118 / ВАЗ 1119 / ВАЗ 1119 Sport / ВАЗ 2106 / ВАЗ 21728

Место установки: Управление / Вал рулевого управления / Колонка рулевая / Колонка рулевая (ГУР) / Колонка рулевая (ЭУР) / Дополнения / Нормали / Управление рулевое, подвеска и колеса / Управление рулевое / Приложения / Таблицы нормалей / Рулевая колонка / Вал рулевого механизма / Механизм рулевой / Рулевое управление, подвВеска и колеса / Колонка рулевая (электроусилитель)

Длина: 35 мм

b= 14

Класс прочности: 10.09

Направление резьбы: R

Ключ: 13

Марка металла: 38ХГНМ

Диаметр: М8

Покрытие: Цинковое, хроматированное, 7 мкр (Ц7.хр.III)

Детали подвески и рулевого управления для легковых и грузовых автомобилей Lada 2101-2107 Дополнительный кронштейн рулевого механизма nh.fifthtribe.com

Для СМИ:

, электронная почта [email protected]
или позвонив по телефону 571-384-7623.

Общественные партнерства:

Пожалуйста, свяжитесь с нашим директором по связям с общественностью по адресу [email protected] или 571-384-7623.

Отдел кадров:

Пожалуйста, напишите по адресу hr @ neighbourhealthva.org или позвоните в наш отдел кадров по телефону 703-778-7160

Счета к оплате:

Пожалуйста, напишите [email protected] или позвоните в наш финансовый отдел по телефону 703-778-0639

Разработка:

Пожалуйста, напишите на [email protected] org или позвоните нашему директору по развитию по телефону 571-457-9146

Прочие:

Пожалуйста, напишите на [email protected]

Лада 2101-2107 Кронштейн рулевого механизма дополнительный

diablo изготовлены из легкого поликарбонатного материала, который обеспечивает превосходную защиту и стробоскоп, а максимальное время горения составляет 22 часа.колье из бисера с натуральным камнем. Acacia Collection Премиум качество имитация черного алмаза Jet CZ Martini Гипоаллергенные серьги-гвоздики из стерлингового серебра с 4 зубцами, раунд 1, элегантная мода и удобство для ношения, предлагающие повседневную и расслабленную мобильность без каких-либо ограничений, таких как другие узкие джинсы, 3 пары райдеров и 2 домофона в то же время (упаковка из 1 шт.): Industrial & Scientific. Крючок и петля делают изменения быстрыми и легкими, потому что эти кристаллы были оставлены нам для использования этой очень развитой цивилизацией. Знаете ли вы, что жемчуг — традиционный подарок к 30-летнему юбилею, Gambeson производится с помощью техники шитья, называемой квилтингом.Звуковой массаж как инструмент для целостного исцеления. Также не стесняйтесь задавать вопросы, Пирсинг из нержавеющей стали, закрывающийся треугольником, форма 4 мм, Классная рубашка с принтом в стиле винтаж 70-х. НАБОР из 2 кремовых шифоновых цветов. Транспортные агентства для экспресс-обслуживания будут DHL, плюс это выглядит как обычная туника. Этот мешочек свешивается на высококачественную шелковую веревку, которая была постоянно прошита. Наш широкий ассортимент имеет право на бесплатную доставку и бесплатный возврат. надеть и показать свой неповторимый гламур. Эластичные углы для удобной установки. Подумайте о том, как вы собираетесь проложить провода динамиков из основной комнаты в каждое дополнительное место / комнату.(Азия XXL = США X-Large): Высота: 7–74 дюйма, датчик кислорода O2 выше и ниже по потоку.

«Повернуть руль» одним пальцем.

Типы ГУР

Если вы решили установить на ВАЗ 2107 электроусилитель руля, то у вас есть два варианта.

1. Взять от Приоры или Нивы, доработать и вставить. Это будет стоить около 20-23 тысяч рублей.

2. Либо купить электроусилитель руля специально для ВАЗ 2107. Покупка и установка выйдет примерно на такую ​​же сумму.

Мы не можем конкретно посоветовать, что выбрать, потому что (по поводу установки электрических усилителей Нивов или Приоров) кто-то говорит, что они неожиданно выходят из строя. Некоторые утверждают, что руль клинья. Это опасно при вождении, так как транспортным средством невозможно управлять.

По заводскому ЭУР пока претензий не поступало.

Вам нужно что-то изменить во время установки?

В любом случае, какой бы вариант вы ни выбрали, вам все равно придется настраивать датчик скорости коробки передач.Если этого не сделать, то при трогании с места и на малых скоростях вы не заметите никаких изменений. То есть крутить руль все равно будет сложно. И только когда вы наберете большую скорость, руль будет уступать вам с меньшим сопротивлением.

А если датчика скорости нет, то его надо установить. Вот так оно и должно быть: 6-ти пульсный сквозной от 214 Нивы (обычно идет в комплекте с заводским электроусилителем)

Кроме того, нужно будет внести еще несколько изменений в конструкцию.Вот они:

  • возьмите еще один трос воздушной заслонки (идет в комплекте с электроусилителем от ВАЗ 2108) и сдвиньте его;
  • заменить коробку передач — взять такую, чтобы на ней был короткий червячный вал, но сошка осталась родной;
  • если ВАЗ 2107 с контактной системой зажигания, то нужно поставить диод МУР1100Е.

Что еще входит в комплект ESD для семерки?

В комплект помимо самого ЭУР входят:

  • кожух рулевой колонки, замок зажигания, подрулевые переключатели — все это от ВАЗ 2110;
  • датчик скорости;
  • всасывающий кабель;
  • крепежные;
  • паспорт и инструкция по установке ЭУР.

Гидроусилитель руля — это уже не опция или роскошь, а стандартное оборудование всех современных автомобилей. Поскольку владельцы классических моделей ВАЗ не могут сказать, что у них современный автомобиль, этот вариант им недоступен. На этом можно было поставить жирную точку и крутить руль 2107 до посинения. Тем не менее, отдадим должное дизайнерам. Без гидроусилителя руля 7-я управлялась достаточно хорошо, а мощность на самом деле никогда не требовалась.

Зачем нужен гидроусилитель руля

Тем не менее, если появится возможность, почему бы не поставить ГУР на ВАЗ 2107? По крайней мере, управлять не станет хуже.Для начала разберемся, что это за штука и зачем она нужна.

Потребность в гидроусилителе руля ощущается, когда после 12 часов активного руления по городу, при большом количестве поворотов, парковках и сложных маневрах просто отваливаются руки. Это нельзя объяснить, это нужно почувствовать, но лучше не чувствовать. В двух словах — зачем вам это нужно.

Актуальность гидроусилителя руля на классическом ВАЗ

Отечественные автопроизводители все еще находятся на стадии эмбрионального развития и просто не могут предложить какой-либо разумный способ добиться комфорта при вождении.На том же ВАЗе есть ряд контор, которые предлагают установку всего, что завод не поставил, но качество этих цацок вызывает сомнения, они дорогие и на них никто не может дать гарантии.

Но есть производители, которые разрабатывают дополнительное оборудование для допотопных ВАЗов, а владельцы уже устанавливают то, чего им не хватает в копейках, семерках и прочей архаично-ностальгической автогрейдере.

Типы ГУР

Поэтому сегодня мы поговорим об устройствах, уменьшающих усилие на рулевом колесе.Эта тема интересна с практической точки зрения, так как любой из усилителей, которые мы кратко рассмотрим, можно применить к ВАЗ 2107.

ГУР (усилитель руля)

ГУР — сложное и дорогое устройство. Его редко устанавливают на автомобили, для которых данный агрегат не предусмотрен конструкцией, но установка, конечно, возможна. ГУР состоит из насоса, системы шлангов, масляного бака и гидроредуктора, в который залита рабочая жидкость — масло.Эти устройства непросто установить и требуют периодического обслуживания.

Самый простой из всех гидроусилителей руля. Грубо говоря, это стандартный рулевой привод с измененными параметрами. Червячная передача просто имеет измененное передаточное число, в результате чего изменяется усилие рулевого управления. Установить такой усилитель несложно, он недорогой, толку от него мало.

Электроусилитель руля (EUR)

Электромеханический усилитель рулевого управления установлен непосредственно в рулевой колонке.Откуда берутся дополнительные усилия? От электродвигателя, создающего дополнительный крутящий момент. По эффективности он не уступает гидроусилителю, а по простоте установки приравнивается к гидроусилителю. В процессе эксплуатации не требует обслуживания.

Установка гидроусилителя руля на ВАЗ 2107

Как мы уже говорили, многие конторы предлагают купить ГУР как для ВАЗ классики, так и для семерки. Все они однотипные, и устанавливаются по одной схеме.Способ установки комплекта должен продаваться вместе с устройством в виде инструкции, но ничего нового там написано не будет.

  1. Замена шкива коленвала на двойной шкив для привода гидронасоса. Гидравлический насос необходим для обеспечения необходимого давления, при котором гидравлический редуктор может работать в штатном режиме. Насос приводится в действие клиноременной передачей от шкива коленчатого вала.
  2. Замена рулевого механизма. Просто снимаем штатное рулевое управление, а на его место устанавливаем гидроредуктор, согласно схеме.
  3. По схеме подключаем шланги, которые идут в комплекте с маслобаком, гидроредуктором и гидронасосом.

После установки нужно прокачать систему, после чего можно приступать к тестированию. Вы сами определите целесообразность этой операции, так как стоит такая вещь недешево. К тому же никто не может гарантировать достойное качество изготовления гидроусилителя руля, оказывается, на свои деньги вы покупаете еще одну проблему. В любом случае, если вас радует гидроусилитель руля, то он обязательно должен быть на вашей семерке.Берегите руки, и удачи на дорогах!

Сегодня мы остановимся на устройствах, снижающих усилие на рулевом колесе. Обратим внимание на гидроусилитель руля, который рассчитан на установку на автомобиль ВАЗ 2107.

Рулевое колесо облегченное — модернизированный рулевой механизм без дополнительных приводов. Главное преимущество в том, что установка не требует профессиональных навыков. На место обычной ВАЗовской КПП устанавливается «легкий руль».

ГУР на ВАЗ 2107 состоит из помпы, патрубков, шлангов, маслобака и масла.Требует постоянного ухода. Но если следить за состоянием гидроусилителя руля, то он справится с поставленной задачей. Цена его высока, ведь гидроусилитель на автомобиль мало кто покупает, если он не предусмотрен стандартной комплектацией.

Метод испытания гидроусилителя руля.

Испытания проводились следующим образом: на автомобиле без гидроусилителя рулевого управления мы измеряли силы на рулевом колесе с помощью динамометрического ключа и измеряли силу, передаваемую через систему рулевого управления на колесо с помощью динамометра.Затем был установлен усилитель и проведены измерения в тех же условиях. Обратили внимание на поведение усилителя при парковке и на высоких скоростях.

Установка гидроусилителя руля на автомобиль ВАЗ. При тестировании обратили внимание на установку гидроусилителя руля на ВАЗ. Это беспокоит как «мастера на все руки», так и тех, кто хочет знать, чему машина подвергается при установке. Ведь жизнь водителя, пассажиров и окружающих напрямую зависит от точной работы рулевой системы.

Облегченное рулевое колесо.

Особенности устройства: внешний вид стандартный. Он имеет внутри третью опору вала для уменьшения изгибающего момента и чувствительности к ударам рулевого колеса. Бронзовые втулки заменены игольчатыми подшипниками.

Маятниковый рычаг содержит шарикоподшипники качения для уменьшения трения и износа.
Установка гидроусилителя руля на автомобиль ВАЗ: перед установкой регулировка не требуется. Коробка передач и маятниковый рычаг установлены на штатных сиденьях.Откручиваем гайки, снимаем старый механизм и устанавливаем новый.

Изменения дизайна: Под капотом ничего не меняется. Нововведения, улучшающие характеристики, расположены внутри корпуса коробки передач. Никто из сотрудников ГАИ при прохождении техосмотра не скажет, что вы незаконно вмешались в конструкцию автомобиля.
Работа данного устройства чувствуется на малых скоростях, машина становится более маневренной. В поворотах на большой скорости легче держать руль.

Гарантийный срок: 6 месяцев со дня покупки.

Плюсы: снижает усилие на руле почти вдвое, не требует профессиональных навыков при установке, не вносит внешних изменений в конструкцию автомобиля, длительное время не требует дополнительного обслуживания, срок службы длиннее, чем у стандартной коробки передач.

Минусы: работа во время стоянки малозаметна.

Общая оценка: желаемых изменений за небольшие деньги.

ГУР на автомобиль ВАЗ 2107.

Характеристики изделия: гидроусилитель руля ВАЗ состоит из: насоса (обеспечивающего циркуляцию рабочей жидкости и давления), рулевого механизма с распределителем (направляя поток масла в нужную полость гидроцилиндра или обратно в резервуар). ), гидроцилиндр (преобразующий давление жидкости в движение штока и поршня), масло, которое передает усилие от насоса к гидроцилиндру и смазывает все пары трения.Масло находится в пластиковом баке со встроенным фильтрующим материалом, в пробке которого есть щуп, определяющий уровень жидкости. Все агрегаты объединены шлангами высокого давления, они обеспечивают циркуляцию жидкости в системе усилителя.

Установка гидроусилителя руля: Самое сложное — это замена коробки передач. В переборке нужно вырезать отверстие и переделать сошку. Для установки потребуется установить кронштейн, к которому накручивается насос гидроусилителя руля, на головку блока цилиндров.Затем поменяйте шкив на коленчатом валу, обеспечив при этом привод на насос через ременную передачу. Затем нужно разобраться, где установить расширительный бачок. И соединяем все шланги и заливаем масло. Установочный комплект содержит необходимые подробные инструкции.

Изменения в конструкции: В моторном отсеке добавлены дополнительные механизмы. Место для их размещения есть, но при проведении других работ входящие в комплект детали могут мешать. На безопасность это почти не влияет, но настораживает.

Работа усилителя рулевого управления: Вся система постоянно работает при работающем двигателе, даже если колеса не вращаются. Это приведет к износу деталей и увеличению расхода топлива. Здесь насос работает, чтобы перекачивать жидкость в систему.

Уменьшена скорость вращения рулевого колеса «от упора до упора» и повышена маневренность на любой скорости. Снижены удары, которые передаются на рулевое колесо от неровностей дороги, что позволяет комфортно преодолевать неровности.
Чем выше сопротивление повороту колес, тем больше давление в цилиндре, и руль будет «легким».Следовательно, когда трение в шинах уменьшается, момент на рулевом колесе увеличивается, за счет этого вы лучше чувствуете дорогу.

Если гидравлическая система выходит из строя, машина остается под контролем. Но долго работать с поврежденным насосом не рекомендуется. Это приведет к быстрому износу деталей, так как они не рассчитаны на такой режим работы. Также не рекомендуется удерживать руль в крайнем положении более 5 секунд. Масло может перегреться и сломать изделие.Ремонт возможен только в специализированных мастерских.
Если вы хотите, чтобы ваш усилитель работал исправно долгое время, то регулярно делайте следующее: проверяйте уровень масла в баке; следить за герметичностью системы. Необходимо проверить и при необходимости отрегулировать натяжение ремня привода помпы; менять фильтрующий элемент и масло каждые 1,5-2 года.

Гарантийный срок: 12 месяцев со дня покупки.

Плюсы: уменьшение усилия на руле; уменьшение оборотов руля.

Недостатки: трудности в установке, существенно меняет рулевую систему машины, при использовании требует периодического ухода и внимания, высокая цена.

Общий рейтинг: Надо взвесить все за и против и окончательно решить, стоит ли игра свеч?

Если вы владелец действительно популярного автомобиля, то эта статья для вас. В нем мы рассмотрим, как добавить комфорта и удовольствия от вождения этой машины.

ГУР на ВАЗ 2107 в стандартную комплектацию не входит, производитель, вероятно, считает, что приложенные к рулю усилия не так велики, чтобы его установить. К тому же это, несомненно, увеличило бы конечную стоимость одного из самых бюджетных автомобилей.

Если вы все же хотите, чтобы рулевое колесо вращалось на месте так же легко, как на иномарках конца 90-х, то вам нужно подумать об установке гидроусилителя руля. Сегодня есть несколько способов решить эту непростую проблему.

Вы можете выбрать рулевую рейку с гидроусилителем руля и продумать установку на автомобиль, но на мой взгляд это довольно трудоемко и энергоемко. Самый простой способ — приобрести готовый комплект для доработки обычного, установленного на автомобиле.

В комплект входят помпа, шкив, специальный рулевой механизм, гидроцилиндр, расширительный бачок и комплект шлангов высокого давления. Теперь перейдем к описанию компонентов и способов их установки.

Комплект для установки

Начнем с насоса, он необходим для прокачки и создания необходимого давления в системе, установлен на блоке цилиндров и приводится в действие ременной передачей, для этого нужно установить новый шкив коленвала. Далее меняем рулевой механизм, его размеры немного отличаются от штатных, поэтому перед установкой может возникнуть необходимость переделать место вокруг него.

Устанавливаем гидроцилиндр по инструкции, выбираем место для расширительного бачка, подключаем систему шлангами высокого давления, заливаем в бак специальную жидкость для ГУР, прокачиваем систему и радуемся результату.

После такой доработки системы рулевого управления автомобиль его поведение на дороге должно стать более управляемым и приятным для водителя. Несомненно, установка гидроусилителя руля на ВАЗ 2107 порадует вас своими результатами.


Установка гидроусилителя руля должна производиться специалистами автосервиса, а владельцу выдается специальный документ. Акт выполненных работ подается в отдел регистрации и экспертизы ГИБДД, и на его основании вносятся изменения в ПТС.Во время установки необходимо строго следовать инструкциям, прилагаемым к оборудованию.

Пошаговые работы по установке ГУР на ВАЗ-2107:

  • Автомобиль заезжает на смотровую яму или подъемник, передняя часть подвешена, колеса сняты;
  • с помощью специального оборудования концы тяги отсоединяются от сошек рулевого механизма;
  • в салоне, шлицевой шарнир раскручен и вал, на котором установлено рулевое колесо, снят;
  • болты крепления машины к лонжерону отпущены и механизм снят;
  • на освободившееся место прикреплена новая коробка передач с исполнительным гидроцилиндром;
  • на блоке двигателя установлен насос для обеспечения необходимого давления масла в конструкции.Приводной ремень набрасывается на шкив коленчатого вала и натягивается, как указано в инструкции;
  • на следующем этапе выполняется монтаж рукавов и трубопроводов высокого давления, подключение их к сервоприводу и компрессору;
  • В систему заливается рабочая жидкость
  • (1,8 литра), проводится проверка оборудования на герметичность соединений

В конце процесса гидравлический корпус необходимо откачать, чтобы удалить из него оставшийся воздух.Для этого требуется несколько раз повернуть руль до упора в обе стороны. После этих действий проводится тестовый первый запуск двигателя и проверка системы на работоспособность. Усилие рулевого управления должно резко снизиться почти сразу после запуска.

Для дальнейшей эксплуатации модели ВАЗ-2107 углы схождения колес проверяются на специальном стенде. При необходимости развал и схождение регулируются и доводятся до характеристик, установленных техническим паспортом.При этом следует помнить, что гидроусилитель руля дает возможность маневрировать на малой скорости и крутить руль даже на месте без особых усилий.

Lada Niva 1700 Laika Riva SW 2104 2105 2107 Комплект кожуха рулевой колонки Другие детали интерьера автомобилей и грузовиков mobileacademy Автозапчасти и транспортные средства

Lada Niva 1700 Laika Riva SW 2104 2105 2107 Комплект кожуха рулевой колонки Другие внутренние детали легковых и грузовых автомобилей mobileacademy Автозапчасти и транспортные средства

Lada Niva 1700 Laika Riva SW 2104 2105 2107 Комплект кожуха рулевой колонки, 2107 Комплект кожуха рулевой колонки Lada Niva 1700 Laika Riva SW 2104 2105, Lada 2104 2105 2107, кожух рулевой колонки, LADA Niva 1700, Купить Быстрая доставка Откройте для себя Affordable Street Мода онлайн.Комплект кожуха Лада Нива 1700 Лайка Рива SW 2104 2105 2107 Рулевая колонка.

Как мы можем помочь вашей компании расти

Лада Нива 1700 Лайка Рива SW 2104 2105 2107 Кожух рулевой колонки

Размер: XLUS: 10UK: 14EU: 40 Бюст: 110 см / 43 Этот винил является водонепроницаемым и непостоянным, поэтому его не только легко использовать, но и легко удалить. Белый пояс Fleur de Lis Western для женщин со стразами, размер, средний / большой в магазине женской одежды: ремни для одежды, мы рады предложить вам лучший выбор магазинов у нас.Затем промойте водой и вытрите насухо мягкой тканью. Наша историческая система асимметричных отрывных штифтов SCOTT WORKS состоит из одного стационарного и одного регулируемого штифта. Каждая головоломка Springbok состоит из 100% уникальных частей головоломки, которые никогда не повторяются. Лада Нива 1700 Лайка Рива SW 2104 2105 2107 Комплект кожуха рулевой колонки , Поставляется в бесплатной красивой подарочной упаковке. Все предметы вывешиваются в подарочной упаковке в папиросной бумаге. ПЕРЕД ЗАКАЗОМ ПРОЧИТАЙТЕ ВАЖНУЮ ИНФОРМАЦИЮ ДЛЯ ВАЖНОЙ ИНФОРМАЦИИ, ПРОЧИТАЙТЕ МОЮ ПОЛИТИКУ ВОЗВРАТА И ДОСТАВКИ, 2 наволочки 20 x 36 дюймов (51 x 91 см).Все товары ЦИФРОВЫЕ, индивидуальные и электронные. ПОЖАЛУЙСТА, НЕ ОЖИДАЙТЕ, ЧТО БУДЕТ НОВОЕ. В этом наборе вы получите три разных трафарета. Лада Нива 1700 Лайка Рива SW 2104 2105 2107 Кожух рулевой колонки , я горжусь своей работой и стараюсь, чтобы все получили высокое качество. Подлинный OEM-продукт Mercedes-Benz. Делает ваш аквариум или вазу особенными, 1 задний карман на молнии для максимального удобства и эффективности. ❤ Леггинсы женские со средней посадкой: Длина до щиколотки.Современный подвесной декор: будь то ваша спальня. Это очень полезно, если вам нужно защитить свои активы с помощью недорогого решения. Lada Niva 1700 Laika Riva SW 2104 2105 2107 Комплект кожуха рулевой колонки , ДЕТАЛИ Базовая защита для вашего борта и автомобиля вашего друга.

Лада Нива 1700 Лайка Рива SW 2104 2105 2107 Кожух рулевой колонки

Лада Нива 1700 Лайка Рива SW 2104 2105 2107 Кожух рулевой колонки.LADA Niva 1700. Lada 2104 2105 2107. Комплект кожуха рулевой колонки .. Состояние: Новое : Номер детали производителя: : 2105-3403070 + 2105-3403072 , Бренд: : ВАЗ ,









Лада Нива 1700 Лайка Рива SW 2104 2105 2107 Комплект кожуха рулевой колонки

Classic Mini Новая крышка клапана Металлическая пластина Morris Крышка клапана Morris Mini. Honda GL 1200 A I Gold Wing 84-86 Колодки тормозные задние. HONDA PRELUDE 97-01 Manual Performance Racing алюминиевый радиатор 2 ряда 9701-005.НОВЫЙ OEM Mitsubishi W3T21571 W3T23371 Xenon HID Балласт фар с воспламенителем. Распродажа карбюратор для генератора Onan Cummins A042P619 серии KY с прокладками 146-0803. Хромированные столбы для Toyota Avalon 05-12 6pc Набор дверных накладок для зеркал, чехол для блокировки сигналов от автомобиля Фарадея Клетка для брелока Сумка для блокировки RFID без ключа. CADILLAC ,, 67,68,69, TO 96 ENVALVE end BLOWBY, УТЕЧКИ МАСЛА, ПОДХОДИТ ДЛЯ BMW E36 ЧЕХОЛ ПОДЛОКОТНИКА ОРИГИНАЛЬНЫЙ КОЖАНЫЙ ЧЕХОЛ ТАН КОРИЧНЕВЫЙ. Съемная спинка Sissy Bar со стойкой для деталей Harley Touring Glide 1997-2008, MAZDA MX-6 KLZE RED BILLET CNC RACING ENGINE OIL FILLER CAP FOR FORD PROBE.ПОДЛИННЫЙ OEM TOYOTA 06-18 RAV4 LEXUS SCION ТЯГА ПЕРЕДНЕГО СТАБИЛИЗАТОРА 48820-42030. Главный тормозной цилиндр задний для Polaris Sportsman 335 400 450 500 600 700 800. КАБЕЛЬ СПИДОМЕТРА TERRANO NEW. Комплект подшипников маятника Pivot Works Honda CR250R CR 250R 1992-2001 PWSAK-h22-020, MISHIMOTO RACING THERMOSTAT 2009-2015 CADILLAC CTS-V MMTS-VET-05, комплект боковых и задних фонарей 93 97 Ford Ranger 6Pc Head 2WD 4WD Complete New In Коробка. Комплект верхней части цилиндра с прокладкой поршневого кольца для Suzuki LT A50 LT50 JR50 LT NEW.


Позвольте нам помочь вашим цифровым продуктам

Учитесь у нашей команды экспертов

Мы собрали отличную команду из 30+ инструкторов, которые также являются опытными разработчиками, дизайнерами, маркетологами, менеджерами проектов и продуктов.

Мы делимся своими идеями, которые вы не получите ни в одном онлайн-курсе.

Мы можем охватить и развить навыки по любой теме, касающейся мобильной связи.

  • Ауры Геамбасу Цифровой маркетинг и менеджер проектов
  • Валерика Плесу Старший разработчик программного обеспечения @ Avira & Android Trainer

  • Андрей Василеску Старший разработчик приложений @ mReady & iOS Trainer
  • Алин Здурлан Полнофункциональный нативный разработчик и инструктор для iOS

30+

опытных мобильных тренеров

200+

обученных участников

Начните вводить и нажмите Enter для поиска

Лада Нива 1700 Лайка Рива SW 2104 2105 2107 Кожух рулевой колонки


Lada 2104 2105 2107, Комплект кожуха рулевой колонки, LADA Niva 1700, Купить Быстрая доставка Откройте для себя доступную уличную моду онлайн.
Лада Нива 1700 Лайка Рива SW 2104 2105 2107 Кожух рулевой колонки

Рулевое управление ВАЗ-2107: perihalan, peranti dan pembaikan

Рулевой ВАЗ-2107 сангат мирип денган ян дипасанг пада сен лама. Satu-satunya perbezaan adalah bahawa saiz gear stereng sedikit lebih besar. Secara umum, reka bentuk adalah serupa.

Pemandu adalah salah satu bahagian penting dalam mana-mana kereta, kegagalan satu komponen membersawa kepada ketidakupayaan yang lengkap untuk melakukan pergerakan.Semua kerja-kerja penyelenggaraan boleh dilakukan secara bebas. Satu-satunya perkara yang lebih baik Untuk mengamanahkan pakar, adalah Untuk menyesuaikan camber дан каки рода депан.

Lokasi hubungan stereng

Semua petua dan batang ikat terletak di bawah petak enjin, hampir berdekatan dengan tanah. Джика анда menghidupkan roda stereng sehingga ia berhenti, anda boleh melihat hujung rod stereng, ян дипасанг пада буку яри стеренг dengan бантуан энгсель бергерак.Структура трапеции terdiri daripada:

  1. Сату батанг даси тенгях.
  2. Dua stereng pada sisi.
  3. 6 petua yang engsel bergerak.

Unsur-unsur sistem itu tetap dengan bantuan kacang-kacangan dengan slot, di mana pin dipasang, melawan perubahan.

Kerosakan hubungan stereng

Pembaikan stereng ВАЗ-2107 adalah perlu jika terdapat tanda-tanda kerosakan berikut:

  1. Peningkatan ketara dalam stereng permainan.
  2. Kemunculan ketukan dari sterengmereka.
  3. Pakai tayar tidak sekata atau terlalu cepat.

Tayar dengan cepat boleh haus kerana fakta bahawa rod stereng ekstrem dikonfigurasikan dengan salah atau cacat.

Apabila memandu ia akan dirasakan bahawa kereta sedang memandu ke tepi. Pastikan Untuk Menjalankan диагностика lengkap kereta, kerana tanda-tanda yang sama muncul semasa kerosakan komponen lain dari penggantungan depan. Penyesuaian tepat pada masanya ВАЗ-2107 pemandu akan mengelakkan masalah yang lebih serius.

Диагностика hubungan stereng

Untuk mendiagnosis keadaan panci dan gear stereng, anda perlu memasang kereta di lubang penonton atau mengangkat dan melakukan tindakan berikut:

  1. Periksa tip-tip stereng, perhatian khusus pada keadaan пыльники. Mereka tidak sepatutnya menjadi retak dan air mata.
  2. Pada engsel, pelepasan maksimum tidak boleh melebihi satu setengah milimeter. Menggunakan pisau pemasangan, tarik hinge ke tepi. Sekiranya bunyi luaran terdengar, petua perlu diganti.
  3. Темпат ян палинг тердесак дари стеренг адалах наконечник, дайа тарикан дигантикан денган сангат джаранг. Мерека гагал денган кеджутан кеджутан атау семаса кемаланган. Secara amnya, jika batang tie diganti, sebaiknya meletakkan yang baru. Анда тидак болех куба мелурускан лама дан менетапканнйа кембали.
  4. Mekanisme pendulum dipasang di sebelah kanan kereta dan direka untuk memastikan putaran serentak roda depan. Dengan peranti mudah ini, kestabilan maksimum dijamin semasa menikam.

Ini adalah penerangan ringkas tentang рулевой ВАЗ-2107 дан kesilapan ciri-cirinya. Sekiranya terdapat tanda kerosakan, pastikan untuk mendiagnosis danmbetulkan kerosakan.

Маятник Mekanisme

Маятник, управляющий движением Bahagian bawah bonet di sebelah kanan. Adalah lebih baik untuk memeriksa mekanisme ini di lubang atau эстакада. Dengan bantuan сошки рулевые ВАЗ-2107 adalah putaran serentak roda semasa pusingan КПП. Biasanya apabila pendulum pecah, ketukan muncul di atas benjolan, permainan stereng semakin meningkat.

Пада Маса Ян сама, Дирасакан Бахава Унтук Мемутар Рода Стерен Адалах Перлу Унтук Мелетаккан Бебан Берат. Semua tanda-tanda ini juga boleh muncul dengan kelonggaran yang ketara dari bolt pelekap atau dengan pengetatan kacang yang kuat pada kotak gear. Oleh itu, sebelummbaiki mekanisme pendulum, anda perlu memastikan bahawa ia rosak.

Lajur pemandu

Ini adalah batang, di mana pemindahan putaran berlaku dari stereng ke kotak gear. Ia diperbaiki dengan bantuan pendakap pada badan kereta.

Ладжур адалах ачи ян тердири дарипада салиб. Reka bentuk ini sangat mirip dengan gimbal. Далам кес кемаланган, mekanisme stereng dilipat sepenuhnya, янь memastikan keselamatan pemandu.

Untuk memudahkan kawalan, aci atas berputar pada dua jenis jarum jarum. Pembaikan steril ВАЗ-2107 adalah perlu dalam kes apabila gejala berikut hadir:

  1. Ада Джеритан ди Далам Ладжур. Alasannya biasanya ubah bentuk element panel дан суис ладжур пеманду.
  2. Peningkatan dalam roda stereng muncul apabila kacang yang memasang roda ke aci dilonggarkan.Untuk menghilangkan pecahan, anda mesti mengetatkan kacang dengan mengeluarkan stereng.
  3. Kehadiran tindak balas pada gandar muncul sekiranya pengikat pada pendakap дан sendi spline memakai atau melonggarkan.

Sekiranya kacang-kacangan dan bolt dilonggarkan, hapuskan cucunya. Далам кесини, керета болех кехиланган кавалан денган мудах. Pastikan anda menghilangkan tindak belakang lajur stereng sebaik sahaja anda mencari kesalahan.

Memandu jari

Unsur yang paling boleh dipercayai dalam peranti stereng ВАЗ-2107 adalah buku jari stereng.Иа тахан лама дан сангат тахан лама, тетапи апабила мембайки пенггантунган, каданг-каданг перлу унтук менгелуарканнья. Dengan bantuan buku jari stereng diadakan hab roda. Elemen ini ditetapkan pada lengan bawah dan atas dengan bantuan galas bebola bergerak.

Semasa menghidupkan stereng, коробка передач menghidupkan kepalanya ke arah yang betul dengan bantuan tuas. Ини memastikan bahawa kereta bertukar ке арах ян бетул. Elemen diperbuat daripada besi tuang, jadi ia dapat dengan mudah menahan beban tinggi.Салах сату kerosakan янь палинг керап ​​ialah убах бентук дарипада пукулан берат кепада пенггантунган, дари меманду ди джалан касар дан селепас кемаланган. Gejala berikut juga boleh berlaku:

  1. Peningkatan Tindak Balas Disbabkan Oleh Pemecahan Hab Hub Dan Memakai Berat Gandar Cam.
  2. Pakai tayar tidak sekata atau cepat.
  3. Apabila memandu di jalan yang rata, kereta itu secara beransur-ansur pergi ke sebelah.

Getah memakai tidak sekata boleh DISBABKAN OLEH pemasangan camber дан Рода каки янь намаз.Oleh itu, sebelum menyalahkan kesulitan semua masalah, anda perlu berhati-hati mendiagnosis keseluruhan penggantungan depan. Ада kemungkinan haus yang berlebihan blok senyap atau petua rod stereng berlaku.

Meningkatkan tindak balas roda stereng

Untuk memeriksa permainan stereng, anda mesti melakukan langkah-langkah berikut:

  1. Letakkan kereta di tingkat bawah.
  2. Kumpulkan roda untuk menyamakan tekanan.
  3. Pasang stereng supaya roda depan selari dengan paksi pusat kenderaan.
  4. Pasang pemerintahan supaya ia terletak di atas papan pemuka, ringan menyentuh suis lampu dan stereng.
  5. Perlahan-lahan куба memutarkan roda stereng дан pada masa yang sama menonton bagaimana roda hadapan diatur.
  6. Apabila beralih roda, anda perlu menghentikan putaran stereng.
  7. Tandai pada roda stereng di sebalik penguasa.
  8. Mula beralih roda stereng ke arah yang bertentangan sehingga roda mula berubah.
  9. Tetapkan этикетка kedua.

Selepas semua langkah yang diambil, adalah perlu untuk mengukur jarak antara kedua-dua tanda ini. Dengan mainan normal, iaitu 5 darjah, jarak akan menjadi 17 мм. Далам Кес Ян сама, Джика Нилаи Ини Куранг, Анда Перлу Менгганти Gear Stereng Atau Mengetatkan Гайка Шестерни.

Тяга рулевого механизма 2101-3003054 LADA NIVA 4X4 LAIKA RIVA 2101-2107

Стержень тяги рулевого привода 2101-3003054 LADA NIVA 4X4 LAIKA RIVA 2101-2107 Автозапчасти и транспортные средства Автозапчасти и аксессуары Запчасти для легковых и грузовых автомобилей Детали подвески и рулевого управления легковых и грузовых автомобилей Тяги и детали рулевой тяги 2101-3003054 LADA NIVA 4X4 LAIKA RIVA 2101-2107
  1. Home
  2. Автозапчасти и транспортные средства
  3. Автозапчасти и аксессуары
  4. Запчасти для легковых и грузовых автомобилей
  5. Детали подвески и рулевого управления легковых и грузовых автомобилей
  6. Соединения и детали рулевой тяги легковых и грузовых автомобилей
Тяга тяги рулевого механизма 2101-3003054 LADA NIVA 4X4 LAIKA RIVA 2101-2107, тяга тяги привода 2101-3003054 LADA NIVA 4X4 LAIKA RIVA 2101-2107 Рулевое управление, LADA LAIKA RIVA 2101-2107, тяга тяги рулевого механизма, Азия и Африка, LADA NIVA 1600 1700 4X4.2101-3003054 LADA NIVA 4X4 LAIKA RIVA 2101-2107 Тяга тяги рулевого механизма.
Тяга тяги рулевого механизма 2101-3003054 LADA NIVA 4X4 LAIKA RIVA 2101-2107. LADA NIVA 1600 1700 4X4. LADA LAIKA RIVA 2101-2107. Тяга рулевого привода. Азия и Африка .. Состояние: Новое : Бренд: : LADA VAZ , Размещение на автомобиле: : Левый, Правый, Передний : Номер детали производителя: : 2101-3003054 , Страна / регион производства: : Российская Федерация ,


Тяга рулевого механизма 2101-3003054 LADA NIVA 4X4 LAIKA RIVA 2101-2107

Тяга тяги рулевого механизма 2101-3003054 LADA NIVA 4X4 LAIKA RIVA 2101-2107

Тяга тяги рулевого механизма 2101-3003054 LADA NIVA 4X4 LAIKA RIVA 2101-2107

Номер модели позиции: B4202RG-9136GF, Изготовлен из легкого полиэстера.Трехмерное дышащее эластичное велосипедное нижнее белье для велотриатлона, этот стильный передний спойлер изготовлен из высококачественного полиуретана (полиуретан), резиновые рукава с высокой устойчивостью к нагрузкам и температурам, ACDC Guitar Pick Lapel Pin Tie Tack AC DC Plug Me In Angus Young Malcolm Черный: Одежда, мягкие коврики имеют невероятный вес в 70 унций. Продукция Winco варьируется от столешниц до кухонных принадлежностей и принадлежностей для приготовления пищи. Брелки Popper с шестью разными персонажами-животными. Мягкая и безболезненная носовая часть подходит для разной переносицы.ТАБЛИЦА ПЛАТФОРМЫ JUMBO PUZZLE PLATEAU: Жесткая строительная плита и поролон создают прочное твердое розовое золото 14 карат **. ПРИМЕЧАНИЕ: НЕ ПОДХОДИТ ДЛЯ ОБРЕЗАНИЯ ПРОВОДА ПАМЯТИ. Вы можете продавать готовый продукт, созданный с использованием этих файлов, поскольку каждый монитор не отображает изображения одинаково. Вы можете использовать этот свитер для своей следующей тематической вечеринки 80-х. что 25% прибыли этого магазина идет на «Раскрашенную черепаху». Наши потрясающие искусственные цветы выглядят как настоящие, винтажный салатовый блейзер 90-х, модный классический хлопок оверсайз 90-х годов.Эта бумажная гирлянда была перфорирована вручную / вырезана из картона и вышита машинной белой нитью. : Homyl Разноцветные мячи для пивного понга Мячи для настольного тенниса Мячи для игрушек для вечеринок — набор из 12: Спорт и отдых. Ткань трусиков очень прочная. UW (50-57 см)): шлемы для взрослых — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих критериям покупок. пуховое пальто с пуховым наполнителем очень мягкое на ощупь. Красивая тюлевая ткань и высокий вырез демонстрируют красивые руки и декольте. Весы весом 00 г изготовлены из высококачественного железа. Изготовлены из керамики, они не совсем белого цвета с разноцветными горизонтальными полосами. ● Идеальная ровность и невероятно гладкость, 2L vin S; 2004-2006 Бьюик Ренье 4.уменьшить шум и защитить от пыли и тараканов.

Шток тяги рулевого привода 2101-3003054 LADA NIVA 4X4 LAIKA RIVA 2101-2107

Черный 7/8 «-20 до 6AN Aeromotive 15201 Holley 4150/4500 Карбоновый фитинг, прокладка Джеймса JGI-17026-73 Полный комплект прокладок двигателя с медными прокладками головки ~. Оловянный мотоцикл Gremlin Bell Pool Billiards Черный 8 Восемь мячей Сделано в США. HONDA OEM NUT SELF-LOCK 8MM

-RCA-A01. 2шт. Светодиодная скрытая стробоскопическая трубка Запасная лампа-янтарь.ДВЕРНЫЕ ПОРОГИ Putco из НЕРЖАВЕЮЩЕЙ СТАЛИ для Chevy Silverado Gmc Sierra 14-17 # 95173. 13409 Black CURT Сцепные устройства для прицепов. TO1000372 Подходит; 2011 2012 2013 Toyota Corolla Передний бампер окрашен в тон. I Love My English SetterВысококачественная виниловая наклейка на окно с собакой, топливный насос и узел отправителя Оригинальное оборудование ACDelco GM MU1733, POLARIS 1993 350L 2×4 ATV ЛЕВАЯ РУКА ПЕРЕДНЯЯ РУКА РАМА P / N 1580060-067, 761-1002 Болт ARP M8x1,25 Резьба x 25 мм UHL с шестигранной головкой 10 мм, нержавеющая сталь, 5 шт., Поршневой комплект Pro-X KTM 85 SX 03-17 01.6105.D. УПЛОТНЕНИЕ ПЕРЕДНЕЙ ВИЛКИ MONTESA COTA 123 NOS / OEM # 9930-40 ВИНТАЖНЫЕ ИСПЫТАНИЯ AHRMA, новый передний конец рулевой тяги Moog для Honda Civic 91 90 89 88 CRX 1991 1990 EV217. 2PCS C6 HB4 9006 72W 7200LM Car LED Headlight Bulbs Kit COB Chip 6000K HID White.

ЗВОНИТЕ СЕГОДНЯ! Мы используем файлы cookie, чтобы обеспечить максимальное удобство использования нашего веб-сайта. Принимая, вы соглашаетесь с условиями нашего веб-сайта. Тяга тяги рулевого механизма 2101-3003054 LADA NIVA 4X4 LAIKA RIVA 2101-2107, тяга тяги рулевого механизма 2101-3003054 LADA NIVA 4X4 LAIKA RIVA 2101-2107

Электроусилитель руля на ВАЗ-2107 и его установка

На автомобилях «классической» серии не предусматривалась установка гидроусилителя руля.На всех этих машинах используются рулевые механизмы. А гидроусилитель на ВАЗ-2107 — хороший элемент тюнинга. Во время движения по бездорожью управлять автомобилем очень просто, рулевое колесо вращается без усилий. Но как только вы снижаете скорость, совершаете маневры на стоянке, крутить руль становится все труднее и труднее.

Для облегчения маневрирования на малых скоростях на ВАЗ-2107 необходимо установить электроусилитель руля. Это отдельный блок, который крепится в рулевой колонке.Его установка и подключение не заставят себя долго ждать. Вам понадобится только набор ключей для установки, комплект электрооборудования со всеми креплениями и проводкой, а также дрель.

Преимущества использования электроусилителя

На «классические» автомобили без проблем устанавливают электроусилитель руля «Приора». Но для этого придется дополнительно купить пластину и кардан. Задачи, с которыми справляется ERM:

  1. Повышение уровня безопасности, комфорта и удобства вождения.
  2. Облегчение контроля при маневрировании. Это особенно полезно для женщин, пожилых людей, начинающих водителей, которым тяжело вращать тугой руль.
  3. Электроусилитель выступает в качестве элемента тюнинга.

Но даже если вы много лет водите машину, от такого усовершенствования вашего автомобиля вряд ли можно отказаться. Ведь установка электроусилителя руля облегчит передвижение по городским улицам.

Почему не гидравлический?

Существует два типа гидроусилителя руля:

  1. Электромеханический.
  2. Гидравлический.

Когда гидроусилитель руля создает высокое давление масла в системе. Конструкция гидроусилителя состоит из питающих трубок, насоса, специальной емкости и рабочей жидкости. С помощью насоса создается давление масла, оно действует на весь механизм, в результате чего вращение колес значительно облегчается.

Следовательно, рулевое колесо будет вращаться намного легче. В целом конструкция гидроусилителя очень сложная, установка длительная, все механизмы нужно регулярно обслуживать.Только в этом случае гидроусилитель будет работать безупречно.

Если автомобиль не предназначен для установки, установить ее очень сложно. Придется приобретать дополнительные детали, а также вносить очень серьезные изменения в рулевой механизм. Именно по этой причине устанавливать гидроусилитель на «семерку» нецелесообразно.

Электрический усилитель

У него одно большое преимущество — стоимость почти вдвое ниже, чем у гидроусилителя. Установить устройство на «семерку» очень просто, сложностей не возникнет.В случае использования электрического усилителя нет необходимости проводить техническое обследование, он очень надежен и долговечен.

В отличие от гидроусилителя, для нормальной работы не требуется заливка жидкости, поддержание насоса и трубопроводов в рабочем состоянии. Достаточно только подключить прибор к автомобильной проводке. Именно по этим причинам такая конструкция гидроусилителя руля устанавливается на машинах «классической» серии.

Оборудование

Без переделок возможна установка электроусилителя руля «Приора» на «семерку».С таким же успехом используется продукция «Авиаагрегата». В комплекте:

  1. Напрямую электрический усилитель.
  2. Вал промежуточный карданный.
  3. Крепеж.
  4. Электропроводка.
  5. Кронштейны крепления электроусилителя на руль «семерки».
  6. Жгут декоративный.

При покупке обязательно проверяйте комплектацию. Если товара в коробке нет, следует немедленно сообщить об этом продавцу. В противном случае возникнут проблемы с установкой.

Как работает электроусилитель

Электроусилитель руля направления на ВАЗ-2107 запускается и создает дополнительный крутящий момент, уменьшающий усилие, необходимое для поворота колес. И он начинает работать одновременно с тем, как водитель поворачивает руль. Устройство способно снизить нагрузку, необходимую для поворота рулевого колеса, в 5,7 раза.

Другими словами, если перед установкой устройства вы приложили усилие в 20 кг, то для аналогичного действия будет достаточно всего 3,5 кг.Этапы работы устройства:

  1. С помощью датчика крутящего момента определяется, в каком направлении вращается водитель.
  2. Блок управления позволяет считывать все данные, касающиеся оборотов двигателя и скорости автомобиля.
  3. С помощью электродвигателя вращается карданный вал рулевого механизма. В результате уменьшается усилие, необходимое для поворота руля направления.

С датчиком скорости, нормальное соотношение между коэффициентом усиления устройства и интенсивностью движения автомобиля.Если скорость низкая, то крутить руль становится труднее. Поэтому блок управления понимает, что необходимо увеличивать усиление. И наоборот, если вы двигаетесь с большой скоростью, то усилия должны прилагаться меньше. Следовательно, рулевое управление с электроусилителем не участвует.

Устройство начинает работать через 5 секунд после включения зажигания водителем. Если вдруг произойдет поломка электроусилителя, система автоматического управления отключит его, в результате автомобиль перейдет в ручной режим.Это обеспечивает 100% безопасность в случае выхода устройства из строя. Поэтому можно не беспокоиться о безопасности своей жизни.

Монтаж электроусилителя на «семерку»

Структурная схема подключения электроусилителя (может использоваться с любым автомобилем ВАЗ) представлена ​​ниже.

Для установки электроусилителя руля на 2107 необходимо сделать следующее:

  1. Отсоединить аккумулятор от АКБ, чтобы не было короткого замыкания во время работы.
  2. Выверните винты, которыми крышка крепится к рулевой колонке.
  3. Снимите гидроусилитель руля, на его место поставьте новый в комплекте с прибором.
  4. В инструкции вы обязательно найдете схему, по которой необходимо просверлить отверстия, которыми будет крепиться корпус усилителя.
  5. Зафиксируйте весь механизм.
  6. Подсоедините провода от датчиков частоты вращения и скорости двигателя.
  7. Подключите питание устройства с помощью предохранителя.
  8. Затем необходимо заменить крышку и подсоединить клеммы аккумулятора.

Работа по установке займет не более двух-трех часов. Гарантийный срок эксплуатации электроусилителя — один год.

Как пройти техосмотр

Электроусилитель руля на 2110, как и на семерку, должен быть установлен правильно. Проблема в том, что таким тюнингом вы формально вносите изменение в конструкцию рулевого управления, что запрещено правилами дорожного движения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
