Ваз 2106 замена успокоителя – Замена успокоителя цепи ВАЗ 2106 без лишних хлопот

Замена успокоителя цепи ВАЗ 2106

На автомобиле ваз 2106 успокоитель цепи привода распредвала расположен внутри передней части головки блока цилиндров слева и прикреплен к ней снаружи двумя болтами.

При износе или повреждении успокоителя цепи привода на некоторых режимах работы двигателя могут возникнуть резонансные колебания ведущей ветви цепи, что может привести к перескакиванию цепи на зубьях звездочки распредвала и серьезному повреждению двигателя.
Для замены успокоителя  ваз 2106 вам потребуются: отвертка с плоским лезвием, ключи (желательно торцовые) «на 8», «на 10», «на 13», «на 17».
1. Снимите воздушный фильтр(см. «Снятие и установка воздушного фильтра»).
2. Снимите крышку головки блока цилиндров(см. «Проверка и установка фаз газораспределения по меткам»).
3. Отверните колпачковую гайку натяжителя цепи примерно на 0,5 оборота.

4. Ослабьте натяжение цепи, отжав отверткой башмак натяжителя, и затяните колпачковую гайку натяжителя.
5. Зацепите проволокой (или крючком) успокоитель цепи за отверстие в его пластине, чтобы не уронить успокоитель в поддон двигателя.
6. Удерживая успокоитель цепи, отверните два болта его крепления.

7. Ослабьте натяжение ведущей ветви цепи, провернув по часовой стрелке звездочку распредвала ключом за болт ее крепления, т.е. по направлению вращения вала. Одновременно снимите успокоитель, поднимая его вверх.

8. Установите на автомобиль ваз 2106 новый успокоитель цепи 3 в порядке обратном снятию. Обратите внимание, болты его крепления разной длины — нижний болт 1 короче верхнего болта 2.
ПРИМЕЧАНИЕ
При покупке нового успокоителя цепи обратите внимание на маркировку. У успокоителя цепи двигателей мод. ваз 2106 и 21011 на рабочей поверхности накладки успокоителя нанесена длинная продольная риска. У успокоителя двигателя мод. ваз 2103 ее нет.
9. Отрегулируйте натяжение цепи привода распредвала (см. «Регулировка натяжения цепи привода распредвала») и установите ранее снятые детали в обратном порядке.



Оцените статью: Поделитесь с друзьями!

tuningtaza.ru

Как заменить успокоитель цепи на Ваз 2106

Успокоитель цепи находится со стороны, противоположной башмаку натяжителя, и крепится к двигателю двумя болтами, разными по длине. Его главное назначение – гасить колебания цепи, которые  возникают при ее работе. При его неисправности возможно возникновение больших колебаний цепи, что может привести к соскакиванию ее со звездочек и  к серьезному повреждению  двигателя.  Если Вы решили снять успокоитель для ремонта или замены, нам надо приготовить ключи на восемь 10, на 13 и на 17. На рисунке цифрой 7 обозначен башмак натяжителя, а тройкой — успокоитель.

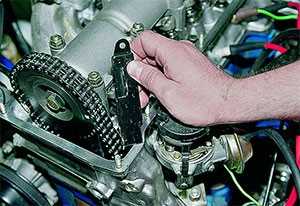

На фото стрелками показаны гайки крепления успокоителя, и проушина, за которую надо крючком зацепить его при снятии.



  1. Для доступа к успокоителю надо снять крышку с механизма газораспределения.
  2. Затем, отвернув гайку натяжителя цепи, ослабляем натяжение последней, отвёрткой отжав башмак.
  3. Фиксируем башмак, затянув гайку натяжителя.
  4. Цепляем крючком, сделанным из проволоки за специальное отверстие в проушине и откручиваем болты  крепления успокоителя.
  5. Немного по ходу проворачиваем ключом распредвал и одновременно поднимая вверх крючок, достаньте успокоитель из двигателя.

Если Вы решили заменить успокоитель, то приобретая его, проконтролируйте маркировку на нем.  На успокоителе для модели 2106 на поверхности ее накладки нанесена продольная метка- риска. На успокоителях для модели 2103 такой метки нет.

После завершения операции замены успокоителя поставьте все детали в обратном порядке и отрегулируйте натяжение цепи.

Аквагель — СРЕДСТВО ЗАЩИТЫ АВТОСТЕКОЛ.

Аквагель – не смывается дождем, снегом и водой.

rem-vaz.ru

Замена успокоителя цепи ваз 2106

30 июня 2011

На всех двигателях из серии ваз «классика» успокоители цепи расположены с левой стороны и крепятся к блоку двумя болтами. Успокоитель служит для гашения колебаний цепи. Для ремонта по замене успокоителя ваз 2106 нам потребуются гаечные ключи на «8» «10» «13» «17», а так же отвертка с плоским лезвием. Если все есть, то можно приступать:

На рисунке ниже вы можете увидеть расположение и крепление успокоителя снаружи двигателя и в полости головки блока цилиндров.

  • Перым делом необходимо снять крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
  • Далее отворачиваем на пару оборотов колпачковую гайку натяжителя и ослабляем натяжение цепи. Чтобы ослабить цепь привода распредвала достаточно просто, воспользовавшись отверткой, отжать башмак. Затяните колпачковую гайку.

  • Теперь возьмите отрезок стальной проволки, сделайте из нее крючок и зацепите крючком успокоитель, за отверстие в его пластине.
  • Придерживая успокоитель на крючке, отверните два болта его крепления.
  • Теперь нам необходимо еще немного ослабить цепь, для этого проверните звездочку распредвала по ходу вращения и одновременно с этим поднемите успокоитель крючком.

На этом процесс снятия завершен. Замените успокоитель ваз 2106 на новый и установите на автомобиль в порядке обратном снятию. При установке обратите внимание, что болты крепления успокоителя разные по длине. После установки успокоителя, отрегулируйте натяжение цепи распредвала (см. Регулировка цепи привода распределительного вала ваз 2106).





remont-vaz2106.ru

Успокоитель цепи ВАЗ 2106 — что делать

На автомобиле успокоитель цепи привода распредвала расположен внутри передней части головки блока цилиндров слева и прикреплен к ней снаружи двумя болтами. При износе или повреждении успокоителя цепи привода на некоторых режимах работы двигателя могут возникнуть резонансные колебания ведущей ветви цепи, что может привести к перескакиванию цепи на зубьях звездочки распредвала и серьезному повреждению двигателя.

Оглавление

Замена
Установка
Цена

Замена

Как заменить успокоитель цепи на ВАЗ 2106?

Снятие:

1) Первое, что вам нужно сделать, так это снять корпус воздушного фильтра. (О том как снять корпус воздушного фильтра, читайте в статье «Замена корпуса воздушного фильтра»)

2) После чего снимите крышку головки блока. (О том как снять крышку головки блока, читайте в статье «Установка фаз газораспределения по меткам, в рубрики снятие, с пункта 1-10)

3) Теперь ослабьте колпачковую гайку натяжителя цепи.

4) Следом ослабьте натяжение цепи, отжав для этого отверткой башмак натяжителя цепи. (О том как выглядит башмак натяжителя цепи, см. в самом низу статьи в рубрике «Для новичков!»)

5) Удерживая отвертку, полностью закрутите колпачковую гайку натяжителя цепи.

6) Затем зацепите успокоитель цепи, каким либо крючком.

7) Удерживая успокоитель крючком, отверните оба болта его крепления.

8) После чего прокручивая болт который крепит звездочку распределительного вала, снимите успокоитель.

Примечание!
Болт крутите по часовой стрелке!

Установка

1) Сперва установите новый успокоитель на место старого. (Установка происходит в обратном порядке снятию!)

2) После установки вам нужно будет отрегулировать натяжение цепи ГРМ.

3) Следом установите все оставшиеся детали.

Цена

Успокоитель цепи ВАЗ-2101-2106 БРТ
Цена: 60-70.0 руб

vz06-up.ru

Ремонт ВАЗ 2106 (Жигули) Замена успокоителя цепи привода распределительного вала

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2106 (Жигули) 1976-2005 г.в.
  3. Замена успокоителя цепи привода распределительного вала

Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).

Устанавливаем успокоитель в обратной последовательности. Не перепутайте болты. Верхний болт крепления успокоителя длиннее нижнего.

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется замена успокоителя цепи привода распределительного вала ВАЗ 2106 Жигули, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Подробное описание такого агрегата, как замена успокоителя цепи привода распределительного вала ВАЗ 2106 Жигули имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Скачать информацию со страницы
↓ Комментарии ↓





1. Общие сведения


1.0 Общие сведения 1.1 Техника безопасности

2. Диагностика неисправностей
2.0 Диагностика неисправностей 2.1 агностика неисправностей двигателя и его систем 2.2 Диагностика неисправностей сцепления 2.3 агностика неисправностей коробки передач 2.4 Диагностика неисправностей карданной передачи, заднего моста, ходовой части, рулевого управления и тормозной системы 2.5 Диагностика неисправностей кузова 2.6. Диагностика неисправностей электрооборудования

3. Двигатель
3.0 Двигатель 3.1 Головка цилиндров и механизм газораспределения 3.2 Система смазки 3.3 Замена масла 3.4 Замена успокоителя цепи привода распределительного вала 3.5 Замена распределительного вала и рычагов клапанов 3.6 Замена маслоотражательных колпачков механизма газораспределения 3.7 Замена прокладок впускного и выпускного коллекторов 3.8 Замена прокладки головки блока цилиндров 3.9 Разборка головки блока цилиндров, притирка клапанов

4. Система питания двигателя
4.0 Система питания двигателя 4.1 Замена фильтрующего элемента воздушного фильтра 4.2 Замена топливного насоса 4.3 Ремонт топливного насоса 4.4 Замена топливного бака и крышки его лючка

5. Карбюратор
5.0 Общие сведения про карбюратор 5.1 Очистка топливного фильтра 5.2 Замена электромагнитного клапана системы холостого хода 5.3. Регулировка карбюратора 5.4 Замена карбюратора 5.5. Ремонт карбюратора

6. Система охлаждения двигателя
6.0 Система охлаждения двигателя 6.1 Замена охлаждающей жидкости 6.2 Замена насоса охлаждающей жидкости 6.3. Замена термостата 6.4 Замена радиатора двигателя

7. Система выпуска отработавших газов
7.0 Система выпуска отработавших газов 7.1 Замена деталей системы выпуска

8. Сцепление
8.0 Сцепление 8.1 Замена жидкости и прокачка гидропривода сцепления 8.2 Регулировка привода 8.3 Замена главного цилиндра сцепления 8.4 Ремонт главного цилиндра сцепления 8.5 Замена рабочего цилиндра сцепления 8.6 Замена нажимного диска в сборе и подшипника выключения сцепления

9. Коробка передач
9.0 Коробка передач 9.1 Проверка уровня и замена масла в коробке передач 9.2 Замена выключателя света заднего хода 9.3 Замена манжеты вторичного вала 9.4 Замена коробки передач 9.5 Ремонт коробки передач 9.6 Замена привода спидометра 9.7 Особенности ремонта пятиступенчатой коробки передач

10. Карданная передача
10.0 Карданная передача 10.1. Техническое обслуживание 10.2. Замена карданной передачи

11. Задний мост
11.0 Задний мост 11.1 Проверка исправности заднего моста 11.2 Замена масла 11.3 Замена полуоси и ее манжеты 11.4 Снятие и установка заднего моста 11.5 Замена манжеты ведущей шестерни 11.6 Замена редуктора 11.7 Ремонт редуктора

12. Передняя подвеска
12.0 Передняя подвеска 12.1. Техническое обслуживание 12.2 Замена подшипников и манжеты ступицы 12.3 Замена подушек и штанги стабилизатора 12.4 Замена шаровых опор 12.5 Замена амортизаторов 12.6 Замена пружин 12.7 Замена верхних рычагов и их резинометаллических шарниров 12.8 Замена резинометаллических шарниров нижних рычагов на автомобиле 12.9 Замена нижних рычагов 12.12. Регулировка углов установки колес

13. Задняя подвеска
13.0 Задняя подвеска 13.1 Проверка технического состояния 13.2. Замена деталей задней подвески

14. Рулевое управление
14.0 Рулевое управление 14.1 Доливка масла 14.2 Проверка состояния рулевого управления 14.3 Регулировка зацепления редуктора 14.4 Замена рулевых тяг 14.5 Замена и ремонт маятникового рычага 14.6 Снятие и установка рулевого колеса 14.7 Снятие и установка рулевого вала 14.8 Снятие и установка рулевого механизма 14.9 Снятие сошки

15. Тормозная система
15.0 Тормозная система 15.1 Проверка состояния гидропривода 15.2 Проверка вакуумного усилителя тормозов 15.3 Проверка работоспособности регулятора давления 15.4 Замена тормозной жидкости и прокачка тормозной системы 15.5 Замена тормозных колодок передних колес 15.6 Замена тормозных колодок задних колес 15.7 Замена суппорта тормоза переднего колеса 15.8 Замена тормозных цилиндров передних колес 15.9 Ремонт тормозных цилиндров передних колес

16. Общие сведения
16.0 Общие сведения 16.1. Проверка электрических цепей 16.2 Блоки предохранителей 16.3 Замена предохранителей 16.4 Замена основного и дополнительного блоков предохранителей 16.5. Замена реле 16.6 Замена выключателя зажигания 16.7 Замена контактной части выключателя зажигания 16.8 Аккумуляторная батарея 16.9. Генератор 16.10. Стартер 16.11. Система зажигания 16.12. Освещение, световая и звуковая сигнализации 16.13. Очиститель и омыватель ветрового стекла 16.14. Ремонт электродвигателя отопителя 16.15. Контрольные приборы

17. Кузов
17.0 Кузов 17.1 Замена переднего бампера 17.2 Замена решетки радиатора 17.3 Замена замка капота 17.4 Замена капота 17.5 Замена ветрового стекла 17.6 Замена внутреннего зеркала заднего вида 17.7 Замена солнцезащитного козырька 17.8 Замена накладки потолка 17.9 Замена потолочного поручня

18. Система отопления и вентиляции
18.0 Система отопления и вентиляции 18.1 Замена электровентилятора отопителя 18.2 Замена радиатора отопителя 18.3 Замена кожуха радиатора 18.4 Замена крана отопителя

19. Уход за кузовом автомобиля
19.0 Уход за кузовом автомобиля 19.1 Мойка автомобиля 19.2 Сохранение и защита лакокрасочного покрытия

20. Приложения
20.0 Приложения 20.1 Инструмент, применяемый помимо штатного набора 20.2 Схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976–1987 гг. 20.4 Моменты затяжки резьбовых соединений 20.5 Основные данные для регулировок и контроля 20.6 Характеристики свечей зажигания 20.7 Применяемые топливо, смазочные материалы и эксплуатационные жидкости 20.8 Лампы, применяемые на автомобиле 20.9 Манжетные уплотнения (сальники)

automend.ru

Замена успокоителя цепи привода распредвала на автомобиле ВАЗ 2106 — Автосайт







На автомобиле ваз 2106 успокоитель цепи привода распредвала расположен внутри передней части головки блока цилиндров слева и прикреплен к ней снаружи двумя болтами. При износе или повреждении успокоителя цепи привода на некоторых режимах работы двигателя могут возникнуть резонансные колебания ведущей ветви цепи, что может привести к перескакиванию цепи на зубьях звездочки распредвала и серьезному повреждению двигателя. Для замены успокоителя цепи привода распредвала на автомобиле ваз 2106 вам потребуются: отвертка с плоским лезвием, ключи (желательно торцовые) «на 8», «на 10», «на 13», «на 17». 1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
2 . Снимите крышку головки блока цилиндров (см. «Проверка и установка фаз газораспределения по меткам»).
ПРИМЕЧАНИЕ
Так расположен успокоитель цепи в полости головки блока цилиндров.


3. Отверните колпачковую гайку натяжителя цепи примерно на 0,5 оборота.


4. Ослабьте натяжение цепи, отжав отверткой башмак натяжителя, и затяните колпачковую гайку натяжителя.
5. Зацепите проволокой (или крючком) успокоитель цепи за отверстие в его пластине, чтобы не уронить успокоитель в поддон двигателя.
6. Удерживая успокоитель цепи, отверните два болта его крепления.
7. Ослабьте натяжение ведущей ветви цепи, провернув по часовой стрелке звездочку распредвала ключом за болт ее крепления, т.е. по направлению вращения вала. Одновременно снимите успокоитель, поднимая его вверх.


8 . Установите на автомобиль ваз 2106 новый успокоитель цепи 3 в порядке обратном снятию. Обратите внимание, болты его крепления разной длины — нижний болт 1 короче верхнего болта 2. ПРИМЕЧАНИЕ
При покупке нового успокоителя цепи обратите внимание на маркировку. У успокоителя цепи двигателей мод. ваз 2106 и 21011 на рабочей поверхности накладки успокоителя нанесена длинная продольная риска. У успокоителя двигателя мод. ваз 2103 ее нет.

9. Отрегулируйте натяжение цепи привода распредвала (см. «Регулировка натяжения цепи привода распредвала») и установите ранее снятые детали в обратном порядке.

vintasik.info

Замена натяжителя lada 2106 (ваз 2106)

Замена натяжителя цепи Ваз 2106

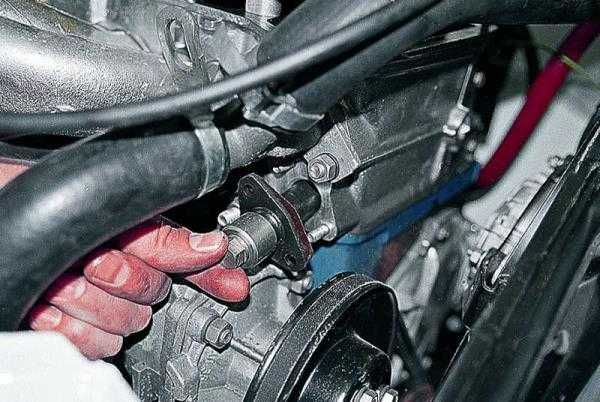

Натяжитель цепи Ваз 2106 расположен между водяным насосом и патрубком системы охлаждения в головки блока цилиндров, для его снятия или установки потребуется ключ на 10, 13 и герметик.

Чтобы снять натяжитель цепи ключом на 10 отверните две гайки крепления натяжителя к головке блока цилиндров

Выньте его и снимите с него уплотнительную прокладку

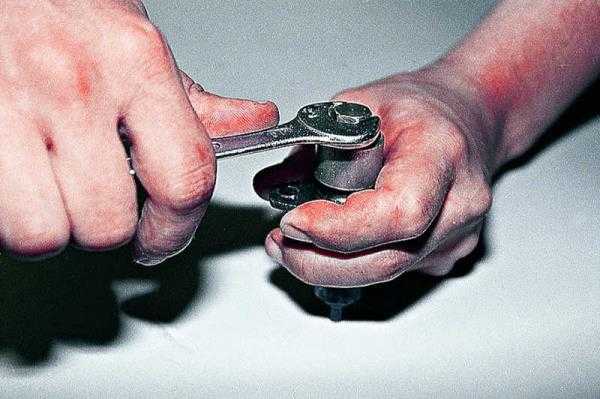

Зажав натяжитель в тисках, ключом на 13 отвирните колпачковую гайку

Проверьте исправность цангового зажима. При поломке лапки зажима меняем колпачок или натяжитель цепи Ваз 2106 в сборе

Перед установкой натяжителя цепи на двигатель утопите до упора плунжер в корпус натяжителя и, удерживая его в таком положении, затяните колпачковую гайку. Установите натяжитель в блок цилиндров заменив старую прокладку и нанеся герметик

После его установки для того чтобы натянуть цепь на Ваз 2106 поверните коленчатый вал по часовой стрелке, ослабте затяжку колпачковой гайки на 13 до характерного выстрела, после чего затяните гайку, на этом натяжка цепи завершена. В случае если цепь на двигатели растянута и длинны плунжера натяжителя не хватает на него можно наприсовать подходящую по размеру трубочку, но в идеале конечно заменить цепь привода ГРМ, башмак и успокоитель цепи.

Сейчас проведем ремонт по замене натяжителя цепи ваз 2106, ремонт легкий и выполняется всего в четыре шага и не потребует от вас много времени. Для замены натяжителя нам понадобятся гаечные ключи на десять и тринадцать. Приступим.

  • Снимаем натяжитель, для этого отворачиваем две гайки его крепления.
  • Теперь отворачиваем колпачковую гайку, для этого воспользуйтесь тисками, то есть зажмите натяжитель в них.
  • Отвернув колпачковую гайку, проверьте состояние цангового зажима, который расположен в гайке.
  • Если зажим исправен, то можно собирать натяжитель, но перед сборкой необходимо зарядить его, для этого просто утопите плунжер в корпус и придерживая его в таком состояние, затяните колпачковую гайку.

Установите натяжитель обратно на головку блока цилиндров, ослабьте колпачковую гайку и провернув коленчатый вал по ходу вращения, натяните цепь привода распределительного вала и затяните колпачковую гайку. На этом ремонт нашей «шестерки» по замене натяжителя цепи завершен.
