Ваз 2106 ремонт поршневой группы: Оптимальные размеры поршневой группы ВАЗ 2106: фото- и видеообзор

Оптимальные размеры поршневой группы ВАЗ 2106: фото- и видеообзор

После определенного пробега увеличивается расход масла и падает компрессия в цилиндрах. Это говорит об износе поршневой группы. В этом случае потребуется замена поршня. При замене поршней необходимо учитывать размеры поршневой группы ВАЗ 2106. В статье описывается, как правильно подобрать и поменять все комплектующие поршневой группы на ВАЗ 2106.

Содержание

[ Раскрыть]

[ Скрыть]

Поршневые кольца. Какие лучше?

Шатунно-поршневая группа на ВАЗ 2106 состоит из поршня, шатуна, поршневых колец и поршневого пальца. Поршневые кольца различаются по назначению: на компрессионные и маслосъемные. Первые не дают проникать газам из камеры сгорания в картер. Маслосъемные, снимая остатки масла с цилиндров, препятствуют его проникновению из картера в камеру сгорания. В свободном состоянии кольца имеют больший диаметр, чем внутренний диаметр цилиндра. Поэтому на кольце имеется вырез, называемый замком.

В цилиндрах высокого качества используются узкие кольца, которые снижают трение и предотвращают вибрацию на высоких оборотах двигателя. Но из-за большой нагрузки они быстро изнашиваются сами и ускоряют износ цилиндров. Поэтому более популярны широкие кольца, так как они надежнее. Особенностью поршневых колец является то, что после миллионных циклов они должны сохранять упругость и обеспечивать уплотнение. Поэтому для их изготовления должен использоваться материал, имеющий низкие коэффициенты трения и износа.

Набор поршневых колец для замены

Первые изделия стали изготавливать из ковкого чугуна, который имеет хорошие рабочие характеристики благодаря своей пористой структуре. Следующим материалом стал применяться пластичный чугун, который упруго деформируется, что облегчает посадку изделий на поршень.

Еще одним материалом, из которого изготавливаются кольца, является чугун, покрытый твердым хромом. Эти изделия необходимо тщательно подбирать при замене, так как у них малая пластичность. Но при этом они имеют высокую износостойкость даже в условиях повышенного давления и высоких температур. Их применяют на форсированных двигателях. Существуют еще кольца из нержавеющей стали, которые по характеристикам схожи с хромированными деталями, но имеют более продолжительный срок службы.

 Загрузка ...

На эффективность работы кольца, кроме материала влияет его расположение и конструкция. Если изделие немного перекручено, то быстрее идет его притирание со стенками цилиндра. Компрессионные кольца с L-образным участком, способствуют развитию дополнительного усилия, прикладываемого к стенкам цилиндров при высоком давлении.

Таким образом, определяясь, какие ставить поршневые кольца на ВАЗ 2106, нужно учитывать следующие факторы:

  • ширину;
  • материал;
  • конструкцию.

Замена поршней

Перед выполнением ремонтных работ ВАЗ 2106 прежде всего необходимо тщательно вымыть двигатель, чтобы исключить попадания внутрь мелких частиц и грязи. Демонтированный мотор лучше положить на надежную полку, расположенную на удобной высоте. Из инструментов для замены нужно приготовить:

  • наборы накидных и торцевых ключей;
  • набор головок;
  • динамометрический ключ;
  • специальное съемное приспособление для колец;
  • набор плоских щупов;
  • штангенциркуль;
  • нутромер;
  • молоток.

При разборке следует тщательно запоминать расположение всех деталей ВАЗ 2106, делать пометки, а лучше сфотографировать.

Этапы работы

  1. Сначала нужно снять головку блока цилиндров.
  2. Следующий шаг – снятие поддона для обеспечения доступа к коленвалу и шатунам.
  3. Затем ключом на «36» нужно провернуть коленвал пока не будут максимально выдвинуты гайки шатунов.
  4. Далее головкой на «14» откручиваем две гайки, удерживающие крышку шатуна, и снимаем крышку.
  5. Чтобы вытянуть поршень, нужно усилием руки или с помощью ручки молотка надавить на болт шатуна. Поршень должен выйти с обратной стороны. Разбирать нужно аккуратно, чтобы не повредить поршень и поверхности стенок цилиндра.
  6. Далее снимаем кольца с поршней, поддевая их пальцем или ногтем и вынимая из канавки. Проворачиваем изделие до тех пор, пока оно полностью не покинет канавку.

    Разжимаем пальцами зазор

  7. После снятия все детали нужно промыть керосином, а канавки тщательно вычистить. Поверхности все нужно протереть и проверить на наличие дефектов: царапин и трещин.
  8. С помощью нутромера делаются измерения износа: в четырех плоскостях в перпендикулярных направлениях. При превышении износа 0,15 мм или наличии царапин выполняется расточка блока до их полного удаления, а также подгоняются необходимые размеры.
  9. Далее подбираются шатуны и поршневые пальцы для замены. После подбора их нужно вставить. Для этого необходимо нагреть головку шатуна и надеть на шатун поршень. Палец следует вставлять с оправкой. В вертикальном положении шатунный палец не должен выпадать.
  10. Для вывода о необходимости замены деталей, нужно снять размеры зазоров между кольцами и цилиндром. Для этого изделия вставляются в цилиндр и измеряется зазор в замке, он не должен быть больше 0,45 мм.

    Как правильно измерить зазор

  11. Далее последовательно устанавливаются поршневые кольца с помощью специального приспособления.
  12. Замок первого кольца нужно установить на 30 градусов от оси пальца. На остальных замки устанавливаются относительно друг друга на 120 градусов.

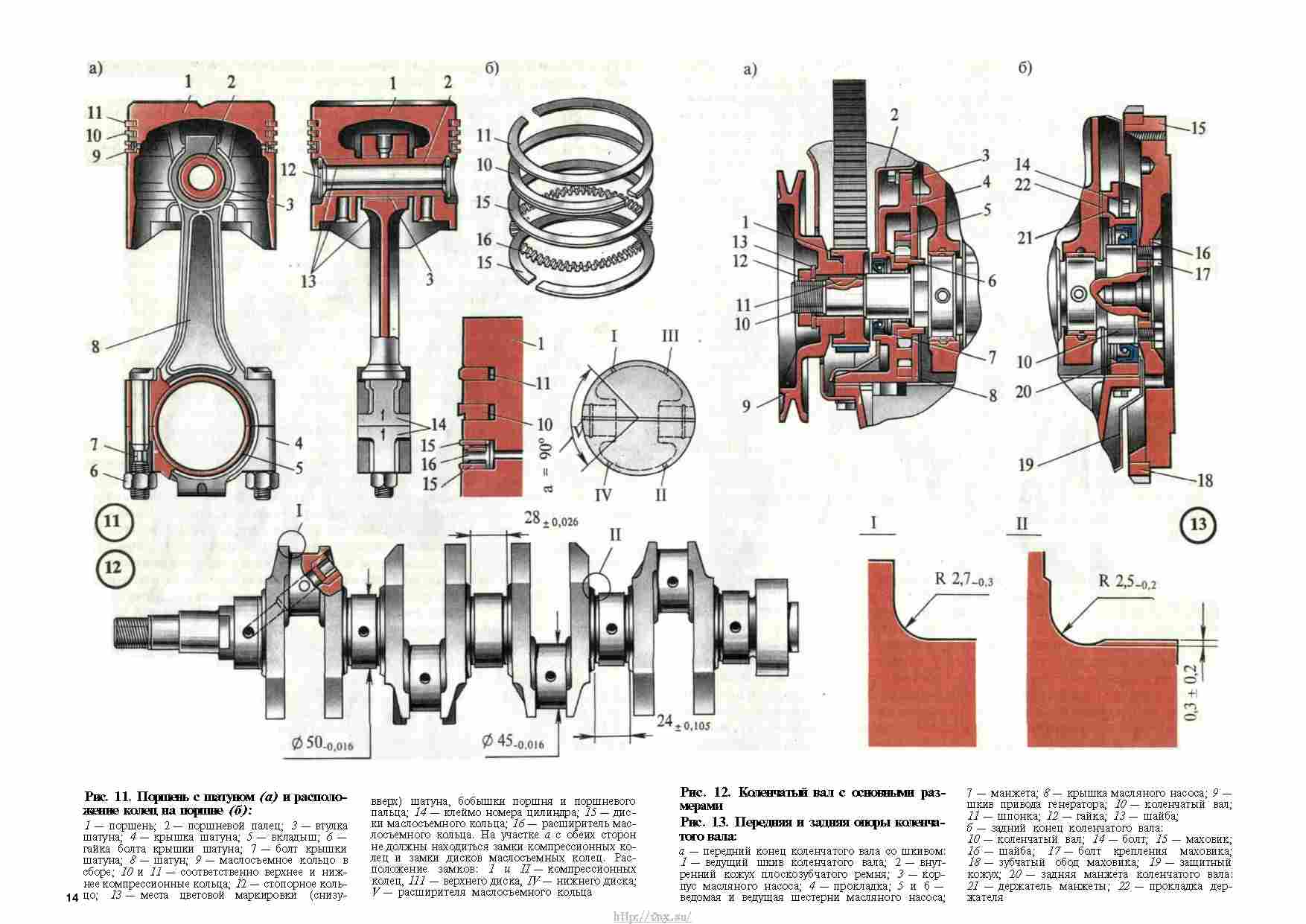

    Схема расположения изделий

  13. Перед установкой детали нужно смазать машинным маслом. Сборка осуществляется в обратном порядке.

Выполняя самостоятельно замену поршневой группы на ВАЗ 2106, следует внимательно следить за последовательностью установки.

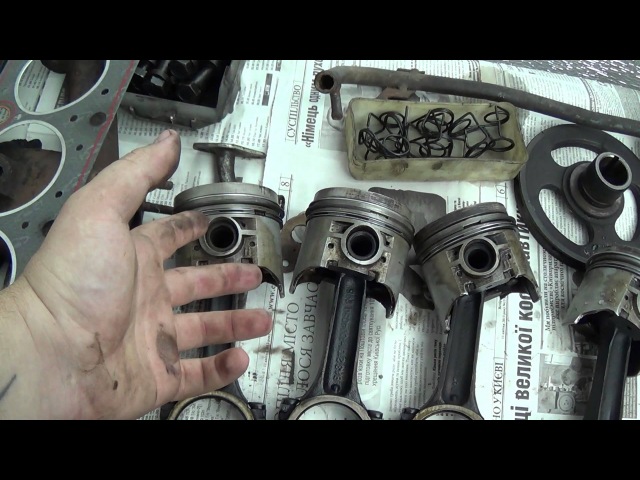

Видео «Сборка поршневой группы на ВАЗ 2106»

В этом видео показываются тонкости при сборке коленчатого вала и поршневой группы ВАЗ 2106.

Замена поршневых колец ВАЗ 2106 на снятом двигателе фото.Ремонт ВАЗ 2106

При недостаточной компрессии двигатель ВАЗ 2106 теряет мощность. Более того, он начинает чрезмерно расходовать не только бензин, но и масло. Что можно предпринять? В лучшем случае необходима замена поршневых колец. В худшем же — полный капитальный ремонт двигателя, начиная от проточки цилиндров, заменой поршневой группы и заканчивая ремонтом коленчатого вала автомобиля.

Замена поршневых колец, порядок работы

Если вы решили поменять кольца самостоятельно, то особых проблем при выполнении этого ремонта, возникнуть не должно. Разумеется, понадобится немалый список инструментов, чтобы сделать это максимально быстро и удобно. Также необходимо выполнить ряд подготовительных работ. Итак, чтобы добраться до поршней, необходимо:

  1. Снять головку блока цилиндров ВАЗ 2106
  2. Снять поддон, чтобы получить доступ к коленчатому валу и креплению шатунов

Лично я проводил эту процедуру на снятом моторе, так как машина была практически полностью разобрана. Безусловно, что все можно сделать даже на установленном двигателе. Но тогда удобнее всего ремонт проводить на яме или подъемнике.

Итак, после того, как крышка поддона снята, можно взять головку на 14 с воротком и открутить две гайки крепления крышки шатуна. Более наглядно это показано ниже:

Когда обе гайки откручены, можно рукой снимать крышку, она обычно без всяких проблем легко вынимается:

Затем с определенным усилием необходимо надавить на болт шатуна рукой или даже ручкой молотка:

До того момента, пока поршень не выйдет с обратной стороны цилиндра наружу. Примерно это будет выглядеть следующим образом:

Делать это стоит довольно аккуратно, чтобы не повредить ни сам поршень, ни стенки цилиндра:

Снятие и замена поршневых колец, шаг за шагом

Далее можно приступать к снятию и замене поршневых колец, если цилиндры еще без выработки. Для этого аккуратно поддеваем ногтем или пальцем край кольца и выводим его из канавки поршня:

И аккуратно проворачиваем кольцо до тех пор, пока оно полностью на освободится из канавки:

После того, как все кольца, как компрессионные, так и маслосъемные сняты, можно измерить зазор, вставив их в цилиндр, и вставив щуп в отверстие между двумя краями:

Номинальным зазором колец является диапазон значений от 0,25 до 0,45 мм. Максимально допустимый зазор, при котором необходимо срочно менять кольца, является 1,0 мм.

Если значения превышают номинальные, то производим замену колец на новые. После чего можно устанавливать все детали, в обратном  снятию порядке. Стоит обратить особе внимание, что при установке колец их замки должны быть направлены в разные стороны для большей герметичности цилиндра. Итак, замена поршневых колец закончена. Жду ваших комментариев и отзывов.

Замена поршневых колец ваз 2106

Поршни — замена

Для выполнения работы потребуются оправки для снятия поршневого пальца и обжатия колец.

Снятие

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

2. Снимаем с двигателя головку блока цилиндров (см. «Прокладка головки блока цилиндров — замена»).

4. Отворачиваем гайки крышек шатунов (не снимая коленчатого вала) и выталкиваем поршень с шатуном из блока цилиндров (см. «Коленчатый вал — снятие и установка»).

5. Вынимаем из крышки шатуна сталеалюминиевый вкладыш.

На шатуне и крышке клеймением нанесен номер цилиндра, в который они устанавливаются.

6. Устанавливаем шатун в тиски и снимаем с поршня два компрессионных и одно маслосъемное кольцо с расширителем.

7. Через оправку выпрессовываем палец из шатуна и снимаем поршень.

Аналогично снимаем поршни остальных цилиндров.

Перед установкой на шатун поршневой группы необходимо подобрать ее детали.

Подбор деталей шатунно-поршневой группы

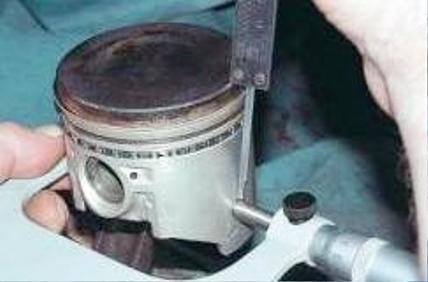

1. Подбираем поршень к цилиндру. Расчетный зазор между цилиндром и поршнем двигателя должен составлять 0,06-0,08 мм. Он определяется промером цилиндров и поршней и обеспечивается установкой поршней того же класса, что и цилиндры. Максимально допустимый зазор — 0,15 мм. Диаметр поршня измеряем в плоскости, перпендикулярной поршневому пальцу, на расстоянии 52,4 мм от днища поршня. По наружному диаметру поршни изготавливаются пяти классов (А, В, С, D и E) через 0,01 мм, а по диаметру отверстия под поршневой палец — трех категорий через 0,004 мм. В запасные части поставляются поршни групп А, С и E. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) клеймятся на днище поршня.

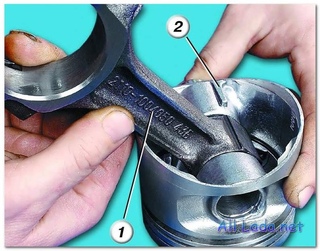

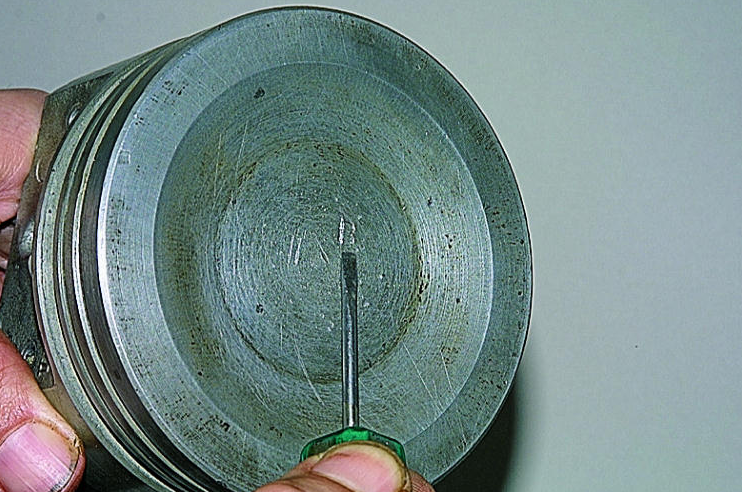

Для правильной ориентировки поршня относительно цилиндра на стенке поршня (рядом с бобышкой) выполнена метка «П», которая должна быть направлена к передней части блока цилиндров.

Диаметр цилиндра измеряем нутромером в четырех поясах, как в продольном, так и в поперечном направлении двигателя.

В зоне пояса 1 цилиндры практически не изнашиваются. Поэтому по разности замеров в первом и остальных поясах судим о величине износа цилиндров.

Схема измерения диаметров цилиндра: 1, 2, 3 и 4 — номера поясов; А и В — направления измерений

Цилиндры по диаметру разбиты через 0,01 мм на пять классов: А, В, С, D и E. Класс цилиндра выбит на нижней плоскости блока.

2. Подбираем палец к поршню. Палец установлен в верхней головке шатуна с натягом и свободно вращается в бобышках цилиндра. По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категории указываются цветной меткой на торце пальца: синяя — первая категория, зеленая — вторая, красная — третья. Сопряжение поршневого пальца и поршня проверяем, вставляя поршневой палец (смазанный моторным маслом) в отверстия бобышек поршня. Поршневой палец должен устанавливаться от простого нажатия большого пальца руки и не выпадать при вертикальном положении пальца.

3. Проверяем зазор между канавками и поршневыми кольцами. Зазоры должны соответствовать величинам, приведенным в табл. 8.1.3 (см. ниже). Увеличенный зазор приводит к быстрому износу (разбиванию) канавок поршня.

Таблица 8.1.2. Размеры основных сопрягаемых деталей двигателя

Размеры деталей, мм

Допустимый
зазор, мм

Поршень — цилиндр (для двигателя ВАЗ-2103)

Поршень — цилиндр (для двигателей ВАЗ-2106, ВАЗ-21011)

Поршневой палец — поршень

1-я категория (синяя метка)

2-я категория (зеленая метка)

3-я категория (красная метка)

Поршневой палец — верхняя головка шатуна

Таблица 8.

1.3. Зазоры в сопряжении канавок и поршневых колец

Размеры деталей, мм

Допустимый
зазор, мм

Верхнее компрессионное кольцо — канавка поршня

Нижнее компрессионное кольцо — канавка поршня

Маслосъемное кольцо — канавка поршня

Таблица 8.1.4. Зазоры в замках поршневых колец

Величина зазора, мм

Верхнее компрессионное кольцо

Нижнее компрессионное кольцо

Сборка шатунно-поршневой группы

1. Надеваем палец 4 на оправку 2, не затягивая сильно упор 3.

2. Палец шатуна охлаждаем в морозильной камере. Нагреваем верхнюю головку шатуна до 240°С паяльной лампой или промышленным феном, зажимаем шатун в тисках и надеваем на него поршень (метка «П» на поршне должна находиться со стороны отверстия для выхода масла на нижней головке шатуна).

3. Проталкиваем установленный на оправку палец в отверстия бобышек поршня и верхнюю головку шатуна до упора кольцевого пояска 1 на рукоятке в поршень.

4. После охлаждения шатуна смазываем палец маслом для двигателя через три отверстия в каждой бобышке поршня и через зазор между бобышкой и шатуном.

5. Смазываем поршневые кольца и канавки маслом для двигателя. Устанавливаем на поршень кольца и ориентируем замки колец. Замок верхнего компрессионного кольца должен располагаться под углом 30-45° к оси поршневого пальца, замок нижнего компрессионного кольца должен быть направлен в противоположную сторону, а замок маслосъемного кольца — под углом 30-45° к оси поршневого пальца между замками компрессионных колец. Нижнее компрессионное кольцо устанавливаем выточкой вниз. Если на кольце нанесена метка «ВЕРХ» или «ТОР», она должна быть направлена, к днищу поршня. Стык пружинного расширителя маслосъемного кольца должен располагаться со стороны, противоположной замку кольца.

6. После установки колец устанавливаем коленчатый вал по метке (поршни 1-го и 4-го цилиндров должны находиться в BMT) и поочередно вводим поршни с кольцами и шатунами во 2-ой и 3-й цилиндры. При этом метки «П» на поршнях должны быть направлены в сторону передней части блока цилиндров. Для обжатия колец рекомендуется применять оправку, показанную на фото.

После этого устанавливаем на место шатунные вкладыши, предварительно смазав их и шейки коленчатого вала маслом для двигателя, и соединяем шатуны с шейками коленчатого вала. Крышки устанавливаем по меткам и затягиваем гайками моментом 43,4-53,5 Нм. Повернув коленчатый вал на 180°, соединяем с коленчатым валом шатуны 1-го и 4-го цилиндров. Проверяем легкость вращения коленчатого вала.

7. Установка остальных снятых деталей выполняется в обратной последовательности.

11. Регулируем зазор между рычагами и кулачками распределительного вала (см. «Зазор между рычагами клапанов и кулачками распределительного вала — регулировка»). Проверяем свободное вращение кривошипно-шатунного механизма.

13. На карбюраторном двигателе проверяем и при необходимости корректируем угол опережения зажигания (см. «Момент зажигания — проверка и регулировка»).

15. Запускаем двигатель и обкатываем его на холостом ходу в течение 20-30 минут, плавно увеличивая частоту вращения коленчатого вала до 2000 об/мин. Во время работы двигателя контролируем герметичность систем двигателя, давление масла, температуру охлаждающей жидкости. Если при работе двигателя обнаруживаются посторонние шумы, останавливаем двигатель для устранения причин их появления.

Замена колец lada 2106 (ваз 2106)

После определенного пробега увеличивается расход масла и падает компрессия в цилиндрах. Это говорит об износе поршневой группы. В этом случае потребуется замена поршня. При замене поршней необходимо учитывать размеры поршневой группы ВАЗ 2106. В статье описывается, как правильно подобрать и поменять все комплектующие поршневой группы на ВАЗ 2106.

Поршневые кольца. Какие лучше?

Шатунно-поршневая группа на ВАЗ 2106 состоит из поршня, шатуна, поршневых колец и поршневого пальца. Поршневые кольца различаются по назначению: на компрессионные и маслосъемные. Первые не дают проникать газам из камеры сгорания в картер. Маслосъемные, снимая остатки масла с цилиндров, препятствуют его проникновению из картера в камеру сгорания. В свободном состоянии кольца имеют больший диаметр, чем внутренний диаметр цилиндра. Поэтому на кольце имеется вырез, называемый замком.

В цилиндрах высокого качества используются узкие кольца, которые снижают трение и предотвращают вибрацию на высоких оборотах двигателя. Но из-за большой нагрузки они быстро изнашиваются сами и ускоряют износ цилиндров. Поэтому более популярны широкие кольца, так как они надежнее. Особенностью поршневых колец является то, что после миллионных циклов они должны сохранять упругость и обеспечивать уплотнение. Поэтому для их изготовления должен использоваться материал, имеющий низкие коэффициенты трения и износа.

Первые изделия стали изготавливать из ковкого чугуна, который имеет хорошие рабочие характеристики благодаря своей пористой структуре. Следующим материалом стал применяться пластичный чугун, который упруго деформируется, что облегчает посадку изделий на поршень.

Еще одним материалом, из которого изготавливаются кольца, является чугун, покрытый твердым хромом. Эти изделия необходимо тщательно подбирать при замене, так как у них малая пластичность. Но при этом они имеют высокую износостойкость даже в условиях повышенного давления и высоких температур. Их применяют на форсированных двигателях. Существуют еще кольца из нержавеющей стали, которые по характеристикам схожи с хромированными деталями, но имеют более продолжительный срок службы.

На эффективность работы кольца, кроме материала влияет его расположение и конструкция. Если изделие немного перекручено, то быстрее идет его притирание со стенками цилиндра. Компрессионные кольца с L-образным участком, способствуют развитию дополнительного усилия, прикладываемого к стенкам цилиндров при высоком давлении.

Таким образом, определяясь, какие ставить поршневые кольца на ВАЗ 2106, нужно учитывать следующие факторы:

Замена поршней


Перед выполнением ремонтных работ ВАЗ 2106 прежде всего необходимо тщательно вымыть двигатель, чтобы исключить попадания внутрь мелких частиц и грязи. Демонтированный мотор лучше положить на надежную полку, расположенную на удобной высоте. Из инструментов для замены нужно приготовить:

  • наборы накидных и торцевых ключей;
  • набор головок;
  • динамометрический ключ;
  • специальное съемное приспособление для колец;
  • набор плоских щупов;
  • штангенциркуль;
  • нутромер;
  • молоток.

При разборке следует тщательно запоминать расположение всех деталей ВАЗ 2106, делать пометки, а лучше сфотографировать.

Этапы работы


  1. Сначала нужно снять головку блока цилиндров.
  2. Следующий шаг — снятие поддона для обеспечения доступа к коленвалу и шатунам.
  3. Затем ключом на «36» нужно провернуть коленвал пока не будут максимально выдвинуты гайки шатунов.
  4. Далее головкой на «14» откручиваем две гайки, удерживающие крышку шатуна, и снимаем крышку.
  5. Чтобы вытянуть поршень, нужно усилием руки или с помощью ручки молотка надавить на болт шатуна. Поршень должен выйти с обратной стороны. Разбирать нужно аккуратно, чтобы не повредить поршень и поверхности стенок цилиндра.
  6. Далее снимаем кольца с поршней, поддевая их пальцем или ногтем и вынимая из канавки. Проворачиваем изделие до тех пор, пока оно полностью не покинет канавку.

Выполняя самостоятельно замену поршневой группы на ВАЗ 2106, следует внимательно следить за последовательностью установки.

Видео «Сборка поршневой группы на ВАЗ 2106»


В этом видео показываются тонкости при сборке коленчатого вала и поршневой группы ВАЗ 2106.

Каждый владелец автомобиля сталкивался с ремонтом своей покупки. Естественно, любой автомобиль рано или поздно приходит к неисправности одной или нескольких деталей. Проблема заключается в том самому чинить или отдать в мастерскую, где придется отвалить еще и некую сумму денег. В любом случае каждый автомобилист должен знать, как чинить его авто. Если Ваш автомобиль — ВАЗ 2107, то уделите пару минут и прочтите статью. Рассказ пойдет о том, как произвести замену поршневым кольцам.

Проблемы, связанные с неисправными кольцами


Первым делом, необходимо понять, что кольца пришли в нерабочее состояние. Многие считают, что понять это можно лишь разобрав двигатель, но существует еще один способ. Проследите, как ведет себя Ваш «железный конь». Если для него характерно резкое падение мощности, то это явный признак того, что кольца стерлись.

Вследствие чего возрастает расход топлива, ведь основная масса бензина просто выбрасывается в атмосферу. Следом за топливом начинает расти потребление масла. Кольца перестают справляться со своими задачами, и масло просто остается на стенках цилиндров, а следом и в камеру сгорания. Помимо этого, масло не сгорает, а откладывается на деталях. Слой масла довольно толстый, поэтому теплоотдача между деталями резко понижается, что оказывает пагубное воздействие на механизм в целом.

Если масло просочилось в камеру сгорания, то это будет визуально видно. Дело в том, что при выхлопе газы будут иметь характерный синий оттенок. Конечно, бывают случаи, когда газы и вовсе синие, но это уже говорит о сильном износе всей поршневой системе.

Для того, чтобы произвести замену колец понадобятся не только инструменты в большом количестве, а и ловкость. Естественно, для профессионалов не составит труда произвести замену и при наличии всего лишь двух отверток в своем арсенале, но только не в одиночку. Одному заменить кольца практически невозможно. Еще понадобиться стол, на котором будет располагаться блок цилиндров, так как блок нужно будет несколько раз переворачивать.

Замена поршневых колец на автомобиле ВАЗ 2107


Для ремонта пригодится ветошь, ведь в системе остались остатки масла (даже если предварительно все слить). Еще стоит пополнить свой арсенал несколькими литрами керосина (для очищения деталей от налета коксующегося масла) и несколько щеток по металлу.

Первым делом, необходимо снять двигатель с автомобиля, на это уйдет в районе нескольких часов. Затем поочередно снимает остальные детали. Следует отметить, что кроме распределителя зажигания, детали не нужно будет раскручивать, что во многом облегчает работу. Избавившись от лишних запчастей, перед Вами остается только двигатель.

По всему периметру двигателя откручиваем гайки, для того что бы снять верхнюю крышку клапанов. Здесь обязательно помнить о том, что шайбы крышки имеют специфическую форму, поэтому терять их крайне не стоит! Потому что заменять их можно только аналогичными, которые придется покупать в автомагазине.

Теперь можно снимать крышку клапанов и головку цилиндров. Следует помнить, что болт, которыми крепиться головка, спрятаны под корпусом вала, поэтому заранее необходимо ослабить цепь и шестеренки. После того, как распределительный вал будет ослаблен, можно откручивать и снимать головку цилиндра. Так как она сконструирована из алюминия, снимать необходимо очень аккуратно, чтобы не поцарапать или не повредить.

После всех проделанных операций блок цилиндров окажется открытым и будет видно днище поршней. Таким образом, можно будет сразу визуально оценить состояние всего механизма. Теперь переходим к нижней части, ведь сверху уже ничего не нужно снимать. Здесь предстоит открутить 19 болтов, которыми крепиться двигатель к поддону. Помимо этого, не стоит забывать об оригинальных шайбах, которые опять же надо сохранить. Следует быть особенно внимательным во время снятия поддона, ведь рядом находится заборник масляного насоса, который можно очень легко повредить, а именно этого Вам не нужно.

Для того, чтобы избежать проблем подтяните картер вперед, и он легко выйдет, не задев заборник. После необходимо снять сам масляный насос. Здесь нужно следить за тем, чтобы аккуратно его отсоединить и не обломать, так как насос уходит вал привода находиться внутри. Теперь можно осмотреть шестерню привода. Обратите внимание на шлицы, если они стерты или же их нет, то вал обязательно нужно заменить. Необходимо обмерить вал и шестерню, а точнее зазор между ними. Если зазор составляет более 0, 14 мм, то опять же, необходимо провести замену деталей.

Теперь нужно открутить шатун. В данной ситуации лучше делать все не спеша, а чтобы не навредить цилиндрам, работать с каждым в отдельности. Теперь нужно открутить крышку шатуна и разомкнуть нижнюю головку. Следом легонько проталкиваем вверх поршень и аккуратно достаем его из цилиндра. Для того чтобы избежать царапин и более плавного хода, предварительно нужно смазать стенки.

Флешка не открывается или ее не видит компьютер? О причинах и возможных решениях проблемы подробно на svarogkovka.ru.

Принцип установки поршневых колец на автомобиле ВАЗ 2107


Когда все действия выполнены, и шатун вместе с поршнем сняты, необходимо почистить их от нагара и грязи. После предварительного осмотра нужно снять поршневые кольца. Здесь следует отметить, что кольца придется менять, поэтому не стоит бояться сломать отходившие детали. Теперь установку новых колец, нужно начинать с маслосъемного кольца.

Первым делом установите расширительное кольцо, которое выполнено в виде гибкой пружины со стержнем или же пластины в виде восьмиугольника. Когда новое кольцо устанавливается на поршень, то следует постепенно проталкивать его и периодически замерять зазор, ведь он должен быть определенного расстояния.

Если в крайней точке зазор свыше 0,4 мм, то кольцо необходимо менять, а если меньше 0,25 мм, то здесь все дело в замке и его следует подточить. Если же размер зазора нормальный, то устанавливаем кольцо. Причем следует учитывать, что замки не должны совпадать, а наоборот иметь разницу в 90 градусов между собой. Такую процедуру следует выполнить со всеми кольцами на всех поршнях.

Когда замена произведена, то перед тем как устанавливать все обратно уделите внимание прокладкам, а также почистите двигатель. Данные операции улучшат результат работы двигателя.

При недостаточной компрессии двигатель ВАЗ 2106 теряет мощность и начинает чрезмерно расходовать не только бензин, но и масло. В самом лучшем случае можно обойтись простой заменой поршневых колец, в худшем — полным капитальным ремонтом двигателя, начиная от проточки цилиндров, заменой поршневой группы и заканчивая ремонтом коленчатого вала автомобиля.

Если вы решили поменять кольца самостоятельно, но особых проблем при выполнении этого ремонта, возникнуть не должно. Разумеется, что понадобится немалый список инструментов, чтобы сделать это максимально быстро и удобно. А также, необходимо выполнить ряд подготовительных работ, чтобы добраться до поршней:

  1. Снять головку блока цилиндров ВАЗ 2106
  2. Снять поддон, чтобы получить доступ к коленчатому валу и креплению шатунов

Лично я проводил эту процедуру на снятом моторе, так как машина была практически полностью разобрана. Но все можно сделать даже на установленном двигателе, но тогда удобнее всего ремонт проводить на яме или подъемнике.

Итак, после того, как крышка поддона снята, можно взять головку на 14 с воротком и открутить две гайки крепления крышки шатуна. Более наглядно это показано ниже:

Когда обе гайки откручены, можно рукой снимать крышку, она обычно без всяких проблем легко вынимается:

Затем с определенным усилием необходимо надавить на болт шатуна рукой или даже ручкой молотка:

До того момента, пока поршень не выйдет с обратной стороны цилиндра наружу. Примерно это будет выглядеть следующим образом:

Делать это стоит довольно аккуратно, чтобы не повредить ни сам поршень, ни стенки цилиндра:

Далее можно приступать к снятию и замене поршневых колец, если цилиндры еще без выработки. Для этого аккуратно поддеваем ногтем или пальцем край кольца и выводим его из канавки поршня:

И аккуратно проворачиваем кольцо до тех пор, пока оно полностью на освободится из канавки:

После того, как все кольца, как компрессионные, так и маслосъемные сняты, можно измерить зазор, вставив их в цилиндр, и вставив щуп в отверстие между двумя краями:

Если значения превышают номинальные, производим замену колец на новые. После чего можно устанавливать все детали, в обратном снятию порядке. Стоит обратить особе внимание, что при установке колец их замки должны быть направлены в разные стороны для большей герметичности цилиндра.

Правильная замена поршневой на ваз 2106

Давление рабочих газов, после воспламенения топливной смеси превышает 60 кг. /см 2 , что создает осевую нагрузку более 3000 кг. и боковую нагрузку до 250 кг. Высокая температура вносит свою лепту в ускорение процесса разрушения, когда требуется замена поршня ВАЗ 2106.

Ремонт поршневой: на что следует обратить внимание

Современные материалы и технологии изготовления деталей позволяют эксплуатировать двигатель в очень напряженных режимах. Максимальная частота вращения коленчатого вала достигает ста оборотов в секунду.
Поршень с шатуном при этом дважды за каждый оборот (двести раз в секунду) достигают скорости поступательного движения до 30 м./сек. и столько же раз полностью останавливаются, вызывая огромные циклические инерционные нагрузки (вес при таком ускорении увеличивается более чем в тысячу раз).
Поэтому технологи стараются максимально облегчить поршень, изготавливают его из алюминиевого сплава с залитой стальной пластиной, компенсирующей тепловые деформации. Поршень имеет ребра жесткости и твердое анодирование, до огневого пояса, что предохраняет от прогорания днище и канавку верхнего компрессионного кольца.
Трение уменьшается самыми прогрессивными марками масел с присадками. Но избежать износа невозможно, поэтому периодически, после определенного пробега производится замена поршневой ВАЗ 2106.
Лучше делать это при появлении первых симптомов:

Эксплуатация автомобиля с проявлениями износа, может привести к таким повреждениям, которые потребуют капитального ремонта, отчего многократно возрастет цена.

Как демонтировать поршневую самостоятельно

В первую очередь необходимо тщательно вымыть двигатель, так как после разборки сложно будет предотвратить попадание песчинок и грязи внутрь. Двигатель нужно положить на прочный стеллаж высотой удобной для работы.
Подготовить ветошь, набор инструментов и приспособлений:

  • торцевые, накидные ключи и головки10 мм.,12 мм.,13 мм.,14 мм.,17 мм.,19 мм.,22 мм., и ключ36 мм.;
  • набор тонких плоских щупов;
  • нутромер;
  • микрометр;
  • штангенциркуль;
  • динамометрический ключ;
  • приспособление для сжатия колец на поршне;
  • втулка для установки поршневых пальцев;
  • газовая горелка;
  • молоток;
  • керн;
  • переносная лампа;
  • большая плоская отвертка.

Совет: Перед разборкой своими руками керном помечаются все детали, и делается фото начального расположения с номерами и метками съемных деталей для возможности установки на свое место в случае их пригодности.

Последовательность разборки

  • Двигатель со снятыми головкой, поддоном и боковыми крышками ложится на бок для возможности доступа к поршням и шатунам. Гаечным ключом36 мм. коленчатый вал проворачивается в положение максимального выдвижения гаек пары шатунов.
  • Головкой и длинным воротком нужно открутить по две гайки, крепящие крышку шатуна первого и четвертого цилиндров, можно любого, но более правильно соблюдать выбранную последовательность. Легким постукиванием молотка крышка сдвигается с места, что позволит без усилий ее снять со шпилек.
    Желательно предварительно с этапами работы познакомиться по видео.

Совет: Крышки и шатуны составляют пару, при их изготовлении окончательная расточка посадочного отверстия производится в собранном виде, поэтому они метятся номером цилиндра и не могут заменяться. Нужно следить, чтобы номера при сборке совпадали и были направлены в одну сторону.

  • Деревянной рукояткой молотка, упираясь в шпильку, шатун с поршнем выталкивается наружу через верхнюю плоскость блока цилиндров. Коленчатый вал проворачивается в положение максимального выдвижения гаек двух других шатунов.
    Аналогично разбираются все четыре поршня. Раскручиваются коренные подшипники, и снимается коленчатый вал для визуального осмотра.

Внимание: Крышки коренных подшипников имеют обозначение рисками, очень важно ставить их только на свое место, так как они не взаимозаменяемы, этого требует технология расточки и инструкция сборки.

  • Снимаются вкладыши с шатунов и крышек. При ремонте ВАЗ 2106 замена поршневых колец производится, начиная с верхнего компрессионного, последовательно снимаются все кольца с поршней, втулкой выбиваются поршневые пальцы.
    Если есть возможность, лучше воспользоваться прессом. Детали, блок промываются керосином, обдуваются сжатым воздухом, каналы охлаждения и смазки продуваются.
  • Шлифованные поверхности протираются и проверяются на наличие повреждений. Для осмотра используется переносная лампа, меняя угол освещения удобно рассмотреть мелкие царапины.
    Трещины не допускаются, при их обнаружении придется заменять детали с браком, в том числе и блок.
  • Измерение износа производится нутромером в четырех плоскостях, расположенных от верхней плоскости на расстоянии 5мм., 15 мм., 50 мм. и 90 мм. В каждой плоскости производится два замера в перпендикулярных направлениях.

Схема плоскостей измерения диаметра цилиндров

  • В зоне первой плоскости цилиндр практически не изнашивается, поэтому разница размеров покажет степень износа. Если износ превышает 0, 15 мм., или на стенках цилиндров имеется выработка или царапины, блок необходимо расточить до их полного удаления и довести до нужного размера и класса чистоты хонингованием.

Когда необходима замена поршней на ВАЗ 2106 расточка цилиндров производится в один из пяти стандартизованных размеров, определяющих класс точности, обозначаемых латинскими буквами:

После расточки цилиндров определяется размер подходящих ремонтных

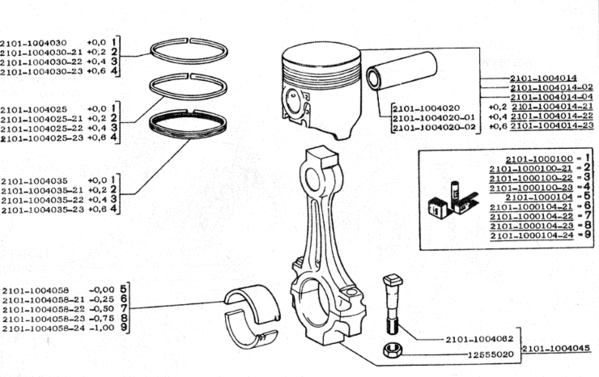

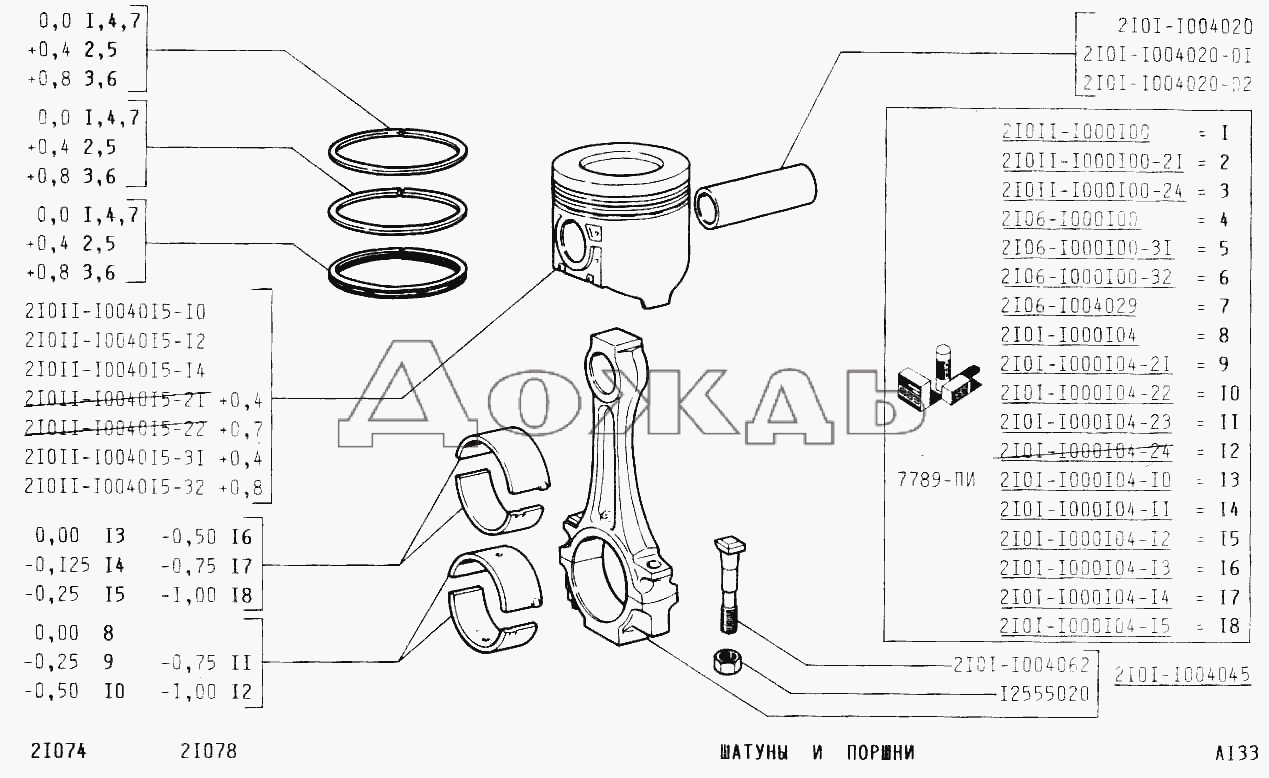

Размеры ремонтных поршней, шатунов, поршневых колец и пальцев

  • Юбка поршня имеет овальную форму, а по высоте коническую к верху, поэтому точный замер получится только на линии перпендикулярной оси пальца на уровне52,4 мм. от поверхности днища.
  • Гарантированный зазор, когда производится замена поршней ВАЗ 2106, в цилиндрах должен быть 0,05-0,07 мм., что достигается хонингованием. Выполнить эту операцию могут только профессионалы в мастерских, имеющих точный расточный станок и специальную оснастку.
  • Шатуны и крышки не должны иметь рисок, задиров, если вкладыш провернуло, шатун станет непригодным, его нужно будет заменить. Если коленчатый вал не нужно перешлифовывать, в шатуны вставляются номинальные вкладыши. Если шейки нужно шлифовать, ставятся ремонтные вкладыши в зависимости от уменьшения диаметра шейки коленчатого вала на 0,25 мм.,0,50 мм.,0,75 мм. и1,00 мм. Шатунные вкладыши одного размера взаимозаменяемы.

Подбор деталей одного размера, их совмещение

Выбирая поршневой палец, нужно руководствоваться цветными метками на торце пальцев, обозначающими три категории с разницей диаметров в четыре микрона:

Поршневой палец смазывается моторным маслом и должен входить в отверстие бобышки поршня от небольшого усилия пальцев, и не должен выпадать под действием собственного веса. Если палец третьей категории выпадает, нужно заменить поршень.
Подобранные поршни должны отличаться по весу не более чем на 2,5 грамма. Масса обычно указывается на днище.
При необходимости, можно подгонять вес, протачивая поршень в местах, указанных стрелками. Глубина проточки, при этом, не должна превышать 4,50 мм. от номинала 59,4 мм.

Места возможного удаления металла для подгонки веса поршня

  • Когда поршни шатуны и пальцы подобраны и проверены, можно их собирать. Для этого головка шатуна нагревается газовой горелкой до 240 0 С, (до темно малинового цвета), на шатун надевается поршень, палец вставляется оправкой.
    Нужно запрессовывать очень быстро и точно, так как после остывания шатуна палец сдвинуть очень сложно. Оправка и палец должны быть подготовлены, лежать в удобном месте.

Совет: В случае непредвиденной задержки, например случайное выпадение пальца, лучше повторить нагревание.

  • После остывания шатуна нужно приспособлением с упором и индикатором проверить прочность установки пальца, он должен оставаться неподвижным при воздействии нагрузки в 4000 ньютон. Если индикатор зафиксирует сдвиг, придется ставить другой шатун с меньшим отверстием.
  • Чтобы определить, нужна ли замена поршневых колец ВАЗ 2106, кольца проверяются на пригодность по зазору в замке, он не должен превышать 0,45 мм., для этого кольцо вставляется в цилиндр на глубину около 50 мм., для избегания перекоса можно воспользоваться поршнем, и щупом замеряется зазор замка.

Посадка колец в канавки тоже должна иметь определенный зазор, который проверяется щупом:

  • Верхнее компрессионное кольцо 45-80 мкм.;
  • Второе компрессионное 25-60 мкм.;
  • Маслосъемное кольцо 20-55 мкм.

В поршнях конструктивно решен вопрос плавного перехода в.м.т. путем смещения отверстия под палец на 1,2 мм. относительно оси симметрии вперед по движению. Поэтому на поршнях ставится метка, стрелка или буква «П», которая определяет сторону, которая должна направляться при сборке вперед.

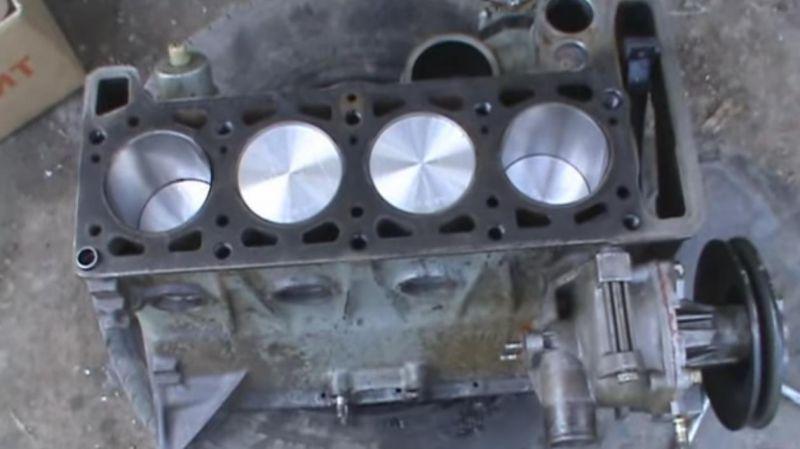

Установка поршней и крепление шатунов

  • На поршнях последовательно устанавливаются маслосъемное, второе и первое компрессионные кольца. Замена поршневых колец на ВАЗ 2106 требует особого внимания, так как чугунные кольца очень хрупкие и небольшая ошибка при разжимании может привести к поломке.
    Кольца поворачиваются стороной с меткой «Верх» или фаской в сторону днища, выжимаются на огневой пояс, затем проталкиваются к своей проточке.
  • Кольца при этом практически не разжимаются, а только обеспечивается возможность перемещения по поверхности поршня. Замок первого кольца поворачивается на тридцать градусов от оси пальца, остальные кольца ставятся с расположением замков под 120 градусов относительно друг друга.
    Такое расположение обеспечит равномерность износа стенок цилиндров. Поршни и вкладыши смазываются машинным маслом, кольца стягиваются оправкой, поршни поочередно вставляются в соответствующие цилиндры. Шатуны поворачиваются меткой вперед и одеваются на шейки коленчатого вала.
  • В крышки шатунов вставляются вкладыши выступом в паз, смазываются и крышки одеваются на шпильки своих (по меткам) шатунов. Гайки наживляются и закручиваются динамометрическим ключом с одинаковым усилием 12,7 Н/м. Так производится замена поршневой группы ВАЗ 2106.

Совет: Номера на шатунах и крышках должны располагаться с одной стороны.

Выполнить замену поршневой самостоятельно вполне возможно, нужно только очень внимательно следовать требуемой последовательности.

Замена Колец Ваз 2106 Не Снимая Двигатель

замена поршневых колец ваз 2106 не снимая двигателя

Подмена поршневых колец. ВАЗ-21012107 Когда из выхлопной трубы вырываются клубы сизого дыма, в голову приходят
печальные мысли. Ничего не поделаешь, ремонт мотора противный, но неминуемый
шаг в текущей жизни машины.

У движков Жигулей, пробежавших около 100 тыс. Км, приметно изнашивается
поршневая группа. Признаки этого завышенный расход бензина, компрессия
мотора ниже 10 кгс/см2, высочайший расход масла (от метки max до min за
1000 км пробега), выхлопные газы сизого колера. Вы, в данном случае
расход масла после классической подмены маслоотражательных колпачков миниатюризируется
некординально. При этом часто удается обойтись подменой поршневых колец, не
снимая движок с автомобиля. При всем этом потребуются только новые прокладки под
головку и поддон блока.

Другие негожие детали обусловятся при разборке. Работу исполняем на канаве как еще его называют эстакаде. Из специального инструмента
пригодятся ключ динамометрический и оправка для обжатия поршневых колец. Снимаем аккумуляторную батарею, корпус воздушного фильтра, карбюратор,
распределитель зажигания, шланг вентиляции и сливаем масло из поддона мотора.

При заправке радиаторов Такой шланг также снимаем. Тосол
заливаем в радиатор пока, пока он не потечет из шланга и штуцера. Заправку
конечно ускорить, создав маленькое лишнее давление в радиаторе, крапива, с
помощью приспособления, описанного в ЗР, 2000, 10, с.

203. Задняя часть щитка стартера крепится к впускному коллектору гайкой на 13. Обычно она отворачивается вкупе со шпилькой. При всем этом возникает сквозное
отверстие в выпускном коллекторе.

Нижняя часть щитка стартера крепится через
проушину болтом на 10 к кронштейну на опоре мотора. Чтоб снять поддон, нужно приподнять движок над поперечиной. Домкратом поднимаем автомобиль до отрыва фронтального левого колеса. Подставляем

Замена поршней на Ваз 2101 двигатель 213 1.7 л.

Мой блог на Драйв 2 .
упор в головки болтов крепления поддона в районе масляного фильтра и плавненько
опускаем автомобиль.

Левая опора мотора оторвется от подушки. В
образовавшуюся щель вставляем подходящий по толщине брусок. Убираем упор. Если не собираетесь поменять вкладыши на новые, не путайте их местами.

Найти степень износа цилиндров с достаточной точностью можно и без
нутромера: употребляют верхнее компрессионное кольцо и набор щупов. Но поначалу
очищаем от нагара высшую часть цилиндра. Износ цилиндра равен (S2-S1)/3,14. Если он меньше 0,15 мм, то имеет смысл
поменять изношенные кольца номинальными. Непременно проверьте, пройдут ли новые кольца в цилиндр.

Замена колец ваз 2106 не снимая двигатель.

Для этой цели вам
установите их в верхнюю, неизношенную часть цилиндра. У неких колец,
вам, придется припиливать надфилем стык. В неизношенных цилиндрах зазоры в
соединениях колец обязаны> быть лежать во время:
0,300,45 мм 1-ое компрессионное
0,250,40 мм 2-ое компрессионное и маслосъемное
Для изношенных цилиндров лучше ориентироваться на наименьшие числа. Кольца перед установкой обкатываем по канавкам поршней.

Если какое-нибудь
кольцо закусывает, то притираем его на листе тонкодисперсной наждачной бумаги,
положенной на стекло. Рекомендуемые зазоры в соединении с поршнем показаны на
рис. 1. Устанавливаем кольца на поршень. 2-ое компрессионное кольцо (с выточкой в низу) достаточно
жесткое не сломайте его! Соединения колец расставляем на поршне в согласовании с рис.

5. Перед установкой поршней стыковочную поверхность блока очищаем от остатков
прокладки и нагара. Выводим две шатунные шеи коленвала в нижнюю мертвую точку. Обильно смазываем моторным маслом цилиндр и поршень. Устанавливаем в шатун
половинку вкладыша и тоже смазываем его моторным маслом.

Вставляем поршень в
цилиндр. Вставляем 2-ой поршень и устанавливаем надлежащие крышки шатунов с
вкладышами. Проворачиваем коленвал на 180 и устанавливаем оставшиеся два
поршня. Затягиваем гайки шатунных крышек моментом 4,45,5 кгс. М.

Очищаем поверхность стыка головки блока от нагара и остатков прокладок. Устанавливаем прокладку на направляющие втулки, на ее поверхность головку блока и
проводим последующую сборку мотора. При всем этом учтите, что болты старенького эталона
следует затягивать в два приема: поначалу до момента 3,44,2 кгс. М, потом до
9,812,1 кгс. М, а новые в четыре приема: поначалу до момента 4,1 кгс. М, потом
до 7,18,7 кгс.

3.

20. Замена поршня

Извлекаем поршень с шатуном из блока цилиндров (см. Замена вкладышей коленчатого вала).

В нижних головках.

. и крышках шатунов установлены сталеалюминиевые вкладыши.

От проворачивания их удерживают замки, входящие в прорези постелей.

Зажимаем шатун в тиски и, разжимая, снимаем верхнее.

. и нижнее компрессионные кольца. При их последующей установке метка «ВЕРХ» или «ТОР» должна быть направлена к днищу поршня.

Надписи на кольце может и не быть, но нижнее компрессионное кольцо всегда устанавливается фаской вниз.

Снимаем маслосъемное кольцо.

Установив поршень на деревянную оправку с отверстием или удерживая на весу, выбиваем палец.

Собираем шатунно-поршневую группу в обратной последовательности.

Подбираем новый поршень. Класс поршня обозначается буквой, а категория пальца – цифрой (см. таблицу сопрягаемых деталей).

Зазор между поршнем и цилиндром у новых деталей составляет 0,05–0,07 мм. При износе максимально допустимый зазор – 0,15 мм.
Правильно подобранный, смазанный моторным маслом палец должен входить в отверстия поршня под усилием большого пальца руки и не выпадать из поршня в вертикальном положении.

Установив кольцо в цилиндр, набором щупов проверяем зазор в его замке. Он должен быть 0,25–0,40 мм для всех колец. Если зазор повышенный, необходимо заменить кольца.

Зазор между кольцом и канавкой поршня проверяем также набором щупов. Для верхнего компрессионного кольца он должен быть 0,045–0,077, нижнего – 0,025–0,057, маслосъемного – 0,020–0,052 мм. Предельно допустимый зазор при износе – 0,15 мм.

Устанавливаем в поршневые канавки кольца, затем ориентируем их следующим образом:

  • замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого пальца;
  • замок нижнего компрессионного кольца разворачиваем относительно замка верхнего кольца в противоположную сторону;
  • замок маслосъемного кольца ставим на 90° относительно замков других колец. При этом стык его расширителя должен находиться с противоположной стороны замка самого кольца.

Разогреваем верхнюю головку шатуна до 240°С, зажав его в тисках.

Палец можно предварительно охладить в морозильной камере.

Надеваем на шатун поршень и при помощи оправки быстро запрессовываем палец.

Цифры на шатуне и его крышке, указывающие номер цилиндра, должны находиться с одной стороны и совпадать.

Метка «П» на поршне должна быть направлена к передней части блока цилиндров.

Поршневая группа ВАЗ. Поршни ВАЗ. Констукция. Размеры. Маркировка

Поршневая ВАЗ. Поршень. Много картинок, листайте ниже

Конструкция поршня ВАЗ

Поршневая группа двигателя включает в себя - поршень, поршневые кольца и поршневой палец. Общая конструкция поршневой группы сложилась еще в период появления первых двигателей внутреннего сгорания. С тех пор ни один из элементов поршневой группы не утратил своего функционального назначения.



Поршень, является наиболее важным элементом любого двигателя внутреннего сгорания.

Именно на эту деталь, выпадает основная нагрузка по преобразованию энергии расширяющихся газов в энергию вращения коленчатого вала. Свойства, которыми должен обладать поршень, трудно совместимы и технически тяжело реализуемы. Вот некоторые требования, которым должна соответствовать эта деталь:

- температура в камере сгорания может достигать более 2000°С а температура поршня, без риска потери прочности материала, не должна превышать 350°С;

- после сгорания бензино-воздушной смеси, давление в камере сгорания может достигать 80 атмосфер. При таком давлении, оказываемое на днище усилие, будет составлять свыше 4-х тонн. Толщина стенок и днища поршня должна обеспечивать возможность выдерживать значительные нагрузки. Но любое увеличение массы изделия приводит к увеличению динамических нагрузок на элементы двигателя, что в свою очередь, ведет к усилению конструкции и росту массы двигателя;

- зазор между поршнем и поверхностью цилиндра должен обеспечивать эффективную смазку и возможность перемещения с минимальными потерями на трение. Но в тоже время зазор должен учитывать тепловое расширение и исключить возможность заклинивания.

- изготовление должно быть достаточно дешевым и отвечать условиям массового производства.

Очертания поршня за более стопятидесятилетнюю историю двигателя внутреннего сгорания мало изменились.

В конструкции поршня можно выделить несколько зон, каждая из которых, имеет свое функциональное назначение.

Днище поршня – поверхность, обращенная к камере сгорания. Днище, своим профилем, определяет нижнюю поверхность камеры сгорания.

Форма днища зависит от формы камеры сгорания, расположения клапанов, от особенности подачи топливо-воздушной смеси в камеру сгорания и объема самой камеры.

маркировка поршней

Днища разных моделей применяемых на двигателях ВАЗ приведены на рисунке. Поршни ВАЗ 21213 и ВАЗ 21230 отличаются нанесенной маркировкой.

Маркировка наносится на поверхность рядом с отверстием под поршневой палец.

На поршне ВАЗ 21213 нанесены цифры -"213", на модели ВАЗ 2123 - "23".

На модели ВАЗ 21080, ВАЗ 21083, ВАЗ 21100 нанесена соответствующая маркировка - "08","083", "10".

Поршень 2108 имеет диаметр 76мм , модели 21083 и 2110 - 82мм.

Поршни ВАЗ 2112 и ВАЗ 21124, имеют соответствующую маркировку - "12"и "24" и отличаются глубиной выборки под клапана.

Модели 21126 и 11194 отличаются диаметром.

маркировка поршней ваз 2106, подгруппа

таблицу с ремонтными размерами поршней (маркировка и подгруппа )смотрите здесь

Если углубления на днище увеличивают объем камеры сгорания, то для уменьшения объема применяют вытеснители. Вытеснителем называют объем металла, который находится выше плоскости днища.

«Жаровым поясом»(огневым) , называют расстояние от днища до канавки первого поршневого кольца. Чем ближе располагаются поршневые кольца к днищу, тем более высокой тепловой нагрузке они подвергаются, тем больше сокращается их ресурс.

Уплотняющий участок - это участок канавок, расположенных на боковой цилиндрической поверхности поршня. Канавки предназначены для установки поршневых колец. Поршневые кольца обеспечивают подвижное уплотнение. На всех моделях для двигателей ВАЗ, выполнены две канавки под компрессионные кольца и одна канавка под маслосъемное кольцо.

В канавке под маслосъемное кольцо есть отверстия, через которые отводится излишек масла во внутреннюю полость поршня. Уплотняющий участок выполняет еще одну очень важную функцию - через установленные поршневые кольца, осуществляется отвод значительной части тепла от поршня к цилиндру. Если конструкция изделия не будет предусматривать эффективный отвод тепла от днища, то это приведет к его прогоранию.

По расчетам, через компрессионные кольца, передается до 60-70% выделенного тепла. Однако это требует плотного прилегания поршневых колец к цилиндру и к поверхностям канавок. Для обеспечения работоспособности, торцевой зазор первого компрессионного кольца в канавке должен составлять 0,045-0,070мм.

Для второго компрессионного кольца зазор - 0,035-0,060мм, для маслосъемного – 0,025-,0050мм. Между внутренней поверхностью кольца и канавки должен быть радиальный зазор - 0,2-0,3мм.

Головку поршня образуют днище и уплотняющая часть.

Расстояние от оси поршневого пальца до днища, называют компрессионной высотой поршня.

«Юбкой», называют нижнюю часть поршня. На этом участке находятся бобышки с отверстиями – место, куда устанавливается поршневой палец. Внешняя поверхность юбки, исполняет роль опорной и направляющей поверхности. Юбка обеспечивает соосность положения детали к оси цилиндра блока.

Кроме того, боковая поверхность юбки участвует в передаче к цилиндру возникающих поперечных усилий. На поверхность юбки(или на все изделие) могут наноситься защитные покрытия улучающие прирабатываемость и снижающих трение.

Покрытие слоем олова позволяет сгладить неточности профиля и предотвратить наволакивание алюминия на поверхности цилиндра. Могут применяться покрытия созданные на основе графита и дисульфида молибдена. Другой способ, снижающий потери на трение – нанесение на юбке канавок специального профиля. Глубина канавок составляет 0,01-0,015мм. При движении, канавки не только удерживают масло, но и создают гидродинамическую силу, которая препятствует контакту со стенками цилиндра.

Одним из факторов определяющих геометрию поршня, является необходимость снижения сил трения. Для этого требуется обеспечение определенной толщины масляного слоя в зазоре между поршнем и стенками цилиндра. Причем маленький зазор повлечет за собой увеличение сил трения и как следствие повышение нагрева деталей и их ускоренный износ а возможно и заклинивание.

Слишком большой зазор, увеличит шумность двигателя, приведет к росту динамических нагрузок на сопрягаемые детали и будет способствовать их ускоренному износу. Поэтому величина зазора подбирается в соответствии с рекомендациями для конкретного типа двигателя.

В истории применения конструкций поршней для двигателей ВАЗ, просматриваются этапы влияния нескольких европейских конструкторских школ. На первых моделях двигателей ВАЗ применяется «итальянская» конструкция. Поршни отличаются большой компрессионной высотой, широкой опорной поверхностью юбки. Поверхность изделия покрыта слоем олова. В разработке последующих конструкций принимают участие немецкие компании.

У поршней уменьшается компрессионная высота. На юбке применяется микропрофиль – специальный профиль канавок, для удержания смазки в зоне трения. Поршни моделей ВАЗ 21126 и ВАЗ 11194 получают Т-образный профиль и рассчитаны на установку «тонких» поршневых колец. Так внешне сравнивая модели от 2101 до 21126, можно получить представление об общих тенденциях совершенствования конструкции , основанных на новых научных разработках.

В процессе работы, различные участки поршня нагреваются не равномерно, следовательно, и тепловое расширение будет больше там, где выше температура и больше объем металла.

В связи с этим, на уровне днища размер выполняют меньшим, чем диаметр в средней части. Таким образом, в продольном сечении профиль будет коническим. Нижняя часть юбки тоже может иметь меньший диаметр. Это позволяет, при движении вниз, в пространстве между юбкой и цилиндром, создавать масляный клин, который улучшает центрирование в цилиндре.

Для компенсации тепловых деформаций, в поперечном сечении поршень выполнен виде овала. Это связано с тем, что в районе бобышек под поршневой палец сосредоточен значительный объем металла. При нагреве, в плоскости поршневого пальца, расширение будет осуществляться в большей степени. Овальность и бочкообразность детали в холодном состоянии, позволяет иметь поршень, приближающийся к цилиндрической форме, при работающем двигателе.

Такая форма изделия создает сложности при контроле его диаметра. Фактический диаметр можно определить, только замеряя его в плоскости перпендикулярной оси отверстия под поршневой палец на определенном расстоянии от днища.

При этом, для разных моделей это расстояние будет отличаться. Тепловые нагрузки порождают еще одну проблему. Поршни изготавливают из алюминиевого кремнесодержащего сплава, а для блока цилиндров используют чугун. У этих материалов разная теплопроводность и разный коэффициент теплового расширения. Это приводит к тому, что в начале работы двигателя, поршень нагревается и увеличивается в диаметре быстрее, чем увеличивается внутренний диаметр цилиндра.

При и без того малых зазорах, это может приводить к повышенному износу цилиндров, а в худшем случае, к заклиниванию поршня. Для решения этой проблемы, во время отливки поршня, в тело заготовки внедряют специальные стальные или чугунные элементы, которые сдерживают резкое изменение диаметра. Для уменьшения теплового расширения и отвода тепла, на некоторых типах двигателя, используются системы подачи масла во внутреннюю полость поршня.

Поршневой палец обеспечивает шарнирное соединение поршня и верхней головки шатуна. Во время работы двигателя, на поршневой палец воздействуют значительные переменные силы.

Палец и отверстия под палец должны сопрягаться с минимальным зазором, обеспечивающим смазку. На двигателях ВАЗ используется два типа шарнирного соединения «поршень-палец-шатун». На поршнях моделей 2101, 21011, 2105, 2108, 21083 – палец устанавливается в верхней головке шатуна по плотной посадке, исключающей его вращение. Отверстие в поршне под поршневой палец выполнено с зазором, обеспечивая свободное вращение.

В дальнейшем от этой схемы отказались и перешли на схему с «плавающим» пальцем. На поршнях моделей 21213, 2110, 2112, 21124, 21126, 11194, 21128 – палец устанавливается с минимальным зазором и в головке шатуна, и в отверстиях поршня. Для исключения осевого смещения пальца, в поршне, в отверстиях под поршневой палец устанавливаются стопорные кольца. Во время работы, у пальца есть возможность проворачиваться, обеспечивая равномерный износ поверхностей.

Для обеспечения надежной смазки пальцев, в бобышках предусмотрены специальные отверстия.

По результатам фактического замера отверстия под поршневой палец, поршням присваивается одна из трех категорий(1-я, 2-я, 3-я). Разница в размерах для категорий составляет - 0,004мм. Номер категории клеймится на днище. Для обеспечения необходимого зазора, поршневые пальцы, по наружному диаметру подразделяются на три класса.

Отличие в размерах составляет - 0,004 мм. Маркировка класса производится краской по торцу пальца: синий цвет - первый класс, зеленый - второй, красный - третий класс. При сборке, поршню первой категории должен подбираться палец первого класса и т.д.

Особенностью работы шатунного механизма, является то, что до достижения верхней мертвой точки, поршень прижат к одной стороне цилиндра, а после прохождения ВМТ – к другой стороне цилиндра.

При приближении к верхней мертвой точке, на поршень действует максимальная нагрузка, следовательно растет сила давления на палец. Возростающие силы трения препятствуют повороту поршня на пальце. При таких условиях поворот может происходит скачкообразно, со стуком о стенку цилиндра.

Для того, чтобы снизить динамические нагрузки и шум, применяют поршни со смещенным отверстием под поршневой палец. Ось отверстия смещена в горизонтальной плоскости от оси поршня. В работающем двигателе это приводит к возникновению момента силы, который облегчает преодоление сил трения. Такое конструктивное решение позволяет добиться плавности, при смене точек контакта поршня с цилиндром.

На такие изделия обязательно наносится метка для правильной ориентации при его установке. Однако, чем больше будет износ цилиндров и юбки, тем в большей степени будет проявляться стук в цилиндре.

Существуют поршни, в которых применяется не только горизонтальное смещение оси пальца, но и вертикальное. Такое смещение ведет к уменьшению компрессионной высоты.

Поршни, с дополнительным смещением оси отверстия под палец вверх, применяются для тюнинговой доработки двигателя. В качестве основной характеристики для таких поршней используется величина смещения, указывающая на сколько смещен центр отверстия под палец, по сравнению со стандартным изделием.

На рынке продаж, поршень представлен значительным количеством отечественных и иностранных производителей. Независимо от производителя, они должны соответствовать требованиям, рассчитанным для конкретной модели двигателя. Поршни, входящие в комплект, не должны отличаться по массе более чем на ±2,5 грамм. Это позволит снизить вибрации работающего двигателя. Для розничной сети, в комплекты подбираются поршни одной весовой группы. В случае необходимости можно осуществить подгонку поршня по массе.

Зазор между цилиндром и поверхностью поршня должен соответствовать величине установленной для данной модели двигателя.

Поршни номинального размера по своему диаметру относят к одному из пяти классов. Различие между классами составляет 0,01 мм.

Классы маркируются на днище буквами - (А, В, С, D, Е).

В качестве запасных частей поставляются поршни классов - А, С, Е. Этих размеров достаточно, чтобы осуществить подбор деталей для любого блока цилиндров и обеспечить необходимый зазор.

Поршни ВАЗ 11194 и ВАЗ 21126 имеют только три класса (A, B, C) с размерным шагом - 0,01 мм. Кроме номинальных размеров, изготавливаются поршни 2-х ремонтных размеров, с увеличенным наружным диаметром на 0,4 и 0,8 мм.

Для распознавания, на днищах ремонтных изделий ставится маркировка: символ "треугольник" соответствует первому ремонтному размеру(с увеличением наружного диаметра на 0,4 мм), символ "квадрат" - увеличение диаметра на 0,8 мм. До 1986 г. ремонтные размеры отличались от современных.

Так для двигателя 2101 существовало три ремонтных размера: на 0,2мм., 0,4мм., 0,6 мм; для двигателя 21011 два размера: 0,4 мм. и 0,7 мм.

В качестве материала для изготовления поршней применяются сплавы алюминия. Использование кремния в составе сплава, позволило снизить коэффициент теплового расширения и увеличить износостойкость.

Сплавы, где содержание кремния может достигать 13%, называют – эвтектическими. Сплавы с более высоким содержанием кремния относят к заэвтектическим сплавам. Повышение процента содержания кремния улучшает теплопроводные характеристики, однако приводит к тому, что при охлаждении в сплаве происходит выделение кремния в виде зерен размером 0.5-1.0мм.

Это приводит к ухудшению литейных и механических свойств. Для улучшения физико-механических свойств, в сплавы вводят легирующие добавки меди, марганца, никеля, хрома.

Существует два основных способа получения заготовки поршня. Отливка в кокиль – специальную форму, является более распространенным способом. Другой способ - горячая штамповка(ковка). После этапов механической обработки, изделие подвергают термической обработке для повышения твердости, прочности и износостойкости, а также для снятия остаточных напряжений в металле.

Структура кованого металла позволяет повысить прочностные характеристики изделия. Но есть существенные недостатки кованых изделий классической конструкции( с высокой юбкой)– они получаются более тяжелыми. Кроме того, в кованных деталях, невозможно использовать термокомпенсирующие кольца или пластины. Увеличенный объем металла ведет к увеличенной тепловой деформации и необходимости увеличивать зазор между поршнем и цилиндром.

И как следствие – повышенный шум, износ цилиндров, расход масла. Применение кованых поршней оправдано в тех случаях, когда большую часть времени двигатель автомобиля эксплуатируется на предельных режимах.

В современном конструировании поршней, наблюдаются следующие тенденции: уменьшение веса, использования «тонких» поршневых колец, уменьшение компрессионной высоты, использование коротких поршневых пальцев, применение защитных покрытий.

Все это, нашло свое применение, в конструкции Т-образных поршней. Наименование конструкции обусловлено схожестью профиля детали с буквой «Т». На этих изделиях, юбка уменьшена и по высоте и по площади направляющей части. В качестве материала для изготовления таких поршней используется заэвтектический сплав, с большим содержанием кремния. Поршни Т-образной конструкции практически всегда изготавливаются горячей штамповкой.

Принятие разработчиками решения о применении той или иной конструкции поршня всегда предшествует расчет и глубокий анализ поведения всех узлов шатунно-поршневой группы.

Детали современных двигателей рассчитаны на пределе возможностей конструкции и материалов. В таких расчетах предпочтение отдается конструкциям с минимальной стоимостью обеспечивающих утвержденный ресурс и не более. Поэтому любое отклонение от штатных режимов работы двигателя ведет к сокращению ресурса тех или иных деталей и узлов.

Вопрос-ответ

Для чего выемки на поршнях ваз?

Это выемки под клапана. Для того что бы не погнуло клапана при обрыве.

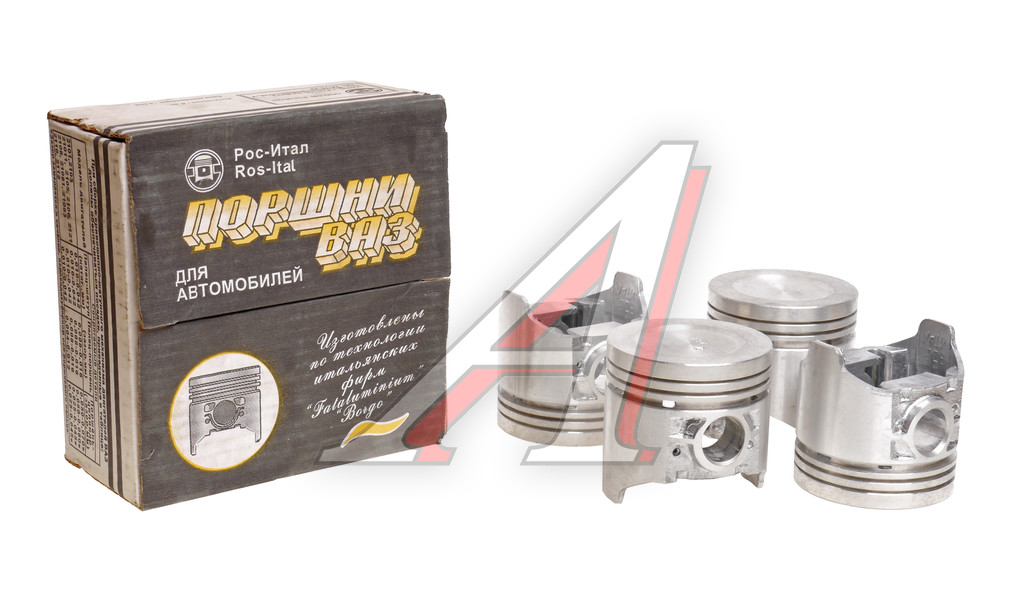

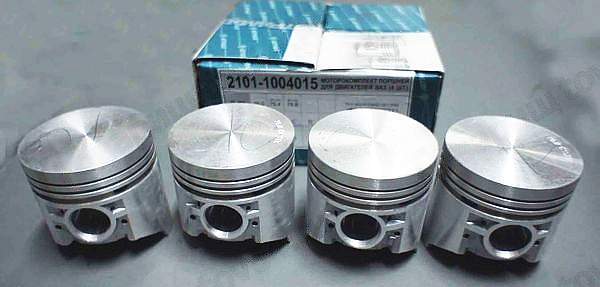

Поршень двигателя с пальцами (76.0; 76.4 и 76.8) А, С, Е и D на ВАЗ Классика

Уважаемые покупатели, во избежание ошибок при отправке комплекта поршней с пальцами, в строке "Комментарий" указывайте модель и год выпуска вашего автомобиля, наружный диаметр поршня и класс.

Много неприятных мыслей доставляют водителю клубы сизого дыма, вырывающиеся из выхлопной трубы. Это чаще всего указывает на неприятный, однако, неизбежный момент в жизни автомобиля – ремонт двигателя.

Когда автомобиль прошел примерно 150 тысяч километров возникает заметный износ поршневой группы.

Шатунно поршневая группа - шатун, поршень с кольцами, вкладыши скольжения шатунные или коренные является наиболее важной составляющей в двигателе. При несоответствующем техническом состоянии данных элементов в двигателе наблюдается: пониженная компрессия, возможность заклинивания.

Поршень – одна из важнейших деталей двигателя внутреннего сгорания. Он передает энергию сгорания топлива через палец и шатун коленчатому валу. Он вместе с кольцами уплотняет цилиндр от попадания продуктов сгорания в картер. Во время работы на поршень действуют высокие механические и тепловые нагрузки. Алюминиевый литой. Канавки под поршневые кольца располагаются на боковой поверхности головки поршня. Обычно их три: две под компрессионные и одна под масленое кольцо. При изготовлении строго выдерживается масса поршней.

Поршневой палец – стальной полый, плавающего типа, т.е. свободно вращается в бобышках поршня и втулке шатуна. В отверстии поршня палец фиксируется двумя пружинными стопорными кольцами.

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо – с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо – с хромированными рабочими кромками и с разжимной витой пружиной.

Шатун – стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна.

1 – стрелка для ориентирования поршня в цилиндре; 2 – ремонтный размер; 3 – класс поршня;4 – класс отверстия для поршневого пальца; 5 – классы шатуна по массе и по отверстию в верхней головке; 6 – номер цилиндра.

По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01мм (измеряется в плоскости, перпендикулярной поршневому пальцу, на расстоянии 52, 4 мм от днища поршня).

Класс поршня по наружному диаметру A B C D E
Диаметр поршня 76.0 (мм) 75,940-75,950 75,950-75,960 75,960-75,970 75,970-75,980 75,980-75,990
Диаметр поршня 76.4 (мм) 76,340-76,350 76,350-76,360 76,360-76,370 76,370-76,380 76,380-76,390
Диаметр поршня 76.8 (мм) 76,740-76,750 76,750-76,760 76,760-76,770 76,770-76,780 76,780-76,790

В запасные части автомобиля завод поставляет поршни класса А, С и Е, что вполне достаточно для подбора.

Главное при подборе поршня – обеспечить необходимый монтажный зазор между поршнем и цилиндром, который определяется промером цилиндра и поршня.

При подборе новых поршней к изношенному цилиндру зазор между юбкой поршня и зеркалом гильзы следует проверять в нижней, наименее изношенной части цилиндра. Нельзя допускать уменьшения зазора в этой части цилиндра до значения менее 0,02 мм.

Ремонтные поршни бывают двух размеров. Поршни номинального размера не маркируются. Поршни первого ремонтного размера изготавливаются с увеличенным на 0,4 мм диаметром и имеют маркировку в виде символа «треугольник». Поршни второго ремонтного размера имеют увеличенный на 0,8 мм диаметр и маркируются символом «квадрат».

На двигателе все поршни должны быть одной группы по массе. Поршни номинальной группы обозначаются символом «Г». Поршни с увеличенной и уменьшенной массой на 5 г обозначаются «+» и «-» соответственно.

Поршневой палец предназначен для шарнирного соединения поршня с верхней головкой шатуна. Изготавливается полым (в виде толстостенной трубки). Для того чтобы пальцы надежно работали при передаче больших усилий, они изготавливаются из сталей (легированных или углеродистых).

По наружному диаметру поршневого пальцы делятся на три класса через 0,004 мм. Класс поршневого пальца маркируется краской на его торце. По диаметру отверстия под поршневой палец, поршни также делятся на три класса через 0,004 мм.

Класс отверстия под поршневой палец 1 2 3
Диаметр отверстия под поршневой палец(мм) 21,982-21,986 21,986-21,990 21,990-21,994

Поршень и соответствующий ему цилиндр должны относиться к одному классу, так же как и поршень с поршневым пальцем к одной категории.

Желательно подбирать комплект поршней с большим диаметром юбки для уменьшения зазора между поршнем и зеркалом цилиндра.

Признаки неисправности шатунно - поршневой группы:

- повысился расход бензина;

- ниже 10 кгс/см2 стала компрессия двигателя;

- увеличился расход масла. За 1000 километров пробега уровень масла уменьшился от максимальной отметки до минимальной;

- изменился цвет выхлопных газов до сизого оттенка.

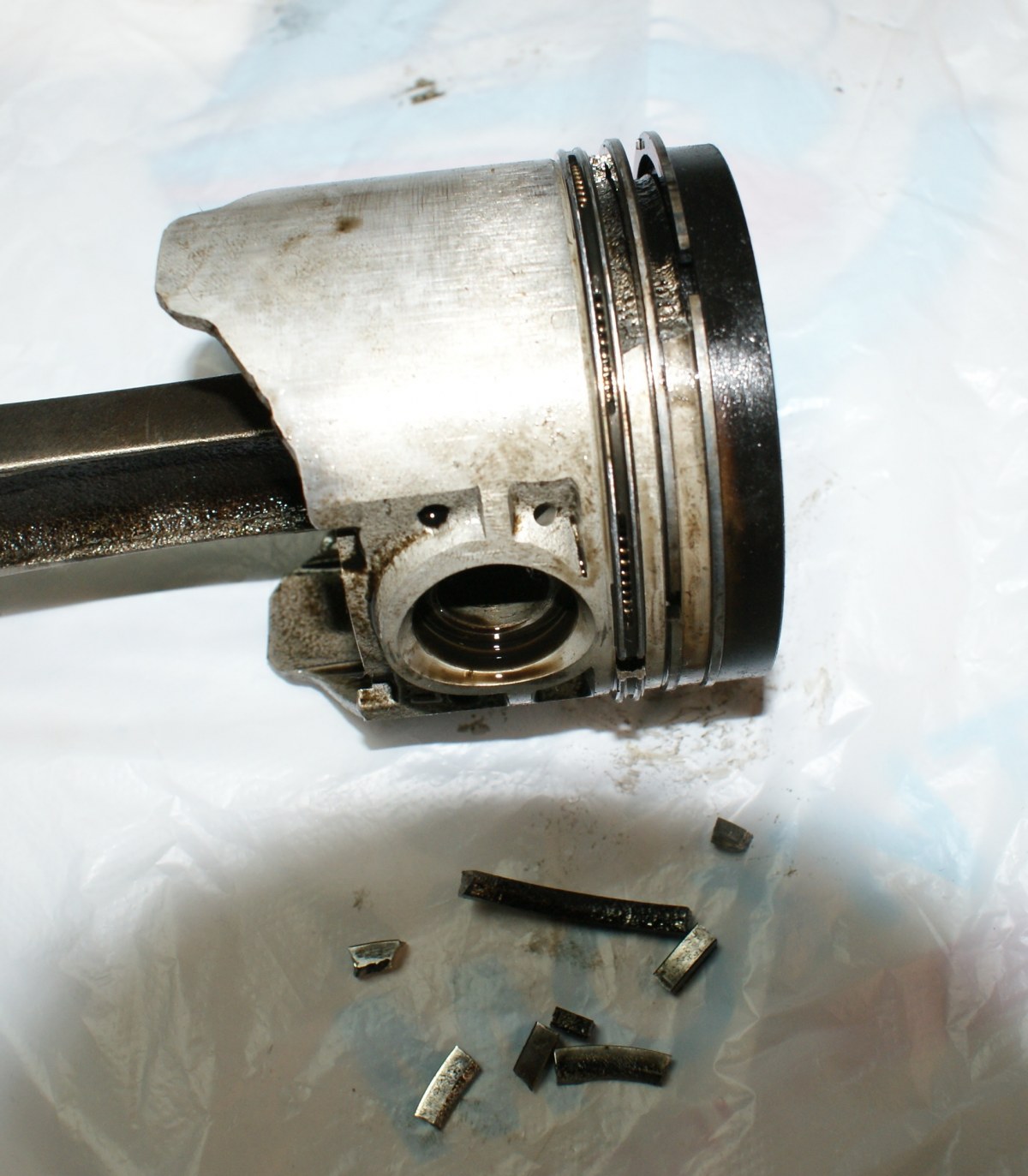

Поршни меняют чаще всего вследствие износа канавки верхнего поршневого кольца и реже из-за износа юбки поршня. Поршни целесообразно заменять в те же сроки, что и поршневые кольца.

Другие артикулы товара и его аналогов в каталогах: 21010100401500.

ВАЗ 2101, ВАЗ 2102-03, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107.



Любая поломка – это не конец света, а вполне решаемая проблема !

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Поршневые кольца ваз 2106: Замена, Установка, Как подобрать

Давление рабочих газов, после воспламенения топливной смеси превышает 60 кг./см2, что создает осевую нагрузку более 3000 кг. и боковую нагрузку до 250 кг. Высокая температура вносит свою лепту в ускорение процесса разрушения, когда требуется замена поршня ВАЗ 2106.

Оглавление

Замена
Установка
Как подобрать

Замена

Лично я проводил эту процедуру на снятом моторе, так как машина была практически полностью разобрана. Но все можно сделать даже на установленном двигателе, но тогда удобнее всего ремонт проводить на яме или подъемнике.

Итак, после того, как крышка поддона снята, можно взять головку на 14 с воротком и открутить две гайки крепления крышки шатуна. Более наглядно это показано ниже:

Когда обе гайки откручены, можно рукой снимать крышку, она обычно без всяких проблем легко вынимается:

Затем с определенным усилием необходимо надавить на болт шатуна рукой или даже ручкой молотка:

До того момента, пока поршень не выйдет с обратной стороны цилиндра наружу. Примерно это будет выглядеть следующим образом:

Делать это стоит довольно аккуратно, чтобы не повредить ни сам поршень, ни стенки цилиндра:

Далее можно приступать к снятию и замене поршневых колец, если цилиндры еще без выработки. Для этого аккуратно поддеваем ногтем или пальцем край кольца и выводим его из канавки поршня:

И аккуратно проворачиваем кольцо до тех пор, пока оно полностью на освободится из канавки:

После того, как все кольца, как компрессионные, так и маслосъемные сняты, можно измерить зазор, вставив их в цилиндр, и вставив щуп в отверстие между двумя краями:

Номинальным зазором колец является диапазон значений от 0,25 до 0,45 мм. Максимально допустимый зазор, при котором необходимо срочно менять кольца, является 1,0 мм.

Если значения превышают номинальные, производим замену колец на новые. После чего можно устанавливать все детали, в обратном снятию порядке. Стоит обратить особе внимание, что при установке колец их замки должны быть направлены в разные стороны для большей герметичности цилиндра.

Установка

Перед установкой новых поршневых колец надо проверить зазор в их стыках.

Подразумевается, что зазор между кольцом и площадкой посадочной канавки уже проверен и соответствует нормам.

Разложите поршни в сборе с шатунами и новые поршневые кольца в таком порядке, чтобы набор колец соответствовал данному цилиндру, на котором будет измеряться зазор в стыке.

Вставьте в первый цилиндр верхнее кольцо и протолкните днищем поршня внутрь, так, чтобы кольцо внутри цилиндра стало перпендикулярно его оси. Кольцо должно находиться в нижней части цилиндра, в положении, соответствующем нижней мертвой точке.

Зазор в стыке поршневого кольца измеряется щупом. Сравните результат с установленным значением.

Если зазор больше или меньше установленного, то повторите измерение, чтобы убедиться в возможности установки кольца.

Если зазор слишком мал, то его надо увеличить, так как в противном случае в процессе работы двигателя произойдет смыкание торцов кольца, что может вызвать серьезные поломки. Зазор в стыке поршневого кольца можно увеличить осторожно подпилив торцы тонким надфилем. Зажмите надфиль в тиски с мягкими губками и осторожно поводите по нему кольцо, удаляя лишний материал.

Зазор может превышать установленный, но должен быть не более 1 мм.

Следует повторить измерение, чтобы убедиться в пригодности кольца.

Повторите измерения для каждого кольца, устанавливаемого в первый цилиндр, а также для каждого из колец, устанавливаемых в другие цилиндры.

После измерения зазоров в стыке колец и его корректировки, кольца можно устанавливать на поршни.

Первым устанавливается маслосъемное кольцо (самое нижнее на поршне).

Это кольцо состоит из трех деталей.

Установите в канавку разделитель/ расширитель.

Установите нижнюю направляющую маслосъемного кольца. При установке направляющих пользоваться приспособлением для одевания колец нельзя, так как возможна их поломка. Один конец направляющей вставьте в канавку поршня, между разделителем и горизонтальной площадкой канавки, и, прочно удерживая его, заведите пальцем в канавку второй конец кольца. Точно также установите вторую направляющую.

После установки всех деталей маслосъемного кольца убедитесь, что верхняя и нижняя направляющие свободно проворачиваются в канавке. Расставьте стыки маслосъемного кольца в соответствии с рисунком.

Следующим устаналивается среднее кольцо (номер 2). На этом кольце отштампована метка «R», которая должна быть обращена в сторону днища поршня.

Как подобрать

Берёшь кольцо, вставляешь в цилиндр и смотришь какой тепловой зазор у тебя остаётся. 0.2-0.3 мм это норма.

Зазор в поршневых канавках для верхнего 0,04-0,07, для нижнего 0,03-0,06 ; если зазор между цилиндром и поршнем более 0,15 то следует подбирать иную поршневую группу.

Замена поршневых колец на ВАЗ 2107 своими руками

При недостаточной компрессии двигатель ВАЗ 2106 теряет мощность и начинает чрезмерно расходовать не только бензин, но и масло. В самом лучшем случае можно обойтись простой заменой поршневых колец, в худшем — полным капитальным ремонтом двигателя, начиная от проточки цилиндров, заменой поршневой группы и заканчивая ремонтом коленчатого вала автомобиля.

Если вы решили поменять кольца самостоятельно, но особых проблем при выполнении этого ремонта, возникнуть не должно. Разумеется, что понадобится немалый список инструментов, чтобы сделать это максимально быстро и удобно. А также, необходимо выполнить ряд подготовительных работ, чтобы добраться до поршней:

Лично я проводил эту процедуру на снятом моторе, так как машина была практически полностью разобрана. Но все можно сделать даже на установленном двигателе, но тогда удобнее всего ремонт проводить на яме или подъемнике.

Итак, после того, как крышка поддона снята, можно взять головку на 14 с воротком и открутить две гайки крепления крышки шатуна. Более наглядно это показано ниже:

Когда обе гайки откручены, можно рукой снимать крышку, она обычно без всяких проблем легко вынимается:

Затем с определенным усилием необходимо надавить на болт шатуна рукой или даже ручкой молотка:

До того момента, пока поршень не выйдет с обратной стороны цилиндра наружу. Примерно это будет выглядеть следующим образом:

Делать это стоит довольно аккуратно, чтобы не повредить ни сам поршень, ни стенки цилиндра:

Далее можно приступать к снятию и замене поршневых колец, если цилиндры еще без выработки. Для этого аккуратно поддеваем ногтем или пальцем край кольца и выводим его из канавки поршня:

И аккуратно проворачиваем кольцо до тех пор, пока оно полностью на освободится из канавки:

После того, как все кольца, как компрессионные, так и маслосъемные сняты, можно измерить зазор, вставив их в цилиндр, и вставив щуп в отверстие между двумя краями:

Если значения превышают номинальные, производим замену колец на новые. После чего можно устанавливать все детали, в обратном снятию порядке. Стоит обратить особе внимание, что при установке колец их замки должны быть направлены в разные стороны для большей герметичности цилиндра.

Замена поршней на Ваз 2101 двигатель 213 1.7 л.

Мой блог на Драйв 2 . упор в головки болтов крепления поддона в районе масляного фильтра и плавненько опускаем автомобиль.

Левая опора мотора оторвется от подушки. В образовавшуюся щель вставляем подходящий по толщине брусок. Убираем упор. Если не собираетесь поменять вкладыши на новые, не путайте их местами.

Найти степень износа цилиндров с достаточной точностью можно и без нутромера: употребляют верхнее компрессионное кольцо и набор щупов. Но поначалу очищаем от нагара высшую часть цилиндра. Износ цилиндра равен (S2-S1)/3,14. Если он меньше 0,15 мм, то имеет смысл поменять изношенные кольца номинальными. Непременно проверьте, пройдут ли новые кольца в цилиндр.

Ремонт поршневой: на что следует обратить внимание

Современные материалы и технологии изготовления деталей позволяют эксплуатировать двигатель в очень напряженных режимах. Максимальная частота вращения коленчатого вала достигает ста оборотов в секунду. Поршень с шатуном при этом дважды за каждый оборот (двести раз в секунду) достигают скорости поступательного движения до 30 м./сек. и столько же раз полностью останавливаются, вызывая огромные циклические инерционные нагрузки (вес при таком ускорении увеличивается более чем в тысячу раз). Поэтому технологи стараются максимально облегчить поршень, изготавливают его из алюминиевого сплава с залитой стальной пластиной, компенсирующей тепловые деформации. Поршень имеет ребра жесткости и твердое анодирование, до огневого пояса, что предохраняет от прогорания днище и канавку верхнего компрессионного кольца. Трение уменьшается самыми прогрессивными марками масел с присадками. Но избежать износа невозможно, поэтому периодически, после определенного пробега производится замена поршневой ВАЗ 2106. Лучше делать это при появлении первых симптомов:

Lada 2107 VB Custom › Logbook › Двигатель. Часть 3. Замена колец

Откатав два года, и прокачав верх, решил наконец то замерить компрессию. Результат был неутешителен: 10.5 во всех горшках, бядааа при пробеге около 60к. Залили масло результат стал 12.5. Короче колечки потихому приказывали долго жить. Вроде как компрессия 10,5 это полный тухляк, да и набиралась она качка с 4 только…

До этого при замене головы я обратил внимание на интересные потертости на зеркале цилиндров:

К сожалению мобила не очень хорошо передает картинку.

Визульно похожи на риски, на ощупь ногтем они не ощущались, также через них видна сетка хона Была куча мнений по этому поводу, что это следствие перегрева и нужно точить цилиндры в ремонт. Я решил для начала подкинуть кольца. Кольца были куплены SM номинального диаметра 79 мм. Так же была куплена обжимка для поршней и прокладки.

Разборка и замена

Снимаем бошку с коллекторами, откручиваем подушки от балки, подставляем домкрат под колокол коробки и поднимаем движок. Откручиваем поддон, не без ухищрений с карданчиком и удлинителем, и скидываем его. Глазам предстает вот такая картина:

Тут следует отметить что движок обработан супротеком и масло льется мотюль 4100 10w40.

Начинаем разбирать шпг. Выставляем поршни по очереди в вмт, откручиваем крышки шатунов, тут есть такая особенность, что вкладыши могут держаться на масляной пленке на шейках колена, и следует проявить аккуратность, дабы ненароком не обронить их в подвал. Я поначалу не просек фишку и вкладыш благополучно упал вниз) Выбиваем поршни вверх. Я делал поршни по очереди, то есть вынимал первый поршень, менял кольца, вставлял обратно и закручивал. Собственно кольца меняются по мурзилке с соблюдением направления стыков. Все это дело смазывается маслом и вставляется обратно, крышки затягиваются моментом 5кг. Это было самое тяжелое, извернуться подлезть да еще и затянуть)

Вот такое состояние вкладышей и поршней было.

Чтото напрягают меня эти следы перекладок напоршнях…

Ставим поддон на место, закручиваем его по кругу, тут тоже надо извратиться и подлезть с болтами и головкой.

Прикручиваем подушки. Со стороны адсорбера я так и не смог одеть шайбу с гровером, поэтому там она держится только на гайке)

После сборки, я обкатал ее на холостых пол часа, и первую тыщу км не крутил)

На тот момент после небольшой обкатки компрессия поднялась до 12.7 — 13 очков. На данный момент еще не мерил, по идее кольца окончательно должны уже притереться.

А я то думал отчего у меня пропала динамика))))) оказывается дело в компрессии)

Что такое поршневые кольца, их назначение

Поршневые кольца представляют собой упругие незамкнутые элементы, которые устанавливаются в специальные канавки на корпусе поршня. Изготавливают их из стали или чугуна повышенной прочности, а сверху покрывают легирующим материалом. Легирующее покрытие еще больше увеличивает прочность, а также снижает скорость износа.
Обычно в поршень вставляются 3 кольца: 2 компрессионных (занимают 2 верхних канавки) и 1 маслосъемное (нижняя канавка). Задача компрессионных колец – не допустить прорыва раскаленных газов вдоль поршня в картер двигателя. Маслосъемное – снимает лишнее масло с зеркала цилиндра, не давая ему попасть в камеру сгорания. Кроме того, кольца снижают температуру поршня, передавая практически половину тепла его поверхности на стенки цилиндра.

Когда поршневые кольца перестают справляться с возложенными на них задачами, ввиду своего износа, двигатель автомобиля сигнализирует об этом проявлением соответствующих симптомов.

Признаки износа поршневых колец

О том, что износ дошел до критической стадии, свидетельствует синий или черный дым из выхлопной трубы. Это указывает на то, что излишки масла попали в камеру сгорания мимо маслосъемного кольца и сгорели там вместе с топливом. Черный дым, выходящий из трубки вентиляции картера, говорит о том, что компрессионные кольца из-за износа допускают прорыв газов из камеры сгорания в его полость.

Критический износ сопровождается снижением компрессии (способность удерживать давление) в цилиндрах двигателя. Это означает, что часть газов, образовавшихся при сгорании топливной смеси, которая должна была толкать поршень, прорвалась в картер, не совершив полезную работу. Именно это приведет к падению давления в цилиндре, следовательно, двигатель потеряет часть мощности. Наблюдается повышенные расход масла.

Проверяется компрессия специальным прибором – компрессометром. Когда номинальные значения давления неизвестны (нет инструкции по эксплуатации), сначала оно измеряется в сухом цилиндре, затем через свечное отверстие заливается немного моторного масла, и замер делается заново. Если компрессия повысится, значит, требуется замена колец. Подобные признаки могут наблюдаться и в случае их «залегания».

«Залегание» происходит, когда образовавшийся в канавках поршня нагар мешает пружинить поршневым кольцам, результатом чего становится снижение плотности их прилегания к поверхности цилиндра.

Такую проблему, если случай не сильно запущен, можно исправить при помощи специальных присадок к топливу. Двигатель, имеющий карбюраторную систему, можно попробовать очистить спреем для удаления нагара, который впрыскиваются непосредственно в карбюратор. Если удаление нагара с камеры сгорания эффекта не дало, то выход только один – замена поршневых колец и чистка канавок.

Замена по шагам – помощь дилетанту

Раскоксовка помогает только в случае с нагаром, если же речь идет об износе, то спасет только замена. Ее можно делать своими руками. Нам понадобится специальный съемник, оправка для запрессовки, металлический прутик, еще не обойтись без пинцета и рассухаривателя. Приобретая новые колпачки и кольца, отдавайте предпочтение качеству – ищите оригинальные детали. Помните, если попадете на подделку, то правильной работой движка можно насладиться всего несколько тысяч километров. Кроме того, покрытие верхних колец иногда подбирается под материал двигателя. Да и компрессионно-маслосъемные элементы должны соответствовать материалу гильзы цилиндра. Если замена будет произведена более дешевыми аналогами, то результат может получиться отрицательным.

Следующим этапом замены маслосъемных колец и колпачков будет демонтаж узлов и механизмов, чтобы обеспечить доступ к деталям. Первым снимается воздушный фильтр, потом топливный насос. Не забываем и о распределителе зажигания. Чтобы демонтировать корпус привода для вспомогательных агрегатов, необходимо разъединить болтовое соединение, потом снимаем с аккумулятора минусовую клемму, а с распределительного вала зубчатый шкив. Далее, чтобы добраться до крышки головки блока, снимаем привод массы. В последнюю очередь откручиваются гайки, фиксирующие передний и задний корпус подшипников распределительного вала.

Нельзя игнорировать положение шпонки распредвала, если она посажена недостаточно плотно, то ее также необходимо демонтировать, иначе можно потерять. Теперь освободился доступ и к самому распределительному валу, вынимаем его и сальник. Теперь разворачиваем деталь, чтобы поршень оказался в ВМТ, и, вынув свечу, вставляем в образовавшееся отверстие металлический прутик, иначе клапан провалится. Затем специальным инструментом сжимаем пружины клапана и вынимаем с помощью пинцета два сухаря. Выпрессовываем кольца с помощью приспособления.

Теперь установка. С новых запчастей снимаем пружины, чтобы не повредить их. Перед монтажом не забудьте смазать элементы моторным маслом. Запрессовываем деталь и ставим пружины на место. Установку маслосъемных колец следует проводить строго в обратной последовательности. При монтаже средних очень важно не перепутать стороны, иначе расход масла значительно возрастет.

ВАЗ 2107: замена поршневой самостоятельно

Поршневая, пожалуй, главная часть сердца автомобиля. Ее устройство немного сложным кажется для неосведомленного человека, но на самом деле ремонт поршневой можно осуществить и самостоятельно. Хотя это достаточно трудный и трудоемкий процесс, он вполне может стоить тех денег, которые были бы заплачены за ремонт, а его цена приличная и плюс ко всему, будут получены знания и навыки в ремонте автомобиля. Конечно, не все можно сделать самостоятельно. Например, если блок цилиндров требует расточки до следующего ремонтного размера, то его невозможно сделать без определенного оборудования и без знания дела. Ну а в целом можно своими руками поменять поршневую. Кстати, совершенно не обязательно снимать двигатель с кузова вашей «семерки», если, конечно, блок не требует ремонта.

В этой статье будут рассмотрены причины замены поршневой, процесс ремонта шаг за шагом, а также будут даны советы – что и как лучше всего сделать:

  • Причины ремонта поршневой двигателя
  • Необходимый инструмент
  • Ремонт:
  1. Разборка двигателя
  2. Подготовка новой поршневой
  3. Сборка двигателя

Залегание или износ – когда пора проверить состояние колец?

Как видно, условия работы поршневых колпачков и колец нелегкие и поэтому естественного износа не избежать. Обычно комплекта хватает на 150 тысяч километров, хотя некоторые автовладельцы утверждают, что их двигатели проходят и по 500 тыс. км. Но о таких показателях можно говорить только при правильной эксплуатации автомобиля, в противном случае задуматься о ремонте движка придется намного раньше. Использование некачественного либо неподходящего масла и его несвоевременная замена негативно скажется на состоянии колец, что приблизит их залегание. Кроме того, необходимо следить за состоянием воздушного фильтра, особенно если приходится постоянно ездить по сильно запыленной местности. Немаловажна и исправность топливного фильтра.

Желательно не перегревать и не перегружать сам двигатель. Образование нагара в поршневых канавках приводит к залеганию маслосъемных колец. В этом случае поршень недостаточно плотно прилегает к цилиндру и автомобиль не может развивать необходимую мощность. Можно максимально отсрочить залегание маслосъемного кольца. Избегайте кратковременных поездок в зимнее время, так как движок не успевает прогреться до нужной температуры. Очень опасно в этот период давать и чрезмерные нагрузки. Если в системе не будет достаточно смазки, произойдет перегрев. Он приведет к заклиниванию и образованию на поверхностях поршня и цилиндра различных дефектов. В результате колпачки могут полностью испортиться, либо разрушатся перегородки между канавками. Опасны для автомобиля и постоянные простои в городских пробках.

Определить необходимость ремонта либо замены можно по следующим признакам износа маслосъемных колец. Значительно увеличится расход масла, может появляться сизый дым – во время начала движения после кратковременной остановки, например, на светофорах. Кроме того, тревожные признаки износа – протечки и испарения масла через уплотнительные прокладки, сальники (колпачки) и в прочих местах. Обратите внимание на цвет этой жидкости, если вы ее только поменяли, а она почернела, то замена уплотнителей неизбежна. Еще следует проверить свечи, они должны быть чистыми, в противном случае придется обращаться на СТО либо проводить ремонтные работы самостоятельно.

Итак, если вы обнаружили у своего авто какие-либо признаки износа, то нужно проверять маслосъемные кольца. Диагностика колпачков проводится достаточно просто. Необходимо отсоединить шланг системы принудительной вентиляции. Если давление картерных повышено, то дело в износе колпачков.

Необходимый инструмент

Так как в нашем случае не потребуется снимать двигатель, то особо крупного оборудования не потребуется. Необходимо для замены поршневой следующее:

  • Нутромер (как на фото)
  • Молоток
  • Паяльная лампа
  • Емкость и кисточка для мытья деталей
  • Щуп
  • Оправка для вставки пальца
  • Оправка для поршневых колец
  • А также: ключи, отвертки, щетки по металлу и прочий мелкий инструмент

Совет! ВАЗ 2107 замена поршневых колец, да и любой другой ремонт желательно выполнять инструментом работоспособным, исправным и безопасным. В любом случае здоровье дороже денег, потраченных на, возможно, новые инструменты. Держите инструмент чистым и всегда на своем месте – таким образом можно сократить продолжительность ремонта.

Какой двигатель можно установить на ВАЗ 2106. Установка двигателя на автомобиль

ВАЗ 2106 (или «шестерка», как в народе называют эту модель) - автомобиль, вошедший в историю АвтоВАЗа благодаря бешеной популярности. Автомобиль завоевал популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций. Например, у хозяина есть такая возможность, как замена двигателя на более производительный.Главное правильно выбрать для своей «шестерки» силовой агрегат и правильно его установить.

Какими двигателями комплектуется ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей продуктовой линейки Волжского автозавода. В частности, «шестерка» - это модернизированная версия ВАЗ 2103. Шестая модель «Жигулей» выпускалась в период с 1976 по 2006 год.

ВАЗ 2106 - один из самых популярных отечественных автомобилей, более чем 4.Всего было выпущено 3 миллиона автомобилей.

С годами «шестерка» претерпела некоторые изменения - например, инженеры завода-производителя экспериментировали с силовыми агрегатами, чтобы придать автомобилю динамизма и мощности. Во все годы ВАЗ 2106 оснащался четырехтактным карбюраторным рядным двигателем.

Таблица: варианты двигателей

Двигатели шестой модели характеризуются теми же характеристиками, что и для предыдущих версий: распредвал расположен в верхней части устройства, смазка трущихся механизмов осуществляется двумя способами - под давлением и через разбрызгивание.Смазка при таком способе подачи расходуется довольно быстро: завод установил допустимую норму 700 грамм на 1000 километров пути, но в реальности расход масла может быть выше.

В двигатели ВАЗ 2106 заливаются масла как отечественных, так и зарубежных производителей, важно использовать следующие типы масел:

  • 5W - 30;
  • 5Вт - 40;
  • 10Вт - 40;
  • 15 Вт - 40

В рабочем состоянии их должно быть не более 3.75 литров масла в полости двигателя и во всей системе смазки автомобиля. При замене жидкости рекомендуется заливать 3,5 литра.

Основные технические характеристики двигателя «шестерка»

Как уже было сказано выше, силовой агрегат ВАЗ 2106 является результатом модификации двигателя ВАЗ 2103. Цель этой доработки понятна - инженеры пытались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметра цилиндра до 79 мм.В целом новый мотор ничем не отличается от двигателя ВАЗ 2103.

На двигателях «шестерка» поршни имеют такую ​​же конструкцию, как и на предыдущих моделях: их диаметр составляет 79 мм, а номинальный ход поршня - 80 мм.

Коленвал тоже взят от ВАЗ 2103, с той лишь разницей, что кривошип увеличен на 7 мм, что продиктовано увеличением диаметра цилиндра. Кроме того, длина коленчатого вала также была увеличена и составила 50,7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель более мощной: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об / мин.

С 1990 года все модели ВАЗ 2106 оснащаются карбюраторами Ozone (до этого периода использовались карбюраторы Solex). Карбюраторные силовые агрегаты позволяют создать автомобиль с максимальной живучестью и производительностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «шестерки» с 1990 года имеют рабочий объем 1,6 литра и мощность 75 лошадиных сил (74,5 л.с.). Аппарат не отличается большими габаритами: их всего 18.5 см в ширину, 16 см в длину и 21,5 см в высоту. Общий вес всего механизма в сборе (без топлива) - 2,79 кг. Размеры всего двигателя 541 мм в ширину, 541 мм в длину и 665 мм в высоту. Собранный двигатель ВАЗ 2106 весит 121 кг.

Ресурс двигателей на ВАЗ 2106, по данным производителя, не превышает 125 тысяч километров, однако при тщательном обслуживании силового агрегата и периодической чистке карбюратора вполне возможно продлить этот срок до 200. тысяч километров и больше.

Где номер двигателя

Важной идентификационной характеристикой любого двигателя является его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

  1. На левой стороне блока цилиндров.
  2. На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и прерывания цифр в номере не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» - универсальность. Владельцы отечественных автомобилей ВАЗ 2106 могут настраивать как двигатель, так и кузов практически без ограничений.

Отечественные варианты

Силовые агрегаты от любых моделей ВАЗ идеально подходят к ВАЗ 2106. Однако не стоит забывать, что сменный мотор должен быть таких же габаритов, веса и примерно такой же мощности, как и стандартный - это единственное способ безопасно и качественно поменять двигатель без переделок.Лучшими вариантами для замены можно считать

Двигатели АвтоВАЗа:

  • ВАЗ 2110;
  • ВАЗ 2114;
  • «Лада Приора»;
  • «Лада Калина».

Главное преимущество такой замены - простота регистрации автомобиля с новым двигателем в ГИБДД. Вам нужно только указать новый идентификационный номер, так как производитель останется прежним.

Двигатель от иномарки

Чтобы увеличить мощность «шестерки», вам придется найти более «серьезные» типы двигателей.Не меняя подкапотного пространства в автомобиле, на ВАЗ 2106 можно установить двигатели от Nissan или Fiat.

Однако такой мощности может не хватить любителям «острых ощущений». На ВАЗ 2106 легко «встанет» двигатель от моделей BMW 326, 535 и 746. Однако следует учитывать, что с увеличением мощности придется усиливать всю конструкцию автомобиля в целом. Соответственно потребуются вложения на усиление подвески, тормозов, разветвления в системе охлаждения и т. Д.

Дизель для ВАЗ 2106

Дизельные силовые установки на отечественные бензиновые автомобили целесообразно было устанавливать еще несколько лет назад, когда стоимость дизельного топлива была ниже АИ-92. Главное преимущество дизельного двигателя - его экономичность. Сегодня стоимость дизельного топлива превышает цену бензина, поэтому ни о какой экономии не может быть и речи.

Однако любители увеличенной тяги двигателя вполне могут установить на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

  1. Габариты и масса дизельного двигателя не должны сильно превышать вес штатного двигателя ВАЗ.
  2. Двигатели мощностью более 150 л.с. нельзя ставить на «шестерку». без соответствующей переделки организма и других систем.
  3. Заранее убедитесь, что все системы автомобиля безопасно подключатся к новому двигателю.

Стоит ли устанавливать роторный двигатель

На сегодняшний день только Mazda использует роторные двигатели для оснащения выпускаемых автомобилей. Одно время АвтоВАЗ производил и роторно-поршневые двигатели, однако из-за проблемного устройства было решено прекратить оснащение автомобилей такими установками.

Установка роторного двигателя Mazda на ВАЗ 2106 не позволит обойтись без вмешательства: потребуется расширить моторный отсек и доработать ряд систем. При желании и наличии средств все эти задачи посильны, однако двигатель целесообразнее установить с Fiat, например, так как при небольших вложениях он даст машине такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналогичный от других моделей ВАЗ, так и на импортный от более мощных иномарок.В любом случае, к замене силового агрегата нужно подходить максимально ответственно - ведь при неправильном подключении или несоблюдении рекомендованных правил эксплуатировать такую ​​машину будет небезопасно.

Вазовская «семерка» - люксовая версия модели LADA 2105, выпускается уже 30 лет. Одно из отличий базовой версии ВАЗ 2107 от прототипа - более мощный силовой агрегат на 1500 куб. см, развивая до 77 лошадиных сил. Машина не раз претерпевала модификации за свою историю, в том числе оснащалась разными двигателями... Возникает естественный вопрос, какой из вариантов лучший.

Всего было выпущено 14 вариантов ВАЗ 2107 с карбюраторным и инжекторным силовыми агрегатами. Их рабочий объем варьировался от 1,3 л до 1,7 л, а номинальная мощность - от 66 до 140 л.с. соответственно. Самый слабый двигатель модели 21034 для низкооктанового бензина устанавливался на седан, который доступен только в КНР.

Специальная версия 21079 выпускалась мелкими сериями для оперативных служб МВД и Комитета государственной безопасности.Эта машина оснащалась двухсекционным РПД - роторно-поршневым двигателем. При скромном рабочем объеме 1300 куб. см, силовой агрегат развивал мощность до 140 л.с., что делало невзрачный автомобиль очень динамичным и способным догнать многие иномарки.

Самостоятельное дооснащение автомобиля: возможно ли?

Из вышеприведенного описания понятно, что на ВАЗ 2107 может быть поставлен любой двигатель от 14 моделей ВАЗ. Это можно сделать без особых переделок, разве что с РПД могут возникнуть некоторые сложности.Однако этот силовой агрегат компактен и в моторном отсеке для него достаточно места. Другое дело, что найти довольно сложно и с запчастями большие проблемы.

Любители тюнинга не ограничиваются этими простыми вариантами и предпочитают более сложные задачи. Особым шиком для таких автовладельцев считается замена штатного двигателя на мощный двигатель от иномарки. Теоретически в этом нет ничего технически невозможного, и это можно сделать при определенных условиях.В вопросе выбора подходящего силового агрегата желательно проконсультироваться со специалистами и изучить успешный опыт.

Критерии выбора

Принимая решение о модернизации транспортного средства, следует учитывать ряд важных моментов. Перечень требований, которым должен соответствовать двигатель для ВАЗ 2107, следующий:

  1. Соответствие штатному силовому агрегату по габаритным и массовым характеристикам.
  2. Возможность стыковки с агрегатами трансмиссии автомобиля.
  3. Совместимость силовой установки с другими системами автомобиля.

Наиболее близкими по техническим характеристикам к силовому агрегату «семерки» являются изделия таких компаний, как Nissan и Fiat. Их моторы можно использовать с минимальными переделками.

Покупка подходящего двигателя, возможность разборки за относительно небольшие деньги. Перед тем, как поставить на свой ВАЗ 2107, есть смысл провести диагностику и при необходимости сделать капитальный ремонт. Практика показывает, что требуется замена некоторых деталей: сальников, ремней и других узлов.На машине это сделать сложнее и хлопотнее.

Разборка силового агрегата

По завершении диагностики и других подготовительных действий с двигателем, который планируется установить на автомобиль модели ВАЗ 2107, можно переходить к следующему этапу. Демонтировать штатный двигатель требуется в следующем порядке:

  1. Станок устанавливается в гаражном боксе на смотровой яме или на подъемнике. Помещение обязательно должно быть оборудовано подъемником или другим подъемным механизмом.
  2. Отсоединяем аккумулятор и снимаем с автомобиля, отсоединяем и демонтируем все навесное оборудование.
  3. Отстыковываем силовой агрегат от трансмиссии и откручиваем болты крепления подушек.
  4. Убедившись, что с помощью подъемника ничего не мешает процессу, можно аккуратно поднять силовой агрегат и вынуть его из моторного отсека ... Если какой-либо из элементов мешает этому процессу, его следует снять.

Разобранный двигатель желательно поставить на специальный стенд, в дальнейшем двигатель может быть продан.Это компенсирует часть затрат на переоборудование машины.

Установка двигателя на автомобиль

Подготовленный силовой агрегат поднимается с помощью подъемника и перемещается в моторный отсек ВАЗ 2107 для предварительной сборки. Двигатель установлен в отведенном для этого месте и на нем отмечены подушки крепления. Установка опорных подушек потребует сварки квалифицированным специалистом.

Какой двигатель можно установить на ВАЗ-2106?

    Если брать отечественные автомобили, то подойдет двигатель практически от любого ВАЗа, а также от Lada Priora.

    Но насколько я понимаю вас больше интересуют иномарки. Вмещается:

    Следует обратить внимание на объем нового двигателя. Должно быть что-то вроде старого.

    На автомобиль ВАЗ-2106 лучше всего устанавливать двигатель FIAT иностранного производства, объемом до 2 литров и мощностью до 100 лошадиных сил - иначе будут частые проблемы и поломки в приводах и трансмиссиях. Оптимальным в данном случае будет двигатель 1.6, бензиновый на 90 лошадиных сил.

    Из отечественных лучшие - двигатели от ВАЗ-2110 и Лада Приора.

    Самое главное, чтобы двигатель поместился под капот. Ставить можно абсолютно на любые. Лада вообще похожа на строительную машину. Поэтому они, наверное, самые настроенные. Мощность двигателя не должна быть очень большой, потому что это доставит вам дополнительные проблемы. Хорошо подходят двигатели других отечественных автомобилей.

    На ВАЗ2106 можно поставить двигатель ВАЗ2110, автомобили quot; Самаракот; quot; Ниваquot ;, также можно поставить двигатель quot; Калинаquot; или quot; Priorsquot ;.Также рекомендуется установить двигатель 2112. Двигатели вышеупомянутых автомобилей могут быть установлены, если вы не хотите разглядывать изменение конструкции автомобиля. Если разглядеть изменение конструкции, то вариантов двигателя очень много. Здесь можно выбрать двигатели от разных иномарок: на 2106 ставят двигатели Fiat, Ford, BMW.

    На ВАЗ-2106 теоретически подходит любой двигатель, главное, чтобы он был не очень большого размера и подходил по размеру. Новый двигатель также не должен быть слишком мощным, иначе подвеска может не выдержать тормозную систему или мост.Еще одной проблемой может стать ГИБДД, ведь с переоборудованной машиной нужно будет перерегистрироваться.

    В качестве обновки для своей ласточки специалисты рекомендуют выбирать двигатель от автомобиля FIAT 124, который идеально совместим с BAV-2106 и потребует минимум переделок.

    Вы можете выбрать двигатели от BMW моделей 746, 326 или 536. Но они более мощные и, следовательно, для вашей безопасности вам придется усилить тормозную систему, подвеску и так далее.

    О том, какие двигатели от иномарки можно установить на ВАЗ-2101, подробно написано в этом вопросе Какой двигатель можно установить на ВАЗ-2101? Автомобиль ВАЗ-2106 создавался на той же платформе, что и ВАЗ-2101. У автомобилей практически одинаковые размеры кузова и моторного отсека, разница между ними только в деталях экстерьера, салона и размерах двигателя, установленных с завода. Поэтому на quot; sixquot; от иномарки можно поставить такие же двигатели, что и на ВАЗ-2101.

    Добавлю только, что все зависит от бюджета, выделенного на такую ​​переделку. В случае ограниченного бюджета лучше всего устанавливать двигатели ВАЗ на ВАЗ-2106 21124 или 21126 ... Автомобиль станет очень динамичным и быстрым, этого двигателя ему хватит с запасом.

    При большом бюджете фантазия не ограничена и можно реализовать практически любой задуманный проект. Но нужно знать, что при установке на автомобиль ВАЗ-2106 более мощного двигателя следует помнить о такой важной составляющей автомобиля, как тормозная система , подвеска и усиление кузова ... Иначе не удастся реализовать весь потенциал двигателя или ехать на такой машине будет крайне небезопасно ... Ведь разгон станет быстрее, но затормозить и ехать на такой машине будет крайне проблематично и опасно.

    На мой взгляд, наиболее оптимально это установка двигателя ВАЗ, например, 21126. Наглядный пример такой установки показан ниже.

    Машина, конечно, замечательная и некоторые ВАЗ-2106 уцелели как с конвейера, но у него слишком маленький капот, чтобы под ним поместился мощный шестицилиндровый двигатель объемом 81 мл.Под таким капотом поместятся двигатели от аналогичных машин, у которых диаметр цилиндра 79 мл, а их всего четыре.

    На самом деле нужно смотреть на крепление, как крепится двигатель, поперек капота или вдоль. А также от езды в машине.

    Подойдут практически все двигатели от ваз. Также на ВАЗ 2106 можно поставить двигатели от БМВ, Фиат или Приора. Читайте дальше, нужен маломощный двигатель и нужно учитывать мощность двигателя.

    Нашим мастерам удается установить на автомобиль ВАЗ-2106 двигатель от BMW и Fiat и от Ford.Под капотом машины, конечно, меньше места, чем у мощных современных иномарок, но тем не менее оно помещается.

    Хотя лучше здесь не выпендриваться и как говорится в отечественную машину поставить отечественный двигатель, например от Приоры или Калины.

    Так как места под капотом для автомобилей ВАЗ 2106 не так уж и много, можно устанавливать двигатели от иномарок, двигатели которые тоже будут не больших размеров. В этом случае лучше проконсультироваться со специалистом сервисной службы.

Многие автомобилисты задавались вопросом, как увеличить мощность двигателя ВАЗ 2106. Конструктивные особенности силового агрегата достаточно просты, значит, процесс доработки мотора также не сложен, и с этим справится автомобилист со средними знаниями конструкции. Но, прежде чем приступить к раскрашиванию самого процесса, необходимо узнать, какими техническими характеристиками обладает двигатель 2106.

Технические характеристики

Двигатель ВАЗ 2106 имеет стандартные технические характеристики, которые неразрывно связаны со всеми представителями «классической» линейки.С конструктивной точки зрения все двигатели внутреннего сгорания ВАЗ 2101-2107 на карбюраторной основе - похожи друг на друга. Прежде чем приступить непосредственно к доработке, рассмотрим, какие технические характеристики имеет силовой агрегат с маркировкой 2106:

Прирост мощности

Повышение мощности двигателя ВАЗ 2106 осуществляется в несколько этапов. Конечно, поверхностно догнать силовые характеристики можно, но если говорить о полноценном тюнинге, то стоит понимать, что силовой агрегат дорабатывается целиком.Этот процесс занимает не один час или день, так что наберитесь терпения. Зачем увеличивать мощность двигателя - конечно с расточкой.

Расточка

Силовой агрегат ВАЗ 2106 растачивается на специальном расточном стенде. Но для начала стоит определиться с запчастями, которые устанавливаются в блок цилиндров. Лучшая рекомендация - поршневая группа диаметром 82 мм от компании API.

При этом поршни легче штатных на 160 грамм, что позволяет снизить вес силового агрегата.Так что для этих поршней потребуются комплекты маслосъемных колец, также производимые этой компанией.

Что касается коленчатого вала, то следует понимать, что для достижения максимального силового эффекта его тоже следует заменить. Конечно, сама деталь стоит недешево, поэтому большинство автомобилистов, проводящих тюнинг самостоятельно, оставляют старый коленвал.

Но, тем не менее, если автомобилист решил пойти до конца, то можно установить коленвал, который предлагает польский производитель DDT.Следует понимать, что перед первым ремонтом ее необходимо предварительно обработать, так как основные шейки не войдут в коромысло.

Еще одно улучшение - замена распредвала и клапанов. Впускной и выпускной клапаны можно приобрести в API, но седла для них должны быть стандартно обработаны. Распредвал может быть установлен новый, родного производства или облегченный от ДДТ.

Установка зажигания

Следующим этапом доработок является установка бесконтактного зажигания... Сегодня его свободно можно найти на любом авторынке по доступной цене ... Таким образом, потребуется замена не только замка, но и свечей, а также катушки зажигания и высоковольтных проводов ... Лучшими и самыми бюджетными в этом случае являются провода Тесла.

Система циркуляции охлаждающей жидкости

Система охлаждения также заслуживает замены. Однако это полностью меняется. Есть несколько компаний, которые производят тюнинг-комплекты системы охлаждения для классических автомобилей ВАЗ.К ним относятся такие известные производители, как Mastersport, Brembo, AWD, Intenzo и другие.

Комплект для настройки системы охлаждения состоит из:

  • Мощный водяной насос (в некоторых случаях можно встретить с функцией принудительного электрического запуска).
  • Термостат.
  • Комплект силиконовых патрубков для системы охлаждения.
  • Очень большой алюминиевый радиатор.
  • Электровентилятор.
  • Датчик охлаждающей жидкости с проводкой.

Если установить такой комплект, то двигатель будет лучше охлаждаться даже на высоких оборотах, что убережет мотор от перегрева.

Карбюратор

Как правило, для увеличения мощности на ВАЗ 2106 устанавливается дополнительный карбюратор. Это делается с целью увеличения количества топлива в цилиндрах, но при этом без дополнительных обойтись невозможно. нагнетание воздуха.

Турбина

Поскольку на двигатель был установлен дополнительный карбюратор, потребуется восстановить воздушный и топливный баланс. Это достигается установкой турбонагнетателя. Конечно, проще всего поставить турбину на трактор МТЗ, но переделывать придется многое.Поэтому в продаже уже есть монотурбины, разработанные специально для установки на автомобили «классического» типа. Средняя стоимость такого готового комплекта составляет около 500 долларов.

Сцепление

Если речь идет о повышении силовых характеристик двигателя ВАЗ 2106, то комплект сцепления придется менять в обязательном порядке. В его состав входят следующие элементы:

  • Выжимной подшипник.
  • Диск привода сцепления.
  • Диск сцепления или корзина.

Оптимальным вариантом для установки является комплект сцепления Sachs, который идеально подходит для крепления сидений, а передача крутящего момента значительно улучшена.

Другое

Последним улучшением можно считать улучшение подачи воздуха в цилиндры. Для этого автомобилисты на автомобилях вместо штатного воздушного фильтра устанавливают фильтрующий элемент «нулевого» сопротивления. Также вместе с этой доработкой рекомендуется дополнительно модернизировать демпфер карбюратора, но это делают далеко не все.

Кроме модернизации карбюратора, можно улучшить системы впрыска и другим способом - установить моно-инжектор, но придется заменить головку блока цилиндров и установить электронный блок управления двигателем.Эта процедура достаточно дорогостоящая, поэтому владельцы «шестерок» останавливаются на установке двухкарбюраторной системы.

Мощность

Модернизировать и увеличить мощность двигателя ВАЗ 2106 достаточно просто, поэтому с этой процедурой справится даже автомобилист без технического образования. Есть несколько вариантов и способов доработки силового агрегата. Итак, все начинается с растачивания и заканчивается заменой воздушного фильтра. Все вышеперечисленные рекомендации позволят увеличить мощность силового агрегата на 50-80 лошадиных сил.

Двигатель ВАЗ 2106 применяется на легковых автомобилях малого класса. Выпускается Волжским автозаводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально разработанной жидкости. Он расположен в самом верху распредвала.

Двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигатель имеет комбинированную систему смазки.То есть этот процесс происходит под определенным давлением и в виде распыления.
Эти двигатели подлежат капремонту и доработке ... При полном выходе из строя конструкции нужно поинтересоваться, сколько стоит новый двигатель на ваз 2106 и заменить его.

Технические характеристики

Можно выделить следующие основные характеристики двигателей ВАЗ 2106:

ОПЦИИ ЗНАЧЕНИЕ
Материал блока цилиндров чугун
Система питания карбюратор / инжектор
Тип A рядный
Количество цилиндров 4
Клапаны на цилиндр 2
Ход поршня 80 мм
Диаметр цилиндра 79 мм
Степень сжатия, атмосфера 8.5
Объем, см 1569
Мощность, л.с. с. при 5400 об / мин 75
Крутящий момент, Нм при 3000 об / мин 116
Топливо AI 92
Расход топлива на 100 км, л
- город 10,3
- колея 7,4
- смешанный 10
Расход масла на 1000 км, г700
Габаритные размеры (ДхШхВ), мм 565х541х665
Масса, кг 121
Типы масла 5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л 3.75
При замене залить, л 3,5
Ресурс двигателя, км
1. По данным завода 125 000
2. Фактически 200 000
Тюнинг (потенциал / без потери ресурса), л / с 200/80
Свечи A17DVR, A17DV-10, FE65CPR
На какие автомобили устанавливается ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была значительно доработана и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 - довольно удачная доработка мотора предыдущей версии, при создании которой были использованы современные технологии.

Производители ставят перед собой задачу улучшить готовую деталь любыми способами:

  1. Мощность увеличена за счет полного полезного объема двигателя.Особое внимание было уделено усовершенствованию цилиндра.
  2. Такие доработки повлияли на внешний вид блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция мотора больше не имеет отличительных особенностей.
  3. В процессе производства эксперты присваивают каждому цилиндру свой класс. Сегодня существует около пяти предметов, которые отличаются на один миллиметр. Им присвоены следующие обозначения - A, B, C, D и E. Условный класс двигателя можно увидеть внизу основания.
  4. Основная головка мотоблока с обозначением 21011-1005011-10 оставлена ​​без изменений. Производителям пришлось использовать новые прокладки, чтобы изменить общий диаметр отверстия.
  5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик друг с другом. Представленный двигатель комплектуется поршнями от двигателя 21011, номинальный диаметр которых составляет 79 миллиметров.
  6. Новая модель мотора имеет цилиндрические отверстия, а объемы были увеличены в несколько раз. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Так можно было компенсировать возможные термические деформации. Также производители разместили термостатические пластины из высококачественной стали в бобышках поршней.

Как увеличить мощность двигателя ВАЗ 2106 и максимально снизить всевозможные динамические нагрузки на поршневую часть двигателя? Необходимо обратить внимание на наличие отверстия, предназначенного только для поршневых пальцев.

Техническое обслуживание двигателя ваз 2106

Чтобы определить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции. Бригадир и специалист смогут настроить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо провести подробные исследования силовой нагрузки.Также особое внимание уделяется всем компонентам системы.

Демонтаж двигателя ВАЗ 2106 требует предельно профессионального подхода. Более опытные водители смогут приобрести специальную книгу в виде инструкции, которая продается в любом автомобильном магазине.

Для разборки и сборки двигателя ВАЗ 2016 необходимо обладать знаниями и опытом, а также иметь полный набор инструментов.

Популярные поломки двигателя

  1. Несвоевременная замена масла или использование масла более низкого качества приводит к тому, что после пробега 6 тыс. Км диаметры цилиндров могут увеличиться примерно на 0.15 мм.
  2. Повышенный износ распредвала
  3. Ваз 2106
  4. Наиболее популярное решение проблемы - регулировка клапанов. Другой причиной может быть детонация, это из-за низкооктанового топлива, нагара в камере сгорания и неправильной настройки зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то детонация также может быть следствием неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
  5. Если стук идет снизу мотора и при этом происходит падение давления масла, это означает поломку коренных подшипников. В этом случае необходимо выключить двигатель и с помощью буксира отправить машину на СТО.
  6. Если стук похож на писк, необходимо проверить демпфер и натяжитель цепи ГРМ, если дребезжит со стуком - подшипник помпы.
  7. Если вдруг двигатель заглохнет на ходу, прежде всего проверьте блок питания или систему зажигания.
  8. Если он глохнет на холостом ходу и при нормальной скорости холостого хода, попробуйте отрегулировать воздушную заслонку.
  9. Почему мотор троит? Некоторые из причин: неправильно отрегулированные клапаны, или они просто сгорели, вышла из строя прокладка ГБЦ (дополнительно об этом будут свидетельствовать скачки температуры охлаждающей жидкости и дым из выхлопной системы). К причинам также можно отнести низкооктановый бензин и неправильно настроенный карбюратор.
  10. Вибрация двигателя. Первая причина - износ подушки.Другое - разбалансировка коленвала и карданного вала, разные поршни. Проводим диагностику на СТО и устраняем неисправность там.

Особенности капитального ремонта двигателя автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо провести демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

  1. Отвинчивание крепежа, расположенного на каркасе.
  2. Ослабление хомута бензонасоса, а также демонтаж изделия.
  3. Вытаскиваем проставки возле бензонасоса.
  4. Отсоединяющие провода от каждой свечи зажигания.
  5. Прижимная пластина снята.
  6. Демонтажные работы в трамблере.
  7. Откручивание крепежа на генераторе.

Для демонтажа кожуха ГБЦ и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106, практически невозможно. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Тюнинг двигателя 2106 возможен, потому что это классический двигатель.

Благодаря этой возможности вы можете протыкать каналы, полировать впускные коллекторы, выбирать карбюратор, распределительный вал, разрезные шестерни, изменять впуск, расточку блоков цилиндров, выбирать оптимальные параметры поршневой системы, коленчатого вала и шатуна.

Лучше всего доверить такие работы, как тюнинг двигателя ВАЗ 2106 квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к такой процедуре. Для проведения тюнинга двигателя ВАЗ 2106 необходима замена конкретных заводских деталей на более качественные. Это включает клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106.Во время наддува необходимо учитывать степень сжатия и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличить объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решает заняться тюнингом своими руками, то нужно:

  1. Обязательно сначала проверить проводку, которая выполнена из силикона.Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на электропроводке и использовать только качественные экранированные провода.
  2. Перед установкой убедитесь, что аккумулятор и генератор имеют достаточно энергии и мощности.
  3. Для увеличения мощности двигателя необходимо заменить заводской генератор и утилизировать систему зажигания.
  4. Тюнинговать двигатель ВАЗ 2106 можно в домашних условиях, но перед этим нужно посмотреть уроки и прочитать соответствующие мануалы.Не каждый сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Среди большого и разнообразного выбора можно найти синтетическое и минеральное масло ... Они отличаются друг от друга тем, что последнее способно смыть с двигателя все ненужные и ненужные отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который может растворяться в качественном синтетическом масле.Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные акриловые. Они будут работать с любым синтетическим маслом.

После замены всех комплектующих можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто слейте старое минеральное масло и залейте новое; или специально разработанное моющее средство для стирки (в случае сильнозагрязненных деталей).

В последнем случае двигатель 2106 будет работать в течение десяти минут, чтобы залитая жидкость могла вымыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

  • Такой рабочий процесс необходим для того, чтобы новое синтетическое масло не смешивалось с частицами отработанного минерального масла.
  • Иначе можно столкнуться с засорением масляных каналов. Для замены масла в двигателях ВАЗ 2106 необходимо иметь определенные знания. В противном случае такое вмешательство приведет к повреждению мотора.
  • Если автомобиль находится в эксплуатации достаточно долгое время, то на гильзах и прокладках образуется налет от сгорания. Возможно засорение отверстий в прокладках и прокладках головки блока цилиндров.
  • Особое внимание следует уделять общему состоянию всех внутренних деталей, в частности, проверять уплотнения и прокладки.
  • Когда в системе наблюдается чрезмерное давление, а подающая трубка забита, можно ожидать утечки масла.
  • Поэтому для замены масла нужно покупать его качественную марку, которая проверена не один десяток лет.

На какие автомобили можно устанавливать двигатель 2106 на

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?»

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных специалистов. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Как определить объем двигателя на ВАЗ 2106. Все автомобили ВАЗ. Дым из выхлопной трубы

Двигатель ВАЗ 2106 - известная система любителям отечественного автопрома, в большинстве своем работает хорошо и без сбоев.Однако, как и любой другой механизм, двигатель автомобиля требует своевременного обслуживания и, возможно, даже модернизации под условия эксплуатации. Тюнинг способен творить чудеса даже при минимальных затратах.

Из чего состоит двигатель ВАЗ?

По своей сути двигатель ВАЗ 2106 - это модернизированный 4-х цилиндровый двигатель «тройки», получивший большую мощность. Отныне автомобиль может похвастаться 75 лошадиными силами, которые развивают крутящий момент 116 Нм. Однако на одном варианте разработчики не остановились, предоставив на усмотрение автомобилистов сразу несколько из следующих модификаций:

  • классический автомобиль с двигателем внутреннего сгорания 1.6 литров;
  • изделие с двигателем объемом 1,3 л, а также доработанным карбюратором, длина хода поршня на 1,4 см меньше;
  • 1,5-литровый двигатель с измененными параметрами шатунно-поршневых элементов и блока.

Популярны все без исключения вариации, однако наиболее популярными по-прежнему остаются модели с двигателем объемом 1,5 л. Этот ВАЗ 21061 довольно неприхотлив в эксплуатации и реже других модификаций выходит из строя.
Всего, независимо от модификации, двигатель ВАЗ 21061 - 21063 включает в себя:

  • цилиндр и блок-картер, внизу которого обычно устанавливается специальный поддон;
  • поршень и прилегающие к нему компрессионные кольца, расположенные непосредственно внутри цилиндра;
  • коленчатый вал, движущийся внутри подшипников картера.

Для тех, кто привык ремонтировать автомобиль своими силами, в эксплуатации «шестерки» нет трудностей.Другое дело, если водитель задумывается над тем, как увеличить мощность двигателя ВАЗ. Тогда процесс потребует на порядок больше знаний и, возможно, консультации специалиста. Конечно, если хозяин очень хочет улучшить свою машину, а не нанести ей непоправимый ущерб.

Правила тюнинга

Основная цель качественного тюнинга - улучшение характеристик двигателя. А желаемого результата можно достичь следующими методами:

  • форсирование двигателя;
  • Чип-тюнинг
  • ;
  • замена системы зажигания на более мощную.

Самая сложная и одна из самых дорогих процедур - увеличение диаметра цилиндра и хода поршня. При этом масса автомобиля ВАЗ не меняется, но выходная мощность значительно увеличивается. Лучшее решение в этом случае - замена баллонов, которые будет проще и дешевле установить. Компоненты габаритов изменятся очень незначительно и никак не повлияют на ходовые качества. Размеры дают о себе знать только тогда, когда автомобиль переполнен или неисправен.

Другой эффективный способ настройки - улучшение динамических характеристик двигателя, достигаемое следующим образом:

  • уменьшена масса коленчатого вала и шатунно-поршневой системы;
  • Корректировка передаточных чисел шестерен;
  • наладка электронных комплексов.

Крутящий момент автомобиля от таких действий сильно не изменится, мощность увеличится, но немного.

На помощь могут прийти радикальные методы, позволяющие желающим провести более глубокую настройку.

Заключается в подборе специального коленвала для замены заводского агрегата. Это позволит изменить автомобиль, практически уменьшить клиренс и увеличить мощность. После замены всех необходимых элементов производится ремонт и отладка автомобиля в целом.

Чип-тюнинг - относительно новый метод модернизации, позволяющий изменять параметры без механического вмешательства с помощью специального ПО ... Сколько весит двигатель и когда он был выпущен, значения не имеет.Система справится с любыми, даже самыми сложными обстоятельствами.

Замена системы зажигания относится к разряду приемов прогрессивной настройки. Лучшее решение - блок под названием бесконтактный, позволяющий значительно прибавить в мощности.

Поэкспериментировать с собственным автомобилем, безусловно, хорошо, однако, принимая решение о следующих модификациях, нужно подумать о том, будут ли они последним, что добьет автомобиль. Спектр экспериментов широк, поэтому спешить не нужно.Лучше хорошенько подумать и выбрать то, что действительно пригодится.

Четырехцилиндровый карбюраторный двигатель ВАЗ 2106 представляет собой рядную силовую установку с вертикальным ходом поршневой группы. Вывих распределительного вала находится вверху в головке блока цилиндров.

Типы двигателей ВАЗ 2106

Линейка двигателей ВАЗ шестого поколения представлена ​​3 типами двигателей:

  1. Изделие с двигателем объемом 1,6 л. Это самый востребованный агрегат из семейства классических автомобилей данной модели.
  2. Изделие с мотором, объем которого близок к 1,3 л. Отличие от основной силовой установки в том, что в этом агрегате длина хода поршневых элементов меньше на 1,4 см. Соответственно, изменения коснулись и таких элементов двигателя, как блок, коленчатый вал и компоненты цепи привода ГРМ. также в топливной системе используется другой карбюратор.
  3. Изделие с мотором, объем которого составляет почти 1,5 литра. Отличие от штатного карбюраторного агрегата - диаметр поршневой группы, который равен 0.На 03 см меньше диаметра стандартного цилиндра. Это привело к изменению параметров блока и шатунно-поршневых элементов.

Стандартный двигатель ВАЗ 2106 - результат модернизации двигателя «тройка». В результате этого улучшения мощность двигателя увеличена до 75 л.с. при достижении крутящего момента 116 Нм. Диаметр цилиндра 7,9 см.

Тюнинг двигателя ВАЗ 2106

Качественный тюнинг двигателя призван повысить динамику силовой установки.Методы настройки:

    ,
  • форсирующий двигатель «шестерка»;
  • Чип-тюнинг двигателя
  • ;
  • установка на автомобиль более совершенной системы зажигания.

Увеличение хода поршня и диаметра цилиндра можно считать большим прорывом в настройке двигателя. Если в первом случае необходимо заменить коленчатый вал, что очень дорого, то во втором легче использовать цилиндры ремонтных (увеличенных) размеров. Также практикуются поршневые изделия других модификаций, которые потребуют хонингования отверстий втулки.Для увеличения степени сжатия требуется обработка прокладки ГБЦ.

Одним из эффективных способов тюнинга двигателя может стать т.н. доработка силовой установки, представляющая собой перечень мероприятий по установке, ведущих к улучшению динамических характеристик двигателя. Основные действия при выполнении отладки:

  1. Снижение весовых характеристик коленчатого вала и шатунно-поршневой группы.
  2. Шлифовка и притирка сопрягаемых поверхностей коллектора.
  3. Калибровка и регулировка электронных систем, отвечающих за работу моторного агрегата.
  4. Увеличение или уменьшение передаточных чисел.

Расширенный тюнинг двигателя ВАЗ 2106, в первую очередь, связан с выбором и установкой коленчатого вала особого типа вместо штатной детали. Такая деталь монтируется с помощью рукоятки большего размера. Для расточки блока под поршневую группу увеличенного диаметра выбираются цилиндры, оснащенные Т-образными кольцами компрессионного типа.

Далее осуществляется технологическая корректировка настроек всех составных элементов двигателя с основной задачей повышения степени сжатия в цилиндре двигателя. Этот показатель напрямую связан с угловым значением фаз газораспределения и положением дроссельной заслонки.

Позиционное изменение распределительного вала осуществляется приводной шестерней регулируемого типа, позволяющей заполнить камеру сгорания топливом с повышенной концентрацией воздуха.Наиболее эффективным вариантом настройки двигателя является установка турбины на силовой установке и оборудовании транспортного средства так называемый «Прямоточный», т.е. выпускную систему прямоточного выпуска газа. Рекомендуется подбирать эти аксессуары у специалиста по двигателям. Если автомобиль усовершенствовать турбиной, это значительно увеличит динамические параметры двигателя.

Такой вид модернизации, как чип-тюнинг двигателя, позволяет оптимизировать функциональные возможности автомобиля. Изменение динамических параметров происходит без использования механической обработки.Эта услуга выполняется исключительно в автомобиле с системой ECU. Наличие соответствующего ПО в ЭБУ позволяет контролировать и изменять параметры настройки зажигания, подачи топлива, расходомера и т. Д.

Одним из прогрессивных способов настройки двигателя является регулировка системы зажигания автомобиля. Для этих целей практикуется установка электронного коммутационного зажигания, которое у автомобилистов принято называть бесконтактным, т.е.без участия механических коммутационных компонентов (контактов прерывателя).Помимо этого, необходимо заменить элементы свечей зажигания системы на изделия более высокого качества.

Легковой автомобиль малой мощности, выпускаемый Волжским автомобильным заводом с 1976 года. Кузов - седан, закрытый, перевозочный, четырехдверный. Передние сиденья - регулируемые по длине и наклону спинки, снабжены подголовниками, откидными спинками. Заднее сиденье - фиксированное, с центральным подлокотником, убирающимся в спинку сиденья.

Модификации

ВАЗ-21061 - с двигателем рабочим объемом 1 шт.45 литров и мощность 71,5 л.с.;
ВАЗ-21063 - с двигателем 1,3 л мощностью 63,5 л.с.

Двигатель.

ВАЗ-2106, бензиновый, рядный, 4 цил., 79x80 мм, 1,57 л, степень сжатия 8,5, порядок работы 1-3-4-2, мощность 55,5 кВт (75,5 л. С.) При 5400 об / мин, крутящий момент 116 Нм (11,8 кгс-м) при 3000 об / мин. Карбюратор 2107-1107010-20. Воздушный фильтр - со сменным фильтрующим элементом. Система охлаждения оснащена электровентилятором, который автоматически включается и выключается.

Трансмиссия.

Сцепление однодисковое, с диафрагменной нажимной пружиной, привод отключения - гидравлический.Трансмиссия - мод. 2106 или 2106-10, 4-х ступенчатые с синхронизаторами передних передач. Передача. номер коробки передач мод. 2106; 1-3,24; II 1,98; III 1,29; IV-1.0; ZX-3.34. Тот же мод. 2106-10: I 3.67; II - 2,10; III, 36; IV-1,00; ZX-3.53. Карданная передача - два последовательных карданных вала с промежуточными подшипниками. главная передача - гипоидная, переданная. количество - 4.1 с коробкой передач мод. 2106 или 3.9, с коробкой передач мод.2 106-10.

Колеса и шины.

Колеса - диск, обод 5J-13. Крепление на 4 болта. Шины 165R 13 или 175 / 70R13.Давление в шинах 165R13: перед - 1.6. сзади - 1,9 кгс / см. То же в шинах 175 / 70R13: спереди - 1,7, сзади - 2,0 кгс / см. Количество колес 4 + 1. Подвеска

.

Передняя - независимая, на поперечных рычагах, с винтовыми пружинами, амортизаторами и стабилизатором поперечной устойчивости ... Задняя - зависимая, с винтовыми пружинами, амортизаторами, четырьмя продольными и одной поперечной тягами.

Тормоза.

Рабочая тормозная система: передние тормоза - дисковые, задние - барабанные, с автоматической регулировкой зазора. Привод - гидравлический, двухконтурный, с вакуумным усилителем и регулятором тормозных сил.Стояночный тормоз - с механическим приводом на задние тормоза. Запасной тормоз - это одна из цепей рабочей тормозной системы.

Рулевое управление.

Рулевой механизм - глобоидальный червяк и ролик. Передача. число - 16,4.

Электрооборудование.

Напряжение 12В, перем. Аккумулятор 6СТ-55А, генератор Г22 1 со встроенным выпрямителем, регулятор напряжения ПП380, стартер 35.3708, распределитель зажигания 30.3706. катушка зажигания B1 17 или B1 17-A, свечи зажигания A17-D8, A17-DVR, FE65P или FE65PR (Югославия).Топливный бак - 39 л, бензин АИ-93, система охлаждения
- 9,9 л, антифриз А-40 или А-65, система смазки двигателя
- 3,75 л, М-6 / 12Г, при температуре от плюс 45 до минус 20 ° С.
М-5 / 10Г, при температуре от плюс 30 до минус 30 ° С, корпус рулевого механизма
- 0,215 л, ТАД-17И, корпус ведущего моста
- 1,3 л. ТАД-17И, корпус КПП
- 1,35 л, ТАД-17И, тормозная система гидравлическая
- 0,66 л, жидкость «Томь», «Роза», система гидропривода выключения сцепления
- 0.2 л, жидкость «Томь», «Роза»,

Амортизаторы:
передние - 2х0,12 л,
задние - 2х0,195 л,

Амортизаторы жидкости МГП-10;
Бачок омывателя лобового стекла - 2,0 л, смешанная с водой жидкость НИИСС-4.

Масса агрегата (кг)

Двигатель - 117,
КПП с картером сцепления - 26,
кузов в сборе без сидений - 275,
задний мост в сборе - 53,
колесо с шиной - 15.
радиатор - 5.7.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кол-во мест, чел 5
Вес багажа 50 кг.
Снаряженная масса 1035 кг
В том числе:
на переднюю ось 555 кг.
на заднюю ось 480 кг.
Полная масса 1435 кг.
В том числе:
на переднюю ось 657 кг.
на заднюю ось 778 кг.
Допустимая масса прицепа:
без тормозов 500 кг.
с тормозами 750 кг.
Макс.скорость 150 км / ч
Время разгона до 100 км / ч, 16,0 с
Максимальный набор высоты 36%
Биение с 50 км / ч, 500 м.
Тормозной путь от 80 км / ч 38 кв.м.
Контрольный расход топлива, л / 100 км:
при 90 км / ч 7,4 л.
при 120 км / ч 10,1 л.
городской цикл 10,3 л.
Радиус поворота:
на внешнем колесе 5.6 мес.
Всего 5,9 м.

Двигатели 100260 устанавливались на автомобили ВАЗ-2106. Кроме этого автомобиля они подходят и для всех других классических моделей ВАЗ от 2103 до 2107. Давайте рассмотрим, что из себя представляет двигатель, какие с ним проблемы, как его отремонтировать.

общее описание

Данные силовые агрегаты предназначены для установки на легковые автомобили малого класса. Производить моторы на Волжском автозаводе начали в 1976 году.Такой же агрегат устанавливался на ВАЗ-21074, Нива-2121.

Двигатель имеет ресурс 125000 км, однако это только паспортные данные. Практика показывает, что двигатели ВАЗ-2106 способны преодолевать расстояние от 200 тыс. Км и более. Естественно, это при условии качественного и своевременного обслуживания. Мотор имеет потенциал 80 л / с без потерь ресурса.

Технические характеристики

Итак, ВАЗ-2106-1000260 - это бензиновый силовой агрегат ... Система питания может быть разной. Старые двигатели ВАЗ-2106 были карбюраторными, современные - инжекторными.Его объем составляет 1568 см3. По паспорту мощность 77 л / с. Крутящий момент 104 Нм при 3000 об / мин.

Расход топлива по городу 10,3 на 100 км. По трассе можно немного экономичнее проехать. Расход по паспорту 7,4 литра. При эксплуатации авто в смешанном цикле аппетиты будут около 10 литров. Двигателям для эффективной работы требуется не только топливо, но и моторные масла - агрегат расходует 0,7 л смазочной жидкости на каждые 1000 км пробега.Залить в агрегат 3,5 литра масла.

Отличительные особенности

Они представляют собой довольно удачную ревизию предыдущей модели. В процессе создания энергоблока инженеры использовали самые современные на то время технологии. Производитель поставил задачу улучшить конструкцию и технические характеристики двигателя любой ценой и всеми доступными способами.

Увеличена мощность двигателя ВАЗ-2106 за счет увеличения общего рабочего объема.Особое внимание При разработке и производстве инженеры сосредоточили внимание на улучшении качества обработки камер сгорания. Благодаря модификациям и обновлениям родился 10002011. Других отличий от базовой конструкции, кроме диаметра, блок не имеет.

На производстве, в технологических процессах инженеры и специалисты придают каждому цилиндру блока определенный класс. Теперь можно выделить пять или более из этих классов. Они отличаются друг от друга на 0.01 мм. Этим классам присваиваются символы - A, B, C, D, E. Чтобы узнать, к какому классу принадлежит конкретный агрегат, достаточно заглянуть под двигатель. Буква указана внизу основания. с индексом 21011-10005011-10 остались без изменений. Чтобы отрегулировать общий размер цилиндра, разработчикам и инженерам пришлось использовать новые прокладки ГБЦ.

Что касается поршней, стандартные и принятые во всем мире поршни имеют много схожих характеристик. В этом двигателе использованы детали поршневой системы от агрегата 21011.Номинальный диаметр такого поршня по паспортным данным - 79 мм.

Новая модификация двигателя имеет специальные цилиндрические отверстия. Объемы тоже увеличились. В процессе работы на каждом участке поршень прогревается более равномерно и не сразу, а постепенно. Таким образом, разработчикам удалось компенсировать тепловую деформацию. Также инженеры решили разместить в бобышках поршней специальные термостатические пластины. С 1990 года силовые агрегаты оснащались карбюраторами ОЗОН 2107-1107010-20, а также вакуумным распределителем зажигания.

Особенности эксплуатации

Двигатели для данной модели имеют определенные особенности, которые необходимо учитывать при эксплуатации автомобиля. Рассмотрим, насколько двигатель правильный. Также перечислим типовые неисправности.

Предпусковой прогрев

Чтобы силовой агрегат работал длительное время, к нему необходимо обращаться осторожно. Итак, любой механизм перед тем, как начать активно работать, должен прогреться. Для нормального прогрева двигателя необходимо дать ему поработать пять минут на оборотах, близких к 2000 тысячам.Как понять, что можно начинать движение? Мотор сможет стабильно работать на холостом ходу.

Распредвал

В работе двигателя ВАЗ-2106 есть еще одна особенность. В процессе эксплуатации наблюдается повышенный износ распредвала. Водитель может определить износ детали по характерному стуку на холостом ходу.

Его будет слышно даже при закрытом капоте и в автомобиле. Для защиты распредвала от преждевременного и интенсивного износа требуется регулярная регулировка клапанов.

Замена масла

Если вы нарушите правила производителя и не замените моторное масло вовремя, это приведет к износу цилиндров. Их диаметр увеличится на 0,15 мм. Не стоит заливать недорогие и некачественные масла. Уровень не должен быть ниже среднего. На машине пробег более 60 тыс. Км. цилиндры с нехваткой масла выйдут из строя.

Если агрегат потребляет больше масла, чем должен, это может указывать на неисправность клапанов или колец. В этом случае первым делом нужно измерить компрессию, а затем искать причину повышенного аппетита.

Перегрев

Проблема перегрева актуальна для любого мотора. Если двигатель ВАЗ-2106 (карбюратор) закипает, а в штатном режиме не нагревается, то владельцу следует обратить внимание на термостат.

Поменяли на более качественную. Также проблема может скрываться в забитом радиаторе ... Дополнительно проверяется система охлаждения. В нем может образоваться воздушный шлюз.

Двигатель горит

Работа двигателя ВАЗ-2106 не всегда плавная и стабильная.Иногда вместо четырех цилиндров действуют только три. На это есть несколько причин. Итак, чаще всего неисправность - ненастроенная или перегоревшая арматура. Также происходит тренация из-за горячей охлаждающей жидкости. Популярная причина - некачественное топливо в баке, неисправный карбюратор или неисправность системы зажигания.

Дым из выхлопной трубы

Дымящийся двигатель требует капремонта ... Причина - необратимые нарушения в работе сальников клапанов или Технические характеристики двигателя ВАЗ-2106 меняются в худшую сторону.

Зимняя эксплуатация и запуск двигателя

Зимой производитель рекомендует запускать двигатель вручную с помощью пусковой рукоятки. Также важно прогреть аккумулятор - для этого на пару секунд включите фары. Чтобы двигатель не заглох, перед запуском выжимайте сцепление. Дело в том, что трансмиссионное масло на КПП слишком густое и нужно время, чтобы снова стать жидким. На зимних маслах таких проблем не будет.

Двигатель запускается стартером только при выжатом сцеплении.Чтобы мотор не заглох, снимите всасывающий патрубок. Его следует отпускать как можно медленнее по мере прогрева двигателя и снижения оборотов двигателя ВАЗ-2106 до холостого хода.

Педаль акселератора периодически нажимается и отпускается для подачи смазки к компонентам двигателя и механизмам. Двигатель должен работать на холостом ходу не менее пяти минут.

Особенности капремонта

Перед ремонтом первым делом необходимо произвести демонтаж. Для капитального ремонта этого двигателя вам потребуются специальные инструменты - слесарный и измерительный.Процесс сборки лучше доверить специалистам, но многие автолюбители собирают эти моторы самостоятельно.

Для демонтажа крышки ГБЦ и маховика необходимо иметь некоторый опыт или обратиться в сервисный центр. Разборка пальцев требует особых навыков. Также для проведения капитального ремонта требуются диагностические навыки. Завершены ремонтные работы по установке двигателя ВАЗ-2106 обратно в автомобиль.

Вывод

Итак, мы выяснили, что такое силовой агрегат модели ВАЗ-2106.Мотор слабоват, поэтому на данный момент тюнингом и доработками этого двигателя занимаются многие автовладельцы. Распространенный вид тюнинга - установка головки блока на 16 клапанов. Это позволяет увеличить мощность до 20 процентов. Бюджет тюнинга не превышает 20 тысяч рублей. Некоторые используют турбонаддув, но это очень дорого.

1. Краткие технические характеристики автомобиля или двигателя

2. Назначение, устройство и работа КШМ

.

3. Назначение, устройство и работа таймера

4.Назначение системы питания, устройство и работа ее механизмов

5. Назначение систем смазки и охлаждения, устройство и работа их узлов

6 техническое обслуживание двигателя

1. Краткие технические характеристики машины или двигателя

Двигатели - это машина, которая преобразует любой вид энергии в механическую. На автомобилях ВАЗ-2106 установлен двигатель внутреннего сгорания, то есть тепловая машина, в которой используется работа по расширению газообразных продуктов сгорания топлива, сжигаемого в специальных камерах.

Двигатель ВАЗ-2106 состоит из следующих механизмов и систем: кривошипно-шатунный механизм, балансировочный механизм, газораспределительный механизм, система питания, система смазки, система охлаждения, система запуска и система зажигания.

Каркас двигателя представляет собой блок-картер или картер, закрытый сверху головкой, а снизу поддоном. Между головкой и картером устанавливаются уплотнительные прокладки, а также между картером и поддоном.

Рисунок: 1. Автомобильный двигатель ВАЗ-2106: 1 - коленчатый вал: 2 - зубчатый шкив коленчатого вала; 3 - шкив привода вентилятора водяного насоса и генератора; 4 - трещотка; 5 - крышка привода распределительного вала, 6 - средняя крышка; 7-шкив генератора; 8 - зубчатый шкив привода масляного насоса и распределителя зажигания; 9 - вентилятор; 10 - блок цилиндров; одиннадцатиметровый натяжной ролик; 12 - зубчатый ремень; 13 - ГБЦ; 14 - зубчатый шкив распределительного вала; 15 - верхняя крышка; 16 - Выпускной клапан; 17-впускной клапан; 18 - распределительный вал; 19- крышка ГРМ; 20 - прокладка ГБЦ; 21 - маховик; 22 - кронштейн перед ней опоры; 23 - Буфер подушки передней опоры; 24 - подушка; 25 - блок-картер; 26 - поршень: 27 - маслосливная пробка; 28 - шатун; 29 - поддон.

Все механизмы и системы двигателя расположены внутри или снаружи рамы.

2. Назначение, устройство и работа КШМ

.

Кривошипно-шатунный механизм служит для преобразования прямолинейного возвратно-поступательного движения поршней во вращательное движение коленчатого вала. В его состав входят: блок 10 (см. Рис.1) цилиндров, ГБЦ 13, поршни 25 с компрессионными и маслосъемными кольцами, поршневые пальцы, шатуны 28, коленчатый вал, коренные и шатунные подшипники, маховик 21 и поддон 29.

Блок цилиндров Двигатель автомобиля ВАЗ-2106 блочно-картерного типа отлит из специального высокопрочного низколегированного чугуна вместе с цилиндрами, внутренние поверхности которых отшлифованы. Для увеличения жесткости конструкции нижняя плоскость блока расположена на 50 мм ниже оси коленчатого вала, а в местах опор коренных подшипников выполнены ребристые перегородки. Пространство между внешней поверхностью стенок цилиндра и внутренней поверхностью стенок блока образует рубашку.В поперечных перегородках нижней части блока расположены пять подшипников коренных подшипников коленчатого вала. Крышки коренных подшипников не взаимозаменяемы и пронумерованы для правильной сборки. Блок закрыт снизу стальным штампованным поддоном, в котором находится необходимый запас масла. В передней части блока находятся части привода распределительного вала, прикрытые крышками.

Головки цилиндров Двигатели отлиты из алюминиевого сплава, они общие для всех цилиндров.Головки являются основной частью камеры сгорания, также они имеют впускной и выпускной каналы и резьбовые отверстия для установки свечей зажигания. Двойные стенки головки образуют пространство, соединенное с рубашкой охлаждения цилиндра, по которой циркулирует охлаждающая жидкость. Головка крепится к блоку цилиндров болтами или шпильками.

Поршень служит для восприятия силы давления газа и передачи ее через поршневой палец и шатун на коленчатый вал. Поршни двигателя отлиты из алюминиевых сплавов.Поршень состоит из двух частей: головки и юбки. Нижняя часть головки образует дно камеры сгорания и поглощает давление газов при их расширении. В головке имеются пазы, в которые устанавливаются поршневые кольца.

Юбка - это нижняя часть поршня, которая служит для направления его движения в цилиндре.

Рисунок: 2. Детали кривошипно-шатунного механизма двигателя автомобиля ВАЗ-2106: 1 - коленчатый вал; 2 - вкладыш подшипника нижней головки шатуна; 3 - поршневой палец; 4- шатун; 5 - болт крышки шатуна; 6 - крышка нижней головки шатуна; 7-поршневая головка; 8 - патрон; 9 отверстий; 10- маховик; 11- подшипник приводного вала трансмиссии; 12- коронная шестерня маховика; 13 - тяга полукольцо; 14 - вкладыши первого, второго, четвертого и пятого коренных подшипников; 15-вкладыши третьего (центрального) коренного подшипника; 16 - компрессионные кольца; 17-пружина расширительная; 18 - маслосъемное кольцо; Противовес; Б - шейка шатуна; Б - корневая шейка.

Из-за неравномерного расширения головки и юбки (головка больше нагревается и, следовательно, больше расширяется), диаметр головки делается меньше диаметра юбки. Юбка поршня в поперечном сечении овальная с меньшей осью овала в плоскости поршневого пальца и большей в плоскости поперечных сил, что позволяет уменьшить зазор между поршнем и цилиндром и исключить детонацию при работе двигателя. Бег. Посередине поршня в юбке 8 расположены две бобышки. для установки поршневого пальца 3 .

На днища поршней двигателя ВАЗ-2106 фрезерованы колодцы 9 для предотвращения повреждения деталей механизма газораспределения и самого поршня.

Кольца поршневые из специального чугуна имеют насечки (замки). Два верхних кольца 16 (рис. 2 ) компрессионные, служат для уменьшения утечки газа. Верхнее компрессионное кольцо хромировано, что повышает его износостойкость и предотвращает появление задиров на гильзах цилиндров, нижнее - фосфатировано.

Третье поршневое кольцо 18 - маслосъемник, на внешней поверхности имеет канавку и несколько щелевых прорезей для слива излишков масла, удаленного со стенок цилиндра, во внутреннюю полость поршня. На внутренней поверхности маслосъемного кольца сделана канавка, в которую вставлена ​​стальная компенсационная пружина 17.

Палец поршневой 3 (рис. 2) служит для поворотного поршня с шатуном. Он полый, изготовлен из стали, его внешняя поверхность цементирована или закалена токами высокой частоты.

От продольного перемещения, в результате которого на стенках цилиндров могут возникнуть задиров, поршневой палец в двигателе ВАЗ-2106 закреплен в верхней головке шатуна путем усадки.

Шатун соединяет поршень с шейкой шатуна коленчатого вала. Он служит для передачи сил давления газа от поршня к коленчатому валу во время рабочего хода, а во время вспомогательных ходов - сил от коленчатого вала к поршню. Это двутавр с верхней и нижней головками.Головка нижняя разъемная, в нее вставлены тонкостенные вставки 2.

Коленчатый Вал 1 (рис. 2) Двигатель ВАЗ - пятиопорный, отлит из специального высокопрочного чугуна и установлен в коренные подшипники с втулками 14 и 15. Вставки сталь-алюминий. Они состоят из двух одинаковых половинок, которые удерживаются от проворачивания выступами, входящими в соответствующие пазы. Противовесы используются для защиты коренных подшипников от центробежных сил. А, литые вместе с валом. В корневых шейках В, в щеках и шейках шатунов просверлены каналы для подачи масла к шатунным подшипникам, на передний конец вала двигателя установлены два шкива, с одного из них с помощью зубчато-ременной передачи. Приводится распределительный вал, а также масляный насос и распределитель зажигания, а от другого при помощи обычного клина вентилятор с центробежным водяным насосом и генератор приводятся в движение ремнем.

Все эти детали устанавливаются на сегментированные шпонки и фиксируются храповым механизмом, ввинченным в передний конец вала.Храповик используется для поворота коленчатого вала пусковой рукояткой. На заднем конце коленчатого вала 10 установлен чугунный маховик. Передний и задний концы коленчатого вала, выходящие из блока, уплотнены резиновыми уплотнениями. Слив масла из сальников осуществляется с помощью маслосливной резьбы на шейке заднего вала.

Маховик 10 (см. Рис. 2) служит для выведения поршней из мертвой точки, обеспечения; равномерное вращение коленчатого вала, кроме того, способствует плавному троганию автомобиля за счет своей массы.На его обод прижимается стальной зубчатый венец, с помощью которого стартер запускает двигатель.

3. Назначение, устройство и работа таймера

Газораспределительный механизм служит для своевременного впуска горючей смеси в цилиндры двигателя и выпуска из них выхлопных газов. Для двигателя ВАЗ-2106 он состоит из распредвала (рис.3), рычагов 18 с пружинами 17, впуск 2 и выпускной 19 клапаны с пружинами 7 и 8 и детали их крепления 5, 6, 9 и 10, детали привода.

Пятиопорный чугунный распределительный вал с восемью кулачками установлен в корпусе 13, изготовлен из алюминиевого сплава и крепится к ГБЦ шпильками и гайками. Распредвал с приводом от шкива 4 (рис.13) коленчатый вал с помощью зубчатого ремня 10, который одновременно через шкив 13 приводит в действие масляный насос, распределитель зажигания и топливный насос. Шкивы коленчатого и распределительного валов, ведущий вал масляного насоса шестеренчатые.

Substitució dels segells de la tija de la vàlvula VAZ 2107, VAZ 2106.Фотографии, инструкции по эксплуатации, как показано на картинке ниже, чем на ВАЗ 2107, ВАЗ 2106

.

Els cars VAZ 2106 и VAZ 2107 estan equipats amb un motor de combustió interna de vuit vàlvules. Durant el funcionament, es fa обязательно устраняет i realitzar treballs de reparació, sense els quals, en Principi, el motor pot funcionar poc temps, però les последствия poden ser catastròfiques i необратимые i, a més, econòmicament costoses.Aquests tipus de treball inclouen la substitució de segells de tija de vàlvula (segells de vàlvula) ВАЗ 2106/2107.

Причины, которые возникают в результате перехода на ВАЗ 2107/2106.

L’objectiu dels segells de la tija de la vàlvula és mantenir l’excés d’oli del motor fora de la cambra de combustió del motor. La tapa hauria d’adaptar-se perfectament a la vàlvula i permetre que només passés una petita Quantitat d’oli per смазка-ля. Les Tapes estan fetes de cautxú especial, però amb el pas del temps, la vora del tap de la tija de la vàlvula s’esgota, es trenca, la goma envelleix, perd la seva elasticitat i es desprèn de la base.Com a resultat, el tap comença a deixar passar l'oli i comença a caure sota la vàlvula ..

Que flueix oli crema a les vàlvules calentes Com a resultat, els dipòsits de carboni s'acumulen a les parets interiors del Motor, la secció transversal dels canals d'admissió i d'escapament s'estreny i el motor perd força. Amb el funcionament actiu del motor, els dipòsits de carboni comencen a esmicolar-se, les seves partícules obstrueixen el seient i el xamfrà de treball de la vàlvula, com a consqüència, l'ajust de les vàlvules es trenca, a el motor comenarça de manera intermitent i s'atura.Альтернативный результат - это оценка vàlvules, que pipeline a la fallada и замена vàlvules ВАЗ 2107/2106.

Signes d’error de les juntes de les vàlvules ВАЗ 2107, ВАЗ 2106.

Нормализация, els segells de tija de les vàlvules tenen un интервал замены 80 000 квилометров (80 000 миль). Només un mal funcionament identify a temps i la seva elleció no permetran la revisió del motor. Penseu en els Principals signes de desgast dels segells de la tija de la vàlvula:

  1. Alt consum de petroli i la needitat posterior de recarregar més d'un litre d'oli per cada 10,000 km de regut és el primer signe de desgast dels anells de la tija de la vàlvula i / o dels segells de la tija de la vàlvula.El límit és el consum d’oli de la marca «màx» a la marca «min» на 1 000 км функционирования моторных двигателей бензина.
  2. Fum color d’escapament. El color serveix является важным диагностическим индикатором и является важным индикатором функционирования двигателя. El fum del tub d’escapament és blanc, negre, blau i altres matisos, segons els additius del combustible и el tipus de combustible en si. Неизвестный двигатель ВАЗ 2106/2107 - это не значащих денег, определяющих параметры двигателя.
  3. Dipòsits de carboni a les bugies. Aquest signe indica que els segells de la tija de la vàlvula estan gastats i / o que s'està subministrant una "barreja rica" ​​d'aire al carburador. Заместитель S'elimina означает, что он не содержит карбюратора и восстанавливает электродвигатель ECS.
  4. Vàlvules de fixació del motor. L’enganxament de les vàlvules del motor pot ser causat per segells de la tija de la vàlvula desgastats, горючий и оли-де-бэйша, квалифицируемый и нерегулярный замещения.Альтернативный моторный кран с уналларга пауза ан эль-функция двигателя и искробезопасный ..

Диагностический прибор для сборки замков для воды. Amb la disponibilitat de l'eina адекватная, podeu gestionar la reparació vosaltres mateixos, per això needitareu el següent:

  • claus "10", "13", "17";
  • tornavís pla estàndard i Phillips;
  • колпачок на дескарголярные эспельмы;
  • очиститель кранов;
  • clau de bugia;
  • dessecant per a vàlvules;
  • pinces o alicates de llavis prims; №
  • в соединении с сегментом вальвула ВАЗ 2106/2107.Стоимость в конъюнктуре сегментов тиджа де вальвула в соответствии с классической версией ВАЗа по статье 21011007026 и фабричным REINZ по статье 702273700 составляет 100 рублей.

El preu està indicat согласно a la primavera del 2017 a Moscou i la regió.

1

L’eina needària per replaces segells de la tija de la vàlvula.

2

Traieu la tapa del distribuïdor.

3

Amb la clau "10", descargoleu les tres femelles que fixen la tapa del filter.Traieu la tapa del filter. Traiem l’element reemplaçable del filter d’aire, descargolem i traiem la caixa.

4

Desconnecteu la unitat de amortidor d'aire del carburador. Traieu la molla de retorn de la unitat de l’accelerador.

05:00

Traieu la tapa del cap.

6

Desenrosquem la rosca del tap del tenor de la cadena de l’arbre de lleves aproximadament 0.5 вольт.

7

Ara girem l’eix cigonyal fins que la marca del pinyó de l’arbre de lleves convergeixi amb la marca del cos.

08:00

A continació, doblegueu la volandera de bloqueig del pern de l'arbre de lleves. Продолжение, амбля клау «17», descargoleu el pern de l'arbre de lleves.

i nou

Sostenint la cadena, traieu el pinyó de l’arbre de lleves.

10

Descargolem les 9 femelles que Asseguren la carcassa de l’arbre de lleves.

11:00

Traiem l’arbre de lleves juntament amb el seu cos.

12

Un cop superada la força del moll, traieu la palanca d'accionament de la vàlvula.

13

Extracció del moll de la vàlvula.

catorze

Descargolem les espelmes. Сделайте ставку cigonyal a la posició TDC dels поршни грунтовки в кварту цилиндров. A la mateixa posició de l’eix, canviem els taps de la tija de la vàlvula del 1r i 4t cilindres.

quinze

Inserim una barra de soldadura d’estany al pou de l’espelma per mantenir la vàlvula en posició tancada després de «Assecar-la».

setze

Instal·lem el dessecant de la vàlvula.Deixem el coixinet del dessecant a la placa de la vàlvula i posem la palanca de ganxo al passador per subjectar la coberta del llit.

17

Comprimeix la primavera i ...

18

... traiem galetes amb un imant. Traiem el moll de la vàlvula i la "placa" superior. Tingueu en compte que hi haurà dues molles de vàlvules: una interior i una external.

dinou

Instal·lem la pinça del dispositiu per treure els segells de la tija de la vàlvula al tap.Posem el percutor i el col·loquem fortament a la màniga del dispositiu, pressionant així el segell de la tija de la vàlvula.

20

Extracció del segell de la tija de la vàlvula.

21

Предварительно, крышка "12" и вводные сегменты. Lubriqueu la superfície interior del nou segell de la tija de la vàlvula amb oli de motor.

22

Premeu la tapa a la màniga de guia amb un mandril.

23

Instal·leu el moll de la palanca Insert-lo sota la placa de bloqueig i instal·leu-lo al seu lloc.

24

Realitzem les mateixes operacions a la vàlvula смежные. Després Repetim Aquest Treball для всех 4t цилиндров. Després d'això, girant el cigonyal de 180 ° (TDC dels поршни del 2n i 3r cilindres), de la mateixa manera canviem els segells de la tija de la vàlvula dels 2n i 3r cilindres.

25

Posem l’arbre de lleves al seu lloc. Instal·lem els allotjaments dels coixinets de l’eix de lleves, posm volanderes als tacs i estrenyem les femelles de fixació en dues etapes en l’ordre especificat.

26

Abans d’instal·lar la cadena, combu la marca del pinyó de l’eix del cigonyal amb la marca del bloc de cilindres.

27

Instal·leu l'engranatge a l'arbre de lleves.

28

Instal·lem la cadena a la politja de l’arbre de lleves i estrenyem el pern de pinyó. Континуация, ajusteu la tenió де ла кадена д'аксьонамент де л'арбре де левес.

29

Ajustem els jocs del mecanisme de la vàlvula.Instal·lació de la tapa de la culata i del filter d’aire.

També et pot agradar

Последние сообщения

запчастей lada 2106, запчастей lada 2106 Поставщики и производители на Alibaba.com

О продуктах и ​​поставщиках:
 Просмотрите обширную коллекцию мощных ярких светодиодов.  Lada 2106 детали , которые идеально подходят для различных целей в нескольких моделях автомобилей. Эти продукты имеют высшее качество и сертифицированы, проверены и протестированы на предмет оптимальной производительности.Эти.  lada 2106 детали  изготовлены из прочных материалов, обеспечивающих долгий срок службы, и снабжены светодиодными фарами оптимального качества для исключительной световой мощности. Эти бесподобные.  lada 2106 запчасти  имеют гарантийный срок и идеально подходят для самостоятельной установки фонарей.

Из большого разнообразия. lada 2106 parts , вы можете выбрать продукты, наиболее подходящие для ваших конкретных требований и идеально подходящие для всех типов моделей. Эти фонари покрыты решетками или другим кожухом, которые действуют как защитная оболочка для светодиодных ламп и предохраняют их от любых внешних повреждений.Эти безупречные. lada 2106 детали не только прочные, но и водонепроницаемые с различными настраиваемыми опциями. Эти. lada 2106 запчасти также являются экологически чистыми и экономичными вариантами для элегантного декорирования ваших автомобилей.

Возможности Alibaba.com разнообразны. lada 2106 частей различных размеров, форм, цветов, моделей и функций, которые могут достаточно хорошо соответствовать вашим требованиям. Эти невероятные. Лада 2106 детали также используются для нескольких других целей, таких как передняя решетка радиатора, подсветка, аварийные гудки, индикаторные лампы, лампы для чтения и многое другое.Эти. lada 2106 детали просты в установке и оснащены плазменными панелями с максимальным поверхностным излучением, от оригинальных светодиодных ламп.

Исследуйте просторы. lada 2106 запчасти ассортимент на Alibaba.com для покупки этих продуктов в соответствии с вашим бюджетом и требованиями. Эти продукты доступны в виде заказов OEM и ODM вместе с индивидуальными вариантами упаковки. Они имеют сертификаты ISO, CE, ROHS.

Запчасти на Лада Нива 4х4 | Комплект прокладок двигателя и мотора на поршневой 76мм Лада 2101, Лада 2102, 2104, 2105

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска


Продольная штанга, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, освещение номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Уплотнения + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Фильтр масляный, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Коробка передач, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, стеклоподъемник, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, руль
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛЬНАЯ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, помпа бачка омывателя, дворник, рычаг дворника
Магазин инструментов Лада Нива

Инструменты, оборудование мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Кабели зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Lada, не стесняйтесь обращаться к нам.

ВАЗ-2101

, двигатель: характеристика, ремонт, сборка

.

На автомобиле ВАЗ 2101 двигатель имеет рабочий объем 1,2 л. Это минимальный объем двигателя, он устанавливался практически на все автомобили ВАЗ. Некоторые утверждают, что на копейку были поставлены моторы от Fiat. Но не забывайте, что двигатель 2101 действительно делали на базе мотора итальянского автомобиля.Вот только расстояние между центрами цилиндров намного больше, чем у Fiat. Благодаря этому инженеры ВАЗа могли на одной базе сделать двигатель разного объема. Собственно от него и пошли моторы рабочим объемом 1,5, 1,6, 1,3, а также для автомобилей Нива.

Двигатель положительный

На «копейке» 4-х цилиндровый рядный двигатель, распредвал вверху. Привод газораспределительного механизма на «копейку» осуществляется с помощью цепи.Если сильно не перерезать двигатель, то его ресурс около 200 тыс. Км. Стоит отметить, что несколько десятилетий назад проводились испытания двигателей, которые устанавливались на автомобили, путешествовавшие по всему Советскому Союзу. В испытаниях участвовали автомобили, которые путешествовали по пустыням, степям, в условиях вечной мерзлоты. А моторы проехали более 200 тысяч километров. И они никогда не подвергались капитальному ремонту. Как показали проведенные испытания, они еще долго могли служить без ремонта.Их ресурс был довольно высоким. При этом в двигатель ВАЗ 2101 залили только рекомендованный производителем.

Мотор ТО

Правда, двигатель нужно проводить в срок. В частности, требовательна к размеру клапанного зазора. Примерно один раз на десять тысяч километров пробега необходимо проводить регулировку. Если этого не сделать, то будет стук, а после прогрева двигатель может просто заглохнуть. Что касается системы впрыска двигателя копейки, то она тоже нуждается в регулировке и ремонте.Стоит отметить, что у мотора много недостатков, если смотреть на него с точки зрения современных технологий. На тысячу километров расходуется около 700 граммов масла. Это очень много. Также двигатель довольно часто перегревается. Причина этого может быть скрыта как в термостате, так и в жидкостном насосе. Гораздо реже случается выход из строя вентилятора. Некоторые до сих пор имеют систему охлаждения, в которой используется крыльчатка с механическим приводом. Иногда высокая температура в двигателе проявляется после заправки бензином с очень высоким октановым числом.На автомобиле ВАЗ 2101 мощность двигателя можно увеличить, если провести некоторую модернизацию. Об этом будет сказано ниже.

Дым из выхлопа

Если двигатель начал дымить, то, скорее всего, произошло разрушение сальников на клапанах. Или полностью изношены направляющие втулки. Среди мелких неисправностей можно выделить, например, неправильную настройку карбюратора, он создает слишком богатую смесь. И самая печальная поломка - это разрушение колец на поршнях.Двигатель ВАЗ 2101 изначально оснащался классической контактной системой зажигания. Он очень привередлив, требует постоянного ухода, чистки контактов, корректировки зазоров. Поэтому многие автомобилисты предпочитают устанавливать бесконтактную систему зажигания. Но какой двигатель можно поставить на ВАЗ 2101? Ответ на это один - любой! Все зависит только от того, насколько у вас «золотые» руки.

Поршневая группа

К счастью, мотор можно улучшить, если провести его модернизацию. Разумеется, придется избавиться от всех недостатков, которые описаны выше.Также необходимо будет приобрести необходимые инструменты и материалы, что влечет за собой определенные финансовые траты. Было бы намного проще установить двигатель от девятки или двенадцати, они более скоростные и мощные. И самое главное - они идеально подходят для застежек. Конечно, можно сделать расточку цилиндров до диаметра 82 миллиметра, чтобы впоследствии установить поршни от автомобиля «Нива». Но обратите внимание на то, чтобы днище поршней было ровным. Лучше всего эти элементы взять от автомобиля ВАЗ 2112.При общем ходе 66 миллиметров объем двигателя увеличится до 1,4 литра. Поэтому силовая характеристика двигателя ВАЗ 2101 значительно улучшится.

Нюансы тюнинга

Но обратите внимание, в каком году выпуска двигатель у вашей «копейки». Если до 74 лет, то этот вариант с поршнями на «Ниве» ездить можно. Если позже, то можно установить поршни диаметром не более 79 миллиметров. Коленчатый вал желательно устанавливать от более новой модели 2103, шатуны желательно брать от него.Но учтите, что не стоит устанавливать короткие шатуны.

Они увеличивают силу, с которой поршни прижимаются к цилиндру. Следовательно, надежность мотора, а также его ресурс ухудшаются многократно. А при ремонте двигателя ВАЗ 2101 своими руками учитывайте все нюансы, старайтесь соблюдать требования. p >>

1976 Лада 2106 1.6 (75 л.с.)

Лада 2106 1.6 (75 л.с.) 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 Технические характеристики

Общая информация
Марка Lada
Модель 2106
Поколение 2106
Модификация (двигатель) 1.6 (75 л. Сиденья 5
Двери 4
Рабочие характеристики
Расход топлива (экономичный) в городе 10.1 л / 100 км 23,29 миль на галлон США
27,97 миль на галлон Великобритании
Тип топлива Бензин (бензин)
Разгон 0-100 км / ч 17,5 сек
Ускорение 0-62 миль / ч 17,5 сек
Расчетное ускорение by Auto-Data.net) 16,6 сек
Максимальная скорость 150 км / ч 93,21 миль / ч
Отношение массы к мощности 13.8 кг / л.с., 72,5 л.с. / тонна
Характеристики двигателя
Мощность 75 л.с. при 5400 об / мин.
Мощность на литр 47,8 л.с. / л
Крутящий момент 116 Нм @ 3000 об. / Мин. 85,56 фунт-фут. @ 3000 об. / Мин.
Расположение двигателя Передний, продольный
Объем двигателя 1569 см 3 95.75 куб. дюймы
Количество цилиндров 4
Положение цилиндров Рядный
Диаметр цилиндра 79 мм 3,11 дюйма
Ход поршня 80 мм 3,15 дюйма
Степень сжатия 8,5
Количество клапанов на цилиндр 2
Топливная система Карбюратор
Двигатель с всасыванием
тормоза
OHC
Пространство, объем и вес
Снаряженная масса 1035 кг 2281.78 фунтов.
Макс. вес 1435 кг 3163,63 фунта.
Максимальная нагрузка 400 кг 881,85 фунтов.
Багажник (багажник) - максимум 345 л 12,18 куб. фут.
Емкость топливного бака 39 л 10,3 галлона США | 8,58 галлонов Великобритании
Размеры
Длина 4166 мм 164.02 дюйма
Ширина 1611 мм 63,43 дюйма
Высота 1440 мм 56,69 дюйма
Колесная база 2424 мм 95,43 дюйма
Колея передняя 1365 мм 53,74 дюйма
Колея задняя (задняя) 1321 мм 52,01 дюйма
Характеристики трансмиссии, тормозов и подвески
Архитектура трансмиссии ДВС приводит в движение задние колеса автомобиля.
Ведущее колесо Привод задних колес
Количество передач (МКПП) 4
Передняя подвеска Двойной поперечный рычаг
Задняя подвеска
Диск
Задний тормоз Барабан
Тип рулевого управления Червячный редуктор
Размер шин 175/70 SR13
46 .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
