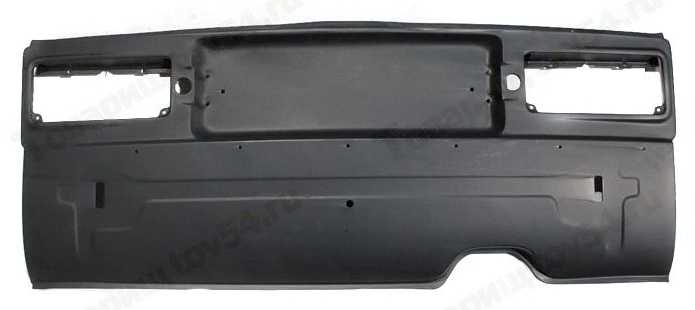

Панель передняя ваз 2106 ваз: Ошибка 404. Страница не найдена — Объявления на сайте Авито - Автозапчасти ВАЗ

Органы управления, приборная панель и оборудование салона ВАЗ 2103

2. Органы управления, приборная панель и оборудование салона

Подрулевые переключатели

1. Переключатель света фар
положение I — включены только габаритные фонари;
положение II — включен ближний свет фар;
положение III — включен дальний свет фар.
2. Переключатель указателей поворота
положение I — загораются указатели поворота направо;
положение II — загораются указатели поворота налево
3. Переключатель стеклоочистителя
положение I — стеклоочиститель выключен;
положение II — включен прерывистый режим работы стеклоочистителя; положение III — стеклоочиститель работает непрерывно).

Подрулевой переключатель света фар

Данный подрулевой переключатель служит для управления световыми приборами автомобиля. Различным положениям переключателя соответствуют следующие режимы освещения:
I — включены только габаритные фонари.

II — включен ближний свет фар.
III — включен дальний свет фар.
При этом фары и фонари горят, если включено наружное освещение
— выключатель в положении. Свет фар также включается перемещением рычага на себя. Включение выключателя наружного освещения при этом не обязательно (мигающий свет в дневное время). Фары остаются включенными до тех пор, пока рычаг нажат.

Подрулевой переключатель указателей поворота

Данный подрулевой переключатель служит для включения мигающих ламп в боковых и задних фонарях, подфарниках, сигнализирующих о повороте. Различным положениям переключателя соответствуют следующие режимы:
I — загораются указатели поворота направо.
II — загораются указатели поворота налево.

Подрулевой переключатель управления стеклоочистителями и омывателями

Данный подрулевой переключатель предназначен для управления стеклоочистителями. Различным положениям переключателя соответствуют следующие режимы работы стеклоочистителей:

I -стеклоочиститель выключен.

II -включен прерывистый режим работы стеклоочистителя.
III-стеклоочиститель работает непрерывно.
На себя — включение омывателей ветрового стекла (нефиксированное положение).

Органы управления

1. Солнцезащитный козырек, 2. Внутреннее зеркало заднего вида, 3. Рулевое колесо, 4. Дефлектор (левый), 5. Часы, 6. Дефлектор (правый), 7. Пепельница, 8. Прикуриватель, 9. Крышка перчаточного ящика, 10. Вещевая полка, 11. Рычаг переключения передач. 12 Рычаг стояночного тормоза, 13. Аварийная сигнализация, 14. Выключатель освещения приборов, 15. Контрольная лампа недостаточного уровня жидкости в гидроприводе тормозов, 16. Педаль акселератора, 17. Педаль тормоза, 18. Педаль сцепления, 19. Выключатель зажигания, 20. Комбинация приборов. 1. Указатель уровня топлива, 2. Указатель температуры охлаждающей жидкости, 3. Указатель давления масла, 4. Тахометр, 5. Счетчик суточного пробега, 6. Спидометр, 7. Одометр, 8. Контрольная лампа включения дальнего света фар, 9.

Контрольная лампа указателей поворота, 10. Контрольная лампа включения габаритных огней, 11. Кнопка сброса значения счетчика суточного пробега, 12. Контрольная лампа заряда аккумуляторной батареи, 13. Контрольная лампа рукоятки управления воздушной заслонки карбюратора, 14. Контрольная лампа включения стояночного тормоза, 15. Выключатель обогрева заднего стекла, 16. Контрольная лампа недостаточного давления масла, 17. Выключатель заднего противотуманного фонаря, 18. Выключатель наружного освещения, 19. Контрольная лампа резерва топлива.

Тахометр от ВАЗ-2106 в приборную панель ВАЗ-2105 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Все права на эту статью принадлежат Mr_Ice ибо он является ее автором и исполнителем! Огромное спасибо ему за присланный материал. И так, решил я на свой ВАЗ 21043 (аналогично для 2105) поставить тахометр от «шестерки». Тахометр мы будем ставит на место штатной комбинации приборов (слева от спидометра) а приборы перенесем на бороду (бороду возьмем от ваз 2107).

И так нам нужно: Тахометр Ваз 2106. Приборы бензин, температура, масло от ваз 2106. Провод 10 метров. Борода от ВАЗ 2107 Часы от ВАЗ 2107. Колодки 8 контактные мама-папа 2 пары Термоусадочный кембрик. Датчик давления масла ВАЗ 2106 и 2шайбы под него. Разветвитель датчика давления масла от ВАЗ 2106. Клеммы мама штук 5. Кнопки в бороду 2107 там 3 пустых отверстия и их надо чем-то заткнуть. По деньгам у меня все это вышло на 2000р (часы, и кембрик у меня уже были.) Фото компонентов прилагается:

Для начала берем бороду и вырезаем дополнительные отверстия для приборов как показано на фото, размеры подгоняете под приборы.

Среднее отверстие для часов больше чем прибор. Тут мы берем часы и распиливаем их. Нам нужно кольцо которое удерживает часы в бороде:

Получается такой вот прибор, который по размерам подходит к штатному креплению часов в седьмой бороде:

Собираем конструкцию и получаем вот такую вот бороду с приборами в сборе:

Теперь берем восмиконтактную колодку «папа» и паяльник. На приборах вода бензин и температура спаиваем между собой провода одного цвета и припаиваем их к колодке а именно: Красный — общий + обозначен C белый с черной полосой — общий минус BN белый — Общая подсветка B Остальные провода кроме серого с черной полоской на датчике масла так же распаиваем в колодку. дальше вынимаем старую комбинацию приборов кладем рядом тахометр с надетой на него колодкой мама. и получившуюся у нас взязку проводов. И глядя на расположение аналогичных проводов в комбинации приборов распаиваем провода на колодку папа на втором конце провода. (на тахометре при этом надо откусить минус от лампочки заряда аккумулятора и соединить эту лампочку с плюсом.)

Так же на тахометре есть лампочки ручника и подсоса (тут вы можете продублировать их или как и я подключить на них контакты от лампочек масла и бензина т.к. они теперь находятся на торпеде и вы можете не сразу заметить что они загорятся. В итоге у меня получился вот такой жгут:

На тахометре осталась одна свободная клемма Т. ее мы кидаем на катушку зажигания к контакту который соединен с распределителем зажигания. (в передней стенке под торпеды есть дырка через которую в капот уходят провода гидрокорректора фар так вот в нее и протягиваем. Так же тянем провод от датчика давления масла. Выкручиваем из двигателя датчик давления масла. Ставим на его место разветвитель.

И ставим в него уже 2 датчика. Старый который на лампочку и новый который на стрелку. к нему и подключаем провод от датчика давления масла. Собираем все это и пробуем. Вот фото того что у меня получилось:

Так же несколько замечаний. Борода от ваз 2107 не совсем хорошо подходит на 2104-05 так что мне пришлось ее подрезать. Распайку делайте внимательней, как говорится сем раз отмерь — один раз отрежь, а то можно и всю проводку спалить. Если чтото непонятно или есть замечания и предложения — вам сюда, обсудим!

Снять панель приборов ВАЗ 2106 своими руками фото.

Ремонт ВАЗ 2106

Сразу хотел бы предупредить, что подробного руководства как снять панель приборов ,к сожалению, подготовить не получилось, так как выполнял эту работу еще летом. Весь порядок действий уже подзабыл, но основную суть как и всегда, с картинками, постараюсь изложить в этой статье.

Сразу приведу список инструментов, которые понадобятся для того, чтобы снять панель приборов на ВАЗ 2106:

Отвертка плоска и крестовая
Вороток (а лучше трещотка)
Удлинитель небольшой
Головка торцевая на 10

Как правильно снять панель приборов. Порядок работы

Первым делом необходимо будет выполнить следующие действия:

Извлечь щиток приборов из панели
Снять корпус отопителя и отсоединить тросы управления заслонками печки

Снизу по всей площади панели необходимо по выкручивать саморезы. Вот показана фотография с левой стороны:

Теперь около рукоятки подсоса:

Также, два самореза находятся с правой стороны панели приборов, ниже отсека бардачка:

И последний болт снизу, если не изменяет память, находится ниже рычагов управления печкой:

Снизу вроде бы все. Теперь можно откручивать гайки, которыми панель приборов ВАЗ 2106 крепится сверху. Первые две находятся с левой стороны, в месте, где бы щиток приборов:

Затем две гайки с правой стороны, они видны в отверстии бардачка:

Если не ошибаюсь, то больше никаких креплений нет. Отведя панель немного в сторону, отсоединяем центральный воздуховод печки:

И еще необходимо будет отсоединить трос управления заслонками печки вместе с рычагами. Если честно, то не помню уже, как я это делал, но особых трудностей вроде бы не возникало:

И после этого можно полностью снимать панель приборов, так как ее больше ничего не держит:

Окончательный результат проделанной работы показан на фото ниже:

Извиняюсь, если не привел некоторых моментов, но как уже сказал выше, не запомнил полностью все, что пришлось проделывать для снятия панели. Если кто-то может дополнить, как снять панель приборов, то можно в комментариях отписаться. В случае необходимости замены, придется долго искать новую панель, так как не во многих магазинах остались именно для ВАЗ 2106.

Но в любом случае, можно поискать и на авторазборках, там можно найти вполне приличные варианты.
