Отопитель салона ваз 2106: Система отопления и вентиляции Ваз 2106

Система отопления и вентиляции Ваз 2106

Устройство отопителя на Ваз 2106

1 – дефлектор; 2 – воздуховод обогрева ветрового стекла; 3 – крышка воздухопритока; 4 – радиатор; 5 – кожух радиатора; 6 – тяга крана отопителя; 7 – отводная труба; 8 – подводная труба; 9 – кран отопителя; 10 – воздухораспределительная крышка; 11 – электродвигатель вентилятора отопителя; 12 – крыльчатка вентилятора; 13 – добавочный резистор; 14 – воздуховод внутренней вентиляции; 15 – рычаг воздухораспределительной крышки; 16 – кронштейн рычагов управления; 17 – рукоятка управления крышкой воздухопритока; 18 – рукоятка управления краном отопителя; 19 – тяга крышки воздухопритока.

Схема работы печки Ваз 2106

Как работает печка на Ваз 2106: 1 – воздухораспределительная крышка; 2 – электродвигатель вентилятора; 3 – крыльчатка; 4 – кран отопителя; 5 – подводная труба; 6 – отводная труба; 7 – кожух радиатора; 8 – крышка воздухопритока; 9 – капот; 10 – дефлектор; 11 – воздуховод обогрева ветрового стекла; 12 – тяги привода; 13 – кронштейн рычагов управления; 14 – рукоятки управления; 15 – радиатор; 16 – воздуховод внутренней вентиляции; 17 – рычаг воздухораспределительной крышки.

Система отопления Ваз 2106 – жидкостная. В качестве теплоносителя используется охлаждающая жидкость из рубашки охлаждения двигателя. Система состоит из самого отопителя, кронштейна с рычагами управления и воздуховодов. В корпусе отопителя установлены радиатор с краном, электровентилятор и две воздушные заслонки.

Кран и заслонка забора воздуха печки Ваз 2106 гибкими тягами соединены с рычагами блока управления. Крайнее правое положение верхнего рычага соответствует полному открытию крана и максимальному потоку охлаждающей жидкости через радиатор отопителя.

При аналогичном положении нижнего рычага полностью открыта заслонка забора наружного воздуха, что соответствует максимальному воздушному потоку через отопитель. Поворотные дефлекторы панели приборов позволяют направить потоки воздуха на обогрев ветрового стекла, стекол передних дверей и салона. Нижняя заслонка (воздухораспределительная крышка) с блоком управления отопителем не связана.

Открываем и закрываем заслонку за рычаг, прикрепленный к ней с левой (водительской) стороны.  Скорость воздушного потока через отопитель регулируется трехпозиционным переключателем. Им можно задать один из двух режимов работы электровентилятора Ваз 2106 – минимальный и максимальный.

ВНИМАНИЕ! Запрещается включать электровентилятор печки Ваз 216 при закрытой заслонке забора воздуха и открытом кране отопителя.

Расскажите друзьям:

Новый комментарий

ВАЗ 2106 | Вентиляция, отопитель и кондиционер воздуха салона

Вентиляция, отопитель и кондиционер воздуха салона

ОБЩИЕ СВЕДЕНИЯ

Воздуховыпускные каналы

Подача воздуха через предназначенные для этого каналы регулируется в зависимости от выбранного режима управления — автоматически или вручную.

На иллюстрации показаны места подачи воздуха, размещенные на панели приборов.

По любому из каналов может поступать нагретый, не нагретый или охлажденный свежий воздух.

Управление распределением воздуха осуществляется многопозиционным переключателем С (отопитель) или клавишами кондиционера.

Приточные дефлекторы 3 и 4 могут закрываться или открываться по отдельности расположенными по бокам рифлеными рукоятками.
Направление подачи воздуха через приточные дефлекторы можно регулировать как в вертикальной, так и в горизонтальной плоскостях.

Кондиционер автоматически поддерживает равномерный микроклимат во всем пространстве салона.

Для этого автоматически изменяется температура поступающего по приточным каналам воздуха, а также его массовый расход (количество) и распределение воздушных потоков. При необходимости в данный автоматический процесс можно внести ручные коррективы.

На дисплей панели управления кондиционером, установленной на средней консоли, выводится индикация запрограммированной температуры и оборотов вентилятора. С левой стороны дисплея находится клавиша регулирования температуры, а с правой — клавиша регулирования оборотов вентилятора. Регулирование температуры и оборотов вентилятора осуществляется нажатием клавиш “+” или “-”.

Органы управления вентиляцией и отопителем

А регулятор температуры

Температуру можно плавно увеличивать вращением регулятора по часовой стрелке.

В вентилятор

Возможно ступенчатое четырехрежимное регулирование расхода воздуха.
Положение 0 соответствует прекращению подачи воздуха.

С воздухораспределитель

Направление воздушного потока в пространство для ног

Открыты приточные каналы 5.

Для направления всего потока воздуха к ногам должны быть закрыты приточные дефлекторы 3.

Направление воздушного потока к ветровому стеклу


В этом положении не включится режим циркуляции воздуха (клавиша D).

Через дефлекторы 3 дополнительно может подаваться теплый воздух на боковые стекла.

Открыты дефлекторы 1 и 2.

Направление воздушного потока через дефлекторы


Приточные каналы 1, 2 и 5 закрыты. Воздух подается через дефлекторы 3 и 4.

При приведенных положениях воздухораспределителя всегда имеет место некоторая утечка воздуха через другие дефлекторы.

D режим циркуляции воздуха

В режиме циркуляции доступ воздуха извне перекрывается, а его объем распределяется в салоне по кругу. Тем самым предотвращается попадание в салон загрязненного выхлопными газами воздуха. Движение в этом режиме не должно быть слишком долговременным.

В случае запотевания стекол нажмите повторно клавишу D для отключения циркуляции или включите режим

Рекомендации по настройке

Обогрев ветрового и боковых стекол

Переключатель В в положение III.

Регулятор А поверните по часовой стрелке до упора.
Воздухораспределитель С в положение

Через дефлекторы 3 дополнительно может подаваться теплый воздух на боковые стекла.

Предотвращение запотевания ветрового и боковых стекол

Если при повышенной влажности воздуха, например, во время дождя, стекла запотевают, то рекомендуется следующий вариант настройки системы:

Установите переключатель В в положение II или III.

Регулятор А при необходимости слегка доверните с заходом в высокотемпературный диапазон.

Воздухораспределитель С установите, смотря по потребности, между положениями

Через дефлекторы 3 дополнительно может подаваться теплый воздух на боковые стекла.

Ускоренный прогрев салона

Переключатель В в положение III.
Воздухораспределитель С в положение

Регулятор А поверните по часовой стрелке до упора.
Откройте приточные дефлекторы 3.

Нормальный режим отопления салона

Когда стекла очистятся и в салоне установится нужная температура, рекомендуется настроить систему следующим образом:

Переключатель В в положение II или III.

Регулятор А настройте на нужную производительность отопителя.
Воздухораспределитель С в положение

Приточные дефлекторы 3 регулируются по желанию.

Вентиляция (режим подачи свежего воздуха)

В описанном ниже варианте настройки через приточные дефлекторы 3 и 4 поступает ненагретый свежий воздух:

Переключатель В установите в нужное положение (III соответствует максимальному поступлению воздуха).

Регулятор А поверните влево до упора.

Воздухораспределитель С в положение

Откройте приточные дефлекторы 3 и 4.

При необходимости установите воздухораспределитель С в другое положение.

Общие положения

Для нормальной работы системы отопления и вентиляции не должен забиваться снегом, льдом и листвой расположенный перед ветровым стеклом воздухозаборник.

Во избежание запотевания стекол на малой скорости должен быть постоянно включен на малую мощность вентилятор.

Для прекращения попадания загрязненного наружного воздуха в салон нажмите клавишу D. Во избежание запотевания стекол движение в этом режиме не должно быть долговременным.

Противопыльный фильтр улавливает взвешенные микрочастицы наружного воздуха (например, пыль, пыльцу и т.д.). Установите переключатель в положение 0 только в случае загрязнения наружно воздуха газами.

Элемент противопыльного фильтра заменяйте согласно плану ТО с целью предотвращения падения мощности отопителя.

Органы управления кондиционером воздуха

Все режимы кондиционера включатся и выключатся нажатием клавиш. При включенном режиме в соответсвующей клавише горит диод.

Типовая настройка

После включения зажигания:

Установите температуру 22°С (71°F) и нажмите клавишу AUTO.
Такая настройка обеспечивает максимально быстрое создание в салоне комфортного микроклимата.

Поэтому отступать от нее есть смысл только в том случае, если это диктуется собственным самочувствием.

AUTO автоматика (штатный режим)

Температура, количество и распределение воздуха регулируются автоматически, по критерию наискорейшего достижения и последующего поддержания нужной температуры в салоне. При этом обеспечивается автоматическое реагирование на колебания температуры наружного воздуха, а также на воздействие солнца.

TEMP регулирование температуры

Температуру в салоне можно задавать в пределах от 18°С (64°F) до 29°С (84°F). При установке регулятора в одно из крайних положений “LO” и “HI”, регулирования температуры не происходит. Система постоянно работает в режиме максимальной хладо- или теплопроизводительности.

Индикация температуры может переключаться со шкалы Цельсия на шкалу Фаренгейта и обратно в следующем порядке:

Нажмите и удерживайте клавишу

Затем нажмите плюсовую клавишу регулирования температуры.

Обогрев (размораживание стекол)


Максимально быстрое размораживание/освобождение от запотевания ветрового и боковых стекол.

Температура регулируется автоматически. Максимальная подача воздуха осуществляется преимущественно по каналам 1 и 2.

Нажатием данной клавиши выключается режим циркуляции и экономичный режим.

Режим циркуляции


В режиме циркуляции доступ воздуха извне прекрывается, а его объем распределяется в салоне по кругу. Тем самым предотвращается попадание в салон автомобиля загрязненного выхлопными газами воздуха. Движение в данном режиме не должно быть слишком долговременным.

При запотевании стекол сразу включите режим

ВНИМАНИЕ

При необходимости кратковременного отключения компрессора кондиционера, например, вследствие чрезмерной нагрузки двигателя, вновь нажмите клавишу циркуляции воздуха.


ECON экономичный режим

Для экономии топлива можно выключать компрессор. Однако при отключенном компрессоре ограничиваются возможности поддерживания комфортного микроклимата в салоне. Если в салоне станет слишком жарко или запотеют стекла, то можно снова включить компрессор нажатием клавиши ECON или AUTO.

OFF выключение кондиционера

При нажатии данной клавиши кондиционер выключается. Перекрывается доступ наружного воздуха.

Для включения кондиционера нажмите клавишу AUTO или одну из клавиш вентилятора/регулирования температуры, воздухораспределителя, либо клавшу OFF.

Коррекция оборотов вентилятора


Нажатием клавиш “+” или “-” изменяются заданные автоматикой обороты вентилятора. Фактические обороты отображаются в виде сегментной индикации дисплея.

Обогрев сиденья*

Обогрев заднего стекла

Клавиши воздухораспределения

Клавишами


можно изменить запрограммированный режим воздухораспределителя. Возможно как раздельное, так и комбинированное манипулирование этими клавишами.

При необходимости вернуться в автоматический режим, отключите соответствующие функции нажатием данных клавиш раздельно или нажатием клавиши AUTO.

Подача воздуха к стеклам


Весь расход воздуха реализуется по каналам 1 и 2. В отличие от режима количество воздуха не увеличивается.

Подача воздуха со стороны панели приборов

Весь расход воздуха реализуется с подачей через дефлекторы 3 и 4 панели приборов.

Подача воздуха в пространство для ног

Весь расход воздуха реализуется через приточные каналы 5 и выходы воздушных каналов под передние сиденья.

Распознавание ключа

Основные ручные параметры настройки кондиционера программируются для удобства пользования автоматически.

При изменении параметров настройки кондиционера другим пользователем Вашего автомобиля, после включения зажигания автоматически происходит их установка в исходное положение согласно запрограммированным на Ваш ключ параметрам.

Необходимым условием для этого является использование предыдущим пользователем не Вашего, а другого ключа автомобиля. В противном случае произойдет программирование установленных данным пользователем параметров на Ваш ключ.

Поэтому при пользовании автомобилем несколькими водителями каждый должен пользоваться своим ключом для автоматической установки заданных параметров кондиционера.

Общие положения

В холодную погоду вентилятор включается только после прогрева охлаждающей жидкости до нужной температуры. Исключение составляет режим .

Во избежание падения тепло- и хладопроизводительности, а также запотевания стекол важно, чтобы воздухозаборник перед ветровым стеклом не забивался снегом, льдом или листвой.

На автомобилях с автоматической трансмиссией, при резком трогании с полностью выжатой педалью акселератора, либо при упреждающем переключении на пониженную передачу (Kick-Down) компрессор кондиционера отключается на некоторое время для реализации полной мощности двигателя.

Компрессор отключается при слишком высокой температуре охлаждающей жидкости для обеспечения нормального охлаждения двигателя в условиях экстремальной нагрузки.

В холодную погоду компрессор автоматически выключается. В этом случае его не удастся включить и предназначенной для этого клавишей AUTO.

При включенном компрессоре температура и влажность воздуха в салоне понижаются. Благодаря этому предотвращается запотевание стекол.

Кондиционер работает наиболее эффективно при закрытой подъемно-сдвижной панели крыши* и поднятых стеклах.
Если, однако, воздух в салоне нагрелся в результате долгой стоянки автомобиля на солнце, то опускание стекол на короткое время перед включением кондиционера может ускорить процесс охлаждения.

При высокой наружной температуре и влажности с испарителя может капать конденсированная вода, образуя лужу под автомобилем. Это нормальное явление, не являющееся признаком разгерметизации.

Противопыльный фильтр улавливает взвешенные микрочастицы наружного воздуха (например, пыль, пыльцу и т.д.). Включите режим циркуляции при загрязненности воздуха выхлопными газами.

Элемент противопыльного фильтра заменяйте соответственно плану ТО для предотвращения потери мощности кондиционера.

При преждевременном загрязнении фильтра в результате эксплуатации автомобиля в зонах с сильным загрязнением воздуха может потребоваться более частая, чем предусмотрено планом ТО, замена фильтрующего элемента.

Поступающий через приточные каналы и распределяемый затем по всему салону воздух удаляется через вытяжные щели под задним стеклом. Поэтому не закрывайте их предметами одежды и т.п. вещами.

При малейшем подозрении на повреждение кондиционера сразу выключите его и проверьте на СТО Audi.
Только после этого можно опять эксплуатировать кондиционер.

Для ремонта кондиционеров Audi нужны высококвалифицированные мастера и специальный инструмент.
Поэтому при неисправностях кондиционера обращайтесь на СТО Audi.

Не греет печка на ваз 2106. Почему на классике плохо греет печка. Печка отключается на ходу

Проблемы и решения

Рассмотрим часто встречающуюся проблему в классике ВАЗ 2107 2105 2106. Печка не греет, плохо греет, при работе шумит. Для того чтобы разобраться с этой проблемой мы сняли печку, к сожалению не была произведена съёмка этого процесса, но зато покажем как она будет ставиться обратно, у кого возникли трудности, думаю всё поймут.

Сразу разберёмся с шумом печки при работе, выяснилось, что неприятный звук издаёт радиатор печки. Исправляем это проклеиванием его? уплотнителем по кругу (можно использовать обычный для дверей и окон, который продаётся в хозмаге). Данное действие решает две задачи, печка теперь не шумит и одновременно с этим начинает лучше греть. Так как закрываются щели, через которые выходил воздух. Как известно воздух выходит, там где сопротивление меньше и до проклеивания, большая его часть выходила через щели, меньшая через соты радиатора. В итоге в салоне в холодную погоду достаточно прохладно и не комфортно.

Обратите также при разборке своё внимание на общее состояние радиатора печки, при необходимости прочистите его соты.

Видео ВАЗ классика 2107 2105 2106 плохо греет печка:

Автомобили ВАЗ классического семейства оснащались достаточно производительной системой обогрева салона, обеспечивающей хороший прогрев салона в зимний период. Помимо высокой эффективности печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого узла, хотя в ней и есть слабые места.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

  • корпус с установленными в нем заслонками;
  • радиатор печки;
  • вентилятор с электродвигателем;
  • воздуховоды;
  • механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног.
Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Управление печкой ВАЗ 2107 механическое. Состоит оно из клавиши включения вентилятора и блока ползунков. Установлен механизм управления на центральной консоли в верхней части, что обеспечивает легкий доступ к элементам.

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

  1. Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
  2. Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
  3. Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла.
    Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

Принцип работы

Работает система отопления просто – чтобы обеспечить нагрев воздуха, водитель посредством верхнего ползунка открывает кран подачи антифриза в радиатор печки.
Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки. Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползунок перемещен вправо, то разогретый воздух пойдет в зону лобового стекла, а при левом положении – в центр салона и к боковым стеклам.
Чтобы подать разогретый воздух к ногам, водителю нужно рычаг нижней заслонки опустить вниз.

При движении на высоких скоростях поток воздуха, подающийся через воздухозаборники, перемещается интенсивно, поэтому вентилятор включать не обязательно. Но если скорости движения недостаточно, вентилятором создается принудительная циркуляция.

С помощью заслонок и вентилятора водитель управляет печкой – задает скорость движения воздуха, степень его нагрева и области распространения.

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические.
К механическим неисправностям относятся:

  • заклинивание крана подачи антифриза;
  • засорение радиатора;
  • обрывы тросов механизма привода;
  • подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает.ВАЗ 2101-07. Ищем причину.

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить.
И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно – сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или функционирует неправильно, бывают и иные проблемы с системой обогрева салона ВАЗ-2107. Основная из них — снижение производительности печки.

Если печка греет слабо, то причина кроется в:

  1. Неисправностях системы охлаждения силовой установки (снижение производительности помпы, заклинивание термостата).
  2. Засорении радиатора.
  3. Образовании воздушной пробки в радиаторе печки.
  4. Износе уплотнителя заслонки воздухопритока.

Поиск причины снижения производительности начните с проверки нагрева радиатора печки. Для этого нагрейте мотор до рабочей температуры, откройте полностью кран подачи антифриза в печку и рукой проверьте степень нагрева подающего патрубка до и после крана и сам радиатор. Если до крана трубопровод горячий, а после него – нет, кран заклинил. В случае, когда радиатор не прогревается, причина кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, проведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но отмечено, что печка греет хуже, то проверьте работоспособность заслонки воздухопритока и состояние ее уплотнителя. Не помешает проверить корпус печки и воздуховоды на наличие неплотностей и щелей.

Чтобы печка ВАЗ-2107 хорошо грела, перед зимним периодом проверяйте работоспособность крана, замените антифриз (с промывкой системы), осмотрите механизм управления и работоспособность заслонок.

Проблема с работой печки в автомобиле ВАЗ-2106 наиболее актуальной становится, конечно же, в зимний период. Объясняется это просто – летом в ней просто отсутствует необходимость. Между тем, когда на улице холодная погода, водителю хочется, чтобы в салоне было тепло и комфортно. Естественно, при неработающей печке этого не будет. Следует отметить один момент. Проблемы в работе печки могут быть разными, например, полное отсутствие подачи в салон воздуха или же подается только холодный. Давайте рассмотрим их немного более детально.

Если не греет печка в автомобиле ВАЗ-2106 – причины и их устранение

Довольно часто владелец «шестерки» во время движения может столкнуться со следующей, весьма неприятной ситуацией. Печка включена, слышно как работает вентилятор, однако вместо теплого в салон почему-то поступает холодный воздух. Как только вы это заметили, немедленно остановитесь, и проверьте уровень охлаждающей жидкости. Для этого следует открыть капот и посмотреть на расширительный бачок. Как правило, печка перестает подавать теплый воздух как раз из-за резкого снижения уровня охлаждающей жидкости.

Если данная догадка оказалась верной, первым делом следует проверить плотность соединения всех шлангов и патрубков. Помимо этого, осмотрите радиаторы на предмет возможной утечки. Заставшая в пути неприятность такого рода становится достаточно серьезной проблемой, ведь найти где-нибудь на трассе нужный патрубок очень сложно. Запаять в таких условиях протекающий радиатор также проблематично.

Вряд ли кто-либо из водителей берет с собой в дорогу запасные патрубки. Если проблема в них, то временно устранить ее можно с помощью скотча или изоленты – они-то наверняка найдутся, если не в вашем авто, то в проезжающих мимо. Также есть еще один вариант.

При условии, что позволяет длина, патрубок обрезается, отсекая поврежденную часть, и надевается заново. Впрочем, если утечка посередине, то это точно не поможет.

Следует отметить, помимо устранения проблемы, следует также долить охлаждающую жидкость. Многие автолюбители часто возят ее с собой, бросив в багажник. Если у вас тосола не оказалось – попытайте счастья, останавливая другие авто. При плюсовой температуре вполне подойдет и обычная вода.

Еще одна, достаточно типичная для «шестерки» проблема – печка начинает попеременно подавать в салон то теплый, то холодный воздух. Основная причина в данном случае – воздушная пробка, образовавшаяся в системе охлаждения вашего автомобиля. Появиться она может, например, из-за:

  • повреждения клапана пробки расширительного бачка;
  • нарушения герметичности соединения патрубков;
  • попадание воздуха при заливании тосола.

Самое серьезное, что может быть в таком случае – это выход из строя вентилятора отопителя. Процедура его ремонта достаточно сложная, поэтому не стоит рассчитывать провести ее в полевых условиях. Лучше всего добраться до первого автосервиса, где вам устранят неисправность, или до магазина автозапчастей – здесь вы приобретете нужные вам детали. Впрочем, первый вариант все-таки предпочтительнее, особенно если вы находитесь далеко от дома. Ремонтировать вентилятор печки «на коленке» невероятно сложно.


Ну и, наконец, рассмотрим еще одну ситуацию. Регулятор перемещен в положение максимального обогрева, тогда как в салон поступает не горячий, а еле теплый воздух. Наиболее часто это происходит если двигатель вашего авто еще не нагрелся до рабочей температуры. Впрочем, это элементарный момент, о котором знают практически все, даже начинающие водители. Соответственно, первым делом смотрим на показания стрелки. Если она ниже 90 градусов, значит, следует подождать, пока мотор полностью прогреется. Впрочем, возникнуть такая ситуация вполне может и из-за вышедшего из строя термостата. Первый признак этого – двигатель не может прогреться до 90 градусов, хотя работает довольно долго.

Он должен легко открываться и закрываться.

Проверить заслонку , предназначенную для подачи холодного воздуха, которая находится в отопителе. Исправная заслонка должна свободно закрываться.

Когда машина работает, радиатор отопителя должен быть полностью горячим, а не частично. Проконтролировать это можно прикосновением к печи.

В случае, когда заслонка и краник работают безукоризненно, но печь все еще не достаточно хорошо прогревается, пока обороты двигателя не превзойдут 2000, следует оценить циркуляцию ОЖ .

Причин некачественной циркуляции может быть несколько:

  • помпа – её необходимо проверить, а если проблема не в ней, тогда перейти к устранению других возможных неполадок;
  • отсутствующее давление в системе охлаждения – может возникнуть при образовании течи антифриза или тосола, провести осмотр стоит с фонарем, устранить поврежденные шланги или хомуты, а потом заменить их новыми, также стоит проверить крышку на расширительном бачке. Этот производственный момент очень важен, поэтому требует особого внимания, особенно та часть конструкции, в которой тонкий шланг от расширительного переходит непосредственно к радиатору. Течь не должна дойти до вентилятора.

Главным условием для обеспечения идеальной циркуляции ОЖ является герметичность, благодаря которой поддерживается необходимое давление и быстрая циркуляция. Существует довольно простой способ проверки на герметичность. Понаблюдайте за тем, нагреваются ли стенки расширительного бачка, когда двигатель работает не менее 10 минут. Холодный бак свидетельствует о недостаточном давлении, которое поспособствовало бы подаче ОЖ в печь, т.е. обороты менее 2000 являются недостаточно мощными.

Еще одной причиной отсутствия циркуляции может быть избыток окисей , которые забивают печь. Слишком быстрый нагрев машины в пробке также свидетельствует о проблемах с давлением, а именно имеется просачивание воздуха через какое-то повреждение.

Всё это проверено на практике. Оказывается, что по большей части при подобных проблемах нет необходимости в замене радиатора, термостата или, как нередко бывает, полной реконструкции приборной панели для разборки отопителя.

Если вы сядете за компьютер и изучите систему охлаждения своего автомобиля, вам сразу станет понятно, что всему виной отсутствие давления. Поэтому просто откройте капот и найдите все повреждения шлангов и подтеки, они могут быть практически незаметными при возникновении трещин в шланге. Таким образом, первым вашим шагом в случае с подобными проблемами должна быть замена всех шлангов новыми.

После этого остается лишь закрыть расширительный бачок и наслаждаться комфортной температурой в салоне.

Что делать, если печка дует теплым воздухом

Если отопитель никак не хочет поддерживать оптимальный микроклимат в салоне, если он дует теплым, а не горячим воздухом, то искать проблему следует в температуре двигателя. Если силовой агрегат не прогревается больше 90 градусов, то, скорее всего, потребуется заменять термостат. Кроме того, причина может крыться в поломке каких-либо компонентов мотора, обнаружить и устранить которую можно только в специализированном сервисе.

Печка не включается вообще: ищем причины проблемы


Самая неприятная ситуация возникает, когда при сильном морозе отопитель вообще не хочет запускаться. В данном случае потребуется либо обратиться в сервис, либо при наличии соответствующего опыта самостоятельно найти и устранить одну из следующих поломок:

  • выход из строя предохранителя в монтажном блоке. Ремонт в этой ситуации включает в себя достаточно простую замену сгоревшей детали;
  • проблемы с кнопкой запуска отопителя. Чтобы выявить их, нужно подключить провода напрямую к аккумулятору. Если печка запускается, устанавливаем новую кнопку;
  • поломка моторчика печки. Самая серьезная проблема, которая требует выполнения сложных ремонтных работ.

Проблемы с краном радиатора печки

Если отопитель вашего автомобиля постоянно дует холодным воздухом, несмотря на то, что моторчик работает исправно, необходимо обязательно проверить работоспособность такой детали, как краник радиатора. Она должна открываться сразу же после того, как вы запускаете печку, для обеспечения нормальной циркуляции охлаждающей жидкости.

Если этого не происходит, то проблема может крыться в самом переключателе режимов работы системы. Также довольно часто выходит из строя тросик, соединяющий рычаг с краном радиатора. Данные детали не подлежат восстановлению, поэтому в случае обнаружения их поломки потребуется осуществлять замену.

Печка отключается на ходу


Еще одна распространенная проблема связана с внезапным отключением отопителя буквально на ходу. Если вы едете на скорости, и печка вдруг начинает дуть холодным воздухом, в первую очередь необходимо проверить уровень в системе охлаждающей жидкости. Чаще всего такая поломка возникает из-за протечки антифриза или тосола, вызванной повреждением шланга или патрубка, а также разгерметизации соединений.

Для устранения проблемы можно либо заменить патрубок, либо временно закрыть поврежденный участок изолентой или скотчем – это позволит более или менее комфортно добраться до ближайшего автосервиса, ликвидировать протечку и восполнить уровень охлаждающей жидкости.

Доработка печки ВАЗ 2106 — этапы модернизации


Дата публикации Янв 10, 2014, Рубрики Ремонт автомобилей ВАЗ |

Доработка печки ВАЗ 2106 заключает в себе конструктивные изменения, призванные на увеличение подачи потока горячего воздуха в салон автомобиля. Простые усовершенствования, с целью перераспределить воздушные потоки, или же уплотнить соединения воздуховодов с соплами, как правило, к кардинальным улучшениям качества обогрева салона не приводят. Следовательно, при доработке печки ВАЗ, в первую очередь, необходимо обратить внимание на радиатор.

Следует, также, напомнить, что доработка печки ВАЗ 2106 включает в себя замену штатного вентилятора на более мощный агрегат, способный значительно усилить поток подаваемого воздуха, для этого подойдет вентилятор от ВАЗ 2108, например. Для проведения упомянутой замены потребуется удалить из салона автомобиля нижнюю часть отопителя, то есть вентилятор заключенный в кожух. Старый электрический моторчик вентилятора удаляем полностью, а на его место устанавливаем мотор от ВАЗ 2108. Так, как он несколько длиннее, для того, чтобы нижняя крышка имела возможность закрыться полностью, при установке потребуется обрезать один аэродинамический гребень.

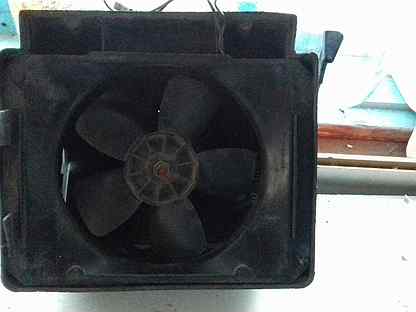

Крыльчатка устанавливается стандартная, с пятью лопастями. Такой вентилятор, может быть и менее эффективен, в сравнении с крыльчаткой ВАЗ 08, но он значительно легче, в результате чего скорость его вращения в значительной степени возрастет и достигнет 4100 оборотов в мин. (в сравнении с стандартными 3000). Чтобы крыльчатка подошла, необходимо будет увеличить диаметр ее центрального установочного отверстия на вал электрического мотора. После того, как новый узел печки ВАЗ 2106 будет установлен, необходимо проверить его работоспособность, подключив его напрямую.

Следующей задачей будет добиться обеспечения ее “тихой” работы. Так, как отопитель с новым вентилятором значительно увеличит поток подаваемого воздуха, печка может начать издавать довольно громкий гул. Придется заменить стандартный резистор, а также выключатель. Так, как штатные элементы не предназначены к работе с током такой величины, в процессе работы они начнут сильно разогреваться, отчего могут выйти из строя. После данной доработки в салоне Вашего автомобиля может стать более шумно, зато теплее, что, при сильном морозе за бортом машины, более актуально, как для водителя, так и для пассажиров.

Related posts:

  1. Доработка печки ВАЗ 2107
  2. Доработка печки ВАЗ 2110
  3. Замена моторчика печки ВАЗ 2114
  4. Ремонт печки ВАЗ 2110
  5. Замена крана печки ВАЗ 2119
Еще по теме
  • Нет связанных постов

Схема подключения отопления салона ваз 21063. Схема подключения «Шестерки» для начинающих: подключение, обслуживание и замена

Автомобиль модели ВАЗ-2106 начал выпускаться в 1976 году. Он отличался от своего предшественника ВАЗ-2103 более мощным двигателем, объем которого 1,6 литра, измененным кузовом и салоном. На момент публикации это был самый престижный и комфортный автомобиль… Ниже представлена ​​качественная цветовая схема электрооборудования отечественного легкового автомобиля ВАЗ-2106.Как и в любом автомобиле, в этой модели могут быть неисправности в электросхеме, поэтому электросхема будет незаменима для выявления и устранения таких проблем. С его помощью можно узнать, где именно произошел обрыв в электрической цепи и произвести соответствующий ремонт. Узнать, какая лампа на панели приборов или фаре не работает, какой датчик вышел из строя, устранить поломку генератора, проверить предохранители и другие ремонтные действия, можно на основе предоставленной информации.

Схема ВАЗ 2106

1 — указатели поворота боковые; 2 — подфарники ВАЗ-2106; 3 — наружные фары; 4 — фары салона; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106; 7 — датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — моторчик стеклоочистителя; 16 — свечи зажигания ВАЗ 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — лампа моторного отсека; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — аккумуляторная батарея реле контрольной лампы заряда; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителей; 29 — дополнительный блок предохранителей; 30 — блок главного предохранителя; 31 — выключатель фонарей заднего хода; 32 — контрольная лампа выключателя стояночного тормоза; 33 — патрон переносной лампы; 34 — реле-прерыватель указателей поворотов и сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор двигателя отопителя; 39 — лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — замок зажигания ВАЗ 2106; 43 — переключатель ближнего света; 44 — переключатель указателей поворота; 45 — переключатель звукового сигнала; 46 — переключатель стеклоочистителей; 47 — выключатель омывателя ветрового стекла; 48 — переключатель (регулятор) осветительных приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари, сигнализирующие об открытых передних дверях; 55 — выключатели света, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели света, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — подсветка номерного знака.

Модификации

Схема включения электростеклоподъемников передних дверей

1 — блок главных предохранителей; 2 — реле стеклоподъемников; 3 — выключатель стеклоподъемника левой двери; 4 — выключатель стеклоподъемника правой двери; 5 — мотор-редуктор стеклоподъемника правой двери; 6 — моторедуктор электростеклоподъемника левой двери; 7 — дополнительный блок предохранителей; 8 — замок зажигания; А – к выводу «30» генератора; Б — к выключателю освещения приборов; V — условная нумерация штекеров в блоке мотор-редуктора.

Цепь управления электромагнитным клапаном карбюратора

1 — замок зажигания; 2 — генератор; 3 — аккумуляторная батарея; 4 — катушка зажигания; 5 — переключатель; 6 — блок управления; 7 — электромагнитный клапан карбюратора; 8 — концевой выключатель карбюратора.

Двигатель вентилятора охлаждения двигателя

1 — генератор; 2 — аккумуляторная батарея; 3 — замок зажигания; 4 — блок главного предохранителя; 5 — реле включения электровентилятора, 6 — датчик включения электровентилятора; 7 — электровентилятор; 8 — дополнительный блок предохранителей

Предохранители и реле ВАЗ 2106

  • №1 защищает цепи звукового сигнала, часов, стоп-сигналов, прикуривателя, сигнализаторов открытых передних дверей. Номинал предохранителя 16А.
  • №2 защищает цепь омывателя лобового стекла, стеклоочистителей (дворников), электродвигатель отопителя ВАЗ 2106. Предохранитель номиналом 8А.
  • №3 левая фара дальнего света, а также контрольная лампа включения дальнего света на спидометре (синего цвета). Номинал предохранителя 8А.
  • №4 защищает правую фару дальнего света.Номинал предохранителя 8А.
  • №5 защищает левую фару ближнего света от короткого замыкания. Номинал 8А.
  • №6 защищает правую цепь ближнего света. Номинал 8А.
  • №7 защищает цепь освещения багажника, приборов, номерного знака, прикуривателя, левого переднего габаритного огня и правого заднего габаритного огня. Номинал 8А.
  • № 8 защищает цепь контрольной лампы габаритного света, освещения номерного знака, освещения моторного отсека, переднего правого габаритного огня и левого заднего габаритного огня.Номинал 8А.
  • №9 защищает цепь тахометра, обмотку реле обогрева заднего стекла, лампу заднего хода, освещение вещевого ящика, контрольную лампу заряда аккумулятора, стояночный тормоз, уровень тормозной жидкости, управление дроссельной заслонкой карбюратора, указатели давления масла, температуры охлаждающей жидкости и топлива уровень, поворот. Номинал 8А.
  • №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятор. Номинал 8А.
  • № 11, 12.13 v базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал выбирается в зависимости от потребителя.
  • № 14 служит для защиты цепи обогревателя заднего стекла, если он установлен. Номинал 16А.
  • Вентилятор охлаждения двигателя № 15, если он установлен на автомобиле. Номинал 16А
  • #16 защищает цепь указателя поворота и сигнализации. Номинал 8А.

Важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендованы производителем.Игнорирование этих требований грозит выходом из строя электрооборудования.

Здесь приводим электрические схемы автомобилей ВАЗ 21061 и 21063 выпуска до 1987 года и с 1988 года ……………

До 1987 года

1. Фары передние.

5. Реле включения ближнего света фар ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.

9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.

13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.

15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.

19. Лампа моторного отсека.

25. Электродвигатель омывателя ветрового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.

33. Выключатель стоп-сигналов.
34. Патрон для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.

37. Часы.

39. Лампа освещения перчаточного ящика.
40. Прикуриватель.
41. Выключатель сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Сигнальная лампа недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Замок зажигания.
46. Выключатель задних противотуманных фар.
47. Выключатель наружного освещения.
48. Выключатель плафонов, расположенный в стойках передних дверей.
49. Выключатель ламп сигнализации открытых передних дверей.
50. Фонари, сигнализирующие об открытых передних дверях.
51. Выключатель плафонов, расположенный в стойках задних дверей.
52. Аварийный выключатель стояночного тормоза.
53. Плафоны освещения салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Индикатор давления масла с контрольной лампой недостаточного давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле прерывателя сигнализации стояночного тормоза.
67. Фонари задние.
68. Подсветка номерного знака.
69. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа освещения багажника.
71. Задние противотуманные фонари*.

Нумерация штекеров в колодках: а — стеклоочиститель и реле — прерыватель лобового стекла; б — реле-прерыватель аварийной сигнализации и указателей поворота; в — трехпозиционный переключатель.

* Устанавливается на детали автомобилей ВАЗ 21061, ВАЗ-21063.

С 1988 г.
(banner_content)


Нажмите на картинку для увеличения

1. Фары передние.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле ближнего света фар.
6. Реле дальнего света фар.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Датчик включения двигателя вентилятора.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Звуковые сигналы.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания ВАЗ 21061, ВАЗ-21063.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Лампа моторного отсека.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель стеклоочистителя.
25. Распределительный щит * ВАЗ 21061, ВАЗ-21063.
26. Электродвигатель омывателя ветрового стекла.
27. Реле включения двигателя вентилятора**.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле-прерыватель сигнализации ВАЗ 21061, ВАЗ-21063.
33. Реле обогрева заднего стекла***.
34. Выключатель стоп-сигналов.
35. Патрон переносной лампы ****.
36. Резистор электродвигателя отопителя.
37. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
38. Выключатель электродвигателя отопителя.
39. Часы.
40. Лампа освещения перчаточного ящика.
41. Прикуриватель.
42. Аварийный выключатель.
43. Регулятор осветительных приборов ВАЗ 21061, ВАЗ-21063.
44. Сигнальная лампа недостаточного уровня тормозной жидкости.
45. Переключатель указателей поворота.
46. Замок зажигания ВАЗ 21061, ВАЗ-21063.
47. Выключатель обогрева заднего стекла.
48. Выключатель заднего противотуманного фонаря.
49. Выключатель наружного освещения.
50. Выключатель плафонов, расположенный в стойках передних дверей.
51. Мотор-редукторы стеклоподъемников передних дверей.
52. Выключатель плафонов, расположенный в стойках задних дверей.
53. Аварийный выключатель стояночного тормоза.
54. Плафоны освещения салона.
55. Индикатор уровня топлива с контрольной лампой резерва.
56. Указатель температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
57. Индикатор давления масла с контрольной лампой недостаточного давления.
58. Тахометр ВАЗ 21061, ВАЗ-21063.
59. Контрольная лампа стояночного тормоза.
60. Контрольная лампа заряда аккумуляторной батареи.
61. Контрольная лампа воздушной заслонки карбюратора.
62. Контрольная лампа наружного освещения.
63. Контрольная лампа указателей поворота.
64. Контрольная лампа дальнего света фар.
65. Спидометр ВАЗ 21061, ВАЗ-21063.
66. Выключатель сигнализации воздушной заслонки карбюратора.
67. Переключатель стеклоподъемника левой передней двери.
68. Реле электростеклоподъемника передней двери.
69. Переключатель стеклоподъемника правой передней двери.
70. Фонари задние.
71. Подсветка номерного знака.
72. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
73. Электронагреватели заднего стекла.
74 Лампа освещения багажника.
75. Задние противотуманные фонари.

Нумерация штекеров в колодках: а — аккумуляторная; б — датчик распределителя зажигания;
c — стеклоочиститель и реле — прерыватель ветрового стекла; д — реле — прерыватель сигнализации и указателей поворота; г — трехпозиционный переключатель.

* Устанавливается в случае бесконтактной системы зажигания, тип датчика 38.3706, катушка — 27.3705 или 027.3705
** Не устанавливается с 2000 г. Вместо датчика типа ТМ-108 используется датчик 661.3710 ВАЗ 21061, ВАЗ-21063.
*** Устанавливается на детали автомобилей.
**** Не устанавливается с 2000 г.

Схема электрооборудования автомобиля ВАЗ-21061, ВАЗ-21063 до 1987 г.в.
(нажмите на картинку для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ-21061, ВАЗ-21063 выпуска до 1987 года

1.Передние фары.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле включения ближнего света фар ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Лампа моторного отсека.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23.Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель стеклоочистителя.
25. Электродвигатель омывателя ветрового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле-прерыватель сигнализации ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп-сигналов.
34.Портативная розетка для лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Лампа освещения перчаточного ящика.
40. Прикуриватель.
41. Выключатель сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Сигнальная лампа недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Замок зажигания.
46. Выключатель задних противотуманных фар.
47. Выключатель наружного освещения.
48. Выключатель плафонов, расположенный в стойках передних дверей.
49. Выключатель ламп сигнализации открытых передних дверей.
50. Фонари, сигнализирующие об открытых передних дверях.
51. Выключатель плафонов, расположенный в стойках задних дверей.
52. Аварийный выключатель стояночного тормоза.
53. Плафоны освещения салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Индикатор давления масла с контрольной лампой недостаточного давления.
57.Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле прерывателя сигнализации стояночного тормоза.
67. Фонари задние.
68. Подсветка номерного знака.
69. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа освещения багажника.
71. Задние противотуманные фонари*.
Нумерация штекеров в колодках: а — стеклоочиститель и реле — прерыватель лобового стекла; б — реле-прерыватель аварийной сигнализации и указателей поворота; в — трехпозиционный переключатель.
* Устанавливается на детали автомобилей ВАЗ 21061, ВАЗ-21063.

1. Фары передние.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле ближнего света фар.
6. Реле дальнего света фар.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Датчик включения двигателя вентилятора.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Звуковые сигналы.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания ВАЗ 21061, ВАЗ-21063.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Лампа моторного отсека.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель стеклоочистителя.
25. Распределительный щит * ВАЗ 21061, ВАЗ-21063.
26. Электродвигатель омывателя ветрового стекла.
27. Реле включения двигателя вентилятора**.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле-прерыватель сигнализации ВАЗ 21061, ВАЗ-21063.
33. Реле обогрева заднего стекла***.
34. Выключатель стоп-сигналов.
35. Патрон переносной лампы ****.
36. Резистор электродвигателя отопителя.
37. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
38. Выключатель электродвигателя отопителя.
39. Часы.
40. Лампа освещения перчаточного ящика.
41. Прикуриватель.
42. Аварийный выключатель.
43. Регулятор осветительных приборов ВАЗ 21061, ВАЗ-21063.
44. Сигнальная лампа недостаточного уровня тормозной жидкости.
45. Переключатель указателей поворота.
46. Замок зажигания ВАЗ 21061, ВАЗ-21063.
47. Выключатель обогрева заднего стекла.
48. Выключатель заднего противотуманного фонаря.
49. Выключатель наружного освещения.
50. Выключатель плафонов, расположенный в стойках передних дверей.
51. Мотор-редукторы стеклоподъемников передних дверей.
52. Выключатель плафонов, расположенный в стойках задних дверей.
53. Аварийный выключатель стояночного тормоза.
54. Плафоны освещения салона.
55. Индикатор уровня топлива с контрольной лампой резерва.
56. Указатель температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
57. Индикатор давления масла с контрольной лампой недостаточного давления.
58. Тахометр ВАЗ 21061, ВАЗ-21063.
59. Контрольная лампа стояночного тормоза.
60. Контрольная лампа заряда аккумуляторной батареи.
61. Контрольная лампа воздушной заслонки карбюратора.
62. Контрольная лампа наружного освещения.
63. Контрольная лампа указателей поворота.
64. Контрольная лампа дальнего света фар.
65. Спидометр ВАЗ 21061, ВАЗ-21063.
66. Выключатель сигнализации воздушной заслонки карбюратора.
67. Переключатель стеклоподъемника левой передней двери.
68. Реле электростеклоподъемника передней двери.
69. Переключатель стеклоподъемника правой передней двери.
70. Фонари задние.
71. Подсветка номерного знака.
72. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
73. Электронагреватели заднего стекла.
74 Лампа освещения багажника.
75. Задние противотуманные фонари.

Нумерация штекеров в колодках: а — аккумуляторная; б — датчик распределителя зажигания;
c — стеклоочиститель и реле — прерыватель ветрового стекла; д — реле — прерыватель сигнализации и указателей поворота; г — трехпозиционный переключатель.

* Устанавливается в корпус бесконтактной системы зажигания, тип датчика 38.3706, катушка — 27.3705 или 027.3705
** С 2000 года не устанавливается. Вместо датчика типа ТМ-108 используется датчик 661.3710 ВАЗ 21061, ВАЗ-21063.
*** Устанавливается на детали автомобилей.
**** Не устанавливается с 2000 г.

1. Фары передние.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле включения ближнего света фар ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Лампа моторного отсека.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель стеклоочистителя.
25. Электродвигатель омывателя ветрового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле — прерыватель стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле-прерыватель сигнализации ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп-сигналов.
34. Патрон для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Лампа освещения перчаточного ящика.
40. Прикуриватель.
41. Выключатель сигнализации ВАЗ 21061, ВАЗ-21063.
42.Выключатель осветительных приборов.
43. Сигнальная лампа недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Замок зажигания.
46. Выключатель задних противотуманных фар.
47. Выключатель наружного освещения.
48. Выключатель плафонов, расположенный в стойках передних дверей.
49. Выключатель ламп сигнализации открытых передних дверей.
50. Фонари, сигнализирующие об открытых передних дверях.
51. Выключатель плафонов, расположенный в стойках задних дверей.
52. Аварийный выключатель стояночного тормоза.
53. Плафоны освещения салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Индикатор давления масла с контрольной лампой недостаточного давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле прерывателя сигнализации стояночного тормоза.
67. Фонари задние.
68. Подсветка номерного знака.
69. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа освещения багажника.
71. Задние противотуманные фонари*.
Нумерация штекеров в колодках: а — стеклоочиститель и реле — прерыватель лобового стекла; б — реле-прерыватель аварийной сигнализации и указателей поворота;
c — трехпозиционный переключатель.

* Устанавливается на детали автомобилей ВАЗ 21061, ВАЗ-21063.

Первоклассный радиатор Lada 2106 с исключительными характеристиками, вдохновляющими на вождение

Приобретите самый новаторский радиатор Lada 2106 на Alibaba.com и убедитесь в непревзойденных скидках в этой категории. Высокотехнологичные характеристики этих лада 2106 радиатор не имеют себе равных, а их производительность захватывает дух. Радиатор Лада 2106 , изготовленный с использованием первоклассных материалов и передовых инновационных разработок, отличается не только долговечностью, но и высокой эффективностью в том, что он делает.Это гарантирует, что их функциональность превзойдет ваши ожидания.

Радиатор Лада 2106 доступен в широком ассортименте, который включает в себя различные размеры, чтобы соответствовать требованиям различных пользователей. Вентиляторы охлаждения, установленные в этих лада 2106 радиатор , невероятно разработаны для увеличения количества воздуха, проходящего перед радиатором, сохраняя эффективность охлаждения на оптимальном уровне. Эти лада 2106 радиатор с превосходными водяными насосами гарантируют пользователю, что охлаждающая жидкость циркулирует в водяных рубашках и во всем двигателе для достижения максимального охлаждающего эффекта по мере необходимости.

На Alibaba.com вы найдете радиатор лада 2106 , характеризующийся отличными регуляторами потока воды и воздуха, которые обеспечивают достижение и поддержание оптимальных рабочих температур двигателей. Переливной бачок этих лада 2106 радиатор редко работает всухую, что предотвращает случаи закипания и перегрева. Поддерживать радиатор лада 2106 в рекомендуемых рабочих уровнях легко, поскольку владелец транспортного средства может предпринять некоторые действия, такие как оценка уровня охлаждающей жидкости в радиаторе.

Воспользуйтесь этими преимуществами, совершая покупки на Alibaba.com. Вы сэкономите время и деньги, воспользовавшись предложением лада 2106 радиатор , доступным на сайте. Их долговечность и производительность продемонстрируют, почему они стоят каждого цента. Изучите различные предложения от различных лада 2106 радиатор оптовиков и поставщиков и получите максимальную отдачу от своих инвестиций.

Описание и установка отопителя Альянс на автомобиль ВАЗ. Установка электроотопителя сибирь на уаз Схема подключения электроотопителя на уаз 2206

Электропредпусковой подогреватель АВТО+СПУТНИК для моделей УАЗ с 1.Двигатель УМЗ мощностью 5 кВт предназначен для предварительного подогрева охлаждающей жидкости двигателя внутреннего сгорания автомобилей и агрегатов в холодное время года.

Технические характеристики:

Напряжение питания, В 220
Потребляемая мощность, Вт, не более 1500
Термостат контроля температуры (отключение), 95°С
Температура обратки термостата (включение), 65°С
Класс защиты от поражения электрическим током I
Влагозащита IP34
Установка и эксплуатация:

Установка:

Электронагреватель не должен касаться корпуса двигателя или других частей автомобиля.

Электронагреватель должен устанавливаться в вертикальном положении выходным патрубком вверх, с небольшим наклоном (не более 15°).

Нарежьте рукав на отрезки: входной шланг 400 мм, выходной 230 мм. Закрепите кронштейн на нагревателе шпильками, используя шайбы и гайки. Наденьте втулки на соответствующие патрубки отопителя и закрепите соединения хомутами.
Откройте сливной кран и слейте охлаждающую жидкость. Открутите сливной кран. Вывернуть пробку с резьбой К1/2 из блока цилиндров с правой стороны по ходу движения автомобиля.Очистите отверстия. Отвернуть болт крепления опоры двигателя с правой стороны по ходу движения автомобиля.
Нанесите герметик на резьбу штуцера К1/4 и вкрутите его вместо сливного крана.
Нанесите герметик на резьбу штуцера К1/2 и вкрутите его вместо заглушки.
Закрепите кронштейн с отопителем с помощью болта крепления двигателя.
Установите хомут на выпускной патрубок. Наденьте выпускной шланг на штуцер К1/2 и закрепите соединение хомутом. Через входной патрубок в отопитель залить 250 мл охлаждающей жидкости.Наденьте заливной шланг на резьбовой штуцер К1/4 и зафиксируйте соединение хомутом. Заправьте систему охлаждения.
Силовой кабель должен быть проложен и закреплен стяжками для обеспечения его сохранности от механических повреждений, а также для исключения возможного контакта с движущимися и нагревающимися частями двигателя.
Проверить соединения на наличие утечек охлаждающей жидкости, при наличии устранить. Запустите двигатель на 3-5 минут, и после остановки двигателя долейте охлаждающую жидкость до необходимого уровня.
Подготовка к первому пуску:

Заполнить систему охлаждения, проверить соединения на герметичность.
Запустите двигатель автомобиля и дайте ему поработать 5-10 минут. Затем остановите двигатель и при необходимости долейте охлаждающую жидкость.
Подключить электронагреватель к сети.
Через 2-5 минут работы электронагревателя проверьте подводящий и отводящий шланги. Выходной патрубок должен быть теплее входного патрубка.
Меры предосторожности:

Отопителем можно пользоваться только после того, как двигатель прогреется до рабочей температуры (термостат должен быть открыт) и проверена эффективность отопителя салона.Это необходимо сделать для устранения воздушных карманов в системе охлаждения.
Не используйте удлинители без заземляющего провода и номиналом менее 15 А.
Запрещается включать электронагреватель со снятой крышкой.
Запрещается использовать отопитель, если в нем нет охлаждающей жидкости.

В поисках средств, обеспечивающих легкий запуск силовой установки в условиях низких температур, многие автовладельцы останавливают свой выбор на предпусковых подогревателях антифриза, работающих от сети 220 В.В таких устройствах мощные ТЭНы обеспечивают достаточно быстрый прогрев двигателя зимой.

При этом автолюбители часто отдают предпочтение таким устройствам отечественного производства, в том числе предпусковому подогревателю Альянс.

Такое решение часто связано с тем, что отечественные устройства дешевле зарубежных, при сносном качестве сборки и приемлемом выполнении своих функций.

Этот производитель давно появился на рынке оборудования для тепловых электростанций, и его продукция пользуется спросом.

Типы отопителей, особенности

Компания предлагает на выбор модельный ряд с различной конструкцией и техническими характеристиками. В большинстве случаев устройства предназначены для использования на отечественных легковых и грузовых автомобилях — ВАЗ, ГАЗ, УАЗ, ГАЗель и др. Но в то же время вполне возможна установка отопителя Альянс на иномарки.

В каталог предпусковых подогревателей этой фирмы входят модели:

«Альянс-2-ПК»

Единственная в списке модель бакового типа, в конструкцию которой включен насос, обеспечивающий циркуляцию теплоносителя по системе во время работы отопителя.Благодаря этому обеспечивается более равномерный прогрев блока цилиндров. Оборудование имеет вертикальную конструкцию. Мощность нагревательного элемента 2 кВт;

Данная модель бывает двух типов — 1,5 и 2,0 кВт. Внешне идентичен модели с помпой, но помпы в этой версии нет. Циркуляция жидкости — самотечная;

«Альянс-07»

Горизонтальная модель проточного типа с перпендикулярным расположением выводов. Предназначен для установки на автомобили, в конструкции которых используется укороченная обратка системы охлаждения и угловая подача антифриза к корпусу термостата (классические модели ВАЗ и некоторые переднеприводные модели).Мощность ТЭНа всего 0,7 кВт, поэтому он больше подходит для поддержания температуры, а не нагрева теплоносителя;

«Альянс-08» и «08 Универсал»

Проточная модель с горизонтальным расположением выводов. Первая версия предназначена для установки на автомобили ГАЗ, вторая универсальна и может использоваться на иномарках. Мощность нагревателя — 0,8 кВт;

Горизонтальная модель бакового типа с перпендикулярными отводами мощностью 3 кВт.Этот подогреватель предназначен для использования с двигателями грузовых автомобилей;

Тип устройства влияет на его работу. Если с баковым подогревателем, оснащенным насосом, все понятно – при включении насоса он циркулирует, то самотечные следует рассмотреть более подробно, так как схема их функционирования достаточно интересна.

Конструкция и принцип действия

Конструкция аппарата «Альянс 1,5» состоит из корпуса с двумя выходами — приточного и центрального выхода.Этот корпус также играет роль резервуара, поэтому внутри него размещен нагревательный элемент. Выводы ТЭНа проходят через нижнюю крышку, где он подключается к кабелю питания. Дополнительно в конструкции используется термостат, который включает/выключает прибор при достижении определенной температуры (верхний предел 85 градусов С, нижний 50 градусов С).

Для обеспечения самотёка теплоносителя в подводном отводе установлен шаровой кран.

Работает все так: изначально клапан открыт, значит бак заправлен антифризом из системы.По мере нагрева теплоносителя ТЭНом он начинает расширяться, в результате чего клапан перекрывает подачу. Дальнейшее расширение приводит к тому, что уже нагретый антифриз выталкивается через центральный (сливной) выход. Внутри корпуса происходит падение давления и клапан снова открывается, пуская очередную порцию теплоносителя.

Что касается проточных моделей, то они представляют собой обычную трубку, в которой установлен нагревательный элемент. В таких устройствах самотечная циркуляция осуществляется за счет разницы температур.

Схемы подключения

Для каждого типа модели предусмотрена своя схема подключения, которую необходимо соблюдать, иначе не будет обеспечена циркуляция антифриза (касается самотечных моделей).

Вариантов вставки нагревателя в систему может быть несколько. Например, на некоторых автомобилях используется классическая схема подключения, при которой жидкость подается из отверстия для сливной пробки (вместо него устанавливается штуцер), а выход ведет к верхнему патрубку, идущему от радиатора (штуцер изготавливается с помощью тройника).

Но чаще используется немного другая схема подключения. В нем подача антифриза осуществляется через ту же сливную пробку, но слив сделан в отверстие датчика температуры блока цилиндров. Для такого подключения в комплекте с устройством идет штуцер-тройник. Он вкручивается вместо датчика температуры. Сам датчик затем вкручивается в конец штуцера, а патрубок от нагревателя надевается на боковой выход тройника.

Что касается проточных моделей, то их установка намного проще, так как они просто врезаются в нужный патрубок системы охлаждения.

В целом монтажные работы не должны вызвать затруднений, так как ничего переделывать не нужно, достаточно только правильно сделать вставку.

Напоследок немного о работе устройства. После подключения отопителя к системе охлаждения само устройство (бакового типа) необходимо закрепить на двигателе (для этого в комплекте есть кронштейн)

Все трубы и проводку от оборудования проложить так, чтобы они не прикасаться к подвижным элементам, которые сильно нагреваются при работе силовой установки.

Хотя все модели Alliance оснащены термостатом, не стоит полагаться только на него. Поэтому лучше подключать устройство к электросети через переходник с таймером.

Видео с описанием обогревателя «Альянс»

Статьи по теме:

Задача: установить самодельный предпусковой подогреватель двигателя 220В на УАЗ 31512

Ход работ по установке самодельного предпускового подогревателя 220В на УАЗ 31512


Устанавливается на раме ниже крана слива охлаждающей жидкости из блока.Как будто нарочно у меня на раме был какой-то кронштейн. Притянул к себе струбциной.

Вид со стороны радиатора охлаждения

Вместо этого крана вкручен штуцер с резьбой К1/4 — это забор холодного ОЖ.

Сначала планировал вывести в блок подачу нагретой охлаждающей жидкости, там тоже есть заглушка для штуцера К1/2 над масляным фильтром…

Что-то должно было получиться вот так

…но я не смог его открутить и пришлось подключать через тройник к шлангу который идет от головки блока к радиатору печки.

Залил слитый антифриз + еще около литра. Завел, прогнал систему от воздушных пробок.
Утром, после ночного мороза, включил отопление. через 2-3 минуты шланг от отопителя уже теплый. Через полчаса головка блока прогрелась. через 40 минут уже сам блок.
Теперь двигатель заводится с полоборота, как летом, а не троит первые 5 секунд, как раньше.

Схема работы отопителя

Схема работы отопителя. Стирена из интернета

Добавлено 02.02.2015

Выкладываю небольшой отчет о работе.
Температура после ночёвки -4,7 градуса. Можно было и не греть, но прибор был под рукой и решил сделать замер.

Включаем ТЭН и через 20 минут головка блока прогрелась до +12.2 степени

Рейтинг 0.00

автомобильный обогреватель радиатор для Lada 2101 OEM 2106.8101060, OEMONO: 2106.8101060, Применение: Подходит для Lada 2101

Применение: Подходит для Lada 2101

OEM NO / Модель: 2106.8101060

Тип рынка: После Упаковки

: Двойная кожа Коробка Упаковка или в соответствии с вашими требованиями

Образцы: бесплатно

Максимальная производственная мощность: 100000 штук в месяц

Срок поставки: 30-45 рабочих дней

Сертификация качества: TS16949, ISO 9001

Место происхождения:

Коэффициент экспорта: 91 % – 100 %

Атрибут продукта:
Сертификация

: ISO9001/TS16949

ОЕМ:2106.8101060

Трансмиссия: МТ

Размеры: 200*198*42

Применение:&nbsp

ПОДХОДИТ ДЛЯ LADA 2101

Описание продукции:

Технические характеристики изделия:

OEM №/модель: 2106.8101060
Артикул: КВР-ЛАДА- 2106
Материал: алюминий
Гарантия: 12 месяцев
Целевой рынок: Европа, Россия, Ближний Восток, Ближняя и Южная Америка

Держите свой грузовой бизнес на дороге

Благодаря сочетанию широкого ассортимента, высокого качества и высокой доступности во всей нашей дистрибьюторской сети, KVR действительно обеспечивает разницу в качестве специалиста по грузовым автомобилям, мы предлагаем продукты по привлекательному уровню цен и отличной логистике. Просмотрите наш каталог, чтобы найти именно запчасти для грузовиков, которые вы ищете

Предназначены для работы

Радиатор КВР рассчитан на работу в рабочих условиях от -50 до 90 градусов и изменении давления от 0.5 до 2,0 бар

Интеркулеры KVR предназначены для работы в рабочих условиях от -50 до 180 градусов и изменении давления от 0,5 до 2,0 бар (изб.). Наши интеркулеры для грузовиков полностью изготовлены из алюминия. Специально вырезанные боковые панели противостоят нагрузкам, вызванным высокими температурами.

Кроме того. Пластиковые баки радиатора КВР армированы и изготовлены из пластика, содержащего не менее 30-35% стекловолокна. Тип материалов всегда указывается на поверхности бака.В наших баках не используется переработанный пластик

Все интеркулеры KVR ‘S Truck свариваются с использованием специальной технологии, которая гарантирует, что сварной шов будет очень прочным и долговечным, чем интеркулеры, сваренные традиционным способом.

Идеальная отделка каждой детали

Безупречная отделка является само собой разумеющимся для всех компонентов, таких как резервуары для воды, прокладки, резьба, болты, монтажные кронштейны и т. д., это видимое отличие, характеризующее все компоненты двигателя KVR
.
Наши компоненты системы охлаждения двигателя идеально подходят к точкам крепления на автомобиле и признаны запасными частями, на 100% отвечающими стандартам оригинального оборудования.Стационарные соединения радиаторов, переливные трубы и отсутствие отказоустойчивости по длине, диаметру и углу изгиба обеспечивают правильные размеры и форму деталей, обеспечивая надежный и простой монтаж.

Просто поверьте нам. Мы должны предоставить вам идеальный продукт!



Как установить зажигание на ВАЗ-2106: инструкция, порядок работы и фото

Исправно работающая система зажигания – залог надежной работы двигателя и его легкого запуска.Кроме того, расход топлива и динамические характеристики также зависят от момента зажигания. Неправильный момент может вызвать детонацию двигателя, что может привести к очень плохим последствиям. Давайте рассмотрим, как установить зажигание на ВАЗ-2106, а также поговорим об электронном зажигании и установке замка зажигания на эту модель от АвтоВАЗа.

Бесконтактное зажигание на ВАЗ-2106

Обычно на эту модель устанавливалась контактная система зажигания. У многих с этим были большие проблемы.По этой причине большинство автомобилистов меняют контактное зажигание на бесконтактную или электронную систему. Ставился на модели ВАЗ-08 и далее. Бесконтактная система включает в себя следующие элементы. Это катушка зажигания, трамблер или таймер с датчиком холла, выключатель и проводка.

Компоненты можно приобрести как по отдельности, так и в комплекте. С покупкой комплектов обычно проблем не возникает. Но если комплектующие будут приобретаться отдельно, то стоит обратить внимание на длину вала в трамблере.Все дело в том, что двигатель у этой модели может быть разных модификаций. Лучше заранее посмотреть маркировку на двигателе. Если маркировка 2103 или 2106, то трамблер должен быть с более длинным валом. Перед тем, как установить бесконтактное зажигание на ВАЗ-2106, нужно просто убедиться, что трамблер подходит, так как стоит он недешево.

В отличие от моторов с маркировкой 2101 и 21011, у 2106 другой ход поршня. Иногда в особых случаях вместо штатного коленчатого вала устанавливают коленчатый вал от моделей Нива.Так можно увеличить ход. Этот тюнинг не влияет на длину вала трамблера, которая выбирается по маркировке на блоке двигателя.

Выбор и покупка комплекта

Специалисты советуют приобретать отечественные комплекты производства Старого Оскола. Уже не раз эти наборы подтверждают свое высокое качество. Они надежнее всех остальных аналогов. Что касается датчика Холла, то не рекомендуется в дальнейшем приобретать продукцию «Автоэлектроники» калужского производства.

Инструкции по установке зажигания

Разберемся, как установить электронное зажигание на ВАЗ-2106. На самом деле процесс установки несложный, но требует определенного времени и внимания.

Коленчатый вал проворачивают ключом или любым удобным приспособлением до совмещения метки на шкиве с меткой на блоке двигателя. При совпадении меток первый или четвертый цилиндр двигателя будет находиться в верхней мертвой точке. Это проверяется выкручиванием свечей зажигания и снятием крышки с распределителя зажигания.Бегунок внутри распределителя будет повернут к первому или четвертому цилиндру. Самый простой способ ориентироваться в крышке.

Затем снимите вакуумную трубку со штуцера на регуляторе вакуума поз., стяните провода с крышки трамблера и отверните гайку, удерживающую трамблер. Затем клапан снимается, но сначала нужно запомнить или зарисовать, как устроен бегунок. В процессе снятия распределителя важно убедиться, что прокладка, которая установлена ​​между блоком и распределителем, никуда не делась – она еще понадобится.

Далее берем новый трамблер из комплекта бесконтактного зажигания и ставим на него прокладку. Затем вал проворачивают так, чтобы ползунок установился в то же положение, что и на старом распределителе. Затем нужно установить таймер на агрегат и слегка затянуть гайку крепления. После этого надевается крышка трамблера, провода подсоединяются к свечам. Не забываем про вакуумную трубку.

Далее снимаем катушку зажигания, а на ее место устанавливаем новую из комплекта.Здесь главное — не перепутать провода, которые были подключены к этой самой катушке. Иногда вы можете подключить неправильный провод к плюсовой клемме. Затем установите переключатель. В более свежих автомобилях последних лет для него есть специальное место возле распределителя. В более старых моделях придется делать отверстия для креплений переключателя.

Когда вы знаете, как установить электронное зажигание ВАЗ-2106 самостоятельно, остается только научиться регулировать КПП.

Настройка точек присутствия

Электронное зажигание установлено и теперь посмотрим как регулируется угол опережения зажигания.Эту операцию можно произвести тремя разными способами — стробоскопом, лампочкой, а также на искре.

Используем стробоскоп

Посмотрим, как установить зажигание на ВАЗ-2106. Кстати, этот способ самый быстрый, но есть нюансы. Для работы подойдет любой стробоскоп для розжига – устройство можно купить в магазине или сделать самостоятельно. Лучше всего, если устройство питается от бортовой сети автомобиля и сигнал подключается в виде датчика, который надевается на ВВ провод первого цилиндра.

Когда все готово, снимите трубку с вакуумного регулятора, запустите и прогрейте двигатель. Двигатель должен нормально работать на холостом ходу. Затем ослабьте болт или гайку, фиксирующие корпус распределителя зажигания. Стробоскоп направлен на коленчатый вал, а точнее на его шкив. Сама настройка заключается в том, чтобы метка на шкиве особым образом совпадала с метками на крышке ГРМ. Вращая распределитель, вы можете заставить этикетку двигаться. Когда положение найдено, распределитель можно затянуть.

Вообще это практически единственный точный способ установки КПП на двигатели с бесконтактной системой зажигания. Подробно это описано в книгах, где также написано, как правильно установить зажигание на ВАЗ-2106. Зажигание настраивается таким же образом.

CPD на слух

Как установить зажигание на ВАЗ-2106 своими руками? Иногда может случиться так, что рекомендованного заводом-изготовителем угла опережения недостаточно для нормальной работы двигателя. Тогда стробоскоп надо выкинуть на помойку — толку от него не будет.Двигатель имеет определенный пробег, износ и заводские настройки для него уже не подходят. Затем необходимо настроиться на слух. Посмотрим, как установить зажигание на ВАЗ-2106, используя только уши.

Двигатель работает на холостом ходу, вращением распределителя добиваются увеличения скорости. Если увеличить угол, скорость увеличится, а двигатель стабилизируется. Из этого положения необходимо немного повернуть трамблер в сторону уменьшения угла — совсем чуть-чуть.Затем подтягивается распределитель.

Установка замка зажигания

Замок зажигания также является частью конструкции системы зажигания двигателя. Иногда изнашивается контактная группа или механическая часть. Не лишним будет рассмотреть, как установить замок зажигания на ВАЗ-2106.

Перед установкой элемента его необходимо снять. Для этого отключите минусовую клемму аккумулятора, затем снимите накладку на рулевой колонке. Затем важно зарисовать или записать места подключения проводов.После этого с помощью крестовой отвертки откручиваем нижние элементы крепления замка зажигания. Далее вставьте ключ в замок и поверните его в нулевое положение, чтобы отключить механизм блокировки руля. Тонким шилом протолкните замок, за счет чего замок можно будет удерживать на своем месте. Если потянуть за ключ, замок можно снять.

После снятия механизма замка устанавливается новый замок таким же образом в обратном порядке.

Соединение

Зажигание включается подключением электрической цепи.Для этого в замке зажигания есть провода с разъемами. В новом замке провода часто будут соединяться с помощью большого круглого разъема.

Синий провод с черной полосой подключается к 15 контакту и отвечает за зажигание, печку и другие устройства. Розовый провод подключается к клемме 30, коричневый провод подключается к клемме 30/1, а черный провод подключается к INT.

Заключение

Мы рассмотрели, как установить зажигание на ВАЗ-2106 карбюратор.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
