Как правильно поставить маховик на ваз 2106: Установка маховика на ваз 2106. Как снять и установить маховик. Его дефектовка. Снятие и дефектовка маховика

Установка маховика на ваз 2106. Как снять и установить маховик. Его дефектовка. Снятие и дефектовка маховика

Добро пожаловать!
Маховик двигателя – эта одна из самых важных деталей в конструкции двигателя автомобиля и поэтому при сильном износе маховика, или при его неправильной установки, автомобиль при трогании с места начинает «буксовать – это имеется в виду что при трогании с места или при езде, обороты у двигателя будут подскакивать а сама машина разгонятся при этом не будет, а лишь будет реветь». Поэтому маховик необходимо своевременно менять, так как езда на изношенном будет доставлять удовольствия а лишь принесёт дискомфорт.

Примечание!
Для замены вам необходимо будет запастись: Отвёрткой, а так же Г-образным торцевым ключом и по возможности возьмите ещё с собой динамометрический ключ!

Когда нужно заменять маховик?
Он подлежит замене при:

Как будет вести себя машина при изношенном маховике?

  • Как отмечалось уже ранее, первое что скорее всего будет, так это то что сцепление будет буксовать об изношенный маховик.
  • А так же скорее всего при трогании с места, автомобиль тронется, но это будет сопровождаться сильной вибрацией, которая вследствие чего будет передаваться на всю машину.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для начала снимите коробку передач с автомобиля. (О том как снять коробку передач, см. в статье под названием: «Замена коробки »)

3) Далее зафиксируйте маховик отверткой, для того чтобы он при отворачивании болтов не проворачивался. После фиксации при помощи торцевого ключа отверните все шесть болтов крепления маховика к двигателю автомобиля.

Примечание!
Отворачивайте болты крест накрест, потому что так будет намного удобней!

4) Теперь снимите сам маховик и вместе с маховиком снимите опорную шайбу.

Примечание!
Когда будете снимать маховик, обязательно перед тем как его снять посмотрите на метку «на фото указана буквой А» и после этого запомните или же сделайте фотографию того, как маховик установлен относительно этой метки, для того чтобы новый маховик установить точно так же! (Обязательно прочтите пункт « », внизу статьи)

Установка:
1) Сперва установите новый маховик в то же положение в котором стоял старый.

(Положение это определяйте по метки)

2) Затем установите все оставшиеся детали в обратном порядке снятию.

Примечание!
Когда у вас дело дойдёт до затягивания болтов крепления маховик, то их затягивайте равномерно, крест на крест. А когда все болты будут затянуты, проверьте как стоит маховик никаких откосов и перекосов быть не должно, а иначе это приведёт к быстрому его износу!

Важно!
После снятия старого маховика, старайтесь не проворачивать коленчатый вал а иначе установка нового маховика, может затрудниться.

Примечание!
Но если вы все же провернули коленвал, то в этом случае установить поршень четвертого цилиндра в положение «ВМТ – Верхняя Мёртвая Точка»! (О том как установить поршень в «Верхнюю Мёртвую Точку», см. в статье под названием: «Установка поршня четвертого цилиндра в положение ВМТ »)

После того как поршень будет установлен, новый маховик устанавливайте на своё место, строго вертикально меткой вверх и никак иначе!

Для новичков!

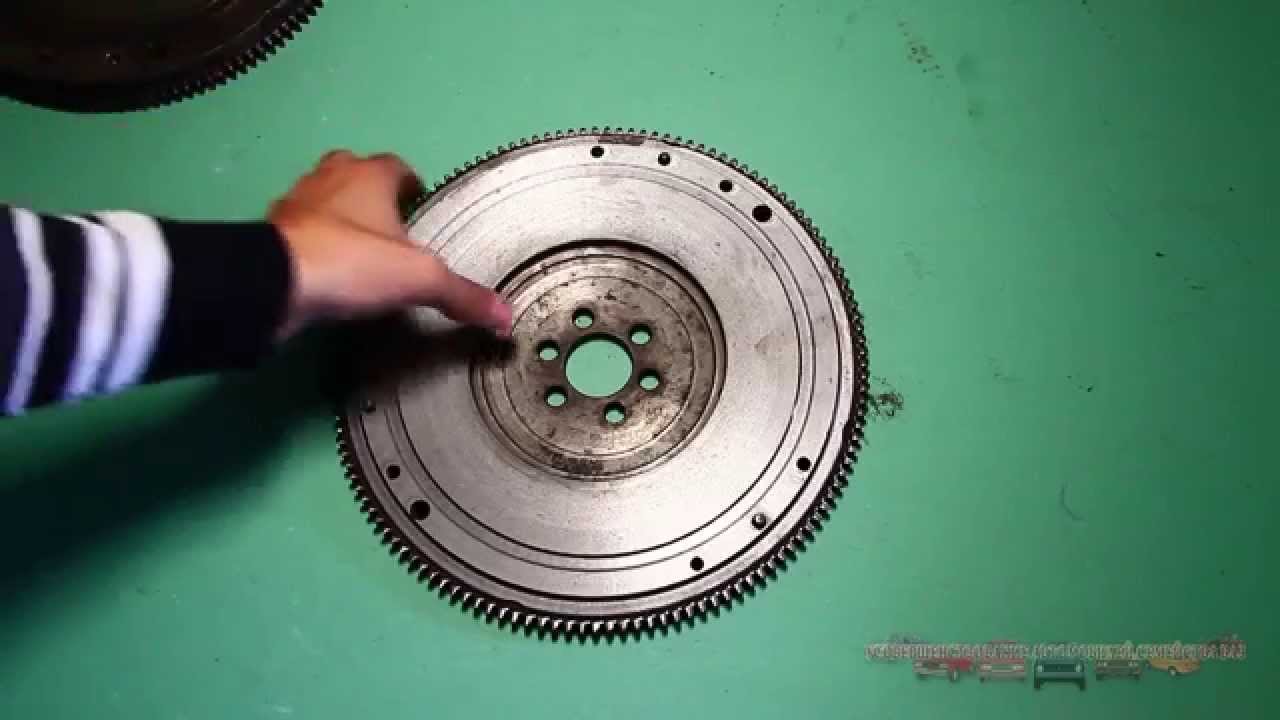

Вопрос: Где находится поверхность трения маховика, а так же зубчатый венец, и все шесть болтов крепления?

Ответ: А – Поверхность трения маховика.
1 – Зубчатый венец.
2 – Болты крепления маховика.

Очень важно правильно поставить маховик, иначе в дальнейшем не избежать проблем. Существует определенная схема, по которой следует это делать, но есть в деле и свои нюансы. Попробуем разобраться во всем более подробно.

Общее понятие о маховике

Деталь автомотора, которая предназначена для регулирования подачи энергии, называется маховиком. Именно благодаря этому узлу обеспечивается накапливание энергии при большей подачи вращательного движения.

Итак, маховик в современном автомобиле нужен для того чтобы:

  • заводить ДВС;
  • соединять ДВС с КПП и передавать КМ от мотора к КПП;
  • регулировать вращение коленвала.

Представляя собой немаленький металлический диск с надетым по краю венцом, маховик легко входит в зацепление со стартером, после поворота ключа зажигания. Таким образом, осуществляется запуск двигателя.

Дефект маховика, снятие

Проблемы у автомобиля начинаются, как правило, после значительного пробега. В частности, ухудшается работа сцепления. Сам маховик может протянуть до 200-300 тысячного пробега, но бывает и такое, что он портится гораздо раньше. В этом случае приходится искать причины скорого износа, связанные, скорее всего, с климатом, неисправностями сцепления и т.д.

Понятно, что если сцепление автомобиля выходит из строя, это затрагивает и маховик.

Алгоритм проведения демонтажа маховика с автомобиля выглядит следующим образом:

  • вначале снимается АКБ, сливается из КПП масло, демонтируется стартер;
  • затем производится снятие КПП и муфты;
  • после этого откручиваются болты, фиксирующие маховик.

Совет. При откручивании болтов маховика, последний может проворачиваться. Чтобы застопорить его, приходится вставлять между зубьями маховика отвертку или монтировку.

  • одной рукой придерживается маховик, а другой – снимается последний болт-фиксатор вместе со стопорной шайбой под болты;
  • пора аккуратно снять маховик с коленвала.

Теперь, когда маховик снят, можно осмотреть его, или, как принято называть, провести дефектовку. Первым делом осматриваются зубья венца, которые со временем стачиваются, а при изначально неправильной установке – вовсе приходят в негодность, мешая маховику входить в зацепление со стартером.

Думать в этом случае не приходится – если на венце имеются явные повреждения и изъяны, маховик нужно обновить или отреставрировать. Может быть и так, что с зубьями все в порядке, но зеркало фрикционных накладок имеет сильные повреждения и прочие неисправности.

Внимание. Ремонт маховика будет подразумевать замену венца.

Обратная установка маховика подразумевает в первую очередь обезжиривание болтов и резьбовых отверстий под них. Затем на резьбу наносится герметик, деталь монтируется обратно в таком же порядке, как и снималась. Но важно суметь совместить отверстия на конце коленвала и маховике (располагаться они должны асимметрично).

Нюансы правильной установки

Правильная установка маховика подразумевает, прежде всего, совпадение меток. Если при снятии маховика не было отмечено положение узла относительно коленвала и датчика (он находится как раз между), это приводит к проблеме.

Эксперты утверждают, что 20-й зуб после разрыва маховика, посчитанный вверх по часовой стрелке, должен смотреть на датчик коленвала, а сам вал – стоять в ВМТ.

Внимание. Проверить положение коленвала можно с обратной стороны двигателя. Там имеется специальный указатель.

Кроме того, знание о том, как правильно установить маховик, поможет полнее реализовать возможности автомотора. На заводе изначально комплектуют систему штатным узлом. Например, на Ваз – узел стоит старого формата, еще с эпохи «фиатовского» прототипа.

Естественно, это послужило поводом для проведения модернизации и переделок. И сегодня в помощь тюнеру приходят инновационные техприемы.

Рассмотрим эти возможности.

Инсталляция 2-массового маховика дает возможность сдвинуть РКК (мезомерия колебаний) на амплитуду вращения двукратно меньшую, чем холостой ход ДВС.

В 2-массовом маховике пружинная система находится не в сцеплении, а между чугунными деталями.

Несмотря на столь большое количество положительных свойств, 2-массовый маховик редко становится выбором тюнеров, так как стоит дорого, не подлежит гаражному ремонту из высокоточости изготовления и по ряду других причин.

Внимание. Помимо всего прочего, 2-массовый маховик часто выходит из строя. При запуске ДВС или остановке мотора слышится характерный скрип, шум и вибрации, что и свидетельствует о проблемах с узлом.

Более действенным способом снизить нагрузку на КПП, станет установка облегченной модели маховика. В этом случае реальный вес изделия уменьшается на максимально возможную величину. Новый узел в итоге весит на 4-5 кг меньше штатного варианта.

Установка облегченной модели узла подразумевает очень много нюансов. В первую очередь, это касается проточки маховика с обеих сторон.

Резюме: если по какой-либо причине положение валов и маховика вызывает сомнение, рекомендуется выполнить следующее.

Выставить метку на коленвале в соответствие с риской на нижнем кожухе ремня грм. Одновременно с этим выставляется метка на маховике, которая должна смотреть на датчик коленвала. Что касается метки распредвала, то она должна находиться на уровне кромки ГБЦ.

4. Снимите опорную шайбу, придерживая маховик.
5. Снимите маховик.
6. Проверьте состояние зубчатого венца; в случае повреждения зубьев замените маховик.
7. Поверхности маховика, сопрягаемые с коленвалом и ведомым диском сцепления, должны быть без царапин, задиров и совершенно плоскими. Если на рабочей поверхности 3 (рис. 4.5) маховика под ведомый диск сцепления имеются царапины, проточите эту поверхность, снимая слой металла толщиной не более 1 мм. Затем проточите поверхность 2, выдержав размер (0,5+0,1) мм и обеспечивая параллельность поверхностей 2 и 3 относительно поверхности 1. Допуск непараллельности составляет 0,1 мм. После проточки установите маховик на оправку, центрируя его по посадочному отверстию с упором на поверхность 1, проверьте биение плоскостей 3 и 2.
В крайних точках индикатор не должен показывать биений, превышающих 0,1 мм.

Рис. 4.5. Маховик ВАЗ 2106: 1 - поверхность крепления к фланцу коленвала; 2 - поверхность крепления сцепления; 3 - опорная поверхность ведомого диска сцепления

При появлении посторонних шумов при работе двигателя часто требуется замена маховика. Эта процедура должна проводиться при соблюдении ряда рекомендаций.

Замена маховика в автомобиле может потребоваться по ряду причин, к примеру:

  • по пробегу;
  • после частой смены компонентов сцепления;
  • по мере изнашивания.

При этом можно заметить некоторые признаки неисправности этой детали, к примеру, посторонние звуки при запуске и остановке двигателя. Если подобные признаки появились, стоит провести диагностику, ремонт или замену неисправных элементов, устройство которых нужно знать для коррекции неисправностей.

Для того, чтобы разобраться с процедурой замены, следует изучить проблемные ситуации, которые могут возникнуть при эксплуатации маховика.

Можно выделить несколько видов неисправностей, которые возникают при функционировании этого элемента двигателя.

Дефект первый: изнашивание и/или повреждение зубчатого венца элемента

Причины неисправности:

  • изнашивание и/или поломка стартера, его отдельных элементов или узлов;
  • некорректная установка стартера в картер маховика;
  • попадание инородных частиц в такое устройство, как картер маховика;
  • ошибки в ходе сборки конструкции;
  • зубчатый венец маховика изношен в ходе длительной эксплуатации двигателя.

Ход работы:

  • зубчатый венец маховика должен быть заменен;
  • корректная установка стартера в картер маховика;
  • проверка работы стартера и его ремонт, если он нужен.

Дефект второй: биение маховика

Причины неисправности:

  • пробуксовка сцепления;
  • естественное изнашивание компонента при длительной эксплуатации двигателя;
  • ошибки при сборке.

Ход работы:

  • проверка биения;
  • при малом биении — обработка поверхностей посредством токарного станка;
  • при большом биении — смена детали;
  • проверка функциональности сцепления, его ремонт и смена при необходимости;
  • проверка работы привода выключения сцепления и его ремонт, если он нужен;
  • осуществление правильной затяжки крепежных болтов, при этом нужно соблюдать правильный момент — примерно 100 Н*м.

Стоит отметить, что допустимая величина биения должна устанавливаться производителем, ее можно найти в соответствующем справочнике. При этом нужно знать, какую роль может играть превышение этой величины.

Биение может спровоцировать повреждение рабочих поверхностей, по которым функционирует ведомый диск сцепления.

При этом автовладелец может заметить некоторые признаки неисправности при работе двигателя. При исправлении неисправностей необходимо соблюдать корректный момент затягивания крепежных болтов.

Дефект третий: нарушение функциональности рабочей поверхности под ведомый диск сцепления

Причины неисправности:

  • изнашивание или поломка сцепления;
  • пробуксовка сцепления;
  • устройство изнашивается при длительной эксплуатации двигателя;
  • ошибки при сборке детали.

Ход работы:

  • замена элемента;
  • проверка, ремонт и смена сцепления при необходимости;
  • проверка и ремонт привода выключения сцепления по необходимости.

Стоит отметить, что функционирование элемента с поломанным сцеплением может привести к короблению рабочих поверхностей маховика, а также к образованию трещин.

Эти признаки можно обнаружить в ходе диагностики.

Дефект четвертый: повреждения посадочного места под фланец коленчатого вала

Причины неисправности

  • устройство изнашивается при продолжительной работе двигателя;
  • нарушение сборки детали.

Ход работы:

  • замена детали;
  • проверка, ремонт и замена по потребности коленчатого вала;
  • корректная установка коленвала в картер маховика;
  • правильная технологии сборки;
  • реализация правильной затяжки болтов закрепления элемента к коленчатому валу, при этом нужно соблюсти корректный момент.

При проведении работ по исправлению неисправностей нужно соблюдать корректный момент затягивания крепежных болтов.

Дефект пятый: неисправность и изнашивание резьбы отверстий, предназначенных для крепежных болтов

Причины неисправности:

  • нарушение сборки детали: неправильно расположен или закреплен кожух маховика;
  • устройство изнашивается при продолжительной работе двигателя.

Ход работы:

  • замена элемента;
  • высверливание поврежденной резьбы, нарезка новой по возможности;
  • проверка, как зафиксирован кожух маховика, исправление при некорректном положении;
  • балансировка детали.

Стоит отметить, что при любых действиях, которые связаны с заменой элемента следует в обязательном порядке провести балансировку коленчатого вала в сборе с диском и маховиком, после чего можно приступать к эксплуатации.

Это играет важную роль в последующей корректной работе всех деталей. Также необходимо проверять, правильно ли расположен и закреплен кожух маховика.

Порядок действий при замене элемента

При замене элемента сначала следует снять деталь. При этом необходимо ориентироваться на следующий алгоритм действий:

  1. Снять коробку передач в автомобиле.
  2. Снять кожух маховика одновременно с ведомым и нажимным диском.
  3. Фиксация элемента отверткой, при этом он не будет проворачиваться при отворачивании болтов.
  4. Отворачивание шести болтов закрепления маховика в двигателе внутреннего сгорания. Их следует отворачивать крест-накрест, что существенно облегчает задачу.
  5. Снять элемент и опорную шайбу. При этом нужно запомнить положение маховика относительно смотровой метки.

Установка новой конструкции также осуществляется поэтапно:

  1. Установка новой детали в том же положении, в каком была установлена прежняя.
  2. Установка всех оставшихся элементов в порядке, обратном снятию, при этом нужно обратить внимание на то, чтобы кожух маховика был корректно расположен, а момент затягивания крепежных болтов был в пределах рекомендуемых значений..

Необходимо учитывать, что болты крепления элемента следует затягивать равномерно, крест-накрест, после чего нужно проверить, как стоит сама деталь: после затяжки не должно быть перекосов и откосов, чтобы изнашивание не было быстрым. При затягивании болтов следует соблюдать корректный момент — примерно 100 Н*м.

После осуществления снятия детали нельзя проворачивать коленвал, поскольку при этом установка новой конструкции может быть затруднена. Но если все же коленчатый вал был повернут, нужно установить поршень цилиндра номер 4 в положение верхней мертвой точки, после чего следует установить новую деталь на свое место согласно расположению метки. При правильной установке и эксплуатации элемента в двигателе продолжительность его беспроблемной эксплуатации будет дольше, признаки неисправностей не проявятся, а ремонт не потребуется довольно долго. Важно правильно проводить все этапы работы — от снятия старой детали до затяжки болтов крепления. Также стоит обращать особое внимание на момент затягивания закрепляющих болтов: он должен составлять примерно 100 Н*м.

Подробная процедура по снятию на автомобиле ВАЗ 2110 маховика, его дефектовка (определение дефектов и их устранение по возможности) и обратная установка.


Со временем значительного пробега нашего автомобиля начинаются проблемы со сцеплением, оно ухудшается. Обычно маховик не требует замены аж до 200-300 тысяч километров пробега машины и даже более, но если он начинает выходить из строя после 50 или 100 тысяч км., то тут нужно искать причину его быстрого износа (это может быть суровая езда, погодные условия или дефекты сцепления, которые следует устранить). Сама процедура по замене маховика не сложная, но требует определённых затрат по времени, ведь из-за этой детали придётся сделать демонтаж коробки передач и разобрать сцепление (читайте про на машинах ВАЗ).

Снятие и дефектовка маховика:

1. Перед началом работы снимите АКБ (смотрите статью ) с автомобиля, слейте из коробки передач масло и снимите .

2. Произведите снятие коробки передач и разборку .


3. Теперь, когда добрались до маховика, открутите крепящие его шесть болтов. Но для этого обратно поставьте один болт крепления коробки передач и вставьте одной рукой отвёртку в зубья маховика, чтобы он не прокручивался в процессе откручивания болтов.

4. Придерживая одной рукой маховик, – другой снимите с финальным болтом стопорную пластину болтов.


5. Теперь аккуратно с фланца коленчатого вала снимите маховик.


7. Если с ободом зубьев всё в порядке, то переключите взгляд на прилегающую поверхность ведомого диска, она не должна иметь глубокие ссадины и прочие дефекты.

8. Также подобную дефектовку проведите с обратной стороны ведомого диска, а точнее смотрите на прилегающую часто – фланец коленчатого вала.

Если в 7 или 8 пунктах просматриваются подобные искажения, то маховик необходимо заменить новым или отремонтировать – прошлифовать на специальном оборудовании в автомастерской.


9. Чтобы произвести точную проверку или ремонт ведомого диска сцепления, – отправляйтесь с ним в автомобильную мастерскую, где имеется требуемое оборудование. Действия и рекомендации по ремонту маховика:
  • Дефектовка прилегающей поверхности диска сцепления (3) не должно быть больше 0,06 мм.
  • Не параллельность верхней поверхности прилегания ведомого диска и нижней (2) для крепления сцепления не должна быть более 0,1 мм.
  • На плоскостях диска сцепления (1 и 3) биение не должно быть больше чем 0,1 мм.
  • При прочистке поверхности маховика (3) от ссадин и рисок следует знать, что максимально можно снять слой металла не больше 1 мм.
  • Одновременно со стороной (3) следует прошлифовать и поверхность (2). Для этого между ними соблюдайте ступень с высотой 0,5±0,1 мм. При проточке соблюдайте параллельность прилегающих поверхностей (1 и 3).
10. Как с прочисткой поверхности маховика закончите, приступайте к его обратной установке. Первым делом обезжирьте болты и резьбовые отверстия под них, а после чего на их резьбу нанесите герметик. Монтируйте деталь обратно в порядке снятия, только совместите правильно отверстия на фланце коленчатого вала и маховике (они расположены асимметрично).

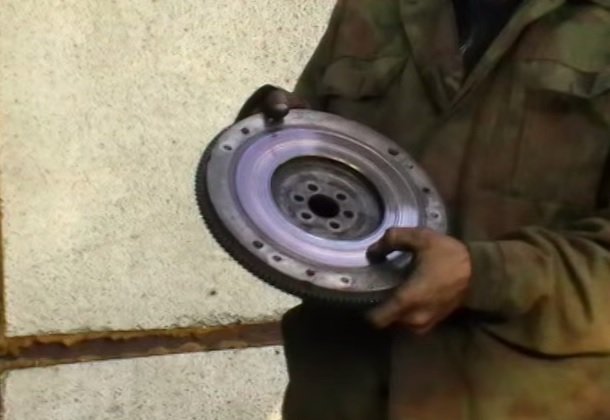

Замена маховика на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Маховик двигателя – эта одна из самых важных деталей в конструкции двигателя автомобиля и поэтому при сильном износе маховика, или при его неправильной установки, автомобиль при трогании с места начинает «буксовать – это имеется в виду что при трогании с места или при езде, обороты у двигателя будут подскакивать а сама машина разгонятся при этом не будет, а лишь будет реветь». Поэтому маховик необходимо своевременно менять, так как езда на изношенном будет доставлять удовольствия а лишь принесёт дискомфорт.

Примечание!
Для замены вам необходимо будет запастись: Отвёрткой, а так же Г-образным торцевым ключом и по возможности возьмите ещё с собой динамометрический ключ!

Когда нужно заменять маховик?
Он подлежит замене при:

  • Сильном износе его поверхности трения.
  • А ещё при повреждения зубчатого венца который располагается на самом маховике. (О том где находится зубчатый венец, смотрите под буквой «А» в самом низу статьи, в рубрике «Для новичков»)

Как будет вести себя машина при изношенном маховике?

  • Как отмечалось уже ранее, первое что скорее всего будет, так это то что сцепление будет буксовать об изношенный маховик.
  • А так же скорее всего при трогании с места, автомобиль тронется, но это будет сопровождаться сильной вибрацией, которая вследствие чего будет передаваться на всю машину.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для начала снимите коробку передач с автомобиля. (О том как снять коробку передач, см. в статье под названием: «Замена коробки»)

2) Следом снимите с маховика кожух сцепления, совместно с нажимным и ведомым диском. (О том как это сделать, читайте в статье: «Замена сцепления на ВАЗ»)

3) Далее зафиксируйте маховик отверткой, для того чтобы он при отворачивании болтов не проворачивался. После фиксации при помощи торцевого ключа отверните все шесть болтов крепления маховика к двигателю автомобиля.

Примечание!
Отворачивайте болты крест накрест, потому что так будет намного удобней!

4) Теперь снимите сам маховик и вместе с маховиком снимите опорную шайбу.

Примечание!
Когда будете снимать маховик, обязательно перед тем как его снять посмотрите на метку «на фото указана буквой А» и после этого запомните или же сделайте фотографию того, как маховик установлен относительно этой метки, для того чтобы новый маховик установить точно так же! (Обязательно прочтите пункт «Важно», внизу статьи)

Установка:
1) Сперва установите новый маховик в то же положение в котором стоял старый. (Положение это определяйте по метки)

2) Затем установите все оставшиеся детали в обратном порядке снятию.

Примечание!
Когда у вас дело дойдёт до затягивания болтов крепления маховик, то их затягивайте равномерно, крест на крест. А когда все болты будут затянуты, проверьте как стоит маховик никаких откосов и перекосов быть не должно, а иначе это приведёт к быстрому его износу!

Важно!
После снятия старого маховика, старайтесь не проворачивать коленчатый вал а иначе установка нового маховика, может затрудниться.

Примечание!
Но если вы все же провернули коленвал, то в этом случае установить поршень четвертого цилиндра в положение «ВМТ – Верхняя Мёртвая Точка»! (О том как установить поршень в «Верхнюю Мёртвую Точку», см. в статье под названием: «Установка поршня четвертого цилиндра в положение ВМТ»)

После того как поршень будет установлен, новый маховик устанавливайте на своё место, строго вертикально меткой вверх и никак иначе!

Для новичков!
Вопрос: Где находится поверхность трения маховика, а так же зубчатый венец, и все шесть болтов крепления?
Ответ: А – Поверхность трения маховика.
1 – Зубчатый венец.
2 – Болты крепления маховика.

Замена и ремонт маховика: основные сложности

Двигатель БМВ М5

Маховик двигателя внутреннего сгорания служит для накопления энергии. Он помогает поршням проходить нижние мертвые точки (особенно при запуске двигателя). Маховик передает крутящий момент двигателя на КПП. Существуют три вида маховиков:

  • обычный;
  • облегченный;
  • демпферный (в демпферном внутри установлены пружины).

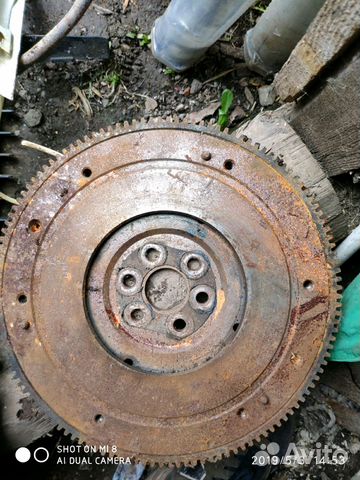

Маховик обычный

Маховик облегченный

Маховик демпферный

Ресурс маховика обычно составляет 120-150 тыс. км. Все зависит от того, насколько интенсивно и в каких режимах работал двигатель. Обычно установку нового маховика выполняют после износа двух комплектов фрикционных накладок сцепления, поэтому  маховик меняют в комплекте со сцеплением.

Ремонт маховика

Неисправности маховика очевидны. Эта деталь испытывает постоянные динамические нагрузки и трение, что приводит к физическому стиранию поверхностей контакта. В результате этого появляются вибрации или биения, сцепление может «пробуксовывать». Простые маховики подлежат замене, демпферные восстанавливают в специальных мастерских.

Еще одной типичной неисправностью является повреждение либо износ зубцов венца. Если маховик еще исправен, венец меняют, если нет  — меняют весь узел целиком.

С ремонтом демпферных маховиков сложней. Их ремонтируют и восстанавливают в специализированных мастерских. Потребуется дефектовка, точные измерения, балансировочные станки, услуги профессионального сварщика. Суть процесса в том, что изношенные поверхности шлифуются, пружины и подшипник скольжения меняются. Маховик балансируют и испытывают под нагрузкой. После ремонта плоскости маховика должны «попадать» в допуски люфтов и биений.

Ремонт демпферного маховика

Замена маховика

Для замены потребуются автоподъемник, трансмиссионная стойка и стандартные инструменты для слесарных работ.

Замена маховика ВАЗ 2106

Двигатель классических Жигулей имеет обычный одномассовый маховик. Рассмотрим, как снять маховик и технологическую последовательность его замены:

  1. Для начала необходимо получить доступ к маховику. Если двигатель снят, проблем не возникнет, если нет — нужно демонтировать коробку переключения передач и корзину сцепления;
  2. Далее необходимо удержать маховик от поворота. Для этого применяют специальный фиксатор, но подойдет и обычная отвертка;
  3. Сняв КПП, необходимо открутить шесть болтов крепежа, далее снимаем маховик;
  4. Установка нового маховика. Монтаж маховика выполнить в последовательности, обратной демонтажу. Болты маховика затягиваются крест на крест с усилием 60,1-87,4 Н.м.

Снятие коробки

Снятие корзины

Фиксатор маховика

Демонтировать маховик

Демонтировать маховик

Схема сборки маховика с корзиной сцепления

Важно! При монтаже нового маховика необходимо правильно его выставить. Для этого нужно установить первый и четвертый поршень в ВМТ, метку на маховике установить ровно сверху.

Состояние маховика необходимо постоянно контролировать. Работа двигателя с неисправным маховиком может привести к выходу из строя других механизмов. Ремонт автомобиля обойдется дешевле, если сложный дорогой демпферный маховик, заменить на обычный одномассовый.



Читать еще

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Всё про маховик двигателя

Идея использовать в простейших механизмах большое вращающееся колесо, чтобы уравновешивать рывки при движении, пришла людям еще очень давно и использовалась, например, в механизмах мельницы или гончарного круга, а затем и в паровых машинах. Изначально в автомобильных двигателях маховик использовали с этой же целью: уравновесить колебания коленвала. Однако сейчас маховик выполняет сразу несколько задач.



Функции маховика ДВС

Маховик устанавливается на коленвал двигателя и располагается с наружной части двигателя. Таким образом, он конструктивно связан и непосредственно с ДВС, со сцеплением и коробкой передач.

В конструкции двигателя маховик выполняет сразу несколько функций:
1. Демпфирование крутильных колебаний, возникающих во время работы двигателя. Чем лучше маховик гасит вибрацию, тем меньше нагрузка на трансмиссию и тем дольше ее срок службы.



Гашение колебаний двухмассовым маховиком

2. Передача момента вращения от коленвала на сцепление. Ведомый диск сцепления соединяется с фрикционной поверхностью маховика.

Маховик с корзиной сцепления

3. Передача момента вращения на коленвал от стартера. При запуске двигателя стартер входит в зацепление с зубчатым колесом маховика для раскрутки коленвала.

4. Маховик аккумулирует часть энергии вращения и создает инерцию, препятствующую остановке двигателя. Без такой инерционной «подпитки» мотор просто остановился бы в тот момент, когда поршни доходят до мертвых точек.

Вибрация маховика зависит от работы двигателя

Таким образом нехитрый, в принципе, механизм оказался незаменимым в супер-современных автомобилях. Единственное, что менялось на протяжении лет, это конструкция самого маховика.



Конструкция маховика

Конструкция двухмассового маховика

Различают сплошные (обычные), двухмассовые и облегченные маховики. У каждого из видов есть свои плюсы и минусы.

  • Сплошной или обычный маховик – конструкция предыдущего поколения, представляющая собой диск из чугунного сплава, на который по окружности напрессован стальной зубчатый венец. Такие маховики использовались, когда двигатели были еще «медленными» и не развивали такой мощности, как сейчас. Их основной плюс – элементарная конструкция, в которой практически нечему ломаться. Да и цена ниже, чем на более современные модели. Но на мощном двигателе простой маховик неэффективен и дает чрезмерную нагрузку на трансмиссию. Даже диски сцепления с демпфирующими пружинами не гасят колебания коленвала на старте и холостом ходу так эффективно, как это требуется. Тем не менее, многие автолюбители специально устанавливают сплошные маховики вместо двухмассовых, считая это более экономным вариантом.

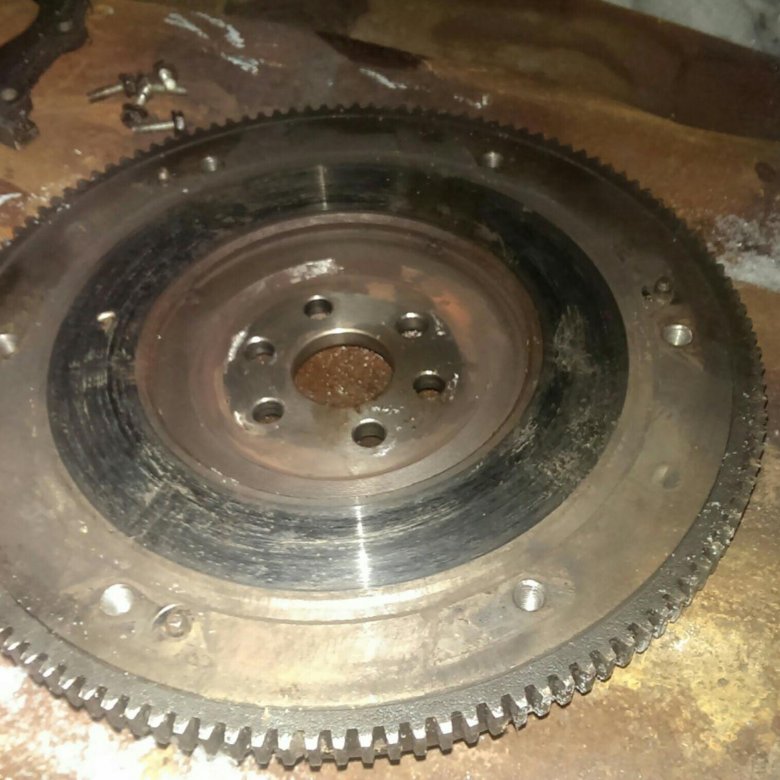

Сплошной маховик



  • Двухмассовый маховик (он же демпферный, ZMS, DMF, Dual Mass Flywheel) – современная разработка, направленная на максимальное гашение всех нежелательных колебаний коленвала на мощных двигателях с МКПП, облегчение переключения передач и уменьшение шума двигателя. Он состоит из двух дисков, соединенных через радиальный и упорный подшипники скольжения. Один диск является частью коленвала, а второй – частью сцепления. Между дисками расположен пружинно-демпферный механизм, гасящий колебания и защищающий коробку передач от вибрационных нагрузок. В двухмассовых маховиках используются пружины двух типов: менее жесткие поглощают энергию при умеренных колебаниях, а более жесткие задействуются при больших нагрузках. В отличие от пружин в диске сцепления, дуговые пружины маховика имеют большую длину и энергоемкость, что позволяет фрикционному диску маховика отклоняться (поворачиваться) в обе стороны на угол до 100 градусов относительно состояния покоя.

Варианты размещения пружин

Последняя модель – двухмассовый маховик с маятниковым гасителем колебаний. Внутри маховика устанавливается центробежный маятник, который убирает остаточные колебания после дуговых пружин.

Виды двухмассовых маховиков:
1. Двухрядный с дополнительным внутренним контуром.
2. С маятниковым адаптивным демпфером.
3. С адаптивным увеличением трения, для небольших и средних ДВС.
4. С непосредственным отбором мощности, для двухдискового сцепления, гибридного привода и вариаторов.



  • Облегченный маховик – идея, пришедшая из автоспорта. Как понятно из названия, он имеет меньший вес по сравнению с обычным маховиком (примерно на 1,5 кг), а значит, отбирает чуть меньше мощности двигателя. Конструкция облегченного маховика представляет собой один диск с отверстиями ближе к наружному краю. Исследования показали, что облегчать внутреннюю часть маховика бессмысленно: вырезы ближе к оси вращения не влияют на экономию энергии, зато ослабляют всю конструкцию. И наоборот, уменьшение веса и толщины наружной части мало сказывается на прочности, но заметно повышает отдачу мощности мотора (на 5% и выше). Такие маховики используются в профессиональном автоспорте и любительском тюнинге, когда переделываются практически все узлы автомобиля.



Эксплуатация маховика и возможные неисправности

Любой маховик, будь то простой или двухмассовый, элемент достаточно надежный и при правильной эксплуатации служит столько же, сколько сам двигатель. Производители заявляют ресурс 350 тыс. км и более.

Основное слабое место всех маховиков – зубчатый венец, который со временем изнашивается. Зубцы могут стираться или обламываться, в результате чего при старте слышен характерный скрежет. Зубчатый венец – деталь съемная, и в случае необходимости можно купить новый и установить на место изношенного. Ресурс этой детали составляет примерно 200 тыс. км, но может сократиться из-за неисправности стартера. При замене зубчатого венца маховик демонтируют и для установки на место после ремонта используют новые крепежные болты.

Сам маховик повреждается чаще всего при неправильной эксплуатации автомобиля. В частности, основными проблемами, вынуждающими автовладельца менять маховик, является критический перегрев, появление трещин и износ фрикционной поверхности, перегрев и утечка консистентной смазки внутри двухмассового маховика, поломка дуговых пружин. Подшипники оси маховика выходят из строя крайне редко и могут считаться достаточно надежным элементом.

Перегревается маховик из-за неисправного сцепления, при пробуксовке ведомого диска, и от многократных циклов нагрева-охлаждения металл ослабевает и растрескивается. Перегрев может привести и к деформации диска, что проявляется сильной вибрацией и «биением» сцепления на определенных оборотах. Однократный перегрев (например, прижог ведомым диском, после чего сцепление заменили) без трещин и деформаций не влияет на работоспособность маховика.

Износ поверхности маховика тоже связан с работой сцепления: изношенный диск трет заклепками маховик, и отремонтировать это уже никак нельзя, нужна только замена.

Помимо проблем со смежными узлами, частой причиной выхода из строя маховика является манера вождения: длительная езда на низких оборотах двигателя (чем ниже обороты, тем сильней вибрация коленвала), особенно с грузом или прицепом, частые остановки с глушением двигателя. Специалисты рекомендуют стартовать и глушить двигатель с выжатой педалью сцепления.

Техобслуживание маховика как такового не проводится. Его осматривают при замене диска сцепления, обращая внимание на состояние зубчатого венца и фрикционной поверхности. Если видимых повреждений и признаков некорректной работы нет, маховик можно использовать дальше. Основные правила эксплуатации – нормальное использование сцепления и коробки передач без ненужных нагрузок, а также своевременное обслуживание смежных узлов. Тогда маховик, цена которого далеко не низкая, будет служить верой и правдой в течение длительного времени.



Можно ли ремонтировать и восстанавливать маховик?

Заманчивая перспектива: вместо дорогостоящей замены – в разы более дешевый ремонт, «полностью восстанавливающий» характеристики маховика. Речь обычно идет о двухмассовых конструкциях, которые достаточно дорого стоят. Однако, к сожалению, ремонт не всегда дает тот результат, на который рассчитывает покупатель. Например, после проточки изношенной фрикционной поверхности маховик теряет заводскую прочность и может в любой момент просто лопнуть от нагрузки. Подшипники, пружины и прочие запчасти ни один производитель не продает отдельно, так что остается только догадываться, чем именно «восстанавливали» эти детали. Такое восстановление могут сделать перед продажей автомобиля, чтобы в первое время новый владелец не имел проблем со сцеплением. А что будет дальше – продавца не беспокоит.



Напоследок нужно отметить, что двухмассовые маховики имеют достаточно большой ресурс, но, в отличие от обычных, не выдерживают постоянных больших нагрузок. Если автомобиль используется для поездок на работу и дачу, двухмассовый маховик будет оптимальным вариантом, обеспечивающим комфорт и сохранность коробки передач.



О том, как выбрать новый маховик и на что обращать внимание, читайте наш "Гид покупателя".



Замена зубчатого венца на маховике двигателя

Рассмотрим как заменить изношенный зубчатый венец на маховике двигателя автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107. Износ зубьев венца является одной из причин невозможности запустить двигатель. Стартер попросту крутит вхолостую. Зубцам «бендикса» просто не за что зацепиться. Износ зубцов на маховике автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 появляется обычно с двух сторон (так как коленчатый вал двигателя останавливается в основном в двух положениях).

Потому в ряде случаев целесообразно не заменять зубчатый венец на новый, а попросту провернуть его относительно маховика на 90 градусов подставив под «бендикс» стороны с целыми зубцами. Заводской венец может еще послужить, а вот новая деталь может попасться слишком мягкой и выйдет из строя за считанные месяцы.

Износ зубцов зубчатого венца маховика двигателя автомобиля

Порядок замены зубчатого венца маховика на автомобилях ВАЗ 2108, 2109, 21099

Перед заменой следует снять коробку передач, «корзину» сцепления и сам маховик.

— Нагреваем зубчатый венец до температуры 150-200 градусов

Это можно сделать при помощи газовой горелки, паяльной лампы, костра и т.п. Нагреваем именно венец, стараясь как можно меньше нагреть сам маховик.

— Сбиваем венец с маховика молотком

Венец сбивается только в одну сторону (от буртика на маховике в который он упирается).

Сбиваем зубчатый венец с маховика
— Нагреваем новый зубчатый венец на огне до 150-200 градусов
Нагреваем венец маховика горелкой
— Одеваем его на маховик

Легкими ударами молотка добиваемся посадки венца на маховик до упора в буртик. Нагретый венец сажается на маховик легко. Если с трудом, то следует его снять и еще немного подогреть. С силой забивать не нужно.

Все, замена зубчатого венца маховика произведена, осталось установить его на двигатель.

Примечания и дополнения

— Усиленному износу зубьев венца маховика способствует ошибочное включение стартера при работающем двигателе.

— Прокручивания стартера в холостую так же могут быть следствием поломки его привода  — «бендикса». Поэтому прежде чем начинать разборку и ремонт маховика, следует снять стартер и убедиться, что зубчатая шестеренка «бендикса» не проворачивается в обратную сторону.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, в Одноклассниках —  Twokarburators OK и в Яндекс Дзен — Twokarburators DZ

Еще статьи по двигателям автомобилей ВАЗ

— Вибрация двигателя на автомобилях ВАЗ 2108, 2109, 21099, причины

— Неисправности цилиндро-поршневой группы (ЦПГ) двигателей автомобилей ВАЗ

— Перегревается двигатель автомобилей ВАЗ 2108, 2109, 21099, причины

— Калильное зажигание на двигателях автомобилей ВАЗ 2108, 2109, 21099, причины

— Замена ремня ГРМ на двигателях автомобилей ВАЗ 2108, 2109, 21099

Замена маховика на ВАЗ 2107

Здравствуйте уважаемые посетители сайта vazgarage. ru! Сейчас я хочу Вам подробно рассказать про замену маховика на ВАЗ 2107 своими руками. Информация будет полезна как новичкам, так и опытным водителям отечественного автомобиля.

Снятие маховика ВАЗ 2107 производят в случаях когда:

1. Требуется произвести замену заднего сальника коленвала, маховик будет мешать, закрывая собой держатель сальника.

2. При повреждениях шлицов венца, обычно такое происходит при неисправном стартере, то есть требуется замена только венца, без полной замены маховика.

3. Так же маховик снимается и для его замены на новый в случае его разбалансированности, когда восстановить ее не удается.

Загнав автомобиль на смотровую яму или эстакаду необходимо снять карданный вал и коробку переключения передач. После того, как коробка будет снята, снимаем корзину сцепления с ведомым диском и можно приступать к демонтажу маховика, для этого:

1. Торцовым ключом с удлинителем необходимо отвернуть шесть болтов крепления маховика. Чтобы маховик не проворачивался его необходимо зафиксировать, то есть вворачиваем один болт крепления коробки передач в своё резьбовое гнездо и концом небольшой монтажной лопатки, фиксируем за зубья и одновременно упираем в болт.

2. Ослабив все болты, полностью их выкручиваем и придерживая маховик руками, снимаем его с коленчатого вала вместе с опорной шайбой.

Собственно на этом процесс снятия маховика ваз 2107 своими руками завершен. Произведите необходимый ремонт и установите его обратно.

При установке обратите внимание на следующие моменты:

1. В случае если маховик снимался не для замены, то при сборке его необходимо установить в нужное положение. На корпусе маховика нанесена метка, которая должна располагаться вверху при положение первого и четвертого поршней в ВМТ.

2. При установке нового маховика, его необходимо балансировать с помощью коленчатого вала.

3. Болты крепления затягиваются крест на крест.

Напомню, что предыдущая статья была про установку противотуманок на ВАЗ 2107 своими руками.

надежная связь стартера и коленвала

Венец маховика: надежная связь стартера и коленвала

Большинство современных поршневых ДВС оснащаются системой пуска с электрическим стартером. Передача крутящего момента от стартера на коленвал осуществляется через установленный на маховике зубчатый венец — все об этой детали, ее назначении, конструкции, правильном выборе и ремонте читайте в статье.


Что такое венец маховика?

Зубчатый венец маховика (обод зубчатый маховика) — деталь маховика поршневых двигателей внутреннего сгорания, шестерня большого диаметра, обеспечивающая передачу крутящего момента от стартера на кривошипно-шатунный механизм двигателя.

Венец является одновременно частью КШМ и системы пуска двигателя, он жестко смонтирован на маховике и входит в зацепление с шестерней стартера. При запуске крутящий момент от стартера через шестерню, венец и маховик передается на коленчатый вал и остальные системы двигателя, а после выключения системы пуска венец выступает в роли дополнительной массы маховика.

Несмотря на простую конструкцию, венец маховика играет важную роль в работе двигателя, поэтому при необходимости замены и ремонта следует ответственно подходить к выбору этой детали. А чтобы сделать верный выбор, нужно разобраться в конструкции, характеристиках и особенностях венцов.


Типы, конструкция и характеристики венца маховика

Прежде всего следует заметить, что сегодня используются маховики двух типов — со съемным и несъемным венцом. Наибольшее распространение имеют маховики со съемным зубчатым венцом — эти детали более просты и надежны в работе, они обладают высокой ремонтопригодностью и позволяют экономить на производстве и ремонте автомобилей. Маховики с несъемными венцами здесь мы рассматривать не будем.

Конструктивно все венцы очень просты: это стальной обод, на наружной поверхности которого выточены зубцы для зацепления с шестерней стартера. Венец изготавливается из различных сортов стали, он жестко монтируется на маховик и при необходимости может быть заменен.


Венец маховика с болтовым креплением
Запрессовываемый венец маховика

Венец может монтироваться на маховик двумя способами:

  • Запрессовка без дополнительного крепежа;
  • Болтовое соединение с маховиком.

В первом случае маховик представляет собой обод с гладкой внутренней поверхностью, который напрессовывается маховик, а связь между деталями обеспечивают силы трения. Перед напрессовыванием венец нагревается, а после посадки на маховик охлаждается и сжимается, чем обеспечивается максимально плотная посадка детали. Обычно такое устройство имеют зубчатые ободья маховиков небольших по объему двигателей (легковых и некоторых грузовых авто), при пуске которых создаются относительно небольшие силы. В таких двигателях зубья венцов подвержены небольшому износу, поэтому данные детали могут нормально работать вплоть до выработки ресурса силового агрегата.

Во втором случае на внутренней поверхности венца предусмотрен фланец с рядом отверстий для болтов, посредством которых деталь монтируется на маховик. Наиболее часто такие венцы используются на мощных двигателях, при запуске которых зубатая передача подвергается значительным нагрузкам. Болтовое соединение позволяет без труда заменить изношенный венец, не прибегая к специальному инструменту или приспособлениям.

Венцы маховика имеют три основные характеристики:

  • Диаметр;
  • Число зубьев Z;
  • Модуль зацепления (модуль зубьев, модуль колеса) m.

Диаметр и количество зубьев венца лежат в очень широких пределах, данные характеристики могут отличаться даже для двигателей одной модели, но с различными типами стартеров. Обычно число зубьев лежит в пределах 113 — 145 штук, а диаметр венцов — от 250 мм на двигателях легковых автомобилей до 500 мм и более на мощных дизелях.

Модуль зацепления — это отношение диаметра делительной окружности к числу зубцов венца. Делительная окружность — условная окружность, которая делит зубцы шестерни на две части (ножку и головку), она пролегает примерно на середине высоты зубьев. Значение модуля зацепления зубчатых венцов маховиков лежит в пределах от 2 до 4,25 с шагом 0,25. Модуль зацепления является наиболее важной характеристикой при подборе венца и шестерни стартера — эти детали должны иметь одинаковое значение m, в противном случае их зубцы не будут совпадать, что приведет к интенсивному износу деталей, либо зубчатая передача вовсе не будет работать.

Как правило, основные характеристики венцов (модуль зацепления и количество зубцов) указывается производителем, данные числа могут наноситься непосредственно на венец. Все характеристики необходимо учитывать при выборе венцов.


Вопросы выбора и замены венца маховика


Демонтаж напрессованного зубчатого венца

В процессе эксплуатации двигателя зубцы венца подвергаются интенсивному износу, который может усиливаться при некорректной работе стартера (например, если бендикс не сразу отводит шестерню от венца при пуске двигателя или неправильно позиционирует шестерню относительно венца). Поэтому с течением времени зубцы венца стачиваются и выкрашиваются, что приводит к ухудшению запуска двигателя или даже к невозможности выполнить его с помощью стартера. При износе зубцов венец необходимо перевернуть или заменить на новый.

Зубцы венца изнашиваются только с наружного верхнего угла, а обращенная к маховику сторона зубцов остается нетронутой. Поэтому при достижении критического износа венец можно снять, перевернуть, и установить целой стороной зубцов наружу. При замене необходимо соблюдать правильность установки обода, чтобы не сбить балансировку маховика. Сделать это помогает специальная метка на венце и маховике. При повторном износе венец просто меняется на новый.

На замену нужно выбирать зубчатый обод маховика с теми же характеристиками, что имела старая деталь. Особое внимание необходимо уделять модулю зацепления m — эта характеристика должна иметь то же значение, что и у старого венца. Если же вместе с венцом маховика меняется и шестерня стартера, то обе детали должны иметь одинаковый модуль зацепления. То есть, при ремонте вполне допускается использование шестерни и венца с другим количеством зубцов, но при этом их mдолжен иметь одно значение.

Замена венца производится на демонтированном маховике в соответствии с инструкцией по ремонту данного конкретного автомобиля. Как правило, напрессованные венцы можно снимать и устанавливать только после нагрева — деталь при нагреве расширяется и может быть снята или установлена на свое посадочное место. После замены может потребоваться балансировка маховика, эту операцию необходимо выполнять на специальном стенде. В дальнейшем венец не нуждается в специальном обслуживании.

При правильном выборе и замене зубчатого венца маховика двигатель будет уверенно запускаться, а зубчатая передача будет подвергаться минимальному износу.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14. 10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

основных задач. Рекомендации по замене маховика Установка маховика на ВАЗ 2106

Маховик - одна из основных частей автомобиля. Его основная функция - передача энергии от силового агрегата (двигателя) к коробке передач. Изделие представляет собой составной диск из высокопрочного закаленного металла. По внешнему виду маховик чем-то похож на шестерню, поэтому найти его в автомобиле не составит труда.

Назначение

Как мы уже говорили, маховик передает вращение от коленчатого вала автомобиля к коробке передач. Но эта функция не единственная. Диск способен эффективно гасить колебания коленчатого вала и сглаживать работу силового агрегата, предотвращая его детонацию.

Маховик позволяет запускать двигатель автоматически (без использования изогнутой ручки). Как правило, при включении зажигания начинает вращаться стартер, который, в свою очередь, крутит небольшую шестерню. Последний крутит маховик. А затем движение передается на коленчатый вал. Еще одна функция «героя» нашей статьи - накопление кинетической энергии, что позволяет накапливать ее при разгоне и отдавать в процессе остановки транспортного средства.

Но это еще не все. Именно благодаря маховику становится возможным обеспечить низкие обороты холостого хода, снизить нагрузку на силовой агрегат и тем самым сэкономить топливо.

Основные неисправности и причины

Несмотря на свою визуальную надежность, маховик тоже может выйти из строя. Причем дефекты и их причины могут быть разными. Разберем самые распространенные варианты:

  1. Повреждение зубов или их естественный износ во время работы. Причин такого явления может быть несколько - в процессе сборки сломана технология, неисправен (изношен) стартер, в кожух маховика попал посторонний «мусор».В таких ситуациях можно установить новую коронную шестерню, отрегулировать или отремонтировать стартер, восстановить проводку.
  2. Появляются биения маховика. К причинам данной проблемы относятся неисправность или естественный износ сцепления, появление его пробуксовки, длительная работа (естественный износ), грубые ошибки при сборке. Если возникают такие проблемы, необходимо проверить силу удара. Если проблема несущественная, то можно ограничиться обработкой поверхности на токарном станке. В том случае, когда биение очень сильное, то установка нового или ремонт старого сцепления обязательна.
  3. Сломана рабочая поверхность. Причины те же, что и в предыдущем случае. Выход из ситуации - установка нового маховика, регулировка или регулировка сцепления.
  4. Нарушена целостность посадочного места под фланец коленчатого вала. К этому может привести длительная работа мотора или ошибки в процессе сборки. В этом случае замените маховик, проверьте и (при необходимости) замените коленчатый вал. Затяните болты крепления коленчатого вала и маховика с требуемым моментом.
  5. Резьба под болты сломана (или изношена в процессе эксплуатации). К этому могли привести ошибки при установке и длительная эксплуатация автомобиля. Лучшее решение здесь - замена маховика. Но по возможности можно нарезать новую резьбу и произвести балансировку. Кстати, последняя работа очень кропотливая и не всегда позволяет добиться желаемого результата.

Особенности замены маховика на ВАЗ-2101-2107

Итак, когда появляются серьезные проблемы (мы описали их выше), вы решили установить новый маховик.Есть два варианта - доверить мастерам на СТО или все делать самому. Рассмотрим бюджетный вариант - самостоятельная замена. И действительно, зачем тратить лишние деньги, если в такой работе нет трудностей?

Действуйте в следующей последовательности:

  1. Подготовьте инструмент, необходимый для замены маховика. Все, что вам понадобится, это динамометрический ключ, отвертка (желательно с толстой трубкой) и набор торцевых ключей.
  2. Снять коробку передач. В противном случае маховик будет недоступен.
  3. Снимите крышку сцепления с маховика. Вместе с ними снимаем оба диска (нажимной и ведомый).

  1. Надежно закрепите маховик с помощью мощной отвертки, чтобы он не вращался.
  2. Снимите шесть болтов крепления диска.
  3. Демонтировать маховик (после снятия болтов он должен легко выйти из вала). При снятии держите опорную шайбу (пока отложите в сторону). Обратите внимание, что на маховике есть специальная отметка, расположение которой необходимо запомнить.При установке нового узла убедитесь, что этикетка находится на том же месте (это очень важный момент).
  4. Установите новый маховик и убедитесь, что его метка находится в правильном положении.

  1. Ставим все на место в обратной последовательности - вкручиваем болты маховика, надеваем крышку сцепления и возвращаем коробку передач на место. Обратите особое внимание на затяжку болтов - их нужно затягивать не по одному (как делают многие новички), а «крест-накрест».Такой подход позволяет избежать случайного наклона маховика.

В процессе установки обязательно учтите некоторые рекомендации:

Во-первых, снимая маховик, старайтесь не допускать проворачивания коленвала автомобиля. В противном случае у вас будет больше работы;

Во-вторых, если коленчатый вал все еще смещен, переведите поршень 4-го цилиндра в верхнюю мертвую точку.

После установки поршня в верхнюю мертвую точку установите маховик только меткой вверх (руководствоваться предыдущими эскизами уже нельзя).

Выход

Почему-то многие начинающие автолюбители ужасно боятся работы по замене маховика. Но ничего сложного здесь нет. Самая трудоемкая часть работы - это удаление контрольной точки. Но здесь главное - внимание и строгое соблюдение инструкции по эксплуатации. Вся работа занимает не более 2-4 часов. В этом случае можно сэкономить 3-4 тысячи рублей, которые обязательно потребуют на СТО. Здесь главное - уверенность в себе, предельное внимание и строгое соблюдение проверенного временем алгоритма.Удачи.

Маховик от автомобиля ВАЗ 2106 снимается для замены или ремонта при повреждении зубчатого венца или при повреждении или сильном износе поверхности трения.

Маховик установлен на заднем конце коленчатого вала и закреплен на нем шестью болтами: 1 - коронная шестерня; 2 - болт крепления; а - поверхность трения.
Вам понадобятся: отвертка, торцевой ключ на 17, динамометрический ключ.
1. Снимите коробку передач с автомобиля ВАЗ 2106 (см. Раздел 5 «Трансмиссия автомобиля ВАЗ 2106»).

2. Снимите крышку сцепления с нажимным диском и ведомый диск сцепления с маховика (см. Раздел 5 «Трансмиссия ВАЗ 2106»).
3. Вверните болт в нижнее левое резьбовое отверстие картера сцепления, зафиксируйте маховик от проворачивания, прижав отвертку к зубчатому венцу и поддерживая его на установленном болте и сошке рулевого механизма, и открутите шесть болтов крепления маховик.

4. Снимите опорную шайбу, удерживая маховик.
5. Снимите маховик.
6. Проверьте состояние зубчатого венца; если зубья повреждены, замените маховик.

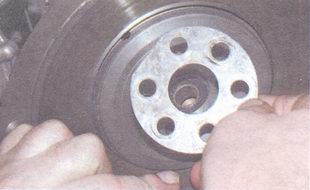

7. Сопрягаемые поверхности маховика с коленчатым валом и диском сцепления не должны иметь царапин, потертостей и быть идеально ровными. При наличии царапин на рабочей поверхности маховика 3 под диском сцепления отшлифуйте эту поверхность, удалив слой металла толщиной не более 1 мм. Затем отшлифуйте поверхность 2, соблюдая размер (0,5 + 0,1) мм и следя за тем, чтобы поверхности 2 и 3 были параллельны поверхности 1.Допуск непараллельности 0,1 мм. После проточки установить маховик на оправку, центрируя его по отверстию с упором на поверхность 1, проверить биение плоскостей 3 и 2. В крайних точках индикатор не должен показывать биение более 0,1 мм.

8. Установите маховик и снятые узлы и детали на автомобиль ВАЗ 2106 в порядке, обратном снятию. Маховик может быть установлен на коленчатый вал в двух противоположных положениях, определяемых расположением монтажных отверстий. Однако на заводе он балансируется с коленчатым валом в сборе, поэтому его необходимо устанавливать строго в исходное положение. Для правильной установки на маховике и делается отметка в виде конического отверстия, которое при установке должно быть ориентировано в том же направлении, что и цапфа кривошипа четвертого (первого) цилиндра. Если после снятия маховика коленчатый вал проворачивался, установите поршень четвертого цилиндра в положение ВМТ такта сжатия (см. «Установка поршня четвертого цилиндра в положение ВМТ такта сжатия»).и установите маховик на коленчатый вал, повернув его меткой и вертикально вверх. Затяните болты крепления маховика равномерно крест-накрест моментом, указанным в Приложении 1. «Моменты затяжки резьбовых соединений ВАЗ 2106»

Добро пожаловать!
Маховик двигателя является одной из важнейших деталей в конструкции двигателя автомобиля, поэтому при сильном износе маховика или неправильной установке автомобиль начинает буксовать при трогании с места - это означает, что при трогании с места или за рулем, обороты двигателя будут подскакивать, а сама машина не будет ускоряться, а будет только рычать. «Поэтому маховик нужно менять своевременно, так как езда на изношенном принесет удовольствие и только дискомфорт.

Примечание!
Для замены вам потребуется запастись: отверткой, а также торцевым ключом L-образной формы и, по возможности, взять с собой динамометрический ключ!

Когда нужно менять маховик?
Его необходимо заменить в следующих случаях:

Как будет вести себя автомобиль при износе маховика?

  • Как отмечалось ранее, первое, что может произойти, - это проскальзывание сцепления на изношенном маховике.
  • А также, скорее всего, при трогании с места машина будет двигаться, но это будет сопровождаться сильной вибрацией, которая, как следствие, будет передаваться на всю машину.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Сначала снимите трансмиссию с автомобиля. (О том, как снять коробку передач, читайте в статье «Замена коробки передач»)

3) Затем зафиксируйте маховик отверткой, чтобы он не проворачивался при откручивании болтов. После фиксации торцевым ключом отверните все шесть болтов, которыми маховик крепится к двигателю автомобиля.

Примечание!
Болты выкручиваем крест-накрест, так будет намного удобнее!

4) Теперь снимаем сам маховик и вместе с маховиком снимаем опорную шайбу.

Примечание!
При снятии маховика обязательно посмотрите на отметку "на фото обозначена буквой А" перед тем, как снимать ее, а затем запомните или сделайте снимок того, как устанавливается маховик относительно этой отметки, чтобы установить новый маховик аналогично! (Обязательно прочтите абзац «», внизу статьи)

Установка:
1) Сначала установите новый маховик в то же положение, что и старый.(Определите эту позицию по метке)

2) Затем установите все остальные детали в порядке, обратном снятию.

Примечание!
При затяжке болтов крепления маховика затягивайте их равномерно крест-накрест. А когда все болты будут затянуты, проверьте, как стоит маховик, не должно быть наклонов и перекосов, иначе это приведет к его быстрому износу!

Важно!
После снятия старого маховика старайтесь не проворачивать коленчатый вал, иначе установка нового маховика может быть затруднена.

Примечание!
Но если коленчатый вал все же провернуть, то в этом случае установите поршень четвертого цилиндра в положение «ВМТ - верхняя мертвая точка»! (Информацию о том, как установить поршень в верхнюю мертвую точку, см. В статье под названием: «Установка поршня четвертого цилиндра в ВМТ»)

После установки поршня установите новый маховик на его место строго вертикально меткой вверх и ничего больше!

Для новичков!
Вопрос: Где находится поверхность трения маховика, а также зубчатый венец и все шесть крепежных болтов?
Ответ: A - Поверхность трения маховика.
1 - Зубчатая коронка.
2 - Болты крепления маховика.

4. Снимите опорную шайбу, удерживая маховик.
5. Снимите маховик.
6. Проверьте состояние зубчатого венца; если зубья повреждены, замените маховик.
7. Сопрягаемые поверхности маховика с коленчатым валом и диском сцепления не должны иметь царапин, потертостей и быть идеально ровными. При наличии царапин на рабочей поверхности 3 (рис. 4.5) маховика под диском сцепления отшлифуйте эту поверхность, удалив слой металла толщиной не более 1 мм.Затем отшлифуйте поверхность 2, соблюдая размер (0,5 + 0,1) мм и убедившись, что поверхности 2 и 3 параллельны поверхности 1. Допуск на непараллельность составляет 0,1 мм. После проточки установить маховик на оправку, центрируя его по отверстию с упором на поверхность 1, проверить биение плоскостей 3 и 2. В крайних точках индикатор не должен показывать биение более 0,1 мм.

Рисунок: 4.5. Маховик ВАЗ 2106: 1 - поверхность крепления к фланцу коленчатого вала; 2 - поверхность крепления сцепления; 3 - опорная поверхность диска сцепления

История автомобиля Lada

на базе Fiat

Предпроизводственная история

Большинство людей знает о сделке Советского Союза с Fiat, но мало о том, что на самом деле привело к ней.Вы не поверите, но в НАМИ (Центральный научно-исследовательский институт автомобилей и автомобильных двигателей) в основном высказывались за переднеприводный автомобиль Renault 16, но остальным он не понравился, и его не выбрали. Главный инженер посчитал, что Fiat 125 будет лучшим выбором, чем 124. 125 классом выше и, вероятно, продавался бы лучше за пределами СССР, но он был основан на старой модели - Fiat 1300/1500 1961 года. Таким образом, он использовал заднюю ось с листовой рессорой и в целом был устаревшим (в отличие от 124, который имел трехрычажный задний мост и был почти полностью новой моделью).

Различия между Fiat 124 (вверху) и Fiat 125 (внизу). 125, колесная база - 2505, 124, колесная база - 2420 мм. Также на Fiat 125 задняя подвеска - листовая рессора, на 124 - винтовая.

Самой большой проблемой сделки с Fiat в целом был двигатель.Русские не хотели старый двигатель OHV 124. Fiat ничего не скрывал и даже предлагал прислать оснастку для новых двигателей TwinCam после завершения их разработки. Они даже предоставили ВАЗу документацию на двигатель объемом 1500 куб. См с намерением сделать 2103. Чтобы оправдать свою позицию, НАМИ протестировал Москвич 408, Ford Taunus 12M, Morris 1100, Peugeot 204, Renault R16, Skoda MB1000 и ЗАЗ (похоже, R16 победила, но я плохо знаю русский язык, говорят, что лучше, но не знаю, по комфорту или долговечности).Большую роль в окончательном выборе сыграл тот факт, что в то время Италию возглавляло дружественное коммунистам правительство. Тогдашний министр автомобильной промышленности СССР Александр Тарасов сказал, что «итальянцы нам ближе, чем французы», и вдобавок генеральный директор «АВТОВАЗа» Анатолий Александрович Житков сделал вывод, что по сравнению с Fiat, Renault и Peugeot tech не рассчитан на массовое производство и потребует значительных изменений.

Тесты

Автомобильный дизайнер Данте Якоз вспоминает: «Испытания 124, проведенные в России, оказались очень полезными для адаптации автомобиля к потребностям этой огромной страны. Испытания, проводившиеся на специальном полигоне под Москвой на огромном клочке земли, были невероятно тяжелыми. Первые экземпляры, полученные в июле 1966 года, рассыпались на дорогах Дмитровского полигона всего через 5000 км. Итальянская делегация в панике бросилась. Через неделю Тараненко вызвали в министерство: «У вас есть две недели на то, чтобы составить документацию по тестам и отправить итальянцам».

Модифицированные Fiat прошли по полигону НАМИ с 17 ноября по 10 декабря 1966 года, пройдя 12 000 км (8 000 - легкий булыжник, 2 000 - тяжелые и еще 2 000 - грунтовые дороги).

Модифицированные машины (номера 7, 8 и 9) прибыли в СССР в ноябре 1966 года.Они имели существенно усиленное шасси. После 12 000 км дорожных испытаний на № 7 и № 8 было по 5 трещин, по сравнению с 17 в № 5 и 24 в № 4 (№ 6 и № 9 были отправлены на лабораторные испытания). Некоторые из трещин были длиной 150 мм в местах соединения крыши со столбами, что привело к отрыву столбов. Русские также изменили конструкцию заднего моста (у оригинального сломался дифференциал и были трещины на креплениях рычагов).

На 13 000 км Fiat # 8 отказал передний правый нижний поперечный рычаг

И все же он не был готов.Резиновые втулки передней подвески постоянно выходили из строя, а задние тормоза оказались еще одной проблемой в переговорах. Тормозные колодки прослужили 400-800 км, а когда полигон был засыпан солью и песком, он попал в тормозные механизмы. Итальянцы были очень горды задних дисковых тормозов на 124, и, таким образом упорно не менять их на барабанах, но в конце концов они дали в.

Двигатель и коробка передач

Двигатель Лады - это не двигатель Fiat.
Русские сочли двигатель Fiat 124-й серии OHV слишком старым и не имеющим особых возможностей для улучшения. Таким образом, они увеличили расстояние между цилиндрами до 95 мм, изменили диаметр цилиндра и ход поршня с 73x71,5 до 76x66, сохранив рабочий объем 1,2 литра, и сделали новую головку SOHC.
Итальянцам настолько понравились изменения, что они повлияли на некоторые их более поздние разработки. Изменилась и коробка передач - сцепление большего размера, усиленные синхронизаторы, шестерни от Fiat 124 Sport, доработанный карданный вал.

У двигателя был большой нереализованный потенциал, и простая настройка подняла мощность почти до 100 л.с. (низкая компрессия, плохой карбюратор и т. Д.)

Модернизация

Автомобиль № 2 - это не универсальная версия 2101, а скорее 2103.
Он был произведен в 1967 году. Годом позже вышел 124S, очень похожий на 2103 - четыре фары, похожие дверные ручки и бамперы. Пока шли переговоры, доработки вагона №1 (2101) также были внесены в №2. Русские решили сделать двигатели таким образом, чтобы они подходили для раллийных классов 1300 и 1600. Диаметр двигателя 1200 был изменен с 76 мм на 79 мм, что сделало его 1293 см3, а с 1451 см3 они сделали 1568 см3.
Это положило начало моделям 21011 и 2106.

Fiat предлагал универсал на базе вагона №2, но русских это не заинтересовало.1974 - Первая реконструкция (21011) и два отклоненных предложения (галерея)

Галерея

2 изображения

Производство 2103 началось в 4 квартале 1972 года. Интересно, что и 2101, и 2103 прошли дорожные испытания… после запуска в производство.

ВАЗ-2106 назывался 21031, вроде 2101-21011. Дизайн разрабатывался с 1974 года. Но он был переименован в 2106. В производство он пошел 21 февраля 1976 года ».

Первые 5 экземпляров ВАЗ-2105 были выпущены в 1977 году. Помещение, в котором проекты демонстрировались высшему руководству, прозвали «Греческим залом».Все слышали Райкина: «В Греческом зале, в Греческом зале…». Не зная этого, корреспондент описал: «Мы пошли с Марком Васильевичем в главный зал Центра стиля. Как будто в музее восковых фигур, там застыли полные пластилиновые модели будущих машин. «Демидовцев рассказал журналисту, как сложно что-либо поменять в форме автомобиля в условиях жестких технологических ограничений и узкоспециализированного оборудования:« Допустим, мы хотели бы сделать линию крыши другой. Вроде небольшое изменение, но строчка этого не допускает. «

Слева - Первоначально ВАЗ-2105 должен был иметь 4 фары, но вышестоящие были достаточно вменяемыми, чтобы этого не допустить. В середине - Проект глубокой модернизации ВАЗ-2101, разработанный В.Пашко в 1975 году, получивший обозначение ВАЗ-2101-80. В 80-м году машина должна была поступить в серийное производство. Справа - ВАЗ-2105, 1980 г. главный инженер -В.Квасдов, дизайнер - В.Степанов
Это была первая советская машина с галогеновыми фарами и форсунками, внутренними зеркалами заднего вида, обогревом заднего стекла, двигателем с ременным приводом и полиуретановой набивкой сидений

«Секрет» модификации

Было несколько интересных модификаций с роторным двигателем на базе 2105 и 2107.
Их можно идентифицировать по цифре 9 в конце обозначения шасси:
21019,21059,21079 (кроме 21018)
-21018 - одновинтовой Ванкеля ВАЗ-311, 70 л.

Регулировка сцепления ВАЗ-2106

В устройстве любого автомобиля присутствует такой элемент как сцепление.Этот агрегат предназначен для передачи крутящего момента от маховика двигателя к коробке передач. Чтобы задействовать эти два агрегата (двигатель и трансмиссию), используется специальный диск сцепления. ВАЗ-2106 оснащен фрикционным элементом. Это однодисковый привод. Также в работе задействован главный и рабочий цилиндр сцепления. ВАЗ-2106 имеет довольно простое устройство. Однако иногда возникают проблемы. Так, при использовании владельцами сцепление ВАЗ-2106 периодически регулируется. Фото и описание процесса - далее в этой статье.

Следует отметить, что главным преимуществом машин старшего поколения является возможность самостоятельного обслуживания и ремонта без специализированных ключей и оборудования. Так, регулировку сцепления ВАЗ-2106 можно производить даже при отсутствии гаража или смотровой ямы. Все, что вам нужно - это минимальный набор замков и головок.

Когда это делать?

Новички часто задаются вопросом: когда регулируется сцепление ВАЗ-2106? Привод сцепления устроен таким образом, что на педали находится свободное колесо.Так, в норме он составляет от 0,4 до 2 миллиметров. Если есть большой люфт педали и заметные «провалы», то настройки элемента потерялись. Автомобиль требует повторной регулировки сцепления. ВАЗ-2106 работать некорректно. У люфте нет интеграции механизма в рабочее соединение с КПП. Поэтому, как только педаль начинает выходить из строя, нужно заново выставить свободный ход.

Обратите внимание, что зазор должен быть между толкателем и вилкой сцепления. В штатном состоянии люфт не превышает пяти миллиметров.Как проверить бесплатную игру? Для этого достаточно взять рукой вилку сцепления (она находится под днищем, рядом с коробкой) и покачать ею из стороны в сторону.

Обратите внимание на рабочий цилиндр сцепления. Им комплектуется ВАЗ-2106 возле трансмиссии. Элемент не должен содержать следов протекания жидкости. Если пыльник поврежден или соединение негерметично, механизм необходимо заменить.

Регулировка сцепления ВАЗ-2106 - способ №1

В этом случае обнажим щель из салона автомобиля, прямо на самой педали.Здесь будет установлен специальный кронштейн. На последнем имеется толкатель главного цилиндра сцепления и гайка. Благодаря им и обнажается необходимый зазор между двумя элементами (толкателем и цилиндром сцепления).

Обратите внимание, что из кабины можно установить только начальный ход педали. Если зазор соответствует двум и менее миллиметрам, приступаем к установке люфта снизу автомобиля.

Метод №2

Теперь нам нужно настроить ход толкателя вилки. Регулируется до 5 миллиметров.Используйте гаечный ключ, чтобы удерживать ограничитель хода. Ослабляем контргайку на два оборота. Затем поверните гаечный ключ с помощью гаечного ключа в направлении кронштейна. Подбираем необходимый зазор выборочно. После этого снова зажмите упор и снова затяните стопорную гайку. Берем линейку в руки и замеряем зазор хода педали. Для этого нажмите рукой на педаль сцепления до тех пор, пока не исчезнет явное сопротивление. Измерьте, как далеко сдвинута вилка. При необходимости снова поставить зазор.

Регулировка толкателя рабочего цилиндра

Отрегулируйте оптимальный ход педали, регулируя не только главное сцепление, но и рабочий цилиндр сцепления.

Для этого отсоедините натяжную пружину от вилочной муфты. Нам это нужно для того, чтобы уменьшить сопротивление при регулировке. Далее устанавливаем линейку так, чтобы она упиралась в конец элемента. Затем рукой до упора нажмите вилку сцепления. Закрепляем в сжатом положении. Вспомните, как расположена вилка относительно нашей линейки, и измерьте свободный ход.

Переходим к самой настройке рабочего цилиндра. Поскольку элемент находится под днищем, на нем могут быть следы грязи и коррозии.Для откручивания нужной гайки используйте ВД-40 или его аналог от производителя «Маннол». Вам нужно открутить два ключа.

Один удерживаем регулировочный болт, второй откручиваем контргайку рабочего цилиндра сцепления. Зафиксируйте толкатель так, чтобы он не вращался. Регулируем свободный ход элемента. Закручиваем стопорную гайку и устанавливаем пружину на место. Проверяем работу системы. Свободный поворот должен быть нормализован.

Заменить сцепление вручную, не снимая трансмиссию

Иногда на выдержке не удается добиться желаемого результата.В этом случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки это вполне возможно. Итак, с чего начать работу? Сначала откручиваем болты карданного привода и самого вала. Затем отсоедините контакты от датчика индикации заднего хода. Выкрутите болты крышки сцепления. Демонтировать траверсу днища. Ключом тринадцать отверните гайки крепления подушки. Сама трансмиссия отталкивается в сторону, напротив двигателя, с помощью крепления.В результате коробка должна лежать на выхлопной трубе выхлопной системы. Чтобы агрегат не проседал и не соскочил при замене сцепления, поддерживайте его.

Что дальше?

На следующем этапе необходимо удалить прилипание корзины. Для этого зафиксируйте положение маховика (можно использовать крепление) и поочередно открутите болты корзины. Вам понадобится ключ на тринадцать (чтобы ускорить процесс используйте головку с храповым воротником). Осторожно отодвиньте отвинченную корзину в сторону и снимите изношенный диск сцепления.Еще нам нужно снять выжимной подшипник первичного вала и вилку выключения сцепления.

Далее остается только заменить изношенные элементы и собрать все в обратном порядке. Учтите, что для живучести сцепления подшипник вала не должен быть шумным. Если есть такой симптом, элемент меняется на новый. На самом диске не должно быть следов нагара (иначе это сгоревшее сцепление). Также проверяются лепестки корзины. Если они стоят относительно друг друга неровно, элемент необходимо заменить.Обратите внимание на рабочую поверхность корзины. На нем не должно быть царапин и других следов деформации.

Вывод

Итак, мы разобрались, как выставить свободные манжеты и как заменить элементы сцепления, не снимая коробку с машины. Как видите, все операции можно выполнять вручную. Главное при сборке сцепления - правильно отцентрировать диск относительно маховика. Установка выполняется с помощью оправки. Последний должен свободно входить в подшипник и выходить из него.

Lada 1500S 1981 - аукционы Ardor

  • Отличное состояние
  • Шикарная ливрея
  • Коллекторная машина

Номер шасси: 0545733

Начальная ставка: 16 000 злотых (оценка: 20 000 - 28 000)

(3 800 € / 4 800-6 700 €)

Технические данные:

Двигатель: 1,5 л, I4

Мощность: 75 л. С.

Другое: механическая коробка передач, задний привод

Юридический статус: не зарегистрирован

История модели

ВАЗ 2106, более известный как Lada 1500S, был развитием или, точнее, новой моделью на базе ВАЗ 2103.Модель 2103, продававшаяся в Польше как Lada 1500, пришла на смену ВАЗ 2101 по прозвищу «Копейка». Лада «Копейка» была лицензионной копией Fiat 124. Первоначально популярная среди покупателей, она вскоре стала печально известной своими многочисленными недостатками, такими как слабый двигатель, дешевые материалы и некачественные элементы отделки салона. На базе Fiat 124S Special была разработана новая версия. Модели 2103/2106, также известные в России как «Жигули», очень похожи друг на друга, с некоторыми отличительными особенностями, заметными неопытному глазу.Наиболее существенные внешние изменения включают другую решетку радиатора и окантовку фар. На переднем бампере 2106 занижены указатели поворота, которые гармонируют с декоративными хромированными полосами с удлиненными отражателями. Между обеими моделями есть множество тонких внутренних различий. Панель приборов, обшивка потолка и накладки стоек идентичны, отличаются только фактурой материала. На приборной панели 2103 было больше декоративных деталей, таких как хромированная окантовка динамика, пепельница и панель управления вентиляцией. Под капотом также были внесены некоторые изменения, например, 2106 с улучшенным двигателем с диаметром отверстий 76-79 мм. Объем двигателя увеличился до 1568 куб.см, а мощность увеличилась незначительно с 75 до 78 л.с. Тем не менее, более высокий крутящий момент значительно повысил характеристики автомобиля. Были также небольшие улучшения в других компонентах, включая измененные передаточные числа для скоростей с 1 по 3, а также усиленное сцепление и тормозную систему. В Польше чаще всего встречаются Lada 2106 1980-82 годов.Несмотря на вышеупомянутую техническую модернизацию, модель 2106 продавалась в Польше с двигателем объемом 1500 куб.

История автомобиля

На аукционе предлагается экспортный вариант Lada 1500S 21601 с более старым двигателем объемом 1500 куб. Автомобиль 1981 года выпуска, у него был единственный владелец. Владелец проехал на машине всего 7000 километров, снял ее с учета в 1989 году и с тех пор хранил в гараже. Ладу регулярно заводили и чистили, но в этот период ни разу не ездили по дорогам общего пользования. Состояние автомобиля почти идеальное, остались лишь некоторые незначительные дефекты кузова с тех пор, как автомобиль эксплуатировался в 1980-х годах. На машине есть все запчасти, полный комплект оригинальных документов и даже заводская банка краски для мелкого ремонта и специальная тормозная жидкость «Нева», произведенная в СССР.

Двигатель запускается без проблем, электрическая установка полностью исправна. Автомобиль, безусловно, потребует технического осмотра тормозной системы, прежде чем его можно будет использовать, но Lada 1500S с такой захватывающей историей в наши дни является абсолютным уникальным автомобилем для Польши.Стильный темно-синий корпус отлично сочетается со светлой обивкой. Это отличная возможность для коллекционеров, особенно для поклонника автомобильной промышленности бывшего Восточного блока, у которой за последние несколько лет появилось немало поклонников.

Сколько лошадиных сил в ваз 2106 1.6. Все автомобили ВАЗ

Тюнинг двигателя автомобиля ВАЗ 2106 позволит не только увеличить мощность агрегата и скорость автомобиля. Правильная модификация сделает эксплуатацию более приятной и комфортной.Ниже вы узнаете, как улучшить мотор вашего верного помощника.

К чему готовить

Полный тюнинг двигателя ВАЗ 2106 - занятие довольно дорогое. Ведь поменять придется не только поршневую группу, шатуны, коленчатый вал, коллекторы для подачи топлива и отвода выхлопных газов.

Все эти детали необходимо тщательно отрегулировать и сбалансировать. Невозможно обойтись без обращения к специалистам, имеющим в своем распоряжении специальное дорогостоящее оборудование и, главное, опыт проведения подобных работ.

Также следует понимать, что стоимость увеличения мощности ВАЗ 2106 (тюнинг двигателя) повлечет полную переделку коробки передач, выхлопной системы ... Придется делать тормоза эффективнее. Если на автомобиль установлен карбюратор, доработки коснутся и него, и системы зажигания. В этом случае представляется целесообразной полная замена впрыска топлива в инжектор. Двигатель получит новые технические характеристики, что приведет к необходимости переоборудования подвески - родные пружины и амортизаторы будут неадекватно работать с более резвым двигателем. Не помешает установка дополнительных подкосов, усиливающих жесткость кузовной части. Без этих изменений увеличение мощности двигателя не будет иметь достаточно выраженного эффекта. К тому же управлять такой машиной станет опаснее, чем до вмешательства в сердце ВАЗ 2106.

Тюнинг двигателя: установка кованых поршней

При работе на увеличение мощности двигателя родные литые поршни часто заменяют на кованые.

Это сделано с одной целью - снизить нагрузку.Кованый поршень легче литого. Кроме того, при высоких нагрузках (чем выше частота вращения, тем выше нагрузка на детали двигателя) литье ведет себя на порядок хуже кованого металла. Наряду с заменой поршней имеет смысл поменять или облегчить шатуны. Этот процесс более сложный - точность удаления лишнего металла должна быть не менее 0,1 грамма. Но эта процедура менее выгодна, чем полная замена Н-образных кованых шатунов, которые имеют большую длину, чем их сородичи.

Такая деталь намного легче и прочнее, а последний фактор увеличит степень сжатия в камере сгорания. Для длинных шатунов рекомендуется использовать поршни с уменьшенной высотой сжатия. Результат такой работы - наддув двигателя.

Балансировка коленчатого вала

Облегчив шатунно-поршневую группу, необходимо провести балансировку с маховиком, шкивами и желательно с корзиной сцепления. При этом родной коленвал лучше заменить на полный противовес - он тяжелее, но для этой детали более важным параметром является прочность.Отсутствие балансировки этой системы не позволит полноценно эксплуатировать обновленный двигатель ВАЗ 2106. Тюнинг двигателя следует проводить с учетом полного согласования новых деталей между собой, иначе замена не приведет к желаемому результату, а вызовет только разочарование.

Многое можно сделать своими руками - это снизит стоимость переоборудования и даст вам право сказать, что вы все сделали сами. Но такой тюнинг двигателя ВАЗ 2106 своими руками под силу только ограниченному кругу специалистов, поэтому не стесняйтесь обращаться к ним за теми работами, где важна точность.

Расширение каналов подачи топлива

Переоборудовав нижнюю часть двигателя, не стоит игнорировать распределительный вал и клапана. От качественной работы данного агрегата напрямую зависит мощность мотора. Для более эффективной подачи топливной смеси необходимо расширить и отполировать каналы, по которым она поступает. Сначала просверливается впускной коллектор, затем в самой ГБЦ растачиваются питающие каналы. По мере того, как вы просверливаете головку глубоко, необходимо будет обрезать направляющие штифты и отполировать канал.После выполнения этой процедуры со всеми портами необходимо отполировать подводящую линию со стороны седла клапана. При этом будьте осторожны, чтобы не повредить седла.

Точно такая же процедура должна быть проделана для выпускных коллекторов. Это требует больше времени, так как указанная деталь изготовлена ​​из чугуна. Вместо родного коллектора можно установить специальный «паук» с нужным диаметром строп.

Замена распредвала

При тюнинге двигателя вашего автомобиля ВАЗ 2106 нельзя не учитывать газораспределительный вал, регулирующий работу впускных и выпускных клапанов. .. Настроенные распредвалы отличаются друг от друга и в основном бывают двух типов.

Конские валы

Верхние валы позволяют двигателю максимально эффективно работать на высоких оборотах. Установка такого элемента позволит сместить «красную» зону скорости, тем самым позволяя двигателю развивать максимальный крутящий момент в этом диапазоне. Это достигается за счет более широких и мощных кулачков на валу. Они намного лучше толкают клапаны и открываются больше и дольше, чем кулачки на классическом валу. Кроме того, на холостом ходу двигатель будет работать неустойчиво.Проблема решается перепрограммированием контроллера электронной системы зажигания. Если установлен «спортивный» распредвал, необходимо также заменить систему зажигания на более современное оборудование.

Валы Grassroots

Нижние валы рекомендуются к установке тем автомобилистам, которые предпочитают эксплуатировать автомобиль преимущественно на малых и средних оборотах. Это увеличит крутящий момент на низких оборотах, что дает значительное преимущество при движении по бездорожью или буксировке прицепа. К тому же такой распредвал обеспечит экономию топлива.

Система подачи топлива

При глубоком тюнинге двигателя ВАЗ 2106 целесообразно поменять карбюратор на инжекторную систему подачи топлива. Можно установить более производительный карбюратор Солекс, выбрать жиклеры и т. Д. Но дело в том, что этот автомобильный агрегат очень капризный.

На его работу влияет качество бензина, атмосферный воздух, подаваемый в систему, и даже расположение автомобиля относительно горизонтальной поверхности. Установив форсунку, вы заметите в своем автомобиле много новых положительных качеств, а именно:

  • Смешивание топлива и воздуха происходит непосредственно в камере сгорания, что позволяет не терять до 10% мощности двигателя.
  • Повышенная динамика автомобиля за счет контроля датчиков - при изменении нагрузки моментально контролируется впрыск.
  • Зимой прогревать не нужно, запуск проще по сравнению с карбюраторными машинами.
  • Высокая надежность и длительный срок службы.
  • Отличная экологичность.
  • За 1,5-2 года вы полностью окупите стоимость инжектора за счет экономии топлива.

Установка этой системы может производиться вручную.Главное - не забыть проложить еще одну топливную магистраль для возврата.

И не забывайте еще об одном при настройке двигателя на ВАЗ 2106: необходимо заменить корпуса дроссельных заслонок на дроссельный узел, в который установлены соответствующие демпферы и регулятор холостого хода.

Переделка шасси автомобиля

На что еще стоит обратить внимание при переделке ВАЗ 2106? Тюнинг двигателя и шасси должны дополнять друг друга. Невозможно оставить неизменными ходовые качества автомобиля, установив более совершенный и мощный двигатель.И коробку передач, и коробку передач необходимо заменить. задний мост ... Передаточное число ведущих пар агрегатов должно соответствовать новым возможностям двигателя, иначе они быстро выйдут из строя.

Сначала необходимо улучшить тормозную систему. В таких случаях на передние колеса ставят вентилируемые диски, а задние барабаны заменяют дисковыми тормозами.

Они намного надежнее и производительнее барабанов. Суппорт установлен от ВАЗ 2108, диски тормозные типа АТЕ 412125.Самая сложная часть установки - подгонка полуоси под диаметр обода диска. Монтаж суппорта производится так же, как и передних тормозов. При установке полуоси подшипник необходимо заменить на SKF. Подключает новую систему к старой магистрали. Кроме того, необходимо заменить главный тормозной цилиндр на изделие иностранного производства.

После переделки всей тормозной системы обратите внимание на подвеску. Новые возможности машины требуют более жестких амортизаторов и усиленных рессор.Для увеличения жесткости кузова желательно установить специальные подкосы. Один устанавливается в моторном отсеке автомобиля, увеличивая жесткость между лонжеронами автомобиля и сиденьями передних стоек. Второй крепится в багажном отделении и фиксирует геометрию расположения следов задних амортизаторов и пружин.

Отдельно стоит отметить рулевую систему автомобиля. Усиление стабилизатора поперечной устойчивости поможет сделать руль более жестким.

Это достигается за счет немного укороченного того же стабилизатора, который с помощью индивидуально изготовленных креплений многократно увеличивает жесткость штатного. Да, повозиться придется, но поведение вашего автомобиля на дороге вас приятно удивит.

Достигаем цели

Вот и подошел к концу наш разговор на тему: «Тюнинг двигателя ВАЗ 2106». Представленные на странице фото помогут новичкам сориентироваться в вопросе, на какие детали и узлы нужно обратить особое внимание, делая то, что вы хотите в жизни.В результате автовладелец получает совершенно новый автомобиль, абсолютно не сопоставимый по техническим параметрам со своим прародителем. Мощный мотор, чуткая коробка, жесткий кузов автомобиля позволяют активно маневрировать на скоростях, доступных этому автомобилю только при движении по прямой трассе. На трассе, благодаря такой процедуре, как тюнинг двигателя, ВАЗ 2106 сможет оставить далеко позади не только аналогичные автомобили, но и некоторые иномарки.

Тактико-технические характеристики ВАЗ 2106 шестерка

Максимальная скорость: 150 км / ч
Время разгона до 100 км / ч: 17.5 с
Расход топлива на 100 км по городу: 10,1 л
Объем бензобака: 39 л
Снаряженная масса: 1035 кг
Допустимая полная масса: 1435 кг
Размер шин: 175/70 SR13

Характеристики двигателя

Расположение: спереди, продольно
Объем двигателя: 1569 см3
Мощность двигателя: 75 л.с.
Число оборотов: 5400
Крутящий момент: 116/3000 н * м
Система подачи: Карбюратор
Турбонаддув: нет
Газораспределительный механизм: OHC
Расположение цилиндров: Рядный
Количество цилиндров:
4
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм
Степень сжатия: 8.5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: AI-92

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Червячная передача
Усилитель руля:

Трансмиссия

Привод: Задний
Количество передач: Механическая коробка - 4
Передаточное число главной пары: 4,1

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина станка: 4166 мм
Ширина станка: 1611 мм
Высота станка: 1440 мм
Колесная база : 2424 мм
Колея передняя: 1365 мм
Колея задняя: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника: 345 л

Производство

Год выпуска: с 1976 по 2005

Модификации ВАЗ 2106

ВАЗ-21061 - двигатель ВАЗ-2103 объемом 1500 см3. Изначально этот индекс должен был обозначать спецверсию для Канады, в которой предусматривалась комплектация со специальными бамперами - алюминиевыми, без клыков, с накладками и наконечниками из черного пластика.

ВАЗ-21062 - экспортная модификация ВАЗ-2106 с правым рулем.

ВАЗ-21063 - двигатель ВАЗ-21011 улучшенной компоновки, с датчиком давления масла и с электровентилятором вместо крыльчатки с ременным приводом (в вариантном варианте допускалась ременная передача).

ВАЗ-21064 - экспортная модификация ВАЗ-21061 с правым рулем.

ВАЗ-21065 - модернизированная модификация с улучшенной комплектацией, выпускалась в 1990-2001 гг. От базовой модели отличалась более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста с передаточным числом 3,9, а. бесконтактная система зажигания, карбюратор Solex (21053-1107010), галогенные фары, обивка сидений и подголовники, а также стандартное наличие задней противотуманной фары и электрообогрева заднего стекла. .. Комплектация 21065-01 оснащалась двигателем от модели 2103.

ВАЗ-21066 - экспортная модификация ВАЗ-21063 с правым рулем.

ВАЗ-21067 - агрегаты «ИжАвто». Двигатель ВАЗ-21067, отличающийся от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечило соответствие нормам токсичности Евро-2.

ВАЗ-21068 - выпущен в качестве носителя агрегатов в период доработки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 - автомобили для спецслужб. Внешне он полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. - универсальный РПД для заднеприводных и переднеприводных ВАЗ-415.

ВАЗ-2106 «Турист» - пикап со встроенным тентом сзади, созданный по заказу технического руководства.Проект был отклонен главным руководством завода, а единственный серебряный экземпляр был перекрашен в красный цвет и впоследствии использовался в качестве собственного технического оборудования.

ВАЗ-2106 «Половина седьмого» - единственный экземпляр, изготовленный по специальному заказу Леонида Ивановича Брежнева или кого-либо из его окружения после демонстрации опытного ВАЗ-2107 высшему руководству СССР в 1979 году. Помимо экспортных бамперов он отличался сиденьями и решеткой радиатора от 2107, а также доработанным под ее установку капотом.

Производство автомобиля ВАЗ 2106 было начато в 1976 году. Эта модель пришла на смену ВАЗ 2103 и отличалась от него как внешне, так и внутренне. Итак, новая модель получила новые бамперы с пластиковыми уголками и клыками, а также стала мощнее двигателя 1600 куб. Тогда это был самый мощный автомобиль советского производства.

Автомобиль ВАЗ 2106 выпускался в разных модификациях с разными объемами двигателя 1,3 и 1,5 л. Она обладает вместительным салоном с тканевой обивкой, информативной панелью, хорошими характеристиками шасси и невероятной выносливостью.

Технические характеристики ВАЗ 2106: длина 4166 мм, ширина 1611 мм и высота 1440 мм, клиренс 17см, размер багажного отсека в 345 литров, снаряженная масса автомобиля 1035 кг. Задний привод, пять передач.

За 30 лет производства и эксплуатации автомобиля накоплен огромный опыт в области ремонта и тюнинга автомобиля. Мощность двигателя и максимальная скорость в 150 км / ч - это даже не самые главные положительные характеристики этой машины.ВАЗ 2106 - это классика отечественного автопрома со своей историей и особым отношением к ней каждого жителя нашей страны.

Устройство ВАЗ 2106 показало, что эта машина может эксплуатироваться в разных условиях долгие годы, конечно, при условии, что водитель умеет проводить мелкий ремонт ВАЗ 2106 своими руками, знает инструкцию к ВАЗ Ваз 2106 и все технические подробности ... Ну а ремонт и эксплуатация ВАЗ 2106 по своей стоимости одна из самых низких для отечественных автомобилей.

Технические характеристики ВАЗ 2106

Двигатель 1,3л, 8-кл. 1,5 л, 8-кл. 1.6л, 8-кл. 1.6л, 8-кл.
Длина мм 4166 4166 4166 4116
Ширина, мм 1611 1611 1611 1611
Высота, мм 1444 1440 1440 1440
Колесная база, мм 2424 2424 2424 2424
Колея передняя, ​​мм 1365 1365 1365 1365
Колея задняя, ​​мм 1321 1321 1321 1321
Клиренс, мм 170 170 170 170
Объем багажника, л 345 345 345 325
Тип кузова / количество дверей Седан / 4
Расположение двигателя Передний продольный
Объем двигателя, см 3 1300 1452 1596 1596
Тип цилиндра Рядный
Количество цилиндров 4 4 4 4
Ход поршня, мм 66 80 80 80
Диаметр цилиндра, мм 79 76 79 79
Степень сжатия 8,5 8,5 8,5 8,5
Количество клапанов на цилиндр 2 2 2 2
Система подачи Карбюратор
Мощность, л.с. / об.мин. 64/5600 72/5600 75/5400 75/5400
Крутящий момент 92/3400 104/3400 116/3200 116/3000
Вид топлива АИ-92 АИ-92 АИ-92 АИ-92
Привод Задний Задний Задний Задний
Тип коробки передач / количество передач МКПП / 4 МКПП / 4 МКПП / 4 МКПП / 5
Передаточное число главной пары 4,1 4,1 4,1 4,11
Тип передней подвески Двойной поперечный рычаг
Задняя подвеска типа А Винтовая пружина
Тип рулевого управления Червячная передача
Объем топливного бака, л 39 39 39 39
Максимальная скорость, км / ч 145 150 150 155
Снаряженная масса, кг 1035 1035 1035 1050
Допустимая полная масса, кг 1435 1435 1435 1445
Шины 175/70 R13
Время разгона (0-100 км / ч), с 18 17 17,5 16
Расход топлива в городском цикле, л / 100 км 9,5 9,8 10,1 10,3

ВАЗ-2106 («Лада») - легковой заднеприводный автомобиль с кузовом типа седан.Разработан на Волжском автозаводе ... Выпускался с 1976 по 2006 год.

История

Первый автомобиль ВАЗ-2106 сошел с III очереди главного конвейера 21 февраля 1976 года. Когда в Тольятти было освоено производство модели ВАЗ-2106 (Lada 1600), перепроектированной для отечественных условий эксплуатации с FIAT 124 В отношении модели 1972 года никто не мог предположить, что именно она станет самым массовым и массовым продуктом Волжского автозавода.

ВАЗ-2106 - это рестайлинговая версия ВАЗ-2103.«Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 л, иной схемой электрооборудования и измененной конструкцией кузова и салона. Улучшена эргономика, упрощена и «модернизирована» конструкция за счет уменьшения количества хромированных элементов и увеличения количества пластиковых.

По сравнению с автомобилями «Москвич» эти 5-местные седаны, отличающиеся лучшей динамикой и действительно комфортным салоном, были верхом комфорта и престижа для широкого круга автомобилистов в СССР.В конце 1970-х ВАЗ-2106 сразу приобрел славу «шикарного» и скоростного автомобиля, но более дорогого и менее «практичного», чем другие «Жигули». Приличная для того времени динамика (максимум 150 км / ч и 16 с до 100 км / ч), рельефные сиденья с подголовниками, приборная панель с тахометром и отличная звукоизоляция - было за что ценить.

В свое время автомобиль пользовался значительной популярностью у автолюбителей благодаря мягкости хода, хорошей управляемости, высокой ремонтопригодности и относительной долговечности.По качеству сборки «шестерка» заняла одно из лидирующих мест среди остальных автомобилей ВАЗ.

В 1979 году завод освоил выпуск менее мощных модификаций ВАЗ-21061 с двигателем ВАЗ-2103 мощностью 71 л.с. и ВАЗ-21063 с двигателем ВАЗ-21011 мощностью 64 л.с. В народе они не пользовались популярностью, но масштабы их производства росли (особенно 21063), и в условиях советского дефицита потребителю пришлось мириться с сочетанием дорогого и утяжеленного кузова со слабым двигателем, что значительно ухудшение динамики.С 1980 года устанавливаются карбюраторы Озон 2107. Изменения в электрике в связи с меняющейся техникой происходили постоянно. В 1977 году машины начали оснащаться новыми клеммами и проводными соединениями, а с 1986 года было установлено новое реле.

В 1982 году была проведена первая модернизация автомобиля. На ВАЗ-2106 стали устанавливать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели.В 1988 году была проведена модернизация выхлопной системы: в нее установили одноразовую прокладку и гайку. В 1990 году ВАЗ освоил своеобразный пакет Lux - ВАЗ-21065 со штатным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором Solex (21053-1107010-03), галогенными фарами, улучшенной обивкой салона и другими подголовниками сидений. Экспортные модификации ВАЗ-21064 внешне отличались от ВАЗ-21065 бамперами со встроенными поворотниками и несколько иной электрической схемой... С 1985 г. сначала на экспортные модификации, а иногда и на «внутренние» стали устанавливать 5-ступенчатую коробку передач типа ВАЗ-2112, а позже - типа ВАЗ-21074, что значительно снижает расход топлива на шум шоссе и двигателя.

Но времена меняются. К концу 80-х эта модель с доработками оставалась самой массовой и популярной в программе ВАЗа. Конечно, это уже не считалось престижным, но хорошая память о первом семействе Жигулей поддерживала устойчивый спрос на шестерку.Даже засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы на это не повлияло. Автомобиль со временем стал настолько доступным, что стал непритязательной «рабочей лошадкой». Также у него есть постоянная армия поклонников.

Однако сейчас ВАЗ-2106 все же постепенно сдает позиции, в первую очередь, из-за устаревания дизайна и интерьера, а также довольно невысоких ходовых качеств, органично присущих классической компоновке.Тем не менее, «шестерка» имеет все шансы встретить свое 30-летие на конвейере.

Производство ВАЗ-2106 было начато на Волжском автозаводе в 1976 году. С 1998 года автомобиль выпускается на конвейере завода «Рослада» в Сызрани. В 2002 году производство было переведено на завод «Ижавто» в Ижевске. В январе 2006 года ВАЗ-2106 сняли с производства через 30 лет после начала производства.

Модификации

  • ВАЗ-21060 -рабочий объем 1600 куб.см
  • - пикап со встроенным тентом сзади, изготовленный по заказу технического руководства.

  • ВАЗ-21061 - Двигатель ВАЗ-2103, рабочий объем 1500 см

Но изначально ВАЗ-21061 был версией автомобиля для Канады

.

«Канадская» версия с мощными алюминиевыми бамперами. ему был присвоен индекс 21061, но затем Канада «исчезла», и его носила самая «слабая» модификация с двигателем 1,3 л.

  • ВАЗ-21062 - Экспортная версия ВАЗ-2106 с правым рулем.
  • ВАЗ-21063 - рабочий объем 1300 куб.см (от ВАЗ 21011 (модификация ВАЗ 2101)) карбюратор "Озон" 2105-1107010-20
  • ВАЗ-21064 - Модель ВАЗ-21064 является экспортной модификацией ВАЗ-21061 .
  • ВАЗ-21065 - Рабочий объем 1500 куб.см, бампера от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, карбюратор «СОЛЕКС-21053», электростеклоподъемники передних дверей, руль, другая обивка, другие сиденья с подголовниками.
  • ВАЗ-21065-01 - Рабочий объем 1500 куб.см, бампера от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, редуктор заднего моста 3.9, карбюратор Солекс 21053, передняя дверь силовая окна
  • ВАЗ-21066 - Экспортная версия ВАЗ-21063 с правым рулем.
  • ВАЗ-21067 - Ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3, являющийся модификацией двигателя ВАЗ-2106 с системой впрыска топлива. и каталитический нейтрализатор, соответствующий нормам токсичности Euro 2.Ижевские автомобили ВАЗ-21067 не имеют распределителя, механического бензонасоса с рычагом ручной подкачки и карбюратора. Компоненты системы питания инжекторной «шестерки» позаимствованы у переднеприводных автомобилей ВАЗ. Блок управления - "Январь 5.1", только со своими калибровками. Воздушный и топливный фильтры, модуль зажигания также унифицирован. Ресивер - от инжекторного «Нивовского» двигателя. Датчик скорости устанавливается на коробке передач в месте подключения троса спидометра, а последний подключается через переходник - такой же, как на Ниве ВАЗ-21214.Нейтрализатор в выхлопной системе и адсорбер обеспечивают Евро 2 не только с точки зрения выхлопа, но и с точки зрения паров топлива. Октановое число использованного бензина не изменилось - АИ-92, потому что степень сжатия двигателя осталась прежней.
  • ВАЗ-21067-20 - опытная, с инжекторным двигателем 2106, рабочий объем 1600 см3, 2005 г., левый руль
  • ВАЗ-21068 - выпущен как носитель агрегатов в период доработки новых двигателей ВАЗ-2108 и ВАЗ-21083.
  • ВАЗ-21069 - Модель ВАЗ-21069 внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. - универсальный РПД для заднеприводных и переднеприводных ВАЗ-415. Машины изготавливались по заказу спецслужб.
  • - «Псевдо-семерка» для семьи Брежневых, сделанная из обычной «шестерки». Получил прозвище «половина восьмого».«

Модель Рабочий объем двигателя
, куб.см
Расположение
органов управления
Банкноты
2106 Снято с производства в 1993 году.
21061
21062
21063
21064
21065
21066
21067
21067-20

1600 (моно впрыск)

опытный с инжекторным двигателем 2106, 2005 г.
21069 с двигателем из Самары-21083, 1988 г.

Технические характеристики ВАЗ-2106

Год выпуска

Лада 1600 GL (Нидерланды)

Lada 1600 LS (экспортная версия)

ВАЗ 2106

ВАЗ 21061

ВАЗ 21063

Лада 1600 (2106)

Лада 1600
ES 4-дверный
Салон для Великобритании (21064)

Модификация

- - 1600 1.5 - 1,6 -
- - 1976 1976 - 1977-85 -

Геометрия

Тип корпуса

Седан Седан Седан Седан Седан Седан Седан

номер
двери

- 4 4 4 4 4 -

номер
мест

- 5 5 5 5 5 -
- Левый Левый Левый Левый Левый Правый
- 4116 мм 4166 мм 4166 мм - - -
- 1611 мм 1611 мм 1611 мм - - -
- - 1440 мм 1440 мм - - -

Колесная база

- 2424 мм 2424 мм 2424 мм - - -

Колея
передняя

- 1365 мм 1365 мм - - - -

Колея задняя

- 1321 мм 1321 мм - - - -
- - 170 мм 170 мм - - -

Снаряженная
Масса

- 1030 кг 1045 кг 1085 кг - - -

Полная масса

- 1430 кг 1445 кг 1485 кг - - -

Двигатель

Двигатель

- - ВАЗ 2106 ВАЗ 2103 ВАЗ 21011 ВАЗ 2106 -

Расположение

- спереди, продольно спереди, продольно спереди, продольно спереди, продольно спереди, продольно -
- - бензин бензин бензин бензин -

Система снабжения

- - карбюратор карбюратор карбюратор карбюратор -

Диаметр
цилиндров

- - 79 мм 76 мм 79 мм 79 мм -

Ход поршня

- - 80 мм 80 мм 66 мм 80 мм -

Мощность
сжатие

- - 8.5 8,5 8,5 8,5 -
- 1,568 л 1,57 л 1.452 л 1,294 л 1,57 л -

Турбонаддув

- - -

Мощность

- 78 ч.п. 80 л.с. при 5400 об / мин 77 л.с. при 5600 об / мин 69 л.с. при 5600 об / мин 80 л.с. при 5400 об / мин -

Крутящий момент

- - 122 Нм при 3000 об / мин106 Нм при 3500 об / мин 94 Нм при 3400 об / мин 122 Нм при 3000 об / мин -

Марка
топливо

- - АИ-93 АИ-93 АИ-93 АИ-93 -

Трансмиссия

ВАЗ-2106 - настоящая классика советского автопрома.Автомобиль производился долгое время после развала Советского Союза, что объясняется его невероятной надежностью. Он также выделяется среди других автомобилей. отечественного производства потрясающая ремонтопригодность буквально каждого агрегата, наличие запчастей, неограниченные возможности для модернизации.

Важным достоинством ВАЗ-2106 является двигатель, используемый в этом автомобиле. Этот четырехтактный агрегат, оснащенный до 2002 года карбюратором, а затем и системой впрыска топлива, может работать на бензине даже самого низкого качества, редко выходит из строя на сильном морозе, может успешно эксплуатироваться практически в любых условиях.Любые его проблемы устраняются даже без участия специалиста - любой мало-мальски опытный автолюбитель легко справится с текущим ремонтом.

Масса двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 масса двигателя без коробки передач составляет 121 килограмм. Поэтому настоятельно не рекомендуется пытаться снимать или перемещать этот агрегат в одиночку - это прямой путь к серьезным травмам. Лучше всего иметь помощника, который сможет подстраховать вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включая головку блока цилиндров и систему зажигания, вес двигателя будет еще больше - 140 килограммов.

Наконец, при сборке с коробкой передач и прикрепленными к ней принадлежностями это значение увеличится еще на 26 килограммов.

Как видите, вес можно назвать существенным недостатком машины перед импортными аналогами ... Для ее уменьшения, увеличения мощности, а также для улучшения динамических характеристик многие водители сегодня используют легкие детали из металлических сплавов.

В 1984 году на болгарском автомобильном предприятии была произведена дизельная версия «шестерки». Замена бензинового двигателя на мотор, работающий на солярке, не сильно повлияла на характеристики автомобиля. Во-первых, болгарам не удалось увеличить силовой агрегат ... Во-вторых, его вес увеличился примерно на 10 килограммов, что тоже можно назвать минусом переделки.

Прочие характеристики двигателя ВАЗ-2106


Вес мотора хоть и важен, но далеко не главная его характеристика.Поэтому мы решили рассказать о других особенностях силового агрегата, устанавливаемого на различные модификации «шестерки». Например, мощность двигателя на карбюраторных моделях была 77 лошадиных сил ... После перехода на инжектор она упала до 75 литров. от. Однако этот параметр всегда можно увеличить, проведя ряд обновлений.

Диаметр цилиндров силового агрегата ВАЗ-2106 - 79 миллиметров, крутящий момент может достигать 3000 об / мин, рабочий объем - 1568 кубических сантиметров. Наконец, степень сжатия двигателя равна 8.5 атмосфер, а ход поршня - 80 миллиметров.

Слабые места двигателя ВАЗ-2106

Двигатель автомобиля ВАЗ-2106 является модификацией силового агрегата от «тройки». Вполне возможно, что именно поэтому у предшественников целый ряд слабых мест. Отечественные мастера научились диагностировать проблемы двигателя практически по звуку. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могли выйти из строя:


Размеры шатунных подшипников ВАЗ 2106.Коленчатый вал


Таблица выбора наушников

На ранних двигателях верхняя и нижняя гильзы были одинаковой толщины.

На более поздних двигателях рабочий зазор подшипника был значительно уменьшен, и для соблюдения этого условия используются четыре различных вкладыша, которые обозначены цветной меткой на конце. Цвет отметки указывает на толщину лайнера. Верхний вкладыш на всех подшипниках имеет одинаковый размер, а рабочий зазор регулируется путем установки необходимой толщины нижнего вкладыша.

Двигатели 1500 см 3, 1761 см 3 и 1905 см
3

Двигатели 1998 см 3

На последних двигателях можно выбрать новые гильзы с учетом отметок на блоке цилиндров. При отсутствии меток подобрать вкладыши можно только замерив рабочий зазор.

Метки на блоке цилиндров находятся на левой стороне блока, а метки коленчатого вала - на конце перемычки коленчатого вала ... Эти метки можно использовать для выбора необходимой толщины гильзы следующим образом.

На коленчатом валу и блоке цилиндров есть две идентификационные линии: штрих-код, используемый Peugeot при производстве, и серия из пяти обозначений. Первое обозначение в последовательности относится к размеру гильзы № 1. Последнее обозначение в последовательности (со стрелкой) относится к размеру № 5 гильзы (см. Рис. Расположение отметки на цилиндре. блок и коленвал ). Определите номер обозначения по конкретной шейке коленчатого вала и посадочному отверстию подшипника блока цилиндров.

На верхней оси номограммы нанесено обозначение коленчатого вала и через эту точку проведена вертикальная линия. На левой вертикальной оси номограммы нанесено обозначение блока цилиндров и проведена горизонтальная линия через эту точку. Точка пересечения линий указывает размер вкладыша для обеспечения необходимого зазора (см. Рис. Таблица выбора наушников ).

Например, номограмма показывает, что коленчатый вал указывает на 6, блок указывает на H, точка пересечения в красной области определяет, что красный цвет (класс D) является наиболее подходящим для получения необходимого зазора.

Статья про установку коленвала на ВАЗ 2107 будет полезна как новичку, так и опытному водителю. Гид будет сопровождаться фотографиями и подробным описанием всех действий.

Снимаем коленвал с автомобиля ВАЗ 2107 для его замены или замены вкладышей коленвала.

Как снять коленвал с ВАЗ 2107

1. В первую очередь устанавливаем машину на смотровую яму или эстакаду.

2. Снимите поддон с автомобиля.

3. Снимите держатель с сальником с блока цилиндров ВАЗ 2107.

4. Снимите крышку привода распределительного вала с прокладкой и цепь со звездочки коленчатого вала.

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров ВАЗ 2107.

6. С помощью торцевого ключа на 14 мм отверните две гайки крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

9. Вытаскиваем вкладыши из шатунов и их крышек.

10. С помощью торцевого ключа 17 мм ослабьте болты крышек коренных подшипников коленчатого вала.

11. Отвинтив два болта, снимите крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо А - сталь-алюминий, заднее Б - металлокерамика.Кольца можно снять, нажав на их концы тонкой отверткой.

12. Выкрутите болты остальных крышек коренных подшипников, не давая коленвалу упасть. Поочередно снимаем крышки и вынимаем коленвал из картера двигателя ВАЗ 2107. Все вкладыши крышки (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров ВАЗ 2107.На пятой крышке две метки, разнесенные по краям.

Отметка на крышке первого коренного подшипника

13. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Коренной (А) и шатунный (В) подшипники коленчатого вала

Примечание: При наличии трещин на шейках или щеках коленчатый вал автомобиля ВАЗ 2107 подлежит замене.

14. Микрометром измеряем диаметры коренной и шатунной шейки коленчатого вала и сравниваем с данными, приведенными в таблице.

Если износ или овальность больше 0,03 мм, то шейки коленчатого вала необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки коленвала производим повторный замер диаметров шейки коленчатого вала для определения ремонтного размера вкладышей.

Установка коленвала на ВАЗ 2107
своими руками

1. Коленчатый вал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленвала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 - первый ремонтный размер, под шейку коленчатого вала, уменьшенный в диаметре на 0,25 мм. Соответственно для второго, третьего и четвертого ремонтных размеров значения будут: 050, 075, 100.

Отличить шатунные подшипники от коренных несложно. На верхних вкладышах коренных подшипников (кроме среднего) имеются кольцевые проточки. Кроме того, центральные втулки коленчатого вала шире остальных. Подшипники шатуна коленчатого вала все одинаковые и взаимозаменяемые, диаметр шатунных подшипников меньше диаметра корня. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые проточки.

2. Установить в пазы станины пятого коренного подшипника упорные полукольца с пазами на коленчатый вал.Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), заменить упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите коленчатый вал в блок цилиндров.

5. В соответствии с метками установить крышки коренных подшипников и затянуть их болты с моментом 68,4-84,3 Нм. Проверяем свободное вращение коленвала.

6. Установить шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установить поддон двигателя на ВАЗ 2107.

8. Установите держатель с сальником на блок цилиндров.

9. Установка остальных снятых деталей на автомобиль производится в обратной последовательности.

10. Отрегулируйте натяжение цепи привода ГРМ.

11. Отрегулируйте натяжение приводного ремня генератора.

12. На карбюраторном двигателе Проверяем ВАЗ 2107 и при необходимости регулируем угол опережения зажигания.

Диаметры шатуна и коренной шейки коленвала ВАЗ 2107


).
Снимаем бензонасос (см.).
Снимите распределитель зажигания (см.).
Набросав процедуру подключения, отсоединяем от двигателя шланги и провода, облегчаем блок цилиндров, для чего снимаем головку блока (см.).
Снимаем генератор (см.).
Снимите стартер (см.).
Снимите насос охлаждающей жидкости (см.).
Откручиваем верхнюю или нижнюю гайки подушки опоры двигателя (см.).
Откручиваем болты крепления картера сцепления к двигателю.

Устанавливаем блок цилиндров на подставку.
Снимите сцепление (см.).
Снимите шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см.).
Снимите вспомогательные агрегаты приводного ролика (см.).
Снимите маховик и задний держатель манжеты коленчатого вала (см.).

Таким же образом снимаем остальные три поршня.

Разбираем коленвал (см.).
Вытаскиваем старые вкладыши коренных подшипников. Промываем в солярке или керосине блок и коленвал. Их внутренние полости и масляные каналы продуваем сжатым воздухом.
Протираем салфеткой гнезда коренных подшипников и устанавливаем новые вкладыши соответствующей категории (штатные или ремонтные).
Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

Проверяем вращение коленвала. Он должен быть легким и гладким, без заеданий и люфтов.
Устанавливаем новые сталеалюминиевые вкладыши в нижние головки и крышки шатунов (см.).

Надеваем крышку шатуна и затягиваем болты динамометрическим ключом (см.).
Дальнейшая сборка двигателя производится в порядке, обратном разборке.

Коленчатый вал ВАЗ 2106 - это часть кривошипно-шатунного механизма, играющая в автомобиле очень значительную роль.Для того, чтобы выполнить установку коленвала максимально эффективно, вам понадобится широкий выбор инструментов, по большей части продаваемых в любом специализированном автомобильном магазине. Обратите внимание, что при сборке поршневых шатунных моторов ВАЗ 2106 есть свои особенности.

В автомобилях, которые собирались до 90-х годов прошлого века, поршень должен быть совмещен с шатуном таким образом, чтобы нанесенная метка в виде буквы P располагалась со стороны головки шатуна, где маслосборник расположен.В двигателях, выпущенных в более позднее время, нет отверстий для шатунов. И это касается не только шатунных двигателей, но и их вкладышей. Также учтите во время работы, что поршень с шатуном коленчатого вала может соединяться практически в любом положении.

Замена сальника коленвала

Основным признаком необходимости замены сальника является загрязнение моторного отсека. Поломка происходит в момент нарушения герметичности узла, из-за чего из поврежденного сальника начнет вытекать смазка, смешанная с маслом.В результате, попадая на вращающиеся детали, смесь разбрызгивается по моторному отсеку.

В частности, сигналом о необходимости срочной замены вкладышей переднего сальника является прямое попадание масла на шкив и дальнейшее его разбрызгивание в передней части двигателя. При утечке масла в задний сальник, на маховик в картере сцепления происходит разбрызгивание. Причины замены:

  • естественный износ;
  • перекошенная установка, из-за которой на корпусе могут образоваться трещины;
  • механическое повреждение;
  • нарушение целостности поверхности в результате сильного перегрева двигателя;
  • брак.

Заменить сальники коленвала можно самостоятельно, это не только существенно сэкономит время и деньги, потраченные на ремонт в мастерской, но и получите бесценный опыт. Замена сальника коленчатого вала - стандартная процедура для достижения оптимальных характеристик двигателя.

Манжеты - это тип уплотнения, которое закрывает движущиеся части. Сальник коленвала правильнее всего называть усиленной манжетой. Его роль в работе двигателя очень значительна, а потому любые сбои в стабильной работе сальника коленчатого вала приведут к нежелательным последствиям.Даже если степень его смещения от штатного места будет незначительной, масло в автомобиле начнет течь.

По статистике, установку нового сальника нужно проводить не реже одного раза в 3 года. Однако замена сальниковых втулок может потребоваться гораздо раньше. Все зависит от общего состояния деталей и условий эксплуатации автомобиля.

Подготовка к замене вкладышей и непосредственная установка коленчатого вала

После снятия капота и аккумуляторной батареи с ВАЗ 2106 необходимо осторожно слить масло и охлаждающую жидкость.Затем снимите такие детали, как радиатор, термостат, карбюратор, топливный насос и распределитель зажигания. Для себя обязательно отметьте, в каком порядке они сняты. Далее нужно снять с двигателя все соседние шланги и провода вместе с ГБЦ.

Кроме того, отсоедините такие детали, как генератор, стартер, насос охлаждающей жидкости, верхние гайки, которыми крепится опора двигателя, и болты, которыми картер сцепления крепится к двигателю. Необходимо строго соблюдать порядок отключения.Во время работы тросы подъемного устройства необходимо закрепить на блоке и осторожно приподнять.

Затем, поместив домкрат под коробку передач, начинаем аккуратно раскачивать блок, чтобы постепенно отсоединить его от картера сцепления. Необходимо будет снять блок цилиндров, сцепление, шкив, крышку проводов распределительного вала, детали масляного насоса, вал привода вспомогательных агрегатов, маховик и держатель заднего сальника коленчатого вала.

Ключом на 10 нужно открутить все болты крепления масляного поддона к блоку цилиндров и снять его вместе с уплотнительной прокладкой.Отсоедините масляный насос. Головкой на 14 откручиваем гайки крепления крышки шатуна, после чего снимаем ее. Затем взять молоток, упереться ручкой в ​​шатун, вытолкнуть поршни из цилиндров. Далее берем головку на 17 и откручиваем болты, которыми коленвал крепится к крышке. Держа зарубки с носка коленвала по номерам, отсоедините все последующие крышки. Учтите, что на 5-й крышке сразу две отметки с двух сторон.

Только теперь вы можете удалить сам коленчатый вал и снимите два полукольца коленчатого вала упорного подшипника. При работе нужно помнить, что металлические вкладыши, устанавливаемые на станины всех подшипников, кроме 3-го, снабжены проточкой.

Снимаем коленвал для замены или замены вкладышей.

1. Устанавливаем машину на смотровую яму или эстакаду (см. «Подготовка машины к ТО и ремонту»).

2. Снимите масляный поддон двигателя (см. «Масляный поддон - снятие и установка»).

3. Снимите держатель с сальником с блока цилиндров (см. «Задний сальник коленвала - замена»).

4. Снимите крышку привода распределительного вала с прокладкой и цепь со звездочки коленчатого вала (см. «Цепь привода ГРМ - замена»).

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6. Торцевым ключом на 14 мм откручиваем две гайки крепления крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

Вытаскиваем вкладыши из шатунов и их крышек.

9. Торцевым ключом на 17 мм откручиваем болты крышек коренных подшипников коленвала.

10. Отвинтив два болта, снимите крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца.Переднее кольцо И - сталь-алюминий, а заднее Б - металлокерамика. Кольца можно снять, нажав на их концы тонкой отверткой.

11. Откручиваем болты остальных крышек коренных подшипников, удерживая коленвал от падения. Поочередно снимаем крышки и снимаем коленвал с картера. Все кожухи (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров.На пятой крышке две метки, разнесенные по краям.

Отметка на крышке первого коренного подшипника

12. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Коренной (А) и шатунный (В) подшипники коленчатого вала

Примечание

Если есть трещины на шейках или щеках, коленчатый вал необходимо заменить.

13. Микрометром измеряем диаметры коренной и шатунной шейки и сравниваем с данными, приведенными в таблице. 8.1.1. Если износ или овальность больше 0,03 мм, то шейки необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки повторно измеряем диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.

Таблица 8.1.1. Диаметр шейки коленчатого вала

Номинальный размер (мм)

Ремонтные (уменьшенные) габариты (мм)

Шатунные шейки

Корневые шейки

Установка

1.Коленвал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 - первый ремонт, под шейку коленчатого вала уменьшен в диаметре на 0,25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах значения будут: 050, 075, 100. Шатунные подшипники отличить несложно от коренных.На верхних вкладышах коренных подшипников (кроме среднего) имеются кольцевые проточки. К тому же втулки средней опоры шире остальных. Подшипники шатуна все одинаковые и взаимозаменяемые, их диаметр меньше диаметра основных. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые проточки.

2. Установить в пазы станины пятого коренного подшипника упорные полукольца с пазами на коленчатый вал.Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), заменить упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите вал в блок.

5.В соответствии с метками установите крышки коренных подшипников и затяните их болты с моментом 68,4-84,3 Нм. Проверяем свободное вращение вала.

6. Установить шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установите масляный поддон двигателя (см. «Масляный поддон двигателя - снятие и установка»).

8. Установите держатель с сальником на блок цилиндров (см. «Задний сальник коленвала - замена»).

9. Установка остальных снятых деталей производится в обратной последовательности.

10. Отрегулируйте натяжение цепи (см. «Цепь привода ГРМ - замена).

11. Отрегулируйте натяжение ремня привода генератора (см. «Ремень привода генератора - регулировка и замена натяжения»).

12. На карбюраторном двигателе проверьте и при необходимости откорректируйте угол опережения зажигания (см. «Установка угла опережения зажигания - проверка и регулировка»).

Крепление маховика к коленвалу ВАЗ.Замена и ремонт маховика: основные трудности

Подробный порядок снятия маховика на автомобиле ВАЗ 2110, его устранения (определение дефектов и их устранение по возможности) и повторной установки.


При значительном пробеге нашей машины начинаются проблемы со сцеплением, оно выходит из строя. Обычно маховик не требует замены до 200-300 тысяч километров пробега автомобиля и даже больше, но если он начинает выходить из строя через 50 или 100 тысяч км, то нужно искать причину его быстрого износа (это может быть суровой ездой, погодными условиями или дефектами адгезии, которые необходимо исправить).Сама процедура замены маховика не сложна, но требует определенного времени, ведь из-за этой детали придется разбирать коробку передач и разбирать сцепление (про автомобили ВАЗ читайте).

Снятие и устранение неисправностей маховика:

1. Перед началом работ снимите аккумулятор (см. Статью) с автомобиля, слейте масло из коробки передач и снимите.

2. Произвести снятие и разборку коробки передач.


3. Теперь, когда вы добрались до маховика, открутите шесть крепящих его болтов.Но для этого вставьте обратно один болт крепления КПП и вставьте отвертку одной рукой в ​​зубья маховика, чтобы он не вращался при откручивании болтов.

4. Удерживая маховик одной рукой, другой снимите стопорную пластину болта с последним болтом.


5. Теперь осторожно снимите маховик с фланца коленчатого вала.


7. Если с ободом зубьев все в порядке, то переключите взгляд на прилегающую поверхность ведомого диска, она не должна иметь глубоких потертостей и других дефектов.

8. Также проведите аналогичный поиск неисправности с задней стороной ведомого диска, а точнее посмотрите на часто соседний - фланец коленчатого вала.

Если в 7 или 8 точках видны подобные перекосы, то маховик необходимо заменить на новый или отремонтировать - отшлифовать спецтехникой в ​​автомастерской.


9. Чтобы точно проверить или отремонтировать диск сцепления, - отправляйтесь с ним в автомастерскую, где есть необходимое оборудование. Действия и рекомендации по ремонту маховика:
  • Устранение неисправности прилегающей поверхности диска сцепления (3) не должно быть больше 0.06 мм.
  • Непараллельность верхней поверхности диска сцепления и нижней (2) для крепления сцепления не должна быть более 0,1 мм.
  • По плоскостям диска сцепления (1 и 3) биение не должно быть более 0,1 мм.
  • При очистке поверхности маховика (3) от потертостей и царапин следует знать, что максимально возможное снятие металлического слоя не более 1 мм.
  • Одновременно со стороной (3) необходимо отшлифовать поверхность (2).Для этого соблюдайте между ними ступеньку высотой 0,5 ± 0,1 мм. При нарезании канавок соблюдайте параллельность сопрягаемых поверхностей (1 и 3).
10. Как и при очистке поверхности отделки маховика, приступайте к ее установке на место. В первую очередь обезжирьте болты и резьбовые отверстия для них, а затем нанесите на их резьбу герметик. Установите деталь обратно в порядке снятия, только правильно совместив отверстия на фланце коленчатого вала и маховике (они расположены асимметрично).

Добро пожаловать!
Маховик двигателя является одной из самых важных частей в конструкции двигателя автомобиля, поэтому при сильном износе маховика или неправильной установке при трогании с места автомобиль начинает «буксовать» - это означает, что при запуске при выключении или движении обороты двигателя подскочат, а сама машина не будет ускоряться, а будет только рычать.«Поэтому маховик нужно менять своевременно, так как езда на изношенном принесет удовольствие и только дискомфорт.

Примечание!
Для замены вам потребуется запастись: отверткой, а также торцевым ключом L-образной формы и, по возможности, взять с собой динамометрический ключ!

Когда нужно менять маховик?
Его необходимо заменить в следующих случаях:

Как будет вести себя машина при износе маховика?

  • Как отмечалось ранее, первое, что может произойти, - это проскальзывание сцепления на изношенном маховике.
  • А также, скорее всего, при трогании с места машина заведется, но это будет сопровождаться сильной вибрацией, которая, как следствие, будет передаваться на всю машину.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Сначала снимите коробку передач с автомобиля. (О том, как снять коробку передач, читайте в статье «Замена коробки передач»)

3) Далее закрепите маховик отверткой, чтобы он не проворачивался при откручивании болтов.После фиксации торцевым ключом отверните все шесть болтов, которыми маховик крепится к двигателю автомобиля.

Примечание!
Болты выкручиваем крест-накрест, так будет намного удобнее!

4) Теперь снимаем сам маховик и вместе с маховиком снимаем опорную шайбу.

Примечание!
При снятии маховика обязательно посмотрите на отметку "на фото обозначена буквой А" перед тем, как снимать ее, а затем запомните или сделайте снимок того, как устанавливается маховик относительно этой отметки, чтобы установить новый маховик аналогично! (Обязательно прочтите абзац «», внизу статьи)

Установка:
1) Сначала установите новый маховик в то же положение, что и старый.(Определите эту позицию по метке)

2) Затем установите все остальные детали в порядке, обратном снятию.

Примечание!
При затяжке болтов крепления маховика затягивайте их равномерно крест-накрест. А когда все болты затянуты, проверьте, как стоит маховик, не должно быть наклонов и перекосов, иначе это приведет к его быстрому износу!

Важно!
После снятия старого маховика старайтесь не проворачивать коленчатый вал, иначе установка нового маховика может быть затруднена.

Примечание!
Но если коленчатый вал все же провернуть, то в этом случае установите поршень четвертого цилиндра в положение «ВМТ - верхняя мертвая точка»! (Информацию о том, как установить поршень в верхнюю мертвую точку, см. В статье «Установка поршня четвертого цилиндра в ВМТ»)

После установки поршня установите новый маховик на его место строго вертикально меткой вверх и ничего больше!

Для новичков!
Вопрос: Где находится поверхность трения маховика, а также зубчатый венец и все шесть крепежных болтов?
Ответ: A - Поверхность трения маховика.
1 - Зубчатая коронка.
2 - Болты крепления маховика.

Маховик двигателя внутреннего сгорания служит для хранения энергии. Это помогает поршням проходить нижние слепые зоны (особенно при запуске двигателя). Маховик передает крутящий момент двигателя на коробку передач. Есть три типа маховиков:

  • нормальные;
  • легкий;
  • демпфер (пружины установлены внутри демпфера).

Ресурс маховика обычно составляет 120-150 тыс. Км.Все зависит от того, насколько интенсивно и на каких режимах работал двигатель. Обычно установка нового маховика выполняется после износа двух комплектов фрикционных накладок сцепления, поэтому маховик заменяется вместе со сцеплением.

Ремонт маховика

Неисправности маховика очевидны. Эта деталь подвержена постоянным динамическим нагрузкам и трению, что приводит к физическому износу контактных поверхностей. В результате появляются вибрации или биения, и сцепление может «пробуксовывать». Простые маховики подлежат замене, демпферные восстанавливаются в специальных мастерских.

Еще одна типичная неисправность - повреждение или износ зубьев обода. Если маховик все еще исправен, коронку меняют, если нет, меняют весь узел.

Ремонт демпферных маховиков сложнее. Их ремонтируют и реставрируют в специализированных мастерских. Потребуются устранение неисправностей, точные измерения, балансировка станков, услуги профессионального сварщика. Суть процесса в том, что изношенные поверхности шлифуют, меняют пружины и подшипник скольжения.Маховик отбалансирован и испытан под нагрузкой. После ремонта плоскости маховика должны «укладываться» в допуски на люфт и биение.

Замена маховика

Для замены потребуется автомобильный подъемник, стойка трансмиссии и стандартные слесарные инструменты.

Замена маховика ВАЗ 2106

Двигатель классических Жигулей имеет обычный одномассовый маховик. Рассмотрим, как снять маховик и технологическую последовательность его замены:

  1. Для начала нужно получить доступ к маховику.Если двигатель снят, проблем не будет, если нет, нужно демонтировать коробку передач и корзину сцепления;
  2. Далее нужно не допустить проворачивания маховика. Для этого используют специальный замок, но подойдет и обычная отвертка;
  3. Сняв коробку передач, необходимо открутить шесть болтов крепления, затем снять маховик;
  4. Установка нового маховика . Установите маховик в порядке, обратном разборке. Болты маховика затягиваются крест-накрест с усилием 60.1-87,4 Н-м

Демонтировать маховик

4. Снимите опорную шайбу, удерживая маховик.
5. Снимите маховик.
6. Проверьте состояние зубчатого венца; если зубья повреждены, замените маховик.
7. Поверхности маховика, соприкасающиеся с коленчатым валом и диском сцепления, не должны иметь царапин, потертостей и быть идеально ровными. Если на рабочей поверхности 3 (рис.4.5) маховика под диск сцепления, отшлифуйте эту поверхность, удалив слой металла толщиной не более 1 мм. Затем отшлифуйте поверхность 2, соблюдая размер (0,5 + 0,1) мм и убедившись, что поверхности 2 и 3 параллельны поверхности 1. Допуск на непараллельность составляет 0,1 мм. После проточки установить маховик на оправку, центрируя его по отверстию с упором на поверхность 1, проверить биение плоскостей 3 и 2. В крайних точках индикатор не должен показывать биение более 0,1 мм.

Рисунок: 4.5. Маховик ВАЗ 2106: 1 - поверхность крепления к фланцу коленчатого вала; 2 - поверхность крепления сцепления; 3 - опорная поверхность диска сцепления

Маховик - одна из основных частей автомобиля. Его основная функция - передача энергии от силового агрегата (двигателя) к коробке передач. Изделие представляет собой составной диск из высокопрочного закаленного металла. По внешнему виду маховик чем-то похож на шестерню, поэтому найти его в автомобиле не составит труда.

Назначение

Как мы уже говорили, маховик передает вращение от коленчатого вала автомобиля к коробке передач.Но эта функция не единственная. Диск способен эффективно гасить колебания коленчатого вала и сглаживать работу силового агрегата, предотвращая его детонацию.

Маховик позволяет запускать двигатель автоматически (без использования изогнутой ручки). Как правило, при включении зажигания начинает вращаться стартер, который, в свою очередь, крутит небольшую шестеренку. Последний крутит маховик. А затем движение передается на коленчатый вал. Еще одна функция «героя» нашей статьи - накопление кинетической энергии, что позволяет накапливать ее при разгоне и отдавать в процессе остановки транспортного средства.

Но это еще не все. Именно благодаря маховику становится возможным обеспечить малый холостой ход, снизить нагрузку на силовой агрегат и тем самым сэкономить топливо.

Основные неисправности и причины

Несмотря на свою визуальную надежность, маховик тоже может выйти из строя. Причем дефекты и их причины могут быть разными. Разберем самые распространенные варианты:

  1. Повреждение зубов или их естественный износ во время работы. Причин такого явления может быть несколько - в процессе сборки сломана технология, неисправен (изношен) стартер, в кожух маховика попал посторонний «мусор».В таких ситуациях можно установить новую коронную шестерню, отрегулировать или отремонтировать стартер, восстановить проводку.
  2. Появляются биения маховика. Причины этой проблемы включают неисправность или естественный износ сцепления, появление его пробуксовки, длительную работу (нормальный износ), грубые ошибки сборки. Если возникают такие проблемы, необходимо проверить силу удара. Если проблема несущественная, то можно ограничиться обработкой поверхности на токарном станке. В случае, когда биение очень сильное, то требуется установка нового или ремонт старого сцепления.
  3. Сломана рабочая поверхность. Причины те же, что и в предыдущем случае. Выход из ситуации - установка нового маховика, регулировка или регулировка сцепления.
  4. Нарушена целостность посадочного места под фланец коленчатого вала. К этому может привести длительная работа мотора или ошибки в процессе сборки. В этом случае замените маховик, проверьте и (при необходимости) замените коленчатый вал. Затяните болты крепления коленчатого вала и маховика с требуемым моментом.
  5. Резьба под болты сломана (или изношена в процессе эксплуатации). К этому могли привести ошибки при установке и длительная эксплуатация автомобиля. Лучшее решение здесь - замена маховика. Но по возможности можно обрезать новые темы и уравновесить. Кстати, последняя работа очень кропотливая и не всегда позволяет добиться желаемого результата.

Особенности замены маховика на ВАЗ-2101-2107

Итак, когда появляются серьезные проблемы (мы описали их выше), вы решили установить новый маховик.Есть два варианта - доверить мастерам на СТО или все делать самому. Рассмотрим бюджетный вариант - самостоятельная замена ... И действительно, зачем тратить лишние деньги, если в такой работе нет трудностей?

Действуйте в следующей последовательности:

  1. Подготовьте инструмент, необходимый для замены маховика. Все, что вам понадобится, это динамометрический ключ, отвертка (желательно с толстой трубкой) и набор торцевых ключей.
  2. Снять коробку передач. В противном случае маховик будет недоступен.
  3. Снимите крышку сцепления с маховика. Вместе с ними снимаем оба диска (нажимной и ведомый).

  1. Надежно закрепите маховик с помощью мощной отвертки, чтобы предотвратить его вращение.
  2. Снимите шесть болтов крепления диска.
  3. Демонтировать маховик (после снятия болтов он должен легко выходить из вала). При снятии держите опорную шайбу (пока отложите в сторону). Обратите внимание, что на маховике есть специальная отметка, расположение которой необходимо запомнить.При установке нового узла убедитесь, что этикетка находится на том же месте (это очень важный момент).
  4. Установите новый маховик и убедитесь, что его метка находится в правильном положении.

  1. Ставим все на место в обратной последовательности - вкручиваем болты маховика, надеваем крышку сцепления и возвращаем коробку передач на место. Обратите особое внимание на затяжку болтов - их нужно затягивать не по одному (как делают многие новички), а «крест-накрест».Такой подход позволяет избежать случайного наклона маховика.

В процессе установки обязательно учтите некоторые рекомендации:

Во-первых, снимая маховик, старайтесь не проворачивать коленвал автомобиля. В противном случае у вас будет больше работы;

Во-вторых, если коленчатый вал все еще смещен, переведите поршень 4-го цилиндра в верхнюю мертвую точку.

После того, как поршень будет установлен в верхнюю мертвую точку, установите маховик только меткой вверх (вы больше не можете ориентироваться на предыдущие эскизы).

Выход

Почему-то многие начинающие автолюбители жутко боятся замены маховика. Но ничего сложного здесь нет. Самая трудоемкая часть работы - это удаление контрольной точки. Но здесь главное - внимание и строгое соблюдение инструкции по эксплуатации. Вся работа занимает не более 2-4 часов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
