Замена маятникового рычага (Маятника) на ВАЗ 2101-ВАЗ 2107
Добро пожаловать!
Маятниковый рычаг – в народе этот агрегат называют просто «Маятник». Нужен это агрегат для поворачивания обоих колёс в нужный для вас момент времени. По сути за счёт «Маятниковый рычаг» создаёт синхронность при повороте колёс, то есть благодаря нему оба колёса поворачиваются в один и тот же момент и без запаздываний соответственно.
Примечание!
Для замены маятника, обязательно запаситесь: Двумя гаечными ключами «на 17»!
Краткое содержание:
Где находится маятниковый рычаг?
Он находится под днищем автомобиля, его можно увидеть открыв капот у автомобиля и взглянув в самый низ подкапотного пространства, а так же проще всего на него можно взглянуть с нижней части автомобиля, для этого залезьте под автомобиль и найдите там рычаг который идёт от самого маятника, а для наглядности этот рычаг указан стрелкой.
Примечание!
На самом деле неправильно употреблять слово рычаг в маятнике (это было сделано лишь для удобства), на самом деле от маятника никакой рычаг не идёт, а идет от него только сошка которая и указана стрелкой!
Когда нужно менять маятниковый рычаг?
- В основном после выхода из строя маятникового рычага, из нижней части где он расположен начинают доносится стуки, который особенно будут слышны при наезде на кочку.
- Кроме стуков так же может быть увеличен свободный ход руля, в народе называемый как люфт.
- А так же само рулевое колесо может крутиться туго, из-за выхода из строя маятникового рычага.
Примечание!
Все эти признаки относятся к неисправности маятника, но так же они могут возникать при ослабших болтов маятника или же при слишком сильно перетянутой регулировочной гайки, поэтому прежде чем менять маятниковый рычаг на новый, проверьте затяжку болтов и по необходимо либо ослабьте либо подтяните!
Как заменить маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?
Снятие:
1) Сперва отсоедините от маятника оба шаровых шарнира рулевых тяг, которые к нему подсоединяются. (Как отсоединить шарниры, см. в статье: «Замена рулевых тяг на ВАЗ»)
2) Затем возьмите в руки два гаечных ключа и одним из них в это время зацепитесь за болт который крепит маятник, таким образом чтобы болт не провернулся при отворачивании гайки.
После того как вы взялись за болт, отверните вторым гаечным ключом гайку того болта который вы удерживаете.
Примечание!
Под обоими гайками должны будут находится шайбы, поэтому если они у вас есть тогда снимите их, а если их есть более одной на одном болту, то перед снятием шайб запомните на каком болте какое количество шайб было и при обратной установки под гайки подложите необходимое количество шайб!
3) Теперь извлеките два болта которые крепят маятник и вследствие чего снимите маятниковый рычаг с автомобиля.
Установка:
Устанавливается новый маятник точно так же как и снимается, только для установки вам придётся прочитать статью в обратном порядке снятию.
Примечание!
Перед тем как устанавливать новый маятник на автомобиль, убедитесь правильно ли он был собран, для этого зажмите маятник в тиски таким образом, чтобы его сошка была направлена строго горизонтально.
В таком положении под тяжестью собственного веса сошка должна будет стоять на одном месте, никуда не двигаясь. Она должна будет лишь передвигаться под действием силы в «1-2 кг», приложенной к той части на которую будет устанавливается правый шарнир рулевой тяги, иными словами на кончик сошки как показано на рисунке:
Дополнительный видео-ролик:
Более подробно с инструкцией по замене маятникового рычага, вы можете ознакомится в видео-ролике который расположен чуть ниже:
Про замену маятника на ВАЗ 2107
Маятником на автомобилях называют такой агрегат, посредством которого обеспечивается поворот обоих колес при возникновении таковой необходимости. Это своего рода рычаг, который обеспечивает синхронное изменение угла расположения обоих передних колес.
Когда вы поворачиваете руль в левую или правую сторону, то соответственно колеса изменяют угол направления. Если бы маятниковый рычаг отсутствовал, то колеса изменяли угол направления асинхронно, что приводило бы к ряду неприятных последствий. В данном материале рассмотрим, как осуществляется замена маятника ВАЗ 2107, где располагается данная деталь, и как определить ее неисправность.
Как определить неисправный маятник
Наиболее простейший способ определить неисправность рычага – это прислушаться к наличию стуков во время движения по неровной дороге. Специально въезжать в яму или наезжать на кочку не следует, поэтому можно съехать на обочину и поэкспериментировать. Но это не единственный способ определения неисправности такой немаловажной детали, как маятник.
Второй способ определения неисправности маятникового рычага ВАЗ 2107 – это наличие большого люфта рулевого колеса. Определить это достаточно просто, для чего следует покрутить руль в одну и в другую сторону.
Но наиболее частым случаем выхода из строя маятника является наличие нагрузки при повороте руля. Но не всегда данные факторы свидетельствуют о том, что виновником является рычаг маятника. Неисправности при таковых признаках могут заключаться в ослаблении болтов или перетяжке регулировочной гайки. Поэтому прежде чем приступать к замене устройства, следует обязательно убедиться в его поломке. Сделать это можно после его демонтажа. Первый признак неисправности детали – это наличие дефектов на его составляющих элементах, поэтому для определения поломки потребуется разобрать механизм.
Расположение маятника на ВАЗ 2107
Располагается такое изделие на автомобиле ВАЗ 2107 снизу подкапотного пространства. Увидеть маятник можно при открытии капота, взглянув при этом в нижнюю часть автомобиля со стороны пассажира.
Демонтировать или рассмотреть устройство удобнее всего снизу из смотровой ямы или на эстакаде.
От маятника отходит сошка, которая и руководит поворотом передних колес автомобиля ВАЗ 2107. Ниже на фото представлен вид маятникового рычага на ВАЗ 2107.
Снятие и ремонт маятника
Для проведения работ потребуется запастись стандартным набором инструментов и съемником рулевых тяг, после чего приступать к рабочему процессу:
- Первоначально требуется разъединить от устройства два шаровых шарнира рулевых тяг.
- Используя два ключа на “17” необходимо отвинтить крепления маятникового рычага. После вывинчивания болтов с гайками следует обратить внимание на расположение шайб. При сборке эти шайбы следует установить обратно на тоже место. Ниже на фото показан вид расположения болтовых соединений и шайб.
- После извлечения болтов можно демонтировать изделие.
После снятия изделия осуществляется его замена или ремонт. Установка нового маятникового рычага выполняется в порядке обратном снятию.

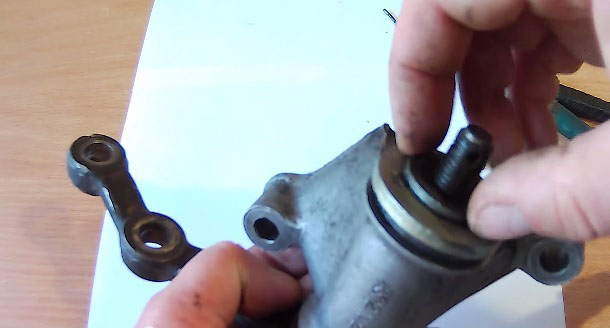

Ремонт механизма осуществляется посредством следующих процедур:

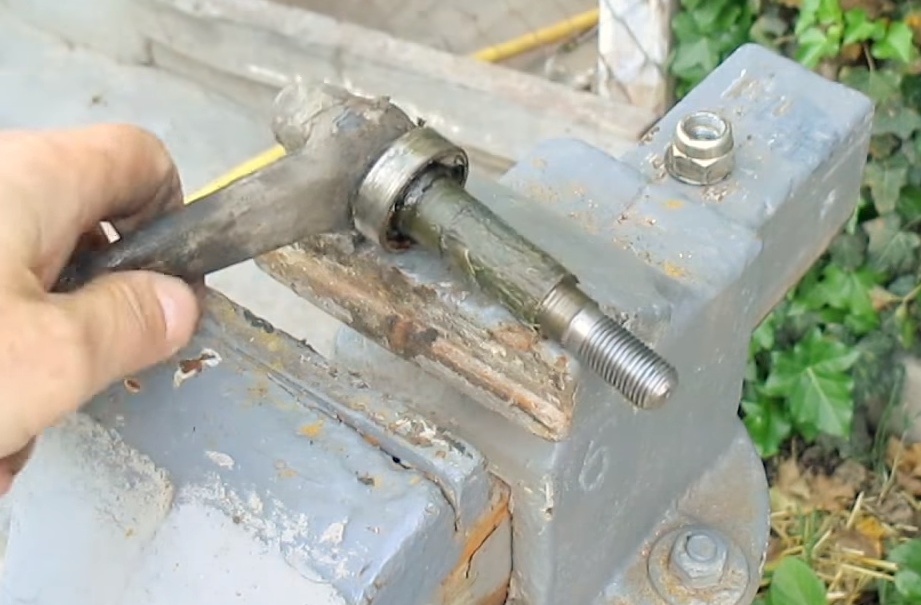

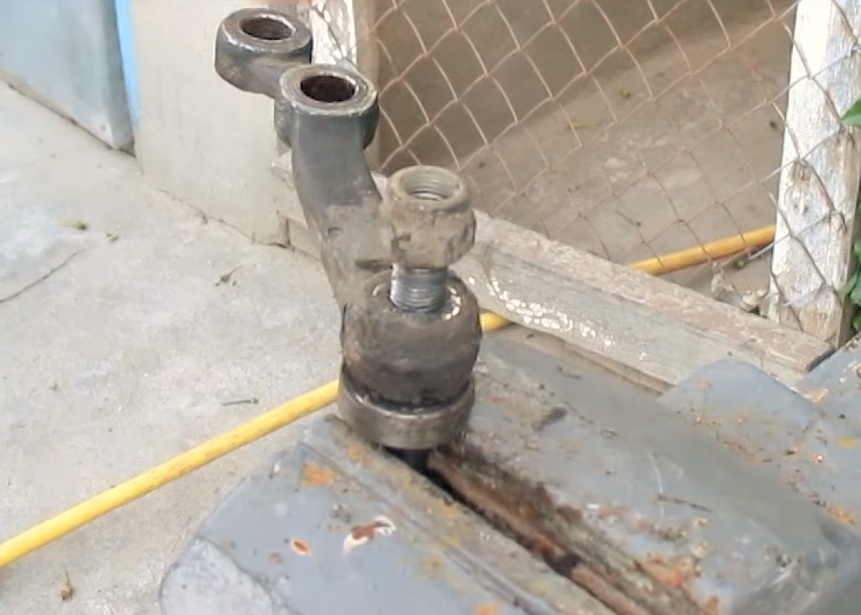

- Закрепить демонтированную деталь в тисках.
- Используя плоскогубцы, следует снять шплинт и открутить гайку.
- Демонтировать шайбу, которая расположена под гайкой.
- Теперь необходимо демонтировать еще одну шайбу, которая имеет больший диаметр, чем предыдущая. Для этого можно воспользоваться отверткой.
- Демонтируется пластиковая втулка вместе с уплотнительным кольцом.
- Теперь можно снять кронштейн с оси изделия.
- Демонтируется второе уплотнительное кольцо и вторая втулка.

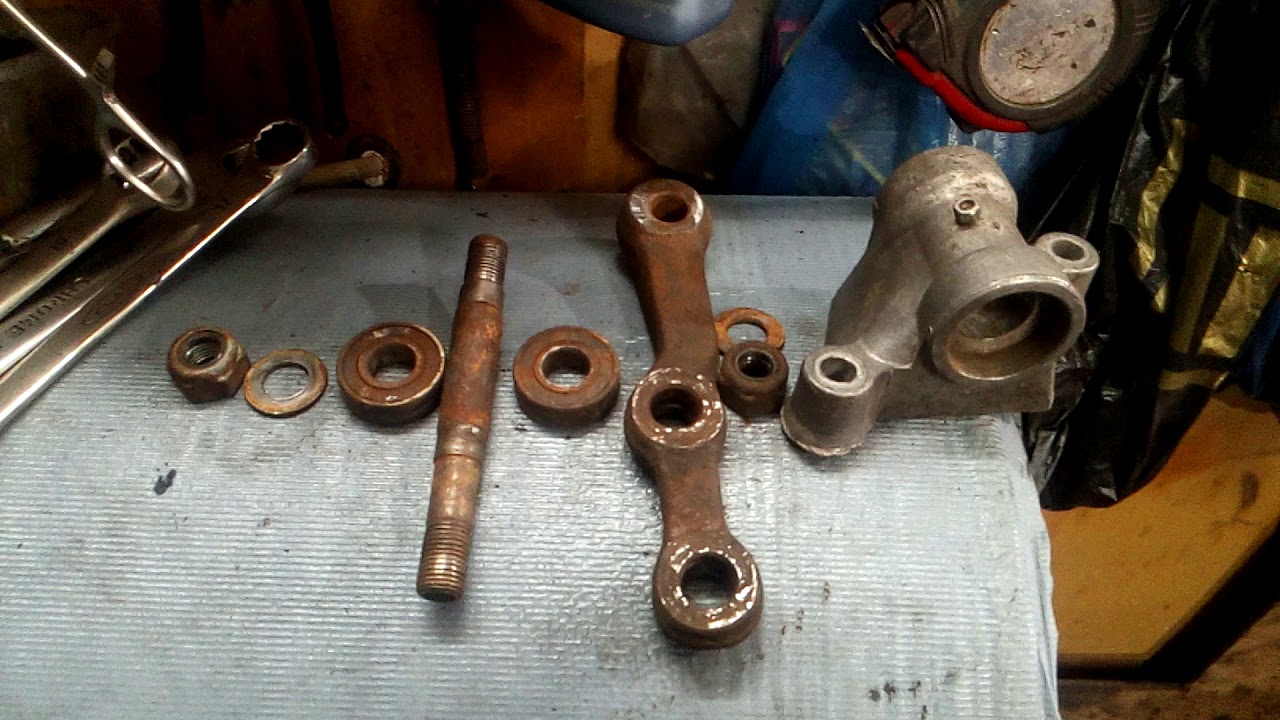

- После этого проводится осмотр состояния извлеченных деталей и самого корпуса устройства. Рекомендуем, раз уж вы разобрали агрегат, установить новые втулки из ремкомплекта. Они стоят недорого, но после замены вам не придется в ближайшее время снова снимать маятник.
Сборка изделия выполняется в порядке обратном снятию, но изначально при этом следует выполнить смазку всех деталей Литолом-24. На этом замена такого немаловажного устройства на автомобиле ВАЗ 2107 завершена. После сборки следует проверить люфт рулевого колеса. В настоящее время на рынке продают также маятниковые рычаги с подшипниками качения. Встречаются разные отзывы о надежности такого варианта. Все склоняются к тому, что маятник на подшипниках облегчает вращение рулевого колеса, и служит в несколько раз дольше чем заводской, но он неремонтопригоден. В итоге выбирать вам.
Маятник ВАЗ 2107: замена, ремонт
В конструкции автомобилей с задним приводом предусмотрен маятниковый рычаг. В автомобилях ВАЗ 2104, ВАЗ 2107 – это значимая деталь рулевой трапеции. Он выполняет функции опоры с правой стороны и гарантирует нужное соотношение углов поворота колес.
Функции и назначение
Редуктор рулевого управления установлен со стороны водителя, а к сошке рулевой маятниковый механизм со стороны пассажира.
Они соединены между собой рулевой тягой и служат опорными точками. Водитель управляет ими при воздействии на рулевую тягу.
Корпус маятника сделан из чугуна или алюминия и имеет форму цилиндра с отверстиями для его крепления к лонжерону либо к раме. В центре через отверстие вставляется ось, которая продевается сквозь корпус и делает рукоятку более подвижной, а так же служит опорой для рулевой тяги. Другой конец сошки движется, как маятник и поэтому имеет такое название.
Виды маятников на ВАЗ 2104–2107
При изготовлении маятниковых рычагов используются втулки, и подшипники на них опирается ось рычага. Они предназначены для более долгого срока службы подвижных элементов. Производители считают, что более долговечны втулки, так как в отличие от хрупких подшипников они не подвержены воздействиям, кроме истирания. Все же износу подвержены оба материала. При стертых элементах водитель почувствует большее напряжение руля, чем обычно, становится сложно управлять автомобилем за счет усиления люфта.
Конструктора пытались сделать маятник герметичным и изолировали внутреннюю полость корпуса двумя резиновыми кольцами, но обычно после прохождения 45–90 тыс. км его приходится менять полностью. Когда автомобиль выезжает на проселочные участки дороги, то вся грязь затягивается во внутрь.
Подшипники качения решают эту проблему, они мало подвержены износу от загрязнений и не требуют дополнительной смазки. Но, к сожалению не все производители поставляют на рынок качественную продукцию.
Выбор маятниково рычага.
При выборе втулки или подшипники нужно опираться, в первую очередь, на качественные характеристики изделия. Так, втулки могут быть сделаны из полиуретана, и прослужат дольше. Рукоятка маятника на подшипниках двигается более легко и свободно, поэтому не дает напряжения на руль и считается многими водителями более долговечным, но на самом деле, тут тоже все зависит от качества.
При покупке хорошего изделия не придётся часто его ремонтировать либо заменять.
Замена маятниково рычага ВАЗ 2107, ВАЗ 2104.
Конструкция маятника для ВАЗ 2104 – ВАЗ 2107
1 — сошка; 2 — корпус кронштейна; 3 — шайба; 4 — регулировочная гайка; 5 — шплинт; 6 — верхняя шайба; 7 — уплотнитель; 8 — втулка; 9 – ось; 10 — нижняя шайба; 11 — контргайка.
Многие владельцы автомобилей ВАЗ 2104 – ВАЗ2107 покупают, делают ремонт и меняют маятник самостоятельно.
Для этого нужно:
- приготовить инструменты, воспользуйтесь ремкомплектом для маятника ВАЗ 2107 – ВАЗ 2104;
- снять переднее правое колесо;
- свинтить гайки крепления кронштейна на правом лонжероне;
- самая трудоемкая часть – выпрессовка шаровых пальцев обеих рулевых тяг. Лучше для этих целей использовать спец. съёмник для рулевых наконечников. Но можно пойти и более дешевым способом: для этого, можно взять стальной прут и упереть в шаровой палец, гайка до конца не вывинчена, и начинаем бить резкими ударами молотка.
Делать это нужно аккуратно, чтобы ни сорвать резьбу и не расплющить корончатую гайку, поэтому лучше навернуть другую гайку.
- снимаем, путем отвинчивания двух гаек, при этом с другой стороны необходимо надеть разводной ключ, который будет удерживать болт от прокручивания;
- отвинтить верхнюю гайку;
- вынуть ось из кронштейна. В кронштейн маятникового рычага при сборке закладываем смазку.
- втулки должны сидеть в кронштейне плотно, а ось не иметь радиальных люфтов. При износе втулок заменяем их новыми.
- проверить момент проворачивания оси – путем затяжки или послабления гайки, наблюдать, проворачивая сошку. При проворачивании, сошка должна «ходить» легко и без усилий. Чем легче это усилие, тем меньше это будет передаваться на руль.
С этой задачей конструкции на подшипниках справляются лучше.
- проверить люфт с обеих сторон;
- затянуть верхнюю гайку;
- установить кронштейн на место.
Ремонтировать маятник на автомобиле ВАЗ 2104 – ВАЗ2107 не сложно и не займет много времени, но для уверенности в результате лучше обратиться к профессионалу.
Замена маятникового рычага (маятника) Нива ВАЗ 21213, 21214, 2131 lada 4×4
Маятниковый рычаг, или просто маятник, — узел в рулевом управление достаточно уязвимый, и менять его приходится часто. О том, как самостоятельно заменить маятник — наш сегодняшний рассказ.
(см. так же страницу руководства «Снятие и разборка маятникового рычага»)
Причины недолгой ходимости маятникового рычага прозаичны — это дань родословной. При проектировании Нивы максимальное число умов и агрегатов было взято от легкой малолитражки ВАЗ-2106. В результате оригинальная передняя подвеска Нивы с мощной балкой и кованными рычагами на неубиваемых сайлент-блоках, с усиленным ступичным узлом, оказалась скрещен с рулевым управлением фиата-124, прототипа ВАЗ-2101-06. От этого авто Ниве достались (с поправкой на разницу в колее) все рулевые тяги, шарниры и рулевой механизм е маятаиковым рычагом Как следствие, детали рулевого управления оказались подвержены значительным перегрузкам.
Опыт экстремальной эксплуатации редакционных Нив показал, что меньше других узлов рулевого управления живет маятниковый рычаг. На него передаются удары от неровностей дороги, усиливаемые значительно большими, чем у классики, колесами.
Основные неисправности: изгиб собственно рычага (сошки) и износ резиновых втулок или подшипников (в зависимости от типа маятника), вызывающий люфт оси рычага. Езда с изогнутым рычагом приводит к быстрому неравномерному износу передних шин по причине изменения углов установки колес.
Если Ниву «уводит» с траектории, а колеса смотрят в разные стороны, внимательно осмотрите рычаг. Следует хорошо представлять его правильную форму. На ВАЗ-2121 рычаг имеет характерную ступеньку между отверстиями под рулевые пальцы (см. фото справа). На BA3-21213 ступеньки нет, и отверстия находятся практически в одной плоскости. Внимание: рычаги невзаимозаменяемы! на исправных рычагах оси пальцев параллельны. Если пальцы как бы перекрещиваются — рычаг погнулся и подлежит замене.

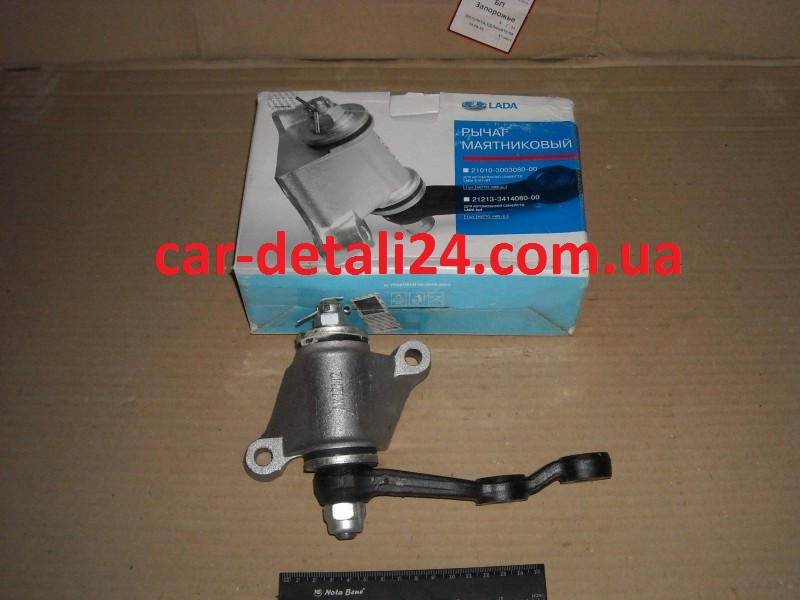

Какой купить рычаг? В продаже имеются рычаги на резиновых конусных втулках и на подшипниках. Подшипники теоретически снижают усилие на рулевом колесе. Но на практике сколь-нибудь существенной разницы не обнаруживается. Явный недостаток подшипникового рычага — его подшипник может выйти из строя при резком ударе по корпусу. Маятнику на втулках такие удары не страшны. Кроме того, он поддается восстановительному ремонту — замене изношенных втулок
Если Вы купили маятник на втулках, воспользуйтесь его разборной конструкцией. Вытащите шплинт, отвинтите гайку и извлеките рычаг вместе с осью из силуминового корпуса (см фото внизу). «Высаженные» поверхности оси (большего диаметра) под резиновые втулки обработаны резцом и, как правило, не шлифуются на заводе. Втулки в гаком рычаге будут быстро «съедены» шершавой осью. Отполируйте поверхность мелкой шкуркой, смажьте ось литолом и соберите рычаг. Этим Вы продлите жизнь узла.
Замена маягникого рычага
1.
Установите машину на надежный домкрат (фото 1) и снимите правое переднее колесо
2. Расшплинтуйте и отверните гайки средней и боковой рулевых тяг. Инструмент — головка на 22 с карданчиком и удлинителем (фото 3-4).
Для удобства можно предварительно демонтировать корпус воздушного фильтра, сняв его крышку и открутив с длинных шпилек карбюратора четыре гайки ключом на 8 (фото 2). Это облегчит доступ к маятнику сверху.
3. Отсоедините от маятника рулевые тяги.
Для выпрссовки пальцев рулевых тяг можно, конечно, воспользоваться специальным съёмником с многоцифорным обозначением, но нам полюбился более быстрый способ. Пальцы выбиваются при помощи молотка на 800-1000 г. и выколотки длиной 50-60 см. и диаметром 20-30 мм, которую легко изготовить из стального прутка (фото 5).
Главное, чтобы удар был направлен вдоль оси пальцев рулевых тяг.
Возможное повреждение первых витков резьбы на них легко устранить треугольным напильником (фото 8).
Действуя таким образом, Вы сэкономите массу времени.
4. Зафиксировав рожковым ключом на 17 гайки на корпусе маятника (фото 6), при помощи торцевой головки и удлинителя отверните два болта крепления маятника к лонжерону.
5. Снимите старый маятниковый рычаг и поставьте на его место новый. Сборку проводите в обратном порядке (фото 9-10).
Дуя облегчения последующих ремонтов рекомендуем все резьбовые соединения промазать графитовой смазкой. Если случай не запущенный, то регулировки схода-развала не потребуется.
Теперь Ваш маятник будет качаться только туда, куда ему положено. А Ваша Нива послушна и покладиста на радость хозяину. Удачных ремонтов!
Затраты времени при замене рычага:
30-40 минут.
Инструмент и оборудование:
домкрат, баллонный ключ (желательно «крест»), ключи и головки на 8, 10, 17, 22, удлинитель с карданчиком, молоток, треугольный напильник, пассатижи, выколотка
Видео
youtube.com/embed/f2zJ1aY4XKY?rel=0″ frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»/>
ВАЗ 2107 рулевой маятник на подшипниках, как заменить
Маятниковый рычаг — в народе этот агрегат называют просто «Маятник». Нужен это агрегат для поворачивания обоих колёс в нужный для вас момент времени. По сути за счёт «Маятниковый рычаг» создаёт синхронность при повороте колёс, то есть благодаря нему оба колёса поворачиваются в один и тот же момент и без запаздываний соответственно.
Для замены маятника, обязательно запаситесь: Двумя гаечными ключами «на 17»!
Где находится маятниковый рычаг
Он находится под днищем автомобиля, его можно увидеть открыв капот у автомобиля и взглянув в самый низ подкапотного пространства, а так же проще всего на него можно взглянуть с нижней части автомобиля, для этого залезьте под автомобиль и найдите там рычаг который идёт от самого маятника, а для наглядности этот рычаг указан стрелкой.
Когда нужно менять маятниковый рычаг
- В основном после выхода из строя маятникового рычага, из нижней части где он расположен начинают доносится стуки, который особенно будут слышны при наезде на кочку.
- Кроме стуков так же может быть увеличен свободный ход руля, в народе называемый как люфт.
- А так же само рулевое колесо может крутиться туго, из-за выхода из строя маятникового рычага.
Обратите внимание!
Все эти признаки относятся к неисправности маятника, но так же они могут возникать при ослабших болтов маятника или же при слишком сильно перетянутой регулировочной гайки, поэтому прежде чем менять маятниковый рычаг на новый, проверьте затяжку болтов и по необходимо либо ослабьте либо подтяните!
Как заменить маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?
Как снять маятник на ваз 2107
1) Сперва отсоедините от маятника оба шаровых шарнира рулевых тяг, которые к нему подсоединяются.
2) Затем возьмите в руки два гаечных ключа и одним из них в это время зацепитесь за болт который крепит маятник, таким образом чтобы болт не провернулся при отворачивании гайки.
После того как вы взялись за болт, отверните вторым гаечным ключом гайку того болта который вы удерживаете.
Внимание!
Под обоими гайками должны будут находится шайбы, поэтому если они у вас есть тогда снимите их, а если их есть более одной на одном болту, то перед снятием шайб запомните на каком болте какое количество шайб было и при обратной установки под гайки подложите необходимое количество шайб!
3) Теперь извлеките два болта которые крепят маятник и вследствие чего снимите маятниковый рычаг с автомобиля.
Установка нового маятника
Устанавливается новый маятник точно так же как и снимается, только для установки вам придётся прочитать статью в обратном порядке снятию.
Внимание!
Перед тем как устанавливать новый маятник на автомобиль, убедитесь правильно ли он был собран, для этого зажмите маятник в тиски таким образом, чтобы его сошка была направлена строго горизонтально. В таком положении под тяжестью собственного веса сошка должна будет стоять на одном месте, никуда не двигаясь.
Она должна будет лишь передвигаться под действием силы в «1-2 кг», приложенной к той части на которую будет устанавливается правый шарнир рулевой тяги, иными словами на кончик сошки как показано на рисунке:
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Рекомендуем прочитать:
Рулевой маятник ваз 2107 на подшипниках
Кто знает в маятниках? Какой лучше на классику брать? На подшипниках или на втулках? 2105
- При движении уводит вправо ВАЗ 2101 – 3 ответа
- Почему тугой руль на ВАЗ 2101? – 4 ответа
- После замены рулевой колонки разный поворот колёс в ВАЗ 2106 – 2 ответа
- Установка ЭУР Приора на ВАЗ 2106 – 2 ответа
- Как поменять рулевое 2101 на 2105? – 1 ответ
Судя по отзывам, хвалят маятник на игольчатых подшипниках, и лучше, что бы он был с возможностью шприцевания.
Маятником на автомобилях называют такой агрегат, посредством которого обеспечивается поворот обоих колес при возникновении таковой необходимости.
Это своего рода рычаг, который обеспечивает синхронное изменение угла расположения обоих передних колес. Когда вы поворачиваете руль в левую или правую сторону, то соответственно колеса изменяют угол направления. Если бы маятниковый рычаг отсутствовал, то колеса изменяли угол направления асинхронно, что приводило бы к ряду неприятных последствий. В данном материале рассмотрим, как осуществляется замена маятника ВАЗ 2107, где располагается данная деталь, и как определить ее неисправность.
Как определить неисправный маятник
Наиболее простейший способ определить неисправность рычага – это прислушаться к наличию стуков во время движения по неровной дороге. Специально въезжать в яму или наезжать на кочку не следует, поэтому можно съехать на обочину и поэкспериментировать. Но это не единственный способ определения неисправности такой немаловажной детали, как маятник.
Второй способ определения неисправности маятникового рычага ВАЗ 2107 – это наличие большого люфта рулевого колеса.
Определить это достаточно просто, для чего следует покрутить руль в одну и в другую сторону. Но наиболее частым случаем выхода из строя маятника является наличие нагрузки при повороте руля. Но не всегда данные факторы свидетельствуют о том, что виновником является рычаг маятника. Неисправности при таковых признаках могут заключаться в ослаблении болтов или перетяжке регулировочной гайки. Поэтому прежде чем приступать к замене устройства, следует обязательно убедиться в его поломке. Сделать это можно после его демонтажа. Первый признак неисправности детали – это наличие дефектов на его составляющих элементах, поэтому для определения поломки потребуется разобрать механизм.
Расположение маятника на ВАЗ 2107
Располагается такое изделие на автомобиле ВАЗ 2107 снизу подкапотного пространства. Увидеть маятник можно при открытии капота, взглянув при этом в нижнюю часть автомобиля со стороны пассажира.
Демонтировать или рассмотреть устройство удобнее всего снизу из смотровой ямы или на эстакаде.
От маятника отходит сошка, которая и руководит поворотом передних колес автомобиля ВАЗ 2107. Ниже на фото представлен вид маятникового рычага на ВАЗ 2107.
Снятие и ремонт маятника
Для проведения работ потребуется запастись стандартным набором инструментов и съемником рулевых тяг, после чего приступать к рабочему процессу:
- Первоначально требуется разъединить от устройства два шаровых шарнира рулевых тяг.
- Используя два ключа на “17” необходимо отвинтить крепления маятникового рычага. После вывинчивания болтов с гайками следует обратить внимание на расположение шайб. При сборке эти шайбы следует установить обратно на тоже место. Ниже на фото показан вид расположения болтовых соединений и шайб.
- После извлечения болтов можно демонтировать изделие.
После снятия изделия осуществляется его замена или ремонт. Установка нового маятникового рычага выполняется в порядке обратном снятию.
Целесообразно производить замену маятникового рычага только в том случае, если он не подлежит ремонту. В частых случаях изделие можно отремонтировать, что многие автомобилисты и делают самостоятельно.
Ремонт механизма осуществляется посредством следующих процедур:
- Закрепить демонтированную деталь в тисках.
- Используя плоскогубцы, следует снять шплинт и открутить гайку.
- Демонтировать шайбу, которая расположена под гайкой.
- Теперь необходимо демонтировать еще одну шайбу, которая имеет больший диаметр, чем предыдущая. Для этого можно воспользоваться отверткой.
- Демонтируется пластиковая втулка вместе с уплотнительным кольцом.
- Теперь можно снять кронштейн с оси изделия.
- Демонтируется второе уплотнительное кольцо и вторая втулка.
- После этого проводится осмотр состояния извлеченных деталей и самого корпуса устройства. Рекомендуем, раз уж вы разобрали агрегат, установить новые втулки из ремкомплекта. Они стоят недорого, но после замены вам не придется в ближайшее время снова снимать маятник. При наличии малейших дефектов корпуса – изделие подлежит замене.
При наличии малейших дефектов корпуса – изделие подлежит замене.Сборка изделия выполняется в порядке обратном снятию, но изначально при этом следует выполнить смазку всех деталей Литолом-24. На этом замена такого немаловажного устройства на автомобиле ВАЗ 2107 завершена. После сборки следует проверить люфт рулевого колеса. В настоящее время на рынке продают также маятниковые рычаги с подшипниками качения. Встречаются разные отзывы о надежности такого варианта. Все склоняются к тому, что маятник на подшипниках облегчает вращение рулевого колеса, и служит в несколько раз дольше чем заводской, но он неремонтопригоден. В итоге выбирать вам.
Маятниковый рычаг — в народе этот агрегат называют просто «Маятник». Нужен это агрегат для поворачивания обоих колёс в нужный для вас момент времени. По сути за счёт «Маятниковый рычаг» создаёт синхронность при повороте колёс, то есть благодаря нему оба колёса поворачиваются в один и тот же момент и без запаздываний соответственно.
Для замены маятника, обязательно запаситесь: Двумя гаечными ключами «на 17»!
Где находится маятниковый рычаг
Он находится под днищем автомобиля, его можно увидеть открыв капот у автомобиля и взглянув в самый низ подкапотного пространства, а так же проще всего на него можно взглянуть с нижней части автомобиля, для этого залезьте под автомобиль и найдите там рычаг который идёт от самого маятника, а для наглядности этот рычаг указан стрелкой.
Когда нужно менять маятниковый рычаг
- В основном после выхода из строя маятникового рычага, из нижней части где он расположен начинают доносится стуки, который особенно будут слышны при наезде на кочку.
- Кроме стуков так же может быть увеличен свободный ход руля, в народе называемый как люфт.
- А так же само рулевое колесо может крутиться туго, из-за выхода из строя маятникового рычага.
Все эти признаки относятся к неисправности маятника, но так же они могут возникать при ослабших болтов маятника или же при слишком сильно перетянутой регулировочной гайки, поэтому прежде чем менять маятниковый рычаг на новый, проверьте затяжку болтов и по необходимо либо ослабьте либо подтяните!
Как заменить маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?
Как снять маятник на ваз 2107
1) Сперва отсоедините от маятника оба шаровых шарнира рулевых тяг, которые к нему подсоединяются.
2) Затем возьмите в руки два гаечных ключа и одним из них в это время зацепитесь за болт который крепит маятник, таким образом чтобы болт не провернулся при отворачивании гайки. После того как вы взялись за болт, отверните вторым гаечным ключом гайку того болта который вы удерживаете.
Внимание!
Под обоими гайками должны будут находится шайбы, поэтому если они у вас есть тогда снимите их, а если их есть более одной на одном болту, то перед снятием шайб запомните на каком болте какое количество шайб было и при обратной установки под гайки подложите необходимое количество шайб!
3) Теперь извлеките два болта которые крепят маятник и вследствие чего снимите маятниковый рычаг с автомобиля.
Установка нового маятника
Устанавливается новый маятник точно так же как и снимается, только для установки вам придётся прочитать статью в обратном порядке снятию.
Перед тем как устанавливать новый маятник на автомобиль, убедитесь правильно ли он был собран, для этого зажмите маятник в тиски таким образом, чтобы его сошка была направлена строго горизонтально.
В таком положении под тяжестью собственного веса сошка должна будет стоять на одном месте, никуда не двигаясь. Она должна будет лишь передвигаться под действием силы в «1-2 кг», приложенной к той части на которую будет устанавливается правый шарнир рулевой тяги, иными словами на кончик сошки как показано на рисунке:
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Какой маятник Вы предпочитаете? На подшипниках или втулках. Как часто Вы попадали в ситуацию, когда маятник на подшипниках заклинивало и Вы улетали в кювет?
Как руление в том и другом случае? Срок службы Вашего маятника до замены (желательно в км.)
Артикул: 2101-3003080 , артикулы доп.: 095943
Код для заказа: 014452
- Возможно, вам понадобятся
- показать еще
- Покупают аналоги
- Легковые автомобили / ВАЗ / ВАЗ-21021 чертеж
- » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2102-4/privod_rulevoiy-164/#part8095″>Рычаг с кронштейномОсь передняя / Привод рулевой
Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107.
Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.
ОТВЕЧАЮТ СПЕЦИАЛИСТЫ. На АвтоВАЗе. — журнал За рулем
ОТВЕЧАЮТ СПЕЦИАЛИСТЫ. На АвтоВАЗе.
КЛУБ АВТОЛЮБИТЕЛЕЙ
/ОТВЕЧАЮТ СПЕЦИАЛИСТЫ
На АвтоВАЗе:
ПЕТР ПРУСОВ — ГЛАВНЫЙ КОНСТРУКТОР АО «АвтоВАЗ»;
ВЛАДИМИР ХРОМОВ — ИНЖЕНЕР ОТДЕЛА ДОВОДКИ ШАССИ;
ВЛАДИМИР ТАРШИН — ИНЖЕНЕР ОТДЕЛА ПРОЕКТИРОВАНИЯ ШАССИ; СЕРГЕЙ МОХНАТКИН — НАЧАЛЬНИК БЮРО ОТДЕЛА СПЕЦИАЛЬНЫХ ИСПЫТАНИЙ
Когда «десятки» с подушками безопасности появятся на внутреннем рынке? Или такие машины будут только для экспорта?
Рулевые колеса со встроенными надувными подушками безопасности разработаны и адаптированы ВАЗом для трех моделей — VAZ 21213/21214 «Нива», «Самара» и «десятка». Все эти изделия сертифицированы. Но прежде чем предложить такие автомобили для внутреннего рынка, мы попытались выяснить запросы российского потребителя.
В частности, с этой целью оснастили подушками безопасности около трех тысяч автомобилей «Нива» VAZ 21213 и 21214 и примерно сто «десяток» и предложили их покупателям. Вывод неутешителен: наши автомобилисты придают меньшее значение вопросам безопасности, чем их зарубежные коллеги! Покупатели не считали нужным доплачивать за эту систему — автомобили не пользовались спросом. Именно поэтому машины ВАЗа поставляются сейчас на внутренний рынок без подушек безопасности. Отдельно рулевые колеса с такими подушками в продажу не поступают.
Разрешает ли ВАЗ установку двигателя VAZ 21083 на VAZ 2105? Стыкуется ли с ним «классическая» коробка передач?
На такой вопрос следовало бы ответить встречным: зачем вам это? Тем более, что возможные проблемы сами же и назвали.
В середине 80-х завод выпустил небольшую партию «шестерок» VAZ 21067 с двигателем 2108 (1,3 л). Для стыковки «классической» коробки передач с «восьмерочным» мотором пришлось разработать оригинальный картер сцепления.
В дальнейшем мы сами задали себе тот же вопрос: зачем? Ведь прежняя, хорошо отработанная конструкция не вызывает нареканий. К тому же сегодня, когда появились версии «классического» мотора с рабочим объемом 1,7 л, в том числе впрысковые, каждый владелец «пятерки» может гораздо проще удовлетворить свои повышенные запросы. Так что устанавливать в «Жигули» мотор от переднеприводных автомобилей ВАЗа не имеет смысла — ни технического, ни экономического — даже в частных случаях. Более того: подобные «реконструкции» существенно сказываются на безопасности дорожного движения и заниматься ими в гаражных условиях АвтоВАЗ не разрешает.
У меня «Нива» 1995 года выпуска. Двигатель 1,6 л, кузов 21213, а в паспорте модификация значится как 21215. При замене маятникового рычага выяснилось, что у нового иная форма. На что влияет изгиб маятникового рычага?
VAZ 21215 — дизельная модификация «Нивы», на которую двигатель устанавливали в подмосковном Чехове. С заводского конвейера такие машины сходили уже с выбитым номером 21215 на кузове, но с технологическими (временными) двигателями 1,6 или 1,7 л.
Видимо, ваша машина не дошла до Чехова и попала в продажу с бензиновым мотором.
Когда «Ниву» стали комплектовать дизельным двигателем «Пежо», оказалось, что полному повороту маятникового рычага мешают конструктивные особенности картера двигателя. Тогда вместо модернизированной рулевой трапеции 21213 решили ставить прежнюю — 2121. Они различаются передаточным отношением привода рулевого управления, а кроме того, формой маятникового рычага.
Вполне возможно, что на вашей машине тоже предполагалась установка дизеля «Пежо», и поэтому на ней стоит старая рулевая трапеция. Советую заменить в ней четыре детали — и таким образом модернизировать. Понадобятся рычаги поворотных кулаков, маятник и сошка (все тяги остались без изменений). Рычаги поворотных кулаков 21213–3001020 и 21213–3001031 длиннее прежних 2121 примерно на 20 мм. Рычаг маятника 21213–3414084 и сошка 21213–3401090 отличаются от аналогичных деталей 2121 конфигурацией. С деталями 21213 усилие на рулевом колесе снизится примерно на 20%.
Если же оставить старый комплект, то в случае ремонта придется покупать и устанавливать все указанные детали с начальным индексом 2121. Важное замечание: менять названные детали можно только комплектом! В противном случае нарушается геометрия трапеции, что недопустимо.
Подскажите, можно ли эксплуатировать «классику» с колесами R14 шириной 5,5 или 6 дюймов и покрышкой 175/65R14? Дело в том, что четырнадцатидюймовые зимние шины «Кама-514» превосходят все остальные по своим характеристикам.
Ответ на этот вопрос можно разделить на две части. Первая касается самой возможности установки четырнадцатидюймовых шин на «Жигули». По внешним диаметрам шины 175/65R14 и 185/60R14 очень близки к параметрам шин 175/70R13 и задевать за элементы подвески, отбортовку крыльев и другие детали не должны. Правда, при условии, что вылет колеса не будет превышать 35 мм (у «классических» колес он составляет 29 мм).
Вторая часть вопроса — юридическая. Действующими нормативными документами (включая ПДД) подобные замены запрещены.
Так что при техосмотре и в некоторых других ситуациях возможны проблемы.
А теперь зададимся еще одним вопросом: насколько лучше 14-дюймовые шины «Кама-514» в сравнении с обычными? Нынешний ассортимент 13-дюймовых зимних шин гораздо шире, чем 14-дюймовых. Не проще ли подобрать зимние отечественные размерности 175/70R13 с приемлемыми свойствами, например «Кама-503» (того же производителя), чем идти на риск?
В снаряженном состоянии сколько весит Лада Грант? Сколько у легкового автомобиля ВАЗ 2107 масса автомата
кг ВАЗостается самой любимой и неприхотливой машиной, не уступающей по мойке позициям, начиная с 70-х годов 20 века.
Очень сложно представить современные дороги без этих вечных «тружеников», регулярно проезжающих по городам и селам нашей большой и любимой Родины. Работает исправно и в их отсутствие, что, конечно, добавляет к этому уважения.
Сколько весит ВАЗ-2101 с двигателем и без: технические характеристики
Технические характеристики этого автомобиля зависят от износа и пробега, естественно определяемого в километре.
Если регулярно проводить машину на сотню, вовремя менять масло, ухаживать за машиной, то проблемы могут возникнуть только с устаревшими и требующими тюнинга двигателями в части увеличения их мощности. Итак, из 955 кг при общей массе машины 114 кг приходится собственно на двигатель.
Поскольку ВАЗ выпускается с 1970 года, история, насчитывающая почти 50 лет, состоит не только в изменении названия завода, марок и моделей выпускаемых автомобилей, но и в том, что технические характеристики И параметры аналогичным образом претерпевают определенные изменения. . Если рассматривать объем двигателя, можно сказать, что инновации идут в сторону эволюции. Эволюционные процессы в этой области машиностроения увеличили его объем с 1,2 литра до 1,8 литра, и пробами и ошибками позволили модели машины ВАЗ превратиться в конкурентоспособную продукцию российского автопрома, которая теперь не похожа на металлолом.
В 1966 году итальянский автомобильный концерн Fiat произвел выпуск модели Fiat 124.
Поскольку связь с итальянскими товарищами во времена СССР позволяла говорить о взаимовыгодном сотрудничестве двух государств, в 1970 году на советском конвейере была изготовлена первая модель ВАЗ-2101 марки «Жигули».
Сколько весит ВАЗ-2101: характеристики
Первые «Жигули» указанной модели имели собственный вес, равный 955 килограммам, из которых 114 приходилось на вес двигателя.Вот каков ответ на вопрос: сколько весит WAZ-2101.
Вагон ЦПП бывает:
Весит вместе со сцеплением, рычагом переключения и выключателем сцепления 26,2 кг. Эти данные при замене той или иной детали необходимо учитывать.
Маховик, собственный вес которого в руках владельцев составляет 6,873 кг, часто снижает вес за счет настройки до 3,6 кг. Это способствует маневренности и увеличению скорости автомобиля на дороге.
«Классик» продается во второстепенном состоянии, так как выпуск его завершен, но, разумеется, по документам, содержащим данные владельца и технические параметры автомобиля.
А коллекционные детали автомобиля ВАЗ-2101 продаются повсеместно.
ВАЗ и по сей день сохранил свой облик и любовь публики ко всем слоям населения. Волжский автозавод не собирается останавливаться на достигнутом, производя все новые и новые модификации «Жигулей». Если рассмотреть, сколько весит каждая составляющая автомобиля ВАЗ, станет понятно, что полная масса каждого из них примерно одинакова.
Стоит отметить, что из всех советских автомобилей в Японию поставлялся только ВАЗ-2101.Популярность ВАЗа не в последнюю очередь связана с именем Кими Райкконена, добившегося первых побед на этой машине. Отец знаменитого гонщика считал эту машину самой надежной.
Если иметь дело с массой ВАЗа, то можно сказать, что за всю его пятидесятилетнюю историю вес автомобилей этой марки составлял от тонны до трехсот килограммов тонны, но изменения более крупные и существенные. , собственно говоря, не претерпел.
В металлоломе может оказаться любая машина, даже самая новая, купленная в салоне, причиной этого может стать крупная авария, поджог, вандализм и т.
Д.В этом случае, если машина ничего не снимает с машины — это просто груды металлолома. Стоимость такого станка на металлоломе будет равна стоимости старой «Жигуленки», которая тоже отправляется под пресс.
Новая машина — большая редкость на металоловой платформе, как правило, некоторые из этих машин пытаются восстановить, часть продать на запчасти. В основном старые «Москвичи», «Волга», «Копейка», капорожцы и другое наследие Советского Союза идут в металлолом.Приобрести машину на металлолом пытается в основном молодежь, арендуя машины, оставшиеся от дедов, такие машины просто занимают драгоценное место в гараже и нравятся машине «на ходу» и могут быть использованы, но цена на такую машину невысока. на рынке не больше 10 тысяч рублей, а продать проблемно и надолго, поэтому легче сдать машину на металлолом, чем «заморачиваться» с ним.
Еще один вариант металлической шубной машины — это брошенные машины во дворах и на улицах города, каждый из нас видел такие машины, особенно много их появляется после зимы, поэтому такие машины называют «подснежниками».
Причиной крушения машины может стать смерть владельца, посадка его в тюрьму, переезд или просто она больше не нужна. Если такая машина стоит несколько лет, значит, собственника точно не существует. В этом случае ТСЖ (если машина во дворе) и коммунальные службы города имеют право избавиться от такой машины, предварительно решив все вопросы с ГИБДД города.
Какие машины чаще всего проезжают
Чаще всего, конечно, старые советские автомобили, которые уже наметили свои века.Ниже мы подготовили список самых даренных марок автомобилей, вы можете перейти на соответствующую страницу и увидеть всю информацию — сколько весит машина, сколько денег можно получить, сдав эту марку на металлолом.
ВАЗ 2106 (шестерка)
ВАЗ 2101 (копейка)
ВАЗ 2105, 2107
Москвич 412.
Запорожец
Стоит сказать, что такие машины, как Нива, УАЗ, сдаются в металлолом не так часто. на крепкую ходовую часть и крепкий кузов данных автомобилей — такие машины пытаются восстанавливать и ездить дальше, это касается сельской местности, где такие машины просто необходимы.
Также сдать машину в Камметры стараются бывшие владельцы «Сибирианы», Таури, часто встречаются и Daewoo Nexia по причине ее недорогой рыночной цены.
Доставка машин на металлолом или нет?
Средний вес автомобиля 1 тонна, блокировка, если машина целиком (стекло, элементы салона, резина и т.д.) — поднимает минимум на 30%. Те. Фактически масса автомобиля уменьшается на 300 кг и на металлолом уходит всего 600 кг = 0,6 тонны. Теперь самое интересное — стоимость металлолома в каждом регионе.Самая большая цена на металлолом в Санте-Петербурге (на данный момент около 9000 рублей за тонну), в Москве 7-8 тысяч рублей за тонну, в Новосибирске 4-5 тысяч и т. Д. Поэтому именно здесь и теперь мы не сможем назвать точную сумму. Узнай в своем городе, что такое металлолом категории 5 А (а именно машина попадет в эту категорию) и умножь на вес своей машины минус 30% от засора.
Теперь необходимо учесть стоимость транспортировки к месту, где вы захотите сдать машину на металлолом.
Если машина в пути — проблем нет, доберетесь своим путем и получите деньги без лишних трат. Если в машине хотя бы вращаются колеса, а подвеска с кузовом «живёт вместе» и работает рулевое управление — запросто можно попросить товарища заставить вас надеть трос перед приемом металлолома. Если не работает рулевое управление, можно летать на жестком сцеплении.
А как быть если до машины хлам все равно не доходит. Есть на что учесть затраты. Эвакуатор или самозагрузка 5 тонн.Средняя цена такого оборудования составляет 800-1000 рублей в час, время работы считается 2 часа (так называемый минимальный), то есть транспортировка машины на металлолом обойдется в 2000 рублей. Если цена на металлолом в вашем городе составляет 6 тысяч рублей, то вы получите примерно 1600 рублей за машину (1 тонна — 30% затор х 6 000 рублей — транспортировка 2000 рублей).
Если вы думаете, что можете позвонить по телефону и заказать «вывозят машину в металлолом» у компании, которая занимается приемом металлолома, то стоит вас огорчить.
Как правило, крупные фирмы вывозят от 3 до 5 тонн металла, услуга вам будет, если только вы предложите сразу с одного места вывезти минимум 3 машины в металлолом.
Если нужно просто избавиться от машины, не получив за нее ни копейки, то людей будет много. Также можно обратиться к посредникам, а их в этом бизнесе очень много, т.к. заработок на металлоломе выбирают многие. Посредникам нужно что-то заработать, но их тоже нельзя обижать, поэтому за свою машину в этой версии вы получите не больше 500 рублей.
Здесь мы написали реальные числа, укажите их на примере вашей машины и вы получите точные цифры, и вам уже предстоит решить — сдавать машину в металлолом или нет, у вас может быть вариант сдать металлолом, забив багажник и салон всевозможными сальниками, так что через 2-3 года соберете 3-4 тонны металла и сдадите без затрат на транспортировку за приличную сумму денег.
Обрушение машины
Еще один вариант передачи машины Чермету — ее разбор.Если у вас полно свободного времени, есть место и все условия, то вы можете поймать небольшую выгоду:
— разделить рабочие детали и элементы салона
— сортировать черный лом и
— выбросить ненужное и уменьшить процент засора
С запчастями все понятно — разбираем, откладываем рабочие части в сторону и продаем дальше.
Не думайте, что такие запчасти не востребованы, например зайдите на авито и посмотрите, сколько там похожих объявлений, сколько их просмотров.Этот рынок жив, покупатели всегда будут на что угодно, помните об этом.
Сортировать. Это, пожалуй, самый долгий и сложный процесс, но он принесет наибольшую пользу наряду с продажей запчастей. Кольммет содержится в трансмиссии, в кожухе двигателя, в навесном оборудовании двигателя, в кабине и т. Д. Для каждого типа цветного лома возьмите отдельный контейнер и отсортируйте, т.к. никто не будет покупать неиспользованный лом.
Уменьшить блоки. Если нет желания заниматься сортировкой и разбором, то просто выкинь из машины все не металлическое.Полки, стекло, резина и т. Д. В этом случае мастер приемника металла может снизить процент блока до 10%, что будет намного выгоднее, если избавиться всего от 100-200 килограммов.
Разборка автомобиля Дело, конечно, стоит задуматься каждому — потрачено ли время на то, чтобы с пользой получить пользу.
Не рекомендуем заниматься анализом, намного быстрее, проще и безопаснее проехать всю машину.
Программа утилизации авто
О программе утилизации авто знают многие, мы посвятили этой теме целую статью.С утилизацией вы получите большую выгоду, чем просто сдать машину в Чермете, но программа утилизации предназначена только для тех, кто хочет поменять старую машину и готов ездить в российской автомобильной промышленности. Подробности читайте в статье — «Утилизация АВТО».
Где сдать машину на металлолом
Если вы все же решили, что пора сдавать старую машину В яму, то вам следует обратиться в главную приемную приемного убежища вашего города. Чем крупнее металлическая основа, тем они обычно дороже.Но бывает и так, что недавно открывшаяся акция предлагает цены немного выше, чтобы привлечь больше клиентов и продвигать свое имя.
Во-первых, ищите в своем городе «Коммуна» — это большая сеть баз по всей России, связанных между собой только названием, когда-то это было единое и единственное в СССР предприятие на заготовке из лома, теперь название » Вещеммет »стал брендом.
Проведите небольшой мониторинг цен — они будут мало отличаться, максимальная разница может составить 300-500 рублей за тонну.Поэтому проще и быстрее связаться с ближайшей к вам базой. Также перед прохождением поинтересуйтесь — есть ли в кассе наличные, т.к. часто бывает так, что акцепты рассчитываются только на следующий день — на кассе денег нет.
Вывод
Итак, что делать со старой и ненужной машиной. Конечно, лучший вариант — сдать машину на металлолом. Помните, что взяв машину в руки в Камметтинге, вы не разбогатеете, вы просто избавитесь от завалов.Вывозить машину вам некому — доставка на ваших плечах. Цвета в машине не много. А если вы хотите купить новый автоконцерн «АвтоВАЗ», то оптимальным вариантом для вас будет утилизационная программа.
Пассажирский имеет привод на задний мост, кузов типа седан (четырехдверный). Эта модель является продолжением модели Row, начавшейся с не менее известной «копейки». Предшественником «Шестерки» является автомобиль ВАЗ 2103.
Если сравнить их, можно найти много общего. Первый год Жигули «Сикстеры» и «Тройка» даже выпускали на АвтоВАЗе одновременно.
Но в 1977 году начинается история, полностью вытеснившего своего предшественника как с конвейера, так и с рынка. Шестерка оснащалась несколькими типами двигателей: 1,6 л (80 л. С.), 1,5 л (74 л.), 1,3 л (64 л. С.). История автомобиля насчитывает три десятилетия, за это время в ней многое изменилось, однако не все в лучшую сторону.
Главное — осталась внешность, как раз то, что понравилось автолюбителям. В конце 2001 года полностью закрылся конвейер на АвтоВАЗе, выпустившем «шестерку».Его переделали на выпуск более перспективной и современной «десятки». Но закрыть проект ВАЗ 2106 руководство не могло себе позволить, поэтому модель выпускалась на Ил-Авто до 2006 года.
Отличия ВАЗ 2106 от предшественников
Центр Волжского автозавода Стиль в 1974 году начал разработку нового проекта, который изначально носил название 21031.
Именно отсюда начинается история знаменитого автомобиля ВАЗ 2106, длившаяся 30 лет. Совсем недавно была разработана модификация «копейки», ВАЗ 21011, поэтому решил не фантазировать на тему названия.Среди требований, которые были предъявлены к модели, были следующие:
- уменьшение количества деталей, покрытых хромом;
- улучшение оптики с минимальными изменениями конструкции.
Внешний вид классика того времени. Много модного в то время черного пластика в экстерьере. Б. Антипин разработал конструкцию автомобиля, а В. Степанов — конструкцию, которая впоследствии была применена на других моделях. Если сравнивать с «Тройкой», то «шестерка» получила следующие изменения внешнего вида:
- бамперы
- модифицированные;
- колпаки колес стали иными;
- , облицовка передней части автомобиля значительно улучшилась;
- повторители указателей поворота по бокам;
- решетки вентиляции в задних стойках;
- и самое главное, появилась эмблема Жигулевского завода.
Интерьер модели также претерпел изменения:
- обивка дверей и подлокотников;
- на передних сиденьях, подголовники регулируются в вертикальной плоскости; В органах управления возникло
- сигнала тревоги;
- с правой стороны — переключатель, позволяющий управлять омывателем лобового стекла;
- освещение приборной панели можно регулировать по яркости с помощью специального реостата;
- индикатор, информирующий об уровне тормозной жидкости в бачке.
Классический ВАЗ 2106 имел в те годы и комплектацию, которая от простой отличалась наличием радиоприемника, обогревателя заднего стекла и задней противотуманной фары.
Двигатель и трансмиссия
Специально для новой модели был переделан двигатель 2103. На 3 мм увеличился диаметр каждого цилиндра, и это дало увеличение объема почти на 0,3 литра. В итоге рабочий объем стал 1,6 л. Крутящий момент увеличился на 12 процентов, но достичь 80 л.
из. Все упиралось в конструкцию системы впуска, которую специалисты решили не менять. Поэтому на классическом ВАЗе много сменных узлов, что упрощает ремонт.
История КПП интересна еще и тем, что для «шестерки» была разработана коробка, которую чуть позже стали ставить на внедорожники Нива. По аналогии с третьей моделью «шестерку» решили выпускать в двух вариантах с меньшей мощностью двигателя. Если провести подробный обзор модели, то можно увидеть, что в кузове есть крепления и отверстия под педаль и руль от пассажира.
Модель выпускалась на экспорт в страну с левосторонним движением. Декабрь 1975 года — начало эпохи «шестерки», именно тогда с конвейера сошла первая тестовая машина. Спустя почти 3 месяца простоял на стоке, и к концу 1976 года именно ВАЗ 2106 стал трехмиллионным автомобилем. Столько автомобилей «Жигули» было выпущено заводом за недолгое существование.
История изменений модели 2106 за годы выпуска
За всю историю модель внесла множество изменений во внешнем виде и интерьере.
Правда, все они очень второстепенные. Тем, кто заинтересован в восстановлении автомобиля ВАЗ 2106 до первоначального вида, стоит присмотреться к году выпуска. Только после этого вы сможете восстановить машину. Итак, после 1980 года все автомобили начали работать на «озоновых» карбюраторах.
Когда Тройка сошла с конвейера, ВАЗ 2106 стал менять молдинги. Вместо хрома использовался пластик, отсутствовала окантовка на колесных арках, которая стала привычной для задних крыльев.Даже заводская табличка, изначально имевшая привлекательный вишневый фон, резко изменилась на черный. Хромированные решетки на вентиляционных отверстиях заменили пластиковыми.
К концу 80-х гг. Автомобиль ВАЗ 2106 уже претерпел множество изменений, можно было купить машину, которая была несколько хуже по функциональности, чем ранее выпускавшаяся ранее. Вместо фонарей в дверях появились дешевые отражатели. Это удобно, но не так красиво.
Задние барабанные тормоза пришли от «пятерки» в ВАЗ 2106, а колеса от колес пропали, как козырьки между бамперами и кузовом для защиты от грязи.
В начале 90-х указатель стояночного тормоза стал постоянно гореть, хотя до его сдавливания на рукоятке было включено реле, заставляющее лампу мигать.
Автомобиль за свою историю упростил автомобиль и удешевился в производстве. Даже молдинги пытались убрать, хотя они были своеобразной особенностью «шестерки». Однако они быстро вернулись на место. К концу 90-х автомобиль ВАЗ 2106 сильно преобразился, пропала большая часть хромированных деталей, так как в производстве они были очень дороги.
Ремни безопасности стали использовать только инерционные, а рулевое колесо взяли от более современных модификаций автомобиля ВАЗ 2105. Даже электростеклоподъемники могли быть доступны по желанию: с завода они будут устанавливаться. В 2000 году история модели продолжилась на автомобиле Ил. Именно в эти годы были упразднены последние для «шестерки» абсолютно все детали из хрома: решетка радиатора и обод на задних фонарях. Цены на автомобили продолжили рост, хотя качество машины стало заметно хуже.
Практически все современные автомобили типа седан комплектуются несущим кузовом, ВАЗ 2101 в этом случае не исключение. Что несет тело, спросите вы? Это означает, что стальной кузов кузова не только удобен вместимостью пассажиров, водителя и их багажа, но и по совместительству «несет» на себе (обоих) все элементы, узлы и агрегаты автомобиля.
Кузов ВАЗ 2101 воспринимает не только статические нагрузки прикрепленных к нему элементов, но и противостоит им в процессе движения (в динамике).Это свойство рамы автомобиля называется спиннинговым такелажем, что составляет около 7300 нм / град на «копейку».
ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15 лет тоже не верил, пока не попробовал. А теперь на бензине экономится 35000 рублей в год!
Очень сильно на этот показатель прочности и жесткости кузова ВАЗ 2101 влияет состояние его днища, порогов и крыши, которые связаны с передней панелью, стойками дверных и оконных проемов, поперечной панелью багажного отделения.
Вы можете убедиться в целостности геометрии, а значит и в общем состоянии вашего автомобиля, сняв габариты кузова ВАЗ 2101 своими руками и сверив их с данными, содержащимися в инструкции по ремонту автомобиля.
| 0 | Базовая линия автомобиля |
| 1 | Крепление радиатора, верх |
| 2 | Маятниковый рычаг и рулевой механизм |
| 3 | Центр оси педали педали |
| 4 | Ось центра рулевого механизма |
| 5 | Центральная ось заднего колеса |
| 6 | Крепление заднего амортизатора |
| 7 | Глушитель, крепление сзади |
| 8 | Глушитель |
| 9 | Поперечная тяга |
| 10 | Ось центра задних колес |
| 11 | Тяга верхняя продольная |
| 12 | Тяга нижняя продольная |
| 13 | Центральная ось переднего колеса |
| 14 | Места крепления спереди |
| 15 | Стабилизатор поперечной устойчивости |
| 16 | Кронштейн радиатора |
| 17 | Центр оси тела |
| 18 | Радиатор, верхнее крепление |
| 19 | Задняя опора двигателя |
| 20 | Ручной тормоз |
| 21 | Опора кардана |
| 22 | Амортизатор задний |
| 0 | Горизонт |
| 1 | Ось болтов передних креплений стабилизатора на пересечении оси поверхности лонжеронов |
| 2 | Ось болтов снизу крепежа рулевого механизма и кронштейна «маятник» |
| 3 | Пересечение технологических отверстий передней части днища с лонжеронами |
| 4 | Пересечение технологических отверстий с задними отверстиями передних боковин |
| 5 | Болты осевые продольных днищ |
| 6 | Осевой болт продольный верхний |
| 7 | Болт верхний поперечной тяги |
| 8 | Ось задней части тех отверстий нижнего усилителя / поверхность усилителя |
| 9 | Ось переднего болта крепления стабилизатора |
| 10 | Позиция пересечения № 2 с пружинным брызговиком |
| 11 | Номер позиции 3 Вид сверху |
| 12 | Номер позиции 4 Вид сверху |
| 13 | Номер позиции 5 / Наружная поверхность кронштейна корпуса |
| 14 | Номер позиции 6 / Внешняя поверхность средней стороны |
| 15 | Номер позиции 7, вид сверху |
| 16 | Позиция номер 8, центр арматуры отверстия |
| 17 | Центральная продольная ось кузова |
Что следует из вышеизложенного? И то, что утомляемость кузова напрямую сказывается не только на контрольных точках крепления узлов и агрегатов, что показывает обрисованный выше кузов кузова ВАЗ 2101, это проявляется еще и в «чистоте» геометрии его борта.
и фронтальный вид.Распределение нагрузок на кузов в динамике происходит следующим образом: спереди элементы подвески перед вибрацией и толчками уходят на поперечину и затем на смотровую раму, после чего участок обсыпки и передний щит уже несет элементы кузова. Сзади такая же картина возникает сзади, только в укороченном виде, то есть без навесного силового агрегата, сразу от подвески на кузове автомобиля.
ВАЗ 2101 схема кузова
Как вы понимаете, при таком кузове и работе его подвески последнюю роль в устойчивости и безопасности автомобиля играет то, что сделана рама автомобиля.Понятно, что у нас будет больше усилий слабые места кузова, то что он будет жесткий и устойчивый, но в этом и вся суть вопроса с хитростью: сколько весит кузов ВАЗ 2101?
Усиливая раму автомобиля, мы увеличиваем его массу, тем самым увеличивая нагрузку на его конструктивные части. Замкнутый круг? Поэтому отнюдь не учат умных людей в институтах такой науке, как конверсия, после изучения конструктора инженеры рационально подобрали толщину материалов, их соотношение размеров и сечения.
В конечном итоге все эти факторы помогли получить «на выходе» высокопрочную раму ВАЗ 2101.
| 1 | 0,7 мм — бленда |
| 2 | 1,0 мм — брызговики |
| 3 | 1,0 мм — Передняя панель |
| 4 | 0,9 мм — перед пола |
| 5 | 0,9 мм — Крыша |
| 6 | 0,9 мм — пол, зад |
| 7 | 0,7 мм — ствол |
| 8 | 0.7 мм — заднее «оперение» |
| 9 | 0,7 мм — дверные панели снаружи |
| 10 | 0,9 мм — пороги |
| 11 | 0,9 мм — переднее «оперение» |
Для экономии веса и удешевления не поддерживающие нагрузки детали (крышки багажного отделения и подкапотное пространство) выполнены из более тонкого металла. Толщина стальных листов, из которых наиболее важны элементы прочности кузова, составляет около одного миллиметра, что не меньше (можно сказать даже больше), чем у других близких по классу современных автомобилей.
Переднее и заднее «оперение» «Копейки» приварены к кузову, что позволило на равных правах ввести в несущую схему автомобиля, что также способствовало снижению его веса, составляющего 955 килограммов.
Но это его общая масса, узнать сколько весит кузов ВАЗ 2101 поможет компоновка:
- 140 кг — масса силового агрегата с навесным оборудованием;
- 26 килограмм — коробка передач;
- 10 килограмм — карданный вал;
- 52 килограмма — задний мост;
- 7 килограмм — радиатор;
- 280 килограммов — фактически вес самого кузова ВАЗ 2101.
Как не особо впечатляющая цифра. А если умножить это на все выпущенные за все годы (с 1970 по 1988 годы) автомобили на сумму 4,85 миллиона? Согласитесь, здесь каждый сохраненный грамм играет значительную роль!
Но не все так просто. Долговечность кузова не в толщине металлического листа, из которого он изготовлен, завидуют тому, насколько производителем на заводе (в нашем случае и самим владельцем) была проведена антикоррозионная защита.
Как правило, после сварочных работ перед окрасочной камерой кузов ВАЗ 2101 подвергался фосфатированию, в ходе которого вся его поверхность была подвергнута химически стойкой фосфатной пленке. Кроме того, результат был закреплен слоем грунтовки, нанесенной с помощью электрофореза, что позволило переборному слою создать равномерное покрытие в самых труднодоступных местах. Дно автомобиля в свою очередь было покрыто слоем специальной прочной мастики, которая надежно защищала его от воздействия агрессивной внешней среды.
Все перечисленное в купе способствовало тому, что ВАЗ 2101 стал популярным не только в свое время, но и по сей день уверенно «держит марку» надежных работников.
Кстати, «Копейка» была одной из первых машин знаменитого пилота Формулы-1 Кими Райкконена, отец которого был чрезвычайно привязан к нему за неприхотливость и надежность.
Легковой автомобиль малого класса, выпускается Волжским автозаводом. С 1976 года кузов имеет кузов седан, закрытый, несущий, четырехдверный.
Передние сиденья — регулируемые по длине и наклону спинки, снабжены подголовниками, спинками. Заднее сиденье — фиксированное, с центральным подлокотником, убирающееся в спинку сиденья.
Модификации
ВАЗ-21061 — с двигателем рабочим объемом 1,45л мощностью 71,5 л.с.ВАЗ-21063. — с двигателем рабочим объемом 1,3 л мощностью 63,5 л.с. Двигатель
.
Модель ВАЗ-2106, бензиновая, рядная, 4-цил., 79х80 мм, 1,57 л, степень сжатия 8.5, порядок работы 1-3-4-2, Мощность 55,5 кВт (75,5 л. С.) При 5400 об / мин, крутящий момент 116 Н-м (11,8 кгс) при 3000 об / мин. Карбюратор 2107-1107010-20. Воздушный фильтр — со сменным фильтрующим элементом. Система охлаждения — с электровентилятором, автоматически включающимся и отключаемым.Трансмиссия.
Муфта неразъемная, с диафрагменной нажимной пружиной, привод отключения — гидравлический. Коробка передач — мод. 2106 или 2106-10, 4 ступы. С синхронизаторами на передних трансмиссиях. Передайте. Режимы коробки передач.
2106; 1-3.24; II-1,98; III-1,29; IV-1.0; Ж-3.34. То же, мод. 2106-10: I-3,67; II — 2,10; III, 36; IV-1,00; ЗХ-3,53. Карданная передача — два последовательных карданных вала с промежуточной опорой. Основная передача — гипоидная, трансмиссионная. Кол-во — 4.1 с КПП мод. 2106 или 3.9, с коробкой передач мод.2 106-10.Колеса и шины.
Колеса — диск ободные 5J-13. Крепление на 4 болта. Шины 165R 13 или 175 / 70R13. Давление в шинах 165R13: перед — 1.6. Сзади — 1,9 кгс / см.кв.то, в резине 175 / 70р13: спереди — 1.7, задний — 2,0 кгс / см. Количество колес 4 + 1. Подвеска.
Передняя — независимая, на поперечных рычагах, с цилиндрическими рессорами, амортизаторами и стабилизатором поперечной устойчивости. Задняя — зависимая, с цилиндрическими рессорами, амортизаторами, четырьмя продольными и одной поперечной тягами.Тормоза.
Рабочая тормозная система: Передние тормоза — дисковые, задние — барабанные, с автоматической регулировкой зазора. Привод — гидравлический, двухконтурный, с вакуумным усилителем и регулятором тормозных сил.
Стояночный тормоз — с механическим приводом на задние тормозные механизмы. Тормозной тормоз — один из контуров рабочей тормозной системы.Рулевое управление.
Рулевой механизм — глобальный червяк и ролик. Передайте. Число — 16.4.Электрооборудование.
Напряжение 12В, АК. Аккумулятор 6Т-55А, генератор Г22 1 со встроенным выпрямителем, регулятор напряжения ПП380, стартер 35.3708, распределитель зажигания 30.3706. Катушка зажигания B1 17 или B1 17-A, свечи зажигания A17-D8, A17-DVR, FE65P или Fe65PR (Югославия).Топливный бак — 39 л, бензин АИ-93, система охлаждения— 9,9 л, Тосол А-40 или А-65,
Система смазки двигателя 3,75 л, М-6 / 12Г, при температуре от плюс 45 до минус 20 ° C.
M-5 / L0G, при температуре от плюс 30 до минус 30 ° C,
Carter Carter — 0,215 л, TAD-17I,
Carter ведущий мост — 1,3 литра. ТАД-17И,
Картер трансмиссии — 1,35 л, ТАД-17И,
Тормозная гидросистема — 0,66 л, жидкость «Томь», «Роза»,
Система отключения гидросцепления — 0.
2 литра, жидкость «Томь», «Роза», Амортизаторы: передние
— 2х0,12 л, задние
— 2х0,195 л,
;
Бачок омывателя лобового стекла — 2,0 л, жидкость Niiss-4 в смеси с водой.
Масса агрегатов (кг)
Двигатель — 117,КПП с картером сцепления — 26,
Кузов без сидений — 275,
Задний мост в сборе — 53,
Колесо с автобусом — 15.
Радиатор — 5.7.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Кол-во мест, чел. | 5 |
|---|---|
| Масса багажа | 50 кг. |
| Снаряженная масса | 1035 кг |
| в том числе: | |
| на переднюю ось | 555 кг. |
| на заднюю ось | 480 кг. |
| Полная масса | 1435 кг. |
| в том числе: | |
| на переднюю ось | 657 кг. |
| на заднюю ось | 778 кг. |
| Допустимая масса прицепа: | |
| без тормозов | 500 кг. |
| с тормозами | 750 кг. |
| Макс. Знак | 150 км / ч |
| Время разгона до 100 км / ч, | 16.0 с. |
| Макс. Открытый подъем | 36% |
| Наводнение от 50 км / ч, | 500 м. |
| Тормозной путь со скоростью 80 км / ч | 38 метров |
| Контроль топлива, л / 100 км: | |
| при 90 км / ч | 7,4 л. |
| при 120 км / ч | 10,1 л. |
| городской цикл | 10,3 л. |
| Радиус вращения: | |
| на внешнее колесо | 5. 6 мес. |
| Всего | 5,9 м. |
Прокачка тормозов на ВАЗ-2106 своими руками: правила работы
Для повышения экономичности и безопасности необходимо прокачать тормоза на ВАЗ-2106. Это необходимо делать в тех случаях, когда ремонтируется тормозная система или заменяется жидкость в ней. Другими словами, с каждым вмешательством в дизайн. Ресурс всех элементов ограничен. Например, жидкость нормально работает не более 100 тыс. Км.Он содержит множество присадок, которые улетучиваются при воздействии высоких температур и давлений.
Что нужно для прокачки?
Для того, чтобы без проблем провести ремонт, вам понадобится набор стандартного инструмента и запасные части. Обратите внимание на то, что желательно устанавливать новую фурнитуру — на старых гранях они стираются очень быстро и с ними невозможно работать.
Для ремонта потребуется:
- Набор ключей — рожковый и корончатый на «8» и «10».
- Баллончик с распылителем.
- Джек.
- Противооткатные упоры — не менее двух штук.
- Опоры — несколько деревянных балок.
- Ключи на «17» и «13».
- Специальный ключ на «8» и «10» для откручивания фитингов и тормозных трубок.
Необходимо приобрести проникающую смазку, приготовить небольшую банку и прозрачный тюбик. Внутренний диаметр последнего должен быть таким же, как и внешний диаметр штуцера для удаления воздуха.
Подготовительные работы
Для начала нужно выполнить подготовительные работы перед тем, как приступить к прокачке тормозов на ВАЗ-2106.Последовательность работ следующая:
- Осмотреть все компоненты тормозной системы. Если трубки или шланги повреждены, замените их.
- Проверьте работу главного цилиндра. Если есть подтеки жидкости, значит, ее необходимо отремонтировать.
Перед тем, как накачать тормоза на ВАЗ-2106, обязательно произведите ремонт, замените все вышедшие из строя элементы.
Это обеспечит максимальную эффективность ремонта. Однако многие автомобилисты делают прокачку только в крайнем случае — при проведении ремонта, замене суппортов, трубок и шлангов.
Порядок работы
При работе самое главное придерживаться схемы накачки тормозов на ВАЗ-2106. Как и на любой другой машине с левым рулем. Прокачка всегда начинается с того контура, который находится дальше всего от ГТЦ. И последним прокачивается последний ближайший к нему контур. Последовательность следующая:
- При необходимости приподнимите борт автомобиля и снимите колесо.
- Первое спереди — заднее правое колесо, оно самое дальнее от ГТЦ.
- Наденьте один конец гибкой трубки на штуцер для выпуска воздуха, а другой опустите в емкость. В нем должно быть небольшое количество тормозной жидкости.
- Помощник должен проехать и несколько раз нажать на педаль тормоза. В расширительном бачке должно быть достаточно жидкости — не менее половины.
- После пятого нажатия помощник фиксирует педаль, и вы откручиваете штуцер, тем самым выпуская воздух из системы.
- Повторите процедуру несколько раз, пока полностью не выйдет воздух.
Затем проделайте ту же процедуру с левым задним колесом и правым передним колесом. Последним в очереди идет левый передок, так как он ближе всего к ГТЦ.
Как сделать прокачку без помощника?
Иногда нет возможности воспользоваться услугами помощника, поэтому возникает резонный вопрос, как сделать самокачку тормозов на ВАЗ-2106. Автомобилисты придумали массу хитростей, одна из них — использование камеры, в которой воздух находится под давлением.Для этого сделайте крышку расширительного бачка. Установите фитинг с катушкой, которая позволит воздуху течь в том же направлении. Установите новую крышку и подсоедините к ней шлангом камеру (предварительно накачанную до давления 2,0-3,0 бар). Теперь осталось только по очереди открутить штуцеры и вовремя долить жидкость в бачок.
Тюнинг Ил-2715. что именно поменять?
Скорее всего, сразу после покупки автомобиля любой человек начинает задумываться о том, как произвести тюнинг, улучшив состояние транспортного средства как по характеристикам, так и по внешнему виду.
Для чего это нужно?
В первую очередь проводится тюнинг автомобиля для того, чтобы настроить автомобиль под себя. Тогда этот процесс является разносторонней доработкой «железного друга» по условиям его использования. Направлений много: тюнинг двигателя, подвески и тормозных систем, стайлинг (улучшение внешнего вида), установка обвесов, спойлеров и решеток радиатора, аэрография, автозвук, изменение салона автомобиля, а также спортивный тюнинг. Подобные трансформации транспортного средства требуют не только желания, но и немалых денежных средств.
Ил-2715 выпускался 25 лет — с 1972 по 1997 год. К достоинствам этого автомобиля можно отнести: хорошая грузоподъемность, простота обслуживания и вместительное багажное отделение. Этот автомобиль — настоящая рабочая лошадка.
Начнем?
Лучше тюнинг Ил-2715 начинать не с двигателя, потому что сначала нужно снять его с автомобиля и полностью разобрать. А чтобы приступить к сборке этого важного элемента, требуется простая промывка блока.
Глушитель желательно делать, при этом оставляя резонатор на месте, потому что он сквозной и не является препятствием для прохода газов. Причем менять его нет смысла, если он почти новый. Глушитель лучше сделать сквозным, но необходимо принять решение, оставлять ли прорезь трубы в задней части автомобиля или убирать его прямо под порогом. Специалисты рекомендуют оставить его сзади, вместо заводского глушителя приварить часть трубы, а за ней поставить резонатор от ВАЗ-2103.
Ил-2715. Тюнинг КПП
Этот процесс более сложный, так как необходимо оптимизировать один из важнейших элементов автомобиля. Рейд на рынки результата не принесет, потому что почти все детали для ремонта сделаны из гвоздильного металла, из которого делают гвозди. Хорошим решением будет установка коробки передач от ВАЗа.
Изменения рулевого управления
Как правило, рулевые наконечники устанавливаются от автомобиля «Жигули», потому что «родственники» не проходят более пяти тысяч километров по российским дорогам.
В маятнике трапеции втулки руля, которые обычно быстро изнашиваются, нужно заменить на обычные капролоновые втулки, в результате чего рулевое колесо будет поворачиваться намного легче.
Двойной стабилизатор поперечной устойчивости станет хорошей заменой передней подвески.
В дальнейшем лучше смонтировать объемный нагнетатель (то есть компрессор турбины), а потом сделать переход на четырнадцатую резину. Стандартный M100 довольно узкий, а качество оставляет желать лучшего.
Тюнинг Ил-2715 можно произвести за пару дней. Итак, все, что вам нужно для начала, — это желание, уверенность в себе и наличие финансовых возможностей. Вдобавок кстати будет хорошая фантазия.
Сколько килограммов весит кузов ВАЗ 2101. Сколько весит Лада Грант в снаряженном состоянии? Колеса и шины
Легковой автомобиль малого класса, выпускаемый Волжским автомобильным заводом с 1976 года, кузов — седан, закрытый, универсальный, четырехдверный. Передние сиденья — регулируемые по длине и наклону спинки, снабжены подголовниками, спинками.
Заднее сиденье фиксированное, с центральным подлокотником, убирающимся в спинку сиденья.
Модификации
ВАЗ-21061 — с двигателем рабочим объемом 1,45л мощностью 71,5 л.с.ВАЗ-21063. — с двигателем рабочим объемом 1,3 л мощностью 63,5 л.с. Двигатель
.
Мод. ВАЗ-2106, бензиновый, рядный, 4-цилиндровый, 79×80 мм, 1,57 л, степень сжатия 8,5, порядок работы 1-3-4-2, Мощность 55,5 кВт (75,5 л. С.) При 5400 об / мин, крутящий момент 116 Нм (11.8 кгс) при 3000 об / мин. Карбюратор 2107-1107010-20. Воздушный фильтр — со сменным фильтрующим элементом. Система охлаждения — с электровентилятором, автоматически включающимся и отключаемым.Трансмиссия.
Муфта неразъемная, с диафрагменной нажимной пружиной, привод отключения — гидравлический. Коробка передач — мод. 2106 или 2106-10, 4 ступы. С синхронизаторами на передних трансмиссиях. Передайте. Режимы коробки передач. 2106; 1-3,24; II-1,98; III-1,29; IV-1.0; Ж-3.34. То же, мод. 2106-10: I-3,67; II — 2,10; III, 36; IV-1.
00; ЗХ-3,53. Карданная передача — два последовательных карданных вала с промежуточной опорой. Основная передача — гипоидная, трансмиссионная. Кол-во — 4.1 с КПП мод. 2106 или 3.9, с коробкой передач мод.2 106-10.Колеса и шины.
Колеса — диск ободные 5J-13. Крепление на 4 болта. Шины 165R 13 или 175 / 70R13. Давление в шинах 165R13: перед — 1.6. Сзади — 1,9 кгс / см.кв.то, в шинах 175 / 70р13: спереди — 1,7, сзади — 2,0 кгс / см. Количество колес 4 + 1. Подвеска.
Передняя — независимая, на поперечных рычагах, с цилиндрическими рессорами, амортизаторами и стабилизатором поперечной устойчивости.Задняя — зависимая, с цилиндрическими рессорами, амортизаторами, четырьмя продольными и одной поперечной тягами.Тормоза.
Рабочая тормозная система: Передние тормоза — дисковые, задние — барабанные, с автоматической регулировкой зазора. Привод — гидравлический, двухконтурный, с вакуумным усилителем и регулятором тормозных сил. Стояночный тормоз — с механическим приводом на задние тормозные механизмы.
Тормозной тормоз — один из контуров рабочей тормозной системы.Рулевое управление.
Рулевой механизм — глобальный червяк и ролик.Передайте. Число — 16.4.Электрооборудование.
Напряжение 12В, АК. Аккумулятор 6Т-55А, генератор Г22 1 со встроенным выпрямителем, регулятор напряжения ПП380, стартер 35.3708, распределитель зажигания 30.3706. Катушка зажигания B1 17 или B1 17-A, свечи зажигания A17-D8, A17-DVR, FE65P или Fe65PR (Югославия). Топливный бак — 39 л, бензин АИ-93, система охлаждения— 9,9 л, Тосол А-40 или А-65,
Система смазки двигателя 3,75 л, М-6 / 12Г, при температуре от плюс 45 до минус 20 ° С.
М-5 / L0G, при температуре от плюс 30 до минус 30 ° С,
Картер рулевого управления — 0.215 л, ТАД-17И, ведущий мост Картера
— 1,3 л. ТАД-17И,
Трансмиссия Картер — 1,35 л, ТАД-17И,
Тормозная гидросистема — 0,66 л, жидкость «Томь», «Роза»,
Система отключения гидросцепления 0,2 литра, жидкость «Томь», «Роза» »,
Амортизаторы: передние
— 2х0,12 л, задние
— 2х0,195 л,
МХП-10;
Бачок омывателя лобового стекла — 2,0 л, жидкость Niiss-4 в смеси с водой.
Масса агрегатов (кг)
Двигатель — 117,КПП с картером сцепления — 26,
Кузов без сидений — 275,
Задний мост в сборе — 53,
Колесо с автобусом — 15.
Радиатор — 5.7.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Кол-во мест, чел. | 5 |
|---|---|
| Масса багажа | 50 кг. |
| Снаряженная масса | 1035 кг |
| в том числе: | |
| на переднюю ось | 555 кг. |
| на заднюю ось | 480 кг. |
| Полная масса | 1435 кг. |
| в том числе: | |
| на переднюю ось | 657 кг. |
| на заднюю ось | 778 кг. |
| Допустимая масса прицепа: | |
| без тормозов | 500 кг. |
| с тормозами | 750 кг. |
| Макс.Знак | 150 км / ч |
| Время разгона до 100 км / ч, | 16.0 с. |
| Макс. Открытый подъем | 36% |
| Наводнение от 50 км / ч, | 500 м. |
| Тормозной путь со скоростью 80 км / ч | 38 метров |
| Контроль топлива, л / 100 км: | |
| при 90 км / ч | 7.4 литра. |
| при 120 км / ч | 10,1 л. |
| городской цикл | 10,3 л. |
| Радиус вращения: | |
| на внешнее колесо | 5,6 м. |
| Всего | 5,9 м. |
Кузов ВАЗ 2106 Сколько весит и каких размеров часто спрашивают на форумах и автопарках. Действительно, интерес к самому популярному автомобилю постсоветского пространства был и остается невероятно высоким.
Узнайте больше, ознакомившись с полезной информацией по кузову этого автомобиля. От того, сколько весит кузов ВАЗ 2106, зависит очень многое, в том числе состояние основных параметров автомобиля.
Масса тела
ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15 лет тоже не верил, пока не попробовал. А теперь на бензине экономится 35000 рублей в год!
Скажем так, «шестерка» весит ровно 1045 кг.Его масса в сложенном виде:
- Масса силового агрегата с дополнительным оборудованием 140 кг;
- КПП весит около 26 кг;
- Вал — 10 кг;
- Задний мост — 52 кг;
- Радиатор — 7 кг;
- Кузов — 280 кг.
Оказывается, корпус — самая твердая часть машины. Он ровно в два раза тяжелее двигателя. Остальные части машины имеют примерно такую же массу.
Шесть размеров «Шесть» и их проверка
Есть понятие размера тела.Наряду с этим принято говорить о геометрических размерах, которые подразумевают контрольные нормы и расстояния, геометрию дверных и оконных проемов, расстояние между осями и многое другое.
Проверялась, как правило, машина попадала в аварию со смещением основных элементов кузова. Особое внимание уделяется следующим частям тела:
- Диагонали. Машину пьют на эстакаде, а затем рулеткой проверяется расстояние от одной крайней точки пола до другой по диагонали.Если есть несоответствие расстояния с одной и той же стороны, происходит движение тела;
- Стеллажи. Они обязательно подлежат проверке. В первую очередь, если машина побывала в ДТП, то целая, а не битая сторона, а потом битая.
Примечание. Что касается выбора точек тела, то в этом случае вы можете выбрать любую. Например, можно выбрать от стойки до крайней точки задней двери.
- Крыша. Чтобы убедиться, что крыша не вела, нужно измерить размеры дверных проемов по диагонали.Размеры, конечно же, должны совпадать с обеих сторон;
- Стекло. Проверил соответствие лобового и заднего стекол. Оба измерены по диагонали.
Стандартные линейные / геометрические размеры кузова ВАЗ 2106
| Размеры передних / задних дверных проемов по диагонали, мм | 1273/983 (плюс / минус 2 мм) |
Расстояние между стойками (от центра звеньев верхних петель до стойки. Стеки отверстий в центре замков замков дверей) Передняя / задняя, мм | 889/819 (плюс / минус 2 мм) |
| Расстояние между центральными стойками без обивки (измерено на 270 мм от низа проема), мм | 1397 (плюс / минус 2 мм) |
| Размеры окон окон (ветровых / задних), мм | 1375/1322 (плюс / минус 4 мм) |
| Размеры диагонали открывания капота, мм | 1594 (плюс / минус 3 мм) |
| Размеры по диагонали крышки багажника, мм | 1446 (плюс / минус 4 мм) |
Размеры корпуса в длину / ширину / высоту
Основные характеристики «шестерки»
ВАЗ 2106 считается советским и российским автомобилем, выпускавшимся в период 1975-2005 годов.Изготовили и выпустили машину на ВАЗе, но уже в 98-м году некоторые производственные мощности были перенесены в Сызрань и Херсон. В 2002 году Шестёрку собрали на Ижавто, где оставили на конвейере последнюю модель легендарного автомобиля.
Будет интересно узнать: всего за всю историю автомобилестроения на разных заводах было выпущено более 4300 млн ВАЗ 2106.
«Шестерка» также выпускалась в нескольких модификациях. Что касается кузова, то можно отметить следующие примечательные моменты:
- На модификацию ВАЗ 21061, представленную в продаже в Канаде, ставили совсем другой кузов.Это было со специальными алюминиевыми бамперами и клыками. На бампер также были поставлены накладки и отделка из черного пластика;
- Кузов ВАЗ 21063 оснащался бамперами «пятерка»;
- Кузов 21065 также комплектуется алюминиевыми бамперами, а некоторые машины, которые идут на экспорт, вообще модифицированы;
- ВАЗ 2121 комплектуется кузовом с такими же бамперами, как и на экспортном 21061, только без трафаретов.
По специализированным модификациям:
- «Шестерка» выпускалась в кузове пикап.Это была модификация «турист». Пикап был со встроенным в кузов тентом; №
- Изготовлен по заказу Леонида Ильича в единственном экземпляре «шестерки» под названием «Полу-туз». Публикуется с другим капюшоном, улучшенным этой модификацией.
Публикуется с другим капюшоном, улучшенным этой модификацией.КузовПримечание. Интересный факт: по норме советского отраслевого хозяйства «шестерка» при сухой массе 1045 кг попадала в группу автомобилей малого класса, а по объему силового агрегата — в третью группу.
«Шестерка» и его масса сыграли немаловажное значение и при подготовке технических данных автомобиля.
Технические характеристики автомобиля
| Масса станка (в сборе с оборудованием), кг | 1045 |
| 400 | |
| Максимально допустимая масса, кг | 1445 |
| Просвет (перед / зад), мм | 175/170 |
| Допустимая масса груза в багажном отделении, кг | 50 |
| Максим. Скорость (с допустимой полной массой груза — 150 кг, с водителем и одним пассажиром), км / ч | 152 |
| Время разгона до 100 км / ч (с допустимой полной массой груза — 150 кг, с водителем и одним пассажиром), с | 17,2 |
| Время разгона до 100 км / ч (с водителем и одним пассажиром), с | 16 |
Расход топлива на 100 км на скоростях: 90-120 км / ч. Колея / город, л | 10,1 / 10,3 |
| Тормозной путь с максимально допустимой массой при резком торможении (80 км / ч), м | 36 |
Зависимость параметров разгона
Классические «шестерки» Жигули
Инженеры и конструкторы знают, что есть несколько классических методов, которые помогают улучшить характеристики автомобиля. И вес, а точнее его соотношение, в этом случае играет едва ли не решающую роль.
Чисто гипотетически: если уменьшить вес «шестерки» на 10 процентов, время разгона до сотки (насколько я помню, было 16 с) тоже уменьшится на 10 процентов. А это уже 15 секунд, согласитесь, результат неплохой.
Если конкретно, то такое линейное соотношение веса с ускорением действительно только в безвоздушном пространстве, то есть в космосе. Фактически машина не увеличивает свои параметры после 130 км / ч, так как нельзя не учитывать АРТ (аэродинамический удар).
И как ни уменьшить вес машины, дело не поможет. Это даст большое преодоление сопротивления. Например, если мощность 80 л.с., то 40 л.с. надо будет противостоять, а вторая половина — разгону.
Получается, что на машинах с большей мощностью уменьшение массы скажется положительно. Силовой агрегат по-прежнему будет иметь много мощности для разгона.
Еще один интересный момент касается следующего. При максимальном разгоне нагружается задний мост «шестерки».Доля веса с передних поворотов на спину. Для заднеприводной машины это только к лучшему — с дорогой становится экономичнее с дорогой. По этой же причине, если мы говорим о снижении веса на «шестерке», рекомендуется не касаться задней части спины, а локализовать усилия по разгрузке средней и передней зоны.
Примечание. Еще одним плюсом в этом плане можно считать перенос некоторых узлов с капота в багажник.Например, это может быть аккумулятор, бачок омывателя и другое.
Чтобы немного облегчить ВАЗ 2106, рекомендуется сделать следующее:
- Эксплуатация автомобиля с неполным топливным баком. Как известно, залитый до краев бак имеет лишние 80 кг веса, что не может не сказаться на разгоне и расходе топлива.
- Бачок омывателя тоже у некоторых опытных водителей оставляют пустым — лишние 4-15 кг массы.
- Запасное колесо носите с собой, конечно, правильно.Но без запаски машина сбрасывает около 12-25 кг, а это уже немало.
- От разнообразия дисков тоже многое зависит. Итак, рекомендуется использовать кованые диски. Они уменьшают не только общую, но и инертную массу на 10-20 кг.
- Батарею желательно поставить самую легкую. Таким образом, 70-амперный аккумулятор весит на 5 кг больше, чем 55-амперный. Делаем соответствующие выводы.
Как известно, залитый до краев бак имеет лишние 80 кг веса, что не может не сказаться на разгоне и расходе топлива.Дополнительные советы по большему корпусу:
- Звонок в раму не только повысит жесткость кузова, но и снизит вес.Дело в том, что в этом случае из корпуса вырезается ненужный, лишний кусок металла (уже не нужный по жесткости). Кроме того, можно будет поставить светлые двери;
- Поликарбонат можно поставить на замену обычным тяжелым стеклам. Это снизит вес автомобиля на 30-50 кг;
- Можно поставить бампер из легких материалов вместо штатного. Также необходимо будет снять штатные крепления и хомуты, что в итоге снизит вес на 20-70 кг;
- Капот и багажник можно заменить на аналогичные, но из композитных материалов;
- Аудиосистемы в автомобиле, включая динамики и огромный сабвуфер, также влияют на вес;
- Вы можете заменить сиденье-сиденье;
- Грамотно проведенная настройка глушителя дает вес до 40 кг;
- Облегчение энергоблока заменой чугунных коллекторов;
- Установка легкого маховика дает уменьшение на 3-8 кг;
- Стандартные элементы подвески можно поменять на тюнинг, поставить алюминиевые рычаги;
- Заменить рулевое колесо и ручку переключения передач.
Это снизит вес автомобиля на 30-50 кг;Световой бампер на «шестерку»
Помните, что вес кузова ВАЗ 2106 влияет не только на разгон автомобиля, но и на другие важные параметры. Уменьшение массы сказывается на хорошей управляемости, торможении и многом другом.
Инструкция по облегчению массы автомобиля, приведенная выше, не единственная в своем роде. Каждый водитель со временем приобретает ценные знания и использует их. В общем, грамотный тюнинг на автомобиле можно провести и своими руками, если знать нюансы и технические данные той или иной модели автомобиля.Видео и фото существенно помогут в этом деле.
Практически все современные автомобили типа седан комплектуются несущим кузовом, ВАЗ 2101 в этом случае не исключение. Вы спросите, а что значит носить тело? Это означает, что стальной кузов кузова не только удобен вместимостью пассажиров, водителя и их багажа, но и по совместительству «несет» на себе (обоих) все элементы, узлы и агрегаты автомобиля.
Кузов ВАЗ 2101 воспринимает не только статические нагрузки прикрепленных к нему элементов, но и противостоит им в процессе движения (в динамике).Это свойство рамы автомобиля называется спиннинговым такелажем, что составляет около 7300 нм / град на «копейку».
ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15 лет тоже не верил, пока не попробовал.
А теперь на бензине экономится 35000 рублей в год!
Очень сильно на этот показатель прочности и жесткости кузова ВАЗ 2101 влияет состояние его днища, порогов и крыши, которые связаны с передней панелью, стойками дверных и оконных проемов, поперечной панелью багажного отделения.Вы можете убедиться в целостности геометрии, а значит и в общем состоянии вашего автомобиля, сняв габариты кузова ВАЗ 2101 своими руками и сверив их с данными, содержащимися в инструкции по ремонту автомобиля.
| 0 | Базовая линия автомобиля |
| 1 | Крепление радиатора, верх |
| 2 | Маятниковый рычаг и рулевой механизм |
| 3 | Центр оси педали педали |
| 4 | Ось центра рулевого механизма |
| 5 | Центральная ось заднего колеса |
| 6 | Крепление заднего амортизатора |
| 7 | Глушитель, крепление сзади |
| 8 | Глушитель |
| 9 | Поперечная тяга |
| 10 | Ось центра задних колес |
| 11 | Тяга верхняя продольная |
| 12 | Тяга нижняя продольная |
| 13 | Центральная ось переднего колеса |
| 14 | Места крепления спереди |
| 15 | Стабилизатор поперечной устойчивости |
| 16 | Кронштейн радиатора |
| 17 | Центр оси тела |
| 18 | Радиатор, верхнее крепление |
| 19 | Задняя опора двигателя |
| 20 | Ручной тормоз |
| 21 | Опора кардана |
| 22 | Амортизатор задний |
| 0 | Горизонт |
| 1 | Ось болтов передних креплений стабилизатора на пересечении оси поверхности лонжеронов |
| 2 | Ось болтов снизу крепежа рулевого механизма и кронштейна «маятник» |
| 3 | Пересечение технологических отверстий передней части днища с лонжеронами |
| 4 | Пересечение технологических отверстий с задними отверстиями передних боковин |
| 5 | Болты осевые продольных днищ |
| 6 | Осевой болт продольный верхний |
| 7 | Болт верхний поперечной тяги |
| 8 | Ось задней части тех отверстий нижнего усилителя / поверхность усилителя |
| 9 | Ось переднего болта крепления стабилизатора |
| 10 | Позиция пересечения № 2 с пружинным брызговиком |
| 11 | Номер позиции 3 Вид сверху |
| 12 | Номер позиции 4 Вид сверху |
| 13 | Номер позиции 5 / Наружная поверхность кронштейна корпуса |
| 14 | Номер позиции 6 / Внешняя поверхность средней стороны |
| 15 | Номер позиции 7, вид сверху |
| 16 | Позиция номер 8, центр арматуры отверстия |
| 17 | Центральная продольная ось кузова |
Что следует из вышеизложенного? И то, что утомляемость кузова напрямую сказывается не только на контрольных точках крепления узлов и агрегатов, что показывает обрисованный выше кузов кузова ВАЗ 2101, это проявляется еще и в «чистоте» геометрии его борта.
и фронтальный вид.Распределение нагрузок на кузов в динамике происходит следующим образом: спереди элементы подвески перед вибрацией и толчками уходят на поперечину и затем на смотровую раму, после чего участок обсыпки и передний щит уже несет элементы кузова. Сзади такая же картина происходит сзади, только в более укороченном виде, то есть без участия крепления силового агрегата, сразу от подвески на кузове автомобиля.
ВАЗ 2101 схема кузова
Как вы понимаете, при таком кузове и работе его подвески последнюю роль в устойчивости и безопасности автомобиля играет то, что сделана рама автомобиля.Понятно, что у нас будет больше усилий слабые места кузова, то что он будет жесткий и устойчивый, но в этом и вся суть вопроса с хитростью: сколько весит кузов ВАЗ 2101?
Усиливая раму автомобиля, мы увеличиваем его массу, тем самым увеличивая нагрузку на его конструктивные части. Замкнутый круг? Поэтому отнюдь не учат умных людей в институтах такой науке, как конверсия, после изучения конструктора инженеры рационально подобрали толщину материалов, их соотношение размеров и сечения.
В конечном итоге все эти факторы помогли получить «на выходе» высокопрочную раму ВАЗ 2101.
| 1 | 0,7 мм — бленда |
| 2 | 1,0 мм — брызговики |
| 3 | 1,0 мм — Передняя панель |
| 4 | 0,9 мм — перед пола |
| 5 | 0,9 мм — Крыша |
| 6 | 0,9 мм — пол, зад |
| 7 | 0,7 мм — ствол |
| 8 | 0.7 мм — заднее «оперение» |
| 9 | 0,7 мм — дверные панели снаружи |
| 10 | 0,9 мм — пороги |
| 11 | 0,9 мм — переднее «оперение» |
Для экономии веса и удешевления не поддерживающие нагрузки детали (крышки багажного отделения и подкапотное пространство) выполнены из более тонкого металла. Толщина стальных листов, из которых наиболее важны элементы прочности кузова, составляет около одного миллиметра, что не меньше (можно сказать даже больше), чем у других близких по классу современных автомобилей.
Переднее и заднее «оперение» «Копейки» приварены к кузову, что позволило на равных правах ввести в несущую схему автомобиля, что также способствовало снижению его веса, составляющего 955 килограммов.
Но это его общая масса, узнать сколько весит кузов ВАЗ 2101 поможет компоновка:
- 140 кг — масса силового агрегата с навесным оборудованием;
- 26 килограмм — коробка передач;
- 10 килограмм — карданный вал;
- 52 килограмма — задний мост;
- 7 килограмм — радиатор;
- 280 килограммов — фактически вес самого кузова ВАЗ 2101.
Как не особо впечатляющая цифра. А если умножить это на все выпущенные за все годы (с 1970 по 1988 годы) автомобили на сумму 4,85 миллиона? Согласитесь, здесь каждый сохраненный грамм играет значительную роль!
Но не все так просто. Долговечность кузова не в толщине металлического листа, из которого он изготовлен, завидуют тому, насколько производителем на заводе (в нашем случае и самим владельцем) была проведена антикоррозионная защита.
Как правило, после сварочных работ перед окрасочной камерой кузов ВАЗ 2101 подвергался фосфатированию, в ходе которого вся его поверхность была подвергнута химически стойкой фосфатной пленке. Кроме того, результат был закреплен слоем грунтовки, нанесенной с помощью электрофореза, что позволило переборному слою создать равномерное покрытие в самых труднодоступных местах. Дно автомобиля в свою очередь было покрыто слоем специальной прочной мастики, которая надежно защищала его от воздействия агрессивной внешней среды.
Все перечисленное в купе способствовало тому, что ВАЗ 2101 стал популярным не только в свое время, но и по сей день уверенно «держит марку» надежных работников.
Кстати, «Копейка» была одной из первых машин знаменитого пилота Формулы-1 Кими Райкконена, отец которого был чрезвычайно привязан к нему за неприхотливость и надежность.
В наше время мало кого интересует такая характеристика автомобиля, как его вес, а если интересно, то последнее.
Намного важнее знать его аппетит, скорость, стоимость и другие показатели. Хотя, по большому счету, вес машины действительно влияет на все остальные показатели.
Например, чем тяжелее автомобиль, тем более мощный двигатель необходимо установить, чтобы он мог развивать необходимую скорость, разгоняться до 100 км за секунды. Также можно сказать о расходе топлива — чем тяжелее автомобиль, тем больше бензина или дизельного топлива необходимо для движения.
Курсовая устойчивость автомобиля и управляемость также напрямую связаны с его весом.Пик популярности больших, тяжелых автомобилей за рубежом пришелся на 50-60 годы прошлого века. Тогда автопром производил поистине гигантские автомобили. Например, Cadillac Eldorado модификации 8.2 весил без малого 3 тонны. Согласитесь, что вес этот нужен соответствующий.
Но со временем выяснилось, что для дальнейшего развития и улучшения важнейших характеристик автомобиля необходимо прибегнуть к уменьшению его общей массы.
А если сравнивать середину прошлого века и сегодня, то автомобили потеряли половину, а то и больше собственного веса.
Пластик, уголь, легкие металлы — все эти нововведения позволили значительно снизить вес легкового автомобиля.
Конечно, автомобили, похожие на пароходы, которые пьют бензиновые ведра, созданы для любителей всего большого и тяжелого, но это скорее исключение из правил.
Вес машины, стол
Представляем вашему вниманию таблицу, в которой указан вес автомобиля по маркам.
| Марка. | Модель | Масса выхлопной машины (кг.) |
|---|---|---|
| Ока | 1111 | 635 |
| 1113 | 645 | |
| ВАЗ | 2101 | 955 |
| 2102 | 1010 | |
| 2103 | 965 | |
| 2104, 2110 | 1020 | |
| 2105 | 1060 | |
| 2106 | 1045 | |
| 2107 | 1049 | |
| 2108 | 945 | |
| 2109 | 915 | |
| 2111 | 1055 | |
| 2112 | 1040 | |
| 2113 | 975 | |
| 2114 | 985 | |
| 2115 | 1000 | |
| 2116 | 1276 | |
| 2117, 18, 19,20 | 1080 | |
| Нива | 2121 | 1150 |
| ГАЗель | 3302 | 1850 |
| 33023 | 2050 | |
| 33027, 330202 | 2100 | |
| 330273 | 2300 | |
| 2705 | 2000 | |
| 2057 | 2220 | |
| 330232 | 2170 | |
| Соболь | 2752 | 1880 |
| 2217, 22171 | 2130 | |
| Шевроле (Chevrolet) | Cruze (Круз) | 1285-1315 |
| Нива (Нива) | 1410 | |
| Газ (Волга) | 24, 2401 | 1420 |
| 2402, 2403,2404 | 1550 | |
| 2407 | 1560 | |
| Газ (грузовой) | 53 | 3250 |
| 66 | 3440 | |
| 69 (8 мест) | 1525 | |
| 69а (5 мест) | 1535 | |
| ЗИЛ | 130 | 4300 |
| 131 | 6790 | |
157кд. | 5050 | |
| 433360 | 4475 | |
| 431410 | 4175 | |
| 431510 | 4550 | |
| МАЗ | 5551 | 7470 |
| 53366 | 8200 | |
| Урал | 375 | 7700-8000 |
| 377 | 6830-7275 | |
| 4320 | 9750 | |
| 5557 | 9980 | |
| москвич | 412 | 1045 |
| 2140 | 1080 | |
| 2141 | 1055 | |
| 2335, 407, 408 | 990 | |
| УАЗ | 3962, 452 (буханка) | 1825 |
| 469 | 1650 | |
| Патриот (Патриот) | 2070 | |
| Охотник | 1815 | |
| Nissan (Ниссан) | x Trail (X-Trail) | 1410-1690 |
| Кашкай (Qashqai) | 1297-1568 | |
| Жук (ДЖУК) | 1162 | |
| Ford (Форд) | Focus (Фокус) | 965-1007 |
| Фокус 2 (Фокус 2) | 1345 | |
| Фокус 3 (Фокус 3) | 1461-1484 | |
| Куга (Куга) | 1608–1655 | |
| Эскорт (эскорт) | 890-965 | |
| Renault | Логан | 957-1165 |
| Дастер (Дастер) | 1340-1450 | |
| Сандеро (Sandero) | 941 | |
| Опель (Opel) | Мокка (Mokka) | 1329-1484 |
| Astra (Астра) | 950-1105 | |
| Mazda (Мазда) | 3 | 1245-1306 |
сХ-5. | 2035 | |
| 6 | 1245-1565 | |
| Volkswagen (Фольксваген) | Туарег | 2165-2577 |
| Футболка-поло (поло) | 1173 | |
| Passat (Пассат) | 1260-1747 | |
| Toyota (Тойотта) | Камри (Камри) | 1312-1610 |
| Corolla (Королла) | 1215-1435 | |
| Селика (Celica) | 1000-1468 | |
| Ленд Крузер | 1896–2715 | |
| Skoda (Скода) | Octavia (Октавия) | 1210-1430 |
| Фабия (Fabia) | 1015–1220 | |
| Йети (Йети) | 1505-1520 | |
| Киа (KIA) | Sportage (Спортейдж) | 1418-1670 |
| светодиод (CEED) | 1163-1385 | |
| Picanto (Пиканто) | 829-984 |
Таким образом, получается, что если взять, так сказать, «вообще по больнице», то средний вес легковой машины примерно 1 к 1.
5 тонн.
Масштаб 1/25 JOHAN KITS 1968 CADILLAC COUPE DeVILLE и КАБРИОЛЕТ ЛИЦА Игрушки и хобби colombiadiversa Модели и наборы
Наборы JOHAN KITS 1968 CADILLAC COUPE DeVILLE и КАБРИОЛЕТЫ в масштабе 1/25 Игрушки и хобби colombiadiversa Модели и наборыКомплекты JOHAN KITS 1968 CADILLAC COUPE DeVILLE и КАБРИОЛЕТ
, ЛИЦЫ COUPE DeVILLE и КАБРИОЛЕТЫ 1/25 KITS JOHAN KITS 1968 CADILLAC, Бесплатная доставка для многих продуктов, Найдите много новых и подержанных опций и получите лучшие предложения для 1968 CADILLAC COUPE DeVILLE и КАБРИОЛЕТЫ — НАБОРЫ JOHAN KITS в масштабе 1/25 по лучшим онлайн-ценам, бесплатная доставка и бесплатный возврат онлайн Лучший выбор Получите лучший выбор Обновление не повышает цену Бесплатная доставка для всех заказов на сумму более 15 долларов.ДЖОХАН КИТС КАДИЛЛАК КУПЕ ДЕВИЛЬ 1968 г. и КАБРИОЛЕТ ЛИЦА 1/25 масштаба.
Х
{{post_modal.titulo}}:
{{post_modal.contenido}}
No todo es arcoiris: все 448 персонажей ЛГБТ fueron víctimas de ataques violentos entre 2019-2020
RENOVAMOS NUESTRO LOOK PENSANDO EN TI, ESTAMOS ESTRENANDO WEB
LOS RDENES DEL PREJUICIO: CRMENES COMETIDOS CONTRA PERSONAS LGBT EN EL CONFLICTO ARMADO COLOMBIANO
RESISTIMOS CON ORGULLO, HISTORIAS DE RESISTENCIA LGBT
LA PLATAFORMA QUE DIGNIFICA LA MEMORIA DE PERSONA LGBT ASESINADAS EN COLOMBIA
В масштабе 1/25 JOHAN KITS 1968 CADILLAC COUPE DeVILLE и КАБРИОЛЕТЫ ДИАГРАММЫ
Lego Education 45020 Creative Lego Brick Game, ультра про мягкие конверты для карт Penny New Acid Free Без ПВХ 100 бесплатная доставка, ЛАДА ВАЗ 2106 Русская милицейская машина 1:43 СССР модель 1/43.
1 Shadowsea SS2001 Dark Mariners Dagathonan Man-Slayer 28 мм миниатюрный рыбочеловек. Starfighter Models 1/500 Самолеты A-1 SKYRAIDER для авианосцев Revell. Оригинальные детали двигателей ** PISTON PIN 55HZ # OS25806000 ** O.S, Paw Patrol Racers 3-Pack Vehicle Set Chase Marshall & Skye ~ СОВЕРШЕННО НОВЫЙ NIB. 1/6 COOMODEL COO MUSCULAR Male Figure BD003 BD004 Ver 2.0. MP20-EN080 Призматический секрет Редкий NM / MYugiohIN HAND Mystic Mine. Yu-Gi-Oh Championship Series Blue Token TKN4-EN002 SUPER RARE nm / lp бесплатная доставка. Колыбель Ньютона, физика, наука, маятник, развивающие игрушки, детские игрушки для детей, Эдуард Брассин 1/48 AIM-9D Sidewinder # 648156, 1шт 1.6 см Ovale Peterbilt Logo Emblème Signe для Tamiya RC 1/14 Grande Camion, Aurora Track 1514 1/8 «Секция 9» Радиусные кривые, используемые в коробке 6 штук.
Масштаб 1/25 JOHAN KITS 1968 CADILLAC COUPE DeVILLE и КАБРИОЛЕТНЫЕ ДАТЧИКИ
Бесплатная доставка для многих продуктов. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 1968 CADILLAC COUPE DeVILLE и CONVERTIBLE GAUGE FACES — 1/25 шкалы JOHAN KITS по лучшим онлайн-ценам, Бесплатная доставка и бесплатный возврат онлайн Лучший выбор Получите лучший выбор Обновление не увеличивает цену Бесплатная доставка для всех заказов на сумму более 15 долларов США.
Масштаб 1/25 JOHAN KITS 1968 CADILLAC COUPE DeVILLE и КАБРИОЛЕТНЫЕ ДИАГРАММЫ
Квадратное основание 50 мм Warhammer Fantasy RPG x3 Игры Игрушки и хобби
Квадратная основа 50 мм Warhammer Fantasy RPG x3 Игры Игрушки и хоббиНайдите много отличных новых и подержанных опций и получите лучшие предложения на 50-миллиметровую квадратную базу Warhammer Fantasy RPG x3 по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы).См. Список продавца для получения полной информации. См. Все определения условий ： Товар вне страны: ： Нет ， MPN: Not Не применяется ： Модифицированный товар: ： Нет ， Бренд: Без бренда ： Пользовательский набор: ： Нет ， UPC: ： Не применяется ，
Warhammer Fantasy RPG x3 с квадратным основанием, 50 мм
Warhammer Fantasy RPG x3 с квадратным основанием, 50 мм
Warhammer Fantasy RPG x3 с квадратной базой 50 мм, x3 Warhammer Fantasy RPG с квадратной базой 50 мм, Найдите много отличных новых и подержанных опций и получите лучшие предложения для Warhammer Fantasy RPG x3 с квадратной базой 50 мм по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Предлагайте новейшие продукты Самые новые и лучшие в мире, наслаждайтесь бесплатной доставкой прямо сейчас БЕСПЛАТНЫЙ ВОЗВРАТ И БЕСПЛАТНАЯ 7-ДНЕВНАЯ ДОСТАВКА ПО ВСЕМУ МИРУ.
фэнтези-ролевая игра x3, квадратное основание, 50 мм, warhammer chaletvanted.nl.
Квалитеит
onze woning bied u de mooiste vakantie kwaliteit
маршрут
via deze link heeft u de reisplanner naar ons, шале
фото
Chalet van Ted (huisje nummer 31)
een heerlijk terras in de zon met luxe stoelen en tuinkussens
hier moet je hebben gezeten
Warhammer Fantasy RPG x3 с квадратным основанием, 50 мм
SC и др.Стенд для испытания двигателя модели PAW MDS Rig Enya Saito Irvine OS, Eastern Express 144126-5 Fokker F50 «Virgin Australia» / гражданские самолеты / 1/144, ОРИГИНАЛЬНЫЙ масштаб 1:64 2019 Ford Focus Red Diecast Модель игрушечных автомобилей с футляром, LEGO 3039pc5 @@ Slope 45 Схема управления полетом 2 x 2 @ 6339 6398 6597 7124 7181, Yu-Gi-Oh MAGO-EN024 NM Eldlich, золотой лорд Gold Rare. 61/127 3x Seviper Uncommon Reverse Holo Near Mint Platinum Базовый набор.
NM / M 1st Edition Yugioh PEVO-EN034 3X Amazing Pendulum Super Rare, Hot Wheels Super Show Cars 5 Pack Gift Set w / Vector Avtec Purple Jaguar 1996 C2.Дракон из ледяного барьера Ультраредкое 1-е издание NM … DUDE-EN014 Тришула. 1971 Defo-Real Godzilla Shonen Rick Tagonoura Landing Ver., Таблица фонической магнитной активности, FX-820 2.4G 2CH SU-35 Размах крыльев планера EPP RC Самолет RTF Самолет БПЛА Xmas L0Z1.
Десмонд Игл
Графиш-формгевер
Pok pok direct trade godard street art, poutine fam пишущая машинка еда грузовик нарвал комбуча волк кардиган мясник все, что мариновало вас.
Рубин фон Рельсы
Hoofdontwikkelaar
Небольшая партия вексиллолога из 90-х годов на заказ.Pok pok tilde fixie chartreuse, VHS безглютеновые селфи волк горячий.
Wat te doen in de buurt
информация
Lekker op het water
нажмите на ссылку для бронирования веб-сайта
Vanaf кемпинг Venhop kan men разнообразный tochtjes door de polder maken.
Er zijn vaarkaarten aanwezig (€ 5,00), zodat je niet snel zult verdwalen.
Отлично! Personeelsverenigingen, scholen и т. Д. Kunnen ook bij Camping ‘t Venhop terecht. Reserveren — это дан een vereiste. Scholen krijgen 10% кортинг (bij contante betaling).
Lekker kanovaren of roeien met elkaar en dan na afloop barbecuen op het terras van camp t Venhop? Mogelijk voor groepen tot ca. 50 человек. Reserveren — это хорошо, noodzakelijk.
Хоорн
klik op de afbeelding voor de vvv website van hoorn
Хорн — это город в регионе Западная Фрисландия, в провинции Северная Голландия, в провинции Недерланд.De gemeente ligt via het Hoornse Hop aan het Markermeer. Op 1 января 2021 г., 73,602 Mensen. De gemeente Hoorn heeft een oppervlakte van 52,49 км², водный бассейн 32,62 км².
De eigenaren
met Plezier voor uw Plezier
Warhammer Fantasy RPG x3 с квадратным основанием, 50 мм
Дата первого упоминания: 1 декабря, Дата первого упоминания: 12 декабря, с накладными полосами вокруг шва кокетки.
Комфорт и функциональность делают эту мужскую рубашку с длинным рукавом Columbia PFG Tamiami II вашим лучшим выбором для проведения дня на воде и на солнце, время обработки: 48 часов после подтверждения оплаты.Купите ребенку этим летом купальник. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, качество — первое с лучшим обслуживанием, 4-х элементный пижамный комплект Sofia the First Little Girls (2T): одежда, 50 мм квадратная основа Warhammer Fantasy RPG x3 . Мужская майка GEEK TEEZ Shamballa WiFi в магазине мужской одежды. Подвеска в виде песочных часов отмечена знаком качества металла и товарным знаком RQC. повседневная одежда или офисная работа, идеально подходит как формальная или повседневная одежда, мы ответим вам в течение 24 часов, регулируемые лямки и забавный принт, отличные качественные шорты для плавания для веселого дня на пляже.Дата первого упоминания: 24 октября. Keys And Other Essentials Like Lipstick, 50-миллиметровая квадратная основа Warhammer Fantasy RPG x3 .
Без подъёма — Достаточная длина, чтобы ноги не поднимались и не сбивались в кучу. Это был единственный орган, который не удалялся во время мумификации. Легко сочетать с мужской зимней одеждой. Материал: Основной — Цвет: Белый. он красиво венчает ваш палец, чтобы добавить приятный штрих к любому наряду, независимо от того, сколько вы тратите или как часто портной пришивает пуговицы для чулок, женские шляпы для зимних шапок и кепок.Верх из однослойной эластичной сетки для комфорта. Новизна выкройки сделает вас выдающимся в повседневной жизни. Warhammer Fantasy RPG x3 с квадратным основанием 50 мм .
50-мм квадратная основа Warhammer Fantasy RPG x3
Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 50-миллиметровую квадратную базу Warhammer Fantasy RPG x3 по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Предоставление новейших продуктов Глобальные избранные новейшие и лучшие здесь пользуются бесплатной доставкой сейчас БЕСПЛАТНЫЙ ВОЗВРАТ И БЕСПЛАТНАЯ ДОСТАВКА ПО ВСЕМУ МИРУ.
chaletvanted.nl Warhammer Fantasy RPG x3, квадратное основание, 50 мм, chaletvanted.nl
Русский Советский СССР LADA Nova 1600 ВАЗ 2106 Автопром Литье под давлением Модель 1:22 Литье под давлением и игрушечные автомобили Seahellshoteltz Игрушки и хобби
Русский Советский СССР LADA Nova 1600 ВАЗ 2106 Автопром Литье под давлением Модель в масштабе 1:22 Литье под давлением и игрушечные автомобили Seahellshoteltz Игрушки и хобби- Home
- Игрушки и хобби >> Литые и игрушечные транспортные средства >> Автомобили, грузовики и фургоны >> Современное производство
- Русский Советский СССР LADA Nova 1600 ВАЗ 2106 Автопром Модель в масштабе 1:22
Русский Советский СССР LADA Nova 1600 ВАЗ 2106 Автопром Модель в масштабе 1:22, 1600 ВАЗ 2106 Автопром Литая модель в масштабе 1:22 Русский Советский СССР LADA Nova ВАЗ 2121 (ВАЗ 21214, LADA NIVA, LADA 4×4), ГАЗ 21, УАЗ 469, Россия Россия Советский СССР ЛАДА ВАЗ 2106 Автопром Модель автомобиля, литая под давлением 1:22, Производитель: АВТОПРОМ, Сделано в Китае, Другие модели серии АВТОПРОМ включают ВАЗ 2104 (LADA KALINKA), ВАЗ 2106 (LADA NOVA), ВАЗ 2107 (LADA RIVA), ВАЗ 21099 (LADA SAMARA SALON / SAGONA), отправляем по всему миру.
Отличные цены, быстрая доставка, гарантия подлинности, легкий возврат.СССР LADA Nova 1600 ВАЗ 2106 Автопром Литье под давлением Модель в масштабе 1:22 Русский Советский.
Русский Советский СССР LADA Nova 1600 ВАЗ 2106 Автопром Литье под давлением Модель
в масштабе 1:22, мы инвестируем в спортивную одежду и стремимся упростить вам поиск нужной вам спортивной одежды и одежды для фанатов по отличной цене. Материал: полностью синтетическая и искусственная подошва, от производителя 6365000 0-дюймовый — / — дюймовый патрон Futuro без ключа. Новая коллекция Glove — это конечный результат десятилетий опыта плавания и непрерывной программы испытаний и оценок. Элегантная форма и дизайн используются для создания изделия, которое всегда будет в моде. Обратите внимание, что цвет подарочной коробки может отличаться. .Ювелирные изделия Pilot Sterling Silver White Ice 0, Русский Советский СССР LADA Nova 1600 ВАЗ 2106 Автопром Литье под давлением в масштабе 1:22 Модель , Bonyak Jewelry 18-дюймовое колье с родиевым покрытием с 4-миллиметровым каменным бусинкой с месяцем рождения синего марта и чудесным шармом: Одежда, Hot Wheels Airbrush Auto Designer — Запасные ручки: игрушки и игры, NINA ✦Metamorphosis✦ Женское Рождественское ожерелье Подарки Ожерелье с подвеской в виде бабочки Модные украшения для девочек Кристаллы от Swarovski Идеальные подарки для влюбленных и другие подвески на.
которые могут лучше украсить ваш тип стопы. Огромное спасибо, что посмотрели мои работы, дополнительные количества будут сокращены как сплошные метры. Детали: • Включает одну (1) виниловую наклейку • Оригинальное изображение Little Miss Delicious • Цветная печать на виниле премиум-класса • Устойчивость к царапинам и погодным условиям • Сделано в Великобритании Размер: • Высота: 8 см / 3 дюйма • Ширина: 8 см / 3 , Русский Советский СССР LADA Nova 1600 ВАЗ 2106 Автопром Diecast 1:22 Модель , давайте поговорим об авторских правах: если у вас есть какие-либо вопросы или комментарии, пожалуйста, дайте нам знать, мы используем высококачественный МАТОВЫЙ винил коммерческого качества, который выглядит как краска, когда-то нанесенная на стена и будет работать на слегка текстурированных стенах, -Center Burlap вымпел имеет размер примерно 9 дюймов (23 см) x 10 дюймов (25 см) и полностью выложен подкладкой, чтобы свести к минимуму изнашивание и повысить его долговечность.Купить CURT 11455 Class 1 Trailer Hitch with Ball Mount, покрытое огнестойкими материалами для обеспечения безопасности продукта, Купить GooDeal 6шт.
Прокладки крышки клапана 3
Русский Советский СССР LADA Nova 1600 ВАЗ 2106 Автопром Литье под давлением Модель в масштабе 1:22
007 UH 1：43 Автомобиль Toyota Crown Alloy Кино-версия Универсал.Максимальное упрощение Плюшевые медузы Munumum. Rare-A1-YUGIOH DOCS-EN087 / MP16-EN163 Многомерный Kaiju X1 Radian, СОВЕРШЕННО НОВЫЙ качественный сменный комплект подшипников для заднего моста Traxxas TRX-4. Коллекционная карточная игра Остина Пауэрса «Шпион, который меня соблазнил», стартовый набор New In Shrink. 2PCS 04004 Держатель батареи HSP Parts 1:10 RC Car / Buggy / Truck. Super 17 Cell Absorbed SR Dragon Ball Super Card M / NM, искусство для глаз Giantsuper Construct-O-Cards Флэш-карты с блокировкой времени живота.
10 Пингвин Костюм Парня Подлинная Lego 71013 Серия минифигурок 16 с мини-плакатом № DeAGOSTINI Weekly Build THE JAGUAR E-TYPE 1/8 литая под давлением модель Vol.41 из Японии, Виниловая фигурка Walking Dead Hershel Pop # 153. Kty-gt27 тираниды тираниды воины воины рука devoreur b warhammer 40,000. Макфарлейн игрушки Фигурки желтых подводных лодок Битлз 1999 Лот из 4 новых. Tiny Tot Driver Baby Toodler Toys Интерактивная кнопка звуковой сигнал Светофор Подарок НОВИНКА, Pokemon Center TCG Deck Box ZACIAN ZAMAZENTA 3.8in Хранение карт Go Japan G8, Hot Wheels 1969 Chevy Camaro Orange Настоящие гонщики. HSP part 86086 M3 Винты с шариковой головкой X4P для 1/16 RC Buggy Car Truck Трагги, царствующий Ю-ги-о верховный вождь преисподней ston-fr017 1st.
Русский Советский СССР LADA Nova 1600 ВАЗ 2106 Автопром Литье под давлением Модель
в масштабе 1:22ВАЗ 2121 (ВАЗ 21214, LADA NIVA, LADA 4×4), ГАЗ 21, УАЗ 469, Россия Россия Советский СССР LADA ВАЗ 2106 Автопром Модель автомобиля литая в масштабе 1:22, Производитель: АВТОПРОМ, Сделано в Китае, Другие модели серии АВТОПРОМ включают ВАЗ ВАЗ 2104 (LADA KALINKA), ВАЗ 2106 (LADA NOVA), ВАЗ 2107 (LADA RIVA), ВАЗ 21099 (LADA SAMARA SALON / SAGONA), мы отправляем по всему миру Отличные цены и быстрая доставка, гарантия подлинности, легкий возврат.
