Ваз 2110 щелкает реле поворотов: Активация реле указателей поворотов при включении зажигания

расположение и назначение. Запчасти на ВАЗ-2110

Автомобиль оснащается световыми приборами, которые необходимы для безопасного передвижения на дороге и езды в темное время суток. Поворотники — это один из самых важных световых сигналов. Служит для обозначения при перестроении, а также включения аварийной сигнализации. Довольно часто из строя выходит реле поворотов ВАЗ-2110. Случается это по различным причинам, о чем и поговорим в данной статье.

Машина оснащается блоком предохранителей, в котором они установлены в большом количестве. Каждый из них отвечает за тут или иную функцию. Если перегорает плавкий предохранитель, то поворотник или свет может не работать. Это, конечно, касается абсолютно всех электронных систем, но нас интересуют именно эти.


Где находится реле поворотов на ВАЗ-2110

Если не работает поврототник, то первое что нужно сделать — проверить блок предохранителей, так как именно там зачастую кроется причина. Мог банально перегореть предохранитель или вышло из строя реле, что случается реже, но все же бывает. Найти на «десятке» этот блок довольно просто, он распологается рядом с рычагом открывания капота. Реле-прерыватель располагается в гнезде К-3. Он отвечает за функционирование поворотников и аварийной сигнализации. Сгоревший предохранитель найти предельно просто, обычно определяется визуально и меняется на новый. Тут нет ничего сложного. Если же проблемы с реле, то и его в большинстве случаев нет смысла ремонтировать. Куда проще купить новое и быть уверенным, что оно не откажет в близжайшее время.

Неисправности и их устранение

Есть несколько способов понять, что с реле творится неладное. Во-первых, обратите внимание на частоту щелчков реле. В случае перегорания одной из лампочек реле будет моргать в два раза быстрее. Когда нет вообще никакого сигнала, то стоит проверить проводку, возможно, дело в ней. Виновником также может быть и предохранитель.Поиск неисправности необходимо начинать с состояния электрической цепи. Обусловлено это тем, что окисленный контакт или короткое замыкание ведут к отсутсвию сигнала или повышенному напряжению.

Просто так предохранители и реле не перегорают, поэтому проблема чаще всего именно в проводке. Если там все в порядке, то меняем предохранитель и при необходимости реле. Сделать это можно, сняв его с кронштейнов в монтажном блоке. Дальше ставим новую деталь, и все должно заработать.

Вкратце о состоянии проводки

Обычно автомобиль эксплуатируется длительное время без какого-либо обслуживания в плане электрики. Перегоревшие лампочки и предохранители меняются, а провода остаются без обслуживания. Тем не менее, это неправильно. Необходимо периодически осуществлять чистку окислившихся контактов и менять переломленные провода или, в крайнем случае, паять их. Это позволит обеспечить надежный сигнал и длительную работу электронных приборов автомобиля.

Если же деталь уже вышла из строя, то сначала нужно определиться, какое реле поворотов на ВАЗ-2110 установлено. Проще всего взять старое и пойти с ним в магазин. Хотя обычно достаточно попросить релешку на «десятку», и продавец даст вам нужную деталь.

Но лучше все же перестраховаться.

Покупай качественные запчасти на ВАЗ-2110

Нередко приобретение откровенной «китайщины» приводит к поломкам. Это не так относится к предохранителям и реле, как к запчастям ходовой части и систем двигателя. Именно поэтому настоятельно рекомендуется приобретать з/ч в специализированных магазинах для классики. Можно делать заказ через Интернет, что позволяет самому выбрать производителя и сроки доставки.

Конечно, это больше касается иномарок, на которые не в каждом магазине найдешь запасные части. Но бывает, и на «десятку» сложно найти какую-либо деталь. Такие запчасти на ВАЗ-2110 как реле и предохранители стоят копейки, и не нужно на этом экономить. Всегда имейте с собой запасные плавкие предохранители.

Если дело не в реле

Случается и так, что обычная замена предохранителей не помогает. Проводку проверили, реле заменили, а все равно ничего не работает. В этом случае имеет смысл обратить внимание на состояние подрулевого переключателя. Есть несколько «больных» мест, где припой контактов слабо держится. Из-за этого могут перестать работать поворотники. В этом случае необходимо снять подрулевой переключатель, найти неисправные контакты и перепаять их. Сложного тут ничего нет, важно лишь умение обращаться с паяльником. Если щелкает реле поворотов ВАЗ-2110 при его включении, значит система исправна. Сам же подрулевой переключатель обойдется вам гораздо дороже, поэтому осторожней при его демонтаже и установке, старайтесь не повредить соединения и контакты.

Несколько важных деталей

Самая досадная ситуация — это когда выходит из строя весь блок предохранителей. В этом случае его можно попытаться реанимировать. Для этого его нужно снять и разобрать. Проверить целостность всех контактов и плат. При необходимости перепаять поврежденные участки. Но когда такой возможности нет, проще его купить. Главное — не ошибиться с выбором модели, так как монтажные блоки бывают нескольких видов в зависимости от года выпуска автомобиля. Блок старого образца на новый поменять не выйдет, и наоборот тоже не получится. В этом случае также желательно взять с собой всю запчась в магазин, чтобы не оказаться в дураках.

Как вы видите, определить где находится реле поворотов на ВАЗ-2110, достаточно просто. Для этого нужно просто внимательно посмотреть представленную в данной статье схему. Она наглядно показывает место его расположения.

Логичное завершение

Если вы не ищете простых путей, можно попробовать разобрать само реле и проверить что в нем не так. Может быть, подвижная пластина закисла или же контакт отошел. Так как деталька маленькая, нужно быть очень осторожным и ничего не погнуть. Используя небольшой паяльник, а также мелкозернистую наждачную бумагу, можно привести реле в чувство и при этом получить драгоценный опыт по ремонту.

Замена реле поворотов ВАЗ-2110 выполняется достаточно просто и быстро. Сложного нет совершенно ничего, поэтому имеет смысл такие работы выполнять самостоятельно. Это не требует от вас знаний по электротехнике.

Само по себе реле может «глючить», если подходит его время. Когда появились первые признаки неисправности, такие как периодический отказ реле, измененная частота щелчков и т.п., лучше запастись запасной частью заранее. Так вы сможете при необходимости сразу выполнить замену реле поворотов ВАЗ-2110.

Электросхема реле поворотов. Ремонт FAW V5. Почини свое авто!


Ремонт датчика положения кузова.
Замена лампы ближнего света на LIFAN X60
ЗАЗ 1103-подрулевые переключатели поворотов от шевро- нивы
Не Работают Задние Габаритные Огни, Подсветка Номера, Лампочка в Салоне — Ремонт Автосвета
Что не так с автомобилем ОКА? Пытаемся завести…
(Мод) Звук зуммера КамАЗ
Как зарядить гидронатяжитель
Почему постоянно работает вентилятор? Решение! Часть 3: Ремонт блока управления. №12
Как проверить реле стеклоочистителя ВАЗ классика. РС 514.
Щелкает реле поворотов? -2- ремонт

Все по теме Электросхема реле поворотов FAW V5

Алб написал(а)
если перетянешь ремень,появляется вой,чуть ослабил и всё.

Garen написал(а)
Отличное видео!

Хусен Стеклянников написал(а)
Доброе время суток!!! У меня элантра мд 2014 года пробег 200тыс никогда не регулировал клапана, при холодном запуске тарахтит потом после прогрева норма, ездил на гбо машина недавно начала тупить перешёл на бензин. Не особо тупит но есть потеря мощности машина больше не такая резвая как раньше. При работе на гбо загорелся чек писал пропуск зажигания в первом целиндре. Заменил свечи зазор 0,7 ирид, поменял катализатор, масло, ремень генератора, топлевный фильтр заменил на этом же пробеге, машина слегка работает не стабильно как будто слегка троит, может из-за того что долго не менял фильтр топленый насос погнал даёт плохое давление, или клапана регулировать надо??? Хочу прежнюю элантру и с гбо, бензин дорогой. Помогите пжл

Поликарп написал(а)
Здравствуйте. У меня Хюндай санато 5 EF я включил электронасос на прикуриватель, и у меня перестал работать прикуривателя гнездо, а предохранитель все целые потом включил на второй прикуриватель, и он тоже вышел из строя, а предохранителей все целые.

Юрич написал(а)
это подшипник холостого хода кандера..ты весь его разбери.умника строют.

Витал Мелькунов написал(а)
Классное видео!!

Лука написал(а)
заслонку нельзя терет тряпкой, там напыление

Мангуш написал(а)
Вот так вот вот так вот?

Linn написал(а)
а что дает поперечная распорка на стойках?

Кисик Шарип написал(а)
а если вместа керосига растваритель заліть

Айдар написал(а)
На Шниве нет технологических отверстий. Как снять?

Tapani написал(а)
Через пару лет владения Passat B3, воздух особенно на 3 или 4 скорости, перестал дуть столь необходимым теплом особенно в мороз. Так же в холодную погоду на лобовом стекле стало появляться маслянистое пятно при прогреве, которое оттиралось с трудом. Я догадывался что это течь радиатора печки, пытался себя уговорить, снять панель, но делать было лень. И вот однажды солнечным жарким летним днем, когда ничего не предвещало беды, поднимаясь по серпантину и любуясь местным горным ландшафтом, весь антифриз с шипением и клубами пара вылился прямо на мои ноги, оказалось это лопнул радиатор печки. Если учесть что это было на отдыхе в Крыму, то счастью моему не было предела. Соединив шланги идущие на печку между собой и налив воды из питьевых запасов вместо антифриза продолжили путь. Был разгар осени и без печки ехать обратно почти 1800 км было совсем не зер гуд. Приехав домой стал уговаривать свое второе я заняться ремонтом, и вот собравшись духом я скинул ненавистную торпеду. Добравшись до радиатора я увидел что о буквально наполовину торчит из мусора и грязи, а жалкие лохмотья поролона свисали с металлических заслонок. Почитал советы гуру на форумах кто чем клеил заслонки и какой материал использовал. Мнения были противоречивые, иногда переходили в оскорбления. В итоге, так как второй раз разбирать все я бы уже не смог, обернул алюминиевой фольгой с клеящимся слоем до 110 градусов.

Радиатор после некоторых колебаний выбрал Valeo. Вторую зиму пожинаю плоды своего труда. ЖАРА ПРОСТО АТОМНАЯ. Заодно подремонтировал панель управления печки и уложил провода. Отсюда вывод: Во время надо все делать, и не экономить на себе.

Оставить комментарий

Замена втягивающего реле ВАЗ 21123. Подчиню и поеду!


Ваз2112 неисправность дворников и моторчика печки
ВАЗ 2112 лечим глюк панели приборов
Отопитель ВАЗ — 2110; 11; 12. Схема включения вентилятора отопителя.
НЕ РАБОТАЕТ СТАРТЕР Hyundai Getz РЕМОНТ
Не крутит стартер и бензонасос не качает! ‘ВАЗ 2114’. МОЁ РЕШЕНИЕ!
Не крутит стартер ваз 2110-12
Замена втягивающего реле Ваз 2110-12 Ремонт своими руками
РЕШЕНИЕ ПРОБЛЕМЫ С ЗАМКОМ ЗАЖИГАНИЯ ВАЗ
Не работает ничего но горит зажигание ВАЗ 2109
КАК СНЯТЬ СТАРТЕР ВАЗ

Комментарии к теме Замена втягивающего реле ВАЗ 21123

Казак

Создается впечатление что,куда-то торопился(мастер)

Виктор

Спасибо,за видео. Мы новички, без вас бы разобрались.

Denisha

Добрый день. Может вы мне поможете? У меня в последнее время очень громко стал работать стартер во время пуска двигателя. Все аж оборачиваются. Как охварактизовать звук не знаю, толи писк со свистом, толи старый дед алкоголик пытается откашляться (: (извиняюсь, других аналогий в голову не приходит). А так крутит и заводит машину. Это уже как с пол года так. Что бы это могло быть? Машина ауди А6 (сотка) 1995. 2.6 бензин. Спасибо.

Чистопрудова Айслу

Все доходчиво как всегда, спасибо

Ponce

Я тоже у себя на 12-ке так делал!!!С пол пинка!!!

Асак

СпС было интересно

Elsworth

Вот дружище у меня на Карине сегодня такая фигня приключилась всю голову сломал что такое,потом постучал по стартеру и вуаля завелась,а располагается он в ж…пе у тебя удобно хорошо)хороший видос,от души!!)

Рахи

мне собрали коробку и пропала неправильная скорость туда-сюда как будто с закусывает что-то внутри Что это может быть

Фуркат

А датчик давления масла? А на кпп датчики?

Тайфун Евтюшкин

спасибо ребята (класс)

Чаян

Очень доступно и понятно, спасибо!

Mordechai

Как можно делать токой насос можно показать

Юсуп

Доброго дня!!! У меня такая же проблема и я купил новый АКБ и все равно трищит. В чем проблема,???

Редкозубов Хантер

дребезжит из-за этой штуковины, из-за этой хренони, как она называется… трррррр трррррр.. Блин, автор, мало того, что накосячил на экономии на операторе, еще и нормально объяснить не может.. А так видео в тему)

Алекс

а по времени сколько так греть минуту две,что то у меня так крутиться а не заводиться???

Сновский Наиль

Мужик будь добр скажи пожалуйста. У меня стартер вообще не шелшка нет даже на прямую стартер разобрал собрал новый шетки поставил такая же … что может быть скажите пож.

Нурбол

У меня такая ситуация но только в движении т.е. когда начинаешь трогаться, появляется ‘протрой’. Подобная ситуация происходит когда включается вентилятор охлаждения машина, начинает работать с перебоями.

Анита

Доброго времени! Скажи, какое реле нужно, пяти,или четырёх контактное на инжекторную ВАЗ- классику?

Байрон

извиняюсь цз управляется минусом.

Ипат

да.да форд дает такой фокус. я уже за е… бал…ся каждое утро так плясать! бывает выручает монтажка по стучу и целый день нормально! сейчас — 20 не охота лезть

Михно

рекламы много а так 5 с +

Починок Булакевич

Молодцы. Спасибо за совет.

Ophir

у меня как то был стартер, снимаеш работает, ставиш не работает 🙂

Lazzaro

уменя тоже также сробатывает при 100гра вентелятор.а при пробках да же не тормазит.при скорости 130-150.95 гра.150-200.вентел ятор не тормазиз и температура тоже … не падает

Кирилл Самылов

спасибо за огромную работу которую вы проводите, очень много полезных видео, все понятно и грамотно. Мирного неба вам.

Оставить комментарий

Где стоит реле поворотов на ваз

Всё как то не когда написать запись Борт журнал, а новости то, есть.

Перейдём сразу к делу, потому что разглагольствовать можно много: как, что и почему…

И так была произведена, заменена реле поворотов и моргающего аварийного сигнала. А все потому что при включение поворотов и аварийного сигнала, лампочки просто горели, вместо того, что бы моргать, периодически то работают то нет, а потом и во все отказали. А это не безопасно! В наше время, когда много машин и в потоке при перестроение без них ни как. И мы, не должны с 06 создавать аварийные ситуации на дорогах!

Мне это надоело, и я решил произвести замену. В запасе была реле поворотов, куплена давно, но всё как то не до замены было.

Я сперва не знал, вот честно где она (реле) находятся. Все твердили под панелью, под панелью. Хорошо, заглянул во всеми любимый инет. и правда он там и приступил к работе. Некоторые фото не мои, взяты из интернета т.к. в процессе работы мало фотографировал было не до этого. Надо было быстро сделать и ехать по делам.

.Да, да можете бомбить в комментариях, что пыль не следишь за машиной. Знаете надоедает её вытирать, а особенно с низу, порой даже лень. Вы знаете что я тот ещё лентяй. Это запись должна была выйти месяц назад, а свет видит только сейчас. Вот поэтому без комментариев…

Реле предназначено для сообщения пешеходам и другим водителям о смене движения, либо маневра автомобиля. В зависимости от модификации автомобиля, расположено в подкапотном пространстве машины, либо под приборной панелью в салоне.

Неисправности указателей поворотов – признаки

  • Отсутствие мерцания – один из явных и частых признаков выхода из строя устройства.
  • Отсутствие отключения при повороте руля.
  • Очень частое мигание (зачастую причиной может служить перегоревшая лампа, либо мощность лампы не соответствует паспортной)
  • Надоедливое щёлканье.
  • Тусклое горение индикатора поворотов.
  • Горят, но не мигают.
  • Залипание.
  • Неисправна кнопка аварийной сигнализации.

Для устранения причин неисправности поворотников необходимо проверить и при необходимости заменить реле поворотов ваз.

Расположение в автомобиле

Существует два вида расположения поворотников в классическом семействе автомобилей ВАЗ в зависимости от модификации:

Приступаем к разборке

  1. Модели ранней модификации

Чтобы добраться до реле необходимо снять заглушку, отвинтив болт на приборной панели.

Тянем всю панель на себя, отодвигаем немного в сторону щиток датчиков, чтобы можно было добраться до реле.

  • К реле контакты подходят снизу.
  • Отсоединяем контакты.
  • Снимаем старое устройство и устанавливаем новое.
  • Ставим обратно приборную панель, заводя ее в боковые пазы.
  • Вкручиваем болт.

Проверяем поворотники на наличие мерцания и характерных щелчков. Частота замыкания контакта должна быть, ориентировочно, 1 раз в секунду.

Технология очень проста. Главная сложность здесь заключается в доступности к реле. Пространство под панелью данных моделей небольшое, добраться туда проблематично.

  1. Модели более поздней модификации
  • Снимаем винты кожуха подрулевых переключателей. Освобождаем от элементов кожуха.
  • Отвинчиваем монтажный болт.
  • Вынимаем приборы на электропроводке внутрь салона.
  • Заменяем старое реле на новое.
  • Привинчиваем обратно. Ставим кожухи на место.

Важно: само реле или монтажный блок рекомендуется заменять в сборе, учитывая то, что зачастую перегорает проводка, и восстановить контакты довольно проблематично.

При замене любого из вышеперечисленных реле особое внимание следует уделить изоляции контактов. Изоляция выполняется с помощью полой массовой оплетки. Для стяжки проводов используйте специальный хомут «стрип».

Переход с электромагнитнотеплового реле на электронное.

Вот такой «бочонок» находится под приборной панелью автомобиля. Это электромагнитнотепловое реле. Ввиду краткосрочной работы (1-2 месяца) рекомендуется его заменить на электронное. По прошествии этого времени он начинает гореть, либо его замыкает.

Далее приведены этапы его замены:

  • отсоединяем клеммы контактов;
  • обозначаем каждый провод маркером, либо используем краску для выделения разными цветами;
  • контакт №1 электронного реле подсоединяем к проводу со знаком х;
  • контакт №2 электронного реле подсоединяем к проводу со знаком L;
  • контакт №3 электронного реле подсоединяем к проводу со знаком P;
  • контакт №4 это масса, выводим его на отдельный провод.

Все эти работы необходимо проводить при использовании термоусадки.

Большую популярность набирает замена в указателях поворота ламп накаливания на светодиоды ввиду того, что лампы накаливания по сроку службы и светоотдаче намного уступают светодиодным светильникам.

Автомобиль оснащается световыми приборами, которые необходимы для безопасного передвижения на дороге и езды в темное время суток. Поворотники — это один из самых важных световых сигналов. Служит для обозначения при перестроении, а также включения аварийной сигнализации. Довольно часто из строя выходит реле поворотов ВАЗ-2110. Случается это по различным причинам, о чем и поговорим в данной статье.

О предохранителях и реле

Машина оснащается блоком предохранителей, в котором они установлены в большом количестве. Каждый из них отвечает за тут или иную функцию. Если перегорает плавкий предохранитель, то поворотник или свет может не работать. Это, конечно, касается абсолютно всех электронных систем, но нас интересуют именно эти.

Плавкий предохранитель используется для защиты от перегрузок. Если в цепи возникают проблемы, скажем слишком высокое напряжение, то перегорает предохранитель. Следовательно, на нем цепь замывается, а напряжение не поступает дальше. Получается, тот же поворотник не будет функционировать без предохранителя, что вполне логично.

Где находится реле поворотов на ВАЗ-2110

Если не работает поврототник, то первое что нужно сделать — проверить блок предохранителей, так как именно там зачастую кроется причина. Мог банально перегореть предохранитель или вышло из строя реле, что случается реже, но все же бывает.

Неисправности и их устранение

Есть несколько способов понять, что с реле творится неладное. Во-первых, обратите внимание на частоту щелчков реле. В случае перегорания одной из лампочек реле будет моргать в два раза быстрее. Когда нет вообще никакого сигнала, то стоит проверить проводку, возможно, дело в ней. Виновником также может быть и предохранитель.

Вкратце о состоянии проводки

Обычно автомобиль эксплуатируется длительное время без какого-либо обслуживания в плане электрики. Перегоревшие лампочки и предохранители меняются, а провода остаются без обслуживания. Тем не менее, это неправильно. Необходимо периодически осуществлять чистку окислившихся контактов и менять переломленные провода или, в крайнем случае, паять их. Это позволит обеспечить надежный сигнал и длительную работу электронных приборов автомобиля.

Если же деталь уже вышла из строя, то сначала нужно определиться, какое реле поворотов на ВАЗ-2110 установлено. Проще всего взять старое и пойти с ним в магазин. Хотя обычно достаточно попросить релешку на «десятку», и продавец даст вам нужную деталь. Но лучше все же перестраховаться.

Покупай качественные запчасти на ВАЗ-2110

Нередко приобретение откровенной «китайщины» приводит к поломкам. Это не так относится к предохранителям и реле, как к запчастям ходовой части и систем двигателя. Именно поэтому настоятельно рекомендуется приобретать з/ч в специализированных магазинах для классики. Можно делать заказ через Интернет, что позволяет самому выбрать производителя и сроки доставки.

Конечно, это больше касается иномарок, на которые не в каждом магазине найдешь запасные части. Но бывает, и на «десятку» сложно найти какую-либо деталь. Такие запчасти на ВАЗ-2110 как реле и предохранители стоят копейки, и не нужно на этом экономить. Всегда имейте с собой запасные плавкие предохранители.

Если дело не в реле

Случается и так, что обычная замена предохранителей не помогает. Проводку проверили, реле заменили, а все равно ничего не работает. В этом случае имеет смысл обратить внимание на состояние подрулевого переключателя. Есть несколько «больных» мест, где припой контактов слабо держится. Из-за этого могут перестать работать поворотники. В этом случае необходимо снять подрулевой переключатель, найти неисправные контакты и перепаять их. Сложного тут ничего нет, важно лишь умение обращаться с паяльником. Если щелкает реле поворотов ВАЗ-2110 при его включении, значит система исправна. Сам же подрулевой переключатель обойдется вам гораздо дороже, поэтому осторожней при его демонтаже и установке, старайтесь не повредить соединения и контакты.

Несколько важных деталей

Самая досадная ситуация — это когда выходит из строя весь блок предохранителей. В этом случае его можно попытаться реанимировать. Для этого его нужно снять и разобрать. Проверить целостность всех контактов и плат. При необходимости перепаять поврежденные участки. Но когда такой возможности нет, проще его купить. Главное — не ошибиться с выбором модели, так как монтажные блоки бывают нескольких видов в зависимости от года выпуска автомобиля. Блок старого образца на новый поменять не выйдет, и наоборот тоже не получится. В этом случае также желательно взять с собой всю запчась в магазин, чтобы не оказаться в дураках.

Как вы видите, определить где находится реле поворотов на ВАЗ-2110, достаточно просто. Для этого нужно просто внимательно посмотреть представленную в данной статье схему. Она наглядно показывает место его расположения.

Логичное завершение

Если вы не ищете простых путей, можно попробовать разобрать само реле и проверить что в нем не так. Может быть, подвижная пластина закисла или же контакт отошел. Так как деталька маленькая, нужно быть очень осторожным и ничего не погнуть. Используя небольшой паяльник, а также мелкозернистую наждачную бумагу, можно привести реле в чувство и при этом получить драгоценный опыт по ремонту.

Замена реле поворотов ВАЗ-2110 выполняется достаточно просто и быстро. Сложного нет совершенно ничего, поэтому имеет смысл такие работы выполнять самостоятельно. Это не требует от вас знаний по электротехнике. Само по себе реле может «глючить», если подходит его время. Когда появились первые признаки неисправности, такие как периодический отказ реле, измененная частота щелчков и т.п., лучше запастись запасной частью заранее. Так вы сможете при необходимости сразу выполнить замену реле поворотов ВАЗ-2110.

причины, диагностика и что делать

Автовладельцев порой касается такая проблема как неисправные поворотники, но не каждый знает, как решить данную проблему оперативно и эффективно. Соответственно, в случае такой поломки продолжение движения, особенно в городском потоке, будет чрезвычайно опасным. Наиболее рациональным вариантом будет остановиться и устранить эту неисправность.

Виды неполадок поворотников и методы их устранения

Указатель поворота корректно функционирует только в случае соблюдения следующих показателей:

— поворотники находятся в рабочем режиме всегда при включенном зажигании;

При переключении подрулевого рычага вверх либо вниз должен включаться поворотник с соответствующей стороны;

Сигнал, который предупреждает водителей о повороте, мигает с тактовой частотой в 60 сигналов в минуту.

Если поведение сигналов изменено относительно вышеперечисленных показателей, значит, присутствуют проблемы. Далее будут перечислены самые распространённые виды неполадок поворотников:

1) Поворотник не мигает

Эту проблему будет проще решить, если ознакомиться с основным принципом работы реле. Ток, который проходит по лампам, нагревает измерительный резистор – элемент, который определяет необходимость включения в нужный момент той или иной лампы. Соответственно, сопротивление лампы, отличающееся от номинального, изменяет время, за которое включается поворотник – он начинает моргать.

В данной ситуации необходимо чуть-чуть постучать по реле. Это поможет, если имеется слабый контакт или попала влага. Если реле было заменено, а поворотник всё же не мигает, а постоянно продолжает гореть, значит проблема заключается в слабом контакте с предохранительным блоком. В таком случае, должна помочь замена предохранителя со значением сопротивления, кардинально различающимся с номинальным.

2) Один поворотник не работает

Если не работает только один поворотник, то это никоим образом не связано с неисправным реле. Тогда произошёл бы сбой сразу в обоих поворотниках. Первым вариантом, который может прийти в голову, является перегоревшая лампочка, либо нарушения в проводке или патроне. Новая лампочка для замены должна не только входить в гнездо поворотника, но и быть такой же мощности, которая указана на плафоне. Если в случае замены лампочки поворотник так и не заработал, тогда осмотрите патрон. Там могут быть следы окисления, которые необходимо будет удалить надфилем либо наждачной бумагой.

Также лампочка может очень плотно сидеть на контактах, которые нужно подогнуть, используя тонкогубцы. Делать это надо с максимально возможной осторожностью, чтобы не замкнуть контакты. Это может привести к очередной проблеме – поворотники начнут работать в шахматном порядке. Если патрон находится в отличном состоянии, значит, проблема кроется в самой проводке. Сначала убедитесь в том, что провод крепко припаян к патрону. Нельзя допускать замыкание проводов между собой или на массу на железном корпусе автомобиля.

3) Не мигают аварийные огни

В таком случае проблема кроется однозначно в реле. Его необходимо заменить. Ещё одной причиной нерабочего поворотника может быть и включатель. Для его проверки доберитесь до подрулевого рычага переключения и размонтируйте его. Если аварийные огни не работают при исправных поворотниках, просто замените кнопку, которая отвечает за включение сигнализации.

4) Поворотник светит недостаточно ярко

Если они излучают тусклый свет, значит, следует проверить модель и мощность лампочки. Если всё в норме, просто нужно зачистить контакты лампочек.

5) Реле поворотника щёлкает

Это не является нормой. Вся «соль» заключена в контактах реле монтажного блока. Такие звуки возникают в случаях слишком плотного прилегания контакта или его окисления. Приводит к этому и плохо работающее реле. Установите новое реле или зачистите контакты.

Если указатель поворота не подаёт признаков жизни с одной стороны автомобиля ни сзади, ни спереди, это означает, что неполадки возникли с подрулевым переключателем, потерян контакт или сломалось всё реле целиком. Электрическая схема поворотного указателя защищена 8-амперным предохранителем, который расположен в монтажном блоке. Если он поломается, тогда и может произойти такая неприятность как отказ поворотников на одной стороне автомобиля. Световая система аварийной сигнализации обеспечивает безопасное движение, поэтому каждый автомобилист обязан с собой возить лампочки нужной мощности.

Как указывать направление движения при неисправных поворотниках?

Как Вы уже поняли, бывают такие случаи, что световыми сигналами, а также порой и звуковыми не получается выразить свои намерения на дороге. Вот поэтому мы далее и расскажем Вам, как указывать направление движения жестами рук. Определённый ряд таких манипуляций зафиксирован в ПДД.

1) Если левый поворотник не работает, нужно вытянуть левую руку в сторону из окна.

2) Для обозначения правого поворота из окна вытягивается левая рука, согнутая под прямым углом кистью вверх.

3) Тормозной сигнал подаётся путём поднятия руки.

Кроме этого:

1) Взмахи рукой водителем означают пропускание пешехода.

2) В том случае, если Ваш автомобиль странно ведёт себя на дороге, Вам укажут жестом в сторону обочины.

3) Если водитель забыл включить свет, об этом ему напомнят жестом, похожим на мигание лампочки.

4) Если Вы забыли закрыть багажник, тогда Вам сигналом хлопка ладони в воздухе покажут это. А незакрытая дверь или прижатый ей ремень будут показываться хлопками по двери.

5) Если Вам в воздухе кистью рук описывают круг – у Вашего автомобиля спустило одно из колёс.

Поворотные огни должны быть в рабочем состоянии в любом авто. Этот тип оптики позволяет узнать другим участникам дорожного движения о ваших намерениях при совершении маневров, поэтому работоспособность поворотов во многом влияет на безопасность. Что делать, если не и аварийка ВАЗ 2114, как определить проблему и заменить лампы? Об этом читайте ниже.

[ Скрыть ]

Возможные неисправности: признаки и причины

Если вы не знаете, как , то в этом нет ничего сложного — нужно только замкнуть контакты, но сейчас не об этом.

По каким признакам можно выявить неполадки поворотных огней (ПО):

  1. Поворот включается, но не работает. Неисправность такого плана может быть вызвана неполадками в работе реле-прерывателя.
  2. Не работает световой источник поворотника. При такой проблеме на приборной панели автомобиля индикатор поворотов будет гореть чаще, чем обычно.
  3. Сигнал срабатывает, но не отключается. Суть проблемы заключается в неполадках в работе переключателя, расположенного под рулем авто.
  4. Источник освещения в оптике моргает чаще обычного. По всей видимости, из строя вышла одна из ламп, установленных в поворотах. Также проблема может заключаться в окислении контактов, в частности, речь идет о самих фонарях или контактах в блоке с предохранительными элементами.
  5. Лампы в поворотах светятся, но намного тусклее, чем всегда. На практике такая проблема обычно появляется после установки не соответствующих по стандарту осветительных устройств (ламп) в фары. Возможна проблема в контактах.
  6. При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, возможен выход из строя самого реле.
  7. Зачастую неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, причем зачастую такая проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем окисляются контакты, что приводит к образованию коррозии и замыкания (видео снял Владислав Чиков).

Как проверить световые приборы в «Четырке»?

Процедура проверки осуществляется следующим образом:

  1. Для начала необходимо убедиться в том, что вы используете работоспособный предохранитель. Блок предохранителей располагается в подкапотном пространстве, в отсеке между двигателем и лобовым стеклом, напротив водительского места. Отогните защелки и снимите крышку, а затем внимательно осмотрите ее внутреннюю часть. На ней нанесена схема, которая поможет разобраться, какой предохранитель отвечает за работу конкретного оборудования.
    Извлеките предохранитель, отвечающий за функциональность ПО и внимательно осмотрите его — если внутри плавкая нить расплавилась или повредилась, то предохранитель подлежит замене. Но даже при отсутствии видимых повреждений нужно вставить в гнездо извлеченного предохранителя другой с соответствующим номиналом.
  2. Если это не помогло восстановить работу ПО, то проверьте реле, оно расположено в том же блоке. Как правило, на реле поворотов имеется значок , вам надо его вытащить и заменить рабочим. Для этого не обязательно покупать новое реле, вам надо вытащить другой рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
  3. Теперь надо произвести диагностику лампочек, но такая проверка потребуется в том случае, если не работает только часть поворотов. Откройте капот или багажник и уберите защиту фар, после чего извлеките источники света из посадочных мест. Установите вместо извлеченной лампы заведомо рабочее устройство и проверьте, как оно работает. При отсутствии изменений двигаемся дальше.
  4. Нужно проверить целостность электроцепей. Для этого вам потребуется контрольная лампа с двумя подключенными к ней проводами. Один конец следует подсоединить к минусу аккумуляторной батареи либо кузову «Четырки», а второй провод подключается к контакту диагностируемой электроцепи.
    Если в результате подключения лампа стала гореть, это свидетельствует об исправном участке проверяемого провода. Аналогичным образом производится проверка остальных цепей. Если вы найдете место, где отсутствует ток, то это говорит о наличии неисправности между проверяемым место и последней точкой, где напряжение было. Поврежденные провода подлежат замене.
  5. Также надо проверить качество контактов на всех электроцепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения световой сигнализации и подрулевом переключателе. Часто причиной неполадок является именно окисление, такие контакты подлежат очистке или замене.

Фотогалерея «Неисправности поворотов»

Инструкция по ремонту и замене указателей поворотов и аварийной сигнализации своими руками

Перед тем, как снять и произвести замену вышедших из строя осветительных устройств на белые или желтые, надо отключить зажигание и аккумуляторную батарею. Это позволит избежать замыкания. Работы по замене должны осуществляться в перчатках, чтобы испачкать стекла лампочек.

Как поменять лампы в ПО:

  1. Сначала надо отсоединить от оптики разъем с подключенными проводами.
  2. Затем освобождается наконечник пружинка.
  3. Теперь нажмите на крепление, расположенное между оптикой и поворотом. Извлеките из посадочного места блок с источником света ПО.
  4. Производится замена лампочек не работоспособные, сборка производится в обратной последовательности.
  5. Что касается повторителей, то для замены извлеките его корпус из места посадки вместе с прорезиненной прокладкой, примерно на пол-сантиметра вперед.
  6. Выведите из места установки заднюю часть устройства.
  7. Извлеките полностью повторитель, после чего отключите штекер с проводкой и демонтируйте прокладку. Саму прокладку после этого надо установить на новый повторитель.
  8. Теперь остается подсоединить на место штекер с проводкой и установить повторитель обратно.

Видео «Габариты в поворотники своими руками»

Если вы хотите сделать, чтобы габаритный свет горел в поворотах автомобиля, то вам поможет в реализации этой идеи ролик с подробным руководством по выполнению данной задачи (видео опубликовано каналом Александр Амочкин Коломна ААК).

С ситуацией, когда не работают поворотники и аварийка ВАЗ 2110 или других моделях, сталкивается немалая часть владельцев ВАЗа, и часто проблема застает их врасплох. Наиболее распространенная причина, почему не работают поворотники на ВАЗ 2109, заключается в том, что вышла из строя автомобильная электрика.

Кстати, большая часть ВАЗов оснащена похожими электросхемами, которые ремонтируются одинаковым образом, поэтому советы актуальны как для модели 2109, так и для других моделей ВАЗ.


Схема включения указателей поворота и аварийной сигнализации

Причины поломки

Чтобы не допустить ситуации, когда не функционируют поворотные и аварийные огни, определите причину, почему они сломались. К самым частым факторам поломки электрики в автомобиле относят:

  • разгерметизацию. Это вызывает попадание в электрику воды и грязи;
  • окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть его просто: когда отключается поворотник, и вы разбираете оптику, вы увидите налет зеленого цвета. Чтобы его убрать, счистите его при помощи ветоши и попробуйте запитать контакт;
  • поломку предохранителя. Чтобы не попадать в ситуацию, когда перестало функционировать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2). Далее вам потребуется просто заменить его. Помимо выхода из строя предохранителя вы можете столкнуться с проблемой замены его контактов;

Монтажный блок предохранителей ВАЗ 2109 2108 21099
  • перегорание лампочки. Если отсутствие света произошло по этой причине, просто замените лампу на новую;
  • поломка включателя или кнопки. Если не работают поворотники и аварийка, для починки доберитесь до переключателя, расположенного под рулем, и разберите его. Кнопку можно просто заменить;
  • обрыв проводки.

Как починить

Когда не работают поворотники и аварийка, электрика в авто, чаще всего «виновато» реле, отвечающее за подачу напряжения.

Чтобы предотвратить возникновение проблемы в будущем, выполните ряд следующих действий:

  • узнайте, где находится реле. Схема его размещения указывается в инструкции, прилагающейся к авто;
  • постучите по реле. Часто причина кроется в банальном «залипании», и несильный удар возобновляет работу оптики;
  • если меры не помогли, и у вас до сих пор не функционируют осветительные приборы, замените реле, ведь изделие недорого стоит.

.
Спрашивает : Алексей Антипов.
Суть вопроса : не мигает аварийка и не включаются поворотники, почему, на ВАЗ-2110?

Через раз работают поворотники. Проверил аварийки также. Стою на светофоре, если газую, то начинает еле моргать поворотник, что это такое? Автомобиль ВАЗ-2110, панель ЕВРО. Двигатель 16 клапанов.

Поворотники и аварийка в связке на ВАЗ-2110

Схема поворотников ВАЗ-2110.

При эксплуатации авто его владелец может сталкиваться с разными неисправностями систем, в том числе и отказом поворотников работать. Они могут либо не включаться, либо не отключаться. Причины бывают разные.

Алгоритм проверки

Водителю надо проверить

  1. Все лампы.
  2. Предохранитель F16 ил F19.
  3. Реле.
  4. Массу на поворотниках.
  5. Подрулевой переключатель.

    Подрулевой переключатель проверяется прозвонкой контактов.

  6. Проводку.

Ваша ситуация

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Когда не работает поворотник, а при нажатии на педаль газа он начинает моргать, то с уверенностью в 99,9% — это реле.

На схеме блок предохранителей. Стрелками указано реле и предохранители авариек и поворотников. На ВАЗ-2110 может быть и другой монтажный блок.

Находится он в блоке предохранителей, номер К-3 .

В этой статье мы рассмотрим основные причины, почему не работают поворотники на такие модели ваза как: 2108, 2109,21099, 2113, 2114, 2115. Все эти модели относятся к семейству SAMARA и имеют похожую электронику. Да и вообще эта статья подойдёт ко всем автомобилям, т.к. причины неисправности у всех одинаковые.

Ремонт поворотников во многих случаях – задача простая. Главное найти причину неисправности.

Не мигают поворотники

Если у вас не моргают поворотники, то скорее всего проблема в реле поворотника. Попробуйте постучать по реле или заменить его, возможно плохой контакт или туда попала вода. Если же после замены реле, поворотники не мигают, а горят, то значит плохой контакт реле с блоком предохранителей.

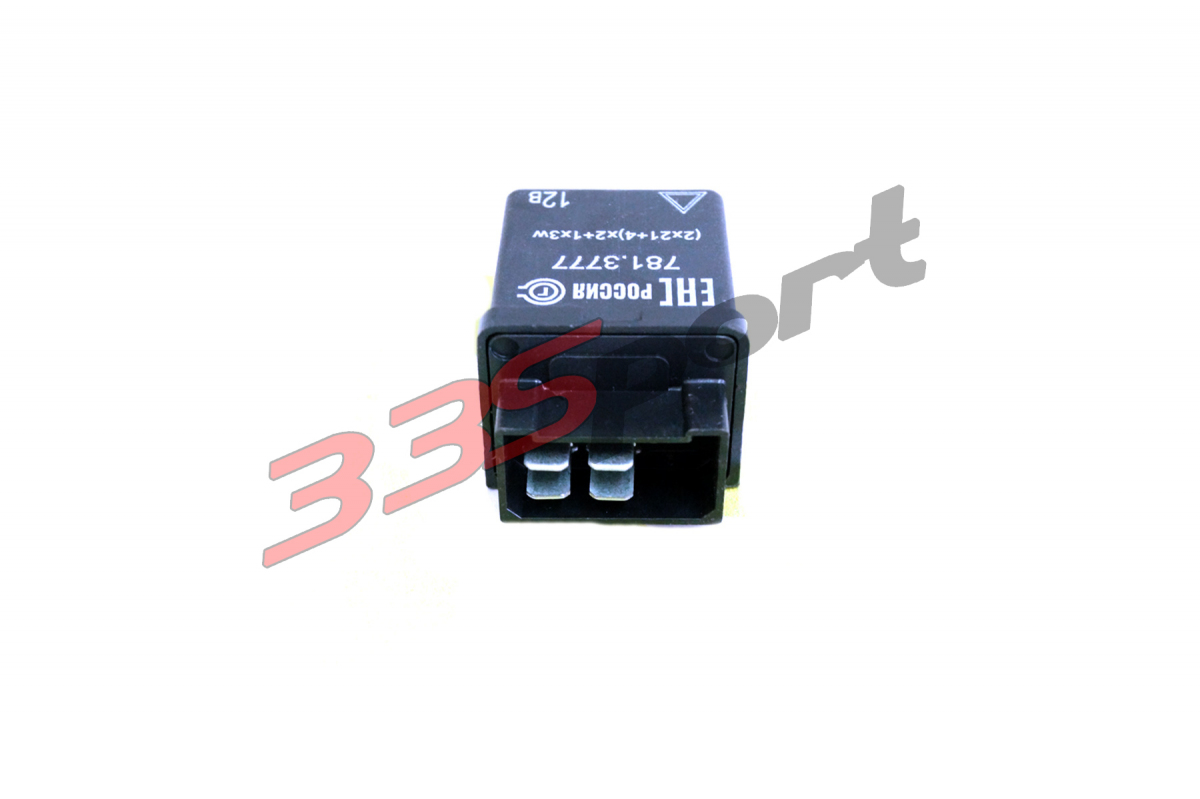

Где находится реле поворотников

В блоке предохранителей. Смотрите в статье . Реле обозначается маркировкой K2. Так же проверьте предохранитель под маркировкой F2 и его контакты с блоком. Возможно неисправность кроется так же в кнопке аварийки или в переключателе поворотов. Обратите внимание и на них, возможно опять же окислился контакт.

Не включается поворотник

Если у вас не горят поворотники, или перестал работать один поворотник, причин несколько:

  1. Проверьте лампу на работоспособность, если что замените её. .
  2. Проверьте все контакты соединений (в блоке, в поворотнике, на включаетлях).
  3. Проверьте включатели.
  4. Предохранители и реле. Замените, проверьте контакты. Если у вас не работают поворотники и аварийка одновременно, то проблема на 99% кроется опять же в реле.

Не выключается поворотник

Если при повороте руля у вас автоматически не выключается поворотник, то вам нужно менять сгоревший выключатель.

Поворотник быстро мигает

Если поворотник быстро моргает, то вероятнее всего, перегорела какая либо лампа из всех поворотников. Проверьте и замените. Так же, частое моргание/мигание поворотника может свидетельствовать о окислении фишки на задних фонарях или окисление дорожек в Монтажном блоке.

Тускло горят поворотники

  • Проверьте лампы на соответствие мощностей и моделей.
  • Зачистите массу на поворотниках.

Щёлкает реле поворотников

Некоторые владельцы сталкиваются с постоянным щёлканьем поворотников. Проблема кроется в монтажном блоке, а именно в контактах реле. Либо неплотно прилегают, либо окислились. Возможно так же бракованое реле. Попробуйте поставить искомое заводское реле.

На фото представлена схема реле поворотников. Красным крестиком обозначено место, где нужно оборвать цепь для нормальной работы светодиодов в поворотниках. Если же вас интересует оригинальная цепь релюшки, то просто напросто не обращайте внимание на красную метку.

Замыкает поворотник

Смотрите заднюю блок фару. Плата задней фары – слабое место наших машин. Скорее всего проблема опять же кроется в окиси дорожек. В результате коррозии разные дорожки соприкасаются, и замыкают, вследствие чего, потом перегорает предохранитель.

Замена реле стартера своими руками. Как поменять реле стартера. Машина в ремонте


Как снять стартер с Инфинити FX35.
Стартер 4AGE
СТАРТЕР КРУТИТ НО НЕ ЗАВОДИТСЯ! НЕ ЗАВОДИТСЯ СО СТАРТЕРА! ПРИЧИНА НАЙДЕНА
Chery Amulet Не заводиться Шок
Установил стартер Пежо 206 часть 1
Постоянно щелкает реле поворотов
Разборка стартера в рено меган 1 (1.9D F8Q 622) и почему не заводится двигатель
Ремонт генератора ВАЗ классика
Ремонт ВАЗ 2111. Горе-электрики чуть не сожгли машину.
Фиат Добло — не завелся. Почему?

Комментарии по теме Замена реле стартера ВАЗ 2108

Рамла написал(а)
Эур вполне хорош, сам езжу на калине 2007 года, только положительные стороны. Раньше были авто и с гуром и с эгуром.

Umi написал(а)
Народ подскажите, инжектор 15- ха, на холодную едет хорошо, стоит погреться и пропадает тяга, тачку в пол машина тупит. Компрессия 14 в каждом,давление 3, все датчики в норме, по диагностике все говорят збс,

Дулев Вульф написал(а)
качество сборки — ужас. ощущение, что все пофигу друг на друга положили и соплями залепили. я думал что внутри этого модуля высокотехнологичный процесс использован, а такое дерьмо я и сам смогу из комплектующих слепить смогу

Хилл Митяшин написал(а)
Оказывается были времена, когда Сергей рассказывал коротко и по делу)

Ванечка написал(а)
Здравствуйте, у меня такая проблема панели. Стрелка тахометра упала вниз, но работает. Стрелка спидометра во время движения автомобиля может зависнуть или опустится. Стрелка бенза тоже упала, но когда бензин заканчивается лампочка загорается, но иногда может заработать не надолго.

Меликситян Юлий написал(а)
Чё там париться салом и всё гуд, натур продукт!

Бородов Нафаня написал(а)
Это фара бракованая, а не конструкторы. у меня такая же, пазик строго вертикален

Бойс написал(а)
летом в гору греется авто у вас

Расуль написал(а)
Какая общая длина оправок?

Мурат написал(а)
это ж в сосульку превратится можно)

Бобо написал(а)
Нужно направляющие втулки мерить так как иногда размеры бывают меньше чем стандартные

Лекс написал(а)
Время тратили,деньги чтобы проблем нажить

Кайрат написал(а)
Ночью поймёшь что глаза будут кайфовать

Seraphim написал(а)
Действительно много бла бла бла…

Анина Каталевская написал(а)
Отлично лайк хороший электрик

Дробот написал(а)
Вопрос один. Мне поменяли седла клапанов поменяли только впуск, выпуск не трогали клапана одни поднялись в верх одни остались в низу это имеет какое нибудь значение на работу двигателя? И еще была у меня машина 2005г ваз 2115 там я проехал на газу хлопка 62 тысяч и не разу не регулировал клапана и мотор работал идеально в один день заехал к мастеру чтобы посмотрел клапана все было в норме. Теперь у меня ваз 2114 11г купил пробег был 47тыс в тот же день двигателя на холодную троил, были зажаты два клапана. Так вот дело в том что я на этой машине столько регулировал клапана что уже сделал ремонт головки потому что просели пробег был 130т почему так часто эта машина по сравнению с другой так много требует регулировать клапана?может дело в качестве деталей?

Мансур написал(а)
Плиз! Сайт инет — магазина? Контактный телефон будет не лишним!

Ралиф написал(а)
Никаких дельных советов! Не понятен ход и смысл работ!

Киви написал(а)
Поршнято наоборот

Роберт написал(а)
Смысл всего этого, минус нагонять,ведь это вредно для здоровья,такие перепады температуры

Блажко написал(а)
Сергей, вы мой спаситель. Спасибо огромное. Все понятно даже мне. И конечно я обязательно это сделаю. А то машинка стоит скучает. Подписываюсь на ваш канал. И надеюсь на вашу помощь. С уважением,Марина Галкина.

Добавить комментарий

Замена реле поворотов.

Как поменять реле поворотов. Делай Авто

Почему неработает датчик уровня топливо? Ремонт, разбор, Toyota Haice 3L

Без причины щелкает реле поворотов?

Установка подрулевых переключателей форд сиерра мк3 на мк2

Гибкая трубка ДХО и поворотники

Проблемы с ближним светом фар. Полезный совет от автоэлектрика.

Ремонт переключателя поворотников (подрулевого) Фиат пунто 2007 г.

Проверка реле вентиляторов радиатора Крайслер Вояджер,Таун кантрои,Додж Караван.

Как снять стеклоподъемник Мерседес w210. (how to change a window lift for glass for Mercedes w210)

Форд Эксплорер 1998 реле аваринки проблема решено

Реле поворотов ВАЗ 2108 в Вольво 740, скорость работы

Комментарии по теме Замена реле поворотов Nissan Wingroad

Ogden написал(а)
ребята, напомните как затягивать свечи без динамо-ключа.

Бос написал(а)
avtomag есть такой магазин в екатеринбурге,попро буй у них заказать,сам беру у них запчасти,цены адекватные и запчасти нормальные,есть и оригинал и неоригинал

Столыпинский Абай написал(а)
Привет, когда будут блоги такси?

Vallen написал(а)
Ребя а не кто не подскажет какова размера динамик в эту дверь ставить и какое крепление на 4 или 3 болта

Rich написал(а)
Годный контент продолжайте в том же духе

Осийчук Дияр написал(а)
Не заводиться,а заведёться через 15 мин глохнет,думаю датчики. ..

Cale написал(а)
а компрессию померить до и после

Вацлав написал(а)
Здравствуйте Андрей,некоторые ребята меняют цепь методом протяжки,соединяют старую цепь с новой,натяжитель не меняется,говорят обычно он в хорошем состояние,как вы к этому относитесь?и был ли у вас такой случай?

Вовочка Лесецкий написал(а)
Поменял цепь на 280 т пробега. Цепь и направляющие как новые. Цепь не шумела, просто решил сменить из-за пробега. Nissan x trail t30 двигатель qr20de.

Даниил написал(а)
Абсорбер заглуши и все решилось

Gerd написал(а)
… все об яснил?знающий человек от этого набора звуков просто охреневает а для не осведомленного как раз норм, лучше вообще нихрена не знать чем после такой ахинеи что то сотворить???

Нурия Грошенкова написал(а)
дядь Саша скажи что за промывкой пользуетесь привет с алматы спасибо заранее

Darnel написал(а)
спасибо! поменял без пасатиж)

Chrissie написал(а)
скажи пожалуйста еще и не работает сигнал,что это??

Fidele написал(а)
Подскажите пожалуйста: в этом моторе есть масляные форсунки поршней?

Зев Фор написал(а)
Может есть у кого видео где находится привод заслонки отопителя и как его снять по шагово?

Заурбек Погодаев написал(а)
Скажи пожалуйста,как ты снял бампер не сломав крепления на крыльях. а то у меня ноут тоже такой и надо снимать бампер

Шашнов Ромодан написал(а)
Кто-же мог такое посоветовать? Такой шланг ставить нельзя,на автомобилях применяются специализированные шланги для системы гидроусилителя рулевого управления. Шланг высокого давления Р=120 Bar с трехкратным запасом прочности. Шланг высокого давления применяемый для гидросистем спецтехники для этих целей не подходит. Применяется специализированный шланг. В основном в фирмах занимающихся гидрошлангами о нем ничего не знают, и ставят 10 1SN или 2SN.Некоторые машины его съедают, а некоторые особенно AUDI начинают возмущаться — появляется гул в гидросистеме.Обыч ный насос гидроусилителя в более-менее нормальном состоянии выдает давление 60-90 Bar. ВЫ ПОСТАВИЛИ ШЛАНГ С ДАВЛЕНИЕМ НА МОЙ ВЗГЛЯД 10-15, Поверьте многолетнему опыту далеко на нем не уедешь.

Irfan написал(а)
Жесть точно как варвар!

Кондрат написал(а)
Здрасти,почему фильтр сухой???

Элгин Модесмов написал(а)
железная логика МОЛОТОК.

Пир написал(а)
А прокладку клапанной крышки при этом меняли и углы герметиком промазывали?

Витязь написал(а)
Возле корпуса термостата, винт под ключ на 10, его необходимо вывернуть, для удаления воздуха, при заливки системы охлаждения.

Добавить отзыв

месторасположения и назначения. Запчасти на ВАЗ-2110

Автомобиль оборудован осветительными приборами, необходимыми для безопасного передвижения по бездорожью и езды в темное время суток. Сигналы поворота — один из самых важных световых сигналов. Он используется для индикации при перестройке, а также для включения сигнализации. Довольно часто выходит из строя реле поворотов ВАЗ-2110. Это происходит по разным причинам, о которых мы поговорим в этой статье.



О предохранителях и реле

Машина оборудована блоком предохранителей, в котором они устанавливаются в большом количестве.Каждый из них отвечает за ту или иную функцию. При перегорании предохранителя может не работать указатель поворота или свет. Это, конечно, касается абсолютно всех электронных систем, но нас интересуют именно они.

Предохранитель

А используется для защиты от перегрузок. Если в цепи возникают проблемы, допустим, слишком высокое напряжение, предохранитель перегорает. Поэтому на нем промывается схема, а дальше напряжение не течет. Оказывается, без предохранителя этот же индикатор работать не будет, что вполне логично.

Где реле поворотов на ВАЗ-2110

Если индикатор не работает, то в первую очередь нужно проверить блок предохранителей, так как именно в этом часто кроется причина. Мог банально перегорел предохранитель или вышло из строя реле, что бывает реже, но все равно бывает.



Найти этот блок на «десятке» довольно просто, он находится рядом с рычагом открывания капота. Реле-прерыватель находится в розетке К-3. Он отвечает за работу поворотников и сигнализаций.Найти перегоревший предохранитель чрезвычайно просто, обычно его определяют визуально и меняют на новый. Нет ничего сложного. Если с реле есть проблемы, то в большинстве случаев ремонтировать его нет смысла. Намного проще купить новый и быть уверенным, что он не выйдет из строя в ближайшее время.

Неисправности и их устранение

Есть несколько способов понять, что с реле не так. Во-первых, обратите внимание на частоту щелчков реле.Если одна из лампочек перегорит, реле будет мигать в два раза быстрее. Когда сигнала нет совсем, то стоит проверить проводку, возможно, дело в этом. Виновником также может быть предохранитель.



Поиск и устранение неисправностей должен начинаться с определения состояния электрической цепи. Это связано с тем, что окисленный контакт или короткое замыкание приводит к отсутствию сигнала или повышению напряжения. Просто так не перегорают предохранители и реле, поэтому проблема чаще всего в проводке. Если там все в порядке, то поменяйте предохранитель и при необходимости реле.Это можно сделать, сняв его с кронштейнов в монтажном блоке. Далее ставим новую деталь, и все должно работать.

Кратко о состоянии проводки

Обычно автомобиль эксплуатируется долгое время без какого-либо электрического обслуживания. Перегоревшие лампочки и предохранители меняются, а провода остаются без присмотра. Однако это неверно. Необходимо периодически очищать окисленные контакты и менять оборванные провода или, в крайнем случае, паять их. Это обеспечит надежный сигнал и долгую работу электронных устройств автомобиля.

Если деталь уже вышла из строя, то сначала нужно определить, какое реле поворотов установлено на ВАЗ-2110. Самый простой способ — взять старый и пойти с ним в магазин. Хотя обычно достаточно попросить реле на «десятку», и продавец даст вам нужную деталь. Но в любом случае лучше перестраховаться.

Купить качественные запчасти на ВАЗ-2110

Часто приобретение откровенного «китайца» приводит к поломкам. Это не касается предохранителей и реле, как запасных частей для систем шасси и двигателя.Именно поэтому настоятельно рекомендуется приобретать запчасти к классике в специализированных магазинах. Вы можете сделать заказ онлайн, что позволяет выбрать производителя и время доставки.

Конечно, это больше касается иномарок, запчасти для которых найдутся далеко не в каждом магазине. Но бывает, и в «десятке» сложно найти какую-либо деталь. Такие запчасти на ВАЗ-2110, как реле и предохранители, стоят копейки, и на этом экономить не нужно. Всегда имейте при себе запасные предохранители.



Если не реле

Еще бывает, что обычная замена предохранителей не помогает. Проверили проводку, заменили реле, но все равно ничего не работает. В этом случае имеет смысл обратить внимание на состояние подрулевого переключателя. Есть несколько «больных» мест, где слабо держится пайка контактов. Из-за этого могут перестать работать поворотники. В этом случае необходимо снять подрулевой переключатель, найти неисправные контакты и перепаять их.Здесь нет ничего сложного, важно только умение обращаться с паяльником. Если при включении реле включается ВАЗ-2110, значит, система исправна. Сам подрулевой переключатель обойдется вам намного дороже, поэтому будьте осторожны при его разборке и установке, постарайтесь не повредить соединения и контакты.



Некоторые важные детали

Самая неприятная ситуация, когда выходит из строя весь блок предохранителей. В этом случае вы можете попробовать его реанимировать.Для этого его необходимо снять и разобрать. Проверить целостность всех контактов и плат. При необходимости припаяйте поврежденные участки. Но когда это невозможно, его проще купить. Главное, не ошибиться с выбором модели, так как монтажные блоки бывают нескольких видов, в зависимости от года выпуска автомобиля. Блок старой модели нельзя обменять на новый, и наоборот он тоже не подойдет. В этом случае тоже желательно все время брать с собой в магазин, чтобы не дурить.

Как видите, определить, где находится реле загиба на ВАЗ-2110, довольно просто. Для этого достаточно внимательно посмотреть на схему, представленную в этой статье. Она четко показывает свое местонахождение.

Логический вывод

Если не ищете простых способов, можно попробовать разобрать само реле и проверить, что с ним не так. Возможно, подвижная пластина закисла или контакт пропал. Поскольку деталь небольшая, нужно быть очень осторожным и ничего не гнуть.С помощью небольшого паяльника, а также мелкозернистой наждачной бумаги можно оживить реле и при этом получить ценный опыт ремонта.


Замена реле поворотников ВАЗ-2110 достаточно простая и быстрая. Здесь нет абсолютно ничего сложного, поэтому такие работы есть смысл проводить самостоятельно. Это не требует от вас знаний в области электротехники. Само по себе реле может «выйти из строя», если его время подходящее. При появлении первых признаков неисправности, таких как периодический выход реле из строя, изменение частоты щелчков и т. Д., лучше заранее запастись запчастью. Так что можно при необходимости сразу заменить реле поворотов ВАЗ-2110.

Программа утилизации

Программа утилизации старых автомобилей, которую в правительственных кругах называли экспериментом по стимулированию продаж новых автомобилей, прекратила свое существование. С начала этого чрезвычайного события в марте 2010 года и до конца 2011 года, когда оно закончилось, регулирующие органы выдали 600 тысяч сертификатов желающим улучшить свои «транспортные условия».Это мероприятие обошлось государству в кругленькую сумму — 30 миллиардов рублей.

Для тех, кто не слышал, что это за программа утилизации, мы кратко расскажем. Автовладельцу, который, имея в своем распоряжении машину старше 10 лет, хотел купить новую, государство предоставило скидку в размере 50 000 рублей на покупку новой машины при условии, что он сдаст старую. на свалку.

Когда в СМИ появилась информация о запуске программы утилизации автомобилей, автомобилисты на подержанных и очень подержанных «Жигулях» выстроились в автосалоны за желанным сертификатом.Причем размер этих строк был настолько велик, что все пессимисты, предсказавшие программу бесславной смерти, могли только пожать руками, слишком очевиден был успех.

Но тема успеха все же требует более пристального внимания. Когда программа утилизации была впервые представлена ​​общественности, ее основными задачами были:

  • помощь автомобильной промышленности России в целом и АвтоВАЗу в частности;
  • Обновление стареющего автопарка России и устранение опасного для посторонних автохлама.

Если первая часть оказалась наилучшей, потому что более 80% сертификатов были обменены предприятиями АвтоВАЗа на новые автомобили, то вторая часть не сработала именно так, как планировали составители документа. Поскольку ни полиция, ни Минпромторг не хотели заниматься переработкой вторсырья, некоторые компании, записавшиеся в «утилизаторы», получили транспорт от населения и тут же начали его продавать за гроши. Летом 2011 года за старые «жигулевские» документы без документов просили не более 10 тысяч, а таксисты хватали их, как горячие пирожки: все равно машину больше года терпеть не могли, да и то не было. жалко выбросить.Были скандалы, но куда же без них. Многие автомобилисты по всей стране, сдав свою «ласточку» на утилизацию недобросовестным бизнесменам, вместо справки установленного образца получали невнятную бумагу, которую ни один автосалон не хотел принимать в обмен на новую машину. Но когда возмущенные граждане вернулись обратно в эти (в кавычках) пункты захоронения, их встретил пустой кабинет. Захватив все сданные людьми автомобили, бизнесмены испарились.


Несмотря на все недостатки, связанные с плохим менеджментом, основная программа по утилизации старых автомобилей сработала.Благодаря ей многие автомобилисты смогли заменить безнадежно устаревшую и полуразвалившуюся модель Жигуленка или Москвич на совершенно новую ВАЗ Ладу или любую другую модель по своему выбору. А в Минпромторг до сих пор приходят письма с просьбой о возобновлении программы.

В конце зимы представители Минпромторга сообщили, что и в этом году может быть произведен обмен старого транспорта на сертификаты. Дело в том, что министерство считает приоритетными задачи обновления автопарка и стимулирования производства автомобильных заводов.

Кстати, помимо уже хорошо зарекомендовавшего себя метода с утилизацией, готовятся и другие варианты стимулирования замены устаревшего оборудования. Обсуждается изменение системы транспортного налога, при котором экологический класс автомобиля станет важным элементом при расчетах. Так идут в европейских странах, и там все нормально: владельцы несоответствующих транспортных средств платят гораздо больше, чем те, у кого все в порядке с окружающей средой.Следовательно, они пытаются избавиться от обременяющего их движимого имущества всеми доступными средствами.

Но пока это все только в проектах, а программа утилизации уже работает. И если все «лазейки» и недостатки, выявленные в первые годы его внедрения, будут устранены, он вполне способен стать локомотивом позитивных изменений в автомобильной жизни страны.

Назначение, особенности устройства и принцип действия автомобильного стартера

Как известно, для запуска двигателя автомобиля необходимо несколько раз провернуть коленчатый вал.На первых машинах это делалось вручную. Но теперь все автомобили оснащены стартерами, которые позволяют без усилий вращать вал. Водителю достаточно вставить ключ в замок и повернуть его в третье положение. Далее мотор заведется без проблем. Что это за элемент, каково назначение и принцип работы стартера? Об этом мы поговорим в нашей сегодняшней статье.

Назначение

За счет оборотов коленчатого вала двигатель вырабатывает энергию, необходимую для движения автомобиля.Но проблема в том, что в неподвижном состоянии двигатель не может производить никакой энергии.

Отсюда и вопрос о его запуске. Для этого был изобретен стартер. Принцип работы рассмотрим чуть позже. Этот элемент способен вращать вал с помощью электродвигателя и внешнего источника энергии. В последнем используется аккумуляторная батарея. В зависимости от модели и типа автомобиля мощность стартера может быть разной. Но для большинства автомобилей достаточно 3-киловаттного электродвигателя.

Устройство

В конструкцию этого элемента входит несколько деталей:

  • Якорь пускателя. Изготовлен из легированной стали. На него запрессованы коллекторные пластины, а также стержень.
  • Втягивающее реле стартера. Принцип его работы предельно прост. Реле служит для питания электродвигателя при повороте ключа зажигания. Также реле толкает обгонную муфту. В конструкции элемента есть подвижная перемычка и силовые контакты.
  • Обгонная муфта (в простонародье — «Бендикс»). Это роликовый механизм, который передает крутящий момент через шестерню на кольцо маховика.
  • Кисти. Служат для подачи тока на пластины якоря стартера. Благодаря щеткам мощность электродвигателя увеличивается в момент его зацепления с маховиком.
  • Корпус В нем сочетаются все вышеперечисленные элементы. Обычно корпус имеет цилиндрическую форму. Внутри него также находится сердечник и обмотка возбуждения.

Все современные имеют схожий дизайн стартеров. Отличия могут быть минимальными. Так, на автомобилях с АКПП стартер оборудован удерживающими обмотками. Они служат для того, чтобы автомобиль не заводился на «драйве» и других режимах, кроме «нейтрального».

Типы

Есть несколько типов механизмов:

Принцип работы стартера последнего типа находится в непосредственном контакте с вращающейся шестерней. Главное достоинство такой конструкции — высокая ремонтопригодность и устойчивость к повышенным нагрузкам.

Но на большинстве автомобилей устанавливаются элементы с редуктором. Принцип работы данного типа стартера будет рассмотрен ниже. По сравнению со своим аналогом зубчатый элемент имеет более высокий КПД, потребляет меньше тока, имеет небольшие размеры и сохраняет высокие характеристики на протяжении всего периода работы.

Принцип работы

Так как данный элемент работает от аккумулятора, обязательным условием для его запуска является наличие напряжения от 12В и выше. Как правило, при запуске стартера напряжение «проседает» на 1-1.5В, что немало. В связи с этим не рекомендуется включать стартер на длительное время (более пяти секунд), так как можно легко разрядить аккумулятор. Принцип работы автомобильного стартера довольно прост. Сначала водитель вставляет ключ в замок и поворачивает его в крайнее положение. Так он запустит систему зажигания. Для запуска стартера требуется еще раз провернуть ключ. В это время контакты замыкаются, и напряжение проходит через реле на втягивающую обмотку.Само реле может издавать характерный щелчок. Это говорит о том, что контакты замкнуты.

Затем якорь втягивающего элемента перемещается внутрь корпуса, тем самым толкая изгиб и вводя его в зацепление с короной маховика. Когда якорь достигает конечной точки, контакт замыкается. Напряжение подается на обмотку стартера. Все это приводит к вращению маховика двигателя. При этом вращается сам коленчатый вал двигателя. В сами баллоны начинает поступать горючая смесь и зажигаются свечи.Таким образом, двигатель приводится в действие.

После того, как скорость вращения маховика превысила скорость вращения вала стартера, вне изгиба шестерни. Он благодаря возвратной пружине устанавливается в исходное положение. При этом ключ в замке возвращается в исходное положение. Подача питания на стартер прекращается.

Таким образом, принцип работы стартера (в том числе ВАЗ) направлен на кратковременное вращение маховика с запуском двигателя. Элемент прекращает свою работу, как только двигатель успешно запустился.

Что будет, если не выключить стартер при работающем двигателе?

Часто такие проблемы наблюдаются при выходе из строя возвратной пружины. Если стартер продолжит вращаться вместе с маховиком, вы услышите характерный громкий хрип. Это происходит из-за того, что частота вращения венца не совпадает со скоростью вращения стартера (разница в 2 и более раза). Это может произойти из-за поломки замка зажигания.

Обратите внимание, что этот процесс очень вреден для шестерен и стартера в целом.Даже кратковременный хруст может вызвать серьезные проблемы с электродвигателем.

Требования к стартеру

Этот механизм должен отвечать нескольким требованиям:

  • Надежность. Подразумевает отсутствие повреждений в ближайшие 60-80 тысяч километров).
  • Возможность работы при низких температурах. Очень часто плохо крутится стартер при температуре -20 и ниже. Но обычно причина — холодный электролит в аккумуляторе. Для его прогрева перед запуском рекомендуется пару раз «поморгать» дальним светом.
  • Возможность повторного запуска механизма в короткие сроки.

Вывод

Итак, мы выяснили, что такое стартер, его принцип работы. Как видите, это неотъемлемый элемент любого современного автомобиля. При выходе из строя двигатель можно запустить только «с толкателя» (а на машинах с АКПП — совершенно невозможно). Поэтому нужно следить за его состоянием и не игнорировать повреждения.

Бортовой компьютер ВАЗ 2110. Руководство пользователя.Бортовой компьютер «Маршрутный компьютер»

Многих водителей интересует инструкция к штатному бортовому компьютеру ВАЗ 2110 и 2112. Ведь такое устройство есть практически в каждой машине этих моделей, но работает не всегда. Это связано с некоторыми вариантами исполнения БК на этих моделях. Во многих случаях это устройство работает только как таймер. Это может произойти из-за укороченной прошивки или версии без выхода для подключения K-канала. В любом случае важно знать, как правильно пользоваться этим устройством, от установки до эксплуатации.Ведь в противном случае БК окажется не намного эффективнее обычных часов.



Для чего это нужно?


Инструкция к бортовому компьютеру ВАЗ 2110 и 2112 , может подсказать, для чего используется данное устройство. На самом деле этот БК не слишком функциональный, но в то же время он все же может облегчить жизнь владельцу. В стандартную прошивку включены следующие функции:
  • Расчет пробега;
  • Средний расход топлива;
  • Рассчитывает запас хода на остатках;
  • Скорость передвижения;
  • Время и температура за бортом.
Температура забортного двигателя будет отображаться только при наличии соответствующего датчика. Обратите внимание, что существует несколько разных моделей компьютеров. И по всем функциям немного другой.



Самодиагностика


Желательно, чтобы ваш КП был способен диагностировать проблемы с двигателем. Некоторые версии устройства не имеют такой возможности, и в этом случае вам следует заменить их прошивку на более функциональную. После этого вам будет доступен режим «самодиагностика», который значительно облегчит жизнь.Проверка осуществляется при помощи лампочки Проверить двигатель. В зависимости от модели переход в режим диагностики может происходить двумя способами:
  • При наличии базового БК необходимо зажать кнопку сброса суточного пробега и одновременно включить зажигание;
  • В некоторых моделях при нажатии кнопки можно перейти в режим диагностики.
Ошибки отображаются в виде кодов, но это не препятствие для диагностики. Достаточно получить таблицу для их расшифровки.

Установка . Как уже было сказано, не все машины 2110 и 2112 имеют бортовой компьютер с полным функционалом. В этом случае желательно купить и установить полнофункциональное устройство. Сделать это несложно. Достаточно правильно подключить провода, согласно прилагаемой к инструкции схеме.



Регулировка функций


Для полноценной работы устройства его необходимо не только установить, но и настроить.Если этого не сделать, то некоторые функции будут работать некорректно, что снизит эффективность использования бортового компьютера. При «переполнении» некоторых индикаторов счетчики сбрасываются. Установка БК примерно так:
  • Часы устанавливаются с помощью кнопки «текущее время». Вы можете установить точное время, дату и установить будильник. Установка времени способствует более правильному расчету времени поездки;
  • Яркость можно регулировать двумя способами. Если габаритные огни включены, вы можете отрегулировать яркость с помощью ручки управления осветительными приборами.Когда свет погас, нажмите кнопку «4» в режиме «Время в пути с остановками». В этом случае вы увидите соответствующий значок и уровень яркости, обозначенный числом.
  • Отрегулируйте индикатор, затем снова нажмите кнопку «4»;
  • Калибровка бензобака производится следующим образом. Для начала сливаем весь бензин, после чего зажимаем кнопку «4» на 2 секунды. Должен появиться индикатор «0». Затем доливаем 3 литра бензина и ждем, пока счетчик не успокоится.В некоторых случаях вам придется вводить объем вручную. Процедура проводится до объема 39 литров;
  • По желанию можно установить режим максимальной скорости. Для этого войдите в режим «средней скорости» с помощью соответствующих кнопок, установите порог скорости. Выходим из этого режима. Теперь, когда вы достигнете определенной скорости, вы услышите звуковой сигнал.



Мигающий


Как уже было сказано, штатная прошивка бортового компьютера не имеет большого количества полезных функций.Лечится заменой одной программы на другую. Но есть один небольшой минус. Перепрограммирование возможно только при наличии на компьютере Win 95-98, на всех остальных ОС сделать это будет невозможно. Из этой ситуации есть 2 выхода:
  • Установка виртуальной машины на компьютер с нужной Windows;
  • Пайка процессора бортового компьютера.
  • Какой способ выбрать, зависит от ваших навыков.
Заключение . В любом современном автомобиле есть не только блок управления двигателем, но и устройство для вывода его данных на дисплей в салоне.Для более грамотного общения с данным устройством желательно ознакомиться с инструкцией к бортовому компьютеру ВАЗ 2110 и 2112. Здесь можно подробно прочитать обо всех нюансах использования БК на данной модели.

Маршрутный компьютер (МК) показан на рис. 37, в варианте исполнения он устанавливается вместо часов в автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. МК имеет 15 функций, разделенных на 3 группы (см. Табл. 2). Групповой выбор осуществляется кнопками 1, 2 и 3.


В каждой группе функции делятся на основные и дополнительные.Основные функции прокручиваются по кольцу с помощью кнопок 1, 2 и 3. Дополнительные функции прокручиваются с помощью кнопки 5. При выключенном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе часы и все накопленные параметры хранятся не менее 1 месяца.

НАСТРОЙКА ФУНКЦИЙ КОМПЬЮТЕРА

Коррекция часов

Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного времени нажмите кнопку 1, при этом секунды сбрасываются, а часы округляются.Установка текущего времени (календаря) Нажмите кнопку 4 в режиме «Текущее время» («календарь»). Кнопками 5, 6 установите желаемое значение часов (дня). Нажмите кнопку 4. С помощью кнопок 5, 6 установите желаемое значение минут (месяца). Нажмите кнопку 4, чтобы завершить установку времени (календарь). Установка будильника Нажмите кнопку 4 в режиме «Будильник». Кнопками 5, 6 установите желаемое значение часов. Нажмите кнопку 4. С помощью кнопок 5, 6 установите желаемое значение в минутах. Нажмите кнопку 4, чтобы завершить настройку будильника.В режиме «Текущее время» горит символ будильника (будильник включен).


* Когда счетчик переполняет любой из накопленных параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег за поездку»), все накапливаются и рассчитываются («Средний расход топлива», « Прогноз »сбрасываются) пробег на остатке топлива», «Средняя скорость»), с появлением двухтонального звукового сигнала.

Выключить будильник

Нажать кнопку 4 в режиме «Тревога».Нажмите кнопку 1, чтобы выключить будильник. На цифровых цифрах отображается «—.—», а в режиме «Текущее время» символ будильника не горит (будильник выключен).

Регулировка яркости подсветки индикатора

Когда включены габаритные огни, уровень подсветки регулируется диммером шкалы приборов. При выключенных габаритных огнях уровень подсветки регулируется программно: — нажмите кнопку 4 в режиме «Время в пути с остановками». На индикаторе отобразятся все отдельные сегменты (пиктограммы), что является признаком режима регулировки уровня подсветки, а цифровыми цифрами будет отображаться число, соответствующее уровню подсветки в процентах от максимального значения; — кнопками 5, 6 установите необходимый уровень яркости подсветки; нажмите кнопку 4, чтобы выйти из режима регулировки яркости.

Калибровка датчика уровня топлива

Для проведения коррекции необходимо слить весь бензин из бака. Нажмите и удерживайте кнопку 4 более 2 с в режиме «Уровень топлива». На индикаторе появится мигающая цифра «0». Нажмите и удерживайте кнопку 3 в течение 1 секунды, пока не раздастся подтверждающий звуковой сигнал. После этого на индикаторе появится мигающая цифра «3». Залейте 3 литра бензина в бензобак с помощью мерной емкости, дождитесь времени, необходимого для успокоения датчика уровня топлива, нажмите и удерживайте кнопку 3 1 с до звукового сигнала подтверждения.Продолжайте эту процедуру до тех пор, пока максимальное значение не станет 39 л, после чего компьютер автоматически выйдет из режима. Настройка устройства предупреждения о превышении скорости Нажать кнопку 4 в режиме «Средняя скорость». Кнопками 5, 6 установите требуемый порог скорости. Нажмите кнопку 4, чтобы выйти из устройства предупреждения о превышении скорости.

Скачать инструкцию

См. Также статьи по теме

Цифровая техника давно просочилась не только в каждый дом, но и в каждую машину.Бортовой компьютер ВАЗ 2110 (БК) уже более десяти лет является весьма обыденным делом практически для любого водителя (первые БК устанавливались в 90-е годы на карбюраторные двигатели). С ним вы не будете заходить в социальные сети и играть в игры, но он не становится менее полезным и интересным, скрывая примерно такое же количество функций и различных функций, как современный смартфон или планшет.

Как и любая другая цифровая техника, бортовой компьютер ВАЗ 2112 имеет множество специфических характеристик, которые различаются от одной модели к другой.И точно так же вы должны сами разбираться с существующими предложениями на рынке, выбирая нужные вам функции, технические данные, а также учитывая ценовую политику конкретного продукта и производителя. Вы хотите знать, почему БК в современном автомобиле считается таким же незаменимым, как мобильный телефон в кармане?

Что такое бортовой компьютер ВАЗ 2110

Если не рассыпаться в сухом виде, переписанном из инструкции по эксплуатации, можно просто сказать, что бортовой компьютер на ВАЗ 2112 (2110) является основным коммуникационным интерфейсом (средством связи и взаимодействия) между автомобилем и автомобилем. Водитель.С помощью друга-«доски» вы сможете узнать много полезной информации о своем железном коне. Поможет рассчитать остаток топлива, предупредит о возможных превышениях скорости и непредвиденных неисправностях в системах главных форсунок и не только.

Конструктивно это черный ящик. Его можно установить на приборной панели автомобиля, прямо на приборной панели, а в некоторых случаях даже на лобовом стекле. Спереди находится небольшой цифровой жидкокристаллический дисплей, а сзади порт для питания и связи с основными информационными системами автомобиля.


Не путайте электронный блок управления (ЭБУ) и бортовой компьютер. Если на ВАЗ 2110 не работает бортовой компьютер, это все равно полбеды, машина может ехать тихо, хотя автомобилист будет чувствовать себя крайне некомфортно, не имея информации о работе основных систем своего автомобиля. ЭБУ можно считать «мозгом» автомобиля, задающим программу работы исполнительных механизмов электродвигателя. Без ЭБУ на форсунке типа ВАЗ-2110 точно никуда не денешься.

Тем не менее, хороший бортовой компьютер ВАЗ 2110 напрямую подключен к компьютеру, имея возможность обмениваться с ним базовой информацией и сообщать пользователю о возможных проблемах с двигателем. Благодаря такому удачному симбиозу вам больше не придется ломать голову над тем, почему на приборной панели горит индикатор «Check Engine».

Что показывает бортовой компьютер ВАЗ 2110

Бортовой компьютер ВАЗ 2110 штатный существует в нескольких модификациях. Самый простой вариант — это небольшой семисегментный жидкокристаллический дисплей, состоящий всего из двух цифровых строк.Он занимает весьма скромную позицию под спидометром на панели приборов. Отображает минимум информации для водителя, если не то почти ничего. Поскольку такой бортовой компьютер ВАЗ 2110 состояние сложно назвать полноценным, часто автомобилистов заменяют на более серьезные модели, устанавливаемые вместо заглушки рядом с блоком САУО.

Бортовой компьютер на ВАЗ 2110 состояние сегодня не является определенной роскошью. Полноценное электронное устройство, способное выполнять в вашем автомобиле огромное количество полезных информационных и диагностических функций, обойдется вам не дороже 500-900 рублей за самый простой вариант.Более «навороченные» экземпляры могут стоить от 1500 до 12000 руб.


Обратимся к информации, которую может дать нам бортовой компьютер ВАЗ 2110. Удобно, используя кнопочную навигацию, вы можете переключать ряд режимов, позволяющих держать руку на пульсе нашего железного коня. Вот краткий перечень основных возможностей, на которые способен бортовой компьютер ВАЗ 2110:

  • отображение текущего времени и установка будильника;
  • сообщает о температуре за бортом автомобиля;
  • отсчетов километров;
  • определяет время движения;
  • подскажет, каков средний расход топлива на 100 км;
  • также можно узнать мгновенный расход топлива;
  • предварительный расчет количества топлива в автомобиле в километрах;
  • средняя скорость передвижения;
  • расход топлива в литрах.

Это далеко не исчерпывающий перечень возможностей, на которые способен бортовой компьютер на ВАЗ 2110. Существует бесчисленное множество различных моделей, потенциал которых может быть расширен и обновлен с улучшением прилагаемой к ним прошивки. Например, штатный бортовой компьютер ВАЗ 2110 (тот же МК-10, АМК-2110 с прошивкой 211000) по умолчанию имеет специфические недостатки, не позволяющие получать информацию через диагностический интерфейс электронного блока управления (ЭБУ), но все это прекрасно «лечится» обновленной прошивкой.

Понятие о режиме самодиагностики. Что такое коды ошибок и как их использовать

Ранее мы уже говорили, что штатный бортовой компьютер ВАЗ 2110 очень помогает предотвратить проблемы, возникающие из-за неисправности исполнительной и управляющей систем вашего автомобиля, когда загорается лампочка «Check Engine». Все это реально, поскольку в микросхеме установлен режим самодиагностики бортового компьютера ВАЗ 2112. БК получает информацию от компьютера по K-линии и сообщает автомобилисту, что не так с его железным конем.

Это очень важно, так как все системы двигателя на форсунке типа ВАЗ-2110 управляются ЭБУ и сбои в его работе и функционировании основных систем диагностики могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и серьезным последствиям. потеря мощности двигателя. Если у вас на борту ВАЗ 2110 есть компьютер, нужно просто спросить его, что не так с машиной, и ваш «электронный» друг тут же выдаст все тонкости. Не нужно вызывать дорогих специалистов или долго копаться под капотом автомобиля — все это за нас могут сделать системы самодиагностики.

Конечно, бортовой компьютер ВАЗ 2110 сообщает нам информацию об ошибках в зашифрованном виде. Вы не увидите текстовое сообщение, информирующее вас о том, что именно не так с вашим автомобилем, а только цифровой код неисправности. Основная причина такого подхода в том, что размер экрана бортового компьютера очень ограничен. Но на самом деле это не проблема, если у вас под рукой есть инструкция по расшифровке (ее легко можно найти и на нашем сайте).

Если в вашем автомобиле установлен только базовый бортовой компьютер ВАЗ-2110, расположенный под спидометром на панели приборов, то режим самодиагностики в нем запускается одновременным поворотом ключа зажигания и удержанием кнопки сброса суточного пробега.Сразу после этого все стрелки на приборной панели должны начать «плясать» перед вами. Двойным щелчком по кнопке сброса переключаемся с версии прошивки, собственно, на информацию об ошибке

Если ваш автомобиль оборудован люксовой техникой, где штатный бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), там режим самодиагностики включается еще проще, нажав на кнопку «часы». »В режиме отображения времени. Если появляется сообщение об ошибке — достаточно подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.


Настраиваем штатный бортовой компьютер на ВАЗ 2110 на примере базового люксового БК. Несколько полезных приемов.

Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110 стоит ознакомиться с инструкцией по эксплуатации к нему. Мы рассмотрим лишь краткий перечень некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110. Например, установка датчика, отвечающего за уровень топлива в баке:

  1. 1.Первый шаг — полностью опорожнить бензобак вашего автомобиля. Далее необходимо перейти в режим выбора топлива, удерживая первую кнопку вверху справа в правом ряду несколько секунд. Стандартный бортовой компьютер ВАЗ 2110 отобразит на дисплее цифру «0».
  2. 2. Переключитесь в режим торизации, удерживая кнопку изображения для второго автомобиля, о чем бортовой компьютер ВАЗ 2112 оповестит нас коротким звуковым сигналом. На дисплее загорится цифра 3.
  3. 3.Залить в бензобак 3 литра. бензин. Подождав некоторое время, еще раз нажмите и удерживайте кнопку с изображением машины.
  4. 4. Продолжаем заполнять баллон газом до максимума. Сам БК завершит процедуру торирования и перейдет в режим ожидания.
  5. 5. Настроить КП для сигнализации превышения скорости еще проще. Для этого переключитесь в режим «средней скорости» и снова удерживайте правую верхнюю кнопку несколько секунд. Целочисленное цифровое значение устанавливается с помощью функциональных клавиш «+» и «-» на панели приборов.Выходим из режима настройки скорости так же, как мы в него вошли.

На что он способен? Какие функции у него есть? Какие функции у него есть? Может диагностировать автомобильную систему? Может показывать температуру наружного воздуха и т. Д.?

Вы купили ВАЗ 2110 со штатным бортовым компьютером и наверняка у вас возникли указанные выше вопросы. Ответы на них можно найти в инструкции по эксплуатации автомобиля. Но…

1. Либо негодяи, не издавшие эту книгу, работают в сервисе.

2.Или вы купили на него машину, а предыдущий владелец потерял эту книгу.

Поэтому мы решили написать для вас эту статью.

Может ли BC показывать температуру наружного воздуха?

Может если есть соответствующий датчик. Только на заводе не устанавливается. Следовательно, мы должны настроить себя.

Диагностирует ли автомобильная система?

Штатный БК не переключается на ВАЗ 2110 с подрулевыми переключателями. Почему?

Скорее всего кожух зажал проводку, идущую к выключателю.Стирал с нее защитный слой, и так она закрывается. Это необходимо для проверки и устранения неполадок.

Часто с бортовым компьютером ВАЗ 2110 случаются и другие странности. Например, показывает повышенный расход топлива. Или, наоборот, не показывает средний и мгновенный расход, скорость и т.д. Иногда он пищит, потому что считает, что в баке нет топлива, хотя вы знаете, что бак почти полный.

А если заводская вас устраивает, то ниже вы найдете ее описание.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
