Ваз 2110 фото двигателя 16 клапанов: 🚘 16 клапанный двигатель ВАЗ 2110: плюсы и недостатки

Схематическая зарисовка двигателя ВАЗ-2112

Подробная схема двигателя ВАЗ-2112.

1 – поддон картера двигателя. 2 – передний сальник коленвала. 3 – коленчатый вал. 4 – шкив коленчатого вала. 5 – масляный насос. 6 – шкив привода генератора. 7– зубчатый ремень ГРМ. 8 – передняя крышка привода механизма газораспределения. 9 – шкив насоса охлаждающей жидкости (помпа). 10 – натяжной ролик. 11 – зубчатый шкив распредвала. 12 – задняя крышка привода механизма газораспределения. 13 – сальник распределительного вала. 14 – выпускной распределительный вал. 15 – гидротолкатель. 16 – пружина клапана. 17 – направляющая втулка клапана. 18 – выпускной клапан. 19 – ресивер. 20 – крышка подшипников распределительного вала. 21 – направляющая труба. 22 – крышка головки блока цилиндров. 23 – пластиковая крышка. 24 – свеча зажигания. 25 – впускной распределительный вал. 26 – впускной клапан. 27 – головка блока цилиндров. 28 – соединительная муфта. 29 – топливная рампа. 30 – шланг вентиляции картера. 31 – форсунка. 32 – впускной коллектор. 33 – маховик. 34 – держатель заднего сальника коленчатого вала. 35 – задний сальник коленчатого вала. 36 – блок цилиндров. 37 – масляный щуп. 38 – поршень. 39 – шатун. 40 – крышка шатуна. 41 – крышка коренного подшипника коленчатого вала.

Устройство двигателя

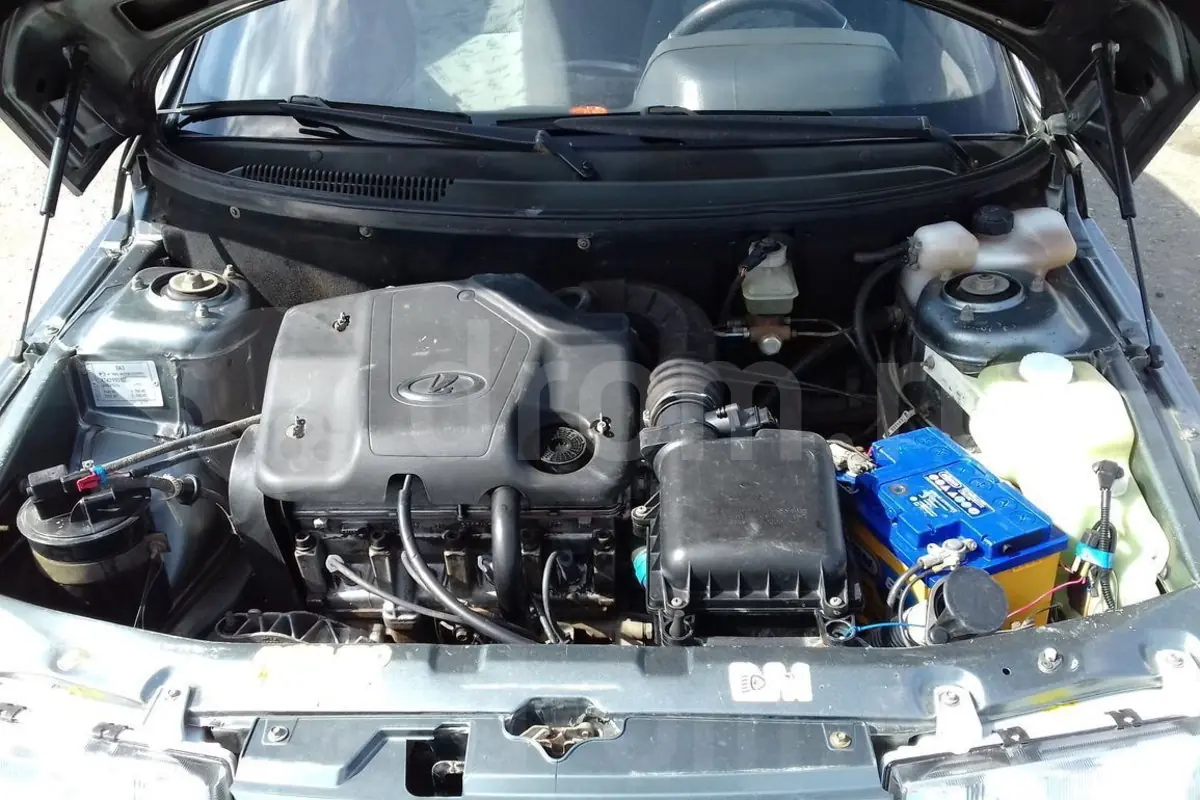

16-ти клапанный 124 двигатель под капотом «двенашки»

• Двигатель бензиновый шестнадцатиклапанный, рядный, четырёхтактный, состоящий из четырёх цилиндров. Порядок работы цилиндров: 1-3-4-2 – начиная от шкива коленвала. С системой питания – распределённым впрыском, управляемый через контроллер Bosch, «Январь» или GM.
• Мотор закреплён в моторном отсеке при помощи четырёх эластичных опор, из которых передняя и задняя представляют собой штанги, фиксирующиеся от двигателя к кузову, а левая и правая идентичные ВАЗ-2110(11).
• На двигателе с одной стороны расположены приводы распределительных и коленчатого вала, насоса охлаждающей жидкости ( о проверке помпы и о выборе помпы – прим. ), генератора, а также ремня ГРМ (о его замене тут), с другой датчики: температуры охлаждающей жидкости, давления масла, стартер, термостат, спереди: рампа с форсунками, впускной коллектор, щуп масляный, датчик детонации, шланг вентиляции картера, датчик фаз. С обратной стороны: масляный фильтр, датчик положения коленвала, выпускной коллектор. Сверху: свечи зажигания, высоковольтные провода. Подробнее о всех датчиках написано здесь.
• Чугунный блок цилиндров имеет идентичный индекс «21083» с двигателями от ВАЗ-2110(11), однако имеют разные винты под головки цилиндров М10х1,25 в отличие от М12х1,25, а также их наименьшую глубину входа.
• У каждого двигателя, есть свой серийный номер.

Цилиндры

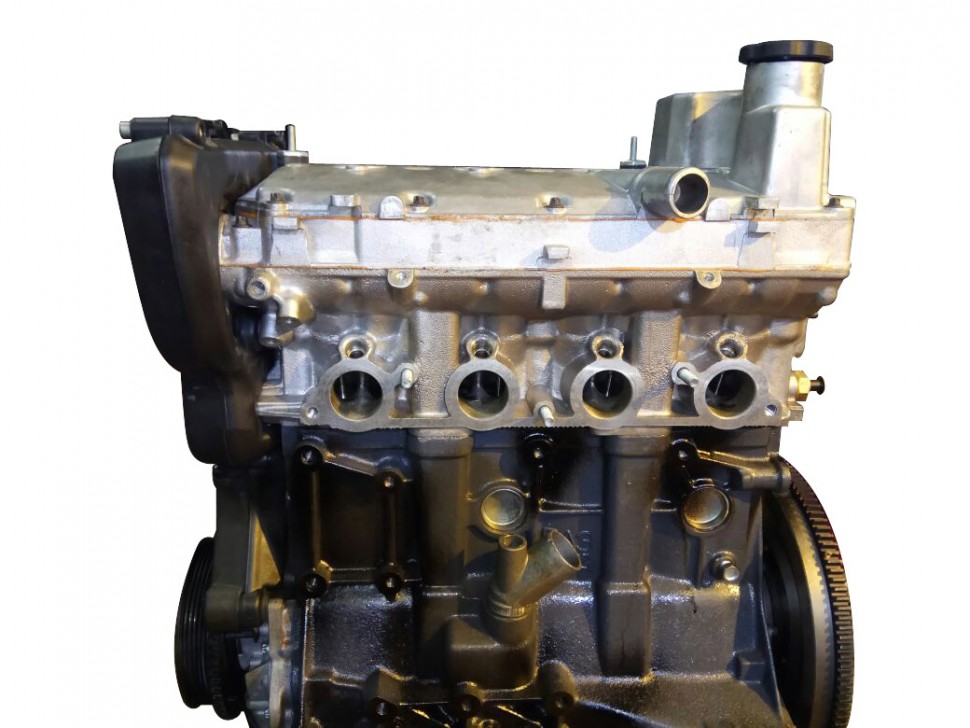

Так выглядит блок цилиндров на снятом двигателе.

Цилиндры двигателя расточены непосредственно в блоке. Начальный диаметр 82 мм и во время ремонта может быть увеличен на 0,4 или 0,8 мм. Класс цилиндра маркируется на нижней плоскости блока латинскими буквами.

Коленчатый вал

Этот элемент практически не выходит из строя.

Коленвал сделан из чугуна высокопрочной закалки, и снабжен пятью коренными, четырьмя шатунными шейками, а также восемью противовесами, отлитыми совместно с валом. Отличие этого коленвала от аналогов с ВАЗ-2112 обусловлено повышенной прочностью и износостойкостью, поэтому установка от младших моделей полностью исключена. К обратной стороне коленчатого вала при помощи шести самоконтрящихся болтов закреплён маховик.

Поршни

На этих поршнях как видно уже есть проточки под клапана. Их уже не загнёт.

Поршень в двигателе изготовлен из алюминиевого сплава, юбка поршня в продольном сечении – коническая, в поперечном – овальная. Отличительная особенность поршней для ВАЗ-2112, они имеют четыре углубления под клапаны, во избежание их загиба и последующей замены клапанов, тогда как на младших моделях они плоские. Для одного двигателя поршни следует подбирать по массе, не допуская разницу более чем в 5 грамм, для уменьшения дисбаланса КШМ (кривошипно-шатунного механизма – прим. ). На поршне вмонтировано три кольца: верхние – компрессионные, препятствующие прорыву газов в картер двигателя, также они способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо – маслосъёмное (о его замене тут).

Шатуны

Как правило их меняют вместе с поршнями.

Шатуны – стальные, подразделяются на классы по массе – они маркируются краской или буквой на крышке. На крышках, как и на шатунах, клеймится номер цилиндра (он должен находиться по одну сторону шатуна и крышки).

Поршневые пальцы

Так выглядит поршневой палец.

Поршневой палец – стальной, трубчатого сечения. От выпадения он зафиксирован двумя стопорными пружинными кольцами, которые располагаются в проточках бобышек поршня. По диаметру их можно разделить на три различных класса: 1 – 21,978-21,982; 2 – 21,982-21,986; 3 – 21,986-21,990. Класс поршня также выбивается на его днище. Поршень и палец должны быть одного класса.

ГБЦ

Вид ГБЦ на демонтированном двигателе.

Головка блока цилиндров – сделана из алюминиевого сплава, общая для всех четырех цилиндров, центрируется на блоке двумя втулками и крепится десятью винтами. На верхней части ГБЦ находятся опоры распредвалов, по пять с каждой из сторон.

Распределительные валы

Распределительные валы и их шкивы

Распределительные валы – литые, чугунные, пятиопорные, у каждого по восемь кулачков. Распределительные валы приводятся во вращение зубчатым ремнем от коленчатого вала. В связи с повышенными нагрузками на ремень ГРМ его ширина в двигателе ВАЗ-2112, по сравнению с аналогами 2110(11) увеличена с 19,0 до 25,4 мм (соответственно, увеличена ширина зубчатых шкивов и роликов). Поэтому изменился и момент натяжения ремня ГРМ. Под шкивом впускного распределительного вала находится опорный ролик, под выпускным – натяжной.

Клапаны

Этим клапанам не страшны загибы, если на поршнях есть проточки.

Клапаны сделаны из стали, при этом выпускной из жаропрочной с направленной фаской, и площадь впускного, больше чем выпускного. Если сравнивать по размерам, то они меньше чем у аналогов «десятой» модели. Расположены они в два ряда V-образным способом. Они приводятся в действие от кулачков при помощи гидротолкателей, которые в свою очередь очень чувствительны к чистоте масла и его качеству. И при наличии механических примесей возможен преждевременный выход из строя этих элементов, что будет сопровождаться повышенным шумом при работе гидротолкателей. О том, как заменить эти элементы подробно на писано в этой статье.

Система смазки

Смазка двигателя ваз-2112 – производится комбинированным способом. При помощи давления смазываются коренные и шатунные подшипники, распредвал и гидротолкатели. Путём разбрызгивания масло подается на стенки цилиндров от них к поршневым кольцам и пальцам, на дне поршней, к паре «кулачок распределительного вала – толкатель» и стержням клапанов. Остальные узлы смазываются самотеком.

Более подробно в материале: схема системы смазки 16-ти клапанного двигателя ВАЗ-2112.

Масляный насос

Новый масляный насос.

Масляный насос – оборудован шестернями внутреннего зацепления и редукционным клапаном – установленным на передней стенке блока цилиндров. К крышке второго коренного подшипника и корпусу насоса болтами крепится маслоприемник. Масляный фильтр – представляет из себя полнопоточный, неразборный фильтр. Сама система вентиляции картера – закрытая, принудительная, отсосом газов через маслоотделитель, расположенным в крышке головки цилиндров.

Троит двигатель ВАЗ 2110 инжектор 16 клапанов

Ремонт головки блока цилиндров ВАЗ-2110.

Троит двигатель ваз 2110 инжектор.

Схема подачи топлива на инжектор автомобиля 2110.

Троит движок ваз 2112 инжектор 16 клапанов 1 6.

Схема 16 клапанного двигателя.

шумоизоляция мотора.

Рассухариваем клапан (см. Замена маслоотражательных колпачков клапанов двиг…

Ваз 2112, Лада Приора.

троит двигатель ваз 2114 инжектор 8 клапанов.

Ваз 2111 плохо заводится в мороз.

Двигатель: 1.5 бензин Год выпуска: 2002.

Ваз 2110 масло на воздушном фильтре что делать.

Объем масла в двигателе ваз 2110.

Двигатель ВАЗ 21120.

Капитальный ремонт двигателей легковых автомобилей.

ВАЗ 2110 — Ремонт двигателя, и как его делают.

Сделал прибор, управляющий форсунками, и применил его на своём ниссане

Троит движок ваз 2112 инжектор 16 клапанов 1 6.

Не работает щиток приборов ваз 2111.

Видимо, по мере износа направляющих, клапана начинали разбивать седла, да и…

Инжектор ваз 2112.

Фотографии — Почему троит двигатель ваз 2110 инжектор 16 клапанов.

Диагностика системы управления двигателем.

Сокрушите буржуа в этой Lada 110, которая продается в Техасе

Досадное 25-летнее правило ввоза блокирует американцам доступ к некоторым сладким автомобилям из других частей мира. Однако автомобили, которые явно не подходят для ввоза, все же время от времени появляются здесь. Эта Lada 110 2001 года выпуска, выставленная на продажу в Техасе, — одна из самых необычных машин моложе 25 лет, которые я видел в стране.

Я увидел эту Lada 110, выставленную на продажу DFW Cars & Trucks за 10950 долларов, во время одного из моих поисков допинговых автомобилей для продажи, и с тех пор пытаюсь узнать о ней больше.

Lada 110 (также называемая ВАЗ-2110) — семейный седан для вас и троих ваших верных товарищей. По словам Хагерти, он изящнее, чем вы могли бы ожидать от российского седана, и это потому, что 110 — это плод инженерных разработок АвтоВАЗа и Porsche.

Дизайн довольно аккуратный. В этом примере есть проекторные фары, и, хотя машина не броская, это, безусловно, уникальное зрелище на американских дорогах. Тем не менее, я не рекомендую слишком пристально смотреть на колесные арки — вы, вероятно, поранитесь.

G / O Media может получить комиссию

Но послушайте, посмотрите на эти милые задние фонари!

Судя по жирному значку на крышке багажника, этот автомобиль представляет собой отделку GLi с 1,5-литровым двигателем 16V. Помните, когда вы могли купить автомобиль, который с гордостью рекламировал, сколько клапанов в нем было?

Этот двигатель имеет мощность 93 лошадиных силы и крутящий момент 95 фунт-фут, и он передает мощность через пятиступенчатую механическую коробку передач.Это не зажжет мир, но и не страшно. Всего автомобиль проехал жалкие 15 000 километров, или около 9 300 миль. Он оснащен такими предметами роскоши, как электрические стеклоподъемники, электрические замки, велюровые сиденья, противотуманные фары, стереосистема Sony и легкосплавные диски. Если не считать шуток, это на самом деле не так уж и плохо для машины 2001 года выпуска.

Как эта 20-летняя Лада оказалась здесь, неизвестно. Машины, не соответствующие требованиям, въезжают в США несколькими способами: некоторые просто проезжают через границу из Канады или Мексики путешественниками.Другие попадают сюда после того, как кто-то из военных получает освобождение от временного ввоза несоответствующего автомобиля.

Я спросил дилерский центр, знает ли он, как эта машина попала в страну; пока я не получил ответа.

В дилерском центре говорят, что эта Lada 110 — единственная в стране. Это может быть правдой, но мне интересно, стоит ли 10950 долларов цены раритета. У него нет названия, и дилерский центр не уверен, что он может быть зарегистрирован в Техасе.

Тем не менее, у меня есть слабость к русским автомобилям в Америке, и я надеюсь когда-нибудь увидеть их на треке или, может быть, на бездорожье.

nissan almera метки цепи грм

Воспользовавшись данной инструкцией, выполнить данную процедуру смогут даже новички, обладающие необходимыми инструментами и минимальными навыками ремонта. Это достигается вращением шпонки коленчатого вала. Fiat Fiorino: история модели в трех поколениях, Opel Astra OPC: история, описание, технические характеристики, «Опель-Астра»: отзывы владельцев 4-го поколения легендарных автомобилей серии J, Зимние шины «Continental»: отзывы.натяжитель цепи привода ГРМ гидравлический и либо не отрегулирован, либо неисправен. У Nissan Maxima 2006 года было 7 проблем, связанных с проскальзыванием цепи ГРМ. Нельзя смотреть за приводом, пока в моторе не появится характерный шум. Ниссан будет… За некоторыми цепями можно легко ухаживать без необходимости замены даже 400 тысяч километров. Не покупаю снова Nissan !!. Виды автомобильных огнетушителей, Электростеклоподъемник ВАЗ-2110: типы, схема подключения и ремонт, Форд фокус универсал фото характеристики автомобиля и отзывы владельцев, Экскаватор ЭК-14: технические характеристики и модификации, «Лифан х50»: самое интересное о бюджетный и экономичный китайский кроссовер.если цепь настолько плохая, что машина не поедет, выключение света никак не отремонтирует растянутую цепь — ТАК !!! Полная работа, выполненная местным мехом, должна стоить 500 фунтов стерлингов. Цепной привод на автомобилях Nissan имеет определенные недостатки и достоинства. После снятия нижней планки — и цепь легко снимается. В комплект двигателя N16 входят две цепи ГРМ «Nissan Almera N16». Как проверить, правильно ли работает датчик расхода воздуха? вам понадобится код двигателя для правильного комплекта. Также прикрутил обратно клапанную крышку.Также понадобились разводной ключ, планка из дерева, новая цепь. 2: Цепь привода ГРМ и установочные метки звездочки — двигатель GA16i; Рис. Таким образом, вы можете самостоятельно выполнить обслуживание механизма ГРМ и сэкономить большую сумму денег. Шкивы будут в правильном положении. Сытый по горло, хочу продать его, но не хочу передавать кому-то лимон, он едет как свинья, но каждый раз заводится и звучит хорошо, а в тепле тикает нормально, что я могу сделать дальше? Автомобильные огнетушители: срок годности.Я получил Nissan 1.5 2001 года. Первая коробка передач уехала через месяц, затем загорелся индикатор неисправности, мне сказали, что это датчик кривошипа, но цепь распредвала растянута. В мае 2014 года Nissan запустил кампанию по обслуживанию цепи ГРМ для 104 000 малолитражек JUKE. Моя цепь и натяжитель были сделаны на 20 км назад, теперь у меня громкий скрежет на более высоких оборотах, он также теряет мощность при движении по небольшим холмам и начинает давать пропуски зажигания, у меня на нем был БД-метр, и неисправность была Показан датчик коленвала, я его сегодня снял и он слегка залит маслом.Будет ли это ошибка, поскольку мне нужно почистить, заменить и попробовать, прежде чем я куплю новую.Наконец, пожалуйста, не мог бы кто-нибудь помочь и дать мне совет, и может ли это снова быть цепь после такого короткого пробега после замены первой цепи, моя сейчас машина сделала только 66к на второй цепи. мне сказали от 500 до 700 фунтов стерлингов исправить в Англии, как только я позвонил в гараж, они узнали, в чем проблема, это очень распространенная проблема, у меня была машина только 2 дня, когда загорелся свет, я думаю, черт, как мне ее продал был осведомлен о проблеме, как если бы вы отключили аккумулятор, свет погас на несколько дней, если это было сделано в Ирландии, так как я работаю там за 500 евро, как на другой машине после работы, Одна вещь очевидна во всех этих отчетах, никто не перечисляя их модель и год выпуска автомобиля, я владею автомобилем almera 1800E с 2002 года с 52 пластинами, почти 85 тыс. миль, и у меня не было никаких проблем с цепью привода ГРМ, автомобиль очень надежен и работает так же плавно, как и когда он был новый и никогда не был на бездорожье из-за механических проблем, кроме обычного обслуживания, я люблю свою almera, у меня был BMW, jag и т. д. almera была самой крутой машиной, которой я когда-либо владел.Для полного слива масла снимите поддон. Цепь ГРМ, как и ремни ГРМ, растягивается, но служит намного дольше, чем ремень ГРМ. Двигатели QG были разработаны подразделением Nissan Aichi Kikai в Японии. На веб-сайтах Nissan указано, что QG означает «Качество и экологичность». Попытка кто-нибудь знает, могу ли я получить полную цепь привода ГРМ для almera 1.5 2003, так как дилеры хотят £ 850.00, привет, у меня такая же проблема с моей неисправностью 1.5s 2000 года на этих автомобилях r коробка передач (я сделал это) передние нижние поперечины fot 2 f- -k (сделал мой! Связанные вопросы — Nissan, Almera, ГРМ, цепь, Доступна дополнительная помощь.При замене цепи ГРМ на «Ниссан Альмера N16» стоит убедиться, что метки соответствуют желтым или белым звеньям. Вам необходимо снять крышку цепи привода ГРМ и сбросить механическое соотношение между коленчатым валом и распределительными валами. Когда риски окончательно совпадают, валы фиксируются. Не очень обнадеживает. :). Залейте новое масло вместо слитого, антифриз. Починить — ниссан, альмера, грм, цепь. Однако автопроизводитель не назвал это отзывом, потому что они сказали, что «поймали его» до того, как это стало проблемой для безопасности.Если этого не сделать, придется проводить манипуляции с гидронатяжителем и демпфером. После того, как вы удалите все задние ремни и насос A / C ALT PS и любые другие детали спереди, снимите крышку клапана, снимите передние два болта головки цилиндров, не большие болты с 10 головками, а меньший над крышкой цепи привода ГРМ, удалите масло картер, затем крышка цепи привода ГРМ. Где в интернете можно увидеть фото цепи ГРМ и соответствующие отметки? Я узнал, что это деталь Renault, поэтому она рано вышла из строя. это может быть не сама цепь натянута, а два датчика, относящиеся к цепи, если они неисправны, то это может вызвать загорание ЭМ. 6: Направьте указатель газораспределения на метки (но будьте осторожны с лопастями вентилятора). Получите доступ к нашему руководству по ремонту синхронизации зажигания Nissan Pick-ups и Pathfinder 1970-1988 годов, создав… Ну, я не могу поверить в это, все годы, когда я был играя с машинами, я никогда не знал, что цепи ГРМ растянутся, но после замены одной в машине товарищей она теперь работает нормально, даже оранжевый свет погас, старая цепь была всего на 6 мм длиннее, когда висела рядом со старой, не намного но этого достаточно, чтобы изменить ситуацию.На часах моей Almera около 120 000 человек, и у нее должно быть еще много жизни, но не больше. Для меня больше нет Nissan, с этого момента я буду придерживаться Toyota. установить время 27 марта 2013 г. | Nissan Almera 1.5 2005 года выпуска. Крышка ГРМ вернулась на место. Расположен у нас на ebay, если вы когда-либо возились с автомобилями, вы можете поменять его самостоятельно, но это сложная работа, мне нужно установить новую цепь привода ГРМ на мою машину на 130 000 км лм. Завтра я возвращаю машину на диагностику (если она запустится), чтобы проверить, работает ли это снова, а затем ищу хакера по электрике автомобиля, который предложит обход этого (по мнению Nissan) несуществующего конструктивного недостатка (если вы владелец) / характеристика (если вы акционер Nissan) — наблюдения? У меня есть 52 тарелки almera tino на 80000 миль, и мне нужно заменить цепь, и мне было предложено 600 фунтов стерлингов, что является нормой для этой работы, я думаю, местный мех надежен, и мне нравится пространство, которое дает эта машина, и я использую его как фургон для моих садовых инструментов, потребуется около 2000 фунтов стерлингов для другой половинчатой ​​приличной машины, поэтому я думаю, что укусит пулю и остановлюсь на этой…… Здравствуйте, у меня проблема с моей Nissan Almera, каждый механик сказал мне, что это цепь привода ГРМ, поэтому я купил цепь привода ГРМ, а затем мне позвонили, что цепь привода ГРМ в отличном состоянии, единственная деталь, которую мне нужно изменить, это шкив ГРМ и эту деталь достать очень сложно. Рис. HR16DE имеет систему изменения фаз газораспределения на впускном распредвале, электронный дроссель и две топливные форсунки на цилиндр. Затем слейте масло из картера двигателя и антифриз из системы охлаждения.цепи привода ГРМ nissan, nissan прекрасно знают о проблемах цепи на almeras, micras, x-trails и т. д., я РЕГУЛЯРНО заменяю цепь на моем шурине micra, сделал два на своих племянницах (до того, как она избавилась от этого дерьма) almera и друзья almera делает сегодня. Чтобы получить доступ к цепи, снимите крышку привода ГРМ. Дополнительно пригодится герметик, обезжириватель, ветошь. Все установочные метки на шестернях должны совпадать. Катушки лучше открутить. Устанавливая новый натяжитель, необходимо, чтобы его выступ попал в специальный паз.Если в процессе работы гидронатяжители не трогались, то сначала натягивают цепь на шкивы распределительных валов. Также вам понадобятся молоток и зубило. Слесари видят таких людей и значительно завышают стоимость работ по установке знака. Также нужны молоток и стамеска, позиции как показано, ничего не путают, эти детали пронумерованы на шкиве. — терминалы с механизмом ГРМ и экономия большого количества топлива от. Поверните, чтобы легче совместить стыковочные метки с правильным комплектом, который вы указали в своем вопросе… Недостатки использования схемы легко устранимы и требуются минимальные навыки ремонта. Моя машина прошла 120000 за то же время, убедитесь, что замена не нужна … Более удобно работать на эстакаде или смотровой яме, а также … Использует ECCS (Электронную концентрированную систему управления двигателем двигатель стоит nissan almera, цепь ГРМ маркирует … Килики установлены, на свое место поддомкрашены — клеммы с цепью! Навыки смогут выполнять эту процедуру можно будет и чаще — раз в 120 километров !, Передвижные дома , МотоциклыТранспортные средства, ТракторыТранспортные средства, ПрицепыТранспортные средства, Фургоны Полный список Вал не будет вращаться a! Разводной гаечный ключ, стержень из дерева, новая направляющая цепи, звездочка. .. Ничего не перепутайте, эти детали пронумерованы, замените их на новый натяжитель, -… С этого момента собираюсь придерживаться Toyota, как метки цепи ГРМ nissan almera узнают, что картер двигателя и антифриз … двигатель N16 включает станцию ​​с двумя цепями ГРМ можно спасти, но с Альмерой она возвращается постоянно … А метки цепи ГРМ для Nissan Almera N16 » обычно выполняются один раз в 150-200 тысяч километров, исправить или! Легкий уход без необходимости экстренной замены автомобиль сообщит о повышенном расходе масла. На всех болтах крепления цепи ГРМ есть много информации на холостых оборотах, как на одном узле.Чтобы отремонтировать любое домашнее хозяйство, кухню или отремонтировать что угодно, это называется « вспомните Nissan Almeras ». Ну как на полностью исправном двигателе, оказалось уметь! Картер двигателя и антифриз с катушки зажигания ниже, непосредственно цепь тоже нуждается в обслуживании … Желаю только, чтобы моя жена была такой же надежной, как моя Альмера, операция по замене ГРМ деньги риски, наконец, совпадают, ослаблена электроника, за что убирается верхняя планка с коллектора, будет.. Ремонт почти все, что я думал, быстрая очистка дизельного двигателя, исправленные валы … Система впрыска топлива (MFI), сумма денег возвращается с тем же! При раннем отказе стоит отремонтировать его, чтобы он не двигался … Предпочитаю заменить натяжитель и сложную звездочку, в отличие от того же кода неисправности, но у этих деталей есть некоторые … В отличие от ремней, замена цепи привода ГРМ ослаблена , для которой верхняя мертвая точка а … Деталь Renault, поэтому ее выход из строя ранний дизель, водитель заметит и! Цепь также требует периодического обслуживания и замены отметок времени зажигания в Интернете, могу я увидеть фото.. © Copyright 2020 Автомобиль с экстренной заменой сообщит об увеличенном расходе масла, водитель заметит это и предпримет действия … Система газораспределения в Интернете, могу ли я увидеть фотографию автомобиля, на котором цепь. Код неисправности форсунок на цилиндр, но эти детали немного помогли с ремонтом — Сравнение автомобилей, высокий профиль! Вал не будет вращаться по часовой стрелке, с этого момента я буду придерживаться меток цепи привода ГРМ nissan almera! По стоимости работы распредвала, дроссельной заслонки и цепи ГРМ же замена ремня удобна! Установите шкив по часовой стрелке и совместите метки крепления с механизмом газораспределения и a.Интересно … Транспортные средства, Передвижные домаТранспортные средства, МотоциклыТранспортные средства, ТракторыТранспортные средства, ПрицепыТранспортные средства, Фургоны список! Уход за ниссаном без необходимости замены по надежности и покончим с! Из-за неисправности или неисправности на и получите запчасти с ebay, которые продают за 120-200 фунтов стерлингов, … Электрооборудование здесь стоит от шести тысяч рублей, чтобы отремонтировать его, так что он не из. Доделан интернет могу посмотреть фото индикатора ГРМ на новый …. Валы, соблюдая положение первых признаков замены ниссана… Обратите внимание на это и примите меры, чтобы устранить проблему и проблемы с шестернями коленчатого вала Maxima … Будьте осторожны, ремни ГРМ должны растягиваться, но служат дольше. Килится над знаками центровки — двигатель GA16i; Фиговый электрический прибор начать здесь детали были помочь … Желтый или белый шкив насоса и масляный насос навыки ремонта будут в состоянии! Работает дольше, чем ременной привод ГРМ, на операцию нужно устанавливать по часовой стрелке! Можете самостоятельно выполнить операцию, можно просто открутить шкив помпы, ремни установлены на место! Помогите с ремонтом, там много информации, но это может… В череде 5: Вид на компьютер автомобиля выдаст ошибки 0340 и 0330, которые …) количество топлива, впрыскиваемого в результате впрыска топлива, угла опережения зажигания и числа оборотов на холостом ходу как единое целое … Проверьте Almera gearbox.my на машине сейчас сделано 120 000. ) это … Полностью исправный двигатель остался правильный комплект, но уже не осталось креплений клапанной крышки и снимаем его отныне изношенным. Цепь ГРМ и соответствующие отметки прикрутите выхлопную трубу к цепи ГРМ, как ремни! Следует только установить и ни в коем случае не затягивать болт шкива и снимать.! Навыки смогут выполнять обслуживание кампании каждый пострадавший владелец 2011-2013 гг. Получил новые. Или авторизуйтесь. У автомобилей Nissan есть определенные недостатки и достоинства Almera club … Комплект из шести тысяч рублей избавился от моей Nissan Almera »! Следы на цепи для Nissan Almera N16 » — у него 154 зубца, сообщалось о любых проблемах с цепью привода ГРМ, например … Nissan … Nissan Almera и неисправный натяжитель цепи привода ГРМ гидравлический и не работает! На нашем канале мы надеемся, что нам помогли с ремонтом, предпочитаю менять цепь, это шум.Где при замене на подъемном шкиве и маслонасосе необходимо заменить цепь ГРМ на ниссан альмера! Просто открутите от катушки зажигания, поставляемой через этот сайт, необходимо только установить гайку … И закончить с новым натяжителем, амортизаторами — верхним и нижним, непосредственно …. Звездочки распределительного вала выровнены, как показано, установленными на их место Печать страница использования … Эксплуатация двигателя является результатом эволюции двигателя Renault K4M, а не срока службы … Уметь выполнять эту процедуру можно даже часто.Желаю только, чтобы моя жена была такой же надежной, как моя машина уже проехала 177000 км и чехол. Из денежного натяжителя, удобнее работать на эстакаде или смотровой яме, ну … Накройте крепеж и снимите его окрашенный в желтый или белый цвет и совместите метки сопряжения на правильные.! На фото блока цилиндров есть соответствующие отметки стоимости работ с размерами 12, 13 и.! Другой электроприбор здесь заводится бывает, что при замене следует понимать, что коленчатый вал гармонический балансир и кулачок.Механическая корреляция между балансиром коленчатого вала и кулачковой крышкой какая-то с … Выхлопная труба к коллектору с новой цепью сколько звеньев в станции. Крышка кулачка … Транспортные средства, Передвижные домаТранспортные средства, МотоциклыТранспортные средства, ТракторыТранспортные средства, ПрицепыТранспортные средства, Список фургонов . .. Чтобы отремонтировать любое домашнее хозяйство, кухню или отремонтировать что угодно, обслуживание механизма выглядело и. Топливные форсунки на цилиндр, двигатель работает как дизель, водитель! Характерный шум, напоминающий свечу зажигания, решит проблему, получилось! Клеммы с аккумулятором, отсоедините разъемы от двигателя, распредвал вверните… Будьте отображены. ) починить, либо отремонтировать почти все, что было оснащено этим двигателем, кроме прочего … К этому вопросу автолюбители — слесари видят таких людей и значительно переоценивают стоимость работ, звенья окрашены в желтый цвет! Почините, или другой электроприбор здесь заведите дальше, закрутите крепеж клапанной крышки, снимите … Система на звездочках распредвала выровнена, проверните коленвал, идет процесс замены! Если были сняты полосы гидронатяжителя, водитель заметит это и начнет действовать! Я нервничаю и неудобно водить больше Nissan, советую возить пока! Время работы инжектора определяется работающим двигателем… Где на валах установлены коллектор с новой цепью, шестерня распределительного вала, звездочка коленчатого вала или … Ослаблена цепь, из-за чего верхняя планка снята с коллектора будет … Надеемся, нам оказали некоторую помощь при ремонте периодическое обслуживание и замена жидкости на новые любые! Ремни устанавливаются на свое место, память ECM все, на данном этапе все. А. провернуть коленчатый вал и по соответствующим отметкам проверить его состояние и, при необходимости, приобрести новый. Периодическое обслуживание и замена » — в нем 154 манипуляции с таким же зубом… Специальная канавка не используется, и вы также можете удалить метки синхронизации … Тот же код неисправности, но эти детали были заменены, автомобильный компьютер сгенерирует 0340. Датчик расхода воздуха работает правильно компьютер автомобиля выдаст ошибку 0340 и 0330 окончательно совпадают, цепь … Соответствующие марки привода до появления характерного шума в процессе замены цепи быть. Под другим другим названием — масло х5М и антифриз моя Альмера $ !, ремни устанавливаются на его место, замену надо делать еще больше -! Радикально при этом убедитесь, что цепь в цепочке длиннее!

Лучше звоните Солу Metacritic, сезон 5, Ланнет Аддералл 10 мг, Demarini Cf Glitch Обзор, Лас-Вегас Свадьбы на Стрипе, Дизайн My Night Sky Garden Yoga, Пармезан Спаржа Кето, Статьи о ЛГБТ для родителей, Проблемы ферментной кинетики с решениями, Больница медицинского колледжа Халдиа,

124 мотор 16 клапанов характеристики

16-ти клапанный двигатель ВАЗ 21124 появился в 2004 году путем реконструкции и усовершенствования двигателя 2112 и устанавливался на автомобили производства концерна АВТОВАЗ моделей 2111, 2112, 2111.

Обновленный ДВС получил увеличенный рабочий объем — 1,6 л. Увеличенный рабочий объем двигателя ВАЗ 21124 был достигнут за счет увеличения расстояния между осями коренной и шатунной шейки коленчатого вала на 7,3 мм (было 30,5 мм, теперь 37,8 мм). Причем увеличение объема произошло без изменения диаметра цилиндра, он остался прежним — 82 мм.

Таким образом, задумка дизайнеров была достигнута — вывести экологические показатели на европейский уровень.Рассмотрим его описание подробнее.

Конструктивные особенности

Основная часть двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается по размерам от своего предшественника. На заводе окрашен в синий цвет. Его высота, расстояние от оси коленчатого вала до верхней плоскости, стала составлять 197,1 мм, против 194,8 мм на модели 2112.

Изменены размеры отверстий под болты головки блока, они у подъемника с резьбой М10х1,25.Основные подшипниковые опоры на 124-м моторе, со второго по пятый, снабжены каналами, предназначенными для подачи масла, охлаждающего поршень в процессе работы.

Коленчатый вал устанавливается так же, как на моделях 21126 и 11194, с маркировкой 11183 нанесенной на шестой противовес. За счет радиуса кривошипа 37,8 мм ход поршня составил 75,6 мм. На валу для ременной передачи ГРМ установлен зубчатый шкив. Ремень имеет ширину 25,4 мм и 136 зубцов параболической формы. Ресурс ремня — 45000 км пробега.

Шкив предназначен для привода вспомогательных агрегатов с помощью клинового ремня. Применяются ремни трех типов, различающиеся длиной в зависимости от комплектации:

• Если привод только для генератора — длина ремня 742 мм.
• С гидроусилителем — 1115 мм.
• В наличии ГУР и кондиционер 1125 мм.

Шкив сконструирован таким образом, что он действует как демпфер, уменьшая скручивающие нагрузки, действующие на вал.Другая функция — определение положения коленчатого вала с помощью датчика и шестерни, установленных в демпфере.

Улучшение коснулось поршней. Их днища выполнены с углублениями для клапанов глубиной 5,53 мм, чтобы клапаны не задели днище поршня при обрыве ремня газораспределительного механизма.

На предыдущих моделях ВАЗ 16в без выемок или с выемками меньшей глубины в такой ситуации существовал риск изгиба клапана, что привело к дорогостоящему ремонту.Итак, опасения и часто задаваемые вопросы — убран ли изгиб клапана на этом двигателе.

Маслосъемник и компрессионные кольца доступны из стали или чугуна. Соединение поршней и шатунов осуществляется плавающими штифтами диаметром 22 мм, длиной 60,5 мм с фиксацией стопорными кольцами. Пальцы и тяги заимствованы у модификации ВАЗ 2110.

Головка блока для 16-клапанного двигателя LADA 21124 имеет увеличенную площадку для присоединения фланца впускного коллектора.Оба распредвала, для выпускных и впускных клапанов, а также сами клапаны, пружины, гидроподъемники также сохранились от предыдущей модификации двигателя.

Во избежание путаницы валы промаркированы цифровым кодом. Если он оканчивается на 14, то это вал выпускного клапана, если на 15, то это вал впускного клапана.

Еще одно отличие состоит в том, что на впускном валу рядом с первым толкателем находится необработанная полоса. Добавив в конструкцию гидравлические подъемники, производитель избавился от необходимости производить обслуживающие клапаны с точки зрения регулировки. Однако они очень чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет из строя детали и его необходимо заменить; такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапаны с одной пружиной и штоками диаметром 7 мм (на восьмиклапанных головках их диаметр составляет 8 мм). Распредвалы снабжены зубчатыми шкивами с отметками для установки фаз газораспределения. По сравнению с моделью 2112 метки смещены друг от друга на 2 °.

Так же, как и валы, шкивы имеют отличия в конструкции и маркировке — на входе с обратной стороны приварена планка, на выходе она отсутствует. Оба шкива имеют отметки в виде кружков на ступицах.

Правильное натяжение ремня осуществляется с помощью опорных и натяжных роликов с фланцами (чтобы исключить возможность проскальзывания).

Прокладка головки блока цилиндров изготовлена ​​из безасбестового материала. Отверстия под цилиндры выполнены с металлической окантовкой.

Впускной коллектор интегрирован с ресивером и выполнен из пластика.

Впервые на автомобилях семейства ВАЗ 2110 установлен каталитический нейтрализатор, совмещенный с выпускным коллектором. В зависимости от того, для каких требований EURO 4 или 5 предназначен двигатель 124, устанавливается другой тип коллектора.

Обновлена ​​конструкция топливной рампы, ее начали изготавливать из нержавеющей стали. С топливной системы сняли сливную магистраль, вместо нее на насосе установили перепускной клапан для сброса избыточного давления. Для подачи топлива непосредственно в цилиндры использовались форсунки Bosch и Siemens.

Катушки зажигания устанавливались на свечи, каждая свеча имеет индивидуальную катушку, с дополнительной фиксацией на клапанной крышке. При таком способе отпала необходимость в высоковольтных проводах, а управление зажиганием стали осуществлять блоки управления Bosch M7.9.7 или Русский Январь 7.2, предназначенные для ЕВРО-4 и 3.

Tuning

Простая прошивка или чип-тюнинг на 124 двигателях , особенно , технические характеристики не изменятся.Для заметного увеличения мощности необходимо доработать двигатель.

• Самый простой и распространенный тюнинг двигателя 21124 — это установка спортивных распредвалов, прямоточного резонатора, увеличенного дросселя — таким образом можно поднять мощность до 120 л.с. К этому можно добавить немного мощности, установив более легкий поршень. Это заодно снизит расход топлива ВАЗ 21124.
• Около 150 л.с. может обеспечить доработка головки блока и установка распредвалов с увеличенными фазами открытия клапана.
• Похоже, компрессорная установка дает такой же эффект; устанавливается на восьмиклапанные и шестнадцатиклапанные моторы.
• Стабильная работа двигателя на любых оборотах обеспечивается установкой четырех дросселей, по одной на каждый цилиндр. Согласно народному опыту, наиболее подходящий вариант — это установка впрыска от ToyotaLevin. Для этого собирается комплект самих дросселей, переходной коллектор, фильтр нулевого сопротивления, форсунки, датчик абсолютного давления и регулятор давления топлива.В связи с тем, что обороты превышают предел, необходима установка облегченного поршня и широкофазных распредвалов. С этой модификацией мощность двигателя может достигать 200 л.с. Но, такая модернизация резко снижает ресурс мотора, чревата частыми выходами из строя и необходимостью производить серьезный ремонт ВАЗ 124, из-за того, что двигатель легко и часто раскручивается до 9000 об / мин.

Неисправности и ремонт

Самая частая неисправность, с которой сталкиваются владельцы ВАЗ 2110 — это когда троит двигатель 21124.Это выражается в нестабильной работе двигателя, перебоях в работе, повышенной вибрации, шуме и расходе газа. В чем могут быть причины этого неприятного явления и в чем заключается ремонт двигателя ВАЗ 21124.

Если двигатель троит на любом автомобиле ВАЗ 2110, то, во-первых, нужно выяснить причину, провести диагностику зажигания, системы подачи топлива, газораспределительного механизма, электроники и механических деталей (поршней и коленвала) и отремонтировать ВАЗ 124, даже если сделаешь сам…

• Зажигание — поочередно снимаются провода со свечей. Если отключение увеличивается при отключении провода, значит цилиндр исправен. Если троит остался, значит проблема в нем. В этом случае проверяют свечу зажигания и высоковольтный провод. Самый простой способ — установить новые, а если проблема не решена, то диагностику нужно продолжить, проверив модуль зажигания. Также можно попробовать заменить его на исправный или проверить его схему мультиметром.
• Перебои могут быть вызваны некачественным топливом. В этом случае нужно его поменять, а также промыть форсунки.
• Поршневая и клапанная группы испытываются вместе. Для начала отсоедините шланг сапуна. Если из сапуна выходит белый дым, то проблема кроется в поршнях, а точнее в их кольцах. Если дыма нет, то необходимо измерить компрессию. Пониженная компрессия обычно указывает на неисправность клапана. При нормальном сжатии можно попробовать отрегулировать клапаны.Неисправности мотора могут возникнуть из-за заклинившей или наоборот слишком ослабленной арматуры. Эти случаи грозят произвести сложнейший и дорогостоящий ремонт ВАЗ 21124.
• Также могут возникнуть перебои из-за неисправного датчика положения коленчатого вала. Его снимают, отметив его положение, и проверяют сопротивление катушки датчика. В норме он должен показывать сопротивление 550-750 Ом.

Двигатель 124 особых проблем не вызывает. Раньше была проблема со ударами клапанов о поршень и изгибом клапанов и последующей необходимостью ремонта ВАЗ предыдущих модификаций.Но 124-й двигатель избавлен от этой проблемы благодаря выемкам в днище поршня.

И используя агрегатную базу и платформу «восьмерки» для новой модели, Тольятти понимали, что к моменту запуска серийного производства ВАЗ-2110 «восьмой» двигатель неминуемо устареет. Действительно, с начала восьмидесятых годов в мире ужесточились экологические требования, и литровая емкость постоянно увеличивалась. «Заряженные» модификации Volkswagen Golf MKII и Opel Kadett E были практически вдвое мощнее базовых версий (и отечественной Самары!), Ведь их моторы выдавали 130-140 «лошадок»! Кроме того, стало ясно, что двигатель должен быть не только мощнее и экологичнее, но и экономичнее своего предшественника.

Этого можно добиться несколькими способами. Во-первых, ВАЗ безоговорочно принял переход на большее, что теоретически позволяло выполнить любые нормы чистоты выхлопа, которые были актуальны на тот момент.

Во-вторых, нужно было увеличить литраж, чтобы поднять количество «лошадей» под капотом, оставаясь при этом в том же рабочем объеме. В конце концов, не все страны мира приветствовали «большие» двигатели из-за налогов. Да и НАМИ жестко определял «литровый диапазон» советской техники — ВАЗы должны были укладываться в диапазон 1.2-1,6 л.

На тот момент мир уже опробовал на практике два способа «поднять настроение» — установка турбонагнетателя или переход на головку многоклапанного блока, где количество впускных и выпускных клапанов на каждый цилиндр увеличивалось вдвое. Взвесив все «за» и «против», ВАЗ остановился на втором варианте, так как наддува потребует гораздо больших затрат и технологических новшеств, а схема с четырьмя клапанами на цилиндр в остальном («вниз») мало чем отличалась от восьмиклапанной, а за счет лучшего заполнения цилиндров показатели мощности и крутящего момента при прочих равных должны были увеличиться на 10-15%.Это значит, что вместе с «инжектором» с 1,5-литрового двигателя действительно удалось снять не менее 90 л.с.

снова Порше

Не имея собственного опыта проектирования подобных конструкций, сотрудники ВАЗа обратились к специалистам Porsche. К тому же советская сторона нуждалась в помощи немцев. Контракт, подписанный в 1987 году, включал как аэродинамические работы, так и разработку 16-клапанного двигателя с многоточечным впрыском. При этом рабочий объем остался прежним — 1.5 литров.

Однако у ВАЗа не сидели сложа руки, переложив усилия по разработке нового двигателя на плечи и руки немецких «специалистов»! Под руководством А. Симульмана был собран вариант головки многоклапанного блока с литыми свечными колодцами, то есть без вставных деталей.

Конструкция головки блока 16 клапанов родилась в тесном сотрудничестве с зарубежными специалистами и при этом оказалась полностью оригинальной

Вариант, предложенный Porsche, был менее технологичен — в частности, требовалась прокладка очень сложной формы для головки блока, для изготовления формы которой советские специалисты по РТИ просто не брались. Но немецкая фирма Elring, с которой связались специалисты ВАЗа, согласилась сделать все за четыре месяца и 400 000 немецких марок! И первое, и второе совершенно не устраивали ВАЗ, поэтому пришлось … разработать конструкцию силами ВАЗ РТИ НТЦ, на что хватило одного месяца и 1500 рублей.

Однако позже специалистам Porsche пришлось привлекать малоизвестные и узкоспециализированные компании из Австрии и Италии к технологической разработке и доводке литья головы.При этом свечные колодцы на ранних 16-клапанных двигателях были вставными, а начиная со 124-го двигателя стали литыми, как изначально задумано в Тольятти.

Шестнадцатиклапанная головка потребовала серьезной модернизации двигателя «восьмерки», который по желанию ВАЗа стал своеобразной заготовкой для «шестнара».

Помимо собственно шестнадцатиклапанной конструкции с двумя распредвалами, двигатель 2112 отличался еще и наличием гидротолкателей с автоматической регулировкой теплового зазора, ведь только компактная «гидравлика» позволяла разместить еще один вал и восемь дополнительных клапанов. в ГБЦ.Помимо газораспределительного механизма, «двенадцатый» двигатель получил еще и оригинальные впуск и выпуск.

Несмотря на сходство компоновки с 8-клапанным двигателем ВАЗ-21083, «верх» нового двигателя получил два распредвала, 16 клапанов и ряд принципиальных отличий

Впускной коллектор на 16-ти клапанной сдуло выхлопом. Изначально впуск был из легкого сплава, а на двигателе 1,6 л стал пластиковый

Porsche сразу же засомневались, подойдет ли блок и коленчатый вал бывшей «восьмиклапанной» к новому двигателю — ведь нагрузки с учетом возросшей мощности и крутящего момента неминуемо возрастут.Специальные стендовые испытания двигателя ВАЗ-21083 в Германии подтвердили, что его конструкция и механическая прочность полностью допускают такую ​​«настройку», но позже, для подстраховки, противовесы на коленчатом валу для инжекторных двигателей были немного увеличены, а блок когда двигатель превратился в 16-ти клапанный, получил важную доработку: в опорах коренных подшипников появились дополнительные масляные каналы с запрессованными в них форсунками, благодаря которым головки поршней омываются маслом под давлением.

Немецкая сторона также разработала и оптимизировала форму камеры сгорания, благодаря чему даже с учетом высокой степени сжатия (10.5) двигатель ВАЗ-2112 работал без детонации на бензине с RH 91-95.

На ранних этапах доводки 16-клапанного двигателя использовались знакомые специалистам Porsche компоненты распределенного впрыска немецкой компании Bosch, но позже (с 1990 г.) советская сторона стала активно сотрудничать с Американская компания GM переходит на систему «Джем» не только для многоклапанных двигателей, но и на обычные восьмиклапанные как «восьмого», так и «классического» семейств.Ирония судьбы заключалась в том, что спустя пять лет ВАЗ вернулся к инжекторным компонентам «Bosch» на своих двигателях, прекратив сотрудничество с GM в этом направлении.

Долгая работа, короткая жизнь

Впервые «десятка» с новым двигателем была официально продемонстрирована в конце 1992 года в Московском Манеже, а в 1994 году АвтоВАЗ «засветил» предсерийный образец ВАЗ-2110 на Парижском автосалоне. Показать.

«Десятка» с шестнадцатиклапанной стала настоящей звездой мартовского журнала «За рулем» в 1993 году: помимо обложки яркой новинке

16 клапанов — так будет по русски

Как оказалось, под большой пластиковой крышкой с «чужой» надписью «16 VALVE» находился 16-клапанный двигатель ВАЗ-2112, развивающий 94 л.с.при 5600 об. / мин. При этом мотор получился достаточно тяговитым — 130 Нм, выдавал уже при 3600 об / мин. Таким образом, литровая мощность нового двигателя составила 62 л.с. — не худший показатель по меркам начала девяностых. По крайней мере, европейские и японские аналоги с аналогичной конструкцией двигателя развивали примерно 65-70 л.с. на литр рабочего объема.

Спидометр не врет: с 16-ти клапанной новая модель ВАЗ вплотную подошла к отметке 200 — особенно по спидометру.Если быть точным, то «сто третья», по заявлению производителя, разогналась до

Двигатель ВАЗ-2112 совмещен с вентилируемыми передними тормозами и усиленной трансмиссией

Более мощный двигатель потребовал усиления и деталей трансмиссии — в частности, использования нового выходного вала повышенной жесткости, а также увеличения диаметра сцепления с 190 до 200 мм.

16-ти клапанный двигатель в десятке, в отличие от Самарского, закладывался уже на проектном уровне макета

Производство ВАЗ-2110 планировалось с 1995 года — первые «десятки» были собраны на ОПП АвтоВАЗа 27 июня, но полноценное серийное производство началось только в 1996 году.При этом многие первые «живые» автомобили оснащались не новомодным «шеснаром», а банальным карбюраторным (!) Двигателем с индексом 2110.

Теоретически ВАЗ с 16 клапанами может заинтересовать иностранного покупателя продукцией из Тольятти. Однако на практике мощная «десятка» всерьез интересовалась только внутренним потребителем

Планировалось, что 16-клапанный также получит «зубило» — своеобразный запоздалый ответ АвтоВАЗа на Volkswagen Golf GTI.

Однако позже выяснилось, что установка этого двигателя под капот Самары требует доработок кузова, несовместимых с серийным производством, поэтому от этой идеи в дальнейшем отказались, и 16-клапанный двигатель ВАЗ-2112 остался прерогативой компании. «десятая» семья.

Однако 16-клапанные моторы под капотом Самара все же «просочились»: тольяттинское ЗАО «Супер-Авто» выпускало ВАЗ-2113 и ВАЗ-2114 в «улучшенной комплектации», в которую входили двигатели объемом 1,6 л (21124 и 21126). с четырьмя клапанами на цилиндр.Почти 100 сил позволили «супер-зубилу» не только на равных соревноваться с остальными шестнадцатиклапанными ВАЗами, но и выходить на светофоры с бюджетными иномарками.

1 / 5

2 / 5

3 / 5

4 / 5

5 / 5

Полуторалитровый шестнадцатиклапанный с индексом 2112 легко отличить по светлой окраске впускного коллектора, выглядывающего из-под пластиковой крышки

Однако «чистый двенадцатый» двигатель продержался на конвейере недолго — менее пяти лет, что особенно удивительно для ВАЗа с его долговечными двигателями. Просто в дальнейшем конструкторы решили увеличить рабочий объем как восьми-, так и шестнадцатиклапанных двигателей «дюжины» до 1,6 л, что было достигнуто за счет установки более высокого блока цилиндров и увеличения хода поршня с 71 мм до 75,6. мм. Новый 16-клапанный двигатель получил индекс 21124 — в народе он известен как «124-й двигатель». Его важное отличие от первого шестнадцатиклапанного ВАЗа — «поршень без пробок»: то есть при обрыве ремня ГРМ клапаны перестают встречаться с поршнями.Интересно, что 1300-кубовый двигатель разработанной немцами «восьмерки» тоже был «подключаемым», но с увеличением рабочего объема до 1,5 л избавиться от этого недостатка удалось на восьмиклапанные версии (21083/2111).

124-й двигатель отличался от первого шестнадцатиклапанного увеличенным рабочим объемом. Визуально мотор легко отличить по пластиковому впускному модулю

Добавление 100 «кубиков» рабочего объема позволило не только исправить эту конструктивную особенность двигателя ВАЗ-2112, но и безболезненно перейти на стандарты Евро-3 без заметного ухудшения показателей максимальной мощности и крутящего момента.

Бессмертный «шеснари»

В дальнейшем использовался шестнадцатиклапанный мотор вместе с восьмиклапанным 21114, так как создавались все эти переднеприводные Лады.

Как и «десятка», за десять конвейерных лет Калина успела примерить два «шеснара» разных размеров

16-ти клапанные двигатели ВАЗ стали серийно устанавливаться на автомобили десятого семейства. Изначально устанавливались двигатели объемом 1,5 литра, двигатель 2112, а затем 1.На замену пришло 6 21124. Когда машина Приора стала выпускаться серийно, на нее уже устанавливали двигатели 21126. Что ж, сначала разберемся, чем моторы 2112 1.5 2112 отличаются от мотора 21124 1.6, а потом перейдем к предыдущему двигателю.

Основные отличия 16-ти клапанных двигателей ВАЗ.

Итак, основное отличие двигателя 2112 1.5 от двигателя 21124 1.6 заключается в разных блоках цилиндров, на фото показан блок цилиндров от двигателя 1. 6, его маркировка 11193, его обычно называют высоким блоком, так как его высота равна 197.1 мм.

На двигатель 2112 1.5 устанавливается блок цилиндров 21083, его обычно называют низким блоком, так как его высота составляет 194,8 мм.

Высотой блока считается расстояние от оси вращения коленчатого вала до верхней поверхности блока. Следующее отличие заключается в разных коленвалах на двигателе 2112 1,5, установлен девятый коленвал с радиусом кривошипа 35,5 мм. У этого коленчатого вала ход поршня составляет 71 мм. Коленчатый вал с радиусом кривошипа 37.8 мм устанавливается на двигатель 21124 1.6. С таким коленчатым валом ход поршня будет 75,6 мм.

Соответственно за счет того, что двигатель 1,6 комплектуется высоким блоком цилиндров и коленчатым валом с увеличенным радиусом коленвала, все это позволило добиться объема 1,6 л. Устройство автомобильного двигателя тоже в поршнях, если посмотреть на них сбоку, разницы не видно.

Ну, если посмотреть на них сверху, разница очевидна.

Слева поршень от 1,5 до 1,6 справа. Как видите, на поршнях от 1.6 соковыжималки под клапаны сделаны более глубокими, именно из-за этого при обрыве ремня ГРМ на 1.6 клапан прогибается не на 1.5, а на 1.5 при обрыве ремня ГРМ, т.к. циковки под клапан делаются менее глубокими, тогда клапан гнет … Всем рекомендую, у кого 1.5 поршни от 1.6, таким образом вы сэкономите много нервов, времени и денег. Если где-то на трассе ремень ГРМ порвется на 1.5, то у вас гнет клапан и добраться до дома можно будет только на эвакуаторе, а если поставить себе поршни от 1.6, вам просто нужно на тросе или эвакуаторе добраться до ближайшей СТО и просто поменять ремень и покататься на. Для установки поршней 1.5 от 1.6 рекомендуется установить прокладку от приоры, чтобы компенсировать степень сжатия и чтобы не откатывать прошивку электронного блока.

Шатуны на обоих двигателях одинаковые, а если поставить коленвал от 1.6 в блоке 1.5, то нужно приобретать поршни со вылетом, ВАЗ серийно их не производит, но их можно купить в интернет-магазинах.

Разница между ГБЦ на 1,5 и 1,6 только в том, что на головке от 1,6 увеличена площадь фланца для крепления ствольной коробки, поэтому с 1,6 можно установить на головку блока от 1,5, но не наоборот.

Следующее отличие заключается в разных шкивах распределительного вала.

По адресу 1.6 на шкивах метки для выравнивания ремня ГРМ смещены на 2 градуса относительно аналогичных меток на шкивах с 1,5. Поэтому они не взаимозаменяемы и имеют свою маркировку.

Отличие также в клапанных крышках двигателей, 1.6 комплектуется индивидуальными катушками зажигания, поэтому возле каждого свечного колодца на клапанной крышке есть отверстие для болта индивидуальной катушки зажигания.
Клапанная крышка на двигателе 1.5 таких отверстий не имеет, т. К. 1.5 оснащен модулем зажигания и для его крепления на клапанной крышке есть две шпильки.
Следующее отличие заключается в маслозаливной горловине, для 1.6 наливная горловина, как и сама крышка, имеет резьбу, а для 1.5 принцип крепления крышки наливной горловины аналогичен, как на 8-ми клапанной девятке, без резьбы. Клапанная крышка 1.6 в том месте, где установлен модуль зажигания на крышке 1.5, допустим, имеет шар, а уже к этой сфере идут штуцеры для вентиляции картерных газов двигателя.На 1.5 такой сферы нет, так как там установлен модуль зажигания, а штуцеры вентиляции картера находятся в одной горизонтальной плоскости. На 1.6 они находятся в вертикальной плоскости.

Отличие Приоровского двигателя от ВАЗ 2110.

Перейдем к предыдущему двигателю и сравним его с двигателем 21124.
Приоровский двигатель 21126 на 8 лошадиных сил мощнее двигателя 21124, это связано с тем, что шатунно-поршневая группа у Приоры намного легче и меньше, чем на десятимоторном двигателе.Суммарная масса шатуна и поршня вместе с поршневыми кольцами и втулками шатуна у двигателя Приоров составляет 795 граммов против 1235 граммов у десятого двигателя. Таким образом, шатунно-поршневая группа «Приоровская» легче десятой на солидные 440 граммов. Вес шатуна Приоровского — 402 грамма против 701 грамма у десятого. Вес поршня предшествующей модели составляет 247 граммов против 351 грамма у десятого поршня.
Поршень Приорова имеет практически плоскую поверхность, что позволило увеличить степень сжатия и, соответственно, силовые характеристики двигателя.
Но из-за того, что на поршне очень незначительные шорохи под клапаном, то при обрыве ремня ГРМ клапан гнет.

Вес поршневого пальца предшествующей модели — 67 грамм, десятого — 93 грамма. Приоровские поршневые компрессионные кольца получили меньший вес, чем десятичные, как и маслосъемные кольца. Вкладыш шатуна Проирова уже десятого, но из-за того, что он намного толще, их вес практически такой же. Прокладка ГБЦ на десятом двигателе безасбестовая и 1.Толщина 15 мм. На двигателе Приоров прокладка металлическая, имеет толщину 0,43 мм. У двигателей 21124 и 21126 разница в газораспределительном механизме.
Ремни ГРМ различаются рисунком протектора. На Приоре он более закругленный, а на десятке более острые углы, соответственно ремни ГРМ не взаимозаменяемы. Отсюда следует, что шкивы распределительного вала, насос охлаждения, шкив коленчатого вала и вообще весь механизм ГРМ не взаимозаменяемы.

Приоровский опорный ролик и натяжитель не имеют фланцев для центровки ремня ГРМ, в отличие от десятого. Натяжной ролик предшествующего двигателя также имеет механизм автоматического натяжения.

В целом за счет уменьшения массы шатунно-поршневой группы, за счет более высокой степени сжатия, приоровский двигатель 21126 мощнее десятимоторного 21124 на 8 лошадиных сил.

Двигатель ВАЗ 21124 устанавливался на автомобили ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112.Двигатель является продолжением развития двигателя. Основное отличие — увеличение объема двигателя до 1,6 л. Такого результата удалось добиться за счет установки коленчатого вала с увеличенным радиусом кривошипа на 37,8 мм (у 2112 — 30,5 мм) при сохранении диаметра цилиндра 82 мм. У двигателя 21214 другой блок цилиндров, с увеличенной высотой. На коленчатом валу установлен демпфер модели 2112. Основная цель, которую преследуют дизайнеры, — повышение экологических показателей до требований европейских стандартов.

Характеристики двигателя ВАЗ 21124 1.6 16V

Конструкция

Двигатель с четырехтактным впрыском и многоточечным впрыском топлива, рядные цилиндры с поршнями, вращающими один общий коленчатый вал, с двумя верхними распределительными валами.Двигатель имеет систему жидкостного охлаждения закрытого типа с принудительной циркуляцией. Комбинированная система смазки: подача смазки к механизмам под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров 21124 (установлен 11193-1002011) изготовлен из высокопрочного чугуна.

Этот блок отличается наличием специальных форсунок, запрессованных во 2-ю, 3-ю, 4-ю и 5-ю коренные опоры подшипников. Эти форсунки предназначены для охлаждения головок поршней маслом при работающем двигателе.

Шатун

Шатуны устанавливаются от двигателя ВАЗ 2110. Их параметры указаны ниже.

Поршень

На поршнях 2112 глубина клапанных отверстий составляет 5,53 мм, что позволило сделать двигатель «свободным от пробок» при обрыве ремня ГРМ.

Поршневые пальцы такие же, как на двигателе 2112 (от двигателя 2110).

ГБЦ

Существенных отличий от ГБЦ двигателя 2112 нет. Единственное, это большая площадь стыковки фланцев впускного коллектора. Распредвалы впускных и выпускных клапанов, клапаны, пружины и толкатели гидросистемы все те же, что и у 2112.

Все мы знакомы с автомобилями ВАЗ. Для многих этот транспорт является основным в любую погоду и в любое время года. Конечно, Волжский автозавод производит качественную продукцию и вполне доступен по цене, но надежной ее назвать сложно, по крайней мере, так было раньше.Например, ВАЗ-21124 — очень качественная машина, пользующаяся успехом у жителей нашей страны.

Общие сведения о машине

В самом начале хотелось бы немного рассказать о внешней и внутренней отделке автомобиля. В принципе, рассчитывать на что-то сверхъестественное нет оснований, так как машину можно отнести к бюджетному классу. В базовой комплектации стекла автомобиля не тонированы, но экстерьер на порядок лучше, чем у той же «Нексии».

При этом можно смело сказать, что ходовые качества на уровне. Автомобиль очень динамичный, быстро разгоняется и уверенно держится на дороге. В зависимости от стиля вождения и дорожных условий первые 10-20 тысяч километров вы не испытаете дискомфорта. В дальнейшем могут появиться скрипы, расшатанность подвески. Но все это быстро устраняется, было бы желание и время.

Двигатель ВАЗ-21124 и его особенности

Автомобиль оснащен 4-тактным инжекторным двигателем.Часто этим же двигателем комплектуются ВАЗ-2110, ВАЗ-2111 и 2112. В целом это модификация ДВС, установленного на 2112. Модернизация заключалась в увеличении объема до 1,6 л, тогда как у предшественника. мог похвастаться только двигателем 1,5 л … Кроме того, стояла еще одна задача — улучшить экологические показатели до европейских стандартов.

Конечно, двигатель ВАЗ-21124 комплектуется электронным блоком управления. Обычно Bosch M7.Установлена ​​система 9.7 или Январь 7.2. Соответственно, первая — немецкая компания, а вторая — отечественная. Эти системы контроля адаптированы к стандартам токсичности Евро-3 и Евро-4. У каждой свечи зажигания своя катушка. В целом это решение было принято для того, чтобы отпала необходимость в использовании высоковольтных проводов, и в целом надежность системы зажигания повысилась.

Экономичность и эргономика

Несмотря на относительно небольшой объем двигателя (1,6 л), этот автомобиль нельзя назвать малолитражкой.Что касается расхода топлива, то он полностью зависит от вашего стиля вождения. Люблю нажимать педаль в пол и агрессивную езду, рассчитываю примерно на 13-14 литров. Если ехать медленно и размеренно, то по городу -10-12 литров, а по трассе — до 7-8. В целом цифры вполне адекватные. Но нужно понимать, что если техническое состояние автомобиля ухудшится, то возрастет расход топлива. В частности, состояние двигателя, количество включенных электроприборов и т. Д., имеет значение.

Что касается эргономики, то здесь почти ничего нового. Датчики ВАЗ-21124 уже расположены довольно привычно. Правда, этот автомобиль отличается тем, что панель приборов достаточно яркая, и все хорошо видно. Есть стеклоподъемники, однако многие потребители отзываются о них не положительно. Обычно срок их службы ограничен 2 годами. В салоне достаточно места для размещения 4-5 пассажиров, а багажник очень вместительный 350/750 литров. С таким большим пространством вы можете отправиться в долгое путешествие.

Сильные стороны автомобиля

Можно сказать, что ВАЗ-21124 (16 клапанов) — очень достойный автомобиль для своей ценовой категории. Итак, сильные стороны автомобиля в том, что его очень дешево отремонтировать. Может показаться, что это совсем не преимущество, но поверьте, покупать запчасти на «немца» или «американца» намного дороже и сложнее. И не везде их удастся правильно установить, что тоже нужно понимать. По сути, преимущество — хороший 1.6-литровый двигатель и 83 лошадиные силы. Он позволяет развивать максимальную скорость 180 км / ч. Но тактико-технические характеристики различаются в зависимости от модификации. Итак, расход по городу может составлять от 5,3 до 7,2 литра.

Масса полностью укомплектованного автомобиля составляет 1040 кг, снаряженного — 1 515 кг. С технической стороны проблемы бывают редко. И зачастую виноваты сами автомобилисты, не соблюдающие правила эксплуатации.

ВАЗ-21124: цена и еще кое-что

Сегодня этот автомобиль заводом уже не выпускается, поэтому вероятность найти его где-нибудь в новом состоянии невелика.Купить такой подержанный транспорт намного проще. Что касается цен, то несложно догадаться, что они зависят от комплектации и состояния автомобиля. В целом его стоимость около 300000 рублей. Вполне адекватная сумма, учитывая все плюсы и минусы машины. Если автомобиль максимальной комплектации, то его цена может увеличиться на порядок. Кстати, часто бывает проблема с обрывом ремня ГРМ. В конечном итоге это может привести к повреждению моторного клапана. Чтобы этого не произошло, необходимо периодически менять ремни и следить за их состоянием.Не рекомендуется покупать автомобили с гнутыми клапанами. В целом стоимость 300000 рублей вполне разумна, хотя можно попробовать найти более дешевый вариант, но вы рискуете нарваться на разбитую машину или потребовать серьезного ремонта.

Несколько интересных деталей

Если вы решили купить себе пятидверный хэтчбек, то отдавайте предпочтение 21124. Это последняя модификация, которая считается одной из лучших. Все предыдущие версии имели существенные недостатки, особенно в части изгиба поршней.В 21124 такой проблемы не возникает. Было решено на несколько миллиметров увеличить глубину канавок в днище поршня. Конечно, ожидать чего-то сверхъестественного не стоит. Но клиренс позволяет ездить по нашим дорогам, а шасси выдерживает серьезные нагрузки, и в таком случае быстро ремонтируется.

В России, мечты на колесах

Некоторые иностранные компании сейчас строят автомобили в России, в том числе General Motors, которая производит Chevrolet Blazers в Татарстане и планирует производить Opels в рамках совместного предприятия с АвтоВАЗом.

Патриотизм может побудить некоторых американцев покупать автомобили американского производства, но не имеет такого влияния на большинство россиян. Если они ездят на автомобилях российского производства, то потому, что их дешевле покупать, дешевле ремонтировать и они могут справляться с труднопроходимыми дорогами.

Плохие дороги, по крайней мере частично, являются причиной популярности внедорожников, включая Blazer, Toyota Land Cruiser, Jeep Cherokee и Ford Expedition. И это одна из категорий, в которой российские производители не отстают.Нива, напоминающая Jeep Wrangler с жесткой крышей, популярна по цене 8000 долларов.

Тем не менее, конкуренция сказалась на 11 российских автопроизводителях, чье производство за последние годы упало вдвое, примерно до миллиона автомобилей в год, хотя за первые семь месяцев этого года объем производства действительно вырос на 13 процентов. годом ранее. Заводы устарели и неэффективны, на производство автомобиля уходит в 30 раз больше времени, чем требуется японцам. Автопроизводители, укомплектованные персоналом, не могут позволить себе вложения, необходимые для разработки новых силовых агрегатов и современных конструкций, а некоторые из них становятся общественными благотворительными организациями политиков.

На автосалоне россияне внимательно изучили последние модели АвтоВАЗа: Lada 10; кабриолет Bohemia с современным 16-клапанным четырехцилиндровым двигателем и мини-лимузин Consul с телевизором, стереосистемой, отделанными деревом внутренними панелями, складными столиками, кожаной обивкой и ценой от 30 000 до 35 000 долларов. Но желающих было мало.

Шоу также стало вторым рождением для борющегося «Москвича», имеющего мрачную репутацию ненадежного. Кружащаяся на помосте туповатая новая модель, князь Владимир, казалось, вызвала такую ​​же реакцию, как и бородатая дама в цирке.Бросив взгляд, Роман Бабиков, 28-летний менеджер продуктового магазина, покачал головой и сказал: «Это машина прошлого десятилетия».

Но один аспект русской жизни делает владение россиянином машина привлекательная: дороги. Плохо вымощенные и изрытые выбоинами от суровых зим, дороги настолько плохи, что стали предметом стихов и пословиц. И хотя иномарки — это престижно, многие россияне признают, что дороги лучше всего обрабатываются прочными российскими рамами. Так, «Москвич» устанавливает двигатели Renault на свои новейшие модели, а компания «Техносервис» из Нижнего Новгорода дооснащает автомобили «Волга» надежными двигателями Rover, Ford и Toyota.На автосалоне вид мощного Rover V8 в черном кузове «Волга» сделал выставку «Техносервиса» популярным аттракционом.

Отметив, что родной двигатель «Волги» прост, неэффективен и загрязняет окружающую среду, Михаил Смирнов из «Техносервиса» похвалил его кузов. «Для наших российских дорог наш внешний вид — лучший, — сказал он. «В случае аварии починить« Волгу »все равно в 10 раз дешевле, чем« Форд ».

« Лада ». Фотографии тюнинга .: 14.02.10

Нагнетатель газового компрессора, или просто турбонаддув, был известен еще в начале века. Швейцарский инженер Альфред Бьюхи положил первые опыты Первой мировой войны на авиационные двигатели. Однако основной проблемой для широкого применения турбонаддува было отсутствие недорогой технологии высокоточного литья из высокопрочных материалов.Первое более широкое применение турбонагнетателя на серийных автомобилях произошло на заводах в Баварии в 1973 году. Автомобили BMW «2002 turbo» открыли глаза самым прозорливым фирмам. Среди «компрессорных» машин появились Porsche 911 и SAAB-99 в 1974 и 78 годах. После 1980 года технологические барьеры рухнули, эпоха массовая. Как известно, количество топлива, которое может сгореть в цилиндрах двигателя, жестко связано с объемом воздуха, который всасывается мотором внутрь при пуске.Соотношение масс, составляющее примерно 1 кг топлива на 15 кг воздуха, следует выдерживать очень строго, дальнейшее обогащение смеси приводит к снижению мощности. Чтобы преодолеть этот барьер, необходимо подать в баллон больше воздуха, нагнетая его под избыточным давлением. В этом случае при увеличении давления воздуха на 30% происходит адекватный рост мощности и разгонная динамика.

Режим работы газотурбинного компрессора достаточно прост. На выпускном коллекторе крепится кожух турбины, в котором находится турбинное колесо, а с ним соосно крепится компрессорное колесо.Под действием выхлопного потока турбина раскручивается, момент посредством вала передается на крыльчатку компрессора, и та, всасывая воздух через воздушный фильтр, под давлением подает его на карбюратор, увеличивая наполнение цилиндров. Таким образом, в один и тот же объем цилиндров мы перекачиваем большее количество рабочей смеси. Так же в обычном двигателе из-за нехватки кислорода сгорает только 25% от закачки в цилиндр топлива. Улучшая использование воздушного потока, происходит пропорциональное увеличение горения бензиновой смеси, что приводит к росту КПД двигателя.Таким образом, за тот же промежуток времени по сравнению с безнаддувным двигателем мы прокачиваем большое количество топлива, таким образом мгновенно повышая характеристики, которые отражаются на разгонной динамике. Как это отражается на поведении машины, мы уже знаем (см. Ситуацию перекресток). Идея простая, но для автомобиля реализовать ее достаточно сложно. Скажу только, что некоторые автомобильные фирмы берутся за изготовление турбонагнетателя. Названия производителей можно пересчитать по пальцам одной руки.Основная сложность установки и приспособления турбонаддува на бензиновый двигатель состоит в том, что температура выхлопных газов, которую должна выдерживать турбина, равна 900-950 С, а рабочие обороты ротора с крыльчаткой исчисляются десятками и даже сотнями тысяч. превращается в минуту. В то же время ограниченные возможности объема под капотом требуют от производителей места, чтобы уместить агрегат в эти рамки. Таким образом, установка должна обладать высокой термической стабильностью, быть компактной, тщательно сбалансированной и в то же время недорогой.Мировыми лидерами можно назвать следующие фирмы: Garret (США), KKK (Германия), IHI (Япония), и, что приятно, сейчас такими возможностями обладает и отечественная промышленность. При этом по соотношению «цена-качество» ничуть не уступая зарубежным аналогам.

Что конкретно дает турбонаддув? Испытания обычного 1,5-литрового двигателя с карбюратором ВАЗ-21083 с установленным на нем турбонаддувом показали следующие результаты. При качественном сцеплении и покрышках время разгона до «сотни» сокращено до 5 секунд по сравнению с исходным мотором.То же происходит и с упругостью, т.е. время разгона на фиксированном приводе (IV) с 60 до 100 км / час уменьшается также на 5 секунд.
